Ваз 2107 ходовая: описание, диагностика и ремонт, инструкции с фото и видео – Ходовая Часть Ваз 2107

Содержание

описание, диагностика и ремонт, инструкции с фото и видео

Ходовая часть автомобиля — это комплекс различных механизмов и узлов, которые позволяют машине не только передвигаться по поверхности, но и делают это передвижение максимально комфортным и безопасным для водителя. Заднеприводная «семёрка» имеет несложную конструкцию ходовой, однако в случае повреждений и дефектов может потребоваться помощь специалиста.

Ходовая часть ВАЗ 2107

Ходовая часть ВАЗ 2107 состоит из двух подвесок: на передней и задней осях. То есть на каждой оси машины имеется свой комплекс механизмов. На передней оси монтируется подвеска независимого типа, на задней — зависимая, так как автомобиль оснащён задним приводом.

Работа этих узлов призвана обеспечивать ровный и мягкий ход автомобиля. К тому же именно подвеска отвечает за целостность кузова во время езды по неровным дорогам. Поэтому работоспособность любого элемента очень важна — ведь малейшая неточность в функции какой-либо детали может привести к серьёзным поломкам.

Передняя подвеска

Передняя подвеска на «семёрке» — полностью независимая. В её состав включаются:

  • рычаг верхнего положения;
  • рычаг нижнего положения;
  • стабилизаторная установка, отвечающая за устойчивость машины;
  • мелкие вспомогательные детали.

Подробнее о нижнем рычаге передней подвески: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-nizhnego-rychaga-vaz-2107.html

Грубо говоря, именно рычажные элементы и стабилизатор являются соединительным проходом между колесом и корпусом кузова. Каждое из колёс передней пары монтируется на ступицу, которая легко и без трений крутится на подшипниках. Для того, чтобы ступица надёжно держалась, с наружной стороны колеса надевается колпак. Однако такое оснащение позволяет колесу вращаться только в двух направлениях — вперёд и назад. Поэтому передняя подвеска обязательно включает в свой состав и шаровую опору, и поворотный кулак, которые помогают колесу поворачивать в стороны.

Шаровая опораШаровая опора

Без опоры невозможны повороты колеса влево-вправо

Шаровая опора в конструкции ВАЗ 2107 отвечает не только за повороты, но и за минимизацию вибрации от дороги.

Именно шаровая принимает на себя все удары от попадания колеса в яму или при наезде на дорожное препятствие.

Узнайте больше о передней балке ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/perednyaya-balka-vaz-2107.html

Чтобы величина дорожного просвета не сокращалась во время движения, подвеска оснащается амортизатором. Для адаптации «семёрки» к российским дорогам амортизатор дополнительно комплектуется пружиной. Пружина «вьётся» вокруг амортизатора, создавая с ним единое целое. Механизм устанавливается строго вертикально, чтобы обеспечить максимальный клиренс в любых условиях движения. Такой механизм отлично выдерживает все дорожные передряги, при этом кузов не испытывает сильной вибрации и толчков.

Амортизатор + пружинаАмортизатор + пружина

Комплексная работа амортизатора и пружины помогает достичь ровного хода машины

В составе передней части ходовой также имеется и поперечина. Именно эта деталь соединяет между собой все элементы подвески и выводит их на работу с рулевой колонкой.

Поперечина передней подвескиПоперечина передней подвески

Поперечина является соединительным звеном между ходовой и рулевой частями авто

Передняя подвеска принимает на себя вес двигателя, а потому испытывает повышенные нагрузки. В связи с этим её конструкция и дополнена более мощными пружинами и весомыми поворотными элементами.

Схема передней подвескиСхема передней подвески

1 — пружина, 2 — амортизатор, 3 — стабилизатор устойчивости

Задняя подвеска

Все элементы задней подвески на ВАЗ 2107 монтируются к задней оси автомобиля. Так же, как и передняя ось, она соединяет пару колёс и обеспечивает их вращение и повороты.

Колёса задней пары насаживаются на ступицы. Однако существенным отличием от конструкции передней подвески является отсутствие поворотных вращательных механизмов (кулачок и опора). Задние колёса на автомобиле — ведомые и полностью повторяют движения передних колёс.

Ступицы задних колёсСтупицы задних колёс

Ступицы не являются частью подвески, но также выполняют роль соединительного узла между колесом и балкой

С обратной стороны каждой ступицы к колесу подведён тросик тормоза. Именно через трос можно заблокировать (остановить) задние колёса, просто подняв ручник в салоне на себя.

Трос ручникаТрос ручника

Блокировка задних колёс производится водителем из салона

Для защиты от ударов с дороги задняя подвеска оснащена амортизаторами и отдельными пружинами. При этом амортизаторы стоят не прямо вертикально, как на передней части ходовой, а немного наклонены в сторону редуктора вращения. Однако пружины имеют строго вертикальное расположение.

Задние амортизаторыЗадние амортизаторы

Положение амортизаторов с наклоном обусловлено наличием редуктора в задней части авто

Сразу же под пружинами с внутренней стороны оси есть крепёж продольной штанги. Там размещается редуктор, который обеспечивает передачу вращения от коробки передач до задних колёс. Чтобы редуктор как можно дольше сохранял свою работоспособность, конструкторы АвтоВАЗа выполнили сборку задней подвески вместе с карданным валом: во время движения они двигаются синхронно.

Схема задней подвескиСхема задней подвески

1 — пружина, 2 — амортизатор, 3 — поперечная штанга, 4 — балка, 5 и 6 — продольные штанги

На моделях ВАЗ 2107, выпущенных после 2000 г. вместо амортизаторов устанавливаются специальные амортизационные системы. Такая система включает в себя пружины, чашки и гидравлические амортизаторы. Разумеется, современное оснащение делает ход «семёрки» более плавным даже на самых убитых дорогах.

Новая амортизационная система ВАЗНовая амортизационная система ВАЗ

Улучшенная конструкция ходовой делает «семёрку» более комфортной в эксплуатации

Узнайте, как поменять втулки на заднем стабилизаторе: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zadniy-stabilizator-na-vaz-2107.html

Как проверить ходовую на «семёрке»

Самостоятельная проверка ходовой части ВАЗ — процедура сравнительно простая и быстрая. Никакого специального инструмента не потребуется, однако необходимо загнать машину на эстакаду или яму.

Проверка ходовой подразумевает визуальный осмотр, поэтому нужно будет позаботиться о хорошем качестве освещения. В ходе осмотра необходимо тщательно обследовать все узлы подвесок, особое внимание уделить:

  • состоянию всех резиновых элементов — они не должны быть сухими и потрескавшимися;
  • состоянию амортизаторов — не должно быть следов подтекания масла;
  • целостности пружин и рычагов;
  • наличию/отсутствию люфта в шаровых опорах.
Осмотр ходовойОсмотр ходовой

Любые подтекания масла и трещины свидетельствуют о том, что скоро элемент выйдет из строя

Этой проверки вполне достаточно, чтобы найти проблемную деталь в составе ходовой части автомобиля.

Видео: диагностика ходовой

Ходовая часть на ВАЗ 2107 имеет довольно простое строение. Важным фактом можно считать возможности для самостоятельного выявления неисправностей ходовой и простоту диагностики.

схема, устройство, ремонт рычагов, инструкции с фото и видео

Самым нагруженным элементом автомобиля ВАЗ 2107 является передняя подвеска. Действительно, она берёт на себя практически все механические нагрузки, возникающие во время движения. По этой причине важно обращать тщательное внимание на этот узел, своевременно проводить ремонт и дорабатывать его, по мере возможности устанавливая более прочные и функциональные элементы.

Назначение и устройство передней подвески

Подвеской принято называть систему механизмов, обеспечивающих упругую связь между шасси и колёсами автомобиля. Основное предназначение узла — снижать интенсивность вибраций, ударов и толчков, возникающих при движении. Динамические нагрузки машина испытывает постоянно, особенно во время передвижения по дорогам низкого качества и при перевозке грузов, т. е. в экстремальных условиях.

Именно спереди подвеска чаще всего принимает на себя удары и толчки. По праву она является самой нагруженной частью всего автомобиля. На «семёрке» передняя подвеска сделана лучше и надёжнее, чем задняя — производитель, безусловно, принял во внимание высокую загруженность узла, но это не единственная причина. На заднеприводных автомобилях передняя подвеска имеет меньше деталей, чем задняя, поэтому её устройство менее затратно.

Схема передней подвески на ВАЗ 2107 включает важные детали, без которых плавное передвижение машины было бы невозможным.

  1. Стабилизатор или балка поперечной устойчивости.Стабилизатор поперечной устойчивостиСтабилизатор поперечной устойчивости

    Стабилизатор поперечной устойчивости при поворотах перераспределяет нагрузку на колёса и удерживает автомобиль параллельно дороге

  2. Двухрычажная подвеска — главный узел ходовой спереди, состоящий из верхнего и нижнего независимого рычага. Один из них фиксируется длинным болтом через стойку брызговика, другой — крепится болтами к поперечине подвески.Двухрычажная подвеска
    Двухрычажная подвеска

    Верхний рычаг (поз. 1) крепится к стойке брызговика, а нижний — к поперечине подвески

  3. Шаровые опоры — соединяются со ступицами колёс через системы поворотного кулака с цапфой.
  4. Ступицы колёс.
  5. Сайлентблоки или втулки — предназначены для свободного хода рычагов. Они имеют упругий полиуретановый (резиновый) вкладыш, значительно смягчающий удары подвески.СайлентблокСайлентблок

    Сайлентблок служит для смягчения ударов, передаваемых элементами передней подвески

  6. Амортизационная система — включает пружины, чашки, гидроамортизаторы. На моделях ВАЗ 2107 последних годов выпуска и на тюнингованных «семёрках» применяются стойки.

Читайте о ремонте передних пружин: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/kakie-pruzhiny-luchshe-postavit-na-vaz-2107.html

Передняя балка

В задачи передней балки входит стабилизация машины, проходящей повороты. Как известно, при манёвре возникает центробежная сила, которая может стать причиной опрокидывания автомобиля. Чтобы этого не было, конструкторы придумали балку поперечной устойчивости.

Основное назначение детали — скручивать с помощью торсионного упругого элемента противоположные колёса ВАЗ 2107. Крепится стабилизатор с помощью хомутов и вращающихся резиновых втулок прямо к кузову. С элементами подвески штанга соединяется через двойные рычаги и амортизаторные стойки или, как их ещё называют, косточки.

Рычаги

Передние рычаги являются направляющими компонентами ходовой части ВАЗ 2107. Они обеспечивают гибкое соединение и передачу колебаний на кузов.

Рычаги непосредственно связаны с колёсами и кузовом машины. Принято различать оба рычага подвески «семёрки», так как их замена и ремонт проводится по-разному:

  • верхние рычаги крепятся на болтах, снимать их легче;
  • нижние рычаги привинчиваются к поперечине, соединённой с лонжероном, связаны они ещё с шаровой опорой и пружиной — их замена несколько сложнее.
Верхние и нижние рычагиВерхние и нижние рычаги

Верхние и нижние рычаги непосредственно связаны с колёсами и кузовом машины

Узнайте больше о ремонте нижнего рычага передней подвески: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-nizhnego-rychaga-vaz-2107.html

Стойка амортизатора передняя

Владельцы ВАЗ 2107 узнали о существовании стоек, когда появилась модель ВАЗ 2108. Производитель с этого времени стал постепенно устанавливать новые механизмы и на «семёрки». Кроме того, стойки были облюбованы специалистами, проводящими модернизацию классического автомобиля.

Стойка амортизатора передняяСтойка амортизатора передняя

Передняя стойка амортизатора штатно устанавливалась на последние модели ВАЗ 2107

Стойка является частью амортизационной системы, в задачи которой входит гасить вертикальные колебания кузова, принимая на себя часть ударов. От технического состояния стойки зависит устойчивость машины на дороге.

Передняя стойка амортизатора включает несколько отдельных элементов:

  • стакан или верхнюю упорную чашку с подшипником. Принимает нагрузку от амортизатора и рассеивает его по всему корпусу. Это самое прочное место стойки, в которое упирается верхняя часть амортизатора. Фиксируется стакан довольно сложно, состоит из особого упорного подшипника, гаек и шайб;
    Стакан амортизатораСтакан амортизатора

    Стакан амортизатора принимает ударную нагрузку и рассеивает её по корпусу

  • амортизатор. Представляет собой двухкамерный цилиндр, по которому передвигается поршень. Внутри ёмкость заполняется газом или жидкостью. Таким образом, рабочий состав циркулирует по двум камерам. Первоочередная задача амортизатора — гасить вибрации, исходящие от пружины. Это происходит за счёт повышения давления жидкости в цилиндрах. Кроме того, предусмотрены клапаны, снижающие давление, когда это нужно. Располагаются они непосредственно на поршне;
  • пружину. Это ключевой элемент стойки, призванный устранять вибрационные дорожные огрехи. Даже передвигаясь по бездорожью, можно практически не ощущать ударов и толчков в салоне благодаря пружине стойки. Очевидно, что металл пружины должен быть максимально упругим. Сталь подбирают тщательно, учитывая общую массу автомобиля и его предназначение. Одной стороной своей пружина упирается в стакан, другой — в кузов через резиновую проставку.

Подробнее о ходовой части ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/hodovaya-chast-vaz-2107.html

Шаровая опора

Шаровая опора — это элемент передней подвески, обеспечивающий довольно жёсткое крепление нижних рычагов к ступице машины. С этими шарнирами автомобиль на дороге способен обеспечить ровное движение и необходимые манёвры. Кроме того, благодаря этим деталям водитель легко управляет колёсами.

Шаровая опораШаровая опора

Шаровая опора обеспечивает жёсткое крепление рычагов к ступице машины

Состоит шаровая опора из пальца с шаром, резьбы и корпуса с выемкой. На пальце предусмотрен защитный пыльник, который является важной частью элемента. Регулярная проверка пыльников шаровых водителем позволяет избежать поломок — как только на этом защитном элементе обнаруживается трещина, надо срочно осматривать шарнир.

Вспоминаю, как я первый раз в жизни менял шаровые. Это произошло неожиданно — поехал в село к другу. Ожидалась увлекательная рыбалка. На пути к озеру пришлось резко затормозить и повернуть руль. Раздался хруст, потом стук, машину стало тянуть влево. «Шаровая полетела» — с видом знатока произнёс Толя (мой товарищ). Действительно, когда подняли машину на домкрат, оказалось, что «яблочко» выскочило из гнезда — это какой силы должен был быть удар! Видимо, шаровая до этого тоже подвергалась сильным нагрузкам — я часто выезжал на грунтовку, да и не жалел «семёрку», порой ездил по полю, камням и ямам. Толя пешком отправился за новыми шарнирами. Поломанную деталь заменили на месте, вторую я после установил у себя в гараже. Рыбалка не удалась.

Ступица

Ступица находится в центре конструкции передней подвески и представляет собой округлую деталь, связанную с валом. Она имеет подшипник, модель и прочность которого зависит от поставленных конструкторских задач.

Ступица передней подвескиСтупица передней подвески

Ступица передней подвески имеет специальный ступичный подшипник

Таким образом, ступица состоит из корпуса, металлических шпилек для колёс, подшипников и датчиков (устанавливаются не на все модели).

Поворотный кулак является важной частью ступицы, ведь благодаря этому компоненту с ней интегрируется вся передняя подвеска. Фиксируется элемент с помощью шарниров к ступице, рулевым наконечникам и стойке.

Схема элементов ступицыСхема элементов ступицы

Поворотный кулак играет важную роль, связывая ступицу с подвеской

Неисправности передней подвески

Неполадки с подвеской ВАЗ 2107 возникают из-за плохих дорог. Первым делом страдают шаровые опоры, затем выходят из строя стойки и другие элементы амортизационной системы.

Стук

Довольно часто владельцы «семёрки» жалуются на стук при езде со скоростью 20–40 км/ч. Затем по мере ускорения глухой звук исчезает. Район шума — передняя подвеска.

Первым делом рекомендуется поставить машину на подъёмник и проверить, как работают шаровые, амортизаторы, сайлентблоки. Возможно, что вырабатываются подшипники ступицы.

Опытные владельцы ВАЗ 2107 утверждают, что стук на малой скорости, исчезающий по мере ускорения, связан с амортизаторами. Они получают вертикальный удар снизу, когда движение машины слабое. На высокой скорости автомобиль выравнивается, стуки исчезают.

Подробная инструкция действий водителя, заметившего стук, приведена ниже.

  1. Осмотреть бардачок, элементы щитка приборов и другие детали салона, которые могут стучать. Проверить стоит также защиту двигателя и некоторые детали под капотом — может, что-то ослабло.
  2. Если всё в порядке, надо переходить к проверке подвески.
  3. Первым делом надо проконтролировать состояние сайлентблоков — резиновые втулки на обоих рычагах проверить обязательно. Стучат втулки, как правило, при трогании с места или резком торможении. Проблема устраняется затяжкой болтов и гаек или заменой элементов.
  4. Диагностировать опорный подшипник амортизационной стойки. Многие делают так: открывают капот, ставят одну руку на опорный подшипник, другой качают машину. Если элемент выработался, сразу почувствуются толчки и стуки.Проверка опорного подшипника амортизационной стойкиПроверка опорного подшипника амортизационной стойки

    Для проверки опорного подшипника амортизационной стойки надо положить руку сверху и проверить наличие вибрации при раскачивании автомобиля

  5. Осмотреть шаровые опоры. Стук этих элементов характеризуется металлическим глухим звуком, его надо научиться определять на слух. Чтобы не снимать шарниры, но удостовериться, что они неисправны, поступают так: автомобиль загоняют на яму, разгружают переднюю подвеску, снимают колесо и вставляют между корпусом верхней опоры и цапфой ломик. Монтировку покачивают вниз/вверх, проверяя люфт шарового пальца.Проверка шаровой опорыПроверка шаровой опоры

    Проверку шаровой опоры можно провести и без демонтажа элементов, вставив монтировку и проверив люфт пальца шаровой опоры

  6. Проверить стойки. Они могут начать стучать из-за слабого крепления. Возможно также, что износились втулки амортизатора. Шуметь может и стойка, если она пробита и подтекает — это легко определить по следам жидкости на её корпусе.
Видео: что стучит в передней подвеске

Машину тянет в сторону

Если машину начинает тянуть в сторону, возможно, деформирован поворотный кулак или рычаг подвески. На старых автомобилях ВАЗ 2107 не исключена потеря упругости пружины стойки.

В основном, если машину тянет в сторону, это бывает связано с тормозными колодками, люфтом рулевой и другими сторонними причинами, не относящимися к подвеске. Поэтому рекомендуется действовать методом исключения, а уже потом тестировать подвеску.

Гул при поворотах

Гул при поворотах происходит вследствие износа подшипника ступицы. Характер шума таков: наблюдается с одной стороны, появляется до скорости 40 км/ч, после исчезает.

Вот как надо проверять ступичный подшипник на люфт.

  1. Вывесить переднее колесо на домкрате.
  2. Взяться за верхнюю и нижнюю часть колеса руками, начать качать его от себя/к себе.Проверка ступичного подшипникаПроверка ступичного подшипника

    Для проверка ступичного подшипника нужно взяться за колесо обеими руками и начать качать его от себя/к себе

  3. Если наблюдается люфт или стук, значит, подшипник надо менять.

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

  1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.
  2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.Проседание пружин подвескиПроседание пружин подвески

    При постоянной интенсивной нагрузке пружины передней подвески могут потерять свою упругость и просесть

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

  1. Подъёмником.
  2. Набором различных ключей, включая баллонный.
  3. Монтировкой.
  4. Бруском.
  5. Проволочным крюком.

Теперь подробнее о замене.

  1. Автомобиль поставить на домкрат, снять колёса.
  2. Демонтировать стойки или обычные амортизаторы.
  3. Фиксаторы верхнего рычага ослабить.

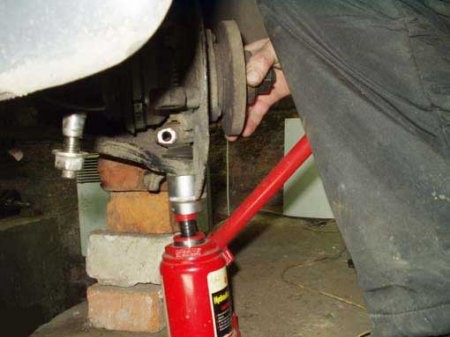

  4. Установить под машину брусок, поднять домкратом нижний рычаг.
  5. Открутить крепление стабилизаторной балки.Гайка стабилизаторной балкиГайка стабилизаторной балки

    Гайка стабилизаторной балки откручивается ключом на 13

  6. Убрать подъёмник.
  7. Ослабить гайки нижнего и верхнего шарового шарнира, но полностью не откручивать.Гайки нижнего и верхнего шарового шарнировГайки нижнего и верхнего шарового шарниров

    Гайки нижнего и верхнего шарового шарниров полностью откручивать не нужно

  8. Выбить палец опоры из поворотного кулака, действуя монтировкой и молотком.Выбивание пальца опоры из поворотного кулакаВыбивание пальца опоры из поворотного кулака

    Палец опоры нужно выбивать из поворотного кулака молотком, придерживая другую часть монтировкой

  9. Зафиксировать верхний рычаг проволочным крюком, а нижний опустить.Снятие пружиныСнятие пружины

    Для снятия пружины нужно закрепить верхний и отпустить нижний рычаг подвески

  10. Поддеть пружины монтировкой снизу и снять их.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Усиленная пружинаУсиленная пружина

Усиленная пружина ставится на место штатной в обратном порядке

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Комплект элементов пневмоподвескиКомплект элементов пневмоподвески

Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

  1. ВАЗ 2107 устанавливается на яму.
  2. Обесточивается аккумуляторная батарея.
  3. С автомобиля демонтируются колёса.
  4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.
  5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.Элементы пневмоподвески под капотомЭлементы пневмоподвески под капотом

    Элементы пневмоподвески под капотом соединяются через шланги и интегрируются с бортовой системой

  6. Компрессор и БУ интегрируются с бортовой сетью автомобиля.
Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

Электромагнитная подвескаЭлектромагнитная подвеска

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

Ходовая на ВАЗ 2107: диагностика, неисправности, устройство

Последняя люксовая версия ВАЗовской «классики» до сих пор пользуется популярностью у наших сограждан. ВАЗ 2107 несложен в обслуживании, а многие операции по восстановлению ходовой части могут быть выполнены своими руками. передняя и задняя подвеска автомобиля достаточно надежны, а запасные части к автомобилю можно приобрести в любом магазине или на рынке.

Техническое обслуживание и ремонт машины не будут сложной задачей, если владелец хорошо знает материальную часть. Передняя подвеска автомобиля состоит из следующих элементов:

  1. верхний и нижний рычаг;
  2. шаровые опоры;
  3. поворотная цапфа;
  4. ступица с подшипником;
  5. амортизатор;
  6. витая пружина.

В конструкцию задней подвески входят:

  1. комплект из четырех продольных тяг;
  2. задний мост с редуктором и ступицами;
  3. поперечная тяга Панара;
  4. амортизаторы;
  5. пружины.

Многолетняя практика эксплуатации модели показывает, что возможен ее тюнинг путем установки газонаполненных амортизаторов с улучшенными характеристиками.

Основные неисправности передней подвески

В ходовой части модели ВАЗ 2107 на некоторые узлы приходятся значительные нагрузки, что приводит к их выходу из строя. Чаще все ломаются следующие детали:

  1. шаровые опоры особенно нижние;
  2. сайлент-блоки;
  3. втулки тяги поперечной устойчивости;
  4. уплотнительные элементы амортизаторов.

Ремонт при подобных поломках обычно сводиться к замене изношенных деталей. В процессе восстановления работоспособности можно произвести тюнинг передней подвески. С целью снижения затрат на ремонт собственного автомобиля демонтаж и замену деталей можно произвести своими руками. Если же планируется тюнинг машины, то при покупке деталей необходимо подобрать запчасти с соответствующими характеристиками.

Диагностика задней подвески

Ходовая часть модели ВАЗ 2107 при интенсивной эксплуатации на дорогах с некачественным покрытием подвергается значительному износу. Прежде, нежели выполнить ремонт той или иной неисправности автомобиля необходимо произвести диагностику. Наибольшая вероятность выхода из строя таких деталей:

  1. резиновых втулок поперечных и продольных тяг;
  2. выработка в клапанных механизмах амортизаторов;
  3. разрушение крепежных элементов на кузове или мосту.

Восстановление работоспособности задней подвески ВАЗ 2107 вполне можно выполнить своими руками без привлечения специалистов. Производя тюнинг машины, не следует увлекаться такими модными тенденциями, как увеличение или уменьшение клиренса, это может сказаться отрицательно на ее управляемости.

comments powered by HyperComments

Передняя подвеска ВАЗ 2107 Семёрка

"http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

Передняя подвеска ВАЗ 2107 Семёрка

Руководство по ремонту и эксплуатации ВАЗ-2107



Рисунок 5–1. Передняя подвеска: 1 — подшипники ступицы переднего колеса; 2 — колпак ступицы; 3 — регулировочная гайка; 4 — шайба; 5 — цапфа поворотного кулака; 6 — ступица колеса; 7 — сальник; 8 — тормозной диск; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 11 — защитный чехол шарового пальца; 12 — подшипник верхней опоры; 13 — верхний рычаг подвески; 14 — корпус подшипника верхней опоры; 15 — буфер хода сжатия; 16 — кронштейн буфера хода сжатия; 17 — опорный стакан амортизатора; 18 — подушки крепления амортизатора; 19 — шайба подушки; 20 — изолирующая прокладка пружины подвески; 21 — верхняя опорная чашка пружины подвески; 22 — ось верхнего рычага подвески; 23 — внутренняя втулка шарнира; 24 — наружная втулка шарнира; 25 — резиновая втулка шарнира; 26 — опорная шайба;  27 — регулировочная шайба; 28 — дистанционная шайба;  29 — кронштейн крепления поперечины к лонжерону кузова; 30 — поперечина передней подвески; 31 — крепления штанги стабилизатора; 32 — подушка штанги стабилизатора; 33 — штанга стабилизатора; 34 — лонжерон кузова; 35 — ось нижнего рычага; 36 — нижний рычаг подвески; 37 — болты крепления оси нижнего рычага; 38 — пружина подвески; 39 — обойма крепления штанги стабилизатора; 40 — амортизатор; 41 — болт крепления амортизатора; 42 — гайка крепления кронштейна амортизатора к рычагу подвески; 43 — кронштейн крепления амортизатора к нижнему рычагу подвески; 44 — нижняя опорная чашка пружины подвески; 45 — обойма вкладыша нижней опоры; 46 — корпус подшипника нижней опоры; 47 — вкладыш  обоймы шарового пальца; 48 — подшипник нижней опоры; 49 — шаровой палец; 50 — ограничитель доворота передних колес


Устройство передней подвески показано на Рисунке 5–1.


Передняя подвеска
Детали передней подвески
Углы установки колёс
Поломки передней подвески
Зазор в подшипниках передней ступицы
Смазка подшипников ступицы
Снятие и установка передней подвески
Переборка частей подвески
Ремонт подвески
Пружины подвески
Замена шарниров рычагов

Задняя подвеска
Снятие и установка подвески
Состояние задней подвески
Амортизаторы
Переборка амортизатора

   руководство по ремонту -   -  своими руками

Ваз 2107 ремонт ходовой - Авто журнал Акорд-Авто

Передняя подвеска и её текущий ремонт у ВАЗ 2107

Именно передняя подвеска чаще всего «принимает удары судьбы» на себя, являясь самой нагруженным узлом ходовой части автомобиля. Именно поэтому уход и своевременная проверка основных её узлов, их ремонт и замена будет залогом успешного вождения ВАЗ 2107.

Вся передняя подвеска «классики» более надёжна, чем последующие переднеприводные модификации ВАЗ, так как машина с приводом на задние колёса имеет меньшее число деталей в подвеске спереди, её устройство более «экономично».

Конструкция передней подвески имеет важные составные части, без которых плавный ход автомобиля невозможен.

Опишем устройство передней подвески на автомобиле ВАЗ 2107:

  • подвеска двухрычажная, существуют верхний и нижний рычаги, которые существуют независимо; верхний – закреплён через стойку брызговика длинным болтом, нижний – закреплён болтами к поперечине подвески, которая, в свою очередь, соединена с передними лонжеронами.
  • сайлент – блоки, или резинометаллические шарниры тихого хода. Они нужны, чтобы рычаги поворачивались. При износе требуется замена.
  • шаровые шарниры, или просто «шаровые» — к ним через систему поворотного кулака с цапфой в конечном итоге устанавливается ступица колеса.
  • устройство амортизации включает в себя пружину, установленную в чашках, и амортизатор гидравлического типа, установленный внутри пружины.
  • завершает перечень основных устройств штанга (стабилизатор) поперечной устойчивости.

Устройство и наиболее важные детали подвески ВАЗ 2107:

5 — цапфа кулака; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 13, 36 — верхний и нижний рычаги; 17 — опорный стакан; 18 — подушки крепления амортизатора; 21 — верхняя опорная чашка пружины; 22 — ось верхнего рычага; 29 — кронштейн крепления поперечины к лонжерону; 30 — поперечина передней подвески; 33 — штанга стабилизатора; 34 — лонжерон кузова; 37 — болты крепления оси нижнего рычага; 40 — амортизатор;

Так выглядит подвеска снизу. Все конструктивные элементы хорошо заметны (рычаги, пружина, амортизатор, штанга устойчивости, шаровые и др.).

Какие неисправности могут быть у подвески?

  • Усыхание и простой износ от времени резиновых частей, пыльников, вкладышей, уплотнителей, приход в негодность шаровых опор, износ подушек штанги устойчивости;
  • «Усталость» металла, при котором возможна поломка пружин и амортизаторов.

Передней подвеске, в отличие от двигателя, повезло больше, так как легче провести ремонт в условиях домашнего гаража, да и конструктивная схема подвески открытая. Для этого нужна эстакада или обычная смотровая яма.

Что можно определить при осмотре подвески?

  • Состояние износа, раскрошенности, сухости всех деталей из резины;
  • Определяется, насколько сух амортизатор и нет ли подтекания масла из него, а так же оценить его работу. Схема проверки проста: нужно резко нажать на поверхность крыла автомобиля и снять нагрузку, то есть «резко отпустить». Исправный амортизатор возвращает крыло вверх за один проход, без дополнительного колебания.
  • Целостность всех витков пружин с правой и левой стороны;
  • Определяется зазор в шаровых опорах.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы внизу машины, перед началом диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

  • Выворачивают гайку пальца шаровой (например, верхней).
  • Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
  • Выворачивают шаровую опору и извлекают её в защитном чехле.
  • Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Замена амортизаторов

Амортизатор – неразборная парная деталь. То есть, если вышел из строя один из них, то меняются оба.

Для того, чтобы заменить амортизатор, нужно провести следующие шаги:

  • Отворачиваем гайку крепления на штоке;
  • Снимаем шайбы вместе с верхней подушкой, сделанной из резины;
  • Отворачиваем кронштейн, с помощью которого амортизатор соединён с нижним рычагом;
  • Сквозь прорезь в корпусе рычага можно вынуть сломанный амортизатор;
  • Снимается кронштейн с амортизатора и в обратном порядке устанавливается новый амортизатор.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой.

После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Подвеска ВАЗ 2107: конструкция, ремонт, устройство и схема

Подвеска ВАЗ-2107 – это самый нагруженный механизм всего автомобиля. Именно она берёт на себя огромную долю всех механических нагрузок, которые возникают во время движения. Именно по этой причине необходимо уделять особенное внимание этому узлу не только во время проведения ремонта, но и при усовершенствованиях автомобиля. Тюнинг заключается в установке новых, более сильных и крепких механизмов.

Конструкция подвески «семёрки»

В общем, схема передней подвески ВАЗ-2107 взята от предшественника — «копейки». Именно такая конструкция используется на всех автомобилях классической серии. Это двухрычажный тип подвески, состоит из независимых верхних и нижних рычагов. Крепление верхних рычагов производится к стойкам брызговиков. Нижние установлены на поперечинах, которые удерживают передние лонжероны.

Чтобы рычаги во время движения свободно перемещались вверх и вниз, применяются резинометаллические сайлентблоки. Именно с их помощью рычаги сохраняют свою подвижность, но не люфтят и не издают посторонних звуков. Для того чтобы обеспечить максимально плавный ход во время езды по неровным поверхностям, используются амортизаторы и пружины. Эти элементы способны гасить все колебания кузова автомобиля.

Типичные поломки подвески

Все неисправности, которые могут возникнуть в подвеске ВАЗ-2107, разделяются на несколько групп:

  1. Общая усталость металлических изделий — это приводит к поломкам амортизаторов, рычагов и пружин. Несмотря на то, что рычаги имеют усиленную конструкцию, под воздействием чрезмерных нагрузок на них могут появиться трещины.
  2. Очень часто причиной поломки передней подвески является чрезмерный износ уплотнителей и вкладышей, шаровых опор, сайлентблоков, стабилизаторов поперечной устойчивости автомобиля.
  3. Пересыхание резиновых частей, из которых состоит передняя подвеска — это втулки, пыльники, отбойники.

Любой стук подвески ВАЗ-2107 должен насторожить водителя. Обязательно при его обнаружении необходимо провести полную диагностику автомобиля.

Диагностирование неисправностей путем осмотра

Даже при помощи простого осмотра можно обнаружить многие проблемы в подвеске автомобиля. А если вооружиться небольшой монтажной лопаткой, то без проблем вы обнаружите все люфты, которые присутствуют в элементах. Визуальный осмотр позволяет:

  1. Оценить общее состояние всех деталей, изготовленных из резины.
  2. Выявить люфт в шаровых шарнирах.
  3. Найти дефекты рычагов и пружин.
  4. Определить общее состояние амортизаторов — оценить их работу, а также обнаружить подтекание масла.

Стандартные рычаги подвески ВАЗ-2107 – это довольно крепкие элементы, но если выполнить их усовершенствование, можно добиться максимальной прочности.

Какому тюнингу подвергается подвеска «семерки»?

В целом, автомобиль ВАЗ-2107 очень похож на уже устаревшую «копейку». Последняя же полностью срисована с Fiat-124. Поэтому многие автомобилисты стараются максимально улучшить конструкцию, чтобы добиться более высоких характеристик. Тюнинг позволит добиться таких результатов:

  1. Повысить плавность хода.
  2. Значительно улучшить управляемость автомобилем.
  3. Существенно улучшить устойчивость при движении на высокой скорости.
  4. Повысить долговечность и надежность всех элементов конструкции.

Самый простой способ тюнинга — это установка на автомобиль более качественных изделий, которые производятся зарубежными фирмами. В частности, это применимо к амортизаторам, тонкий выбор которых может позволить решить массу проблем, а также «заточить» автомобиль под конкретные нужды. Вы можете сделать ее либо мягкой и плавной, либо же жесткой, но более устойчивой при движении на высоких скоростях.

Спортивная подвеска

Устройство подвески ВАЗ-2107 позволяет установить более качественные компоненты, которые улучшат пользование автомобилем. Можно внести такие изменения:

  1. Смонтировать газомасляные амортизационные стойки.
  2. Ограничить ход штока и уменьшить длину пружин.
  3. Установить специальные типы подвески с регулировкой дорожного просвета при помощи выносных камер или винтов.
  4. Монтировать на автомобиле специальные конструкции нижних и верхних рычагов подвески, при помощи которых можно изменить кастор.

Кастор — это наклон оси в продольном направлении при поворачивании колеса. Угол измеряется только в продольной плоскости, между центральной линией поворота колеса и вертикалью. Чем больше кастор, тем лучше управляемость автомобилем. Но при этом вращать руль намного труднее. Поэтому при тюнинге лучше установить электрический усилитель руля. Увеличение кастора можно осуществить при помощи монтажа рычагов треугольной формы или верхних опор, имеющих смещение.

Как усилить стабилизатор?

Для того чтобы существенно улучшить управляемость автомобиля при движении по плохим дорогам и усилить конструкцию, необходимо установить двойной стабилизатор. Чтобы сделать это, необходимо приобрести стабилизатор поперечной устойчивости, а также втулки для него. Желательно провести полную замену передней подвески ВАЗ-2107, чтобы добиться максимальной эффективности. Обязательно наличие сварочного аппарата при проведении работ. Процедура установки второго стабилизатора:

  1. Извлеките из втулок резинки.
  2. Приварите кольца из металла к лонжерону.
  3. Установите резинки после остывания колец.
  4. Обрежьте у дополнительного стабилизатора края не более чем на 8 см.
  5. Снимите крепления, которые установлены на лонжероне.
  6. Далее необходимо соединить два стабилизатора, установив их в крепления и подушки.
  7. Зафиксируйте всю конструкцию.

Такая доработка передней подвески ВАЗ-2107 значительно уменьшит крен при прохождении поворотов, а также улучшит управление при езде по неровным дорогам.

Усовершенствование рычагов

На нижних рычагах подвески автомобилей классической серии шпильки ржавеют, по этой причине они часто обламываются. А самое обидное — происходит это в процессе сборки узла, когда вы закручиваете гайки. При ремонте подвески ВАЗ-2107 такое случается часто, необходимо перед разборкой всех узлов тщательно обрабатывать резьбовые соединения проникающей смазкой. Прежде чем устанавливать новые рычаги, нужно:

  1. Смазать литолом шпильки перед тем, как закручивать гайки.
  2. На резьбу, которая выступает за пределы гаек, необходимо установить колпачки из пластика.

Изготавливаются колпачки из подходящих по диаметру трубочек, можно использовать в качестве материала шариковые авторучки.

Шпильки будут максимально защищены от ржавчины, поэтому при следующем ремонте вы не повредите ее. В том же случае, если вдруг сломались шпильки, их нужно полностью удалить. На их месте высверливаете отверстия, в которые устанавливаете болты и гайки. Но самый оптимальный вариант — это нарезать резьбу и закрутить в неё болт.

Рубрика «Ходовая Часть Ваз 2107»

Рубрика раскрывает все ответы на вопросы связанные с ремонтом и обслуживанием ходовой части Ваз 2107

Ступичный подшипник Ваз 2107

Ступичный подшипник “семерки” постепенно изнашивается и может стать причиной проблем: ускоренного износа резины, тормозных дисков и колодок. Если вовремя не поменять ступичный подшипник ВАЗ 2107, его может заклинить, что приведет к потере управления. Поэтому необходимо следить за состоянием подшипников, своевременно регулировать и менять их. Диагностика состояния подшипника Нередко неисправность подшипника передней ступицы проявляется в виде …

Ремонт передней подвески Ваз 2107

“Семерка” — последняя заднеприводная машина в модельном ряде ВАЗ. Передняя подвеска ВАЗ 2107 имеет меньше деталей, чем у “старших” переднеприводных моделей, потому ремонт ее проще. Устройство передней подвески ВАЗ 2107 “Семерка” оснащена независимой подвеской, состоящей из верхнего и нижнего рычага, пружины и амортизатора с каждой стороны. Нижние рычаги связаны между собой через стабилизатор поперечной устойчивости. …

Какие амортизаторы лучше для Ваз 2107

Элементы задней и передней подвески “семерки” обеспечивают достаточную плавность движения. Несмотря на представление ВАЗ 2107 в качестве “люксовой” модели, конструкция деталей подвески не отличаются от ВАЗ 2101 (FIAT 124). Это относится и к амортизаторам, которые не всегда хорошо справляются со своей работой. В чем отличие амортизаторов разных типов, какие амортизаторы лучше поставить на ВАЗ 2107 …

Замена реактивных тяг на Ваз 2107

Использование реактивных тяг в подвеске автомобиля улучшает устойчивость и управляемость машины при движении, особенно по неровной дороге. На ходу задний мост испытывает сильные нагрузки с разными векторами направленности. Без реактивных тяг или с поврежденными тягами автомобиль при больших нагрузках на подвеску начинает вести себя опасно. Именно реактивные тяги предотвращают раскачивание автомобиля и не дают ему …

Замена сайлентблоков на Ваз 2107

По мере эксплуатации машины узлы и детали постепенно изнашиваются и нуждаются в ремонте либо замене. Это особенно касается деталей подвески, которые ежедневно подвергаются нагрузкам при движении по ямам и ухабам. Для некоторых видов работ необходимо специальное оборудование, поэтому выполнять их следует на специализированных СТО. Но замена сайлентблоков ВАЗ 2107 может быть проведена самостоятельно в «гаражных» …

Подвеска Ваз 2107

Передняя подвеска ВАЗ 2107, как самый нагруженный элемент, принимает на себя большую часть механической нагрузки при движении. Поэтому владельцы «семерки» уделяют ей особое внимание как при ремонте, так и при тюнинге авто. Устройство подвески ВАЗ 2107 «Семерка», как и предшественники, имеет двухрычажную подвеску с независимыми рычагами. Верхние рычаги крепятся к стойке брызговика, нижние – к …

Замена пружин на Ваз 2107

[important]Пружины подвески на ВАЗ 2107 – основной элемент подвески, отвечающий за плавность хода. Ослабленные (просевшие) пружины не в состоянии компенсировать нагрузки, в результате чего случаются пробои подвески, при которых задний мост или передние рычаги бьются о резиновые демпферы на кузове. Это снижает комфорт, ухудшает управляемость и курсовую устойчивость, приводит к преждевременному износу или повреждению деталей …

Замена стабилизатора на Ваз 2107

[important]Стабилизатор поперечной устойчивости ВАЗ 2107 служит для уменьшения крена автомобиля во время маневрирования и поворотов. Он имеет четыре точки крепления: две на лонжеронах и по одной на каждом нижнем рычаге передней подвески. Крепление выполнено в виде кронштейна с резиновой втулкой. Под влиянием нагрузок втулки подвержены износу. Особенно это заметно по внешним, установленным на рычагах. Именно …

Замена передних рычагов и сайлентблоков на Ваз 2107

[important]Элементы передней подвески ВАЗ 2107 подвержены нагрузкам во время движения. С учетом состояния отечественных дорог, ресурс подвески ограничен. Учитывая, насколько важно состояние подвески для безопасности, необходимо регулярно контролировать состояние деталей и своевременно производить их замену. Одними из ключевых элементов являются рычаги передней подвески ВАЗ 2107[/important] Признаки неисправности рычагов и сайлентблоков Одним из признаков неисправности является …

Замена Шаровых опор на Ваз 2107

Шаровые опоры – самые недолговечные детали подвески «классики» АвтоВАЗа. Учитывая состояние отечественных дорог, шаровая опора на ВАЗ 2107 – первая деталь, которую приходится менять после определенного пробега автомобиля. У начинающих автолюбителей возникают вопросы как произвести замену шаровых опор и какие шаровые лучше ставить на ВАЗ 2107. Конструкция и назначение шаровых опор Конструкция передней подвески …

Лада 2107 , 241 тыс. без капиталки › Бортжурнал › Передняя подвеска: 6. Окончательная сборка ВАЗ-2107

Для этого нам понадобятся:
— ключи на 6, 13, 17, 19, 22
— молоток, отвертка, монтажная лопатка
— стяжка пружин центральная
— домкрат
— динамометрический ключ
— консистентная смазка, изолента

Сначала установим верхний рычаг на место, так как потом легче установить нижний, чем наоборот. Предварительно смазываем ось рычага литолом, чтобы защитить от коррозии и прикипания, ставим шайбы выпуклой стороной наружу, и не забываем про болт крепления бампера.

Затягиваем слегка гайки сайлентблоков, чтобы рычаг свободно ходил по месту — окончательную затяжку будем проводить только после полной сборки.

Затем устанавливаем нижний рычаг, смотрим чтобы шайбы регулировки развала были на месте, если хоть одна потеряется, придется заново делать развал.

Затягиваем болты крепления оси рычага к поперечине моментом 8,0 кгс*м как указано в руководстве. Для его контроля воспользуемся динамометрическим ключом. Также надеваем шайбы отбортовкой наружу и слегка затягиваем болты сайлентблоков.

Теперь надеваем палец верхней шаровой на поворотный кулак ступицы и затягиваем, поверхность пальца также смазываем от закисания. Момент затяжки — 10,0 кгс*м.
Можно устанавливать новую пружину. Для этого воспользуемся центральной стяжкой, купленной заранее, на верхний конец надеваем новую резиновую подушку по месту, фиксируем ее скотчем.

Заводим между рычагами, ориентируем нижний конец по чашке и соединяем нижнюю шаровую со ступицей, затягиваем необходимым усилием. Снимаем стяжку.

Теперь можно устанавливать новый амортизатор. Предварительно его прокачиваем, затягиваем верхнюю гайку с усилием 3,3 кгс*м, нижние — 6,0 кгс*м, главное — не оборвать шпильки, но об этом в следующий раз.

Затем заводим конец стабилизатора за шпильку, надеваем новую подушку и фиксируем к рычагу скобой, чтобы бобышек торчал из отверстия.

Затягиваем моментом 1,8 кгс*м, тут опять, главное, не перетянуть и не сорвать шпильки.

Подвеска полностью собрана. Теперь переходим к важному моменту — затяжке сайлентблоков. Затягивать их следует под нагрузкой массы автомобиля, как-будто он стоит на колесах. Для этого под ступицу подкладываем деревянную чурку и доски и опускаем машину с домкрата.

На переднее место кладем груз, имитирующий вес человека, килограммов 50-80, у меня нашлись 2-х пудовая гиря, пресс-тиски и пара сырых бревен. Затягиваем моментом 9 кгс*м для верхнего и 10 кгс*м для нижнего рычага динамометрическим ключом.

Одеваем колеса и едем на сход-развал — кстати, из-за новой пружины он немного изменился и пришлось подкладывать шайбы.

Посчитаемся:
Сайлентблоки ДААЗ (комп.) — 450 р.
Шаровые БЗАК 4шт. — 1520 р.
Амортизаторы СААЗ 2 шт. — 1100 р.
Пружины ВИС 2 шт. — 950 р.
Болты-гайки — 200 р.
Съемник пружин г. Кострома — 600 р.
Развал-схождение — 700 р.

На сколько увеличился клиренс после замены пружин, амортизаторов и сайлентблоков я уже писал ранее.
Через определенный пробег снова вывесим авто и проверим затяжку гаек, а после усадки новой пружины, заново перетянем сайлентблоки и замерим дорожный просвет.

Ремонтируем ходовую ВАЗ 2107

Каждый владелец отечественного автомобиля ВАЗ 2107 должен знать, как устроена подвеска машины. Ходовая часть нуждается в периодическом обслуживании, предполагающем замену изношенных элементов. Производить эти работы можно своими руками, если знать, как правильно снимается или устанавливается та или иная деталь. В данном материале мы вам подробно об этом расскажем.

ВАЗ 2107 – последний автомобиль отечественного автопроизводителя, выпущенный по классической компоновке, то есть с задним приводом. Многие российские автомобилисты отдают предпочтение именно заднеприводным авто, поэтому так называемая семерка по сей день популярна. Ходовая автомобиля состоит из передней и задней подвески. Передняя имеет достаточно простую конструкцию, поэтому с ее периодическим ремонтом справится каждый.

Как устроена передняя подвеска?

Вид рычагов снизу

Спереди подвеска ВАЗ 2107 имеет независимую конструкцию и состоит из двух рычагов: один сверху, второй снизу. Также имеется винтовая пружина и телескопический амортизатор-стойка. В подвеске есть стабилизатор поперечной устойчивости.

Нижний рычаг осью прочно закреплен на поперечине подвески болтами, а она, в свою очередь, держится на передних лонжеронах. Верхний рычаг прикреплен к стойке брызговика, но собственной оси у рычага нет – в ее качестве выступает длинный болт, который проходит через стойку.

Для обеспечения поворота рычагов вокруг оси в конструкции предусмотрены сайлентблоки, представляющие собой резинометаллические шарниры. На концах рычагов находятся шаровые шарниры, к которым прикреплен поворотный кулак с цапфой для установки ступицы. Винтовая пружина располагается между стойкой брызговика и нижним рычагом. Чтобы она не сдвинулась с места, концы установлены в опорные чашки. Внутри пружины находится гидравлический амортизаторы. Корпус амортизатора крепится к нижнему рычагу через резинометаллический шарнир.

Через резиновые подушки шток амортизатора прикреплен к кузову. Стабилизатор поперечной устойчивости концами крепится к нижним рычагам ходовой части, а в центре к лонжеронам. Для исключения контакта лонжеронов со стабилизатором между ними располагаются резиновые подушки.

Возможные поломки ходовой части

К неисправностям подвески ВАЗ 2107 относится износ резиновых элементов подвески, а также могут износиться шаровые опоры. Иногда во время эксплуатации из строя выходят пружины и стойки-амортизаторы.

Выполнить ремонт передней подвески ВАЗ 2107 своими руками можно в гаражных условиях, но сначала нужно продиагностировать ее состояние. Загоните машину на смотровую яму или эстакаду, а при осмотре определите состояние резиновых элементов, проверьте все зазоры в шаровых опорах и убедитесь в отсутствии масляных подтеков из амортизатора, а также проверьте целостность пружины.

Для проверки состояния амортизатора своими руками необходимо хорошенько нажать на крыло автомобиля сверху, добившись сжатия амортизатора. Затем отпустите и обратите внимание, как поведет себя авто. Амортизатор должен моментально принять начальное положение без лишних колебаний. При сильном износе стоек машина будет качаться, и их придется заменить.

Замена шаровых опор

Для замены шаровых опор необходимо демонтировать колесо и очистить элементы подвески от загрязнений. После этого подставьте под нижний рычаг домкрат и поднимите его – так вы нагрузите подвеску ВАЗ 2107.

При помощи ключа надо открутить гайку пальца верхней шаровой опоры, а затем выпрессовать палец из поворотного кулака. Как только палец выйдет из кулака, выкрутите крепление шаровой и извлеките ее из верхнего рычага с защитным чехлом. Вместо старой шаровой вставьте новую и соберите все в обратном порядке. Нижнюю шаровую меняют точно так же. После их замены обратитесь в сервисный центр для регулировки развала и схождения, так как самостоятельно сделать это вам не удастся.

Замена сайлентблоков рычагов

Для замены сайлентблоков ВАЗ 2107 своими руками вам понадобятся не только ключи, но и специальный съемник. Если они находятся в верхнем рычаге, его придется полностью демонтировать, а в случае с нижним рычагом делать этого не нужно. Для снятия верхнего рычага выпрессуйте палец шаровой опоры из поворотного кулака. Далее снимите болт крепления бампера и открутите гайки, держащие ось верхнего рычага, а потом извлеките ее. Верхний рычаг снимите с машины.

После этого при помощи съемника нужно вытащить износившиеся сайлентблоки, а потом с его помощью вставить новые. Монтаж рычага осуществляют в обратной последовательности, но для установки пальца шаровой опоры нужно нагрузить подвеску домкратом, подставленным под нижний рычаг.

Для замены сайлентблоков нижнего рычага его не обязательно снимать. Просто выкрутите гайки оси рычага и съемником достаньте шарниры. Затем установите новые на их места и затяните гайки. Снимать нижний рычаг нужно в случае его повреждения, но такое бывает редко.

Замена амортизаторов

При износе стоек-амортизаторов их приходится менять. Если сломался один из них, менять все равно нужно их в паре. Для замены амортизатора сначала выкрутите гайку крепления штока, а затем со штока демонтируйте шайбы и верхнюю резиновую подушку.

Выкрутите нижний кронштейн крепления стойки от нижнего рычага, а через технологическое отверстие в рычаге вытащите вышедший из строя амортизатор. Далее снимите его с кронштейн крепления и установите новую стойку в обратном порядке.

Замена пружин

Для замены изношенных или поврежденных пружин необходимо демонтировать амортизатор и отсоединить от рычага стабилизатора. Далее ослабляются гайки, которые держат ось нижнего рычага на поперечине. При помощи домкрата подожмите нижний рычаг, но не нагружайте подвеску. Съемником извлеките палец шаровой опоры.

Далее домкрат плавно опустите, ослабив пружину. При помощи лопатки ее следует извлечь из нижней опорной чашки. Перед монтажом новой пружины ее сжимают специальными стяжками, чтобы она вместилась на свое место.

Новая пружина устанавливается в нижнюю опорную чашку, а затем при помощи домкрата поджимается нижний рычаг вверх, что позволит вставить в поворотный кулак его шаровую опору.

Зафиксировав опору, снимите с пружины стяжки. Другие части подвески соберите в обратной последовательности. Как видите, ремонт ВАЗ 2107 своими руками – работа не очень сложная, если вы будете действовать по нашей инструкции.

Советы по ремонт ходовой ВАЗ 2107 своими руками?

Каждый владелец отечественного автомобиля ВАЗ 2107 должен знать, как устроена подвеска машины. Ходовая часть нуждается в периодическом обслуживании, предполагающем замену изношенных элементов. Производить эти работы можно своими руками, если знать, как правильно снимается или устанавливается та или иная деталь. В данном материале мы вам подробно об этом расскажем.

ВАЗ 2107 – последний автомобиль отечественного автопроизводителя, выпущенный по классической компоновке, то есть с задним приводом. Многие российские автомобилисты отдают предпочтение именно заднеприводным авто, поэтому так называемая семерка по сей день популярна. Ходовая автомобиля состоит из передней и задней подвески. Передняя имеет достаточно простую конструкцию, поэтому с ее периодическим ремонтом справится каждый.

к содержанию ↑

Как устроена передняя подвеска?

Вид рычагов снизу

Спереди подвеска ВАЗ 2107 имеет независимую конструкцию и состоит из двух рычагов: один сверху, второй снизу. Также имеется винтовая пружина и телескопический амортизатор-стойка. В подвеске есть стабилизатор поперечной устойчивости.

Нижний рычаг осью прочно закреплен на поперечине подвески болтами, а она, в свою очередь, держится на передних лонжеронах. Верхний рычаг прикреплен к стойке брызговика, но собственной оси у рычага нет – в ее качестве выступает длинный болт, который проходит через стойку.

Для обеспечения поворота рычагов вокруг оси в конструкции предусмотрены сайлентблоки, представляющие собой резинометаллические шарниры. На концах рычагов находятся шаровые шарниры, к которым прикреплен поворотный кулак с цапфой для установки ступицы. Винтовая пружина располагается между стойкой брызговика и нижним рычагом. Чтобы она не сдвинулась с места, концы установлены в опорные чашки. Внутри пружины находится гидравлический амортизаторы. Корпус амортизатора крепится к нижнему рычагу через резинометаллический шарнир.

Через резиновые подушки шток амортизатора прикреплен к кузову. Стабилизатор поперечной устойчивости концами крепится к нижним рычагам ходовой части, а в центре к лонжеронам. Для исключения контакта лонжеронов со стабилизатором между ними располагаются резиновые подушки.

к содержанию ↑

Возможные поломки ходовой части

Поднятие авто

К неисправностям подвески ВАЗ 2107 относится износ резиновых элементов подвески, а также могут износиться шаровые опоры. Иногда во время эксплуатации из строя выходят пружины и стойки-амортизаторы.

Выполнить ремонт передней подвески ВАЗ 2107 своими руками можно в гаражных условиях, но сначала нужно продиагностировать ее состояние. Загоните машину на смотровую яму или эстакаду, а при осмотре определите состояние резиновых элементов, проверьте все зазоры в шаровых опорах и убедитесь в отсутствии масляных подтеков из амортизатора, а также проверьте целостность пружины.

Для проверки состояния амортизатора своими руками необходимо хорошенько нажать на крыло автомобиля сверху, добившись сжатия амортизатора. Затем отпустите и обратите внимание, как поведет себя авто. Амортизатор должен моментально принять начальное положение без лишних колебаний. При сильном износе стоек машина будет качаться, и их придется заменить.

к содержанию ↑

Замена шаровых опор

Для замены шаровых опор необходимо демонтировать колесо и очистить элементы подвески от загрязнений. После этого подставьте под нижний рычаг домкрат и поднимите его – так вы нагрузите подвеску ВАЗ 2107.

При помощи ключа надо открутить гайку пальца верхней шаровой опоры, а затем выпрессовать палец из поворотного кулака. Как только палец выйдет из кулака, выкрутите крепление шаровой и извлеките ее из верхнего рычага с защитным чехлом. Вместо старой шаровой вставьте новую и соберите все в обратном порядке. Нижнюю шаровую меняют точно так же. После их замены обратитесь в сервисный центр для регулировки развала и схождения, так как самостоятельно сделать это вам не удастся.

к содержанию ↑

Замена сайлентблоков рычагов

Замена сайлентблоков

Для замены сайлентблоков ВАЗ 2107 своими руками вам понадобятся не только ключи, но и специальный съемник. Если они находятся в верхнем рычаге, его придется полностью демонтировать, а в случае с нижним рычагом делать этого не нужно. Для снятия верхнего рычага выпрессуйте палец шаровой опоры из поворотного кулака. Далее снимите болт крепления бампера и открутите гайки, держащие ось верхнего рычага, а потом извлеките ее. Верхний рычаг снимите с машины.

После этого при помощи съемника нужно вытащить износившиеся сайлентблоки, а потом с его помощью вставить новые. Монтаж рычага осуществляют в обратной последовательности, но для установки пальца шаровой опоры нужно нагрузить подвеску домкратом, подставленным под нижний рычаг.

Для замены сайлентблоков нижнего рычага его не обязательно снимать. Просто выкрутите гайки оси рычага и съемником достаньте шарниры. Затем установите новые на их места и затяните гайки. Снимать нижний рычаг нужно в случае его повреждения, но такое бывает редко.

к содержанию ↑

Замена амортизаторов

При износе стоек-амортизаторов их приходится менять. Если сломался один из них, менять все равно нужно их в паре. Для замены амортизатора сначала выкрутите гайку крепления штока, а затем со штока демонтируйте шайбы и верхнюю резиновую подушку.

Выкрутите нижний кронштейн крепления стойки от нижнего рычага, а через технологическое отверстие в рычаге вытащите вышедший из строя амортизатор. Далее снимите его с кронштейн крепления и установите новую стойку в обратном порядке.

к содержанию ↑

Замена пружин

Старая пружина

Для замены изношенных или поврежденных пружин необходимо демонтировать амортизатор и отсоединить от рычага стабилизатора. Далее ослабляются гайки, которые держат ось нижнего рычага на поперечине. При помощи домкрата подожмите нижний рычаг, но не нагружайте подвеску. Съемником извлеките палец шаровой опоры.

Далее домкрат плавно опустите, ослабив пружину. При помощи лопатки ее следует извлечь из нижней опорной чашки. Перед монтажом новой пружины ее сжимают специальными стяжками, чтобы она вместилась на свое место.

Новая пружина устанавливается в нижнюю опорную чашку, а затем при помощи домкрата поджимается нижний рычаг вверх, что позволит вставить в поворотный кулак его шаровую опору.

Зафиксировав опору, снимите с пружины стяжки. Другие части подвески соберите в обратной последовательности. Как видите, ремонт ВАЗ 2107 своими руками – работа не очень сложная, если вы будете действовать по нашей инструкции.

к содержанию ↑

Подробное видео по ремонту ходовой ВАЗ 2107

Видео:

Видео:

Видео:

Видео:

Видео:

Передняя подвеска ВАЗ 2107: ремонт своими руками

Именно передняя подвеска чаще всего «принимает удары судьбы» на себя, являясь самой нагруженным узлом ходовой части автомобиля. Именно поэтому уход и своевременная проверка основных её узлов, их ремонт и замена будет залогом успешного вождения ВАЗ 2107.

Вся передняя подвеска «классики» более надёжна, чем последующие переднеприводные модификации ВАЗ, так как машина с приводом на задние колёса имеет меньшее число деталей в подвеске спереди, её устройство более «экономично».

Конструкция передней подвески имеет важные составные части, без которых плавный ход автомобиля невозможен.

Опишем устройство передней подвески на автомобиле ВАЗ 2107:

  • подвеска двухрычажная, существуют верхний и  нижний рычаги, которые существуют независимо; верхний – закреплён через    стойку брызговика длинным болтом, нижний – закреплён болтами к поперечине    подвески, которая, в свою очередь, соединена с передними лонжеронами.
  • сайлент – блоки, или резинометаллические шарниры    тихого хода. Они нужны, чтобы рычаги поворачивались. При износе требуется    замена.
  • шаровые шарниры, или просто «шаровые» — к ним    через систему поворотного кулака с цапфой в конечном итоге устанавливается    ступица колеса.
  • устройство амортизации включает в себя пружину,    установленную в чашках, и амортизатор гидравлического типа, установленный    внутри пружины.
  • завершает перечень основных устройств штанга (стабилизатор) поперечной устойчивости.

Устройство и наиболее важные детали подвески ВАЗ 2107:

5 — цапфа кулака; 9 — шаровой палец верхней опоры; 10 — поворотный кулак;  13, 36 — верхний и нижний рычаги;  17 — опорный стакан;  18 — подушки крепления амортизатора;  21 — верхняя опорная чашка пружины;  22 — ось верхнего рычага;  29 — кронштейн крепления поперечины к лонжерону;  30 — поперечина передней подвески;  33 — штанга стабилизатора;  34 — лонжерон кузова;  37 — болты крепления оси нижнего рычага; 40 — амортизатор;

Так выглядит подвеска снизу. Все конструктивные элементы хорошо заметны (рычаги, пружина, амортизатор, штанга устойчивости, шаровые и др.).

Какие неисправности могут быть у подвески?

  • Усыхание и простой износ от времени резиновых частей, пыльников, вкладышей, уплотнителей, приход в негодность шаровых опор, износ подушек штанги устойчивости;
  • «Усталость» металла, при котором возможна поломка пружин и амортизаторов.

Передней подвеске, в отличие от двигателя, повезло больше, так как легче провести ремонт в условиях домашнего гаража,  да и конструктивная схема подвески открытая. Для этого нужна эстакада или обычная смотровая яма.

Что можно определить при осмотре подвески?

  • Состояние износа, раскрошенности, сухости всех деталей из резины;
  • Определяется, насколько сух амортизатор и нет ли подтекания масла из него, а так же оценить его работу. Схема проверки проста:  нужно резко нажать на поверхность крыла автомобиля и снять нагрузку, то есть «резко отпустить». Исправный амортизатор возвращает крыло вверх за один проход, без дополнительного колебания.
  • Целостность всех витков пружин с правой и левой стороны;
  • Определяется зазор в шаровых опорах.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы  внизу машины, перед началом  диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

Затем:

  • Выворачивают гайку пальца шаровой (например, верхней).
  • Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
  • Выворачивают шаровую опору и извлекают её в защитном чехле.
  • Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Сайлент – блоки.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Замена амортизаторов

Амортизатор – неразборная парная деталь. То есть, если вышел из строя один из них, то меняются оба.

Для того, чтобы заменить амортизатор, нужно провести следующие шаги:

  • Отворачиваем гайку крепления на штоке;
  • Снимаем шайбы вместе с верхней подушкой, сделанной из резины;
  • Отворачиваем кронштейн, с помощью которого амортизатор соединён с нижним рычагом;
  • Сквозь прорезь в корпусе рычага можно вынуть сломанный амортизатор;
  • Снимается кронштейн с амортизатора и в обратном порядке устанавливается новый амортизатор.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой.

После этого  точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Отправить ответ

avatar
  Подписаться
Уведомление о
