Шевроле нива центровка раздатки

Центровка раздатки — Chevrolet Niva, 1.7 л., 2007 года на DRIVE2

После декабрьской замены карданов сильно вибрировал рычаг раздатки, на скорости 60-80 при движении накатом начинались воистину адские звуки. Поначалу списал это на возвращение обратно со шрусов на крестовины, потом проверил, прошприцевал, затянул карданы по-новой, провернул даже задний на 90 градусов на одном из фланцев по совету из интернета, проблема осталась, хоть и стало потише. Наконец решил попробовать и отцентровать то, что, по идее, уже не надо центровать, как на старых нивах. Третья точка опоры, длинный промвал со шрусом… Оказалось, что результат есть! Отверстия в креплениях подушек не овальные, но достаточно большие, чтобы РК подвинулась.Вывешивать мне машину было негде, решил ослабить болты и проехаться. Погазовал на нейтрали в раздатке, разогнался до 70 почти, затормозил накатом, затянул, эффекта ноль. Решил сделать по-другому: встал на ровном месте, ослабил гайки крепления подушек и вертолета к корпусу, поставил РК в нейтраль и пару минут бодро газовал на 3-4 передачах, затем не глуша машину полез крутить гайки.

И вот он эффект! Судорожное дергание и гул превратились во вполне приемлемую вибрацию. Для тех, кто не обладает возможностью вывесить машину или покататься, отличный способ сделать все на месте) вдруг кому этот совет поможет.

Цена вопроса: 0 ₽ Пробег: 102000 км

Как отцентровать раздатку на Ниве? Способ для коротыша и Шевроле »

Как отцентровать раздатку на Ниве? Способ для коротыша и Шевроле

Многих людей интересует, как отцентровать раздатку на Ниве. Причин для такого интереса достаточно. Крепление раздаточной коробки на этом ВАЗовском детище оставляет желать лучшего. Конечно, раздатка не падает на дорогу, но неудобств доставить может достаточно много. Поэтому, водители и стремятся научиться решать проблемы с центровкой самостоятельно, без участия автосервиса. На самом деле, центрование достаточно простая работа. Нужно только знать правильный алгоритм действий. В остальном сложностей возникнуть не должно, все же Нива является простой машиной, и рассчитана на гаражное обслуживание.

Как отцентровать раздатку на Ниве? Для начала нужно определиться, зачем это делается. Чтобы, понять это, нужно разобраться в технических особенностях этого агрегата. Крепится раздатка к кузову с помощью специальных кронштейнов. Вот это крепление и виновно в нарушении центровки. Отечественные инженеры почему-то не додумались, что простое резьбовое крепление может ослабляться. Это вызывает смещение коробки относительно КПП. Из-за этого возникает вибрация, которая является первым признаком необходимости центровать раздаточную коробку.

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них. Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”.

Во время работы помощник должен находиться в салоне.

Производится регулировка в следующем порядке:

Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;

Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
Автомобиль спускается на землю, и производится тестирование.

Как отцентровать раздатку на Ниве? Способ для коротыша и Шевроле

Чтобы, понять это, нужно разобраться в технических особенностях этого агрегата. Крепится раздатка к кузову с помощью специальных кронштейнов. Вот это крепление и виновно в нарушении центровки. Отечественные инженеры почему-то не додумались, что простое резьбовое крепление может ослабляться. Это вызывает смещение коробки относительно КПП. Из-за этого возникает вибрация, которая является первым признаком необходимости центровать раздаточную коробку.

Метод центровки

Производится регулировка в следующем порядке:

Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;

Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Устранение предпосылок

Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно.

Плюсы такой доработки, следующие:

Раздатка крепится на жесткое основание подрамника. К кузову крепление производится через подрамник, это позволяет снизить уровень вибрации, передаваемой на кузов;
Он играет роль своеобразной защиты для картера;
Также следует упомянуть придание дополнительной жесткости лонжеронам.
Из недостатков можно упомянуть небольшое снижение клиренса. Хотя, в свете преимуществ, это особой роли не играет.

Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали.

Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки. Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову. К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.

Для крепления следует использовать болты М12, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.

Заключение. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.

Как устранить вибрацию раздатки на Ниве Шевроле

Chevrolet Niva Вибрация. Проверка промвала. 3-я опора. Вибрация Раздатки Chevrolet Niva. Причины

Ремонт шевика, устраняем вибрацию.

Центровка Раздатки НИВЫ Без подъёмника 3 Способа Центровки Раздаточной коробки НИВА

Центровка раздаточной коробки Нива Шевроле 2123

Устроняем вибрацию раздатки на ниве(1)

Вибрация нива

Вибрация раздатки НИВА. Убийца раздатки. Проверить за 1 минуту промежуточный карданный вал НИВЫ

Вибрация карданных валов и регулировка РК Нивы на скорости 80 км/ч

Вибрация на Ниве:Причины и как избавиться навсегда!

Ремонт раздаточной коробки Шевроле Нива

Главная » Новости » Как устранить вибрацию раздатки на Ниве Шевроле

Нужен совет знающих и понимающих — Сообщество «Chevrolet Niva» на DRIVE2

Всем Шнивоводам привет. Пару дней назад создавал тут тему о выборе кардана, кто видел, понял наверняка, кто не видел объясню. После покупки Шнивы была жуткая вибрация от 80 до 100, почитав про это решил поменять крышки раздатки на крышки с двухрядными подшипниками, поменял не помогло. Тогда опять побороздив форумы по Шнивам нашел как проверить откуда именно вибрация, поставил ручку раздатки в нейтраль на кпп включил 5 передачу ну и газовал стоя на месте. Вибрация шла на ручку кпп, очевидно было что вибрацию дает промвал. Залез под машину и обнаружил что бублик (эластичная муфта) откручена. Подтянул гайки. вся вибрация пропала. Ездил радовался, пока не залез в говна, да так что Патриот еле выдернул. После этого началась вибрация от 80 до 90 где то, потом поменьше но все таки есть вибрация. Думал опять на бублик но проверив по тому способу, ручка кпп стоит на месте, следственно дело не в прмвале. Сняв передний кардан и проехавшись без него, вибрации все пропали. Обрадовался что причина найдена, отдал кардан на балансировку, отбалансировали вместо положенных на кардане(напомню он у меня белкард) 3гр было 26гр!Поставил и опять печалька, вибрация стала чуть чуть меньше, на след день поехал купил новый кардан, поставил и все тоже самое. То есть дело вовсе не в кардане. Хвостовик переднего моста не болтается. Может задний дает вибрации? Но тогда почему без переднего не вибрации? В чем может быть причина помогите ребята, хочется устранить ее. Магар с меня как говориться

Как отрегулировать раздатку на Шевроле Нива

Балансировка раздатки на Ниве.По многочисленным просьбам.

Центровка Раздатки НИВЫ Без подъёмника 3 Способа Центровки Раздаточной коробки НИВА

Ремонт шевика, устраняем вибрацию.

Центровка раздаточной коробки Нива Шевроле 2123

Как отрегулировать раздатку на Ниве и о помощи ZELLO

Chevrolet Niva Вибрация. Проверка промвала. 3-я опора. Вибрация Раздатки Chevrolet Niva. Причины

как отрегулировать раздатку на ниве видео

установка подрамника раздатки нива

Ремонт раздаточной коробки Шевроле Нива

Центровка Раздатки НИВЫ Без подъёмника.

Главная » Хиты » Как отрегулировать раздатку на Шевроле Нива

Тюнинг ВАЗ-2131. Борьба с вибрацией — Журнал «4х4 Club»

Радикально боремся с врождёнными конструктивными промахами

Итак, если помните, в прошлый раз мы остановились на том, что «Ниву» трясёт. Это известно всем, даже тем, кто на ней ни разу не ездил. Трясёт на разных скоростях и с разной интенсивностью. Причём раньше трясло больше, сейчас меньше. На нашей подопытной пик вибраций приходился на, пожалуй, самый неприятный диапазон 90–110 км/ч. До и после обычно трясутся ручки раздаточной коробки, вибрирует пол, но на нижней части спины это не отражается. После 90 начинается заметный резонанс, достигающий пика к 100 км/ч и пропадающий на 120-ти. И хотя я не против ехать 120 км/ч там, где это не запрещено, но не забывайте, что речь идёт о «Ниве». У интернет-дэдпулов эти машины легко разгоняются и до 170 км/ч, а я понимаю, что 130 – уже потолок. Масло жрёт литрами, техжидкости текут водопадами, подшипники стачиваются, а редукторы изнашиваются. Самая комфортная скорость на шоссе – 100–105 км/ч. После модернизации 2009 года «Нивы» стали удивительно устойчивы, а длинная база стабилизирует их настолько, что на 120 км/ч можно запросто бросить руль, и машина не сойдёт с курса ни на градус. В общем, как вы поняли, хорошей езде мешала только вибрация.

Когда-то у меня была Chevrolet Niva 2006 года. Её заметно трясло на 60 и 90 км/ч. Я менял карданы, что-то там центрировал, регулировал, подтягивал и шприцевал. Результатом чаще всего становилось пропадание задней передачи. Или первой, это как отрегулируют… Словом, проблему я так и не решил, а тут как раз подвернулся покупатель. Нынешнюю «Ниву» я решил избавить от вибраций радикальным образом – поставив раздаточную коробку на подрамник. Знаю, не все их любят, но, согласитесь, средство на самом деле радикальное.

Как выяснилось, на околомосковском рынке сейчас продаются порядка пяти разных изделий как местных мастеров, так и приехавших издалека. Принцип у всех примерно один – раздатка отрывается от днища и ставится на некую рамообразную конструкцию, которая затем приворачивается к усилителям. Обо всех подрамниках отзывы примерно одинаковые: «Вроде трясти стало меньше, но не особенно…» Так говорят обо всех, кроме одного. Небольшая мастерская под многообещающей вывеской «Комфортная Нива» делает устройство, о котором восхищённо говорят, мол, вибраций ноль, конструкция – супер. Меня, признаться, удивило такое единодушие в отзывах, и я решил попробовать этот чудо-агрегат. И вот что из этого вышло.

КОМФОРТ НА «НИВЕ»

Особенность подрамника в том, что он не просто «отрывает» раздаточную коробку от днища, но и объединяет силовой агрегат и трансмиссию в единый блок – мечту каждого нивовода. Ещё раз. Итогом установки подрамника от «Комфортной Нивы» становится сблокированный силовой агрегат… Круто, да!? А ещё появляется третья опора РК, а сам подрамник крепится через дополнительные резинометаллические блоки к днищу в четырех точках на штатные, по сути, места. И ни пилить, ни сверлить, ни варить не надо. Ну или почти не надо…

В принципе, с установкой подрамника рукастый владелец в состоянии справиться сам. Нужны только яма, подъёмник или эстакада. В крайнем случае, высокие упоры. Инструментов тоже надо по минимуму. Наличие помощника, как и при сборке икеевской мебели, желательно, но не обязательно. У опытного мастера процедура установки заняла час, включая тестирование, регулировку и протяжку.

Перво-наперво снимем поперечину третьей опоры коробки передач, сайлент и саму опору (см. фото 1).

Снимаются штатные опоры РК. Они подпиливаются на сантиметр с внешней от точек крепления стороны (см. фото 2). Поскольку опоры будут работать «вниз ногами» и в замкнутой конструкции, подпиливание их не ослабит.

Надо быть аккуратным с проводами и разъёмами. Что-то придётся отсоединить, а что-то достаточно просто отвести в сторону (см. фото 3).

На усилители ставятся пластины с сайлент-блоками подрамника. При этом важно всё хорошо промазать антикором. Под штатными креплениями на кузове обнаружилась голая грунтовка. Это, кстати, один из факторов, приводящий к быстрому прогниванию пола в местах установки раздаточной коробки. Пластины можно сразу притянуть намертво (см. фото 4). Опоры раздаточной коробки ставятся на штатные места, но вниз точками крепления (см. фото 5). Наконец, самое интересное – установка непосредственно подрамника. Сперва прикручивается та часть, что крепится к коробке передач. Там три точки. Потом подрамник к опорам раздатки. После устанавливается третья опора на задней крышке и привинчивается глушитель (см. фото 6 и 7).

Та-дам, инсталляция завершена! Произведение инженерного искусства отправляется на испытания! Отчёт о них оказался предельно коротким и содержал только одну фразу, скорее даже восклицание: «Ни фига себе!» Да, представьте, вибрации полностью исчезли! На самой критичной скорости – 97 км/ч – заметно вибрируют рукоятки переключения раздаточной коробки, но на кузов и на, так сказать, главный сейсмограф спины вибрация не передается. Ура! Теперь, как говорится, можно и «на дальняк»!

Меня смущает только один момент – сама рама. Её передняя кромка выглядит хорошим упором для центрального гребня колеи… Думаю, для этого места не помешает защита в форме наклонного подноса. Важно помнить, что делать её модной «лыжей» от подрамника передней подвески до третьей опоры подрамника нельзя. Подрамник должен иметь свободу. Что ж, видимо, придётся делать две защиты…

P.P.S. Видеоинструкцию смотрите на нашем сайте.

Благодарим niva-komfort.ru за помощь в подготовке материала

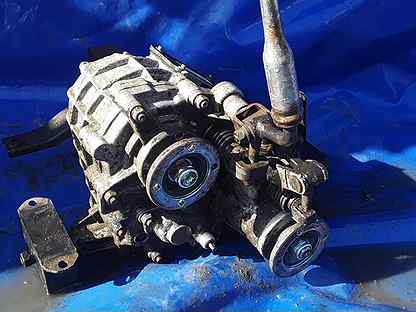

Неисправности раздаточной коробки Нива Шевроле

Причина неисправности

Способ устранения

Вибрация раздаточной коробки и пола кузова

(в зоне передних сидений) на всех режимах движения

Выход из строя эластичной муфты

промежуточного вала

Замените эластичную муфту

Вибрация раздаточной коробки и пола кузова (в зоне передних сидений) при трогании автомобиля с места и разгоне до 80 км/ч

Не затянуты или повреждены опоры раздаточной коробки и задняя опора силового агрегата

Затяните гайки и болт крепления опор, замените поврежденные опоры

Тугое проворачивание или заедание в одной из плоскостей шарниров переднего или заднего карданных валов

Отремонтируйте карданные шарниры или замените шарниры в сборе

Неполное растормаживание стояночного тормоза

Отрегулируйте привод стояночного тормоза

Тугое проворачивание шарнира равных угловых скоростей промежуточного вала

Проверьте состояние чехла и шарнира.

Если детали шарнира изношены или повреждены, то замените шарнир в сборе

Вибрация раздаточной коробки и пола кузова

(в зоне передних сидений) при установившемся режиме движения (наиболее характерна при скорости 80-90 км/ч)

Повышенный дисбаланс карданных валов

Отремонтируйте или замените карданные валы

Повышенный дисбаланс межосевого

дифференциала раздаточной коробки

Замените межосевой дифференциал

Заедание карданных шарниров переднего или заднего карданных валов

Отремонтируйте шарниры или замените карданные валы в сборе

Заедание шарнира равных угловых скоростей промежуточного вала

Проверьте состояние чехла и шарнира.

При повреждении деталей шарнир подлежит замене

Ослаблены гайки и болты крепления

опор двигателя или повреждены опоры двигателя

Затяните гайки и болты крепления опор или замените опоры

Изгиб болтов и фланца эластичной муфты промежуточного вала

Замените болты или промежуточный

карданный вал

Затрудненное переключение передач или блокирование дифференциала

Заедание муфт на шлицах ступицы, корпуса дифференциала, валов привода переднего моста

Зачистите заусенцы, забоины или задиры, замените поврежденные детали

Забоины на зубьях малого венца шестерен высшей или низшей передач, а также на зубьях муфт и на шлицах вала привода переднего моста

Зачистите забоины и заусенцы, замените поврежденные детали

Изогнута вилка или шток

Выправьте деформированные детали

Заедание рычага привода на осях

Снимите рычаг, очистите оси и втулки.

Поврежденные детали замените. Смажьте детали Литолом

Загрязнение или коррозия в шарнирах

привода управления

Зачистите детали, поврежденные

Самопроизвольное выключение передач или блокировки дифференциала

Износ зубьев шестерен и муфт

Замените изношенные детали

Снижение упругости пружин фиксаторов или износ деталей фиксаторов

Замените пружины или изношенные

Неполное включение передач и отсутствие блокировки дифференциала из-за деформации деталей привода или вследствие забоин на шестернях, муфтах и шлицах

Деформированные детали выправьте

или замените, забоины и заусенцы зачистите, поврежденные детали замените

Повреждение уплотнительных прокладок

Замените прокладки

Ослабление гаек и шпилек крепления

крышек к картеру

Подтяните гайки и шпильки

Изношены или повреждены сальники

Замените сальники

Износ уплотнительных колец штоков

привода раздаточной коробки

Замените уплотнительные кольца

Наличие раковин, пористости и поврежденных поверхностей корпусных деталей

Замените корпусные детали

Вибрация на скорости 80 100 нива шевроле – Защита имущества

Теме, вибрации на ниве, наверное посвящено самое большое количество статей, посвященных семейству нива. Большинство из них, как всегда, достаточно общие. Рекомендации как под копирку: замените карданы на ШРУСовые, отцентрируйте раздатку и будет счастье. Но все это борьба с вибрациями «первого порядка», от которых машину просто трясет. Я хочу рассказать о вибрации на ниве «второго порядка» и способах борьбы. Проявляются она как правило или в виде «морской болезни» или в виде трясущихся зеркал, когда невозможно прочитать номер машины, едущей сзади. То есть явных вибраций вы не чувствуете, но выходя из машины после «дальняка», с головой чего то «не то».

Вибрации на ниве, пролог

Введение в историю. В коллективе людей, с которыми я работаю, достаточно много людей с разными характерами, образованиями и астрологиями )) Это я к тому, что «дева» — это «ДЕВА». И либо ты это понимаешь, либо убей его сразу. Для примера: когда у данного человека возникли проблемы с КПП и он решил довести ее «до ума» и перебрать, он делал это ПЯТЬ РАЗ. Иногда меняя в ходе разборки один подшипник, который не нравился, по одной ему ведомой причине ))) И вот данный человек предложил мне поискать вибрации, потому как коробка перебрана 5 раз, раздатка 10, и даже ШРУСовые карданы «серп и молот», были отвезены на дополнительную балансировку.

Не буду рассказывать, как это иногда выглядело. Но Гайдай, мог бы снять еще одну из своих гениальных комедий. Мы не стали особо умничать, а просто воспользовались опытом нивоводов, дабы подтвердить или опровергнуть, данные знания.

Конкретика. Фланцы и вертолеты.

Результаты удивили даже нас, хотя вроде в этом автомобиле нас уже ничего не должно удивлять. На фото представлен фланец редуктора, он же фланец раздатки. И вроде бы деталь вращения с четным количеством шлицов, и четным количеством отверстий. Но автоТАЗ так просто «не возьмешь». У данной детали есть посадочный диаметр (по шлицам) и привалочная плоскость. Мы сделали приспособу из выходного вала раздатки. Очень тщательно отцентровали на осевое биение, и зажимая фланцы, как это мы делаем на раздатке и редукторах, стали их проверять на биение торцевой плоскости. Результаты удручают. НЕ ИМЕЮТ биения 20% изделий. Были фланцы где биение достигало 0,5мм. Чтобы не было сомнений в запчастях, мы поснимали фланцы с конвейерных машин, результат тот же. На «вертолетах» КПП картина ровно такая же.

Кто виноват и что делать?

Думаю что первый вопрос риторический ))) Но попытаемся ответить хотя бы «почему именно так». Я по образованию и работе инженер-механик, технология производства находится на среднем уровне, поэтому я обратился за консультацией к технологу военного завода. Как надо: заготовка делается прессом, проводится черновая обработка с припусками, делается термичка, деталь обрабатывается вчистовую по «основным и посадочным» размерам. Как сделано: удален последний этап. После термообработки деталь коробится и не «выводится» вчистовую. Либо ставится при финишной обработке на цилиндрическую оправку, чего делать нельзя. Так как при данной конструкции, все центруется на шлицах.

Ответ на второй вопрос. Мы закупаем на заводе ящик, где лежат завернутые в масляную бумагу, 100 «полуфабрикатов» фланцев, тащим их на токарный станок, настраиваем «доводочную приспособу» и доводим до ума всю партию.

Подушки раздатки.

Вот в данной новой детали, мы полностью на стороне конструкторов автоТАЗа. Деталь, которую действительно можно назвать тюнинговой. Много «резинового мяса» и конструкция уже работает совершенно по другому. Рекомендуем поменять подушки раздатки старого образца, на подушки нового образца, при первой возможности. На очень многих сайтах посвященных ниве, данные подушки рекламируют как запчасть от нивы-урбан, и просят большие деньги. Между тем данная деталь ставится просто на М-ки. Каталожный номер 21214-1801012-02.

Пример из истории. Надежность мерсовских подвесок уже вошла в истории и легенды. Речь не о современных многорычажках, в которых насчитывается по 20 деталей, речь о машинах выпуска 90 годов. Секрет прост, почти все сайлентблоки и подушки были размером с кулак, поэтому и ходили по 300-500тыс.

Вибрация по кузову, рокот под низом, не идёт накатом, раздатка, ручка на скорости 60 км гуляет

Вибрация при разгоне Шеви Нива – 3 ответа

Поочерёдно поднимай и смотри вращение колёс и проверяй тормоза, особенно тросик ручного тормоза. Крестовины(если есть), смазку шлицов карданов.

Если ручка раздатки болтается, то видимо порвалось крепление этой самой раздатки и её перекосило. Может и карданные валы провисли, стоЯт не ровно, потому и рокот.
Там две резинки по бокам, качество у них не очень хорошее, потому приходится иногда их менять.

Подушки поменял, рокот пропал, на 60 км руль бьёт

По поводу бьёт руль при 60… дело может быть в приводе который искривлен. Диске колёса, самой шине, балансировке колёса. Для начала попробуйте установить другие колёса, можно задние поменять на передние.

Несмотря на то, что Шнива стала поистине «народной любимицей», она не лишена своих недостатков, искоренить которые практически невозможно. Многие автолюбители прекрасно осведомлены о них и всячески пытаются с ними бороться. Данная статья посвящена такому недостатку как вибрация Шевроле Нива, которая возникает на определенной скорости или при определенных оборотах двигателя. Если не устранить причину, то вибрация, помимо дискомфорта, негативно скажется на подшипниках раздаточной коробки или даже мостов.

Почему возникает вибрация Нива Шевроле?

Для начала необходимо убедиться, что вибрация автомобиля возникает в узлах трансмиссии, а не на креплении силового агрегата. Для этого устанавливаются рычаги КПП и раздаточной коробки в положение нейтрали, а обороты двигателя доводятся до тех, при которых была вибрация обнаружена. Если вибрация снова возникает, то причина кроется в опорах двигателя или коробки.

Резинометаллические изделия со временем расслаиваются и теряют свои упругие свойства. Если же вибрация пропала, то под подозрением промежуточный вал и карданные валы.

Состояние промежуточного вала оценивается при включенной прямой передаче (IV скорость). Дрожь, передающаяся на кузов автомобиля, исходит от шарниров, эластичной муфты или фланцев. Для проверки биения карданов необходимо разогнаться до исследуемой скорости, а еще лучше – до скорости чуть выше той, при которой обнаруживалась вибрация Шевроле Нива. Затем рычаги КПП и раздатки переводятся в «нейтраль», и автомобиль пускается «накатом». Работают только карданные валы. Проблема не устранилась – однозначно валы разбалансированы.

Последняя причина дрожи автомобиля во время движения может заключаться в нарушенной центровке раздаточной коробки. Особенно это бывает после ремонта трансмиссии. Сразу следует проверить состояние опор крепления двигателя и КПП. При изношенных подушках центрировать раздатку бессмысленно.

Способы устранения неисправностей

Некоторые манипуляции можно выполнить самостоятельно, без услуг подчас дорогостоящего автосервиса.

Однако качество запчастей на отечественные автомобили оставляет желать лучшего, поэтому, скажем, купив кардан шевроле нива, никто не получает стопроцентной гарантии решения проблемы.

Но многие предпочитают идти на риск, приобретая новые детали.

За подушками двигателя и коробки необходимо периодически следить. Если автомобиль эксплуатируется в жестких условиях, то на эти узлы существенно возрастают нагрузки. Кардан шевроле нива подлежит балансировке, но только при определенном допуске биения. Некоторые водители отдают кардан на восстановление, другие же предпочитают покупать новый.

Определенную долю вибрации удается убрать, если заменить карданы с крестовинами на карданы со ШРУСами.

При этом придется вносить небольшие изменения, так как фланцы хвостовиков не идентичны. Наконец, центрирование раздатки можно выполнить самостоятельно, если ослабить ее крепление и, перемещая по плоскости, добиваются такого ее положения, чтобы зазор между фланцами был минимальным. Здесь имеются в виду фланцы ведущего вала раздатки и промежуточного вала.

Стоит ли бороться с вибрацией?

Определенная категория автолюбителей отмечает, что нет смысла бороться с вибрацией, так как она является «визитной карточкой» любой Нивы. Это мнение ошибочно. В большинстве случаев дисбаланс карданов наступает по причине их механических повреждений. Что ни говори, а Нива действительно эксплуатируется в условиях бездорожья, где нетрудно получить деформацию кардана. Достаточно десятых долей миллиметра осевого смещения, чтобы образовалась вибрация.

Зачем нужен промежуточный вал. Промежуточный вал — что это такое

Трансмиссия — это именно то устройство, без которого равномерный разгон и поддержание скорости и необходимого крутящего момента автомобиля были бы невозможными. Кроме того, без исправно работающей коробки передач машина попросту не тронется с места, а двигатель, соединенный с ведущей осью напрямую, не «вытянет» массу механизмов и банально заглохнет. В этой статье мы рассмотрим такой неотъемлемый элемент КПП автомобиля, как ее первичный вал. Кроме того, мы оценим необходимость и роль данного элемента в конструкции коробки и выясним, почему так важно знать параметры детали при вмешательстве в механизм и его ремонте.

Что собой представляет подвесной подшипник

От состояния подвесного подшипника зависят как надежность работы карданной передачи, так и безопасность и комфорт водителя при движении. Это достигается только в том случае, если кардан вращается в единой плоскости, имеет надёжный и прочный подвес. Именно эта функция и возложена на подвесной подшипник .
Конструкция подвесного подшипника карданного вала включает в себя пару втулок различного диаметра со встроенной между ними обоймой шариков. Внутренние полости должны иметь достаточную смазку, которая обеспечивает вращение шариков без трения и продлевает срок эксплуатации подшипника. А от агрессивной внешней среды (грязи и пыли) она защищена вставкой. Корпус снабжён специальным креплением для подвеса к днищу транспортного средства.

Основные задачи, выполняемые этой деталью, являются: снижение вибрации карданного вала и его лёгкое вращение по заданной оси повороты при передаче крутящего момента. Чтобы деталь выполняла возложенные на него функции и чтобы вообще не развалился подвесной подшипник в дороге, требуется обращать внимание на явные признаки его выхода из строя.

Вибрация раздатки НИВА. Убийца раздатки.

Проверить за 1 минуту промежуточный карданный вал НИВЫ

Опубликовано 29 Августа 2016

Автор: Андрей Лапочкин

Опасная причина вибрации раздаточной коробки НИВЫ. Какие причины вибрации раздаточной коробки НИВЫ. В большинстве случаев причина вибрации раздатки — это неисправные карданы (износ в шлицах) и крестовины, когда они имеют большой износ или плохо отцентрированы. Могут быть и другие причины. Например: после ремонта или замены не сделана центровка раздатки с карданами. Подушки резиновые на раздатке треснули, разбиты подшипники и т.д. Причину – вытекло масло из раздатки, не обсуждаю. Самое опасное это неисправность промежуточного карданного вала (БУБЛИКА), который стоит между раздаткой и коробкой. Из-за него может быть сильная вибрация, которая в итоге разобьет раздатку. Причём, простого ремонта может уже оказаться не достаточно, потребуется замена агрегата (раздаточной коробки) на новый. На проверку, идёт ли вибрация на раздатку от промежуточного кардана или нет, уходит всего одна минута. Как это сделать?

Показано в этом видео, смотрите сами. А ДЛЯ ЛЮДЕЙ С ОГРАНИЧЕННЫМИ ВОЗМОЖНОСТЯМИ (НЕ МОГУТ СЛЫШАТЬ), я напишу подробно: Машина ставится на ручник или упирается в бордюр (для спокойствия). Затем рычаг раздаточной коробки ставится в среднее ( нейтральное ) положение, заводиться машина и включается передача в КП, третья или четвёртая. В начале необходимо посмотреть, как ведёт себя раздатка на холостых оборотах. Затем, постепенно увеличивая обороты до 3500-4000 по тахометру, продолжать наблюдение за раздаткой. В данном видео вибрации раздатки не было на всех оборотах. Если кардан в КРИТИЧЕСКОМ состоянии, то раздатка будет подпрыгивать и дёргаться уже на небольших или средних оборотах. Если вибрация сильная, то ехать быстро на НИВЕ нельзя. Может разбить раздатку прямо на ходу. Потихоньку доезжаем до дома или гаража. Снимаем раздатку, меняем промежуточный карданный вал (БУБЛИК). И счастливые, едем за грибами или на рыбалку. Да, забыл – совсем новички могут спутать дёрганье кузова (на небольшой скорости), из-за грыжи на колесе, с вибрацией раздатки. Осмотрите шины. Это не прикол, такое бывает.

Осмотр и покупка Б.У. автомобиля НИВА 1 часть. Подробно. С чего начать выбор НИВЫ

Выбор и Покупка Б.У. автомобиля НИВА 2 ч. Двигатель. Ходовая часть. Система выхлопа НИВЫ Выбор и Покупка НИВЫ. Как не Лохануться с ГБЦ НИВА.

Сравнение ГБЦ ВАЗ Моё супер изобретение для НИВЫ. Защита от воды и ржавчины НИВЫ под капотом

Чистка ДМРВ. Как правильно снять и почистить ДМРВ. Всё подробно

Вибрация раздатки НИВА. Убийца раздатки. Проверить за 1 минуту промежуточный карданный вал НИВЫ

Подписывайтесь на мой канал

videoremont-mashin.ru

Признаки и причины неисправности подвесного подшипника

Громкий и резкий стук, издаваемый во время движения и переключения передач, периодически переходящий в вибрацию и отдающий по сиденьям

автомобиля биением – явный признак того, что подвесной подшипник промежуточного вала, заднего или переднего скоро развалится.

При этом сам звук может уменьшаться в зависимости от выбираемой водителем скорости, однако вибрация, как правило, полностью не исчезает. Это сказывается и на «притормаживании» автомобиля, и на работе трансмиссии — постепенно выводят из строя другие детали карданной передачи — от коробки до редуктора моста. Сама труба кардана испытывает дополнительную нагрузку и начинается её искривление, что приведёт к серьёзному ремонту еще до того, как окончательно развалится подвесной подшипник.

Ремонт промежуточного вала Нива ВАЗ 21213, 21214, 2131 lada 4×4

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

Помечаем расположение муфты относительно фланца,…

…а также число и расположение балансировочных шайб относительно муфты.

Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

Разъединяем муфту и фланец.

Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

Поддев отверткой, вынимаем пластиковую заглушку.

Сжав хомут раздвижными пассатижами, снимаем его.

Сдвигаем отверткой пластиковый кожух…

…и снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей.

Располагаем корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

Разъединяем шарнир и фланец.

Стягиваем пластиковый кожух с резинового чехла.

Оттянув резиновый чехол,…

…сжимаем хомут раздвижными пассатижами и снимаем его.

Снимаем резиновый защитный чехол.

Поддев отверткой, снимаем стопорное кольцо шарнира.

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в главе Передний привод колёс.

Собираем промежуточный вал в обратной последовательности. В перебранный или новый шарнир закладываем 20 см3 смазки ШРУС-4. Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира.

Перед установкой резиновой муфты обжимаем ее хомутом.

Бывшую в употреблении муфту располагаем по меткам относительно фланца. Прежние балансировочные шайбы располагаем по меткам относительно муфты. При установке новой муфты может потребоваться балансировка вала в сборе.

lada-niva.ru

От чего подвесной подшипник разваливается

Самые частые причины того, что подшипник начал разваливаться:

Последняя из приведённых причин относится к автолюбителям, которые кустарным способом пытаются устанавливать подшипники, не являющиеся подвесными, а просто подходящие по диаметру. Но к выбору подвесного подшипника нужно подходить не только с точки зрения экономии при покупке.

Как правильно выбрать подвесной подшипник

Попытки сэкономить нередко приводят

к тому, что платить придётся дважды, как деньгами, так и собственным временем и нервами. Автофорумы в Интернете пестрят сообщениями о том, как автолюбители, выбрав с виду подходящий по размеру, но «не родной» подшипник, либо реанимируя старый, продувая его воздухом, не жалея смазки, вынуждены вновь приступать к устранению проблемы не более, чем через сотню километров пробега. Прямо во время езды может лопнуть внутреннее кольцо и развалится подвесной подшипник, со страшным скрежетом раскидав вокруг шарики. Хуже, если кардан вообще заклинит, что может привести к ДТП.

То есть при выборе подшипника для замены, главное – найти качественный и подходящий по требованиям.

Для начала стоит осмотреть его визуально на предмет сколов и деформаций. Далее нужно его прокрутить прямо в руках на предмет отсутствия заеданий. Вращение должно быть лёгким. Звука перекатывания шариков не должно быть слышно, если используется хорошая смазка. Резиновая часть должна быть также без следов повреждений и достаточно эластичной. Слишком твёрдая быстро разрушится.

Проверьте старый подвесной подшипник

Примерно таким же образом производится и

осмотр старого подшипника, претендующего на замену. Еще до появления гула, скрежета и вибрации об этом может сказать его внешний вид. Обычно сразу заметна деформация подшипника и защитной вставки, а на корпусе видны следы смазки. Чтобы быть уверенным в том, что подшипник нуждается в замене, можно, вывесив задние колёса (или только одно) при включенном двигателе прислушаться на наличие шума со стороны кардана. Не исключено, что в появившейся вибрации виноват не сам подшипник, а крестовина или редуктор заднего моста.

Более точную диагностику можно пройти в специализированном автосервисе.

Конструктивные особенности

Механическая коробка передач — это, безусловно, сложное устройство, которое имеет достаточно непростой принцип работы. Тем не менее, данная статья будет сконцентрирована относительно такой составляющей современной трансмиссии, как ее первичный вал.

Это обуславливается тем, что именно эта составляющая наиболее часто подвергается замене, и знание ее размеров для своего автомобиля является залогом успешного ремонта и продления ресурса коробки передач вплоть до нескольких раз.

Итак, как же устроен первичный вал, применяемый на КПП машины, и в чем его особенности? Вспомним, о чем говорилось в первом разделе статьи.

Первичный вал — это деталь, которая предназначается для жесткого соединения части подвижного узла коробки передач с двигателем и осуществление синхронного взаимодействия с самим мотором.

Первичный обладает достаточно солидным размером и выполнен монолитно из стали высокой прочности. На одном конце имеет маховик, соединенный с двигателем, а на другом — набор шестерен, которые входят в корпус самой коробки.

Каждая шестерня наваривается на стержень вала таким образом, чтобы при нагреве и вращении с большим количеством оборотов в минуту вал не разлетелся на части, а владельцу не пришлось вкладываться в дорогостоящий ремонт.

Первичный тип напоминает цилиндр, имеющий ступенчатую форму. На каждой ступени имеется набор ребер, которые обуславливают шестеренчатый принцип работы вала. Он постоянно находится в трансмиссионной смазке, поэтому его ресурс достаточно высок, а замена требуется лишь при проведении капитального и профилактического ремонта коробки.

Как производят замену подвесного подшипника

Автомобиль устанавливается на смотровой яме или эстакаде (нужно включить первую скорость и поставить упоры под колёса для его фиксации). Если элементы крепления проржавели или прикипели, можно воспользоваться

специальными средствами и приступить после его впитывания и воздействия на болты и гайки через небольшой отрезок времени.

Перед началом работ стоит сделать метки на кардане, редукторе и коробке для последующей правильной сборки и избегания дисбаланса.

Далее снимаются болты крепления кардана к фланцу заднего моста и промежуточной опоры к поперечине рамы. Вал вынимается. Кстати, при снятии крестовины также рекомендуется сделать метки, пометив положение вилок и валов. После откручивания крепежных частей, сбивается или стягивается подвесной подшипник с посадочного места. Если подшипник давно был готов развалиться, обычно он снимается без особых усилий. Далее посадочное место очищается и устанавливается новая деталь.

Неочевидные причины возникновения вибрации

Неочевидные причины возникновения вибрации
Автор KEROSIN

Вибрация — самая противная и неистребимая неисправность в Ниве. Хотелось бы понять, как, по каким причинам она возникает, и какими способами с ней бороться, исключая шаманство, типа лазерной центровки на компьютерном стенде. Материал подготовлен с упором на редкие и комбинированные дефекты, трудноопределимые своей неочевидностью.

Исходя из богатого опыта по выявлению причин вибрации, хотелось бы отметить: вопреки расхожему мнению, что вибрации возникают только от несбалансированности карданов, промвала и установки раздатки, эта неисправность проявляется в ещё более хитрых случаях, и не всё так элементарно, как кажется. Все перечисленные явно видные неисправности — уже следствия скрытых дефектов.

Кривой «вертолёт»

Основная и неопределимая с ходу на глаз беда. «Вертолёт» может быть кривым, как со стороны коробки, так и со стороны промвала. В результате, в одном случае можно обойтись его заменой, сняв промвал, в другом нужно снять раздатку (и заодно «как надо» затянуть или заделать гайку хвостовика коробки).

Проявляется кривизна в оттопыривании одной из лопастей на пару миллиметров внутрь детали, что ведёт к искривлению муфты. Также отверстие под хвостовик КПП в «вертолёте» точится, будучи, вероятно, зажатым не во втулку центрирующего кольца, а в отверстия болтов муфты, что в связи с изначальной кривизной лопасти приводит к неправильной центровке осей лопастей и оси вращения «вертолёта» или что-то в этом роде. На промвале в сборе это не видно, так как на новой муфте надет хомут. А на машине это видно, как искривление полосочки облоя, проходящей вдоль центра фрагментов муфты, в месте гнутой лопасти «вертолёта».

Даже при идеальном ШРУСе «расколбас» начинается уже с первых оборотов промвала. Далее муфта пытается найти среднее положение, частота вибраций увеличивается, но они не пропадают. При медленном вращении промвала раздатка начинает выписывать круговые движения — это вал «вертолёта» раскачивает фланец с промвалом. При этом муфта достаточно прочна на изгиб, зацентрована резинкой хвостовика и не испытывает деформации. Отклонение от общей оси начинается именно у лопастей «вертолёта», а максимальное отклонение будет на конце шлицевого, то есть на ШРУСе — там основание конуса, как получившегося в результате кривизны «вертолета» тела вращения. А вершина этого конуса в центровочной резинке.

Дефект лечится заменой «вертолёта». Только вот как его проверить на соосность в магазине — непонятно. На машине это видно визуально, если поставить раздатку в нейтраль, завести двигатель, залезть под машину и наблюдать. Колодки под колеса и ручник ставить обязательно! Балансировка при нормальной муфте и «вертолёте» большого значения не имеет, по опыту, если все нормальное — вибраций вообще нет, ни при каких оборотах. А вот если «вертолёт» на коробке кривой, то какой бы вы промвал не поставили, как бы вы не старались отцентрировать раздатку — результат будет плачевным — вибрации не пропадут.

Возможны случаи кривого хвостовика(!) коробки — это тоже можно обнаружить визуально при снятой РК и муфте промвала.

Опора и кронштейн крепления коробки

Существуют 2 вида кронштейнов опор КПП: 2121 и 21213. Это не номерная деталь, и на ней нет никаких признаков принадлежности к той или иной модификации. Навскидку они абсолютно одинаковые, с одной лишь разницей — различные кронштейны крепления опоры к коробке (зеркальное отображение отверстий для шпилек коробки 4-х, и 5-тиступки) изменяют положение опоры относительно центра КПП. Если предположить, что по разгильдяйству в кучу кронштейнов 21213 попало несколько 2121, то на конвейере их могли легко поставить на новую машину. Если же ваша машина не новая — кто знает, что там меняли до вас. Если кронштейн опоры не соответствует опоре, то коробка и двигатель на подушках смещаются, т. к. положение опоры по отношению центра коробки разное: на 2121 окно подушки опоры в кронштейне на 7 мм левее, чем на 21213, и опора крепится глубже, т. е. коробка опускается:

В результате раздатку, закрепленую на шпильках, невозможно отцентрировать по причине ее изначальной несоосности с хвостовиком КПП. Отсюда возникают вибрации на определённых оборотах и тот же «расколбас» на малых, с круговыми движениями раздатки.

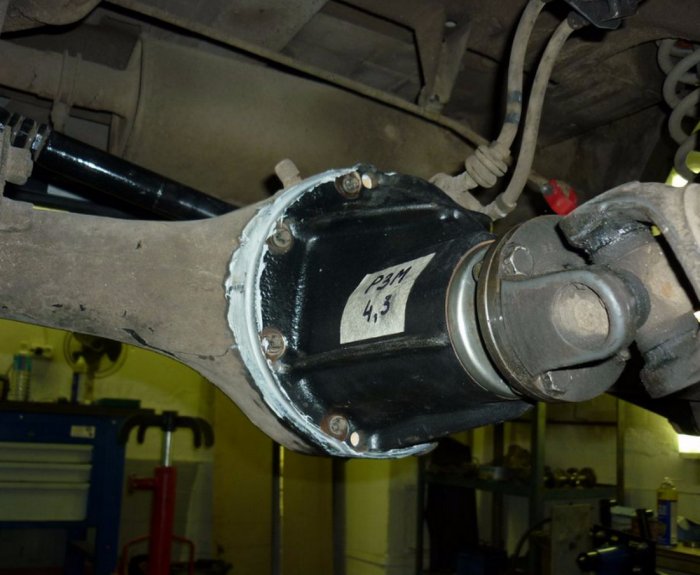

Карданы

Отбросим случаи смерти крестовин и связанные с ними неприятности. Рассмотрим случай с задним карданом и его передней крестовиной на короткой Ниве 21213.

Что мы имеем: кардан достаточно короток, изогнут в горизонтальной и вертикальной плоскостях. Конструкторы расположили всю трансмиссию правее оси симметрии кузова, а задний мост остался симметричным. В результате этого задний кардан не имеет ни одной плоскости, где бы крестовины, фланцы и кардан были бы на одной оси симметрии (как на классике — вид сверху или снизу). Такое неприятное расположение углов в сумме даёт сложные распределения моментов на подшипниках крестовины, а при некоторых положениях — провоцирует выход за допустимые углы работы и вибрацию раздаточной коробки, как стоящего на подушках агрегата, компенсирующего неспособность крестовины отработать вращающий момент в каком-либо положении. Разворот раздатки по диагонали в сторону искривления кардана решает эту проблему. Конечно, задняя крестовина тоже оказывается не в лучшем положении, но все-таки в целом ситуация улучшается.

Вопрос центровки раздатки относительно ШРУСа промвала подвижкой её так, чтобы при развороте точка центра «вертолёта» промвала не ушла в противоположную сторону, решается установкой регулировки влево-вправо, то есть разворотом только задней части раздатки, чтобы не нарушить соосность центральной точки промвала в ШРУСе. Это достигается только использованием альтернативного способа крепления раздатки, в частности применением подрамника.

В работе переднего кардана при этом особых изменений не будет, так как вполне статичен при работе.

Мелкие пакости

Существует также несколько видов мелких неисправностей, влияющих на увеличение вибраций при движении. На первый взгляд они совершенно не связаны с появлением или увеличением вибрации, однако, связь межу агрегатами в машинах с полным приводом очень жесткая.

К таким неисправностям относятся подклинивание задних тормозных цилиндров или перетяжка ручника: любая лишняя нагрузка на кривой задний кардан даст вибрацию на раздатку. При этом ощущается потеря наката, непопадание синхронизаторов КПП при переключении передач, утягощение вращения руля, поскольку машину как бы растягивает преимуществом тяги переднего моста, и невозможностью дифа заднего моста работать нормально. Блокируется всё, что можно, и ход у машины ужасный, управление тем более, удары при каждом нажатии на газ, плохая работа сцепления. Для этого достаточно лишь одного из двух заклинивших поршней тормозного цилиндра на одном колесе.

Ну с передними тормозами понятно — будет то же самое, но в меньшей степени из-за более благоприятного положения переднего кардана. Со схождением тоже очевидно. В общем, все неисправности, связанные с подтормаживанием чего-либо, вызывающие изменение в соотношении моментов 50/50% на карданах и 25% на колёсах, при больших отклонениях дадут вибрацию в гибких и эластичных элементах.

Проверять исправность тормозных цилиндров а также подшипников полуосей надо обязательно, так как подшипники децентрируют при люфтах барабан, и колодки, которые закреплены на щитке, начинают тереться о нижнюю часть барабана. На весу при этом всё выглядит нормально, колесо крутится свободно, так как под весом диска и резины весь люфт подшипника уходит вверх, а при нагрузке под тяжестью кузова он будет внизу.

Ещё неприятное дело — внутренние ШРУСы. Если у вас машина лифтованная, то сепаратор наклоняется под углом к гранате, и шарики начинают двигаться в ней по волнообразной траектории. При выработке сепаратора шарики начинают подклинивать, не давая подвеске свободно совершать движение вверх-вниз,. Затрудняется изменение длины привода в шлицах. Вибрации в этом случае идут от переднего моста и ощущаются на колонке руля. Так как движок и всё остальное расположено на подушках, «колбасит» всё: от мотора с коробкой до карданов. Определяется это по специфическому «расколбасу» рычага КПП при движении: щелчками и общим сотрясением передка.

Конечно, данная статья не претендует на то, чтобы стать аксиомой, а являет собой попытку изыскания скрытых причин надоевших всем нивских болезней. Автор добился достаточных успехов в борьбе с причинами, а не следствиями вибраций, потратив на это очень много времени и средств. Так что, просил бы общественность не критиковать материал, а искать в нём рациональное зерно и пополнять данную тему своими наблюдениями и предложениями.

18.07.03.
