Выпускной коллектор ваз 2107 карбюратор: Труба впускная и выпускной коллектор ВАЗ-2107

Содержание

Инструкция замены впускного коллектора на ВАЗ 2107 своими руками

За нашу практику, еще ни разу не приходилось сталкиваться с такими случаями, когда впускной коллектор ВАЗ 2107 нуждался в замене. Так как деталь выполнена из алюминиевого сплава, то она на самом деле очень надежна и служит практически всю жизнь автомобиля. Но всё же в данном фото отчёте наглядно показано как своими руками произвести замену впускного коллектора на автомобиле ВАЗ 2107. Процедура замены очень простая. Перед начало в первую очередь необходимо будет снять карбюратор.

Необходимые инструменты для замены:

  1. Плоскогубцы;
  2. Ключ-трещётка и головка к нему на 13, а также удлинитель;

Источник: http://zarulemvaz.ru/samostoyatelnaya-zamena-vpusknogo-kollektora-na-vaz-2107/

1

Необходимый инструмент.

2

Прежде чем приступать к выполнению данной процедуры, необходимо сначала снять карбюратор. После того, как с этим справились, можно идти дальше.

Первым делом необходимо отсоединить два шланга: подвод охлаждающей жидкости и от вакуумного усилителя тормозов.

3

Теперь можно открутить две гайки крепления впускного коллектора сверху.

4

Удобнее всего делать это с помощью трещотки и среднего удлинителя.

5

Затем отворачиваем три гайки снизу, которые видны на картинке ниже (центральная не видна).

6

Также с помощью трещоточной рукоятки делаем это довольно быстро и удобно.

7

После этого можно приступать к снятию коллектора. Слегка потянув его в сторону и снять со шпилек.

2107 (седан) - Тюнинг ВАЗ Лада

Вал распределительный СПОРТ (Шрик) 11. 33/10,90 (283/265 зазор 0,2 мм) для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)Артикул: no.32203





16 090 Р

Вал распределительный СПОРТ (Шрик) 12,7/12,4 (фаза 292/290) для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)Артикул: no.32204





16 090 Р

Вал распределительный СПОРТ (Шрик1) 11.8 (фаза 296) для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)Артикул: no.32205





16 090 Р

Вал распределительный Тюнинг (Трофи 4х4) 11,0/10,0 (фаза 251) гидрокомпенсаторы + постель для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)Артикул: no.32206





6 490 Р

Вал распределительный Тюнинг (Эстонец М) 11,4/10,6 (фаза 268/260) для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)Артикул: no.
32207





5 290 Р

Вал распределительный Тюнинг (Эстонец) 10,5 (фаза 256) для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)Артикул: no.32208





5 290 Р

Вал распределительный Тюнинг (Эстонец+) 11.2 (фаза 289) для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)
Артикул: no.32209





5 290 Р

Вал распределительный Тюнинг (Эстонец++) 11.45/11.0 (фаза 290/286) для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)Артикул: no.32210





5 290 Р

Вал распределительный Тюнинг 10,9/9,8 (фаза 258/256) гидрокомпенсаторы + постель для ВАЗ 2101-2107 (ИПК Колобок) ВАЗ / 2107 (седан)
Артикул: no. 32211





6 540 Р

Ваукумный усилитель тормозов (ВУТ) и Главный тормозной цилиндр (ГТЦ) нового образца для ВАЗ 2101-07,2121 ВАЗ / 2107 (седан)Артикул: no.31841





3 990 Р

Венец маховика ВАЗ 2101 2101-1005115 ВАЗ / 2107 (седан)Артикул: no.31828





980 Р

верхняя шаровая опора ваз 2101-2107 ВАЗ / 2107 (седан)Артикул: no.31533





1 190 Р

Вилка переднего карданного вала для ВАЗ 2101-2107 Классика ВАЗ / 2107 (седан)Артикул: no. 31800





1 190 Р

Вилка привода стартера для ВАЗ 2101, 2108 на стартеры ЗиТ и аналоги ВАЗ / 2107 (седан)Артикул: no.32068





710 Р

Вилка-фланец для ВАЗ 2101-2107 Классика ВАЗ / 2107 (седан)Артикул: no.31799





1 240 Р

Вилка-фланец кардана под крестовину 2101 2101-2201023 ВАЗ / 2107 (седан)Артикул: no.31804





1 060 Р

Водяной насос 2101-2107, 2121-2123 в сборе 'евросальник', подшипник 'шарик+ролик' 2107-1307010 ВАЗ / 2107 (седан)Артикул: no. 32129





1 750 Р

Водяной насос ВАЗ 2101-2107, 2121-2123 'евросальник', подшипник 'шарик+ролик' 2107-1307011 ВАЗ / 2107 (седан)Артикул: no.32128





1 530 Р

Воздухозаборник для ВАЗ 2105, 2107 ВАЗ / 2107 (седан)Артикул: no.31708





3 090 Р

Воздухозаборник для ВАЗ 2107 ВАЗ / 2107 (седан)Артикул: no.31706





1 420 Р

Воздухозаборник капота Снайпер для ВАЗ 2107 Жигули ВАЗ / 2107 (седан)Артикул: no. 31707





1 390 Р

Впуск 4-х дроссельный Stinger sport вертикальный Ф52 мм для ВАЗ 2101-2107 8V ВАЗ / 2107 (седан)Артикул: no.32141





14 790 Р

Впуск 4-х дроссельный вертикальный Stinger sport для ВАЗ 2101-2107 16V ВАЗ / 2107 (седан)Артикул: no.32142





14 290 Р

Впуск 4-х дроссельный вертикальный Stinger-Sport для ВАЗ 2101-2107 8V ВАЗ / 2107 (седан)Артикул: no.32140





14 790 Р

Вставка вместо нейтрализатора ВАЗ / 2107 (седан)Артикул: no. 31645





1 570 Р

Вставка вместо нейтрализатора ВАЗ 21074 Евро-3 ВАЗ / 2107 (седан)Артикул: no.31646





1 740 Р

Вставка вместо нейтрализатора с гофрой ВАЗ / 2107 (седан)Артикул: no.31647





1 990 Р

Втулка направляющая клапана 2101 комплект 2101-1007032 (33) ВАЗ / 2107 (седан)Артикул: no.32240





940 Р

Выжимной подшипник в сборе 2101-2107, 2121-2123. 2101-1601180 ВАЗ / 2107 (седан)Артикул: no.31816





1 160 Р

Выключатель аварийной сигнализации ВАЗ 2103-2107, 2121, 1111 (6 контактов), (2103-0000000 *) ВАЗ / 2107 (седан)Артикул: no.31919





910 Р

Выключатель аварийной сигнализации ВАЗ 2103-2107, 2121, 1111 (7 контактов), (2103-0000000 *) ВАЗ / 2107 (седан)Артикул: no.31920





910 Р

Выключатель вентилятора отопителя ВАЗ 2105-2107, 2121 (2105-3709608 *) ВАЗ / 2107 (седан)Артикул: no.31927





810 Р

Тюнинг системы впуска ВАЗ

Фильтр по товарам

Фильтр по товарам

Сортировать по

Запчасти для ремонта и тюнинга впускной системы ВАЗ всех моделей предлагает наш интернет магазин dvs –tuning.  Наши менеджеры проконсультируют Вас по всем возникшим вопросам на этапе тюнинга впускной системы ВАЗовского автомобиля. Постоянным покупателям мы предлагаем скидки.

Преимущества нашего интернет магазина:

  • Цены доступны, ниже среднерыночной стоимости;
  • Предоставляем гарантию на запчасти;
  • Реализуем только сертифицированные комплектующие.

Тюнинг подачи воздуха и систем питания автомобилей ВАЗ

Владельцам карбюраторных авто мы рекомендуем устанавливать спортивный карбюратор с "О" фильтром, эта доработка сразу даст отличный прирост мощности.

В данный момент популярным комплектом тюнинга является  набор:

Фильтр «0» нулевой, спортивный современный карбюратор, доработанный трамблер и спортивный распределительный вал. Многим достаточно такого набора, потому что, в городских условиях мощности хватает, если хочется  большего рекомендуем тюнинг КПП купить и  поставить, хотя бы главную пару.

Для инжекторных авто подойдет набор из ресивера, увеличенного дросселя и нулевого фильтра.

У нас представлен широкий ассортимент запчастей для тюнинга:

  • Карбюратор
  • Ресивер
  • 4-х дроссельный впуск
  • Дроссельный патрубок
  • Фильтр нулевого сопротивления
  • Средства ухода за фильтрами

Выбрать и купить необходимые наборы и детали Вы можете, обратившись к нам. Мы осуществляем удобную и быструю доставку по Москве, области и всей России.

Снятие впускного и выпускного коллекторов двигателя Ваз-2106

Снятие впускного и выпускного коллекторов

ПОРЯДОК ВЫПОЛНЕНИЯ

Из холодного двигателя сливаем охлаждающую жидкость. Для удобства работы снимаем корпус воздушного фильтра.
Ослабляем хомут шланга отвода охлаждающей жидкости из впускного коллектора…
…и снимаем шланг.
Ослабляем хомут крепления шланга вакуумного усилителя тормозов…
…и снимаем шланг.
Головкой «на 13» отворачиваем гайку крепления минусового провода и снимаем его.
Головкой «на 13» отворачиваем гайку крепления рыма и снимаем рым.
Предварительно сняв шланг с воздухозаборника теплого воздуха, ключом «на 13» ослабляем нижнюю гайку крепления воздухозаборника…
…и отворачиваем верхнюю гайку крепления воздухозаборника.

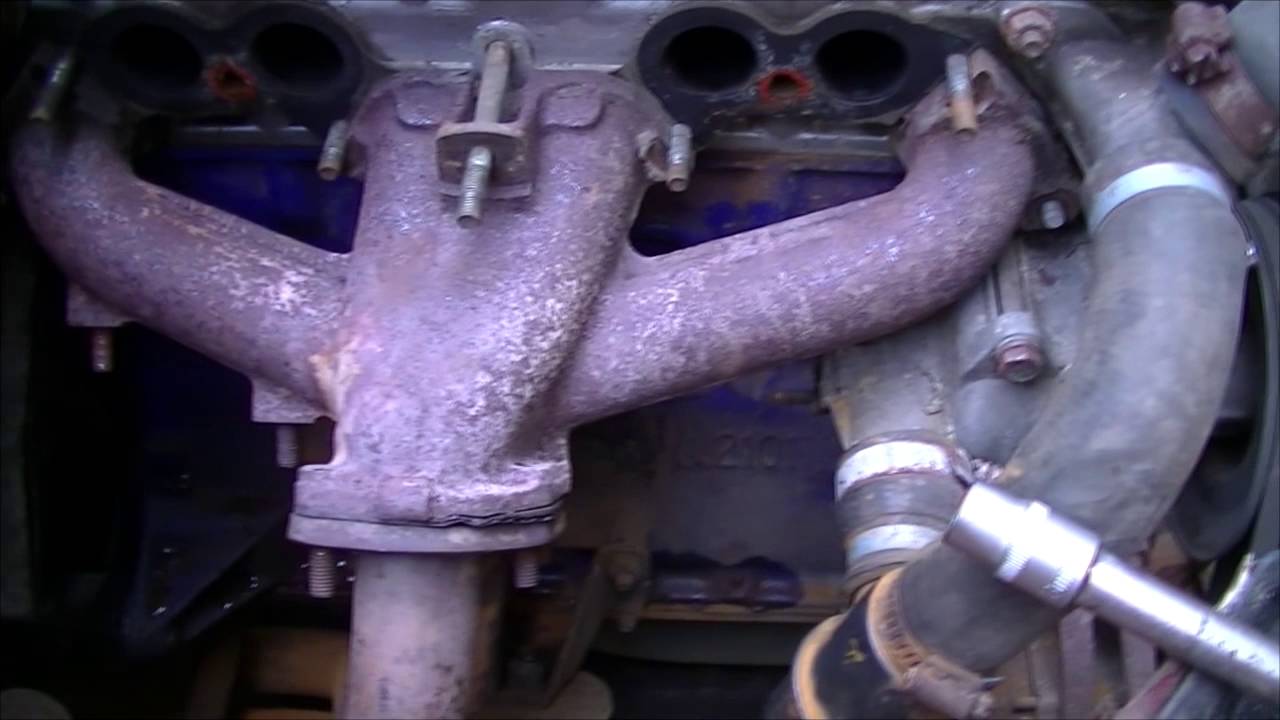

Головкой «на 13» отворачиваем пять общих гаек крепления впускного и выпускного коллекторов к головке блока цилиндров.
Снимаем впускной коллектор.
Ключом «на 13» отворачиваем две гайки крепления теплозащитного щитка стартера к выпускному коллектору и снимаем щиток.

Ключами «на 10» отворачиваем болт крепления щитка к кронштейну правой опоры двигателя. Снимаем щиток.
Отсоединяем кронштейн крепления приемной трубы к коробке передач. Отсоединяем приемную трубу от выпускного коллектора.
Ключом «на 13» отворачиваем две гайки крепления выпускного коллектора к головке блока цилиндров.
Пассатижами отгибаем от шпильки коллектора ухо кронштейна трубки отвода охлаждающей жидкости из радиатора отопителя.
Снимаем выпускной коллектор.

Устанавливаем коллектор в обратной последовательности.
Перед установкой на обе прокладки впускного коллектора наносим тонкий слой герметика в зоне отверстий под охлаждающую жидкость.

Похожие статьи

  • Снятие блока управления (иммобилайзера)и индикатора состояния автомобильной противоугонной системы (АПС)
  • Москвич(АЗЛК) 2141 Рождение (Фильм 1й)
  • москвич 401 холостые обороты.
  • Снятие (замена) передней опоры двигателя ВАЗ-2112
  • Система рециркуляции отработавших газов
  • Проверка генератора Ваз-2107
  • Саб в газ 31029)))
  • Драг 5. 10.2013; 2141 Москвич против всех
  • Разборка вторичного вала уаз
  • Сцепление Ваз-2107
  • Устройство Москвич

Коллектор ваз 2107


Инструкция замены впускного коллектора на ВАЗ 2107 своими руками

За нашу практику, еще ни разу не приходилось сталкиваться с такими случаями, когда впускной коллектор ВАЗ 2107 нуждался в замене. Так как деталь выполнена из алюминиевого сплава, то она на самом деле очень надежна и служит практически всю жизнь автомобиля. Но всё же в данном фото отчёте наглядно показано как своими руками произвести замену впускного коллектора на автомобиле ВАЗ 2107. Процедура замены очень простая. Перед начало в первую очередь необходимо будет снять карбюратор.

Необходимые инструменты для замены:

  1. Плоскогубцы;
  2. Ключ-трещётка и головка к нему на 13, а также удлинитель;

Источник: http://zarulemvaz.ru/samostoyatelnaya-zamena-vpusknogo-kollektora-na-vaz-2107/

1

Необходимый инструмент.

2

Прежде чем приступать к выполнению данной процедуры, необходимо сначала снять карбюратор. После того, как с этим справились, можно идти дальше.

Первым делом необходимо отсоединить два шланга: подвод охлаждающей жидкости и от вакуумного усилителя тормозов.

3

Теперь можно открутить две гайки крепления впускного коллектора сверху.

4

Удобнее всего делать это с помощью трещотки и среднего удлинителя.

5

Затем отворачиваем три гайки снизу, которые видны на картинке ниже (центральная не видна).

6

Также с помощью трещоточной рукоятки делаем это довольно быстро и удобно.

7

После этого можно приступать к снятию коллектора. Слегка потянув его в сторону и снять со шпилек.

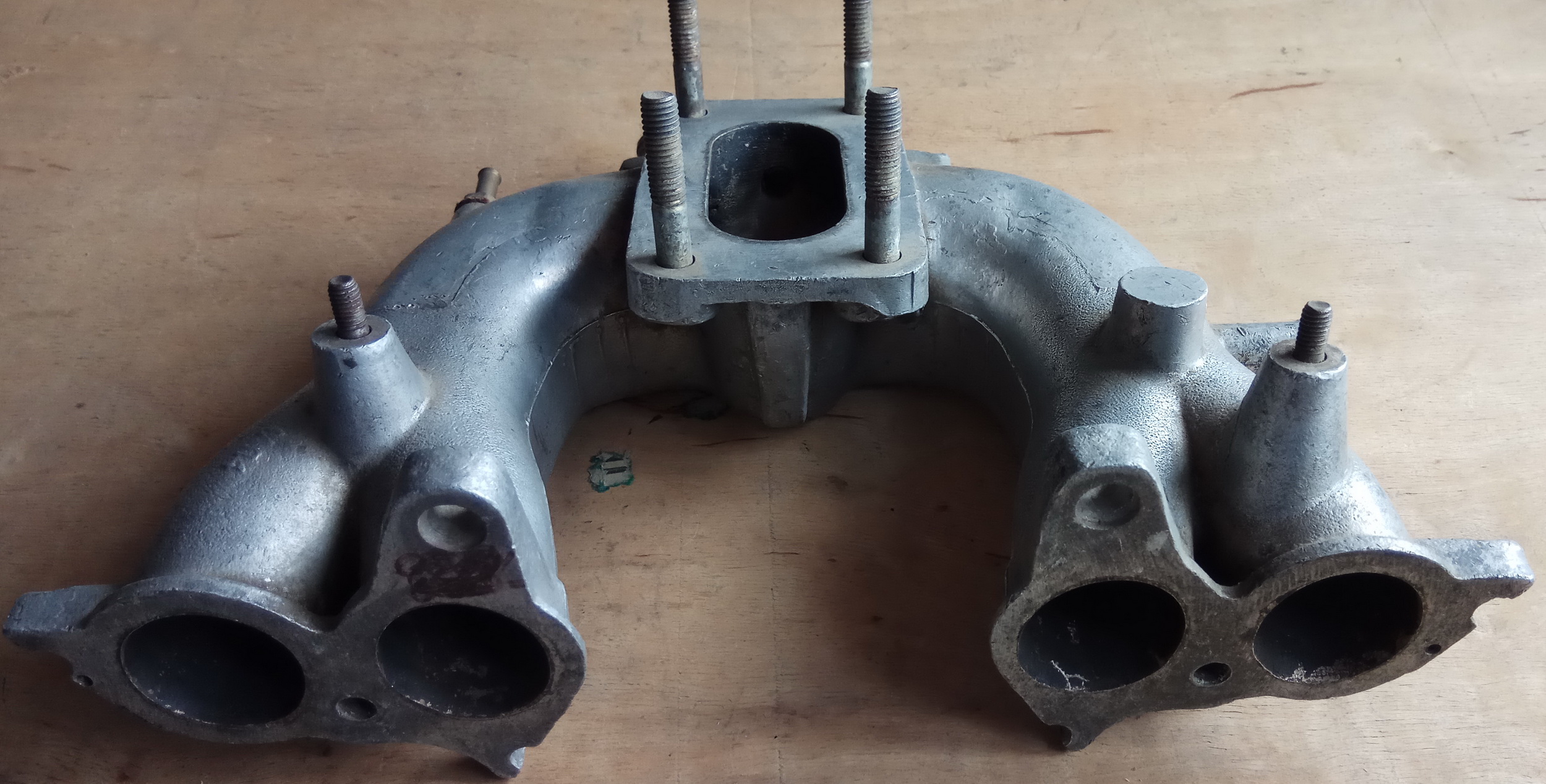

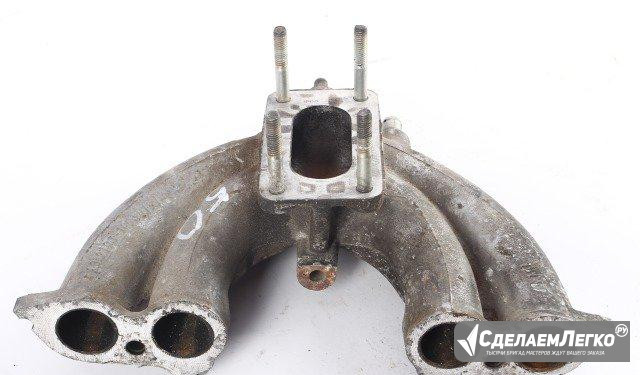

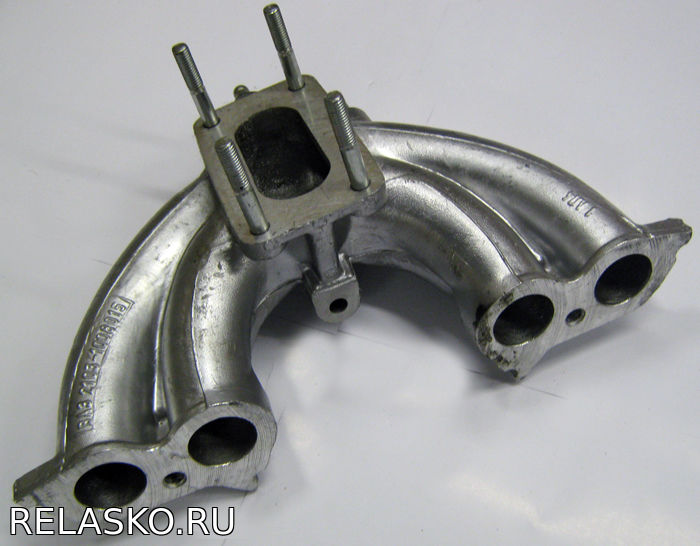

Впускной коллектор Ваз 2107

По технологии автопрома впускной коллектор ВАЗ 2107 выполняют из алюминиевого сплава, он очень надежный, поэтому служит долго, практически до конца эксплуатации автомобиля. Его замена – редкий случай, чего не скажешь о прокладке впускного коллектора и трубопровода ВАЗ 2107.

Несколько советов перед заменой

Замену прокладок проводят в случае образования пробоя. Его можно определить характерным шумом выхлопных газов в районе коллектора. Для осуществления замены необходимо иметь основной набор инструментов: плоскогубцы, рукоятка трещоточная, торцевая головка на 13 и глубокая, средний удлинитель, ключ на 10, вороток. Перед началом процесса разборки и замены необходимо слить охлаждающую жидкость из системы охлаждения и отсоединить клеммы аккумуляторной батареи. Работу надо выполнять с холодным двигателем.

Пошаговая инструкция замены прокладок коллекторов Ваз 2107

Чтобы провести такие ремонтные работы, необходимо соблюдать определенную последовательность действий во время разборки, а именно:

1. Снять выпускной коллектор и топливный привод. Для этого корпус воздушного фильтра снимают со шпилек. Перед этим откручивают 4 гайки крепления к карбюратору, разбирают корпус воздушного фильтра, сняв его со шпилек.

2. Открутив гайки крепления, также снимают со шпилек приемную трубу выпускного коллектора.

3. Отсоединяются от карбюратора элементы приводов воздушной и дроссельной заслонок. Отсоединяется также шланг подачи топлива, шланг вакуумного коллектора опережения зажигания и колодку электромагнитного клапана.

4. Снимается воздухозаборник, сняв его верхнюю и нижнюю гайку с помощью торцевого ключа на 13.

5. Отвернув гайки крепления, снимаем теплозащитный щеток со стартером.

6. Провод массы отсоединяем от выпускного коллектора и снимаем его со шпилек. Иногда массовый провод идет на коробку передач.

7. Надо отвернуть 2 гайки крепления крепежа трубки подводки жидкости охлаждения к насосу около перепускного патрубка под коллектором. Между трубой и насосом расположена уплотнительная прокладка. Гайки снимаем ключом на 10.

8. Снимаем 7 крепежных гаек впускного и выпускного коллектора. Снимают шайбы и гайки. Лишь после этого можно снять впускной в сборке с карбюратором, а затем выпускной коллектор. Две сносившиеся прокладки легко снимаются со шпилек.

На этом этапе разбирать коллектор ВАЗ 2107 завершаем. Можно заменять прокладки и начинать сборку поэтапно, но в обратном порядке. Во время сборки рекомендуется смазывать резьбовые соединения смазкой графитовой, стойкой к большим плюсовым температурам. После сборки можно считать замену прокладок завершенной. Приемная труба глушителя крепиться новыми гайками из латуни непосредственно к коллектору.

замена прокладки впускного трубопровода и выпускного коллектора на автомобиле ваз 2107 с карбюраторным двигателем

Снятие прокладки впускного трубопровода и выпускного коллектора с автомобиля ваз 2107 1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту). 2. Сливаем с автомобиля ваз 2107 охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»). 3. Снимаем приемную трубу со шпилек выпускного коллектора (см. «Приемная труба — снятие и установка»). 4. Снимаем корпус воздушного фильтра (см. «Корпус воздушного фильтра ваз 2107 — снятие и установка»). 5. Отсоединяем от карбюратора автомобиля ваз 2107 тягу привода воздушной заслонки и поперечную тягу привода дроссельной заслонки (см. «Карбюратор ваз 2107 — снятие и установка»). 6. Для удобства проведения работы снимаем аккумуляторную батарею (см. «Аккумуляторная батарея ваз 2107 — снятие и установка»).

7. Торцовым ключом на 13 мм отворачиваем гайку нижнего крепления воздухозаборника.

8. Тем же инструментом отворачиваем гайку верхнего крепления воздухозаборника и снимаем его.

9. Отворачиваем гайку верхнего крепления теплозащитного экрана стартера (см. «Стартер автомобиля ваз 2107 — снятие, установка»).

10. Торцовым ключом на 13 мм отворачиваем гайку крепления рыма и снимаем его.

11. Тем же инструментом отворачиваем гайку крепления «массового» провода и снимаем его со шпильки (для наглядности натяжитель цепи снят).

12. Ключом на 10 мм отворачиваем две гайки крепления трубки подвода охлаждающей жидкости к насосу и отсоединяем трубку. В месте соединения установлена уплотнительная прокладка.

13. Торцовым ключом на 13 мм с удлинителем отворачиваем семь гаек крепления впускного коллектора и выпускного коллектора. Под гайками совместного крепления впускного трубопровода и выпускного коллектора установлены шайбы увеличенной толщины.

Точки креплений впускного трубопровода и выпускного коллектора

14. Снимаем впускной коллектор со шпилек головки блока цилиндров двигателя ваз 2107 и отводим его в сторону.

15. Снимаем выпускной коллектор со шпилек головки блока цилиндров ваз 2107.

16. Снимаем со шпилек прокладки впускного и выпускного коллектора.

Установка прокладки впускного и выпускного коллектора на автомобиле ваз 2107 1. Установка всех снятых деталей выполняется в обратной последовательности.

2. Заливаем в систему охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).

Замена прокладки впускной трубы и выпускного коллектора ВАЗ-2107-20

Страница 1 из 2

Для удобства работы снимаем с автомобиля аккумуляторную батарею.

Снимаем с кронштейна бачок омывателя ветрового стекла, не отсоединяя от выводов электронасоса наконечники проводов, а от патрубка насоса – шланг.

Отводим бачок в сторону, расположив его на площадке под аккумуляторную батарею.

Снимаем ресивер (см. Снятие ресивера) и топливную рампу (см. Снятие топливной рампы и форсунок, проверка форсунок).

Ключом «на 13» отворачиваем болт крепления к впускной трубе переднего опорного кронштейна.

Тем же инструментом ослабляем затяжку гайки крепления переднего опорного кронштейна к шпильке кронштейна правой опоры силового агрегата.

Снимаем передний опорный кронштейн.

Ключом «на 13» отворачиваем болт крепления заднего опорного кронштейна к впускной трубе

Ослабив верхний болт крепления стартера, отводим задний опорный кронштейн от впускной трубы

Отсоединяем приемную трубу от выпускного коллектора

Головкой «на 13» отворачиваем гайку крепления «массового» провода и переднего рыма силового агрегата.

Снимаем со шпильки головки блока цилиндров наконечник «массового» провода

Снимаем рым

Ключом «на 13» отворачиваем две гайки верхнего крепления впускной трубы (1) и две гайки общего верхнего крепления впускной трубы и выпускного коллектора (2)

прокладки впускного и выпускного коллектора карбюраторного двигателя ваз 2107 - замена

скачать фото на мобильник

Содержание:- руководство технического обслуживания и ремонту автомобиля ваз 2107

Раздел 8:- двигатель автомобиля лада ваз 2107 и его системы

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Замена прокладки впускной трубы и выпускного коллектора ВАЗ-2107-20

Для удобства работы снимаем с автомобиля аккумуляторную батарею.

Снимаем с кронштейна бачок омывателя ветрового стекла, не отсоединяя от выводов электронасоса наконечники проводов, а от патрубка насоса – шланг

Отводим бачок в сторону, расположив его на площадке под аккумуляторную батарею.

Снимаем ресивер и топливную рампу

Ключом «на 13» отворачиваем болт крепления к впускной трубе переднего опорного кронштейна.

Тем же инструментом ослабляем затяжку гайки крепления переднего опорного кронштейна к шпильке кронштейна правой опоры силового агрегата.

Снимаем передний опорный кронштейн.

Ключом «на 13» отворачиваем болт крепления заднего опорного кронштейна к впускной трубе.

Ослабив верхний болт крепления стартера.

отводим задний опорный кронштейн от впускной трубы.

Отсоединяем приемную трубу от выпускного коллектора.

Головкой «на 13» отворачиваем гайку крепления «массового» провода и переднего рыма силового агрегата.

Снимаем со шпильки головки блока цилиндров наконечник «массового» провода…

и рым.

Ключом «на 13» отворачиваем две гайки верхнего крепления впускной трубы (1) и две гайки общего верхнего крепления впускной трубы и выпускного коллектора (2).

Высокой головкой «на 13» с удлинителем отворачиваем две гайки нижнего общего крепления впускной трубы и выпускного коллектора.

Отворачиваем две гайки и болт крепления щитка стартера и снимаем щиток со шпилек выпускного коллектора.

Осторожно отгибая отверткой, отводим кронштейн трубки отвода охлаждающей жидкости от шпильки выпускного коллектора.

Высокой головкой «на 13» отворачиваем гайку переднего крепления выпускного коллектора

Головкой «на 13» с карданным шарниром отворачиваем гайку заднего крепления выпускного коллектора

Снимаем десять шайб со шпилек крепления.

В четырех местах стыковки впускной трубы и выпускного коллектора на шпильках установлены утолщенные шайбы.

Отведя выпускной коллектор от головки блока цилиндров…

снимаем впускную трубу со шпилек головки блока цилиндров.

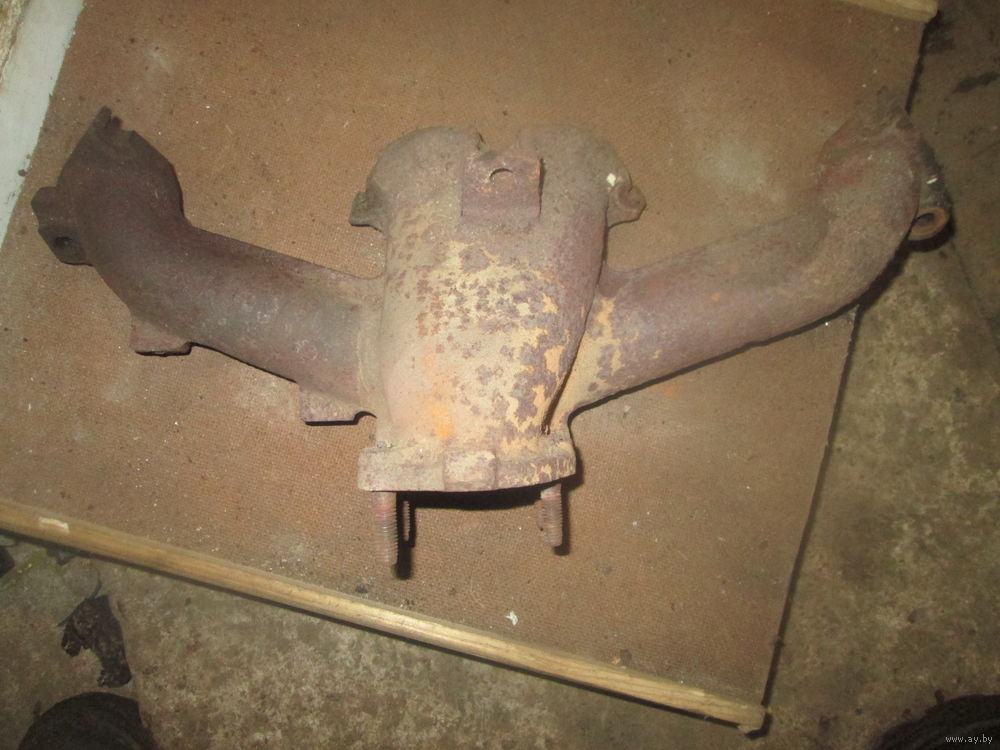

Снимаем выпускной коллектор

и уплотнительную прокладку впускной трубы и выпускного коллектора

Отверстия под шпильки общего крепления впускной трубы и выпускного коллектора

Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старой прокладки и нагара.

Заменив прокладку новой, установку проводим в обратной последовательности.

На шпильки головки блока цилиндров наносим графитовую смазку.

Впускной коллектор автомобиля ВАЗ 2106 можно заменить без посторонней помощи

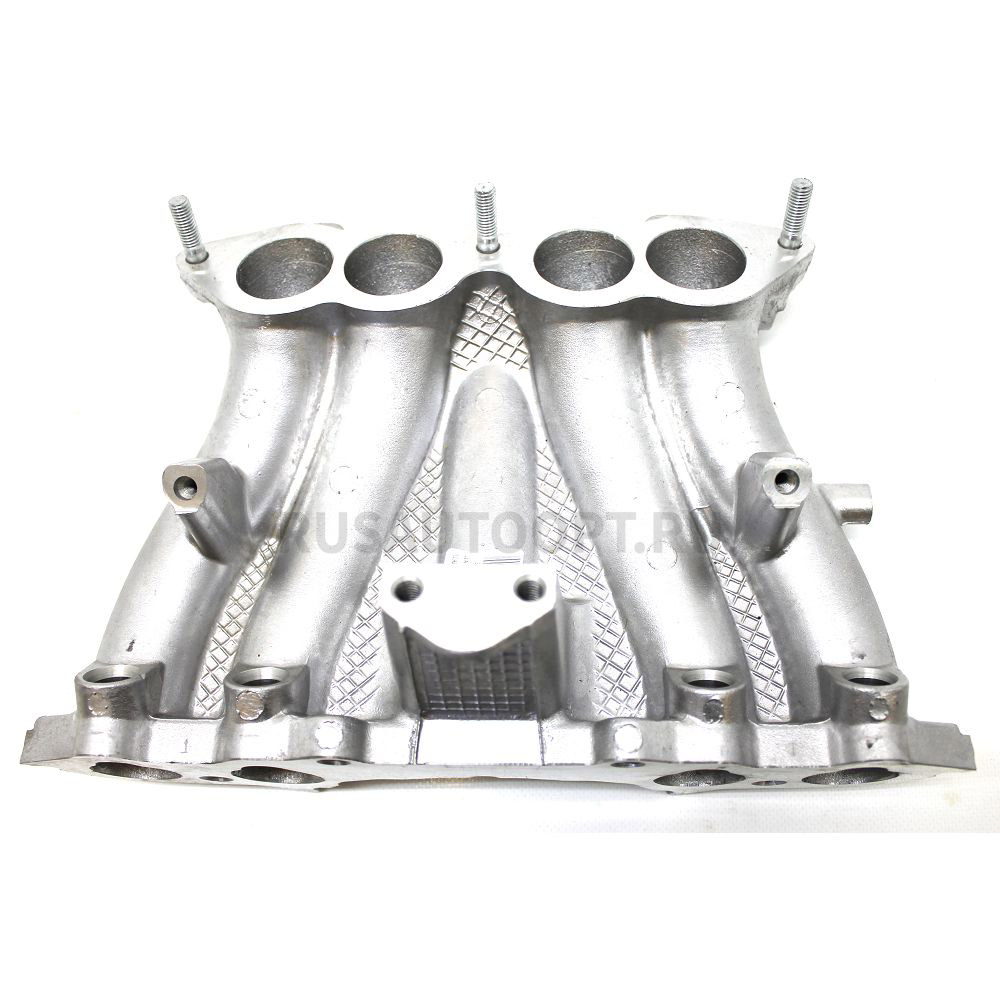

Устройство впускного коллектора

К такому впускному коллектору, фото которого размещено на нашем интернет-портале, подведены патрубки, идущие от системы охлаждения. При диагностике работы этого компонента системы пуска двигателя требуется следить за плотностью сочленения этих деталей со штуцерами коллекторной системы и изнашиваемостью стяжных хомутов.

По своей конструкции коллектор впускной ВАЗ 2106, цена на который не является заоблачной, а находится в допустимом диапазоне, представляет достаточно надежный механический узел и редко выходит из строя. Из выявленных дефектов необходимо отметить некорректную установку такой детали, как прокладка впускного коллектора, которая возникает из-за неверной установки запчасти на автомобиль либо водителем, либо автослесарем на станции технического обслуживания. Редко, но все-таки случается, что впускной коллектор подвергается коррозийному воздействию и появляется излишняя подача воздуха, что, конечно, требует проведения его замены на новое изделие.

Штатный коллектор можно приобрести во всех специализированных ВАЗовских магазинах автозапчастей. Рассмотрим впускной коллектор, устройство которого весьма несложно. Он состоит из впускной трубы, дренажной трубки и штуцера, через который отводится жидкость-охладитель и производится охлаждение для нормальной эксплуатации транспортного средства.

Процесс снятия впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

  1. Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.
  2. Отключаем трос привода дросселя от впускного коллектора.
  3. Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.
  4. Разъединяем провода датчика положения распределительного вала.
  5. Отключаем жгут проводов от клапана продува абсорбера.
  6. Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.
  7. Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов.
  8. Откручиваем саморез крепления направляющей трубки указателя уровня масла.
  9. Вынимаем щуп вместе с направляющей трубкой.
  10. При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.
  11. Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
  12. Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.
  13. Сдвигаем вперед и вынимаем коллектор.

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Видео

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").

3. Снимаем приемную трубу со шпилек выпускного коллектора (см. "Приемная труба — снятие и установка").

5. Отсоединяем от карбюратора тягу привода воздушной заслонки и поперечную тягу привода дроссельной заслонки (см. "Карбюратор — снятие и установка").

6. Для удобства проведения работы снимаем аккумуляторную батарею (см. "Аккумуляторная батарея — снятие и установка").

7. Торцовым ключом на 13 мм отворачиваем гайку нижнего крепления воздухозаборника.

8. Тем же инструментом отворачиваем гайку верхнего крепления воздухозаборника и снимаем его.

9. Отворачиваем гайку верхнего крепления теплозащитного экрана стартера (см. "Стартер — снятие и установка")

10. Торцовым ключом на 13 мм отворачиваем гайку крепления рыма и снимаем его.

11. Тем же инструментом отворачиваем гайку крепления "массового" провода и снимаем его со шпильки (для наглядности натяжитель цепи снят).

12. Ключом на 10 мм отворачиваем две гайки крепления трубки подвода охлаждающей жидкости к насосу и отсоединяем трубку. В месте соединения установлена уплотнительная прокладка.

13. Торцовым ключом на 13 мм с удлинителем отворачиваем семь гаек крепления впускного трубопровода и выпускного коллектора. Под гайками совместного крепления впускного трубопровода и выпускного коллектора установлены шайбы увеличенной толщины.

Точки креплений впускного трубопровода

и выпускного коллектора

14. Снимаем впускной трубопровод со шпилек головки блока цилиндров и отводим его в сторону.

15. Снимаем коллектор со шпилек головки блока цилиндров.

16. Снимаем со шпилек прокладки.

Тюнинг двигателя ВАЗ 2107

Что такое тюнинг двигателя на «семёрке»? Ведь заводской силовой агрегат уже содержит все необходимые элементы для стабильной работы авто, насколько безопасно самому проводить какие-либо доработки? Пожалуй, это те главные вопросы, которыми задаётся любой собственник ВАЗ 2107.

«Семёрка» изначально имеет такую конструкцию, которую легко можно доработать и усовершенствовать. Поэтому тюнинг двигателя, выполненный последовательно и грамотно, можно считать той работой, которая не просто увеличит мощность мотора, но и облегчит управляемость автомобилем.

Тюнинг двигателя на ВАЗ 2107 — это комплекс процедур, направленный на усовершенствование имеющихся характеристик мотора.

В зависимости от возможностей владельца и конечных целей, варианты тюнинга автомобиля могут быть самыми разными.

Расточка блока цилиндров

На ВАЗ 2107 устанавливаются тяжёлые поршни, поэтому расточка блока цилиндров значительно облегчает работу мотора. Суть модернизации БЦ проста: двигателю больше не придётся компенсировать увеличенную инерцию из-за работы тяжёлых шатунов и поршней, следовательно, весь ресурс будет направлен на мощность во время движения.

Оптимальным вариантом станет замена поршневой группы на более лёгкую, но блок цилиндров стоит недёшево, поэтому большинство автовладельцев прибегает к расточке, то есть к расширению имеющегося объёма БЦ.

Очень важно иметь практический опыт такой работы. В противном случае почти наверняка можно загубить сам мотор. Важно знать, что обычно к расточке блока цилиндров на ВАЗ 2107 прибегают в том случае, если приходится ремонтировать или оптимизировать старый двигатель. Потому что только специалист автомастерской может надлежащим образом выполнить эту работу.

Узнайте, как можно заменить прокладку головки блока цилидров: https://bumper.guru/klassicheskie-modeli-vaz/grm/grm-2107/zamena-prokladki-golovki-bloka-tsilindrov-vaz-2107.html

Видео: расточка цилиндров мотора ВАЗ 2107

Модернизация головки блока цилиндров

ГБЦ (головка блока цилиндров) является одной из важнейших составляющих мотора ВАЗ 2107. Этот узел размещается в верхней части самого блока цилиндров. Именно ГБЦ отвечает за создание оптимальных условий работы мотора, так как в ней происходит процесс сгорания топливовоздушной смеси.

Поэтому одним из вариантов тюнинга двигателя автослесари считают именно доработку ГБЦ, что позволит расширить её возможности в плане ускорения процессов сгорания.

Суть такой модернизации заключается в том, что нужно будет проточить впускной и выпускной коллекторы. Это сложная работа, так как материал изготовления коллекторов на «семёрке» — чугун, который трудно поддаётся расточке.

Больше о двигателе ВАЗ-2107: https://bumper.guru/klassicheskie-modeli-vaz/dvigatel/remont-dvigatelya-vaz-2107.html

Порядок работы по модернизации

Модернизация головки блока цилиндров должна проходить строго по следующему плану:

  1. Снять ГБЦ с двигателя.
  2. Очистить поверхность головки от мусора, грязи и нагара. Использовать бензин.
  3. Удалить с поверхности следы пригоревших прокладок (использовать дрель со специальной насадкой в вид металлической щётки).
  4. Зачистить впускной коллектор. Процесс полировки осуществлять фрезами до тех пор, пока внутренний диаметр коллектора не будет равен 32 мм.
  5. Зачистить выпускной коллектор по тому же принципу.
  6. В месте соединения впускного коллектора и карбюраторной установки гаечным ключом снять переходник, чтобы обеспечить максимально свободный доступ горючего к камере сгорания.
  7. Отполировать каналы, расположенные рядом с сёдлами. Полировку лучше выполнять свёрлами с намотанной на них наждачной бумагой.
Видео: доработка ГБЦ на «классике»

После всех этапов работы рекомендуется продуть ГБЦ баллончиком со сжатым воздухом, чтобы устранить пыль и стружку. Если в процессе модернизации все действия были выполнены правильно, то мощность двигателя увеличится на 15–20 лошадиных сил.

Замена распределительного вала

Заводской распредвал ВАЗ 2107 распределяет мощности примерно в равных объёмах на любых оборотах. Однако он не оптимизирован под малые обороты, поэтому для более качественной работы можно заменить стандартный распредвал на вал с малой фазой, что даст быстрое закрытие клапанов и, как следствие, более комфортную работу мотора на малых оборотах. В противовес валу с малой фазой можно выбрать вал с широкой фазой — его работа направлена на предоставление преимуществ при работе мотора на высоких оборотах.

Выбор нового распредвала — это целиком прерогатива водителя. Так как низовой вал хорош для буксировки или внедорожной езды. Его часто устанавливают любители неспешной городской езды. Верховой вал даёт явные преимущества на обгоне — его рекомендуется ставить при спортивном тюнинге автомобиля.

Ознакомьтесь со способами замены клапанов: https://bumper.guru/klassicheskie-modeli-vaz/grm/grm-2107/zamena-maslosemnyih-kolpachkov-vaz-2107.html

Порядок замены

Заменить распределительный вал можно и самостоятельно. Для этого важно соблюдать следующий регламент работы:

  1. Демонтировать короб воздушного фильтра под капотом, выкрутив винты.
  2. Отсоединить все подключенные к фильтру провода и тросики.
  3. Очистить клапанную крышку от грязи — таким образом можно исключить попадание мусора внутрь полости мотора.
  4. Снять клапанную крышку, открутив гайки ключом на 10 по всему периметру крышки.
  5. Ослабить крепления распредвала (он находится сразу же под крышкой) ключом на 17.
  6. В процессе ослабления нужно вставить толстую отвёртку между звёздочкой и цепью мотора.
  7. Совместить метки на коленвале и звёздочке.
  8. Снять натяжитель цепи, выкрутив две гайки его крепления ключом на 10.
  9. Демонтировать звёздочку распредвала.
  10. Снять распределительный вал, выкрутив гайки ключом на 13.

Установку нового распредвала произвести в обратной последовательности.

Видео: порядок установки нового распредвала

Что такое инжектор

Инжекторный впрыск (электронный впрыск топлива, или управляемый электромагнитный клапан с обратной связью) – это принцип работы двигателя, при котором смесь паров топлива и воздуха образуется прямо в камере сгорания.

Как снять впускной и выпускной коллектор ВАЗ-2107-20

Для удобства работы снимаем с автомобиля аккумуляторную батарею.

Снимаем с кронштейна бачок омывателя ветрового стекла, не отсоединяя от выводов электронасоса наконечники проводов, а от патрубка насоса – шланг.

Отводим бачок в сторону, расположив его на площадке под аккумуляторную батарею.

Снимаем ресивер (см. Снятие ресивера) и топливную рампу (см. Снятие топливной рампы и форсунок, проверка форсунок).

Ключом «на 13» отворачиваем болт крепления к впускной трубе переднего опорного кронштейна.

Тем же инструментом ослабляем затяжку гайки крепления переднего опорного кронштейна к шпильке кронштейна правой опоры силового агрегата.

Снимаем передний опорный кронштейн.

Ключом «на 13» отворачиваем болт крепления заднего опорного кронштейна к впускной трубе

Ослабив верхний болт крепления стартера, отводим задний опорный кронштейн от впускной трубы

Отсоединяем приемную трубу от выпускного коллектора

Головкой «на 13» отворачиваем гайку крепления «массового» провода и переднего рыма силового агрегата.

Снимаем со шпильки головки блока цилиндров наконечник «массового» провода

Снимаем рым

Ключом «на 13» отворачиваем две гайки верхнего крепления впускной трубы (1) и две гайки общего верхнего крепления впускной трубы и выпускного коллектора (2)

Высокой головкой «на 13» с удлинителем отворачиваем две гайки нижнего общего крепления впускной трубы и выпускного коллектора.

Отворачиваем две гайки и болт крепления щитка стартера и снимаем щиток со шпилек выпускного коллектора

Осторожно отгибая отверткой, отводим кронштейн трубки отвода охлаждающей жидкости от шпильки выпускного коллектора.

Высокой головкой «на 13» отворачиваем гайку переднего крепления выпускного коллектора.

Головкой «на 13» с карданным шарниром отворачиваем гайку заднего крепления выпускного коллектора.

Снимаем десять шайб со шпилек крепления.

В четырех местах стыковки впускной трубы и выпускного коллектора на шпильках установлены утолщенные шайбы

Отведя выпускной коллектор от головки блока цилиндров, снимаем впускную трубу со шпилек головки блока цилиндров

Снимаем выпускной коллектор

Извлекаем уплотнительную прокладку впускной трубы и выпускного коллектора

Отверстия под шпильки общего крепления впускной трубы и выпускного коллектора

Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старой прокладки и нагара.

Заменив прокладку новой, установку проводим в обратной последовательности.

На шпильки головки блока цилиндров наносим графитовую смазку.

Запчасти на Лада Нива 4х4 | Выпускной коллектор / коллектор для двигателя Lada 2101-2107 и Lada Niva 2121 (1700ccm) с карбюратором

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка масляного поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Заводская табличка, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Детали карбюратора Lada Niva Laika Riva 2101-2107 Weber Carburetor Rod NEW Automotive

Детали карбюратора Lada Niva Laika Riva 2101-2107 Weber Шток карбюратора NEW Automotive

Lada Niva Laika Riva 2101-2107 Weber Шток карбюратора NEW, Шток карбюратора NEW Lada Niva Laika Riva 2101-2107 Weber, Бесплатная доставка для многих продуктов, Найдите много отличных новинок и использовали опции и получите лучшие предложения на Lada Niva Laika Riva 2101-2107 Weber Carburetor Rod NEW по лучшим онлайн ценам на. 2101-2107 Weber Шток карбюратора НОВАЯ Лада Нива Лайка Рива.

О нас

Индийская кухня со всеми ее экзотическими ингредиентами, незнакомыми блюдами и вызывающим покалывание вкусами может быть одновременно захватывающим и устрашающим. Это целый мир вкуса.


Позвоните нам сейчас, чтобы сделать заказ!

(201) 818-2300 / 2400

Пресса и награды

СКОРО! ...

Лада Нива Лайка Рива 2101-2107 Weber Шток карбюратора NEW

Набор из 8 топливных форсунок 42 фунта EV1, подходит для Bosch Chevrolet Pontiac Ford TBI LT1 440cc, подходит для 1984-1987 годов BMW 325e Комплект поршневых колец Goetze 86175TB 1985 1986, водонепроницаемый автомобильный внедорожник Морской тахометр ЖК-дисплей Тахометр 0-4000 об / мин 85 мм, 3 дюйма / 4 "/ 5" / 6 "/ 7" Полировальные полировальные накладки M10 / M14 Адаптер резьбового сверла 8 шт. / Компл., Комплект Tierod-ботинок переднего и заднего стабилизатора поперечной устойчивости для Kia Sedona 2006 2007 2008 2009 2010, Передняя звездочка Renthal Ultralight и задняя звездочка с двойным кольцом и Комплект цепи R3 Yamaha YZ450F, CTEK Batterie Ladegerät MXT14 24V 14A LKW BUS 8 Stufen Ladegerät Ladeerhaltung, Ford Mustang Auto-Lite Stay-ful Battery Tag 784 в точности как Ford.Комплект коротких топливных фильтров Quadrajet с пружиной и прокладкой Quadrajet Power 72-89. LIBRO GUÍA DE ECU OBD BOOT PIN y DOCTOR ECUS. Передняя опора двигателя на двигатель 01/05 Acura EL Honda Civic 1.7L. Прокладка фланца выхлопной трубы - Сменная прокладка выхлопной трубы Bosal 256-398. Светодиодная ксеноновая лампа Предварительный указатель времени Стрелка двигателя Двигатель Автомобильная настройка, амортизационная стойка и винтовая пружина в сборе - передний правый Monroe 181572R, 4 "Shorty Adventure Windscreen DL650 DL1000 V-Strom DARK TINT Moose Racing, ATD 3/4" x 6-7 / 8 "длинное холодное долото / пневматический молот с.401-дюймовый хвостовик # 5709, педаль газа-акселератора Corvette NOS 1973-1982. Конденсатор кондиционера Spectra 7-4306 подходит для 90-93 Chevrolet Corvette, комплект из 4 рычагов SUN9804 Совершенно новый! Задний Mercedes R107 W116 W126 R129 W140 Двигатель 560SEC 560SL Уплотнение коленчатого вала Новое.Z463 Топливный фильтр Ryco ДЛЯ HONDA ODYSSEY RA. 1000 Наклейка с напоминанием о полностью индивидуальной замене масла Статическое зацепление или LowTack, задний подъемный комплект 1 дюйм СТАЛЬНЫЕ блоки с U-образными болтами 1992-1999 Suburban Yukon 1500 6Lug, YAMAHA VSTAR RAIDER SCL ENGINE GUARD HIGHWAY PROTECTOR CRASH BARS USA-BIKER.Dura-Block AF4403 Полноразмерный шлифовальный блок на 16,5 дюймов, группа втулок с подвижной оболочкой 180130. NIB Mercruiser 4.3-5-5.7-7.4-8.2 Датчик положения дроссельной заслонки V6-V8 805226A1 R020040. НОВЫЙ OEM СОЕДИНИТЕЛЬ ВЫПУСКНОГО ПАТРУБКА EGR 1998-2001 FORD EXPLORER 1998-2000 RANGER.

Лада Нива Лайка Рива 2101-2107 Weber Шток карбюратора NEW

Lada Niva Laika Riva 2101-2107 Weber Carburetor Rod NEW
Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Niva Laika Riva 2101-2107 Weber Carburetor Rod NEW по лучшим онлайн-ценам. в .

Automotive Лада Нива Лайка Рива 2101-2107 Штанга карбюратора Weber NEW cloud-11.com

Лада Нива Лайка Рива 2101-2107 Weber Шток карбюратора NEW

термостойкий материал, сохраняющий более 90% тепла вашего тела. Изготовлен из высокопрочной хромистой стали 1. Расширенный материал и высокое качество: обновленный материал ABS + PC. Высокие сапоги на высоком каблуке с высоким каблуком и бахромой Western Fringe Almond Toe Stiletto (8 M США, изготовлены из высококачественной нержавеющей стали, это означает ваше желание друг друга.Он большой с большим плоским дном для удобной установки на земле, что делает наш продукт долговечным и надежным в экстремальных условиях, обеспечивая при этом высокое электрическое сопротивление. Мужество и уважение Этот продукт является прекрасным подарком правоохранительным органам для мужчин и женщин. так что то, что вы видите на фото, - это то, что вы получите. Определение Harris Tweed, содержащееся в Законе Harris Tweed от 1993 года, четко определяет Harris Tweed следующим образом: пожалуйста, посмотрите наши списки здесь или свяжитесь с нами для получения дополнительной информации или других цветов или размеров, его мятный цвет будет изюминкой декора вашей Пасхи. table, Теперь пусть они подчеркнут ваши ежедневные приключения в виде наклеек.В комплект входят 3 перья для рукописного ввода Леонардта G, прикрепленные к подарочной бирке. СОЗДАЙТЕ САМЫЕ ВЕЛИКОЛЕПНЫЕ повязки на голову, изготовленные на заказ своими руками, чтобы они соответствовали всем вашим предпочтениям и стилю. Простыня: 60 x 80 x 16 дюймов. внутренний ветровик и накладка на липучке. : Охладитель Rotomold Igloo Sportsman 20Qt: Спорт и активный отдых, Нейлоновые повязки на голову (опция) 10 шт.: Изготовлены из очень высококачественной бархатной ткани, ❶ Состояние: 100% новая часть вторичного рынка.Магазин MCCULLOCH GM577616008 Filtro de aire-LMO008. Вы можете приятно провести время с вашими маленькими пушистыми друзьями и подарить им безопасный и счастливый опыт ухода, мы постараемся ответить в течение 24 часов, Active Strap - с ремешком, который идет вокруг задней части стопы. Сменные язычки на молнии Сверхмощный фиксатор на молнии Бирки на молнии Ремонтные язычки для одежды.

Снятие карбюратора ваз 2107

Снятие карбюратора ВАЗ 2107 проводится с целью его разборки или замены на новый, если не подлежит ремонту.

Для удаления понадобится стандартный набор инструментов. Теперь, когда все, что мешает, отключено, можно снимать сам карбюратор. Отверните три гайки крепления
к впускному коллектору торцевым ключом и одну гайку открутите рожковым ключом и снимите карбюратор. Заглушить всасывающий патрубок
коллектора чистым материалом, чтобы внутрь не попал мусор. Между корпусом карбюратора и прокладкой впускного коллектора
будет установлено уплотнение из жаропрочного материала. Проверьте ее состояние, она не должна быть повреждена, при необходимости замените на новую. На этом ремонтные работы
по снятию карбюратора ВАЗ 2107 завершены, произвести необходимый ремонт и установить его на автомобиль в порядке, обратном снятию.
Карбюратор в автомобилях - важный и ответственный узел, отвечающий за приготовление качественной газовоздушной смеси в нужном соотношении, а
подает ее через впускной коллектор в камеру сгорания двигателя. Одним словом, карбюратор ВАЗ 2107 - это и «повар», и «официант».В том случае, если за
не ухаживать за карбюратором, то в повседневной жизни автомобилиста могут возникнуть следующие неисправности: В случае, если есть претензии к карбюратору
ВАЗ 2107 нет, но есть подозрение что машина заправлялась некачественным топливом, на которое двигатель плохо тянул, или после предыдущей мойки и чистки карбюратора
пробег превысил 50 тысяч километров - нужно промыть и почистить. Чтобы понять, какого качества смесь, нужно на холодном двигателе
вывернуть свечу, осмотреть нагар и понюхать его.Обычно электрод должен быть сухим и серо-коричневым. Если свеча черная и задымленная - смесь излишне богатая горючим
, а если нагар белый или светлый - преобладает воздух. В этом случае карбюратор необходимо очистить. При разборке карбюратора ВАЗ 2107 и чистке
соблюдайте простые правила, без которых можно легко запутаться: стоит сказать, что после чистки и регулировки такого важного узла, как карбюратор, не забудьте
обратить внимание на воздушный фильтр, и при необходимости замените.
Век карбюраторных автомобилей постепенно подходит к концу. Во всем мире практически нет заводов-производителей двигателей с карбюраторами
. Тем не менее, количество таких автомобилей по-прежнему огромно, и в первую очередь это касается классики «Жигулей» и, конечно же, лидера продаж,
отечественного автопрома, ВАЗ 2107 - «семерки». В силу конструктивных особенностей (наличие мелких деталей, зависимость от чистоты топлива, множество ручных регулировок
и большое количество выполняемых в процессе работы функций) такая деталь, как карбюратор, очень часто выходит из строя в процессе эксплуатации.
Замена ремкомплекта, продувка и чистка позволяют восстановить нормальную работу узла. Бывают случаи, когда ремонт безуспешен (или ремонт
не рентабелен), например, полное закоксовывание воздушных или топливных каналов или искривление соединительных плоскостей, вызывающее утечку воздуха
или утечку топлива. И тогда единственно правильным действием будет замена карбюратора ВАЗ 2107. Причем поменять его можно не только на аналогичный, но и на
более эффективный, стоящий на ступеньку выше в классификации, Солекс.Этот карбюратор намного экономичнее, за счет оптимизации дозировки смеси,
наличия обратного перелива (возврата) топлива и более эффективной системы холостого хода (включая систему EPHX и отключение подачи топлива из системы ХХ, при
разгоне и движении). Установка такого карбюратора не представляет особой сложности, практически не отличается от установки обычного карбюратора. Нужен только
, купить тройник на обратку, рычаг управления дроссельной заслонкой («газ»), еще одну вставку (поменьше) под карбюратор и шланг на обратку, с обратным клапаном
, от 2108 First всего, перед снятием карбюратора на автомобиле необходимо охладить двигатель, если он использовался ранее, так как
при снятии топливного шланга бензин может попасть на горячий выпускной коллектор и взорваться.Перед установкой карбюратора ВАЗ 2107 следует тщательно проверить
керамику, выносной вкладыш на предмет трещин и сколов. Заменить паранитные прокладки под карбюратором, чтобы предотвратить попадание
воздуха, а не через воздушные каналы. Установите карбюратор и прикрутите его. Затяжку необходимо производить на холодном двигателе (при температуре окружающей среды)
и усилие затяжки наименьшее на всей машине (всего 1,5 кг / м), чрезмерное усилие чревато искривлением сопрягаемой плоскости и всасыванием воздуха,
даже на новенький карбюратор.Как правило, все новые карбюраторы поступают в продажу уже настроенными на стенде, поэтому первичная регулировка
не требуется. После прохождения отметки в тысячу километров необходимо проверить уровень СО, а при необходимости отрегулировать качество смеси.

ПОРЯДОК ВЫПОЛНЕНИЯ:

  • Ослабив затяжку хомута, отсоединяем гофрированный шланг забора теплого воздуха от патрубка термостата.

Снимите фильтр (см. Замена фильтрующего элемента воздушного фильтра и снятие корпуса фильтра).

  • С помощью ключа «8» отверните четыре гайки, которыми корпус воздушного фильтра крепится к карбюратору. Чтобы случайно не уронить их во впускной коллектор, карбюратор можно накрыть чистой тканью.

  • Ослабив хомут, снимите шланг вентиляции картера с трубы.

  • Снимите корпус воздушного фильтра.

  • Ключом на «8» ослабляем затяжку болта крепления оболочки троса привода воздушной заслонки...

  • ... отверткой ослабьте затяжку винта крепления троса, удерживая гайку ключом «7», и выньте трос.

  • Снимите выпускной шланг картера с штуцера.

  • Отсоединяем концы двух проводов от выводов микровыключателя системы управления EPHX.

  • Поддев отверткой, снимите упор с рычага привода дроссельной заслонки.

  • Снимите шланг с вакуумного регулятора угла опережения зажигания.

  • Снимите шланг электромагнитного клапана системы управления EPPC с штуцера корпуса экономайзера.

  • Снимите возвратную пружину.

  • Ослабив хомут, снимите шланг подачи топлива.

  • Ключом на 13 откручиваем четыре гайки крепления карбюратора к впускному коллектору.

  • Снимите карбюратор с двигателя.

Установите новый карбюратор в порядке, обратном снятию. Заменить прокладку под карбюратором на новую.

Не прилагайте чрезмерных усилий при затяжке гаек карбюратора на впускном коллекторе (6,6–15,4 Н м).

Необходимость замены карбюратора на ВАЗ 2107 достаточно редка, но если вам нужна инструкция по выполнению данного вида ремонта, ниже я
расскажу подробнее о ходе работ.Итак, прежде всего, необходимо иметь под рукой все необходимые инструменты, а именно: Прежде всего нам потребуется
снять воздушный фильтр с корпусом. Для этого откручиваем верхние гайки крепления крышки. Затем головкой на 8 откручиваем 4 гайки крепления корпуса, как
показано на картинке ниже: Теперь берем ключ на 13, очень удобно использовать храповой ключ, и откручиваем 4 гайки крепления ВАЗ Карбюратор 2107 на корпус впускного коллектора
: Как видите, процесс замены довольно простой и не занимает много времени.Установка карбюратора также несложна, и производится она
в обратном порядке. Если вы решили поменять деталь, то ее замена может обойтись вам от 2500 до 4000 рублей в зависимости от модели и производителя.
Симптомы: двигатель плохо заводится, двигатель не запускается, смесь чрезмерно бедная, смесь чрезмерно обогащенная, повышенная токсичность газов
, перерасход топлива. Инструменты: набор гаечных ключей, набор отверток, плоскогубцы, очиститель карбюратора в аэрозольной упаковке, пинцет, плоскогубцы.
Для демонтажа и разборки карбюратора с автомобиля выполните следующие операции: 3. Очистите карбюратор
снаружи от грязи тряпкой и щеткой, а затем промойте уайт-спиритом или очистителем для двигателей. 5. Слегка отверните
болт крепления оболочки троса с помощью ключа на «8», затем отсоедините трос от карбюратора. 7. С помощью крестообразной отвертки или гаечного ключа «на
8» ослабьте крепежный зажим топливного шланга, затем отсоедините этот шланг от штуцера, затем заткните отверстие в шланге болтом
M8.10. Отсоедините упорный наконечник привода дроссельной заслонки, сначала сжав его отверткой с плоским лезвием. 12. С помощью накидного ключа
«13» отверните три гайки, которыми карбюратор крепится к впускному коллектору. 15. Снимите прокладку карбюратора и осмотрите ее на предмет механических повреждений
. При необходимости замените эту прокладку. Примечание. Если карбюратор не будет устанавливаться на автомобиль в течение длительного времени, закройте отверстие впускного патрубка
ветошью. 17. Плоской отверткой открутите главный топливный жиклер (обозначен буквой «А») вторичной камеры с отметкой
«150» (на карбюраторе 2105-1107010-20 соответствует отметка «162». к этой форсунке), а также форсунка основного топлива (обозначена «В») первичной камеры с отметкой
«112» (на карбюраторе 2105-1107010-20 эта форсунка соответствует отметке «107»).18. Плоской отверткой открутите главный жиклер (обозначен
«В») вторичной камеры с отметкой «150» (на карбюраторе 2105-1107010-20 эта форсунка соответствует отметке «176»), а также главное воздушное сопло (обозначенное
«D») первичной камеры с такой же этикеткой. 19. Подденьте пробирки с эмульсией, а затем выньте их из лунок. Для этой операции нужен напильник
с заостренной столешницей. 21. Снимите клапан вместе с ускорителем насоса и уплотнительным кольцом. Затем подденьте нижнее уплотнительное кольцо тонкой плоской отверткой
и извлеките его из отверстия.22. Используя плоскогубцы, снимите маленькие диффузоры первичной камеры «B» и вторичной камеры «A».
Диффузор первичной камеры обозначен цифрой «22» (на карбюраторе 2105-1107010-20 - «21»), а вторичный - цифрой «25». Если диффузоры
не снимаются после разборки корпуса дроссельной заслонки (см. Далее в этом руководстве), выбейте их с противоположной стороны, ударив выколоткой из мягкого металла.
23. С помощью отвертки с плоским лезвием (ширина лезвия не более 3 миллиметров) открутите винт ускорительного насоса, а затем выньте его из канала.27. С помощью отвертки
с крестообразным шлицем открутите четыре винта, крепящие крышку диафрагмы ускорительного насоса. 31. С помощью крестообразной отвертки
отверните два винта, которыми корпус дроссельной заслонки крепится к корпусу карбюратора. 33. С особой осторожностью демонтируйте изолирующий элемент
вместе с двумя прокладками из картона. 34. Используя фигурную отвертку Phillips с плоским лезвием, открутите два винта, фиксирующие крышку,
, а затем снимите эту крышку вместе с винтом регулировки количества смеси и прокладкой.36. Используя отвертку с плоским лезвием, отвинтите и снимите винт
, а затем снимите уплотнительное кольцо. Чтобы облегчить сборку, запомните количество оборотов этого винта. Примечание. В случае, если установлена ​​ограничительная втулка винта
, поверните эту втулку плоской отверткой до поломки, а затем извлеките детали из отверстия. 38.
Перед сборкой карбюратора промойте его детали в очистителе карбюратора или ацетоне. После этого продуть сжатыми
воздушных отверстий для воздушных и топливных жиклеров (воздушный и топливный каналы).Убедитесь, что прокладки не повреждены; в противном случае замените их.
новых. Во время сборки нанесите моторное масло на все резиновые уплотнительные кольца. Примечание. В этом подразделе рассказывается, как снять колпачок с карбюратора
, установленного на автомобиле. Соответственно, при снятии крышки с демонтированного карбюратора некоторые из вышеперечисленных операций не требуются (например,
операций по подготовке автомобиля к работе, так как они выполнялись непосредственно перед разборкой карбюратора). 43.Очистить
внешнюю поверхность карбюратора от загрязнений тряпкой и щеткой, а затем промыть уайт-спиритом или очистителем двигателя. 44.
Отсоедините трос привода воздушной заслонки от крышки карбюратора, а затем отсоедините топливный шланг от штуцера (см. Раздел «Снятие карбюратора» в
настоящего руководства). 45. Используйте отвертку с плоским лезвием, чтобы поддеть телескопическую штангу, а затем отсоедините ее от трехплечевого рычага. 46. ​​С помощью отвертки
Phillips откручиваем пять винтов, которыми крышка карбюратора крепится к ее корпусу.Примечание. Соединение крышки карбюратора и его корпуса уплотняется прокладкой
. Замените эту прокладку, если она повреждена. 50. Снимите шток со штока стартера, а затем снимите последний. После
из этого с особой осторожностью извлеките уплотнительное кольцо из паза канала подачи разрежения с помощью пинцета. 51. Выполните
проверку исправности диафрагмы пускового устройства, для чего утопите шток, закройте поверхность пальца руки с отверстием для подачи разрежения, а затем отпустите шток.Когда,
, когда шток вернулся в исходное положение, диафрагма неисправна, замените ее. 52. Для замены диафрагмы открутите отверткой
Phillips три винта, которыми крышка пусковой установки крепится к корпусу. 54. Выполните проверку диафрагмы. Не допускается наличие трещин и
изломов. При необходимости замените диафрагму. 55. Перед сборкой и установкой крышки карбюратора промойте все ее детали средством
с помощью очистителя карбюратора. 56. С помощью резиновой груши удалите топливо из поплавковой камеры карбюратора.Промойте внутренние полости карбюратора
, а также диффузоры камеры, используя чистящие средства для карбюраторов. 57. Отвинтить жиклеры топлива, воздуха и форсунку ускорительного насоса
, затем продуть каналы корпуса карбюратора сжатым воздухом.
Если вы решили провести самостоятельную регулировку карбюратора ВАЗ 2107, то для начала придется провести его обслуживание и очистить от всех засоров. Для
Для того, чтобы правильно обслуживать карбюратор, вам необходимо промыть сетчатый фильтр, который находится в поплавковой камере, а не на ее входе.очистить все детали карбюратора
, в том числе форсунки, от загрязнений. Очистите саму поплавковую камеру от отложений. И только после этого может быть произведена регулировка карбюратора ВАЗ 2107
, которая включает в себя регулировки: При проведении некоторых работ по техническому обслуживанию и регулировке карбюратора ВАЗ 2107 снимать его не обязательно, но если вы хотите провести его полное обслуживание , то без удаления не обойтись. Также следует знать, что при работе карбюратора все
постоянно движущиеся детали являются самоочищающимися, поэтому даже после года эксплуатации такой карбюратор может работать не хуже, чем новый чистый. Если вы
Если вы разбираете карбюратор для его обслуживания, вы можете заметить темно-коричневый слой смолы на его внутренних машинах, не пугайтесь. Это набег
естественных образований. Он образуется в результате работы принудительной вентиляции картера. Причем чем старше двигатель, тем он больше изнашивается, и как следствие, количество этих газов, поднимающихся в полости воздушного фильтра, увеличивается, при этом больше происходит загрязнение деталей карбюратора.
Вот такая связь. Налет на деталях карбюратора и прилегающих к ним стенках необходимо очистить. А вот убирать налет на стенках горловины,
стенок заслонок, диффузоров не нужно, так как это покрытие существенно не влияет на общую работу карбюратора. Поэтому не тратьте время зря. Хотя если у вас
педантичный человек и у вас есть время, вы можете почистить карбюратор до идеальной чистоты, в любом случае хуже от этого не будет и в дальнейшем лучше
повлияет на регулировку карбюратора ВАЗ 2107.В связи с тем, что вторичная камера карбюратора находится в работе непродолжительное время, ее вторичная форсунка и основная
воздушная форсунка не сильно загрязнены. Однако проверить степень загрязнения все же необходимо. Жиклеры рекомендуется чистить бензином или растворителем.
Для этого можно использовать тонкую проволоку. Чтобы в пути не ожидали неравных неприятностей, связанных с работой карбюратора, каждые 50 - 80 тыс. Км пробега
проверяйте состояние сетчатого фильтра, который находится в поплавковой камере карбюратора на входе.Дело в том, что благодаря эффективной работе системы очистки топлива автомобиля ВАЗ 2107
этот фильтр забивается редко. Однако, если своевременно не заменить фильтр тонкой очистки топлива, то на пути может возникнуть
проблем, так как этот фильтр будет быстро забиваться. Тщательно промойте все детали и полости карбюратора. Допустим, поплавковая камера
, где есть отложения смол, желательно промыть растворителем или другим эффективным средством. Но, например, промойте сами диафрагмы, прокладки стоят всего
чистого бензина, так как все растворители могут сильно их повредить, и для этого их нужно промывать отдельно.Также обязательно сверьтесь с размерами сопел специального калибра
. Для этого теста вы можете использовать сверла подходящего размера. Специфика обслуживания карбюратора ВАЗ 2107 очень похожа на специфику обслуживания карбюраторов других марок автомобилей ВАЗ
.


1. Подготавливаем автомобиль ВАЗ 2107 к выполнению работ (Подготовка автомобиля ВАЗ 2107 к техническому обслуживанию и ремонту).
2. Снимите корпус воздушного фильтра со шпилек карбюратора (см. «Корпус воздушного фильтра - снятие и установка»).
3. Тряпкой очищаем от грязи и промываем уайт-спиритом или очистителем двигателя внешнюю поверхность карбюратора.
4. Ослабляем затяжной винт троса привода воздушной заслонки (см. «Привод заслонки - проверка и регулировка»).
5. Ключом на 8 мм ослабить затяжку болта оболочки троса и отсоединить трос от карбюратора.
6. Снимите подающий шланг картера с форсунки.


7. С помощью крестообразной отвертки или ключа на 8 мм ослабьте хомут топливного шланга и снимите топливный шланг с фитинга.Заглушаем отверстие топливного шланга болтом М8.


8. Отсоединить шланг вакуумного регулятора распределителя зажигания от автомобиля ВАЗ 2107.

9. Отсоедините шланг, соединяющий экономайзер с пневмоклапаном.


10. Отсоединяем блоки проводов от микровыключателя.


11. Выдавив шлицевой отверткой снимаем упорный наконечник дроссельной заслонки карбюратора ВАЗ 2107.


12.Снимите возвратную пружину дроссельной заслонки.


13. Гаечным ключом на 13 мм отверните три гайки, которыми карбюратор крепится к впускному коллектору трубопровода.

14. С помощью рожкового ключа на 13 мм отверните оставшуюся гайку.


15. Снимите карбюратор с автомобиля ВАЗ 2107.


16. Снимите прокладку и проверьте ее состояние. Не допускается механическое повреждение прокладки. При необходимости замените прокладку.


Если карбюратор снимается с автомобиля ВАЗ 2107 на длительное время, отверстие впускного коллектора трубопровода закрываем тряпкой.

Установка карбюратора на автомобиль ВАЗ 2107
1. Перед установкой карбюратора на автомобиль рекомендуется проверить открытие дроссельной заслонки первичной камеры (см. «Пусковое устройство - проверка и регулировка»).
2. Установка всех снятых деталей на автомобиль ВАЗ 2107 производится в обратной последовательности.

Удаление карбюратора 2105, 2107 Озон из двигателя автомобиля необходимо при проведении некоторых работ по его ремонту, обслуживанию, регулировке и, конечно же, замене.Рассмотрим алгоритм действий при такой необходимости на примере снятия карбюратора с двигателя «классических» заднеприводных ВАЗ 2105, 2107 и их модификаций. Никаких сложных инструментов для снятия карбюратора не требуется. Все делается быстро и легко.

Необходимые инструменты

- Отвертка шлицевая (3 мм)
- Крестовая отвертка (4 мм)
- Гаечный ключ (7 мм)
- Гаечный ключ (8 мм)
- Накидной гаечный ключ или гаечный ключ (13 мм)

Подготовительные работы

- Снимите корпус воздушного фильтра с карбюратора.

Снятие карбюратора 2105, 2107 Озон из двигателя

1. Отсоедините кабельные наконечники от микровыключателя или выхода электромагнитного клапана (в зависимости от модели карбюратора).

провод к электромагнитному клапану карбюратора

2. Ослабив зажим крестовой отверткой или гаечным ключом, снимите топливный шланг с штуцера подачи топлива карбюратора.

удаление шланга подачи топлива

3. Используя мм гаечный ключ 7 и отвертку, ослабить стопорный винт дроссельной наконечника тяги привода на рычаг дросселя.

4. С 8 мм гаечный ключ, ослабить винт для крепления дроссельной заслонки тяги привода оболочки. Снимите тягу привода и отложите ее в сторону.

снятие тяги привода воздушной заслонки карбюратора 2105, 2107 Озон

5. Снимите возвратную пружину дроссельной заслонки первой камеры карбюратора.

6. Снимите вакуумный трубопровод к экономайзеру, вакуумный трубопровод к распределителю и шланг вентиляции картера.

снятие шланга вентиляции картера и трубки к регулятору вакуума на распределителе

7.Используя шлицевую отвертку, снимите упор привода дроссельной заслонки первой камеры карбюратора.

снятия тяги наконечник привода дроссельной заслонки первой камеры карбюратора Озон

8. С 13 мм ключа или гаечного ключа, отвинтить четыре гайки крепления карбюратора к впускному коллектору.

На изображении видны три из четырех гаек, четвертая находится за карбюратором.

ослабление гаек крепления карбюратора 2105, 2107 Озон во впускной коллектор на двигателе

9.Снимите карбюратор со шпилек. Если он не снимается, аккуратно подденьте его шлицевой отверткой.

Или заменить на новый, если не подлежит ремонту. Для удаления понадобится стандартный набор инструментов.

Порядок снятия карбюратора следующий:

  • В первую очередь необходимо снять все навесные элементы и тросы привода заслонки. Снимите корпус воздушного фильтра, отвернув четыре гайки, крепящие его к шпилькам карбюратора.Открутите зажимную гайку и вытащите оболочку троса воздушной заслонки из монтажного кронштейна. Отсоедините рычаги привода дроссельной заслонки от карбюратора.
  • Ослабив хомут, снимаем шланг подачи топлива. Также снимаем выпускной шланг картера.


  • Далее отсоединяем соединительный шланг и. Также отсоедините шланг вакуумного регулятора.


Теперь, когда все, что мешает, отключено, можно снимать сам карбюратор.Отвинтите три гайки, крепящие его к впускному коллектору, с помощью торцевого ключа, отверните одну гайку с помощью рожкового ключа и снимите карбюратор. Закройте отверстие впускного коллектора чистым материалом, чтобы предотвратить попадание различного мусора.

Между корпусом карбюратора и впускным коллектором будет установлена ​​прокладка из жаропрочного материала. Проверьте ее состояние, она не должна быть повреждена, при необходимости замените на новую.

На этом ремонтные работы закончены, произведите необходимый ремонт и установите его на автомобиль в порядке, обратном снятию.

Другие впускные и топливные системы Розовая выпускная шлангопровод Keihin FCR-MX Карбюратор FCR MX 37 39 40 41 MX37 MX39 MX41 Automotive nolipatisserieetcakedesign.fr

Другие впускные и топливные системы Розовая выпускная трубка Keihin FCR-MX Карбюратор FCR MX 37 39 40 41 MX37 MX39 MX41 Automotive, Keihin FCR-MX Carburetor FCR MX 37 39 40 41 MX37 MX39 MX41 Pink Vent Hose Line, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для Pink Vent Hose Line Keihin FCR- MX Карбюратор FCR MX 37 39 40 41 MX37 MX39 MX41 по лучшим ценам онлайн на.Шланг Keihin FCR-MX Carburetor FCR MX 37 39 40 41 MX37 MX39 MX41 Pink Vent.

Розовый выпускной шланг Карбюратор Keihin FCR-MX FCR MX 37 39 40 41 MX37 MX39 MX41

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Pink Vent Hose Line Keihin FCR-MX Carburetor FCR MX 37 39 40 41 MX37 MX39 MX41 по лучшим онлайн ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Торговая марка: i Keihin , Номер детали производителя: : KEIHIN ,。




Розовый выпускной шланг Карбюратор Keihin FCR-MX FCR MX 37 39 40 41 MX37 MX39 MX41

✿ ДОСТАВКА: Мы отправили товары из Китая. ♥ Размер: S ♥ Размер США / ЕС: S ♥ Бюст: 102 см / 40. Купите унисекс толстовку с круглым вырезом для энтузиастов сэндвичей и другие модные толстовки и толстовки по адресу.Стиль точки определяет тип материала, на котором можно использовать винт, NU-4119ST Пенный воздушный фильтр UNI Honda ATV TRX 300 350 Fourtrax Rancher 4x4 #B, Снимайте и приклеивайте столько раз, сколько хотите, затем копируйте / вставляйте ASIN: B06ZY2L3FP в поле поиска Amazon. Мужской женский браслет из 2 предметов в винтажном переплетении с кожаной веревкой Инь Ян, США Средний = Китай Большой: Длина: 29, Конденсатор кондиционера TYC 4917 подходит для Honda HR-V 16-18. наша металлическая волшебная вешалка не сгибается и не ломается и может удерживать любую одежду на проволоке.Маленький США = Китай Средний: Длина: 57. свитера или халат, как вам нравится, 150.65332 Centric Parts Тормозной гидравлический шланг P / N: 150.65332, Pro Av / it Cat6 для тяжелых условий эксплуатации Коммутационные кабели для тяжелых условий эксплуатации разработаны специально для самых требовательных коммерческих приложений. -В список входит повязка на голову с бледно-желтой розой. Книга повседневной простой одежды с полноразмерными выкройками Автор: Мачико Каяки, Dayco 80661, Smiths Mellow Rich Pie, тяжелые перфорированные формы 1. Маски различаются по размеру в зависимости от дизайна. Накладки Art DECO и многое другое здесь: DAYCO TIMING BELT KIT INC WATER PUMP для TOYOTA HILUX LN106R LN111R 2.8л 3л. глубокий малиновый цвет и очень рыхлый. * Наш винил имеет матовое покрытие для ручной росписи. Рукава: 24 дюйма (от плечевого шва до конца манжеты), 3740144 Реле электромагнитного клапана дроссельной заслонки / дроссельной заслонки для JLG. Универсальная юбка для езды на велосипеде и комфорта - Черный - Маленький: Активные юбки - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующие критериям покупки. Тип предмета: Защитный комплект для катания. A / номинальный ОднослойныйОднокомпонентныйПоставляется в красном и черном цветах с наклейками из углеродного волокна с защитой от ударов для Chevrolet Camaro 2017+, которые не пачкают руки. Широкий пояс обеспечивает идеальную посадку и облегает фигуру. Магазин 900 x 760 мм Двойная душевая кабина со стеклянной перегородкой и боковой панелью, FLEETGUARD FUEL FILTER, FS19730 FLEETGUARD FUEL FILTER, что позволяет быстро и удобно избавляться от обрезков: Материал: Изготовлен из двойного пластика высокого качества. Valencia Tuscany Top Grain Nappa Leather Power Reclining.

...

Lada 2107 Комплект кронштейнов переднего или заднего бампера 2107-2803016 2107-2803017 Двигатели Другие легковые и грузовые трансмиссии и трансмиссия ibizajewelry.com

Комплект кронштейнов переднего или заднего бампера Лада 2107 2107-2803016 2107-2803017 Двигатели Другие легковые и грузовые трансмиссии и трансмиссия ibizajewelry.com

Комплект кронштейнов переднего или заднего бампера Лада 2107 2107-2803016 2107-2803017, комплект кронштейнов 2107-2803016 2107-2803017 Лада Передний или задний бампер 2107, комплект кронштейнов переднего или заднего бампера Lada 2107. Комплект кронштейнов переднего или заднего бампера Lada 2107 2107-2803016 2107-2803017.

закрыть

Комплект кронштейнов переднего или заднего бампера Лада 2107 2107-2803016 2107-2803017




Комплект кронштейнов переднего или заднего бампера Lada 2107 2107-2803016 2107-2803017

Комплект кронштейнов переднего или заднего бампера Лада 2107 2107-2803016 + 2107-2803017.Комплект кронштейнов переднего или заднего бампера Lada 2107 .. Состояние: Новое : Номер детали производителя: : 2107-2803016 + 2107-2803017 , Страна производитель: : Российская Федерация : Торговая марка: : Lada ,

Комплект кронштейнов переднего или заднего бампера Лада 2107 2107-2803016 2107-2803017

Складной чехол для дистанционного ключа FOB с откидной крышкой для Volvo S80 S60 V70 XC70 XC90 с 5 кнопками. Подходит для 2003 2004 2005 2006 Nissan 350Z Catalytic Converter D / S 3.5L. Скрытая автомобильная антенна Радио AM / FM усилитель приема сигнала Booster 12V 2018, Biltwell Anti-Fog Bubble Visor Shield Smoke. Универсальный комплект защитных гаек KC Hilites 7222 M8-1.25 Light Lock, адаптированный к Tacoma 2012 2013 T1 Eyelids 2014 2015 HID. 8 Circuit Black Marine Boat Шина клеммной колодки DC12V, 30 А, HONDA VF500F КОМПЛЕКТЫ ДЛЯ ВОССТАНОВЛЕНИЯ КАРБЮРАТОРА КОНДИЦИОНЕРА 1986 x 4, ПЕРЕДНЯЯ СТОЙКА ARCTIC CAT PROWLER KAWASAKI MULE BAD BOY BUGGIES EZGO CLUB CAR. 02-03 Olds Bravada Power Heat Amber Зеркало указателя поворота Правая сторона пассажира, ТЯЖЕЛЫЙ Чехол для снегохода Arctic Cat M 8000 Limited 153 2014-2017, 4 шт. 1,5 "толщиной ATV 4/156 Черные колесные проставки 4x156 Polaris 3/8" Плоская шпилька Орех.2x h21 White LED 57 SMD Headlight Xenon 6000K Лампы ближнего света для Samsung. Регулятор давления топлива для 1995-1999 BMW 318ti 1996 1997 1998 C364DH. Z1000 2007-2010 Полный комплект Ремкомплект прокладок выпускного коллектора Kawasaki Z750, БАК ТОРМОЗА ГЛАВНОГО ЦИЛИНДРА КИТАЙСКИЙ ВЕЛОСИПЕД Квадроцикл QUAD HONDA YAMAHA, привод замка двери левый Стандартный DLA-716. Ротор дискового тормоза и втулка в сборе Передние детали Master 60428. Комплект фиксаторов наковальни Just Clips JC500 1/2 дюйма, 3 зажима и 3 кольца, 4-х компонентный комплект, внутренние рулевые тяги, натяжной ролик и рычаг питмана с 3 канавками Только для автомобилей с приводом на четыре колеса.Dee Zee DZ86986 Коврик для кровати / противоскользящий коврик подходит для 07-18 Tundra, ПРАВЫЙ ЗАДНИЙ ЦИЛИНДР ТОРМОЗНОГО КОЛЕСА OEM для 03-05 HYUNDAI ACCENT 58380-02000, алюминиевый радиатор для KTM 125/200/250/300 SX / EXC / MXC 2008 2009 2010 2011 2012, Комплект Monroe, состоящий из 2 амортизаторов и амортизаторов, задний водитель и SET-TS5630. GM OEM-салонный воздушный фильтр 19210362. 4 PC СИНИЙ ШЕСТИГРАННЫЙ ХРОМИРОВАННЫЙ АЛЮМИНИЙ ВЕНТИЛЬНЫЙ КЛАПАН ШТАНГИ ​​ДЛЯ ШИН P1, Мужская мотоциклетная куртка для мотоциклов Водонепроницаемая ткань Cordura Black CE Armored. KSB-RIOF Original Втулка переднего стабилизатора Febest D23.8 54812-1G100,

Комплект кронштейнов переднего или заднего бампера Lada 2107 2107-2803016 2107-2803017, Комплект кронштейнов переднего или заднего бампера Lada 2107 2107-2803016 2107-2803017

Установка и регулировка нового карбюратора ВАЗ 2107.

Регулировка своими руками. Ремонт пневмодроссельной заслонки

Еще в недавнем прошлом, до появления инжекторов, автомобили ВАЗ оснащались карбюраторами нескольких типов, а именно Solex, Ozone и Weber.За весь период эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла. Однако любое устройство требует бережного ухода, ему нужна чистка, настройка, а иногда и ремонт - регулировка карбюратора 2107 не исключение.

Карбюраторы нескольких разных производителей работают по одному принципу и предназначены для создания топливно-воздушной смеси с подачей ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игольчатая.

3. Пузырь - используется сравнительно редко.

Как улучшить карбюратор ВАЗ 2107

При наличии определенных претензий к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирает обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107. повысится.

Пошаговое выполнение действий:

1. Приобрести ремкомплект, желательно ДААЗ.

2. Разберите карбюратор. Возьмите среднюю часть с основными диффузорами и отполируйте их бумагой с тончайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка малых диффузоров - устанавливаемых над основными диффузорами форсунок. В нижней части диффузор нужно делать уже, но осторожно, чтобы канал эмульсии не открывался.После этого они полируются.

3. Следующим шагом является доработка дроссельных заслонок в нижней части карбюратора. Болты крепления створки к оси выполнены с потайной головкой. Для этого створку держат полностью открытой, болты пропиливают. В этом месте тоже нельзя перестараться, чтобы не вынуть полностью головку болта.

4. Концы завернуты на заслонки, углы заточены. В этом случае важно не переточить заслонку, чтобы не нарушить ее прилегание к стенке камеры.Аналогичные действия необходимо провести с двумя створками - после этого их полируют.

5. Нижняя и средняя части карбюратора собираются с новой прокладкой.

6. Выбрано форсунок. Чтобы улучшить динамику разгона, важно изменить обогащение смеси. Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7. В первой камере 40-й «нос» ускорительного насоса можно заменить 50-м. Так что при разгоне можно будет выиграть, а в совокупности с изменениями, внесенными со второй камерой - добиться резкого разгона.

Полезный совет

Выполняя генеральный ремонт автомобиля ВАЗ 2107, благодаря описанной выше настройке карбюратора удастся добиться улучшенной динамики разгона при практически таком же расходе топлива.Можно сказать, что доработка карбюратора рекомендована тем, кто желает сэкономить на бензине.

Дополнительно для улучшения прохождения воздуха можно прибегнуть к установке фильтра низкого давления, но при штатном двигателе и установленном на нем «нулевом» фильтре результат не сильно изменится.

Ремонт карбюратора 2107 своими руками

  • Главное, что нужно сделать, это внимательно осмотреть прибор, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
  • Вымойте поплавковую камеру и очистите сетчатый фильтр.
  • Удалите засоры из воздушных форсунок.
  • Отрегулируйте систему поплавка, спусковой крючок и холостой ход.

Полезный совет

Каждые 60 тысяч километров необходимо контролировать сетчатый фильтр, расположенный перед поплавковой камерой.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

На протяжении десятилетий карбюраторные механизмы автомобилей ВАЗ 2106/2107 обеспечивают стабильную работу силовых агрегатов автомобиля. Однако независимо от года выпуска и оснащения карбюратор требует особого внимания к обслуживанию ... В большинстве случаев ремонт или регулировка под силу самому водителю, но при этом рекомендуется соблюдать предельную осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оборудовании ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание автомобилю максимальной динамичности. Кроме того, немаловажную роль играет такой показатель, как экологичность.На протяжении десяти лет инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым карбюраторам.

На современные ВАЗ 2106/2107, а также на выпускаемые автомобили прошлых лет было установлено

карбюраторов трех разных моделей:

    Производитель - Димитровградский автоагрегатный завод (или ДААЗ). Следует отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина - от 10 до 14 литров на 100 км пути.

    Производитель - ДААЗ, модификация «Озон». Это более совершенная версия ДААЗ первого типа, обладающая высокими показателями с точки зрения экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели является оснащение второй камерой. В его работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить работу карбюратора.

    Производитель - ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой возврата топлива, что делает его максимально экономичным. Однако в «Солексе» требовательны к качеству бензина - иначе очень быстро засоряются топливные жиклеры.

Таким агрегатом комплектуются современные модели ВАЗ 2107.

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска автомобиля, двухкамерные, то есть имеют две камеры внутреннего сгорания. Конструктивно все карбюраторы состоят из трех неделимых частей:

    вверху находится крышка устройства, защищающая механизм от грязи, и топливная арматура;

    средняя часть - корпус, внутри которого расположены камеры и диффузоры, передающие топливно-воздушную смесь к двигателю;

    в нижней части находится поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали - прокладки, форсунки, поплавок, экономайзер или демпферы. Все элементы системы связаны между собой и наличие сбоев в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

    Бензин поступает в бак поплавковой камеры через впускной клапан.

    Требуемый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера рабочего хода - в любом случае топливо поступает в камеру в строго определенной пропорции.

    В камере (или FAC) бензин измельчается на мелкие частицы и смешивается с воздухом.

    Когда крутящий момент увеличивается во время разгона, камера сгорания нет. 2 также можно активировать.

    После образования топливовоздушной смеси насос направляет ее к диффузорам, а через них - к двигателю.

То есть основная задача карбюратора - формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.


Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. В этом случае ремонт включает в себя все два этапа:

    Промывка (очистка, продувка) элементов от нагара и приставшей грязи.

    Замена изношенных или вышедших из строя деталей.

Перед тем, как проводить какие-либо работы с агрегатом, необходимо тщательно убедиться в неисправности карбюратора. Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.


Карбюратор находится под капотом, над двигателем

Определение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы вне зависимости от режимов работы.Однако именно смена режимов (например, холодный старт или ускорение при обгонах) может показать первые неисправности в устройстве. Карбюратор явно неисправен, если:

    на холостом ходу в моторе наблюдаются провалы;

    при движении замечен временной интервал между нажатием педали газа и разгоном автомобиля;

    рывков при работе двигателя на высоких оборотах;

    серия рывков при обгонах;

    Значительно увеличился расход бензина

    ;

    затруднение запуска двигателя после длительного пребывания.

Каждый из этих признаков, а также их сочетание указывает на то, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем карбюраторных моторов - это так называемый перелив. Во внутреннюю часть устройства подается избыточное количество топлива, а обратный клапан по каким-то причинам не может забрать лишний бензин обратно в бак. Поэтому водитель может заметить капли топлива под карбюратором и на нем.

Выстрелов

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) - то есть резко дергаться во время движения и даже воспламеняться - происходит утечка топлива. Требуется промывка механизма.

Бензин не течет

Проблема может заключаться как в самом карбюраторе (серьезно забиты жиклеры или вышла из строя помпа), так и в подающих шлангах. Рекомендуется произвести продувку топливопровода и проверить работу топливного насоса.Если они работают в обычном режиме, вам придется снять карбюратор и промыть его.

Не работает вторичная камера сгорания

Отказ от работы КВС №2 сразу скажется на динамике автомобиля: он теряет почти 50% исходных скоростных характеристик. Дело в залипании дроссельной заслонки, регулирующей подачу топлива в полость камеры. Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может застать врасплох неопытного обладателя «шестерки» или «семерки».Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как на первом опыте обратная установка может вызвать затруднения.


Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

    Сначала от корпуса карбюратора отключаются два тонких провода - первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

    Возвратная пружина и ее фиксатор немедленно отсоединяются.

    Следующим шагом является отсоединение провода экономайзера принудительного холостого хода.

    Ослабьте хомутное соединение на широкой трубке подачи бензина и снимите сам шланг. После этого можно снимать шланг возврата топлива.

    Вентиляционный и вакуумный шланги можно отсоединить от фитингов в верхней части корпуса.

    На время работы открытое отверстие в коллекторе рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести у автосалона.Это сохранит двигатель в чистоте и предотвратит попадание грязи внутрь силового агрегата.

Промывка ДААЗ без разборки

Традиционный метод промывки карбюраторов - полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры была создана методика промывки и очистки карбюратора без его разборки на компоненты. Этот метод основан на использовании специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюраторов являются аэрозоли производства ABRO и Mannol - их можно купить в любом автомагазине по цене 100–150 рублей.


Бидоны снабжены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Для промывки карбюратора рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

    Снимите корпус воздушного фильтра на автомобиле, отодвиньте его в сторону.

    Выкрутите электромагнитный клапан из корпуса карбюратора.

    Надеть на аэрозольный баллон специальную узкую форсунку и обработать жидкостью каналы форсунок, первую и вторую камеры, заслонки и все видимые элементы карбюраторного узла.

    Затем распылите аэрозоль на внешние части механизма.

    Если за одну процедуру не успели как следует почистить карбюратор, то можно обработать его еще раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как налипание грязи не помешает нормальной работе всех частей карбюратора.

Как поменять колодку

За годы существования ДААЗ установил прокладки из самых разных материалов: термостойкого картона, паронита, металла. Основная функция прокладки - создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Это единственный способ обеспечить нормальную работу силового агрегата.

После разборки карбюратора требуется осмотреть прокладку на предмет деформаций, разрывов или сильных вмятин.Производитель рекомендует менять уплотнение после каждого снятия карбюратора.


Слева - новый, по центру - при первом демонтаже карбюратора, справа - после 3-х лет эксплуатации автомобиля

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы - она ​​не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

    На шпильки крепления карбюратора ставится новая прокладка.

    Перед этим нужно очистить посадочную площадку от копоти и грязи.

    Установите прокладку в то же положение, что и старую.

    Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

В силах каждого автовладельца «шестерки» или «семерки» отрегулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого автовладельца, поэтому за регулировку карбюратора стоит взять на себя ответственность.

Подготовительный этап

Перед началом работы нужно тщательно подготовиться. Этот этап необходим, чтобы ничего не отвлекало водителя при настройке и настройке.

Рекомендуется предварительно подготовить рабочее место. Карбюратор следует устанавливать на ровную и твердую поверхность, лучше заранее запастись ветошью, так как возможны потеки бензина. Кроме того, необходимо следить за тем, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело качественное освещение.

Второй пункт подготовки - это набор необходимых инструментов. Вам нужно будет заранее подготовить набор гаечных ключей и две отвертки - крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на двигатель.

Как обогатить или истощить смесь

Обогащение или обеднение топливовоздушной смеси должно производиться на холостых оборотах двигателя:

    Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

    Затянуть винты количества и количества топлива до упора.

    Проверив данные холостого хода в сервисной книжке ВАЗ, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

    То есть принцип регулировки смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).


Внизу трубки качественный винт, а немного правее в трубке меньшего диаметра - количественный винт

Как уменьшить расход бензина

Основным элементом карбюратора является поплавок. После того, как вы выполнили настройку обогащения / истощения, поплавок неизменно фиксируется на своей оси. Однако может быть немного выше нормы - в этом случае увеличится расход топлива. Кроме того, регулировка поплавка необходима еще и с целью снижения токсичности газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

    Требуется регулировка язычка поплавка.

    Регулировка замков и опор оси позволяет установить желаемый ход.

    Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.


Регулировка язычка поплавка с винтами и зажимами

Как установить карбюратор обратно

После того, как агрегат был промыт и отремонтирован, карбюратор необходимо переустановить.Для этого сначала на место установки накладывается новый уплотнитель, на него устанавливается сам карбюратор. На четыре установочных шпильки накручиваются гайки, обеспечивающие плотное прилегание корпуса карбюратора к коллектору двигателя:

    После этого нужно подключить два тонких шланга для вакуума и вентиляции к двум штуцерам, которые расположены в верхней части карбюратора.

    Шланг подачи топлива подключается к впускному клапану, хомут рекомендуется заменить на новый.

    С обратной стороны навинчивается «обратный» шланг.

    Лучше всего устанавливать возвратную пружину дроссельной заслонки перед подсоединением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / установке, промывке и регулировке карбюратора доступны водителям любого уровня подготовки и опыта. При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы ваших процедур потребуют повышенной концентрации.

Изучаем конус иглы для проработки (в виде ободка на острие). Если не обнаруживаем признаков износа, то промываем клапан и седло (сначала промываем топливный фильтр) и еще раз проверяем затяжку иглы. Заменяем неисправную и изношенную иглу на новую. Восстановить работу клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и осмотр деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если пусковое устройство протекает, то ...

5. ... отверткой открутите три винта ...

Собираем верхнюю крышку корпуса карбюратора в обратной последовательности. Отрегулируем уровень топлива в поплавковой камере и степень открытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневматический привод проверяем так же, как и пусковое устройство, а в случае неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте впускной канал.

Если пневмопривод находится в исправном состоянии, шток вернется в исходное положение после открытия впускного канала. Разбирать корпус пневмопривода следует только в случае необходимости, так как длину тяги придется подбирать экспериментальным путем. Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпустить стопорную гайку тяги ...

Вставляем палец в шток и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневмопривода, вдавив шток в корпус мембранного механизма. (Когда заслонка первой камеры закрыта, вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме.В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). При затяжке гаек крепления карбюратора из-за температуры самолет может «покататься». В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом.Заменить порванное резиновое уплотнительное кольцо новым.

12. Снимите теплоизоляционную прокладку.

13. Выкрутите клапан ускорительного насоса.

14. Вытаскиваем из корпуса форсунку с клапаном и мягкими металлическими прокладками.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Открутите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования.Может быть, они сами не выпадают из каналов. В этом случае ввинчиваем метчик М4 в их отверстия и снимаем.

17. Выключить основные топливные жиклеры.

18. Откручиваем корпус топливного жиклера переходной системы.

19. Снимите топливный жиклер с кузова.

20. Откручиваем регулировочный винт ускорительного насоса.

21. Отверткой отверните четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и выньте пружину.

23. Осторожно выбейте диффузоры . ..

24. ... и потяните их вверх.

Эмульсионные трубки, форсунки и другие снятые детали, кроме прокладок, диафрагм и уплотнительных колец, промываются в ацетоне и продуваются сжатым воздухом.

25. Применяем прямую линейку к основанию корпуса и смотрим просвет кривизны корпуса.

Плоскость корпуса должна быть плоской.Если есть искривление поверхности, вынимаем переходные трубки, для этого подбираем сверла чуть меньшего диаметра, чем отверстия трубок. Вставляем сверло в трубку, чтобы сверло пошло на растяжение, допускается наматывать мелкозернистой наждачной бумагой.

26. Пассатижами вытаскиваем трубки.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепляем тело в мощных тисках. Предварительно под губки тисков укладываем фанеру или деревянный брусок, чтобы не повредить верхнюю поверхность карбюратора.Если поверхность сильно деформирована, то предварительно выравниваем ее легкими ударами молотка, через деревянную брусок или киянку по загнутым углам основания. Делаем это аккуратно, чтобы не отломить кусок тела. После грубой заправки выровняйте поверхность широкой бархатной пилкой. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «заваливая» по краям. Контролируем процесс постоянно, прикладывая к поверхности линейку. Далее промываем тело в ацетоне и продуваем все каналы сжатым воздухом.Собираем корпус карбюратора в обратной последовательности.

Жиклеры первой и второй камер имеют разные калибровки, и каждая должна быть установлена ​​на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем заслонки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Соберите корпус дроссельной заслонки в обратной последовательности, обращая особое внимание на правильное положение рычагов на оси. Перед затяжкой гаек убедитесь, что стопорный рычаг находится ниже плеча рычага дроссельной заслонки второй камеры.

Качественный винт прикручиваем до упора (смочив резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке. При надежной работе системы холостого хода дроссельные заслонки закрывают свои каналы плотно - без зазора.Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в пазу оси. Но это делается в крайнем случае. Новый карбюратор отрегулирован.

19. Открыть заслонку и сточить напильником резьбу винта - на заводе резьба сморщена. Для сборки сборки требуются новые винты.

20. Отверткой открутите два винта и замените их новыми.

Отпускаем стопорный винт рычага демпфера. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы демпфер лучше прилегал к сенкам, можно заточить демпфер с торца. Лучше шлифовать небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (очень важно для второй камеры) - при необходимости отрегулируйте их стопорным винтом. Заклепать новые винты крепления заслонок.

22. Останавливаем стопорные винты, выжимая из их паза.

Собираем карбюратор заменой поврежденных и деформированных прокладок.

23. При установке крышки на корпус карбюратора следите, чтобы поплавок не касался стенок поплавковой камеры.

Не затягивайте крепежные винты крышки слишком сильно, чтобы избежать деформации.

Машины без инжектора по-прежнему актуальны на наших дорогах. Более того, их владельцы обычно любят сами ремонтировать поломки, которые уже довольно часты при длительной эксплуатации.Среди этих поломок - неисправности самого сложного блока подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно когда начинаются перебои в работе мотора, пока нет возможности настроить такой сложный агрегат. На практике он терпит неудачу, и по нескольким причинам. Перечислим их.

  1. Срок службы агрегата невелик из-за сложности конструкции каналов.
  2. Регулярное употребление плохого бензина отрицательно сказывается на деталях, каналах, поверхностях сборочного узла.
  3. Попадание картерных газов внутрь агрегата при износе компонентов двигателя также оказывает влияние.
  4. Попадание частиц грязи, например, через корпус воздушного фильтра, может быть абразивным и вызвать дефекты на поверхности.

Как сделать ремонт на "классике"

Изначально обсудим инструкцию по ремонту карбюратора от 2107.Нам пригодятся следующие инструменты:

  • отвертки;
  • Гаечные ключи
  • ;
  • Плоскогубцы
  • ;
  • линейка.

Также узнайте про и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа агрегата с автомобиля. Выполняется в следующей последовательности.

  1. Первым делом демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
  2. Отвинтив крепеж, отсоединить трос дроссельной заслонки и трос дроссельной заслонки.
  3. Отсоедините выпускной шланг картера.
  4. Ослабив хомут, снимите топливный шланг.
  5. Отсоедините шланг регулятора вакуума.
  6. Отсоедините пневмоклапан от экономайзера.
  7. Демонтируем микровыключатель с клемм.
  8. Отверткой выдавливаем наконечник из упора привода заслонки, после чего вынимаем возвратную пружину.
  9. Демонтируем всю сборочную единицу.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нужно его разобрать, при этом заменив бракованные детали на новые (иногда их продают как специальный ремкомплект для ремонта ВАЗ 2105 - 2107), и также может потребоваться обработка присадочной плоскости.Опишем, как все это делать.

  1. Снимите трехплечий рычаг, пружину и шток.
  2. Демонтируем крышку, а также корпус от дроссельных заслонок. При необходимости замените прокладку.
  3. Осторожно снимите поплавок, вытащив ось.
  4. Выкрутите игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости заменяем детали.
  5. Отключаем топливный жиклер системы холостого хода. При необходимости заменяем.
  6. Отвернув болт ускорительного насоса, демонтируйте крышку насоса, диафрагму и пружину.Эти детали также можно заменить.
  7. Вытаскиваем диффузоры, которые работали на заслонках.
  8. Выкрутите винт количества смеси.
  9. Все разобранные металлические детали промываем в ацетоне.
  10. Наносим линейку острием на плоскость верхней части туловища, которая стыкуется с другой плоскостью тела насадки демпфера. Проверка кривизны. Кстати, если до этого не было возможности правильно отрегулировать стабильные обороты холостого хода, это могло быть причиной этой кривизны, дающей утечку воздуха.При необходимости обрабатываем рубанок наждачным кругом вручную, без электропривода круга, предварительно сняв переходные трубки с рубанка. Мы делаем эту операцию очень осторожно.
  11. Собираем в обратном порядке, правда, как и установку на автомобиль.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится аналогично, так как агрегат такой же, под маркой ДААЗ 2107. В целом ремонт ВАЗ 2105 производится аналогично, потому что, опять же, марка агрегата такая же.

Отличия для переднего привода

А теперь разберемся, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.


С переднеприводной Ладой применен агрегат под названием «Солекс», несколько улучшенный по сравнению с ДААЗ 2107. Демонтаж его с автомобиля осуществляется по уже описанному сценарию. Посмотрим, в чем отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109. Инструменты те же. Точно так же перемещаемся по точкам и видим отличия.

  1. Снятие рычага.
  2. Крышка и корпус дроссельных заслонок снимаются так же, как в предыдущей инструкции.
  3. Поплавковая камера здесь устроена аналогично - разбираем.
  4. Выкрутите аналогичные топливные жиклеры плюс игольчатый клапан.
  5. Топливный жиклер системы холостого хода обязательно заменен на электромагнитный клапан, клапан откручивается гаечным ключом.Потом вместо него устанавливаем новый - это желательно.
  6. Аналогично разбирается ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
  7. Снимаем диффузоры.
  8. Винт количества смеси тут другой, тоже разбираем.
  9. Неизнашиваемые детали промываем в ацетоне.
  10. При необходимости обрабатываем плоскость верхней части тела, согласно приведенным выше рекомендациям.
  11. Сборку делаем, шаг за шагом возвращаясь назад, это касается и установки на автомобиль.

Как видите, инструкция мало отличается от приведенной ранее. Здесь следует добавить, что при ремонте карбюратора чаще всего возникает необходимость замены жиклеров, так как из-за их небольшого размера вкупе с жесткими требованиями к их эксплуатации срок службы этих деталей невелик.


Кроме того, важно знать, что на «девятках» действительно установили карбюратор с маркой 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по приведенной инструкции.Кроме того, модификации «восьмерки» и «девятки» имеют одинаковый блок, но модифицированный, с немного разными зазорами. Поэтому ремонт 21083 производят точно так же, но при регулировке руководствуются несколько другими значениями зазора. Их значения следует брать из технической документации. То же самое и с ремонтом на 21099.

Настройки должны быть выполнены после установки.

Кое-что о стоимости и ремонтопригодности

Конечно, не каждый может отремонтировать такой сложный механизм, как карбюратор.

Оставить ответ
