Пропала зарядка Ваз 2109

Во время езды на автомобиле всегда нужно обращать внимание идет ли зарядка аккумулятора. Аккумулятор автомобиля нужен только для того, чтобы завести двигатель. Во время работы двигателя все электроприборы работают от генератора. Естественно, если генератор перестает работать, то аккумулятора хватает ненадолго.Как понять, что пропала зарядка аккумулятора? На панели приборов есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет. Когда двигатель работает, вольтметр должен показывать напряжение порядка 13.5 — 14 В. Если вы обратили внимание, что стрелка все время наклонена вправо, то есть напряжение бортовой сети менее 12В, значит нет зарядки от генератора.
Также очень удобно смотреть напряжение бортовой сети с помощью цифрового тахометра.  Он с точностью до десятых вольта меряет напряжение с генератора.

Генератор Ваз 2109

У меня недавно была такая ситуация: еду и вижу, что напряжение на вольтметре панели приборов около 11 Вольт. Ясно, что-то с генератором. Ну и как обычно, нет времени чтобы ремонтировать, на улице темно и холодно, гаража нет. Ну и как всегда  ездить на машине нужно каждый  день, без этого никак. Поэтому на ночь каждый день ставил аккумулятор на зарядку, а с утра полностью заряженный аккумулятор ставил на машину и ездил. Если ездить только в светлое время суток, то есть без фар, то аккумулятора может хватить на несколько дней. Если, как ездил я, приходится с утра ехать на работу в темноте, то вечером аккумулятор сядет полностью.

Конечно, все зависит от того, как часто Вы будете глушить и заводить двигатель. Очень много энергии аккумулятора тратиться именно для вращения стартера, так же можно стараться ездить без печки, тогда аккумулятор нужен только для работы системы зажигания и световой сигнализации(стопы, повороты). До недавнего времени я считал, что каким бы севшим аккумулятор не был, то машину всегда можно завести с толкача. Оказалось это неправда. Есть определенная степень разряда, когда у стартера  уже не хватает сил прокрутить коленвал, но на искру хватает. Толкнул, сунул передачу, завелась и все нормально. Однако, если аккумулятор полностью севший, у него не хватает силы даже на формирование искры. Толкай, не толкай, девятка уже не заведется пока не подзарядишь аккумулятор.
Но все таки, что же делать если пропала зарядка аккумулятора? Ясное дело, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое  первое, что нужно сделать, если перестал работать генератор Ваз 2109 — это проверка щеток генератора.  Понять, что неисправны или стерлись щетки просто. Включаем зажигание и смотрим на панель приборов.

Проверка исправности щеток генератора

Если щетки неисправны, то при не заведенном двигателе не будет гореть лампочка зарядки аккумулятора. Или она будет светиться совсем тускло. После того, как Вы заведете двигатель лампочка продолжит тускло светить. Тусклое свечение видно только в темноте, в светлое время суток его не  разглядеть. Если щетки исправны, то на заглушеном двигателе лампочка зарядки аккумулятора ярко горит, завели — сразу тухнет.
Сразу надо отметить, что на Жигули девятой модели до 1993 года выпуска стоят щетки старого образца. На новых моделях устанавливают щетки нового образца, сразу со стабилизатором напряжения. Однако в продаже присутствуют как новые так и старые образцы щеток. Стоимость щеток генератора порядка 3-5$.
Замена щеток генератора — это очень просто, последовательность следующая:

1. Откидываем массу от аккумулятора

Откидываем массу

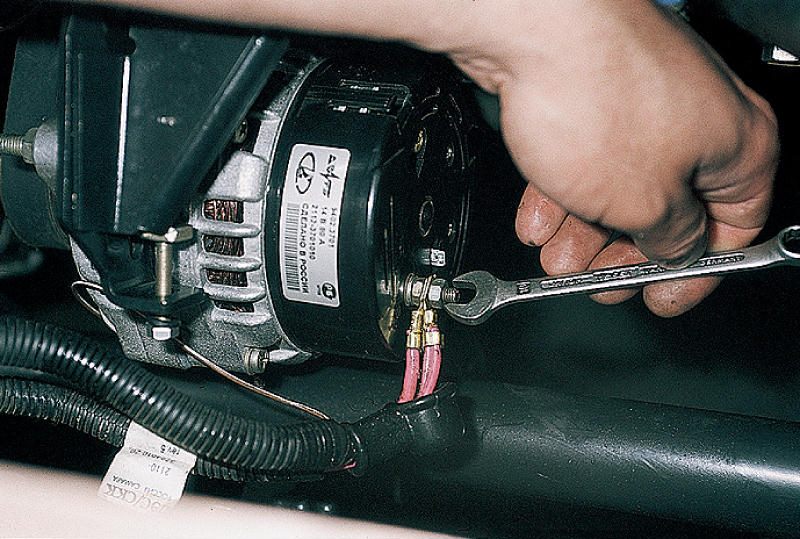

2. Отсоединяем фишку от корпуса щеток генератора и откидываем провода от центральной шпильки генератора.

Отсоединяем провода от генератораПровода откинуты

3. Теперь откручиваем два болта крепления щеток к корпусу генератора. И потихоньку извлекаем щетки из корпуса генератора.

Откручиваем болты крепления щеток генератора

4. Если вы хотите, чтобы новые щетки прослужили долго, то необходимо почистить коллектор генератора. Для этого ослабляем гайку на кронштейне крепления генератора, ослабляем ремень и снимем его. Берем мелкую наждачную бумагу, прижимаем ее к коллектору, а сами вращаем генератор с помощью приводного колеса. Таким образом с коллектора удаляются графитовые  наплывы от предыдущих щеток. И износ новых щеток будет долгим.
5. Теперь вставляем новые щетки в корпус генератора Ваз 2109 и зажимаем их.

Щетки генератора

6. Садим обратно все фишки и провода.

Щетки генератора заменены

Проверяем работоспособность генератора как было указано выше.

Почему нет зарядки аккумулятора?

Прежде чем написать об основных причинах, по которым на автомобилях ВАЗ 2109-2108 может пропасть зарядка аккумулятора, хотел бы предупредить всех читателей, что приведенный мной перечень не полный и он составлен только исходя из личного опыта эксплуатации. Итак, за свои недолгие 10 лет водительского стажа, машин приходилось эксплуатировать немало и возникало довольно много проблем с зарядкой АКБ, и об основных я постараюсь здесь написать.

Ни для кого не секрет, что основное устройство, который отвечает за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя некоторых его деталей, зарядка может пропасть полностью, либо же стать слабой. Основные неисправности генератора, которые влекут за собой понижение тока заряда на АКБ:

  • Износ щеток генератора. Это очень частая и наиболее распространенная причина. Если они стерлись до минимально допустимой высоты, то зарядка может пропадать постепенно, а потом исчезнуть и вовсе. Чтобы решить эту проблему, нужно просто заменить щетки новыми и все.
  • Выход из строя диодного моста. Самые надежные диодные мосты обычно стоят на машинах ВАЗ 2109-2108 с завода. И именно они проходят больше всего километров! Это уже проверено не только мной, и любой автоэлектрик со стажем это подтвердит. Если сгорел один из диодов или же полностью весь выпрямительный блок, то его также нужно заменить. Процедура не очень быстрая и приятная, но особого труда не доставит. Чуть ниже кину ссылку на страницу, где описан весь процесс ремонта генератора.
  • Более сложная поломка генератора, такая как обрыв обмотки ротора или статора. Конечно, такое встречается редко, но все же иногда бывает и такое. Стоимость этих запчастей довольно невысока, поэтому лучше купить их новые и установить вместе сгоревших, чем покупать новый генератор.
  • Слабая зарядка может быть из-за проскальзывания ремня генератора. Особенно это становится заметно в сырую или дождливую погоду, или когда на ремень попадает вода. Он начинает свистеть, в следствие чего проскальзывать на шкиве, тем самым не давая генератору набирать достаточные обороты для оптимальной зарядки батареи.

Если у вас на авто возникли проблемы, которые описаны выше, то все процедуры по обслуживанию можете прочесть здесь: Ремонт генератора на ВАЗ 2109-2108 своими руками. Там все описано довольно подробно и даже для новичков информация будет очень полезной, и разобраться с ней не составит особого труда.

Конечно, причины пропадания зарядки могут быть еще, и у кого из читателей есть что добавить, просьба отписываться в комментариях, думаю, что информация будет полезной для всех!

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.

Его неисправность приводит либо к прекращению выработки электрического тока (зарядки), либо к черезмерному повышению напряжения (перезаряду АКБ). На автомобилях ВАЗ 2108, 2109, 21099 проще всего выявить причины неисправности генератора по внешним признакам.

Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.

3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

Выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Что делать, если нет зарядки аккумулятора ваз 2109? Этот вопрос часто встречается на форумах и соцсетях. На самом деле всё достаточно просто и не требует специальных знаний и в принципе алгоритм действий такой же, как и на других автомобилях. Для поиска неисправности потребуется стандартный набор инструментов, контрольная лампа и вольтметр или мультиметр.

Нет зарядки аккумулятора ваз 2109 признаки неисправности.

Признаками неисправности когда нет зарядки аккумулятора ваз 2109 является не тухнущая контрольная лампа с изображением аккумулятора и признаки севшего аккумулятора (слабое вращение коленвала стартером при пуске, тусклый свет ламп). Но это не показатель отсутствия зарядки, а лишь сигнал, что то не исправно. Бывают случаи, когда зарядка аккумуляторной батареи есть, но лампа не тухнет и на оборот лампа не горит, а зарядки нет. Для определения есть или нет зарядки аккумулятора ваз 2109, необходимо замерить напряжение на клеммах аккумуляторной батареи. Замеры необходимо производить без нагрузки и при включенной нагрузке. Напряжение при этом не должно выходить за пределы 13,5 -14,5В. напряжение меньше 13,5В говорит о том, что нет зарядки ВАЗ-2109 и необходимо найти и устранить причину.

Варианты неисправностей.

Самая распространённая неисправность не тухнет контрольная лампа зарядки. Если контрольная лампа продолжает гореть ярко, то неисправен регулятор напряжения или замыкание провода от контрольной лампы до генератора на массу. Если контрольная лампа продолжает гореть, но не в полный накал, а при увеличении числа оборотов загорается ярче, то имеет место утечка тока по одному из дополнительных диодов выпрямительного моста. Генератор при этом свою функцию, заряда аккумуляторной батареи и питание потребителей, выполняет.

Для проверки необходимо замерить напряжение на клеммах аккумуляторной батареи при включенном дальнем свете фар и оборотах 1200 – 1500. Если напряжение больше 13,5В, то генератор исправен и если горящая в полнакала лампа не раздражает, то можно ни чего не делать. В противном случае придётся менять диодный мост.

Если напряжение ниже нормы, то отключите тонкий провод с генератора при заглушенном двигателе и включенном зажигании. Если контрольная лампа при этом не потухнет, то необходимо найти и устранить замыкание провода на массу. Если контрольная лампа потухнет, то на заведённом двигателе соедините освободившуюся клемму с выводом 30 (контактный болт с двумя толстыми проводами). Если при этом зарядка появится, то устраните потерю напряжения в контактах от контрольной лампы до генератора.

В случае, когда зарядка так и не появится, отключите зажигание и снимите с генератора щёточный узел с регулятором напряжения, если это позволяет конструкция генератора или снимите генератор полностью и извлеките регулятор. Снятый регулятор проверьте при помощи контрольной лампы и аккумулятора. Как это сделать описано в статье «Проверка регулятора напряжения». Если регулятор исправен, то необходимо снять и отремонтировать генератор. Самая распространённая неисправность в этом случае, это износ контактных колец якоря. Так же возможен обрыв провода от контактных колец.

Пониженное напряжение на генераторе.

Ещё одна не редкая неисправность, когда контрольная лампа при работе двигателя тухнет, но со временем появляются признаки посаженного аккумулятора. Причины этого может быть несколько. Первая причина это пробой основного диода выпрямительного моста. Выявляется путём замера напряжения на выводе 30 генератора при включенном и выключенном дальнем свете фар. Если при выключенных фарах напряжение норма или близко к ней, а при включенных начинает падать, то необходимо сменить диодный мост. Если установлен генератор КАТЭ, то это можно сделать, не снимая генератора с двигателя. Но прежде чем менять диодный мост обратите внимание на натяжку ремня и состояние шкива генератора. Если дно шкива блестит, то это свидетельствует о пробуксовке ремня из-за износа шкива, что является второй причиной слабой зарядки. В этом случае надо заменить ремень, а если новый ремень проваливается в ручей шкива, то необходимо заменить шкив. Натягивать через мерно ремень в таком случае не имеет смысла. Кроме того может привести к порче подшипников якоря.

Так же слабой зарядки может быть в плохом контакте на выводе 30 генератора, в клеммах аккумуляторной батареи или в соединении минусовой клеммы с массой двигателя. Плохой контакт на выводе 30 обнаруживается на ощупь. Только при этом будьте осторожны. Вывод может иметь сильный нагрев. Если клемма не греется, то при помощи вольтметра проверьте напряжение по всем соединениям при включенном дальнем свете фар. Падение напряжения на 0,5 В свидетельствует о плохом контакте.

Все неисправности когда нет зарядки аккумулятора ваз 2109 описаные выше можно устранить самостоятельно и за небольшое время. Кроме описанных выше есть ещё много неисправностей, но для их обнаружения и устранения необходимы более глубокие знания и намного больше время. Останавливаться на них тут не имеет смысла.

В любом автомобиле генератор и аккумулятор работают в тандеме. АКБ помогает при запуске двигателя и позволяет использовать некоторые приборы, установленные на машине, когда та стоит.

Но, тем не менее, именно генератор является основным поставщиком электричества, в том числе для батареи. По этой причине только в нем необходимо искать неисправность, если АКБ быстро садится. Впрочем, в некоторых случаях плохой заряд аккумулятора происходит и из-за его износа.

Если генератор почему-то не дает зарядку на автомашине ВАЗ-2109 (как инжектор, так и карбюратор) ремонт откладывать нельзя, поскольку одна батарея позволит эксплуатировать транспортное средство буквально пару часов.

Что обуславливает слабую зарядку АКБ

В первую очередь о том, что аккумулятор садится, говорит загоревшаяся лампочка на панели приборов. На это же указывают:

  • показания вольтметра (при наличии), установленного там же;
  • чересчур тусклое освещение в салоне;
  • медленное вращение коленвала;
  • «затухающий» звук магнитолы и пр.

Проверить состояние батареи несложно – достаточно повернуть ключ зажигания однократно. При этом все лампочки на панели загораются (и в том числе та, что снабжена значком АКБ). Светить в норме последняя должна так же ярко, как все остальные.

Если горит она тускловато, то это первый признак проблем с аккумулятором. При запуске двигателя, если последний исправен и заряжен, его индикатор гаснет. Но когда он не прекращает светиться – батарея совершенно однозначно не получает напряжение от генератора.

Нормальные показатели напряжения (если все работает исправно) составляют – от 13,5 до 14 вольт. При отсутствии штатного прибора контроля стоит воспользоваться тестером. Более низкие величины свидетельствуют о наличии проблемы.

Причины

Давая напряжение, генератор вырабатывает свой ресурс. Отдельные его элементы со временем изнашиваются, и появляются в результате следующие неисправности:

  • истирание щеток;
  • пробой обмоток как статора, так и ротора;
  • ослабление или разрыв приводного ремня;
  • перегорание диодного мостика.

Причина того, что генератор плохо заряжает АКБ, также нередко кроется в банальном обрыве проводки или плохом контакте в местах соединения.

Если машина уже долгое время эксплуатируется, то в первую очередь следует осмотреть именно графитовые щетки. Они всегда первыми выходят из строя. По мере истирания теряется контакт с кольцами ротора и генератор перестает выполнять свои функции. В данном случае требуется заменить пришедший в негодность элемент на новый. Цена щеток невысока, а продаются они фактически в любом профильном торговом заведении.

Поломка мостика довольно часто возникает на фоне неполной утери контакта с обмоткой статора. В итоге увеличивается сопротивление, проводники нагреваются и диоды перегорают. Узел меняют целиком.

Плохой работе генератора способствует также, обрыв или чрезмерное растяжение ремня приводного. Он со временем утрачивает упругость и провисает. Взамен испорченного устанавливают новый. Проверить степень натяжения нетрудно – достаточно надавить на него рукой в центральной части.

Конструкция генератора позволяет при необходимости заменить любой из его основных элементов. Потому при обрыве в обмотках ротора или же статора их заменяют на новые.

Проверка генератора

Убедившись, что напряжение в сети при запущенном моторе составляет от 13,5 до 14 вольт, выжимают газ. При этом рост показателя не может быть выше 0,5 вольт. Преодоление этого порога свидетельствует о наличии неисправности. Вероятнее всего виной тому реле напряжения.

Чтобы протестировать обмотки поступают так:

  • заводят мотор и оставляют работать его на холостом ходу;
  • нажимая педаль газа увеличивают обороты до 3000;
  • включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.

В норме напряжение незначительно падает – до 13,2 вольт.

Генератор не дает зарядку на ВАЗ 2110: причины, ремонт своими руками

Содержание:

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Внешний вид устройства

Что стоит на ВАЗ 2110

Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

  1. Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
  2. Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина

Особенности

Перегрузка устройства

Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность

Несоответствие АКБ и генератора

Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

  • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
  • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Поиск причин неисправностей

Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

К таковым причинам относят:

  • Слабые контакты;
  • Обрывы обмотки;
  • Замыкание на роторном корпусе;
  • Межвитковые замыкания;
  • Механические поломки;
  • Замыкание зажима плюса на корпусе;
  • Замыкание в фазовой обмотке;
  • Замыкание статора на корпусе.

Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

Далее выполняем следующие операции.

  1. Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
  2. Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
  3. Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
  4. Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
  5. Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:
  • Недостаточный контакт между кольцами ротора и щетками;
  • В обмотке возбуждения произошел обрыв;
  • Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
  • Обмотка возбуждения замыкает на корпус ротора;
  • Статор замыкает на корпус;
  • Возникает обрыв в фазовой обмотке статора;
  • Пробились диоды в выпрямительном блоке, то есть диодном мосту;
  • Замкнуло плюс на корпусе;
  • Появились механические неисправности.

Далее мы детальнее рассмотрим каждую из представленных выше причин.

Разобранный агрегат

Решение проблем

  1. Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.

  1. Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.

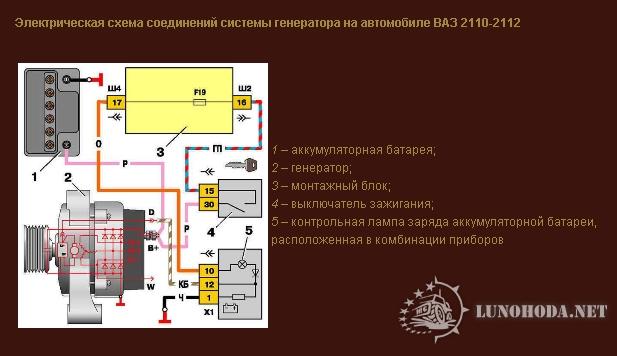

Схема агрегата

  1. Замыкание между витками. Межвитковое замыкание может произойти в любой катушке обмотки возбуждения. Если такая ситуация произошла, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам пригодится вольтметр.

  1. Замыкание на корпусе ротора. Такая поломка приводит к тому, что вся обмотка возбуждения замыкается. Генератор прекращает свою работу. Наиболее распространенным участком замыкания являются места вывода концов обмотки к кольцам ротора. Для проверки используйте лампочку на 220В. Один провод следует подключить к любому контакту кольца, а второй — на сердечник или вал ротора. Если замыкание имеется, тогда лампочка включится. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подойдет только для того, чтобы доехать до СТО и провести полноценный ремонт.

  1. Замыкание на фазной обмотке. Такого рода проблема возникает из-за того, что разрушается изоляция, имеющаяся между витками катушки статора. Если это произошло, генератор начнет сильно греться, аккумуляторная батарея не будет получать достаточный заряд, так как это происходит при высоких показателях оборотов коленчатого вала.
  2. Замыкание статора на корпусе. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность существенно падает. Для проверки вам потребуется лампочка с мощностью 220В. Один провод подключается к сердечнику, а второй — на вывод обмотки. Любой. При наличии замыкания ваша лампочка загорится. Чтобы устранить проблему, достаточно просто заменить вышедшую из строя катушку.
  3. Плюсовой зажим замыкает на корпус. Такая неисправность неприятна тем, что она не просто перегревает ваш генератор. Также из-за данного замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на аккумуляторную батарею, которую может попросту замкнуть. Не редко замыкание приводило к полному выходу аккумулятора из строя. Хотя чаще всего он просто полностью разряжается.
  4. Механические проблемы. Если принимать во внимание все возможные механические неполадки генератора, тогда на первом месте по частоте будет растяжение ремня. Это наиболее популярная поломка в случае с ВАЗ 2110. Если это произойдет, шкив начнет серьезно перегреваться, у аккумуляторной батареи будет недостаточная зарядка. Не лишним мероприятием является проверка качества всех контактов, наличия обломов соединений и прочих возможных механических проблем.

При обнаружении проблем с генератором следует незамедлительно приступать к мероприятиям, направленным на устранения поломки. Если опыта нет, обращайтесь исключительно на проверенные станции технического обслуживания.

Генератор — это сердце электросистемы вашего автомобиля. Словно главный орган человека, он обеспечивает питание всех приборов, устройств. Потому к нему следует относиться очень бережно и при возникновении неполадок не затягивать с ремонтом.

 Загрузка ...

Нет зарядки Ваз 2109 | Ремонт Ваз 2108 2109 21099

Главная › Новости

Опубликовано: 09.01.2018

Причины отсутствия зарядки аккумулятора.

Во время езды на автомобиле всегда нужно обращать внимание идет ли зарядка аккумулятора. Аккумулятор Ваз 2109 нужен только для того, чтобы завести двигатель. Во время работы двигателя все электроприборы Ваз 2109 работают от генератора . Естественно, если генератор перестает работать, то аккумулятора хватает ненадолго.Как понять, что пропала зарядка аккумулятора? На панели приборов есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет. Когда двигатель Ваз 2109 работает, вольтметр должен показывать напряжение порядка 13.5 — 14 В. Если вы обратили внимание, что стрелка все время наклонена вправо, то есть напряжение бортовой сети менее 12В, значит нет зарядки от генератора.


Нет зарядки АКБ. Виновата сигнализация???
Также очень удобно смотреть напряжение бортовой сети Ваз 2109 с помощью цифрового тахометра.  Он с точностью до десятых вольта меряет напряжение с генератора.

Генератор Ваз 2109

 У меня недавно была такая ситуация: еду и вижу, что напряжение на вольтметре панели приборов около 11 Вольт. Ясно, что-то с генератором. Ну и как обычно, нет времени чтобы ремонтировать, на улице темно и холодно, гаража нет. Ну и как всегда  ездить на машине нужно каждый  день, без этого никак. Поэтому на ночь каждый день ставил аккумулятор на зарядку, а с утра полностью заряженный аккумулятор ставил на машину и ездил.Если ездить только в светлое время суток, то есть без фар, то аккумулятора может хватить на несколько дней. Если, как ездил я, приходится с утра ехать на работу в темноте, то вечером аккумулятор сядет полностью.


ВАЗ 2109 ГЕНЕРАТОР НЕ ЗАРЯЖАЕТ. НЕ РАБОТАЕТ КОНТРОЛЬНАЯ ЛАМПА - AvtoMalina
Конечно, все зависит от того, как часто Вы будете глушить и заводить двигатель. Очень много энергии аккумулятора тратиться именно для вращения стартера, так же можно стараться ездить без печки , тогда аккумулятор нужен только для работы системы зажигания и световой сигнализации(стопы, повороты). До недавнего времени я считал, что каким бы севшим аккумулятор не был, то Ваз 2109 всегда можно завести с толкача. Оказалось это неправда. Есть определенная степень разряда, когда у стартера  уже не хватает сил прокрутить коленвал, но на искру хватает. Толкнул, сунул передачу, завелась и все нормально. Однако, если аккумулятор полностью севший, у него не хватает силы даже на формирование искры. Толкай , не толкай, Ваз 2109 уже не заведется пока не подзарядишь аккумулятор. Но все таки, что же делать если пропала зарядка аккумулятора Ваз 2109?. Ясное дело, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое  первое, что нужно сделать, если перестал работать генератор Ваз 2109 — это проверка щеток генератора.  Понять, что у Ваз 2109 неисправны или стерлись щетки просто. Включаем зажигание и смотрим на панель приборов.

Почему нет зарядки на ваз 2109 карбюратор – Защита имущества

Генератор и аккумулятор на ВАЗ 2109 — источники электрической энергии. Аккумуляторная батарея помогает запустить мотор, а также подпитывает потребители электрической энергии при неработающем двигателе. Основной инициатор напряжения в автомобиле — генератор. Он питает все приборы во время работы двигателя и при этом заряжает батарею.

Поэтому в большинстве случаев, если нет зарядки аккумулятора ВАЗ 2109, значит работа тандема генератор — аккумулятор нарушена. Искать причину разрядки нужно либо в самой конструкции генератора, либо на пути от него до АКБ. Иногда причина также в плохом контакте либо чрезмерном износе самого аккумулятора. Исправлять эту проблему необходимо срочно, поскольку силами батареи эксплуатировать автомобиль удастся считанные часы (в зависимости от ёмкости). Нужно выявить неисправность в звене источников тока и устранить её.

Как должен работать исправный генератор?

Чтобы понять, из-за чего аккумулятор не заряжается, необходимо чётко иметь представление, как генератор работает в нормальном режиме. Для начала уясним, что генератор намного важнее аккумулятора. Второй выполняет лишь две функции в автомобиле: запуск системы зажигания и питание электрических потребителей при неработающем моторе.

Поэтому аккумулятор у ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор функционирует больше как вспомогательный источник тока. Он состоит из свинцовых пластин, объединенных в секции. Эти элементы взаимодействуют с электролитом (вода + серная кислота). Таким образом аккумулятор преобразует химическую энергию в электрическую.

Генератор состоит из таких основных элементов.

  1. Статор (неподвижный элемент, набранный из круглых стальных листов).
  2. Обмотка статора (катушки, укладываемые в его пазы).
  3. Ротор (подвижный элемент, вращающийся внутри статора; состоящий из вала с сердечником, на который намотано много слоев медного провода — электромагнит, а сверху установлены 2 шестиполюсных сердечника).
  4. Задняя и передняя крышки.
  5. Щёткодержатель с графитовыми щетками; с 1993 года щёткодержатель для ВАЗ 2109 оборудуется регулятором напряжения.
  6. Контактные кольца.
  7. Выводной контакт напряжения.
  8. Диодный мост.

Почему генератор сам не может запустить двигатель? Из-за принципа его действия.

Чтобы этот источник тока начал вырабатывать электроэнергию, ротору должно быть передано вращательное движение от коленвала. Шкивы коленвала и ротора связаны клинообразным ремнём. Коленчатый вал начинает вращаться, передает крутящий момент на вал ротора, электромагнит создает индукцию, и появляется напряжение. Цепь между батареей и генератором замыкается, и аккумулятор больше не нужен. Дальше генератор сам снабжает энергией все приборы и, самое важное — заряжает батарею.

К щёткодержателю на задней крышке подведен провод от батареи через замок зажигания. Графитовые щётки при помощи пружин постоянно поджимаются к контактным кольцам генератора и обеспечивают хороший контакт. На той же крышке сделан выводной контакт для выдачи напряжения, которое вырабатывает генератор.

Но ток, производимый генератором, подается от обмотки статора на выводной контакт не напрямую, а через диодный мост. Мост играет роль выпрямителя. Он преобразует переменный ток обмотки статора в постоянный, который необходим всем электроприборам «девятки». На щеткодержателе также есть регулятор напряжения, который не допускает выход высокого вольтажа на потребители. Из-за поломки главных составляющих генератора может пропадать зарядка батареи.

Индикаторы плохой зарядки аккумулятора

Когда постоянно разряжается аккумулятор, на это указывают индикаторы на панели приборов.

  1. Светящаяся контрольная лампа на панели приборов.
  2. Низкие показания напряжения на штатном вольтметре.
  3. Тусклый свет осветительных приборов.
  4. Слабое вращение коленчатого вала при пуске стартера.

Самый наглядный индикатор — лампочка на панели приборов со значком аккумулятора. Обратите на неё внимание, сделав одно вращение ключа в замке зажигания. Она должна ярко гореть наравне с другими иконками. Горит, но тусклее остальных? Первый звоночек, что зарядки нет. Заведите мотор. Когда аккумулятор заряженный, иконка должна потухнуть.

Если при работе движка все также тускло горит лампа, аккумулятор точно не получает нужный заряд. Если у вас есть вольтметр на панели приборов, его показания должны быть в пределах 13,5–14 В. Если число на экране ниже, генератор не полностью заряжает батарею.

Слабый заряд ощущается даже при пуске стартера. Коленвал вращается с недостаточной силой и не способен передать нормальный крутящий момент. Также о низком заряде аккумулятора говорит тусклый свет осветительных приборов ВАЗ 2109.

Из-за чего не заряжается аккумулятор?

Генератор перестает заряжать батарею, если вышли из строя щётки, диодный мост, обмотка ротора или статора, а также ремень, соединяющий ротор с коленчатым валом.

Что неисправно Что делать
Изношенные графитные щётки — самая распространенная неисправность генератора. Они имеют свой ресурс и со временем стираются. Таким образом, контакт щёток и колец на роторе ослабевает, и нет зарядки ВАЗ 2109. Решение проблемы только одно: замена щёток на новые. Они недорогие и продаются в любом автомагазине.
Из-за плохого соединения выводного контакта, диодного моста и обмотки статора мост греется, плавится и выходит из строя. Но как раз на модели ВАЗ 2109 и ВАЗ 2108 с завода устанавливались самые надежные диодные выпрямители. Проверено временем. Поэтому мост на «девятке» выходит из строя нечасто. Ну а в случае поломки — придется менять весь мост.
Еще один распространённый случай — обрыв, проскальзывание или недостаточное натяжение ремня привода генератора. Чтобы проверить, натянут ли ремень, в средней части надавливаем и проверяем отклонение вниз. Нормы допустимого отклонения указаны в руководстве по эксплуатации ВАЗ. Также могут стереться шкивы, и ремень будет соскальзывать. Ну а в случае обрыва ремня, его попросту заменяем на новый.

Самая сложная неисправность — повреждение обмотки статора или электромагнита ротора. Купить новую проводку не стоит больших затрат, но сложность ремонта при этом обеспечена. Если все эти элементы генератора исправны, но зарядка на батарею все равно не поступает, причина поломки кроется в схеме бортовой сети или состоянии самой батареи.

Бывают случаи, когда пропала зарядка на ВАЗ 2109 не из-за генератора. Схема бортовой сети подразумевает соединение аккумулятора с генератором через реле зарядки, блок предохранителей и замок зажигания. Для выявления неисправностей такого рода открываем руководство по эксплуатации и ремонту, смотрим порядок соединений. В первую очередь проверяем предохранители. Может, один из них попросту сгорел.

Отключаем плюсовые соединения от каждого из приборов поочередно и проверяем их работоспособность. Если все элементы работают, причина в самой аккумуляторной батарее. Либо стерлись стенки изоляторов между пластинами, либо электролит стал непригодным. Возможно, окислились контакты на клеммах или повредились провода.

Началось все с банального.
Пока не перегазуешь, заряда не будет.
Горит лампочка АКБ и слабый заряд на приборке.
Перегазовал — исправилось. Но бывало, что даже на оборотах лампочка АКБ тускло, но горит.
Так проехал я неделю — полторы.
Понимал, что надо поменять диодный мост. Год назад уже менял.

Однажды, утром понял, что я еду на АКБ. Доехал до работы, попросил в соседнем от работы автосервисе поставить АКБ на зарядку.
Снял генератор, разобрал.
На картинке показано отверстие, через которое нужно выбить второй подшипник.

оказалось, что у меня был плохой контакт от генератора №30. и еще хуже контакт от одного из 3-х контактов от катушки генератора(статора).
В связи с этим, плохой контакт->нагревание-> диодный мост долго плавился,

Пошел в магазин, приобрел мост(заводской), заметил, что тот, что я ставил год назад фигня по качеству.
Пока разбирал, сломал 2 винта от генератора. Один тот, который подгорал, между Статором и Диодным Мостом, второй(из четырех) — стягивающий генератор. Пришлось распиливать. Еле нашел им замену в хозяйственном магазине с метизами+болгарка, что бы подогнать под ВАЗовские хитрости.

Все собрал — ничего не происходит. Мне посоветовали поменять щетки. Но на первый взгляд они в рабочем состоянии. прозвонил — все ок. но заряда нет. В магазин поздно. Уже вечер.
Приехал на АКБ домой. Побежал в другой магазин на следующий день. Приобрел щетки. Проверил в домашних условиях(как рекомендуют на видео — кручу рукой, выдает 2-3 вольта. то есть, работает.

Поставил — ничего не изменилось.

Замерил кабель Возбуждающий Первичную Обмотку на роторе — 10V. на АКБ — 12V.
Сделал ход конем, кинул 12V напрямую с генератора №30 на №61(как на таблице) — генератор гудит, но заряд дает…

На №61 стало поступать 11V. на АКБ — 12V.
Попробовал завести — заряда нет… Если напрямую, как писал ранее(с №30 на №61) — есть.
Отследил, откуда идет (поступает) №61. Из блока управления…
Наверное плохой контакт — не хватает ампер, чтоб возбудить ротор.
Снял блок управления, пришел домой. Изучал. Проверил все диоды, которые были впаяны в блоке. Всё ок.

Начал искать. Перерыл весь интернет, и принцип работы и какие изменения несет блок.
Откуда я нашел, что при включенном зажигании на провод №61 поступает 12V через лампочку АКБ. Соответственно может поступать чуть меньше.
Нашел статью на drive2, собственно, благодаря ей и зарегался на данном ресурсе))
В которой говорится о том, что в блоке нового образца не хватает двух резисторов.
На следующий день (еле нашел) впаял данные резисторы…

Собрал блок, промазал герметиком…
Втыкаю блок, поворот ключа зажигания, завелся — ничего… заряда НЕТ…
Машина стоит уже 5 дней. Уже думал, может она устала и не хочет больше ехать…
Истерика, паника, депрессия… Изучаю Автору без наличности…
Успокоился, почитал интернет. Поменял практически все, что может повлиять на правильную работу.
Осталось только поменять Ротор.

Сегодня поехал в магазин, докупил ротор(1400р), потому как на моем выработка 2-3мм.
(Уже бы генератор купил целиком, скажете ВЫ)) )
НО работало же. прозванивается. Можно было поменять кольца контактов, но их в продаже нет…
Менять, так менять все… Купил первый подшипник и, на всякий случай, конденсатор №15.

Разобрал, все проверил, все повесил, немного потер наждачкой старый якорь от нечего делать… и понял, что я лоханулся
Во время ремонта, руки в масле, грязи. Протирание тряпочками — это только сбить пыль.
От наждачки он стал блестеть как золото Скруджа Макдака…

Все собрал. поставил . АКБ уже никакой. Прикурил у соседа — заряд пошел… пошел на любых оборотах…
Благодаря так же статье о резисторах))
На радостях, пока машина заряжала АКБ поменял купленные ранее резинки дверного проёма и стекол.
Еще предстоит поменять ремень ГРМ(сейчас езжу на половине, его сожрало) и звезды.

Надеюсь, что данная статейка поможет кому-то.
Спасибо за внимание.
Всем желаю удачи на дорогах и много счастья в жизни))

Цена вопроса: 2 200 ₽ Пробег: 17000 км

Лада 2109 1990, двигатель бензиновый 1.5 л., 70 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Лада 2109, 2003

Лада 2109, 2002

Лада 2109, 1988

Лада 2109, 2000

Комментарии 78

Такая же проблема, на холростом туско гарит лампа АКБ. Газнешь тухнет но не всегда домой приезжают акб в ноль
.тоже буду снимать да смотреть

У меня третий день такая же проблема с моей девяточкой, завтра полезу снимать генератор, надеюсь Ваше описание проблем мне поможет)) Ровный дорог и вечного заряда :))

Ребята, у меня вопрос, подскажите кто чем может. В общем был у меня генератор, внутри него был диодный мост с двумя выводами, у генератора накрылся корпус (разбило посадки подшипников до состояния галош) в общем купил я новый генератор, поставил, подключаю и обнаруживаю что на нем нет одного контакта, на который на старом генере подключался провод с клеммой (слева от основного силового плюса над конденсатором) тут просто пустое отверстие и "бизнес". Как и ожидалось зарядки нет ибо один провод остался висеть не подключенным (который насколько я понимаю идет в блок предохранителей) вопрос, что надо сделать с этим проводом? Побегал по магазинам, а новые генеры все у нас продаются без этого вывода. Говорят что мол два вывода было на старых диодных мостах, а на новых он не нужен. Но зарядку то откуда теперь взять? На самом (винтовом) выводе плюс есть, то есть провода точно исправны и контакт со шпилькой в порядке, масса идет и на двиг и на кузов (до меня было так сделано) где зарядку взять если как я понимаю, именно этот провод отвечает за начальное возбуждение ротора. Или я чего-то не понимаю?

В любом автомобиле генератор и аккумулятор работают в тандеме. АКБ помогает при запуске двигателя и позволяет использовать некоторые приборы, установленные на машине, когда та стоит.

Но, тем не менее, именно генератор является основным поставщиком электричества, в том числе для батареи. По этой причине только в нем необходимо искать неисправность, если АКБ быстро садится. Впрочем, в некоторых случаях плохой заряд аккумулятора происходит и из-за его износа.

Если генератор почему-то не дает зарядку на автомашине ВАЗ-2109 (как инжектор, так и карбюратор) ремонт откладывать нельзя, поскольку одна батарея позволит эксплуатировать транспортное средство буквально пару часов.

Что обуславливает слабую зарядку АКБ

В первую очередь о том, что аккумулятор садится, говорит загоревшаяся лампочка на панели приборов. На это же указывают:

  • показания вольтметра (при наличии), установленного там же;
  • чересчур тусклое освещение в салоне;
  • медленное вращение коленвала;
  • «затухающий» звук магнитолы и пр.

Проверить состояние батареи несложно – достаточно повернуть ключ зажигания однократно. При этом все лампочки на панели загораются (и в том числе та, что снабжена значком АКБ). Светить в норме последняя должна так же ярко, как все остальные.

Если горит она тускловато, то это первый признак проблем с аккумулятором. При запуске двигателя, если последний исправен и заряжен, его индикатор гаснет. Но когда он не прекращает светиться – батарея совершенно однозначно не получает напряжение от генератора.

Нормальные показатели напряжения (если все работает исправно) составляют – от 13,5 до 14 вольт. При отсутствии штатного прибора контроля стоит воспользоваться тестером. Более низкие величины свидетельствуют о наличии проблемы.

Причины

Давая напряжение, генератор вырабатывает свой ресурс. Отдельные его элементы со временем изнашиваются, и появляются в результате следующие неисправности:

  • истирание щеток;
  • пробой обмоток как статора, так и ротора;
  • ослабление или разрыв приводного ремня;
  • перегорание диодного мостика.

Причина того, что генератор плохо заряжает АКБ, также нередко кроется в банальном обрыве проводки или плохом контакте в местах соединения.

Если машина уже долгое время эксплуатируется, то в первую очередь следует осмотреть именно графитовые щетки. Они всегда первыми выходят из строя. По мере истирания теряется контакт с кольцами ротора и генератор перестает выполнять свои функции. В данном случае требуется заменить пришедший в негодность элемент на новый. Цена щеток невысока, а продаются они фактически в любом профильном торговом заведении.

Поломка мостика довольно часто возникает на фоне неполной утери контакта с обмоткой статора. В итоге увеличивается сопротивление, проводники нагреваются и диоды перегорают. Узел меняют целиком.

Плохой работе генератора способствует также, обрыв или чрезмерное растяжение ремня приводного. Он со временем утрачивает упругость и провисает. Взамен испорченного устанавливают новый. Проверить степень натяжения нетрудно – достаточно надавить на него рукой в центральной части.

Конструкция генератора позволяет при необходимости заменить любой из его основных элементов. Потому при обрыве в обмотках ротора или же статора их заменяют на новые.

Проверка генератора

Убедившись, что напряжение в сети при запущенном моторе составляет от 13,5 до 14 вольт, выжимают газ. При этом рост показателя не может быть выше 0,5 вольт. Преодоление этого порога свидетельствует о наличии неисправности. Вероятнее всего виной тому реле напряжения.

Чтобы протестировать обмотки поступают так:

  • заводят мотор и оставляют работать его на холостом ходу;
  • нажимая педаль газа увеличивают обороты до 3000;
  • включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.

В норме напряжение незначительно падает – до 13,2 вольт.

Нет зарядки аккумулятора ваз 2109: характеристики, модели, фото

В автомобиле есть два источника электроэнергии – аккумулятор и генератор. При неработающем двигателе все энергообеспечение ложиться на аккумуляторную батарею: это запуск двигателя с помощью стартера и питание всей бортовой сети. Когда же двигатель работает, то основным источником выступает уже генератор, который, в том числе, и обеспечивает подзарядку аккумулятора.

Первый сигнал, который вы получите визуально, что нет зарядки аккумулятора ваз 2109 – на панели приборов загорится лампочка с изображением аккумуляторной батареи.

Паниковать, конечно же, не стоит, так как в резерве у вас всегда аккумулятор. Тем не менее, проблему надо решать, и это возможно даже в дорожных условиях.

Прежде всего, посмотрите, не оборвался ли у вас ремень генератора. Если он цел, проверьте его натяжение. Прогиб при среднем усилии должен составлять порядка десяти-пятнадцати миллиметров. Если ремень прослаблен, открутив гайку на скобе, подтяните его, смещая генератор вдоль оси в направлении от двигателя.

Если с ремнем генератора все в порядке, проверьте предохранитель. Его по схеме легко найти как в инструкции по эксплуатации, так и на верхней крышке монтажного блока. Если все дело в нем, ни в коем случае не меняйте на более мощный – это может привести даже к пожару.

Если у вас все равно нет зарядки, проверьте провод, который идет от аккумулятора к генератору. Возможно, причина в нем или в плохом контакте.

Если после вышеперечисленных проверок у вас все еще нет зарядки аккумулятора ваз 2109 – у вас проблемы с генератором.

В этом случае необходимо, прежде всего, проверить работу реле регулятора напряжения. Он обеспечивает, за счет своевременного включения и выключения обмотки возбуждения генератора, поддержание постоянного напряжения в пределах 13,6-14,6 Вольт. Проверьте с помощью вольтметра напряжение на аккумуляторной батарее на работающем двигателе.

Можно проверить напряжение также между клеммой 30 генератора и «массой». В случае отклонения показаний вольтметра от указанных, регулятор необходимо заменить. Если и это вам не помогло, значит у вас проблемы с самим генератором.

Если после всех проделанных операций у вас нет зарядки на ваз 2109, то рекомендуем обратиться к специалистам. Дальнейшее вмешательство в электрооборудование автомобиля при отсутствии квалификации может привести к повреждению и выходу из строя отдельных узлов и агрегатов.

По какой причине не дает зарядку генератор ваз 2109 карбюратор

Содержание статьи

Началось все с банального. Пока не перегазуешь, заряда не будет. Горит лампочка АКБ и слабый заряд на приборке. Перегазовал — исправилось. Но бывало, что даже на оборотах лампочка АКБ тускло, но горит. Так проехал я неделю — полторы. Понимал, что надо поменять диодный мост. Год назад уже менял.

Однажды, утром понял, что я еду на АКБ. Доехал до работы, попросил в соседнем от работы автосервисе поставить АКБ на зарядку. Снял генератор, разобрал. На картинке показано отверстие, через которое нужно выбить второй подшипник.

электрод на 3 спасет вашу отвертку, если нет спец.инструмента

Оказалось, что у меня был плохой контакт от генератора №30. и еще хуже контакт от одного из 3-х контактов от катушки генератора(статора). В связи с этим, плохой контакт->нагревание-> диодный мост долго плавился.

пока он просто не сгорел

Пошел в магазин, приобрел мост(заводской), заметил, что тот, что я ставил год назад фигня по качеству.

Пока разбирал, сломал 2 винта от генератора. Один тот, который подгорал, между Статором и Диодным Мостом, второй(из четырех) — стягивающий генератор. Пришлось распиливать. Еле нашел им замену в хозяйственном магазине с метизами+болгарка, что бы подогнать под ВАЗовские хитрости.

Все собрал — ничего не происходит. Мне посоветовали поменять щетки. Но на первый взгляд они в рабочем состоянии. прозвонил — все ок. но заряда нет. В магазин поздно. Уже вечер.

Приехал на АКБ домой. Побежал в другой магазин на следующий день. Приобрел щетки. Проверил в домашних условиях(как рекомендуют на видео — кручу рукой, выдает 2-3 вольта. то есть, работает.

Поставил — ничего не изменилось.

Замерил кабель Возбуждающий Первичную Обмотку на роторе — 10V. на АКБ — 12V.

Сделал ход конем, кинул 12V напрямую с генератора №30 на №61(как на таблице) — генератор гудит, но заряд дает…

То есть, исходя из данности, на №61 не достающее напряжение. Думаю, наверное где-то идет потеря. Заметил, что был прав. Мой провод выгорел пополам.

Побежал в магазин, приобрел дополнительные провода от АКБ на (-) массу. Заменил на корпус и добавил один на двигатель(лишним не будет).

На №61 стало поступать 11V. на АКБ — 12V. Попробовал завести — заряда нет… Если напрямую, как писал ранее(с №30 на №61) — есть. Отследил, откуда идет (поступает) №61. Из блока управления…

Наверное плохой контакт — не хватает ампер, чтоб возбудить ротор. Снял блок управления, пришел домой. Изучал. Проверил все диоды, которые были впаяны в блоке. Всё ок.

Начал искать. Перерыл весь интернет, и принцип работы и какие изменения несет блок.

Откуда я нашел, что при включенном зажигании на провод №61 поступает 12V через лампочку АКБ. Соответственно может поступать чуть меньше.

Нашел статью на drive2, собственно, благодаря ей и зарегался на данном ресурсе. В которой говорится о том, что в блоке нового образца не хватает двух резисторов. На следующий день (еле нашел) впаял данные резисторы…

Нашел резисторы только старого образца.

Немного усилил дорожку, из-за которой у меня не было питания на розетку прикуривателя, припаяв дополнительно кусок провода.

Если не работает прикуриватель — вскрывайте блок.

Собрал блок, промазал герметиком… Втыкаю блок, поворот ключа зажигания, завелся — ничего… заряда НЕТ… Машина стоит уже 5 дней. Уже думал, может она устала и не хочет больше ехать… Истерика, паника, депрессия… Изучаю Автору без наличности… Успокоился, почитал интернет. Поменял практически все, что может повлиять на правильную работу. Осталось только поменять Ротор.

Сегодня поехал в магазин, докупил ротор(1400р), потому как на моем выработка 2-3мм. (Уже бы генератор купил целиком, скажете ВЫ)

НО работало же. прозванивается. Можно было поменять кольца контактов, но их в продаже нет… Менять, так менять все… Купил первый подшипник и, на всякий случай, конденсатор №15.

Подшипник пришлось вытаскивать только через нагревание.

Для тех, кто не сталкивался.

Алюминий — легкий и быстрее нагревается в отличии от стали. Для того, чтоб правильно(не кувалдой и такой-то матери) вы прессовать и вставить подшипник, необходимо нагреть наружный металл. Нагрев дает расширение, и подшипник извлекается и вставляется с помощью головки(в данном случае) на 30 и молотка.

К сожалению, горелки или промышленного фена под рукой не оказалось.

Я вышел из ситуации по-стариковски))

на плите

Сильно греть не стоит. Брать пассатижами, но чтоб температура 60-70 градусов — достаточно. Чтоб можно было прикоснуться на мгновение рукой и не обжечься. Подшипник еще холодный. так что он не расширился.

Разобрал, все проверил, все повесил, немного потер наждачкой старый якорь от нечего делать… и понял, что я лоханулся…

Во время ремонта, руки в масле, грязи. Протирание тряпочками — это только сбить пыль. От наждачки он стал блестеть как золото Скруджа Макдака…

Надо было просто пройтись наждачкой…

То есть, мне нужно было ТОЛЬКО протереть якорь ротора, потому как у щеток и напряжения было не достаточный Ампераж, для того, чтоб передать возбуждение на ротор… а напрямую — там АМПЕРЫ… и они как электромагнитной дугой(как на сварке) искрой, но пробивают…

Натер новый, собрал. Не пойму, почему при затяжке генератор плохо крутиться. От собираний и разбираний, просто забыл подложить шайбу(15) между ротором и подшипником…

Схема сборки

Все собрал. поставил . АКБ уже никакой. Прикурил у соседа — заряд пошел… пошел на любых оборотах… Благодаря так же статье о резисторах. На радостях, пока машина заряжала АКБ поменял купленные ранее резинки дверного проёма и стекол. Еще предстоит поменять ремень ГРМ(сейчас езжу на половине, его сожрало) и звезды.

Надеюсь, что данная статейка поможет кому-то. Спасибо за внимание.

Нет зарядки на ваз 2109 инжектор причины

В любом автомобиле генератор и аккумулятор работают в тандеме. АКБ помогает при запуске двигателя и позволяет использовать некоторые приборы, установленные на машине, когда та стоит.

Но, тем не менее, именно генератор является основным поставщиком электричества, в том числе для батареи. По этой причине только в нем необходимо искать неисправность, если АКБ быстро садится. Впрочем, в некоторых случаях плохой заряд аккумулятора происходит и из-за его износа.

Если генератор почему-то не дает зарядку на автомашине ВАЗ-2109 (как инжектор, так и карбюратор) ремонт откладывать нельзя, поскольку одна батарея позволит эксплуатировать транспортное средство буквально пару часов.

Что обуславливает слабую зарядку АКБ

В первую очередь о том, что аккумулятор садится, говорит загоревшаяся лампочка на панели приборов.

На это же указывают:

  • показания вольтметра (при наличии), установленного там же;
  • чересчур тусклое освещение в салоне;
  • медленное вращение коленвала;
  • «затухающий» звук магнитолы и пр.

Проверить состояние батареи несложно – достаточно повернуть ключ зажигания однократно. При этом все лампочки на панели загораются (и в том числе та, что снабжена значком АКБ). Светить в норме последняя должна так же ярко, как все остальные.

Если горит она тускловато, то это первый признак проблем с аккумулятором. При запуске двигателя, если последний исправен и заряжен, его индикатор гаснет. Но когда он не прекращает светиться – батарея совершенно однозначно не получает напряжение от генератора.

Нормальные показатели напряжения (если все работает исправно) составляют – от 13,5 до 14 вольт. При отсутствии штатного прибора контроля стоит воспользоваться тестером. Более низкие величины свидетельствуют о наличии проблемы.

Причины

Давая напряжение, генератор вырабатывает свой ресурс. Отдельные его элементы со временем изнашиваются, и появляются в результате следующие неисправности:
  • истирание щеток;
  • пробой обмоток как статора, так и ротора;
  • ослабление или разрыв приводного ремня;
  • перегорание диодного мостика.

Причина того, что генератор плохо заряжает АКБ, также нередко кроется в банальном обрыве проводки или плохом контакте в местах соединения.

Если машина уже долгое время эксплуатируется, то в первую очередь следует осмотреть именно графитовые щетки. Они всегда первыми выходят из строя. По мере истирания теряется контакт с кольцами ротора и генератор перестает выполнять свои функции. В данном случае требуется заменить пришедший в негодность элемент на новый. Цена щеток невысока, а продаются они фактически в любом профильном торговом заведении.

Поломка мостика довольно часто возникает на фоне неполной утери контакта с обмоткой статора. В итоге увеличивается сопротивление, проводники нагреваются и диоды перегорают. Узел меняют целиком.

Плохой работе генератора способствует также, обрыв или чрезмерное растяжение ремня приводного. Он со временем утрачивает упругость и провисает. Взамен испорченного устанавливают новый. Проверить степень натяжения нетрудно – достаточно надавить на него рукой в центральной части.

Конструкция генератора позволяет при необходимости заменить любой из его основных элементов. Потому при обрыве в обмотках ротора или же статора их заменяют на новые.

Проверка генератора

Убедившись, что напряжение в сети при запущенном моторе составляет от 13,5 до 14 вольт, выжимают газ. При этом рост показателя не может быть выше 0,5 вольт. Преодоление этого порога свидетельствует о наличии неисправности. Вероятнее всего виной тому реле напряжения.

Чтобы протестировать обмотки поступают так:

  • заводят мотор и оставляют работать его на холостом ходу;
  • нажимая педаль газа увеличивают обороты до 3000;
  • включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.

В норме напряжение незначительно падает – до 13,2 вольт.

Причины по которым  генератор ВАЗ 2109 не дает зарядку

Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Принцип работы генератора ВАЗ 2109

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.





Принцип работы следующий:

  1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
  2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
  3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
  4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
  5. ток снимается с ротора щётками (10) и через реле — регулятор  (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.





Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.





Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.



Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

  • лампочка на 12 вольт
  • автомобильный акумулятор
  • две батарейки по 1. 5 вольта
  • несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Теперь Вы знайте все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у Вас есть вопросы — оставляйте их в комментариях!

как с этим бороться? Почему не заряжается автомобильный аккумулятор? Не заряжается на ВАЗ 2106

Доброго времени суток, уважаемый читатель. В этой статье я в кратчайшие сроки расскажу о принципе работы генератора ВАЗ 2109 - 2114 и о причинах, по которым генератор не дает зарядку. Для того, чтобы простой человек не изучал электротехнику, все понятно, не буду углубляться в физику происходящего и использовать научные термины, а все объясню как говорится «по пальцам».«Итак, приступим!

Принцип работы генератора ВАЗ 2109 - 2114.

Для того, чтобы понять, почему на ВАЗ 2109 - 2114 генератор мало заряжается или не заряжается вообще, необходимо понимать, как он работает, и знать принцип его работы.

Генератор состоит из пяти основных частей, представленных на рисунках ниже: якорь - 5, статор - 6, реле-регулятор в паре со щетками - 10, диодный мост - 9, корпус - 3,7.

Принцип работы следующий:

  1. от АКБ до диодного моста (9) Имеется плюсовой провод и диодный мост (9) Соединяется с массой через корпус (3,7) Генератор
  2. напряжение через диодный мост (9) порций на статоре (6) В генераторе и статоре возникает магнитное поле
  3. при запуске автомобиля двигатель с ременной передачей вращает ротор (5) Генератор
  4. в роторе (5) вращающийся в магнитном поле генератора (6) Появляется
  5. ток снимает роторными щетками (10) и через реле - регулятор (10) служил на автомобильном аккумуляторе.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 - 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 - 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или не работает, необходимо проверить исправность каждого из пунктов, описывающих работу генератора.

Пункт первый: диодный мост не идет плюсом от аккума.

Причиной неисправности в таких случаях может быть провод или место его соединения с диодным мостом или аккумулятором.Попробуйте почистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не считается, так как в таких случаях двигатель вообще не запускается.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, снимите обмотку статора. Для этого вы выбираете на мультиметре поперечный режим и прикладываете щуп к первому и второму контакту статора, а затем к первому и третьему.

Пункт третий: Ремень генератора Ваз 2109 - 2114.

На карбюраторном варианте ваза был тонкий клиновой ремень, а на инжекторных моделях широкий ремень с сердечниками, но принцип работы не меняется. Зарядка может быть неплохой из-за проскальзывания ремня. Такая неисправность проявляется сильным свистком ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекол, вентилятор печки и т. Д. Если вы слышите лист ремня, попробуйте в ближайшее время заменить его.Это одна из причин, по которой генератор ВАЗ 2109-2114 не дает заряда.

Пункт четвертый: Якорь-генератор ВАЗ 2109-2114.

Анкора, так как в статоре не должно быть сломано. Очистить его прикладываем к щупу мультиметра на дорожках набора высоты.

Если анкер не имеет прозвища, его следует заменить.

Пункт пятый: Щетки с реле - регулятором.

Щетки генератора ВАЗ 2109 -2114 Со временем стерли про арматуру, дорожку. Если их длина меньше 5 миллиметров, они не способны плотно прижимать якорь, тем самым не обеспечивая зарядку АКБ ВАЗ.

Но бывает, что реле - регулятор выходит из строя раньше, чем стираются щетки. Для проверки вам потребуется:

  • Лампочка 12 В
  • автомобильный аккумулятор
  • две батареи по 1,5 вольта
  • несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже.В этом случае лампа должна гореть.

Теперь добавьте две батареи к схеме, как показано на рисунке ниже. Теперь свет не должен гореть.

Если в обоих случаях загорается лампочка - реле - необходимо заменить контроллер.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 - 2114. Если у вас есть вопросы - оставляйте их в комментариях!

В автомобилях установлены генераторы переменного тока.В зависимости от модели и установленного на автомобиле электрооборудования могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130. Цифры указывают на внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. По своим электрическим характеристикам статор DELTA, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Применяются стандартные шкивы и крыльчатка, однако контрольные отверстия не предусмотрены.

Реле

Автомобильное реле - это переключатель, который служит для замыкания и размыкания секций электрических заглушек с определенными индикаторами электрических и неэлектрических входящих значений. Это переключатель токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция потребляет больший ток.

Электрорелейное устройство:

электромагнит представляет собой провод, намотанный на катушку с сердечником из магнитного материала;

якорь - пластина специальная контрольная;

Переключатель

(переключение, размытие, замыкание).

При пропускании электрического потока через обмотку электромагнита возникает электрополюсник, прижимающий якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. На машинах «Жигули 2106» используются реле-отправители напряжения двух основных типов.

Бесконтактное управление электрическое реле типа 121.3702. Довольно новый блок, которым сегодня пользуются водители, не требующий никаких настроек и дополнительных регулировок.

Регулятор магнитный электрический с индексом ПП-380 - прибор старого образца, в настоящее время его производство приостановлено, в качестве детали к ВАЗ 2106 не выпускается.

Взаимозаменяемость реле позволяет, когда смена одного вида на другой не может быть завершена электрическая схема Зарядка автомобиля.

Перед тем, как приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Автомобиль следует завести, при этом частота вращения коленчатого вала должна быть 2500-3000 об / мин. Затем нужно отключить все потребление электроэнергии, кроме зажигания, и измерить напряжение на выводах АКБ.

Пропал, причины

Зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2. Установка диодно-генераторного моста

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то это могут быть щетки в генераторной установке. Они могут иметь ограниченный износ или обедать в держателе домкратов.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел имеется и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Подвижные щетки испытывают давлением. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, с самих щеток также удаляются заусенцы.

Также проверяется и восстанавливается контакт генератора с массой автомобиля.Иногда достаточно ослабить крепление проводов с массой и отвести провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволока удаляется и наконечник очищается.

Подключение

Работы по замене лампы зарядки ВАЗ 2106 замену производить в следующей последовательности:

Переворачиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Маркируем токопроводящую проводку для контроля правильности подключения обновленного изделия маркером или маркером. При неправильном подключении реле к электросети оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Швед зашил цепочку, поменять реле на хорошее и произвести обратную установку.

При проверке реле зарядки лампы категорически запрещается делать ЗЗ между выходными элементами цепи, т.к. это вызовет дефекты токовых выпрямителей.Перед проверкой реле регулятор зарядки необходимо проверить на оптимальную степень растяжения выхлопной ленты. Электрическая цепь обмотки генератора возбуждения не должна подключаться к другим энергоресурсам, т.к. перепад напряжения на токопроводящем зарядном реле ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 на автомобиле с полностью заряженным аккумулятором:

Достаньте машину и сделайте частоту вращения коленвала 2500-3000 об / мин.

Отключите всех ненужных потребителей электроэнергии, за исключением, конечно, самого зажигания.

Измерьте напряжение вольтметром на выводах аккумуляторной батареи. Оно должно быть равно 14,2 В плюс минус десятые.

При значительных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления теста и снимите ручку рулевого управления.

Разметить маркер проводов, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если перепутать провода местами, регулятор перестанет работать и в результате повысится напряжение на выходе генератора.

Отсоединив провода, заменить ручку на новую и установить в обратном порядке.

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Кроме того, при кажущемся сроке службы предохранителей (предохранители не переборщили) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не переборщила, предохранитель все же неисправен. Из-за длительного срока службы вершины предохранителей на входе в них входные.Это можно определить визуально. Для этого предохранитель извлекается из гнезда и осматривается верхняя и нижняя части предохранителей, в которых продолжается плавкая вставка. Визуально сразу будет виден протертый край круга круга, как след от гнезда, куда он вставлен. Такие предохранители заменяются, и снова проверяется зарядка.

Если после замены предохранителей на ВАЗ 2106 нет зарядки аккумулятора, то поиск неисправности следует продолжить.

Далее нужно проверить целостность ремня привода генератора и его натяжение.Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает просто проскальзывать, что также будет способствовать неполному заряду АКБ либо зарядка будет полностью отсутствовать. Проверить это можно, посмотрев визуально на внутреннюю часть шкива. Если блестит, то ремень тапочек и это он полировал внутреннюю часть шкива.

Такой шкив подлежит замене приводного ремня.

Следующая причина, по которой может не быть зарядки АКБ, это плохой контакт на выводах АКБ или их окисление. Затягивается ненадежный контакт, а окисленные клеммы нужно обрабатывать водной содой. Сода нейтрализует окислы, после чего терминал необходимо промыть водой и хорошо протереть. Для гарантированного удаления остатков оксида небольшая юбка. Затем клемму необходимо смазать, например, смазкой литолом 24. Эту операцию нужно проделать с самими терминалами.Не нужно очищать клеммы шкуркой или надрезать их ножом. Они очень пылявы, так как выводы из свинца и три-четыре таких процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит, не будет их надежного контакта. Доверьтесь этому вопросу Сода и она отлично очистит клеммы от оксида.

Стоит проверить контактные точки клемм на генераторе, которые также нужно освободить от оксида.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то это могут быть щетки в генераторной установке . Они могут иметь ограниченный износ или обедать в держателе домкратов.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел имеется и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Подвижные щетки испытывают давлением. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, с самих щеток также удаляются заусенцы.

Также проверяется и восстанавливается контакт генератора с массой автомобиля. Иногда достаточно ослабить крепление проводов с массой и отвести провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволока удаляется и наконечник очищается.

Возможные неисправности генератора ВАЗ 2106

В самом генераторе могут быть следующие неисправности:
  • Повреждение диодного моста (в народе - «Подкова»)
  • Неисправность обмотки статора - перекрестное замыкание, замыкание на корпусе или внутренний разрыв
  • Неисправность обмотки возбуждения ротора с симптомами, аналогичными обмотке статора.Кроме того, возможен большой износ контактных колец, нарушающий их надежный контакт со щетками

Если при проверке на выходе генератора напряжение нормальное 13,5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода, идущего от генератора к аккумулятору.

На отсутствие заряда может сказаться неисправность реле - регулятора, а также его плохой контакт с «массой».

Читать то же, другие отзывы

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу хлопот и проблем.Просто в один прекрасный момент машина может не завестись, так как этот узел не зарядился должным образом. В этой статье описано, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах незарядки на АКБ

Видеозапись расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определять неисправность генератора, необходимо иметь некоторое представление о его конструкции и устройстве.Итак, рассмотрим, из каких основных частей он состоит.

На моделях ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор

37.3701: 1 - крышка со стороны контактных колец; 2 - выпрямительный блок; 3 - выпрямительный клапан; 4 - винт крепления выпрямительного блока; 5 - контактное кольцо; 6 - задний шариковый подшипник; 7 - конденсатор; 8 - вал ротора; 9 - выход генератора «30»; 10 - вывод «61» генератора; 11 - регулятор напряжения; 12 - выход «в» регулятора напряжения; 13 - щетка; 14 - шпилька крепления генератора к растяжке; 15 - шкив с вентилятором; 16 - полюс ротора наконечника; 17 - выносная втулка; 18 - передний шариковый подшипник; 19 - крышка привода; 20 - обмотка ротора; 21 - статор; 22 - обмотка статора; 23 - Полюс ротора наконечника; 24 - буферная втулка; 25 - гильза; 26 - Втулка подвижная

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 - конденсатор; 2 - регулятор напряжения в сборе с щеткодержателем; 3 - блок вывода дополнительных диодов; 4 - изоляционные рукава; 5 - выпрямительный блок; 6 - контактный болт; 7 - статор; 8 - ротор; 9 - дистанционная втулка; 10 - шайба крепления внутреннего подшипника; 11 - крышка со стороны привода; 12 - шкив; 13 - шайба крепления наружного подшипника; 14 - стяжной болт; 15 - шарикоподшипник переднего ротора; 16 - гильза; 17 - крышка со стороны контактных колец; 18 - буферная втулка; 19 - Перевёрнутый рукав.

Почему генератор не заряжается (основные причины)

Если генератор перестал давать должный заряд аккумуляторной батареи, а также в бортовой сети, при работающих двигателях, на то есть только две причины. Подумайте, что это за.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Так выглядит перегрузка генератора

Этот эффект часто связан с подключением дополнительного освещения и других устройств с высокой потребностью в энергии.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие АКБ и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования Многие автолюбители допускают непоправимую ошибку и устанавливают на своего «железного коня» большую мощность, при этом не увеличивая мощность генератора. Сбой мощных характеристик между узлами приводит к тому, что генератор не может обеспечить адекватную зарядку аккумулятора, впоследствии работоспособность первого.

поиск и устранение неисправностей

Для поиска неисправности придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые конструктивные особенности Автоэлектрики. Рассмотрим те же причины плохой зарядки и на что обратить особое внимание:

  • Слабые контактные соединения.
  • Скалы в части петли.
  • Короткое замыкание на роторе.
  • Поломки по механике.
  • Цепь статора.

Что делать, если нет требуемого напряжения (методы решения на ВАЗ-2114)

В основном методы решения проблемы банальные -. Но, из-за дороговизны детали, большинство автолюбителей стараются отремонтировать узел. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Соединения со слабым контактом

Повреждение контактной группы влечет проблемы с зарядкой

Если контакты ослаблены - это может быть связано с загрязнением или коррозией.Для устранения проблем необходимо очистить их с помощью острого предмета или специального раствора. Для смазки и защиты внешних контактов подходит медная паста . Внутренние контакты компактные, защитить достаточно сложно, поэтому их просто чистят и устанавливают на сиденье.

Скалы в части извилистой

Измерение при обнаружении проблем с обмоткой

Обрыв обмотки обычно лечится с заменой обмотки.Как показывает практика, перемотать этот узел не выгодно, поэтому автолюбители ищут альтернативу, в которой часть становится поддерживается.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось заменой ротора на неисправную деталь, но все же большинство автолюбителей сходятся на том, что генератор придется заменить.

Поломки по механике

Деформация вала генератора - одна из механических поломок

Поломка механической части обычно не лечится, а поврежденный элемент заменяется новым.Это считается оптимальным вариантом решения вопроса. По цене может показаться дорого, но дешевле, чем менять генератор в сборе.

Цепь статора

Операции диагностики работоспособности ротора

Замыкание статора лечится также заменой детали или установки на авто, новым генератором. Это нужно для того, чтобы эффект не повторился, и статору не пришлось снова менять. При выборе новой запчасти рекомендуем ознакомиться с материалом: «»

Видео о поиске проблемы в ситуации, когда генератор не заряжается

выводов

Найти и устранить причины, по которым генератор на ВАЗ-2114 перестал давать зарядку, не так просто, как кажется на первый взгляд, но все же реально сделать своими руками.Устранить неполадки самостоятельно не сможет каждый автомобилист, поэтому рекомендуется обратиться в автосервис, который сможет устранить неполадки.

Частая неисправность «системы питания» проста - генератор не заряжается или «просыпается» только на высоких оборотах. Отечественные генераторы славятся этим как из-за общего невысокого качества изготовления, так и из-за ряда конструктивных недостатков. Столкнувшись с проблемой кратковременной работы аккумулятора, стоит разобраться с причиной проблемы - кто случайно остался на трассе с севшим аккумулятором и отсутствующей зарядкой, подтверждает, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток - три или четыре фазы в зависимости от мощности. К чему такое усложнение, если на ботинках все-таки используется только d.c.? Дело в том, что у многофазного генератора выше КПД, а главное - ток снимается не щетками с вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет проблем с эксорганизацией коллектора (ток в нем намного меньше, чем выдает генератор), да и сам коллектор попроще - два кольца, а не набор изолированных ламелей.


Для преобразования переменного тока в постоянный используется диодный мост. Как минимум, он содержит несколько мощных диодов с удвоенным числом фаз - они занимаются выпрямлением тока. На некоторых генераторах есть дополнительные диоды, которые обеспечивают регулятор мощности.

Это же реле-регулятор давно уже является реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» уже прочно закрепилось.Действуют одинаково - изменяя ток в обмотке ротора (и магнитное поле в сердечнике), повышают или понижают напряжение на выходе генератора, чтобы удерживать его в заданных пределах от 13,7 В (старые маломощные генераторы). до 14,5 В (современные генераторы, рассчитанные на повышенное энергопотребление самолетов и ускоренную зарядку аккумуляторов). Современные генераторы больше не являются независимыми узлами, а интегрированы со встроенными контроллерами: они управляют ЭБУ в них, поднимая его после запуска двигателя, чтобы ускорить зарядку аккумулятора, а затем снижая его до нормального.

Релейный регулятор мощности осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ваз). Вторая схема считается менее надежной, но имеет отличительную способность к самовозбуждению из-за остаточной намагниченности ротора - генератор, разогнанный до высоких оборотов, выдает ток, достаточный для работы реле-регулятора и вывел его в рабочий режим.

Возможные причины неисправностей

Износ щеток

Если генератор не заряжает аккумулятор, то первое, что приходит в голову на автомобилях с достаточным пробегом, - это износ щеток.В генераторах мало чисто механических узлов, влияющих на его работоспособность - и щетки, постоянно тертые о коллектор, стираются.

По мере того, как контакт изнашивается, в контакте ухудшается, соответственно, ток в обмотке ротора. Сначала генератор дает небольшую зарядку на низких оборотах, «просыпаясь» после вылета, потом полностью отказывается. Сами щетки могут быть как отдельные узлы и знакомы с реле-регулятором.

Снимая щеточный узел с генератора, вы легко можете почувствовать, насколько он может быть выдвинут, чтобы перестала ощущаться упругость пружин - это будет остаточная рабочая длина самой длинной щетки.Учтите, что чаще кисти бывают неоднородными: со стороны крышки, где скапливается грязь и износ щеток, кисть стирается быстрее. Заметно это и по наличию бороздок на одном из колец.

Сама проточка не так страшна, если хлам точно. Вот волнообразная, с резкими перепадами диаметра - прямое указание на замену контактных колец или роторного узла.
Конструкция моноблока встречается на иностранных генераторах, когда и диодный мост, и реле регулятора, и щеточный узел составляют одно целое.Замена такого моноблока - дело недешевое, да и делать это при одних щетках глупо. Поэтому они разрастаются, выбирая подходящие из бытовых генераторов или электроинструментов.

Обрыв

Кроме износа контактных колец, вероятных причин неисправности немного - сравнительно небольшие токи не дают обмотке гореть, провод гораздо чаще встречается в месте соединения с коллекционер. Проверяется тестер ротора: сначала измеряется сопротивление между кольцами резервуара, затем между кольцами и «массой».В первом случае сопротивление составляет несколько Ом, во втором - «бесконечное» (замыкание обмотки на корпус отсутствует).

Статор и диодный мост

Еще одна причина, по которой генератор не заряжается, - это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и зажигание обмотки, а для диодного моста - выходом из строя или поломкой диодов.Внешне симптомы схожи - падает мощность генератора (не работает одна-две фазы), либо генератор полностью отказывается.

Статор оценивается в первую очередь внешне - не должно быть потемнения изоляции и запаха гари. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпусе.

Использование аккумулятора и контрольной лампы - в тестерах напряжение при контроле не контролируется, и пробитый диод таким образом можно пропустить.Лампочка на 12 вольт на 40-60 Вт и аккумулятор в этом плане надежнее.
Схема проверки проста: «минус» от АКБ подключить к силовому выводу диодного моста, «плюс» через лампу поочередно подключить к каждому выводу моста, к которому подключены обмотки статора. Если на одной из фаз лампочка не горит - перегорели диоды. Далее поменяйте полярность подключения - в этом случае лампочка не загорится на одной фазе, иначе это укажет на проверку диодов в мосту.Повторяем процедуру, подключив «массу» к «подкове» диодного моста - лампа не загорается. При обратном подключении должны гореть все фазы. Дополнительные диоды проверяются от входов статора до клеммы, работающей на контроллере реле.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнутой.

Проблема с релейным регулятором

Порядок действий зависит от конструкции.Внешний (как на старых «Жигулях»), если зарядки нет, проверить просто - убедившись, что щеточный блок подошел к щеточному блоку после включения зажигания (включение амперметра на цепь между выводом 67 реле контроллер и узел кисти). Нет тока - меняй "шоколадку".

Если контроллер реле совмещен с щеточным узлом, то можно измерить нагрузку на щетки после включения зажигания: на бортовой может быть меньше, но обязательно.Не проверяйте реле-регуляторы без нагрузки: выходное напряжение в этом случае может быть, но при подаче нагрузки оно резко упадет, и исправный узел придется признать неисправным.

Отсутствие тока в обмотке статора не обязательно становится следствием неисправности самого реле-регулятора. Напомним, что о схемах питания реле мы писали выше. В генераторах с дополнительными диодами он идет от самого генератора, на реле-регуляторе только ток через контрольную лампу.Такие генераторы различают просто - к ним подходит только одна низковольтная клемма от контрольной лампы. Реле признано неисправным, если в мосту исправны дополнительные диоды.

В генераторах внешнего возбуждения обязательно как минимум два низковольтных входа - один от контрольной лампы, второй - «плюс» зажигания. Это очень распространенная схема в азиатских генераторах, где развертывание слаботочного разъема легко расшифровать по маркировке (L - контрольная лампа, Ig - зажигание).В генераторах этого типа после включения зажигания обязательно напряжение на выводе IG, иначе возбуждения генератора не произойдет.

Видео: Причина отсутствия заряда АКБ на ВАЗ 2101. Как найти

Печать

ВАЗ 2109 лампа заряда тусклая.

Что делать, если нет зарядки аккумулятора ВАЗ 2109? Этот вопрос часто встречается на форумах и в социальных сетях. На самом деле все довольно просто и не требует специальных знаний и в принципе алгоритм действий такой же, как и на других автомобилях.Для устранения неисправностей требуется стандартный набор инструментов, контрольная лампа и вольтметр или мультиметр.

Нет зарядки аккумулятора ВАЗ 2109 Признаки неисправности.

Признаками неисправности при отсутствии зарядки аккумулятора ВАЗ 2109 является не гаснущая контрольная лампа со значком аккумулятора и признаки разряженного аккумулятора (слабый стартер коленвала при пуске, тусклый свет ламп). Но это не показатель отсутствия зарядки, а всего лишь сигнал о том, что что-то не работает должным образом.Бывают случаи, когда аккумулятор заряжен, но лампа не гаснет и лампа не включается, и нет заряда. Чтобы определить, заряжается ли АКБ ВАЗ 2109, необходимо измерить напряжение на выводах АКБ. Замеры нужно производить без нагрузки и при включенной нагрузке. Напряжение не должно превышать 13,5 -14,5 В. Напряжение менее 13,5 В свидетельствует о том, что зарядки ВАЗ-2109 нет и необходимо найти и устранить причину.

Варианты неисправностей.

Самая частая проблема не гаснет - это контрольная лампа зарядки. Если контрольная лампа продолжает ярко гореть, то неисправен регулятор напряжения или короткое замыкание провода от контрольной лампы к генератору на массу. Если контрольная лампа продолжает гореть, но не на полную мощность, а с увеличением числа оборотов загорается ярче, значит, есть утечка тока через один из дополнительных диодов выпрямительного моста.Генератор при этом свою функцию выполняет заряд аккумуляторов и потребителей электроэнергии.

Для проверки необходимо измерить напряжение на выводах АКБ при включенном дальнем свете фар и скорости от 1200 до 1500 об / мин. Если напряжение больше 13,5 В, генератор в хорошем состоянии и если горящая на полную мощность лампа не раздражает, то ничего поделать нельзя. В противном случае придется менять диодный мост.

Если напряжение ниже нормы, то отсоедините тонкий провод от генератора при неработающем двигателе и включенном зажигании.Если контрольная лампа при этом не гаснет, то необходимо найти и устранить замыкание провода на массу. Если контрольная лампа погасла, то на запущенном двигателе подключите освободившуюся клемму к клемме 30 (контактный болт с двумя толстыми проводами). Если в это время появляется зарядка, устраните потерю напряжения на контактах от контрольной лампы до генератора.

В случае, если зарядка не появилась, выключите зажигание и снимите щеточный узел с регулятором напряжения с генератора, если конструкция генератора позволяет это, или полностью снимите генератор и снимите регулятор.Снять чек регулятора с контрольной лампой и аккумулятором. Как это сделать, рассказано в статье. Если регулятор исправен, необходимо снять и отремонтировать генератор. Самая частая неисправность в этом случае - износ контактных колец якоря. Так же возможен обрыв провода от контактных колец.

Низкое напряжение на генераторе.

Еще одна не редкость неисправность, когда контрольная лампа гаснет при работающем двигателе, но со временем появляются признаки подсаженного аккумулятора.Причин этому может быть несколько. Первая причина - это пробой главного диода выпрямительного моста. Обнаруживается путем измерения напряжения на выводе 30 генератора при включении и выключении фар. Если на фарах или близко к ним напряжение в норме, а при включении начинает падать, то диодный мост нужно менять. Если установлен генератор КАТЭ, это можно сделать, не снимая генератор с двигателя. Но прежде чем менять диодный мост, обратите внимание на натяжение ремня и состояние шкива генератора.Если низ шкива блестит, это указывает на проскальзывание ремня из-за износа шкива, что является второй причиной плохой зарядки. В этом случае ремень необходимо заменить, а если новый ремень попадет в поток шкива, шкив необходимо заменить. Растягивать мерный пояс в этом случае не имеет смысла. Кроме того, возможно повреждение подшипников якоря.

Также слабая зарядка может быть связана с плохим контактом на выходе генератора 30, в клеммах аккумулятора или в соединении отрицательной клеммы с массой двигателя.Плохой контакт на контакте 30 определяется на ощупь. Только с этим будьте осторожны. Выход может быть очень горячим. Если клемма не нагревается, то с помощью вольтметра проверьте напряжение на всех соединениях при включенном дальнем свете фар. Падение напряжения 0,5 В свидетельствует о плохом контакте.

Все неисправности при отсутствии зарядки аккумулятора ВАЗ 2109, описанные выше, можно устранить самостоятельно и в короткие сроки. Помимо вышеперечисленного, есть еще много неисправностей, но для их обнаружения и устранения необходимы более глубокие знания и гораздо больше времени.Останавливаться на них здесь не имеет смысла.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 17/10/2014

Симптомы

Лампа разряда аккумулятора на панели приборов автомобиля ВАЗ 2108, 2109, 21099 не гаснет после пуска двигателя и горит на холостом ходу. При нажатии на педаль "газа" она не гаснет, стрелка вольтметра находится в красной зоне или на ее границе. При измерении выходного напряжения значения меньше 13.Получено 6 В.

Причины того, что лампа разряда АКБ не гаснет после запуска двигателя

1. Неправильное натяжение приводного ремня генератора. Необходимо отрегулировать натяжение ремня.


2. Неисправен регулятор напряжения генератора.

Регулятор напряжения

на генераторе 37.3701 автомобилей ВАЗ 2108, 2109, 231099

Возможно короткое замыкание между его положительной («В», «Д +») и отрицательной («W», «DF») выводами.Иногда неисправность исчезает после внешней очистки регулятора напряжения. В любом другом случае его необходимо заменить.

3. Неисправен диодный мост. Имеется короткое замыкание («обрыв»). Необходимо проверить работоспособность диодного моста и заменить «пробитые» диоды или весь мост.


4. Неисправен ротор генератора. Возможно, что обмотки возбуждения ротора оторвались от контактных колец, либо произошло короткое замыкание в самой этой обмотке.Необходимо проверить ротор генератора и, при обнаружении неисправности, либо заменить его на новый (в случае короткого замыкания), либо припаять выводы (при обнаружении герметичных выводов).

5. Неисправен статор генератора. Возможно, обрыв или короткое замыкание обмотки статора либо замыкание на массу (при этом «воет» генератор). Необходимо проверить обмотку статора и при выявлении неисправности заменить статор на новый.

Не всегда сразу можно понять, почему горит лампочка аккумулятора в ВАЗ 2109. Он может гореть ярко или тускло, постоянно или периодически. Но ни в коем случае не оставляйте это без внимания, причины могут быть серьезными.

Часто все поиски неисправностей приводят к разборке бортового генератора, и он может перестать работать из-за многих факторов. Однако часто садится аккум из-за банального окисления контактов.

Первый случай - на ВАЗ 2109 тусклый свет лампы АКБ.Это означает, что напряжение на АКБ подано, но его значения недостаточно для зарядки. Происходит это из-за ослабленного ремня бортового генератора. Ремень не должен болтаться. Если надавить на нее пальцем, прогиб не должен превышать 1-1,5 см. Если больше, нужно открутить гайку на кронштейне, переместить генератор вокруг оси в сторону мотора. И снова затяните гайку.

Лампа АКБ ВАЗ 2109 горит тускло и при выходе из строя регулятора напряжения в генераторе.В этом случае генератор не укладывается в рабочий диапазон 13,7-14,3 В и выдает низкое напряжение. Значение 12 В и ниже больше не может заряжать аккумулятор, так как ток просто не течет внутрь из-за внутреннего сопротивления аккумулятора. Если же, наоборот, неисправный генератор длительное время подает высокое напряжение (15 В и выше), аккумулятор быстро изнашивается и даже может закипеть. Регулятор полностью заменен, ремонту не подлежит. Для его замены нужно снять и разобрать генератор.

Но бывает так, что аккумулятор не просто не заряжается, но и полностью питает автомобильную сеть. Генератор вообще не работает, а лампа аккумулятора на ВАЗ 2109 горит постоянно и ярко. При этом заряда аккумулятора в лучшем случае хватит на несколько сотен километров. Причиной тому может быть, опять же, неработающий регулятор напряжения. Однако даже свежий регулятор быстро выходит из строя, если проблема кроется в выпрямительном блоке генератора.

Работа выпрямительного блока основана на диодном мосте.Диоды довольно легко выходят из строя, так как они чувствительны к влиянию сетевых параметров. Они пропускают ток в одном направлении и не пропускают его в обмотку генератора. Если диод горит, то ток может течь в обмотку, вызывая тем самым ее плавление, замыкание и так далее. Если замкнуть проводку, под капотом появится характерный запах гари.

Это состояние довольно опасно, так как может привести к взрыву аккумулятора. Если диод вообще не пропускает ток, значит, генератор работает на холостом ходу, а аккумулятор не заряжается.

Как проверить диодный мост? Для этого потребуется омметр. Исходя из свойств диода, подключаем омметр и следим за показаниями. Устройство подключается дважды, со сменой контактов. Первый раз он должен показывать бесконечное значение (диод заблокирован), второй раз - значение порядка нескольких сотен Ом (диод открыт). Если это не так, значит, диод перегорел и его следует заменить. Необходимо проверить все диоды выпрямительного блока, а, возможно, заменить сразу весь блок.

Лампочка аккумулятора ВАЗ 2109 часто горит из-за обрыва обмотки статора генератора. Или это тоже может быть короткое замыкание. В последнем случае часто наблюдается «воющий генератор» - машину нужно сразу выключить, отключить аккумулятор. Обмотку проверяют тем же омметром. Его можно перемотать или полностью заменить статор.

Полное отсутствие тока также может быть вызвано отключением обмотки возбуждения от контактных колец. Из-за вибрации и нагрузки провод теряет контакт с кольцом, и генератор работает на холостом ходу.При этом могут окислиться и сами контактные кольца, и их нужно будет смочить WD-шкой. Обмотку можно либо припаять, либо полностью заменить ротор. Еще одна вещь, которую следует проверить, - это щетки генератора, потому что они в любом случае изнашиваются со временем. И именно износ щеток может быть причиной холостого хода генератора, именно из-за них можно задать вопрос «а почему горит лампочка аккумулятора на ВАЗ 2109?».

Если на панели горит свет и слышен грубый шум при запуске двигателя, скорее всего, в генераторе поврежден подшипник.Не следует продолжать эксплуатацию такого генератора без ремонта, иначе вибрации могут полностью убить остальную часть исправного устройства. К тому же вал может полностью заклинивать.

Прочтите то же, другие отзывы.

ВАЗ 2109 на холостом ходу зарядка

Признаки неисправности

Лампа разряда аккумулятора на панели приборов автомобиля ВАЗ 2108, 2109, 21099 не гаснет после запуска двигателя и горит на холостом ходу... При нажатии на педаль газа она не гаснет, стрелка вольтметра находится в красной зоне или на ее границе. При измерении подаваемого напряжения получаются значения менее 13,6 В.

Причины того, что лампа разряда аккумулятора не гаснет после запуска двигателя

1. Неправильное натяжение приводного ремня генератора. Необходимо отрегулировать натяжение ремня.


2. Неисправен регулятор напряжения генератора.

Регулятор напряжения

на генераторе 37.3701 автомобилей ВАЗ 2108, 2109, 231099

Возможно короткое замыкание между его положительной («В», «D +») и отрицательной («W», «DF») выводами. Иногда проблема исчезает после внешней чистки регулятора напряжения. В любом другом случае его необходимо заменить.

3. Неисправен диодный мост. Имеется короткое замыкание («обрыв»). Необходимо проверить работоспособность диодного моста и заменить «проколотые» диоды или весь мост в целом.


4. Неисправен ротор генератора. Возможно, выводы обмотки возбуждения ротора оторвались от контактных колец, или в этой самой обмотке произошло короткое замыкание. Необходимо проверить ротор генератора и при обнаружении неисправности либо заменить его на новый (при коротком замыкании), либо припаять выводы (при обнаружении припаянных выводов).

5. Неисправен статор генератора. Возможно, в обмотке статора имеется обрыв или короткое замыкание либо замыкание ее на массу (при этом «воет» генератор).Необходимо проверить обмотку статора и при выявлении неисправности меняем статор на новый.

Генератор и аккумулятор на ВАЗ 2109 являются источниками электроэнергии. Аккумуляторная батарея помогает запустить двигатель, а также питает потребителей электроэнергии, когда двигатель не работает. Главный инициатор напряжения в автомобиле - генератор. Он питает все устройства при работающем двигателе и одновременно заряжает аккумулятор.

Поэтому в большинстве случаев при отсутствии зарядки аккумулятора ВАЗ 2109 нарушается работа тандема генератор-аккумулятор.Искать причину разряда нужно либо в самой конструкции генератора, либо на пути от него к аккумулятору. Иногда причина также в плохом контакте или чрезмерном износе самого аккумулятора. Решить эту проблему необходимо срочно, так как аккумулятор сможет проработать машину за считанные часы (в зависимости от емкости). Необходимо выявить неисправность в звене источников тока и устранить ее.

Как должен работать работающий генератор?

Чтобы понять, почему не заряжается аккумулятор, нужно иметь четкое представление о том, как генератор работает в штатном режиме.Для начала давайте разберемся, что генератор гораздо важнее аккумулятора. Второй выполняет в автомобиле всего две функции: запуск системы зажигания и питание потребителей электроэнергии при неработающем двигателе.

Следовательно, аккумулятор в карбюраторе ВАЗ 2109 и форсунке ВАЗ 2109 больше выполняет роль вспомогательного источника тока. Он состоит из свинцовых пластин, расположенных секциями. Эти элементы взаимодействуют с электролитом (вода + серная кислота). Таким образом, аккумулятор преобразует химическую энергию в электрическую.

Генератор состоит из таких основных элементов.

  1. Статор (неподвижный элемент из круглых стальных листов).
  2. Обмотка статора (катушки уложены в пазы).
  3. Ротор (подвижный элемент, который вращается внутри статора; состоящий из вала с сердечником, на который намотано множество слоев медной проволоки - электромагнит, а сверху установлены 2 шестиполюсных сердечника).
  4. Задняя и передняя обложки.
  5. Щеткодержатель с графитовыми щетками; с 1993 года щеткодержатель на ВАЗ 2109 оснащается регулятором напряжения.
  6. Контактные кольца.
  7. Контакт выхода напряжения.
  8. Диодный мост.

Почему генератор не может запустить двигатель самостоятельно? Из-за принципа действия.


Чтобы этот источник энергии начал вырабатывать электричество, вращательное движение от коленчатого вала должно передаваться на ротор. Шкивы коленчатого вала и ротора соединены клиновым ремнем. Коленчатый вал начинает вращаться, передает крутящий момент на вал ротора, электромагнит создает индукцию, и появляется напряжение.Цепь между аккумулятором и генератором замкнута, и аккумулятор больше не нужен. Далее генератор сам подает энергию на все устройства и, самое главное, заряжает аккумулятор.

Кабель аккумулятора подключается к щеткодержателю на задней крышке через замок зажигания. Графитовые щетки постоянно прижимаются пружинами к контактным кольцам генератора и обеспечивают хороший контакт. На той же крышке имеется выходной контакт для вывода напряжения, генерируемого генератором.

Но ток, вырабатываемый генератором, подается с обмотки статора на выходной контакт не напрямую, а через диодный мост. Мост действует как выпрямитель. Он преобразует переменный ток в обмотке статора в постоянный, необходимый для всех электроприборов «девятки». В щеткодержателе также есть регулятор напряжения, не позволяющий выводить высокое напряжение на потребителей. Из-за поломки основных узлов генератора зарядка аккумулятора может пропасть.

Индикаторы плохого заряда аккумулятора

Когда аккумулятор постоянно разряжается, на это указывают индикаторы на панели приборов.

  1. Контрольная лампа горения на панели приборов.
  2. Низковольтные показания штатного вольтметра.
  3. Тусклый свет от осветительных приборов.
  4. Слабое вращение коленвала при пуске стартера.

Самый очевидный индикатор - это лампочка на панели приборов со значком батареи. Обратите на это внимание, сделав один оборот ключа в замке зажигания.Он должен ярко светиться вместе с другими значками. Горят, но тусклее остальных? Первый звоночек - зарядки нет. Запустить двигатель. Когда аккумулятор заряжен, значок должен погаснуть.

Если при работающем двигателе лампа по-прежнему тускло светится, аккумулятор определенно не получает необходимый заряд. Если у вас есть вольтметр на приборной панели, он должен показывать от 13,5 до 14 В. Если число на экране меньше, генератор не полностью заряжает аккумулятор.

Слабый заряд ощущается даже при запуске стартера.Коленчатый вал вращается с недостаточным усилием и не может передавать нормальный крутящий момент. Тусклый свет осветительных приборов ВАЗ 2109 также свидетельствует о низком заряде аккумулятора.

Что делать, если нет зарядки аккумулятора ваз 2109? Этот вопрос часто встречается на форумах и в социальных сетях. На самом деле все довольно просто и не требует специальных знаний и в принципе алгоритм действий такой же, как и на других автомобилях. Для устранения неисправности потребуются стандартные инструменты, контрольная лампа и вольтметр или мультиметр.

Нет зарядки аккумулятора ВАЗ 2109, признаки неисправности.

Признаками неисправности при не подзарядке АКБ ВАЗ 2109 является не гаснущая сигнальная лампа с изображением аккумулятора и признаки разряженного аккумулятора (слабое вращение коленвала стартером при запуске, тусклый свет ламп). Но это не показатель отсутствия зарядки, а всего лишь сигнал о том, что что-то не работает должным образом. Бывают случаи, когда аккумулятор заряжается, но лампа не гаснет и лампа не горит на оборот, а зарядки нет.Чтобы определить, заряжается ли АКБ ВАЗ 2109, необходимо измерить напряжение на выводах АКБ. Измерения следует проводить без нагрузки и с включенной нагрузкой. В этом случае напряжение не должно выходить за пределы 13,5 -14,5В. напряжение ниже 13,5В говорит о том, что зарядки ВАЗ-2109 нет и необходимо найти и устранить причину.

Возможные неисправности.

Самая частая неисправность - не гаснет контрольная лампа зарядки. Если контрольная лампа продолжает ярко гореть, то неисправен регулятор напряжения или провод от контрольной лампы к генератору закорочен на массу.Если контрольная лампа продолжает гореть, но не на полную мощность, а при увеличении оборотов горит ярче, значит, есть утечка тока через один из дополнительных диодов выпрямительного моста. При этом генератор выполняет свою функцию, заряжая аккумулятор и питая потребителей.

Для проверки необходимо измерить напряжение на выводах аккумуляторной батареи при дальнем свете фар и об / мин 1200-1500. Если напряжение больше 13,5В, то генератор исправен, а если лампа жжение на полном огне не раздражает, дальше ничего не поделаешь.В противном случае придется менять диодный мост.

Если напряжение ниже нормы, то отсоедините тонкий провод от генератора при выключенном двигателе и включенном зажигании. Если контрольная лампа при этом не гаснет, то необходимо найти и устранить замыкание провода на массу. Если контрольная лампа погасла, то при работающем двигателе подключите свободный вывод к выводу 30 (контактный болт с двумя толстыми проводами). Если при этом появляется зарядка, то устраните пропадание напряжения в контактах от контрольной лампы до генератора.

В случае, если зарядка не появилась, выключите зажигание и снимите щеточный узел с регулятором напряжения с генератора, если конструкция генератора позволяет это, или полностью снимите генератор и снимите регулятор. Проверить снятый регулятор контрольной лампой и аккумулятором. Как это сделать, рассказано в статье. Если регулятор исправен, то необходимо снять и отремонтировать генератор. Самая частая неисправность в этом случае - износ контактных колец якоря.Также возможен обрыв провода от контактных колец.

Пониженное напряжение на генераторе.

Еще одна не редкость неисправность, когда контрольная лампа гаснет при работающем двигателе, но со временем появляются признаки подсаженного аккумулятора. Для этого может быть несколько причин. Первая причина - это пробой главного диода выпрямительного моста. Это определяется путем измерения напряжения на выводе 30 генератора при включенных и выключенных фарах дальнего света. Если при выключенных фарах напряжение в норме или близко к нему, а при включенных фарах начинает падать, то необходимо поменять диодный мост.Если установлен генератор КАТЭ, это можно сделать, не снимая генератор с двигателя. Но прежде чем менять диодный мост, обратите внимание на натяжение ремня и состояние шкива генератора. Если нижняя часть шкива блестящая, это означает, что ремень проскальзывает из-за износа шкива, что является второй причиной плохой зарядки. В этом случае необходимо заменить ремень, а если новый ремень попадет в паз шкива, то необходимо заменить шкив.В этом случае протягивать ремень через меру не имеет смысла. Кроме того, это может привести к повреждению подшипников якоря.

Также слабый заряд может быть в плохом контакте на выводе 30 генератора, на выводах аккумуляторной батареи или в соединении отрицательной клеммы с массой двигателя. Плохой контакт на контакте 30 определяется на ощупь. Просто будьте осторожны при этом. Терминал может быть очень горячим. Если клемма не нагревается, с помощью вольтметра проверьте напряжение на всех соединениях при включенных фарах дальнего света.Падение напряжения 0,5 В свидетельствует о плохом контакте.

Все неисправности при отсутствии зарядки аккумулятора ВАЗ 2109, описанные выше, можно устранить самостоятельно и в короткие сроки. Помимо описанных выше неисправностей гораздо больше, но для их обнаружения и устранения требуются более глубокие знания и гораздо больше времени. Здесь нет смысла останавливаться на них.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 17/10/2014

Не всегда сразу можно понять, почему горит лампочка аккумулятора на ВАЗ 2109.Он может гореть ярко или тускло, постоянно или периодически. Но в любом случае игнорировать это не стоит, причины могут быть серьезными.

Часто поиск неисправностей приводит к разборке бортового генератора, и он может перестать работать по многим причинам. Однако часто садится аккум из-за банального окисления контактов.

Первый случай - на ВАЗ 2109 тусклая лампа аккумуляторной батареи. Это означает, что на аккумулятор подается напряжение, но его значение недостаточно для зарядки. Происходит это из-за ослабленного ремня бортового генератора.Ремень не должен ослабевать. Если надавить на нее пальцем, то прогиб не должен превышать 1-1,5 см. Если больше, нужно открутить гайку на кронштейне, переместить генератор вокруг оси в сторону мотора. И снова затяните гайку.

Лампа АКБ ВАЗ 2109 горит тускло и при выходе из строя регулятора напряжения в генераторе. В этом случае генератор не укладывается в рабочий диапазон 13,7-14,3 В, а выдает низкое напряжение. Значение 12 В и ниже больше не может заряжать аккумулятор, поскольку ток просто не течет внутрь из-за внутреннего сопротивления аккумулятора.Если же, наоборот, неисправный генератор длительное время подает высокое напряжение (15 В и выше), аккумулятор быстро изнашивается, может даже закипеть. Регулятор полностью меняется, ремонту не подлежит. Для его замены нужно снять и разобрать генератор.

Но бывает так, что аккумулятор не только не заряжается, но и полностью питает сеть автомобиля. Генератор вообще не работает, а на ВАЗ 2109 постоянно и ярко горит лампа аккумуляторной батареи. В этом случае заряда аккумулятора хватит на несколько сотен километров, лучший вариант стечения обстоятельств.Причиной этого может быть, опять же, неработающий регулятор напряжения. Однако даже новый регулятор быстро выходит из строя, если проблема кроется в выпрямительном блоке генератора.

Выпрямительный блок выполнен на основе диодного моста. Диоды довольно легко выходят из строя, так как они чувствительны к влиянию сетевых параметров. Они пропускают ток в одном направлении и не пропускают его в обмотку генератора. Если диод перегорел, то ток может попасть в обмотку, что приведет к ее плавлению, короткому замыканию и так далее.Если закорочена проводка, то под капотом появится характерный запах гари.

Это состояние довольно опасно, так как может привести к взрыву аккумулятора. Если диод вообще не пропускает ток, значит генератор работает на холостом ходу и аккумулятор не заряжен.

Как проверить диодный мост? Для этого нужен омметр. Исходя из свойств диода, подключаем омметр и следим за показаниями. Устройство подключается дважды, со сменой контактов. Первый раз он должен показывать бесконечное значение (диод закрыт), второй раз - значение порядка нескольких сотен Ом (диод открыт).Если это не так, значит, диод перегорел и его следует заменить. Следует проверить все диоды выпрямительного блока и, возможно, сразу заменить весь блок.

Лампочка аккумулятора ВАЗ 2109 часто горит из-за обрыва обмотки статора генератора. Или это может быть короткое замыкание обмотки. В последнем случае часто наблюдается «вой генератора» - автомобиль нужно сразу выключить, аккумулятор отключить. Обмотку проверяют тем же омметром.Его можно перемотать или полностью заменить статор.

Полное отсутствие тока также может быть вызвано возбуждением обмотки возбуждения от контактных колец. От вибраций и напряжений провод теряет контакт с кольцом, и генератор работает на холостом ходу. В то же время могут окисляться и сами контактные кольца, и их необходимо смачивать щеткой WD. Обмотку можно либо припаять, либо полностью заменить ротор. Также стоит проверить щетки генератора, ведь со временем они в любом случае изнашиваются.И именно износ щеток может быть причиной простоя генератора, именно из-за них можно задать вопрос «а почему горит лампочка аккумулятора на ВАЗ 2109?»

Если на панели горит свет и слышен грубый шум при запуске двигателя, скорее всего, поврежден подшипник в генераторе. Вы не должны продолжать эксплуатацию такого генератора без ремонта, иначе вибрация может полностью вывести из строя исправное устройство. Кроме того, вал может полностью заклинить.

Читайте также, другие отзывы

Отсутствует зарядка на ВАЗ-2109? Что могло быть. Аппарат нормально работает до тех пор, пока не разрядится аккумулятор, что это?

Пропала зарядка на ВАЗ-2109? Что может быть. Машинка работает нормально, пока аккум не сядет, что это?

  1. Жалко, что про красную лампу на панели приборов ничего не написали - горит она или нет.
    Вариант 1 - не горит вообще (зажигание включено).От вывода «61» генератора вытаскиваем тонкий фиолетовый провод со счетчиком на конце и замыкаем на массу. Не загорелась - смотрим саму лампу, предохранитель 5 (или F16, если монтажный блок нового типа), провода, монтажный блок.
    Если загорелся, перейти к генератору (обрыв в цепи возбуждения). Возможно, неисправен регулятор напряжения, оборвана обмотка ротора или щетки не контактируют.
    Вариант 2 - лампа горит, после запуска двигатель не гаснет.Неисправность либо диодного моста, либо обмотки статора генератора (обрыв цепи или пробой изоляции на массу). Может, даже плюсовой болт не касается пластины диодного моста.
    Кстати, а плюсы AKB и генов хорошо связаны друг с другом? На плюс-болт генах всегда должно быть напряжение АКБ.
  2. Может с генератором проблемы, или где-то короткое замыкание и разрядился аккумулятор.
  3. Ремень генератора мог порваться. провод мог оторваться.генератор мог перегреться.
  4. Попробуйте почистить щеткой или заменить щетку.
  5. Но как определить, что провода в норме? нужно измерить то, что дает генератор.

    и не на батарее, а на выводах мистера (если нет зарядки) вообще причин несколько. нужно проверить генератор, а как это узнать набрав в яндексе "ремонт генератора ваз". будет несколько сайтов с детальным разбором

  6. может накрылся планшет на генераторе, или щетки в воздухе висят, во всяком случае если не оборвались провода и ремень нужно разобрать и посмотреть.
  7. скорее всего не хватает напряжения на азарт. попробуйте соединить болтовой вывод генератора, к которому подходят толстые провода, с выходом регулятора напряжения. Если генератор исправен, зарядка должна идти, иначе генератор надо ремонтировать
  8. ну или перегорел диодный мост
  9. Генератор накрыт.

ВАЗ 2109 карбюраторный генератор не работает

В машине два источника тока - аккумулятор и генератор.Аккумулятор используется при запуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при выключенном двигателе.

При работающем двигателе основной источник тока - генератор - подает электрический ток всем потребителям, включая систему зажигания, и заряжает аккумулятор.

Если на приборной панели горит красная лампа зарядки аккумулятора, это означает, что ток от генератора не течет в бортовую сеть и расходуется запас энергии аккумулятора.Этот запас ограничен и зависит от емкости. Если аккумулятор полностью заряжен, в гараж можно ехать без генератора, но лучше попытаться устранить неисправность на месте.

Схема генератора

2. Проверьте, не оборван ли ремень привода генератора.

Если ремень цел, проверьте его натяжение.

Надавите большим пальцем на ремень сверху и посмотрите, насколько он изогнут.

Нормальное натяжение обеспечивается при изгибе ремня на 10-15 мм.

Если натяжение ремня слабое, используйте ключ на 17, чтобы ослабить гайку, крепящую генератор к регулировочному кронштейну, вставьте монтажную лопатку между генератором и блоком двигателя и используйте этот рычаг, чтобы отвести генератор от двигателя. Затяните гайку крепления генератора.

3. Проверьте, не перегорел ли соответствующий предохранитель.

4. Проверить провод от генератора к «плюсовой» клемме аккумуляторной батареи. К нему подключаются два провода: более толстый соединяет аккумулятор со стартером, а тонкий - с генератором.

Возможно, провод оборван, повреждена внутренняя изоляция, окисленные или ненадежные контакты.

Отремонтировать и запустить двигатель.

Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.

Для снижения потребления тока при движении автомобиля с неисправным генератором по возможности выключите магнитолу, избыточное освещение, вентилятор отопителя, обогреватель стекла и т. Д.

Проверка регулятора напряжения на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В, класс точности не хуже 1.0. Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между выводом «30» и массой генератора. Напряжение должно быть в пределах 13,6-14,6 В. В случае, если имеет место систематическая недозаряд или перезарядка аккумулятора и регулируемое напряжение не укладывается в эти пределы, регулятор напряжения необходимо заменить.

а) Проверить схему регулятора выходного напряжения до 1996 г.

б) Проверить схему регулятора выходного напряжения после 1996 г.

Регулятор (поз. 3), снятый с генератора, проверяется согласно приведенной выше схеме.

Регулятор, который использовался до 1996 года, лучше всего проверять в сборе с щеткодержателем, так как он может сразу обнаружить обрыв щеточных проводов и плохой контакт между выводами регулятора напряжения и щеткодержателя.Между щетками включить лампу (поз. 5) на 1-3 Вт, 12 В. К выводам «В» (поз. 4), «В» (поз. 6) и к корпусу регулятора или «массе». »(Поз. 2) подключить источник питания (поз. 1) сначала с напряжением 12 В, а затем с напряжением 15-16 В. Если регулятор работает, то в первом случае должна загореться лампа. , а во втором он должен погаснуть. Если лампа горит в обоих случаях, значит пробой в регуляторе, если не горит в обоих случаях, значит в регуляторе есть обрыв, либо отсутствует контакт между щетками и выводами регулятора напряжения.

Как отремонтировать генератор

В машине два источника тока - аккумулятор и генератор. Аккумулятор используется при запуске двигателя и для подачи электрического тока напряжением 12 В на стартер и другие потребители при выключенном двигателе.

При работающем двигателе основной источник тока - генератор - подает электрический ток всем потребителям, включая систему зажигания, и заряжает аккумулятор.

Если на приборной панели горит красная лампа зарядки АКБ, значит, ток от генератора в бортовую сеть не течет и запас энергии АКБ расходуется.Этот запас ограничен и зависит от емкости. Если аккумулятор полностью заряжен, в гараж можно ехать без генератора, но лучше попытаться устранить неисправность на месте.

Схема генератора

2. Проверьте, не оборван ли ремень привода генератора.

Если ремень цел, проверьте его натяжение.

Надавите большим пальцем на ремень сверху и посмотрите, насколько он изогнут.

Нормальное натяжение обеспечивается при изгибе ремня на 10-15 мм.

Если натяжение ремня слабое, используйте ключ на 17, чтобы ослабить гайку, крепящую генератор к регулировочному кронштейну, вставьте монтажную лопатку между генератором и блоком двигателя и используйте этот рычаг, чтобы отвести генератор от двигателя. Затяните гайку крепления генератора.

3. Проверьте, не перегорел ли соответствующий предохранитель.

4. Проверить провод от генератора к «плюсовой» клемме аккумуляторной батареи. К нему подключаются два провода: более толстый соединяет аккумулятор со стартером, а тонкий - с генератором.

Возможно, провод оборван, повреждена внутренняя изоляция, окисленные или ненадежные контакты.

Отремонтировать и запустить двигатель.

Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.

Для снижения потребления тока при движении автомобиля с неисправным генератором по возможности выключите магнитолу, избыточное освещение, вентилятор отопителя, обогреватель стекла и т. Д.

Проверка регулятора напряжения на автомобиле

Для поверки необходимо иметь вольтметр постоянного тока со шкалой 15-30 В класс точности не хуже 1.0. Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между выводом «30» и массой генератора. Напряжение должно быть в пределах 13,6-14,6 В. В случае, если имеет место систематическая недозаряд или перезарядка аккумулятора и регулируемое напряжение не укладывается в эти пределы, регулятор напряжения необходимо заменить.

а) Проверить схему регулятора выходного напряжения до 1996 г.

б) Проверить схему регулятора выходного напряжения после 1996 г.

Регулятор (поз. 3), снятый с генератора, проверяется согласно приведенной выше схеме.

Регулятор, который использовался до 1996 года, лучше всего проверять в сборе с щеткодержателем, так как он может сразу обнаружить обрыв щеточных проводов и плохой контакт между выводами регулятора напряжения и щеткодержателя.Между щетками включить лампу (поз. 5) на 1-3 Вт, 12 В. К выводам «В» (поз. 4), «В» (поз. 6) и к корпусу регулятора или «массе». »(Поз. 2) подключить источник питания (поз. 1) сначала с напряжением 12 В, а затем с напряжением 15-16 В. Если регулятор работает, то в первом случае должна загореться лампа. , а во втором он должен погаснуть. Если лампа горит в обоих случаях, значит пробой в регуляторе, если не горит в обоих случаях, значит в регуляторе есть обрыв, либо отсутствует контакт между щетками и выводами регулятора напряжения.

Как отремонтировать генератор

При управлении автомобилем всегда следует обращать внимание на то, заряжается ли аккумулятор. Аккумулятор ВАЗ 2109 нужен только для запуска двигателя. Во время работы двигателя питаются все электроприборы ВАЗ 2109. Естественно, если перестанет работать генератор, то аккумулятора хватит ненадолго. Как понять, что батарея не заряжается? На приборной панели есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет.При работающем двигателе ВАЗ 2109 вольтметр должен показывать напряжение порядка 13,5 - 14 В. Если вы заметили, что стрелка всегда наклонена вправо, то есть напряжение бортовой сети меньше 12В, значит заряда от генератора нет.
Так же очень удобно следить за напряжением бортовой сети Ваз 2109 с помощью цифрового тахометра. Он с точностью до десятых долей вольта измеряет напряжение от генератора.

У меня недавно была такая ситуация: езжу и вижу, что напряжение на вольтметре панели приборов около 11 Вольт.Понятно что-то с генератором. Ну как обычно, на ремонт некогда, на улице темно и холодно, гаража нет. Ну как всегда, машину нужно водить каждый день, без этого никак. Поэтому каждую ночь ставлю аккумулятор на зарядку каждый день, а утром ставлю полностью заряженный аккумулятор на машину и гнал. Если ездить только днем, то есть без фар, то аккумулятора хватит на несколько дней. Если, когда я ехал, мне нужно утром идти на работу в темноте, то к вечеру аккумулятор полностью разрядится.
Конечно, все зависит от того, как часто вы выключаете и запускаете двигатель. Много энергии аккумулятора тратится только на то, чтобы повернуть стартер, можно попробовать проехать и без, тогда аккумулятор нужен только для системы зажигания и световой сигнализации (стопы, повороты). До недавнего времени считал, что какой бы дохлый аккумулятор не был, ВАЗ 2109 всегда можно запустить толкателем. Это оказалось неправдой. Есть определенная степень разряда, когда стартеру уже не хватает сил провернуть коленвал, но хватает.Нажал, поставил трансмиссию, завелась и все нормально. Однако, если аккумулятор полностью разряжен, у него недостаточно энергии даже для образования искры. Не давите, ВАЗ 2109 не заведется, пока вы не зарядите аккумулятор.
Но все-таки, что делать, если у ВАЗ 2109 отсутствует зарядка аккумулятора ?. Конечно, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое первое, что нужно сделать, если перестал работать генератор ВАЗ 2109, - это проверить щетки генератора.Чтобы понять, что ВАЗ 2109 неисправен или просто протер щеткой. Включаем зажигание и смотрим на панель приборов.


Если щетки неисправны, то при неработающем двигателе лампа зарядки аккумулятора не горит. Или он будет светиться довольно тускло. После запуска двигателя свет будет продолжать тускнеть. Тусклое свечение видно только в темноте, днем ​​его не видно. Если щетки исправны, то на незанятом двигателе горит лампа зарядки аккумулятора;
Сразу стоит отметить, что на ВАЗ 2109 до 1993 года стоят щетки старого образца.На новом ВАЗ 2109 устанавливаются щетки нового образца, сразу со стабилизатором напряжения. Однако в продаже есть как новые, так и старые образцы щеток ВАЗ 2109. Стоимость щеток генератора ВАЗ 2109 около 3-5 долларов.
Замена щеток генератора ВАЗ 2109 очень простая, последовательность следующая:
1. Сбрасываем массу с АКБ


2. Отсоедините микросхему от корпуса щеток генератора и загните провода от центрального штифта генератора.



3. Откручиваем два болта крепления щеток к корпусу генератора ВАЗ 2109. И медленно снимаем щетки с корпуса генератора.


4. Если вы хотите, чтобы новые щетки прослужили долго, необходимо очистить коллектор генератора. Для этого ослабьте гайку на кронштейне крепления генератора, ослабьте ремень и снимите его. Берем мелкую наждачную бумагу, прижимаем к коллектору, и сами вращаем генератор с помощью ведущего колеса.Таким образом, потоки графита от предыдущих щеток удаляются из коллектора. И износ новых щеток будет долгим.
5. Теперь вставляем новые щетки в корпус генератора ВАЗ 2109 и зажимаем их.


6. Вставляем обратно все фишки и провода генератора ВАЗ 2109.


Проверяем работоспособность генератора указанным выше способом.

Срок службы традиционного свинцово-кислотного автомобильного аккумулятора составляет около 4-5 лет. Однако этот период резко сокращается, если аккумулятор используется неправильно.

Глубокий разряд может привести к тому, что в аккумулятор просто не уйдет ток, и он не будет заряжаться. Если аккумулятор ВАЗ 2109 не заряжается, то, возможно, ему потребуется замена. На «девятке» стоит модель емкостью 55 Ач, и найти аналог будет довольно просто. Но вполне вероятно, что виновником того, что аккумулятор не заряжается, будет сбой в работе бортовой сети.

Если автолюбитель понимает, что на его ВАЗ 2109 нет заряда аккумулятора, то можно попробовать зарядить стационарным устройством.Если аккумулятор сильно разрядился, с ним нужно обращаться очень осторожно. Измеряем напряжение вольтметром, и если он показывает напряжение ниже 10 В, то зарядное устройство нужно выставить на ток 0,1 А. Конечно, зарядка таким малым током займет очень много времени, но аккумулятор прослужит дольше. Когда накопился какой-то заряд, а на выводах АКБ зафиксировано нормальное напряжение, его нужно разрядить до значения 10,2 В. И снова зарядить, но нормальным током.Для аккумулятора на 55 Ач это будет 5,5 А.

Если аккумулятор успешно заряжен с помощью стационарного зарядного устройства, то, скорее всего, он в порядке. Если после установки такого свежезаряженного аккумулятора в ВАЗ 2109 лампа аккумулятора (на панели приборов) все равно горит, то не стоит отправляться в путь и снова выставить аккумулятор на ноль.

Необходимо проверить контакты на АКБ, на выводах бортового генератора и в блоке предохранителей. Контакты со временем окисляются и могут не пропускать ток.Если после проверки контактов ситуация не изменилась, а лампочка все еще горит даже при высоких оборотах двигателя, нужно проверить генератор.

Сразу стоит сказать, что не стоит отключать аккумулятор на ходу, как рекомендуют некоторые водители. Теоретически такой способ действительно позволит проверить работу генератора - если он исправен, то без аккумулятора машина не заглохнет. Но на практике скачок напряжения может сжечь электронику автомобиля, поскольку аккумулятор действует как сглаживающее устройство для скачков напряжения.Генератор не подает напряжение равномерно.

Итак, автомобилист понял, что на его ВАЗ 2109 нет заряда аккумулятора, и причина этому, скорее всего, неисправный генератор. Очень часто это предположение подтверждается характерным гудением при вращении вала генератора, напоминающим вой. Тогда обязательно нужно снять и проверить генератор. В любом генераторе кисти со временем стираются, это неизбежно. Контакт потерян, и генератор не генерирует ток.

Однако замена щеток может не решить проблему. Возможно, выпрямительный блок перестал работать. Он построен на основе диодного моста, а диоды являются довольно чувствительными элементами. Если выйдет из строя хотя бы один диод, генератор перестанет подавать ток на аккумулятор, либо ток начнет течь в генератор от аккумулятора (чего быть не должно). Диод должен пропускать ток только в одном направлении, и это легко проверить омметром. Устройство должно показывать либо бесконечное сопротивление, либо несколько сотен Ом, в зависимости от направления подключения.В противном случае неисправен диод. Его необходимо заменить или установить новый выпрямительный блок.

На генераторе есть регулятор напряжения, который тоже может выйти из строя. В этом случае на аккумулятор будет подаваться слишком высокое или недостаточное напряжение. Оба случая вредны, но первый особенно губителен для батареи. Во втором сценарии АКБ ВАЗ 2109 не заряжается до нужного уровня. Регулятор напряжения полностью меняется после снятия и разборки генератора.

Полное отсутствие напряжения на выводах генератора также может быть вызвано пайкой выводов обмотки возбуждения. Из-за плохого припоя они могут отсоединиться от контактных колец, и тогда генератор просто остановится. Выводы можно либо припаять обратно, либо заменить весь ротор на новый. Такой же эффект вызовет обрыв или короткое замыкание обмотки статора.

Генератор может не работать по чисто механическим причинам. Во-первых, если на ВАЗ 2109 нет заряда аккумулятора, то ремень генератора можно легко затянуть.Или он может просто лопнуть. Всегда нужно следить за его состоянием, не допускать скольжения. Во-вторых, в генераторе мог выйти из строя подшипник - тогда генератор может с трудом раскрутиться, а то и заклинить вал. Такое устройство нельзя продолжать эксплуатировать, иначе оно основательно испортится.

Читайте также другие отзывы.

Причина на ВАЗ 2109 не включается зажигание. Проблемы со спидометром

Автомобиль ВАЗ-2109 выпускался в России 19 лет (1987-2006 гг.), Как с карбюратором, так и с впрыском (ВАЗ-2111-80 (1.5и 8В), ВАЗ-11183-20 ​​(1.6и 8В)) двигателей. Признаками неисправности в системе зажигания могли быть перебои двигателя только на холостом ходу, а также в любом из режимов работы двигателя. При этом теряется часть мощности или, как говорят водители, «двигатель не тянет». При полном выходе из строя системы зажигания запустить двигатель стало невозможно.

Поиск неисправностей в системе зажигания обычно начинается с проверки наличия искры на свечах зажигания, которая должна быть мощной, непрерывной, а ее цвет - сине-оранжевым.Если искры нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятках» с карбюраторным двигателем поиск искры можно запустить с высоковольтного провода катушки зажигания, идущего к центральному выводу распределителя. Если на нем есть напряжение, значит цепь низкого напряжения и сама катушка зажигания исправны. Затем необходимо проверить бегунок и крышку трамблера.

Их можно пробить на массу, к тому же в бегунке может сгореть сопротивление, а на контактах крышки трамблера появится коррозия.Кроме того, износ или замерзание угольного стержня, через который напряжение передается с провода катушки зажигания на токоведущую пластину рабочего колеса, приведет к прекращению подачи высокого напряжения на свечи зажигания. Если напряжение на высоковольтном проводе, идущем от катушки зажигания к распределителю, отсутствует, то придется проверить работу переключателя и самой катушки зажигания, заменив ее на заведомо исправные устройства.

Так как на панели приборов «девятки» стоит вольтметр, состояние переключателя можно определить по движению его стрелки в момент включения зажигания.Если он без промедления переместится из нуля в положение, соответствующее напряжению аккумулятора, то можно сделать вывод, что переключатель неисправен. Если замена переключателя не дала результата, то придется проверить работу датчика Холла, расположенного внутри трамблера.

Неисправность высоковольтных проводов будет хорошо видна в темноте, если открыть капот ВАЗ-2109 при работающем двигателе, так как при обрыве проводов они начинают светиться.

Замок зажигания ВАЗ 2108 2109 21099 старой и новой конструкции:
- старый четырехпозиционный, реле и длинный ключ,
- новый без реле и с коротким ключом на три положения.
Замок зажигания выполняет две функции:
-Электрический: замыкание контактов в зависимости от положения ключа.
-Механический: бесключевой замок руля. То есть без ключа будет невозможно повернуть руль, даже если в обход электрической части завести машину. Чтобы повернуть руль, вам нужно будет разобрать замок и снять механический замок.
Неисправности по электрической части, у замка зажигания ВАЗ 2108 2109 21099 всего две (как и у всей электрики):
1) Отсутствие контакта в определенном положении ключа.В этом случае машина может работать или не работать для отдельных потребителей.
2) Наличие контакта там, где он не нужен. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого откручиваем винты, которыми верхняя и нижняя части крепятся друг к другу. Сняв защиту, мы сразу же получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутите пластиковую накладку замка зажигания отверткой.Снимаем это.

3) Снимите контактную группу выключателя зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится замком зажигания нового типа, то потребуется немного переделать проводку.

Просто так работать не будет, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, которая крепится к рулю.

Установите новый замок в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить, не касаясь всего замка.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для того, чтобы в случае подозрения проверить исправность работы замка, нужна диаграмма, показывающая, какие контакты замыкаются между собой при разных положениях ключа в замке зажигания замок.

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный - к стартеру,
Розовый - + 12В,
Коричневый - + 12В на поворот на реле зажигания,
Белый - включить реле зажигания,
Черный, синий - другие потребители.
Положение ключа "0":
Ни один провод в контактной группе не должен звенеть с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении реле зажигания включено и система зажигания ВАЗ 2108 2109 21099 запитана по сине-черному проводу.
Белый закрывается коричневым, розовым с синим и черным.
Положение ключа "2":
В этом положении снова остается включенным реле зажигания, на реле стартера подается + 12В.
Белый закрывается коричневым, розовым с красным и черным.
Ключевое положение «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты, сигнализацию с дальним светом фар.
Коричневый замкнут с черным, розовый с черным.
Типичный пример неисправности контактной группы: автомобиль не заводится. Вы включаете стартер. Начнешь грешить на выключатель, датчик Холла. Но потом оказывается, что все в порядке, просто система зажигания не запитана. То есть от замка зажигания ВАЗ 2108 2109 21099 питание на систему зажигания не поступает.

На ВАЗ 2109 со временем возникают неисправности электрооборудования. Опытный автомобилист должен уметь справиться с этими проблемами.
Желательно, чтобы он самостоятельно устранил неисправности на ВАЗ 21093і, проверил электрооборудование и сделал соответствующие выводы. В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.

общая информация

Начнем с общей информации... Вы должны знать, что на автомобиле ВАЗ 2109 есть два источника питания - аккумулятор и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей напряжением 12 В при неработающем двигателе.
При запуске двигателя вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не подает ток

Примечание.Каждый водитель должен знать, что если на приборной панели горит красная лампа зарядки, значит, заряд от генератора в бортовую сеть не поступает, то есть расходуется накопленная энергия аккумулятора. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости. Конечно, в этом случае вы можете подъехать к дому без генератора, но машину уже нельзя выключить и вам придется ехать без остановки.

Заказ на работу

Итак:

  • В первую очередь нужно проверить, стоит ли он на месте.Бывает, что обламывается.
  • Если ремень на месте в целости и сохранности, рекомендуется проверить его натяжение. Для этого надавите большим пальцем сверху и обратите внимание на то, насколько изогнут ремень. 10-15 мм - это норма.
  • Вооружаемся соответствующим ключом и откручиваем гайку крепления генератора к корпусу. Затем вставляем монтировку между генератором и блоком двигателя. Рычажным методом перемещаем генератор и затягиваем гайку крепления.

  • Необходимо проверить, не перегорел ли соответствующий предохранитель.Если это так, мы заменяем его новым (подробнее о предохранителях ниже).
  • Запустим блок питания и проверим, гаснет ли лампа зарядки аккумулятора. Если погаснет, значит все сделано правильно.
  • Если не гаснет, то нужно проверить кабель, идущий от генератора к аккумуляторной батарее (плюс). Проблемы могут быть в нем.

Примечание. От аккумуляторной батареи идет два провода: толстый соединяет аккумулятор со стартером, а тонкий - тот, который нам нужен.

  • Проверяем целостность этого провода. Может это отрезано что ли.
  • Также необходимо внимательно проверить контакты, которые со временем могли окислиться.
  • Все эти неисправности, если обнаруживаются, исправляются. Запускаем двигатель и смотрим, появилась ли зарядка.
  • Если да, то добрый день!

Если опять нет зарядки, то нужно проверить сам генератор (см.). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Совет. Как уже говорилось, попасть в сервис или собственный гараж можно с поврежденным генератором. Чтобы минимизировать потребление тока аккумулятора, в этот момент необходимо обязательно выключить все устройства, такие как автомагнитола, ненужные осветительные приборы, вентилятор, кондиционер, обогреватель и т. Д.

Проверка регулятора

Если автомобилист опытный, то ему могут посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для поддержания напряжения генератора в указанных пределах, даже если скорость и нагрузка изменяются.Возможно, что «сработало» и генератор не работает должным образом.
На машине:

  • Вооружаемся вольтметром со шкалой до 15-30 В.
  • Измеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
  • Измеряем напряжение при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма тринадцать / четырнадцать В.
  • В противном случае, если значение будет ниже или выше, потребуется замена регулятора.

Проверка регулятора в разобранном виде:

  • Демонтируем регулятор.
  • Проверяем по схеме.

Примечание. Если регулятор на ВАЗ 2109, выпущенный до 1996 года, то лучше проверить его в сборе с щеткодержателем. Это позволит сразу обнаружить обрывы выводов щеток и плохой контакт между концами регулятора.

  • Включаем контрольную лампу между щетками.
  • Подаем ток на клеммы C и B и корпус регулятора напряжением 12 В.
  • Потом выводим ток, напряжение уже 15 В.
  • При неисправности регулятора лампа не должна гореть при 15 В, а гореть при 12 В.
  • Если он горит в обоих случаях, то неисправен регулятор и даже можно точно определить, что в нем поломка.
  • Если лампа не загорается в обоих случаях, произошел обрыв регулятора.

Автоматические выключатели

Стражи одновременно защитники и разведчики.Именно они сигнализируют об опасности короткого замыкания или других проблем с электричеством в случае повторного сгорания.
А проблемы с электрикой нельзя отложить на второй план, так как это грозит возгоранием всей электропроводки и возгоранием.

Примечание. Помните, что заменять поврежденный предохранитель на новый с более высоким номиналом категорически запрещено. Совет. Чтобы упростить поиск и устранение неисправностей, мы рекомендуем использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые.Отличительной особенностью новинки является использование предохранителя нового типа.
Вместо цилиндрического предохранителя (как на старом блоке) здесь применены ножевые предохранители. Кроме того, в таком блоке используются новые компактные реле.

Разберем теперь схему предохранителей на ВАЗ 2109, так как это очень важно для работы с электрикой автомобиля. Предохранители будут сокращены до буквы P, если монтажный блок старая модель и буква P, если новая.
Итак:

  • 1 и 2 П на 8 А (в старом блоке) и 8/9 П на 7.5 А (в новом блоке) - отвечают за противотуманные фары.
  • П № 3 на 8А и П1 на 10А - отвечают за очистители, реле и клапан переключения фар.
  • P4 с 16A и P7 с 30A - отвечают за очистители фар, электродвигатель мотора печки, мотор-редуктор очистителя заднего стекла, лампочки бардачка, подогрев стекол и т. Д.
  • P5 на 8A и P16 на 15A - они отвечают за поворотники, реле аварийного освещения, задние фонари, за индикаторы температуры и уровня топлива и т. Д.
  • P6 с 8A и P3 с 10A - задние фонари, стоп-сигналы и освещение салона.
  • P6 и P6 s 30A - отвечают за передние стеклоподъемники.
  • P7 и P10 с 7,5А - отвечают за освещение номерного знака.
  • P8 на 16A и P5 на 20A - отвечают за звуковой сигнал и различные реле.
  • P9 на 8А и P10 на 7,5А - в ответ на левый боковой маркер и левую заднюю фару.

  • P10 на 8A и P11 на 7.5A отвечают за правую фару-габаритную и правую заднюю фару.
  • P11 с 8A и P2 с 10A - отвечают за поворотники и аварийные огни.
  • P12 на 16A и P4 на 20A - для обогревателя заднего стекла, прикуривателя и розетки.
  • P13 и P14 с 8A и P15 / P14 с 7,5A - отвечают за осветители / дальний свет.
  • P15 / P16 с 8A и P13 / P12 с 7,5A - отвечает за осветители / ближний свет.

Неисправности электрооборудования ВАЗ 2109 и их устранение

Распространенная проблема, связанная с ВАЗ 2109 с электрикой - это комбинация приборов.Он встроен в приборную панель со стороны водителя и включает в себя систему приборов, отслеживающих текущее состояние автомобиля.
Это могут быть такие устройства, как датчик оборотов двигателя или просто серия сигнальных ламп.

Учитывать неисправности.

Указатели

  • Если не работает датчик температуры и уровня топлива, то причиной может быть либо неисправность самих лампочек или датчиков, либо обрыв в цепи питания.
  • Лечение: обзвон всей цепи и проверка предохранителей.Если не поможет, то проверка работоспособности приборов и датчиков с последующей их заменой.

Топливный бак стрелка

  • Еще бывает, что вы только что заправились на заправке, но стрелка указателя возвращается в начало шкалы.
  • Проверить, не был ли сбит ограничитель поплавка. Также бывает, что он неправильно установлен или настроен (ограничитель).
  • Снимите датчик и заново отрегулируйте.
  • Если эта самая стрелка постоянно скачет и в конце падает до нуля, проблема в слабом контакте резистора.Здесь может быть другая причина: обрыв цепи в резисторе.
  • Лечение: заменить регулятор уровня топлива на новый.

Лампочки

  • Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика или его гибкой шины.
  • Лечение: разобрать регулятор, расправить шину и устранить короткое замыкание.

Контрольные лампы

  • Если контрольные лампы на панели приборов не работают, значит, они перегорели или слабо работают в патронах.
  • Лечение: заменены лампы или подтянуты их контакты.
  • Возможно, окислились контакты. В этом случае нужно их тщательно очистить.

Проблемы со спидометром

  • Не менее частая неисправность, подразумевающая следующую операцию: замену кабеля.
  • Перед заменой рекомендуется проверить затяжку гаек проушин.
  • Еще бывает, что при работающем спидометре слышен шум.В этом случае, скорее всего, деформируется гибкий вал.

На этом проверку и устранение неисправностей электрики ВАЗ 2109 можно считать полноценным делом. Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь устранять подобные проблемы самостоятельно, вы сможете неплохо сэкономить семейный бюджет, ведь стоимость подобных услуг среди автоэлектриков в наши дни непомерно высока.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не произойдет, то хоть отдельные потребители не пойдут, максимум машина не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забывайте о проверке.


Необходимые инструменты

- тестер (мультиметр или аналогичный прибор в режиме омметра).
Если нет тестера, можно использовать контрольную лампу (свет 12 В с припаянными проводами).

Подготовительные работы

- снимите нижнюю часть пластиковой крышки рулевой колонки для облегчения доступа к блоку разъемов замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

- находим и отсоединяем разъем выключателя зажигания под панелью приборов;

- по части колодки жгута проводов, ведущей к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания на имеющиеся 3 положения. Пользуемся тестером в режиме омметра, прижимаем его выводы к замкнутым контактам замка или прикладываем плюс от АКБ через контрольную лампу к одному проверяемому выводу, минус от АКБ к другому. Если контакты замыкаются, тестер должен показать наличие некоторого сопротивления, контрольная лампа должна гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не загорается.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1.Положение ключа в замке зажигания - 0 (выключено).
Контакты под напряжением 30 и 30/1

Выводы в блоке коричневых и розовых проводов.

2. Положение ключа в замке зажигания - 1 (зажигание).
Контакты под напряжением - 30 и INT (внешнее освещение, освещение приборов, сигнализация дальнего света), 30/1 и 15/1 (катушка возбуждения генератора, система зажигания, стеклоочиститель, блок управления электромагнитным клапаном карбюратора, указатели поворота, фонарь заднего хода, приборы управления), 30-15 / 2 (фары ближнего и дальнего света.Противотуманные фары, очистители фар, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения).

Выводы в блоке из черного и розового, коричневого и белого, коричневого и синего проводов.

3. Положение ключа в замке зажигания - 2 (стартер).
Контакты под напряжением - 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания - 3 (стояночное).
Контакты под напряжением - 30 и INT, 30 и 1-P (все электрические цепи, перечисленные в п. 2).Контакт «П» до 1988 года использовался для включения габаритного света.

Выводит блок черных и розовых проводов от замка зажигания.

Неисправности замка зажигания ВАЗ 2109 достаточно распространены. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 могут стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями в замке зажигания и объяснить, как их исправить.

Что такое

Начнем с устройства замка.
Разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:

  • Как уже говорилось, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

  • Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Вот совет, как убедиться, что переключатель зажигания не работает:

  • Вставьте ключ зажигания и поверните его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если положение клавиши «1», работает ли наружное освещение или управляющие устройства;
  • Рекомендуется проверять все положения блокировки. Если есть отклонения от нормы - проблема с замком;
  • Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано.Замок на рабочем рулевом колесе должен срабатывать только при повороте ключа из положения «1» в положение «2»;

  • Надежно проверить, работает ли замок так: берем обычную переносную лампу и одним концом подключаем к массе, другим - к замку. Включаем зажигание - если лампочка горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.

Общие неисправности

Среди них на первом месте:

  • Замок заклинило.Это даже наблюдается в «девятках» при установке нового замка. Причина - заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером. В этом случае нужно ввести немного силиконовой смазки и делать это каждый раз при заклинивании замка.

  • Замок со временем изнашивается, и это ухудшает его работу;
  • Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена

Обычно замок можно отремонтировать. Если не получится, придется полностью заменить (см.).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

  • Снимите кожух и отверните болты крепления зажима замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото. Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

  • Разделите две части зажима, чтобы они освободились;
  • Личинка может быть изменена уже на этом этапе операции;
  • Вытаскиваем боковой штифт, который держит личинку в замке.

Совет. Личинка легко демонтируется тонкой отверткой, например, от часов.При этом необходимо стучать по замку молотком.

  • Если не удается вытащить личинку после снятия бокового штифта, можно попробовать просверлить личинку тонким сверлом;
  • Если снова удалить личинку не удалось, то рекомендуется окончательно снять блокировку;
  • Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

  • Если замок зажигания с реле, то вынимаем его из-под панели;
  • Отсоединить разъем;
  • Так же снимаем заземляющий провод;
  • Снимите крышку, отжав защелку, а затем контактную группу;
  • Теперь удалить личинку будет намного проще;
  • Меняем на новый;
  • Проверяем работу на месте перед тем, как поставить все на место. Поворачиваем ключ внутри замка - все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

  • После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, описано выше).
Вот несколько рекомендаций, которым необходимо следовать:

  • Перед отключением контактов нужно их пронумеровать во избежание путаницы;
  • Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое первым должно быть удалено. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить вручную. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. Это ВАЗ 2109 или иномарка - не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор.Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет свойство терять заряд. Особенно это характерно для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение - зарядка аккумулятора. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого на время (1-2 минуты) включите фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения.Когда в действие вступает электролит, аккумулятор нагревается и соответственно добавляется ток.



Что делать, если не заводится форсунка ВАЗ 21099 (не крутится стартер)? Это возможно даже при заряженном аккумуляторе. И причина тому - клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8-ми клапанная форсунка) не заводится. Причины именно в белом налете, который необходимо зачистить наждачной бумагой.Далее ставятся клеммы на место и машина должна успешно заводиться.

Зажигание

А что, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблема искать в системе зажигания. Первое, на что стоит обратить внимание - это распределитель и его провода. Симптомы - стартер вращается, иногда «заедает», однако не запускается. И автомобилист в надежде, что машина вот-вот заведется, крутит стартер секунд 20-30. И так до тех пор, пока снова не сядет аккум.Сделать это совершенно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставляете аккумулятор. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре - по одному на каждый цилиндр. О пробое свидетельствует наличие искр на стыке свечей с проводом. Особенно это заметно ночью.Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Распределитель затоплен

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.



Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию - ползунок не может произвести искру, необходимую для воспламенения смеси.Чтобы этого не произошло, не следует кататься на большой скорости по лужам, а при мытье двигателя - тщательно закрывать все элементы зажигания, в том числе колодцы свечей зажигания.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет троит.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы) свечным ключом вытащите элементы наружу.



Если на них есть следы налета, залиты бензином или просто загрязнены - проблема в них. При подаче большого количества топлива с минимальным количеством воздуха элемент не может воспламенить смесь. В итоге не заводится ВАЗ 2109 (карбюратор) - стартер крутится, есть искра.

Проверьте зазоры между электродами - они не должны превышать 0,8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

Что делать, если ключа нет?

При отсутствии свечного ключа просушить детали можно другим способом. Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем нажмите педаль газа на пол и покрутите стартер в течение 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха - свеча успешно просохнет.Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому этим методом не стоит злоупотреблять, чтобы мотор не работал «всухую».

Грязный фильтр

Его засор приводит к тому, что ВАЗ 2109. не заводится. Причем неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на впрыске следует снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором - пластиковая).Затем достаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствуют частицы пыли и грязи, воздух через них не может пройти в камеру сгорания. Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.



Да, мотору это не принесет, но будут частые перебои в работе.В результате камера будет заполнена слишком бедной смесью - отсюда отсутствие «тяги», мощности, провалов при разгоне и большого расхода топлива. Заменив эту деталь на новую, вы избавитесь от всех этих проблем сразу. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь - главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей - между лобовым стеклом и моторным отсеком.На этом блоке скапливается вся грязь, пыль и прочие отложения.



Если крышка не плотно закрыта, влага может попасть на элементы после дождя, что приведет к их «укорачиванию». Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорит, топливо не сможет перейти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому двигатель выходит из строя - его сложно запустить. Они выставляются с помощью регулировочной и контргаек.

Масло

Из-за густого масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается - мотор не может обрабатывать смесь.Зимой стекает густое масло и при попытке завести в верхней части цилиндра бензин проливается на него, растворяя его и смывая со стенок.

ГРМ Фазы

Что делать, если не заводится форсунка ВАЗ 2109 (стартер не крутит - щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с отметок и система не в состоянии развить фазу.



Также можно сломать. Это крайне не рекомендуется, особенно на двигателях с объемом 1.3 литра. На таких моторах при обрыве просто загибается заслонка. Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Он может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто - если элемент касается пластикового защитного кожуха, он должен быть натянут.

Оставить ответ
