Система охлаждения ВАЗ 2109 (карбюратор, инжектор): объем, принцип работы

Объем и принцип работы системы охлаждения ВАЗ-2109 У ВАЗ-2109 есть принудительная циркуляции системы охлаждения. Как это понимать? Все просто, когда детали двигателя нагреваются, то охлаждающий узел отбирает их тепло.

Узел охлаждения – замкнутая, герметичная система, которая циркулирует жидкость. У нее есть клапаны (впускные и выпускные), поддерживающие давление, когда авто движется.

Читайте также: Установка и замена салонного фильтра ВАЗ-2109

Схема системы охлаждения состоит из следующего комплекта:

  • расширительный бачок. Он вместе с клапанами обеспечивает поддержание давления;
  • насос, который качает жидкость. Она движется по большому и малому кругам;
  • вентилятор, который увеличивает поток воздуха в кузов машины;
  • датчики, которые передают всю информацию на электронный блок управления;
  • радиатор. В ВАЗ-2109 не имеет значения – карбюратор у вас или инжектор, ведь конструкция у них одинаковая;
  • термостат. Он автоматизируют всю работу ОС;
  • патрубки и хомуты. Они выполняют функцию подачи жидкости.

Как работает ВАЗ-2109 система охлаждения

Как работает ВАЗ-2109 система охлажденияС чего начинается работа СО? С расширительного бачка, который является главным элементом во всей системе. В нем вся жидкость, а также ее излишки (закипевший антифриз, который перемещается в специальный резервуар). После того как она остыла, она сразу же продолжает свою работу. Объем СО в автомобиле ВАЗ-2109 составляет 7,8 литра. В бачке есть клапаны, которые поддерживают давление. Когда давление повышается, начинает свою работу выпускной клапан, при понижении – впускной.

Читайте также: Как правильно снять панель приборов на ВАЗ-2109

Бачок – полупрозрачный, поэтому вам не принесет никаких неудобств проверка уровня жидкости.

Специальными шлангами соединяют расширительный бачок и термостат.

Этапы, которые проходит жидкость, таковы:

  1. В блоке цилиндров установлен датчик, что контролирует температуру. Эти показания можно увидеть на приборной панели.
  2. Когда мотор начинает свою работу, жидкость из рубашки перетекает в радиатор, где принимает тепло, либо же в термостат – для прогрева двигателя.
  3. После этого жидкость, что охлаждает, переходит в инжектор. Она циркулирует при помощи патрубков и хомутов.
  4. В ВАЗ-2109 применяется центробежный насос. Радиатор не имеет заливного отверстия, для этого используется расширительный бачок. В нем расположен датчик, который включает вентилятор. Если вы захотите слить жидкость, то открутите сливные пробки на радиаторе, бачке и блоке цилиндров.

В том случае, если разберетесь в системе охлаждения, вы сможете самостоятельно отремонтировать свою машину.

Неисправности в СО

В отечественном авто ВАЗ-2109 можно самостоятельно выявить неполадки в системе охлаждения.

принцип работы системы охлаждения ВАЗ-2109 Например, перегрев системы возникает в случае, если:

  • нехватка охлаждающей жидкости – проверьте, если нужно, долейте;
  • порвался или износился ремень насоса – замените его;
  • радиатор забился грязью – сделайте промывку или замените;
  • может быть сломан вентилятор.

Также существует ряд других неисправностей:

  1. Утечка охлаждающей жидкости. Могут быть повреждены шланги или трещины в деталях. Если жидкость теряется, значит, система переполнена.
  2. Коррозия может случиться, если загрязнена вода или неправильно составлен раствор антифриза.
  3. Воздушные пробки (прогрейте, как следует, двигатель, после дайте машине постоять, снимите шланг и снова запустите двигатель – это поможет выгнать воздух).

Сколько тосола нужно заливать в ВАЗ-2109

Возьмите две баклажки по 5 литров. Так как объем равен 7,8 литра, то сначала слейте старую жидкость, а новую залейте в объеме 6 литров. После прогрейте двигатель, тогда откроется термостат, и вы сможете долить оставшееся количество жидкости. Главное – лейте ровным и сплошным потоком, чтобы не было воздушных пробок.

Ваз 2109 циркуляция охлаждающей жидкости

Система охлаждения двигателя – важный конструктивный элемент автомобиля. Ее неисправность приводит к плохому прогреву двигателя до требуемой температуры, что становится причиной плохой работы печки, потери мощности и снижения ресурса силового агрегата. С другой стороны, система двигателя может перегреваться, что провоцирует поломку цилиндро-поршневой группы.

система охлаждения ваз 21099 карбюратор схема

система охлаждения ваз 21099 карбюратор схема

ваз 2199 система охлаждения инжектор

ваз 2199 система охлаждения инжектор

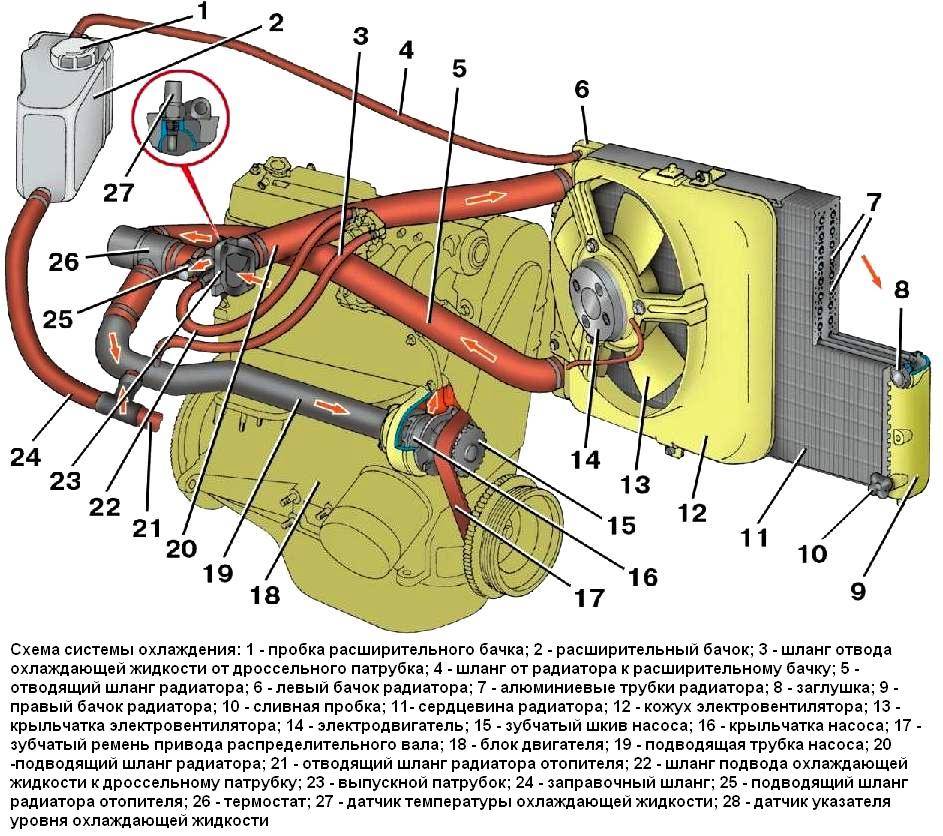

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Система охлаждения ваз 21093,2109,21099 выполняет отбор тепла от подверженных нагреву деталей двигателя, путем принудительной циркуляции. А инжектор дозирует поступление топлива. Конструктивно система охлаждения ваз инжектор состоит из:

  1. насос охлаждающего вещества,
  2. моноблочный термостат,
  3. электровентилятор обдува радиатора,
  4. радиатор с бачком расширения,
  5. трубопроводы, патрубки, сливные пробки.

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Диагностика системы охлаждения двигателя ваз 21093, 2109, 21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости – для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Замена поплавка в бензобаке ваз 2107, снятие и установка с фото

Как снять стеклоподъемник на ваз 2114, пошаговое описание с фото

Двухконтурное зажигание на ВАЗ, особенности и установка

Замена лобового стекла на ваз 2114, какое выбрать, когда стоит менять, процесс замены

ВАЗ 2114 не щелкает реле бензонасоса, как диагностировать поломку, ремонт насоса, каталожные номера

Ваз 2114 прогорел клапан симптомы

ВАЗ снятие коробки передач, классика, видео инструкция

Регулировка клапанов на ваз 2101

Как работает система охлаждения в инжекторном ВАЗ 2109?

Система охлаждения двигателя — важный конструктивный элемент автомобиля. Ее неисправность приводит к плохому прогреву двигателя до требуемой температуры, что становится причиной плохой работы печки, потери мощности и снижения ресурса силового агрегата. С другой стороны, система двигателя может перегреваться, что провоцирует поломку цилиндро-поршневой группы.

Sistema-oxlazhdeniya-vaz-21099-inzhektor

Система охлаждения ваз 21093,2109,21099 выполняет отбор тепла от подверженных нагреву деталей двигателя, путем принудительной циркуляции. А инжектор дозирует поступление топлива. Конструктивно система охлаждения ваз инжектор состоит из:

  1. насос охлаждающего вещества,
  2. моноблочный термостат,
  3. электровентилятор обдува радиатора,
  4. радиатор с бачком расширения,
  5. трубопроводы, патрубки, сливные пробки.

Принцип работы охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен — 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур — для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Особенности работы вентилятора и термостата ваз 21093,2109,21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости — в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Sistema-oxlazhdeniya-vaz-21099-inzhektor

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Диагностика системы охлаждения двигателя ваз 21093,2109,21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости — для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок — горячий, а нижний холодный, — термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор — проблемы с датчик температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Система охлаждения ВАЗ 2109

Система охлаждения ВАЗ 2109 имеет простую конструкцию, но требуется знать некоторые ее особенности, прежде чем приступать к ремонту либо замене ее составляющих. Практически любую поломку в девятке можно устранить самостоятельно — детали легко найти как в магазинах, так и на рынке, а специальных инструментов не требуется. Сперва стоит ознакомиться с общей схемой работы системы охлаждения.


Вернуться к оглавлению

Работа системы

Система охлаждения двигателя ВАЗ инжектор требуется для поддержания нормальных условий работы внутри узла. При перегреве мотора и деталей, размещенных рядом с ним, появляется риск их частичного разрушения, охлаждение предотвращает это. Конечно, система не гарантирует сильного понижения температуры внутри узла, но ее ресурса вполне хватает для поддержания работоспособности «девятки». Схема системы охлаждения ВАЗ 2109 работает благодаря перегонке специальной жидкости по трубкам, размещенным между деталями авто. Проходя горячие участки, жидкость частично снижает температуру деталей, а сама нагревается. Нагретая жидкость затем охлаждается, после чего цикл работы повторяется. Теперь более подробно о строении системы охлаждения. Оно выглядит так:

  • патрубки системы охлаждения ВАЗ 2109, соединяющие между собой бачок для хранения жидкости охлаждения (ОЖ), двигатель и радиатор;
  • радиатор — устройство, в котором охлаждается теплоноситель;
  • бачок для хранения жидкости;
  • насос — обеспечивает движение ОЖ внутри системы;
  • термостат, который разделяет систему на 2 отдельных контура.

Кроме этого, есть несколько мелких трубок, которые соединяют некоторые детали между собой, датчики работы и различные клапаны. Вот как это все работает:

  1. Охлаждение двигателя начинается, когда температура узла доходит до 93ºС. Датчик внутри блока цилиндров замеряет окружающую температуру и подает сигнал, когда показатель достигает граничных значений.
  2. Насос начинает работу, заставляя жидкость передвигаться по магистралям. Сперва жидкость покидает рубашку блока цилиндров и уже нагретая направляется к радиатору.
  3. Достигая радиатора, ОЖ распределяется на несколько потоков, заполняя тонкие трубочки радиатора (благодаря такой конструкции охлаждение происходит быстрее).
  4. Включается вентилятор, и потоки воздуха охлаждают теплоноситель, после чего тот покидает систему через другой канал и опять направляется к рубашке блока цилиндров.
  5. Цикл повторяется.
  6. При прогреве мотора используется малый контур, в который встроен термостат, принцип тот же, но все происходит намного быстрее.

Объем бачка системы — 7,8 л, если требуется ремонт какого-либо элемента охлаждения, бак опустошается. Регулярное обслуживание и замену жидкости стоит проводить регулярно — каждые 3 месяца. В качестве ОЖ рекомендуется использовать тосол либо антифриз других марок.


Вернуться к оглавлению

Когда требуется замена деталей

Когда же требуется замена охлаждающей жидкости ВАЗ 2109 и элементов системы охлаждения? Менять жидкость требуется регулярно после определенного периода ее использования. Детали меняются не периодично, а только после поломки. Одной из причин поломок является перегрев из-за неисправности какого-то элемента в системе охлаждения. Можно наблюдать следующие признаки перегрева двигателя:

  • температура ОЖ выше нормы и может превышать 120ºС, об этом свидетельствует специальный датчик;
  • наблюдается резкое падение мощности движка;
  • изменяется звук работы мотора, появляется звонкий металлический стук;
  • увеличивается потребление масла;
  • значительно увеличивается расход жидкости охлаждения.

Как следствие перегрева, после того как вы откроете капот, то увидите деформированные детали — выгнутые ГБЦ, окантовка прокладки, прогар некоторых деталей. Ремонт деформированных деталей не имеет смысла, их нужно менять.


Вернуться к оглавлению

Причины перегрева

Причиной перегрева может стать неисправность одного либо нескольких элементов охлаждающей системы. Частыми причинами являются недостаток ОЖ в бачке либо неисправный термостат. Многие автомобилисты просто забывают проверить эти мелочи. Нередко в девятке могут обнаружиться течи, из-за которых антифриз либо тосол постоянно убывают. Модель ВАЗ 21093 также страдает от подобных явлений в результате длительной эксплуатации.

В термостате же скапливаются частички, которые не позволяют подвижному элементу устройства двигаться, его заклинивает.

  1. Замена патрубков и термостата решает проблему перегрева. Но если перегрев случается по этим причинам, то скорее всего просто истек срок эксплуатации того или иного элемента. Другое дело — некорректная эксплуатация.
  2. Мотор не рассчитан на работу с перегрузкой, например, при буксировке либо на холостом ходу. В таких случаях нагревание происходит настолько быстро, что температура интенсивно поднимается выше нормы. Ресурса системы охлаждения недостаточно, в результате чего мотор перегревается.
  3. Некорректная регулировка системы впрыска и зажигания на заводе либо после ремонта приводит к тому, что нарушается процесс сгорания горючей смеси. Отработанные газы на выходе получаются горячее, чем это нужно, в результате чего температура узла повышается. Страдает не только двигатель, но и карбюратор.

Слишком горячие газы на выходе из камеры сгорания становятся причиной прогорания выпускного клапана, что также ведет к перегреванию.


Вернуться к оглавлению

Как бороться с неисправностями системы охлаждения

Ремонт в большинстве случаев состоит в замене деталей. Находим причину поломки, после чего заменяем неисправную деталь.

  1. Постоянное понижение уровня ОЖ в бачке. Если протекает тосол, нужно провести проверку патрубков системы охлаждения и термостат, какая-то из этих деталей имеет повреждения, замените неисправную на новую.
  2. Возможно, из строя вышел датчик температуры возле блока цилиндров, проверьте его контакты, переподключите. Если не помогло — замените датчик.
  3. Иногда в радиаторе образуется воздушная пробка, которая не дает ОЖ передвигаться по каналам. Как выгнать воздух из системы охлаждения? Прогрейте радиатор и прощупайте рукой в перчатке его тело. Если в каких-то местах он холодный, значит там пробка. Нам понадобится верхний патрубок (шланг), который ведет к радиатору. Заливаем полный бачок тосола, включаем двигатель. Патрубок нужно слегка отгибать, воздух понемногу будет выходить сам. Чтобы воздушная пробка в системе охлаждения пропала, потребуется очень аккуратно проделывать эту процедуру. Воздух выйдет, когда из патрубка польется тосол, а сама трубка нагреется.
  4. Если причина в прокладке головок блока цилиндров, вы можете не сразу обнаружить неисправность. Количество ОЖ в бачке будет постепенно уменьшаться, что практически незаметно. Одним из признаков этой неисправности будет мутный цвет масла, который возникает после того, как тосол попадает в поддон картера.

Отремонтировать подобную неисправность можно таким образом:

  • найдите карбюратор, от которого следует отключить контакты и тросики газа;
  • отключается тросик воздушной заслонки;
  • извлекаются патрубки;
  • снимается трамблер;
  • откручиваются 3 болтовых крепления распределителя ГБЦ;
  • сливается жидкость охлаждения;
  • снимаем все, что мешает добраться до прокладки;
  • крышка снимается после того, как вы открутите 2 гайки и головку;
  • демонтируется старая прокладка, затем устанавливается новая, после чего производится сборка в обратном порядке.

Это самые простые варианты борьбы с неисправностями, которые приводят к перегреву движка ВАЗ 2109. Более сложный ремонт лучше проводить на СТО. Если вы на ходу заметили, что температура ОЖ возросла до 120ºС, единственный способ охладить двигатель — свернуть на обочину и выключить движок при первой же возможности.

Конструкция системы охлаждения ВАЗ-2109

Страница 1 из 2

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией.

Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка

Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери).

Он открывается при давлении 1,1- 1,5 кгс/см 2.

Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см 2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Последний включается датчиком, ввернутым в левый бачок радиатора.

Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма.

Корпус насоса – алюминиевый.

Валик вращается в двухрядном подшипнике с "пожизненным" запасом пластичной смазки.

Наружное кольцо подшипника стопорится винтом.

На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник.

При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат.

На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора.

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.

При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Охлаждающая жидкость заливается в систему через расширительный бачок.

Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами.

Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку.

Жидкость подается через верхний патрубок, а отводится через нижний.

Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Возможные неисправности

Методы устранения

Падение уровня охлаждающей жидкости в расширительном бачке

Повреждение радиатора, шлангов, ослабление их посадки на патрубках.

Подтекание жидкости из крана отопителя

Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)

Замените поврежденные детали.

Подтяните хомуты на шлангах

Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

Замените насос в сборе

Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

При замене масла из картера выливается эмульсия с белесым оттенком.

Возможно появление обильного белого дыма из глушителя.

Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям





Двигатель долго прогревается до рабочей температуры

Неисправен термостат

Замените неисправный термостат

Низкая температура воздуха (ниже –15°С)



Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе)

Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

Датчик и цепи проверяются омметром

Неисправный датчик замените



Не размыкаются контакты реле включения электровентилятора

Проверка автотестером

Неисправное реле замените



Не размыкаются контакты термовыключателя радиатора

При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

Замените термовыключатель



Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне)

Неисправен термостат

Замените неисправный термостат

Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки на расширительном бачке.

На блоке системы контроля горит соответствующий индикатор

Устраните утечки. Долейте охлаждающую жидкость

Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка



Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

Воздух не должен выходить из-под пробки

Замените пробку и / или бачок

Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

Загрязнены ячейки радиатора

Промойте радиатор струей воды под давлением

Неисправен насос охлаждающей жидкости

Разберите насос, осмотрите, измерьте детали

Замените изношенные детали или насос в сборе

Не включается электровентилятор системы охлаждения



Замкните между собой контакты термовыключателя радиатора.

Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора.

Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Устраните причину нагарообразования. Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

Неправильная установка момента зажигания

Отрегулируйте угол опережения зажигания

Неисправен коммутатор

Неисправный коммутатор замените

Система охлаждения ВАЗ-2109

 Система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком

Насос охлаждающей жидкости центробежного типа приводится в действие зубчатым ремнем 17 привода механизма газораспределения.

Электровентилятор имеет пластмассовую четырехлопастную крыльчатку 13, установленную на валу электродвигателя 14, включение и выключение которого осуществляется контроллером

Термостат 26 с твердым термочувствительным наполнителем имеет основной и дополнительный клапаны.

Начало открытия основного клапана при температуре охлаждающей жидкости (85 ±2)°С, ход основного клапана при достижении температуры 102 °С не менее 8 мм

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками 6 и 9, двухходовой, с перегородкой в левом бачке.

Охлаждающая жидкость заливается через наливную горловину расширительного бачка 2, пробка 1 которого имеет впускной и выпускной клапаны.

Давление начала открытия выпускного клапана не менее 110 кПа (1,1 кгс/смг), впускного - 3-13 кПа (0,03-0,13 кгс/смг)

Замену охлаждающей жидкости производите в следующем порядке

1.  Отверните пробку 1 (см рис 1) расширительного бачка 2

2. Снимите брызговик двигателя, вывернув болты крепления его к кузову.

3. Поставьте под двигатель емкость для слива жидкости, отверните сливные пробки радиатора и блока цилиндров и слейте жидкость

4. По окончании слива заверните пробки.

5. Залейте охлаждающую жидкость через наливную горловину расширительного бачка 2, предварительно отсоединив шланг 3 от дроссельного патрубка

При появлении жидкости в дроссельном патрубке поставьте шланг на место, долейте жидкость до уровня верхней кромки крепежного ремня и заверните пробку.

6. Запустите двигатель и дайте ему поработать 1-2 мин на холостом ходу для удаления воздушных пробок.

Остановите двигатель, проверьте уровень жидкости

Если уровень ниже нормального, а в системе нет следов подтекания, то долейте охлаждающую жидкость

Ремонт насоса охлаждающей жидкости

Разборка

Для разборки насоса сделайте следующее:
-  спрессуйте съемником 3 (рис 2). закрепленным в тисках, шкив 2

- выверните стопорный винт и выпрессуйте оправкой 67 7853 Э56Э валик в сборе с подшипником, крыльчаткой и сальником

Усилие прикладывайте к обойме подшипника,

- спрессуйте с валика крыльчатку и снимите сальник.

Контроль

Проверьте осевой зазор в подшипнике.

Эту операцию надо делать обязательно, если отмечался значительный шум насоса Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большем зазоре подшипник с валиком замените новыми

Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять новыми

Трещины и деформации корпуса не допускаются

Сборка

Сборку выполняйте в следующем порядке:

- с помощью оправки 67 7953 9568 установите в корпус сальник, не допуская его перекоса, запрессуйте, прилагая усилие к обойме подшипника, подшипник с валиком так, чтобы совпали отверстия под стопорный винт 1 (рис 3). заверните стопорный винт подшипника и зачеканьте контуры его гнезда для предотвращения самоотвертывания

Повторное использование зубчатого шкива не допускается.

- с помощью приспособления 67 7320 9527 напрессуйте крыльчатку, а затем новый зубчатый шкив 9, выдержав размеры (52 ±0,5) мм и (39,3 ±0,1) мм, проверьте надежность соединения шкива на валике, приложив к шкиву момент 24,5 Нм (2,5 кгс·м)

Шкив не должен провернуться

 Термостат

У термостата следует проверять температуру начала открытия основного клапана и ход клапана

Термостат установите на стенде и опустите в бак с техническим глицерином

В основной клапан 4 (рис 4) уприте рычажок кронштейна, связанный с ножкой индикатора

Начальная температура жидкости в баке должна быть 79-90°С

Температуру жидкости постепенно увеличивайте примерно на 1 °С в минуту при постоянном перемешивании, чтобы она во всем объеме глицерина была одинаковой

За температуру начала открытия клапана принимается та, при которой ход основного клапана составит 0,1 мм

Термостат необходимо заменять, если температура начала открытия основного клапана не соответствует (85 ±2)°С или в случае, если при достижении температуры до 102°С не происходит касания клапана 1 седла патрубка 11

Простейшая проверка исправности термостата может быть осуществлена наощупь непосредственно на автомобиле

После запуска холодного двигателя при исправном термостате нижний патрубок радиатора должен нагреваться, когда температура охлаждающей жидкости достигнет 85-92°С

Детали радиатора и электровентилятора

Снятие и установка их на автомобиль выполняется на холодном двигателе в следующем порядке (рис 5 )

Отверните пробку расширительного бачка

Отвернув сливные пробки радиатора и блока цилиндров, слейте охлаждающую жидкость

Отсоедините электрические провода от электровентилятора

Отсоедините шланги от радиатора 1 и расширительного бачка

Отверните гайки и болты крепления кожуха 4 и, придерживая радиатор, выньте кожух в сборе с электровентилятором

Выньте радиатор из моторного отсека

При необходимости отверните гайки крепления, снимите вентилятор и электродвигатель вентилятора.

Снимите ремень крепления и выньте расширительный бачок Установку радиатора и расширительного бачка выполняйте в обратном порядке

Проверка герметичности радиатора Герметичность радиатора проверяется в ванне с водой

Заглушив патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см) и опустите в ванну с водой не менее чем на 30 с

При этом не должно наблюдаться появления из радиатора пузырьков воздуха

При повреждениях или негерметичности замените радиатор новым

Система охлаждения ваз 2109 инжектор

Система охлаждения ВАЗ-2109

Система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком

Насос охлаждающей жидкости центробежного типа приводится в действие зубчатым ремнем 17 привода механизма газораспределения.

Электровентилятор имеет пластмассовую четырехлопастную крыльчатку 13, установленную на валу электродвигателя 14, включение и выключение которого осуществляется контроллером

Термостат 26 с твердым термочувствительным наполнителем имеет основной и дополнительный клапаны.

Начало открытия основного клапана при температуре охлаждающей жидкости (85 ±2)°С, ход основного клапана при достижении температуры 102 °С не менее 8 мм

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками 6 и 9, двухходовой, с перегородкой в левом бачке.

Охлаждающая жидкость заливается через наливную горловину расширительного бачка 2, пробка 1 которого имеет впускной и выпускной клапаны.

Давление начала открытия выпускного клапана не менее 110 кПа (1,1 кгс/смг), впускного — 3-13 кПа (0,03-0,13 кгс/смг)

Замену охлаждающей жидкости производите в следующем порядке

1. Отверните пробку 1 (см рис 1) расширительного бачка 2

2. Снимите брызговик двигателя, вывернув болты крепления его к кузову.

3. Поставьте под двигатель емкость для слива жидкости, отверните сливные пробки радиатора и блока цилиндров и слейте жидкость

4. По окончании слива заверните пробки.

5. Залейте охлаждающую жидкость через наливную горловину расширительного бачка 2, предварительно отсоединив шланг 3 от дроссельного патрубка

При появлении жидкости в дроссельном патрубке поставьте шланг на место, долейте жидкость до уровня верхней кромки крепежного ремня и заверните пробку.

6. Запустите двигатель и дайте ему поработать 1-2 мин на холостом ходу для удаления воздушных пробок.

Остановите двигатель, проверьте уровень жидкости

Если уровень ниже нормального, а в системе нет следов подтекания, то долейте охлаждающую жидкость

Ремонт насоса охлаждающей жидкости

Разборка

Для разборки насоса сделайте следующее:
— спрессуйте съемником 3 (рис 2). закрепленным в тисках, шкив 2

— выверните стопорный винт и выпрессуйте оправкой 67 7853 Э56Э валик в сборе с подшипником, крыльчаткой и сальником

Усилие прикладывайте к обойме подшипника,

— спрессуйте с валика крыльчатку и снимите сальник.

Контроль

Проверьте осевой зазор в подшипнике.

Эту операцию надо делать обязательно, если отмечался значительный шум насоса Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большем зазоре подшипник с валиком замените новыми

Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять новыми

Трещины и деформации корпуса не допускаются

Сборка

Сборку выполняйте в следующем порядке:

— с помощью оправки 67 7953 9568 установите в корпус сальник, не допуская его перекоса, запрессуйте, прилагая усилие к обойме подшипника, подшипник с валиком так, чтобы совпали отверстия под стопорный винт 1 (рис 3). заверните стопорный винт подшипника и зачеканьте контуры его гнезда для предотвращения самоотвертывания

Повторное использование зубчатого шкива не допускается.

— с помощью приспособления 67 7320 9527 напрессуйте крыльчатку, а затем новый зубчатый шкив 9, выдержав размеры (52 ±0,5) мм и (39,3 ±0,1) мм, проверьте надежность соединения шкива на валике, приложив к шкиву момент 24,5 Нм (2,5 кгс·м)

Шкив не должен провернуться

Термостат

У термостата следует проверять температуру начала открытия основного клапана и ход клапана

Термостат установите на стенде и опустите в бак с техническим глицерином

В основной клапан 4 (рис 4) уприте рычажок кронштейна, связанный с ножкой индикатора

Начальная температура жидкости в баке должна быть 79-90°С

Температуру жидкости постепенно увеличивайте примерно на 1 °С в минуту при постоянном перемешивании, чтобы она во всем объеме глицерина была одинаковой

За температуру начала открытия клапана принимается та, при которой ход основного клапана составит 0,1 мм

Термостат необходимо заменять, если температура начала открытия основного клапана не соответствует (85 ±2)°С или в случае, если при достижении температуры до 102°С не происходит касания клапана 1 седла патрубка 11

Простейшая проверка исправности термостата может быть осуществлена наощупь непосредственно на автомобиле

После запуска холодного двигателя при исправном термостате нижний патрубок радиатора должен нагреваться, когда температура охлаждающей жидкости достигнет 85-92°С

Детали радиатора и электровентилятора

Снятие и установка их на автомобиль выполняется на холодном двигателе в следующем порядке (рис 5 )

Отверните пробку расширительного бачка

Отвернув сливные пробки радиатора и блока цилиндров, слейте охлаждающую жидкость

Отсоедините электрические провода от электровентилятора

Отсоедините шланги от радиатора 1 и расширительного бачка

Отверните гайки и болты крепления кожуха 4 и, придерживая радиатор, выньте кожух в сборе с электровентилятором

Выньте радиатор из моторного отсека

При необходимости отверните гайки крепления, снимите вентилятор и электродвигатель вентилятора.

Снимите ремень крепления и выньте расширительный бачок Установку радиатора и расширительного бачка выполняйте в обратном порядке

Проверка герметичности радиатора Герметичность радиатора проверяется в ванне с водой

Заглушив патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см) и опустите в ванну с водой не менее чем на 30 с

При этом не должно наблюдаться появления из радиатора пузырьков воздуха

При повреждениях или негерметичности замените радиатор новым

Особенности и неисправности системы охлаждения ВАЗ-2109

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией.

Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка

Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери).

Он открывается при давлении 1,1- 1,5 кгс/см 2 .

Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см 2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Последний включается датчиком, ввернутым в левый бачок радиатора.

Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма.

Корпус насоса – алюминиевый.

Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки.

Наружное кольцо подшипника стопорится винтом.

На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник.

При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат.

На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора.

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.

При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Охлаждающая жидкость заливается в систему через расширительный бачок.

Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами.

Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку.

Жидкость подается через верхний патрубок, а отводится через нижний.

Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Возможные неисправности

Методы устранения

Падение уровня охлаждающей жидкости в расширительном бачке

Повреждение радиатора, шлангов, ослабление их посадки на патрубках.

Подтекание жидкости из крана отопителя

Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см 2 )

Замените поврежденные детали.

Подтяните хомуты на шлангах

Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

Замените насос в сборе

Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

При замене масла из картера выливается эмульсия с белесым оттенком.

Возможно появление обильного белого дыма из глушителя.

Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям

Двигатель долго прогревается до рабочей температуры

Замените неисправный термостат

Низкая температура воздуха (ниже –15°С)

Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе)

Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

Датчик и цепи проверяются омметром

Неисправный датчик замените

Не размыкаются контакты реле включения электровентилятора

Неисправное реле замените

Не размыкаются контакты термовыключателя радиатора

При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне)

Замените неисправный термостат

Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки на расширительном бачке.

На блоке системы контроля горит соответствующий индикатор

Устраните утечки. Долейте охлаждающую жидкость

Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка

Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

Воздух не должен выходить из-под пробки

Замените пробку и / или бачок

Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

Загрязнены ячейки радиатора

Промойте радиатор струей воды под давлением

Неисправен насос охлаждающей жидкости

Разберите насос, осмотрите, измерьте детали

Замените изношенные детали или насос в сборе

Не включается электровентилятор системы охлаждения

Замкните между собой контакты термовыключателя радиатора.

Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора.

Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Устраните причину нагарообразования. Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

Объем и принцип работы системы охлаждения ВАЗ-2109

У ВАЗ-2109 есть принудительная циркуляции системы охлаждения. Как это понимать? Все просто, когда детали двигателя нагреваются, то охлаждающий узел отбирает их тепло.

Узел охлаждения – замкнутая, герметичная система, которая циркулирует жидкость. У нее есть клапаны (впускные и выпускные), поддерживающие давление, когда авто движется.

Схема системы охлаждения состоит из следующего комплекта:

  • расширительный бачок. Он вместе с клапанами обеспечивает поддержание давления;
  • насос, который качает жидкость. Она движется по большому и малому кругам;
  • вентилятор, который увеличивает поток воздуха в кузов машины;
  • датчики, которые передают всю информацию на электронный блок управления;
  • радиатор. В ВАЗ-2109 не имеет значения – карбюратор у вас или инжектор, ведь конструкция у них одинаковая;
  • термостат. Он автоматизируют всю работу ОС;
  • патрубки и хомуты. Они выполняют функцию подачи жидкости.

Как работает ВАЗ-2109 система охлаждения

С чего начинается работа СО? С расширительного бачка, который является главным элементом во всей системе. В нем вся жидкость, а также ее излишки (закипевший антифриз, который перемещается в специальный резервуар). После того как она остыла, она сразу же продолжает свою работу. Объем СО в автомобиле ВАЗ-2109 составляет 7,8 литра. В бачке есть клапаны, которые поддерживают давление. Когда давление повышается, начинает свою работу выпускной клапан, при понижении – впускной.

Бачок – полупрозрачный, поэтому вам не принесет никаких неудобств проверка уровня жидкости.

Специальными шлангами соединяют расширительный бачок и термостат.

Этапы, которые проходит жидкость, таковы:

  1. В блоке цилиндров установлен датчик, что контролирует температуру. Эти показания можно увидеть на приборной панели.
  2. Когда мотор начинает свою работу, жидкость из рубашки перетекает в радиатор, где принимает тепло, либо же в термостат – для прогрева двигателя.
  3. После этого жидкость, что охлаждает, переходит в инжектор. Она циркулирует при помощи патрубков и хомутов.
  4. В ВАЗ-2109 применяется центробежный насос. Радиатор не имеет заливного отверстия, для этого используется расширительный бачок. В нем расположен датчик, который включает вентилятор. Если вы захотите слить жидкость, то открутите сливные пробки на радиаторе, бачке и блоке цилиндров.

В том случае, если разберетесь в системе охлаждения, вы сможете самостоятельно отремонтировать свою машину.

Неисправности в СО

В отечественном авто ВАЗ-2109 можно самостоятельно выявить неполадки в системе охлаждения.

Например, перегрев системы возникает в случае, если:
  • нехватка охлаждающей жидкости – проверьте, если нужно, долейте;
  • порвался или износился ремень насоса – замените его;
  • радиатор забился грязью – сделайте промывку или замените;
  • может быть сломан вентилятор.

Также существует ряд других неисправностей:

  1. Утечка охлаждающей жидкости. Могут быть повреждены шланги или трещины в деталях. Если жидкость теряется, значит, система переполнена.
  2. Коррозия может случиться, если загрязнена вода или неправильно составлен раствор антифриза.
  3. Воздушные пробки (прогрейте, как следует, двигатель, после дайте машине постоять, снимите шланг и снова запустите двигатель – это поможет выгнать воздух).

Сколько тосола нужно заливать в ВАЗ-2109

Возьмите две баклажки по 5 литров. Так как объем равен 7,8 литра, то сначала слейте старую жидкость, а новую залейте в объеме 6 литров. После прогрейте двигатель, тогда откроется термостат, и вы сможете долить оставшееся количество жидкости. Главное – лейте ровным и сплошным потоком, чтобы не было воздушных пробок.

Как работает система охлаждения ВАЗ 2109

Система охлаждения ВАЗ 2109 имеет простую конструкцию, но требуется знать некоторые ее особенности, прежде чем приступать к ремонту либо замене ее составляющих. Практически любую поломку в девятке можно устранить самостоятельно — детали легко найти как в магазинах, так и на рынке, а специальных инструментов не требуется. Сперва стоит ознакомиться с общей схемой работы системы охлаждения.

Работа системы

Система охлаждения двигателя ВАЗ инжектор требуется для поддержания нормальных условий работы внутри узла. При перегреве мотора и деталей, размещенных рядом с ним, появляется риск их частичного разрушения, охлаждение предотвращает это. Конечно, система не гарантирует сильного понижения температуры внутри узла, но ее ресурса вполне хватает для поддержания работоспособности «девятки». Схема системы охлаждения ВАЗ 2109 работает благодаря перегонке специальной жидкости по трубкам, размещенным между деталями авто. Проходя горячие участки, жидкость частично снижает температуру деталей, а сама нагревается. Нагретая жидкость затем охлаждается, после чего цикл работы повторяется. Теперь более подробно о строении системы охлаждения. Оно выглядит так:

  • патрубки системы охлаждения ВАЗ 2109, соединяющие между собой бачок для хранения жидкости охлаждения (ОЖ), двигатель и радиатор;
  • радиатор — устройство, в котором охлаждается теплоноситель;
  • бачок для хранения жидкости;
  • насос — обеспечивает движение ОЖ внутри системы;
  • термостат, который разделяет систему на 2 отдельных контура.

Кроме этого, есть несколько мелких трубок, которые соединяют некоторые детали между собой, датчики работы и различные клапаны. Вот как это все работает:

  1. Охлаждение двигателя начинается, когда температура узла доходит до 93ºС. Датчик внутри блока цилиндров замеряет окружающую температуру и подает сигнал, когда показатель достигает граничных значений.
  2. Насос начинает работу, заставляя жидкость передвигаться по магистралям. Сперва жидкость покидает рубашку блока цилиндров и уже нагретая направляется к радиатору.
  3. Достигая радиатора, ОЖ распределяется на несколько потоков, заполняя тонкие трубочки радиатора (благодаря такой конструкции охлаждение происходит быстрее).
  4. Включается вентилятор, и потоки воздуха охлаждают теплоноситель, после чего тот покидает систему через другой канал и опять направляется к рубашке блока цилиндров.
  5. Цикл повторяется.
  6. При прогреве мотора используется малый контур, в который встроен термостат, принцип тот же, но все происходит намного быстрее.

Объем бачка системы — 7,8 л, если требуется ремонт какого-либо элемента охлаждения, бак опустошается. Регулярное обслуживание и замену жидкости стоит проводить регулярно — каждые 3 месяца. В качестве ОЖ рекомендуется использовать тосол либо антифриз других марок.

Когда требуется замена деталей

Когда же требуется замена охлаждающей жидкости ВАЗ 2109 и элементов системы охлаждения? Менять жидкость требуется регулярно после определенного периода ее использования. Детали меняются не периодично, а только после поломки. Одной из причин поломок является перегрев из-за неисправности какого-то элемента в системе охлаждения. Можно наблюдать следующие признаки перегрева двигателя:

  • температура ОЖ выше нормы и может превышать 120ºС, об этом свидетельствует специальный датчик;
  • наблюдается резкое падение мощности движка;
  • изменяется звук работы мотора, появляется звонкий металлический стук;
  • увеличивается потребление масла;
  • значительно увеличивается расход жидкости охлаждения.

Как следствие перегрева, после того как вы откроете капот, то увидите деформированные детали — выгнутые ГБЦ, окантовка прокладки, прогар некоторых деталей. Ремонт деформированных деталей не имеет смысла, их нужно менять.

Причины перегрева

Причиной перегрева может стать неисправность одного либо нескольких элементов охлаждающей системы. Частыми причинами являются недостаток ОЖ в бачке либо неисправный термостат. Многие автомобилисты просто забывают проверить эти мелочи. Нередко в девятке могут обнаружиться течи, из-за которых антифриз либо тосол постоянно убывают. Модель ВАЗ 21093 также страдает от подобных явлений в результате длительной эксплуатации.

В термостате же скапливаются частички, которые не позволяют подвижному элементу устройства двигаться, его заклинивает.

  1. Замена патрубков и термостата решает проблему перегрева. Но если перегрев случается по этим причинам, то скорее всего просто истек срок эксплуатации того или иного элемента. Другое дело — некорректная эксплуатация.
  2. Мотор не рассчитан на работу с перегрузкой, например, при буксировке либо на холостом ходу. В таких случаях нагревание происходит настолько быстро, что температура интенсивно поднимается выше нормы. Ресурса системы охлаждения недостаточно, в результате чего мотор перегревается.
  3. Некорректная регулировка системы впрыска и зажигания на заводе либо после ремонта приводит к тому, что нарушается процесс сгорания горючей смеси. Отработанные газы на выходе получаются горячее, чем это нужно, в результате чего температура узла повышается. Страдает не только двигатель, но и карбюратор.

Слишком горячие газы на выходе из камеры сгорания становятся причиной прогорания выпускного клапана, что также ведет к перегреванию.

Как бороться с неисправностями системы охлаждения

Ремонт в большинстве случаев состоит в замене деталей. Находим причину поломки, после чего заменяем неисправную деталь.

  1. Постоянное понижение уровня ОЖ в бачке. Если протекает тосол, нужно провести проверку патрубков системы охлаждения и термостат, какая-то из этих деталей имеет повреждения, замените неисправную на новую.
  2. Возможно, из строя вышел датчик температуры возле блока цилиндров, проверьте его контакты, переподключите. Если не помогло — замените датчик.
  3. Иногда в радиаторе образуется воздушная пробка, которая не дает ОЖ передвигаться по каналам. Как выгнать воздух из системы охлаждения? Прогрейте радиатор и прощупайте рукой в перчатке его тело. Если в каких-то местах он холодный, значит там пробка. Нам понадобится верхний патрубок (шланг), который ведет к радиатору. Заливаем полный бачок тосола, включаем двигатель. Патрубок нужно слегка отгибать, воздух понемногу будет выходить сам. Чтобы воздушная пробка в системе охлаждения пропала, потребуется очень аккуратно проделывать эту процедуру. Воздух выйдет, когда из патрубка польется тосол, а сама трубка нагреется.
  4. Если причина в прокладке головок блока цилиндров, вы можете не сразу обнаружить неисправность. Количество ОЖ в бачке будет постепенно уменьшаться, что практически незаметно. Одним из признаков этой неисправности будет мутный цвет масла, который возникает после того, как тосол попадает в поддон картера.

Отремонтировать подобную неисправность можно таким образом:

  • найдите карбюратор, от которого следует отключить контакты и тросики газа;
  • отключается тросик воздушной заслонки;
  • извлекаются патрубки;
  • снимается трамблер;
  • откручиваются 3 болтовых крепления распределителя ГБЦ;
  • сливается жидкость охлаждения;
  • снимаем все, что мешает добраться до прокладки;
  • крышка снимается после того, как вы открутите 2 гайки и головку;
  • демонтируется старая прокладка, затем устанавливается новая, после чего производится сборка в обратном порядке.

Это самые простые варианты борьбы с неисправностями, которые приводят к перегреву движка ВАЗ 2109. Более сложный ремонт лучше проводить на СТО. Если вы на ходу заметили, что температура ОЖ возросла до 120ºС, единственный способ охладить двигатель — свернуть на обочину и выключить движок при первой же возможности.

Ваз 2109 циркуляция охлаждающей жидкости

Система охлаждения двигателя – важный конструктивный элемент автомобиля. Ее неисправность приводит к плохому прогреву двигателя до требуемой температуры, что становится причиной плохой работы печки, потери мощности и снижения ресурса силового агрегата. С другой стороны, система двигателя может перегреваться, что провоцирует поломку цилиндро-поршневой группы.

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Система охлаждения ваз 21093,2109,21099 выполняет отбор тепла от подверженных нагреву деталей двигателя, путем принудительной циркуляции. А инжектор дозирует поступление топлива. Конструктивно система охлаждения ваз инжектор состоит из:

  1. насос охлаждающего вещества,
  2. моноблочный термостат,
  3. электровентилятор обдува радиатора,
  4. радиатор с бачком расширения,
  5. трубопроводы, патрубки, сливные пробки.

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Диагностика системы охлаждения двигателя ваз 21093, 2109, 21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости – для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Отправить ответ

avatar
  Подписаться
Уведомление о
