Точки подключения автосигнализации на Toyota Corolla 2008г Левый руль, МКППАвтор RA9UBD | |||
Цепь | Цвет | Полярность | Расположение |
+ 12V | Белый толстый | Положительная | Замок зажигания |
АСС | Чёрный тонкий | ||
IGN_1 | Серый | ||
IGN_2 | Белый тонкий | ||
Чтобы не имитировать нажатие педали сцепления, стартер можно подключить так: | |||
Стартер | Синий толстый | Положительная | На блоке с релюшками, за блоком климата, под магнитолой |
Бензонасос | Зелёный толстый | В жгуте к левому верхнему разъёму блока предохранителей | |
Багажник | Зелёный тонкий | Отрицательная | |
Концевик левой передней двери | Белый тонкий | ||
Концевик левой задней двери | Синий тонкий | Нижний левый разъём за панелью у левой ноги водителя. Или верхний разъём сзади блока предохранителей (Там не удобно подсоединяться, нужно снимать весь блок предохранителей, ради одного проводка, это лень…;) | |
Концевик правой передней двери | Коричневый тонкий | Жгут над бардачком | |
Концевик правой задней двери | Зелёный тонкий | ||
Повороты | Синий/красный | Положительная | В жгуте к большому разъёму на блоке предохранителей, разъём слева, сверху, второй |
Жёлтый | |||
Тахометр | Серый | Импульсы | Жгут к диагностическому разъёму |
Центральный замок | Жёлтый – открыть Синий – закрыть | Отрицательная | Жгут из двери водителя, белый разъём |
Ручник | Чёрный | Правый верхний разъём блока предохранителей | |
Обходчик подходит Saturn AU-50. Можно туда спрятать весь ключ, но я из ключа вытащил только чип, и его в обходчик. Кромсал третий запасной ключ, который без кнопок управления ЦЗ. Внешняя оболочка резиновая и срезается ножом. Внутри пластмассовый корпус и там видно чип, он вытаскивается. Салон Тойоты хорошо разбирается. Снимаем всю верхнюю крышку торпеды. Там всё держится, на клипсах, и на трёх шурупах. И нужно снять левую и правую облицовки стоек. И открутить подушку безопасности, это делается, удалив бардачок, ищем вверху два болтика на 12, и откручиваем головкой через удлинитель. Подушку отсоединяем — жёлтый разъём. При заводке система будет ругаться, что неисправность подушки безопасности, ничего страшного, при подсоединении подушки, эта ошибка исчезнет сама по себе. Блоки сигналки и обходчика прячем за воздуховод посередине, расперев куском поролона. |
Установка сигнализации на Toyota Auris 2007-2011
Автор Старик
Устанавливаемое оборудование: автосигнализация StarLine E90 с функцией автозапуска.
Установка автосигнализации на Toyota Auris — разбор салона
Для удобства установки сигнализации разбираем салон.
Фото 1.1. Для снятия левой накладки передней стойки отдернуть верх насколько позволит клипса, повернуть клипсу до совпадения с отверстием.
Фото 1.2. Далее по центру накладки еще одна клипса. Простая. Аналогично снимем накладку правой стойки лобового стекла.
Фото 1.3. Освобождаем крепление накладки левой кик-панели в передней части.
Фото 1.4. Снимаем накладку порога вместе с накладкой кик-панели. Клипсы и зацепы.
Фото 1.5. Выкручиваем два самореза крепления подторпедника снизу ключом 10 мм.
Фото 1.6. Для снятия обшивок рулевой колонки сначала расцепляем их со стороны торпедо.
Фото 1.7. Затем расцепляем их под рулевым колесом, помогая надавливанием в окно.
Фото 1.8. Снимаем козырек доски приборов. Клипсы по периметру. Дергаем под углом 45 градусов.
Фото 1.9. Выкручиваем два самореза крепления доски приборов сверху.
Фото 1.10. Аналогично выкручиваем еще два самореза крепления доски приборов снизу.
Фото 1.11. Выкручиваем два болта М6 (головка 10мм) крепления нижней подушки безопасности сверху из проема под рулем.
Фото 1.12. И еще два болта крепления снизу. Снимаем подторпедник вместе с встроенной в него подушкой (зацепы по периметру). Разъем не расцепляем.
Фото 1.13. Снимаем декоративную накладку панели подторпедника слева от руля, закрывающую доступ к монтажному блоку – клипсы. Расцепляем разъемы и убираем панель.
Фото 1.14. Открываем перчаточный ящик, выводим из зацепления упоры на верхней кромке, снимаем ограничитель-демпфер и, опустив ящик максимально вниз, снимаем его с нижних опор-осей поворота.
Фото 1.15. Снимаем декоративную вставку справа от магнитолы (клипсы) и аналогично — слева (начинаем сверху).
Фото 1.16. Выкручиваем два болта М6 (головка 10мм) крепления магнитолы слева и аналогично – справа. Извлекаем магнитолу с центральными соплами обдува – клипсы по периметру.
Фото 1.17. Открываем ящичек мелочей над перчаточным ящиком и выкручиваем два самореза (на этом автомобиле отсутствовали).
Фото 1.18. Тянем корпус ящичка на себя, подергивая – клипсы по периметру. После расцепления разъема доп.гнезд магнитолы убираем.
Фото 1.19. Снимаем заглушку крепления пассажирского стеклоочистителя, скручиваем гайку крепления М8 (головка 12мм) и снимаем стеклоочиститель.
Фото 1.20. Утопив сердцевину клипсы на правом (по ходу движения) углу жабо, извлекаем клипсу, а затем снимаем половинку жабо со стороны пассажира.
Фото 1.21. Освобождаем четыре зацепа половинки жабо со стороны пассажира, затем снимаем часть жабо.
Фото 1.22. Снимаем пластиковую накладку с мотора – в отмеченных зонах – опоры грибки-зацепы.
Фото 1.23. Для доступа в консоль рычага КПП, скрутив рукоятку рычага, снимаем накладку – клипсы по периметру. Расцепив разъем подсветки, снимаем её.
Фото 1.24. Накладка на туннеле рычага стояночного тормоза тоже на клипсах.
Подключение и установка автосигнализации Starline E90 на Toyota Auris 2007-2011
Большинство подключений без CAN делаем в пучках разъемов монтажного блока МБ с лицевой стороны.
Фото 2.1. В правом крайнем разъеме с черной защелкой провода контроля дверей правого борта. В двух разъемах выше – контроль «ручника».
Фото 2.2. В двух разъемах слева МБ – световая сигнализация по силе, бензонасос, дверь водителя и контроль багажника. (СТОП также на фото 2.11).
Фото 2.3. В нижнем разъеме левой кик-панели – контроль задней левой двери
Схема 2.1. Подключение к проводам контроля дверей.
Есть отпирание багажника по силе. Но на AURIS делать бессмысленно без доработки упоров крышки багажника – она слишком тяжелая и замок не освобождается полноценно. Если делать, то по схеме 2.2.
Схема 2.2. Управление отпиранием багажника. Обязательно использовать переключающий контакт реле (в BCM провод «сидит» на массе).
Фото 2.4. Слаботочное управление световой сигнализацией – на кнопке «аварийки». Канал желто-белого провода Е90, вариант 4.
Фото 2.5. В пучке разъема из двери водителя – управление ЦЗ. Подключение делаем со стороны проводки BODY.
Фото 2.6. В пучке разъема диагностики – тахометр и витая пара шины CAN (в случае подключения по CAN).

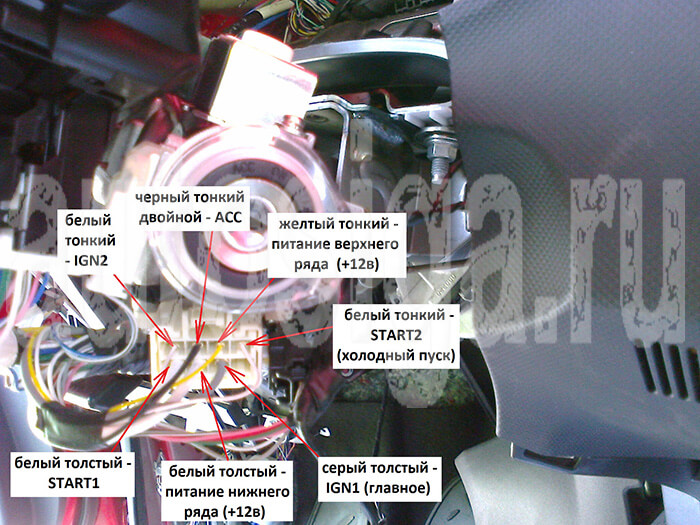

Фото 2.7. Разъем замка зажигания.
Если не продублировать цепь Аксессуары, то при автозапусках не будут запитываться гнездо прикуривателя и магнитола. Отопитель салона работать будет в том режиме, в каком оставлен при покидании автомобиля.
Фото 2.8. На автомобиле с АМКПП (робот) провод стояночного тормоза находится во втором разъеме справа сверху (фото 2.1).
Фото 2.9. На автомобиле с МКПП провод стояночного тормоза находится в разъеме правее. Подключение делаем по схеме 2.3.
Схема 2.3. Подключение к цепи «ручника» на автомобилях с АМКПП и МКПП. При установке Starline Е90 используем синий/красный провод.
Фото 2.10. Провода на педали тормоза для автомобилей с АМКПП.
Схема 2.4. Подключение обходчика и имитация нажатия педали STOP для разрешения пуска двигателя на автомобилях с АМКПП.
Фото 2.11. Провода на педали сцепления для автомобилей с МКПП (белый и салатный). См. схему 2.5.
Схема 2.5. Подключение обходчика и имитация нажатия педали сцепления для разрешения пуска двигателя на автомобилях с МКПП.
В качестве реле P1 и P2 на схемах использовать реле с высокоомными обмотками (340…400 ом), чтобы общее потребление по цепи розового провода не превысило 150мА. В качестве этих реле можно использовать одно реле, но с двумя группами контактов.

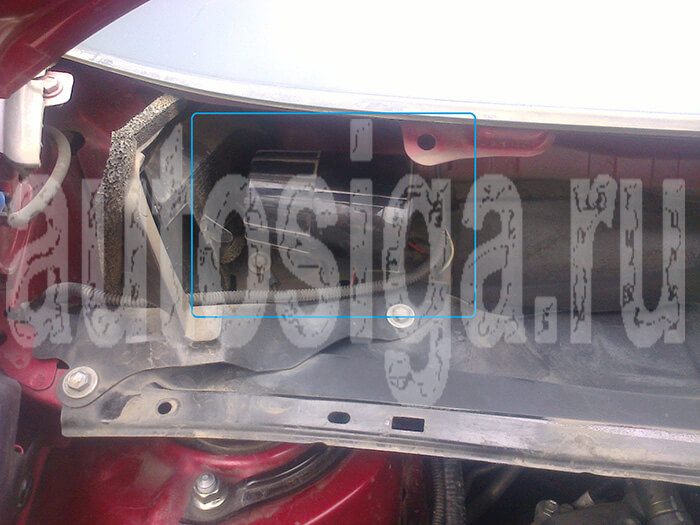

Фото 2.12. Для скрытного монтажа сирену можно установить в коробке воздухопритока перед пассажиром (штатный болт и два самореза).
Фото 2.13. Концевик капота устанавливаем вместо одной из клипс рядом с грибком – опорой на планке за правой фарой.
Фото 2.14. Температурный датчик двигателя можно установить на левом заднем углу головки блока под штатный болт.
Фото 2.15. Или использовать резьбовое отверстие на правом заднем углу головки блока.
Фото 2.16. Контрольный светодиод устанавливаем в накладку левой стойки лобового стекла.
Фото 2.17. Модуль приемопередатчика наклеиваем горизонтально в правом верхнем углу лобового стекла.
Проводку под капот выводим либо через штатное уплотнение жгута проводов в подкапотное пространство через щит моторного отсека по центру, либо через штатное уплотнение за перчаточным ящиком.
Если монтаж производится без CAN, то для управления центральным замком используем синий и зеленый провода разъема Х1.
При использовании CAN подключения код модели 5214: ЦЗ управляется по цифровой шине, как и контроль дверей, капота и багажника, а также световая сигнализация, статусы тормоза, зажигания и «двигатель заведен» (последние три лучше сделать проводным подключением). При комплектации стеклоподъемников ALL AUTO — функция комфорт – подъем стекол.
Реализация евросвета возможностями гибких каналов сигнализации Starline E90
Так как сигнализация имеет дополнительные каналы с гибким программированием, то можно реализовать автоматическое включение света фар при движении по дорогам.
Например, используем каналы желто-синего и желто-красного проводов разъема Х1 сигнализации. Задаем для них в таблице настроек №1 вариант «гибкое программирование».
Каналы программируем так:
005-999-000-000-06-002-07-002-OF-ON
002-999-000-000-21-000-07-002-OF-ON
Первая последовательность настроек – включение евросвета через 5 сек после появления зажигания из режима снято с охраны, если автомобиль стоял с незаведенным мотором. Гашение – по выключению зажигания.
Вторая последовательность настроек – включение евросвета через 2сек после перехода с автозапуска на обычный режим поездки по нажатию педали тормоза. Выключение – так же по выключению зажигания.
Соединяем их вместе и подключаем на черный провод управления ближним светом на подрулевом переключателе.
Фото 3.1. Левый подрулевой переключатель – управление световыми приборами.
Старик
Статьи по теме
Все карты установок сигнализаций на Toyota Auris
Установка сигнализации на Toyota Carina 1993-1996
Автор Старик
Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.
Установка автосигнализации на Toyota Carina 1993-1996 — разбор салона
Для удобства установки сигнализации разбираем салон.
Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).
Фото 1.2. Снимаем накладку правого порога.
Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели и снимаем накладку.
Фото 1.4. Выкручиваем два самореза крепления обрамления доски приборов и вытаскиваем обрамление – снизу клипсы.
Фото 1.5. Выкручиваем четыре самореза крепления доски приборов и извлекаем её.
Фото 1.6. Выкручиваем саморез крепления подторпедника на его левом нижнем углу.
Фото 1.7. Выкручиваем два самореза крепления ручки открытия капота и вытаскиваем ручку в проем.
Фото 1.8. Откручиваем болт М6 на правом нижнем углу подторпедника, после чего сдергиваем подторпедник – клипсы по верхней кромке и по бокам.
Фото 1.9. Для облегчения доступа к проводке и блокам снимаем воздуховод обдува стекла правой двери. Для этого выкручиваем два самореза крепления к панели.
Фото 1.10. И саморез крепления воздуховода на стыке под рулем слева. После этого воздуховод можно снять.
Фото 1.11. Выкручиваем два самореза с головкой под ключ 10 мм крепления правого переднего подкрылка в колесной нише и саморез под крестовую отвертку на кромке крыла.
Фото 1.12. Выкручиваем еще два самореза с головкой 10 мм на днище автомобиля и саморез под крестовую отвертку – нижнее крепление брызговика.
Фото 1.13. Выкручиваем два самореза крепления крепления брызговика в колесной нише и саморез крепления подкрылка к кромке крыла.
Фото 1.14. Для отстыковывания подкрылка от крыла сжимаем усики квадратных грибков-закладных через зазор между крылом и подкрылком и извлекаем грибки.
Фото 1.15. Для прокладки проводов в багажник снимаем накладку порога в проеме задней двери, поднимаем диван заднего сиденья и выкручиваем болт крепления спинки справа внизу. На фото головка болта сломлена кем-то до нас.
Фото 1.16. Протягивать провод контроля багажника в багажник не обязательно. За спинкой, снятой справа вверх, находим пучок, идущий по полке к фонарику, и делаем подключение к проводу управления светом фонарика.
Фото 1.17. Если эта кнопка в зоне скобы замка багажника отсутствует, то прокладка провода в багажник и установка кнопки неизбежны.
Фото 1.18. В крышке багажника имеется техническая возможность установки электропривода отпирания. Располагать его так, чтобы ось штока располагалась параллельно тяге.
Подключение и установка автосигнализации Starline A91 на Toyota Carina 1993-1996
Фото 2.1. Основной блок располагаем за приборной доской. В белом разъеме приборной доски подключаем световые сигналы.
Фото 2.2. В синем разъеме можно подключить контроль работы по тахометру.
Фото 2.3. В коричневом разъеме — контроль дверей и лампа заряда аккумулятора.
Фото 2.4. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в жгуте концевика на педали.
Фото 2.5. В зеленом разъеме пучка проводов из водительской двери подключаемся к управлению ЦЗ (массой). Подключение правильнее сделать в жгуте BODY.
Фото 2.6. Силовые провода подключаем в пучке с замка зажигания: +12 вольт — белый толстый или белый/красный, IGN (главное) — чёрный/красный, IGN2 (на время старта не отключается) — чёрный/жёлтый, АСС — синий/красный, START — чёрный/белый
Фото 2.7. Провода в подкапотное пространство выводим через проходку за монтажным блоком в правой кик-панели в пространство арки правого переднего колеса.
Фото 2.8. Кнопку контроля капота устанавливаем на планке радиатора, рассверлив имеющееся отверстие.
Фото 2.9. Сирену устанавливаем перед стаканом стойки правого переднего колеса. Датчик температуры двигателя – на приливе впускного коллектора.
Фото 2.10. Датчик удара крепим на кожухе-трубе рулевого вала под рулевой колонкой, расположив под сборкой разъемов подрулевых переключателей.
Модуль связи приклеиваем на чистый участок лобового стекла, контрольный светодиод устанавливаем в накладке правой стойки лобового стекла.
Цепь аксессуаров продублировать обязательно, иначе во время автоматических и дистанционных запусков не будет работать отопитель салона
Старик
Статьи по теме
Установка сигнализации на Toyota Wish 2003-2006
Автор Старик
Устанавливаемое оборудование: автосигнализация Starline A91 с функцией автозапуска.
Установка автосигнализации на Toyota Wish — разбор салона
Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).
Фото 1.2. Снимаем накладку правого порога в проеме двери водителя – клипсы и зацепы.
Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели.
Фото 1.4. Снимаем накладку кик-панели – две клипсы.
Аналогично снимаем накладку порога и кик-панели слева в проеме двери переднего пассажира.
Фото 1.5. Снимаем накладку правого порога в проеме двери пассажира – клипсы и зацепы.
Фото 1.6. Снимаем обрамление рычага КПП – клипсы-зацепы, начинаем снимать снизу, поддев лопаткой.
Фото 1.7. Снимаем обрамление магнитолы и доски приборов (клипсы-зацепы). Начинаем с левого нижнего угла, передвигаясь вправо.
Фото 1.8. Выкручиваем два самореза крепления обшивки консоли рычага КПП под снятым обрамлением.
Фото 1.9. Выдергиваем правую часть обшивки консоли из панели подторпедника – клипсы-зацепы.
Фото 1.10. Открываем ящичек мелочей под рулем справа и извлекаем его, дернув по направлению стрелок.
Фото 1.11. Выкручиваем саморез крепления подторпедника на его левом нижнем углу под сдернутой обшивкой консоли рычага.
Фото 1.12. Выкручиваем саморез крепления подторпедника справа и сдергиваем подторпедник (клипсы-зацепы).
Фото 1.13. Вытаскиваем корпус датчика климат-контроля целиком и убираем подторпедник.
Фото 1.14. Выкручиваем винт М4 крепления обшивок рулевой колонки снизу.
Фото 1.15. Выкручиваем саморез крепления обшивок колонки под рулем справа и аналогичный — слева. Снимаем нижнюю часть.
Фото 1.16. Выкручиваем два самореза крепления доски приборов и извлекаем её. Отсоединяем разъем.
Фото 1.17. Разборку двери водителя начинаем со снятия уголка над обшивкой двери водителя.
Фото 1.18. Открыв заглушку над ручкой открытия выкручиваем саморез.
Фото 1.19. Еще один саморез откручиваем в нише подлокотника (под кнопочной станцией). Затем сдергиваем обшивку – клипсы по периметру (в том числе по верхнему ребру).
Фото 1.20. Для прокладки проводов управления ЦЗ к кнопочной станции извлекаем разъемы пучка двери, вытаскиваем пучок из BODY, проталкиваем стальку-протяжку через резиновую гофру в дверь.
Подключение и установка автосигнализации Starline A91 на Toyota Wish 2003-2006
Фото 2.1. В пучке разъема кнопочной станции водителя подключаем управление ЦЗ и выводим провода в салон автомобиля.
Фото 2.2. Эти же провода в разъеме замка водительской двери.
Если проводов не окажется в наличии, то в соответствующие гнезда разъема кнопочной станции нужно будет добавить пины из донорной проводки.
Фото 2.3. В пучке разъема приборной доски подключаем световую индикацию и контроль работы двигателя по тахометру.
Фото 2.4. Альтернативными точками подключения этих сигналов являются реле поворотов и гнездо диагностики. Цвета те же.
Фото 2.5. Силовые провода подключаем в пучке с замка зажигания. IGN2 на время вращения стартера не отключается. Питание берем с бело-красного.
Фото 2.6. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в жгуте концевика педали тормоза.
Фото 2.7. Контроль всех дверей (-) подключаем в пучке правого порога в проеме двери заднего пассажира.
Фото 2.8. Дополнительную блокировку можно сделать в левой кик-панели — провод бензонасоса.
Фото 2.9. Датчик удара крепим на скотч и хомут-стяжку на трубе-кожухе рулевого вала.
Фото 2.10. Кнопку контроля капота устанавливаем на планке радиатора за правой фарой, используем имеющееся отверстие.
Фото 2.11. Сирену устанавливаем на коробке воздухопритока рядом со стаканом левой стойки подвески.
Фото 2.12. Датчик температуры крепим на переднем левом углу головки блока под штатный болт М6 крепления трубок.
Фото 2.13. Светодиод устанавливаем в накладке правой стойки лобового стекла.
Фото 2.14. Приемо-передатчик наклеиваем на лобовое стекло без шелкографии.
Старик
Статьи по теме
Карты установок бесчиповых обходчиков Fortin на Toyota Wish
Установка сигнализации на Toyota Ipsum 1996-2001
Автор Старик
Устанавливаемое оборудование: автосигнализация Starline A91 с функцией автозапуска.
Установка автосигнализации на Toyota Ipsum — разбор салона
Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).
Фото 1.2. Снимаем накладку правого порога.
Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели.
Фото 1.4. Снимаем накладку кик-панели – две клипсы.
Фото 1.5. Выкручиваем саморез крепления подторпедника на его левом нижнем углу.
Фото 1.6. Выкручиваем болт М6 на правом нижнем углу подторпедника.
Фото 1.7. Снимаем подторпедник – зацепы по верхней кромке. Снимаем разъемы клавиш и вытаскиваем корпус датчика климат-контроля целиком.
Фото 1.8. Рукоятки отпирания капота и лючка бензобака не откручиваем. Выводим из зацепления упоры-фиксаторы рубашек тросиков из крепежа, а затем — бобышки тросиков из клавиш.
Фото 1.9. Выкручиваем винт М4 крепления обшивок рулевой колонки снизу.
Фото 1.10. Выкручиваем саморез крепления обшивок колонки под рулем справа и аналогичный — слева.
Работы, показанные на фото 1.9 и 1.10, можно не делать, если датчик удара не будет устанавливаться на кожухе-трубе рулевой колонке.
Фото 1.11. Выкручиваем саморез крепления обрамления доски приборов и вытаскиваем обрамление – внизу зацепы.
Фото 1.12. Выкручиваем три самореза крепления доски приборов и извлекаем её. Отсоединяем разъемы.
Фото 1.13. Вытаскиваем оси поворота перчаточного ящика справа и слева внизу. Ящик открываем и вытаскиваем.
Фото 1.14. Выкручиваем два самореза крепления ящичка на панели.
Фото 1.15. Аккуратно дергаем всю накладку за крышку ящичка под углом 45 градусов, освобождая клипсы по периметру. Осторожно, внизу – два зацепа за закраину, не пытаться поддеть накладку снизу — обломятся.
Фото 1.16. Для извлечения магнитолы и блока климат-контроля выкручиваем шесть саморезов. Работы на фото 1.14-1.16 облегчают прокладку проводов. Но их можно и не выполнять.
Подключение и установка автосигнализации Starline A91 на Toyota Ipsum 1996-2001
Фото 2.1. В разъемах приборной доски Toyota Ipsum 1996-1998 гг подключаем световую индикацию, контроль работы двигателя и контроль дверей.
Расположение этих же сигналов в разъемах автомобилей Toyota Ipsum 1999-2001 гг (с панелью Optitron) и Toyota Gaia другое.
Если смотреть на панель приборов сзади, то:
- В левом оранжевом горизонтальном разъеме в нижнем ряду слева 1 и 3 контакты – повороты (зелено-желтый и зелено-черный), 1,2 и 3 контакты справа от края соответственно – лампа заряда (желтый), лампа масло (желто-черный), лампа двери (красно-белый)
- в синем разъеме в верхнем ряду крайний справа – parking (коричневый) и в вертикальном белом разъеме справа в левом вертикальном ряду второй снизу – тахометр (черный).
Фото 2.2. Силовые провода подключаем в пучке с замка зажигания. IGN2 на время вращения стартера не отключается. Питание берем с бело-красного.
Фото 2.3. В пучке проводов блока ЦЗ (под рулем справа) подключаем управление ЦЗ «массой». Здесь же можно подключить общий провод и контроль дверей.
На Toyota Gaia последних выпусков ЦЗ встроен в монтажный блок. Провода управления — бело-зеленый (запирание) и синий (отпирание) в разъеме вверху монтажного блока.
Фото 2.4. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в жгуте замка зажигания, куда выходит провод с концевика на педали тормоза.
Фото 2.5. Дополнительную блокировку можно сделать в сборке разъемов за перчаточным ящиком слева. Сине-черный провод средней толщины с реле бензонасоса.
Фото 2.6. Датчик удара можно закрепить на трубе поперечной жесткости за перчаточным ящиком справа.
Фото 2.7. Как вариант можно установить датчик удара на трубе-кожухе рулевого вала.
Фото 2.8. Провода в подкапотное пространство выводим через проходку за перчаточным ящиком.
Фото 2.9. Кнопку контроля капота устанавливаем на планке радиатора, рассверлив имеющееся отверстие.
Фото 2.10. Сирену устанавливаем на коробке воздухопритока над блоком дроссельной заслонки.
Фото 2.11. Датчик температуры крепим на рыме-крюке на переднем левом углу мотора.
Фото 2.12. Светодиод устанавливаем в накладке правой стойки лобового стекла.
Фото 2.13. Приемо-передатчик наклеиваем на лобовое стекло.
Старик
Статьи по теме
Установка сигнализации на Toyota Caldina 1996-1997
Автор Старик
Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.
Установка автосигнализации на Toyota Caldina 1996-1997 — разбор салона
Для удобства установки сигнализации разбираем салон.
Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).
Фото 1.2. Снимаем накладку правого порога.
Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели и снимаем накладку – тянем влево в бок.
Фото 1.4. Клипсы крепления накладки (нижняя уже отсутствует).
Фото 1.5. Тянем рычаг открывания капота и под ним выкручиваем два самореза его крепления (см фото 1.6). Выкручиваем два самореза крепления подторпедника слева и справа внизу.
Фото 1.6. Выкручиваем два самореза крепления корпуса рычага отпирания капота к подторпеднику и вытаскиваем корпус рычага в проем.
Фото 1.7. Извлекаем корпус датчика климат-контроля из гнезда в подторпеднике. Убираем подторпедник.
Фото 1.8. Выкручиваем винт крепления нижней половины обшивок рулевой колонки.
Фото 1.9. Выкручиваем саморез крепления обшивок под рулевым колесом справа и такой же слева. Расцепив половинки, снимаем нижнюю.
Фото 1.10. Для снятия верхней половинки нужно выкрутить саморез её крепления к корпусу замка зажигания.
Фото 1.11. Снимаем декоративную накладку под доской приборов (клипсы, тянем на себя).
Фото 1.12. Выкручиваем два самореза крепления декоративной накладки-обрамления доски приборов и консоли магнитолы.
Фото 1.13. Сдергиваем эту накладку, начиная поддевать лопаткой снизу в зоне управления климат-контролем, постепенно перемещаясь выше и правее. Расцепляем разъемы, убираем.
Фото 1.14. Выкручиваем три самореза крепления доски приборов и извлекаем её.
Фото 1.15. Выкручиваем саморезы крепления брызговика, саморез в колесной нише и саморез крепления подкрылка к кромке крыла.
Фото 1.16. Выкручиваем еще два самореза — один на кромке и в один в нише, находящиеся выше уже выкрученных.
Фото 1.17. Выкручиваем саморез крепления брызговика снизу со стороны порога и снимаем его.
Фото 1.18. Извлекаем клипсу крепления подкрылка снизу. После этого подкрылок можно частично отвести от крыла.
Подключение и установка автосигнализации Starline A91 на Toyota Caldina 1996-1997
Фото 2.1. В разъемах приборной доски подключаем световые сигналы, контроль дверей и контроль работы двигателя.
Фото 2.2. Управление центральным замком и общий провод старой сигнализации были подключены в правой кик-панели.
Фото 2.3. Правильнее сделать подключение к этим же цепям в пучке проводов блока ЦЗ.
Фото 2.4. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в пучке проводки концевика на педали.
Фото 2.5. Силовые провода подключаем в пучке с замка зажигания.
Фото 2.6. Для прокладки проводов в подкапотное пространство делаем прокол протяжкой в штатном уплотнении пучка в правом подкрылке.
Фото 2.7. Провода в подкапотное пространство из подкрылка выводим в имеющееся отверстие.
Фото 2.8. Общий вид на подкапотное пространство.
Фото 2.9. Сирену устанавливаем на плоскости коробки воздухопритока, используя штатный болт М6 и саморез.
Фото 2.10. Температурный датчик сигнализации устанавливаем на рым-крюке над генератором, вкрутив болт М6×8мм в имеющееся резьбовое отверстие.
Фото 2.11. Кнопку контроля капота устанавливаем на планке радиатора над правой фарой в имеющееся отверстие.
Фото 2.12. Датчик удара крепим на кожухе-трубе рулевого вала над педальным узлом.
Фото 2.13. Модуль приемо-передатчика наклеиваем на лобовое стекло.
Фото 2.14. Светодиод устанавливаем в накладке правой стойки лобового стекла, просверлив отверстие 8мм.
При монтаже соединяем сине-черный и оранжево-белый провода сигнализации. Это обеспечит на экране брелока полноценную индикацию-подсказку в случае, если будет плохо закрыта багажная дверь и её контроль в охране с соответствующей индикацией.
Старик
Статьи по теме
Установка сигнализации на Toyota Spacio
Автор Старик
Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.
Установка автосигнализации на Toyota Spacio — разбор салона
Для удобства установки сигнализации разбираем салон.
Фото 1.1. Снимаем накладку правой стойки лобового стекла. Три обычных пластиковых клипсы и одна клипса с металлической скобкой.
Фото 1.2. Скобка может остаться в стойке. Извлекаем её при помощи утконосов.
Фото 1.3. Сдергиваем обрамление доски приборов – клипсы. Отстыковываем разъем кнопок. Убираем обрамление.
Фото 1.4. Выкручиваем два самореза крепления доски приборов и вытаскиваем доску приборов, расцепив разъемы.
Фото 1.5. Снимаем накладку порога в проеме водительской двери вверх, освобождая зацепы по краям концов накладки.
Фото 1.6. Скручиваем пластиковую гайку переднего крепления накладки правой кик-панели и снимаем накладку по направлению назад.
Фото 1.7. Выкручиваем болт М6 (головка 10мм) крепления нижнего правого угла подторпедника.
Фото 1.8. Выкручиваем саморез крепления нижнего левого угла подторпедника.
Фото 1.9. Выводим из зацепления зацепы по верхней кромке подторпедника и опускаем его вниз.
Фото 1.10. Освобождаем рубашку тросика открытия капота из фиксатора в подторпеднике, выводим из зацепления тросик из ручки, убираем подторпедник.
Фото 1.11. Выкручиваем два самореза (головка 10 мм) крепления пассивной защиты ног, снимаем и убираем её.
Фото 1.12. Надавив в центр клипсы-гвоздика, утапливаем сердцевину, после чего извлекаем клипсу и снимаем нижний воздуховод, выводя его из зацеплений с ответными частями.
Фото 1.13. Выкручиваем винт крепления обшивок рулевой колонки снизу.
Фото 1.14. Выкручиваем винт крепления обшивок рулевой колонки под рулем справа и аналогично – слева. Расцепляем половинки и снимаем нижнюю.
Фото 1.15. Для прокладки проводов в подкапотное пространство извлекаем клипсы над брызговиком правого колеса, снимаем брызговик (если есть) и отсоединяем подкрылок от кромки крыла.
Фото 1.16. Извлекаем еще две клипсы крепления подкрылка в арке крыла и отводим подкрылок к колесу, освобождая доступ в пространство за крылом.
Фото 1.17. Протыкаем резиновое уплотнение штатного пучка проводов из под крыла в зону правой кик-панели, проталкиваем кондуктор для протяжки проводов.
Фото 1.18. Провода под капот выводим через отверстие за правым стаканом стойки подвески.
Подключение и установка автосигнализации Starline A91 на Toyota Spacio 1997-1999
Фото 2.1. В разъемах приборной доски подключаем: световую сигнализацию, контроль дверей и контроль работы двигателя по генератору (тахометра нет).
Фото 2.2. За приборной доской слева — блок центрального замка. В его пучке проводов делаем подключение управления ЦЗ.
Фото 2.3. Контроль тормоза подключаем в пучке включателя ламп СТОП на педали тормоза.
Фото 2.4. В пучке проводов замка зажигания подключаем силовые провода сигнализации.
На время вращения стартера IGN 2 не отключается (классическое IGN вспомогательное).
Если не подключить АСС, то не работают прикуриватель и магнитола.
Печка дует в том положении заслонок, которое оставлено при выходе из автомобиля.
Фото 2.5. Дополнительно в нижнем дальнем разъеме монтажного блока в правой кик-панели можно заблокировать бензонасос.
Фото 2.6. Датчик удара крепим на трубе поперечной жесткости слева от рулевой колонки.
Фото 2.7. Сирену устанавливаем на подкрылке между бачком омывателя и стаканом стойки подвески.
Фото 2.8. Температурный датчик можно установить под болт М6 (головка 10 мм) крепления проводки на углу головки блока.
Фото 2.9. Кнопку контроля капота устанавливаем на планке радиатора за правой фарой.
Фото 2.10. Модуль приемо-передатчика наклеиваем на лобовое стекло за зеркалом заднего вида.
Фото 2.11. Привычное место для контрольного светодиода – на стойке лобового стекла… Но…
Фото 2.12. В данном автомобиле уже было просверлено отверстие в планке с кнопками перед табло при монтаже предыдущей сигнализации. Используем его.
Старик
Статьи по теме
Все карты установок сигнализаций на Toyota Spacio
Оставить ответ
