Устройство стартера ваз 2110: Устройство стартера Ваз 2110, Ваз 2111, Ваз 2112

Устройство стартера Ваз 2110, Ваз 2111, Ваз 2112

Инструкции по ремонту стартера лада 2110, порядок сборки и разборки стартера автомобиля лада 2111, проверка стартера ваз 2111, ваз 2112, ваз 2110. Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111. Схема автомобиля лада 2112.

Стартер в сборе

1 – вал якоря
2 – «положительная» щетка
3 – щеткодержатель
4 – скоба
5 – контактные болты
6 – тяговое реле
7 – контактная пластина
8 – сердечник тягового реле
9 – шток тягового реле
10 – удерживающая обмотка
11 – втягивающая обмотка;
12 – якорь реле
13 – передняя крышка
14 – рычаг привода
15 – кронштейн рычага
16 – прокладка
17 – ось планетарной шестерни
18 – опора вала привода с вкладышем
19 – обгонная муфта
20 – ограничительное кольцо

21 – втулка передней крышки
22– вал привода
23 – кольцо отводящее
24 – шестерня с внутренними зубьями
25 – водило
26 – центральная (ведущая) шестерня
27 – сателлит
28 – опора вала якоря с вкладышем
29 – сердечник якоря
30 – постоянный магнит
31 – коллектор
32 – задняя крышка с втулкой

Стартер – четырехполюсный четырехщеточный электродвигатель ваз 2112 постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Технические характеристики стартера

Характеристика	Значение
Номинальная мощность, кВт	1,55
Потребляемый ток при максимальной мощности, А, не более	375
Потребляемый ток в заторможенном состоянии, А, не более	700
Потребляемый ток в режиме холостого хода, А, не более	80

К стальному корпусу стартера ваз 2110 приклеены четыре постоянных магнита, изнутри они дополнительно прикреплены развальцованной алюминиевой втулкой. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре вала. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением (эпициклической).

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю ваз 2111, разобщая их после пуска двигателя ваз 2111. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле ваз 2110 служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается. Напряжение срабатывания реле должно быть не более 8 В при 20±5°С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется внешним осмотром после разборки стартера ваз 2112. Неисправное реле заменяют.



Схема соединений стартера

1 – аккумуляторная батарея
2 – генератор
3 – стартер
4 – выключатель зажигания

устройство, особенности выбора, схема подключения, фото

Автомобильная система зажигания состоит из многих узлов и механизмов, позволяющих обеспечить нормальный запуск и работу силового агрегата. На автомобиле ВАЗ 2110 стартер представляет собой узел, при поломке которого запуск двигателя будет невозможен. Подробнее об этом устройстве, а также его установке вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика стартера ВАЗ десятой модели

Перед тем, как установить новый стартер на ВАЗ 2110 и осуществить ее подсоединение, давайте разберемся с основными характеристиками. Рассмотрим место расположения и устройство стартера ВАЗ 2110.

Место расположения и предназначение

Для запуска двигателя транспортного средства нужен поворот коленвала. Коленчатый вал проворачивается в результате включения стартера, который, фактически, представляет собой электромотор постоянного тока. Мощность этого электродвигателя определяется минимальной частотой вращения коленвала, а также моментом сопротивления его повороту. Несмотря на свои небольшие размеры, узел выполняет функции, которые дают возможность осуществить вращение маховика, что необходимо для движения поршней агрегата. Что касается места установки, то если смотреть на автомобиль спереди, лицом к двигателю, то узел расположен с правой стороны моторного отсека, напротив водительского кресла.

Схема подключения механизма

Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжектор стартерный узел состоит из множества различных компонентов, при работоспособности которых устройство будет хорошо работать.

Основные компоненты механизма:

• обмотка устройства;
• якорь;
• втягивающая и удерживающая обмотки;
• тяговое реле;
• щетки стартера ВАЗ 2110, при износе которых, кстати потребуется ремонт механизма.

Более подробно устройство и схема стартера ВАЗ 2110 приведены в конце статьи.

Что касается принципа функционирования, то работа узла осуществляется в несколько этапов:

• компонент привода стартерного узла привод шестеренку на валу якоря в зацепление с зубчатой частью маховика;
• далее, происходит вращение этого вала, вместе с ним вращается и шестеренка, которая впоследствии осуществляется поворот коленвала мотора через маховик, таким образом способствуя запуску агрегата;
• после того, как мотор запустился, компонент привода должен вывести шестеренку механизма из зацепления с зубчиками маховика.

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его ремонтировать, либо менять на работоспособный. В случае проведения замены перед вам наверняка встанет вопрос — какой стартер лучше поставить? На сегодняшний день на «десятках» может использоваться два вида устройств — с редуктором и без него. Редукторный узел представляет собой устройство с небольшим по размерам электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, его вес значительно выше, а стартовая способность — лучше (автор видео о ремонте устройства в домашних условиях — канал CompsMaster).

Кроме того, редукторные устройства менее прихотливы в обслуживании, а как показывает практика, ресурс их эксплуатации более высокий. Механизмы такого типа позволяют обеспечить прокручивание коленвала даже в том случае, если аккумуляторная батарея машины будет разряжена. Но следует отметить, что длительное применение такого стартерного узла может привести к его более ускоренному выходу из строя. Одной из «болезней» редукторных узлов является вращающая шестеренка, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без редуктора, то в данном случае сам узел передает поступательное движение на шестеренки. Такие устройства имеют более простую конструкцию и без проблем поддаются ремонту в случае поломки, это преимущество считается основным, если сравнивать с редукторными механизмами. Тем не менее, специалисты все же рекомендуют остановить свой выбор на редукторных узлах, поскольку они более долговечны и в целом работают надежнее.

Инструкция по подключению своими руками

Демонтаж стартера в моторном отсеке

Итак, если вы решили установить новый механизм, то для начала вам необходимо будет демонтировать старый.

Как правильно снять и установить новое устройство, какая его схема включения, читайте ниже:

1. Для начала заглушите двигатель и выключите зажигание. Затем откройте моторный отсек и отключите аккумулятор. Все ремонтные работы, связанные с электрической частью, должны выполняться на обесточенной электрической сети авто. Если аккумулятор будет не отключен во время демонтажа, то это может привести к перепадам напряжения в системе, что может привести к выходу из строя стартерного механизма или другого электрооборудования.
2. Когда аккумулятор будет отключен, вам необходимо будет произвести демонтаж защиты картера силового агрегата. Чтобы сделать это, залезьте под днище авто и выкрутите все болты, которые фиксируют защиту, после чего снимите ее, а болты положите неподалеку, чтобы не потерять.
3. Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где стоит устройство. В первую очередь вам нужно открутить гайку верхнего фиксатора механизма. Выкрутите ее гаечным ключом и отложите в сторону.
4. Следующий шаг лучше осуществлять под днищем авто. Залезьте под низ транспортного средства и отключите кабель, который подключается к клемме тягового реле. Если соединение плохое, на нем имеются следы ржавчины или окисления, то на этом же этапе произведите очистку контактов, для этого можно использовать строительную железную щетку.
5. После того, как эти действия будут выполнены, нужно выкрутить гайку и отключить кабель, который подведен к контактному винту тягового реле.
6. Далее, вам остается только выкрутить гайку, которая расположена на нижнем фиксаторе механизма. Теперь вы можете демонтировать стартерное устройство и произвести замену на более функциональное и работоспособное. Дальнейшая установка осуществляется в обратной последовательности, не забудьте подключить все гайки и болты. Перед подключением проводов проверяйте качество контактов, чтобы предотвратить возможные проблемы в будущем.

Фотогалерея

Как мы пообещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составляющих компонентов конструкции.

Видео «Разборка стартера в домашних условиях»

Наглядная инструкция по разборке механизма своими силами представлена на видео ниже (автор ролика — канал stas di).

 Загрузка …

Ремонт стартера ВАЗ 2110, 2112, 2111 своими руками (фото)

Ремонт стартера обычно происходит на старых авто, та как этот агрегат является достаточно надежным и служит много лет без поломок, однако никто не застрахован от некачественных деталей и сборки. Самая часто возникающая неисправность – это подгорание контактов на втягующем, также может быть неисправность в обгонной муфте привода или износ контактных щеток. Разборка стартера не является сложным занятием и потребует небольшой набор стандартных инструментов.
Первое, что нужно сделать – это снять стартер с автомобиля.

Далее будем ремонтировать тяговое реле. Ремонт может заключаться в чистке контактов или полной замене, но для начала его нужно снять.

После снятие втягующего проверяем, замыкаются ли контактной пластиной болты. Для этого вдвигаем якорь внутрь до упора и замеряем омметром на контактных болтах сопротивление. Если оно отсутствует, то меняем реле или ремонтируем.

Если у вас была поломка тягового реле, то на этом разборка заканчивается, если же все серьезнее, то приступаем к следующему этапу. Чтобы заменить щетки, якорь, бендикс, а также детали редуктора стартера понадобится полная разборка.

Ремонт редуктора стартера ВАЗ 2110, 2112, 2111

Шестерни, которые находятся внутри, с течением времени изнашиваются, появляется металлическая стружка и ухудшается свойство смазки. Редуктор должен быть хорошо смазан, чтобы уменьшить износ деталей.

Щеткодержатель проще всего менять в сборе.

При установке щеткодержателя, отгибаем фиксаторы и вынимаем пружины.

Для того, чтобы проверить якорь на возможные дефекты вынимаем его из корпуса.

Состояние обмотки проверяем с помощью лампы 220 В.

Когда подводим напряжение к пластине коллектора и сердечнику якоря, лампа не должна гореть. Если горит, значит якорь подлежит замене.

Замена бендикса ВАЗ 2110, 2112 ,2111

Ремонт стартера ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110

Наконец-то я нашел название этой статье, сначала хотел назвать ее обслуживание стартера двигателя или ремонт стартера своими руками, пока думал над названием, уже и статью дописал.

Обслуживание стартера заинтересует многих, особенно перед зимним сезоном. В жизни, конечно, случается немного по-другому. Мы стараемся ездить до последнего момента, когда стартер уже перестанет крутить и мы будем заводить автомобиль с толкача.

Потом я начал искать в интернет сервисе Яндекс «ключевые слова» — сколько людей интересуется этой темой и обнаружил следующее: в основном люди интересуется такими вопросами –

как ремонтировать стартер своими рукамиили ремонт стартера своими руками. Еще заметил такую тенденцию, что ремонтом стартеров, особенно интересуются владельцы следующих марок автомобилей: ремонт стартера автомобиля ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110.

Если вы любите ездить до последнего, то здесь уже надо говорить не о ремонте стартера, а о замене стартера. Поэтому замена стартера тоже очень актуальное название для статьи. И действительно это один из самых простых вариантов решения проблемы со стартером. Единственное, что этот вариант самый дорогостоящий и стоимость такого удовольствия обойдется вам в 50 баксов. И действительно, — зачем выбрасывать деньгаи на ветер, если проблема может быть сущий пустяк (надо заменить втулку или щеткам хана).

Когда стоит купить новый стартер и даже не задумываться о ремонте стартера?

Солидный пробег автомобиля (более 100 тысяч км) и эксплуатация автомобиля — ежедневная. К тому же отличная страховка, ведь у вас в запасе останутся детали от старого стартера.

В итоге, как вы видите, я назвал статью ремонт стартера автомобилей ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110. В итоге в этой статье я собрал материал, который вам поможет при снятии и установке стартера, при ремонте стартера, замене стартера и обслуживании стартера.

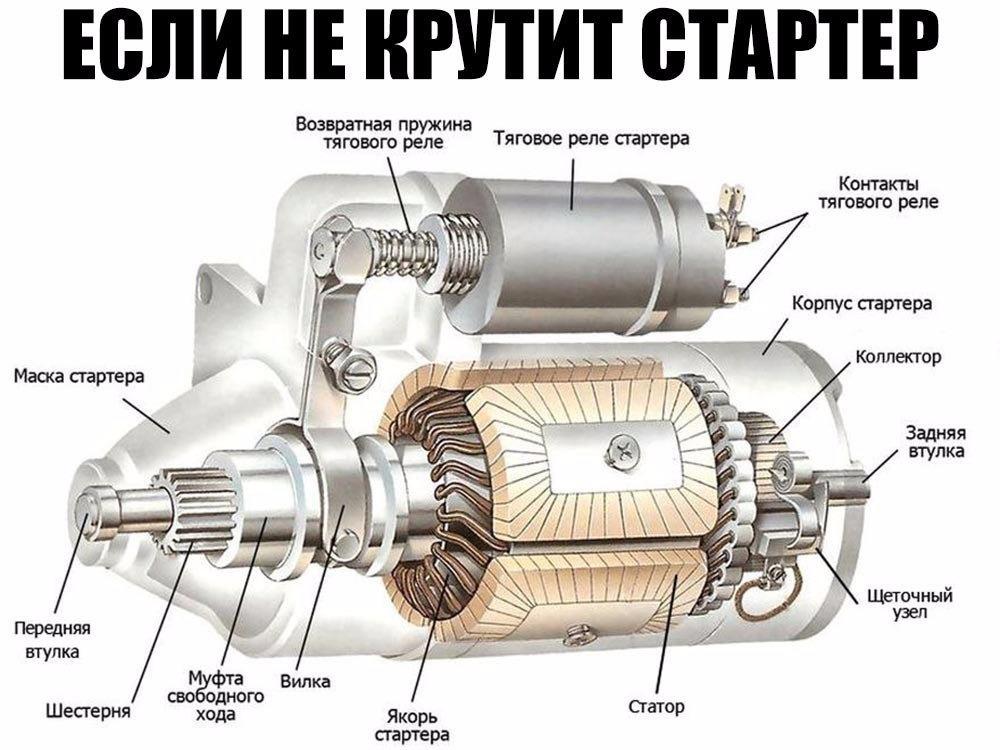

Основные неисправности стартера автомобилей ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110.

1. При запуске системы пуска двигателя, то есть повороте ключа замка зажигания в положение « стартер» не срабатывает втягивающее реле. Об этом свидетельствует отсутствие характерного щелчка.
2. Стартер перестал «крутить». Одной из причин может быть неисправность втягивающего реле.
3. Одной из самых простых причин того, что перестал крутить стартер может быть неисправность АКБ, плохая зарядка АКБ, состояние клемм АКБ.
4. Если при повороте ключа зажигания стартер не реагирует, а АКБ в рабочем состоянии, возможно, что причина затаилась в неисправности замка зажигания или втягивающем реле.
5. Во время запуска двигателя при повороте ключа зажигания раздается щелчок, но стартер не крутит – неисправность втягивающего реле, износ и залипание щеток, износ якоря или его коллектора. И первым делом, проверяйте самое простое — исправность АКБ, проверьте клеммы АКБ на окисление, и проверьте, чтобы масса была хорошей.
6. Стартер крутит очень тяжело. Обрыв обмотки якоря или замыкание, износ щеток, износ втулок стартера.
7. Стартер крутит, но не проворачивает маховик. Скорее всего, сильный износ «бендикса» — приводной шестерни стартера. В этом случае меняют сам бендикс и венец маховика, так как, если вы поменяете один бендикс, зубья шестерен опять могут испортиться. Характерными симптомами являются характерные звуки из под капота, треск и т.д.
8. Стартер продолжает работать после пуска двигателя (не работает втягивающее реле, «бендикс» не выходит из зацепления.

Как выбрать стартер?

Если вы решили купить стартер, то самому этого лучше не делать. Все потому, что существует несколько видов стартеров на автомобили

ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110. Прежде чем покупать стартер надо определить модель стартера, который установлен на вашем автомобиле, а сделать это сможет только опытный мастер. Первым, что необходимо сделать это отнести стартер мастеру на дефектацию. Мастер проверит стартер и даст свои рекомендации по устранению неисправностей стартера.

Какой нужен инструмент для ремонта стартера ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110?

1	Торцовые и накидные ключи на 7, 8,10,13,15;
2	Отвертка (плоская);
3	Торцевые головки;
4	Пасcатижи;
5	Молоток;
6	Кабеля для прикуривания;
7	Мультиметр.

Итак, давайте приступим к ремонту стартера и узнаем, как снять стартер ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, проверить и отремонтировать его своими руками.

Инструкция по ремонту стартера ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110

1. Снять минусовую клемму с АКБ;
2. Снять защиту двигателя;
3. Отсоединить наконечники проводов (как показано на рисунке 1);
4. Открутить гайку верхнего крепежного болта стартера (рисунок 2);
5. Открутить нижний болт крепления стартера (рисунок 3);
6. Снять стартер ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110;

После снятия стартера уделите большое внимание осмотру поверхности приводных деталей на наличие дефектов зубьев. Осмотрите состояние зубцов венца маховика. В случае повреждения зубьев одной из деталей пары, замене подлежит и бендикс, и маховик.

1. Прежде чем разобрать стартер хорошо его почистите. Внимательно осмотрите собранный стартер и поставьте метки, чтобы во время сборки облегчить свою работу.
2. Проверьте «бендикс» на прокручивание, с помощью отвертки. Шестерня бендикса должна вращаться только в одну сторону. Если она вращается как в одну сторону, так и во вторую деталь надо заменить (рисунок 4).
3. Проводим осмотр передней втулки стартера (рисунок 5), проверяем на люфты втулку стартера (если есть люфт деталь подлежит замене).
4. Проверить работу стартера (цепляем провода прикуриватели от АКБ минус-корпус стартера, плюс — на верхний контакт втягивающего реле) – (рисунок 6). Когда вы присоедините провода раздастся щелчок и бендикс выйдет вперед. Если так и будет, значит втягивающее реле работает нормально, если нет — заменить.

Плюсовой провод подключаем к нижнему контактному болту втягивающего реле, якорь должен при этом вращаться.

1. 5.Снять реле со стартера открутив гайки и болты.
2. Снять «нос» стартера с корпуса и заднюю крышку стартера, открутив крепежные болты.
3. Вытащить якорь стартера с щеточным узлом из корпуса. Проверяем щетки стартера (высоту щеток (не меньше 7 мм.) и движение в посадочных местах) рисунок 7.
4. Снимаем вилку и проводим осмотр на дефекты (износ, трещины) рисунок 8.
5. Проверить якорь, если ему хана, то лучше поменять стартер, так как это довольно дорогостоящая деталь.
6. Если с якорем все хорошо, то можно двигаться дальше.
7. Проверить втягивающее реле с помощью мультиметра.
8. Заменить втулки стартера.

Остальное по необходимости.

Редукторный стартер — устройство, принцип работы и установка своими руками

Тюнинг различных частей автомобиля может коснуться почти всего. Одним из направлений можно считать установку редукторного стартера. Рассмотрим, что такое редукторный стартер и сравним его с обычным классическим стартером. В конце статьи, мы дадим руководство по его установке.



Почти каждому владельцу «Жигулей» известно, что ВАЗ не имел возможности выпускать более современные и практичные автомобили, а потому смог «посадить» всю страну на классическое семейство автомобилей. Такое транспортное средство было очень надежным и простым в эксплуатации, а взаимозаменяемость запчастей многих моделей просто поражала. Не удивительно, что владельцы многих «Жигулей» не хотят расставаться со своим автомобилем, который прожил уже не один десяток лет. Ведь повышенная ремонтопригодность и широкие возможности к тюнингу для такого дешевого автомобиля являются огромным плюсом.

Чем редукторный стартер лучше обычного?

Изначально, все классическое семейство оснащалось стартерами стандартного типа, технология которых была придумана почти 50 лет назад. По тем временам, такая технология казалось значительной роскошью, в то время, как более старые автомобили заводили с помощью кривого стартера. В настоящее время, в процессе эксплуатации, наблюдаются следующие неисправности, которые не позволяют нормально запустить двигатель автомобиля:

1. Вполне исправный стартер не запускается, так как не срабатывает втягивающее реле. Как известно, цепь якоря имеет зависимость от цепи тягового реле.

2. Втягивающее реле срабатывает, но якорь либо не вращается, либо вращается, но с очень низкой скоростью.

3. Стартер работает, но не раскручивает коленчатый вал двигателя.

4. Стартер не отключается после успешного запуска двигателя.

Все эти неприятности случаются всегда внезапно и серьезно портят планы водителя. Решить данную проблему можно было только двумя способами – поменять автомобиль или поменять пусковое устройство. Последний вариант больше всего понравился владельцам «Жигулей». Более рациональным решением данной проблем стала установка редукторного типа стартера.

В чем преимущества редукторного стартера?



1. Двигатель запускается намного быстрее. Эту особенность отметили многие, в связи с чем, появилась даже фраза «двигатель не запускается, а включается».
2. Поломки стали случаться значительно реже. Это связано с новым конструктивным исполнением устройства, которое снизило износ рабочих частей.
3. Редукторный стартер обладает достаточно малым весом и габаритами, по сравнению с обычным. При этом, его мощность и энергоемкость заметно возросла, что является довольно большим плюсом.

Таким образом, двигатель запускается с одинаковой скоростью, даже если уровень заряда аккумулятора заметно снизился. Это означает, что он очень хорошо экономит заряд батареи и мало влияет на состояние бортовой сети автомобиля. Последним преимуществом можно отметить то, что такой стартер одинаково хорошо работает при низких и высоких температурах и имеет большой срок службы.

Устройство и принцип работы стартера редукторного типа

В отличие от обычного стартера, между якорем и бенедиксом располагается зубчатый передаточный механизм. Кроме того, в стартере редукторного типа применяются рабочие детали, изготовленные из пластмассы. Такой подход позволил снизить стоимость производства устройства, а значит, снизить цену на него.



Коротко, работа редукторного стартера заключается в следующем. При повороте ключа в замке зажигания, на специальный электромагнитный выключатель подается ток. После этого, шестерня передвигается по валу и входит в механическое зацепление с маховиком двигателя. После апуска мотора, муфта свободного хода исключает зацепку шестерни, а после полного выключения стартера, шестерня отодвигается в исходное положение.

Главная особенность редукторного стартера основывается на том, что передача вращающего момент от вала якоря к маховику двигателя осуществляется при помощи специального редуктора. Такой способ пуска повышает эффективность работы стартера на 50 процентов и избавляет от долгих и мучительных запусков двигателя.

Как установить редукторный стартер на ВАЗ 2107?

К счастью для автолюбителей, завод отечественных автомобилей сделал новую деталь вполне заменяемую со старой. Таким образом, крепления редукторного стартера имеют такие же отверстия, что и обычный стартер.

Порядок действий:

1. Перед началом проведения работ, необходимо поставить автомобиль на ровную поверхность и при необходимости немного приподнять. Данное требование обуславливается тем, что на многих «Жигулях» откручивать болты крепления стартера лучше снизу. Помимо этого, отключите клемму аккумулятора, чтобы не допустить возникновения случайных коротких замыканий, которые могут появиться при отключении электрических штекеров от стартера.
2. Открутите от старого стартера провод «массы» и вытащите штекер красного провода.
3. Выкрутите два болта, предназначенные для крепления стартера к коробке передач. Луше всего, делать это с помощью маленьких ключей, так как подобраться к этим болтам, особенно на инжекторном автомобиле, достаточно трудно. После того, как вы их выкрутите, демонтируйте старый стартер, потянув его в противоположную сторону от коробки и подняв вверх.
4. Установите на место старого стартера пусковое устройство редукторного типа. Еще раз напомним, что редукторный стартер имеет такое же крепление, как у обычного, и не должен вызывать каких-либо затруднений при монтаже. Закрепите его при помощи тех же болтов и проведите их затяжку.
5. Подключите электрическую составляющую к стартеру нового типа. Вначале прикрутите провод «массы», затем вставьте штекер с «плюсовым проводом». После этого, можно подключать клемму аккумулятора и запускать двигатель при помощи нового пускового устройства.

Внимание! Если у вас имеются какие-то проблемы с электрооборудованием автомобиля, то крайне не рекомендуется подключать стартер нового типа, до устранения соответствующих неисправностей.

Это все, что необходимо знать о редукторном стартере. Такое устройство подходит на все модели «Жигулей» отечественной сборки и заметно улучшит пусковые характеристики двигателя. Смело устанавливайте редукторный стартер и забудьте о проблемах с пуском двигателя. Желаем вам удачи на дорогах!

Ремонт стартера ВАЗ 2110 2111 2112

1. Снимите стартер с автомобиля (см. подраздел  Снятие и установка стартера).
2. Отверните гайку на втягивающем реле.	3. Отсоедините провод от контактного болта тягового реле.
4. Отверните два болта крепления тягового реле.	5. Снимите тяговое реле.	6. Выньте якорь тягового реле, приподняв его вверх, чтобы петля якоря снялась с рычага.
7. Отверните две гайки стяжных шпилек стартера.	8. Снимите крышку стартера со стороны привода с редуктором и приводом в сборе.	9. Снимите крышку стартера со стороны коллектора со щеткодержателем и щетками.
10. Снимите шестерню с вала якоря стартера.	11. Выньте якорь из статора.	12. Обратите внимание, что на валу якоря со стороны привода установлена шайба.
13. Выньте опору вала якоря.	14. Выверните из крышки со стороны привода две стяжные шпильки. Эти шпильки вывертывать не обязательно, но снимать редуктор и привод удобнее без них.	15. Выньте три планетарные шестерни редуктора. В случае повреждения их зубьев или игольчатых подшипников, заделанных в шестерни, замените шестерни.
16. Выньте редуктор с приводом из крышки, нажав на шестерню привода стартера.	17. Снимите опору с уплотнителем с рычага.	18. Выньте опору 1 из уплотнителя 2. Пластмассовая опора не должна быть сильно изношена или повреждена. Дефектную опору, а также сильно деформированную или затвердевшую резиновую уплотнительную прокладку замените.
19. Сбейте ограничительное кольцо со стопорного кольца с помощью подходящей оправки.	20. Снимите стопорное кольцо, а затем ограничительное.	21. Снимите привод в сборе с вала привода стартера.
22. Снимите стопорное кольцо рычага.	23. Снимите рычаг с поводком и шайбой.	24. Снимите пружину рычага.
25. Снимите рычаг с поводка и разъедините половинки рычага.	26. Снимите стопорное кольцо шестерни с внутренним зацеплением.	27. Снимите шестерню с внутренним зацеплением и опору вала привода с вала.
28. Снимите с опоры уплотнительное кольцо. Сильно деформированное или потерявшее эластичность кольцо замените.	29. Снимите с опоры вкладыш.	30. Отверните два винта и снимите щеткодержатель с крышки со стороны коллектора.
31. Поддев отверткой фиксаторы щеток…	32. …снимите их и прижимные пружины. Деформированные или поврежденные фиксаторы и сильно обжатые или искривленные пружины замените.	33. Выньте щетки из направляющих щеткодержателя.
34. Снимите неизолированные щетки.	35. Снимите картонную изоляционную прокладку. Замените порванную или чрезмерно обжатую прокладку.	36. Снимите соединительную шину с изолированными щетками.
	37. Осмотрите якорь. Если коллектор 1 загрязнен или на нем имеются риски, следы подгорания и т.п., прошлифуйте коллектор мелкой стеклянной шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. В противном случае замените якорь. При обнаружении на валу 2 якоря желтого налета от подшипника удалите его мелкой шкуркой, так как это может привести к заеданию шестерни на валу. Если на поверхностях цапф и шлицев вала имеются задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше пакета железа якоря. В противном случае якорь замените.
38. Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой переменным током напряжением 220 В. Напряжение подводите к пластине коллектора и сердечнику якоря. Лампа гореть не должна. Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае замените якорь.	39. Удерживая обгонную муфту, проверните шестерню стартера в обе стороны: по часовой стрелке шестерня должна вращаться свободно, а против часовой стрелки вращаться не должна. В противном случае замените привод.	40. Оденьте привод стартера на вал привода, он должен свободно, без заеданий перемещаться по шлицам вала.
41. Если детали привода сильно изношены или повреждены, замените привод. При обнаружении забоин на заходной части зубьев шестерни подшлифуйте их мелкозернистым наждачным кругом малого диаметра.
42. Осмотрите втулки, в которых вращаются валы, установленные в крышке стартера со стороны привода, крышке со стороны коллектора, опоре вала якоря и опоре вала привода. Если втулки изношены или на них имеются задиры, раковины и т.п., замените крышки или опоры с дефектными втулками.Также замените крышки и опоры с трещинами.
	43. Осмотрите статор, если на нем есть следы задевания якоря, замените заднюю крышку и промежуточную опору.
44. Щетки стартера, изношенные до размера между рабочей поверхностью и выводом менее 3,5 мм, замените.
45. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь сколов и трещин.
46. Осмотрите вал привода. Винтовые шлицы и шейки не должны иметь задиров и сильного износа. Следы переноса меди со втулок на шейках снимите мелкой стеклянной шкуркой, так как они впоследствии могут стать причиной заклинивания вала. Водило и его три оси шестерен не должны иметь люфтов в соединениях.	47. Проверьте омметром, замыкаются ли контактной пластиной контактные болты тягового реле. Для проверки соберите схему, показанную на фото, и вдвиньте якорь внутрь реле до упора. Если болты не замыкаются, замените или отремонтируйте реле.	48. Для ремонта реле отверните два винта 1 и отпаяйте выводы 2 обмоток реле, снимите крышку 3, зачистите головки болтов и контактную пластину наждачной шкуркой. Если головки болтов сильно подгорели, разверните болты на 180°. Соберите реле в обратном порядке
49. Собирайте стартер в обратной последовательности. Перед сборкой смажьте зубья шестерни привода моторным маслом, винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора – консистентной смазкой (ЦИАТИМ-201, 202, 203 или Литол-24).
	50. Щеткодержатель нужно устанавливать в стартер отдельно от крышки со стороны коллектора, так как щетки выталкиваются из направляющих пружинами и без специального приспособления удержать их в исходном положении невозможно. Для предварительной сборки и установки щеткодержателя воспользуйтесь тонкостенной монтажной втулкой 1 с диаметром, равным диаметру коллектора или чуть больше его (около 30 мм).
	51. Установите собранный щеткодержатель в корпус стартера до упора, выньте монтажную втулку и установите крышку со стороны коллектора

Замена щеток стартера ВАЗ 2110 своими руками (видео + цена)

Где находится стартер ВАЗ 2110

На ВАЗ 2110 установлен маленький, однако при этом довольно мощный электродвигатель, отвечающий за первичное вращение коленчатого вала. Без участия электромотора невозможно обеспечить требуемую частоту вращения коленвала.

Данный агрегат заменяем, поскольку для бензинового двигателя, имеющего средний объем цилиндров, для старта достаточно три кВт энергии. Стартер на «десятке» расположен в районе коробки передач, слева и ниже от места аккумуляторной батареи.

Замена втулок стартера

Если втулки изношены, стартер он начинает медленно крутить, в некоторых случаях совсем не заводится. Также есть различия между стартерами типа ВАЗ 2109 и ВАЗ 2110 и в расположении втулок ротора – передняя втулка на «девятке» или «четырнадцатой» модели находится в переднем корпусе коробки передач. Для замены этой втулки необходимо только снять стартер, разборка самого пускового устройства не понадобится. Втулка в КПП 2109 сидит плотно, вытащить ее можно попробовать с помощью метчика на 14 мм.

Передняя втулка стартера запрессовывается на место плотно, для этого следует использовать оправку, а чтобы вал ротора на стартере вошел во втулку, перед установкой следует пройти по внутреннему ее диаметру разверткой на 12 мм. Замену втулки стартера в КПП следует проводить аккуратно, недопустимо попадание стружки и каких-либо деталей под маховик.

Задняя втулка расположена в крышке стартера, и чтобы заменить ее, необходимо снять крышку. В некоторых случаях удобнее заменить крышку целиком, чем мучиться с перепрессовкой втулки.

Схема стартера ВАЗ 2110

Стартер ВАЗ 2110 состоит из:

вала привода — 1; втулки передней крышки — 2; ограничительного кольца — 3; шестерни с внутренним кольцом обгонной муфты — 4; ролика обгонной муфты — 5; опоры вала привода с вкладышем — 6; оси планетарной шестерни — 7; прокладки — 8; кронштейна рычага — 9; рычага привода — 10; передней крышки — 11; якоря реле — 12; удерживающей обмотки — 13; втягивающей обмотки — 14; тягового реле — 15; штока тягового реле — 16; сердечника тягового реле — 17; контактной пластины — 18; крышки тягового реле — 19; контактных болтов — 20; вывода «положительных» щеток — 21; скобы — 22; щеткодержателя — 23; «положительной щетки» — 24; вала якоря — 25; стяжной шпильки — 26; задней крышки с втулкой — 27; коллектора — 28; корпуса — 29; постоянного магнита — 30; сердечника якоря — 31; опоры вала якоря с вкладышем — 32; планетарной шестерни — 33; центральной (ведущей) шестерни — 34; водила — 35; шестерни с внутренними зубьями — 36; кольца отводки — 37; ступицы с внешним кольцом обгонной муфты — 38.

Фотогалерея

Как мы пообещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составляющих компонентов конструкции.

Фото 1. Конструкция с обозначением составляющих

Фото 2. Обозначение составных деталей

Фото 3. Обозначение составных деталей

Устройство стартера, принцип работы

Стартер играет ключевую роль в запуске транспортного средства. Мотор транспортного средства запускается после поворота коленвала, а поворот коленвала осуществляет стартер, который на Лада 2110 оборудуется четырехполосным электромотором. Внутри него расположены четыре щетки, которые увеличивают мощность электромотора. Питается стартер от аккумуляторной батареи.

Существует два типа стартеров: безредукторный и редукторный. «Десятки» стандартно оснащаются редукторным вариантом, поскольку для его нормальной работы нужно меньше тока. За счет этого редукторный стартер прокручивает коленчатый вал и в условиях низкого заряда аккумуляторной батареи. При долгом применении редукторного стартера с разряженной батареей вращающая шестерня быстро ломается.

Не крутит стартер ВАЗ 2110, возможные причины неисправности

Если стартер на ВАЗ 2110 не крутит, возможно, окислились или слабо затянуты наконечники. В таком случае необходимо очистить и подтянуть клеммы. Ремонт стартера также обеспечен, когда неисправно реле (обрыв, заедания или смещение). Чтобы ваш автомобиль вновь заработал, достаточно поменять вышедшую из строя деталь.

Замыкание в обмотке устройства тоже приводит к его отказу от работы. Еще одной неисправностью, из-за которой стартер может не работать, является отсутствие во включателе зажигания полноценного контакта. Для устранения поломки нужно проверить замок зажигания и заменить его контактную часть.

Диагностика неисправности стартера ВАЗ 2110

Если при включении стартер плохо крутит, очень медленно проворачивая коленчатый вал, в первую очередь стоит обратить внимание на масло. Возможно, оно просто не соответствует сезону и работа стартера восстановится сразу после его замены на более подходящее для текущего времени года.

Если разрядилась аккумуляторная батарея или окислились ее наконечники и выводы, то сразу после устранения данных неисправностей (ТО контактной группы и зарядка аккумулятора), нормальная работа стартера будет восстановлена.

Причиной плохой работы стартера достаточно часто бывает слабый контакт его щеток или ослабление затяжки наконечников проводов. В данном случае придется демонтировать и разобрать устройство, прочистить коллектор, поменять щетки и отрегулировать натяжение пружин.

Если при разборке стартера вы обнаружили пробуксовывание муфты свободного хода, замените привод стартера. Достаточно легко исправить ситуацию, если привод стартера трудно перемещается по винтовой нарезке — промойте нарезку вала и смажьте ее маслом.

Если на зубьях венца маховика появились забоины, будет слышен характерный скрежет, от которого можно избавиться только устранив забоины. Очень похожий срежет вы услышите, если ослаблена буферная пружина. В таком случае замените ее.

А вот сильный шум, которым сопровождается работа стартера, может указывать на ослабление крепления полюса либо самого стартера. В последнем случае надежно закрепите стартер, а в первом — усильте крепление полюса посредством затягивания винта.

↑ Описание конструкции стартера 57.3708

Стартер

– четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

К стальному корпусу стартера приклеены четыре постоянных магнита, изнутри они дополнительно прикреплены развальцованной алюминиевой втулкой. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре вала. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением (эпициклической).

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается. Напряжение срабатывания реле должно быть не более 8 В при 20±5°С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется внешним осмотром после разборки стартера. Неисправное реле заменяют.

Ремонт стартера ВАЗ 2110 (пошагово)

1. В первую очередь снимите минусовую клемму с АКБ.
2. Для удобства снимите корпус воздушного фильтра.
3. Затем отсоедините провод от втягивающего реле.


   Плюсовой провод тоже должен быть откручен от клеммы.

4. Теперь отведите провода в сторону для получения доступа к требуемым элементам.

5. Отверните крепежные гайки стартера к КПП.
6. Достаем стартер и переходим к разборке агрегата.

7. В первую очередь открутите гайку М10.

8. Затем нужно отсоединить от контактного болта провод.

9. Открутите два болта, держащие тяговое реле, и демонтируйте его.

10. Выньте якорь реле, приподняв его вверх, чтобы снять петлю якоря с рычага.

11. После снятия втягивающего реле проверьте, замыкаются ли болты контактной пластиной. Для этого вдвиньте якорь до упора внутрь и замерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените либо отремонтируйте реле.

12. Для ремонта реле необходимо открутить два винта, отпаять выводы обмоток реле, снять крышку и зачистить наждачной шкуркой контактную пластину и головки болтов. Если головки болтов очень сильно подгорели, разверните их на 180 градусов.

13. Теперь переходим к ремонту редуктора стартера. Шестерни, находящиеся внутри, со временем изнашиваются, свойства смазки ухудшаются и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.

14. Отвинтите гайки стяжных шпилек. Далее со стороны привода демонтируйте крышку с приводом и редуктором в сборе.

15. Выкрутите из крышки две стяжные шпильки, поскольку демонтировать привод и редуктор намного удобнее без них.

16. Выньте планетарные шестерни редуктора, всего их три. Если повреждены их зубья либо игольчатые подшипники, которые заделаны в шестерни, замените шестерни.

17. Что касается щеткодержателя, то его желательно менять в сборе.
18. Со стороны коллектора снимите крышку со щетками и щеткодержателем.

19. Открутите два винта и демонтируйте щеткодержатель с крышки.

20. При монтаже щеткодержателя, отогните фиксаторы выньте пружины.
21. Для проверки якоря на возможные дефекты выньте его из корпуса.

22. Снимите с вала якоря шестерню.

23. Выньте якорь из статора.

24. При помощи лампочки 220 В проверьте обмотку. Когда напряжение подводится к сердечнику якоря и пластине коллектора, лампочка не должна гореть. А если она горит, замените якорь.

25. Переходим к замене бендикса. Выньте из крышки редуктор с приводом.

26. Снимите с рычага опору с уплотнителем.

27. Сбейте со стопорного кольца ограничительное кольцо при помощи подходящей оправки.

28. Демонтируйте стопорное кольцо, а после этого ограничительное.

29. Демонтируйте с вала привода привод в сборе.

30. Если кольцо потеряло эластичность или сильно деформировалось, замените его.

Замена реле стартера ВАЗ 2110

Порядок работ:

1. В первую очередь демонтируйте реле. К нему подсоединено два провода. Отсоедините от реле красный провод, который идет к контакту «папа».

2. На задней части реле открутите две гайки с помощью гаечного ключа на «13».

3. С помощью плоской отвертки отсоедините шнур на передней части крепления втягивающего реле.

4. Теперь можно аккуратно его изъять. Проследите, чтобы при выполнении данного действия находящаяся в реле пружина не выпала наружу, а сердечник остался внутри.

5. Новое реле устанавливаем в обратном порядке.

Замена щеток стартера

Плохо запускаться двигатель на автомобилях ВАЗ может из-за изношенных щеток. На стартере меняется сразу весь щеточный узел, он находится под задней крышкой. Чтобы сменить щеточный узел, стартер необходимо снять и разобрать:

На этом замену щеток стартера можно считать законченной.

Как заменить стартер ВАЗ-2110

Наверное, каждый водитель отечественной «десятки» сталкивался с такой проблемой, когда нужно срочно куда-то ехать, а машина не хочет заводиться. Иногда причина кроется в низком заряде батареи. Но если вы уверены, что эта деталь полностью заряжена, внимательно присмотритесь к стартеру ВАЗ-2110. Именно он выполняет функцию запуска двигателя. Но если проблема именно в этом, не отчаивайтесь, ведь устранить эту неприятность можно очень быстро, причем своими руками.

В этой статье мы расскажем, как устроен стартер ВАЗ 2110, и чем его можно заменить.

Конструкция детали

Запчасть является основной в системе запуска двигателя. Без стартера невозможно завести ни один современный автомобиль, так как именно он раскручивает коленчатый вал до определенной частоты, способствуя тем самым быстрому запуску двигателя. Также некоторые модели запчастей предусматривают размещение специального пускового устройства (как правило, им комплектуются только те пускатели, которые нельзя включить самостоятельно).

Как выбрать стартер ВАЗ-2110?

При выборе стоит приобретать только ту запчасть, которая разработана специально для вашего автомобиля, иначе такая запчасть не подойдет. И даже для отечественных ВАЗов существуют разные типы стартеров для конкретной модели. При выборе всегда учитывайте тот факт, что стартер на ВАЗ-2110 не всегда может уместиться в «шестерку» или «девятку».

Замена

Итак, после покупки перед нами стоит задача по установке новой детали. Но прежде чем это сделать, нужно снять сломанную запчасть на ВАЗ-2110. Стартер — его установка в первую очередь начинается с отключения питания путем снятия отрицательной клеммы. Далее нужно разобрать защиту двигателя (если есть) и найти место крепления запчасти. На ВАЗах десятого семейства стартер расположен с правой стороны форсунки. Распознать его очень просто — конструкция похожа на большую шпильку с гайкой.

Затем нужно поднять автомобиль на любую высоту.Для этого можно использовать обычный домкрат, но лучше всего заезжать на эстакаду или на смотровую яму. Способов много — главное, чтобы можно было залезть под машину и открутить там несколько болтов. О каких, мы расскажем чуть ниже.

Итак, перейдем непосредственно к орехам. Стартер ВАЗ-2110 крепится на 3-х болтах: первый выполняет функцию крепления плюсового провода к электромагнитному реле; второй держит основной минусовой провод; третий находится внизу стартера и удерживает все остальные отрицательные провода.Итак, необходимо открутить все 3 гайки. Затем подходим к капоту и откручиваем верхний болт стартера. Все, на этом демонтаж детали завершен. Теперь можно смело переходить к установке новой запчасти. Это делается по такому же принципу.

Срок службы

И напоследок — срок службы вновь установленных деталей. Часто стартеры ВАЗ служат 5-6 (а иногда и 7) лет. Но это не значит, что в этот период вам не нужно следить за его состоянием, иначе ваш железный друг не заведется.

Как заменить стартер ВАЗ-2110

Наверное, каждый водитель отечественной «десятки» сталкивался с такой проблемой, когда нужно срочно куда-то ехать, а машина не хочет заводиться. Иногда причина кроется в низком заряде аккумулятора. Но если вы уверены, что эта деталь полностью заряжена, внимательно присмотритесь к стартеру ВАЗ-2110. Именно он выполняет функцию запуска двигателя. Но если в нем кроется проблема, не отчаивайтесь, ведь устранить эту проблему можно очень быстро, причем своими руками. В этой статье мы расскажем, как устроен стартер ВАЗ 2110, и чем его можно заменить.

Конструкция детали

Запчасть является основной в системе запуска двигателя. Без стартера невозможно построить ни один современный автомобиль, так как он раскручивает коленчатый вал до определенной частоты, тем самым облегчая быстрый запуск двигателя. Также в некоторых моделях запчастей есть специальное пусковое устройство (как правило, комплектуются только теми стартерами, которые нельзя включить сами).

Как выбрать стартер ВАЗ-2110?

При выборе необходимо приобретать только ту запчасть, которая специально предназначена для вашего автомобиля, иначе такая деталь не подойдет. И даже для отечественного ВАЗа существуют разные типы стартеров на определенную модель. При выборе всегда учитывайте то, что стартер на ВАЗ-2110 не всегда может поместиться под «шестерку» или «девятку».

Замена

Итак, после покупки перед нами стоит задача по установке новой детали.Но прежде чем это сделать, на ВАЗ-2110 нужно удалить сломанную деталь. Стартер — его установка сначала начинается с отключения питания путем снятия минусовой клеммы. Далее нужно разобрать защиту двигателя (если она есть) и найти место, где крепится запчасть. На ВАЗ десятого семейства стартер расположен с правой стороны форсунки. Выучить его очень просто — конструкция похожа на большую шпильку с гайкой.

Затем вам нужно поднять автомобиль на возвышение.Для этого можно использовать простой домкрат, но лучше всего выйти на эстакаду или на смотровую яму. Способов много — главное, чтобы можно было залезть под машину и открутить несколько болтов. Какие, мы расскажем позже.

Итак, перейдем непосредственно к натсу. Стартер ВАЗ-2110 крепится на 3 болта: первый выполняет функцию фиксации плюсового провода на втягивающем устройстве; Второй удерживает основной отрицательный провод; Третий находится внизу стартера и удерживает все остальные отрицательные провода. Итак, нужно открутить все 3 гайки. Затем подходим к капоту и откручиваем верхний болт стартера. Все, на данном этапе демонтаж детали завершен. Теперь можно смело приступать к установке новой запчасти. Это делается по такому же принципу.

Срок службы

И напоследок — о ресурсах вновь установленных запчастей. Часто стартеры ВАЗ служат 5-6 (а иногда и 7) лет. Но это не значит, что в этот период вам не нужно следить за его состоянием, иначе ваш железный друг не заведется.

Многополюсные синхронные машины с дробной q

1.

Шевченко А.Ф. Новые многополюсные синхронные двигатели для привода электрических механизмов // Автоматизированный электропривод . М .: Энергоатомиздат, 1990.

. Google ученый

2.

Шевченко А.Ф., авторское свидетельство СССР № 1345291, Открытия. Изоберетения .1987. 38.

3.

Кацума и Кито, Европейский патент № 0160868, Бюллетень , 1985, нет. 46. ​​

4.

Шевченко А.Ф. Магнитодвижущие силы однозубых дробных обмоток с q <1, Научн. Вестн. НГТУ , 1996 г. 2. С. 99–110.

5.

Шевченко А.Ф. Математическая модель многополюсных синхронных машин с зубчатыми обмотками и амплитудно-модулированным полем // Электротехника. 12. С. 28–34.

6.

Шевченко А.Ф. Исследования многополюсных синхронных машин с дробными зубчатыми обмотками и постоянными магнитами методом проводимости зубчатых цепей // Сб. Научн. Тр. НГТУ (Сборник научных трудов НГТУ), 1997, с. 101–112.

7.

Иванов-Смоленский, А.В., Электрические машины , М .: Энергия, 1980.

Google ученый

8.

Шевченко, А.Ф., Медведько А.С., Бухгольц Ю.Г. и др. Стартер-генераторное устройство легковых автомобилей класса ВАЗ-2110 // Электротехника . 9. С. 15–19.

9.

Шевченко А.Ф., Патент РФ 2 278 797, Бюл. Изобрет. , 2006, вып. 18.

10.

Шевченко А.Ф., Комаров А.В., Новокрещенов О.И. Электромеханический усилитель рулевого управления с прямым приводом для легковых автомобилей. 9.

11.

Шевченко А.Ф. Многополюсные магнитоэлектрические генераторы с дробными однолучевыми обмотками для ветроэнергетических установок // Электротехника. 9. С. 13–16.

Не заводится форсунка ВАЗ 2115. Инжекторный двигатель не запускается

Довольно часто владельцев интересует, почему машина не заводится при пуске, несмотря на то, что стартер крутится как надо. Стоит отметить, что такие проблемы обычно возникают с продукцией Волжского автозавода.

Довольно часто случается следующее — ВАЗ-2115 хватается, но не заводится. Как показывает практика, такая неприятность обычно возникает в самый неподходящий момент, когда автомобиль находится далеко от автосервисов. Такая поломка может произойти в любое время года и при самых разных обстоятельствах.

Именно по этой причине любой автовладелец должен знать, почему это происходит и как устранить проблему. На самом деле в ряде случаев отказ от запуска двигателя провоцирует достаточно легко устраняемую поломку, с которой может справиться даже неопытный водитель.

Автомобиль цепляется, но двигатель не запускается

Чаще всего эта проблема возникает в мороз, утром, после переноски автомобиля на свежем воздухе или в неотапливаемом гараже. К этому часто приводит недостаточный уход за транспортным средством.

Подобные проблемы случаются одинаково как с карбюраторными, так и с инжекторными машинами. Причин для отказа много. Чаще всего они следующие:

• любая неисправность системы подачи топлива;
• отказ электрооборудования.

Важно всегда помнить, что запуск двигателя зимой во многом отличается от той же процедуры, проводимой в теплое время года.

Топливная система

Как известно, способ подачи топлива к карбюраторным и инжекторным силовым агрегатам разный. Тем не менее, неисправности, которые проявляются, во многом идентичны.

В частности, в обоих случаях бензин подается насосом. Если в первом этот агрегат работает на механическом приводе, то во втором — на электрическом, что создает достаточно высокое давление в системе подачи топлива.

Оба насоса имеют в своей конструкции решетки фильтров, очищающих бензин. Если они забьются, двигатель не запустится.

Дополнительно выходит из строя электродвигатель насоса, если:

• без еды;
• произошел обрыв проводки;
• масса не прилагается;
• перегорел предохранитель.

Карбюратор не запускается, если жиклеры засорены. Тем не менее, как показывает практика, чаще всего это автомобили с инжекторными двигателями, которые не могут заводиться из-за проблем с топливной системой.Все дело в том, что в конструкцию таких двигателей входит несколько специальных датчиков, которые выдают данные на бортовой компьютер.

Например, если ДПКВ откажется, то машина почти наверняка не двинется с места. Подобные проблемы возникают из-за поломки регулятора давления топлива. Винтовые форсунки тоже могут быть виноваты.

Отказ топливного насоса легко обнаружить. Включив зажигание, нужно послушать в районе задних сидений, слышно ли характерный звук запуска этого важного агрегата.

Проблемы с электричеством

В случае, если в двигатель подано топливо, но запуск не происходит, следует искать электрическую поломку.

В первую очередь нужно проверить зажигание. Может не работать:

• свечей;
Катушка
• ;
• распределитель искры.

Никогда не бывает, чтобы все узлы выходили из строя одновременно, поэтому необходимо рассказать о каждом из них более подробно. В частности, если с распределителем зажигания проблем нет, то, скорее всего, поломка произошла либо бегунка, либо крышки.Двигатель может не запуститься из-за неисправности датчика Холла.

Но самая частая проблема — неправильный контакт на выводе питания распределителя зажигания. Однако проблема часто возникает из-за неспособности катушки генерировать необходимое напряжение. Как известно, инжектор работает вместе с модулем зажигания. В конструкции двигателя их два. Первый отвечает за работу 1-го и 4-го цилиндров, второй, соответственно, за второй и третий.

В результате даже когда свечи высохли, искры на них не появляются.

Вполне может быть, что проблема возникла в ЭБУ, так как именно в его ведении формируются команды для каждой установленной системы, и зажигание не исключение. Проверить работоспособность бортового компьютера можно только одним способом — заменив его на заведомо исправный узел. Аналогичным образом проверяется пригодность модуля зажигания.

Если все же в катушке произойдет пробой, то достаточно простой тест позволит убедиться в ее неисправности.Свечи выкручиваются из розеток, не снимая проводов, и опираются на массу автомобиля. Далее включаем стартер. Если искра не появляется, это означает, что катушка пришла в негодность и не может выдавать напряжение, достаточное для воспламенения топлива.

Устройство любого современного автомобиля, ВАЗ 2114 здесь не исключение, оно таково, что успешный завод автомобиля зависит от ряда позиций. Раньше этого было достаточно, чтобы механический насос подавал топливо в карбюратор, и на свечах зажигания была искра.На сегодняшний день возникает масса проблем, мешающих запуску двигателя. Электронный инжектор требует участия нескольких датчиков, и они не ограничиваются. В этой статье мы расскажем, почему не запускается «четверка» и как с этим бороться.

В целом все причины неисправности можно разделить на две большие категории:

1. Проблемы с топливной системой. В эту группу входят любые поломки, в результате которых топливо вообще не подается в двигатель, подается неправильно или возникают ошибки в качестве смеси.
2. Проблемы с электричеством. Воспламенение топливной смеси обеспечивается подачей электрического сигнала на свечи зажигания. Если здесь возникнут проблемы (а электрических элементов много), машина не заведется.

К отдельной категории можно отнести самые страшные неисправности — например, «выбитый» двигатель ВАЗ 2114, обрыв ремня ГРМ и, как следствие, загиб клапанов. В этих ситуациях без дорогостоящего ремонта не обойтись.

Из элементов топливной системы на запуск двигателя влияют следующие факторы:

• наличие бензина в баке;
• целостность топливных магистралей под «брюхом» машины;
• чистота фильтров: грубой очистки (находится в баке) и тонкой очистки (находится под автомобилем, справа от отсека под запаску).

Перед проверкой другими методами необходимо полностью убедиться, что ВАЗ 2114 с инжектором заправлен.«Да, еще пять литров» по ​​индикатору на приборке или «Залил вчера, столько не смог потратить» не подходят. Приборка может полежать, а в баке или топливопроводах могут быть утечки. Внимательно проверьте машину на предмет протечек топлива, на всякий случай залейте из канистры 5-7 литров бензина.

Сетка в баке забивается редко, оставьте эту опцию напоследок, но фильтр тонкой очистки следует заменить, если электрические проблемы исключены.

Работу ТНВД проверяют на слух (после поворота ключа должна быть слышна его работа, если нет, то насос «мертв», либо реле помпы, либо обрыв проводки).Согласно инструкции, вам необходимо подключить к топливной системе манометр. Если давление не держится в пределах 2-2,5 атм, ВАЗ 2114 не заедает из-за недостаточного давления топлива.

Электрические неисправности

Большая часть проблем кроется именно здесь, поэтому подробно остановимся на каждом варианте:

При повороте ключа ничего не происходит

На ВАЗ 2114 это обычно свидетельствует о нарушениях на замке зажигания — линии стартера, но одна из причин поломки «для блондинок» — дохлый аккумулятор, не забывайте об этом (проверено вольтметром: должно быть на минимум 11.8V — и ареометр, если батарея обслуживается: не менее 1,22 в каждой банке).

Поехали дальше. Причиной такой неисправности может быть поломка цилиндра замка зажигания, причем форсунка тут ни при чем. Если при повороте ключом возникли новые ощущения (что-то цепляется, повернуть стало легче или, наоборот, сложнее), дело в этом.

Под панелью, примерно над муфтой сцепления, находятся два реле: разгрузки замка зажигания и стартера.Причина может заключаться в неисправности одного из них. Их проверяет по инструкции хороший электрик или заменяет на заведомо исправный.

Стартер. Часто причиной может быть заклинивший «ретрактор». Если вы стоите в поле, попробуйте ударить его чем-нибудь тяжелым, например большим ключом (без фанатизма) — это может помочь. Если машина стоит в гараже, стоит снять стартер и попробовать завести его прямо от аккумулятора.

Для этого прижать корпус к нулевой клемме АКБ, установить провод с «крокодилом» на плюсовую клемму АКБ и подвести к плюсовой клемме втягивающего устройства.Если стартер пытается скакать из-под контроля — все нормально (будьте осторожны, без элементарных знаний техники безопасности и помощника эта процедура не рекомендуется!).

Если реакции нет, проблема в втягивающем устройстве. Если реле гудит, но стартер не крутится, проблема в щетках. Если стартер издает ужасный звук, но не крутится, проблема в бендиксе.

Если стартер крутится, поставить аккумулятор на место и проверить питание микросхем, которые подключены к стартеру (с помощником один ключ поворачивает, второй замеряет мультиметром).

Также обратите внимание на заземляющий провод, который подходит к аккумулятору. Если есть обрывы проводки в месте контакта с корпусом или на клемме, ее необходимо заменить. Также стоит отсоединить провод от корпуса и хорошенько очистить металлической щеткой. Банальное окисление может быть нерастительной причиной.

Стартер крутится, но машина не заводится

Это наиболее частая ситуация в случае с ВАЗ 2114. Процедура ее решения должна начинаться с ответа на вопрос, есть ли искра.Для этого берем помощника, откручиваем одну свечу, надеваем на нее бронепровод и очень осторожно (не касаясь токоведущих частей, держитесь за изолированную часть провода) прикладываем свечу к крышке ГБЦ. Пока помощник крутит двигатель, наблюдайте за поведением свечи зажигания. Если искры нет, надо ее искать.

Если нет искры

Модуль зажигания — одна из ключевых проблем ВАЗ 2114 по форсунке. Часто срывается и, бывает, с женитьбой приходит новый.Подробнее о проверке модуля зажигания вы можете прочитать в другом материале на нашем сайте. Обратите внимание, что проблема также может заключаться в микросхеме, которая подключена к модулю. Наличие на нем питания также необходимо проверить.

Это еще одна причина, по которой может не быть искры. Поскольку этот датчик контролирует фазы цилиндра, он является одним из ключевых элементов системы зажигания. Учтите, что вероятность его поломки ниже, чем у модуля зажигания. Проверяется электриком на осциллографе, гаражные методы не дают точной оценки состояния датчика (только замена на гарантированно исправный).

ЭБУ. «Январь» — относительно надежный инжектор, но и «мозги» иногда могут выходить из строя. Часто проблема с ними распознается по нарушению фаз впрыска: например, искра подается только на цилиндры 2 и 4 или только на цилиндры 1 и 3. Иногда проблема устраняется простой чисткой контактов на ЭБУ. чип, он также подвержен окислению, что становится причиной потери сигнала.

Если есть искра

Не часто, но есть такая проблема.По всем признакам машина должна завестись (бензин брызгает в рампу, стартер крутится, есть искра), но двигатель не заводится. Здесь тоже есть подводные камни.

Форсунки. В большинстве случаев проблема именно с ними, стоит сдать машину на диагностику и почистить ультразвуком. Если в дороге настигла неприятность, обратите внимание на свечи. Если форсунка подает смесь, они должны быть в бензине, если свечи сухие, велика вероятность неисправности форсунки.Однако имейте в виду, что форсунки редко выходят из строя внезапно и сразу. Как правило, до того, как машина перестанет заводиться, двигатель должен утроиться.

Бензин низкого качества. Предполагается, что исправный двигатель должен запускаться почти на воде, если он не работает плохо. Это действительно чушь. Примеров «заглохших» двигателей после заправки достаточно (как на «Дядюшке Ашоте», так и на вполне официальных заправках всех известных брендов). Имейте это в виду. Если машина перестала цепляться сразу или спустя короткое время после заправки, не стоит сбрасывать со счетов этот вариант.Выход — слить бензин и залить другой.

Отсутствие необходимого давления в рампе. Здесь мы возвращаемся к проблемам с топливной системой. Возможно дело все-таки в помпе или проблемах с ДПС (маловероятно). Если у вас Январь 7.2, причиной может быть неисправный датчик массового расхода воздуха. В отличие от Января 5.1, здесь этот датчик опрашивается при запуске и в случае возникновения ошибки ЭБУ может не дать двигателю запуститься.

Напоследок отметим, что среди причин не посадки при наличии бензина и искры могут быть следующие:

• неправильно выставлены фазы при замене ремня ГРМ, а также его обрыв или проворачивание — стоит проверить;
• из-за перегрева гбц «вела»;
• компрессия в цилиндрах неравномерная, «заклинило» кольца.

Незаводской ВАЗ 2114 — это обычная ситуация, и есть много причин, которые ее вызывают. Поэтому к решению этого вопроса стоит подойти во всеоружии.

Если с карбюраторными двигателями более-менее понятно, но что делать, если не заводится инжекторный двигатель? Это хорошо для владельцев крупных городов, где есть эвакуаторы и большое количество автосервисов. А как насчет маленьких городков и деревень? Могу ли я сам найти и исправить проблему? По крайней мере, вы можете попробовать.Не так страшен черт, как его малюют. Что для этого может понадобиться и можно ли обойтись без специального диагностического оборудования? В некоторых случаях и даже такие неисправности встречаются гораздо чаще, чем серьезные.

Двигатель с впрыском не запускается, что необходимо для поиска неисправности.

Для поиска и устранения большинства неисправностей достаточно контрольной лампы, разрядника и мультиметра. Стоимость последнего составляет примерно 250 — 300 руб. Контрольную лампу можно изготовить самостоятельно, подключив два провода к лампе подсветки приборов.Никогда не используйте для этой цели большие и мощные лампы накаливания, например фары. Мощность лампы не должна превышать 2,5–3 Вт. В противном случае возможно повреждение контроллера. Можно использовать для этой цели светодиоды, но нужно учитывать, что он поляризованный, то есть один его вывод должен быть подключен только к плюсу, а другой — к минусу.

Искровой разрядник необходим для проверки искры на свечах зажигания. Вы можете сделать это сами. Подойдет пара старых свечей или что-нибудь еще.

Лучше всего использовать указатель уровня топлива для проверки топливной системы. Монометр должен быть рассчитан на давление не менее 5 атм. Соединительную арматуру можно собрать самостоятельно.

Инжекторный двигатель не запускает поиск неисправностей.

Если стартер вашего автомобиля вращается нормально, а автомобиль не заводится, первым делом проверьте, включен ли топливный насос. На отечественных автомобилях его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сиденья или багажника.

В том случае, когда не слышен бензонасос, необходимо проверить исправность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях реле и предохранители расположены на полке под бардачком или под ним. На ВАЗ-2110 ВАЗ-1117 и им подобных следует заглянуть в консоль отопителя со стороны пассажира, открутив винты крепления и сняв боковую крышку.

Если предохранители исправны, проверьте активацию главного реле и реле топливного насоса. Активация определяется по характерному щелчку, или вы можете почувствовать его, приложив к нему палец.

Для определения неисправности при отказе включения любого из реле перейдите по соответствующей ссылке, щелкнув по ней мышью:,

Проверка топливной системы.

Если топливный насос включается, проверьте давление топлива в рампе. Если есть, вы можете использовать манометр, но если он недоступен, скорее всего, можно просто проверить его на глаз.Для проверки давления на автомобилях ВАЗ необходимо прижать золотник, расположенный в конце аппарели, с противоположной от подачи стороны, под защитным колпачком. Проверка давления на автомобилях ГАЗ осуществляется отключением питающей трубки, которая крепится к аппарели. При включении топливного насоса давление топлива должно быть не менее 2,8 атм.

Если проверка проводится без манометра, то при нажатии на золотник или снятии подающей трубки должно быть давление в рейке, а при включении топливного насоса топливо должно подаваться равномерно. поток с постоянным давлением.Когда насос работает и нет давления, причиной может быть: нехватка топлива, засорение фильтров или топливопроводов, неисправность самого насоса.

Проверка системы зажигания.

Если в топливной системе есть давление, необходимо проверить систему зажигания и состояние свечей зажигания. Обязательно используйте искровой разрядник для проверки искрового разряда. При проверке искры свечой, поставленной на корпус, может появиться большое сопротивление, что может привести к выходу из строя контроллера.При проверке искры на разрыв, при очень большом зазоре также возможно повреждение модуля или контроллера. Кроме того, есть вероятность получить недостаточно приятный удар электрическим током.

Прочие неисправности.

Если давление в топливной системе в норме и на свечах зажигания есть искра, но инжекторный двигатель не запускается, проверьте правильность установки установочного диска, расположенного на шкиве коленчатого вала. На этом диске отсутствуют два зубца, образующих щель.Это временной интервал, который используется для запуска отчета для датчика. При установке первого цилиндра в верхнюю мертвую точку датчик должен находиться на расстоянии 19-20 зубцов от зазора синхронизации. Если положение датчика не соответствует этому положению, то это может свидетельствовать о вращении диска из-за поломки резинового демпфера или ослабления крепежного болта и поломки шпоночного места.

В случае исправности систем подачи топлива и зажигания причину следует искать в самом двигателе.Необходимо проверить газораспределительную систему и состояние цилиндро-поршневой группы двигателя путем замера компрессии.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 12/03/2012

Электросхема автомобиля ВАЗ-2110

(нажмите, чтобы увеличить)

1. блокировка света
2. датчики износа передних тормозных колодок
3. выключатель электродвигателя вентилятора
4.мотор вентилятора системы охлаждения двигателя
5. звуковой сигнал
6. генератор: 7. датчик уровня масла
8. блок управления электромагнитным клапаном карбюратора
9. контроллер отопителя
10. переключатель клапана рециркуляции
11. Подсветка рычагов управления обогревателем
12. Выключатель
13. Концевой выключатель карбюратора
14. Контрольная лампа датчика давления масла
15. Свечи зажигания
16. Электромагнитный клапан карбюратора
17. Датчик температуры охлаждающая жидкость
18.датчик-распределитель зажигания
19. катушка зажигания
20. стартер
21. электродвигатель вентилятора отопителя
22. дополнительный резистор электродвигателя вентилятора
23. датчик скорости
24. переключатель фонарей заднего хода
25. микробиореактор заслонки подогревателя
26. рециркуляционный клапан
27. датчик уровня тормозной жидкости
28. колодки для подключения электродвигателя омывателя заднего стекла
29. аккумулятор
30. электродвигатель смятение лобового стекла
31. датчик уровня омывающей жидкости
32. датчик уровня охлаждающей жидкости
33 .редукторный электродвигатель дворников
34. монтажный блок 35. колодки для подключения жгута сигнальной лампы
36. переключатель освещения
37. комбинация приборов
38. переключатель заднего противотуманного света
39. сигнальная лампа противотуманной фары
40. сигнальная лампа обогрева заднего стекла
41. часы
42. выключатель обогрева заднего стекла
43. подрулевые переключатели
44. колодка для переключения проводов при установке блок-фонарей другого типа
45. приборы контроллера освещения
46.выключатель зажигания
47. колодки для подключения жгута проводов очистителей фар
48. розетка для переносной лампы
49. плафон освещения индивидуального салона
50. выключатель стоп-сигнала
51. освещение салона
52. блок управления бортовой система
53. датчик уровня топлива
54. сигнальный выключатель
55. датчик ремня безопасности водителя
56. прикуриватель
57. лампа подсветки пепельницы
58. выключатель лампы освещения бардачка
59. колодка для подключение бортового компьютера
60.лампа бардачка
61. боковые поворотники
62. переключатели в стойках передних дверей
63. переключатели в стойках в задних дверях
64. выключатель контрольной лампы стояночного тормоза
65. лампа освещения багажного отделения
66. датчик температуры системы обогрева
67. внешние задние фонари
68. внутренние задние фонари
69. фонари подсветки номерного знака
70. элемент обогрева заднего стекла
71. колодка для подключения дополнительного тормоза
в жгуте проводов , панель приборов, вторые концы проводов белый, черный, оранжевый, белый с красной полосой и желтый с синей полосой соединены между собой в некоторых точках.

Схема устройств авто ВАЗ-2111 и ВАЗ-2112 отличается (кроме системы управления двигателем) только омывателем и стеклоочистителем задней двери.

Публикация: www.cxem.net

Алексей

Дата создания 06.04.2015 10:54
Дата изменения 13.12.2020 12:07

• Интересно
• Не интересует

Ди манаках пеняла, стартер ВАЗ-2112? Локаси, туцзюань, пенггантян дан перанти

Реле пемула мелакукан грибов пентинг пада мана-мана керета, модель танпа менгира.Kegagalan peranti inimbawa kepada hakikat bahawa kereta tidak akan bermula. Пеманду ян терлибат далам пембайкан дири кендераан перлу таху ди мана реле пемула ВАЗ-2112 terletak дан багаймана унтук мембайкинья джика ада керосакан ян берлаку.

Apakah penyampai permulaan?

Mekanisme ini direka Untukmbekalkan kuasa kepada motor starter. Пада кетика Ини, Caj itu dipindahkan дари батери. Пада Маса Ян сама Денган Бекалан Куаса, Я мелаксанакан грибов Untuk Менолак Бендикс, Манакала Элемент Ини Менггунакан Рода Гелангсар.Ia bergantung kepada relay pemula pada ВАЗ-2112, сама ада mekanisme utama akan bermula дан сама ада enjin itu dicetuskan atau tidak. Jika tiba-tiba peranti ini gagal дан tidak dihidupkan, anda perlu mendiagnosis danmbaiki. Untuk melakukan ini, anda perlu mengkaji arahan operasi terperinci dan mengetahui di mana penyampai starter berada di VAZ-2112.

Перанти

Detailnya kelihatan seperti kotak persegi kecil dengan empat penyambung. Ia terdiri daripada sauh dalam sebuah rumah yang mengandungi elektromagnet dengan penggulungan.Kerja-Nya menyediakan hubungan elektrik dan mata air kembali.

Elektromagnet diwakili oleh dua gegelung bebas dengan mengekalkan dan menarik bahagian bebas. Peranti pertama disambungkan ke perumahan дан disambungkan ke ввода кавалан. Втягивающее устройство Gegelung pergi ke terminal kawalan dan berkomunikasi dengan motor permulaan.

Prinsip operasi

реле diperlukan untuk memulakan sistem enjin, jadi ia dibina ke dalam pam bahan api. Apabila kuasa dikenakan kepada kenalan yang berkomunikasi dengan kawalan, indksi elektromagnet muncul di dalam gegelung.Ини берлаку ди бавах тиндакан семаса; Медан магнит muncul melalui proses ini. Дая тарикан утама menyumbang kepada pemampatan musim bunga kembali.

Пада Маса Ян сама, Бендикс Дитолак, Ян menghubungkan мотор дан стартер menggunakan roda tenaga roda. Terminal positifmbekalkan kuasa kepada gegelung pull-in. Далам кесини, кеналан дитутуп берсама. Jangkitan ini pada masa ini di dalam gegelung, di mana medan magnet terhenti. Apabila kilang kuasa dimulakan, kuasa dimatikan, dan sauh dihantar ke kedudukan awalnya menggunakan daa pangkat.Pembukaan kenalan berlaku. Semasa proses ini, bendix berhenti berinteraksi dengan roda gila.

Ciri-ciri Struktur

Peranti sedemikian sebagai pemula, пеманду ди каланган мерека дипанггил стартер, керана иа мембанту унтук мемулакан керета. Ia praktikal tidak berbeza dari mekanisme yang serupa. Walau bagaimanapun, jika anda inginmbeli relay pemula untuk ВАЗ-2112, maka anda perlu mengeluarkan bahagian dari kereta dan mengambil kedai dengan anda. Пункт ini berbeza daripada saiz yang sama.Больше возможностей для модели ВАЗ-2111, Атау 2110, Керана иа сама-сама, сама секали.

Пада модель кедуа белас «Жигули» стартер dipasang mempunyai ukuran yang sederhana. Walau bagaimanapun, peranti kecil ini sangat berfungsi. Документация текникал менерангкан пербезан антара структура механизма дан ди мана реле пемула ВАЗ-2112 терлетак. Dalam foto, anda dapat melihat blok utama dan tambahan.

Пада Керета Ини Дипасанг Единица Куаса Сунтикан Ян Мэмпуньяи 16 Иньяп Сетьяп Сату.Untuk mengelakkan penurunan arus elektrik, реле digunakan. Apabila litar elektrik dihidupkan, peranti ini lulus semasa, secara beransur-ansur meratakan voltan ke 80-340 ампер. Variasi penunjuk seperti ini dijelaskan oleh fakta bahawa параметр pertama output relay dalam keadaan rehat, dan yang kedua — dalam mod operasi. Себаик сахаджа кендераан берхенти, литар Ини дибука дан литар дипутускан.

Di mana penyalaan стартер ВАЗ-2112

Untuk melakukan Diagnostik atau pembaikan mekanisme ini, anda perlu mencari penutup kecil di bahagian bawah torpedo.Terdapat butang khas Untuk Menetapkan, янь dilipat ke bawah. Анда боле mengkaji litar янь дилампиркан пада ручной арахан. Di sana dicatat di mana penyalaan starter ВАЗ-2112 terletak pada 16 ingap. Джика, анда, перлу, mengeluarkan, атау, menggantikan, пункт, иници, мака, анда, перлу, мембайки, дан кемудиан, мемасанг, семуа бахагян, далам, урутан тербалик. Адалах disyorkan untuk menggunakan арахан дари единица иници.

Melihat pemancar стартер ВАЗ-2112 dalam foto, anda dapat melihat bahawa peranti keselamatan tambahan telah dipasang di atas unit.Mereka bertujuan melindungi kumpulan peranti tertentu. Walau bagaimanapun, geganti pemula lalai terletak di sebelah kanan kedua berturut-turut, apabila dilihat dari atas.

Bagaimana Untuk Menyemak Operasi Peranti

Apabila mana-mana peranti di dalam kereta berhenti bekerja, pemandu mesti terlebih dahulu memeriksa keadaan fius atau litar relay. Selepas diagnostik lengkap telah dijalankan, ada kemungkinan Untuk menyimpulkan bahawa ia telah menjadi rosak dan bagaimana Untuk menyelesaikan masalah ini. Диагностика дилакукан менгикут урутан берикут:

1. Ambil dua wayar kecil, panjang 35-45 cm dan pasangkannya ke bateri
2. Sambungkan wayar secara langsung dari terminal negatif bateri ke geganti, dengan mengambil kira polariti. Lakukan hal yang sama dengan wayar yang berasal dari terminal caj positif.
3. Selepas menyambungkan реле стартера ВАЗ-2112, anda harus memastikan bahawa relay telah menarik balik inti, dan anda harus mendengar klik sifat
4. Sekiranya tidak terlibat, maka relay itu rosak.

Apabila диагностики dijalankan sepenuhnya dan punca kegagalan dikenalpasti, relay lama perlu diganti. Adalah disyorkan Untuk memeriksa starter дан melakukan penyelenggaraannya sebagai langkah pencegahan. Untuk melakukan ini, buka penutup belakang, setelah ia membersihkan semua kotoran. Kemudian keadaan berus bendix дан garpu ditentukan. Сарджана dinasihatkan Untuk memeriksa стартер secara teratur supaya ia tidak gagal di mana-mana sahaja di jalan raya.

Punca kerosakan

Sebab utama kegagalan pemberi permulaan стартер ВАЗ-2112 — плат кеналан тербакар ди даламня.Kerosakan lain yang sering berlaku dalam mekanisme ini termasuk:

• litar pintas terminal negatif;
• hubungi penyumbat
• kegagalan angker pada relay pengundian;
• тербакар;
• pendawaian kerosakan.

Кегагалан Ини Далам Пеньямбунган Адалах Дизебабкан олех Пенггунаан Бахан Ян Тидак Беркуалити. Mereka cepat gagal dan haus. Pemandu янь berpengalaman menentukan dengan bunyi enjin apabila pecahan berlaku.Contohnya, selepas menghidupkan kunci dalam penyalaan, starter terus berputar, tetapi enjin berjalan terbiar, atau dengan buzz ciri, apabila enjinnya berkembang laju дан стартер tidak dimatikan.

Багаймана унтук менгхапускан

Untuk mengeluarkan реле стартера ВАЗ-2112, anda perlumbongkar keseluruhan sistem. Олег Иту, mekanisme ini dikeluarkan bersama starter. Sebaliknya, ia adalah lebih baik, kerana pada masa yang sama dengan pembaikan adalah mungkin Untuk melakukan pencegahan kegagalan pemula.Untuk mengalih keluar starter, anda perlu memanggil jet pelintas atau pemeriksaan. Багагский пенингкиран селанджутня ян дилакукан далам перинтах ini:

1. Putuskan sambungan bateri, dengan itu, обесточивающий кендераан.
2. Крыло Keluarkan atau perlindungan lain
3. Cari kacang di bahagian bawah pemula dan longgarkannya
4. Лепаскан терминал Ян Берада ди Реле втягивающего устройства
5. Keluarkan kacang teratas yang memegang starter.
6. Cabut pita dengan pemutar skru rata дан keluarkan relay dengan menarik ringan pada badan.

Jika unit ini dikeluarkan dengan usaha, maka anda perlu sedikit menaikkannya untuk menyingkirkan dari pengikat. Penjagaan mesti diambil untuk memastikan bahawa musim bunga di dalam mekanisme tidak hilang. Selalunya dia melompat dan tersesat. Sekarang bahawa peranti diputuskan дари pemula, anda boleh menyelesaikan masalah дан mengetahui mengapa ia pecah.

Пембайкан

Аппила и суды таху ди мана реле стартера ВАЗ-2112, и более мула мембайкинья. Tidak perlu segera membersi bahagian baru, pemandu yang berpengalaman terlebih dahulu cubambetulkannya.Peranti ini hanya mempunyai tiga output yang diperlukan untuk menyambung wayar. Ян pertama direka Untukmbekalkan elektrik ke kunci pencuhan. Apabila kunci dihidupkan, kenalan ditutup, dan voltan yang diperlukan dihantar ke gegelung geganti.

Выходной диаметр лежал мэмпуньяи ян лебих бесар. Mereka direka untuk menyambung kepada starter дан bateri. Selalunya terdapat penyumbatan atau pengoksidaan kenalan pada tumit. Untuk memetulkan masalah ini, anda perlumbongkar bolt dan mengeluarkan kacang dengan mesin basuh, янь terletak pada output geganti.

Selepas itu, anda perlu mencabut output daripada penggulungan menggunakan besi pematerian. Нагар дан penyumbatan lain di tumit dikeluarkan dengan kertas pasir halus. Jika memakai unsur-unsur ini terlalu kuat, lebih baik menggantikan реле стартера ВАЗ-2112. Tidak perlu mengganti peranti jika pendawaiannya pecah. Далам Кеш Ини, Анда Ханья Перлу Менгганти Вайар, Дан Геганти Акан Берфунгси Денган Бетул Лаги.

Penyampai стартер тамбахан

Untuk мембранный стартер bertahan lebih lama, pemasangan pemancar стартер тамбахан ВАЗ-2112 dilakukan.Ини адалах перлу баги pengawal ян bertanggungjawab Untuk pengendalian кендераан ян бетул. Apabila коленчатый вал mempercepatkan kepada 500 Revolusi Seminit, pengawal memberi perintah Untuk geganti tambahan Untuk menghidupkan pemula. Cara pengendalian ini menghalang permulaan rawak pemula дан menghalang pemanasan melampau enjin walaupun semasa operasi jangka panjangnya.

Juga, geganti tambahan kepada стартер ВАЗ-2112 diperlukan untuk mengelakkan спекание secara tidak sengaja dari kenalan dari kunci pencucuhan.Ини Серинг berlaku kerana memakai bahagian. Di samping itu, сату элемент tambahan dalam masa mematikan pemula kuasa, jika kilang kuasa sudah berjalan, дан kekunci itu berada dalam mod «пемула». Олег Иту, kunci kenalan penyalaan dipunggah дан enjin tidak rosak.

Peranti sedemikian tidak dipasang pada semua модель. Kini para tuan perkhidmatan auto, ketikambeli VAZ-2112, mengesyorkan terlebih dahulu untuk memeriksa sama ada ia layak di dalam kereta. Унтук Ини Анда Перлукан:

1. Перикса блок пелекап.Ини Адалах реле Дженис Беренгсель, Джади Иа Болех Денган Мудах dipertimbangkan Антара Фиус Лайн.
2. Mula membersihkan silinder. Sekiranya terdapat relay tambahan, стартер akan dihidupkan secara automatik.

Sekiranya element ini tidak di dalam kereta, anda boleh memasangnya sendiri. Walau bagaimanapun, pembaikan янь berpengalaman menuntut bahawa tidak ada keperluan mendesak untuknya. Selain itu, pengeluar kereta homestik dan asing moden sering menolak mekanisme ini.

Перхидматан

Bahagian ini tidak memerlukan penyelenggaraan yang berterusan. Валау багайманапун, сумбер керджа мерека адалах кечил — кира-кира 2-4 тахун. Unit ini diservis mengikut keperluan. Jika pemandu tahu di mana penyampai starter berada di VAZ-2112, maka mudah untuk menggantikannya dengan yang baru. Кос блок Ини Адалах Кесил, Джади Лебих Байк Untuk Menggantikan реле Ян Росак Далам Кеадаан Байк.

Математическая модель вентильных электродвигателей синхронного переменного тока на базе машины с постоянным магнитом

Российская электромеханика. 2016; 6: 18–23

Математическая модель клапанных электродвигателей синхронного переменного тока на базе машины с постоянным магнитом

А.Л. Мигунов, В.В. Трошин, С. Кауров

Мигунов Александр Леонидович , Кандидат технических наук, доцент. Тел. (846) 242-11-78.

Трошин Валентин Васильевич , Кандидат технических наук, доцент. Тел. (846) 242-11-78.

Кауров Сергей Юрьевич , ассистент. Тел. (846) 242-11-78. E-mail: [email protected]

В статье рассмотрены основы работы электрической машины стартер-генераторного агрегата (СГУ) в моторном режиме.Трехфазная синхронная машина с постоянным магнитом (СМПМ) выбрана в качестве основы электрической машины СГУ. В режиме пуска двигателя ДВС (ДВС) ДВС с системой управления представляет собой бесщеточный электродвигатель (ВД). ВД, включенный в замкнутую систему с использованием датчика положения ротора и полупроводникового переключателя, классифицируется как бесконтактный двигатель постоянного тока (БДПТ). Математическая модель БДПТ, отражающая электромеханическое преобразование энергии в режиме пускового СГУ. Эта математическая модель позволяет СГУ исследовать динамические режимы при запуске двигателя ДВС.

Ключевые слова: бесконтактный двигатель постоянного тока, стартер-генераторное устройство, математическая модель электромеханического преобразования энергии

.

1. Соколовский Г.Г. Электроприводы переменного тока с частотным регулированием .
