Где находится на ваз 2114 датчик фаз: Где находится и как поменять датчик распредвала » НаДомкрат

Содержание

описание, основные функции, расположение, признаки неисправности

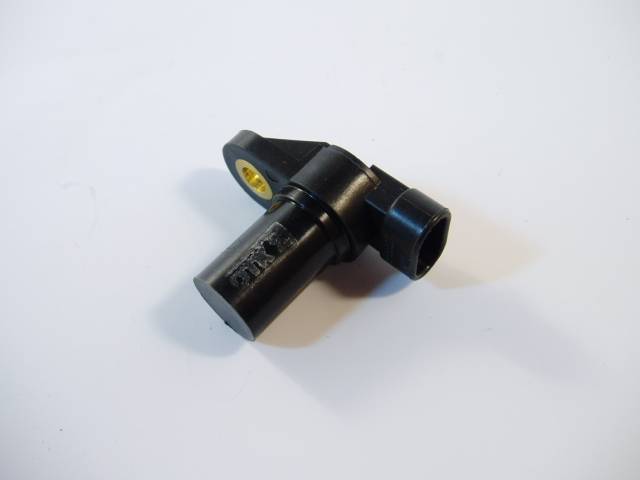

Датчик фаз

Датчик фаз (ДФ) – один из многочисленных датчиков, обеспечивающих работу двигателя. Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)».

Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа. Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Зачем нужен датчик фаз?

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

Работа датчика фаз представляет собой  выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения. В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит  с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

В чём преимущество фазированного впрыска?

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на ЭСУД , который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана.

Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Датчик фаз

Где находится датчик фаз?

Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров. Обратите внимание на рисунок.

Признаки неисправности датчика фаз

Если у вас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

  1. Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).
  2. Повышенный расход бензина. (Так же читайте: Причины большого расхода топлива на ВАЗ).
  3. Сбои режима самодиагностики.
  4. Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя).

Ошибка датчика фаз

0340

 Ошибка датчика фазы.
0343 Высокий уровень сигнала датчика фаз (Датчик положения распределительного вала – высокий сигнал)

При неисправности датчика загорается чек и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала». Но как уже говорилось с самого начала, что описание проблемы разное, а суть то одна: (ещё раз повторюсь) датчик фаз и датчик положения распредвала – это один и тот же датчик. Более подробно о возникновении ошибки и способах устранения читайте в статье: Ошибка датчика фаз Чаще всего ремонт обходится просто: нужно заменить датчик на новый (Как заменить датчик фаз?).

Цена на датчик фаз

Примерная стоимость датчика фаз(ДФ) составляет 250-300р.

Замена датчика фаз ВАЗ 2113, 2114, 2115: проверка, снятие и установка

Датчик фаз

В прошлых статьях мы уже говорили что такое датчика фаз и как он работает. Но ещё раз  напомним, что датчик фаз и датчик положения распределительного вала (дпрв) это одно и то же. И о неисправности датчика свидетельствует ошибка 0340 – неисправен датчик фаз.

Более подробно об ошибках читайте статью: Ошибка датчика фаз

Замена датчика фаз – процесс наилегчайший и очень быстрый. Заменить его можно за 5 минут, и каждый уважающий себя автовладелец должен сделать это сам, т.к. новые датчики очень не надёжны и вообще могут не работать, и кто-то меняет его по 5 раз за год.

Как проверить датчик фаз?

Единственное, как мы можем проверить датчик фаз это проверить питание на его контактах: контакт А -12В. Б – 0В. С-0В. А что бы определить импульс датчика, уже нужны специальные приборы, которые нам недоступны.

Как поменять?

Для работы нам понадобится: новый датчик, ключ на «10», герметик.

  1. Первым делом открываем капот и скидываем массу  с аккумулятора (для того чтоы сбросить ошибку с памяти ЭСУД).
  2. Отсоединяем колодку проводов с датчика фаз.
  3. Откручиваем болтик крепления датчика ключом на «10».
  4. Вытаскиваем датчик.
  5. Берём новый датчик и смазываем место стыковки датчика с двигателем маленьким слоем герметика.
  6. Устанавливаем датчик, закручиваем болтик, прочищаем колодку проводов от окисления, надеваем её на датчик.
  7. Устанавливаем клемму на аккумулятор и запускаем двигатель. Проверяем, не горит ли  сигнал чек эйндж.

устройство, признаки неисправности и замена

Отечественные автомобили в последнее время оснащаются огромным количеством всевозможных приборов и датчиков. Поломка того или иного устройства может привести к неправильной работе автомобиля в целом. В этой статье мы поговорим о датчике распредвала автомобиля ВАЗ 2114 — что представляет собой это устройство, где оно находится и какой принцип работы, рассмотрим другие полезные вопросы.

Содержание

[ Раскрыть]

[ Скрыть]

Описание датчика фаз 2114

Датчик положения распределительного вала или датчик фаз в автомобиле ВАЗ 2114 представляет собой устройство, необходимое для обеспечения нормальной работы мотора авто. Основной функцией регулятора является определение положения распредвала в определенный момент времени.

Принцип работы и функции

Датчик фаз автомобиля ВАЗ 2114

Принцип работы этого элемента схож с работой датчика Холла. Устройство считывает информацию с вала двигателя благодаря специальной шестеренке, на которой отсутствуют два зубца. Они установлены таким образом, что попадая на регулятор, первый поршень в любом случае находится в верхней либо нижней мертвых точках.

Сигнал, который передает датчик положения распределительного вала ВАЗ 2114, передается к блоку управления, который впоследствии, анализируя полученную информацию, осуществляет контроль и смену угла зажигания, если есть необходимость. Следует отметить, что основной задачей датчика является постоянная регулировка угла зажигания при функционировании двигателя. Благодаря применению этих устройств отечественные силовые агрегаты в свое время стали более эффективные.

Место расположения

Место расположения устройства в автомобиле ВАЗ 2114

Чтобы правильно проверить признаки неисправности датчика положения распределительного вала на ВАЗ 2114, сначала необходимо узнать, где находится этот регулятор. Итак, где же он находится? В автомобилях ВАЗ 2114, как и на большинстве других авто, устройство расположено непосредственно на силовом агрегате, рядом с воздушным фильтром, в непосредственной близости с ГБЦ.

Определение неисправности

Итак, для начала разберемся в признаках неисправности датчика положения распределительного вала на ВАЗ 2114, которые помогут проверить регулятор:

  1. Первый признаком неисправности является ошибка Check, которая появляется после запуска мотора, при этом стартер может прокручиваться в течение нескольких секунд. В данном случае в ходе попытки старта мотора блок управления будет ожидать данные с регулятора. Если блок не дожидается импульса с ДПРВ, он начинает работу силового агрегата, основываясь на системе зажигания.
  2. Еще один признак неисправности, который свидетельствует о том, что нужно проверить регулятор, — это увеличенный расход топлива.
  3. В режиме самостоятельной диагностики проявляются неполадки и сбои.
  4. Мощность и динамика мотора в целом начинает снижаться.
Шестеренка без двух зубьев, которая контактирует с регулятором

Если датчик положения распределительного вала ВАЗ 2114 неисправен, на панели приборов почти всегда загораются ошибки 0340 или 0343. При выявлении тех или иных признаков неисправности, которые говорят о поломке регулятора, необходимо правильно проверить устройство.

Благодаря нижеописанным методам вы сможете визуально выявить поломку:

  1. Произведите диагностику корпуса прибора, нет ли на нем механических повреждений. Если поврежден корпус, то ДПРВ явно вышел из строя.
  2. Проверьте контакты на предмет наличия влаги. В результате попадания влаги контакты иногда замыкают, в результате ДПРВ не может передавать данные блоку управления.
  3. Проверьте, есть ли окисление на контактах. Из-за окисления возможно нарушение импульса, в результате чего информация не может передаваться должным образом.
  4. Проверьте целостность цепи. Если в проводке имеются поврежденные либо оборванные проводки, их необходимо заменить (автор видео — IZO)))LENTA).

Инструкция по замене

Ниже расскажем о том, как осуществить замену ДПРВ при выявлении неисправностей. Замена на двигателях с 8 и 16 клапанами немного отличается, рассмотрим по этапам этот процесс.

Замена ДФ на 8-клапанном двигателе

  1. ДПРВ или ДФ крепится на одном болтике, выкручивается этот болт с помощью гаечного ключа на 10.
  2. После выкручивания болта ДПРВ можно демонтировать. При этом разъем, в который он устанавливается, необходимо закрыть, чтобы избежать попадания в него грязи и пыли.
  3. Произведите диагностику регулятора. Если на нем имеются следы грязи, их необходимо удалить, насухо протерев ДФ. После этого поставьте ДФ на место и попробуйте опять запусти мотор. В том случае, если это не помогло, нужно произвести замену ДПРВ.

Иногда бывает такое, что после замены ДФ проблемы не исчезают. Такое случается очень редко, но данная проблема может быть связана с тем, что контролирующая шестеренка сдвинулась. Своими руками решить эту проблему не получится, придется прибегнуть к помощи специалистов. В некоторые случаях ошибки в работе ДФ появляются в результате некорректного монтажа ремешка ГРМ. Также ремень может быть просто более растянутым, соответственно, необходима его замена.

Отсоедините фиксатор от датчика. Извлеките регулятор и замените его на новый.

Замена ДФ на 16-клапанном двигателе

Что касается 16-клапанных ДВС, то в этом случае процесс снятия и замены будет несколько отличаться:

  1. ДПРВ установлен под воздушным коллектором, непосредственно рядом с распредвалом. Для более удобной замены необходимо произвести демонтаж решетки радиатора.
  2. С помощью ключа (в частности, удлинителя головки), выкрутите два фиксирующих болта.
  3. Проверьте работоспособность ДПРВ, прочистите его, попробуйте установить заново. Если это не помогло избавиться от проблем, то приступайте к замене.
  4. Для монтажа нового ДФ использовать герметики нельзя, так как устройство всегда функционирует в агрессивной среде эксплуатации, ведь на ГБЦ постоянно меняется температура. Замена на автомобиле ВАЗ 2114 с 16-клапанным двигателем занимает чуть больше времени, однако процедура в целом аналогична 8-клапанным ДВС.

Проверка работоспособности

После замены устройства ДПРВ необходимо убедиться в том, что все работает правильно и корректно. В противном случае замена может стать нецелесообразным занятием.

Чтобы произвести проверку регуляторы, выполните следующие действия:

  1. Подключите АКБ и запустите мотор.
  2. Используя сканер или включив режим самодиагностики, проверьте блок управления на предмет ошибок.
  3. Послушайте, как работает двигатель вашего автомобиля. Мотор должен работать в нормальном режиме, никаких посторонних звуков и других симптомов поломок.

Видео «Как правильно произвести замену ДПРВ в автомобиле ВАЗ»

Подробная инструкция по замене устройства в домашних условиях приведена на видео (автор видео — В гараже у Сандро).

 Загрузка . ..

Замена датчика фаз на Ваз 2114, 2115

На чтение 4 мин. Просмотров 14.3k. Опубликовано Обновлено

В этой статье мы рассмотрим датчик фаз на примере Самары (ваз 2114-2115). Стоит отметить, что датчик фаз является одним из основных датчиков, с помощью которых контроллер вычисляет параметры работы движка на инжекторных моторах российского производства.

Датчик фаз или как его называют датчик положения распредвала устанавливается на восьми и шестнадцати клапанные автомобили отечественного производства с экологическими нормами Евро-3.

Для чего нужен датчик фаз и как он работает

Датчик положения распредвала определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт. Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Ошибка датчика фаз

Если ваш автомобиль оборудован бортовым компьютером, при неисправности датчика фаз, компьютер будет выдавать ошибку 0340 или 0343.

Признаки неисправности датчика фаз

  • Увеличивается расход топлива
  • Динамика двигателя падает, пропадает тяга
  • При запуске двигателя загорается лампа check engine. Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.

Чтобы на 100% узнать о работе датчика, необходимо провести диагностику автомобиля, то есть обратиться к специалистам, которые проверят его и определят работоспособность.

Как проверить датчик фаз 2114

Проверить датчик можно с помощью вольтметра. Ниже представлены несколько вариантов проверки датчиков фаз.

Проверка датчика фаз 21110-3706040

Необходимо выставить по вольтметру V1 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9Uпит.

Далее к торцу датчика подносим пластину и смотрим на работу датчика. Он должен сработать. Определить это можно на контакте B. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В.

Убираем стальную платину от торца датчика и снова замеряем напряжение, оно должно быть измениться до значения не менее 0,9Uпит.

Проверка датчика фаз 21120-3706040

Выставить по вольтметру V2 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» должно быть не более 0,4В.

Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Напряжение на контакте «В» датчика должно измениться и быть не менее 0,9Uпит.

Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не более 0,4В

Сколько стоит датчик фаз

В зависимости от производителей, стоимость датчика различна. Прежде чем задуматься о замене датчика, необходимо снять и посмотреть какой датчик установлен у вас с завода.

  • Датчик фаз /2110/ (распред.) 8 кл. (v 1.5) (Автоэлектроника г.Калуга) от 250 руб
  • Датчик фаз /2110/ (распред.) 8 кл. (v 1.5) (BAUTLER) цена от 300 руб
  • Датчик фаз /2112/ (распред.) 16 кл. (v 1.6) (Автоэлектроника г.Калуга) от 300 руб
  • Датчик фаз /2112/ (распред.) 16 кл. (v 1.6) (BAUTLER) цена от 250 руб

Как заменить датчик фаз своими руками

Если вы точно уверены, что датчик фаз неисправен, заменить его можно самостоятельно. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Датчик фаз (ДФ) ВАЗ 2114, ВАЗ 2115 неисправности и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик фаз ВАЗ 2114, ВАЗ 2115 один из основных датчиков, с помощью которых контроллер вычисляет параметры работы движка на инжекторных моторах российского производства.

Хочется сразу сказать, что ДФ стоит и на других марках ВАЗ, типа десятка, Калина, Приора и так далее, просто в этой статье мы рассматриваем его описание на примере этих моделей.

Датчик фаз (ДФ) ВАЗ 2114

Этот датчик определяет положение распредвала. Его ещё называют ДПРВ. ДФ устанавливается на 16 клапанные агрегаты ВАЗ и на восьми клапанные с норами токсичности ЕВРО-3, поскольку он экономить топливо.

Для любителей истории, датчик фаз начали устанавливать в массовом производстве на заводах ВАЗ с 2007 года.

Для чего нужен датчик фаз (ДФ)?

Перед тем, как рассказывать о ремонте, нужно узнать, для чего нужен этот датчик. Он определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт.

Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Когда он не работает, топливо может подаваться одновременно на два цилиндра. При поломке бортовой компьютер выдает ошибку 0340 или 0343, что свидетельствует о неисправности датчика фаз.

Также могут наблюдаться такие признаки:

  1. При вращение стартера четыре, пять секунд движок запускается и загорается лампочка проверить движок (check engine). Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.
  2. Довольно прилично увеличивается расход топлива, процентов на 15.
  3. Не работает режим самодиагностики.
  4. Падает динамика двигателя.

Неисправности датчика фаз определить в домашних условия трудно. Так что его диагностику нужно проводить на специальных СТО, поскольку оборудование для его диагностики стоит достаточно дорого.

Как заменить датчик фаз ВАЗ 2114, самостоятельно.

А вот его замена – очень легкая работа. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Вот и все работы вышло, как говорится на десять минут. Да цена самого датчика лежит в пределах 15 долларов в зависимости от регионов.

Как проверить датчик распредвала ВАЗ-2114 мультиметром: фото

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

  • Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
  • Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
  • Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

  • Демонтируем датчик.
  • Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

    Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

  • Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
  • Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

    Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Выводы

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Как выявить неполадку датчика фаз

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах  семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

 Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

         Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

         Работа датчика фаз представляет собой  выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит  с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.



         Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на  электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзинуЭБУД, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.



         Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз



- Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка(Check engine)). В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

- Повышенный расход бензина.

- Сбои режима самодиагностики.

- Снижение динамики двигателя, (так же причина может быть в  Датчике массового расхода воздуха (ДМРВ) BOSCH  M7.9.7 и в низкой компрессии двигателя.

- может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Ошибка датчика фаз

0340  Ошибка датчика фазы.
0343  Высокий уровень сигнала датчика фаз (Датчик положения распределительного вала– высокий сигнал)



         При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала».





Датчик фаз и датчик положения распредвала – это один и тот же датчик.



Чаще всего ремонт обходится просто: нужно заменить датчик на новый.



Датчик фаз (8-клап.) и датчик фаз (16-клап.)  - Вы можете приобрести у нас !

  НЕ ТОРМОЗИ  -  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Не стоит упускать из виду, что контакты на датчике могли окислиться или оборваться. Для этого нужно зачистить контакты и прозвонить проводку:  на клемме датчика, на контакте А постоянно должно присутствовать 12В, на других клеммах – по 0.

Так же ошибки, связанные с датчиком фаз, могут быть связаны с неисправной работой ДПКВ или ремень ГРМ  соскочил на зуб.



Вам, так же будет полезна информация : Как самостоятельно заменить датчик фаз (ДПРВ) на автомобиле семейства ВАЗ с инжекторной системой двигателя.



 Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Особенности датчика фазы ВАЗ-2114 и замена своими руками

Фазовый датчик на ВАЗ-2114 служит для регулировки угла опережения зажигания и впрыска топлива. С его помощью электронный блок управления двигателем снимает информацию о частоте вращения распределительного вала. Второе название устройства - датчик распредвала. Впервые на автомобилях ВАЗ-2114 его начали применять в 2007 году, до этого система управления работала с одним датчиком вращения коленчатого вала. Но использование дополнительного устройства позволяет добиться максимальной мощности и минимального расхода топлива.

Характеристики датчика фазы

Устройство установлено напротив шестерни распредвала. У него нет одного зуба - именно этой несложной особенностью получается зафиксировать скорость вращения. Фазовый датчик функционирует за счет эффекта Холла, как и аналогичное устройство в бесконтактных распределителях зажигания. С датчика на вход электронного блока управления поступает сигнал - происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, заложенной в памяти блока управления.При обрыве датчика фаз в ВАЗ-2114 происходит переход в аварийный режим - используются только сигналы от устройства, установленного на коленчатом валу. При этом снижаются характеристики и мощность двигателя, увеличивается расход бензина.

Почему ломается датчик

Если есть ошибки в датчике фаз ВАЗ-2114 (Р0343 или Р0340), нужно проверить его работу. Первый - это визуальный осмотр на предмет механических повреждений. Второй - проверить все цепи питания и управления.Датчик фазы на четырнадцатом выходит из строя по таким причинам:

  1. Короткое замыкание внутри прибора.
  2. Произошло разрушение шестерни, расположенной на распредвале двигателя.
  3. Появились механические повреждения на проушинах для крепления датчика; в результате тело смещается и выходит за пределы допустимого диапазона.
  4. Повреждение вследствие перегрева двигателя.

Чтобы выявить большую часть повреждений, достаточно визуально осмотреть устройство.Но в некоторых случаях понадобится мультиметр - этого вполне достаточно для проведения диагностики системы.

Признаки поломок

При наличии диагноза можно поставить однозначный диагноз. Многие признаки неисправности датчика фаз ВАЗ-2114 характерны для повреждений других узлов. Вот основные из них:

  1. Увеличенный расход бензина
  2. Ухудшение динамики, разгон автомобиля становится «вялым».
  3. Работа двигателя на холостом ходу сопровождается наличием сбоев.
  4. Неустойчивая работа на холостом ходу - «создание» мотора.
  5. На мониторе бортового компьютера появляются ошибки, свидетельствующие о наличии поломок в датчике фаз и переходе электронного блока управления в аварийный режим.

Как уже говорилось ранее, аварийный режим отличается тем, что вся работа системы происходит исключительно по данным, поступающим с датчика на коленчатом валу.

В данном режиме невозможно осуществить поэтапный впрыск топливной смеси, получается только пара для реализации.Результат - сильный перерасход топлива и снижение динамических характеристик автомобиля. Отремонтировать датчик невозможно, поможет только полная замена. Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина поломки кроется в проводах, соединяющих его с электронным блоком управления. На автомобили ВАЗ-2114 устанавливались двигатели с 8 или 16 клапанами.Датчики тоже используются разные.

Для диагностики нужен только мультиметр. Процедура проверки датчика на двигателе V8 выглядит так:

  1. Измерьте напряжение на выходе датчика. Для этого подайте на него питание - подключите к выводу «Е». Выход «В» должен быть 0,9 В.
  2. Поднесите металлический предмет к активному элементу устройства. Если датчик исправен, напряжение упадет до 0,4 В. В противном случае будет присутствовать внутренний пробой.

На двигателях V16 диагностика немного другая - на выходе «В» изначально должно быть напряжение 0,4 В, а при воздействии на металлический предмет повышается до 0,9 В.

Проведение замены

Устройство находится с правой стороны двигателя, рядом с корпусом воздушного фильтра. Крепление осуществляется одним болтом. Для замены фазового датчика на ВАЗ-2114 необходимо отсоединить аккумулятор и отсоединить колодку.

Используя ключ на 10, открутите болт, которым крепится датчик, а затем снимите его.Новые ставятся в обратном порядке. Обязательно очистите все поверхности, к которым прикреплено устройство - металлическая стружка или пыль могут привести к тому, что датчик перестанет работать. После замены запустите двигатель и проверьте его работу - ошибки должны исчезнуть.

Датчик фаз ВАЗ-2114 (8 клапанов): замена своими руками

Датчик фаз ВАЗ-2114 (8 клапанов) нужен для нормализации работы двигателя. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи зажигания.Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Для безупречной работы двигателя все узлы должны работать без сбоев. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

А всего в конструкции автомобиля несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание
  4. Выхлоп выхлопных газов.
  5. Смазка двигателя.
  6. Охлаждение.
  7. Газораспределение.
  8. Управление двигателем.

Для наиболее стабильной работы двигателя необходимо, чтобы все датчики давали четкий и четкий сигнал, который компьютер будет принимать и обрабатывать. При этом корректируется время открытия форсунок и момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается на распределительном валу и подает сигнал на микроконтроллер, в каком положении находятся поршни двигателя.Датчик работает на эффекте Холла. На распредвале установлена ​​шестерня, необходимая для работы датчика. Как только зубья шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эта «впадина» должна быть установлена ​​напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика выдается сигнал, который поступает на электронный блок управления.Последний считает количество импульсов и дает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 руб.

Основные признаки поломки

При выходе из строя датчика коленчатого вала форма и размер выходного сигнала нарушаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае отсутствия сигнала с датчика блок управления переводится в аварийный режим работы.Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличивается на 10%. Основные признаки выхода из строя датчика фазы:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Затрудненный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. На панели приборов загорается лампа Check Engine.
  5. Нарушение компьютерной диагностики и систем.
  6. Появляются ошибки бортового компьютера P0343 или P0340.

Неисправности фазового датчика на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, или неправильной установке меток. Также при чрезмерном износе шестерен распредвала и коленчатого вала.

Ошибки бортового компьютера

Ошибка под номером Р0343 очень часто появляется после окисления контактов или при обрыве электропроводки.Самостоятельно выполнить диагностику системы управления ДВС с помощью простейшего сканера, работающего по протоколу K-line или OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фазы ВАЗ-2114 (8 клапанов) - установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию.Их выходной сигнал разный.

Удаление устройства

Чтобы снять датчик фазы, нужно найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

Для демонтажа нужно произвести следующие манипуляции:

  1. Отсоединить отрицательную клемму от аккумуляторной батареи. В этом случае оперативная память компьютера полностью очищается, ошибка стирается.Если после замены датчика фаз на ВАЗ-2114 (8 клапанов) не отсоединить аккумуляторную батарею, ошибка все равно появится и двигатель не будет работать должным образом.
  2. Отключить прибор проводами от прибора.
  3. Ключом на «10» открутите болт крепления корпуса датчика. Желательно использовать гаечный ключ или торцевую головку.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель.При демонтаже не пользуйтесь ударным инструментом - вдруг датчик заработал, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового устройства нужно тщательно очистить сиденье под ним. Не стоит использовать герметики, так как толку от них мало - есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке датчик будет сложно снять.Да и остатки герметика могут попасть в систему смазки и там запутаться.

Поэтому просто замените датчик фазы ВАЗ-2114 (8 клапанов). Проверку работы устройства следует проводить после подключения отрицательной клеммы к аккумуляторной батарее. Сразу обратите внимание на то, как работает двигатель и наличие ошибок бортового компьютера. Если ошибки присутствуют, то возможно проблема не в датчике, а в проводах его подключения.

Где датчик фаз на ВАЗ 2114.Замена датчика фаз (положения распредвала). Возможные причины неисправности

Здравствуйте! Добро пожаловать, чтобы сделать это самому. Сегодня в рубрике «» мы поговорим о , как проверить датчик распредвала и при необходимости заменить его в домашних условиях.

Что такое ДПРВ или датчик распредвала?

Датчик положения распределительного вала ( ДПРВ или датчик фаз) - датчик, расположенный в моторном отсеке на всех инжекторных моделях ВАЗ. DPRV необходим для управления положением распределительного вала двигателя и клапанов, в соответствии с которым блок управления двигателем определяет, находятся ли клапаны в открытом или закрытом положении, для корректировки фаз газораспределения.

Признаки неисправности датчика положения распредвала ВАЗ 2114

  1. , после чего двигатель начинает работать в аварийном режиме и переключается с фазированного впрыска на систему зажигания, ориентируясь исключительно на данные из ДПРВ. Код ошибки, который чаще всего выдает неисправный датчик фазы: «P0340» - неисправность цепи ДПРВ.
  2. Увеличен расход топлива на 5-10%.
  3. , проблемы с динамикой и тягой.

Как проверить датчик фаз ВАЗ 2114

1.Самый простой - подключиться к компьютеру и проверить ошибки ЭБУ, затем расшифровать существующие ошибки и принять решение, как их устранить.

2. Подключите провода к разъемам датчика положения распредвала, затем к проводам подключите мультиметр, как на фото.

Как заменить датчик распредвала ВАЗ 2115 - пошаговая инструкция

1. Заглушите двигатель, если он работает.

3. Отсоедините разъем питания датчика фазы.

4. Головкой «10» отверните болт крепления датчика положения распределительного вала.

5. Вынимаем датчик, производим визуальный осмотр и, при необходимости, проверяем по вышеуказанному принципу. Если ДПРВ неисправен - замените на новый.

6. Сборка производится в обратном порядке. После замены запустите двигатель и проверьте, горит ли «Проверка». Сделайте тест-драйв, чтобы убедиться, что все в норме.

& nbsp

Инструкции

Найдите установочное гнездо с датчиком положения распределительного вала (CMP) на головке блока цилиндров.Проверить уплотнительное кольцо на предмет повреждений. Убедитесь, что корпус датчика и зубчатый ротор также не имеют повреждений или металлических частиц.

Убедившись, что зажигание на автомобиле выключено, отсоедините от датчика провода питания и управления двигателем. Как правило, эти провода крепятся стандартными разъемами, поэтому для отключения проводов достаточно нажать на защелку блока. Обратите внимание на разъем провода. Он должен иметь три контакта: положительный контакт питания (плюс), контакт заземления (минус) и сигнальный контакт.

Включите зажигание автомобиля. С помощью вольтметра (тестера) измерить напряжение на плюсовом проводе питания датчика положения распределительного вала. В этом случае подключите отрицательный щуп устройства к массе двигателя. Измеренное таким образом напряжение должно совпадать с напряжением на клеммах аккумуляторной батареи. Если измеренное напряжение не соответствует напряжению питания, значит неисправна цепь питания датчика. Аналогичным образом измерьте напряжение на заземляющем контакте датчика. Он должен быть нулевым.

Подключите положительный и отрицательный провода питания DPRV. Подключая средний (сигнальный) провод датчика, производите это подключение через вольтметр (тестер). Другими словами, один из щупов вольтметра должен касаться сигнального выхода датчика, другой - сигнального входа системы управления двигателем. В большинстве случаев для этого потребуется разрезать сигнальный провод и подключить тестер к концам оголенных проводов.

Провернуть двигатель стартером. Исправный датчик должен показывать колебания напряжения от нуля до 5 вольт.Если датчик неисправен, замените его новым. Для этого отсоедините все его провода, открутите болт его крепления и выньте ДПРВ из установочного гнезда. Установите новый датчик в обратном порядке. Момент затяжки крепежного болта должен составлять 10 Нм. Не забудьте установить резиновую втулку в месте соединения датчика и головки блока.

Источники:

  • датчик распредвала это
  • Неисправности в датчике фаз ВАЗ 2112

Датчик фазы в автомобиле находится на крышке масляного насоса.Он предоставляет контроллеру необходимую информацию об угловом положении коленчатого вала и моменте прохождения поршнями первого и второго цилиндров. Когда выемка на зубьях проходящего диска на приводном шкиве генератора проходит мимо датчика, в нем генерируется опорный импульс синхронизации. Чтобы снять и проверить датчик, выполните следующие действия.

Понадобится

  • - ключ на 10;
  • - отвертка плоская;
  • - мультиметр;
  • - мегомметр.

Инструкции

Поместите его на смотровую яму или эстакаду, так как так удобнее добираться до фазы. Выключите зажигание. Отсоедините отрицательный провод от. Снимите защиту двигателя снизу, открутив отверткой четыре болта на ее крышке. Масляный насос двигателя доступен. Датчик фазы расположен рядом с масляным фильтром насоса.

Отсоедините разъем датчика фазы. Открутите болт крепления ключом на 10. Снимите датчик с кронштейна крышки масляного насоса.Теперь вам нужно это проверить.

Выполните внешний осмотр датчика, определите повреждения корпуса, жилы, клеммной колодки и ее контактов. Очистите контакты спиртово-бензиновой смесью. Удалите металлические частицы и грязь с сердечника сенсора.

Измерить сопротивление датчика мультиметром. Установите переключатель на приборе в положение 2000 Ом. Подключите контакты устройства к датчику. Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для автомобиля ВАЗ-2109).Проверку следует проводить при температуре 22 ± 2 ° С с учетом погрешности измерительного прибора.

Как и любая другая деталь, датчик фазы может выйти из строя. Есть много причин для этого. Довольно часто деталь просто изнашивается. Определить эту проблему несложно. Достаточно внимательно посмотреть на работу автомобиля. Он сам расскажет о своей поломке.

Если говорить об очевидных признаках, то они появятся после включения зажигания.Двигатель проворачивает стартер на несколько секунд. После этого обычного запуска мотора и активации проверки возраста не произойдет.

Так как датчик не будет передавать необходимые показания на электронный блок двигателя. Двигатель будет работать только от того, что покажет зажигание.


Еще один часто встречающийся симптом - неисправность диагностической системы. Позволяет самостоятельно определить состояние автомобиля.В этом случае он выйдет из строя и не будет воспроизводить никаких данных, так как не сможет выполнять свою основную функцию.

Также стоит обратить внимание на уровень динамики двигателя. Он значительно упадет. Более того, при разгоне машины будут появляться провалы. Они указывают на то, что датчик вышел из строя.

Самый очевидный признак - лампочка на панели приборов. Он будет светиться с надписью «ЧЕК». Что в переводе означает «проверка». Этим сигналом нельзя пренебрегать.На это необходимо немедленно отреагировать и провести необходимые манипуляции.

Еще одним сигналом поломки является код ошибки P0340. Его расшифровку можно найти в инструкции к устройству. Это указывает на то, что произошла ошибка датчика.

Как проверить

Это устройство можно проверить на наличие неисправности. Для этого потребуется специальный диагностический прибор. Другим способом сделать это будет невозможно. С его помощью проводится определенная процедура, состоящая из нескольких этапов.

Во-первых, нужно установить верхний цилиндр устройства таким образом, чтобы он попадал в мертвую точку. Также стоит обратить внимание на расположение датчика, отвечающего за работу коленвала. Он должен быть направлен на двадцатый зубец.

Правильная «фазировка» газораспределения - залог стабильной и экономичной работы любого двигателя, особенно инжекторного. Вся система управления инжекторным двигателем основана на данных, полученных от многочисленных датчиков, включая датчик фазы или датчик положения распределительного вала.Как и любой другой расходный материал, этот датчик требует периодической проверки, которую лучше всего проводить с помощью специального оборудования. Несмотря на это, есть несколько способов проверить датчик фазы ВАЗ-2114 своими руками в гараже мультиметром.

Конструкция, зачем нужен датчик фазы (датчик положения распредвала)

Все автомобили ВАЗ-2114 с 16-клапанными двигателями, а также оснащенные 8-клапанными двигателями, соответствующие стандарту Евро3, имеют такой датчик в системе управления.

Датчик положения распределительного вала

Его задача - получать информацию о режиме работы двигателя в реальном времени и сразу передавать импульс на электронный блок управления.

С точки зрения дизайна ничего космического в этом нет: это составная часть, состоящая из двух частей - считывающего элемента и импульсного преобразователя, который отправляет полученные данные в ЭБУ.

Датчик срабатывает только тогда, когда рядом с ним проходит магнитопроводящий материал, и этот материал в нашем случае становится стальной бобышкой.Он активирует магнитное поле, которое преобразуется в импульс и передается в ЭБУ.

Положение датчика фиксировано, и он находится на конце головки блока. Принцип работы датчика ничем не отличается от принципа работы других электромагнитных датчиков положения.

В зависимости от количества клапанов на ВАЗ-2114 могут быть установлены следующие фазовые датчики:

  • для 8-клапанного двигателя - 21110370 60 40 ;
  • для 16 клапанов - 21120370 60 40 .

Датчик фаз для 8-клапанного двигателя - 21110370 60 40

Ошибки 0343, 0340 и другие признаки

Помимо сообщения об этих ошибках, неисправность датчика может указываться как повышенный расход топлива, невозможность проведения самодиагностики двигателя, иногда двигатель может отказываться запускаться.

Тем не менее, даже в том случае, когда датчик полностью вышел из строя и система диагностики его просто не идентифицирует.Поэтому есть опасность какое-то время использовать неисправный датчик, и ни к чему хорошему это не приведет.

Check Engine сигнализирует о выходе из строя датчика положения распределительного вала

Вот почему стоит проверять датчик при первом появлении подозрительных симптомов. Дело в том, что на этот датчик ориентируется система впрыска, когда рассчитывается момент подачи топлива, и выход из строя этой системы грозит не только повышенным расходом топлива, но и падением мощности и нестабильностью двигателя.Цена датчика вне зависимости от количества клапанов в двигателе редко превышает 600 рублей и зависит от производителя.

Судя по отзывам владельцев, лучше всего себя зарекомендовали оригинальные устройства Бошевского.

Как проверить датчик фаз на ВАЗ-2114 мультиметром

Понятно, что профессиональный лабораторный осциллограф в гараже вряд ли кто-то держит. Только на балконе. Поэтому обойдемся менее сложным прибором, который должен быть у каждого автомобилиста - мультиметром ... Технология испытаний проста и понятна, но в зависимости от типа двигателя она немного отличается. Проверка датчика на восьмиклапанном двигателе:


Для 16-клапанного двигателя проверка такая же, только нужно измерить напряжение между отрицательной клеммой датчика и клеммой V. Падение напряжения также должно быть 0,4 В при нахождении металлического предмета в поле датчика. и 0,9 В при удалении объекта.

Бортовой компьютер может показать две ошибки, связанные с нашим датчиком:

  • ошибка 0340 , которая говорит о физическом отсутствии датчика, значит, на него не подается напряжение или вышел из строя чувствительный элемент;
  • при возникновении ошибки 0343 высока вероятность завышения уровня импульса датчика, что может быть связано с отсутствием контакта на выводах или повреждением сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и открутить крепежный болт.

Датчик фазы демонтирован

Тогда стоит проверить чистоту контактов на колодке и установить новое устройство. Сообщения об ошибках должны исчезнуть сразу после замены датчика. Удачного ремонта и стабильных этапов всем!

Видео о замене датчика фаз на ВАЗ-2114

Каждый современный автомобиль оснащен множеством датчиков для значительной экономии топлива при максимальном увеличении мощности.Одно из таких устройств - датчик фаз (ДФ), установленный на двигателе автомобиля ВАЗ 2114, массово применяется в производстве с 2007 года.

Фазовый датчик работает по принципу элементарного датчика Холла. Устанавливается только в районе распредвала как на 8-, так и на 16-клапанных двигателях. Устройство считывает эти данные с распределительного вала двигателя с помощью шестерни, установленной на валу с двумя отсутствующими зубьями. Эти два зубца расположены так, что каждый раз, когда они ударяются о устройство, первый поршень двигателя находится в верхней или нижней мертвой точке.Информационные сигналы о расположении распределительного вала отправляются на блок управления двигателем, который, в свою очередь, отслеживает и изменяет угол зажигания. Его начали использовать на заводах ВАЗа еще на первых автомобилях с распределенным впрыском топлива.

Следует отметить, что карбюраторные двигатели не имеют данного агрегата, так как в их механизме система опережения зажигания вакуумно-механическая.

Основная функция DF датчика положения распределительного вала или фаз заключается в постоянной корректировке угла зажигания при работающем двигателе.Благодаря его использованию двигатели семейства ВАЗ стали более эффективными по передаче мощности при меньшем расходе топлива. Основное незаменимое применение датчика фаз остается за двумя 16-клапанными двигателями с распределительными валами, которые без него не могут работать равномерно и экономично в сложенном заводском исполнении.

Определение обрыва пеленгации

При поломке есть небольшие проблемы со стабильностью холостого хода, при старте движения возможен эффект «подтренинга», а также повышенный расход топлива.Эти симптомы связаны с невозможностью получения от бортового компьютера данных об угле зажигания в определенный момент работы двигателя. При отсутствии сигнала с датчика блок управления переходит в аварийный режим, то есть начинает работать по заранее заданной программе без датчика и выдает тревогу «0340» или «0343».

Что нужно сделать перед заменой ДПКВ

При появлении симптомов неисправности необходимо проверить несколько точек, из-за которых блок управления не получает правильную информацию.

  1. Осмотрите DF на предмет внешних повреждений.
  2. Следить за тем, чтобы на контакты не попадала влага.
  3. Проверить контакты на окисление.
  4. Убедитесь в целостности электропроводки рядом с агрегатом.

Если при визуальном осмотре ничего не обнаружено, то необходимо произвести демонтаж устройства. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки всегда следует проводить только при отключенном аккумуляторе, иначе можно завершить ремонт не только заменой сгоревшей цепи, но и покупкой нового автомобиля !!!

Демонтаж на 8-клапанном двигателе несложный.Где датчик фаз на ВАЗ 2114? Он расположен справа, в верхней части двигателя, рядом с воздушным фильтром. Крепится одним болтом «под ключ» на 10. Несколькими несложными движениями откручивается болт и снимается датчик. После снятия блока необходимо закрыть его конструктивную розетку от случайного попадания посторонних предметов.

Когда датчик распредвала находится у вас в руках, важно его визуально осмотреть. Возможны случаи налипания или намагничивания металлической пыли.Протрите его хлопчатобумажной тряпкой и установите на место. Если ошибка возникает снова, то ее необходимо заменить.

Бывают редкие случаи, когда датчик фаз заменяют на ВАЗ 2114, а симптомы и ошибки не устраняют. Ошибка на датчике фазы может появиться из-за переключения нажатой шестерни управления. Этот дефект встречается крайне редко, но все же встречается. Исправляли только в специализированной мастерской. Также более частой проблемой с ошибкой датчика фазы является чрезмерное натяжение ремня ГРМ или неправильная установка.

Для двигателей с системой из двух распредвалов и 16 клапанов снять датчик немного сложно. Устанавливается под воздушным коллектором с передней стороны, рядом с первым шкивом распределительного вала. Для его демонтажа необходимо:

  • снимаем переднюю решетку;
  • с помощью удлинителя, головка на 10 откручиваем два крепежных винта;
  • выполнить все вышеперечисленные процедуры для визуального осмотра и внешней чистоты контактов.

При замене датчика положения распределительного вала никогда не используйте герметики, такие как герметик или уплотнительные материалы.Сами датчики находятся во враждебной среде и при постоянно меняющихся температурах. Следовательно, избыток жидкости может повредить весь двигатель или его масляную систему.

Проверяем работоспособность агрегата

Замена датчика распредвала ВАЗ 2114 заканчивается проверкой его работоспособности. Терминал устанавливается на аккумулятор и двигатель запускается. Если контроллер или сканер проверки двигателя на наличие ошибок ничего не показал, а двигатель работает чисто и естественно, «чек» не загорается, значит работа завершена успешно.

Проверка и замена датчика фаз на ВАЗ 2114 занимает около 30 минут с 8-клапанным двигателем и до 60 минут с 16.

DF стоимость

Стоимость фазового датчика на сегодняшний день колеблется в районе 300 рублей, цена незначительная, поэтому при установке нового блока особых затрат не будет.

Вот как поменять датчик фаз ВАЗ 2114 без дополнительных затрат в короткие сроки. Теперь определенные циклы двигателя будут строгими и безотказными.Удачи в пути и приятных попутчиков!

Датчик фаз ВАЗ-2114 (8 клапанов): Замена своими руками

Датчик фаз ВАЗ-2114 (8 клапанов) необходим для нормализации работы ДВС. Используя различные электронные датчики, можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечей. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Принцип работы форсунки

Чтобы двигатель работал безупречно, все компоненты должны работать согласованно. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.


Всего в конструкции автомобиля несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание.
  4. Выхлопные газы.
  5. Смазка двигателя.
  6. Охлаждение.
  7. Газораспределение.
  8. Управление двигателем.

Для наиболее стабильной работы двигателя необходимо, чтобы все датчики выдавали четкий и четкий сигнал, который компьютер будет получать и обрабатывать. При этом регулируется время открытия форсунки и момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается на распредвал и подает сигнал на микроконтроллер о положении поршней двигателя.Датчик работает на эффекте холла. На распредвале установлена ​​шестерня, необходимая для работы датчика. Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «депрессию» нужно выставить перед активной частью датчика.




В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, он поступает на электронный блок управления.Последний считает количество импульсов и выдает команды на исполнительные механизмы. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 руб.

Основные признаки неисправности

При выходе из строя датчика коленвала форма и величина выходного сигнала нарушаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае отсутствия сигнала с датчика блок управления переводится в аварийный режим.Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход газа увеличивается на 10%. Основные признаки выхода из строя датчика фаз:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Трудный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. Загорается лампа Check Engine на приборной панели.
  5. Нарушение диагностики компьютера и систем.
  6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) и приводят именно к такому поведению двигателя. Необходимо учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, и неправильной установке меток. А также при чрезмерном износе шестерен распределительного и коленчатого валов.



Ошибки бортового компьютера

Номер ошибки P0343 очень часто появляется после окисления контактов или при обрыве проводки.Вы можете самостоятельно провести диагностику системы управления двигателем с помощью простейшего сканера K-line или протокола OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.


Самая точная проверка датчика фазы ВАЗ-2114 (8 клапанов) - установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Снятие прибора

Для снятия фазового датчика необходимо найти место, в котором он установлен.Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.


Для демонтажа необходимо произвести следующие манипуляции:

  1. Отсоединить отрицательную клемму от АКБ. В этом случае оперативная память компьютера будет полностью очищена, ошибка будет стерта. Если не отсоединить аккумулятор, после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится и двигатель не будет работать должным образом.
  2. Отсоедините кабельный блок от устройства.
  3. Ключом на «10» нужно открутить болт, которым крепится корпус датчика. Желательно использовать накидной ключ или торцевой ключ.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и под силу даже неопытному водителю. При демонтаже не пользуйтесь ударным инструментом - вдруг датчик заработал, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора нужно тщательно очистить сиденье под ним.Использовать герметики не стоит, так как толку от них мало - есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке датчик будет сложно снять. А остатки герметика могут попасть в систему смазки и вызвать там неприятности.


Поэтому просто переустановите датчик фазы ВАЗ-2114 (8 клапанов). Проверку работы устройства необходимо проводить после подключения отрицательной клеммы к аккумуляторной батарее.Сразу обратите внимание на то, как работает двигатель и наличие ошибок бортового компьютера. Если ошибки присутствуют, то возможно проблема не в датчике, а в проводах его подключения.

Датчик фаз ВАЗ-2114 (8 клапанов): самозаменяющийся

Датчик фаз ВАЗ-2114 (8 клапанов) необходим для нормализации работы ДВС. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи.Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Чтобы двигатель работал безупречно, все узлы должны работать вместе. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

А всего в конструкции автомобиля несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание.
  4. Выброс выхлопных газов.
  5. Смазка двигателя.
  6. Охлаждение.
  7. Газораспределение.
  8. Управление двигателем.

Для максимально стабильной работы Двигатель требует, чтобы все датчики выдавали четкий и четкий сигнал, который компьютер получает и обрабатывает. При этом корректируется время открытия форсунок, а также время впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается в распределительный вал и выдает сигнал микроконтроллеру о положении поршней двигателя.Датчик на эффекте холла работает. На распредвале установлена ​​шестерня, необходимая для работы датчика. Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «впадину» обязательно нужно размещать напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, который поступает на электронный блок управления.Последний считает количество импульсов и выдает команды на исполнительные механизмы. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 рублей.

Основные признаки поломки

Если датчик коленвала приходит в негодность, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает устройство не более 5 минут. Если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы.Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличен на 10%. Основные особенности выхода из строя датчика фаз:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Трудный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. На приборной панели загорается лампа Check Engine.
  5. Неправильная диагностика компьютера и систем.
  6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) и приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, маркировка нанесена неправильно. А также при чрезмерном износе шестерен распределительного и коленчатого валов.

Ошибки бортового компьютера

Ошибка под номером P0343 очень часто появляется после окисления контактов или при обрыве электропроводки.Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по K-линии или протоколу OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фаз ВАЗ-2114 (8 клапанов) - установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Снятие устройства

Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

Для демонтажа необходимо произвести следующие манипуляции:

  1. Отсоединить минусовую клемму АКБ. При этом полностью очищается память компьютера, стирается ошибка. Если не отключать аккумулятор, то после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, и двигатель не будет работать корректно.
  2. Отсоедините прибор от прибора с помощью провода.
  3. Ключом на «10» нужно открутить болт крепления корпуса датчика. Желательно использовать гаечный ключ или торцевую головку.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новый девайс. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При демонтаже не пользуйтесь ударным инструментом - вдруг датчик заработал, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора необходимо тщательно очистить для него посадочное место. Использовать герметики не стоит, так как толку от них мало - есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке снять датчик будет сложно. А остатки герметика могут попасть в систему смазки и там запутаться.

Поэтому просто заменить датчик фаз ВАЗ-2114 (8 клапанов).Проверку работы устройства следует производить после подключения минусовой клеммы к аккумуляторной батарее. Сразу обратите внимание на то, как работает двигатель и на наличие ошибок бортового компьютера. Если ошибки присутствуют, то, возможно, проблема не в датчике, а в проводах его подключения.

p>

Датчик характеристик фаз ВАЗ-2114 и заменить своими руками

Применяется датчик фаз для автомобиля ВАЗ-2114 для регулировки угла опережения зажигания и момента впрыска топлива.С его помощью электронный блок управления двигателем записывает информацию о частоте вращения распределительного вала. Второе название устройства - датчик CMP. Сначала ВАЗ-2114 начали использовать в 2007 году, до этого система управления работала с одним датчиком коленвала. Но использование дополнительных устройств позволяет добиться максимальной мощности и минимального расхода топлива.

Датчик

Характеристики фаз

Устанавливает устройство напротив шестерни распредвала. Это один из зубцов - им по таким простым функциям невозможно уловить скорость.Датчик фазы работает за счет эффекта Холла, как и аналогичные устройства распределителей зажигания бесконтактного типа. С датчика сигнал поступает на вход электронного блока управления - происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, заложенной в памяти блока управления. При обрыве датчика фаз на ВАЗ-2114 происходит переход в работу в аварийный режим - использовать только сигналы от устройства, установленного на коленчатом валу.Падение КПД и мощности двигателя, повышенный расход топлива.

Почему датчик поломки

При обнаружении ошибок датчика фаз ВАЗ-2114 (Р0343 или P0340) необходимо проверить его работоспособность. Сначала - визуальный осмотр на наличие механических повреждений. Второе - проверить всю мощность и контроль. Датчик фаз на четырнадцатом выходит из строя по следующим причинам:

  1. Во внутренней части схемы прибора короткое замыкание.
  2. Произошло разрушение зубчатого колеса, расположенного на распредвале двигателя.
  3. Произошло механическое повреждение проушин для крепления датчика, при этом смещается и выходит за пределы допустимого диапазона.
  4. Повреждение из-за перегрева двигателя.

Чтобы определить большую часть повреждений, просто осмотрите устройство визуально. Но в некоторых случаях понадобится мультиметр - этого достаточно для диагностики системы.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага - один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много ...

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе ...

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких ...

Признаков повреждения

Чтобы поставить четкий диагноз, если диагноз поставлен. Признак неисправности фазового датчика ВАЗ-2114, характерный для других узлов. Вот основные:

  1. Увеличение расхода бензина.
  2. Ухудшение динамики, разгон автомобиля становится «вялым».
  3. Работа двигателя на холостом ходу при наличии отказов.
  4. Неустойчивый холостой ход - «делающий» мотор.
  5. На мониторе бортового компьютера появляются ошибки, свидетельствующие о наличии поломки в фазе датчика и переходе электронного блока управления в аварийный режим.

Как уже говорилось ранее, аварийный режим, отличающийся тем, что вся система работает исключительно на данных, поступающих с датчика на коленчатом валу.

В этом режиме можно реализовать поэтапный впрыск топливной смеси, реализовать это удается только парам.Результат - резкое увеличение расхода топлива и снижение динамических характеристик автомобиля. Ремонтировать датчик невозможно, останется только полная замена. Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина выхода из строя кроется в проводах, соединяющих его с электронным блоком управления. На автомобиль ВАЗ-2114 устанавливаются двигатели с 8 или 16 клапанами.Датчики используются тоже разные.

Для диагностики нужен только мультиметр. Процедура проверки датчика на двигателе V8 выглядит так:

  1. Проведите измерение напряжения на сигнальном выходе датчика. Это подает ему еду - подключен к выходу «Е». На выводе «В» должно быть напряжение 0,9 В.
  2. Переместите активный элемент прибора металлическим предметом. В этом случае, если датчик в порядке, напряжение упадет до 0.4 В. в противном случае - внутренний сбой.

По моторам V16 диагностика немного другая - в выводе «В» изначально напряжение должно быть 0,4 В, а под воздействием металлического предмета оно повышается до 0,9 В.

Замена

Включен ли прибор с правой стороны двигателя, рядом с корпусом воздушного фильтра. Крепление выполнено на одинарном болте. Для замены датчика фаз на ВАЗ-2114 необходимо отсоединить аккумулятор и отсоединить разъем.

Ключом на 10 нужно открутить болты крепления датчика, после чего снять его.Новое - в обратном порядке. Обязательно очистите все поверхности, прилегающие к устройству - попадание металлической стружки или пыли может привести к прекращению работы датчика. После замены запустите двигатель и проверьте его - ошибки должны исчезнуть.

Датчик положения распредвала ВАЗ 2110

Существует достаточно большое количество трактовок отдельных вопросов в практическом ремонте легковых автомобилей, в т.ч. и «десятки». Однако все специалисты единодушны в одном - без такой детали, как датчик распредвала ВАЗ 2110, машина не заводится и не движется.

В связи с этим датчик положения распределительного вала (ДПРВ) позиционируется как элемент системы газораспределения двигателя, от которого напрямую зависит его функциональность.

Назначение ДПРВ

Такое устройство основано на электромагнитном принципе действия и используется для выполнения команд контрольно-проверочного комплекса транспортного средства ... Важность параметров устройства заключается в том, что без них невозможно синхронизировать систему зажигания. автомобиля и правильная работа форсунок двигателя, т.е.е. установить желаемую концентрацию воздушной смеси, подаваемой в цилиндры двигателя. Найти этот датчик несложно. Он находится во время прилива возле приводного шкива генератора.

В процессе эксплуатации датчика распредвала ВАЗ 2110, цена которого приемлема для российских автолюбителей, могут возникнуть следующие проблемы:

  1. В процессе эксплуатации автомобиля на изделии остаются отложения пыли и грязи, попадающие на него с ремня ГРМ. Этому способствует вытекание масла из клапанной крышки.силовой агрегат ... Эти отложения на датчике распредвала могут привести к затруднениям при трогании с места, маломощному ускорению, низкой неустановленной частоте вращения двигателя, когда тахометр «выдает» не более 3,5 тыс. об / мин. При этом гаснет аварийный прибор, бортовое электронное устройство какое-то время показывает ошибку, а потом классифицирует ее как неисправность датчика распредвала, что само по себе ерунда, потому что при такой неисправности запуск двигателя абсолютно невозможно. Если изделие выходит из строя во время движения, автомобиль функционирует, но после остановки и выключения двигателя его невозможно запустить.Если мотор продолжает работать, значит, датчик распредвала исправен, поэтому неисправность следует искать в другом месте.
  2. Автомобиль движется нормально. Электронное устройство автомобиля начинает сигнализировать о дефектах товара; чтобы не получать ошибочные сигналы от извещателя, проверьте крепление проводки в силовом отсеке. Вибрационное трение во время движения автомобиля может привести к потере или ослаблению одного из контактов. Дополнительно следует очистить клемму аккумулятора «наждачной бумагой» от ожидаемого окисления и проверить соединения проводов от продукта к электронному устройству бортового типа (передняя панель).
  3. Автомобиль не заводится, попытки реанимировать двигатель автомобиля не приводят к успеху. Чтобы решить эту проблему, нужно протестировать проводку и ее крепление к контактам. Проверить контакт датчика с коллектором, иначе изделие может выйти из строя.

Проверка датчика распредвала "десятки"

Для устранения неисправности датчика распредвала ВАЗ 2110 требуется полная диагностика изделия, ведь запуск автомобиля зависит от многих причин.Не факт, что неисправность данного изделия связана с проблемой запуска двигателя автомобиля.


Затем вам нужно будет протестировать ряд других систем автомобиля:

  • демонтируем датчик распредвала;
  • измеряем значение сопротивления на внешней обмотке изделия мегаомметром или мультиметром;
  • , если значения измерения ниже 550 Ом и выше 750 Ом, то можно быть уверенным, что датчик неисправен.


Замена датчика распредвала

По достижении твердой уверенности в неисправности изделия требуется замена датчика распредвала «десятки», которую необходимо проводить правильно, с соблюдением всех правил техники безопасности. Для этих целей дополнительно необходимо использовать мегомметр или мультиметр.

С этой целью выполняется следующий комплекс работ:

  1. Автомобиль готовится к ремонту, его положение необходимо зафиксировать.
  2. Автомобиль освобожден от защитной крышки в силовом отсеке.
  3. Фиксирующее устройство освобождено.
  4. Разобрать электропроводку изделия.
  5. Закрепляем отрицательный контакт мультиметра на кузове автомобиля.
  6. Включив зажигание, запитываем низковольтную систему автомобиля.
  7. Делаем необходимые измерения с помощью измерительного прибора. Подключаем плюсовой контакт мультиметра к колодке проводов.Параметры напряжения на шкале мегомметра не должны быть ниже 12 В. Если разность потенциалов все еще ниже 12 В или отсутствует вовсе, значит, аккумулятор требует полной зарядки или имеется неисправность в электрической цепи. Также требуется проверка бортового компьютера.
  8. Снимаем застежки изделия с застежкой с помощью гаечного ключа на «10».
  9. Демонтировать датчик распредвала. Окончательная проверка на неисправность датчика распредвала проводится таким образом: с помощью элемента, находящегося в исправном состоянии, подключаем его на место бракованного изделия.При нормальной работе устройства поломка устранена; в этой версии неисправность следует искать в другом месте.
  10. Обратную операцию по установке ДПКВ необходимо производить по принципу «обратного отсчета».


Датчик распредвала ВАЗ 2110, цена которого доступна всем нашим соотечественникам, при установке на СТО стоит очень дорого, вне зависимости от того, какой мотор установлен - 8 или 16-ти клапанный.

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживаются обороты двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Многие датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует момент зажигания и подачу смеси в камеры сгорания. Но если произойдет поломка, двигатель перестанет работать в штатном режиме - пропадет искра, топливо в камеры сгорания не поступит.И запустить двигатель ни в горячем, ни в холодном виде будет невозможно.

Принцип работы датчика коленвала

С датчика, установленного напротив коленчатого вала, сигнал поступает на электронный блок управления. Но есть одна особенность - на шкиве 58 зубьев. И есть небольшой зазор - он равен расстоянию между двумя зубцами. Именно с этим зазором датчик распознает положение.

Выглядит это так:

  1. При вращении коленвала датчик считывает количество зубцов - должно быть ровно 58 импульсов с равным зазором между соседними.
  2. Все эти данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
  3. Затем датчик входит в зазор без зубцов на шкиве и ЭБУ контролирует это состояние.
  4. Число оборотов мотора считывается по щели без зубцов.
  5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный блок микроконтроллера понимает положение коленчатого вала.

Если вам нужно заменить устройство, обязательно установите такое же, как и раньше.В противном случае мотор может выйти из строя или вообще не работать.

Как определить поломку?

Для проверки работоспособности устройства вам понадобятся только отвертка и мультиметр.


К основным симптомам поломки ДПКВ относятся:

  1. Нестабильная работа двигателя на холостом ходу, полная остановка.
  2. Пониженная мощность и тяга.
  3. Число оборотов коленвала постоянно скачет.
  4. Возможна детонация - слышны выстрелы во впускном и выпускном коллекторах.
  5. Запуск двигателя затруднен или невозможен.
  6. Двигатель в приборке.

Если есть один из симптомов, то это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

Как снять устройство?

Датчик расположен на стороне привода генератора, напротив шкива коленчатого вала ... Вы можете найти его, посмотрев на заднюю часть двигателя, на масляный насос. Перед снятием устройства сделайте отметки - это позволит установить новое в правильное положение.Следовательно, после ремонта двигатель не выйдет из строя.


Для демонтажа понадобится ключ на 10. Порядок работ следующий:

  1. Отсоедините колодку с проводами, которые соединяли устройство с системой управления двигателем.
  2. Сделав отметки, откручиваем гайку от корпуса датчика.
  3. Снимите устройство для проверки или замены.

Но может датчик исправен, значит надо его проверить. Перед снятием ДПКВ измерьте расстояние от его края до шкива - оно должно быть в пределах 0.6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

Диагностика омметром

Самое первое, что можно сделать, это измерить сопротивление обмотки датчика. По принятым производителем нормам нормальным является значение 550-750 Ом. Вполне допустимо, если оно отличается на 50-100 Ом от этих значений. Но если сопротивление слишком велико или отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко - гораздо чаще на его активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям.Старайтесь чаще чистить прибор и не подвергать его ударам.

Особенности замены

Теперь вы знаете, ВАЗ-2110, и если он сломался, вам нужно его заменить.


Обратите внимание на несколько нюансов, которые необходимо учитывать:

  1. Старайтесь приобретать качественные товары, рекомендованные производителем.
  2. Обязательно пометьте для облегчения замены устройства.
  3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимых пределах.
  4. Момент затяжки резьбовых соединений - 8-12 Н * м.
  5. Перед установкой нового датчика измерьте сопротивление.

Своевременная очистка активной поверхности прибора обеспечит его нормальную работу на долгое время. Однако нельзя использовать жесткие методы - используйте мягкую тряпку или старую зубную щетку (наиболее подходящий инструмент для этой работы). Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество WD-40. Затем протрите ДПКВ насухо и попробуйте запустить двигатель.

Датчик фаз ВАЗ-2114 (8 клапанов) нужен для нормализации работы iCE ... С помощью различных электронных датчиков можно правильно скорректировать и момент впрыска топлива воздушной смеси. как подача искры на электроды свечи зажигания. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает форсунка

Для безупречной работы двигателя все компоненты должны работать согласованно.Все параметры контролируются электронным микропроцессорным блоком управления, своего рода компьютером.

А всего в конструкции автомобиля несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание.
  4. Отвод выхлопных газов.
  5. Моторные масла.
  6. Охлаждение.
  7. Газораспределение.
  8. Управление двигателем.

Для наиболее стабильной работы двигателя необходимо, чтобы все датчики генерировали четкий и четкий сигнал, который будет получать и обрабатывать ЭБУ.При этом корректируется время открытия форсунок, а также момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз?

Это устройство устанавливается на распредвал и подает сигнал микроконтроллеру о положении поршней двигателя. Датчик работает на эффекте Холла. На распредвале установлена ​​зубчатая передача, которая необходима для работы датчика.Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «депрессию» нужно выставить напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, он поступает на электронный блок управления. Последний считает количество импульсов и выдает команды на исполнительные механизмы.Именно так и работает на ВАЗ-2114 (8 клапанов). Цена нового элемента не более 600 руб.

Основные признаки неисправности

Если датчик приходит в негодность, форма и значение выходного сигнала нарушаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае, если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы. Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно.на 10%. Основные признаки поломки датчика фаз:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Затруднение при запуске двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. На приборной панели загорается лампа Check Engine.
  5. Нарушение работы ЭБУ и систем диагностики.
  6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя.Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, неправильной маркировке. А также при чрезмерном износе шестерен распредвалов и коленвалов.

Ошибки бортового компьютера

Номер ошибки P0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по протоколу K-line или OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фазы ВАЗ-2114 (8 клапанов) - установка известного рабочего устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что устанавливаются на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Удаление прибора

Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.


Для демонтажа нужно произвести следующие манипуляции:

  1. Отсоединить минусовую клемму от АКБ. Это полностью очистит оперативную память компьютера, ошибка будет стерта. Если не отсоединить аккумулятор, после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, а двигатель работать некорректно.
  2. Отсоединить разъем от устройства.
  3. Ключом на «10» нужно открутить болт крепления корпуса датчика.Желательно использовать гаечный ключ или торцовый ключ.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При демонтаже не пользуйтесь ударным инструментом - вдруг датчик заработал исправно, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора нужно тщательно очистить посадочное место для него.Использовать герметики не стоит, так как толку от них мало - есть стыковочное кольцо, предохраняющее от проникновения посторонних частиц. А если нанести герметик, при следующей разборке датчик будет сложно снять. А остатки герметика могут попасть в систему смазки и вызвать там неприятности.

Поэтому просто установите датчик фазы ВАЗ-2114 (8 клапанов) на место. Проверку работы устройства необходимо проводить после подключения отрицательной клеммы к аккумуляторной батарее... Сразу обратите внимание на то, как работает двигатель и есть ли ошибки бортового компьютера ... Если ошибки есть, то возможно проблема не в датчике, а в его соединительных проводах.

.

Оставить ответ
