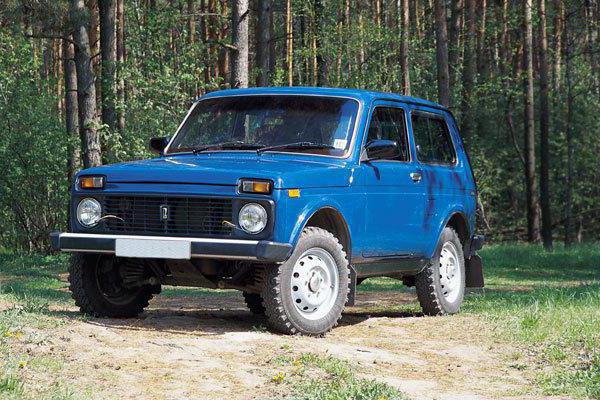

"Нива": габариты и технические характеристики

Отечественный автопром не часто радовал потребителя качественными машинами. Однако есть образцы, которым стоит уделить пристальное внимание. Например, автомобиль «Нива», габариты которого соответствуют размерам внедорожника. Данная серия имеет несколько модификаций, которые до сих пор пользуются спросом у населения. Рассмотрим устройство и особенности этого автомобиля.

нива габариты

История создания

Первая серийная модель авто «Нива», габариты которого относятся к категории внедорожников, вышла в 1977 году под индексом ВАЗ-2121. Машина выполнена в кузове «универсал», имеет три двери. Основным отличием от собратьев является наличие полного привода. Некоторые детали позаимствованы с «шестерки». Учитывая скромные технические параметры, стоит отметить высокие качества проходимости этого транспортного средства. Модификация настолько прижилась в народе, что все последующие вариации выпускались без существенных изменений в кузове.

Конвейерный выпуск ВАЗ-2121 продолжался до 1994 года. Конструкторы постоянно улучшали мотор, трансмиссию и прочие основные узлы. На смену данной модели пришел обновленный вариант внедорожника под марками 2123 и 2124. С 2006 года все модификации выпускаются под универсальным индексом «4 х 4».

«Нива»: габариты

Размеры автомобиля дают возможность причислить его к группе компактных внедорожников с несущим кузовом. В длину базовая модификация имеет 3740 миллиметров. Высота и ширина транспортного средства составляют 1680 и 1640 мм соответственно. Дорожный просвет в двадцать два сантиметра обеспечивает высокие показатели проходимости авто.

нива габариты размеры

Отдельно стоит отметить модель ВАЗ-2131. Она выполнена в кузове с пятью дверьми, что обуславливает увеличение длины на пятьсот миллиметров. Остальные габаритные размеры остались без изменений.

Силовой агрегат

«Нива», габариты которой довольно скромные, в первом поколении оснащалась мотором от ВАЗ-2106. Следующие модификации имели модернизированные силовые установки. Движок в серии 2123 оборудован новой системой зажигания и питания, что положительно отразилось на расходе горючего. При этом сама силовая установка получила увеличенный объем отсеков сгорания.

Объем мотора на последних поколениях составляет 1,7 литра, он имеет карбюраторную систему питания и бесконтактный блок зажигания. Мощность, которую способен развить двигатель, достигает 82 лошадиных сил. На вариации 2124 мотор остался прежним, но получил централизованный впрыск топлива. Самые последние силовые агрегаты «Нивы» имеют объем 1,8 литра и мощность 84 лошадиные силы.

Узел трансмиссии

Автомобиль «Нива», габариты (размеры) кузова которого практически одинаковы на всех модификациях, в первом поколении оснащался механической коробкой передач с двухступенчатой «раздаткой», а также возможностью блокирования межосевого дифференциала.

нива габариты размеры кузова

После выхода модели 2123 машина оборудуется пятиступенчатой КПП. Аналогичный трансмиссионный блок установлен на удлиненной версии и на ВАЗ-2124. Привод у всех машин этого класса на оба моста.

Основные тяговые показатели внедорожника:

  • предельная скорость – 135 километров в час;
  • разгон до сотни километров – 19 секунд;
  • потребление горючего составляет 10-12 литров на 100 км;
  • грузоподъемность – четыреста килограмм;
  • полная масса – 1,6 тонны.

Удлиненная модель 2131 с мотором 1,8 литра может разогнаться до 140 км/ч при наборе скорости до сотни километров за двадцать секунд.

Ходовые возможности

Автомобиль «Нива», габариты салона которого позволяют вместить до пяти человек, не относится к скоростным средствам передвижения. Его характеристики рассчитаны на преодоление бездорожья. Эту способность обеспечивают увеличенный клиренс, независимая фронтальная подвеска с поперечными рычагами, а также стабилизатор устойчивости. Задний элемент подвески - зависимого типа с продольным и поперечным рычажным устройством.

С появлением модели ВАЗ-21213 разработчики начали уделять больше внимания требованиям безопасности авто. Оно стало оборудоваться диагональной схемой тормозов с установленной системой автоматической блокировки. Руль имеет гидравлический усилитель. Стоит отметить, что авто «Нива» (габариты нового образца не изменились), продолжает выпускаться. При этом совершенствуются все основные узлы и детали.

нива габариты нового образца

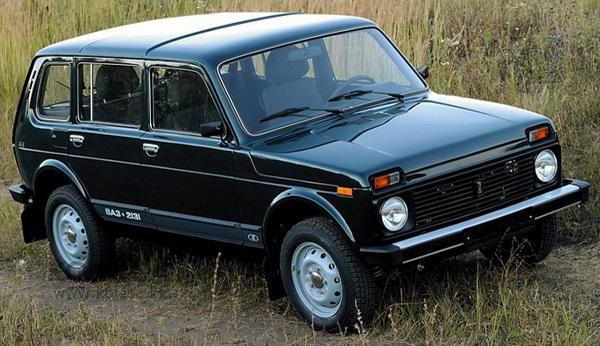

Подробнее о «Ниве» с удлиненной базой

ВАЗ-2131 имеет увеличенную базу (4,24 метра). Кроме того, под капотом стоит более мощный, чем у предшественников мотор (1,8 литра). Рабочий ход поршня составляет 85 миллиметров при максимальном крутящем моменте 3 200 вращений в минуту. Объем бака (65 л), а также расход топлива и скоростные показатели – практически такие же, как и у остальных модификаций.

«Нива», габариты которой увеличены, представляет собой пятиместный универсал с устойчивой колесной базой. Машина рассчитана на преодоление различных неровностей на дорогах без вреда для транспортного средства. Объем багажного отсека составляет 420 литров, а при убранных задних сидениях его вместимость достигает 780 л. Грузоподъемность ВАЗ-2131 составляет полтонны при массе самого авто 1,35 т.

Отклики владельцев

Судя по отзывам потребителей о машине «Нива», она является надежным отечественным внедорожником, отлично приспособленным к езде по проблемным трассам. Компактность, высокая проходимость, устойчивость – основные преимущества этого транспортного средства. Популярность автомобиля у народа обусловлена его доступной ценой и отсутствием проблем с запасными частями.

Оставляют желать лучшего оснащение салона и силовой агрегат. Однако с основными своими задачами они справляются неплохо. При этом конструкторы постоянно дорабатывают и модернизируют главные узлы.

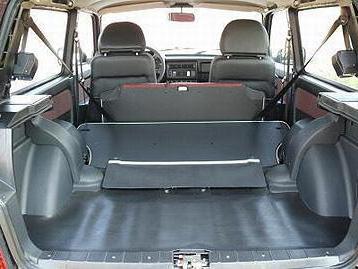

нива габариты салона

Заключение

Автомобиль «Нива» – это легенда отечественной автомобильной промышленности. Он выпускается уже несколько десятилетий и не теряет популярности у населения, невзирая на свою простоту. Среди бюджетных вариаций сложно найти более подходящее транспортное средство для передвижения по сельским и проблемным дорогам. Важным моментом является тот факт, что авто может эксплуатироваться в самых суровых климатически регионах.

Применяемые лампы Нива ВАЗ 21213, 21214, 2131 lada 4x4


виды ламп применяемых на автомобиле нива

(Как заменять лампы, в кратце рассказано здесь, а более подробно
по замене ламп каждого вида можно найти статьи в разделе "Электрика")

используемые лампочки и их мощность
* обозначения указаны по ЕЭК (международное)

РОССИЙСКИЕ ОБОЗНАЧЕНИЯ ТИПОВ ЛАМП
Лампа

Тип

Головной фары (дальнего и ближнего света)

АКГ 12-60+55

Переднего фонаря:
  • габаритного света
А12-5
  • указателя поворота
А12-21-3
Заднего комбинированного фонаря:
  • габаритного света
А12-4
  • указателя поворота
А12-21-3
  • света заднего хода
А12-21-3
  • сигнала торможения
А12-21-3
  • противотуманного света
А12-21-3
Бокового повторителя указателя поворота А12-4
Фонаря освещения номерного знака АС12-5
Плафона освещения салона АС12-5
Освещения гнезда прикуривателя А12-4
Освещения комбинации приборов АН12-1,2
Сигнализаторов комбинации приборов АН12-1,2
Сигнализатора прикрытия воздушной заслонки карбюратора А12-1,2
Сигнализатора включения аварийной сигнализации А12-0,8-1
Лампы подсветки клавиш А12-1,2

Видео

Автомобили Lada Niva и Lada 4x4, модернизация, размер, конструкция

Автомобили семейства Lada Niva и Lada 4×4, ВАЗ-21213, ВАЗ-21214 представляют собой модернизированный вариант первого комфортабельного вседорожника ВАЗ-2121 Нива, выпуск которого начал в апреле 1977 года Волжский автозавод. В процессе модернизации в 1994 году был изменен в основном интерьер с применением элементов оборудования салона автомобиля ВАЗ-2107.

Автомобили Lada Niva и Lada 4×4, ВАЗ-21213, ВАЗ-21214, модернизация, габаритные размеры, характеристики и особенности конструкции.

Выпускавшийся с 1977 года автомобиль повышенной проходимости ВАЗ-2121 Нива после модернизации в 1994 году получил обозначение ВАЗ-21213, ВАЗ-21214 Лада Нива 4×4. В 2009 году провели очередную модернизацию. После нее автомобиль стал называться BA3-21214 Lada 4×4. В процессе модернизации в автомобиле появилось 250 новых узлов и деталей.

Внешне обновленный автомобиль отличается новыми передними фонарями с секциями габаритного огня и указателей поворота и увеличенными наружными зеркалами заднего вида. В салоне появились новая комбинация приборов и две контрольные лампы (блокировки дифференциала и обогрева стекла двери багажного отделения) на панели приборов.

ВАЗ-21213, ВАЗ-21214 — легковые автомобили повышенной проходимости с несущим трехдверным кузовом типа универсал. Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная. Задняя — зависимая пружинная. Тормозные механизмы передних колес дисковые. Задних — барабанные.

На основе автомобилей ВАЗ-21213, ВАЗ-21214 также выпускают малыми сериями удлиненные версии — ВАЗ-2129, ВАЗ-2130 и ВАЗ-2131 с увеличенной на 500 мм базой. Кузова двух последних — пятидверные. В настоящее время выпуск автомобиля ВАЗ-21213 прекращен.

Габаритные размеры и устройство базовых моделей автомобилей Lada Niva и Lada 4×4, ВАЗ-21213, ВАЗ-21214.

Автомобили Lada Niva и Lada 4x4, ВАЗ-21213, ВАЗ-21214, модернизация, габаритные размеры, характеристики и особенности конструкцииАвтомобили Lada Niva и Lada 4x4, ВАЗ-21213, ВАЗ-21214, модернизация, габаритные размеры, характеристики и особенности конструкции

Габаритные размеры и устройство базовых моделей автомобилей Lada Niva и Lada 4x4, ВАЗ-21213, ВАЗ-21214Габаритные размеры и устройство базовых моделей автомобилей Lada Niva и Lada 4x4, ВАЗ-21213, ВАЗ-21214

Технические характеристики Lada Niva и Lada 4×4, ВАЗ-21213, ВАЗ-21214.

Технические характеристики Lada Niva и Lada 4x4, ВАЗ-21213, ВАЗ-21214Технические характеристики Lada Niva и Lada 4x4, ВАЗ-21213, ВАЗ-21214

Особенности конструкции автомобилей Lada Niva и Lada 4×4, ВАЗ-21213, ВАЗ-21214.

На автомобили ВАЗ-21213 устанавливали карбюраторный двигатель модели 21213 рабочим объемом 1,7 литра. На автомобиль ВАЗ-21214 — двигатель модели 21214-10 того же рабочего объема. Однако оснащенный системой распределенного впрыска топлива. Помимо разного устройства систем питания и зажигания, двигатель 21214-10 отличается от двигателя 21213 конструкцией газораспределительного механизма и его привода.

Для снижения шума применены однорядная цепь и гидронатяжитель цепи. С этой же целью установлены гидравлические опоры рычагов клапанов. Кроме того, различны система выпуска отработавших газов и система охлаждения.

С двигателем 21214 устанавливают каталитический нейтрализатор отработавших газов и два электровентилятора радиатора системы охлаждения. В настоящее время выпуск автомобиля с карбюраторным двигателем 21213 прекращен. На все модификации устанавливают инжекторный двигатель 21214.

При сборке раздаточной коробки исключены картонные прокладки. Вместо них используют силиконовый герметик. В системе вентиляции картера раздаточной коробки сапун заменен на открытую трубку. Это исключило возможность возникновения избыточного давления в картере коробки. Повысились требования по дисбалансу и геометрической точности изготовления карданных валов. Это позволило уменьшить шум и вибрации и увеличить ресурс карданных валов.

Особенности автомобиля Lada 4×4 М.

В середине 2009 года АвтоВАЗ начал выпуск автомобиля Lada 4×4 М. Автомобиль получил обновленную подвеску, более информативные тормоза. Вакуумный усилитель от Lada Kalina и новый главный тормозной цилиндр. Использование механизма сцепления производства фирмы Valeo от автомобиля Chevrolet Niva позволило снизить усилие на педали сцепления. Также устанавливается привод сцепления от автомобиля Chevrolet Niva.

На автомобиль стали устанавливать рулевое управление с гидроусилителем. В передней подвеске появились новые нижние рычаги с сайлентблоками увеличенной размерности и поворотные кулаки от автомобиля Chevrolet Niva. Увеличили диаметр оси нижнего рычага. Установили новые шаровые опоры с кованым корпусом.

В задней подвеске амортизаторы установлены ближе к вертикали. Изменилась кинематика за счет установки нижних штанг под углом к продольной оси автомобиля. Это позволило уменьшить поперечные и угловые перемещения заднего моста. Уменьшить рысканье автомобиля при переезде неровностей и снизить эффект подруливания заднего моста.

Кроме того, в передней и задней подвесках стали устанавливать новые амортизаторы. В результате всех изменений автомобиль стал легче управляться и лучше держать дорогу как на асфальте, так и на бездорожье. На заднем сиденье появились крепления системы Isofix. Это позволяет установить в автомобиле сразу два детских кресла.

Обновился и салон (комбинация приборов от Lada Samara и новые ткани для обивки). Появились новые боковые зеркала заднего вида. Их можно регулировать из салона. Были проведены работы по повышению уровня надежности и безопасности обновленной Lada 4×4 М.

Похожие статьи:

  • Стартеры 35.3708, 5722.3708, 21070-3708010-01 для ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, устройство, принцип работы, особенности конструкции.
  • Генераторы 371.3701 и 9412.3701 для ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, устройство, принцип работы, проверка исправности генератора, регулятора напряжения и выпрямительного блока.
  • Устройство рабочей тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, вакуумный усилитель, главный тормозной цилиндр, тормозные механизмы колес, каталожные номера узлов и деталей.
  • Устройство стояночной тормозной системы ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, узлы и детали, регулировка и проверка эффективности работы стояночного тормоза.
  • Устройство рулевого управления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, гидроусилитель, каталожные номера узлов и деталей.
  • Устройство задней подвески ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, тяги, пружины, амортизаторы, проверка состояния.

ВАЗ 21213 | ГАБАРИТНЫЕ РАЗМЕРЫ

ГАБАРИТНЫЕ РАЗМЕРЫ

Параметр

мм (дюйм)

Общая длина

4.140 (162.9)

Общая ширина

1.800 (70.9)

Общая высота

Для Европы и Китая

1,593 (62.7) *'

1.605 (63,2) *2

1.608 (63,3) *3

За исключением Европы и Китая

1.600 (62,9) *'

1.612 (63,5) *2

1.615 (63,6) *3

Колея передних колес

205/60r16

1.576 (62,1)

215/55r17

1.568 (61,7)

235/45r18

1.560 (61,4)

Колея задних колес

205/60r16

1.588 (62,5)

215/55r17

1.580 (62,2)

235/45r18

1.573 (61,9)

Колесная база

2.570 (101,2)

*' без багажника на крыше

*2 с багажником на крыше

*3 с люком и багажником на крыше дВИГАТЕЛЬ

Деталь

Бензиновый 1,6л

Бензиновый 2,0л

Дизельный 1,6л

Объем см3 (куб. дюйм)

1591 (97,08)

1999 (121,9)

1582 (96,53)

Диаметр х ход мм (дюймов)

77x85,4 (3,03x3,36)

81x97,0 (3,18x3,81)

77,2x84,5

(3,03x3,32)

Порядок работы цилиндров

1-3-4-2

1-3-4-2

1-3-4-2

Количество цилиндров

4, Рядный

4, Рядный

4, Рядный

ВАЗ 21213 | Габариты | Нива

Габариты

Габариты двух вариантов кузовов

Габариты универсала

Кузов седан, кузов хэтчбек или кузов универсал (turnier): mondeo играет на всей клавиатуре. По ширине с величиной 1931 миллиметров различий между ними не обнаруживается. Иная картина в отношении длины – максимальная в 4804 миллиметров у turnier, в двух других вариантах 4731 миллиметров. В отношении высоты каждый вариант модели идет собственной дорогой: в зависимости от конструкции ходовой части кузов седан имеет высоту в интервале 1420–1460 миллиметров, кузов хэтчбек соответственно, 1429–1459 миллиметров и turnier – 1441–1471 миллиметров. При наличии крышного бокового леера высота turnier возрастает еще на 40 миллиметров. Однако полное согласие в колесной базе: 2754 миллиметров – хороший показатель для автомобиля повышенного среднего класса. Кроме того, mondeo выделяется своим большим салоном, который позволяет вместить пять взрослых пассажиров.

Даже на задних сиденьях три средних габаритов европейца не испытывают чувства боязни пространства. Пассажиры mondeo могут к тому же отправляться в путешествие не только с ручным багажом: в кузове седан и в кузове хэтчбек максимально объем, согласно нормам vda, 500 литров – включая и запасное колесо. В turnier вместе с запасным колесом уже доступен объем погрузки в 540 литров. При откидывании заднего сиденья в модель с кузовом хэтчбек войдет 1370 литров до самой крыши, а turnier вполне проглотит даже 1700 литров.
