Абс система тормозная: Что такое антиблокировочная тормозная система (ABS) в автомобиле

Содержание

Принцип работы антиблокировочной системы (ABS).

Принцип работы антиблокировочной системы (ABS).

В тех случаях, когда вам приходится прибегнуть к экстренному и резкому торможению, возникает вероятность блокировки колёс автомобиля, что может привести к заносу, потере управляемости и увеличенному тормозному пути. Чтобы такого не происходило, была разработана и внедрена антиблокировочная система (ABS).

Первые системы ABS начали устанавливаться на автомобили в 70-х годах XX-го века. Её неоспоримая эффективность, повышающая безопасность на дорогах в любое время года, сначала была оценена производителями автомобилей, а уже потом конечными автовладельцами.

Какими преимуществами обладает система ABS?

Главным и неоспоримым преимуществом использования антиблокировочной системы является, конечно же, повышение безопасности водителя, пассажиров, пешеходов и иных участников дорожного движения. Благодаря ей уменьшается тормозной путь автомобиля и устраняется возможность заноса из-за блокировки колёс.

Особой эффективностью система ABS обладает в зимнее время года. На скользких дорогах любое неосторожное торможение может привести к блокировке колёс и неуправляемому скольжению вперёд. В данном случае система определяет блокировку и уменьшает систему торможения, что позволяет вернуть управление над автомобилем.

Также антиблокировочная система создаёт отличные условия для эксплуатации покрышек. Они равномерно изнашиваются, сокращая траты водителя на покупку новых покрышек. Получается, что система ABS хоть и не напрямую, но позволяет снизить ваши расходы на обслуживание колёс автомобиля.

Вдобавок, устраняя резкие блокировки колёс и уменьшая тормозной путь, система ABS позволяет уберечь покрышки от быстрого и необратимого повреждения. Любое экстренное торможение, выполненное буквально пару-тройку раз, может привести ваши покрышки в негодность.

Главным недостатком антиблокировочной системы, как и у многих подобных сложных систем, является частая поломка и выход из строя её датчиков.  Это накладывает на владельца определённые траты на восстановление и ремонт системы, однако, это стоит того, ведь безопасность превыше всего.

Заметим, что система ABS является одним из основных элементов для обеспечения безопасности любого современного авто. Данные датчика ABS используются многими другими активными и пассивными системами безопасности, например, системой стабилизации курса. Без правильной работы всех этих систем, безопасная эксплуатация автомобиля становится невозможной.

Системы ABS постоянно совершенствуются, обрастают функциями и возможностями, чтобы отслеживать больше параметров и более активно помогать водителю чувствовать себя уверенно на дороге.

Из чего состоит антиблокировочная система?

Система ABS состоит из:

  1. Датчиков;
  2. Гидрораспределителей;
  3. Электроклапанов;
  4. Откачивающего насоса;
  5. Блока, управляющего работой тормозной системы.

Автоматика ABS постоянно совершенствуется, поэтому они становятся проще и одновременно эффективнее. Раньше основную часть работы в антиблокировочной системе выполняли гидравлические системы. Сейчас это полностью возложено на автоматику. Качество и скорость работы системы соответственно повышается.

Блок управления, считывая и обрабатывая информацию с датчиков, оперативно принимает решение для регулировки давления в тормозной системе. Как и в других системах, связь между блоком управления и датчиками осуществляется по особой шине. Отметим, что каждое из четырёх колёс может иметь несколько датчиков, для контроля массы параметров.  Так корректируется работа многих систем автомобиля.

Принцип работы системы ABS.

За многие годы развития и совершенствования, принцип работы системы ABS остался неизменным. Во время торможения, блок управления рассылает сигналы к тормозным цилиндрам. Создаваемое давление через клапаны передаётся на каждое колесо, что приводит к эффективному торможению.  Если же определяется вероятность блокировки колёс, то электромагнитный клапан закрывается, предупреждая излишнее усилие торможения и блокировку колёс.

Автоматика полностью контролирует любое, даже самое лёгкое торможение. Электромагнитные клапаны открываются и закрываются в зависимости от силы нажатия на педаль тормоза и положения колёс автомобиля. Такая система отличается простой конструкцией и долговечностью. Единственным слабым звеном являются датчики, которые могут быть повреждены противолёдным реагентом.

Работу системы ABS можно явно почувствовать. Когда происходит её активация, водитель может почувствовать биение тормозной педали. Это связано с быстрым открытием и закрытием клапанов, которые создают необходимое давление, для правильного торможения и предотвращения блокировки.

Как правильно эксплуатировать антиблокировочную систему?

Сама по себе антиблокировочная система долговечна, надёжна и не требует особого ухода, однако, её слабым местом являются датчики, за работоспособностью которых нужно следить. Это позволит вам своевременно приступить к ремонту.

Запомните, что ремонт такой системы ни в коем случае не следует производить самостоятельно. Вы запросто можете повредить и привести в негодность дорогостоящую электронику вашего автомобиля и сделать дальнейшее его использование невозможным.

Стоит придерживаться определённых правил, чтобы продлить жизнь системе ABS:

  1. Не перегревайте блоки управления и не заливайте их водой;
  2. Отключайте проводку , если у вас планируются сварочные работы в автомобиле или требуется подключение к его бортовой системе;
  3. Отслеживайте состояние контактов на генераторе. Это позволит исключить короткие замыкания и поломку датчиков;
  4. Не разделяйте электроразъёмы датчиков если у вас включено зажигание и работает двигатель.

О неисправности системы ABS вам просигнализирует специальный индикатор на приборной панели. Отмечается, что в данном случае будет обеспечено эффективное торможение, но при сильном нажатии на педаль тормоза может произойти блокировка колёс с последующим заносом.

Если вы уверены в неисправности системы, лучшим выходом станет её ремонт, ведь вождение в таком случае становится опасным для вас и окружающих.

В нашем автосервисе работают автоэлектрики-диагносты с десятилетним опытом, которые быстро выявят и устранят проблему, вернув вам уверенность в вашем транспортном средстве.

Для чего тормозам антиблокировочная система (ABS) — ДРАЙВ

Приходилось ли вам объезжать внезапно возникшее препятствие и одновременно тормозить? Наверняка да. Казалось бы, что в этом сложного — нажал на тормоз, повернул руль и скорректировал траекторию. Однако всё относительно просто до определённого момента. Если при экстренном торможении нажать на педаль тормоза сильнее, чем необходимо, колёса могут заблокироваться и…

Дальше возможны два варианта развития событий. Оба обусловлены наличием или отсутствием антиблокировочной системы тормозов АБС (ABS — Anti-lock Brake System). Если машина архаичная, ведёт свою родословную из середины семидесятых прошлого столетия или сошла с конвейера одного из отечественных автозаводов, то, как бы усердно вы ни крутили «баранку», транспортное средство траектории не изменит. Дело в том, что заблокированные колёса, скользя, лишают водителя возможности маневрировать — сорвавшись на юз, автомобиль будет тупо ехать по прямой, будто у него отрубили руль. Лишь опытный пилот сумеет хладнокровно разблокировать колёса, на мгновение отпустив педаль тормоза. А затем, используя импульсное торможение, вернуть контроль и погасить скорость. Второй вариант — для машины, оснащённой АБС. От водителя требуется лишь посильнее нажать на педаль тормоза и спокойно работать рулём. Чувствуете разницу?

За 30 лет система претерпела сильные изменения. В десятки раз увеличились быстродействие и количество циклов срабатывания за единицу времени. Так, например, первые блоки управления для легковых автомобилей весили более 7 кг. Современные же гораздо компактнее и тянут килограмма на полтора.

Блокировка опасна ещё и тем, что способна стать причиной заноса или увода автомобиля в сторону. Произойти это может, когда под колёсами разнородное покрытие, сильно изменена загрузка по осям в ходе предыдущего манёвра или стоят разные шины (последнее звучит дико, но в России, увы, не редкость). Кроме того, при заблокированных колёсах машина может изменить траекторию под действием любой боковой силы (уклон дороги или столкновение). Скорректировать траекторию в этом случае практически невозможно.

В АБС для определения скорости вращения используются индукционные датчики частоты и датчики, работающие на эффекте Холла. Каждое новое поколение колёсных датчиков частоты вращения становится меньше, точнее и надёжнее. Сначала устанавливался только один сенсор, который монтировался на редукторе заднего моста или КПП. Позже к нему добавились ещё два — на передних колёсах. И лишь в последних версиях АБС предусматривается установка датчиков на каждое колесо, соответственно, с индивидуальными модуляторами. Кстати, самые древние и примитивные одноканальные ABS воздействовали сразу на все тормозные механизмы.

Ещё один негативный эффект блокировки — увеличение тормозного пути. Здесь всё дело в том, что сила трения покоя обычно больше силы трения скольжения. Следовательно, для максимально быстрой остановки автомобиля нужно генерировать такую величину давления в тормозных магистралях, чтобы колёса при торможении вращались на грани блокировки. Есть такой немаловажный показатель, как относительное проскальзывание. Он в зависимости от степени заторможенности колеса может меняться от нуля (колесо катится без проскальзываний) до 100% (колесо полностью заблокировано). Экспериментально установлено, что максимальная эффективность торможения достигается при 15–20-процентном проскальзывании — то есть в том случае, когда скорость вращения заторможенного колеса на 15–20% ниже скорости свободновращающегося колеса при постоянной скорости движения машины.

Забегая вперёд, скажем, что электроника при торможении поддерживает именно эту величину, периодически блокируя и разблокируя колёса.

В состав практически любой современной системы АБС входят: электронный блок управления (1), модулятор (2), изменяющий давление в гидравлических магистралях, датчики угловых скоростей вращения колёс (3), установленные на внутренней части ступицы колеса.

Прогрессивное человечество окончательно осознало вред заблокированных колёс лишь в 70-х прошлого века. Пионером в данной области стал Mercedes-Benz, совместно с компанией Bosch разработавший систему, которая в 1979 году стала устанавливаться на Мерседесы S-класса. Основной принцип работы АБС был сформирован именно тогда, и потом только совершенствовался.

Современная электроника (ABS, противобуксовочная система, ESP), чтобы держать под контролем поперечную и продольную динамику автомобиля, учитывает не только частоту вращения колёс. Подконтрольными являются угол поворота руля, степень крена кузова, ускорение… Давление в тормозных контурах генерируется по совокупности полученных данных, плюс в некоторых случаях принудительно изменяется тяга двигателя.

Задача ABS — регулировать скорость вращения колёс путём изменения давления в магистралях тормозной системы. Чтобы контролировать угловую скорость, надо знать её величину и то, как она меняется со временем. Каждое колёсо снабжено датчиком, который выдаёт электрические импульсы с частотой, пропорциональной скорости вращения колеса. Эта информация поступает в блок управления АБС.

Если во время торможения угловая скорость колеса приблизилась к нулю, электронный мозг тут же примет решение его «растормозить». Гидравлический модулятор при помощи электроклапана стравит давление из магистрали и перенаправит «лишнюю» порцию тормозной жидкости в гидроаккумулятор. Давление будет снижаться до тех пор, пока колесо, снова «ухватившись» за покрытие, не раскрутится до определённой скорости. Далее ABS опять резко увеличит давление в магистрали и притормозит колесо. Цикл продолжится до тех пор, пока машина не остановится или водитель не ослабит давление на педаль до положения, когда ABS не нужна.

Существующие на рынке системы отличаются весьма точной настройкой и обеспечивают максимальную эффективность торможения.

Многие скажут: «Невелика премудрость!» Прерывисто тормозить можно и самому. И правда: во многих случаях такой способ замедления на автомобилях, не оборудованных АБС, позволяет во время экстренного торможения объехать внезапно возникшее препятствие. Когда колёса блокируются — вы тормозите, как только «отпускаются» — получаете возможность корректировать направление движения. Естественно, при таком раскладе тормозной путь значительно увеличится, зато водитель получит возможность объехать препятствие и упреждающим действием руля погасить занос.

Но, к сожалению, ни один титулованный гонщик не способен обеспечить «порционное» торможение с частотой, с которой это делает ABS. Система (в зависимости от варианта исполнения) за секунду успевает заблокировать-разблокировать колёса около 15 раз. К тому же водитель одновременно воздействует на все тормозные механизмы (так работали первые системы ABS), в то время как современные 4-канальные антиблокировочные системы следят за скоростью вращения и регулируют тормозное усилие для каждого колеса отдельно.

Гидравлический модулятор, совмещённый с блоком управления (чёрный).

В большинстве современных автомобилей ABS работает вместе с EBD (Electronic Brake Distribution) — системой распределения тормозных усилий, которая дозирует интенсивность торможения для каждого колеса. C EBD можно смело тормозить в повороте и на «миксте». Электроника по разности частот вращения поймёт, что колёса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колёсах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колёс), имеющего наихудшее сцепление с дорогой.

Нелишне заметить, что для максимальной эффективности замедления педаль тормоза на автомобилях с ABS надо вдавливать в пол что есть силы. Впрочем, последнее делать не обязательно тем водителям, чьи машины оснащены системой Brake Assist, которая сама создаёт избыточное давление в тормозной магистрали, «дотормаживая» за слабого или нерешительного человека. При штатных замедлениях она не вмешивается. Однако резкое нажатие (удар) на педаль Brake Assist расценивает как сигнал к экстренному торможению и вступает в действие.

При торможении на разнородных покрытиях электроника сделает всё, чтобы противостоять заносу. Но иногда автомобиль, оснащённый ABS и EBD, может довольно сильно развернуть. Здесь всё зависит от того, как настроена система.

Но не всё так гладко. ABS, как и любая другая система, обладает недостатками. Например, простой «антиблок» может проиграть обычным тормозам на снегу, льду или песке, свести на нет преимущества шипованной резины. Ведь на льду шипы обеспечивают наибольшее замедление только при максимальном относительном проскальзывании, когда они словно когти впиваются в лёд и бороздят его. Каверза в том, что ABS, стремясь растормозить колёса, не даёт шипам работать и тем самым увеличивает тормозной путь. То же происходит на грунтовых дорогах (песок, щебень, глина) и покрытиях, занесённых снегом.

Наличие ABS не повод отказа от шипованной резины. Во время блокировки шипы всё равно будут цепляться за лёд и обеспечивать более надёжное замедление, нежели нешипованные покрышки.

Автомобили с ABS в этом случае имеют более длинный тормозной путь, потому что постоянно разблокирующиеся колёса не создают «эффекта плуга». А ведь именно на таких покрытиях заблокированные колёса имеют максимальную эффективность торможения — из-за того что нагребают перед собой «валики» из грунта или снега. Вот почему нужно помнить: на обледеневшей, заснеженной или грунтовой поверхности тормозной путь автомобиля, не оснащённого АБС, может быть короче.

Автомобили с ABS при экстренном торможении остаются управляемыми.

Подложить небольшую свинью АБС может и на неровной дороге. Если при торможении одно колесо на мгновение зависнет в воздухе и заблокируется, обманутая электроника начнёт спасать вас от заноса и тут же снизит давление в остальных магистралях. В повороте автомобиль неприятно вильнёт «хвостом», а тормозной путь увеличится. От таких случайных отрывов, в принципе, не застрахован никто, но нужно помнить, что залогом адекватной работы АБС является исправная подвеска.

При любой неисправности в системе на приборной панели загорается контрольная лампа. В этом случае совет один — бегом в сервис.

Прогресс рождает на свет всё более продвинутые системы. Оперирующие большим количеством показаний, они способны адаптироваться под тип дорожного покрытия и тормозить по одному из заранее заложенных эффективных алгоритмов. Конечно же, электронику нельзя воспринимать как панацею от всех бед, но статистика вещь упрямая: грамотно настроенная ABS при всех исправных системах автомобиля на сухом и мокром покрытии в среднем помогает экономить до 20% тормозного пути и оставляет водителю шанс маневрировать. Стоит ли говорить, что от этих драгоценных метров могут зависеть жизнь и здоровье?

Антиблокировочная тормозная система - ABS для авто. Как работает АБС

Нажимая на педаль тормоза, замедляем движение автомобиля. Если нужно остановиться мгновенно, то резко жмем на педаль. Возникает опасность "юза", т.е. скольжения заблокированных колес, при котором авто не слушается руля. В этой ситуации на помощь водителю придет система ABS.

Что такое АБС

Расшифровывается как АнтиБлокировочная Система. Это ряд устройств, которые при торможении автомобиля, вне зависимости от действий водителя, предотвращают блокировку колес. Таким образом, автомобиль с ABS в экстренной остановке не «проскочит» с невращающимися колесами вперед, не потеряет управление и не вылетит с проезжей части. Напротив, управляемость машины сохранится. Значит, сможете объехать препятствие, а при торможении на скользком повороте избежать заноса.

Как работает

Работа АБС сопровождается импульсными толчками на педали тормоза и звуком «трещётки». Об исправности системы сигнализирует световой индикатор (с надписью "ABS") на приборном щитке. Индикатор загорается при включенном зажигании и гаснет через 2-3 секунды после пуска двигателя.

Следует помнить, что торможение авто с ABS не должно быть многократным и прерывистым. Тормозную педаль необходимо удерживать нажатой со значительным усилием во время торможения - система сама обеспечит наименьший тормозной путь.


На сухой дороге ABS может уменьшить тормозной путь автомобиля примерно на 20% по сравнению с тормозным путем машин с заблокированными колесами. На снегу, льду, мокром асфальте разница будет намного больше. Замечено: АБС увеличивает срок службы шин. Наличие в автомобиле АБС может создавать у водителя иллюзию безопасности. Данная система предотвратит блокировку тормозов и сохранит контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Как бы не была хороша ABS в плане улучшения активной безопасности машины, главным по-прежнему остается водитель.

Какие бывают неисправности

Современные АБС обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки отказывают крайне редко, поскольку защищены специальными реле и предохранителями. Если неисправность случилась, то причина нередко бывает связана с нарушениями рекомендаций производителя.

Самыми уязвимыми являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или слишком большой люфт в подшипниках ступицы способны вызывать сбои в их работе, которые становятся чаще всего виновниками неполадок в работе ABS.


Кроме того, на исправность влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS может самостоятельно выключиться через предохранительный электронный блок. Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети машины.

О том, что антиблокировочная система неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует. Без тормозов авто не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует.

Существует ряд особенностей, связанных с обслуживанием тормозной системы с АБС. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза.

Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы АБС не будет обнаружена, то дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.

Антиблокировочная система (АБС, ABS): торможение без юза

Антиблокировочная система (АБС, ABS): торможение без юза

В современных автомобилях широко используются не только пассивные, но и активные системы безопасности, которые помогают водителю выйти из критической ситуации, не допустив аварии. Одна из наиболее распространенных и эффективных систем — антиблокировочная (АБС), препятствующая блокировке и скольжению колес при торможении. Об этой системе, ее устройстве, работе и особенностях читайте в данной статье.


Назначение антиблокировочной системы

Казалось бы, что может быть проще торможения автомобиля — достаточно остановить вращение колес, и машина остановится. Однако здесь все не так однозначно и просто, как кажется, и иногда простое торможение может привести к совершенно неожиданным результатам. Наверняка, каждый водитель попадал в ситуацию, когда при резком нажатии на тормоз автомобиль не спешил остановиться, напротив — заблокированные колеса просто скользили по дороге, увеличивая тормозной путь, машина шла юзом, и сильно возрастала вероятность аварии. В чем причина?

А причина проста и кроется в блокировке колес при сильном нажатии педали тормоза. Вращающееся колесо имеет постоянное по площади пятно контакта с дорожным покрытием, и, несмотря на вращение колеса, в каждый момент времени в этом пятне контакта наблюдается сила трения покоя — она-то и обеспечивает хорошее сцепление колеса с дорогой и управляемость автомобиля.

Но при сильном нажатии на педаль тормозные колодки полностью блокируют колеса, и они идут юзом, то есть — просто скользят по дороге. В этом случае тоже сила трения покоя в пятне контакта сменяется силой трения скольжения, и это коренным образом меняет дело. Действующая сила трения скольжения меньше силы трения покоя, а значит, колесо теряет контакт с дорогой, автомобиль скользит и становится практически неуправляемым. Любая боковая сила (а это может быть неровность дороги, неравномерность во вращении ведущих колес и т.д.), возникшая при скольжении, заставляет автомобиль отклониться от прямолинейной траектории — так возникают заносы, боковое скольжение и, как следствие, аварийные ситуации.

Предотвратить неконтролируемое скольжение можно правильным торможением, при котором не возникает блокировки колес. Опытные водители для этого используют специальную методику торможения — они резко и быстро нажимают и отпускают педаль тормоза, на короткое время блокируя колеса и тут же их отпуская. При таком торможении колеса не блокируются полностью, не идут юзом, и автомобиль не срывается в занос.

В современных автомобилях проблему блокировки колес при торможении решает специальная активная система безопасности — антиблокировочная система (АБС). Эта система в автоматическом режиме препятствует блокировке колес, обеспечивая наиболее эффективное торможение, сохраняя управляемость автомобиля, и препятствуя возникновению аварийной ситуации. Также АБС обеспечивает возможность маневрирования автомобиля при экстренном торможении, что вносит большой вклад в повышение безопасности автомобиля.

Интересно, что первые попытки создать подобную систему были предприняты всем известной компанией Bosch (которая вообще преуспела в деле создания автомобильных систем безопасности) в 1930-х годах, однако технологии того времени не позволяли создать нормально работающую систему. В 1960-е годы на эту тему вновь обратили внимание, что было связано с развитием электроники, однако первые успехи были достигнуты десятилетием позже — уже в 1970-х годах АБС стала в качестве опции предлагаться в представительских автомобилях, а с 1978 года система стала штатной для некоторых моделей BMW и Mercedes-Benz. И относительно недавно — в 2004 году — было принято законодательное решение об обязательной установке антиблокировочной системы на всех новых автомобилях, продаваемых на территории Евросоюза.

В заключении нужно заметить, что аббревиатура ABS имеет немецкое происхождение, она означает Antiblockiersystem. Однако она с одинаковым успехом подходит как под английское название системы (Antilock Brake System), так и под русское (АБС — антиблокировочная система).


  1. гидронасос
  2. аккумулятор давления
  3. ЭБУ
  4. колесные датчики
  5. блок электромагнитных гидроклапанов

Устройство АБС

Антиблокировочная система имеет довольно простое устройство, она включает в себя несколько основных элементов:

- Датчики частоты вращения колес;
- Электронный блок управления;
- Исполнительные устройства — гидромодуляторы АБС.

Датчики вращения колес. Эти датчики измеряют угловую скорость вращения колес, и на основе получаемой информации электронный блок управления принимает решение о включении АБС. Сегодня наиболее часто используются датчики, основанные на эффекте Холла, распространение получили и простые индукционные датчики.

Электронный блок управления. Это компьютер, "мозг" всей системы, он обрабатывает информацию с датчиков, и при возникновении критической ситуации включает в работу исполнительные устройства. Сегодня очень часто используется единый электронный блок для управления АБС, антипробуксовочной ситсемы, системы курсовой устойчивости и других активных систем безопасности.

Исполнительные устройства. Обычно в АБС входит гидравлический блок, в котором объединены различные компоненты — клапаны, насос, аккумуляторы давления и т.д. Часто этот блок называют гидромодулятором, так как он создает переменное давление в системе с частотой 15-20 раз в секунду.

Интересно отметить, что АБС может быть легко интегрирована даже не в самый новый автомобиль — современные антиблокировочные системы представляют собой компактный и легкий набор компонентов, который несложно подключить к штатной тормозной системе. Наиболее совершенные образцы АБС от компании Bosch весят не более килограмма и могут устанавливаться практически на любые автомобили, в том числе и грузовые.


Принцип работы АБС

Работу антиблокировочной системы можно разделить на три этапа:

- Возникновение критической ситуации (риск блокировки колес) — электронный блок принимает решение о включении гидравлического блока;
- Работа гидравлического блока — периодическое повышение и понижение давления в тормозной системе;
- Выключение системы при разблокировке колеса.

Здесь нужно отметить, что современные АБС работают на основе алгоритмов, заложенных в электронном блоке управления, и срабатывание системы происходит не в момент блокировки колес, а заблаговременно. Конечно, наиболее просто было бы сделать систему, в которой датчики отслеживали бы скорость колес, и при остановке колеса запускали бы механизм его разблокировки. Однако на деле такая система неэффективна, так как она включается тогда, когда колесо уже заблокировано, а значит, она не решает проблему.

Алгоритмы работы АБС составляются на основе измерения скорости и углового ускорения колес, и действуют "на опережение" — водитель резко нажал на газ, а систему уже «знает», что при текущей скорости это с большой вероятностью приведет к блокировке колес, и начинает действовать. Собственно, развитие современных антиблокировочных систем и направлено на повышение эффективности ее работы на всех режимах и скоростях.

Работа АБС выглядит следующим образом. При возникновении критической ситуации (угловая скорость колеса резко снижается) электронный блок включает гидромодулятор, который сначала стабилизирует давление в тормозном цилиндре колеса (закрывает впускной и выпускной клапаны), а затем обеспечивает пульсацию давления тормозной жидкости. При падении давления (открывается выпускной клапан, и тормозная жидкость подается в аккумулятор давления) колесо перестает блокироваться и проворачивается на некоторый угол, при повышении давления (тормозная жидкость нагнетается в цилиндр через впускной клапан) колесо подтормаживается. В итоге колесо не тормозится полностью, а медленно проворачивается, находясь на грани блокировки.

Пульсация давления тормозной жидкости происходит с частотой 15-20 раз в секунду, и это отчетливо чувствуется ногой — педаль тормоза при включении АБС также начинает пульсировать. При достаточном снижении скорости и устранения риска блокировки система отключается. Работа системы обычно отображается соответствующим индикатором на приборной панели автомобиля.

Выше мы сказали, что колеса при срабатывании АБС находятся на грани блокировки, а где лежит эта грань? Для определения часто используется такое понятие, как степень заторможенности колеса, которая изменяется от 0% (колесо полностью расторможено) до 100% (колесо заблокировано). Наиболее эффективное торможение производится при степени заторможенности колеса на уровне 15-20% — именно до такой степени затормаживает колеса антиблокировочная система.

В целом, работа АБС имитирует тот стиль торможения, который издавна используется опытными водителями для предотвращения юза — резкие и частые нажатия и отпускания педали тормоза. Только электронная система работает надежнее, качественнее и эффективнее, чем самый опытный шофер.


Типы антиблокировочных систем

На сегодняшний день существует четыре основных типа АБС, которые отличаются количеством управляющих каналов. Каналов может быть от одного до четырех, и каждый тип системы имеет соответствующее название.

Одноканальная АБС. Система управляет сразу всеми колесами одновременно, в такой системе предусмотрено по одному впускному и выпускному клапану, и давление жидкости изменяется сразу во всей тормозной системе. Обычно одноканальная АБС управляет только колесами ведущей оси, при этом используется один датчик. Такая система не отличается эффективностью, и часто может давать сбой.

Двухканальная АБС. В такой системе отдельно управляются колеса каждого борта. АБС этого типа неплохо работает, так как очень часто автомобиль в экстренных ситуациях съезжает на обочину, и в момент включения АБС колеса правого и левого бортов находятся на поверхностях с различными характеристиками, поэтому для их эффективного торможения необходимо использовать разные алгоритмы АБС.

Трехканальная АБС. В данной системе колеса задней оси управляются одним каналом (как в одноканальной системе), а передние колеса имеют индивидуальное управление.

Четырехканальная АБС. Это наиболее совершенная АБС, в ней на каждом колесе имеется датчик и клапаны, чем достигается максимальный контроль и возможность управления каждым колесом независимо от других.

Разные типы АБС неодинаково работают на различных типах транспортных средств, поэтому все они сегодня получили то или иное распространение. Важную роль играет и цена систем — четырехканальная стоит дороже других, поэтому устанавливается на дорогих автомобилях, трехканальные системы широко применяются на легковых машинах, двухканальные — на небольших грузовиках, и т. д.


Особенности управления автомобилем с АБС

Работа антиблокировочной системы имеет свои особенности, которые нужно учитывать при вождении автомобиля.

Сила нажатия на педаль тормоза. При экстренном торможении нужно жать педаль тормоза, что называется, в пол — АБС сработает только в этом случае. Сегодня многие автомобили оснащены дополнительной системой Brake Assist (системой помощи при экстренном торможении) — эта система определяет начало экстренного торможения, и если педаль тормоза нажата недостаточно сильно, она сама поднимает давление в тормозной системе, запуская действие АБС.

Обратная связь педали тормоза. При срабатывании АБС педаль тормоза начинает заметно пульсировать, что иногда пугает неопытных водителей. К этой особенности системы нужно просто привыкнуть.

Торможение на скользкой дороге на шипованной резине. Один из недостатков АБС кроется в невысокой эффективности торможения автомобиля, на котором установлены покрышки с шипами. Для такой машины лучшим торможением как раз будет блокировка колес — в этом случае шипы "вопьются" в лед и эффективно затормозят. Плавное качение шипованных колес несколько удлиняет тормозной путь.

Торможение на снегу, гравии и на дорогах с другим рыхлым покрытием. В этих случаях антиблокировочная система тоже не всегда оказывается эффективной, и часто, особенно на свежевыпавшем снеге, тормозной путь оказывается более длинным. Связано это с тем, что при блокировке колес на дороге с рыхлым покрытием срабатывает так называемый "эффект плуга" — перед скользящим колесом нагребается валик из рыхлого материала, который препятствует движению автомобиля и быстрее приводит к торможению.

Торможение на дороге с неровным покрытием. Если дорога изобилует ямами и кочками, то АБС может некорректно сработать из-за краткосрочного отрыва колеса от неровного дорожного полотна. Такое случается крайне редко, но плохих дорог в России много, поэтому лучше проявлять осторожность.

Маневрирование на тормозах. Большое преимущество наличия антиблокировочной системы — возможность уверенного управления и маневрирования автомобиля при экстренном торможении. Блокировка колес почти всегда приводит к срыву в занос и потере управляемости машины, но АБС обеспечивает уверенное сцепление колес с дорожным покрытием, поэтому автомобиль слушается руля. Это еще одна возможность избежать столкновения или сваливания в кювет в экстренной ситуации.

В остальном же эксплуатация автомобиля с АБС не имеет особенностей и сложностей, и напротив — такие машины лучше всего подходят водителям с малым стажем. Как показывает статистика, наличие АБС сокращает риск ДТП, что делает автомобили и дороги более безопасными.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

описание, принцип работы, плюсы и минусы

Антиблокировочная система – одна из систем автомобиля, которая без особых условий автомобилисту даже не заметна. Однако данный факт отнюдь не говорит о ее малозначимости – в критической ситуации именно она нередко спасает жизни пешеходов, водителя и его пассажиров.

Что такое антиблокировочная система?

Антиблокировочная система или, как ее сокращенно называют, АБС (Antilock Brake System, ABS) – система датчиков, контролирующая угловую скорость вращения колес путем изменения давления в магистралях тормозной системы и тем самым не допускающая блокировки первых. Благодаря чему авто имеет меньший тормозной путь на дорогах с низким коэффициентом сцепления и хорошую управляемость, даже при выжатой до конца педали тормоза.

Принцип работы и общее устройство АБС

При движении любого транспортного средства по дорожному полотну на его колеса действует сила трения покоя, то есть относительно дороги точка контакта колес является неподвижной. Эта сила гораздо мощнее силы трения скольжения. Отсюда следует вполне логичный вывод: торможение при неподвижных (скользящих) колесах менее эффективно, чем замедление вращающимися со скоростью движения авто колесами, и, кстати, более опасно, ведь автомобиль, у которого колесо (одно или несколько) находится в скольжении, малоуправляем.

Нужное же вращение колес в критических ситуациях как раз и обеспечивает АБС.  Как все происходит?

Как только машина начинает движение, антиблокировочная система тормозов включается и при помощи одной из своих главных составляющих – датчиков скорости, установленных  в колесных узлах, отслеживает наличие/отсутствие вращений колес. В первом случае система будет находиться в состоянии покоя и никак на данный факт не отреагирует, во втором – начнет уменьшать давление в топливной магистрали заблокированного колеса до тех пор, пока то не начнет вращение и не установит нужного сцепления с дорогой. Когда это произошло, «электронный мозг» АБС посылает команду гидравлическому блоку, состоящему из насоса и n-го количества клапанов, зафиксировать  данный уровень давления, что тот и делает до тех пор, пока вновь не возникнет необходимость корректировки скорости вращения покрышек. И так может повторяться много раз.

Резюмируя можно сказать, что суть всей работы ABS сводится к циклу «торможение-анализ-растормаживание».

Виды

Как уже отмечалось ранее, всю главную работу в АБС тормозов, выполняют насос и клапана, непосредственно воздействующие на давление в топливных магистралях. Эти клапана могут контролироваться отдельно, а могут группами. И в зависимости от того, как именно это происходит и где расположены датчики скорости, выделяют 3 основных вида антиблокировочных систем.

1 вид – 4-канальная с 4 датчиками движения

На сегодняшний день является самой эффективной: каждое из колес имеет свой клапан и датчик движения, позволяющие системе контролировать и управлять ими в отдельности.

2 вид – 3-канальная с 3 датчиками

Наиболее характерен для пикапов и небольших грузовиков. Здесь передние колеса, как и в предыдущем варианте, каждое имеет сой датчик и клапан давления, а вот в отношении задней оси они едины. Следовательно, передние колеса отслеживаются и настраиваются в случае чего по отдельности, задние – в паре.

3 вид – 1-канальная с 1 датчиком

Также наиболее часто встречается на пикапах и небольших грузовиках. Только в отличие от предыдущего вида, вообще не имеет датчиков/клапанов на передних колесах, есть только один на заднем мосте.

Плюсы АБС

  1. Гарантирует водителю более эффективное торможение – автомобиль останавливается на 15 процентов быстрее.
  2. Уменьшает износ покрышек – в среднем, на 7 процентов.

Минусы.

  1. Не для всех покрытий антиблокировочная система тормозов одинаково полезна, к примеру, в снегу, на рыхлом грунте, сухом асфальте/ бетоне, она, скорее, больше мешает, чем помогает, увеличивая своим присутствием тормозной путь.
  2. Опасная разблокировка колем при подъеме авто в гору.

Возможные неполадки, особенности эксплуатации

Antilock Brake System – одна из немногих систем автомобиля, которая ломается крайне редко. Если такое и происходит, то в большинстве своем обуславливается некоторыми упущениями со стороны автовладельца.

Что это могут быть за упущения?

  1. Наличие значительных колебаний или падение напряжения бортовой сети авто, поэтому не забывайте регулярно контролировать исправность, генератора, проводки, клемм и всего электрического оборудования.
  2. Неправильная замена тормозной жидкости в системе: на машинах с ABS такая замена, как правило, имеет некоторую свою специфику. Отсюда вывод: если не уверены в своих силах или недостаточно осведомлены – не лезьте, куда не следует, доверьте всю работу профессионалам.
  3. Слишком большой люфт в подшипниках ступицы – может провоцировать выход из строя колесных датчиков, входящих в состав антиблокировочной системы. Будьте внимательны к каждому узлу своего авто, особенно к колесам.

Антиблокировочная система Видео

Рекомендую прочитать:

БГАК - Учебные материалы - Д.В.Фокин - Современные автомобильные технологии - Теория - Тормозное управление

Системы управления тормозами

Антиблокировочная система (ABS)

Если рассматривать ESC как систему более высокого уровня, «центральную систему», то антиблокировочная система ABS является первоисточником, из которого развились все остальные системы контроля сцепления с дорогой. Первые электронные системы ABS были представлены в 1969 году.

Принцип работы системы ABS заключается в ограничении давления в тормозной системе настолько, чтобы через пятно контакта всё ещё могли передаваться боковые направляющие усилия.

При экстренном торможении одно из колёс (или несколько колёс) будут начинать блокироваться раньше, чем остальные, поскольку трение между шиной и дорожным покрытием зависит от множества причин и постоянно изменяется. При блокировании одного из колёс говорят также о 100% проскальзывании. При этом заблокированное колесо скользит по дорожному покрытию, примерно как ластик при стирании скользит по поверхности бумаги. С исчезновением между шиной и дорогой трения сцепления (трения покоя) колёса теряют возможность передавать боковые усилия, удерживающие автомобиль на курсе его движения. Автомобиль теряет управляемость, и малейшее случайное боковое усилие приводит к его заносу (рис.5.2.27).

Рисунок 5.2.27 – Экстренное торможение автомобиля без ABS

Только появление первых практически применимых систем ABS дало возможность эффективно предотвращать такое развитие опасных ситуаций. ABS повышает курсовую устойчивость автомобиля тем, что не допускает блокировки колёс. Она уменьшает давление в тормозах соответствующих колёс до тех пор, пока между шиной и покрытием не восстановится трение покоя, при котором возможна передача максимального тормозящего усилия. При этом восстанавливается возможность колеса воспринимать боковые усилия, т.е. сохраняется управляемость автомобиля (рис.5.2.28).

Рисунок 5.2.28 – Экстренное торможение автомобиля с ABS

Поскольку свойства дорожного покрытия в пределах тормозного пути могут меняться, система должна быть в состоянии не только удерживать заданное давление, но и при необходимости довольно быстро уменьшать или увеличивать его (см. пример далее, рис.5.2.29).

Рисунок 5.2.29 – График изменения давления в тормозной системе в зависимости от коэффициента сцепления колес с дорогой

Водитель начинает торможение на мокром дорожном покрытии (отрезок 1). Заданное им тормозное давление (степень нажатия педали тормоза) привело бы в этих условиях к блокированию колёс. ABS ограничивает тормозное давление до необходимого значения и поддерживает его на этом уровне, пока свойства дорожного покрытия не изменятся (отрезок 2). Затем мокрый участок дороги сменяется сухим, в результате чего тормозное давление снова можно начать повышать (отрезок 3). После увеличения значение давления снова ограничивается на новом, более высоком уровне (отрезок 4). Когда колёса снова попадают на мокрый участок, давление должно быть снижено до уровня, при котором они не будут блокироваться (отрезок 5).

Цель такого алгоритма регулирования — обеспечить минимальный тормозной путь, который возможен только при безусловном сохранении управляемости автомобиля.

На примере автомобиля Audi Q5 будут коротко описаны все основные компоненты системы, которые требуются для реализации функций различных систем, рассматриваемых далее.

Компоненты, необходимые для реализации самой функции ABS, выделены синим цветом (рис.5.2.30).

Рисунок 5.2.30 – Расположение компонентов ABS на автомобиле

Реализация необходимого тормозного давления осуществляется с помощью трёх следующих основных функций:

• поддержания тормозного давления постоянным на текущем уровне;

• уменьшения текущего тормозного давления;

• увеличения текущего тормозного давления.

Для повышения безопасности автомобиля гидропривод тормозов выполняется двухконтурным. Неисправность одного из компонентов приводит к отказу только одного из контуров, автомобиль при этом может быть остановлен с помощью другого контура.

Тормозные механизмы можно разделить на контуры по осям (контур передних и контур задних колёс) или по диагонали (контур левого переднего/правого заднего колеса и контур правого переднего/левого заднего колеса). Как правило, применяется диагональная схема разделения контуров.

В гидравлическом блоке объединены все гидравлические компоненты, требующиеся для реализации функций увеличения давления, поддержания давления и уменьшения давления. Это, прежде всего, электромагнитные клапаны, а также насос обратной подачи с его электрическим приводом.

Помимо этого, в гидравлическом блоке имеются аккумуляторы давления, различные внутренние каналы и обратные клапаны. Для регистрации фактического тормозного давления внутри блока устанавливается также как минимум один (больше в зависимости от комплектации) датчик давления в тормозной системе.

Каждому тормозному цилиндру в пределах его контура соответствует один впускной и один выпускной клапан ABS. Тем самым тормозной механизм каждого колеса может управляться независимо от остальных.

Схема гидравлических контуров ABS представлена на рисунке 5.2.31.

Рисунок 5.2.31 – Схема гидравлических контуров ABS

В отличие от системы ESP, для включения системы ABS необходимо, чтобы водитель нажал на педаль тормоза. Система не приводится в действие самостоятельно.

При торможении (рис.5.2.32) блок управления ABS на основании частот вращения колес вычисляет скорость автомобиля. Затем он сравнивает частоты вращения отдельных колес со скоростью автомобиля и вычисляет значения тормозного проскальзывания.

Рисунок 5.2.32 – Работа ABS при нажатии педали тормоза водителем

При возникновении опасности блокирования одного или нескольких колёс ABS предотвращает дальнейшее увеличение давления в соответствующих тормозных цилиндрах.

Субъективно водитель воспринимает срабатывание ABS как лёгкое пульсирование педали тормоза. Эти пульсации возникают вследствие изменения давления в гидравлическом контуре при работе ABS. Автомобиль сохраняет управляемость, поскольку ABS предотвращает блокирование отдельных колёс. Отключить функцию ABS вручную нельзя.

Когда блок управления ABS распознаёт опасность блокирования одного из колёс, он отдаёт команду закрыть впускной клапан ABS этого колеса, оставляя при этом выпускной клапан ABS закрытым. Тем самым давление в соответствующем тормозном цилиндре удерживается на достигнутом уровне и не увеличивается при дальнейшем усилении нажатия на педаль тормоза (рис.5.2.33).

Рисунок 5.2.33 – Работа ABS в режиме удержания

Если колесо продолжает демонстрировать склонность к блокированию, блок управления открывает соответствующий выпускной клапан ABS, оставляя при этом впускной клапан закрытым (рис.5.2.34).

Рисунок 5.2.34 – Работа ABS в режиме сброса давления

Тормозная жидкость перетекает в аккумулятор давления, и давление в тормозном цилиндре падает. Тем самым вращение колеса может снова ускориться.

Если объём аккумулятора оказывается недостаточным для того, чтобы устранить склонность колеса к блокированию, блок управления ABS включает насос обратной подачи, который, преодолевая давление, созданное нажатием педали водителем, перекачивает тормозную жидкость в компенсационный бачок. При этом водитель ощущает пульсацию педали тормоза.

Как только угловая скорость колеса превышает определённое значение, блок управления закрывает выпускной клапан ABS и открывает впускной (рис.5.2.35). Насос обратной подачи при необходимости продолжает работать.

Рисунок 5.2.35 – Работа ABS в режиме увеличения давления

Как только вновь будет достигнуто давление, при котором возникнет опасность блокирования колеса, цикл «удержание давления» — «сброс давления» — «увеличение давления» повторяется снова, и так до тех пор, пока торможение не будет завершено, или пока сравнение угловых скоростей колёс не покажет, что опасности блокирования больше нет.

Эти функции включаются короткими импульсами, продолжительность которых измеряется в миллисекундах. На графике (рис.5.2.37) показан пример возможной последовательности таких импульсов.

Рисунок 5.2.37 – График работы системы ABS

Рассчитанное блоком управления ABS значение мгновенной скорости автомобиля предоставляется другим пользователям/системам автомобиля в виде выходного сигнала. Система ABS рассчитывает скорость автомобиля с высокой точностью, поэтому на основании этого сигнала отображается также скорость на спидометре в комбинации приборов.

В соответствующих случаях блок управления ABS передаёт в блок управления двигателя сигнал «плохой» дороги.

Блок управления использует сигналы датчиков детонации для регистрации пропусков воспламенения и вызванной этими пропусками неравномерной работы двигателя. На плохих дорогах неравномерности в работе двигателя могут быть вызваны также передачей импульсов (сил) с неровностей дорожного полотна на ведущие колеса. Блок управления ABS распознаёт участки дороги с плохим покрытием, анализируя сигналы датчиков частоты вращения колёс, и передаёт эту информацию в блок управления двигателя. Таким образом, блок управления двигателя «знает», что неравномерности работы вызваны внешними факторами, и не предпринимает попыток отрегулировать работу двигателя для их устранения.

Система ABS (АБС) :: Avto.Tatar

ABS, она же АБС и антиблокировочная система – ряд конструкционных элементов тормозной системы для предотвращения блокировки всех или одного, двух колес при выполнении экстренного, аварийного торможения и сохранения управляемости транспортного средства.

Тормозная система, в которой установлен блок АБС, более эффективна. При этом снижается длина общего тормозного пути на твердом сухом или мокром дорожном покрытии, улучшается маневренность и управляемость, уменьшается износ покрышек. Система ABS современного автомобиля помимо основной функции имеет возможность устанавливать характер и структуру поверхности и в соответствии с полученными данными выбирать определенный, оптимальный, индивидуальный алгоритм торможения.



Конструкция

Тормозная система может оборудоваться различными по конструкции и функциональному предназначению элементами пассивной и активной безопасности. В общем система ABS имеет такие основные элементы:

  • датчик АБС, речь идет о нескольких видах датчиков, в том числе частоты вращения колес (ставится на ступицу) и давления жидкости в системе, также могут использоваться датчики расположения педали тормоза, угла поворота руля, продольных и боковых ускорений;
  • блок АБС, по сути электронный блок управления (ЭБУ), отвечающий за обработку информации, получаемой от датчиков, и передачи ее на исполнительные устройства;
  • гидравлический блок, является основным исполнительным устройством, состоит из клапанов (они бывают впускные и выпускные) по количеству тормозных цилиндров, электромотора насоса, нескольких аккумуляторов давления, демпфирующих камер, ряда других узлов.

К элементам системы относится еще и индикатор на приборной панели. При запуске двигателя горит АБС, затем индикатор отключается. Если индикатор при включении двигателя не загорается или загорается и не гаснет, то это говорит о том, что антиблокировочная система неисправна и необходима замена АБС.

Принцип работы основан на цикличном изменении давления (удержании, уменьшении и увеличении) тормозной жидкости в тормозном контуре путем управления работой впускных и выпускных клапанов, аккумуляторов давления, демпфирующих камер и вспомогательного насоса. Как только одно из колес начинает крутиться медленнее других, на него тормозное усилие сразу снижается. При увеличении скорости вращения колеса тормозное усилие увеличивается. Цикл снижения и увеличения усилия может повторяться несколько десятков раз в секунду. Это один из способов регулирования тормозного момента, существуют и другие.

Отметим, что антиблокировочная система может работать в паре с другими системами, такими как EBD, ЕВА, EBM, DSC, ETS, HDC, СВС, ESP, TCS, и это далеко не полный перечень, все зависит от марки и модели автомобиля. Их работой управляет один электронный блок управления.

По особенностям конструкции (по форме связи между педалью тормоза и исполнительными устройствами) выделяют три группы антиблокировочной системы – электронная, механическая и электромеханическая.


Классификация

ABS отличаются по способу ограничения тормозного усилия, выделяют три вида систем:

  • одноканальные, для всех четырех колес одновременно;
  • двухканальные, для двух колес одной стороны, борта автомобиля, левой или правой;
  • многоканальные, регулируют тормозное усилие каждого из четырех колес по отдельности.

Многоканальная система ABS более эффективна на неоднородных покрытиях, но более дорогая и сложная в конструкционном плане.


Неисправности

Тормозная система с ABS оборудуется устройствами самодиагностики. Поэтому необходимо обращать внимание на то, когда горит АБС индикатор на приборной панели. При возникновении неисправностей код ошибки записывается в ЭБУ, что дает возможность считать ее при помощи сканера.

Самым проблемным элементом системы является датчик АБС, установленный на ступице. Нарушение его работы может быть связано с механическими повреждениями, воздействием агрессивных факторов окружающей среды.

Также причинами неисправности являются понижение напряжения в электросети автомобиля и последующее срабатывание предохранительного реле, нарушение или обрыв контактов электрической цепи АБС.


Диагностика

Диагностика начинается с того, что проверяется горит АБС индикатор постоянно, загорается ли при запуске двигателя или нет. При неисправностях проводится визуальный осмотр, проверяется датчик АБС, проводка, блок АБС. Целостность электросетей и устройств оценивается при помощи инструментальной диагностики. Считывание ошибок производится при помощи сканеров и специального стенда. При выявлении неисправностей производится замена АБС, то есть ее элементов, которые пришли в негодность.


Замена

Неисправная система АБС современного автомобиля не влияет на работоспособность тормозной системы в целом. Но ездить с неисправной антиблокировочной системой, особенно водителям с небольшим стажем и в тяжелых дорожных условиях, не рекомендуется. Если горит АБС постоянно или не загорается, надо обращаться сразу в техцентр или СТО, где квалифицированными автоэлектриками будет выполнена диагностика системы, замена АБС в целом или ее неисправных элементов.

Антиблокировочная тормозная система | Как устранить проблемы с антиблокировочной системой тормозов

Переход через реку и лес был более опасным в те времена, когда у машин были вшивые диагональные шины, задний привод и менее эффективные барабанные тормоза. В современном мире вы можете чувствовать себя уверенно, едя домой через несколько дюймов свежего снега после роскошного праздничного ужина. Ваш переднеприводный автомобиль оснащен отличными сезонными шинами и антиблокировочной тормозной системой , обычно называемой ABS.

Вы знаете, что есть проблема, когда индикатор ABS загорается прямо перед тем, как съесть берму в конце проезжей части. Вы также замечаете странное поведение, когда вы замедляете движение на повороте. Когда вы пытаетесь сделать поворот под гору, вы проноситесь мимо него, колеса буксуют прямо, а рулевое колесо выкручивается до упора в поворот.

ABS стала обязательным оборудованием для каждого нового автомобиля в Соединенных Штатах в 2013 году, но автопроизводители начали включать ее в качестве стандартного оборудования в конце 1980-х годов.Если у вас есть машина, построенная за последние пару десятилетий, вероятно, она оснащена АБС.

Датчики

ABS сообщают компьютеру (называемому контроллером), когда колесо перестает вращаться во время движения автомобиля, что указывает на то, что тормоза заблокированы на этом конкретном колесе. Затем контроллер направляет гидравлический клапан, чтобы сбросить некоторое давление тормозной жидкости на колесо, чтобы оно снова вращалось. Этот процесс повторяется много раз в секунду, пока автомобиль не остановится или вы не снимете ногу с педали тормоза.Контроллер ABS включается для самопроверки каждый раз, когда вы включаете зажигание. Если этот контроллер получает недостаточно данных или гидравлический насос или клапан не реагируют, он включает контрольную лампу ABS на приборной панели.

ABS полагается на нормально работающую обычную тормозную систему. Если остальная часть вашей тормозной системы находится в рабочем состоянии, обычно у вас должно быть нормальное торможение без АБС. В таком случае можно безопасно продолжить путешествие. Помните, что ваш учитель водителей говорил вам о накачке тормозов, когда ваша машина начинает заносить? Вот где это знание пригодится.

Но теперь у нас есть для этого технология! ABS может накачать эти тормоза быстрее, чем может даже гонщик, и может направить пульсирующее тормозное давление на конкретные заблокированные колеса. Если у вас возникли проблемы с АБС вашего автомобиля, постарайтесь решить их как можно скорее. Неисправная система может иметь худшие последствия, чем просто блокировка. Он может активировать ваши тормоза, когда они вам не нужны, или отключить другие функции безопасности в вашем автомобиле.

Не горит

HumoniaGetty Images

Ваш индикатор ABS горит.Что теперь? Во-первых, убедитесь, что это действительно индикатор ABS, а не индикатор, указывающий на проблему с вашими обычными тормозами. Чтобы исключить это, сначала проверьте свою обычную тормозную систему.

Педаль педали тормоза или скрежет могут указывать на то, что пришло время заменить тормозные колодки или роторы. Еще раз проверьте, чтобы ни один из тормозов не застыл в одном месте, чтобы они постоянно тянули или не тормозили вообще. Менее резкое ощущение пульсации при торможении может быть у деформированных роторов вместо , особенно если вы не меняли их какое-то время.Чрезмерно мягкая педаль тормоза обычно означает, что в тормозных магистралях есть воздух, и вам может потребоваться прокачать тормозную систему или вообще заменить тормозную жидкость.

Кстати, если вам когда-нибудь понадобится заменить тормозную жидкость, постарайтесь изо всех сил избегать попадания воздуха в контроллер ABS. Кровотечение затруднено, и часто требуется использование специализированного считывателя кода ABS, чтобы прокачать его вообще. Этот инструмент считывания кода имеет функцию, которая включает насос контроллера и клапаны, чтобы вывести воздух из внутренних каналов, которые иначе не могли бы быть стравлены должным образом.

Если свет действительно указывает на предупреждение АБС, первое, что нужно попробовать, это выключить и снова включить ключ зажигания. Это как перезагрузить компьютер. Может быть, какая-то временная проблема, которая смущала контроллер АБС, прошла, и все в порядке. Если условие повторяется, вам нужно проделать еще несколько шагов.

У вас есть два варианта, когда горит индикатор ABS. Первый - найти магазин со считывателем кода ABS, который будет разговаривать с вашим контроллером ABS. Он будет в вашем представительстве, как и в некоторых магазинах послепродажного обслуживания.За скромную плату за обслуживание (от 50 до 100 долларов) технический специалист подключит считыватель кода к вашему контроллеру ABS и будет искать код неисправности, хранящийся в памяти контроллера. Этот код по крайней мере даст вам представление о том, где искать.

Если вы предпочитаете диагностировать это самостоятельно, вам понадобится руководство по обслуживанию, предназначенное для вашего автомобиля, и несколько основных инструментов, включая высокоомный мультиметр . Руководство по обслуживанию чрезвычайно важно, поэтому, если вы не можете получить руководство в бумажном виде, попробуйте подписаться на alldatadiy.com для служебных данных, которые вы можете скачать. Если вы впервые используете мультиметр для считывания электрических данных, у Popular Mechanics есть удобное практическое руководство здесь .

На некоторых автомобилях вы можете получить доступ к диагностическим кодам неисправностей, хранящимся в компьютере, без использования считывателя кодов ABS. Обычно это означает вытягивание соединителя и соединение двух контактов короткой проволокой или скрепкой. Тем не менее, вы можете надеть более толстые рабочие перчатки , если вы используете незапечатанный провод или скрепку без покрытия.Если на том, что вы используете, есть покрытие, убедитесь, что на обоих концах есть оголенный металл. Контрольная лампа АБС будет мигать и гаснуть в соответствии с кодом неисправности или его отсутствием. Чтобы расшифровать эти мигания, вам понадобится инструкция по эксплуатации.

Допустим, у вас нет мигающего кода неисправности и никакой информации, кроме горящей лампочки ABS. Вы ведь проверили предохранитель блока АБС? Этот предохранитель может находиться в панели предохранителей внутри салона или под капотом. Проверьте свое руководство, чтобы узнать, где находится этот предохранитель, а также как должен выглядеть исправный предохранитель для вашего автомобиля.

В порядке ли предохранитель? Затем проверьте руководство по обслуживанию, чтобы узнать значения напряжения и сопротивления на контактах и ​​датчиках АБС. Отсоедините основной жгут проводов от контроллера АБС. Пока он отключен, очистите контакты на разъемах на концах этих проводов с помощью аэрозольного очистителя контактов. Внимательно осмотрите эти контакты на предмет признаков коррозии. Помните, что сигналы, идущие по некоторым из этих проводов, составляют всего милливольты, и почти любое сопротивление в этих проводах является серьезным препятствием для работы этих проводов.Проверьте сопротивление мультиметром на датчиках скорости вращения колес.

Если контроллер АБС выглядит нормально, а отключение и повторная установка основного ремня безопасности не помогли, пора проверить датчики скорости вращения колес, особенно если проблема с АБС возникла сразу после поездки по сугробу или грязной поездки вниз. гравийная дорога. Возможно, вы повредили проводку датчиков ABS или даже сами звуковые кольца или датчики.

Что такое тональный звонок , спросите вы? Контроллер ABS должен знать, с какой скоростью вращается каждое колесо.Где-то на каждом колесном подшипнике или оси находится зубчатое колесо, а рядом с ним расположен магнитный датчик. Поскольку этот блок звукового кольца часто находится на открытом воздухе, он подвержен повреждению посторонними предметами.

⚠️Некоторые автомобили с задним приводом используют трехканальную систему со звуковым кольцом, встроенным в задний дифференциал.

Ослабьте стопорные гайки или болты, заблокируйте противоположное колесо и поднимите автомобиль домкратом. Владельцы грузовиков могут пролезть под свои автомобили, не поднимая их и не проверяя.Осмотрите жгут проводов датчика скорости вращения колеса и сам датчик. Некоторые датчики довольно хорошо интегрированы в концентратор и не подвержены повреждениям. Остальные просто прикручиваются к штампованным кронштейнам.

Если датчик не закреплен или отсутствует, или провода повреждены, вы нашли свою проблему. Проверьте зазор между датчиком и звуковым кольцом, если он регулируется. В руководстве по эксплуатации будет указано конкретное расстояние, на котором датчик должен располагаться от звукового кольца, и даны инструкции по его правильной настройке.В редких случаях на самом звуковом кольце будут видны повреждения, например отсутствие зубов или другие повреждения от дорожного мусора. В автомобилях с передним приводом это обычно означает замену поворотной оси, так как звуковое кольцо нарезается непосредственно на указанную ось.

Если жгут проводов датчика имеет разъем в колесной арке, разорвите его и проверьте датчик на целостность, установив мультиметр в (сюрприз!) Режим непрерывности. Для датчиков скорости вращения колес это значение обычно составляет от 1000 до 2500 Ом.Это значение сопротивления можно найти в инструкции по эксплуатации. Проверьте также, нет ли замыкания на массу .

Заземление должно представлять собой металлическую поверхность, к которой идет один конец провода. Прикрепите щупы мультиметра к тому концу провода, который касается металла, а к другому концу провода идет. Если это значение помимо бесконечного сопротивления, скорее всего, у вас короткая позиция. Отремонтируйте любую плохую проводку, чтобы защитить ее от грязи, снега и соли, попадающей в колесную арку.

Когда заменять контроллер

кофейня Getty Images

Если вы проверили все датчики и проводку, а индикатор ABS все еще светится, пора бросить полотенце и начать серьезно смотреть на контроллер ABS.К сожалению, контроллер представляет собой смесь гидравлики и электроники, внутри которой нет деталей, обслуживаемых пользователем. Это предсказуемо дорого. В крайнем случае замените его.

Обратитесь к руководству по обслуживанию за таблицей конкретных значений и распиновкой для проверки, которая должна помочь вам сузить проблему до определенного провода или датчика. Они могут сказать вам, что именно происходит с вашей АБС и почему вам может не повезти.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Почему горит индикатор ABS? | Новости

АВТОМОБИЛИ.COM - ABS означает антиблокировочную тормозную систему, и если на приборной панели вашего автомобиля горит сигнальная лампа ABS, это означает, что антиблокировочная система отключена из-за неисправности.

Связано: Система АБС: что вам нужно знать

Обычные тормоза вашего автомобиля должны работать нормально, но функция антиблокировки, предотвращающая блокировку колес во время торможения, работать не будет. Кроме того, если в вашем автомобиле есть система стабилизации и противобуксовочная система, они также будут отключены, поскольку эти системы полагаются на те же датчики скорости вращения колес, что и антиблокировочная система.

Все автомобили 2012 года выпуска и новее должны иметь систему стабилизации, поэтому они также должны иметь ABS и антипробуксовочную систему. Многие старые автомобили также имеют некоторые или все эти функции.

Индикатор ABS (обычно желтый, желтый или оранжевый) должен кратковременно загораться каждый раз при запуске автомобиля в рамках проверки системы. Если индикатор продолжает гореть, это означает, что что-то не работает и система отключена.

При использовании ABS датчики, установленные на каждом колесе, контролируют скорость вращения колес. Если во время торможения один поворачивается медленнее других, это означает, что он блокируется, что может вызвать занос и потерю управляемости. Предполагается, что АБС вмешивается, быстро «накачивая» тормоза на заблокированном колесе, позволяя ему вращаться, так что водитель сохраняет контроль за торможением и рулевым управлением.

Вот что вызывает это:

  • Перегорел предохранитель системы
  • Датчик скорости вращения колеса, поврежденный или покрытый дорожной грязью
  • Обрыв провода между датчиками и контроллером АБС
  • Перестал работать контроллер АБС

Насос и клапан, которые подают необходимое давление тормозной жидкости на каждое колесо для предотвращения блокировки, также могут включать сигнальную лампу датчика ABS, когда эти элементы выходят из строя.

Если загорается красная сигнальная лампа штатных тормозов, это обычно означает, что ваш автомобиль теряет тормозную жидкость или тормоза настолько изношены, что у вас нет нормального тормозного усилия. Любая из этих ситуаций требует немедленного внимания и возможных ремонтных работ.

Редакционный отдел Cars.com - ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

доля

Участник Рик Поупли десятилетиями освещал автомобильную промышленность и ведет еженедельное онлайн-радио-шоу на TalkZone.com. Написать Рику

Как работают антиблокировочные тормоза | HowStuffWorks

Теория антиблокировочной системы тормозов проста.Скользящее колесо (где пятно контакта шины скользит относительно дороги) имеет меньшее тяговое усилие , чем противоскользящее колесо. Если вы застряли на льду, вы знаете, что если ваши колеса крутятся, у вас нет тяги. Это связано с тем, что пятно контакта скользит относительно льда (подробнее см. «Тормоза: как работает трение»). Не позволяя колесам буксовать при замедлении, антиблокировочная система тормозов приносит вам двоякую пользу: вы будете быстрее останавливаться и сможете управлять автомобилем во время остановки.

Система ABS состоит из четырех основных компонентов:

  • Датчики скорости
  • Насос
  • Клапаны
  • Контроллер

Датчики скорости

Антиблокировочная тормозная система должна каким-то образом знать, когда колесо собирается запереть. Датчики скорости, которые расположены на каждом колесе или, в некоторых случаях, в дифференциале, предоставляют эту информацию.

Клапаны

В тормозной магистрали каждого тормоза есть клапан, управляемый АБС.В некоторых системах клапан имеет три положения:

  • В первом положении клапан открыт ; давление из главного цилиндра передается прямо на тормоз.
  • Во второй позиции клапан блокирует линию, изолируя этот тормоз от главного цилиндра. Это предотвращает дальнейшее повышение давления, если водитель сильнее нажимает на педаль тормоза.
  • В третьем положении клапан сбрасывает часть давления из тормоза.

Насос

Поскольку клапан может сбрасывать давление в тормозах, должен быть какой-то способ вернуть это давление. Вот что делает насос; когда клапан снижает давление в линии, насос поддерживает давление.

Контроллер

Контроллер - это компьютер в автомобиле. Он следит за датчиками скорости и управляет клапанами.

АБС в действии

Существует множество различных вариантов и алгоритмов управления для систем АБС.Мы обсудим, как работает одна из более простых систем.

Контроллер постоянно контролирует датчики скорости. Он ищет необычные замедления в колесе. Непосредственно перед тем, как колесо заблокируется, оно резко замедлится. Если его не остановить, колесо остановится гораздо быстрее, чем любой автомобиль. В идеальных условиях автомобилю может потребоваться пять секунд для остановки на скорости 96,6 км / ч, но заблокированное колесо может перестать вращаться менее чем за секунду.

Контроллер ABS знает, что такое быстрое замедление невозможно, поэтому он снижает давление на этот тормоз до тех пор, пока не увидит ускорение, а затем увеличивает давление до тех пор, пока снова не увидит замедление. Он может сделать это очень быстро, прежде чем шина действительно сможет существенно изменить скорость. В результате шина замедляется с той же скоростью, что и автомобиль, при этом тормоза удерживают шины очень близко к точке, в которой они начнут блокироваться. Это дает системе максимальную тормозную мощность.

Когда работает система ABS, вы почувствуете, как пульсирует в педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. Некоторые системы ABS могут работать до 15 раз в секунду.

Что такое антиблокировочная тормозная система (ABS)

Что такое антиблокировочная тормозная система?

Антиблокировочная тормозная система, широко известная как ABS или иногда противоскользящая тормозная система, помогает предотвратить блокировку колес автомобилей и мотоциклов и улучшить управляемость во время торможения.

Первая примитивная форма ABS была разработана в 1920-х годах французским пионером Габриэлем Вуазеном, первоначально для облегчения торможения самолетов. Однако только в 1970-х годах ABS была адаптирована и широко представлена ​​на рынке коммерческих автомобилей.

Сегодня антиблокировочная система тормозов входит в стандартную комплектацию практически всех новых автомобилей и мотоциклов и используется не только для облегчения рулевого управления при торможении, но и для облегчения контроля тяги.

Четыре основных компонента типичной антиблокировочной тормозной системы:

  • Датчики скорости - Эти датчики контролируют скорость вращения колеса или колес
  • Клапаны - Клапаны в тормозной магистрали позволяют, блокировать и сбросить давление в тормозах, приняв три разных положения.
  • Насос - Эти насосы заполнены гидравлической жидкостью и по требованию подают давление на тормозные барабаны или суппорты. АБС и использует данные от датчиков, чтобы определить, нужно ли качать тормоза.
Как работает антиблокировочная тормозная система?

ABS работает, отпуская, а затем повторно применяя или «накачивая» тормоза на колесо мотоцикла или колеса автомобиля при резком торможении.Датчики на каждом колесе используются для обнаружения «блокировки» или когда колесо перестает двигаться и начинает скользить. Хотя не все системы ABS одинаковы, некоторые только предотвращают блокировку колес на задней оси. При обнаружении блокировки ABS активирует тормоза 100 раз в секунду. Это предотвращает занос колеса или колес и помогает водителю контролировать автомобиль. По сути, ABS работает в три этапа:

  1. Педаль тормоза нажата
  2. Датчики колес обнаруживают занос или «блокировку»
  3. ABS накачивает тормоза

Насколько эффективна ABS?

Водители извлекают выгоду из эффективности ABS согласно 11-летнему исследованию, проведенному в США.S, проведенного Национальной администрацией безопасности дорожного движения (НАБДД). Несмертельные аварии снизились на 6% в автомобилях и на 8% в LTV. Согласно исследованию Страхового института дорожной безопасности (IIHS), у мотоциклов, оснащенных АБС, также на 37% меньше шансов попасть в аварию со смертельным исходом.

АБС помогает мне останавливаться быстрее?

Основная цель АБС состоит не в том, чтобы помочь автомобилям быстрее останавливаться. Но чтобы помочь водителям сохранять контроль над своими автомобилями при резком торможении.В идеальных условиях автомобили, оборудованные АБС, обычно имеют более короткий тормозной путь, чем автомобили без АБС. Уменьшение тормозного пути не гарантируется ABS и является побочным эффектом.

Какую пользу ABS дает гонщикам?

В мире гонок вспомогательные средства для водителя, такие как ABS и антипробуксовочная система (TCS), играют разные роли. ABS может использоваться для переключения, когда водитель берет на себя обязательство торможения перед поворотом, а также может помочь защитить шины от чрезмерного износа.

ABS в неблагоприятных погодных условиях

Доказано, что ABS снижает риск столкновения при использовании на типичных дорожных покрытиях, таких как битум и бетон. Но результаты совсем другие на таких покрытиях, как снег, лед и гравий, где тормозной путь фактически увеличивается. На снегу колесо, которое скользит или блокируется, образует клин снега, помогая транспортным средствам останавливаться. В то время как АБС обнаруживает блокировку колеса и пытается предотвратить скольжение или блокировку.

Точно так же на льду АБС может быть больше помехой, чем преимуществом из-за системных ограничений. АБС работает, обнаруживая и сравнивая блокировку отдельных колес. Это означает, что автомобиль или мотоцикл, которые блокируются на всех колесах одновременно, не будут запускать ABS. В случае отказа АБС водители должны вручную нажать на тормоза.

ABS как антипробуксовочная система

ABS также используется в качестве одной из форм антипробуксовочной системы в ряде современных автомобилей. АБС используется, чтобы помочь восстановить сцепление колес с дорогой, слегка нажав на тормоз.Хотя это не следует путать с настоящими системами контроля тяги (TCS), которые используются для предотвращения пробуксовки колес во время ускорения.

TCS работает путем переключения крутящего момента через дифференциалы на колеса, которые, по мнению ECU, имеют лучшее сцепление с дорогой по сравнению с колесом, которое буксует.

АБС при сильном ветре

Большинство современных автомобилей теперь сконструированы так, чтобы выдерживать сильный боковой ветер. Хотя мотоциклы и транспортные средства с высокими бортами, такие как грузовые автомобили, по-прежнему уязвимы.Новые грузовые автомобили борются с сильным ветром на автомагистралях, применяя АБС для торможения колес и помогая грузовикам оставаться на прямой и узкой дороге.

У меня горит индикатор «ABS». Что мне делать?

Если вы видите, что на приборной панели загорелся индикатор ABS, вероятно, возникла проблема, которую необходимо устранить. Хотя светящаяся лампочка АБС не означает, что в вашей машине нет тормозов. Но учтите, что при резком торможении у вас больше не будет помощи ABS.

В первую очередь вам следует проверить уровень тормозной жидкости.Убедившись, что бачок наполнен до уровня. Если вам это неудобно, отправляйтесь в местный гараж, и профессионал восстановит вашу АБС и запустит ее.

Что делать, если в моей машине нет АБС?

Антиблокировочная система тормозов требует сильного нажатия при торможении, чтобы избежать препятствия. Но если у вас нет автомобиля или мотоцикла, оборудованного системой ABS, вам нужно сделать немного другое:

  1. Как можно больше сбавьте скорость - вам нужно максимально замедлить автомобиль перед поворотом. рулевое колесо
  2. Отключите педаль акселератора - снимите ногу с педали акселератора и, если вы находитесь в автомобиле с механической коробкой передач, опустите сцепление
  3. Нажмите на тормоза - нажмите на тормоза с максимальным давлением как вы можете, пока вы не почувствуете блокировку колес, затем отпустите тормоза
  4. Накачивайте тормоза - снимите ногу с тормозов, затем снова нажмите на них, это повторяет метод торможения с АБС

Ищете больше тематические и информативные статьи? Ознакомьтесь с нашим руководством по дрифту или прочитайте наши лучшие гоночные советы от профессионалов!

Проблемы с антиблокировочной тормозной системой (ABS)

Автор: Джим Смарт

Руководство по пониманию, поиску и устранению неисправностей и диагностике вашей АБС

Эволюция АБС

Технология антиблокировочного тормоза существует уже почти столетие.Со времен Второй мировой войны у самолетов были противоскользящие тормозные системы, а самые ранние антиблокировочные тормозные системы на автомобилях относятся к 1920-м годам. Антискользящее или антиблокировочное торможение впервые стало обычным явлением для легковых и грузовых автомобилей в 1990-х годах как позитивный шаг к повышению безопасности и управляемости автомобиля при резком торможении на скользкой дороге.

Хотя ABS кажется сложной, на самом деле она довольно проста в использовании. Если вы столкнулись с заносом во время торможения, модуль управления ABS определяет замедление или паузу в вращении колес, регулируя действие тормоза, чтобы помочь вам избежать неприятностей.При обычном заносе рулевое управление теряется, и транспортное средство продолжает движение в направлении заноса. Затем антиблокировочная система тормозов подает импульс на тормоза, что приводит к улучшенному контролю над заносом.

Типичная АБС состоит из четырех колесных датчиков (иногда двух или трех), электронного модуля управления антиблокировкой и гидравлического блока управления. В нормальных условиях эта система применяет гидравлическое давление в главном цилиндре ко всем четырем тормозам и импульсное давление к каждому тормозу при обнаружении заноса.

Функция ABS

Ранние антиблокировочные тормозные системы были неэлектрическими, гидромеханическими моделями. Они имели механическое управление, чтобы регулировать торможение. Современные антиблокировочные тормозные системы представляют собой электрогидромеханические тормозные гидравлические системы с компьютерным управлением. Электронный модуль или контроллер АБС может быть интегрирован с гидромеханическим контроллером торможения или может быть отдельным. Также могут быть электрические реле, срабатывающие при вызове системы.

Датчики антиблокировочной системы тормозов обычно активируются магнитным полем. Когда зубцы реактора проходят датчик, нормальный пульсирующий ритм движения колеса указывает на нормальную работу. Когда скорость реактора на датчике резко изменяется (колеса замедляются или останавливаются), АБС подает импульс на включение тормоза. Когда АБС пульсирует, она быстро нагнетает гидравлическое давление на тормоза, иногда до 15 раз в секунду, в зависимости от системы. Эта функция обеспечивает прерывистое торможение и некоторый уровень управляемости.

Типы АБС

Существует три основных типа антиблокировочной тормозной системы: четырехканальная / четырехдатчиковая, трехканальная / трехдатчиковая и одноканальная / однодатчиковая. Наилучшим вариантом является четырехканальная система, поскольку она может контролировать действие тормозов при заносе, пульсируя только затронутое колесо или колеса. Трехканальная система имеет два датчика ABS спереди и один сзади. Задний датчик ABS расположен в картере моста и воздействует на оба задних тормоза. Одноканальная система - это задний антиблокировочный тормоз только с одним датчиком ABS в картере заднего моста.Как правило, одноканальные системы распространены на грузовиках с задними антиблокировочными тормозами.

Правильный способ использования антиблокировочной тормозной системы - никогда не нажимать на педаль тормоза во время резкой остановки. Вместо этого нажмите твердую, устойчивую педаль и позвольте антиблокировочной тормозной системе делать то, для чего она была предназначена.

Проблемы с АБС

Модуль управления АБС транспортного средства предназначен для оповещения водителя сигнальной лампой о неисправности в системе. Редко бывает неисправность модуля или самой АБС.Часто это один или несколько датчиков или проводка к датчикам. Наиболее частые проблемы с АБС возникают, когда датчики загрязняются мусором или металлической стружкой.

Неисправности также возникают при повреждении проводки датчика, что приводит к прерывистому замыканию или его отсутствию. В более агрессивных средах или серьезном пренебрежении тормозной системой тормозная жидкость может загрязняться, и гидравлический блок управления не работает.

Если у вас неисправна АБС, сначала физически проверьте всю проводку и датчики тормоза.При проверке датчиков тормоза ищите металлическую стружку и другой мусор, который может вызвать ложную обратную связь с электронным контроллером ABS. Ложная обратная связь заставляет АБС срабатывать, когда она не должна работать, или не работает, когда должна.

У вас может не быть дома сканера АБС, но он есть в любой авторитетной ремонтной мастерской, а сканирующий инструмент бесценен, если вы не можете найти физическую причину проблем с АБС. После того, как диагностический прибор выдает код неисправности, вы можете приступить к поиску неисправностей АБС.Какой бы ни была проблема, ремонт становится намного проще, если неисправность обнаружена.

Что именно он делает?

Когда мы учились ездить по скользкой поверхности, многих из нас учили, что мы должны качать тормоза, чтобы не попасть в занос. Конечно, это было до того, как тормозная система с АБС стала обычным явлением. Современная антиблокировочная тормозная система (ABS) была изобретена в 1970-х годах и входит в стандартную комплектацию многих моделей, хотя интересно отметить, что вы все еще можете найти многие модели без этой функции безопасности.

Если у вас есть одна из этих моделей без АБС, продолжайте качать эти тормоза! С другой стороны, если вы водите одну из сотен моделей, оснащенных АБС, вот небольшая справочная информация о том, что это такое и что она делает, и несколько советов о том, должно ли наличие АБС влиять на то, как вы управляете автомобилем.

ABS Описание тормозной системы

Обычно на хорошей сухой дороге оптимальное торможение достигается тогда, когда величина трения в тормозах не превышает силы трения между шинами и дорогой.Однако на скользкой дороге трение между шинами и дорогой гораздо меньше, а это означает, что вы не можете применять такое сильное трение в тормозах.

Это может стать проблемой, если вам нужно быстро остановиться. Поскольку трение в тормозах превышает трение в шинах, вы можете быстро заблокировать тормоза, что приведет к заносу вашего автомобиля, поскольку вы потеряете всякое сцепление с дорогой и управляемость. Вот почему вас всегда учили «качать тормоза», чтобы они не блокировались, но, как следует из названия, антиблокировочная тормозная система не дает вашим тормозам заблокироваться.

Используя датчики скорости вращения колес (WSS), контроллер антиблокировочной системы тормозов (CAB) или контроллер ABS контролирует скорость вращения колес. Если во время торможения CAB обнаруживает, что колесо останавливается слишком рано, она на мгновение сбрасывает тормозное давление, чтобы колесо не заблокировалось и не потеряло сцепление с дорогой. Некоторые системы ABS могут включать тормоза до 15 раз в секунду. В результате тормоза не блокируются, а шины сохраняют сцепление с дорогой, что дает вам контроль, необходимый для безопасного маневрирования или остановки.

Привычки вождения

Во-первых, если вы управляете автомобилем с АБС, примите во внимание, что этот тип технологии безопасности не заменяет привычки безопасного вождения. Другими словами, ваша тормозная система с АБС не помешает вам соскользнуть с дороги, если вы едете слишком быстро для этих условий. Всегда оставляйте себе достаточно места для маневрирования и торможения, особенно на высоких скоростях или в плохих дорожных условиях.

Во-вторых, управляя автомобилем с АБС, не качайте тормоза - АБС ​​уже делает это за вас.Вы почувствуете пульсацию педали тормоза и, возможно, услышите что-то вроде скрежета или жужжания из-под капота. Вы также можете видеть сигнальные огни и слышать предупреждающий сигнал. Не паникуйте, просто держите ногу на педали тормоза. Тормозной путь может быть улучшен, а может и нет, но значительно улучшится управляемость и управляемость.

Возможно, лучший способ привыкнуть к тормозной системе с АБС - это проверить ее, желательно на пустой парковке. Таким образом, вы можете почувствовать, как ваш автомобиль звучит и ощущается, когда система активна, и научитесь верить, что он будет выполнять свою работу, пока вы делаете свою.

Ознакомьтесь со всеми продуктами тормозной системы, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о вашей тормозной системе с АБС, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фотография любезно предоставлена ​​Foter

Как это работает: ABS | Вождение

Может показаться, что все работает не так, но когда вы сильно нажимаете на тормоз - особенно при панической остановке - иногда не хочет, чтобы хотели, чтобы они сильно схватились и держались.И здесь на помощь приходят антиблокировочные тормоза (АБС) вашего автомобиля.

АБС существует уже давно: еще в 1930-х годах на автомобилях было несколько экспериментальных версий. Он был доступен на нескольких моделях примерно в 1970 году, но стал более распространенным только в 1980-х годах. Начиная с 2012 модельного года, он требуется на каждом новом легковом автомобиле в Канаде. Электронный контроль устойчивости (ESC), который основан на ABS и помогает корректировать боковые заносы, также является обязательным.

Антиблокировочная система тормозов помогает шинам сохранять сцепление с дорогой.Это позволяет вам управлять автомобилем при резком торможении, что может иметь большое значение между уклонением от препятствия или врезанием в него.

Ваши колеса перестают вращаться, когда вы нажимаете на тормоз, но на самом деле ваш автомобиль останавливается именно вашими шинами, цепляющимися за тротуар. Если у вас нет АБС, и шины не сцепляются, колеса блокируются, но шины скользят. Даже если вы попытаетесь управлять рулем, автомобиль все равно выскользнет из-под вашего контроля.

До появления ABS водителей учили нажимать на педаль тормоза, когда это происходило.Каждый раз, когда отпускаются тормоза, шины немного поворачиваются и цепляются за асфальт. Это быстрое попеременное включение и выключение приводит к управляемой остановке автомобиля. Антиблокировочная тормозная система делает то же самое, быстро нажимая и отпуская тормоза, но намного быстрее, чем кто-либо мог бы сделать это - до нескольких раз в секунду, когда это необходимо. Поскольку шины сохраняют сцепление с дорогой, вы можете управлять автомобилем при торможении.

ABS помогает предотвратить скольжение шин на заснеженной дороге. FCA

Важно помнить, что АБС не срабатывает каждый раз, когда вы тормозите перед остановкой (конечно, если это так, ваши привычки вождения требуют серьезной работы!), И когда она активируется, это может быть страшно, если вы ' я никогда не испытывал этого раньше.Педаль тормоза будет пульсировать, и вы, вероятно, услышите громкий скрежет или стон. Важно твердо держать ногу на педали, пока автомобиль не остановится полностью. Если вы отпустите тормоз, это отключит АБС, и вы не получите преимущества.

Если вы никогда не сталкивались с ABS вашего автомобиля, зайдите на пустую парковку и попробуйте несколько панических остановок, чтобы знать, чего ожидать. Также неплохо попрактиковаться в старомодном методе накачивания и отпускания тормоза, если вы когда-нибудь оказались в автомобиле, в котором нет АБС, или если в вашей системе когда-либо возникла проблема и она не работает.(В этом случае вы увидите предупреждающую лампочку на черточке круга с надписью ABS.)

СВЯЗАННЫЙ

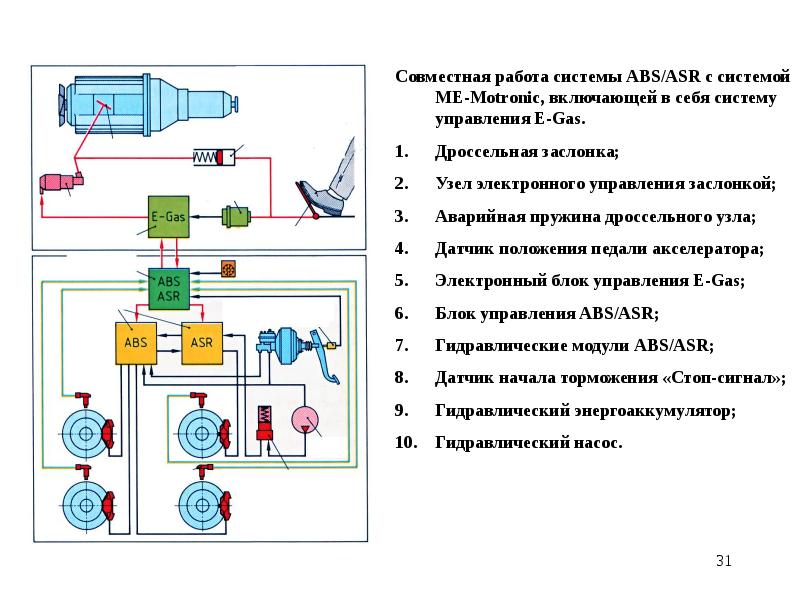

Принцип работы АБС включает датчики скорости, которые определяют, насколько быстро каждое колесо вращается. Эти датчики жизненно важны для функций автомобиля, поскольку от скорости вашего движения зависит работа всего, от двигателя и трансмиссии до круиз-контроля. Для АБС система сравнивает скорости вращения колес, чтобы определить, могут ли одно или несколько колес заблокироваться или вращаются на скользкой поверхности.Системы контроля тяги и электронного контроля устойчивости также используют эту информацию, чтобы определить, нужны ли они.

Тормоза останавливают ваш автомобиль, используя гидравлическое давление для прижатия колодок к вращающемуся тормозному диску (или, на автомобилях с задними барабанными тормозами, к вращающемуся барабану), и возникающее трение останавливает вращение колеса. Если колесо блокируется, специальные клапаны быстро открываются и закрываются для регулирования гидравлического давления для накачки тормозов.

Используйте канадскую монету, чтобы быстро проверить, сколько протектора осталось на ваших шинах.

Оставить ответ
