Алюминиевый радиатор или медный: От меди к алюминию | Автокомпоненты. Бизнес. Технологии. Сервис

Содержание

От меди к алюминию | Автокомпоненты. Бизнес. Технологии. Сервис

Первые действительно эффективные теплообменники для системы охлаждения были выполнены из меди. Этот металл обладает лучшей теплопроводностью из всех конструктивных материалов, и некоторое время специалистам казалось, что медь в радиаторах обосновалась навсегда. Лет сорок назад медно-латунные радиаторы (медная сердцевина и латунные бачки) казались верхом технического прогресса. Отдельные элементы радиаторов соединяли пайкой – медные сплавы паяются легко. И, несмотря на очевидные недостатки медных теплообменников – очень малую их механическую прочность и жесткость, а также высокую энергозатратность изготовления, – мало кто из автомобилестроителей видел альтернативу этому «красному» металлу.

Только в 80-х годах прошлого столетия (исторически совсем недавно) у меди появился конкурент – алюминий. Этот металл проигрывал меди в теплопередаче. Зато он прочнее меди и более жесткий, что позволяет с помощью конструктивных ухищрений (алюминий позволяет сделать плоскоовальную трубку радиатора более широкой и располагать эти трубки ближе друг к другу) сделать радиаторы с такой же, как у медно-латунных, и даже более высокой эффективностью.

Несмотря на явное преимущество в цене сырья, до 80-х годов алюминиевые радиаторы делать не умели. Конструкция медно-латунных радиаторов столь прочно утвердилась в сознании разработчиков, что технология производства алюминиевых радиаторов стала развиваться по проложенной медными теплообменниками колее. Алюминий стали паять. И, если медные сплавы паяются легко, то с алюминием возникли проблемы – он моментально окислялся, и пайка становилась невозможной. Алюминиевые радиаторы стали реальностью, только когда задача пайки алюминия в промышленных масштабах была решена. Появились специальные припои и печи (как циклического, так и непрерывного действия), позволяющие надежно соединять элементы конструкции в единый теплообменник с помощью паяных швов. Так появились алюминиево-паяные радиаторы.

Конструкция радиаторов стабилизировалась – алюминиевая сердцевина и пластиковые бачки для легковых автомобилей и алюминиевая сердцевина и приваренные к ней в среде инертного газа алюминиевые бачки (цельноалюминиевые радиаторы – они получаются более прочными) для грузовиков и спецтехники.

Медь окончательно и навсегда (наверное, навсегда) проиграла в конкурентной борьбе алюминиево-паяным радиаторам. Медно-латунные радиаторы сейчас в новой технике уже совершенно не используются. Их выпуск составляет малые доли процента от общего объема автомобильных теплообменников и нацелен на рынок запасных частей для старых транспортных средств.

Проблема сложности, капризности и дороговизны оборудования для пайки алюминиевых теплообменников, конечно, существует и существовала всегда. Но предприятия массового выпуска автомобильных теплообменников смирились с этой технологией, распределяя накладные на огромные тиражи изделий.

В начале 2000-х мало кто предполагал, что эта конструкция быстро начнет сдавать свои позиции.

Эффективнее, технологичнее, дешевле

О разработках поколений радиаторов, идущих на смену алюминиево-паяной конструкции, нашим читателям рассказал Петр Нечипоренко – коммерческий директор управляющей компании «Карвиль», выпускающей автомобильные теплообменники под брендом «Лузар».

Технологическая сложность пайки алюминия заставила практически одновременно с освоением пайки алюминия искать альтернативные конструкционно-технологические варианты радиаторов. Одна из таких альтернатив существовала давно – это алюминиевые сборные радиаторы, которые не имеют паяных швов.

Суть конструкции заключается в том, что использовалась круглая трубка. Эти трубки вставляют при сборке в отверстия теплоотводящих пластин-ламелей. Для сборки между трубками и пластинами должен быть некоторый зазор. Но для нормальной работы теплообменника этого зазора быть не должно. (В алюминиево-паяных радиаторах этот зазор заполняли припоем.) При сборке сердцевины алюминиевых сборных радиаторов сквозь трубки пропускали специальный инструмент – дорн. Это такой длинный стержень с головкой на конце. Головка дорна деформирует трубки изнутри, увеличивая их диаметр до такой степени, чтобы полностью устранить воздушный зазор между трубками и теплоотводящими пластинами-ламелями и обеспечить максимальную теплоотдачу радиатора.

Такой радиатор получается дешевым (из-за стоимости сырья). Технологию дорнования нельзя назвать простой, а оборудование, с помощью которого она производится, недорогим. Но массовый выпуск позволял «отбить» основные фонды и зарабатывать на выпуске таких радиаторов.

Алюминиевые сборные радиаторы с круглой трубкой использовались еще с конца 80-х годов прошлого века на автомобилях Volkswagen Audi Group, Renault, Peugeot-Citroen и АвтоВАЗ. Компания «Лузар» освоила выпуск таких алюминиевых сборных радиаторов для автомобилей этих марок на своем производстве под Санкт-Петербургом.

Однако сегодня сборная конструкция радиатора с круглой трубкой уже перестала удовлетворять автопром. Все дело как раз в этой круглой трубке, она имеет большую аэродинамическую тень, в которую не попадает холодный воздух. По этой причине сборные радиаторы с круглой трубкой имеют низкий КПД (значительно ниже, чем у алюминиево-паяных), и их применяли на автомобилях с двигателями меньше 100 л.с., где безболезненно можно было увеличить габариты теплообменников.

Казалось, алюминиевые радиаторы с плоскоовальной трубкой, которые паяют специальными припоями в среде азота, – единственная прогрессивная конструкция, способная обеспечить современные запросы автопрома.

Оказывается, что нет. В начале 2000-х появился (сначала на очень дорогих автомобилях) сборный радиатор без паяного шва, у которого не круглая, а плоскоовальная трубка.

Сейчас эта технология используется повсеместно (на автомобилях «ЛАДА Ларгус», «Рено Дастер», «Ниссан Кашкай», например), и мы можем с гордостью сказать, что она реализована компанией «Лузар» на производстве в Паргалово под Санкт-Петербургом. Мы там производим сборные радиаторы с плоскоовальной трубкой.

Преимущества у таких радиаторов оказались колоссальные. Эффективность сборного радиатора оказалась на 3–7% выше, чем аналогичного паяного. Большего КПД удается достичь за счет исключительно надежного контакта, обеспечивающего лучшую теплопередачу между трубками и теплоотводящими ламелями, чем достигается на паяных радиаторах. За счет того, что теплопроводность припоя хуже, чем алюминия, кроме того, пропуски при пайке снижают КПД, а достичь абсолютно сплошного шва между трубками и ламелями очень трудно. Средняя экономия 5% (для радиаторов это очень много) позволяет либо сэкономить на материале, либо увеличить характеристики радиаторов при тех же габаритах.

Такие радиаторы уже выпускаются и прошли все омологации для автомобилей АвтоВАЗ («Гранта», «Приора», в перспективе «Веста») и «Шеви-Нива».

Наряду со сборными радиаторами с плоскоовальной трубкой специалисты нашей компании нашли возможность увеличить КПД сборного радиатора с круглой трубкой, не увеличивая количества используемого металла. В стандартном радиаторе с круглой трубкой (технология Sofico) два ряда трубок, расположенных один за одним (коридорное исполнение). На «Лузаре» расположили трубки в шахматном порядке, сместив на полшага второй ряд. Такая конструкция позволяет на 10% увеличить КПД сборного радиатора с круглой трубкой по сравнению с таким же радиатором, где трубки стоят в коридорном порядке.

Эта конструкция реализуется сейчас для автомобилей Volkswagen Audi Group, производимых в Калуге (Skoda Rapid и Polo Sedan).

Затем мы нашли возможность совместить конструкцию сборного радиатора с плоскоовальной трубкой с преимуществами расположения трубок в шахматном порядке. Используя такую технологию, мы имеем возможность получить радиатор, характеристики теплопередачи которого оказываются значительно выше, чем аналогичного радиатора паяной конструкции. Кроме того, радиаторы нашей конструкции выдерживают значительно большее внутреннее давление. Здесь можно говорить о фактическом создании нового продукта, полностью удовлетворяющего запросы автомобилестроителей на ближайшее будущее.

Итак, компания «Лузар» разработала и внедрила два технологически конструктивных решения: сборные радиаторы с плоскоовальной трубкой и сборные радиаторы с шахматным расположением рядов трубок. Применяя эти решения вместе или отдельно, компания «Лузар» может предложить нашей автомобильной промышленности эффективные, технологичные и недорогие теплообменники самой передовой конструкции.

Уже в этом году планируется закрыть своим ассортиментом радиаторов системы охлаждения и кондиционирования 80% всех автомобилей, официально поставляемых в Россию, и предложить РАДИТОРЫ ДЛЯ ВСЕХ АВТОМОБИЛЕЙ в самом ближайшем будущем.

Медный или алюминиевый радиатор?

Это сложный вопрос со многими факторами. Давайте посмотрим на некоторые физические свойства:

  • теплопроводность (Wм ⋅ КWм⋅К)
    • медь: 400
    • алюминий: 235
  • объемная теплоемкость (Jс м3⋅ КJсм3⋅К)
    • медь: 3,45
    • алюминий: 2,42
  • плотность (граммс м3граммсм3)
    • медь: 8,96
    • алюминий: 2,7
  • анодный индекс (ВВ)
    • медь: -0,35
    • алюминий: -0,95

Что означают эти свойства? Для всех последующих сравнений рассмотрим два материала одинаковой геометрии.

Более высокая теплопроводность меди означает, что температура на радиаторе будет более равномерной.

Это может быть выгодно, так как концы радиатора будут теплее (и, следовательно, более эффективно излучающими), а горячая точка, прикрепленная к тепловой нагрузке, будет холоднее.

Более высокая объемная теплоемкость меди означает, что для повышения температуры радиатора потребуется больше энергии. Это означает, что медь способна «сгладить» тепловую нагрузку более эффективно. Это может означать, что короткие периоды тепловой нагрузки приводят к снижению пиковой температуры.

Очевидно, что более высокая плотность меди делает ее тяжелее.

Различный анодный индекс материалов может сделать один материал более благоприятным, если гальваническая коррозия вызывает беспокойство. Что будет более благоприятным, будет зависеть от того, какие другие металлы контактируют с радиатором.

Основываясь на этих физических свойствах, медь, казалось бы, обладает превосходными тепловыми характеристиками в каждом случае. Но как это перевести на реальную производительность? Мы должны учитывать не только материал радиатора, но и то, как этот материал взаимодействует с окружающей средой.

Интерфейс между радиатором и его окружением (обычно воздушным) очень важен. Кроме того, особая геометрия радиатора также важна. Мы должны рассмотреть все эти вещи.

Исследование Майкла Хаскелла « Сравнение влияния различных теплоотводящих материалов на эффективность охлаждения» теплоотводящих проведены некоторые эмпирические и вычислительные тесты на радиаторах из алюминия, меди и графита из пены одинаковой геометрии. Я могу существенно упростить результаты: (и я буду игнорировать графитовый пенный радиатор)

Для конкретной тестируемой геометрии алюминий и медь имели очень схожие характеристики, при этом медь была немного лучше. Чтобы дать вам представление, при потоке воздуха 1,5 м / с тепловое сопротивление меди от нагревателя к воздуху составляло 1,637 К / Вт, а у алюминия - 1,677. Эти цифры настолько близки, что было бы трудно обосновать дополнительные расходы и вес меди.

По мере того как теплоотвод становится большим по сравнению с охлаждаемой деталью, медь приобретает преимущество над алюминием благодаря более высокой теплопроводности. Это связано с тем, что медь способна поддерживать более равномерное распределение тепла, более эффективно отводя тепло к конечностям и более эффективно используя всю излучающую площадь. В том же исследовании было проведено вычислительное исследование для кулера с большим процессором и рассчитано тепловое сопротивление 0,57 К / Вт для меди и 0,69 К / Вт для алюминия.

Медный или алюминиевый радиатор? | FixClan

Решил немного отдохнуть от работы и залез на один из популярных сайтов, где люди задают вопросы и, соответственно, получают ответы - правда не всегда верные. Так вот, тема была про алюминиевые и медные радиаторы, и что лучше.

Один из собеседников выдал фразу, после которой, я медленно сполз под стол 🙂

"Алюминий плохо берет тепло, но хорошо его отдает, а медь хорошо забирает тепло и плохо его отдает..." - пунктуацию не сохранил, пардоньте

Заползая обратно на стул вспомнил аналогичную тему на одном из технических форумов открытую года четыре назад, где топикстартер усиленно доказывал, что алюминий лучше всех передает тепло. Неужели большинство людей думают, что если радиаторы к компьютерам и силовым транзисторам делают из него, то он лучше?

Из моей предыдущей статьи "Медные прокладки - за/против" мы уже знаем теплопроводность этих двух металлов: медь = 390 Вт/(м*к) и алюминий = 230 Вт/(м*к). Отсюда делаем простой вывод, что последний будет забирать тепло у источника нагрева хуже, в более чем, полтора раза.

Далее, посмотрим насколько тяжело температуре "пробираться" по этим проводникам:

Алюминий = 0.5, медь = 0.24

И здесь у оппонента выигрывает медь, которая имеет сопротивление передачи тепла в два раза ниже, таким образом тепло по этому металлу "пройдет" расстояние больше и быстрее (не совсем верно, но так будет понятнее).

Обратимся к еще одной характеристике этих двух "соперников" - теплоемкости:

Теплоемкость алюминия и меди - выигрывает медь

И здесь у нас тот же самый фаворит. Но не стоит забывать еще одну характеристику - плотность меди в три раза больше алюминия, поэтому килограмм того и другого металла будет отличаться объемом. И, естественно, один и тот же объем будет отличаться весом, где выигрывает уже "белый металл".

Теперь, руководствуясь вышеприведенными данными, я "сломаю" ваш мозг :). Пример - два кулера из интернет-магазина с одинаковыми (почти, вровень не нашел) показателями рассеиваемой мощности.

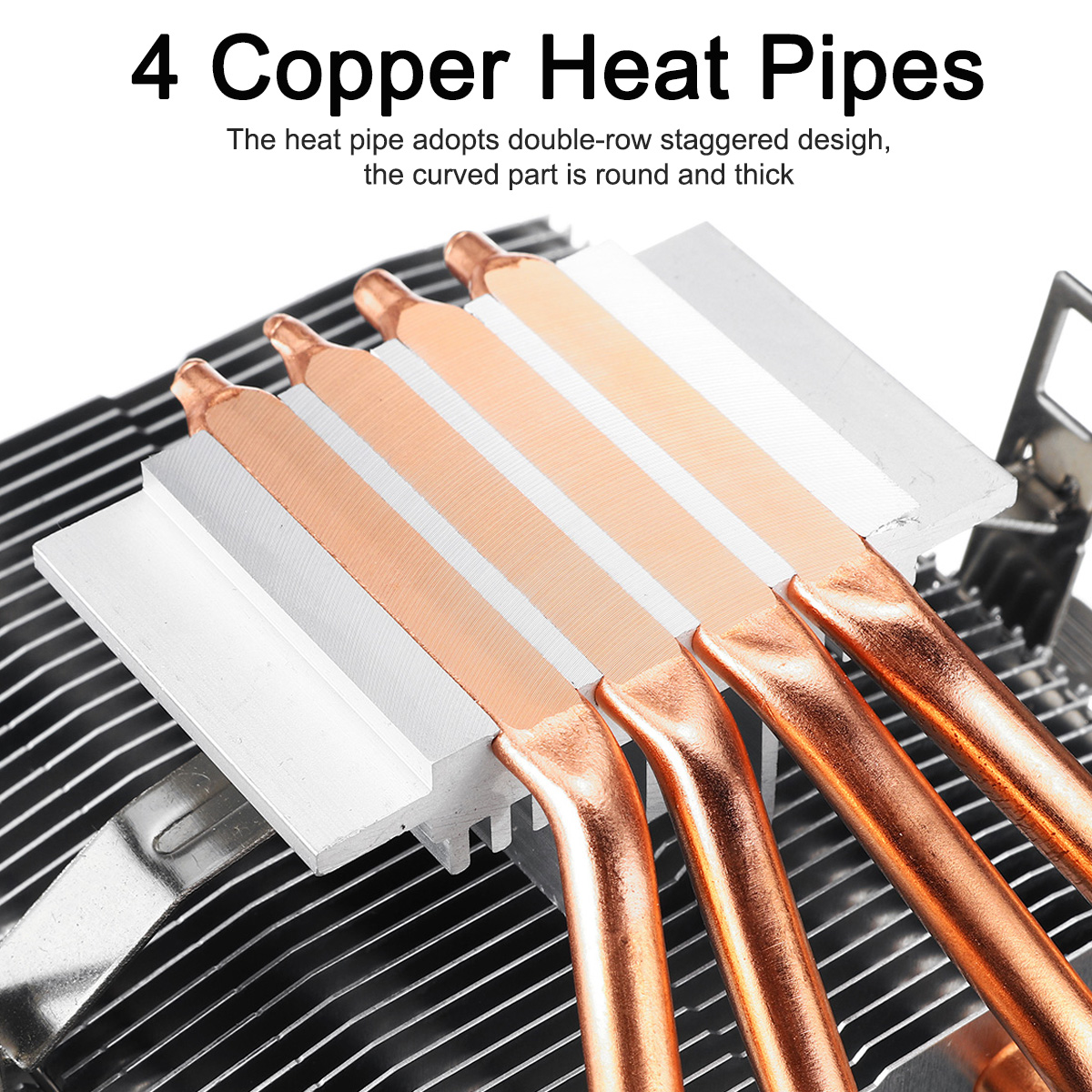

Почему медный Zalman легче и меньше алюминиевого CoolerMaster-а?

Потому что медь лучше и быстрее распределяет нагрев по всей поверхности, где его снимает кулер. Для этого ей не нужны объемные и частые ребра как у алюминиевого радиатора, что придает охлаждающей системе "лишний" вес.

Единственное, почему "красный" металл не стал таким популярным, как соперник - это цена и сложность обработки из-за высокой температуры плавления.

А каково ваше мнение касательно этого вопроса? Пишите в комментарии.

Если вам понравилась статья, то ставьте "палец вверх", делитесь в соц-сетях или подписывайтесь - это позволит приблизиться к реализации планов и экспериментов, задуманных мной, которые вам тоже будут интересны. Спасибо 🙂

Плюсы и минусы установки медно-алюминиевых радиаторов отопления


Медь и алюминий занимают первенство среди металлов, относительно теплопроводности. Не удивительно, что биметаллические радиаторы пользуются такой популярностью. Медно-алюминиевые радиаторы отопления хорошо прогревают помещение и полностью лишены недостатков, присущих медным радиаторам.

Устройство медно-алюминиевых радиаторов

Биметаллические батареи из меди и алюминия оптимально подходят для отопления в частном доме. Высокая теплоотдача и малая инерционность (быстрое остывание) обеспечивают точный контроль над температурным режимом в помещении, снижая расходы топлива.

Конструкция радиаторов учитывает химическое взаимодействие меди и алюминия между собой, поэтому между металлами устанавливается нейтральный переходник. Если не установить прослойку, алюминий разрушается, появляются свищи и течи. По этой причине существуют строгие рекомендации относительно эксплуатации приборов и качества теплоносителя.

Производители радиаторов не рекомендуют использовать приборы для подключения к централизованной системе отопления, по причине низкого качества теплоносителя, пагубно влияющего на структуру алюминия и меди.

По конструкционным особенностям принято различать два вида медно-алюминиевых батарей.

Медно-алюминиевые радиаторы

Изготавливаются с цельным корпусом, либо с использованием секционной конструкции. Панельные обогреватели внешним видом напоминают обычные металлические батареи типа Korrado и подобных. Производством занимаются несколько производителей – польские Regulus и украинские Термия.

Конвекторы

Отличаются большей теплоотдачей и производительностью. Конструкция конвектора состоит из медной трубки с припаянными алюминиевыми пластинами. В корпусе обогревателей присутствуют отверстия для беспрепятственной конвекции воздуха.

Конвекторы внешне похожи на обычные цельные радиаторы, но имеют большую производительность. Изготовление медно-алюминиевых конвекторов наладила российская компания Изотерм и украинская Термия.

По типу крепления различают настенные конвекторы на базе медно-алюминиевых теплообменников, а также напольные радиаторные версии, устанавливаемые на пьедестал. Перед выбором отопительных приборов следует получить консультацию.

Эффективность теплоотдачи радиаторов из меди и алюминия

Технические характеристики алюминия и меди отличает высокая теплоотдача. По сравнению с традиционными чугунными радиаторами, коэффициент отдачи тепла выше в 3-4, из алюминия и стали в 2 раза. И у биметалла есть свои преимущества и недостатки.

Преимущества радиаторов из меди и алюминия

В качестве плюсов биметалла можно выделить следующие характеристики:

  • Теплопроводность.
  • Возможность точно контролировать процесс нагрева и избежать перегрева теплоносителя.
  • Длительный срок эксплуатации.
  • Использование биметалла позволяет усилить каркас конструкции и увеличивает устойчивость к механическим повреждениям и гидроударам.
  • Меньшая стоимость по сравнению с радиаторами из чистой меди.
  • Максимально допустимое давление теплоносителя 16 атм., что делает возможной эксплуатацию радиатора в многоэтажном доме. Конечно, при условии соответствия химического состава жидкости, используемой в системе отопления. Рабочее давление 14 атм., максимальный нагрев теплоносителя до 150°С. Технические характеристики позволяют устанавливать радиатор в многоэтажке до 9 этажа.

Недостатки биметалла

Существуют определенные минусы медно-алюминиевых радиаторов. А именно:

  • Высокие нормы по установке. Медь мягкий металл, соединения легко перетянуть и испортить резьбу. Радиаторы устанавливаются по уровню. Исключаются отклонения от горизонтальной или вертикальной плоскости. Обязательно монтируется сетчатый фильтр, устанавливаемый на подачу теплоносителя.
  • Требования к качеству теплоносителя. Оптимальный вариант – это дистиллированная вода без присадок. В обычный теплоноситель центральной системы отопления добавляют специальные добавки для уменьшения теплопотерь. Вещества разъедают медный контур и приводят к быстрому выходу из строя медного сердечника.

Еще одним распространенным недостатком биметаллических батарей является шум во время работы. Треск является показателем, что радиатор достиг пиковой нагрузки, и является следствием неправильного расчета мощности отопительных приборов.

Лучшие марки медно-алюминиевых батарей

Как показала практика, лучшие медно-алюминиевые конвекционные радиаторы водяного отопления изготавливают отечественные производители, а также соседи из ближнего зарубежья.

В магазинах можно найти обогреватели следующих производителей:

  • Корейские Mars (собираются в Китае).
  • Regulus – польское производство. На базе предприятия изготавливаются радиаторы в стальном кожухе, по внешнему виду практически неотличимые от обычных металлических батарей.
  • Российские Изотерм.
  • Термия – изготавливаются в Украине.


Модели российского и украинского производителя адаптированы к отечественным условиям, поэтому лучше переносят перепады давления и более устойчивы к агрессивной среде.

Как рассчитать количество секций при выборе

Расчет необходимого количества радиаторов можно выполнить с помощью специального калькулятора, на нашем сайте.

Высчитать необходимо количество секций удастся и самостоятельно. Для этого необходимо:

  1. Определить отапливаемую площадь.
  2. Узнать мощность одной секции биметаллической батареи. Параметры варьируются, в среднем 200 Вт.
  3. Площадь умножаем на 100 и делим на коэффициент мощности одной секции 200.
  4. Полученный результат является необходимым количеством секций.


Для примера, можно выполнить расчёт количества водяных медно-алюминиевых конвекторов на 30 м².

30 × 100 ÷ 200 = 15.

Чтобы обеспечить небольшой запас по мощности, необходимо к полученному результату добавить около 15-20%. В результате получаем, что для отопления 30 м² потребуется две батареи по 8-9 секций в каждой.

Высокие показатели теплоотдачи, не единственные параметры, которые необходимо учитывать при выборе обогревателей. Следует обратить внимание на устойчивость используемого металла к агрессивным средам.

145 руб. Комплект радиаторов для Raspberry PI, медный 14x12x5.5 мм, 9x9x5 мм алюминиевый


Микросхемы одноплатного компьютера Raspberry Pi в процессе активной работы могут сильно нагреваться, поэтому при разработке конфигурации нового проекта нужно не забывать про эффективный теплоотвод. Если говорить более, то до критической температуры нагреваются процессор и блок USB-LAN контроллера. Радиаторы для Raspberry PI 3, представленные на этой странице, созданы специально для организации эффективного пассивного охлаждения.


Особенности комплекта

Главным отличием, которое выгодно отличает этот комплект комплектующих, является наличие одного радиатора из меди. В то же время на рынке массово представлены наборы для пассивного охлаждения, выполненные только из алюминия. Стандартный медный радиатор для Raspberry PI 3 идеально подходит для установки на процессор, который нагревается больше всего. Нужно напомнить, что медь, в отличие от алюминия, имеет намного большую теплопроводность. Соответственно, более дорогой медный радиатор позволяет намного более эффективно отводить и перераспределять тепло.


Также можно выделить следующие преимущества комплекта радиаторов:
• высокая точность размеров и полная совместимость;
• наличие теплопроводящего клеевого слоя, что обеспечивает удобство установки радиатора;
• высокоочищенный алюминий и медь;
• минимальная стоимость.

Также нельзя забывать, что использование недорого пассивного охлаждения позволяет значительно продлить срок службы электронных компонентов, а также снижается риск сбоя в работе Raspberry.


Как правильно устанавливать

Радиаторы для Raspberry PI 2 производитель оснастил надежным клеевым слоем, защищенным пленкой. В процессе производства был применен специальный клей, который отличается хорошей теплопроводностью и термостойкостью. Стоит отметить, что специальный клей позволяет демонтировать радиаторы без повреждения электроники.

Начинать установку системы пассивного охлаждения Raspberry нужно с очистки и обезжиривания поверхности чипов, на которых будет монтироваться радиаторы. Это необходимо для того, чтобы обеспечить надежный контакт поверхностей металла и электронного элемента. После этого нужно аккуратно снять защитную пленку с основания радиатора, и прижать непосредственно к чипу.

Комплект радиатором специально разрабатывался для организации пассивного охлаждения одноплатных компьютеров Raspberry Pi. Они полностью совместимы по размеру и форме, поэтому их установка не вызывает проблем.

Медные, алюминиевые и медно-алюминиевые радиаторы отопления: выбор

Радиаторы, изготовленные из алюминия и меди, считаются одними из наиболее эффективных, так как способность проводить тепло у данных металлов наивысшая, а тепловая инерционность низкая. Радиаторы из меди имеют достаточно высокую цену, поэтому производители изготавливают модели, в которых некоторые детали из алюминия. Конструкция остается такой же эффективной, а батареи называют биметаллическими или медно-алюминиевыми.

Особенности строения и принцип работы

Медно-алюминиевые батареи не разделены на секции, имеют цельный корпус. Внутри корпуса находится медная труба, которую изгибают несколько раз. На трубу вертикально приваривают алюминиевые пластины, за счет которых теплоотдача значительно возрастает. С теплоносителем соприкасается только медь. Внутренняя поверхность медной трубы гладкая, не имеет швов, поэтому батарея лучше выдерживает давление (до 60 атмосфер).

Медно-алюминиевый радиатор прогревает помещение за счет процессов конвекции и теплового излучения. Конвекция – естественный процесс перемещения воздуха (за счет отличия физических свойств между холодным и теплым воздухом), который становится теплоносителем. Теплый воздух образуется, проходя через корпус отопительного прибора, поднимается вверх, а холодный опускается вниз.

Технические характеристики медно-алюминиевых радиаторов

Алюминий и медь обладают низкими показателями тепловой инерции. Батареи, изготовленные из данных металлов, быстро нагреваются и быстро остывают, а также достаточно просто регулируются при помощи термостатической головки.

Алюминиевые радиаторы, как и сам металл, хрупкие: лучше и дольше работают в условиях нейтральной воды в системе. Медь такими свойствами не обладает. Многие металлы подвержены коррозии за счет контакта с водой, ее химическому составу и наличию примесей. По устойчивости к данному процессу медно-алюминиевые пиборы превосходят другие аналоги, поэтому срок службы таких агрегатов устанавливают в пределах 40 лет.

Медно-алюминиевые устройства отопления способны поддерживать рабочее давление в 17-20 атмосфер. Данный тип батарей выдерживает гидравлические удары намного лучше, чем стальные или чугунные модели.

Особенности монтажа

При использовании в системе отопления медных или биметаллических батарей, важно помнить, что медные элементы необходимо соединять либо с медными трубами, либо с совместимыми металлами и переходниками. Лучше совмещать с медью бронзу, латунь, никель, хром. С другими металлами медь может вступать в электрохимическую реакцию, приводящую к коррозии и разрушению элементов радиатора. Обычно медно-алюминиевые батареи отопления имеют в конструкции все необходимые переходники для подключения к любому материалу.

Устанавливают медно-алюминиевые приборы отопления двумя способами: на пол или на стену. В первом случае используют специальные крепления-стойки, а во втором – настенные кронштейны. За счет небольшого веса конструкции и малого объема наполнителя батарею можно крепить на стены из большинства материалов.

Подключение возможно разными способами: боковое или нижнее.

При монтаже необходимо помнить, что медь – мягкий металл, поэтому лучше не прикладывать большие усилия при соединении элементов. Для продления срока службы медно-алюминиевого радиатора необходимо установить на входе сетчатый фильтр и соблюдать горизонтальность и вертикальность углов. Неровно установленные устройства, неправильно выбранное местоположение снижают уровень теплоотдачи прибора.

Как выбрать биметаллический радиатор

  1. Мощность оборудования. Подбирать размер батареи лучше, исходя из метрических параметров помещения (площади, объема).
  2. Место установки. При выборе места монтажа необходимо обратить внимание на пространство до ближайших поверхностей, особенно сверху и снизу, так как от этого зависит правильность движения тепловых потоков.
  3. Тепловые потери в помещении. Если в комнате много окон, высокие потолки или угловое положение, то потеря тепла возрастает, поэтому при расчете размера и мощности батареи это стоит добавить в расчет.
  4. Особенности системы отопления. Для медно-алюминиевых приборов отопления важны такие моменты: материал труб, рабочее давление, температура теплоносителя и другое.
  5. Внешний вид. Если модель батареи не вписывается в интерьер, то необходимо использовать декоративную решетку или экран. Можно изменить цвет радиатора при помощи термостойкой эмали или краски.
  6. Производитель. Каждый производитель отопительного оборудования создает продукт, имеющий свои особенности. Зарекомендовавшие себя фирмы выпускают товар с высокими техническими характеристиками, но их цена может быть также высока.

Преимущества медно-алюминиевых батарей

  1. Высокая теплоотдача.
  2. Длительный срок службы.
  3. Устойчивость к высокому давлению в системе или его скачкам.
  4. Небольшой объем теплоносителя.
  5. Легкий вес, простота установки и демонтажа.
  6. Простота регулировки теплоотдачи.
  7. Возможность подключения к любой системе отопления (одно и двухтрубной).

Медно-алюминиевые батареи отопления – это хорошее решение вопроса отопления помещений, сочетающее эффективность и долговечность службы, неприхотливость и простоту использования.

Вдвое дешевле латунного при той же теплоотдаче

Предыстория.

Прошлым летом была приобретена "Волга" с двигателем Крайслер 2.4, на которой стоял латунный цельнопаяный радиатор, очень похожий внешне на Радиатор ГАЗ-3302 Бизнес медный 2-х рядный дв.УМЗ-4216,Крайслер ЛРЗ. Радиатор подтекал в нескольких местах все настойчивее, вентилятор энергично распылял тосол по подкапотному пространству, а я ломал голову, на что его заменить и удастся ли оттянуть работы по замене до теплых денечков.

Начитавшись в сети холиваров на тему "медный vs алюминиевый" и лично почитав справочники теплопроводности различных материалов, пришел к выводам:

1) теплоотдача алюминиевого радиатора должна быть не меньше, чем у латунного (чисто медных никто не производит), который к тому же еще и крашеный;

2) слишком мелкие соты - зло, т.к. они на высоких скоростях представляют аэродинамически сплошную стену, на любых скоростях плотно забиваются грязью и насекомыми, а промыть их - задача нетривиальная - проверено лично на старом латунном "сопляке";

3) технология Nocolok (паяный алюминиевый радиатор) - это здорово, по почему-то радиаторы с пластиковыми бачками, произведенные в России, долго не живут - доказано повсеместно радиаторами печки той же 31105.

В итоге решил воздержаться от недешевых экспериментов с вот таким радиатором: Радиатор охлаждения ГАЗель-Бизнес код Luzar LRc 03027b  и купить что-нибудь подешевле, чтобы хватило  на год-два, в надежде найти за это время действительно цельнопаяный алюминиевый радиатор без пластика и резиночек или хотя бы подобрать иномарочный.

Тут и подвернулся мне "Радиатор ГАЗ-3110 алюминиевый 2-х рядный ПЕКАР"

Распаковка и подготовка.

Итак, на пункт выдачи службы доставки Boxberry поступила симпатичная коробка. Внешний вид коробки и голого радиатора соответствуют фото на этом сайте.

В коробке радиатор был обернут пупырчаткой и обложен брусочками пенопласта. Патрубки заглушены пластиковыми пробочками.Радиатор чистый снаружи и внутри. За упаковку ставлю "5+" твердой рукой.

Облоя на патрубках почти незаметно, зачищать ничего не пришлось. Резьба под датчики аккуратная. Датчиками на радиаторе Крайслер не пользуется, но на перспективу организации дублирующей системы управления вентилятором были вкручены именно датчики, а не заглушки: большой - ТМ108 (82/87гр) - будет включать вентилятор через резистор, поменьше - ТМ101 (100гр) - будет включать "на полную", если ЭБУ Моторолла снова решит заглючить (а оно это любит):



Тем, кто будет повторять схему: разгрузочные реле на 75А ("стартерные") обязательны. Подключаться к штатному реле нельзя, т.к. ЭБУ определит срабатывание нашего датчика как "замыкание в цепи управления вентилятором" и перестанет им управлять до скидывания клеммы с аккумулятора - "гениальное решение", особенно с учетом отсутствия в принципе сигнализатора "чек енджин"...

Далее, пока схватывается герметик на датчиках, приглядимся поподробнее:

Вот и начинаются разочарования:

1) пароотводящий патрубок не имеет укрепляющих косынок в основании - с учетом его расположения в стиле "сломай меня скорее" - это "минус";

2) кронштейны крепления вентилятора неприятно хлипкие на ощупь, как долго продержатся - увидим (услышим?), надеюсь не очень скоро 🙂 - "минус" пока не ставлю;

3) резьба на шпильках кронштейнов "туговата" - пальцами гайку на накрутить, придется либо прогнать плашкой, либо в неудобной позе крутить гайки ключиком по всей длине шпильки - это точно "минус";

3) в одном углу соты замяты, за внешний вид изделия в итоге ставлю "4":

4) соты довольно "просторные", шаг около 1мм - продуваться и промываться должны хорошо;

5) трубки круглые - не модно, но засорить такие гораздо труднее;

6) трубки уплотнены в бачок резиновыми прокладками - качество резинок и определит со временем качество всего изделия;

7) верхняя и нижняя обоймы не касаются бачков, держатся только за концы сот - видимо, чтобы поменьше вибраций передавалось от вентилятора;

Установка.

Старый радиатор кто-то уплонил поролоном. У меня завалялась вот такая штука:

как оказалось, очень хорошо подошла в качестве уплотнителя:

Режем вдоль пополам:

вставляем по бокам радиатора, излишки по высоте отрезаем и кладем сверху радиатора:

Эксплуатация.

Пока эксплуатация идет лишь третий день, но что можно отметить уже сейчас:

1) не течет - уже зачет 🙂

2) на холостых продолжительность включения вентилятора точно не больше, чем со старым латунным;

3) при движении на 40 км/ч и выше по показометру температуры видно, как открывается/закрывается термостат, а до включения вентилятора при этом не доходит. С латунным вентилятор иногда включался и на скорости, причем зимой;

4) подводящие патрубки теперь здорово мешают работать с ремнем навесного.

Выводы.

1) по теплоотдаче этот радиатор действительно не хуже вдвое более дорогого латунного;

2) если резиновые уплотнители продержатся 3 года, алюминиевый радиатор получится вдвое выгоднее латунного;

3) радиатор с входом/выходом с одной стороны (ГАЗель, Соболь) гораздо удобнее  в эксплуатации, систему охлаждения на Волге проектировали садисты 🙂

Латунь против алюминия: тепловые свойства радиатора

Примерно 25-30 лет назад в автомобильной промышленности и индустрии охлаждения произошли большие изменения, большинство автопроизводителей перешли с медных / латунных радиаторов на алюминиевые. Хотя некоторые люди предполагают, что это было сделано из соображений рентабельности, основная причина перехода на алюминиевый радиатор была проста; алюминиевые радиаторы более эффективны по своим тепловым свойствам. Алюминиевые радиаторы лучше и эффективнее рассеивают тепло, чем радиаторы из меди / латуни.

Сравнивая медные / латунные радиаторы с алюминиевыми радиаторами, важно сначала подумать об используемых материалах, а также об их преимуществах и недостатках. Хотя медь имеет лучшую теплопроводность, чем алюминий, медь слишком мягкая для изготовления радиатора. Поскольку медь слишком мягкая для конструкции радиатора, в медь добавляют цинк для создания сплава латуни. Латунь имеет гораздо более прочную структуру и подходит для изготовления радиаторов. Но есть вынос; потеря эффективной теплопроводности.Латунный сплав имеет только половину теплопроводности по сравнению с алюминием (см. Диаграмму ниже) .

Медь 406-430 Вт / метры / K
Алюминий 353–390
Латунь 109–125

Помимо различий в тепловых свойствах разных радиаторов, переход на алюминиевые радиаторы дает и другие важные преимущества. Два основных фактора, которые следует учитывать при оценке того, почему алюминиевый радиатор более эффективен, чем старые медно / латунные радиаторы в отношении общей производительности автомобиля и охлаждающей способности:

  1. Снижение веса - Алюминиевый радиатор намного легче латунного радиатора. Снижение веса - это единственное всеобъемлющее улучшение характеристик любого автомобиля. Это улучшает ускорение, торможение и экономию топлива.
  1. Стабильность и износостойкость материала. Алюминий - гораздо более прочный и долговечный материал по сравнению с латунью.Это позволяет алюминиевым сердечникам радиаторов иметь более крупные трубки «скиннера», которые позволяют большему количеству охлаждающей жидкости проникать в сердечник и охлаждаться. Прочность алюминиевого сердечника и трубок также позволяет увеличить давление в системе охлаждения, что может позволить меньшему радиатору охлаждаться лучше.

Короче говоря, алюминиевые радиаторы знаменуют собой современный прорыв в области охлаждения. Материал не только рассеивает тепло почти вдвое быстрее, чем латунь, но также снижает общий вес автомобиля и обеспечивает более прочную и долговечную конструкцию сердечника и трубы.Все эти факторы явно приводят к общему увеличению производительности автомобиля.

Почтовый мешок: алюминий против медно-латунных радиаторов

Вопросы и ответы / Tech Автор: OnAllCylinders Staff 1 декабря 2014 г. в 14:31

Есть вопросы?

У нас есть ответы - технический отдел Summit Racing решит ваши автомобильные головоломки. На этой неделе мы говорим об изучении вариантов радиаторов для вторичного рынка.

В.Р. Форт Уэйн, IN

Вопрос: У меня Impala SS 1967 года с двигателем V8 и оригинальным радиатором . Я запускал его недавно, и температура воды поднялась до 185 градусов по Фаренгейту. Я думаю, что она не должна превышать 160 градусов. Я собираюсь заменить радиатор и хочу знать, следует ли мне использовать 4-рядный радиатор из меди и латуни или 2-рядный алюминиевый радиатор . Похоже, что четыре ряда лучше, чем два.

A: Температура воды 185 градусов по Фаренгейту не о чем беспокоиться.Фактически, система охлаждения, работающая при температуре 185-190 градусов, снижает конденсацию воды в моторном масле и увеличивает паразитные потери мощности. Эффективное охлаждение зависит от площади поверхности и проводимости. Медь-латунь - хороший проводник тепла, но алюминий прочнее и позволяет производителям радиаторов использовать более крупные трубки. Эти большие трубы означают большую площадь поверхности контакта между трубками и ребрами (до 20 процентов по сравнению с медью / латунью), что обеспечивает лучший общий отвод тепла. Кроме того, меньшее количество рядов трубок означает меньшее ограничение через ядро, позволяя вашему вентилятору более эффективно способствовать процессу охлаждения.

Как правило, двухрядный алюминиевый радиатор будет иметь большие трубы и такую ​​же (или более) площадь поверхности, чем четырехрядный медно-латунный радиатор той же толщины. И весит он намного меньше. Вы можете найти более ценные советы по выбору радиатора, прочитав нашу статью Как выбрать радиатор на вторичном рынке.

Теги: система охлаждения, Monday mail bag, радиаторы

Алюминий против латуни / Блог Flex-a-lite

Ведутся многовековые споры о том, из какого материала лучше делать радиаторы: из латуни или алюминия.Большинство людей при выборе радиатора обращают внимание на конструкцию сердечника радиатора - сколько трубок, размер трубы, сколько ребер на квадратный дюйм и т. Д. - но сердцевина - не единственная часть радиатора, которая может охлаждаться. Боковые баки вмещают больше охлаждающей жидкости, чем сердечник!

Практически каждый высокопроизводительный автомобиль, который вы видите в автомобильных журналах, имеет алюминиевый радиатор. Таким образом, вы можете предположить, что алюминий обладает лучшими охлаждающими свойствами. На самом деле это неправда, и мы хотели бы поделиться некоторыми фактами и данными испытаний, которые сравнивают алюминий с латунью и даже с композитными боковыми бортами радиаторов.

Отвод тепла - это термин для измерения способности материала передавать тепло воздуху. Работа радиатора сводится к следующему: отбирать тепло двигателя, которое было передано охлаждающей жидкости двигателя, и передавать его в атмосферу. Отвод тепла измеряется количеством британских тепловых единиц (БТЕ) ​​в час, которое система может рассеять. Более высокое значение БТЕ / час означает лучшую теплопередачу и лучшее охлаждение.

Латунные радиаторы присутствовали почти во всех автомобилях до 80-х годов. Типичный латунный радиатор оригинального оборудования отводит тепло со скоростью около 1500 БТЕ / час.Это неплохо, поэтому в качестве материала для радиаторов была выбрана латунь. В 80-х годах производители автомобилей хотели снизить затраты и снизить вес автомобиля. Это привело к изменению конструкции радиатора на использование композитных (пластиковых) баков с алюминиевым сердечником. Пластиковые резервуары пропускают около 1000 БТЕ / час; значительно меньше, чем традиционная латунная конструкция. Далее мы переходим к алюминиевым радиаторам. Вы можете удивиться, узнав, что типичные гладкие алюминиевые баки радиаторов на вторичном рынке рассеивают тепло со скоростью около 700 БТЕ / час! Это меньше половины БТЕ латунных боковых танков!

Когда мы решили начать разработку наших радиаторов Flex-a-fit, мы увидели возможность значительно улучшить теплопередачу в баках, где большая часть охлаждающей жидкости находится в радиаторе.Мы также поняли, что можем упростить установку радиатора, охлаждающих вентиляторов и других сопутствующих компонентов. Мы изготавливаем резервуары из экструдированного алюминия, а не из листового алюминия. Конструкция имеет ребра охлаждения внутри бака, чтобы значительно увеличить площадь поверхности, контактирующей с горячей охлаждающей жидкостью двигателя. Большая контактная поверхность означает большую теплопередачу. С внешней стороны мы используем дизайн с Т-образным каналом, который увеличивает площадь поверхности и предоставляет прорези, которые надежно удерживают крепеж для кронштейнов.

Результатом с точки зрения охлаждения является конструкция бака радиатора из алюминия, пропускающая способность более 2000 БТЕ / час! Это на 135 процентов эффективнее, чем у обычного алюминиевого бачка радиатора на вторичном рынке, и на 41 процент эффективнее, чем у латунного бака радиатора.

Вы можете узнать больше об алюминиевых радиаторах Flex-a-fit, щелкнув здесь.

из ->

Применения: Автомобилестроение - Паяные медно-латунные радиаторы Инновационные разработки

Малый вес, низкая стоимость, длительный срок службы

В ближайшие несколько лет в автомобильной промышленности появятся новые медно-латунные радиаторы для легковых и грузовых автомобилей, срок службы которых может прослужить десять лет. Они полностью конкурентоспособны с сегодняшними алюминиевыми аналогами.

Эти радиаторы, основанные на технологических достижениях и конструкторских нововведениях, разработанных при финансировании исследований Международной медной ассоциации (ICA), имеют на 35-40% меньший вес по сравнению с традиционными неоптимизированными медно-латунными радиаторами и, соответственно, более низкими материальными затратами.

Они имеют меньший вес, потому что они изготовлены с гораздо меньшим количеством материала в ребрах и трубках, чем предыдущие модели, а также потому, что тяжелый припой на основе свинца, традиционно используемый в медно-латунных радиаторах, заменен очень небольшим количеством легкого припоя.

Паяные медно-латунные радиаторы также обеспечивают на 30% или более меньший перепад давления со стороны воздуха, чем алюминиевые радиаторы, поскольку их медные и латунные компоненты намного тоньше, чем компоненты их алюминиевых аналогов.

В настоящее время проходят испытания основных производителей автомобилей и радиаторов, паяные медно-латунные прототипы прослужили более 6000 часов без сбоев в лабораторных испытаниях на долговечность. Это равняется 300 000 миль обслуживания. Исследователи уверены, что паяные медно-латунные модели прослужат 500 000 миль и более (8 000 часов).

Для сравнения, паяные медно-латунные радиаторы в США в среднем составляют 75 000–80 000 миль, хотя одна модель, Nippondenso NSR, проработала эквивалент 200 000 миль.

Паяные медно-латунные радиаторы могут быть адаптированы к различным требованиям к охлаждению мировых автопроизводителей.

Что не менее важно, они могут быть изготовлены в существующих печах для пайки алюминия. Для их производства производителям не нужно вкладывать большие деньги в новое оборудование.

Чтобы вывести на рынок паяные медно-латунные радиаторы, ICA продолжает свои исследования и испытания в сотрудничестве с мировой медной промышленностью.Его выводы и соответствующая техническая помощь доступны бесплатно для использования автопроизводителями и производителями радиаторов по всему миру.

Вернуться к началу

Новый мировой стандарт

Для разработки паяных медно-латунных радиаторов во всем мире медная промышленность использовала несколько технологий, которые могут быть использованы при их производстве. Главными из них являются пайка без флюса и электрофоретическое покрытие.

Технологический прогресс

Пайка без флюса

Поперечное сечение припаянного медного ребра к стенке латунной трубки

Пайка придает медно-латунным радиаторам механическую прочность в соединениях ребер, труб и коллектора, которая намного превосходит паяные медно-латунные модели. Благодаря новым конструкциям радиаторы можно дополнительно усилить.

Паяные медно-латунные радиаторы также используют более тонкие ребра и трубки. Паяные медные ребра имеют толщину не более 0,002 дюйма; паяные латунные трубки имеют толщину 0,005 дюйма. Для большинства алюминиевых пластин и труб эти значения составляют 0,005 дюйма и 0,016 дюйма соответственно.

Более тонкий медно-латунный металл приводит к меньшему падению давления со стороны воздуха, чем в аналогичных алюминиевых радиаторах. Это приводит к более эффективным радиаторам, меньшим затратам на модули охлаждения, меньшим паразитным потерям в двигателе и большей экономии топлива.

При пайке медно-латунных радиаторов используется нетоксичный, низкотемпературный плавящийся сплав, который хорошо работает либо в обычной вакуумной печи для пайки, заполненной азотом, либо в печи CAB (печь с электрическим нагревом, содержащая атмосферу азота). . Типичная температура пайки составляет 620–635 ° C.

Основанный на системе CuNiSnP, новый сплав состоит из 75% меди, 5% никеля, 15% олова и 5% фосфора.

Традиционная конструкция ребер Компактная конструкция сердечника

Как и другие сплавы в этой системе, он самофлюсуется.Таким образом, для его нанесения не требуется флюс, в припое нет свинца или другого опасного материала, а промывка после пайки не требуется.

После пайки паяные соединения меди и латуни значительно прочнее, чем металл припоя, и не подвержены гальванической коррозии. Разработанные для этого процесса устойчивые к отжигу материалы коллектора, ребер и трубок обеспечивают прочность сердечников радиатора.

Для изготовления паяных медно-латунных радиаторов требуется незначительное или полное отсутствие изменений в прокатке ребер, сварке труб или чертеже пластин коллектора.Концы труб подвергаются реформингу в процессе сборки сердечника.

Если для соединения трубы и коллектора используется паяльная паста, она добавляется снаружи коллектора с помощью специально разработанного оборудования. Трубки покрыты пастой, которая быстро высыхает.

Конструкция боковой опоры для осевого расширения

Для получения правильной паяльной пасты порошок смешивают со специально разработанным связующим. Трубки и ребра укладываются в сердечники, с которыми можно обращаться так же легко, как и с сердечниками, покрытыми припоем.

Другие возможные методы нанесения покрытия на стыки труб и коллектора включают:

  1. напыление припоя;
  2. перед заменой припоя из проволочных колец и зажимов;
  3. нанесение расплавленного припоя непосредственно на полосу трубы до или после сварки.

Как и ожидалось, паяные сердечники в два-три раза прочнее на кручение и растяжение, чем паяные сердечники. Также важны коррозионные свойства основного металла и соединений. Во время длительного воздействия загрязнителей дорожной среды (REP + сульфидные испытания) очень ограниченное воздействие было обнаружено в паяных соединениях между трубами и ребрами.С другой стороны, паяные соединения подверглись сильной коррозии.

Вернуться к началу

Электрофоретическое покрытие

Электрофоретическое покрытие, широко используемое для автомобильных компонентов, улучшает внешнюю защиту радиатора от коррозии, обеспечивая равномерное распределение краски по всему радиатору. По сравнению с этим обычная окраска распылением в значительной степени носит косметический характер и фактически ускоряет коррозию. Самое главное, E-покрытие позволяет использовать гораздо более тонкий материал ребер.

Обширные лабораторные коррозионные испытания ICA паяных медно-латунных радиаторов с электрофоретическим покрытием показали, что они обладают превосходной коррозионной стойкостью даже внутри швов и на острых кромках.Кроме того, на теплопередачу это влияет очень мало или совсем не влияет.

Образцы сердечников автомобильных радиаторов:
• левое электрофоретическое покрытие
• правое стандартное распылительное покрытие

Первые электрокрасочные материалы были изготовлены в 1958 году для первичной окраски кузовов автомобилей. Эти краски, разработанные в США и Европе, в настоящее время используются во всем мире почти полностью исключая другие системы грунтовки - для каркасов сидений, колес, тормозных колодок, крышек ракетных ящиков, анкеров ремней безопасности, подрамников шасси, систем подвески, сцепления агрегаты, бензобаки и др. Этим методом грунтовываются кабины большинства грузовиков, кабины многих тракторов и другое сельскохозяйственное оборудование.

Четыре наиболее распространенных вида E-покрытий для радиаторов: H976-80 и H976-100 от ICI Electrocoat (Англия), подразделение ICI Autocolor и Powercron 643/501 и 643/506 от PPG Industries (США).

Во время электрофоретического покрытия тонкая пленка краски, от половины до одной трети толщины краски, нанесенной обычными методами, образуется вокруг радиатора, создавая электрическую изоляцию, которая ограничивает дальнейшее образование отложений.Это свойство, известное как «метательная сила», позволяет покрывать все относительно труднодоступные области, включая плотное внутреннее ядро.

После электрофоретического покрытия пленка краски запекается в печи при температуре отверждения 150 ° C-177 °. Развитие низкотемпературного отверждения сделало эту форму покрытия применимой к радиаторам, оснащенным пластиковыми баками и прокладками.

Электрофоретическое покрытие имеет и другие преимущества. Он высоко автоматизирован, поэтому его можно легко интегрировать с другими производственными операциями.Это также очень эффективно. Коэффициент использования краски составляет 95% -99% по сравнению с 30% -50% при окраске распылением. И это экологически чистый. Краски на водной основе, а не на основе растворителей, пожаро- и взрывобезопасны.

Вернуться к началу

Конкурентные преимущества

Паяные медно-латунные радиаторы помимо меньшего веса и размеров имеют много других преимуществ.

Снижение производственных затрат

Медь и латунь, используемые в качестве основного металла для радиаторов, требуют меньшего количества этапов производства.Таким образом, паяные медно-латунные радиаторы можно производить более легко и с меньшими затратами, чем аналогичные алюминиевые радиаторы. А поскольку паяные медно-латунные модели можно паять без флюса (чего нельзя сказать о алюминиевых радиаторах), их стоимость может быть снижена еще больше. В отличие от огромных многомиллионных капиталовложений, требуемых при первом внедрении алюминиевых радиаторов, паяные медно-латунные радиаторы могут быть построены с незначительным переоснащением существующих производственных линий.

Более высокие эксплуатационные характеристики

Испытания в аэродинамической трубе подтверждают более низкий перепад давления воздуха со стороны паяных медно-латунных радиаторов по сравнению с алюминиевыми радиаторами.Общие характеристики могут быть улучшены за счет использования инновационных конструкций ребер и труб.

Увеличенный жизненный цикл

Для потребителей паяные медно-латунные радиаторы означают более долгий срок службы и более высокое качество. В ходе лабораторных цикловых испытаний они показали способность работать эквивалентно десяти годам.

Превосходная способность к вторичной переработке

Как один из наиболее перерабатываемых металлов в мире, медь имеет хорошо развитую инфраструктуру рекультивации на протяжении нескольких поколений.Металл из переработанных радиаторов может быть использован непосредственно для производства автоматной латуни. С паяными радиаторами вторичная переработка меди будет еще выше. Поскольку они изготовлены без припоя свинец / олово, их будет значительно легче переплавить. Фактически, переработанная медь будет достаточно чистой для изготовления новой ленты радиаторных трубок. Из-за содержания кремния паяные алюминиевые радиаторы можно переработать только в менее критичный литейный сплав.

Паяная медь-латунь vs.Паяный алюминий
Сердечник радиатора Паяный алюминий Паяная медь-латунь I Меньшее падение давления воздуха, тот же размер, более тяжелый Паянная медь-латунь II Такое же падение давления воздуха, меньше, немного тяжелее Паяная медь-латунь III Тот же воздух давление и перепад давления охлаждающей жидкости, меньше и легче
Ширина коллекторов, дюймы 17.01 17.01 17.01 15.55
Длина трубки, дюймы 21,65 21,65 19,10 19,90
Толщина ребра, дюймы 0,0045 0,0015 0,0015 0,0015
Толщина стенки трубы 0,0150 0,005 0,005 0,004
Масса сухого сердечника, фунты 3,68 4,18 3,95 3. 43
Масса мокрого керна, фунты 4,50 5,13 4,79 4,16
Падение давления охлаждающей жидкости, фунтов на квадратный дюйм 0,69 0,48 0,42 0,69
Перепад давления воздуха, дюймы водяного столба 1,24 0,87 1,24 1,24

Паяные медно-латунные радиаторы полностью конкурируют с паяными алюминиевыми радиаторами, как показано в этой таблице. Паяный медно-латунный корпус I, , изготовленный по традиционной технологии, имеет такую ​​же лобовую площадь и на 30% меньший перепад давления воздуха, но немного тяжелее. Паяная медно-латунная модель II , также изготовленная по традиционной технологии, имеет такой же перепад давления воздуха, что и модель из паяного алюминия, но меньше по размеру. Но Brazed Copper-Brass III , который изготовлен с использованием передовых технологий и имеет такое же давление воздуха и перепад давления охлаждающей жидкости, что и паяный алюминиевый радиатор, сочетает в себе меньшую фронтальную площадь и более тонкие стенки трубок для достижения явных преимуществ как по размеру, так и по весу. Все четыре ядра радиатора имеют одинаковую охлаждающую способность (168 000 БТЕ / ч) и глубину ребер. Их вес включает только материал плавников и трубок. Источник: факультет машиностроения Пенсильванского государственного университета.

Вернуться к началу

Превосходная энергоэффективность

Конструкции обычных и усовершенствованных трубных ребер

Паяные медно-латунные радиаторы почти в три раза энергоэффективнее алюминиевых. Это легче всего увидеть, если посмотреть на энергопотребление каждого металла как первичного металла, так и переработанного лома.

Значения энергии для алюминия довольно согласованы, за исключением одного или двух случаев, когда оценки основаны на электроэнергии гидроэнергетики, где потери не сообщаются. Нормальное значение для алюминия составляет 75 МВтч / т для производства первичного металла и 5 МВтч / т для переработки чистого лома.

Для меди этот показатель зависит от нескольких факторов - качества руды, типа используемой энергии и потерь, но разумное значение для типичной 0,5% медной руды составляет 30 МВтч / т для производства первичного металла и 3 МВтч / т для переработка чистого лома. Применяемая специально для радиаторов легковых и грузовых автомобилей, медь обладает еще большей энергоэффективностью из-за высокого содержания в ней вторичного металла.

Вернуться к началу

Инновации в дизайне

В дополнение к технологиям, ICA использовала ряд конструктивных нововведений для повышения эффективности паяных медно-латунных радиаторов. Основными из них являются:

Рифленое соединение трубы и коллектора

Конический обкругленный конец трубы Трубка соприкасается с многорядным дизайном

Паяная труба к соединениям коллектора в паяных медно-латунных радиаторах должна быть переработана, чтобы исключить деформацию трубы в соединении коллектора во время пайки.Поскольку трубы нагреваются быстрее, чем коллектор, стороны трубы могут выгибаться внутрь, вызывая зазор, который не заполняется припоем. Один из подходов к уменьшению возможности деформации заключается в использовании овальных или круглых наконечников в коллекторе и на концах труб измененной формы. Как правило, пайка требует очень малых допусков, а изменение концов труб помогает контролировать допуск между трубой и коллектором.

С круглыми или овальными концами трубок можно использовать принцип прикосновения к трубкам. В этой конструкции наконечники в коллекторе могут быть размещены таким образом, чтобы радиусы трубок соприкасались.Таким образом, глубина ребер становится меньше. Любые потери производительности со стороны воздуха ограничены, поскольку при соприкосновении трубок эффективно используется вся площадь ребер.

Гибкая боковая сборка

Для устранения термического напряжения в трубах, коллекторах и соединениях трубы и коллектора, возникающих из-за жестко прикрепленных обычных боковых опор, был разработан новый боковой узел, допускающий осевое расширение сердечника.

Вернуться к началу

Другие технологии

Тонкая латунная трубка, сваренная лазерной сваркой "двойная" тонкая латунная трубка, сваренная лазером

Лазерная сварка

Лазерная сварка латунных трубок, способных конкурировать с тончайшими трубками с замковым швом или трубами, сваренными высокочастотной сваркой, показала себя многообещающими для современных медно-латунных радиаторов. Как процесс, лазерная сварка может быть легко интегрирована в текущие операции по производству труб с замковым швом с минимальными модификациями существующего оборудования.

Лазерная сварка также позволяет создавать новые конструкции труб. Одно из нововведений - это однорядный радиатор вместо стандартной двухрядной конструкции. Два края куска латунной полосы переходят в центральную опорную конструкцию, которая дает цельную трубку с двумя водяными проходами одинакового размера. «Двойная» труба помогает преодолеть ограничения по толщине стенки и весу обычных сварных латунных труб.Сдвоенные трубы с лазерной сваркой могут изготавливаться глубиной 30 мм и более.

Сплавы, устойчивые к отжигу

Для обеспечения общей прочности и долговечности паяных медно-латунных радиаторов были разработаны три новых сплава. Это дополнение к основному припою ОК 600.

First - это стойкий к отжигу материал для ребер, который сохраняет прочность ребер после пайки. Требуются прочные ребра, потому что они поддерживают трубы. Мягкие ласты не выдерживают давления в трубках, которое может привести к их вздутию.Новый материал оребрения также обеспечивает 92% -ную проводимость после пайки и является экологически безопасным, поскольку не содержит кадмия.

Second - это устойчивый к отжигу трубный сплав (ISO № C664429), который сохраняет свою мелкозернистую структуру после пайки. Мелкозернистая структура необходима для обеспечения пластичности и усталостной прочности паяного сердечника радиатора. Новый материал трубок сваривается и формуется так же легко, как и обычные латунные трубки.

Третий - это латунный сплав для коллектора, модифицированный для обеспечения устойчивости к отжигу.Этот новый сплав не только обладает характеристиками формования, равными или превосходящими характеристики обычного латунного материала коллектора, но и сохраняет свою первоначальную структуру после пайки.

Вернуться к началу

Список литературы

  1. Айнали М., Бил Р.Э., Сандберг Р. и Викман Л. Коррозия медных / латунных радиаторов - Механизмы коррозии - Предупреждающие меры. Технический документ SAE 910180.
  2. Айнали М., Майнер Д. и Сандберг Р. Гальваническое покрытие радиаторов автомобилей - способ повышения коррозионной стойкости. Технический документ SAE 931108.
  3. Бил Р.Е., Мельник В. и Сундберг Р. Оптимизированный паяный медно-латунный радиатор. C496, с. 289–294. Я мех E.
  4. Гарсиа Дж. Дж. Защита медно-латунных радиаторов от коррозии путем нанесения гальванического покрытия . IMechE C496 / 070/95, стр. 295-301.
  5. Маттссон Э. Ускоренные испытания на коррозию автомобильных радиаторов из медных материалов - критический обзор. Технический документ SAE 920181.
  6. Таппер Л., Сандберг Р. и Майнер Д. Новые методы соединения медных / латунных теплообменников. Технический документ SAE 931076.
  7. Webb R.L Трубки, соприкасающиеся с конструкцией многорядного радиатора . Технический документ SAE 920548.
  8. Webb R.L. Конструкция радиатора из меди / латуни по передовой технологии, конкурирующая с паяными алюминиевыми радиаторами. ICA Berlin Seminar, 1993.
  9. Фогелаар Х. Практический опыт использования разделительных пластин для OEM и вторичного рынка .Технический документ SAE 8.

Алюминиевый или медно-латунный радиатор для вашего Donkervoort?

Лучший дизайн?

Чем хорош радиатор конструкции. Это отправная точка для любого радиатора, и важно понимать элементы дизайна, которые обеспечивают хорошую работу радиатора. Следующие элементы важны для способности радиатора передавать тепло от охлаждающей жидкости воздуху:

  • Широкие трубки в сердечнике радиатора максимально увеличивают контакт поверхности между трубкой и ребрами, обеспечивая лучшую теплопередачу
  • Поток воздуха через радиатор должен быть максимальным, поскольку при отсутствии воздушного потока охлаждение не происходит.
  • Более тонкие радиаторы имеют лучший воздушный поток

Возможности материала

Алюминий и медь-латунь имеют разные характеристики, что приводит к различиям в конструкции. Поскольку различия в конструкции приводят к различиям в охлаждающей способности, важно знать, в чем эти различия. Этот список начинается с характеристик основных металлов и заканчивается окончательной конструкцией радиатора.

Свойства алюминия и металла

  • Базовая способность теплопередачи ниже
  • Более прочный металл
  • Легкий вес

Свойства металла медь-латунь

  • Базовая способность теплопередачи выше
  • Более слабый металл
  • Тяжелее

Алюминиевая конструкция

  • Изготовлен из более широких трубок благодаря прочности металла
  • Использует меньшее количество рядов трубок (один или два ряда), что приводит к более тонкой и легкой сердцевине
  • Лучший воздушный поток через сердечник и больший контакт поверхности между трубками и ребрами
  • Процесс пайки производит весь алюминиевый сердечник
  • Равномерная теплопередача благодаря алюминиевому сердечнику

Медно-латунная конструкция

  • Изготовлен из более узких трубок из-за более слабого металла
  • Использует больше рядов трубок (три или четыре ряда), что приводит к более толстому и тяжелому сердечнику
  • Меньший поток воздуха через сердечник и меньший поверхностный контакт между трубками и ребрами
  • Припой свинец / олово дает смешанный металлический сердечник
  • Теплопередача снижена из-за припоя

Конечный результат - оба типа радиаторов будут охлаждаться примерно одинаково . Алюминий позволяет лучше спроектировать радиатор с равномерной теплопередачей, тогда как медно-латунные трубки должны использовать меньшие трубки из-за того, что он слабее, а припой, а также сниженный поток воздуха через радиатор еще больше ограничивают его охлаждающую способность .

Обслуживание и коррозия

Хотя оба типа металлов требуют одинакового ухода, их способность противостоять коррозии, а также износу и истиранию сильно различается. В среднем алюминиевый радиатор OEM служит от восьми до 12 лет, а медно-латунный - от шести до 10.Вот основные моменты обслуживания и коррозии.

Алюминиевый радиатор

  • Требуется соответствующая охлаждающая жидкость и регулярное обслуживание охлаждающей жидкости для замены присадок, предотвращающих коррозию (такие же, как медь / латунь)
  • Алюминий, естественно, более устойчив к коррозии и используется в некоторых латунных сплавах для повышения коррозионной стойкости.
  • Современные автомобили разработаны для алюминиевых деталей, что снижает риск коррозии.
  • Ремонт требует навыков сварщика, но усталость металла делает ремонт ненадежным (рекомендуем переналадку)
  • Менее благородный металл, поэтому, когда возникает коррозия, сам алюминий разрушается, вызывая точечные утечки.


Медно-латунный радиатор

  • Требуется соответствующая охлаждающая жидкость и регулярное обслуживание охлаждающей жидкости для замены присадок, предотвращающих коррозию (такие же, как у алюминия)
  • Более подвержен коррозии из-за свинцово-оловянного припоя, используемого для соединения труб, ребер и коллекторов.
  • Современные автомобили не предназначены для работы с медью и латуни, что увеличивает риск коррозии
  • Припой можно легко отремонтировать из-за низкой температуры плавления, но он также может стать периодическим ремонтом
  • Это очень благородный металл, поэтому при возникновении коррозии он накапливается на меди / латуни, вызывая засорения.

Долгосрочная цена

Одна вещь, о которой следует помнить при покупке любой детали для своего автомобиля, - это долгосрочная стоимость.У вас есть первоначальная стоимость покупки, но затем у вас есть дополнительные расходы на обслуживание, ремонт и возможную замену.

Стоимость алюминия

  • Ремонт может быть дороже, чем медь-латунь, но реже
  • Стоимость переналадки радиатора существенно меньше
  • Средний срок службы на два года больше

Медь-латунь стоимость

  • Ремонт дешевле, но может быть более частым из-за слабого припоя
  • Стоимость переточки радиатора существенно больше
  • Средняя продолжительность жизни на два года меньше

Какой радиатор использовать?

Медно-латунный радиатор все еще можно использовать, если ваш Donkervoort был разработан для этого, например S8, S8A и S8AT.Если вы усердно работаете над сохранением первоначального вида Donkervoort, вам следует остановиться на медно-латунном. С другой стороны, если вы сильно изменили свой автомобиль, вам может потребоваться перейти на алюминиевый радиатор. Также обратите внимание на модификацию системы охлаждения двигателей Ford.

Мы рекомендуем алюминиевые радиаторы в следующих случаях:

Используйте алюминиевый радиатор, когда

  • Оригинальный радиатор был алюминиевый
  • Пространство под носовым обтекателем ограничено для увеличения вашего текущего латунного радиатора
  • Проблема с потоком воздуха или перегревом
  • Вес является важным фактором, например, в гонках
  • Транспортному средству или оборудованию требуется усиленный радиатор, чтобы выдерживать дополнительное давление и нагрев (серьезная настройка)

Вы не уверены, какой тип радиатора использовать

Алюминий может дать больше преимуществ, чем медь-латунь, но медь-латунь всегда сохранит этот винтажный вид.

Audi

Если у вас двигатель Audi, то при использовании латунного радиатора головка блока цилиндров и прокладка Audi пострадают от попадания частиц латуни в систему охлаждения. Это из-за каталитического процесса разницы металлов, который в конечном итоге убивает компоненты вашего двигателя. Даже сильнее рекомендуется для двигателей Cosworth, потому что прокладка содержит другие материалы. Основную причину чувствительности Cosworths к выскакиванию прокладок мы заметили непосредственно в Cosworth UK!

Когда все сказано и сделано, выбор радиатора в Donkervoort остается за вами.

Перспективы производительности

: выбор алюминиевого радиатора

Алюминиевые радиаторы являются обычным выбором для большинства уличных и путевых применений. Клиенты, стремящиеся к производительности, выбирают замену радиатора по одной или нескольким из следующих причин: им нужен меньший вес, они модернизируют систему охлаждения для повышения эффективности или хотят улучшить внешний вид подкапотного пространства.

Однако, прежде чем вы купите стильный алюминиевый радиатор, покупателям необходимо напомнить об основах.Прежде всего, вам необходимо убедиться, что охлаждающие каналы двигателя чистые и не забиты. Это часто проблема так называемого бюджетного двигателя (ядро свалки, которое было просто очищено и окрашено, история которого неизвестна, или дешевый ремонт, при котором охлаждающие каналы игнорируются). И лучший радиатор за большие деньги не обеспечит должного охлаждения двигателя, если жидкость не сможет протекать через блок и головки!

Не секрет, что контроль рабочей температуры двигателя с жидкостным охлаждением имеет решающее значение как для долговечности двигателя, так и для его работоспособности.Радиатор позволяет нагретой охлаждающей жидкости двигателя циркулировать к этому внешнему компоненту и «излучать» тепло в атмосферу. Радиатор - это просто теплообменник. Без этого не было бы средств, с помощью которых можно было бы сбросить повышенную температуру охлаждающей жидкости, кроме миграции через материал блока и головки. Двигатель будет работать в диком цикле, с жидкой охлаждающей жидкостью, которая быстро нагревается до тех пор, пока, ну, что-то должно отказываться. Двигатель начнет стучать и / или гудеть, поскольку сочетание избыточного тепла и давления сгорания превышает предел октанового числа топлива.Продолжающаяся детонация разрушает подшипники штока и может в конечном итоге прожечь отверстия в куполах поршней. Добавьте к этому повышенную температуру масла (при которой масло разжижается и больше не обеспечивает необходимую вязкость для смазывания подшипников, шплинтов, подъемников и других компонентов) и непоправимое деформационное повреждение блока и головок цилиндров. Другими словами, критический перегрев, способный быстро превратить даже самый лучший и самый дорогой двигатель в груду металлолома. Чрезмерный перегрев также может вызвать чрезмерное давление внутри радиатора, что может привести к растрескиванию или взрыву.

Помните, основная цель - контролировать температуру двигателя. С этой целью нам нужно сосредоточиться на выборе радиатора как на главном аспекте регулирования температуры.

Материалы радиатора

В то время как конструкция из меди и латуни часто используется для создания винтажного или правильного внешнего вида, большинство радиаторов для вторичного рынка имеют алюминиевую конструкцию. Медь является эффективным проводником тепла, но стенка трубки должна быть тонкой, чтобы обеспечить идеальное рассеивание тепла.Если стенка трубки тонкая, диаметр трубки должен быть достаточно небольшим (около 0,500 дюйма), чтобы предотвратить надувание трубки под давлением. Алюминий - более прочный и твердый материал; в результате диаметр трубки может быть больше (до 1,50 дюйма в некоторых случаях) и толщина стенки может быть больше, при этом получается более легкий радиатор (алюминий примерно на 60% легче, чем медь / латунь). Более крупный размер трубки также обеспечивает больший объем охлаждающей жидкости, что означает, что больше охлаждающей жидкости подвергается процессу теплообмена, а более прочный алюминиевый материал может выдерживать больше тепла и давления.Чтобы помочь проиллюстрировать способность рассеивания тепла, двухрядный алюминиевый радиатор с размером 1 дюйм. Трубки рассеивают тепло примерно так же, как пятирядный медный радиатор с диагональю 0,5 дюйма. трубки.

Какие плюсы и минусы у материалов? Медь требует пайки, а свинец имеет тенденцию изолировать теплоотвод, а алюминий сваривается. Однако медный радиатор ремонтировать легче, чем алюминиевый.

Неужели вес так важен для улицы? Нет.Уменьшенный вес алюминиевого радиатора (для сравнения) - побочный продукт, который дает немного права на хвастовство. В действительности, однако, меньший вес становится проблемой только в гоночной машине, где каждая унция на счету.

Короче говоря, алюминиевый радиатор, вероятно, будет лучшим выбором для высокопроизводительного двигателя и для нестандартного стержня (где радиатор может быть более открытым), в то время как радиатор из меди / латуни останется лучшим выбором для восстановления или периодического ремонта. правильные приложения.В зависимости от области применения медь и алюминий находят свое место.

Однопроходные и двухходовые радиаторы

С точки зрения эффективности не существует слишком большого радиатора. Чем больше площадь поверхности, тем лучше, с как можно большим количеством ребер на дюйм. Ограничение по размеру основано только на пространстве для установки.

Цель состоит в том, чтобы иметь как можно большую площадь поверхности в квадратных дюймах в как можно более тонкой упаковке. Но, в зависимости от требований к охлаждению, и если фронтальной площади в квадратных футах недостаточно, ответом будет добавление дополнительных рядов и / или увеличение количества ребер.Если вам это удастся, использование большого количества ребер создает большую плотность сердцевины, и может быть предпочтительнее использовать более толстую сердцевину.

Однопроходный радиатор имеет вход и выход на противоположных сторонах сердечника. Теплоноситель протекает через активную зону, делая один проход от входа к выходу. Двухходовой радиатор позволяет охлаждающей жидкости проходить через верхнюю половину радиатора на первом проходе, а затем перемещать охлаждающую жидкость через нижнюю часть радиатора на втором проходе. В двухходовых радиаторах вход и выход расположены на одной стороне радиатора.

Теоретически передача тепла улучшается в двухходовой конструкции, поскольку охлаждающая жидкость движется с большей скоростью через каждую половину, создавая большую турбулентность охлаждающей жидкости. Двухходовой радиатор обычно обеспечивает до 15% большей эффективности доступной площади охлаждения.

Что касается количества рядов в сердечнике, практическое правило - использовать радиатор максимальной толщины (опять же, увеличивая площадь поверхности охлаждающей жидкости). Однако здесь есть две точки зрения: с одной стороны, более тонкая сердцевина обеспечивает более легкий воздушный поток.По мере увеличения количества рядов некоторые предполагают, что задние ряды будут подвергаться воздействию тепла, выделяемого передними рядами. Другие предполагают, что увеличение площади поверхности (больше рядов, более толстая сердцевина) приносит больше пользы, чем вреда, и если поток воздуха достаточен, чем больше рядов, тем лучше.

Мне всегда подходят самые большие и толстые ядра, которые может вместить приложение, и я никогда не сожалел. Если вы немного переборщите (когда вы в последний раз имели дело с маслкаром или уличным двигателем, который работал слишком холодно?), Вы все равно сможете положиться на термостат для регулирования температуры охлаждающей жидкости.

Покрытие

Только радиатор не может нести ответственность за надлежащее охлаждение двигателя. Воздушный поток имеет решающее значение, а это означает правильный выбор и установку вентилятора. Всегда используйте кожух в сочетании с электрическими или механическими вентиляторами. Кожух должен закрывать всю заднюю поверхность сердечника, за исключением пути, необходимого для вентилятора (доступны варианты с заслонками или жалюзи, смещенными от области вентилятора для обеспечения дополнительного прохода воздуха на крейсерской скорости).

Кожух направляет встречный воздух в воздушный тракт вентилятора, увеличивая производительность вентилятора.Радиаторы послепродажного обслуживания легко доступны со встроенными кожухами (а также с электрическими вентиляторами). Вместо того, чтобы изобретать колесо, имеет смысл воспользоваться преимуществами этих готовых, полностью собранных систем радиатор / кожух / вентилятор. Если вы используете электрический вентилятор без встроенного кожуха, у различных производителей алюминиевых радиаторов можно легко приобрести специальные алюминиевые кожухи. Кожух обеспечивает направленный поток воздуха к двигателю.

Поперечный или нисходящий поток?

Выбор между радиаторами с поперечным или нисходящим потоком во многом зависит от доступного пространства, но что бы вы ни выбрали, вы хотите максимизировать площадь внутренней поверхности.Если размеры требуют радиатора, который шире, чем высота, лучшим выбором будет поперечный поток. В принципе, работает любой стиль.

Радиатор с поперечным потоком имеет вертикальный бак с каждой стороны. Охлаждающая жидкость движется (подталкиваемая насосом) из бака высокого давления (входящего), когда она получает охлаждающую жидкость от двигателя, через сердечник в бак низкого давления (выход) на пути обратно к двигателю.

Радиатор с нисходящим потоком имеет горизонтальные верхний и нижний баки. Когда горячая охлаждающая жидкость выходит из двигателя, она попадает в верхний бак и спускается в нижний бак по трубным каналам в активной зоне, толкаемая водяным насосом и поддерживаемая силой тяжести. По мере того, как охлаждающая жидкость проходит через сердечник, ребра обеспечивают дополнительную площадь поверхности для передачи тепла в атмосферу.

Теоретически считается, что радиатор с поперечным потоком более эффективен, чем радиатор с нисходящим потоком, поскольку герметичная крышка радиатора расположена на стороне низкого давления, что позволяет двигателю работать на высоких оборотах без нагнетания охлаждающей жидкости через герметичную крышку. (Обычно) большая площадь поверхности радиатора с поперечным потоком также может позволить увеличить мощность радиатора и площадь охлаждающей поверхности.Однако, если владелец транспортного средства желает иметь оригинальный «старинный» внешний вид, конструкция с нисходящим потоком может быть единственным выбором. Кроме того, установка радиатора с поперечным потоком в моторный отсек, который изначально был разработан для устройства с нисходящим потоком, может потребовать определенного времени на изготовление.

Проще говоря, используйте тот стиль, который подходит лучше всего, всегда следя за тем, чтобы вы в полной мере использовали доступное пространство с точки зрения площади сердечника радиатора.

Колпачки давления

Естественно, когда охлаждающая жидкость двигателя поглощает тепло, она расширяется, создавая давление в системе.Когда это давление достигнет номинального давления крышки, клапан крышки должен открыться, что приведет к переливу охлаждающей жидкости. Это также помогает предотвратить попадание воздуха в систему охлаждения. Когда радиатор охлаждается, создается разрежение, позволяющее перетекать из бачка перелива обратно в систему.

Когда расширение охлаждающей жидкости происходит при температуре около 200 ° F, создается давление от 16 до 18 фунтов на квадратный дюйм. Однако, если двигатель перегревается из-за других факторов, давление может подняться до 28 фунтов на квадратный дюйм или около того.Важно тщательно выбирать герметичную крышку как с точки зрения качества, так и с точки зрения номинального давления.

На каждый фунт давления в системе точка кипения охлаждающей жидкости повышается примерно на 3 ° F. Например, при использовании от 12 до 16 фунтов. cap теоретически повысит точку кипения до 250–260 ° F.

Герметичная крышка радиатора всегда должна располагаться в самой высокой точке системы охлаждения, на стороне низкого давления / всасывания (сторона, где охлаждающая жидкость выходит из сердечника на обратном пути к водяному насосу).Причина в том, что если крышка открывается и пропускает воздух из-за избыточного давления, воздух из системы выйдет первым, прежде чем произойдет потеря охлаждающей жидкости.

Если верхняя часть радиатора расположена ниже самого высокого уровня охлаждающей жидкости в двигателе, необходимо установить расширительный или расширительный бачок (он должен иметь герметичную крышку). Дно бака соединяется со входом водяного насоса, а линия стравливания воздуха проходит от боковой стороны бака к самой высокой точке стороны низкого давления радиатора.

Скачать PDF

FAQ по радиаторам

| PWR Performance Products

Какие преимущества дает покупка алюминиевого радиатора и какой выигрыш в производительности я увижу?

Вы увидите три основных преимущества:

  1. Производительность. Превосходный основной состав и дизайн
  2. Внешний вид. Алюминиевые радиаторы не требуют покраски, что позволяет сохранить отделку из натурального сплава. Это также дает возможность отполировать радиатор почти до хрома.
  3. Вес. Алюминиевые радиаторы часто составляют одну треть веса обычного медно-латунного радиатора. Все, что физически легче, термически более эффективно рассеивает тепло.

Потребуется ли доработка моего автомобиля для установки радиатора PWR?

PWR производит ряд радиаторов для замены оригинальных комплектующих, которые устанавливаются в существующие автомобили без каких-либо модификаций.Существует также ряд радиаторов, которые также могут быть установлены в оригинальные крепления, но могут не поддерживать стандартные вентиляторы, вместо этого предлагая более совершенный вентилятор.

Мой приятель установил в своей машине 5-рядный медный радиатор. Могу ли я запустить в моем приложении меньше строк с помощью сплава Rad?

Более легкий алюминий - не единственная причина для более эффективной теплоотдачи. Это также достигается за счет использования более крупных и широких трубок. Это, в свою очередь, означает меньшее количество широких рядов. Это способствует большему потоку охлаждающего воздуха по трубкам, особенно на низких скоростях транспортного средства.Это приводит к большему контакту трубы с ребрами, а также, что важно, учитывая, что ребра рассеивают более 90% тепла. Так что да, вы можете использовать меньшее количество рядов с алюминиевым радиатором.

Будет ли мой радиатор ржаветь быстрее, чем обычный стальной медный радиатор?

Все производители последних моделей выбрали алюминиевые радиаторы, поскольку они просто превосходят радиаторы из медной латуни и служат дольше.

Что лучше: радиатор с «поперечным потоком» или «с вертикальным потоком»?

Какая бы ориентация ни давала, лучше всего использовать более длинную трубку.Если радиатор можно сделать шире, чем выше, то желательно, чтобы он был поперечным. Если он высокий, как у многих ранних моделей автомобилей, рад должен иметь вертикальный поток. Это обеспечивает максимально возможную длину водяных трубок и максимизирует площадь сердечника внутри пространства, доступного в вашем автомобиле или приложении.

Что такое паразитный ток и как он повлияет на мою машину, оснащенную радиатором из сплава?

Блуждающий ток - это, по сути, «короткое замыкание» или электрическая неисправность в одной из электрических цепей транспортного средства, вызывающая появление напряжения в охлаждающей жидкости радиатора.Другими словами, двигатель пытается «заземлить» корпус через охлаждающую жидкость, поскольку она более проводящая, чем земля на транспортном средстве.

Этот блуждающий ток начнет разрушать систему охлаждения, включая головку (и) цилиндров, водяной насос, корпус термостата и, конечно же, радиатор. Часто первые признаки эрозии проявляются на радиаторе, поскольку это самый легкий / самый тонкий материал системы охлаждения.

Примечание: см. Уведомление владельцев PWR

Должен ли я установить термовентилятор на мой радиатор?

Как правило, стандартный вентилятор двигателя в большинстве случаев эффективен для создания необходимого потока охлаждающего воздуха. Однако вентиляторы двигателя отбирают мощность от двигателя в л.с. и довольно часто обеспечивают больший поток воздуха, чем фактически требуется при высоких оборотах двигателя (за исключением автомобиля Burnout, где воздушного потока никогда не бывает слишком много).

С другой стороны, в пробках мы видим, что вентилятор двигателя на холостом ходу просто не может втягивать достаточно воздуха, и мы все видели, как автомобили перегреваются в Traffic. Вентилятор Thermo будет обеспечивать постоянный воздушный поток на всех скоростях автомобиля и обеспечивать более стабильное охлаждение.

У меня уже есть 2 вентилятора по 10 дюймов. Могу ли я использовать их на своем радиаторе F100 и можно ли их застегнуть на молнию?
Zip Не привязывайте вентиляторы к сердечнику радиатора любой ценой.Связывание вентиляторов через сердечник часто приводит к преждевременному выходу из строя сердечника.

Что касается ваших 10-дюймовых вентиляторов, нам следует сравнить их рейтинг CFM с другими доступными размерами. У некоторых брендов один 16-дюймовый поток в четыре раза больше, чем у 10-дюймового вентилятора!

Если мой радиатор или кулер не указан в каталоге продукции PWR, что я могу сделать?

Используйте приведенную ниже форму «Подробная информация о чертеже PWR», чтобы начать простой процесс заказа индивидуального блока в соответствии с вашими конкретными требованиями, или договоритесь с одним из наших специалистов по продажам, чтобы отправить нам ваш образец вместе с заполненной формой PWR Sample (см. Загрузку ниже) и прилагается, чтобы мы знали, чей это образец и для чего он нужен.

Загрузки:
Форма детали чертежа PWR
Детали образца PWR

.

Оставить ответ
