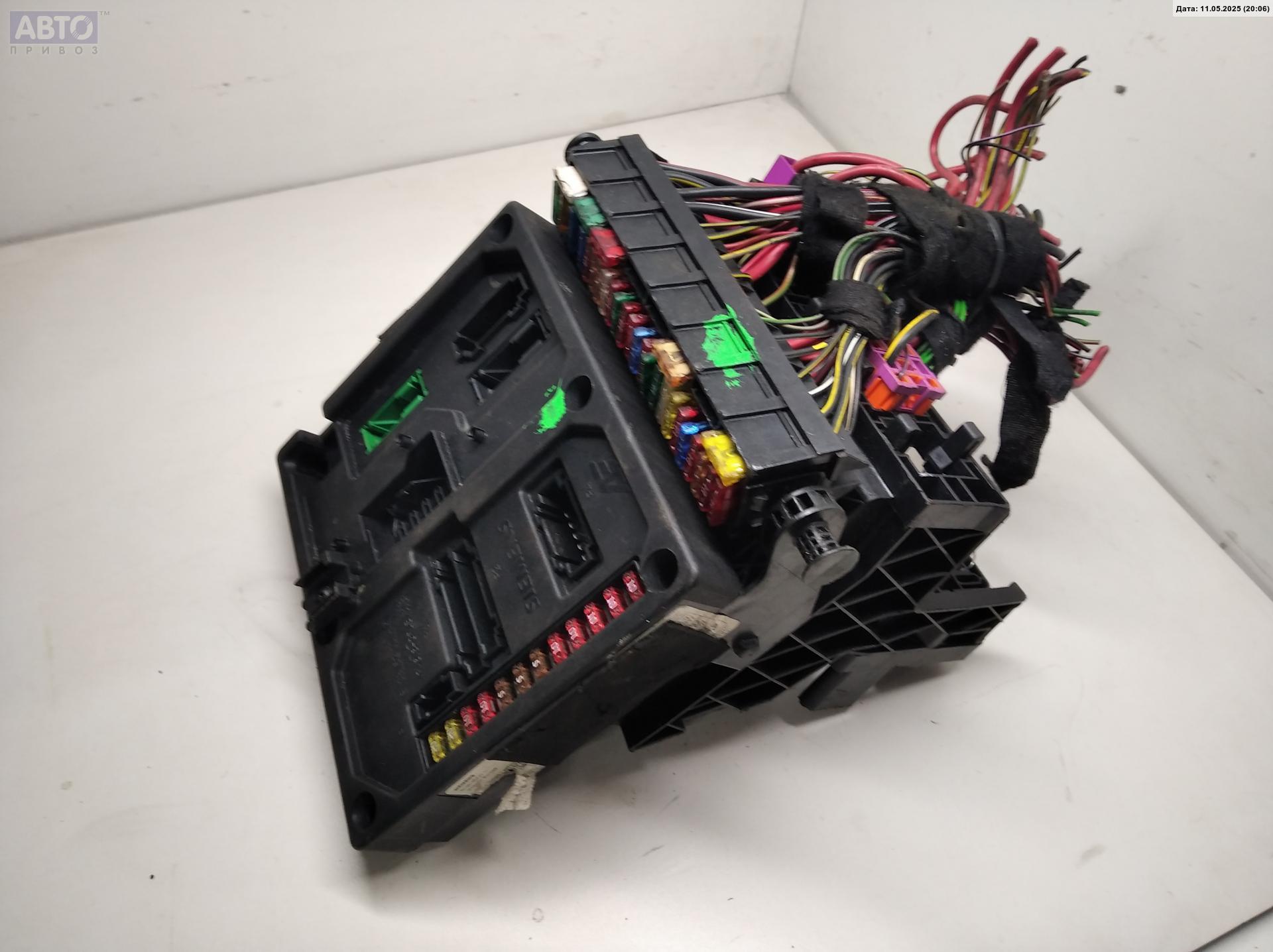

Предохранители Фольксваген Тигуан и реле с описанием назначения

1	Не используется
2	Не используется
3	Не используется
4	Не используется
5	Не используется
6	Не используется
7	Не используется
8	Не используется
9	5А Блок управления подушек безопасности, Контрольная лампа откл. подушки безопасности переднего пассажира
10	10А Блок управления системы полного привода
11	5А Блок управления парковочного автопилота либо ассистента
12	10А Блок управления газоразрядной лампы левой фары
13	5А Датчик высокого давления, Электрохромное внутреннее зеркало заднего вида, Выключатель фонарей заднего хода, Нагревательный резистор жиклера омывателя, Кнопка AUTO HOLD, Контрольная лампа функции AUTO HOLD, Блок управления системы определения занятости сиденья, Передняя камера вспомогательных систем водителя, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша программы управления движением
14	10А Блок управления усилителя рулевого управления, Блок управления системы отслеживания положения а/м, Реле стартера, Блок управления системы электронного регулирования демпфирования, Блок управления распознавания прицепа, Переключатель Tiptronic, Диагностический интерфейс шин данных, Блок управления комбинации приборов, Блок управления отопителя, Выключатель освещения, Блок управления двигателя, Блок управления ABS
15	10А Реле для работы в режиме автономного отопителя, Преобразователь напряжения, Блок управления системы адаптивного освещения и корректора фар, Расходомер воздуха, Диагностический разъём, Блок управления электромеханического стояночного тормоза, Регулятор яркости подсветки выключателей и комбинации приборов, Нагревательный резистор системы вентиляции картера двигателя, Исполнительный электродвигатель корректора левой фары, Исполнительный электродвигатель корректора правой фары
16	10А Блок управления газоразрядной лампы правой фары
17	5А Блок управления комбинации приборов
18	5А Блок управления электроники управления мобильного телефона, Блок управления мультимедийной системы, Датчик магнитного поля для компаса
19	7,5А Блок управления рулевой колонки
20	5/7,5А Блок управления контроля давления в шинах, Устройство приема радиосигнала дополнительного жидкостного отопителя, Реле обогрева заднего стекла, Реле двухтонового звукового сигнала, Блок управления ABS, Переключатель Tiptronic, Блок управления автоматической коробки передач, Блок управления климатической установки, Блок управления Climatronic, Блок управления отопителя
21	7,5/15А Блок управления бортовой сети, Блок управления двери переднего пассажира, Блок управления правой задней двери
22	5А Блок управления бортовой сети, Сирена сигнализации, Датчик системы охраны салона
23	10А Датчик дождя и освещённости, Выключатель освещения, Блок управления системы отслеживания положения а/м, Блок управления системы санкционирования доступа и пуска двигателя, Блок управления камеры заднего вида, Датчик магнитного поля для компаса, Клавиша электромеханического стояночного тормоза, Диагностический разъём
24	10А Блок управления двери водителя, Блок управления левой задней двери
25	5/20А Многофункциональный переключатель, Блок управления автоматической коробки передач, Блок Mechatronik КП DSG
26	Не используется
27	Не используется
28	40А Реле для работы в режиме автономного отопителя, Блок управления отопителя, Блок управления климатической установки
29	15А Электродвигатель очистителя заднего стекла
30	Не используется
31	20А Прикуриватель и Розетка 12 В
32	Не используется
33	Не используется
34	Не используется
35	Не используется
36	Не используется
37	Не используется
38	10А Блок управления электронной системы блокировки рулевой колонки
39	20А Реле системы очистки фар
39	15А Блок управления распознавания прицепа/ подготовка для установки ТСУ
40	15А Блок управления распознавания прицепа
41	15А Блок управления распознавания прицепа
42	20А Блок управления распознавания прицепа
43	25А Блок управления сдвижного люка
44	25А Блок управления электромеханического стояночного тормоза
45	25А Реле приточного вентилятора, Реле обогрева заднего стекла
46	30А Блок управления двери водителя, Блок управления левой задней двери
47	30А Блок управления двери переднего пассажира, Блок управления правой задней двери
48	20А Реле топливного насоса
49	20А Блок управления бортовой сети
50	25А Блок управления электромеханического стояночного тормоза
51	40А Блок управления приточного вентилятора
52	20/30А Блок управления подогрева передних сидений
53	20/30А Реле системы очистки фар
54	30А Инвертор с розеткой, 12 В — 230 В
55	15А Выключатель регулировки поясничного подпора сиденья водителя
56	15А Блок управления системы электронного регулирования демпфирования
57	25А Блок управления шторки люка
58	1А Контрольная лампа тягово — сцепного устройства (заблокировано)
59	Блок управления с дисплеем радионавигационной системы
60	Не используется

Блок предохранителей Volkswagen Polo Sedan

Номер	Номинальный ток, A	Назначение предохранителя
Блок предохранителей в салоне
1	—
2	10	Омыватель ветрового стекла — насос Подрулевые переключатели
3	5	Топливный насос — реле ЭБУ двигателем
4	2	Подрулевые переключатели
5	—
6	5	Комбинация приборов — блок управления
7	5	Корректор фар Подсветка номерного знака
8	10	Форсунки/Резерв
9	5(7,5)	Подушки безопасности — блок управления ASR/ESR Подрулевые переключатели
10	5	Датчик скорости АКПП — селектор Блок управления электропакетом Выключатель зажигания
11	5	Корректор фар/мотор редукторы в фарах
12	5	Электропривод наружных зеркал — регулятор
13	15	АКПП: — блок управления; — переключатель; — селектор.
14	5	AIR Bag — блок управления
15	5	Элемент обогрева жиклеров омывателя ветрового стекла
16	5	Блок управления парктроника
17	15/10	Датчики концентрации кислорода — подогрев Клапан продувки абсорбера
18	5	Блок управления комбинацией приборов Противотуманка — левая задняя
19	5	Стояночные огни — реле Выключатель зажигания Блок управления электропакетом
20	5	Блок управления комбинацией приборов, подрулевые переключатели
21	10	Блок управления электропакетом, лампы направленного света, освещение салона, освещение багажника
22	5	Диагностический разъем Блок управления: кондиционером, климат-контролем Блокировка ключа в выключателе зажигания — электромагнит
23	7,5	Блок управления: электропакетом, двигателем, АКПП Переключатель АКПП в ручном режиме
24	5	Блок управления электропакетом, элементы обогрева наружных зеркал
25	5	Система отопления-вентиляции /кондиционирования Диагностический разъем
26	7,5	Блок управления усилителя рулевого управления
27	5	Свет заднего хода правый — выключатель
28	—	Резерв
29	—	Резерв
30	—	Резерв
31	—	Резерв
32	10	Топливный насос/резерв
33	5	Датчик положения педали сцепления Стоп-сигналы — выключатель
34	7,5	Дальний свет — правая фара
35	10	Блок управления двигателем
36	10/15	Топливный насос Форсунки
37	25	Подогрев передних сидений
38	7,5	Дальний свет — левая фара Блок управления комбинацией приборов
39	10	Ближний свет — правая фара
40	30	Вентилятор отопителя — переключатель Блок управления вентилятором отопителя
41	—	Резерв
42	15	Прикуриватель
43	15	Блок управления электропакета Указатель поворота Стоп-сигнал
44	15	Датчики системы охраны Сирена охранной сигнализации
45	15	Блок управления навигационной системой Блок управления мультимедийной системой Головное устройство звуковоспроизведения
46	20	Блок управления электропакетом (звуковой сигнал высокий тон)
47	20	Блок управления электропакетом (электродвигатель стеклоочистителей)
48	25	Блок управления электропакетом (центральный замок, лючек топливного бака)
49	5	Блок управления электропакетом (лампа света заднего хода правая)
50	25	Блок управления двери водителя
51	25	Блок управления двери переднего пассажира
52	30	Блок управления задними дверьми
53	30	Блок управления электропакетом (элемент обогрева заднего стекла)
54	15	противотуманные фары
55	15	Катушка зажигания
56	40	Обогрев ветрового стекла — реле
57	5	Габаритный свет — левый борт
58	5	Габаритный свет — правый борт
59	10	Ближний свет — левая фара
60	—	Резерв
Блок предохранителей в моторном отсеке
1	25	ABS-блок управления
2	30	Вентилятор системы охлаждения — блок управления и электродвигатель
3	5	Вентилятор системы охлаждения — электродвигатель
4	10	ABS — блок управления
5	5	Блок управления электропакетом
6	—	Резерв
7	150/170	Генератор
8	—	Резерв
9	110	Выключатель зажигания Переключатель освещения Подрулевые переключатели Реле разгрузки контактов выключателя зажигания Реле топливного насоса Реле подачи топлива при открывании двери водителя Реле ближнего света фар Цепи предохранителей №4, 20 и 56 Реле стояночных огней Реле электропитания клеммы 30
10	50	Блок управления усилителя рулевого управления
11	40	ABS — блок управления
12	40	Блок управления вентилятора системы охлаждения
13	—	Резерв

Блок предохранителей и реле в Volkswagen Polo 4, их назначение

F1	(10A) Очиститель/омыватель заднего стекла
F2	(5A) Реостат подсветки комбинации приборов, лампы подсветки номерного знака
F3	(5A) Задние противотуманные фонари
F4	(5A) Выключатель стоп-сигналов (датчик положения педали тормоза), система поддержания скорости, система управления двигателем
F5	Управление двигателем
F6	(5A) Корректор фар
F7	(5A) Управление двигателем, усилитель рулевого управления
F8	(5A) Обогреватель зеркал заднего вида на дверях
F9	(10A) Управление двигателем
F10	(5A) S-контакт
F11	(5A) Электропривод/обогреватель зеркал заднего вида
F12	(5A) Лампы переднего правого габарита/заднего правого габарита
F13	(5A) Лампы переднего левого габарита/заднего левого габарита
F14	(10A) Система управления двигателем, подогреватель впускного коллектора
F15	(10A) Автоматическая коробка передач
F16	(10A) Очиститель/омыватель лобового стекла
F17	Управление двигателем
F18	(5A) Система кондиционирования, система рециркуляции воздуха(кондиционер/отопитель), противоугонная система, внутреннее зеркало заднего вида с автозатемнением, блок управления электродвигателем вентилятора системы охлаждения, комбинация приборов, навигационная система
F19	(10A) Подогреватели форсунок омывателя лобового стекла, фонари заднего хода
F20	(5A) Комбинация приборов
F21	(10A) Правая фара-дальний свет
F22	(10A) Левая фара — дальний свет
F23	(10A) Антиблокировочная система тормозов, система курсовой устойчивости
F24	(10A) Многофункциональный блок управления 1
F25	(10A) Управление двигателем
F26	(10A) Стоп-сигналы
F27	Антиблокировочная система тормозов (с ESP), комбинация приборов
F28	(10A) Лампы освещения салона
F29	(5A) Система кондиционирования, диагностический разъем (DLC), телефон
F30	(5A) Многофункциональный блок управления 1, система блокировки селектора АКПП, датчик дождя (очиститель лобового стекла)
F31	(25A) Электродвигатель стеклоподъемника передней левой двери
F32	(15A) Подогреватель сидений
F33	(15A) Звуковой сигнал противоугонной системы
F34	(15A) Разъем питания дополнительного оборудования
F35	(20A) Люк
F36	(25A) Электродвигатель вентилятора кондиционера/отопителя
F37	(15А20А) Катушка(и) зажигания/коммутатор(ы) системы зажигания
F38	(25A) Электродвигатель привода стеклоподъемника задней левой двери
F39	(25A) Электродвигатель привода стеклоподъемника передней правой двери
F40	(10A/30A) Управление двигателем
F41	(15A) Топливный насос/подкачивающий топливный насос-бензин/TDI
F42	(20A) Управление двигателем -AXU
F43	(15A) Правая фара-ближний свет, корректор фар
F44	(15A) Противотуманные фары
F45	(15A) Управление двигателем -AUB
F46	(20A) Очиститель/омыватель лобового стекла
F47	(20A) Обогреватель заднего стекла(^02/04)
F48	(15А) Указатели поворота/аварийная сигнализация
F49	(15А) Прикуриватель
F50	(15A) Многофункциональный блок управления 2, противоугонная система, центральный замок
F51	(15А) Аудиосистема, навигационная система
F52	(20A) Звуковой сигнал, очиститель/омыватель лобового стекла
F53	(25A) Электродвигатель привода стеклоподъемника задней правой двери
F54	(15A) Левая фара — ближний свет, корректор фар

ᐅ Схема предохранителей и реле Volkswagen Crafter

№	A	Функция/узел
1	5	Панель управления стеклоподъёмниками в двери водителя -E512- Реле 2 обогрева заднего стекла -J868-
2	30	Электродвигатель очистителя заднего стекла в левой распашной двери -V92- Электродвигатель очистителя заднего стекла в правой распашной двери -V93-
3	5	Таймер -E111- Выключатель нейтрального положения КП -F365- Панель индикации -J145- Камера заднего вида -R189-
4	7,5	Переключатель для регулировки рабочих оборотов -E261- Контрольный датчик коробки отбора мощности -F247- Блок управления распознавания прицепа -J345- Блок управления тахографа -J621-
5	5 / 10	Селектор -E313- Блок управления мех. КП с электронным управлением -J514- Концевой выключатель капота -F266- (с ноября 2011 года)
6	5 / 10	Нагревательный резистор системы вентиляции картера двигателя -N79- Блок управления системы регулирования АКБ -J840- (с мая 2011 до мая 2013)
7	10	Нагревательный элемент топливного фильтра -Z57-
8	5 / 10	Клавиша опрокидывающего устройства -E223- Блок управления парковочного ассистента -J446- (с мая 2013) Реле спецнадстроек, кл. 15 -J821- (до ноября 2011) Разъём, 6-контактный -T6ah- Разъём, 7-контактный -T7f- (соединительная колодка грузоподъёмного борта)
9	15	Выключатель вентилятора в крыше для приточной вентиляции грузового отсека -E534- (до ноября 2011) Реле сирены -J408- (до ноября 2011) Не используется (с ноября 2011)
10	25	Для производителя надстроек и спецоборудования
11	15	Реле спецнадстроек, кл. 15 -J821-
12	10	Реле спецнадстроек, кл. 61 -J822-
13	—	Не используется
14	20	Разъём, 9-контактный -T9b- (подготовка для постзаводской установки ТСУ) Розетка ТСУ -U10-
15	25	Блок управления распознавания прицепа -J345-
16	7.5	Блок управления парковочного ассистента -J446- Блок управления системы контроля давления в шинах -J502-
17	25	Блок управления для программируемых специальных функций -J820-
18	25	Блок управления для программируемых специальных функций -J820-
19	5 / 25	Блок управления электрооборудования крыши -J528-
20	7,5 / 10	Реле прокачки ОЖ после выкл. двигателя -J151- Реле подсветки входа и пространства для ног -J348-
21	30	Реле обогрева заднего стекла -J9-
22	15	Реле 2 обогрева заднего стекла -J868-
23	10 / 15	Выключатель освещения грузовой платформы -E481- Розетка 12 В 2 -U18-
24	15	Розетка 12 В 4 -U20-
25	15	Розетка 12 В 3 -U19-
26	25	Блок управления дополнительного отопителя -J364-
27	20 / 25	Блок управления дополнительного отопителя -J364- Блок управления 2 дополнительного отопителя -J824-
28	40 / 30	Реле гидравлического насоса КП -J510- Реле стартера 1 -J906-
29	15	Блок управления мех. КП с электронным управлением -J514-
30	5	Блок управления системы регулирования АКБ -J840-
31	30 / 15	Блок управления левой сдвижной двери -J558- (с мая 2012) Блок управления заднего приточного вентилятора -J391- Задний приточный вентилятор -V80-
32	5	Блок управления для контроля АКБ -J367-
33	15/30/7,5	Не используется Блок управления правой сдвижной двери -J731- (с мая 2012) Реле блокировки 1 раздаточной коробки -J1010- (с января 2012) Реле блокировки 2 раздаточной коробки -J1011- (с января 2012) Реле блокировки 3 раздаточной коробки -J1012- (с января 2012) Пневмокомпрессор -V534 — (с января 2012)
34	15 / 7,5	Блок управления системы обогрева восстановителя -J891- Датчик КП для блокировки межосевого дифференциала раздаточной коробки -F99- (с января 2012) Датчик КП для блокировки дифференциала задней главной передачи -F100- (с января 2012) Датчик КП для блокировки дифференциала передней главной передачи -F101- (с января 2012)
35	15 / 3	Блок управления системы обогрева восстановителя -J891- Блок управления защиты пневмокомпрессора -J1013- (с января 2012)
36	5	Не используется (до января 2012) Выключатель пневмокомпрессора -F503- (с января 2012)
37	—	Не используется
38	—	Не используется
39	7,5 / 15	Выключатель вентилятора в крыше для приточной вентиляции грузового отсека -E534- (с ноября 2011) Реле сирены -J408- (с ноября 2011 года)
40	—	Не используется
41	—	Не используется
42	30	Блок управления вентилятора испарителя -J349-
43	—	Не используется
44	—	Не используется
45	—	Не используется
46	—	Не используется
47	—	Не используется
48	—	Не используется
49	—	Не используется
50	—	Не используется
51	—	Не используется
52	—	Не используется
53	—	Не используется
54	—	Не используется
55	—	Не используется
56	—	Не используется

Предохранители Фольксваген Т4 транспортер и реле: схемы блоков с описанием

Основные предохранители Фольксваген Т4 расположены в салоне автомобиля. Аналогично плавкие вставки монтируются на модификации Т5, что делает их сильно схожими.

Релейные выключатели и предохранители отвечают за защиту электронного оборудования от перепадов напряжения и коротких замыканий.

Расположение блоков

В VW T4 монтажник разделен на четыре основных отсека. Первая и основная часть монтируется под приборной доской слева. Два дополнительных устанавливаются также под приборкой, а четвертый смонтирован в полу салона.

В 1993 году изготовитель стал устанавливать на машину подобие блока комфорта и АКПП.

Блок в салоне

Внутри автомобиля смонтированы практически все вставки и предохранители. Здесь имеется разбивка на 4 части для уменьшения габаритов блока и упрощения его конструкции.

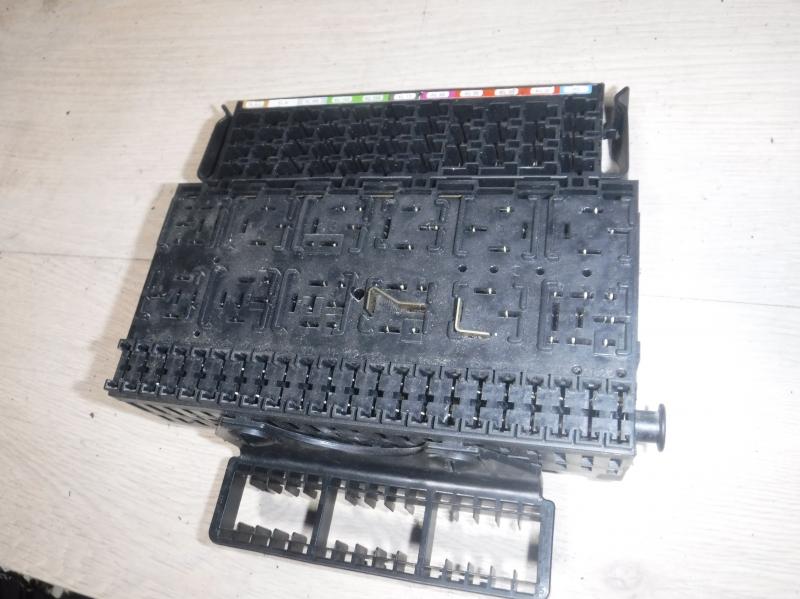

Основной блок

Монтажник смонтирован в ногах водителя для доступу к нему следует вскрыть специальную панель. За ней покажутся сами предохранители и реле. При обслуживании автомобиля возможно придется демонтировать модуль. Некоторые вставки устанавливаются на тыльной стороне устройства.

Дополнительный блок предохранителей

Вспомогательные отсеки устанавливаются сверху и снизу основного модуля. Это позволяет значительно облегчить и ускорить выполнение ремонтных работ. Здесь устанавливаются преимущественно элементы, отвечающие за вспомогательное электрооборудование.

Доп-блок реле 1, 2

Смонтированы в удаленных местах. Реле устанавливаются в приборной доске, строго по центру. Для доступа к устройству следует вскрыть крышку монтажника.

Второй вспомогательный модуль расположен под сидением водителя. Здесь находятся основные защитные элементы силовых цепей и энергоемкого оборудования.

Блок под капотом

На Фольксваген Т4 большинство предохранителей смонтировано в салоне машины.


Внутри моторного отсека монтируются силовые предохранители основного электронного оборудования мотора. Отдельное расположение вставок, ответственных за двигатель позволяет более тщательно контролировать работу всех узлов и агрегатов.

Распиновка

Принципиальная электросхема автомобиля не имеет специально выделенной части для конструкции блока. Для поиска распиновки монтажных модулей следует воспользоваться отдельными фрагментами схем. Для примера, предохранители и реле ЭБУ находятся в нескольких блоках одновременно.

Схема предохранителей и реле

Электросхема панели предохранителей не выполняется в едином исполнении. Слишком сложная система трудно читается и сложна для восприятия читателями. Для удобства пользователей расшифровка и описание всех предохранителей ФВ Т4 1992, 1995 и 1997 годов выпуска приведена раздельно.

Блок ЕММ Т4

Дополнительная область кузовной электроники устанавливается в салоне машины. Устройство отвечает за управление основными механизмами и электроприборами. Отсюда происходит все управление электрикой, переключателями и световыми индикаторами.

Блок АБС

Система антипробуксовочного устройства защищена через плавкий элемент F14. Здесь проходит силовая магистраль устройства. Индикаторная часть на приборке смонтирована через предохранитель F16. Разделенная защита позволяет обеспечить полную безопасность системы.

Стеклоподъемники

Рядом устанавливается и предохранитель стеклоподъемников – F14. Реле приводов в цепи отсутствуют. Релюшки монтируются непосредственно возле привода.

Центральный замок

Вышеуказанный элемент №14 также отвечает за работу системы. Реле в цепи отсутствуют.

Предохранители и реле свечей накала

Дизельные автомобили оборудованы системами контроля. В у конструкции Т4 предусмотрен отдельный модуль управления нагревательными элементами. Реле цепи прибора находится в специальном отсеке, вместе с остальными релюшками.

Свечи для 1, 2, 3 и 4 цилиндров защищены силовым предохранителем F1, установленным под капотом.

Реле и предохранители кондиционера

За работу муфты отвечает элементы F14, установленный в левой нижней части приборной доски. Система забора наружного воздуха активируется через реле R6.

Подобное разделение свойственно для большинства модификаций. В отдельных случаях имеются дополнительные предохраны в салоне машины и специальный термистор на входе свежего воздуха из-за борта.

Сигнал

Система подачи звукового сигнала в машине достаточно проста. Здесь имеется стандартный предохранитель F13 и силовой реле №11.

Предохранитель прикуривателя

Вставка F22 основного блока под торпедой отвечает за элемент и дополнительную розетку в задней части машины (при наличии).

Вентилятор охлаждения

Система охлаждения силовой установки имеет в составе сразу два вентилятора. За питание электронного блока системы управления охладителем ответственен предохран F19 из основного блока.

Насос принудительной циркуляции жидкости включается релейной вставкой R1 из основного модуля, установленного в салоне. Сами вентиляторы защищены вставками F2 и 3. Ремонт цепи включения основных вентиляторов сложен – потребуется проверить несколько отдельных элементов.

Предохранитель и реле генератора

На примере модификации 2001 года отдельно рассматривается система контроля генераторной установки машины. Силовые цепи устройства проходят через реле № 7 и 8 основного блока. Также здесь есть предохранитель регулятора напряжения F5.

Подобное расположение элементов актуально для версий:

В других комплектациях места установки деталей могут отличаться.

Отопитель

На большинстве автомобилей цепь управления вентилятором печки защищается от предохранителя F6. Цепи работы кулера на низких оборотах защищены через реле №4. Для максимальной скорости вращения предусмотрен отдельный переключатель R1. В отдельных комплектациях это может быть реле R2 салонного блока.

Задняя печка

На машине с завода ставится отдельный отопитель. В зависимости от комплектации за включение вентилятора может отвечать предохранитель F14 или 15. Контроль приборов осуществляется плавкой вставкой F4.

Реле находятся на позициях R3/4 для низкой и высокой скорости вращения вентилятора соответственно.

Главное реле Т4

Представляет собой отдельный блок, где сосредоточены основные части электроники моторного отсека. Устройство контролирует все важные процессы в машине и не обслуживается. Изготовитель сделал модуль не ремонтопригодным.

Реле 109: за что отвечает

Гарантирует включение электронной системы управления двигателем. От него идет питание на датчики, установленные в ГБЦ и блоке цилиндров.
Чтобы найти реле в сборе артикул не нужен. Здесь подойдет обычная вставка, продающаяся в каждом магазине.

Номер реле поворотов Т4

Стандартный предохранитель устанавливается под номером F16. Реле и прерыватели работы ламп ставятся отдельно под приборкой. Распознать точное место положение деталей можно по характерному щелканью.

38 реле VW T4

Это прерыватели дополнительной помпы, подающей антифриз на заднюю печку, устанавливается рядом с остальными выключателями внутри блока.

Реле стартера

Пусковая система двигателя оборудована стандартным втягивающим реле. Устройство расположено на корпусе электромотора. Реле блокировки мотора после запуска ДВС находится под номером F36.

Если деталь перегорела, можно воспользоваться аналогом от компании Valeo.

Реле дворников: где стоит

Выключатели системы разделены на два независимых отдела. Задний прибор активируется через R2. Передние дворники работают от релюшки R8.

Реле 174 Т4: за что отвечает

На машинах 2002 года и других модификаций отвечает за включение дворника кормовой части машины.

Ближний свет

Аналогично большинству машин производителя, реле головной оптики находятся возле фар. Соответствующие предохранители F1 и F2 смонтированы в основном блоке салона.

Бензонасос

Независимо от типа потребляемого топлива, цепи управления топливным насосом в баке проходят через предохранитель F18. Силовой реле устанавливается под номером 12 вышеуказанного модуля.

Реле зарядки

Контролирующий прибор находится в подкапотном пространстве возле самого АКБ. Выглядит деталь как пластиковый блок, прикрепленный к крылу машины.

Реле отключения SOR-CT4-T6 240Vac– 250Vdc

Устройство монтируется в подкапотном пространстве или в салоне машины – точное положение зависит от года выпуска и комплектации авто. Девайс не ремонтируется, хотя отдельные пользователи пытаются перепаивать внутренние части.

Климат-контроль

На Т4 за систему отвечает силовой предохранитель F06. Цепи управления прибором запитаны через предохранители 13/14 вспомогательного модуля.
Реле R5/7 отвечают за активацию основных приборов и силовых цепей устройства. В зависимости от года выпуска и модификации автомобиля расположение основных элементов может незначительно отличаться.

Реле Т45 для холодильника

Предохранительная вставка F19 отвечает за активацию. А выключатель устанавливается в непосредственной близости от прибора.

Ошибка 65535: неисправен блок управления Т4

На некоторых модификациях автомобиля периодически возникает указанная ошибка. Суть проблемы скрывается в устаревшей плате управления двигателем. Поломка скрывается в датчике давления турбонаддува. В мозги устройства проходит тонкая трубка от интеркуллера. Неисправность заключается в растрескивании указанного шланга и лечится его заменой.

Как снять и заменить блок предохранителей

В зависимости от типа устройства и номера блока последовательность действий может незначительно отличаться.

1. Полностью обесточить машину.
2. Вскрыть крышку модуля.
3. Используя отвертку, головки №8/10 снять блок с посадочного места.
4. Вынуть деталь из фиксаторных пазов и отключить контактные группы проводов.
5. Теперь можно полностью изъять прибор из автомобиля.

Замена поврежденного предохранителя

Чтобы выполнить правильную смену перегоревшего предохранителя Т4 достаточно вскрыть крышку блока, специальным пинцетом вынуть предохранитель из гнезда и установить новый на его место.

Итог

Предохранительные элементы бортовых цепей Т4 преимущественно расположены в салоне автомобиля. Детали легко меняются и достаточно надежны при активной эксплуатации авто.

Схема предохранителей Volkswagen Amarok

№	A	Функция/узел
1	10	Блок управления ABS -J104- Клавиша отключения ASR и ESP -E256- Клавиша программы движения -E598- Блок управления подушек безопасности -J234- Контрольная лампа отключения подушки безопасности переднего пассажира -K145- Переключатель освещения -E1-10)
2	10	Блок подрулевых переключателей -E595- Выключатель стеклоочистителя -E- Переключатель стеклоочистителя с прерывистым режимом работы -E22- Выключатель насоса омывателя стёкол и системы очистки фар -E44-
3	15	Переключатель освещения -E1-1), 9) Блок управления АКП -J217-2) Выключатель отопителя и выбора режима работы -E16-2), 5) Блок управления климатической установки -J301-2), 5) Потенциометр исполнительного электродвигателя передней заслонки распределения воздуха -G642-2), 4) Блок управления Climatronic -J255-2), 4) Реле дополнительного жидкостного отопителя -J493-2), 4) Циркуляционный насос -V55-2), 4)
4	15	Блок управления двигателя -J623-8) Расходомер воздуха -G70-2), 8)
5	5	Расходомер воздуха -G70-1), 8)
	15	Катушка зажигания 1 с выходным каскадом -N70-2), 7) Катушка зажигания 2 с выходным каскадом -N127-2), 7) Катушка зажигания 3 с выходным каскадом -N291-2), 7) Катушка зажигания 4 с выходным каскадом -N292-2), 7)
6	5	Блок управления распознавания прицепа -J345-
7	5	Интерфейс для внешнего пользования (T10h/6)
8	15	Выключатель зажигания и стартера -D- Сирена сигнализации -h22- Блок управления системы отслеживания положения а/м -J895-2), 13)
9	5	Лампа подсветки грузовой платформы -M53-
10	5	Переключатель Tiptronic -F189- Блок управления АКП -J217- Расходомер воздуха -G70-7) Блок управления двигателя -J623-8)
11	15	Блок управления блокировки дифференциала -J187-
12	10	Электромагнитный клапан ограничения давления наддува -N75-7) Электромагнитный клапан 1 адсорбера -N80-7) Клапан 1 регулятора фаз газораспределения впускных клапанов -N205-7) Перепускной клапан турбонагнетателя -N249-7) Клапан заслонок впускных каналов -N316-7) Регулятор давления топлива -N276-8) Клапан дозирования топлива -N290-8)
13	7,5	Клавиша подогрева левого сиденья -E653- Клавиша подогрева правого сиденья -E654- Нагревательный резистор левого жиклёра стеклоомывателя -Z20- Нагревательный резистор правого жиклёра стеклоомывателя -Z21-
14	15	Регулятор давления топлива -N276-7)
15	5	Реле электропитания кл. 30 -J317- Циркуляционный насос -V55-
16	10	Контрольная лампа заднего противотуманного фонаря -K13-9) Лампа левого противотуманного фонаря -L46-9) Лампа правого противотуманного фонаря -L47-9)
	5	Стабилизатор напряжения -J532-12)
17	5	Блок управления бортовой сети -J519- (T73a/45)
18	7,5	Насос омывателя -V5-1)
	10	Насос омывателя -V5-2)
19	15 1) 10 2)	Блок управления бортовой сети -J519- (T73a/64) Нагревательный элемент наружного зеркала со стороны водителя -Z4- Нагревательный элемент наружного зеркала со стороны переднего пассажира -Z5-
20	15 1) 5 2)	Блок управления бортовой сети -J519- (T73b/39) Внутреннее питание
21	15	Блок управления бортовой сети -J519- (T73a/66) Выключатель отключения системы охраны салона -E183- (30G) Передний плафон освещения салона -W1- (30G) Центральный плафон освещения салона -W7- (30G) Передний габаритный огонь, левый (58L) Передний габаритный огонь, правый (58R)
22	—	Не используется1)
	10	Блок управления камеры заднего вида -J772-2)
23	10	Блок управления двигателя -J623-
24	5	Блок подрулевых переключателей -E595- Выключатель ближнего света и светового сигнала (вкл. дальний свет) -E4-
25	10	Нагревательный резистор системы вентиляции картера двигателя -N79-
26	5	Лампа правого модуля дневного режима освещения -L175-9)
27	5	Лампа левого модуля дневного режима освещения -L174-9)
28	5	B472 Соединение 8 в главном жгуте проводов 9) Переключатель освещения -E1-9) Регулятор корректора фар -E102-9) Фонарь подсветки номерного знака, левый -X4-9) Фонарь подсветки номерного знака, правый -X5-9)
	15	Блок управления бортовой сети -J519- (T73b/11) 10) Лампа левой противотуманной фары -L22- (NL) 10) Лампа правой противотуманной фары -L23- (NL) 10) Лампа правого фонаря заднего хода -M17- (RFL) 10) Лампа левого фонаря заднего хода -M16- (RFL) 10) Интерфейс для внешнего пользования (T10h/2) 10)
29	10	Лампа левой фары ближнего света -M29-9) Интерфейс для внешнего пользования (T10h/4) 9)
	5	Переключатель освещения -E1-10)
30	10	Лампа левой фары дальнего света -M30- Блок управления комбинации приборов -J285- Интерфейс для внешнего пользования (T10h/8) Интерфейс для внешнего пользования (T10b/1) 2), 10) Блок управления бортовой сети -J519- (T73a/62) 10)
31	5	Интерфейс для внешнего пользования (T10h/9)
32	10	Лампа правой фары дальнего света -M32-
33	5	Регулятор положения наружных зеркал -E43-
34	15	Блок управления двигателя -J623-7) Насос системы прокачки ОЖ после выкл. двигателя -V51-8)
35	15	Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 1 после нейтрализатора -Z29-
36	5	Реле топливного насоса -J17- Реле электропитания кл. 30 -J317- Выключатель педали сцепления -F36-
37	20	Катушка зажигания 1 с выходным каскадом -N70-1), 7) Катушка зажигания 2 с выходным каскадом -N127-1), 7) Катушка зажигания 3 с выходным каскадом -N291-1), 7) Катушка зажигания 4 с выходным каскадом -N292-1), 7)
	—	Не используется2)
38	40	Предохранитель 28 в блоке предохранителей С -SC28-2), 10) Предохранитель 29 в блоке предохранителей С -SC29-10) Предохранитель 55 в блоке предохранителей С -SC55-10) Реле топливного насоса -J17-7) Реле головного освещения -J25-10) Реле стартера -J53-11) Главное реле -J271- Реле разгрузки кл.  58b -J374-9)
39	25 1) 20 2)	Блок управления распознавания прицепа -J345-
40	25 1) 20 2)	Блок управления распознавания прицепа -J345-
41	25 1) 20 2)	Блок управления распознавания прицепа -J345-
42	15 1) 10 2)	Клавиша режима старт-стоп -E693-12) Выключатель стоп-сигналов -F- Выключатель фонарей заднего хода -F4- Тахограф -G24- Датчик высокого давления -G65- Датчик загрязнения воздуха -G238- Датчик уровня и температуры масла -G266- Блок управления блокировки дифференциала -J187- Блок управления парковочного ассистента -J446- Блок управления раздаточной коробки -J646- Контрольная лампа нормального режима на панели управления раздаточной коробки -K181- Контрольная лампа включения понижающей передачи на панели управления раздаточной коробки -K182- Контрольная лампа блокировки межосевого дифференциала на панели управления раздаточной коробки -K183- Лампа верхнего стоп-сигнала -M25- Диагностический разъём -U31- Блок подрулевых переключателей -E595- Датчик угла поворота рулевого колеса -G85- Переключатель управления круиз-контролем -E45- Клавиша установки (SET) круиз-контроля -E227- Спиральный кабель -F350- Блок управления многофункционального рулевого колеса -J453-
43	30	Блок управления бортовой сети -J519- (T73a/68) 1) Блок управления электродвигателя стеклоочистителя -J400-1) Электродвигатель стеклоочистителя -V-1)
	25	Переключатель освещения -E1-2), 9)
	30	Стабилизатор напряжения -J532-2), 12) Блок управления комбинации приборов -J285-2), 12) Предохранитель 67 в блоке предохранителей С -SC67-2), 12)
44	30	Блок управления бортовой сети -J519- (T73b/67) Реле обогрева заднего стекла -J9- Нагревательный элемент заднего стекла -Z1-
45	15 1) 10 2)	Выключатель отопителя и выбора режима работы -E16-1) Диагностический разъём -U31- Блок управления комбинации приборов -J285-11) Блок управления Climatronic -J255-4) Датчик регулирования вентилятора Bitron, передний -G462-4) Датчик дождя и освещённости -G397- Датчик системы охраны салона -G273- Блок управления панели управления телефона -J738- Тахограф -G24- Переключатель Tiptronic -F189-2) Электромагнит блокировки извлечения ключа из замка зажигания -N376-2) Реле электрического топливного насоса 2 -J49-2) Потолочная панель индикации -J702-2) Приёмник радиосигнала дополнительного жидкостного отопителя -R149-2) Блок подрулевых переключателей -E595- Спиральный кабель -F350- Блок управления многофункционального рулевого колеса -J453-
46	25 1) 30 2)	Блок управления раздаточной коробки -J646-
47	25	Блок управления бортовой сети -J519- (T73a/73) Сигнал высокого тона -h3- Сигнал низкого тона -H7-
48	30	Блок управления двери водителя -J386-
49	30	Блок управления двери переднего пассажира -J387-
50	30	Блок управления задней левой двери -J388-
51	30	Блок управления задней правой двери -J389-
52	30	Розетка -U- Прикуриватель -U1-
53	25 1) 20 2)	Блок управления бортовой сети -J519- (T73a/63) 10) Лампа левого модуля дневного режима освещения -L174-10) Лампа левой фары ближнего света -M29-10)
54	20	Переключатель освещения -E1-9)
55	15 1) 10 2)	Регулятор корректора фар -E102-1), 9) Лампа правой фары ближнего света -M31-9) Интерфейс для внешнего пользования (T10h/5) 9)
	25 1) 20 2)	Блок управления бортовой сети -J519- (T73b/68) 10) Лампа правого модуля дневного режима освещения -L175-10) Лампа правой фары ближнего света -M31-10) Интерфейс для внешнего пользования (T10h/5) 1), 10)
56	25	Блок управления топливного насоса -J538-7)
57	30 1) 25 2)	Блок управления подогрева сидений -J882-
58	15 1)	Переключатель Tiptronic -F189-1) Блок управления АКП -J217-1) Электромагнит блокировки извлечения ключа из замка зажигания -N376-1)
	30 2)	Блок управления бортовой сети -J519- (T73a/68) 2) Блок управления электродвигателя стеклоочистителя -J400-2) Электродвигатель стеклоочистителя -V-2)
59	25	Розетка 12 В 2 -U18- Розетка 12 В 3 -U19-
60	20	Лампа левой противотуманной фары -L22-9) Лампа правой противотуманной фары -L23-9) Интерфейс для внешнего пользования (T10h/2) 9)
	5	Интерфейс для внешнего пользования (T10h/2) 10)
61	30 1) 15 2)	Блок управления бортовой сети -J519- (T73b/11) 9) Лампа левой противотуманной фары -L22- (NL) 9), 14) Лампа правой противотуманной фары -L23- (NL) 9), 14) Лампа правого фонаря заднего хода -M17- (RFL) 9), 15) Лампа левого фонаря заднего хода -M16- (RFL) 9), 15) Интерфейс для внешнего пользования (T10h/2) 9), 15)
62	20 1)	Блок управления дополнительного отопителя -J364- Реле приточного вентилятора -J13- Реле электрического топливного насоса 2 -J49- Потолочная панель индикации -J702- Приёмник радиосигнала дополнительного жидкостного отопителя -R149- Реле насоса системы охлаждения -J235-6)
	15 2)	Блок управления дополнительного отопителя -J364- Реле приточного вентилятора -J13- Реле насоса системы охлаждения -J235-6)
	30 3)	Блок управления дополнительного отопителя -J364- Реле приточного вентилятора -J13- Реле электрического топливного насоса 2 -J49-1) Потолочная панель индикации -J702-1) Приёмник радиосигнала дополнительного жидкостного отопителя -R149-1)
63	30	Переключатель освещения -E1-9)
	5	Переключатель освещения -E1-12) Реле стартера 1 -J906-12) Реле стартера 2 -J907-12)
64	40	Приточный вентилятор -V2-4)
65	15	Блок управления бортовой сети -J519- (T73b/13) Указатель поворота (кл. 49) Стоп-сигнал (кл. 54)
66	30	Блок управления бортовой сети -J519- (T73a/16) Актуатор центрального замка лючка заливной горловины -F219- Привод центрального замка двери водителя -F220- Привод центрального замка двери переднего пассажира -F221- Привод центрального замка задней левой двери -F222- Привод центрального замка задней правой двери -F223-
67	30	Блок управления с дисплеем радионавигационной системы -J503-1), 9) Головное устройство -R-1), 9) Стабилизатор напряжения -J532-1), 10) Блок управления комбинации приборов -J285-1), 10) Блок управления с дисплеем радионавигационной системы -J503-1), 10) Головное устройство -R-1), 10)
	25	Головное устройство -R-2) Блок управления с дисплеем радионавигационной системы -J503-2)
68	40	Выключатель отопителя и выбора режима работы -E16-5) Блок управления климатической установки -J301-1), 5) Разделительное реле приточного вентилятора -J487-2), 5) Блок управления климатической установки -J301-2), 5)
69	15	Интерфейс для внешнего пользования (T10h/1)
70	—	Не используется11)
	40 1) 30 2)	Реле стартера 1 -J906-12) Реле стартера 2 -J907-12)
71	30	Интерфейс для внешнего пользования (T6h/3)
72	10 1) 5 2)	Интерфейс для внешнего пользования (T6h/5)

Схема предохранителей Поло седан

На чтение 7 мин. Обновлено 03.07.2018

Будь то неработающий электродвигатель системы охлаждения или бездействующий омыватель ветрового стекла, не важно. За все элементы отвечают различные электронные системы автомобиля. Порой удивляешься: автоматика держит бразды правления над тобой или ты пытаешься ей верховодить. Сразу вспоминается Терминатор с машинами, захватившими весь мир.

Создатели первых автомобилей на ДВС оказались бы под сильным впечатлением, если бы своими глазами обнаружили во внутренностях современных «железных коней» наборы микросхем и великое множество проводов.

Раньше в почете был автомобиль−путешественник, главная задача которого состояла в мобильном перемещении из пункта А в пункт В. Теперь только ленивые или бездарные автомобильные производители оставляют свое творение без элементарных деталей, создающих комфорт в машине.

Во всем виновата электроника и огромные темпы ее развития. Не чудо ли технологии − обогрев заднего стекла? Ведь ничего сложного тут нет, лишь сплошная физика: цепь замыкается, ток подается на контакты, соединенные тонкими нитями накала на поверхности стекла, проводник нагревается, и процесс оттаивания запущен.

Фольксваген Поло седан − современный автомобиль, в котором спрятан целый арсенал различных электронных «примочек», в том числе и обогреватель заднего стекла.

Главный контрольный пост, распределяющий ток по всей цепи, − это блок предохранителей. Он защищает сеть от перепадов напряжения, которые могут вывести из строя механизмы автомобиля. Поэтому при возникновении неполадок с одним из узлов седана Поло многие специалисты первым делом советуют проверить блок предохранителей. И уже затем при условии, что он функционирует исправно, изучать поврежденные компоненты машины.

Энергию, вырабатываемую генератором, потребляют практически все элементы автомобиля. К ним относятся и световые приборы, и разнообразные вспомогательные системы, которых сегодня пруд пруди, а также стандартные устройства машины вроде зажигания и стартера.

На каждый компонент на седане Поло предусмотрен свой вид предохранителя. Тяжелее всего приходится тем предохранителям, которые контролируют самых главных потребителей электроэнергии − светотехническое оборудование, вентилятор системы охлаждения, компрессор кондиционера, а также пресловутый обогреватель заднего стекла (да, на седане Поло он расходует громадное количество энергии).

Блоки предохранителей «A» и «C»

Схема предохранителей довольно проста. Блок А и блок С расположены на аккумуляторной батарее Фольксвагена Поло. Кого пропустили? Правильно − блок В. Его запихнули под рулевую колонку в салоне автомобиля. Кроме того внутри приборной панели с левой стороны находится блок реле, дополнительная поддержка остальным участникам контроля.

Перестал работать генератор или затих вентилятор системы охлаждения на седане Поло? Тогда залезаем в блок А. Именно в нем находятся предохранители, отвечающие за оба узла автомобиля.

Чтобы получить доступ к монтажному блоку, необходимо нажать на фиксатор крышки и снять «колпачок». Под крышкой обнаружим 7 предохранителей. Больше всех пропускает через себя ток генератор. Его мощность варьируется в пределах 150−175А. Далее идут выключатель зажигания, подрулевые переключатели и различные реле (ближний свет, топливный насос и т.д.). Номинальный ток предохранителя составляет 110А. Затем следует блок управления электроусилителем руля (50А), ABS и вентилятор системы охлаждения (по 40А). Два слота оставлены под резерв.

Помощь в перераспределении напряжения оказывает блок С. Чтобы в него попасть, нужно в моторном отсеке отсоединить пластмассовые крепления по бокам и снять крышку. Перед нами откроется еще 6 предохранителей. Их схема в некоторой степени дублирует ту, что установлена в блоке А.

Целых два гнезда − первый и четвертый слоты отвечают за упомянутую выше секцию управления ABS (25 и 10А соответственно). Второй и третий слоты контролируют работу электродвигателя вентилятора системы охлаждения. Пятый нацелен на корректную функциональность блока управления электропакетом. Последний разъем − запасной.

Блок «B» и блок реле панели приборов

Самый большой блок предохранителей В искать надо в салоне автомобиля. Он находится под рулевой колонкой. Доступ получить не трудно. Достаточно потянуть крышку вниз − Сезам и откроется. Для удобства работы с устройствами в панельку монтажного блока седана Фольксваген Поло вмонтирован маленький пинцет.

Схема расположения выглядит немного запутаннее, чем на предыдущих конфигурациях. Поэтому, если придется заниматься заменой «пробок» в блоке, то лучше всего иметь под рукой рисунок с подробным обозначением каждого элемента.

Стоит сразу назвать предохранители, которые «уходят» в резерв: 1,5,28−31,41,60. Кроме того «зарезервированы» могут быть слоты: 8 и 32. «Восьмерка» может использоваться для защиты форсунок двигателя, а «32−ой» разъем для топливного насоса.

Группа устройств, высасывающая большое количество энергии, относится к осветительным приборам:

• Направление пучков света фар определяют специальные регуляторы. Для них применяются два предохранителя: «седьмой» (контролирует также подсветку номеров), и «одиннадцатый» (запускает мотор−редукторы в фарах). У обоих элементов сила тока равна 5А.
• Лампа в заднем противотуманном фонаре − слот 18 (5А).
• «21−й» контакт отвечает за подсветку салона и багажного отделения (10А).
• Выключатель лампы заднего хода в правом фонаре дезактивируется благодаря слоту 27 (5А).
• Правая фара: дальний свет − 34 (7,5А), ближний свет − 39 (10А).
• Левая фара: дальний свет − 38 (7,5А), ближний свет − 59 (10А).
• Стоп−сигналы и указатели поворотов − 43 (15А).
• «Противотуманки» − 54 (15А).
• Габариты левой фары и левого заднего фонаря − 57 (5А).
• Габариты правой фары и правого заднего фонаря − 58 (5А).

Руководят блоком двигателя и трансмиссии сразу несколько предохранителей − 3 (5А), 13 (15А) и 23 (7,5А). Схема блока управления электропакетом включает предохранители, надзирающие за различными функциями автомобиля. В эту группу можно включить:

• Датчик скорости, выключатель зажигания и селектор «автомата» − слот 10 (5А).
• Блок управления АКПП и переключатель скоростей − 13 (15А).
• Реле стояночных огней и головное устройство звуковоспроизведения 19 (5А).
• Электроподогрев боковых зеркал − 24 (5А).
• Электроподогрев кресел − 37 (25А).
• Звуковой сигнал − 46 (20А).
• Электромотор стеклоомывателей − 47 (20А).
• Центральный замок и горловина топливного бака − 48 (25А).
• Обогрев заднего стекла − 53 (30А).
• Обогрев лобового стекла − 56 (40А).

Крупную группу создают «пробки», защищающие систему отопления и кондиционирования: 22 (5А), 25 (5А) и 40 (30А). Подрулевые переключатели включают следующие предохранители: 2 (10А), 4 (2А), 20 (5А).

Всего салонная схема «пробок» содержит 60 разъемов. Запомнить расположение каждого элемента тяжело, поэтому прежде чем приступать к замене поврежденного звена рекомендуется свериться с расстановкой предохранителей.

Важным условием при замене контактов является сила тока, которая обязательно должна соблюдаться при процедуре. Иными словами − нельзя в разъем вставлять перемычку, рассчитанную на другую силу тока. Также строго запрещается пользоваться плодами «кустарных» разработок. «Самоделки» сами перегорят, да еще и часть электронного оборудования седана Поло «прихватят» с собой. А в худшем сценарии − пожар, который может оставить владельца немецкого автомобиля ни с чем.

Наконец, последний блок электропроводки автомобиля − это реле, расположенное на приборной панели сбоку. Чтобы его извлечь из панели, нужно поддеть плоской отверткой боковую крышку и снять ее. Качаем из стороны в сторону устройство и осторожно достаем его из отверстия.

На реле представлено 15 контактов. Последние пять не используются в цепи. Остальные отвечают за работу стартера, обогревателя «лобовухи», топливного насоса, ближнего света фар, компрессора кондиционера и т.д. Если источник неприятностей возник в этой коробке, то находим испорченный контакт и меняем на нем нужное реле.

Таким образом, можно сделать два вывода. Во−первых, если отказывает один из узлов автомобиля, то перво−наперво следует заглянуть в блоки предохранителей и реле − возможно, причина неисправности лежит в их зоне видимости. Это позволит сэкономить средства, потраченные на услуги специалистов на СТО. Во−вторых, замена перегоревших элементов не вызовет проблем даже у начинающего «половеда». Важно лишь иметь под рукой схему расположения «пробок».

Схема предохранителей

Volkswagen

Расположение блоков предохранителей, схемы предохранителей, назначение электрических предохранителей и реле в автомобилях Volkswagen .

---

Volkswagen Amarok (2010-2017)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen (VW) Amarok (2010, 2011, 2012, 2013, 2014, 2015, 2016 , 2017).

---

---

Volkswagen Caddy (2003-2010)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen (VW) Caddy III (2k; 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010).

---

Volkswagen Caddy (2011-2015)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Volkswagen (VW) Caddy IV (2011, 2012, 2013, 2014, 2015).

---

Volkswagen Crafter (2007-2015)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen (VW) Crafter (2007, 2008, 2009, 2010, 2011, 2012, 2013 , 2014, 2015).

---

---

---

---

---

---

Volkswagen New Beetle (1998-2011)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen (VW) New Beetle (1998, 1999, 2000, 2001, 2002, 2003 , 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011).

---

Volkswagen Passat B5 (1997-2005)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen (VW) Passat B5 (1997, 1998, 1999, 2000, 2001, 2002 , 2003, 2004, 2005).

---

---

---

Volkswagen Polo (6r / mk5; 2009-2017)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen (VW) Polo (6r / mk5; 2009, 2010, 2011 , 2012, 2013, 2014, 2015, 2016, 2017).

---

Volkswagen Tiguan (2008-2017)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen (VW) Tiguan (2008, 2009, 2010, 2011, 2012, 2013, 2014 , 2015, 2016, 2017).

---

---

---

Volkswagen Touareg (2011-2018)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Volkswagen (VW) Touareg (2011, 2012, 2013, 2014, 2015, 2016, 2017 , 2018).

---

Volkswagen Up! (2011-2017)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen (VW) Up! (2011, 2012, 2013, 2014, 2015, 2016, 2017).

---

---

---

Схема предохранителей

Volkswagen Jetta

Используйте эту схему, чтобы определить, какой предохранитель заменить, если у вас перегорят стоп-сигналы или топливный насос в автомобиле Volkswagen Jetta или Golf 1999 года выпуска или новее.

Предохранитель — это предохранительное устройство; он защищает электрическую цепь от чрезмерного тока.Внутри находится металлическая полоса, которая плавится, когда через нее проходит слишком много тока, размыкая цепь и блокируя ток.

Схема предохранителей

В приведенных ниже списках указано, какое устройство защищает каждый предохранитель, необходимая сила тока и цвет, соответствующий каждому номинальному току:

1. Нагреватели форсунок омывателя: 10A
2. Указатели поворота: 10A
3. Реле противотуманных фар: 5A
4. Фонарь освещения номерного знака: 5A
5. Система комфорта, круиз-контроль, климатроник, кондиционер, модули управления подогревом сиденья: 7.5А
6. Центральный замок: 5A
7. Задний фонарь, датчик скорости спидометра: (VSS) 10A
8. Открыть
9. Антиблокировочная тормозная система (ABS): 5A
10. Блок управления двигателем (ЕСМ), бензиновый двигатель: 10A
11. Комбинация приборов, электромагнит блокировки переключения передач: 5A
12. Разъем канала передачи данных (DLC) Источник питания: 7,5 А
13. Тормозные и задние фонари: 10A
14. Внутреннее освещение, центральный замок: 10A
15. Комбинация приборов, модуль управления коробкой передач (TCM): 5A
16. Муфта кондиционера, насос охлаждающей жидкости на выходе из двигателя: 10A
17. Открыть
18. Дальний свет фар, правый: 10A
19. Дальний свет фар, левый: 10A
20. Фара ближнего света правая: 15A
21. Фара ближнего света левая: 15A
22. Стояночный свет (правый), боковой габарит (правый): 5A
23. Стояночный свет (левый), боковой габаритный огонь (левый): 5A
24. Насос омывателя лобового и заднего окон, электродвигатель стеклоочистителя: 20A
25. Вентилятор приточного воздуха, Climatronic, кондиционер: 25A
26. Обогреватель заднего стекла: 25A
27. Электродвигатель заднего стеклоочистителя: 15A
28. Топливный насос (FP): 15A
29. Блок управления двигателем (ЕСМ), бензиновый двигатель: 15A
30. Модуль управления двигателем (ЕСМ), дизельный двигатель: 10A
31. Блок управления люком с электроприводом: 20A
32. Модуль управления трансмиссией (TCM): 20A
33. Форсунки (бензиновый двигатель): 10А
34. Блок управления двигателем (ЕСМ), дизельный двигатель: 15A
35. Омыватель фар: 20A
36. Элементы управления двигателем: 10A
37. Открыть
38. Противотуманные фары: 15A
39. Терминал (86S) на радио: 10A
40. Центральный замок (с электрическими стеклоподъемниками), освещение багажного отделения, пульт дистанционного управления / дверца топливного бака, мотор для отпирания задней крышки: 15A
41. Аварийная сигнализация: 15A
42. Двухтональный рупор: 20A
43. Прикуриватель: 10A
44. Радио: 25A
45. Элементы управления двигателем: 10A
46. Сиденья с подогревом: 15A

Цвета предохранителей

Вот номинальная сила тока предохранителей и соответствующие цвета предохранителей:

• 3A: Фиолетовый
• 5A: бежевый
• 7.5A: коричневый
• 10A: Красный
• 15A: Синий
• 20A: желтый
• 25A: Белый
• 30A: зеленый

VW Classic Beetle Блоки предохранителей, предохранители, реле и датчики уровня топлива

Общая информация

Беспроцентный кредит доступен для всех покупок на сумму от 350 фунтов стерлингов. Вы можете подать заявку онлайн — это быстро, легко, и вы получите мгновенное решение. Нашим партнером по финансированию розничной торговли через Интернет является компания Divido. Кредит предоставляется в зависимости от статуса.

Пример финансовых вариантов

Цена наличными: 676,00 фунтов стерлингов
Залог: 70,00 фунтов стерлингов
Сумма кредита: 606,00 фунтов стерлингов
12 ежемесячных взносов в размере 50,50 фунтов стерлингов
Типичная годовая процентная ставка: 0%

Как подать заявку

Посетите наш сайт и выберите товары, которые хотите приобрести. На экране оформления заказа выберите «Финансы» в качестве способа оплаты.

Это займет всего пару минут, и вы получите мгновенное решение.

Критерии

Чтобы подать заявку на финансирование, вы должны соответствовать следующим критериям;

• Вы должны быть старше 18 лет.
• Вы должны быть резидентом Великобритании и иметь постоянный адрес не менее 3 лет.
• Вы должны работать полный рабочий день, если только вы не пенсионер или домохозяйство с супругом, работающим полный рабочий день.
• У вас должен быть банковский счет в Великобритании, способный принимать прямой дебет.
• Товар необходимо доставить на ваш домашний адрес.

Льготы

• Беспроцентный кредит доступен для всех покупок на сумму более 350 фунтов стерлингов.
• Купите то, что хотите, + аксессуары, и все это за небольшую ежемесячную плату.
• Выберите предмет с более высокими характеристиками за несколько фунтов больше в месяц.
• Вы можете распределить стоимость покупки, чтобы минимизировать ежемесячные платежи.
• Универсальный шоппинг: не нужно идти в банк, чтобы получить финансирование.
• Храните наличные для повседневных расходов.
• Фиксированные платежи — ваши платежи фиксируются на время действия соглашения, что позволяет более эффективно составлять бюджет.

Сколько я могу взять в долг?

При оформлении заказа просто заполните нашу простую онлайн-форму заявки, и вы можете получить одобрение на сумму до 5000 фунтов стерлингов для использования в предметах, которые вы хотите приобрести.Минимальный заказ 350 фунтов стерлингов.

Требуется ли залог?

Требуется минимальный депозит в размере 10%, который оплачивается кредитной или дебетовой картой при приеме.

Как выплачиваются мои ежемесячные платежи?

Все ежемесячные платежи производятся прямым дебетом с вашего личного банковского счета. Обычно первый платеж должен быть произведен через месяц после даты финансового соглашения, а последующие ежемесячные платежи будут производиться каждый месяц в течение вашего срока в этот день месяца.

Какой срок погашения доступен?

В настоящее время вы можете выбрать срок погашения кредита 6 или 12 месяцев под 0% годовых в зависимости от суммы вашего заказа.

Могу ли я досрочно погасить договор?

Вы можете погасить кредитный договор в любой момент. Просто напишите Shawbrook, и они рассчитают и отправят вам сумму вашего поселения. Ваш расчетный показатель и дата рассчитываются в соответствии с Законом о потребительском кредите.

Исключения

0% Финансирование в настоящее время недоступно для двигателей, коробок передач и других предметов, требующих депозита.
Доступно только для розничных клиентов и исключает любые другие предложения.

Финансовые аннулирования

Вы можете вернуть все товары, заказанные по финансам, после чего полис может быть аннулирован. Это потребует 10% комиссии за обработку для покрытия стоимости финансового соглашения.

Замена финансовых статей

Мы бесплатно заменим любой неисправный или поврежденный товар, заказанный по финансовым вопросам.

Аннулирование финансовой статьи

Если вы хотите отменить заказанный товар по финансам, но оставить остальную часть заказа, мы возместим стоимость товара чеком, и финансовое соглашение между вами и финансовой компанией останется в силе.Плата за обработку в размере 10% будет взиматься для покрытия стоимости финансового соглашения.

Volkswagen EOS (2006-2015) Схемы и схемы блока предохранителей

Бренд Volkswagen — популярное имя, когда речь идет об автомобилях, которые являются одновременно производительными. ориентированный и впечатляющий вид. Когда дело доходит до четырехместного кабриолета, оснащенного со всеми функциями, тогда Volkswagen EOS был популярным именем. Это из-за комфорта, впечатляющий внешний вид, спортивное управление и превосходные впечатления от езды. Помимо ядра ориентированные на производительность функции, в нем также есть некоторые инновационные функции, которые являются новыми для этого диапазон.Одно из них — кожаные сиденья с подогревом, которые идут в стандартной версии этого автомобиля. машина.

Volkswagen EOS: Первое поколение

Эта модель от Volkswagen оснащена технологией 1.4 TSI BlueMotion, которая помогает достичь 121 л.с. Благодаря этой мощности вы почувствуете скорость во время вождения. Есть и другие модели которые модернизированы до двигателя 1.4 TSI мощностью 158 л.с. Помимо этой мощной спецификации двигателя EOS довольно надежен и безопасен в поворотах. Чуткое рулевое управление обеспечивает хорошее управляемость и управляемость на крутых поворотах.

Что касается экономии топлива, а также выбросов, он находится на среднем уровне, как у дизеля. вариант может обеспечить 58,9 миль на галлон с выбросом CO2 125 грамм / км. Он пережил обновленный дизайн в 2011 году. Модернизированы задняя и передняя части. Последняя модель имеет четырехполосный хром с острыми фарами. Качество материалов, используемых при изготовлении кабины оптимального качества, обеспечивающие разный уровень удовлетворенности.

Объем багажного отделения составляет 380 литров, что позволяет складывать складной автомобиль, так как после складывания вы будете получите 205 литров загрузочного пространства.Что касается безопасности, EOS получила четыре звезды в Euro NCAP. контрольная работа. Помимо этого, у него также есть подушки безопасности для водителей, штор и пассажиров, которые срабатывают. за считанные секунды. Эта модель VW также имеет версию с подтяжкой лица, которая поставляется со специальными Особенности. Выбирая компактный четырехразмерный кабриолет с этими характеристиками было самым разумным решением народа.

Volkswagen Beetle 2001 Схема главного предохранителя / блока предохранителей

9036 Подсветка Автоматическая коробка передач3 15A 9036 21 Насос364 903 Прицеп Гнездо 903 903 6365

1	Форсунки омывателя с подогревом, наружные зеркала с подогревом	10A
2	Система указателей поворота	10A365 903
5A
4	Длина номерного знака	5A
5	Система комфорта	7.5A
6	Система центрального запирания	5A
7	Резервное освещение	10A
8	Телефонная система	5A
5A
10	Управление двигателем, бензин	10A
11	Комбинация приборов, замок переключения передач	5A
12	B + (положительное напряжение аккумулятора) для DLC	7.5A
13	Стоп-сигналы	10A
14	Внутреннее освещение, с центральным замком	10A
	Внутреннее освещение, только	5A
Инструмент 15	5A
16	Муфта кондиционера, электрический водяной насос	10A
17	Нагреватель дверного замка	7.5A
18	Правая фара, дальний свет	10A
19	Левая фара, дальний свет	10A
20	Правая фара, ближний свет
Левая фара ближнего света	15A
22	Боковые габаритные огни, правые	5A
23	Боковые габаритные огни, левая	5A
Шайба стеклоочистителя	20A
25	Нагнетатель свежего воздуха, кондиционер	25A
26	Обогреватель заднего стекла	25A
27		10A дневные ходовые огни 28	Топливный насос (FP)	15A
29	Управление двигателем, бензин	15A
	Управление двигателем (Дизель)	10A
30	Люк	20A
31	Автоматическая коробка передач	20A
Инжекторы Бензин	10A
	Управление двигателем, форсунки, дизель	15A
33	Омыватель фар	20A
34	Управление двигателем	10A
30A
36	Противотуманные фары	15A
37	Радиосистема	10A
38	Освещение багажного отделения	15A	Система аварийного мигания	15A
40	Двойной рог	20A
41	Прикуриватель, розетки питания 12 В	15A
42	Радиосистема	25A
Управление двигателем 43
44	Сиденья с подогревом	15A

Блок предохранителей VW Thing, датчик уровня топлива, спидометр

Пункт #	Изображение	Описание	Цена
111937505F		БЛОК ПРЕДОХРАНИТЕЛЕЙ С ЗАЖИМОМ И ИНСТРУКЦИЯМИ, 10PT Новый блок предохранителей и зажим для вашей вещи.Предоставляем бесплатные инструкции по установке.	35,00 долл. США
111937591		ЗАЖИМ БЛОКА ПРЕДОХРАНИТЕЛЕЙ Копия зажима блока предохранителей, по одному на автомобиль	3 доллара.00
111957375		УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА, СПИДОМЕТР	3,50 доллара США
111957397		ГНЕЗДО ДЛЯ ЛАМПОЧКИ СПИДОМЕТРА VW Thing Патрон лампы спидометра.	7,75 долл. США
111957000		ПРЕДУПРЕЖДАЮЩИЙ СВЕТИЛЬНИК СПИДОМЕТРА В комплект светового индикатора спидометра входят красные, зеленые и синие целлулоидные полосы для ремонта сигнальных огней спидометра.	4,75 долл. США
N0171211		ПРЕДОХРАНИТЕЛЬ, 8 АМП, БЕЛЫЙ VW Предохранитель, белый, 8 АМП.В VW Thing их 9 штук. Цена за предохранитель. Доступны специальные цены	0,50 доллара США
N0171214		ПРЕДОХРАНИТЕЛЬ 16 АМП, КРАСНЫЙ Предохранитель VW, красный, 16 АМП.Один из них используется в VW Thing. Цена за предохранитель.	0,50 доллара США
N177232		ЛАМПА СПИДОМЕТРА, 12 В 12 В Лампочка спидометра.	1,50 доллара США
N012434		C ЗАЖИМ ДЛЯ СПИДОМЕТРА C Зажим для троса спидометра.	0,75 доллара США
111957801H		НЕМЕЦКИЙ КАБЕЛЬ СПИДОМЕТРА Трос спидометра VW Thing. См. Подробное описание для получения дополнительной информации.	21,00 $
111957855		Втулка шпинделя спидометра VW Thing Втулка шпинделя спидометра.Устанавливается в шпиндель поворотного кулака и удерживает трос спидометра на одном уровне.	4,50 доллара США
111957861		Втулка троса спидометра VW Thing Втулка корпуса троса спидометра.	3,50 доллара США
181937555		БЛОК ПРЕДОХРАНИТЕЛЕЙ, КРЫШКА 10 ТОЧЕК Прозрачная крышка блока предохранителей VW Thing.	10,00 долл. США

Volkswagen Golf mk5 (1K) (2003-2009) — схема блока предохранителей

No.	А	Функция / компонент
1	10	T16 — Диагностический разъем (T16 / 1) J623 — Блок управления двигателя J757 — Реле питания компонентов двигателя (167) (с мая 2005 г.) J538 — Блок управления топливным насосом (с мая 2005 г.) J485 — Реле вспомогательного оборудования работа отопителя (с 2006 г.) N79 — Нагревательный элемент сапуна картера (с 2006 г.) G70 — Расходомер воздуха (с 2006 г.) J431 — Блок управления корректором угла наклона фар (с 2006 г.)
2	5	J104 — Блок управления ABS E132 — Выключатель антипробуксовочной системы E256 — Кнопка TCS и ESP E492 — Кнопка дисплея монитора давления в шинах F — Выключатель стоп-сигнала (низкий; с ноября 2005 г.)
	10	J623 — Блок управления двигателем (с 2006 г.) V49 — Электродвигатель корректора корректора правой фары (с 006) V48 — Электродвигатель корректора коррекции левой фары (с 2006 г.) E102 — Регулятор корректора коррекции фар (с 2006 г.) J538 — Топливный насос блок управления (с 2006 г.) J345 — блок управления распознавания прицепа (с 2006 г.) J587 — блок управления датчиков селектора (с 2006 г.) J533 — диагностический интерфейс шин данных (с 2006 г.) J285 — блок управления комбинации приборов (с 2006 г.) с 2006 г.) J500 — Блок управления ГУР (с 2006 г.) J104 — АБС ​​с блоком управления EDL (с 2006 г.) E132 — Выключатель антипробуксовочной системы (с 2006 г.) E256 — Кнопка TCS и ESP (с 2006 г.) G476 — Датчик положения педали тормоза (с 2006 г.) E1 — Выключатель света (с 2006 г.) F47 — Выключатель педали тормоза (с ноября 2005 г.)
3	10	J500 — Блок управления гидроусилителя руля (до мая 2005 г.)
	5	J234 — Блок управления подушек безопасности (с мая 2005 г.)
4	5	E16 — Переключатель обогревателя / выхода тепла G65 — Датчик высокого давления J131 — Блок управления подогревом сиденья водителя J132 — Блок управления подогрева переднего пассажирского сиденья J255 — Блок управления Climatronic K216 — Контрольная лампа программы стабилизации 2 (с мая 2005 ) M17 — Лампа заднего хода (с мая 2005 г.) E422 — Кнопка индикации давления в шинах (с мая 2005 г.) G266 — Датчик уровня и температуры масла (высокий; с мая 2005 г.) J530 — Блок управления работой гаражных ворот ( с мая 2006 г.) G128 — Датчик занятости сиденья переднего пассажира (с мая 2006 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2006 г.) Z20 — Нагревательный элемент левой форсунки (с мая 2006 г.) Z21 — Правый Нагревательный элемент жиклера омывателя (с мая 2006 г.)
	10	G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г.) M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) J255 — Блок управления Climatronic (высокий; с ноября 2005 г.) G65 — Датчик высокого давления (высокий ; с ноября 2005 г.) E16 — Выключатель обогревателя и мощности обогревателя (высокий; с ноября 2005 г.) J530 — Блок управления работой гаражных ворот (высокий; с ноября 2005 г.) N253 — Пиропатрон отключения аккумуляторной батареи (высокий; с ноября 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (высокое; с ноября 2005 г.) E422 — Кнопка индикации давления в шинах (высокое; с ноября 2005 г.) K216 — Контрольная лампа программы стабилизации 2 (высокая; с ноября 2005 г.) Z20 — Шайба левая Нагревательный элемент жиклера (высокий; с ноября 2005 г.) Z21 — Элемент нагревателя жиклера омывателя (высокий; с ноября 2005 г.) L71 — Подсветка переключателя системы регулирования тягового усилия (высокий; с ноября 2005 г.) J301 — Блок управления системы кондиционирования воздуха ( высокий; со 2 мая 007)
5	5	F47 — Выключатель педали тормоза системы круиз-контроля (до мая 2005 г.) G476 — Датчик положения сцепления J431 — Блок управления корректором угла наклона фар (с мая 2005 г.) J500 — Блок управления усилителем рулевого управления (с мая 2005 г.) J745 — Повороты блок управления светом и корректором фар в правой фаре (дальний; декабрь 2006)
	10	J745 — Блок управления поворотным светом и корректором фар, в правой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
6	5	J285 — Блок управления комбинации приборов (до мая 2006 г.) J538 — Блок управления топливного насоса (до мая 2006 г.) J533 — Диагностический интерфейс шин данных (до мая 2006 г.) F125 — Многофункциональный переключатель (до мая 2006 г.) 2006) J587 — Блок управления датчиками рычага селектора (до мая 2006 г.) F189 — Переключатель Tiptronic (до мая 2006 г.) J745 — Блок управления поворотным светом и корректором угла наклона фар, слева от фары (верхний; декабрь 2006 г.)
	10	J745 — Блок управления поворотным светом и корректором фар, в левой фаре (ближний; с мая 2006 г.), (высокий; с мая 2007 г.)
7	5	J431 — Блок управления корректором угла наклона фар (до мая 2005 г.) Y7 — Внутреннее зеркало с автоматическим затемнением (с мая 2005 г.) Не используется (с мая 2006 г.)
8	5	Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.)
	10	J345 — Блок управления детектора прицепа (с мая 2005 г.) Не назначен (с мая 2006 г.)
9	5	Не назначен (до мая 2005 г.) J503 — Блок управления с дисплеем для радионавигационной системы (только блок коммерческой навигационной системы) (с мая 2005 г.) Не назначен (с мая 2006 г.)
10	5	J412 — Блок управления электроники мобильного телефона (до мая 2005 г.) J530 — Блок управления гаражными воротами (с мая 2005 г.) J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.) Не назначен (с мая 2006 г.)
11	5	J345 — Блок управления детектора прицепа (до мая 2005 г.) Не назначен (с мая 2005 г.)
	10	J745 — Блок управления поворотным светом и корректором фар, в правой фаре, (с мая 2007 г.)
12	10	J386 — Блок управления двери водителя J387 — Блок управления двери переднего пассажира
13	10	E1 — Выключатель света T16 — Диагностический разъем (T16 / 16) F47 — Выключатель педали тормоза (с мая 2005 г.) G397 — Датчик обнаружения дождя и света (с 2006 г.) G197 — Датчик магнитного поля для компаса (с 2006 г.) )
14	5	F — Выключатель стоп-сигнала (низкий; с мая 2005 г.) J217 — Блок управления АКП
	10	J587 — Блок управления датчиками селектора (с 2006 г.) R149 — Приемник дистанционного управления автономным отопителем (с 2006 г.) J301 — Блок управления климатической установкой (с 2006 г.) J255 — Блок управления Climatronic (с 2006 г.) E16 — Переключатель обогревателя / тепловой мощности (с 2006 г.) J446 — Блок управления парковочного ассистента (с 2006 г.) J104 — АБС ​​с блоком управления EDL (с 2006 г.) E94 — Регулятор подогрева сиденья водителя (с 2006 г.) E95 — Обогрев переднего пассажира регулятор сиденья (с мая 2006 г.) J217 — Блок управления АКПП (с ноября 2005 г.)
15	7.5	J519 — Блок управления бортовой сети (освещение салона)
16	10	E16 — Переключатель отопителя / теплопроизводительности J301 — Блок управления системы кондиционирования воздуха J255 — Блок управления Climatronic R149 — Приемник дистанционного управления автономным отопителем Не назначен (с мая 2006 г.)
	5	J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.)
17	5	G397 — Датчик дождя и света (до мая 2006 г.) J515 — Блок управления выбором антенны (до мая 2006 г.) G273 — Датчик охраны салона (с 2006 г.) G384 — Датчик наклона автомобиля (с 2006 г.) h22 — Звуковой сигнал (с 2006 г.)
18	5	J446 — Блок управления парковочного ассистента J587 — Блок управления датчиками селектора Не используется (с 2006 г.)
19	5	J754 — Память данных о ДТП
20	5	J104 — АБС ​​с блоком управления EDL Не используется (с 2006 г.)
21	5	J503 — Блок управления с дисплеем радионавигационной системы (только блок коммерческой навигационной системы) (до мая 2005 г.) Не назначен (с мая 2005 г.) J542 — Блок управления регулятора оборотов двигателя в пространстве для ног спереди слева (специальные автомобили ) (высокий; с мая 2007 г.) J378 — Блок управления КПК (спецавтомобили) (с мая 2007 г.)
22	40	V2 — Вентилятор приточного воздуха (Climatronic) N253 — Пиропатрон отключения аккумуляторной батареи (задний аккумулятор) (высокий; с мая 2005 г.)
23	30	J386 — Блок управления двери водителя (стеклоподъемник) J387 — Блок управления двери переднего пассажира (стеклоподъемник)
24	25	U1 — Прикуриватель (до мая 2006 г.) U9 — Прикуриватель задний (до мая 2006 г.) U5 — розетка 12 В (отдел уголовного розыска)
	20	J388 — Блок управления задней левой двери (центральный замок) (с 2006 г.) J389 — Блок управления задней правой двери (центральный замок) (с 2006 г.) J393 — Центральный блок управления систем комфорта (с 2006 г.)
	25	J388 — Блок управления задней левой двери (центральный замок) (высокий; с мая 2007 г.) J389 — Блок управления задней правой двери (центральный замок) (высокий; с мая 2007 г.) J393 — Центральный блок управления систем комфорта (высокий; с мая 2007 г.) Май 2007 г.)
25	25	Z1 — Обогрев заднего стекла J301 — Блок управления климатической установкой (только с дополнительным нагревателем охлаждающей жидкости) E16 — Переключатель отопителя / мощности нагрева (только с дополнительным нагревателем охлаждающей жидкости) N24 — Последовательный резистор вентилятора приточного воздуха (только с дополнительным нагревателем охлаждающей жидкости) )
26	20	U5 — розетка 12 В (багажное отделение) (до мая 2006 г.)
	30	J388 — Блок управления задней левой двери (стеклоподъемник) (с мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (с мая 2006 г.)
27	15	J538 — Блок управления топливным насосом G6 — Подкачивающий насос топливной системы J17 — Блок управления топливным насосом J643 — Реле подачи топлива (с мая 2006 г.)
28	10	Точка зарядки для электрического фонарика Mag-Lite (специальный автомобильный интерфейс) (до мая 2005 г.)
	30	U13 — Трансформатор с розеткой, 12В-230В (с мая 2005 г.) Не назначен (с мая 2006 г.)
	25	Розетка для специальных автомобилей (не для США / Канады) (высокая; с ноября 2005 г.)
29	10	J220 / J623 — Блок управления Motronic J248 / J623 — Блок управления дизельной системой непосредственного впрыска G70 — Расходомер воздуха (AXX) N79 — Нагревательный элемент сапуна картера (BUB, BMJ) Не назначен (с 2006)
30	5	J234 — Блок управления подушек безопасности (до мая 2005 г.) K145 — Контрольная лампа отключения боковой подушки безопасности переднего пассажира (до мая 2005 г.)
	10	N30 — Форсунка, цилиндр 1 (с мая 2005 г.) N31 — Форсунка, цилиндр 2 (с мая 2005 г.) N32 — Форсунка, цилиндр 3 (с мая 2005 г.) N33 — Форсунка, цилиндр 4 (с мая 2005 г.)
	20	N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6 J217 — Блок управления автоматической коробкой передач ( с 2006 г.) J743 — Мехатроник КПП с прямым переключением (с 2006 г.)
31	5	F4 — Выключатель фонарей заднего хода (до мая 2005 г.) J743 — Мехатроник коробки передач с прямым переключением (до мая 2005 г.)
	20	V192 — Вакуумный насос тормозов (с мая 2005)
32	30	J388 — Блок управления задней левой дверью (стеклоподъемник) (до мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (до мая 2006 г.) U13 — Трансформатор с розеткой, 12 В-230 В (с мая 2006) U27 — Трансформатор с розеткой, 12 В — 15 В, (США / Канада) (с мая 2006 г.)
33	25	J245 — Блок управления сдвижного люка
34	15	V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя V126 — Электродвигатель продольной регулировки поясничной опоры переднего пассажира V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя V130 — Электродвигатель регулировки высоты поясничной опоры переднего пассажира
35	5	G273 — Датчик охраны салона G384 — Датчик наклона автомобиля h22 — Звуковой сигнал тревоги Не назначен (с 2006 г.)
36	20	V11 — Насос омывателя фар J39 — Реле омывателя фар
37	30	J131 — Блок управления подогрева сиденья водителя J132 — Блок управления подогрева переднего пассажирского сиденья
38	10	J23 — Блок управления поворотным светом и сиреной (до мая 2005 г.) Не назначен (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором угла поворота левой фары (с мая 2007 г.)
	20	J388 — Блок управления задней левой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J389 — Блок управления задней правой дверью (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006) J393 — Центральный блок управления систем комфорта (только VR6) (с мая 2006)
39	20	Не назначен (до мая 2005 г.) J217 — Блок управления АКП (с мая 2005 г.) Не назначен (с мая 2006 г.)
40	40	E16 — Переключатель отопителя / теплопроизводительности (вентилятор приточного воздуха) J301 — Блок управления системы кондиционирования (вентилятор приточного воздуха)
	5	E16 — Переключатель нагревателя / теплопроизводительности (вентилятор приточного воздуха) (высокий; с ноября 2005 г.) J301 — Блок управления системы кондиционирования (вентилятор приточного воздуха) (высокий; с ноября 2005 г.)
41	15	V12 — Электродвигатель очистителя заднего стекла (до мая 2006 г.)
	20	V12 — Электродвигатель очистителя заднего стекла (с мая 2006 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG J1) (с мая 2006 г.)
42	15	J729 — Реле 1 двойного насоса омывателя (до мая 2005 г.) J730 — Реле 2 двойного насоса омывателя (до мая 2005 г.) J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG J1) (с мая 2005 г.)
	20	U1 — Прикуриватель (с мая 2006 г.) U9 — Прикуриватель задний (с мая 2006 г.) U5 — розетка 12 В (отдел уголовного розыска) (с мая 2006 г.)
43	15	J345 — Блок управления распознавания прицепа
44	20	J345 — Блок управления распознавания прицепа
45	15	J345 — Блок управления распознавания прицепа
46	5	Z20 — Нагревательный элемент левой форсунки Z21 — Нагреватель правой форсунки E94 — Регулятор подогрева сиденья водителя E95 — Регулятор обогрева переднего пассажирского сиденья Не используется (с мая 2006 г. Опубликовано в :  Разное Метки :  Ссылка на эту запись:https://trophy-market.ru/raznoe/blok-predohranitelej-folksvagen-blok-predohranitelej-i-rele-folksvagen-polo-sedan.html Оставить ответ Отменить ответ Комментарий Имя(требуется) Email(требуется) Веб-сайт Поиск Рубрики Трофи маркет 2009-2025 г. Все права защищены. Некоторые материалы на сайте взяты из открытых источников с обратной ссылкой на материал и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам и если Вы обнаружили материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, сообщите нам. *Администрация сайта не несет ответственности за содержание материала . Карта Сайта
