Шевроле нива передняя подвеска схема

Подвеска Нивы Шевроле обеспечивает плавный ход и управляемость автомобиля независимо от качества дорожного покрытия.

От ее состояния зависит безопасность и комфорт водителя и пассажиров.

Износ элементов подвески приводят к увеличению тормозного пути. Они могут стать причиной потери управления.

Поэтому владельцам надо следить за состоянием элементов и менять или ремонтировать их при первых признаках неисправности.

Назначение и устройство передней и задней

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

  • Снижение ударных нагрузок на кузов, колеса, подшипники.
  • Обеспечение сцепления с дорогой.
  • Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

  • Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.
  • Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

Достоинства и недостатки

Машина демонстрирует неплохие внедорожные качества. Они ярко проявляются после лифтинга для установки резины с увеличенным внешним диаметром.

Комфорт в салоне сохраняется не только на асфальте. Этому способствует независимая передняя подвеска вместе с достаточно мягкими пружинами.

Однако многие владельцы Нивы Шевроле отмечают недостаточную прочность реактивных тяг, удерживающих задний мост.

Тем, кто планирует активные поездки по бездорожью, стоит позаботиться об усилении деталей. Для этого продаются комплекты усиленных реактивных тяг.

Также нуждаются во внимании шаровые опоры с сайлентблоками, которые не отличаются долговечностью. Чтобы продлить срок службы шарниров, необходимо контролировать состояние пыльников, чтобы вовремя менять их.

Основные неисправности

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

  • Износ сайлентблоков, шаровых опор.
  • Повреждение или растрескивание пыльников.
  • Снижение эффективности работы амортизаторов.
  • Обрыв реактивных тяг.

Кроме замены неисправных деталей, необходимо регулярно проверять и регулировать углы установки передних колес.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Признаки неисправностей

Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

  • Раскачивание либо прыжки кузова при проезде неровностей.
  • Увод автомобиля в сторону.
  • Увеличение тормозного пути.
  • Ухудшение управляемости.
  • Ускоренный или неравномерный износ покрышек.

Важно: повреждение пыльников можно заметить лишь при осмотре. Если вовремя не заменить их, грязь попадет в шарниры и станет причиной их поломки.

Стоит ли делать ремонт своими руками

Любой ремонт требует не только опыта, слесарных навыков и наличия стандартного набора инструмента. Большинство операций выполняется на смотровой яме или эстакаде.

Для замены шаровых опор и сайлентблоков требуются съемники, а проверка и регулировка углов установки передних колес выполняется только на специальных стендах.

Ремонтировать автомобиль своими руками стоит лишь при наличии необходимого оборудования и инструментов. Часто дешевле обратиться на СТО, чем покупать съемники или ключи для разовой работы.

Ремонт подвески — серьезный процесс, от которого зависит ваша безопасность на дороге. Если вы не уверены в своих силах или не располагаете нужными инструментами, лучше обратиться к профессионалам.

Тюнинг

В магазинах имеются готовые комплекты для модификации подвески. Популярны три вида тюнинга:

  • Лифтинг — увеличение клиренса за счет установки прокладок под пружины и установки амортизаторов с увеличенным ходом.
  • Усиление — замена реактивных тяг и других деталей на более прочные.
  • Установка пневмоподвески, которая позволяет регулировать клиренс и жесткость в соответствии с состоянием дороги

Последний вариант — наиболее сложный и дорогой. Зато он позволяет быстро настроить поведение в соответствии с условиями эксплуатации.

Важно: некоторые варианты тюнинга законодательство расценивает как переоборудование автомобиля. В таких случаях нужно пройти процедуру сертификации и внести изменения в техпаспорт.

Передняя подвеска:
1 — колпак;
2 — гайка;
3 — центрирующая втулка;
4 — ступица колеса;
5 — тормозной диск;

6 — сальник;
7 — наружный подшипник;
8 — кольцо;
9 — внутренний подшипник;
10 — шаровая опора;
11 — втулка стабилизатора;
12 — нижняя чашка пружины;
13 пружина передней подвески;
14 — нижний рычаг подвески;
15 — верхняя чашка пружины;
16 — прокладка пружины;
17 — буфер сжатия;
18 — поперечина передней подвески;
19 — растяжка;
20 — болт крепления верхнего рычага;
21 — регулировочные шайбы;
22 — буфер хода отбоя;
23 — стабилизатор;
24 — верхний рычаг;
25 — шаровой шарнир;
26 — скоба;
27 — поворотный кулак;
28 — амортизатор;
29 — защитный кожух переднего тормоза.

Передняя подвеска — независимая, на верхних и нижних вильчатых поперечных рычагах, с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и стабилизатором поперечной устойчивости. Верхний и нижний рычаги имеют сходную конструкцию: на концах «вилки» выполнены проушины с цилиндрическими отверстиями под резинометаллические шарниры (сайлент-блоки), а с противоположной стороны — площадка с тремя отверстиями для крепления корпуса шаровой опоры.

На передней ветви верхнего рычага выполнен прилив, в который упирается буфер отбоя при максимальном ходе подвески, а на нижнем рычаге — четыре отверстия для крепления нижней опорной чашки пружины.

Шаровые опоры верхнего и нижнего рычагов взаимозаменяемы. Опора крепится к рычагу тремя болтами. Резьбовые концы пальцев верхней и нижней опор направлены вниз и входят в конусные отверстия поворотного кулака. Пальцы крепятся самоконтрящимися гайками. Таким образом, поворотный кулак может поворачиваться вокруг оси, проходящей через центры сфер пальцев шаровых опор.

Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров. Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес. Резьбовые концы оси входят в резинометаллические шарниры рычага. С двух сторон каждого шарнира расположены шайбы: меньшая (плоская) — с внутренней стороны, большая (выпуклостью наружу) — с внешней. Самоконтрящиеся гайки оси верхнего рычага окончательно затягивают только на нагруженном автомобиле, иначе шарнир будет постоянно закручен и быстро выйдет из строя. Ось нижнего рычага представляет собой болт, проходящий через втулку в поперечине подвески и резинометаллические шарниры рычага.

Так же, как и шарниры верхнего рычага, каждый шарнир нижнего рычага стянут между двумя шайбами, но между внутренней шайбой и втулкой добавлены еще одна упорная шайба (толстая), прилегающая к втулке, и несколько регулировочных (тонких). Толщина шайб подбирается на заводе, при демонтаже рычага необходимо запомнить их число и расположение.

Изменять расположение шайб допустимо лишь при необходимости восстановления геометрии подвески (например после ДТП, замены поперечины). При этом расстояние между наружной шайбой и отбортовкой втулки резинометаллического шарнира после затяжки гайки должно быть в пределах 3,0–7,5 мм. В том случае, если невозможно отрегулировать угол продольного наклона оси поворота при исправных деталях подвески, можно перенести часть шайб с одного конца рычага на другой.

Поперечина подвески представляет собой изогнутую стальную балку трубчатого сечения, к которой с двух сторон приварены стальные кованые кронштейны.

В нижней части кронштейна расположена втулка оси нижнего рычага, а верхняя часть выполнена как вертикальная площадка с тремя парами отверстий для крепежных болтов. Верхняя пара болтов крепит ось верхнего рычага к поперечине. Средняя пара болтов стягивает кронштейн опоры силового агрегата, поперечину и ее кронштейн. Кронштейн крепится к лонжерону кузова и служит опорой верхнего витка пружины и штока амортизатора. Нижняя пара болтов стягивает поперечину и ее кронштейн.

К трубчатой передней части поперечины приварены два кронштейна крепления редуктора переднего моста. К трубчатой задней части поперечины приварены два кронштейна растяжек. К ним на болтах крепятся растяжки, повышающие продольную жесткость конструкции. Задний (резьбовой) конец растяжки крепится к кронштейну на кузове автомобиля двумя гайками и шайбами. При установке растяжки внутреннюю гайку заворачивают до касания шайбой кронштейна, а наружную — рекомендуемым моментом.

В низу пружина подвески опирается на нижнюю опорную чашку пружины через пластиковую прокладку. Между верхней опорной чашкой пружины и кронштейном поперечины установлена резиновая изолирующая прокладка.

К кронштейну поперечины приварена стойка опоры буфера хода сжатия (она обращена вниз) и чашка буфера хода отбоя (обращена вверх). Буфер хода сжатия при максимальном ходе подвески упирается в нижнюю опорную чашку пружины, а буфер хода отбоя — в прилив на верхнем рычаге. Нижняя опорная чашка пружины крепится к нижнему рычагу четырьмя болтами с гайками и пружинными шайбами. К нижней чашке также приварены кронштейны крепления нижнего конца амортизатора и стабилизатора поперечной устойчивости (сзади пружины).

В проушину амортизатора запрессован резинометаллический шарнир, поэтому затягивать болт его нижнего крепления можно только на автомобиле под нагрузкой. Шток амортизатора через две резиновые подушки гайкой с шайбами крепится к кронштейну поперечины. Гайку можно затягивать при любом положении подвески.

Стабилизатор поперечной устойчивости (штанга) представляет собой изогнутый пруток из пружинной стали. Он уменьшает крены автомобиля при прохождении поворотов. Через резиновые подушки, прижимаемые стальными обоймами, штанга прикреплена в двух точках к кузову и в двух точках к кронштейнам на нижних опорных чашках пружин. К ее средней части крепится через резиновые подушки нижняя крышка редуктора переднего моста.

Ремонт подвески, в основном, заключается в замене изношенных и поврежденных деталей. Особое внимание обращайте на состояние защитных чехлов шаровых опор (пыльников). Если пыльник порван — немедленно замените его и смазку, иначе опора быстро выйдет из строя. Cайлент-блоки заменяйте при выпучивании резины, надрывах, трещинах или сильном износе.

Элементы передней подвески:
1 — тормозной диск;
2 — ступица колеса;
3 — шпилька;
4 — нижняя шаровая опора;
5 — колпачок;
6 — корпус наружного шарнира привода;
7 — регулировочная гайка;
8 — конусная втулка;
9 — подшипники ступицы;
10 — сальники;
11 — грязеотражательное кольцо;
12 — резиновая подушка штанги стабилизатора;
13 — обойма крепления штанги стабилизатора;
14 — поворотный кулак;
15 — кузов;
16 — растяжка;
17 — защитный чехол шарового пальца;
18 — верхняя шаровая опора;
19 — подушки крепления штока амортизатора;
20 — верхний рычаг;
21 — поперечина;
22 — регулировочные шайбы;
23 — ось верхнего рычага;
24 — резинометаллический шарнир (сайлентблок) верхнего рычага;
25 — буфер хода отбоя;
26 — кронштейн;
27 — пружина;
28 — шайбы нижнего рычага;
29 — ось нижнего рычага;
30 — резинометаллический шарнир нижнего рычага;
31 — нижний рычаг;
32 — нижняя изолирующая прокладка пружины;
33 — нижняя опорная чашка пружины;
34 — буфер хода сжатия;
35 — амортизатор;
36 — кронштейн крепления штанги стабилизатора к кузову;
37 — резиновая подушка штанги стабилизатора;
38 — штанга стабилизатора

Подвеска Нивы Шевроле обеспечивает плавный ход и управляемость автомобиля независимо от качества дорожного покрытия.

От ее состояния зависит безопасность и комфорт водителя и пассажиров.

Износ элементов подвески приводят к увеличению тормозного пути. Они могут стать причиной потери управления.

Поэтому владельцам надо следить за состоянием элементов и менять или ремонтировать их при первых признаках неисправности.

Назначение и устройство передней и задней

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

  • Снижение ударных нагрузок на кузов, колеса, подшипники.
  • Обеспечение сцепления с дорогой.
  • Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

  • Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.
  • Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

Достоинства и недостатки

Машина демонстрирует неплохие внедорожные качества. Они ярко проявляются после лифтинга для установки резины с увеличенным внешним диаметром.

Комфорт в салоне сохраняется не только на асфальте. Этому способствует независимая передняя подвеска вместе с достаточно мягкими пружинами.

Однако многие владельцы Нивы Шевроле отмечают недостаточную прочность реактивных тяг, удерживающих задний мост.

Тем, кто планирует активные поездки по бездорожью, стоит позаботиться об усилении деталей. Для этого продаются комплекты усиленных реактивных тяг.

Также нуждаются во внимании шаровые опоры с сайлентблоками, которые не отличаются долговечностью. Чтобы продлить срок службы шарниров, необходимо контролировать состояние пыльников, чтобы вовремя менять их.

Основные неисправности

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

  • Износ сайлентблоков, шаровых опор.
  • Повреждение или растрескивание пыльников.
  • Снижение эффективности работы амортизаторов.
  • Обрыв реактивных тяг.

Кроме замены неисправных деталей, необходимо регулярно проверять и регулировать углы установки передних колес.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Признаки неисправностей

Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

  • Раскачивание либо прыжки кузова при проезде неровностей.
  • Увод автомобиля в сторону.
  • Увеличение тормозного пути.
  • Ухудшение управляемости.
  • Ускоренный или неравномерный износ покрышек.

Важно: повреждение пыльников можно заметить лишь при осмотре. Если вовремя не заменить их, грязь попадет в шарниры и станет причиной их поломки.

Стоит ли делать ремонт своими руками

Любой ремонт требует не только опыта, слесарных навыков и наличия стандартного набора инструмента. Большинство операций выполняется на смотровой яме или эстакаде.

Для замены шаровых опор и сайлентблоков требуются съемники, а проверка и регулировка углов установки передних колес выполняется только на специальных стендах.

Ремонтировать автомобиль своими руками стоит лишь при наличии необходимого оборудования и инструментов. Часто дешевле обратиться на СТО, чем покупать съемники или ключи для разовой работы.

Ремонт подвески — серьезный процесс, от которого зависит ваша безопасность на дороге. Если вы не уверены в своих силах или не располагаете нужными инструментами, лучше обратиться к профессионалам.

Тюнинг

В магазинах имеются готовые комплекты для модификации подвески. Популярны три вида тюнинга:

  • Лифтинг — увеличение клиренса за счет установки прокладок под пружины и установки амортизаторов с увеличенным ходом.
  • Усиление — замена реактивных тяг и других деталей на более прочные.
  • Установка пневмоподвески, которая позволяет регулировать клиренс и жесткость в соответствии с состоянием дороги

Последний вариант — наиболее сложный и дорогой. Зато он позволяет быстро настроить поведение в соответствии с условиями эксплуатации.

Важно: некоторые варианты тюнинга законодательство расценивает как переоборудование автомобиля. В таких случаях нужно пройти процедуру сертификации и внести изменения в техпаспорт.

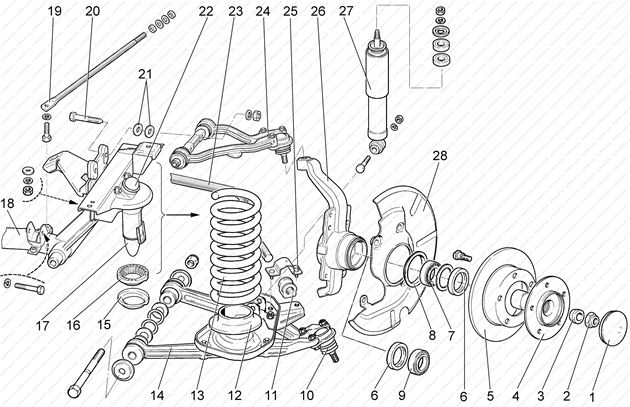

Передняя подвеска

  1. колпак;
  2. гайка;
  3. конусная втулка;
  4. ступица колеса;
  5. тормозной диск;
  6. сальник;
  7. наружный подшипник;
  8. кольцо;
  9. внутренний подшипник;
  10. нижний шаровый шарнир;
  11. втулка стабилизатора;
  12. нижняя чашка пружины;
  13. пружина передней подвески;
  14. нижний рычаг подвески
  15. верхняя чашка пружины;
  16. прокладка пружины;
  17. буфер сжатия;
  18. поперечина передней подвески;
  19. растяжка;
  20. болт крепления верхнего рычага;
  21. регулировочные шайбы;
  22. буфер хода отбоя;
  23. стабилизатор;
  24. верхний рычаг;
  25. кронштейн;
  26. поворотный кулак;
  27. амортизатор;
  28. защитный кожух переднего тормоза
Проверка технического состояния передней подвески

1. При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Необходимо внимательно осматривать детали подвески, проверяя, нет ли следов задевания о дорожные препятствия или кузов, нет ли трещин на деталях подвески, деформаций осей нижних рычагов, поперечины или рычагов подвески и элементов передка кузова, а также проверять состояние шаровых и резинометаллических шарниров.

2. Деформация поперечины передней подвески определяется замером расстояния между наружными поверхностями кронштейнов поперечины в зоне болтов крепления осей верхних рычагов. Если поперечина деформирована так, что невозможно отрегулировать углы установки колес шайбами при удовлетворительном состоянии всех элементов подвески, поперечину необходимо заменить в сборе.

Проверка технического состояния резинометаллических шарниров (сайлентблоков)

1. Убедитесь в отсутствии деформации рычагов подвески, оси нижнего рычага, поперечины подвески; вывесите передние колеса автомобиля.

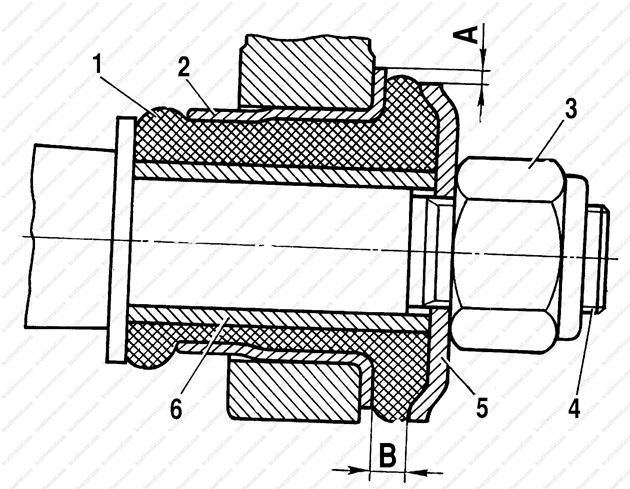

2. Замерьте радиальное смещение А наружной втулки 2 относительно внутренней втулки 6 и расстояние В между упорной шайбой 5 и внешним торцом наружной втулки 2, как показано на рисунке ниже.

  1. резиновая втулка;
  2. наружная втулка;
  3. гайка крепления оси;
  4. ось рычага подвески;
  5. упорная шайба шарнира;
  6. внутренняя втулка.

3. Заменить резинометаллические шарниры верхних и нижних рычагов в следующих случаях:

  • при разрывах и одностороннем «выпучивании» резины;
  • при подрезании и износе резины по торцам шарниров;
  • если радиальное смещение А наружной втулки относительно внутренней превышает 2,5 мм;
  • если размер В не укладывается в пределы 3–7,5 мм.

4. Если размер В выходит за указанные пределы, следует проверить правильность запрессовки резинометаллического шарнира в гнездо рычага.

5. Проверка зазора в верхних шаровых шарнирах проводится в следующем порядке:

  • установите автомобиль на ровной горизонтальной площадке с твердым покрытием;
  • поднимите правую (левую) переднюю часть автомобиля и снимите колесо;
  • поставьте под нижний рычаг, ближе к шаровому пальцу, деревянную колодку высотой 230 мм и опустите на нее автомобиль;

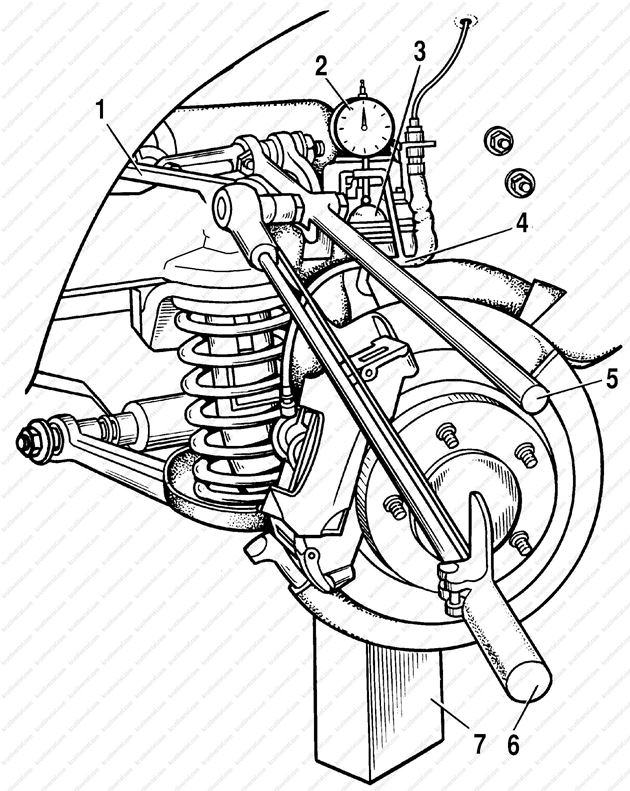

  • закрепите кронштейн 4 (см. рисунок ниже) индикатора приспособления на верхнем конце поворотного кулака;

  1. верхний рычаг;
  2. индикатор;
  3. корпус верхнего шарового шарнира;
  4. кронштейн крепления индикатора;
  5. рычаг;
  6. динамометрический ключ;
  7. колодка.
  • установите индикатор 2 по центру сферы корпуса 3 шарового шарнира пальца с небольшим предварительным поджатием, а затем совместите нулевое деление шкалы индикатора со стрелкой;
  • закрепите на верхнем рычаге передней подвески вильчатый рычаг 5 длиной 0,7 м;
  • создайте динамометрическим ключом 6 в вертикальном направлении нагрузку 196 Н•м (на конце вильчатого рычага 294 Н) сначала на вдавливание, а затем на выдергивание шарового пальца из корпуса шарнира;
  • зафиксируйте соответствующие максимальные отклонения стрелки индикатора;
  • подсчитайте значение зазора в верхнем шаровом шарнире, сложив величины отклонений от нулевого положения;
  • суммарные показания индикатора не должны превышать 0,8 мм.

Ремонт или произвести диагностику можно как специализированном автосалоне, так и самостоятельно. И чтобы с экономить средства многие отдают предпочтение второму варианту. И если вы так же отдаете предпочтение второму варианту это статья поможет вам в этом.

Отличным отечественным внедорожником является нива шевроле, передняя подвеска так же, как и на любом другом автомобиле, требует своевременного обслуживания, чтобы она служила долго.

Назначение и устройство передней подвески

Она служит для связующим элементом на шевроль нива, обеспечивающее упругости между колесом и кузова транспортного средства, благодаря восприятию и гашению колебаний действующих сил, и этот элемент позиционируется как независимый.

Также основным преимуществом данного автомобиля, как указывалось выше является наличие независимых передних подвесок. С обоих сторон имеются два рычага поперечных, пружины витые цилиндрические, телескопический амортизатор, и поперечный стабилизатор.

Так же в данной конструкции имеются такие элементы как:

Чтобы произвести диагностику нужно над смотровой ямой поставить свой авто, или поднять его специальным подъёмником, важно чтобы передние колесам были подвешены.

Во время работы необходимо соблюдать технику безопасности. Поэтому если ямы нет нужно выбрать такое метод, при котором свой автомобиль будет хорошо зафиксирован, так если машина будет стоять только на одном домкрате, то лесть под него будет очень опасным. Очень часто применяют для работы деревянные подставки, рампы, специальные стойки. Так же когда транспортное средство поднимаете не забывайте использовать противооткатные упоры.

Какие приспособления, инструменты и расходные материалы требуются для ремонта

Ели Нива 2121 требует ремонта, потребуются такие инструменты как:

Диагностик подвесок

  1. Проверти чтобы на деталях всех резиновых отсутствовали признаки износа, старения и не было механических повреждений
  2. Также проверти чтобы на резинометаллических шарнирах, не встречались различных трещин, признаков старения, либо чтобы от арматуры не было отрывалась резина. Если вы обнаружите такие элементы их следует в срочном порядке на новые поменять.
  3. Проверти в каком состояние находятся защитные чехлы шаровых опор, а также шарниров. Если они кажутся изношены их придётся менять весь шарнир в полном сборе.
  4. Обратите внимание в каком состояние находятся втулки резиновых нижних и верхних шарниров.
  5. Проверти у нижнего и верхнего шарнира в какое состояние резинометаллические втулки рычагов.
  6. Произведите осмотр резиновых втулок у стабилизатора поперечной устойчивости, проверти в каком состояние находится крепление скобы стабилизатора, которые крепятся к рычагам и лонжеронам.

Независимый ремонт зазора ступичных подшипников

Если во время движения вы ощущаете или вибрация присутствует на рулевой колонке, то скорей всего увеличился зазор на передних колёсах в подшипниках самой ступицы, по этому их ресурс сократится, а шины начнут неравномерно изнашиваться. А если зазор и вовсе будет отсутствовать, то ступица будет туго вращаться что также приведет к снижению ресурса, поэтому его зазор должен быть больше ноль пятнадцати м.л. Регулировка передних подшипников осуществляется при помощи баллонного ключа, ключа на двадцать сем и молотка.

  • Колесо, которое находится в подвешенном состояние следует покачать, если люфт присутствует необходимо отрегулировать зазор. После этого нажмите на педаль тормоза, и покачайте колесо, если люфта нет значит зазор имеется в подшипниках.
  • Необходимо демонтировать декоративный колпак и открутить у ступицы контргайку, и чтобы она не провернулась удерживайте ее воротком. Во время ремонта ходовой во время регулировки ступицы желательно установить новые ступичные гайки, так как даже после регулировки велика вероятность того что старые займут прежнее место, что не позволит законтрить их как следует. Если такой возможности нет, то можно взять гайку с Другова автомобиля.
  • Затем нужно такрутить гайку ступицы так чтобы крутящий момент был 19.6 Н·м. проворачивая ступицу несколько раз, на девяносто градусов в двух направлениях, тем самым произойдет само установка подшипника. После этого ослабляем гайку регулировочную и затягиваем ее на 6,8 Н·м. проделав все это просто отворачиваем гайку на двадцать пять градусов.
  • После того как все сделано меняем буртик гайки, на цапе внешнего шарнира привода.
  • После того как регулировка произведена проверти как вращаются колеса, если они вращаются легко значит все хорошо. Конечную проверку можно произвести лишь после того как проедите несколько километров без торможения, оценив, как нагревается ступица.

Плюсы и минусы подвески автомобиля Шевроле Нива

Если смотреть с практической стороны, ходовая Шевроле Нива отвечает всем стандартам, которые предъявляют к внедорожнику – удобная конструкция подвески позволяет преодолевать грязь, сугробы и уверенно передвигаться по трассе. Но для комплексной оценки нужно знать сильные и слабые стороны ходовой, которые есть у каждого автомобиля.

Подвеска нива шевроле

Устройство и принцип работы передней подвески

При создании отечественного внедорожника инженеры планировали автомобиль для комфортной езды, который каждый владелец сможет обслуживать самостоятельно. В то же время хотелось создать что-то новое, чтобы не уступать конкурентам.

В 2002 году с конвейера сошел первый внедорожник, оснащенный передней пружинной подвеской независимого типа. Такая конструкция обеспечивает комфортную езду:

  1. Верхний и нижний рычаги подвески Нива Шевроле – крепятся на сайлентблоки и соединяются с поворотным кулаком шаровыми опорами. Они обеспечивают перемещение правого и левого колес в вертикальной плоскости независимо друг от друга. Такая конструкция позволяет уверенно управлять автомобилем на неровной дороге.
  2. Амортизаторы с пружинами работают вместе, сглаживают неровности и предупреждают раскачивание автомобиля. Для меньшего вертикального биения стоит буфер хода отбоя и сжатия.
  3. Стабилизатор поперечной устойчивости состоит из поперечной балки и резиновых уплотнителей. Он обеспечивает плотное сцепление с дорогой при высокой скорости на резких поворотах – при наклоне одного бока автомобиля вторая сторона также прижимается к земле.

Передняя подвеска очень эргономичная и хорошо продумана – она позволяет уверенно чувствовать дорогу в любую погоду. При постоянной эксплуатации нужно не забывать проверять сход-развал, который регулируется шайбами между осью рычага и кронштейном, а также уделять внимание подшипнику передней ступицы.

Задняя подвеска

А вот задняя подвеска шевроле нива зависимая и создавалась с упором на надежность – конструкторы пожертвовали комфортом взамен практичности.

Задняя подвеска нива шевроле

Правое и левое задние колеса перемещаются синхронно, что снижает эргономику и комфорт во время езды.

Особенности конструкции задней подвески:

  1. Пружины фиксированы на площадках заднего моста и кузова автомобиля. Они гасят вертикальные колебания при езде по ямам или неровным дорогам. В отличие от передней подвески здесь колеса перемещаются синхронно в противоположных направлениях и меняют угол наклона автомобиля.
  2. Амортизаторы, как и спереди, гидравлического типа работают на отбой, предупреждая раскачивание автомобиля. Они располагаются отдельно от пружины, что значительно упрощает замену.
  3. Реактивные тяги удерживают задний мост, соединяются с кузовом при помощи специальных креплений. Поперечная штанга предупреждает боковое раскачивание автомобиля, а продольные тяги гасят колебания при резких торможениях или стартах.

С 2006 года были внесены доработки, что повысило надежность и комфорт подвески. Конструкция ходовой не изменилась, были усилены амортизаторы и сайлентблоки.

Слабые места подвески

Как и у любых автомобилей, у отечественного внедорожника есть слабые места, на которые нужно обращать внимание. В основном распространены неисправности передней подвески Нива Шевроле:

  1. Подшипники передней ступицы унаследованы от «классики», это настоящая болезнь отечественного внедорожника. Но для предотвращения проблем достаточно проверять зазор через каждые 5000 км и при необходимости подтягивать контргайку.
  2. Шаровые опоры по мануалу ходят от 20 до 40 тыс. км, но при суровой эксплуатации могут начать люфтить раньше. Если вовремя не заметить неисправность, предстоит замена на дороге или вызов эвакуатора.
  3. Сайлентблоки. Обнаружить их износ можно по люфту в верхнем или нижнем рычаге, но это уж крайняя стадия. Лучше проводить замену после появления трещин на резиновых вкладышах.
  4. Амортизаторы при постоянной езде по бездорожью на средних и высоких скоростях могут потечь. Игнорирование замены грозит аварией, поскольку автомобиль теряет устойчивость на неровной дороге.

В задней подвеске нужно обращать внимание на резинки реактивных тяг, которые со временем изнашиваются. В результате штанги начинают люфтить и издавать на кочках характерный «металлический» звон.

Иногда начинают течь амортизаторы, из-за чего автомобиль начинает раскачиваться на неровной дороге. В обоих случаях вопрос решается заменой деталей.

Осмотр подвески всегда производится при вывешенных колесах и только в сухую походу. В идеале в ходе проведения работ рекомендуется воспользоваться подъемником, чтобы оценить полностью всю картину.

Достоинства и недостатки подвески Нива Шевроле

Комплексная оценка подвески учитывает изучение конструкции, ее влияние на управляемость и проходимость. Также нужно брать во внимание несколько факторов.

Плюсы подвески автомобиля

К числу положительных особенностей относят:

  • отличную проходимость благодаря высокой эргономике и адаптивной конструкции;
  • ремонтопригодность – заменить изношенные детали можно самостоятельно по инструкции;
  • доступность запчастей – есть всегда в наличии в любом магазине.

По затратам ремонт передней или задней подвески Нива Шевроле дешевле, чем иномарки – цена запчастей ниже в 2-3 раза. У деталей меньший ресурс, но даже при плановом обслуживании содержать отечественный внедорожник выгоднее.

Недостатки подвески Шевроле Нива

  • вибрации – в основном за счет задней зависимой подвески или из-за «дубовых» резинок при пропуске их замены;
  • низкое качество запчастей – если покупать более дешевые аналоги вместо оригинальных;
  • повышенный расход топлива – в основном из-за тяжелого заднего редуктора.

Некоторые отмечают и другие недостатки, такие как люфт в передней ступице из-за изношенного конического подшипника, шаровых опор или сайлентблоков. Но причиной этих неисправностей является плохое обслуживание автомобиля и пропуск планового ТО.

Выводы

Как любят повторять автолюбители: «если вы покупаете Шевроле Ниву как Chevrolet, вы будете расстроены, а если как Ниву – приятно удивлены». Ходовая на отечественном внедорожнике удобная и неприхотливая в обслуживании, ремонтируется в гараже без особых изысков. Стоит отметить отличную проходимость автомобиля, а вот комфорт от управления и ресурс запчастей уступает конкурентам.

Ходовая часть Chevrolet Niva. Описание, схемы, фото

  1. Руководства по ремонту
  2. Руководство по ремонту Шевроле Нива 2002+ г.в.
  3. Ходовая часть

6.0 Ходовая часть
Передняя подвеска Возможные неисправности передней подвески, их причины и способы устранения Задняя подвеска Возможные неисправности задней подвески, их причины и способы устранения Амортизаторы Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подход...

6.1 Передняя подвеска
7123 original 52 Особенности конструкции Передняя подвеска независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, с телескопическими амортизаторами и стабилизатором поперечной устойчивости. Рис. 6.1. Передняя подвеска: 1 – колпак; 2 – гайка; 3 – центрирующа...

6.2 Возможные неисправности передней подвески, их причины и способы устранения
Причина неисправности Способ устранения Шум и стук в подвеске при движении автомобиля Неисправны амортизаторы Замените амортизаторы Износ резинометаллических шарниров рычагов Замените шарниры Износ резиновых подушек крепления штанги стабилизатора поперечной усто...

6.3 Задняя подвеска
8458 original 53 Особенности конструкции Рис. 6.2. Детали задней подвески: 1 – поперечная штанга; 2 – нижняя прокладка пружины; 3 – нижняя продольная штанга; 4 – болт крепления нижней штанги; 5 – резиновая втулка шарнира; 6 – распорная втулка; 7 – гайка; 8 – кронштейн; 9 – верхняя продольная шт...

6.4 Возможные неисправности задней подвески, их причины и способы устранения
Причина неисправности Способ устранения Шум и стук в подвеске при движении автомобиля Неисправны амортизаторы Замените или отремонтируйте амортизаторы Ослабло крепление а...

6.5 Амортизаторы
8221 original 54 Особенности конструкции Амортизаторы передней и задней подвесок отличаются размерами, способом крепления верхней части. Кроме того, передний амортизатор имеет другие параметры рабочей характеристики. Внутренние конструктивные элементы и принцип работы амортизаторов практически одинаковы. ...


↓ Комментарии ↓





1. Устройство автомобиля
1.0 Устройство автомобиля 1.1 Общие сведения об автомобилях 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4 Органы управления 1.5 Отопление и вентиляция салона 1.6 Двери 1.7 Ремни безопасности 1.8 Регулировка положения передних сидений 1.9 Регулировка положения рулевого колеса

2. Рекомендации по эксплуатации
2.0 Рекомендации по эксплуатации 2.1 Правила техники безопасности и рекомендации 2.2 Инструмент и принадлежности 2.3 Обкатка автомобиля 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Проверка автомобиля перед выездом 2.6 Замена фильтра поступающего в салон воздуха 2.7 Пользование домкратом 2.8 Буксировка автомобиля

3. Неисправности в пути
3.0 Неисправности в пути 3.1 Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3 Пропал холостой ход 3.4 Перебои в работе двигателя 3.5 Автомобиль движется рывками 3.6 Автомобиль плохо разгоняется 3.7 Двигатель заглох во время движения 3.8 Упало давление масла

4. Двигатель
4.0 Двигатель 4.1 Особенности конструкции 4.2 Полезные советы 4.3 Снятие и установка декоративного кожуха двигателя 4.4 Снятие и установка защиты масляного картера и брызговика двигателя 4.5 Замена охлаждающей жидкости 4.6 Замена масла в двигателе и масляного фильтра 4.7 Очистка системы вентиляции картера 4.8 Замена опор подвески силового агрегата 4.9 Установка поршня четвертого цилиндра в положение ВМТ такта сжатия

5. Трансмиссия
5.0 Трансмиссия 5.1 Сцепление 5.2 Возможные неисправности сцепления, их причины и способы устранения 5.3 Коробка передач 5.4 Возможные неисправности коробки передач, их причины и способы устранения 5.5 Раздаточная коробка 5.6 Возможные неисправности раздаточной коробки, их причины и способы устранения 5.7 Карданная передача 5.8 Возможные неисправности карданной передачи, их причины и способы устранения 5.9 Приводы передних колес

6. Ходовая часть
6.0 Ходовая часть 6.1 Передняя подвеска 6.2 Возможные неисправности передней подвески, их причины и способы устранения 6.3 Задняя подвеска 6.4 Возможные неисправности задней подвески, их причины и способы устранения 6.5 Амортизаторы

7. Рулевое управление
7.0 Рулевое управление 7.1 Особенности конструкции 7.2 Осмотр и проверка рулевого управления на автомобиле 7.3 Проверка натяжения и регулировка ремня привода насоса гидроусилителя 7.4 Замена жидкости в гидросистеме усилителя рулевого управления 7.5 Замена бачка гидросистемы усилителя рулевого управления 7.6 Прокачка системы гидроусилителя рулевого управления 7.7 Регулировка зазора в зацеплении ролика с червяком 7.8 Снятие и установка рулевого колеса 7.9 Замена валов рулевого управления

8. Тормозная система
8.0 Тормозная система 8.1 Особенности устройства 8.2 Полезные советы 8.3 Проверка и регулировка тормозной системы 8.4 Замена тормозной жидкости 8.5 Прокачка гидропривода тормозной системы 8.6 Главный тормозной цилиндр 8.7 Вакуумный усилитель тормозов 8.8 Регулятор давления 8.9 Замена шлангов и трубопроводов гидропривода тормозов

9. Электрооборудование
9.0 Электрооборудование 9.1 Особенности конструкции 9.2 Предохранители и реле 9.3 Генератор 9.4 Возможные неисправности генератора, их причины и способы устранения 9.5 Стартер 9.6 Возможные неисправности стартера, их причины и способы устранения 9.7 Выключатель (замок) зажигания 9.8 Замена и обслуживание свечей зажигания 9.9 Система управления двигателем

10. Кузов
10.0 Кузов 10.1 Особенности конструкции 10.2 Снятие и установка передних подкрылков 10.3 Снятие и установка передних крыльев 10.4 Снятие и установка декоративных накладок на передних крыльях и дверях 10.5 Замена буферов 10.6 Снятие и установка облицовки радиатора 10.7 Снятие и установка капота 10.8 Снятие, установка и регулировка замка и привода замка капота 10.9 Дверь задка

11. Варианты исполнения автомобиля
11.0 Варианты исполнения автомобиля 11.1 Главный цилиндр привода выключения сцепления 11.2 Рулевое управление с электромеханическим усилителем 11.3 Тормозная система

12. Уход за автомобилем
12.0 Уход за автомобилем 12.1 Проверка автомобиля перед выездом 12.2 Мойка автомобиля

13. Покупка запасных частей
13.0 Покупка запасных частей 13.1 Моторное масло 13.2 Пластичные смазки 13.3 Охлаждающие жидкости 13.4 Тормозная жидкость

14. Поездка на СТО
14.0 Поездка на СТО 14.1 Полезные советы

15. Зимняя эксплуатация автомобиля
15.0 Зимняя эксплуатация автомобиля 15.1 Как подготовить автомобиль к зиме 15.2 Рекомендации по пуску двигателя в сильный мороз 15.3 Что полезно купить к зиме 15.4 Полезные зимние советы

16. Подготовка к техосмотру
16.0 Подготовка к техосмотру 16.1 Рекомендации 16.2 Перечень неисправностей и условий, при которых апрещается эксплуатация транспортных средств 16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств 16.4 Стандартная форма диагностической карты для пунктов инструментального контроля

17. Приложения
17.0 Приложения 17.1 Приложение 1. Моменты затяжки резьбовых соединений 17.2 Приложение 2. Основные данные для регулировок и контроля 17.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости 17.4 Приложение 4. Заправочные объемы 17.5 Приложение 5. Лампы, применяемые на автомобиле 17.6 Приложение 6. 17.7 Приложение 7.

Передняя подвеска нива шевроле с описанием

Подвеска Нивы Шевроле обеспечивает плавный ход и управляемость автомобиля независимо от качества дорожного покрытия.

От ее состояния зависит безопасность и комфорт водителя и пассажиров.

Износ элементов подвески приводят к увеличению тормозного пути. Они могут стать причиной потери управления.

Поэтому владельцам надо следить за состоянием элементов и менять или ремонтировать их при первых признаках неисправности.

Назначение и устройство передней и задней

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

  • Снижение ударных нагрузок на кузов, колеса, подшипники.
  • Обеспечение сцепления с дорогой.
  • Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

  • Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.
  • Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

Достоинства и недостатки

Машина демонстрирует неплохие внедорожные качества. Они ярко проявляются после лифтинга для установки резины с увеличенным внешним диаметром.

Комфорт в салоне сохраняется не только на асфальте. Этому способствует независимая передняя подвеска вместе с достаточно мягкими пружинами.

Однако многие владельцы Нивы Шевроле отмечают недостаточную прочность реактивных тяг, удерживающих задний мост.

Тем, кто планирует активные поездки по бездорожью, стоит позаботиться об усилении деталей. Для этого продаются комплекты усиленных реактивных тяг.

Также нуждаются во внимании шаровые опоры с сайлентблоками, которые не отличаются долговечностью. Чтобы продлить срок службы шарниров, необходимо контролировать состояние пыльников, чтобы вовремя менять их.

Основные неисправности

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

  • Износ сайлентблоков, шаровых опор.
  • Повреждение или растрескивание пыльников.
  • Снижение эффективности работы амортизаторов.
  • Обрыв реактивных тяг.

Кроме замены неисправных деталей, необходимо регулярно проверять и регулировать углы установки передних колес.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Признаки неисправностей

Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

  • Раскачивание либо прыжки кузова при проезде неровностей.
  • Увод автомобиля в сторону.
  • Увеличение тормозного пути.
  • Ухудшение управляемости.
  • Ускоренный или неравномерный износ покрышек.

Важно: повреждение пыльников можно заметить лишь при осмотре. Если вовремя не заменить их, грязь попадет в шарниры и станет причиной их поломки.

Стоит ли делать ремонт своими руками

Любой ремонт требует не только опыта, слесарных навыков и наличия стандартного набора инструмента. Большинство операций выполняется на смотровой яме или эстакаде.

Для замены шаровых опор и сайлентблоков требуются съемники, а проверка и регулировка углов установки передних колес выполняется только на специальных стендах.

Ремонтировать автомобиль своими руками стоит лишь при наличии необходимого оборудования и инструментов. Часто дешевле обратиться на СТО, чем покупать съемники или ключи для разовой работы.

Ремонт подвески — серьезный процесс, от которого зависит ваша безопасность на дороге. Если вы не уверены в своих силах или не располагаете нужными инструментами, лучше обратиться к профессионалам.

Тюнинг

В магазинах имеются готовые комплекты для модификации подвески. Популярны три вида тюнинга:

  • Лифтинг — увеличение клиренса за счет установки прокладок под пружины и установки амортизаторов с увеличенным ходом.
  • Усиление — замена реактивных тяг и других деталей на более прочные.
  • Установка пневмоподвески, которая позволяет регулировать клиренс и жесткость в соответствии с состоянием дороги

Последний вариант — наиболее сложный и дорогой. Зато он позволяет быстро настроить поведение в соответствии с условиями эксплуатации.

Важно: некоторые варианты тюнинга законодательство расценивает как переоборудование автомобиля. В таких случаях нужно пройти процедуру сертификации и внести изменения в техпаспорт.

Подвеска Нива Шевроле имеет независимое устройство. В основе ее два поперечных рычага, расположенные по обе стороны. Для сглаживания вертикальных колебаний используются цилиндрические пружины и амортизаторами. Чтобы исключить сильные крены при поворотах используются стабилизаторы поперечной устойчивости.

Диагностика подвески.

Периодически может появляться стук в передней подвески Нива Шевроле. При возникновении данной проблемы необходимо сразу произвести диагностику. Начинается она с визуального осмотра. Лучше всего производить его на подъёмнике или смотровой канаве. Колеса должны быть вывешены, чтобы иметь возможность проверить люфт деталей. Проверяются в первую очередь резиновые детали – пыльники и сальники. Они не должны иметь видимых механических повреждений, трещин и других следов старения. Так же необходимо проверять, чтобы на резинометаллических изделиях не было одностороннего выпучивания массива или его отрыва от арматуры. В этом случае необходимо сразу производить замену деталей.

После этого проверяются защитные чехлы на шаровых. Они являются неразборными, поэтому при наличии повреждений необходимо менять конструкцию в сборе.

Особое внимание следует уделить подушкам, которые расположены между шарниров и резиновым втулкам амортизаторов.

После этого осматриваются передние рычаги Нива Шевроле. Они удерживаются при помощи втулок, которые со временем сильно изнашиваются.

Проверка зазора в ступичных подшипников.

Если есть износ в данном узле, то при движении или наборе определенной скорости может наблюдаться сильная вибрация на рулевом колесе. Со временем это может привести к более серьезным проблемам, например к неравномерному износу шин. Это связано с тем что может отсутствовать необходимый для вращения ступицы зазор. В нормальном состоянии он должен быть не менее 0,15 мм. Для регулировки понадобится баллонный ключ, ключ на 27 и молоток.

Для проверки нужно вывести колесо, затем покачать его в вертикальной плоскости. Для более точной проверки необходимо попросить помощника нажать на педаль тормоза и снова покачать колесо. Если стук исчезает, то это подтверждает наличие проблем со ступичным подшипником.

Для устранения люфта необходимо снять колпак и расконтрить гайку ступица. Для этого лучше использовать подходящий вороток. При этом лучше сразу заменять гайки на новые, потому что старая может вернуться в свое положение и не получиться как следует ее законтрить, поскольку ее бортики могут быть повреждены.

Для затяжки лучше использовать динамометрический ключ, чтобы усилие не превышало 19,6 Н*м или 2кгсм.

Так же появление стука в передней подвеске может быть связано с неправильной регулировкой углов установки колес. Для этого необходимо обратиться в специализированный сервис, чтобы проверить эти параметры на стенде. Неправильный угол приводит к усиленному износу шин, расходу топлива. Со временем из-за этого выходят из строя элементы подвески, ступичный подшипник. Автомобиль теряет управляемость.

При возникновении стука в передней подвеске необходимо обратить внимание и на систему выпуска отработанных газов. Часто возникающий шум в передней части автомобиля может возникать при смещении крепления глушителя или резонатора. Это проявляется в стуке при перегазовках. Проверку лучше производить на холодном двигателе. Для этого можно взяться за конец выхлопной трубы и покачать ее в разные стороны. В нормальном состоянии выхлопной системы никаких стуков появляться не должно. Появление шума будет свидетельствовать о повреждении креплений. В этом случае необходимо установить авто на смотровую яму и более внимательно проверить компоненты выхлопной системы.

Карданная передача.

Определить неисправность данного компонента по шуму довольно сложно, поэтому стуки при движении скорее всего будут не связаны с ним. При появлении подозрений на неисправность производить диагностику лучше на специализированной СТО.

Стук в переднем мосту.

Так же как и в случае с карданной передачей, возникающий шум может быть вызван неисправностью в работе переднего моста. Но данная проверка может быть произведена только при наличии специального оборудования, поэтому необходимо сперва исключить возможные повреждения резиновых втулок, уплотнителей и сайлентблоков, поскольку они являются наиболее уязвимыми компонентами системы, подвергающимися частым нагрузкам.

Подвеска Нивы Шевроле обеспечивает плавный ход и управляемость автомобиля независимо от качества дорожного покрытия.

От ее состояния зависит безопасность и комфорт водителя и пассажиров.

Износ элементов подвески приводят к увеличению тормозного пути. Они могут стать причиной потери управления.

Поэтому владельцам надо следить за состоянием элементов и менять или ремонтировать их при первых признаках неисправности.

Назначение и устройство передней и задней

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

  • Снижение ударных нагрузок на кузов, колеса, подшипники.
  • Обеспечение сцепления с дорогой.
  • Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

  • Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.
  • Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

Достоинства и недостатки

Машина демонстрирует неплохие внедорожные качества. Они ярко проявляются после лифтинга для установки резины с увеличенным внешним диаметром.

Комфорт в салоне сохраняется не только на асфальте. Этому способствует независимая передняя подвеска вместе с достаточно мягкими пружинами.

Однако многие владельцы Нивы Шевроле отмечают недостаточную прочность реактивных тяг, удерживающих задний мост.

Тем, кто планирует активные поездки по бездорожью, стоит позаботиться об усилении деталей. Для этого продаются комплекты усиленных реактивных тяг.

Также нуждаются во внимании шаровые опоры с сайлентблоками, которые не отличаются долговечностью. Чтобы продлить срок службы шарниров, необходимо контролировать состояние пыльников, чтобы вовремя менять их.

Основные неисправности

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

  • Износ сайлентблоков, шаровых опор.
  • Повреждение или растрескивание пыльников.
  • Снижение эффективности работы амортизаторов.
  • Обрыв реактивных тяг.

Кроме замены неисправных деталей, необходимо регулярно проверять и регулировать углы установки передних колес.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Признаки неисправностей

Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

  • Раскачивание либо прыжки кузова при проезде неровностей.
  • Увод автомобиля в сторону.
  • Увеличение тормозного пути.
  • Ухудшение управляемости.
  • Ускоренный или неравномерный износ покрышек.

Важно: повреждение пыльников можно заметить лишь при осмотре. Если вовремя не заменить их, грязь попадет в шарниры и станет причиной их поломки.

Стоит ли делать ремонт своими руками

Любой ремонт требует не только опыта, слесарных навыков и наличия стандартного набора инструмента. Большинство операций выполняется на смотровой яме или эстакаде.

Для замены шаровых опор и сайлентблоков требуются съемники, а проверка и регулировка углов установки передних колес выполняется только на специальных стендах.

Ремонтировать автомобиль своими руками стоит лишь при наличии необходимого оборудования и инструментов. Часто дешевле обратиться на СТО, чем покупать съемники или ключи для разовой работы.

Ремонт подвески — серьезный процесс, от которого зависит ваша безопасность на дороге. Если вы не уверены в своих силах или не располагаете нужными инструментами, лучше обратиться к профессионалам.

Тюнинг

В магазинах имеются готовые комплекты для модификации подвески. Популярны три вида тюнинга:

  • Лифтинг — увеличение клиренса за счет установки прокладок под пружины и установки амортизаторов с увеличенным ходом.
  • Усиление — замена реактивных тяг и других деталей на более прочные.
  • Установка пневмоподвески, которая позволяет регулировать клиренс и жесткость в соответствии с состоянием дороги

Последний вариант — наиболее сложный и дорогой. Зато он позволяет быстро настроить поведение в соответствии с условиями эксплуатации.

Важно: некоторые варианты тюнинга законодательство расценивает как переоборудование автомобиля. В таких случаях нужно пройти процедуру сертификации и внести изменения в техпаспорт.

Ремонт или произвести диагностику можно как специализированном автосалоне, так и самостоятельно. И чтобы с экономить средства многие отдают предпочтение второму варианту. И если вы так же отдаете предпочтение второму варианту это статья поможет вам в этом.

Отличным отечественным внедорожником является нива шевроле, передняя подвеска так же, как и на любом другом автомобиле, требует своевременного обслуживания, чтобы она служила долго.

Назначение и устройство передней подвески

Она служит для связующим элементом на шевроль нива, обеспечивающее упругости между колесом и кузова транспортного средства, благодаря восприятию и гашению колебаний действующих сил, и этот элемент позиционируется как независимый.

Также основным преимуществом данного автомобиля, как указывалось выше является наличие независимых передних подвесок. С обоих сторон имеются два рычага поперечных, пружины витые цилиндрические, телескопический амортизатор, и поперечный стабилизатор.

Так же в данной конструкции имеются такие элементы как:

Чтобы произвести диагностику нужно над смотровой ямой поставить свой авто, или поднять его специальным подъёмником, важно чтобы передние колесам были подвешены.

Во время работы необходимо соблюдать технику безопасности. Поэтому если ямы нет нужно выбрать такое метод, при котором свой автомобиль будет хорошо зафиксирован, так если машина будет стоять только на одном домкрате, то лесть под него будет очень опасным. Очень часто применяют для работы деревянные подставки, рампы, специальные стойки. Так же когда транспортное средство поднимаете не забывайте использовать противооткатные упоры.

Какие приспособления, инструменты и расходные материалы требуются для ремонта

Ели Нива 2121 требует ремонта, потребуются такие инструменты как:

Диагностик подвесок

  1. Проверти чтобы на деталях всех резиновых отсутствовали признаки износа, старения и не было механических повреждений
  2. Также проверти чтобы на резинометаллических шарнирах, не встречались различных трещин, признаков старения, либо чтобы от арматуры не было отрывалась резина. Если вы обнаружите такие элементы их следует в срочном порядке на новые поменять.
  3. Проверти в каком состояние находятся защитные чехлы шаровых опор, а также шарниров. Если они кажутся изношены их придётся менять весь шарнир в полном сборе.
  4. Обратите внимание в каком состояние находятся втулки резиновых нижних и верхних шарниров.
  5. Проверти у нижнего и верхнего шарнира в какое состояние резинометаллические втулки рычагов.
  6. Произведите осмотр резиновых втулок у стабилизатора поперечной устойчивости, проверти в каком состояние находится крепление скобы стабилизатора, которые крепятся к рычагам и лонжеронам.

Независимый ремонт зазора ступичных подшипников

Если во время движения вы ощущаете или вибрация присутствует на рулевой колонке, то скорей всего увеличился зазор на передних колёсах в подшипниках самой ступицы, по этому их ресурс сократится, а шины начнут неравномерно изнашиваться. А если зазор и вовсе будет отсутствовать, то ступица будет туго вращаться что также приведет к снижению ресурса, поэтому его зазор должен быть больше ноль пятнадцати м.л. Регулировка передних подшипников осуществляется при помощи баллонного ключа, ключа на двадцать сем и молотка.

  • Колесо, которое находится в подвешенном состояние следует покачать, если люфт присутствует необходимо отрегулировать зазор. После этого нажмите на педаль тормоза, и покачайте колесо, если люфта нет значит зазор имеется в подшипниках.
  • Необходимо демонтировать декоративный колпак и открутить у ступицы контргайку, и чтобы она не провернулась удерживайте ее воротком. Во время ремонта ходовой во время регулировки ступицы желательно установить новые ступичные гайки, так как даже после регулировки велика вероятность того что старые займут прежнее место, что не позволит законтрить их как следует. Если такой возможности нет, то можно взять гайку с Другова автомобиля.
  • Затем нужно такрутить гайку ступицы так чтобы крутящий момент был 19.6 Н·м. проворачивая ступицу несколько раз, на девяносто градусов в двух направлениях, тем самым произойдет само установка подшипника. После этого ослабляем гайку регулировочную и затягиваем ее на 6,8 Н·м. проделав все это просто отворачиваем гайку на двадцать пять градусов.
  • После того как все сделано меняем буртик гайки, на цапе внешнего шарнира привода.
  • После того как регулировка произведена проверти как вращаются колеса, если они вращаются легко значит все хорошо. Конечную проверку можно произвести лишь после того как проедите несколько километров без торможения, оценив, как нагревается ступица.

Передняя подвеска:
1 — колпак;
2 — гайка;
3 — центрирующая втулка;
4 — ступица колеса;
5 — тормозной диск;
6 — сальник;
7 — наружный подшипник;
8 — кольцо;
9 — внутренний подшипник;
10 — шаровая опора;
11 — втулка стабилизатора;
12 — нижняя чашка пружины;
13 пружина передней подвески;
14 — нижний рычаг подвески;
15 — верхняя чашка пружины;
16 — прокладка пружины;
17 — буфер сжатия;
18 — поперечина передней подвески;
19 — растяжка;
20 — болт крепления верхнего рычага;
21 — регулировочные шайбы;
22 — буфер хода отбоя;
23 — стабилизатор;
24 — верхний рычаг;
25 — шаровой шарнир;
26 — скоба;
27 — поворотный кулак;
28 — амортизатор;
29 — защитный кожух переднего тормоза.

Передняя подвеска — независимая, на верхних и нижних вильчатых поперечных рычагах, с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и стабилизатором поперечной устойчивости. Верхний и нижний рычаги имеют сходную конструкцию: на концах «вилки» выполнены проушины с цилиндрическими отверстиями под резинометаллические шарниры (сайлент-блоки), а с противоположной стороны — площадка с тремя отверстиями для крепления корпуса шаровой опоры.

На передней ветви верхнего рычага выполнен прилив, в который упирается буфер отбоя при максимальном ходе подвески, а на нижнем рычаге — четыре отверстия для крепления нижней опорной чашки пружины.

Шаровые опоры верхнего и нижнего рычагов взаимозаменяемы. Опора крепится к рычагу тремя болтами. Резьбовые концы пальцев верхней и нижней опор направлены вниз и входят в конусные отверстия поворотного кулака. Пальцы крепятся самоконтрящимися гайками. Таким образом, поворотный кулак может поворачиваться вокруг оси, проходящей через центры сфер пальцев шаровых опор.

Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров. Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес. Резьбовые концы оси входят в резинометаллические шарниры рычага. С двух сторон каждого шарнира расположены шайбы: меньшая (плоская) — с внутренней стороны, большая (выпуклостью наружу) — с внешней. Самоконтрящиеся гайки оси верхнего рычага окончательно затягивают только на нагруженном автомобиле, иначе шарнир будет постоянно закручен и быстро выйдет из строя. Ось нижнего рычага представляет собой болт, проходящий через втулку в поперечине подвески и резинометаллические шарниры рычага.

Так же, как и шарниры верхнего рычага, каждый шарнир нижнего рычага стянут между двумя шайбами, но между внутренней шайбой и втулкой добавлены еще одна упорная шайба (толстая), прилегающая к втулке, и несколько регулировочных (тонких). Толщина шайб подбирается на заводе, при демонтаже рычага необходимо запомнить их число и расположение.

Изменять расположение шайб допустимо лишь при необходимости восстановления геометрии подвески (например после ДТП, замены поперечины). При этом расстояние между наружной шайбой и отбортовкой втулки резинометаллического шарнира после затяжки гайки должно быть в пределах 3,0–7,5 мм. В том случае, если невозможно отрегулировать угол продольного наклона оси поворота при исправных деталях подвески, можно перенести часть шайб с одного конца рычага на другой.

Поперечина подвески представляет собой изогнутую стальную балку трубчатого сечения, к которой с двух сторон приварены стальные кованые кронштейны.

В нижней части кронштейна расположена втулка оси нижнего рычага, а верхняя часть выполнена как вертикальная площадка с тремя парами отверстий для крепежных болтов. Верхняя пара болтов крепит ось верхнего рычага к поперечине. Средняя пара болтов стягивает кронштейн опоры силового агрегата, поперечину и ее кронштейн. Кронштейн крепится к лонжерону кузова и служит опорой верхнего витка пружины и штока амортизатора. Нижняя пара болтов стягивает поперечину и ее кронштейн.

К трубчатой передней части поперечины приварены два кронштейна крепления редуктора переднего моста. К трубчатой задней части поперечины приварены два кронштейна растяжек. К ним на болтах крепятся растяжки, повышающие продольную жесткость конструкции. Задний (резьбовой) конец растяжки крепится к кронштейну на кузове автомобиля двумя гайками и шайбами. При установке растяжки внутреннюю гайку заворачивают до касания шайбой кронштейна, а наружную — рекомендуемым моментом.

В низу пружина подвески опирается на нижнюю опорную чашку пружины через пластиковую прокладку. Между верхней опорной чашкой пружины и кронштейном поперечины установлена резиновая изолирующая прокладка.

К кронштейну поперечины приварена стойка опоры буфера хода сжатия (она обращена вниз) и чашка буфера хода отбоя (обращена вверх). Буфер хода сжатия при максимальном ходе подвески упирается в нижнюю опорную чашку пружины, а буфер хода отбоя — в прилив на верхнем рычаге. Нижняя опорная чашка пружины крепится к нижнему рычагу четырьмя болтами с гайками и пружинными шайбами. К нижней чашке также приварены кронштейны крепления нижнего конца амортизатора и стабилизатора поперечной устойчивости (сзади пружины).

В проушину амортизатора запрессован резинометаллический шарнир, поэтому затягивать болт его нижнего крепления можно только на автомобиле под нагрузкой. Шток амортизатора через две резиновые подушки гайкой с шайбами крепится к кронштейну поперечины. Гайку можно затягивать при любом положении подвески.

Стабилизатор поперечной устойчивости (штанга) представляет собой изогнутый пруток из пружинной стали. Он уменьшает крены автомобиля при прохождении поворотов. Через резиновые подушки, прижимаемые стальными обоймами, штанга прикреплена в двух точках к кузову и в двух точках к кронштейнам на нижних опорных чашках пружин. К ее средней части крепится через резиновые подушки нижняя крышка редуктора переднего моста.

Ремонт подвески, в основном, заключается в замене изношенных и поврежденных деталей. Особое внимание обращайте на состояние защитных чехлов шаровых опор (пыльников). Если пыльник порван — немедленно замените его и смазку, иначе опора быстро выйдет из строя. Cайлент-блоки заменяйте при выпучивании резины, надрывах, трещинах или сильном износе.

Элементы передней подвески:
1 — тормозной диск;
2 — ступица колеса;
3 — шпилька;
4 — нижняя шаровая опора;
5 — колпачок;
6 — корпус наружного шарнира привода;
7 — регулировочная гайка;
8 — конусная втулка;
9 — подшипники ступицы;
10 — сальники;
11 — грязеотражательное кольцо;
12 — резиновая подушка штанги стабилизатора;
13 — обойма крепления штанги стабилизатора;
14 — поворотный кулак;
15 — кузов;
16 — растяжка;
17 — защитный чехол шарового пальца;
18 — верхняя шаровая опора;
19 — подушки крепления штока амортизатора;
20 — верхний рычаг;
21 — поперечина;
22 — регулировочные шайбы;
23 — ось верхнего рычага;
24 — резинометаллический шарнир (сайлентблок) верхнего рычага;
25 — буфер хода отбоя;
26 — кронштейн;
27 — пружина;
28 — шайбы нижнего рычага;
29 — ось нижнего рычага;
30 — резинометаллический шарнир нижнего рычага;
31 — нижний рычаг;
32 — нижняя изолирующая прокладка пружины;
33 — нижняя опорная чашка пружины;
34 — буфер хода сжатия;
35 — амортизатор;
36 — кронштейн крепления штанги стабилизатора к кузову;
37 — резиновая подушка штанги стабилизатора;
38 — штанга стабилизатора

Как выполнить ремонт ходовой части Нивы?

Для нормальной эксплуатации автомобиля нужно своевременно производить диагностику и ремонт ходовой Шевроле Нивы своими руками или в сервисе. Чтобы сэкономить деньги, лучше делайте это самостоятельно по инструкции, которую мы подготовили для вас в данном материале.

Передняя подвеска отечественного внедорожника имеет независимую конструкцию. С каждой стороны расположены два поперечных рычага, витые цилиндрические пружины, телескопические амортизаторы и стабилизаторы поперечной устойчивости.

к содержанию ↑

Диагностика ходовой Нивы

Для проверки технического состояния элементов подвески автомобиля необходимо поднять его на подъемнике или поставить над ямой и спуститься вниз. При этом важно подвесить передние колеса. На резиновых элементах не должно быть никаких признаков старения и механических повреждений. На резинометаллических шарнирах тоже не должно быть трещин, признаков старения, одностороннего выпучивания резины или ее отрыв от арматуры. Все поврежденные запчасти нужно обязательно заменить.

Обязательно проверьте, в каком состоянии защитные чехлы шаровых шарниров и опор. Если они повреждены, придется менять весь шарнир в сборе.

Хорошенько осмотрите резиновые подушки верхних шарниров и проверьте состояние резиновых втулок нижних шарниров. Не забудьте осмотреть резинометаллические втулки рычагов – нижнего и верхнего. Продиагностируйте резиновые втулки стабилизатора поперечной устойчивости и качество крепления скоб стабилизатора к рычагам и лонжеронам.

к содержанию ↑

Регулировка зазора ступичных подшипников

Ступичный подшипник

Если зазор в ступичных подшипниках передних колес увеличен, на определенных скоростях вы ощутите вибрацию на руле. Шины из-за этого будут изнашиваться неравномерно (образуются пятна), а ресурс подшипников сократится. Уменьшить их ресурс может и полное отсутствие зазора, вызывающее тугое вращение ступицы. Зазор в ступичных подшипниках передних колес Шевроле Нивы не должен превышать 0,15 мм. Для регулирования передних подшипников используйте ключ баллонный для колес, ключ на 27 и молоток.

Попробуйте покачать в вертикальной плоскости подвешенное колесо. При ощущении люфта придется отрегулировать зазор. Также попросите помощника нажать на тормоз и подержать педаль, а вы снова покачайте колесо вертикально. Если люфт пропал, зазор в подшипниках определенно присутствует.

Демонтируйте декоративный колпак и открутите контргайку ступицы. Держа ее воротком от проворачивания, открутите гайку. В процессе регулирования ступицы при ремонте ходовой Нивы рекомендуется установить новые ступичные гайки, так как старые гайки могут даже после регулировки занять старое положение, а вы не законтрите ее с достаточной надежностью. В крайнем случае можете взять гайку б/у с другого авто.

Накрутите и затяните ступичную гайку крутящим моментом 19,6 Н·м, проворачивая ступицу на 90 градусов в двух направлениях 2-3 раза. Это обеспечит самоустановку подшипников. Ослабьте гайку для регулировки и вновь затяните ее с моментом 6,8 Н·м, а потом отверните ее на 25 градусов.

Замните буртик гайки в два паза на цапфе наружного шарнира привода, застопорив таким образом ступичную гайку. Установите демонтированные запчасти в обратном порядке.

После того, как отрегулирует зазор в подшипниках Шевроле Нивы, убедитесь в том, что колесо легко вращается. Финальную проверку регулировки нужно оценить по степени нагрева ступиц после преодоления одного километра без торможения.

к содержанию ↑

Замена смазки в ступичных подшипниках

Менять смазку в подшипниках при ремонте подвески Шевроле Нивы следует с периодичностью, которая обозначена в сервисном мануале. Если смазки мало или она грязная, подшипники быстро износятся. Для работы вам понадобится пара ключей на 13, ключ для колесных болтов, динамометрический ключ, молоток, отвертка, Литол-24 и емкость для промывки элементов.

Процесс замены смазки

Сначала необходимо снять колесо с тормозными колодками. Суппорт демонтируют без отсоединения шлангов гидропривода. Просто отведите его в столрону и подвесьте на проволоку, чтобы не нагружать шланг. Вытащите резиновый держатель из кронштейна со шлангом.

Заменяйте смазку в подшипниках с периодичностью, приведенной в сервисной книжке. Если смазки недостаточно или она загрязнена, подшипники быстро выйдут из строя. Для замены потребуются ключи «на 13» (два), динамометрический ключ, ключ для гаек колес, плоскогубцы, отвертка, молоток, чистая смазка Литол-24, емкость для промывки деталей. Снимите колесо и тормозные колодки.

Далее нужно рашплинтовать гайку пальца наружного шарнира боковой тяги и выкрутить ее. Установите съемник и выпрессуйте палец рулевого шарнира, который держится в бобышке поворотного рычага. Выкрутите по три гайки болтов, которые держат шаровой шарнир и опору на рычагах, и выкрутите ступичную гайку. Вытащите болты и демонтируйте поворотный кулак с шарнирами в сборе. При помощи подходящей втулки выпрессуйте ступицу из колец подшипников.

Отверткой вытащите сальник из ступицы, но учтите, что его придется заменить после этого. Вытащите дистанционное и внутреннее кольца подшипника, а затем промойте все элементы керосином и заполните внутреннюю полость смазкой. Также нанесите Литол на внутренние и внешние кольца подшипников.

В поворотный кулак вставьте внутреннее и дистанционное кольца, а затем запрессуйте в гнездо поворотного кулака сальник. Установите все в обратном порядке на место и отрегулируйте зазор ступичного подшипника по вышеописанной инструкции.

к содержанию ↑

Замена ступичных подшипников

Замена подшипника ступицы Нива Шевроле на переднем колесе – работа достаточно трудная, но как ее провести мы расскажем далее. Необходимость в этом может возникнуть при возникновении шума при вращении колеса, а также невозможности добиться нужного зазора при помощи регулировок.

Для демонтажа и установки передних подшипников ступицы вам понадобится гаечный ключ для колес, отвертка, молоток, ключ на 13 и 17, бородок, динамометрический ключ, оправка для впрессовки сальника, Литол-24, керосин и емкость для промывания элементов.

Замена подшипника

Демонтируйте поворотный кулак и вытащите ступицу, дистанционное кольцо, сальник и внутренние кольца подшипником, а затем хорошенько промойте все керосином. Осмотрите на внутренних и наружных кольцах подшипников беговые дорожки и проверьте состояние рабочих поверхностей роликов.

Заметный износ сепараторов, колец, роликов, всевозможные сколы и раковины – все это недопустимо. При обнаружении всех этих изъянов при ремонте подвески Шевроле Нивы нужно заменить подшипники.

Используя бородок и молоток, начните несильно стучать по периметру внешнего кольца, и выпрессуйте из кулака кольцо. Затем слабыми ударами молотком по периметру кольца через выколотку из мягкого металла нужно запрессовать внешнее кольцо нового внешнего подшипника до упора в буртик гнезда в поворотном кулаке. Смазкой необходимо заполнить внутреннюю полость и нанесите ее на внешние кольца подшипников.

Все демонтированные элементы установите в поворотный кулак. Осуществлять монтаж поворотного кулака при ремонте подвески Нивы нужно в порядке, обратном разборке. После этого отрегулируйте зазор в ступичных подшипниках.

к содержанию ↑

Меняем верхнюю шаровую опору

Ремонт передней подвески Нивы Шевроле иногда предполагает замену шарнира. Для его демонтажа и установки понадобятся ключи на 13 и 22, баллонный ключ для снятия колес, опора в виде домкрата, монтажная лопатка, металлическая щетка и молоток.

Для начала необходимо снять колесо и подставить опору под нижний рычаг, а потом опустить авто. Таким образом подвеска нагрузится и положение рычагов будет соответствовать их положению под нагрузкой. Счистите грязь с шарового шарнира, выньте из кронштейна фиксатор тормозного шланга

Ослабьте гайку пальца шарнира и полностью выкрутите ее. При проворачивании пальца по причине износа или неплотной посадки конуса рычаг следует придавить вниз монтировкой, уперев в последний виток пружины.

Демонтируйте кронштейн тормозного шланга и установите съемник шаровых шарниров, а затем выпрессуйте палец из бобышки поворотного кулака.

Выкрутите три гайки, которые крепят шарнир к рычагу, и отсоедините от него шарнир. Монтаж верхней шаровой осуществляется в обратном порядке разборке.

к содержанию ↑

Нижняя шаровая

Если при диагностике ходовой Шевроле Нивы своими руками вы определили необходимость замены шаровой опоры, вам понадобится небольшой набор инструментов:

  • ключи на 13, 22 и 27;
  • ключ для колесных гаек;
  • металлическая щетка;
  • монтировка;
  • домкрат;
  • молоток.

Демонтируйте колесо и подставьте опору под нижний рычаг, тем самым нагрузив подвеску и выровняв положение рычагов. Снимите ступичный колпачок и выкрутите гайку. Она затянута всегда очень сильно, поэтому используйте головку с надежным воротком.

Выкрутите гайку, которая накручена на палец шаровой опоры, а затем выпрессуйте палец из бобышки поворотного кулака. Выкрутите гайки болтов, на которых рычаг держится на опоре, и вытащите болты, отведя поворотный кулак. Снимите колесную ступицу со шлицев хвостовика внешнего шарнира привода колеса. Демонтируйте шаровую опору, а затем установите в порядке, обратном сборке.

к содержанию ↑

Меняем передние амортизаторы

Амортизаторы на Шевроле Нива своими руками поменять не так трудно. Делать это приходится при возникновении течи ухудшении гашения колебаний при езде по неровностям. Изношенные амортизаторы всегда меняют попарно или все четыре сразу. Для демонтажа и установки амортизатора вам понадобятся ключи на 17 и на 6.

Одним ключом на 17 зафиксируйте шток амортизатора от проворачивания, а еще одним таким же выкрутите гайку и снимите упорную шайбу с резиновой подушкой. Открутите гайку болта на нижнем шарнире и вытащите болт, после чего можно будет демонтировать амортизатор. Со штока амортизатора снимите нижнюю подушку и осмотрите состояние резиновых подушек и амортизатора.

Демонтируйте нижний шарнир, а в случае необходимости произведите замену подушки и втулки нижнего шарнира. Устанавливают амортизаторы Шевроле Нива при ремонте подвески в обратном порядке. Перед монтажом нужно вытянуть шток на полный ход. Работая на подъемнике, нужно опустить авто перед сборкой верхнего крепления таким образом, чтобы подвеска нагрузилась под весом машины.

к содержанию ↑

Как заменить пружины передней подвески?

Замена пружин Шевроле Нивы может потребоваться при механических повреждениях или сильном их просиживании. К признакам осадки относят:

  • нарушение плавности хода;
  • пробои подвески на неровностях;
  • заметный перекос передней части авто;
  • разница в высоте передней и задней частей авто;
  • следы соударения витков пружины.

Передние пружины

Для демонтажа и монтажа передних пружин нужны два ключа на 13, два на 17 и один на 24, а также домкрат и ключ для откручивания колесных гаек. Сначала снимите колесо и ослабьте гайку оси нижнего рычага ключом.

Выкрутите гайку болта, который крепит амортизатор снизу, и вытащите болт. Далее открутите еще две гайки скобы подушки стабилизатора и демонтируйте скобу. Поднимите переднюю подвеску домкратом, чтобы освободить ограничитель хода сжатия. Далее открутите три гайки болтов крепления шаровой опоры и вытащите болты.

Медленно опуская рычаг, необходимо высвободить пружину и снять ее. Далее снимите нижнюю и верхнюю прокладки пружины. В случае необходимости надо демонтировать ограничитель хода сжатия. Устанавливают пружины при ремонте подвески Шевроле Нивы в обратном порядке.

к содержанию ↑

Замена нижнего рычага передней подвески

Снимать нижний рычаг при ремонте ходовой Нивы приходится при наличии механических повреждений на нем или с целью замены сайлентблоков. Для работы вам понадобятся:

  • два ключа на 13;
  • два ключа на 17;
  • ключ на 22;
  • два ключа на 24;
  • домкрат;
  • молоток с бородком.

Сначала нужно демонтировать пружину и открутить гайку оси нижнего рычага. Выбейте ось бородком, обратив внимание на местоположение регулировочных шайб. Вытащите ось, но при этом придержите рычаг. В случае необходимости придется открутить гайки, которые держат опорную чашку пружины.

Перед установкой ось и втулки нужно смазать в поперечине передней подвески, используя консистентную смазку. Далее снятый нижний рычаг устанавливают на место в обратном порядке.

к содержанию ↑

Замена верхнего рычага

Снятие верхнего рычага

Если при диагностике передней подвески Шевроле Нивы вы обнаружите механические повреждения или решите заменить изношенные сайлентблоки, вам придется снять верхний рычаг. Для работы вам понадобятся два ключа на 13, один на 22, домкрат и баллонный ключ. Поддомкратьте авто и снимите колесо, а затем подставьте опору под нижний рычаг и нагрузите подвеску, опустив авто.

Открутите три гайки, которые держат шаровой шарнир на верхнем рычаге. Затем открутите пару гаек болтов крепления оси верхнего рычага. При проворачивании болтов их нужно придерживать ключом.

Демонтируйте верхний рычаг, обратив внимание на количество и местоположение шайб для регулировки, которые установлены на болтах крепления оси. Монтаж верхнего рычага в сайлентблоками осуществляется в обратном порядке.

к содержанию ↑

Как заменить сайлентблоки нижнего рычага?

Замена сайлентблоков Шевроле Нивы в нижнем рычаге требуется при их износе или повреждении. Для этого используйте ключ на 22 и особый съемник. Сначала нужно снять нижний рычаг вместе со всеми сайлентблоками.

Специальным съемником выпрессуйте сайлентблоки из проушин рычага и впрессуйте новые. После этого установите рычаг на место и отправляйтесь в мастерскую для регулировки развала-схождения колес.

к содержанию ↑

Меняем сайлентблоки верхнего рычага

Сайлентблоки верхнего рычага

В верхнем рычаге сайлентблоки меняют по тем же причинам, что и в нижнем. Для работы потребуется ключ на 22 и съемник. Сначала демонтируйте верхний рычаг со всеми сайлентблоками и осью машины. Открутите гайки верхнего рычага и снимите шайбы и гайки с оси.

С помощью съемника вам нужно выпрессовать сайлентблоки из проушин, и запрессовать сюда новые. После этого соберите все обратно и отрегулируйте сход-развал. Самостоятельно сделать это вы не сможете, так как у вас наверняка нет специального оборудования.

к содержанию ↑

Замена стабилизатора

При ремонте передней подвески Шевроле Нивы иногда приходится менять стабилизатор. Его нужно снять со штанги, используя ключи на 13 и 17. С их помощью выкрутите четыре гайки скоб крепления стабилизатора к редуктору переднего моста и демонтируйте скобы.

Снимите стабилизатор Шевроле Нивы и осмотрите состояние детали. На подушках не должно быть признаков старения резины, повреждений, износа внутренних поверхностей, которые контактируют со стабилизатором. Поврежденные подушки нужно поменять. Устанавливается стабилизатор в обратном порядке.

Видео:

Видео:

Видео:

Видео:

Передняя подвеска Нива Шевроле


В том случае, если невозможно отрегулировать угол продольного наклона оси поворота при исправных деталях подвески, можно перенести часть шайб с одного конца рычага на .

нива передняя подвеска


Устанавливаем рычаг в обратной последовательности.

Замена масла, амортизаторов, тормозных колодок, ШРУС, ГРМ, помпы, термостата, свечей.

Проводим визуальный осмотр беговых дорожек обоих подшипниковых колец, а также рабочей роликовой поверхности. Это обеспечит самоустановку подшипников.

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском. Дефектную деталь требуется сменить совместно с кольцами, расположенными с наружной стороны.

Как на роликах, так и на кольцах недопустимо наличие видимого износа, сколов. Дефектную деталь требуется сменить совместно с кольцами, расположенными с наружной стороны. При этом обе детали автомобиля необходимо заменять единовременно. С помощью ударов молотка небольшой силы по бородку, приставленному с наружной стороны кольца, нужно постараться выпрессовать его из кулака.

Далее, все теми же незамысловатыми постукиваниями молотком, надо запрессовать новый наружный подшипник, до момента упора, в буртик гнезда, находящийся на поворотном кулачке.

С помощью Литола заполняем пустые полости внутри поворотного кулачка. Смазка наносится на наружные стороны подшипникового кольца. Осталось лишь поставить назад ранее снятые в поворотном кулаке детали и провести процесс регулировки параметра зазора между ступичными подшипниками.

Пальцы крепятся самоконтрящимися гайками. Таким образом, поворотный кулак может поворачиваться вокруг оси, проходящей через центры сфер пальцев шаровых опор.

Проверка зазора в подшипниках ступиц

Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров. Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески.

На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес. Резьбовые концы оси входят в резинометаллические шарниры рычага. Питтинг, видимый износ сепараторов, роликов и колец, а также раковины и сколы на роликах и кольцах не допускаются.

Дефектные подшипники замените обязательно вместе с наружными кольцами.

Наружный и внутренний подшипники на Нива Шевроле меняйте одновременно. С помощью бородка легкими ударами молотка по периметру наружного кольца выпрессуйте кольцо из кулака. Легкими ударами молотка по периметру кольца через выколотку из мягкого металла запрессуйте наружное кольцо нового наружного подшипника до упора в буртик гнезда в поворотном кулаке.

Заполните смазкой внутреннюю полость поворотного кулака, нанесите смазку на наружные кольца подшипников Установите в поворотный кулак все снятие детали. Установка поворотного кулака Нива Шевроле и снятых деталей производится в порядке, обратном снятию.

Снимите колесо с автомобиля. Подставьте под нижний рычаг опору, нагрузите подвеску опустив автомобиль или подняв нижний рычаг домкратом так, чтобы положение рычагов примерно соответствовало их положению под нагрузкой.

Очистите шаровой шарнир от грязи Выньте держатель тормозного шланга из кронштейна Ослабьте затяжку гайки пальца шарнира и отверните ее. Отворачиваем гайку верхнего крепления амортизатора, удерживая шток от проворачивания. Устанавливаем амортизатор в обратной последовательности.

Снятие верхней шаровой опоры передней подвески Шевроле Нива Операция проводится при замене шаровой опоры Шевроле Нива или чехла пыльника шарового пальца. Выводим резиновую муфту тормозного шланга из отверстия кронштейна. Устанавливаем упор под нижний рычаг. Сжимаем пружину подвески регулируемым упором, установленным под нижний рычаг. Наживляем гайку пальца шаровой опоры.

Убираем упор из-под нижнего рычага. Устанавливаем шаровую опору в обратной последовательности. Cнятие верхнего рычага, замена сайлентблоков передней подвески Шевроле Нива — Вывешиваем и снимаем колесо. Отсоединяем от рычага верхнюю шаровую опору. Снимаем рычаг в сборе с осью. Зажав ось рычага в тиски отворачиваем две гайки оси.

Вставляем в проушину второй сайлентблок. Упираем чашку съемника в торец наружной втулки сайлентблока Шевроле Нива. При отсутствии съемника опираем торец проушины рычага на губки тисков. Устанавливаем рычаг в обратной последовательности. Снятие стабилизатора поперечной устойчивости передней подвески Шевроле Нива — Отворачиваем две гайки крепления обоймы штанги стабилизатора к нижней опорной чашке правой пружины и снимаем обойму.

На резинометаллических шарнирах тоже не должно быть трещин, признаков старения, одностороннего выпучивания резины или ее отрыв от арматуры.

Все поврежденные запчасти нужно обязательно заменить.

Отправить ответ

avatar
  Подписаться
Уведомление о
