Двигатель ЗМЗ-406 рабочим объемом 2,3 литра в России весьма популярен, широко распространен. С учетом пожеланий отечественных потребителей на его основе созданы варианты увеличенного рабочего объема — 2,5 л (ЗМЗ-405) и 2,7 л (ЗМЗ-409).
ВНЕШНИЕ СКОРОСТНЫЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ ЗМЗ-40524.10, —40525.10, —40904.10.ВНЕШНИЕ СКОРОСТНЫЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ ЗМЗ-40524.10, —40525.10, —40904.10.
При разработке новых моделей моторный завод стремится унифицировать конструкции, поэтому в них немало общих деталей. Но есть и отличия. В последнее время двигатели претерпели ряд изменений, связанных с введением более жестких экологических норм — Евро III. О них мы и расскажем. Внешние скоростные характеристики двигателей представлены на графиках. Напомним, что двигатель 40525.10 предназначен для «Волги», 40524.10 — для «Газели», «Соболя», 40904.10 — для современных автомобилей УАЗ.
У двигателя 406 диаметр цилиндра 92 мм против 95,5 мм у 405-го. Старый, до введения норм Евро III, блок405 легко «узнать» по характерным поперечным прорезям-щелям шириной 2 мм в системе охлаждения между цилиндрами. Они улучшали теплоотвод от стенок цилиндров, однако снижали жесткость верхней «плиты» блока. При затяжке болтов крепления головки дополнительно деформировались стенки цилиндров, создавая проблемы, которых двигатель 406, имеющий выполненные в литье протоки между цилиндрами (за счет большей величины межцилиндровой перемычки — 14 мм против 10,5 мм), не знал! Забегая вперед, скажем, что эта конструкция, к счастью, оказалась временной: найдя более удачное решение, от прорезей отказались.
С января 2008 г. для автомобилей ГАЗ и УАЗ завод начал выпускать двигатели, отвечающие нормам токсичности Евро III. Среди них двигателя 406 уже нет, на конвейеры автозаводов поставляются только двигатели 405 и 409. Блок цилиндров у них единый. Внешне он отличается от прежнего 406-го формой отверстий системы охлаждения между цилиндрами: у старого они круглые, у нового напоминают треугольники со скруглениями. Для снижения расхода масла на угар у нового блока изменены параметры плосковершинного хонингования цилиндров (глубина, ширина и углы наклона рисок). К заднему торцу блока шестью болтами М6 крепится крышка с резиновой манжетой, уплотняющей цапфу коленвала. Для установки картера сцепления есть два центрирующих штифта и шесть резьбовых отверстий М10.
Совершенствуя двигатель, конструкторы совместно с технологами сумели доработать блок цилиндров и усовершенствовать процесс литья — в блоке 405 (назовем его новым) также удалось сделать протоки в отливке между цилиндрами (показаны стрелками). От этого выиграла жесткость блока, а изменения, внесенные в крепление головки цилиндров, — более глубокие резьбовые отверстия в блоке, удлиненные болты, новая прокладка (см. ниже) — позволили обеспечить более точную, с меньшими деформациями, геометрию цилиндров в зоне работы поршневых колец. В нижней части блока видны приливы, которые совместно с крышками коренных подшипников образуют опоры коленчатого вала. Крышки изготовлены из высокопрочного чугуна, каждая крепится двумя болтами М12х1,25.
Головка блока цилиндров всех двигателей ЗМЗ Евро II была единая. С введением требований Евро III она доработана, с прежней невзаимозаменяема. Исключены каналы системы холостого хода — ее функции выполняет электронно-управляемый дроссель. В передней части головки есть два отверстия для крепления крышки цепи, а с левой стороны — две бобышки с резьбовыми отверстиями для крепления кронштейнов ресивера впускной системы. Оптимизируя
конструкцию головки, ее массу снизили на 1,3 кг.
Переход на управление двигателем с электронным дросселем позволил избавиться от ряда деталей. Среди них регулятор холостого хода с воздушными патрубками, дроссельный патрубок с датчиком положения заслонки, а также шланги для подогрева дроссельного узла от системы охлаждения. На снимке показано, что представляла собой эта конструкция!
описание и технические характеристики :: SYL.ru
Силовой агрегат семейства ЗМЗ-406 представляет собой бензиновый двигатель внутреннего сгорания, который выпускается ОАО «Заволжский Моторный Завод». Разработку начали в 1992 году, а в серийное производство мотор поступил в 1997-м. На нем впервые применили систему впрыска топлива.
Двигатель ЗМЗ-406 имел широкое применение и устанавливался на автомобилях Горьковского завода (ГАЗ-3102, 31029, 3110 и модельного ряда семейства «Газель»).
Флагманом семейства стал мотор ЗМЗ-4062.10 объемом 2,28 литра и мощностью 150 «лошадей».
Силовая установка ЗМЗ-4062.10 предназначена для комплектации легковых автомобилей и микроавтобусов. А моторы ЗМЗ-4061.10 и ЗМЗ-4063.10 — для комплектации грузовых автомобилей небольшой грузоподъемности.
Описание двигателя
Предварительно мотор проектировался под новомодные системы питания и зажигания, которые управлялись микропроцессором.
Данный двигатель был впервые оснащен четырьмя клапанами на каждый цилиндр, с гидротолкателями и двумя распредвалами с двойным цепным приводом. Также были установлены электронная система подачи топлива и электронное зажигание.
Четыре цилиндра имеют рядное расположение, водяную рубашку охлаждения и управляемый впрыск топлива.
Порядок работы поршней: 1-3-4-2.ЗМЗ-406 инжектор работает на бензине А-92. Ранее производилась карбюраторная версия двигателя 4061, которая работала на семьдесят шестом бензине. Она имела ограничения в плане выпуска.
Агрегат неприхотлив в обслуживании. Он имеет высокую степень надежности. Позже на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант мотора с маркировкой ЗМЗ-514.
К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется его невысоким качеством исполнения и рядом технологических недоработок.
Технические характеристики ЗМЗ-406
Данный силовой агрегат производился с 1997 по 2008 г. Картер цилиндров изготовлен методом литья из чугуна, он имеет рядное положение цилиндров. Масса двигателя равна 187 килограммам. Оснащается карбюраторной системой подачи топлива либо инжектором. Рабочий ход поршня составляет 86 миллиметров, а диаметр цилиндра – 92 миллиметра. При этом рабочий объем двигателя составляет 2286 сантиметров кубических и способен развивать мощность в 177 «лошадок» при 3500 оборотах в минуту.
Карбюраторный мотор
ЗМЗ-406 карбюратор (402-й мотор) выпускался с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Данное устройство развивает мощность 110 лошадиных сил. Расход топлива автомобиля на этом двигателе зачастую зависит от манеры вождения и условий эксплуатации. Система питания карбюраторного агрегата довольно надежна. При своевременном обслуживании и нормальной эксплуатации, с применением качественного смазывающего материала и бензина, он может пройти до 500 тысяч километров пробега без серьезных поломок. Конечно, за исключением расточки коленвала, которая необходима этому агрегату раз в 250 тысяч километров.
Система зажигания
На двигателях ЗМЗ-406 зажигание осуществляется путем воспламенения топливной смеси с помощью микропроцессорной системы. Для всех рабочих режимов двигателя электроника устанавливает необходимый угол опережения воспламенения. Также она выполняет функцию регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается своими высокими экономическими показателями, ведется контроль нормы токсичности отработанных газов, исключается момент детонации и повышается мощность силового узла. В среднем автомобиль «ГАЗель» расходует порядка 8-10 литров бензина на 100 километров пути при средних нагрузках. Однако если перевести его на пропан или метан, «аппетит» машины возрастает почти в два раза.
Режим диагностики зажигания
При включении зажигания автомобиля автоматически вступает в работу система диагностики мотора ЗМЗ-406 (карбюратор ЗМЗ-405 — не исключение). Факт исправной работы электроника сигнализирует световой датчик. Он должен потухнуть при запуске двигателя.
В том случае, если диод продолжает светиться, это указывает на неисправность элементов и деталей электронной системы зажигания. В таком случае поломку следует немедленно устранить.
Инжекторный мотор
По техническим характеристикам и составным деталям двигатель с инжекторной системой питания не особо отличается от карбюраторного аналога 405-й модели.
При должной эксплуатации этот агрегат не менее надежен и практичен нежели с карбюратором, а вдобавок имеет и свои преимущества:
- Стабильные холостые обороты.
- Низкий уровень вредных выбросов в атмосферу.
- Коэфициент полезного действия ЗМЗ-406 инжектор имеет значительно выше, нежел аналог с карбюратором, так как топливная смесь подается своевременно и в нужном количестве. Соответсвенно, экономия топлива налицо.
- Повышение экономии топлива.
- Не нуждается в длительном прогреве двигателя в зимний период.
Единственным минусом инжекторного мотора является дороговизна в ремонте и обслуживании системы.
Провести диагностические и ремонтные работы не представляется возможным без специального оборудования и диагностических стендов. Поэтому осуществить самостоятельный ремонт двигателя ЗМЗ-406 инжектор – достаточно хлопотное дело. Зачастую при возникновении поломок в системе впрыска автолюбителю приходится пользоваться услугами специализированных центров по обслуживанию топливной аппаратуры, что может стоить недешево и занять довольно длительное время. Для того чтобы как можно реже сталкиваться с данной проблемой, необходимо своевременно производить замену топливных фильтров и заправлять автомобиль качественным бензином.Головка блока
Все модификации двигателей оснащались одной головкой, которая соответствовала требованиям «Евро 2». С введением дополнительных требований «Евро 3» она была доработана и усовершенствована. Она не взаимозаменяема с предыдущей моделью.
В новой головке отсутствуют проточки системы холостого хода, теперь их функции возложены на электронный управляемый дроссель. Передняя стенка детали оснащена отверстиями для крепления защитного кожуха цепи, а с левой стороны расположены отливы для монтажа кронштейнов ресивера системы впуска. Деталь имеет запрессованные вставки из чугуна и направляющие втулки клапанов. Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 снизилась в весе на 1,3 килограмма. Устанавливая ее на двигатель, используют металлическую многослойную прокладку головки блока.
Блок цилиндров
Усовершенствуя двигатель ЗМЗ-406, инженеры смогли доработать картер и модернизировать процесс отливки. Так, удалось оснастить блок протоками в отливке между цилиндрами. Благодаря этому данный элемент стал жестким, а крепление головки осуществляется за счет более глубоких резьбовых отверстий и удлиненных болтов. В нижней части картера имеются отливы, образующие опоры коленвала вместе с крышками коренных подшипников. Крышки отлиты из чугуна и крепятся к блоку при помощи болтов.
Распределительный вал
Распредвал ЗМЗ-406 изготовлен путем отлива из чугуна с последующей обработкой и закалкой. Валы приводятся в движение за счет цепной передачи. На двигателе установлены два вала, профили кулачков которых имеют одинаковый размер.
Осевое смещение кулачков составляет один миллиметр по отношению к гидротолкателям. Этот фактор способствует вращению элементов гидроприводов при работающем двигателе, что существенно влияет на износ рабочей поверхности толкателя и делает его равномерным.
Цепной привод валов имеет гидравлические натяжители, которые работают от давления масла в смазывающей системе. Детали действуют на цепи непосредственно через пластиковые башмаки, которые крепятся на осях. На двигателях ЗМЗ-406 после модернизации для повышения практичности и долговечности стали применять вместо башмаков звездочки. Последние фиксируются на поворотных рычагах. Крепежные оси звездочек взаимозаменяемы с осями башмаков. Вместо удлинителя оси башмака натяжения верхней цепи стали использовать проставку, крепление которой к блоку осуществляется болтами.
Двигатель ЗМЗ-406 оснащается цепями привода распределительных валов. Их нет возможности заменить цепями, которые устанавливали на более ранние версии моторов.
Поршни
Они отливаются из сплава алюминия и имеют проточки под два кольца компрессионных и одно маслосъемное. Во время работы днище поршня охлаждается маслом через масленку в верхней головке шатуна.
Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой покрытия хромом, что способствует лучшей притирке кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо – комбинированного типа, оно состоит из расширителя и двух стальных дисков. Крепление поршня к шатуну осуществляется при помощи пальца, фиксируемого на два штопорных кольца.
Коленчатый вал
Отлит из чугуна с последующей обработкой и закалкой поверхности шеек токами высокой частоты. Устанавливается в блоке на пяти коренных подшипниках.
Перемещение коленвала соответственно оси ограничивается штопорными полукольцами, которые размещены в проточных пазах опоры и крышки третьего коренного подшипника. На валу находятся противовесы в количестве восьми штук. К задней части вала крепится маховик, в отверстии которого впрессована распорная втулка и подшипник качения первичного вала коробки переключения передач.
Масло
Силовая установка ЗМЗ-406 оснащена комбинированной системой смазки. Под действием давления происходит процесс смазки поршневых пальцев, шатунных и коренных подшипников коленвала, смазываются опорные точки распределительных валов, гидропривод клапанов, промежуточный вал и ведомая шестерня масляного насоса. Все другие детали и элементы мотора смазываются посредством разбрызгивания масла.
Масляный насос – шестеренчатого типа, имеет одну секцию и приводится в действие от промежуточного вала через винтовые шестерни. Система смазки оснащена масляным радиатором и полнопроточным фильтром очистки.Вентиляция картера закрытого типа, с принудительным отводом газов.
Итак, мы привели подробное описание всех узлов, агрегатов и систем двигателя. Схема ЗМЗ-406 находится на фото выше.Ремонт 406 двигателя — ГАЗ Клуб, Авто Клуб
Общие положения.
Начнём с того, что ремонт двигателя очень серьёзная и ответственная операция. Если не имеете достаточно опыта, лучше обратиться к специалистам (только к настоящим специалистам) или позвать более опытного товарища. В принципе все работы довольно подробно описаны и в мануале по машине. Я опишу процесс по этапам, как собираю сам. Перечень заменяемых деталей каждый определяет индивидуально. На подборе зазоров в поршневой группе и кольцах я останавливаться не буду, подразумевается, что там всё в порядке.
Инструмент.
Помимо основного набора инструмента (ключи, головки, воротки и т.д.) надо иметь в наличии: динамометрический ключ, оправку для сжимания колец, первичный вал КПП (или оправку) для центровки диска сцепления, головку на 36 для откручивания переднего шкива КВ, качественные шестигранники на 6, 8, 12, 14 (прямые «под головку»), рассухариватель клапанов для 406-го, оправку для установки маслосъёмных колпачков. Не помешает микрометр и нутромер. И много ветоши.
Автохимия.
Я используя продукцию ABRO: герметики красный и чёрный, и Done Deal: шеллачный лак, анаэробный фиксатор резьбы, керамический герметик для выхлопной системы. Тут у всех свои предпочтения.
Разборка и снятие двигателя с автомобиля.
Тут важно подготовить достаточно место для укладывания всех деталей, чтобы при сборке установить всё на прежние места (если не заменяли) или помечать любым доступным способом. Также отмечаем и снимаемые провода, если не надеетесь на свою память. Снимаем капот и панель стеклоочистителя (чтобы не мешали), укрываем передние крылья (чтобы не повредить). Разбираем в любой последовательности — тут кому как удобно. Я, например, для более лёгкого вынимания из моторного отсека, снимаю практически всё: на машине остаётся только блок с поршневой. Насос гидроусилителя отстыковывать от шлангов не надо: можно положить или подвязать куда нибудь. Должно получиться примерно как на фото.
Без мотора самое время помыть под капотом, осмотреть повреждения проводов и т.д. После полной разборки моем всё это «хозяйство», как можно чище:
хороший помощник металлическая щётка плюс бензин-керосин.
Чистый блок и коленвал измеряем и принимаем решение о расточке — я отвожу на завод, там сразу проверяют всё и растачивают, если что нужно. Всегда отдаю и маховик и корзинку сцепления: маховик проверяют на биение и торцуют (разумеется при необходимости) плоскость, куда прилегает диск сцепления, потом балансируют в сборе с коленвалом и корзиной. Поверьте, для Волги это совсем на лишняя операция. Теперь можно купить коренные и шатунные вкладыши, поршни и кольца согласно размеров. После расточки ещё раз промываем и продуваем все детали, шестигранником на 14 отворачиваем заглушки (4 шт.) грязеуловителей КВ,
чистим там, закручиваем на место и контрим их. Заглушки головки и блока (там шестигранник на 8), если не откручиваются, лучше не трогать — продуть можно и через открытые масляные каналы. В глухих резьбовых отверстиях не должно остаться масла, тосола, мусора — т.к. жидкость не сжимается и можно повредить резьбу. Проверяем головку блока цилиндров (16-ти клапанная головка очень капризная): обязательно плоскость прилегания к блоку, клапана, направляющие клапанов, меняем маслосъёмные колпачки. Головку для ремонта я тоже отвозил на завод, поскольку слишком муторно и не удобно притирать 16 клапанов. Когда всё готово можно приступать к сборке двигателя.
При сборке работаем чистыми руками и инструментом!!! Все подозрительные болты, гайки, шпильки (сорванная резьба или грани) обязательно заменяем новыми!!! На мелочах не экономят. При затяжке не прикладываем чрезмерных усилий — резьбу сорвать очень легко, а восстановить очень сложно (алюминий и чугун материалы мягкие). Все прокладки я дополнительно уплотняю шеллачным лаком и герметиком — но всё в меру. Все сопрягаемые плоскости под прокладки я дополнительно обезжириваю растворителем (или ацетоном) и вытираю насухо. Поэтому все собранные мною двигатели при работе остаются чистыми, нигде ничего не подтекает.
Укладываем блок цилиндров вверх ногами (там мешает трубка масляного щупа, поэтому ставим на надёжную подставку). Устанавливаем верхние(с отверстиями) коренные вкладыши, смазываем маслом. На третью опору устанавливаем (удобно подклеить на литол) упорные полукольца КВ (без усиков) антифрикционным слоем наружу.
Укладываем коленвал в постели,
и закрываем крышками с установленными и смазанными вкладышами и полукольцами на третьей крышке (усики должны войти в пазы). НЕ ПЕРЕПУТАЙТЕ местами крышки. Ставить их нужно согласно номерам (или меткам, сделанным при разборке), ЗАМКИ вкладышей(усики) в блоке и крышках должны располагаться на одной стороне. Тоже самое относиться и к ШАТУНАМ. Равномерно, в несколько приёмов, ДИНАМОМЕТРИЧЕСКИМ ключом затягиваем болты крышек моментом 10-11 кгс·м.
За противовесы прокручиваем КВ, он должен вращаться ПЛАВНО и БЕЗ ЗАЕДАНИЙ. Никакого вращения с помощью лома здесь быть не должно — вал крутиться легко от руки. Если не так, то не грамотная шлифовка или вкладыши — разбираем обратно и повторно проверяем. Также между блоком и крышками НЕ ДОПУСКАЕТСЯ ни каких подкладок (этим грешат многие мотористы «старой» закалки — такого надо сразу послать подальше и по сильнее).
Устанавливаем задний сальник в держатель и прикручиваем его к блоку через прокладку. Внешнюю поверхность сальника можно слегка смазать герметиком, а пространство между рабочей кромкой и пыльником заполнить литолом.
Прикручиваем маховик (6 болтов). Маховик на КВ устанавливается только в одном положении, там есть установочный штифт. Под болты ставится специальная шайба, не потеряйте её. Чтобы застопорить коленвал можно между стенкой блока и противовесом засунуть ручку молотка.
Устанавливаем распорную шайбу и подшипник носка первичного вала КПП. Подшипник в каждом случае я всегда ставлю новый.
Дальнейшую сборку удобно вести, поставив блок на маховик.
Собираем шатунно-поршневую группу. Новые поршни идут в комплекте с пальцами и стопорными кольцами. Новые пальцы необходимо проверить с шатунами, как написано в книге. Развесовку шатунно-поршневой группы я ни разу не делал, хотя тоже вещь необходимая. Перед сборкой поршень ОБЯЗАТЕЛЬНО нагреваем,
смазываем палец маслом. В поршень можно сразу вставить одно стопорное кольцо — чтобы не «засадить» поршневой палец дальше, чем нужно. Надпись на поршне ПЕРЕД и ВЫСТУП на нижней головке шатуна должны быть направлены в ОДНУ сторону. В нагретый поршень смазанный холодный палец идёт легко, иногда легонько нужно постучать, главное всё делать быстро, пока палец не нагрелся, иначе его начинает «прихватывать». Ставим стопорные кольца, обязательно следим, чтобы они сели в свои канавки в поршне.
Устанавливаем поршневые кольца. Как правило на упаковках колец есть схема их установки.
В любом случае ставим их снизу вверх: расширитель маслосъёмного, маслосъёмное, второе компрессионное, первое компрессионное. Маслосъёмное бывает ещё наборное (я такие не применяю, хотя есть мнение, что работают они лучше, т.к там два независимых диска и два расширителя). На кольцах тоже есть надписи ВЕРХ (или ТОР на импортных), ориентируем их к днищу поршня. Не перепутайте. Разводим замки колец: маслосъёмного и расширителя на 180°, компрессионных тоже на 180° по отношению друг к другу и на 90° к замкам маслосъёмного. Устанавливаем шатунные вкладыши в шатун (проверяем совпадение смазочных отверстий) и его крышку. Обильно смазываем маслом цилиндры в блоке, обжимку для колец, вкладыши в шатуне и крышке. Разворачиваем КВ шейками первого и четвёртого цилиндров наружу (вернее крутим блок — КВ с маховиком стоит на полу, очень удобно). И «загоняем» поршни на место: сжав оправку и постукивая ручкой молотка по днищу поршня. Лупить не надо — кольца очень легко сломать. Разумеется, ставим согласно надписям ПЕРЕД и номерам цилиндров (метим при разборке, если нет надписей на шатунах.
Поршень до затяжки шатуна не крутим вдоль оси — чтобы не нарушить ориентацию замков колец. Как только кольца зайдут в блок, одной рукой «ловим» шатун, направляя его на шейку КВ, другой проталкиваем поршень в глубь (это чтобы шатунными болтами не ободрать КВ). Устанавливаем крышки (помним про правильную ориентацию, см. выше), равномерно затягиваем моментом 7-8 кгс·м. Разворачиваем блок на 180° и аналогично поступаем со вторам и третьим цилиндрами. В итоге должно быть так:
Вращение блока плавное и без заеданий (см. выше).
Ставим шпонку, звёздочку КВ, уплотнительное резиновое колечко (не забудьте) и втулку переднего сальника большой внутренней фаской к блоку. Шпонку шкива.
Смазываем шейки промежуточного вала, вставляем его на место, надеваем на задний конец (там шпонка) шестерню привода маслонасоса с гайкой и затягиваем её.
Спереди устанавливаем фланец — меньшим диаметром к блоку.
Вставляем валик привода маслонасоса. Закрываем крышку.
На валике закрепляем промежуточные звёздочки привода ГРМ (там штифт), затягиваем болты и отгибаем стопорную пластину на грани болтов.
Опять ставим блок на подставку, поддоном к верху.
Ставим сцепление, не забыв отцентровать диск первичным валом (или оправкой).
Разворачиваем звёздочки согласно меткам на блоке: впадина между зубьями (с риской) точно напротив лунки в блоке.
Берём нижнюю цепь (короткую), надеваем на неё успокоитель и накидываем цепь на звёзды: ведущая ветвь цепи ( в успокоителе) должна быть натянута ( не забываем контролировать метки !!! ).
Затягиваем болты успокоителя. Надеваем верхнюю цепь, ставим башмаки натяжителей.
Нажимая на нижний натяжитель, проверяем (ещё раз) натяжение цепи и правильность меток.
Надеваем переднюю нижнюю крышку с прокладкой, затягиваем болты вместе с кронштейном генератора.
Передний сальник пока не трогаем!!!
Теперь до установки распределительных валов крутить коленвал ЗАПРЕЩАЕТСЯ!!!
Устанавливаем водяную помпу, не забывая про задний болт.
Смазав маслом, вставляем нижний гидронатяжитель, не нажимая на него. Я ставил новые натяжители, уже заряженные. Если необходимо перезарядить старый — читаем соответствующую литературу. Не забываем вложить в крышку резиновую демпферную шайбу:
Затягиваем крышку.
Отвернув заглушку, бородком нажимаем на гидронатяжитель для его разрядки, показано на примере верхнего. Нижняя цепь натянута.
Вставляем шестигранник масляного насоса, крепим сам насос и закрываем поддон.
Устанавливаем картер сцепления и усилитель.
Я противник масляного радиатора (тут уж каждый сам решает), поэтому заглушил его каналы в блоке и поддоне заранее заготовленными заглушками с анаэробным герметиком.
Теперь можно развернуть двигатель в «нормальное» положение.
Крепим стартёр, водяной фланец, датчик детонации.
Устанавливаем кронштейны подушек, рулевого усилителя.
Теперь аккуратно вставляем передний сальник, смазав аналогично заднему (см. выше).
Ставим передний шкив.
Смазав герметиком переднюю крышку и соответствующую часть головки блока, надев прокладку, устанавливаем ГБЦ.
Соблюдая порядок,
затягиваем болты ГБЦ в два этапа — предварительно моментом 5 кгс·м, окончательно 15 кгс·м.
Через промежуток времени полезно ещё раз пройти ключом и проверить момент затяжки.
Вставляем на свои места гидрокомпенсаторы клапанов, смазанные маслом.
Смазав маслом, укладываем в постели распределительные валы, на выпускном валу сзади привинчена пластина для датчика фазы.
Ставим общую переднюю крышку с пластиковыми упорными полушайбами, потом средние (3-ю и 7-ю). Не перепутайте расположение и ориентацию крышек: впускные — 1,2,3,4, а выпускные — 5,6,7,8. Бобышки, на которых выбиты номера, направлены к краям головки. Немного поджимаем средние и ставим все остальные крышки. Равномерно затягиваем болты моментом 3 кгс·м. С помощью ключа проверяем вращение валов.
Выставляем валы, чтобы штифты находились на горизонтальной линии и смотрели в разные стороны. Надеваем на цепь выпускную звёздочку, и ставим её на распредвал, так, чтобы правая ветвь цепи была натянута, а метка на звёздочке находилась на линии верхней плоскости ГБЦ и «смотрела» вправо. Впускную звезду ставим, не допуская провисания верхней части цепи, метку направляем в левую сторону.
Ставим и разряжаем верхний гидронатяжитель, аналогично нижнему.
Наживляем средний и верхний успокоители, прокручиваем коленвал на несколько оборотов за болт шкива головкой на 36. Ещё раз, проверив совпадение меток, затягиваем успокоители и болты крепления звёздочек.
Закрываем переднюю и заднюю крышки головки.
Заполняем герметиком канавки маслоотражателя в крышке, привинчиваем её обратно.
Надеваем остальные резинки и закрываем клапанную крышку.
В таком виде двигатель готов к установке обратно на автомобиль.
Под капотом собираем всё обратно, в порядке очерёдности.
Заливаем масло и охлаждающую жидкость, проверяем отсутствие протечек. Сняв колодку с реле бензонасоса, без свечей прокручиваем двигатель стартёром, для заполнения масляной системы (следим по датчику давления).
Ставим и подсоединяем остальные элементы.
На фото показан доработанный датчик температуры воздуха (со спиленным наружным кожухом).
Ну и ЗАВОДИМ.
Заключение.
Проверив отсутствие течей, стабильность температуры, давление масла и т.д. пусть двигатель несколько часов поработает на холостом ходу. Периодически контролируйте его.
Разумеется, соблюдайте все требования по обкатке нового автомобиля.
Не повредит и как следует помыть машину.
Работа окончена.
Выражаю отдельную благодарность Саше (Napoleonoff) за предоставленный в аренду фотоаппарат.
Авторство фотографий и текста принадлежит Николаев Андрей
При использовании материалов статьи ссылка на этот сайт обязательна!
Обсудить на форуме..
Двигатель ЗМЗ 406 Описание недостатки и тюнинг

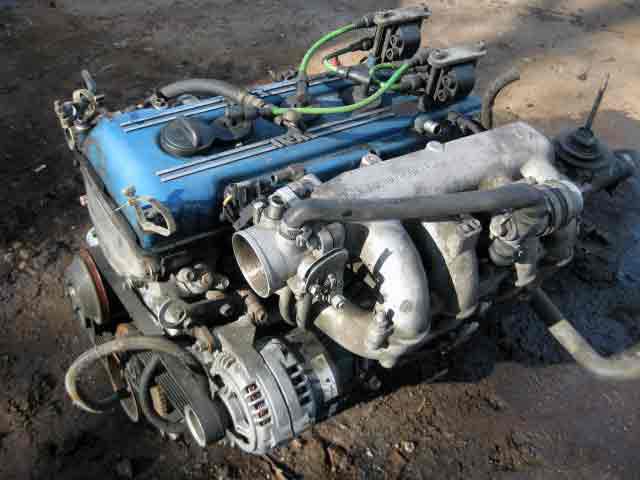

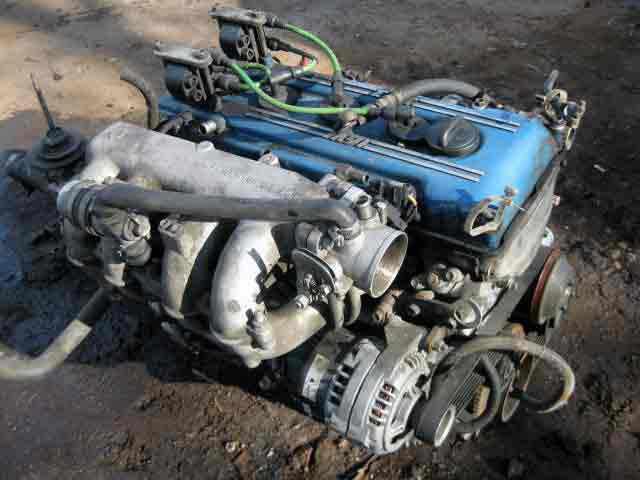

Двигатель ЗМЗ 406 это рядный 4-х цилиндровый двигатель с 4-мя клапанами на цилиндр. Блок двигателя из чугуна, имеется два ремонтных размера, что позволяет увеличить объем двигателя. Двигатель ЗМЗ 406 является огромным шагом вперёд по сравнению с двигателем ЗМЗ 402 который является его прародителем. Двигатель ЗМЗ 406 бывает как карбюраторным, так и инжекторным, присутствуют гидрокомпенсаторы, что облегчает жизнь владельцам. На наконец-то распредвалы имеют верхнее расположение. При обрыве цепи поршни не гнут клапана.
Недостатки
1) Перегрев. Необходимо следить за термостатом, чистотой радиатора и за герметичностью шлангов.
2) Высокий расход масла. Чаще всего высокий расход масла из-за износа маслосъёмных колец и маслосъёмных колпачков. Ещё встречается проблема с лабиринтовых маслоотражателем, если между крышкой клапанов и пластиной лабиринтового отражателя есть щель тогда скорее всего оттуда и уходит масло.
3) Повышенный шум и вибрации. Возникает из-за заклинивания гидронатяжителя цепи.
4) Провал тяги и плавающий холостой ход. Проблема возникает из-за изношенной катушки зажигания.
5) Цокот. Изношенные гидрокомпенсаторы заявляют о себе через 50 тыс.км и после чего начинает исходить характерный стук.
Характеристики
Годы выпуска: 1997-2008
Материал блока цилиндров: чугун
Кол-во цилиндров: 4
Ход поршня: 86 мм
Диаметр цилиндра: 92 мм
Степень сжатия: 9,3; 8 ( для 76 бензина)
Объем двигателя куб.см : 2286
Мощность двигателя л.с./об.мин: 100/4500,
110/4500,
145/5200
Крутящий момент Нм/об.мин: 177/3500,
186/3500,
201/4000
Рекомендуемое топливо: 92, 76
Экологический стандарт: евро 3
Вес двигателя: ~ 190 кг
Расход топлива, л/100 км
город: 13,5
трасса:
смешан:
Расход масла гр./1000 км: до 100
Рекомендуемое масло в двигатель:
5W-30
5W-40
10W-30
10W-40
15W-40
20W-40
Сколько масла в двигателе : ~ 6 литров
Ресурс двигателя: 300 тыс.км
Стоимость двигателя : от 25 тыс.руб б/у
На какие автомобили устанавливался: Газель,
Соболь,
Газ 3102,
Газ 31029,
Газ 3110,
Газ 31105
Тюнинг
Мощность двигателя ЗМЗ 406 можно увеличить двумя способами первый из них это атмосферный, второй с помощью нагнетателя рассмотрим каждый в отдельности.
Атмосферный
Нам понадобится холодный забор воздуха, ресивер с большим диаметром, выхлоп на 63 мм, распредвалы ОКБ Двигатель 38/38, облегченные Т-образные клапана и пружины от 21083. Ещё для большего эффекта необходимо доработать ГБЦ, после всего этого настроить мотор. В итоге мощность ЗМЗ 406 может стать около 200 л.с.
Компрессор или Турбо
Сначала нужно уменьшить степень сжатия для этого подойдёт поршневая с лужей. В качестве компрессора подойдёт Eaton М90 главные достоинства установки компрессора — это ровная тяга во всем диапазоне и меньше хлопот с установкой. Ещё будут необходимы форсунки 630сс, выхлоп на 76 мм и датчики ДАТ и ДТВ. Мощность с компрессором может получится в районе 300 л.с.
Для установки турбины потребуются пайпы , коллектора, интеркулер подвод масла. Может быть использована Garrett 28 , можно использовать форсунки и выхлоп как в конфигурации выше ,мощность ЗМЗ 406 с такой конфигурацией может получится около 350 л.с.
Модификации
1) ЗМЗ 4061.10 — карбюраторный двигатель под 76 бензин.
2) ЗМЗ 4062.10- инжекторный двигатель.
3) ЗМЗ 4063.10 — карбюраторный двигатель со степенью сжатия 9,2 под 92 бензин.
 | |
 | |
| Изготовитель | ЗМЗ |
| Годы выпуска | 1997-2008 |
| Марка | 406 |
| Тип | бензиновый |
| Система питания | инжектор / карбюратор |
| Блок управления | МИКАС |
| Конфигурация | 4-х цилиндровый рядный продольный ДВС |
| Зажигание | коммутаторное |
| Максимальная мощность | 100 л.с. 73,55 кВт (90 л.с.) при 4500 об/мин |
| Рабочий объём | 2,286 см3 (2,3 л.) |
| Максимальный крутящий момент | 177/201 Н·м, при 4200 об/мин |
| Диаметр цилиндров | 92 мм. |
| Ход поршня | 86 мм |
| Степень сжатия | 9,3 |
| Цилиндров | 4 |
| Порядок работы цилиндров | 1-3-4-2 |
| Местоположение первого цилиндра | ТВЕ |
| Клапанов | 16 |
| Материал ГБЦ | алюминиевый сплав |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | 2 шт. DOCH |
| Коленвал | облегченный |
| Расход масла | max 0,3 л. на 1000 км. |
| Тип масла по вязкости | 5W30, 5W40, 10W30, 10W40 |
| Рекомендованный производитель | Liqui Moly, ЛукОйл, Роснефть |
| Рекомендовано по сезону | зимой-синтетика, летом-полусинтетика |
| Объём масла в двигателе | 6,1 л. |
| Рабочаа температура масла | 90 o |
| Расход масла на 1000 км. | до 100 г. |
| Нормативы экологии | Евро-3/Евро-0 |
| Детали двигателя ЗМЗ-406 | |
| Регулировка клапанов | гирротолкатели |
| Система охлаждения | принудительная, антифриз |
| Помпа | с пластиковой крыльчаткой |
| Свечи зажигания | А14ДВРМ или А14ДВР |
| Зазор свечи | 1,1 мм. |
| Цепь ГРМ | 70/90 с башмаком ил 72/92 со звездочками |
| Возлушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | с обратным клапаном |
| Маховик | 7 отверстий со смещением 40 мм. внутренний диаметр |
| Болты крепления маховика | М12х1,25, длина 26 мм. |
| Маслосъёмные колпачки Goetze | светлые-впускные, темные-выпускные |
| Обороты холостого хода | 750-800 мин-1 |
| Усилия натяжения резьбовых соединений | |
| Свечи | 31-38 Нм |
| Маховик | 72-80 Нм |
| Болт сцепления | 19-30 Нм |
| Крышка подшипника | 98-108 Нм коренной |
| Крышка подшипника | 67-74 Нм шатунный |
| Головка цилиндров | три стадии 40 Нм, 127 — 142 Нм + 90o |
| Объём охлаждающей жидкости | 10 л. |
| Система охлаждения | принудительная, антифриз |
| Ресурс ДВС | 150000-200000 км. |
| Вес агрегата | 192 кг. |
технические характеристики и отзывы. Описание двигателей семейства ЗМЗ-406 :: SYL.ru
Двигатель 406 производился с 1996 года. Он успел себя зарекомендовать как простой и достаточно надежный силовой агрегат. По уровню надежности этот мотор не уступает, а в некоторых случаях превосходит 402. Данный двигатель является настоящей гордостью завода.
История создания
Первые прототипы агрегата появились в 1982-84 гг. Это была плановая разработка НИИТ «АвтоПром». Советские инженеры при постройке 406-го взяли за основу спортивный «Сааб 900». Чуть позже иностранные работники немного переделали «Сааб», однако сходства есть.
В 1990-м году двигатель 406 был уже полностью сконструирован. Он наконец обрел свою окончательную форму. В 1992-м году на ЗМЗ запущен специальный цех, где производили малыми сериями новое семейство двигателей.
Первые опытные прототипы моторов данного семейства устанавливали на небольшие патрульные катера. Затем 406-й всерьез заинтересовал работников ГАЗ. В марте 1996 данными агрегатами стали комплектовать «Волги» и «Газели».
Конструкция
Итак, двигатель 406 — это 16-клапанный, четырехцилиндровый, рядный бензиновый двигатель. Он был оборудован электронной системой управления впрыском. Как уже говорилось выше, их устанавливали на автомобили ГАЗ 3110 и 3302.
Данный двигатель имеет особенности конструкции. Это расположенные вверху в ГБЦ распределительные валы. Каждый цилиндр имел по 4 клапана. Инженеры значительно повысили степень сжатия. Теперь она составляла 9,3. Этого удалось достичь благодаря замене камеры сгорания со свечами зажигания, расположенными по центру, а также применением новой системы впрыска. Еще в новом моторе заменили привычную карбюраторную систему питания.
Так, удалось значительно повысить мощность и крутящий момент данного агрегата. При этом снизился расход топлива, а также уменьшилась токсичность выхлопа. Однако среди автолюбителей и в статьях, которые публиковались в авторитетных автомобильных журналах, ходили слухи и проскакивала информация о том, что мощность автомобиля «Волга 406» (двигатель ЗМЗ устанавливался и на нее) была искусственно завышена.
Особенности конструкции
Чтобы работа данного силового агрегата после проведенного увеличения мощности была более надежной, инженерами были применены следующие конструктивные особенности. Давайте рассмотрим их.
Блок цилиндров
Его изготавливали методом отливки из чугуна, а не из алюминия, как в прошлых версиях. Головка двигателя 406 не имела вставных гильз, а отличалась более высокими показателями жесткости, стабильными зазорами. Ход поршней инженеры намеренно снизили до 86 мм. Массу поршня и пальца также уменьшили. Для их изготовления применили более современные и технологичные материалы. Также из качественных материалов изготовили коленчатый вал, шатуны и другие детали.
Привод распределительных валов
Он представляет сбой цепной привод, оснащенный автоматическими гидронатяжителями. В механизме клапанов конструкторы применили гидротолкатели. Теперь отпадает необходимость в постоянной регулировке зазоров.
Однако гидравлика, а также то, что двигатель 406 теперь форсированный, требуют применения более качественного масла. Поэтому теперь мотор оснащается улучшенным масляным фильтром с дополнительными элементами для очистки.
Система управления
Комплексное управление агрегатом имеет функции управления зажиганием, а также дает возможность гораздо точней дозировать подачу топлива и корректировать угол зажигания. Теперь при различных режимах работы можно получить оптимальные показатели по мощности, экономичности и токсичности.
Двигатель 406: характеристики
Итак, как уже было сказано, это бензиновый 4-тактный рядный мотор. Диаметр цилиндра составляет 90 мм. Цилиндры имеют объем в 2,3 л. Степень сжатия двигателя составляет 9,3. Цилиндры работают в порядке 1-3-4-2. Коленчатый вал вращается в правую сторону. Мощность, на которую способен этот мотор, составляет 110 л. с. Двигатель работает на 92-м бензине. Система питания осуществляется посредством впрыска в трубу.
Система смазки в данном агрегате комбинированная. Масло разбрызгивается на детали трения принудительно, под давлением. Охлаждение мотора — жидкостное, принудительное.
Карбюратор или инжектор?
Многие водители сталкиваются с выбором между двумя вариантами. Это потому, что старые конструкции повсеместно вытесняются новыми инжекторными моторами. 406-й и 405-й агрегаты ставят на тяжелые автомобили. Ими оснащены «Волги», УАзы, «Газели». Данным автомобилям требуется мощность, а этот мотор может ее дать.
Недостатки карбюратора
Если сравнивать 406 двигатель (карбюратор) и его инжекторного родственника, то первый заметно проиграет по мощности и производительности. Все дело в карбюраторной системе питания. В этом случае горючее попадает в цилиндры не принудительным образом, а по мере того, как растут обороты. Именно поэтому в таких агрегатах меньшие характеристики мощности и разгона, нежели у их инжекторных аналогов. На таких ДВС питание поступает по принудительной схеме. При этом доза впрыска максимально точная. Она рассчитывается электроникой. И здесь топливо попадет непосредственно в цилиндры. Если максимально резко заставить открыться дроссельную заслонку, то смесь не станет бедней, как было бы с карбюратором. Это позволяет говорить о лучших динамических качествах.
Кроме этого, 406 двигатель (карбюратор), как считают водители и владельцы, — это экономичность. В этом случае очень трудно отрегулировать точную дозировку горючего. Многие всерьез уверены, что это практически невозможно. В различных режимах в агрегат будет подана различная смесь горючего и воздуха. Это поведет за собой снижение мощности и повышенный расход.
Однако, несмотря на все отрицательные качества, данный двигатель имеет и преимущества. Это надежность работы карбюратора. Максимум, что может с ним случиться, — засорение. Так, не составит никакого труда разобрать и прочистить жиклеры, где бы ни находился автомобиль.
Достоинства инжектора
Как можно понять, 406 двигатель инжектор намного превышает своего карбюраторного собрата по мощностным показателям и экономичности. Однако основное преимущество именно такой установки — в надежности.
Данные моторы не нужно регулировать. Они не часто отказываются работать. Здесь отсутствуют жиклеры как класс, поэтому в системе питания ничего не забьется. Горючее будет поступать прямо в цилиндры. К тому же это очень экономично.
Но и здесь не все так хорошо и радужно. Инжектор имеет свои подводные камни. Если в пути автомобиль выйдет из строя, то водитель вряд ли сумеет починить его самостоятельно. Об этом говорят многочисленные отзывы.
Работа таких моторов полностью контролируется электроникой. Поэтому в случае выхода из строя хотя бы одного из датчиков это обязательно скажется на характеристиках работы мотора. Конечно, если есть возможность установить элементы импортного производства и регулярно проводить ТО, то 406 двигатель (инжектор) будет только радовать своего обладателя.
Основные неполадки и ремонтопригодность
Двигатель вполне ремонтопригоден, как и вся продукция Заволжского завода. Коленчатый вал поддается шлифовке, блок цилиндров можно расточить. Чугунная головка уже не так чувствительна к некачественному антифризу.
Как и многие современные силовые агрегаты, данный мотор требует лишь качественного масла. Конструкция его сделана таким образом, что сам агрегат стал сильно привередлив. Многие водители часто жалуются на повышенный расход масла на таких двигателях.
Ремонт 406 двигателя — дело затратное и очень серьезное. Многие автолюбители предпочитают отдавать его специалистам. Однако все работы по ремонту этого агрегата подробно расписаны во множестве статей и книг.
Заключение
Хоть 406-е моторы больше не выпускаются, использовать их будут еще очень долго. Ведь именно этот двигатель серийно устанавливался на такие автомобили, как «Волга» и «Газель». Поэтому его актуальность не угаснет как минимум ближайшие лет 10.
Ресурс двигателей ЗМЗ-406 с УМЗ-421 и ГАЗ-560 — масляное голодание, ресурс цепи, наработка до отказа — журнал За рулем
Рассказываем о двигателях ЗМЗ.

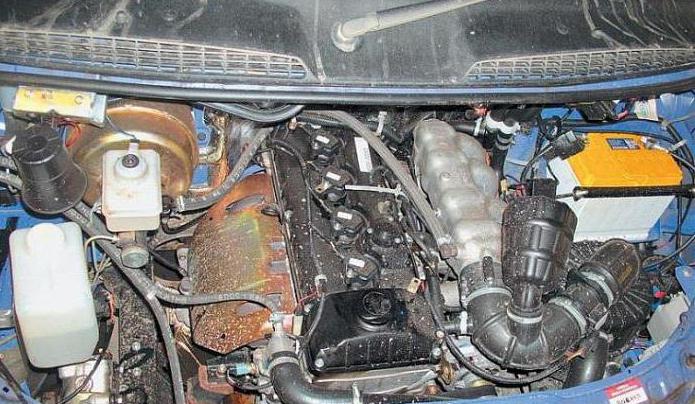

Сегодня самыми массовыми двигателями для «Газели» являются ЗМЗ-406 с рабочим объемом 2,3 литра, которые с 1996 года начали постепенно вытеснять моторы ЗМЗ-402. Еще в 1992 году на Заволжском моторном заводе был открыт цех малых серий, в котором было организовано опытно-промышленное производство двигателей нового семейства ЗМЗ-406. А первые эскизы были сделаны конструкторами при одобрении существовавшего тогда Министерства автомобильной промышленности СССР. Мысль, свербившая мозг многих эксплуатационников с 1970 года — «почему нельзя сделать большой „жигулевский“ мотор для „Волги“ и РАФика?» — получила свое воплощение в чугуне и алюминии. Хотя, конечно, при детальном рассмотрении общего между ними ничего нет, ЗМЗ-406, скорее, просто схож с любым хорошим бензиновым двигателем того времени. И не сильно устарел и сегодня. Он стал первым в России электронно-управляемым впрысковым (инжекторным) двигателем такого класса, да еще и с 16- клапанной двухвальной головкой. Как курьез сегодня вспоминается история с завышенной до 150 л. с. мощностью моторов «Волг» (сколько денег было переплачено на налоги…), но в целом двигатель оказался очень резвым. На нижегородскую полуторку долгое время устанавливали только карбюраторные версии ЗМЗ-4061.10 и ЗМЗ-4063.10, развивающие соответственно 100 и 110 лошадиных сил.
Вопреки ожиданиям мотор сохранил традиционную ремонтопригодность двигателей ЗМЗ. Коленвал шлифуется в три размера через 0,25 мм, блок цилиндров можно растачивать дважды с увеличением на 0,5 миллиметра. Чугуный блок не столь чувствителен к «паленому» антифризу, как алюминиевый у ЗМЗ-402, а отсутствие гильз только прибавило жесткости и устранило возможные утечки охлаждающей жидкости. Специалистам ЗМЗ удалось в начале 90-х прозорливо предположить развитие тенденций с ремонтом двигателей, сложившихся спустя десять лет. Как в воду глядели — мотор ЗМЗ с расточенным в последний размер блоком обычно стоит на «Газели», двигающейся своим ходом на пункт приема металлолома. Все на ней уже изношено, даром никому не нужно, но двигатель еще жив.
Масляное голодание ЗМЗ-406
Как и все современные моторы, семейство ЗМЗ-406 оказалось весьма требовательно к качеству применяемого масла. К сожалению, многие перевозчики пренебрегали рекомендациями завода. Ведь «406-й» мотор более привередлив в масляном меню, чем ЗМЗ-402, который довольствовался стандартной группой масел с кодом API SE и SF, или по нашему с группой эксплуатационных свойств «Г», типа М10Ги, М12Ги, М5з/10Г. Быть может, при более частой периодичности замены масел этой группы качества и хватало бы, но стоит вспомнить, что в конце 90-х на рынке было полным-полно ГСМ крайне низкого качества. Так что «масляные пираты» внесли свой вклад в создание негативного имиджа двигателю ЗМЗ- 406.
При смене марки масла и производителя, и тем более при переходе на масло другой основы, вязкости или качества желательно промыть систему смазки двигателя. Однако у двигателя ЗМЗ-406 под клапанной крышкой, около клапанов и в масляных каналах головки блока остается примерно 300- 350 г масла. Половину из этого количества можно удалить, отвернув пробку в головке около датчиков давления. При переходе на синтетику вместе с затратами увеличиваются и пробеги до следующей замены до 15–20 тысяч км, что немного компенсирует вложения. Ну а многочисленные присадки к маслам лучше не использовать, а положиться на качество основного масла. В нем заложены все необходимые добавки для долговечной работы двигателя.
Для нового семейства, в конструкции которого применили гидротолкатели клапанов и гидронатяжители цепей привода ГРМ, рекомендуется применять масла улучшенного качества с кодом API SG, SH, SJ и не экономить на масляном фильтре. Ведь частички металла или отложения, попадая в узкие каналы или зазоры между сопряженными деталями меньше полмиллиметра закупоривают их, выводят из строя нежные гидравлические устройства. Отказ одного или нескольких гидротолкателей клапанов сразу заметен по характерному звонкому и частому стуку под клапанной крышкой. Конечно, к немедленным и большим разрушениям этот стук не приведет, но долго ездить с такой неисправностью не следует. Ведь пустой гидротолкатель не будет полностью открывать свой клапан, а значит, двигатель потеряет мощность. Кроме того, излишние ударные нагрузки на кулачок распредвала ресурса ему тоже не добавляют. Чтобы устранить стуки, необходима замена гидрокомпенсаторов, а это удовольствие не из дешевых. Те перевозчики, которые не экономили на масле, заливали полусинтетику или синтетику требуемого качества, горя не знали с новыми моторами, особенно если везло с качеством самих гидронатяжителей и гидрокомпенсаторов.

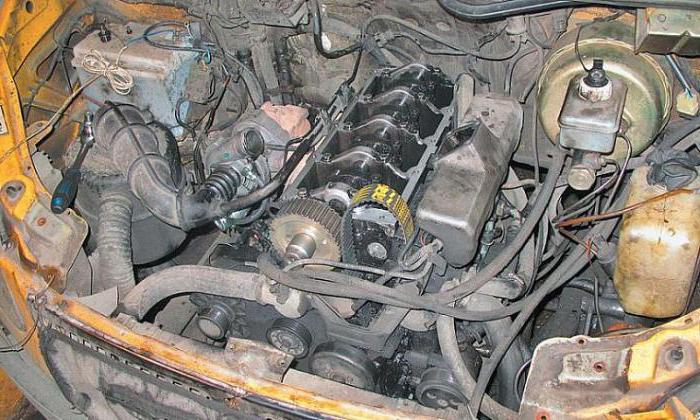

Шаг и ресурс цепи ЗМЗ-406
Увы, поспешный запуск в производство этого мотора не лучшим образом сказался на его качестве и ресурсе. Конечно, были и тогда отдельные экземпляры двигателей, набегавшие по 200 тысяч километров и более, но в основном проблемы возникали гораздо раньше. В то время ахиллесовой пятой нового перспективного мотора оказалась прецизионная плунжерная пара гидронатяжителя цепи привода ГРМ. Их в ЗМЗ-406 два, каждый работает на свою цепь. У тех натяжителей, которые шли на конвейер ЗМЗ, оказался чрезмерно велик шаг перемещения толкателя до очередной фиксации. Он составлял почти три миллиметра, а загрязнение или недостаточная точность обработки прецизионных пар вело к заклиниванию гидронатяжителя. При этом не обеспечивалось в необходимой степени демпфирование колебаний ведомой ветви цепи. Возрастали ударные нагрузки, что вызывало преждевременный износ деталей натяжного устройства и пластмассового башмака. Если водитель не обращал внимания на возникший шум, почти грохот ослабшей цепи, и продолжал движение, то разруша
Оставить ответ
