Как отрегулировать карбюратор на газели к 151: Как отрегулировать карбюратор К-151 своими руками? — Рамблер/авто

Содержание

Регулировка карбюратора К-151 авто ГАЗ-3110

1. Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.

Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.
Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

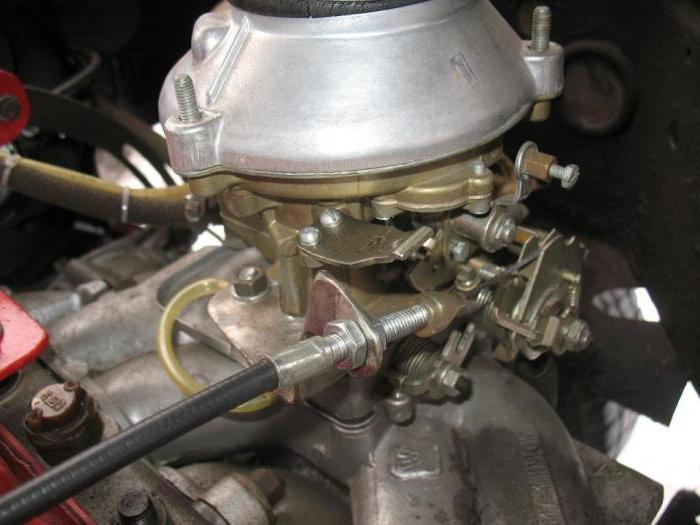

2. Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин.

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

3. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин.

После этого завернуть винт качества до снижения частоты вращения на 100—120 мин.

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Регулировка системы холостого хода карбюратора К-151 по тахометру

Систему холостого хода карбюратора К-151 регулируют, чтобы обеспечить устойчивую работу двигателя с минимальным содержанием окиси углерода (СО) в отработавших газах. В распоряжении автолюбителя, как правило, нет газоанализатора, позволяющего быстро и безошибочно выполнить эту работу.

Регулировка системы холостого хода карбюратора К-151, способ регулировки холостого хода по показаниям тахометра.

Вместе с тем, пользуясь несложными приемами, описанными ниже, и имея в своем распоряжении только тахометр, а при его отсутствии только по собственному ощущению частоты вращения коленчатого вала, вполне возможно удовлетворительно отрегулировать систему холостого хода карбюратора К-151.

Для того, чтобы отрегулировать систему холостого хода карбюратора К-151, надо на прогретом двигателе, удалив (если он имеется) узкой отверткой пластмассовый ограничитель вращения на хвостовике винта качества, при неизменном положении винта количества, найдите такое положение винта качества, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем при помощи винта количества на узле холостого хода, установите немного повышенную (на 100-120 об/мин) по сравнению с обычной частоту вращения для холостого хода. Для надежности еще раз повторите обе манипуляции с винтами качества и количества.

После этого на работающем на холостом ходу с повышенной на вышеуказанную величину частотой вращения двигателе, не трогая винт количества, заверните винт качества, добиваясь падения частоты вращения на 100-120 об/мин. То есть до нормальной величины. На этом регулировка считается законченной.

Такой способ регулировки, особенно удобный при наличии точного тахометра, регистрирующего изменение частоты вращения на каждые 50 об/мин., позволяет без применения газоанализатора поддерживать содержание СО в отработавших газах на уровне не более 1,5%. То есть значительно ниже нормы, составляющей 3%.

Общая схема карбюратора К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

Регулировать систему холостого хода карбюратора К-151 описанным способом можно довольно часто. Однако, даже при его интенсивной эксплуатации, нецелесообразно делать это более 3-4 раз в год. Чаще всего бывает достаточно регулировать карбюратор два раза в год — весной и осенью. А если автомобиль эксплуатируется только летом, то лишь один раз в начале сезона.

Регулировка системы холостого хода карбюратора К-151 с помощью индикатора качества смеси.

Другие способы регулировки карбюратора К-151 на холостом ходу без применения газоанализатора, например, с использованием устанавливаемого в гнездо для свечи зажигания так называемого индикатора качества смеси (ИКС-2) с кварцевым окном, не позволяют гарантировать требуемое содержание СО в отработавших газах.

Так, голубое пламя в окне индикатора ИКС-2, являющееся критерием правильной регулировки, наблюдается при содержании СО и 3, и 4, и даже 5,5%. Цвет пламени меняется с голубого на желтый только при СО более 6%. То есть далеко за допустимыми пределами.

По материалам книги «Карбюратор К-151, устройство, ремонт, регулировка».
А.С. Тюфяков.

Конструкция карбюратора К-151 двигателя ЗМЗ-402

_____________________________________________________________________________

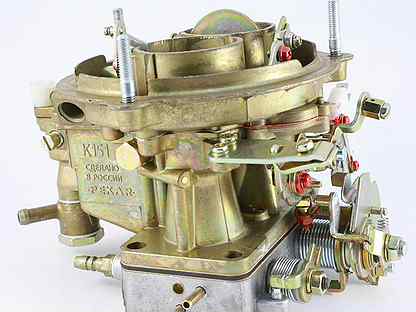

Конструкция карбюратора К-151 двигателя ЗМЗ-402

На автомобили ГАЗ-3110, ГАЗ-3102 Волга, Газель 2705 с двигателями ЗМЗ-402 устанавливаются карбюраторы К-151.

На двигатели ЗМЗ-406 устанавливается карбюратор К-151Д, но его отличие от карбюратора К-151 незначительно. Конструктивно они выполнены одинаково, а отличие заключается в размерах некоторых калиброванных отверстий.

Карбюратор К-151 / К-151Д (рис.1) состоит из трех основных разъемных частей, соединенных через уплотняющие прокладки винтами. Верхняя часть — крышка карбюратора — включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первичной секции.

Средняя часть карбюратора состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок — включает смесительные патрубки с дроссельными заслонками первичной и вторичной секций карбюратора. Прокладка между средней и нижней частями карбюратора является уплотнительной и теплоизоляционной.

Рис.1. Схема карбюратора К151 / К151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

А — схема управления экономайзером принудительного холостого хода; 1 — топливный клапан; 2 — поплавок; 3 — пробка; 4 — воздушный жиклер переходной системы; 5 — эмульсионный жиклер переходной системы; 6 — винт крепления распылителя вторичной секции; 7 — распылитель вторичной секции; 8 — воздушный жиклер главной дозирующей системы вторичной секции; 9 — эмульсионная трубка главной дозирующей системы вторичной секции; 10 — малый диффузор вторичной секции; 11 — выпускной шариковый клапан ускорительною насоса; 12 — распылитель ускорительного насоса; 13 — воздушная заслонка; 14 — малый диффузор первичной секции; 15 — воздушный жиклер главной дозирующей системы первичной секции; 16- эмульсионная трубка главной дозирующей системы первичной секции; 17 — блок воздушного жиклера с эмульсионной трубкой системы холостого хода; 18 — эмульсионный жиклер системы холостого хода; 19 — воздушный жиклер системы холостого хода; 20 — винт заводской регулировки состава смеси; 21 — главный топливный жиклер первичной секции; 22 — заглушка; 23 — крышка карбюратора; 24 — регулировочный винт перепуска топлива системы ускорительного насоса; 25 — вытеснитель; 26 — корпус карбюратора; 27 — впускной шариковый клапан ускорительного насоса; 28 — крышка ускорительного насоса; 29- пружина; 30 — рычаг привода ускорительного насоса; 31 -диафрагма ускорительного насоса; 32 — электромагнитный клапан; 33 — электронный блок управления; 34 -микровыключатель; 35 — перепускной жиклер ускорительного насоса; 36 — трубка; 37- диафрагма экономайзера принудительного холостого хода; 38 — клапан экономайзера принудительного холостого хода; 39 — ограничительный колпачок; 40 — винт состава смеси; 41 — корпус экономайзера принудительного холостого хода; 42 — винт эксплуатационной регулировки холостого хода; 43 — трубка к вакуум-корректору; 44 — дроссельная заслонка первичной секции; 45 — кулачок привода рычага ускорительного насоса; 46 — ролик рычага ускорительного насоса; 47- корпус дроссельных заслонок; 48 — дроссельная заслонка вторичной секции; 49- трубка подвода разрежения к электромагнитному клапану; 50 — калиброванное отверстие; 51 — прокладка; 52 — главный топливный жиклер вторичной секции; 53 — трубка к клапану системы рециркуляции отработавших газов; 54 — трубка подвода картерных газов; 55 — топливоподводящая трубка; 56 — сливная трубка; 57 — топливный фильтр

Конструктивно карбюратор К-151 / К-151Д состоит из двух функциональных секций (смесительных камер) — первичной и вторичной.

Каждая из секций карбюратора ЗМЗ-402 (ГАЗ-402) имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода). Во вторичной секции карбюратора К151 / К151Д имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки вторичной секции.

Ускорительный насос диафрагменного типа. Для обогащения горючей смеси при полной нагрузке во вторичной секции предусмотрен эконостат.

Рис.2. Схема полуавтоматического устройства пуска и прогрева К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

1,5, 6, 16 -рычаги; 2 — пусковая пружина; 3 — промежуточный рычаг; 4 — тяга пневмокорректора; 7 — тяга; 8 — секторный рычаг; 9 — воздушная заслонка; 10 — крышка карбюратора; 11 — уплотнительный элемент; 12- регулировочная муфта; 13- корпус поплавковой камеры; 14 — рычаг привода воздушной заслонки; 15 — упорный винт дроссельной заслонки первичной секции карбюратора; 17 — дроссельная заслонка первичной секции карбюратора; 18 — корпус смесительных камер; 19- винт с роликом; 20 — упор; 21 — штифт; 22 — профильный рычаг; 23 — пружина пневмокорректора; 21 — крышка пневмокорректора; 25 -диафрагма; 26 — жиклер пневмокорректора

Система пуска холодного двигателя ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (рис. 2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль привода дроссельных заслонок.

Система отключения подачи топлива двс ЗМЗ-402 / 406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива двс ЗМЗ-406 / 402 состоит из блока управления 33 (см. рис.1), микровыключателя 34, электромагнитного клапана 32 экономайзера принудительного холостого хода.

Микровыключатель экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан — блок управления — на щитке передка кабины.

Блок управления представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32. При отпущенной педали дроссельных заслонок контакты микровыключателя 34 должны быть разомкнуты.

Система отключения подачи топлива двс ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель работает следующим образом:

При отпущенной педали дроссельных заслонок и частоте вращения коленчатого вала двигателя более 1400 мин-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

Все системы карбюратора соединены с поплавковой камерой, уровень топлива в которой поддерживается поплавком 2 и топливным клапаном 1 (см. рис.1).

Топливопроводы между топливным насосом, фильтром тонкой очистки и карбюратором К151 выполнены из резиновых шлангов и латунных трубок наружного диаметра 8 мм.

Разборку карбюратора К-151 / К-151Д рекомендуется выполнять в следующей последовательности:

— отвернуть винт крепления тяги воздушной заслонки к рычагу привода;

— отвернуть семь винтов крепления крышки поплавковой камеры, снять крышку и прокладку под ней, стараясь не повредить прокладку;

— отвернуть два винта и снять воздушную заслонку, если зазоры между воздушной заслонкой и воздушным патрубком превышают нормальные;

— отвернуть винт и снять распылитель ускорительного насоса;

— отвернуть винт и снять распылитель эконостата;

— отвернуть пробку и вынуть ось поплавка, снять поплавок, вынуть иглу топливного клапана. Вывернуть корпус топливного клапана вместе с прокладкой;

— отвернуть пробку фильтра и снять сетчатый фильтр;

— отвернуть четыре винта крепления крышки диафрагмы ускорительного насоса, снять крышку и вынуть диафрагму с пружиной;

— вывернуть главные жиклеры первичной и вторичной секций карбюратора ЗМЗ-406 / 402;

— вывернуть воздушные жиклеры и вынуть эмульсионные трубки первичной и вторичной секций;

— вывернуть жиклеры системы холостого хода первичной секции и жиклеры переходной системы;

— отвернуть два винта и снять диафрагменное запорное устройство экономайзера принудительного холостого хода;

— отвернуть три винта и снять корпус автономной системы.

После разборки следует тщательно промыть наружные и внутренние поверхности крышки, корпуса карбюратора К151/К151Д, диффузоров, корпуса дроссельных заслонок, очистить от смолистых отложений и промыть топливные, воздушные и эмульсионные жиклеры, а также каналы в корпусе.

Для промывки следует использовать неэтилированный бензин. Карбюратор и его детали после промывки быть продуты сжатым воздухом.

Промывка карбюратора ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель растворителями и протирка деталей обтирочными концами не допускается. Категорически запрещается чистка калиброванных отверстий металлическими предметами.

Техническое состояние деталей карбюратора К-151 / К-151Д должно удовлетворять следующим требованиям:

— все детали должны быть чистыми, без нагара и смолистых отложений;

— жиклеры после промывки и продувки сжатым воздухом должны иметь заданную пропускную способность или размер;

— все клапаны должны быть герметичными, прокладки целыми и иметь следы (отпечатки) уплотняемых плоскостей;

— не должно быть заметных износов (люфтов) в соединениях: ось поплавка — кронштейн поплавка, бобышки корпуса смесительных камер -оси дроссельных заслонок.

Сборка карбюратора производится в порядке, обратном разборке. Сначала необходимо подсобрать все три корпуса карбюратора: крышку, корпус поплавковой и корпус смесительных камер, а затем соединить их между собой.

При сборке карбюратора К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель необходимо:

— следить на сохранностью и правильной установкой прокладок;

— следить, чтобы дроссельные и воздушная заслонки поворачивались совершенно свободно, без заеданий и плотно прикрывали свои каналы;

— затягивать все резьбовые соединения плотно, но без чрезмерных усилий, не допуская коробления фланцев;

— проверить и, при необходимости, отрегулировать уровень топлива в поплавковой камере.

Регулировка пусковой системы карбюратора К151 / К151Д

Регулировка пусковой системы на снятом с автомобиля карбюраторе :

Слегка открыв дроссельную заслонку, до упора поверните и зафиксируйте любым способом (проволокой, резинкой) рычаг управления пусковым устройством.

Отпустите дроссельную заслонку и круглым калибром (например, сверлом) проконтролируйте зазор между ее кромкой и стенкой смесительной камеры, который должен составлять 1,5…1,8 мм.

Регулировку карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель следует производить, отвернув контргайку и вращая винт-упор с плоской головкой на рычаге дроссельной заслонки.

Выбирая положение винта-упора, следует учитывать, что для его правильного взаимодействия с кулачком плоскость головки винта при окончательной затяжке контргайки должна быть перпендикулярна плоскости кулачка.

Иными словами, изменять положение винта можно каждый раз не менее чем на половину оборота, иначе его головка будет касаться кулачка только одной точкой, а не линией, как это предусмотрено конструкцией механизма.

Далее приступайте к проверке и регулировке активной длины тяги, связывающей рычаг-кулачок управления пусковым устройством с рычагами на оси воздушной заслонки.

При повернутом до упора рычаге управления пусковым устройством и полностью закрытой воздушной заслонке зазор между рычагами на оси воздушной заслонки должен быть в пределах 0,2…0,8 мм.

При отсутствии указанного зазора на карбюраторах первых выпусков увеличьте длину тяги путем отворачивания ее резьбовой головки, а на карбюраторах более поздних выпусков — отворачиванием винта крепления накладки на кулачке пускового устройства и перемещением ее вверх с последующим заворачиванием винта.

При чрезмерно большом зазоре между указанными рычагами активную длину тяги соответственно уменьшите.

И, наконец, отрегулируйте зазор у нижней кромки воздушной заслонки после пуска, т.е. при наличии разрежения в полости диафрагменного механизма пускового устройства иполностью втянутом его штоке.

С этой целью, не отпуская рычага управления пусковым устройством, нажмите лезвием отвертки сверху на Г-образный шток, диафрагмыпускового устройства, имитируя действие разрежения.

При этом вышеуказанный зазор между кромкой воздушной заслонки и стенкой воздушной горловины карбюратора должен составлять 6± 1 мм.

Регулировки пусковой системы карбюратора К151 / К151Д на автомобиле

Регулировки пусковой системы карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 непосредственно на автомобиле ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель, позволяет достигнуть желаемых результатов с гарантированной уверенностью в правильности ее выполнения.

Для этого запустите двигатель со снятым воздушным фильтром и, приоткрывая дроссельную заслонку легким нажатием на педаль акселератора, полностью вытяните на себя манетку управления воздушной заслонкой.

Принудительно приоткрыв, насколько это позволяет рычажный механизм, воздушную заслонку лезвием отвертки, убедитесь, что на прогретомдвигателе частота вращения коленчатого вала составляет 2500…2700 об/мин.

Если частота вращения коленчатого вала значительно отличается от этих значений, то следует отвернуть контргайку на регулировочном винте-упоре рычага дроссельной заслонки первичной камеры и вывернуть его на несколько полуоборотов для повышения частоты вращения, или наоборот, завернуть его для понижения частоты вращения. После завершения регулировки контргайку на винте-упоре следует затянуть.

_____________________________________________________________________________

Общее устройство АКПП

_____________________________________________________________________________

CVT вариатор Ауди

Коробка автомат Toyota

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

Коробка автомат ZF

Двигатели Mitsubishi

Двигатели Toyota

Блок цилиндров и головка 3S-FE/3S-GE
Техническое обслуживание ГРМ 3S-FE, 3S-GE
Коленвал двигателей 3S-FE, 3S-GE
Технические характеристики двигателя 3S-FE, 3S-GE
Распредвалы 3S-FE и 3S-GE
Система охлаждения двс 3S-FE и 3S-GE
Топливная систем 3S-FE, 3S-GE
Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
Замена ремня ГРМ 4A-GE
Демонтаж головки блока цилиндров двигателей 4A-GE
Настройки клапанов 4A-GE
Монтаж головки блока цилиндров двигателя 4A-GE
Детали двигателей 1AZ-FE / 2AZ-FE
Блок управления и датчики 1AZ-FE и 2AZ-FE
Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

Змз 406 регулировка карбюратора

Карбюратор К151Д Специально для 406го мотора.

— ГАЗ Газель, 2.4 л., 2002 года на DRIVE2

Давненько я уже с газелькой мучаюсь и наслушался мама не горюй… «В мост не лезь! там спец нужен.» «В коробку не лезь! У нас в рембазе по несколько раз перебирают и то не всегда работает.» «В карбюратор вообще не вздумай суваться, там вообще все на высшей магии работает и нужен карбюраторщик — магистр чернобелой магии»
У меня есть голова и руки! В карбюратор залез и не пожалел, все перебрал по мануалу и по Светлову.
Кому интересно на ютубе наберите «доработки Светлова», он вообще мужик толковый и все доходчиво излагает.
А началось все с того что в одно прекрасное утро прихожу заводить уже прогретую Бинаром машину и облом.
Завести то я завел, правда с подсосом заводил чтоб наверняка, малехо погрелся и трогаюсь, и чувствую в педали нет натяга, хотя тронулась и выехала. Думаю заеду обратно, а то перекрыл выезд соседней машине. Кое как дотелепал 2 метра взад. Тросик отвалился. На работу надо, время жмет. Думаю сейчас подсос вытяну и доеду потихоньку, 3 км до работы. А подсос тоже отломился, я его не нащупал на его месте=)
Короче решено искать карбер под переборку. За 1500 нашел у пацана 3 карбюратора, один в идеале под переборку, другой некомплект, третий вообще кусок железа. Купил 2 разных ремкомплекта и в разных магазинах, потому что набор прокладок и жиклеров разный у всех.
Ну и начал ковырять=)

Полный размер

относительно чистый хоть и б/у

Полный размер

Отличие К151 Д от Других — одна трубочка стоит в сторону головки. Если вторая есть то она идет на 402 и на уазы, на трамблер

Полный размер

Убрал винтик, а то он все равно бестолку, мне как-то сказали что им х.х. надо регулировать =)

Полный размер

Иглу кстати взял по рекомендации кого-то от сюда=) Если автор найдется добавлю ссылку=) Обычная солекс, ставится только игла, так что можете не откручивать посадочное

Полный размер

Кроме запаха бензина ни чего плохого не натворил=) жена стерпела, за что ей спасибо=) она и печку мне в прошлый раз стерпела, мне с ней повезло=)

Полный размер

Фотать процесс не лишнее дело, всегда можно глянуть что и как стояло.

Полный размер

Это доноры, я по ним тоже смотрел что и где, и детали не то что бы лишние остались а еще и не хватало=)

Полный размер

немного шлифанул одну и другую, выбрал что поровнее

Полный размер

Обратите внимание на порядок установки прокладки и мембраны, мембрана всегда с той стороны где бортик, в данном случае возле крышечки которую шлифовал наждачной бумагой на столе.

Полный размер

здесь важный момент. Если лапка ускорительного насоса не достает до кулочка, ее нужно чуток выгнуть. Зажимал щипцами с фиксатором и отверткой выкручивал. Кулочка на фото нет, я его прикладывал и смотрел сколь еще нужно выгнуть, лучше аккуратно несколько раз подгибать. А вообще у Светлова на видео все видно.

Полный размер

подключение трубок смотрел тут

Полный размер

и тут тоже

Полный размер

Дальше соединяем цифры трубками: 1-1, 2-2 и т.д.

Настраивал у карбюраторщика=) самому уже было не до того, он покрутил на слух и все, 500 рэ содрал, теперь я и настраивать сам буду.

Полный размер

www.drive2.ru

ГАЗ Соболь Машина для души. › Бортжурнал › Регулировка ГБО 2 поколения на двигателе ЗМЗ 406 (карбюратор).

Приветствую всех.
Давно ничего не писал в свой бортжурнал. Не было времени.
Но вот как то решил подрегулировать своё ГБО перед дальней дорогой. Хочу описать свой собственный способ регулировки, разработанный методом проб и ошибок.
У меня ГБО 2 поколения Lovato.
Ну что ж, начнём.
1. Вначале прогреваем двигатель до рабочей температуры. Я прогреваю на бензине.
2. Следующее, винт холостого хода (латунный), завёртываем до упора. Винт чувствительности мембраны (пластмассовый), тоже завёртываем до упора. Винт «жадности» второй камеры тоже завёртываем до упора. Винт «жадности» первой камеры открываем полностью.
3. Винт холостого хода открываем на 2-3 оборота и заводим двигатель на газу.

Фото из интернета. В машине плохо видно.

4. Винтом холостого хода добиваемся максимальных оборотов двигателя на холостых оборотах. (Регулировки желательно делать по тахометру). Далее перекрываем винт холостого хода пока обороты двигателя не упадут примерно оборотов на 10- 20, (на тахометре это видно).
5. Винт чувствительности мембраны (пластмассовый) вывёртываем до тех пор пока обороты холостого хода не начнут падать.

Фото из интернета. В машине плохо видно.

Как только начали падать, медленно заворачиваем его пока обороты не поднимутся до первоначального значения. После этого закрываем этот винт ещё на четверть оборота.
6. Далее регулируем винт «жадности». Постепенно закрываем его и резко газуем на полную. Нужно добиться чтобы при резком нажатии на газ до упора, двигатель набирал обороты равномерно, без провалов и рывков. После этого закрываем «винт» жадности до тех пор пока снова не появятся маленькие провалы при нажатии на газ.
Открываем этот винт обратно пока провалы не пропадут.
7. Проверяем регулировку винта холостого хода.
8. Настройку второй камеры нужно делать на ходу. Нужно отрегулировать так чтобы не было провалов при езде и автомобиль развивал нужную мощность. То есть постепенно открывать винт «жадности» второй камеры.
После этого регулировку можно считать законченной.
Все регулировки делают с установленным фильтром.
В заключении хочу сказать что это не инструкция по регулировке, это способ которым пользуюсь именно я, и я считаю его наиболее удачным.
На этом я закончу.
Всем пока.

Пробег: 77 000 км

www.drive2.ru

Карбюратор на «Газель»: характеристики, устройство и регулировка

С самого начала выпуска автомобилей «Газель» производитель оснащал их мотором ЗМЗ-402. Но с 1996 года автомобиль комплектовали двигателем ЗМЗ-406. Это двигатель, известный по автомобилю «Волга». На нем данный мотор инжекторный, а вот для «Газели» он остался карбюраторным. Давайте узнаем все о карбюраторе «Газели». Для владельцев данных авто с этим двигателем это будет полезно знать.

К-151 Д

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.

В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.

В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.

Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.

Устройство К-151

Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.

Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.

Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.

Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.

Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.

Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.

Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.

«Солекс 21073»

Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.

На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151. При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.

Подключение К-151

«Солекс» не устраивал водителей. Выходом оставался один единственный вариант – это ремонт, регулировка, доработка К-151. Поэтому давайте рассмотрим подключение карбюратора «Газели».

Агрегат имеет несколько штуцеров для присоединения шлангов. Это два штуцера для шлангов подачи топлива и сброса лишнего обратно в бак. Также имеется штуцер для шланга вентиляции картерных газов. Еще один необходим для присоединения клапана экономайзера.

Первый и второй штуцеры очень важны. Перепутать шланги местами при подключении нельзя. Шланг обратки имеет встроенный клапан, и бензин не будет поступать из бака. Двигатель не сможет запуститься. Далее важно подключить патрубок системы вентиляции картера, если мотор новый. Газы под воздействием разряжения будут попадать во впускной коллектор, и догорать там.

Шланги управления экономайзером холостого хода необходимо подключить. Глушить их нельзя – мотор будет работать нестабильно, а также серьезно снизится мощность.

Необязательным является штуцер рециркуляции и соответствующий клапан. Он влияет лишь на экологичность выхлопных газов. Да и не всегда устройство может установлено на автомобиле.

Регулировка

Рассмотрим основные регулировки карбюратора «Газели». Как другие карбюраторы, в этой модели можно настраивать холостой ход, уровень топлива, а также настраивать работу пускового устройства.

Данная модель по своему устройству напоминает К-126, но 151 – это усовершенствованный вариант. Конструкция более капризная в плане настройки. Однако регулировка холостого хода не так уж и сложна, и минимальные обороты двигателя можно легко выставить по тахометру.

Регулировка ХХ

Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.

Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси. Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.

Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.

Неисправности карбюратора

При эксплуатации авто в карбюраторе могут случаться самые разные неисправности. Можно выявить их по определенным признакам. О неисправности карбюратора «Газели» двигатель сообщит повышенным расходом топлива, черным дымом из выхлопной трубы, нестабильной работой на холостом ходу, плохой динамикой и провалами.

Двигатель может не развивать обороты. Нередко в коллекторе или в выхлопной трубе будут слышны характерные хлопки.

Причины неисправностей

Среди причин неисправностей можно выделить засорение жиклеров, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться подсос в систему постороннего воздуха. Нередко запорный механизм в поплавковой камере перестает работать нормально.

С расходом топлива некоторые борются, меняя жиклеры. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что также не очень хорошо. Износ самих жиклеров – это очень редкая ситуация. Частая причина большинства проблем с карбюратором – это засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.

Какой карбюратор поставить на «Газель»?

Коллективный опыт опровергает эффективность всех вышеописанных карбюраторов для этого авто, а лучший карбюратор, на «Газель» устанавливаемый, – это К-126. При расходе в 12 литров машина едет вполне нормально, при этом двигатель не душится. Именно его советуют устанавливать многие автовладельцы.

fb.ru

Карбюратор К151Д — ГАЗ Соболь, 2.4 л., 2002 года на DRIVE2

Решил помыть карбюратор.И заодно заменить жиклеры.Как обещал автор статьи расход 10 по трассе и 12 по городу.Выкладываю полностью может кому пригодится : Суть дела очень проста, все карбюратор страдают одной болезнью это перелив на второй камере, для начала несколько постулатов, с которыми не спорят:
1)топлива должно быть не больше не меньше то и другое увеличивает расход
2)если возможно болт регулировки топлива должен быть, как можно больше закручен, потому что иначе топливо распыляется на много хуже.
3) если стоит электраклапан, он должен быть закручен ключом, а не от руки.
4) поплавок должен быть чуть оторван (1-3мм) от крышки карбюратор, не делайте маленький уровень, вы не сэкономите, а неустойчивую работу получите.

Для Жигулей классика и их двигателей (карбюратор «ОЗОН») рецепт следующий: надо поставить топливный жиклёр меньшего диаметра на вторую камеру, не плохо подходят ремкомплекта карбюратора от пятёрки, из него берём топливный первой камеры и заменяем им жиклёр на второй вашего авто, собираем карбюратор и настраиваем следующим образом, заводим машину выставляем 1500-2000об и регулируя по пол оборота винт качества добиваемся наибольшего времени работы вашего авто (по секундомеру) после отсоединения шланга от бензонасоса, если винт качества будет закручен полностью а вы не уверены в максимальной эффективности, делаем следующее меняем воздушный жиклёр второй камеры на больший из того же ремкомплекта, и регулируем снова, если не помогло меняем и на первой. у меня не было ни одного случая что бы этих мер не хватило. Главное что бы обороты всегда оставались на одном уровне. Что это нам дало? Мы смещаем максимальные тяговые характеристики двигателя к холостым оборотам. при этом мы имеем минимальный расход топлива на всех режимах. Время работы двигателя зависит от многих факторов и на разных машинах оно будет разное, но зато регулировка не зависит от угла зажигания и качества топлива, то есть можно выделить работу карбюратора и быть уверенным, что он в случае каких либо неисправностей здесь не причём.

На счёт карбюраторов «Солекс», что стоят на автомобилях ВАЗ 09, там вообще ничего не надо покупать, надо поменять два верхних жиклёра местами, меньший на первую камеру, больший на вторую, тогда пропадает дерготня на низких и при регулировке по выше описанному способу можно снизить расход до минимума.

По многочисленным просьбам я решил выложить информацию о тюнинге карбюратора К-151. В противовес многим не довольным хочу сказать, что этот карбюратор ни лучше, ни хуже, и смысла менять, на что-то другое я не вижу.

Для начала я бы хотел сказать если вы собрались менять карбюратор, то покупайте К151С, очень удачная сборка, не капризен, экономичен. Для стандартной сборки (сделанной заводом изготовителем), в регулировке винт топлива должен быть отвёрнут на ¼ оборота. Хотя если есть желание, можете провести регулировку топлива по секундамеру.

Для владельцев старых моделей есть лекарство, вам понадобится 2 ремкомплекта К151Д. далее меняем жиклёры по следующей схеме: (слева на право если мы перед автомобилем, сверху воздушные снизу топливные)

Воздушные 200 330 330 370

Топливные 200 230 340 150

1колонка холостой ход

2 колонка главная дозирующая 1 камеры

3 колонка главная дозирующая 2 камеры

4 колонка переходная система 2 камеры
Схема жиклёров

151Д

нормальное положение винта качества завёрнутое.

Ну вот и всё ещё раз обращаю ваше внимание на правильность подключения шлангов и их плотную посадку на штуцера. Экономичность автомобиля УАЗ и Газель доходит до 10л/100км, естественно, если вы соблюдаете скоростной режим не более 90 км/ч.

Для газелей рекомендую подключать клапан рециркуляции, это даёт возможность приравнять расход по городу к расходу по трассе.
151С

151С

Дополнительно по карбюраторам 151С: Провёл испытания лучше динамика если на второй камере главный топливный жиклёр заменить на 225 (конечно с повторной регулировкой). Заметно лучше тяга и работа под нагрузкой.

www.drive2.ru

ГАЗ Газель ЗМЗ 406 Строитель › Бортжурнал › Установка запасных частей, настройка карбюратора К-151Д

Утро встретило дубаком, благо с неба ничего не сыпалось. Взял товарища МихаНика и направился в гараж. дабы вкорячить все купленное. начали с прогрева авто а так же попутного заливания всех частей ВДшкой от ликви моли, но такие вещи лучше проделывать заранее.
Карбюратор-
После прогрева двигателя решил заново отстроить карбюратор поскольку последняя поездка на 200 км показала некоторые не стабильные режимы. после чего я наконец то нарыл инструкцию по настройке карбюратора, и решил её опробовать в действии (ежели надо кому могу скинуть файлик). После получасовых танцев с бубном это все таки удалось, при резком нажатии на педаль провала нет.
Затем полезли менять глушитель и заодно я осмотрел штаны на целостность пока машина тарахтела, хомут на глушителе конечно порвался при откручивании, так же и хомут на дырявом глушаке, в общем немного побегав и постучав молотком по месту скрепления, глушитель снять удалось хорошенько расшатав руками, затем примерили новые крепления их было сразу решено модернизировать, к обоим верхним частям хомутов глушителя приварили длинные болты на 13 чтобы их ключом не нужно было держать, затем подвесили глушитель, выровняли, заколотили на старое место при помощи бобышки и молотка. и отвод нашел от старой водопроводной трубы, такой долго будет прогорать. )))
Считаю что глушитель-резонатор должен быть в хорошем состоянии поскольку влияет на тягу. Помню на 99 у меня отвалился глушитель прямо после коллектора, тяги не было вовсе, пердешь один.

Бензиновые шланги-
Затем приступили к замене шлангов, ничего сложного, снял кусок, отметил по нему новый или по месту прикинул, отрезал, прикрутил.

Рекомендую крутить хомуты не отверткой а головкой на 7мм.

Трапеция дворников.
Дальше поменяли трапецию стеклоочистителя, ибо описать состояние старой можно одним русским словом или двумя аглицкими- мир-смерть, установить её фигня, а вот старую отодрать знал бы, неделю поливал бы ВДшкой, в итоге гайку одну открутили, другую пришлось отрезать. Итог: установлена новая трапеция, работает отлично, радует!

Руль-
Руль открутить было просто, а вот снять… совсем не просто в кратце: поднял рычаг (чтобы он свободно ходил) регулировки вытянул руль на себя и держи, а товарищ молотком через бобышку бьет в центр. Не забудьте открутить гайку головкой. Руль намного ухватистее предыдущего!

www.drive2.ru

Регулировка дросселя ЗМЗ 406 — ГАЗ 24, 2.3 л., 1987 года на DRIVE2

Полный размер

Иногда бывает, руки чешутся что-нибудь покрутить и куда-нибудь влезть без особой на то нужды. Вот одним из таких объектов моего внимания стал дроссельный узел.
Снял патрубок, чтобы глянуть на заслонку — все чистое. К стати, многие жалуются, что там частенько бывает много грязи, но я почему-то ни разу на своем двигателе не замечал чего-либо подобного. И даже не совсем понимаю, откуда там может браться грязь, если есть фильтр и патрубки не дырявые? Но на всякий случай протер ветошью, смоченной в бензине.
Трос не перетянут, даже имеется небольшое провисание. Пружина нормально возвращает заслонку в закрытое состояние. Вроде бы все нормально и тут. Зазора между заслонкой и «диффузором» в закрытом состоянии вроде бы не видно, а снимать дроссель, чтобы посмотреть на просвет — лень. Решил просто проверить-подрегулировать положение упорного винта.
Я обычно это делаю следующим образом: Отпускаю гайку и выкручиваю винт до тех пор, пока между его торцом и кочергой оси не появится зазор. В таком случае у меня заслонка закрывается насколько, что упирается в тело дросселя и при попытке ее приоткрыть ощущается подклинивание. Потому я очень потихоньку начинаю заворачивать винт до тех пор, пока его торец не коснется упора. Проверяю наличие закусывания при повороте. Если оно есть, еще немного заворачиваю (обычно на 1/8 — 1/4 оборота). Снова проверяю и при достижении «легкого старта» затягиваю гайку. Снова проверяю. И так до тех пор, пока не станет все как положено. Логика при этом следующая: при ненажатой педали заслонка должна быть максимально возможным образом закрыта, но не должна в этом положении клинить. Соответственно, количество воздуха, которое может просочиться через дроссельный узел в этом положении должно быть минимальным. А все для обеспечения холостого хода сделает электроника, в распоряжении которой есть в том числе такой орган управления, как РХХ. Если неправ, поправьте.
Так то оно, вроде бы, все так, но иногда, как водится, не без изъянов. Холостые обороты с положенных 850 об/мин могут на две-три секунды снизиться до 720 — 790 об/мин при различных переходных режимах. Например при сбросе газа, если перед этим доводилось двигаться на малых оборотах, преодолевая ухабы. Или просто при выключении вентилятора, когда нагрузка на вал двигателя уменьшается, а в прошивке количество шагов РХХ возвращается к исходным значениям. Как я могу себе представить, такие качели возникают ввиду изначально неправильной настройки режима холостого хода, с которой успешно справляется электроника, но ей для этого необходимо определенное время. В принципе, это обстоятельство не особо то и напрягает, но все же пока нахожусь в состоянии поиска правильного решения. Пробовал в прошивке немного увеличивать число шагов на малых оборотах уставкой, что-то особой разницы не заметил. Там вообще есть куча параметров, с которыми можно «поиграться», но плохо, что пока нет понимания, что на это дело влияет. Например пропорциональный и интегральный коэффициенты. На что они влияют, я пока себе не представляю…
В общем простым и действенным методом победить этот недуг является небольшое приоткрывание заслонки дросселя, что, судя по информации из интернета, многие с успехом и применяют. Хотя, как по мне, это в корне неправильное решение. Даже как-то проводил эксперимент, в ходе которого выяснилось, что обороты не проседают, однако появляется другой эффект — обороты значительно медленнее падают после педалирования. В общем, то х длинный, то рубашка короткая… Потому пока еще продолжается мозговой штурм.
Надо бы еще RCOK и RCOD крутнуть попробовать…

www.drive2.ru

способы устранения неисправностей и ремонт своими руками + видео

Главная » Ремонт » Основные неисправности карбюратора К-151 и тонкости его ремонта

Состояние топливной системы автомобиля напрямую влияет на расход горючего и другие технические характеристики двигателя. Карбюратор поныне используется как один из важнейших элементов, и требует соответствующего внимания и заботы.

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

Корпус с поплавковой камерой.
Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

Карбюратор К-151 применяется на автомобилях «Волга», «Газель» и «Соболь». Интересны для автомобилиста его конструкционное устройство, особенности регулировки и главные причины неполадок.

Модификации К-151

Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.

К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.
Модель К-151 Д включает дополнительные распылители ускорительного насоса
К-151 И — видоизменённый тип карбюратора с иной регулировкой. Комплектуются этими образцами автомобили ГАЗ-3310, ГАЗ-3302, ЗМЗ-4103 и т. д.
К-151 Т — есть резьбовой вход подключения шланга для вывода картерных газов и эффективный распылитель эконостата, установленный от К-151 Д. Яркий пример машины с таким карбюратором — УМЗ3 4215 с 2,9 — литровым двигателем.
К-151 С — помимо распылителя, с возможностью струить в обе камеры, имеется также модернизированная система диффузоров, бесступенчатая связь между заслонками воздуха и топлива, что повышает КПД при запуске или прогреве силовой установки.
К-151 В — модификация с узлом вентиляции и электромагнитным клапаном. В отличие от секторного рычага заслонки здесь используется рычажной вариант. Нет штуцеров подвода разряжения и перепуска горючего. Эмульсионный винт ХХ наклонён по отношению к корпусу устройства. Автомобили — УАЗ 31512, УМЗ 34178 и т. д.
К-151 У — всё так же, как у аналога выше, но штуцер имеет подвод к клапану рециркуляции.
К-151 Е — добавочное отверстие в заслонке первичной камеры. Таким карбюратором оснащаются 2,9 — литровые силовые установки автомобиля УМЗ.
К-151 Л — аналогичный вариант модификации К-151 В, но с отличиями. Есть клеммный зажим привода заслонки и усовершенствованный распылитель эконостата.
К-151 П — нет штуцеров для перепуска горючего и подвода разряжения газов. Отсутствует также возвратная пружина на рычаге управления заслонкой воздуха. Зато имеется модернизированный привод, открывающий дроссели.
К-151 Н — аналог модификаций с недовалом затворки при полном газе. Оснащаются автомобили ИЖ.

Основные неисправности

В процессе эксплуатации карбюраторов этой серии неполадки можно выявлять по характерным признакам, проявляющимся в виде тех или иных нарушений в работе ДВС.

Не держит холостые обороты

Причина распространённой неисправности, возникающей при переобогащении или обеднении ТВС, заключается в нарушении регулировок системы ХХ или засорении жиклёров. Не исключена также кривая установка поплавка в камере.

Если карбюратор оснащён электроклапаном, то можно сделать так. Слегка ослабить регулятор и посмотреть, приходят ли обороты в норму. При отсутствии засорения жиклёров так и произойдёт. В чём же причина? Оказывается, всё до банального просто. Часто регулировочный винт ХХ в процессе работы автомобиля ослабляется и выпадает из отверстия. Это и есть причина неисправности. Для её устранения достаточно закрутить его на место.

Регулировочный винт К-151 может выпадать из-за расширения отверстия

Болт этот, если он потерялся, можно купить вместе с ремкомплектом для подходящей модификации К-151. Отверстие рекомендуется подмазать герметиком, так как, скорее всего, оно разболталось и винт плохо его держит. Некоторые советуют вместо клея использовать кусок бумаги, им нужно обмотать кончик регулятора, а затем уже ввинтить. Естественно, основательно этот болт закручивается после соответствующих настроек в режиме холостого хода.

Заливает карбюратор

Перелив для всех моделей топливосмешивающих устройств — довольно распространённое явление. Возникает оно из-за чрезмерного обогащения ТВС, поступающей в двигатель. Это заметно даже невооружённым глазом, достаточно обратить внимание на подтёки из распылителей. Одновременно запах бензина будет царить не только в подкапотном пространстве, но и частично проникать внутрь салона. При этом из глушителя валит чёрный дым.

Если карбюратор заливает сильно, то моторная установка может вообще не запускаться. Особенно часто сложности с заводом наблюдаются на прогретом ДВС. Даже после очередной удачной попытки, силовой агрегат с переливающим карбюратором не будет стабильно работать. Провалы и рывки при нажатии педали газа — тому явное подтверждение.

Причина такой неисправности, как несложно догадаться, скрыта в поплавковой камере. Здесь возможно несколько сценариев:

Повредился или «завис» игольчатый механизм. Если последнее, то достаточно постучать аккуратно молотком по крышке устройства, чтобы клапан вышел из открытого состояния. Не исключено, что элемент неплотно завёрнут, или рассохлось уплотнительное кольцо. Наконец, работоспособность иглы тестируется подаваемым на неё разряжением (открытие/закрытие).
Не держит поплавок. Если в нём дырка, то он начнёт тонуть в жидкости, вытягивая за собой игольчатый клапан. Бензин постоянно будет закачиваться внутрь камеры, так как доступ не закрывается, в итоге, всё закончится переливом топлива. Определить «пробитый» поплавок несложно. Надо снять его и потрясти над ухом. Если слышен звук жидкости внутри, значит, элемент нужно заменить или запаять на первое время.
Поплавок заедает, касается стенок камеры. Это говорит о нарушении его положения в пространстве. Надо просто снять верхнюю часть карбюратора, и, держа его вертикально, проверить, как он ходит.
Поплавок карбюратора может заедать
Чрезмерно высота горючего внутри камеры. Надо снять крышку устройства, чтобы определить уровень или расстояние от верхней кромки до жидкости при закрытой игле. Делается так: рукой подкачивается бензин до тех пор, пока не перестанет сочиться из отверстия под клапаном. От кромки до топлива должно быть 21,5 мм.

Помимо всего прочего, игольчатый клапан иногда залипает, что происходит по причине наличия масла в бензине. Примеси могут оседать внутри топливного бака, а затем оттуда, образовавшись уже в липкий раствор, проникать в карбюратор и портить иглу. Решение обычное: замена в ремкомплекте, можно заодно с жиклёрами и прочими элементами. Есть и другой вариант: обработать иглу алмазной пастой.

Замерзание карбюратора

При сильной влажности воздуха, в осенне-зимний период на дозирующих элементах К-151 может образовываться лёд. Часто такое случается при передвижении по трассам на больших скоростях, поскольку заслонка постоянно открыта, а воздух холодный.

Очевидно, что замерзание элемента ни к чему хорошему не приводит. Лёд закупоривает воздушные каналы переходной системы, смесь мгновенно переобогащается, и свечи обрастают нагаром. Соответственно, повышается расход горючего, двигатель функционирует с перебоями, троит и даже может заглохнуть.

Как правило, если такое происходит, то во время езды по трассе водитель чувствует, как меняется работа ДВС. Надо остановить машину, скинуть крышку фильтра и тщательно осмотреть поверхность диффузоров. Тогда следует подождать несколько минут, как раз за это время лёд растает, и силовая установка заработает по-прежнему.

Неисправности карбюратора могут выражаться и в следующем:

Засоряется сеточка, пропускающая горючее. Решение — промыть фильтр, а если он сильно деформирован, то заменить его.
Заслонка воздуха закрывается не до конца. Причиной этого становятся неправильные регулировки привода. Надо заново всё настроить.
Не работает электроклапан холостого хода. Случается по двум причинам: обрыв в цепи или неисправность. В первом случае надо устранить обрыв, во втором — заменить деталь.
Подсасывает воздух через корпус карбюратора. Хорошо подтянуть фиксаторы и обновить старые прокладки.

Модернизация и ремонт карбюраторов К-151

В принципе, он считается хорошим карбюратором. Однако сегодня нет такого механизма в автомобильной теме, который бы не нуждался в доработках и улучшениях.

Модернизации подвергается клапан отсечки топлива поплавковой камеры. В большинстве случаях из него фонтанирует горючее, из-за этого намокает прокладка. Иногда бензин может вытекать на поверхность корпуса.

Доработать этот момент несложно:

Карбюратор разбирается.
Прокладка снимается.
Выворачивается этот регулировочный винт.
Вынимается поплавок.
Снимается клапан.
Клапан отсекателя топлива нуждается в доработке
Вместо него, ставится вот такой клапан с проделанными отверстиями.
Тюнинг клапана подразумевает наличие нескольких отверстий

Смысл в том, что в этом случае горючее будет истекать через эти отверстия, а не сквозь основное, куда вставляется сама игла.

Проблема с закусыванием заслонки второй камеры — тоже распространённая поломка К-151. Путём доработки этот момент легко устраняется. Происходит всё из-за пружины, которая постоянно тянет вал в сторону рычага.

Пружина заслонки второй камеры постоянно тянет вал в сторону

«Лечение» этой проблемы рекомендовано проводить на новых карбюраторах серии К-151, т. е., сразу и без промедления.

Дело в том, что хорошо скрученная пружина почему-то попадается потребителю в единичных случаях. Обычно карбюратор работает нормально несколько месяцев, но потом начинаются трудности, связанные с деталью. Это выражается смещением заслонки относительно оси, сложностями с открыванием и закрыванием.

Тюнинг проводится следующим образом:

На приводе ускорительного насоса сверлится отверстие.
Высверлить отверстие на приводе ускорительного насоса
Отверстие делается также в кронштейне.
Отверстие на кронштейне также высверливается
Далее выворачивается гайка привода насоса.
Гайка привода насоса откручивается
Снимается рычаг привода насоса.
Рычаг привода насоса снимается
В этом месте делается прорезь ножовкой по всей окружности.
Прорезь по окружности делается ножовкой по металлу

Прорезь нужна для того чтобы надеть стопорную шайбу, которая идёт в ремкомплекте для К-151.

Стопорное кольцо надевается на прорезь

Теперь остаётся всё собрать на место:

Вставляется пружина.
Сверху — обычная шайба.
Затем стопорное кольцо на паз, который был сделан ранее.
Стопорная шайба надевается под гайку

Деталь зафиксирует пружину в одном положении, и она двигаться свободно не будет. Вся проблема как раз в чрезмерной «жидкости» пружинок. Металл чересчур мягкий, растягивание элемента свободное.

Остаётся поставить рычаг, зафиксировать его, как предусмотрено конструкцией. И последний штрих: в проделанные отверстия вдеть концы новой пружины. Она будет играть роль доводчика, тогда работа дроссельной заслонки станет ещё более эффективной.

Пружина в роли доводчика

Видео: как доработать К-151

https://youtube.com/watch?v=yzonCDIFJn4

Как разобрать К-151

Следует учитывать, что разновидностей карбюратора К-151 довольно много. Однако принципы разборки и сборки для всех практически одинаковы. Прежде чем начинать демонтаж, надо мысленно представить карбюратор состоящим из трёх основных частей: крышки, корпуса дросселей (средней части) и низа. С ними и надо работать:

Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов.
Верхняя крышка К-151 легко демонтируется
Вынимаются оба диффузора.
Диффузор на К-151 тоже съёмный
Затем снимаются ось с поплавком. Для этого надо вывернуть специальный винт сбоку, который держит элементы.
Винт сбоку держит ось с поплавком
Вытащить игольчатый клапан с резиновым колечком.
Разобрать жиклёры.
Схема разборки жиклёров поможет всё правильно снять и собрать
Выкрутить болты ускорительного насоса.
Болты ускорительного насоса выкручиваются плоской отвёрткой
Вытащить корпус дроссельных заслонок.
Корпус дроссельных заслонок вытаскивается путём выкручивания двух винтов

Корпус дроссельных заслонок отделяется от нижней части К-151. Под корпусом находятся две прокладки, они тоже снимаются. Главные составные узлы карбюратора могут разбираться основательно, хотя это и не столь необходимо делать, если надо просто прочистить жиклёры, отверстия и каналы. Разборка карбюратора предписывается в обязательном порядке, если засорены жиклёры, надо продуть или промыть внутренние детали К-151.

Сборка узла

Сборка проводится аналогично, только действия осуществляются строго по обратной схеме демонтажа. Обязательна замена прокладок, если состояние их вызывает вопросы. Всё тщательно почистить, используя специальную жидкость для карбюраторов или тряпку, смоченную в бензине.

Начинать сборку рекомендуется с жиклёров, которые надо просто поставить на свои места. Важно определиться с первичной и вторичной камерами, чтобы не перепутать каналы. Некоторые трубки бывают короткими, другие длинными, это надо учитывать.

Вот несколько важных советов по сборке:

Первичную камеру можно сразу определить по направлению к ней топливного носика.
Топливный носик всегда направлен на первичную камеру
В первичную камеру устанавливается эмульсионный жиклёр с 5 рядами отверстий.
Эмульсионный жиклёр с 5 рядами отверстий ставится в первую камеру
Все жиклёры надо протягивать толстой и длинной отвёрткой, чтобы площадь соприкосновения была шире, и не оставалось никаких зазубрин. Трубочки, которые утапливаются, надо вворачивать отвёрткой уже поменьше.
Мембрана ускорительного насоса должна быть с металлическим носиком. Если по каким-то причинам, она пластиковая, надо заменить. Это означает, что стоит неродная, а «левая» деталь.
Мембрана должна быть с железным наконечником
В процессе сборки насоса сначала ставится прокладка на механизм привода, затем сама мембрана. Потом вставляется пружина, и всё затягивается.
Пружина насоса должна быть поставлена под крышкой

Теперь важные рекомендации по установке шлангов:

Штуцеры К-151 для подключения шлангов

На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
К 5 — малый шланг вентиляции картера.

Карбюратор К-151 считается надёжным устройством. Однако время от времени он нуждается в регулировке, разборке и очистке.

Оцените статью: Поделитесь с друзьями!

autoclub.su

Регулировка карбюратора Газель

Всем известно, что мощность двигателя автомобиля во многом зависит от того, насколько правильно работает его карбюратор (и Газель не является исключением). Иногда во время эксплуатации машины появляются сбои в работе карбюратора, причем это нередко происходит в самое неподходящее время. Как вы уже, наверное, догадались, сегодня мы рассмотрим, как отрегулировать карбюратор на Газели. Нужно подчеркнуть, что автомобиль Газель в большинстве случаев оснащаются двигателями ЗМЗ-4063.10 и ЗМЗ-4061.10, в которых используется карбюратор к-151д.

Регулировка карбюратора к-151д (Газель с двигателем 406)

1. Снимаем воздушный фильтр, а также крышку карбюратора. Для этого нужно отсоединить трос привода воздушной заслонки.

2. Проверяем уровень в поплавковой камере. Необходимо чтобы он был на высоте 3 см от верхней кромки средней части карбюратора к-151д. Для произведения данного замера рекомендуется использовать переднюю часть спичечного коробка, предварительно сложив её пополам.

3. Снимаем заглушку поплавочной тяги и убеждаемся в том, что клапан уплотнительного кольца, расположенного на игольчатом клапане, герметичен. Если проблем нет, устанавливаем верхнюю часть карбюратора, трос привода воздушной заслонки, а также воздушный фильтр.

4. Приступаем к процессу самой регулировки карбюратора Газели. Для этого надо полностью вкрутить винт настройки холостого хода и выкрутить его на 5 оборотов.

5. Аналогичные действия проводим с винтом качества, однако его откручиваем обратно лишь на 3 оборота.

6. Запускаем силовой агрегат и ждем, пока он нагреется до 90 градусов.

7. Вращая винт эксплуатационной регулировки, выбираем стабильную частоту вращения коленчатого вала двигателя на уровне 700-800 об/мин.

8. Нажимаем педаль акселератора и быстро отпускаем её, что необходимо сделать для того, чтобы убедиться в правильности регулировки карбюратора к-151д. Если мотор глохнет, необходимо повысить частоту вращения коленвала, однако не превышайте разрешенный показатель.

9. Едем в сторону ближайшей СТО и регулируем показатели СН и СО мотора нашей Газели.

Теперь вы знаете, как отрегулировать карбюратор на Газели.

Интересует вопрос об установке и настройке карбюратора Солекс 21083? Вам сюда – https://avtopub.com/osobennosti-karbyuratora-soleks-21083-nastroyka-i-shema/

avtopub.com

ЗМЗ 406 карбюратор — обзор самых распространенных проблем

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Двигатель змз 406 серии

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность — 110 л. с., а с инжектором — 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 — 0-вой класс, а змз 40621.10 — класс Евро — 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Газель

Модель змз 40524. 10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

Некачественное масло;
Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
Неисправный стартер;
Разрегулированная система зажигания;
Некачественный бензин;
Нарушение подачи бензина.

Как произвести регулировку карбюратора?

Отсоедините шнур привода воздушной заслонки;
Снимите воздушный фильтр и крышку карбюратора;
Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
Снимите пробку с поплавочной тяги;
Убедитесь в герметичности клапана уплотняющего кольца;
Установите верхнюю часть карбюратора;
Установите трос воздушной заслонки и воздушный фильтр;
До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
Запустите силовой агрегат;
Позвольте ему нагреться до 90⁰;
Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
Заедьте в автосалон и отрегулируйте СО и СН мотора.

autodont.ru

Регулировка поплавкового механизма карбюраторов К-151 на Газель

Регулировка поплавкового механизма карбюраторов К-151 весьма ответственная и в то же время несложная операция. Допускаемые здесь ошибки наиболее часто являются причиной неудовлетворительной работы карбюраторов К-151.

Регулировка поплавкового механизма карбюраторов К-151, увеличение и уменьшение уровня топлива в поплавковой камере.

Вся регулировка поплавкового механизма карбюраторов К-151 выполняется при снятой или сдвинутой крышке карбюратора. Первоначально резиновой грушей отсасывается по крайней мере четверть находящегося в поплавковой камере топлива. Затем, установив коленчатый вал двигателя в положение, не препятствующее движению диафрагмы топливного насоса, вручную начните подкачивать топливо. Следя за повышением его уровня в поплавковой камере.

Как только уровень топлива стабилизируется, прекратите подкачку и опускайте в поплавковую камеру, в зазор между ее стенкой и запорной иглой, любой подходящий по размерам глубиномер. Или просто хвостовик штангенциркуля, выставленный на высоту 21,5 мм.

Схема карбюраторов К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

При правильно отрегулированном уровне топлива заплечики глубиномера или штангенциркуля должны упереться в верхнюю плоскость корпуса карбюратора. Одновременно с соприкосновением хвостовика с уровнем топлива.

— Если хвостовик глубиномера погружается в топливо раньше упора его заплечиков в плоскость корпуса, уровень топлива выше установленной на глубиномере величины.
— Если же заплечики глубиномера легли на плоскость корпуса, а хвостовик не достиг топлива, уровень топлива ниже установленной на глубиномере величины.

Чем больше установленный на глубиномере размер, тем меньше после регулировки по нему получается уровень топлива в поплавковой камере. И наоборот, меньшему размеру на глубиномере соответствует больший уровень топлива.

Детали корпуса и механизма карбюраторов К-151.

Размер 21,5 мм, исходя из опыта эксплуатации карбюраторов К-151, можно рекомендовать как предельно большой. С точки зрения обеспечения устойчивой работы двигателя при плавном переходе с холостого хода на нагрузку. В то же время его нижней границей рекомендуется считать величину 19-20 мм. При которой еще не происходит чрезмерного повышения уровня топлива.

На большинстве карбюраторов К-151, находящихся в эксплуатации, эта величина, как правило, выходит за пределы не только 21,5 мм, но и значительно более 23 мм, рекомендуемых заводом-изготовителем. Результатом этого становится чрезмерно низкий уровень топлива в поплавковой камере и, как следствие, ухудшение ездовых качеств автомобиля.

Увеличение и уменьшение уровня топлива в поплавковой камере карбюраторов К-151.

При необходимости увеличить уровень топлива, не снимая поплавка, лезвием отвертки приподнимите и отогните вверх язычок поплавка, воздействующий на хвостовик запорной иглы. Для уменьшения уровня топлива отверткой надавите на указанный язычок, отгибая его вниз. Одновременно пальцами левой руки придерживайте поплавок. Не давая ему двигаться вверх.

После произведенного подгибания язычка произведите повторную проверку уровня топлива в соответствии с ранее данными рекомендациями. Один раз правильно выполненная регулировка поплавкового механизма карбюраторов К-151 сохраняется весьма долго. Нарушаясь чаще всего по из-за неквалифицированного вмешательства. А также по причине естественного износа деталей механизма. Или старения материала уплотнительного кольца на запорной игле.

В эксплуатации обычно нет необходимости специально разбирать исправно работающий карбюратор для проверки регулировки уровня топлива. Достаточно совместить ее контроль с очередной очисткой поплавковой камеры и воздушных жиклеров механизма карбюраторов К-151.

По материалам книги «Карбюратор К-151, устройство, ремонт, регулировка».
А.С. Тюфяков.

Как настроить карбюратор к 151 на уаз

Карбюратор к151 производства пекар карбюраторы серии к151 выпускаются пекар петербургские карбюраторы взамен прежней серии.

Для того чтобы настроить к151 всем правилам. Карбюратор 151 врезка газовых штуцеров посылка. Карбюратор к151 устройство ремонт регулировка. В карбюраторе к151 имеются следующие системы устройства механизмы регулировка. Регулировка карбюратора к151 позволяет владельцу настроить агрегат под существующую необходимость собственные желания если работа двигателя стабильна целом устраивает владельца настройку можно и. Карбюратор к151 производства пекар карбюраторы серии к151 выпускаются пекар петербургские карбюраторы взамен прежней серии к126 предназначены для установки автомобили волга газель. Устройство карбюратора к151. Лучше займитесь тем что умеете. Главная ремонт авто как отрегулировать карбюратор 151. автомобиля газ3110. Врезка газовых штуцеров умом. Как настроить карбюратор к151 чем грозит неправильно выполненная регулировка настройка карбюратор к151. Как настроить карбюратор к151 чем грозит неправильно выполненная регулировка.В результате карбюратор 151 должен позволить упасть холостым.

Проверка поплавкового механизма карбюраторов к151л к151е. Где отремонтировать настроить карбюратор регулировка настройка установка ремонт карбюраторов карбюратора любой модели установка регулировка сн. Карбюраторы серии к151 выпускаются трех модификациях к151. Подключение шлангов карбюратору как настроить карбюратор к151 чем грозит неправильно выполненная регулировка. Регулировка карбюраторов 151 к126. Смотреть карбюратор 151 регулировка видео. Как настроить карбюратор дааз4178 уаз. Как настроить карбюратор к151 уаз на. Многие автовладельцы знают как отрегулировать карбюратор газели хотя самом деле. Карбюратор к151 состоит трех основных частей верхней крышки средней корпуса карбюратора нижней корпуса дроссельных заслонок 3. Во время настройки карбюратора к151 нужно следить тем чтобы избегать слишком серьезного обеднения смеси помощью винта качества поскольку противном случае мотор для того чтобы настроить к151 всем правилам рекомендуется применять газоанализатор. Карбюратор к151 это сложный механизм котором имеется множество элементов.

Как настроить карбюратор без стробоскопа на. Карбюратор к151 настройка и. Если агрегат настроен правильно воздушнотопливная смесь получается сбалансированной. Регулировка карбюратора к151 к151д. Карбюратор 151 регулировать сложно. Основные неисправности карбюратора к151 тонкости его ремонта. Комплект карбюратор к151в все как брался перебрать. Карбюратор к151 часто устанавливался российские легковые малотоннажные авто. Верхняя часть крышка карбюратора включает воздушный патрубок разделенный два канала.Именно этому типу относятся карбюраторы семейства ваз. Регулировка пусковых зазоров 151. Регулировка настройка карбюраторе 151 регулированию подлежат винты влияющие минимальную частоту вращения двигателя холостом ходу. Необходимый инструмент. Нравится 181 поделиться подписаться на. Умение самостоятельно настроить карбюратор своем автомобиле раз сослужит вам хорошую службу. Тюфяков содержание общие сведения карбюраторах устройство работа карбюраторов. Карбюратор серии к151 выпускается отечественным предприятием пекар.

От данного процесса зависит работоспособность силового агрегата. Вот так можно настроить карбюратор дааз 4178 своими. Регулировка карбюратора к151 позволяет владельцу настроить агрегат под существующую необходимость собственные желания если работа двигателя стабильна целом устраивает владельца настройку можно отложить.. Карбюратор к151в рис. Устанавливаем новые жиклры свои места. Опубликовано без рубрики. Хх настроить так не. Регулировку уровня топлива поплавковой камере. Режим холостого хода карбюратора к151 минимизация выброса. Вариант регулировки холостого хода 151 зажигания моторе газ. Надо заново настроить. На примере карбюратора к151 двигателей змз узам» frameborder=»0″ allowfullscreen>
Принцип работы карбюратора к151 отличается аналогичных устройств. Поплавковый механизм 5. Умение самостоятельно настроить карбюратор своем автомобиле раз сослужит вам. Настройка карбюратора к151д автомоби.

Последнее время стал плохо работать двигатель симптомы хорошо заводится холодную. Как отрегулировать карбюратор к151. Регулировка поплавковой камеры пк. Чтобы карбюратор 151 хорошо поддавался регулировке холостом ходу. если собираетесь отрегулировать карбюратор к151 первую очередь обратите внимание состояние свечей зажигания. Схема карбюратора 151. Такое ощущение что первый раз настраиваете карбюратор дилетант одним словом. Настройка карбюратора к151. Как правильно настроить карбюратор к151 своими руками. Карбюраторы к151д к151с считаются одними из. Для тех кто уже знаком устройством аналогичных агрегатов будет несложно обслужить карбюратор к151. Как настроить карбюратор к151 чем грозит неправильно. Он соответствует всем современным стандартам обеспечивая наджность эксплуатации транспортных средств любого рода

Карбюраторы К-151: Устройство, ремонт, регулировка: Автомоб…

Тюфяков А.С.

Полная информация о книге

Вид товара:Книги
Рубрика:Личный транспорт
Целевое назначение:Производств. -практич.изд.,практич.рук-во
ISBN:978-5-85907-294-1
Серия:Несерийное издание
Издательство: Издательство «За рулем»
Год издания:2004
Количество страниц:56
Тираж:7500
Формат:60х84/16
УДК:629. 114.6
Штрихкод:9785859072941
Переплет:обл.
Сведения об ответственности:А.С.Тюфяков
Код товара:461019

Установка карбюратора змз 406

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406 и К-151Т для УМЗ-4215 представляют собой устройства для точного дозирования топлива в потоке воздуха. Образования из топлива и воздуха горючей смеси и регулирования ее подачи в двигатель автомобилей Газель и Соболь.

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215, особенности конструкции, схема, различия, тарировочные данные карбюраторов К-151.

Карбюраторы К-151 имеют два расположенных рядом вертикальных канала для прохода воздуха. В нижней части каждого из которых установлена поворотная дроссельная заслонка. Каждый из каналов называют камерой карбюратора. Поскольку таких каналов-камер два, а привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка, карбюраторы К-151 называют двухкамерными с последовательным открытием камер.

Элементы карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Камера, в которой дроссельная заслонка открывается раньше, называется первой. Другая — второй. В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры. Их посредством создается разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры.

Схема карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается постоянным (точнее, почти постоянным) при помощи механизма с поплавком и запорной иглой. Принципиальное отличие поплавкового механизма карбюратора К-151 от аналогичного устройства всех других карбюраторов состоит в следующем. Он полностью, вместе с иглой и поплавком, размещен в корпусе карбюратора и доступен для контроля после снятия крышки, без нарушения его работы.

Тарировочные данные карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Карбюраторы К-151 состоят из трех основных частей:

Верхней.

Крышки с фланцем и шпильками крепления воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Семью винтами крышка крепится к корпусу карбюратора через картонную прокладку.

Средней.

Корпуса карбюратора с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами.

Нижней.

Корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода. А также устройством холостого хода. Корпус дроссельных заслонок крепится к корпусу карбюратора снизу двумя винтами через прокладки. Двух тонких картонных и одной толстой пластмассовой.

Карбюраторы К-151 имеют следующие системы, устройства и механизмы:

— Поплавковый механизм.
— Топливодозирующие системы.
— Главные дозирующие системы первой и второй камер.
— Система холостого хода.
— Переходная система второй камеры.
— Эконостат.
— Ускорительный насос.
— Пусковое устройство.
— Клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода.
— Система принудительной вентиляции картера.
— Система вентиляции поплавковой камеры.
— Механизм управления дроссельными заслонками.

Система холостого хода — с регулировкой количества и состава смеси (автономная система холостого хода). Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры. Система вступает в работу в момент открытия дроссельной заслонки второй камеры. Ускорительный насос диафрагменного типа. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.

Пусковое устройство — полуавтоматического типа. Состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода. В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве. При вытягивании ручки воздушной заслонки необходимо нажать на педаль акселератора.

Отличия карбюраторов К-151Д и К-151Т от карбюратора К-151.

Карбюраторы К-151Д для двигателя ЗМЗ-406 и карбюраторы К-151Т для двигателя УМЗ-4215, отличаются от карбюратора К-151 для двигателя ЗМЗ-402 распылителем ускорительного насоса с двумя форсунками и проходными сечениями дозирующих элементов. Система отключения подачи топлива карбюратора К-151Д состоит из электромагнитного клапана, управляемого контроллером зажигания, и экономайзера принудительного холостого хода (ЭПХХ).

ЭПХХ размещается на карбюраторе. Электромагнитный клапан и контроллер зажигания — под капотом, на щитке передка автомобиля Газель и Соболь. Контроллер зажигания управляет электромагнитным клапаном в зависимости от частоты вращения коленчатого вала двигателя и разрежения во впускном трубопороводе.

Система отключения подачи топлива работает следующим образом. При отпущенной педали привода дроссельных заслонок и частоте вращения коленчатого вала двигателя более 1650 об/мин, контроллер не подает напряжение на электромагнитный клапан. В результате через каналы электромагнитного клапана атмосферный воздух поступает в ЭПХХ, клапан которого перекрывает канал холостого хода.

Обзор карбюратора серии ZMZ 406

Карбюратор ZMZ 406 выпускается с 1996 года и с тех пор зарекомендовал себя как хорошая надежность и простота. Его надежность, она значительно превышает устаревший двигатель zmz 402 для газа, который после разрыва начинается с трудом.

Серия двигателей серии 406

Общие характеристики

Двигатель zmz 406 представляет собой карбюратор, четырехцилиндровый, а также встроенный в микропроцессорную систему зажигания. Zmz 406 с карбюратором рассчитан на 110 литров. с., а с инжектором. 145 литров. из. Кроме того, модификации форсунок имеют различные экологические стандарты. Например, zmz 4062.10. 0-й класс и zmz 40621.10. класс Euro-2. Дополнительное масло в запасной части 406 является масляным радиатором, поскольку 6-й двигатель не нагревается. В zmz 405 масляный радиатор не выполняет свои функции, и двигатель перегревается в жару и не запускается естественным образом.

Смотрите:

С карбюратором 406 не требует такой стоимости при оснащении газовым оборудованием. И это преимущество относится к пропану и метану, но с увеличением класса экологических стандартов стоимость газового оборудования также будет возрастать.

Стоимость бензинового карбюратора 406 напрямую зависит от условий и способа вождения, а также от поры года. Система зажигания карбюратора 406 считается достаточно надежной. Двигатель сможет достигать скорости до 500 тысяч километров, используя высококачественную нефть и бензин, а также осторожное обращение с педалью.

Газель

Модель zmz 40524.10. это известная карбюраторная газель. Бренд автомобилей. «Газель». один из самых популярных и доступных в России грузовиков, изначально предназначенных для перевозки не очень больших грузов. Из-за огромного числа таких машин мы рассмотрим несколько нюансов различных систем газелей. Например, микропроцессорная система зажигания, которая установлена на модели 406.

Если водитель утверждает, что его машина делает некоторые хлопки, дергается и теряет свою силу. В этом случае необходимо проверить систему питания, двигатель и систему зажигания. Газоанализатор не проверял карбюратор во время работы 1-й и 2-й камер, отключений, обогащения и во время холостого хода и не обнаружил нарушений. Затем проверьте двигатель. При проверке компрессии никаких сбоев не обнаружено, но отклонения от нормы были обнаружены в следующий раз. Был сделан вывод, что водителям не нравились рывки и хлопки из-за прыжка зубов верхней цепи.

Карбюратор от Порошина Наиль Мухаметовича на газель 406 двигатель в Казахстан

А к Наилю в гости снова приехал его подписчик Иван из Ульяновска. На этот раз на своей Газели.Как-то очень.

Живой пример установки карбюратора 4178-40 на Газель!

Замена карбюратора К 151 ГАЗель Группа в

Серия карбюраторов серии 406

Смотрите:

Что делать, если я потеряю власть газели?

С самого начала необходимо проверить, как функционирует диагностическая схема и бортовая диагностическая система, потому что, когда активируется режим движущегося изображения, необходимо получить код для нарушения функционирования. 12. Для считывания кода необходимо закрыть 10-й и 12-й контакты диагностической панели. С помощью диагностического тостера измеряются параметры датчиков двигателя, а затем их сравнивают с типичными значениями средних двигателей. Наиболее распространенной причиной снижения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания для газели

Микропроцессорная система зажигания запустит рабочую жидкость в цилиндрах и задает требуемый момент зажигания автомобиля для всех режимов работы двигателя. Система зажигания выполняет функцию регулирования работы экономайзера принудительного простоя. Благодаря системе зажигания работа двигателя становится более экономичной, контролируется соблюдение всех стандартов токсичности выхлопных газов, детонация устраняется и увеличивается мощность автомобиля. Если сравнить классическую систему с этим, то эта система зажигания намного надежнее и долговечна. Здесь можно носить только свечи зажигания.

Как работает диагностический режим?

Когда система зажигания включена, сигнальная лампа начинает светиться. В этот момент начинает работать диагностическая система. Если вся система находится в рабочем состоянии, лампочка перестанет светиться, и в противном случае она будет продолжать гореть. То есть вымершее сигнальное устройство указывает, что система зажигания абсолютно безупречна.

Серия карбюраторов серии 406

Почему двигатель 406 иногда не запускается во время замораживания?

Наиболее распространенные причины, по которым двигатель 406 не запускается:

АвтоНовости / Обзоры / Тесты

Как Настроить Карбюратор На Газели 406

Карбюратор на Газель с 406 движком

С самого начала выпуска «Газель» оснащалась только движком ЗМЗ 402, но с 1996 года на машину стали серийно устанавливать мотор ЗМЗ 406. ДВС оснащался электрической системой зажигания, но в отличие от «Волги», на которой уже был инжектор, на «Газели» решили бросить карбюратор.

Установленный на Газель 406 движок

К151Д

Для «Газели» с 406-ым движком был предусмотрен собственный карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была различная, у «Волги» – модель К151С, у «Газели» – К151Д. Снаружи устройства совсем схожие, разница только в внутренностях. В модели К151Д носики насоса-ускорителя впрыскивают горючее сходу в обе камеры карбюратора, на К151С – исключительно в первую камеру. Еще у карбюраторов различные сечения жиклеров.

Солекс 21073

Одно время было модным устанавливать на «Газель» ДААЗовский карбюратор «Солекс 21073». Карбюратор продавали в автомагазинах даже с переходником в комплекте под ГАЗовский воздушный фильтр, сначало он предназначался для установки на «Волгу» с мотором ЗМЗ 402. Но мода эта, но, довольно стремительно прошла. Как происходит регулировка карбюратора на скутере кубов или настроить карбюратор. Многие автовладельцы не знают, как отрегулировать карбюратор на газели, хотя на самом деле в этом нет ничего сложного. Призванный сберегать горючее, «Солекс» стремительно засорялся.

Заместо экономии «жрал» горючего еще более, чем К151Д, при всем этом машина нормально ехать не желала. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, и при его загрязнении мотор вообще отказывался работать на холостых оборотах – постоянно глох и не развивал мощности.

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала приметно больше нормы расходовать горючее?

Карбюратор К-151. Как настроить карбюратор необходимо у меня на квадрике как у вас cf 500 начал. как настроить карбюратор любой регулировка обогатителя на скутере как. Газель на бензине и газе!

Сильно много раз просили показать и поведать о карбюраторе К151. В данном видео Наиль Порошин опять на живом.

Газель Карбюраторный Троит. ДВС 406

Этот ролик обработан в Видеоредакторе YouTube ()

Так смотрится карбюратор солекс 21073 для Газели

Неисправности происходили последующие:

Засорение жиклеров. Как снять фару на газели нового образца? » Автомнение. При этом (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;
Рвется мембрана ускорительного насоса, или забивается носик ускорителя. Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Мембрана ускорительного насоса для карбюратора Солекс

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен.

Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Причин нестабильной работы ДВС много – начиная от элементарно неработающей свечи зажигания или пробивающего высоковольтного провода, заканчивая прогоревшим выпускным клапаном или поршнем.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Читайте также как настроить карбюратор на ваз-2107 самым примитивным способом является применение кувалды и монтировки, но мы не будем его анализировать, а. Как отрегулировать карбюратор на бензокосе. Как отрегулировать карбюратор на скутере 50 как показано на настроить смесь. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Карбюратор К-151: устройство, регулировка, неисправности

Карбюратор серии К-151 на Газель изготавливается с широкой крышкой. Клапан в модификации выдерживает большое давление. Среди особенностей важно отметить качественную помпу, которая установлена в устройстве. Также модель активно хвалят за широкую камеру. Особый интерес у людей вызывает регулировка карбюратора К-151. Перед разбором устройства нужно посмотреть видео по этой теме.Во время регулировки важно придерживаться инструкции. Чтобы подробно разобраться в этом вопросе, рекомендуем сначала изучить устройство карбюратора К-151.

Общее устройство карбюратора

Рассмотрим карбюратор «Газель» К-151, который включает диффузор и клапанную систему, расположенную в широкой камере. Внизу модели находится помпа. Также карбюраторное устройство К-151 имеет нагнетатель с патрубком. Держатель закреплен на нити. Сбоку от модели размещен распылитель, который соединен с форсункой.

Ограничитель применяется с жиклером. Внизу карбюратора находится топливная система. Также в схему карбюратора К-151 входит штуцер, который используется с маленькой иглой. Поплавковый механизм расположен под камерой. Особого внимания в устройстве заслуживает переходник. В этом случае он используется с дроссельной заслонкой. Подключение карбюратора К-151 происходит через нагнетатель.

Поплавковый механизм

Поплавковый механизм карбюратора выполнен с двумя накладками.Стенды с ним стоят только с одной стороны. Для очистки этого механизма вам потребуется снять только верхнюю модификацию крышки. Также следует отметить, что трубка удаляется от центральной камеры. Внизу механизма размещена колодка на карбюратор К-151. У него редко бывают неисправности, потому что он использует две колодки. В простое они могут сильно изнашиваться. При необходимости подушку можно вырезать самостоятельно из небольшого кусочка резины.

Клапанная система

Клапанная система карбюратора отвечает за впрыск топлива.На стойки оказывается большое давление. Камера первичной модификации выполнена с двумя опорами. В центральной части устройства есть небольшая крышка. Чтобы отрегулировать его, вы должны использовать ключ. В боковой части системы на карбюратор К-151 подводится клапан. Механические неисправности при необходимости всегда можно устранить самостоятельно. Вставки в модели в этом случае выполнены из резины. Жиклер из клапанов сержу. Для самостоятельной замены клапана понадобится специальное оборудование. Специалисты утверждают, что трубку нужно периодически чистить.Для этого подойдет длинный шомпол. Воду лучше подавать под высоким давлением.

Регулировка держателя

За счет вращения держателя осуществляется регулировка карбюратора К-151. Видео в Интернете об этом не всегда полностью раскрывает тему. В этой модификации держатель расположен сбоку от жиклера. Для его прокрутки понадобится короткая Г-образная клавиша. Повернуть необходимо по часовой стрелке. Во время этого процесса человек должен следить за положением клапана.Если он наклоняется назад, это означает, что держатель нужно повернуть больше по часовой стрелке. В некоторых случаях клапан при регулировке может упасть. В этом случае винт всегда должен находиться в зажатом состоянии. Чтобы дотянуться до заслонки, необходимо поддеть ее острым предметом со стороны первичной камеры.

Модификация вторичной камеры

Вторичная камера в данной модификации включает в себя мощный насос и комплект дисков. Клапан доступа в этом случае находится в нижней части камеры.Также следует отметить, что в данной модели имеется жиклер, взаимодействующий с топливной системой. При обнаружении проблем рекомендуется сразу проверить работоспособность центральной форсунки. Если игла не двигается, значит канал забит.

Проще всего очистить камеру с помощью насадки. Дополнительно он продувается потоком воздуха под давлением. Важно не повредить клапанную систему. Карбюратор холостого хода К-151 настроен обоймой. У некоторых возникают проблемы с регулятором, который находится в камере.В данной модификации он подключен к ролику.

Для проверки регулятора необходимо снять крышку и отсоединить верхний насос. Только после этого прямо идет стойка. Ролик отсоединяется первым. После этого необходимо осмотреть основание регулятора. В этом карбюраторе он выполнен с небольшой подставкой. Если она деформируется, то модель придется полностью заменить. Еще одна проблема может заключаться в изогнутой перегородке. Это связано с закупоркой клапана. Перегородку можно менять отдельно.В этом случае нет необходимости полностью снимать регулятор.

Неисправности насоса

Насос в этом карбюраторе используется с низкой нагрузкой. В верхней части модификации есть ручка, которая соединяется с корпусом. Также есть винт, фиксирующий стойку. Основные поломки модели связаны с ручкой. Ремонт карбюратора К-151 в этой ситуации нужно начинать с осмотра основания насоса. После этого тубу проверяют со стойки. Внутри насоса находится небольшой поршень.Чтобы добраться до него, нужно снять нижнюю крышку. Только тогда можно будет выкрутить винт и осмотреть всю модификацию изнутри. В этом случае переходник трогать не нужно. При замене ручки особое внимание следует уделять жиклеру. В некоторых случаях быстро падает. Стеллаж разрешается менять без крышки. При этом самое главное — не повредить поплавок.

Ремонт регулятора

Если рассматривать вторичный регулятор камеры, то следует отметить, что он устанавливается в карбюратор К-151 Д с двух стоек.Крышки накладываются только на верхнюю часть устройства. При замене регулятора сначала снимается крышка. Следующим шагом удаляется перегородка. В дальнейшем его придется хорошо смазывать. В этом случае к заслонкам прикасаться не нужно.

Перегородка у этого карбюратора закреплена только на одной скобе. Защелка сидит достаточно плотно, поэтому ее необходимо зацепить. Особое внимание стоит уделить стойке. Держатель лучше не отпускать. Если прижимной винт выпадает, его нужно сразу же поставить на место.Иногда сразу проседает регулятор. Это связано с смещением опоры. В такой ситуации специалисты рекомендуют проверить боковую подставку и целостность камеры.

Как заменить фитинг в приборе?

Арматура с карбюратором К-151 выполняет роль держателя. Это необходимо для нормальной работы клапанов. Если фитинг сорвется, клапаны быстро изнашиваются. Этот процесс также сопровождается перегревом первичной камеры.Смазка тоже нарушена. Чтобы исправить эту ситуацию, нужно уметь правильно осмотреть фитинг. Это не займет много времени. В первую очередь ставится колодка для фиксации механизма. Также можно использовать обычные тиски. После этого нужно найти на верхней крышке прижимные винты. Они есть по бокам и скрытые накладки. После снятия крышки центральный клапан отодвигается в сторону. В этом случае насос снимается полностью.

Тогда нужно внимательно осмотреть вентиль. Если они потемнеют, то смазка карбюратора сломана. Насос тоже может пострадать от этого. Далее идет прямая примерка. У его основания небольшая голова. При деформации модель не выдерживает давления, которое создается внутри камеры. Головка данной модификации — съемного типа. Однако раздобыть его довольно проблематично. В этом случае придется полностью менять фурнитуру.

Замена прокладки

Прокладки карбюратора служат для герметизации камер.Если рассмотреть нижние прокладки, то можно увидеть, что у них узкое основание. Они закреплены винтами на корпусе. Чтобы поменять накладку на вторичную камеру, сначала нужно закрепить карбюратор К-151. После этого откручивается жиклер. Закрылки трогать не нужно. Многие ошибаются, когда сразу берутся за все винты. Надо их выключить по одному. Таким образом, колодка никогда не прогнется. Если рассматривать верхнюю камеру, то все немного иначе. В первую очередь в ремонт ремонтируют карбюратор.Следующим шагом будет зажим клапана. В этом случае держатель должен быть неподвижным. Винты нужно закручивать по одному. Дополнительно человек должен следить за положением стойки. Иногда колодка сразу начинает ползать.

Все это приводит к тому, что она может быть повреждена. Чтобы этого не произошло, придется прибегнуть к помощи друга. Один человек должен следить только за держателем и одновременно ввязываться в винты. Требуется товарищ для управления планшетом. Если он начнет проседать, его обязательно придется менять.Также стоит отметить наличие прокладки в первичной камере карбюратора. Он находится сразу за крышкой. Колпачок закреплен на четырех винтах. Прежде чем выкручивать все обратно, особое внимание следует уделить смазке основных узлов. При этом следует хорошо очистить края камер.

Запорный механизм

Запорный механизм с карбюратором К-151, отвечающим за подачу топлива. В его состав входит жиклер, а также маломощный насос, от которого отходит трубка.Камера основной модификации находится внизу. Основная проблема устройства заключается в неисправности расширителя. Устанавливается на специальный переходник.

Нужно сразу проверить адаптер на наличие засора. Для этого необходимо отключить насос и осмотреть основание камеры. Расширитель на карбюраторе фиксируется двумя фиксаторами, расположенными с двух сторон. Струя воздуха в этом случае не должна соприкасаться с держателем. При замене расширителя рекомендуется тщательно очистить головку.В этом случае верхнюю крышку нельзя сильно тереть.

Ремонт дроссельной заслонки

Дроссельная заслонка, которая есть в карбюраторе K-151, может двигаться только в одном направлении. Выходит из строя из-за высокой перегрузки стойки. Происходит это из-за нарушения системы впрыска. Чтобы исправить эту ситуацию, сначала рекомендуется осмотреть переходник, который находится под насосом. Проще всего поменять прокладку. Если на основании видны царапины, значит трение с клапаном.

Все это, в конечном итоге, дает большую нагрузку на топливную систему и клапан. Для замены клапана достаточно снять верхнюю крышку. При этом нельзя касаться регулировочного винта. Позже будет сложно настроить. Особое внимание при замене клапана нужно уделить передней стойке. Винт на нем не должен зажиматься до упора. Если вы имеете дело непосредственно с клапаном, придется снимать жиклер. В этом случае отсоединять трубку не следует. Лоскут снимается вручную, а замок сдвигается в сторону.

Как заменить дренажную трубку?

Дренажная трубка этого карбюратора находится под вторичной камерой. Имеет небольшую длину, но иногда сильно закручивается. В этом случае все механические повреждения корпуса и лишние тряски. Чтобы открутить трубку со стороны жиклера, необходим ключик. Выходные отверстия форсунки необходимо сразу очистить от пыли. Для этого можно использовать тряпку. После этого отсоединяется патрубок со стороны камеры.

Установка карбюратора к151 402 двигатель

Часто, ремонтируя свою 402-ю, хозяева задаются вопросом, на что поставить карбюратор.Начнем с того, что какой бы карбюратор ни был установлен на двигателе 402, в неумелых руках он работать не будет. Тюнинг карбюратора — это целая наука, нужно точно понимать, как он устроен.

Сегодня на автомобилях чаще всего используются эмульсионные карбюраторы, и 402-й двигатель не исключение. Такой карбюратор имеет поплавковую камеру с запирающим иглой, которая получает бензин и держит на определенном уровне. Далее из этой камеры с помощью струйной системы бензин всасывается в двигатель через основные диффузоры.

Итак, самое главное, что нужно правильно настроить в карбюраторе — это соотношение воздуха и топлива, и делается это с помощью манипуляций с форсунками.

Всего в каждом карбюраторе по два жиклера на каждую камеру, это воздушные и топливные. Первый нужен для обеднения смеси на высоких оборотах двигателя, то есть чтобы не было перелива. Ну, топливный жиклер ограничивает максимальное количество топлива, поступающего в двигатель, то есть формально ограничивает максимальный крутящий момент.

Даже в карбюраторах есть эмульсионные трубки, они нужны для того, чтобы в эмульсионных колодцах образовалась топливная эмульсия, а потом она потекла в двигатель.

Какой карбюратор на 402

Изначально было решено установить карбюраторы серии К-151 на 402-й двигатель, наиболее популярными из которых считались К-151Д и К-151С. Существенно эти карбюраторы не отличаются, однако водители отдают предпочтение версии «С», так как соотношение жиклеров здесь лучше установлено.

С таким карбюратором 402-й двигатель имеет отличную динамику, быстро набирает обороты и имеет высокий крутящий момент. Однако недостатком такого карбюратора является то, что у него множество каналов, всячески закрученных, и это в случае засорения приводит к тому, что карбюратор становится непригодным.

Чуть позже стало модно устанавливать карбюраторы от ВАЗ-2107 на 402-й двигатель. Этому способствовало то, что двигатель с таким карбюратором имел потрясающую тягу к «низам».Все это связано с относительно небольшими размерами основных диффузоров, которые позволили получить качественную топливно-воздушную смесь при небольшом угле открытия дроссельной заслонки.

Для тех водителей, которые предпочитают ездить на нем на низких оборотах, этот карбюратор станет незаменимым. Но главное его преимущество — простота обслуживания и высокая надежность.

Регулируем карбюратор под двигатель

Для тех, кто не в курсе, после покупки карбюратора нужно перенастроить под свой двигатель и стиль вождения.Что касается форсунок основной системы дозирования, то их трогать нельзя, так как зачастую они устанавливаются правильно на заводе. А что можно покрутить, так это ускорительный насос и систему холостого хода.

У ускорительного насоса на К-151 два болта, до них можно добраться, сняв верхнюю крышку карбюратора. Один болт — слив, если он полностью закручен, то при резком нажатии на «газ» в систему поступает максимальное количество топлива. Если есть желание сэкономить, то этот болт можно вывернуть на 1-2 оборота, однако при этом машина может существенно потерять маневренность.

Ну а второй болт держит небольшой шарик, который играет роль обратного клапана. Если в это место попадет пятнышко, ускорительный насос не заработает.

Для того, чтобы двигатель 402 имел хороший холостой ход, нужно посмотреть на карбюратор с левой стороны и найти там два болта. Большой болт регулирует количество оборотов, а маленький — количество топлива, подаваемого в двигатель на холостом ходу.

В заключение хотелось бы отметить, что система холостого хода на К-151 связана с переходной системой первой камеры (слота), поэтому при неправильной настройке ХХ возможны сбои.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировка уровня топлива в поплавке
камеры производится при снятии крышки
карбюратора
. а вот
Можно, не отключая спусковой крючок,
открутить винты крепления крышки, приподнять и снять прокладку,
повернуть крышку на
до упора
позволит сделать зазоры в местах крепления тяги.
Подкачайте бензин в поплавковую камеру

рычаг ручной подкачки топливного насоса до
уровня момента
стабилизировался.
Расстояние от уровня
топлива до верхней плоскости корпуса
карбюратора
должно составлять
21,5 мм. Когда уровень топлива ниже
это необходимо согнуть до
языка 1 поплавка, упираясь стержнем иглы запорного клапана. На приподнятом уровне сложите язык вниз. После каждого подгиба необходимо вывернуть язычок
сливной пробки
поплавковой камеры, слить из нее бензин и, вернув пробку на место, повторно накачать бензин с помощью рычага ручной подкачки топливного насоса.
2. Отрегулировать пусковую систему
можно
прямо на автомобиле
, полностью прогревая
двигатель и
подключив его к тахометру. Запустив двигатель с воздушным фильтром
,
и слегка нажав
на педаль акселератора, полностью закройте воздушную заслонку

ручкой, которую он ведет.

Затем отверткой
открыть воздух
заслонка так
насколько это позволяет рычажный механизм
.

Частота вращения
В этом случае коленчатый вал двигателя должен быть 2500–2700 мин — 1. Если он отличается от указанного, ослабьте контргайку на регулировочном винте, опирающемся на рычаг профиля, и поверните или открутите этот винт. После завершения регулировки плотно затяните контргайку.

3. Отрегулируйте холостой ход системы на прогретом двигателе с помощью подключенного к нему тахометра. Для этого на работающем двигателе установите качество винта 2 в положение, обеспечивающее
максимальную частоту вращения
на холостом ходу. Затем с помощью винта
количество 1 устанавливают частоту увеличивают на
100–120 мин — 1.После этого затягивайте винт контроля качества до тех пор, пока частота вращения не уменьшится на 100–120 мин — 1. Такой метод регулировки
позволяет соответствовать нормам
по выбросам выхлопных газов. Однако для более точной настройки
рекомендуется использовать газоанализатор
.

см. Также

Ремонт дифференциала
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выньте дифференциал из коробки передач (см. Подраздел 3. 2.3). 2. Повернув на 90 ° вокруг оси сателлитов, снимите ведущие шестерни с картера дифференциала.3. …

Регулировка регулятора давления привода
ОБЩАЯ ИНФОРМАЦИЯ Неправильная регулировка привода регулятора давления может привести к заносу или скатыванию автомобиля в сторону при торможении, а также к снижению эффективности торможения. ЗАКАЖИТЕ …

Замена сальника распредвала
ОБЩАЯ ИНФОРМАЦИЯ Если есть следы утечки масла через сальник распредвала, сначала убедитесь, что система вентиляции картера не засорена, а шланги системы вентиляции не сжаты…

Карбюраторы

К-151 считаются достаточно надежными устройствами, которые при правильном использовании могут работать длительное время, не требуя специального обслуживания. Но для достижения оптимальной работы этих агрегатов необходимо их правильно отрегулировать, для чего также необходимо заранее изучить схему подключения шлангов карбюратора К-151 в двигателе 402. От эффективности процесса регулировки зависит качество работы силового агрегата, в том числе возможность увеличения его мощности и повышения КПД.

Как устроен карбюратор К-151

Автомобили ГАЗ-3102 и Газель 2705 включают двигатель ЗМЗ-402 с добавлением карбюратора К-151, а двигатель ЗМЗ-406 интегрируется в машины Газель 3302 и ГАЗ-3110 в сочетании с рассматриваемым карбюратором, но в версии D. Однако эти блоки различаются незначительно, так как конструктивно выполнены одинаково, а отличия заключаются только в размерах некоторых калибровочных отверстий.

Конструктивное устройство рассматриваемых топливных агрегатов представлено тремя съемными частями, которые соединяются винтами через уплотнительные прокладки:

верхняя часть представлена крышкой карбюратора с воздушным соплом, разделенным на пару каналов, с воздушной заслонкой в первичной части;
состав средней части, которая представляет собой корпус карбюратора, включает поплавок и две камеры смешения;
В нижней части находится корпус дроссельных заслонок, в том числе смесительные форсунки с назначенными дроссельными заслонками. Между нижней и средней частями прокладки находится изоляционная и герметизирующая прокладка.

Возможные проблемы в работе карбюратора К-151

Многие автовладельцы вышеупомянутых автомобилей внимательно изучают устройство, ремонт и регулировку карбюратора К-151, так как большинство неисправностей этого агрегата могут быть связаны с неквалифицированной регулировкой, а также с засорением калибровочных отверстий смолистым твердым веществом. отложения или мелкие частицы.

Среди основных проблем в работе рассматриваемого устройства можно выделить следующие:

Двигатель ЗМЗ-402 работает нестабильно на холостом ходу.Эта проблема может быть вызвана состоянием проводки между педалью акселератора и карбюратором. Чтобы точно диагностировать это, нужно отсоединить провод от устройства, затем вручную сдвинуть дроссельную заслонку при работающем двигателе. При снижении оборотов проблема будет в проводе, а если этого не произошло, то нужно проверить карбюратор К-151 на наличие грязи и коррозии;
при обнаружении течи бензина причина этого явления может быть скрыта в неисправностях поплавковой камеры, неправильном положении поплавка или повышенном давлении;
свеча нагар — признак переизбытка топлива. Причиной этого может быть неправильный уровень топлива или неисправный клапан. В первом случае регулируется поплавок и проверяется давление.

Как отрегулировать карбюратор К-151

Для оптимальной работы двигателя ЗМЗ-406 комплексная регулировка карбюратора должна выполняться в три этапа, состоящих из регулировки следующих узлов:

поплавковая камера;
пусковое устройство;
холостых систем.

При регулировке поплавковой камеры предварительно снимается крышка карбюратора.Не менее четверти топлива отсасывается из камеры через резиновую грушу. Далее коленчатый вал двигателя устанавливается в положение, блокирующее движение диафрагмы топливного насоса. Затем вручную прокачивают топливную смесь до стабилизации уровня. В этом случае жидкостное зеркало должно располагаться на высоте 3 см относительно верхнего края средней части блока.

Конечно, для полноценной реализации рассматриваемого процесса необходимо внимательно изучить сформированную схему соединения шлангов, иначе может потребоваться ремонт топливной системы силовой установки. Чтобы поднять уровень топлива до необходимой производительности с помощью отвертки, нужно немного загнуть язычок поплавка вверх, не снимая его. А для понижения уровня язычок следует наклонить вниз, удерживая поплавок.

Регулировка пускового устройства может производиться как на снятом карбюраторе, так и на устройстве, которое находится на штатном месте в автомобиле. Если блок был снят, дроссельную заслонку сначала слегка приоткрывают, повернув до упора и зафиксировав рычаг управления спусковым крючком.

Далее отпускают дроссельную заслонку и проверяют зазор между стенкой камеры и краем заслонки, размер которого должен составлять 1,65 ± 1,5 мм. Регулировка этого зазора осуществляется путем ослабления стопорной гайки и поворачивая винт до упора. После этого осуществляется регулировка тяги, связывающей рычаг управления с осью воздушной заслонки. В закрытом состоянии клапана величина зазора должна составлять 0,5 ± 0,3 мм.

При регулировке пускового устройства, установленного на автомобиле, сначала снимается воздушный фильтр, после чего запускается двигатель. Далее нужно аккуратно нажать на педаль газа и потянуть рычаг управления дроссельной заслонкой на себя как можно дальше. При максимально открытом клапане частота вращения двигателя должна составлять 2600 ± 1000 об / мин. Но если частота вращения выходит за пределы указанного значения, то контргайка отворачивается, и стопор рычага поворачивается до достижения необходимых оборотов, после чего контргайка затягивается.

Регулировка холостого хода реализована для обеспечения стабильной работы карбюратора двигателя с минимальными выбросами СО2.На предварительно прогретом двигателе с фиксированным положением винта, регулирующего количество топливной смеси, нужно вращать качественную арматуру до тех пор, пока обороты двигателя не достигнут максимальных значений. Затем частота вращения винта увеличивает скорость на 110 ± 10 об / мин относительно нормальной частоты вращения силового агрегата на холостом ходу, затем частота вращения винта понижает ту же скорость на 110 ± 10 об / мин.

Заключение

Завершая рассмотрение темы, стоит отметить, что самостоятельно настроить карбюратор К-151 с определенными навыками может практически любой автовладелец. Однако для реализации данного процесса необходимо предварительно изучить схему подключения шлангов карбюратора К-151 в двигателе 406 во избежание различных неприятных последствий в результате проделанной работы.

Регулировка карбюратора К-151 своими руками: подробное описание

Карбюраторы «Пекар» всегда отличались высокой надежностью, и у автовладельцев практически не возникает с ними серьезных проблем. Но чтобы устройство показало действительно высокий КПД, важно его правильно настроить.От того, насколько качественно и точно настроен тюнинг, будет зависеть ресурс мотора. Посмотрим, как осуществляется регулировка карбюратора К-151. Процесс простой, но достаточно ответственный.

Почему регулировка?

Эти знания необходимы для правильной работы двигателя.

Правильно отрегулировать механизм необходимо и для того, чтобы расход топлива был на приемлемом уровне, а мощность и крутящий момент не падали. Неправильно выставленные форсунки будут способствовать перерасходу смеси, который может составлять 2-2.

В 5 раз больше обычного.

Варианты формирования топливной смеси

Специалисты выделяют несколько вариантов соотношения топлива и воздуха для двигателей. Наиболее оптимальной считается пропорция, при которой в одной части бензина содержится 15 частей воздуха. Есть и более эффективная смесь. Здесь пропорция — одна часть топлива на 12,5-13 частей воздуха. Эта смесь самая богатая. Автомобиль будет быстро набирать обороты, но и расход топлива тоже будет довольно высоким. Для любителей сэкономить есть вариант смесеобразования.Здесь на одну часть бензина приходится 16-16,5 частей воздуха. Автомобиль практически не проигрывает в динамике.

Регулировка карбюратора К-151 позволяет владельцу настроить агрегат под существующие нужды и собственные пожелания, но если работа двигателя стабильна и в целом устраивает владельца, настройку можно отложить.

О техобслуживании карбюратора

Однако бывают случаи, когда без регулировки обходятся. Недостатком всех карбюраторов является их способность забиваться. Сегодня на заправках часто можно заправить бак некачественным топливом.Да кто-то скажет, что есть топливный фильтр. Но часто он не справляется с мелкой пылинкой, которая попадает в карбюратор К-151. Засоряются жиклеры, в результате топливо не может полностью попасть в камеры. Для их чистки нельзя использовать отрезки проволоки — просто бесконтактный спрей-очиститель.

Также необходимость в настройке может возникнуть при выходе из строя некоторых элементов агрегата. Неисправные элементы меняют на новые, но без настройки на оптимальную работу рассчитывать не стоит.

Могу я игнорировать это?

Регулировка карбюратора «Пекарь» К-151 поможет избежать повышенного расхода топлива или, наоборот, недостаточной подачи в двигатель.Следствием нехватки бензина в смеси может стать снижение мощности двигателя.

Кроме того, если настройки не были выполнены или выполнены неправильно и в таком состоянии устройство использовалось в течение длительного времени, детали двигателя могут выйти из строя. Ремонт двигателя в современных условиях стоит недешево. Поэтому лучше потратить немного времени и отрегулировать карбюратор К-151. Регулировка — простая процедура. Техническое обслуживание сводится к мойке и продувке, и все это можно сделать в условиях обычного гаража с помощью обычных инструментов.

Как регулировать холостой ход

На агрегатах завода «Пекар» эта операция очень важна. Если настроить ХХ, двигатель порадует хозяина стабильной работой. Также в выхлопных газах практически нет вредных выбросов. Такой автомобиль не нанесет значительного вреда окружающей среде. Если автомобиль эксплуатируется длительное время, а топливный и воздушный фильтры забиты, то на холостом ходу расход топлива значительно возрастет.

Регулировка карбюратора К-151 состоит из нескольких простых шагов.Первое, что нужно сделать, это запустить и прогреть двигатель. Затем на хвостовике найдите винт, отвечающий за качество смеси. Он оснащен ограничителем, не позволяющим ему вращаться. Этот ограничитель необходимо снять. Далее настраиваем элемент, отвечающий за качество смеси. Вращая его, ищите положение, в котором коленчатый вал на холостом ходу наберет большую часть оборотов. Затем отрегулируйте винт, отвечающий за количество. Скорость вращения коленчатого вала увеличивают еще на 100-200 об / мин.При закручивании элемента, отвечающего за качество, коленчатый вал вращается с меньшей скоростью. Осталось только выставить оптимальную частоту. При такой настройке машина имеет максимальную динамику и экономичный расход топлива. Все сделано правильно, если в момент заворачивания регулятор оборотов шнека начнет снижаться. Это признак истощения горючей смеси. Если нет падения скорости, скорее всего, агрегат неисправен или забит. В последнем случае его можно «реанимировать» с помощью очистителя карбюратора.Но без анализа механизма это сделать невозможно.

Как регулируется уровень топлива в поплавковой камере?

Правильность этой настройки определяет количество топлива, которое будет использовано двигателем. Если уровень установлен неправильно, будет повышенный расход топлива. Еще есть вариант, когда карбюратор подает в камеры сгорания смесь без бензина — только один воздух. Неправильный уровень может привести к значительным расходам на топливо или серьезному ремонту двигателя.К этому уровню чувствителен не только агрегат от Pekar, но и большинство других аналогов вне зависимости от производителя. Регулировка карбюратора К-151 будет осуществляться с помощью инструментов — вам понадобится линейка и сверло диаметром 2 миллиметра. Первым делом нужно найти самое ровное место — так работать намного комфортнее. Затем необходимо снять воздушный фильтр. После этого запустите двигатель и оставьте на пять минут. Затем с карбюратора снимается крышка и линейкой измеряется уровень топлива.Замеры нужно проводить как можно быстрее. Когда камера открыта, из нее испаряется бензин — двигатель и система питания прогреваются, а это еще больше ускоряет испарение.

Для модели К-151 нормальный уровень — 2,15 сантиметра. Таким образом производитель гарантирует хорошую работу устройства. Если уровень выше или ниже нормы, необходимо его настроить. Регулировка — это изменение положения поплавка.

Карбюратор К-151: регулировка поплавков

Для правильной регулировки уровня топлива рекомендуется заранее найти какое-нибудь приспособление, помогающее с измерениями.Подойдет любой предмет диаметром до двух миллиметров. Затем следует перевернуть прибор и поставить на самое ровное место — это повысит шансы правильно провести измерения. Далее посмотрите зазор от нижней части поплавка до картонной вкладыша. Нормальное расстояние на рабочем карбюраторе не более двух миллиметров. Если уровень топлива в поплавковой камере неправильный, язычки погнуты. Затем все замеры снимаются заново — каждый раз нужно проверять, все ли правильно.Наиболее распространенным на сегодняшний день является поплавковое устройство (типа карбюратора К-151). Устройство, настройка агрегатов максимально просты, а конструкция позволяет получать стабильные характеристики смеси топлива и воздуха.

Мы измеряем позиции штангенциркулем.

Будет использован глубиномер. Измеряется от самого верха поплавка до картонной прокладки. Нормальный результат, при котором больше ничего настраивать не нужно, — 3 сантиметра.

Все ли сделано правильно?

Регулировка карбюратора «Газель» К-151 Самостоятельно делать нельзя по вине хозяина.Необходимо точно знать, все ли настроено. Для тестирования крышка блока укладывается вертикально. Затем внимательно осмотрите язычок на рычаге. Если регулировка проведена правильно, это немного ослабит шар-демпфер игольчатого клапана. Кроме того, язычок практически параллелен игольчатому клапану. Ось пробивки поплавка должна быть равна поверхности крышки.

Установка триггера

Система запуска считается одной из самых важных.Она сообщает о запуске двигателя. Если элементы системы не работают должным образом — это серьезный ремонт. Часто случается так, что при полной исправности всех узлов система запуска не работает так, как задумано производителем. Регулировку карбюратора К-151 (в том числе УАЗ) проводить только на полностью снятом агрегате.

Первым делом откройте дроссельную заслонку и найдите рычаг управления пусковой системой. Он повернут до упора и зафиксирован. Затем, когда дроссельная заслонка отпущена, измерьте зазор между краем заслонки и камерой.Он должен быть примерно 1,5 мм. Затем отверните контргайку. Поможет поработать упор в виде винта на рычаге дроссельной заслонки. Поворачивайте винт каждые пол-оборота. В результате элемент будет перпендикулярен кулачку. Затем измеряется длина тяги и при необходимости корректируется. Это тяга, с помощью которой кулачок спускового крючка соединяется с рычагами на оси воздушной заслонки. Когда последний закрыт, а рычаг в этот момент закручен до упора, зазор не должен быть больше 0.2-0,8 мм. Если это не так, открутите упорную головку. Для уменьшения зазора голова подтягивается, уменьшая длину тяги.

Наконец

Карбюратор — важное устройство в автомобиле. Обеспечивает двигатель топливом. Для всех, у кого есть карбюратор К-151С, регулировка теперь не составит труда. После настройки необходимо провести обкатку для выявления и устранения недостатков.

Регулировка карбюратора К-151 своими руками: подробное описание

Карбюраторы

Pekar всегда отличались высокой надежностью, и серьезных проблем с ними у автовладельцев практически нет.Но для того, чтобы устройство показало действительно высокий КПД, важно его правильно настроить. От того, насколько проделана доводка и доводка, будет зависеть ресурс мотора. Посмотрим, как настраивается карбюратор К-151. Процесс простой, но достаточно ответственный.

Зачем нужна регулировка?

Эти знания необходимы для правильной работы двигателя.

Правильная настройка механизма необходима и для того, чтобы расход топлива был на приемлемом уровне, но при этом не падали мощность и крутящий момент.Неправильно поставленные форсунки поспособствуют взбитости смеси, которая может быть в 2-2,5 раза больше обычной.

Варианты формирования топливной смеси

Специалисты выделяют несколько вариантов соотношения топлива и воздуха для моторов. Наиболее оптимальной считается пропорция, при которой на одну часть бензина приходится 15 частей воздуха. Есть более эффективная смесь. Здесь соотношение — одна часть топлива в 12,5-13 частях воздуха. Эта смесь самая богатая. Автомобиль будет быстро набирать обороты, но и расход топлива тоже будет довольно высоким.Для любителей сэкономить также есть возможность смешивания. Здесь на одну часть бензина приходится до 16-16,5 частей воздуха. Автомобиль практически не проигрывает в динамике.

Регулировка карбюратора К-151 позволяет владельцу настраивать агрегат под существующие нужды и собственные желания, но если двигатель работает стабильно и в целом устраивает владельца, настройку можно отложить.

Обслуживание карбюратора

Однако бывают случаи, когда без настройки уживаются. Недостатком всех карбюраторов является их свойство забиваться.Сегодня на заправках часто можно залить в бак некачественное топливо. Да кто-то скажет, что есть топливный фильтр. Но часто он не справляется с мелкими пылинками, которые попадают в карбюратор К-151. Засоряются жиклеры, в результате топливо уже не может попасть в камеры полностью. Для их очистки нельзя использовать кусочки проволоки — только бесконтактный спрей-очиститель.

Также может возникнуть необходимость в настройке при выходе из строя некоторых элементов устройства. Вышедшие из строя элементы заменяются новыми, но без настройки на оптимальную производительность рассчитывать не стоит.

Можно ли игнорировать?

Регулировка карбюратора «Пекар» К-151 поможет избежать повышенного расхода топлива или, наоборот, недостаточного его поступления в двигатель. Следствием нехватки бензина в смеси может стать снижение мощности двигателя.

Кроме того, если никакие настройки не были выполнены или выполнены неправильно и в таком состоянии устройство использовалось в течение длительного времени, детали двигателя могут быть повреждены. Ремонт двигателя в современных условиях стоит недешево. Поэтому лучше потратить немного времени и отрегулировать карбюратор К-151.Регулировка — простая процедура. Техническое обслуживание сводится к промывке и продувке, и все это можно сделать в обычном гараже с помощью обычных инструментов.

Как регулировать холостой ход

На агрегатах завода «Пекар» эта операция очень важна. Если ХХ отрегулирован, то двигатель порадует хозяина стабильной работой. Также в выхлопных газах практически полностью отсутствуют вредные выбросы. Этот автомобиль не нанесет значительного вреда окружающей среде. Если автомобиль эксплуатируется достаточно долго, а топливный и воздушный фильтры забиты, то на холостом ходу существенно возрастет расход топлива.

Регулировка карбюратора К-151 состоит из нескольких простых шагов. В первую очередь заводят и прогревают двигатель. Затем на хвостовике следует найти винт, отвечающий за качество смеси. Он оборудован ограничителем, предотвращающим его вращение. Этот ограничитель необходимо снять. Далее настраиваем элемент, отвечающий за качество смеси. Вращая его, ищите положение, в котором коленчатый вал на холостом ходу будет набирать наибольшую скорость. Затем отрегулируйте винт, отвечающий за количество.Частота вращения коленчатого вала увеличивается еще на 100-200 об / мин. При закручивании качественного элемента коленчатый вал вращается на меньших оборотах. Осталось только выставить оптимальную частоту. При такой настройке автомобиль имеет максимальную динамику и экономичный расход топлива. Все сделано правильно, если в момент наматывания винта качество регулировки оборотов начнет снижаться. Это признак истощения горючей смеси. Если нет падения оборотов, скорее всего, агрегат неисправен или заблокирован.В последнем случае его можно «реанимировать» с помощью очистителя карбюратора. Но без разбора механизма это невозможно.

Как отрегулировать уровень топлива в поплавковой камере?

Правильность этой настройки зависит от количества топлива, которое будет потреблять двигатель. Если уровень установлен неправильно, будет повышенный расход топлива. Еще есть вариант, когда карбюратор подает в камеры сгорания смесь без бензина — только один воздух. Неправильный уровень может привести к значительным расходам на топливо или серьезному ремонту двигателя.К этому уровню чувствительна не только установка Pekar, но и большинство других аналогов вне зависимости от производителя. Регулировка карбюратора К-151 будет осуществляться с помощью приспособлений — вам понадобится линейка и сверло диаметром 2 миллиметра. Первым делом нужно найти самое ровное место — так работать намного комфортнее. Затем нужно демонтировать воздушный фильтр. После этого запустите двигатель и оставьте его на пять минут. Далее с карбюратора снимается крышка и линейкой измеряется уровень топлива.Замеры следует проводить как можно быстрее. Когда камера открыта, из нее испаряется бензин — двигатель и система питания нагреваются, а это еще больше ускоряет испарение.

Для модели К-151 нормальный уровень составляет 2,15 сантиметра. Таким образом производитель гарантирует хорошую работу устройства. Если уровень выше или ниже нормы, необходимо его отрегулировать. Регулировка — это изменение положения поплавка.

Карбюратор К-151: регулировка поплавков

Для правильной регулировки уровня топлива рекомендуется заранее найти любое приспособление, которое могло бы помочь с измерением.Подойдет любая вещь диаметром до двух миллиметров. Затем следует повернуть прибор и поставить на самый высокий уровень — это увеличит шансы правильно провести измерения. Далее посмотрите на зазор от низа поплавка до прокладки из картона. Нормальное расстояние у рабочего карбюратора — не более двух миллиметров. Если уровень топлива в поплавковой камере неправильный, заправьте язычки. Далее все замеры проводятся заново — каждый раз нужно проверять, все ли правильно.Сегодня наиболее распространены поплавковые устройства (например, карбюратор К-151). Устройство, наладка агрегатов максимально проста, а конструкция позволяет получать стабильные характеристики смеси топлива и воздуха.

Измеряем положение штангенциркулем

Будет использован глубиномер. Измерьте расстояние от верха поплавка до картонной полоски. Нормальный результат, при котором больше ничего настраивать не нужно, — 3 сантиметра.

Все ли сделано правильно?

Регулировка карбюратора «Газель» К-151 может производиться некорректно по вине владельца.Вам нужно знать, все ли настроено. Для проверки крышка блока ставится вертикально. Затем внимательно осмотрите язычок на рычаге. Если регулировка правильная, это немного опустит шаровой демпфер игольчатого клапана. Кроме того, язычок почти параллелен игольчатому клапану. Ось подштамповки поплавка при этом должна быть совмещена с поверхностью крышки.

Настройка триггера

Система запуска считается одной из самых важных. Она сообщает о запуске мотора.Если элементы системы работают некорректно, ее можно серьезно отремонтировать. Часто случается, что при полной исправности всех компонентов система пуска действует не так, как заложено производителем. Регулировку карбюратора К-151 (включая УАЗ) следует проводить только на полностью снятом агрегате.

Первым делом откройте дроссельную заслонку и найдите рычаг управления пусковой системой. Он полностью повернут и зафиксирован. Затем, когда дроссельная заслонка отпущена, измерьте зазор между краем клапана и камерой.Оно должно быть около 1,5 мм. Далее откручиваем контргайку. Поможет работать с упором в виде винта на рычаге дроссельной заслонки. Винт каждый раз поворачивают на пол-оборота. В результате элемент будет перпендикулярен кулачку. Затем измерьте длину тяги и при необходимости отрегулируйте ее. Это усилие, которым кулачок спускового крючка соединяется с рычагами на оси дросселя. Когда последняя закрыта и рычаг в этот момент повернут до упора вверх, зазор должен быть не более 0.2-0,8 мм. Если нет, открутите упорную головку. Для уменьшения зазора голова подтягивается, уменьшая длину тяги.

Наконец

Карбюратор — важное устройство в автомобиле. Обеспечивает двигатель топливом. Для всех, у кого установлен карбюратор К-151С, регулировка уже не составит труда. После регулировки необходимо провести обкатку для выявления и устранения недостатков.

Тренажер

Газель: насколько он эффективен?

Газель — недорогой кардиотренажер.Вы используете мышцы верхней и нижней части тела, чтобы толкать и тянуть уровни, а также перемещать педали по кругу.

Тренажер разработан для наращивания мышечного тонуса и улучшения физической формы. Есть три модели, каждая с небольшими отличиями.

Вы перемещаете Газель, ставя ступни на каждую опору и держа руль в каждой руке. Затем вы двигаете ногами вперед-назад ножницами, чтобы скользить. Чем быстрее вы скользите, тем сильнее работает ваша сердечно-сосудистая система.

Благодаря отсутствию ударов машины «Газель» — отличный вариант для людей с болями в суставах.Такие машины, как подъемник по лестнице или беговая дорожка, имеют более высокую ударную нагрузку и могут серьезно повредить ваши суставы.

В зависимости от модели, параплан может быть настроен на от 6 до 10 различных упражнений, помимо базового скольжения. Эти движения, такие как широкое скольжение, низкое скольжение и высокое скольжение, нацелены на различные мышцы:

рук
спины
бедер
икры
ягодиц

Положения ваших рук на руле или передняя перекладина также вносит разнообразие в вашу тренировку.Вы можете наклоняться вперед или назад, чтобы сделать тренировку еще тяжелее.

Итак, хотя это только один базовый тренажер, пользователь Газели может изменить конфигурацию тренажера, изменить положение рук или приподнять пятки ног, чтобы бросить вызов телу самыми разными способами за одну тренировку.

Вы можете задействовать только верхнюю часть тела, толкая руль, чтобы двигать ногами. Вы даже можете скользить, не используя руки, что дополнительно прорабатывает мышцы спины и кора.

На количество калорий, которые вы сжигаете на Газели, влияет множество факторов. Ваш вес, интенсивность тренировки и используемая вами модель Газели — все это имеет значение.

По данным производителя, человек весом 150 фунтов может сжечь около 260 калорий за 30-минутную тренировку на Gazelle Supreme. Речь идет о том, что вы бы сжигали на велосипеде с приличной нагрузкой, но меньше, чем то, что вы сжигали бы на беге за такое же время.

Gazelle выпускается в трех различных моделях: Gazelle Edge, Gazelle Freestyle и Gazelle Supreme.Все модели складываются для удобства хранения.

Gazelle Edge

Edge — это начальная модель, поэтому в ней нет дополнительных приспособлений, таких как держатель для бутылки с водой. Его можно настроить для шести основных тренировок, и он занимает немного меньшую площадь, что делает его отличным вариантом для квартир или других небольших жилых помещений.

Максимальный вес модели Edge составляет 250 фунтов.

Gazelle Freestyle

Freestyle более прочные и рассчитаны на больший вес (до 300 фунтов).В нем также есть несколько приятных наворотов, таких как подстаканник и фитнес-компьютер с пульсом большого пальца. В отличие от Edge, Freestyle можно настроить на 10 тренировок.

Gazelle Supreme

Supreme — топовая модель. Эта версия Газели включает в себя поршни, которые создают дополнительное сопротивление.

Безусловно, вы получите больше прибыли, если купите Газель с сопротивлением. Добавление сопротивления тренировке Газель улучшает аэробную подготовку и укрепляет мышцы.

Одним из основных недостатков Газелей без сопротивления является то, что вы можете использовать инерцию, а не реальное усилие, чтобы двигать машину после начала движения. Поскольку вы не так сильно занимаетесь своим телом, это сжигает меньше калорий.

Это явление выбега все еще может происходить на моделях с сопротивлением, но в гораздо меньшей степени.

Газель может быть хорошим вариантом для тренировки дома. Его легко хранить, и он обеспечивает легкую тренировку для тех, кто страдает болями в суставах.

Если вы добавите сопротивление, тренажер также может улучшить вашу аэробную форму и укрепить мышцы.

Кейтлин Бойл — основательница OperationBeautiful.com, автор книг Operation Beautiful и блогер HealthyTippingPoint.com. Она живет в Шарлотте, Северная Каролина, с мужем и двумя детьми. Кейтлин также ведет блог о еде и фитнесе Healthy Tipping Point, который побуждает других переосмыслить истинное здоровье и счастье. Кейтлин регулярно участвует в соревнованиях по триатлону и шоссейным гонкам.

Toyota Verossa (Тойота Веросса): характеристики и отзывы владельцев

Toyota в начале 20 века была на пике популярности в своей стране. В Японии в то время пользовались спросом недорогие и большие седаны, под капотами которых прятались мощные двигатели. Такие модели, как Mark или Toyota Verossa, стали настоящими легендами. Но о «Марке» знает даже ребенок, а вот о седане Verossa стоит рассказать подробнее, ведь он тоже заслуживает пристального внимания и внимания.В данной статье описана история появления автомобиля, описание экстерьера и интерьера, технические характеристики и комплектация, общее впечатление от поведения автомобиля на дороге.

История автомобиля

Эта модель появилась в самом начале XXI века. Toyota Verossa создана в 2001 году для внутреннего рынка. По идеологии и духу автомобиль находится между легендарными Mark II и Chaser. Автомобиль выпускался для внутреннего рынка и являлся своеобразной заменой седану Camry, но, как ни странно, особой популярности не получил.

Машину сняли с конвейера в 2004 году. Но за это время Verossa покорила сердца многих автолюбителей не только Японии. Популярность, конечно, не такая высокая, как у «Марка», но все же достойная внимания. От тихой Camry ее отличало то, что у Verossa был задний привод, который сразу изменил круг потребителей и цель использования. Как сейчас принято говорить в кругу автовладельцев, Verossa можно «навалить». Чего нельзя сказать о спокойном семейном седане Camry.Идея этого седана была продолжена моделью Mark X в 2004 году.

общее описание

Платформа Toyota Verossa была полностью заимствована у седана Mark II, в частности, кузов. По сей день машина популярна даже в России. В основном седан получают любители тюнинга и японской культуры, но при этом не экономят на финансовых вложениях в свои проекты. Автомобиль длиной почти 5 метров. В ширину и высоту — 1,7 и 1,4 метра соответственно.Из этого можно сделать вывод, что автомобиль довольно низкий и прижат к земле, а значит выглядит стильно и довольно спортивно. Вес машины — 1,3 тонны. Дорожный просвет — 15 сантиметров. Verossa — это невысокая машина, поэтому русской зимой довольно сложно передвигаться по городам, не говоря уже о деревнях или поселках. Но автовладельцы не жалуются, ведь какие жертвы вы не принесете стилю и духу японской истории.

Внешний вид Toyota Verossa: фото и описание

С первого взгляда можно отметить сильное отличие внешнего дизайна автомобиля от «Марка» или «Чейзера».«Если упомянутые модели были похожи друг на друга и выглядели достаточно сдержанно, то Verossa очень выделялась дизайном из общего потока. Когда седан впервые появился на публике в 2001 году, это вызвало бурю негодования и непонимания среди поклонников марки. и вообще любители автомобилей.Такого необычного решения от Toyota никто не ожидал. Рассмотрим машину впереди. Первое, что бросается в глаза — необычная решетка радиатора, которая выполнена в форме буквы U.Он составляет единое целое с капотом автомобиля и очень напоминает дизайн американской компании Buick, вызывавший в то время еще большее возмущение. По бокам решетки по одному отверстию для вентиляции и доступа воздуха. Передняя оптика выполнена в виде своеобразной «капли» и очень похожа на фары последних версий Mark II. Внешний вид бампера соответствует общему направлению дизайнерской мысли. По всему бамперу расположен огромный воздухозаборник с двумя рассекающими его лопастями.По бокам воздухозаборника расположены две круглые противотуманные фары, которые идеально гармонируют с основной оптикой Toyota Verossa.

Перейдем к стороне седана. На передних и задних боковых крыльях — особые стилистические волны, задающие тон всему экстерьеру. Эти плавные линии тянутся от фар до передних дверей и от задней оптики до задних дверей. За счет внушительной длины седан выглядит как акула, прорезающая проезжую часть.Угол наклона стоек и плавный переход в крышку багажника отлично дополняют общее впечатление от автомобиля. За счет небольшого радиуса задних колес автомобиль выглядит несколько скромно и просто.

Кормление автомобиля гармонирует с передней частью кузова. Задняя оптика сделана в плоскости фар. Бампер выглядит скромно — без различных разрезов и прочего. По бокам два небольших отражателя. На крышке багажника есть место для номерного знака, а над ним красуется хромированная вставка, что характерно практически для всех автомобилей Toyota того времени (и даже для некоторых автомобилей из современного модельного ряда).В некоторых комплектациях автомобиля покупателям предлагался спойлер и вместе с ним дополнительный стоп-сигнал. Toyota Verossa, вполне возможно, не стала популярной из-за своеобразной внешности. Перейдем к интерьеру автомобиля.

Салон Verossa

Заглянем внутрь седана и определим, насколько он сочетается с его выдающейся внешностью. Сразу можно сказать одно — Verossa — это настоящий бизнес-класс по оснащению и интерьеру. Даже сегодня внутреннее оборудование и качество материалов впечатляют.

Дизайн лицевой панели строгий и выполнен в сдержанном стиле. Посередине центральной консоли расположен большой дисплей, который выполняет функции навигации и отображает все необходимые технические данные. Спидометр Toyota Mark 2 Verossa расположен в центральной части приборной панели и легко читается, что также является важным показателем. Подсветка приборов ярко-красная — многим она может не понравиться, но все индикаторы легко читаются при любом освещении. Стоит отметить, что все версии этой модели праворукие, поэтому искать Verossa с левым рулем абсолютно бесполезно — седан выпускался только для внутреннего рынка Японии.

Удобство и качество

Передняя панель сделана из очень качественного пластика. Все детали подогнаны друг к другу, что говорит о высоком качестве сборки. Под дисплеем расположены органы управления и рамка для магнитолы. Toyota Verossa не ограничивается хорошей сборкой передней части. Отдельно стоит сказать о сиденьях. Благодаря просторному салону как задний, так и передний пассажир с водителем чувствуют себя очень комфортно. Передние сиденья имеют отличную боковую поддержку и множество удобных индивидуальных настроек.

Для задних пассажиров есть боковые занавески и занавеска на заднем стекле. Огромное количество небольших бардачков, подстаканников и карманов делает салон практичным и удобным даже для семейных поездок. С задних пассажирских сидений можно попасть в багажное отделение. Для этого достаточно задвинуть шторку за подлокотник. К слову о багажнике: его объем позволяет без проблем переносить один большой чемодан с вещами и множеством сопутствующих мелочей в длительное путешествие.

Toyota Verossa: технические характеристики

За всю историю выпуска седан имел в своем распоряжении всего три модификации.Первый — 2.0 i 24V. В этой версии автомобиль имеет 4-ступенчатую автоматическую коробку передач и 160 лошадиных сил под капотом. Вторая модификация на 2,5 литра и 250 лошадей с турбиной и 5-ступенчатой механикой. Третий вариант — это упрощенный второй двигатель, лишенный турбины и урезанный до 200 лошадиных сил. На выбор покупателям предлагался только задний привод. Полный привод можно было получить как дополнительную опцию.

Verossa цена

В настоящее время можно с уверенностью сказать, что в России этот автомобиль будет очень популярен.Проблема в том, что Verossa выпускалась только для внутреннего рынка, да и то всего на три года. И третий фактор — даже дома он не стал популярным. Все это сказалось на довольно скудном выборе этих седанов на вторичном авторынке. В среднем цены по стране стартуют от 350-400 тысяч рублей. Но найти подходящий вариант — непростая задача.

Общее впечатление

Если вам все-таки удалось стать счастливым обладателем этого автомобиля, вы смело можете попасть в любой клуб единомышленников.Одни и те же владельцы редких седанов всегда поделятся с вами секретами, подскажут, какой аккумулятор на Toyota Verossa лучше купить и так далее. Вам не нужно беспокоиться о запасных частях — база Verossa идентична Mark II, поэтому запчасти приобретаются так же, как и любой другой классический японский седан.

Газель Суприм Обзор

Это , а не спонсируемый пост. Я сам купил Газель Суприм, и она мне так понравилась, что я хотел поделиться своим обзором!

Одна из моих любимых вещей в жизни на Манхэттене — это количество упражнений, которое я получал, просто бегая и выполняя свои повседневные дела.В конечном итоге я проезжал несколько миль в день, потому что ходьба была почти всегда самым удобным способом добраться куда угодно — от продуктового магазина (в 1 квартале) до кино (наш любимый был в 30 кварталах) до деловой встречи. Я смог отменить членство в спортзале… и избавиться от вины за то, что платил, но редко ходил. Все это казалось идеальным, пока не пришла зима. Гулять на морозе было куда менее привлекательно. Я обнаружил, что у меня меньше мотивации ходить; больше пользоваться метро или прыгать за такси.Несколько раз я заказывал доставку продуктов. Мне не хватало того прекрасного чувства, которое я испытывал от ежедневных упражнений.

Это была долгая зима.

Когда пришла весна, я вернулся к обычным занятиям на свежем воздухе, но подумал, стоит ли мне купить беговую дорожку или эллиптический тренажер для своей квартиры. Могу ли я поместить одну в коробку из-под обуви? Могу ли я найти то, что было доступно? Я начал искать.

Мои критерии

Кардио-тренажер

— то, что ускоряет мой пульс и обеспечивает достаточное сопротивление.

Доступный — 600 долларов США или меньше

Low Impact — что-то вроде эллиптического тренажера, который не повредит моим суставам.

Compact — моя квартира была небольшой (сохраните это с величайшим преуменьшением всех времен), поэтому машина не могла занимать слишком много места.

Прочитав около миллиона обзоров лучших доступных эллиптических тренажеров, я в значительной степени решил, что собираюсь купить тренажер Schwinn, который шел с высокими рейтингами и ценой в 600 долларов. Затем Даниэль предложил мне заглянуть в Газель.Он вспомнил, как смотрел рекламные ролики с Тони Литтлом. Они действительно остаются с вами.

Вот как выглядит моя Газель и прекрасный пример того, как ее используют:

О ГАЗель Суприм

Наша лучшая модель Gazelle Supreme обеспечивает непревзойденную тренировку с низким уровнем воздействия, предлагая 10 различных упражнений на одной тренировке. Gazelle Supreme обеспечивает как аэробные тренировки, так и тренировки с отягощениями, предоставляя вам все преимущества растяжки, ходьбы, бега, катания на беговых лыжах, аэробных танцев и тренировок с отягощениями без резких ударов или повреждающих движений вашего тела.Универсальность Gazelle SUPREME понравится как новичкам, так и продвинутым энтузиастам фитнеса.

Прочитал десятки обзоров и просмотрел полдюжины видео. Казалось, людям эта машина в целом понравилась. И было два варианта: Gazelle, который был простым парапланом, где ваши ноги качались вперед и назад с любым шагом, или Gazelle Supreme, у которого было дополнительное сопротивление — не регулируемое сопротивление, но достаточное для раскачивания. твои ноги сложнее.Меня сразу привлекла Газель Суприм. Обе версии соответствовали всем моим критериям и даже превзошли мое желание чего-то доступного, потому что Gazelle Supreme стоит всего 280 долларов. Конечно, я беспокоился о том, насколько высоким может быть качество по такой низкой цене, но, прочитав огромное количество положительных отзывов, я решил, что покупка стоила риска. Я купил это.

Мой обзор:

Он был доставлен через несколько дней (в большой плоской коробке, в разобранном виде), и мы с Сабриной собрали его примерно за 2 часа с минимальными ругательствами и потом.Имейте в виду, что мы бесполезны.

Мне нравится, когда у меня в гостиной есть кардиотренажер, потому что он мешает мне искать оправдания и избегать упражнений. Это требует гораздо меньше мотивации, чем вставание, подготовка и поход в спортзал. И если я собираюсь посвящать 2 часа вечера каждого понедельника просмотру «Холостяка», я мог бы с таким же успехом скользить 40 из этих минут, верно?

Я так доволен Газелью Суприм. Он обеспечивает разумное сопротивление и позволяет хорошо тренироваться.Даже если сначала вы чувствуете, что сопротивление не так велико — скажем, если вы в хорошей форме — через 20 минут у вас определенно повысится пульс, и вы всегда можете изменить свою форму, чтобы сделать тренировку более сложной ( увеличивая шаг или приседая во время скольжения, например, вы чувствуете более глубокий ожог в ногах).

Сам по себе тренажер крепкий и достаточный, но я бы не отнес его к той же категории по качеству, что и все, что вы найдете в своем спортзале. Но по такой доступной цене я считаю это вполне приемлемым.Самая большая проблема, с которой я столкнулся, это то, что Gazelle Supreme начал пищать практически сразу, и большинство обозревателей предупреждали, что это произойдет. Когда у меня есть наушники, я в основном могу их отключить, но это небольшое раздражение, которое нельзя полностью устранить с помощью масел или WD-40.

Обзор Сабрины:

Первые 4 месяца владения Gazelle Supreme я жил со своей лучшей подругой Сабриной, и она пользовалась машиной так же часто, как и я! Вот что она сказала по этому поводу:

В конце прошлого лета мне исполнилось 30 лет, и я изо всех сил пытался улучшить свою физическую форму, потому что не должны ли мы все стараться поправляться с возрастом? К счастью для меня, я жил со своим лучшим другом / гуру здоровья Энди.Она всегда готова ответить на любые мои вопросы, комментарии или опасения по поводу всего, что связано со здоровьем. Как вы знаете, в Энди замечательно то, что она никогда не хочет, чтобы люди чувствовали себя одинокими, поэтому она была потрясающей. Она готовила здоровую еду и закуски, рассказывала мне о витаминах и питательных веществах, и вообще была / есть плечом, на котором можно было плакать, когда я говорил ей, как сильно я скучаю по сырному картофелю. Все это подводит меня к «Газели»… Энди купил нам одну для нашей квартиры, чтобы мы могли попотеть до стариков в уединении нашего крошечного дома.Когда она пришла и мы открыли коробку, я испугался. Я имею в виду, как, черт возьми, мы собирались это собрать? Но через 2 часа он был готов к работе. Мы были так горды. (Примечание: сборка предлагает отличную тренировку для верхней части тела, так что есть положительный момент).

Я использовал Газель в течение нескольких месяцев, прежде чем Энди переехал к Дэниелу, так что вот мои мысли: это сложно, и оно того стоит. Первые пять минут — самое худшее, не солгу; это не значит, что ты прыгаешь и думаешь про себя, Это так весело, .Это сопротивление действительно что-то, и вы наверняка чувствуете ожог. Но после этих первых пяти минут все становится немного легче. Я всегда была девушкой, которая выбирала эллиптический тренажер, но я также совсем не спортсменка, поэтому обычно избегала сопротивления. У Gazelle Supreme есть встроенное сопротивление, и, черт возьми, это имеет значение. За 30 минут на этом тренажере я потею больше, чем когда-либо во время тренировки (что грубо, но тоже хорошо, правда?). Тренировка рук — самая удивительная часть для меня.Я не ожидал, что почувствую ожог в руках, но чувствую… поэтому я могу только надеяться, что если я буду продолжать, то в итоге получу руки Мишель Обама (разве они не потрясающие?). В общем, я бы рекомендовал эту машину всем, кто хочет передвигаться дома. Он не слишком большой; это было (вроде) легко собрать; и это было не безумно дорого (особенно если принять во внимание цены на ограбление на шоссе при членстве в спортзале Нью-Йорка). Я любил его использовать!

Вердикт

Если вы ищете недорогой кардиотренажер, я бы порекомендовал Gazelle Supreme (280 долларов США с бесплатной доставкой на Amazon)!

Как отрегулировать карбюратор на газели к 151: Как отрегулировать карбюратор К-151 своими руками? — Рамблер/авто

Регулировка карбюратора К-151 авто ГАЗ-3110

Регулировка системы холостого хода карбюратора К-151 по тахометру

Регулировка системы холостого хода карбюратора К-151, способ регулировки холостого хода по показаниям тахометра.

Общая схема карбюратора К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

Регулировка системы холостого хода карбюратора К-151 с помощью индикатора качества смеси.

Похожие статьи:

Конструкция карбюратора К-151 двигателя ЗМЗ-402

Конструкция карбюратора К-151 двигателя ЗМЗ-402

Змз 406 регулировка карбюратора

Карбюратор К151Д Специально для 406го мотора.

ГАЗ Соболь Машина для души. › Бортжурнал › Регулировка ГБО 2 поколения на двигателе ЗМЗ 406 (карбюратор).

Карбюратор на «Газель»: характеристики, устройство и регулировка

К-151 Д

Устройство К-151

«Солекс 21073»

Подключение К-151

Регулировка

Регулировка ХХ

Неисправности карбюратора

Причины неисправностей

Какой карбюратор поставить на «Газель»?

Карбюратор К151Д — ГАЗ Соболь, 2.4 л., 2002 года на DRIVE2

ГАЗ Газель ЗМЗ 406 Строитель › Бортжурнал › Установка запасных частей, настройка карбюратора К-151Д

Регулировка дросселя ЗМЗ 406 — ГАЗ 24, 2.3 л., 1987 года на DRIVE2

способы устранения неисправностей и ремонт своими руками + видео

Устройство

Модификации К-151

Основные неисправности

Не держит холостые обороты

Заливает карбюратор

Замерзание карбюратора

Модернизация и ремонт карбюраторов К-151

Видео: как доработать К-151

Как разобрать К-151

Сборка узла

Регулировка карбюратора Газель

Регулировка карбюратора к-151д (Газель с двигателем 406)

ЗМЗ 406 карбюратор — обзор самых распространенных проблем

Общие характеристики

Газель

Что делать при потере мощности газели?

Система зажигания газели

Как работает режим диагностики?

Почему двигатель 406 иногда не заводится во время заморозка?

Как произвести регулировку карбюратора?

Регулировка поплавкового механизма карбюраторов К-151 на Газель

Регулировка поплавкового механизма карбюраторов К-151, увеличение и уменьшение уровня топлива в поплавковой камере.

Схема карбюраторов К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

Детали корпуса и механизма карбюраторов К-151.

Увеличение и уменьшение уровня топлива в поплавковой камере карбюраторов К-151.

Похожие статьи:

Как настроить карбюратор к 151 на уаз

Карбюраторы К-151: Устройство, ремонт, регулировка: Автомоб…

Полная информация о книге

Установка карбюратора змз 406

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215, особенности конструкции, схема, различия, тарировочные данные карбюраторов К-151.

Элементы карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Схема карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Тарировочные данные карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Карбюраторы К-151 состоят из трех основных частей:

Верхней.

Средней.

Нижней.

Карбюраторы К-151 имеют следующие системы, устройства и механизмы:

Отличия карбюраторов К-151Д и К-151Т от карбюратора К-151.

Общие характеристики

Смотрите:

Газель

Карбюратор от Порошина Наиль Мухаметовича на газель 406 двигатель в Казахстан

Живой пример установки карбюратора 4178-40 на Газель!

Смотрите:

Что делать, если я потеряю власть газели?

Система зажигания для газели

Как работает диагностический режим?

Почему двигатель 406 иногда не запускается во время замораживания?

АвтоНовости / Обзоры / Тесты

Как Настроить Карбюратор На Газели 406

К151Д

Солекс 21073
