Как отрегулировать раздатку на ниве 21213 видео: Замена раздатки (Снятие раздаточной коробки) Нива ВАЗ 21213, 21214, 2131 lada 4×4

24.10.2018 Автор:alexxlab
Комментариев нет

Содержание

Замена раздатки (Снятие раздаточной коробки) Нива ВАЗ 21213, 21214, 2131 lada 4×4

В салоне автомобиля снимаем провода с выключателя контрольной лампы блокировки дифференциала (см. тут).

Отсоединяем от раздаточной коробки гибкий вал привода спидометра, а для автомобиля ВАЗ-21214 еще и датчик скорости (см. тут).

Отсоединяем передний и задний карданные валы от раздаточной коробки (см. тут).

Накидным ключом «на 19» отворачиваем гайку болта крепления эластичной муфты к фланцу коробки передач, удерживая болт ключом той же размерности.

Аналогично отворачиваем гайки двух других болтов.

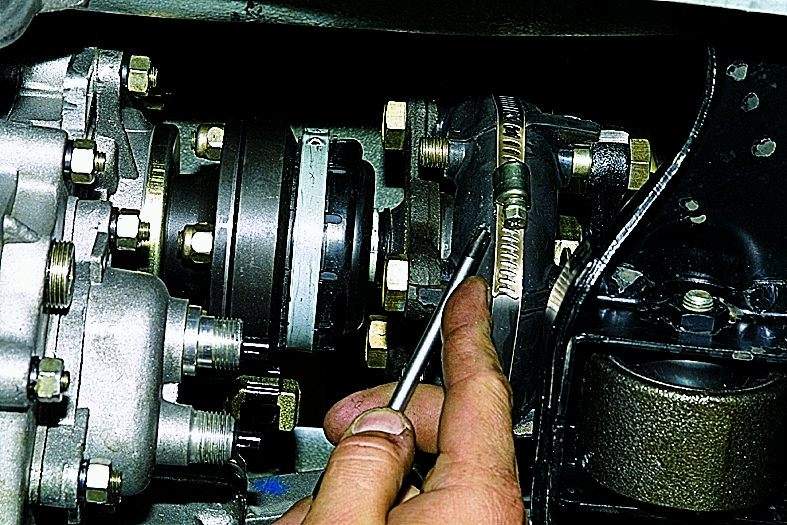

Хомутом (под диаметр 135 мм) обжимаем эластичную муфту для того, чтобы можно было вынуть болты.

При отсутствии хомута большой длины используем два более коротких, вставив язычок одного в замок другого.

Вынимаем болты по одному: поворачиваем эластичную муфту так, чтобы болт выдвигался во впадину, расположенную на левой стороне задней крышки коробки передач.

Устанавливаем регулируемый упор под раздаточную коробку. Помечаем на кузове положение двух кронштейнов подвески раздаточной коробки и отворачиваем четыре гайки крепления кронштейнов (см. тут).

Опуская упор и сдвигая раздаточную коробку назад, снимаем ее вместе с промежуточным валом.

Раздаточную коробку можно снять и без промежуточного вала, отсоединив его крепление к фланцу ведущего вала раздаточной коробки.

Устанавливаем раздаточную коробку в обратной последовательности.

После установки ее необходимо отцентровать.
Для этого вывешиваем переднюю и заднюю оси автомобиля. Под балку заднего моста подставляем опоры так, чтобы задний мост принял такое же положение, в каком он находится, когда автомобиль стоит на колесах. Включаем раздаточную коробку, запускаем двигатель, включаем прямую передачу коробки передач и увеличиваем обороты двигателя. При возникновении вибрации раздаточной коробки останавливаем двигатель и ослабляем гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку, добиваемся устранения ее вибрации при работающем двигателе (для этого могут потребоваться регулировочные прокладки, которые устанавливаются между кронштейнами и кузовом). В этом положении окончательно затягиваем гайки крепления кронштейнов подвески раздаточной коробки.

Как отцентровать раздатку на ниве 21213 видео

Вчера у нивавода из нашего города появилась запись, что ему после замены сцепления не выставили правильно раздатку, такая же проблема и у меня, ибо раздатку откручивали и обваривали ее крепления. Меня эта тема очень зацепила, а действительно, как же она выставляется? И вот при помощи тырнета я нарыл необходимую мне информацию и вот, я ее излагаю для вас, ибо тема реально полезная!

Здесь описан метод динамического центрирования (балансировки) раздатки ВАЗ-2121(3). Успех операции (т. е. устранение вибрации и шума) зависит не только от самой раздатки, но и от состояния промежуточного вала и карданов (и их крестовин), поскольку балансируется комплекс из всех перечисленных узлов. Шлицы и крестовины карданов рекомендуется тщательно проверить и прошприцевать. Не помешает также предварительно отбалансировать колеса.

Центрирование выполняется вдвоем — назовем участников «водитель» и «механик». Машина с водителем поднимается на подъемнике. Положение рычагов раздатки: блокировка выключена, передача повышенная. В КПП включается четвертая или пятая передача (см. ниже про скорость). Механик ослабляет крепление раздатки (4 гайки). Водитель разгоняется и, набрав нужную скорость, дает отмашку механику. Далее водитель поддерживает скорость до команды механика. Механик, получив сигнал, «на ходу» затягивает крепление раздатки и дает команду об окончании операции. Вот в общих чертах и все.

А тонкости процесса состоят в следующем.

1. Скорость, при которой производится центрирование, может быть различной. В одном сервисе мне рекомендовали держать 60 км/ч на четвертой передаче. Это имеет смысл, если машинка эксплуатируется только в городе. В другом — 90 км/ч на пятой передаче. Я езжу быстро, поэтому предпочитаю 100-110 км/ч на пятой.

2. Ослабление крепления раздатки должно быть минимальным, но достаточным для ее подвижности. Смысл этой тонкости в том, чтобы раздатка при центрировании находилась практически в той же горизонтальной плоскости, что и при работе.

3. Перед центрированием нужно поставить опоры раздатки так, чтобы шпильки исходно стояли в серединах овальных отверстий опор. Это возможно за счет подвижности шлицевых соединений карданов. Такая установка обеспечивает максимальную свободу для поиска раздаткой оптимального положения.

4. После набора скорости механик должен несколько раз толкнуть раздатку сбоку-спереди, сбоку-сзади, просто сбоку — чтобы облегчить ей поиск оптимума. Но только не вперед или назад. Делать это можно, например, ручкой молотка.

Совет — если центрирование делают на сервисе при вас, лучше не садиться за руль самому, а контролировать процесс снизу, т. е. быть по обозначенному в начале статьи амплуа не водителем, а механиком или просто «наблюдателем».

Естественно, совсем не обязательно наличие подъемника. Можно делать это на яме или просто ровной площадке. Самый лучший результат дает эксклюзивное центрирование — на подставках под рычагами подвески при снятых колесах. При таком центрировании карданы имеют те же углы, что и при движении машины. Разумеется, машина должна быть надежно зафиксирована, чтобы избежать неоправданного риска. Знаю случай, когда при центрировании использовались подставки из стопок кирпичей, с которых машина просто упала…

У ВАЗ-2121 перед динамическим центрированием необходимо выставить положение раздатки по высоте путем установки прокладок под опоры раздатки. Прокладки представляют собой прямоугольные пластины разной толщины. Размер их соответствует габаритам опор раздатки, а вместо отверстий — боковые вырезы, чтобы пластины можно было вставить под опоры, не снимая их со шпилек. Использование шайб вместо прокладок категорически не рекомендуется.

В промежуточном вале ВАЗ-21213 вместо кардана использован ШРУС, что позволило заводу отказаться от регулировки положения раздатки по высоте. Тем не менее, при заметной деформации днища в районе крепления КПП и/или раздатки, а также если метод динамического центрирования не дал желаемого результата, можно попробовать отрегулировать положение раздатки по высоте, а затем повторить динамическое центрирование.

После второй переборки КПП, сразу же после первой – устранение недоделок по гарантии, появилась сильная вибрация приблизительно на 100 км/час. Подозрение сразу упало на передний кардан, в котором попутно с переборкой КПП менялась крестовина. Тест со снятием кардана подтвердил эту версию – вибрация на «заднем приводе» отсутствовала. Но на этом ничего не кончилось, а, наоборот, начались чудеса. Перепрессовка крестовины с тщательным подбором стопорных колец, шприцевание, привели только к небольшому снижению вибрации, но и только. Понятно, что на «отладку» уходил достаточный срок. Тем временем крестовина (новая! – в течение месяца!) сдохла окончательно из-за вибрации, хотя я и старался ездить в «щадящих» режимах.

Следующий шаг – замена кардана (на этот раз взял ижевский, в 2 раза дешевле «родного», так как все-таки имелись сомнения по поводу целесообразности замены) – радикально проблему не решил, вибрация осталась, хотя и стала немного меньше.

Центрирование раздатки, и так, и эдак, тоже не спасало, причем проявлялся интересный эффект – менялись как интенсивность вибрации, так и ее характер, менялся диапазон скоростей, в котором она возникала, различные признаки попеременно указывали то на карданы, то на промвал.

И что дальше ? Больше идей не было.

Наконец, один из флеймов на auto.ru напомнил про имеющуюся в «избранном» закладочку в интернете.

«Для нормальной работы кардана необходимо, чтобы разница углов между карданоми валами раздатки и мостов не превышала один градус«.

Или иными словами – фланцы на концах кардана должны быть строго параллельны, иначе возникает разница угловых скоростей и, как следствие, рост ударных нагрузок на каждом обороте.

Не здесь ли собака зарыта ?
Транспортир в руки – и под машину !(?)

Альтернатива.
Сначала смотрим на рисуночек .

Можно замерить рулеткой расстояние между кромками фланцев в различных
положениях, сверху-снизу, справа-слева. Угол между плоскостями фланцев (или, что
эквивалентно, осями РК и РПМ – передний кардан) приблизительно равен:
(дельта бета)

arcsin( dL / 2R ), где

dL = d1 – d2– разница измеренных расстояний между кромками фланцев,
R– радиус фланца

Еще существенно:
из-за излома кардана невозможно натянуть рулетку между фланцами – мешает корпус.
Поэтому необходимо изготовить две совершенно одинаковые (это важно! иначе
результаты будут искажены) металлические пластинки, привинтить их на фланцы

кардана, открутив по одному из 4-х болтов крепления, и мерять расстояние между их кромками.
чем больше радиус, на котором проводятся измерения – тем выше точность.
кромки пластинок острые – опять-таки выше точность.

Изготовленные мной пластинки имеют длину около 53 мм. Суммарный диаметр фланца
с пластинками – ровно 160 мм (R=80 мм). Допустимое отклонение при угле между
плоскостями фланцевв 1 градус равно:

dL = 2R * sin(дельта бета) = 2*80* sin(1) = 2,79 мм

Вывешиваем переднее колесо, чтобы можно было вращать кардан. Домкрат (удобно
гидравлический) ставим под нижний рычаг подвески, чтобы не «скручивать кузов». Вот
теперь – можно и под машину.


1. Регулировочные прокладки и пластинки

2. Пластинка на фланце раздатки
3. Пластинка на фланце РПМ

К верхней кромке кардана с рулеткой не подобраться, ну и ладно. Трех замеров (слева,
справа и внизу) – более чем достаточно.


4. Меряем слева
5. Меряем справа


6. Меряем снизу

По фотографиям видно, что разница по замерам справа-слевав 6-7 мм !
В пересчете на угол это дает:
(дельта бета) = arcsin( dL / 2R ) = arcsin( 7 / 160 )

Это много или мало ? Попробуем исправить, а там будет видно.

Первое, что делаем, пробуем подвинуть КПП, чтобы компенсировать излом в горизонтальной плоскости. Ослабить крепления 3-й опоры, поддомкратить повыше, вставить косую распорку под опору КПП и потихоньку опустить кузов. За счет того, что отверстияв опоре чуть шире шпилек (о, доли миллиметра !) удалось немного компенсировать разницу, но не до конца. Остальное будем устранять прокладками под КПП и раздатку.

Забегая вперед, скажу что на все про все потребовалось почти 4 часа. В основном из-за
того, что сначала я пытался просчитать необходимые действия логически, решая в уме «задачу 8-ми гаек в трех измерениях». Но результат часто оказывался далеким от ожидаемого. Потом я просто плюнул на расчеты и стал действовать обычным перебором вариантов.

Скажем так, отпустил одну сторону РК на треть шпильки, покрутил промвал на 5-й передаче с РК в нейтрали, посмотрел что получилось. Потом еще на треть – и т.д.
Хорошо заметно, как в первый момент включения сцепления возникает характерная
кратковременная вибрация, пока опущенная и висящая на резиновой муфте раздатка центрируется и отодвигается, компенсируя новый угол.

Это пришлось повторять много раз пока были найдены необходимые зазоры между кузовом и опорой КПП, кузовом и кронштейнами РК, разные справа и слева, кстати.
Нужно заметить, что «динамическое центрирование» достаточно грубое, в том смысле, что существует множество положений РК, в котором вибрация с раздаткой в нейтрали будет отсутствовать. Поэтому можно не стесняться и оставив включенный двигатель на передаче, спуститьсяв яму и ручками подтолкнуть раздатку в нужную сторону.
И так много-много раз, пока однажды замеры не дадут приемлемого результата, а
вибрация на нейтрали будет отсутствовать.

Полностью свести расхождения в ноль мне так и не удалось, разница по трем точкам в конце-концов не превышала 2 мм. Затем необходимо заполнить зазоры нужным количеством прокладок, еще раз убедиться в отсутствии вибрации на нейтрали, сделать последние замеры и затянуть гайки.
С задним карданом это проделывать нет смысла (на «Крокодиле»), т.к. он соединен с раздаткой через промежуточный вал со ШРУСом.

Теория теорией, но пока сам не столкнешься. На ТАКОЕ я и не надеялся.
Вибрация исчезла . Ручки РК стоят как вкопанные, на скорости до 100-105 км/час –
больше пока попробовать не удалось, специально ездил на Гребной канал, а там именно
в этот день, на середине прямого участка оказалась засада ГИБДД :))). Есть небольшая
дрожь рукояток РК на скоростях 50-60 км/час. Попробуем побороться с ней как только перестанут болеть мышцы ног, а может и не стоит.

Осталось одно «НО».
Теперь РК стоит с небольшим перекосом относительно продольной оси машины.
Почему раньше не было нужды в подобном «шаманстве»?
Что произошло с моим «Крокодилом» после ремонта КПП ?
Пока не знаю.

Хэппи-энд истории с карданами.
Как говорится, лучше поздно, чем никогда. Все оказалось очень просто, и никакой мистики.
Предполагаемая причина – ослабшие гайки опор двигателя. Видимо,»дядьки в грязных
комбинезонах», когда второй раз ставили КПП, свернули все это хозяйство набок. А там много и не нужно.
Установил ровно раздатку, еще больше ослабил крепления подушек и чуть-чуть
развернул двигатель, вместе с РПМ. Небольшие зазорыв кронштейнах опор позволяют
это сделать. Контроль тот же самый, по параллельности фланцев РПМ и РК.

Видео

Балансировка раздатки на Ниве.По многочисленным просьбам.

Центровка Раздатки НИВЫ Без подъёмника 3 Способа Центровки Раздаточной коробки НИВА

Центровка раздаточной коробки Нива Шевроле 2123

Использование раздатки на ниве шевроле.

как отрегулировать раздатку на ниве видео

Центровка раздатки нивы.

Устроняем вибрацию раздатки на ниве(1)

Как отрегулировать раздатку на Ниве и о помощи ZELLO

Ремонт шевика, устраняем вибрацию.

Центровка Раздатки НИВЫ Без подъёмника.

Как снять раздатку на ниве шевроле видео « NewNiva.ru

Снятие. Установите автомобиль на подъемник. Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение. Отсоедините клемму «минус» от аккумуляторной батареи. Отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы. Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.

Нажмите вниз на стержень 7 (рис. 3-32) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом извлеките запорную втулку 12 из канавки на стержне рычага. Снимите стержень.

Отсоедините колодку жгута проводов от колодки датчика скорости и провода от датчика контрольной лампы блокировки дифференциала. Проворачивая карданные валы, отсоедините фланцы карданных валов от валов раздаточной коробки, а фланец промежуточного карданного вала — от фланца вторичного вала коробки передач.

Отверните две гайки 8 (рис. 3-33) крепления заднего кронштейна 2 раздаточной коробки к поперечине задней опоры. Снимите шайбы 7 и извлеките болты 4. Подведите опорную часть домкрата до упора к раздаточной коробке. Отвернув четыре гайки 8 крепления кронштейнов 3, опустите вниз и снимите с домкрата раздаточную коробку.

Рис. 3-32. Детали рычага управления:
1 — ось вилки рычага управления;
2 — втулка;
3 — втулка дистанционная;
4 — рычаг управления;
5 — шайба;
6 — гайка оси вилки;
7 — стержень рычага управления;
8 — рукоятка;
9 — упорная подушка;
10 — упругая втулка;
11 — дистанционная втулка;
12 — запорная втулка;
13 — вилка рычага управления;
14 — гайка крепления кронштейна;
15 — шайба;
16 — кронштейн рычага управления;
17 — упорная шайба;
18 — шайба;
19 — гайка вилки рычага управления.

Рис. 3-33. Кронштейны подвески раздаточной коробки:
1 — раздаточная коробка;
2 — кронштейн подвески задний;
3 — кронштейн подвески;
4 — болт;
5 — шайба;
6 — гайка оси подвески;
7 — шайба;
8 — гайка кронштейна подвески;
9 — гайка заднего кронштейна подвески;
10 — шайба.

Установку раздаточной коробки проводите в последовательности, обратной снятию.

Ремонт раздаточной коробки Шевроле Нива

Как снять МКПП Нива Шевроле 2123

Chevrolet Niva Вибрация. Проверка промвала. 3-я опора. Вибрация Раздатки Chevrolet Niva. Причины

Центровка Раздатки НИВЫ Без подъёмника 3 Способа Центровки Раздаточной коробки НИВА

Центровка раздаточной коробки Нива Шевроле 2123

Использование раздатки на ниве шевроле.

Снятие КПП Нива Шевроле и замена сцепления

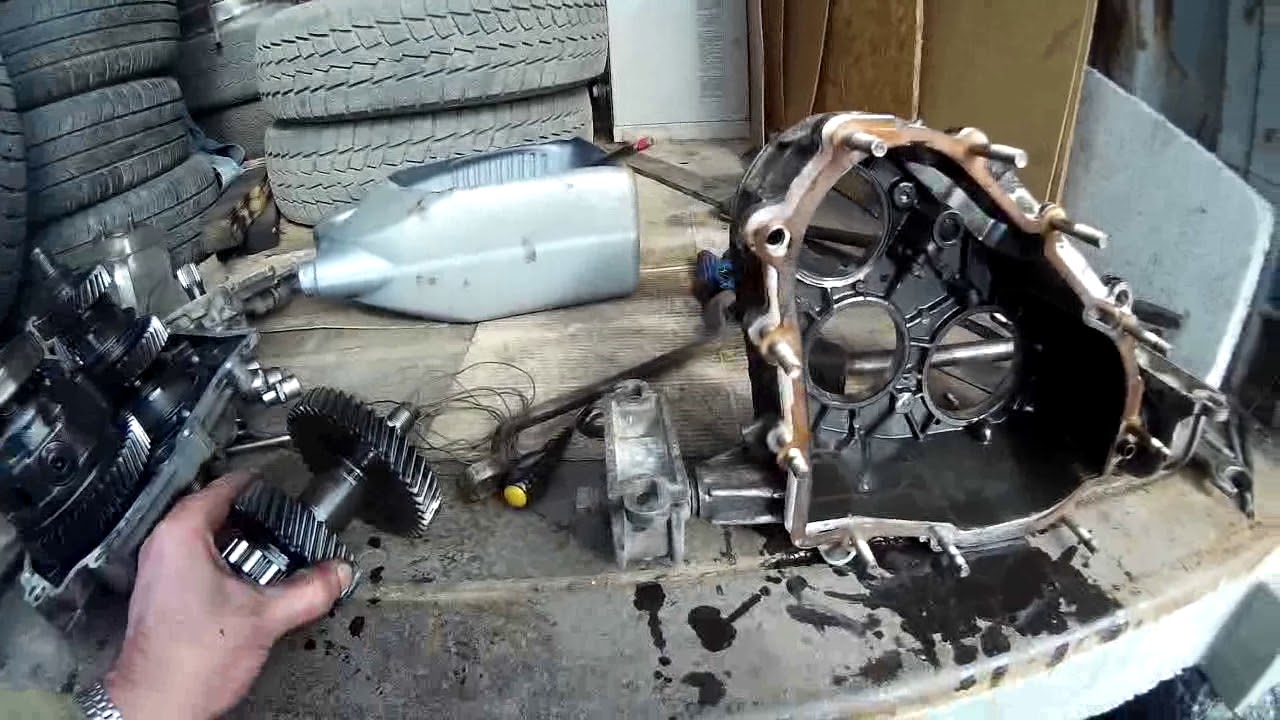

Разобрал раздатку НИВЫ и не зря.

отключение переднего моста на «ниве»

Шевроле Нива без переднего кардана

Инструменты:

  • Вороток под торцевую насадку 3/4
  • Насадка на вороток 13 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 13 мм
  • Гаечный ключ накидной прямой 17 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя

Детали и расходники:

Примечание:

Работу проводим на смотровой канаве или эстакаде.

1. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

2. Снимаем облицовку туннеля пола, как описано здесь.

3. Отворачиваем рукоятку рычага управления.

4. Снимаем ее вместе с чехлом.

5. Снимаем верхний уплотнительный чехол рычага.

6. Крестообразной отверткой отворачиваем три самореза.

7. Снимаем крышку люка рычага.

8. Снимаем нижний уплотнительный чехол рычага.

9. Отсоединяем колодку проводов от датчика скорости, как описано здесь.

10. Отсоединяем передний и задний карданные валы от раздаточной коробки, как описано здесь.

11. Снимаем промежуточный вал, как описано здесь.

12. Устанавливаем регулируемый упор под раздаточную коробку. Отворачиваем четыре гайки крепления кронштейнов боковых опор коробки и две гайки крепления поперечины заднего кронштейна, как описано здесь.

13. Опустив коробку на упоре, отсоединяем две колодки проводов от выключателя блокировки дифференциала.

14. Снимаем раздаточную коробку.

15. Накидным ключом «на 17» отворачиваем гайку крепления левого кронштейна подвески раздаточной коробки.

16. Снимаем его.

17. Аналогично снимаем правый кронштейн подвески.

18. Накидным ключом «на 13» отворачиваем три гайки крепления кронштейна к раздаточной коробке.

19. Снимаем его в сборе с поперечиной и кронштейном подвески.

20. Устанавливаем раздаточную коробку в обратной последовательности.

Примечание:

Резьбовые соединения, смажьте графитовой смазкой перед тем как закручивать, что бы в будущем не заржавело.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство «За рулём».

Как пользоваться раздаткой на ниве, устройство коробки

Содержание статьи:

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку.
Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска. Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

  • Корпус
  • Корпус дифференциала
  • Валы
  • Муфты
  • Сальники
  • Сателлиты
  • Шестерни
  • Фланцы
  • Рычаги
Фото №1

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

Фото №2

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

  • Передняя – от себя
  • Задняя – к себе

Фото №3

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.
Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Фото №4

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена.
Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Возможные проблемы

Жесткая эксплуатация, недостаточное внимание, как пользоваться раздаткой на ниве 2121, приводят к появлению:

  • Вибрации по кузову в движении
  • Вибрации при старте
  • Гула
  • Шума при маневрировании
  • Тугого включение режимов

Опыт показывает, что виной служат: недостаточный уровень масла, неправильная центровка РК, раскручивание крепления опор и повреждение резинок. Дополнительное влияние оказывает состояние кардана и самого двигателя.

Видео управление раздаткой

вой, вибрация, гул » НАВСЕГДА избавляемся от посторонних звуков

Содержание
  1. Разбираемся в терминологии.
  2. Изучаем проблемы и способы ремонта.
    1. Вибрация и как с ней справиться.
    2. Убираем вой и гул.
    3. Снимаем вероятность протечки масла.
  3. Универсальное средство, которое точно уберёт шум раздатки.
  4. Разница есть? Какие раздаточные коробки стоят на разных модификациях Нивы.
    1. Нива (LADA 4×4)
    2. Chevrolet Niva
  5. Рекомендации SV-PARTS.

Разбираемся в терминологии

Начнём с того, что окунёмся в матчасть. Раздаточная коробка (РК) – отдельный узел полноприводной машины, который осуществляет разнорежимную раздачу мощности от двигателя к передней и задней оси.

Внешне это механизм, расположенный под днищем машины, в корпусе которого последовательно помещается демультипликатор (делитель) для получения промежуточного передаточного числа в трансмиссии и разветвитель одного потока мощности на два. Именно с помощью этого устройства и его органов управления (рычагов), выходящих в салон автомобиля, водитель LADA 4×4 выбирает режим работы полного привода.

Непосредственно с КПП автомобиля РК связывает передний карданный вал и промежуточный вал (промвал) с гасителем колебаний. Как, наверное, уже понятно из описания, с задней осью машины данный элемент агрегатируется посредством заднего карданного вала.


Назад к содержанию

Изучаем проблемы и способы ремонта.

Любому автовладельцу точно не нужно рассказывать – почему вой и гул – это плохо. Вибрация раздатки на Ниве на маленькой скорости – встречается довольно часто. Водитель, конечно, привыкает постепенно ко многим посторонним звукам в машине, но уровень шума достаточно высок, чтобы в поездке с пассажирами невозможно было поддерживать беседу. Из-за чрезмерного шумового загрязнения – поневоле придётся бороться с проблемой.

Вибрация и как с ней справиться.

Основная причина возникновения лишних звуков – разночастотные колебания составных частей трансмиссии. Вообще, вибрация раздатки на Ниве – один из наиболее распространённых краеугольных камней, с которыми иные автовладельцы вынуждены бороться (или мириться) постоянно.

  • Проверьте подушки (опоры) на которых к кузову крепится силовой агрегат, КПП и др. детали вплоть до глушителя. Любая изношенная подушка или резинка легко может быть причиной излишние тряски железа и сопутствующего громыхания. Изношенные сайлентблоки и подушки лучше сразу заменить.
  • Непременно обратите внимание на промежуточный вал (промвал). Увидели признаки «усталости» – поменяйте элементы, пришедшие в негодность, или деталь целиком!
  • Изучите – в каком состоянии карданные валы. «Старая» версия кардана позволяет обслужить (отремонтировать) деталь, например, заменив разбитые крестовины.
    В случае со ШРУСовыми карданами придётся заменить полностью неработающий элемент.
    Что касается карданных валов на шарнирах равных угловых скоростей (ШРУСах), то такая конструкция дороже, но у неё есть неоспоримое преимущество – легко демонтировать и установить обратно, а также при этой операции не нарушается балансировка карданных валов.
  • Не лишним будет уделить внимание посадке раздаточной коробки. Если установлено дополнительное (третье) крепление РК – открутите его от коробки, от кузова откручивать не нужно. Установите раздатку в нейтраль, заведите машину и на четвёртой передаче раскрутите ещё примерно до 3-4 тысяч оборотов. Она должна стабилизироваться и, что называется, найти своё место. Заглушите автомобиль, и закрепите механизм.

Пожалуй, это наиболее полный набор мер, которые советуют бывалые автомеханики, когда гудит и вибрирует раздатка на Ниве!

Назад к содержанию

Убираем вой и гул

Будем считать, что с вибрацией справились, но осталась не менее существенная проблема – как убрать вой раздатки на Ниве. Далеко не всегда колебания механизма – единственная причина появления посторонних раздражающих звуков. А характерный шум раздаточной коробки, увы, один из «фирменных» недостатков одного из лучших отечественных внедорожников.

  1. Первое, на что следует обратить внимание – рычаги. Лучше сразу их заменить на бесшумные – с антирезонансными втулками внутри. Весь гул они не ликвидируют, но некоторую его долю точно погасят.
  2. Ещё лучше результат будет если установить мелкомодульную раздатку – с передними и задними крышками, оснащёнными двухрядными подшипниками. В 2010 году АВТОВАЗ внедрил новые двухрядные подшипники выходных валов, чтобы избавиться от люфтов и биений, а также продлить жить сальникам и, в целом, увеличить надёжность механизма. Здесь логика – друг человека: меньше тряски и колебаний – выше ресурс и надёжность.

Назад к содержанию

Снимаем вероятность протечки масла

В стремлении снять вопрос как избавиться от воя раздатки, ещё до обновления 2010 году производитель стал осуществлять сборку данного механизма с использованием силиконового герметика взамен картонных прокладок. И внедрил улучшенную систему вентиляции картера с открытым сапуном, который был выведен под капот. Опять же, чуть возросла надёжность машины при прохождении бродов, а главное попутно снизилась нагрузка на сальники.

Упоминаем о них вновь раз, чтобы обратить внимание, что чем меньше вибраций и толчков, тем дольше не придётся обнаружить течь масла на корпусе раздатки из-за пришедших в негодность сальников. Тем более, фланец в крышках РК может быть причиной шума – в ходе эксплуатации попросту разбиваются посадочные места подшипников.

Надеемся, что перечисленные выше действия станут полноценной пошаговой инструкцией, как устранить шум раздаточной коробки на Ниве.

Назад к содержанию

Универсальное средство, которое точно уберёт шум раздатки?

Для людей, которые не хотят тратить много времени на доработку агрегатов своего внедорожника, существует проверенное решение. Довольно надёжным универсальным вариантом, как убрать вой раздатки на Ниве, можно сказать, ноу-хау от компании SV-PARTs, является установка стального четырёхсателлитного дифференциала.

Практика показывает, что он нивелирует до 90% шума. Пожалуй, если ещё выполнить предыдущие рекомендации, то суммарных усилий будет достаточно для обретения коморта и покоя за рулём любимой машины.

Назад к содержанию

Разница есть? Какие раздаточные коробки стоят на разных модификаций Нивы

Следует уделить внимания ещё одному моменту – есть ли разница для разных модификаций автомобиля Нива.

Нива (LADA 4×4).

Автомобиль ВАЗ-21213 (Нива), а вместе с ним и модели ВАЗ-21214, LADA 4×4 URBAN и прочие мелко-серийные аппараты, собираемые на их базе, оснащаются единственной раздаточной коробкой, лишь с учётом обновлений и улучшений, внедрённых заводом в 2009-2010 годах.

Chevrolet Niva

Здесь нужно учитывать, что раздаточная коробка автомобиля ВАЗ-2123, коим собственно является Niva, имеет абсолютно то же устройство, что и аналогичные узлы на обыкновенном ВАЗовском внедорожнике.

Но у Шевроле Нивы, как известно, другой механизм управления – в ней используется единственный рычаг раздатки, а не два. Передачи переключаются вдоль, а блокировка – поперёк. При этом, на неё изначально устанавливали иное сцепление (Valeo) и мелкомодульные РК с однорядными или двухрядными подшипниками. А ещё уже с завода автомобиль выезжал, имея рычаг управления раздаткой со встроенным демпфером, который, снимал лишний шум в диапазоне 4-5 тысяч оборотов силового агрегата.

Так что, относительно рассуждений на тему «причины вибрации и воя в раздатке на Ниве Шевроле и как это устранить?» вполне уместны советы, которые мы привели выше.

Назад к содержанию

Рекомендации SV-PARTS

Мы обращаем внимание, что в ассортименте интернет-магазина SV-PARTS есть всё, чтобы решить вопросы с раздаточной коробкой, даже агрегаты в сборе для Нива 4×4 (ВАЗ 2121) и Chevrolet Niva. А ещё мы записали короткое видео в помощь автолюбителям, чтобы вам не пришлось тратить много своего времени

Смотрите, комментируйте и штурмуйте новые горизонты на бездорожье вместе с нами!

Вернуться к списку статей

Ремонт раздатки на Ниве 21213, как отцентровать, регулировка своими руками с видео

Раздаточная коробка автомобиля «Нива» и некоторых других внедорожников предназначена для распределения вращающего момента колёс как между осями, так и между разными колёсами одной оси. Это делается в целях повышения проходимости на особенно трудных участках пути. На языке специалистов это устройство называется «демультипликатор».

Местоположение и функции раздаточной коробки

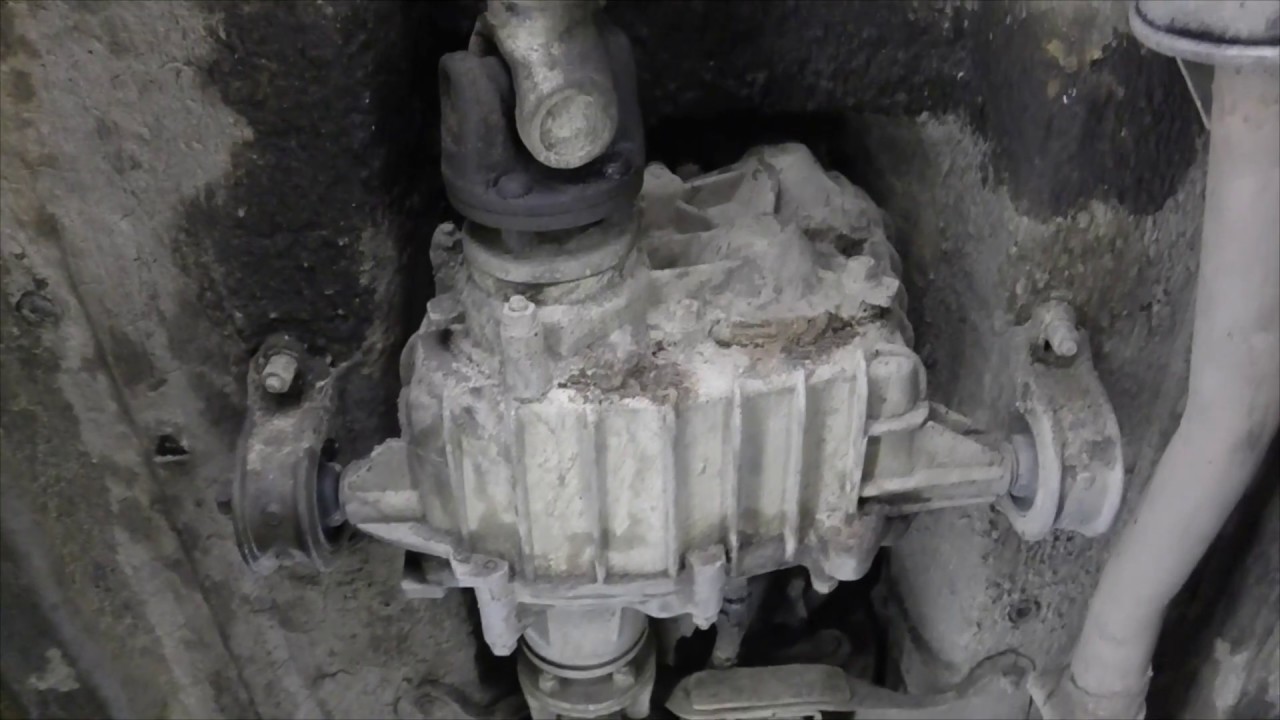

Расположение раздаточной коробки в автомобиле Нива 21213

Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.

Раздатка помогает реализовывать такие возможности внедорожника, как:

  • Блокировка межосевого дифференциала.
  • Отключение ведущего моста.
  • Повышение вращающего момента ведущих колёс.
  • Распределение вращающего момента по колёсным осям.

Возможные признаки неисправности

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

  1. Задержки при подключении переднего привода.
  2. Перегрев раздаточной коробки.
  3. Высокий расход трансмиссионного масла.
  4. Спонтанное отключение переднего моста.

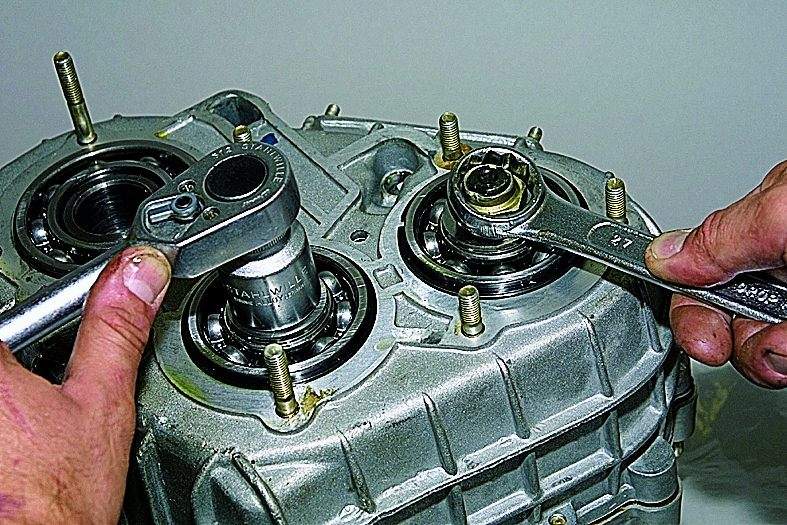

Самостоятельный ремонт раздатки на Ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Инструментарий

  • Гаечный ключ на 13.
  • Плоская отвёртка.
  • Ключ на 10.

Как снять коробку с автомобиля
  1. Машина должна быть установлена на смотровую яму или подъёмник.
  2. Рычаги раздатки устанавливают в нейтральное положение.
  3. Снимается облицовка центрального тоннеля пола.

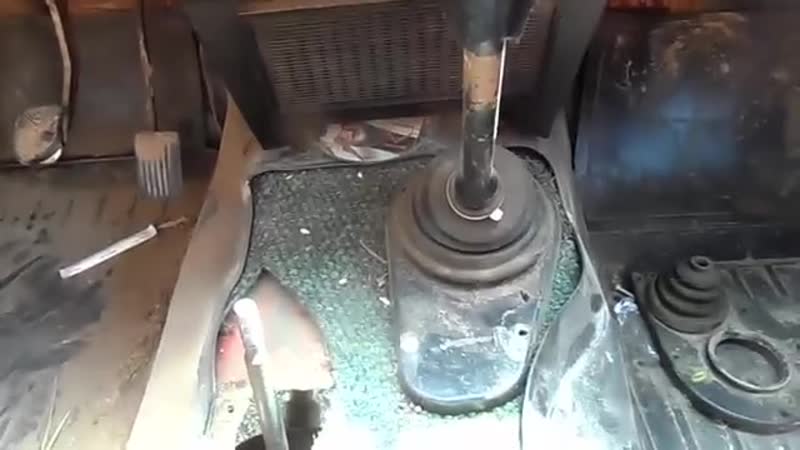

    Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

  4. Удаляются рукоятки и чехлы рычагов.

    Рукоятки и чехлы всех рычагов аккуратно снимаются

  5. Снимается крышка люка рычагов на четырёх винтах.

    Получаем доступ к внутренностям раздатки

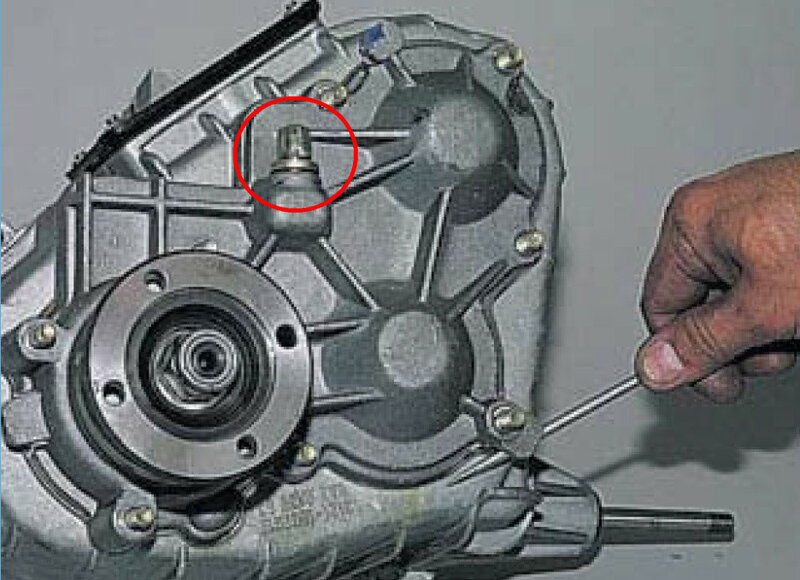

  6. Отсоединяется привод спидометра от раздаточной коробки.

    Нужно снять с раздатки датчик, подключённый к спидометру

  7. Снимаются карданные валы спереди и сзади.

    Карданные валы подходят к раздатке спереди и сзади

  8. После отвинчивания нескольких креплений снимается корпус раздатки. Достаточно просто немного толкнуть её вперёд (если смотреть по ходу движения машины — назад) и вниз. Толкаем одной рукой, другой придерживаем.

    При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

  1. Правильно установите кронштейны подвески двигателя.
  2. Установите раздатку, не затягивая болтов её креплений до конца.
  3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
  4. Установите опоры раздаточной коробки и зафиксируйте крепления.
  5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

  1. Включается четвёртая передача, отключается блокировка.

    Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

  2. Под машиной ослабляются гайки крепления раздатки.

    Для центровки демультипликатора ключом на 15 ослабляем крепления

  3. Водитель начинает разгонять мотор, сообщая об этом напарнику, который направляет коробку в нужное положение.

    Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

Видео: Центровка раздатки Нивы без подъёмника

Ремонт и центровка раздаточного агрегата должны выполняться при условии наличия опыта и знания в области устройства и ремонта специфической трансмиссии машин с полным приводом. Центрировать демультипликатор нужно после каждой переустановки. О правильности положения коробки судят по наличию вибрации.

Оцените статью: Поделитесь с друзьями!

Как на ниве выставить раздатку


Балансировка карданов и раздатки на Ниве Шевроле — Chevrolet Niva, 1.

7 л., 2003 года на DRIVE2

Причины вибрации и как с ней бороться
Читая наш форум, часто встречаешь крик души «Помогите — вибрация». В связи с этим решил поделиться своими размышлениями по поводу борьбы с вибрацией и рассказать о том, как я ее все-таки победил.
Причины вибрации

1. Дисбаланс карданов.
Причина все-таки не самая частая. Дисбаланс у нормального кардана появляется только если его погнуть или в случае его ремонта, замены крестовины или фланца. Кроме того, дисбаланс появляется после того, как из за износа шлицевого или подшипника крестовины, а так же износа подшипника раздатки или моста, кардан смещается от оси вращения, под которую балансировался.
2. Тугое проворачивание крестовин.

Обычно нивоводы об этом не задумываются, но в случае тугого проворачивания крестовины, усилие, затрачиваемое на это проворачивание, передается на элементы подвески агрегатов, а от них на кузов. Векторы рисовать не буду, но чем туже крестовина, тем сильнее отклоняется раздатка на своих подушках. А поскольку при каждом обороте крестовина поворачивается сначала в одну, затем в другую сторону, то, соответственно, частота вибрации получается в 2 раза выше частоты вращения кардана. Признаком именно этой проблемы является гул, очень похожий на гул моста. Я например думал, что у меня скоро «загнется» РЗМ.
3. Большие углы скрещивания фланцев кардана.
В литературе написано: привод должен быть «гомокинетическим», это значит, что оба фланца должны быть друг к другу параллельны. На самом деле это в идеале. В любом случае отклонения должны быть минимальны. При правильной центровке, у Нивы получается примерно 5-7 градусов (мерил школьным транспортиром с грузом, так что точность плюс-минус лапоть). При этом угол поворота крестовины тоже не должен превышать 8 градусов (это на память, могу ошибиться, если что — поправьте).
Кинематику Нивы можно представить следующей схемой (какая получилась):

Видно, что у нас нет ни одного гомокинетического карданного вала. РПМ наклонен вперед примерно 6 градусов (угол E). РЗМ назад примерно на столько же (угол F). Двигатель и КПП назад примерно на 5 градусов (угол A). При этом остальные углы укладываются в допуск, только если РК установлена параллельно днищу кузова.
Посмотрите на рисунок. Передний кардан почти соосен хвостовику РПМ, и угол D меньше заветных 8 градусов. С задним карданом конечно не все в порядке, я не замерял углы B и C. Но могу точно сказать, что их разность равна углу F. А он, как я уже сказал, примерно 6 градусов. Я неподумавши как то попытался еще сил

www.drive2.ru

Центрирование раздатки ВАЗ-21213

Центрирование раздатки ВАЗ-21213
 Центрирование раздатки ВАЗ-21213
 Автор ALER

Здесь описан метод динамического центрирования (балансировки) раздатки ВАЗ-21213. Успех операции (т. е. устранение вибрации и шума) зависит не только от самой раздатки, но и от состояния промежуточного вала и карданов (и их крестовин), поскольку балансируется  комплекс из всех перечисленных узлов. Шлицы и крестовины карданов рекомендуется тщательно проверить и прошприцевать. Не помешает также предварительно отбалансировать колеса.



Центрирование выполняется вдвоем — назовем участников «водитель» и «механик». Машина с водителем поднимается на подъемнике. Положение рычагов раздатки: блокировка выключена, передача повышенная. В КПП включается четвертая или пятая передача (см. ниже про скорость). Механик ослабляет крепление раздатки (4 гайки). Водитель разгоняется и, набрав нужную скорость, дает отмашку механику. Далее водитель поддерживает скорость до команды механика. Механик, получив сигнал, «на ходу» затягивает крепление раздатки и дает команду об окончании операции. Вот в общих чертах и все.

А тонкости процесса состоят в следующем.

1. Скорость, при которой производится центрирование, может быть различной. В одном сервисе мне рекомендовали держать 60 км/ч на четвертой передаче. Это имеет смысл, если машинка эксплуатируется только в городе. В другом — 90 км/ч на пятой передаче. Я езжу быстро, поэтому предпочитаю 100-110 км/ч на пятой.

2. Ослабление крепления раздатки должно быть минимальным, но достаточным для ее подвижности. Смысл этой тонкости в том, чтобы раздатка при центрировании находилась практически в той же горизонтальной плоскости, что и при работе.

3. Перед центрированием нужно поставить опоры раздатки так, чтобы шпильки исходно стояли в серединах овальных отверстий опор. Это возможно за счет подвижности шлицевых соединений карданов. Такая установка обеспечивает максимальную свободу для поиска раздаткой оптимального положения.

4. После набора скорости механик должен несколько раз толкнуть раздатку сбоку-спереди, сбоку-сзади, просто сбоку — чтобы облегчить ей поиск оптимума. Но только не вперед или назад. Делать это можно, например, ручкой молотка.



Совет — если центрирование делают на сервисе при вас, лучше не садиться за руль самому, а контролировать процесс снизу, т. е. быть по обозначенному в начале статьи амплуа не водителем, а механиком или просто «наблюдателем».

Естественно, совсем не обязательно наличие подъемника. Можно делать это на яме или просто ровной площадке. Самый лучший результат дает эксклюзивное центрирование — на подставках под рычагами подвески при снятых колесах. При таком центрировании карданы имеют те же углы, что и при движении машины. Разумеется, машина должна быть надежно зафиксирована, чтобы избежать неоправданного риска. Знаю случай, когда при центрировании использовались подставки из стопок кирпичей, с которых машина просто упала…

У ВАЗ-2121 перед динамическим центрированием необходимо выставить положение раздатки по высоте путем установки прокладок под опоры раздатки. Прокладки представляют собой прямоугольные пластины разной толщины. Размер их соответствует габаритам опор раздатки, а вместо отверстий — боковые вырезы, чтобы пластины можно было вставить под опоры, не снимая их со шпилек. Использование шайб вместо прокладок категорически не рекомендуется.

Метод хорошо описан в «Руководстве по обслуживанию и ремонту». Можно порекомендовать статью в «За рулем», где предлагается оптический метод (инфо предоставили VadimM, TigerD и Vlad219i). В конце упомянутой статьи дана ссылка   на статью в ЗР 1/98, где вскользь описан изложенный в настоящей статье метод, но в более примитивном виде.

В промежуточном вале ВАЗ-21213 вместо кардана использован ШРУС, что позволило заводу отказаться от регулировки положения раздатки по высоте. Тем не менее, при заметной деформации днища в районе крепления КПП и/или раздатки, а также если метод динамического центрирования не дал желаемого результата, можно попробовать отрегулировать положение раздатки по высоте, а затем повторить динамическое центрирование.



Советую также прочитать статью FORA-Vlad’а: он описал сложный случай центрирования раздатки при смещении третьей опоры двигателя. А иногда возникает необходимость в продольном позиционировании раздатки.

ALER.

Последнее обновление 09.12.03.

www.niva-faq.msk.ru

Поставил подрамник на раздатку-КПП — Лада 4×4 3D, 1.

7 л., 1998 года на DRIVE2

Устал от вибрации…
Это болезнь нивы, даже с нова нива ходит не долго без вибрации… Проблема широко известна, решается так называемой центровкой раздатки.
Нива вывешивается на подъемнике, ослабляются крепления подвесных раздатки, заводишь, втыкаешь 4-ю передачу и на определенных оборотах она как-бы центруется, т.е. встает в соосное положение с КПП, крепления затягиваются и вуаля…
на какое-то время вибрации пропадают.
Беда в том что это как правило не на долго. В разных режимах движения, особенно при приодалевании пересеченной местности эта соосность нарушается и снова «превед вибрация».
Благо у нас в Россее-матушке, есть кулибины.

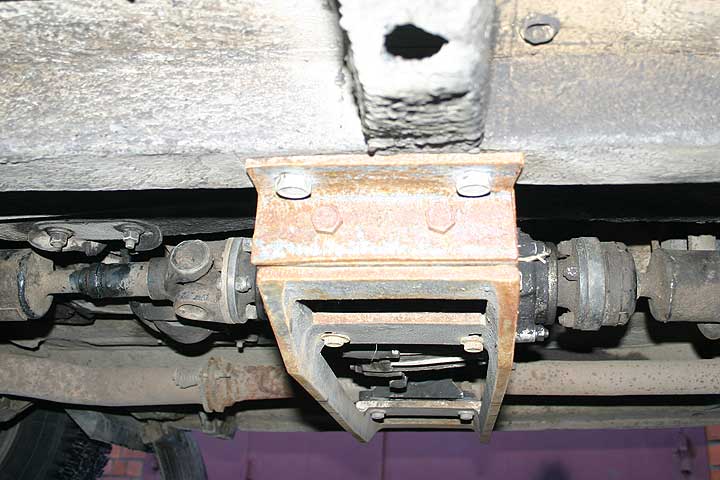

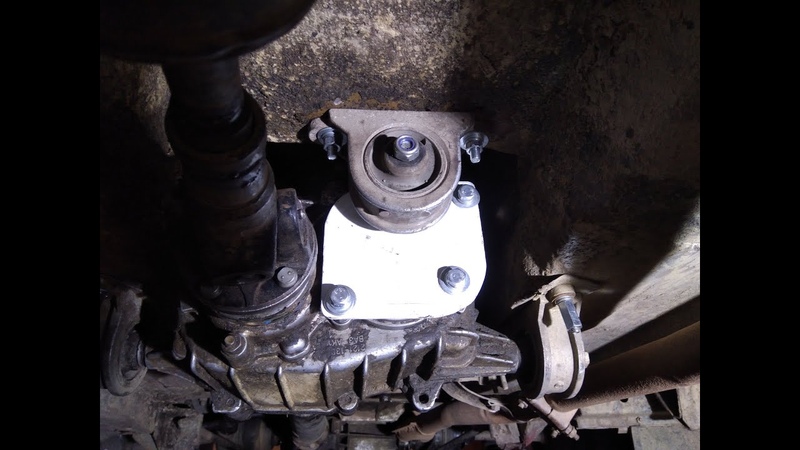

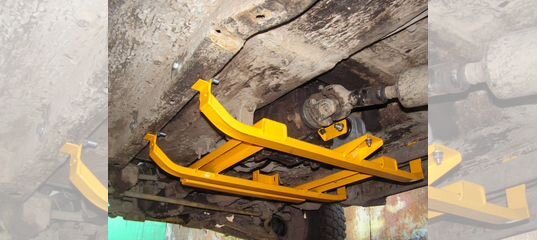

Так вот, один из них разработал модель подрамника, который жестко связывает КПП с раздаткой небольшой рамой.


При установке этого девайса РК и КПП центруются соосно друг относительно друга и связываются этой рамой.

А сама рама уже крепится непосредственно к кузову в штатные места РК и вуаля!
Прощайте вибрации!

Вообще я очковал, что этот чудо-подрамник не будет корректно работать на мой гнилой ниво…
К счастью все нормуль, результат выше ожиданий. Даже с весьма уставшим кузовом, при установке сего девайса, вибрации почти полностью исчезли. Теперь приятно ездить на машине по трассе.
Михалычу & со. огромное спасибо, мои искренние пожелания удачи, творческих успехов и конечно же побольше клиентов.
Кому интересно, ставил вот здесь:
niva-komfort.ru/
там найдете более подробные описания и контакты.
Не сочтите рекламой, но это действительно облегчит жизнь всем нивоводам!

Пробег: 110 000 км

www.drive2.ru

Как пользоваться раздаткой на ниве, устройство коробки

Содержание статьи:

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку.
Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска. Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

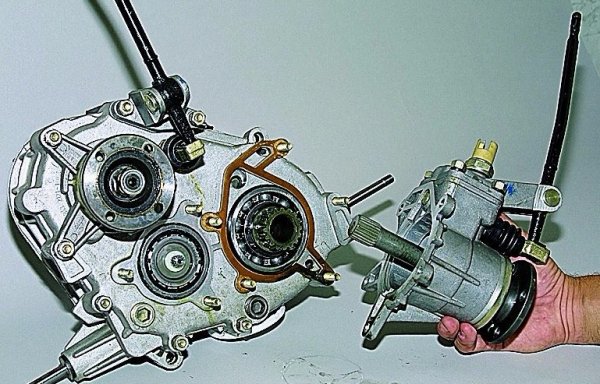

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

  • Корпус
  • Корпус дифференциала
  • Валы
  • Муфты
  • Сальники
  • Сателлиты
  • Шестерни
  • Фланцы
  • Рычаги
Фото №1

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

Фото №2

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

  • Передняя – от себя
  • Задняя – к себе

Фото №3

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.
Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Фото №4

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена.
Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Возможные проблемы

Жесткая эксплуатация, недостаточное внимание, как пользоваться раздаткой на ниве 2121, приводят к появлению:

  • Вибрации по кузову в движении
  • Вибрации при старте
  • Гула
  • Шума при маневрировании
  • Тугого включение режимов

Опыт показывает, что виной служат: недостаточный уровень масла, неправильная центровка РК, раскручивание крепления опор и повреждение резинок. Дополнительное влияние оказывает состояние кардана и самого двигателя.

Видео управление раздаткой

nivaexpert. ru

Центрирование раздатки Нива 2121, Ваз 2131

Тюнинг коробки передач ваз 2121 своими руками, центрирование раздатки нива 2121, установка подрамника нива 2131, ваз 2121. Тюнинг автомобилей ваз — это повышение заводских характеристик автомобиля. Доработка нива 2121 — это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз — присылайте нам на почту.

Для перемещения раздатки ваз 2121 влево — отпилить часть внутреннего вылета левого кронштейна и надеть на правую ось, при необходимости добавить шайбу. Ширина отпиливаемого куска зависит от величины смещения раздатки (обычно от 3 до 8 мм). При установке раздатки, гайки осей не затягивать (наживить) После установки проверить зазоры (минимальность), может быть, придется добавить шайбы. При больших неточностях посадки придется отпиливать и внешний вылет правого кронштейна для того, что бы хватило резьбы под гайку.

Сообщение: Может быть ,кому нибудь это пригодится. Вчера плюнул на работу и решил помочь приятелю с вечно не дающей покоя раздаткой, а потом повторить и на своей. При осмотре обнаружено — смещение влево третьей опоры двигателя на 3 мм — рассверлил отверстия в поперечине — встала легко, смещение раздатки вправо на 4 мм (эта не соосность и вызывала нерегулируемую вибрацию) — обрезал внутренний вылет левого кронштейна на 4 мм, на ось справа надел обрезанную часть (пришлось, правда, добавить еще толстую шайбу). Добавил самодельные прокладки под поперечину коробки ваз 2131, чтобы опустить переднюю часть раздатки. Соосность раздатки и коробки контролировал штангелем по расстоянию между торцом хвостовика ведомого вала раздатки и торцом ведущего основания муфты с одной и другой стороны. При повороте разница не более — максимум 0,5 мм. Сегодня с утра шел по набережной и наслаждался — вибрации — нет до 110! — больше не разогнаться было. Удачи всем

Сообщение: Может быть, кому-нибудь это пригодится. Если смещение небольшое, то достаточно перевернуть кронштейн — они не симметричные. Разница около 2 мм.

Ответ: А про третью опору двигателя интересно, на самом деле .
Натолкнуло меня на это — подушка двигателя под запаской была немного искривлена (другая вполне нормальная). Естественно ее тянула третья опора, которую я подвинул, расточив отверстия в поперечине. Да добавление — перед тем как поставить поперечину, с боков третьей опоры вставил резиновые вкладыши (например, от 41 москвича верхние резинки амортизатора — по диаметрам подходят), которые уменьшают осевое перемещение опоры.

Сообщение: После того как снял раздатку, перед отпиливанием нужно замерить расстояние между центрами отверстий правого и левого кронштейна и сравнить с расстоянием между шпильками в полу. Разницу (чаще расстояние между шпильками больше) скомпенсировать шайбами добавляемыми на ось. Не забудьте это сделать, а то придется два раза раздатку снимать — ну уж очень гнусное занятие (вся грудь в синяках — нету у меня ямы).

Добавка: Приветствую. По соосности. 100 % рецепта у меня нет, но я расскажу свой алгоритм. Предварительные регулировки раздатки привели к тому, что она была развернута почти на максимум, да еще третья опора сдвинута. Благо асфальта вокруг много, я в натуральный размер нарисовал свои потроха — короче получилось суммарное смещение (раздатка нива 2121 + коробка) около 7-8 мм (десятые доли не важны). Удалось сдвинуть раздатку на 6 мм (больше не получилось). При центровке раздатки она встала почти вдоль кузова, а расстояния между торцом фланца и муфтой при повороте колебались на 0,25 — 0,35 мм. (промвал стал почти прямым). Центровка в вертикальной плоскости — проста до безобразия. Раздатка должна стоять горизонтально (по фланцам). Нагибаешься и смотришь, совмещая линию осей фланцев раздатки и нижней кромки порога. По результату или подкладываешь пластины под раздатку или под поперечину коробки. Для коробки готового не нашел — сделал сам. Да, если начальное смещение раздатки не очень большое (до 4 мм), то его можно скомпенсировать, развернув кронштейны (правда, в одну сторону только) — они не симметричны.

Совет: в прошлом году меняя сцепление на даче под открытым небом столкнулся с той же проблемой… Как снять-поставить раздатку нива 2131 и коробку с наименьшими синяками на груди (а лучше и вовсе без них). Применил один старый как мир прием — рычаг. А если более конкретно, то взял доску длинной метра три, несколько обрезков доски-пятидесятки сантиметров 30 длинной и около 20-30 шириной. Поставил из обрезков 2 столбика под раздаткой и под порогом, так, чтобы с небольшим зазором на эти столбики ложилась доска. Открутил последнюю гайку раздатки/коробки и миллиметров через 20 раздатка/коробка лежала на доске (доска ставится под предполагаемым центром тяжести разумеется). После этого приподнял конец доски вверх и убрал один обрезок из-под порога, потом прижал доску вниз, вывесил раздатку/коробку, и убрал один обрезок из столбика под раздаткой/коробкой… и так до тех пор, пока доска не легла на землю, далее на доске выволакиваешь коробку/раздатку из-под машины. Установка в обратном порядке. Усилие на конце доски, который поднимаешь/опускаешь — минимально, справится женщина. Удобство очевидно, время минимально при наличии бензопилы ;-))… картер сцепления воткнуть в подшипник не составило вообще никакого труда, причем практически перпендикулярно к отверстию. Желательно данную процедуру проводить вдвоем — сподручнее…. Удачи на дорогах и поменьше синяков на груди 😉

Совет: Привязал сначала сверху канатом внатяг к поперёк положенному стерженю, потом аккуратно опустил на нём. Снизу ещё подставил гидравлический домкрат, это оказалось излишней страховкой.

Совет: Добавление по установке раздатки — ставил вдвоем на яме. Один из хлопцев стоял в машине над тоннелем и держал раздатку веревкой сквозь отверстия для рукояток в полу (можно опереть на какую-либо поперечину). А другой хлопец в это время пытался ее снизу наживить (занятие на 40 мин).

vazclub.com

Новый 2021 Ram 2500 Laramie 4 × 4 Crew Cab 6’4 Box Crew Cab Pickup в № R21213

Кожаные сиденья с подогревом, 4×4, двухзонный кондиционер, интеграция интеллектуальных устройств, ТРАНСМИССИЯ: 6-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ (68RF … ДВИГАТЕЛЬ: 6,7 Л I6 CUMMINS TURBO DIESEL, LARAMIE LEVEL 2 EQUIPMENT GROUP, TOWING TECHNOLOGY GROUP, Turbo, прицепное устройство , МОЩНЫЕ РАЗВЕРТЫВАЕМЫЕ БЕГОВЫЕ ДОСКИ, КОЛЕСА: ПОЛИРОВАННЫЙ АЛЮМИНИЙ 20 X 8.0. Внешний вид ПК Diamond Black Crystal, отделка Laramie. Гарантия 5 лет / 60 000 миль — Гарантия на трансмиссию; ПАКЕТЫ

ОПЦИОНАЛЬНЫХ ПАКЕТОВ ДВИГАТЕЛЬ
: 6. 7L I6 CUMMINS TURBO DIESEL Селективное каталитическое восстановление (мочевина), два необслуживаемых аккумулятора на 730 А, значок Cummins Turbo Diesel, система охлаждения двигателя для тяжелых условий эксплуатации, дополнительный обогреватель, генератор переменного тока 220 А, буксирные крюки, выхлопной тормоз дизеля, смотровые щитки переднего бампера, бескапельное топливо Заполнение без дискриминатора, ГРУППА ОБОРУДОВАНИЯ LARAMIE УРОВЕНЬ 2 Обнаружение слепых зон и перекрестного пути, Хромированные буксировочные зеркала с электроприводом с выпуклым корректировщиком и памятью, дополнительные зеркала заднего вида с зеркалом, внешние зеркала с памятью, выпуклые дополнительные зеркала с регулировкой мощности, чувствительность к дождю Дворники лобового стекла, педали с регулировкой мощности с памятью, радио: Uconnect 4C Nav w / 8.4 дисплея, SiriusXM Traffic Plus, несвязанный сенсорный дисплей, HD-радио, подробности можно найти на сайте DriveUconnect.com, 1-летний пробный период SiriusXM Guardian, 5-летний сервис SiriusXM Travel Link, GPS-навигация, 5-летний сервис SiriusXM Traffic, SiriusXM Travel Link, 4G LTE Wi-Fi Hot Spot, вентилируемые передние сиденья, дистанционное открывание задней двери, 17 динамиков harman / kardon Premium Sound, автоматическое управление дальним светом фар, подогрев сидений второго ряда, вставка для поролонового бачка (обшивка двери), 2-й ряд в полу, КОЛЕСА : 20 X 8. 0 ПОЛИРОВАННЫЕ АЛЮМИНИЕВЫЕ Шины: LT285 / 60R20E OWL Дорожный / внедорожный, Центральная ступица, TOWING TECHNOLOGY GROUP CTR стоп-сигнал с камерой обзора груза, система камеры кругового обзора, обнаружение слепых зон и перекрестного пути, хромированные буксировочные зеркала с электроприводом Выпуклый корректировщик и память, дополнительные зеркальные лампы заднего хода, внешние зеркала с памятью, выпуклые дополнительные зеркала с регулировкой мощности

КУПИТЬ У ДИЛЕРА
, ВЫИГРЫШНОГО НАГРАДЫ *** ВАШИ ЦЕННОСТИ Семейный дилерский центр в центре округа Джонсон ***

.

2021 Jeep Grand Cherokee 80th Anniversary Даллас, Техас

    • 3,45 Передаточное число заднего моста
    • Подвеска для нормальных условий эксплуатации
    • Полная масса: 6500 фунтов
    • 50 Государственные выбросы
    • Электронная раздаточная коробка
    • Автоматический постоянный полный привод
    • 650CCA Необслуживаемая аккумуляторная батарея с защитой от перегрузки
    • Генератор на 180 А
    • Буксировочное оборудование -inc: Система контроля раскачивания прицепа
    • 1380 # Максимальная полезная нагрузка
    • Газовые амортизаторы
    • Передние и задние стабилизаторы поперечной устойчивости
    • Электроусилитель рулевого управления
    • 24. 6 галлонов. Топливный бак
    • Одиночный выхлоп из нержавеющей стали с хромированной накладкой на выхлопную трубу
    • Ступицы с постоянной фиксацией
    • Передняя подвеска на коротких и длинных рычагах с винтовой пружиной
    • Многорычажная задняя подвеска с винтовой пружиной
    • 4-колесные дисковые тормоза с 4-колесной АБС, передние и задние вентилируемые диски, управление спуском и удержание на холме
    • Колеса: 20 «x 8,0», алюминий, кристалл гранита
    • Шины: 265 / 50R20 Performance A / S
    • Запасное колесо из стали
    • Компактная запасная шина, установленная внутри под грузом
    • Прозрачная краска
    • Express Open / Close, сдвижной и откидной стеклянный люк на крыше 1-го ряда с солнцезащитным козырьком
    • Ступенчатый бампер с хромированной вставкой в ​​бампер
    • Черная накладка на переднее лобовое стекло
    • Удлинители коромысла и черная обшивка колесных арок
    • Электрорегулировка, наклон вниз, обогрев, боковые зеркала заднего вида с автоматическим затемнением, ручное складывание и указатель поворота
    • Фиксированное заднее стекло с стеклоочистителями с фиксированным интервалом, обогревом парковки и обогревом стеклоочистителя
    • Глубокое тонированное стекло
    • Стеклоочистители с прерывистым режимом работы, чувствительные к скорости вращения
    • Оцинкованная сталь / алюминиевые панели
    • Спойлер для губ
    • Задний грузовой доступ с электроприводом подъемной двери
    • Задняя дверь / Замок задней двери в комплекте с дверными замками с электроприводом
    • Только рейлинги на крышу
    • Передние противотуманные фары
    • Огни периметра / приближения
    • Светодиодные стоп-сигналы
    • Полностью автоматические галогенные фары дневного света из аэрокомпозитного материала с функцией задержки выключения
    • Многослойное стекло
    • 230 мм задний мост
    • Радио: Uconnect 4C Nav с 8. 4-дюймовый дисплей
    • Радио с поисковым сканированием, часами, регулятором громкости с компенсацией скорости, дополнительным аудиовходом, элементами управления на рулевом колесе, голосовой активацией, системой передачи данных по радио и управлением внешней памятью Uconnect
    • Графический эквалайзер
    • Встроенная антенна на крыше
    • 6 динамиков Boston Acoustics
    • Вход антенны GPS
    • HD Радио
    • SiriusXM Спутниковое радио
    • 2 ЖК-монитора спереди
    • Передние сиденья с поясничным рычагом 4-позиционного привода с усилителем
    • 12-позиционное сиденье водителя с электроприводом — вкл.: Усилитель наклона, регулировка высоты, движение вперед / назад, наклон подушки и усиленная 4-позиционная поясничная опора
    • 12-позиционное пассажирское сиденье с электроприводом, регулировка угла наклона, регулировка высоты, перемещение вперед / назад, регулировка наклона подушки и усиление 4-позиционной поясничной опоры
    • 60-40 Складная раздельная скамья, обращенная вперед, ручное управление, откидывающаяся спинка вперед, кожаное заднее сиденье
    • Рулевая колонка с ручным управлением и наклоном / выдвижением
    • Электрические задние окна и фиксированные окна 3-го ряда
    • Рулевое колесо с подогревом, кожа / имитация металла
    • Передний подстаканник с подсветкой
    • Задний подстаканник
    • 3 розетки постоянного тока 12 В
    • Компас
    • Бесконтактный ключ для дверей и кнопочный пуск
    • Служебная служба
    • Блокировка лючка привода топливного бака
    • Дистанционный вход без ключа со встроенным передатчиком, вход с подсветкой и тревожной кнопкой
    • Дистанционные релизы -Inc: Power Fuel
    • Передатчик двери гаража
    • Двухзонный передний автоматический кондиционер с голосовой активацией и передним инфракрасным портом
    • HVAC -inc: Воздуховоды консоли
    • Перчаточный ящик с подсветкой
    • Потолок потолка полностью тканевый
    • Кожа / металл. Материал переключателя передач
    • Внутренняя отделка — цинк: вставка консоли под металл и элементы интерьера под металл
    • Вставка дверной отделки из кожзаменителя
    • Зеркало заднего вида с функцией дневного и ночного освещения с автоматическим затемнением
    • Косметические зеркала заднего вида со щитком водителя и пассажира с подсветкой для водителя и пассажира
    • Полноценная напольная консоль с крытым хранилищем, подвесная мини-консоль с хранилищем, 3 розетки постоянного тока 12 В и 1 розетка переменного тока
    • Передние и задние фонари
    • Внутреннее освещение с плавным переходом в режим перехода
    • Ковровое покрытие
    • Полное ковровое покрытие
    • Грузовая зона скрытого хранения
    • Cargo Features -inc: Грузовой лоток / органайзер
    • Огни грузового отсека
    • Настройки памяти -inc: сиденье водителя, дверные зеркала и аудиосистема
    • Система отслеживания
    • GPS-навигатор
    • 8. 4-дюймовый сенсорный дисплей
    • Пробная версия SiriusXM Guardian на 1 год
    • SiriusXM Travel Link
    • SiriusXM Traffic Plus
    • 4G LTE Wi-Fi точка доступа
    • Встроенная голосовая команда с Bluetooth
    • Google Android Auto
    • Apple CarPlay
    • Контейнер, закрытый приборной панелью, ящики водителя / пассажира и задней двери
    • Power 1-го ряда Windows с водителем и пассажиром одним касанием вверх / вниз
    • Задержка питания аксессуаров
    • Электрические дверные замки с функцией автоблокировки
    • Системный монитор
    • Бортовой компьютер
    • Датчик наружной температуры
    • Цифровой / аналоговый дисплей
    • Регулируемые передние подголовники с механической защитой от хлыста и фиксированные задние подголовники
    • Передний средний подлокотник с местом для хранения вещей и задний средний подлокотник
    • 2 кармана для хранения на спинке сиденья
    • Подушка с подогревом для водителя и пассажира, подогрев спинки сиденья водителя и пассажира
    • Сигнализация по периметру
    • 3 розетки постоянного тока 12 В и 1 розетка переменного тока
    • Фильтрация воздуха
    • Электронный контроль устойчивости (ESC) и контроль устойчивости при крене (RSC)
    • АБС Selec-Terrain и противобуксовочная система
    • Балка бокового удара
    • Двухступенчатые боковые подушки безопасности водителя и пассажира
    • Система контроля слепых зон Blind Spot
    • Предупреждение о низком давлении в шинах для конкретных шин
    • Двухступенчатые передние подушки безопасности водителя и пассажира
    • Занавески подушки безопасности 1-го и 2-го ряда
    • Датчик присутствия подушки безопасности
    • Коленная подушка безопасности водителя
    • Задний замок для безопасности детей
    • Подвесные передние поясные и плечевые ремни безопасности-вкл: центральный трехточечный задний, регуляторы высоты и натяжители
    • Резервная камера ParkView
    • Классификация Агентства по охране окружающей среды: стандартные внедорожники с полным приводом
    • Расчетная экономия топлива в смешанном цикле (MPG): 21 (расчетная)
    • EPA Fuel Economy Est — City (MPG): 18 (Est)
    • Расчетная экономия топлива Агентства по охране окружающей среды — шоссе (миль на галлон): 25 (расчетное значение)
    • Ампер холодного пуска при 0 ° F (первичный): 650
    • Максимальная мощность генератора (амперы): 180
    • Базовая масса в снаряженном состоянии (фунты): 4746
    • Сцепное устройство собственного веса — макс. Вес прицепа.(фунты): 3500
    • Сцепное устройство с собственным грузом — макс. (фунты): 350
      • Распределительное устройство
    • Вт — Макс. (фунты): 3500
    • Вт Распределительное устройство — Макс. (фунты): 350
    • Максимальная грузоподъемность (фунты): 3500
    • Тип подвески — передняя: на коротких и длинных рычагах
    • Тип подвески — Задняя: Multi-Link
    • Тип подвески — передняя (продолжение): короткий и длинный рычаг
    • Тип подвески — Задняя (продолж.): Multi-Link
    • Тип тормоза: 4-колесный диск
    • Тормозная система ABS: 4-колесная
    • Диск — передний (Да или): Да
    • Диск — задний (Да или): Да
    • Диаметр ротора переднего тормоза x толщина (дюймы): 13,8
    • Диаметр ротора заднего тормоза x толщина (дюймы): 13
    • Код заказа передней шины: TKY
    • Код заказа задней шины: TKY
    • Размер передней шины: P265 / 50TR20
    • Размер задней шины: P265 / 50TR20
    • Размер запасной шины: Compact
    • Размер переднего колеса (дюймы): 20 X 8
    • Размер заднего колеса (дюймы): 20 X 8
    • Размер запасного колеса (дюймы): Компактный
    • Материал переднего колеса: Алюминий
    • Материал заднего колеса: Алюминий
    • Материал запасного колеса: Сталь
    • Тип рулевого управления: зубчатая рейка
    • Диаметр разворота от бордюра до бордюра (футы): 37. 1
    • Емкость топливного бака, приблизительно (галлон): 24,6
    • Колесная база (дюйм): 114,8
    • Длина, общая (дюйм): 189,8
    • Ширина, макс. Без зеркал (дюймы): 76,5
    • Высота, общая (дюймы): 69,3
    • Ширина гусеницы спереди (дюймы): 63,9
    • Ширина гусеницы сзади (дюймы): 64,1
    • Мин. Дорожный просвет (дюймы): 8,6
    • Высота подъема (дюймы): 32,4
    • Объем груза до сиденья 1 (фут3): 68.3
    • Объем груза до сиденья 2 (фут3): 36,3
    • Объем груза до сиденья 3 (фут3): 36,3
    • Пассажировместимость: 5
    • Пассажирский объем (ft³): 105,4
    • Передняя голова (дюймы): 39,9
    • Комната для передней ноги (дюймы): 40,3
    • Переднее плечо (дюймы): 58,7
    • Передняя модная комната (дюйм): 57
    • Вторая головная комната (дюйм): 39,2
    • Комната второй ноги (дюйм): 38,6
    • Вторая плечевая комната (дюйм): 58
    • Вторая модная комната (дюйм): 56. 2
    • Название машины: Jeep Grand Cherokee
    • Кузов: Утилита
    • Тонны выбросов CO2 в год при 15 тыс. Миль / год: 8,5 (расчетное значение)

  • Базовая гарантия: 36 месяцев / 36000 миль
    • Гарантия на трансмиссию
  • : 60 месяцев / 60000 миль
  • Гарантия от коррозии: 60 месяцев / неограниченное количество миль
  • Гарантия помощи на дороге: 60 месяцев / 60000 миль
  • Гарантия обслуживания: 36 месяцев / Неограниченное количество миль

    • Подержанный спортивный универсал 2018 Jeep Compass Limited в Буффало # S4474

    Подержанный спортивный универсал 2018 Jeep Compass Limited в Буффало # S4474 | Василий Перепродажа Буффало Сохраненные автомобили

    СОХРАНЕННЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

    У вас нет сохраненных машин!

    Ищите эту ссылку в избранном:
