Как правильно делать развал схождение: Как правильно делать развал схождение

Особенности прохождения процедуры диагностики развала и схождения на авто

Процедура регулировки развала и схождения необходима для каждого автомобиля. Вне зависимости от его класса и типа. Рекомендуется в качестве профилактики проводить диагностику хотя бы один раз в год. От того насколько корректно и профессионально будет выполнена диагностика, зависит и конечный результат.

Устаревшее оборудование и низкоквалифицированный персонал автосервиса могут стать причиной того, что вместо правильной настройки угла колес, итоговый результат станет еще хуже. Это приведет как минимум к быстрому износу покрышек и снижению управляемости транспортного средства. Самое плохое, что может случится из-за некорректной настройки развала и схождения — ДТП.

Почему нужно обязательно проверять развал-схождение?

Каждый производитель автомобилей устанавливает индивидуальные настройки развала и схождения для каждой модели. Углы колес устанавливаются исходя из конструктивных особенностей автомобиля, его скоростного режима, класса.

Правильные настройки задаются при моделировании и последующем тестировании на специальном полигоне. Пренебрегать этими базовыми настройками не стоит.

Даже в условиях идеальной дороги и аккуратного вождения, развал и схождения требуют калибровки. Что уж говорить о наших реалиях, где дороги зачастую представляют собой сплошные колдобины и выбоины.

Для автомобилей производства СНГ и старых моделей производства СССР, рекомендуется проверять развал и схождение каждые 15 – 20 тыс. км. Для иномарок этот показатель выше — 25 – 30 тыс. км. Также проверка нужна, если произошло ДТП, наезд в глубокую яму или появился неравномерный, быстрый износ покрышек.

После калибровки углов наклона колес удастся:

• экономить топливо;
• повысить устойчивость авто на поворотах;
• улучшить управляемость автомобилем;
• снизить износ покрышек.

Процедура проверки и настройки развала-схождения редко занимает более 2-х часов. На современном оборудовании проверка и калибровка выполняется около 30 минут.

Процедура калибровки развала-схождения на стенде

Несмотря на то, что существует несколько разновидностей тентов, процедура выглядит похожей для всех. Отличается технология. Так, стенды бывают:

• оптические;
• лазерные;
• компьютерные с датчиками и видеокамерами (3D стенды).

Оптические являются морально устаревшими и обеспечивают низкую точность определения углов наклона колес.

В автосервисах чаще можно встретить лазерные и набирающие популярность за счет скорости, точности — компьютерные.

Автомобиль заезжает на специальный стенд, который выровнен по уровню. Специалист подымает авто на необходимую высоту. Далее проверяется состояние подвески, а именно:

• рулевые наконечники;
• рычаги подвески;
• пружины подвески;
• сайлентблоки и т. д.

Затем проверяется давление в покрышках и при необходимости выравнивается в каждой шине. Оно должно быть одинаковым везде.

Перед тем, как проверить развал-схождение, необходимо по возможности освободить багажник автомобиля.

Следующий этап зависит от стенда. В любом случае на все колеса устанавливаются специальные устройства. В случае с 3D стендами — это мишени. Руль устанавливается ровно и фиксируется, далее автомобиль нужно слегка прокатить вперед и назад. Видеокамеры считывают информацию и отрисовывают трехмерную модель, где и отображены все параметры в реальном времени. Механик производит калибровку до нормализации показаний.

Методика регулировки углов колес с помощью стенда СКО-1М

Для легковых автомобилей с подвеской типа «качающаяся свеча» технология регулировки углов развала и продольного наклона оси поворота зависит от конструктивных особенностей конкретной марки автомобиля. Так, для автомобиля АЗЛК-2141 развал изменяют поворотом болта 3 эксцентрикового ползуна, установленного в бобышке (рис. 26).

1 — телескопическая стойка; 2 — болт крепления стойки к бобышке поворотного кулака;
3 — регулировочный и крепежный болт эксцентрикового ползуна; 4 — поворотный кулак,
5 — стабилизатор; 6 — шайбы регулировки продольного наклона оси поворота;
7 — опорная чашка стабилизатора
Рис. 26 – Вариант регулировки геометрического положения колес автомобиля с подвеской типа «качающаяся свеча»

Продольный наклон оси поворота изменяют постановкой или изъятием регулировочных шайб 6 между опорной чашкой 7 стабилизатора и уступом на самом стабилизаторе 5. В процессе эксплуатации, как правило, шайбы требуется изымать. По технологии, необходимо отсоединить стабилизатор от места его крепления. На практике эти шайбы легко вырубаются узким зубилом. Одна шайба толщиной 3 мм (конструктивно предусмотрено две шайбы) изменяет угол примерно на 20′.

Регулировка соотношения углов поворота обычно достигается обеспечением равенства линейных величин обеих рулевых тяг. Чтобы не произошло изменение угла схождения — одну тягу укорачивают, другую на такую же величину удлиняют. Для соотношения углов поворота не может быть постоянного значения норматива, так как этот параметр конструктивно связан с углом схождения. При регулировке надо добиться, чтобы угол недоворота наружного (к центру поворота) колеса по отношению к внутреннему, повернутому на 20°, был равен углу недоворота другого колеса, когда оно станет наружным.

Для некоторых моделей автомобилей разработаны номограммы, по которым в зависимости от фактических значений углов недоворота каждого колеса определяют, в какую сторону и на сколько оборотов следует повернуть регулировочные муфты.

Регулировка угла схождения у грузовых автомобилей выполняется изменением длины поперечной рулевой тяги, у легковых с червячным рулевым механизмом одной из двух боковых тяг, а у легковых с реечным рулевым механизмом обяза- тельна регулировка угла схождения каждого колеса в отдельности соответствующей рулевой тягой.

Нормативные значения углов установки колес устанавливает завод- изготовитель автомобиля.

Для лучшего сцепления с дорогой, снижения темпа износа и равномерного изнашивания протектора шина должна располагаться вертикально к дороге и параллельно направлению движения автомобиля.

При движении заднеприводных автомобилей под действием сил дорожного сопротивления передние колеса расходятся, у переднеприводных в тяговом режиме, как правило, сходятся на величину существующих зазоров в рулевой трапеции. Колеса должны располагаться параллельно друг другу. Нормативное схождение не всегда обеспечивает это условие.

Причина – в индивидуальном техническом состоянии каждого автомобиля, особенно с независимой подвеской передних колес. Эта особенность устранима, если регулировку угла схождения легковых автомобилей проводить при нагружении подвески силами, имитирующими условия движения: вертикальной силой на передний мост, равной 500-600 Н, и разжимной силой на передние колеса, равной 400-500 Н, создаваемой специальной нагрузочной штангой при ее установке между боковинами передних шин на уровне центров колес. Угол схождения при регули- ровке надо установить в интервале 0 ± 5′. Такое же положение колеса займут при движении автомобиля. Более точно величину разжимной силы определяют по специальной номограмме, где учтены фактическое значение угла развала, наиболее часто используемая скорость движения автомобиля и ряд прочих факторов.

При ТО-1 по рулевому управлению и передней оси проверяют люфты рулевого колеса, шарниров рулевых тяг и рычагов, подшипников ступиц колес, герметичность системы гидроусилителя, состояние шкворневого соединения, крепление и шплинтовку гаек.

При ТО-2 с учетом объема ТО-1 проверяют состояние рессор, пружин, амортизаторов, узлов балки передней оси, углы установки колес, дисбаланс колес, состояние и крепление карданного вала гидроусилителя, крепежных соединений.

Развал схождение всё что нужно знать

Сход и развал колес автомобиля по отношению друг к другу — это два разных параметра подвески, у которых одинаковая цель регулировки, заключающаяся в улучшении ходовых качеств машины. Основная цель регулировки этих параметров заключается в правильной установке колес таким образом, чтобы верхние и нижние их части были симметричны.

Как делается развал схождение

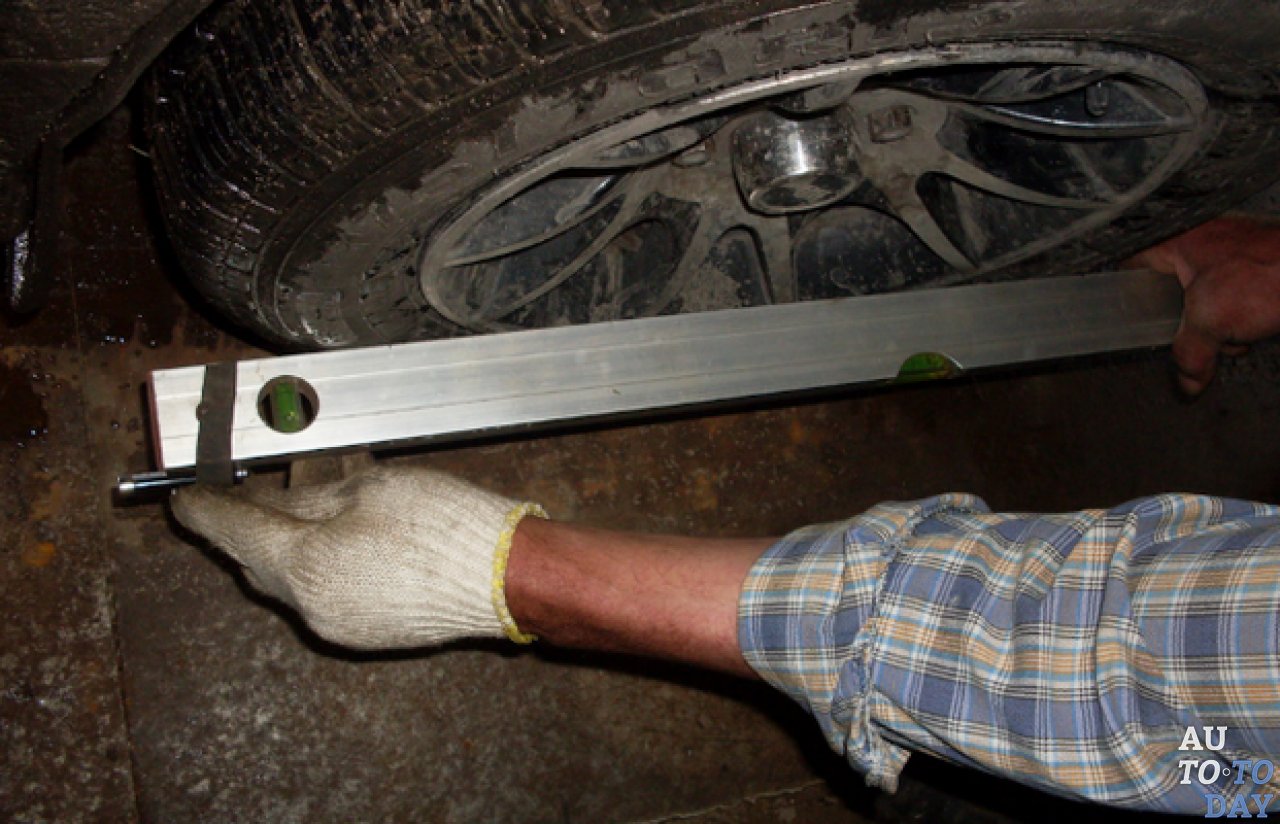

Добиться абсолютной параллельности подручными средствами не получится, потому что делается развал схождение следующим образом:

• схождение делается путем регулирования угла между плоскостью вращения колесного диска и продольной осью транспорта. Чем точнее настроен этот параметр, тем выше прямолинейность движения;

• развал регулируется за счет настройки угла, под которым по отношению к дороге в вертикальной плоскости расположены колеса.

Допускаются небольшие отклонения колес наружу или внутрь, но даже их сложно выдержать подручными средствами. Поэтому для решения этой задачи нужно обращаться в автосервисы, где имеются стенды развал-схождение и опытные специалисты. Так как современные стенды оснащены компьютером под управлением операционной системы, программное обеспечение, считывая информацию с датчиков, безошибочно определит состояние развал-схождения. Это позволяет добиться максимально точной регулировки положения колес.

Технические нюансы регулировки

Регулировка данного параметра способствует повышению уровня безопасности автомобиля, так как при симметричном расположении колес по отношению друг к другу улучшается управление машиной и ее устойчивость на дороге. Это гарантирует снижение вероятности заноса на поворотах, экономию топлива и увеличение эксплуатационного срока автопокрышек за счет медленного износа. В противном случае протектор автопокрышек изнашивается неравномерно. Возникающие дополнительные нагрузки на колеса приводят к большему потреблению мощности двигателя и, как следствие, увеличенному расходу топлива. Следовательно, проверять соответствие данных параметров норме необходимо регулярно, так как ввиду получаемых ходовой частью нагрузок постепенно значения отклоняются от нормы.

Как проверить развал схождение

Чтобы проверить развал схождение на соответствие нормам, достаточно загнать авто на регулировочный стенд и провести диагностику. Но чтобы не обращаться каждый раз в автосервис, можно самостоятельно узнать требуется ли такая регулировка или колеса стоят симметрично. Для этого достаточно обычной телескопической линейки. С ее помощью измеряется расстояние между нижней частью колес и верхней. Если значение нижней части меньше верхнего, то определенно колеса имеют развал по отношению друг к другу. Если нижнее значение больше верхнего, это говорит о схождении колес. В обоих случаях необходимо отрегулировать колеса до полной симметричности.

Сколько по времени делать развал схождения

Как отмечают специалисты автосервиса, по времени регулировать развал схождение в среднем приходится около 40 минут. Это значение уменьшается, если за ходовой автомобиля следят и все, что нужно, легко откручивается, а регулировка выполняется на современных 3d-стендах. При использовании более старого оборудования регулировки и закисании гаек на узлах ходовой части, может потребоваться не менее часа времени, чтобы выполнить все подготовительные работы, диагностику и настройку этого параметра.

Что учитывается при регулировке

Чтобы понять, как выполняется регулировка развала схождения, нужно знать несколько терминов и определений.

Такое понятие, как Кастер колеса — не что иное, как угол под которым расположена его поворотная ось по отношению к вертикали. Также существует отдельное понятие — кастер передней подвески. Он способствует прогрессивному наклону колес, установленных на передней оси туда, куда они поворачивают. Кроме того, этот угол учитывают еще и при диагностике наката, торможения и ускорения, определяя его влияние на эти факторы.

Важное значение при регулировке развал схождения имеет угол Аккермана. Оптимальный угол определяется по принципу Аккермана, с помощью которого можно выяснить идеальную геометрию рулевого управления. При установке корректного угла Аккермана, автомобиль становится более устойчивым при входе в повороты или движении по кривой.

Новости из мира УАЗ — Когда делать развал и схождение?

Каждый автомобилист должен знать, что одной из главных причин потери управляемости транспортного средства выступает неправильная регулировка углов установки колес. Ниже мы поговорим о том, что же такое «развал» и «схождение» и когда его надо делать.

Схождение

На рисунке ниже изображены передние колеса автомобиля. Здесь схождение – это разность расстояний А и Б. Когда А больше, чем Б, схождение колес называется положительным, в противном случае – отрицательным. Для автомобилей с передним приводом схождение колес передней оси делают нулевым (то есть А=Б), либо немного отрицательным.

Нормальный уровень схождения колес является очень важным фактором, напрямую влияющим на устойчивость транспортного средства. Его высчитывают путем вычитания расстояния между кромками шин в переднем положении из расстояния между кромками шин в заднем положении. Эти расстояния замеряются между одними и теми же точками обода. В случае, если результат измерения отличается от рекомендованной производителем автомобиля, необходимо выполнить регулировку.

Определить точный уровень схождения можно только на специализированной Станции техобслуживания, при этом предварительно проверяется надежность крепления рычага рулевой трапеции к поворотной стойке, качество соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага.

В случае проведения ремонта ходовой части следует предварительно отрегулировать углы подвески.

Отрегулировать уровень схождения можно посредством изменения длины рулевых тяг.

Для этого необходимо ослабить стяжные хомуты и повернуть регулировочные муфта на равную величину в противоположных направлениях, изменяя тем самым длину боковых тяг. После завершения регулировки хомуты затягиваются так, чтобы их концы не соприкасались между собой.

Развал

Развалом колес называется угол между вертикалью и плоскостью вращения колес транспортного средства. В случае, если верхняя часть автомобильного колеса наклонена наружу авто, то угол будет считаться положительным, а если вовнутрь – отрицательным.

На рисунке внизу изображен автомобиль спереди, на котором наглядно виден развал. Большинство производителей транспортных средств делают на своих машинах нулевой или несколько положительный развал. Для гоночных суперкаров может выставляться отрицательный уровень развала, благодаря чему достигается улучшение управляемости машиной.

Чтобы проверить уровень развала необходимо обеспечить нормальное давление воздуха в автомобильных шинах, при этом диски должны быть не погнуты, а рулевое колесо должно ходить свободно, в соответствии с нормой.

Также перед проверкой рекомендуется убедиться в исправности шарниров рычагов передней подвески, штоков амортизаторов и шаровых опор.

Чтобы отрегулировать развал необходимо изменить количество прокладок, установленных между осью нижнего рычага и поперечиной, либо повернуть эксцентрик на передней стойке. Для ряда отечественных авто существуют специальные пластины развала задних колес.

Когда нужно делать развал и схождение?

Есть несколько случаев, когда обязательно нужно делать регулировку:

• в случае замены отдельных деталей подвески автомобиля, к примеру, рулевых тяг или амортизаторов;
• если шины изнашиваются неравномерно с внешней или внутренней стороны;
• если автомобиль попал в аварию;
• если в процессе эксплуатации машина попала в яму или наехала на скорости на бордюр;
• если автомобиль часто эксплуатируется в плохих дорожных условиях;
• если вас не удовлетворяет управляемость вашей машины;
• если рулевое колесо стало крутиться заметно туже, чем раньше;
• если автомобиль ощутимо уводит в сторону при движении по прямой.

Как правильно сделать?

Чтобы точно проверить развал и схождение требуется использование специализированного оборудования. Быстрее и надежнее всего проверяются параметры на современных 3D-стендах, оснащенных высокоточными лазерными датчиками. Однако некоторые умельцы умудряются достаточно точно определять развал-схождения старыми, дедовскими способами с помощью зеркала.

Главное в этом деле – опыт и профессиональные знания специалиста, который выполняет работу. Иногда опытный спец может точнее определить развал-схождение «на глаз», чем новичок с помощью оборудования.

При этом обязательно следует предварительно проверить давление в шинах. Если упустить эту немаловажную деталь, то вся выполняемая работа окажется совершенно бесполезной. Кроме того, необходимо предварительно разгрузить свой автомобиль, либо использовать в диагностике таблицы с частичной нагрузкой на машину.

При работе важно также устранить биение колеса авто и возможные погрешности используемого оборудования. К примеру, если сайлент-блок имеет большой люфт, то регулировка углов подвески будет совершенно бесполезным занятием.

Мастер также должен будет использовать в работе данные по конкретному автомобилю (даже если регулировка компьютерная), и уже с их учетом проверять углы. После проведения проверки вам обязательно должны дать распечатку показаний до развала-схождения и после регулировки.

На многих современных авто подобная процедура зачастую не требуется. Современные подвески имеют такую конструкцию, которая полностью исключает вероятность изменения углов колес в течение длительного периода эксплуатации. Владельцу такого автомобиля нужно будет лишь периодически выполнять проверку подвески, особенно, если автомобиль попал в аварию, сильно наехал на бордюр, либо прошел ремонт подвески.

Развал-схождение и настройки подвески для дрифта — Сход-Развал Гид

Популярность автоспорта растет ежегодно. Экстремальное вождение славится своей зрелищностью и адреналином. Один из видов автоспорта — дрифт появился в Японии и за короткое время распространился по все миру. Поклонников у этой дисциплины много, проводятся многочисленные соревнования. Чтобы заниматься данным видом спорта, не достаточно обладать навыками высшего пилотажа, необходимо еще уметь настраивать автомобиль под свой стиль вождения. Во время заноса все узлы испытывают повышенные нагрузки. Поэтому важно, чтобы настройки подвески для дрифта были оптимальны.

Как сделать развал-схождение для дрифта

Развал-схождение для дрифта

Подвеска автомобиля

Углы установки колес влияют на поведение авто в движение. Развал-схождение – термины, с которыми знакомится каждый автолюбитель после покупки первого авто. Но все же стоит немного повторить теорию. Все углы бывают трех видов:

• Положительный;
• Отрицательный;
• Нулевой.

Относится это к развалу и к схождению.

Развал – угол отклонения плоскости вращения колеса от вертикали. Дрифт подразумевает частые повороты, поэтому для улучшения управляемости выставляется отрицательный развал. Оптимальный показатель находится в диапазоне от -2,5 до -3 градусов. Эти значения значительно больше, чем при настройках для стандартного вождения. Такой градус позволит компенсировать крен кузова от перегрузок в виражах, сохраняя оптимальное пятно контакта с дорожным покрытием.

Отрицательный развал

Регулировка развала проводится также и на задней оси автомобиля. Оптимальный показатель составляет -1,5 градуса. На стандартных авто присутствует нулевой развал задних колес, для прохождения заносов требуется оптимизация устойчивости. Ведущие колеса подвержены меньшим нагрузкам, чем управляемые, поэтому угол здесь не так велик.

Схождение определяется углом плоскости вращения к продольной оси автомобиля. Для повышения управляемости дрифт-кара на передней оси выставляется отрицательное схождение. Показатель индивидуален для каждой модели, а также зависит от стиля вождения. На задней паре ведущих колес выставляют либо нулевое схождение, либо положительно. Зависит от поведения автомобиля в заносе. Если машина нестабильна при прохождении поворота, то угол увеличивается в положительную сторону.

Кастер в дрифте

Если смотреть на авто с боку, то кастер – угол между поворотной осью и вертикалью. Более наглядно определяется склонением стойки стабилизатора. Положительному значению соответствует склонение в сторону салона. На всех современных автомобилях устанавливается такое положение. Оно позволяет снизить сопротивляемость качению, а также улучшает поворачиваемость.

Настройка кастера в дрифте

Значение кастера при настройке для дрифта значительно увеличивается. Это позволяет добиться максимального угла наклона колеса в сторону выверта, а также обеспечить точность отзыва на действие рулем. С увеличением значения, необходимые усилия для управления увеличиваются, поэтому рекомендуется изменять кастер постепенно, на 1-3 градуса.

Углы Аккермана

Как известно из уроков физики, в повороте колеса одной оси проходят разный по длине путь. Для того, чтобы исключить скольжение, устанавливается увеличенный угол поворота для внутреннего. Достигается это при помощи установки рулевых сошек под углом к рулевой рейке.

Автомобиль в дрифте

Во время заноса передние колеса повернуты не в сторону поворота, поэтому требуется серьезная перенастройка угла Аккермана для дрифта. Стандартное положительное значение будет тормозить переднюю ось, увеличивать износ покрышек. Чтобы убрать негативный эффект выставляется нулевое значение, при котором сошки располагаются параллельно рейке.

Оптимальной настройкой углов Аккерман является отрицательное. Повороты проходятся по обратной дуге, поэтому важно, чтобы колеса оказывали минимум сопротивления для сохранения скорости. Отрицательный показатель позволяет проходить внешнему колесу меньший путь, чем внутреннему, что и требуется, учитывая, что колеса обращены в противоположную сторону от поворота. Однако подобрать числовое значение затруднительно, потому что оно требует точных измерений угла вхождения в занос, что предсказать проблематично. Поэтому профессионалы используют малые отрицательные значения, регулируя их в зависимости от трассы.

Развал — схождение колес автомобиля

О процедуре регулировки развала схождения колес знают сегодня и люди далекие от автомобильного мира. Тем не менее не все хорошо понимают, что такое развал схождение, в чем его важность и когда следует производить проверку и регулировку развала схождения колес. Об этом мы и поговорим в данной статье.

Что такое развал схождение

Развал колес (англ. camber) — это угол, образованный средней плоскостью колеса и вертикалью, проходящей через точку пересечения средней плоскости колеса и опорной поверхности. Различают положительный и отрицательный развал:

• Положительным называется развал, когда верхние части колес на одной оси находятся на большем расстоянии друг от друга, чем нижние. Положительный развал намеренно используется на грузовых автомобилях. Связано это с тем, что при загрузке автомобиля с положительным развалом колес, развал может выйти в ноль или максимально приблизиться к этому значению.
• Отрицательным называется развал, когда верхние части колеса на одной оси находятся на меньшем расстоянии друг от друга, чем нижние. Отрицательный развал намеренно используется, чтобы увеличить устойчивость автомобиля при входе в повороты на высоких скоростях.
• При нулевом развале колес, когда верхние и нижние части покрышек находятся на одинаковом расстоянии вдоль одной оси друг от друга, удается достичь минимального износа покрышек.

Отклонение значений угла развала от нормы влияют на автомобиль следующим образом:

• Слишком большой отрицательный угол:
  • хорошая устойчивость авто в поворотах.
  • ухудшается сцепление колес при прямолинейном движении.
  • повышенный износ внутренней стороны шины.
• Слишком большой положительный угол:
  • хорошее сцепление колес с дорогой.
  • ухудшается устойчивость в поворотах.
  • повышенный износ наружной стороны шины.

Cхождение колес (англ. toe) — угол между продольной осью автомобиля и плоскостью вращения колеса. Различают суммарное и индивидуальное схождение:

• Индивидуальное схождение рассчитывается отдельно для каждого колеса. Это отклонение плоскости его вращения от продольной оси симметрии автомобиля.
• Суммарное схождение рассчитывается как сумма индивидуальных углов схождения левого и правого колес одной оси.

При положительном схождении (англ. toe-in) колеса взаимно повернуты внутрь по направлению движения, при отрицательном значении (англ. toe-out) – наружу. Отклонение значений угла схождения от нормы влияют на автомобиль следующим образом:

• Слишком большой отрицательный угол:
  • ухудшается выдерживание траектории движения.
  • повышенный износ шины с внутренней стороны.
  • острая реакция авто на рулевое управление.
• Слишком большой положительный угол:
  • ухудшается выдерживание траектории движения.
  • повышенный износ шин с наружной стороны.

Существует так же угол продольного наклона шкворня или Кастор. Его неправильные значения могут приводить к затруднениям в движении рулем и общему снижению управляемости авто в поворотах. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей.
Еще одним важным теоретическим моментом является то, что развал схождение, как собственно и кастор, выставляются только на передних колесах автомобиля.

Когда и для чего нужно делать развал схождение

Регулировка развала схождения проводится в условиях нашей реальности примерно каждые 15 – 20 тысяч километров пробега для отечественных автомобилей, и каждые 30 35 тысяч километров пробега для автомобилей иностранного производства. Но, это, так сказать, плановая проверка, а между тем, в ряде случаев следует производить проверку и регулировку сход развала и до положенного срока. Среди этих случаев можно отметить следующие:

• яма на дороге или иной жесткий удар по ходовой и подвеске;
• ремонт или замена шаровых опор, сайлентблоков, рычагов и так далее;
• ремонт рулевой рейки или замена наконечников рулевых тяг;
• высокая степень износа покрышек;
• проблемы с управляемостью автомобиля или удержанием его на прямой траектории движения;
• неоправданно быстрый износ покрышек;
• изменение дорожного просвета автомобиля.

Что обеспечивает правильное выставление сход развала и кастора?

• более длительный срок службы покрышек;
• высокая степень управляемости машины в поворотах и виражах;
• стабильное поведение автомобиля на дороге;
• более высокая отзывчивость машины на команды руля;
• незначительное снижение расхода топлива.

Важность правильной установки развала схождения колес можно выразить двумя словами – безопасность и экономия. А потому, пренебрегать этой процедурой не стоит в любом случае.

Как сделать развал схождение

Сегодня проверка и регулировка сход развала производится на станциях техобслуживания, оснащенных специальными стендами. Наиболее распространены сейчас, оптические и компьютерные стенды для регулировки развала схождения. Бесспорным преимуществом компьютерных стендов является учет положения задних колес в процессе регулировки развала схождения. Тем не менее, и на оптических стендах можно выставить практически идеальные углы установки колес. Но перед тем как регулировать развал схождение, следует убедиться в том, что передние шины сбалансированы и что ходовая работает штатно. Иначе, регулировать развал схождения нет никакого смысла.

В том случае, когда вы в процессе езды поймали достаточно глубокую яму или же замяли диск каким-либо иным способом, перед проведением проверки развала схождения поврежденный диск следует либо исправить на специальном станке, либо заменить. Кроме того, перед процедурой проверки и регулировки, обязательно проверяется давление в шинах. Разность этого давления может нивелировать всю работу и даже привести к обострению возникших проблем. Кроме того, знающие люди советуют раз в каждые десять тысяч километров пробега менять местами передние и задние колеса. Эта нехитрая процедура позволяет обеспечить равномерный износ автомобильных покрышек. Дело в том, что резина на передних колесах всегда изнашивается быстрее чем на задних.

Высокоточный сход-развал, развал-схождение Форд Фокус 3 руками профессионалов

Есть в современных автомобилях ряд систем и механизмов, требующих выставления их идеально точного положения или балансировки, а иногда и того, и другого одновременно. Так, например, чтобы КПД двигателя был высоким, величина теплового зазора его клапанов должна быть идеальной, это же относится к четкости работы газораспределительного механизма. Карданный вал (для задне- и полноприводных авто) – сбалансирован, а вот колеса и отрегулированы, и сбалансированы.

Параметры колес: балансировка, развал, схождение

Балансировка колес – как передних, так и задних, осуществляется при каждой замене шин или дисков. Если игнорировать эту процедуру, то даже на небольших скоростях машину начнет потряхивать, причем, с увеличением скорости уровень вибрации будет только возрастать. Это известно, пожалуй, всем.

А вот зачем нужно с точностью до градуса выставлять их положение – осуществлять коррекцию их положения в горизонтальной и вертикальной плоскостях – знают далеко не все владельцы автомобилей и нередко пренебрегают этой процедурой. И напрасно.

Развал и схождение – это взаиморасположение колес автомобиля относительно вертикальной и горизонтальной осей. Проще говоря, угол их наклона по отношению друг к другу и дороге. В идеале, все четыре колеса машины должны пребывать строго горизонтально по отношению к дороге, как бы ни наклонялся сам автомобиль в процессе движения – при поворотах и спусках-подъемах. Но на практике добиться этого, увы, невозможно. А если учесть, что передняя пара колес вдобавок ко всему еще и поворачивается, то их положение может быть идеальным лишь при движении по ровной прямой.

Развал

Специалисты рассчитали то положение, при котором при любых поворотах и наклонах кузова машины угол колес по отношению к дороге будет максимально близок к идеальному. Это достигается регулировкой их положения в вертикальной плоскости, иначе говоря, выставлением угла развала. Если их верх слегка завален внутрь, это принято называть отрицательным развалом; наоборот – положительным.

Важно! Величина этого угла меняется не только в процессе движения автомобиля, но и зависит от величины нагрузки на его оси. При увеличении этой нагрузки оси прогибаются, и развал становится все более отрицательным. Именно такое положение придает машине устойчивости на поворотах, поэтому, при регулировке этого параметра, колеса выставляют не под прямым углом, а слегка заваливают их верхние края внутрь. При этом углы наклона обоих составляющих одной оси должны быть одинаковыми, иначе пострадает не только устойчивость, но и управляемость машины. Вдобавок ко всему разные углы наклона повлекут за собой неравномерность износа протекторов шин.

Схождение

Схождение – это угол положения колес относительно горизонтальной плоскости. Казалось бы, при движении по прямой все четверо из них должны быть выставлены идеально ровно и быть параллельными друг другу. Ан нет. Если бы машина все время двигалась лишь прямолинейно, то тогда так бы оно и было, но при поворотах передним колесам приходится двигаться по дуге, причем, наружное двигается по дуге большего диаметра, нежели внутреннее относительно стороны поворота.

Чтобы обеспечить максимальную устойчивость машины при поворотах и одновременно уменьшить уровень износа покрышек, взаиморасположение колес регулируется и в этой плоскости. Этот параметр называется схождением. Он тоже может быть положительным и отрицательным. Если при взгляде на автомобиль спереди его колеса выглядят наклоненными друг к другу, схождение называют положительным, наоборот – отрицательным.

Заметки на полях: Величина этого угла настолько мала, что визуально заметить схождение практически невозможно. Тем не менее, эта величина крайне важна для обеспечения устойчивости автомобиля.

Важно! Развал и схождение – это два разные величины, никак между собой не связанные. Несмотря на то, что регулировка развал-схождения Форд Фокус осуществляется в процессе одного посещения автосервиса и производится на одном стенде, это две разные операции. Они производятся последовательно и для регулировки точности углов в разных плоскостях используются различные инструменты.

Развал-схождение Форд Фокус 3: регулировка

Развал передних колес на Форд Фокус, как и на практически всех переднеприводных автомобилях, выставляют слегка положительным. Что же касается тех же элементов задней оси автомобиля, то углы их наклона изначально выставляются на заводе в процессе сборки машины и последующей корректировке не подлежат. По крайней мере, до тех пор, пока с задней осью не возникнет проблем в результате серьезного износа ее компонентов или ДТП. В процессе же планового ТО сход-развал составляющих задней оси Форд Фокус 3 не производится.

Заметки на полях: Предложение автомеханика произвести сход-развал задних колес есть ни что иное, как просто попытка выманить у клиента деньги. От услуг таких специалистов следует отказаться раз и навсегда.

Регулировка развал-схождения Форд Фокус 3 производится на специальных стендах. Для этого автомобиль устанавливается на подъемник и на все его четыре колеса крепятся лазерные датчики, замеряющие угол наклона каждого из элементов с точностью до долей сотых градуса. Прежде, чем придать всем им идеальное (с точки зрения особенностей конструкции каждого конкретного автомобиля) положение, компьютер анализирует их реальное положение. В итоге по окончании процедуры регулировки владелец машины получает на руки карту, в которой указаны как их углы наклона до регулировки, так и после нее.

Этот документ имеет смысл сохранить, как минимум, до следующего посещения сервиса, дабы иметь возможность проследить уровень и скорость нарушения этих параметров в динамике.

Сход-развал Форд Фокус 3: признаки неверной регулировки

Как правило, настройка положений развала и схождения должна сохраняться на протяжении 25-30 тысяч километров пробега. Так что, если уже через 10 тысяч возникает необходимость в повторной корректировке величин этих углов, есть все основания провести диагностику передней подвески автомобиля, дабы выяснить причину неисправности.

О том, что параметры развала и схождения требуют вмешательства специалиста, можно понять по следующим признакам:

1. Ускоренный и, тем более, неравномерный износ шин – это первый и самый верный признак того, что пришло время посетить автосервис. Неравномерность износа может заключаться в том, что протектор на одной из покрышек снашивается быстрее, чем на другой – это говорит о неправильной регулировке развала. Если наружный край протектора стирается быстрее внутреннего или наоборот – требуется регулировка схождения.
2. Визг шин при поворотах – еще один признак неправильного схождения.
3. Вы заметили, что при движении по прямой машину ведет вправо или влево – нарушены регулировки либо развала, либо схождения, либо обе сразу.

Теоретически, выставление этих параметров, правда, с невысокой точностью, можно выполнить и самостоятельно. Но будьте готовы к тому, что идеальной траектория движения машины после подобной процедуры не станет. Даже зная требуемые параметры, достичь их без стенда и компьютера практически невозможно. Если по тем или иным признакам вы заметили серьезное нарушения параметров развал-схождения, а посетить автосервис возможности нет, то ничего не остается, как либо попытаться произвести регулировку самому, что, однако, не отменяет необходимость проведения этой операции специалистами на профессиональном оборудовании, либо все-таки целиком и полностью положиться на профессионалов. А до их помощи управлять машиной с максимальной осторожностью.

Важно! Неверно выставленные углы развала и схождения существенно снижают устойчивость и управляемость автомобиля.

Вы можете сделать свое собственное выравнивание — вот как!

CASTER : угол поворота при взгляде сбоку относительно прямого вверх и вниз.

Посмотрите иллюстрацию с роликом, чтобы понять эту характеристику выравнивания. Если этот угол поворота наклонен к задней части грузовика, это положительный поворотный механизм, и, конечно, если угол поворота направлен к передней части грузовика, он отрицательный. Посмотрите на это так: вы использовали тележку для продуктов, обратите внимание на задние колеса и то, как они установлены немного позади вертикальной оси рулевого управления, или передняя вилка мотоцикла наклонена назад, обеспечивая положительный поворот.Так что же произойдет, если заклинатель не выровнен? Вы могли бы заметить проблемы с прямолинейным отслеживанием, или, если бы оно было разным, грузовик тянул бы в сторону с менее сильным поворотом. Если обе стороны равны, но слишком отрицательно, рулевое управление будет казаться легким, грузовик будет блуждать, и будет трудно продолжать движение прямо. Если обе стороны равны, но слишком положительны, рулевое управление может быть тяжелым. Важно отметить, что некоторые могут возразить, что у вас не может быть слишком много положительного заклинателя.Помните, что не существует абсолютно правильных чисел, по которым можно было бы выровнять грузовик. Если вы энергичный водитель из учебника по развалу, вы могли бы извлечь выгоду из некоторых характеристик управляемости положительного кастера. Увеличенное пятно контакта шины с шиной при прохождении поворотов, повышенная реакция на поворот, улучшенная управляемость по направлению, улучшенное рулевое управление («ощущение»), улучшенное рулевое управление («самоцентрирование»). Фактически, если вы пытаетесь точно настроить свое выравнивание, лучше настроить кастер, чем развал. Почему, наверное, интересно, давайте посмотрим.Camber не улучшает поворот, в отличие от Positive caster. Развал не способствует износу шин, развал не улучшает курсовую устойчивость, развал отрицательно влияет на торможение и ускорение. Эта информация о выравнивании используется для высокопроизводительных установок. Если вы заметили переднюю часть Mercedes, BMW или Audi при резком повороте для парковки, вы увидите много положительных моментов. Точно так же, как высокопроизводительная настройка двигателей, вы можете выполнять высокопроизводительную «настройку» вашей подвески с выравниванием.

Освоение основ: регулировка углов установки колес

Современные системы рулевого управления и подвески — отличные примеры работы твердой геометрии.Регулировка углов установки колес объединяет все факторы геометрии рулевого управления и подвески, чтобы обеспечить безопасное управление, хорошее качество езды и максимальный срок службы шин.

Угол схождения передних колес описывается в терминах углов, образованных элементами рулевого управления и подвески. Традиционно проверяются пять углов центровки передних колес — качающийся, развал, схождение, наклон оси рулевого управления (SAI) и схождение на поворотах. Когда мы переходим от двухколесной к четырехколесной регулировке, мы добавляем в уравнение откат и угол тяги транспортного средства.Развал и схождение задних колес также должны быть проверены на схождение всех четырех колес.

Контроль износа шин и направление движения

Развал, схождение и схождение на поворотах — это углы износа шины. Если они неправильные, шины изнашиваются неравномерно и быстрее, чем обычно. Поскольку развал связан с наклоном оси поворота, SAI также можно рассматривать как угол износа шины. Кастер и отступ не являются углами износа шины, если только они не выходят за пределы спецификации. Все углы выравнивания являются углами управления направлением, что означает, что они влияют на рулевое управление и управление автомобилем.

Поиск и устранение неисправностей при жалобах на управляемость, езду или вибрацию транспортного средства начинается с знания того, что делает конкретный угол выравнивания и как все углы работают вместе. Прежде чем погрузиться в диагностику системы, подумайте о принципах работы системы. Поэтому давайте рассмотрим эти основные углы выравнивания с учетом типичных жалоб и устранения неполадок.

Кастер

Caster — это наклон оси поворота каждого переднего колеса, если смотреть сбоку от транспортного средства.Колесо измеряется в градусах угла. Если ось рулевого управления наклоняется назад, т. Е. Верхняя шаровая опора или точка крепления стойки находится за нижним шаровым шарниром, угол ролика будет положительным. Если ось поворота наклоняется вперед, угол ролика отрицательный. Размер колесика для задних колес не измеряется.

Caster влияет на устойчивость на прямой и возврат рулевого колеса. Высокий положительный кастер заставляет передние колеса двигаться прямо. Нормальное количество положительного ролика обеспечивает устойчивость и заставляет рулевое колесо выпрямляться после поворота.С другой стороны, положительный заклинатель увеличивает усилие, необходимое для поворота колеса. Рулевое управление с усилителем позволяет использовать более положительный ролик, чем было бы допустимо при ручном управлении.

Слишком маленький ролик может сделать рулевое управление нестабильным и привести к вибрации колес. Чрезвычайно отрицательный кастер и связанная с ним вибрация могут способствовать чрезмерному износу передних шин. Если заклинатель неравномерен из стороны в сторону, машина будет тянуть в сторону с менее положительным (или более отрицательным) колесом. Помните об этом при поиске и устранении неисправностей, связанных с тягой или блужданием автомобиля.

Развал

Развал — это наклон колеса от истинной вертикали, если смотреть спереди автомобиля. Как и у кастера, развал измеряется в градусах угла. Если кажется, что шина наклоняется наружу вверху, угол развала положительный. Если верх шины наклоняется внутрь, угол развала отрицательный.

Zero camber — идеально вертикальное колесо и шина — вызывает наименьший износ шин. Положительный развал приводит к большему износу внешнего протектора шины, чем внутреннего протектора; отрицательный развал имеет противоположный эффект. Инженеры разрабатывают небольшие элементы с положительным или отрицательным развалом в подвеске автомобиля, чтобы облегчить управление и рулевое управление. Нормальные углы развала практически не влияют на износ шин, но экстремальный развал приводит к заметному аномальному износу шин и сокращает срок их службы.

Положительный развал, как и положительный поворот, влияет на устойчивость при движении по прямой и возврат рулевого колеса. Когда автомобиль поворачивает, внешняя подвеска имеет тенденцию подниматься на колесе из-за положительного развала колес. Когда колесо возвращается прямо вперед, вес автомобиля давит на ось рулевого управления и помогает выпрямить колесо.

Отрицательный развал препятствует склонности шины к боковому скольжению при прохождении поворотов. Это также может увеличить усилие рулевого управления. Большинство легковых и легких грузовиков имеют положительный развал, но многие гоночные автомобили и некоторые высокопроизводительные уличные автомобили имеют отрицательный развал.

Задние колеса обычно имеют нулевой развал, но некоторые независимые задние подвески имеют некоторый (обычно отрицательный) угол развала колес. Если углы переднего развала не равны из стороны в сторону, автомобиль тянется в сторону с большим положительным развалом.Неравномерный развал задней части также может повлиять на управляемость автомобиля.

носок

Схождение колес — это ориентация колес, если смотреть сверху. Пара передних или задних колес, направленных внутрь по передним краям, имеет схождение; колеса, направленные наружу, имеют схождение. Угол схождения передних или задних колес измеряется в долях дюйма, миллиметрах или долях градуса.

Колеса с нулевым схождением, направленными прямо вперед, вызывают наименьший износ шин. Чрезмерное схождение или схождение вызывает незначительный износ протектора шины.Слишком большое схождение приводит к изнашиванию внешних краев протектора, со скошенными краями на внутренней стороне каждого ряда протектора. Слишком большой разбег имеет противоположный эффект.

Передние колеса обычно сносятся на заднеприводных автомобилях и выставляются с носком на переднеприводных, чтобы компенсировать изменения в рулевом тяге и шинах во время движения. Когда автомобиль движется, схождение уменьшается (или исчезает), потому что колеса выпрямляются при ускорении, а рулевая тяга слегка прогибается.

Смещение схождения или отбойное рулевое управление происходит, когда рулевая тяга имеет неправильную длину или установлена ​​под неправильным углом.Конец внешней поперечной рулевой тяги перемещается вверх и вниз при сжатии и растяжении подвески. Если длина или угол поперечной рулевой тяги неправильные, она вытягивает или толкает рулевой рычаг и направляет колесо в новом направлении. Водитель ощущает это, когда рулевое колесо дергается в сторону, когда автомобиль наезжает на неровность или провал.

Схождение на поворотах

Схождение на поворотах также называется радиусом поворота, или углом Аккермана. При повороте автомобиля внешнее переднее колесо поворачивается под меньшим углом, чем внутреннее.Из-за этого передние колеса выскакивают при прохождении поворотов.

Некоторое схождение при поворотах необходимо, потому что внешнее колесо должно поворачиваться на большем радиусе, чем внутреннее колесо. Если бы углы поворота колес были равны, внешняя шина изнашивалась бы при повороте на меньшем радиусе.

Схождение на поворотах заложено в геометрию рулевого управления транспортного средства и должно быть одинаковым как в правом, так и в левом направлениях. Схождение на поворотах не регулируется. Неравные углы из стороны в сторону или отклонения от спецификации вызваны повреждением автомобиля.

Наклон оси рулевого управления

Наклон оси поворота (SAI) — это наклон оси поворота от вертикали, если смотреть спереди. Это угол, образованный линией, проходящей через центры нижнего и верхнего шаровых шарниров опоры стойки. Как и кастер, SAI влияет на управляемость и устойчивость. В подвеске, не имеющей большого кастера, высокий SAI может обеспечить надежное рулевое управление и стабильность.

SAI плюс угол развала образуют то, что называется включенным углом.Если развал положительный, включенный угол больше SAI; если развал отрицательный, включенный угол меньше SAI. Знание SAI, развала и включенного угла может помочь вам диагностировать проблемы в поворотных кулаках и подвеске.

Угол тяги

Угол тяги — это угол между геометрической осью автомобиля и направлением, в котором направлены задние колеса. Если задние колеса направлены прямо вперед, линия тяги и геометрическая осевая линия совпадают, и угол тяги отсутствует.Когда автомобиль движется по прямой, задние колеса поворачивают его по линии тяги, поэтому нулевой угол тяги идеален.

Регулировка схождения заднего схождения должна корректировать угол тяги, но конструкция задней подвески может не позволять корректировать схождение. Если угол тяги не может быть устранен, выровняйте передние колеса по линии тяги, а не по геометрической центральной линии автомобиля. Выравнивание передних колес по осевой линии с движением задних колес по другой линии осевого давления может привести к одному или всем из следующего: искривленное рулевое колесо, неправильный развал и схождение передних колес при движении, ускоренный износ шин или тяга.

Неудача

Откат — это состояние, при котором одно колесо оси находится впереди или позади другого колеса по отношению к шасси. Откат на ходу фактически предусмотрен для некоторых транспортных средств, таких как старые грузовики Ford с передними осями с двумя двутавровыми балками, но неправильное откатное движение чаще всего возникает в результате повреждения при столкновении. Чрезвычайно неровный ролик также может вызвать смещение передних колес.

дорожный просвет

Строго говоря, дорожный просвет — это не угол выравнивания.Однако это может повлиять на другие углы, особенно на заклинатель. Многие производители указывают положения измерения дорожного просвета для регулировки выравнивания. Клиренс часто измеряется в нижней части передней или задней панели коромысла или в верхней части колесной арки. Поскольку панели кузова транспортного средства не являются наиболее точными точками данных (с возможностью повреждения в результате столкновения), дорожный просвет более точно измеряется по точкам на подвеске или раме.

Многие грузовики оснащаются колесами и шинами различных размеров, вариантами подвески и подъемными комплектами.Поэтому производители грузовиков часто указывают разные углы ролика для разной высоты езды на одной и той же базовой модели грузовика.

Начните с жалобы клиента

Клиенты редко жалуются на «неправильный угол Акермана», «слишком много колесика» или даже на изношенные втулки поперечного рычага. Их жалобы обычно указывают на последствия проблем с рулевым управлением и подвеской, а не на их причины. Жалобы владельца, связанные с регулировкой углов установки колес, обычно связаны с плохим управлением, жестким рулевым управлением, вибрацией или износом шин. Первым шагом в диагностике проблемы является определение категории, к которой она относится. Тщательное дорожное испытание, за которым следует тщательный осмотр, поможет вам правильно начать работу.

Последнее слово: проверьте шины

Перед тем, как начать дорожное испытание, внимательно посмотрите на шины. Большинство легковых и легких грузовиков должны иметь четыре шины одинакового размера и рисунка протектора. По крайней мере, пара на каждой оси должна быть одинакового размера и иметь примерно одинаковые формы износа.

Затем проверьте давление в шинах.Иногда вы обнаруживаете, что шина перекачана, но, вероятно, две трети шин, катящихся сегодня по шоссе, недокачаны. Приведите все четыре шины к рекомендованному давлению. Большинство владельцев автомобилей будут удивлены тем, как простая проверка давления в шинах может решить такие проблемы, как блуждание автомобиля, тяговое усилие при торможении, жесткое рулевое управление и плавность хода.

Во время оценки дорожных испытаний и измерений центровки помните об основных целях углов выравнивания и о том, как все они работают вместе для поддержания баланса движения автомобиля.

Скачать PDF

Регулировка углов установки колес — развал, рицинус и схождение

Наиболее прямая установка углов установки колес даст вашим шинам наибольшее пятно контакта, а также наиболее равномерный износ протектора. Но когда дело доходит до небольших вылетов, больших выступов и широких колес, вы не всегда можете найти колеса, которые идеально подошли бы вашим крыльям. Регулировка развала — один из способов изменить стойку. Но прежде чем вы это сделаете, вы должны знать некоторые основы настройки подвески и колес.Слишком большой отрицательный развал ухудшит качество покрытия шин и снизит производительность, но каким-то образом это стало самой крутой вещью со времен вечеринок. Я не знаю, что такое отрицательный развал. Это определенно кричит «потеря производительности». Но в то же время VIP-автомобиль, дрифт-кар или автомобиль в стиле босодзоку — ничто без него. Каким-то образом сильно заниженные автомобили с экстремальным развалом вызывают у мужчин естественное влечение, как и молочные железы противоположного пола. Вот некоторые из основных правил, которые вы должны знать, прежде чем испортить свою машину.Теперь даже не заставляйте меня заниматься растяжкой шин.

Схождение
Схождение — это выравнивание двух колес по одной оси. Регулировка развала лишит вас настроек носка. Схождение или схождение вызывают ненадлежащий износ шин. Как и при катании на лыжах, когда пальцы ног внутрь, вы теряете скорость.

Фото 2/7 | Регулировка развала колес, роликов и носков — прямо (или нет)

Развал
КАМБЕР — угол лицевой поверхности колеса по отношению к линии 90 ° от земли.Развал влияет на сцепление с дорогой, износ шин, износ протектора и управляемость. Вы могли заметить, что ваши шины изнашиваются с внутренней стороны из-за небольшого отрицательного развала колес.

Фото 3/7 | Регулировка развала колес, роликов и носков — прямо (или нет)

Колесо
Колесо — это угол между колесом и осью поворота, обычно верхней частью стойки. Когда у вас есть положительный заклинатель, колесо будет перед цилиндром. Колесо напрямую влияет на скорость вращения рулевого колеса и радиус поворота. Представьте, что вы толкаете тележку или едете на велосипеде. С положительным развалом все намного проще.

Фото 4/7 | Регулировка развала колес, роликов и носков — прямо (или нет)

Радиус царапания (смещение поворотного шкворня)
Если вы проведете ось поворотного шкворня полностью вниз до земли, и она ударится по центру шины в той же точке, что и земля, тогда у вас будет нулевой радиус царапания.Если он ударяется о землю перед центром шины, значит, ваш шкворень смещен. Слишком большое смещение шкворня (или радиус скребка) вызовет повышенное усилие рулевого управления и более сильную отдачу рулевого колеса, а также повлияет на торможение и управляемость. Изменение смещения колеса напрямую влияет на радиус чистки.

Шины 101 при растяжении, центровке и неравномерном износе транспортных средств :: Сервисная служба Souza

Мы все время говорим с людьми, которые думают, что, поскольку их машина не тянет с одной стороны на другую, она должна быть выровнена.К сожалению, это ненадежный тест. У транспортного средства может быть тяга и изнашиваться шины, или он может ехать идеально прямо и изнашивать шины в спешке. В этой статье мы обсудим общие причины буксировки автомобиля — выравнивание или иное. Для этого разделим эту статью на три части:

• Регулировка и тяга автомобиля
• Неравномерный износ и тяга автомобиля
• Другие причины тяги автомобиля

Выравнивание и тяга автомобиля

Тяговое усилие автомобиля может быть вызвано перекосом, но также может быть вызвано неравномерным износом шин, заниженной шиной с одной стороны или отслоением шины.В этой статье мы будем возвращаться к выравниванию и конкретным видам неравномерного износа, которые оно вызывает, но в этом разделе мы имеем дело с тяговым усилием транспортного средства и постараемся объяснить наше вступительное заявление.

Центровка имеет три основных параметра: развал, поворот и схождение.

Развал — это наклон шины сверху вниз. Если шина наклоняется вверху (по направлению к автомобилю), она имеет «отрицательный» развал. Если он наклоняется вверху (в сторону от автомобиля), он имеет «положительный» развал.Типичный развал на современных автомобилях составляет от 0 до 2 градусов отрицательного (вверху), в то время как во многих классических автомобилях (от 50 до 70) используется положительный развал от 0 до 1 градуса (вверху). Изгиб может вызвать тягу, но не потому, что он крайне отрицательный или положительный, а потому, что он различается от стороны к стороне. Если причиной вашего тяги является развал, он всегда будет тянуть в сторону с большим развалом (от отрицательного к положительному). Если у вашего автомобиля отрицательный развал 0,5 градуса с одной стороны и отрицательный развал в 1 градус с другой стороны, он будет тянуть до.Сторона 5 градусов (поскольку -5 больше -1). Или, если у него положительный развал на 1 градус с одной стороны и положительный развал 0,5 градуса с другой, он будет тянуть до 1 градуса (поскольку 1 больше 0,5). Тем не менее, разница в разгибе из стороны в сторону не приведет к износу шин, только экстремальный развал, отрицательный или положительный, вызовет износ шин, но этот износ будет относительно медленным.

Caster немного сложнее объяснить, но он связан с углом между шарнирами или на тележке с распоркой от верха стойки до нижнего шарнира.Вы можете представить этот угол как вилку велосипеда. Велосипедные вилки наклонены вперед внизу (или к автомобилю вверху), что является «положительным» колесиком. Положительный кастер — это то, что позволяет вам ездить на велосипеде без рук. То же самое и с четырехколесными автомобилями. Если у вас недостаточно положительного ролика (вилка слишком мало наклонена вперед), машина будет блуждать и чувствовать себя нестабильно. Если у вас слишком много положительного заклинателя, машину будет труднее повернуть. Однако, как и в случае с развалом, тяговое усилие транспортного средства вызвано не слишком большим или слишком маленьким колесиком, а боковым дисбалансом.Насколько нам известно, все четырехколесные автомобили спроектированы с положительным роликом (вилка направлена ​​вперед внизу). Итак, мы говорим о более-менее позитивном заклинателе. Изгиб может тянуться к положительному положению (больший наклон вверху), но заклинатель будет тянуть в сторону отрицательного или меньшего заклинания. Итак, если вы думаете о двух передних колесах как о паре велосипедных вилок, разнесенных на расстоянии, более положительный поворот на одной стороне будет означать, что одна из вилок «велосипеда» была дальше вперед, чем другая, (хотя это на самом деле просто угол, измеряемый в десятых градусах).Таким образом, автомобиль будет тянуть в сторону с «вилкой» дальше назад. Опять же, заклинание, как и изгиб, может вызывать натяжение, но заклинание редко вызывает большой износ. (Примечание: самоустанавливающееся колесо имеет значение только для вращающихся колес, поэтому, если у вашего автомобиля нет рулевого управления задними колесами, его можно будет регулировать только спереди.)

Toe in просто как звучит. Если вы смотрите вниз на свои ступни, и ваши пальцы ног находятся дальше, чем ваши пятки, это имитирует «носок наружу», если пальцы ног находятся дальше, чем ваши пятки (косолапость), что имитирует «носок внутрь».Очевидно, у вас могут быть даже пятки и пальцы ног (ноль зацепа) или один указывающий и один внутрь. Однако, даже если один находится внутри, а другой нет, вы просто поверните рулевое колесо, чтобы ехать прямо по дороге. Таким образом, схождение (или наружу, или и то и другое) определенно может сделать ваше рулевое колесо кривым при движении по прямой, но почти никогда не вызывает тяги. С другой стороны, хотя это может и не вызывать тяги, это единственная главная причина преждевременного износа шин. При достаточной погрешности в носке ваши шины могут изнашиваться в очень большой спешке, худшее, что мы видели, — это 3 дня на новых шинах! И 5000 миль на новых шинах вовсе не редкость, даже если автомобиль может идеально двигаться по дороге!

Итак: развал и кастинг заставят ваш автомобиль тянуть, если они неровные, но вызовут небольшой износ шин, в то время как схождение не заставит ваш автомобиль тянуть, но может вызвать чрезвычайно быстрый износ шин.Вот почему ваш автомобиль может тянуть и не изнашивать шины, или он может ехать по прямой и в спешке разрушить их!

Неравномерный износ и тяга автомобиля

Мы должны предварить это, сказав, что наиболее неравномерный износ вызван несоосностью. Однако, если вы выровняете автомобиль, а шины по-прежнему имеют неравномерный износ, автомобиль часто будет тянуть. Это одна из причин, по которой необходимо различать натяжение, вызванное износом, и натяжение, вызванное выравниванием. Конечно, выравнивание могло вызвать износ, но тогда износ может вызвать натяжение.

Существует два основных типа неравномерного износа, из-за которых автомобиль может тянуть: задирание и односторонний износ. «Купирование» — это термин для рисунка износа, когда блоки протектора по окружности шины имеют высокие и низкие точки. Один тип коробления может быть вызван перекосом задних колес переднеприводных автомобилей. Другой, более распространенный тип купирования — это норма для передних колес с полным приводом и некоторых коммерческих автомобилей. Второй тип также встречается на некоторых легковых автомобилях, но встречается реже.В любом случае этот тип износа определенно может привести к буксировке автомобиля. В большинстве случаев единственное, что можно сделать для этого типа износа, — это оставить шины вращенными. Конечно, это тоже может вызвать тряску, но это уже другая статья.

Другой распространенный тип износа, который может вызвать натяжение, — это износ с одной стороны. Это вызвано выравниванием или заложено в конструкции автомобиля. То, что здесь происходит, похоже на то, что происходит, когда вы катите стаканчик из пенопласта по земле, он катится по кругу.В этом случае, если это не внутренняя проблема конструкции, выравнивание необходимо для устранения проблемы износа. Однако выравнивание транспортного средства только предохранит шины от ухудшения, если вы не замените шины или не поверните их назад, транспортное средство все еще может тянуть после того, как оно выровнено.

Отделившаяся шина также приведет к тяговому усилию, если она находится спереди. Хотя технически это не неравномерный износ, на самом деле это одно и то же. Разделенная шина — это когда слои шины начинают расслаиваться или «разделяться».Есть два типа разделения: боковина и протектор. Отслоение боковины — это выпуклость сбоку, обычно идущая от обода к поверхности протектора. Это почти всегда вызвано каким-либо повреждением, а не дефектом. Это может вызвать тягу, но не всегда. Отслоение протектора обычно наблюдается только после того, как шины стареют или изношены, и обычно является дефектом, но также может быть вызвано повреждением. Наиболее распространенным типом является выпуклость вдоль боковой поверхности протектора в одном месте.Когда это происходит спереди, это отталкивает автомобиль от отделенной стороны шины. (Таким образом, даже если неисправная шина находится с левой стороны, она все равно может тянуть вправо.) В качестве примечания, предупреждающим знаком для отделенной шины будет колебание автомобиля (переднее или заднее) на скорости от 15 до 20 миль в час.

Другие причины тяги автомобиля

Возможно, самая частая другая причина — это одна из низкорасположенных шин. Очевидно, протекающая шина должна быть исправлена, и это должно решить проблему. Большинство других причин тяги транспортного средства довольно неясны.Единственное, что мы видели больше нескольких раз, — это липкий тормозной суппорт. Мы даже видели, как тормозные суппорты срабатывают только тогда, когда они сильно нагреваются. Однако главный момент здесь в том, что тяга автомобиля может быть вызвана различными механическими проблемами, поэтому шины и выравнивание — не единственные причины тяги, а лишь наиболее распространенные.

Camber, Caster, схождение / схождение nader bekeken

Развал, кастер, схождение / схождение объяснено

Ниже вы найдете объяснение положений колес развала, кастера и схождения / схождения.Сначала мы покажем вам, что означают эти термины. Далее мы объясним, как эти положения колес влияют на управляемость автомобиля.

КАМЕРА
Развал — это угол поворота колес по отношению к дороге, если смотреть спереди (перед автомобилем). Попробуйте представить вертикальную линию, проходящую через центр протектора шины. (Мы будем называть это «центральной линией»). При 0º эта линия будет перпендикулярна дороге. (Чернить). Если эти «центральные линии» образуют V-образную форму, мы называем это «положительным изгибом» (красной линией).«Отрицательный изгиб» возникает, когда эти линии образуют А-образную форму (синяя линия).

КАСТЕР
Здесь мы смотрим на машину со стороны. Теперь представьте линию, проходящую через ось поворота. Это ось, вокруг которой будут вращаться передние колеса при повороте. Обычно он проходит через шарниры верхнего и нижнего кулаков или через центральную линию точек поворота MacPherson.Зеленая линия указывает на «положительный ролик», поэтому верхняя часть этой линии наклонена к задней части автомобиля. Красная линия показывает «отрицательный заклинатель». Положительный ролик отвечает за эффект самоцентрирования, обеспечивающий устойчивость при движении по прямой. Это похоже на передние колеса тележки для покупок.

Схождение и схождение, также известное как положительный и отрицательный носок
Теперь посмотрим на машину сверху.Представьте себе линии в направлении движения, проходящие через центр протектора шины. (Имеется в виду положение колес). Красные линии показывают «положительный схождение», что означает, что линии пересекаются перед колесами («А-образная»). Зеленые линии показывают «отрицательный схождение», где линии пересекаются за колесами («V-образная форма»).

Часть 2: Как развал, наклон, положительный и отрицательный схождение влияют на поведение при вождении?

Развал
Развал обычно составляет от 0 градусов до 6 градусов (отрицательный).При прохождении поворотов кузов автомобиля начинает крениться / наклоняться. Это может привести к более положительному развалу колес (в зависимости от геометрии колес). Отрицательный развал компенсирует этот эффект, вызывая большую поверхность контакта между шинами и дорогой («след»). Это приводит к большему сцеплению с дорогой и устойчивости на поворотах. Кроме того, отрицательный развал вызывает приложение силы к колесам, которую мы называем «осевой развал». Эта сила хочет подтолкнуть колеса к центру автомобиля.

Если смотреть с высоты дорожного просвета, во время сжатия подвески будет возникать все более отрицательный развал (в зависимости от геометрии колес). При правильной регулировке развала шины изнашиваются более равномерно.

Вопрос Всегда ли отрицательный развал является положительным явлением?
Ответ №
Почему это вызывает больший износ внутренней части шин при движении по прямой. В случае экстремального отрицательного развала сцепление шин с дорожным покрытием может снизиться.Это связано с уменьшением контактной поверхности.

В идеале, шины всегда должны быть под прямым углом (перпендикулярно) к дороге при любых обстоятельствах. Для легкового автомобиля это будет сложнее, чем для гоночного. Причина в том, что у легкового автомобиля больший ход подвески, более мягкая подвеска и больший крен кузова. Мы также хотим, чтобы шины прослужили как можно дольше, но для гоночного автомобиля они должны прослужить достаточно долго, чтобы достичь отметки финиша. В зависимости от типа гонки, квалификации, спринтерской гонки или гонки на выносливость можно выбрать разные настройки.Это означает, что для уличных / беговых автомобилей необходимо найти компромисс. Обычно это приводит к изгибу от -½ до -2 градусов (отрицательный).

Для большинства уличных автомобилей существует ограниченное пространство для регулировки развала колес. «Диапазон настроек» часто составляет не более +0,5 и -1,5 градусов.

КАСТЕР (или КАСТОР)
Обычно это значение находится в диапазоне от 1 до 10 градусов положительного значения.

Вообще говоря, кастер применяется только к передним (т. Е. Рулевым) колесам.

Caster, помимо прочего, необходим для устойчивости на прямой линии, что также называется «эффектом самоуправления». Чтобы лучше понять заклинателя, мы проиллюстрируем его на передних (т. Е. Рулевых) колесах тележки для покупок. Если бы вы повернули эти колеса на 180 градусов, то у них был бы отрицательный кастер. Тележку теперь намного сложнее толкать (и она может даже заблокироваться). Он внезапно стал непредсказуемым и нестабильным. Положительный кастер также влияет на развал при рулевом управлении.Внешнее колесо получит более отрицательный развал, в то время как внутреннее колесо получит меньший отрицательный развал. Это явно приносит пользу сцеплению.

Более положительный ролик обеспечивает большую «обратную связь» во время вождения, особенно без усилителя рулевого управления. Вы можете подумать: чем больше положительного заклинателя, тем лучше. Однако это не так. По мере увеличения кастера рулевое управление становится тяжелее. И еще один минус. При повороте положительный кастер вызывает следующий эффект. Если есть более положительный ролик, динамическое давление колеса останется на внутреннем колесе, тем самым увеличивая сцепление с дорогой в передней части автомобиля.

Вообще говоря, установить заклинателя очень сложно, если вообще возможно. Применение пластин изгиба / ролика Intrax позволяет мгновенно настроить как кастер, так и изгиб.

Схождение / схождение (положительный и отрицательный)
Это влияет на 3 важные характеристики вождения.
1. Износ шин.
2. Устойчивость к прямой.
3. Момент прохождения поворотов.

Для минимального износа шин было бы идеально, если бы шины были параллельны во время движения.Другими словами, ни положительного, ни отрицательного схождения, поэтому 0 градусов.

В автомобиле с передним приводом этого можно достичь за счет небольшого отрицательного статического схождения. У заднеприводного автомобиля действительно должно быть немного положительное схождение в таких условиях. Это особенно актуально для уличного использования. Для гонок это зависит от типа машины, шин и геометрии колес. Для заднеприводной машины отрицательное схождение передних колес и положительное схождение задних колес — обычное явление.

Существует разница между «статическим» и «динамическим» отслеживанием. Мы наблюдаем это в основном с переднеприводными автомобилями, но это также встречается и с заднеприводными автомобилями с независимой подвеской колес. При высвобождении движущих сил импульс приводных валов вызывает большую нагрузку на подвеску, а также на ее шарниры и соединительные элементы. Это приведет к искажению конструкции подвески. Ведущие колеса хотят двигаться вперед и получают положительный схождение.Особенно это касается трамваев. За счет применения гибкой резины для комфорта и снижения шума в этих типах подвески появляется гораздо больше подвижности. Вот почему статическое отслеживание часто начинается с некоторого отрицательного зацепа.

Высокий схождение приведет к «съеданию» внутренних краев шин, что приведет к дополнительному износу. Большое схождение приводит к большой нагрузке на внешнюю часть шин.

Отрицательное схождение в основном улучшает реакцию на рулевое управление.Положительный носок в основном увеличивает устойчивость прямой линии.

Иногда схождение или схождение применяется для другого эффекта: температуры шин. Очень важно, чтобы гоночные шины достигли надлежащей рабочей температуры, чтобы обеспечить максимальное сцепление и производительность. Когда шины остаются слишком холодными, решение может помочь так называемый эффект трекинга. Этот эффект скрабирования также оказывает очищающее действие на протектор шины. Это означает, что тормоза можно будет использовать с большей силой, и в углах будет больше сцепления с дорогой.

Легковые автомобили в основном имеют схождение (положительное схождение), так как в этом случае поведение рулевого управления приносится в жертву устойчивости на прямой. Для гоночных автомобилей поведение рулевого управления более важно, чем устойчивость на прямой, поэтому здесь предпочтительнее схождение (отрицательное схождение).

В случае независимой подвески задних колес действуют также схождение и схождение. Грубо говоря, эффекты такие же, как и с передними колесами.

ЗАКЛЮЧЕНИЕ

Все вышеперечисленное имеет большое значение для управляемости и других вопросов, таких как износ шин, и давайте не будем забывать об удовлетворенности водителя.Поэтому наш совет: используйте только заводские настройки по умолчанию или значения, которые были проверены и подтвердили правильность, в качестве отправной точки для хорошей настройки вашего шасси. При замене пружин, демпферов и / или пластин развала необходимо снова отрегулировать углы установки колес. Не пытайтесь сэкономить, не используя профессиональные услуги по регулировке углов установки колес на современном оборудовании. Это потенциально может полностью испортить ваши вложения в улучшение шасси. Ходовые качества могут ухудшиться до такой степени, что вы даже не заметите улучшения новой подвески.Внезапно изношенные шины могут преподнести неприятные сюрпризы. Например, опасные ситуации могут возникнуть из-за нестабильности на прямой / в поворотах и ​​/ или при торможении.

Мы надеемся, что информация, представленная на этой странице, расширила ваше понимание шасси автомобиля и заставила вас осознать его важность. Надеемся, вам понравится безопасное и ответственное вождение автомобиля!

Наконечники для выравнивания

— FAST

Правильная регулировка подвески имеет решающее значение для управления любым автомобилем.Не зная, на чем вы водите, мы не сможем дать вам конкретных советов по регулировке. Каждая машина отличается как в том, что она требует, так и в том, что на ней можно отрегулировать. Однако у каждой машины одни и те же параметры центровки… независимо от того, можно ли их легко отрегулировать на этой машине или нет. Существуют также общие типовые настройки этих показателей для повышения производительности. Эти основные концепции будут рассмотрены ниже.

Что такое Камбер?

Это тот, о котором вы, наверное, слышали больше всего.Это потому, что это во многом связано с хорошим прохождением поворотов. Развал — это угол, на который верх шины отклоняется от центра автомобиля. Для наших целей мы действительно хотим, чтобы верх шины наклонялся к центру автомобиля. Это называется отрицательным развалом. Отрицательный развал — это хорошо! Если развал отрицательный, когда автомобиль направлен вперед и в состоянии покоя (статический развал), он будет ближе к нулю на внешнем колесе в повороте. Проще говоря, это означает, что пятно контакта шин, на которые приходится большая часть веса автомобиля, когда вы поворачиваете, будет почти идеально ровным на асфальте.Смотри, я же сказал тебе, что это хорошо!

Что такое Toe?

Возможно, вы тоже слышали об этом. Схождение — это угол, на который передняя часть шины направлена ​​внутрь по прямой. С ним весело играть. Вы можете подумать, что нулевое схождение (когда колеса направлены прямо) — это способ сохранить машину на прямой. Не совсем так. Для устойчивости на прямой нужно небольшое схождение. Для более быстрой реакции на рулевое управление главное — схождение. Когда мы углубимся в детали, вы поймете, что хорошее выравнивание может использовать понемногу каждого из них.

Что такое Кастер?

Не так популярно для обсуждения, но все же очень важно. Ролик — это угол, на который центр оси поворота наклонен вперед. Подумайте о передних колесах типичной тележки для покупок. «Ось поворота» на этих колесах наклонена назад (отрицательный кастер), что делает управление тележкой для покупок практически без усилий и не дает ей никакого врожденного желания катиться по прямой. Противоположный пример — мотоцикл в стиле «чоппер» с длинной вилкой, идущей к переднему колесу.Ось рулевого управления на этом байке наклонена НАПРАВИЛЬНО назад (положительный кастер), и он будет иметь тенденцию двигаться прямо за счет того, что будет немного труднее повернуть. Основные эффекты точно такие же на вашем автомобиле, но может быть и другой побочный эффект, если ваш автомобиль имеет подвеску на двойных поперечных рычагах. При сжатии подвеска этого типа приобретает небольшой отрицательный развал. Если у вас больше кастера, вы получите больше прироста отрицательного изгиба при сжатии. По этой причине вы часто будете видеть людей, рекомендующих «максимально достижимый положительный заклинатель».Подробнее об этом позже.

Вот и все, ребята. Эти три небольшие регулировки спереди и сзади — все, что нужно для выравнивания.

Заводские характеристики центровки

Теперь, когда вы знаете, что это за настройки, и немного понимаете, что они делают… где вы хотите их установить ??? Начнем с рассмотрения заводских спецификаций центровки. Где фабрика собиралась для вас ставить вещи? В качестве примера приведем заводские характеристики Miata 1996 года выпуска:

.

Развал переднего колеса: -0.От 6 до +1,4 градусов
Передний ролик: от +3,4 до + 5,4 градусов
Передний носок: от -0,05 до +0,35 градусов

Задний развал: от -1,7 до +0,3 градуса
Задний ролик: нет рулевого управления и, следовательно, нет ролика (вы ведь это знали, верно?)
Задний схождение: от -0,05 до +0,35 градуса.

Вот и все. Если вы водите Miata, установите свое выравнивание в мертвую точку этих характеристик, и у вас будет автомобиль, который будет адекватно управлять «типичным» водителем, не вызывать чрезмерного износа шин у «типичного» водителя и в остальном будет достаточно безопасным. и предсказуемо.Если вы никогда не экспериментировали с «лучшим» выравниванием, вы никогда не заметите разницы. Но … если вы хотите регулярно исследовать пределы управляемости вашего автомобиля, для вас есть еще кое-что. Гораздо более. И все, что для этого потребуется, — это пара оборотов гаечного ключа вашего специалиста по выравниванию.

Сейчас самое время упомянуть, что выравнивания с завода или даже из средней местной мастерской по выравниванию могут быть где угодно в пределах заводских характеристик. Если вы серьезно относитесь к обращению, поспрашивайте и найдите мастерскую по выравниванию, которая без вопросов и с широкой улыбкой на лице выполнит выравнивание по ВАШИМ точным характеристикам.Даже если у вас новый автомобиль с пробегом 200 миль, он выиграет от хорошего выравнивания. Вы будете рады, что сделали.

Характеристики выравнивания производительности

Так что же делать, если вам нужен настрой на «производительность»? Это будет сильно отличаться от машины к машине, но для большинства серийных автомобилей заводские характеристики рассчитаны на комфорт и безопасность среднего водителя. Вы не обычный водитель! Ваши предпочтительные настройки выравнивания производительности, вероятно, будут ВНЕ заводских спецификаций.Если вас это не устраивает и вы не можете найти никаких рекомендаций от людей, имеющих опыт работы с вашей конкретной машиной, то «преимущество в производительности» заводских спецификаций может быть хорошей отправной точкой для начала.

Лучше всего будет поискать какой-нибудь опыт «там уже был, сделал это». Для Miata это Miata.Net. Там вы найдете печально известную настройку «Miq spec» Мика Миллмана. Miq написал очень хорошую статью, похожую на эту, которая стала отправной точкой для многих настройщиков подвески Miata, в том числе и меня.Вот что рекомендует Miq:

Передний ролик: от +4,7 до +5,5 (максимально достижимый)
Развал переднего колеса: от -0,6 до –0,8
Передний зацеп: 1/16 дюйма с каждой стороны или 1/8 дюйма общий схождение

Развал заднего колеса: -1,1
Схождение заднего колеса: 1/16 дюйма с каждой стороны, или 1/8 дюйма, общий схождение или ноль

Если вы внимательно посмотрите на спецификации Miq по сравнению со стандартными, вы заметите, что Miq в основном ставит вас на край производительности заводских спецификаций. Это отличное место для начала езды на уличной машине.Но вы можете дополнительно уточнить эти характеристики, чтобы они соответствовали вашим личным потребностям вождения. Давайте проанализируем спецификацию Miq и обсудим, почему была выбрана каждая спецификация и каким образом вы можете ее изменить.

Регулировка развала

Давайте начнем с нескольких фактов о развале. Как уже говорилось выше, отрицательный развал — это хорошо.

Как показывает спецификация Miq, которая немного выходит за рамки заводской, вам действительно нужен изрядный отрицательный развал для хорошей управляемости. Почему бы просто не довести его до максимума и не использовать столько, сколько сможете? Ну, это зависит от ваших привычек вождения.Если вы много ездите по шоссе по прямой, у вас может быть «слишком большой» отрицательный развал, и это проявится как чрезмерный износ внутренних краев ваших шин. Однако, если вы не так много ездите по шоссе и, как правило, много крутых поворотов на улице (не то, чтобы я когда-либо выступал за такую ​​вещь) и / или регулярно автокросса, вы можете уйти от гораздо большего. отрицательный развал, и ваши шины будут изнашиваться равномерно из-за вашего стиля вождения. Если вы такой водитель, вам может сойти с рук до –1.Максимум от 8 до –2,0 градусов без неравномерного износа шин.

Очень важное замечание о развале. Разницу между настройками развала передних и задних колес можно использовать для настройки баланса управляемости автомобиля на избыточную или недостаточную поворачиваемость. На типичной Miata вам нужно поддерживать развал задней части почти на половину градуса больше, чем спереди. Итак, если вы планируете максимально увеличить развал задней части до –2,0, вам нужно установить переднюю часть на –1,5. Сохраняйте этот дифференциал развала колес, и вы будете счастливым кемпером с нейтральным рулевым управлением.Другие хорошо сбалансированные заднеприводные автомобили должны быть похожими. Переднеприводные автомобили будут кардинально разными!

Регулировка переднего колеса

Заводские характеристики от +3,4 до +5,4. Miq и другие рекомендуют около 5,5 или «столько, сколько вы можете получить». Эти парни упускают из виду две вещи: 1) Заклинатель может быть установлен на +7 градусов и более! 2) Слишком большой кастер не годится для машины без гидроусилителя руля.

Я рекомендую оставаться в пределах или, по крайней мере, очень близко к заводским спецификациям.Больше кастера означает больший отрицательный развал в повороте… но это также означает большее усилие на рулевом колесе. Усилие рулевого управления не имеет большого значения для рулевого управления с гидроусилителем, но если у вас есть автомобиль с ручным рулевым управлением, его просто нельзя упускать из виду. Меньшее количество колес делает рулевое управление более легким и легким. Чем больше кастера, тем тяжелее рулевое управление, и его трудно поворачивать. Если у вас есть ручное рулевое управление, вы будете счастливее, если установите колесико на нижний предел заводских характеристик. С гидроусилителем руля доведите его до максимальных заводских характеристик, но я не уверен в том, что «чем больше, тем лучше», кроме этого.

Регулировка переднего носка

Как упоминалось ранее, схождение делает автомобиль более устойчивым и центрированным, а схождение делает автомобиль более стремительным к повороту. Мы любим, чтобы наши машины круто поворачивали для автокросса, поэтому небольшой разбег — это хорошо. Насколько это вопрос мнения и стиля вождения. Большинство людей, которые в основном ездят по улицам, будут придерживаться 1 / 16-1 / 8 дюйма на каждую сторону (что соответствует примерно -0,05–0,10 градуса). Если вы много путешествуете по автокроссу, вам может понадобиться немного больше схождения для еще более быстрой реакции на рулевое управление.Но имейте в виду, что больший схождение приведет к большему износу шин. (один из моих технических консультантов посоветовал мне повторить этот момент) Имейте в виду, что больший вылет БУДЕТ вызывать больший износ шин.

Передний носок — это единственная настройка выравнивания, которую действительно легко отрегулировать. Если вы любите приключения, вы действительно можете поиграть с этим самостоятельно. Просто ослабьте контргайку на рулевой тяге и при необходимости отрегулируйте ее. Если вы собираетесь возиться с этим, обязательно отметьте, где все установлено, прежде чем начать, и обязательно отрегулируйте обе стороны на одинаковую величину.Половина оборота будет иметь значение. Эта настройка не влияет на другие настройки.

Регулировка схождения заднего схождения

Все правила, о которых мы говорили, применимы и к заднему пальцу. Однако есть дополнительный элемент задней части автомобиля, который является концом, над которым мы действительно не хотим терять контроль! По этой причине большинство здравомыслящих людей не выбирают задние ноги. Фактически, поскольку втулки подвески на многих автомобилях позволяют регулировке схождения немного смещаться наружу при ускорении, предпочтительнее небольшое схождение внутрь.Если вы выберете Miq с шагом 1/16 дюйма, ваш задний палец НИКОГДА не станет положительным, и это хорошо. Нам всем нравится хороший быстрый отклик руля, но нам также нравится предсказуемость. Если вы настраиваете автомобиль для использования на треке или шоссе на неосмотрительной скорости (нет, я бы тоже никогда не поддерживал это), вам может даже понадобиться немного больше схождения. Поднятие до 1/8 дюйма (0,10 градусов) схождение сделает машину более устойчивой на скорости. Но … более того, это вызовет проблемы, например, раздражающую пробуксовку колес, когда вы садитесь на него с остановки.

Помните: опыт и эксперименты — единственный способ найти желаемое мировоззрение. Не существует единого подхода, который подходил бы для всех, даже если они ездят на одной и той же машине. Каждый водитель индивидуален, и регулировка должна быть настроена в соответствии с предпочтениями водителя. Удачи!

Переход в цех центровки

Переход в цех центровки

Идем в центровочный цех.

1 — прочитать http: // www.aa1car.com/library/wheel_alignment.htm

Похоже, существует волна дезинформации, которая заставляет некоторых людей тратят ненужное время и деньги, когда берут свой MKIII в магазин, чтобы купить его выровнен.

Я не собираюсь объяснять, какие углы вовлечены, однако я объясню, что можно, а что нельзя регулировать. Сегодня я выровнял свою машину (себя) с современной стойкой и компьютерной установкой (Hunter R611 машина). И я подумал, что опубликую несколько советов и приемов, чтобы сделать свой собственный выравнивание становится более плавным, когда вы идете делать это.Моя машина опущена.

Следующие углы ЛЕГКО регулируемый, без специальных инструментов и комплектов.

Передний носок и передний развал.

Их можно отрегулировать с помощью основных ручных инструментов. Эти на самом деле это единственные два угла, с которыми большинство магазинов даже побеспокоятся.

они сказали, что мне нужен комплект для регулировки развала — вы действительно не надо, — однако это * делает * работу легче. Если вы устанавливаете катушки или комплект чашек на 1-й раз — предлагаю установить такой комплект:

http: // www.Europortacc.com/camber.htm

Болты регулировки развала развала SPC EZ Cam XR ИЛИ H&R развала Регулировочные болты

Менее чем за 40 долларов вы не ошибетесь, и это сделает ваша жизнь и жизнь техников выравнивания на тонну легче. Установите их ПЕРЕД в магазин!

---

Что НЕ легко регулируется ; — С исключением мастерской рамы или кузовного цеха — когда автомобиль попал в крупную аварию или столкновение.

Задний схождение и развал — передний ролик .
Задний схождение и развал обычно НЕ регулируются , и МОЖНО регулировать с использованием специального комплекта прокладок, который изменяет положение задних вспомогательных мостов. Если автомобиль наехал на бордюр, поворотный мост (шпиндель) или балка может погнуться. Чаще значит, проблема не в заднем шпинделе. Если при замене нет Чтобы устранить проблему, необходимо установить заднюю балку или прокладки, чтобы исправить менять. Любой из них оценивается большинством магазинов как заноза в заднице и — откровенно говоря, не ожидайте, что какие-либо выплаты в размере 50 долларов вообще исправят эти проблемы.

Передний ролик —
Не регулируется — и встраивается в автомобиль нижними рычагами. Если ваша машина опущена или в нее сбили — забудьте об этом угле — просто забудьте об этом.

Понял? Хорошо. Скажи парню. Скажи это. Я знаю, что получаю 4-колесная регулировка, но не беспокойтесь о регулировке схождения и развала задних колес, а также передних колес. литейщик . Это снимает нагрузку.

Почему 4 колеса, если я могу регулировать только два передних колеса? — Потому что все 4 датчика необходимы для правильной центровки.Чтобы иметь машина по дороге правильная, это важно. Итак, просто заплатите за 4 колеса.

А когда именно нужно выравнивание?

После капитальных работ по подвеске (шаровые опоры, стойки, катушки, пружины, тяги, рычаги).
После поцелуя грязь или кисть, козел или фент.
После удара этого было достаточно, чтобы погнуть колесо.
После аварии.
Регулировка высоты посадки изменит развал и, в свою очередь, отрегулирует схождение.

КОГДА ВЫ ВСЕ ВЫПОЛНЕНЫ, СЛЕДУЕТ РАСПЕЧАТАТЬ! ВАШЕ РУЛЕВОЕ КОЛЕСО ДОЛЖНО БЫТЬ УРОВНЕМ!

---

Перед тем, как отправиться — осмотрите и замените
Проверьте и замените ослабленные или поврежденные рулевые тяги, стойки, шаровые опоры, колесо. подшипники и т. д., если они вообще болтаются — ВООБЩЕ — вы бросаете свои деньги прочь, когда вы получите выравнивание. Избавьте себя от лишних хлопот, купив машину твердый, прежде чем идти.
Подсказки для рыхлых губ — снимите переднюю губу.Мало того, что он получит зацепился за стойку — он может заблокировать передние датчики носка — из-за чего головная боль и хлопоты для потного бедолаги под машиной.

Зимние колеса — Наденьте. Да, я знаю, что у тебя есть ваши катушки все настроены. Поставьте на машину свои уродливые беззаботные колеса. Монтаж датчики колеса могут поцарапать колесо, если парень поскользнется. Не волнуйся, пока конечный диаметр комбо колеса / шины близок к тому же (скажем, в пределах 2) у вас будь в порядке, приди домой и поставь летние колеса на машину.

Шины — Убедитесь, что ваши шины в порядке — фанки износ шаблоны сбросят вещи.

Уважайте и общайтесь — Эй, парень делает у расклада тоже есть жизнь. Если жарко, предложите ему газировку, если холодно в магазине — спросите, не хочет ли он кофе. Серьезно — приятный клиент, который не зависает, пока парень работает, получит работу на 110%. Сука с парнем о спорте, погоде, других автомобилях, вы оба ненавидите это развлечение.

Смажьте, смажьте очень хорошо — Протрите рулевую тягу регулировочные гайки с небольшим количеством PB Blaster примерно за день до отъезда. Смазать развал регулировочные болты на стойках. — Это поможет расслабиться — еще лучше — убедитесь, что ВЫ можете избавиться от них — это помешает технологии выявить дымовой гаечный ключ. (Это факел)
TP Check — проверьте и отрегулируйте давление в шинах перед поездкой — это сэкономит им немного времени. время.

Задняя балка — В значительной степени не регулируется — поэтому, если техник говорит, что он не соответствует спецификации, его нужно заменить — скажите им Что ж, сделайте все возможное, чтобы получить правильный угол тяги.. Опять же, это долгосрочная работа, и большинство магазинов не хотят, чтобы с ней делались хлопоты.

Укажите высоту посадки — Если в вашем автомобиле есть катушки — настройте их ПЕРЕД тем, как вы уйдете — не ждите, что технические специалисты вообще с ними возятся — это не часть его работы.

Время решает все — Не спешите в 16:00 на Жаркая июльская пятница после того, как вы поставили дисквалификацию и ожидаете быстрого и идеального услуга. Сейчас 16:00 в жаркую летнюю пятницу — специалисты по выравниванию думают о том, чтобы напиваться и поладить со своей второй половинкой.- Идите в утро, когда прохладнее .. Идет снег? Не уходи — никто не хочет снега упал на них во время работы — делать выравнивание, когда идет снег — отстой, так что сложно, даже не могу вам сказать.

Steer Straight — ЕСЛИ рулевое колесо выключено подробнее затем скажите 30 градусов — вы должны снять подушку безопасности с автомобиля и сбросить колесо. Для этого:

Отсоедините аккумулятор.
Отцентрируйте колесо так, чтобы автомобиль двигался прямо, но колесо было кривым.
Запомните позицию.
Открутите подушку безопасности с помощью шестигранного ключа.
ОСТОРОЖНО убирайте сумку, НЕ ТЯНУЙТЕ ЗА ПРОВОДА И НЕ ДЕРГАЙТЕ СУМКУ! ОСТОРОЖНО УСТАНОВИТЕ СУМКУ НА КОЛЕСО.
Используя головку 24 мм. Ослабьте гайку центрального колеса. НЕ УДАЛЯЙТЕ ЕГО.
ТЯНИТЕ ЗА КОЛЕСО НА СЕБЯ, ЧТОБЫ РАЗРЫВАТЬ ЕГО БЕСПЛАТНО.
Затем, когда она освободится, полностью снимите центральную гайку.
ОСТОРОЖНО ВЫТЯНИТЕ КОЛЕСО, ЧТОБЫ ОН ПРОСТО ОЧИЩИЛ ШЛИЦЫ! ЕСЛИ ВЫ ТЯНЕТЕ КОЛЕСО СЛИШКОМ ДАЛЕКО ВЫ РАЗРУШИТЕ ПРУЖИНУ ЧАСОВ ПОДУШКИ БЕЗОПАСНОСТИ! ЭТО ОЧЕНЬ ДОРОГАЯ ЧАСТЬ!
Поверните колесо так, чтобы оно теперь находилось по центру, убедитесь, что провода подушки безопасности смещен.
Затяните колесо до 40 фут-фунтов.
Установите подушку безопасности. Затяните болты примерно до 10 фунт-футов.
Надеюсь, это поможет кому-то там.

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫРАВНИВАНИЯ КОЛЕС (Обратите внимание, что автомобили OBDII немного отличается от автомобилей 2,0, то же самое касается автомобилей VR6, но, честно говоря, изменение такое маленькое, это не имеет большого значения ..)

1993-1995 2,0
Развал (1)
Фронт ……………. -0,67 ………… -1 К -0,33
Задний …………….. -1,5 ………. -1,67 К -1,33
Колесо (переднее) (1) …. 3,42 ………… от 2,92 до 3,92

Схождение (2)
Передняя ……………. 0 (0) ………. -0,08 до 0,08
Задний ………….. 0,17 (4) ……….. 0,08 до 0,25

Схождение (1)
Передняя ……………… 0 ………… -0,17 до 0,17
Задний …………….. 0,33 …………. 0,17 до 0,5

1996-99 1.9L
Развал (1)
Передний ………….. -0,5 ………. -0,83 До -0,17
Задний …………… -1,5 ………. -1,67 К -1,33
Колесо (переднее) (1) … 1,75 ………… 1,25 — 2,25

Схождение (2)
Передняя ………….. 0 (0) ………. -0,08 до 0,08
Задний ………… 0,17 (4) ………… 0,08 до 0,25

Схождение (1)
Передний ……………. 0 ………… -0,17 до 0,17
Задний …………… 0,33 …………. 0,17 до 0,5

1996-99 2,0 л
Развал (1)
Передний ………….. -0,58 ……… -0,92 До -0,25
Задний …………… -1,5 ………. -1,67 К -1,33
Колесо (переднее) (1) … 1,83 ………… 1,33 до 2,33

Схождение (2)
Передняя ………….. 0 (0) ………. -0,08 до 0,08
Задний ………… 0,17 (4) ………… 0,08 до 0,25

Схождение (1)
Фронт ……………. 0 ………… -0,17 до 0,17
Задняя …………… 0,33 …………. 0,17 до 0,5

(все годы) VR6- 2,8L
Развал (1)
Передний ………….. -0,5 ………. -0,83 До -0,17
Задний …………… -1,5 ………. -1,67 К -1,33
Колесо (переднее) (1) … 3,27 ………… 2,77 до 3,37

Схождение (2)
Передняя ………….. 0 (0) ………. -0,08 до 0,08
Задний ………… 0,17 (4)……….. от 0,08 до 0,25

Схождение (1)
Передний ……………. 0 ………… -0,17 до 0,17
Задняя …………… 0,33 …………. 0,17 до 0,5

(1) — Измерение в градусах.
