Как сделать парогенератор в домашних условиях

Использование парогенератора помогает выполнить большинство работ по очистке салона авто, а также некоторых деталей машины. Компактные размеры и несложный принцип действия позволяют сделать подходящий парогенератор своими руками буквально из любой подходящей техники.

Виды парогенераторов

При помощи данного приспособления можно значительно облегчить свою жизнь.

Парогенераторы прекрасно дезинфицируют и очищают загрязнения, помогают разморозить трубы и двигатель автомобиля в мороз, а также станут незаменимым помощником для прочистки фильтров.

Работают эти приборы по-разному, поэтому принято выделять пять типов конструкции.

Парогенераторы бывают:

  • Электрические, работающие от сети. Промышленные модели обычно требуют подключения к обычной розетке в 220 В, а промышленные — 380 В.
  • Печные парогенераторы используют в качестве нагрева твердое топливо (уголь, дрова).
  • Электродная паровая печь, в которой в качестве нагревательного элемента используются электроды.
  • Индукционные парогенераторы, принцип работы которых — преобразование электромагнитного поля.
  • Ультразвуковые парогенераторы испаряют пар при помощи звуковых колебаний.

Самостоятельно проще всего сделать электрический парогенератор, используя для этого подходящие элементы. Парогенератор для авто можно сделать из хлама, который несложно найти в любом доме.

Устройство и принцип работы

Самые простые изделия состоят из:

  • резервуара для воды;
  • нагревательного элемента
  • подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена. Именно поэтому следует обратить внимание на возможность

самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками.

Суть работы парогенератора:

  • В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
  • При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

Нередко именно паром можно удалить масляные пятна или глубоко въевшуюся грязь.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Парогенератор своими руками

Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.

Выбор емкости

Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.

Сделать своими руками парогенератор максимальной мощности можно из старого газового баллона, предварительно очистив его от возможных остатков и соорудив подходящий трубопровод для подачи пара.

Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.

Выбор нагревательных элементов

Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.

Главное условие — источник нагрева должен легко меняться в случае выхода из строя.

Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.

Монтаж парогенератора

Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).

Для громоздких конструкций предпочтительней будет использовать автоматический подвод воды, чтобы не допустить сгорания нагревательного элемента.

Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.

Все работы можно разделить на следующие этапы:

  • Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
  • Установка нагревательных элементов.
    В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
  • Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
  • Дополнительное обустройство самодельного парогенератора.
    Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
  • Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.

Обязательно следует продумать систему безопасности. Принцип ее работы — отключение нагрева по достижению заданного максимального параметра температуры и давления.

Подобные датчики можно приобрести отдельно практически в любом строительном магазине.

Тестирование и устранение неполадок

После сборки самодельный парогенератор должен быть должным образом протестирован. Проверяется герметичность емкости и установленной фурнитуры, скорость нагрева воды и работа датчиков.

Для подключения к сети предпочтительней установить УЗО (устройство защитного отключения) и заземляющий контур. После этого можно проверить скорость нагрева и объем выделяемого пара.

Возможные неполадки в работе устраняются регулировкой клапанов и отладкой автоматической системы безопасности.

Техника безопасности

В процессе эксплуатации самодельного парогенератора важно соблюдать правила безопасности.

Все нагревательные элементы, используемые в создании такого устройства, должны быть заизолированы, а контур — заземлен.

Чтобы исключить выход из строя генератора при работе без воды, следует ориентироваться на показания датчика контроля заправки баллона.

Парогенератор своими руками изготовить довольно просто, главное иметь в распоряжении необходимый инвентарь и знать основные принципы работы устройства.

Благодаря полезным рекомендациям нашей статьи вы сможете собрать несложное устройство для бытовых нужд.

Видео инструкция по сборке парогенератора:

  • Автор материала
  • Другие материалы

Автор Автомеханик

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.

Парогенераторы – это устройства , с помощью которых для определенных нужд из воды получают пар , за счет его интенсивного нагрева. Чаще всего их используют в банях или на мойках автомобилей.

Такие аппараты имеют свои основные преимущества в виде компактности и мобильности. К тому же, за счет весьма простой конструкции, сделать парогенератор может любой человек своими руками без привлечения для этого специалистов.

Конструкция

Использование данных приборов в бане будет стоить гораздо меньше, чем строительство печи- камина и поддержание её технического состояния. Дело в том, что электропарогенератор необходимо только закрепить в нужном месте и включить в электросеть.

Есть твёрдотопливные варианты, которые работают на дровах (генератор пара Перевалова ), где емкости с водой находятся непосредственно под воздействием пламени. При этом, во всех вариантах для подачи пара не используются никакие двигатели , так как вода, преобразуясь в пар, под высоким давлением будет выходить наружу сама.

Чтобы понять, как сделать самодельный парообразователь , необходимо разобрать из чего он состоит.

Классический электрический вариант включает в себя:

  • канал для притока воды;
  • рабочий блок, где будет происходить кипячение воды;
  • модуль испарения.

Конечно, можно приобрести готовые модели, а не делать самому. Однако цена таких вариантов будет весьма значительной. Чтобы собрать самодельный вариант, можно использовать некоторые вышедшие из строя бытовые приборы, они имеются практически в каждом хозяйстве и в этом случае могут получить вторую жизнь.

Выбор емкости

Лучше всего в качестве рабочей емкости, где будет происходить нагрев воды в новом парогенераторе, использовать вышедшую из строя или новую скороварку.

Дело в том, что эффект парообразования в её конструкции заложен уже изначально.

[advice] Примите к сведению: размеры и объем необходимой емкости будет зависеть, прежде всего, от необходимой паропроизводительности. Если сделанный аппарат выдает количество меньше необходимого, то ему придется работать непрерывно , на пределе возможностей, из-за чего часто будет возникать необходимость его ремонт а. [/advice]

Такой прибор будет полностью соответствовать всем требованиям, предъявляемым в контексте создания парообразователя:

  • у него есть герметично закрывающаяся крышка;
  • прочность его корпуса имеет необходимые показатели, позволяющие выдержать требуемое для создания пара давление;
  • в корпусе скороварки предусмотрен клапан, для вывода избыточно образованного пара.

Когда процесс выбора емкости будет закончен, требуется определить, чем будет осуществляться нагрев воды.

Выбор нагревательного элемента

Отталкиваться в выборе нагревательного элемента нужно от объемов бака, его размеров и необходимой мощности.

Для нагрева воды можно использовать газовую (электрическую) плиту или электрический ТЭН.

Самым безопасным, а также удобным способом, позволяющим нагревать воду в корпусе скороварки, является размещение в ней нагревательного элемента в виде ТЭНа.

[warning] Следует учесть: т акое устройство, как ТЭН, по факту является большим кипятильником. Он практически в каждом магазине хозяйственных товаров. Однако, до этого важно определиться с его размером и имеющейся у него мощностью. Последняя может варьироваться в весьма больших пределах. [/warning]

Если есть желание сэкономить на используемом нагревательном элементе – можно попробовать разобрать старый электрочайник или самовар электрический, взяв при этом ТЭНы, которые там используются.

[advice]Рекомендация специалиста: применение ТЭНа, взятого из электрочайника современного образца, станет необходимостью совершенно другого крепления нагревательного элемента внутри скороварки. Причина в том, что контакты, находящиеся на подобных ТЭНах, не имеют возможности зафиксировать нужным образом провода.[/advice]

До того, как приступить к сборке самого парогенератора, необходимо провести расчеты, чтобы определить оптимальное количество устройств, необходимых для создания пара. Так, для большого его количества, может потребоваться три и более подобных нагревателя.

Процесс сборки

Когда будет выбираться способ крепления ТЭНов, нужно делать так, чтобы трубки не касались ни днища, ни тем более стенок. Поэтому необходимо просверлить в стенке сквозное отверстие соответствующего размера, чтобы туда можно было вмонтировать нагревательный элемент.

При этом, расстояние ТЭНов от поверхности должно быть примерно 1 см. Это обеспечит правильный нагрев без повреждения самой емкости.

Лучше всего использовать изолирующие шайбы, которые должны быть установлены и снаружи, и внутри емкости. Чтобы герметизировать крепления, применяются силиконовые прокладки (важно, чтобы это были именно термостойкие варианты). Их можно приобрести в магазине или же сделать самостоятельно.

Также необходимо сделать канал для подачи воды. Чтобы обеспечить непрерывное поступление воды, можно применить еще одну емкость (желательно в несколько раз большую по объемам, чем рабочая). Её нужно расположить выше преобразователя, чтобы создать определенное давление и обеспечить постоянный приток воды в скороварку с ТЭНом. Для этого в дне рабочей емкости нужно сделать отверстие толщиной в медную трубку, через которую будет поступать вода. Внутри эта трубка должна будет находиться ниже уровня, где закреплены ТЭНы, для эффективного парообразования.

Чтобы парогенератор работал продуктивно, необходимо обеспечить непрерывное поступление новых порций свежей воды. Это защитит устройство от поломки, перегорания ТЭНов, и будет являться гарантией эффективной работы парогенератора.

[warning] Важно знать: с борка самодельного парогенератора достаточно простая, однако в случае неправильной установки элементов, такое устройство может быть очень опасным. [/warning]

Парогенератор, собранный своими руками, не может заменить аналогичный заводской парогенератор, более надёжный, мощный и функциональный. Но если есть необходимость, то можно свой выбор сделать в сторону самодельного устройства.

Смотрите видео, в котором специалист рассказывает как сделать парогенератор своими руками из обрезков трубы:

На чтение: 5 минут Нет времени?

Казалось бы, что может быть проще пара. Однако не все замечают, насколько он нам необходим. И речь тут не только о парной или бане. Пар – прекрасное очищающее и обеззараживающее средство, он проникает в самые тонкие щели, впитывается в глубины подушек и тканей, помогает гладить бельё, очищает под давлением ткани и механизмы. Иногда возникает необходимость собрать парогенератор своими руками. Самодельный прибор может прекрасно себя проявить при прочистке таких быстро загрязняющихся устройств, как фильтр от кондиционера или, к примеру, вытяжка. Сегодня в обзоре редакции HouseChief расскажем, что такое парогенератор, где его можно использовать, из каких элементов он состоит. Также в нашем обзоре простые инструкции по сборке агрегата своими руками, а также анализ возможных ошибок, которые могут допустить новички.

Такой промышленный образец едва ли будет по карману среднестатистическому россиянину, однако, собрать технологичный прибор можно практически за копейки

Читайте в статье

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

  1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
  2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
  3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
  4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
  5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Как устроены парогенераторы

Прежде чем приступать к поиску деталей и ревизии в гараже, важно понять, что собственно нам необходимо искать. Парогенератор своими руками можно собрать из хлама – проверено на себе. Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак. Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги.

Кроме того, необходимо найти, подобрать, собрать или позаимствовать нагревательный элемент. В этом нам помогут вышедшие из строя старые бытовые приборы, к примеру, электрический чайник.

А вот так выглядит парогенератор в его классическом понимании. Однако для бытовых нужд конструкцию упрощают

Для успешной реализации проекта необходимо подготовить чертежи парогенератора, собранного своими руками. Здесь важно учесть и рассчитать мощность и необходимый объём ёмкости. Также потребуется паровой и водяной насос. Особенно если необходимо сделать паровую пушку для бани своими руками. Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка.

Можно приобрести специальные шланги для подключения парогенератора

Кроме того, не забывайте, что в любой системе обязательно необходимо сливать воду и прочищать ТЭНы. Поэтому необходимо обеспечить кран для слива, а также постоянный доступ к нагревательным элементам.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Совет! Заранее подготовьте все расходные материалы: металлические листы, пластины, датчики для замера давления, патрубки, шаровые краны, переходники.

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды. Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля.

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Для сборки классического котла на дровах используются металлические трубы разного диаметра. Это чем-то напоминает слоистый торт с самым широким слоем внизу, это и будет загрузочной камерой.

Устройство парогенератора с топкой на твердотельном топливе

Некоторые мастера говорят, что КПД буржуйки намного выше КПД электрических парогенераторов. Но это не так. Просто сборка такого котла менее затратная. Следующий слой – резервуар для воды, он располагается непосредственно над топкой. К ней приваривается переходник с трубой, по которому пар будет поступать в банное помещение. Если вы хотите узнать подробнее о том, как сделать твердотопливный парогенератор своими руками, посмотрите это видео.

Монтаж парогенератора

Монтаж парогенератора, особенно в помещениях с потенциально большим количеством людей, (бани или сауны), должен производиться под контролем специалистов. В этом случае крайне не рекомендуется использовать самодельные установки, в частности парогенераторы без функции самоотключения. Такие устройства необходимо подбирать исходя из мощности прибора и типа нагрузки на него. Обычно мощность УЗО находится в пределах 10-30 мА. Кроме того, не забывайте, что парогенератор – это тоже электрический прибор, и он должен подключаться с использованием заземляющего контура.

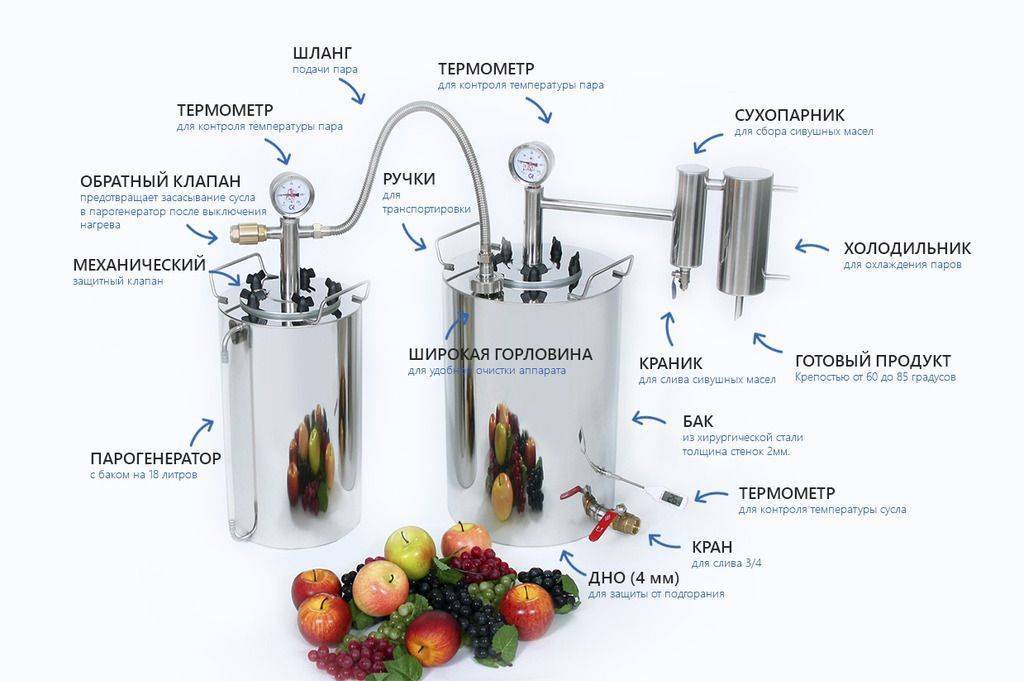

Как самому сделать парогенератор для самогонного аппарата – нюансы

Ни для кого не секрет, что производство пара – неотъемлемая часть работы самогонного аппарата. Обычно для таких целей используют стеклянные, а лучше всего эмалированные ёмкости, посуда должна быть достаточно вместительная. Самый простой путь − использовать для этих целей старую скороварку. Причин для этого две: ёмкость уже обладает необходимой герметичностью, кроме того, нет необходимости искать нагревательный элемент.

Для стравливания давления необходимо установить предохранительный клапан, для освобождения от лишних паров пригодится штуцер

Если вы внимательно смотрели фильм Аркадия Данелия про самогонщиков, то наверняка помните, что аппарат снабжён специальными штангами, подающими жидкость в паропреобразователь. Для контроля над температурой обычно устанавливается штатный термометр. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Схема промышленного самогонного аппарата из нержавейки

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическими

Основные причины поломки парогенераторов

Парогенератор – это устройство, и, как и любой агрегат, он выходит из строя. Среди самых часто встречающихся неисправностей: перекал ТЭНов, прожог корпуса, а также потеря целостности шлангов, подающих воду.

Важно! Во время самостоятельной сборки прибора важно учитывать последовательность установки элементов и их точное расположение. Несмотря на простую конструкцию агрегата, это мощный инструмент, связанный с риском для жизни.

Работа с агрегатом требует большой осторожности. В вашу привычку во время работы должно войти правило контроля за давлением в ёмкости. В случае превышения допустимых показателей его необходимо стравливать. Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева.

Перед работой и включением аппарата проверьте герметичность как самого резервуара (их может быть один или два), так и соединительных и контролирующих клапанов, шлангов и подающих систем. Иногда банальное отсутствие воды в сети может привести к порче прибора. Проконтролируйте исправность подающего и ограничительного оборудования и блока самоотключения. Среди других причин поломки можно назвать:

  1. Низкое качество воды.
  2. Неправильно подобранную мощность ТЭНа.
  3. Накипь на нагревательных элементах.

Совет! Бороться с накипью поможет уксус или лимонная кислота. Для этого достаточно развести воду в пропорции 1 чайная ложка порошка на литр воды, прокипятить её в ёмкости.

  1. Отсутствие подачи жидкости во время работы.

Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком

Если соблюдать все вышеназванные рекомендации, то прибор, пусть даже собранный своими руками, прослужив вам верой и правдой много лет. А в завершение статьи предлагаем посмотреть видео о том, как работает парогенератор.

Заключение

Почистить парогенератор от накипи в сервисном центре разумно, когда дома нет возможности справиться с сильным засорением. Аналогично стоит поступить с дорогостоящими аппаратами со сложным устройством. С дешевыми китайскими моделями опыты можно смело проводить дома.

Электрический парогенератор 2квт своими руками

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

  • Медная трубка со специальными пароотводами — диаметр 1 дюйм.
  • Тонкая медная трубка — диаметр 6 мм.
  • Стальная воронка для залива воды.

Инструменты

  • Водопроводная пайка (95% олово)
  • Паяльник

Сборка конструкции паровой пушки

  1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.

  2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.

  3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
  4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.
  5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.

  6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.

  7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Принцип изготовления парогенератора

Изготавливать парогенератор лучше всего из посуды с герметично закрывающейся крышкой. Идеальным вариантом станет скороварка, так как функция парообразования заложена в конструкции с самого начала.

Размеры емкости для нагрева воды будут напрямую зависеть от того объема пара, который вы хотите получить. В противном случае аппарату придется работать непрерывно, что негативно скажется на его сроке службы.

Нагрев воды в электрическом парогенераторе осуществляется при помощи нагревательного элемента. В этом качестве могут послужить электрическая (газовая) плита или ТЭН. Оптимальным вариантом является именно ТЭН. Так как его можно разместить внутри корпуса парогенератора. По сути ТЭН – это большой кипятильник, который можно приобрести в любом магазине хозтоваров.

При выборе ТЭНа важно определиться с его мощностью, которая будет зависеть от размеров камеры для нагрева воды. Если нет желания тратиться на кипятильник, можно разобрать старый электрочайник или самовар

Следует помнить, что крепление нагревательных элементов в современных электрочайников отличается от приборов старого образца, а потому потребуется устанавливать его внутри рабочей камеры другим способом. При необходимости можно установить внутри скороварки несколько ТЭНов.

При установке нагревательных элементов необходимо соблюдать несколько правил:

  • трубки не должны касаться стенок и днища камеры;
  • расстояние от поверхности должно быть не менее 10 мм;
  • при установке следует использовать изолирующие шайбы, которые предотвратят нагрев стенок посуды;
  • отверстия, через которые устанавливается ТЭН, должны быть герметизированы снаружи и изнутри. Для этого лучше всего использовать термостойкие силиконовые прокладки.

Для эффективной работы парогенератора необходимо обеспечить постоянный приток свежей воды. Для этого над рабочей камерой следует расположить еще одну емкость. Размеры ее должны быть больше, чем размер преобразователя. Для этого в дне рабочей камеры делается отверстие, в которое вставляется медная трубка небольшого диаметра. Через эту трубку будет поступать свежая вода. Для более продуктивного парообразования трубку следует располагать ниже нагревательных элементов.

Сборка самодельного парогенератора очень простая, но, если неправильно соединить элементы, аппарат может быть опасен для здоровья и даже жизни.

Что такое парогенератор

Устройство, которое превращает воду в пар, называют парогенератором. Он позволяет расширить возможности бани и возродить традиции древнеримских терм. С помощью аппарата вы можете делать влажный и сухой пар, все зависит от ваших пожеланий.

Парогенераторы для бани не занимает много места, он компактен, чем и отличается от традиционной банной каменки. Поэтому его можно поместить даже в баню скромного размера.

Вес устройства небольшой, с ним свободно справится один человек. Не обязательно приглашать и специалистов для его установки, ничего сложного в этом нет.

Из чего состоит парогенератор

Конструкция напоминает прямоугольник или близко к нему форму.

Аппарат состоит из:

  • парообразователя;
  • блока подготовки воды;
  • насоса, который обеспечивает движение пара и воды;
  • бака для воды;
  • блока управления;
  • датчиков безопасности.

Взгляд на устройство парогенератора

С внешней стороны устройства размещают:

  • патрубок для подачи в него воды;
  • кран для резервного слива;
  • разъемы датчиков;
  • панель управления;
  • соединительные выходы паропровода.

Технические возможности

Парогенератор запрограммирован на несколько режимов и функций. Например, он может делать более мягкий пар, который отличается своей структурой от того, который получается после брызгания водой на раскаленные камни. Параметры задаются на пульте управления.

Аппарат держит заданную температуру пара в границах 35-95˚С. С помощью датчиков вы можете осуществлять ее регулировку и рабочие временные интервалы.

Кроме того, автоматика может поддерживать и необходимую температуру в помещении в диапазоне от + 20˚С до + 90˚С. Современные аппараты часто комплектуются ручным пультом, который управляет парогенератором на расстоянии.

Многие модели могут имитировать режимы разных бань. А также, вы можете создать в парилке необходимые ароматы. Парогенераторы для бань снабжены устройством, в отверстие которого достаточно капнуть фито-препарат и вы получите на выходе необходимый запах пара. Самые дорогие аппараты имеют в конструкции встроенный блок, защищающий их от накипи.

Типы устройств

На рынке есть два варианта парогенераторов:

  • автономные, где придется вручную наливать воду;
  • автоматические, которые набирают воду самостоятельно.

Подавляющее большинство устройств таких типов работают в автоматическом режиме, контролируя количество воды в баке, температуру пара и воздуха в парной бани.

Монтажная схема подключения

Расчет

Есть определенная зависимость между объемом парилки и мощностью устройства. Для бытовых нужд достаточны парогенераторы мощностью 4 — 16 кВт. В тоже время промышленные аппараты, которые устанавливают в общественных саунах, могут быть гораздо мощнее.

При объеме парилки 4-5 м3 достаточно будет мощности в 4-5 кВт. Для помещения в 10-13 м3 — следует приготовить аппарат на 8-9 кВт. Парная на 15-18 м3 должна комплектоваться парогенератором мощностью от 12 кВт.

Прежде чем узнать, как сделать самому такое устройство, следует понимать, что электрическое оборудование, работающее во влажной среде, должно соответствовать высочайшим требованиям. Поэтому устройства изготавливают с большим запасом прочности, что влияет на их конечную стоимость. Например, цена бытового парогенератора будет в пределах $1000.

Электрический парогенератор для саун

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата ФОТО:  gradusinfo.ru

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

  • Датчика безопасности.
  • Ёмкости для воды.
  • Насоса для движения воды и пара.
  • Подготовительного блока для воды.
  • Блока парообразования.
  • Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

  • Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.

  • Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

  • Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.

  • ТЭНы. Для нагрева воды используются устройства различной степени мощности.

  • Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Программное обеспечение

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 — Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение для модификаций

33210A

33220A

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Не ниже 1.04 A

Не ниже 2.07A

Цифровой идентификатор ПО

Другие идентификационные данные (если имеются)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.

Подготовка к работе[править | править код]

Для работы парогенератора требуется подаваемая к нему извне тепловая энергия (еТЭ), от количества которой зависит скорость увеличения температуры. Воду можно подавать при помощи из установленного вплотную к парогенератору прибора, но наиболее эффективно делать это с помощью жидкостных труб из мода BuildCraft. Также следует установить трубу или баки для вырабатываемого пара еще до начала работы, иначе пар будет уходить в окружающее пространство.


Парогенератор, готовый к работе. Для подачи тепла к машине используются три твердотельных теплогенератора, поставленных вплотную

Следует учитывать, что при нагревании воды образуется достаточно много пара, поэтому рекомендуется выделить как можно больше места для вырабатываемого материала.

Паровая пушка: принцип действия

Паровая пушка

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

  1. Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
  2. За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
  3. Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

  1. Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
  2. Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
  3. Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

  • Камни в печи обязательно разогреть до определённой температуры;
  • Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
  • Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани Температурный режим, ºС Влажность воздуха, %
Русская паровая 60–80 50–80
Финская сауна 80–140 2–15
Турецкий хаммам 40–50 90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

  • Ёмкость для воды;
  • Систему очистки жидкости;
  • Нагревательный элемент;
  • Парообразователь;
  • Насосы для подачи воды и пара;
  • Контрольно-измерительные приборы;
  • Аварийные датчики и клапаны;
  • Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

  1. Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
  2. Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
  3. Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
  4. С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³ Требуемая мощность, кВт
4–5 4–5
6–10 5–8
10–14 8–10
15–18 10–12
более 18 16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Чем же хороша баня?

  1. Из-за высоких температур с потом выходят шлаки и токсины.
  2. С помощью веника и бассейна или водоема с холодной водой после бани можно вернуть бодрость и силы, потраченные за трудную рабочую неделю.
  3. В бане вы сможете очистить тело от старой кожи и грязи, от которой вам не избавиться в обычной ванной.
  4. Профилактика болезней легких и ангины.
  5. Сауна и баня помогут избавиться от лишних килограммов.
  6. Поможет сохранить здоровыми кожу и волосы.

«Но баню возможно сделать только в частном секторе» — скажете вы. «Ведь баня — это обязательно каменная печь, наливая воду на раскаленные камни в которой, мы и получаем горячий сырой пар – отличительную черту бань и саун. А в квартире, как ни старайся, не уместить печку-каменку!»

Спешим вас обрадовать! Современные технологии все сильнее и сильнее расширяют наши границы, и если раньше сауна в квартире была чем-то на гране фантастики, то сейчас, когда изобретен парогенератор, домашняя баня — вполне реальная затея.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

  • Шаг 1. Уложите нижний слой камней.
  • Шаг 2. Установите паровые пушки.
  • Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
  • Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

  • Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
  • Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
  • Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
  • Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
  • Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
  • Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
  • Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
  • Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
  • Шаг 9. Накрутите шаровой кран для отбора пара.
  • Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
  • Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Правила ухода за парогенератором для бани

Электрическая печь для образования пара обладает одним важным преимуществом – простотой в обслуживании. Эксплуатировать подобный агрегат легко и под силу даже начинающему банщику.

Главное условие – своевременное удаление остатков накипи с нагревательных элементов, чтобы предотвратить перегрев и поломку прибора. Для очистки тэнов рекомендуется использовать безопасную химию для бытовых приборов.

Чтобы предотвратить появление накипи, в воду добавляют специальные смягчающие средства или устанавливают дополнительные фильтры, а после эксплуатации устройства сливают оставшуюся жидкость.

Соблюдение установленных правил обеспечит надежную защиту от накипи и продлит срок службы прибора.

Знатоки парной оценят преимущества парогенераторной установки, поскольку такое приобретение станет надежным помощником для организации банного досуга

Кроме того, подобный аппарат можно изготовить собственноручно из подручных средств, уделяя повышенное внимание элементам безопасности

Список источников

  • legkovmeste.ru
  • HouseChief.ru
  • homius.ru
  • zenplanter.com
  • bane.guru
  • stroy-banya.com
  • all-pribors.ru
  • orchardo.ru
  • kotel.guru
  • minecraft-ru.gamepedia.com
  • SdelatBanyu.ru
  • 9ban.ru

Поделитесь с друзьями!

назначение устройства, чертежи и варианты изготовления из различных материалов

Парогенератор – это устройство, которое предназначено для очистки автомобильного салона и некоторых внутренних деталей. Так как он обладает несложным принципом работы, то можно сделать парогенератор своими руками. Паровая мойка позволяет легко и без химических чистящих средств удалять загрязнения любой сложности. Пошаговая инструкция монтажа парогенератора позволит получить недорогой, но качественный инструмент по чистке автомобиля из любой подходящей техники.

Назначение устройства

Парогенератор – это препарат, который работает за счет подачи паровой струи большой мощности. В емкости устройства вода преобразуется в горячий пар в результате высокой температуры. Из-за высокого напора пар проходит сразу через большое количество небольших отверстий.

Благодаря высокому давлению прибор выполняет следующие функции:

  1. Уборка. Осуществляет чистку ковров и мягкой фурнитуры.
  2. Глажка. Проводит быстрое разглаживание складок без оставления следов на поверхности.
  3. Очистка твердых поверхностей. Очищение жировых остатков, налетов и других загрязнений.
  4. Дезинфекция. Сложно отстирываемые материалы можно продезинфицировать.
  5. Мойка и чистка автомобиля. С использованием парогенератора проводится очистка и дезинфекция.

Мойка паром – это эффективная альтернатива чистки автомобиля. К примеру, если на поверхности есть стойкое загрязнение, то после мойки подогретой водой качество уборки будет ниже, чем паром. В паровом приспособлении высокая температура действует совместно с большим давлением. Аппарат применяют в случае:

  • чистки салона или для мойки вентиляции или двигателя, где нежелательное попадание влаги;
  • когда необходима аккуратная чистка, без последствий или, когда нет много свободного места для полноценной мойки;
  • удаления жирного пятна в салоне автомобиля;
  • дезинфекции авто, его салона или кондиционера.
На заметку!

С помощью устройства можно в сильные морозы разморозить двигатель и трубы машины.

Возможно еще использование парогенератора как выездной мойки, где ограничено использование воды.

Разновидности устройства

Благодаря приспособлению можно существенно облегчить себе жизнь. Выделяют 5 типов приборов, принцип работы, которых существенно отличаются друг от друга:

  1. Электрические, которые работают от сети. Если это непромышленная модель, то понадобится розетка в 220 В, а если промышленная – 380 В.
  2. Парогенераторы индукционные. В ходе работы преобразовывают электромагнитное поле.
  3. Печные. При их работе применяют твердое топливо, такое как уголь или дрова для нагрева.
  4. Ультразвуковые, принцип которых состоит в испарении пара с использованием звуковых колебаний.
  5. Электродная паровая печь. Нагревательным элементом выступают электроды.

В домашних условиях лучше всего сделать самому электрическую модель. Для его изготовления понадобится не так много деталей и времени. Тем более, если хорошо поискать в гараже или сарае, то легко можно найти все подходящие элементы.

Парогенератор своими руками

Изготовить конструкцию самостоятельно несложно, главное, подготовить необходимые элементы и инструменты, а также разделить весь процесс на этапы. В первую очередь выбирают емкость, затем устанавливают нагревательные элементы, осуществляют водный приток и отбор пара. По завершении монтажа конструкции оборудование тестируют.

Выбор емкости

От этого параметра зависит производительность и мобильность оборудования. Лучше всего выбрать емкость из металла, у которой хорошая теплоизоляция. Это позволит уменьшить вероятность ожога при случайном соприкосновении. Сделать конструкцию можно из канистры, ведра или из электрического чайника. Главное правило – герметичность крышки. Размеры резервуара подбираются в зависимости от планируемого пара.

На заметку!

Самодельный парогенератор максимальной мощности изготавливают из газового баллона или старого огнетушителя. Предварительно их очищают от остатков и конструируют трубопровод, через который будет подаваться пар.

Нагревательные элементы

Детали для нагрева – это важный этап в изготовлении паромойки своими руками. Сначала определяют с помощью чего будет нагреваться вода: с использованием газовой или электрической плиты, или через электрический ТЭН. Последний метод более безопасный и простой. Можно использовать элемент со старого электрочайника. Если резервуар большой, то применяют два и больше ТЭНа. Если употребляют газовый баллон, то для него подойдет нагревательный элемент для бойлеров.

Устанавливают деталь на высоте в 1 см от дна емкости. Аккуратно просверливают отверстия с необходимым диаметром и в них вставляют болт, который с обеих сторон закрепляют шайбами и гайками. С помощью прокладок из термостойкого силикона обеспечивают герметичность, чтобы вода не просачивалась из щелей. Фиксируются прокладки с двух сторон. Затем устанавливают ТЭН и набирают воду, чтобы проверить на отсутствие протечки.

Монтаж генератора

Прежде чем приступать к сборке конструкции необходимо заранее разработать чертежи устройства и подготовить дополнительные детали и элементы. Это трубы, система управления и фитинги. При большой емкости подвод воды лучше сделать автоматический. Тогда нагревательный элемент не сгорит. В этих целях трубопровод делают с обратным и запорным клапаном. Если есть необходимость, то крепят очистительный фильтр. Паровую мойку своими руками монтируют в несколько этапов:

  1. Подготовка резервуара. Сначала открывают вентиль, чтобы ушел оставшиеся газ. Затем клапан снимается, и внутренняя часть емкости хорошо промывается теплой водой с моющим. Процедуру проводят несколько раз, пока посторонние запахи полностью не удалятся.
  2. Крепление нагревательных элементов. Не рекомендуют использовать сварку при креплении ТЭНа, так как в случае перегорания элемента, заменить его будет очень сложно. Крепежи должны хорошо выдерживать высокое давление в резервуаре, а также высокую температуру и влагу.
  3. Монтаж фурнитуры. Вверху баллона делают 4 ответвления: на одно из них устанавливают клапан контроля давления, второе – для подачи жидкости в резервуар, на третьем ответвлении устанавливают манометр и термодатчик, которые отслеживают температуру нагрева и давление, а четвертое – для контроля уровня воды в емкости. Последнее ответвление размещают ниже всех остальных.
  4. Дополнительные установочные моменты. Сюда относят ножки, подставку для конструкции, или колесики для удобства перемещения. Можно дополнительно сделать защитный кожух, чтобы избежать случайного контакта с горячим корпусом.
  5. Система подачи пара. Имеет вид трубопровода, где сопло берут с меньшим диаметром.
На заметку!

Важно заранее подумать о системе безопасности. Необходимо продумать так, чтобы при достижении максимального температурного параметра или давления система сама отключала нагрев.

Датчики автоматического отключения продаются в строительном магазине. Поэтому самостоятельно разрабатывать их не нужно.

Проверка устройства

Последний этап – это тестирование парогенератора. На этом этапе важно проверить три основных показателя: герметичность емкости, работу датчиков и скорость нагревания жидкости. Проверить герметичность можно простым способом – налить в резервуар воды и проверить, чтобы в местах, где делались отверстия, не было потеков.

Прежде чем подключать парогенератор к сети, необходимо установить устройство защитного отключения (УЗО), а также заземляющий контур. Только после установки этих элементов проверяют скорость нагрева воды и количество выделяемого пара.

Если все функционирует, значит, устройство собрали правильно и его можно вводить в эксплуатацию. Если есть погрешности, то их исправляют с помощью регулировки клапанов и настройкой автоматизированной системы безопасности.

Как пользоваться парогенератором

В эксплуатации устройство простое, чем-то напоминает утюг. Перед работой нужно резервуар наполнить водой, затем прибор подключают к электрической сети и ждут, пока вода закипит и его можно будет применять в работе. После готовности его подносят к поверхности, которую необходимо обработать и нажимают кнопку подачи пара.

Периодически проводят дозаправку жидкости. Это делают осторожно, чтобы избежать ошпаривания горячим воздухом. В емкости пар находится под давлением поэтому, когда открывают крышку, происходит выброс горячего воздуха.

При работе с парогенератором нужно придерживаться техники безопасности и соблюдать простые правила:

  • использовать аппарат в помещении для избежания проникновения атмосферных осадков;
  • избегать, чтобы горячий пар не попадал на открытые участки тела, чтобы не обжечь кожу;
  • не работать устройством, когда мокрые руки;
  • запрещено чистить парогенератор под проточной водой;
  • регулярно очищать ТЭН от накипи.
На заметку!

Любой нагревательный элемент у аппарата должен быть изолирован, а контур обязательно заземлен.

Рекомендуют использовать в приборе кипяченную, отфильтрованную либо дистиллированную воду. Это уменьшит количество образования накипи и позволит устройству дольше работать.

Парогенератор, сделанный самостоятельно в домашних условиях, позволит существенно упростить чистку и мойку автомобиля дома. Несмотря на то что самодельное устройство не такое мощное, как заводская установка, она прекрасно справляется с чисткой салона автомобиля и некоторых деталей. При работе важно контролировать своевременную подачу воды и следить за датчиками, чтобы исключить поломку устройства.

Чистка дивана в домашних условиях

Если вы решили самостоятельно ухаживать за своим диваном, то для этого вам понадобится специальная техника и чистящие средства. Профессиональную технику для дома, конечно, покупать нет смысла, лучше воспользоваться домашней бытовой техникой. Наиболее оптимальным решением будет приобретение моющего пылесоса. Он прекрасно справится со многими бытовыми загрязнениями, включая пятна от пищевых красителей, при условии, что пятно не будет застарелым.

Мы бы не советовали применять парогенератор или пароочиститель для чистки мебели или ковров. Во первых, у большинства моделей отсутствует функция всасывания, из-за чего грязь просто не будет удаляться с поверхности, а снять ее тряпочкой не получится, можно только сделать хуже. Во вторых, воздействие горячей струи пара на материал обивки может испортить ее цвет и структуру.

При использовании моющего пылесоса таких проблем не будет. Перед началом чистки мы бы советовали провести тест на взаимодействия чистящего средства с материалом. Попробуйте обработать маленький кусочек поверхности на тыльной части дивана, если цвет материала не изменится — можно смело делать полную обработку.

Что касается чистящих средств, то конечно лучше всего воспользоваться средствами для профессиональной чистки, которые используют клининговые компании или фабрики химчистки, так как без хорошего средства, даже имея самый крутой моющий пылесос или парогенератор, добиться хорошего результата будет весьма затруднительно.

Сейчас на рынке представлено довольно много различных производителей профессиональных чистящих средств, поэтому с приобретением шампуня для моющего пылесоса или пятновыводителя не будет никаких проблем. Во многих компаниях ,торгующих данной продукцией, можно приобрести все необходимое в минимальных количествах.

Конечно, в любом случае эффективней, быстрее и дешевле пригласить для чистки дивана профессиональную компанию.

Смотрите также:

Химчистка матраса от мочи

Химчистка мягкой мебели

Химчистка ковров на дому



Как можно избавиться от накипи в парогенераторе?

Чтобы бытовые приборы служили долго, за ними нужно ухаживать подобающим образом. А как почистить парогенератор от накипи в домашних условиях? Выясните это, чтобы проводить процедуру чистки правильно.

Почему важно делать чистку?

Чистка парогенератора необходима, так как образующаяся накипь негативно влияет на функционирование бытового прибора. Отверстия постепенно забиваются, и генерируемый пар не может выходить из них в необходимых объемах, поэтому вещи будут разглаживаться медленно или даже оставаться мятыми. Кроме того, накипь и нагар задерживаются на подошве парогенератора, усложняя его скольжение по поверхностям. А явные неровности провоцируют повреждение материалов, особенно деликатных.

Нагар и накипь могут образовывать плотный налет на внутренних деталях прибора и выводить их из строя. Если засорятся важные элементы, это может привести к поломке генератора. В таком случае потребуется дорогостоящий и сложный ремонт, замена отдельных составляющих или даже покупка другого парогенератора.

Причины загрязнений

Основная причина образования накипи – это чрезмерно жесткая вода. Содержащиеся в ней соли магния и кальция задерживаются и оседают на поверхностях, образуя налет. Но в состав воды могут входить и иные компоненты, формирующие пленку на деталях парогенератора. То есть главная причина появления налета – это низкое качество воды, наливаемой в резервуар парогенератора.

Нагар может образовываться из-за нарушения важных правил эксплуатации прибора. Так, негативно влияет на работу парогенератора его продолжительное использование без выключения. Также спровоцировать появление нагара может уменьшение объемов воды в резервуаре (она должна поддерживаться на определенном уровне и периодически доливаться.).

В парогенераторе может обнаруживаться плесень, и она образуется из-за того, что в резервуаре остается вода. Влажная среда идеальна для образования спор грибков, поэтому если в контейнере постоянно остается влага, то это негативно скажется на функционировании и исправности парогенератора.

Как почистить парогенератор от накипи?

Чтобы почистить парогенератор самостоятельно, нужно сначала изучить прилагаемую к нему инструкцию, в которой вы наверняка найдете рекомендации, касающиеся ухода за прибором. Соблюдайте все указания, чтобы избежать поломок прибора. Также следует оценить состояние парогенератора: если налета нет, то чистить его необязательно, так как некоторые часто и необоснованно используемые для процедуры средства могут повреждать поверхности деталей.

Оценить состояние прибора внутри может быть проблематично, но частота чисток определяется несколькими параметрами. Первый – качество воды. Если она жесткая, то очищать парогенератор придется довольно часто. Второй параметр – активность эксплуатации. Если прибор используется часто, то и чистить его нужно периодически.

Для чистки от накипи можно использовать мающие средства, например, предназначенные для сантехники. Снимите резервуар, обработайте его губкой, смоченной в подготовленном растворе или пене, оставьте на некоторое время, а потом тщательным образом прополощите горячей чистой водой. Также можно использовать хозяйственное мыло, уксусную кислоту, минеральную газированную воду или зубную пасту. А справиться с нагаром на подошве поможет специальный карандаш для утюгов.

Лимонная кислота

Для чистки парогенератора своими руками можно использовать проверенное домашнее средство – лимонную кислоту. Ее понадобится около 25-30 граммов, то есть 2,5 или 3 столовых ложки. Также потребуется горячая вода в объеме 1 л.

Правила применения лимонной кислоты:

  1. Приготовьте раствор, смешав лимонную кислоту с горячей водой. Эту смесь залейте в резервуар парогенератора. Если его объем менее литра, то используйте нужное количество раствора и не переполняйте емкость.
  2. Оставьте смесь в приборе на пятнадцать или двадцать минут.
  3. Включите парогенератор, выбрав максимально возможную температуру.
  4. Подготовьте какую-нибудь ненужную вещь и начинайте ее гладить парогенератором. Дождитесь полного испарения всей жидкости из резервуара.
  5. Теперь наполните резервуар водой, включите парогенератор на десять минут.
  6. Далее емкость следует ополоснуть дважды или трижды теплой чистой водой.

Антинакипин

Популярное и действенное специализированное средство против накипи – «Антинакипин». Доступные формы – порошок, таблетки и гель. Средство разводится водой, при этом нужно придерживаться указанных в инструкции пропорций.

Но применение будет практически таким же, как в случае с лимонной кислотой. Раствор заливается в резервуар, потом прибор включается, далее нужно повторно включить его уже с обычной водой и промыть.

Какие модели нельзя чистить?

Чистить в домашних условиях можно не все модели. Приборы делятся на два основных вида: помповые и самотечные. Первые работают под высоким давлением и подают пар быстро и в значительных объемах. Но эти парогенераторы имеют непростое устройство и весьма капризны в уходе, поэтому чистить их самостоятельно не рекомендуется.

Самотечные приборы менее эффективны, нежели помповые, но уход за ними более прост. Такие приборы можно очищать в домашних условиях, не боясь поломок и выхода из строя. Для чистки применяются описанные выше специализированные или народные средства.

Видео: как почистить парогенератор от накипи?

Профилактика

Для защиты от накипи следует соблюдать несколько мер профилактики:

  • Чтобы прибор служил долго и не выходил из строя, выберите качественную модель проверенного бренда, такого как «Браун», «Филипс», «Керхер», «Тефаль». Особенно это актуально, если планируются частая эксплуатация и глажка значительных объемов белья.
  • Периодически очищайте устройство по мере его загрязнения.
  • Используйте мягкую и чистую воду. Желательно фильтровать и отстаивать ее перед наполнением резервуара.

Если у вас есть парогенератор, то поддерживайте чистоту этого прибора, и он будет служить долго и работать бесперебойно.

Как почистить парогенератор от накипи в домашних условиях?

Любая уважающая себя домохозяйка старается идти в ногу с прогрессом. Сейчас не найти ни одной семьи, которая занималась бы глажкой без использования парового утюга. Не секрет, что любая современная модель уже давно имеет функции, будто это маленький компьютер, но в тяжелых ситуациях на него положиться нельзя. Одна из таких ситуаций — это чистка парогенератора. Вы скажете, что у вашего утюга есть функция самоочистки? Это — замечательная функция, но что делать, когда она не справляется? Как побороть тяжелую накипь? Тут-то дело и переходит в надежные и проверенные руки человека. Разберемся, что вам надо сделать и как почистить парогенератор от накипи в домашних условиях.

к содержанию ↑

Что мешает глажке?

Нарушение правил эксплуатации техники может привести к следующим проблемам:

  • Накипь в резервуаре бытового прибора.
  • Нагар на его подошве.

Подобные дефекты очень быстро выведут ваш парогенератор из строя, что заставит искать ему замену. А если утюг имеет сложную конструкцию, то поломка парогенератора может привести к замене целого утюга.

к содержанию ↑

Чистка парогенератора

Данная статья поможет разобраться в том, как очистить парогенератор от накипи. Но сперва нужно познакомиться с исключениями. А куда же сейчас без них?

Важно! Верным спутником в очистке парогенератора служит пароочиститель. Подробную информацию о том, какие поверхности можно очистить этим полезным бытовым прибором, советы по чистке вы найдете в нашем отдельном обзоре «Что можно очистить пароочистителем»?.

Какие модели нельзя чистить?

Парогенераторы можно классифицировать на два вида:

  • Самотечные. Комментарии к работе излишни.
  • Помповые модели. Такие модели работают под давлением. Подача пара осуществляется более эффективным способом. Такие электроприборы имеют кнопки подачи пара, которые расположены на самом корпусе утюга. Именно эти модели нельзя чистить в домашних условиях.

Важно! Чтобы очистить последние, обратитесь в сервисный центр. Не пытайтесь устранить загрязнения самостоятельно!

А вот самотечные модели не так капризны, хоть и работа у них менее эффективная. Их легко можно держать в чистоте самостоятельно и не бояться поломки. Ниже пойдет речь о подручных средствах для ухода.

Лимонная кислота

Для того чтобы справиться с накипью внутри резервуара, разведите 30 г лимонной кислоты в литре теплой воды и тщательно перемешайте. Далее нужно сделать следующее:

  1. Наполните резервуар получившейся жидкостью.
  2. Дайте ему постоять в утюге около двадцати минут.
  3. Включите устройство и задайте максимальную мощность.
  4. Начните гладить (можно использовать старые и ненужные вещи). Выпаривайте всю жидкость из резервуара.
  5. Наполните емкость обычной водой. Включите утюг на 10 минут, потом выключите его из сети и слейте всю воду.
  6. Промойте емкость водой два или три раза.

Важно! За неимением такой под рукой можно использовать уксус, разведя его водой в пропорции 1:1. Такое средство тоже поможет вам быстро почистить парогенератор от накипи в домашних условиях.

Антинакипин

Это средство годами используют для удаления накипи из бытовых приборов. Продается оно в виде гелей, таблеток и порошков. На упаковке имеются пропорции для разведения раствора. Процесс очистки ничем не отличается от предыдущего метода. Некоторые используют для этих целей простую минеральную воду.

Советы

Чистка парогенератора избавит вас от различных дефектов на стенках резервуара, но заниматься уходом за ним нужно с особой осторожностью.

Важно! Стоит помнить, что ни в коем случае нельзя использовать жесткие щетки и нефильтрованную воду для такой процедуры, таким образом можно повредить целостность емкости и отложения начнут появляться только интенсивнее.

Бережное отношение к парогенератору избавит вас от потребности в покупке дорогостоящей замены.

Важно! Каждая хозяйка сталкивалась с проблемой пятен на мягкой мебели, а ведь так хочется, чтобы дом был безупречно чистым. Узнайте в нашей статье, как очистить диван пароочистителем.

к содержанию ↑

Как предостеречь себя от накипи?

Нет сомнений, что никто не хочет переплачивать лишний раз за что-то, если можно этого избежать. Не обязательно заниматься чисткой парогенератора ежедневно. Можно просто следовать простым советам по эксплуатации:

  • Не используйте не очищенную воду, ведь соли и минералы в ней и приводят к образованию накипи, используйте только фильтрованную воду или приобретайте дистиллированную. Образование накипи, таким методом, можно отложить месяцев на шесть. Эти меры предосторожности продлят жизнь вашего “бытового товарища”.
  • Если вы еще не приобрели новый утюг, но заранее знаете, что работы для него будет много, приобретайте модель с парогенератором по типу бойлера. Такие модели очень быстро разогреваются и выдают хороший поток пара.

к содержанию ↑

Избавляемся от нагара

От нагара вас спасет специальный химический карандаш, который нужно нанести на разогретую поверхность, подождать некоторое время и тщательно протереть.

Важно! Вещество карандаша может закрыть отверстия для пара или попасть в емкость утюга, что приведет к поломке бытового прибора. Используйте средства очистки с осторожностью!

С небольшими загрязнениями хорошо справляется и вышеупомянутая лимонная кислота. Для очистки нужно сделать раствор и нанести его на поверхность по аналогии с карандашом. Лимонная кислота является переменной в этой процедуре. Ее можно заменить на минералку, зубную пасту, хозяйственное мыло и даже уксус.

Важно! Не используйте для нанесения на поверхность жесткие материалы. Так вы сможете оставить на подложке дефекты в виде ссадин и царапин.

И не будем, конечно же, забывать, что это — электроприбор, и для него применимы и обязательны правила элементарной техники безопасности.

к содержанию ↑

Видеоматериал

Вот теперь вы полностью вооружены, чтобы долго и правильно пользоваться хорошим парогенератором и быстро приводить свои вещи в порядок!

Поделиться в соц. сетях:

Паровой двигатель и генератор мощностью 2 кВт

Эта страница представляет собой дневник о наших усилиях по созданию парового «резервного генератора» для зарядки наших аккумуляторов. По большей части у нас есть вся необходимая мощность от нашей небольшой солнечной батареи на 600 Вт и нашей ветряной турбины диаметром 20 футов, но иногда мне действительно нужно запускать генератор, и я всегда считал, что паровой двигатель будет самым лучшим вариантом. веселье, плюс … Мне не нужно полагаться на бензин — вокруг меня много дерева!

Этот проект продвигался медленно в течение года, поскольку мы собрали все необходимые детали.Двигатель — 6-сильный паровой двигатель C&BC 1903 года. Я купил его на аукционе поблизости (украл) менее чем за 150. Он в очень хорошем состоянии, я считаю, что он был восстановлен и с тех пор больше не эксплуатируется. Котел мы получили примерно через год. Я предполагаю, что это примерно 4-сильный котел. Изготовлена ​​котельной компанией Look Out в 1940 году. Вроде в хорошем состоянии. Первым делом нужно было провести гидростатические испытания котла. Мы наполнили его до самого верха (на самом деле выше верха, потому что мы поместили трубы над котлом) водой, а затем приложили к нему давление воздуха 150 фунтов на квадратный дюйм и искали утечки.Он держался хорошо. Котел рассчитан только на 100 фунтов на квадратный дюйм, и мы будем запускать его немного ниже, чтобы у нас был некоторый запас прочности.

На рисунке выше изображено большинство других необходимых нам битов. Необходим паровой свисток — этот свисток является свистком журавля 1880-х годов. У нас также есть инжектор Penberthy диаметром 3/4 дюйма. Инжектор использует пар для нагнетания горячей воды в бойлер во время работы. Также на изображении выше показаны две капельные масленки для смазки крейцкопфа, паромер и обратный клапан, которые находятся между инжектором. и котел.Конечно, требуется много других клапанов, труб и т. Д. Важнейшими частями, не изображенными на рисунке, являются отрывной клапан (отрывной клапан — это предохранительный клапан, который открывается, если в котле давление превышает 100 фунтов на квадратный дюйм) и лубрикатор для двигателя, который впрыскивает масло в паропровод и поддерживает смазку цилиндра.

Практически полностью настроен и запущен. Пока все хорошо …

Наше первое испытание заключалось в установке на двигатель одной из наших ветряных турбин диаметром 10 дюймов. Этот генератор имеет КПД примерно 50% при выходной мощности 1000 Вт.С такой установкой мы могли легко работать с выходной мощностью 1 кВт, прекрасно зная, что генератор также рассеивает 1000 Вт тепла в статоре. Так что, хотя это было не очень эффективно, это был забавный тест, и я был уверен, что с генератором большего размера мы могли бы легко получить непрерывную выходную мощность 1500 Вт. С этим генератором на нем я мог произвести около 1 кВтч с 60 фунтами сосны деревянистой в качестве топлива. Неплохо не подумал …

Итак, мы начали строительство генератора большего размера.На фото выше 12 катушек для нашего трехфазного генератора. Статор идентичен тем, которые мы строим для более крупных ветряных турбин диаметром 17 дюймов, за исключением того, что мы изменили его форму (чтобы мы могли установить его на бетонную площадку) и немного по-другому намотали катушки. Эти катушки намотаны 4-мя жилами из проволоки №15 (что эквивалентно 9-ти мерной проволоке), и на каждую катушку приходится 40 витков.

На изображении выше мы отливаем статор из сложного винилового эфира, смешанного примерно 50:50 по объему с ATH (тригидрат оксида алюминия) в качестве наполнителя.

Вот статор устанавливается в пресс-форму — мы прижали к нему прозрачную крышку из оргстекла.

Генератор будет двухроторного типа с осевым потоком — точно так же, как ветряные турбины, которые мы строим. Роторы со стальными магнитами имеют диаметр 18 дюймов и толщину 1/2 дюйма.

Есть один ротор со всем магнитом. На каждом роторе есть 16 магнитов NdFeB марки N40, их размеры составляют 1,5 x 3 x 0,75 дюйма. Опять же, это примерно то же самое, что и 17-футовая ветряная турбина.

Мы берем обвязочный материал из нержавеющей стали 3/4 дюйма, протягиваем его по окружности роторов и обрезаем примерно на 3/16 дюйма. Затем мы свариваем это вместе, так что у нас есть лента, которая не совсем подходит для ротора. Мы нагреваем его горелкой до тех пор, пока он не начнет менять цвет (нержавеющая сталь при определенной температуре станет слегка золотистой). Когда он горячий, он расширяется, и мы опускаем его на ротор, и он там сжимается. Это добавляет некоторую страховку от магнитов при каждом вылете.

Как только лента проходит вокруг магнитных роторов, мы помещаем деревянный «островок» в середину и заливаем смесь винилового эфира, ATH и измельченного стекловолокна в ротор до самого верха ленты из нержавеющей стали. На фото выше готовый магнитный ротор, прикрепленный болтами к ступице прицепа. Это та же ступица прицепа Dexter 81-9A, которую мы используем на ветряных турбинах диаметром 10 футов. Для парового двигателя мне пришлось выбить кольца подшипников и расточить внутренний диаметр, чтобы он подходил к валу двигателя.

На валу двигателя установлен задний магнитный ротор.

Джордж и Том закрепляют статор болтами между двумя кусками 2-дюймового стального уголка. Уголок будет служить в качестве основы, с помощью которой мы можем прикрепить статор к бетонной подушке.

На фото выше я прикрепляю статор к заднему ротору — затем я отмечал место для шпилек, которые мы вставляли в бетон. Мы просверлили бетон с помощью перфоратора 1/2 дюйма и установили шпильки для крепления статора.

Вот и все закончено. Пора наполнить котел, разжечь огонь и посмотреть, что будет!

Очень весело использовать все, что горит в качестве топлива. Нашим лучшим топливом в этой области является сосна … если бы у нас был дуб или что-то в этом роде. Я знаю некоторых людей, у которых есть деревянные лавки в городе, которые могут предложить хорошие маленькие кусочки твердой древесины.

Требуется около 40 минут, чтобы перейти от холодного бойлера к 80 фунтам пара, и это то место, где я люблю это запускать.На фото выше двигатель работает с регулятором наверху. В моем приложении регулятор на самом деле не требуется, потому что генератор переменного тока поддерживает постоянную нагрузку на двигатель. Однако, если генератор каким-либо образом отключится, регулятор не позволит двигателю разогнаться.

Этот генератор начинает заряжать мою батарею 48 В при 120 об / мин. При 200 об / мин мы генерируем чуть более 2000 Вт. Это довольно захватывающе — легко поддерживать такой уровень выходной мощности даже с древесиной низкого качества, которую мы имеем здесь.На этом уровне мощности генератор почти не нагревается, и все кажется очень эффективным. Мы действительно довели его до 3 кВт на короткое время, но я не смог удержать давление в котле. Похоже, лучшее, на что мы можем надеяться, — это мощность около 2,5 кВт … и это здорово! Намного лучше, чем я надеялся.

Очень весело, и мне нравится, когда все получается лучше, чем планировалось. Сила пара — невероятная штука — просто поразительно, сколько энергии можно сохранить в галлоне воды!

Генератор

(пар) — оборудование энергетической зоны

1.0 Цель

Power Zone Equipment, Inc. Политика конфиденциальности данных

Политика, изложенная ниже, описывает личные данные, которые может собирать Power Zone Equipment, то, как Power Zone Equipment использует и защищает эти данные, и кому мы можем их передавать. Эта политика предназначена для уведомления отдельных лиц о личных данных в целях соблюдения законов и нормативных актов о конфиденциальности данных юрисдикций, в которых работает Power Zone Equipment.

Power Zone Equipment призывает наших сотрудников, независимых подрядчиков, клиентов, поставщиков, коммерческих посетителей, деловых партнеров и другие заинтересованные стороны ознакомиться с этой политикой.Используя наш веб-сайт или отправляя личные данные в Power Zone Equipment любыми другими способами, вы подтверждаете, что понимаете и соглашаетесь соблюдать эту политику, а также соглашаетесь с тем, что Power Zone Equipment может собирать, обрабатывать, передавать, использовать и раскрывать ваши личные данные как описано в этой политике.

2.0 Персональные данные

Power Zone Equipment обязуется соблюдать все разумные меры предосторожности для обеспечения конфиденциальности и безопасности личных данных, собранных Power Zone Equipment.Во время использования вами нашего веб-сайта или посредством других коммуникаций с Power Zone Equipment, персональные данные могут собираться и обрабатываться Power Zone Equipment. Как правило, Power Zone Equipment собирает личную контактную информацию (например, имя, компания, адрес, номер телефона и адрес электронной почты), которую вы сознательно предоставляете при регистрации, запросе котировок, ответах на вопросы или иным образом для использования в наших коммерческих отношениях. Иногда мы можем собирать дополнительные персональные данные, которые вы добровольно предоставляете, включая, помимо прочего, название должности, дополнительную контактную информацию, дату рождения, хобби, области интересов и профессиональную принадлежность.

3.0 Использование личных данных

Веб-сайт

Power Zone Equipment предназначен для использования клиентами Power Zone Equipment, коммерческими посетителями, деловыми партнерами и другими заинтересованными сторонами в деловых целях. Персональные данные, собранные Power Zone Equipment через свой веб-сайт или другими способами, используются для поддержки наших коммерческих отношений с вами, включая, помимо прочего, обработку заказов клиентов, заказов от поставщиков, управление учетными записями, изучение потребностей клиентов. , отвечая на запросы и предоставляя доступ к информации.Кроме того, в соответствии с законами и постановлениями соответствующей юрисдикции для поддержки наших отношений с вами:

  • мы можем передавать личные данные нашим аффилированным лицам, чтобы лучше понять потребности вашего бизнеса и способы улучшения наших продуктов и услуг;
  • мы можем использовать сторонних поставщиков услуг, чтобы помочь нам в сборе, сборке или обработке личных данных в связи с услугами, связанными с нашими деловыми отношениями;
  • мы (или третье лицо от нашего имени) можем использовать личные данные, чтобы связаться с вами по поводу предложения оборудования Power Zone для поддержки вашего бизнеса или для проведения онлайн-опросов, чтобы лучше понять потребности наших клиентов; и
  • мы можем использовать личные данные для маркетинговой и рекламной деятельности.

Если вы решите не использовать свои личные данные для поддержки наших отношений с клиентами (особенно для прямого маркетинга или исследования рынка), мы будем уважать ваш выбор. Мы не продаем ваши личные данные третьим лицам и не передаем их третьим лицам, за исключением случаев, указанных в настоящей политике. Power Zone Equipment будет хранить ваши персональные данные до тех пор, пока вы поддерживаете отношения с клиентами с Power Zone Equipment и / или если вы зарегистрировались для получения маркетинговых или иных сообщений от Power Zone Equipment, до тех пор, пока вы не потребуете, чтобы мы удалили такие персональные данные. .

4.0 Сторонние поставщики услуг

Power Zone Equipment является коммерческим оператором своего веб-сайта и использует поставщиков услуг для оказания помощи в размещении или иным образом выступая в качестве обработчиков данных, для предоставления программного обеспечения и контента для наших сайтов, а также для предоставления других услуг. Power Zone Equipment может раскрывать предоставленные вами личные данные этим третьим сторонам, которые предоставляют такие услуги по контракту для защиты ваших личных данных. Кроме того, в соответствии с законами и нормативными актами соответствующей юрисдикции Power Zone Equipment может раскрывать личные данные, если такое раскрытие:

  • — использование персональных данных для дополнительной цели, которая напрямую связана с первоначальной целью, для которой персональные данные были собраны;
  • необходим для подготовки, согласования и исполнения договора с вами;
  • требуется законом, компетентными государственными или судебными органами;
  • необходимо для обоснования или сохранения судебного иска или защиты;
  • является частью корпоративной реструктуризации, продажи активов, слияния или продажи; или,
  • Код
  • необходим для предотвращения мошенничества или других незаконных действий, таких как умышленные атаки на системы информационных технологий Power Zone Equipment.

5.0 Международная передача данных

Для наших клиентов в Швейцарии и Европейском союзе (ЕС) обратите внимание, что компания Power Zone Equipment находится в США. Если вы используете наши веб-сайты или веб-порталы, или вся информация, включая личную информацию, может быть передана в Power Zone Equipment (включая субподрядчиков, которые могут поддерживать и / или управлять нашим веб-сайтом) в Соединенных Штатах и ​​в других местах и ​​может быть передана третьим лицам. вечеринки, которые могут быть расположены в любой точке мира.Хотя сюда могут входить получатели информации, находящиеся в странах, где уровень правовой защиты вашей личной информации может быть ниже, чем в стране вашего местонахождения, мы будем защищать вашу информацию в соответствии с требованиями, применимыми к вашей информации и / или местоположению. В частности, для передачи данных за пределы ЕС, Power Zone Equipment будет использовать соглашения о передаче данных, содержащие Стандартные договорные положения. Используя наши веб-сайты или веб-порталы, вы недвусмысленно соглашаетесь на передачу вашей личной информации и другой информации в США и другие страны для целей и использования, описанных в настоящем документе.

6.0 Автоматический сбор неличных данных

Когда вы заходите на веб-сайты или веб-порталы Power Zone Equipment, мы можем автоматически (т. Е. Не путем регистрации) собирать неличные данные (например, тип используемого интернет-браузера и операционной системы, доменное имя веб-сайта, с которого вы пришли, количество посещения, среднее время нахождения на сайте, просмотренные страницы). Мы можем использовать эти данные и делиться ими с нашими филиалами по всему миру и поставщиками соответствующих услуг для мониторинга привлекательности наших веб-сайтов и улучшения их производительности или содержания.В этом случае обработка выполняется анонимно и по усмотрению Power Zone Equipment.

7.0 Прочие онлайн-данные

Кроме того, для некоторых технических онлайн-приложений или других взаимодействий с оборудованием Power Zone может потребоваться ввод коммерческих и технических данных. Предоставляя запрошенную информацию, вы даете согласие на обработку и хранение такой информации компанией Power Zone Equipment. Если в Power Zone Equipment не указано, что вы хотите удалить эту информацию с сервера Power Zone Equipment, такая информация может быть сохранена Power Zone Equipment и использована для будущих коммерческих коммуникаций.Запрос на удаление этой информации может быть сделан по контактной информации, указанной ниже. Power Zone Equipment будет принимать все разумные меры предосторожности, чтобы гарантировать, что никакая такая информация не будет предоставлена ​​или разглашена другим третьим лицам, за исключением, если применимо, тех третьих сторон, которые выполняют хостинг, обслуживание и связанные с этим услуги сайта.

8.0 «Файлы cookie» — информация, автоматически сохраняемая на вашем компьютере

Файлы cookie — это информация, которая автоматически сохраняется на компьютере пользователя веб-сайта.Когда пользователь просматривает веб-сайт (-ы) Power Zone Equipment, Power Zone Equipment может сохранять некоторые данные на компьютере пользователя в форме «файлов cookie», чтобы автоматически распознавать пользователя при будущих посещениях веб-сайта (-ов) Power Zone Equipment. Power Zone Equipment приложит разумные усилия для обеспечения соблюдения законов и постановлений соответствующих юрисдикций в отношении файлов cookie.

9,0 Дети

Power Zone Equipment не будет сознательно собирать персональные данные от детей младше 18 лет.Веб-сайт (-ы) Power Zone Equipment не предназначен для лиц младше 18 лет

10.0 Безопасность и целостность данных

Power Zone Equipment будет принимать разумные меры предосторожности для защиты личных данных, находящихся в его распоряжении, от риска потери, неправильного использования, несанкционированного доступа, раскрытия, изменения и уничтожения. Power Zone Equipment периодически пересматривает свои меры безопасности, чтобы обеспечить конфиденциальность личных данных.

Power Zone Equipment будет использовать личные данные только способами, совместимыми с целями, для которых они были собраны или впоследствии разрешены вами.В то время как Power Zone Equipment будет принимать разумные меры для обеспечения того, чтобы личные данные соответствовали его предполагаемому использованию, были точными, полными и актуальными, Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.

11.0 Ссылки на другие веб-сайты

Веб-сайты

Power Zone Equipment могут содержать «ссылки» на веб-сайты, принадлежащие третьим сторонам и управляемые ими. Получив доступ к этим ссылкам, которые предоставлены для вашего удобства, вы покинете наш сайт и будете подчиняться политике конфиденциальности другого веб-сайта.Эта политика не распространяется на любую личную информацию, которую вы предоставляете посторонним третьим лицам.

12.0 Сохранение данных

В целом, Power Zone Equipment будет хранить персональные данные только столько времени, сколько необходимо для конкретной цели обработки и в соответствии с политикой управления записями Power Zone Equipment, или в соответствии с другими требованиями законов и нормативных актов конкретной юрисдикции. Например, данные будут храниться в течение периода времени, в течение которого вы имеете право использовать веб-сайты с оборудованием Power Zone, включая любые инструменты для оборудования Power Zone, доступные через наши веб-сайты.После прекращения действия такой авторизации ваши личные данные, связанные с использованием веб-сайтов Power Zone Equipment, будут удалены.

13.0 Доступ к данным и исправление

По запросу Power Zone Equipment предоставит физическим лицам разумный доступ к личным данным, которые она хранит о них. Кроме того, Power Zone Equipment будет принимать разумные меры, чтобы позволить отдельным лицам исправлять, изменять или удалять информацию, которая, как доказано, является неточной или неполной. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.Чтобы получить доступ, исправить, изменить или удалить личные данные Power Zone Equipment о человеке, физическое лицо должно связаться со следующим:

ТЕЛЕФОН: + 1-719-754-1981 | ЭЛЕКТРОННАЯ ПОЧТА: [email protected]

14.0 Права ЕС на конфиденциальность данных

Если ваши персональные данные обрабатываются в ЕС или вы являетесь резидентом ЕС, Общий регламент ЕС по защите данных предоставляет вам определенные права в соответствии с законом. В частности, право на доступ, исправление или удаление ваших личных данных Power Zone Equipment.

В той степени, в которой это требуется действующим законодательством, Power Zone Equipment будет предоставлять физическим лицам разумный доступ к личным данным, которые Power Zone Equipment хранит о них, и будет принимать разумные меры, чтобы позволить таким лицам исправлять, изменять или удалять информацию, которая хранится в Power Zone Equipment. их. Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных. Чтобы получить доступ, исправить, изменить или удалить персональные данные, которые Power Zone Equipment хранит о физическом лице, физическое лицо должно связаться со своим коммерческим представителем Power Zone Equipment или связаться с нами по следующему адресу электронной почты: sales @ powerzone.com.

Если у вас есть комментарий, вопрос или жалоба относительно того, как Power Zone Equipment обрабатывает ваши личные данные, мы приглашаем вас связаться с нами, чтобы мы могли решить этот вопрос. Кроме того, лица, находящиеся в ЕС, могут подать жалобу на обработку своих личных данных в органы по защите данных ЕС (DPA). Следующая ссылка может помочь вам найти подходящий DPA: http://ec.europa.eu/justice/data-protection/bodies/authorities/index_en.htm.

15.0 Изменения в настоящей Политике

Power Zone Equipment оставляет за собой право время от времени изменять эту политику, чтобы она точно отражала правовую и нормативную среду и наши принципы сбора данных. Когда в эту политику будут внесены существенные изменения, Power Zone Equipment разместит пересмотренную политику на нашем веб-сайте.

16.0 Вопросы и комментарии

Если у вас есть какие-либо вопросы или комментарии по поводу этой политики (например, для просмотра и обновления или удаления ваших личных данных из нашей базы данных), пожалуйста, свяжитесь с + 1-719-754-1981 или sales @ powerzone.com

Этот самодельный парогенератор на солнечной энергии может достигать температуры 250 по Цельсию

От редакции: Это один из многих интересных проектов, появившихся на конференции POC21, на которой 100 эко-хакеров собрались во французском замке, чтобы обсудить способы улучшения мира.

Около 25% всей энергии, используемой в промышленно развитых странах, потребляется в виде тепла, большая часть которого вырабатывается за счет сжигания ископаемого топлива. Команда Solar OSE (Open Source Écologie France) взяла на себя эту задачу по обеспечению устойчивости энергии во время POC21, разработав этот солнечный концентратор, чтобы позволить местным предприятиям среднего размера, таким как мелкие предприятия или ремесленники, генерировать чистое бесплатное тепло или пар, используя сила солнца.Их линейная матрица рефлекторов Френеля, сделанная своими руками, собирает и преобразует солнечную энергию в пар с температурой до 250 ° по Цельсию.

Солнечные концентраторы работают, фокусируя солнечные лучи на водопроводной трубе для генерации пара. Solar OSE использует двигатели, управляемые Arduino, для поворота массива зеркальных полос в основании конструкции для отслеживания солнца, автоматически поддерживая оптимальную концентрацию солнечного света на трубе. Производимый пар имеет множество применений, некоторые из которых включают: приготовление пищи, стерилизацию, пастеризацию, дистилляцию, химические процессы, нагревание, экстракцию эфирных масел, очистку воды, обработку древесины и даже… хаммамы.

Команда Solar OSE является частью проекта Open Source Ecology, который разработал библиотеку машин с открытым исходным кодом для восстановления мира, каким мы его знаем. Проект полностью задокументирован на Instructables и может быть построен примерно за 2100 долларов в неделю с помощью специальной команды. Этот проект продвигает нас на шаг вперед в переходе к распределенной устойчивой энергетической системе.

Solar OSE недавно провела успешную кампанию на Kickstarter, собрав почти 9000 долларов на строительство солнечного концентратора, который в четыре раза больше и способен производить 5 кВт.Вот это круто.

Чтобы просмотреть весь проект, посмотрите его на Instructables.

Парогенератор

против парового котла

Если вы ищете решение для паровой энергетики для своего бизнеса, вы, вероятно, столкнулись с запутанным различием между парогенератором и паровым котлом. Основное понимание этих двух систем состоит в том, что они обе вырабатывают энергию с помощью пара, однако они достигают этого принципиально разными способами. Эти различия влияют на все в каждой системе, включая их размер, работу и, что наиболее важно, их применение.

Поскольку паровые котлы и парогенераторы предназначены для использования в совершенно разных ситуациях, бизнесу важно понимать различия между ними. Понимание конструкции этих двух систем поможет выбрать, какая из них подходит для удовлетворения ваших потребностей в производстве энергии.

Что такое паровой котел?

Паровые котлы обычно представляют собой более крупные сосуды под давлением, способные обеспечивать энергией промышленные предприятия. Они достигают этого путем кипячения воды при докритическом давлении с помощью сложных топливных систем.В некоторых юрисдикциях для работы паровых котлов с высоким давлением и высокой паропроизводительностью требуется присутствие полностью сертифицированного и лицензированного оператора на месте для работы. Существует две распространенных конструкции парового котла: пожарная и водяная.

В конструкции с дымовыми трубами паровой котел представляет собой сосуд высокого давления, состоящий из большой оболочки, в которой горячие газы сгорания проходят через одну или несколько котельных труб, соединенных с передней и задней панелью котла. Самый распространенный тип дымовых труб — это шотландские морские дымовые трубы, в которых используется большая топочная труба и множество меньших котельных труб.Горячие газы от процесса сгорания проходят через трубы, передавая тепло окружающей воде. В результате этого процесса достигается высокая температура, необходимая для кипячения воды и начала процесса пропаривания.

Водотрубный котел фактически инвертирует эту конструкцию. Вода протекает через котельные трубы меньшего диаметра, а дымовые газы проходят вокруг них, передавая тепло воде. Трубы котла в водотрубной конструкции переносят нагретую воду внутри труб между нижним барабаном (грязевой барабан) и верхними барабанами (паровой барабан), при этом образующийся пар накапливается в верхнем барабане.Тепло генерируется в зоне печи и передается воде через две основные зоны, зону топки и зону конвекции, в то время как горячие газы движутся по трубам и выходят из выхлопной трубы.

Справочная информация о трубках парогенератора Проблемы

Версия для печати

На этой странице:

Фон

Есть два основных типа ядерных реакторов, в которых используются несколько разные подходы к производству электроэнергии. В реакторах с водой под давлением используются парогенераторы для преобразования воды в пар с использованием тепла активной зоны реактора.В реакторах с кипящей водой не используются парогенераторы.

Парогенераторы — важная часть оборудования. Они могут достигать 70 футов в высоту и весить до 800 тонн. Горячая радиоактивная вода из реактора поступает в генератор, прокачивается по трубам высотой в тысячи футов под высоким давлением, чтобы предотвратить ее кипение. Парогенераторы вмещают от 3000 до 16000 трубок диаметром около трех четвертей дюйма каждая. Вода внутри трубок нагревает нерадиоактивную воду снаружи, образуя пар.Этот нерадиоактивный пар превращает турбину в электричество. Затем пар конденсируется обратно в воду для еще одного прохода через парогенератор.

Трубки парогенератора помогают защитить население. Они являются одним из многих барьеров между радиоактивным ядерным топливом и окружающей средой для PWR. В некоторых ситуациях установка может выпускать нерадиоактивный пар в атмосферу. Это означает, что важно, чтобы трубы оставались неповрежденными и предотвращали попадание радиоактивности из активной зоны реактора в атмосферу в выпущенном паре.

Правила NRC

Прежде чем NRC разрешит работу PWR, владелец станции должен показать, что станция может обеспечить безопасность населения, даже если произойдет очень маловероятный разрыв трубы. Завод должен показать, что дозы облучения за пределами завода останутся ниже консервативных пределов NRC (описанных в Разделе 10 Свода федеральных правил, Часть 100). Операторы завода также должны иметь аварийные процедуры для безопасного обращения с разрывами и утечками трубок парогенератора.

NRC требует, чтобы PWR регулярно осматривали трубы парогенератора и выявляли возможные повреждения до того, как что-нибудь случится. Правила агентства также требуют, чтобы заводы контролировали химический состав воды, чтобы обнаруживать радиацию от любой утечки в трубке. Эти требования работают вместе, чтобы обеспечить крайне низкую вероятность утечки трубки, которая может повлиять на окружающую среду.

Трубки с дефектами сверх определенного предела должны быть отремонтированы или выведены из эксплуатации. Подробные спецификации для каждого PWR описывают частоту и объем проверок, а также пределы ремонта трубок.Другие пределы утечки — если они будут достигнуты — вынудят завод быстро останавливаться.

Материалы труб

Сплавы никель-хром-сталь и методы конструкции, используемые для создания парогенераторов, влияют на способность трубы противостоять износу и коррозии. В парогенераторах США используются сплавы 600 и 690, причем 690 содержат больше хрома, чтобы лучше противостоять коррозии. Нагревание этих сплавов после формования труб дополнительно улучшает их устойчивость к механическим повреждениям и коррозии.Способы нагрева для парогенераторов называются прокатным отжигом и термической обработкой. Большинство реакторов PWR в США (69 процентов) имеют парогенераторы с термически обработанными трубками из сплава 690.

Деградация трубки

В период с начала до середины 1970-х годов все реакторы PWR, кроме одного, имели отожженные в заводских условиях трубы парогенератора из сплава 600. Исследования показали, что стенки трубок в этих генераторах истончаются из-за химического состава воды, протекающей вокруг них. С тех пор PWR изменили свои программы управления водно-химическим режимом, практически устранив этот источник утонения труб.

Вмятины на трубках стали основной проблемой в середине-конце 1970-х годов. Вмятины возникают из-за коррозии опорных пластин из углеродистой стали в генераторах и щелей между трубками и опорными пластинами для труб. Растения контролируют образование вмятин за счет изменений химического состава воды на нерадиоактивной стороне генератора. Однако были и другие причины растрескивания труб, утечек и разрывов на установках с отожженными трубами из сплава 600.

Эти проблемы вынудили заводы чаще останавливаться для дополнительных проверок труб.Многие заводы заменили отожженные в заводе парогенераторы из сплава 600, а несколько реакторов PWR были остановлены навсегда из-за этой проблемы.

В начале 1970-х годов атомная энергетика работала над уменьшением коррозии труб парогенератора. В конце 1970-х годов был разработан процесс термической обработки для повышения устойчивости труб из сплава 600 к коррозии. Сменные парогенераторы с термической обработкой были впервые использованы в начале 1980-х годов. Эти замены позволили избежать серьезных проблем деградации.Сменные парогенераторы, построенные после 1989 года, в основном использовали термически обработанный сплав 690, который даже лучше сопротивляется коррозии.

Производители большинства новейших парогенераторов, включая все запасные парогенераторы, предприняли другие шаги для уменьшения повреждений, связанных с коррозией. Опорные пластины для труб из нержавеющей стали помогают минимизировать вмятины, а новые технологии изготовления сводят к минимуму механическое напряжение, которое в дальнейшем может привести к повреждению.

Некоторые трубы, в основном отожженные в заводских условиях из сплава 600, имеют трещины в результате сочетания напряжения и коррозии.Небольшое количество термически обработанных трубок из сплава 600 также треснуло таким образом. Термообработанные трубы из сплава 690 еще не продемонстрировали коррозионного растрескивания под напряжением. NRC и промышленность продолжают исследования причин коррозии и растрескивания материалов реакторов.

Трубки парогенератора также были повреждены в результате механического износа. В январе 2012 года на реакторе 3-го блока Сан-Онофре произошла небольшая утечка теплоносителя из одного из парогенераторов в атмосферу. Коммунальное предприятие, имеющее лицензию на эксплуатацию станции, Южная Калифорния Эдисон, изучило информацию о происшествии и подсчитало, что утечка могла привести к тому, что человек из населения получил дозу радиации, в тысячи раз меньшую, чем строгие ограничения NRC.Во время последующих проверок труб на блоках 3 и 2 компания SCE обнаружила неожиданный механический износ в генераторах обоих блоков. Сан-Онофре было окончательно закрыто в 2013 году.

Критерии ремонта трубки

Один из способов узнать, нуждаются ли трубы в ремонте, — это установить минимальную толщину стенки трубы для защиты от утечки и разрыва. Как правило, если осмотр показывает, что толщина стенки трубы составляет не менее 60% от первоначальной, ремонт не требуется. Однако соблюдение требования к 60-процентной толщине стенки может привести к преждевременному выводу труб из эксплуатации.Это означало, что заводы могли извлечь выгоду из ограничений по ремонту труб, кроме требований к 60-процентной толщине стенки.

В 1995 году NRC одобрил метод электрических испытаний, чтобы определить, нуждаются ли отожженные в прокатном стане трубы из сплава 600 в ремонте. В общем письме 95-05 описывается этот метод, при котором обученный техник пропускает электрический зонд через трубки, и результаты датчика могут продемонстрировать адекватную конструктивную целостность трубок и герметичность.

Инспекционные проблемы

Инспекции имеют решающее значение для поддержания целостности трубок парогенератора.Детали и график этих проверок зависят от опыта эксплуатации каждой станции. Например, заводы с отожженными трубами из сплава 600 обычно проверяют все трубы во время каждого запланированного останова.

В декабре 1997 года NRC дало PWR дополнительные инструкции по правильному обслуживанию их трубок. В Типовом письме 97-05 обсуждается размер дефекта измерительной трубы, а в Типовом письме 97-06 подчеркивается важность правильного исследования остальных внутренних частей парогенератора. NRC выдало второе письмо, основанное на иностранных и U.S. Опыт эксплуатации с деградацией и повреждением трубных опор и оберток трубных пучков.

В ноябре 2000 года NRC представила еще одну обновленную информацию. Сводка нормативных вопросов 00-022 охватывает 10 проблем, с которыми NRC столкнулась при проверке целостности труб на нескольких объектах. Дополнительные обновления перечислены в конце этого документа.

Нормативно-правовая база парогенераторов NRC

В конце 1997 года Институт ядерной энергии координировал усилия отрасли по повышению качества и последовательности программ парогенераторов.Это привело к тому, что все реакторы PWR в США приняли NEI 97-06, «Рекомендации по программе парогенераторов».

В 2005 году рабочая группа специалистов отрасли опубликовала новые требования к парогенераторам, которые NRC одобрила в 2005 году. В январе 2006 года NRC обсудила новые требования и внедрение NEI 97-06 на заводе в Типовом письме 2006-01. Все американские PWR ответили на письмо, приняв требования целевой группы.

NRC дважды разъяснял некоторые требования, поскольку станции выполняли работу целевой группы.Сводка нормативных вопросов за 2007-2020 гг. Прояснила позицию NRC в отношении критериев эффективности утечки. Обзор нормативных вопросов за 2009-04 гг. Прояснил позицию NRC по требованиям к инспекциям.

Целевая группа извлекла уроки из опыта заводов по выполнению этих требований. Целевая группа пересмотрела как графики проверок, так и способы отбора труб для проверки заводами в мартовском документе 2010 года. Редакционные исправления, изменения и пояснения в новой редакции лучше согласованы с другими отраслевыми руководящими документами.NRC утвердил эти дополнительные изменения в октябре 2011 года, и многие заводы в США соответствующим образом изменили свои технические характеристики.

Общие сообщения, относящиеся к целостности трубки парогенератора

NRC продолжает отслеживать отраслевой опыт использования трубок для парогенераторов. Агентство выпускает «общие сообщения», чтобы поделиться этой информацией с заводами в США. Эти документы размещены на сайте NRC. Некоторые общие сообщения парогенератора включают:

Краткое изложение нормативного вопроса 16-02, «Основные вопросы проектирования, связанные с соединениями трубка-трубная плита в парогенераторах с водяным реактором с водяным давлением», от 23 марта 2016 г.

Информационное сообщение 2013-20 «Деградация головки канала парогенератора и трубной решетки» от октября.3, 2013.

Информационное сообщение 2012-07, «Контакт между трубками, приводящий к износу в прямоточных парогенераторах», от 17 июля 2012 г.

Информационное сообщение 2010-21 «Обозначение трещин в области U-образного изгиба трубы для термически обработанного парогенератора из сплава 600» от 6 октября 2010 г.

Информационное сообщение 2010-07 «Дефекты сварки в заменяемых парогенераторах» от 5 апреля 2010 г.

Информационное сообщение 2010-05 «Управление незакрепленными деталями парогенератора и автоматизированный анализ вихретоковых данных» от февраля.3, 2010.

Информационное сообщение 2008-07 «Признаки растрескивания в трубках парогенераторов из термически обработанного сплава 600» от 24 апреля 2008 г.

Информационное сообщение 2007-37 «Наращивание отложений в парогенераторах» от 23 ноября 2007 г.

Информационное сообщение 2005-29, «Конфигурация трубы и опоры парогенератора» от 27 октября 2005 г.

июнь 2018

Страница Последняя редакция / обновление Вторник, 3 ноября 2020 г.

Индекс комплектов для сборки парной

— Superior Saunas

На этой странице представлен обзор компонентов парилки для коммерческих и жилых парных.Свяжитесь с нами, чтобы поговорить с консультантом по дизайну сегодня! Паровая баня — популярный способ расслабиться дома или в коммерческих помещениях, таких как тренажерные залы, клубы здоровья и курорты. Парные — это отапливаемые помещения с высокой влажностью, предназначенные для расслабления и очищения.

У семейства парогенераторов Amerec есть модель для любого применения в паровой бане. Щелкните здесь, чтобы увидеть весь наш выбор парогенераторов для жилых и коммерческих помещений. Парогенераторы серии AK: создание идеальной паровой бани с «мягким паром».

Небольшую душевую кабину можно превратить в парную с моделью Vapormist. Модели AK и 3K предназначены для парных небольших и средних размеров в жилых и коммерческих помещениях. Серия паровых котлов AI предназначена для больших парилок с постоянным использованием. Парогенератор очень компактен, а это значит, что его можно установить в любом месте, где он не будет подвергаться воздействию отрицательных температур — например, в помещении для обслуживания, подвал, кладовку, шкаф или чердак. Генератор подключается так же, как водонагреватель — линия холодной воды к генератору и линия выхода горячего пара, а также электрическая цепь.

Парогенераторы серии AK

Amerec отличаются высокой производительностью и надежностью. Инновационная функция «мягкого пара» обеспечивает максимальный комфорт при паровой бане. Минимальные колебания температуры и равномерный поток пара — две наиболее важные характеристики парогенератора. Инженерные разработки Amerec обеспечивают как инновационное переключение элементов «мягкий пар» для поддержания постоянной и комфортной среды купания, так и AK использует полную мощность, чтобы быстро нагреть парную до заданной температуры; затем снижает мощность до половины своих элементов, что приводит к более равномерному потоку мягкого вздымающегося пара и более стабильной температуре.Единственный фактор, оказывающий наибольшее влияние на комфорт паровой бани, — это колебания температуры. Сравнительные испытания подтверждают превосходные характеристики с переключением элементов «мягкого пара», эксклюзивные для линейки парогенераторов Amerec AK.

Опция мгновенного пара «Горячий старт»

Парогенераторы серии

AK доступны с дополнительной функцией «Теплый старт», которая поддерживает предварительный нагрев воды в резервуаре до температуры чуть ниже кипения. При активированной функции «Теплый старт» пар начинает поступать в парную менее чем за 60 секунд. после того, как пользователь включает парогенератор, сокращая время, необходимое для нагрева комнаты до желаемой температуры, на несколько минут.Функцию «Горячий старт» можно отключить с помощью простого переключателя, чтобы исключить ненужное потребление энергии, когда паровая баня не будет использоваться в течение длительного периода времени.

Опция автоматического слива ADK

Генераторы паровой бани серии

AK поставляются со стандартным ручным сливным клапаном с дополнительной автоматической системой промывки. Опция автоматического слива ADK сливает воду из резервуара парогенератора после каждой паровой бани и промывает воду через резервуар, чтобы уменьшить накопление осадка и продлить срок службы элемента.Резервуар остается пустым до следующей паровой бани, когда резервуар наполняется свежей водой для более приятного купания.

Головка пара «Комфорт-Фло»

Паровые головки Comfort-Flo

Amerec гарантируют, что каждая паровая баня будет безопасной и приятной. Внутренний изолятор подает пар в комнату, в то время как температура поверхности латунной паровой головки не превышает 125 градусов по Фаренгейту, что снижает риск ожогов. Паровая головка Comfort-Flo оснащена резервуаром для ароматизаторов, который позволяет купающему усилить преимущества ароматерапии, добавляя в резервуар свой любимый аромат.

Угольный парогенератор 21 века

Угольные электростанции питают электрическую сеть более ста лет, но технология, используемая в них, не остается неизменной, поскольку было сделано много достижений. Одна новая конструкция — парогенератор системы чистого сгорания — была доказана в ходе пилотных испытаний для повышения эффективности при одновременном снижении затрат на контроль выбросов. Это может изменить правила игры в отрасли.

Рынки новых парогенераторов, работающих на угле, будут определяться технологиями 21 века, которые обеспечивают высокую эффективность, низкий уровень выбросов загрязняющих веществ и низкую стоимость электроэнергии.CastleLight Energy — это компания по управлению технологиями, которая предлагает новую конструкцию парогенератора CCS (CCS-SG), включающую продемонстрированную на практике систему чистого сгорания (CCS). Технология CCS возникла на основе фундаментальных исследований горения, разработанных в Rockwell International для двигателей НАСА для больших лунных ракет.

Предлагаемый CCS-SG отличается компактной конструкцией печи с небольшой площадью основания на МВт тепл и большой паропроизводительностью МВт на тонну стали. Эти фундаментальные характеристики обнаружены в циклонных электрических генераторных установках с мокрым дном (EGU) Babcock & Wilcox 1950-х годов — недорогой конструкции парогенератора, которая в свое время охватила большую U.С. Рынок EGU. Что немаловажно, CCS-SG использует оборудование, сталь, огнеупоры и контрольно-измерительные приборы, которые сегодня используются в коммерческих целях на угольных EGU и которые хорошо знакомы большинству операторов электростанций.

Сегодняшняя угольная электрогенерирующая установка

На рисунке 1 показан современный парогенератор EGU, работающий на угле, и вспомогательное оборудование для контроля выбросов, используемое для соответствия нормам качества воздуха Агентства по охране окружающей среды США (EPA), таким как SO 3 (впрыск троны), NO x (выборочно). каталитическое восстановление [SCR] и аммиак), ртуть (впрыск активированного угля), твердые частицы (электрофильтр [ESP] или рукавный фильтр) и SO 2 (влажное обессеривание дымовых газов [FGD] и известняк).Это оборудование составляет значительную часть (около 35%) стоимости EGU, включая более высокие эксплуатационные расходы, потерю эффективности примерно на 2% (увеличение CO 2 ) и снижение поставленной электроэнергии.

1. На этой диаграмме изображена обычная конструкция угольной электростанции (EGU), которая используется в настоящее время. Предоставлено: CastleLight Energy

Агентство по охране окружающей среды (EPA), приняв поправки к Закону о чистом воздухе 1990 г. (CAAA), установило строгие пределы выбросов для новых угольных блоков EGU.В таблице 1 приведены эти выбросы на основе наилучшей доступной технологии контроля (BACT).

Таблица 1. Целевые показатели выбросов загрязняющих веществ EGU. Предоставлено: CastleLight Energy

Недавнее Правило EPA о доступной чистой энергии также предлагает ограничить выбросы CO 2 от новых EGU. В таблице 2 приведены предлагаемые целевые показатели эффективности, соответствующие выбросы CO 2 и эквиваленты удельной тепловой мощности.

Таблица 2. Предлагаемые целевые показатели выбросов EGU CO 2 . Предоставлено: CastleLight Energy

CCS-SG EGU со встроенным SO

2 и NO x Control

На рисунке 2 показан EGU, работающий на угле, с CCS-SG. Он включает в себя этап сушки угля в сочетании с гибридом с газификацией угля, обеспечивающим контроль SO 2 и NO x в соответствии с требованиями EPA по качеству воздуха.Известняк добавляется в уголь, чтобы обеспечить кальций, необходимый для улавливания серы. Контроль твердых частиц снабжен ESP или рукавным фильтром. CCS-SG сообщает о повышении эффективности сгорания примерно на 6% и обеспечивает примерно на 10% больше электроэнергии при том же количестве сжигаемого угля, что составляет одну треть стоимости обычных систем FGD и SCR.

2. На этой схеме показан блок EGU с CCS-SG (парогенератор с чистой системой сгорания).Предоставлено: CastleLight Energy

Схема на рисунке 3 иллюстрирует процесс CCS для управления SO 2 и NO x . Это довольно простой гибрид газификации угля (заменяющий обычные угольные горелки) и внутрипечное воздушно-ступенчатое сжигание. Камеры газификации (ГКС) изготовлены в виде шипованные, футерованные топочные, установленных в топке котла. Водоохлаждаемые огнеупорные поверхности покрываются угольным шлаком, чтобы обеспечить надежную, возобновляемую и защитную поверхность от продуктов газификации угля.

3. На этой схеме показано, как работает горелка CCS. Он использует гибридный процесс газификации угля. Предоставлено: CastleLight Energy

Ряд горелок CCS (в зависимости от требований к агрегату) сжигают уголь и порошкообразный известняк с очень небольшим количеством горячего воздуха для горения в ГХ, создавая горячий, очень богатый топливом газ, необходимый для улавливания серы CCS, и NO x процессы разрушения описаны ниже.При высоких температурах газификации угольная зола плавится, которая затем сливается из ГХ в виде шлакового продукта. Горячие, богатые топливом газы азота, окиси углерода и водорода выходят из ГХ в печь. Чистый ярко-оранжевый газ наполняет печь для образования пара. Стенки печи остаются чистыми, без шлаков, загрязнений и коррозионных отложений серы.

По мере того, как газы охлаждаются в печи (до температуры ниже 2300 ° F, чтобы избежать образования термического NO x ), избыточный воздух (OFA) проходит через несколько отверстий для завершения сгорания монооксида углерода до CO 2 и водород в воду.Затем газы выходят из топки в секцию пароперегревателя обратного хода котла. На рис. 4 показан CCS-GC, установленный на промышленном стокерном котле мощностью 30 МВт.

4. Здесь показана камера газификации CCS, установленная на промышленном котле со стоком мощностью 30 МВт. Предоставлено: CastleLight Energy

Улавливание серы при горении

Инженеры знают, что сера в угле может улавливаться на начальной стадии сжигания.Например, коммерческие печи с циркулирующим псевдоожиженным слоем (CFB) сжигают уголь в слое из песка и известняка (при температуре около 1600F), псевдоожиженного горячим воздухом для горения. Процесс сгорания CFB является довольно медленным — несколько секунд — и требует мощных воздуходувок высокого давления для циркуляции псевдоожиженного слоя.

Для сравнения: процесс сгорания CCS происходит быстро — доли секунды. По мере окисления углерода сера выделяется из угля в горячие газы. Кальций (из известняка) реагирует с серой с образованием сульфида кальция (CaS), твердой частицы при этих температурах.

Температуры газификации достаточно высоки, чтобы расплавить угольную золу (диоксид кремния и оксид алюминия) вместе с CaS, образуя жидкий стеклянный шлак. Напомним, что бутылочное стекло — это расплав кремнезема, оксида алюминия и оксида кальция (CaO). Однако, поскольку CaS заменил CaO в процессе, сера инкапсулируется и связывается в шлаке; он не может вымываться в воде. Около половины расплавленной угольной золы контактирует со стенками ГХ и стекает в резервуар для охлаждения водой в качестве зольного остатка для утилизации.Оставшиеся мелкие капли золы, которые попадают в секцию печи, затвердевают в виде частиц летучей золы (около 10 микрон) по мере охлаждения газов с образованием пара.

NO

x Образование и разрушение

Азот в угле (около 1%) является основным источником NO x (около 85%) от сжигания угля. Термический NO x , образующийся в результате окисления азота при высоких температурах (выше 2300F) в печи, составляет баланс выбросов NO x .

В конце 1970-х годов исследования горения, проведенные доктором Дж.AE Axworthy, главный научный сотрудник Rocketdyne, подтвердил, что азот в угле образует NO x или прекурсоры NO x , такие как аммиак (NH 3 ) и цианид, в то же время и в том же месте, что и углерод. окисленный. Кроме того, он продемонстрировал, что этого процесса образования топливного NO x нельзя избежать при сжигании угля, по сравнению с термическим образованием NO x при сжигании природного газа.

Была разработана теория для поиска процесса восстановления (разрушения) NO x до азота.Была установлена ​​лабораторная печь, и было определено, что соединение CaS представляет собой гангбастерный катализатор разрушения NO x , особенно в богатых топливом высокотемпературных условиях, таких как обнаруженный в CCS. Это было замечательное открытие.

Новая концепция горелки

Rockwell обеспечивает улавливание серы с синергетическим разрушением NO x на стадии сжигания. Катализ SCR и NH 3 не требуются для контроля NO x . Что важно, последующие программы CCS продемонстрировали, что процесс управления CCS NO x работает надежно от начального запуска до работы при полной нагрузке (рис. 5), обычно сообщая около 50 ppm, что соответствует строгому уровню менее 0.07 фунтов NO x / млн БТЕ.

5. Этот график взят из проекта «Пилотный проект по применению угля (LNS-CAP) с низким уровнем выбросов NO x / SO x », в котором продемонстрированы показатели выбросов этой гибридной схемы газификации при включении западного низкого давления. -серные пороховые угли бассейнового типа. Он достиг SO 2 менее 0,2 фунта / MMBtu (около 100 ppm), NO x менее 0.15 фунтов / MMBtu (около 110 ppm), высокий КПД (потери при возгорании менее 0,1%) и почти нулевой уровень SO 3 . Предоставлено: CastleLight Energy

Сушка угля для повышения эффективности EGU

Качество угля

Raw Powder River Basin (PRB) составляет около 8 560 БТЕ / фунт и включает около 30% воды. Эта влага, переносимая через печь, приводит к значительной потере энергии скрытого тепла воды. Однако с помощью простого этапа сушки угля качество PRB улучшается примерно на 25% до примерно 10700 БТЕ / фунт, что приводит к повышению эффективности сгорания примерно на 3%, снижению расхода угля, снижению эксплуатационных расходов и снижению выбросов CO 2 .

Типичные большие (500 МВт) угольные EGU потребляют около 10 000 тонн угля в день. Программы сушки угля, такие как сухое измельчение, требуют времени (около 30 минут) для сушки угля, что приводит к очень большим капиталовложениям в оборудование, необходимым для подачи достаточного количества угля. Кроме того, высушенный уголь PRB нельзя хранить — это очень реактивное топливо, и в целях безопасности его необходимо немедленно использовать.

В обычных EGU с прямым обогревом используются угольные мельницы для измельчения угля до талькоподобного порошка с использованием горячего (около 600 F) первичного воздуха из воздухоподогревателя в качестве продувочного газа для транспортировки порошкообразного угля от мельницы к угольным горелкам на печь.Как уже отмечалось, в процессе газификации CCS используется очень мало воздуха для горения по сравнению с типичными угольными горелками, поэтому используется косвенная система сжигания угля, направляя уголь из мельницы в небольшой рукавный фильтр для удаления продувочного газа и сбора порошкообразного угля. в бункере.

Вместо того, чтобы использовать горячий первичный воздух для продувочного газа, CCS использует горячий (около 600F) инертный дымовой газ (кислород менее 10%), отбираемый из выхлопных газов EGU, что возможно, потому что выхлопные газы CCS имеют почти нулевой SO 3 .Когда уголь измельчается, горячий продувочный газ испаряет поверхностную влагу угля (от примерно 30% до примерно 7%), безопасно высушивая частицы угля примерно за одну секунду (рис. 6).

6. Здесь показан процесс сушки угля CCS. В нем используются горячие инертные газы, поступающие из выхлопных газов EGU, для снижения поверхностной влажности угля с 30% до 7%. Предоставлено: CastleLight Energy

Обдувочный газ перемещает пылевидный уголь и известняк от мельницы в небольшой рукавный фильтр (рис. 7), добавляемый к каждой угольной мельнице.В рукавном фильтре порошкообразный уголь отделяется от влажного продувочного газа. Затем сухой порошкообразный уголь собирается в бункере рукавного фильтра, напрямую дозируется и транспортируется к горелкам CCS в соответствии с требованиями для сжигания EGU. Теперь холодный и влажный продувочный газ из рукавного фильтра перенаправляется вокруг печи к выпускному отверстию EGU.

7. На этом изображении показан воздушный сепаратор угольной очистки, установленный на пилотной установке. Предоставлено: CastleLight Energy

CCS-SG — жизнеспособная технология

В коммунальном хозяйстве общепризнано, что для получения наилучших значений тепловой мощности цикла Ренкина (британских тепловых единиц / кВт · ч) для EGU требуются паровые котлы сверхкритического, высокотемпературного и высокого давления.Эти агрегаты лучше всего работают при полной нагрузке, имеют ограниченный диапазон регулирования и требуют дорогих экзотических сталей, чтобы выдерживать высокие температуры. Кроме того, сегодняшняя электрическая сеть требует EGU, способного быстро реагировать на нагрузку, которая соответствует изменению нагрузки от возобновляемой солнечной и ветровой генерации.

Тем не менее, предлагаемый CCS-SG представляет собой конструкцию котла докритического давления с характеристиками сверхкритического теплового расхода (КПД выше 42%, лучше, чем 8100 БТЕ / кВтч). Эта конструкция может обеспечить широкое отслеживание нагрузки — от работы в ночное время с низкой нагрузкой при примерно 25% максимальной продолжительной мощности (MCR) с возможностью наращивания со скоростью примерно 4% MCR в минуту до 100% MCR.

Подкритический CCS-SG рассчитан примерно на 350 МВт и работает в диапазоне от 2400 фунтов на кв. Дюйм до 2520 фунтов на квадратный дюйм, или настолько близко к этим давлениям, насколько это можно сделать безопасно. CCS-SG включает в себя один или два цикла повторного нагрева пара для турбины и эффективную систему подогрева питательной воды, например, всего восемь подогревателей питательной воды, один из которых является деаэратором. Природный газ, дополненный совместным сжиганием угля, используется для запуска и прогрева примерно за пять часов.

CCS-SG — это компактная печь с рекуперацией тепла / парогенератор, которая включает в себя несколько ступеней OFA.Имеется шесть измельчителей угля производительностью 50 т / час и систем сушки угля — по одной для каждого ГХ и его горелок CCS. Рядом с подом печи расположены шесть ГХ CCS (по три с каждой стороны печи), каждый ГХ направляет свои горячие газы в секцию печи, и каждый имеет четыре горелки CCS с нисходящим потоком с унесенным потоком, всего 24 CCS. горелки. Каждая горелка CCS рассчитана примерно на 150 млн БТЕ / час.

Горячие газы из ГХ должны повернуться на 180 градусов, чтобы попасть в печь. Каждый ГХ включает водоохлаждаемые фильтры для шлака, которые удаляют половину жидкой золы, которая затем сливается в резервуар для охлаждения водой под ГХ.Система мокрого тягового соединения перемещает золу / шлак в мусорный контейнер для утилизации. Коммерческая стоимость этого шлакового продукта составляет около 3 долларов за тонну кровельной крошки, и он подходит для пескоструйной обработки металла, так как не вызывает силикоза.

CCS-SG может сжигать суббитуминозные и бурые угли PRB — угли с низким содержанием натрия — в соответствии со строгими правилами качества воздуха EPA для нового угольного EGU, то есть выбросами SO 2 менее 0,13 фунта / MMBtu или около 66 ppm и выбросы NO x менее 0.07 фунтов / MMBtu или около 50 ppm. Для контроля твердых частиц летучей золы (менее 0,13 фунта / ММБТЕ) требуется рукавный фильтр.

Для оптимизации целевых показателей эффективности EGU паротурбинный генератор и другое крупногабаритное вращающееся оборудование спроектированы для высокоэффективной работы. CastleLight рекомендует критерии проектирования, представленные в отчете под названием «Программа для угольных электростанций для достижения максимальных целей: — КПД котла — Выработка электроэнергии (кВт) при заданном расходе топлива (БТЕ / час), — Надежность и доступность, поскольку а также работоспособность », — написал д-р.Мелвин Гиберсон, президент TRI Transmission and Bearing Corp.

Путь к коммерциализации CCS-SG

Как уже упоминалось, стоимость EGU, работающего на угле, включает контроль выбросов загрязняющих веществ ДДГ и СКВ. Поскольку CCS-SG 21 века не требует этого оборудования, ожидается, что это позволит сэкономить EGU примерно на 35% по сравнению с традиционной технологией котлов.

Для коммерциализации CastleLight рекомендует сформировать группу инвесторов для приобретения угольной электростанции PRB (от 100 МВт до 200 МВт с действующим разрешением Раздела V).Эта организация может затем перепроектировать завод с использованием технологии CCS. В качестве программы сокращения выбросов CAAA предоставляет разрешения на строительство с отказом от Стандартов производительности новых источников (NSPS) и предотвращения значительного ухудшения (PSD) без триггера проверки новых источников (NSR). Таблица 3 показывает, что такой проект реинжиниринга CCS может сделать EGU, работающий на угле, конкурентоспособным по сравнению с новой турбиной внутреннего сгорания, работающей на природном газе, в режиме комбинированного цикла с газом по цене 3,00 долл. США / MMBtu или выше.

Таблица 3.В этой таблице сравнивается приведенная стоимость электроэнергии (LCOE) проекта реинжиниринга CCS и новой электростанции комбинированного цикла, работающей на природном газе. Предоставлено: CastleLight Energy

После ввода в эксплуатацию, тестирования и настройки для достижения оптимальной производительности и нескольких лет эксплуатации первый блок CCS-SG EGU может быть продан, чтобы окупить вложения.

Оставить ответ
