Замена распредвала вместе с корпусом на ВАЗ 2101-2107 своими руками

В данном фото отчёте подробно показано как произвести своими руками замену распредвала вместе с корпусом на ВАЗ 2101-2107 (классика). В нашем случае не машине не работал один цилиндр, подозрение сразу же пали на неисправный клапан, но после того как вы вскрыли блок, то увидели повреждённый корпус распредвала, а именно выбитый кусок, а также рядом лежал ролик с пружиной. Так что запаслись новыми деталями и приступили.

Для ремонта нам понадобиться стандартный набор инструментов который есть в стандартном гараже.

Внимание!!! Не забудьте по окончанию работы отрегулировать клапана.

Источник: http://zarulemvaz.ru/zamena-raspredvala-vmeste-s-korpusom-na-vaz-2101-2107/

1

Причина поломки.

2

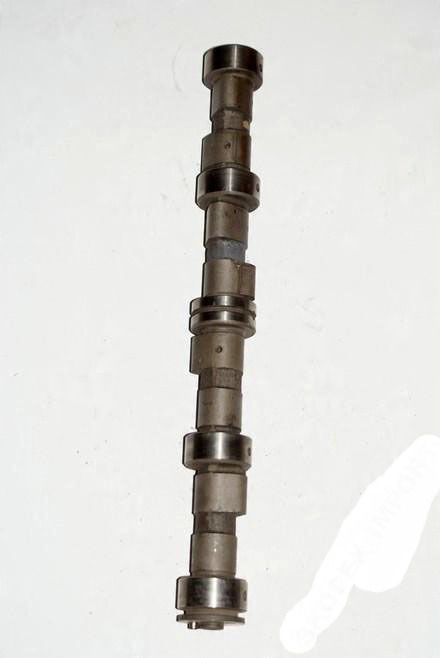

Новая деталь.

3

Первым делом снимаем клапанную крышку, открутив ключом на 10 все ее гайки крепления, после чего получается вот такая картина.

4

Теперь необходимо плоской отверткой отогнуть шайбу под гайкой крепления звезды распредвала.

5

Откручиваем гайку ключом на 17.

6

Теперь откручиваем болт натяжителя цепи ГРМ, который находится на передней стороне справа.

7

После того, как цепь ослаблена, можно аккуратно постучать с внутренней стороны звезды, чтобы она соскочила.

8

Далее можно приступать к отворачиванию гаек крепления крышки распредвала на ВАЗ 2101-2107, как это показано на фото внизу.

9

И затем можно снимать корпус вместе с распределительным валом двигателя, просто взявшись за нее и потянув с определенным усилием вверх.

10

Окончательный результат работы можно посмотреть на приведенной ниже картинке.

11

Теперь берем новые рокера, и устанавливаем их вместо старых. Это обязательно, так как на старых уже есть выработка и отрегулировать клапана будет довольно проблематично, да и от стука можно вообще не избавиться. Рокера меняются довольно просто. Необходимо поднять его до конца вверх и он извлекается без проблем

12

Пружины тоже желательно заменить, так как стоят они копейки, всего-то 3 рубля за штуку. Новые рокера устанавливаются без какой-либо последовательности. Если же устанавливать старые, то их нужно ставить в том же порядке, в котором они и стояли.

Затем берем новый распредвал 2101-2107 в сборе и устанавливаем на ГБЦ, после чего производим затяжку гаек динамометрическим ключом.

13

Затягивать их стоит в строго определенной последовательности, как показано на схеме.Прилагать необходимо усилие от 18 до 21 Нм. Не превышайте заданный диапазон значений, так как можете повредить резьбу.

Замена распредвала на ВАЗ 2107, ВАЗ 2106

Распределительный вал или (распредвал) — это главный элемент газораспределительного механизма (ГРМ), который служит для обеспечения сгорания горючей смеси в камере сгорания и своевременного впуска воздуха и выпуска отработанных газов. Распердвал расположен в верхней части ГБЦ (головки блока цилиндров), и соединяется со шкивом или зубчатой звездочкой коленвала при помощи ремня ГРМ или цепи.

Основными неисправностями, требующими замены распредвала или ремонта, является износ, задиры и царапины на опорных шейках распредвала, а также прогиб или трещина распредвала. При этих неисправностях двигатель теряет мощность, а также начинает нестабильно работать. Износ распределительного вала часто сопровождается характерным стуком в области ГБЦ.

Кроме того, замена распредвала может проводится при необходимости перенастройки и тюнинга двигателя, после чего наблюдается существенная прибавка мощности.

В сегодняшней статье речь пойдет о том, как заменить распредвал своими руками на автомобиля  ВАЗ 2107, ВАЗ 2106.

1. Первым делом следует снять клапанную крышку ГБЦ.

2. Затем поверните распредвал в положение конца такта сжатия 4-го цилиндра.

3. Используя ключ на "13", немного отпустите натяжитель цепи. Упершись монтажкой в башмак натяжителя, сожмите шток натяжителя и зафиксируйте его в этом положении, при помощи затяжки гайки натяжителя цепи. В случае необходимости снимите натяжитель полностью.

4. Отогните стопорную шайбу крепежного болта звездочки распредвала, используя отвертку.

5. Зафиксируйте распредвал, включив 4-ю скорость, это избавит вас от его прокручивания.

6. Используя ключ на "17", открутите болт крепления звездочки.

7. Извлеките крепежный болт распредвала с шайбами и звездочку вместе с цепью, положите все это в нишу головки блока цилиндров. Это позволит избежать перескакивания цепи.

8. Теперь возьмите ключ на "13" и открутите 9 крепежных гаек "постели" распредвала.

9. Снимите со шпилек распредвал вместе с "постелью".

10. Открутите два болта крепления упорного фланца, используя ключ на "10", после чего снимите сам фланец.

11. Приподнимая кулачок, освободите его от давления пружины и снимите сам кулачок.

12. Достаньте из "постели" распредвал.

13. Теперь можете снять пружину кулачка.

Вот собственно и вся разборка. Замена распредвала заканчивается сборкой, установка нового распредвала производится в обратной последовательности.

Важно! Затяжка гаек крепления "постели" должна производится в строгой последовательности, в порядке указанном на рисунке.

Замена распредвала на ВАЗ 2101

Одной из достаточно распространённых проблем ВАЗ-2101 – необходимость проверки распределительного вала двигателя. Симптомы подсказывают владельцу, что прогорел клапан (полностью выходит из строя как минимум один цилиндр, да и сам двигатель становится очень шумным, «гремящим»), однако на деле проблема может быть несколько глубже. Достаточно снять клапанную крышку, чтобы обнаружить куда более существенную проблему – разбитый распределительный вал.

Замена распредвала на ВАЗ-2101 представляет собой непростую задачу, которая под силу лишь человеку с определённым уровнем мастерства. Однако мастерство начинается с первых попыток, поэтому, если ВАЗ-2101 – ваша первая машина или «машина для души», то вполне можно воспользоваться несколькими советами данного материала, чтобы освоить эту операцию самостоятельно. Тем более, что не зря поколение наших родителей с большим пиететом относится к своим автомобилям – в них действительно вложено немало души (а также собственных сил, размышлений и мастерства).

Сегодня на развалах у поклонников ВАЗ-2101 можно приобрести распредвалы как побывавшие в употреблении, так и новые. Разумеется, покупка с рук обойдётся значительно дешевле (иногда больше, чем вдвое дешевле).

Работа по замене распредвала на ВАЗ 2101 проходит в несколько этапов:

  1. Снятие клапанной крышки.Для работы используется ключ на 10, с помощью которого следует открутить все крепления. Крышка, даже если последний раз эту операцию предыдущий владелец совершал много лет назад, обычно снимается достаточно легко.
  2. Откручивание гайки крепления распределительного вала.Для работы используется плоская отвёртка и ключ на 17. Перед началом собственно отвинчивания гайки необходимо немного «расчистить поле для работы», для чего используется отвёртка. Ею необходимо отогнуть шайбу, расположенную под гайкой крепления звезды распредвала.
  3. Откручивание болта натяжителя цепи ГРМ и снятие звезды распределительного вала.Натяжитель цепи ГРМ расположен спереди конструкции, справа. Болт натяжителя цепи ГРМ обычно откручивается без серьёзных проблем; а после ослабления натяжения цепи снимается звезда. Чтобы последний пункт – снятие звезды – прошёл проще, можно слегка (очень аккуратно) постучать по ней с внутренней стороны.
  4. Продолжение работы по откручиванию гаек крепления крышки распредвала.Оставшиеся гайки аккуратно отворачиваются, после чего весь корпус вместе с распредвалом достаточно легко поднимается вверх.
  5. Установка новых рокеров распредвала.Этот пункт теоретически можно обойти, сохранив старые рокера. Однако в этом случае их будет крайне сложно отрегулировать, что приведёт к постоянному «стуку» двигателя; не говоря уже о том, что старые рокера, как правило, уже выработали свой ресурс. Впрочем, проще заменить рокера, чем искать объяснения отказу от замены.Необходимо поднять рокер до конца вверх, и он легко извлекается. При установке новых рокеров последовательность не имеет значения, тогда как при возврате «на место» старых последовательность принципиально.

    При замене распредвала и рокеров лучше сразу подумать и о замене пружин: их стоимость слишком мала, а безопасность куда ценнее.

  6. Установка нового распределительного вала.Установка распредвала сама по себе – дело двух-трёх минут, после чего необходимо всего лишь затянуть гайки крепления с помощью динамометрического ключа. Разве что делает это желательно по схеме:

    Не следует слишком усердствовать при затягивании гаек, чтобы не повредить резьбу. Рекомендуемая сила завинчивания – от 18-ти до 21 Нм.

  7. Возврат на место звезды распредвала, цепи ГРМ и регулировка клапанов.Более подробно расшифровывать этот пункт, очевидно, смысла нет. Для проверки правильности регулировки заводим двигатель и проверяем эффективность работы. Как правило, потребности в повторных регулировках не возникает. Разве что – для достижения абсолютного идеала.

С этой статьей так же читают:

Схема протяжки распредвала ваз 2106


Установка фаз газораспределения по меткам на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!

Знаете ли Вы, что такое фазы газораспределения? В статье мы познакомимся с понятием и попытаемся объяснить и показать наглядно правильную установку фаз по меткам.

Примечание! Вам понадобятся следующие инструменты: отвёртка, три гаечных ключа «на 8» «на 10» и «на 13», специальный ключом для проворачивания шкива коленвала (в отсутствие такового используйте головку «на 36»).

Краткое содержание:

Что такое фазы газораспределения?

Момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу и есть та самая фаза. В случае случае поршень сбивается с интервала и получается неровная работа двигателя.

Когда устанавливать фазы по меткам?

При неравномерной работе двигателя автомобиля, а именно:

  • у автомобиля уменьшается мощность;
  • у двигателя повышается расход топлива;
  • автомобильный движок начинает работать с перебоями, глохнет на холостом ходу;
  • скачут холостые обороты двигателя.

Установка по меткам на ВАЗ 2101-ВАЗ 2107

Снятие

1) Снимите корпус воздушного фильтра. (подробнее читайте в статье: «Замена корпуса воздухофильтра»)

2) Затем накройте горловину карбюратора чистой тряпкой, во избежание попадания грязи во время работы.

3) Теперь снимите со штуцера, расположенном на карбюраторе, шланг отвода картерных газов.

4) После ослабьте винт крепления троса заслонки воздуха.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) После откручивания обоих болтов, отсоедините трос от карбюратора, потянув рукой.

7) Затем отверните крепёжные болты поверхности головки блока.

Отвёрткой подденьте и снимите стопорную шайбу крепления промежуточного рычага.

9) Следом снимите промежуточный рычаг.

10) Аккуратно снимите крышку с головки блока.

Примечание! Если на крышке или на самой головке осталась прокладка, снимите её и замените на новую. Изношенная прокладка в будущем дает течь масла!

11) Прокрутите гайку шкива коленчатого вала с помощью специального ключа, пока метка звездочки распределительного вала не совпадет с меткой на корпусе как показано на фото ниже (подробнее процесс описан в статье: «Установка поршня в положение ВМТ» — здесь вы найдёте три способа проворачивания коленвала).

Примечание! Метка звездочки коленчатого вала должна совпасть с длинной меткой на крышке распредвала!

Важно! Если у вас получилась такая ситуация:одна из меток совпала, а другая нет, тогда проделайте операцию, указанную ниже:

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

2. Включите первую передачу и открутите болт крепления звездочки распределительного вала.

3. Снимите звездочку вместе с цепью и удерживайте в руках.

4. Снимите цепь со звездочки и измените ее положение в нужную вам сторону, добившись совпадения обеих меток, как это показано в пункте «11».

карбюратор

Установка

Примечание! Подробно процесс установки деталей по местам продемонстрирован в видеоролике внизу статьи. Однако, рекомендуем сначала прочитать.

1) Наденьте звездочку вала распределительного вместе с цепью на место.

2) Рукой натяните ведущую ветвь цепи так, чтобы она не болталась. Если вы не знаете, где находится эта ветвь, смотрите пункт «2» в статье: «Проверка натяжения цепи».

3) Затяните крепёжный болт звездочки распредвала и установите оставшиеся шайбы.

Примечание! Полностью болт закручивать не надо!

4) Проверните коленчатый вал на два оборота и снова проверьте положение меток.

5) Метки совпадают? — Затяните до конца болт крепления звездочки.

6) Метки не совпадают? — Проделайте повторную установку по меткам фаз.

7) Установите все оставшиеся детали в обратном снятию порядке.

Примечание! Не стесняйтесь, задавайте вопросы в комментариях. В ближайшее время сотрудники обязательно на них ответят!

Дополнительный видеоролик

Подробную информацию о процессе установки и регулировке фаз вы можете почерпнуть из ролика ниже:

Видео

vaz-russia.com

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

  1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом. Шейки и кулачки распредвала перед установкой в корпус смазываем чистым моторным маслом
  2. Монтируем изделие в корпус и затягиваем крепление упорной пластины. После установки вала в корпус фиксируем его упорной пластиной
  3. Проверяем вращение вала. Он должен легко прокручиваться вокруг своей оси.
  4. Монтируем корпус вместе с валом на шпильки в ГБЦ и производим затяжку в определённой последовательности с усилием 18,3–22,6 Нм. Распредвал следует затягивать с усилием 18,3–22,6 Нм в определенной последовательности
  5. Окончательную сборку производим после выставления меток.

Чтобы распредвал равномерно прижался к ГБЦ, затяжку следует выполнять в несколько этапов.

Видео: установка распределительного вала на классических «Жигулях»

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

  1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
  2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
  3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ. Коленчатый вал проворачиваем, пока риска на шкиве не установится напротив длинной метки на крышке механизма ГРМ
  4. Метка на звезде РВ должна совпасть с отливом на корпусе. Если этого не произошло, выкручиваем болт, снимаем шестерню и смещаем цепь на один зуб в необходимую сторону. Для установки распредвала по меткам выемка на шестерне должна совпасть с отливом на корпусе подшипников
  5. Устанавливаем и зажимаем шестерню болтом, проверяем совпадение меток обоих валов. Болт фиксируем специальной шайбой. После выставления меток шестерню распредвала зажимаем болтом
  6. Регулируем тепловой зазор клапанов.
  7. Монтируем крышку клапанов, затягивая её в определённом порядке. Клапанную крышку нужно затягивать в определённом порядке, не прилагая особых усилий
  8. Устанавливаем оставшиеся элементы на свои места.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений. Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

  • рожковый ключ на 13 и 17;
  • щуп 0,15 мм.

Для регулировки тепловых зазоров клапанов используют специальный щуп

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

  1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
  2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше. Для проверки зазора между рокером и кулачком РВ вставляют щуп
  3. Для регулировки ослабляем контргайку ключом на 17 мм, а ключом на 13 мм выставляем нужный зазор, после чего зажимаем контргайку. Чтобы ослабить затяжку регулировочного винта, ключом на 17 мм отворачиваем контргайку, после чего регулируем зазор ключом на 13 мм
  4. Остальные клапаны регулируем таким же образом, но в определённом порядке, для чего проворачиваем коленвал.
Таблица: порядок регулировки клапанов ГБЦ на «классике»
Угол поворота коленвала, oУгол поворота распредвала, oНомера цилиндровНомера регулируемых клапанов
004 и 38 и 6
180902 и 44 и 7
3601801 и 21 и 3
5402703 и 15 и 2
Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Если специального щупа для регулировки клапанов нет, можно использовать узкий щуп из набора

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

Принцип работы, инструкция по замене распредвала ВАЗ-2106

Основная функция распределительного вала в механизме ГРМ – открытие и закрытие впускных и выпускных клапанов четырехтактного двигателя. От формы, а также других геометрических характеристик распределительного вала зависят динамические показатели автомобиля. Данный элемент имеется на любом двигателе. В большинстве ДВС он являются также приводом для масляного и топливного насоса. Рассмотрим принцип работы, неисправности, а также узнаем, как выполнить замену распредвала на ВАЗ-2106.

Где расположен?

Можно выделить два вида моторов. Это агрегаты с верхним расположением распределительного вала, а также с нижним. На старых автомобилях до 50-го года устанавливались преимущественно нижнеклапанные моторы. Распредвал был расположен внизу, тарелки клапанов были направлены вверх. Моторы такой конструкции были дешевле в изготовлении, но и производительность их была низкой. Потом решено было уйти от этой схемы, и в результате инженеры и конструкторы перешли к классической схеме двигателя с верхним расположением механизма ГРМ. Однако нужно сказать, что нижнераспредвальные двигатели производят и сегодня.

Отличие нижневального ДВС от традиционного в том, что дополнительно в механизме ГРМ имеются штанги для компенсации расстояния от кулачков вала до толкателей клапанов в ГБЦ.

Принцип действия

Особенность данных валов – это форма. Так, на обычном металлическом цилиндрическом валу имеются кулачки и шейки. Изготавливается изделие методом литья и механической обработки. Вал вращается, а значит, должен оснащаться подшипником. Последний имеет форму втулки или же вкладыша. Подшипник принудительно смазывается.

Распределительный вал ВАЗ-2106 вращается вместе с коленчатым валом. Но на два оборота коленчатого приходится один оборот распределительного. Чтобы передавать вращение от коленвала, применяют цепной, ременной, зубчатый привод. За счет формы кулачков формируются фазы распределения газов. Впускной и выпускной клапан откроются и закроются строго в нужный момент. С помощью изменения геометрии кулачков можно улучшить работу мотора.

Через толкатели, рокеры (иногда напрямую и через гидрокомпенсаторы) кулачок распределительного вала нажимает на клапан. Последний открывается. Затем, по ходу вращения вала, на клапан давит уже вершина кулачка, и он открывается полностью и так же плавно закрывается. Геометрия кулачков дает возможность очень плавно взаимодействовать с толкателем клапана. От формы кулачков зависит и общая характеристика вала.

На распределительном валу кулачки отлиты под определенными углами, за счет чего и формируются фазы распределения газов. На различных моделях двигателей углы фаз могут отличаться. Так, если сравнивать бензиновый распредвал ВАЗ-2106 и дизельный, рассчитанный на езду в городе, то устроены они будут практически одинаково.

Спортивные распредвалы будут отличаться более широким профилем. Это позволяет раньше открывать впускной клапан и дольше удерживать его в открытом состоянии. Так улучшается динамика, но снижается экономичность.

На более современных моторах, работой которых управляет ЭБУ, имеется датчик распределительного вала. Он постоянно следит за положением, в котором находится распредвал. Это дает возможность синхронизировать подачу топлива с работой ГРМ.

Шестерни ГРМ

Об этом стоит поговорить отдельно. Механизм газораспределения требует очень точной настройки шестеренки. Зачастую достаточно выставить шестерни по меткам распредвала на ВАЗ-2106. Но для более точной регулировки существует специальная разрезная шестерня. Зубцы в ней фиксируются на болтах к основанию. Если болты открутить, то положение шестеренки можно корректировать вплоть до 10 градусов. Можно найти самое оптимальное ее положение.

На более дорогих авто установлены современные двигатели, где данный процесс автоматизирован. Вместо шестерни распредвала (как на ВАЗ-2106) применяют муфты с гидроуправлением. Датчик знает текущий угол вала, а также обороты двигателя. Таким образом корректируются фазы распределения газов под разные режимы работы мотора.

Ремонт и эксплуатация

Данная деталь считается достаточно надежной. Распределительный вал ВАЗ-2106 при разумной эксплуатации может ходить до капитального ремонта двигателя. Если в силовом агрегате нет гидрокомпенсаторов (а на ВАЗ-2106 их нет), то через каждые 15 тысяч километров нужно проверять зазоры распределительного вала с рокерами. Также нужна регулировка этих зазоров. Данная операция осуществляется посредством специальных измерительных щупов. Каждый из них имеет свою толщину, по которой и выставляется зазор.

Во всех типах моторов нужно контролировать натяжение ремня или цепи механизма ГРМ. И цепь, и ремень имеют определенный срок службы. Они после определенного пробега имеют свойство растягиваться или рваться.

Неисправности

Рассмотрим типичные неисправности распредвала ВАЗ-2106. Данный элемент, как и другие пары трения, подвержен естественному износу. Также изнашиваются или разрушаются подшипники, сальники. Поломка распределительного вала может вывести из строя и другие элементы двигателя.

Среди причин неисправностей можно выделить естественный износ, масло низкого качества, недостаточное давление в смазочной системе, малый уровень смазки, перегрев, механические повреждения. Все эти неисправности влекут за собой необходимость ремонта.

Ремонт и диагностика

Неисправный распределительный вал при работе будет вызывать шум. Опытные специалисты среди причин шума выделяют изношенный подшипник, который требует замены.

Если появились стуки распределительного вала, то, скорее всего, износились рабочие поверхности и вследствие этого образовались критические люфты. Зачастую имеются допуски на выработку и искривления. При стуках выполняют замеры и смотрят, нужна ли замена распредвала ВАЗ-2106. Установка нового не всегда требуется. Сейчас эти детали можно восстанавливать.

Снижение давления в масляной системе также может быть последствием критического износа механизма.

Замена

Нужно учитывать, что это серьезная процедура, и лучше ее выполнять, если имеется опыт ремонта двигателя. Процесс замены выполняется следующим образом. Снимают кожух воздушного фильтра вместе с фильтром. Далее демонтируют клапанную крышку. Затем отгибают край стопорной шайбы распределительного вала. Необходимо ослабить цепь ГРМ – монтировкой ослабляют гайку натяжителя и фиксируют его положение гайкой.

Коленчатый вал устанавливают в такое положение, когда в четвертом цилиндре заканчивается такт сжатия. Метка звездочки распределительного вала должна совпадать с той, что есть на постели. Далее снимают болт звездочки распределительного вала. Цепь вместе со звездочкой связывают проволокой и укладывают в блоке.

Корпус распредвала откручивают и снимают со шпилек. Затем снимают крепеж, демонтируют упорный фланец, достают распределительный вал из его корпуса.

Все узлы и детали собираются в обратном порядке. Затяжка распредвала на ВАЗ-2106 строго контролируется при помощи динамометрического ключа.

Заключение

Итак, мы выяснили, что собой представляет данный элемент. Без распределительного вала не сможет работать ни один двигатель. Необходимо следить за исправностью этой детали, заливать качественное масло в мотор и следить за температурой.

fb.ru

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

Набор инструментов

  • набор головок;
  • трещотка;
  • вороток;
  • удлинитель;
  • набор ключей;
  • ветошь.


Ключи для затяжки раскручивания болтов

Последовательность действий

  1. Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
  2. Далее отсоединяем трос подсоса.
  3. Привода газовой заслонки.
  4. Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
  5. Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
  6. Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
  7. Теперь нужно ослабить крепеж звездочки распределительного вала. Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
  8. Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
  9. После совмещения, переходим к снятию натяжителя цепи.
  10. Ключом откручиваем гайки.
  11. Убираем натяжитель.
  12. Снимаем звезду, которая находится на направляющем штифту.
  13. Открутив болт, закрепляющий звездочку, снимаем звездочку. Здесь может понадобиться молоток.
  14. Привязываем ее к цепи.
  15. Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
  16. Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
  17. Далее осматриваем распредвал, в случае необходимости меняем.
  18. Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
  19. При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
  20. В конце отрегулируйте натяжку цепи и клапанов.

Установка тюнингового распредвала на ваз 2106, 2107, 2108.

Вопрос выбора распредвала на ВАЗ 2106, 2107, 2101, 2108 и другой классике, очень важен, и как Вы его решите, так и будет работать машина. Всё зависит от стиля езды и целей тюнинга двигателя.

{loadposition user20} Итак, выбор сделан, наконец, перед вами лежит свежекупленный распредвал ваз. Что делать дальше? Ну, во-первых нужно приобрести так называемую разрезную шестерню на распредвал. Она предназначена для точного выставления распредвала. Проще говоря, эта шестерня состоит из двух деталей — внешней и внутренней и позволяет провернуть внешнюю часть без поворота внутренней. После выставления нужного положения шестерня фиксируется болтами. Многие ставят её даже в комплекте со стандартным распредвалом. С её помощью можно сместить зону максимального момента двигателя либо «на низа» либо «на верха». Правда это носит экспериментальный характер т.к это уже тонкая настройка и без навыков работы по ДВС, трудно выполнимая.


Далее идет также важный момент – подбор постели распредвала. По этой теме информации множество, но вкратце можно сказать так – распредвал помещается в корпус (постель) в которой он не должен болтаться. На практике, при не всегда качественных запчастях подобрать хорошую постель к распредвалу удаётся не сразу. Я лично выбирал у проверенного человека и подобрал только с пятой покупки. Но труд при выборе себя окупает — распредвал проходит долго и проблем не вызовет. Вообще процесс замены и настройки распредвала для человека, который никогда в двигатель не заглядывал, представляет значительные трудности. Конечно, за определённую сумму денег на нормальной СТО Вам поставят распредвал и выставят натяжение цепи и отрегулируют зазоры клапанов. Решать Вам, кому этим заниматься. По собственному опыту могу сказать, что при наличии спец. литературы по ДВС и нужного инструмента всё можно сделать самому. Также значительную помощь может оказать опытный товарищ, но у меня такого не было. Отдельно хочу сказать о инструментах. Качественный инструмент – это уже половина дела и если Вы планируете сами обслуживать авто, то без хорошего инструмента Вам никак. У опытных мотористов за время работы уже выработался рефлекс затяжки гаек и болтов нужным моментом, без специального динамометрического ключа. Сам неоднократно наблюдал за работой такого слесаря-моториста. Я проверил после него моменты затяжки головки блока цилиндров (ГБЦ) и был сильно удивлен, моменты затяжки практически одинаковы и разница значений сопоставима с погрешностью моего динамометрического ключа. Но нам, как людям без опыта работы по двигателю, динамометрический ключ просто необходим. Можно и обойтись и простым т.к. в двигателе ВАЗ нет очень точных значений моментов затяжки болтов и гаек. Это в современных двигателях моменты затяжки на столько точны, что двигатель очень часто собирается вообще без уплотнительных прокладок, и нет протечек масла. В любом нормальном руководстве по обслуживанию автомобиля есть значения момента затяжки всех деталей автомобиля, начиная от болтов крепления колес. В общем, процедура замены стандартного распредвала на тюнинговый практически ничем не отличается от обычной замены при ремонте, например. После установки нового распредвала, я бы рекомендовал сразу выставить распредвал «в ноль». Понятие «в ноль» означает установка распедвала с помощью разрезной шестерни в нулевое перекрытие, т.е. при положении поршня первого цилиндра в верхней мёртвой точке (ВМТ) так, что клапана первого цилиндра были открыты одинаково. Наиболее удобно смотреть по тарелкам клапанов – они также будут на одном уровне. А уже потом по результатам ходовых испытания произвести необходимые регулировки разрезной шестернёй. Но, как правило для большинства распредвалов, положение «в ноль» является оптимальным или близким к нему. Более подробно мат. часть автомобиля можно изучить по руководству по обслуживанию или спец. литературе. На своём опыте могу сказать, что установить новый распредвал, карбюратор, систему бесконтактного зажигания, выставить момент опережения зажигания, отрегулировать зазоры клапанов можно самостоятельно, правда это займёт больше времени, чем на СТО или у гаражных мастеров. Для меня также большое значение имеет то, что это я сам это сделал. А поведение машины на дороге – это Вам награда за правильную настройку и ремонт автомобиля. В качестве заключения хочу сказать, что все мои статьи я пишу на основании собственного опыта и для людей, которые только делают первые шаги по самостоятельному обслуживания автомобиля. Поэтому я стараюсь не перегружать читателя излишними техническими терминами и описаниями. Для этой целей есть специальная литература. Всё в ваших руках!{loadposition user20} Оцените статью: Поделитесь с друзьями!

tuningtaza.ru

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

В моторе автомобиля ВАЗ 2106 ключевую роль играет распределительный вал, который приводит в движение клапаны. Благодаря ему происходят своевременный впуск топливовоздушной смеси в камеры сгорания и выпуск газов из них, причем согласно рабочему циклу. Располагается вал в верхней части двигателя, под крышкой головки блока цилиндров (ГБЦ). На распределительном вале находится звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленвала соответствует двум оборотам распредвала.

Основные неисправности распределительного вала — это риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, множественные задиры. В случае чрезмерного износа шеек распредвала происходит уменьшение давления масла в системе. Но такой вариант возможен и при разрушении посадочных мест под подшипники распределительного вала. И если можно установить новые шейки за небольшую сумму, то в случае с посадочными местами придется проводить замену ГБЦ. Нередко выполняется тюнинг, при котором необходима установка нового, более легкого распредвала на ВАЗ 2106.

Подробная инструкция по самостоятельной замене распредвала на ВАЗ 2106

Замена распредвала на ВАЗ 2106 может потребоваться по разным причинам, но перед тем, как перейти к этому процессу нужно иметь представление о предназначении этого узла. Распредвал является основным звеном ГРМ и учавствует в процессе сгорания горючей смеси.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.

Автомобиль ВАЗ 2106 у водоема

Содержание

[ Раскрыть]

[ Скрыть]

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

  • глухой стук, напоминающий удары молотка;
  • невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

В этом видео показано, как можно устранить продольное биение распределительного вала.

Наиболее достоверным методом диагностики проблем с распредвалом ВАЗ 2106 считается демонтаж его с авто и промывка. Мыть можно в бензине или иной очищающей жидкости. Далее нужно держа вал ударять по постели, при слышимости малейших стуков, устанавливаем, износ механизма. Обязательно проследите, чтобы вал не двигался в постели, потому что во время ударов об ограничитель он будет издавать глухой стук.

Снятый вал

Распредвал оказывает большое влияние на давление в смазывающей системе. Если зазоры меж постелью и распредвалом большие, то давление будет низким, и как следствие неудовлетворительная смазка иных частей.

Причины

Главными неисправностями, вследствие которых возникает необходимость в замене распредвала, — это его износ, появление различных задиров и выемок на опорных шейках. Равным образом замена распредвала необходима, если обнаружена его деформация или трещинки. При появлении подобных неисправностей силовой агрегат утрачивает мощность, а равным образом начинает функционировать с перебоями. Проблемы с распредвалом определяются по стуку в головке блока цилиндров.

Распредвал на «шестерке» снимают редко. Кроме вышеуказанных причин для замены и перенастройки силового агрегата. После этого можно заметить значительное увеличение мощности, как на спортивных авто.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

Набор инструментов

  • набор головок;
  • трещотка;
  • вороток;
  • удлинитель;
  • набор ключей;
  • ветошь.
Ключи для затяжки раскручивания болтов

Последовательность действий

  1. Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
  2. Далее отсоединяем трос подсоса.
  3. Привода газовой заслонки.
  4. Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
  5. Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
  6. Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
  7. Теперь нужно ослабить крепеж звездочки распределительного вала. Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
  8. Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
  9. После совмещения, переходим к снятию натяжителя цепи.
  10. Ключом откручиваем гайки.
  11. Убираем натяжитель.
  12. Снимаем звезду, которая находится на направляющем штифту.
  13. Открутив болт, закрепляющий звездочку, снимаем звездочку. Здесь может понадобиться молоток.
  14. Привязываем ее к цепи.
  15. Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
  16. Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
  17. Далее осматриваем распредвал, в случае необходимости меняем.
  18. Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
  19. При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
  20. В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.

 Загрузка ...

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Настройка фаз или как выставить метки ГРМ на ВАЗ 2106 своими руками

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно




Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.


При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.





После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:
  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.



Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

  1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
  2. Люфт в трамблере.
  3. Эллипсность звездочек ГРМ.

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Замена сальника распредвала ВАЗ 2101-2107


Замена сальника распредвала ВАЗ 2101-2107 требуется в двух случаях – когда производится снятие и установка распредвала, либо же сальник изнашивается и начинает пропускать масло.

О том, что сальник начинает травить, можно определить по повышенному расходу масла (хотя могут быть и другие причины) и визуально, по потекам масла, идущим от сальника. Перед тем как начинать замену сальника нелишне запастись прокладкой головки блока цилиндров – она не всегда сохраняется при снятии крышки.

Для того чтобы заменить сальник распредвала ВАЗ 2101-2107, необходимо снимать шкив, а соответственно и цепь ГРМ. Для этого в первую очередь нужно снять ремень генератора. Генератор прикреплен к регулировочной планке с помощью гайки, которую нужно ослабить.

После этого сдвинуть генератор и сбросить с него ремень. Теперь ремень не будет мешать снятию цепи ГРМ. Для того чтобы добраться до шкива распредвала, нужно снять крышку головки блока цилиндров.

В первую очередь нужно отсоединить шланг отвода газов от кожуха воздушного фильтра. Откручиваем кожух (воздушный патрубок снимать не обязательно, нам нужно лишь отодвинуть кожух воздушного фильтра в сторону).

Снятию крышки блока цилиндров мешает топливный шланг карбюратора – его нужно просто вывести из кронштейна и сдвинуть в сторону. Теперь можно открутить гайки и снять крышку.

Далее нам нужно снять крышку распредвала (она крепится шестью болтами к двигателю). На шкиве распредвала имеются метки, которые соответствуют меткам на двигателе. Для того чтобы избежать проблем при установке шкива, их нужно совместить между собой.

После того, как это сделано, можно снять натяжитель цепи, открутив две гайки. Теперь цепь ослабла и ее можно снять со шкива распредвала. После этого с помощью двух отверток снимаем шкив распредвала, вынимаем шплинт и можем подобраться к сальнику.

Его нужно просто выковырнуть отверткой, а в паз установить новый. При установке нового сальника его по периметру лучше всего смазать моторным маслом.

После того как сальник установлен, надеваем на место шкив распредвала ВАЗ 2101-2107, цепь ГРМ и прикручиваем натяжитель. Закрываем механизм крышкой, прикручиваем на место крышку головки блока цилиндров (при необходимости нужно установить новую прокладку головки блока, предварительно счистив остатки старой).

Возвращаем на место шланги, устанавливаем и фиксируем кожух воздушного фильтра и подсоединяем шланг отвода газов. Теперь можно одеть ремень генератора и зафиксировать генератор.

При этом стоит установить его таким образом, чтобы прогиб ремня спереди от генератора не был больше одного сантиметра при сильном нажатии.

На практике такая работа не займет больше часа, но ее стоимость на станции техобслуживания довольно велика. Поэтому, проделав процедуру самостоятельно, можно существенно сэкономить.

Снятие и установка распредвала. Установка распредвала на автомобили ВАЗ.

Комментарий .
Работа показана на двигателе 21124. Особенности работы на двигателе 2112 см. В тексте.
Выплата
1. Подготавливаем машину к выполнению работ (см. Подготовка машины к техническому обслуживанию и ремонту).
2. Снимаем шкивы распределительного вала (см. Шкивы распределительного вала - снятие и установка).
3. Снимите промежуточный и промежуточный ролики (см. Ремень ГРМ - Замена).
4. С помощью торцевого ключа на 10 мм открутите шесть болтов, крепящих заднюю крышку ремня ГРМ, и снимите ее.

5. Снимаем крышку головки блока цилиндров (см. Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) - снятие и установка).
6. Чтобы не повредить, снимаем датчик давления масла (см. Аварийный датчик давления масла в двигателе - замена) или отсоединяем от него конец провода.
7. Торцевым ключом на 8 мм равномерно, на пол-оборота откручиваем 20 болтов корпуса подшипника распредвала.

Комментарий .
На двигателе 2112 снимите корпус подшипников распредвала вместе с направляющими трубками свечей (колодцами свечей). Снимаем патрубки с корпуса подшипника.
9. Снимаем с посадочных мест в головке блока две заглушки технологических отверстий (около задних концов распредвалов).

10.Снимите распредвалы впускных и выпускных клапанов.
11. Снимите уплотнения с валов.
12. Осмотрите валы. На шейках и кулачках вала не должно быть следов сильного износа, царапин, трещин, следов металлического покрытия.
Установка
1. Смажьте шейки шейки и распределительные валы чистым моторным маслом.
2. Ставим распредвалы в ГБЦ. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускного клапана имеет маркировку 1006014.

Внимание .
При ремонте двигателя нельзя использовать герметик с высоким содержанием силикона (соединения кремния), пары которого могут попадать через систему вентиляции картера в цилиндры, а затем в выхлопные тракты. Используйте герметик, который специально указан на упаковке, что он безопасен для датчика кислорода.
Внимание .
Не наносите слишком много герметика на опорные плоскости корпуса подшипника.При затяжке крепежных болтов герметик, выдавленный во внутренние полости двигателя, может забить масляные каналы.
3. Наносим тонкий слой герметика Локтайт № 574 или аналога на плоскость ГБЦ и на нижнюю поверхность корпуса подшипника вокруг отверстий свечных колодцев следующим образом:

4. Установите распределительные валы в головку блока цилиндров шпоночными пазами вверх.
5. Устанавливаем корпус подшипника на ГБЦ и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипника с ГБЦ.В конце затягиваем попарно болты корпуса подшипника с моментом 8,0–10,0 Н · м (0,8–1,0 кгс · м) в следующей последовательности (см. Фото).

Последовательность затяжки болтов подшипников распредвала
6. Запрессовываем сальники распредвалов (см. Сальники распредвала - замена).
7. На двигателе 2112 нанесите чистое моторное масло на резиновые уплотнительные кольца направляющих трубок свечей (свечных колодцев) и установите трубки в головку.
8.Дальнейшая сборка производится в порядке, обратном разборке.

Другие новости по теме:

Информация

Замена распредвала на ВАЗ 2106

Надеюсь тема будет полезной, распредвал ломается не так часто, да и то редко, заводской распредвал может пройти пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106

своими руками

Для начала немного теории, а точнее свидетельств, указывающих на неисправность распредвала, износ его шейки и ложа.Определить, стучит ли распредвал или еще что-то в двигателе, не очень просто, но возможно. Обычно распредвал стучит глухо и сильно, частота стука меняется вместе с оборотами двигателя. Слушать двигатель можно через клапанную крышку деревянной палкой, медицинским стетоскопом. Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученной клапана не так-то просто. Поэтому самый верный способ диагностировать распредвал - снять его с двигателя, промыть и осмотреть.Таким образом получается:

  1. Неисправный распредвал стучит тупо, как будто стучит
  2. При износе распредвала невозможно регулировать зазоры в клапанах, так как при проворачивании коленчатого вала распредвал всегда занимает разные положения
  3. Самый надежный способ диагностировать неисправность распредвала - снять его с автомобиля, промыть бензином и напрямую диагностировать: нужно держать распредвал левой рукой, а правой рукой ударить по станине, если вы слышите хотя бы звук Меньше стуков, изношен распредвал. Только следите, чтобы распредвал не двигался в постели, так как при ударе ограничителя распредвал издает тихий стук.
  4. Распредвал влияет на давление в системе смазки, чем больше зазоры между станиной и валом - чем ниже давление, тем хуже смазка других деталей.

Еще хочу посоветовать, какими бы хорошими ни были коромысла (рычаги клапанов), их тоже нужно заменить, потому что неравномерное производство приведет к быстрому износу распредвала.Также рекомендую обратить внимание на состояние колодки натяжителя, это видно при снятом распредвале, так как замена - довольно трудоемкий процесс. Процесс замены распределительного вала также включает в себя регулировку тепловых зазоров клапанов, так что имейте в виду. Что ж, начнем.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замена должна начинаться со снятия поддона с воздушным фильтром, отсоединения троса всасывания, привода газовой заслонки.После этого рекомендую очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка в двигатель.

Сняв все написанное выше, можно переходить к снятию клапанной крышки, для этого достаточно открутить гайки на 10 по периметру.

Кстати, каждый раз при снятии клапанной крышки рекомендую заменять прокладку (не только мне, а заводской). Попробуйте поискать резиново-кортикальную прокладку, она намного лучше резиновой газовой.

После снятия крышки вы увидите распредвал, он у нас очень закопченный, очевидно, что масло было не самое дорогое. менял тоже не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Теперь необходимо ослабить звезду распредвала при помощи ключа на 17, чтобы двигатель не проворачивался, можно вставить большую отвертку между звездой и цепью мотора. Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звездочке распредвала.В идеале метка на шкиве коленчатого вала должна останавливаться перед длинной рысью, а метка на звездочке распредвала напротив выступа на ложе распределительного вала.

Совмещение меток на коленвале ВАЗ 2106

Совмещение метки на звездочке распредвала на ВАЗ 2106

После совмещения меток необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на 10.

Снять натяжитель цепи

Далее можно снять звезду распредвала, она закреплена на направляющем пальце.Откручиваем болт крепления звездочки, легким ударом ключа выбиваем звездочку. Теперь, чтобы звезда не соскользнула, можно связать ее вместе с цепочкой.

Цепь и звездочка вязаные

Далее остается только снять распредвал, открутив гайки на 13, фиксирующие его. Кстати, если шпилька скручивалась вместе с гайкой, то ее можно легко вернуть обратно, для этого достаточно иметь шпильку-поворотник или навинтить на шпильку две гайки и зажать их в разные стороны, затем закрутить шпильку. шпилька в головке для верхней гайки.

Ну тогда просто проверьте распредвал, как я писал выше, если нужно его заменить, коромысло. Собираем все в обратном порядке. Забыл сказать, что новый распредвал надо правильно зажать, для этого есть карта:

ВАЗ 2106 карта стяжки распредвала

Устанавливаем распредвал в обратной последовательности, важно следить за совмещением меток. После установки распредвала на место необходимо отрегулировать натяжение цепи мотора, также отрегулировать клапан.

Снятие и установка распредвала

Распредвал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно либо при ремонте и разборке двигателя, либо при его замене. Удалить его не так уж и сложно и для этого вам понадобится такой инструмент, как:

  1. Головка 17 и 13
  2. Рукоятка с храповым механизмом
  3. Вороток
  4. добавочный номер
  5. Гаечный ключ или комбинированный ключ 13

Первым делом нужно полностью снять клапанную крышку с ГБЦ.Затем откручиваем натяжитель цепи ГРМ, который находится с правой стороны перед двигателем (по ходу движения):

После этого отключаем шестерню распредвала ключом на 17. Во избежание проворачивания необходимо поставить машину на скорость и поставить упоры под колеса, чтобы она не катилась.

После чего отводим в сторону, можно что-нибудь слегка поддеть:

После того, как все гайки окончательно откручены, можно взять крышку вала и потянуть ее с необходимым усилием, слегка повернув в сторону, чтобы это было легче сделать:

Для снятия распредвала с крышки нужно ключом на 10 открутить две гайки, которые находятся в передней части детали, на фото ниже они обозначены цифрами:

Теперь с задней части распределительного вала можно слегка постучать даже рукояткой молотка (деревянной), и он сдвинется вперед:

Осторожно потянув вперед, он полностью снимается, результат показан на фото ниже:

Процесс установки производится в обратном порядке. Если необходимо заменить вал из-за сильного износа, замените коромысла одновременно. Снимаются они очень просто, достаточно просто приподнять каждую из них, преодолевая сопротивление пружинного зажима, и коромысло снимается свободно:

Если вал не меняется, а коромысло все еще вполне пригодно для дальнейшей работы, то нужно ставить их в той же последовательности, в которой снимались (если вынимали их вообще):

Если вы решили купить новый вал, то на ВАЗ 2106 и аналогичных классических моделях он будет стоить около 1000 рублей, что не так уж и дорого.

Источники: http://avto-guru.ru/rio2112/dvs2112/483-raspredelitelnye-valy-dvigatelejj-2112-i-21124.html, http://vaz-master.ru/remont-avtomob-svoimi-rukamy / двигатель / замена-распредвала-на-ваз-2106.html, http://vaz2106-remont.ru/snyatie-i-ustanovka-raspredvala/

Приветствую, Друзья!
Прошло почти два года с момента покупки машины, и все это время меня мучила проблема со слабым вакуумом на впуске и сильным тремором на холостом ходу, отсюда некрасивый выхлоп и большой расход газа. ()
За все это время успел перепроверить все датчики, рекапитализировать ГБЦ, заменить кольца, но проблема не исчезла.


Поставил прошивку от BamperDima, стал лучше гонять, но проблема осталась. Он рассказал Диме о проблеме и о том, что уже сделано. Сказал, что остался только распредвал. Я спросил Диму про распредвалы, чем брать и все такое. Оригинал конечно хороший, но цена кусается. В итоге появился вариант поставить распредвал от Opel Kadett U с маркировкой 1.3S. Кажется, что с этим валом Lanos едет намного веселее, но, прочитав его, я понял, что он едет веселее только на высоких скоростях, а меня интересует тяга с низкой гравитацией. Решил, что вал будет стандартный.
И вот созрел до замены распредвала. Купил на прошлой неделе. Купил с рук (он, как говорится, взял себе, а машину продал. Не в этом дело). Купил за 800 грн, распредвал действительно новый, в заводской смазке не ставилась. Кто производитель не смог мне ответить, единственная подсказка на торце распредвала сбоку от модуля зажигания - это рельефная буква «G», которая вроде ни о чем не говорит, но наводит на мысли об оригинале, но далеко не факт. Если кто-то покупал распредвал с этой маркировкой, то отпишитесь, кто производитель.
Идем дальше. Снятие распредвала на Ланосе 1.5 предполагает снятие головки блока цилиндров, так как болты крепления постели распредвала и ГБЦ общие. И это проблема, потому что если открутить ГБЦ, то вопрос стоит о сливе антифриза и замене прокладки ГБЦ. Меня это не устроило, так как прокладка на моем моторе поменяли около 8000 км назад, после замены поршневых колец.Я залез в недра интернета. Я нашел много записей и видео о замене распредвала без снятия ГБЦ. Решено было именно так и поступить.
Звонил своему мастеру, у него была очередь на неделю вперед и с его слов замену в таком формате не делал, но теоретически знает как и что. Стоимость работ навскидку озвучена до 500 грн. И вовремя сказал спланировать на весь день, т.к. хз, какие проблемы могут вылезти. Но строчка ... Хочу поскорее поставить.
В моем гаражном кооперативе, в моем собственном ряду, есть СТО. Я пошел к ним. Я спросил. Они ответили, что знают процедуру и сделают ее за три, три с половиной часа и за 600-700 грн. Стоимость оттолкнула меня.
Съездил в гараж, снял крышку с кровати распредвала, посмотрел что и как и решил, что буду делать сам.
В крайнем случае, тогда сбегаю на СТО и мне помогут.
Все это произошло в четверг.
Я планировал мероприятие на субботу, и поскольку это был выходной день, и работать было невозможно, было решено либо успеть к субботе, либо закончить в понедельник.
В 11:00 в субботу я начал все это дело разбирать.
Всего баллов:
1. Домкратом переднее колесо со стороны пассажира (авто на ручнике и колодки на задние колеса, безопасность прежде всего).
2. Снял верхнюю часть крышки ремня ГРМ, обнажив шкив распределительного вала.
3. Откручиваем все свечи.
4. Поставить 4-ю передачу и прялкой поставить шкив на метку так, чтобы первый поршень оказался в ВМТ (верхней мертвой точке). С помощью щупа через свечной колодец убедился, что поршень находится вверху.
5. Открутите крышку распределительного вала, это крышка клапана.
6. Снимите аккумулятор (распредвал нужно будет снять в его сторону, аккумулятор не позволит этого сделать).
7. Отсоедините разъем от модуля зажигания и снимите сам модуль.

8. Отвинтите и снимите боковую крышку основания распределительного вала (она находится непосредственно под модулем зажигания).
9. Чтобы метки ГРМ не сбивались, ремень натянут на шкив с помощью муфт.Но что делать с нижним шкивом (коленвалом)? Все просто, я привязал верхний шкив на проволоке с натягом к упору капота, чтобы ремень не сдвигался ни на одном зубе.

10. Откручиваем и снимаем шкив распредвала, осталось повесить на поводке.
11. Так как не было времени искать и прорезать расширитель клапана от классики, сделал нечто подобное из подручных средств. Я использовал гаечный ключ на 13-14 и китайский тройной гаечный ключ на 8-10-12, соединив их изолентой (нет, не синей 🙂 белой твердой лентой 3М), чтобы сделать что-то вроде графина.

Это фото не мое, но принцип понятен.


12. Закрываем все масляные каналы в ГБЦ чистыми кусками тряпки (если не ошибаюсь, их 7 или 8).
13. Теперь приступаем к процессу. Нам нужно удалить все 8 рокеров, желательно патч (чтобы не потерять). Приручаем ключик к кровати рядом с качалкой, которую планируем снимать, как показано на фото выше. На «развязку» нажимаем плавно, без рывков, лучше сделать удлинение рычага, так как пружина достаточно жесткая и ее нужно долго держать нажатой.Я использовал большой круглый напильник, вставленный во вторую головку гаечного ключа. Деревянная ручка напильника очень удобна, так как не давит на ладонь.
Конечно, такие работы лучше проводить вдвоем, один нажимает-держится, второй вытягивает качельку. Но я был самим собой. Пришлось выращивать третью руку :-). Сжимал тело, подмышку, плечо ... в общем как-то приспособился. Коромысло толкается отверткой. Скажу, что на 1-м и 4-м цилиндрах снимать было очень сложно, где поршни были вверху.Многие скажут, что можно было провернуть коленвал и опустить поршни, но боязнь сбора неправильная, заставляла мучить, не проворачивая колено.
Короче с 11:00 до 12:30 разобрал все и снял все рокеры.

14. Со стороны 4-го цилиндра, со стороны станины, откручиваем два винта с шестигранной головкой 5, фиксирующие полумесяц (или что-то еще), что в свою очередь фиксирует распредвал в постели. Снимать не надо, просто выходит из строя.
15. Все, распредвал свободный. Осторожно, чтобы не повредить станину и сальник распредвала, вынуть его в сторону модуля зажигания.
16. Проверяем наличие масла в местах вращения шейки распредвала в постели, если есть масло, то каналы не забиты и масло регулярно попадает в эти места. У меня все отлично.
17. Еще раз взглянем на два распредвала рядом. Проверяем, все ли соответствовало старому (углы кулачков, масляные каналы и т.д., за исключением износа :-)).
Кстати, нашел два отличия от того, что было в машине. Во-первых, у отдельно стоящего кулачка для датчика фазы (его просто нет в моем моторе) большая длина, почти в 3 раза. Второй, со стороны, на которой расположен модуль зажигания на старом валу, имеет паз для его поворота отверткой или специальным ключом (на новом такого паза нет). В остальном абсолютно идентичны, только новый новый)))))
18. Аккуратно уложить новый распредвал в постель, опять же, чтобы не повредить посадочные места в шейках в постели и не повредить сальник.Моя сальник была заменена 8000 км назад. Перед разборкой купил новый сальник на всякий случай, но все вставил аккуратно и не повредил уже установленный сальник.
19. Установить полумесяц из пункта 14 обратно и прижать саморезами.
20. Установить все коромысла обратно. Звучит просто, но на это ушло много времени. Ставим коромысло на место, а потом подсунем под него накладку, следим, чтобы клапан не пересыхал и все это удерживая рычаг нажимая на пружину клапана, все равно ТО)))) Это была самая долгая процедура по времени , около 2 часов.Мне очень помог магнит на гибкой палочке.
21. Проверяем, чтобы все пятна были точно на своих местах. Вытаскиваем тряпку, прикрывавшую масляные каналы.
22. Так как масло с поверхностей коромысел, распределительного вала и пятикопеечных монет было стерто, я взял оставшееся масло после технического обслуживания и пролил его на каждое коромысло, кулачок и клапан, чтобы не было задира или царапины при первом запуске.
23. Надеваем шкив распредвала и прижимаем его болтом.Затем освобождаем от стяжек и проводов, на которых при ремонте болтался шкив.
24. Далее, во избежание досадных оплошностей, аккуратно провернул колесо на 4-й передаче и проворачивал распредвал. Сделал несколько ходов двигателя, чтобы почувствовать, что все собрано правильно и клапаны не будут встречаться с поршнями (да, давление клапана в 1,5 раза при обрыве ремня или неправильной сборке).
25. Закручиваем свечи.
26. Ставим на место крышку из пункта 8.Скажу, что в Ланосе это больное место, через которое прогоняется масло. Советую сразу либо поменять резиновое кольцо, либо немного смазать старое кольцо (если оно еще не дубовое) герметиком.
27. Ставим клапанную крышку, она же крышка постели распредвала.
28. Надеваем на шпильки модуль зажигания и прикручиваем, не забываем про разъем модуля.
29. Одеть высоковольтные провода на свечи.
30. Ставим на место аккумулятор.
31. Можно поставить крышку ГРМ, но я сделал это позже, после тестовой гонки.
32. ВАЖНО! Убедитесь, что под капотом не осталось инструментов. (Мы за безопасность! :-))))).
Похоже, это все.

Итак, первый запуск.
Кручу стартер, но двигатель не ловит, вобщем ничего.
Сразу в мыслях, что когда у меня была проблема с разрядом, я бы сдвинул метки ГРМ на 1-2-3 или даже на 5 зубцов, чтобы хоть как-то приподнять, а теперь, когда все в норме, нужно все ставить в фабрика.
Потом была мысль, что все таки распредвал другой (но я их сравнивал...)
Блин блин блин ...
Кручусь ...
Прострел…
Думаю: "Свечи!"
Скручивания, естественно залил.
Протираю каждую, прикручиваю обратно.
Вращение ... прострел ... Вращение еще. Понял. Завелась.
А вот колбаса вроде старый дизель с кучей проблем. Явные признаки тройки.
Снимаю разъемы с форсунок, первый цилиндр не реагирует.
Двигатель гудит.
Но мои свечи были идеальными. Перехожу на газ, делаю 3-4 смены газа до 2500-3000 оборотов.Газ, судя по всему, задул залитую свечу и загорелся. Обороты выровнялись. Вибрации ушли. Мотор работает отлично. Для верности снова перешел на бензин. Все прекрасно!
оглушаю, момент сомнений (заведется ли), крутю, хватаю моментально.
Работа плавная.


ПОБЕДА!

Подключаю переходник K-Line. Смотрю вакуум на входе, 35-36кПа (было 53-56кПа), время впрыска было 1,27-1,31 мс (раньше было 1,7-1,9 мс).И снова победа!)))
Даже БК КРАСНЫЙ показывает расход в час на хх 0,8-0,9 л / ч (ранее 1,2-1,4 л / ч).
Двигатель прогрелся и я покатался, пока не торопясь, чтобы все перетерлось и заняло свои места.
Работа идеальная, выхлоп ровный и шумит почти как сток, может чуть громче, думаю из-за более сильного и формы патрубка выхлопной трубы.


Я доволен как никогда! Он боролся с этим недугом почти два года и наконец победил.Жалко, что идея поменять распредвал раньше не пришла, на нем не было видно выхода, но вполне вероятно, что кулаки третьего цилиндра износились сильнее остальных (было масляное голодание что было устранено при ремонте ГБЦ) отсюда и на хх был неровный выхлоп, многим показалось, что мотор на злых валах.

Результат: стоимость распредвала 800 грн, стоимость работ 0 грн и 5,5 часа времени без передышки, удовольствие от проделанной работы огромное, полученный опыт бесценен!

Всем удачи!

Цена вопроса: 800 грн Пробег: 151250 км

В двигателе автомобиля ВАЗ 2106 ключевую роль играет распредвал, приводящий в движение клапаны.Благодаря ему происходит своевременный поступление топливовоздушной смеси в камеры сгорания и выброс из них газов, причем согласно рабочему циклу. Вал расположен в верхней части двигателя, под крышкой ГБЦ (ГБЦ). На распредвале есть звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленчатого вала соответствует двум оборотам распределительного вала.

Основные неисправности распределительного вала - риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, многократные задиры.В случае чрезмерного износа шейки распредвала происходит снижение давления масла в системе. Но возможен и такой вариант с разрушением посадочных мест под подшипники распредвала. И если за небольшую сумму можно установить новые шейки, то в случае с сиденьями придется заменить ГБЦ. Часто выполняется тюнинг, требующий установки на ВАЗ 2106 нового, более легкого распредвала.

Снятие и установка распределительного вала

Чаще всего снятие необходимо либо во время капитального ремонта, либо для замены в случае неисправности.Для проведения работ потребуются следующие инструменты:

  • головки на 10, 13 и 17;
  • храповая ручка;
  • лебедка;
  • удлинитель с карданчиком;
  • гаечный ключ на 13;
  • приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается клапанная крышка, которая прикручена к ГБЦ и имеет резиновую прокладку. Старайтесь не повредить его, иначе в будущем может произойти утечка масла. После этого откручивается натяжитель цепи ГРМ.Он расположен с правой стороны двигателя, если смотреть из салона. Шестерня распределительного вала отвернута головкой на 17.

Для удобства установите машину на передачу, а под заднее колесо поместите противооткатные упоры. Отведите шестерню в сторону, при необходимости можно поддеть ее удобным инструментом. Теперь необходимо открутить все гайки, которыми крепится пенал (корпус) распределительного вала. Чтобы облегчить работу, сначала воспользуйтесь ручкой.

Все резьбовые соединения затянуты с большим моментом, поэтому иногда бывает сложно демонтировать.Затем, слегка покачивая корпус распредвала, с усилием потянуть вверх. А после откручивания двух гаек в передней части корпуса можно легко ударить деревянным молотком по задней части вала, чтобы окончательно снять его с гнезда. Установите распределительный вал в обратном порядке.

При ремонте из-за чрезмерного износа вала замените коромысла. Снимаются они довольно легко, нужно лишь подтянуть вверх. Но если состояние элементов хорошее, то не стоит тратить на них время: достаточно внимательно осмотреть каждый и поставить на прежние места. Причем делайте инсталляции в той же последовательности, в которой они были сняты.

Как отрегулировать клапана на ВАЗ 2106?

На автомобиле ВАЗ 2106 регулировку клапанов рекомендуется проводить каждые 10-15 тысяч км. запустить. Было выбрано оптимальное значение, потому что все это время двигатель будет работать стабильно. При изменении зазора начнут появляться небольшие «дефекты»: стук клапанов при резком увеличении оборотов, снижение отклика дроссельной заслонки и мощности двигателя.

Проблемы доходят до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть.Также необходимо регулировать клапаны после проведения работ, связанных с ремонтом или заменой распредвала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты:

  • набор ключей;
  • ключ гаечный рожковый на 17 с хорошим рычагом;
  • специальный ключ 38 для проворачивания коленвала;
  • Плоский зонд толщиной 0,15 мм.

Если вы внимательно посмотрите на крышку, в которой хранится датчик, вы увидите несколько цифр, указывающих последовательность регулировки клапана.Обратите внимание на температуру: оптимальная настройка - 20 ° С. Но если до этого был заменен распредвал ВАЗ, а во дворе теплая погода, то на температуру смотреть нельзя.

Итак, сначала снимаем крышку с ГБЦ. Учтите, что клапаны следует отсчитывать от переднего края двигателя. После этого установите поршень 4-го цилиндра ключом 38 в верхнее положение. Клапаны «6» и «8» закрыты, следовательно, зазор между рычагом и кулачком будет наибольшим.Установите щуп и проверьте зазор. Оптимальным считается тот, при котором зонд можно перемещать с некоторым усилием. Если зазор меньше или больше, зонд не перемещается или проходит свободно, продолжайте регулировку.

Для этого нужно поработать двумя ключами на 17: одним ослабить стопорную гайку, а вторым повернуть болт для регулировки. Причем не следует делать много оборотов регулировочным болтом, нужно медленно двигать щуп в процессе его откручивания или закручивания, чтобы не пропустить допустимую величину зазора. После контргайки затяните и снова проверьте правильность зазора. При необходимости отрегулируйте клапан. Порядок регулировки клапана:

  • 4-й и 3-й;
  • 2-й и 4-й;
  • 1-й и 2-й;
  • 3-й и 1-й;
  • 8-я и 6-я;
  • 4-я и 7-я;
  • 1-й и 3-й;
  • 5-я и 2-я.

Коленчатый вал поворачивается на 180 °, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо использовать метки на шкиве коленчатого вала, а также на распредвале.В крайнем случае крышка трамблера просто снимается и бегунок управляется.

Обратите внимание, что один оборот коленчатого вала составляет половину оборота оси распределителя. После завершения настройки выполняется сборка. Если резиновая прокладка повреждена, замените ее на новую.

Добро пожаловать!
Фазы газораспределения - не все знают, что это такое, поэтому сегодня мы постараемся вам это объяснить и показать на примере, как правильно установить фазы газораспределения по меткам.

Примечание!
Для установки фаз газораспределения потребуется запастись: отверткой, а также тремя ключами на «8», «10» и «13», а также запастись специальным ключом для проворачивания. шкив коленчатого вала! (Если у вас нет специального ключа, вы можете использовать вместо него головку «36»)

Резюме:

Какие фазы газораспределения?
Попробуем объяснить вам все простыми словами, под фазами газораспределения понимается момент, когда поршень в двигателе перемещается вверх-вниз в определенном заранее заданном интервале.Если фазы газораспределения нарушаются, то в этом случае поршень отклоняется от заданного интервала и, как следствие, двигатель работает неравномерно.

Когда мне нужно настроить фазы газораспределения?
Как уже было сказано ранее, при сбивании фаз двигатель автомобиля начинает работать не плавно, а именно:

  • Автомобиль уменьшил мощность.
  • А также если увеличивается расход топлива.
  • А если двигатель автомобиля начнет работать с перебоями, то есть глохнет на холостом ходу и возможно подскочат обороты холостого двигателя.

Как настроить фазы газораспределения на ВАЗ 2101-ВАЗ 2107?

2) Сняв кожух, накройте шейку карбюратора чистой тканью, чтобы во время работы в нее не попала грязь.

3) Затем снимите с штуцера, который находится на карбюраторе, шланг отвода картерных газов.

4) Затем ослабьте винт, которым крепится трос воздушной заслонки.


5) Затем ослабьте болт крепления оболочки троса воздушной заслонки.


7) Затем откручиваем все болты крепления крышки головки блока.


8) После откручивания болтов подденьте отверткой и снимите стопорную шайбу, фиксирующую промежуточный рычаг.


9) Далее снимаем промежуточный рычаг.


10) Затем осторожно снимите крышку с головки блока.

Примечание!
Если на крышке или на головке самого агрегата есть прокладка, то снимите и ее и в результате замените на новую, так как, как правило, при изношенной крышке возможно протекание масла через нее. произойдут в будущем!

11) Затем поверните гайку шкива коленчатого вала специальным ключом до тех пор, пока метка на звездочке распределительного вала не совпадет с меткой на корпусе, как показано на фото ниже.(Если вы не знаете, как повернуть гайку шкива коленчатого вала, то прочтите статью под названием «Установка поршня в положение ВМТ». В этой статье вы найдете три способа поворота коленчатого вала)


Примечание!
Метка на звездочке коленчатого вала также должна совпадать с длинной меткой на крышке распределительного вала!


12) Если у вас есть такая ситуация, что одна из двух меток совпадает, а другая нет, то выполните операцию ниже:

1.Во-первых, согнуть язычок замка шайбы болта, который крепит звездочку распределительного вала.


2. Затем включите первую передачу и открутите болт, которым крепится звездочка распределительного вала.


4. После этого снимите цепь со звездочки и измените ее положение в нужном вам направлении, убедившись, что обе метки, одна из которых находится на коленчатом валу, а другая - на распредвале, совпадают друг с другом. как показано в параграфе «».


Установка:

Примечание!
Более подробно по установке всех деталей на свои места смотрите в самом низу статьи в видео ролике!

1) Для начала наденьте звездочку распределительного вала вместе с цепью на ее место.

3) Затем затяните болт, которым крепится звездочка распределительного вала, а также установите все оставшиеся шайбы.

Примечание!
Полностью болт, которым крепится звездочка распределительного вала, крутить не нужно!

4) Затем проверните коленчатый вал на два оборота и еще раз проверьте положение всех меток.

5) Если метки на распредвале и на коленвале совпадают, то затяните до конца болт, которым крепится звездочка распредвала.

6) Если метки не совпадают, то заново установите фазы газораспределения на метки.

7) Установите все остальные детали в порядке, обратном снятию.

Примечание!
Если у вас есть вопросы, задавайте их в комментариях, и наши сотрудники ответят вам в ближайшее время!

Дополнительное видео: ,

Устройство 8-ми клапанного двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками

8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снимите клапанную крышку ГБЦ ВАЗ 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).

На двигателе ВАЗ-2111 гаечным ключом на «10» отверните две гайки крепления «объемных» проводов к шпилькам заглушек ГБЦ ВАЗ 2112 и снимите провода со шпилек.


Гаечным ключом на 10 отверните две гайки и один болт.


Снимите колпачок ...


... и его уплотнительное кольцо.

На двигателе ВАЗ-2110 снять кожух вспомогательных агрегатов (см. Снятие кожуха вспомогательных агрегатов двигателя ВАЗ-2110).
Снимите шкив распределительного вала. Откручиваем верхнюю гайку крепления задней крышки ремня ГРМ Лада 2111, 2110 (см. Снятие насоса охлаждающей жидкости на двигателях ВАЗ-2111, -2110).


Ключом «13» равномерно в несколько этапов (до сброса давления пружин клапана) откручиваем десять гаек крепления корпусов подшипников распределительного вала.


Снимите передние пальцы ...

... и задние подшипники распределительного вала.

Слегка отодвинув от ГБЦ заднюю крышку ремня ГРМ ВАЗ 2111, снимаем распредвал.


Снять сальник распредвала ВАЗ 2110.

Установите распределительный вал в следующей последовательности.

Очищаем сопрягаемые поверхности ГБЦ и корпусов подшипников от старого герметика и масла.


Смазываем опорные шейки и кулачки распредвала ВАЗ 2112 моторным маслом. Укладываем вал в подшипники ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены вверх.


На поверхность ГБЦ, сопрягающуюся с корпусами подшипников в районе крайних подшипников, наносим тонкий слой силиконового герметика.

Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.


Предварительно затяните гайки в последовательности, показанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. В этом случае необходимо следить за тем, чтобы установленные втулки корпусов беспрепятственно входили в свои гнезда.

Наконец, затяните гайки с моментом 21,6 Н • м (2,2 кгс.м) в той же последовательности.
После затяжки гаек осторожно удалить остатки выдавленного из зазоров герметика.Проверить зазоры в клапанном механизме. Запрессовываем новый сальник распредвала (см. Замена сальника распредвала для двигателей ВАЗ-2110, -2111).

Дальнейшая сборка производится в порядке, обратном разборке.

Купить Детали двигателя для Лада Нива 1600 по низкой цене

В этом разделе вы можете купить Детали двигателя для Лада Нива 1600.

Двигатель - самая важная из автомобильных систем. Без двигателя нет движения, следовательно, нет машины.По аналогии со строением человека, двигатель - это сердце автомобиля.
В соответствии с назначением двигатель является источником механической энергии, необходимой для управления автомобилем. Для получения механической энергии в двигатель автомобиля преобразуется другой вид энергии (энергия сгорания топлива, электрическая энергия и т. Д.). Источник энергии должен находиться прямо на автомобиле и периодически пополняться.
Передача механической энергии от двигателя к ведущим колесам осуществляется через трансмиссию.Конструктивная интеграция двигателя и трансмиссии - всем известное название силовой установки.
В этом разделе вы можете приобрести поршни, коленвал, распредвал, шатуны, клапаны.

Поршень является наиболее характерной деталью двигателя внутреннего сгорания, поскольку именно с его помощью реализуется термодинамический процесс двигателя.
Условия, в которых работает поршень, являются экстремальными и характеризуются высоким давлением, температурой и инерционными нагрузками.Поэтому поршни на современных двигателях изготавливаются из легкого, прочного и жаропрочного материала - алюминиевого сплава, реже из стали. Поршни изготавливают двумя способами - методом литья под давлением или т. Н. Штамповкой. кованые поршни.

Коленчатый вал - один из самых ответственных и дорогих конструктивных элементов двигателя внутреннего сгорания. Он преобразует возвратно-поступательное движение поршней в крутящий момент. Коленчатый вал воспринимает периодические переменные нагрузки от сил давления газов, а также силы инерции движущихся и вращающихся масс.
Коленчатый вал двигателя, как правило, является прочным конструктивным элементом, поэтому его правильно называть деталью. Вал изготавливается из стали методом ковки или чугуна путем литья. На дизельных и турбированных двигателях устанавливаются более прочные стальные коленчатые валы.

Распредвал в газораспределительном механизме обеспечивает реализацию основной функции - своевременное открытие и закрытие клапанов, за счет чего втягивается свежий воздух и выпускаются выхлопные газы.В целом распределительный вал контролирует процесс газообмена в двигателе.
Для снижения инерционных нагрузок и увеличения жесткости элементов газораспределительного механизма распредвал следует располагать как можно ближе к клапанам. Поэтому стандартное положение распредвала на современном двигателе в ГБЦ - т. Н. верхнее расположение распредвала.
В газораспределительном механизме используется один или два распределительных вала на ряд цилиндров. В одновальной конструкции обслуживаются впускные и выпускные клапаны (по два клапана на цилиндр).В двухвальном газораспределительном механизме один вал обсуждает впускные клапаны, другой - выпускной (два впускных клапана и два выпускных клапана на цилиндр).

Шатун , , образует важное звено между поршнем и коленчатым валом, преобразуя поступательное движение первого во вращательное движение второго.
В двигателе шатун подвергается значительным переменным нагрузкам от растяжения до сжатия.Поэтому он должен быть прочным, прочным и легким. Шатуны изготавливаются из стали методом литья или горячей штамповки. На спорткары могут быть установлены шатуны из титанового сплава.
Конструкция шатуна различается в зависимости от типа двигателя и его компоновки. Длина шатуна во многом определяет высоту двигателя. Шатун условно делится на три части: шатун, поршень и кривошипную головку.

Клапаны непосредственно подают воздух в цилиндры (топливно-воздушную смесь) и выхлопные газы.Клапан состоит из пластины и стержня. На современных двигателях клапаны расположены в головке блока цилиндров, а место контакта клапана с ней называется седлом. Есть впускные и выпускные клапаны. Для лучшего наполнения баллонов диаметр тарелки впускного клапана обычно больше, чем выпускной.

На нашем портале есть большой выбор такой продукции. Предлагаем вам купить запчасти двигателя на LADA Niva 1600. Заказывайте качественные комплектующие от известных производителей прямо сейчас, чтобы раскрыть весь потенциал своего автомобиля.

LADA: 50 лет истории - Корпоративная информация - Новости

19 апреля 2020 года исполняется 50 лет со дня выпуска первых автомобилей LADA. В тот день 1970 года с конвейера Волжского автомобильного завода было выпущено шесть седанов ВАЗ-2101 «Жигули»: два синего цвета и четыре вишневого цвета, что символизировало цвета флага РСФСР. С тех пор тольяттинский завод успешно запустил более 50 серийных моделей.

Первая LADA - самая массовая модель в СССР и России.

Продажи модели «Жигули» начались в августе 1970 года.ВАЗ-2101 положил начало самому массовому выпуску семейства легковых автомобилей в истории компании, а тем более в истории российского автомобилестроения. С 1970 по 1988 год было выпущено около 4,8 млн автомобилей ВАЗ-2101 и его модификаций. Помимо ВАЗ-2101, серийно выпускались также следующие модели: LADA 2106 (4,3. M шт.), LADA 2107 (2,8 млн. Шт.), LADA 4x4 (2,5 млн шт.).

Усовершенствование зарубежного прототипа

Первая модель LADA была основана на итальянском седане FIAT-124, получившем в 1967 году в Европе награду «Автомобиль года».Для производства и продажи в Советском Союзе иностранный прототип прошел серию испытаний на дорогах, бездорожье и специальных участках брусчатки. После испытаний в конструкцию лицензионного автомобиля внесено более 800 изменений; большинство из них были направлены на повышение надежности.

Подвеска претерпела следующие доработки: изменение кинематики, усиление большинства деталей, включая подшипники и шаровые опоры. FIAT-124 имел клиренс около 130 мм.В ходе модернизации итальянского шасси передний клиренс был увеличен до 175 мм. В результате доработок автомобиль стал тяжелее на 90 кг, но это компенсировалось увеличением мощности двигателя. ВАЗ-2101 получил новый двигатель с верхним распредвалом и увеличенным межосевым расстоянием между цилиндрами, что позволило в дальнейшем усовершенствовать двигатель и увеличить его объем. Наружный диаметр фрикционных накладок в муфте увеличен с 182 мм до 200 мм. Коробка передач получила синхронизаторы, разработанные для более быстрых спортивных автомобилей Fiat.Кузов стал крепче, и вместо двух отбойных молотков (по одной с каждой стороны) были введены четыре, чтобы поддомкрачивание было более безопасным.

В бампере, кузове и радиаторе проделаны отверстия под внешнюю ручку стартера. Вместо сигнальной лампы перегрева двигателя использовали итальянцы; Комбинация приборов ВАЗ-2101 была оборудована указателем температуры охлаждающей жидкости.

Некоторые изменения являются внешними и хорошо видны. Воочию убедиться в этом можно в корпоративном музее АВТОВАЗа, где выставлен FIAT-124 - редкий в России автомобиль, переданный в музей из частной коллекции.Его можно сравнить с первым проданным автомобилем ВАЗ-2101, который после 19 лет эксплуатации был доставлен в корпоративный музей.

Время показало, насколько правильными были конструктивные решения, заложенные в ВАЗ-2101. Автомобиль стал достаточно прочным, надежным и комфортным - он был высоко оценен как отечественными потребителями, так и зарубежным рынком, на который машина вышла уже в 1971 году. Первая партия машин была отправлена ​​в Югославию, Бельгию, Голландию и Финляндию. В 1971 году было экспортировано более 57 тысяч автомобилей LADA, что составляло более трети общего годового экспорта автомобилей СССР на тот момент.

Сегодня в России зарегистрировано несколько сотен тысяч седанов ВАЗ-2101. Эти выдающиеся автомобили до сих пор используются по прямому назначению - в качестве транспортного средства, но все чаще они проходят ремонт, чтобы стать предметом коллекционирования.

Русский автомобиль ХХ века

В 2000 году ВАЗ-2101 был объявлен Русским автомобилем века по результатам опроса, проведенного журналом «За рулем». За первую модель LADA проголосовал каждый четвертый участник опроса, который проводился среди более 80 тысяч человек.

История побед в автоспорте

В 1970 году вместе с выпуском первого автомобиля ВАЗ-2101 было принято решение о создании спортивного подразделения. С первых же лет выпуска ВАЗ-2101 стал побеждать во всех видах автомобильных гонок, открыв новую страницу в истории автоспорта в СССР. В 1971 году команда на ВАЗ-2101 впервые участвовала в ралли Tour of Europe, которое проходило в 14 странах, и выиграла Серебряный кубок, а через два года сразу два - и Золотой кубок, и Серебряный кубок.Параллельно коллектив завода завоевал главные награды соревнований, проводимых на территории Советского Союза. Пилоты на ВАЗ-2101 соревновались как с отечественными автомобилями других марок, так и в моноклассе, созданном специально для «Жигулей». Спортсмены на ВАЗ-2101 участвовали в международных гонках, а также в советских кольцевых гонках и автокроссе до середины 80-х годов. История спортивных побед LADA продолжается: команда компании использует специально настроенные автомобили LADA Granta и LADA Vesta для участия в российских раллийных гонках и кольцевых гонках.Только за 2019 год пилоты команды LADA Sport РОСНЕФТЬ более 100 раз поднимались на подиумы-победители.

Новая LADA: наследница традиций

Появление ВАЗ-2101 сформировало основные правила создания автомобилей, которые воплощены и в современных моделях LADA. Эти правила - оригинальный и яркий стиль, надежность, лучшее качество и оснащенность по доступной цене. ВАЗ-2101 был не только многочисленным, но и действительно продвинутым автомобилем своего времени. Современные модели LADA продолжают эту традицию.

LADA была и остается самым массовым автомобильным брендом в России. Доля рынка марки составляет более 20%, а парк автомобилей LADA составляет 30% от российского автопарка. Лидерами российского рынка являются модели LADA Granta и LADA Vesta.

Сейчас модельный ряд LADA представлен 5 семействами: Vesta, XRAY, Granta, Largus, 4x4. LADA предлагает своим покупателям широчайший выбор модификаций моделей: более двух десятков серийных автомобилей - седаны, хэтчбеки, универсалы, кроссоверы; а также ряд специальных версий - микроавтобусы, пикапы с открытой и закрытой кабиной, бронированные автомобили с расчетом наличными, вездеходы, социальные такси, машины скорой помощи, кинологи или машины спасательных служб.

Сегодня АВТОВАЗ входит в Группу Renault, одного из лидеров мирового автомобилестроения. Технологии производства, системы контроля и оценки качества продукции компании соответствуют последним международным стандартам и постоянно развиваются.

Необычный подозреваемый: Лада с отношением

Расширьте свои горизонты

Когда вы вкладываете деньги в автомобильную культуру в любом виде, в любой форме, очень легко увлечься одним конкретным жанром или нишей. Вы легко можете немного запутаться в отношении всех захватывающих событий, происходящих за пределами вашей ячейки.

Мой интерес к автомобилям всегда вращался вокруг дрифта и японских марок, поэтому в Speedhunting я поставил одной из своих целей поиск проектов и функций, которые выходят за рамки моей обычной периферии.

Идея, лежащая в основе этого, была предложена мне в манере Йоды товарищем по Speedhunter Брин Масселуайт несколько недель назад. Советую на борту, ищу более широкое понимание различных автомобильных культур, я буду.Поступая так, я также надеюсь вывести на поверхность некоторые из невероятных построек, которые могли бы пролететь незамеченными, если бы я просто устроился в своей зоне комфорта.

Чтобы продвинуть мое обучение, Брин указал мне в сторону уважаемого тюнера Ford Дэйва Колледжа. Помимо создания одних из самых крутых и быстрых классических автомобилей Ford в Великобритании, Дэйв является владельцем Retro Ford, мастерской, производящей все необходимое, если вы хотите пересадить мощный современный двигатель Zetec или Duratec в свой классический синий овал. Мастерская Retro Ford - это настоящая сокровищница старых крутых Фордов, но это еще одна особенность на другой день…

Однако на этот раз причиной моего визита был вовсе не Ford, а скорее любопытное творение, которое стоит перед вами. Это Лада 2101 1981 года. Вы могли подумать, что это ничего не подозревающее место для охоты за скоростью? История сборки проста - после того, как Дэйв помог другу построить Lada Riva с двигателем Zetec и увидел в Интернете изображения захлопнутых Лад из Восточной Европы, Дэйв задумал приобрести и построить свою собственную Lada с двигателем Ford.Просто потому, что мог.

Вместо того, чтобы выбрать другую Riva, идеальным кандидатом была более стильная модель ВАЗ-2101, продаваемая здесь, в Великобритании, как Lada 1200. 2101 был, по сути, Fiat 124, переработанным, чтобы лучше соответствовать требованиям Восточного блока - он предлагал классический итальянский стиль, смешанный с твердым российским качеством сборки. По-видимому, существует более 800 различий между моделями Fiat и Lada, но чтобы их заметить, нужно проявить немного смелости. Два больших изменения заключались в том, что кузов Lada был изготовлен из более толстой стали и имел более мягкую подвеску, чтобы справиться с более холодным и суровым климатом.

Дэйв не привыкать импортировать классические Ford со всего мира, он несколько иначе подошел к Lada. Хотя он мог купить свой 2101 за гроши в Восточной Европе, он нацелился на получение настоящего британского автомобиля с правым рулем. Потратив полгода на поиск подходящего кандидата, Лада, которую вы видите перед собой, появилась на продажу в 20:00 в пятницу вечером. К 8:00 на следующее утро Дэйв уже стоял перед ним, хотя он выглядел совсем иначе.

«Это было дерьмо», - откровенно заявляет Дэйв. «Но это был первый фильм, который я видел за несколько месяцев, поэтому я купил его за 500 фунтов стерлингов, надеясь, что тем временем может появиться что-нибудь получше». Это не так. Лада была оснащена двигателем объемом 1200 куб. См с 4-ступенчатой ​​коробкой, что было далеко не идеально, поэтому первой задачей при доставке автомобиля в мастерскую Ретро-Форда было заглушить двигатель, что произошло в спешке. «Он умер, довольно сильно выгорая», - гордо прокомментировал Дэйв.

Начиная с нуля

Двигатель отсутствует, первая работа заключалась в ремонте кузова и шасси Lada.Донорские части были доставлены со всей Европы, прежде чем были с любовью установлены на место. Оригинальная задняя часть переживала лучшие времена, поэтому была найдена и куплена новая пара в Чешской Республике, только чтобы прибыть и пропустить стильную обжимную линию, которая проходит по длине автомобиля. Задние части, которые теперь украшают автомобиль, представляют собой бесшовное сочетание оригиналов и сторонних деталей.

Передние крылья оказались столь же сложными. Удивительно, но первоначальные планы для Lada заключались в том, чтобы она была «грубой и готовой» и использовалась для дрифта, поэтому требовалось обеспечение для большого количества колес.Стандартные колесные арки 2101 не самые удобные в этом отношении, поэтому они были обрезаны, выдвинуты на два дюйма вперед и соединены вместе. В результате передние колеса теперь сидят прямо в углах автомобиля.

Когда дело дошло до двигателя, Лада собиралась использовать только переделку Ford. Очевидным выбором был 2,3-литровый двигатель Cosworth Duratec crate. Предлагая хороший низкий крутящий момент и возможность настройки, блок Duratec является популярной заменой в мире старой школы Ford и экономичной альтернативой подобным двигателям Millington Diamond, используемым в Mk2 Escort Кена Блока.

Двигатель - тесное приспособление - Дэйв хотел использовать свои собственные стандартные крепления Retro Ford и поддон картера, поэтому он позволил поперечине автомобиля определять положение двигателя. Это, в свою очередь, включало выемку в переборке, чтобы блок мог сидеть достаточно далеко.

Двигатель имеет увеличенные на 1 мм клапаны, головку с отверстиями и внутренности Cosworth. Комплект 50-миллиметровых дроссельных заслонок Jenvey придает Ладе свой корявый вид, они установлены в перевернутом положении, чтобы моторный отсек выглядел аккуратно и аккуратно.Все, что можно спрятать и спрятать, было. Эта маленькая Лада действительно выделяется вниманием к деталям и качеством отделки.

На противоположной стороне блока выхлопная труба, изготовленная на заказ, обрабатывает горячий материал - 2-дюймовые первичные преобразователи переходят в 2,5-дюймовую повторно упаковываемую систему из нержавеющей стали. Пространства мало, поэтому выхлоп потребовалось немало доработать, чтобы получить нужный - Дэйв оценил, что он потратил около 40 часов на работу только с коллектором.

Далее шасси работа по заказу пользовательских коробки передач и поднял проп туннель был необходим для размещения Mazda 6-ступенчатой ​​коробкой передач от MX-5, который передает мощность на заднюю ось Mk2 Escort через поштучного опору, Salisbury типа пластина LSD и ретро форд переоцененные двухсекционные валы.Результат составляет около 235 л.с., что делает вождение безумно приятным.

Сохраняя простоту

Когда дело дошло до перебора подвески, главным приоритетом была установка машины как можно ниже. Компоненты подвески на вторичном рынке для Ladas не совсем обычное дело, поэтому Дэйв снова обратился к своим обширным знаниям о старой школьной сцене Ford, чтобы довести автомобиль до твердой земли.

Те из вас, кто знаком с шасси Lada 2101 / Fiat 124 (не все сразу встают), возможно, заметили массивные стойки стоек.Давно ушли в прошлое оригинальная передняя подвеска на двойных поперечных рычагах, замененная установкой MacPherson. Башни были изготовлены вручную для размещения стоек Capri Bilstein 2.8 с укороченными вставками на асфальте и оснащены эксцентриковыми верхними креплениями с прорезями для дополнительной регулировки геометрии.

Сзади оригинальные задние башни Lada были подрезаны и существенно подняты, чтобы обеспечить желаемый дорожный просвет. Задняя подвеска представляет собой оригинальную четырехрычажную подвеску Lada на стероидах, с многослойными втулками, усиленными креплениями, более толстыми хромированными трубками и регулируемой штангой Панара с розетками.

Когда дело дошло до выбора колес, требовалось больше индивидуальной работы - стальные диски Mk2 Ford Mondeo были принесены в жертву для создания обуви Lada. Внешний обод и центры были разделены, прежде чем их перевернули и снова сварили. Также были сделаны условия для установки оригинальных колпаков Lada. За колесами скрываются суппорты Rover MG TF AP Racing с дисками 304 мм спереди и передние диски Peugeot 406 с передними суппортами Lotus Exige сзади. Путаница частей, но работающая.

Если заглянуть в окно, то можно увидеть несколько ключей к разгадке потенциальных возможностей Lada.Выпуклое алюминиевое рулевое колесо Springalex - единственный очевидный и непосредственный намек на то, что это нечто большее, чем с любовью восстановленный чудак.

Интерьер занижен, и Дэйв свел к минимуму модификации, чтобы сохранить подавляющее большинство оригинального шарма автомобиля Восточного блока. Оригинальный спидометр разгоняется до 100 миль в час - я полагаю, что Lada должна быть в состоянии разогнаться.

Фактически поменяны передние сиденья. Изначально вы могли бы найти черные кожаные сиденья Momo в Alfa Romeo 156, однако они настолько хорошо сочетаются с остальной отделкой Lada, что вам придется быть внимательным, чтобы заметить, что они изначально не были предназначены для машина.

Внешние изменения так же тонки и хорошо выполнены. Передний и задний бамперы сидят на нестандартных укороченных опорах, приближая их к кузову Lada. Это включало изменение формы металла, чтобы оно лучше соответствовало контурам автомобиля, и выбор заднего бампера в стиле универсал из Бельгии.

Особое внимание было уделено исправлению сомнительных зазоров в панели Lada. Это включало разрезание, изменение положения и повторную сварку дверных петель, чтобы выровнять задние двери.Были закуплены и новые дверные ручки, хотя это оказалось проще, чем предполагалось - точно такие же ручки все еще устанавливают на новые Lada Nivas!

Когда дело дошло до выбора цвета, Дэйв хотел что-то, что не выглядело бы неуместным. «Когда вы видите автомобиль, окрашенный в цвет, в котором он никогда не был изначально доступен, это всегда выглядит немного неприятно», - говорит он. Согласен. Имея это в виду, он начал поиск чего-то, что было бы близко к оттенку оранжевого, предлагаемому на 2101.Естественно, он обнаружил, что пролистывает образцы цветов Ford, и выбранный оттенок оранжевого - это цвет автопарка Ford.

В некоторых случаях краска приобретает более желтый оттенок, в других - явно оранжевый. Цвет идеально соответствует духу этой маленькой «Лады» - она ​​просто кричит тебе «весело». Даже на нашей удаленной промышленной площадке в тихое воскресенье «Лада» привлекает внимание. Я не уверен, что прохожие точно знают, что это, но тем не менее я вижу, как они улыбаются.

В типичной британской моде это было незадолго до того, как ветер начал завывать, и пошел дождь, положив конец нашей съемке. Дэйв вскочил и завел мотор, стремясь показать мне, на что способна Лада, пока она не стала слишком скользкой. Приношу свои извинения за нечеткие кадры и ужасный звук. Остерегайтесь пользователей наушников.

Несмотря на то, что Lada может носить многие детали переоборудования Retro Ford, она не предназначена для демонстрации или демонстрации мастерства, а просто как автомобиль для удовольствия.На сборку от начала до конца ушло всего семь месяцев, и на это у Дэйва ушло столько свободного времени между работой, сколько он мог - эта Lada была построена исключительно для любви.

Британцы любят аутсайдеров, и я думаю, что это то, что меня радует в этой сборке. Никто не подозревает, что на Ладу потрачено столько времени и внимания, и еще меньше людей ожидают, что она будет такой невероятно быстрой.

Может быть, это не тот автомобиль, к которому я обычно тяну, но я рад, что у меня открылись глаза - это определенно конструкция, которая заслуживает признательности.

Джордан Баттерс
Instagram: jordanbutters
[email protected] com

Дэйв Колледж 1981 Duratec Lada 2101

Номера
Максимальная мощность: ~ 235 л.с.

Двигатель
2,3-литровый Cosworth Duratec, увеличенные на 1 мм клапаны, головка с отверстиями, штоки и поршни Cosworth, поддон Retro Ford, 50-миллиметровые ITB Jenvey, установленные вверх ногами, нестандартный коллектор из нержавеющей стали, индивидуальная перекомпонованная система выпуска из нержавеющей стали, радиатор из нестандартного сплава, блок управления Emerald ECU , кастомная система вентиляции, водяной коллектор Retro Ford, комплект генератора Retro Ford, подушки двигателя Retro Ford

Трансмиссия
Mazda Mx-5 6-ступенчатая коробка передач, нестандартное быстрое переключение, гидравлическое лопастное сцепление Retro Ford Pinto, легкий маховик Retro Ford, цельный винт, LSD типа Salisbury, усиленные двухсекционные карданные валы Retro Ford, Mk2 Escort задний мост, 3.54 главная передача

Шасси
Изготовленные на заказ опоры передних стоек, рубленые и приподнятые задние опоры, модифицированная переборка, увеличенный туннель коробки передач, приподнятый опорный туннель, усиленные опоры подвески

Подвеска
Преобразованная в стойку Макферсон, эксцентриковые верхние крепления с прорезями, передние амортизаторы 2. 8 Capri Bilstein с укороченными вставками асфальта, шарнирные соединения Mk2 Escort TCA, 2.8 Capri ARB с кронштейнами двойной ширины, быстрая стойка 2.4 на нестандартной рулевой колонке с Mk2 Карданный шарнир Escort Grp4, задние амортизаторы AVO, усиленная четырехрычажная подвеска с хромомолибденовыми трубками, полые втулки, регулируемая тяга Панара с розетками

Тормоза
Настраиваемая педаль смещения, гидравлический ручной тормоз с внутренним регулятором смещения, передние тормоза Rover MG TF AP Racing 304 мм на нестандартных кронштейнах и раструбах, передние диски Peugeot 406 с суппортами Lotus Exige сзади

Колеса / шины
Custom 15 × 6-дюймовые стальные диски Mk2 Mondeo с перевернутыми ободами, фитинги для колпаков Lada, шины 195 / 45R15

Кузов
Передние крылья Fiat 124 обрезаны и расширены, задний бампер Lada 2101 Estate, нестандартные крепления для заправки бамперов в

Интерьер
Рулевое колесо Springlex, кожа передних сидений Alfa Romeo 156

Больше историй из Великобритании на Speedhunters
Веб-сайт Retro Ford
Retro Ford в Instagram

Пол в монтажной

Информация для зарубежных клиентов

"ТЮНИНГ СПОРТ" Компания была основана в 1998 году и на сегодняшний день является одним из ведущих поставщиков спортивных аксессуаров для автомобилей LADA (ВАЗ) и NIVA (4x4) . Ассортимент магазина компании насчитывает более 5000 наименований товаров для тюнинга и автоспорта и постоянно расширяется.

«TUNING SPORT» сотрудничает с Европой и на сегодняшний день у нас есть обширная база постоянных клиентов в таких странах, как Португалия, Испания, Франция, Италия, Германия, Бельгия, Нидерланды, Великобритания, Ирландия, Исландия. , Дания, Норвегия, Швеция, Финляндия, Польша, Литва, Латвия, Эстония, Беларусь, Украина, Словакия, Венгрия, Босния и Герцеговина, Сербия, Чехия, Румыния, Болгария, Греция, Турция, Израиль и т. Д.Наша компания имеет опыт отправки заказов даже в Австралия, Эквадор и США .

Совершать покупки в интернет-магазине «ТЮНИНГ СПОРТ» легко и удобно. Мы создали эту страницу специально для наших зарубежных клиентов. Здесь вы узнаете, как разместить заказ на нашем сайте, а также узнаете подробности о способах оплаты и доставке.


Как сделать заказ


Используя пункты меню, расположенные в нижней части этой страницы, выберите нужный раздел. Мы рекомендуем вам использовать веб-браузер Google Chrome, так как он может помочь вам перевести нужную страницу на ваш родной язык.

Добавьте желаемые товары в корзину и нажмите «Сделать заказ» при добавлении последнего товара в корзину.

Для шага «1. Кому» выберите «Новый пользователь» и введите свои данные: имя, адрес электронной почты, номер телефона, дополнительные данные (при необходимости).

Для шага «2. Как доставить» выберите Почта России или EMS Почта России (экспресс-доставка, но дороже) и введите свой полный адрес и почтовый индекс для доставки.

Для шага «3. Как платить» выберите один из двух способов оплаты: онлайн-платеж через Visa / Mastercard или денежный перевод через Western Union.

После этого нажмите «Оформить заказ» .

Если все заказанные вами товары есть в наличии, мы рассчитаем стоимость доставки и вышлем вам счет.



Как оплатить заказ

Мы предлагаем два варианта оплаты:

1. Оплатите счет через Western Union https://www.westernunion.com

2. Сделайте онлайн-платеж с помощью Visa / Mastercard

Способы доставки

Мы доставляем продукцию по всему миру с московского склада «TUNING SPORT» двумя способами:

1. Почта России

Доставка по всему миру мелких и средних товаров (максимальная длина - 105 см или 41 дюйм). Невозможно доставить Почтой России бамперы (обвесы) и другие крупногабаритные изделия (пороги, крылья, капоты, балки задних мостов, подрамники и т. Д.). Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт лица, сделавшего заказ. При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX.Вы можете отслеживать свой груз, введя этот идентификатор на на этом сайте .

2. EMS Почта России

Ускоренная доставка по всему миру мелких и средних товаров (максимальная длина - 150 см или 59 дюймов). Невозможно доставить бамперы (обвесы) и другие крупногабаритные предметы (пороги, капоты, балки задних мостов и т. Д.) EMS Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт лица, сделавшего заказ.При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ EMS Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашего отправления, которое состоит из 13 цифр и имеет вид XX123456789XX. Вы можете отслеживать свой груз, введя этот идентификатор на на этом сайте .



Как получить скидку

Для постоянных клиентов нашего интернет-магазина действует прогрессивная система скидок:

  • Общая сумма покупки 20.000 руб. - 5% скидка
  • Общая сумма покупки 50.000 руб. - 10% скидка
  • Общая сумма покупки 250.000 руб. - 15% скидка

Чтобы принять участие в системе прогрессивных скидок, вам нужно просто сделать покупки в нашем интернет-магазине. Ваша персональная прогрессивная скидка предоставляется автоматически, как только сумма ваших оплаченных заказов достигает следующего порога скидки.

Вы всегда можете узнать свою текущую ставку скидки и сумму, необходимую для следующего уровня, в своем аккаунте .

Прогрессивная скидка действует на все товары в "TUNING SPORT" онлайн каталоге . Прогрессивная скидка не суммируется с другими скидками (специальными предложениями). Скидка всегда рассчитывается от базовой цены товара.

  • Крыло / Спойлер 45
  • Воздухозаборники 12
  • Двери в стиле Lamborghini 4
  • Обвесы для LADA 4x4 NIVA 41
  • Обвесы для LADA GRANTA 21
  • Обвесы для LADA KALINA 36
  • Обвесы для LADA KALINA 2 11
  • Обвесы для LADA LARGUS 15
  • Обвесы для LADA PRIORA 32
  • Обвесы для LADA VESTA 18
  • Обвесы для LADA X-RAY 2
  • Обвесы на ВАЗ 2101, 2102, 2103, 2106 22
  • Обвесы на ВАЗ 2104, 2105, 2107 26
  • Обвесы на LADA SAMARA (ВАЗ 2108, 2109, 21099) 64
  • Обвесы на LADA 110 (ВАЗ 2110, 2111, 2112), ВАЗ 21123 Купе 54
  • Обвесы на LADA SAMARA-2 (ВАЗ 2113, 2114, 2115) 70
  • Сетка 44
  • Обвесы для CHEVROLET 2
  • Обвесы для DAEWOO 1
  • Обвесы для FORD 10
  • Обвесы для HONDA 13
  • Обвесы для HUMMER 1
  • Обвесы для HYUNDAI 1
  • Обвесы для INFINITI 3
  • Обвесы для KIA 4
  • Обвесы для MAZDA 16
  • Обвесы для MERCEDES 5
  • Обвесы для MITSUBISHI 8
  • Обвесы для OPEL 7
  • Обвесы для PORSCHE 4
  • Обвесы для RENAULT 13
  • Обвесы для VOLKSWAGEN 1

Доработанная Лада 2103 | Fast Car

Лада 76-го года Иэна Никсона - это, по сути, совершенно новый автомобиль, взявший ретро-серп и молот и вращающий его в современном повороте…

Виновное удовольствие. Это очень загруженный термин, не так ли? Поскольку жизнь коротка, никакие удовольствия, какими бы ненормальными или разрушительными они ни казались, не следует считать виновными. Тебе либо что-то нравится, либо нет. Просто как тот.

Тем не менее, попробуйте сказать себе это, когда вы проходите через парадную дверь и обнаруживаете своего партнера, танцующего вокруг дома под лучшие хиты S Club 7. Или смотреть ужасных «Мальчиков миссис Браун» без всякой иронии.

Люди, надо сказать, странные.Но мы любим странное. Это то, что делает жизнь интересной. И это странное чувство цвета и формы не потеряно для Иэна Никсона, человека, стоящего за этой довольно яркой Lada. «У меня есть собственный бизнес по ремонту классических автомобилей», - говорит он. «Мы восстанавливаем элитную классику, такую ​​как Aston Martins и Ferrari, а также восстанавливаем исторические гоночные и раллийные автомобили.

«В настоящее время у меня есть одна из оригинальных работ 1986 года Computervision Metro 6R4, которая демонстрировалась на праздновании Группы B на Лондонском классическом автосалоне в Excel в 2016 году. В настоящее время я реставрирую Audi Quattro, на которой Ханну Миккола занял второе место в ралли Монте-Карло 1982 года. И мы запускаем Corvette Stingray в Goodwood Revival - на самом деле, все, что угодно ».

Логика всего этого, возможно, сейчас начинает вставать для вас на место. Когда человек тратит такое количество своего профессионального времени на локти в автомобилях, которые просто бесполезны для всех, кроме нефтяных баронов и победителей лотереи, разумно предположить, что он ценит немного озорных простоев.Маленький R'n'R с грязной машиной, с которой никто не ожидал, что они будут возиться с ней. Добавьте к этому годы умелых усилий и острого взгляда на качественные комплектующие и конструкцию, и вы придете к следующему: возможно, лучший образец Lada 2103, который вы, вероятно, найдете в Великобритании.

Вот почему вы видите Lada в Fast Car. Это далеко не обычный труженик из Восточного блока. Это нечто другое, выходящее за рамки своих скромных утилитарных корней, чтобы стать чем-то желанным, удобным, быстрым, интересным и, самое главное, чем-то, что сбивает с толку традиционного бензолоса. Это Лада. Сущность, которую мы на протяжении поколений заставляли верить, - это комедия, немного вздор. И все же этот потрясающий во всех измеримых масштабах. Как же, черт возьми, Ян добился этого? И, что более важно, что могло его вдохновить на это?

«В детстве у соседа моей бабушки был диск, полный« Лад », и он позволял мне помогать ему их фиксировать. Я уверен, что «Лада» была первой машиной, которую я когда-либо искал, - говорит он.«Тем не менее, я полагаю, что история Lada для меня действительно началась еще тогда, когда я сильно увлекался Lotus Cortinas и Sunbeams. У меня были все эти машины, и я действительно понимал, что они собой представляют и что делало их такими особенными. А потом Top Gear создала Lotus Lada. Это просто остановило меня. Когда я вспоминаю тот эффект, который машина оказала на все, что я делал с тех пор, я в большом долгу ».

Для тех, кто не в курсе, это был проект, реализованный на выставке в 2002 году, когда Lada Riva была преобразована Lotus в быстрый, способный и желанный автомобиль. Сообщается, что они потратили на это 1000 часов и 100 тысяч фунтов стерлингов! И в 2011 году Ян решил создать свою собственную копию, начав с полноразмерного Fiat с двумя камерами, как это делали парни из Lotus, с помощью Гая Крофта, который работал над оригинальной сборкой Top Gear.

«Я много сделал с этой машиной и встретил много людей с Lada», - говорит Ян. «Я даже взял это на Time Attack! То, что я узнал о Ladas во время создания копии Lotus, и о разнообразной культуре России и Восточной Европы, которая происходит с Lada, побудило меня создать эту.Это не то, чем я обычно занимаюсь, потому что я никогда особо не увлекался низко-медленными воздушными гонками. Но мне, честно говоря, было до смерти скучно строить быстрые машины, и я мечтал заняться чем-то совершенно другим. У меня было несколько идей, основанных на других машинах, которые я видел, поэтому я решил импортировать Lada 2103 ».

Теперь ботаники Lada среди вас (если таковые есть) будут знать, что эти машины только за пределами России имели под маркой Ladas. Модель 1976 года, которую мы здесь рассматриваем, будет ВАЗ 2103 на внутреннем рынке.Но он прибыл из Болгарии через Германию и попал в Великобританию в 2014 году.

«Я видел в сети фотографию ВАЗ 2103, которая мне очень нравилась, но всегда подозревал, что это работа в фотошопе, так как я никогда не мог найти других ее фотографий», - вспоминает Ян. «В любом случае, я решил построить его, и мне нужна была базовая машина. Они никогда не продавали 2103 в больших количествах здесь, в Великобритании, и поскольку большинство «Лад» в любом случае было отправлено обратно в Россию в 90-х годах, это казалось невозможным, если я не импортировал один.Так что я купил этот в Германии у сербского парня, который привез его из Болгарии ».

Ян А-обрамил его обратно Блайти из Франкфурта, установил в мастерской и приступил к анализу того, что он купил для себя. И, как оказалось, все было неплохо. Краска была ужасной. Фактически, большая его часть упала, когда он ее мыл. Мыть Ладу - не всегда хорошая идея. Но в целом это было твердо и готово для озорства.

Итак, придерживаясь скрупулезного стиля своей повседневной работы, Ян приступил к восстановлению автомобиля с нуля.По сути, это совершенно новая машина. «На эти машины можно купить все», - усмехается он. «У меня огромная сеть поддержки Lada по всему миру, в Финляндии, России, Сербии, Литве, Венгрии. Консультации и запчасти к этим машинам бесконечны. Они из культуры «все можно делать», так что все возможно. Большая часть этой машины пришла по почте! »

Как и свойственно качественной головоломке, все собрано воедино очень аккуратно, а это означает, что выбранные Яном модификации произошли органично, а не душераздирающе.Это не вызывало много бессонных ночей. Самым заметным и необычным изменением является переход на воздушную езду: это полностью российская установка от Garage 1970 года, с подушками безопасности и управлением от Airmasters.ru. В комплекте используется базовая электрическая соленоидно-блочная система из заготовок из сплава с ручным переключателем на приборной панели, а воздушный баллон сделан из двух российских огнетушителей, разрезанных пополам и сваренных вместе! Простая установка, но прекрасно работает.

«Некоторые детали требовали небольшой доработки, чтобы они подходили и работали, но в целом мы использовали решения, которые существуют уже много лет», - говорит он.«У нас в цехе действительно хороший набор инженеров, поэтому, как правило, нам не с чем бороться. Кев, наш опытный сварщик и изготовитель, изготовил некоторые из действительно лучших деталей, такие как спойлер на подбородке и блок манометра. Без него я сомневаюсь, что все получилось бы так же хорошо. Он может вывести эти постройки на новый уровень. Я показываю ему картинку или даю описание, и это кажется волшебством! »

Lada предлагает необычную смесь стилей, взятых из таких разрозненных сцен, как дрифт JDM, So-Cal VW и российская позиция.Как-то все блестяще работает. Там тоже есть нечто большее, чем намек на сутенера из Fiat 1970-х с открытой рубашкой и волосатой грудью.

«Да, стиль немного не похож, но он актуален», - рассуждает Иэн. «Кажется, всем детям это нравится, хотя обычно их привлекают только колеса и арки. Я сделаю с ним еще несколько шоу, посмотрю, куда он меня приведет ».

И что дальше? Вернемся к Aston Martins и 6R4? Ну, конечно, потому что это хлеб с маслом.Но у нас есть достоверные источники, что у Иэна на ходу проект универсала Lada… с Ferrari V8 в нем.

Вы впервые услышали это здесь. Лады такие горячие для 2017 года. И это определенно не лишнее удовольствие.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: LADA 2103
ДИЗАЙН
Оригинальный перекрашенный ВАЗ Carnaby Blue с окраской задней панели в черный матовый; универсальные арки на болтах; Русский багажник на крышу; форточки окна собаки; Русский спойлер на багажник Vihur; красные значки 1500S; передняя аэродром.

ТЮНИНГ
1,706cc Lada 8v; 2106 (1600) картер; высота деки уменьшена на 1,5 мм; Поршни Fiat 128 / Uno 80,40 мм; Коленчатый вал 84 мм с гоночным маховиком бывшего Джухи Раджавуори; Лада 2121 (Нива) 1700 прокладка модульной головки блока цилиндров; стандартная 2101 Лада голова снята 0,8мм; Аэродинамические бронзовые направляющие клапана BMW E30; уплотнения штока клапана Elring по всей длине; Клапаны A. E / Federal Mocal уменьшены на 30 градусов с трехугольными седлами; портированные и отполированные с открытыми карманами для клапанов и слегка сглаженными боковыми радиусами; Распредвал для быстрой дороги Finnish Folk Racing; два карбюратора Weber 40 DCOE с 32-миллиметровыми дросселями и рычажным механизмом Peter Havassy; сток Лада 2104/5 5-ступенчатая коробка передач.

CHASSIS
Колеса Watanabe RS, 9x15 дюймов - золото с порошковым напылением, с обрезанными кромками; Колпаки Lada 2107; Шины 215/45 Toyo Proxes T1-R; полная российская пневмосистема от Гаража 1970 года; подушки безопасности и управление от Airmasters.ru; баллон с воздухом, изготовленный из двух российских огнетушителей; Master-Sport Keramik перфорированные и рифленые передние диски с быстрыми дорожными накладками.

ИНТЕРЬЕР
Стандартная Лада 2103 красный салон; Руль Chevrolet Impala SS на бугорке Springalex; центральная консоль модифицирована, чтобы принимать органы управления воздушным движением и датчики; Российские подголовники.

СПАСИБО
Я хотел бы поблагодарить этих ребят, без которых все было бы невозможно: Кева Кронштейна за помощь в постройке машины; Томми Хууха из Финляндии, мой советник номер один по Lada, с финским безгрешным отношением к делу, всегда прав во всем и очень экономно владеющим английским языком; Сергея Киселева из Lada Moscow за совет и поставку некоторых редких деталей для тюнинга и стайлинга Lada; Денису Попову из Тольятти, Россия, за поставку запчастей и общую помощь в поиске новых запчастей для Lada; Пера Коджот из Дикого Балканского полуострова, лучший помощник, когда вам нужно что-то связанное с Fiat / Lada, чего вы просто не сможете найти больше нигде.(Если у него его нет, вы набиты чучелом.)

Words Dan Bevis Photography Мэтт Вудс

ВАЗ

2003 Лада 2107 2105 технические характеристики | технические данные | производительность | экономия топлива | выбросы | размеры | лошадиные силы | крутящий момент

ВАЗ Лада 2107

ВАЗ Лада 2107 - заднеприводный дорожный автомобиль с двигателем спереди и четырехдверным кузовом седан. ВАЗ Лада 2107 относится к семейству моделей 2105 от ВАЗа. Питание осуществляется от одного верхнего распредвала 1.6-литровый безнаддувный 4-цилиндровый двигатель с 2 клапанами на цилиндр, обеспечивающий мощность и крутящий момент 73,4 л.с. (74 л.с. / 55 кВт) при 5600 об / мин и 120 Н · м (89 фунт · фут / 12,2 кгм) при 3000 об / мин соответственно . Двигатель приводит в движение колеса с помощью 5-ступенчатой ​​механической коробки передач. Заявленная масса в снаряженном состоянии - 1060 кг. Заявлено, что он развивает максимальную скорость 155 км / ч, или 96 миль в час, заявленный расход топлива составляет 6,9 / 9,2 / 9,7 л / 100 км, 90 км / ч / 120 км / ч / город.

Советы по автострахованию ВАЗ

Если у вас есть возможность объединить свою страховку, вы часто можете получить более высокую общую ставку, объединив страхование домашнего хозяйства и страхование транспортных средств в одном полисе.

Основные факты

ВАЗ Лада 2107, 2003 г. в. 2105 21070 краткие данные

Какой телосложение? 4-дверный седан / седан с 4/5 местами
Как долго? 4145 мм
Насколько тяжелый? 1060 кг
Двигатель какого размера? 1,6 л, 1569 см 3
Сколько цилиндров? 4, прямой
Сколько мощности? 74 PS /73.4 л.с. /55 кВт при 5600 об / мин
Какой крутящий момент? 120 Нм /89 фут-фунт / 12,2 кгм при 3000 об / мин
Как быстро? 0-100 км / ч : 16 с
Как быстро? 155 км / ч , 96 миль / ч
Насколько экономично? 6,9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / город
Пожалуйста, рассмотрите возможность пожертвования


Если вы нашли этот сайт полезным, подумайте о том, чтобы внести свой вклад в его работу.
Используйте биткойн-кошелек 14NWELtwUa1hLfdiHuZk9R2kjfrCVyQQtc для пожертвования.


ВАЗ

2003 Лада 2107 технические характеристики

2003 ВАЗ Лада 2107 данные
кузов
Тип кузова 4/5 местный седан / седан
Кол-во дверей 4
Дизайнер
размеры и вес
мм дюймы
Колесная база 2424 мм 95.4 дюймы
Колея / протектор (перед) 1365 мм 53,7 дюйма
Колея / протектор (зад) 1321 мм 52 дюймы
Длина 4145 мм 163,2 дюймы
Ширина 1620 мм 63. 8 дюймов
Высота 1446 мм 56.9 дюймы
Дорожный просвет
передаточное отношение длины к колесной базе 1,71
Снаряженная масса 1060 кг 2337 фунтов
Распределение веса
Объём топливного бака
аэродинамика
Коэффициент лобового сопротивления
Фронтальная зона
CdA
двигатель
тип двигателя безнаддувный бензин
Производитель двигателя
Код двигателя 2106
Цилиндры Прямой 4
Вместимость 1. 6 литровый
1569 куб.см
(95,746 у.е.в )
Диаметр цилиндра × ход поршня 79 × 80 мм
3,11 × 3,15 дюйм
Отношение диаметр цилиндра / ход поршня 0,99
Шестерня клапана одинарный верхний распредвал (SOHC)
2 клапана на цилиндр
Всего 8 клапанов
максимальная выходная мощность 74 PS (73.4 л.с. ) (55 кВт )
при 5600 об / мин
Удельная мощность 46,8 л. с. / литр
0,77 л.с. / куб. Дюйм
максимальный крутящий момент 120 Нм (89 фут · фунт ) (12,2 кгм )
при 3000 об / мин
Удельный крутящий момент 76,48 Нм / литр
0,92 фут-фунт / куб. М 3
Конструкция двигателя
поддон
степень сжатия
Топливная система
bmep (среднее эффективное давление тормоза) 961.1 кПа (139,4 фунт / кв. Дюйм )
Максимальная частота вращения
подшипники коленвала
Охлаждающая жидкость двигателя Вода
Единичная мощность 392,25 куб. См
Аспирация нормальный
Компрессор НЕТ
Интеркулер Нет
Каталитический нейтрализатор Y
производительность
Время разгона 0-80 км / ч (50 миль / ч)
Разгон 0-60 миль / ч
Время разгона 0-100 км / ч 16 с
Время разгона 0-160 км / ч (100 миль / ч)
Постоянная четверть мили
Постоянный километр
Максимальная скорость 155 км / ч (96 миль / ч )
Удельная мощность Чем выше, тем лучше 70. 21 л. )
69,25 л.с. / кг
0,03 л.с. / фунт
Отношение массы к мощности Нижнее лучше 19,37 кг / кВт
32,35 фунт / л.с.
расход топлива
Расход топлива 6.9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / город
универсальный расход топлива (рассчитанный исходя из вышеуказанного)
л / 100 км 6,9 / 9,2 / 9,7 л / 100 км 90 км / ч / 120 км / ч / город
км / л 14,5 / 10,9 / 10,3 км / л 90 км / ч / 120 км / ч / город
UK MPG 40,9 / 30,7 / 29,1 миль на галлон в Великобритании 90 км / ч / 120 км / ч / город
миль на галлон США 34,1 / 25,6 / 24,2 миль на галлон США 90 км / ч / 120 км / ч / город
Выбросы диоксида углерода
Расчетный портфель CO 2 ? 215. 30 г / км
Группа VED (Великобритания)
CO 2 Effizienz (DE)
шасси
Положение двигателя перед
Схема двигателя продольное
Ведущие колеса задний привод
Разделение крутящего момента НЕТ
Рулевое управление
оборотов от упора до упора
Диаметр поворота
Передняя подвеска
Задняя подвеска
Размер переднего колеса
Размер заднего колеса
Шина передняя 175/70 R 13
Шины задние 175/70 R 13
Тормоза переднее / правое
Диаметр переднего тормоза
Диаметр заднего тормоза
Зона торможения
Коробка передач 5 ступенчатая механика
Передаточное число высшей передачи
Передаточное число главной передачи 3. 90
общий
Carfolio.com ID 112596
Общий объем производства
Код модели 21070
Семейство моделей 2105
RAC рейтинг 15,5
Классификация страхования Нет информации
Налоговая группа Нет информации
2003 ВАЗ Лада 2107 добавлен 2004-08-04.
Последнее изменение 28 февраля 2013 г.

Найдите Carfolio.com в Google:

© Carfolio.com - все спецификации, представленные на этом сайте, их отображение и форматирование принадлежат Carfolio.com.

Оставить ответ
