Замена рулевых наконечников Лада Калина своими силами

Для того, чтобы автомобиль не подвел вас в самый важный момент, необходимо своевременно проводить диагностику двигателя, тормозной и ходовой систем. К примеру необходимо следить за состоянием шаровых опор, рулевых тяг и наконечников. В этой статье мы рассмотрим замену рулевых наконечников на Лада Калина своими силами. Процесс это не сложный и справиться с ним можно самостоятельно.

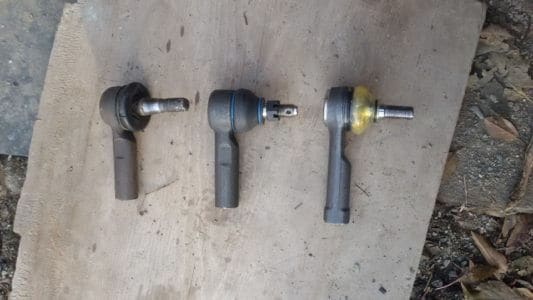

Как определить износ

Чтобы убедиться в необходимости замены наконечников, следует проверить их износ. Один из самых простых способов это проверка на люфт рукой. Выворачиваем колесо, ладонью нажимаем на верхнюю часть наконечника, и нажимаем на него, прижав при этом шарнир снизу пальцем. Если будет чувствовать люфт, значит наконечник неисправен и требует замены.

iznos-rulevyx-nakonechnikoviznos-rulevyx-nakonechnikov

Неисправные рулевые наконечники дадут о себе знать при движении автомобиля по неровностям. При проезде ям или неровностей в руль будет отдавать. Так же при движении по ровной дороге следует слегка покрутит рулем влево и вправо. При неисправности наконечников будет чувствоваться люфт.

Если при визуальном осмотре вы обнаружили порванный пыльник наконечника, его смело можно менять на новый.

Какие рулевые наконечник выбрать

При выборе запчастей следует определиться, устанавливать заводские или аналоговые детали. Зачастую детали устанавливаемые с завода служат намного дольше, чем те, что мы устанавливаем на замену. Однако иногда даже оригинальные детали служат меньше положенного срока.

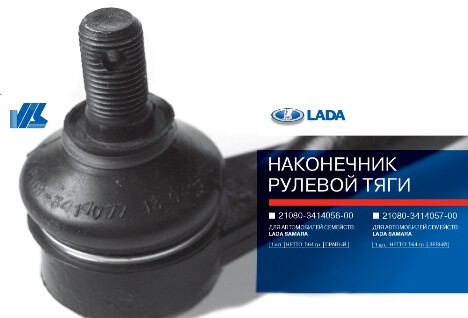

11180-3414057-0011180-3414057-00

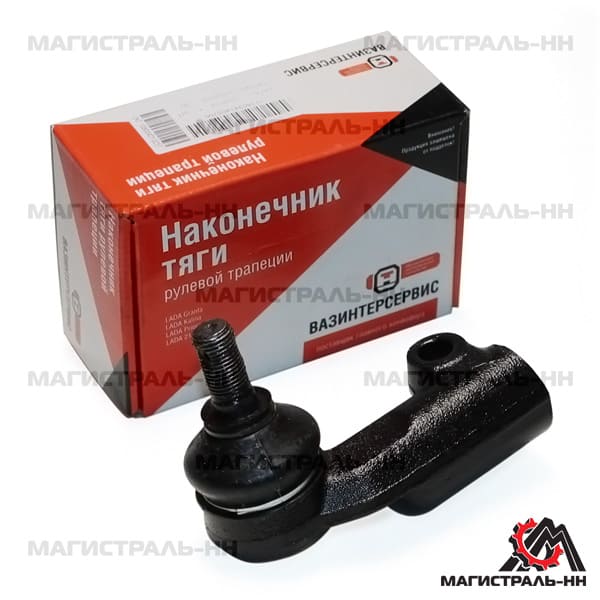

  • Левый рулевой наконечник 11180-3414057-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб
  • Правый рулевой наконечник 11180-3414056-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб

Неплохого качества и пользующиеся большой популярностью наконечники фирмы ТРЕК

oat

oat

  • Левый наконечник TR70-107 цена от 400 руб
  • Правый наконечник TR70-108 цена от 400 руб

Если нет возможности приобрести оригинальные заводские наконечники, можно выбрать аналоги:

belmagbelmag

  • HOFER HF 812002 цена от 700 руб комплект из 2 шт
  • БЕЛМАГ БM1118-3414056/57 цена от 800 руб комплект

Так же сразу комплектом из 2 штук можно приобрести наконечники фирмы ТРЕК TRST-110 цена от 850 руб комплект

Инструкция по замене

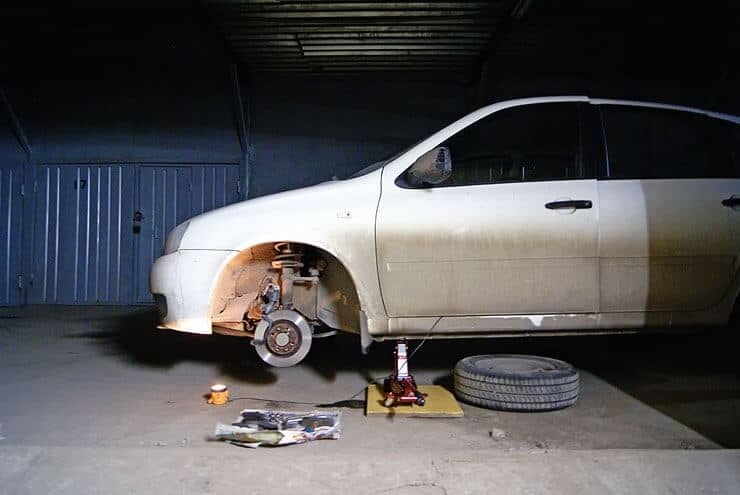

Ставим автомобиль на домкрат и откручиваем колесо. При желании можно поставить автомобиль сразу на 2 домкрата и снять оба колеса. Но я предпочитая менять наконечники по очереди.

11

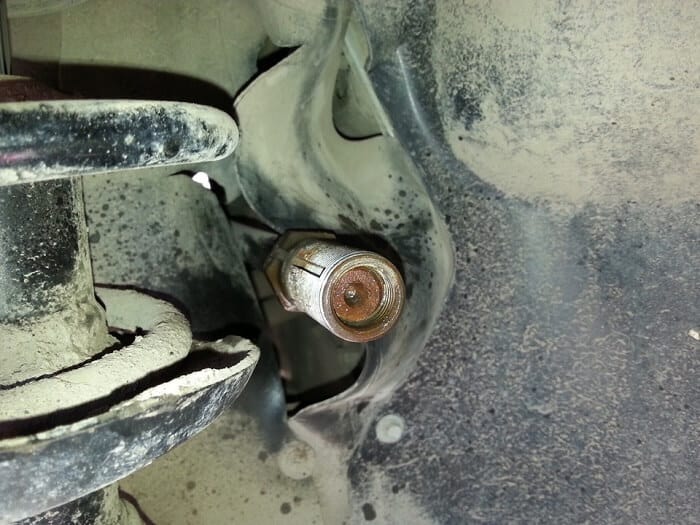

Чтобы проще было открутить гайку крепления наконечника, обработаем ее предварительно любой проникающей смазкой. к примеру WD40 и дадим «откиснуть» несколько минут.

Выворачиваем колесо, чтобы удобней было откручивать наконечник.

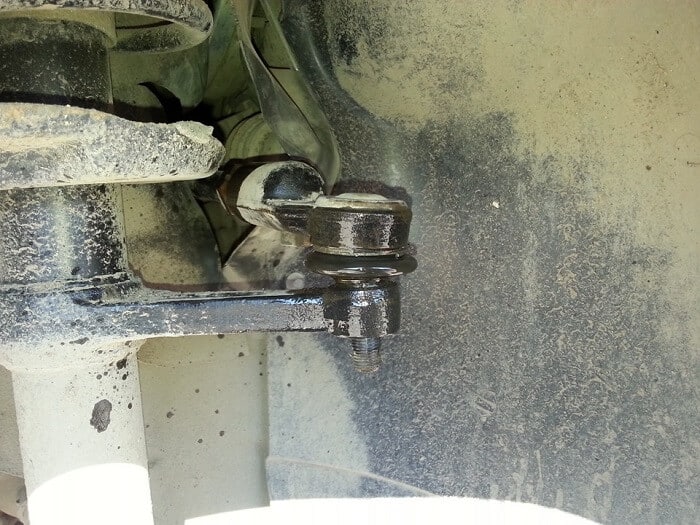

Теперь с помощью ключа на 17 откручиваем гайку крепления наконечника с тяге.

22

Далее выпрямляем и вытаскиваем шплинт, затем ключом на 19 откручиваем гайку крепления рулевого наконечника к стойке.

Теперь с помощью съемника вытаскиваем наконечник из паза стойки, если съемника нет, просто выбиваем.

44

Для того, чтобы не делать развал схождения колес, после замены наконечников, можно посчитать число витков, которые вы совершите откручивая наконечник.

Итак, откручиваем старый наконечник, по часовой стрелке! Если начнет откручиваться регулировочная втулка, держим ее ключом.

Устанавливаем новый наконечник считая витки, и производим сборку в обратной последовательности, не забыв вставить шплинт.

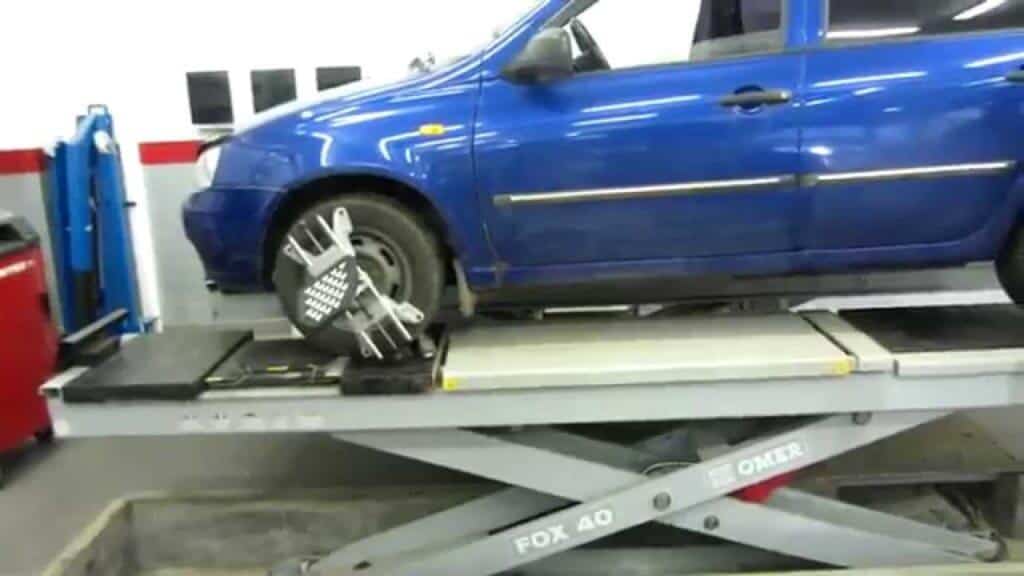

Нужно ли делать развал схождения

Развал схождения делать необходимо если вы не считали витки, при откручивании старых наконечников, а так же хотите проверить не сбился ли он.

razval-sxozhdeniya-kalinarazval-sxozhdeniya-kalina

Мы же советуем даже если вы считали витки проверить развал для профилактики, так как в последствии могут начаться проблемы: машину будет вести в сторону или начнет «есть» резину.

Замена наконечников рулевых тяг на калине

Добро пожаловать!
Наконечники рулевых тяг – благодаря ним тяги могут двигаться, особенно это полезно когда машина наезжает на кочку (Кочки), вить при наезде на что то подвеска прогибается и если рулевые тяги будут намертво приварены (То есть без наконечников), то они не будут смешаться при наезде на препятствие и могут за кузов или за что то ещё зацепляться, а при установке тяг с наконечниками, такого не происходит и как только автомобиль наезжает на яму, наконечники сгибаются в связи с чем рулевые тяги двигаются, кроме того благодаря этим наконечникам происходит поворот колёс на заданный им угол, проще говоря при повороте колёс благодаря наконечникам они постоянно идут под определённым углом и немного наклоняются в связи с чем управляемость у автомобиля увеличивается и он уверенней ведёт себя на дороге.

Примечание!
Для замены наконечников, вам нужно будет запастись: Различными гаечными ключами, а так же пассатижами и специальным съёмником которым выпрессовать пальцы шаровых шарниров можно будет!

Краткое содержание:

Где находятся наконечники рулевых тяг?
Они на концах самих рулевых тяг установлены, а как известно всего рулевых тяг в автомобиле две и поэтому наконечников столько же, кстати их можно даже увидеть не снимая колёс с автомобиля (Но это только если колёса стоят не большие и автомобиль высоко поднят), для наглядности на фото ниже мы красной стрелкой указали выглядывающий наконечник рулевой тяги, в этом же месте но только с обратной стороны стоит такой же наконечник и более подробно увидеть все их вы можете в схеме, который дана на маленьком фото, на ней оба наконечника указаны синими стрелками.

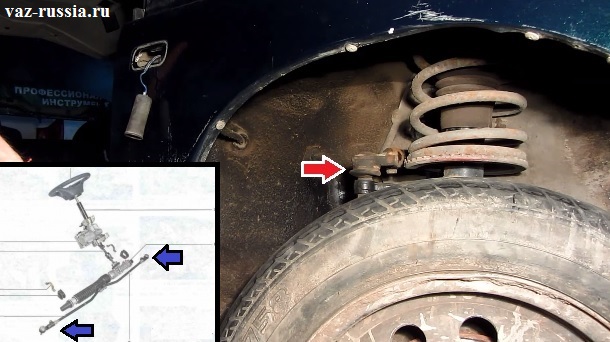

Схема на которой можно понять где находятся наконечники рулевых тяг и основное фото, на котором наглядно можно увидеть местонахождение одного наконечникаСхема на которой можно понять где находятся наконечники рулевых тяг и основное фото, на котором наглядно можно увидеть местонахождение одного наконечника

Когда нужно менять наконечники рулевых тяг?
Если у руля повысился свободный ход (Люфт проще говоря появился), то нужно проверить состояние наконечников рулевых тяг и сами тяги нужно тоже осмотреть, на них не в коем случае не должно быть деформаций, при обнаружении сразу же меняйте тягу или наконечники (Смотря на чём нашли деформацию) на новые, а так же посмотрите на шаровой палец наконечника (Палец указан красной стрелкой), увидеть его полностью не удастся, потому что он в отверстие входит тяги телескопической стойки, поэтому как сможете посмотрите на него и если найдёте на шаровом пальце коррозию, то такой наконечник тоже подлежит замене, кстати ещё рукой за наконечник подёргайте, если у него будет хоть даже небольшой люфт, то он тоже подлежит замене.

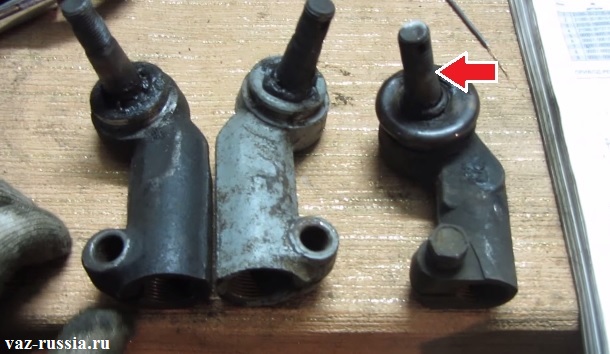

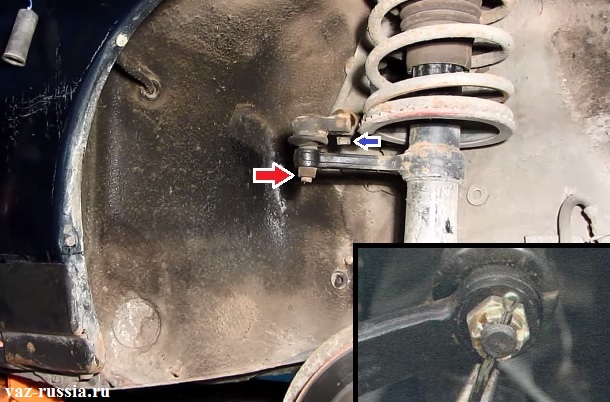

Стрелкой указан палец который в отверстие вставляется рычага телескопической стойкиСтрелкой указан палец который в отверстие вставляется рычага телескопической стойки

Как заменить наконечники рулевых тяг на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) В начале снимите нужно вам колесо, чтобы беспрепятственно можно было добраться до наконечников (О том как правильно нужно снимать колёса, читайте в статье: «Замена колёс на современных автомобилях») и затем с помощью щётки с металлическими усиками очистите гайку которая крепит шаровой палец к рычагу телескопической стойки (Местонахождение этой гайки стрелкой указана на фото ниже, но на фото она уже вывернута), после очищения рекомендуем на неё нанести жидкость, что то наподобие WD-40 и после её выкручивания ещё раз жидкость нанесите (Как выкрутить гайку, чуть позже скажем), но только уже на само место где шаровой палец в отверстие входит, просто со временем эта гайка и шаровой палец находящийся в отверстие закисают и гайку бывает настолько трудно отвернуть, что резьбу многие люди срывают и поэтому не побрызгав на неё WD-40 к работе вообще не рекомендуем преступать (Конечно же если у вас не новый автомобиль или если эту гайку недавно выкручивали, то она ещё не успела закиснуть и без жидкости легко отвернётся).

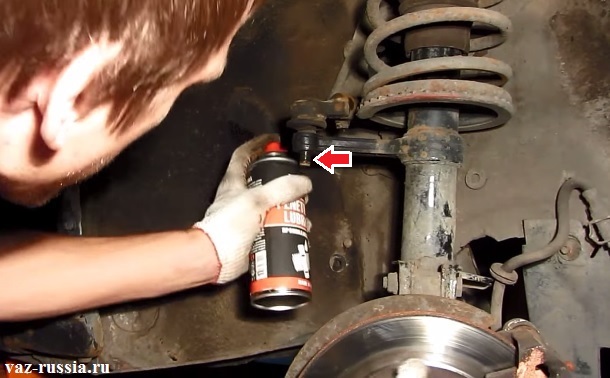

Нанесение жидкости на гайку и на палец наконечникаНанесение жидкости на гайку и на палец наконечника

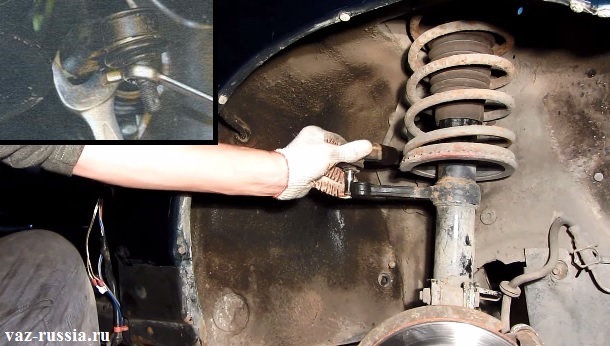

2) Идём дальше и теперь переходим к откручиванию гайки которая крепит шаровой палец и к откручиванию болта, который сам наконечник держит, так вот первым делом рекомендуем выкрутить сам болт (Вообще без разницы что выкручивать, но лучше всё таки начать с болта и после этого к гайке перейти) который для наглядности синей стрелкой указан, после того как он будет выкручен, отверните саму гайку но только перед этим шплинт из отверстия выньте как это на маленьком фото показано (Можно с помощью пассатижей это сделать) и после чего можете смело выкручивать саму гайку, но не до конца её выкручивайте, а только ослабьте чуть-чуть чтобы съёмник можно было одеть и при помощи него выпрессовать палец шаровой опоры из отверстия в которое он входит.

Вынимание шплинта из отверстия в пальце и выкручивание гайки и болта крепления наконечника рулевой тягиВынимание шплинта из отверстия в пальце и выкручивание гайки и болта крепления наконечника рулевой тяги

3) Затем устанавливается специальный съёмник как показано на фотографиях ниже и им выпрессовывается палец, а гайку полностью выкручивать не нужно, лишь потому что когда съёмником будете выпрессовывать палец, чтобы он резко не соскочил и просто чтобы всё было аккуратно, если вы не хотите этого то можете в самом начале полностью выкрутить гайку и так же выпрессовать палец, но лучше всё же ослабить её и только после того как съёмником выпрессуете палец, её отвернуть, кстати когда съёмником то выпрессуете палец, вы гайку выверните и уже рукой спокойно выведите палец из отверстия в котором он располагается.

4) И в завершение когда палец будет уже вынут, отверните наконечник рулевой тяги, для этого рукой проверните его много раз пока он полностью не снимется (Когда наконечник по кругу будете выворачивать, считайте сколько оборотов он сделает и на столько же оборотов закручивайте новый наконечник и тогда развал/схождение у колёс будет сбит минимально), если рукой тяжело и он не крутится, то в таком случае прибегните к помощи гаечного и накидного ключа и выкрутите этот наконечник (Более подробней смотрите на маленьком фото).

Вынимание пальца из рычага и выкручивание наконечника рулевой тяги

Вынимание пальца из рычага и выкручивание наконечника рулевой тяги

Установка:
Установка вся происходит в обратном порядке, но вот только при установке нового наконечника, обязательно на то же число оборотов его закрутите, а так же когда палец шарового шарнира будете в отверстие вставлять, убедитесь что он стоит строго параллельно рычагу (Иначе палец просто невозможно будет засунуть в отверстие), когда палец до упора будет вставлен, затяните гайку требуемым моментом (Это если у вас динамометрический ключ есть, а момент этот 66.6-82.3 Н•м «6.80-8.40 кгс•м»), если гайка закручена до требуемого момента но прорезь чтобы вставить шплинт закрыта, тогда немного доверните гайку прямо до начала этого отверстия и после чего вставьте шплинт (Шплинт обязательно вставляйте, без него гайка будет раскручиваться и возможно что когда она полностью выкрутиться, палец вылетит из рычага и автомобиль потеряет управление), так же проверьте углы установки колёс и по необходимости загоните автомобиль на схождение/развал, ах да кой что ещё дополним, при установке нового наконечника его рекомендуем проверить и таким же образом старый можно проверить, в общём для проведения этой операции снимается уплотнительное кольцо пыльника (см. фото 1), после чего снимается пружинное кольцо которое крепит пыльник при помощи отвёртки (см. фото 2) и наконец, сам пыльник подлежит снятию с наконечника (см. фото 3) и открывается тем самым доступ к внутренней части этого наконечника, на пальце внутри обязательно должна присутствовать смазка, её можно убрать на время чтобы проверить во внутрь не попала ли грязь, для этого рукой уберите верхний слой смазки и посмотрите после чего во внутрь пальца (В то место где сам шарнир стоит, см. фото 4) если вы обнаружите там грязь или другие ненужные частицы, то такой наконечник подлежит замене, с новыми такой операции можно и не делать, но если хотите можете пыльник снять и даже возможно там смазки окажется очень мало (Бывают производители кладут очень мало смазки, поэтому приходиться добавлять её туда самим, а закладывается в это место консистентную смазку), когда будете устанавливать пыльник на своё место, проследите за тем чтобы все места были закрыты, потому что если пыльник где то будет неплотно прилегать, то есть вероятность того что во внутрь может попасть грязь которая наконечник и разрушит.

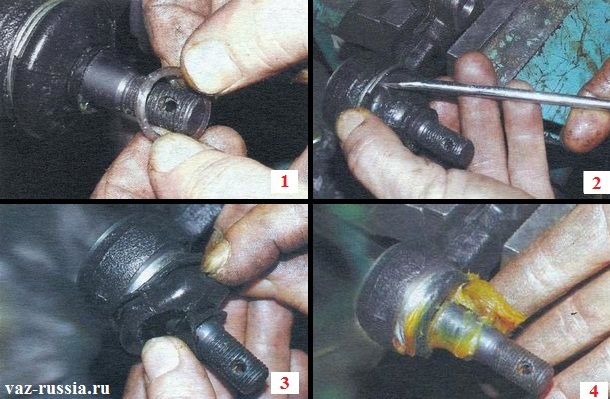

Снятие обоих колец и снятие пыльника наконечника рулевой тягиСнятие обоих колец и снятие пыльника наконечника рулевой тяги

Дополнительный видео-ролик:
Увидеть наглядно процесс замены наконечника, вы можете в ролике который размещён ниже, в нём на примере автомобиля ВАЗ 2110, вся процедура показана, на Калинах чтобы вы не сомневались заменяется наконечник точно так же, поэтому особого внимания не обращайте на то что на видео-ролике совсем другой автомобиль присутствует.

Замена рулевых наконечников на Лада Калина: фото, видео, артикулы

Своевременное ТО позволит избежать непредвиденных ситуаций, когда машина подводит вас в самый неподходящий момент.  В ситуации с рулевыми наконечниками всё может оказаться очень печальным.

Чтобы такого не произошло, нужно следить за тем, в каком состоянии находятся рулевые тяги и наконечники. При сильном износе эти расходники следует заменить.

Определяем степень износа наконечников

Увидеть люфт можно, если несколько раз надавить на корпус наконечника монтировкой, упертой в чашку стойки.

Если наконечники подлежат замене, то они будут существенно люфтить. Для проверки делаем следующее:

  1. Выворачиваем колесо.
  2. Прижав шарнир пальцем снизу, нажимаем на верхнюю часть детали ладонью. Малейший люфт свидетельствует о необходимости заменить элемент.

Кроме того, неисправность рулевых наконечников хорошо заметна при езде. Если машина проезжает по неровностям, ощущается достаточно сильная отдача в руль. При езде по ровной дороге, слегка покачиваем руль из стороны в сторону. Появление люфта свидетельствует о том, что расходники пора менять.

Алгоритм замены

Для более легкого демонтажа рулевого наконечника желательно использовать специальный съемник.

Чтобы поменять рулевые наконечники, необходимо:

  1. Поддомкратить автомобиль и снять переднее колесо.

    Необходимо очистить всю грязь.

  2. Если гайка крепления наконечника не поддается, ее следует обработать WD-40 (или аналогом). Через несколько минут деталь должна свободно открутиться.
  3. Выворачиваем колесо до предела и откручиваем гайку, крепящую наконечник к тяге.

    Ослабляем болт наконечника рулевой тяги.

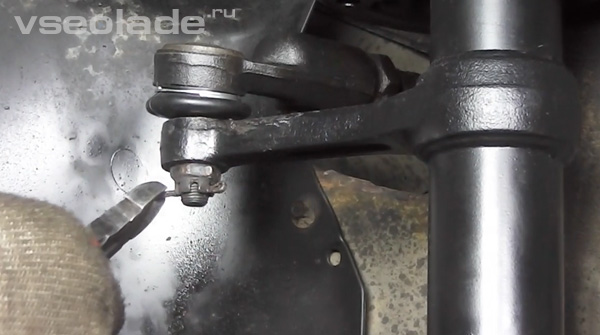

  4. Выпрямив шплинт, извлекаем его.

    Вынимаем шплинт пассатижами.

  5. Откручиваем гайку, крепящую наконечник к стойке.

    Откручиваем гайку накидным ключом на 19.

  6. Чтобы вытащить наконечник из паза стойки, лучше всего использовать специальный съемник. Если же его нет, деталь можно просто выбить. На это уйдет чуть больше времени и сил, однако в итоге все получится.

    Выпрессовываем наконечник из рычага с помощью съемника.

  7. Откручиваем наконечник по часовой стрелке (обязательно посчитайте количество витков). При этом удерживаем ключом регулировочную втулку.

    Если наконечник не пошел от руки, используем накидной ключ, накинув его на резьбовую часть.

  8. Закручиваем новый наконечник. Количество витков должно быть таким же, каким было при выкручивании старой детали.

    Перед установкой нового наконечника очищаем резьбу на тяге и наносим смазку.

Собираем узел в обратной последовательности.

Артикулы

Наконечники рулевой тяги для Калины различаются в зависимости от года выпуска автомобиля.

  • Для машин до 2010 года — 1118-3414057 (левый) и 1118-3414056 (правый).
  • После 2010 года выпуска подходят наконечники от ВАЗ-2110.

Надо смотреть по ВИН-коду, а ещё проще по размеру гайки. Если гайка на 19 то это Калиновские (грантовские), если на 22 — ВАЗ-2110.

Видео про отличие рулевых наконечников Калины от ВАЗ-2110

Снятие и замена рулевых наконечников на Лада Калина своими руками (фото + видео)

Снятие и замена рулевых наконечников на Лада Калина своими руками

Здравствуйте, из данной статьи Вы узнаете, как снять и заменить рулевые наконечники на автомобиле Лада Калина своими руками. Признаками износа рулевых наконечников является небольшой люфт при повороте руля, возможно, побрякивания в подвеске при езде по неровностям (побрякивания будут чувствоваться на руле), а так же можно вывернуть колеса и пошевелить рукой или монтировкой сам наконечник, если будет люфтить, значит необходимо менять. Меняются рулевые наконечники в паре.
Для замены рулевых наконечников даже яма не нужна, просто поднимаем автомобиль на домкрате и снимаем колесо (чтобы удобнее было достать до рулевого наконечника выкрутите колеса в нужную сторону, если меняете слева, то колеса выкручиваем вправо). После этого очищаем наконечник от грязи и брызгаем на него спреем типа WD-40 для более легкого откручивания гайки и болта. Теперь вынимаем шплинт из пальца рулевого наконечника и откручиваем гайку ключом на 19

Вынимаем шплинт из наконечника[captionвынимаем шплинт из наконечников на лада калина
откручиваем гайку крепления рулевого наконечника на лада калинаОткручиваем гайку крепления наконечника ключом на 19

Если у Вас есть специальным съемник, то выдавливаем палец наконечника из стойки, а если съемника нет, то немного накрутив гайку обратно, выбиваем снизу молотком палец, предварительно обстучав посадочное место пальца.
Теперь ослабляем затяжку болта у основания рулевого наконечника и откручиваем его по часовой стрелке (чтобы потом не делать развал схождение запомните количество оборотов, на которое полностью выкрутится наконечник, на то же самое количество оборотов далее закрутите новый наконечник)

Ослабляем гайку крепления наконечника к рулевой тяге на лада калинаОслабляем гайку крепления наконечника к рулевой тяге

После установки нового наконечника собираем все в обратной последовательности, не забываем вставить и загнуть шплинт, меняем второй рулевой наконечник на Лада Калина в том же порядке.

Avtochanel

Видео-инструкция по замене масла в коробке передач на Лада Калина:

Понравилась статья? Поделиться с друзьями:

🚘 Наконечник рулевой тяги – замена и ремонт своими руками: фото, видео

Наконечник рулевой тяги совсем небольшая и, скажем так, неприметная деталь. Однако от ее состояния зависит не только комфорт в управлении и исправность сочлененных с ней деталей, но и ваша безопасность. Диагностировать неисправность наконечника рулевой тяги достаточно просто. Обеспечить ему долгую жизнь, некоторыми профилактическими действиями еще проще. Далее вы узнаете, как поменять наконечник рулевой тяги на Ладе Калине (ВАЗ 1118).

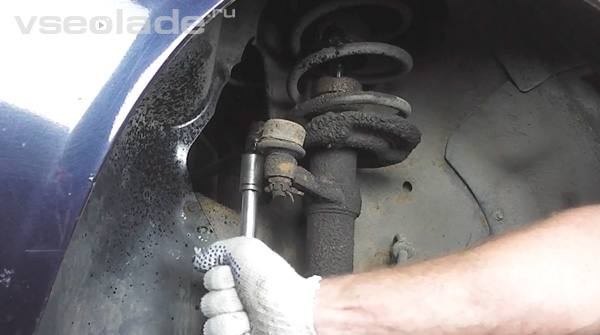

Для того, чтобы замена наконечника рулевой тяги прошла успешно, устанавливаем авто на подъемник или поддомкрачиваем ту сторону, с которой будем выполнять ремонт наконечников рулевых тяг и снимаем колесо.

  • Отпускаем фиксирующий болт регулировочного механизма на наконечнике головкой №17.

наконечник рулевой тяги Лада Калина

Можно все резьбовые соединения обработать WD40.

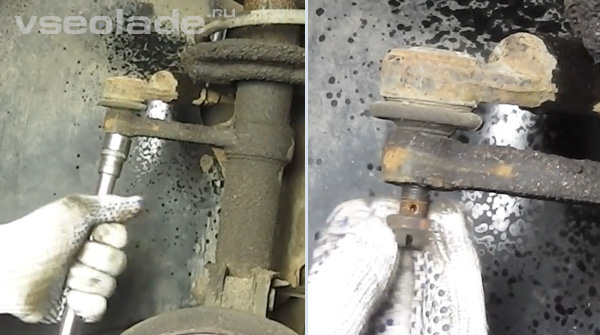

  • Расшплинтовываем корончатую гайку крепления наконечника к стойке амортизатора. Откручиваем ее.

наконечник рулевой тяги Лада Калина

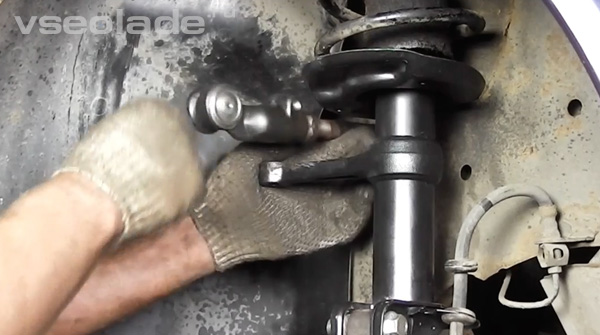

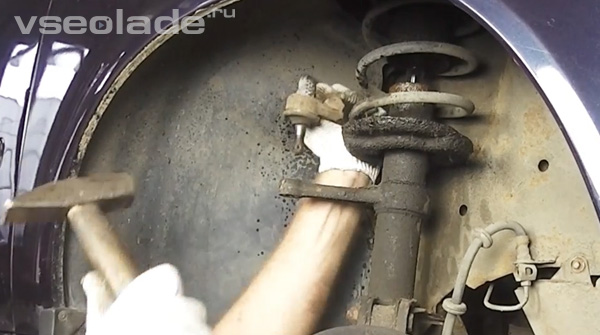

  • Теперь специальным съемником, или несколькими ударами молотка, выпрессовываем конусную посадку пальца наконечника в стойке.

наконечник рулевой тяги Лада Калина

  • Выкручиваем наконечник из рулевой тяги по часовой стрелке.

Резьбовое соединение наконечника может сильно заржаветь. Тогда потребуется приложить серьезное усилие, чтобы его разработать и выкрутить. Может случиться и так, что прилагаемых усилий будет недостаточно, как это оказалось в нашем случае. Тогда необходимо открутить рулевую тягу целиком и зажать ее в тисках. Тогда наконечник точно открутится.

наконечник рулевой тяги Лада Калина

Сняв наконечник, обратите внимание на гайку регулировки схождения – она должна свободно вращаться. Это нужно для того, чтобы при регулировке схождения можно было ее отрегулировать. Она тоже часто сильно прикоревает. Чтобы разработать ее, подбейте ее молотком, обработайте WD40 и разработайте, чтобы она вращалась свободно.

  • Прежде чем накрутить новый наконечник, рекомендуется смазать резьбу графитовой смазкой.
  • Вкручиваем новый наконечник рулевой тяги.

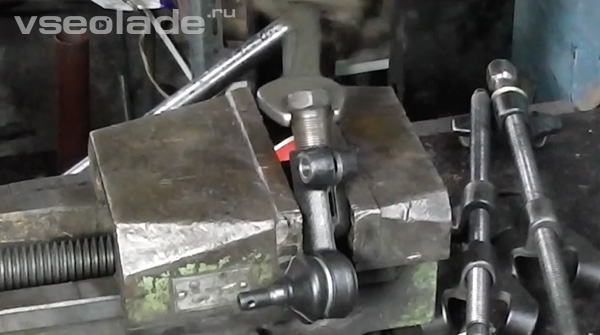

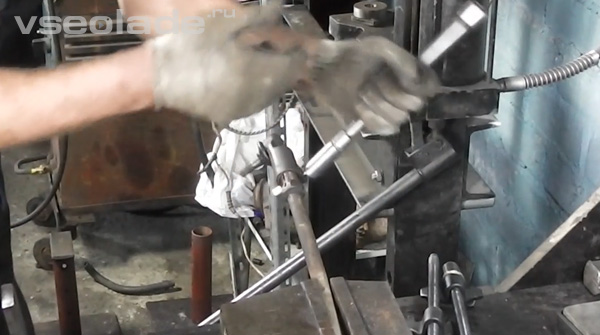

Делать это можно в тисках, если вам пришлось снимать рулевую тягу. Чтобы гайка регулировки схождения не прокручивалась, можно держать ее ключом №27.

наконечник рулевой тяги Лада Калина

Спасибо за подписку!

Если накрутить новый наконечник тяжело, можно открутить гайку регулировки схождения. Зажать наконечник в тисках. И гайку регулировки схождения вкрутить в НЕГО.

  • Накручиваем гайку регулировки схождения, с уже накрученным на нее новым наконечником на рулевую тягу. Вкручиваем его на такое же количество витков, на которое был зажат старый, чтобы колесо приблизительно стояло ровно и можно было без последствий доехать до стенда развала-схождения колес.

наконечник рулевой тяги Лада Калина

  • Зажимаем фиксирующий болт в наконечнике. Вставляем палец наконечника в стойку амортизатора и зажимаем корончатой гайкой. Отверстие в пальце должно совпасть с прорезью в корончатой гайке, чтобы можно было вставить шплинт. Вставляем шплинт и расшплинтовываем его.

наконечник рулевой тяги Лада Калина

  • Одеваем колесо.

Готово.

Внимание! После замены наконечника рулевой тяги обязательно нужно заехать на проверку и регулировку схождения колес.
