Карбюратор к 151 характеристики: Тарировочные данные карбюраторов (К-151, К-151В, К-151Г, К-151Д, К-151Е, К-151И, К-151Л, К-151Н, К-151П, К-151Р, К-151С, К-151Т, К-151У, К-151Ф, К-151Ц

Карбюраторы К-151 на ЗМЗ-402, К-151Д на ЗМЗ-406, К-151Т на УМЗ

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406 и К-151Т для УМЗ-4215 представляют собой устройства для точного дозирования топлива в потоке воздуха. Образования из топлива и воздуха горючей смеси и регулирования ее подачи в двигатель автомобилей Газель и Соболь.

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215, особенности конструкции, схема, различия, тарировочные данные карбюраторов К-151.

Карбюраторы К-151 имеют два расположенных рядом вертикальных канала для прохода воздуха. В нижней части каждого из которых установлена поворотная дроссельная заслонка. Каждый из каналов называют камерой карбюратора. Поскольку таких каналов-камер два, а привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка, карбюраторы К-151 называют двухкамерными с последовательным открытием камер.

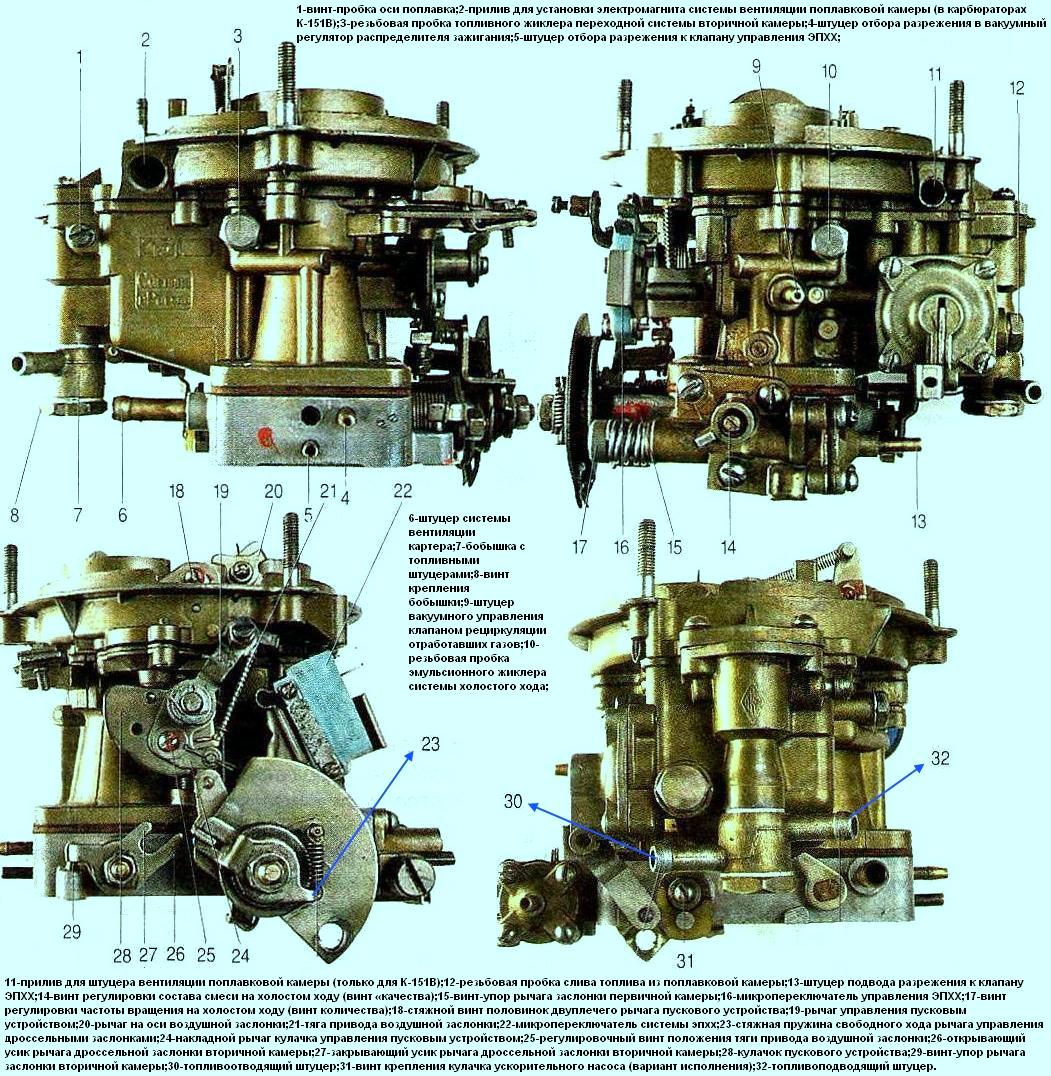

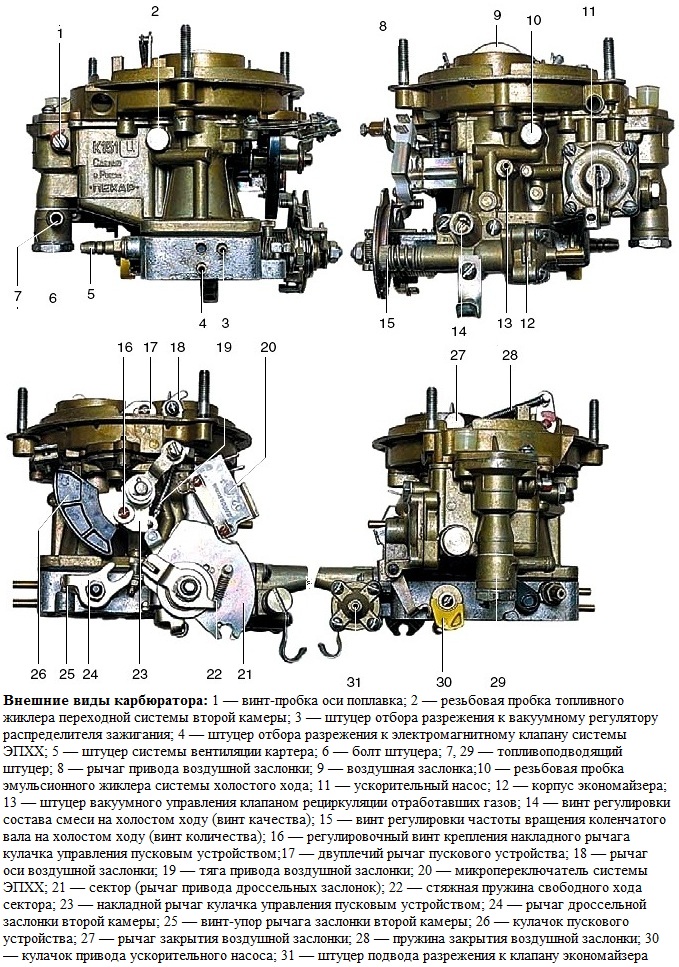

Элементы карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Камера, в которой дроссельная заслонка открывается раньше, называется первой. Другая — второй. В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры. Их посредством создается разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры.

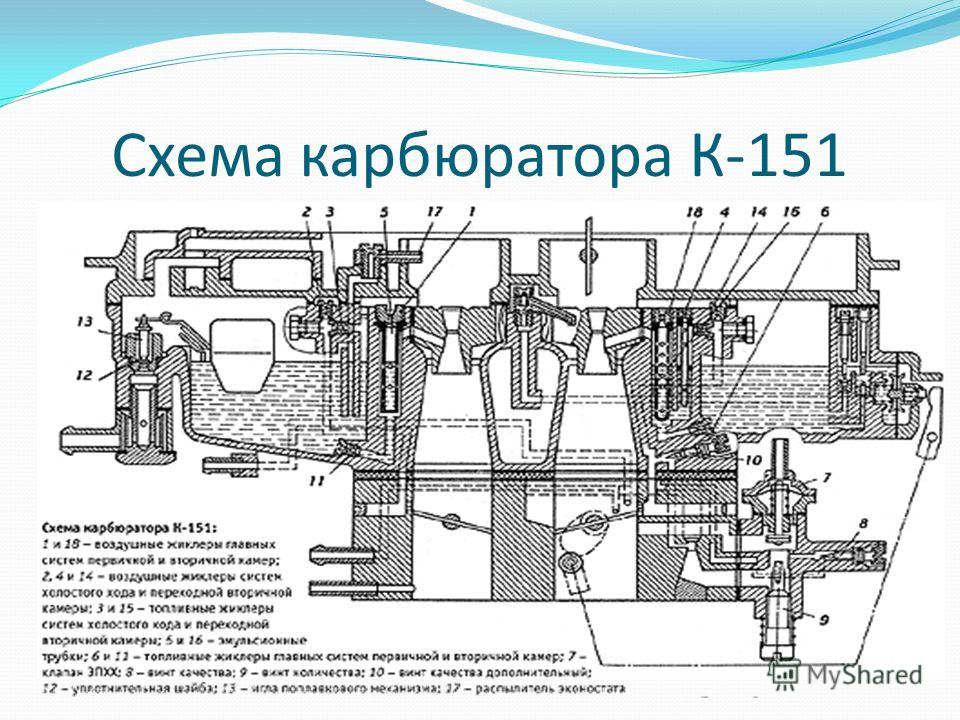

Схема карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается постоянным (точнее, почти постоянным) при помощи механизма с поплавком и запорной иглой. Принципиальное отличие поплавкового механизма карбюратора К-151 от аналогичного устройства всех других карбюраторов состоит в следующем. Он полностью, вместе с иглой и поплавком, размещен в корпусе карбюратора и доступен для контроля после снятия крышки, без нарушения его работы.

Тарировочные данные карбюраторов К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215.

Карбюраторы К-151 состоят из трех основных частей:

Верхней.

Крышки с фланцем и шпильками крепления воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Семью винтами крышка крепится к корпусу карбюратора через картонную прокладку.

Средней.

Корпуса карбюратора с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами.

Нижней.

Корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода. А также устройством холостого хода. Корпус дроссельных заслонок крепится к корпусу карбюратора снизу двумя винтами через прокладки. Двух тонких картонных и одной толстой пластмассовой.

Карбюраторы К-151 имеют следующие системы, устройства и механизмы:

— Поплавковый механизм.
— Топливодозирующие системы.
— Главные дозирующие системы первой и второй камер.
— Система холостого хода.
— Переходная система второй камеры.
— Эконостат.
— Ускорительный насос.
— Пусковое устройство.
— Клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода.
— Система принудительной вентиляции картера.
— Система вентиляции поплавковой камеры.
— Механизм управления дроссельными заслонками.

Система холостого хода — с регулировкой количества и состава смеси (автономная система холостого хода). Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры. Система вступает в работу в момент открытия дроссельной заслонки второй камеры. Ускорительный насос диафрагменного типа. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.

Пусковое устройство — полуавтоматического типа. Состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода. В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве. При вытягивании ручки воздушной заслонки необходимо нажать на педаль акселератора.

Отличия карбюраторов К-151Д и К-151Т от карбюратора К-151.

Карбюраторы К-151Д для двигателя ЗМЗ-406 и карбюраторы К-151Т для двигателя УМЗ-4215, отличаются от карбюратора К-151 для двигателя ЗМЗ-402 распылителем ускорительного насоса с двумя форсунками и проходными сечениями дозирующих элементов. Система отключения подачи топлива карбюратора К-151Д состоит из электромагнитного клапана, управляемого контроллером зажигания, и экономайзера принудительного холостого хода (ЭПХХ).

ЭПХХ размещается на карбюраторе. Электромагнитный клапан и контроллер зажигания — под капотом, на щитке передка автомобиля Газель и Соболь. Контроллер зажигания управляет электромагнитным клапаном в зависимости от частоты вращения коленчатого вала двигателя и разрежения во впускном трубопороводе.

Система отключения подачи топлива работает следующим образом. При отпущенной педали привода дроссельных заслонок и частоте вращения коленчатого вала двигателя более 1650 об/мин, контроллер не подает напряжение на электромагнитный клапан. В результате через каналы электромагнитного клапана атмосферный воздух поступает в ЭПХХ, клапан которого перекрывает канал холостого хода.

Похожие статьи:

• Необслуживаемые автомобильные аккумуляторы, развитие, устройство, особенности конструкции, работа зеленого индикатора состояния заряженности.
• Аккумуляторные батареи с общей крышкой, устройство, соединение в батарею свинцовых аккумуляторов точечной контактной электросваркой и газовой сваркой, герметизации пластмассой.
• Автомобильные аккумуляторные батареи с отдельными крышками, устройство, опорная призма, моноблок, электроды, сепаратор, мостик, борн, крышка, пробка, перемычка.
• Маркировка автомобильных свинцовых стартерных аккумуляторных батарей по ГОСТ 959-2002, DIN, ETN, European Type Number, SAE.
• Двигатель ЗМЗ–40522.10 для ГАЗель и Соболь, внешний вид, характеристики, применяемое топливо, моторное масло и охлаждающая жидкость.
• Автомобиль скорой медицинской помощи АСМП ГАЗ-221727 Соболь Бизнес, назначение, характеристики, комплектация и оборудование медицинского салона.

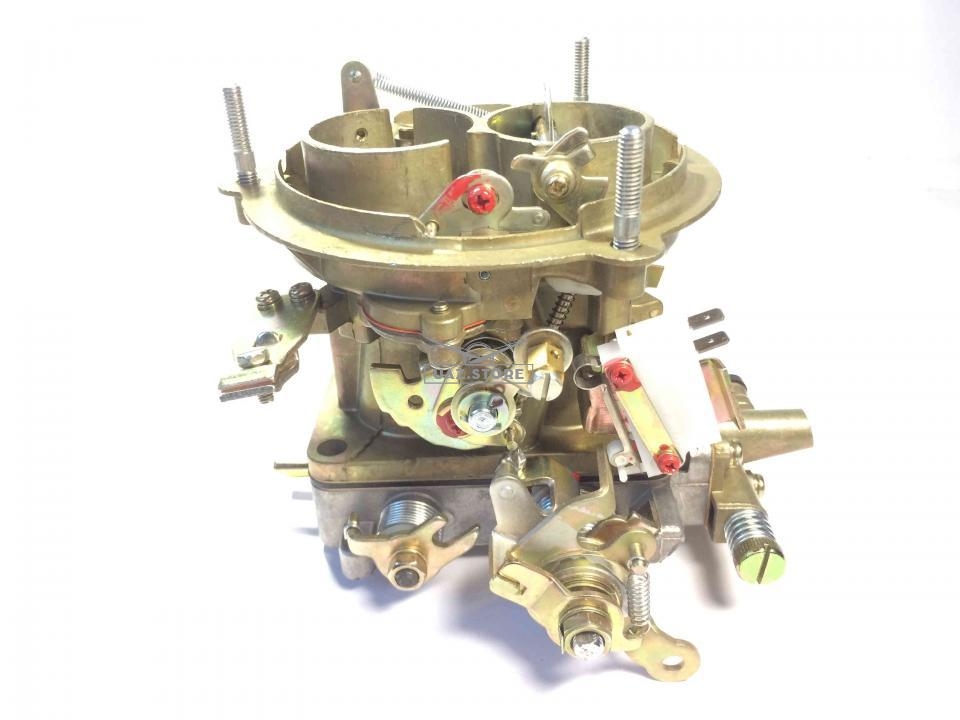

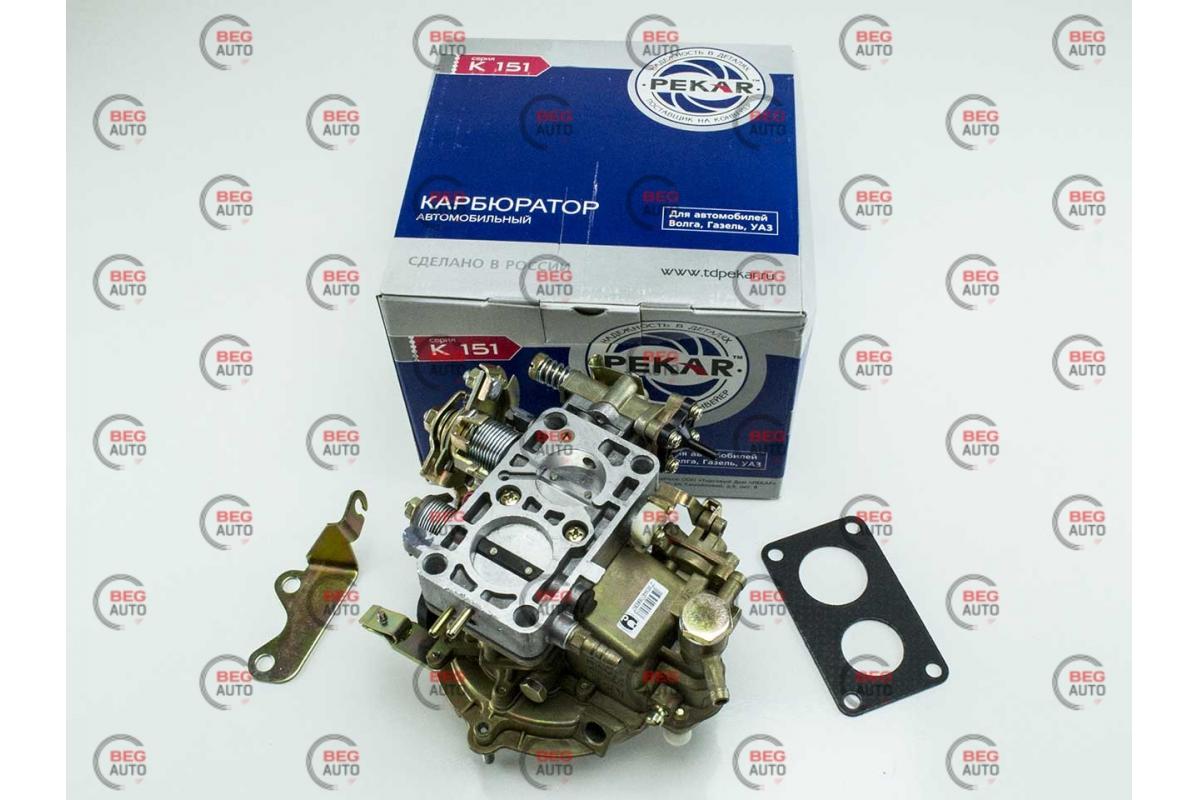

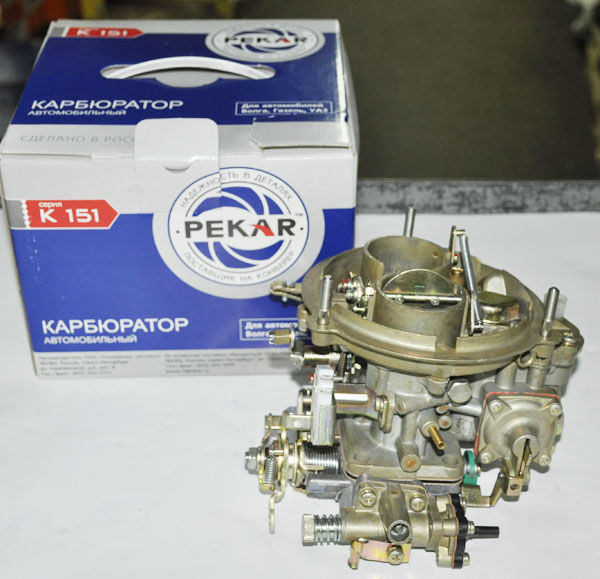

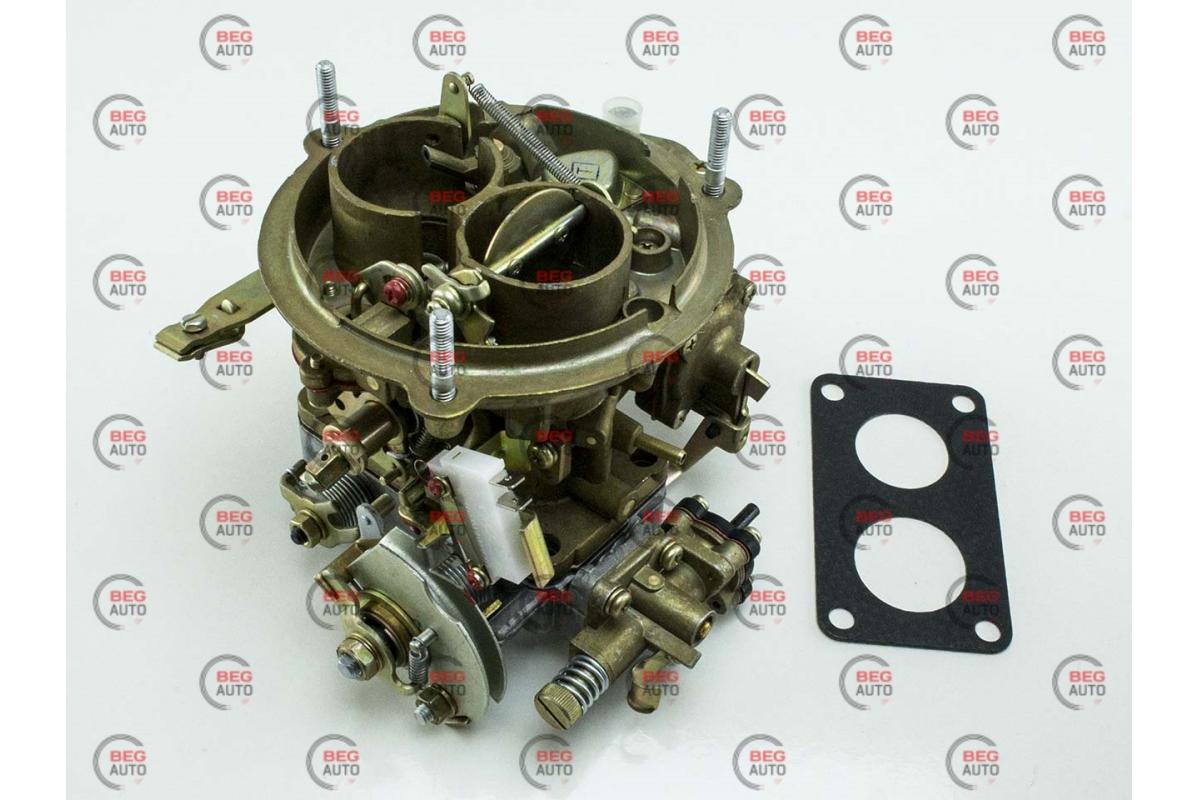

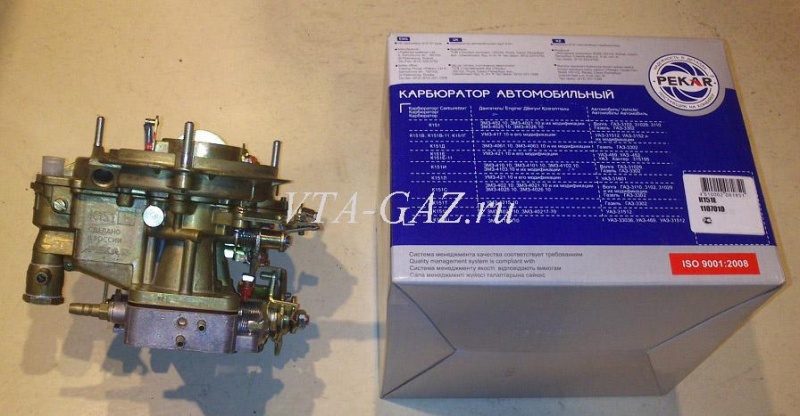

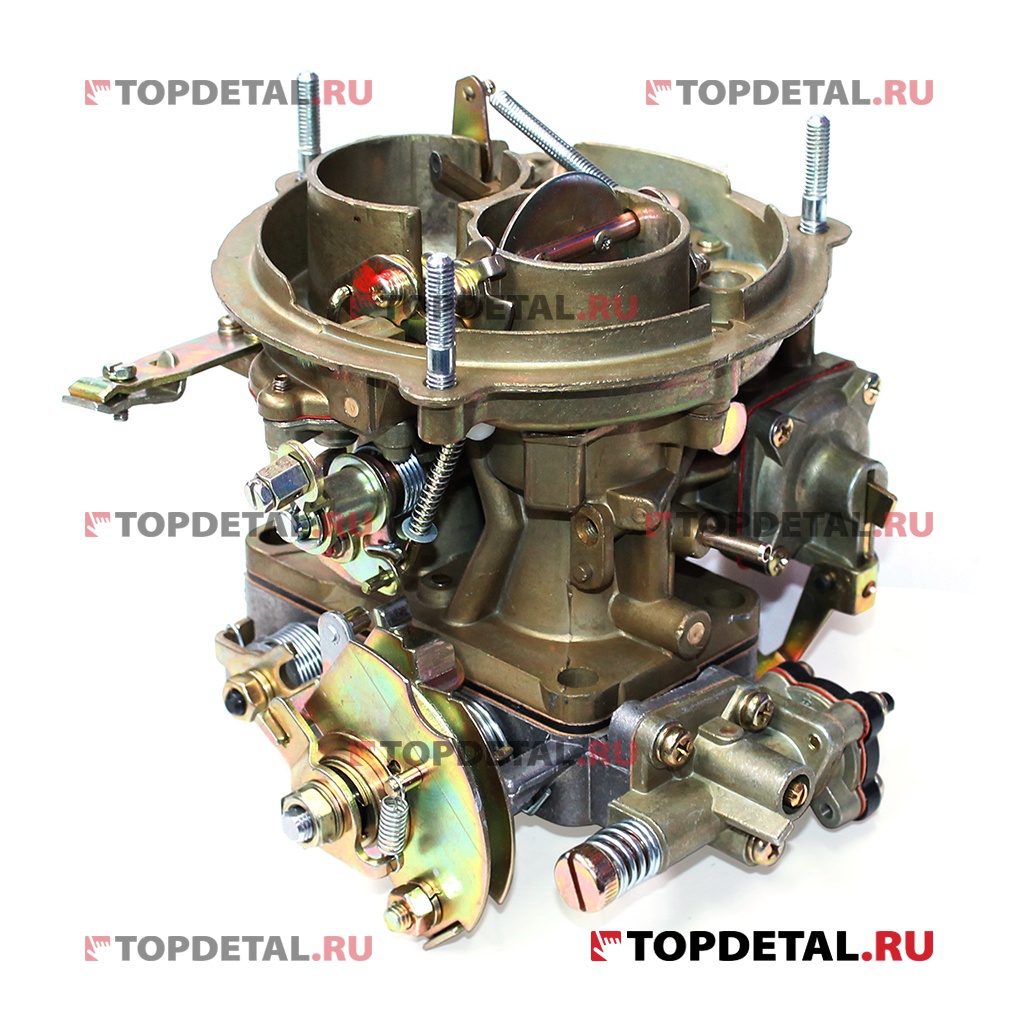

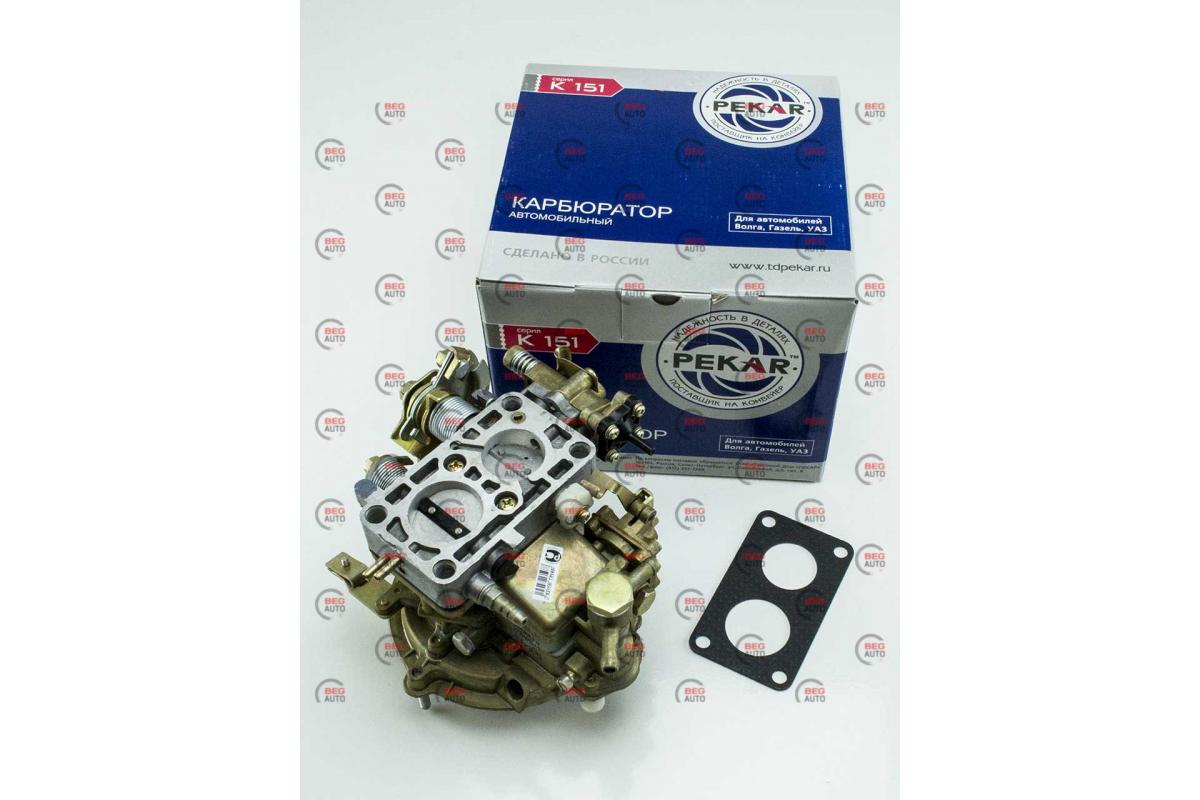

К151 Карбюратор ГАЗ-2410,3302 дв.ЗМЗ-402 ПЕКАР — К151 К151-1107010

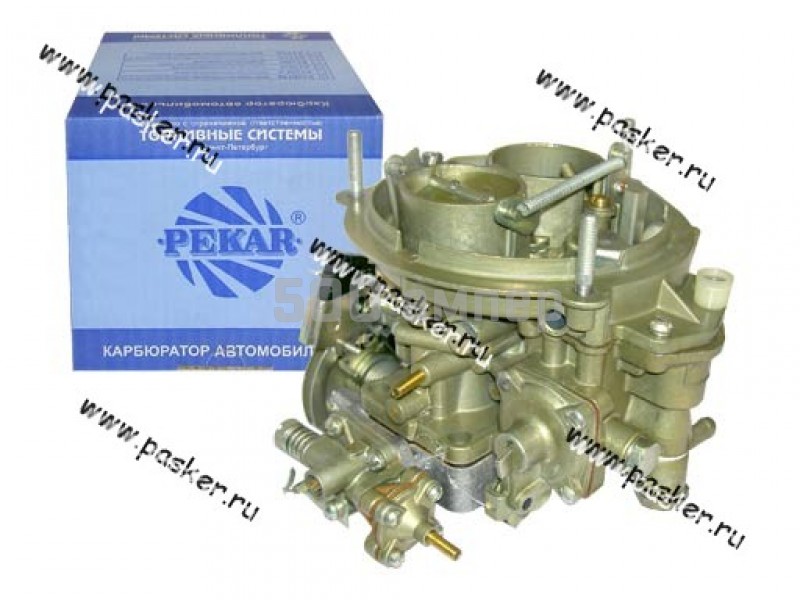

КАРБЮРАТОР ТИПА К151

Карбюратор вертикальный, двухкамерный, с последовательным механическим открытием дроссельных заслонок, с падающим потоком горючей смеси, с двойным распыливанием топлива в каждой камере, co сбалансированной поплавковой камерой.

ОСНОВНЫЕ СИСТЕМЫ И УСТРОЙСТВА

— две главные дозирующие системы — первичной и вторичной камер;

— автономная система холостого хода в первичной камере с количественной регулировкой смеси постоянного состава;

— переходные системы первичной и вторичной камер;

— экономайзер принудительного холостого хода для отключения подачи смеси на принудительном холостом ходу;

— ускорительный насос диафрагменного типа с механическим приводом;

— эконостат с выводом во вторичную камеру;

— ускорительный насос диафрагменного типа;

— полуавтоматическая система пуска и прогрева двигателя с ручным управлением и пневмокорректором, управляющим воздушной заслонкой.

ДОПОЛНИТЕЛЬНЫЕ СИСТЕМЫ И УСТРОЙСТВА ТИПА К151КАРБЮРАТОРЫ

— штуцер и каналы системы вентиляции картера двигателя

— штуцер и канал для управления клапаном рециркуляции отработавших газов двигателя

— штуцер перепуска топлива, предотвращающий образование паровых пробок

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

— Диаметр смесительных камер (мм):

&nbsp — первичной — 32,

&nbsp — вторичной — 36

— Диаметр диффузоров (мм):

&nbsp — большого первичной камеры — 23,

&nbsp — большого вторичной камеры — 36,

&nbsp — малого для обеих камер — 10,5

— Габариты (мм) — 176х185х133

— Масса (кг), не более — 3,5

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Карбюраторы обеспечивают:

— надежный пуск холодного двигателя;

— мощностные показатели двигателя в соответствии с техническими условиями на двигатель;

— устойчивую работу двигателя на всех эксплуатационных режимах;

— выполнение требований ГОСТ 17. 2.2.03-87 по токсичности отработавших газов,
— требований ОСТ 37.001.054-86 и Правил N83 ЕЭК ООН;

— эксплуатацию в любых дорожных и климатических условиях.

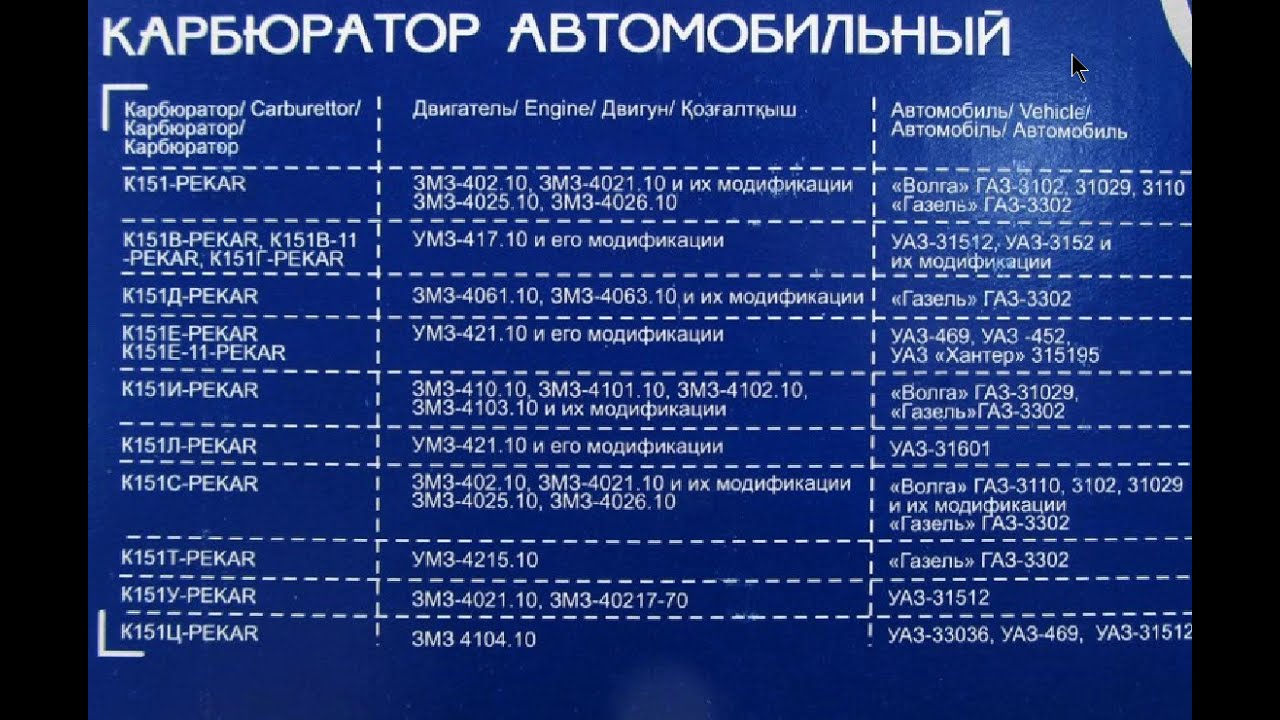

Применяемость: а/м «Волга» ГАЗ-3102, -31029, -3110; «ГАЗель» , «Соболь»
Двигатель: ЗМЗ-402.10, ЗМЗ-4021.10; ЗМЗ-4025.10, ЗМЗ-4026.10

Параметры и тарировочные данные карбюраторов 31029, 3302, 2110, 3110 Солекс

Для установки на двигатели автомобилей Волга и Газель применяются карбюраторы  31029, 3302, 2110, 3110 Солекс. Ими заменяют штатный карбюратор этих автомобилей К-151. Подобная замена позволяет добиться в первую очередь топливной экономичности, а так же улучшение динамики автомобиля, исчезновения провалов и рывков в работе двигателя.

Особенностью карбюраторов 31029, 3302, 2110, 3110 Солекс  является модифицированный привод дроссельных заслонок. Он аналогичен стандартному тросовому, но установлен с противоположной стороны оси дроссельной заслонки первой камеры карбюратора. Ниже приведены параметры и тарировочные данные этих карбюраторов.

Параметры и тарировочные данные карбюраторов 31029, 3302, 2110, 3110 Солекс

Смесительные камеры карбюратора

Диаметр смесительных камер: 1-я камера – 32 мм, 2-я камера – 32 мм

Диаметр диффузоров в смесительных камерах: 1-я камера – 24 мм, 2-я камера – 24 мм

Главные дозирующие системы обеих камер карбюратора

Маркировка топливных жиклеров 31029, 3302: 1-я камера – 110, 2-я камера – 115

Маркировка топливных жиклеров 2410, 3110: 1-я камера — 108, 2-я камера — 115

Маркировка воздушных жиклеров 31029, 3302:  1-я камера – 165, 2-я камера – 135

Маркировка воздушных жиклеров 2410, 3110 :  1-я камера – 150, 2-я камера – 135

Типы эмульсионных трубок: 1-я камера – ZD, 2-я камера – ZC

Система холостого хода и переходная система первой камеры карбюратора

Маркировка топливного жиклера: 1-я камера – 39-44

Маркировка воздушного жиклера: 1-я камера – 140

Переходная система второй камеры карбюратора

Маркировка топливного жиклера: 2-я камера – 70

Маркировка воздушного жиклера:

2-я камера – 140

Эконостат

Маркировка топливного жиклера: 2-я камера – 70

Экономайзер мощностных режимов

Первая камера – 40

Ускорительный насос

Маркировка распылителя: 1-я камера – 45

Суммарная для обеих камер подача топлива за 10 циклов (нажатий) – 14,5 см3

Маркировка кулачка – 4

Пусковое устройство

Пусковой зазор у воздушной заслонки – 3. 0 мм

Пусковой зазор у дроссельной заслонки 1-й камеры – 1.1 мм

Диаметр отверстия игольчатого клапана – 1,8 мм

Маркировка сектора привода воздушной заслонки — 6

Отверстие для вакуумного корректора опережения зажигания

– 1.2 мм

Диаметр отверстия перепуска топлива в бензобак – 0,7 мм

Диаметр отверстия вентиляции картера двигателя – 1,2 мм

Способ управления пусковым устройством – ручное

Диаметр балансировочных отверстий поплавковой камеры – 6/6

Примечания и дополнения

— Маркировку жиклеров определяют расходом, который замеряют микроизмерителями. Их настраивают по эталонным жиклерам.

— Карбюраторы 31029, 3302, 2110, 3110 Солекс являются аналогами устанавливаемого на двигатели автомобилей Нива карбюраторов 21073-1107010 Солекс.

— Для подключения электромагнитного клапана на карбюраторах 31029, 3302, 2110, 3110 Солекс установленных на автомобиль Волга можно использовать один из проводов, ведущих к микропереключателю карбюратора К-151. Необходимо установить обороты двигателя в пределах 2500 и определить на каком из проводов имеется напряжение. Его и подключить к ЭМК.

Еще статьи по параметрам и тарировочным данным карбюраторов

— Параметры и тарировочные данные карбюратора ДААЗ 21073-1107010 Солекс

— Неисправности топливной системы автомобилей ВАЗ

— Большой расход топлива карбюраторного двигателя легкового автомобиля

— Карбюраторный двигатель легкового автомобиля запускается и глохнет

— Увеличение мощности и приемистости двигателя автомобиля с карбюратором Солекс

— Параметры и тарировочные данные карбюратора 2103-1107010 Озон

Устройство

, регулировка, особенности, схема и отзывы

На заре производства легковых автомобилей ГАЗ и УАЗ-31512 наряду с силовыми агрегатами устанавливались карбюраторы серии К-126. Позже этими двигателями стали оснащаться элементами серии К-151. Эти карбюраторы производятся на ОАО «Пекар». В процессе эксплуатации и частные автовладельцы, и предприятия сталкивались с определенными трудностями в ремонте и обслуживании. Дело в том, что конструкция карбюратора К-151 существенно отличалась от предыдущих моделей.В то же время информация об особенностях конструкции была очень скудной.

Общие сведения о агрегатах 151-й серии

Конструктивно элементы серии К-151 серьезно отличаются от всех остальных отечественных карбюраторов, хотя при этом их узлы и некоторые системы спроектированы на основе типовых схем.

В зависимости от времени выпуска агрегаты этой серии имели еще несколько вариантов конструкции. Ниже мы рассмотрим особенности карбюратора К-151.

Общая информация об устройстве

Устройство имеет два смежных вертикальных канала. Они необходимы для поступления кислорода. Внизу каждого канала находится дроссель. Каждая из них представляет собой карбюраторную камеру. Привод дроссельной заслонки устроен таким образом, что при нажатии на педаль сначала открывается одна заслонка, а уже потом — другая. Камера, затвор которой открывается раньше, называется основной.

В середине каждого из каналов для прохождения воздуха есть специальные сужения в форме конуса. Это диффузоры. Для чего нужны эти элементы? За счет них создается эффект разрежения, на основе которого топливо с поплавка засасывается в систему. Необходимый для карбюратора уровень бензина в камере поддерживается специальным механизмом с игольчатым клапаном и поплавком. Об этом поговорим подробнее.

Нижний поплавок топлива

Следует отметить, что на карбюраторах К-151 этот механизм принципиально отличается от такого же устройства в любых других бытовых агрегатах.В связи с этим у владельцев возникают проблемы с обслуживанием. Об этом неоднократно писали отзывы. Кстати, этот элемент устанавливался на старые моторы от ЗМЗ.

Итак, система вместе с поплавком и игольчатым клапаном находится в корпусе устройства. Визуальный контроль механизма возможен только после снятия крышки. В этом случае не нарушится естественное взаимодействие поплавка с уровнем топлива. Такая конструкция называется нижней загрузочной камерой.

Устройство

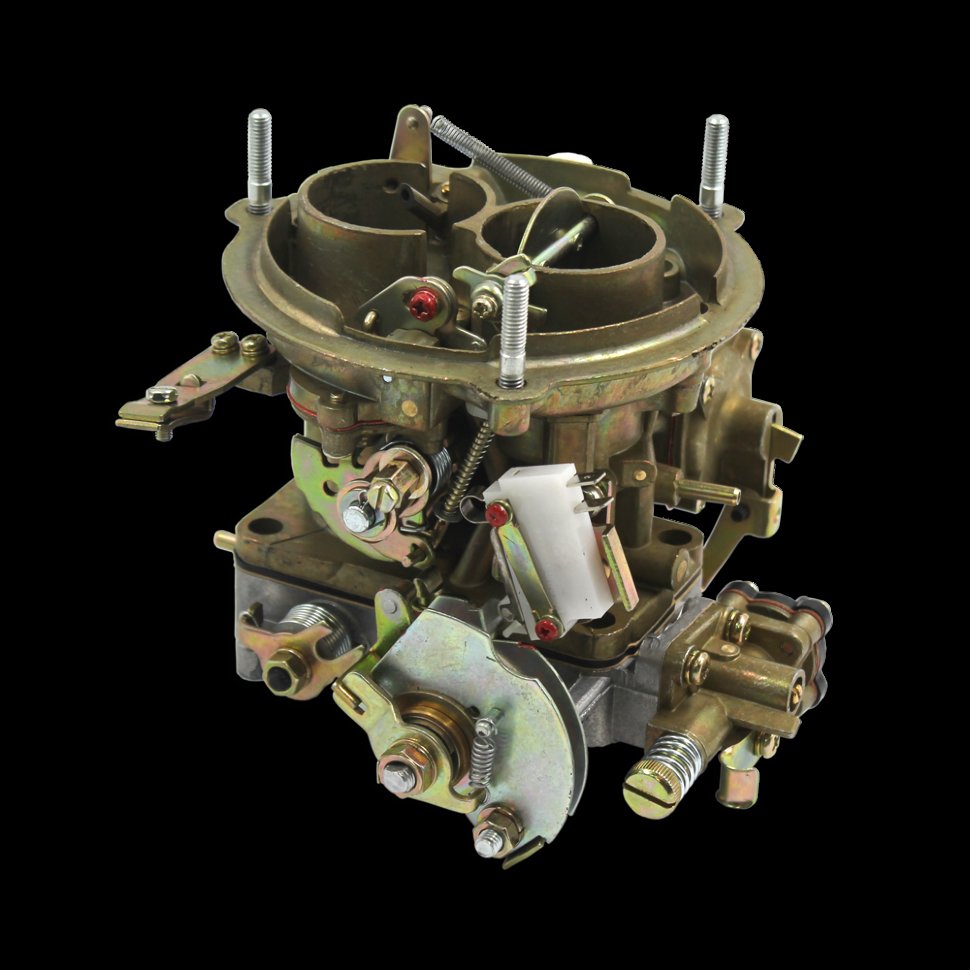

Итак, рассмотрим подробнее карбюратор К-151. Устройство карбюратора, ремонт, особенности описаны ниже. Элемент состоит из трех частей. Верхняя — крышка корпуса, снабженная фланцем, а также шпильками для крепления воздушного фильтра с устройством вентиляции поплавковой камеры и элементами системы пуска. Последний с помощью семи винтов крепится к корпусу через бумажную подушечку.

Устройство карбюратора имеет среднюю часть. Это сам корпус устройства, в котором объединены поплавковый механизм, камера и штуцер подачи топлива.Он также включает систему дозирования.

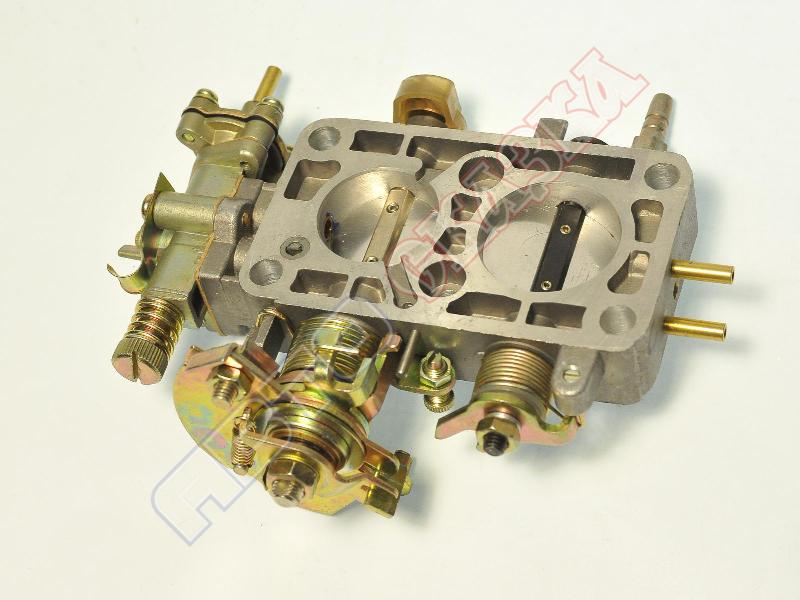

Нижняя часть устройства включает в себя корпус для дроссельной заслонки вместе с приводом холостого хода, который крепится к корпусу через прокладку.

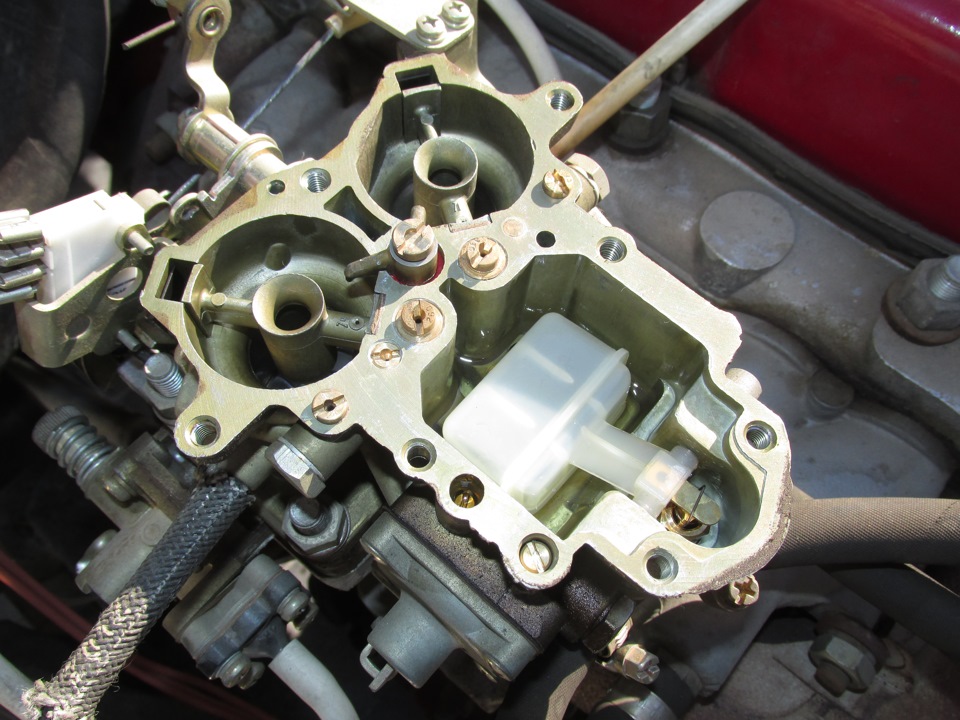

Поплавковый механизм

Когда топлива в камере меньше необходимого, поплавок опускается вниз, освобождая иглу. За счет этого открывается сечение и обеспечивается подача бензина. По мере заполнения камеры игольчатый клапан закрывается.

Наряду с изменением расхода топлива через игольчатый клапан, автоматически изменяется и подача бензина от насоса. Это исключает повышение давления топлива на входе в агрегат.

Уровень топлива никогда не сохраняется — он меняется в зависимости от режима работы двигателя. Итак, максимальный уровень будет холостым. При работе на полной мощности уровень немного снижается. Это не влияет на эффективность работы устройства, так как обязательно учитывается в процессе настройки системы дозирования производителя.

Раздаточные системы

Для первой камеры карбюратора, для второй конструкция дозирующих систем одинакова.Как это устроено? Здесь расположены основные топливные жиклеры, которые установлены в нижней части поплавковой камеры, и главные жиклеры воздуха. Последние расположены на плоскости вверху эмульсионных колодцев. Эмульсионные трубки также расположены под основными воздушными форсунками.

Посередине эмульсионных колодцев имеется отверстие с большим поперечным сечением. Последний через специальные каналы подсоединяется к выходным отверстиям на небулайзерах. Они расположены в небольших диффузорах.

Как работают системы дозирования?

На карбюраторе К-151 это действует следующим образом.Из-за разрежения в области распылительных отверстий топливо через основное топливное сопло поднимается через эмульсионный колодец и попадает в отверстия в эмульсионных трубках. Затем бензин всасывается воздухом, проходящим через центральные трубки. При этом образуется топливная смесь, которая выходит через боковые каналы к форсункам. Затем все это будет смешано с основным потоком воздуха.

Дополнительные устройства в карбюраторе

Помимо этих основных элементов, карбюратор включает в себя и другие механизмы.Итак, система холостого хода рассчитана на поддержание стабильной работы двигателя на оборотах до 1 тыс. В минуту. Состоит из обводного канала, регулировочных винтов, топливного и воздушного сопла, клапана экономайзера.

Акселераторный насос позволяет автомобилю без сбоев двигаться и при необходимости резко ускоряться. Система состоит из клапанов в основном корпусе, шарового клапана, а также мембранного механизма и распылителя. По принципу действия напоминает работу бензонасоса.

Econostat — устройство, позволяющее обогащать топливно-воздушную смесь при высоких оборотах двигателя.Конструктивно элемент представляет собой дополнительные каналы, по которым топливо поступает в коллектор за счет разрежения при открытых дроссельных заслонках.

Также в конструкции присутствуют переходные системы. Они необходимы для плавного увеличения оборотов в момент, когда дроссельная заслонка второй камеры только начала открываться. Это воздушно-топливный жиклер.

Неисправности карбюратора

В процессе эксплуатации могут наблюдаться различные неисправности. Итак, распространенная проблема — большой расход топлива, черный дым из выхлопной трубы при резком нажатии на педаль газа, нестабильные обороты холостого хода, плохие динамические характеристики, рывки и провалы.В этом случае карбюратор К-151 нуждается в регулировке и ремонте.

Чаще всего среди причин поломок можно выделить некачественное топливо. Из-за этого засоряются форсунки, а также воздушный и топливный каналы. Кроме того, из-за высоких температур корпус может деформироваться. Во время работы форсунки подвержены нормальному износу.

Большинство мастеров, которым до мелочей знакомо устройство и работа карбюратора К-151, стараются сразу менять форсунки в процессе ремонта.Считается, что именно из-за них увеличивается расход топлива, и силовой агрегат может работать нестабильно. Но есть один нюанс. Форсунок, если они изнашиваются, бывает достаточно редко.

Регулировка

Тем, кто уже знаком с устройством подобных агрегатов, будет несложно обслуживать карбюратор К-151. Его элементы, разборка и настройка в целом мало чем отличаются от всех остальных карбюраторов. Чтобы самостоятельно отрегулировать агрегат, достаточно понять принцип и следовать инструкции.Для этого устройства есть несколько настроек.

Таким образом, можно регулировать холостой ход, воздушную заслонку, уровень топлива в поплавковой камере и положение дроссельной заслонки. Менять уровень топлива должны только опытные мастера, а вот холостой ход может настроить любой автовладелец.

Пошаговая регулировка карбюратора К-151 включает несколько этапов. Итак, нужно прогреть двигатель до рабочих температур, затем дать ему поработать на холостом ходу с открытой воздушной заслонкой. Далее откручиваем качественно и количественно винты и даем двигателю набрать максимальные обороты.Затем каждый винт постепенно затягивают до тех пор, пока не будут наблюдаться перебои в работе двигателя.

С помощью винта количество увеличивается. В этом случае нужно поймать положение при стабилизации двигателя. Желательно, чтобы этот винт был максимально затянут. Не забывайте, что этот болт тоже влияет на расход топлива.

Затем поверните регулировочный винт. Это обеспечивает стабильную работу двигателя на оборотах в диапазоне 700-800 об / мин.Если регулировочный винт затянуть слишком сильно, то при резком нажатии газа начнутся провалы. Его нужно открутить обратно.

Заключение

Итак, мы выяснили, что такое карбюратор серии К-151. Сейчас его можно встретить только на старых советских машинах и Газелях 90-х с мотором от Волги ЗМЗ-402. Отзывы тех, кто им пользовался, указывают на ненадежность агрегата. Наиболее успешными являются Солекс и Вебер. Владельцы говорят, что К-151 требует постоянной регулировки и настройки. В современных условиях он не пригоден для эксплуатации.

Устройство, регулировка, характеристики, схема и обратная связь

На заре производства легковых автомобилей ГАЗ и УАЗ-31512 вместе с силовыми агрегатами устанавливались карбюраторы серии К-126. Позже этими двигателями стали оснащаться элементами серии К-151. Эти карбюраторы производятся на ОАО «Пекар». В процессе эксплуатации как частные владельцы автомобилей, так и предприятия сталкивались с определенными трудностями в ремонте и обслуживании. Дело в том, что конструкция карбюратора К-151 существенно отличалась от предыдущих моделей.В то же время информация об особенностях конструкции была очень скудной.

Общие сведения о агрегатах серии 151

Конструктивно элементы серии К-151 серьезно отличаются от всех остальных отечественных карбюраторов, хотя их узлы и некоторые системы спроектированы по типовым схемам. В зависимости от времени выпуска агрегаты этой серии имели несколько других вариантов конструкции. Ниже мы рассмотрим особенности карбюратора К-151.

Общие сведения об приборе

Блок имеет два смежных вертикальных канала. Они необходимы для поступления кислорода. Внизу каждого канала находится дроссель. Каждая из них представляет собой карбюраторную камеру. Привод на дроссельной заслонке устроен таким образом, что при нажатии на педаль сначала открывается одна заслонка, а уже потом — другая. Камера, заслонка которой открывается раньше, называется первичной.

В средней части каждого из каналов прохождения воздуха имеются специальные сужения в виде конуса.Это диффузоры. Для чего нужны эти элементы? За счет них создается эффект разрежения, на основе которого топливо с поплавка засасывается в систему.

Необходимый для карбюратора уровень бензина в камере поддерживается с помощью специального механизма с игольчатым клапаном и поплавком. Опишем это подробнее.

Поплавок с нижней подачей топлива

Следует отметить, что данный механизм принципиально отличается от такого же устройства в любых других отечественных агрегатах на карбюраторах К-151.В связи с этим у владельцев возникают проблемы с обслуживанием. Это неоднократно подтверждают отзывы. Кстати, этот элемент устанавливался на старые двигатели от ЗМЗ. Таким образом, система вместе с поплавком и игольчатым клапаном расположена в корпусе устройства. Визуальный контроль механизма возможен только после снятия крышки. При этом не будет нарушено естественное взаимодействие поплавка с уровнем топлива. Эта конструкция называется нижней загрузочной камерой.

Устройство

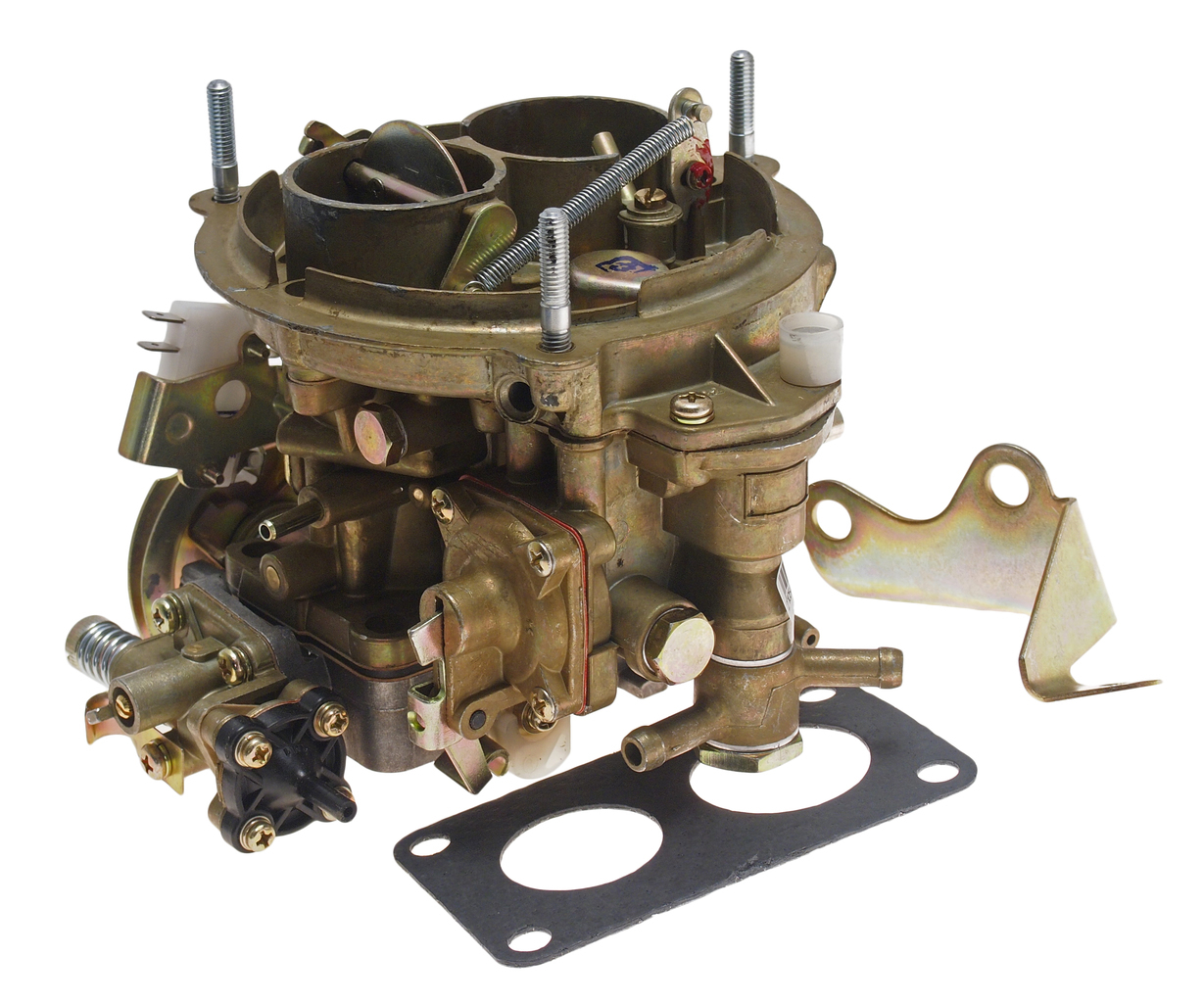

Итак, рассмотрим подробнее карбюратор К-151.Устройство карбюратора, ремонт, особенности описаны ниже. Элемент состоит из трех частей. Верхняя — крышка корпуса, снабженная фланцем, а также шпильками для крепления воздушного фильтра с устройством вентиляции поплавковой камеры и элементами системы пуска. Последний через семь винтов закреплен на корпусе через бумажную прокладку.

В устройстве карбюратора находится средняя часть. Это непосредственно корпус устройства, в котором объединены поплавковый механизм, камера и штуцер подачи топлива.Также в комплекте есть дозирующая система. Нижняя часть устройства включает корпус дроссельной заслонки вместе с приводом, устройством холостого хода, которое крепится к корпусу через прокладку.

Поплавковый механизм

Когда топливная камера меньше, чем необходимо, поплавок опускается, освобождая иглу. Благодаря этому открывается секция и подается бензин. По мере заполнения камеры игольчатый клапан закрывается.

Вместе с изменением расхода топлива через игольчатый клапан автоматически изменяется и подача бензина от насоса.Это позволяет исключить повышение давления топлива на входе в агрегат.

Уровень топлива никогда не сохраняется — он меняется в зависимости от режима работы двигателя. Итак, максимальный уровень будет на холостом ходу. При работе на полную мощность уровень немного снижается. Это никак не влияет на эффективность работы устройства, так как обязательно учитывается при настройке системы дозирования от производителя.

Дозирующие системы

Что для первой камеры карбюратора, что для второй, конструкция дозирующих систем одинакова.Как это устроено? Здесь расположены основные топливные жиклеры, которые установлены в нижней части поплавковой камеры, и главные жиклеры воздуха. Последние находятся на плоскости, наверху эмульсионных колодцев. Под основными воздушными жиклерами также расположены эмульсионные трубки. В средней части эмульсионных колодцев имеется отверстие с большим поперечным сечением. Последний соединяется специальными каналами с выпускными отверстиями на опрыскивателях. Они расположены в небольших диффузорах.

Как работают системы дозирования?

На карбюраторе К-151 это работает следующим образом.Из-за разрежения в области распылительных отверстий топливо через главный топливный жиклер поднимается по эмульсионному колодцу и попадает в отверстия в эмульсионных трубках. Затем бензин забирается воздухом, проходящим через центральные трубки. Так образуется топливная смесь, которая по боковым каналам уходит к форсункам. Тогда все это будет смешано с основным потоком воздуха.

Дополнительные устройства в карбюраторе

Помимо этих основных элементов, в карбюратор входят и другие механизмы.Таким образом, система холостого хода рассчитана на поддержание стабильной работы двигателя на оборотах до 1000 оборотов в минуту. Состоит из перепускного канала, регулировочных винтов, топливно-воздушного жиклера, клапана экономайзера.

Ускоряющий насос позволяет автомобилю без сбоев двигаться и при необходимости резко ускоряться. Система состоит из клапанов в основном корпусе, от шарового крана, а также из мембранного механизма и распылителя. По принципу действия напоминает работу бензонасоса.

Econostat — устройство, позволяющее обогащать топливно-воздушную смесь при высоких оборотах двигателя. Конструктивно элемент представляет собой дополнительный канал, по которому через разрежение при открытых дроссельных заслонках топливо поступает в коллектор. Также в конструкции присутствуют переходные системы. Они необходимы для плавного нарастания оборотов в момент, когда дроссельная заслонка второй камеры только начала открываться. Это воздушно-топливный жиклер.

Неисправности карбюратора

В процессе эксплуатации могут наблюдаться различные неисправности.Итак, частая проблема — большой расход топлива, черный дым из выхлопной трубы при резком нажатии на педаль газа, нестабильный холостой ход, плохие динамические характеристики, рывки и провалы. В этом случае карбюратор К-151 нуждается в регулировке и ремонте.

Чаще всего среди причин поломок можно выделить некачественное топливо. Из-за этого засоряются жиклеры, а также воздушный и топливный каналы. Кроме того, из-за высоких температур корпус может деформироваться. В процессе эксплуатации форсунки подвержены естественному износу.Большинство мастеров, которым до мелочей знакомы устройство и работа карбюратора К-151, в процессе ремонта стараются сразу менять жиклеры. Считается, что именно из-за них увеличивается расход топлива, и силовой агрегат может работать нестабильно. Но здесь есть один нюанс. Жиклеры, если их носят, то достаточно редко.

Регулировка

Тем, кто уже знаком с устройством подобных агрегатов, будет несложно обслуживать карбюратор К-151.Его элементы, разборка и настройка в целом мало чем отличаются от всех остальных карбюраторов. Чтобы самостоятельно настроить агрегат, достаточно понять принцип и следовать инструкции. Для этого устройства есть несколько настроек.

Таким образом, можно регулировать холостой ход, воздушную заслонку, уровень топлива в поплавковой камере и положение дроссельной заслонки. Изменить уровень топлива могут только опытные мастера, а вот регулировать холостой ход сможет любой автовладелец.

Пошаговая регулировка карбюратора К-151 включает несколько этапов.Итак, вам нужно прогреть мотор до рабочих температур, затем дать ему поработать на холостом ходу с открытой заслонкой. Далее закручиваем винты качества и количества и даем двигателю набрать максимальные обороты. Затем каждый винт постепенно затягивают до тех пор, пока не будет перебоев в работе двигателя.

Увеличьте скорость с помощью регулировочного винта. Необходимо поймать положение, когда работа двигателя стабилизируется. Желательно, чтобы этот винт был максимально закручен.Не забывайте, что этот болт тоже влияет на расход топлива. Затем поверните регулировочный винт. Этим достигается стабильная работа двигателя на оборотах 700-800 об / мин. Если винт регулировки количества закручен слишком сильно, то при резком нажатии газа начнутся провалы. Его надо открутить обратно.

Вывод

Итак, мы выяснили, что такое карбюратор К-151. Сейчас его можно встретить только на старых советских автомобилях и «Газелях» 90-х с мотором от «Волги» ЗМЗ-402. Отзывы тех, кто им пользовался, говорят о ненадежности агрегата.Наиболее успешными являются Солекс и Вебер. Владельцы говорят, что К-151 требует постоянной регулировки и регулировки. В современных условиях не пригоден для эксплуатации.

Устройство управления

, особенности, конструкция, отзывы

На заре выпуска моделей автомобилей ГАЗ и УАЗ-31512 с силовыми агрегатами были установлены карбюраторы серии То-126. Позже этими двигателями стали оснащаться элементами серии К-151. Эти карбюраторы производятся ОАО «Пекар».В процессе своей эксплуатации и частные автовладельцы, и предприятия столкнулись с трудностями при ремонте и обслуживании. Дело в том, что конструкция карбюратора К-151 существенно отличалась от предыдущих моделей. Пока информации о специфике дизайна было очень мало.

Общие сведения о агрегатах серии 151

Конструктивно элементы серии К-151 существенно отличаются от всех остальных отечественных карбюраторов, хотя их составные части и некоторые системы построены по типовым схемам.В зависимости от времени выпуска агрегаты этой серии имели и несколько вариантов конструкции. Ниже мы рассмотрим особенности карбюратора К-151.

Информация об устройстве

Устройство имеет два смежных вертикальных канала. Они необходимы для поступления кислорода. Внизу каждого канала находится дроссель. Каждый из них — камера карбюратора. Привод на дроссельной заслонке сконструирован таким образом, что при нажатии на педаль сначала открывается один клапан, а затем другой. Камера, шторку которой ранее называли первичной.

В средней части каждого из каналов для прохождения воздуха имеется специальное ограничение в виде конуса. Это диффузоры. Зачем нужны эти предметы? За счет них создается эффект разбавления, на основе которого топливо с поплавка всасывается в систему. Необходимость прокачки топлива в камере поддерживается с помощью специального механизма с игольчатым клапаном и поплавком. Мы рассмотрим это более подробно.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Поплавок с нижней подачей топлива

Следует отметить, что в карбюраторе К-151 этот механизм принципиально отличается от аналогичного в любых других отечественных агрегатах. В связи с этим у владельцев возникли проблемы с вашим сервисом. В нескольких случаях повторные обзоры. Кстати, я устанавливал этот объект на старые двигатели от ЗМЗ, поэтому система вместе с поплавком и игольчатым клапаном разместилась в корпусе устройства. Визуальный контроль за работой механизма возможен только после снятия крышки. Его не помешает естественное взаимодействие поплавка с уровнем топлива. Это камера с меньшим шагом.

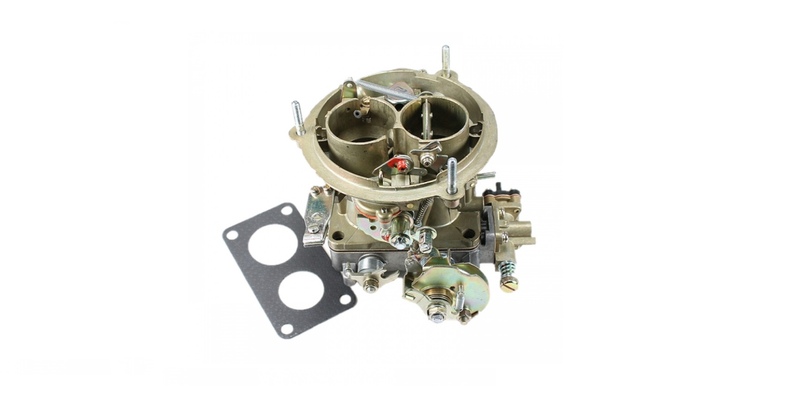

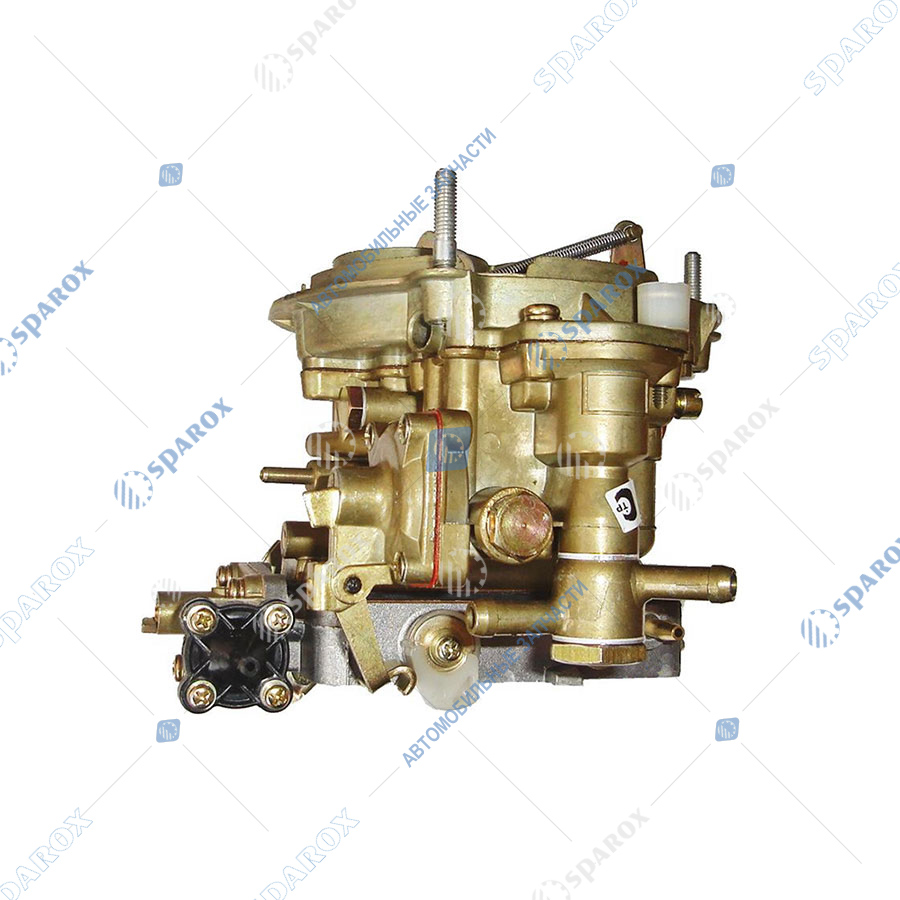

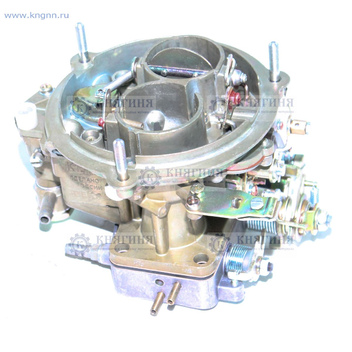

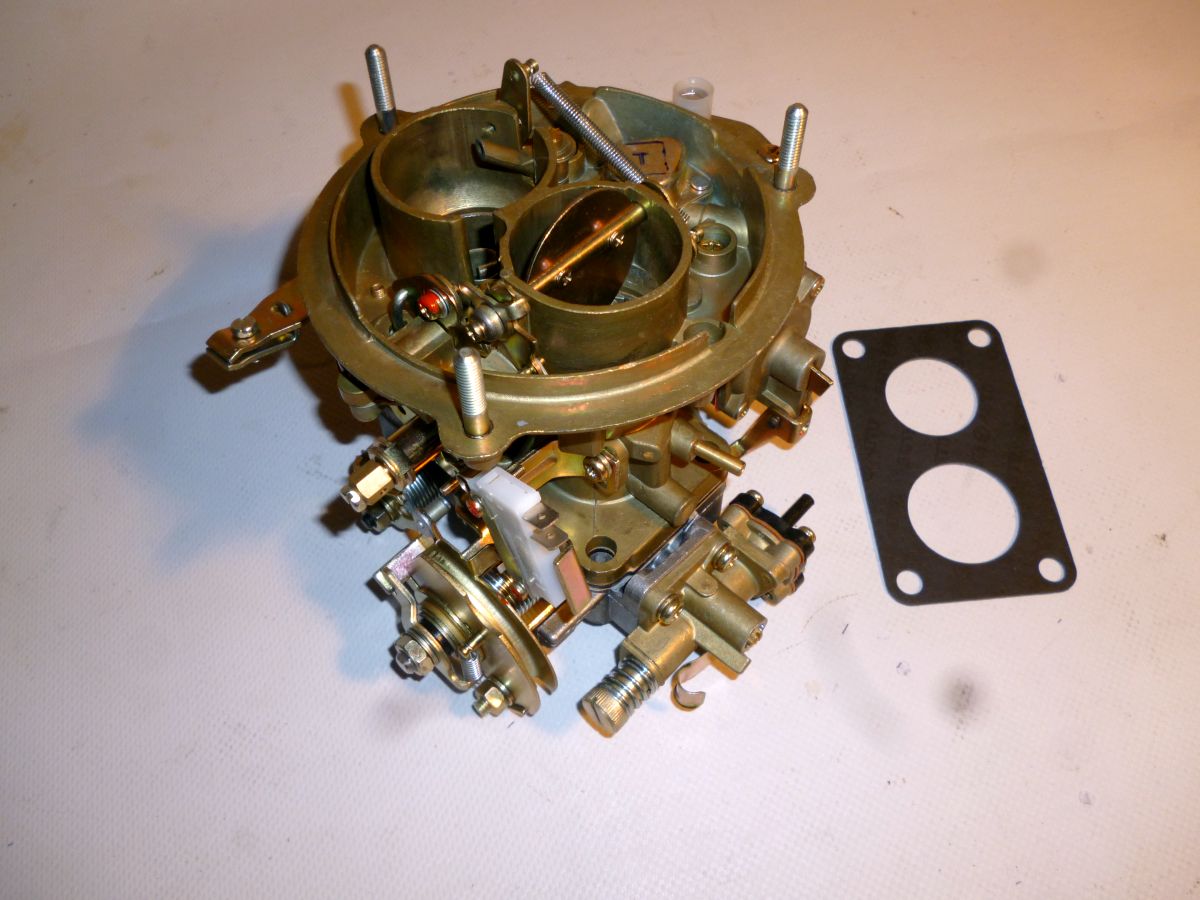

Устройство

Итак, рассмотрим подробнее карбюратор К-151. Особенности ремонта устройства карбюратора описаны ниже. Элемент состоит из трех частей. Сверху — крышка шкафа, снабженная фланцем и шпильками для крепления воздушного фильтра с устройством вентиляции, поплавковой камерой и элементами системы пуска.Последний через семь саморезов крепится к корпусу при помощи бумажной полоски.

В карбюраторе есть средняя часть. Это непосредственно корпус устройства, в котором построен поплавковый механизм, камера и штуцер подачи топлива. Также в комплекте есть дозирующая система. Нижняя часть устройства включает в себя корпус для привода дроссельной заслонки вместе с исполнительным механизмом, устройство холостого хода, которое крепится к корпусу через прокладку.

С поплавковым механизмом

Когда топливная камера меньше, чем необходимо, поплавок опускается, освобождая иглу. За счет этого открытый участок и обеспечивается подача бензина. По мере заполнения камеры игольчатый клапан закрывается.

Вместе с изменением расхода топлива через игольчатый клапан в автоматическом режиме он также изменяет расход бензина от насоса. Это предотвращает повышение давления топлива, поступающего в сборку.

Уровень топлива никогда не сохраняется — он меняется в зависимости от режима работы двигателя. Таким образом, максимальный уровень будет на холостом ходу. При работе на полной мощности уровень мощности немного снижается.Это не влияет на эффективность устройства и должно быть учтено в процессе настройки производителя системы дозирования.

Дозирующая система

Для первой камеры карбюратора, что для второй, конструкция дозирующих систем такая же. Как это устроено? Вот основные топливные форсунки, которые установлены внизу поплавковой камеры, и главные воздушные жиклеры. Последние находятся на плоскости, в верхней части эмульсионных колодцев. Под основными воздушными жиклерами также расположены эмульсионные трубки. В средней части эмульсионных колодцев имеется отверстие с большим поперечным сечением. Последние специальные каналы соединяются с выходными отверстиями на дозаторах. Они расположены в небольших диффузорах.

Как работать с системой учета?

На карбюраторе К-151, который работает следующим образом. За счет разрежения в зоне распылительных отверстий топливо через основной топливный жиклер поднимается по колодцу и попадает в отверстия в эмульсионных трубках. Затем бензин улавливается воздухом, прошедшим через центральную трубку.Это создает топливную смесь, которая через боковые каналы поступает к форсункам. Тогда все это будет смешано с основным потоком воздуха.

Дополнительные устройства в карбюраторе

Помимо этих основных элементов карбюратор включает в себя и другие механизмы. Итак, система холостого хода рассчитана на поддержание стабильной работы двигателя на оборотах до 1 тыс. В минуту. Состоит из перепускного канала, регулировочных винтов, топливного и воздушного соплового клапана экономайзера.

Насос ускорителя позволяет транспортному средству двигаться без сбоев и при необходимости резко ускоряться.Система состоит из основного корпуса клапана, шарового клапана и мембранного механизма, а также распылителя. В принципе это похоже на работу бензонасоса.

Эконостат — устройство, позволяющее обогащать топливно-воздушную смесь при высоких оборотах двигателя. Конструктивно элемент представляет собой дополнительный канал, по которому за счет разрежения при открытых дроссельных заслонках в коллекторе поступает топливо. В конструкции есть перемычка. Они нужны для плавного роста оборотов в тот момент, когда дроссельная заслонка второй камеры только начала открываться.Это воздушно-топливная форсунка.

Неисправный карбюратор

В процессе эксплуатации видна неисправность. Итак, распространенная проблема — большой расход топлива, черный дым из выхлопной трубы при резких ударах по педали газа, нестабильный холостой ход, плохие динамические характеристики, рывки и сбои. В этом случае установка и ремонт карбюратора К-151.

Чаще всего среди причин поломок можно выделить некачественное топливо. Из-за этого забиваются форсунки, а также воздушный и топливный каналы.Кроме того, из-за высокой температуры корпус может деформироваться. В процессе эксплуатации форсунки подвержены естественному износу. Большинство мастеров, которым устройство и работа карбюратора К-151 знакомы, в процессе ремонта стараются менять форсунки. Считается, что из-за их повышенного расхода топлива силовой агрегат может стать нестабильным. Но есть нюанс. Износ форсунок случается довольно редко.

Центровка

Тем, кто уже знаком с устройством подобных агрегатов, будет несложно обслуживать карбюратор К-151.Его элементы, разборка и настройка в целом мало чем отличаются от всех остальных карбюраторов. Для ручной настройки агрегата достаточно понять принцип и следовать инструкции. Для этого устройства есть несколько настроек.

Итак, регулировка поддается холостому ходу, дроссельной заслонке, уровню топлива в поплавковой камере и положению дроссельной заслонки. Изменить уровень топлива под силу только опытным мастерам, а вот поставить на холостом ходу любой автовладелец.

Пошаговая регулировка карбюратора К-151 включает несколько этапов.Итак, вам нужно прогреть двигатель до рабочей температуры, а затем дать ему поработать на холостом ходу при открытой воздушной заслонке. Далее закручиваем винты качества и количества и даем двигателю разогнаться до максимальных оборотов. Затем каждый винт постепенно затягивается, пока двигатель работает, перебоев не будет.

С винтом № Rev. При этом надо фиксировать положение, когда двигатель стабилизируется. Желательно, чтобы ротор раскручивался по максимуму. Не забывайте, что этот болт влияет на расход топлива.Затем поверните количество шурупов. Этим достигается стабильная работа двигателя на оборотах в диапазоне 700-800 об / мин. Если винт будет сильно закручиваться, то при резком нажатии на газ начнутся сбои. …

Регулировка карбюратора К-151 своими руками: подробное описание

Карбюраторы «Пекар» всегда отличались высокой надежностью, и у автовладельцев практически нет серьезных проблем с ними. Но чтобы устройство показало действительно высокий КПД, важно его правильно настроить.От того, насколько качественно и точно настроен тюнинг, будет зависеть ресурс мотора. Посмотрим, как осуществляется регулировка карбюратора К-151. Процесс простой, но достаточно ответственный.

Почему корректировка?

Эти знания необходимы для правильной работы двигателя.

Правильно отрегулировать механизм необходимо и для того, чтобы расход топлива был на приемлемом уровне, а мощность и крутящий момент не падали. Неправильно выставленные форсунки будут способствовать перерасходу смеси, который может составлять 2-2.В 5 раз больше обычного.

Варианты формирования топливной смеси

Специалисты выделяют несколько вариантов соотношения топлива и воздуха для двигателей. Наиболее оптимальной считается пропорция, при которой одна часть бензина содержит 15 частей воздуха. Есть и более эффективная смесь. Здесь пропорция — одна часть топлива на 12,5-13 частей воздуха. Эта смесь самая богатая. Автомобиль будет быстро набирать обороты, но расход топлива тоже будет довольно высоким. Для любителей сэкономить есть вариант смесеобразования.Здесь на одну часть бензина приходится 16-16,5 частей воздуха. Автомобиль практически не проигрывает в динамике.

Регулировка карбюратора К-151 позволяет владельцу настроить агрегат под существующие нужды и собственные пожелания, но если работа двигателя стабильна и в целом устраивает владельца, настройку также можно отложить.

О техническом обслуживании карбюратора

Однако бывают случаи, когда без регулировки обходятся. Недостатком всех карбюраторов является их способность забиваться.Сегодня на заправках часто можно заправить бак некачественным топливом. Да кто-то скажет, что есть топливный фильтр. Но часто он не справляется с мелкой пылинкой, которая попадает в карбюратор К-151. Засоряются жиклеры, в результате топливо не может попасть в камеры полностью. Для их чистки нельзя использовать кусочки проволоки — просто бесконтактный спрей-очиститель.

Также необходимость в настройке может возникнуть при выходе из строя некоторых элементов агрегата. Неисправные элементы меняют на новые, но без настройки на оптимальную работу рассчитывать не стоит.

Могу я игнорировать это?

Регулировка карбюратора «Пекар» К-151 поможет избежать повышенного расхода топлива или, наоборот, недостаточной подачи в двигатель. Следствием недостатка бензина в смеси может стать снижение мощности двигателя.

Кроме того, если настройки не были выполнены или сделаны неправильно и в таком состоянии устройство использовалось в течение длительного времени, детали двигателя могут выйти из строя. Ремонт двигателя в современных условиях стоит недешево. Поэтому лучше потратить немного времени и отрегулировать карбюратор К-151.Регулировка — простая процедура. Техническое обслуживание сводится к мойке и продувке, и все это можно сделать в условиях обычного гаража с помощью обычных инструментов.

Как регулировать холостой ход

На агрегатах завода «Пекар» эта операция очень важна. Если настроить ХХ, то двигатель порадует хозяина стабильной работой. Также в выхлопных газах практически нет вредных выбросов. Такой автомобиль не нанесет значительного вреда окружающей среде. Если автомобиль эксплуатируется длительное время, а топливный и воздушный фильтры забиты, то на холостом ходу расход топлива значительно возрастет.

Регулировка карбюратора К-151 состоит из нескольких простых шагов. Первое, что нужно сделать, это запустить и прогреть двигатель. Затем на хвостовике найдите винт, отвечающий за качество смеси. Он оборудован ограничителем, не позволяющим ему вращаться. Этот ограничитель необходимо снять. Далее отрегулируйте элемент, отвечающий за качество смеси. Вращая его, ищите положение, в котором коленчатый вал на холостом ходу наберет большую часть оборотов. Затем отрегулируйте винт, отвечающий за количество.Скорость вращения коленчатого вала увеличивают еще на 100-200 об / мин. При закручивании элемента, отвечающего за качество, коленчатый вал вращается с меньшей скоростью. Осталось только выставить оптимальную частоту. При такой настройке машина имеет максимальную динамику и экономичный расход топлива. Все сделано правильно, если в момент заворачивания регулятор оборотов шнека начнет снижаться. Это признак истощения горючей смеси. Если нет падения скорости, скорее всего, агрегат неисправен или забит.В последнем случае его можно «реанимировать» с помощью очистителя карбюратора. Но без анализа механизма это сделать невозможно.

Как регулируется уровень топлива в поплавковой камере?

Правильность этой настройки определяет количество топлива, которое будет использовано двигателем. Если уровень установлен неправильно, будет повышенный расход топлива. Еще есть вариант, когда карбюратор подает в камеры сгорания смесь без бензина — только один воздух.Неправильный уровень может привести к значительным расходам на топливо или серьезному ремонту двигателя. К этому уровню чувствителен не только агрегат от Pekar, но и большинство других аналогов вне зависимости от производителя. Регулировка карбюратора К-151 будет осуществляться с помощью инструмента — вам понадобится линейка и сверло диаметром 2 миллиметра. Первым делом нужно найти самое ровное место — так работать намного комфортнее. Затем необходимо снять воздушный фильтр. После этого запустите двигатель и оставьте на пять минут.Затем с карбюратора снимается крышка и линейкой измеряется уровень топлива. Замеры нужно проводить как можно быстрее. Когда камера открыта, из нее испаряется бензин — двигатель и система питания прогреваются, а это еще больше ускоряет испарение.

Для модели К-151 нормальный уровень — 2,15 сантиметра. Таким образом производитель гарантирует хорошую работу устройства. Если уровень выше или ниже нормы, нужно его настроить. Регулировка — это изменение положения поплавка.

Карбюратор К-151: регулировка поплавков

Для правильной регулировки уровня топлива рекомендуется заранее найти какое-нибудь приспособление, которое могло бы помочь с измерениями. Подойдет любой предмет диаметром до двух миллиметров. Затем следует перевернуть прибор и поставить на самое ровное место — это повысит шансы правильно провести измерения. Далее смотрите зазор от нижней части поплавка до картонной вкладыша. Нормальное расстояние на рабочем карбюраторе не более двух миллиметров.Если уровень топлива в поплавковой камере неправильный, язычки погнуты. Затем все замеры снимаются заново — каждый раз нужно проверять, все ли правильно. Наиболее распространенным на сегодняшний день является поплавковое устройство (типа карбюратора К-151). Устройство, настройка агрегатов максимально просты, а конструкция позволяет получать стабильные характеристики смеси топлива и воздуха.

Мы измеряем позиции штангенциркулем.

Будет использован глубиномер. Измеряется от самого верха поплавка до картонной прокладки.Нормальный результат, при котором больше ничего настраивать не нужно — 3 сантиметра.

Все ли сделано правильно?

Регулировка карбюратора «Газель» К-151 Самостоятельно делать нельзя по вине хозяина. Необходимо точно знать, все ли настроено. Для тестирования крышка агрегата укладывается вертикально. Затем внимательно осмотрите язычок на рычаге. Если регулировка проведена правильно, это немного ослабит шар-демпфер игольчатого клапана. Также язычок практически параллелен игольчатому клапану.Ось пробивки поплавка должна быть равна поверхности крышки.

Установка триггера

Система запуска считается одной из самых важных. Она сообщает о запуске двигателя. Если элементы системы не работают должным образом — это серьезный ремонт. Часто случается, что при полной исправности всех узлов система запуска не работает так, как задумано производителем. Регулировку карбюратора К-151 (в том числе УАЗ) проводить только на полностью снятом агрегате.

Первым делом откройте дроссельную заслонку и найдите рычаг управления пусковой системой. Поворачивается до упора и фиксируется. Затем, когда дроссельная заслонка отпущена, измерьте зазор между краем заслонки и камерой. Он должен быть примерно 1,5 мм. Затем открутите контргайку. Поможет поработать упор в виде винта на рычаге дроссельной заслонки. Поворачивайте винт каждые пол-оборота. В результате элемент будет перпендикулярен кулачку. Затем измеряется длина тяги и при необходимости корректируется.Это тяга, с помощью которой кулачок спускового крючка соединяется с рычагами на оси воздушной заслонки. Когда последний закрыт, а рычаг в этот момент завернут до упора, зазор не должен быть более 0,2-0,8 мм. Если это не так, открутите упорную головку. Для уменьшения зазора головка подтягивается, уменьшая длину тяги.

Наконец

Карбюратор — важное устройство в автомобиле. Обеспечивает двигатель топливом. Для всех, у кого есть карбюратор К-151С, регулировка теперь не составит труда.После настройки необходимо провести обкатку, чтобы выявить и устранить недостатки.

карбюратор Weber Подлинные карбюраторы Weber, коллекторы, комплекты для переоборудования!

Эдоардо Вебер начал свою автомобильную карьеру, работая в Fiat, сначала на их заводе в Турине (в 1914 году), а затем в представительстве в Болонье. После войны, когда цены на бензин были высокими, он добился определенного успеха в продаже комплектов для переоборудования грузовиков, работающих на керосине [1]. Компания была основана как Fabbrica Italiana Carburatori Weber в 1923 году, когда Weber производил карбюраторы как часть комплекта для переоборудования Fiats.Вебер первым начал использовать двухступенчатые карбюраторы с двумя цилиндрами, с двумя Вентури разного размера: меньший для работы на низких скоростях и больший, оптимизированный для работы на высоких скоростях. В 1930-х годах Weber начал производить двухствольные карбюраторы для автоспорта, в которых использовались два ствола одинакового размера. Они были расположены так, что каждый цилиндр двигателя имел собственный цилиндр карбюратора. Эти карбюраторы нашли применение в гоночных автомобилях Maserati и Alfa Romeo. Двойной восходящий поток Webers питал нагнетатели на гоночных автомобилях Alfa Romeo 8C 1938 года.[2] После смерти Вебера в 1945 году Fiat окончательно взял на себя управление компанией в 1952 году. Со временем они были установлены на стандартные серийные автомобили и заводские гоночные машины таких марок, как Abarth, Alfa Romeo, Aston Martin, BMW, Chrysler, Ferrari, Fiat. , Ford, Lamborghini, Lancia, Lotus, Maserati, Morgan, Porsche, Renault, Triumph и Volkswagen. В 1986 году Fiat также взял под свой контроль Solex, конкурента Вебера, и объединил их в одну компанию (Raggruppamento Controllo Motore, или «Группа управления двигателями»).Затем в 2001 году она была реорганизована в Magneti Marelli Powertrain S.p.A. [1] Подлинные они производились в Болонье, Италия, до 1992 года, когда производство было перенесено в Мадрид, Испания, где они производятся и по сей день. Они продаются как для улицы, так и для бездорожья, причем наиболее распространенным является DCOE с двойной воздушной заслонкой. Они продаются в так называемых наборах Weber Conversion Kit. Комплект для переоборудования Weber представляет собой полный комплект, включая впускной коллектор или адаптер коллектора, рычаг дроссельной заслонки, воздушный фильтр и все необходимое оборудование, необходимое для установки Weber на транспортном средстве. В наше время впрыск топлива заменил карбюраторы как в серийных автомобилях, так и в большинстве современных автогонок, хотя они по-прежнему широко используются в классических и исторических гонках. Они также поставляются в качестве высококачественной замены для проблемных карбюраторов OEM. Компоненты топливной системы Weber распространяются компаниями Magneti Marelli, Webcon UK Ltd. и, в Северной Америке, несколькими организациями, включая Worldpac, которые продают под маркой Redline. Другие поставщики включают зарубежные дистрибьюторы и коллекторы Pierce. обозначены кодом модели на монтажном фланце, корпусе или крышке поплавковой камеры.[3] Это начинается с числа, которое первоначально указывало на диаметр (в миллиметрах) отверстия дроссельной заслонки, но позже потеряло это значение. Если это число состоит из одной пары цифр, оба штуцера имеют одинаковый диаметр и работают вместе; если на нем две пары цифр, разделенных чертой (например, 28/36), есть первичный и вторичный дроссели, которые открываются один за другим, обычно разного диаметра. [4] За этими числами следует группа букв, обозначающая различные характеристики: DCOE — это устройство с боковой тягой, все остальные — с нижней тягой; DCD имеет пусковой клапан поршневого типа в отличие от дроссельной заслонки; и так далее.[5] После букв будет следующий номер, за которым может следовать буква, например 4В, 13А; они указывают на серию. [6] Полное обозначение может быть 40 DCOE 29, 45 DCOE 9 и т. Д. Механический впрыск для бензиновых авиационных двигателей был изобретен французским изобретателем конфигурации двигателя V8 Леоном Левавассером в 1902 году [2]. Левавассер разработал оригинальную серию V-образных авиадвигателей фирмы Antoinette, начиная с Antoinette 8V, который будет использоваться на самолете, построенном фирмой Antoinette, который также спроектировал Левавассер, который летал с 1906 года до упадка компании в 1910 году, с первым в мире двигателем V16. , использующий прямой впрыск Levavasseur и производящий около 100 л.с. (75 кВт; 101 л.с.) на моноплане Antoinette VII в 1907 году. Первым примером прямого впрыска бензина после Первой мировой войны был двигатель Хессельмана, изобретенный шведским инженером Йонасом Хессельманом в 1925 году. [7] [8] В двигателях Хессельмана использовался принцип ультра-обедненного горения: топливо впрыскивалось в конце такта сжатия, а затем зажигалось свечой зажигания, часто двигатель запускался на бензине, а затем переключался на дизельное топливо или керосин. Двигатель Хессельмана представлял собой конструкцию с низким уровнем сжатия, предназначенную для работы на тяжелом топливе. Прямой впрыск бензина применялся во время Второй мировой войны почти для всех мощных силовых установок серийных самолетов, произведенных в Германии (широко распространенный радиальный BMW 801 и популярный перевернутый рядный V12 Daimler-Benz DB 601, DB 603 и DB 605, а также с аналогичными Junkers Jumo 210G, Jumo 211 и Jumo 213, начиная с 1937 года для Jumo 210G и DB 601), Советского Союза (радиальный Швецов АШ-82ФН, 1943 год, КБ Химавтоматики — КБ Химавтоматика) и США (Wright R-3350 Duplex Cyclone radial, 1944 г. ).Сразу после войны хотроддер Стюарт Хилборн начал предлагать механический впрыск для гоночных автомобилей, соляных машин и миниатюрных гонщиков [9], хорошо известных и легко различимых из-за их заметных стеков скорости, выступающих вверх от двигателей, на которых они использовались. . Первая автомобильная система прямого впрыска, работающая на бензине, была разработана Bosch и представлена ​​Goliath для их автомобилей Goliath GP700 и Gutbrod в 1952 году. По сути, это был дизельный насос прямого впрыска высокого давления с впускным дроссельным клапаном.(Дизели изменяют только количество впрыскиваемого топлива для изменения мощности; дроссельной заслонки нет.) В этой системе использовался обычный бензиновый топливный насос, чтобы подавать топливо на топливный насос с механическим приводом, который имел отдельные плунжеры на инжектор для обеспечения очень высокого впрыска давление прямо в камеру сгорания. В двигателе гоночного автомобиля Mercedes-Benz W196 Formula 1 1954 года использовался непосредственный впрыск топлива Bosch, заимствованный из авиационных двигателей военного времени. После этого успеха на гоночных трассах в Mercedes-Benz 300SL 1955 года выпуска, первом серийном спортивном автомобиле с впрыском топлива, использовался прямой впрыск.Mercedes-Benz 300SLR 1955 года, на котором Стирлинг Мосс одержал победу в Милле Милья 1955 года, а Пьер Левег разбился и погиб во время катастрофы в Ле-Мане 1955 года, имел двигатель, разработанный на основе двигателя W196. Топливные форсунки Bosch были помещены в отверстия на стенке цилиндра, используемые для свечей зажигания в других шестицилиндровых двигателях Mercedes-Benz (свечи зажигания были перемещены на головку блока цилиндров). Позже более распространенные применения впрыска топлива отдавали предпочтение менее дорогостоящим методам непрямого впрыска.Chevrolet представила вариант с механическим впрыском топлива, произведенный подразделением General Motors Rochester Products Division, для своего двигателя 283 V8 в 1956 году (1957 года выпуска в США). Эта система направляла всасываемый в двигатель воздух через плунжер в форме ложки, который перемещался пропорционально объему воздуха. Плунжер соединен с системой дозирования топлива, которая механически распределяет топливо в цилиндры через распределительные трубки. Эта система была не «импульсной» или прерывистой системой впрыска, а скорее системой постоянного расхода, дозирующей топливо во все цилиндры одновременно из центральной «звездочки» линий впрыска.Счетчик топлива регулировал количество потока в соответствии с частотой вращения двигателя и нагрузкой и включал топливный резервуар, который был похож на поплавковую камеру карбюратора. С собственным топливным насосом высокого давления, приводимым в действие кабелем от распределителя до счетчика топлива, система обеспечивала необходимое давление для впрыска. Это был «портовый» впрыск, в котором форсунки расположены во впускном коллекторе, очень близко к впускному клапану. В 1956 году Лукас разработал свою систему впрыска, которая впервые была использована на гоночных автомобилях Jaguar в Ле-Мане.Впоследствии система была очень успешно применена в гонках Формулы-1, обеспечив чемпионаты Купера, BRM, Lotus, Brabham, Matra и Tyrrell в период с 1959 по 1973 год. [10] В то время как в гоночных системах для дозирования использовался простой топливный кулачок, для серийных автомобилей был разработан более сложный челночный дозатор на основе вакуума Mk 2. Эта механическая система использовалась некоторыми моделями Maserati, Aston Martin и Triumph в период с 1963 по 1975 год. [11] В течение 1960-х годов другие механические системы впрыска, такие как Hilborn, иногда использовались в модифицированных американских двигателях V8 в различных гоночных приложениях, таких как дрэг-рейсинг, овальные гонки и шоссейные гонки.[12] Эти гоночные системы не подходили для повседневного использования на улицах, не имея приспособлений для измерения низкой скорости, а часто даже для запуска (запуск требовал, чтобы топливо впрыскивалось в инжекторные трубки при проворачивании двигателя). Тем не менее, они были фаворитом в вышеупомянутых соревновательных испытаниях, в которых преобладала работа с полностью открытой дроссельной заслонкой. Системы впрыска с постоянным потоком продолжают использоваться на самых высоких уровнях дрэг-рейсинга, где ключевую роль играют полностью открытая дроссельная заслонка и высокие обороты. [13] В 1967 году одним из первых автомобилей, разработанных японцами с механическим впрыском топлива, стал Daihatsu Compagno. Другая механическая система, созданная Bosch под названием Jetronic, но впрыскивающая топливо в порт над впускным клапаном, использовалась несколькими европейскими автопроизводителями, в частности, Porsche с 1969 по 1973 год в производственной серии 911 и до 1975 года на Carrera 3.0 в Европе. . Porsche продолжала использовать эту систему на своих гоночных автомобилях до конца семидесятых и начала восьмидесятых годов. Гоночные варианты Porsche, такие как 911 RSR 2.7 и 3.0, 904/6, 906, 907, 908, 910, 917 (в его обычном атмосферном исполнении или с турбонаддувом 5,5 л / 1500 л.с.) и 935 все использовали варианты впрыска, созданные Bosch или Kugelfischer. Ранние системы Bosch Jetronic также использовались Audi, Volvo, BMW, Volkswagen и многими другими. Система Kugelfischer также использовалась в BMW 2000/2002 Tii и некоторых версиях Peugeot 404/504 и Lancia Flavia. Система, аналогичная встроенному механическому насосу Bosch, была построена SPICA для Alfa Romeo, использовалась на Alfa Romeo Montreal и на U.S. market 1750 и 2000 модели с 1969 по 1981 год. Он был разработан с учетом требований США по выбросам без потери производительности, а также снизил расход топлива. Электронный впрыск Поскольку системы механического впрыска имеют ограниченные возможности регулировки для выработки оптимального количества топлива в двигателе, который должен работать в различных условиях (например, при запуске, частоте вращения и нагрузке двигателя, температуре воздуха и двигателя, высоте над уровнем моря, моменте зажигания и т. Д. .) системы электронного впрыска топлива (EFI), основанные на многочисленных датчиках и элементах управления.При совместной работе эти электронные компоненты могут определять отклонения, и основная система вычисляет соответствующее количество топлива, необходимое для достижения лучшей производительности двигателя, на основе сохраненной «карты» оптимальных настроек для заданных требований. [14] Первой коммерческой системой EFI был Electrojector, разработанный Bendix Corporation и предложенный American Motors Corporation (AMC) в 1957 году [15] [16]. Rambler Rebel продемонстрировал новый двигатель AMC объемом 327 кубических сантиметров (5,4 л). Electrojector был опцией и имел мощность 288 л.с. (214.8 кВт). [17] EFI обеспечивает максимальный крутящий момент на 500 об / мин ниже, чем у эквивалентного карбюраторного двигателя [12]. В Руководстве по эксплуатации Rebel описывается конструкция и работа новой системы [18]. (из-за более холодного и, следовательно, более плотного всасываемого воздуха [необходима цитата]). Стоимость опции EFI составляла 395 долларов США, и она была доступна 15 июня 1957 г. [19] Проблемы с прорезыванием Electrojector означали, что только предсерийные автомобили были оснащены таким оборудованием: таким образом, было продано очень мало автомобилей с таким оборудованием [20], и ни один из них не был открыт для публики.[21] Система EFI в Рамблере работала нормально в теплую погоду, но плохо запускалась при более низких температурах. [19] Chrysler предлагал Electrojector на Chrysler 300D 1958 года, DeSoto Adventurer, Dodge D-500 и Plymouth Fury, возможно, первые серийные автомобили, оснащенные системой EFI. Он был разработан совместно компаниями Chrysler и Bendix. Однако первые электронные компоненты не соответствовали суровым условиям эксплуатации под капотом и были слишком медленными, чтобы не отставать от требований управления двигателем «на лету».Большинство из 35 автомобилей, изначально оборудованных таким образом, были модернизированы на 4-цилиндровые карбюраторы. Впоследствии патенты на электродвигатели были проданы компании Bosch. Компания Bosch разработала электронную систему впрыска топлива, названную D-Jetronic (D от Druck, по-немецки «давление»), которая была впервые использована на VW 1600TL / E в 1967 году. Это была система скорости / плотности, использующая частоту вращения двигателя и потребление плотность воздуха в коллекторе для расчета «массового расхода воздуха» и, следовательно, потребности в топливе. Эта система была принята VW, Mercedes-Benz, Porsche, Citroën, Saab и Volvo.Лукас лицензировал систему для производства автомобилей Jaguar, сначала в форме D-Jetronic, а затем в 1978 году перешел на L-Jetronic на двигателе XK6. В 1974 году компания Bosch заменила систему D-Jetronic системами K-Jetronic и L-Jetronic, хотя некоторые автомобили (например, Volvo 164) продолжали использовать D-Jetronic в течение следующих нескольких лет. В 1970 году было представлено Isuzu 117 Coupé с двигателем с впрыском топлива D-Jetronic от Bosch, который продавался только в Японии. В 1984 году Rover установил систему электронного впрыска топлива Lucas, основанную на некоторых патентах L-Jetronic, на двигатель серии S, который использовался в модели 200.В Японии Toyota Celica использовала электронный многоточечный впрыск топлива в дополнительном двигателе 18R-E в январе 1974 года. [22] В 1975 году компания Nissan предложила электронный многопортовый впрыск топлива с системой Bosch L-Jetronic, которая использовалась в двигателе Nissan L28E и устанавливалась в Nissan Fairlady Z, Nissan Cedric и Nissan Gloria. Nissan также установил многоточечный впрыск топлива в двигатель Nissan Y44 V8 в Nissan President. Вскоре Toyota последовала той же технологии в 1978 году на двигателе 4M-E, установленном на Toyota Crown, Toyota Supra и Toyota Mark II.В 1980-х годах Isuzu Piazza и Mitsubishi Starion добавили впрыск топлива в качестве стандартного оборудования, разработанного отдельно с историей обеих компаний в области дизельных двигателей. В 1981 году Mazda предложила систему впрыска топлива в Mazda Luce с двигателем Mazda FE, а в 1983 году Subaru предложила систему впрыска топлива в двигателе Subaru EA81, установленном на Subaru Leone. Хонда последовала в 1984 году с их собственной системой, названной PGM-FI в Honda Accord, и Honda Vigor с двигателем Honda ES3. Ограниченная серия Chevrolet Cosworth Vega была представлена ​​в марте 1975 года с системой Bendix EFI с импульсным впрыском в коллектор, четырьмя инжекторными клапанами, электронным блоком управления (ЭБУ), пятью независимыми датчиками и двумя топливными насосами. Система EFI была разработана для удовлетворения строгих требований к контролю за выбросами и рыночным требованиям для технологически передового отзывчивого автомобиля. Было произведено 5000 двигателей Cosworth Vega ручной сборки, но до 1976 года было продано всего 3 508 автомобилей. [23] Cadillac Seville был представлен в 1975 году с системой EFI, созданной Bendix и очень похожей на D-Jetronic от Bosch. L-Jetronic впервые появился на Porsche 914 1974 года и использует механический расходомер воздуха (L для Luft, по-немецки «воздух»), который выдает сигнал, пропорциональный «объему воздуха».Этот подход требовал дополнительных датчиков для измерения атмосферного давления и температуры, чтобы в конечном итоге вычислить «воздушную массу». L-Jetronic получил широкое распространение на европейских автомобилях того периода, а вскоре и на нескольких японских моделях. В 1980 году Motorola (ныне NXP Semiconductors) представила первый электронный блок управления двигателем, EEC-III. [24] Его интегрированное управление функциями двигателя (такими как впрыск топлива и синхронизация зажигания) теперь является стандартным подходом для систем впрыска топлива. Технология Motorola была внедрена в североамериканские продукты Ford.В 1970-х и 1980-х годах в США и Японии соответствующие федеральные правительства вводили все более строгие правила выбросов выхлопных газов. В то время подавляющее большинство бензиновых двигателей легковых автомобилей и легких грузовиков не использовали впрыск топлива. Чтобы соответствовать новым правилам, производители автомобилей часто вносили обширные и сложные модификации в карбюратор (ы) двигателя. Хотя простая карбюраторная система дешевле в производстве, чем система впрыска топлива, более сложные карбюраторные системы, установленные на многих двигателях в 1970-х годах, были намного дороже, чем более ранние простые карбюраторы.Чтобы упростить соблюдение норм выбросов, производители автомобилей начали устанавливать системы впрыска топлива в большем количестве бензиновых двигателей в конце 1970-х годов. Системы впрыска топлива с открытым контуром уже улучшили распределение топлива от цилиндра к цилиндру и работу двигателя в широком диапазоне температур, но не предлагали дополнительных возможностей для достаточного контроля топливно-воздушных смесей с целью дальнейшего снижения выбросов выхлопных газов. Более поздние системы впрыска топлива с обратной связью улучшили контроль топливовоздушной смеси с помощью датчика кислорода в выхлопных газах.Каталитический нейтрализатор, хотя и не является частью системы управления впрыском, дополнительно снижает выбросы выхлопных газов. Впрыск топлива вводился постепенно в конце 1970-х и 80-х годах ускоренными темпами, при этом рынки Германии, Франции и США лидировали, а рынки Великобритании и Содружества несколько отставали. С начала 1990-х годов почти все легковые автомобили с бензиновым двигателем, продаваемые на первых мировых рынках, оснащены системой электронного впрыска топлива (EFI). Карбюратор по-прежнему используется в развивающихся странах, где выбросы транспортных средств не регулируются, а инфраструктура для диагностики и ремонта недостаточна.Впрыск топлива постепенно заменяет карбюраторы и в этих странах, поскольку они принимают нормы выбросов, концептуально аналогичные действующим в Европе, Японии, Австралии и Северной Америке. На многих мотоциклах по-прежнему используются карбюраторные двигатели, хотя все современные высокопроизводительные конструкции перешли на EFI. NASCAR, наконец, заменил карбюраторы на впрыск топлива, начиная с начала сезона 2012 года NASCAR Sprint Cup Series. В 1970-х и 1980-х годах в США и Японии соответствующие федеральные правительства вводили все более строгие правила выбросов выхлопных газов.В то время подавляющее большинство бензиновых двигателей легковых автомобилей и легких грузовиков не использовали впрыск топлива. Чтобы соответствовать новым правилам, производители автомобилей часто вносили обширные и сложные модификации в карбюратор (ы) двигателя. Хотя простая карбюраторная система дешевле в производстве, чем система впрыска топлива, более сложные карбюраторные системы, установленные на многих двигателях в 1970-х годах, были намного дороже, чем более ранние простые карбюраторы. Чтобы упростить соблюдение норм выбросов, производители автомобилей начали устанавливать системы впрыска топлива в большем количестве бензиновых двигателей в конце 1970-х годов.Системы впрыска топлива с открытым контуром уже улучшили распределение топлива от цилиндра к цилиндру и работу двигателя в широком диапазоне температур, но не предлагали дополнительных возможностей для достаточного контроля топливно-воздушных смесей с целью дальнейшего снижения выбросов выхлопных газов. Более поздние системы впрыска топлива с обратной связью улучшили контроль топливовоздушной смеси с помощью датчика кислорода в выхлопных газах. Каталитический нейтрализатор, хотя и не является частью системы управления впрыском, дополнительно снижает выбросы выхлопных газов. Впрыск топлива вводился постепенно в конце 1970-х и 80-х годах с ускоряющейся скоростью, с немецкой, французской и U.Рынки S. лидируют, а рынки Великобритании и Содружества несколько отстают. С начала 1990-х годов почти все легковые автомобили с бензиновым двигателем, продаваемые на первых мировых рынках, оснащены системой электронного впрыска топлива (EFI). Карбюратор по-прежнему используется в развивающихся странах, где выбросы транспортных средств не регулируются, а инфраструктура для диагностики и ремонта недостаточна. Впрыск топлива постепенно заменяет карбюраторы и в этих странах, поскольку они принимают нормы выбросов, концептуально аналогичные действующим в Европе, Японии, Австралии и Северной Америке.На многих мотоциклах по-прежнему используются карбюраторные двигатели, хотя все современные высокопроизводительные конструкции перешли на EFI. NASCAR, наконец, заменил карбюраторы на впрыск топлива, начиная с начала сезона 2012 года NASCAR Sprint Cup Series. Системный Обзор Процесс определения необходимого количества топлива и его подачи в двигатель известен как дозирование топлива. Ранние системы впрыска использовали механические методы измерения топлива, в то время как почти все современные системы используют электронное дозирование.Определение количества топлива для подачи Основным фактором, используемым при определении количества топлива, необходимого двигателю, является количество (по весу) воздуха, который втягивается двигателем для использования в процессе сгорания. Современные системы используют датчик массового расхода воздуха для отправки этой информации в блок управления двигателем. Данные, представляющие величину выходной мощности, желаемую водителем (иногда называемую «нагрузкой на двигатель»), также используются блоком управления двигателем при расчете необходимого количества топлива. Эту информацию предоставляет датчик положения дроссельной заслонки (TPS). Другие датчики двигателя, используемые в системах EFI, включают датчик температуры охлаждающей жидкости, датчик положения распредвала или коленчатого вала (некоторые системы получают информацию о положении от распределителя) и датчик кислорода, который установлен в выхлопной системе, чтобы его можно было использовать для определения насколько хорошо сгорело топливо, что позволяет работать с замкнутым контуром. Подача топлива в двигатель Топливо подается из топливного бака (по топливопроводам) и нагнетается под давлением с помощью топливного насоса (-ов). Поддержание правильного давления топлива осуществляется регулятором давления топлива.Часто топливная рампа используется для разделения подачи топлива на необходимое количество цилиндров. Топливная форсунка впрыскивает жидкое топливо во всасываемый воздух (расположение топливной форсунки зависит от системы). В отличие от карбюраторных систем, в которых поплавковая камера представляет собой резервуар, системы с впрыском топлива зависят от непрерывного потока топлива. Чтобы избежать нехватки топлива при воздействии боковых перегрузок, транспортные средства часто снабжены антипомпажным баком, обычно встроенным в топливный бак, но иногда в виде отдельного небольшого антипомпажного бака.Компоненты бензинового двигателя EFI Одноточечный впрыск Одноточечный впрыск (SPI) использует единственный инжектор на корпусе дроссельной заслонки (то же место, что и карбюраторы). Он был представлен в 1940-х годах в больших авиадвигателях (тогда называемых карбюраторами под давлением) и в 1980-х годах в автомобильном мире (так называемый дроссельный впрыск от General Motors, центральный впрыск топлива от Ford, PGM-CARB от Honda и EGI от компании General Motors. Mazda). Поскольку топливо проходит через впускные коллекторы (как в карбюраторной системе), это называется «мокрой коллекторной системой».Основанием для одноточечного впрыска была низкая стоимость. Многие вспомогательные компоненты карбюратора, такие как воздухоочиститель, впускной коллектор и топливопровод, можно использовать повторно. Это отложило затраты на модернизацию и оснащение этих компонентов. Одноточечный впрыск широко использовался на легковых и легких грузовиках американского производства в течение 1980–1995 годов, а также на некоторых европейских автомобилях в начале и середине 1990-х годов. Непрерывный впрыск В системе непрерывного впрыска топливо постоянно течет из топливных форсунок, но с переменным расходом.Это отличается от большинства систем впрыска топлива, которые подают топливо во время коротких импульсов различной продолжительности с постоянной скоростью потока в течение каждого импульса. Системы непрерывного впрыска могут быть многоточечными или одноточечными, но не прямыми. Наиболее распространенной автомобильной системой непрерывного впрыска является K-Jetronic от Bosch, представленная в 1974 году. K-Jetronic использовалась в течение многих лет с 1974 до середины 1990-х годов BMW, Lamborghini, Ferrari, Mercedes-Benz, Volkswagen, Ford, Porsche, Audi. , Saab, DeLorean и Volvo.Chrysler использовал систему непрерывного впрыска топлива на Imperial 1981-1983 годов. В поршневых авиационных двигателях наиболее распространенным является непрерывный впрыск топлива. В отличие от автомобильных систем впрыска топлива, непрерывный впрыск топлива в самолетах полностью механический, и для работы не требуется электричество. Существуют два общих типа: система Bendix RSA и система TCM. Система Bendix является прямым потомком напорного карбюратора. Однако вместо нагнетательного клапана в цилиндре используется делитель потока, установленный в верхней части двигателя, который регулирует скорость нагнетания и равномерно распределяет топливо по линиям впрыска из нержавеющей стали к впускным отверстиям каждого цилиндра.Система TCM еще проще. В нем нет трубки Вентури, напорных камер, диафрагм и нагнетательного клапана. Блок управления питается от топливного насоса постоянного давления. Блок управления просто использует дроссельную заслонку для воздуха, которая механически связана с поворотным клапаном для топлива. Внутри блока управления есть еще одно ограничение, которое контролирует топливную смесь. Падение давления через ограничения в блоке управления регулирует количество потока топлива, так что поток топлива прямо пропорционален давлению на делителе потока.Фактически, большинство самолетов, которые используют систему впрыска топлива TCM, имеют датчик расхода топлива, который на самом деле является манометром, откалиброванным в галлонах в час или фунтах в час топлива. .

Solex 44PA1 Комплект морской карбюратора Volvo Penta K1154

Ремкомплект Solex 44PA1, произведенный в США из высококачественных деталей, готовых к использованию этанола. Все, что изображено на фото, входит в комплект, дополнительные детали можно приобрести, выбрав тип карбюратора в нашем основном каталоге. Для получения дополнительной помощи, включая видео по восстановлению, бесплатные руководства и устранение неполадок, см. Наш технический раздел.

В комплекте: Этот комплект включает фланцевую прокладку, эксклюзивную для карбюратора Майка, которая имеет удлиненные отверстия для всех типов оснований.

Примечание. Иногда мы сталкиваемся с карбюраторами 44PA1, в которых используется винт смеси холостого хода меньшего размера, чем тот, который входит в комплект. К сожалению, они недоступны.

Для получения дополнительной информации см. Соответствующие вкладки выше.

Чтобы убедиться, что этот комплект соответствует вашему номеру карбюратора, обратитесь к вкладке «Применение / карбюратор». Чтобы убедиться, что вы получили правильный комплект карбюратора, сопоставьте номер карбюратора с предоставленным списком.Этот комплект подходит только для карбюраторов указанных номеров. Открытые комплекты не подлежат возврату.

Новый морской карбюратор Volvo Penta для карбюратора Solex 44 PA1. 4-х цилиндровый двигатель. Это карбюраторы, у которых колодка адикоптера выглядит сверху, когда искрогаситель снят. Подходит только для перечисленных ниже приложений. Характеристики

:
Сделано в США
соответствует или превосходит спецификации производителя
Руководство по восстановлению — электронная ссылка для загрузки будет отправлена ​​вам по электронной почте.
Прокладка фланца
Винт смеси холостого хода — только ранние модели.Эти винты ввинчиваются в корпус дроссельной заслонки под углом.

Посмотрите видео об этом продукте.

Некоторые карбюраторы 44PA1 имеют винт холостого хода меньшего размера, чем тот, который входит в комплект. На этих винтах также есть уплотнительные кольца. Вот решение этой проблемы от одного из наших клиентов.
Привет, Майк, хочу сообщить, что мы заменили существующие винты холостого хода новыми уплотнениями из силиконовых трубок, используемых в двигателях авиамоделей.

44PA1, 834527, 841292-6, 841836-0, AQ115A, AQ115B, AQ125A, AQ125B, AQ130C, AQ130D, AQ131A, AQ131B, AQ131C, AQ131D, AQ145A, AQ151AQ11, AQ15CB, AQ1CB, AQ175Q11, AQ15CB, AQ175Q11, AQ145A, AQ150Q, AQ120, AQ120, AQ15, AQ1, Q11, Q11 , AQBB145A, AQ170A, AQ170B, AQ170C, AQBB170A, AQBB170B, AQBB170C

Включает карбюраторы 44PA1, 834527, 841292-6,841836-0

Новые оригинальные карбюраторы Weber

17 Карбюраторы

INSIST ТОЛЬКО на высоком Качество
Подлинные оригинальные карбюраторы Weber
произведено в Испании / Италии за последние 30+ лет
(Они должны быть проштампованы в Испании)
(Не обманывайтесь звонком Cheap Copy если не уверены)
1-800-994-2272

YouTube Video Weber 32/36 Weber Guinuine Weber IDЭти карбюраторы нужны ТОЛЬКО комплект для переоборудования нажмите здесь
Карбюраторы Weber серии ICT
Карбюратор с нисходящим потоком воздуха серии 1 ICT и ICH. Это легко адаптирован к большинству настроек двигателей OEM для обеспечения хорошего расхода топлива и хорошего производительность (другие применения включают вилочные погрузчики, снегоходы и генераторы). Расположение болтов с прорезями на 2 дюйма внутри болтов, на 3 дюйма снаружи от болтов (Сделано в Испании)
Эти ТОЛЬКО карбюраторы нуждаются в комплекте для переоборудования нажмите здесь				Деталь #
34 ICT — Новый карбюратор Weber с 1 стволом (производство Испания) без силового клапана				15290. 035
34 ICH — Новый карбюратор Weber с 1 стволом (производство Испания) с ручным дросселем ( Около 150 куб. Футов в минуту) (работает с двигателями объемом до 2,0 л) имеет силовой клапан				15290.027
Джет комплекты и детали
32/36 Карбюраторы Weber серии DGV
Оригинальные карбюраторы Weber Любой поиск идеального 2-цилиндрового карбюратора с пониженной тягой обязательно закончим серией DGV.не ищите больше универсальности, широкий адаптируемость, простая установка, низкая начальная стоимость, беспроблемное обслуживание, отличное управляемость, повышенная экономия топлива и улучшенные характеристики. Предназначен для Двигатели с 4-6 цилиндрами, карбюратор серии DGV имеет диафрагменный тип. схемы и модели ускорительного насоса с ручным, водяным или электрическим дросселем срабатывание. DGV также имеет схему силового клапана для облегчения низкого вакуума. условия эксплуатации. (Сделано в Испании)
Эти ТОЛЬКО карбюраторы нуждаются в комплекте для переоборудования нажмите здесь				Деталь #
32/36 DGV 5A — Новый ручной дроссель Карбюратор Weber (Сделано в Испании)	Мы победим кого угодно объявленная цена на № (должно быть произведено в Испании и укажите это в объявлении) Доступные дополнительные опции: форсунки, вентиляция чаши, Дроссельная заслонка			22680. 005
32/36 DGEV ** — Новый электрический дроссель Weber Carburetor, 4 цилиндра, форсунка (Сделано в Испании)	Мы победим кого угодно объявленная цена на № (должно быть произведено в Испании и укажите это в объявлении) Доступные дополнительные опции: Jet Kits, Bowl Вентиляционное отверстие, тяга дроссельной заслонки			22680.033B
32/36 DGEV ** — Новая электрическая дроссельная заслонка Weber Carburetor 6-цил. Струйная (Сделано в Испании)	Мы победим кого угодно объявленная цена на № (должно быть произведено в Испании и укажите это в объявлении) Доступные дополнительные опции: Jet Kits, Bowl Вентиляционное отверстие, тяга дроссельной заслонки			22680. 033Б-6
32/36 DGAV — Новый Водяной дроссель Weber Carburetor (Сделано в Испании)				22680.051Б
32/36 DFEV ** — Новый карбюратор Weber Electric Choke (обратный направление) (Сделано в Испании)				22680.070
** DFEV = DFAV с дроссель электрический ** ДГЭВ = ДГАВ с дросселем Jet комплекты и детали
38 серии Weber Карбюраторы
Большой улучшение отклика дроссельной заслонки при небольшом снижении экономии топлива может быть достигается за счет использования модели с синхронным открыванием 38 DGAS 38 DGES. Оба может использоваться как высокопроизводительная альтернатива большинству любых приложений DGV Установки двигателя с 4 по 8 цилиндров (Сделано в Испании)
Эти ТОЛЬКО карбюраторы нуждаются в комплекте для переоборудования нажмите здесь				Деталь #
38 мм DGES ** Новый карбюратор Weber с электрическим дросселем (Сделано в Испании)				18930.020
38mm DGAS Новый водяной дроссель Карбюратор Weber (Сделано в Испании)				18930. 020w
38mm DGMS Новый ручной дроссель Карбюратор Weber (Сделано в Испании)				18930.086
** DGES = DGAS с электрический дроссель Jet комплекты и детали
48 Карбюраторы IDA Weber
Он непревзойден для использования в любых условиях, но бесконечная настраиваемость за счет сменных калиброванных деталей позволяет быть адаптированным для многих областей применения двигателей. (Сделано в Испании)
Эти ТОЛЬКО карбюраторы нуждаются в комплекте для переоборудования нажмите здесь				Деталь #
48 IDA — Новый Weber Карбюратор Одиночный (Сделано в Испании)				19030. 015
48 IDA — Новый Weber Карбюратор Одинарный — Изменено для управляемость от низкой до средней (Сделано в Испании)				19030.018
Карбюраторы Weber серии IDF
Если вы найдете это дешевле, мы победим Это (должно быть произведено в Испании и указать что в объявлении) !!! Просто позвоните по телефону 1-800-994-2272 С его центральными поплавковыми камерами, полная калибровка возможности, компактный корпус из сплава и широкий выбор доступных размеров, Серия IDF была и остается выигрышным выбором для синхронный, 2-х цилиндровый, нисходящий карбюратор. IDF имеет диафрагменный тип. цепи ускорительного насоса и валы дроссельной заслонки на шарикоподшипниках. При использовании с переходник, IDF заменит карбюраторы Solex 40 PII, используемые на многих Порше. IDF идеально подходит для использования на большинстве двигателей с противоположным расположением цилиндров или на двигатели, у которых впускные каналы почти вертикальны. Предлагая относительно низкие По затратам на производительность, IDF трудно превзойти. (Сделано в Испании)
Эти ТОЛЬКО карбюраторы нуждаются в комплекте для переоборудования нажмите здесь				Деталь #
40 IDF 70 — Новый карбюратор Weber Single НЕ поставляется со стеками (сделано в Испании)				18950. 138
44 IDF 71 — Новый Одинарный карбюратор Weber Поставляется со стопками (сделано в Испании)				18990.030
48 IDF XE — Новый плюс Карбюратор Weber Поставляется со стопками (сделано в Испании)				19030.021
Если вы найдете это дешевле, мы победим Это (должно быть произведено в Испании и указать что в объявлении) !!! Просто позвоните по телефону 1-800-994-2272 Jet комплекты и детали
DCOE / DCO серии Weber Карбюраторы
С наследием Гран-при в гонках, почтенный DCOE лучший карбюратор Вебера, и по-прежнему эталон, по которому все остальные карбюраторы обмерены.Он непревзойден для использования в любых условиях, но возможность бесконечной настройки посредством взаимозаменяемых откалиброванных деталей позволяет это адаптироваться к любому двигателю и области применения. Вряд ли можно сказать о DCOE. В его особенности: шаровые опоры дроссельных валов, поршневые. Тип ускорителей, насосные схемы, широкий диапазон диаметров дроссельных заслонок. и, конечно же, мастерство Вебера. (Сделано в Испании)
Эти ТОЛЬКО карбюраторы нуждаются в комплекте для переоборудования нажмите здесь
40 DCOE — Новый карбюратор Weber 151 — одинарный (Сделано в Испании) Поставляется со стеками Гарантия 1 год				19550.174
45 DCOE — Новый 152 Карбюратор Weber — Одинарный (Сделано в Испании) Поставляется со стеками Гарантия 1 год				19600.060
48 DCO — Одинарный карбюратор Weber (Сделано в Испании) Поставляется со стеками Гарантия 1 год				19630.007
45 DCOE — Новый 152G Карбюратор Weber — Одинарный (Сделано в Испании) Поставляется со стеками — имеет 4 отверстия для прогрессии Гарантия 1 год				19600.062
45 DCOE — Новый 9 Weber Carburetor — Single (Сделано в Испании) Поставляется со стеками для некоторых приложений оригинального оборудования Гарантия 1 год				19600.017
Jet комплекты и детали
DCO-SP Карбюраторы Weber
По-прежнему стандарт, по которому все другие карбюраторы Согласно измерениям, DCO является самым совершенным карбюратором с боковой тягой. Непревзойденный для гонок (Сделано в Испании)
Эти ТОЛЬКО карбюраторы нуждаются в комплекте для переоборудования нажмите здесь		Деталь #
50 мм DCO / SP — Новый карбюратор Weber		шт.		19650.007
Рычаг для сопряжения 2 углеводы вместе				45041.270
55mm DCO / SP — Новый Карбюратор Weber		шт.		19700.007
Рычаг для сопряжения 2 углеводы вместе				45041.270
Jet комплекты и детали
Карбюраторы DCNF Weber
The DCNF — это 2-цилиндровый синхронно-открывающийся карбюратор с пониженной тягой, несмотря на его компактный размер, он способен на высокие скорости потока. Взаимозаменяемый кулачки Вентури и ускорительного насоса делают эти устройства более универсальными, которые особенно полезны в тех случаях, когда моторный отсек ограничения диктуют компактный карбюратор.Другие функции включают Цепи ускорительного насоса диафрагменного типа, отдельные пусковые цепи и шаровые опоры дроссельных валов. DCNF широко используется на Феррари и хорошо подходят для многокомпонентных приложений.
Эти ТОЛЬКО карбюраторы нуждаются в комплекте для переоборудования нажмите здесь		Деталь #
40 DCNF 12 — Верхняя часть на 4 болта — Новинка Карбюратор Weber				18950. Опубликовано в :  Разное Метки :  Ссылка на эту запись:https://trophy-market.ru/raznoe/karbyurator-k-151-harakteristiki-tarirovochnye-dannye-karbyuratorov-k-151-k-151v-k-151g-k-151d-k-151e-k-151i-k-151l-k-151n-k-151p-k-151r-k-151s-k-151t-k-151u-k-151f-k-151cz.html Оставить ответ Отменить ответ Комментарий Имя(требуется) Email(требуется) Веб-сайт Поиск Рубрики Автомобилистам Датчик Замена Инжектор Панель Свечи Своими руками Советы Фильтр Разное Трофи маркет 2009-2025 г. Все права защищены. Некоторые материалы на сайте взяты из открытых источников с обратной ссылкой на материал и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам и если Вы обнаружили материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, сообщите нам. *Администрация сайта не несет ответственности за содержание материала . Карта Сайта
