Неисправность внутреннего шруса: признаки неисправности и как проверить полуось

Содержание

ШРУС внутренний правый ВАЗ 24 шлица для Нивы и Шевроле Нивы

Выбор гранат для автомобилей семейства Нива - дело, вызывающее множество вопросов.

Как узнать какая граната хрустит?

- Диагностика приводов вполне под силу любому Нивоводу. Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах. При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Диагностика внутренних шарниров дается намного труднее. Для этого выберите канаву такой глубины, чтобы колесо могло свободно уйти туда на максимальную глубину, при этом, не нужно выбирать слишком глубокую, иначе есть риск повредить детали подвески. После этого, под некоторым углом к канаве, преодолейте ее, стараясь держать руль прямо и не осуществляя никаких поворотов. Колеса должны ровно и по очереди войти в углубление. Появление хрустов свидетельствует о неисправности внутреннего ШРУСа. Сторона неисправного механизма соответствует тому колесу, после въезда в канаву которого появился характерный звук.

ШРУСы с каким количеством количество шлицов выбрать?

- Гранаты на 22 шлица ставились в основном на карбюраторные Нивы. С переходом на инжектора и рестайлинг 2008 года, их перестали выпускать. На Шевроле Ниву всегда ставились гранаты на 24 шлица. Гранты на 24 шлица толще, чем на 22 и как следствие - крепче. Заводские оригинальные гранаты на 22 шлица давным давно не производятся. Считается, что в ступицах под 22 шлица больше мяса, но это не мешает им частенько ломаться. В свою очередь ни одной ступицы ИжТехно на 24 шлица нам так и не удалось сломать. Некоторые предпочитают оставлять внешние гранаты на 22 шлица как "слабое звено", которое проще всего заменить в полевых условиях.

Как заменить внутренние гранаты на 22 шлица гранатами на 24 шлица?

- Для того, чтобы перейти на внутренние гранаты на 24 шлица необходимо поменять дифференциал редуктора на 24 шлицевой либо установить блокировку на 24 шлица. Валы приводов менять не нужно. Они универсальные и подходят к любым гранатам.

Как заменить наружные гранаты на 22 шлица гранатами на 24 шлица?

- Для того, чтобы перейти на наружные гранаты на 24 шлица необходимо поменять ступицы на 24 шлицевые, например ИжТехно. Валы приводов менять не нужно. Они универсальные и подходят к любым гранатам.

Можно ли заменить сначала внутренние гранаты, затем через какое-то время внешние?

- Количество шлицов внутренних гранат и внешних никак не взаимосвязаны. Гранаты парами можно менять поэтапно: отдельно внутренние и отдельно наружные. Можно поменять сначала наружную гранату и ступицу с одной стороны, затем с другой.

Отлифтовал машину. Почему начали хрустеть внутренние гранаты?

- В гранах шарики со временем накатывают канавки. При изменении угла работы приводов новая траектория движения шариков пересекает эти канавки(старые траектории). Мы это чувствуем как хруст. При существенном изменении угла работы приводов(при лифтовке Нивы) следует заменить внутренние гранаты на новые. В подавляющем большинстве случаев хруст со временем не проходит. Даже если вы отлифтовали автомобиль и поездили на хрустящих шрусах - их можно продолжить эксплуатировать на другом авто с штатной подвеской.

Хрустит граната. Пора менять?

- Обычно хруст гранаты не означает скорую её кончину. Известны случаи, когда Нивы годами ездят на хрустящих гранатах. Хруст также может быть вызван повреждением пыльника и попаданием инородных частиц в гранату. В этом случае можно попробовать промыть ШРУС, заменить смазку с пыльником и продолжить эксплуатировать деталь.

Есть ли смысл устанавливать гранаты трипоидного типа?

- Единственный ощутимый плюс трипоидных гранат - меньшая цена по сравнению с шариковыми. Минусы - для лифтованных машин необходима доработка(расточка). НЕ является ШРУСом (шарниром равных угловых скоростей), а значит передаёт момент неравномерно(скорость вращения меняется трижды за оборот). Очень быстро в гранатах трипоидного типа появляется неприятный и вполне ощутимый люфт.

- Почему бы не купить привод в сборе?

Мы рекомендуем вместо штатных устанавливать усиленные валы приводов ValRacing. Они выполнены из торсионной стали, а следовательно отлично поглощают трансмиссионные удары, на дольше сохраняя тем самым гранаты. Из нашей практики: после замены валов приводов гранаты начинают жить гораздо дольше, чем раньше. Поломки в большинстве случаев связаны с повреждением пыльников.

- Устанавливать ли внешнюю пластиковую защиту пыльника?

Вреда от внешней защиты гораздо больше чем пользы. Инородные предметы, попадающие между этой защитой и пыльником, очень быстро уничтожают последний.

Оставить ли внешние пыльники или заменить? Какие пыльники приводов для Нивы посоветуете?

- Рынок пыльников довольно широк и динамичен. Нередко хорошая модель пыльников через какое-то время перестаёт производиться также качественно как раньше и наоборот. Мы стараемся держать в ассортименте только проверенные на личном опыте пыльники с адекватной ценой.

Как проверить исправность внутреннего шруса

Как проверить внутренний шрус

Шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля. Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами.

Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

  1. Корпуса в виде чаши с ведомым валом.
  2. Внутренней обоймы – сферического кулака с ведущим валом.
  3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
  4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

  1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
  2. Отсутствие внутри механизма смазочного материала или его плохое качество.
  3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
  4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
  5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

  1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
  2. Рывки и вибрация при разгоне.
  3. Люфт в соединениях шарнира при вывешенном колесе.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

  1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
  2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при t о , превышающей 45 о С, и приводят к поломке шарнира через короткое время.
  3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
  4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

  1. Сам шарнир.
  2. Пыльник с новыми хомутами.
  3. Смазку.
  4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

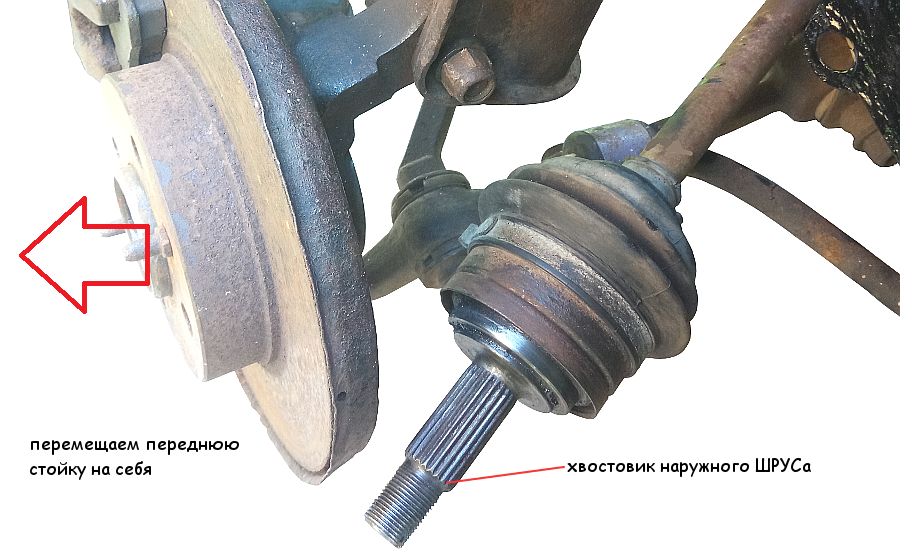

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Неисправность ШРУСа – диагностика, как определить поломку по характерным признакам

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

  • низкое качество ШРУСов, установка подделок или бракованных запчастей;
  • отсутствие или плохое качество смазочных материалов;
  • повреждение пыльника и попадание в механизм абразивного мусора, воды;
  • агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

  • несильные рывки при трогании автомобиля или изменении динамики;
  • люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

0 0 голос

Рейтинг статьи

Как определить неисправность ШРУСа? - инструкция

У каждого из автомобилей свое слабое место, однако есть поломки, характерные для целого класса машин. В отношении переднеприводных транспортных средств такой поломкой чаще всего выступает неисправность ШРУСа. Сегодня будем разбираться, как ее определить.

Но прежде хотелось бы напомнить вам, что ШРУСы — это сборное понятие, включающее в себя и внутренние шарниры равных угловых скоростей, и наружные, подробнее здесь. Неисправность каждого из них определяется по-своему.

Как определить неисправность наружного ШРУСа?

Проще всего, ведь для этого достаточно просто выкрутить руль в крайнее положение и тронуться с места. Если ШРУС неисправен, он обязательно «захрустит».

Как определить неисправность внутреннего ШРУСа?

С внутренним шарниром равных угловых скоростей все немного сложнее, чем с внешним, ведь добиться его максимального искривления достаточно сложно.  Как же распознать поломку?

  1. Приподнять машину на подъемнике.
  2. Включить первую передачу и прислушаться. Если внутренняя «граната» неисправена, она обязательно даст о себе знать.

Если же произвести подобную проверку по тем или иным причинам вы не можете, попытайтесь найти дорогу похуже и поочередно наезжать левым и правым колесом на выбоины и ямы, возможно, вам повезет и неисправная деталь, если она именно такая, даст о себе знать.

Что делать с обнаруженной неисправностью?

Если диагностика автомобиля показала, что «граната» требуют замены, то ее необходимо провести как можно скорее, например — замена ШРУСа ВАЗ 2109. Объясняется такая спешка теми опасными последствиями, которые может вызывать запущенная поломка, самым страшным из которых можно назвать «срез» ШРУСа во время движения на большой скорости со всеми вытекающими отсюда последствиями.

Ну, а чтобы ваши шарниры служили как можно дольше:

  • избегайте плохих дорог;
  • следите за целостностью пыльников, чтобы в них не попадала влага, пыль и не терялась смазка;
  • не газуйте на поворотах;
  • при замене устанавливайте только качественные запчасти от проверенных производителей;
  • выбирайте плавный старт агрессивной езде.

Видео.

Рекомендую прочитать:

Похожие публикации

Как определить неисправность ШРУСа?

Автомобилисты, которые эксплуатируют машины с передним или полным приводом знают про одно проблематичное место – ШРУСы (в народе гранаты). Данное сокращение прячет в себе следующее понятие – шарниры равных угловых скоростей. Это устройство представляет собой специальный подшипник, в обоймах которого произведены специальные поперечные пазы, а между ними находятся шарики. Данная конструкция позволяет передавать крутящее движение при различных углах (до 70 градусов).

Так как автомобиль при эксплуатации постоянно подвергается существенным усилиям в том числе по передаче крутящего момента, то данный узел рано или поздно выходит из строя. На касательных точках шариков и обойм появляется выработка, которая постепенно увеличивает между ними зазор, и он выливается определенным хрустом спереди автомобиля при его движении.

Конструкция ШРУСов автомобиля

Изучив большинство источников необходимо отметить то, что все конструктивные элементы шарниров угловых скоростей сделаны из высококачественных сплавов и подвергаются медленному износу. Однако неисправности «гранат» могут появляться даже на новом автомобиле.

Повреждение обоймы ШРУСа

Распространенными причинами неисправности ШРУСа являются:

  • низкое качество дорожного покрытия;
  • чрезмерно грубый стиль вождения водителя;
  • механическое повреждение защитного пыльника и попадание на трущиеся части рабочего узла воды с песком;
  • плохое качество смазки или её недостаточное количество;
  • не оригинальные запчасти с нестандартным составом сплава.

    Лопнувший ШРУС

Основной признак неисправности шарнира равных угловых скоростей – это хруст, издаваемый шариками подшипника по выработанным канавкам. При начале движения автомобиля могут появляться небольшие рывки и люфт. При движении на скорости свыше 40 километров в час и наезде на углубление в дороге, которое качнет переднюю часть машины так что кузов направится вверх, а колесная пара будет касаться асфальта – возникает треск. Также данный треск возникает при вхождении в поворот на скорости со включенной передачей, когда одна часть кузова прижимается к земле, а вторая наоборот поднимается.

Хруст и треск гранаты  видео:





Каждое ведущее колесо имеет свой ШРУС. Он состоит из внутреннего и внешнего шарнира. Внутренний вращается валом, идущим от коробки передач, а внешний передает усилие от полуоси на ступицу колеса. Наружный чаще выходит из строя, так как углы поворота и нагрузки на ступице гораздо больше. Проверить его исправность довольно просто, следует просто проехаться по сугробам, ямам либо канавам. Другими словами – вывесить переднюю часть кузова.

В тех случаях, когда нужно проверить поломку внешнего шарнира, нужно до упора вывернуть руль и начать движение. Вышедший из строя элемент даст о себе знать, как только угол между полуосями достигнет максимального значения.

Наиболее эффективный способ для проверки неисправности «гранат», это использование подъемника. Колёса в подвешенном состоянии и включенной передаче, имеют больший угол наклона, и поломка внутреннего шарнира тут же даст о себе знать соответствующим звуком.





Как понять что неисправен внутренний шрус. Хлопающий звук от неисправного шруса: как определить поломку

Большей части современных водителей желательно знать признаки неисправности внутреннего шруса. Эта информация пригодится всем владельцам переднеприводных машин. Это позволит избежать неожиданных поломок, которые очень опасны. Не стоит забывать, что проблемы с этим элементом могут отрицательно сказаться на управляемости автомобиля. Чтобы не испытывать проблем с безопасностью, обязательно регулярно производить диагностику этого элемента конструкции, и при необходимости ремонтировать или заменять его. Дело это несложное, и при наличии определенных навыков можно без проблем сделать это в гараже самостоятельно.

Признаки неисправности внутреннего шруса во многом определяются особенностями этой детали. Поэтому, для начала следует разобраться, что это такое.

Полное название детали – шарнир равных угловых скоростей. Это основной элемент трансмиссии . Именно он обеспечивает полноценную передачу усилия с коробки на ведущие колеса. Основной задачей шруса является обеспечение уравнивания скорости вращения колес при прохождении поворотов. Так как это шарнир, с наличием в нем шариков, то все признаки неисправности характерны для подобных механизмов.

Причины неисправностей

По идее, шрус изготавливается из прочного металла, так как предполагается большая нагрузка на эту деталь. По заверениям производителей срок службы гранаты достаточно большой, но на практике, это не всегда так. Причин для ускоренного выхода из строя механики называют несколько:

  • Подделки или бракованные детали;
  • Плохая смазка;
  • Попадание в шрус абразивного мусора после повреждения пыльника;
  • Плохие дороги;
  • Агрессивный стиль вождения.
Все это может приводить к поломкам, зачастую довольно неожиданным.

Признаки проблемы

Неисправность шрусов можно выявить по весьма характерным моментам в работе узла:

  • Хруст при трогании с места;
  • Также наблюдается хруст при прохождении поворотов. Тут можно определить, какой из шрусов начал отказывать. Делается это по стороне поворота, когда слышен хруст;
  • Рывки при разгоне;
  • Люфт в самом шарнире.
Если внимательно присматриваться к автомобилю, то можно своевременно заметить проблему, и устранить ее.

Диагностика

Чтобы гарантированно избежать проблем с выскочившим во время движения шрусом, необходимо своевременно производить диагностические работы. Не реже раза в месяц осматривайте состояние пыльника, если он поврежден, то обязательно устраните эту неисправность. Выявление поломки производится следующим образом:

  • Частым способом является трогание с места при вывернутых колесах . Для проведения такой диагностики потребуется вывернуть колеса, и резко стартовать с места. Наличие специфического хруста будет означать проблемы с шрусами;
  • Поднимите колесо на домкрате, в идеале, следует воспользоваться подъемником, но обычно в гаражах их не бывает. После чего осматриваем шрус, на нем не должно быть видимых повреждений. Также попробуйте пошевелить колесо. Шарнир не должен иметь люфтов;
  • Этот способ более сложен, но довольно надежен. Вывешивается передок автомобиля. Включается первая передача, если у вас автомат, то выберите режим – D . Запустите двигатель, и прислушайтесь к работе колес. Они не должны издавать даже малейшего хруста.
Собственно, это все что можно сделать . Нужно отметить, что этот процесс на станциях техобслуживания полностью идентичен описанным методам.

Замена и ремонт

При проблемах со шрусом необходимо его отремонтировать. Работа это довольно сложная, поэтому если не уверены в своих способностях, то лучше доверьте работу специалистам. При проведении всех работ следует делать их максимально аккуратно, и в соответствии с инструкцией. Обратите внимание на состояние детали. Если имеется большая выработка, то восстановление шруса нецелесообразно, лучше заменить его в сборе. Работа по приведению детали в порядок производится следующим образом:

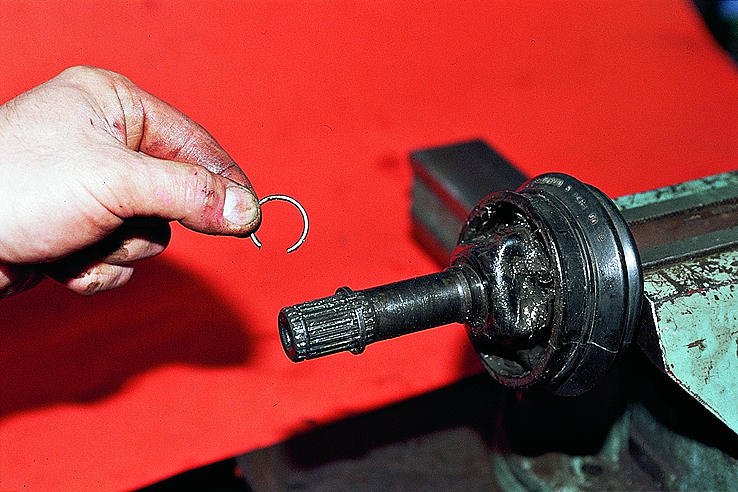

  • Шрус снимается. Будьте аккуратны. Иногда его приходится сбивать. Делать это следует максимально осторожно;
  • Демонтированный шарнир зажимается в тисках. Деталь проворачивается до упора, извлекаются шарики. Для этого их выбивают с помощью отвертки;
  • Сепаратор устанавливается вертикально, после чего его поворачивают до положения, когда окна пересекаются с торцом;
  • Далее извлекают кулак с сепаратором, для этого, повращайте кулак до момента, когда сможете утопить в одном из окон выступ крепления.
  • Осмотрите все элементы шарнира. На них не должно быть никаких повреждений, должны отсутствовать признаки износа и деформации. Если имеются сомнения в качестве детали, то лучше заменить шрус. Не стоит экономить на своей безопасности.
  • Сборку следует начинать со смазки деталей. Важно произвести эту работу максимально качественно, от нее зависит срок дальнейшей службы шарнира;
  • Шарики помещают в шрус попарно, так, как они были расположены до этого;
  • Поверх них опять накладывается консистентная смазка;
  • Последним этапом будет установка пыльника. В него также следует положить 50-100 грамм смазки.
Качество восстановления шрусов зависит от правильной установки шариков и наличия смазки. В качестве смазочного материала лучше применить ШРУС-4, но в крайнем случае подойдет и

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

- низкое качество ШРУСов, установка подделок или бракованных запчастей;
- отсутствие или плохое качество смазочных материалов;
- повреждение пыльника и попадание в механизм абразивного мусора, воды;
- агрессивный стиль езды и отвратительное состояние дорожного покрытия.

КАК САМОСТОЯТЕЛЬНО ОПРЕДЕЛИТЬ НЕИСПРАВНОСТЬ ШРУСА

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

- несильные рывки при трогании автомобиля или изменении динамики;
- люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

ПРИЗНАКИ НЕИСПРАВНОСТИ ВНУТРЕННЕГО ШРУСА

Как известно, на каждое ведущее колесо конструкция предусматривает по два ШРУСа - внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный ШРУС начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвершенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУС, и приступать к его замене.

Шарнир равных угловых скоростей (он же шрус, в народе он получил название «граната») – это один из основных (важных) узлов трансмиссии легкового автомобиля типа седан. Роль, которую выполняет данный механизм – это передача крутящего момента на управляемые колеса транспортного средства от системы коробки передач. Именно благодаря этому механизму происходит подача вращения на ведущие (передние) колеса при выполнении поворота. Многие современные автомобили оснащены таким узлом. В данной статье мы рассмотрим знакомую для многих автолюбителей тематику: «признаки поломки внутреннего шруса», а также детально разберемся с типичными неисправностями и правилами диагностики шарнира равных угловых скоростей (шрус).

Как уже упоминалось выше, внутренний шрус – это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха. Причины на это могут быть разными:

  1. Плохое качество или же полное отсутствие смазочных материалов на элементах;
  2. Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;
  3. Попадание в механизм различного мусора и воды из-за повреждений пыльника;
  4. Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;
  5. Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Что ж, если у вас случилась поломка и вам необходимо провести диагностику или же ремонт шрусов, тогда вы нашли то, что искали. Давайте рассмотрим, как проводится диагностика и как отремонтировать испорченный внутренний шрус. Важно понимать, что причина поломки может быть не в самом шарнире ШРУСа, поэтому диагностика целой системы в данном случае просто необходима.

Существует первичная и детальная диагностика шарнира равных угловых скоростей. Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Перед тем, как выполнить диагностику шарнира равных угловых скоростей, необходимо отсоединить всю конструкцию от автомобиля. Для этого нужно открутить все крепежные болты (их 6-8 штук). После того, как болты будут скручены, шрус нужно снять с посадочного места при помощи большой отвертки или монтировки. Далее отстегиваем стопорное кольцо и хомуты, чтобы отсоединить шрус от вала. При снятии с вала защитный чехол придерживается или выворачивается в сторону. Как правило, руками снять шарнир с вала не получиться, поэтому воспользуйтесь молотком. После снятия шарнир необходимо промыть чистой водой.

Перед тем как разбирать изделие, желательно отмечать взаимное расположение деталей, что при сборке не напутать. Для отметки можно использовать краску или же оселок.

Для работы пригодятся слесарные тески, так как шарнир необходимо где-то закрепить для того, чтобы выбить с него шарики. Далее нужно достать все шарики с сепаратора. Это можно сделать отверткой, которая изготовлена из мягкого металла. При разборке сепаратора и обоймы важную роль играют окна сепаратора. Так вот, что бы достать сепаратор с обоймой необходимо развернуть его в такое положение, чтобы удлиненные окна находились против выступов корпуса. Обойма же извлекается только после того, как ее выступы будут размещены в окне сепаратора.

Итак, перед вами разобранный шарнир, теперь нужно каждую деталь тщательно промыть, чтобы можно было сделать осмотр. Состояние каждой детали необходимо тщательно проверить. Если обнаружены канавки, углубления больше 1 миллиметра, «гранату» необходимо заменить. Также, если обнаружены участки с мелкими точками выкрашивания частиц металла или сколами на канавках для шариков, не может быть и речи о дальнейшем использовании этого шарнира. Что же касается сепаратора? Самым важным при осмотре является наличие или же отсутствие между торцом и окном трещин и сколов.

Если дальнейшая диагностика показала, что нарушений нет, то можно собирать внутренний шрус. Для обеспечения в дальнейшем правильной работы шруса, в него необходимо ввести определенное количество смазывающего материала. Далее устанавливается сепаратор с обоймой, в которую потом загоняются шарики. Таким образом можно провести полную диагностику шруса, прибегая к полной его разборке. Разумеется, что автомобили разных марок имеют разные внутренние шрусы. Но метод диагностики для всех одинаковый.

Важный совет: если при осмотре деталей был выявлен какой-то дефект из вышеперечисленных, то «гранату» необходимо заменить. Менять ее лучше полностью, так как это гораздо практичнее. Если производить замену только одной конкретной детали, то это может привести к разрушению всего узла из-за увеличения натяжения между деталями.

Типичные неисправности

Как известно, работа ШРУСа постоянно происходит под воздействием огромных нагрузок. Хоть элементы шруса изготовлены их прочных материалов, шарниры время от времени выходят из строя. Причины поломок могут быть разные. Рассмотрим неисправность шруса:


Окончательно в неисправности шрусов можно убедиться при появлении рывков при старте автомобиля и изменение его динамики. Но лучше не доводить автомобиль до такого состояния.

Подводя итоги, можно выделить несколько важных моментов. Внутренний шрус – действительно один из важных механизмов трансмиссии автомобиля. Его поломка происходит не часто, это зависит от того, насколько качественный материал был использован для изготовления и, как, в каких условиях водитель эксплуатирует свое транспортное средство. Совет: как только услышал посторонние звуки, а именно: треск, хруст и стук – непременно займись диагностикой или ремонтом шарнирами равных угловых скоростей.

Видео “Замена пыльника внутреннего ШРУСа”

На видеозаписи показано, как происходит процесс замены пыльника ШРУСа на Рено Логан, Сандеро.

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно , считая их более удобными и надежными.На переднеприводных автомобилях используется подвеска типа . Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют "гранаты", доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым "слабым местом" переднего привода. Несмотря на прочные материалы, используемые при производстве "гранат", а также различные напыления, из-за трения и ударов, которые приходятся на , ШРУСы довольно часто выходят из строя. Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали. Для того, чтобы предупредить неисправность ШРУСа и не "попасть" на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника ШРУСа. Сегодня я расскажу о том, как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности "гранаты".

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других - разный, несмотря на кажущуюся схожесть. Причина в том, что внешние "гранаты" контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник ШРУСа очень мягкий и подвержен разрушению в результате "старения резины", воздействия нефтепродуктов, перепадов температуры и т. д. После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.

Причины неисправности ШРУСа:

  1. Заводской дефект (брак), низкое качество металла;
  2. Нарушения правил установки во время замены ШРУСа;
  3. Недостаток графитовой смазки или полное ее отсутствие. Смазка может вытечь в случае повреждения пыльника, во время движения автомобиля;
  4. Поврежденные пыльники или плохое их качество, в результате чего на трущиеся элементы ШРУСа попала грязь, песок, которые и сделали "свое дело";
  5. Плохие дороги, удары, неаккуратная езда по плохой дороге;
  6. Естественный износ деталей (например, когда на машине в годах "умирает" ШРУС удивительного здесь ничего нет).

Признаки неисправности ШРУСа:

  1. Характерный хруст, который слышится во время поворота. Имеется ввиду не во время поворота руля, а во время совершения поворота на лево или на право.
  2. Хруст, который слышен, когда вы трогаетесь. Особенно слышно, когда вы резко стартуете с места.
  3. Наличия люфта в соединениях шарнира. Это ощущается во время проверки ШРУСа , при вывешенном колесе, но об этом чуть позже.
  4. Рывки во время разгона.

Как проверить ШРУС?

  1. Первый способ . Выверните руль до упора вправо или влево, затем включите передачу и попробуйте резко тронуться с места. Если во время такого рывка вы услышите хруст, скорее всего "граната" постепенно выходит из строя, или уже требует замены. Прислушайтесь с какой стороны хрустит ШРУС и готовьтесь к его замене.
  1. Второй способ . Поднимаем машину на подъемнике или вывешиваем (с той стороны с корой слышен хруст). Далее производим визуальный осмотр, а также проверяем люфт. Люфта быть не должно, ну разве что минимальный.
  1. Третий способ . Вывешиваем "передок" или поднимаем машину на подъемнике. Включаем первую передачу или включаем "D". Если ШРУС неисправен , во время вращения колес вы услышите характерный отчетливый хруст.

Замена ШРУСа - занятие не из легких, и не каждому под силу, поэтому перед тем как заменить ШРУС своими руками , необходимо реально оценивать свои возможности и знания в этой области. Если времени и желания нет, замену "гранаты" лучше доверить профессионалам. Они выполнят работу быстро и качественно, при этом вам, скорее всего, предоставят гарантию на проделанную работу.

Автомобилисты, которые эксплуатируют машины с передним или полным приводом знают про одно проблематичное место – ШРУСы (в народе гранаты). Данное сокращение прячет в себе следующее понятие – шарниры равных угловых скоростей. Это устройство представляет собой специальный подшипник, в обоймах которого произведены специальные поперечные пазы, а между ними находятся шарики. Данная конструкция позволяет передавать крутящее движение при различных углах (до 70 градусов).

Так как автомобиль при эксплуатации постоянно подвергается существенным усилиям в том числе по передаче крутящего момента, то данный узел рано или поздно выходит из строя. На касательных точках шариков и обойм появляется выработка, которая постепенно увеличивает между ними зазор, и он выливается определенным хрустом спереди автомобиля при его движении.

Изучив большинство источников необходимо отметить то, что все конструктивные элементы шарниров угловых скоростей сделаны из высококачественных сплавов и подвергаются медленному износу. Однако неисправности «гранат» могут появляться даже на новом автомобиле.

Наиболее распространенными причинами неисправности этого узла автомобиля являются:


Основной признак неисправности шарнира равных угловых скоростей – это хруст, издаваемый шариками подшипника по выработанным канавкам. При начале движения автомобиля могут появляться небольшие рывки и люфт. При движении на скорости свыше 40 километров в час и наезде на углубление в дороге, которое качнет переднюю часть машины так что кузов направится вверх, а колесная пара будет касаться асфальта – возникает треск. Также данный треск возникает при вхождении в поворот на скорости со включенной передачей, когда одна часть кузова прижимается к земле, а вторая наоборот поднимается.

Хруст и треск гранаты можно посмотреть на видео:

Каждое ведущее колесо имеет свой ШРУС . Он состоит из внутреннего и внешнего шарнира. Внутренний вращается валом, идущим от коробки передач, а внешний передает усилие от полуоси на ступицу колеса. Наружный чаще выходит из строя, так как углы поворота и нагрузки на ступице гораздо больше. Проверить его исправность довольно просто, следует просто проехаться по сугробам, ямам либо канавам. Другими словами — вывесить переднюю часть кузова.

Шрус на таврии внутренний при движении хрустит. Вопросы

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

  • низкое качество ШРУСов, установка подделок или бракованных запчастей;
  • отсутствие или плохое качество смазочных материалов;
  • повреждение пыльника и попадание в механизм абразивного мусора, воды;
  • агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

  • несильные рывки при трогании автомобиля или изменении динамики;
  • люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

05 декабря 2018 Категория: Секреты автомобилей.

ШРУСы или, как их называют, «гранаты» могут доставить серьезные хлопоты автовладельцам. Когда при поворотах колеса начинают стучать и хрустеть, многие автовладельцы теряются и не знают, как диагностировать проблемный узел и определить, какой именно ШРУС хрустит. Мы постараемся ответить на этот вопрос.

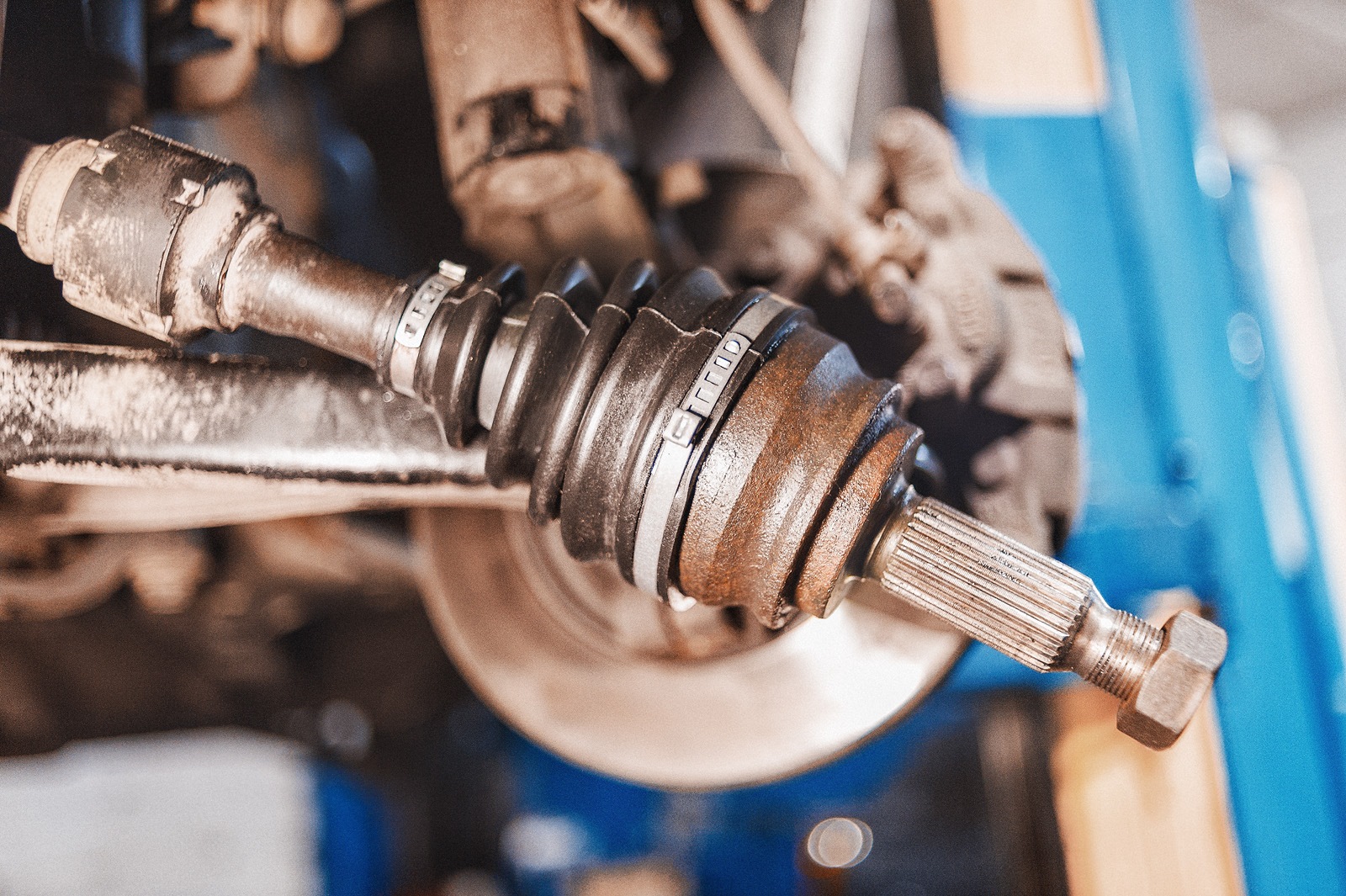

Что такое ШРУС

Шарнир равных угловых скоростей, он же ШРУС, он же «граната» — важный элемент автомобиля, который устанавливается на колеса ведущей оси и занимается передачей крутящего момента от двигателя на ведущие колеса, приводя их в движение.

Особенность работы ШРУСов заключается в том, что они передают крутящий момент они между осями под углом, который постоянно меняется.

Именно ШРУС позволяет передавать крутящий момент на два колеса одной оси независимо от того, как они расположены по отношению друг к другу: поворачивают, проходя разную длину окружности (крутятся одновременно, но с разными скоростями) или даже находятся в разных плоскостях (одно колесо выше другого, когда машина проезжает яму, например).

То есть по принципу действия ШРУС похож на карданный привод, но с усовершенствованной конструкций: «гранаты» способны передавать крутящий момент при повороте до 70 градусов относительно оси и при этом обладают большим запасом ресурса.

На каждое колесо приходится один внешний и один внутренний ШРУС.

  • Внутренний устанавливается в КПП и передает крутящий момент на внешний ШРУС.
  • Внешний соединен со ступицей колеса, через которую и передают крутящий момент на колесо.

Внешние ШРУСы более хрупкие, так как при работе контактируют с колесами, от которых регулярно получают удары. Резиновый пыльник, который прикрывает «гранату», защищая ее от попадания пыли, грязи и воды, очень мягкий и часто разрушается даже от перепада температур.

Когда разрушается пыльник, на внутренние трущиеся элементы шарниров попадает влага и песок — в результате внешний ШРУС быстро выходит из строя.

Внутренний ШРУС работает под меньшим углом, не испытывает таких нагрузок и в целом рассчитан на весь срок эксплуатации автомобиля. Но если выходит из строя внутренний ШРУС, он может потянуть за собой и коробку передач, а это очень серьезные расходы.

Как устроен ШРУС

Конструкция ШРУСов зависит от производителя и модели автомобиля, но в любом случае приводной вал соединен со ступичным подшипником с одной стороны и с дифференциалом — с другой. Это и обеспечивает передачу крутящего момента с двигателя на ведущие колеса.

Внутренний ШРУС нужен для компенсации ходов подвески вверх-вниз. Он менее подвижен и способен проворачиваться относительно оси на угол до 20 градусов.

Состоит внутренний шарнир из внешнего корпуса, «стакана». В «стакан» вставлен трипод — набор игольчатых подшипников, которые функционируют в трех плоскостях. В трипод вставляется полуось, на которую передается крутящий момент. А со стороны «стакана» вал сочленен с коробкой передач.

Внешний ШРУС компенсирует изменяющийся угол между полуосью и колесом при повороте руля. Его конструкция более сложная и хрупкая.

Он соединяется с внутренним шарниром через полуось, на другой стороне которой — ступица колеса.

Состоит «граната» из обоймы и корпуса с канавками. По канавкам перемещаются шарики, которые соединяют составные элементы друг с другом. Шарики перемещаются по канавкам корпуса и равномерно передают колесу вращение от полуоси независимо от того, на какой угол и в каком направлении изгибается колесо,

Конструкция ШРУСа закрывается герметичным резиновым или пластиковым пыльником, внутри которого графитовая смазка.

Причины неисправности ШРУСа

  • естественный износ детали
  • заводской брак, низкое качество металла
  • нарушение правил установки ШРУСа
  • нехватка/отсутствие графитовой смазки
  • поврежденный пыльник, попавшая внутрь грязь и влага
  • агрессивное вождения, езда с вывернутыми колесами на скорости
  • плохое дорожное покрытие
  • сильный удар — авария, столкновение с бордюром и др. повреждения подвески

Если ШРУС выходит из строя, владелец слышит характерные пощелкивания и хруст при вывернутых до упора колесах. Например, во время парковки. Но так как на каждое колесо приходится по два шарнира, важно узнать, какой именно ШРУС вышел из строя: внешний или внутренний, правый или левый?

Проверка внешнего ШРУСа

Диагностику неисправного ШРУСа начинают с проверки наружных «гранат». Рассмотрим признаки износа детали.

  • Ритмичный стук со стороны одного из колес при сильно вывернутом руле

Для точной диагностики нужно найти ровную площадку, открыть окна и с полностью вывернутым рулем резко тронуться с места. Через открытые окна или с помощью помощника владелец услышит характерный треск, причем он будет раздаваться в такт оборотам колеса.

При повороте машины влево хрустит правый наружный ШРУС, ведь на него приходится большая масса машины и соответственно нагрузка. И наоборот, если хруст раздается при повороте направо, проблема с левой «гранатой».

  • Небольшие щелчки при ускорении по прямой / несильные толчки в начале разгона

Если ШРУС стал шуметь даже без вывернутых колес, проблема уже запущена, колесо начинает заедать при вращении. Тихие щелчки при ускорении и несильные толчки, напоминающие поведение неотбалансированных колес — признак того, что «гранату» нужно менять как можно быстрее, иначе в какой-то момент колесо заклинит и машина потеряет управляемость.

Проверка внутреннего ШРУСа

  • Мелкая вибрация при разгоне по прямой

Классический признак износа внутреннего шарнира — когда при наборе скорости и особенно при разгоне с места, когда двигатель раскручивает карданный вал с холостого хода, владелец ощущает мелкую вибрацию, которая передается на кузов.

Этот случай похож на вибрации кузова из-за кривых колесных дисков и резины. Но отличие в том, что в случае с неисправностью внутреннего ШРУСа руль не раскачивается, остается на месте, его слегка потряхивает в тон вибрации кузова.

Если карданный шарнир (внутренний ШРУС) изношен, нужно срочно его заменить, потому что он может вывести из строя весь кардан.

  • Щелчки при езде по неровной дороге

Как мы помним, внутренний ШРУС выдает свое плачевное состояние только при максимальных углах работы. Поэтому для точной диагностики нужно выбрать участок для прямолинейного движения с канавами или ямами по пути.

Въезжая поочередно правым и левым колесом в углубление дороги, опуская таким образом колесо ниже уровня кузова, владелец по характерным щелчкам и похрустыванию определит, какой из внутренних ШРУСов неисправен.

  • Хруст при загруженной задней части машины

Необходимо утяжелить зад переднеприводной машины — посадить много пассажиров, загрузить багажник так, чтобы передняя часть кузова приподнялась. В результате ось внутреннего шарнира изогнется. Затем начать движение и прислушаться: хруст скажет о неисправности детали.

Универсальная диагностика ШРУСов

Метод поможет точно определить, какой именно ШРУС требует замены.

Производят диагностику так:

  • колеса выставляются ровно, переднее колесо вывешивается на домкрат
  • затягивается «ручник», на МКП выставляется нейтральная передача
  • запускается двигатель
  • водитель начинает трогаться с места, выжимая и припуская сцепление и подгазозывая — пока вывешенное колесо не начинает вращаться
  • водитель медленно притормаживает, чтобы создать нагрузку ШРУСу.

Если неисправен внутренний шарнир, он выдаст себя характерным стуком справа или слева. Если внутренние ШРУСы нормальные, автомобиль начнет глохнуть.

То же самое проверяется для другого колеса.

  • вывернуть руль до упора влево, медленно выжимать педаль тормоза.

Если неисправен внутренний шарнир, он продолжит постукивать, но к этому звуку добавится хруст наружной левой «гранаты».

  • вывернуть руль до упора вправо, медленно жать на тормоз.

По аналогии с проверкой левых ШРУСов проверяются правые.

Хрустит ШРУС — чем это опасно

С неисправным ШРУСом можно ездить, и ездить долго. Некоторые владельцы умудряются проехать с такой неисправностью не один десяток, а то и сотню, километров.

Но важно понимать, что длительная нагрузка на и так неисправный шарнир вызовет еще большие повреждения, соответственно стоимость запчастей для ремонта и замены и работы мастера будет выше. А в запущенных случаях неисправный ШРУС грозит серьезными проблемами:

  • выход из строя коробки передач. При поломке внутренного ШРУСа его роликовые подшипники буквально рассыпаются, металлическая стружка и детали попадают в картер коробки передач, смешиваются с маслом и перемалываются шестернями КП, что выводит из строя весь узел.
  • заклинивание, обрыв. ШРУС может перестать вращаться. Например, при прохождении поворота на скорости. И водитель потеряет контроль над машиной в принципе. А вместе со ШРУСом ломается полуось.
  • разлом обоймы — неисправный наружный ШРУС может просто рассыпаться, причем в движении. На дороге это чревато аварией с непредсказуемыми последствиями.
  • разрыв вала или полуоси. В таком случае коробка передач будет крутить вал и полуось, но крутящий момент не попадет на ведущие колеса. Соответственно, машина ехать не будет.

Вот почему решение проблем с хрустящим ШРУСом нельзя откладывать.

Ремонт или замена?

Если обнаружить недостаток графитовой смазки и повреждения пыльника на самой ранней стадии, ремонт ШРУСа ограничится заменой того и другого и промывкой шарнира от попавшей грязи. Это самый оптимальный вариант.

И самый дешевый — многие автовладельцы меняют пыльник ШРУСа и смазку самостоятельно.

Для ранней диагностики автовладельцам нужно хотя бы раз в 5 тыс. км пробега загонять машину на смотровую яму, где можно увидеть целостность пальников и наличие смазки под ними и на близких поверхностях.

Но если сам механизм ШРУСа поврежден, ремонтировать его вряд ли кто-то возьмется. Сама конструкция шарнира не предполагает адекватного восстановления — деталь придется менять.

  • О разных типах привода и их преимуществах и недостатках узнаете здесь.

Качественные запчасти для вашего автомобиля предлагает наша разборка

ООО «РитейлМоторс» УНП 191477517, з арегистрировано Мингорисполкомом 20 марта 2012г.
Регистрационный номер в торговом реестре 402310, д ата регистрации 11 января 2018г.
Юридический и почтовый адрес: 220020 г. Минск, ул. Тимирязева, д. 85а, пом. 204

Шарнир равных угловых скоростей (ШРУС) – узел, работающий под большой нагрузкой. Именно за счёт него происходит передача крутящего момента от трансмиссии (КПП, передний и задний мосты) на колёса. Конструкция шарнира должна обеспечивать передачу усилия даже в тех случаях, когда ведущее колесо соединено с рулевым управлением – то есть под разными углами.
Современные переднеприводные автомобили имеют сходные схемы раздачи крутящего момента от КПП на колёса. Так как двигатель в таких авто имеет поперечное расположение, то КПП смещена влево от осевой линии авто. Поэтому, как правило, левый вал привода короче правого. Иногда правый вал сделан из двух частей и имеет промежуточную опору в виде подвесного подшипника. На полноприводных авто раздача крутящего момента производится от переднего моста.
Но, вне зависимости от особенностей конкретной конструкции авто, главным является общий принцип передачи усилия. Заключается он в том, что вал привода соединён с КПП (или мостом) через так называемый внутренний ШРУС, а со ступицей колеса – через ШРУС наружный. Несмотря на кажущуюся полную идентичность этих шарниров, они имеют отличительные особенности – как в конструкции, так и в различных режимах работы. Небольшие отличия есть и в диагностике неисправностей шарниров.
Сегодня расскажем о наиболее распространённых признаках неисправностей внутреннего ШРУСа.

Отличительные особенности конструкции внутреннего ШРУСа

Схематическое изображение ШРУСов передних колес

Разное устройство наружной и внутренней «гранат» («народное» наименование ШРУСов) обусловлено немного разными режимами работы шарниров. Если для наружного ШРУСа, соединённого со ступицей, главной задачей является передать крутящий момент под любым возможным углами поворота/наклона колеса, то для внутреннего важнее скомпенсировать несоосность трансмиссии и приводного вала (частично разгрузив при этом наружный ШРУС), а также обеспечить «неразрывность» вала при больших ходах работы подвески. То есть внутренний ШРУС должен позволять приводному валу «удлиняться» или «укорачиваться».

Разное устройство наружного и внутреннего ШРУСов обусловлено немного разными режимами работы шарниров.

На рисунке сверху изображён ВАЗовский привод. Его конструкция является наиболее простой и, можно сказать, изящной – минимум деталей при высокой надёжности и простоте демонтажа и ремонта шарниров. В левой части рисунка – внутренний ШРУС. Как видите, корпус внутренней «гранаты» больше, чем наружной. Именно это позволяет внутренней обойме ШРУСа перемещаться вместе с валом и шариками внутри корпуса по «дорожкам». Но шарнир способен и поворачиваться под углом – меньшим, чем наружный.
Наружный ШРУС работает в основном «на поворот» и достаточно жёстко фиксируется на валу стопорным и упорным кольцами. (На некоторых моделях Ford наружный ШРУС можно снять, лишь разрезав его корпус.)
В полость шарнира закладывается специальная «одноимённая» смазка ШРУС. Она обладает высокими водоотталкивающими свойствами, а также способна предохранять шарнир от сильных ударных перегрузок.
Иногда ошибочно в ШРУС закладывают графитную смазку – этого нельзя делать ни в коем случае – «графитка» превратится в некое подобие воска, налипшего на внутренние стенки корпуса «гранаты» и не будет защищать детали.
Неисправности ШРУСа заключаются в износе шариков, обоймы шарнира, рабочей поверхности корпуса – «дорожек», но иногда происходит разрушение деталей и шарнир «разъединяется».

Как проявляются неисправности внутреннего ШРУСа

Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника».
Как же определить, неисправен внутренний ШРУС или наружный?
При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный.
Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна.
Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей.
Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель.
Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Профилактика поломок ШРУСов

Пыльник внутреннего ШРУСа

В первую очередь, нужно следить за состоянием резиновых чехлов ШРУСов. Завод-изготовитель вообще, как правило, предписывает менять сами шарниры, если повреждены их чехлы.
Но на практике, если «граната» ещё не «нахваталась» песка и воды, иногда удаётся обойтись тщательным её промыванием и заменой смазки.

Завод-изготовитель, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Также нужно обращать внимание на то, насколько плотно застёгнуты хомуты на чехлах. Правильно затянутый хомут не позволяет чехлу прокручиваться на корпусе шарнира.
Вообще, – возьмите себе за правило обращать на состояние чехлов (их часто называют пыльниками) при каждом подходящем случае – когда меняете колесо или можно попросить обследовать их в автосервисе, куда вы заехали поменять масло.
Несмотря на то, что мы рассмотрели работу шарнира, используя в качестве образца ВАЗовский привод, принцип работы подобных узлов достаточно схож, даже если на вашем авто установлен не «привычный» ШРУС Рцеппа, рассмотренный выше, а нередко устанавливаемый в качестве внутреннего шарнира трипод.

Неисправен шрус признаки


Авто Новичок - блог для начинающих автолюбителей

Среди всего разнообразия смазочных материалов, используемых в автомобилях, особняком стоят силиконовые смазки. В отличие от различных Литолов и других густых смазок они не используются в высоконагруженных узлах, где создаются экстремальные температуры. Цель применения таких средств совершенно другая. И, следует отметить, они практически не имеют [...] Дороговизна авто определяется не только реальной стоимостью конкретной модели, но и ухоженностью. Не секрет, что наполированный автомобиль смотрится престижно: внимание окружающих приходится на кузов, в то время прочие параметры уходят на второй план. Как правило, автолюбительский рынок предлагает большое количество средств для полировки вроде [...] Автолюбители часто задаются вопросом, какие диски лучше — литые или штампованные. Однозначного ответа на этот вопрос не существует, и потому вокруг выбора дисков до сих пор не утихают жаркие споры. В этой статье мы попробуем разобраться в плюсах и минусах каждого типа дисков, а [...] Системы обеспечения устойчивости автомобиля в разных условиях движения давно перестали быть опциями, доступными только в дорогих моделях. Аббревиатуры ABS, EPS и т.п. присутствуют в описании большинства комплектаций. Водитель современного авто уже привык, что резкое торможение на скользкой дороге не приведет к заносу, а при [...] Компания Toyota известна своими высокотехнологичными решениями, которые можно приводить в качестве образца инженерного искусства. Один из таких примеров — система динамического газораспределения VVT-i или Variable Valve Timing with intelligence. Благодаря её работе автомобили Toyota могут похвастать выдающимися показателями мощности, экономичности, бережного отношения к окружающей [...] Амортизаторы — это один из основных компонентов подвески автомобиля. Именно они обеспечивают плавность движения по неровной дороге и не допускают излишнего раскачивание автомобиля. Всего существует три основных вида амортизаторов для легковых автомобилей, это масляные, газовые и газомасляные амортизаторы. В этой статье мы расскажем о [...] Автомобильный рынок последних лет предлагает владельцам машин все больше вариантов комплектации: так выбирая зимнюю резину, покупатель сталкивается с выбором между шипованной резиной и так называемой липучкой. Несомненно, вариант с шипами проверен временем, и многие скептически относятся к различным инновациям. Но резина-липучка также предлагает интересные [...] Продукт ракетной промышленности, смазка WD-40, по легендарности свойств и сфере применения похож на синюю изоленту. Однако, как и у любого другого средства, у него есть ряд свойств, заявленных производителем, и вполне конкретная сфера применения. Рассмотрим WD-40 с прагматичной точки зрения. [...] Шаровая опора — один из основных компонентов подвески автомобиля. Несмотря на то, что данный элемент разрабатывался не одно десятилетие назад, он фактически не изменился и по-прежнему применяется, причем не только в подвеске, но и в других узлах вроде газового упора капота, развального рычага или [...]

Признаки неисправности внутреннего ШРУСа

Шарнир равных угловых скоростей (ШРУС) – узел, работающий под большой нагрузкой. Именно за счёт него происходит передача крутящего момента от трансмиссии (КПП, передний и задний мосты) на колёса. Конструкция шарнира должна обеспечивать передачу усилия даже в тех случаях, когда ведущее колесо соединено с рулевым управлением – то есть под разными углами. Современные переднеприводные автомобили имеют сходные схемы раздачи крутящего момента от КПП на колёса. Так как двигатель в таких авто имеет поперечное расположение, то КПП смещена влево от осевой линии авто. Поэтому, как правило, левый вал привода короче правого. Иногда правый вал сделан из двух частей и имеет промежуточную опору в виде подвесного подшипника. На полноприводных авто раздача крутящего момента производится от переднего моста. Но, вне зависимости от особенностей конкретной конструкции авто, главным является общий принцип передачи усилия. Заключается он в том, что вал привода соединён с КПП (или мостом) через так называемый внутренний ШРУС, а со ступицей колеса – через ШРУС наружный. Несмотря на кажущуюся полную идентичность этих шарниров, они имеют отличительные особенности – как в конструкции, так и в различных режимах работы. Небольшие отличия есть и в диагностике неисправностей шарниров.

Сегодня расскажем о наиболее распространённых признаках неисправностей внутреннего ШРУСа.

Отличительные особенности конструкции внутреннего ШРУСа



Схематическое изображение ШРУСов передних колес



Разное устройство наружной и внутренней «гранат» («народное» наименование ШРУСов) обусловлено немного разными режимами работы шарниров. Если для наружного ШРУСа, соединённого со ступицей, главной задачей является передать крутящий момент под любым возможным углами поворота/наклона колеса, то для внутреннего важнее скомпенсировать несоосность трансмиссии и приводного вала (частично разгрузив при этом наружный ШРУС), а также обеспечить «неразрывность» вала при больших ходах работы подвески. То есть внутренний ШРУС должен позволять приводному валу «удлиняться» или «укорачиваться».

Разное устройство наружного и внутреннего ШРУСов обусловлено немного разными режимами работы шарниров.

На рисунке сверху изображён ВАЗовский привод. Его конструкция является наиболее простой и, можно сказать, изящной – минимум деталей при высокой надёжности и простоте демонтажа и ремонта шарниров. В левой части рисунка – внутренний ШРУС. Как видите, корпус внутренней «гранаты» больше, чем наружной. Именно это позволяет внутренней обойме ШРУСа перемещаться вместе с валом и шариками внутри корпуса по «дорожкам». Но шарнир способен и поворачиваться под углом – меньшим, чем наружный. Наружный ШРУС работает в основном «на поворот» и достаточно жёстко фиксируется на валу стопорным и упорным кольцами. (На некоторых моделях Ford наружный ШРУС можно снять, лишь разрезав его корпус.) В полость шарнира закладывается специальная «одноимённая» смазка ШРУС. Она обладает высокими водоотталкивающими свойствами, а также способна предохранять шарнир от сильных ударных перегрузок. Иногда ошибочно в ШРУС закладывают графитную смазку – этого нельзя делать ни в коем случае – «графитка» превратится в некое подобие воска, налипшего на внутренние стенки корпуса «гранаты» и не будет защищать детали.

Неисправности ШРУСа заключаются в износе шариков, обоймы шарнира, рабочей поверхности корпуса – «дорожек», но иногда происходит разрушение деталей и шарнир «разъединяется».

Как проявляются неисправности внутреннего ШРУСа



Расположение внутренних ШРУСов

  Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника». Как же определить, неисправен внутренний ШРУС или наружный?

При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный. Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна. Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей. Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель.

Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Профилактика поломок ШРУСов



Пыльник внутреннего ШРУСа

  В первую очередь, нужно следить за состоянием резиновых чехлов ШРУСов. Завод-изготовитель вообще, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Но на практике, если «граната» ещё не «нахваталась» песка и воды, иногда удаётся обойтись тщательным её промыванием и заменой смазки.

Завод-изготовитель, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Также нужно обращать внимание на то, насколько плотно застёгнуты хомуты на чехлах. Правильно затянутый хомут не позволяет чехлу прокручиваться на корпусе шарнира. Вообще, — возьмите себе за правило обращать на состояние чехлов (их часто называют пыльниками) при каждом подходящем случае – когда меняете колесо или можно попросить обследовать их в автосервисе, куда вы заехали поменять масло. Несмотря на то, что мы рассмотрели работу шарнира, используя в качестве образца ВАЗовский привод, принцип работы подобных узлов достаточно схож, даже если на вашем авто установлен не «привычный» ШРУС Рцеппа, рассмотренный выше, а нередко устанавливаемый в качестве внутреннего шарнира трипод.

Как определить неисправности внутреннего ШРУСа. — DRIVE2

Внутренний шрус – это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха.

Причины на это могут быть разными: 1. Плохое качество или же полное отсутствие смазочных материалов на элементах;2. Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;3. Попадание в механизм различного мусора и воды из-за повреждений пыльника;4. Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;5. Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Типичные неисправности: 1. Характерный шум (хруст), известный многим водителям. Признак – выработка шариков. Они настолько выработались, что свободно перекатываются по канавкам. Этот звук особенно слышно во время поворота, резкого ускорения или же при преодолении препятствий;2. Люфт вала. Что бы убедиться в наличии люфта нужно рукой взять полуось и подвигать ее в разные стороны. Если есть наличие дефектов и выработки механизма, вы почувствуете значительный люфт в рабочей области шруса.3. Неисправность шрусов может произойти из-за отсутствия смазочного материала внутри механизма;4. Грязь, вода, песок и все остальное, что может быть на трассе, попадает на шарнир и со временем приводит к его непригодности.

Определение хруста от наружного ШРУСа.Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко тронтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Как хрустит внутренний ШРУС.Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.

При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики.Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:Поставить колеса машины ровно.Вывесить одно из передних колес с помощью домкрата.Поставить машину на ручной тормоз и нейтральную передачу.Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном вправо руле — значит, неисправен правый внешний шарнир.Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором

Окончательно в неисправности шрусов можно убедиться при появлении рывков при старте автомобиля и изменение его динамики. Но лучше не доводить автомобиль до такого состояния.

Внутренний ШРУС: признаки неисправности и как их устранять

Владельцы переднеприводных и полноприводных автомобилей не понаслышке знакомы с проблемами ШРУСов. Расшифровываются ШРУСы как шарниры равных угловых скоростей, в народе их называют «гранаты». Сегодня мы научимся находить признаки износа внутреннего ШРУСа. И если опасения подтвердятся, то придется делать замену ШРУСов.

Считается, что гранаты сделаны из высокопрочных материалов, поэтому служат очень долго и хлопот не доставляют, но на деле дела обстоят по-другому и признаки неисправности внутреннего ШРУСа могут появляться даже на автомобилях с небольшим пробегом.

По этим причинам ШРУСы изнашиваются раньше положенного времени:

  • быстрая езда по плохим дорогам;
  • испорченный пыльник, через который попадает в ШРУС вода и грязь;
  • бракованные ШРУСы или подделки изнашиваются быстрее оригинальных запчастей;
  • нехватка смазки в ШРУСе.

Как проверить ШРУС на исправность самому

Если любая деталь меняет свои свойства: цвет, размер и т. д, то это говорит о неисправности. Со ШРУСом все точно также, он представляет собой шарнир (механизм состоящий из двух деталей, которые трутся одна об другую), и если не будет смазки, то износ произойдет очень быстро. Вот так выглядит шарнир:

В ШРУСе работает сразу несколько элементов, которые взаимодействуют под нагрузкой, это напоминает подшипник, но с определенными особенностями. Вот как выглядит ШРУС в разборе:

Чтобы машина поехала, шарниру надо передать колесам достаточно большое усилие, при этом угол между полуосями меняется. Через определенный срок в этих трущихся деталях может зазор становиться больше, что приведет к люфту и к дополнительному шуму.

Главные признаки неисправности ШРУСа ВАЗ — характерный хруст, который издают шарики, когда катаются по канавкам потому что у них уже большой износ. Это касается не только ВАЗов, но и других автомобилей. Обычно этот хруст слышен хорошо во время кручения рулем, при резком наборе скорости, а также во время езды по буеракам. Но есть и другие способы, как можно выявить признаки износа внутреннего ШРУСа.

Чтобы наверняка выявить неисправность внутреннего ШРУСа надо обратить внимание не появились ли рывки во время ускорения или старта с места, а также не появился ли люфт. Если эти признаки появились, то это значит, что уже неисправен ШРУС и надо его менять пока не поздно.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа — внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы — это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.

А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике. Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа — появился хруст в колесе:

Вы хотите знать, каковы симптомы неисправной оси CV?

Знаете ли вы, что характеристики колесной системы вашего автомобиля в основном зависят от состояния шарниров и осей CV (равных угловых скоростей)? Эти компоненты помогают управлять автомобилем, двигаться, тормозить и передавать мощность от двигателя на колеса. Они несут весь вес автомобиля, а также пассажиров и груз. Эти соединения обычно могут длиться до 100 000 миль. Однако, поскольку оси CV постоянно вращаются и изгибаются в зависимости от состояния дороги, они могут изнашиваться и выходить из строя, что приводит к дорогостоящему ремонту ШРУСа .

Вам может быть интересно, что такое оси CV? Ось CV состоит из вала с внутренним и внешним шарниром. ШРУСы защищены резиновыми башмаками и используют специальную смазку для смазки. Гибкие ШРУСы обеспечивают плавную передачу мощности благодаря их способности двигаться вверх и вниз вместе с подвеской или из стороны в сторону при повороте передних колес. Оси CV могут служить долго, но со временем изнашиваются. Если ШРУС выходят из строя, эффект проявляется немедленно, а иногда и опасно, поскольку мощность больше не будет передаваться от двигателя к шинам.Сведите машину с дороги максимально безопасно, а затем вызовите эвакуатор.

Предотвратить дорогостоящий ремонт шруса можно, зная, к чему прислушиваться и где искать:
  • Щелкающий звук при повороте: Это наиболее частый симптом неисправной оси CV и чаще всего слышен во время крутых поворотов на низких скоростях.
  • Грохочущий звук при ускорении или замедлении: Когда внутренний ШРУС начинает выходить из строя, вы можете услышать лязгающий звук при ускорении или быстром отпускании акселератора.
  • Смазка внутри шины: Поскольку оба сочленения защищены резиновым чехлом, содержащим смазку, любой разрыв или трещина в чехле может привести к вытеканию смазки. Вы могли видеть смазку на внутренней стороне шины, компонентов рулевого управления и подвески, а также на земле.
  • Вибрация во время движения: Если вал оси CV погнут, вы можете начать испытывать вибрацию во время движения. Эта вибрация станет более выраженной по мере увеличения вашей скорости.

Хотите знать, каковы симптомы неисправной оси CV? Свяжитесь с нашими сертифицированными специалистами ASE в Phil’s Service сегодня, чтобы получить дополнительную информацию о ремонте ШРУС и назначить встречу. Наш автомобильный магазин с гордостью обслуживает жителей района Killeen, TX и его окрестностей.

Вы знаете, каковы симптомы неисправной оси CV? Если у вас возникли проблемы с осью, позвоните своему механику в Phil’s Service, чтобы назначить ремонт шруса.

Знаете ли вы, что характеристики колесной системы вашего автомобиля в основном зависят от состояния шарниров и осей CV (равных угловых скоростей)? Эти компоненты помогают управлять автомобилем, двигаться, тормозить и передавать мощность от двигателя на колеса.Они несут весь вес автомобиля, а также пассажиров и груз. Эти соединения обычно могут длиться до 100 000 миль. Однако, поскольку оси CV постоянно вращаются и изгибаются в зависимости от состояния дороги, они могут изнашиваться и выходить из строя, что приводит к дорогостоящему ремонту ШРУСа .

Вам может быть интересно, что такое оси CV? Ось CV состоит из вала с внутренним и внешним шарниром. ШРУСы защищены резиновыми башмаками и используют специальную смазку для смазки.Гибкие ШРУСы обеспечивают плавную передачу мощности благодаря их способности двигаться вверх и вниз вместе с подвеской или из стороны в сторону при повороте передних колес. Оси CV могут служить долго, но со временем изнашиваются. Если ШРУС выходят из строя, эффект проявляется немедленно, а иногда и опасно, поскольку мощность больше не будет передаваться от двигателя к шинам. Сведите машину с дороги максимально безопасно, а затем вызовите эвакуатор.

Предотвратить дорогостоящий ремонт шруса можно, зная, к чему прислушиваться и где искать:
  • Щелкающий звук при повороте: Это наиболее частый симптом неисправной оси CV и чаще всего слышен во время крутых поворотов на низких скоростях.
  • Грохочущий звук при ускорении или замедлении: Когда внутренний ШРУС начинает выходить из строя, вы можете услышать лязгающий звук при ускорении или быстром отпускании акселератора.
  • Смазка внутри шины: Поскольку оба сочленения защищены резиновым чехлом, содержащим смазку, любой разрыв или трещина в чехле может привести к вытеканию смазки. Вы могли видеть смазку на внутренней стороне шины, компонентов рулевого управления и подвески, а также на земле.
  • Вибрация во время движения: Если вал оси CV погнут, вы можете начать испытывать вибрацию во время движения. Эта вибрация станет более выраженной по мере увеличения вашей скорости.

Хотите знать, каковы симптомы неисправной оси CV? Свяжитесь с нашими сертифицированными специалистами ASE в Phil’s Service сегодня, чтобы получить дополнительную информацию о ремонте ШРУС и назначить встречу. Наш автомобильный магазин с гордостью обслуживает жителей района Killeen, TX и его окрестностей.

Рон Филлипс

Рон Филлипс

Признаки неисправного или неисправного узла вала CV

Мосты с постоянной скоростью (CV) - это компонент трансмиссии, обычно используемый во многих современных дорожных транспортных средствах. Они служат для передачи мощности от трансмиссии и дифференциала транспортного средства на колеса для движения вперед. У них есть смазанный гибкий шарнир, который позволяет оси изгибаться в зависимости от дорожных условий с минимальным влиянием на передачу мощности.

Шарнир смазан консистентной смазкой и покрыт резиновым чехлом, защищающим его от грязи и мусора. Поскольку оси CV являются прямым звеном, передающим мощность двигателя на колеса, они со временем подвергаются высоким уровням нагрузки и в конечном итоге изнашиваются и требуют замены для восстановления надлежащей функциональности. Когда они изнашиваются, оси CV обычно вызывают несколько симптомов, которые могут предупредить водителя о том, что им требуется внимание.

1. Громкие щелчки при повороте

Одним из наиболее распространенных и наиболее заметных симптомов неисправного или неисправного узла полуоси CV является слышимый щелкающий звук при повороте.Когда оси CV становятся чрезмерно изношенными, шарниры расшатываются и щелкают при повороте. Щелчки могут становиться громче или отчетливее во время более резких и быстрых поворотов и будут слышны на стороне неисправного вала CV.

2. Смазать край шины

Еще одним признаком неисправности полуосей CV является смазка на внутреннем крае шины или вдоль днища автомобиля. Обычно это вызвано утечкой смазки из порванного пыльника, которая разбрасывается во время вращения оси.Протекающий пыльник в конечном итоге приведет к выходу из строя ШРУСа, поскольку грязь и мусор попадут в пыльник и повредят шарнир.

3. Чрезмерная вибрация при движении

Еще одним признаком неисправной оси CV являются чрезмерные вибрации оси во время движения. Если ШРУС или полуоси повреждены каким-либо образом, что влияет на их баланс при вращении, это приведет к чрезмерной вибрации вала во время движения транспортного средства. Вибрации могут колебаться или становиться более выраженными по мере увеличения скорости автомобиля.Чрезмерная вибрация из-за неисправных валов CV может повлиять на управляемость и ходовые качества, а также на общую безопасность и комфорт автомобиля. Обычно ось CV необходимо заменить, если она повреждена настолько, что вызывает вибрацию.

Оси

CV служат конечным звеном между двигателем и колесами. Они выполняют важную функцию передачи крутящего момента от трансмиссии на колеса транспортного средства для его движения. По этой причине, если вы подозреваете, что у одного или нескольких полуосей CV может быть проблема, вам стоит присмотреться к ней поближе.

Ищете новую ось CV?

Посмотрите десятки отличных вариантов прямо здесь

купить сейчас
Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

5 Общие симптомы неисправного ШРУСа / оси [Осмотр и устранение] - Rx Mechanic

Шарниры постоянной скорости, широко известные как ШРУСы, являются важной частью системы вашего автомобиля, которая помогает передавать мощность от вашей системы трансмиссии к колеса вашего автомобиля.Благодаря этим комплектам шарниров вы можете легко управлять своими колесами с помощью рулевых колес. Итак, вы видите, насколько важен этот компонент для системы подвески вашего автомобиля; Вот почему вам нужно хорошо знать симптомы плохого CV-сустава, чтобы вовремя принимать необходимые меры.

ШРУСы встречаются на всех моделях и типах автомобилей, хотя расположение этих шарниров у них может различаться. ШРУСы защищены внешним и внутренним шарниром, а также резиновым чехлом.Плохой ШРУС может быть очень опасным, особенно если его не заметили рано. Вы будете проинформированы о знаках, которые помогут определить, если у вас неисправный ШРУС.

Общие симптомы плохого ШРУСа

Ниже приведены 5 популярных симптомов плохого ШРУСа. Убедитесь, что вы отправляете свои автомобили в ремонт сразу после появления любого из этих признаков:

Вибрация во время вождения

Выявление причины вибрации во время движения вашего автомобиля к неисправному ШРУСу может быть очень напряженным, так как есть множество неисправностей, которые могут вызвать вибрацию оси CV во время движения.Однако, если вы заметили сильную вибрацию во время ускорения, это может быть связано с плохим CV-шарниром или всей вашей осью CV. Поэтому важно, чтобы вы проверили свой автомобиль, когда заметили вибрацию в нем, потому что какой бы ни была причина, это не может быть хорошо.

Более того, вибрация вашего автомобиля во время движения сильно затрудняет управление автомобилем, что совершенно небезопасно.

Поток смазки по краям шин

Некоторое количество смазки находится в башмаках шарниров CV вашего автомобиля, поскольку ось вращается во время движения.Эти ботинки предотвращают утечку смазки. Поэтому, если вы заметили смазку на любом из краев шин вашего автомобиля, особенно если она появилась из-за легкой трещины, это означает, что у вас может быть поврежден ШРУС. Вам необходимо своевременно проверить это, чтобы предотвратить распространение повреждений в вашем автомобиле.

Если смазка, вытекающая из колеса, имеет темный цвет, наиболее вероятно, что ШРУС вашего автомобиля поврежден из-за отсутствия смазки. Но перед тем, как приступить к ремонту, убедитесь, что вы точно знаете причину.

Рычание или стук

Рычание или стук не обязательно означает, что у вашего автомобиля поврежден ШРУС. В вашем автомобиле может произойти довольно много неисправностей, из-за которых во время управления автомобилем раздаются стучащие звуки. Так что вам нужно отнести свой автомобиль в мастерскую для осмотра.

Но неисправный ШРУС - это одна из основных неисправностей, которые следует учитывать, которые могут быть причиной этой проблемы. Изношенный или неисправный ШРУС вызывает колебания системы моста вашего автомобиля, что приводит к рычанию или стуку.Для автомобилей с передним приводом шум может исходить от внутренних сочленений, а для автомобилей с задним приводом - от любых участков сочленений. Ваш дифференциал также может издавать эти типы звуков.

Если звук становится громче, вам необходимо немедленно проверить это, или вы можете обратиться к нам, чтобы помочь. После того, как мы проведем диагностику вашего автомобиля, мы сможем выявить реальную причину этой проблемы и решить ее как можно скорее.

Вы можете диагностировать эту проблему самостоятельно, ускоряя и замедляя автомобиль в режиме заднего хода. Если вы слышите громкие рычащие звуки, значит, неисправен ваш ШРУС или ось.

Шумы при повороте рулевого колеса

Шум рулевого управления, возникающий при каждом повороте колес вашего автомобиля, может указывать на повреждение ШРУСов вашего автомобиля. Шум, когда вы пытаетесь повернуть во время движения, не является нормальным явлением. Итак, вам нужно сдать свой автомобиль на осмотр. Если ваши ШРУСы действительно повреждены, их нужно немедленно заменить.

Автомобиль подпрыгивает во время движения

ШРУСы вашего транспортного средства могут быть неисправны, если ваше транспортное средство подпрыгивает или подпрыгивает при движении по неровной дороге или даже при движении по гладкой дороге.Ваши ШРУСы также помогают убедиться, что вы не испытываете вибрации во время вождения. Однако вам необходимо выяснить причину.

Пожалуйста, не игнорируйте ни один из этих знаков, если заметили, так как это может привести к дорогостоящему повреждению вашего автомобиля.

Как проверить неисправный ШРУС

Чтобы проверить неисправный ШРУС, сначала осмотрите резиновые сапоги, обнаруженные на полуоси рядом с колесом. Если вы заметите какой-либо разрыв или он покрыт смазкой, скорее всего, ШРУС неисправен.

Быстро двигайтесь вперед и назад по прямой, но плавно, обращайте внимание на любую дрожь в осях и прислушивайтесь к любому лязгающему звуку. Опять же, если смазка видна на внутренней стороне или краях шин, причиной может быть плохое соединение.

Вибрация во время вождения - это еще одна вещь, на которую нужно обращать внимание при осмотре неисправного ШРУСа. Если ваш автомобиль внезапно перестает двигаться во время движения, это может быть результатом неисправного шруса.

Это можно сделать, повернув рулевое колесо до упора в определенную сторону и медленно ускоряясь, поворачиваясь по кругу.Повторив это действие несколько раз, прислушайтесь к щелчку; это признак плохого сустава. Об этом также свидетельствует щелчок облака при повороте. Это тоже один из самых заметных и распространенных признаков.

Когда ШРУСы изнашиваются, они очень расшатываются и при повороте издают щелчки. Кроме того, ШРУСы проверяются на наличие признаков трещин, разрывов, разрывов и проколов, которые вызывают утечку смазки и попадание грязи внутрь. Кроме того, проверьте, нет ли ослабленных и отсутствующих зажимов.

ШРУС также можно проверить, поставив автомобиль задним ходом, затем повернув рулевое колесо в сторону, а затем повернув автомобиль назад по кругу. Вы можете проверить, нет ли расшатанных суставов. Автомобиль будет издавать щелкающий звук при повороте налево или направо.

Постоянная утечка смазки из вашего автомобиля является признаком плохого или изношенного ШРУСа, поэтому это одна из вещей, которые необходимо проверять при проверке неисправного ШРУСа. Смазка для ШРУСа также может выходить из шарнира, покрывая все в этой части системы, будь то шина, тормозной суппорт, корпус ступицы или амортизатор.

Неисправный ШРУС приводит к отказу оси, что делает вашу машину небезопасной для вождения из-за плохой управляемости вашего автомобиля.

Всегда помните, что всякий раз, когда вы хотите провести осмотр ШРУСа на переднеприводном автомобиле или небольшом фургоне, вам необходимо проверить пыльники всех ШРУСов. Осмотрите ботинки на предмет разрывов, трещин, повреждений, трещин или проколов. Замена только ваших ШРУСов, когда у вас плохие ботинки, бесполезна, поскольку неисправные ботинки могут быстро повредить ваши суставы.

Когда и как заменять неисправный ШРУС

Если у вас неисправный или полностью неисправный ШРУС, его необходимо немедленно заменить. Есть много вариантов на выбор при замене неисправного ШРУСа; вы можете использовать шарниры, которые были переработаны, заменить всю ось CV на новые или переработанные шарниры, вы можете приобрести новые шарниры. Многие механики предпочитают менять всю вашу ось CV, потому что это также уберет любые легкие, которые накапливаются в вашей системе оси, и поможет сократить время, затрачиваемое на устранение этой проблемы.

Кроме того, если в вашем автомобиле установлена ​​новая ось CV, это поможет улучшить характеристики вашего автомобиля, сделав вождение очень комфортным. Кроме того, вам не придется в ближайшее время беспокоиться о неисправностях, которые могут возникнуть в вашей системе моста. Насколько легко вы сможете поменять ШРУС, зависит от модели вашего автомобиля. Для этого вам могут понадобиться специальные инструменты, которые сделают процесс менее трудным. Однако это руководство поможет вам легко заменить ШРУС вашего автомобиля.

# Прежде всего, наденьте защитную одежду, в основном перчатки и комбинезон. Если у вас нет комплекта безопасности, вам необходимо его приобрести. Не рекомендуется производить какой-либо ремонт, не надев защитное снаряжение. Это сделано для вашей же безопасности. Никому не нравится, когда они ранены или ушиблены, поэтому вам следует избегать этого сейчас. Кроме того, держите ящик для инструментов как можно ближе.

# Используйте гаечный ключ, чтобы ослабить гайки ступицы ваших колес, но убедитесь, что вы не ослабили гайки полностью.Можно сделать около четверти оборота. Пожалуйста, не используйте при этом ударный гаечный ключ, потому что удар по гайке ступицы может привести к ее износу. Это также может полностью повредить ШРУС вашего автомобиля, который по-прежнему может использоваться повторно.

Убедитесь, что вы заблокировали заднюю и переднюю часть шин, чтобы ваш автомобиль не катился. Вы также можете применить тормоза. Некоторые производители автомобилей советуют заменять гайку ступицы на некоторых автомобилях после снятия, поскольку она не сможет сохранять крутящий момент.Так что вы можете проверить руководство по ремонту вашего автомобиля.

# Поднимите автомобиль с помощью домкрата, чтобы правильно разместить домкраты. Убедитесь, что домкрат стоит на твердой земле и стоит на нем. Это обеспечит равномерное распределение веса вашего автомобиля и безопасность работы под ним. Пожалуйста, проверьте свои домкраты, убедитесь, что они подходят для использования. Подняв автомобиль, вы можете полностью снять шины с автомобиля, сняв проушину или гайки ступицы.

Автомобильный подъемник - еще один способ поднять ваш автомобиль. Убедитесь, что система трансмиссии находится в нейтральном положении. Закройте двери автомобиля, выключите двигатель и проверьте, нет ли препятствий. Установите адаптеры подъемника и упоры в места, рекомендованные производителем. Теперь вы можете приступить к подъему автомобиля.

# Теперь вам нужно увидеть, как ваш внутренний шарнир крепится к вашей коробке передач. Если ваш ШРУС закреплен на поворотном валу. Затем необходимо отсоединить внутренний ШРУС.На многих автомобилях, вставной вал внутреннего ШРУС удерживается дифференциала с помощью стопорного кольца. Чтобы успешно вытащить сустав наружу, вам может понадобиться зажимной инструмент ; это поможет вам сделать это легко, а также затянет зажим багажника CV.

# Если у вас есть внутренний шарнир, закрепленный в коробке передач с главной передачей в сборе, а на вашем коротком валу находится внешний шарнир. Затем необходимо снять заглушку с поворотного кулака, прежде чем вы сможете вытащить внутренний шарнир из коробки передач.

# Чтобы снять внешний ШРУС с корпуса ступицы, отсоедините концы рулевой тяги, чтобы протолкнуть внешний поворотный шарнир обратно через корпус ступицы. Вам также может потребоваться снять тормозной суппорт.

# Как только ваш кулак сможет свободно двигаться, вы можете удалить один конец шарнира через ступицу колеса. Пожалуйста, не ударяйте с силой по одному концу соединения, чтобы не повредить резьбу на соединении.

# Когда один конец ШРУС свободен, поддерживайте его любым куском троса, пока весь шарнир не снимется с трансмиссии.Вы не должны позволять вашему ШРУСу висеть, чтобы не повредить шланг.

# После того, как вы полностью удалили сустав, вы можете легко заменить его. Вы можете использовать инструмент для бандажа шарниров , чтобы легко установить новый шарнир в вашу систему и снова соединить вашу ось. После сцепки зафиксируйте колеса и опустите автомобиль. Затем полностью затяните гайки крепления колес.

Симптомы неисправного ШРУСа / оси - YouTube

Заключительные слова

Важно отметить симптомы неисправного ШРУСа, чтобы вы знали, когда эта неисправность возникает в вашем автомобиле, а также рекомендуем ознакомиться с руководством по ремонту вашего автомобиля перед тем, как приступить к ремонту; Это связано с тем, что у некоторых производителей автомобилей есть некоторые требования к ремонту, которым необходимо следовать.

Строго следуйте инструкциям, указанным выше, если вы хотите заменить ШРУС, и у вас не должно возникнуть проблем. Если вам понадобится помощь, всегда дайте нам знать.

Подробнее:

Как определить неисправность шруса (симптомы плохого шруса) - AutoVfix.com

Совместное использование - это забота!

Плохие ШРУСы Симптомы или симптомы плохого ШРУСа, как определить, какой ШРУС плохой или если ШРУС плохой, и Можете ли вы определить, когда ваши ШРУСы в плохом состоянии? это то, что мы рассмотрим в этой статье.ШРУСы, также известные как шарниры равных угловых скоростей, являются важным компонентом автомобиля. Он помогает передавать крутящий момент от трансмиссии к ведущим колесам с постоянной скоростью, сохраняя при этом вертикальное движение (баланс) подвески.

Хорошие ШРУСы обеспечивают поддержание постоянной скорости передних колес при поворотах. ШРУСы должны быть идеальными, потому что они являются частью системы рулевого колеса. С хорошими ШРУСами вы можете плавно поворачивать во всех направлениях.Бывают внутренние и внешние ШРУСы. Чаще всего эти ШРУСы бывают двух видов. Шаровая и треножная формы. ШРУСы шарового типа в основном используются на внешней стороне приводных валов (внешние ШРУСы) , , в то время как ШРУСы типа треноги в основном используются на внутренней стороне (внутренние ШРУСы ).

ШРУСы сильно защищены консистентной смазкой. Он уплотнен резиновым чехлом или пыльником. Его нелегко повредить, и если со временем он повредится, в большинстве случаев растрескиваются внешние соединения, которые можно заменить.

Статьи по теме: Шум подшипника ступицы колеса | безопасно ли ехать с неисправным ступичным подшипником?

Причины проблем с ШРУСами.

ШРУСы - неотъемлемая часть автомобиля, которая нелегко изнашивается. Он может быть поврежден только тогда, когда треснет защитный пыльник CV или сломана пломба. Когда это произойдет, смазка начнет вытекать. Он становится влажным, и в него могут попасть другие отходы, в результате чего ШРУС начинает терять свою прочность, а затем может быть поврежден, потому что в нем нет большого количества смазки и коррозии.

Когда ШРУСы изнашиваются, обычно появляются признаки износа. Некоторые из симптомов плохих ШРУСов включают следующее:

Как определить, что ШРУС плохой

Симптомы плохого ШРУСа | Симптомы плохого ШРУСа

  1. Утечка смазки: это верный путь сказать, что ШРУС плохой. Вытекающая смазка - один из симптомов плохого ШРУСа. Как только смазка начинает выходить из этой области, это означает, что есть трещина, которая повлияла на ШРУС.Если вовремя заметить, то вреда будет невелико. Но если повреждение слишком велико, вы можете увидеть темную смазку, разбрызганную на внутренней стороне обода колеса.
  2. Необычный шум / звук при повороте. Помимо того, что вы видите выходящую смазку, когда вы начинаете слышать этот раздражающий шум, когда пытаетесь повернуть, вы должны знать, что что-то не в порядке. Необычный шум - частые симптомы плохого состояния ШРУС. Шум возникает из-за того, что внешний ШРУС щелкает, особенно когда вы хотите повернуть. Как только вы услышите этот звук, лучше остановите машину и проверьте, чтобы убедиться.Если вы продолжите, а шум продолжает расти, это означает, что были затронуты ШРУСы.
  3. Проблема с ускорением. В зависимости от того, насколько сильно поврежден ШРУС, у вас может возникнуть проблема с ускорением. Это происходит, когда изнашивается или повреждается внутренний ШРУС.
  4. Дергание или вибрация автомобиля. Вибрации могут возникать из-за других проблем. Это один из самых распространенных симптомов плохого состояния CV-суставов. Когда происходит вибрация, это влияет на баланс автомобиля во время вращения. В очень крайних случаях, когда автомобиль вибрирует из-за неисправного ШРУСа, вам может быть трудно управлять автомобилем.

Можно ли водить машину с плохой CV соединение?

Когда с ШРУСами все в порядке, можно резать под любым углом. При повороте вы поворачиваете легко, потому что ваша машина сбалансирована. Собственно, можно ездить на машине с плохими или изношенными ШРУСами. Однако это не рекомендуется вам это делать. Помимо того, что вы ухудшаете ситуацию, ваша жизнь может подвергаться риску Как только вы заметите какой-либо из перечисленных симптомов, лучше вам исправить причина или немедленно замените ШРУС.

Можно ли отремонтировать ШРУС?

Нет необходимости ремонтировать изношенный ШРУС.Тем не менее, вы можете заменить резину или пыльник CV, если это случае или может потребоваться перепаковка ШРУСов и заливка свежей смазки внутрь. После выполнения этого действия все в порядке, тогда не будет Вам понадобится замена ШРУСов.

Стоимость замены ШРУСа: сколько заменить шрус?

CV суставы нельзя отремонтировать, а заменить. Но не во всех случаях ШРУС потребуется замена. Прежде чем подумать о замене ШРУСов, сделайте уверены, что замена ШРУСов - это немедленное решение эта проблема.В ситуациях, когда это просто трещина на загрузке CV, вы можете заменить загрузку CV без замены ШРУСы целые . Если вы заменяете ШРУС, стоимость замены может зависеть от таких факторов, как конкретные симптомы неисправности ШРУСов , количество ШРУСов. Это может быть одиночный или двойной. Затраты на замену двойных ШРУСов больше. дорого.

Замена ШРУСов может стоить от 90 до 350 долларов в зависимости от того, где вы покупаете и откуда отправляете.

Заключение о симптомах плохого шруса

Вождение на плохой шрус не самый лучший. Симптомы плохого CV-сустава должны подстегнуть вас в действие, чтобы избежать повреждения большего количества деталей. В ситуациях, когда вы нужно менять только загрузку CV, вы можете это сделать. Но если это означает, что вы заменяете ваши ШРУСы, очень важно, чтобы вы заменили его той моделью, с которой он был установлен, и ищите услуги профессионала.

Стоимость замещения, указанная здесь, может измениться, поскольку она относится к текущей цене на валютном рынке.Стоимость замены варьируется от страны к стране. Вы также должны учитывать затраты на рабочую силу, если вы не хотите ремонтировать это самостоятельно (DIY)

Иногда единственные симптомы плохого CV-шарнира, которые вы можете увидеть, - это когда ваши CV-шарниры издают этот необычный звук. Поэтому важно выключать кондиционер и оставлять окна открытыми во время движения, особенно когда вы пытаетесь повернуть. Это позволит вам услышать щелчки ШРУСа.

What to Real Next:

Поделиться - это забота!

Трансмиссия CVT | Ремонт ШРУС

Все автомобили с передним приводом имеют ШРУСы по обе стороны от карданного вала.Наружный и внутренний ШРУСы используются для соединения карданного вала с колесами и трансмиссией соответственно. ШРУСы имеют решающее значение, поскольку они передают крутящий момент двигателя от трансмиссии для вращения колес с постоянной скоростью. Они также воспринимают давление подвески, чтобы автомобиль оставался стабильным.

В автомобилях с передним приводом шарниры равных угловых скоростей передают крутящий момент на передние колеса. Два наиболее распространенных ШРУСа - штативное и шаровое. В переднеприводных автомобилях ШРУСы треножного и шарового типа размещаются соответственно с внутренней и внешней сторон.

Проблемы с ШРУСом

В большинстве случаев ШРУС не требует обслуживания. Он прослужит до тех пор, пока защитный чехол ШРУСа находится на месте и не поврежден. Некоторые автомобили могут проехать до 300 000 миль без каких-либо проблем с ШРУСом. Однако при растрескивании защитного чехла ШРУСа возникнут проблемы. Когда это происходит, смазка выходит наружу, а грязь и влага попадают внутрь, в результате чего ШРУС изнашивается быстрее, чем обычно. В конце концов, он выйдет из строя из-за отсутствия или плохой смазки, а также из-за коррозии.

В основном, сначала изнашиваются внешние ШРУСы, поскольку они выдерживают больше движений, чем внутренние ШРУСы. Защитный чехол желательно проверять на предмет трещин и повреждений во время регулярного технического обслуживания автомобиля. В случае возникновения проблем с защитным чехлом крайне важно как можно скорее посетить сервисную мастерскую Marietta CV Joint, например Guardian Transmissions.

Признаки неисправного ШРУСа

Щелчок при повороте

Это наиболее очевидный признак того, что что-то не так.При повороте шарнир Continuous Velocity будет издавать повторяющиеся щелчки или хлопки. Это заметно при очень крутых поворотах на малых скоростях, так как хлопок становится очень громким.

Вибрация при разгоне

Еще один признак неисправности вашего ШРУС - это когда вы замечаете, что рулевое колесо сильно вибрирует или трясется при ускорении. В этом случае рекомендуется снизить скорость или остановиться, чтобы избежать аварии.Вам следует пойти дальше и позвонить специалистам по совместному ремонту Marietta CV в Guardian Transmissions, чтобы выяснить причину проблемы и дать вам соответствующий совет.

Растущий гудящий шум

При увеличении скорости вы заметите этот знак в сочетании с вибрацией. Во время движения автомобиль издает гудящий шум, который усиливается с ускорением и прекращается, как только вы начинаете замедляться.

Шум типа лязг при увеличении скорости

Этот шум слышен в наружных или внутренних шарнирах автомобиля.Этот тип шума также может быть результатом чрезмерного люфта в дифференциальной передаче. Идеальный способ проверить этот знак - включить задний ход, а затем разогнаться. Если лязг более заметен, то это признак неисправности ШРУСа.

Вибрация на высоких скоростях

Вибрация может возникать по разным причинам, например, из-за смещения шины или несбалансированной шины. Однако, если это происходит одновременно с указанными выше признаками, это означает, что ваш ШРУС выходит из строя.

Если вы заметили любую или некоторые из вышеперечисленных проблем или знаков, не теряйте времени и обратитесь в Guardian Transmissions, в местную мастерскую по совместному ремонту Marietta CV.Вождение автомобиля с проблемами ШРУСа не только повредит ваш автомобиль, что приведет к дорогостоящему ремонту, но также может стать причиной аварии. Всегда отправляйте свой автомобиль на диагностику, если подозреваете, что у вас неисправный ШРУС.

Неисправность шарнира

CV - что дальше? Замена CV шарнира в Бейкерсфилде, Калифорния

CV Joint Failure - Что делать?

Мы - то место, куда вы хотите поехать для замены ШРУСа в Бейкерсфилде, Калифорния! Когда ваш ШРУС выходит из строя, он, по сути, ломает ось вашего автомобиля, и ваша машина никуда не поедет, когда это произойдет.Если это происходит во время езды по Бейкерсфилду, последствия могут быть еще более серьезными и часто приводят к полной потере управления. Если вы находитесь в Бейкерсфилде, штат Калифорния, и считаете, что ШРУС или пыльник вашего автомобиля необходимо отремонтировать или заменить, вам может помочь качественная трансмиссия и сцепление. Позвоните нам сегодня, чтобы назначить встречу с лучшими механиками. Мы находимся прямо на Минт-стрит и Честер-авеню в Бейкерсфилде, Калифорния - посетите нас сегодня!

Думаете, у вас проблемы с CV?
Сообщите нашей команде сейчас!

Замена ШРУСа в Бейкерсфилде, Калифорния

Наиболее частая проблема с вашими ШРУСами возникает, когда поврежден пыльник, что приводит к утечке смазки.Это позволяет грязи и другим загрязнениям попадать в ваши ШРУСы, что приводит к ускоренному износу. Ранние признаки проблемы с ШРУСом включают смазку на внутренней стороне обода шины, а также видимые вмятины или трещины в багажнике. По мере усугубления проблемы при повороте может возникать щелчок. Этот щелчок будет усиливаться по мере того, как вы ускоряетесь в повороте.

Ваши ШРУСы помогают колесам автомобиля поддерживать постоянную скорость. У вашего автомобиля или грузовика есть внутренние и внешние ШРУСы.Внутренние ШРУСы подключаются к трансмиссии вашего автомобиля, а внешние - к вашим колесам. Соединение с вашими колесами позволяет вашим ШРУСам передавать крутящий момент от трансмиссии на колеса, а также приспосабливаться к постоянным колебаниям вашей подвески.

Расположение ШРУСа зависит от вашего автомобиля. Если у вас задний привод, ваши ШРУСы будут в задних колесах. Если у вас переднеприводный автомобиль, они будут на передних шинах. Сломанные ШРУСы ремонту не подлежат.(Однако пыльник есть.) Ремонт пыльника, как только он начинает выходить из строя, может помочь предотвратить более дорогостоящую замену ШРУСа.

Если у вас есть какие-либо вопросы или вы думаете, что у вас проблемы с шрусом, и вы находитесь в Бейкерсфилде, штат Калифорния, позвоните нам сегодня для бесплатной диагностической проверки!

Замена ШРУС - все, что вам нужно знать

Что такое ШРУС?

Шарнир равных угловых скоростей - это специализированный тип универсального шарнира.Ваши передние колеса двигаются вверх и вниз вместе с ходом подвески, и при этом они должны иметь возможность поворачиваться. Для этого требуется пара шарнирных соединений для каждого колеса. Есть внутренний шарнир рядом с трансмиссией и второй шарнир прямо у колеса. Они соединены короткой круглой металлической балкой, называемой осью оси. Эти шарниры смазаны специальной смазкой и покрыты гибким складчатым гармошкой башмаком. Пыльник удерживает смазку внутри и грязь снаружи.

Каковы симптомы плохого ШРУСа?

Нормальный вид отказа ШРУСа вызывается открывающимся разрезом пыльника, который позволяет смазке выходить.Однако автомобили с очень большим пробегом могут просто иметь засохшую смазку внутри неповрежденного багажника. В любом случае, если консистентная смазка не обеспечивает адекватной смазки, соединение начинает изнашиваться с нарастающей скоростью.

  • Первый признак - щелчки во время парковочных маневров или крутых поворотов.
  • Совместите несколько крутых поворотов с умеренным дросселем, и все дополнительные зазоры, вызванные износом, должны начать ритмично щелкать.

Какова степень серьезности неисправного ШРУСа?

Со временем износ внутри ШРУСа станет настолько большим, что шарнир больше не будет передавать крутящий момент от двигателя на колесо.Это мгновенно сделает вашу машину непригодной для вождения. Вам понадобится буксировка в магазин для ремонта. Если пыльник ШРУС вышел из строя, но еще не протекла вся смазка, вы можете сэкономить на замене оси. Ваш механик должен уметь замечать линию разбрызгиваемой смазки, которая легко выходит из ботинка. Примечание. Смазка CV имеет характерный черный цвет.

Один момент, о котором следует помнить, как правило, замена одного ШРУСа не рентабельна. Чаще всего другой сустав подвергался таким же злоупотреблениям и износу, как и тот, который вышел из строя.И работа по замене всей оси в сборе такая же - или даже немного меньше - чем снятие оси, замена неисправного шарнира, смазка другого шарнира, а затем повторная установка использованной оси.

Получите смету услуг по замене карданного шарнира в ближайших магазинах

Какова типичная стоимость замены ШРУСа?

  • Ориентировочная стоимость запчастей 40–400 долларов
  • Ориентировочная стоимость рабочей силы 50–200 долларов

Ориентировочная общая стоимость 90–600 долларов США

Как правило, хороший механик просто заменит новую или модернизированную ось в сборе с двумя CV, новыми башмаками и предварительно заполненными соответствующей смазкой.Замена новой оси на восстановленную бывшую в употреблении обойдется в 40-400 долларов на запчасти. Стоимость работ по снятию и замене одной оси должна составлять от 50 до 200 долларов. Если у вашего автомобиля значительный пробег, подумайте о том, чтобы одновременно делать обе оси и все четыре шарнира. Если ваш багажник раскололся дорожным мусором на небольшом пробеге, вы можете подумать о том, чтобы сделать только одну сторону.

Простой разъемный пыльник, который еще не удалил всю свою смазку, может быть кандидатом на простую замену пыльника. Стоимость этого должна составлять 50-100 долларов.Будьте готовы заменить этот ремонт полностью новым мостом в сборе, если осмотр рассматриваемого шарнира выявит какие-либо повреждения, вызванные недостаточной смазкой или проникновением грязи / воды.

Необходимо запланировать замену ШРУСа? Сначала начните с Openbay. Сравните цены в местных магазинах и закажите услугу онлайн за считанные минуты.

Получите оценки в ближайших магазинах .

Оставить ответ
