Где находится предохранитель бензонасоса Нива Шевроле

В современном автомобиле каждая электрическая цепь защищена плавким предохранителем. Его задача — разрыв цепи при значительных перегрузках или коротком замыкании. В машинах с инжекторными двигателями ситуация с электроникой ещё острее, она отвечает практически за весь процесс управления двигателем. Система питания Нива Шевроле также имеет несколько электрических цепей, защищённых предохранителями. Одна из них — цепь питания бензонасоса. Где находится предохранитель бензонасоса, его параметры и способ замены выясним сегодня.

Где находится предохранитель бензонасоса на Ниве Шевроле?

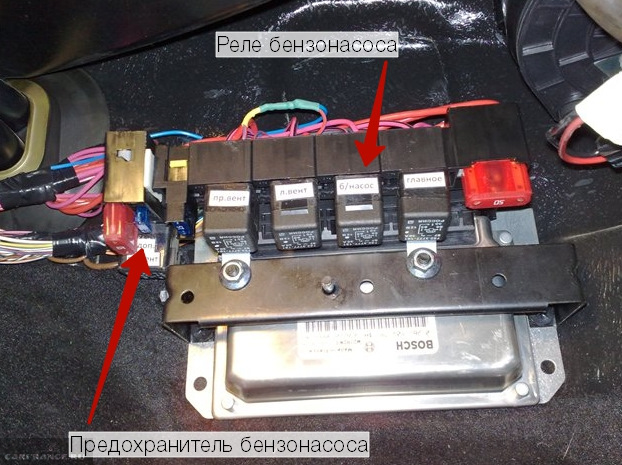

Схема расположения предохранителя бензонасоса.

Как правило, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, посчитали, что все предохранители и реле, защищающие систему управления двигателем должны быть собраны в одном месте.

Предохранители находятся под бардачком и фиксируются к кронштейну контроллера.

Параметры предохранителя

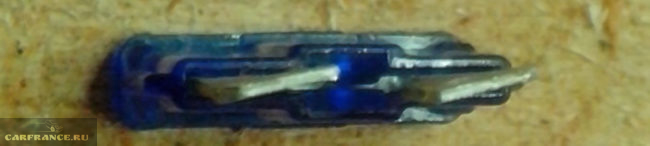

Предохранитель вблизи.

Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого 50-амперного реле, защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.

Если не работает бензонасос, в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок.

Как найти предохранитель бензонасоса на Шевроле Нива

Предохранитель синего цвета.

Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

1. Снимаем минусовую клемму на АКБ.
2. Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
3. Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
4. Открываем бардачок и находим ещё два винта в нижней части.
5. С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
6. Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
7. Откручиваем два самореза, крепящие облицовку бардачка справа.
8. Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
9. Теперь бардачок можно наклонить и раскоммутировать колодки питания включателя подсветки бардачка и самого фонаря подсветки.
10. Снимаем бардачок, перед нами — защитная крышка, под которой находится контроллер и монтажный блок.
11. Ключом на 10 откручиваем винт фиксации защитной крышки и снимаем её.

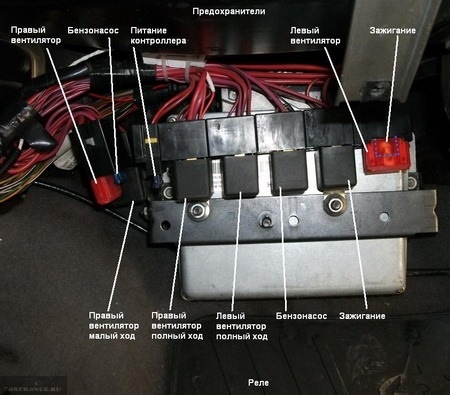

Расшифровка монтажного блока предохранителей.

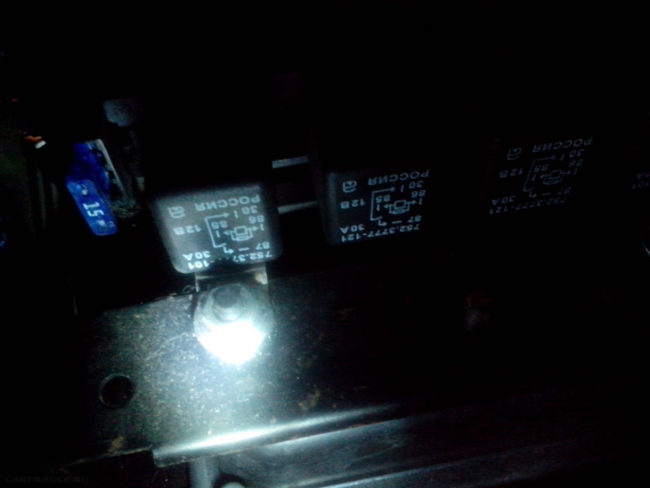

Теперь мы получили доступ к монтажному блоку, в котором и находится 15-амперный предохранитель топливного насоса Нива Шевроле.

В заключении

Если предохранитель перегорел, то не спешим его менять, в первую очередь необходимо найти причину перегрузки или короткого замыкания. Для этого прозванивается вся цепь, проверяется на работоспособность электродвигатель бензонасоса, а только после этого предохранитель можно заменить на аналогичный по номиналу. Удачной всем работы и стабильной подачи топлива в форсунки!

Где находится предохранитель бензонасоса Нива Шевроле

Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем.  Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса.  В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.

Где расположен предохранитель

Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно.  Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.

Основные параметры

Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса.   Найти его можно следующим способом

1. Отсоединяем клеммы от АКБ
2. Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
3. С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
4. После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
5. Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
6. Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
7. Снимем защитную крышку, которая защищает монтажный блок с контроллером
8. Берем ключ на десять и откручиваем винт который держит защитную крышку

Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса.  Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.

Предохранитель топливного насоса Нивы Шевроле и его замена

Работа двигателя автомобиля Нива Шевроле невозможна без топливного насоса. Если однажды автомобиль попросту не заводится, то не спешите огорчаться, возможно, поломка незначительна и для ее устранения необходимо пять минут времени. Главное, определиться с причиной и попытаться ее устранить. Именно причины выхода из строя бензонасоса будут рассмотрены в данной статье.

Если ранее автомобили Нива производились с двигателями карбюраторных типов, то современная Шнива оснащается инжекторной системой подачи топлива. А это означает что топливо из бака к инжектору подается посредством бензонасоса, который работает от электрического постоянного напряжения 12В. На карбюраторных движках бензонасосы работают посредством механического воздействия. Но так как Нива Шевроле оснащена только электрическим устройством, то и соответственно о нем и пойдет речь.

Местонахождение бензонасоса в Шниве

Для чего нужен бензонасос

Итак, выполнение функции подачи горючего из бензобака к системе впрыска обусловливается с помощью электрического топливного бензонасоса. Он засасывает топливо из бака и по системе подачи, состоящей из трубок, подает его к впускному коллектору инжекторной системы. Если представить на секунду что устройство закачки не работает. В этом случае попросту водитель не сможет запустить двигатель, ведь первоначально запускается бензонасос и подкачивает топливо к инжектору, а если он не работает, то и мотор завести невозможно.

Бензонасос – работает от электричества и поэтому за его работу отвечает электронная система автомобиля. При обороте ключа зажигания в положение включения зажигания происходит подача сигнала в виде электрического напряжения на бензонасос, за который отвечает бортовой компьютер. Внутри насоса расположен электромоторчик, который и начинает вращаться и создавать давление в системе. После этого ключ зажигания оборачивается в положение пуска двигателя, после чего и происходит его старт. Но если же водитель не поворачивает ключ на положение “старт”, то через две секунды бензонасос прекращает закачку топлива, чтобы не создать критическое давление в системе.

 Что входит в систему питания топливного насоса?

К самому устройству подводятся два проводка “+” и “масса”, которые дают собственно питание 12В. Но прежде, чем подается это питание, перед насосом устанавливаются следующие детали, обуславливающие его правильность функционирования. К этим деталям относятся:

• реле;
• бортовой компьютер, состоящий из платы с контроллерами;
• предохранитель.

Собственно реле предназначено для коммутации токов больших величин. То есть, бензонасос потребляет большой ток, особенно в моменты пуска, а проводка и электроника такие токи не выдержит и мгновенно сгорит. Реле же срабатывает по импульсу малых токов внутри себя и замыкает более мощные контакты. В результате происходит пуск устройства. Судя из этого можно сделать вывод, что неисправность реле приведет к нарушению и неработоспособности системы подачи топлива в Ниве Шевроле.
Располагается реле питания насоса в Шевроле Нива в салоне автомобиля под бардачком. Там расположены четыре типа реле, отвечающие за разные узлы замыкания цепей. Реле нашего устройства третье по счету. Рядом располагаются предохранители, о которых собственно и пойдет далее речь. Замена реле осуществляется довольно просто, откручивается крепление и вытаскивается релюшка, после чего на ее место устанавливается новая. Проверяется работоспособность реле путем функционирования насоса.

 Предохранитель и его роль в электрических цепях

Собственно мы плавно подошли и к нашей основной теме статьи – “предохранитель цепи подачи топлива”. Он предназначен для защиты электрической цепи насоса. Основная функция – это защита, которая заключается в разрыве цепи при возникновении больших токов, скачков или тепловых перегрузок. Все эти явления могут возникнуть непредсказуемо, так как реле, вышедшее из строя, может подать большой ток по проводке или к контроллеру, что и выведет их из строя. А ремонт бортового компьютера стоит очень дорого, поэтому единственный выход – стараться избавиться от таких непредсказуемых ситуаций путем постоянного контроля. Основные детали и узлы, которые могут пострадать, если дал сбой предохранитель:

1. Бортовой компьютер;
2. Непосредственно электрическая цепь питания насоса, состоящая из проводки;
3. Устройство подачи топлива;

Как видно, он занимает очень важную роль в автомобиле и является важным элементом, отвечающим за правильную работу электробензонасоса.

Из чего состоит предохранитель?

На каждой модели автомобиля используются различные виды предохранителей, но на Шевроле Нива установлены такие виды, как показано на фото.

Контактная нить

Конструкция его очень проста, состоит лишь из двух алюминиевых контактов и специальной пластиковой оболочки, которая не загорается и не дымит при плавлении. Если действует высокая температура на пластик предохранителя, то он попросту расплавляется. Внутри него расположена камера, а в ней соединительная контактная нить, которая и выполняет ту самую защитную функцию. Контактная нить изготовлена из алюминия, а толщина ее зависит от тока, на который рассчитан предохранитель. Он имеет маркировку “15А”, означающая выдерживание токов постоянной амплитуды до 15А.

Принцип его работы

Он выполняет защитную функцию путем обрыва контактной нити при прохождении тока большого значения. Итак, контакты замыкают плюсовую цепь питания бензонасоса, а когда в цепи образуется скачок или повышение тока свыше 15А, то контактная нить расплавляется. В этот момент электрическая цепь питания разрывается и спасает тем самым устройство от перегрузки по току, что приведет к выходу его из строя.
Нередко водители встречаются с проблемой “наплавливания” предохранителя, а точнее, его пластиковой оболочки. Причиной этого выступает длительная тепловая перегрузка во время работы устройства. Действующая нагрузка на контакты слишком низкая для обрыва нити. Нагретые контакты медленно начинают плавить пластиковую оболочку в результате чего получают “наплавливание” гнезда. Зачастую явление обнаруживается уже на стадии полной расплавки.

Основной причиной возникновения “наплавливания” является неправильно подобранный тип предохранителя по току, то есть, для бензонасоса на автомобиль Нива Шевроле должен устанавливаться предохранитель на 15А. Установленный на меньший ток приведет к быстрому перегоранию, а на больший ток будет именно возникать явление “плавления”.

Замена предохранителя цепи

Замена не требует особых навыков и даже знаний. Главное, правильно определить ток предохранителя, который должен устанавливаться для цепи бензонасоса. Для Шнивы это 15А.

Теперь нужно выяснить исправность, если защитное устройство расплавилось, то следует незамедлительно его извлечь и произвести замену. Проверить нерасплавленный предохранитель можно так: извлечь его из гнезда и подключить тестер к контактам, тестер установить в режим “прозвонки”. Если последует звуковой сигнал, то причина не функционирования бензонасоса кроется в другом. Если же звука не последует, то смело осуществляется замена. Делается это так:

• Снизу под бардачком извлекается крышка, под которой находится плата с релюшками и предохранителями.
• Отсчитывается третий от начала и извлекается рукой или пассатижами.
• Проверяется пригодность к эксплуатации.
• Проводится замена на новый обязательно такого же типа.
• Проверяется работоспособность бензонасоса путем включения зажигания.

Замена произведена удачно и можно устанавливать крышку на место.

Место в автомобиле

Из вышесказанного следует, что в первую очередь неработоспособность устройства подачи топлива необходимо искать именно под бардачком с пассажирской стороны. Важно соблюдать показатель тока, чтобы не допустить непредвиденных ситуаций на дороге. Лучше всегда иметь в запасе набор предохранителей, которые могут стать полезными в дороге.

Где находится предохранитель бензонасоса нива шевроле: фото, схема

не работает бензонасос — поиск неисправности

Место предохранитель бензонасоса на шевроле ниве автомобиле Из вышесказанного следует, что в первую очередь неработоспособность устройства подачи топлива необходимо искать именно под бардачком с пассажирской стороны. Топливная рампа там где формунки В конце рампы со стороны лобового стекла есть колпачек. Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки.

Вы просматриваете: Главная > Chevrolet > Блок предохранителей Нива шевроле. Расшифровка для автомобилей с года…

Отсчитывается третий от начала и извлекается рукой или пассатижами. Реле же срабатывает по импульсу малых токов внутри себя и замыкает более мощные контакты.

Для Шнивы это 15А.

Проверить нерасплавленный предохранитель можно так: Если последует звуковой сигнал, то причина не функционирования бензонасоса кроется в другом. Если же звука не последует, то смело осуществляется замена.

Снизу под бардачком извлекается крышка, под которой находится плата с релюшками и предохранителями. Отсчитывается третий от начала и извлекается рукой или пассатижами. Проверяется пригодность к эксплуатации.

реле и предохранители

Если щелчков нет, то проблема с проводкой где-то обрыв. Если щелчки есть, то проверяем работу бензонасоса. Если не работаем — движемся дальше. Лучок бензонасоса Нива Шевроле Два бензошланга и один электрический разъем.

Роль предохранителя в электрических цепях

Параметры предохранителя Предохранитель вблизи. Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого амперного реле, защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.

Если не работает бензонасос , в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок. Как найти предохранитель бензонасоса на Шевроле Нива Предохранитель синего цвета.

Он выполняет защитную функцию путем обрыва контактной нити при прохождении тока большого значения. Итак, контакты замыкают плюсовую цепь питания бензонасоса, а когда в цепи образуется скачок или повышение тока свыше 15А, то контактная нить расплавляется.

В этот момент электрическая цепь питания разрывается и спасает тем самым устройство от перегрузки по току, что приведет к выходу его из строя.

Причиной этого выступает длительная тепловая перегрузка во время работы устройства. Действующая нагрузка на контакты слишком низкая для обрыва нити.

Зачастую явление обнаруживается уже на стадии полной расплавки. Замена предохранителя цепи Замена не требует особых навыков и даже знаний. Главное, правильно определить ток предохранителя, который должен устанавливаться для цепи бензонасоса.

Для Шнивы это 15А. Теперь нужно выяснить исправность, если защитное устройство расплавилось, то следует незамедлительно его извлечь и произвести замену. Проверить нерасплавленный предохранитель можно так: Если последует звуковой сигнал, то причина не функционирования бензонасоса кроется в другом. Если же звука не последует, то смело осуществляется замена.

Роль предохранителя в электрических цепях Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок.

Данные явления непредсказуемы по своей природе.

Шевроле Нива стартер крутит, но не заводится. Как завести

• Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру.
• В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт — весьма затратное мероприятие.
• Если перегорает предохранитель, в первую очередь страдают: Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Всем привет! Обращаюсь с типичной и распространенной проблемой: не работает бензонасос Нива Шевроле. Вчера сел в машину, завел — завелась, но и сразу заглохла. Первая пришедшая в голову мысль — сломался бензонасос. Когда запускаешь двигатель, слышно, как насос гудит, после чего срабатывает реле, и он перестает качать топливо. Оставил машину, на следующий день стал пробовать завести — не гудит и не заводится насос. Что делать?

Вы правильно заметили, во время поворота ключа зажигания срабатывает реле, начинает работать бензонасос, подавая топливо в цилиндры по магистралям. Если жужание насоса не слышно, вероятней всего, произошла его поломка. Чтобы выяснить, так ли это на самом деле, необходимо проделать несколько простых действий. Поговорим обо всём по-порядку.

Не работает бензонасос Нива Шевроле: что проверять?

Когда-то я в своё время также задавался вопросом, что делать, и, куда смотреть в первую очередь, если не работает бензонасос. Для начала я рекомендую вам снять минусовую клемму аккумулятора, дабы «обнулить» мозги бортового компьютера. Если после этого насос стал работать — отлично, проблема решена. Но случается так далеко не каждый раз.

Итак, порядок дальнейших действий следующий:

1. Открываем капот, находим топливную рампу, там со стороны есть колпачек, под которым находится золотник. Там же найдите клапан, нажмите на него. Пошел небольшой ручеек топлива? Если да — отлично!
2. Не пошла струйка топлива? Попробуйте несколько раз провернуть ключ зажигания, а после снова нажмите на клапан
3. Если ничего не получается, то, скорее всего, нет давления в системе, следовательно, сломался именно бензонасос

Не забываем проверить предохранитель. Он может перегореть, тогда насос работать просто-напросто не сможет. Сдвигаем переднее пассажирское кресло и под бордачком находим предохранитель. Проверяем его, если рабочий — идем дальше. Если же перегорел — меняем новым экземпляром.

Проверяем реле бензонасоса Нива Шевроле

Иногда предохранитель лежит неплотно на своем посадочном месте, хотя он цел и исправен, но работать в таком случае не будет.

Проверьте, плотно ли он лежит, если нужно, прижмите «ноги» предохранителя, только аккуратно, так будет надежней и эффективней. После чего переходим к реле.

Если слышно щелкание реле во время запуска двигателя — значит оно исправно, с большей долей вероятности. В противном случае необходимо механизм проверять и менять.

Подойдет реле на 12 В и 30 А — артикул 752.3777-121. Но, прежде чем менять релюшку, проверьте проводку.

Может где обрыв произошел или контакт окислился? Под задним сиденьем есть небольшой люк с правой стороны, открываем его, снимаем разъем, проверяем мультиметров напряжение — должно быть 12 В.

Если показания сильно разнятся, ищем место, где произошел обрыв цепи. Вот так плавно и равномерно находим проблемное место, а дальше устраняем поломку. Удачи.

1. Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
2. Где находится монтажный блок предохранителей и реле
3. Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.
4. Чтобы добраться необходимо отверткой открутить два шурупа.
5. Отжав верхний край крышки, выводим ее из зацепления с панелью приборов
6. Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку
7. за крышкой блок предохранителей
8. Расшифровка для автомобилей с 2009 года выпуска
9. Предохранители монтажного блока в салоне шеви
10. Обозначение предохранителя (номинальный ток, А)
11. Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
12. Лампа ближнего света (левая блок-фара)
13. Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
14. Левая противотуманная фара
15. Реле электростеклоподъемников, электростеклоподъемники передних дверей
16. Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
17. Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
18. Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
19. Блок дистанционного управления электропакетом (блокировка дверей)
20. Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
21. Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
22. Лампа дальнего света (правая блок-фара)
23. Правая противотуманная фара
24. Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
25. Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
26. Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
27. Вентилятор отопителя, предохранитель печки
28. Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
29. Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер
30. Реле монтажного блока в салоне автомобиля

Источник: https://ProDemio.ru/rele-benzonasosa-niva-shevrole-foto/

Предохранитель бензонасоса шеви нива где находится

0) Когда машина работает исправно, то при повороте ключа зажигания слышен щелчок реле бензонасоса (под бардачком, в ногах пассажира), после чего 4-6 секунд гудит бензонасос (поднимает давление), после чего снова щелчок реле.Также реле и работу насоса слышно во время работы стартера. (Но из-за самой работы стартера слышно очень тихо).

В моем случае реле было слышно, а насос молчит.

Но следует иметь виду, что щелчки и насос будут слышны только первые 2 поворота ключа. После этого «мозги» бошевские блокируют работу давления, считается что давление в системе есть.

Можно сбросить минусовую клемму с АКБ на несколько минут (обнулить «мозги»). После этого снова будет включаться насос.

Убедитесь в наличии бензина в бензобаке. (хотя реле будет щелкать и без него, насос будет слышно и без него).

Что проверять, куда ползти.1) Залезаем под капот. Топливная рампа (там где формунки) В конце рампы (со стороны лобового стекла) есть колпачек. Под колпачком золотничек (клапан) нажав на который бензин из рампы должен течь хорошей струйкой.После нескольких попыток завода ключем струйка должна быть. Можно проверять вдвоем (один поворачивает ключ зажигания, второй проверяет давление в рампе).

Если давление есть — с бензонасосом все в порядке. Причина не в нем.

Если давления нет, то беда наверняка с бензонасосом.

2) Проверяем предохранитель бензонасосаОн находится под бардачком. В ногах переднего пассажира.

Сдвигаем в крайнее заднее положение сидение и ползем туда:

3) Проверяем реле бензонасосаКосвенно на неисправный предохранитель может указывать отсутствие характерного «щелчка». Если «щелкает» — то с ним все в порядке.

Находится он там же где и предохранитель.

4) под задним правым сидением есть лючок. Открываем.

5) Снимаем бензонасос.Желательно чтобы бензина было меньше 1/3 бака.Рекомендую привязать шланги и электропровод, чтоб после отсоединения от бензонасоса они не ускочили в нишу.Откручиваем 12 гаек М10.

Достаем бензонасос.

6) Диагностика бензонасоса.Просушить бензонасос. Подать 12 В в домашних лабораторных условиях.

Проверить все клеммы. Иногда заметно подгорает:

Мой проходил 8 лет. Старые уставшие насосы если еще и работают, то давление не могут нужное создать (ошибка на БК — «бедная смесь»).

Все модели бензонасосов взаимозаменяемы. Раньше были с коротким стаканом. Теперь с глубоким. Берите последнюю версию насоса. Только чтоб фишка подключения электрического жгута подходила (но пока они все одинаковые).Старый бензонасос 21236-1139009

  Почему забивается катализатор в машине

Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.

Роль предохранителя в электрических цепях

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе.

Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие.

Предупредить такие «всплески» невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Строение предохранителя и его принцип работы

На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения.

Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали.

Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.

Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.

Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».

Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.

В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.

Обнаружение и замена

Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.

Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.

  Как правильно установить лампу ксенона

Как происходит замена данного элемента:

1. Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
2. Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
3. Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
4. Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
5. Путем включения зажигания проверьте работоспособность топливного насоса.

• Потом просто установите крышку корпуса на место.
• Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

1. Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
2. Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
3. Левая фара (дальний свет), контрольная лампа включения дальнего света
4. Правая фара (дальний свет)
5. Левая фара (ближний свет)
6. Правая фара (ближний свет)
7. Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольная
8. лампа включения габаритного света
9. Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
10. и вентиляцией
11. Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
12. стекла двери багажного отделения
13. Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
14. Контакты реле противотуманного света в задних фонарях

• Дополнительные цепи предохранителей в комплектации Urban:
• № и номинал предохранителя
• Электростеклоподьемники передних дверей Электропривод боковых зеркал

  Ремонт рулевой рейки гранта с эур

1. Электровентилятор климатической установки, компрессор кондиционера
2. Обогреватели боковых зеркал
3. Плафон освещения салона центральный
4. Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Источник: https://litezona.ru/predohranitel-benzonasosa-shevi-niva-gde/

Где находится предохранитель бензонасоса Нива Шевроле

Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива – более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке.

Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.

Роль предохранителя в электрических цепях

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе.

Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие.

Предупредить такие «всплески»  невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

 Пошаговая замена радиатора охлаждения Шевроле Нива

Строение предохранителя и его принцип работы

На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения.

Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали.

Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.

Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.

Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».

• Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.
• В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.
•  Какие основные неисправности есть на Шевроле Нива и их решение

Обнаружение и замена

Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.

Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.

Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он сломан.

Как происходит замена данного элемента:

1. Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
2. Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
3. Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
4. Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
5. Путем включения зажигания проверьте работоспособность топливного насоса.

1. Потом просто установите крышку корпуса на место.
2. Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.

Источник: https://ladaautos.ru/niva/gde-naxoditsya-predoxranitel-benzonasosa-niva-shevrole.html

Где находится предохранитель бензонасоса Нива Шевроле: фото, схема

Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива – более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке.

Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.

Роль предохранителя в электрических цепях

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе. Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие. Предупредить такие «всплески»  невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Читайте также: Пошаговая замена радиатора охлаждения Шевроле Нива

Строение предохранителя и его принцип работы

На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения. Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали. Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.

Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.

Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».

Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.

В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.

Читайте также: Какие основные неисправности есть на Шевроле Нива и их решение

Обнаружение и замена

Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.

Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.

Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он сломан.

Как происходит замена данного элемента:

1. Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
2. Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
3. Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
4. Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
5. Путем включения зажигания проверьте работоспособность топливного насоса.

Потом просто установите крышку корпуса на место.

Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.

Где находится реле бензонасоса Нива Шевроле: схема, описание, фото

Одним из распространенных случаев, наиболее не любимых автовладельцами, является ситуация, когда в самый неподходящий момент машина не заводится. Причиной может быть поломка бензонасоса, вместе с тем для того, чтобы попытаться в полной мере осуществить комплекс мер по диагностике, оперативно найти и устранить неисправность, автовладельцу желательно знать о том, где находится реле бензонасоса Нива Шевроле.

Реле бензонасоса является очень важной деталью, некоторые специалисты ее называют одной из ключевых в топливной системе автомобиля. В этом утверждении есть большая доля правды, ведь этот элемент, по сути своей, и является своего рода ключом, коммутационным устройством, без срабатывания которого ваш двигатель попросту не запустится.

Как и любое реле, оно работает по принципу замыкания-размыкания электрической цепи под воздействием электромагнитного поля, и включается при подаче напряжение на контактах. Кроме того, оно служит для усиления импульса, подаваемого в систему топливоподачи.

Найти реле бензонасоса Нива Шевроле не так уж и сложно. Оно находится в блоке реле, расположенном под бардачком с правой стороны. Открыв крышку, там можно увидеть четыре коммутационных устройства. Одно из них, третье по счету слева, и есть реле бензонасоса, которое расположено возле предохранителя на 15 ампер, отвечающий за безопасность всей электрической цепи системы. Такое расположение было выполнено для удобства пользователей, чтобы они могли иметь беспрепятственный доступ к устройству.

Конструкция реле бензонасоса принципиально ничем не отличается от многих подобных устройств. Оно состоит из катушки с медной проволокой, контактов, возвратной пружины и якоря. Питается реле от напряжения в 12 вольт, и переключение происходит после того, как ключ поворачивается в замке зажигания. Импульс приводит в действие контакты, они замыкаются, и питание подается на бензонасос. Именно в этот момент мы обычно и начинаем слышать характерное жужжание, свидетельствующее о том, что система подачи топлива заработала, и работает она нормально, а значит, с этим проблем точно не будет.

Если существует подозрение на неисправность реле, следует провести оперативную диагностику. Существует два основных способа:

• замена «подозреваемого» реле бензонасоса на исправное;
• проверка при помощи кусочка провода.

В первом случае, при условии целостности предохранителя, при запуске автомобиля после поворота ключа в замке зажигания диагностику можно считать законченной, ибо это означает, что все остальные устройства работают нормально.

Читайте также: Как делается замена сцепления Нива Шевроле своими руками

Если исправное «сменное» реле отсутствует, подойдет кусок проводника. Его оголенными концами необходимо замкнуть контакты под номерами «30» и «87» (их нетрудно найти). После того как контакты замкнуты, нужно повернуть ключ в замке зажигания. Если двигатель запустился, значит, реле требует замены, ибо эксплуатация автомобиля с перемычкой, установленной напрямую, мимо реле, категорически запрещается.

Важно помнить, если при обоих вариантах проверки работоспособности реле, двигатель так и не запустился, следует искать причину неисправности далее по цепи. Возможно, забился шланг, или неисправен сам бензонасос, но дело здесь, как можно понять, уже не в реле.

Подводя итоги, стоит отметить, что выход из строя реле бензонасоса является не такой уж и частой причиной того, что двигатель не заводится, ибо устройство это конструктивно несложное и довольно надежное в эксплуатации. Вместе с тем, с учетом особенностей диагностики, о которых речь шла выше, опытные автолюбители рекомендуют постоянно иметь при себе запасное реле, чтобы в самый неподходящий момент не пришлось идти пешком в ближайший магазин запчастей или на станцию техобслуживания.

Предохранитель бензонасоса нива шевроле: где находится, неисправности, описание для

Эксплуатируя автомобиль можно столкнутся с тем что один из приборов перестает работать. В этом случае первым делом проверяется блок предохранителей Шевроле Нива не является исключением. Данный блок имеет 20 защитных элементов, которые рассчитаны на определённый ток, и в случае если происходит подача тока большего значения он перегорает. Ка правило это значение колеблется от семи с половиной до 50 ампер.

Каждый номинал имеет свой цвет, это специально сделано чтобы можно было быстро понять какой номинал имеет вышедший из строя прибор.

Содержание

• 1 Расположение
• 2 Замена
• 3 Итог

Расположение

Все предохранители находятся в специальном блоке, который располагается под приборной панелью со стороны водителя.

Для того чтобы получить к ним доступ нужно снять крышку которая крепится на двух винтах, сняв которую можно увидеть 8 электромагнитных реле и  20 защитных элементов.

Основная задача реле это разгрузить контакт выключателя у прибора, так как они потребляют ток на который выключатели не рассчитаны.

Прежде чем установить новый элемент, необходимо понять причину по которой он вышел из строя и ее устранить, иначе они так и будут постоянно перегорать.Сделать это можно при помощи специального тестера, а также схемы электрооборудования. Если у вас необходимого прибора нет или вы не разбираетесь в схеме, тогда лучше обратится к специалисту.

Давайте рассмотрим более подробно за что отвечает каждый прибор:

Монтажный блок Нива Шевроле имеет так же реле которые отвечают за:

• К1 как правило его не используют и в место него стоит специальная перемычка
• К2 отвечает за включение дворников
• К3 благодаря ему происходит включение аварийки и поворотников
• K4 отвечает за включение ближнего света
• К5 обеспечивает питанием дольный свет
• К6 реле подогрева заднего стекла, системы вентиляции и отопления, омывателя
• K7 обогрев заднего стекла
• К8 является резервным

Так же есть отдельный блок который контролирует работу двигателя и имеет следующую схему:

У каждого водителя в автомобиле должна находится распечатанная схема предохранителей Шевроле Нива, это даст возможность сократить время поиска нужного прибора.

Замена

Прежде чем производить замену необходимо выявить причину по которой произошло перегорания. Не рекомендуется на его место устанавливать какие либо перемычки, так как это может привести к повреждению электронных приборов или к короткому замыканию которое может спровоцировать пожар.

И так чтобы поменять перегоревший элемент нужно проделать следующие действия:

1. Выкручиваем винты которы е крепят крышку блока
2. Снимаем крышку
3. В нем имеются специальные щипцы, которыми вынимаем нужный предохранитель
4. Производим замену на новый

В случае если необходимо демонтировать весь блок целиком то нужно выкрутить винты которые его держат и отверткой разъединить колодки.

Довольно часто из строя выходит предохранитель бензонасоса Шевроле Шива, который расположен возле большого пятидесяти амперного реле. Детальней расположение можно увидеть на картинке снизу.

Итог

Подводя итог можно сделать вывод что прежде чем производить замену, нужно первым делом понять по какой причины он перегорел. Для этого достаточно прозвонить всю цепь, а также если не работает бензонасос  поверить в каком он состоянии, и только после этого менять на аналогичный

Блок предохранителей на Ниве Шеровле Ссылка на основную публикацию

Источник: https://djeeprus.ru/shevrole-niva/elektrooborudovanie/blok-predohranitelej-na-nive-sherovle

Назначение и номинал предохранителей, реле, предохранительных линий и их замена

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки.

Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами.

В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

Рис. 44. Плавкие предохранители
(назначение указано в таблице 3)

• В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.
• Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.
• Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.
• Дополнительные блоки предохранителей и реле

На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

   Рис. 45. Дополнительные предохранители (ЭСУД) (назначение указано в таблице 4)

Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

Блок реле под панелью приборов, на педалью «газа»: 1 — реле заднего противотуманного света; 2 -реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 5.

Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 6.

В комплектации LADA
4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7.
Перечень основных предохранителей такой же как у обычной коплектации LADA 4×4 (таблица 1).

Цепи, защищаемые плавкими предохранителями

Таблица 3 (для рис. 44)

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

Таблица 4 (для рис. 45)

Таблица 5

Таблица 6

Таблица 7
(дополнительные цепи предохранителей в комплектации Urban)

* Для автомобилей LADA 4×4 Urban.
** Для автомобилей LADA 4×4 с кондиционером.

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Видео

Источник: http://lada-niva.ru/niva/predohraniteli.html

Предохранители 21213/214

Таблица и рисунок взяты из мануала по 21213.

По изданию «Своими силами» задние фонари (противотуманный свет)
подключены к 13-му предохранителю. 13-й
предохранитель имеет номинал 16 ампер, а 10-й —
8 ампер.

Следующие
таблица и рисунок для 21214 взяты из книги
«Своими силами».

Текст сканировали Alex-Niva
и Жустрик, обработал ALER.

10.02.04.

Дополнение от ALK214
(оригинал):

А у меня предохранители СУД расположены так:
1 — вентиляторы 30А
2 — гл. реле и пр. 15А
3 — контроллер 15А

4 — бензонасос 15АПроверял непосредственно на машине по цветам проводов.

И из письма: у меня машина 2000 года (июль). Кстати у alutv машина 2001 года, значит, по
крайней мере до конца 2001 года вентиляторы были на одном предохранителе
и реле.

Дополнение от andyreal (оригинал):

По предохранителям:
1 — электровентилятор №1 30А
2 — электровентилятор №2 30А
3 — контроллер 20А
4 — бензонасос 15А

Смотрел ещё на нескольких машинах 2003г. выпуска. 3 и 4 предохранители бывают разные (20 или 15А), а 1 и 2 у всех по 30А и отвечают отдельно за каждый вентилятор.

От Ведущего FAQ.

По данным конференции разделение
подключения электровентиляторов 21214 на две
цепи (два реле и два предохранителя)
произошло ко второй половине 2001-го года.
Например, такое разделение уже сделано в
машине, выпущенной 08.2001 (информацию
дал Avenir99).

ALER.

Дополнение от katzyn.

По предохранителям ЭСУД
на машинах с контроллером 7.9.7+ слева направо:
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Реле зажигания 15A

4. Электробензонасос 15A

Также под обшивкой есть примотанный изолентой к жгуту предохранитель контроллера 7,5A. Вероятно, на машинах с контроллером 7.9.7 назначение предохранителей аналогично.

На машинах с контроллерами 17.9.7/M74 (данные из
Информационного письма АвтоВАЗа):
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки 15A

4. ДМРВ, ДФ, подогрев обоих ДК, КПА, ДС 15A

Также есть отдельный предохранитель электробензонасоса 15A, расположение которого не указано.
Напряжение на предохранители 3 и 4 подаётся через реле зажигания.

 Дополнение от yonnex001

В инструкции сказано, что в блоке предохранителей ЭСУД возле левой ноги водителя 5 предохранителей:

Но на самом деле их там 4:

Исчез предохранитель ЭСУД. Но он не совсем исчез, а переместился на новое место. С ним же соседствует и предохранитель АБС (если машина с АБС):

На фото ниже видно? где они теперь находятся: под торпедой, справа от рулевой колонки, над педалью газа. Предохранитель ЭСУД находится за предохранителем АБС, и на фото его не видно. Для ЭСУД используется предохранитель размера medium на 7,5 А (коричневый), для АБС — maxi на 40А (оранжевый):

29.04.13.

Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)
— на сайте лада.онлайн ссылку нашел Fast turtle.

Источник: https://www.niva-faq.msk.ru/tehnika/elektro/predohr/pr213.htm

Предохранители в Шевроле Нива

Где расположены предохранители в Шевроле Нива?
Предохранители и реле (2) находятся в блоке, крепятся на специальных кронштейнах под панелью приборов слева от рулевой колонки и закрепляются снизу крышкой.

Чтобы получить доступ в блок предохранителей Шевроле Нива, необходимо снять его крышку, отвернув саморезы.

Замена неисправных предохранителей в Шевроле Нива

Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей, представленной ниже. Сила тока, на которую рассчитан предохранитель указывается на его лицевой стороне, а номер предохранителя наносится на корпусе монтажного блока.

Внимание! Новый предохранитель ОБЯЗАТЕЛЬНО должен иметь ту же самую маркировку, что и вышедший из строя.

Схема размещения реле в Шевроле Нива (может отличаться от приведенной на рисунке).

Источник: https://chevroletniva.com/articles-chevrolet-niva/predohraniteli-shema-i-zamena-predohraniteley.html
