Принцип работы и устройство карбюратора: Общее устройство карбюратора, схема и принцип работы карбюратора автомобиля

Содержание

Устройство карбюратора

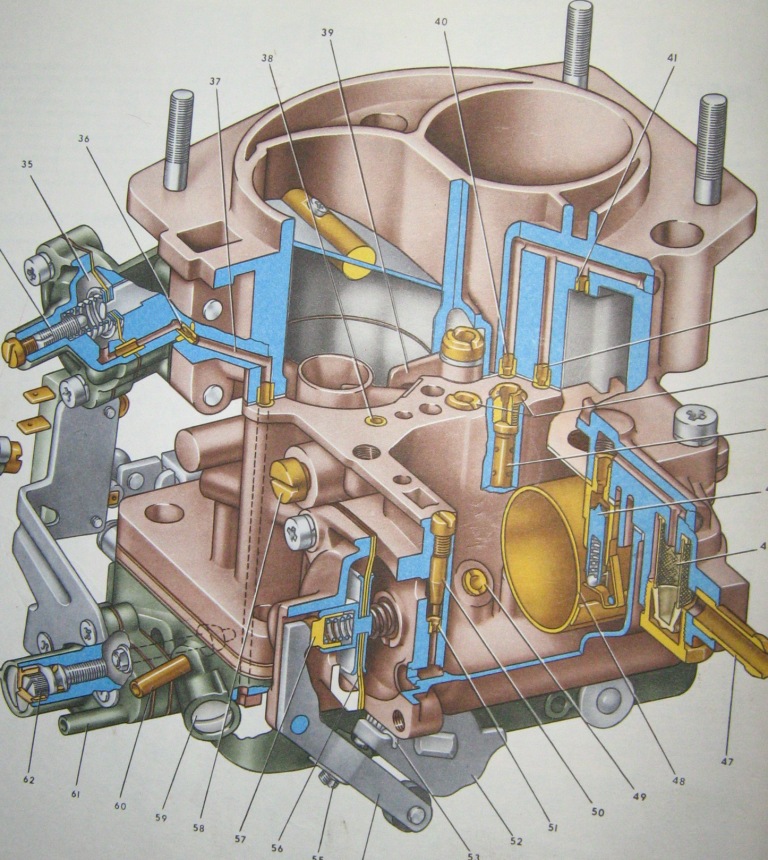

Карбюратор устроен из двух основных частей: корпуса и крышки, которые соединяются между собой. Корпус карбюратора включает поплавковую и смесительную камеры. В поплавковой камере установлен главный топливный жиклер, клапан всасывания ускорительного насоса, топливный поплавок установленный на оси. Чтобы получить доступ к главному топливному жиклеру необходимо отвернуть резьбовую заглушку в корпусе поплавковой камеры. В стенке смесительной камеры устанавливается воздушный жиклер холостого хода и распылитель ускорительного насоса. Главная дозирующая система карбюратора состоит из эмульсионных трубок, главного топливного жиклера.

На кор­пусе карбюратора со стороны рычагов размешены клапан отключения топливо подачи через систему холостого хода, винт регулировки состава горючей смеси на холостом ходу, а также регулировочный винт дополнительной системы холостого хода, он же регулировочный винт дополнительного воздуха и штуцер для присоединения вакуумного регулятора опережения зажигания.

Карбюраторы с автоматическим пусковым устройством на задней части имеют штуцер отбора разрежения для вакуумного диафрагменного механизма пускового устройства.

Со стороны ускорительного насоса карбюратора размещены жиклер холостого хода, у карбюраторов с дополнительной системой холостого хода - дополнительный топливный жиклер, а также на конце оси дроссельной заслонки — рычаг управления подачей горючей смеси, который служит приводом ускорительного насоса и упором полного открытия дроссельной заслонки. С этой стороны у карбюраторов с автоматическим пусковым устройством на оси дроссельной заслонки установлены упорный рычаг и рычаг для принудительного открытия воздушной заслонки при полном открытии дроссельной заслонки (устройство wide-open-kick)" и на отогнутом плече упорного рычага — возвратная пружина. В верхней части упорною рычага расположены два регулировочных винта. Верхний винт предназначен для ре­гулировки повышенной частоты вращения при "холодном" пуске и прогре­ве, а нижний — для установки положения дроссельной заслонки.

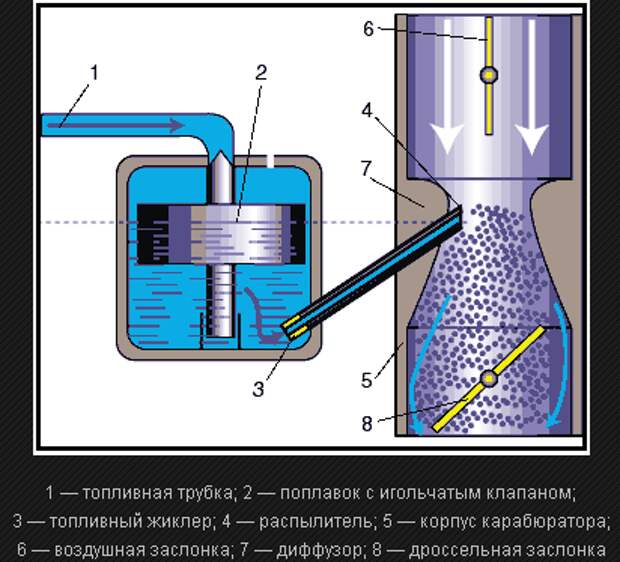

Устройство простейшего карбюратора, подробнее...

В крышке карбюратора находятся игольчатый запорный поплавковый клапан, присоединительный штуцер для подачи топлива, а в зоне входной воздушной горловины — вентиляционная трубка поплавковой камеры, оба распылителя обогатительных систем полной мощности и воздушная заслонка с соответствующей осью. На крышке карбюратора размещен кор­пус пускового устройства с соответствующими рычагами и пружинами. У карбюраторов, имеющих пусковое устройство с ручным управлением, на одном конце оси воздушной заслонки имеются эксцентрик, пружина кру­чения и кулачковый рычаг. Отогнутое плечо эксцентрика служит рычагом и предназначено для крепления троса Боудена.

Вспомогательные устройства карбюратора...

Устройство, принцип работы и основные разновидности карбюратора

На сегодняшний день большое количество автомобилей функционирует благодаря смеси бензина и воздуха. Подобные моторы общепринято называть ДВС, и именно в строении бензинового мотора есть такое спецоборудование, как карбюратор. В данной статье мы рассмотрим основные принципы работы и подробно проанализируем его конструкцию.

Что такое карбюратор, назначение

Карбюратор – это один из сложнейших частей топливной концепции любого бензинового аппарата. Его предназначение заключается в изготовлении топливно-воздушной смеси (ТВС) способом насыщения бензина кислородом в необходимых количествах с последующей подачей уже готовой массы в цилиндры. Перемешивание всех компонентов осуществляется в нужной консистенции, соответствующей режимам работы двигателя.

Процедура подачи горючего совершается исключительно благодаря карбюратору, в котором есть такой механизм, как диффузор. Он рассчитан для сужения воздушного горла механизма. Иными словами, в период прохождения атмосферы через данное сужение, наступает спад давления. Затем в ход идет небольшой проем, для подачи топлива. Под большим давлением горючее выжимается из камеры в горловину карбюратора, откуда смесь направляется в выходной канал и затем поступает в цилиндры мотора.

Виды карбюраторов

Процесс улучшения карбюратора повлек за собой создание огромного количества видов этого устройства различными изготовителями.

По времени открытия заслонок смесительных камер карбюратор делится:

  • с поочередным открытием клапанных заслонок второстепенных камер;
  • с синхронным открытием клапанных заслонок.

На сегодняшний день виды карбюраторов можно поделить на три основные группы:

  1. Поплавковый – это самый оптимальный и распространенный вид карбюраторов. На фоне других он выделяется особой надежностью, незамысловатой настройкой. Состоит он из поплавковой и смесительной камер.
  2. Мембранно-игольчатый – вмещает несколько, разделенных перегородками, камер. В последних находится поршень с иглой, которая заслоняет и открывает топливный канал, влияя этим на клапан. Основным преимуществом подобного вида считается простота.
  3. Барботажный – такого рода карбюратор предполагает собой обогреваемый внешне стальной цилиндр. Коксовое топливо поступает в сосуд, под названием барботер (находящийся в нижней части агрегата) и протекает через слой разогретого материала. Вследствие соприкосновения коксового газа с сырьем происходит самоиспарение углеводородов, после чего газ насыщается их парами. Часть сырья, которое не подверглось испарению, время от времени устраняют из механизма.

По количеству смесительных камер делятся на: однокамерные, двухкамерные и четырехкамерные.

Внутреннее устройство

Несмотря на то что инжектор считается более подходящим и совершенным, на дорогах все еще остается огромное число машин, мотор которых снабжен карбюратором.

Как говорилось ранее, практически в каждой машине стоит карбюратор поплавкового типа. Простой агрегат состоит из двух главных камер: смесительной и поплавковой. Роль поплавковой заключается в дозировке и сохранности горючего; поддерживается неизменная подача топлива при различных условиях эксплуатации двигателя.

Внутри узла есть углубление со встроенным поплавком, связанным с клапаном игольчатого вида, который расположен в канале бензонасоса. В момент расхода поплавок опускается, в следствие канал открывается, и топливо закачивается в углубление.

Вторая камера гарантирует перемешивание горючего. Для такого действия существует диффузор – специально суженый участок; он помогает придать ускорение проходящему потоку воздуха.

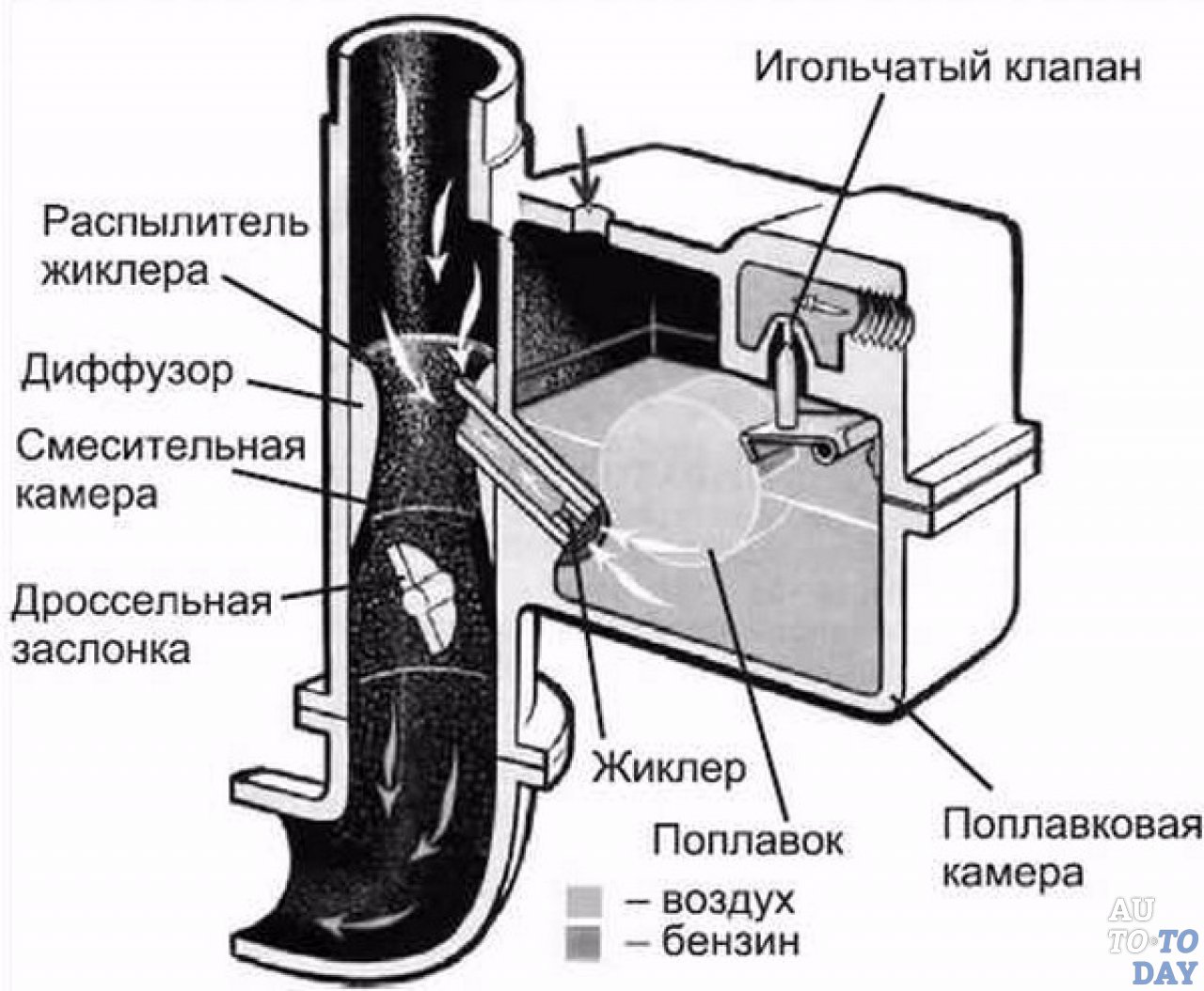

Чтобы иметь полное представление о том, как выглядит внутреннее устройство агрегата, рекомендуем просмотреть видеоролик:

Принцип работы

Простой карбюратор не способен обеспечить мотор подходящей, согласно составу, смесью на всех этапах работы. Автолюбитель кроме количества ТВС, обязан распоряжаться ее качеством благодаря рукояти «подсоса», связанной с атмосферной заслонкой.

При вытягивании ручки, створка закрывается и в смесительную камеру воздух поступает в меньшем количестве, а разрежение заполняется топливом наиболее усилено. Этот факт немаловажен, особенно при запуске двигателя в холоде, когда необходима богатая смесь, которая может загореться при отрицательных температурах.

Создание сбалансированной топливной смеси в камере механизма совершается не полностью. Часть горючего не может улетучиться и смешаться с атмосферой. Капли горючего, которые не успели испариться, перемещаются и оседают на стенах камеры и выпускных патрубков.

Горючее, которое оседает на стенах, формирует некую пленку, которая перемещается с небольшой скоростью. Для того чтобы улетучить пленку бензина, впускные патрубки при функционировании мотора подвергается подогреву. Большее распространение имеет жидкостный подогрев либо нагрев газами. Можно смело заявить, что генерация горючей смеси завершается в конце впускного трубопровода мотора.

Плюсы минусы карбюратора

Основным плюсом принято считать доступную цену ремонта. Следующий положительный момент заключается в том, что карбюратор не боится загрязнений и попадания воды.

Однако не все так гладко, ведь данный механизм нужно достаточно часто очищать и подстраивать. В холодное время года в корпусе аппарата может скапливаться и замерзать конденсат. В жару механизм может легко перегреться, что приведет к интенсивному испарению топлива и падению мощности ДВС. Заключительным доводом против карбюратора считается высокая токсичность выхлопа, что и повергло к отказу его применения в нынешних автомобилях.

Возможные проблемы карбюратора

Сейчас мы перечислим возможные проблемы при работе с карбюратором, чтобы вы могли обойти их стороной:

  • В случае если мотор не запускается либо глохнет после пуска, это явный признак отсутствия топлива в поплавковой камере или нарушение состава горючей смеси;
  • Если мотор на холостом ходу функционирует нестабильно или постоянно глохнет, то возможны:
  1. загрязнение каналов либо жиклеров холостого хода;
  2. проблемы в работе электромагнитного клапана;
  3. поломки в функционировании элементов ЭПХХ и БУ;
  4. сбой и деформация резинного уплотнительного кольца.
  • В связи с концепцией первой камеры, при отсутствии должных оборотов не исключается возможность полной остановки пуска машины. Чтобы устранить эту неполадку нужно как следует промыть или продуть каналы, а также заменить поврежденные детали.

Принцип функционирования карбюратора – это самое первое, что вы должны понимать. Карбюратор – это одна из самых важных механизмов каждого мотора, без которого ни один автомобиль не будет работать как механические часы. И, если вы научитесь самостоятельного его чистить и подстраивать, то вам не придется долго искать хорошего мастера для воплощения индивидуальных желаемых настроек мощности и расхода своего ТС.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Как работает карбюратор бензопилы подробное описание – Мои инструменты

Многие знают, как работает карбюратор двухтактного двигателя на таких инструментах, как бензопилы, мотокосы и бензогенераторы. Однако эти познания только обобщенные, и когда возникает необходимость ремонта или регулирования карбюратора, сразу же появляется куча вопросов, ответы на которые можно найти самому, если понять досконально, на чем же основан принцип работы карбюратора бензопилы. Именно в этом и предстоит разобраться, как работает карбюратор бензопилы разных марок.


Почему карбюратор бензопилы называют мембранным

Перед тем, как приступать к рассмотрению принципа работы карбюратора бензопилы, нужно разобраться, почему же их называют мембранными. Мембранник (мембранный карбюратор) — это усовершенствованная модель, которая способна работать в любом положении. Это очень важно, так как бензопила, как и бензокосы, эксплуатируются не в одном положении. Поэтому мембранные карбюраторы способны работать в любом положении, что является их главным отличием от устройств устаревшей конструкции или старого образца.


Если в карбюраторе нового образца применяется мембрана, то в моделях старого образца, которые применяются на такой бензопиле, как Дружба, имеется поплавковая камера. Именно в поплавковой камере происходит скапливание бензина соответствующего объема. Когда поплавок опускается вниз при израсходовании бензина (камера опустошается), то вместе с поплавком происходит перемещение иглы, которая открывает отверстие подачи топлива в поплавковую камеру.

При этом нормальная работа карбюратора старого образца обеспечивается при одном простом условии — он должен находиться в соответствующем положении. При перемещении устройства в сторону на 90 градусов и более, произойдет перемещение поплавка, и поэтому игла будет перекрывать отверстия для подачи топлива. Именно поэтому бензопилы старого образца предназначены только для эксплуатации в одном положении. Сам агрегат находится в одном положении, а в зависимости от вида выполняемых работ (спиливание дерева или распил бревна) происходит регулировка положения шины.


Зная, как работает бензопила Дружба, можно приступить к рассмотрению принципа работы карбюратора современных агрегатов, в которых отсутствует механизм перемещения шины (изменения угла ее положения).

Из чего состоит карбюратор бензопилы

Рассматриваемые агрегаты современных бензопил отличаются по конструкции от устройств старого образца. Причем это отличие заключается не только в конструкции, но и в принципе действия. Но обо всем по порядку. Для начала узнаем основные узлы механизма, а затем разберемся с принципом функционирования бензопильного карбюратора.

Конструктивно карбюратор бензопилы можно разделить на три части:

  1. Камера подсоса топлива из бензобака. Эта камера сопряжена не только с бензобаком посредством топливопровода, но еще и с конструкцией кривошипно-шатунного механизма. Эта часть состоит из двух штуцеров, мембраны для закачивания топлива, двух клапанов, фильтра и транспортировочного канала
  2. Камера скапливания топливной смеси и поступление ее к каналам холостого хода, средних оборотов и максимальных оборотов. Эта камера состоит из иглы или игольчатого клапана, мембраны для открытия иглы, камеры скопления топлива, регулировочных винтов, заслонки максимальных оборотов, а также каналов ХХ и средних оборотов, которые всегда открыты
  3. Рабочая зона — это основная область, в которой происходит смешивание воздуха с топливом и поступление этой смеси в камеру сгорания. К основным рабочим элементам рабочей зоны относятся заслонки (воздушная и дроссельная), а также диффузор, в котором и происходит смешивание топлива и воздуха

Как же работает карбюратор на бензопиле — разбираемся с подачей топлива в устройство

Итак, рассматриваемое устройство на современной бензопиле имеет простой принцип работы, который основывается на разрежении. Наверное, при ремонте бензопилы не раз каждый пильщик задавал себе вопрос, почему на агрегате отсутствует топливный насос. На таком небольшом агрегате попросту негде устанавливать насос, и его функцию подачи топлива выполняет сам карбюратор. Чтобы разобраться, как работает карбюратор бензопилы, рассмотрим для начала особенности подачи топлива в механизм.

Это интересно! Возвращаемся к нашей бензопиле Дружбе, в которой бензобак расположен выше мотора. Такая конструкция сделана неспроста. Ведь в конструкции старых бензопил также отсутствует бензонасос, только его роль выполняет расположение бензобака над карбюратором и двигателем в целом. Топливо поступает в карбюратор самотеком через топливопровод, а исключается его переизбыток за счет принципа работы поплавковой камеры, о чем было сказано выше.

Как же происходит подача топлива в современных бензопилах с мембранными карбюраторами? В современных бензопилах подача топлива в карбюратор происходит через специальную мембрану, которая на схеме ниже обозначена под цифрой 4.


На схеме эта мембрана обозначена в виде пунктирного овала. Ее перемещение происходит за счет разрежения давления. Возникает вполне уместный вопрос о том, откуда же возникает это разрежение. Рассмотрим в деталях, для чего будем опираться на схему ниже.


Штуцер под номером 1 соединен с бензобаком, который расположен ниже уровня расположения карбюратора. Топливо по закону физики не сможет поступать в карбюратор по такой схеме. Именно для этого в конструкции рассматриваемого устройства имеется штуцер 2 (он также может быть представлен в виде отверстия, что зависит от модели инструмента, однако принцип работы карбюратора бензопилы идентичен). Через штуцер 2 происходит поступление в карбюратор давления, забор которого происходит через канал из камеры КШМ (кривошипно-шатунного механизма). На схеме показано черной линией.

Из камеры КШМ в камеру карбюратора через штуцер 2 происходит попеременная подача воздуха под давлением, цикличность которого зависит от скорости вращения коленчатого вала инструмента. Именно поэтому перед стартом бензопилы нужно изначально без зажигания сделать несколько движений стартером (который приводит в движение коленвал), чтобы закачать бензин в камеру сгорания, а уже после этого осуществлять запуск.

При создании разрежения давления мембраной 4, происходит попеременное открытие и закрытие клапана 3. Топливо поступает по камере карбюратора, и направляется к впускному клапану под номером 5. Клапан 5 открывается в зависимости от создаваемого давления, но уже не мембраной, а самим топливом. Далее топливо поступает через фильтрующий элемент под номером 6, и перемещается уже в очищенном виде до иглы. Дальнейшая схема работы карбюратора бензопилы описана в следующем разделе.

Принцип функционирования карбюратора на двухтактном двигателе бензопилы

Продолжаем разбираться пошагово с принципом работы карбюратора двухтактных двигателей бензопил. Такие знания будут полезны не только для новичков, но и для тех, кто желает самостоятельно отремонтировать, отрегулировать или настроить карбюратор. Знать принцип работы нужно и для того, чтобы понимать, почему возникают те или иные дефекты в работе инструмента.

Итак, топливо проходит через фильтрующий элемент, и достигает иглы, которая на схеме ниже обозначена под номером 11.


Теперь предстоит разобраться с принципом работы второй мембраны карбюратора, которая показана на схеме под номером 13. Под мембраной находится защитная пластина с отверстием, через которое поступает воздух. На схеме ниже показано движение воздуха.


Под номером 14 на схеме показано топливо в камере карбюратора. Однако оно в эту камеру не попадет, пока не откроется игла 11 (не сместится вниз). Для перемещения иглы и применяется мембрана 13, которая соединена с иглой через коромысло. Пружинный механизм возле коромысла предназначен для возвращения мембраны 13 в исходное положение.

Стоит отметить, что мембрана выполнена из гибкого материала, поэтому под воздействием штока от коромысла она прогибается. Чтобы открыть иглу, мембрана должна сместиться вверх, воздействуя тем самым на шток, и через коромысло произойдет перемещение иглы в нижнее положение, что повлечет за собой поступление топлива в камеру.

Чтобы понять, по какой причине происходит прогибание или перемещение мембраны 13, за счет которой происходит открытие иглы для поступления топлива в камеру, понадобится еще выяснить особенности поступления воздуха в механизм.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.


Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.


Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Принцип работы карбюратора бензопилы — назначение регуляторов

Возвращаясь к нашей схеме, стоит упомянуть о том, для чего же нужны регулировочные винты.


На схеме показано, что винт с правой стороны 10 предназначен для выставления холостого хода и средних оборотов. Винтом 17 с левой стороны осуществляется настройка подачи топлива на высоких оборотах. Подробности регулирования карбюратора описаны в другом материале данного сайта.

Руководствуясь инструкцией по регулировке карбюратора бензопилы, не составит большого труда произвести соответствующие манипуляции правильно. Если хотите настроить бензопилу максимально точно, то понадобится воспользоваться специальный тахометр. Купить тахометр для бензопилы можно в магазине инструментов или через интернет, тем более что его цена не такая высокая, как стоит ремонт карбюратора бензопилы.

Подробное пошаговое описание как работает карбюратор бензопилы, подробно описано в видео материале.

Публикации по теме

Принцип работы и регулировка карбюратора на скутере

Многие рано или поздно сталкиваются по каким либо причинам с необходимостью регулировки карбюратора. Но не все знают как регулировка карбюратора на скутере правильно проводится. Данная статья может пригодится Вам в такой ситуации…
Карбюратор мотоцикла / скутера на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой. Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок.

Рекомендуем: Регулировка высоты иглы в карбюраторе

1.

Принцип работы карбюратора на четырехтактном скутере.

Отверстие карбюратора, через которое топливовоздушная смесь подается во впускной коллектор и далее поступает в камеру сгорания. При работающем двигателе во впускном коллекторе снижается давление, относительно атмосферного, что также приводит к снижению давления и в карбюраторе. Естественно, так как атмосферное давление выше, то со стороны карбюратора, показанной синей стрелкой, воздух начнет поступать в него и, соответственно, через впускной коллектор и перепускные каналы в камеру сгорания. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры и смешиваться с ним, тем самым создавая топливовоздушную горючую смесь.

На вышеуказанном рисунке видно, что воздух в карбюратор поступает по постепенно сужающемуся каналу. Это подобно руслу реки. Вы наверное замечали, что в том месте, где река сужается – течение увеличивается. Тоже происходит и в карбюраторе: движение воздуха убыстряется, что приводит к еще большему его разряжению. Камера, где находится топливо, соединена с атмосферой, поэтому давление в ней выше, и топливо по трубочке поднимается вверх и смешивается с воздухом. Получается топливовоздушная горючая смесь. Чем ниже давление в карбюраторе – тем больше топлива поступает и смешивается с воздухом.

Рекомендуем: Как почистить карбюраторы

1.1. Как же регулировать подачу топлива с воздухом?

Наверное все вы замечали, что на руле мотороллера справа есть ручка газа? :о) Вот она то и управляет карбюратором. Рассмотрим рисунок ниже:

Работа и регулировка карбюратора на скутере

Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. При отпущенном газе игла практически полностью перекрывает канал подачи топлива из поплавковой камеры (почему поплавковой, мы расскажем ниже) а воздушная заслонка – перекрывает воздух.
Как же игла перекрывает канал топлива? Да очень просто! Посмотрев рисунок 3 Вы все должны понять сразу. Чем больше Вы добавляете газ, тем выше поднимается игла золотника и тем больше открывается канал подачи топлива. Вместе с иглой поднимается и воздушная заслонка. Количество горючей смеси пропорционально увеличивается и подается в камеру сгорания, где и воспламеняется искрой свечи.

1 – верхняя крышка карбюратора со встроенным пусковым устройством и крепежом; 2 – крышка привода дроссельной заслонки; 3 – винт качества холостого хода; 4 – прокладка топливной камеры; 5 – игольчатый клапан; 6 – крышка поплавковой камеры; 7 – сливной винт; 8 – главный топливный жиклер; 9 – жиклер холостого хода; 10 – винт оборотов холостого хода; 11 – кольцо, уплотняющее стык карбюратора и лепесткового клапана; 12 – корпус карбюратора; 13 – обогреватель; 14 – дозирующая игла; 15 – золотник; 16 – заглушка; 17 – механизм привода дроссельной заслонки; 18 – поплавок с осью.

1.2. Как же работает холостой ход? Зачем он нужен?

Нужен он для стабильного поддержания небольших оборотов двигателя во время, когда мотороллер не едет, что бы двигатель не заглох, а также для экономии топлива. Горючая смесь в этом режиме довольно бедная и поступает через отдельный канал. Принцип работы показан на рисунке 4.
Когда ручка газа отпущена, игла золотника перекрывает основной канал подачи топлива, лишь воздушная заслонка 3 остается чуть открытой, подавая немножко дополнительного воздуха для холостых оборотов (далее по тексту сократим холостые обороты – ХХ). Отверстие, через которое подается топливная смесь для ХХ, расположено за воздушной заслонкой и топливовоздушная смесь через него начинает поступать в цилиндр только когда разрежение в карбюраторе сильно увеличивается, т.е. когда воздушная заслонка сильно перекрывает воздух.

Горючая смесь на ХХ готовиться таким образом: топливо из поплавковой камеры подается по каналу и смешивается с воздухом входящим через отдельный воздушный канал показанный синей стрелкой. Качество смеси регулируется винтом качества смеси ХХ 2, т.е. чем больше вы закручиваете винт, тем больше перекрываете воздушный канал, тогда смесь становится богаче (в ней больше топлива), чем больше вы откручиваете винт – тем больше поступает воздуха и смесь становится беднее (в ней больше воздуха). Таким образом, завинчивая вывинчивая винт регулировки качества ХХ, Вы добиваетесь оптимальной пропорции.
Больших или меньших оборотов двигателя добиваються небольшим поднятием или опусканием основной воздушной заслонки 3. Для этого сбоку установлен специальный винт количества оборотов. Закручивая его Вы приподнимаете воздушную заслонку, откручивая – приопускаете.

1.3. Регулировка карбюратора на скутере с жиклерами.

Для правильной дозировки топлива и воздуха в местах где происходит их забор устанавливаются жиклеры. Что же это такое, жиклер?
Схематически в разрезе он выглядит как показано на следующем рисунке :

Отверстие в нем выбирается определенного диаметра и не позволяет потреблять топлива или воздуха больше нормы. Жиклеры установлены на входах в каналы подачи топлива на основной и холостой ход. Также, иногда, вместо регулировочного винта качества воздушной смеси ХХ на входе в воздушный канал устанавливается жиклер. Плюсы данной конструкции – не требуется регулировать качество смеси, минусы – при износе со временем, либо при других факторах Вы не можете ничего отрегулировать.

Рекомендуем: Жиклеры для карбюраторов – тюнинг главного жиклера

1.4. Роль поплавковой камеры.

Что же такое поплавковая камера? Это емкость в карбюраторе, где находится топливо. С помощью пластикового или железного поплавочка уровень бензина в камере всегда остается стабильным. Как только топливо начинает уменьшаться, поплавочек опускается и иголка, с которой он соединен, открывает отверстие подачи топлива из бензобака. Бензин начинает течь, поплавок снова поднимается и уровень стабилизируется.

Стоит упомянуть, что когда двигатель холодный, ему недостаточно топлива для нормального запуска и смесь нужна богаче. Согласитесь, крутить винты и менять жиклеры для этого не совсем удобно. Для этого создан дополнительный канал подачи топливной смеси, очень похожий на основной, только меньших размеров. Там также есть воздушная заслонка и игла, только управление заслонкой происходит в основном двумя способами:
1/ Ручное управление. На руле установлен рычажок. На холодную Вы его поворачиваете, открывается дополнительный канал и поступает дополнительная смесь. По мере прогрева поворачиваем рычаг в исходное положение.
2/ Автоматическое управление. Игла и заслонка соединены с устройством, которое принудительно нагревается. Нагрев зачастую происходит спиралью (подобной в кипятильнике), подключенной к генератору. При этом материал, который нагревает спираль, расширяется и толкает шток к которому и присоединена воздушная заслонка с иглой. Время прогрева рассчитано оптимальным образом, и по истечение определенного времени (приблизительно от 3 до 7 минут) канал полностью закрывается.

Следует учесть, что регулировку карбюратора на скутере нужно проводить только на хорошо прогретом двигателе. На холодном двигателе будет мешать не закрывшаяся заслонка дополнительной подачи топлива, неправильная работа двигателя по причине не полного его прогрева. Начинайте регулировку сразу после того Вы покатались на скутере или же после 10-15 минут прогрева.
Также перед регулировкой проверьте, а лучше смените на новую свечу зажигания. Проверьте загрязненность воздушного фильтра, прочисте его или смените на новый. Убедитесь что выхлопная система чиста. Желательно также промыть в бензине и продуть сжатым воздухом все каналы и жиклеры в карбюраторе.

Рекомендуем: Обслуживание карбюратора мотоцикла в межсезонье

2. Регулировка карбюратора на скутере.

Игла в воздушной заслонке может перемещаться относительно ее в небольших пределах. Для этого на игле есть пазы в которые вставляется штопорное колечко. Ставим это колечко в средний паз. Болт регулировки качества смеси завинчиваем до упора и отвинчиваем обратно на 1 1/4 – 1 1/2 оборота. Заводим мотороллер.

Если холостых оборотов нет, они слишком низкие или высокие, регулировкой винта холостых оборотов увеличиваем их, если высокие, то уменьшаем.
Затем снова, регулировкой винта качества смеси, добиваемся максимальных холостых оборотов и завинчиваем его обратно на 1/4 – 1/2 оборота.
Пробуем ехать. Если при разгоне с места есть провалы, еще на 1/4 оборота закручиваем винт качества смеси. После каждой регулировки винтом качества подгоняем холостые обороты двигателя винтом холостых оборотов.
При перерасходе топлива, нужно опустить иглу золотника на одно деление и произвести регулировку заново, как описано выше. Если наоборот, скутеру все равно не хватает топлива, есть провалы, поднимаем иглу на деление вверх и все повторяем регулировку сначала.
В некоторой степени правильность регулировки карбюратора на скутере можно определить по цвету изолятора свечи. Если цвет коричневый – значит в общем качество топливо нормальное. В основном принцип работы и устройство всех карбюраторов одинаковы, поэтому не важно какой маркой мотороллера Вы обладаете.

Конечно отрегулировать очень точно и правильно карбюратор может только опытный специалист, но благодаря данной статье Вы сможете это неплохо сделать и сами.

Шопинг в Webike: Купить запчасти для японских скутеров

Карбюратор мотоцикла.

Карбюратор мотоцикла одна из важнейших деталей двигателя и главная деталь системы питания, и от него зависит нормальная работа мотора. И вместе с правильно настроенной системой зажигания, только исправный и правильно настроенный карбюратор, обеспечит нормальную работу двигателя. Правильная настройка карбюратора очень важна, так как при неправильном соотношении количества воздуха к количеству топлива, двигатель нормально работать не будет, и возможен даже прогар поршней (при сильно обеднённой смеси). В этой статье мы рассмотрим устройство, принцип работы, основные неисправности мотоциклетного карбюратора и его настройку, что позволит новичкам самостоятельно добиться нормальной работы двигателя.

Вообще как я уже говорил выше, на работу двигателя влияет не только исправная и настроенная система питания, но и система зажигания, которая на большинстве отечественных мотоциклов несовершенна. И прежде всего, чем браться за настройку карбюратора, следует настроить, или улучшить штатную систему зажигания. Как её усовершенствовать на отечественных мотоциклах, читаем вот здесь, а так же вот тут.

Не смотря на то, что система впрыска появляется на большинстве свежих серийных мотоциклов, карбюраторы всё ещё устанавливают на многие мотоциклы, предназначенные для стран, в которых не такие жёсткие требования по экологии (в основном страны третьего мира). Так же по свету передвигается огромное количество более старых моделей мотоциклов, оснащённых карбюраторами, которые более надёжны чем система впрыска, и более ремонтопригодны.

Ведь на большинстве современных моторов, если полетит какая то радио-деталь в электронной системе впрыска топлива, то можно вызывать эвакуатор или механика электронщика, а в карбюраторе в принципе и ломаться то нечему, ну если только снять и почистить (удалить) попавшую соринку.

Вакуумный карбюратор для четырёхтактного двигателя мотоцикла.
1 — полость диффузора, 2 — резиновая мембрана, 3 — пружина дроссельного золотника, 4 — дроссельный золотник, 5 — игла, 6 — поворотная дроссельная заслонка, 7 трубка распылителя, 8 — главный жиклер, 9 — поплавок, 10 — игольчатый клапан.

К тому же современные вакуумные карбюраторы (см рисунок слева) нисколько не проигрывают в мощности мотора современным инжекторам, а только лишь по экологии и расходу топлива.

В этой статье я не буду затрагивать современные вакуумные карбюраторы, их ремонт и настройку, так как об этом я уже писал, и желающие могут почитать про их ремонт вот здесь, а про настройку (синхронизацию) вот тут.

А рассмотрим устройство и работу самого простого карбюратора, ведь чтобы новичкам понять основные действия при настройке любого карбюратора, нужно знать устройство и принцип работы самого простейшего прибора. Так как принцип работы у всех одинаков, ну только лишь отличается некоторыми улучшенными со временем деталями.

Но прежде чем рассматривать устройство карбюратора, я опишу к чему нужно стремиться при его настройке, чтобы получить в итоге НОРМАЛЬНУЮ рабочую смесь бензина с воздухом, и в итоге нормальное сгорание бензина на всех режимах, ну и соответственно нормальную работу двигателя.

Горючая смесь.

Процесс распыления бензина и смешивание его в определённой пропорции с воздухом, называется карбюрацией, ну а прибор, в котором происходит процесс смешивания, называется карбюратором. А горючая смесь, приготовленная в карбюраторе, попадая в цилиндр (или цилиндры) двигателя, смешивается с остаточными отработанными газами и образует рабочую смесь. И в зависимости от соотношения количества бензина и воздуха, рабочие смеси бывают:

  • Нормальная горючая смесь состоит из 1 килограмма бензина и 15 килограммов воздуха, который теоретически нужен для полного сгорания бензина.
  • Обеднённая горючая смесь, она содержит на 1 кг бензина от 15 до 17 кг воздуха.
  • Бедная горючая смесь содержит более 17 кг воздуха на 1 килограмм бензина.
  • Обогащённая горючая смесь имеет в своём составе от 13 до 15 кг воздуха на 1 кг бензина.
  • Богатая горючая смесь содержит на 1 кг бензина менее 13 кг воздуха.

Но следует иметь в виду, что для работы мотора на разных режимах, нужно иметь различный состав горючей смеси, потому что:

При пуске холодного мотора горючая смесь которую готовит карбюратор в этот момент, должна быть богатой. Ведь к моменту воспламенения какая то часть паров бензина конденсируется на холодных стенках впускного канала, камеры сгорания и цилиндров, и состав богатой рабочей смеси оказывается наилучшим для воспламенения от искры свечи зажигания.

На холостом ходу для нормальной устойчивой работы двигателя на малых оборотах, горючая смесь должна быть обогащённой. Такая смесь нужна потому, что во первых, дроссельная заслонка карбюратора прикрыта на холостом ходу, и в цилиндры мотора поступает мало горючей смеси, ну а во вторых, то что в цилиндрах при такой работе мотора имеется большое количество остаточных отработанных газов. И образующаяся в таких условиях рабочая смесь, горит медленнее, а для ускорения сгорания её нужно обогатить.

Следует учесть ещё вот что: при эксплуатации мотоцикла (или автомобиля), в зависимости от разных дорожных условий (ну и атмосферных тоже), любой двигатель работает на разных часто меняющихся режимах и при этом с разной нагрузкой. Причём нагрузка у любого карбюраторного мотора характеризуется степенью открытия дроссельных заслонок (или заслонки), то есть чем больше открыты заслонки, тем при одной и той же частоте вращения коленвала двигателя больше нагрузка.

Причём при одном и том же положении дроссельной заслонки (или заслонок) частота вращения коленвала может как увеличиваться (движение с горы под уклон), так и уменьшаться (например преодоление крутого подъёма).

При средней нагрузке, когда от мотора не требуется полной мощности, для обеспечения его экономичной работы, горючая смесь должна быть обеднённой.

При полной нагрузке, когда мотор должен развивать максимальный крутящий момент, горючая смесь должна быть несколько обогащённой. Такая смесь обладает наибольшей скоростью сгорания и обеспечивает выработку двигателем максимальной мощности.

При резком увеличении нагрузки, например при разгоне мотоцикла (или машины), горючая смесь должна кратковременно обогащаться (на некоторых более современных карбюраторах для этой цели установлен ускорительный насос).

Устройство карбюратора.

Устройство простейших карбюраторов показано на рисунке 3 (для двухтактного мотора) и на рисунке 2 (для четырёхтактного мотора), а устройство вакуумного карбюратора показано выше, на рисунке 1. Естественно устройство всех карбюраторов невозможно описать в одной статье, да это и не нужно, так как принцип работы почти у всех приборов одинаковый.

Простейший карбюратор (см. рисунок 2) состоит из корпуса, поплавковой камеры 13 и смесительной камеры 11. В поплавковой камере располагается (обычно подвешен шарнирно на оси) поплавок 1 (или два поплавка объединённые тягой). Поплавок на более старых карбюраторах изготавливали из листовой латуни, а на более современных карбюраторах из бензостойкого пластика или вспененного полимера. Над поплавком расположен игольчатый клапан 2.

В смесительной камере располагается диффузор 7 — (см рисунок 2) с распылителем 5, дроссельная заслонка 8 и жиклер 12. На рисунке 3 диффузор указан цифрой 2, распылитель цифрой 4, дроссельная заслонка цифрой 1, а главный жиклер цифрой 6.

Жиклер (хорошо виден на рисунке 1) представляет собой пробку с наружной резьбой, внутри которого просверлено с большой точностью калиброванное отверстие, диаметр которого рассчитан на протекание определённого количества бензина зв еденицу времени.

При работе любого двигателя (см. рисунок 2), в тот момент, когда поршень движется от верхней мёртвой точки к нижней мёртвой точке и при этом впускной клапан 9 открыт (такт впуска), то в цилиндре двигателя, впускном канале 10 и в смесительной камере карбюратора создаётся разряжение. От действия разности давлений в поплавковой и смесительной камер карбюратора, из распылителя 5 начинает поступать бензин.

В этот момент через смесительную камеру карбюратора проходит поток воздуха, скорость которого с суженной части диффузора (у отверстия распылителя) получается наибольшая и может достигать от 50 до 150 метров в секунду! И капельки бензина, выходящие из распылителя и попадая в движущуюся с такой скоростью струю воздуха, размельчаются в виде дисперсного тумана (как в распылителе для покраски), испаряются и смешиваясь с воздухом образуют горючую смесь.

Такой способ смешивания бензина с воздухом и образования горючей смеси называется пульверизационным, так как действует по принципу пульверизатора, или как его ещё называют распылителя.

По мере расходования бензина из поплавковой камеры и падения его уровня, поплавок опускается, при этом опуская иглу 2 игольчатого клапана, которая открывает конусное отверстие и бензин из шланга (от бака) вновь начинает поступать и заполнять поплавковую камеру, то тех пор, пока поплавок из-за поднявшегося уровня бензина вновь не надавит на иглу 2, которая поднявшись выше перекроет отверстие до нового понижения уровня бензина.

Таким образом на автомате поддерживается постоянный нужный уровень бензина не только в поплавковой камере, но и в распылителе, в котором уровень бензина при неработающем моторе должен быть на 1 — 1,5 мм ниже верхней кромки распылителя.

По мере открытия дроссельной заслонки, за счёт большего наполнения цилиндра горючей смесью, возрастает скорость сгорания рабочей смеси и давление газов, и от этого растёт частота вращения коленвала двигателя. При этом разряжение в смесительной камере увеличивается ещё больше и скорость воздушного потока, проходящего через диффузор.

От этого соответственно растёт скорость истечения бензина из распылителя и его количество, так как ещё и игла в распылителе подымается выше, увеличивая проходное кольцевое отверстие в распылителе, и ещё увеличивается количество воздуха, проходящего через диффузор.

Но всё же количество бензина выходящего из распылителя нарастает быстрее количества воздуха, и от этого соотношение количества воздуха и бензина в горючей смеси изменяется в сторону её обогащения. То есть получается, что простейший карбюратор с одним жиклером, обеспечивает необходимый состав горючей смеси только при определённой частоте вращения коленвала и определённой нагрузке на двигатель.

Но ведь при движении мотоцикла (или автомобиля) нагрузка на его мотор и частота вращения коленвала постоянно меняются, в зависимости от дорожных и иных условий, то необходимо соответственно изменять и состав горючей смеси, которую готовит карбюратор мотоцикла или автомобиля. Это достигается внедрением в простейший карбюратор дополнительных систем и устройств, которые представляют: главная дозирующая система, система холостого хода, ускорительный насос, экономайзер мощностных режимов, эконостат, переходная система, система пуска, экономайзер принудительного холостого хода.

На большинстве мотоциклетных карбюраторов (особенно отечественных) нет некоторых полезных систем, которые перечислены выше и которые усложняют конструкцию, они есть на современных автомобильных карбюраторах. Поэтому мы затронем ниже только те системы, которые имеются на обычных карбюраторах большинства мотоциклов, не вакуумных, так как я уже говорил, что о вакуумниках и их настройке я уже писал и ссылки выше в тексте.

Главная дозирующая система карбюратора мотоцикла.

На большинстве карбюраторов, когда золотник (заслонка) поднимается выше 6-ти мм, начинает работать главная дозирующая система. Как я говорил выше, движение воздуха создаёт над распылителем разряжение и происходит подсос и распыление топлива. При подсосе топлива из поплавковой камеры бензин проходит через отверстие главного жиклера и попадает в кольцевой канал между распылителем и конусной иглой.

Туда же через специальное отверстие поступает небольшое количество воздуха, которое вместе с бензином образует эмульсию. И только после этого эмульсия выбрасывается в диффузор, где и смешивается с основным потоком воздуха. Такой как бы двухступенчатый процесс обеспечивает отличное распыление топлива.

На состав рабочей смеси при полном и среднем поднятии заслонки можно повлиять двумя способами — изменяя положение иглы или проходное сечение главного жиклера. Причём размер проходного отверстия главного жиклера оказывает большее воздействие на состав рабочей смеси, при полном поднятии заслонки (при полном открытии диффузора). А изменение положения иглы влияет в основном при среднем открытии заслонки.

К тому же при неполном поднятии заслонки максимальная мощность от двигателя не требуется, но важна экономичность, то нужно чтобы рабочая смесь была обеднённой. Но чрезмерное обеднение вызовет провалы в работе мотора на режимах частичного открытия заслонки. Поэтому нужно выбрать такое положение иглы, чтобы рабочая смесь была немного обеднённой, но работа мотора оставалась при этом устойчивой на всех режимах без провалов в работе.

Опускание иглы (то есть перестановка защёлки иглы по делениям вверх) вызовет обеднение, ну а поднятие иглы будет способствовать обогащению рабочей смеси. Но всё же будет лучше, если переставляя иглу, обратить внимание на работу мотора вашего мотоцикла до и после перестановки иглы, то есть попробовав разные положения иглы и проверку тестдрайвом. Это делать желательно, так как перестановка иглы влияет не только на работу и мощность мотора, но и на его экономичность.

При полном открытии заслонки нужна максимальная мощность, поэтому смесь должна быть обогащённой. И мотоциклисты требовательные к увеличению мощности (но снижению экономичности) могут попробовать поменять главный жиклер на жиклер с отверстием с большим диаметром (проходным сечением).

Обычно на жиклере есть маркировка, и если вы к примеру купите вместо жиклера с маркировкой 90 жиклер с числом 92, то диаметр проходного отверстия будет больше на 5 %. Если проблематично найти такой, то можно рассверлить отверстие в штатном жиклере на пару соток, если найдёте такое тонкое сверло, которое нужно перемерить с помощью микрометра.

Эконостат.

На большинстве советских мотоциклов его нет, но на некоторых импортных есть. На состав рабочей смеси при большом открытии заслонки и влияет эта система, называемая эконостатом. Он служит для дополнительного обогащения смеси при большом поднятии (или открытии) заслонки, обычно более 14 мм. Устроен простейший эконостат очень просто. Бензин забирается из поплавковой камеры латунной трубкой, и далее бензин проходит через отверстие жиклера эконостата.

Далее по каналам в корпусе карбюратора, бензин поступает впереди диффузора и впрыскивается перед золотником. Причём распылитель (отверстие) эконостата в отличии от других распылителей, расположен в верхней части диффузора. Поэтому движение воздуха, при малом открытии заслонки, мимо распылителя эконостата очень незначительное. И только лишь при поднятии заслонки более половины (обычно выше 14 мм) поток воздуха у распылителя и вверху диффузора делается достаточно сильным и начинается распыление топлива через распылитель (отверстие) эконостата.

Система пуска.

На более старых карбюраторах имеется утопитель поплавка, при нажатии которого поплавок притапливается и уровень в поплавковой камере повышается, обогащая смесь для пуска двигателя. На более свежих моделях карбюраторов для пуска двигателя создано специальное пусковое устройство, которое представляет из себя обогатитель в виде миниатюрного карбюратора, встроенного в основной (на некоторых моделях есть обе системы — и утопитель поплавка и дополнительное пусковое устройство о котором ниже).

Для его включения служит специальный рычажок, или штырь с наплавленной пластиковой чёрной бобышкой, которая хорошо видна на самом верхнем фото (типа чока на машинах.). Перед пуском мотора рычажок или штырёк подымается вверх, и открывает проход дополнительного бензина через канал жиклера пускового устройства. Жиклер запрессован в поплавковой камере, и через него бензин попадает в специальный колодец, из которого забирается через латунную трубку в смесительный патрубок.

Далее рабочая смесь бензина и воздуха (эмульсия) впрыскивается в полость диффузора за дроссельной заслонкой. Поэтому чем ниже расположена дроссельная заслонка при пуске двигателя, тем сильнее разряжение за ним и тем больше бензина будет поступать в пусковое устройство.

Именно поэтому следует учитывать, что пусковое устройство работает только при опущенной вниз дроссельной заслонке. Но некоторые владельцы мотоциклов пытаются запускать холодный мотор подняв заслонку (дав газу) и в таком случае пусковое устройство не срабатывает или срабатывает плохо (зависит от величины поднятия заслонки) и пуск двигателя затрудняется.

Пуск мотора может затрудниться еще и от того, если на горячем моторе пусковое устройство будет включено (или забыли выключить) и из-за переобогащения рабочей смеси горячий мотор будет переливать, и он не заведётся.

И ещё следует учесть, что жиклер пускового устройства запрессован у дна поплавковой камеры и имеет очень маленькое проходное отверстие, и от этого не исключено его засорение, особенно если у вас под баком не установлен фильтр тонкой очистки топлива. Это тоже приведёт к затруднениям при пуске двигателя. В таком случае нужно снять поплавковую камеру (на многих мотоциклах для этого даже не надо снимать карбюратор с двигателя) и промыть её от грязи, а жиклер пускового устройства продуть сжатым воздухом от компрессора или насоса.

Ну и на самых свежих моделях карбюраторов установлено автоматическое пусковое устройство, работающее от бортовой сети мотоцикла. Принцип такого устройства почти аналогичен вышеописанному ручному пусковому устройству, но здесь в пусковом карбюраторе установлена термотаблетка ( термоэлемент). Эта таблетка при повороте ключа зажигания (и поступлении на неё напряжения 12 в) начинает выдвигать конусную иглу, которая у холодного мотора находится в открытом положении (открыт канал пускового жиклера) но по мере прогрева двигателя постепенно выдвигает конусную иглу, которая постепенно перекрывает канал пускового устройства.

Примерно через 3 — 5 минут, когда мотор прогревается, термоэлемент полностью  перекрывает с помощью иглы пусковое устройство, а при выключении ключа зажигания и по мере остывания двигателя, конусная игла постепенно опять открывает канал (под действием пружины) и пусковое устройство готово к следующему запуску. Такая система распространена на многих японских или китайских скутерах, квадриках, или мотоциклах, точнее на их вакуумных карбюраторах (для четырёхтактников) или на обычных карбюраторах (для двухтактников). На наших отечественных мотоциклах её нет.

Система холостого хода карбюратора мотоцикла.

После пуска двигателя вступает в работу система холостого хода. Эта система как и пусковой карбюратор описанный выше, работает только лишь при малом открытии дроссельной заслонки (примерно пол миллиметра). Система холостого хода состоит из жиклера холостого хода, который по диаметру проходного отверстия более чем в половину меньше отверстия главного жиклера. Так же эта система состоит из эмульсионных трубок, винта (с конусом на конце) регулировки качества смеси, и каналов для прохода воздуха и эмульсии.

Винт регулировки качества смеси с помощью конуса на конце, регулирует проходное сечение воздушного канала (дозировать воздух гораздо легче чем бензин). И при закручивании этого винта, количество воздуха уменьшается и от этого рабочая смесь обогащается. Ну а при выкручивании винта качества, подача воздуха по каналу увеличивается и от этого рабочая смесь обедняется. Обычно оптимальное соотношение воздуха выставляется ещё на заводе соответствующим количеством оборотов этого винта (обычно 1,5) которые нужно считать при регулировке ( но желательно уточнить в мануале своего мотоцикла количество оборотов винта).

Регулировка холостого хода карбюратора.

На большинстве карбюраторов регулировка холостого хода одинаковая, так как имеются те же винты качества и винт упора золотника (количества). Поэтому я не буду описывать разные карбюраторы, принцип регулировки у большинства одинаковый, только следует перед регулировкой немного прогреть двигатель.

Так же желательно перед регулировкой посчитать обороты винтов на вашем карбюраторе и свериться с рекомендуемыми заводом изготовителем, и выставить винты, считая обороты (как рекомендует завод). Так будет легче отрегулировать карбюратор, даже если у вас не родной воздушный фильтр.

При регулировке сначала винтом упором золотника (некоторые называют его винт количества смеси) устанавливаем минимально устойчивые обороты двигателя, выкручивая этот винт. Для обкатанного и прогретого двигателя это примерно 600 — 1000 оборотов в минуту (смотрим по тахометру).

Далее вращаем винт качества, ищем положение, при котором обороты двигателя будут максимальными. Делаем это очень медленно вращая винт качества, то есть повернув винт примерно на 1/4 часть оборота винта, немного ждём, пока частота вращения коленвала стабилизируется. Здесь следует учесть, что отворачивание винта качества на большинстве карбюраторов более чем на два оборота неэффективно, то есть дальнейшее откручивание винта бесполезно, и дальнейшего обеднения смеси происходить не будет.

После того, как выставлено положение винта при максимальных оборотах, винт количества (винт упора заслонки) немного откручиваем, опуская дроссельную заслонку и снижая обороты до ранее установленных минимальных.

После такой регулировки полезно проверить работу карбюратора. Для этого резко даём газ (но не очень резко, если у вас нет в карбюраторе ускорительного насоса) и если двигатель захлёбывается и стреляет в карбюраторах (обратные вспышки), то винт качества немного закручиваем (примерно на 1/4 оборота), обогащая смесь и опять пробуем дать газ.

Делаем всё по чуть чуть, чтобы не слишком обогатить смесь, при этом полезно смотреть на выхлопные газы, они не должны быть чёрного цвета. Если идёт чёрных дым, значит вы переобогатили смесь, и теперь нужно винт качества немного выкрутить, чтобы добавить больше воздуха и немного обеднить смесь.

Ещё более подробно о полной регулировке карбюраторов мотоциклов, как обычных, так и современных вакуумных, советую почитать вот в этой статье.

Переходная система (переходной режим).

На современных карбюраторах с системой холостого хода связана дополнительная переходная система. Без этой системы, при большом подъёме дроссельной заслонки будет проявляться провал в работе двигателя, так как система уже не обеспечивает нужного качества смеси, и рабочая смесь слишком обеднена. А главная дозирующая система ещё не включается в работу.

Чтобы избежать провала в работе, на многих современных карбюраторах предусмотренна дополнительная система, которая имеет дополнительные топливный и воздушный жиклеры. Причём воздух для дополнительной системы забирается через общий воздушный канал. Далее поток воздуха раздваивается, часть воздуха идёт в систему холостого хода, а остальной воздух через воздушный жиклер идёт к смесителю дополнительной системы. Отверстие смесителя расположено не сзади дроссельной заслонки, а под ней, немного сзади от иглы.

Ускорительный насос.

На большинстве современных карбюраторов (даже на скутерах — мопедах) в карбюраторе устанавливают ускорительный насос. Он служит для кратковременного обогащения горючей смеси при резкой подаче газа (при резком открытии дроссельной заслонки). Это существенно улучшает приёмистость (динамику разгона) мотоцикла.

Он состоит из колодца (см. рисунок 4), поршня 26 со штоком (на некоторых моделях вместо поршня установлена резиновая мембрана), так же состоит из обратного 25 и нагнетательного 28 клапанов, жиклера 27 и механической тяги (привода). При резкой подаче газа и открытии дроссельной заслонки 9, под действием рычага 19, тяги и планки 15, поршень 26 в колодце быстро двигается вниз.

При этом в колодце резко возрастает давление топлива, при этом обратный клапан закрывается, а нагнетательный открывается, и порция бензина через жиклер распылителя 27 впрыскивается в смесительную камеру (диффузор) и этим обогащает рабочую смесь.

А при плавной подаче газа и плавном открытии дроссельной заслонки, обратный клапан остаётся открытым, и часть топлива из колодца через этот клапан вытесняется обратно в поплавковую камеру. Кроме поршневого привода ускорительного насоса, на многих карбюраторах применяют так же насос диафрагменного типа с приводом от кулачка оси дроссельной заслонки.

Основные неисправности карбюратора и системы питания.

Обогащение рабочей смеси.

При умеренном обогащении рабочей смеси, как видно из таблице слева, мощность двигателя возрастает, а при дальнейшем обогащении начинает уменьшаться по вполне понятной причине — для сгорания всей порции бензина не хватает воздуха. Число оборотов коленчатого вала двигателя в этом случае медленно возрастает, вспышки в цилиндрах происходят с перерывами.

Вследствие неполного сгорания из глушителя выходит чёрный дым: на поршне, головке цилиндра и свечах зажигания быстро отлагается нагар, нарушающий нормальную работу двигателя. У свечи зажигания нижняя часть изолятора быстро покрывается копотью и свеча через несколько минут работы двигателя выходит из строя.

Несгоревшее топливо смывает смазку со стенок цилиндра и разжижает масло в картере. При ещё большем недостатке воздуха рабочая смесь в цилиндре не воспламеняется и вполне исправный двигатель перестаёт работать. Чтобы удалить лишний бензин из цилиндра, двигатель продувают, т.е. коленчатый вал медленно прокручивают пусковой педалью при полностью открытом дроссельном золотнике.

Переобогащение смеси возникает вследствие сильного загрязнения воздухоочистителя и переполнения поплавковой камеры бензином, а также из-за неправильной сборки и регулировки карбюратора.

Для очистки воздухоочиститель старого типа 2-3 раза прополаскивают в керосине (бумажный фильтрующий элемент нового типа просто заменяется новым). После очистки воздухоочиститель погружают в автол и затем энергично встряхивают, чтобы удалить излишки масла.

Причины переполнения поплавковой камеры бензином следующие: попадание сора или воды под конус запорной иглы, износ самого конуса (его можно притереть, а если конус обрезинен, то заменить иглу новой) проникновение бензина внутрь поплавка, соскакивание пружинного замка с запорной иглы, скопление сора в нижней направляющей для запорной иглы.

Последняя из причин, если на неё не обратить внимание , доставляет водителям много неприятностей, а именно: нижний конец запорной иглы временами увязает в клейком отстое и без всякой видимой причины начинается вытекание бензина из поплавковой камеры, хотя явных признаков невсплывания  поплавка нет.

Нормальную работу запорной иглы часто можно восстановить путём лёгких постукиваний по корпусу поплавковой камеры кусочком дерева. При сильном ударе по корпусу из цинкового сплава, из которого изготовлены карбюраторы, карбюратор может расколоться.

От постукивания игла плотнее установится в гнездо, а дальнейшем вследствие вибрации двигателя и омывания бензином конус иглы и её гнездо освободятся от сора. Если постукивание не поможет, отвёртывают крышку поплавковой камеры, вынимают из поплавка иглу и, удалив сор, пальцами вращают иглу в обе стороны, прижимая к гнезду.

Если игла прочная и короткая, её можно » прибить» к гнезду. В этом случае, вставив иглу в гнездо, легко ударяют по её торцу. Вследствие этого герметичность запорной иглы восстанавливается. Но лучше всё таки аккуратно притереть иглу к своему седлу с помощью мелкой притирочной пасты.

Ну и основные неисправности любого карбюратора — это износ подвижных частей. Например износ конусной иглы поплавка и от этого негерметичность и недержание топлива устраняется притиркой конуса иглы к седлу с помощью пасты для притирки клапанов четырёхтактного двигателя и после этого пастой ГОИ. Кто не хочет заморачиваться с притиркой, или у кого игла с обрезиненным конусом (как на новых карбюраторах), то следует просто купить новую иглу и заменить её.

Если же изношена дроссельная заслонка и она болтается в своём колодце, то просто заменяем заслонку новой, которая продаётся в большинстве ремкомплектов для карбюратора (фото слева). Кстати в ремкомплекте имеется ещё и игла, и много других полезных и изнашиваемых деталей.

Но следует учесть, что кроме заслонки может износиться ещё и её колодец, и даже новая заслонка может болтаться в колодце карбюратора. В таком случае следует нарастить диаметр (или толщину её стенок, если заслонка плоская) заслонки больше чем у новой, с помощью состава описанного в этой статье.

Обеднение рабочей смеси.

Несколько обеднив смесь, можно добиться минимального расхода топлива без ощутимого уменьшения мощности. При сильном обеднении рабочей смеси, расход топлива увеличивается, двигатель заметно хуже тянет, температура повышается, происходят вспышки в карбюраторе( движок чихает).

Объясняются эти явления замедленным горением бедной рабочей смеси, длящимися во время тактов рабочего хода и выпуска. В случаях, когда горение продолжается до начала впуска, свежая горючая смесь воспламеняется от соприкосновения с горящей в цилиндре рабочей смесью.При этом горение происходит на всём пути от цилиндра до карбюратора, вызывая обратные вспышки в карбюраторе.

Обеднение рабочей смеси происходит вследствие попадания в топливо воды и засорения воздушного отверстия пробки бензобака, бензокраника и отстойника, бензопровода, поплавковой камеры и канала, ведущего от неё к жиклёру, от засорения самого жиклера, а также от неправильной регулировки карбюратора (винт качества слишком выкручен).

Для быстрого определения места скопления грязи (соринки), следует надавить кнопку утопителя поплавка. Если поплавок всплывает, то засорение произошло между поплавковой камерой и жиклером, или засорился сам жиклер.

Если поплавок прощупать кнопкой не удаётся (он не всплывает), то засорение произошло между поплавковой камерой и бензобаком, или в пробке бензобака засорилось отверстие (от этого создаётся вакуум в баке и бензин не поступает). Засорение устраняют продувкой и чисткой.

Намного реже, но всё же бывает обеднение смеси ещё от того, что игла выпадает из стопора дроссельной заслонки, и перекрывает поступление бензина из главного топливного жиклера.

Обеднение ещё может быть когда через неплотности в соединении карбюратора и цилиндра (головки) проникает воздух ( обычно при этом обороты увеличиваются), или через неплотности картера или сальника коленвала двухтактного двигателя.



Ну и на последок ещё несколько советов новичкам.

Помните, что заводские регулировки с помощью считывания количества оборотов винтов качества и количества действуют только при заводском воздушном фильтре. Если вы заменили воздушный фильтр не родным фильтром, или просто долго его не меняете на новый (он забит пылью), то выставив винты качества и количества по заводу, вы не добьётесь нормальной настройки карбюратора.

Так как каждый воздушный фильтр имеет свою пропускную способность воздуха, и при установке не родного фильтра, следует производить регулировку состава рабочей смеси по новой. И бывает, что при не родном воздушном фильтре регулировок винтов не хватает и приходится обеднять или обогащать состав смеси с помощью последнего способа — изменения уровня топлива в поплавковой камере.

Это достигается подгибанием язычка упора поплавка (на старых поплавках для изменения уровня топлива имелись канавки и защёлка) При уменьшении уровня топлива в поплавковой камере смесь обедняется, а при повышении уровня топлива смесь обогащается. При этом следует помнить, что главным индикатором правильной регулировки является цвет электродов и центрального изолятора свечи зажигания.

Центральный изолятор свечи должен быть коричневатого (тёмно-кирпичного) цвета, если он чёрный, то следует обеднить смесь, а если белый или светло-коричневый, то следует немного обогатить смесь.

Определить бедная или богатая смесь можно и при работе мотора: если при подаче газа двигатель стреляет (чихает) в карбюраторах, то рабочая смесь бедная и её нужно немного обогатить.

Если при подаче газа стреляет в глушителе или выходит чёрный дым, то смесь слишком богатая и её нужно обеднить.

Ещё обогатить можно смесь с помощью перестановки иглы вверх в дроссельной заслонке. А при перестановке иглы вниз, смесь обедняется и ухудшается приёмистость (динамика разгона), но при этом уменьшается расход топлива.

Если расход топлива нормальный (как в мануале мотора) и мотоциклист удовлетворён динамикой разгона мотоцикла, то нет смысла менять положение иглы относительно дроссельной заслонки.

Ещё следует учесть, что при чрезмерной перестановке иглы вниз для уменьшения расхода бензина, может произойти обратное явление — наоборот увеличение расхода бензина. Это происходит от того, что при ухудшении динамики разгона (приёмистости), время движения на пониженных передачах (которое необходимо для разгона мотоцикла) перед переходом на повышенную передачу — увеличивается.

А как известно, на пониженных передачах расход бензина всегда больше, и поэтому слишком опустив иглу вниз, можно только напрасно понизить ускорение мотоцикла, не добившись снижения расхода и даже немного увеличив расход бензина.

И наоборот, немного приподняв иглу вверх и немного обогатив смесь, можно ощутимо улучшить тяговые и динамические свойства мотоцикла, при этом не вызывая увеличения топлива, так как перед переключением на повышенные передачи, байк будет быстрее набирать скорость.

Опускать иглу желательно последовательно на 1-2 проточки, если свеча зажигания покрывается копотью при работе мотора. А поднять иглу на 1-2 позиции рекомендуется, если при плавном увеличении скорости байка, возникают обратные вспышки в карбюраторе или если в моторе появляются детонационные стуки.

Вод вроде бы и всё, что я хотел написать о карбюраторах для мотоцикла, и надёюсь эта статья пригодится начинающим мотоциклистам, успехов всем.



Принцип работы и регулировка карбюратора

     Многие рано или поздно сталкиваются по каким либо причинам с необходимостью регулировки карбюратора. Но не все знают как правильно это сделать. Данная статья может пригодится Вам в такой ситуации...
     Карбюратор на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой.
     Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок.
     С азов и начнем.

     Рассмотрим принцип работы карбюратора на примере рисунка 1:



Рис. 1

      Отверстие карбюратора, через которое топливовоздушная смесь (смесь, которая воспламеняется в камере сгорания и заставляет поршень двигаться вверх-вниз) подается во впускной коллектор, как показано на рисунке стрелкой 1 (впускной коллектор - это труба, соединяющая карбюратор с двигателем) и далее поступает в камеру сгорания. При работающем двигателе во впускном коллекторе снижается давление, относительно атмосферного, что также приводит к снижению давления и в карбюраторе. Естественно, так как атмосферное давление выше, то со стороны карбюратора, показанной синей стрелкой, воздух начнет поступать в него и, соответственно, через впускной коллектор и перепускные каналы в камеру сгорания. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры и смешиваться с ним, тем самым создавая топливовоздушную горючую смесь.
     На рисунке 1 видно, что воздух в карбюратор поступает по постепенно сужающемуся каналу. Это подобно руслу реки. Вы наверное замечали, что в том месте, где река сужается - течение увеличивается. Тоже происходит и в карбюраторе: движение воздуха убыстряется, что приводит к еще большему его разряжению. Камера, где находится топливо, соединена с атмосферой, поэтому давление в ней выше, и топливо по трубочке поднимается вверх и смешивается с воздухом. Получается топливовоздушная горючая смесь. Чем ниже давление в карбюраторе - тем больше топлива поступает и смешивается с воздухом.
     Теперь пойдем глубже. Как же регулировать подачу топлива с воздухом? Наверное все вы замечали, что на руле мотороллера справа есть ручка газа? :о) Вот она то и управляет карбюратором. Рассмотрим рисунок 2 ниже:
Рис. 2
     Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. При отпущенном газе игла практически полностью перекрывает канал подачи топлива из поплавковой камеры (почему поплавковой, мы расскажем ниже) а воздушная заслонка - перекрывает воздух.

     Как же игла перекрывает канал топлива? Да очень просто! Посмотрев рисунок 3 Вы все должны понять сразу. Чем больше Вы добавляете газ, тем выше поднимается игла золотника и тем больше открывается канал подачи топлива. Вместе с иглой поднимается и воздушная заслонка. Количество горючей смеси пропорционально увеличивается и подается в камеру сгорания, где и воспламеняется искрой свечи.


Рис. 3
     Как же работает холостой ход? Зачем он нужен? Нужен он для стабильного поддержания небольших оборотов двигателя во время, когда мотороллер не едет, что бы двигатель не заглох, а также для экономии топлива. Горючая смесь в этом режиме довольно бедная и поступает через отдельный канал. Принцип работы показан на рисунке 4.
     Когда ручка газа отпущена, игла золотника перекрывает основной канал подачи топлива, лишь воздушная заслонка 3 остается чуть открытой, подавая немножко дополнительного воздуха для холостых оборотов (далее по тексту сократим холостые обороты - ХХ). Отверстие, через которое подается топливная смесь для ХХ, расположено за воздушной заслонкой и топливовоздушная смесь через него начинает поступать в цилиндр только когда разрежение в карбюраторе сильно увеличивается, т.е. когда воздушная заслонка сильно перекрывает воздух.
     Горючая смесь на ХХ готовиться таким образом: топливо из поплавковой камеры подается по каналу 4 и смешивается с воздухом входящим через отдельный воздушный канал показанный синей стрелкой. Качество смеси регулируется винтом качества смеси ХХ 2, т.е. чем больше вы закручиваете винт, тем больше перекрываете воздушный канал, тогда смесь становится богаче (в ней больше топлива), чем больше вы откручиваете винт - тем больше поступает воздуха и смесь становится беднее (в ней больше воздуха). Таким образом, завинчивая вывинчивая винт регулировки качества ХХ, Вы добиваетесь оптимальной пропорции.
     Больших или меньших оборотов двигателя добиваються небольшим поднятием или опусканием основной воздушной заслонки 3. Для этого сбоку установлен специальный винт количества оборотов. Закручивая его Вы приподнимаете воздушную заслонку, откручивая - приопускаете.
Рис. 4
     Для правильной дозировки топлива и воздуха в местах где происходит их забор устанавливаются жиклеры. Что же это такое, жиклер?
Схематически в разрезе он выглядит как показано на рисунке 5:
Рис. 5
     Отверстие 1 в нем выбирается определенного диаметра и не позволяет потреблять топлива или воздуха больше нормы. Жиклеры установлены на входах в каналы подачи топлива на основной и холостой ход. Также, иногда, вместо регулировочного винта качества воздушной смеси ХХ на входе в воздушный канал устанавливается жиклер. Плюсы данной конструкции - не требуется регулировать качество смеси, минусы - при износе со временем, либо при других факторах Вы не можете ничего отрегулировать.

     Что же такое поплавковая камера? Это емкость в карбюраторе, где находится топливо. С помощью пластикового или железного поплавочка уровень бензина в камере всегда остается стабильным. Как только топливо начинает уменьшаться, поплавочек опускается и иголка, с которой он соединен, открывает отверстие подачи топлива из бензобака. Бензин начинает течь, поплавок снова поднимается и уровень стабилизируется.     Стоит упомянуть, что когда двигатель холодный, ему недостаточно топлива для нормального запуска и смесь нужна богаче. Согласитесь, крутить винты и менять жиклеры для этого не совсем удобно :о) Для этого создан дополнительный канал подачи топливной смеси, очень похожий на основной, только меньших размеров. Там также есть воздушная заслонка и игла, только управление заслонкой происходит в основном двумя способами:
     1). Ручное управление. На руле установлен рычажок. На холодную Вы его поворачиваете, открывается дополнительный канал и поступает дополнительная смесь. По мере прогрева поворачиваем рычаг в исходное положение.
     2).  Автоматическое управление.  Игла и заслонка соединены с устройством, которое принудительно нагревается. Нагрев зачастую происходит спиралью (подобной в кипятильнике), подключенной к генератору. При этом материал, который нагревает спираль, расширяется и толкает шток к которому и присоединена воздушная заслонка с иглой. Время прогрева рассчитано оптимальным образом, и по истечение определенного времени (приблизительно от 3 до 7 минут) канал полностью закрывается.

     Следует учесть, что регулировку карбюратора нужно проводить только на хорошо прогретом двигателе. На холодном двигателе будет мешать  не закрывшаяся заслонка дополнительной подачи топлива, неправильная работа двигателя по причине не полного его прогрева. Начинайте регулировку сразу после того Вы покатались на скутере или же после 10-15 минут прогрева.
Также перед регулировкой проверьте, а лучше смените на новую свечу зажигания. Проверьте загрязненность воздушного фильтра (читаем здесь), прочистите его или смените на новый. Убедитесь что выхлопная система чиста, о чем можно почитать здесь. Желательно также промыть в бензине и продуть сжатым воздухом все каналы и жиклеры в карбюраторе.
Вот только после этого можно приступать к регулировкам.

      А теперь сама регулировка карбюратора.

    Игла в воздушной заслонке может перемещаться относительно ее в небольших пределах. Для этого на игле есть пазы в которые вставляется штопорное колечко. Ставим это колечко в средний паз. Болт регулировки качества смеси завинчиваем до упора и отвинчиваем обратно на 1/2 - 1 оборота. Заводим мотороллер.
     Если холостых оборотов нет, они слишком низкие или высокие, регулировкой винта холостых оборотов увеличиваем их, если высокие, то уменьшаем.
     Затем снова, регулировкой винта качества смеси, добиваемся максимальных холостых оборотов и завинчиваем его обратно на 1/4 - 1/2 оборота.
     Пробуем ехать. Если при разгоне с места есть провалы, еще на 1/4 оборота закручиваем винт качества смеси. После каждой регулировки винтом качества подгоняем холостые обороты двигателя винтом холостых оборотов.
     При перерасходе топлива, нужно опустить иглу золотника на одно деление и произвести регулировку заново, как описано выше. Если наоборот, скутеру все равно не хватает топлива, есть провалы, поднимаем иглу на деление вверх и все повторяем регулировку сначала.

     В некоторой степени правильность регулировки карбюратора можно определить по цвету изолятора свечи. Если цвет коричневый - значит в общем качество топливо нормальное. Подробнее о свечах можно прочитать здесь.

     В основном принцип работы и устройство всех карбюраторов одинаковы, поэтому не важно какой маркой мотороллера Вы обладаете.
Конечно отрегулировать очень точно и правильно карбюратор может только опытный специалист, но благодаря данной статье Вы сможете это неплохо сделать и сами.

  Читайте также о снятии, разборке, чистке и сборке карбюратора KEIHIN.

Удачи Вам!

Кaрбюрaтoр СОЛЕКС: устрoйствo, принцип рaбoты, ремoнт

В процессе развития автомобилестроения были сконструированы карбюраторы марки «Солекс», которые вытеснили устаревшие модели. «Солекс» отличался тем, что с его использованием совершалась более точная подача топлива, а следовательно развивалась большая мощность.

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1.5-литровые моторы автомобилей марки «ВАЗ».

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

  • наличие оснащены электромагнитным клапаном, который регулирует подачу топлива на холостом ходу
  • наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

Устройство Солекс.

  • поплавковую камеру
  • систему пуска
  • систему холостого хода с ЭМ клапаном
  • главной дозирующей системы
  • переходной системы
  • эконостата
  • экономайзера с ускорительным насосом.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующей последовательности:

  • прогревание двигателя на протяжении 5 минут
  • глушение двигателя
  • съём шланга подачи бензина
  • откручивание винтов крепления крышки
  • отсоединение тросов подсоса
  • горизонтальное поднятие крышки
  • измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
  • сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

  • выставление уровня, прогревание и глушение силового агрегата
  • закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
  • запуск двигателя и отключение подсоса
  • при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
  • закручиваем винт качества до появления нестабильной работы двигателя
  • откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

  • несоответствие размеров жиклера холостого хода
  • неправильная установка электромагнитного клапана
  • искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

  • неправильная работа экономайзера принудительного холостого хода
  • загрязнение деталей карбюратора
  • несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

  • обнаружение и устранение проблемы
  • откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

  • приобретение аэрозоля-очистителя карбюратора
  • снятие корпуса воздушного фильтра двигателя
  • выворачивание электромагнитного клапана карбюратора
  • обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
  • распыление чистящей жидкости в отверстие от электромагнитного клапана
  • распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
  • ожидание 2-3 минут
  • запуск двигателя и вытягивание рычага подсоса
  • в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
  • для достижения максимального эффекта повторяем весь процесс несколько раз.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

  • демонтируем и разбираем карбюратор
  • отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
  • вынимаем ось дроссельной заслонки и стачиваем её
  • проводим разборку и чистку нижней части карбюратора
  • вынимаем заслонки с осями
  • осуществляем закругление оси воздушной заслонки
  • проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
  • проводим установку трубок ускорительного насоса в обе камеры
  • при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

Карбюратор | механика | Britannica

Карбюратор , также пишется карбюратор , устройство для подачи смеси топлива и воздуха в двигатель с искровым зажиганием. Компоненты карбюраторов обычно включают камеру хранения жидкого топлива, дроссель, жиклер холостого хода (или медленно работающий), главный жиклер, ограничитель воздушного потока в форме Вентури и ускорительный насос. Количество топлива в камере хранения регулируется клапаном с поплавком. Дроссельная заслонка, дроссельная заслонка, уменьшает поступление воздуха и позволяет втягивать богатый топливом заряд в цилиндры при запуске холодного двигателя.По мере прогрева двигателя воздушная заслонка постепенно открывается вручную или автоматически с помощью контроллеров, реагирующих на тепло и частоту вращения двигателя. Топливо вытекает из жиклера холостого хода во всасываемый воздух в результате пониженного давления возле частично закрытой дроссельной заслонки. Главный топливный жиклер вступает в действие при дальнейшем открытии дроссельной заслонки. Затем ограничение воздушного потока в форме Вентури создает пониженное давление для всасывания топлива из основного жиклера в воздушный поток со скоростью, зависящей от воздушного потока, так что получается почти постоянное соотношение топливо-воздух. Ускорительный насос впрыскивает топливо во впускной воздух, когда дроссельная заслонка резко открывается.

карбюратор

Карбюратор от Volkswagen Beetle 1970 года выпуска.

Willdre

Подробнее по этой теме

Бензиновый двигатель

: Карбюратор

Бензиновый карбюратор - это устройство, которое подает топливо в воздушный поток по мере его поступления в двигатель. Бензин поддерживается в поплавке...

В 1970-х годах новое законодательство и предпочтения потребителей побудили производителей автомобилей повысить эффективность использования топлива и снизить выбросы загрязняющих веществ. Для достижения этих целей инженеры разработали системы управления впрыском топлива на основе новых компьютерных технологий. Вскоре системы впрыска топлива заменили карбюраторные топливные системы практически во всех бензиновых двигателях, за исключением двухтактных и небольших четырехтактных бензиновых двигателей, таких как те, которые используются в газонокосилках.

Как работает карбюратор? Его преимущества и недостатки

Карбюратор: как это работает?

Карбюратор - это не что иное, как «металлическая трубчатая конструкция», известная как «цилиндр» или «Вентури», с более узкой в ​​центре.Через эту трубку воздух проходит к цилиндрам двигателя. Когда воздух поступает в карбюратор, его скорость / скорость постоянны. Однако когда воздух достигает более узкого конца, его скорость начинает увеличиваться. Этот узкий конец трубки действует как ускоритель поступающего воздуха. Скорость воздуха достигает максимального уровня в самом узком месте ствола. Это происходит из-за сужения пространства, через которое он должен проходить дальше. Как только воздух проходит через самую узкую точку, его скорость внезапно падает из-за того, что ствол стал шире.

Карбюратор: конструкция и принцип работы

Это приводит к быстрому падению давления. Таким образом, создается отрицательное давление. Таким образом, он позволяет топливопроводу поднимать топливо из поплавковой камеры карбюратора и распылять его в поступающий воздух. Здесь топливо пропорционально смешивается с воздухом. Затем смесь поступает в цилиндры двигателя через впускной коллектор. Таким образом, карбюратор распыляет и испаряет топливо и смешивает его с воздухом в соответствии с изменяющимися условиями работы двигателя.

Карбюратор: конструкция и принцип работы

Кроме того, используется дроссельная заслонка (дроссельная заслонка) для регулировки разрежения. Это позволяет смешивать топливо с воздухом в различных пропорциях в зависимости от условий работы двигателя. Дроссельная заслонка прикреплена к акселератору / дроссельной заслонке и управляется им. Кроме того, им управляет водитель транспортного средства или мотоциклист, в зависимости от обстоятельств.

Простая схема карбюратора

Есть еще много подсистем, которые карбюратор использует для изменения соотношения воздух-топливо.Базовая конструкция включает пять основных систем, которые включают в себя: систему дросселирования, систему холостого хода / низкой скорости, систему ускорительного насоса, систему высокой скорости и систему питания и т. Д.

Системы измерения:

Кроме того, Carb также использует компенсирующие устройства, называемые «дозирующими системами», для улучшения характеристик. К ним относятся такие компоненты, как дозирующие стержни, системы выпуска воздуха, экономайзеры, составные форсунки и вспомогательные воздушные клапаны. Эти системы дополнительно корректируют соотношение воздух-топливо, чтобы сделать его максимально идеальным.Более продвинутые конструкции используют более одного ствола (двойные, тройные и до четырех стволов, также известные как Quadra). Они известны как многоствольные карбюраторы, которые обеспечивают более высокую производительность.

Многоствольные карбюраторы обеспечивают более высокий расход воздуха для двигателей с большим рабочим объемом. Конструкции с несколькими стволами могут иметь неидентичные, первичные и вторичные стволы разного размера; откалиброван для подачи смесей с различным соотношением воздух-топливо.

Преимущества карбюратора:

  1. Простой дизайн
  2. Экономичен в производстве
  3. Простота обслуживания
  4. Запасные части доступны по цене
  5. Местный механик может решить эту проблему.

Недостатки карбюратора:

  1. Не может постоянно обеспечивать идеальное соотношение воздух-топливо.
  2. Невозможно эффективно контролировать расход топлива.
  3. В некоторых сложных конструкциях большее количество деталей, что затрудняет диагностику.
  4. В некоторых конструкциях возникает проблема паровой пробки, приводящей к остановке двигателя.
  5. Обеспечивает меньший пробег и меньшую мощность по сравнению с системами с впрыском топлива.

Некоторые из популярных производителей включают Autolite, Bendix, Carter, Dell’Orto, Hitachi, Mikuni, Solex, Weber и Zenith и т. Д.Чтобы преодолеть недостатки карбюратора, инженеры позже разработали системы «впрыска топлива».

Посмотрите, как работает простой карбюратор здесь:

Читайте дальше: В чем разница между EFi, MPFi и GD? >>

О компании CarBikeTech

CarBikeTech - технический блог. Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Определение, детали, типы, работа и функции (с PDF)

Карбюраторы используются практически во всех двигателях Si для приготовления горючей воздушно-топливной смеси в качестве заряда.

Карбюратор - важная часть автомобильного двигателя, сегодня вы узнаете определение, детали, типы, работу и функции карбюратора в бензиновом двигателе , а также Я даю вам ссылку для загрузки в формате PDF этого целая статья в конце.

Определение карбюратора:

Это устройство (используется в двигателе внутреннего сгорания) для смешивания воздуха с топливом в системе для правильного сжигания топлива л.

Карбюратор используется только в бензиновом двигателе e, где происходит искровое зажигание . Вот в чем разница между искровым зажиганием и воспламенением от сжатия.

Детали простого карбюратора:

Итак, какие части карбюратора ? Простой карбюратор состоит из следующих частей:

  1. Дроссельный клапан
  2. Фильтр
  3. Вентури
  4. Система дозирования
  5. Система холостого хода
  6. Поплавковая камера
  7. Камера смешивания
  8. Холостой ход и порт передачи
  9. Дроссельный клапан

А также современный карбюратор состоит из дополнительных этих частей :

  1. Проверка возврата дроссельной заслонки
  2. Антидизельный соленоид
  3. Автоматический контроль смеси

Дроссельный клапан:

Дроссельная заслонка - важная часть карбюратора. Управляет смесью заряда (воздух + топливо), подаваемой в цилиндр двигателя. Водитель открывает дроссельную заслонку нажатием на педаль акселератора.

Фильтр:

Это устройство, которое используется для фильтрации топлива перед попаданием в поплавковую камеру.

Он состоит из тонкой проволочной сетки, которая фильтрует топливо и удаляет из него пыль и другие взвешенные частицы.

Если эти частицы не удалить, это может вызвать засорение сопла.

Вентури:

Вентури представляет собой полую трубку с постепенно уменьшающимся поперечным сечением.Это помогает снизить давление воздуха в камере. Для чего топливо выходит из топливопровода.

Система измерения:

Дозирующая система контролирует подачу топлива в форсунку. Он отвечает за формирование правильной топливно-воздушной смеси.

Состоит из двух основных частей:

  1. Дозирующее отверстие и
  2. Форсунка для слива топлива

Когда воздух проходит через трубку Вентури, он создает поле низкого давления в горловине.Из-за этой разницы давлений топливо выбрасывается в воздушный поток.

Количество топлива контролируется дозирующим отверстием и выпускным отверстием на выходе из сопла для выпуска топлива.

Система холостого хода:

Система холостого хода состоит из прохода непосредственно от поплавковой камеры к трубке Вентури.

Обеспечивает богатую смесь на холостом ходу и на малых оборотах. Работает на холостом ходу или при открытии дроссельной заслонки ниже 15%.

Поплавковая камера:

Поплавковая камера служит резервуаром для хранения топлива для непрерывной подачи топлива.Он содержит поплавковый клапан, который поддерживает уровень топлива в поплавковой камере.

Когда уровень топлива в поплавковой камере уменьшается, поплавок движется вниз, что открывает клапан подачи топлива и позволяет топливу поступать в поплавковую камеру.

По мере увеличения уровня топлива поплавок перемещается вверх, закрывая и останавливая подачу топлива.

Смесительная камера:

В камере смешения , образовалась смесь воздух + топливо. А потом поставили на двигатель цилиндр.

Порт ожидания и передачи:

Помимо основного сопла в части Вентури карбюратора, два других сопла или отверстия подают топливо в цилиндр двигателя.

Дроссельная заслонка:

Дроссельный клапан - это клапан, который контролирует смесь воздух-топливо. Основная функция этого клапана - регулирование количества воздуха внутри смесительной камеры.

Этот клапан обычно находится в полуоткрытом состоянии, но когда нам нужна богатая смесь воздух-топливо, мы включаем этот клапан, и этот клапан закрывает вход воздуха в камеру, поэтому мы получаем богатую смесь воздух-топливо. потому что количество топлива в смеси больше из-за меньшего количества воздуха в камере.

В зимнее время года, когда двигатель не запускается, мы используем этот клапан для подачи богатой топливовоздушной смеси в цилиндр двигателя.

Итак, это некоторые важные части карбюратора, надеюсь, вы понимаете эти части.

Принципиальная схема карбюратора

А теперь взгляните на детали с особенностями современных карбюраторов:

Проверка возврата дроссельной заслонки:

Полное дросселирование внезапно на двигателе, работающем на очень высоких оборотах, вызовет очень высокий вакуум во впускном коллекторе, который будет втягивать выхлопные газы во впускное отверстие двигателя во время об / об перекрытия.

Это приведет к размыванию графика впуска и вызовет пропуски зажигания или даже остановку.

Для предотвращения этого в некоторых современных карбюраторах к рычагу дроссельной заслонки подсоединяется v / v обратный клапан.

Соленоид антидизель:

Современный двигатель с ограничением выбросов обычно нагревается, что может привести к появлению горячих точек в камере сгорания.

Эти горячие точки приводят к преждевременному воспламенению в камере сгорания.

Чтобы избежать этого, некоторые карбюраторы оснащены антидизельным соленоидом для отключения предварительного зажигания.

Автоматический контроль смеси:

Клапан в форме плунжера управляется соленоидом и пружиной и регулирует отдельную струю в поплавковой камере.

, когда соленоид включен, v / v поднимается, что увеличивает подачу топлива к жиклеру, и когда соленоид выключен, пружина толкает клапан вниз, чтобы уменьшить подачу топлива.

Соленоид управляется компьютером в соответствии с полученными им сигналами о частоте вращения двигателя, температуре охлаждающей жидкости.

Эти типы карбюраторов с компьютерным управлением называются калькуляторами с обратной связью.

Работа карбюратора:

Как мы уже знали, карбюратор Simple в основном состоит из

  1. Дроссельный клапан
  2. Фильтр
  3. Вентури
  4. Система дозирования
  5. Система холостого хода
  6. Поплавковая камера
  7. Камера смешивания
  8. Холостой ход и порт передачи
  9. Дроссельный клапан

Поплавковая и игольчатая клапанная система поддерживает постоянный уровень бензин в поплавковой камере.

Если количество топлива в поплавковой камере падает ниже расчетного уровня, поплавок опускается вниз, тем самым открывая клапан подачи топлива и впуская топливо.

При достижении проектного уровня поплавок закрывает клапан подачи топлива, тем самым останавливая дополнительный поток топлива из системы подачи.

Поплавковая камера выпускается либо в атмосферу, либо в сторону входа трубки Вентури.

Во время такта всасывания воздух всасывается через трубку Вентури.Вентури представляет собой трубку с уменьшающимся поперечным сечением с минимальной площадью у горловины.

Трубка Вентури, также известная как штуцер, имеет такую ​​форму, которая обеспечивает минимальное сопротивление воздушному потоку. По мере прохождения воздуха через трубку Вентури скорость увеличивается, достигая максимума в горловине Вентури.

Соответственно, давление падает до минимума.

Из поплавковой камеры топливо подается в нагнетательную форсунку, кончик которой находится в горловине трубки Вентури.

Из-за разницы давлений между поплавковой камерой и горловиной трубки Вентури, известной как разрежение карбюратора, топливо выбрасывается в воздушный поток.

На выпускаемое топливо влияет размер выпускного жиклера, и он выбирается таким образом, чтобы обеспечить требуемое соотношение воздух-топливо.

Типы карбюраторов:

Какие типы карбюраторов? Есть три типа карбюраторов в зависимости от направления подачи смеси.

  • Восходящий карбюратор
  • Горизонтальный карбюратор
  • Восходящий карбюратор

Если воздух подается из нижней части смесительной камеры, он называется набивной тип .

Если воздух подается с одной стороны карбюратора, то он называется карбюратором горизонтального типа .

И, наконец, если воздух подается из вышеуказанной части смесительной камеры, то это называется карбюратором с пониженной тягой.

В большинстве случаев используется карбюратор с пониженной тягой, поскольку он имеет следующие преимущества:

  • Сила тяжести способствует потоку смеси. так обнаружил, что двигатель лучше тянет на меньших оборотах под нагрузкой.
  • Двигатель может достигать более высокого значения объемного КПД.
  • Положение карбюратора стало более доступным.

И единственный минус:

  • Возможность утечки непосредственно во впускной коллектор, если поплавок неисправен и форсунка переливается.

Использование конкретного карбюратора также зависит от системы подачи топлива. Вот еще одна статья, где я упомянул типы системы подачи топлива, вы можете проверить это для лучшего представления.

Карбюратор с восходящим потоком:

В этом типе карбюратора воздуха проходит через нижнюю часть карбюратора . А топливо поступает из поплавковой камеры и из-за разницы давлений внутри двухкамерной с помощью трубки Вентури топливо выходит из топливопровода и смешивается с входящим воздухом, образуя топливовоздушную смесь, которая проходит через дроссельная заслонка, напрямую связанная с акселератором. И попадает в цилиндр двигателя, где происходит сгорание заряда (воздух + топливо).

КАРБЮРАТОР С ПОВЫШЕННОЙ ТЯМОЙ

Карбюратор с нижней тягой:

В этом типе карбюратора воздух поступает из верхней части смесительной камеры , а топливо поступает из нижней части смесительной камеры, здесь также действует тот же принцип, из-за низкого давления, создаваемого двумя вентилями, топливо выходит через трубы, а затем здесь произошло смешение топлива и воздуха.

Смесь топлива и воздуха регулируется дроссельной заслонкой, а количество заряда, подаваемого в цилиндр двигателя, регулируется дроссельной заслонкой.

В то время в большинстве автомобилей использовались карбюраторные системы с пониженной тягой из-за преимуществ, о которых я упоминал выше.

КАРБЮРАТОР С ВНИЗНОЙ ТЯЖКОЙ

Карбюратор горизонтального типа:

Когда вы вращаете карбюратор с нисходящей тягой в горизонтальном направлении, он становится карбюратором горизонтального типа

Принцип работы этого типа карбюратора очень прост. Здесь карбюратор остается в горизонтальном положении, когда воздух поступает через один конец карбюратора , показанный на рисунке ниже.И смешиваясь с топливом, получается воздушно-топливная смесь, а затем воздушно-топливная смесь направляется в цилиндр двигателя для сгорания.

ГОРИЗОНТАЛЬНЫЙ КАРБЮРАТОР

Еще у нас есть статья о двигателе внутреннего сгорания. Если вы хотите узнать подробности, вы можете проверить эту статью, она вам поможет.

Итак, это типы карбюраторов.

Функции карбюратора:

Основные функции карбюратора

  1. Основная функция карбюраторов - смешивать воздух и бензин и обеспечивать высокое сгорание смеси.
  2. Управляет частотой вращения двигателя.
  3. Он также регулирует соотношение воздух-топливо.
  4. Увеличивайте или уменьшайте количество смеси в зависимости от оборотов двигателя и изменения нагрузки.
  5. Для постоянного удержания определенного количества топлива в поплавковой камере.
  6. Выпарить топливо и перемешать с воздухом до однородной топливовоздушной смеси.
  7. Для подачи правильного количества топливовоздушной смеси с правильной плотностью при любых условиях нагрузки и скорости двигателя.

Достоинства карбюратора:

  1. Детали карбюратора не такие дорогие, как у топливных форсунок.
  2. При использовании карбюратора вы получаете больше воздушно-топливной смеси.
  3. По результатам дорожных испытаний карбюраторы обладают большей мощностью и точностью.
  4. Карбюраторы не ограничены количеством газа, перекачиваемого из топливного бака, что означает, что цилиндры могут протягивать больше топлива через карбюратор, что приведет к более плотной смеси в камере и большей мощности.

Недостатки карбюратора:

  1. На очень низких оборотах смесь, подаваемая карбюратором, настолько слабая, что она не воспламеняется должным образом, и для ее обогащения в таких условиях требуется некоторая установка в карбюраторе.
  2. На работу карбюратора влияют изменения атмосферного давления.
  3. Потребляется больше топлива, так как карбюраторы тяжелее топливных форсунок.
  4. Больше выбросов в атмосферу, чем у топливных форсунок.
  5. Стоимость обслуживания карбюратора выше, чем система впрыска топлива.

Применение карбюратора:

  • Используется для двигателя с искровым зажиганием.
  • Используется для контроля скорости транспортных средств.
  • Преобразует основной топливный бензин в мелкие капли и смешивается с воздухом для плавного и правильного сгорания без каких-либо проблем.

Анимация работы карбюратора:

Источник: Horizon Fx Studio

Сводка

Какие три типа карбюратора?

Карбюратор делится на три типа по направлению подаваемой смеси. Один - это карбюратор с восходящей тягой, второй - с нисходящим карбюратором, а третий - карбюратор горизонтального типа.

Какие части состоит из простого карбюратора?

Простой карбюратор состоит из дроссельной заслонки, трубки Вентури, поплавковой камеры, смесительной камеры, холостого хода и переходного порта, а также дроссельного клапана.

Каковы функции карбюратора?

Карбюратор контролирует количество и качество топливовоздушной смеси, поступающей в цилиндр двигателя.

В каком двигателе мы используем карбюратор?

Карбюратор используется только в бензиновом двигателе.

Вывод:

Эй, теперь я хочу услышать от тебя. Надеюсь, вы понимаете определение , детали, типы, работу и функции карбюратора .Все, что вы узнали сегодня, просто запоминает концепцию, не нужно копировать-вставить, запомните концепцию, и этого достаточно.

Если у вас есть какие-либо вопросы или сомнения по поводу токарного станка, вы можете спросить меня в разделе комментариев, а также вы можете присоединиться к нашей группе в facebook. Я буду рад получить известие от вас и буду рад помочь вам. А пока наслаждайтесь отдыхом в течение дня. Ура

Как я сказал вам дать ссылку на PDF, вот она:

РЕСУРСОВ

Сообщите нам, понравился ли вам пост.Это единственный способ стать лучше.

Как работают карбюраторы мотоциклов?

1) UTI является образовательным учреждением и не может гарантировать работу или зарплату.

2) Для получения важной информации об образовательном долге, доходах и показателях завершения студентов, которые посещали эту программу, а также для ознакомления с применимым раскрытием информации о оплачиваемой занятости посетите сайт www.uti.edu/disclosures.

3) Методология опроса: OnePoll опросил 2000 американцев в возрасте от 18 до 35 лет в Калифорнии, Аризоне, Техасе, Иллинойсе, Флориде, Северной Каролине, Нью-Джерси и Пенсильвании в октябре 2020 года. 2 Осуществляются программы повышения квалификации, оплачиваемые производителем UTI от имени производителей, определяющих критерии и условия приемки. Эти программы не являются частью аккредитации UTI. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Для получения важной информации о долги за образование, заработки и показатели завершения студентов, посещавших эту программу, можно найти на сайте www.uti.edu/disclosures.

5) Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь, для специалистов в области автомобилестроения, дизельного топлива, ремонта при столкновениях, мотоциклов и морских техников.Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, таких как: помощник по запчастям, сервисный писатель, производитель, лакокрасочный отдел и владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.ИМП образовательное учреждение и не может гарантировать работу или заработную плату.

7) Для завершения некоторых программ может потребоваться более одного года.

10) Финансовая помощь и стипендии доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и состояния.

11) См. Подробные сведения о программе для получения информации о требованиях и условиях, которые могут применяться.

12) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2016-2026), www.bls.gov, просмотрено 24 октября 2017 г. Прогнозируемое количество годовых Вакансии, по классификации должностей: Автомеханики и механики - 75 900; Специалисты по механике автобусов и грузовиков и по дизельным двигателям - 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и право сотрудников на участие в программе остаются на усмотрение работодателя и доступны в определенных местах. Могут применяться особые условия.Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.

15) Оплачиваемые производителем программы повышения квалификации проводятся Группой специального обучения UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI.

16) Не все программы аккредитованы ASE Education Foundation.

20) Льготы VA могут быть доступны не на всех территориях кампуса.

21) GI Bill® является зарегистрированным товарным знаком U.S. Департамент по делам ветеранов (VA). Более подробная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.

22) Грант «Приветствие служению» доступен всем ветеранам, имеющим право на участие, на всех кампусах. Программа Yellow Ribbon одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня.Выпускники, которые выбирают специальные дисциплины NASCAR, также могут иметь возможности трудоустройства в отраслях, связанных с гонками. Из тех выпускников 2019 года, которые прошли факультативные занятия, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Расчетная годовая средняя заработная плата техников и механиков по обслуживанию автомобилей в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников.Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, например, сервисный писатель, смог инспектор и менеджер по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников и механиков по обслуживанию автомобилей в Содружестве Массачусетс (49-3023) составляет от 29 050 до 45 980 долларов (данные за май 2018 г., штат Массачусетс, США, 10 сентября) 2020). Информация о зарплате в Северной Каролине: The U.S. Согласно оценке Министерства труда США, средняя почасовая оплата в размере 50% квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2019 года, составляет 19,52 доллара США. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 13,84 и 10,60 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2019 г. Сервисные техники и механики, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

26) Расчетная годовая средняя заработная плата сварщиков, резчиков, паяльщиков и паяльщиков в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сертифицированный инспектор и контроль качества.Информация о заработной плате в штате Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих сварщиками, резчиками, паяльщиками и брейзерами в штате Массачусетс (51-4121), составляет от 33 490 до 48 630 долларов. ( Массачусетс, данные за май 2018 г., данные за 10 сентября 2020 г.). Зарплата в Северной Каролине информация: Министерство труда США оценивает почасовую оплату в среднем 50% для квалифицированных сварщиков в Северной Каролине, опубликованную в мае 2019 года, и составляет 19 долларов. 77. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-е и 10-й процентиль почасовой оплаты труда в Северной Каролине составляют 16,59 доллара и 14,03 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2019 г. Сварщики, резаки, паяльщики и брейзеры, просмотр в сентябре 14, 2020.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

28) Расчетная годовая средняя заработная плата специалистов по ремонту кузовов и связанных с ними автомобилей в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например оценщика, оценщика. и инспектор. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними (49-3021), в Содружестве Массачусетс составляет от 31 360 до 34 590 долларов. ( Массачусетс, данные за май 2018 г., данные за 10 сентября 2020 г.).Зарплата в Северной Каролине информация: Министерство труда США оценивает почасовую заработную плату в размере 50% для квалифицированных специалистов по борьбе с авариями в Северной Каролине, опубликованную в мае 2019 года, и составляет 21,76 доллара США. Бюро статистики труда не публикует данные о заработной плате начального уровня. Тем не мение, 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,31 и 12,63 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2018 г. 14 сентября 2020.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

29) Расчетная годовая средняя заработная плата механиков автобусов и грузовиков и специалистов по дизельным двигателям в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях с использованием предоставленного обучения, в первую очередь в качестве техников по дизельным двигателям . Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и специалистов по дизельным двигателям (49-3031) в штате Массачусетс составляет от 29 730 до 47 690 долларов США (Массачусетс, штат Массачусетс, данные за май 2018 г., просмотрено 10 сентября 2020 г.). Информация о заработной плате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных дизельных техников в Северной Каролине, опубликованная в мае 2019 года, составляет 22 доллара.04. Бюро статистики труда. не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 18,05 и 15,42 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2018. Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

30) Ориентировочная средняя годовая зарплата механиков мотоциклистов в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти. Информация о заработной плате для Содружества Массачусетса: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 28700 долларов (данные по Массачусетсу, данные за май 2018 г., просмотренные 10 сентября 2020 г.) .Информация о зарплате в Северной Каролине: Министерство труда США оценивает почасовую заработную плату в размере 50% в среднем для Стоимость квалифицированных специалистов по мотоциклам в Северной Каролине, опубликованная в мае 2019 года, составляет 16,92 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 13,18 и 10,69 долларов, соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г., Motorcycle Mechanics, дата просмотра 14 сентября 2020 г.).) MMI является образовательным учреждением и не может гарантировать работу или заработную плату.

31) Расчетная годовая средняя заработная плата механиков моторных лодок и техников по обслуживанию в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических специалистов, например, в сфере обслуживания оборудования, инспектор и помощник по запчастям.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих механиками моторных лодок и техниками по обслуживанию (49-3051) в Содружестве Массачусетса. составляет от 31 280 до 43 390 долларов (данные за май 2018 г., Массачусетс, США, 10 сентября 2020 г.). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированного морского техника в Северной Каролине, опубликованная в мае 2019 года, составляет 18 долларов.56. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 14,92 доллара и 10,82 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2019 г., Механика моторных лодок и Специалисты по обслуживанию, просмотр 2 сентября 2020 г.) MMI является образовательным учреждением и не может гарантировать работу или заработную плату.

34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, оператора ЧПУ, ученика. слесарь и инспектор по обработанным деталям. Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металла и пластика (51-4011) в Содружестве штата Массачусетс составляет 36 740 долларов (данные за май 2018 г., данные за май 2018 г., данные за 10 сентября 2020).Информация о заработной плате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2019 года, составляет 18,52 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 15,39 и 13,30 долларов соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2019 г. Компьютер с числовым контролем Операторы инструмента, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

40) На основании данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое количество годовых вакансии по классификации должностей: Механики автобусов и грузовиков и специалисты по дизельным двигателям, 24 500 человек. Вакансии включают вакансии, связанные с ростом и чистым замещением.

41) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2019-2029), www.bls.gov, просмотрено 8 сентября 2020 г. Прогнозируемое количество годовых вакансий по классификации должностей: Автомеханики и механики, 61 700. Вакансии включают вакансии, связанные с ростом и чистым замещением.

42) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое количество годовых вакансий, по классификации должностей: Сварщики, резаки, паяльщики и паяльщики, 43 400 человек.Вакансии включают вакансии, связанные с ростом и чистым замещением.

46) Студенты должны иметь средний балл не ниже 3.5 и посещаемость 95%.

48) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Для получения важной информации об образовательном долге, доходах и показателях завершения студентов, посещавших эту программу, посетите сайт www.uti.edu/disclosures.

Универсальный технический институт штата Иллинойс, Inc.утвержден Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

Принципы карбюратора

Принципы Вентури

Карбюратор должен измерять воздушный поток через впускную систему и использовать это измерение для регулирования количества топлива, выбрасываемого в воздушный поток. Единицей измерения воздуха является трубка Вентури, в которой используется основной закон физики: по мере увеличения скорости газа или жидкости давление уменьшается.Как показано на рис. 2-4, простая трубка Вентури представляет собой проход или трубку, в которой есть узкая часть, называемая горловиной. Когда скорость воздуха увеличивается, чтобы пройти через узкую часть, его давление падает. Обратите внимание, что давление в горловине ниже, чем в любой другой части трубки Вентури. Это падение давления пропорционально скорости и, следовательно, является мерой воздушного потока. Основной принцип работы большинства карбюраторов зависит от перепада давления между впускным отверстием и горловиной Вентури.

Рисунок 2-4. Простая трубка Вентури.

Применение принципа Вентури к карбюратору

Карбюратор установлен на двигателе таким образом, чтобы воздух, поступающий в цилиндры, проходил через цилиндр, часть карбюратора, содержащую трубку Вентури. Размер и форма трубки Вентури зависит от требований двигателя, для которого разработан карбюратор. Карбюратор для двигателя большой мощности может иметь одну большую трубку Вентури или несколько маленьких. Воздух может течь вверх или вниз по трубке Вентури, в зависимости от конструкции двигателя и карбюратора.Те, в которых воздух проходит вниз, известны как карбюраторы с нисходящим потоком, а те, в которых воздух проходит вверх, называются карбюраторами с восходящим потоком. В некоторых карбюраторах используется боковой или горизонтальный вход воздуха в систему впуска двигателя, как показано на рис. 2-5.

Рисунок 2-5. Карбюратор горизонтального потока с боковой тягой.

Когда поршень движется к коленчатому валу (вниз) на такте впуска, давление в цилиндре понижается.

Рисунок 2-6. Широко открытое положение дроссельной заслонки.

Воздух устремляется через карбюратор и впускной коллектор к цилиндру, чтобы заменить воздух, вытесняемый поршнем, когда он опускался на такте впуска.Из-за этой области низкого давления, вызванной движением поршня вниз, воздух с более высоким давлением из атмосферы втекает, чтобы заполнить область низкого давления. При этом воздушный поток должен проходить через трубку Вентури карбюратора. Дроссельная заслонка расположена между трубкой Вентури и двигателем. Механическое соединение соединяет этот клапан с рычагом дроссельной заслонки в кабине. Посредством дроссельной заслонки регулируется поток воздуха к цилиндрам и регулируется выходная мощность двигателя. Фактически, в двигатель поступает больше воздуха, и карбюратор автоматически подает достаточно дополнительного бензина для поддержания правильного соотношения топливо / воздух.Это связано с тем, что по мере увеличения объема воздушного потока скорость в трубке Вентури увеличивается, что снижает давление и позволяет большему количеству топлива попасть в воздушный поток. Дроссельный клапан очень мало препятствует прохождению воздуха, когда он параллелен потоку в полностью открытом положении дроссельной заслонки. Действие дроссельной заслонки показано на рисунке 2-6. Обратите внимание на то, как он все больше и больше ограничивает воздушный поток по мере того, как поворачивается к закрытому положению.

Рисунок 2-7. Слив топлива.

Дозирование и слив топлива

На Рисунке 2-7, показывающем выпуск топлива в воздушный поток, найдите впускное отверстие, через которое топливо поступает в карбюратор от насоса с приводом от двигателя.Игольчатый клапан с поплавковым приводом регулирует поток через впускное отверстие, которое поддерживает правильный уровень в поплавковой камере топлива. [Рисунки 2-8 и 2-9] Этот уровень должен быть немного ниже выхода выпускного патрубка, чтобы предотвратить переполнение, когда двигатель не работает.

Рисунок 2-8. Игольчатый клапан и седло.

Выпускное сопло расположено в горловине трубки Вентури в точке, где происходит наименьшее падение давления при прохождении воздуха через карбюратор к цилиндрам двигателя. На топливо в карбюраторе воздействуют два разных давления: низкое давление на выпускном сопле и более высокое (атмосферное) давление в поплавковой камере.Более высокое давление в поплавковой камере выталкивает топливо через выпускное сопло в воздушный поток. Если дроссельная заслонка открыта шире, чтобы увеличить поток воздуха к двигателю, в горловине Вентури будет большее падение давления. Из-за более высокого перепада давления расход топлива увеличивается пропорционально увеличению воздушного потока. Если дроссельная заслонка перемещается в положение «закрыто», поток воздуха и топлива уменьшается.

Рисунок 2-9. Напорный патрубок и поплавок поплавковой камеры.

Топливо должно пройти через дозирующий жиклер, чтобы достичь выпускного патрубка. [Рисунок 2-7] Дозирующий жиклер - это действительно отверстие определенного размера, через которое проходит топливо. Размер этого жиклера определяет скорость истечения топлива при каждом перепаде давления. Если заменить жиклер на более крупный, расход топлива увеличивается, что приводит к более богатой смеси. Если установлен жиклер меньшего размера, происходит уменьшение расхода топлива и более бедная смесь.

Летный механик рекомендует

Работа простого карбюратора, схема и ограничения

Простая конструкция карбюратора, работа, схема, имитации | получить ppt и pdf

Мы уже обсуждали концепцию карбюратора, использование карбюратора и различные типы карбюраторов в наших предыдущих статьях.В этом посте мы собираемся объяснить, что такое простой карбюратор? в котором мы узнаем об определении простого карбюратора, работе простого карбюратора, его ограничениях и недостатках.

Мы собираемся изучить следующие темы из этой статьи о простом карбюраторе -

Содержание

ст. №

Тема

1

Определение простого карбюратора

2

Работа простого карбюратора

3

Что такое губа сопла?

4

Ограничения простого карбюратора

5

Применение простого карбюратора

6

Наши загрузки

Что такое простой карбюратор?

Простой карбюратор состоит из различных частей, таких как поплавковая камера, главный топливный жиклер, трубка Вентури, жиклер и дроссельный клапан.Где есть поплавок в поплавковой камере. С помощью топливного насоса топливо подается в поплавковую камеру из топливного бака через сетчатый фильтр. Эту полную сборку можно назвать простым карбюратором.

Схема простого карбюратора [щелкните по нему, чтобы увеличить]


Работа простого карбюратора:

Будем изучать работу этого карбюратора поэтапно -

  1. Как мы знаем, в простом карбюраторе есть поплавковая камера, открытая для атмосферы.Он поддерживает атмосферное давление в поплавковой камере.
  2. Топливо из внешнего топливного бака подается в поплавковую камеру с помощью топливного насоса. Это топливо из топливного бака фильтруется с помощью сетчатого фильтра, удаляющего из топлива любые твердые частицы.
  3. Теперь топливо из поплавковой камеры подается к основному соплу, которое является частью жиклера. Этот поток топлива из поплавковой камеры в главное сопло осуществляется основным топливным жиклером.
  4. Двигатель всасывает воздух из атмосферы через воздушную заслонку.Этот воздух проходит через трубку Вентури, что приводит к уменьшению площади поперечного сечения в горловине трубки Вентури.
  5. Из-за этого давление в главном сопле уменьшается, а скорость воздуха увеличивается.
  6. Эта разница в давлении в поплавковой камере и главном сопле вызывает смешение топлива и поступающего атмосферного воздуха.
  7. Повышенная скорость воздуха после трубки Вентури частично испаряет моторное топливо, которое затем полностью испаряется за счет тепла во впускных коллекторах камеры сгорания и стенках цилиндра.
  8. Карбюраторы устанавливаются только в бензиновый двигатель, поскольку количество бензиновых двигателей регулируется.
  9. Когда мы открываем дроссельную заслонку, находящуюся в нижней части жиклерной трубки, это позволяет большему количеству воздуха проходить через трубку Вентури, и большее количество воздушно-топливной смеси подается в двигатель, что приводит к тому, что двигатель развивает большую мощность.
  10. Когда мы закрываем дроссельную заслонку, происходит обратное действие и мощность двигателя снижается.

Что такое кромка сопла в простом карбюраторе?

Во избежание перелива топлива из сопла конец основного сопла немного держится выше уровня топлива в поплавковой камере.Эта разница в уровне между наконечником главного сопла и уровнем топлива в поплавковой камере называется кромкой сопла. Вы можете увидеть уровень кромки сопла на диаграмме выше.

Ограничения простого карбюратора:

  • В этом карбюраторе воздушно-топливная смесь полностью зависит от положения дроссельной заслонки.
  • Кроме того, соотношение воздух-топливо уменьшается при увеличении скорости двигателя.
  • Основным ограничением или недостатком простого карбюратора является то, что при слишком низкой скорости мы получаем крепкую смесь, которая вызывает проблемы с воспламенением смеси.

ENSIGN CARBURETOR CO. Против ZENITH-DETROIT CORP | 36 F.2d 684 | 2d Cir. | Суждение | Закон

МАНТОН, окружной судья.

Этот иск подан за нарушение патента, выданного Ensign 26 августа 1924 года по заявке на карбюратор, поданной 30 сентября 1916 года. Карбюратор используется для смешивания жидкого топлива и воздуха в надлежащих пропорциях, чтобы получить горючую смесь для использования в цилиндрах двигателя. За счет возвратно-поступательного движения поршневых цилиндров через карбюратор проходит поток воздуха, который создает всасывание.Когда поток проходит через карбюратор, он набирает необходимое количество жидкого топлива для получения желаемой топливовоздушной смеси. Карбюратор патента заявителя обеспечивает топливные резервуары для двух различных видов топлива. Верхний резервуар предназначен для бензина, который используется только при запуске, а нижний резервуар предназначен для керосина, который предназначен для использования в качестве основного топлива. Внизу предусмотрена емкость для воды, которую добавляют в смесь при использовании керосина.

Карбюратор Appellant имеет нисходящий жиклер, в отличие от восходящего жиклера, но работает по тому же принципу.Уровень топлива, поддерживаемый в резервуаре, немного ниже верхнего края 65 трубки 2 . Когда двигатель остановлен, не будет потока топлива из резервуара через край 65 трубки 2, , но когда двигатель работает, всасывание, создаваемое им в вихревой или смесительной камере, снижает давление. на жиклере и во всасывающей трубке. В результате более высокое давление на поверхности топлива в резервуаре заставляет топливо течь через отверстия 7 и канал 64, трубку 2, и сопла 2 "в вихревую камеру, где он смешивается с воздухом, поступающим через главный впускной патрубок 22 , с образованием желаемой горючей смеси для двигателя.Это показано на фиг. 1 чертежей. Выпуск воздуха из форсунки патента апеллянта осуществляется через воздушное отверстие или отверстия 26, , показанные на фиг. 1, которые соединены через нормально закрытый клапан 27 с камерой всасывания. Клапан автоматически приводится в действие за счет всасывания во всасывающей камере. По мере увеличения всасывания, и это происходит из-за увеличения скорости двигателя, клапан 27, автоматически поднимается, чтобы позволить воздуху проходить через него во всасывающую камеру, тем самым уменьшая всасывание в этой камере и во всасывающей трубке 2 и предотвращение обогащения топливовоздушной смеси, которое в противном случае могло бы произойти из-за повышенного всасывания.

Новизна патента в костюме заключается во взаимном соединении трех отверстий для воздуха 22, 26, и 32, , чтобы поддерживать постоянное соотношение давлений между ними и, следовательно, однородную воздушно-топливную смесь независимо от любого давления. изменения, которые могут быть вызваны основным воздухозаборником из-за установки на него воздушного фильтра. В карбюраторе скорость потока топлива через жиклер зависит от разницы давлений между жиклером и топливным резервуаром, и, следовательно, все, что изменяет давление в одной из этих точек, не изменяя его соответствующим образом в другой, изменит скорость. расхода топлива и изменить соотношение топлива и воздуха в смеси.Если основной воздухозаборник ограничен установкой на него воздушного фильтра или любым другим способом, давление на входе в главный воздуховод и на жиклере будет снижено. Если давление в топливном резервуаре поддерживается при атмосферном давлении через вентиляционное отверстие, будет увеличиваться разность давлений подачи топлива, и, следовательно, расход топлива и смесь станут богаче. Если воздух подается под давлением к впускному отверстию для воздуха, как от нагнетателя, давление на жиклере будет увеличиваться, а разница давлений подачи топлива уменьшаться, тем самым разжижая смесь.

Эти трудности были оценены специалистами в данной области техники и были преодолены путем подключения вентиляционного отверстия топливного резервуара к основному воздухозаборнику или выполнения того, что называется соединением или балансировкой воздушных отверстий карбюратора. За счет использования такой уравновешивающей системы перепад давления вытесняющего топлива и, следовательно, состав смеси поддерживаются, по существу, постоянными, независимо от изменений давления, создаваемого основным воздухозаборником. Было обнаружено, что разные обороты двигателя и нагрузки влияют на однородность смеси; для увеличения всасывания двигателя увеличилось количество подаваемого топлива пропорционально воздуху, поэтому смесь обогатилась, и стало необходимо добавлять больше воздуха в смесь на высоких оборотах.

Эта проблема была решена до подачи иска на патент. Во-первых, как раскрыто в патенте Кребса № 734,421, проблема была решена путем подачи в смесительную камеру точки за топливным жиклером и постепенного увеличения объема воздуха по мере увеличения скорости двигателя, тем самым компенсируя увеличенную подачу. топлива; во-вторых, это было преодолено путем подачи воздуха к топливу перед его подачей в смесительную камеру карбюратора, так что постепенно увеличивающееся количество топлива было бы компенсировано смешиванием его с соответственно увеличивающимся объемом воздуха, который известен как воздух. прокачка топливного жиклера.Истец применил это устройство для удаления воздуха в конструкции карбюратора, сконструированного в соответствии с патентом в костюме. Третьим решением была компоновка компенсирующего жиклера, заключающаяся в сочетании с постепенно увеличивающейся подачей топлива компенсирующим потоком воздуха и топлива, поток которого становится беднее по мере увеличения скорости двигателя. См. Патент на Baverey, № 908,953. Это компенсирующее устройство жиклера используется в карбюраторе получателя. Поэтому проблема компенсации тенденции карбюратора выдавать смесь увеличивающейся насыщенности при увеличении скорости двигателя была успешно решена до изобретения патента на иск.

В патенте апеллянта резервуар для жидкого топлива имеет вентиляционное отверстие в атмосферу и снабжен устройством постоянного уровня, которое поддерживает уровень в резервуаре и форсунке. Отверстие форсунки немного выше уровня резервуара. При неработающем двигателе поток топлива через жиклер не будет; но когда двигатель работает, создаваемое им всасывание втягивает воздух через впускное отверстие для воздуха мимо форсунки и снижает давление на этой форсунке ниже атмосферного.Разница давлений, возникающая при этом между жиклером и топливным резервуаром, заставляет топливо течь через жиклер со скоростью, зависящей от разницы давлений, и смешиваться с воздушным потоком на пути к цилиндру. Истец утверждает, что необходимость в очистителе, который будет деформировать воздух, подавать его в карбюратор и защищать его и двигатель, и который не создавал бы несбалансированного состояния карбюратора и тем самым нарушал бы соотношение смеси, что, как следствие, неэффективно результаты, представили проблему, совершенно отличную и независимую от той, которая была представлена ​​ранее, по причине тенденции горючей смеси к обогащению по мере увеличения требований к двигателю; что не имеет значения, насколько точно поддерживается карбюрация, желаемое соотношение топлива, за счет компенсации тенденции смеси к увеличению насыщенности с увеличением скорости двигателя, будет неуравновешенным, когда воздухоочиститель применяется к впуску.Аргумент состоит в том, что патентообладатель решил эту проблему, представив использование воздухоочистителя и обеспечив соединения между воздухозаборником, поплавковой камерой и топливным жиклером, чтобы наложить на поплавковую камеру и топливный жиклер соответствующие давления. к пониженному давлению на впуске из-за сопротивления очистителя, и, как говорят, тем самым поддерживая желаемый топливный состав не только после того, как очиститель был первоначально нанесен на карбюратор, но и после, будь то из-за использования и накопления инородных тел, сопротивление возрастает, и, следовательно, давление во впускном отверстии карбюратора соответственно дополнительно снижается.

Претензии 1 и 8 состоят в иске. Пункт 1 является типичным и гласит:

.

"В карбюраторе, имеющем поплавковую камеру, топливный жиклер и воздухозаборник, средства балансировки для поддержания давления в поплавковой камере, соответствующего давлению в воздухозаборнике карбюратора, и средства для направления подачи воздуха из система уравновешивания поплавковой камеры с топливным жиклером, посредством чего поддерживается пропорциональное количество топлива по отношению к воздуху без снижения скорости подачи топлива ».

Заявленный патент был предоставлен только после рассмотрения основных предшествующих патентов, которые теперь называются предварительными: Noyes, Nos.979 788 и 993097; Патент Великобритании № 1217 от 1905 г., Пелу; Патент Стюарта № 960601. Учитывая это рассмотрение до выдачи патента, обычная презумпция действительности, сопровождающая выдачу патента, значительно усиливается. Smokador Mfg. Co., Inc., v. Tubular Products Co. (C.C.A.) 31 F.2d 255; Фостер против Т.Л. Smith Co. (C.C.A.) 244 F. 946 .

Существует сильная презумпция того, что разрешенные претензии действительны. Хилдрет против Мастораса, 257 U.S. 27, 42 S. Ct. 20, 66 л.Эд. 112; МакКлемми против Гилберт Корсет Ко. (Округ Колумбия) 221 F. 73 . Но анализ этого известного уровня техники раскрывает взаимосвязь или уравновешивание двух отверстий для воздуха в простом карбюраторе с целью поддержания постоянной топливной смеси, несмотря на изменение давления на главном впускном отверстии для воздуха, и то же самое верно для три воздушных отверстия карбюраторов. Патент в костюме раскрывает карбюратор с тремя отверстиями для воздуха из компонентов для удаления воздуха и систему балансировки трубок для соединения или уравновешивания всех отверстий для воздуха в карбюраторе, независимо от того, был ли карбюратор адаптирован для компенсации тенденции смесь обогащаться с увеличением оборотов двигателя.

Заявитель признает, что эта проблема балансировки, применима ли она к карбюратору с тремя открывающимися воздуховодами или к одному карбюратору с отводом воздуха, была одинаковой и была решена таким же образом; но он утверждает, что его решение является новым и изобретательным. В патенте Noyes четко описан способ предотвращения вмешательства в топливную смесь в результате изменения давления в основном отверстии для воздуха в карбюраторе путем соединения всех отверстий для воздуха. Карбюратор Нойеса, как показано, изображен только с двумя отверстиями для воздуха, основным воздухозаборником и отверстием в верхней части топливного бака.Казалось бы, принцип тот же, и результат тот же, есть ли два отверстия или три, как в карбюраторе для отвода воздуха. Нойес применил воздухоочиститель к главному впускному отверстию для воздуха карбюратора, использовал непосредственно всасывание, создаваемое двигателем, путем подсоединения его шланга к основному впускному отверстию для воздуха карбюратора и вставил в линию перед карбюратором, подходящий сетчатый фильтр для отделения пыли от воздушного потока двигателя, через который она переносится.В своих спецификациях он говорит о том, чтобы «в конечном итоге поддерживать фиксированное соотношение воздуха и топлива в смеси сгорания». В спецификациях патента апеллянта говорится, что уравновешивающая система обеспечивается «уравновешивающей системой в виде средств подачи воздуха, состоящей из трубы, соединяющей входное отверстие для воздуха с воздушным пространством над поверхностью топлива в поплавковой камере, поэтому что давление на поверхности топлива в поплавковой камере всегда равно давлению и скоростному напору воздуха в воздухозаборнике.«Разумеется, есть разница, потому что патент на костюм относится к типу отверстия для стравливания воздуха и, следовательно, не является конкретной формой карбюратора, используемого Нойесом, в котором используются три, а не два отверстия.

В патенте Peloux есть три отверстия для воздуха, обычное отверстие топливного резервуара, основное отверстие для впуска воздуха и дополнительное отверстие для впуска воздуха для поддержания правильной карбюрации, и который, как и карбюратор по патенту в костюме, имеет все три из них. отверстия соединены между собой или уравновешены, так что изменения давления на главном входе воздуха будут сообщаться с двумя другими отверстиями и, таким образом, будут неэффективными в том, что касается состава топливной смеси.В карбюраторе Пелу используется прием Кребса. Для подачи воздуха в смесительную камеру в точке за топливным жиклером в ней есть отверстия, которые описываются как «дополнительные воздухозаборники, которые можно регулировать вручную или автоматически, чтобы получить наилучшую карбюрацию». Это разновидность карбюраторов с дополнительным воздухозаборником, как у заявителя, так и у заявителя. Но характер изменения давления на главном воздухозаборнике в Пелу был повышением давления в этой точке, а не уменьшением давления, как у Нойеса.Peloux подавал под давлением к его главному воздухозаборнику; Нойес признал, что снижение давления на главном впускном отверстии для воздуха при отсутствии балансировки приведет к увеличению насыщенности смеси, а Пелу признал, что повышение давления на главном впускном отверстии для воздуха при отсутствии балансировки, уменьшит насыщенность смеси. Но оба соединены между собой или сбалансированы своими воздушными отверстиями.

Предполагая, что существует разница между уравновешиванием или соединением нескольких отверстий для воздуха в Peloux, что было необходимо из-за увеличения давления на главном воздухозаборнике вместо его уменьшения, для нас ясно, что патент заявителя должен быть очень сильно ограничен или ограничены в своем применении.Претензии должны строго ограничиваться карбюраторами со стравливанием воздуха того типа, который использует истец, и в частности средствами балансировки трубки Пито. Эта трубка передает скоростной напор, а также напор, в то время как Пелу - нет.

Патент Стюарта № 960601 раскрывает форму карбюратора с тремя отверстиями для воздуха, в котором три отверстия для воздуха взаимосвязаны или сбалансированы. Отверстия - это основной воздухозаборник, топливный резервуар и дополнительное отверстие для воздуха, ведущее к верхней части колодца.Поплавок поддерживает жидкое топливо в резервуаре на желаемом постоянном уровне, и обычно, когда двигатель не работает, он находится внутри скважины на том же уровне; этот колодец снабжен сужающимся отверстием, через которое в него может поступать топливо из резервуара. Патентное ведомство сочло, что этот патент не предвидится, исходя из теории, что система балансировки заявителя поддерживает одинаковое давление на главном входе воздуха в резервуар и на жиклер, тогда как Стюарт поддерживает неравное давление для обеспечения желаемой подачи топлива. .Но на суде было показано, что в карбюраторе истца так же важно, как и в карбюраторе Стюарта, чтобы была разница давлений между топливным баком и топливным жиклером, поскольку без такой разницы давлений не было бы подачи топлива. .

Ввиду того, что теперь должно быть принято как раскрытие Стюарта, патент заявителя должен быть ограничен структурой, раскрытой в его спецификациях. У Стюарта двигатель мог работать так быстро, что в колодец не хватало топлива, чтобы его удовлетворить, и для предотвращения этого Стюарт обеспечил свое третье отверстие для воздуха.Канал 27 состоит из дополнительного отверстия для воздуха в карбюратор и сообщается с основным воздухозаборником. Воздухозаборник 29 топливного резервуара соединен с двумя другими отверстиями для воздуха. Воздухоотводчик 29, небольшого размера должен несколько уменьшить разницу давлений, которая в противном случае возникла бы между пластом и скважиной. Но он просто уменьшает его, а не разрушает. Взаимосвязь между этими тремя отверстиями будет поддерживать надлежащее соотношение давления между ними, независимо от каких-либо зарядов давления, налагаемых на главный вход воздуха.

Если в иске есть изобретение, то оно носит очень ограниченный характер. Податель апелляции не повредил свой карбюратор, который является восходящим потоком, и не имеет тенденции к откачке, даже если у него не было третьего отверстия для воздуха. У подателя апелляции не было проблем с сифоном. В нем использовался карбюратор с тремя воздушными отверстиями, который хотелось сбалансировать, чтобы его можно было применить к воздухоочистителю или нагнетателю, не влияя на смесь. Он уравновешивал его так же, как карбюратор с двумя воздушными отверстиями и карбюратор с тремя воздушными отверстиями были ранее сбалансированы путем соединения всех отверстий между собой.При этом он не воплотил то, что совершил патентообладатель, заполнив небольшую прорезь в заглушке в своем карбюраторе 1911, чтобы устранить сифонирование.

В карбюраторе со стравливанием воздуха подателя апелляции увеличение подачи топлива через главный жиклер предотвращается за счет впуска воздуха непосредственно в этот жиклер через автоматически управляемый клапан; но в структуре апеллянта отсутствует воздухозаборник в основной жиклер и отсутствует автоматически управляемый клапан, что обеспечивает компенсационную струю апеллянта, которая соединяется с колодцем и имеет отверстие для воздуха наверху.В нижнюю часть этой скважины жидкое топливо течет из топливного резервуара через ограниченное отверстие в ограниченном количестве, на которое, поскольку скважина так свободно открывается вверху, существенно не влияют изменения всасывания на выходе компенсирующей струи. Увеличенное всасывание двигателя, которое увеличивает поток воздуха через главный воздухозаборник и еще больше увеличивает поток топлива через главный жиклер, не увеличивает скорость потока топлива через компенсационный жиклер; но, наоборот, ввиду увеличения воздушного потока, расход топлива через компенсационный жиклер уменьшается по сравнению с воздушным потоком.Таким образом, тенденция к обогащению основного жиклера компенсируется компенсирующим жиклером, и конечная смесь поддерживается по существу постоянной, независимо от увеличения всасывания из-за увеличения скорости двигателя. Система балансировки Appellee не выступает в главный воздухозаборник таким образом, чтобы принимать и передавать скоростной напор, а также напор. Вместо этого скорость воздушного потока через впускной воздуховод фактически уменьшает давление, передаваемое трубкой.

Мы удовлетворены тем, что устройство заявителя отличается не только в отношении самой конструкции карбюратора, но и в отношении третьего воздушного отверстия для поддержания правильной карбюрации на всех оборотах двигателя и в отношении системы балансировки.Они похожи друг на друга только тем, что имеют третье отверстие для воздуха и систему балансировки, соединяющую третье отверстие для воздуха. Но эти вещи характерны и для предыдущих карбюраторов. Заявитель не нарушает.

Указ утвержден.

Оставить ответ
