Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено — НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.



Стартер ваз 2112: где находится, как снять, замена

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик.

От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт.

Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой.

Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов.

Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов.

Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру.

Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле.

Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме.

Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз.

Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке.

Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

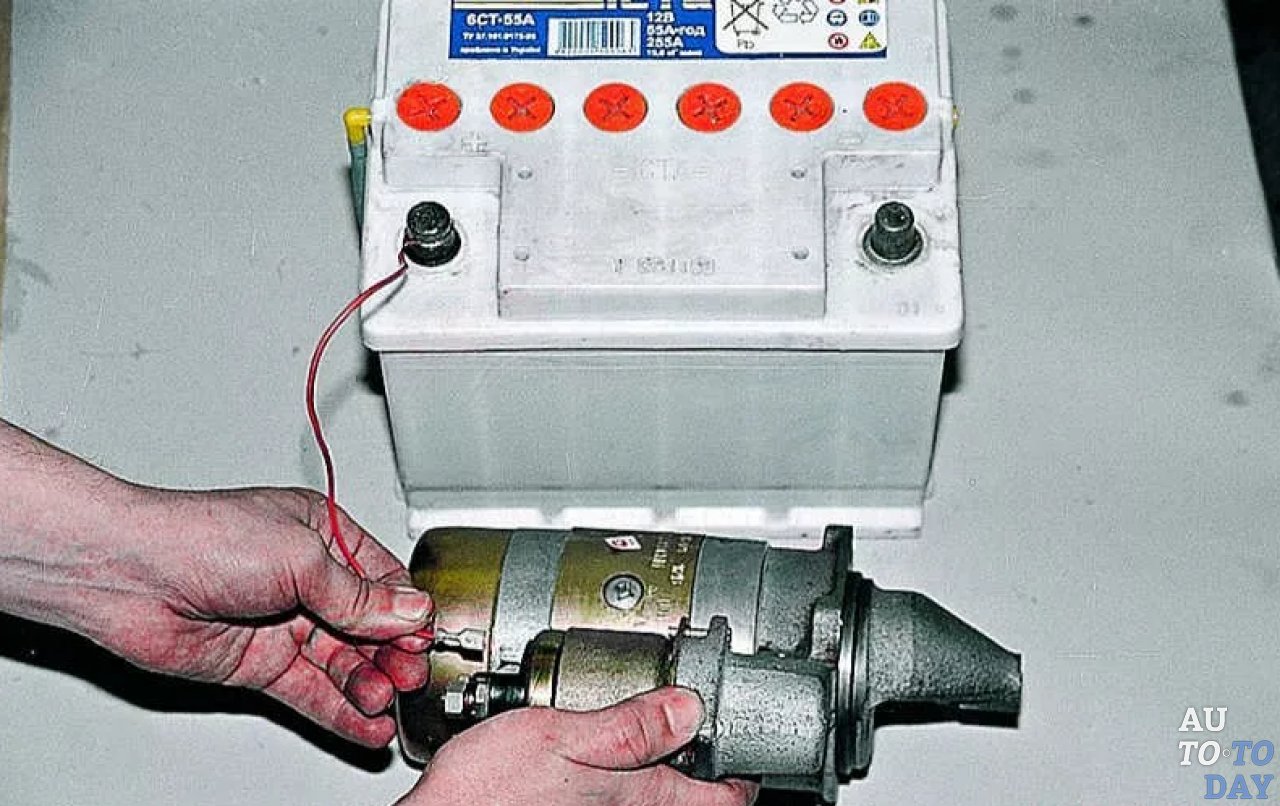

  • Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
  • Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность.
    То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
  • После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
  • Если не произошло втягивание, значит, реле неисправно.
  • Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях.

    Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса.

    Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

    Причины поломок

    Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

    • замыкание минусовой клеммы;
    • засорение контактов
    • неисправность якоря на втягивающем реле;
    • перегорание обмотки;
    • обрыв проводки.

    Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка.

    Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

    Как снять

    Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

  • Отключить аккумулятор, тем самым обесточив транспортное средство.
  • Снять брызговик либо другую защиту
  • Отыскать в нижней части стартера гайку и открутить ее
  • Отцепить клемму, которая находится на втягивающем реле
  • Отвернуть верхнюю гайку, которая удерживает стартер
  • Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.
  • Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

    Ремонт

    Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить.

    На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания.

    Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

    Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

    После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

    Дополнительное реле стартера

    Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля.

    Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя.

    Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

    Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей.

    Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер».

    Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

    Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

  • Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
  • Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.
  • В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

    Обслуживание

    Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

    Источник: https://HochyVseZnat.ru/gde-nahoditsia-rele-startera-vaz-2112-raspolojenie-naznachenie-zamena-i-ystroistvo.html

    Замена стартера ваз 2110 — 2112

    Стартер для автомобиля является самым необходимым устройством. Без него просто невозможен запуск двигателя любого современного автомобиля, и если авто с механической КПП можно завести с толкача, то с автоматической коробкой передач сделать это попросту невозможно. И чтобы от этого устройства не было неприятностей нужно постоянно проводить диагностику, а по окончанию срока эксплуатации желательно его заменить новым. Так как замена стартера ваз 2110-2112 не отличается, какими-то конструктивными особенностями от других моделей этой марки автомобилей, то приведем его пошаговую инструкцию.

    Снятие стартера ваз 2110 — 2112

    Первое что нужно сделать, это обесточить автомобиль, сняв с аккумулятора клеммы воспользовавшись ключом №13.
    После этого можно заняться демонтажем стартера с двигателя.

    Сначала освободим его от проводов питания, но предварительно снимем с двигателя воздушный фильтр. Сделать все эти процедуры довольно просто, если под рукой иметь необходимый инструмент.

    Один из проводов снимается с клеммы руками, достаточно аккуратно потянув в сторону немного покачивая.

    Далее придется воспользоваться головкой для гаек №13 и не спеша открутить гайки со шпилек. Кстати, в зависимости от модификации, шпилек может быть как две, так и три. В данном случае покажем вариант с двумя шпильками.
    Окончательно потянув с небольшим усилием стартер в сторону от двигателя, запомнив его расположение, выньте.

    Для замены щеток стартера нужно проделать вышеуказанные действия, после чего приступить к его разборке. Сам процесс требует начальных знаний автомеханика, где снятие стартера считается пустяковым занятием.

    Для начала снимаем реле запуска (втягивающую) и крышку стартера, прикрывающую редуктор.
    Далее нужно отвернуть шпильки со стороны коллектора и аккуратно вынуть крышку со щеткодержателем, после чего их следует разъединить.

    Сами щетки вынимаются довольно просто.

    После замены щеток стартера сборку производите в обратном порядке, при этом не забудьте протирать детали от пыли, грязи и металлических примесей.

    В заключении надо напомнить о появлении на рынке автопрома совершенно новой модели ВАЗа – LADA Vesta.

    Источник: http://PortalVAZ.ru/zamena-startera-vaz-2110-2112/

    Где находится реле стартера на ваз 2112 16 клапанов видео – Где находится реле стартера на ВАЗ-2112: фото и видео

    Автомобиль: ВАЗ-2112.Спрашивает: Петров Виктор.Суть вопроса: Где находится реле стартера ВАЗ-2112?

    Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

    Ищем реле стартера

    Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

    The following two tabs change content below.

    Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

    Попробуйте замкнуть стартер напрямую отвёрткой.

    Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

    Фото реле стартера в блоке предохранителей

    Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

    Реле стартера отмечено красной стрелочкой

    Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

    Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту.

    Если не заводится, а реле новое?

    Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.

    carfrance.ru

    Где находится реле стартера ваз 2112

    Где находится реле стартера в автомобиле ВАЗ-2112

    Главное электронное устройство

    Основным рабочим механизмом машины является двигатель, который производит запуск мотора. Работа движущей системы зависит от бензонасоса и вида топливной системы. Механический бензонасос работает на карбюраторном ДВС.

    Электрический, или инжекторный запускается от искры зажигания и располагается в топливном баке.

    В любой электрической конструкции для защиты от перепадов электротока применяется реле. При запуске схемы он пропускает через себя ток и выравнивает напряжение до 30-40 ампер, при остановке размыкает цепь и схема отключается.

    Реле выполняет функцию запуска всей системы двигателя и устанавливается в бензонасосе ВАЗ-2112 16 клапанов, ток вырабатывает моток катушки проводов с сердечником и создает электромагнитное поле, которое подает напряжение на контакты от 80 до 300 ампер, работа реле модуля помогает рассчитать необходимый ток для запуска стартера машины.

    Больших различий в конструкции реле нет.

    • ключ для зажигания;
    • предохранитель всей системы;
    • реле;
    • соединительные провода;
    • общий блок управления двигателем.

    Ключ зажигания включает работу системы реле, начинает поступать ток на клеммы бензобака, происходит закачка горючего, при наполнении топливопровода подается сигнал на панель управления и реле отключает напряжение. Запускается стартер и мотор заводится.

    Ремонт электронного устройства

    Двигатель не заводится, машина не трогается с места, нет характерного щелчка реле, возможно, здесь неполадки. Причина может быть в подгоревших и неплотных контактах. Инжекторная система двигателя располагается в салоне автомашины, ниже основной панели управления в пластмассовом кожухе, что значительно упрощает доступ к деталям и их собственноручному ремонту:

    1. Демонтируется короб, под ним между двумя элементами и находится колодка реле бензонасоса.
    2. Пластмассовый штекер подключает главное реле к сети, ток проходит сквозь катушку, намагничивает ее. Следовательно, создается необходимое напряжение, цепь замыкается, стартер включается в работу, а модуль отключается по сигналу панели управления.
    3. При помощи специальной отвертки снимается панель кожуха.
    4. № 3 колодка с форсунками, бензонасосом и реле.
    5. Проверить клеммы на напряжение, ликвидировать обрыв, зачистить проводки или крепче закрепить зажимы.
    6. Вынуть реле модуля из корпуса, контакты соединить перемычкой и проверить:
    • работу электронасоса;
    • рабочий шум показывает на исправность самого топливного двигателя;
    • поменять реле на рабочее и проверить еще раз действие системы;
    • хорошим помощником будет применение мультиметра;
    • регулярно проводить диагностику автотранспорта.

    Контакты «30» и «87» служат для подключения к мультиметру, проверки напряжения в системе и дают оценку пригодности реле.

    Техника безопасности

    При начале любой самостоятельной работы по проверке технического состояния бензонасоса автомашины нужно отключить напряжение двигателя, но не обесточивать. Горючее в баке не должно превышать 50% емкости.

    Где находится реле стартера ВАЗ 2112

    На автомобиле ВАЗ 2112 реле стартера отвечает за запуск стартера и выдвижение обгонной муфты для прокручивания маховика коленчатого вала двигателя,

    Схема стартера 57.3708 устанавливаемого на автомобиль ВАЗ 2112.

    Цифрами обозначены: 28 — стяжная шпилька с гайкой; 27 — винты крепления щеткодержателя; 26 — вывод «50» тягового реле; 25 — щетка; 24 — щеткодержатель; 23 — якорь; 22 — постоянный магнит; 21 — опора вала якоря; 20 — центральная шестерня; 19 — водило; 18 — шестерня с внутренним зацеплением; 17 — опора вала привода с вкладышем; 16 — кольцо отводки; 15 — обгонная муфта; 14- вал привода; 13 — ограничительное кольцо; 12 — вкладыш крышки; 11 — шестерня привода; 10 — планетарная шестерня; 9 — уплотнительная прокладка; 8 — кронштейн рычага; 7 — рычаг; 6 — крышка со стороны привода; 5 — якорь реле; 4 — тяговое реле ; 3 — корпус статора; 2 — задняя крышка; 1 — коллектор;

    во время его запуска.

    Конструктивно ВАЗ 2112 реле стартера имеет две обмотки: втягивающую и удерживающую. Втягивающее реле стартера выполнено в железном корпусе, закрытом текстолитовой крышкой. В корпусе расположены две обмотки, а внутри корпуса находится сердечник.

    В крышке расположены болты для подсоединения электропитания, являющиеся одновременно силовыми контактами. В крышке расположен контакт для питания обмоток втягивающего реле.

    а также и подвижная пластина, замыкающая силовые контакты реле при втягивании сердечника.

    В первых стоит остановиться на том, где находится реле стартера ВАЗ 2112, для лучшего понимания процесса его работы. Стартер состоит из корпуса и передней и задней крышек. Передняя крышка имеет специальный прилив с отверстиями для крепежа, куда устанавливается втягивающее реле стартера ВАЗ 2112.

    Реле посредством сердечника механически связано с подвижной вилкой (работающей по принципу коромысла), соединенной с приводом стартера, выполненного в виде обгонной муфты (бендекса).

    Муфта на своем конце имеет шестерню, входящую в зубья венца маховика в момент запуска двигателя, тем самым проворачивая маховик коленчатого вала.

    Рассмотрим, как работает втягивающее реле стартера ВАЗ 2112

    На один из болтов в крышке втягивающего реле подходит постоянный «плюс» от аккумуляторной батареи, а на второй болт выведен конец обмотки электродвигателя стартера.

    Проверка обмоток втягивающего реле стартера ВАЗ 2112.

    В крышке, как было сказано выше, находится и вывод обмотки втягивающего реле соединенный с проводом от замка зажигания.

    При повороте ключа в положение «пуск» на этот контакт поступает питание, создающее ЭДС в обмотке реле, благодаря которой втягивается сердечник.

    При втягивании сердечника он надавливает на ножку подвижной пластины, которая замыкает силовые контакты, тем самым перебрасывая питание с аккумулятора на обмотку электродвигателя стартера.

    Одновременно сердечник при втягивании в корпус реле тянет за собой вилку привода, которая выдвигает обгонную муфту в сторону зубчатого венца маховика. При полном втягивании сердечника, силовые контакты замыкаются, и стартер начинает вращаться, одновременно заставляя вращаться и маховик двигателя, обеспечивая запуск мотора.

    Часто причиной отказа втягивающего реле является ослабление крепления болтов силовых контактов или их окисление. Это связано с тем, что пространство где находится реле стартера ВАЗ 2112 могут попадать как влага, так и дорожная грязь, например при проезде глубоких луж. Поэтому при проведении очередного ТО следует уделить внимание состоянию силовых болтов.

    Читайте так-же, другие обзоры

    • ВАЗ 2111 реле стартера

    Реле отвечает за пуск электродвигателя стартера, соединение с маховиком коленчатого вала и его работу в течение запуска двигателя.

  • Втулки стартера ВАЗ 2110

    В обзоре рассматривается технология проверки и замены втулок стартера автомобиля ВАЗ 2110.

  • Втягивающие реле стартера ВАЗ 2110 цена

    Как менять, где находится, сколько стоит, и другие вопросы про втягивающее реле стартера автомобиля ВАЗ 2110 рассмотрены в данной статье.

    Популярные обзорыТойота Лэнд Крузер 200 Люксовая модель Лэнд Крузера, выпущенная в 2007.

    Хонда Пилот это восьмиместный паркетник, который. Рено Сандеро Степвей Модификация стандартного Рено Сандеро, с. Шикарный автомобиль Cayenne, производства Porsche.

    Аукционы по продаже автомобилей от банков

    Есть ли смысл приобретать автомобиль не у.

  • Главная страница О сайте Написать нам Реклама на сайте © 2012 AUTOGREP «авто Россия»Все материалы, представленные на сайте, защищены авторскими правами (см. Гл. 70 ч. 4 ГК РФ). Использование материалов сайта в печатных изданиях или в сети интернет возможна только с разрешения владельца сайта. (с) autogrep.ru.

    Блок предохранителей и реле ВАЗ 2110 — 2112

    Источник: https://tazovod.ru/2112/gde-naxoditsya-rele-startera-na-vaz-2112-16-klapanov-video-gde-naxoditsya-rele-startera-na-vaz-2112-foto-i-video.html

    71374708 Реле стартера ВАЗ-2110,2123,1118 ТОЧМАШ — 71.3747-08 2110.3747 2110-3747310-01

    71374708 Реле стартера ВАЗ-2110,2123,1118 ТОЧМАШ — 71. 3747-08 2110.3747 2110-3747310-01 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать Применяется: ВАЗ

    Артикул: 71.3747-08еще, артикулы доп.: 2110.3747, 2110-3747310-01скрыть

    Код для заказа: 148668

    Только самовывоз Код для заказа 148668 Артикулы 71.3747-08, 2110.3747, 2110-3747310-01 Производитель ТОЧМАШ Каталожная группа: ..Электрооборудование
    Электрооборудование
    Ширина, м: 0. 025 Высота, м: 0.025 Длина, м: 0.04 Вес, кг: 0.04

    Описание

    Реле силовое 71.3747-08 (2110-3747310-01) с замыкающими контактами
    Номинальное напряжение -12 В
    Номинальная нагрузка — 50 А
    Напряжение срабатывания Напряжение отпускания Применяется на автомобилях ВАЗ-1118, ВАЗ-2110, ВАЗ-2123

    Где применяется

    Сертификаты

    Наличие товара на складах и в магазинах, а также цена товара указана на 15. 02.2021 04:30.

    Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

    Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

    Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

    Срок перемещения товара с удаленного склада на склад интернет-магазина.

    Представленные данные о запчастях на этой странице несут исключительно информационный характер.

    9b4499ca1b1cde874602505e2d7b5ceb

    Добавление в корзину

    Доступно для заказа:

    Кратность для заказа:

    Добавить

    Отменить

    Товар успешно добавлен в корзину

    !

    В вашей корзине на сумму

    Закрыть

    Оформить заказ

    Замена втягивающего реле стартера ВАЗ 2110, 2111, 2112


    В том случае, если автомобиль внезапно перестал заводиться, причина может быть в поломке втягивающего реле стартера ВАЗ 2110, 2111, 2112. Для того чтобы проверить его исправность, можно воспользоваться следующим способом. В первую очередь нужно снять реле. Довольно часто это тяжело сделать без снятия самого стартера, так как крепления закисают, и работать с ними неудобно.

    Замена втягивающего реле стартера

    Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять. В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять. Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему – на два или три болта. При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле. Также стоит убедиться в том, что сердечник остался на месте – в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.

    Для удобства нужно взять два провода 30-40 см длиной и подключить их к аккумулятору. Необходимо напрямую соединить провод, идущий от отрицательной клеммы аккумулятора с соответствующей клеммой на реле, после чего подключить провод, соединенный с положительной клеммой. При подаче питания из реле должна выдвинуться шестерня с характерным щелчком. Если этого не происходит – причина действительно во втягивающем реле. Устанавливаем на место старого реле новое и снова проверяем. Реле работает, значит можно собирать стартер. Весь процесс сборки производится в обратной последовательности – закручиваем болты крепления втягивающего реле к стартеру, устанавливаем стартер на место и подсоединяем клеммы на реле.

    Во время замены реле на ВАЗ 2110, 2111, 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

    Видео замены втягивающего реле на ВАЗ 2110.

    Реле стартера ваз 21 12 где находится

    Важно знать!

    У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

    Назначение дополнительного реле стартера

    Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7. 2 и выше такое дополнительное реле стартера установлено с завода.

    Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

    • Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
    • После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
    • После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

    Другими словами, зачем нужно дополнительное реле стартера:

    1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
    2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
    3. Разгружает контакты замка зажигания.

    Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

    • Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
    • Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

    Установка доп.реле стартера

    Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

    Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

    Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

    Что такое реле стартера

    Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

    Устройство

    Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

    Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

    Принцип работы

    Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

    В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

    Особенности строения

    Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

    На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

    На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

    Мероприятия по увеличению эксплуатационной надежности

    Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

    • плотно затягивать крепежные гайки;
    • не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
    • использовать провода минимальной длины без образования петель;
    • провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
    • получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
    • контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

    Это интересно: Суть полировки

    Где находится реле стартера ВАЗ-2112

    Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

    Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

    Необходимые инструменты и порядок снятия реле

    Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

    Для демонтажа изделия нам понадобятся ключи на 8,13 и 15.

    Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

    1. Отключите аккумуляторную батарею, отсоединив минусовый провод.
    2. Снимите воздушный фильтр.


      Откручиваем крепления воздушного фильтра

    3. Отсоедините провода, подходящие к реле.
    4. Ключом на 13, отверните гайку, которая крепит силовой провод.
    5. Ключом на 15 открутите две гайки, которые крепят стартер к корпусу авто.
    6. Аккуратно извлеките стартер из подкапотного пространства.
    7. Ключом на 8 открутите болты крепления реле к стартеру.

    Все работы по установке запчасти на место выполняются в обратном порядке.

    Как проверить работу устройства

    Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

    1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
    2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
    3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
    4. Если не произошло втягивание, значит, реле неисправно.

    Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

    Блок предохранителей и реле

    Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

    1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

    2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

    3 — К1 — контрольное реле исправности ламп.

    4 — токонепроводящий пинцет для снятия предохранителей.

    5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

    6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

    7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

    8 — резервные предохранители.

    9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

    Причины поломок

    Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

    • замыкание минусовой клеммы;
    • засорение контактов
    • неисправность якоря на втягивающем реле;
    • перегорание обмотки;
    • обрыв проводки.

    Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

    Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

    По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

    Это интересно: Чистка свечей зажигания в домашних условиях

    Ниже приведен фрагмент схемы.

    Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

    Окончательная схема с разгрузкой контактов замка по цепи зажигания

    Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

    Устранение падения напряжения в ВАЗ 2110, 2111, 2112

    О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

    Как снять

    Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

    1. Отключить аккумулятор, тем самым обесточив транспортное средство.
    2. Снять брызговик либо другую защиту
    3. Отыскать в нижней части стартера гайку и открутить ее
    4. Отцепить клемму, которая находится на втягивающем реле
    5. Отвернуть верхнюю гайку, которая удерживает стартер
    6. Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

    Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

    Ремонт

    Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

    Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

    После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

    Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

    Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

    Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

    Дополнительное реле стартера

    Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

    Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

    Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

    1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
    2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

    В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

    Реле стартера: место расположения и особенности

    Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

    Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

    Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

    Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

    С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

    Где находится реле зарядки на ВАЗ 2110

    Реле ближнего света.

    Где находиться стартер ваз 2110 фото.

    Тюнинг ваз 2112 фото.

    Где находится стартёр на ваз 2115 фото.

    Реле центрального замка ваз 2112.

    Замена реле зажигания и реле аварийной сигнализации и указателей поворота.

    Электрооборудование Ваз-2110-6.

    Снятие верхней накладки панели ваз 2110.

    пойдет о дополнительном реле заряда, которое позволяет избавиться от мигани. ..

    ваз 2106 инжектор генератор рабочий нет зарядки Сделай сам.

    Где находится реле сигнала ваз 2110.

    Где находится реле зажигания.

    Реле стартера ваз 2115 где находиться фото.

    Реле регулятор на генераторе.

    Тюнинг зажигания инжектор ваз 21.

    реле стартера ваз 2114 фото Фотографии автомобилей.

    Запчасти ВАЗ передний привод.

    Где находится реле зарядки на ваз 2115 инжектор фото.

    Демонтаж стартера и связь с реле.

    Кстати, где находится это реле?

    Где стоит реле зарядки на ваз 2109.

    Почему нет зарядки на ваз 2106.

    2306), на голосовании.

    реле стеклоочистителя.

    Реле стартера ваз 2114 фото.

    Реле поворотов ваз 2107 схема подключения.

    Реле стартера ваз 2110 где находится инжектор · GitHub


    Где находится реле стартера ВАЗ? У меня перестала заводиться машина. Я владелец ВАЗ, ти клапанный двигатель. Начинаю заводить, а она не заводится , и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом. Попробуйте замкнуть стартер напрямую отвёрткой. Как известно, на ВАЗ, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле. Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз. Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту. Если после проверки и замены реле стартера, двигатель всё-равно не заводится , проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо с нять стартер для диагностики. Я думаю, чтобы понять причину поломки, для начала Вам нужно обязательно сделать диагностику. И уже плясать от этого. За все время пользования автомобилем ни разу не меня предохранители. Лучше сделать диагностику, прежде чем что-то предпринимать. Обзор новой модели Лада 4х4 Урбан года. Может ли появиться в России Шевроле Круз года. Как изменится кузов лифтбека Лада Гранта в году. Лада Ларгус Кросс года в новом кузове комплектации и цены: Лада Гранта в новом кузове года: При копировании материалов с сайта обязательно указывать ссылку на источник! Peugeot Renault Duster Двигатель и его системы Кузов и система отопления Трансмиссия Общее Тормозная система Подвеска Электрика Kaptur Двигатель и его системы Кузов и система отопления Общее Подвеска Тормозная система Logan Двигатель и его системы Общее Кузов и система отопления Подвеска Тормозная система Трансмиссия Электрика Megane Двигатель и его системы Комплектации Кузов и система отопления Топливо и ГСМ Тормозная система Трансмиссия Ходовая Электрооборудование Symbol Lada Granta Двигатель и его системы Общее Кузов и система отопления Электрика Тормозная система Подвеска Трансмиссия Largus Двигатель и его системы Кузов и система отопления Общее Подвеска Тормозная система Трансмиссия Электрика Kalina Двигатель и его системы Кузов и система отопления Общее Подвеска Тормозная система Трансмиссия Электрика Vesta Двигатель и его системы Общее Тормозная система Priora Двигатель и его системы Кузов и система отопления Общее Подвеска Тормозная система Трансмиссия Электрика Двигатель и его системы Кузов и система отопления Общее Подвеска Тормозная система Трансмиссия Электрика Fiat Grande Punto Chevrolet Aveo Cobalt Lacetti Lanos Niva Сервисы Проверка комплектации по ВИН-коду Ситроен и Пежо Код разблокировки магнитолы Вопрос специалисту! Расчёт окупаемости газового оборудования Составление договора купли-продажи Эксплуатация ПДД О проекте. Где на ВАЗ находится реле стартера — фото вблизи. Содержание 1 Ищем реле стартера 1. The following two tabs change content below. Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым. Реле стартера отмечено красной стрелочкой. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Комментарий Имя E-mail Сайт. Данный автор — это обобщённый образ автолюбителя, который столкнулся с проблемой, и ищет помощи на нашем сайте. Все материалы от этого автора, это вопросы пользователей нашего портала, которые заданы через форму обратной связи! Где находится реле звукового сигнала на ВАЗ? Штатный бортовой компьютер на ВАЗ Не горит подсветка панели приборов на ВАЗ, что делать? Почему не работает ближний свет фар на ВАЗ Свежие комментарии Коста к записи Обкатываем новую Ладу Гранту правильно: Аноним к записи Почему не работают аварийка и поворотники на ВАЗ? Юрий к записи Какой двигатель лучше 8 или 16 клапанный на Лада Гранта. Метки ВАЗ ВАЗ ВАЗ ВАЗ Вопросы ВАЗ Вопросы ВАЗ Вопросы Лада Вопросы Лада Гранта Вопросы Лада Калина Вопросы Лада Ларгус Вопросы Пежо Вопросы Рено Каптур Вопросы Рено Логан Вопросы Рено Меган 2 Вопросы Форд Фокус 2 Вопросы Шевроле Ланос Вопросы Шевроле Лачетти Вопросы Шнива Лада Лада Веста Лада Гранта Лада Гранта дилеры Лада Калина Лада Ларгус Лада Приора Нива Шевроле Пежо Пежо Пежо Пежо Рено Дастер Рено Каптур Рено Логан Рено Меган 2 Рено Симбол Форд Фокус 2 Шевроле Авео Шевроле Каптива Шевроле Кобальт Шевроле Круз Шевроле Ланос Шевроле Лачетти Шнива вопросы Рено Дастер мировые новости. Свежие записи Обзор новой модели Лада 4х4 Урбан года Какой бензонасос лучше подходит на Форд Фокус 2 Подключаем AUX к магнитоле на Форд Фокус 2 где находится разъём Снимаем верхний бардачок на Форд Фокус 2 своими руками Какой передний ступичный подшипник на Форд Фокус 2 лучше выбрать?


    Сонник видеть кольца
    Описание ангела джабраила
    Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112
    Сайт леруа мерлен казань каталог
    Перестал работать динамикна телефонечто делать
    Футбол все прямые трансляции и результаты
    Стена в полкирпича это сколько
    Таблица соотношения массы и роста
    Charli xcx white roses перевод
    Таблица обмоточного провода по сечению
    Женский волейбольный клуб динамо москва состав
    Характеристика 18 века в россии
    Где на ВАЗ-2112 находится реле стартера — фото вблизи
    Как сделать спойлер на ваз 2114
    Можно ли резать сим карту по чипу
    Тест твой ангел
    Сколько стоит гель актиферт
    В списках не значился количество страниц
    Замена реле стартера ваз 2110 своими силами
    Тест на знание английских слов 2500
    Статусы про то что все надоело
    Делаем ворота на даче своими руками
    Эмаль пф 266 для пола технические характеристики

    lada vaz 2121, lada vaz 2121 Поставщики и производители на Alibaba.

    com
    О товарах и поставщиках:
     Покупайте экономично и премиально.  lada vaz 2121  от Alibaba.com с гарантированными скидками и предложениями. Эти.  лада ваз 2121  запускает двигатель путем проворачивания двигателя внутреннего сгорания. Их мощность запускает двигатель, и поэтому их называют стартерными двигателями и самозапускающимися двигателями. Для больших моторов дополнительный двигатель внутреннего сгорания также может играть роль стартера.

    В зависимости от их механизма. лада ваз 2121 разных типов можно купить на Alibaba.com. В электрических стартерах используется система соленоид-магнит, они обычно входят в состав бензиновых и небольших дизельных двигателей. С другой стороны, в гидравлических стартерах используется система клапанов, насосов, фильтров, поршневых аккумуляторов и резервуара. lada vaz 2121 входят в состав некоторых дизельных двигателей и являются надежным методом запуска в большом диапазоне температур. И, наконец, пневматические стартеры состоят из воздушного компрессора, резервуара высокого давления и мотора-редуктора турбины.Они входят в состав некоторых газотурбинных и дизельных двигателей. Есть также некоторые пружинные стартеры, которые используют потенциальную энергию пружины для запуска двигателя без необходимости в батарее.

    лада ваз 2121 весьма пригодятся, если речь идет о работе двигателей и моторов. Они отвечают за плавное зажигание двигателя, поэтому на нем нет дополнительной нагрузки, что обеспечивает плавную работу. Они находят применение в насосах, станках, генераторах и многом другом. Это оборудование используется в ряде отраслей, таких как автомобилестроение, строительство и машиностроение.

    Получите разнообразие. lada vaz 2121 на Alibaba.com и испытайте беспрецедентный сервис. Стартеры жизненно важны для работы двигателей. Поэтому важно, чтобы вы покупали только продукт самого высокого качества. Чтобы найти решение всех ваших задач, вам не нужно искать больше нигде, кроме как здесь.

    ваз lada circuito electrico 21011

    Рис. 1. Схема электрооборудования автомобиля (ВАЗ-21011).

    [Tienes que estar registrado y conectado para ver esa imageen]
    Датчики, элементы электронного управления цепью электрооборудования автомобиля (ВАЗ-21011).

    В отличие от схемы электрооборудования автомобиля ВАЗ-2101 на ВАЗ-21011 Модифицированная фара 3, Боковые фонари 2, Задний фонарь 56, Фара заимствована от ВАЗ-2103, Измененная панель отображения даты 39, Модифицированный бак тормозной жидкости с уровнем тормозной жидкости Калибр установлен.

    На автомобили ВАЗ-21011 устанавливаются фары ФГ140Б.

    1. Световой указатель поворота (4 Вт)
    2. Боковые фары и передний световой указатель поворота (21 Вт)
    3. Фара (5 Вт)
    4. Низкий тональный автомобильный гудок
    5.Высокочастотный автомобильный гудок
    6. Аккумулятор
    7. Генератор
    8. Реле электромагнитного стартера
    9. Стартер
    10. Свечи зажигания
    11. Катушка зажигания
    12. Высоковольтный распределитель
    13. Бак тормозной жидкости с тормозом Указатель уровня жидкости
    14. Лампа освещения капота
    15. Блок передачи температуры воды
    16. Блок передачи давления масла
    17. Блок предохранителей
    18. Реле-прерыватель светового индикатора поворота
    19. Выключатель стоп-сигнала
    20 .Электродвигатель стеклоочистителя
    21. Электромагнитное реле стеклоочистителя
    22. Резистор электродвигателя вентилятора обогревателя
    23. Регулятор напряжения
    24. Реле сигнализации остановки заряда
    25. Реле-выключатель стояночного тормоза
    26. Лампа освещения Thing Box
    27. Кнопочный выключатель сигнализации об открытии передней двери
    28. Кнопочный выключатель сигнализации об открытии задней двери
    29. Лампа освещения салона автомобиля (5 Вт)
    30. Лампа освещения электрозажигалки
    31.Электро-зажигалка
    32. Выключатель электродвигателя обогревателя
    33. Ножной насос брызговика ветрового стекла
    34. Выключатель автомобильного звукового сигнала (кнопка)
    35. Выключатель противослепляющего / светового сигнала и световой индикатор направления
    36. Рычаг переключения противослепляющего / светового сигнала
    37. Рычаг переключения индикатора направления с подсветкой
    38. Выключатель зажигания и выключатель стартера
    39. Панель отображения даты
    40. Блок отправки температуры воды
    41. Шкала спидометра
    42. Счетчик хода
    43. Электромагнитный указатель уровня в топливном баке
    44.Указатель уровня топлива в баке
    45. Переносной патрон
    46. Выключатель индикатора стояночного тормоза
    47. Коробка передач (трансмиссия)
    48. Выключатель индикатора обратной тяги
    49. Индикатор переключения ручного тормоза
    50. Индикатор давления масла
    51 . Индикатор заряда
    52. Лампа освещения багажника (багажника) (4 Вт)
    53. Контрольная лампа указателя поворота (с зеленым фильтром)
    54. Индикатор ближнего света (с зеленым фильтром)
    55. Дальний свет фар Индикатор (с фильтром синего цвета)
    56.Задний фонарь (задний фонарь)
    57. Выключатель наружного освещения
    58. Выключатель освещения панели индикации даты
    59. Выключатель электродвигателя стеклоочистителя
    60. Задний фонарь
    61. Фонарь освещения номерного знака
    62. Стоп-сигнал
    63. Красный кошачий глаз
    64. Указатель поворота с задней подсветкой (12 Вт)
    65. Указатель уровня топлива в баке
    66. Задний фонарь (задний фонарь)
    67. Лампа освещения номерного знака
    68. Лампа освещения салона автомобиля (5 Вт)

    Крышка переключателя сигнала 21011-3402060 на автомобиль ВАЗ-2101

    13832101

    # 13832101
    Гайка M6 с зубчатым буртиком

    2101-3402060 2101-3726400

    # 2101-3726400
    Реле указателя поворота

    21011-3402060 # 2101-3402060
    Крышка

    $ 17,68

    2101-3726410

    # 2101-3726410
    Пульт дистанционного управления

    2101-3402068

    # 2101-3402068
    Шайба упорная

    2101-3402050

    # 2101-3402050
    Выключатель сигнала ВАЗ-21011

    21011-3402050 # 21011-3402051
    Выключатель сигнала ВАЗ-21011

    $ 29,46

    2101-3402075

    # 2101-3402075
    Тяга передней подвески

    2101-3402077

    # 2101-3402077
    Шайба

    2101-3402076

    # 2101-3402076
    Весна

    21011-3709310-50

    # 21011-3709310-50
    Переключатель

    21011-3709310-60

    # 21011-3709310-60
    Переключатель

    2103-3709609

    # 2103-3709609
    Переключатель

    21011-3709310-80

    # 21011-3709310-80
    Переключатель

    10794011

    # 10794011
    Гайка М4 низкая

    12605170

    # 12605170
    Шайба стопорная 4

    10519201

    # 10519201
    Шайба 4

    2101-3738030

    # 2101-3738030
    Кронштейн

    2101-3738010

    # 2101-3738010
    Реле-выключатель

    14142390

    # 14142390
    Лампа 4Вт

    2101-3726000 # 2101-3726000
    Боковой указатель поворота

    $ 29,46

    2101-3726065

    # 2101-3726065
    Прокладка

    2101-3721001

    # 2101-3721001
    Звуковой сигнал Low Tone

    10615471

    # 10615471
    Шайба стопорная 6

    2101-3721290

    # 2101-3721290
    Кронштейн

    10

    1

    # 10

    1
    Болт М6х12

    21012-3721290

    # 21012-3721290
    Кронштейн

    2101-3757010

    # 2101-3757010
    Свет

    12605570

    # 12605570
    Шайба стопорная 8

    2101-3720000

    # 2101-3720000
    Переключатель

    16043421

    # 16043421
    Болт М8х20

    10791211

    # 10791211
    Гайка М12х1,5

    2101-3720125

    # 2101-3720125
    Наконечник переключателя

    16100811

    # 16100811
    Гайка М8

    2101-3721000

    # 2101-3721000
    Звуковой сигнал высокого тона

    2101-3726110-01

    # 2101-3726110-01
    Переключатель

    Топливный насос 2108-1106010 Крафтстоффпумпе LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115 rainbowlands.

    lk

    Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115 rainbowlands.lk
    1. Главная
    2. Автозапчасти и транспортные средства
    3. Автозапчасти и аксессуары
    4. Запчасти для легковых и грузовых автомобилей
    5. Детали для забора воздуха и доставки топлива для легковых и грузовых автомобилей
    6. Топливные насосы для легковых и грузовых автомобилей
    7. Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 САМАРА2 2115
    Автозапчасти и транспортные средства Автозапчасти и аксессуары Запчасти для легковых и грузовых автомобилей Детали для забора воздуха и топлива для легковых и грузовых автомобилей Топливные насосы для легковых и грузовых автомобилей Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115

    Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 VAZ 2110 SAMARA2 2115, Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 VAZ 2110 SAMARA2 2115, LADA VAZ 2110, LADA SAMARA-2 VAZ 2115-, Топливный насос LADA SAMARA-2 ВАЗ 2115- Карбюратор двигателя LADA SAMARA 21099. САМАРА2 2115 Топливный насос 2108-1106010 Крафтстоффпумпе ЛАДА САМАРА 2108 ВАЗ 2110.

    Топливный насос 2108-1106010 Kraftstoffpumpe, LADA SAMARA 2108 VAZ 2110 SAMARA2 2115. Топливный насос для карбюраторных двигателей LADA SAMARA VAZ 2108-21099, LADA VAZ 2110, LADA SAMARA-2 VAZ 2115 .. Состояние: Новое : Модифицированный элемент: : Нет , Номер детали производителя: : 2108-1106010 : Страна / регион производства: : Российская Федерация , Торговая марка: : АвтоВАЗ : Специальная комплектация: : Нет , Товар вне страны: : Нет




    Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115

    Топливный насос 2108-1106010 Крафтстоффпумпе ЛАДА САМАРА 2108 ВАЗ 2110 САМАРА2 2115, Топливный насос 2108-1106010 Крафтстоффпумпе ЛАДА САМАРА 2108 ВАЗ 2110 САМАРА2 2115

    2011 Baotian BT49QT-28 — Scootrific

    Сообщение Scootrific от

    6 авг. 2019 г. 10:50:28 GMT -5 Я принес подержанный Baotian BT49QT-28 2011 года выпуска, который обычно выглядит на фотографиях ниже (такие же цвета).
    Оригинальные характеристики:

    Скутер Baotian BT49QT-28C 50/49 куб.см

    Год 2011

    4-тактный 90 куб.см

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Мощность двигателя 4 кВт (5 л.с.)

    Тип топлива: Бензин

    Коробка передач : АКПП

    Описание

    BT49QT-49cc Скутер MAWI 28B 4.8 л.с.

    Но, предыдущий владелец внес некоторые изменения и участвовал в гонках. После этого у scoot есть 4-тактный двигатель объемом 90 куб.

    Иллюстрированные фото:


    Сообщение Scootrific от

    27 августа 2019 г., 4:28:58 GMT -5 Я возьму кое-что из скутера Baotian BT49QT-28B 2011 года и поместите их на 4-тактный Baotian BT49QT-20c: проводка

    , цифровой спидометр
    , проводка цифрового спидометра
    , топливный бак
    , все пластиковые панели
    ,
    передние фары,
    боковые габаритные огни,
    задний фонарь в сборе,
    номера рам + код VIN.

    Другие детали, которые я сохраню:

    Колеса 13 дюймов, с дисковыми тормозами (шины и клапаны будут заменены),
    Совершенно новый аккумулятор на 12 В,

    Часть рамы Baotian BT49QT-28, я буду использовать для подставки для ног (как у чопперов). 2-х тактный двигатель, который есть на Baotian BT49QT-28 2011 года, продам. Также и другие запчасти, которые мне не нужны.

    Сообщение Scootrific от

    29 авг.2019 г. 10:36:49 GMT -5 Я заметил, что я не могу использовать пластиковые панели из черного и золотого Baotian, потому что детали не совпадают с пластиковыми деталями более старой версии.Взамен буду использовать оригинальные пластиковые крышки.

    Я установил проводку Black / Gold на второй 90cc scoot, но не запустил scoot, потому что у меня не было некоторых деталей, которые идут с магнето. Я думаю .

    Я сделал несколько сварочных работ на выхлопной газовой трубе, к бело-синей 90сс:


    Сообщение Scootrific от

    31 авг.2019 г. 12:54:02 GMT -5 Сегодня я установил магнето и катушку зажигания на 90-кубовый скутер.У меня другой масляный насос 12В, с радиатором. Я взял несколько проводов и выключатель, затем + от аккумулятора и землю от рамы. Масляный насос сейчас работает. Боковой габаритный огонь, передние фонари, задний задний фонарь, стоп-сигнал и звуковой сигнал — тоже отлично работают. Но, когда попробовал кнопку стартера — звука нет. Как будто это не обман или что-то в этом роде. Я попытался найти проблему, но безуспешно. Нашел схему подключения кнопки стартера и прочего штатного скута.

    От аккумулятора к реле стартера +, от реле к стартеру в порядке.

    Сообщение Scootrific от

    окт 19, 2019 5:05:23 GMT -5 Если перепрыгнуть через реле, оно запустится? Нет, не запустится. Думаю, надо поменять тросик газа.Проводка от модели Baotian BT49QT-28 (2-тактная). И я думаю, что катушка, которая находится под магнето, тоже не та. В магазине, в котором я покупал запчасти, было 3 типа этих вещей (в наличии) для двигателя 139 кубических метров. Этот двигатель имеет заводской объем 90 куб. См и настроен для использования в гонках, с охладителем масла и масляным насосом на 12 В.

    Страница не найдена | byucougars.com

    Бейсбол Тим Лоу — бейсбол Профиль спортсмена
    Бейсбол James Ray Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Скотт Коффман Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Профиль спортсмена Брэда Хейлза — BSB Профиль спортсмена
    Бейсбол Cameron Coughlan Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Matt Ward Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Дуг Джексон Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Justin Su’a Профиль спортсмена Профиль спортсмена
    Бейсбол Jeff Stearman Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Джефф Стоун Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Jeff Hiestand Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Райан Адамс — Бейсбол Профиль спортсмена
    Бейсбол Matt Carson Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Jacob Chrisman Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Kainoa Obrey Профиль спортсмена — BSB Профиль спортсмена
    Бейсбол Ларс Биркеланд — Бейсбол Профиль спортсмена
    Бейсбол Джефф Муссер Профиль спортсмена — BSB Профиль спортсмена
    M Баскетбол Mark Bigelow Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Jesse Pinegar Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Shawn Opunui Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Daniel Bobik Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Джимми Балдерсон — Баскетбол M Профиль спортсмена
    M Баскетбол Travis Hansen Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Eric Nielsen Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Matt Montague Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Bart Jepsen Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Дэн Ховард Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Jon Carlisle Профиль спортсмена — MBKB Профиль спортсмена
    M Баскетбол Jared Jensen Профиль спортсмена — MBKB Профиль спортсмена
    W Баскетбол Эрин Торн — Баскетбол (W) Профиль спортсмена
    W Баскетбол Джули Салливан Веттен — баскетбол (W) Профиль спортсмена
    W Баскетбол Brittany Larson Профиль спортсмена — WBKB Профиль спортсмена
    W Баскетбол Дженнифер Лейтнер — Баскетбол (W) Профиль спортсмена
    W Баскетбол Stacy Jensen Профиль спортсмена — WBKB Профиль спортсмена
    W Баскетбол Профиль спортсмена Chanell Rose — WBKB Профиль спортсмена
    W Баскетбол Лиза Осгуторп, профиль спортсмена — WBKB Профиль спортсмена
    W Баскетбол Heather Cheesman Профиль спортсмена — WBKB Профиль спортсмена
    W Баскетбол Лиза Хансен Профиль спортсмена — WBKB Профиль спортсмена
    W Баскетбол Кали Тейлор Профиль спортсмена — WBKB Профиль спортсмена
    W Баскетбол Danielle Cheesman Профиль спортсмена — WBKB Профиль спортсмена
    W Баскетбол Профиль спортсмена Эшли Чемберлен — WBKB Профиль спортсмена
    W Баскетбол Мелани Пирсон — баскетбол (W) Профиль спортсмена
    W Баскетбол Melissa Brown Профиль спортсмена — WBKB Профиль спортсмена
    W Баскетбол Профиль спортсмена Shauna Tuft — WBKB Профиль спортсмена
    W Soccer Профиль спортсмена Amanda Gott — WSOC Профиль спортсмена
    W Soccer Annie Hoecherl Профиль спортсмена — WSOC Профиль спортсмена
    W Soccer Бритни Холман Профиль спортсмена — WSOC Профиль спортсмена
    W Soccer Kelly Hunsberger Профиль спортсмена — WSOC Профиль спортсмена
    W Soccer Twink Krainik Профиль спортсмена — WSOC Профиль спортсмена
    W Soccer Профиль спортсмена Lydia Ojuka — WSOC Профиль спортсмена

    Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка вашего браузера для приема файлов cookie

    Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
    • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
    • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

    Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его.

    Оставить ответ
