Ремонт шруса внутреннего своими руками: Замена ШРУСа автомобиля своими руками

Содержание

Замена шруса на ВАЗ 2110 и пыльника своими руками (видео)

Содержание

  1. Конструкция
  2. Виды
  3. Дефекты «гранат»
  4. Проверка работоспособности
  5. Процедура замены
  6. Нюансы сборки

ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.

Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.

Но граната на ВАЗ 2110 все равно выходит из строя. Основными причинами служат загрязнения, песок, которые попадают внутрь конструкции, потеря смазки, повреждение элементов, порванные резиновые пыльники.

Конструкция

Схема привода

Если разобрать шрус, то он будет состоять из трех основных элементов:

  • Внутренняя обойма;
  • Кольцо с отверстиями, которые удерживают шесть шариков — сепаратор;
  • Корпус шарнира вместе с ведущим валом.

Виды

В автомобиле ВАЗ 2110 может потребоваться замена шруса. Но какого именно? Ведь в «десятке» их два — внутренний и внешний. Они необходимы для того, чтобы эффективно преодолевать все препятствия. Тут одного шруса явно будет маловато.

Внутренний и внешний

  1. Первая граната — внутренняя, и она передает крутящий момент на вал от трансмиссии.
  2. Вторая граната — внешняя и она входит в зацепление со ступицей колеса автомобиля.

Несмотря на то, что принцип работы у них одинаковый, конструктивно и по цене они отличаются.

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

В литературе указывается, что шрусы изготавливают из специальных высокопрочных сплавов, которые практически не изнашиваются. Но на практике все выглядит немного иначе. Как ни крути, но вечных деталей не существует, и шрусы — не исключение.

Дефекты могут быть следующими:

  • Низкое качество сплавов, применяемых при изготовлении;
  • Банальные подделки и брак комплектующих;
  • Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
  • Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Проверка работоспособности

Следует отдельно изучить состояние внутреннего и внешнего шруса, поскольку процедуры и признаки при этом несколько отличаются.

Внешняя граната

Самым очевидным и главным признаком износа данного элемента является возникновение звука, похожего на хруст. Он появляется из-за того, что канавки износились, и шарики двигаются по ним не так, как раньше. Хруст становится заметным при входе в повороты, резком нажатии на педаль газа или прохождении сложных дорожных участков.

Граната

Если вы хотите убедиться в неисправности внешнего шруса, сделайте следующее:

  • Стартуя с места, специально создайте рывки, но не сильные;
  • Попробуйте резко ускориться и сбросить скорость;
  • Подвигайте поперечно вал между шрусами. Если вы ощутите люфт, тогда граната точно износилась.

Внутренняя граната

Примечательно, но внутренний шарнир более долговечный и меньше подвержен износу. Чаще всего внутренний шрус заявляет о своей неисправности при простом движении по прямой или при прохождении сложных участков. Аналогичная с внешней гранатой проверка на наличие люфта позволит убедиться в неполадках.

Но чтобы понять, действительно ли требуется замена элемента, сделайте так:

  • Поднимите ведущие колеса, что позволит вывести внутренний шрус на максимальный угол;
  • Заведите мотор;
  • Включите первую скорость;
  • Если шарнир на предельном износе, вы услышите характерный хруст. Это сигнал к тому, что нужно менять гранату.

Процедура замены

Скажем сразу, что отремонтировать шрус невозможно. Потому даже не пытайтесь. Самое правильное и разумное решение — приобрести новую гранату и установить ее вместо вышедшей из строя.

Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности.Далее, согласно представленной нами инструкции, можно приступать к работе.

  1. Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
  2. Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
  3. Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
  4. Демонтируйте защитный колпак, открутите на ступице гайку.
  5. Демонтировав ступичную гайку, отвинтите крепежи колеса.
  6. Поднимите колесо, на котором требуется замена шруса, используя домкрат.
  7. Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
  8. С нижней опоры кулака выкрутите два болта.
  9. Поверните руль до упора, что позволит элементу самому выпасть.
  10. Снимите пыльник, который расположен в конструкции гранаты.
  11. Демонтируйте стопорное кольцо.
  12. Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
  13. Проверьте работу всей системы, чтобы определить причины поломки.
  14. Установите новый шрус, действия в обратной последовательности.

Нюансы сборки

Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.

  1. На конце вала обязательно устанавливается заглушка из пластика.
  2. Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
  3. Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
  4. Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.

Вы сами видите, что особых сложностей замена гранаты в себе не таит. Тем не менее, если у вас полностью отсутствует опыт самостоятельного ремонта автомобиля, выполнять работу самостоятельно настоятельно не рекомендуется.

Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.

Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.

 Загрузка ...

Восстановление шруса своими руками

И так мы имеем правый наружный шарнир равных угловых скоростей (правый наружный шрус) в народе правая граната, которая очень сильно хрустит и на трех СТО сказали, что там скорее всего что-то треснуло внутри и замена возможно только правого привода в сборе. Что меня как бы очень огорчило но начал искать варианты.

И так купил правый привод новый Metelli 17-0116 он не подошел. Затем заказал китайский привод Master-sport 303455-SET-MS и наружную гранату с левой стороны GSP 850043 (Шлицов наружных 21, внутренних 22, ABS 44) в день когда все это пришло на склад меня отговорили от китайского привода в пользу за туже цену б.у. с разборки с оригинальными пыльниками и хомутами. От китайского привода отказался а наружную гранату GSP 850043 я забрал с тем учетом, что может её поменять если не получится поставить то поставлю б.у. привод. И начал звонить на СТО это была суббота 14 февраля, на всех мне сказали, что сегодня праздник мы уже не работаем приезжайте в понедельник. Я конечно огорчился т.к. без авто не могу и уже больше недели авто не на ходу по сути.

Затем позвонил я своему другу/куму пожаловаться как же все хреново, а он взял и приехал в гости (до этого я его конечно всю неделю звал помочь но у него не было времени). Я ему рассказал как вкратце до этого на СТО снимали привод, он выслушал меня и сказал, что мы во дворе сейчас все раскидаем за 15 минут. Поехали с ним за инструментом к нему в гараж, все что нужно было мы взяли и приехали ко мне во двор, где моя машинка обитает.

(если возникает вопрос почему не поехать в какой либо из гаражей кума то ответ прост у него там или что-то стоит разобранное или забитые чем либо, и не в одном нету ямы)

Далее очень много слов и букв и в те моменты когда я был грязный и/или кум торопился я не чего фоткал. (((

21:30, 14 февраля 2014 на улице

И далее хардкор))) Снимаем колпачек на диске, чтоб добраться до гайки ступицы/гранаты, срываем её воротком с трубой. Далее срываем 4 болта на колесе, затем поддамкрачиваем правую сторону спереди — я это делал оригинальным домкратом. Снимаем колеса, кладем левее от арки после домкрата под авто на всякий случай. Откручиваем шаровую у меня палец открутить не получилось открутил 2 болта от рычага, откручиваем ранее сорванную гайку на ступице/гранате немного через деревяшку стучим по приводу, чтоб он вылез со ступицы тянув на себя кулак и граната выйдет с кулака. Затем после того как привод вынули с кулака тянем привод на себя и все правый привод в руках. На все про все у нас ушло минут 30. Но бывают привода со стопором на стороне кпп тогда понадобится уже яма или мини эстакада, чтоб снять защиту и выбить стопор со стороны кпп.

Я прикрутил шаровую обратно, поставил колесо обратно и все машинка на ручнике осталось стоять, а мы в это время рядом начали срезать надорванный пыльник — он оказался оригинальным (моя ошибка в том, что я не посмотрел на нем номер и выкинул) и достаточно крепким при этом все в смазке и на улицу -10 и я по уши в черной смазке. Минут через 20 пыльник все таки был жестко и в разных позах но отодран)))

Затем мы приступили к снятию гранаты с привода. Взял привод вертикально гранатой вниз и вывернутую через доску один удар в нижнюю точку поворот на 360 градусов второй удар и граната слетела с привода.

Посчитав внутренние зубья в гранате я понял, что новая граната GSP 850043 не подходит ((( У меня граната — наружных 21, внутренних 30, ABS 44; GSP 850043 — наружных 21, внутренних 22, ABS 44

Замотал я все это в уже достаточно грязные тряпки и поехали в гараж. Там в солярке я пытался вымыть гранату при этом начал замечать, что в гранате ЛЕД! Плюс ко всеми смазка то с грязью! В конечном итоге кум помог мне выколупать шарики и вытащить обойму, и после я все уже более менее промыл соляркой и после кум сказал, что все едим по домам, будешь дома все домывать чистить и т.п. Отвез меня домой грязного и с разобранным приводом и гранатой.

Сайт по автомобилям и ремонту.

Прежде чем начинать какие-либо ремонтные работы или пытаться диагностировать проблему, нужно отчетливо представлять, с чем вы имеете дело. Поэтому ниже вы увидите фотографию привода ШРУС, на которой подписаны его элементы и их названия:

Для полноценного представления о строении элементов привода, ниже вы увидите его изображение в разрезе:

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Данный узел является очень надежным: при нормальных условия эксплуатации срок его службы может превысить срок службы остальных элементов автомобиля. Однако попадание небольшого количества пыли, грязи или воды внутрь шарнира многократно увеличивает трение в шарнире, тем самым увеличивая его износ и приближая выход из строя. По причине своей важности для нормальной работы автомобиля ШРУСы хорошо защищены специальными «защитными чехлами» – пыльниками. Они обеспечивают шарниру надежную защиту от пыли и грязи, а также полную герметичность. Обычно пыльники выполнены из плотной резины или пластмассы и закреплены на валу привода при помощи хомутов. К слову, обычно хомуты для пыльников имеют немного непривычный внешний вид. На фото ниже вы можете увидеть хомуты на пыльники, специальное приспособление для их затяжки и сам процесс затяжки:

Одна из основных причин неисправностей ШРУСов связана как раз с попаданием грязи или воды через повреждения в пыльнике. Если случилось так, что у вас оказался поврежден пыльник и в шарнир попала грязь, необходимо сразу же провести его осмотр и последующую очистку (по необходимости – ремонт). Для этого нужно снять привод, промыть все его элементы. Далее, убедитесь, что в элементах отсутствует чрезмерный износ и установите их обратно, предварительно набив ШРУС свежей смазкой.

Ремонт повреждённого пыльника можно произвести с помощью обычной заплатки для шин и герметика.

ВНЕШНИЙ ШРУС

Обнаружить возможные неисправности во внешнем (наружном) ШРУСе можно двумя способами:

  • визуально обнаружить нарушение целостности и герметичности пыльника: трещины, изломы, следы смазки снаружи;
  • по характерным звукам (характерные треск, хруст) при повороте руля, вхождение в поворот и т. д.

Если вы разобрали наружный ШРУС и обнаружили износ одного из его компонентов, то есть возможность значительно продлить срок жизни шарнира без его замены. В первую очередь если вы обнаружили износ сепаратора в местах контакта с шариками, то нет смысла паниковать. Тела качения устанавливаются в него с зазором, причем значительным, так что выработка в местах контакта совершенно неопасна. Другое дело, если износ появился на самих телах качения либо в другом месте сепаратора.

Если изношены только тела качения, то их ремонт не представляется возможным. Зато найти такие же на ближайшем авторазборе, авторынке или автомагазине не составит труда. Главное, подобрать шарики нужного диаметра.

Если же изношен сепаратор, то существует два основных способа ремонта:

  1. заменить весь наружный ШРУС;
  2. заменить сепаратор;
  3. поменять ШРУСы местами.

Первый способ более простой и наиболее предпочтительный, хотя он и окажется дороже, чем второй. О том, как правильно заменять наружный ШРУС написано очень много статей и снято много видеоуроков. Особенностей и тонкостей, связанных с каждой конкретной моделью автомобиля, может быть много.

Второй способ заключается в приобретение ремонтного комплекта (которые выпускаются в основном для отечественных автомобилей) или найти на разборе наружный ШРУС для вашего автомобиля, снять оттуда сепаратор и установить в старый ШРУС. Естественно, прежде чем установить б/у сепаратор, необходимо убедиться в отсутствии видимых следов износа. Далее, погрузите его в преобразователь ржавчины, если на нем есть хоть какие-то следы коррозии. Нелишним будет после этого зачистить его наждачной бумагой.

Суть третьего способа ремонта заключается в перестановке гранат левой и правой полуосей местами. Это поможет, потому что изменится направление вращения тел качения (будут задействованные неизношенные участки). Однако это приведет к появлению хруста при движении задним ходом.

Еще один «хитрый» способ, позволяющий не тратиться на приобретение всего ШРУСа или его комплектующих. Однако «отремонтировать» таким способом получится не каждый автомобиль. Его суть в том, чтобы заменить сепаратор внешней обоймы на сепаратор внутренней обоймы. Здесь, само собой, два условия:

  • Во-первых, сепараторы должны быть идентичны друг другу.
  • Во-вторых, износ наружных не должен быть слишком сильным, а внутренние (в идеале) должны почти не иметь износа.

Так как данные два условия выполняются не на всех моделях автомобилей, поэтому и произвести такой ремонт можно не на любом авто.

ВНУТРЕННИЙ ШРУС

Внутренний ШРУС так же, как и внешний снаружи защищен пыльником. Соответственно, при нарушении его целостности в шарнир попадает грязь и вода, что приводит к его выходу из строя. Методы ремонта внутренних ШРУСов в данной ситуации не отличаются от ремонта внешних: их необходимо промыть, заменить смазку и заменить поврежденный пыльник.

Еще одной основной проблемой внутренних ШРУСов являются люфты вала привода со стороны коробки передач.

Следует различать два типа люфтов внутреннего ШРУСа:

  • непосредственно во внутреннем шарнире;
  • в соединение привода и дифференциала.

Так как визуально определить наличие люфтов невозможно, а регулярно залезать под автомобиль и «шатать» внутреннюю гранату будет далеко не каждый автовладелец, необходимо уметь определять их иначе. Наиболее действенным способом понять, что во внутреннем ШРУСе появились люфты – понаблюдать за поведением автомобиля на скорости. Разгоните машину приблизительно до 80-90 км/ч и понаблюдайте, появляется ли на такой скорости биение руля и вибрации по кузову. Особенно обратите внимание на вибрации передней панели, в частности, в районе педалей.

Если вы обнаружили вибрации, то разгоните машину еще. Теперь скорость должна быть в районе 100-110 км/ч. При пропадании вибраций после разгона, можно сделать вывод, что люфты во внутренней гранате присутствуют. Необходимо как можно скорее снять ее и убедиться в этом.

Причиной люфтов в гранате чаще всего является износ шлицевого соединения вала и трипода. Если износ небольшой, то существует несложный метод ремонта такой неисправности. Итак, прежде всего, необходимо отчистить все элементы от грязи и смазки. В этом вам помогут растворы моющих средств с водой и бензин или керосин. После того как вы отчистили все элементы, посмотрите на шлицевое соединение. Если обнаружите на них коррозию – обработайте их надфилем.

То же самое проделайте со шлицами на валу. Для того чтобы полностью избавиться от следов коррозии, поместите валы и звездочки в преобразователь ржавчины. Далее, высушите детали и обработайте их обезжиривателем. Потом произведите сборку всех элементов на вал, исключая звездочки. Прежде чем это сделать, нанесите на вал и звездочку средство Loctite 648. Оно является своеобразным «клеем» для подобных соединений.

Надевайте звездочки на вал, покрутите их немного, чтобы они полностью вошли в зацепление. Теперь оставьте всю конструкцию в неподвижном состоянии на 10 минут. После чего можно окончательно собрать привод и установить его обратно на автомобиль. Такой ремонт позволит полностью исключить люфты в шлицевом соединении.

Сегодня переписывался со специалистами ХАДО, вот такой получился диалог:

– Здравствуйте уважаемые.
Вот такой вопрос: автомобиль Honda Civic 1,5 l, 2000 г. в. при повороте руля в право шумит(хрустит) шрус. Что из вашей продукции вы бы посоветовали и какой будет технология применения?

– Здравствуйте, Сергей!
Для устранения "хруста" в ШРУСе лучше всего аккуратно демонтировать его (лучше привлечь специалиста), разобрать, удалить старую смазку, промыть детали. Если нет каких-либо трещин, сколов и глубоких лунок, то собрать ШРУС в том же порядке и заложить ХАДО-смазку "Ремонтная" (красного цвета). Сразу после закладки поездить по городу, стараясь почащще выворачивать руль в крайние положения, чтобы состав ХАДО лучше сработал в местах износа. Через 2-3 тыс км "хруст" должен полностью устраниться.

– Т.е. оригинальную смазку при сборке(после промывки) закладывать не надо. ХАДО "Ремонтная" имеет аналогичные свойства с оригинальной смазкой для шруса?

– Смазка ХАДО "Ремонтная" выдержит большие локальные нагрузки, возникающие при работе ШРУСов. Только вместо дисульфида молибдена, применяемого в штатной смазке, в смазке "Ремонтная" содержится в достаточном количестве
ревитализант ХАДО, который поможет эффективно восстановить механический износ и надёжно защитить от износа в дальнейшем. Кроме этого, в смазке "Ремонтная" содержится присадка EP, которая как раз и помогает выдерживать большие удельные нагрузки.

– Спасибо, попробую. А практика такая уже была?

– Применялась на сотнях машин, в том числе имевших "хруст" ШРУСов со стажем.
Если нет критических повреждений рабочих поверхностей, то поможет обязательно.

С уважением,
Шарайкин И.Н.
Tel:+38(057)717-44-44
+38(057)717-55-55
Fax:+38(057)343-13-50
mailto:[email protected]

Замена пыльника и внутреннего ШРУСа на ВАЗ

Автор admin На чтение 4 мин. Просмотров 1.1k.

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

  • Хруст и стуки при движении и разгоне по прямой;
  • Вибрация и толчки при переключении передач;
  • Значительный люфт при пробе рукой;
  • При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.


Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками


Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

  1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
  2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
  3. Снимают колесо.
  4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
  5. Отсоединяют рулевой наконечник.
  6. Производят извлечение ШРУСа из ступицы.
  7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

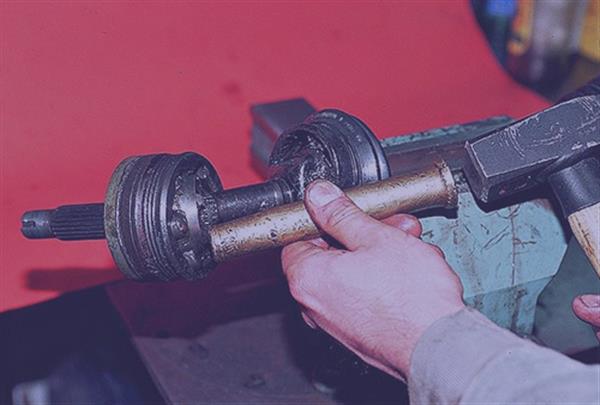

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Мне нравится1Не нравится
Что еще стоит почитать

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

  • Торцевые головки на «17» и «30».
  • Вороток или трещотка.
  • Удлинитель для воротка.
  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

  1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
  2. Ставим автомобиль на домкрат и вывешиваем колесо.
  3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
  4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

    Отмеченные красным маркером болты выкручиваем с двух сторон.

  5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
  6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

    Демонтированный шрус

  7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
  8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

    Нанося не сильные удары ШРУС сойдёт с места

  9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

  1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

  1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
  2. Затем добавляем смазку в ШРУС.

    Новая смазка добавлена в ШРУС

  3. А остатки в пыльник.
  4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
  5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
  6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
  7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Для того, чтобы заблаговременно предупредить подобную поломку следует время от времени осматривать пыльники с внешней стороны на наличие трещин и целостности в целом.

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

На заметку!

Шарниры равных угловых скоростей, которые продаются в магазине комплектами, имеют в своих наборах сразу смазку, пыльник и все необходимые хомуты. Обратите на этот факт особое внимание, дабы не переплачивать за дополнительные запчасти и аксессуары.

Замена внутреннего ШРУСа и пыльника Volkswagen Golf 4 своими руками

При эксплуатации автомобиля возникает хруст и при движении на передаче вы слышите вой, то это очень плохо — ШРУС под замену. Если поднять на подъемнике такой автомобиль, то увидим следы смазки ШРУСа, а это никуда не годится. Лучше не запускать подвеску до такого состояния, ведь это ваша безопасность на дороге. Мы подготовили детальную инструкцию по замене внутреннего ШРУСа и пыльника Volkswagen Golf 4 своими руками на автомобилях 1997-2005 гг выпуска.

Вам понадобятся: новый внутренний ШРУС с пыльником, наборы рожковых ключей и с торкс головками, расжимные плоскогубцы, ударная отвертка, молоток, удлинитель для ключей, подъемник.

Важно знать! Если вы очень давно не меняли внутренний ШРУС, то обязательно используйте ударную отвертку иначе без нее у вас будут проблемы с болтами. В связи с особенностями конструкции подвески автомобиля при снятии ШРУСа с вала вам понадобятся расжимные плоскогубцы.

Посмотрим под капот

Удаляем заглушку

Слегка ослабим болт сверху

Придерживая болт откручиваем гайку.

Выбиваем заглушку в диске.

Ослабляем гайку передней ступицы.

Снимаем колесо

Откручиваем болты суппорта сзади него.

Вытаскиваем колпаки.

Далее необходимо отжать тормозной цилиндр.

Снимаем тормозной суппорт с диска.

Так как мы не отсоединяли тормозной шланг, то повесим пока суппорт на стойку.

Откручиваем полностью гайку ступицы.

Откручиваем последний шуруп на тормозном диске и снимаем его, помогая себе молотком.

Откладываем пока диск.

Выкручиваем три болта шаровой опоры.

Вытаскиваем внешний ШРУС из ступицы.

Используйте молоток при необходимости.

Вот показался ШРУС

Далее нужно воспользоваться удлинителем и торкс ключом.

Ставим авто на передачу.

Раскручиваем все болты на внутреннем ШРУСе.

Достаем ШРУС.

Очень плохая кондиция.

Снимаем верхнее стопорное кольцо на ШРУСе.

Полностью разбираем ШРУС.

Вот эти трещины, которые доставляют дискомфорт.

Теперь берем новый внутренний ШРУС и одеваем хомут.

Затем пыльник.

Потом одеваем нижнее стопорное кольцо и ШРУС.

Надеваем верхнее стопорное кольцо.

Обильно смазываем внутренний ШРУС смазкой в комплекте.

Далее болты, пыльник и установка ШРУСа в обратном порядке. После работ нужно провести развал-схождение.

Замена шруса ваз 2110 своими руками

Шрус – это шарнир угловой скорости. Альтернативным названием считается граната, благодаря визуальному сходству. Основной целью является передача вращательных движений между полуосями. Угол, благодаря вращению, постоянно изменяется по отношению друг к другу.

Периодические поломки связаны с воздействием постоянных нагрузок, вопрос остается во периоде эксплуатации. В процессе изготовления детали используется крепкая углеродистая сталь, способная выносить серьезные нагрузки в течение длительного промежутка времени.

Со временем все же требуется замена шруса ваз 2110. Среди основных причин выхода из строя является загрязнение песком, попадающим внутрь механизмов, потерей смазочного материала, порванных пыльников или механического повреждения конструкции.

Составные элементы и виды

Чтобы состоялась замена внутреннего шруса ваз 2110, важно ознакомиться с его строением:

  1. Обойма внутренняя.
  2. Сепаратор. Представляет собой кольцо, фиксирующее 6 шариков.
  3. Специальный корпус с шарниром, включая ведущий вал.

Если понадобилась замена шруса ваз 2110, важно определить: какой именно нужно поменять. Всего есть две разновидности: внешний и внутренний. Без них автомобиль не сможет полноценно функционировать.

Первую гранату называют внутренней, поскольку передача крутящегося момента осуществляется от трансмиссии на вал.

Вторую гранату классифицируют как внешняя, взаимодействует со ступицей колеса авто.

Несмотря на идентичный принцип работы, у них существуют различия в конструкции, а также есть отличия в стоимости.

Какие бывают дефекты шруса

Замена шруса ваз 2110 предполагает предварительное изучение проблемы: какой дефект наступил, чтобы не навредить состоянию конструкции. На практике встречаются ситуации, когда замена внутреннего шруса ваз 2110 не приносит ожидаемых результатов, либо в процессе эксплуатации новой детали возникают неполадки.



Среди основных дефектов выделяют:

  1. Неудовлетворительное качество материала, из которого изготавливают детали.
  2. Брак в конструкции или подделка.
  3. Комплектующая низкого качества, либо отсутствие смазочного материала. В результате граната быстро получает механические повреждение и ломается.
  4. Требуется замена пыльника наружного шруса ваз 2110, если внутрь механизма попадает мусор и грязь.

В случае, когда ранее замена внутреннего шруса ваз 2110 или внешнего не проводилась, рекомендуется посмотреть видео по теме и разобраться с предложенной инструкцией по работе.

Как проверить работоспособность

Предварительно необходимо проверить, как работает внешняя и внутренняя граната. При замене процесс работы будет отличаться, как и признаки.

Если из строя вышел внешний штрус, то основными признаками поломки станет появление специфического звука, схожего с хрустом. Причиной становится износ канавок, а движение шариков остается прежним, как при исправности элемента. Он становится более явным, как только машина начинает входить в поворот, либо, когда педаль газа резко нажимается.

Чтобы убедиться в необходимости замены пыльника наружного шруса на ваз 2110, понадобиться:

  1. При старте, можно организовать небольшие рывки.
  2. Можно резко набрать скорость, а затем притормозить.
  3. Двигать вал поперечно между шрусами. В случае, если чувствует люфт, граната требует замены.

Внутренняя граната подлежит замене реже, чем внешний. Как правило, выявить его неисправность можно при обыкновенном прямом движении, либо прохождении сложных трасс.

На ваз 2110 замену внутреннего шруса необходимо провести после небольшой проверки:

  1. Приподнять ведущие колеса для вывода гранаты на максимальный угол.
  2. Завести мотор.
  3. Включить первую скорость.
  4. В случае появления специфичного хруста, замены не избежать.

Процедура аналогична проверке внешнего элемента. Главное- прислушаться, появился ли характерный для неполадки звук.

Как осуществить процесс замены шруса

На ваз 2110 требуется замена шруса, поскольку ремонт детали не возможен. Оптимальным решением является приобретение новой конструкции и ее установка вместо старой. Предварительно, рекомендуется ознакомиться с инструкцией и какие инструменты нужно подготовить, чтобы допустить минимум ошибок.

Далее можно приступать к работе, используя следующий порядок:

  1. Чтобы организовать замену внешнего или внутреннего шруса ваз 2110, понадобиться поднять машину. Если ремонт планируется делать в собственном гараже, то предварительно подготовить подъемник или должна быть яма, поскольку он располагается в нижней части конструкции
  2. Фиксация авто. Включить четвертую передачу и поставить ручной тормоз в упор
  3. Если машина загоняется под яму, то необходимо поставить клинья, либо бруски для блокировки колес
  4. Осуществить демонтаж защитного колпака и избавиться от гайки в ступице
  5. Избавиться от ступичной гайки, отвинтить крепежи, фиксирующие колеса
  6. Поднять колесо, где осуществить снятие шруса на ваз 2110. Рекомендуется использовать домкрат
  7. Освободить конструкцию от шести болтов. В результате поддержка будет осуществляться посредством фланца
  8. С нижней стороны опоры необходимо избавится от двух болтов
  9. До упора повернуть руль рукой, деталь выпадет самостоятельно
  10. Потребуется снять пыльник, который является составной частью гранаты
  11. Изъять стопорное кольцо
  12. Демонтировать шарнир с вала. Это поможет избежать механического повреждения других элементов
  13. Проверить систему, чтобы узнать, требуется ли замена пыльника наружного шруса ваз 2110
  14. Теперь можно заняться внутренним шрусом на ваз 2110 и сделать замену.

Какие существуют нюансы замены шруса

Важно не только знать, как грамотно заменить пыльник шруса на ваз 2110, но и правильно осуществить обратный порядок сборки.

Рекомендуется обратить внимание на несколько советов:

  1. Конец вала обязательно должен быть оснащен пластиковой заглушкой
  2. Перед тем, как поменять пыльник шруса ваз 2110 или другой элемент, необходимо приобрести специальное смазывающее средство
  3. Установка стопорного кольца осуществляется перед началом замены пыльника внутреннего шруса ваз 2110 или гранаты
  4. В процессе установки привода, его необходимо насадить на шестерню, чтобы устройство полностью зафиксировалось. Целесообразно использовать молоток.

Замена пыльника или шруса на ваз 2110 не предполагает больших сложностей. Однако специалисты утверждают, что замена пыльника внутреннего шруса ваз 2110 без снятия шруса должна производиться сотрудниками монтажа, у которых есть в наличии необходимый опыт, во избежание ошибок и повреждений автомобиля. Либо можно обратиться к знающим знакомым за советом, каким образом сделать замену пыльника наружного шруса ваз 2110 без снятия шруса, и что необходимо учесть при подготовительных работах.

Также рекомендуется приобретать детали высокого качества, что позволит продлить время использования ВАЗ без необходимости проведения монтажных работ или замены пыльника внутреннего шруса ваз 2110 без снятия шруса. На практике, зачастую приобретаются подделки, из-за которых срок эксплуатации снижается, а поменять конструкцию еще сложнее, чем сам оригинал, ввиду нарушений в процессе производства и иных нюансов.

Замена внутреннего и внешнего ШРУСа своими руками

Сегодня долговечными шарнирами равных угловых скоростей оснащены большинство автомобилей. В то же время неожиданно могут появиться признаки того, что необходима замена ШРУСа, как внутреннего, так и внешнего.

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол. Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.

Что нужно для установки нового ШРУСа

При нехватке слесарных навыков у автовладельца, лучше сразу отправляться в приличный автосервис. В нем за приемлемую цену произведут замену механизма. Опытные автослесари эту работу делают быстро. Если есть желание сделать ее самому необходимо подготовить:

  • подъемник;
  • набор накидных ключей;
  • пассатижи;
  • отвертку;
  • металлическую трубу в качестве рычага;
  • слесарные тиски.

Понадобится новый ШРУС с защитным чехлом в комплекте, фиксирующие хомуты и смазка. Чтобы было удобнее менять ШРУС, из коробки переключения передач сливается часть трансмиссионного масла. Для демонтажа привода, с его стороны снимается переднее колесо. Затем с усилием вывинчивается гайка ступицы, демонтируется тормозной диск с суппортом, шаровая опора и наконечник руля.

Для обеспечения большего момента при откручивании и наворачивании ступичной гайки, лучше запастись трубой, которую надевают на ключ. Зашлицованный приводной вал устройства из КПП вынимается с помощью монтировки, которую используют в качестве рычага. Затем из ступицы колеса аккуратно молотком и деревянным бруском наружный шарнир выбивается.

Замена наружного ШРУСа

  1. Срываем болты крепления с колеса и ступичную гайку, выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка).
  2. Домкратим автомобиль и ставим на упор (ни в коем случае не работаем на домкрате) и вывешиваем колесо.
  3. Снимаем колесо.
  4. Откручиваем 2 болта, которые крепят шаровую к поворотному кулаку.
  5. Если не идет используем удлинитель для воротка и WD-40.
  6. Выворачиваем руль в сторону и немного оттягиваем поворотный кулак со стойкой и извлекаем наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком).
  7. Далее демонтируем старый пыльник и хомуты и выкидываем, лучше поставить новые.
  8. Далее необходимо снять сам ШРУС. Если у Вас есть специальное съемное устройство, то используйте его. Если же нет, то сбивать его с места придется молотком.
  9. Проводим удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Установленный шарнир вместе с наружным пыльником ШРУСа закрепляется в ступице. Остается долить слитое перед демонтажем масло в коробку переключения передач. Подобная замена наружного ШРУСа больших сложностей не представляет, и может вполне выполняется самостоятельно. Частично разобранная передняя подвеска после установки нового наружного шарнира восстанавливается.

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Внутренний ШРУС можно снять как отдельно, так и на приводе вместе с внешним. Используя этот способ, внутренний ШРУС заменить не слишком сложно. Если у Вас трипоидный ШРУС, то при установке его на обратно, возможны небольшие сложности. Может не становиться на место трехлучевая вилка. Расположенные на ней ролики могут не попасть в свои направляющие канавки внутри корпуса. Достаточно пару раз провернуть приводной вал, и они окажутся там, где надо.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Можно ли обойтись без замены

Известно, что ШРУСы обычно служат долго. Впрочем, загрязнение способно быстро вывести их из строя. Поэтому порой возникают дискуссии о целесообразности их восстановления. Делать это не нужно. Чтобы машина работала надежно, сломанный ШРУС должен быть заменен на новый. Знающие устройство автомобиля и обладающие необходимыми слесарными навыками люди, выполняют такую работу самостоятельно.

Разумнее всего регулярно осматривать закрывающие чехлы. Там могут возникнуть разрывы, трещины и иные повреждения. Таким методом можно своевременно обнаружить дефекты и оперативно заменить пыльники на внутреннем и внешнем ШРУСе. Имеет также смысл во время замены шарнира и чехла ставить винтовые хомуты. Они надежнее изолируют от попадания пыли и грязи.

Встречаются рекомендации заменять ШРУСы по мере выявления их повреждений. Лучше не дожидаться, когда очередной чехол придет в негодность. В идеальном варианте, при полном снятии привода, целесообразно одновременно производить установку нового чехла. Чтобы ШРУС был заменен вместе с ним, больших затрат средств и времени не требуется.

Как отремонтировать или заменить шарниры постоянной скорости

Внезапные отказы шарниров равных угловых скоростей случаются редко, но ШРУСы изнашиваются и могут выйти из строя в результате потери смазки или загрязнения консистентной смазкой (обычно из-за неисправного пыльника). Выход из строя ШРУС обычно вызывает различные симптомы:

  • Лук при повороте.
  • Это почти всегда указывает на изношенный или поврежденный внешний ШРУС.Быстрый способ проверить это состояние - включить задний ход, повернуть рулевое колесо в сторону и повернуть автомобиль назад по кругу (сначала проверьте зеркало заднего вида!). Если шум становится громче, это подтверждает диагноз и необходимость замены шарнира или вала в сборе.
  • Стук при разгоне, замедлении или при переводе коробки передач в привод
. Этот вид шума может происходить из-за чрезмерного люфта во внутреннем шарнире на переднеприводных двигателях, как во внутренних, так и во внешних шарнирах в независимой подвеске RWD, или от ШРУСов карданного вала или карданного шарнира в трансмиссии RWD или 4WD.Однако имейте в виду, что такой же шум может быть вызван чрезмерным люфтом в шестернях дифференциала. Быстрый способ проверить диагноз здесь - это поднять автомобиль задним ходом, поочередно ускоряясь и замедляя движение. Если лязг или дрожь более выражены, это свидетельствует о плохом внутреннем суставе.
  • Жужжание или рычание.
  • Иногда из-за недостаточной смазки внутреннего или внешнего ШРУСа этот симптом чаще возникает из-за изношенных или поврежденных ступичных подшипников, плохого подшипника промежуточного вала в коробках передач с полуосями равной длины или из-за изношенных подшипников вала в трансмиссии.
  • Дрожь или вибрация при ускорении
  • . Иногда это может быть вызвано чрезмерным люфтом во внутренних или внешних шарнирах, но наиболее вероятной причиной является изношенный внутренний плунжерный шарнир. Эти виды вибрации также могут быть вызваны неисправным подшипником промежуточного вала в коробках передач с полуосями одинаковой длины. На автомобилях с передним приводом с поперечно расположенными двигателями такая вибрация также может быть вызвана ослаблением или износом опор двигателя / трансмиссии. По этой причине резиновые втулки в верхнем «ремешке крутящего момента» или «собачьей кости» на этих двигателях также должны быть проверены, чтобы исключить такую ​​возможность.
  • Вибрация, возрастающая со скоростью
  • . Этот симптом редко вызывается неисправным ШРУСом или дисбалансом полуоси переднего привода. Несбалансированная шина или колесо, некруглая шина или колесо, или погнутый обод являются более вероятными причинами.

ПРОВЕРКА ШРУСОВ И ЗАМЕНА ПЫЛЬНИКА

Первое, что всегда следует проверять, - это пыльники вокруг всех четырех ШРУСов автомобиля или минивэна с передним приводом. Сапоги следует осмотреть на предмет трещин, трещин, разрывов, проколов, повреждений от истирания, ослабленных или отсутствующих зажимов.Поврежденные ботинки следует заменить как можно скорее, потому что продолжение движения с поврежденным ботинком требует проблем. Если смазка внутри еще не потеряна или не загрязнена, скоро она исчезнет. Это быстро приведет к выходу из строя шарнира равных угловых скоростей, если он еще не был поврежден.

Замена поврежденного пыльника на цельный пыльник OEM или послепродажного обслуживания - это работа, потому что полуоси необходимо снять с автомобиля. Снятие оси необходимо, потому что сначала необходимо снять ШРУС с вала, чтобы можно было установить новый пыльник.Альтернативой здесь является замена поврежденного чехла на ремонтный комплект с раздельным чехлом.

САПОГИ РАЗЪЕМНЫЕ

Разъемный пыльник (также называемый быстрой загрузкой) не требует снятия оси и может быть установлен с валом и шарниром на месте. Это метод быстрого исправления, который экономит много труда и времени. Но шов ботинка должен быть тщательно проклеен, чтобы обеспечить герметичное соединение, и нельзя трогать сапог во время отверждения клея (обычно от 30 до 60 минут или более в зависимости от температуры и способа нанесения).У других типов сапог с разрезом есть маленькие винты, которые скрепляют уплотнение. Ни один из типов сплит-ботинок не будет таким же прочным или долговечным, как цельный, но для временного исправления они работают достаточно хорошо. Разъемный пыльник также может быть более доступной альтернативой замене полуоси, поворотного кулака и ступичного подшипника, если внешний ШРУС не проталкивается через поворотный кулак из-за сильной коррозии (проблема, с которой я недавно столкнулся на старой моей машине) .

Единственная проблема с раздельной загрузкой CV, которую я вижу, - это найти ее в магазинах запчастей.Раньше их продавали во многих магазинах, но сейчас их трудно найти. Один из источников, который я нашел в Интернете, - это www.thecvman.com. Они продают ремонтные комплекты с раздельной загрузкой CV примерно за 24,95 долларов плюс стоимость доставки. Другой источник - Autozone.



Порван пыльник ШРУСа. Это плохая новость для стыка
. потому что он позволяет смазке вытекать, а грязи и воде до
Как только ботинок начнет протекать, вскоре последует отказ сустава.

СБОЙ ЗАГРУЗКИ

Когда пыльник вышел из строя, всегда есть некоторая неопределенность относительно состояния ШРУСа и того, был ли он загрязнен грязью и / или получил ли износ или повреждение.Если соединение издает шум, очевидно, что соединение является историей и требует замены. Но что, если он не шумит? Безопасно ли устанавливать раздельный пыльник или заменять оригинальный пыльник и повторно использовать соединение?

Большинство сбоев загрузки обнаруживаются спустя долгое время после сбоя. Плохой ботинок можно не заметить до тех пор, пока транспортное средство не будет ремонтироваться или пока кто-нибудь не исследует причину шума или вибрации. Следовательно, к тому времени, когда будет обнаружен плохой пыльник, соединение может быть уже сухим и / или загрязненным грязью.

Если смазка изнутри поврежденного пыльника кажется зернистой при растирании между пальцами, значит, смазка и соединение загрязнены. Необходимо очистить и проверить соединение, а также заменить смазку. Очистить шарнир, пока он еще находится в автомобиле, сложно. Для этой цели существуют аэрозольные растворители и аналогичные продукты, но самый тщательный способ очистить ШРУС - это снять и разобрать его. После того, как соединение было разобрано, его можно осмотреть на предмет износа или повреждений, которые не видны снаружи.


РАЗБОРКА И ОСМОТР ШРУСОВ

Разобрать ШРУС не составит труда, если умеешь. Первый трюк - снять ШРУС с конца полуоси. Некоторые шарниры просто отсоединяются, в то время как другие удерживаются стопорным кольцом или стопорным кольцом, которое необходимо сначала снять.

После снятия шарнира его можно разобрать, наклонив внутреннее кольцо в одну сторону. Для этого вставьте дюбель или аналогичный инструмент в шлицы внутреннего вала и наклоните кольцо до упора в одну сторону.Это обнажит один из шариков, который можно вытащить из окна клетки с помощью небольшой отвертки. Затем внутреннее кольцо наклоняется в противоположную сторону, чтобы можно было удалить следующий шар, и так далее, пока все шары не будут удалены из окон своей клетки. Теперь клетку можно повернуть вбок, что позволяет вынуть ее и внутреннюю обойму из корпуса.

На что обращать внимание: вмятины, выбоины, трещины, сколы, шероховатости, отслаивание и т. Д. На поверхности шариков или дорожек во внутренней и внешней дорожках.Окна клетки также следует проверять на наличие ямок, износа или трещин. Каждый шар должен плотно прилегать к соответствующему окну клетки, потому что именно из-за люфта здесь часто возникают щелчки или хлопки, связанные с изношенным ШРУСом.

ШРУСы

представляют собой узлы с прецизионной посадкой, поэтому шарики следует содержать в порядке, чтобы их можно было собрать в тех же положениях, что и раньше. Каждый шар и гусеница развивают уникальный рисунок износа по мере старения сочленения, поэтому смешивание шариков может изменить допуски и создать проблемы, которых не существовало до разборки сочленения.

Если на ШРУСе нет износа или повреждений, его можно использовать повторно. Если он не прошел техосмотр или явно неисправен, его необходимо заменить. В любом случае, прежде чем ШРУС вернется на вал, он должен быть заполнен смазкой для ШРУСов (никогда обычной смазкой для шасси!). Специальная смазка обычно прилагается к сменному пыльнику вместе с инструкциями по уплотнению соединения. Около трети смазки обычно помещается в шарнир, а остальная часть помещается в пыльник, прежде чем он станет резервуаром для шарнира.Есть некоторые споры о том, насколько смазка действительно перемещается внутри шарнира и пыльника во время движения автомобиля, но она существует для определенной цели, поэтому ее следует использовать.

УСТАНОВКА ЗАГРУЗКИ

Когда новый пыльник устанавливается поверх шарнира, он должен быть правильно расположен как на шарнире, так и на корпусе. У большинства ботинок есть кромка на внутреннем диаметре обоих концов, которая входит в канавку на обеих сторонах для обеспечения плотного прилегания. Установленные башмаки нельзя гнуть, перекручивать или складывать.Если пыльник не в своей нормальной форме, ослабьте зажим и «отрыгните» его, осторожно вставив отвертку между кромкой пыльника и карданным валом или корпусом шарнира. Это должно позволить достаточному количеству воздуха в ботинке вернуть его нормальную форму.

Зажимы пыльника должны устанавливаться в соответствии с инструкциями производителя транспортного средства или инструкциями, прилагаемыми к заменяемому пыльнику или шарниру. Для некоторых типов зажимов требуются специальные инструменты для затяжки / обжима, а для других - нет.


Другие элементы, которые также следует проверить:

  • На трансмиссиях с передним приводом с полуосями равной длины следует проверить карданный шарнир промежуточного вала, подшипник и опорный кронштейн на предмет ослабления, покачивая колесо вперед и назад и наблюдая за любым движением.Плохой подшипник потребует замены подшипника или вала.
  • Утечка масла трансмиссии вокруг внутренних ШРУСов. Это может указывать на неисправное уплотнение вала трансмиссии. Для замены сальника необходимо снять полуоси.

ЗАМЕНА ШРУСОВ

Если ШРУС вышел из строя и его необходимо заменить, существует множество вариантов замены: новые шарниры, модернизированные шарниры и полная замена валов в сборе с новыми и / или модернизированными шарнирами.Многие профессиональные установщики предпочитают комплектные валы в сборе, поскольку они устраняют беспорядок, связанный с заменой отдельных соединений, и экономят время установки. Многие валы также имеют пожизненную гарантию, которая избавляет от опасений по поводу возврата (или, по крайней мере, покрывает стоимость замены и трудозатраты).

Степень сложности снятия полуоси с автомобиля с передним приводом значительно варьируется от приложения к другому. Для некоторых приложений требуются специальные инструменты. Для отделения нижнего шарового шарнира от поворотного кулака может потребоваться съемник шаровых шарниров или вилка.Для того, чтобы протолкнуть задний вал внешнего ШРУСа через ступицу колеса, часто требуется специальный съемник. В некоторых японских приложениях вал должен быть выдавлен, что часто приводит к повреждению ступичных подшипников. На некоторых автомобилях внутренние короткие валы ШРУСов удерживаются в коробке передач стопорным кольцом и не могут быть сняты без помощи съемника оси. Некоторые старые модели Chrysler даже требуют снятия крышки трансмиссии, чтобы можно было освободить удерживающий зажим внутри дифференциала до того, как можно будет вытащить валы.Некоторые приложения (например, более старые Ford Escorts) также требуют использования вспомогательного инструмента (или снятия только одного вала за раз) для предотвращения выскальзывания шестерен дифференциала.

Общая процедура выглядит следующим образом:

1. Ослабьте гайку ступицы оси, когда колесо находится на земле, используя прерыватель или динамометрический ключ. Не следует использовать ударный гаечный ключ, потому что удары молотком могут повредить исправный ШРУС, а также шестерни дифференциала в коробке передач с главной передачей в сборе.Тормоза должны применяться, чтобы автомобиль не раскачивался. На автомобилях, где гайка ступицы была заклепана, чтобы удерживать ее в нужном положении, НЕ пытайтесь открутить гайку. Просто выключи это.

ПРИМЕЧАНИЕ. Большинство производителей автомобилей рекомендуют заменять гайку ступицы моста. После использования гайка теряет способность сохранять крутящий момент. Поэтому старую гайку следует выбросить и заменить новой.

2. Поднимите автомобиль и поддержите его под поперечиной шасси или боковыми поручнями, чтобы передняя подвеска могла свободно висеть.Теперь колесо можно снять.

3. Дальнейшие действия зависят от того, как внутренний ШРУС прикреплен к коробке передач с главной передачей в сборе:

Если шарнир прикреплен болтами к поворотному валу (например, шарнир Rzeppa с поперечной канавкой, который можно найти на многих импортных автомобилях), сначала отсоедините внутренний ШРУС, а затем отделите внешний шарнир от ступицы поворотного кулака. Во многих случаях применения GM внутренний вал кардана фиксируется в дифференциале стопорным кольцом (за исключением левой стороны автоматики).Чтобы вытащить вал, понадобится специальный съемник оси скользящего молота.

Если внутренний шарнир "вставляется" в трансмиссию, а поворотный вал является частью картера шарнира (шарнирный шарнир треноги и шарниры Rzeppa с двойным смещением), внешний шарнир должен быть отсоединен от поворотного кулака перед тем, как внутренний шарнир можно будет вытащить. коробки передач.

Для отделения внешнего шарнирного соединения от поворотного кулака один конец поворотного кулака (нижний шаровой шарнир или стойка Макферсона) должен быть отсоединен, чтобы оставался достаточный зазор, чтобы протолкнуть внешний поворотный вал обратно через поворотный кулак.

В тех случаях, когда легче всего отсоединить поворотный кулак от стойки (например, GM), необходимо отсоединить хомут тормозного шланга и снять суппорт тормоза с его крепления.

В случаях, когда отсоединение шарового шарнира представляет собой путь наименьшего сопротивления (например, Ford и Chrysler), может также потребоваться отсоединение стабилизатора поперечной устойчивости от нижнего рычага подвески и / или поперечной рулевой тяги от поворотного кулака.

Когда поворотный кулак может свободно поворачиваться, конец полуоси можно протолкнуть назад через ступицу колеса (для этого может потребоваться съемник).ЗАПРЕЩАЕТСЯ стучать по концу вала, так как это может привести к повреждению колесных подшипников, шлицев ступицы, шестерен дифференциала или любого ШРУСа.

Как только конец вала освободится, НЕ ДОПУСКАЙТЕ его свисания. Поддерживайте его куском проволоки до тех пор, пока нельзя будет снять или отвинтить внутренний шарнир от коробки передач. Если вы позволите полуоси свисать или потяните за него, то внутреннее соединение разъединится.


Установка вала происходит в обратном порядке. После того, как все снова собрано вместе и колесо встало на свое место, необходимо установить и затянуть гайки ступицы в соответствии со спецификациями с помощью динамометрического ключа (не ударного пистолета, если не используются торцевые головки).





Другие статьи о FWD и CV-Joint:

Основы CV-шарниров, часть 1

FWD Краткое руководство

Проверка шарниров и полуосей с постоянной скоростью

Как ремонтируются ШРУСы

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Как определить неисправность ШРУСа

ШРУС изготовлен из закаленной стали и залит тяжелой консистентной смазкой. Приводной вал соединен с внутренним кольцом.Большинство ШРУСов имеют шесть шариков из закаленной стали, которые перемещаются в канавках внутреннего кольца. Клетка удерживает шары выровненными по кругу в одной плоскости.

Корпус ШРУСа имеет набор внутренних канавок, которые скользят по шарикам. ШРУСы на передних колесах имеют сферический корпус, который позволяет поворачивать до 45 градусов, в то время как шарниры на дифференциалах и задних колесах являются плоскими, что позволяет только небольшое угловое отклонение и несколько миллиметров выдвижения или втягивания.Гибкий и прочный резиновый пыльник CV, плотно прилегающий к входному валу и внешнему корпусу, удерживает густую смазку в шарнире, предотвращая попадание воды и других загрязнений.

Эта простая анимация показывает, как ШРУС может передавать крутящий момент под таким экстремальным углом. Pwld / Wikimedia Commons

Несмотря на то, что конструкция ШРУСа делает его идеальным для размещения в трансмиссии, здесь присутствует большое трение. К счастью, затвердевшие материалы и специальные смазочные материалы сводят износ к минимуму.Тем не менее, как и большинство механических вещей, ШРУСы со временем изнашиваются из-за пробега, износа или неправильного обращения. Вот как определить, что ваш ШРУС выходит из строя.

Утечка смазки

Утечка смазки - одна из самых частых проблем, с которыми сталкиваются ШРУСы. Резиновый пыльник CV постоянно изгибается, особенно при поворотах, что может привести к его износу. Воздействие элементов, даже кислорода в воздухе, в конечном итоге приведет к тому, что резина станет хрупкой, увеличивая риск разрушения.Башмаки CV также могут быть повреждены дорожным мусором. В любом случае смазка для ШРУСа может «вылететь» из шарнира, покрывая все на этой плоскости, например, шину, тормозной суппорт или амортизатор.

Пыльник ШРУСа немного изношен, но пока не протекает. Замена пыльника CV должна продлить срок службы этого шарнира. Ильдар Сагдеев / Wikimedia Commons

К счастью, если вы вовремя поймаете протекающий пыльник CV, до того, как вода и мусор загрязнят шарнир, вы сможете просто восстановить ШРУС.Комплекты багажника CV относительно недороги. С помощью подходящих инструментов очистку ШРУС и замену пыльника и смазки можно выполнить всего за несколько часов.

Звуки щелчков

Щелчки - явный признак износа ШРУСа. Если смазка вытечет, вода и мусор могут загрязнить соединение, ускоряя износ и создавая чрезмерный зазор. Эта проблема с зазором обычно заметна в поворотах при ускорении, например, при выезде с проезжей части или повороте после знака «Стоп» или светофора.

Возможно, вы по-прежнему сможете водить машину с щелкающим ШРУСом, но лучше заменить его как можно скорее. К сожалению, как только повреждение ШРУСа сделано, его уже не исправить - его необходимо заменить. Для некоторых автомобилей могут быть доступны новые или восстановленные ШРУСы. Если возможно, вы можете сэкономить, просто заменив ШРУС, что может занять пару часов. С другой стороны, новая или модернизированная ось, которая дороже, но быстрее устанавливается, может быть единственным вариантом.

Связывание и вибрация

Связывание и вибрация - это несколько менее очевидных симптомов плохих ШРУСов. Если вы заметили, что ваш автомобиль раскачивается во время поворотов или вибрирует на определенных скоростях, попросите надежного механика проверить это для вас. Проблемы этого типа обычно связаны с самой осью, а не с шарниром, но стоит проверить, были ли изучены все другие варианты.

Карданные шарниры и ШРУСы могут изнашиваться, но ваш местный надежный механик может помочь вам вернуться в дорогу.Монти Ракузен / Getty Images

Если вам нужно заменить ШРУС, Пыльник ШРУСа или ось ШРУСа, базовый набор механических инструментов поможет вам выполнить большую часть работы, за некоторыми ключевыми исключениями. Вам понадобится 1/2-дюймовый приводной брус и динамометрический ключ, а также соответствующий торцевой ключ для гайки оси, обычно от 27 до 39 мм, для некоторых из них требуется 12-точечный контакт. Прерыватель предназначен для снятия гайки, при установке гайки потребуется определенный крутящий момент, чтобы предотвратить повреждение подшипника ступицы колеса - проверьте руководство по ремонту для правильной спецификации.Используйте тяжелый латунный пуансон для снятия внутренней обоймы ШРУС с вала или для снятия оси CV с дифференциала. Также могут потребоваться специальные инструменты для снятия шаровых опор или зажима нового пыльника CV.

Десять шагов к замене оси CV

На протяжении многих лет широко разрекламированное изобретение колеса затмило наиболее вероятное, почти одновременное изобретение не менее важного современного инновация: ось. Без оси колесо никому бы не помогло. хорошо.Камни тоже могут катиться, и, хотя это может быть здорово для музыки, это не очень полезен для транспортных целей.

ШРУСы

В то время как колесо оставалось более или менее круглым с момента его создания, ось эволюционировала, чтобы вращаться в самых разных конфигурациях и ситуациях. Что касается автомобилей, существует множество различных типы осей. Некоторые из них бывают короткими и короткими, например, веретена. на котором крутятся неприводные колеса. Однако все становится сложнее, когда оси должны передавать мощность на колеса.Если бы колесо с приводом было ничего не оставалось, как кататься по идеально гладкой поверхности, решение было бы просто. Прямая ось без подвески подойдет. Как и все, кто недавно ездил могу засвидетельствовать, дороги все, но не идеально гладкий; таким образом, ось должна обеспечивать передачу мощности на колеса и ходите вместе с подвеской, поскольку она поглощает неровности.

Это особенно сложно в случае автомобиля с передним приводом, где колеса также управляют автомобилем.Со всеми углами, созданными подвеска, перемещающаяся по неровностям, и колеса, вращающиеся взад и вперед ось должна быть такой же гибкой, как у гимнастки, при вращении как вихревая дервиш. Решением было сделать оси с шарнирами равных угловых скоростей (ШРУС). Передние, полноприводные и некоторые заднеприводные автомобили с независимые подвески также используют такой же тип оси, в которой используются два ШРУСы для передачи гибкой мощности колесам. Некоторые автомобили даже используйте оси ШРУСа в трансмиссии.

Оценка износа оси

ШРУС - это набор подшипников и сепараторов, позволяющий устанавливать ось. вращение и передача мощности под разными углами и плоскостями и позволяет оси изменять длину при движении вверх и вниз. Все части вращаться в защитном слое смазки, удерживаемой внутри соединения гибким резиновым чехлом. Без пыльника смазка просто вращалась бы из шрусов. Ботинок также защищает от грязи и сажи. О резюме оси - это два ШРУСа вместе с одним или двумя наборами шлицев.Одна сторона одна ось получает мощность от двигателя, в то время как другая передает мощность на ведомое колесо. Престо.

Со временем резиновые башмаки ШРУСов могут потрескаться, порваться или потрескаться. иначе скомпрометировано. Как только влага и грязь попадают в ось ШРУСа и смазка выходит наружу, дни ШРУСа сочтены. Признаки надвигающиеся сбои - щелчки-щелчки или металлический треск при повороте и ускорении или грохот при замедлении. Пока один может переупаковывать, перезагружать и восстанавливать оси CV, это имеет больше смысла для средний мастер по доставке запасных частей и замене старых оси.Если пыльник порван или отсутствует, можно спасти стык, если поймали достаточно рано, но обычно ущерб уже нанесен. Замена или обслуживание всего узла оси ШРУСа может быть умнее двигаться, так как замена пыльника может включать снятие оси, что также может подразумевает снятие половины или всех тормозов и подвески автомобиля.

Замена осей ШРУСа

В то время как базовая концепция оси ШРУСа одинакова от автомобиля к транспортного средства, существует ряд различных особенностей, которые делают доступ к руководство по обслуживанию важный первый шаг перед разборкой.Съемники осей и могут потребоваться гайковерты. Монтировки, c-образные зажимы и стопорные кольца внутренние дифференциалы также могут быть частью сделки. Это знание лучше всего получить до начала работы, а не в то время, когда капает тебе в рукав.

Инструкции по замене двух осей ШРУСа

4 признака неисправности оси CV / полуоси

Ось постоянной скорости (CV), также известная как полуось, получает мощность от трансмиссии и дифференциала транспортного средства и передает ее на колеса, позволяя транспортному средству двигаться вперед.Как вы можете догадаться, это важная инженерная часть, поэтому важно следить за признаками того, что все может пойти плохо. Ниже приведены четыре наиболее распространенных симптома неисправной оси CV; если вы заметили что-либо из этого, немедленно обратитесь в местный сервисный центр Chevrolet.

4. Вибрация во время вождения

Это непростой вопрос, поскольку есть много вещей, которые могут вызвать вибрацию во время вождения. Однако, если вибрации чрезмерны, увеличиваются со скоростью или придают непривычно «упругое» ощущение вашего привода, это может быть связано с осью CV.Какой бы ни была причина вибрации, важно провести осмотр вашего автомобиля; если он слишком сильно вибрирует, его становится труднее контролировать.

3. Смазка на внутренней стороне или краю шин

Шарнир оси CV имеет башмаки, которые содержат смазку, пока ось вращается, чтобы предотвратить утечку. Если в пыльнике возникнет течь, отсутствие смазки может вскоре привести к выходу из строя ШРУСа. Если вы заметили смазку на краю шины или внутренней части колеса, не ждите, чтобы доставить машину в сервис.

2. Стук

Не обращайте внимания на стук или лязг, особенно ритмичный. Хотя это не всегда происходит от оси CV, ни одна из потенциальных причин не является хорошей, поэтому требуется немедленная проверка. В некоторых случаях вы можете заметить, что стук более выражен в обратном направлении. В конце концов, лучше всего, чтобы эксперты сразу же изучили проблему. Если вы не уверены, насколько безопасно управлять автомобилем, позвоните нам. Мы обсудим с вами проблему и поможем при необходимости.

1. Шумы "щелчки" при повороте

Хотя иногда это называют громким щелчком, а иногда описывают как хлопок, этот шум безошибочно определить, как только вы его услышите. Он проявляется, когда вы поворачиваете автомобиль, и это происходит из-за ослабленных шарниров изношенной оси CV. Как и в случае с другими симптомами, важно немедленно доставить автомобиль в сервисный центр, если вы слышите этот шум.

Нужна ли замена ШРУСов?

Ticka-ticka-ticka-ticka. Это звук, который издает ваша машина, когда вы поворачиваете на малой скорости с почти полной блокировкой? Вероятно, это ваши ШРУСы, вот наше руководство по их замене.

Прежде всего: что такое ШРУС?

CV означает постоянную скорость, а ШРУС обеспечивает вращение колес с постоянной скоростью, независимо от движения подвески автомобиля вверх и вниз.

Типичный комплект ШРУСов будет включать смазку ШРУС и пыльник ШРУСы ШРУСы находятся на обоих концах валов, приводящих колеса (часто называемых `` полуоси '' или ведущие валы в переднеприводных автомобилях), независимо от будь то автомобиль передний, задний или полноприводный.Внутренние ШРУСы соединяют вал с трансмиссией, позволяя перемещаться между ними, в то время как внешние ШРУСы позволяют перемещаться между валом и колесами.

Хотя ШРУСы встречаются на задних колесах (на заднеприводных и полноприводных автомобилях), они редко выходят из строя, поэтому здесь мы имеем дело в основном с ШРУСами на передних колесах переднеприводных автомобилей. Однако принцип их изменения и их действия тот же. Точно так же внутренние ШРУСы переднеприводного автомобиля редко вызывают проблемы, поскольку они не должны перемещаться так близко, как внешние ШРУСы, которые должны учитывать управление колесами, а также приводную силу от двигатель.Поэтому в этой статье мы сосредоточимся на внешних ШРУСах передней оси.

Карданный вал и ШРУС в сборе в сборе

ШРУС Шум:

Не нужно натренированное ухо, чтобы уловить характерный щелкающий звук, который издает изношенный передний ШРУС, хотя, поскольку ухудшение является постепенным, может пройти некоторое время, прежде чем водитель это заметит. Припаркуйтесь на ровной и гладкой поверхности с большим свободным пространством. Полностью поверните колесо в одном направлении и опустите автомобиль вперед, плавно ускоряя и удерживая колесо в устойчивом положении.Повторите то же самое в обратном направлении. Изношенный ШРУС будет издавать характерный щелкающий звук в этих условиях, и его следует заменить, прежде чем появится вероятность того, что он полностью распадется. По мере ухудшения состояния компонентов шум становится громче.

CV замена шарнира:

Хотя замена ШРУСа не очень сложна, есть много компонентов, которые необходимо снять или снять, чтобы добраться до него.Перед началом работы убедитесь, что у вас есть все необходимые инструменты и подходящая запасная часть, потому что, как только вы начнете, ваш автомобиль будет выведен из строя до тех пор, пока компонент не вернется на место.

Безопасность прежде всего: выньте ключи из замка зажигания и отсоедините аккумулятор, чтобы предотвратить случайное заведение автомобиля. Если у вас нет роскоши автомобильного подъемника, вам нужно будет поднять автомобиль домкратом и убедиться, что он надлежащим образом поддерживается опорами оси (на гладкой, ровной поверхности) с правильной номинальной массой на них.Снимите колесо, затем, если есть, снимите пылезащитный колпачок в центре ступицы. Затем обычно идет шплинт, а затем большая шестигранная гайка, которую нужно удалить. Мощный пневматический или электрический ударный гаечный ключ должен быстро справиться с этим, но если у вас его нет под рукой, потребуется длинная торцевая планка и головка хорошего качества - они могут быть очень тугими. Чтобы ослабить гайку, необходимо, чтобы ось не проворачивалась. Один из способов - нажать на педаль тормоза в машине. Имейте в виду, что с левой стороны автомобиля резьба может быть «левой», что означает, что вы поворачиваете ее по часовой стрелке, чтобы ослабить ее.Руководство по ремонту неоценимо для такой работы, чтобы облегчить вашу жизнь. После того, как гайка и шайба позади нее были сняты, обычно пора демонтировать нижний шаровой шарнир. Это может быть трудная работа сама по себе, и ее сложность будет варьироваться от машины к машине. Здесь обязательно поможет делитель шарового шарнира. Как только он окажется не на своем месте, рулевое управление можно вручную повернуть на край, чтобы вы могли видеть заднюю часть колесной балки. Предполагая, что заменяется внешний ШРУС (как правило, так и происходит), лучше не снимать внутренний ШРУС с трансмиссии, если это вообще возможно.Это может привести к выливанию масла из коробки передач. Было бы неплохо иметь сливной поддон при считывании на всякий случай, если это произойдет. В большинстве случаев необходимо будет вытащить ШРУС из ступицы, так как со временем он заклинивает. Также возможно выколотить его со стороны резьбы, поскольку это повреждает резьбы, прибегайте к этому методу только в том случае, если вы уверены, что он больше не будет использоваться. Как только ШРУС освободится от ступицы, пора освободить два ленточных зажима, которые удерживают резиновый пыльник ШРУСа на месте над ШРУСом, и сдвинуть пыльник назад вдоль вала, чтобы не мешать.Тогда единственное, что крепит ШРУС к карданному валу, - это круглая скоба, которая может быть не видна. Простукивания по внешнему краю ШРУСа от коробки передач должно быть достаточно, чтобы освободить его. Осторожно, не урони его на носки, он тяжелый! Следующие несколько шагов очень важны, и их легко упустить из виду. Прежде всего, удалите старый резиновый чехол и все остатки зажимов, которые удерживали его на месте. В комплект для замены ШРУСа должны входить новые хомуты, новый резиновый пыльник, смазка и сам ШРУС.Наденьте меньший из двух ленточных зажимов на приводной вал, а затем меньший конец резинового чехла. Откройте пакет со смазкой и вдавите его в ШРУС, прежде чем прикрепить его к приводному валу и постучать по нему с силой, достаточной для прохождения внутреннего зажима. Вы поймете, что это делается, когда невозможно снять ШРУС вручную. Не ударяйте напрямую по резьбе нового ШРУСа молотком или другим инструментом. При необходимости накрутите большую гайку, чтобы защитить резьбу, когда вы постукиваете по концу ШРУС.Наденьте резиновый чехол на ШРУС и затяните внутренний ленточный зажим на приводном валу. Добавьте внешний зажим для ленты и затяните его. Поверните ШРУС, чтобы убедиться, что он может плавно перемещаться во всех направлениях, прежде чем задвигать его обратно в балку колеса. Тогда это просто случай изменить процесс в обратном порядке, убедившись, что вы заменили шплинт и все крепления для шарового шарнира и ступицы. Удостоверьтесь, что вы обращаете внимание на любые настройки крутящего момента, в частности на гайку ступицы и колесные гайки - опять же, руководство Haynes может стать бесценным помощником! После того, как автомобиль заведет колесо и опустится на землю, сначала медленно отъезжайте и проверьте рулевое управление до полной блокировки на низких скоростях, чтобы убедиться, что все вернулось в норму и шум исчез.Обратите внимание, что на некоторых автомобилях невозможно заменить только ШРУС - может потребоваться весь вал с внутренними и внешними ШРУСами, что увеличивает затраты и трудозатраты. Дополнительные шаги, необходимые для этого, включают в себя извлечение внутреннего ШРУСа из трансмиссии, осторожный улавливание масла, которое может вылиться в процессе. Важно снова долить масло в коробку передач, как только новый ШРУС снова встанет на место.

Стоимость замены ШРУСа: Шрусы

- не особо дорогие товары, и их цена может варьироваться от 20 до 150 фунтов стерлингов.В зависимости от машины затраты на их установку тоже не должны быть такими уж большими. Выделяйте от получаса до часа на каждую сторону для замены.

CV Ботинки: ШРУСы

обычно выходят из строя из-за повреждения резинового чехла, который их окружает. Это удерживает необходимую смазку на месте, а влагу и грязь не допускает попадания в ШРУС. Они могут порваться, что в конечном итоге приведет к отказу ШРУСа (кстати, порванный или поврежденный пыльник CV - мгновенный отказ NCT / MOT)

Если вы заметили какие-либо повреждения на пыльнике ШРУСа, лучше как можно скорее заменить его (только резиновый пыльник), даже если нет шума ШРУСа.В конечном итоге это может сэкономить вам сотни, хотя для замены пыльника требуется почти столько же работы, сколько и для всего ШРУСа. В комплект пыльника ШРУС входят резиновый пыльник, новые ленточные зажимы и пакет со смазкой. Нравится это руководство? Почему бы не ознакомиться с другими нашими руководствами по DIY здесь

Процедуры замены осевого шарнира CV - как проверить ведущие мосты передних колес и шарниры с постоянной скоростью


FWD Parts


C.V. Сапоги


Вал задней оси


Технические продукты


Business
Возможности


Справочник экспертов


07 Форма заказа 927107 9279 9279 Ответить на линии


Домашняя страница RCV


Следующие процедуры рекомендуются для снятия и проверки большей части переднеприводных C.В. суставы. Эти примеры шагов предназначены только для общей информации и не применимы ко всем автомобилям. Убедитесь, что вы соблюдаете правила техники безопасности с момента подъема автомобиля на подъемник и до завершения работы.

1. Ослабьте зажимные гайки и гайку шпинделя колеса. Поднимите и заблокируйте автомобиль. Снимите колесные гайки и колесо. Затем снимите гайку шпинделя колеса.

2. Снимите гайку, крепящую нижнюю шаровую опору к ступице в сборе.ПРИМЕЧАНИЕ: На автомобилях, оборудованных стойкой McPhearson, нет необходимости снимать тормозной суппорт или отсоединять поперечную рулевую тягу или стойку в сборе.

3. В некоторых случаях используется поперечный болт, который удерживает шпильку шарового шарнира на ступице в сборе. Это следует удалить.

4. Ослабьте шпильку шарового шарнира из узла ступицы с помощью вилки, соблюдая осторожность, чтобы не повредить гибкое уплотнение, защищающее шаровое соединение.

5.Используя рычаг монтировки, полностью отделите нижнюю шпильку шарового шарнира от узла ступицы. Сдвиньте узел ступицы в сторону нижнего рычага подвески.

6. Освободите C.V. Соедините со ступицей в сборе, постучав по шпинделю. Будьте осторожны, чтобы не повредить резьбу шпинделя.

7. Используя рычаг монтировки, отделите приводной вал от трансмиссии. На некоторых моделях приводной вал прикреплен к трансмиссии болтами, и эти болты необходимо удалить.

8. Поддерживайте оба конца приводного вала при его снятии с автомобиля.

9. Все валы привода передних колес имеют (2) ШН. Суставы, подвесные и внутренние. Каждое соединение смазано специальной высокотемпературной смазкой и защищено C.V. уплотнитель багажника.

10. Зажмите приводной вал в тисках с мягкими губками. Отрежьте зажимы ботинка на каждом конце ботинка боковыми ножами. Обрежьте ботинок по длине и выбросьте.

11. Сотрите смазку с ШН. Соединение между вашим пальцем и большим пальцем. Если консистентная смазка кажется зернистой, можно предположить, что произошло повреждение.

12. Удалите всю смазку с поверхности шарнира и определите, как шарнир удерживается на валу. (Между прочим, вы должны удалять смазку всякий раз, когда вы обнаруживаете ее во время осмотра, чтобы позволить более тщательный анализ устройства).

13.РЕЗЮМЕ. Шарниры удерживаются на приводном валу двумя разными способами. GM, ранние Форды и Volkswagen Суставы могут быть освобождены путем расширения фронтального стопорного кольца и скольжения C.V. корпус с вала.

14. Chrysler, АМС, и наиболее импортированные суставы удерживаются в нужное положение на валу с внутренним стопорным кольцом. Эти кожухи можно снять, ударив по поверхности стыка молотком.

15. Поместите соединение лицевой стороной вверх в тиски.Нажмите вниз на одну сторону внутреннего кольца, чтобы наклонить сепаратор подшипника достаточно высоко, чтобы снять шарик с противоположной стороны. Если соединение плотное, используйте молоток и латунную выколотку, чтобы постучать по внутреннему кольцу. Повторяйте этот шаг, пока все шесть шариков не будут удалены.

16. Наклоните узел клетки вертикально и поместите два противоположных окна в области между канавками для шариков. В большинстве клеток специально для этого есть удлиненные окна. Снимите клетку и внутреннее кольцо в сборе, потянув их вверх из корпуса.

17. Поверните внутреннее кольцо шара на 90 градусов к клетке и совместите одну из сферических площадок дорожки качения с удлиненным окном клетки. Поднимите и снимите внутреннее кольцо, повернув наружу. Теперь тщательно очистите все компоненты.

18. Проверьте клетку на наличие трещин или вмятин. Эта выемка, как показано выше, допускает избыточное движение мяча, которое является источником щелчка во время поворотов.

19.Все внешние кожухи и внутренние кольца показывают контактный износ в области, где шар движется вперед и назад в канавке. Этот износ является нормальным и увеличивается по мере увеличения пробега на шарнире. Однако эти детали не следует выбрасывать до тех пор, пока картина износа не станет чрезмерной.

ШРУСы: что это такое и как они выходят из строя?

Шарниры постоянной скорости или ШРУСы используются в большинстве автомобилей с передним приводом, многих полноприводных автомобилях и некоторых автомобилях с задним приводом.ШРУС - это шарнир, предназначенный для передачи равномерного усилия в широком диапазоне углов с минимальным трением и внутренним зазором. Валы CV имеют по два шарнирных соединения на обоих концах вала, позволяя автомобилю двигаться вперед, позволяя подвеске перемещаться по неровностям, а передним колесам поворачиваться влево и вправо. Двухколесные автомобили имеют два вала CV, а автомобили с полным приводом могут иметь до четырех валов CV. ШРУСы заполнены смазкой на основе дисульфида молибдена, это специализированная смазка темно-зеленого или коричневато-серого цвета.Гибкий резиновый или неопреновый чехол удерживает эту смазку в стыке и во всех движущихся частях.

Слабым местом ШРУСов является пыльник.

Оставить ответ
