Рулевое управление - система рулевого управления Renault Logan / Рено Логан

система рулевого управления
Система рулевого управления с гидроусилителем руля: 1 — рулевое колесо; 2 — рулевая колонка; 3 — левый поворотный кулак в сборе со ступицей; 4 — левый наконечник рулевой тяги; 5 — промежуточный вал; 6 — болты крепления картера рулевого механизма к подрамнику; 7 — картер рулевого механизма; 8 — сливная магистраль гидроусилителя; 9 — бачок гидроусилителя; 10 — наполнительная магистраль гидроусилителя; 11 — нагнетательная магистраль гидроусилителя; 12 — датчик давления жидкости гидроусилителя; 13 — насос гидроусилителя; 14 — подрамник; 15 — правый наконечник рулевой тяги; 16 — правый поворотный кулак в сборе со ступицей

Рулевое управление автомобиля — с травмобезопасной рулевой колонкой. Рулевой механизм типа «шестерня-рейка» 1 . Картер рулевого механизма крепится к подрамнику двумя болтами. В картере рулевого механизма рейка поджимается к приводной шестерне через упор. Регулировку бокового зазора между шестерней и рейкой выполняют вращением регулировочной пробки. Регулировку проводят только при сборке рулевого механизма на заводе-изготовителе. В эксплуатации зазор регулировке не подлежит.

Рулевой механизм автомобиля с гидроусилителем руля: 1 — правый наконечник рулевой тяги; 2 — рулевая тяга; 3 — чехол тяги; 4 — картер рулевого механизма; 5 — соединительные трубки гидроусилителя; 6 — приводная шестерня; 7 — левый наконечник рулевой тяги

рулевой механизм

Регулировочная пробка 2 зафиксирована на картере рулевого механизма 1 стопорной шайбой 3, приклепанной к пробке. Буртик шайбы в двух местах вдавлен в пазы картера

рулевая тяга
Рулевая тяга в сборе с рейкой рулевого механизма:
1 — рейка; 2 — шаровой шарнир таги; 3 — рулевая тяга

наконечник рулевой тяги
Наконечник рулевой тяги

правый наконечник рулевой тяги
На правом наконечнике рулевой тяги нанесена одна метка..
. правый наконечник рулевой тяги
...а на левом — две метки

Рулевой привод состоит из двух рулевых тяг, соединенных с рейкой рулевого механизма и рычагами поворотных кулаков. Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир — резьбовой наконечник шарнира вворачивается в отверстие рейки. В средней части рулевой тяги выполнен шестигранник под ключ «на 13», а на наружном конце — резьба (правая), на которую наворачивается наконечник тяги. В наконечнике рулевой тяги имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутрь него на весь срок службы. Правая и левая рулевые тяги одинаковые, а наконечники — разные. Соединение рейки рулевого механизма и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом. Чехол закреплен пластмассовым хомутом на картере рулевого механизма, а на рулевой тяге чехол держится за счет упругости резины — при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге.

При сборке рулевого механизма на заводе резьбовое соединение наконечника шарнира рулевой тяги рейкой законтрено от отворачивания

правый наконечник рулевой тяги
...обжатием конца рейки.

При обжатии конца рейки геометрия резьбового соединения нарушается.

Для замены рулевой тяги необхоходимо вывернуть наконечни шарнира из отверстия в рейке (шестигранник на корпусе шарнира под ключ «на 32» и лыска на конце рейки под ключ «на 18»). В этом случае резьба в отверстии рулевой рейки, скорее всего, будет повреждена. Если повреждение резьбы в отверстии рулевой рейки будет незначительным, ее можно «прогнать» метчиком — в противном случае лучше заменить рулевой механизм в сборе. Вал рулевой колонки крепится к приводной шестерне рулевого механизма через промежуточный вал - 2 с двумя карданными шарнирами. На шлицах в верхней части вала рулевой колонки установлено рулевое колесо, закрепленное винтом. Рулевая колонка прикрелена к кронштейну поперечной балки, расположенной под панелью приборов. На часть автомобилей устанавливается гидравлический усилитель (гидроусилитель) рулевого управления - 3 . В систему гидроусилителя входят: рулевой механизм, насос, бачок для рабочей жидкости и соединительные трубки магистралей. В нагнетательной магистрали установлен датчик давления жидкости для выдачи сигнала на электронный блок управления двигателем.

Концы рулевых тяг привинчены к наконечникам и крепятся посредством контргаек. Ослабляя контргайки и поворачивая рулевые тяги на левой и (или) правой стороне автомобиля, можно регулировать угол положительного схождения колёс. Каждый наконечник крепится к поворотному кулаку ступицы посредством зажимной гайки. Внутренние концы рулевых тяг являются неразборным соединением.

правый наконечник рулевой тяги

На Рено Логан реализовано рулевое управление с гидравлическим усилителем. Основными компонентами гидравлического привода являются: регулирующий клапан, гидравлический сервопривод, управляющий гидравлический цилиндр, гидравлический насос и резервуар для гидравлической жидкости.
Гидравлическая жидкость из резервуара нагнетается насосом в систему и поступает в регулирующий клапан. В зависимости от того, в каком положении находится руль, гидравлическая жидкость поступает в левую, или в правую часть гидравличе ского сервопривода (цилиндра). Жидкость, нах одящаяся под давлением давит на поршень, расположенный внутри гидравлического цилиндра, тем самым обеспечивает дополнительное усилие на рулевую передачу, облегчая водителю управление автомобилем. Все механические (движущиеся) компоненты рулевой системы смазаны маслами высокой вязкости (литол, солидол и т.п.) и защищены резиновыми уплотнителями (пыльниками, гофрами и т.д.).

Рулевая передача установлена на переднюю нижнюю раму и соединена двумя поперечными рулевыми тягами с рулевыми наконечниками. Рулевые наконечники соединяются шарнирно с поворотным кулаком передней ступицы. Рулевые тяги имеют на конце резьбу для регулировки углов установки колёс. Рулевые тяги соединены шаровыми шарнирами с реечной рулевой передачей. Давление, необходимое для управления гидравлической системой, обеспечивается гидравлическим насосом, управляемым ременным приводом. Ременный привод в свою очередь управляется шкивом коленвала. Рулевая колонка имеет на конце универсальный шарнир карданного типа. Через карданный шарнир и промежуточный вал, рулевая колонка соединяется с регулирующим клапаном.
Посадочное место на оси регулирующего клапана является шлицевым соединением. Промежуточный вал крепится к шлицевому соединению зажимным болтом.

Справка

1. Рулевой механизм типа «шестерня-рейка». В картере рулевого механизма на двух подшипниках установлена приводная шестерня, находящаяся в зацеплении с зубчатой рейкой. При повороте рулевого колеса поворачивается вал рулевой колонки, который через промежуточный вал (на концах которого имеются карданные шарниры) соединен с приводной шестерней. Шестерня перемещает рейку, которая через рулевые тяги с наконечниками и соединенные с ними рычаги поворотных кулаков поворачивает управпяемые колеса автомобиля.

2. Промежуточный вал . Для обеспечения травмобезопасности выполнен составным. При фронтальном ударе автомобиля во время аварии рулевая колонка не должна перемещаться к водителю. Это достигается за счет шлицевого соединения в средней части вала.

3. Гидроусилитель рулевого управления. Устройство, создающее за счет разницы давлений рабочей жидкости дополнительное усилие на рулевой привод. Служит для облегчения управления автомобилем, повышения его маневренности и безопасности движения.

4. Распределительное устройство. Предназначено следить за рассогласованием углов поворота рулевого колеса и вала приводной шестерни рулевого механизма и строго дозированно изменять давление жидкости в камерах испопнительного механизма.

Возможные неисправности рулевого управления
(без гидроусилителя)

неисправности рулевого управления

(с гидроусилителем)
неисправности рулевого управления


Что собой представляет насос гидроусилителя руля в Рено Логан?

Насос рулевого гидроусилителя является частью, которая включена в механизм рулевого колеса автомобиля, а предназначается он для нагнетания жидкости и обеспечения ее циркуляции в механизме руководства рулем. Сегодня мы подробнее поговорим о насосе рулевом гидроусилителе для машин Рено Логан.

Рено Логан

Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

  • Что собой представляет гидроусилитель?
  • В чем заключается принцип действия ГУР?
  • Что такое насос рулевого гидроусилителя?
  • Как правильно проводится установление гидроусилителя на транспортное средство Рено Логан?
  • Как правильно ремонтировать насос рулевого гидроусилителя на машине Рено Логан?

Основная информация

Рулевой гидроусилитель или, как его сокращенно называют ГУР, является гидравлической системой транспортного средства, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода.

Насос гидроусилителя руля Рено ЛоганНасос гидроусилителя руля Рено Логан

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Рено Логан, таких как:

  • Высокая информативность;
  • Небольшие затраты топлива;
  • Удобство регулировки технических характеристик руководства;
  • Высокий уровень надежности.

ГУР руля для автомобилей марки Рено Логан включает в себя такие основные элементы:

  • Цилиндр. При помощи цилиндра проходит преобразование давления жидкости в передвижение поршня и штока.
  • Насос. Благодаря этому устройству обеспечивается циркуляция функционирующей жидкости и давления.
  • Масло, которое передает сопротивление от насоса к цилиндру, а также смазывает все пары.
  • Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимый цилиндр или же назад в бачок.

Насос гидроусилителя руля считается высокотехнологическим агрегатом, нагнетающим жидкость, под определенным давлением, в механизм руля и создает циркулирование жидкости в механизме руководства рулем. Сегодня довольно распространен пластинчатый насос рулевого гидроусилителя, потому как благодаря его низкой чувствительности к изнашиванию поверхностей и высокому коэффициенту полезного действия.

Насос гидроусилителя руля Рено Логан

Установление гидроусилителя руля на Рено Логан является просто необходимым, потому как с помощью этого оборудования обеспечивается поворот руля. А благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.

Проведение ремонта насоса

Из-за активного использования и больших нагрузок насос ГУР довольно часто нуждается в ремонте.

Для начала давайте рассмотрим основные причины, по которым насос гидроусилителя может сломаться:

  • Неправильный монтаж, обслуживание или ремонт системы;
  • Вытекание жидкости из системы;
  • Завоздушивание системы;
  • Накопление пыли и грязи в системе;
  • Перегревание насоса;
  • Использование неправильно подобранной жидкости;
  • Перегибание масляных магистралей системы;
  • Несвоевременное проведение замены жидкости.

Сложность проведения ремонта заключается только в том, что насос гидроусилителя руля для автомобиля марки Рено Логан не разбирается, а значит, в нем нет никаких крышек или стопорящих колец, но ремонтировать насос все же можно. Для начала нужно снять и разобрать насос гидроусилителя по инструкции, которая прилагается к комплекту. После этого нужно тщательно почистить его от грязи и пыли, а также осмотреть для обнаружения причины поломки. Причиной поломки может стать износ сальника, в таком случае его нужно заменить. При установлении сальника может нужно будет доработать валик.

Закрепить новый подшипник в конструкции насоса можно несколькими методами. Можно сделать выточку с внешней стороны подшипника, просверлите отверстия с резьбой в стенке насоса, установите новый подшипник и закрепите его при помощи заточенных болтиков.

Или же можно закрепить подшипник в середине насоса гидроусилителя руля при помощи загнутых краев корпуса. После завершения ремонта нужно собрать насоса гидроусилителя насоса в обратном порядке. Обратите внимание на то, что после проведения ремонта новые детали могут создавать некий шум, но это всего на всего притирка новых деталей. После проведения ремонта обязательно замените жидкость рулевого гидроусилителя.

РУЛЕВОЕ УПРАВЛЕНИЕ - РЕНО ЛОГАН. Блог

Рулевое управление Рено Логан: Описание конструкции



Элементы рулевого управления автомобиля с гидроусилителем руля:
1 — рулевое колесо;
2 — рулевая колонка;
3 — левый поворотный кулак в сборе со ступицей;
4 — левый наконечник рулевой тяги;
5 — промежуточный вал;
6 — болты крепления картера рулевого механизма к подрамнику;
7 — картер рулевого механизма;
8 — сливная магистраль гидроусилителя;
9 — бачок гидроусилителя;
10 — наполнительная магистраль гидроусилителя;
11 — нагнетательная магистраль гидроусилителя;
12 — датчик давления жидкости гидроусилителя;
13 — насос гидроусилителя;
14 — подрамник;
15 — правый наконечник рулевой тяги;
16 — правый поворотный кулак в сборе со ступицей

Рулевое управление автомобиля — с травмобезопасной рулевой колонкой. Рулевой механизм типа «шестерня–рейка».




Рулевой механизм автомобиля с гидроусилителем руля:
1 — правый наконечник рулевой тяги;
2 — рулевая тяга;
3 — чехол тяги;
4 — картер рулевого механизма;
5 — соединительные трубки гидроусилителя;
6 — приводная шестерня;
7 — левый наконечник рулевой тяги

Картер рулевого механизма крепится к подрамнику двумя болтами. В картере рулевого механизма рейка поджимается к приводной шестерне через упор.

Регулировочная пробка 2 зафиксирована на картере рулевого механизма 1 стопорной шайбой 3, приклепанной к пробке. Буртик шайбы в двух местах вдавлен в пазы картера

Регулировку бокового зазора между шестерней и рейкой выполняют вращением регулировочной пробки. Регулировку проводят только при сборке рулевого механизма на заводе-изготовителе. В эксплуатации зазор регулировке не подлежит.

Рулевая тяга в сборе с рейкой рулевого механизма:
1 — рейка;
2 — шаровой шарнир тяги;
3 — рулевая тяга

Рулевой привод состоит из двух рулевых тяг, соединенных с рейкой рулевого механизма и рычагами поворотных кулаков. Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир — резьбовой наконечник шарнира вворачивается в отверстие рейки.

Наконечник рулевой тяги

В средней части рулевой тяги выполнен шестигранник под ключ «на 13», а на наружном конце — резьба (правая), на которую наворачивается наконечник тяги. В наконечнике рулевой тяги имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутрь него на весь срок службы. Правая и левая рулевые тяги одинаковые, а наконечники — разные:

На правом наконечнике рулевой тяги нанесена одна метка…

…а на левом — две метки

Соединение рейки рулевого механизма и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом. Чехол закреплен пластмассовым хомутом на картере рулевого механизма, а на рулевой тяге чехол держится за счет упругости резины — при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге.
При сборке рулевого механизма на заводе резьбовое соединение наконечника шарнира рулевой тяги с рейкой законтрено от отворачивания…

…обжатием конца рейки.

При обжатии конца рейки геометрия резьбового соединения нарушается.
Для замены рулевой тяги необходимо вывернуть наконечник шарнира из отверстия в рейке (шестигранник на корпусе шарнира под ключ «на 32» и лыска на конце рейки под ключ «на 18»). В этом случае резьба в отверстии рулевой рейки, скорее всего, будет повреждена. Если повреждение резьбы в отверстии рулевой рейки будет незначительным, ее можно «прогнать» метчиком — в противном случае лучше заменить рулевой механизм в сборе.

Рулевая колонка:
1 — соединительная муфта;
2 — нижний карданный шарнир;
3 — промежуточный вал;
4 — верхний карданный шарнир;
5 — вал рулевой колонки;
6 — нижний кронштейн крепления колонки;
7 — труба;
8 — верхний кронштейн крепления колонки;
9 — гнездо выключателя зажигания

Вал рулевой колонки крепится к приводной шестерне рулевого механизма через промежуточный вал 2 с двумя карданными шарнирами. На шлицах в верхней части вала рулевой колонки установлено рулевое колесо, закрепленное винтом. Рулевая колонка прикреплена к кронштейну поперечной балки, расположенной под панелью приборов.

На часть автомобилей устанавливается гидравлический усилитель (гидроусилитель) рулевого управления. В систему гидроусилителя входят: рулевой механизм, насос, бачок для рабочей жидкости и соединительные трубки магистралей. В нагнетательной магистрали установлен датчик давления жидкости для выдачи сигнала на электронный блок управления двигателем.

Насос гидроусилителя рулевого управления

Насос приводится во вращение ремнем от шкива привода вспомогательных агрегатов. Гидравлическая жидкость из бачка поступает в насос, а от него подается под высоким давлением к распределительному устройству, расположенному в отдельном корпусе на картере рулевого механизма и механически соединенному с валом рулевой колонки. На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра.
При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливом. При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и рычаги кулаков поворачивает управляемые колеса автомобиля.
При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.
Для контроля уровня жидкости в бачке на его полупрозрачном корпусе нанесены метки «MIN» и «MAX».

Рулевое управление Renault Logan

Замена масла в гидроусилителе руля Рено Логан своими руками

22331 Просмотров

Замена масла в гидроусилителе руля – важный процесс, который напрямую влияет на работоспособность системы рулевого управления автомобилем.

Для стабильного функционирования механизмов используется смазка — специальное масло. С его помощью детали, подверженные частому трению, изнашиваются с меньшей скоростью, что напрямую влияет на срок службы гидравлического усилителя руля. Масло в ГУР можно заменить самостоятельно.

Как заменить масло в ГУР Рено Логан?

Перед тем, как менять жидкость гидроусилителя руля своими руками, необходимо знать, какие типы гидроусилителей устанавливаются на Рено Логан, когда операция будет целесообразна, а также разбираться в разновидностях масла гидравлического усилителя руля.

Типы гидроусилителей руля на Рено Логан

Автомобили оснащаются следующими типами гидроусилителей:

  • ГУР с электронасосом. Принцип действия механизма заключается в том, что смазывающая жидкость прокачивается насосом. Он, в свою очередь, функционирует благодаря автомобильному генератору. Гидравлический «электроусилитель» функционирует по определённым фазам. Он дорог в эксплуатации и обслуживании, и, как правило, устанавливается на дорогие автомобили.
  • ГУР МСВ с ременным насосом. Автомобили Renaut Logan с объёмом двигателя 4 и 1.6 литра на 75 и 87 л.с. оснащаются именно таким механизмом, облегчающим вращение рулевого колеса. Ремень со временем изнашивается, однако поставить новый не составит труда.

Что касается самого насоса, то на Логане устанавливается устройство классического образца. Оно хорошо зарекомендовало себя, благодаря стабильной работе и редким поломкам.

Когда надо менять масло?

Замена масла в гидроусилителе руля, согласно рекомендациям производителя, должна осуществляться каждые 2 года или 40 тыс. километров пробега. Периодичность замены меняется в зависимости от возраста автомобиля. Так, модели 2006, 2007, 2008, 2009, 2010 годов выпуска требуют более частого прохождения ТО и замены смазывающей жидкости. У старых авто оптимальным сроком станет пробег в 25–30 тысяч километров. Что касается более «свежих» моделей 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов выпуска, то эти автомобили подлежат первой замене на отметке в 40 тысяч километров. А при покупке б/у автомобиля специалисты советуют сразу залить в ГУР новую смазку.

Elf Renaultmatic D3

Elf Renaultmatic D3

Если пренебречь рекомендациями производителя, то со временем ухудшится отзывчивость руля, а позже возникнут неисправности во всей системе рулевого управления автомобилем.

Проблемы могут возникнуть и до истечения рекомендованного срока замены жидкости. Например, когда смазка в бачке имеет насыщенный тёмный цвет, это сигнализирует о наличии в ней металлических частиц. Кроме того, такое масло пахнет горелым. Подобная жидкость подлежит моментальной замене. Также смазку следует поменять, когда транспортное средство достаточно долго не эксплуатировалось. Причиной является возникновение конденсата в системе гидравлического усиления руля, который в смешении с жидкостью образует эмульсию и способствует потере всех свойств смазки ГУРа.

Как заменить?

Перед заменой жидкости в Рено Логан 16 Кл и 8Кл подготовьте следующие инструменты:

  • Само масло, минимум 2 литра.
  • Шланг и шприц на 20 «кубиков».
  • Ключи рожковые и торцевые.
  • Ёмкость под слив «отработки», объёмом не менее 2 литров.
  1. Процесс начинается с откачки из бачка отработанной жидкости с помощью двадцатикубового шприца.
  2. Из расширительного бачка следует откачать всю жидкость целиком.
  3. Транспортное средство загоняется на подъёмник, смотровую яму или эстакаду. Также можно «вывесить» переднюю часть авто с помощью домкрата или пеньков.
  4. После опустошения бака отключается аккумулятор и кожух.
  5. Далее демонтируются детали из пластика, которые затрудняют полный доступ к патрубкам рулевой рейки и гидронасоса.
  6. Перед заливкой нового масла необходимо осмотреть всю систему ГУРа на предмет трещин, следов течи и потёков.
  7. Если с «внутренностями» системы все в порядке, можно приступать к снятию полого бачка с креплений.
  8. Далее от снятого бачка отсоединяется патрубок, который идёт от демонтированной детали к рулевой рейке. Штуцер, на который был надет патрубок, необходимо заизолировать. Также снимаются штуцеры, расположенные на бачке.
  9. Под бачком устанавливается пустая тара, чтобы слить оставшиеся частицы жидкости из ГУРа.
  10. Сливная трубка отличается от основного патрубка меньшим сечением.
  11. Отсоединённая «магистраль» жидкости опускается в ранее подготовленную ёмкость для слива остатков.

После выполнения всех действий следует прокрутить руль вправо и влево до упора. Таким образом создаётся достаточный импульс, чтобы вручную прокачать все шланги и ёмкости в ГУРе, пока не сольётся жидкость. Для ускорения процесса запускается мотор автомобиля, и тем самым активируется гидрокомпенсатор. Однако эту операцию стоит выполнять с участием помощника: насос ГУР не в состоянии нормально функционировать при попадании воздуха. Это может привести к выходу из строя и дорогостоящим ремонтным работам. Нужно постоянно доливать смазку в бачок, тем самым, не давая воздушным массам попасть в систему.

Насос ГУР

Насос ГУР

Операция проводится до тех пор, пока из трубопровода, отвечающего за обратку, не потечёт жидкость малинового цвета. Когда начало течь светлое масло, процесс замены считается практически оконченным. Патрубок надевается на штуцер и закрепляется хомутом из пластика.

В гидроусилительный бачок заливается новая жидкость, и запускается силовой агрегат автомобиля. При работающем моторе следует провернуть руль вправо и влево до упора, следя за уровнем масла в бачке — периодически его потребуется доливать. Повторять процедуру до тех пор, пока масло перестанет исчезать из бачка, а на поверхности пропадут воздушные пузырьки.

После успешного окончания операции руль автомобиля будет легко «ходить» как вправо, так и влево. Если ожидаемая лёгкость так и не проявится, следует заглушить двигатель и тщательно проверить показания датчика давления ГУР. После устранения неполадок поворот руля становится легче. В завершение операции на место ставятся аккумулятор и пластиковые детали.

Причина подтекающего масла кроется в ненадёжной фиксации патрубков и трубок. Необходимо тщательно проверить места, где в качестве крепёжного элемента использовались стяжки из пластика, и с большей силой закрепить элементы.

Какое масло лить?

Масло в ГУР Рено Логан с мотором 16V и 8V существенно отличается от жидкостей других марок автомобилей.

Чтобы узнать, какое масло лить, и какое является оригиналом, нужно обратиться к мануалу по эксплуатации транспортного средства.

Что касается Рено Логан, то на заводе заливают Elf Renault Matic D2, такое же масло рекомендуют и при заменах.

Кроме рекомендованного производителем масла, можно использовать и жидкости других марок, но они должны обладать высокими свойствами оригинальной смазки. К таким маслам относятся:

  • Mobil ATF 220 (320).
  • Liqui Moly ATF 1100.
  • Castrol ATF D2 (D3).

С использованием менее качественных аналогов повышается вероятность поломки транспортного средства: плохая жидкость приведёт к выходу из строя насоса внутри устройства. Большому риску подвержены помпа и клапаны внутри насоса. При выходе из строя этих элементов рациональным шагом станет замена жидкости на оригинальную и установка нового насоса.

Как выбрать насос и поменять ремень?

Ремень в гидроусилителя руля тоже подлежит замене. Автопроизводитель не даёт точного ответа на вопрос, через сколько времени его нужно менять, но опытные водители рекомендуют цифру в 100–150 тысяч километров пробега. Кроме того, ремень и масло заменяются в случае, если ГУР начинает гудеть. Возникновение посторонних шумов в работе автомобиля всегда свидетельствует о неисправности.

В некоторых случаях проблема кроется в насосе, и более рациональным решением станет покупка новой детали. Выбирая насос, нужно учитывать производителя и номер артикула, чтобы избежать подделки. Например, на Рено Логан рекомендуются насосы с кодами 491100699R и 7700435692 от фирмы Francecar. После замены детали и заливки нового масла, посторонние звуки в гидроусилителе руля пропадут.

Для замены ремня понадобится ключ на «14».

Операция осуществляется в пять действий:

  1. Ослабляется затяжка крепёжных элементов насоса ГУР.
  2. Раскручивается регулировочный болт, спецификация которого — уровень натяжения ремня.
  3. Когда ремень ослаблен, можно приступать к его снятию со шкивов насоса ГУР, кондиционера и коленчатого вала транспортного средства.
  4. Установка проводится в обратном порядке.
  5. В завершение регулируется уровень натяжения ремня, который находится в насосе ГУР.

После замены насоса или ремня ГУР продолжает функционировать в штатном режиме, а давление масла в ГУР остаётся на стабильном уровне, необходимом для работы всей системы рулевого усиления.

Подводные камни

Самостоятельная замена масла, насоса или ремня в ГУРе автомобиля несёт ряд рисков:

  • При разборке системы велика вероятность повреждения основных компонентов и механизмов. Прежде чем самостоятельно лезть под капот автомобиля, стоит посмотреть обучающие видео и фото по замене масла в ГУР.
  • Стоимость оригинального насоса, ремня или масла не должна быть чрезмерно низкой. Так, если масла Мобил или Эльф продаются по низкой цене, то, скорее всего, это контрафакт. Использование некачественных жидкостей приведёт к выходу из строя сальников и самого насоса в целом, из-за чего на деталях будет скапливаться конденсат. «Запотевшие» элементы более подвержены выходу из строя, что приведёт к нестабильной работе и поломке гидроусилителя автомобиля. Покупка неоригинального насоса также приведёт к выходу из строя. В некоторых случаях поддельный насос легко вычислить — его размер не будет соответствовать нише, в которую должен устанавливаться.
  • Чтобы ускорить процесс «промывки» ГУР, можно включить мотор авто. Важно не допустить подсос воздуха в насосе системы — это приведёт к поломке. Для предотвращения попадания воздуха в расширительный бачок нужно постоянно подливать масло.
  • Заменяя детали, стоит предельно осторожно снимать нагнетательный компрессор. Шланги и патрубки могут «прикипать», и при неосторожном отсоединении велик риск оставить кольцо от шланга на месте соединения.

Заключение

Автомобили Рено Логан, собираемые на московском заводе «Автофрамос», довольно популярны в России. Они отличаются надёжностью и дешевизной, однако требуют регулярного технического обслуживания, включая замену масла в ГУР. Перед самостоятельным ремонтом стоит обзавестись схемой устройства транспортного средства.

Если нет уверенности в собственных силах, следует воспользоваться услугами механика в специализированном сервисном центре. Там проведут полный техосмотр автомобиля и устранят все неисправности.

Автомобильный гидроусилитель — устройство и принцип работы

Принцип работы рулевой системы в автомобилеПринцип работы рулевой системы в автомобиле

Гидроусилитель повышает комфорт автомобиля тем, что позволяет крутить руль с приложением меньшего усилия, чем на автомобилях без ГУР. Автомобиль с рулевым усилителем становится более управляемым, маневренным, что немаловажно для удачного выхода из аварийных ситуаций.

ГУР ставится совместно с различными видами рулевого управления. Наиболее популярная конструкция — реечного типа. Её и рассмотрим.

Система гидроусиления состоит из:

  • Насоса;
  • Распределителя;
  • Силового цилиндра;
  • Бачка и соединительных шлангов.

Насос создает и поддерживает определенное давление в системе рабочей жидкости (масла). Он крепится к двигателю и работает через ремень от коленвала. Распределитель посылает струю жидкости в силовой цилиндр и назад — в бачок. Установлен на рулевой оси. Его узловые части – торсион и золотниковый клапан.

Ремонт рулевых реекУстройство рулевой рейки

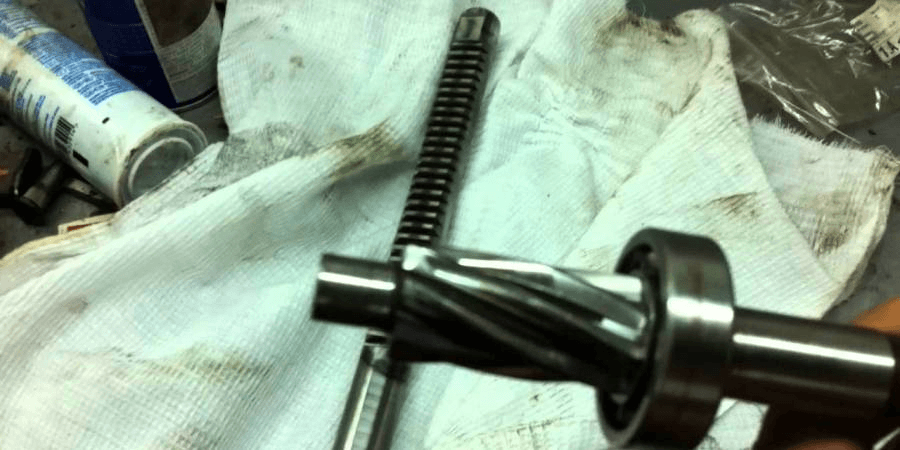

Торсион изготовлен в виде стального стержня, который способен закручиваться под действием силы. Торсион одним концом объединен с рулевым валом, а другим — с шестерней, вступающей в зацепление с рейкой.

Силовой цилиндр помещен в рейке. Его элементами являются поршень и шток, перемещающий рейку под нажимом жидкости. Рабочая жидкость от насоса воздействует на цилиндр, приводя его в движение.

Емкостью для масла выступает бачок с очищающим элементом и щупом для замера уровня жидкости. Шланги высокого давления связывают воедино насос, силовой цилиндр и распределитель, а шланги низкого давления возвращают масло от распределителя в бачок.

Действует этот механизм следующим образом. Когда руль не вращается и стоит на месте, то система усиления не действует, в распределителе маслопроводы подачи и стока находятся друг перед другом. Жидкость свободно, беспрепятственно движется через распределитель обратно в бачок. При повороте руля механизм усилителя руля совмещает отверстия подачи масла и необходимые сферы силового цилиндра (в зависимости от стороны, в которую повернут руль). Из другого канала цилиндра масло вливается в бачок. Чем сильнее заворачивается руль, тем больше затягивается торсион. В связи с этим, размер перепускного канала тоже изменяется, и соответственно с этим, изменяется и усилие на рейку.

Существует норма безопасности, которая предусматривает усилие на руль в случае рабочей или нерабочей системы гидроусилителя. Такое усилие не должно быть свыше 15 кг для работоспособного гидроусилителя и 30 кг – для неисправного узла рулевого управления.

Работа распределителя ГУР:

Рулевая рейка Рено Логан с ГУР

24 Просмотров

Другие варианты ремонта рулевой рейки, а также ее замена

Ремонт рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.

В дальнейшем нужно выполнить следующие действия:

  • Первый шаг – снятие стопорного кольца с распределителя.
  • Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
  • Далее снять гайку и пружину прижима, а также и сам прижим.
  • Выбить распределитель, который расположен в корпусе.
  • Снять с распределителя сальник и кольцо подшипника.
  • С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
  • Извлечь шток и тыльник.

Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.

Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.

Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.

Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.

Далее:

  • Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
  • Установить пружину и зафиксировать регулировочной гайкой.
  • Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
  • Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
  • Установить стопорную скобу.

Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.

По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:

Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа.
Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор.
К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР.
Также требуется регулярная проверка состояния жидкости, залитой в бочок. Она должна быть прозрачной

Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.

Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.

Рулевая рейка Логан купить новую или отремонтировать?

Управляющая рейка автомобиля, в том числе управляющая рейка Логан, является надежным, крепким узлом, который изредка подвергается деформации и поломкам. Но неизменные нагрузки (кручение руля) могут вывести деталь из строя, что приводит к необходимости делать ремонт управляющий рейки Рено Логан, или требуется подмена управляющий рейки Логан. Процесс восстановления управляющий составляющей в большинстве случаев оказывается бессмыслен, потому многих интересует управляющая рейка Рено Логан стоимость покупки и подмены.

И хотя управляющая рейка Рено Логан с гур – это одно из самых слабеньких мест Логана (если рейка управляющая Логан без гур, то она прослужит подольше и поболее надежна, т.к. конструкция наименее непростая), но не торопитесь сходу приобрести рейку Логан. Мастера, работающие в нашем автосервисе, имеют большой опыт работы с представленными проблемами, и может быть, для вас поможет ремонт управляющий колонки Логан, либо будет нужно поменять только пыльник управляющий рейки Рено Логан или сальник.

В любом случае, советуем поначалу сделать диагностику управляющий рейки Рено в автосервисе, чтоб сберечь время и средства.

Это интересно: Ремонт передней подвески Рено Логан (видео)

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Замена выполняется следующим образом:

  1. Транспортное средство выставляется на домкрат со стороны правого колеса.
  2. Гайка рулевого наконечника отвинчивается и демонтируется.
  3. Положение руля ставится до упора влево, и обрезаются хомуты пыльника.
  1. Убирается пыльник с рейки.
  2. Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
  3. Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

  • Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
  • Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.

Типичные неисправности рулевой рейки Рено Логан и их признаки

Согласно статистике, слабое место Logan по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по таким признакам:

  • вибрация;
  • сильный стук при движении по неровной поверхности;
  • увеличенный люфт при вращении руля (особенно справа).

Ремонт рулевой рейки с гур рено логан

Некоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

  • Прокручиванием вправо уменьшается зазор.
  • А/м ставится на яму, колёса плотно фиксируются.
  • Ключом на 10 снимается картерная защита.
  • Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
  • Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
  • Гайка снимается.

Регулировка выполняется следующим образом:

  • Гайка поворачивается на 15–20 градусов вправо.
  • Напарник активно прокручивает руль в обе стороны.
  • Если стук остался, то следует сделать ещё одну протяжку.
  • Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.

При наличии ГУРа

Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется.

Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера.

Каковы технические параметры эксплуатации?

Рулевое управление является чувствительным механизмом и обеспечивает поддержание автомобилем Рено Логан заданного направления. Ремонтировать или выполнять настройку рулевого следует только в специализированных ремонтных станциях, где специалисты обладают не только требуемым опытом, но и необходимым набором инструментов и приспособлений.

В роли основного элемента узла выступает рулевая рейка. Ее задачей является передача усилия от рулевой колонки к тягам и наконечникам, посредством которых осуществляется процесс поворота колес в заданную сторону. Если механизм исправен, то водителем ощущается легкость и точность передачи усилия от руля к колесам.

Наиболее частой неисправностью рейки бывает протечка жидкости, которая циркулирует в системе рулевого благодаря приводу механизма насоса гидроусилителя. В качестве симптома потери уровня жидкости выступает увеличение усилия вращения на рулевом колесе (оно становится тугим).

Чтобы диагностировать неисправность, автомобиль Рено Логан помещают на специальный стенд. В системе создается давление порядка 150-160 атмосфер. По прошествии 10 минут можно определить место, в котором наблюдаются очаги коррозии на штоке рулевой рейки.

Иногда виновниками в неисправности бывают потерявшие герметичность сальники и манжеты. Это случай также требует ремонта механизма. Если коррозии подвергся рулевой вал, то трудозатраты на ремонт несколько возрастают. Для этих целей вал демонтируют, шлифуют и в последствии наносят на его поверхность газо-термическое покрытие. Процедура ремонта может длиться на протяжении двух и более суток.

Весьма серьезной неисправностью является появившийся люфт, вызванный выходом из строя крестовины. Иногда причиной люфта становится увеличившийся зазор в самой рейке.

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:

  • 100% разборке рейки;
  • выявлении поврежденных элементов;
  • определении деталей, имеющих недопустимый износ;
  • замене подшипников и уплотнителей;
  • диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
  • проверке механической прочности вала, в том числе на хрупкость;
  • согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.

Регулировка рулевой рейки: что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

  • Машину поставить на яму, затянуть ручник (для фиксации колес).
  • Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
  • Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
  • Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
  • Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

  • Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
  • В это момент напарник должен активно вращать рулевым колесом влево и вправо.
  • Если стук не исчезает, снова делать протяжку.
  • Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.

Как сделать ремонт рулевой рейки Рено Логан без гур и с гур

В этой статье рассмотрим рулевой узел Renault Logan. Многих владельцев Логана интересует рулевая рейка Логан цена покупки и замены. Но возможно вам необходимы только регулировка или ремонт рулевой рейки Логан без гур либо с гур. Как сделать диагностику и ремонт рулевой Логан, вы можете узнать из этой статьи, а также обратившись с этим вопросом в наш автосервис.

Рулевая рейка Логан купить новую или отремонтировать?

Рулевая рейка автомобиля, в том числе рулевая рейка Логан, является надежным, прочным узлом, который редко подвергается деформации и поломкам. Но постоянные нагрузки (кручение руля) могут вывести деталь из строя, что приводит к необходимости делать ремонт рулевой рейки Рено Логан, либо требуется замена рулевой рейки Логан. Процесс восстановления рулевой составляющей в большинстве случаев оказывается бессмыслен, поэтому многих интересует рулевая рейка Рено Логан цена покупки и замены.

И хотя рулевая рейка Рено Логан с гур – это одно из самых слабых мест Логана (если рейка рулевая Логан без гур, то она прослужит дольше и более надежна, т.к. конструкция менее сложная), но не спешите сразу купить рейку Логан. Мастера, работающие в нашем автосервисе, имеют большой опыт работы с представленными неполадками, и возможно, вам поможет ремонт рулевой колонки Логан, или потребуется заменить только пыльник рулевой рейки Рено Логан либо сальник.

Внимание: Несвоевременная замена порванного пыльника ведет к быстрому износу и поломке рейки, что, в конечном итоге, потребует ремонт рулевой рейки гур Рено Логан.

В любом случае, рекомендуем сначала сделать диагностику рулевой рейки Рено в автосервисе, чтобы сэкономить время и средства.

Рулевая рейка Логан — составляющие

Деталь может быть как механической, так и гидравлической. Последний тип конструкции особенно распространен на современных автомобилях, так как его архитектура совершеннее в плане сборки, а также обеспечивает более комфортное вождение. Третий тип рулевой рейки называется электрическим (ЭУР). Механизм ЭУР имеет сложную конструкцию и высокую стоимость по соотношению с гидравлическим аналогом.

Рассмотрим составляющие детали:

  • Рулевые тяги и наконечники, отвечающие за поворот колес, крепятся к выдвижным механизмам детали.
  • Зубчатая планка с шестернями отвечает за передачу усилия от руля на тяги, управляет колесной парой.
  • Корпус (картер) – составляющая, изготовленная из алюминия, внутри нее содержатся все основные механизмы рейки.
  • Система пружин обеспечивает плотное прилегание рейки к шестерням, а также избавляет руль от свободного хождения, люфтов.
  • Ограничители регулируют максимальное значение поворотов руля в левую и правую стороны.
  • Подшипники — используются для легкости манипуляций, осуществляемых при поворотах рейки.

Рулевая рейка Логан — основные признаки неисправности детали

Несмотря на высокую прочность механизма, он часто подвергается случайным деформациям, которые в итоге могут полностью вывести деталь из строя и в таком случае потребуется замена рулевой рейки Рено Логан.

Вот несколько основных симптомов, указывающих на неисправность рулевого узла Рено — одной из самых важных деталей автомобиля:

  • Характерный стук при совершении манипуляций рулем.
  • Рулевое колесо обретает тугой ход, либо поворачивается лишь в одну сторону.
  • Непонятный гул в гидроусилителе также является сигналом к тому, что рейку пора диагностировать.
  • После длительных стоянок на асфальте под машиной остаются большие масляные пятна, символизирующие о течи составляющего механизма.

Важно! Своевременная и постоянная диагностика рулевого узла является обязательной процедурой, которая не только обеспечивает комфортное вождение автомобилисту, но и организует безопасность водителя и пассажиров в момент движения.

Рулевая рейка Логан — главные причины поломки и износа

Есть несколько основных факторов, которые негативно влияют на целостность и работоспособность рулевого узла в целом:

Неаккуратное вождение является основной причиной поломки рулевой рейки.

Случайное попадание в ямы, наезд на бордюры или серьезные кочки, путешествия по неровным, пыльным дорогам – все это способно за считанные месяцы вывести деталь из строя.

Холода: многие водители, использующие автомобиль зимой, забывают прокрутить руль несколько раз в левую и правую сторону, прежде чем начинают движение. Данная процедура необходима для быстрого прогревания жидкости ГУ, которая имеет определенную рабочую температуру.

Несвоевременная замена вышеупомянутой жидкости также становится частой проблемой поломки.

Халатное отношение к периодическим осмотрам и диагностике рулевого узла может оставить незамеченными мелкие трещины и течи. Запущенное состояние деформаций реек может привести к полной неисправности детали, а следовательно потребуется замена рулевой рейки Логан без гур или с гур.

Рулевая рейка Логан — принципы диагностики

Общий осмотр рулевого узла производится следующим образом:

Работа производится в паре. Мастер осматривает низ автомобиля, прося напарника аккуратно вращать рулевое колесо в разные стороны. Таким образом выясняется определенное положение руля, при котором заметен стук.

При возникновении течей производится осмотр пыльника.

Диагностика в СТО может проходить с полным разбором рулевого узла. В одних случаях рулевая колонка Рено Логан ремонтируется, в других случаях требуется, например, замена рулевой рейки Рено Логан. Это зависит от характера износа и запущенности рулевого узла.

Особенное внимание в процессе диагностики уделяется шумам, возникающим в процессе поворотов.

Из-за этого специалисты часто советуют водителям слушать свой автомобиль, поскольку любой посторонний звук является сигналом к тому, что определенные детали вышли из строя, разломились, либо открепились от нужного места.

Рулевая рейка Логан — регулировка детали

Регулировка рулевой рейки Рено Логан избавляет общую систему поворота руля от люфтов и стука, которые становятся основными причинами и симптомами неисправности. В процессе отладки рулевой рейки используются специальные ключи и отвертки, позволяющие быстро добраться до нужной гайки, с помощью которой производится регулирование детали.

Поскольку гайка находится под капотом, автомобиль в автосервисе поднимается, дабы открыть подрулевое пространство для мастера. В качестве альтернативы используется гаражная яма.

При первой регулировке гайка может быть закрыта специальной заглушкой, которая легко удаляется при поддевании отверткой.

Постепенное затягивание попеременно чередуется с поворотами руля в обе стороны. Данная процедура помогает понять, когда рейка отрегулирована достаточно, и затягивать гайки больше не нужно.

Если элемент чрезмерно «прикипел», т.е. его ход не поддается обыкновенному ключу, мастера прибегают к помощи молотка и специальной смазки, которая облегчает движение гайки по резьбе.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

  • Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
  • Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
  • Регулировочная гайка прижима снимается после.
  • Далее производится удаление пружины прижима, а также сам прижим.
  • Распределитель, спрятанный в корпусе, удаляется путем выбивания.
  • Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
  • С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
  • Далее достается тыльник и шток.
  • Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

  • Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. Шлифовке подвергается и вал распределителя.
  • Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Предварительно заменяются все сальники.
  • Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Все элементы тщательно промазываются смазкой.
  • Далее на место возвращается стопорное кольцо.
  • Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
  • Потом устанавливается пружина, которая фиксируется регулировочной гайкой.
    Закручивается гайка золотника. Ее пробка заполняется смазкой и фиксируется следующим шагом.
  • Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Элемент надежно осаживается.
  • Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Советы автомобилистов – владельцев Рено Логан

Неисправность рулевой рейки является важным вопросом среди автомобилистов. Многих интересует рулевая рейка Логан цена покупки и замены, часто у нас спрашивают «рейка Логан с гур цена», реже ищут «рулевая рейка Логан без гур цена», кого-то интересует, как осуществляется ремонт рулевой рейки гур Рено Логан, некоторых волнует ремонт рулевой колонки Логан. В любом случае, чтобы отсрочить появление подобных вопросов, стоит прислушаться к рекомендациям мастеров и владельцев Рено Логан.

Вот некоторые советы, выделенные на личном опыте среднестатистических водителей, которые помогут вам уберечь рулевой узел от преждевременного износа и поломок:

  • Никогда не нужно выворачивать руль до самого упора — это снизит усилие, прилагаемое на рейку, что заметно уменьшит риск износа.
  • К пыльникам рулевых тяг следует относиться с особой осторожностью — их поломка или дефект может привести к запотеванию механизма реек, что вызывает за собой течь жидкости ГУ.
  • Рулевую рейку нужно прогревать в холодное время года точно так же, как и двигатель.
  • Самостоятельная проверка состояния рулевого узла во многом зависит от качества жидкости, залитой в специальный бачок. Она должна быть чистой и прозрачной. При любом виде ее замутнения или образования инородных тел жидкость заменяется.
  • При обнаружении любой неисправности следует обратиться к специалисту, который исключит возможность усугубления ситуации, отремонтировав и продиагностировав элемент при помощи специального оборудования.

Несмотря на высокую прочность описанного механизма, следует внимательно относиться к вопросам диагностики рулевой рейки Логан, проводить которую лучше в условиях СТО. В процессе самостоятельного осмотра рулевого узла можно упустить из виду множество мелких деталей, которые вкупе способны быстро вывести все элементы рулевой рейки либо рулевой колонки из строя.

Это ещё раз говорит о необходимости квалифицированной помощи в процессе эксплуатации автомобиля, поскольку такой подход обеспечивает не только комфорт, но и безопасность в процессе вождения.

Если вас интересует рулевая рейка Логан цена покупки, замены либо ремонта, а также отмечаются какие-либо симптомы неисправности рулевой рейки или необходима диагностика рулевого узла, обращайтесь в наш автосервис. Наши мастера всегда рады помочь!

Отправить ответ

avatar
  Подписаться
Уведомление о
