Схема электрооборудования автомобиля ГАЗ – 3110

Схема электрооборудования с двигателем ЗМЗ-402 отличается от схемы с двигателем ЗМЗ-406 системой зажигания

Остальные элементы и блоки одинаковые.



Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока, с номинальным напряжением 12В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Бортовая электросеть автомобиля (кроме цепи стартера и электровентилятора системы охлаждения) подсоединена к аккумуляторной батарее через плавкий предохранитель на 60А.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания.

Большинство предохранителей расположено в двух блоках, установленных в панель приборов над вещевым ящиком.

Нумерация предохранителей – слева направо, а цвет:

5А – оранжевый;

10А – красный;

15А – голубой;

20А – желтый;

25А – белый.

Цепь электровентилятора системы охлаждения защищена предохранителем на 30А.

Предохранители на 30А и 60А установлены в блоке, закрепленном на левом брызговике моторного отсека.

Электродвигатель моторедуктора защищен автоматическим биметаллическим предохранителем многоразового действия.

Цепь электростартера рассчитана на кратковременный большой ток и предохранителя не имеет.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях с двигателем ЗМЗ-4062 имеется жгут проводов системы управления работой двигателя, а цепь системы зажигания отсутствует.

На автомобиле единого монтажного блока для реле нет.

Большинство реле установлено в салоне под панелью приборов справа, за накладкой.

ВНИМАНИЕ! При ремонте системы электрооборудования отсоединяйте клемму “–” аккумуляторной батареи при выключенном зажигании. Подсоединяйте клеммы к батарее, убедившись, что зажигание выключено.

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару.

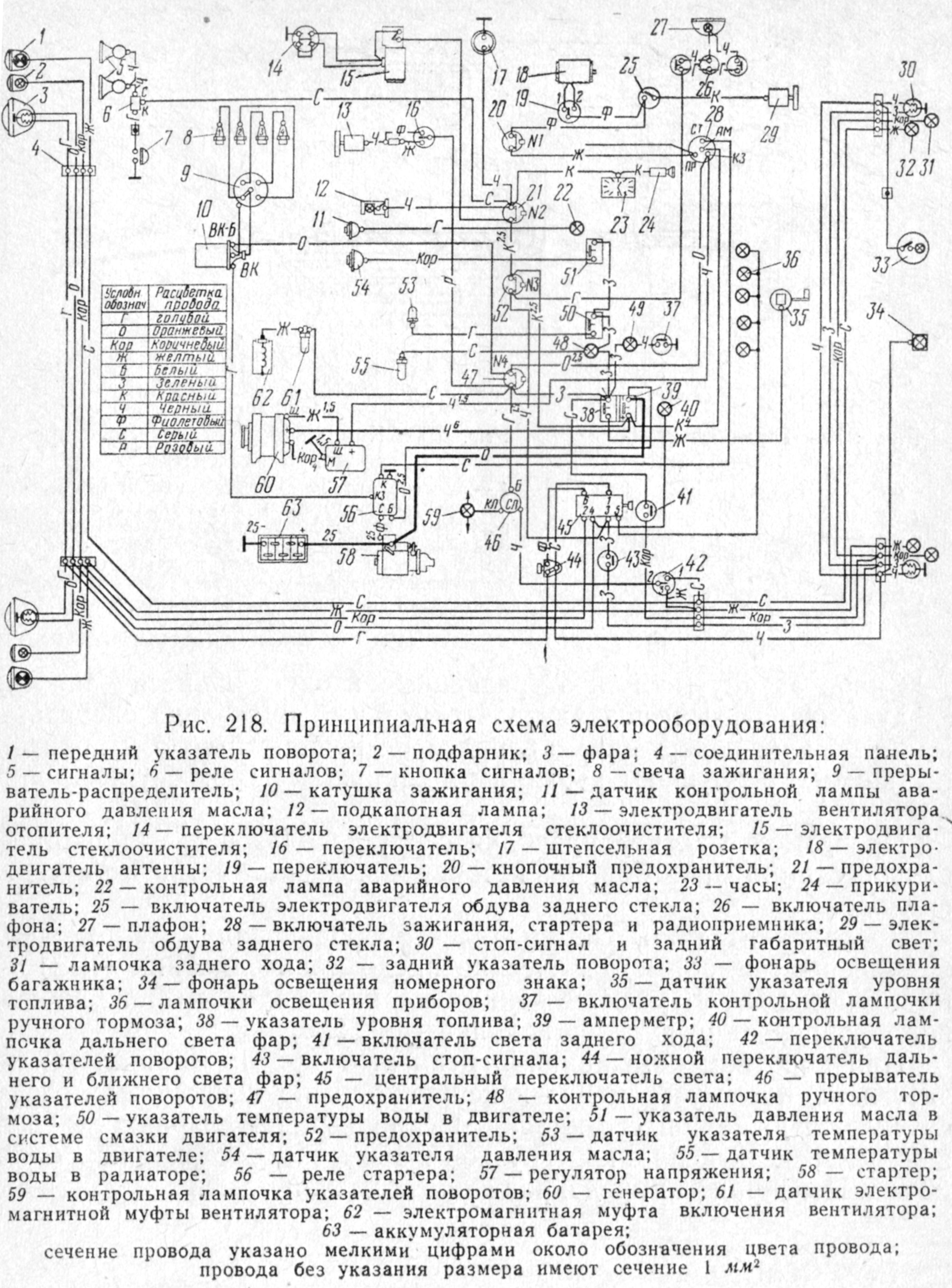

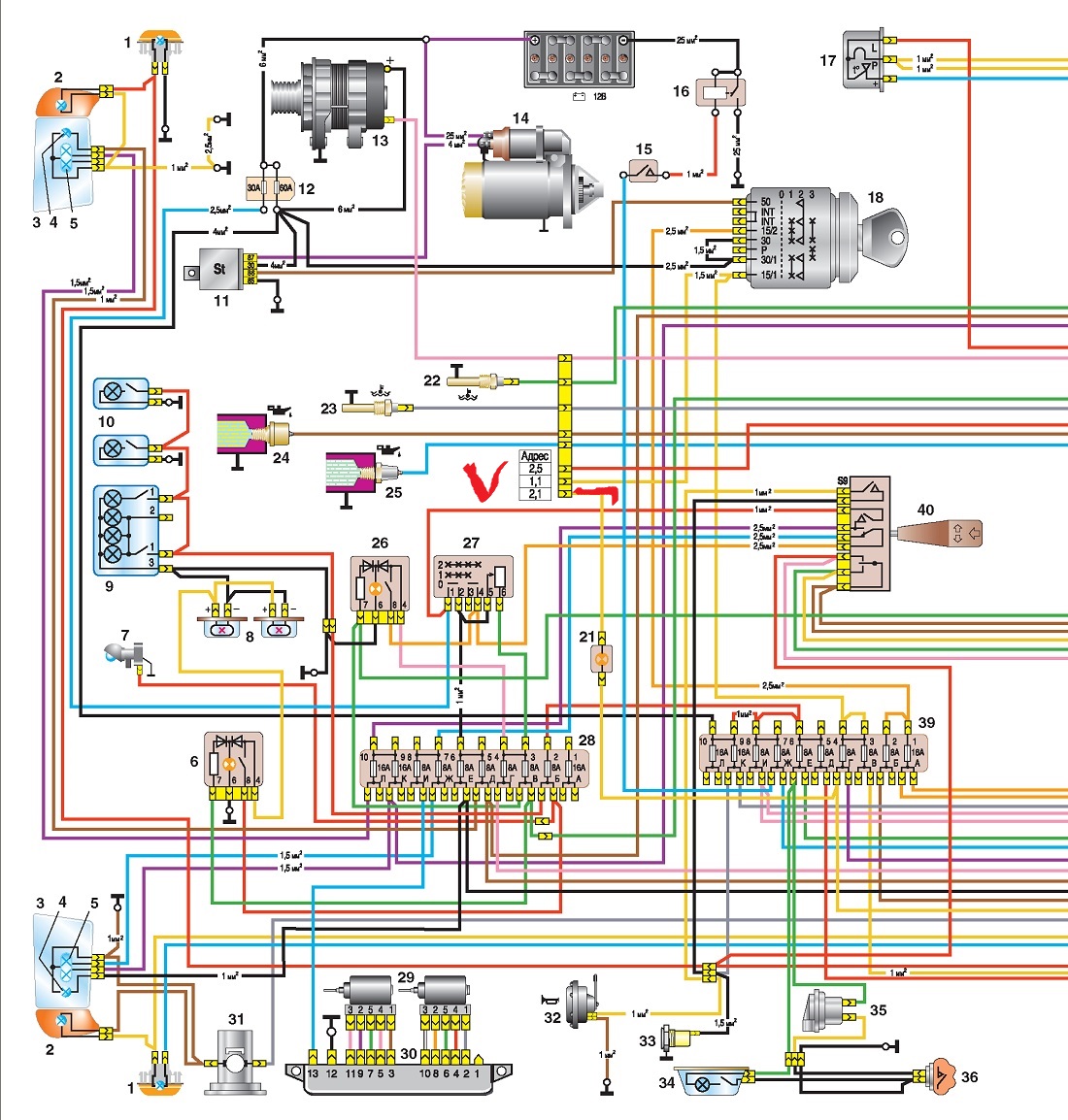

Цветная электросхема ГАЗ-3110 (31029, 31105, 3102) с описанием электрооборудования

Каждый автовладелец должен разбираться в электросхеме своего автомобиля. Эти знания помогут при необходимости выполнить ремонт проводки и найти неисправность. Несмотря на то, что автомобили отечественного производства не комплектуются таким количеством приборов и устройств, как импортные авто, их схемы также достаточно сложные. Что представляет собой электросхема ГАЗ-3110, какие неисправности для нее характерны и что нужно знать о профилактике — читайте в этой статье.

Содержание

[ Раскрыть]

[ Скрыть]

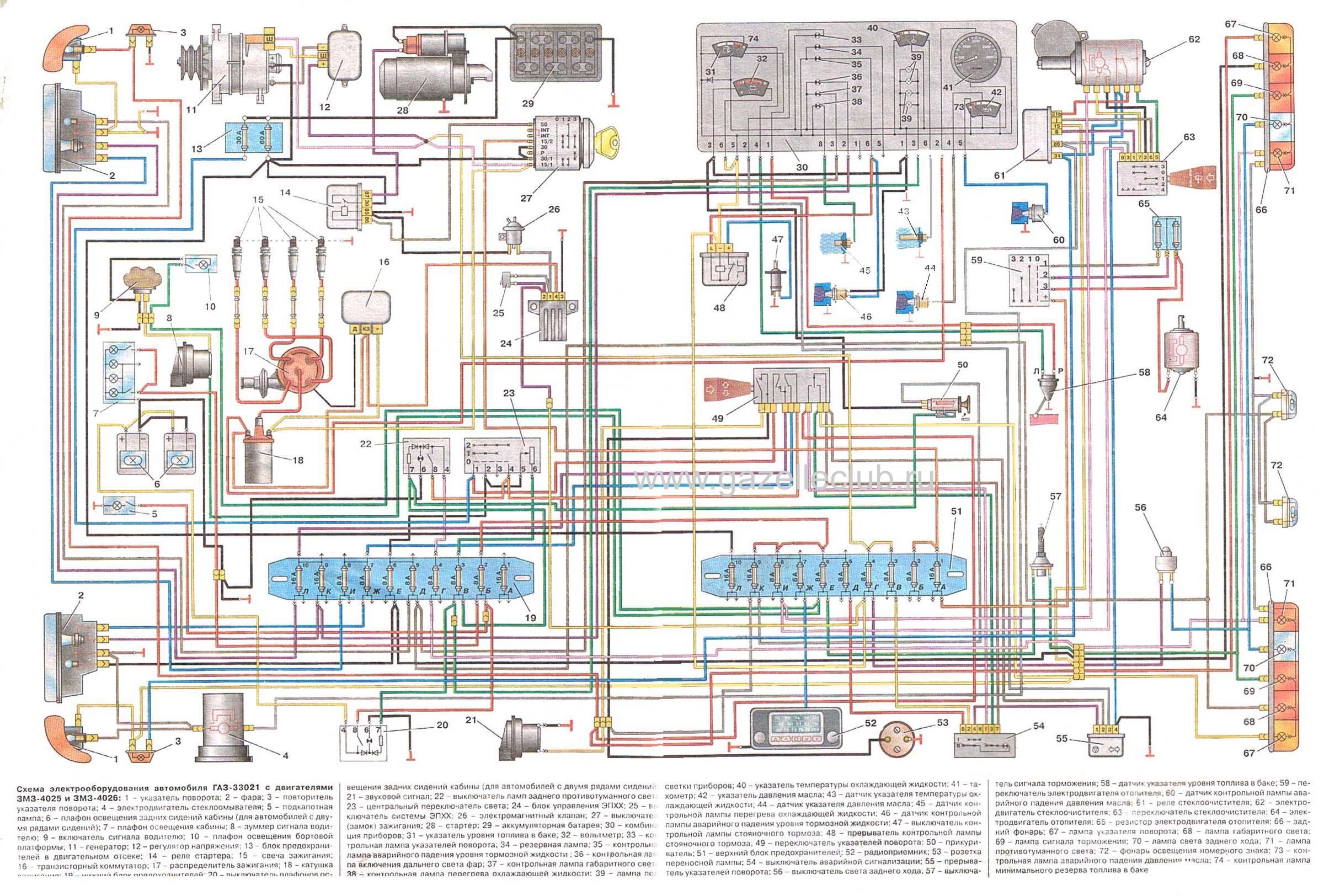

Электрическая схема

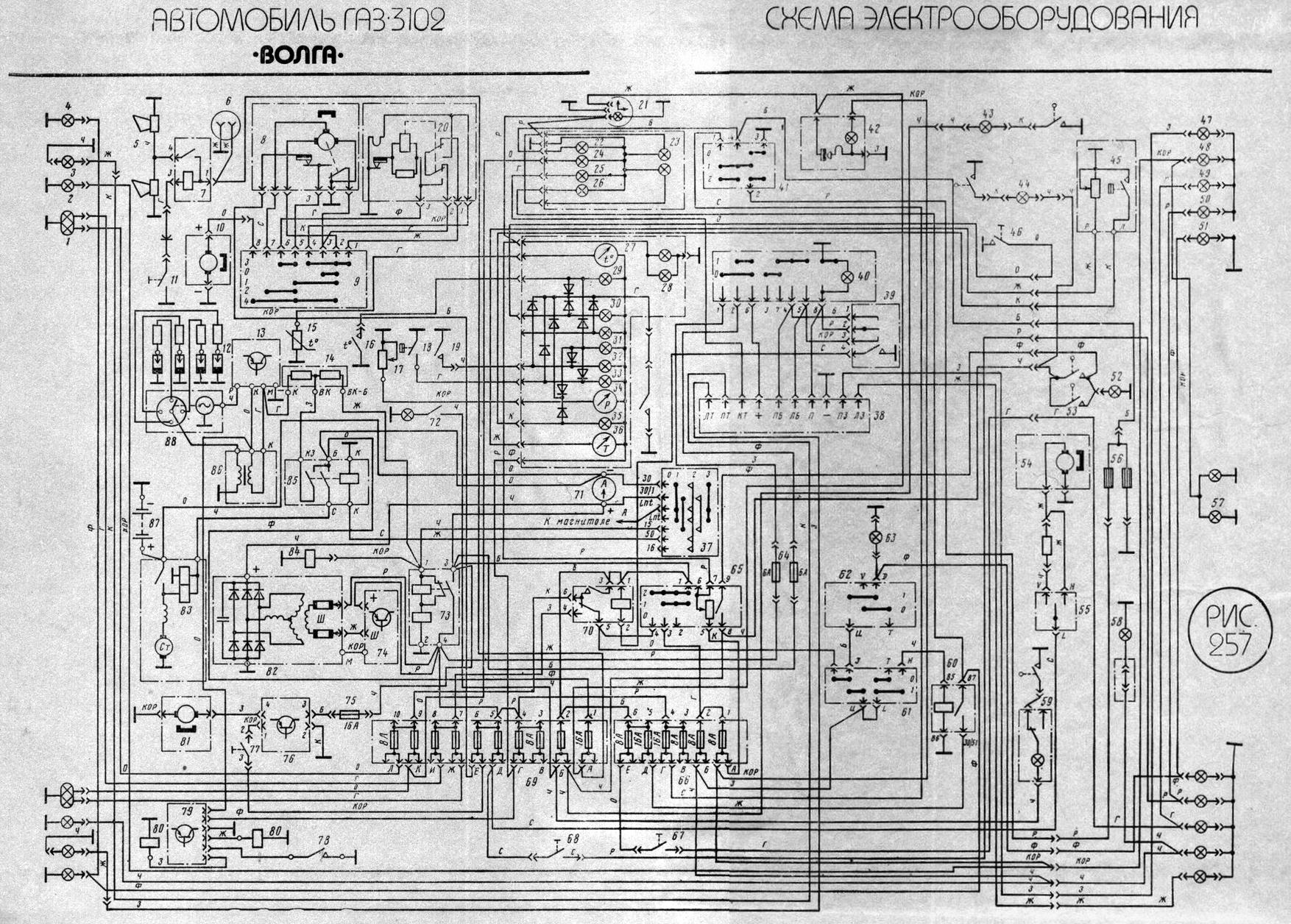

Схема ГАЗ 3110

Особенности электрооборудования

Схема электрооборудования ГАЗ включает в себя такие подсистемы:

  • систему запуска мотора;
  • зажигания, в которую входят распределитель, свечи, катушка и т.д.;
  • внешнее освещение авто, в том числе противотуманная оптика, световая сигнализация и поворотники;
  • приборная панель;
  • освещение салона, а также все устройства, установленные в нем;
  • система обогрева — печка;
  • стеклоочистительный узел;
  • устройство корректировки освещения фар;
  • система управления двигателем на микропроцессоре;
  • монтажный блок предохранительных устройств.

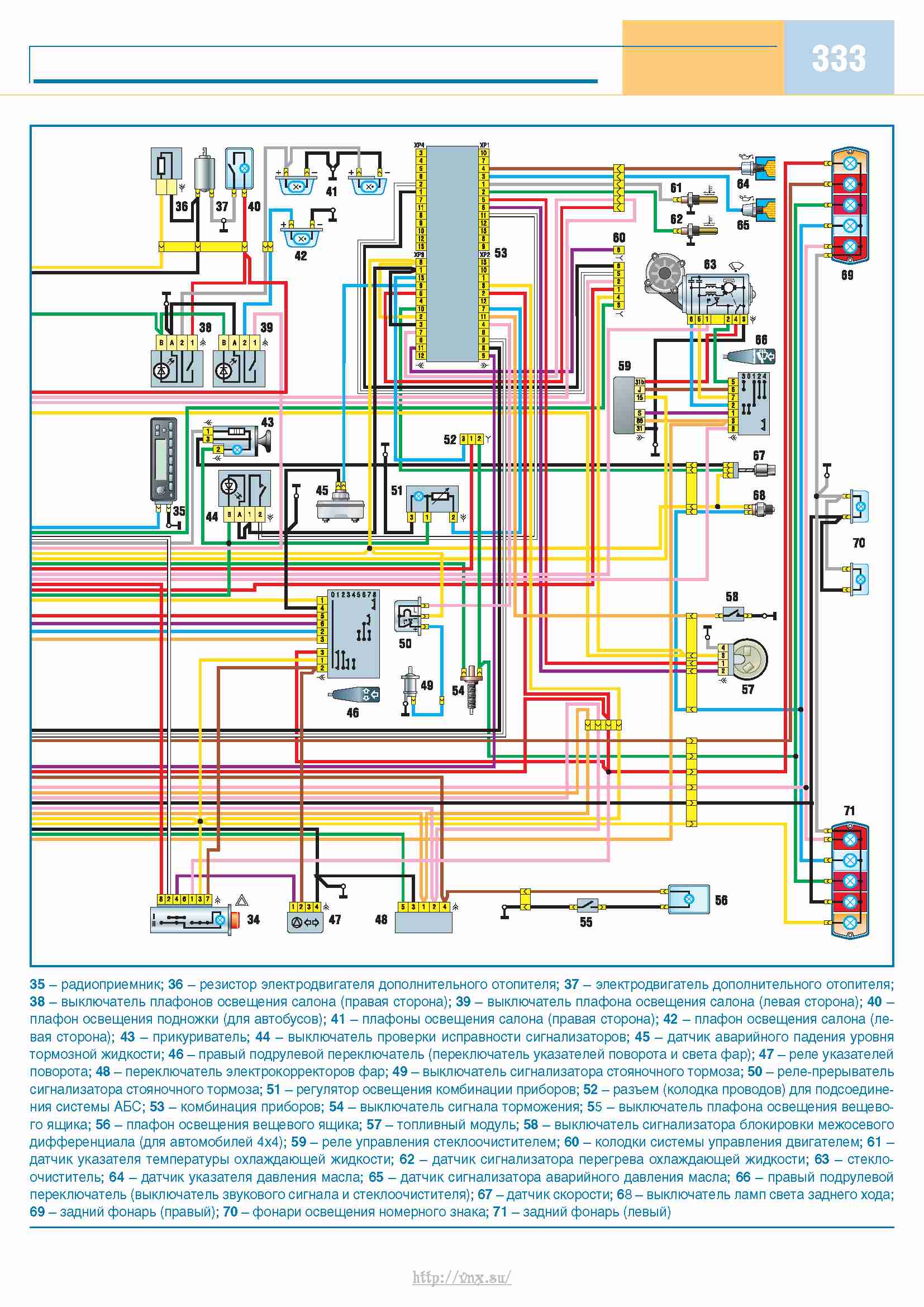

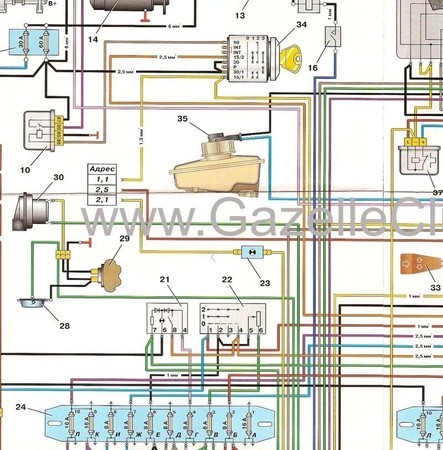

Фотогалерея «Схемы подключения подсистем»

Возможные неисправности проводки

Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:

  1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
  2. Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
  3. Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
  4. Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.

Профилактика проводки

Что нужно знать о профилактике электросети:

  1. Не допускается использование самодельных предохранителей монеток, кусков проволоки и т.д. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.
  2. Помните о том, что автомобильный аккумулятор нуждается в периодическом ТО. Как минимум раз в год нужно подзаряжать батарею, также следует производить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.
  3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и прочие устройства, то проследите за тем, чтобы подключение проводов было качественным и надежным.
  4. Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. При необходимости обратитесь к электрику.
 Загрузка ...

Видео «Способ коммутатора в автомобиле ГАЗ»

Простой и эффективный способ диагностики коммутатора в автомобиле ГАЗ описан на видео ниже (автор — канал altevaa TV).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (12.50%)

Нет (87.50%)
