[Страница 13/42] - Инструкция: Автосигнализация SCHER-KHAN MAGICAR 7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

72

Данная программируемая функция имеет три значения:

1)  При дистанционном отпирании замка багажника система снимается
с охраны, но не отпирает центральный замок. Если багажник
не открывался, система через 30 сек. вернется в режим охраны
независимо от состояния программируемой функции 1-8
(заводское значение)
2)  При дистанционном отпирании замка багажника система снимается
с охраны и отпирает центральный замок. Если багажник не открывался,
система через 30 сек. вернется в режим охраны независимо от состояния
программируемой функции 1-8
3)  При дистанционном отпирании замка багажника система
не снимается с охраны. После активирования замка багажника
система отключает датчик удара и датчик багажника на 15 сек. Если
багажник за это время не был открыт, то система по истечении 15 сек.
снова начнет отслеживать отключенные датчики. Если багажник был
открыт, то система снова начнет отслеживать отключенные датчики
через 15 сек. после того как багажник будет закрыт

Программируемая функция 1-2:



«Предупреждение об открытой двери»

Эта функция позволяет избежать аварийной ситуации при посадке
и высадке пассажиров, а также в том случае, если неплотно закрыта
какая-либо дверь автомобиля во время движения. Когда функция включена,
при включенном зажигании или при работающем двигателе в случае
открытия двери система включает мигание аварийной сигнализации
автоматически. Мигание прекратится немедленно, как только будет
закрыта дверь или выключено зажигание (завершится работа двигателя).

Данная программируемая функция имеет четыре значения:

1) Выключена (заводское значение)
2)  В течение 60 сек., если двери открыты и зажигание включено
3)  В течение 60 сек., если двери открыты и двигатель работает
4)  Без ограничения времени, если двери открыты
и зажигание включено

Программируемая функция 1-3:





«Управление центральным замком по включению
и выключению зажигания»

Эта функция позволяет включить или выключить автоматическое
запирание и отпирание замков дверей при включении и выключении

зажигания, по сигналу тахометрического датчика или датчика генератора.

SCHER-KHAN MAGICAR 7

13

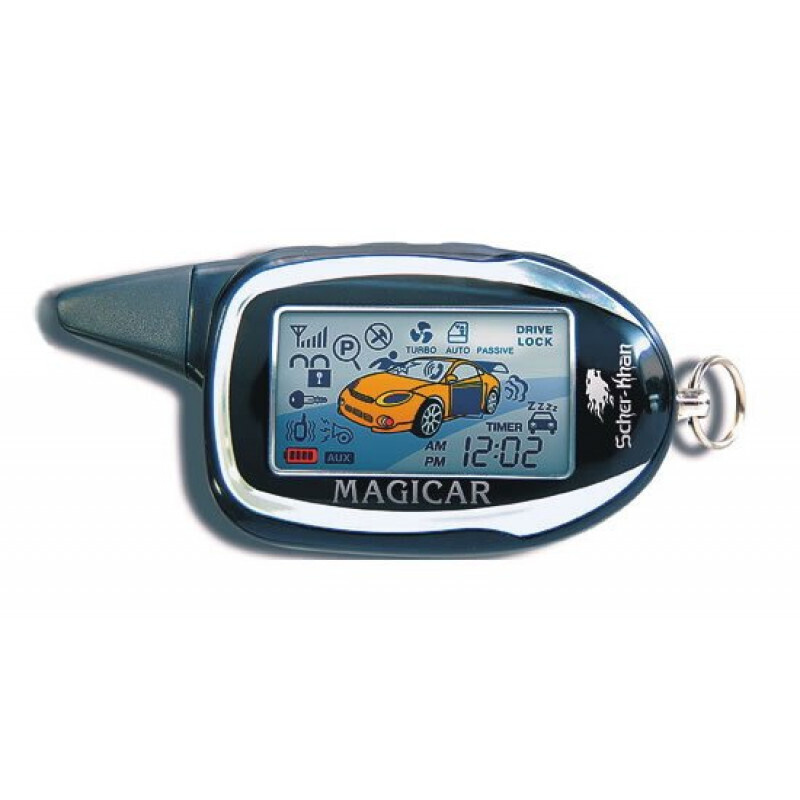

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА

Пример

обозначений:



I — быстрое (0,5 сек.) нажатие кнопки







I– — длительное (2 сек.) нажатие кнопки







(I+II) — быстрое (0,5 сек.) одновременное нажатие кнопок



(комбинация

кнопок)



(I+II)– — длительное (2 сек.) одновременное нажатие кнопок



(комбинация кнопок)

Номер

кнопки

Время

нажатия

Функция (режим)

I

0,5 сек.

Включить режим охраны; прекратить режим тревоги;
включить блокировку стартера/зажигания; закрыть
замки; поиск автомобиля

II

0,5 сек.

Выключить режим охраны; прекратить режим
тревоги; выключить блокировку стартера/зажигания;
открыть замки

III

0,5 сек.

Включить подсветку дисплея

IV

0,5 сек.

Проверка состояния системы

I–

2 сек.

Включить/выключить режим «Паника» или JackStop™

II–

2 сек.

Дистанционный запуск/выключение двигателя

Перехват зажигания в режиме «Pit-Stop»

III–

2 сек.

Открыть багажник

IV–

2 сек.

Управление дополнительным каналом 1

(I+II)

0,5 сек.

Включить/выключить сигналы сирены

(I+III)

0,5 сек.

Включить/выключить режим VALET

(I+IV)

0,5 сек.

Включить/выключить датчик удара

(II+III)

0,5 сек.

Управление дополнительным каналом 2

(II+IV)

0,5 сек.

Включить/выключить активацию таймера
автоматического запуска

(III+IV)

0,5 сек.

Включить/выключить блокировку клавиатуры

(I+II)–

2 сек.

Включить/выключить режим управления вторым
автомобилем

(I+III)–

2 сек.

Вход в режим программирования функций брелока

(I+IV)–

2 сек.

Вход в меню программирования 1

(II+III)–

2 сек.

Включить/выключить режим «Свободные руки»*

(II+IV)–

2 сек.

Вход в меню программирования 2

(III+IV)–

2 сек.

Вход в режим программирования кода PIN 1

SK_7_manual_USER_NEW.indd, Spread 13 of 42 - Pages (72, 13) 05.09.2007 11:22

Шерхан магикар 7 свободные руки – Защита имущества

  • Основное
  • Характеристики
  • Инструкции
  • Комплектация

Scher-Khan Magicar 7s + CAN – это хорошо известная сигнализация, укомплектованная дополнительным CAN-модулем. Данное устройство позволяет производить основные подключения автосигнализации всего к

двум проводам CAN-шины большинства автомобилей. Тем самым можно осуществить корректный и полный монтаж оборудования без серьезного вмешательства в электрику. Причем на некоторых автомобилях реализовать, например, автозапуск двигателя просто невозможно, не произведя данное подключение. Несмотря на то, что эта модель разрабатывалась, в первую очередь, для современных автомобилей, ее можно успешно установить на любой другой авто с помощью обычного аналогового подключения.

Улучшенная работа брелока

Помимо вышеуказанной особенности, Magicar 7s + CAN является современной сигнализацией в ассортименте Scher-Khan и по другим причинам. Взяв лучшие наработки от предыдущих моделей, производитель внес ряд усовершенствований. Был модифицирован радиоканал обмен данными брелока с сигнализацией, который теперь называется Magic Code Pro 3. В следствие чего брелок имеет более надежную связь с антенной сигнализации. Дальность действия обратной связи теперь составляет внушительные

2000 метров. Также улучшены защитные свойства противодействия электронному взлому посредством увеличенной в два раза длины кодовой посылки.

Автозапуск для всех

В практическом плане модель имеет полюбившуюся многим автовладельцам функцию — автоматический и ручной дистанционный запуск двигателя. Для пользователя доступно включение двигателя в строго отведенное время раз в сутки, либо периодические интервальные запуски через определенное количество часов, выбираемое в меню программирования. Причем все указанные запуски можно дополнительно ограничить напряжением бортовой сети автомобиля или температурой двигателя. То есть, если на момент времени запуска напряжение или температура не опустятся ниже заданного в настройках значения, то запуск двигателя будет перенесен на следующий временной интервал.

Другие характерные особенности модели:

Мультифункциональный брелок с ЖК-дисплеем, обладающий удобным выводом необходимой информации.

Отображение на экране данных текущей температуры двигателя.

Специальный режим энергосбережения батареи в брелоке.

Автоматический режим «Турботаймер», актуальный для владельцев турбированных двигателей.

Шесть каналов для управления внешними устройствами, например, блоком доводки стекол, электромеханическим замком капота или предпусковым подогревателем.

Возможность подключения автозапуска на машинах с механической, автоматической коробкой передач, дизельными и бензиновыми двигателями, а также автомобилей, двигатели которых заводятся с кнопки Start / Stop.

Наличие в комплекте двухуровневого датчика удара и входа для подключения дополнительного охранного датчика.

Функция "Свободные руки", позволяющая автоматически снимать / включать сигнализацию, при наличии брелока в зоне действия сигнализации.

Снятие охраны с использованием PIN-кода.

Напряжение питания : 9-18B

Ток потребления в дежурном режиме: 15-35 мА

Диапазон рабочих температур: от -40°С до +85°С

Габариты: 126х95х31 мм

Руководство пользователя (pdf)

Руководство по установке (pdf)

Руководство по эксплуатации – 1 шт.

Руководство по установке – 1 шт.

Процессорный блок Scher-Khan Magicar 7s – 1 шт.

Брелок-коммуникатор – 1 шт.

Дополнительный брелок – 1 шт.

CAN-модуль – 1 шт.

2-контактный силовой разъем встроенной блокировки двигателя с проводами (ответный разъем CN2 выходит из блока на проводах) – 1 шт.

10-контактный силовой разъем с кабелем и тремя предохранителями (белый разъем CN3) – 1 шт.

4-контактный силовой разъем с кабелем и предохранителем (белый разъем CN1) – 1 шт.

6-контактный силовой разъем с кабелем и двумя предохранителями (белый разъем CN4) – 1 шт.

16-контактный разъем слаботочных подключений (белый разъем CN5) – 1 шт.

Антенный модуль с кабелем (6-контактный синий разъем CN6) – 1 шт.

Датчик температуры с кабелем (2-контактный белый разъем CN7) – 1 шт.

3-контактный разъем подключения внешнего устройства запуска с кабелем (красный разъем CN8) – 1 шт.

Датчик удара с кабелем (4-контактный красный разъем CN9) – 1 шт.

4-контактный разъем подключения дополнительного датчика с кабелем (зеленый разъем CN10) – 1 шт.

Датчик вызова с кабелем (4-контактный белый разъем CN13) – 1 шт.

Концевой датчик капота/багажника с проводом – 1 шт.

Реле блокировки с колодкой – 1 шт.

Наклейка под антенный блок – 2 шт.

Наклейка под датчик вызова – 2 шт.

Наклейка на стекло – 2 шт.

Карта владельца системы Scher-Khan – 1 шт.

Страница 30

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ФУНКЦИЯ «СВОБОДНЫЕ РУКИ» [КНОПКИ (II+III)–]

Нажатием кнопок II+III брелока-коммуникатора на 2 сек. можно включить
или выключить функцию «Свободные руки». Когда функция «Свободные
руки» включена, система автоматически встает в режим охраны при Вашем
удалении от автомобиля с брелоком-коммуникатором на дистанцию
15 – 35 м или снимается с охраны и отпирает замки дверей при
приближении. Включение/выключение режима охраны будет
сопровождаться мелодичным сигналом брелока-коммуникатора.

Функция «Свободные руки» имеет два режима работы:

на дисплее не мигает и дальность

действия — минимальная
2. Символ

на дисплее мигает и дальность

Смена режимов работы происходит длительным 2 сек. нажатием кнопок
II+III брелока-коммуникатора в следующем порядке: (Функция включена,
режим 1) > (Функция включена режим 2) > (Функция выключена) >
(Функция включена, режим 1) и т. д.

Дистанция от блока до брелока-коммуникатора, при которой система
принимает решение о постановке или снятии режима охраны может
меняться и зависит от ряда объективных причин: взаимного
расположения антенны брелока-коммуникатора и антенного блока,
наличия металлических предметов вблизи антенн, радиопомех в эфире,
погоды и т. п.

SCHER-KHAN MAGICAR 7

климатом). Два режима не могут быть использованы одновременно,
тот режим, который Вам необходим, может быть выбран при помощи
программируемой функции 1-13 (см. стр. 70).

Для автоматического запуска двигателя по таймеру в определенное
время (24 ч.) необходимо установить желаемое время запуска при помощи
брелока-коммуникатора:

1) Нажмите кнопки (II+IV) и выключите метку, если режим до этого был
активирован
2) Выберите время запуска (см. таблицу «Установка времени запуска

двигателя по таймеру»)
3) Нажмите кнопки (II+IV) и включите метку

Установка времени запуска двигателя по таймеру:

Вход в режим программирования функций
брелока. Появление надписи

подтверждается тональным сигналом брелока.

переход после ШАГА 1

Установка текущего времени. Мигают показания
текущего времени. Нажатием кнопки I
изменяется значение часов. Нажатием кнопки II
изменяется значение минут.

Установка времени автоматического запуска
двигателя по таймеру. Мигают показания
установленного времени, символ

. Нажатием кнопки I изменяется значение

часов. Нажатием кнопки II изменяется значение
минут.

Выход из режима программирования функций
брелока. Брелок переходит в режим управления
системой. Подтверждается тональным сигналом
брелока.

На рынке охранных систем для автомобилей существует множество видов сигнализаций. К самым надежным относятся Scher-Khan Magicar 7, производитель которой в 2011-м году обновил линейку и выпустил более модифицированный вариант защиты от угона. Далее рассмотрим основные моменты, говорящие в пользу покупки данной автосигнализации. В обзор Scher-Khan Magicar 7 будут входить такие моменты, как цена, комплектация, рекомендации и отзывы владельцев автомобилей. Каждый сможет решить для себя, стоит ли ему приобретать данную систему безопасности, или лучше обратить внимание на более дешевые сигнализации.

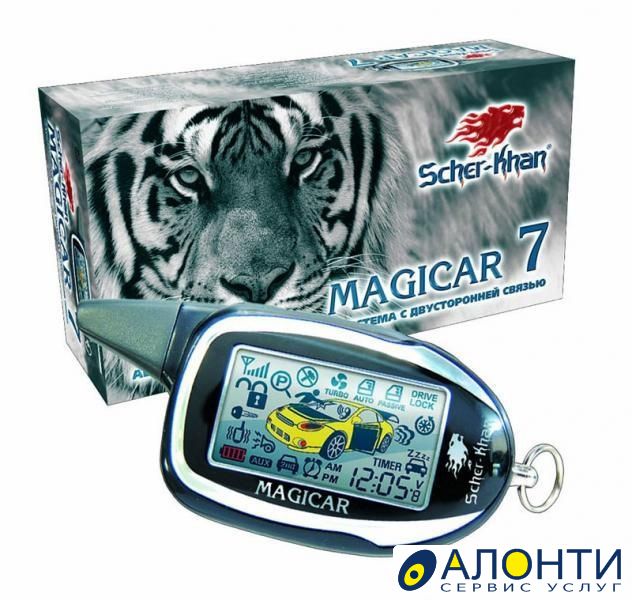

Характеристика сигнализации Scher-Khan Magicar 7

Scher-Khan Magicar 7 – автосигнализация с двухсторонней связью и возможностью запуска агрегата с пульта, что очень. Основные рекомендации по установке относятся к владельцам дорогих моделей автомобилей и тем, обзор чьих машин затруднен на время парковки.

Сигнализация срабатывает на расстоянии до 2000 м. Наличия преград в зоне действия автосигнализации не является проблемой. Отзывы владельцев машин с установленной на них системой подтверждают срабатывание с этого расстояния.

Наличие автозапуска значительно повышает уровень комфорта при эксплуатации автомобиля с установленной на него сигнализацией. Двигатель машины может запускаться по команде GMS модуля. Кроме того, агрегат можно запустить в автоматическом режиме по установленному заранее времени.

Новый тип кодировки и раздельные каналы поставки и снятия с охраны – основные особенности данной автосигнализации. Злоумышленники практически не имеют никаких шансов на удачный взлом и угон ТС. Именно поэтому сигнализация пользуется большим успехом среди владельцев дорогих марок автомобилей.

Цена на автосигнализацию в полной комплектации обычно колеблется в пределах 11 500-13 00 р. Инструкция по установке. Но лучше доверить ее профессионалам, так как с Scher-Khan Magicar 7 с установкой будет стоить примерно 12 500 р.

Полезные функции сигнализации Scher-Khan Magicar 7

Подробная инструкция по эксплуатации автосигнализации позволяет быстро разобраться во всех особенностях и дополнительных функциях Scher-Khan Magicar 7. Но их следует рассмотреть отдельно, так как защита машины от угона – не единственное предназначение системы:

система имеет датчик тахометра, позволяющий контролировать работу турбированного двигателя в ручном или автоматическом режиме:

  • обзор всех показателей происходит за счет их отображения на большом, жидкокристаллическом цветном дисплее брелока;
  • основной и дополнительный брелоки оснащены функцией энергосбережения батареи, что до трех раз повышает срок их эксплуатации;
  • с основного брелока можно контролировать охрану второго автомобиля при условии, если на нем тоже установлена система Scher-Khan Magicar 7;
  • в комплектацию входит дополнительный брелок, позволяющий управлять системой второму лицу. При этом все действия, производимые при помощи второго брелока, отображаются на основном;
  • в брелоках можно блокировать кнопки, что предотвращает их непроизвольное нажатие. В случае срабатывания сигнализации, они автоматически разблокируются;
  • запуск агрегата автомобиля по таймеру;
  • брелоки работают синхронизировано, не зависимо от расстояния между ними.

Отзывы и рекомендации автовладельцев свидетельствуют о том, что цена системы себя полностью оправдывает, и ее смело можно устанавливать даже на автомобили бизнес класса и класса люкс.

Режимы работы сигнализации Scher-Khan Magicar 7

Сигнализация Scher-Khan Magicar 7 имеет несколько режимов работы. Коммендации к использованию режимов описаны в инструкции.

Помимо обычного режима работы автосигнализации имеются следующие:

  • режим охраны без звукового сигнала, при этом тревожный сигнал поступает на брелок;
  • режим скрытой охраны, при этом взломщики даже не подозревают, что сигнализация сработала;
  • охрана автомобиля с работающим двигателем;
  • режим «Паника»;
  • «Свободные руки»;
  • «VALET».

Все эти режимы призваны для максимальной безопасности автомобиля в разных условиях эксплуатации. Подробный обзор тех или иных функций приведен в инструкции к автосигнализации Scher-Khan Magicar 7.

Комплектация сигнализации Scher-Khan Magicar 7

В упаковке можно увидеть следующие составляющие охранной системы:

  • инструкция;
  • гарантийный талон;
  • основной и дополнительный брелок;
  • датчик, который клеится на лобовое стекло;
  • двухступенчатый датчик уларов;
  • шеститональная сирена;
  • пакет проводов и кабелей;
  • системный блок.

Основной брелок позволяет настроить такие программируемые функции, как время запуска двигателя, установку точного времени запуска двигателя, автоматическое включение. С его помощью, можно контролировать действия, производимые с дополнительных брелоков.

В принципе, цена системы вполне себя оправдывает, и комплектация предполагает установку на машину всех деталей, необходимых для обеспечения максимальной безопасности автомобиля.

По отзывам специалистов, установка системы довольно проста, но по их же рекомендациям – не стоит самостоятельно приниматься за данную процедуру, не имея определенных навыков в установке сигнализаций на автомобили.

Обзор сигнализации – это одно, а мнение автовладельцев – другое. Многие водители с установленной синнализации полагают, что цена системы является вполне доступной для охраны столь высокого уровня. Шерхан стоит дешевле, чем зарубежные аналоги, имеющие практически те же характеристик. Некоторые отмечают, что в брелоке приходится менять батарейки чаще, чем на брелоках других систем. Но в ецлом о системе сожно сделать такие выводы:

  1. цена достаточно приемлема, чтоб поставить сигнализацию на среднестатистический автомобиль;
  2. все описанные функции действительно работают, и можно полностью полагаться на надежность охранной системы;
  3. установка стоит недорого, потому лучше доверить ее профессионалам, чем полагаться на удачу после самостоятельного монтажа и настроек.

Магикар 7 автозапуск


Как настроить автозапуск на сигнализации Scher Khan Magicar 7

Сигнализация Scher Khan Magicar 7 заслужила многочисленные положительные отзывы владельцев благодаря удобству, простоте эксплуатации и дополнительным функциям. Даже несмотря на довольно высокую стоимость охранного оборудования, сигнализация пользуется высоким спросом среди покупателей. Быстро настроить запуск двигателя поможет данная статья.

Как завести и заглушить машину с брелока (с основного и дополнительного)

Кнопки на брелке Scher Khan 7


Для осуществления запуска двигателя необходимо нажимать на основном брелоке клавишу II в течении 2 секунд. Машина включит режим охраны, двигатель будет запущен. Проверить завелась ли машина можно, просто посмотрев на экран брелока-коммуникатора. До автоматического завершения работы двигателя на экране будет отображаться отсчет времени. Заранее нужно запрограммировать время работы двигателя. Возможные показатели 5 мин., 15мин., 25 мин. или 45 мин. В момент дистанционного запуска:
  • Сирена подаст определенный сигнал.
  • «Аварийка» включится один раз.
  • Раз в секунду моргнет светодиодный индикатор.
  • Основной брелок издаст краткий сигнал.

Не получится завести автомобиль при не задействованном стояночном тормозе. Владельцы машин с ручной коробкой вынуждены сначала выполнить резервирование процедуры запуска двигателя.

Если после описанного двигатель не завелся с первого раза, то система попробует запустить двигатель еще два раза. Дистанционный запуск двигателя не подействовал, значит, нужно обратиться в сервис.

Чтобы заглушить двигатель требуется нажать кнопку основного брелока II в течении 2 секунд. Датчик удара должен включиться через полминуты после выключения двигателя.

У вас получилось заглушить машину с брелока, если об этом свидетельствуют:

  • Двукратный сигнал сирены.
  • «Аварийка» моргнет в течении двух раз.
  • Брелок издаст несколько сигналов.

Как включить автозапуск (по температуре, времени) с брелока

Чтобы узнать, как включить автозапуск «Шерхан 7» по времени, нужно сделать следующее:

  1. Долго нажимать две кнопки II и IV. Так включается режим для программирования команд.
  2. Чтобы войти в режим автозапуска по времени, нужно нажать и держать кнопку IV до тех пор, пока пользователь не услышит сирену 13 раз.
  3. Далее выбираем время автозапуска: для того, чтобы машина запускалась каждые 2 часа, нажимаем кнопку IV, каждые 4 часа – кнопку III, каждые 8 часов – кнопку II соответственно.
  4. Далее потребуется снять таймер с брелока, одновременно нажав II и IV.


Однако большей популярностью пользуется автозапуск по температуре (-15 или -25, или +60), который настраивается следующим путем:

  1. Подключить режим 1-13, запуск по таймеру.
  2. Включаем режим 1-21, который отвечает за контроль температуры (в кнопках II, III, IV).
  3. С помощью нажатия кнопки IV активируем автозапуск по температуре. Сирена подаст сигнал 21 раз.
  4. Затем необходимо выбрать точную температуру двигателя при автозапуске: для самостоятельного запуска машины при достижении двигателем – 15 градусов нажимаем кнопку II, решили настроить на -25 градусов, тогда нажимаем клавишу III, клавиша IV вряд ли будет часто использоваться, так как она рассчитана на +60.
  5. Затем одновременно нажимаем клавиши II и IV, чтобы снять с брелока таймер.

Время прогрева программируется при помощи кнопок I и II, после чего нужно нажать 12 раз кнопку III. Это увеличивает время прогрева.

Как отключить

Чтобы отключить автозапуск нужно сбросить все настройки и установить заводские значения:

  • Нужно отключить сигнализацию, выключить зажигание. Режим программирования включается следующим образом: одновременно нажимаются кнопки I и IV сроком на 2 секунды.
  • Нажимаем клавишу III три раза коротко. Вспышки аварийной сигнализации подтвердят нажатие, далее можно услышать три сирены и настройки будут сняты

Основные причины, почему может не работать автозапуск и как их исправить

Автомобиль не ставится на автозапуск. При нажатии и удержании кнопки II начинает мигать дверь и появляется ошибка 03. Дело в концевике двери, требуется срочный ремонт.

Открытая дверь, мешающая автозапуску


Если не работает автозапуск, значит, нужно вновь запрограммировать брелок четко по инструкции.

Не знаете, какие кнопки нажимать? Сигнализация указывает на ошибку? Автомобиль не получается поставить на автозапуск? В этом случае вам стоит обратиться к профессиональному мастеру, для настройки системы или исправления некачественной установки сигнализации.

Подпишитесь, чтобы не пропустить ничего важного

alarmspec.ru

инструкция, настройка автозапуска и программирование брелка

В «аналоговой» линейке сигнализаций Scher-Khan модель Magicar 7 стоит признать наиболее удачной – в ней автозапуск был реализован грамотно, без откровенных недоделок, как в предыдущих системах этой линейки. Поэтому она и стала наиболее популярной, однозначно превосходя ранние модели по удобству и функциональности и в то же время оставаясь дешевле, чем более новые.

Когда в процессе эксплуатации охранной системы возникают вопросы, часто оказывается, что инструкция уже давно или потеряна, или убрана в забытое место. Поэтому рассмотрим наиболее типичные из этих вопросов.

Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

В основном спонтанное «забывание» штатных брелоков характерно для систем линейки Logicar, но и здесь возможна ситуация, когда система отказывается реагировать на совершенно исправный брелок. Так как прописать брелок сигнализации Шерхан Магикар 7 можно всего за несколько секунд, разрешить эту проблему не составит никакого труда.

Учтите, что на любой сигнализации, а не только на конкретной модели, нельзя «допрописать» брелок в дополнение к уже запомненным: в начале процесса память центрального блока очищается. Поэтому, если Вы по-быстрому пропишете свой основной брелок, не забудьте затем в свободное время повторить этот процесс уже со всем комплектом.

Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).

Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).

Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.

При отсутствии защиты пин-кодом для того, чтобы записать брелок в память центрального блока, нужно:

  1. Подождать, пока контрольный светодиод не загорится равномерно синим цветом (около 5 секунд).
  2. Поочередно нажимать кнопку 1 на каждом брелоке. Сигнализация будет подтверждать запись сигналами – для первого брелока одним, для второго – двумя, для третьего, соответственно, тремя.
  3. Подождать после записи последнего брелока, пока сигнализация не подаст одиночный звуковой сигнал сирены, указывая, что программирование закончено.

Если в настройках установлен пин-код, то перед шагом 1 нужно успеть ввести сам код. Для этого:

  1. Набрать кнопкой вызова первую цифру кода, быстро нажав ее соответствующее число раз.
  2. Подождать вспышку световой сигнализации.
  3. Аналогично ввести вторую, третью, четвертую цифры.
Видео: Управление и настройка Scher-khan magicar

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно. Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

  1. Машину нужно снять с охраны, не включая зажигание.
  2. Нужный пункт настроек находится в первом меню программирования, для входа в него нужно зажать и удерживать кнопки 1 и 4 на брелоке. Для второго меню, о котором будет написано ниже, нужно нажимать кнопки 2 и 4.
  3. Кнопкой 4 набирается номер нужной функции – в данном случае это функция 6, то есть кнопка нажимается 6 раз. Каждое нажатие система будет подтверждать одиночным звуковым сигналом.
  4. Выбрав нужную функцию, подождите, пока система не повторит ее номер звуковыми сигналами.
  5. Нажать одну из четырех кнопок на брелоке, чтобы задать нужное значение функции. В варианте 1 пин-код отключен, вариант 2 задает четырехзначный пин-код, вариант 3 – двухзначный. Вариант 4 для этой функции не используется.
  6. Подождать 4 секунды, пока система не выйдет из режима программирования.

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

  1. Сняв машину с охраны, открываем дверь и оставляем ее открытой (важно!)
  2. Включив зажигание, удерживаем на брелоке кнопки 3 и 4. После одиночного сигнала сирены переходим к вводу.
  3. Вводим первую цифру кода, нажав одну из кнопок брелока. Введенная цифра будет соответствовать номеру нажатой кнопки.
  4. После того как система повторит введенную цифру соответствующим числом сигналов, вводим аналогично вторую, третью, четвертую.
  5. После ввода последней цифры кода система автоматически вернется в обычный режим.

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2. Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

  1. Сняв машину с охраны, оставляем открытой водительскую дверь.
  2. Включаем зажигание.
  3. 10 раз ударяем по стеклу в месте установки датчика вызова – после каждого удара датчик должен подавать короткую вспышку красного цвета.
  4. После десятого удара светодиод должен начать быстро моргать синим цветом.
  5. Далее ударами вводим первую цифру кода и ждем некоторое время – светодиод прекратит постоянное мигание и повторит отдельными вспышками введенную цифру, затем снова начнет мигать.
  6. Таким же образом вводим еще три цифры.
  7. Выход из режима записи произойдет автоматически после ввода последней цифры.

Аварийное снятие с охраны происходит аналогично – десятью ударами активируем режим ввода (обратите внимание – для этого не нужно ни открывать двери, ни включать зажигание), затем «настукиваем» поочередно цифры кода. После удачного ввода последней цифры машина откроется.

Как включить «Магикар 7» в режим охраны без брелока? Точно таким же образом: закрыв двери и «настучав» пин-код 2.

Инструкция по эксплуатации и установке Scher-Khan Magicar 7

Настройки автозапуска Магикар 7

Параметры автозапуска в сигнализации Шерхан настраиваются и в первом, и во втором меню настроек. В первом используются следующие функции:

  • 9: включает режим «прогрева АКБ» перед автозапуском в значении 2, включая световую сигнализацию до попытки запуска на 15 секунд. Реального смысла не имеет, лучше оставить ее в заводском значении (1 – отключено).
  • 15: время работы двигателя на автозапуске – 5, 15, 25 и 45 минут.
  • 13: интервал автозапуска по таймеру. В значении 1 автозапуск будет происходить каждые сутки во время, установленное на брелоке, в значениях от 2 до 4 – каждые 8, 4 или 2 часа после активирования режима автозапуска по таймеру независимо от установки времени.
  • 14: ограничение числа таймерных запусков мотора. Как только это число будет превышено, система автоматически отключит таймерный запуск, надпись TIMER на экране основного брелока погаснет. В вариантах 1-3 устанавливается ограничение на 5, 7 и 16 запусков соответственно, в варианте 4 их число не ограничивается.
  • 15: работа световой сигнализации во время автозапуска. По умолчанию стоит значение 1 (световая сигнализация моргает), можно включить ее в постоянном режиме, выбрав значение 2. Учтите, что сработает это только при силовом управлении светом: если сигнализация дублирует нажатие кнопки аварийной сигнализации, а не подключена напрямую к проводке ламп, то свет в любом случае будет мигать.
  • 16: механизм резервирования автозапуска для автомобилей с механической коробкой. В варианте 1 необходимо для перехвата зажигания вытянуть ручной тормоз, когда мотор работает, а двери и капот закрыты. Это вариант по умолчанию, и он же – наиболее удобный. Если Вам не нужен автозапуск в конкретный момент, достаточно затянуть ручник уже после выключения зажигания. В варианте 2 зажигание перехватывается автоматически при повороте ключа, если вытянут ручник: в этом случае есть небольшой «провал» между выключением зажигания и его повторным включением цепями автозапуска. За это время мотор может заглохнуть, не стоит использовать этот вариант. В значении 3 эта функция задает резервирование по нажатию кнопки 2 на брелоке, если мотор работает, двери и капот закрыты, а ручной тормоз затянут. То есть каждый раз, намереваясь в дальнейшем воспользоваться автозапуском, придется вручную включать резервирование, иначе автозапуск будет невозможен.
  • 17: способ завершения резервирования. В варианте 1 мотор заглохнет после того, как будет открыта и закрыта дверь, при этом постановка на охрану автоматически не произойдет. В варианте 2 также мотор заглохнет после закрытия двери, но при этом машина встанет на охрану. Удобнее всего режим 3, когда машина заглохнет только после принудительной постановки на охрану – это исключает вероятность забыть ключи в машине.
  • 20: ограничение числа запусков по таймеру с учетом напряжения аккумулятора. По умолчанию отключено (вариант 1), в варианте 2 автозапуск по таймеру будет происходить только при снижении напряжения менее 11,5 В. Если одновременно активирован запуск по температуре, то его работе эта функция мешать не будет.
  • 21: порог температуры для таймерных запусков. Если настроить сигнализацию по температуре, то автозапуск «Магикар 7» будет возможен, только если к моменту очередного срабатывания таймера температура опустилась ниже -15 или -25 градусов (функции 2 и 3) или не поднимется выше 60 градусов (значение 4). В варианте 1 ограничений по температуре нет.

В меню 2 для автозапуска актуальны функции:

  • 12: минимальное время вращения стартера, 0,6, 0,8, 1,2 или 2 секунды. Лучше устанавливать значение минимальным, обеспечивающим уверенный запуск мотора.
  • 13: ограничение времени включения стартера, если не используется контроль работы по тахометру. Значения – 2, 4, 8 или 10 секунд. Также нужно устанавливать минимальным по возможности, чтобы исключить длительную «передержку» стартера, значительно снижающую его ресурс.
  • 14: приращение времени прокрутки после неудачной попытки запуска. В вариантах 1 и 2 каждая следующая попытка длится дольше предыдущей на 0,2 и 0,4 секунды соответственно, в варианте 3 время фиксировано.
  • 15: пауза между включением зажигания и прокруткой стартера. Для бензиновых моторов достаточно значения 1 (4 секунды), для дизелей выберите варианты 2-4 (8, 10 или 15 секунд).
  • 21: тип контроля работы двигателя. Учтите, что для каждого из них подключение сигнализации отличается, то есть работоспособна только настройка, определенная установщиком, или вариант 3 (по напряжению в бортовой сети). Для использования варианта 1 сигнальный вход подключается к контрольной лампе генератора, в варианте 2 – к источнику тахосигнала (аналоговый вход штатного тахометра на приборной панели, сигнал управления форсунками и так далее). По возможности нужно использовать именно тахометрический контроль.

avtocity365.ru

Как включить автозапуск шерхан магикар 7

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как включить автозапуск шерхан магикар 7?».

Когда в процессе эксплуатации охранной системы возникают вопросы, часто оказывается, что инструкция уже давно или потеряна, или убрана в забытое место. Поэтому рассмотрим наиболее типичные из этих вопросов.

Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?

Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).

Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).

Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.

При отсутствии защиты пин-кодом для того, чтобы записать брелок в память центрального блока, нужно:

  1. Подождать, пока контрольный светодиод не загорится равномерно синим цветом (около 5 секунд).
  2. Поочередно нажимать кнопку 1 на каждом брелоке. Сигнализация будет подтверждать запись сигналами – для первого брелока одним, для второго – двумя, для третьего, соответственно, тремя.
  3. Подождать после записи последнего брелока, пока сигнализация не подаст одиночный звуковой сигнал сирены, указывая, что программирование закончено.

Если в настройках установлен пин-код, то перед шагом 1 нужно успеть ввести сам код. Для этого:

  1. Набрать кнопкой вызова первую цифру кода, быстро нажав ее соответствующее число раз.
  2. Подождать вспышку световой сигнализации.
  3. Аналогично ввести вторую, третью, четвертую цифры.

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно. Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

  1. Машину нужно снять с охраны, не включая зажигание.
  2. Нужный пункт настроек находится в первом меню программирования, для входа в него нужно зажать и удерживать кнопки 1 и 4 на брелоке. Для второго меню, о котором будет написано ниже, нужно нажимать кнопки 2 и 4.
  3. Кнопкой 4 набирается номер нужной функции – в данном случае это функция 6, то есть кнопка нажимается 6 раз. Каждое нажатие система будет подтверждать одиночным звуковым сигналом.
  4. Выбрав нужную функцию, подождите, пока система не повторит ее номер звуковыми сигналами.
  5. Нажать одну из четырех кнопок на брелоке, чтобы задать нужное значение функции. В варианте 1 пин-код отключен, вариант 2 задает четырехзначный пин-код, вариант 3 – двухзначный. Вариант 4 для этой функции не используется.
  6. Подождать 4 секунды, пока система не выйдет из режима программирования.

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

  1. Сняв машину с охраны, открываем дверь и оставляем ее открытой (важно!)
  2. Включив зажигание, удерживаем на брелоке кнопки 3 и 4. После одиночного сигнала сирены переходим к вводу.
  3. Вводим первую цифру кода, нажав одну из кнопок брелока. Введенная цифра будет соответствовать номеру нажатой кнопки.
  4. После того как система повторит введенную цифру соответствующим числом сигналов, вводим аналогично вторую, третью, четвертую.
  5. После ввода последней цифры кода система автоматически вернется в обычный режим.

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2. Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

  1. Сняв машину с охраны, оставляем открытой водительскую дверь.
  2. Включаем зажигание.
  3. 10 раз ударяем по стеклу в месте установки датчика вызова – после каждого удара датчик должен подавать короткую вспышку красного цвета.
  4. После десятого удара светодиод должен начать быстро моргать синим цветом.
  5. Далее ударами вводим первую цифру кода и ждем некоторое время – светодиод прекратит постоянное мигание и повторит отдельными вспышками введенную цифру, затем снова начнет мигать.
  6. Таким же образом вводим еще три цифры.
  7. Выход из режима записи произойдет автоматически после ввода последней цифры.

Настройки автозапуска Магикар 7

Параметры автозапуска в сигнализации Шерхан настраиваются и в первом, и во втором меню настроек. В первом используются следующие функции:

В меню 2 для автозапуска актуальны функции:

Автомобильная охранная система Шерхан Магикар 7 оправданно пользуется популярностью у автовладельцев, благодаря своей простоте и надежности, хотя и цена ее в полной мере соответствует заявленным качествам.

Запуск двигателя с брелка

Чтобы завести двигатель, нужно нажать, на основном брелке Scher Khan Magicar 7, кнопку 2 и удерживать ее 2 секунды или чуть больше. Активируется режим охраны, и мотор запустится. При этом на дисплее брелка-коммуникатора появится обратный отсчет времени, показывающий, сколько двигателю осталось работать до автоматического выключения. Поэтому сначала нужно выставить желаемый интервал работы двигателя (5, 15, 25 или 45 мин.).

В момент запуска двигателя с брелка:

  • Прозвучит сигнал сирены;
  • Однократно сработает «аварийка»;
  • Моргнет светодиодный индикатор;
  • Прозвучит короткий сигнал с основного брелка.

Если автомобиль с МКПП, и он не поставлен на ручник, то завести машину с брелка не удастся – это нужно заранее учесть владельцам авто с механической трансмиссией.

После первой неудачной попытки дистанционного запуска двигателя, система предпримет еще 2 попытки запуска. Если и они окажутся неудачными. то нужно обратиться на станцию тех. обслуживания.

Остановка двигателя с брелка

Чтобы заглушить мотор, нужно нажать, на основном брелке, кнопку 2 и удерживать ее 2 секунды или чуть больше. Как только двигатель выключится, через 30 с активируется датчик удара.

Об удачной дистанционной остановке двигателя говорят следующие признаки:

  • Прозвучит дважды сигнал сирены;
  • Также дважды сработает «аварийка»;
  • Прозвучат несколько сигналов с основного брелка.

Установка автозапуска по температуре

1. Активировать запуск по таймеру 1-13.

2. Активировать режим 1-21, которым регулируется температура (римскими кнопками 2, 3 и 4).

3. Нажмите кнопку 4, и включится автозапуск по температуре. После этого 21 раз прозвучит сигнал сирены.

4. Установите желаемую температуру двигателя при автозапуске (возможные варианты -15, -25, или +60°С):

  • кнопка 2 – если хотим, чтобы машина запустилась при -15°С,
  • кнопка 3 – чтобы автозапуск произошел при -25°С,
  • кнопка 4 – рассчитана на автозапуск при t +60°С.

5. Выходим из режима таймера, одновременным нажатием кнопок 2 и 4.

6. В течение какого времени требуется прогрев – это задается кнопками 1 и 2, и в заключение программирования автозапуска по температуре, нужно на кнопку 3, 12 раз, тогда время прогрева увеличится..

Установка автозапуска по времени

Здесь настройка выглядит так:

1. Войти в режим программирования команд, одновременным длительным нажатием кнопок 2 и 4;

2. Войти в режим автозапуска по времени: нажать и удерживать кнопку 4, до возникновения 13-кратной сирены;

3. Выбрать интервал автозапуска, т. е. через сколько часов автозапуск должен возобновляться:

  • кнопка 2 – через 8 часов,
  • кнопка 3 – через 4 часа,
  • кнопка 4 – через 2 часа.

4. Выходим из режима таймера, одновременным нажатием кнопок 2 и 4.

Чтобы вернуться к заводским настройкам:

  • Выключите автосигнализацию и зажигание. Активируйте режим программирования, одновременным, длительным нажатием кнопок 1 и 4, не менее чем на 2 с.
  • Троекратно нажмите кнопку 3. «Аварийка» начнет вспыхивать в знак подтверждения, затем прозвучит 3 сигнала сирены. Все – все ваши настройки сняты, теперь на Шерхан Магикар 7 только исходные заводские настройки.

Бывает, что машину просто невозможно поставить на автозапуск. Когда нажимаете и удерживаете кнопку 2, на дисплее появляется открытая дверь и ошибка 03. Вероятно, мешает концевик двери, следовательно, необходим ремонт в автосервисе.

Видео: Автосигнализация с автозапуском Scher Khan magicar 7 (Шерхан Магикар 7)

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Как прописать брелок сигнализации Шерхан Магикар 5

Если видео не показывает, обновите страницу или нажмите здесь

Сигнализация Scher Khan Magicar 7 заслужила многочисленные положительные отзывы владельцев благодаря удобству, простоте эксплуатации и дополнительным функциям. Даже несмотря на довольно высокую стоимость охранного оборудования, сигнализация пользуется высоким спросом среди покупателей. Быстро настроить запуск двигателя поможет данная статья.

Как завести и заглушить машину с брелока (с основного и дополнительного)

Не получится завести автомобиль при не задействованном стояночном тормозе. Владельцы машин с ручной коробкой вынуждены сначала выполнить резервирование процедуры запуска двигателя.

Если после описанного двигатель не завелся с первого раза, то система попробует запустить двигатель еще два раза. Дистанционный запуск двигателя не подействовал, значит, нужно обратиться в сервис.

Чтобы заглушить двигатель требуется нажать кнопку основного брелока II в течении 2 секунд. Датчик удара должен включиться через полминуты после выключения двигателя.

У вас получилось заглушить машину с брелока, если об этом свидетельствуют:

Как включить автозапуск (по температуре, времени) с брелока

  1. Долго нажимать две кнопки II и IV. Так включается режим для программирования команд.
  2. Чтобы войти в режим автозапуска по времени, нужно нажать и держать кнопку IV до тех пор, пока пользователь не услышит сирену 13 раз.
  3. Далее выбираем время автозапуска: для того, чтобы машина запускалась каждые 2 часа, нажимаем кнопку IV, каждые 4 часа – кнопку III, каждые 8 часов – кнопку II соответственно.
  4. Далее потребуется снять таймер с брелока, одновременно нажав II и IV.


Однако большей популярностью пользуется автозапуск по температуре (-15 или -25, или +60), который настраивается следующим путем:
  1. Подключить режим 1-13, запуск по таймеру.
  2. Включаем режим 1-21, который отвечает за контроль температуры (в кнопках II, III, IV).
  3. С помощью нажатия кнопки IV активируем автозапуск по температуре. Сирена подаст сигнал 21 раз.
  4. Затем необходимо выбрать точную температуру двигателя при автозапуске: для самостоятельного запуска машины при достижении двигателем – 15 градусов нажимаем кнопку II, решили настроить на -25 градусов, тогда нажимаем клавишу III, клавиша IV вряд ли будет часто использоваться, так как она рассчитана на +60.
  5. Затем одновременно нажимаем клавиши II и IV, чтобы снять с брелока таймер.

Время прогрева программируется при помощи кнопок I и II, после чего нужно нажать 12 раз кнопку III. Это увеличивает время прогрева.

Как отключить

Чтобы отключить автозапуск нужно сбросить все настройки и установить заводские значения:

  • Нужно отключить сигнализацию, выключить зажигание. Режим программирования включается следующим образом: одновременно нажимаются кнопки I и IV сроком на 2 секунды.
  • Нажимаем клавишу III три раза коротко. Вспышки аварийной сигнализации подтвердят нажатие, далее можно услышать три сирены и настройки будут сняты

Основные причины, почему может не работать автозапуск и как их исправить

Автомобиль не ставится на автозапуск. При нажатии и удержании кнопки II начинает мигать дверь и появляется ошибка 03. Дело в концевике двери, требуется срочный ремонт.

Не знаете, какие кнопки нажимать? Сигнализация указывает на ошибку? Автомобиль не получается поставить на автозапуск? В этом случае вам стоит обратиться к профессиональному мастеру, для настройки системы или исправления некачественной установки сигнализации.

signalizaciya-avto.ru

scher-khan 7 с автозапуском — Volkswagen Passat, 1.8 л., 1992 года на DRIVE2

Так как близится осень и зима, решил установить сигнализацию с прогревом. Выбирал между старлайном и этой что поставил. Так как большинство ставят starline я тоже хотел себе поставить. Но почитал по форумам и по ю туб обзоры наткнулся на передачу "Главная Дорога" Так там рекомендовали schar-khan, причем так конкретно отличалась от своих собратьев. Ну в общем я и решил выбрать шерхан 7 серии с новой кодировкой.

Решено-куплено)))

Долго не затягивая, поехал на гараж ставить. Я с прогревом и автозапуском столкнулся впервые. Так что ехал ставить в тупую по книжке.

вот полный комплект сиги

Так как у меня была установлена сигнализация, то с новой было уже немного проще в плане установки, основные узлы просто пере подключил. Что качается с автозапуском то тут все с ноля(

Разобрав всю обшивку что надо приступил с демонтажа


снял обшивку стойки салона, открутив болт крепления ремня безопасности и саморезы

Далее надо было найти место питания для сиги, пришлось снимать блок предохранителей. Для этого снимаем кармашек с лева от руля в низу и так же снимаем всю остальную пластмассу в этой части.

фиксатор блока предохранителей и реле

вот тот самый провод + питания

провода для подключения автозапуска

фишка с замка зажигания, здесь ищем нужные нам провода для автозапуска.


у меня с первого раза не получилось их найти, так как кто то на колхозил до меня. Нужно подключить именно так как в инструкции. там где + появляется в нужный момент и пропадает. Это можно найти обычной прозвонкой по крутив ключом.

основной блок с назначением каждого входа и выхода на русском. понятно все до мелочей


Кто будет ставить с ноля то придется повозится с прокладкой проводов ко всем узлам подключения.
В основном это двери, капот, багажник, аварийка, габариты, и ЦЗ с последним может потребоваться немного дольше повозится выяснить назначения всех проводов. В сигнализации предусмотрено много различных вариантов подключения ЦЗ.

цвета проводов для подключения что б мигали поворотники

как подключить антену

желательно к кузову крепить датчик удара

антенну установить по центру авто, что б было как дальше от метала, здесь конечно крыша как бы тоже мешает но не так как стойки

обязательно надо подключить провод к ручному тормозу, а именно в то место где замыкается клема после поднятия ручника . Иначе автозапуск не будет работать.

Так же не мало важно подключить провод к концевику педали тормоза. Для определения что машина стоит на нейтральной передачи.

все подключено и готово к укладке и программированию функций сигнализации.

Опишу какие косяки допустил.
Первое это не совсем правильно подключил провода к замку зажигания, автозапуск стартер крутил но двигатель не запускал, в этот момент пропадал плюс на зажигание. Вызвонил провода и все исправил и заработало.

Второе, не подключил провод который контролирует нормальную работу двигателя, его нужно подключить к тахометру, если нет тахометра то к катушке зажигания и программировать соответственно .

Остальное пока работает правильно. Пользуюсь месяц.

Выводы)))

Хорошая сигнализация, работает достойно, на загруженных парковках около гипермаркетов прием сигнала был уверен. А вот в жилом доме были проблемы. Живу на 8 этаже и парковка не на моей стороне дома. Так вот прием очень плохой, так же расстояние приема тоже далеко не так как написано в книге. В жил массиве это примерно метров 500 всего.

Все остальное допишу если будет выявлено.

www.drive2.ru

программирование брелка, как прописать, привязать к сигнализации, инструкция, настройка, автозапуск, прошить

С целью обеспечения максимальной защиты своего транспортного средства водители покупают всевозможные противоугонные системы. И если вами выбрана модель Шерхан 7, программирование брелока станет важнейшим этапом в ее настройке.

Как прописать брелок Шерхан Магикар 7

Процесс привязки брелока Шерхан 7 возможен только после предварительного отключения охранных функций и открытия 1 двери. Методы прошивки определяются особенностями модели. Так, для версий 4 и 5 нужно использовать пользовательский пароль и удерживать кнопку Valet. Система Магикар 6 привязывается исключительно с помощью специального кода, а поздние модели, включая Шерхан Scher-Khan Magicar 7, прошиваются путем нажатия на кнопку вызова владельца машины.

При установленном замке зажигания, который препятствует проведению быстрых манипуляций, водителю понадобится временно закрепить переключатель в цепи. Когда процедура привязки будет завершена, его можно демонтировать.

Чтобы прошить брелок сигнализации Шерхан Магикар 7, необходимо провести отключение охранного режима и закрепить в новом коммуникаторе заряженные батарейки. Дальше следует придерживаться такой инструкции:

  1. Включаем зажигание, а потом удерживаем клавишу вызова владельца в течение 2 минут. После этого должно появиться световое оповещение.
  2. В течение 5 секунд еще раз нажимаем на кнопку вызова — при благополучном выполнении этой процедуры аварийная сигнализация издаст однократный сигнал. В качестве кодового значения может использоваться стандартный набор 1111 или 11. Также автовладелец может менять код в интервале от 1 до 4.

Если нужно привязать к сигналке Шерхан брелок без кода, руководствуйтесь такой последовательностью действий:

  1. Проверив систему, начинайте запись параметров.
  2. Дальше нужно успеть привязать первый коммуникатор за 5 секунд, нажимая на K_I. Остальные пейджеры программируются аналогичным методом в течение 5 секунд.

Подключение дополнительного брелка без наличия основного

Регистрация новых брелоков удаленного управления сигналкой выполняется по следующему руководству:

  1. Снимаем автомобиль с охраны и активируем цепь зажигания. Потом удерживаем клавишу вызова водителя в течение 2 секунд. При правильном выполнении оптика должна моргнуть 1 раз.
  2. В течение 5 секунд еще раз нажимаем на вызов владельца и начинаем введение пароля. Для этого нужно нажать на клавишу вызова столько раз, сколько это соответствует кодовому значению.
  3. Через 5 секунд сигналка моргнет синим цветом, что будет указывать на вход в меню программирования.
  4. В течение 5 секунд нажмите на первую кнопку пейджера — после этого раздастся единичная световая индикация. Она сигнализирует о благополучной привязке дополнительного пульта. По аналогичному принципу привяжите остальные устройства.

Перепрограммирование и прошивка

Повторное программирование брелока Шерхан является несложной процедурой, особенно если водитель в точности соблюдает инструкцию. Чтобы настроить брелок, нужно быть внимательным к каждому этапу.

В каких случаях требуется перепрограммирование

Существуют разные причины и факторы, которые заставляют водителя перепрошить брелок Шерхан:

  1. Привязывание новых пейджеров Sherhan. В таком случае коды брелоков, зарегистрированных раньше, будут удалены.
  2. Отсутствие реакции на команды, которые отправляются с коммуникатора. Иногда система не реагирует только на пейджер, особенно на дополнительный, при этом основной — запрограммирован правильно и работает без сбоев.
  3. Неисправности в дисплее, из-за чего водитель не может следить за базовыми сведениями и состоянием зон охраны.
  4. Повреждение печатной схемы или корпуса. Малозаметные дефекты допустимы, но крупные трещины — прямой путь к выходу из строя устройства.
  5. Желание установить дополнительные передатчики. Так, если машину используют другие члены семьи или в базовом комплекте отсутствовали дополнительные брелоки, придется провести процедуру перепрограммирования.
  6. Рассинхронизация в функциональности передатчика приема и трансивера. Нередко это случается по причине сильных радиопомех.

Почему не программируется, и что делать

Если брелок не прописывается даже при исправных элементах питания и правильном соблюдении инструкции, это может объясняться разными причинами:

  1. Коммуникатор был поврежден.
  2. Случайное включение сервисного режима.
  3. Система не способна определить команду активации зажигания.

Если проблема не устраняется, нужно незамедлительно обратиться за профессиональной помощью.

Как запрограммировать

Чтобы благополучно настроить пейджер и использовать его для повседневных задач, следует изучить инструкцию по программированию.

Дальше нужно активировать цепь зажигания, повернув ключ в соответствующее положение, и выполнить программирование в течение 4 секунд. При правильном выполнении таких действий засветится индикатор, что станет подтверждением готовности к привязке.

Дальше нужно нажать на кнопку 1 на первом коммуникаторе, чтобы подтвердить изменение настроек. Еще прописываются остальные 2 пейджера. В результате сигнализация должна сделать 1 мерцание, после чего система отключит меню настроек.

После проведения этого действия сигналка будет соединена с брелоком, и вы сможете пользоваться ею в дистанционном режиме.

Настройка автозапуска с брелка

Чтобы настроить автозапуск с брелка, нужно понимать, как работает эта опция, для чего она предназначается, какими методами программируется.

Функции автозапуска возможны при соблюдении правильности подключения и выборе соответствующих значений.

По времени

Чтобы автосигнализация запускалась автоматически по времени, нужно сделать следующее:

  1. Открыть меню программирования, одновременно нажимая на клавиши 2 и 4. Сигнализация должна издать звуковое и световое оповещение, т.к. произойдет активация меню 1.
  2. Посетить режим управления и выбрать пункт настроек автозапуска. Для этого нужно нажимать на кнопку с нумерацией 4 не меньше 13 раз. Каждое правильное нажатие сопровождается соответствующим звуком. После паузы система подтвердит вход в режим изменения настроек.
  3. Дальше следует установить временной интервал, выйти из меню программирования и сохранить настройки. Включать 2 режима не разрешено.

Важно помнить, что активировать 2 режима сразу нельзя. Точное значение таймера выбирается путем соответствующей комбинации клавиш.

По температуре

Для активации запуска по температурным значениям следует придерживаться такого руководства:

  1. С помощью одновременного нажатия на кнопки 2 и 4 открываем меню программирования. Сигнализация издаст звуковое оповещение и моргнет сигнальными огнями.
  2. Активируем запуск по температуре, удерживая кнопку 4. Это позволит открыть меню выбора температурных показателей.
  3. Выбираем оптимальный температурный диапазон.
  4. Закрываем меню настроек и сохраняем их.

Для регулировки температуры необходимо удерживать кнопки 2 и 4; каждая — соответствует значениям температур.

Отключение функции

Чтобы отключить опцию автоматического запуска, нужно выбрать 1 из 2 методов:

  1. Отключить автозапуск нажатием на кнопки 2 и 4 на пейджере.
  2. Сделать сброс настроек и вернуться к заводским значениям.

Все параметры сбрасываются по такой инструкции:

  1. Отключаем зажигание и деактивируем охранные функции.
  2. В течение 2 секунд нажимаем на клавиши 2 и 4.
  3. Трижды удерживаем кнопку 3. После этого система сделает сброс к заводским параметрам, подтвердив это 3 звуковыми сигналами.
Есть автозапуск не срабатывает

Существует масса причин, из-за которых автозапуск может функционировать некорректно или вовсе не срабатывать.

  1. Если двигатель заведен, при попытке сделать автозапуск система выдаст ошибку, что приведет к однократному световому сигналу от фонарей. Водителю понадобится заглушить двигатель и повторить попытку.
  2. Если зажигание включено, дверцы, капот или багажник открыты, сигнализация издаст 2,3 и 4 световых оповещения. Перед автозапуском нужно деактивировать зажигание, закрыть все двери и убедиться, что система правильно настроена.
  3. Если на автомобиле с ручной КПП не был выполнен этап резервирования запуска, световой сигнал появится 5 раз. Рычаг нужно удерживать в нейтральном положении, а стояночный тормоз затянуть.
  4. Если рычаг затянут не до конца — прозвучит 6-кратное оповещение.
  5. При наличии других проблем или неполадок может появиться 8 оповещений. Так, автозапуск часто не срабатывает при наличии сбоев в работе двигателя внутреннего сгорания, системы зажигания, проводки и других ключевых узлов транспортного средства. Еще не исключается вероятность повреждения защитного реле и бензонасоса. Сталкиваясь с такими проблемами, нужно вызвать мастера из сервисного центра и выполнить диагностику неполадок.

Подбор замены для брелка

В случае потери или поломки брелока, а также при отсутствии запасного варианта, нужно найти подходящую замену из возможных вариантов. Новый пейджер должен подходить для сигнализации Шерхан Магикар 7 и поддаваться прошивке. Привязывая коммуникатор, важно руководствоваться той инструкцией, которая упоминалась раньше.

autotuning.expert

Автосигнализация шерхан магикар 3 инструкция по эксплуатации. Автосигнализация scher-khan magicar iii инструкция по установке

Одной из самых известных автомобильных охранных систем является торговая марка SCHER-KHAN. Особым спросом пользуется модель MAGICAR 3, удачно сочетающая престиж и удобство использования.

Несмотря на свой приличный возраст, сигнализация SCHER KHAN MAGICAR 3 по-прежнему сохраняет свой бренд. Это было достигнуто благодаря недавней модернизации. Это надежная и универсальная система с функциями онлайн-программирования.

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на бензине экономит 35000 рублей в год!

Устройство упаковано в яркую коробку. Каждый элемент, независимо от того, центральный ли это брелок, инструкция или антенна, занимает свое место в блистерной подушке. Все выглядит аккуратно и гармонично.

В отличие от упаковки, устройство выглядит так же, как и его предшественник.Однако так кажется только на первый взгляд. Большое внимание производитель уделил разъемам (количество контактов увеличено) и электронной части сигнализации.

Все 4 клавиши расположены на тыльной стороне корпуса, а всю переднюю часть занимает жидкокристаллический экран. Подобное решение в области эргономики характерно для всех моделей серии. И это не имеет смысла - пользоваться брелоком чрезвычайно удобно, практично и интуитивно, при этом риск случайного нажатия кнопки минимален.

Сигнализация имеет специальную систему кодирования радиоканалов под названием MAGIC CODE. Шифр меняется каждый раз при нажатии клавиши брелока. Производитель разместил функции постановки и снятия с охраны на различные кнопки.

Система безопасности «Шерхан Магикар 3» похожа на классический ПК, построенный на центральном процессоре. В этом случае брелок-пейджер выполняет роль процессора.

Автосигнализация информирует о состоянии автомобиля сразу тремя способами: данные отображаются на брелке в виде пиктограмм.Все события дублируются громкими звуковыми сигналами и вибрацией. Дальность связи между брелоком и автомобилем может составлять до 1,5 км.

Также есть функция оперативного программирования охранной системы. Для этого не требуется никаких манипуляций с микровыключателями. Функция позволяет в любой момент включить сервисный режим Valet, а затем вернуть автомобиль на СТО.

Самая практичная функция этой системы охранной сигнализации - это функция громкой связи.После его включения, когда пользователь с пультом удаляется из автомобиля, система автоматически включает режим безопасности. При приближении к автомобилю блокировка снимается. Радиус включения и выключения сигнализации составляет примерно 15-35 метров в зависимости от погодных условий, помех, взаимного расположения антенн и других внешних факторов.

Теперь при посещении магазина или рынка больше не нужно вываливать все покупки на асфальт, чтобы освободить руки и обезвредить машину.Но производитель настоятельно не рекомендует использовать режим постоянно, чтобы сэкономить заряд батареи.

Автомобильная охранная система с двусторонней связью
Эта недорогая модель получила признание автовладельцев за свою функциональность и стабильность.
Дальность двустороннего канала между брелоком-пейджером и автомобилем в SCHER-KHAN MAGICAR 3 составляет до 1500 м.
Брелок оснащен большим ЖК-дисплеем с яркой подсветкой и легко читаемыми пиктограммами, детализирующими состояние автомобиля.Каждое действие системы подтверждается символами на экране брелока-пейджера. Также он оснащен виброзвонком, поэтому будильник не останется незамеченным.
Функции постановки и снятия с охраны разделены на разные кнопки брелока-пейджера. Это дает возможность повысить уровень защиты канала радиоуправления. Также в системе предусмотрена защита от несанкционированного ввода дополнительных кодов брелоков.
Благодаря функции «свободные руки» система позволяет автоматически ставить и снимать с охраны при отходе или приближении к автомобилю без помощи брелока-пейджера.
Система способна сама, когда автомобиль поставлен на охрану, закрыть люки с электроприводом и электрические стеклоподъемники в случае, если автовладелец забыл это сделать. Кроме того, в SCHER-KHAN MAGICAR 3 предусмотрен скрытый режим защиты, при котором сигнал тревоги передается только на брелок-пейджер.
В базовой конфигурации предусмотрено всего два программируемых канала, однако с помощью модуля SCHER-KHAN AUX-7 при необходимости их количество можно расширить до семи. Кроме того, программирование функций системы возможно не только с брелока, но и с помощью специализированного программатора SCHER-KHAN CM 4.

MAGICAR III

Автомобильная сигнализация (СТСТС)

РУКОВОДСТВО ПО УСТАНОВКЕ

Назначение проводов
УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СТСЦ
  • Пожалуйста, внимательно прочтите это руководство перед установкой STSTS.
  • При прокладке проводов свяжите их в пучок и защитите изолентой и / или пластиковой гофрированной трубой. Рекомендуется выбирать защиту проводки СТСТЦ аналогичную той, что используется в автомобиле, на котором установлен СТСТЦ, что повысит скрытность монтажа.
  • Электропроводку для подключения СТСТЦ следует проводить в местах прокладки штатной электропроводки автомобиля.
  • При установке исполнительных механизмов на движущиеся части автомобиля (двери, багажник, капот и т. Д.), При перемещении от неподвижных частей прокладывайте провода только в специально разработанных трубках.
  • При прокладке проводов не допускайте защемления их панелями обивки.
  • Избегайте перегиба проводов над острыми краями металлических панелей вашего автомобиля.
  • При прокладке проводов из салона в моторный отсек или багажник автомобиля используйте стандартные места для проводки или специально разработанные втулки.
  • Если вам нужно удлинить провода, вы должны использовать провод того же или большего сечения.
  • Все компоненты СТСЦ выполнены по стандарту IP-40. Выбор места для установки компонентов СТТС должен исключать возможность проникновения технологических жидкостей и атмосферной влаги внутрь их.
  • Процессор, антенные блоки, датчик вызова транспортного средства и датчик удара должны быть расположены разъемами вниз или в сторону; перед входом в блоки провода должны иметь провисание.Соблюдение данной рекомендации исключает попадание влаги в состав СТСТЦ по поверхности жгутов (проводов).
  • Не устанавливайте компоненты СТЦС в местах с сильным нагревом (элементы охлаждения двигателя, система кондиционирования).
  • Установленные комплектующие СТСТЦ и провода СТСТЦ не должны мешать работе движущихся механизмов транспортного средства.
  • При установке датчиков открытия капота и багажника свободный ход стержней датчика должен быть не менее 5 мм.Соблюдение этой рекомендации предотвратит ложное срабатывание датчиков при парковке на неровной поверхности из-за деформаций кузова автомобиля.
  • Установите датчик удара на твердую поверхность. Не устанавливайте датчик удара на пластиковые панели, так как их тепловая деформация при нагревании или охлаждении может привести к ложным срабатываниям датчика. Регулятор чувствительности датчика удара должен быть легко доступен для пользователя, и пользователь должен знать о его местонахождении.
  • Сирена, установленная в моторном отсеке, не должна располагаться вблизи выпускного коллектора, а также высоковольтных цепей зажигания СТСЦ и фар автомобиля.Сирену следует устанавливать звонком вниз или сбоку, чтобы в ней не скапливалась влага. Доступ к сирене извне автомобиля должен быть исключен.
Установка процессорного блока СТСЦ

Выберите место для установки основного блока СТСТЦ в салоне (например, за или под приборной панелью) и закрепите его пластиковыми стяжками или двусторонней клейкой основой.

Внимание! Не устанавливайте основной блок CTCS в моторном отсеке, так как корпус блока негерметичен.Также избегайте размещения устройства непосредственно на электронных компонентах автомобиля. Эти компоненты могут вызывать радиопомехи.

Установка антенного блока

Антенный блок можно установить в верхнем углу лобового стекла. Расстояние от антенны до ближайшей металлической поверхности не должно быть менее 50 мм. Перед установкой антенного блока обезжирьте стеклянную поверхность в месте установки спиртовой салфеткой. Температура стекла при установке должна быть не менее + 10 ° С.

Допускается скрытая установка антенного блока. При скрытой установке возможна некоторая потеря дальности связи.

Возможные места установки:

Для открытой установки:
  1. В углах лобового стекла
  2. В углах заднего стекла
  3. На неподвижных боковых окнах

Для скрытой установки:

  1. Козырек приборной панели
  2. Солнцезащитные козырьки
  3. Под задней полкой
Установка датчика вызова автомобиля (ДПС)

Датчик вызова автомобиля можно установить в нижнем левом или правом углу лобового стекла автомобиля.Перед установкой датчика обезжирьте стеклянную поверхность в месте установки спиртовой салфеткой. Температура стекла при установке должна быть не менее + 10 ° С.

Установка сирены

Для установки сирены выберите место в моторном отсеке, хорошо защищенное от доступа из-под днища автомобиля. Не размещайте сирену рядом с горячими или движущимися частями. Чтобы предотвратить скопление влаги или грязи, звонок сирены должен быть направлен вниз.Сирена SCHER-KHAN позволяет уменьшить громкость коротких подтверждающих сигналов при постановке и снятии с охраны. Для уменьшения громкости подтверждающих сигналов перережьте петлю черного провода на сирене.

Установка датчиков капота и багажника

Для защиты капота и багажника необходимо установить два датчика (концевых выключателя). Эти датчики следует устанавливать на металлической поверхности автомобиля, которая имеет хороший контакт с телом. Важно выбрать место, где исключена возможность проникновения и / или скопления воды.Выбирайте места, защищенные резиновыми уплотнителями при закрытых капоте и багажнике. Не устанавливайте датчики на желобах.

Датчики могут быть установлены с помощью кронштейна или в монтажное отверстие подходящего размера. Помните, что при правильной установке подвижный шток датчика должен иметь свободный ход 5 мм. при закрытии капота или багажника. Датчик в багажном отделении не должен мешать погрузке и разгрузке багажа, а датчик под капотом не должен мешать обслуживанию автомобиля.

Установка светодиодного индикатора (LED)

В комплект STSTS входит светодиод (LED), который показывает состояние STTS. Он должен быть установлен на приборной панели или на стойке и должен быть хорошо виден снаружи автомобиля, но не должен отвлекать водителя.

Установка датчика удара

Выберите место на твердой поверхности перегородки между пассажирским салоном и моторным отсеком и закрепите датчик удара со стороны пассажира двумя винтами.Датчик также можно установить с помощью пластиковых стяжек или двусторонней липкой основы под приборной панелью. Убедитесь, что к датчику есть легкий доступ для его регулировки. Увеличение чувствительности датчика осуществляется поворотом регулятора по часовой стрелке, уменьшение чувствительности - поворотом регулятора против часовой стрелки.


ПОДКЛЮЧЕНИЕ
4-контактный разъем CN1:

Коричневый провод: (+ 12V; 3A) выход сирены

Этот провод предназначен для подключения сирены.В режиме тревоги на нем появляется постоянное напряжение + 12В 3А. Программируется продолжительность режима тревоги - 30 или 60 секунд.

Протяните этот провод через резиновую втулку в моторный отсек к месту установки сирены.

Подключение к сирене on-line:

  • Подсоедините коричневый провод к проводу питания сирены.

Подключение к автономной сирене:

  • Подсоедините коричневый провод к плюсовому проводу триггера сирены.
  • Подключите отрицательный неиспользуемый триггер сирены к проводу питания сирены.Питание автономной сирены может быть взято от красного провода питания в разъеме CN1 CTSTS, после предохранителя.
  • Надежно подключите черный провод сирены к массе.

Зелено-белый провод: импульсный выход для сигнализации (+12 В; 10A)

Этот провод обеспечивает мигание тревоги при постановке на охрану и снятии с охраны СТСЦ, при срабатывании СТСЦ и включении режима Паника. В том случае, если в автомобиле необходимо разделить правую и левую цепи сигнализации, необходимо использовать диодную развязку.Для развязки диодов используйте диоды с прямым током не менее 5А и обратным напряжением не менее 40В.

Диоды зарубежного производства:

SR540
SR560
SF52
SF54
50SQ100

Диоды производства Россия:

KD213 (A-G)
KD2999 (A-B)
KD2997 (A-B)
KD270 (A-G)
KD271 (A-G)


Красный провод: (+ 12V; 15A) DC от аккумулятора

Этот провод подает питание на центральный блок CTSTS.Подключите красный провод к положительной клемме аккумулятора (красный провод подключите к штатным автомобильным предохранителям).

Черный провод: Вес

Подключите черный провод к отрицательной клемме аккумулятора или к заземленным частям автомобиля. Подключите этот провод в точках соединения с массой штатной автомобильной проводки, не закрепляйте этот провод под саморезом.

8-контактный разъем CN2:

Зелено-белый провод: импульсный выход для сигнализации (-200 мА)

Этот провод обеспечивает мигание тревоги при постановке на охрану и снятии с охраны СТСЦ, при срабатывании СТСЦ и включении режима Паника.Относится к автомобилям с отрицательным управлением аварийными световыми сигналами. Если в разъеме CN1 используется зеленый / белый цвет, не подключайте этот провод.

Желтый провод: отрицательный выход (-200 мА) Канал 1

  1. Желтый провод замкнут на массу на 0,5 сек. коротким нажатием на кнопку II брелока. Этот режим запрограммирован на заводе.
  2. Желтый провод замыкается на массу при кратковременном нажатии кнопки II на пульте дистанционного управления и размыкается при повторном кратковременном нажатии кнопки II.Этот режим может быть установлен пользователем или во время установки STSTS.

Состояние канала 1 не является энергонезависимым. Если отрицательный сигнал присутствовал на желтом проводе при отключении питания, то при включении питания отрицательный сигнал на этом проводе исчезнет.

Подключение: Подключите желтый провод к клемме 85 вспомогательного реле и подключите остальные контакты реле в соответствии с выбранной функцией канала 1.


Желто-белый провод: отрицательный выход (-200 мА), канал 2

Этот выход работает в любом состоянии STTS (в режиме охраны и в режиме снятия с охраны).

Работа этого выхода программируется и может иметь два режима

  1. Желто-белый провод замкнут на массу на 0,5 сек. коротким нажатием кнопки III брелока. Этот режим запрограммирован на заводе.
  2. Желто-белый провод замыкается на массу при кратковременном нажатии кнопки III брелока и размыкается при повторном кратковременном нажатии кнопки III брелока. Этот режим может быть установлен пользователем или во время установки STSTS.

Состояние канала 2 не является энергонезависимым.Если отрицательный сигнал присутствовал на желтом проводе при отключении питания, то при включении питания отрицательный сигнал на этом проводе исчезнет.

Это транзисторный слаботочный выход (-200 мА), который может использоваться только для управления дополнительным установленным реле.

Подключение: Подключение этого провода такое же, как и для желтого провода, см. Выше.

Фиолетовый провод: отрицательный выход (-200 мА) в режиме охраны

Этот провод используется для управления реле блокировки зажигания или стартера.Блокировка зажигания на автомобилях с АКПП не рекомендуется, используйте схему блокировки стартера.

Подключение:

Цепь блокировки зажигания:

Подключите фиолетовый провод к клемме 85 реле. Подключите клемму 86 реле к проводу от выключателя зажигания, который имеет +12 В, когда ключ зажигания находится в положении ВКЛ. И СТАРТЕР, и не имеет напряжения, когда зажигание находится в положении ВЫКЛ. Используйте контакты реле 30 и 87a для размыкания цепи блокировки.


Цепь блокировки стартера:


Это транзисторный слаботочный выход (-200 мА), который может использоваться только для управления поставляемым реле.

Зеленый провод: + 12В постоянного тока при включенном зажигании

Информирует систему о включении и выключении зажигания. Он используется для управления работой STSTS и во время программирования.

Подключение: Подключите зеленый провод к проводу от замка зажигания, который имеет напряжение +12 В при включенном зажигании.Напряжение на этом проводе не должно пропадать при вращении стартера. Обратите внимание, что зеленый провод необходимо подключить до цепи блокировки зажигания.

Пурпурный провод: отрицательный выход (-200 мА) для контроля включения освещения салона

Этот провод используется для управления реле включения внутреннего освещения. Каждый раз, когда STTS снимается с охраны, на этом выходе на 60 секунд появляется сигнал низкого уровня (-200 мА). Сигнал на этом выходе пропадет сразу после блокировки дверных замков (режим охраны) и (или) включения зажигания.

Подключение:

При использовании типовой схемы включения включение освещения салона эквивалентно открытию двери. А при включении режима пассивной постановки на охрану система запустится на 30 секунд. обратный отсчет до пассивной постановки на охрану только через 60 сек. после снятия с охраны, т.е. пассивная постановка на охрану не произойдет через 30 секунд. и через 90 сек.



Типовая схема включения для управления включением салонного света.

Если в типовые схемы управления включением освещения кабины ввести диод, то через 30 секунд произойдет пассивная постановка на охрану.

Диод в обеих цепях нужно подбирать с учетом максимального тока в цепи освещения кабины. Если в салоне автомобиля стоит один плафон освещения с одной или двумя лампами по 5 Вт, то диод может быть с максимальным постоянным током 1 А. В этих схемах можно использовать диод иностранного производства типа 1N4000-1N4007. типа или российский аналог КД243 (А-Ж). Если мощность ламп выше, то необходимо использовать диод иностранного производства типа 1N5402-1N5408 или российский аналог КД257 (А-Д), рассчитанный на постоянный ток 3А.

Датчики двери замкнуты на массу.


Датчики двери замкнуты на +12 В.


Оранжевый провод: импульсный выход (-200 мА) 0,5 сек. при постановке на охрану.

Этот провод предназначен для перевооружения заводского СТСЦ, если он установлен. Длительность сигнала на оранжевом проводе не может быть изменена программируемой функцией 1-2 (Ширина импульса управления центральным замком). Сигнал на этом проводе не появится при блокировке ЦЗ от брелока СТСЦ, если включено зажигание и (или) СТСЦ находится в режиме VALET.

Подключение: Оранжевый провод СТСЦ подключить к кронштейну заводского СТСЦ автомобиля. Провод для постановки на охрану заводского автомобиля СТСЦ можно найти на заводском охранном блоке СТСЦ или на замке водительской двери.

Оранжевый / белый провод: импульсный выход (-200 мА) 0,5 сек. при снятии с охраны.

Этот провод предназначен для снятия с охраны заводского СТСЦ, если он установлен. Длительность сигнала на оранжевом / белом проводе не может быть изменена с помощью программируемой функции 1-2 (Ширина импульса управления центральным замком).При включении программируемой функции 1-4 (приоритетное отпирание двери водителя) сигнал с оранжево-белого провода появится одновременно с сигналом на синем проводе CN4 - отпирание двери водителя. При включении программируемой функции 1-5 (Двойной импульс для отпирания центрального замка) сигнал оранжево-белого провода появляется одновременно с первым импульсом на синем проводе CN4. Сигнал на оранжево-белом проводе не появится при отпирании центрального замка с брелока СТСТЦ, если включено зажигание.Если STSTS находится в режиме VALET, сигнал на оранжевом / белом проводе появится одновременно с сигналом на синем проводе CN4 - дверь водителя отпирается при выключенном зажигании и отпирается центральный замок с брелока.

Подключение: Подсоедините оранжево-белый провод STSTS к заводскому проводу снятия с охраны STSTS автомобиля. Провод для снятия с охраны заводской охраны СТСЦ автомобиля можно найти на блоке заводской охраны СТСЦ или на замке водительской двери.

6-контактный разъем CN3:

Серый / черный провод: (-) датчик капота

Когда система находится в режиме охраны, замыкание серо-черного провода на массу приведет к немедленному переходу STSTS в режим тревоги.

Подключение: Установите датчик под капот автомобиля и подключите к нему серый / черный. Возможно подключение серо-черного провода к штатному датчику открытия капота, если он установлен. Если этот датчик контролирует включение освещения моторного отсека, для его подключения необходимо использовать диодную развязку (автомобили ВАЗ 2108-211 ** и большинство иномарок).Диод может быть с максимальным прямым током 1 А. В данной схеме можно использовать диод зарубежного производства типа 1N4000-1N4007 или российский аналог КД243 (А-Ж).

Фиолетовый / черный провод: (-) датчик багажника

Когда система находится в режиме охраны, замыкание фиолетового / черного провода на массу приведет к немедленному переходу STSTS в режим тревоги.

Подключение: Установите датчик под капотом автомобиля и подключите к нему Purple / Black.Есть возможность подключить фиолетовый / черный провод к штатному датчику открытия багажника, если он установлен. Если датчик контролирует включение освещения багажника, независимо от того, включены габаритные огни или нет, то диодная развязка не нужна (большинство автомобилей иностранного производства). Если этот датчик управляет включением освещения багажника только при включении габаритных огней, для его подключения необходимо использовать диодную развязку (автомобили ВАЗ 2115 и некоторые иномарки), см. Схему.Диод может быть с максимальным прямым током 1 А. В этой схеме можно использовать диод зарубежного производства типа 1N4000-1N4007 или российский аналог КД243 (А-Ж).


Красно-белый провод: датчик отрицательной двери

Когда система находится в режиме охраны, замыкание красно-белого провода на массу приведет к немедленному переходу STSTS в режим тревоги.

Подключение: Если датчики дверей замкнуты на массу, подключите красно-белый провод к общему проводу, соединяющему датчики дверей автомобиля.

Примечание: Не используйте красно-белый провод, если датчики двери замкнуты на +12 В (см. Красный провод ниже).

Если в автомобиле установлена ​​система плавного гашения внутреннего света, то в цепь лампы освещения салона необходимо включить диод. В автомобилях ВАЗ 2108и-211 ** эта функция реализована блоком иммобилайзера АПС-4 или АПС-6 (зеленый / черный провод блока АПС).

Схема подключения датчиков дверей для автомобилей ВАЗ 2108 - 09, а также иномарок без блока диагностики открытых дверей.

Диод подбирается так же, как и схема включения фиолетового провода в разъеме CN2 «Отрицательный выход (-200 мА) для управления включением внутреннего освещения».


Схема включения датчиков дверей для автомобилей ВАЗ 211 **, и иномарок с блоком диагностики открытой двери (на панели приборов есть индикатор открытой двери с указанием конкретной двери). Задержка выключения освещения салона происходит только после закрытия водительской двери; после закрытия любой пассажирской двери свет в салоне сразу гаснет.

Диоды VD1-VD4 могут быть любыми с обратным напряжением не менее 30В (диоды зарубежного производства типа 1N4148, 1N4000-1N4007 или российские КД509, КД510, КД521, КД522, КД102, КД105, КД208, КД209). Выбирается диод VD5, а также схема включения пурпурного провода в разъеме CN2 «Отрицательный выход (-200mA) для управления включением освещения кабины».


Схема включения датчиков дверей для иномарок с блоком диагностики открытой двери (на панели приборов есть индикатор открытой двери с указанием конкретной двери).Задержка выключения салонного света происходит после закрытия любой из дверей.

Диоды VD1-VD4 могут быть любыми с обратным напряжением не менее 30В (диоды зарубежного производства типа 1N4148, 1N4000-1N4007 или российские КД102, КД105, КД208, КД209, КД509, КД510, КД521, КД522). Выбраны диоды VD5-VD8, а также схема включения фиолетового провода в разъем CN2 «Отрицательный выход (-200mA) для управления включением освещения салона».


Если задержка выключения внутреннего освещения происходит после закрытия только передних дверей, то диоды VD5-VD8 устанавливаются только в цепи датчика этих дверей.

Красный провод: положительный датчик двери

Все функции красного / белого провода

Подключение: Если датчики двери замкнуты на +12 В, подключите красный провод к общему проводу, соединяющему концевые выключатели двери автомобиля. Если в автомобиле есть функция задержки выключения освещения салона, схемы подключения совпадают со схемами подключения красных проводов, но потребуется поменять полярность всех диодов.

Примечание: Не используйте красный провод, если датчики двери замкнуты на массу (см. Красный / белый провод выше).

6-контактный разъем CN4:

Красный провод: (+12 В; 500 мА) DC

Этот провод не используется.

Подключение: К этому проводу можно подключить обмотки реле управления центральным замком и (или) провод питания дополнительного датчика.

Фиолетовый / белый провод: отрицательный выход (-200 мА) для управления замком багажника, импульс 0,5 сек.

Пурпурный / белый провод замкнут на массу на 0,5 сек. при нажатии и удерживании 2 сек.Кнопки брелока III.

Этот выход работает в любом состоянии STTS (в режиме охраны и в режиме снятия с охраны). В охранном режиме разблокировка замка багажника приводит к снятию СТСТЦ из охранного режима и отпиранию дверей автомобиля.

Это транзисторный слаботочный выход (-200 мА), который может использоваться только для управления дополнительным установленным реле.

Подключение: Подключите фиолетовый / белый провод к клемме 85 реле крышки багажника и подключите остальные контакты реле, как показано на схемах.

Если автомобиль уже оборудован кнопкой управления замком багажника из салона.


Недостаток представленной схемы в том, что кнопка отпирания замка багажника коммутирует большие токи и ее ресурс ограничен.

Если автомобиль не оборудован кнопкой отпирания замка багажника, рекомендуется использовать другую схему. Кнопка управления замком багажника из салона, как и блок СТСЦ, управляет дополнительным реле.В этой схеме нагрузка на кнопку минимальна и у нее больший ресурс, чем в приведенной выше схеме.


Оранжевый / черный провод: отрицательный выход (-200 мА) разблокирует все двери.

Оранжево-черный провод предназначен для отпирания всех дверей, если запрограммирована функция 1-4 приоритетного отпирания двери водителя, то сигнал на этом выходе появится при повторном нажатии кнопки I брелока на 5 секунд. секунд. после снятия СТСЦ с охраны.

Если функция 1-4 отключена, то сигнал на этом проводе появляется одновременно с сигналом отпирания центрального замка на синем проводе этого разъема.

Это транзисторный слаботочный выход (-200 мА), который может использоваться только для управления дополнительным установленным реле.

Подключение: Подключите оранжево-черный провод к клемме 85 реле полной разблокировки дверей и подключите остальные контакты реле, как показано на схеме. На схеме показано подключение к дополнительно установленным электрическим дверным замкам, для управления которыми требуются импульсы с изменением полярности. Если используются электрозамки другой конструкции, то необходимо изменить соединение 87, 87а и 30 контактов всех реле для обеспечения их работоспособности.


Примечание: При использовании существующей системы центрального замка автомобиля для реализации функции приоритетного отпирания двери водителя необходимо отключить электрозамок двери водителя от цепи центрального замка автомобиля.

Синий провод: отрицательный выход (-200 мА) разблокировки центрального замка.

Синий провод предназначен для отпирания центрального замка или электрозамка двери водителя, если запрограммирована функция 1-4 приоритетного отпирания двери водителя (см. Назначение оранжево-черного провода в Разъем CN4).Программируемая длительность сигнала на этом проводе составляет 0,8 или 2,5 сек. (программируемая функция 1-2).

Сигнал на отпирание центрального замка на синем проводе появляется: при снятии СТСЦ с охраны выключается зажигание (программируемая функция 2-5), в режиме VALET при нажатии кнопки I брелока и при владелец автомобиля приближается ближе 5-15 м, если используется режим автоматической постановки / снятия с охраны.

Подключение: Подсоедините синий провод к контакту 85 реле отпирания двери или к проводу отпирания центрального замка, остальные контакты реле подсоедините в соответствии со схемами.

Синий / черный провод: отрицательный выход (-200мА) замка центрального замка.

Синий / черный провод предназначен для запирания центрального замка.

Длительность сигнала на этом проводе программируется 0,8 или 2,5 сек. (программируемая функция 1-2).

Сигнал на запирание центрального замка на синем проводе появляется: при постановке СТТС на охрану, через 15 секунд. после выключения зажигания (программируемая функция 2-5), в режиме VALET при нажатии кнопки I пульта дистанционного управления, а также при удалении владельца автомобиля более чем на 5-15 м, если включен режим автоматической постановки / снятия с охраны. использовал.

Это транзисторный слаботочный (-200 мА) выход, который может использоваться только для управления дополнительно установленным реле или для подключения к входам управления центральным замком.

Подключение: Подсоедините синий провод к контакту 85 реле запирания дверей или к проводу запирания центрального замка, остальные контакты реле подсоедините в соответствии с показанными схемами.

Отрицательные двухпроводные цепи управления.

Подключение к модулю центрального замка для управления требует импульсов отрицательной полярности.


Подключение к модулю центрального замка для управления требует импульсов отрицательной полярности, а также есть кнопка, запрещающая отпирание задних дверей (используется в автомобилях TOYOTA).

Возможны два варианта подключения:

Вариант 1: Оранжевый / черный провод не требуется. Понадобится два диода, чтобы не нарушить логику штатного модуля центрального замка и сохранить функцию запрета отпирания задних дверей. В этой схеме можно использовать диоды зарубежного производства типа 1N4000-1N4007 или российские аналоги КД243 (А-Ж).


Вариант 2: Использование оранжево-черного провода. Схема позволяет раздельно отпирать переднюю и заднюю двери.


Цепи управления инверсией полярности.

Подключение к двухпроводным электрическим дверным замкам (для управления требуется инверсия полярности)


Подключение к модулю центрального замка с компрессором (используется на автомобилях Audi, Mercedes)

Для правильного функционирования ЦЗ замка данного типа необходимо увеличить длительность импульса управления ЦЗ до 2.5 сек. - включить программируемую функцию 1-2.

Для подключения к модулю центрального замка необходимо найти и перерезать провод управления компрессором.

Внимание! Не перепутайте концы перерезанного контрольного провода. Это может привести к выходу из строя компрессора центрального замка. Для определения провода используйте только цифровой вольтметр, использование контрольной лампы исключено.


Двухпроводные цепи управления положительной полярностью.

Подключение к модулю центрального замка для управления, необходимы импульсы положительной полярности.


Подключение к модулю центрального замка для управления требует импульсов положительной полярности, в цепи имеется переключатель управления центральным замком


Цепи управления однопроводные.

Цепь управления положительным однопроводным датчиком Ford


Chrysler Cirrus, 1995 Dodge Stratus положительная однопроводная цепь управления.


Dodge Caravan, Chrysler Town & Country, 1996 Plymouth Voager отрицательная однопроводная цепь управления


Mazda отрицательная однопроводная цепь управления


Отрицательная однопроводная цепь управления Nissan, Mazda (для блокировки требуется разомкнутое состояние провода управления)


Mercedes ML - отрицательная однопроводная цепь управления.


2-контактный разъем CN5:

Проложите провода, заканчивающиеся 2-контактным разъемом, от светодиода к основному блоку CTCS и подключите их к разъему блока.

Черный провод: (-) Выход светодиода
Черный / белый Провод: (+) Выход светодиода

4-контактный разъем CN6:

Проложите 4-контактные концевые провода от датчика удара к основному блоку CTCS и подключите их к 4-контактному разъему CN6 на блоке.

Черный провод: Земля к датчику удара
Белый провод: Вход из зоны тревоги (сильный удар)
Красный провод: (+12 В) Питание датчика удара
Желтый провод: Вход из зоны предупреждения датчика удара

4-контактный разъем CN7:

Проложите провода с 4-контактным разъемом от датчика вызова к основному блоку CTCS и подключите их к 4-контактному разъему CN7 устройства.

Черный провод: Земля для датчика вызова
Белый провод: Вход сигнала от датчика вызова
Красный провод: (+) Выход светодиода датчика вызова
Желтый провод: (-) Выход светодиода датчика вызова

4-контактный разъем CN8:

Проложите 4-контактные оконечные провода от антенного блока к основному блоку CTCS и подключите их к 4-контактному разъему CN8 на блоке.

Желтый провод: Линия приема входных данных
Белый провод: Линия выходных данных
Красный провод: (+12 В) Питание антенного блока
Черный провод: Земля к антенному блоку

Программирование функций с помощью брелока

Внимание!

  • Перед началом программирования отключите функцию «Свободные руки», если она включена, STSTS может самопроизвольно выйти из режима программирования или не войти в него.
  • Производитель и поставщики CTCS не несут ответственности за неправильную установку значений запрограммированных функций. Значения программируемых функций 1-2; 1-5; 2-4; 2-6; 2-7 зависят от типа ТС или типа дополнительно устанавливаемого оборудования, неправильный выбор значений этих программируемых функций может привести к повреждению ТС или дополнительно установленного оборудования.

Программирование функций STCTS с помощью брелока состоит из четырех шагов.

ШАГ 1: Войдите в режим программирования и выберите меню программирования.

Меню №1 «Функции центрального замка» - чтобы войти в это меню, нажмите одновременно кнопки I + II и удерживайте их в течение 2 секунд.

Меню № 2 «Функции безопасности и работа дополнительных каналов» - Для входа в это меню одновременно нажмите кнопки I + IV и удерживайте их в течение 2 сек.

ШАГ 2: Через 2 сек. нажатие кнопок I + II или кнопок I + IV, нажатие кнопки IV выбирает функцию меню, которую нужно изменить.

Например, чтобы выбрать функцию 4, кратковременно нажмите кнопку IV брелока четыре раза.

ШАГ 3: Подождите несколько секунд, STSTS подтвердит номер выбранной функции для изменения короткими звуковыми сигналами сирены и миганиями тревоги. Количество сигналов будет соответствовать номеру выбранной функции.

Примечание: Если при выборе функции вы ошиблись с количеством нажатий и выбрали не ту функцию, либо нет сирены и сигналов тревоги, то необходимо повторить все действия, начиная с ШАГА 1.

ШАГ 4: Нажмите кнопку I, чтобы выбрать заводскую настройку функции, сирена издаст один звуковой сигнал для подтверждения, а сигнал тревоги мигнет один раз. Нажмите кнопку II, чтобы выбрать значение дополнительной функции, сирена издаст два звуковых сигнала для подтверждения, а сигнал тревоги дважды мигнет.

Примечание: Если вы слышите один непрерывный сигнал сирены, это означает, что STCTS выходит из режима программирования функций. Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1.

Примечание: Если необходимо изменить более одной функции из выбранного вами меню, то выбор каждой функции для изменения должен быть начат с ШАГА 1.

Установить все программируемые функции на заводские значения по умолчанию.

Чтобы установить заводские настройки программируемых функций по умолчанию, необходимо выполнить два ШАГА

ШАГ 1: Нажмите одновременно кнопки I + II или кнопки I + IV в течение 2 секунд, в зависимости от того, для какой функции меню вы хотите вернуть заводские настройки.

Сирена издаст один короткий звуковой сигнал, сигнал тревоги мигнет один раз, тем самым подтверждая успешное завершение ШАГА 1.

ШАГ 2: Через 2 сек. нажатие кнопок I + II или кнопок I + IV. Нажмите кнопку III брелока три раза, каждое нажатие кнопки III будет подтверждаться коротким сигналом сирены и сигнальной вспышкой. Через некоторое время прозвучат три звуковых сигнала сирены, сигнализация мигнет три раза, подтверждая заводские настройки всех программируемых функций выбранного меню при выполнении ШАГА 1.

Меню программируемых функций
Меню №1 «Функции центрального замка»

1-4 Примечание:

  • Если вы хотите использовать функцию 1-4, вы должны отключить электрический замок двери водителя от цепи центрального замка автомобиля.
  • Невозможно активировать функцию 1-4 вместе с функциями 1-2 и / или 1-5. При включении функции 1-4 функции 1-2 и 1-5 автоматически вернутся к заводским значениям по умолчанию. Когда вы активируете функцию 1-2 и / или функцию 1-5, функция 1-4 автоматически возвращается к заводским настройкам.

1-6 Примечание:

Может потребоваться включить эту функцию, чтобы SCHER-KHAN MAGICAR III взаимодействовал с заводским CTC.

Меню №2 «Функции безопасности и работа дополнительных каналов»
Арт. № Функция Заводские настройки (выбирается кнопкой I) Дополнительное значение (выбирается клавишей II)
2-1
2-2
2–3 Блокировка электрических замков дверей при пассивной постановке на охрану При пассивной постановке на охрану замки дверей заблокированы При пассивной постановке на охрану замки дверей не заперты
2-4 Режим JackStop (защита от разбойного нападения) Отключено (только PANIC) Включено
2-5 Автоматическое управление замками дверей при включении / выключении зажигания Выключено Включено
2-6 Работа дополнительного канала 1 Импульс 0.5 сек. Длинный сигнал
2-7 Работа дополнительного канала 2 Импульс 0,5 сек. Длинный сигнал
2-8 Продолжительность сигнала тревоги 30 сек. 60 сек.

2-4 Примечание: Эта функция позволяет выбрать режим ПАНИКА или режим JackStop (защита от ограбления).

2-5 Примечание: Когда включена функция 2-5, дверные замки будут автоматически заблокированы нажатием педали тормоза, если зажигание включено, а двери закрыты.Двери отпираются сразу после выключения зажигания.

2-8 Примечание: В Европе и России время одного цикла сигнализации ограничено 30 секундами. (заводская установка функции 2-8). Выберите дополнительное значение 60-секундного цикла сигнализации. выполняется только в том случае, если система используется в США, Канаде и других странах, где это разрешено соответствующими законами.

Внимание! Производитель и поставщики CTCS не несут ответственности за неправильную установку значений запрограммированных функций.Если вы не уверены, что законодательство вашей страны не ограничивает время срабатывания сигнализации STTS, оставьте заводские настройки функции 2-8.

Программирование новых брелоков

Система может запоминать коды трех брелоков. Выполните два шага, чтобы запрограммировать новые брелоки

.

ШАГ 1: Пять раз в течение 5 секунд. поверните ключ в замке зажигания из положения OFF в положение ON или IGN. Сигнал тревоги мигнет один раз, подтверждая вход в режим программирования.

ШАГ2: Не позднее 5 сек.после срабатывания сигнализации нажать кнопку I брелока, код которого необходимо ввести в память блока СТСТС.

Для выхода из режима программирования после записи кода последнего пульта в течение 5 секунд. не предпринимайте никаких действий и не включайте зажигание. Если в STSTS записаны коды трех брелоков, то после записи кода третьего брелока STSTS немедленно выйдет из режима программирования новых брелоков.

Если после шага 1 никакие действия не предпринимаются, то через 5 сек.сигнализация мигнет 2 раза, STSTS перейдет из режима программирования брелока в режим VALET

Примечание:

  • STSTS имеет три ячейки памяти для хранения кодов брелоков, при попытке записи четвертого брелока код первого записанного брелока будет удален из памяти STSTS.
  • Если используется один брелок, при выполнении шага 2 рекомендуется трижды нажать кнопку I брелока, это исключает возможность сохранения в памяти процессорного блока не принадлежащего вам кода брелока. по ошибке или намеренно записано в него.Брелоки рекомендуется программировать после передачи автомобиля на СТО или другим лицам.

Среди множества автомобильных систем безопасности, представленных на нашем рынке, особого внимания заслуживает автосигнализация «Шерхан». Его модели отличаются невысокой стоимостью, при этом рассчитаны на установку в самые современные автомобили. Ниже будет представлена ​​инструкция по эксплуатации охранной сигнализации Шерхан Логикар 3, завоевавшей большую популярность среди автомобилистов.

Данная система безопасности, как уже говорилось выше, предназначена для различных типов силовых агрегатов (дизельных и бензиновых) и идеально подходит как для отечественных, так и для иномарок автомобилей разного класса, комфортности и функциональности.

Также стоит обратить внимание тех автолюбителей, которые решили его приобрести, на возможность установки дополнительных функций и оборудования, не входящих в базовую комплектацию.

Брелок охранной системы magicar 3 выполняет следующие функции.

Автосигнализация шерхан логикар 3 хорошо зарекомендовала себя на рынке систем безопасности, поэтому пользуется значительным спросом у автомобилистов.

Руководства и удхэзимеве Scher khan magicar 7.Псэ нук функционон автозапуска? Поиск и устранение неисправностей

Manuali i përdorimit Scher-Khan Magicar 7

Sistemi i alarmit të automjeteve STSTS SCHER-KHAN MAGICAR 7 (në tekstin e mëtejmë më tej sistemi) përputhet me cer-khan magicar 7 për automobila :
GOST R 41.97-99 - Dispozita uniforme në lidhje me aprovimin e sistemeve të alarmit të automjeteve
(STSTS) на автомобильный мотоцикл без крышки me sistemet e tyre të alarmit (STS) GOST R 50009-2000 - POST R 50009-2000 .Pajisjet e alarmit të sigurisë.

Kërkesat ДНО metodat е ДОКАЗЫВАЕТ
Faleminderit PER blerjen х sistemit të sigurisë С.Е. dyanshme të Scher-Khan Magicar 7.Kërkimi ДНО zhvillimi я vazhdueshëm я kompanisë SONE mishëron idetë të përparuara ME ДНО shërben PER të kënaqur të gjitha nevojat е përdoruesve të sistemeve Тон. Sistemi SCHER-KHAN MAGICAR 7 është një pajisje e sofistikuar e automjeteve elektronike. Siguria e jetës tuaj, shëndetit dhe kushteve të trafikut, cilësia e punës së pajisjeve dhe komunikimeve elektronike aty pranë varen nga funksionimi i saj dhe instalimi i duhur.Besoni vetëm instalimin e sistemit
stacione të specializuara shërbimi. Gjatë funksionimit, kontrolloni periodikisht nëse sistemi po funksionon në mënyrë korrekte.

КУЙДЕС!
Kur blini, kontrolloni që karta e garancisë të plotësohet saktë. Prodhuesi dhe Furnizuesi i sistemit nuk janë përgjegjës
çdo mosrespektim i pikave të manualeve të instalimit dhe funksionimit, si dhe për gabimet e bëra gjatë instalimit. QURLLIMI I MAGJIKARIT SCHER-KHAN 7
Sistemi SCHER-KHAN MAGICAR 7 është një alarm automjeti me aftësinë për të kontrolluar ajrin përmes një komunikuesi fob kyçëmëmë ekran kristal.Sistemi shkëmben informacione midis fob-komunikuesit kryesorë dhe njësisë së processorit në një distancë deri në 1.500 m. SCHER-KHAN MAGICAR 7 siguron një funksion për të filluar automatikisht motorin me komanda: fob kyç, pajisje e jashtme, timer i brendshëm me ose pa temperaturë në ndarjen e pasagjerëve dhe (ose) напряженность. Alarmet e makinave janë të dizajnuara për të punuar në makina me një stretch prej 12 V rrjetit në bord dhe transmetimit mekanik ose automatik. Mbrojtja e njësisë së processor, sensorit të goditjes, sensorit të thirrjes dhe njësisë së антенны между стандартным IP-40.që përfshin instalimin në makinë. Sirena është bërë sipas standardit IP-65 dhe mund të instalohet në ndarjen e motorit, большой коллектор и shkarkimit dhe sistemeve të tensit të lartë.

ARMIMI N THE MODIN «PIT-STOP»
Sistemi ju lejon të aktivizoni modalitetin e sigurisë me motorin që funksionon pa një çelës në çelësin e ndezjes. Për të zbatuar këtë funksion, është e nevojshme që
lidhjet përkatëse u bënë gjatë instalimit të sistemit dhe u zgjodh vlera e përcaktuar nga pёrditoesi térão.Nëse motori monitorohet nga një telometër (функции и програмуешем 2-21 në vlerën 2, shiko faqen 84), është e nevojshme
programoni vlerën e sinjalit tahometrik (shiko "Programimi i sinjalit tahometrik").
Për të mundësuar modalitetin "Pit Stop" në fund të udhëtimit, ndiqni këto hapa:
1) Pa e fikur motorin, vendoseni levën e ingranazhit në pozicionin нейтральная осе në pozicionin "P" eplar
2). Lëshoni pedalin e frenave
3) Shtypni butonin fob kyç II për 2 sek.Do të dëgjoni një zhurmë të shkurtër të fob-it kyç, një alarm dritë do të ndizet një herë. Pas kësaj
mbështetja e ndezjes do të ndizet, do të dëgjoni dy sinjale të dyfishta nga fob kyç, do të fillojë llogaritja deri në fund të modalitetit "Pit-Stop". Alarmi i dritës fillon të ndizet me një frekuencë 1 herë në 5 sek. осэ ндизет важимишт (функции и програмуешем 1-15, шико факен 70)
4) Ктэджени челэсин нэ челэсин и ндезьес нга позиции на нэ позицииионин выключен. Мотори делать тэ важдоджэ тэ funksionojë па кешадж кохе тэ чактуар.Nëse është vendosur vlera 2 e funksionit të programueshëm 2-16 (shiko faqen 83), Motori do të vazhdojë të funksionojë për kohën e caktuar nga funksioni i programueshëm 1-12 (shiko faqen 70). Nëse është vendosur vlera 3 e funksionit të programueshëm 2-16 (shiko faqen 83), koha e funksionimit të motorit është e pakufizuar

Ne kemi blerë një alarm scher khan magicar 7, por nuk e dimë se si ta përdorim atë? - кени ардур нэ адрес. Këtu mund të shkarkoni manuale të hollësishme të përdoruesit.

Scher khan magicar 7 është një nga alarmet më të mira premium me fillimin automatik, si dhe komunikimin me dy drejtime.

КУЙДЕС! Gjeti një mënyrë krejtësisht e thjeshtë për të zvogëluar konsumin e karburantit! Нук бесони? Një mekanik automatik 15-vjeçar gjithashtu nuk besoi derisa u përpoq. Dhe tani ai po kursen 35 000 руб. Нё вит нэ газ!

Kryesisht, pajisja është e dukshme për faktin se gama e komunikimit është 1500 м, gjë që e dallon shumë sistemin e alarmit nga modelet e tjera.
Shumica e njerëzve lënë pas dore të lexojnë manualin. Дикуш ште шумэ дембел, пор дикуш ште и сигурт нэ ветен е тире. Fatkeqësisht, ky është një gabim i madh, герцог çuar në pasoja të pakëndshme. Për shembull, një person nuk mund të zhbllokojë dhe të fillojë një makinë, ose të fikur një sistem sigurie.

Паварешишт се са э нджихни паджисджен, сигурохуни кэ тэ меррни кохэ пер тэ лексическая информация в Ррет Шеркхан 7. Кешту, паджисджа джуадж гжитмонэ до тэ функсионоджэ нэ мёнырс тхе нэ мэнирсур дхе пхе пхе-йорсджурс.

Farë përmbahet në udhëzimet e instalimit

  • Qëllimi i Mallrave Magicar 7 (fushëveprimi i dorëzimit, specificikimet teknike, zonat e mbrojtjes, lista e funksioneve, etj.).
  • Përshkrimi i fobave kyç (бллокими, përshkrimi i mënyrave dhe shumë më tepër).
  • Функции и система (армими, пёршкрими и функционеве мёныраве, программами и телекомандаве и др.)

Udhözimi u krijua posaçërisht për dummies. Ajo përshkruan në detaje gjithçka që lidhet me sistemin e alarmit, deri në fotografi dhe udhëzime hap pas hapi.Нэсе кени нджохури тэ пакта, осэ нук кени фаре - фалэ нджэ пёршкрими тэ холлэсишэм тэ тэ гджитэ паджисджес, си дхе паримит тэ функсионимит, мунд тэ вендосни нэ мэнирэ тэ хинэминэ нэдзинэ нэ мэнирэ тэджурэ нэджуртс нэ мэнирэ тэджонэ тэджуртсигурт сигурт.

Унэ джам нджэ автомобилист и риштар. A do të mund të instaloj scher khan magicar 7

Pasi të keni lexuar udhëzimet - patjetër. Teksti shkruhet në gjuhën më të thjeshtë të mundshme. Të gjitha fjalët е pazakonta kanë përkufizime.Nuk është çudi që libri të ketë më shumë se 80 faqe. Кы Штэ нджэ нга удхезимет мэ тэ мира тэ funksionimit, сепсе нук штэ и дестинуар пэр професионистет që джанэ тэ афтэ пэр меканикэ, пор пэр тэ гджитэ.

Sistemi anti-vjedhje Sherhan Magicar është një mundësi e besueshme për mbrojtjen e makinave përmes përdorimit të teknologjisë së kodimit dinamik të kodit. Kjo siguron mbrojtje kundër përgjimit të sinjalit. Udhözimet e alarmit Sherkhan Magikar 7 me fillimin automatik përfshihen në paketë, gjë që lehtëson processin e instalimit të sistemit.

[Скрыть]

Karakteristikat

Përshkrimi i vetive teknike të sistemit të sigurisë Scher Khan 7 h3 Way për një makinë:

  • kohëzgjatja e sinjëskatja e sinjalim të zërit mu важимишт;
  • kur toni i drejtimit është i lidhur, kohëzgjatja e sinjalit të zërit mund të jetë 10 ose 30 sekonda, vetëm në këtë rast sinjali do të jetë i ndërprerë dhe do të nkjëjöjöj;
  • процесс трансметимита të të dhënave të paketave midis një pager dhe një njësie të mikroprocesorit kryhet me një frekuencë prej 433,92 МГц;
  • kontrolli i alarmit të makinës lejohet duke përdorur një kontrollues të thirrjeve;
  • mbrojtja e qarqeve elektrike të alarmeve të makinave kryhet përmes instalimit të elementeve të sigurisë;
  • телат синджализус мброхен нга элементэ э резистенс сэ джегшме тэ брендшме, мбройтя и транзисторит, си дхе пэрбэрэсит и диоды нга пэрмбыся и поляритит;
  • zonat e mbrojtura përfshijnë kontrolluesin e goditjes dhe kontrolluesin ndihmës, konsumatori mund të konfigurojë mbylljen e këtyre elementeve para ose pas sigurisimit të opsionit të;
  • për mbrojtje, kontrollorët e kontaktit që përgjigjen në dyert e hapjes, bagazhin, kapuçin, ndezjen ose shtypjen e pedalit të frenave;
  • pajisja e mikroprocesorit mund të instalohet në makina, voltazhi i të cilave në rrjetet në bord do të jetë nga 9 në 18 вольт; ky модель потенциишт мунд тэ монтохет нэ автомхете мотоцикл;
  • sasia e konsumit aktual nga sistemi i alarmit Sherkhan Magikar 7 kur mënyra e mbrojtjes është e ndezur është 15 deri në 35 mA;
  • диапазоны и температуры с функцией ограничения на уровне системы криен без менирэ оптимальные функции и различные варианты nga -40 në +85 градусов;
  • masa e pajisjes së mikroprocesorit - 235 г;
  • tastiera kryesore, e pajisur me një ekran, mundësohet nga bateritë standarde AAA me një vlerë nominale prej 1.5 вольт, jeta e burimeve të energjisë është rreth katër muaj;
  • komunikuesi rezervë mundësohet nga dy bateri CR2016 мне gjashtë volt, мне një jetë mesatare prej rreth gjashtë muajsh.

Pako paketash

Dorëzimi i alarmit i vendosur me aftësinë për të filluar automatikisht motorin:

  1. Manual teknik. Pasi të keni studiuar manualin e funksionimit dhe instalimit, mund të mësoni se si të instaloni dhe drejtoni sinjalizimin.
  2. Шэними и пёрдоруэсит.
  3. Pajisja e mikroprocesorit.
  4. Faqja kryesore e faqes. Ka një funksion feedback dhe është я pajisur me një ekran.
  5. Rrjet rezervë Nuk Ka ekran në këtë pajisje, si dhe opsione kthyese, pajisja karakterizohet nga një rreze e vogël veprimi.
  6. Një grup kabllove me lidhës për lidhje.
  7. Transcejator i pajisur me kabllo me prizë.
  8. Контроль температуры на двигателе.
  9. Kontrollues i ndjeshmërisë me tel dhe prizë.
  10. Kontrolluesi i thirrjes së pronarit të automjetit nga brenda makinës.
  11. Një ndërprerës limiti. Zonja mund të pёrdoret për të mbrojtur motorin ose bagazhin, sipas zgjedhjes së konsumatorit.
  12. Stafetë bllok Portuguese. Shtë я pajisur me një bllok për lidhje.
  13. Сирена.
  14. Наклейки для фиксации и контроля трансформации.

Komplet alarmi

Kompleti përfshin një ndërprerës limit, nëse planifikoni të instaloni pajisjen në derë, ato do të duhet të blihen veçmas.

Karakteristikat kryesore

Karakteristikat e tastierës kryesore me ekran:

  • shfaqja e të gjitha të dhënave në lidhje me funksionimin e sistemit të alarmit dhe zonave të sistemit të alarmit dhe zonave të sistemit të alarmit dhe zonave të sistemit të alarmit dhe zonave të sistemit të alarmit dhe zonave të sistemit të alarmit dhe zonave të sistemit të alarmit dhe zonave të sis;
  • тэ дхенат и пакетаве трансферохен мидис нджесисэ сэ микропроцессор дхе телекоманды герцог Пэрдорур технологический и мбройтур Magic Code Pro2, и сигурон мбройтже тэ бесуешме тэ синджализимит;
  • kanale të veçanta përdoren për të aktivizuar dhe çaktivizuar opsionin e sigurisë;
  • kur konfirmoni mbylljen e mbrojtjes, përdoret një kod shtesë;
  • konfirmimi i komandave të kryera bëhet me zë ose përmes dridhjes;
  • rrezja e pritjes së sinjalit mund të jetë deri në dy kilometra në zona të hapura;
  • Drita Automatike ekranit të faqes;
  • ekrani i pajisjes tregon treguesin e ngarkimit të burimit të energjisë;
  • mund të konfiguroni daljen e stretchit të baterisë së makinës në ekran;
  • falë kontrolluesit të integruar të temperaturës, konsumatori gjithmonë mund të kontrollojë informacionin e temperaturs në ndarjen e pasagjerëve në ekranin e faqes;
  • koha e tanishme tregohet në ekran, nëse planifikoni të konfiguroni autostartin e motorit, atëherë ky parameter duhet të programmohet siç duhet;
  • кур riprodhoni alarme të sistemit, metoda e kujtesës mund të jetë vizuale ose e shëndoshë;
  • opsioni i kursimit të energjisë do të rrisë jetën e baterisë në pajisje.

Михаил Мартынюк демонстрирует пунэн и комуникесит Magikar 7.

Karakteristikat e pajisjes së mikroprocesorit:

  • fillimi i largët i motorit në makineritë e pajisura automatic me një transmesetim mekatik;
  • aftësia për të instaluar një sistem anti-vjedhje në makina me motor benzinë ​​naftë;
  • fillimi i motorit të djegies së brendshme mund të kryhet duke dërguar një komandë nga një pager ose pajisje tjetër e jashtme;
  • афтэсия пэр тэ ндезур моторин сипас кохэматэсит, кохэс, температуры, си дхе ме нджэ напряжение тэ чактуар нэ ррджетин электрик тэ макинэс;
  • monitorimi i funksionimit të motorit pas një fillimi të largët mund të kryhet sipas leximeve të takometrit, pajisjes së gjeneratorit ose stretchit të rjetit;
  • афтэсия для нгa дистанция мотора нэ makineritë e pajisura me sistemin Virtual Key;
  • нэ раст тэ хумбджес сэ челэсит, консуматори мунд тэ пэрдорэ нджэ код личный тэ хирджес пэр тэ фикур сиренэн;
  • ка трэ мёйра тэ вонимит тэ фикджес сё дритаве нэ кабинэ;
  • модулей и микропроцессор штэ и паджисур мне мбройтже эффективный кундэр лиджес сэ паауторизуар тэ комуникуэсве штэс;
  • нджесиа ёште э паджисур ме далдже тэ контроллит тэ бллокимит тэ энергджисэ, герцог перфширэ эдхэ дерэн э дерэс;
  • афтэсия пэр тэ конфигуруар функционин е çarmatimit automatik;
  • opsion për t'u rikthyer automatikisht në modalitetin e mbrojtjes, nëse pas çarmatosjes së konsumatorit nuk e ka hapur derën;
  • афтэсиа пэр тэ арматосур макинэн меня сиренэн меня афтэси тэ куфизуара;
  • варианты и mbrojtjes së fshehur, në këtë rast, dërgimi i sinjaleve të alarmit do të kryhet vetëm në pager;
  • mbrojtje efektive elektronike e pajisjes së mikroprocesorit për rrymën e të gjitha daljeve me rrymë të ulët;
  • vendosja e llojit të stafetë bllokintage;
  • vendosja e ngjarjeve për të aktivizuar kanale shtesë;
  • опции и таймерит турбо делать тэ ррисэ джетен и моторит дизель пэр шкак тэ нджэ фонес нэ ндезьен е фикжес пэр нджэ периудхэ нга нджэ дери нэ гьяштэ минута;
  • афтэсия пэр тэ активизуар мбройтен кур мотори по функционону;
  • konsumatori mund të lidhë kontrolluesit e dyerve negative ose pozitive me pajisjen e mikroprocesorit;
  • афтэсия пэр тэ конфигуруар нджэсинэ нэ мэнирэ цэ брават е дирве тэ хапен дхэ мбыллен автоматикишт кур ндезжа активизохет дхе фикет;
  • caktimi i numrit të pulsave për hapjen dhe mbylljen e bllokimit qendror;
  • программами и алгоритмом qendror të përgjigjes së bllokimit kur zbatoni opsionin Comfort, i cili ju lejon të konfiguroni mbylljen automatike të dritareve të energjisë dhe çatinë e diellit;
  • mundësia e paralajmërimit të konsumatorit në lidhje me dyert e hapura kur aktivizoni mënyrën mbrojtëse me anë të një sinjalizimi të lehtë;
  • опционы и паникут;
  • kontrollues i ndjeshmërisë shumë i ndjeshëm;
  • опциони па дуарт э нджесисэ сэ микропроцесорит до т'ю леджодж тэ бени регуллиме që автоматикишт тэ активизони осе активизони мбройтджен па штыпур бутонат фоб кйч;
  • кур përpiqeni të armatosni makinën мне Dimenset e ndezura, sinjalizimi do të paralajmërojë konsumatorin për këtë;
  • mënyra e imobilizatorit bllokon motorin në rast të hyrjes së paautorizuar në kabinë;
  • modaliteti i shërbimit Jack - ju lejon të bëni rregullime në funksionet kryesore, si dhe të aktivizoni dhe çaktivizoni sinjalizimin duke përdorur butonin.

Një përmbledhje e vërtetë e aftësive të Magikar 7 u prezantua nga kanali scherkhanalarm.

Pro dhe kundër

Avantazhet e sinjalizimit Sherkhan Magikar 7:

  • për shkak të madhësisë së saj të vogël, pajisja mund të instalohet fshehurazi pothuaëjse kudo;
  • reagimet thjeshtojnë shumë processingin e përdorimit të sinjalizimit;
  • афтэсия для заполнения автоматикишт моторин ду тэ эдобишме нэ сезонин е фтохтэ;
  • në udhözimet për sistemin e alarmit Sherkhan Magikar 7 me fillimin automatik, të gjitha detajet e instalimit dhe përdorimit të sistemit janë përshkruar në detaje.

Shqyrtimet tregojnë për të meta të tilla:

  1. Косто. Шумэ консуматорэ vërejnë се çmimi i një alarmi, i cili është rreth shtatë mijë rubla, është mbivlerësuar shumë. Në treg mund të gjeni modele që kanë të njëjtin funksionalitet me një çmim më të ulët.
  2. Контроллеси и контроллит тэ синджализимит ште шумэ и добет. Па нджэ раст, па диша пикаве, паджисджа мунд тэ пришет.
  3. Përkundër pranisë së mënyrës së kursimit të energjisë, jeta e baterisë në telekomandë është mjaft e ulët.Ndonjëherë bateria shkarkohet më shpejt se dy muaj, megjithëse prodhuesi pretendon se jeta e baterisë është të paktën katër muaj.

Disa konsumatorë të Sherkhan Magikar 7 vërejnë një disavantazh të tillë si alarmet false të sistemit. Si rregull, shoqërohet me konfigurim të pasaktë të sensorit të goditjes.

Si të instaloni?

Диаграммы и установка модулей, pjesa 1 Диаграмм и установка модулей, pjesa 2

Установки и установка:

  1. Установки модулей и микропроцессоров; ai mund të instalohet nën ose pas panelit të kontrollit.Në varësi të karakteristikave të projektimit të makinës, processi i heqjes së pultit mund të ndryshojë. Por zakonisht për këtë ju duhet të çmontoni rreshtën е kolonës së drejtimit dhe të heqni vidhat që rregullojnë pajisjen. Blloku fiksohet me anë të lidhjeve plastike ose kasetë të dyanshme. Për të eleminuar efektet negative të dridhjeve në pajisje ndërsa makina po lëviz, mund të mbështillet me gome shkumë.
  2. Модули я трансметуесит është montuar në pjesën e brendshme të xhamit në qoshe.Кур instaloni, vini re se distanca nga pajisja në sipërfaqet metalike dhe objektet duhet të jetë së paku pesë сантиметра në mënyrë që të përjashtojë shfaqjen e ndërhyrjes në transmevemin e sinjalevemin. Gjatë instalimit, temperatura e qelqit duhet të jetë të paktën dhjetë gradë nxehtësi. Instalimi i fshehur i transmetuesit mund të bëhet pas telit të diellit në dritaren e pasme, nën raftin akustik. По мне këtë instalim, është e mundur të zvogëlohet rrezja e pajisjes.
  3. Kontrolluesi i thirrjeve të pronarit të automjetit është montuar në cepin e xhamit.Para montimit të pajisjes, sipërfaqja e punës lahet dhe degëzohet me alkool. Instalimi duhet të bëhet në mënyrë që strehimi i sensorit të mos vihet në kontakt me panelet plastike dhe trupin e makinës. Kjo do të zvogëlojë gjasat e pozitave false.
  4. Instalimi i sirenës duhet të bëhet nën kapuçin e makinës. Vendi duhet të zgjidhet në mënyrë që të jetë e pamundur të hyni në pajisje nga poshtë makinës. Сирена është instaluar në një vend të fshehur në mënyrë që kur motori të lahet, uji të mos futet në pajisje.
  5. Sensorët fundorë janë montuar në kapuç ose në shiritin e derës. Në instalim është e nevojshme të zgjidhni një vend ку lagështia nuk do të marrë. Nuk lejohet vendosja e pajisjeve në ulluqet. Me instalimin e duhur, pajisjet duhet të kenë së paku 5 мм lojë falas.
  6. Kontrolluesi i ndjeshmërisë është i instaluar në ndarjen e pasagjerëve dhe është i fiksuar me anë të dy bulonave, shiritave të dyanshëm ose lidhjeve plastike. Kur instaloni, mbani mend që konsumatori duhet të ketë qasje falas në pajisje për të rregulluar parameter e ndjeshmërisë.
  7. Pas instalimit, të gjithë përbërësit e sinjalizimit duhet të lidhen me modulin e mikroprocesorit. Qarqet elektrike vendosen nën tapiceri plastike të ndarjes së pasagjerëve; kabllot duhet të vendosen larg mekanizmave dhe komponentëve lëvizës, si dhe pajisjet elektronike, për të parandaluar ndërhyrjen në transmetimin e sinjaleve.

Канал Автозвук фоли пер габимет që konsumatorët bëjnë shpesh kur instalojnë vetë sistemin e vjedhjes.

Manuali i udhëzimeve

Në kujtesën e njësisë së mikroprocesorit, mund të regjistroni jo më shumë se tre telekomandë, programimi i tyre është и detyrueshëm.

Udhëzuesi i Programimit të Pager:

  1. Me funksionin e mbrojtjes të çaktivizuar, kthejeni çelësin në bllokues në Ndezur dhe klikoni butonin e sensorit të thirërenes. Optika e makinës duhet të ndizet.
  2. Për pesë sekonda, ju duhet të shtypni butonin përsëri, thjesht mos e fikni atë. Дритат нэ макинэ до тэ фрихен персэри, дхе трегуэси и диодес до тэ пульсоджэ шпейт.
  3. Бренда катер секондаве па кесай нгьярже, духет тэ штыпни бутонин и сенсит тэ трирджес номер эхерэ që korrespondon me шифрэн э парэ тэ фьялэкалимит.Intervali midis klikimeve duhet të jetë jo më shumë se një sekondë e gjysmë. Katër sekonda pas shtypit të fundit, dritat e makinës do të fryhen një herë, gjë që tregon miratimin e suksesshëm të shiftrës së parë të fjalëkalimit. Treguesi LED делают тэ ндизет шпейт.
  4. Paragrafi i mëparshëm përsëritet për shiftrat e mbetura të fjalëkalimit.
  5. Pesë sekonda pas futjes në shiftrën e fundit të kodit, treguesi i diodës do të ndizet pa ndërprerje.
  6. Pastaj, për pesë sekonda, klikoni në butonin e katërt të telekomandës.Дритат нэ макинэ до тэ фрайхен нджэ херэ. Në mënyrë të ngjashme, pjesa tjetër е пейджеры, janë të lidhura.

Konfigurimi i automjetit

Fillimi i motorit me kryhet duke mbajtur çelësin e dytë në telekomandë për dy sekonda. Mënyra e mbrojtjes do të aktivizohet, flokët e derës do të mbyllen dhe motori do të fillojë. Një tregues i kohës së mbetur deri sa ndalesa e motorit të shfaqet në ekranin e faqes.

Me kohën

Vendosja e kohëmatësit për të aktivizuar funksionin:

  1. Klikoni shkurtimisht në tastat 2 dhe 4 të faqes.Kjo do të aktivizojë menunë e programimit të opsioneve.
  2. Пэр тэ хирэ нэ модалитетин е заполнить тэ моторит херэ па здесь, мбани штипур бутонин е катëрт дерриса сирена тэ лешоджэ трембедхджетэ синджале.
  3. Vendosni kohën e fillimit të motorit. Пёр тэ филлуар, çdo orë e katërt klikon butonin e katërt, për të filluar çdo katër orë - çelësi i tretë.
  4. Pasi të keni caktuar kohën, shtypni përsëri butonat 2 dhe 4.
Nga temperatura

Duke filluar ICE nga temperatura:

  1. Sipas manualit të shërbimit, lidhni modalitetin 1-13.
  2. Активизирующие функции 1-21, заданные для контрольных параметров и температур.
  3. Përdorni tastin numër 4 për të aktivizuar funksionin sipas temperaturës. Sirena e kompleksit të sigurisë do të lëshojë 21 sinjale.
  4. Specifikoni temperaturën që do të pёrdoret për fillimin automatik. Për të filluar kur temperatura të bjerë në -15 gradë, klikoni në butonin e dytë, në -25 gradë - në të tretën, etj.
  5. Hapi tjetër është të shtypni butonat 2 dhe 4.
Disaktivizoni funksionin

Për të çaktivizuar opsionin, çaktivizoni ndezjen dhe futni në menunë e programimit duke shtypur вкушет 1 dhe 4 dhe duke i mbajtur ato për dy sekonda.Klikoni shkurtimisht në butonin e tretë. Dritat e makinave do të fryhen, një sirenë do të tingëllojë tre herë. Opsioni do të çaktivizohet.

Автозапуск с функциями: zgjidhja e проблема

Nëse autostart ka ndërprerë punën dhe motori nuk fillon, duhet të kuptoni arsyet pse funksioni mund të mos funksionojë:

  1. Motori funksionojë:

    1. Motori funksionojë. Dritat e makinës në këtë rast do të ndezin një herë kur përpiqeni të konfiguroni një opsion.
    2. Ndezja e aktivizuar në makinë.Dritat automatike do të ndezin dy herë.
    3. Një ose më shumë dyer janë të hapura. Дрита параладжмэрусэ делает фрайхет три херэ.
    4. Dera ose kapuçi i bagazhit është i hapur. Дритат нэ макинэ до тэ фрайджнэ катэр херэ.
    5. Konsumatori nuk konfiguroi rezervimin e fillimit për transmetimin mekanik. Дритат нэ макинэ ндезин песэ херэ.
    6. Лева е frenave të dorës është shkëputur. Дрита до тэ фрайджэ гьяште херэ.
    7. Pedali i frenave është në depresion. Kjo do të raportohet statë sinjale të lehta.
    8. Motori nuk fillon për arsye të tjera - dritat do të ndezin tetë herë. Këto arsye mund të vijnë nga keqfunksionimet në funksionimin e njësisë, pajisjes fillestare ose elementëve të tjerë të sistemit të ndezjes. Problemet në fillimin e një motori me djegie të brendshme mund të shoqërohen me prishjen e një pompë benzine ose dështimin e një stafete që mbron qarkun e saj elektrik.

    Zhvilluesit e sistemit ofrojnë një zgjidhje gjithëpërfshirëse të funksionit të sigurisë për makinën, e cila merr parasysh kërkesat moderne për besueshmërinë dhe ergonominë.Pajisja përbëhet nga disa përbërës, që mbulojnë komunikimin e dyanshëm me pronarin, menaxhimin dhe transmetimin e motorit. Në të njëjtën kohë, SCHER-KHAN MAGICAR 7 i referohet, nëse jo sigurisë së buxhetit, atëherë të paktën në segmentin e mesëm. Megjithë shpërndarjen e tij të gjerë, kompleksi nuk ka karakteristikat e komplekseve tipike premium. Пор, нэ нгрохтэсинэ э тидж, сигуришт, система демонстратор нджэ шембулл тэ збатимит тэ нджэ паджисдже тэ мбледур, текнологджикишт тэ пэрпаруар дхе тэ лехтэ пэр т'у пёрдорур.

    Karakteristikat e alarmit

    Sistemi është formuar nga një grup komponentësh të dizajnuar për të kontrolluar me siguri hyrjen në makinë. Një qark и kombinuar i kontrollit të motorit u pёrdor përmes telekomandës elektronike. Сети и паджисеве перфшин нджэ нджэси qendrore тэ контроллит, нджэ сери кабллове, фобат кич, нджэ сиренэ дхэ сенсор. Njësia kryesore e kontrollit është një processor, i cili merr dhe përpunon sinjale nga fobet kryesore, sensorët dhe pajisjet e tjera të përfshira në infrastrukturën e sigurisë.Për shembull, alarmi SCHER-KHAN MAGICAR 7 përfshin sensorë të goditjes. Kjo do të thotë që kur të përpiqeni të prishni xhamin e xhamit, kontrollori do të regjistrojë një përpjekje të hakmarrjes dhe do t'i japë një sinjal alarmi sirenës. Një bandë e processorit me fobat kryesore funksionon në një drejtim të ndryshëm funksional. Sinjali nga shoferi i cili është i përshtatshëm për makinën përmes kontrolluesit aktivizon motorin në momentin e marrjes së komandës përkatëse. Sistemi mundësohet nga një rjet i brendshëm prej 12 V.Për организовать и снабдить меня energji, pёrdoren telat e plotë të sipërpërmendur.

    Udhözime për Menaxhimin e Keychain

    Fob kyç duhet të përgatitet për operim si një pajisje komunikimi që nga fillimi. Kjo do të thotë, gjithmonë duhet të jetë e gatshme të bashkëveprojë me pajisjet e largëta të kompleksit të alarmit MAGICAR 7 SCHER-KHAN të lidhur me të. Manuali rekomandon që të kontrolloni besueshmërinë e Furnizimit me energji elektrike me bateri para se të punoni me fob kyç, dhe pastaj të njiheni me kontrollet.Ndërveprimi я përdoruesit меня sistemin përmes kësaj vegël ndodh kryesisht përmes treguesve. Midis Tire janë treguesit e komunikimit ndërmjet pajisjes dhe njësisë qendrore, niveli i sinjalit, treguesi i ngarkimit të baterisë, характеристикат и микроклимес në makinë, параметром të motorsion.

    Са и пэркет ветэ контроллеве, брелок ëште и паджисур ме нджэ серэ бутонаш që мунд тэ пэрдорен комбиним. Жвиллуэсит нук офруан нджэ корреспонденцэ тэ картэ тэ çelësave спецификэ для функции и SCHER-KHAN MAGICAR 7.Fob-i kyç mund të personalizohet sipas preferencave Individual në drejtim të konfigurimit optimized të kontrollit. Пэр шембулл, пэрмес мэнырэс сэ программаимит, çdo butoni mund t'i caktohet një komandë specificike.

    Udhözimet e Armatosjes

    Aktivizimi i mënyrës së mbrojtjes së armatosur mund të kryhet duke shtypur një buton të tastierës, i cili, përsëri i program, ëarshtës. Para armatimit, automjeti duhet të jetë i kyçur plotësisht në mënyrë që mekanizmat e kyçjes të mos bien ndesh me elektronikën MAGICAR 7 SCHER-KHAN.Udhözimi tregon gjithashtu se mbrojtja e plotë zbatohet vetëm nëse sensorët janë të lidhur. Kjo do të thotë, përmes të njëjtës keychain, është vendosur mënyra e aktivizimit të Detektorëve të ndezjes dhe thirrja e pronarit të automjetit.

    Armatosja është gjithashtu e mundur me motorin që funksionon. Пэр та берэ кэтэ, mbyllni dyert me dritare, bagazhi dhe kapuç, por lini ndezjen. Tjetra, формати тахометрик и комплекс SCHER-KHAN MAGICAR 7, и cili është gjithashtu и par-programuar, do të hyjë në fuqi.Në këtë rast, njësia e energjisë nuk do të funksionojë vetëm në një makinë të mbyllur, por t'i përmbahet disa parameterve. Ky opsion mund të kërkohet, për shembull, për ngrohje.

    Контролли и заполнить моторит

    Fillimi në distancë i motorit është një nga funksionet kryesore të këtij lloji të sistemeve të alarmit. Si parazgjedhje, Motori fillon duke shtypur numrin e dytë të butonit të tastierës, i mbajtur për 2 sekonda. Por është motori që aktivizohet, dhe mekanizmat e kyçjes do të mbeten në një gjendje roje.Përdoruesi mund të konfigurojë dhe të ndizet automatikisht termocentrali përmes SCHER-KHAN MAGICAR 7. Автозапуск реализует курс është instaluar frena e parkimit, ndezja është fikur dhe kapuçi kapuçi ështé. Nëse po flasim për një model të një makine me një kuti ingranazhi manual, atëherë fillimisht duhet të konfiguroni kompleksin në aftësinë për të rezervuar fillimin.

    Sistemi i sigurisë së automjeteve Sherkhan Magikar 7 është në mënyrë të justifikueshme i njohur me pronarët e automjeteve, për shkak të thjeshtësisë dhe besueshmërisë, edheputu te pijësérésé p

    Si të filloni nga distanca dhe të përleshni një makinë (брелок me një)

    Fillimi i motorit me një kyc

    Për të filluar motorin, duhet të shtypni, mbi tastierën kryesore Scher Khan Magicar 7, butonin 2 dhe ta mbani atë për 2 sekonda ose pak më shumë. Mënyra e sigurisë aktivizohet dhe motori fillon. Në të njëjtën kohë, do të shfaqet një kundërpërgjigje në ekranin e komunikuesit kryesor të fobit, duke treguar se sa kohë duhet të funksionojë motori derisa të fiket automatikisht.Prandaj, së pari duhet të vendosni intervalin e dëshiruar të funksionimit të motorit (5, 15, 25 или 45 минут).

    Në kohën e fillimit të motorit me telekomandën:

    • Do të tingëllojë një sirenë;
    • Banda e urgjencës do të funksionojë një herë;
    • Treguesi LED do të fryhet;
    • Një goditje e shkurtër do të tingëllojë nga telekomanda kryesore.

    Nëse makina është me një руководство по передаче, dhe nuk është hedhur në frenat e dorës, atëherë nuk do të mund ta filloni makinën nga telekomanda - kjo duhet të merret parasysh paraparveë me manual.

    Pas përpjekjes së parë të pasuksesshme për të nisur nga distanca motorin, sistemi do të bëjë edhe 2 përpjekje të tjera për të filluar. Nëse janë të pasuksesshme. atëherë duhet të kontaktoni stacionin e atyre. шербимит.

    Ndalesa e motorit me tastierë

    Për të fikur motorin, duhet të shtypni, në telekomandën kryesore, butonin 2 dhe ta mbani atë për 2 sekonda ose pak më shumë. Sapo Motori të fiket, pas 30 секунд активизирует сенсори и год.

    Shenjat e mëposhtme tregojnë një mbyllje të suksesshme të motorit në distancë:

    • Sirena do të tingëllojë dy herë;
    • Gjithashtu, banda e urgjencës do të funksionojë dy herë;
    • Сделайте té tingëllojnë disa sinjale nga telekomanda kryesore.

    Si të konfiguroni autorun Scher Khan Magicar 7 me një брелок në temperaturë dhe kohë

    Скорость автоматического запуска и отключения температуры

    Vendosja është si më poshtë:

    1.Aktivizoni fillimin e kohëmatësit 1-13.

    2. Aktivizoni modalitetin 1-21, i cili rregullon temperaturën (бутонат ромак 2, 3 dhe 4).

    3. Shtypni butonin 4 dhe autorun nga temperatura do të ndizen. Pas kësaj, sirena do të tingëllojë 21 herë.

    4. Vendosni temperaturën e dëshiruar të motorit gjatë fillimit (opsionet e mundshme janë -15, -25, ose + 60 ° C):

    • бутони 2 - nëse duam që makina të fillojë në -15 ° C,
    • бутони 3 - në mënyrë që autorun të ndodhë në -25 ° C,
    • butoni 4 - i projektuar për autostart në t + 60 ° С.
    5. Dilni nga modaliteti i kohëmatësit duke shtypur njëkohësisht butonat 2 dhe 4.

    6. Sa kohë duhet për tu ngrohur - kjo vendoset nga butonat 1 dhe 2, dhe në përfundim të programimip shastypé autorun 12 херэ, атехерэ коха и нгрохджес до тэ рритет ..

    Vendosni autorun në kohë

    Këtu konfigurimi duket si ky:

    1. Vendosni mënyrën e programimit të komandës duke shtypur njëkohësisht butonat 2 dhe 4;

    2.Vendosni modalitetin e fillimit automatik nga koha: shtypni dhe mbani butonin 4 derisa të shfaqet një sirenë me 13 рыб;

    3. Zgjidhni intervalin autorun, që do të thotë, pas sa orësh duhet të rifillojë autorun:

    • бутони 2 - pas 8 orësh,
    • butoni 3 - pas 4 orësh,
    • butoni 4 - pas 2 orësh.

    4. Dilni nga modaliteti i kohëmatësit duke shtypur njëkohësisht butonat 2 dhe 4.

    Si të çaktivizoni autorun Scher Khan Magicar 7

    Për t'u rikthyer në cilësimet e fabrikës:

    • Fikni alarmin dhe ndezjen e makinës.Aktivizoni mënyrën e programimit duke shtypur njëkohësisht butonat 1 dhe 4 për të paktën 2 s.
    • Shtypni butonin 3 tre herë.Alarmi do të ndizet në konfirmim, atëherë do të tingëllojnë 3 sirena. Kjo është gjithçka - të gjitha cilësimet e tua janë hequr, tani në Sherkhan Magikar 7 vetëm cilësimet origjinale të fabrikës.

    Псэ нук функционон автозапуск? Поиск и устранение неисправностей

    Ndodh që makina është thjesht e pamundur të vihet në startim. Kur shtypni dhe mbani butonin 2, në ekran shfaqet një derë e hapur dhe gabimi 03.Куфизуеси и дерес ка тэ нгьярэ тэ ndërhyjë, прандадж, рипарими кэркохет нэ нджэ шэрбим тэ макинэс.

    Сигнализация

    "Шерхан Магикар 5": как настроить автозапуск? Scher-Khan Magicar 5: Обзоры экспертов

    Сегодня противоугонные системы пользуются большой популярностью у владельцев различных транспортных средств. Благодаря последним разработкам высокоинтеллектуальные автомобильные сигнализации доказали свою эффективность. Их установка делает использование автомобиля безопасным и комфортным.

    Сегодня большой популярностью пользуется сигнализация «Шерхан Магикар 5».Как настроить автозапуск, каковы основные особенности представленных систем, помогут разобраться отзывы экспертов. Изучив инструкцию производителя, а также рекомендации специалистов, вы можете не сомневаться в безопасности своего автомобиля.

    Основные характеристики

    Автосигнализация «Шерхан Магикар 5» инструкция, которую обязательно изучит пользователь перед началом работы, является востребованной противоугонной системой. Он известен своей универсальностью и надежностью. Программное обеспечение сигнализации совместимо практически со всеми трансмиссиями, которые устанавливаются в современных автомобилях.

    Специалисты говорят, что это одна из самых надежных и эффективных систем, которые сегодня представлены на автомобильном рынке. «Шерхан Магикар 5» создан на основе двусторонней связи с транспортным средством. Информация о его состоянии отображается на ЖКИ-брелке. Дружественный интерфейс, простая настройка позволяют пользователю полностью контролировать состояние систем своего автомобиля.

    Сигнализация "Шерхан Магикар 5" Инструкция, которая позволит использовать существующие функции в полном объеме, имеет целый список прошивок.Они позволяют повысить безопасность автомобиля, водителя и всех участников дорожного движения. Некоторые программы улучшают комфорт автомобиля. К ним в первую очередь относится функция автозапуска. Однако это не единственная программа, повышающая комфорт водителя.

    Каждый владелец транспортного средства может выбрать определенный набор команд. Для этого важно внимательно изучить инструкцию, а также советы специалистов. Это выделит наиболее подходящий список системных функций.

    Характеристики

    Схема подключения «Шерхан Магикар 5» представлена ​​в инструкции производителя, входящей в комплект поставки прибора.Это довольно сложно. Сигнализация предполагает установку в моторном отсеке автомобиля. Чтобы все системы работали корректно, лучше доверить эту работу специалисту. Только в этом случае вы можете быть уверены, что программа будет работать без сбоев. Специальные компании дают гарантию на установку компонентов автосигнализации.

    «Шерхан Магикар 5» совместим с бензиновыми или дизельными двигателями. Его универсальность позволяет устанавливать практически на все современные машины.Ограничение, установленное производителем, распространяется исключительно на напряжение в проводке. Оно должно составлять 12 В. Это обеспечивает стабильную работу всех компонентов системы.

    Компьютер, установленный в автомобиле, собирает сигналы с датчиков. Они монтируются в основных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на брелок своего владельца. В пульте есть жидкокристаллический дисплей.

    Это позволяет водителю понять, какое состояние в настоящее время находится в системе его автомобиля.При необходимости он управляет программным обеспечением на расстоянии. Дальность действия сигнала на открытой местности составляет около 1,5 км. Машину следует парковать на открытых площадках. Дома, ветки деревьев и другие препятствия могут задерживать сигнал, уменьшать его радиус действия. Водитель должен увидеть свою машину.

    Обзоры экспертов

    Сигнал «Шерхан Магикар 5» имеет ряд преимуществ. Высокая технологичность, простота эксплуатации делают его популярным. Специалисты утверждают, что при правильной установке эта система имеет высокий уровень надежности. Все его датчики имеют особый класс защиты.Антенна и процессор также полностью закрыты от несанкционированного доступа в ПО. При желании установку системы можно произвести самостоятельно. Однако эксперты утверждают, что это увеличивает вероятность ошибки пользователя. Это нарушает надежность оборудования.

    В моторном отсеке установлена ​​громкая сирена. У нее практически нет сбоев. Все компоненты системы изготовлены с использованием новейших научных разработок. Благодаря уникальным стандартам, которые использовались при проектировании и создании систем охранной сигнализации, Шерхан Магикар 5 считается одной из самых высокотехнологичных и интеллектуальных систем безопасности.В процессе изготовления всех комплектующих проводятся испытания на всех этапах производства. Это обеспечивает высокую надежность системы.

    Шерхан Магикар 5, цена которого составляет порядка 5-6 тыс. Руб., Относится к среднему сегменту охранной продукции. Этот товар доступен практически каждому. Отдельно можно приобрести брелок с ЖК-дисплеем за 1,2–1,4 тысячи рублей. Также отдельно продаются съемные чехлы. Стоимость их около 300 рублей. Они позволяют защитить консоль от царапин.Наличие дополнительных элементов представленной сигнализации позволяет каждому автовладельцу при необходимости обновить свою систему безопасности.

    Начало работы

    Сигнализация «Шерхан Магикар 5», установка и эксплуатация которой должна выполняться с погрешностью в рекомендациях производителя, считается простой, понятной системой. Перед тем как начать, необходимо внимательно изучить все положения инструкции. Специалисты рекомендуют сразу выбрать те функции, которые будут использовать драйвер.Это упростит процесс запоминания и управления устройством. Выполнив эту задачу, вы можете приступить к работе с системой безопасности.

    Для начала нужно вставить аккумулятор в Remote Control. Поставляется в комплекте с цепочкой для ключей. После установки можно включить пульт. Он имеет 4 кнопки и дисплей. В набор функций входит вибрация, автоматическая подсветка. На экране отображается информация о состоянии заряда аккумулятора и индикаторы температуры в автомобиле.

    Нажимая определенные комбинации доступных 4 кнопок, вы можете устанавливать различные команды для блока управления. Передача сигнала очень надежна. Она уникальна. Никакой другой пульт, даже от подобной системы, не сможет управлять автосигнализацией.

    Связка ключей должна быть привязана к системе. Также могут быть поставлены дополнительные амулеты. Их тоже нужно прописать в памяти программы. Причем эта процедура выполняется одновременно для всех консолей. При необходимости можно перезаписать.

    Включение режима охраны

    Настройка сигнализации «Шерхан Магикар 5» осуществляется в соответствии с установленными правилами. В первую очередь специалисты рекомендуют освоить режим защиты. Для этого необходимо включить будильник. Все двери машины должны быть хорошо заперты. Стекло следует поднять до упора. Водитель должен проверить, закрыты ли багажник и капот.

    Если все двери, стекла в машине плотно закрыты, пользователь нажимает первую кнопку на своем основном связке ключей. Замки на этом этапе должны быть заблокированы.Также исключает возможность стартера. Брелок-сигнализация «Шерхан Магикар 5» подаст специальный сигнал. Сирена также будет воспроизводить звук, обеспечиваемый программой. Машина должна включать и выключать фары 5 раз.

    В салоне загорается индикатор. Если он мигает с определенной частотой, это свидетельствует об успешной активации режима защиты. Частота светового сигнала светодиода должна составлять один раз в минуту.

    Если водитель плотно не закрывал дверь, не поднимал полностью стекло и не открывал багажник, брелок подает сигнал 3 раза.Сирена также издаст 3 звуковых сигнала. За этим нужно внимательно следить. Если индикатор не загорается, значит необходимо проверить работу системы. Это позволит избежать неприятностей в будущем.

    Программирование PIN

    Понимая вопрос, как настроить Шерхан Магикар 5, необходимо также учитывать процедуру установки специального пароля для системы. Это может быть необходимо, если в силу определенных обстоятельств водитель не может вывести сигнализацию из режима охраны. Бортовой компьютер в некоторых случаях может не реагировать на сигналы брелока.

    Драйвер устанавливает пароль самостоятельно. Он может состоять из двух или четырех цифр. Каждый элемент кода может быть установлен в диапазоне от одного до четырех. Чтобы запрограммировать пароль, владелец транспортного средства должен выполнить определенную процедуру.

    Сначала отключается режим безопасности. Далее водитель должен открыть автомобиль и вставить ключ в гнездо зажигания. Он переведен в положение ВКЛ. Мотор остается выключенным. На пульте дистанционного управления необходимо одновременно зажать вторую и четвертую кнопки. Прозвучит одна сирена, загорится и погаснет свет.

    Необходимо нажать любую кнопку брелока. Эту процедуру необходимо выполнить в течение 4 секунд. Номер кнопки устанавливает первую цифру кода. После этого прозвучит идентичное количество сигналов. Остальные цифры пароля устанавливаются аналогично. После завершения процедуры система выйдет из режима настройки. Сирена подаст два сигнала, два раза мигнут фары.

    Отключить режим безопасности

    Сигнал тревоги «Шерхан Магикар 5» Инструкция, подробно разбирающая все случаи снятия режима безопасности, в редких случаях не выключается стандартным способом (например, утерян ключ).В этом случае необходимо ввести ранее установленный пароль.

    Нужно открыть машину. Сирена включит тревогу. Трижды повернут ключ в замке зажигания из положения ВЫКЛ в положение ВКЛ. Сирена стихнет. В течение 4 секунд ключ необходимо повернуть столько раз, сколько соответствует первой цифре кода. Фары сразу загораются и гаснут. Затем введите остальные цифры пароля.

    Блокировка будет снята. Если пароль введен неверно, сигнализация снова включится.Поэтому пароль к системе следует запоминать точно.

    Автостарт охранной системы

    Необходимо освоить еще несколько настроек. сигнализация "Шерхан Магикар 5". Как настроить автозапуск? Рекомендации производителя помогут. Это удобная программа, позволяющая повысить комфорт вождения.

    Чтобы включить его, водитель должен закрыть все двери автомобиля и поставить на охрану. Далее на брелке нужно активировать функцию автозапуска. Он сам активирует режим безопасности.Эта функция повышает надежность системы. Если водитель забудет включить режим безопасности, при включенном автозапуске сигнализация заблокирует машину через 30 секунд.

    Отображается информация о включении автозапуска. На экране должно появиться слово ПАССИВНЫЙ. Каждые 10 секунд система передает на дисплей данные о состоянии режима охраны.

    Автозапуск двигателя

    Автозапуск "Шерхана Магикар 5" производства времени. Можно установить период запуска двигателя в зависимости от температуры или напряжения аккумулятора.Однако эти функции второстепенные. Их нельзя запустить без программирования времени запуска.

    Для включения режима необходимо отключить режим охраны, зажигания, открыть дверь. Двигатель может запускаться каждые два, четыре или восемь часов. При этом зажать первую и вторую кнопки брелока. Далее нужно 13 раз нажать четвертую кнопку. Сирена каждый раз пищит. Если вы нажмете вторую кнопку, двигатель будет автоматически включаться каждые 8 ​​часов. Третья кнопка устанавливает периодичность каждые четыре часа, а четвертая - один раз в два часа.

    Далее на брелке включается таймер. Для этого кратковременно нажмите вторую и четвертую кнопки.

    Температура автозапуска и напряжение АКБ

    Дополнительные возможности сигнализация «Шерхан Магикар 5». Как настроить температуру и напряжение автозапуска двигателя, мы вам сейчас расскажем. Для этого выполните последовательную процедуру.

    Вам нужно войти в программный режим, нажав первую и вторую кнопку. Чтобы установить функцию автозапуска по температуре, нужно 21 раз нажать четвертую кнопку.Сирена каждый раз будет издавать соответствующий звук. Если нажать вторую кнопку на пульте ДУ, двигатель запустится при температуре в салоне -15 ºС. Третья кнопка соответствует уровню -25 ºС, а четвертая +60 ºС. Затем включается таймер (зажимаются две и четыре кнопки).

    В некоторых случаях водитель желает включить автостарт, чтобы ограничить запуск двигателя при наличии напряжения в бортовой сети. Для этого, как и раньше, войдите в режим программирования и 20 раз нажмите четвертую кнопку.Чтобы активировать режим таймера запуска двигателя, необходимо нажать вторую кнопку на брелоке.

    Отличительными особенностями управления являются сигнализация «Шерхан Магикар 5». Как настроить автозапуск, включить постановку на охрану и другие функции, теперь вы знаете. В этом случае надежность системы будет высокой.

    .

Оставить ответ
