Сигнализация Пантера (Pantera) с автозапуском, обратной связью

Сигнализация Пантера – популярная противоугонная система с автозапуском или без него для автотранспорта.

Сигнализация Пантера

Она прочно входит в ТОП 10 самых устанавливаемых автосигнализаций на территории СНГ.

1. Бренд Pantera на рынке автосигнализаций

Охранные сигнализации под брэндом Pantera появились в России на рынке противоугонных устройств автомобиля в начале 2000-х и с тех пор прочно заняли своё место в ряду бюджетных автосигнализаций.

2. Основные виды сигнализаций Пантера

Сигнализация Pantera подразделяется на односторонние и двусторонние модели. Последние, в свою очередь, бывают бюджетного класса, диалоговые и на частоте 868 MHz.

Рассмотрим особенность каждого класса.

2.1. Односторонние

Эти автосигнализации являются одними из самых простых и недорогих, но несмотря на это обеспечивают надёжную охрану автомобиля. Они обладают всеми необходимыми функциями для защиты транспорта от угона:

  • двухуровневый датчик удара;
  • противоразбойный режим Anti-HiJack;
  • блокировка двигателя – одна или несколько;
  • несколько зон охраны – двери, капот, багажник, зажигание;
  • управление центральным замком, стеклоподъёмниками;
  • динамический код SuperKeeloq™ с защитой от сканирования.

Помимо основных описанных функций модели Пантера имеют много дополнительных, упрощающих пользование автомобильной сигнализацией.

2.2. Двусторонние бюджетного класса

Среди автовладельцев давно стали популярны сигнализации с такой функцией, как обратная связь.

Её наличие позволяет видеть на брелоке, входящим в комплект устройства, что происходит с машиной прямо сейчас. Все изменения охранного комплекса сразу же отображаются на дисплее брелока.

Также наличие двусторонней связи намного упрощает установку и настройку автосигнализации.

Автосигнализации с двухсторонней связью Пантера с возможностью дистанционного управления запуском двигателя и автоматического запуска по температуре и времени можно установить на авто с механикой или автоматической коробкой передач, с простым ключом или системой PTS (кнопкой запуска).

Есть возможность подключения к цифровым цепям CAN любых автомобиля.

2.3. Двусторонние с помехозащищённостью на частоте 868 MHz

Именно Pantera самой первой применила в России частоту работы радиоканала брелока автосигнализации 868 MHz в сочетании с кодом BACS Dialog SST.

Это позволило обезопасить устройство от так называемых «электронных отмычек» и обеспечить дальность оповещения тревожных событий до 2,5 км, а управление до 1,5 км. В 2000-м году это была рекордная дальность работы сигнализаций без GSM модулей.

2.4. Двусторонние с диалоговым кодом

У инженеров Pantera получилось добиться рекордно малого времени реакции системы на команды, посылаемые с брелока – 0,25 секунд. Это стало возможно благодаря использованию новой технологии «Сдвоенного диалога». Физически это реализовано на 8192 сверхузкополосных FM-каналах обратной связи и управления.

3. Основные функции

Рассмотрим все охранные и сервисные функции системы, существующие на данный момент в сигнализациях Пантера.

3.1. Охранные

  • срабатывание тревоги при:
  1. открытии капота, двери или багажника;
  2. включении зажигания;
  3. ударе по автомобилю;
  • блокировка одной или нескольких электрических цепей, что не позволяет завести двигатель;
  • антиограбление;
  • режим «паника»;
  • обход неисправной зоны при постановке на охрану;
  • пассивная блокировка двигателя – режим иммобилайзера;
  • отключение с охраны в два этапа;
  • бесшумная постановка и снятие с охраны;
  • временное отключение зоны предупреждения или тревоги датчика удара;
  • диалоговый код;
  • защита от помех;
  • контроль в любой точке мира посредством GSM-GPS;
  • управление замками дверей;
  • защита от ложных срабатываний.

3.2. Сервисные

  • комфорт;
  • предупреждение о разряде батареи брелока;
  • автоматическое запирание и отпирание дверей;
  • отображение температуры салона и двигателя;
  • таймер обратного отчёта на брелоке;
  • дополнительные программируемые выходы для управления дополнительным оборудованием;
  • режим Valet;
  • вызов владельца авто;
  • поиск автомобиля;
  • возможность подключить доп.датчик;
  • отображение напряжения;
  • турботаймер;
  • постановка в охрану с работающим двигателем;
  • дистанционная остановка и запуск;
  • автозапуск по температуре, интервалу, будильнику, падению напряжения аккумулятора;
  • контроль работы двигателя по тахометру, зарядке (давлению масла), напряжению;
  • программирование время работы двигателя при автоматическом и дистанционном запусках.

4. Все модели Pantera на начало 2019 года

По характеристикам автосигнализации Pantera можно подразделить на системы без обратной связи, с обратной связью и обратной связью с автозапуском.

Покажем все выпускаемые сигнализации Пантера на данный момент (апрель 2019). Именно выпускаемые, так как некоторые популярные модели ещё существуют в продаже, но уже не выпускаются.

4.1. Без обратной связи

Сигнализация Пантера CL-500Сигнализация Пантера CL-500


CL-500

Простейшая сигналка с набором всем необходимых охранных функций. Из сервисных отметим наличие турботаймера.

Сигнализация Пантера QX-44Сигнализация Пантера QX-44
QX-44

Из особенностей отметим наличие динамического кода SuperKeeloq™.

4.2. С двухсторонней связью

Сигнализация Пантера SPX-1Сигнализация Пантера SPX-1
SPX-1

Сигнализация со встроенным CAN-интерфейсом.

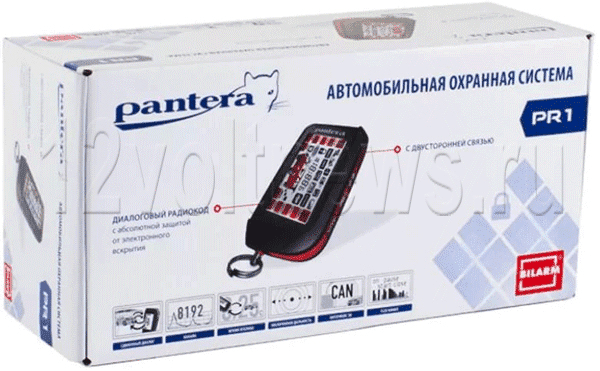

Сигнализация Пантера PR-1Сигнализация Пантера PR-1
PR-1

Помимо встроенного Can модуля имеет более высокий уровень комфорта и защиты благодаря сдвоенному диалоговому коду.

4.3. С обратной связью и автозапуском

Главное отличие этих сигнализаций Пантера от рассматриваемых выше – это автоматический запуск по температуре и времени.

Сигнализация Пантера SPX-2RSСигнализация Пантера SPX-2RS
SPX-2RS

То же самое, что и SPX-1, но с возможностью настройки автоматического запуска.

Сигнализация Пантера PR-2Сигнализация Пантера PR-2
PR-2

Аналогична PR-1 плюс дистанционный и автозапуск.

Сигнализация Пантера SLK-775RSСигнализация Пантера SLK-775RS


SLK-775RS

Одна из самых первых автосигнализаций Pantera, имеющая возможность дистанционной «заводилки».

Сигнализация Пантера SLK-868RSСигнализация Пантера SLK-868RS
SLK-868RS

характеристика и отзывы покупателей :: SYL.ru

Современная автомобильная индустрия предлагает множество средств защиты иномарок от угона и взлома. На отечественном рынке хорошо зарекомендовала себя сигнализация «Пантера». Она разработана специально для российских условий и адаптирована под современные марки авто. Противоугонная система идеально сочетает в себе функциональность, экономичность и надежность.

Максимальный комфорт

«Пантера» является мощным охранным комплексом, линия сборки которого проходит сертификацию согласно международной системе качества ISO. Она оснащена широким набором защитных функций, которые идеально сочетаются с высоким уровнем ее эксплуатационных характеристик. Сигнализация «Пантера»

— это надежная противоугонная система, охранные функции которой основываются на технологии двусторонней связи Bilarm, входящей в группу инновационных. Благодаря этому при включении режима тревоги в сигнализации начинает работать функция индицирования зоны срабатывания с одновременным информированием автовладельца об изменениях в состоянии охранной системы. Для автомоделей, имеющих турбированный двигатель, фирма-производитель изготавливает специальную модель с турботаймером, который повышает срок работы турбины. Поэтому водителю не требуется ждать, пока турбина охладится: он может выключить зажигание и сразу же поставить машину на охрану.

сигнализация пантера

Основные функции

«Пантера» оснащена всеми необходимыми функциями:

  • защищает авто от возможности ложных срабатываний;
  • включает охранные функции при обнаружении неполадок в одной из охраняемых зон;
  • защищает автомарку от нападения благодаря встроенной системе Anti-HiJack;
  • имеет систему защиты Х2-Code™, которая уберегает автомобиль от несанкционированного сканирования;
  • когда система отключена от аккумулятора, исключается возможность ее срабатывания;
  • запрограммированное отпирание (запирание) замков в момент включения (отключения) зажигания;
  • оснащена актуальным «антиграббингом»;
  • имеет иммобилайзер с программированием режима его работы;
  • перепрограммированные входы, выходы системы.
сигнализация пантера инструкция

На отечественном рынке автозапчастей можно выбрать подходящий вид сигнализации из широко представленного ассортимента.

Разновидности

Сигнализация «Пантера» наиболее эффективно работает в составе противоугонных комплексов. Ее элитные модели оснащены малогабаритными, но мощными сиренами, которые имеют автономный источник питания. В новейшие разработки противоугонной системы включены функции самостоятельной настройки и двусторонней связи, опционально дистанционный запуск двигателя и брелок управления с ЖК-дисплеем.

  • Pantera SLK-775RS: запрограммированные функции обеспечивают высокий уровень универсальности противоугонной системы; управляется брелоками-передатчиками, имеющими удобные кнопки.
  • Pantera SLK-675RS: противоугонная система, оснащенная 6-тональной сиреной, двухуровневым датчиком удара, двусторонней связью, часами, таймером, будильником, виброзвуковым способом оповещения.
  • Slk-868rs: новейшая противоугонная система с функциями дистанционного запуска двигателя и поиском автомобиля, брелоком с радиусом действия в 1000 м, режимом бесшумной постановки (снятия) на охрану, обратной связью, турботаймером.
  • Pantera SLR-5625: охранная система нового поколения с идеальным сочетанием функциональности и имиджа; защищает автомобиль от угона запрограммированной функцией иммобилайзера.
сигнализация пантера

Фирма-производитель предлагает и другие варианты охранной системы: от экономичных до VIP-моделей.

Программирование противоугонной системы

Богатые функциональные возможности и разнообразие комплектаций позволяют запрограммировать сигнализацию «Пантера» для выполнения определенных задач. Это повышает ее эффективность, комфортность и надежность. Чтобы запрограммировать противоугонную систему, понадобится сама сигнализация «Пантера», инструкция к ней, в которой прописаны основные этапы ее установки и программирования.

сигнализация пантера отзывы
  1. Необходимо снять сигнализацию с охраны и сесть в автомобиль.
  2. При помощи кнопки Valet проверить, задействована ли функция отключения охранной системы. Если она не работает, нужно войти в меню системы, введя персональный код.
  3. Далее, необходимо завести машину, потом выключить зажигание и снова запустить мотор. После чего в течение 15 секунд следует нажать на кнопку Valet количество раз, равное первой цифре персонального кода.
  4. Зажигание необходимо выключить и в течение 15 секунд 3 раза нажать на секретную кнопку. Должен прозвучать сигнал сирены, а СИД – начать часто мигать.
  5. Далее, нужно нажать и удерживать кнопку передатчика. Сигнал сирены оповестит, что передатчик успешно запрограммирован.

Отзывы автовладельцев

Сигнализация «Пантера», отзывы о которой имеют положительный характер, зарекомендовала себя как надежная противоугонная система, заслуживающая доверия. Покупатели не имеют нареканий по работе устройства. Цена и качество «Пантеры» радуют автовладельцев. Единственным неудобством, по мнению потребителей, является длительность установки устройства. Некоторые признаются, что тратят целый день, чтобы произвести монтаж современной противоугонной системы. Но если эту операцию совершает специалист, то все происходит максимально быстро. Средняя оценка функциональности, надежности и качества «Пантеры» от потребителей - 4,5 (из 5 баллов).

сигнализация пантера

Основные проблемы

Те, у кого установлена на машине сигнализация «Пантера», нередко жалуются на ее произвольное срабатывание. Как правило, проблема здесь заключается в датчике удара, после замены которого все приходит в норму. Часто на «Пантере» окисляются места соединения. В этом случае необходимо осматривать сигнализацию и зачищать в ней контакты.

Схема Подключения Сигнализации Пантера - tokzamer.ru

Подсоедините остальные провода системы как показано на схеме 4.


При срабатывании системы указатели поворота будут мигать в течение 30 секунд, привлекая визуальное внимание к автомобилю. Подсоедините остальные провода системы как показано на схеме 4.

Некоторые модели сигнализации предполагают регулировку чувствительности посредством брелока.
Как подключить сигнализацию

Первая стоит гораздо дороже, но дает возможность постоянно отслеживать состояние автомобиля.

В этом устройстве предусмотрено четыре элемента управления. При правильной установке концевой выключатель должен иметь не менее 6 мм хода при закрывании капота а также багажника, при наличии второго, аналогичного выключателя.

СИД начнет мигать.

Он должен быть хорошо виден снаружи, но не отвлекать водителя при езде.

Под рулевым колесом транспортного средства вы увидите размещенные там педаль сцепления, рычаг открытия капота и блок предохранения.

Подключение и проверка ЦЗ и Сигнализации в домашних условиях.

Виды автосигнализации pantera

Если произведены соответствующие подключения и программирование при установке система также автоматически закроет окна автомобиля. Во время пятисекундного временного интервала трижды нажать кнопку Valet.


Дистанционное включение режима Anti-HiJack с помощью передатчика производится одновременным нажатием и удерживанием кнопки 1 и кнопки 2 передатчика системы в течение 3 секунд при включенном зажигании.

Указатели поворота мигнут 1 раз. Но с ее помощью владелец узнает только температуру ДВС.

Длительный сигнал сирены сообщит об успешной привязке передатчика.

Не перепутайте этот провод с тонким черным проводом антенны, который выходит из центрального блока управления отдельно.

Он должен быть хорошо виден снаружи, но не отвлекать водителя при езде. Главное, чтобы она не находилась поблизости от двигающихся и сильно нагревающихся элементов двигателя.

Эти местом может стать бардачок либо нижний отдел панели. По окончании секундного отсчета произойдет следующее: Красный СИД системы начнет мигать медленно.
Подключение блока упраления центральным замком

См. также: Периодичность испытания заземляющих устройств

Auto alarm PANTERA ; Сигнализация PANTERA ; Схема подключения PANTERA ; Инструкции PANTERA

Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану. Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля.

Функции каждого из этих проводов приведены ниже: Перед подключением системы к установленным электроприводам замков дверей необходимо определить тип штатной системы центрального замка. Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.


Есть одно важное обстоятельство.

Набор проводов с разъемами для выполнения монтажа. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т. Эти местом может стать бардачок либо нижний отдел панели.

Все известные сигнализации этого модельного ряда можно распределить на две группы — двусторонние и односторонние. Кроме того, в автосигнализациях Pantera можно настроить несколько вариантов защиты — стандартный, тихий, бесшумный и с заведенным мотором. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке.

Подключить автосигнализацию самостоятельно


Соответственно этому назначению разработчики предусмотрели широкий набор программных опций и вариантов подключения, позволяющий системе полноценно функционировать на автомобилях разных классов и производителей. В мануал входит электрическая схема для выполнения монтажа сигнализации. Для выключения режима «Паника» нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т. Программируем сигналку самостоятельно Список всех опций и значений приводится в руководстве монтажника: Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели — SLKRS.

Кнопочный концевой выключатель с соединительной клеммой. Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.

В комплекте с ней идут шурупы, с помощью которых выполняется закрепление устройства на выбранном месте. Технологии утепления Избегайте укладки этого провода вокруг главных сильноточных жгутов проводки. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение если данная опция подключена. Его нужно закрепить при помощи кабеля вокруг проводов реле.
Установка сигнализации Pantera CL 500 на ВАЗ 2104, 2105, 2107 (часть1)

Основные функции

Для этого — выньте выключатель дверного замка из панели двери водителя и протестируйте провода, идущие от выключателя.

Новгородская, д.

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Частота передачи сигнала — MHz. Этот провод обеспечивает мигание габаритных огней при постановке и снятии системы с охраны, а также при срабатывании системы и при включении режима «Паника».

Желтый присоединяется к проводу замка зажигания. Главный пейджер для управления, оборудованный пятью кнопками и дисплеем.

АВТОЭЛЕКТРИК

Хитростей применяется много — от блокировочных устройств до хитроумных секреток, с помощью которых можно ограничить передвижение транспорта. В этом устройстве предусмотрено четыре элемента управления. Возможность регулировки параметров датчика удара дистанционно, по уровням.

СИД при этом будет мигать 2 или 3 раза через паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено.

Свежие записи

Сделать это можно самостоятельно. Оранжевый предназначен для блокировки стартера. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Для включения сервисного режима Valet: Сядьте в машину и включите зажигание система должна быть снята с охраны. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Указатели поворота мигнут 2 раза. Возможность регулировки параметров датчика удара дистанционно, по уровням.
Подключение сигнализации PANTERA CL-550 к центральному замку ВАЗ 2112/10

инструкция, 2 способа отключения без брелока

Содержание статьи

Особенности работы сигнализации Pantera

Шесть охранных зон надежно защищают транспортное средство от посягательств недоброжелателей. Динамический код BACS Dialog SST, применяющийся в системах с двухсторонней связью, исключает любую попытку интеллектуального взлома. Повышенная устойчивость к радиопомехам обеспечивает устойчивую связь в радиусе до полутора километров. В режиме оповещения дистанция достигает двух с половиной километров на открытой местности.

Особенности сигнализации PanteraОсобенности сигнализации Pantera

Характеристика противоугонных систем Pantera

Охранные комплексы «Пантера» с двухсторонней связью имеют следующие технические параметры.

Рабочее напряжение12 Вольт
Допустимое отклонение+4, -4 Вольт
Величина потребляемого тока в активном режиме25 мА
Рабочая частота433,92 или 868 МГц
Максимальный радиус связи в режиме управления1000-1500 метров
Радиус связи в режиме оповещения2000-2500 метров
Степень защиты сиреныГОСТ IP54
Степень защиты охранной системыГОСТ IP40
Рабочий температурный режимОт  — 40 до +85 градусов по Цельсию

Характеристика противоугонных систем PanteraХарактеристика противоугонных систем Pantera

Преимущества и недостатки сигнализации

Современная сигнализация «Пантера» с автозапуском имеет все необходимые функции, позволяющие осуществлять запуск двигателя в абсолютно любых условиях. Завести мотор автомашины можно:

  • дистанционно, используя брелок;
  • при программировании достижения определенной температуры двигателя в автоматическом режиме;
  • по таймеру в заданное время.

На дизельных автомобилях предусмотрена функция турботаймера, выключающая двигатель через некоторое время после включения охранного режима.

Предусмотрена дополнительная блокировка двигателя в режиме Anti-HiJack в экстремальных случаях при захвате автомобиля. Имеется возможность дистанционного управления некоторыми внутренними системами автомашины.

На некоторых моделях имеется функция управления стеклоподъемниками.

Особых нареканий к работе сигнализации «Пантера» не отмечалось. Некоторые пользователи жалуются на непродолжительный срок эксплуатации брелоков, но скорее всего это связано с частыми механическими воздействиями вследствие падения на твердую поверхность.

Стандартная комплектация сигнализации Pantera

Сигнализация продается в картонной упаковке, в которой находятся:

  • колокол сирены;
  • кнопка сервисного обслуживания;
  • центральный процессорный блок управления;
  • двухуровневый датчик удара;
  • антенный модуль для приема и передачи сигнала;
  • светодиодный индикатор режима охраны;
  • основной и второстепенный дистанционный пульт управления;
  • проводка с разъемами;
  • руководство по установке и эксплуатации комплекса;
  • гарантийный талон.

Стандартная комплектация сигнализации PanteraСтандартная комплектация сигнализации Pantera

Особенности установки сигнализации Pantera

Каких-либо особых условий для монтажа охранного комплекса «Пантера» не требуется. Процедура достаточно стандартна и практически ни чем не отличается от установки сигнализаций других брендов. В руководстве, поставляемом в комплекте с сигнализацией, достаточно подробно описаны все действия.

В случае острой необходимости или дефицита финансовых средств вполне возможно произвести монтаж собственноручно. Лучший вариант — доверить установку опытному электрику в сервисном центре, который правильно выполнит монтажные работы с последующей настройкой системы.

Схема установки автосигнализации Pantera

В крайне стесненных условиях салона автомобиля наиболее удобным расположением главного блока управления будет место под панелью приборов. Отсутствие свободного доступа и наличие многих точек подключения для питания являются главным аргументом в пользу этого месторасположения.

Установка автосигнализации PanteraУстановка автосигнализации Pantera

Колокол сирены устанавливают в основном в моторном отсеке в верхней части наиболее недоступной для попадания влаги и в отдалении от высоких температурных воздействий.

Двухуровневый датчик удара устанавливают как можно ближе к осевой линии автомашины, обычно закрепив к днищу. Единственным местом, где возможно установить антенный модуль для наилучшего приема и передачи сигнала, является верхняя часть лобового стекла на небольшом отдалении от металлической крыши.

Сервисная кнопка устанавливается в скрытном и в тоже время доступном месте для водителя, чтобы не создавались помехи при программировании функций и аварийном отключении сигнализации.

Электрическая схема сигнализации «Пантера» у каждой модели может иметь некоторые отличия. По этой причине следует пользоваться схемой, соответствующей приобретенной сигнализации.

Схема подключения автосигнализации PanteraСхема подключения автосигнализации Pantera

Инструкция по использованию сигнализации Pantera

Перед тем как начать пользоваться охранным комплексом, следует изучить инструкцию, прилагаемую к сигнализации. На начальном уровне хотя бы знать управление клавишами дистанционного пульта. Главный брелок сигнализации «Пантера» оснащен четырьмя кнопками управления.

Комбинация клавиш брелока Pantera

Комбинации кнопок основного бреока всех моделей бренда «Пантера» в основном схожи за исключением некоторых отличий. Ниже приведена таблица комбинаций клавиш сигнализации «Пантера» SLK-6xxRS.

 Комбинация клавиш брелока Pantera Комбинация клавиш брелока Pantera

Программирование функций

Для того чтобы внести изменения функций автозапуска модели SLK-550RS, необходимо произвести следующие действия.

Программирование функций сигнализации PanteraПрограммирование функций сигнализации Pantera

Как отключить сигнализацию Pantera?

Для аварийного отключения охранного комплекса необходимы следующие действия:

  • открыв замок двери ключом при работающей сигнализации, включить и выключить зажигание;
  • повторно произвести включение и отключение зажигания и в течении 15 секунд удерживать сервисную кнопку до подачи звукового сигнала, свидетельствующего о разблокировке.

Запомнить не сложно, а чтобы зафиксировать в памяти можно произвести учебную тренировку.

Резюме

Охранный комплекс Pantera вполне успешно конкурирует с сигнализацией Аллигатор, хотя и появился на российском рынке несколько позже. Многие владельцы автомобилей останавливают свой выбор именно на сигнализации «Пантера», которая имеет достаточное количество функций, надежна и относительно недорога.

Пожалуйста, оцените этот материал!

Программирование функций сигнализации Pantera Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

Руководства по эксплуатации автосигнализации Free Panther в формате PDF

Автосигнализация Пантера: перечень устройств

# Модель Тип документа
1 Пантера PA-120C
Panther PA-120C Car Alarm Manual (14 pages)
Автосигнализация Panther PA-120C

# 6S8431 PA-120C Руководство (PDF-файл, автосигнализация)

Страниц: 14

2 Пантера PA-720C
Panther PA-720C Car Alarm Manual (20 pages)
Автосигнализация Panther PA-720C

Бесплатное руководство пользователя Panther в формате PDF, руководство по эксплуатации автосигнализации PA-720C

Страниц: 20

3 Пантера PA-920C
Panther PA-920C Car Alarm Manual (20 pages)
Автосигнализация Panther PA-920C

Официальное руководство Panther PA-920C, документ № PO98AP, Bankofmanuals

Страниц: 20

Panther PA-920C Car Alarm Manual (32 pages)
Автосигнализация Panther PA-920C

Free PDF Panther Guidance, Руководство по установке автосигнализации PA-920C

Страниц: 32

4 Пантера PA-320C
Panther PA-320C Car Alarm Manual (16 pages)
Автосигнализация Panther PA-320C

Онлайн-автосигнализация Panther PDF Руководство пользователя Модель устройства PA-320C | Bankofmanuals

Страниц: 16

Другие типы продуктов Panther:

  • Резак Пантеры
  • Пантера Наружная тележка
  • Пантера Табличка
  • Пантера Кухонная техника
  • Приемник Пантера
  • Воздушный компрессор Panther
  • Пантера Мотоцикл
  • Автомобильные аксессуары Panther
  • Строительная техника Panther
  • Профессиональные видео аксессуары Panther
.

Panther PA-920C Руководство по установке автосигнализации бесплатно

Дополнительные руководства для Panther PA-920C:

Если вам не удалось получить соответствующую информацию в этом документе, просмотрите соответствующие руководства по эксплуатации и инструкции для Panther PA-920C. Просто щелкните одну из ссылок ниже, чтобы перейти к выбранному руководству:

Краткое содержание

[Страница 1] Panther PA-920C Руководство

128-9104 1 из 32 1 ХАРАКТЕРИСТИКИ: Выбираемая блокировка и разблокировка зажигания Выбираемое время выхода блокировки / разблокировки двери Безопасный запуск (требуется двойное нажатие кнопки пуска для включения функции дистанционного запуска) Бортовой выход реле габаритных огней для отпирания багажника Hor...

[Страница 2] Panther PA-920C Руководство

128-9104 2 из 32 2 УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ: МОДУЛЬ УПРАВЛЕНИЯ: (P / N 1365269) Выберите место установки внутри салона (вверх, за приборной панелью). Выбранное место установки должно находиться в пределах 24 дюймов от переключателя зажигания.

[Страница 3] Panther PA-920C Руководство

128-9104 3 из 32 3 Установите переключатель в местах вытяжки вдали от путей слива воды.При необходимости прилагаемый кронштейн можно использовать для перемещения переключателя подальше от водосточных желобов или для установки на брандмауэр за уплотнением капота. В обоих случаях t ...

[Стр. 4] Panther PA-920C Руководство

128-9104 4 из 32 4 НЕ ПОДКЛЮЧАЙТЕ ШЕСТИКЛЮЧЕВОЙ ГЛАВНЫЙ ЖГУТ ПИТАНИЯ ИЛИ МНОГОКЛЮЧЕВОЙ ЖГУТ ВХОДА / ВЫХОДА К МОДУЛЮ УПРАВЛЕНИЯ, ПОКА ВСЕ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ НЕ СОЕДИНЕНЫ.ПОСЛЕ ВЫБОРА ЦЕЛЕВЫХ ПРОВОДОВ, КАК ОПРЕДЕЛЕННО НИЖЕ, ОТКЛЮЧИТЕ N ...

[Стр. 5] Panther PA-920C Руководство

128-9104 5 из 32 5 ОРАНЖЕВЫЙ провод: дополнительный выход Подключите этот провод к вспомогательному проводу от замка зажигания. Этот провод будет показывать + 12 вольт, когда ключ зажигания повернут в положение «ACCESSORY» или «ON» и «RUN» ...

[Стр. 6] Panther PA-920C Руководство

128-9104 6 из 32 6 Белый провод: Выход проблескового маячка стояночного света Этот провод является нормально разомкнутым контактом реле указателя габаритного огня на борту.Подключите этот провод к проводу подачи стояночного света автомобиля. Оранжевый: Земля при постановке на охрану. Выход Этот провод про ...

[Стр. 7] Panther PA-920C Руководство

128-9104 7 из 32 7 дверных выключателей. В большинстве случаев фиолетовый провод должен быть подключен только к одному дверному переключателю, независимо от того, сколько дверей у автомобиля, поскольку большинство цепей освещения дверей подключены параллельно.Этот провод будет шунтирован, когда rem ...

[Стр. 8] Panther PA-920C Руководство

128-9104 8 из 32 8 ВНИМАНИЕ! Это соединение представляет собой страховочную проволоку и должно быть подключено, как показано, и проверено, как указано. Несоблюдение этого может привести к травмам или повреждению имущества. См. Детали подключения на следующей схеме. Этот провод может также ...

[Стр. 9] Panther PA-920C Руководство

128-9104 9 из 32 9 выключатель звукового сигнала автомобиля.Если в автомобиле используется переключатель звукового сигнала + 12 В постоянного тока, подключите черный с белым проводом к клемме 86 реле AS 9256 (или эквивалентного автомобильного реле на 30 А) и подключите клемму 85 реле к предохранителю.

[Стр. 10] Panther PA-920C Руководство

128-9104 10 из 32 10 2-проводные цепи дверного замка с положительным переключением: в этом приложении будет использоваться реле для инвертирования сигнала выходов дверного замка модуля.Подключите синий и зеленый провода, как показано ниже. Цепи дверного замка положительного типа ...

[Стр. 11] Panther PA-920C Руководство

128-9104 11 из 32 11 Настройка функций системного программирования: Каналы передатчика банка 1 Начните с снятия системы с охраны, установите переключатель зажигания в положение «включено», затем: 1) Нажмите и отпустите кнопку камердинера / программный переключатель 3 раза.Сирена Чи ...

[Стр. 12] Panther PA-920C Руководство

128-9104 12 из 32 12 Банк 3 Функция 1 Чириканье / Вспышка 2 Чириканье / Вспышка 3 Чириканье / Вспышка 4 Чириканье / Вспышка 5 Чириканье / Вспышка 6 Чириканье / Мигание По умолчанию 1 РЧ старт Чирп Выкл Вкл Вкл 2 Время работы 5 мин. 10 минут. 15 мин. 20 мин. Постоянно горят парковочные огни на 10 мин 3 ...

[Стр. 13] Panther PA-920C Руководство

128-9104 13 из 32 13 Стояночные огни вспыхнут несколько раз, указывая причину последнего отключения дистанционного запуска.Световые индикаторы мигают следующим образом: 1 Мигает таймер работы истек 2 Мигает Низкий или нет сигнала тахометра (RPM) 3 Мигает Posit ...

[Стр. 14] Panther PA-920C Руководство

128-9104 14 из 32 14 Чтобы узнать задержку света, начните со всеми закрытыми дверями: (1) Используйте передатчик для блокировки / разблокировки / блокировки / разблокировки / блокировки / разблокировки / блокировки системы. Светодиод загорится, подтверждая, что система вошла в режим обучения.(2) Немедленно ...

[Стр. 16] Panther PA-920C Руководство

128-9104 16 из 32 16 Руководство по установке Modelo PA-920C Эта система сигнализации удаленного управления установлена ​​для использования в транспортных средствах с автоматической трансмиссией и самостоятельной передачей горючих компонентов: Модуль управления 1) Cua ...

[Стр. 17] Panther PA-920C Руководство

128-9104 17 из 32 17 Основные компоненты системы: Módulo de control: (P / N 136-5269) Seleccione una ubicación de montaje dentro del comptimiento de pasajeros (hasta detrás del tablero).La ubicación de montaje seleccionada debe ...

[Стр. 18] Panther PA-920C Руководство

128-9104 18 из 32 18 Разрешить прерыватель кампана es presionado por lo menos 1/4 de pulgada cuando la campana está cerrada y completetamente extendida cuando se abre la campana. Para montaje directo, se debe taladrar un agujero de 1/4 de pulgada. С ...

[Стр. 19] Panther PA-920C Руководство

128-9104 19 из 32 19 Alambre Purpura: Salida de arranque Un examen cuidadoso para la conexión de este alambre debe hacerse para evitar que el vehículo arranque en velocidad.Comprender la differencia entre un sistema mecánico y un interruptor de ar ...

[Стр. 20] Panther PA-920C Руководство

128-9104 20 из 32 20 Примечание: Esta salida puede ser seleccionada para operar como el bloqueo de la puerta de salida según el ajuste de la función de alarma, ajuste # 1 seleccionando la función # 13 de Banco 3 “como puerta de desbloquear эль пульсо »...

[Стр. 21] Panther PA-920C Руководство

128-9104 21 из 32 21 Примечание: Este es un N.C. iniciar ignir el circuito del relé. Cuando el poder se retira el sistema de seguridad, la función de desactivar no funcionará, allowiendo que el vehículo comenzar. Audiovox hace Recomienda no conecta ...

[Стр. 22] Panther PA-920C Руководство

128-9104 22 из 32 22 Аламбре Грис / Рохо: (-) entrada de freno de estacionamiento.Este alambre se utiliza únicamente cuando se selecciona el modo de temporizador de turbo, depende de la función de Banco 3 # característica 12. Este alambre se asgur ...

[Стр. 23] Panther PA-920C Руководство

128-9104 23 из 32 23 Alambre Marrón / Rojo: Positivo ignir entrada plus gatillo cuando armados El cable marrón / rojo proporciona un apagado Instantáneo para el módulo de Control remoto de inicio Cuando la recibe + 12 voltios, alambién este...

[Стр. 24] Panther PA-920C Руководство

128-9104 24 из 32 24 este cable no funcionará la descongelación cuando el vehículo está en marcha bajo el poder de la llave, sólo mientras está bajo el control de arrancador remoto или si no se utiliza para descongelar una salida

7
7 .

Оставить ответ
