Как варить кузов автомобиля инвертором – подробная инструкция

Сварка кузова автомобиля инвертором

Ремонт кузова может понадобится как владельцу нового автомобиля, так и обладателю ретро-авто. С помощью сварочных работ восстанавливают кузов, поврежденный во время аварии, коррозией, гниением или под влиянием времени. Самостоятельный ремонт позволит сэкономить на оплате услуг автомехаников. Своевременное устранение коррозийных повреждений, замена сгнивших деталей, позволит продлить срок службы автомобиля.

Инвертор – это современный сварочный прибор, отличающийся небольшими размерами и компактностью. Ток, подаваемый от сети, поступает на выпрямитель и преобразуется устройством в высокочастотный переменный ток. После напряжение понижается, а сила тока увеличивается до 200 А, необходимых для проведения сварочных работ.

Как выбрать установку

При выборе сварочного аппарата важно обратить внимание на несколько факторов.

  • Защита от скачков напряжения, данная функция защищает прибор от перепадов напряжения. Выбирайте модель с коэффициентом защиты 20-30%.
  • Диапазон рабочих температур. Оптимальный диапазон для российских широт от -40°C до +40°C. Данный параметр позволит проводить сварочные работы как зимой, так и летом. Но использование прибора в крайних точках диапазона нежелательно.
  • Мощность. Устройство должно подходить для работы с электродом №2, №4, тогда можно будет варить как тонкую сталь кузова, так и металлы с большей толщиной.
  • Класс безопасности прибора.
  • Защита от коротких замыканий, перегрева. Устройство должно автоматически отключаться при возникновении аварийных ситуаций или перегреве.
  • Защита от влаги и пыли. Для использования в гараже, лучше выбирать установку с автоматическим удалением пыли.

Выбирая прибор, не обращайте внимания на дополнительные функции вроде горячего старта или защиты от прилипания электрода.

Аппарат устроен так, что у любой модели данные функции присутствуют по умолчанию. Заявление о том, что это дополнительный преимущества какой-либо модели – всего лишь маркетинговый ход.

Где хранить прибор

Хранить устройство нужно в сухом помещении с постоянной температурой. Микросхемы прибора не должны подвергаться повышенной влажности и перепаду температур. Поэтому хранить инвертор лучше дома.

Особенности инверторной сварки

Инвертор отличается от обычного сварочного аппарата принципом подачи напряжения на электрод, который обеспечивает меньшее разбрызгивание. Устройство позволяет сваривать металл в труднодоступных местах кузова. Чаще всего ремонта требуют самые загрязняемые части: область под крыльями, дверьми, место хранения запасного колеса. При своих небольших размерах, прибор позволяет получить качественные швы без обращений к специалистам. Но при сварке с помощью электродов, получаются не самые аккуратные швы. Поэтому такой вид ремонта лучше использовать для области багажника, крыльев машины.

При работе необходимо соблюдать технику безопасности:

  • не проводить ремонт во время дождя, в замкнутом или плохо освещенном помещении;
  • не использовать прибор на морозе, в пыли;
  • делать перерывы, чтобы аппарат остывал;
  • требуется использовать перчатки, защитную куртку и маску.

Как подключить сварочную установку

Кабель установки можно подключать к обычной электросети, но перед подключением следует убедиться, что проводка соответствует стандартам и рассчитана на работу устройств с рабочим током в 16 А. Также аппарат может быть подключен к АКБ автомобиля.

  1. Инвертор присоединяется к АКБ с помощью зажимов. Зажим черного цвета соединяется с минусовой клеммой, красного – с плюсовой.
  2. Также подключаются другие необходимые устройства.
  3. Выполняется пробный запуск и сварка.

Важно: установку, рассчитанную на 12 В нельзя присоединять к сети на 24 В! Нельзя одновременно подключать больше одного инвертора.

Сварка кузова инвертором: пошаговая инструкция

Инвертор подходит для работы с металлом толщиной от 0,8 до 6 мм. Используется для:

  • укрепление лонжерона;
  • заплатки на отдельных частях кузов, разрушенных или поврежденных коррозией;
  • выпрямление вмятин, оставшихся от аварий, столкновений.

Для сварки инвертором понадобится расходный материал – электроды.

В первую очередь, нужно оценить фронт работ, выявить места кузова, нуждающиеся в ремонте. Обеспечить соблюдение техники, приготовить воду или огнетушитель на случай возгорания. Те части автомобиля, что не будут подвергаться ремонту, нужно накрыть пленкой или тканью. При коррозийных повреждениях, ржавые детали удаляют, сгнивший металл вырезают. Края срезов грунтуют, а на места коррозий наваривают новые детали или материалы.

Для приваривания новых деталей оптимально использовать пошаговую сварку: сначала приваривают деталь швами по 2 см с шагом 4-6 см, затем обрабатывают оставшиеся пространство. Так шов получается жестким , прочным. После швы обрабатывают болгаркой, шлифуют. При необходимости, покрывают краской.

Сварка длинного шва

Если требуется сварить длинный шов, то сначала обрабатываются его края, затем поэтапно сваривают основную линию. После каждого из этапов нужно дать металлу остыть.

Коррозийные повреждения

Для борьбы с коррозийными повреждениями, разрушениями, необходимо сначала удалить ржавчину. Иначе результат продержится недолго. Только после очистки металла, можно приступать к сварке. Коррозийное повреждение необходимо «латать» с двух сторон: лицевой и внутренней. Когда лучше обратиться к специалисту

Если вы не уверены в собственных силах, не имеет подходящего помещения, то лучше обратиться к специалистам.

Также не рекомендуем самостоятельно ремонтировать труднодоступные части автомобиля.

Чтобы избежать необходимости в ремонте, следите за состоянием кузова: его чистотой, отсутствие влажности, грязи, пыли. При покупке машины с рук, обратите особое внимание на состояние металла и грунтовки: лучше переплатить, чем купить ржавое или сгнившее авто.

Какая сварка лучше для кузова автомобиля

Кузов автомобиля, как несущая часть, требует постоянного ухода, периодического ремонта. Зачастую приходится проводить такие ремонтные мероприятия, как сварка автомобиля. Это востребовано при необходимости приварить на кузов нужный элемент, заплатку, вытянуть вмятину. Чаще всего портятся части, в которых скапливается влага: пороги, крылья колёсные, пол багажника, днище. Они ржавеют, подвергается коррозии, затем деформируются и разрушаются, и необходимо ремонтировать их посредством сварки. Многие автовладельцы предпочитают ради экономии средств выполнять её собственноручно. Однако тут есть множество нюансов, которые важно учитывать. Попробуем рассмотреть, какой вид сварки для кузова автомобиля лучше, наиболее экономичный, практичный, эффективный.

Что потребуется для сварки

Вы решили выполнить сварку вашего автомобиля собственноручно, не обращаясь в сервисные пункты, значит, вам нужно приготовить:

  • сварочный аппарат;
  • электроды либо специальную проволоку в зависимости от типа оборудования;
  • средства защиты: маску, перчатки;
  • электросеть, выдерживающую нужную для сварки нагрузку.

Выбор сварочного оборудования

Аппарат на переменном токе

Автовладельцы часто выбирают сварочное оборудование с принципом работы, основанным на переменном токе. Но он не пригоден для работы по кузову по нескольким причинам:

  • получаемые сварочные швы невысокого качества;
  • возникают проблемы с доставанием электродом нужных мест из-за громоздкости оборудования;
  • подобным аппаратом варят железо толщиной больше, чем на кузове: 1 мм прожигается подчас насквозь, лучше варить им при толщине свыше 6 мм;
  • довольно сложный инструмент.

Аппарат переменного тока рекомендуется, когда предстоят простые сварочные работы автомобиля, вроде заваривания лопнувшей рамы.

Углекислотный полуавтомат

Это наиболее часто встречающееся оборудование, успешно применяемое при самостоятельном ремонте автомобиля. Сварка на нём производится посредством проволоки, поступающей в зону работы. Полуавтомат лучше выше охарактеризованного оборудования по нескольким пунктам:

  • сварочные работы доступны при 0,8–6 мм толщины железа;
  • шов аккуратный;
  • качество хорошее;
  • можно использовать аргоном, тогда получится проводить сварочные работы на цветном металле;
  • опыт требуется меньше: не нужно поддерживать постоянную дугу;
  • расходность материала, деформированность металла автомобиля ниже.

При полуавтоматической сварке проволока подаётся в рабочую зону. Она служит в качестве электрода при сваривании железа на высокой скорости. Металл плавится, не сгорая, элементы надёжно крепятся. Шов, полученный после сварки углекислотным аппаратом, внешне и с точки зрения механики очень качественный.

Недостаток полуавтомата — большие размеры и масса, что обусловило стационарность работы.

Инвертор

Сварка автомобиля инвертором доступна даже тем, кто не имел опыта работы. Этот прибор практичнее, когда сварочные мероприятия хочется ускорить. В нём используются высокочастотные токи — до 2 тысяч Гц. Преимущества инвертора:

  • компактность;
  • сварка на высокой скорости;
  • инвертором можно варить при пониженном напряжении в сети;
  • простота в использовании;
  • хорошее качество швов инвертором даже у начинающих.

Минусы выбора этого аппарата при сварке автомобиля:

  • дорогой;
  • сварка металла не более 3 мм толщиной;
  • пылечувствителен.

Конечно, при повреждениях кузов лучше заменить, что довольно дорого. Рекомендуется также обращаться к специалистам. Для экономии бюджета вполне можно выполнить сварочные работы по кузову самостоятельно, главное тут — оценить потребности и сложность ремонта, а затем посмотреть видеоуроки с советами. С инвертором даже начинающий автовладелец вполне справится с нужным объёмом мероприятий, иное оборудование требует наличия навыков, опыта обращения. Выбирайте тот вариант, который вам будет лучше подходить, рассмотрев все плюсы и минусы разных вариантов.

Сварка кузовного металла (часть 1): выбор оборудования и настройка сварочного полуавтомата

Многие автолюбители согласятся, что необходимость прибегать к сварочным работам при ремонте кузова просто неоспорима. И наравне с жестяными работами применяется сварка и в ежедневной работе автомехаников в сервисах авто обслуживания. Т.к. со многими проблемами кузовного металла можно справиться, только если есть в наличии отвечающее требованиям сварочное оборудование. Поэтому мы раскроем вопрос- какое же сварочное оборудование подходит для работ со сваркой кузова.

Специалисты, которые разбираются в сварочном оборудовании, на вопрос, какой из сварочных аппаратов и метод сварки подойдет для описываемой нами цели, наперво зададут ряд важных встречных вопросов. А именно: какие требования предъявляются к оборудованию (напряжение сети, сварочный ток и т.п.), требования к сварным соединениям, какая квалификация у работника, который будет осуществлять сварочный процесс, а главное какой металл будет свариваться и его толщина. Такая информация необходима специалисту для того, что бы помочь Вам подобрать (посоветовать) нужный метод сварки и необходимое для него оборудование.

И так, сразу же определим, что для выполнения кузовного ремонта подойдет два самых распространенных и доступных способа сварки в этой специфике работ, а именно такие, как полуавтоматическая сварка (MIG больше всего подойдут для хорошего качества соединений сталей (низкоуглеродистых), которые применяются в автомобилестроении.

В данной статье мы будем рассматривать более подробно универсальный способ сварки, который в большинстве случаев уже вытеснил газовую и ручную дуговую сварку из отрасли авто-ремонта, а именно полуавтоматическую сварку. Минусами ручной дуговой сварки здесь будет выступать ряд моментов:

  • Неудобство варить соединения кузова электродом, т.к. не везде получится «подлезть»
  • Очистка от шлака поверхности
  • Большой риск прожечь в металле отверстие

Про вид контактной сварки Вы сможете узнать из наших следующих статей, т.к. он более специфический, но используется не намного реже в СТО, чем полуавтоматический, в основном из-за отсутствия расходных материалов.

Оборудование для ремонта кузовного металла методом полуавтоматической сварки

Для выбранного нами типа полуавтоматической сварки в среде низкоуглеродистых сталей (MIG/MAG) необходимо использовать устройства для полуавтоматической сварки металла, именуемые в народе- сварочные полуавтоматы.

Подробнее со сварочными полуавтоматами и выбором сварочных полуавтоматов Вы можете ознакомиться в статье по ссылке, где будет подробно расписано, как подобрать сварочный полуавтомат, который будет подходить Вашим требованиям.

Если вы ознакомились со статьей по выбору сварочного полуавтомата, то Вы уже знаете, что полуавтомат сварочный может сваривать металл диаметров 0,5-0,8мм (тонкий) и достаточно крупный от 4мм и толще. А это может означать, что данный тип оборудования отлично подойдет для сварки конструкций кузова автомобиля- лонжеронов, порогов, крыльев и т.п.

Подготовка оборудования к сварке кузовного металла

Первое, что необходимо проверить при использовании сварочного оборудования, это сеть на её нагрузочную способность. Проще говоря, выяснить потянет ли используемая сеть нагрузку сварочного полуавтомата. Для этого можно использовать специализированный тестер для вычисления нагрузки мощности. Подключите к сети электрообогреватель или подобные электрические приборы с нагрузкой в 2-3кВт и если напряжение сети под нагрузкой будет меньше 200 -215 Вольт, то работа, зачастую, сварочного полуавтомата будет проблематична. Инверторные полуавтоматы будут более надежными в эксплуатации, т.к. расположены к работе в просаженных сетях. Если Ваша сеть под нагрузкой выдает меньше 150 вольт, то вряд ли Вам удастся провести сварочный процесс с помощью полуавтомата. Данную проблему можно будет разрешить с помощью электростанции или генератора. Важно, что при этом генератор необходимо использовать мощностью большей, чем мощность полуавтомата.

Второе, если питающая сеть дает Вам возможность использовать сварочный полуавтомат, то необходимо подключить устройство к сети и проверить его перед сваркой на признаки неисправностей и неполадок (несвойственный шум, треск) и если таковые есть устранить их.

После этих процедур следует правильно подготовить сварочный полуавтомат к работе.

Информация по подготовке сварочного полуавтомата к работе обычно идет в руководстве (паспорте) от производителя устройства. Но если, таковая у Вас отсутствует, то не беспокойтесь! Мы составили достаточно подробную инструкцию по подключению ПА для Вас!

Подготовка полуавтомата к работе

Приступим к детальному рассмотрению процесса подготовки ПА к работе. Многие производители указывают эту информацию в паспортах аппаратов, но все, же есть варианты, что Ваш ПА был куплен б/у, с рук, утеряна инструкция или возможно у Вас возникли дополнительные вопросы.

Опишем основные моменты более подробно.:

  • Для начала «заряжаем» наш ПА сварочной проволокой. Для этого нужно:
  • Отвинтить (или снять) сопло со сварочной горелки.
  • Скрутить наконечник горелки. Это можно сделать, как пассатижами, так и ключом
  • Отвести ролик или ролики (если несколько) подающего механизма
  1. Установить бобину (катушку) со сварочной проволокой.
  2. Далее устанавливаем необходимую полярность тока, здесь проясним: если сварка будет производиться с углекислым газом и будет использоваться обычная проволока, то полярность ставим обратную- минус на зажиме, плюс на горелке. Так большее тепловыделение будет задерживаться на свариваемой поверхности металла. Если же вы будете использовать флюсовую проволоку (защитную), то минус на сварочной горелке, плюс на зажиме. При этом будет большее тепловыделение на проволоке, из-за этого активируется флюс содержащийся на проволоке.
  3. После установки полярности тока, необходимо вручную завести окончание сварочной проволоки в подающий канал аппарата примерно на 10-20 см. Делать, это необходимо аккуратно, проволока должны быть без всяких изгибов и максимально ровной. Если изгибы присутствую, удалите кусачками конец дефекта и проделайте операцию снова.
  4. Придерживайте сварочную проволоку так, что бы она не провисала, и приведите её конец к прижимному ролику. Обязательно проверьте, что бы проволока точно попала в выемку расположенную на ведущем ролике.
  5. Наконец подключаем наш ПА к сети, и нажимаем кнопку на рукоятке сварочной горелки. Сварочная проволока должна прийти в движение, и через несколько секунд появится на выходе из горелки. Что бы ускорить этот процесс, можно выставить на ПА максимально допустимую скорость подачи сварочной проволоки. Чаще всего для этого нужно повернуть регулятор, который отвечает за скорость подачи вправо до упора.
  6. Продолжим. После всех описанных выше операций необходимо надеть на сварочную проволоку медный наконечник, и завинтить его пассатижами или специальным ключом. Важно, помнить о диаметре отверстия у наконечника, он должен соответствовать диаметру сварочной проволоки.
  7. Теперь можем установить сопло для газа.

Итак, теперь наш аппарат на половину готов к работе, осталось только подключить газовый баллон с углекислым газом и отрегулировать аппарат.

Подключаем газ (углекислый) к ПА

  1. Устанавливаем редуктор на баллон с углекислотой, лучше всего подойдет техническая углекислота, т.к. в ней меньшее содержание водных паров.
  2. Редуктор подключается к баллону чаще всего гайкой на 32, обязательно установите под гайку прокладку, для того, что бы избежать «протекания».
  3. Далее присоединяем редуктор специальным шлангом к полуавтомату. Чаще всего на современных ПА расположен специальный штуцер через который подключают шланг. Главное, что бы штуцер на редукторе соответствовал диаметру шланга. Затем, шланг крепят на штуцер при помощи специальных хомутов.
Теперь подходим к завершающему этапу подготовки сварочного полуавтомата к работе- регулировке.

Регулировки сварочного полуавтомата.

Для того, что бы обеспечить надежную и качественную сварку полуавтоматом, обязательно проведите регулировку аппарата.

  1. Наперво отрегулируйте натяжение проволоки. Осуществить это можно при помощи специальной гайки из пластика, которая установления на бобине катушки. Если Вы прикручиваете гайку, то тем, самым вы повышаете трение между опорой и бобиной. Результат- сварочная проволока автоматом натягивается прямо пропорционально установленной силе трения. Главное добиться результат, что бы натяжение сварочной проволоки слишком не затрудняло протяжку, но при этом и не провисала с бобины.
  2. Далее необходимо настроить силу ролика, который прижимает проволоку в механизме подачи. Здесь, нужно добиться, что бы сварочная проволока проходила в канал от подводящего шланга даже при изгибах.
  3. Обязательно отрегулируйте расход газа. Вы можете установить расход газа с помощью вентиля на газовом баллоне, который следует приоткрыть на один – два оборота. Предварительно выставите давление на редукторе примерно на 2кг/см.
  4. После, нажмите на кнопку сварочной горелки. Старайтесь нажать так, что бы проволока сперва «стала», а клапан газа открылся. При этом действии время расхода газа должно составлять 7-10л в минуту (величину можно увидеть на шкале расхода манометра расхода газа). Если Вы заметили, что расход сильно отличается, попытайтесь его скорректировать. ВАЖНО здесь помнить, что главный параметр это не давление газа, а его расход.

Теперь осталось отрегулировать самую главную настройку для ПА, а именно напряжение сварочного тока. Но с ней разбираться придется только при процессе сварки.

После того, как вы ознакомились с подготовкой сварочного полуавтомата к работе, Вы сможете перейти к азам и методом сварки кузовного металла, о которых мы расскажем Вам во второй части нашего обзора.

контактная сварка и ее преимущества, этапы сварочного ремонта

Сварка кузова автомобиля

Давно известно, что автомобильный остов является главным и дорогостоящим элементом любой машины. Именно по этой причине за кузовом надо регулярно ухаживать, своевременно его диагностировать и ремонтировать, не то, в противном случае, не избежать проблем капитального характера. Одной из разновидностей кузовных работ считается сварка.

Автомат или полуавтомат

Автомобилист неопытный, ни разу не использовавший сварочный аппарат, может предположить, что для работ по автомобильному остову современных машин достаточно использования обычного СА переменного тока. В действительности же, это не так.

Простым аппаратом с переменным током просто невозможно добиться получения качественного СВ шва на кузове. Также при его помощи очень сложно будет подобраться к различным труднодоступным зонам, где тоже надо бывает проводить СВ работы.

Типичный сварочный полуавтомат

Примечание. С другой стороны, обычным СВ аппаратом можно хорошо сваривать металл толщиной не меньше 6 мм, но на автомобиле он встречается в малых количествах.

УГЛ полуавтомат

Обычная толщина деталей автомобильного остова составляет примерно 1 мм. Чтобы качественно работать с таким материалом приходится применять более слабый аппарат. Последний не будет прожигать тонкий металл насквозь. К такому, например, относится УГЛ полуавтомат.

Сварка кузова автомобиля, осуществляемая с помощью полуавтомата, не имеет практически никаких сложностей. Научиться применять ее может каждый, а вот с обычным СВ аппаратом дела обстоят гораздо сложнее.

Полуавтомат на углекислом газе подразумевает сварку проволокой или электродом ВФ. Последний намного эффективнее, так как не теряет свойств в условиях использования газа.

Сварка полуавтоматом

УГЛ полуавтомат считается самым популярным среди тюнеров и работников автосервисов. Также этот полуавтомат – завсегдатай гаражей, в которых любители самостоятельного кузовного ремонта проводят свои дни.

Чем же полуавтомат еще отличается от классического автомата? Не считая возможности качественной работы с тонкими материалами, УГЛ полуавтомат дает возможность производить сварку на цветном металле, например, алюминии.

Шов, положенный УГЛ полуавтоматом сваркой будет красивым, ровным и четким. Никакого лишнего напряжения металла в зоне проведения сварки наблюдаться тоже не будет.

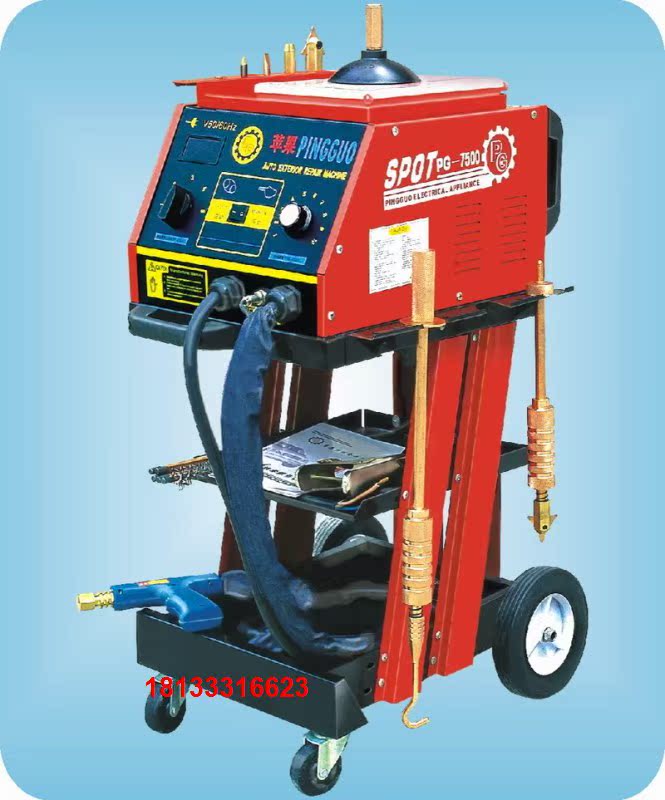

Сварка контактная

Работы по кузову: сварка

Процесс сварки давлением при высокой температуре называется контактной. В данном случае металлы, над которыми проводятся работы, должны быть доведены почти до точки начала плавления, но не более.

Сцепка деталей при контактной сварке происходит по причине сближения микролитов до уровня единения между собой. Другими словами, изрядное нагревание металлов вкупе с верным усилием сжатия создают все условия для образования соединения между листами. В процессе дальнейшего охлаждения с сохранением усилия обеспечивается нужная прочность.

Контактная сварка имеет явные преимущества:

  • В первую очередь не происходит сквозного теплового подвода, что обеспечивает получение промежуточного участка между точками, а это крайне важно;
  • При такой сварке наблюдается незначительное колебание в рабочей зоне, что способствует минимизированию временных затрат на обработку после;
  • Преимуществом контактной сварки при кузовных работах является также возможность применения антикор защиты на всем участке СВ работ.

Как нужно правильно осуществлять сварку

Безусловно, переварка деталей или ремонт с помощью сварки должен проводиться четко по намеченному плану. Первым этапом всегда должна быть зачистка деталей, так называемая, подготовительная часть работ.

Как проводится сварка по кузову

В обязательном порядке сварочные зоны на кузовных элементах должны быть хорошенько очищены от следов коррозии, остатков краски и грязи. Если этому не уделить должного внимания, на деталях останется слой, дающий негативные последствия вплоть до полного брака. В некоторых случаях, если детали были подвержены воздействию влажностной среды, будет полезно обработать их токопроводящей грунтовкой.

Основной этап сварочных работ тоже обязан проводиться без ошибок. В частности, температура подвода должна быть порядка 150 градусов, если речь идет о сварке давлением.

Немаловажное значение имеет время непосредственной сварки. Чем оно короче, тем лучше. Для листов при кузовном ремонте во время вытяжки оно составляет 0,2-0,3 секунды.

Кузовной ремонт сродни настоящему искусству. Он включает в себя не только сварочные работы. Читайте интересные замечания и инструкции по ремонту в других статьях нашего сайта.

Сварка в кузовном ремонте

Важ­но отме­тить, что свар­ка листов тон­ко­го метал­ла очень отли­ча­ет­ся от свар­ки дета­лей, сде­лан­ных из тол­сто­го метал­ла. При свар­ке дета­лей из тол­сто­го метал­ла не при­хо­дит­ся бес­по­ко­ить­ся по пово­ду теп­ло­вой дефор­ма­ции и искрив­ле­ния метал­ла. Тол­стый металл про­ти­во­сто­ит дефор­ма­ции по при­чине сво­е­го объ­ё­ма, в кото­ром рас­се­и­ва­ет­ся теп­ло, как в ради­а­то­ре. Самое глав­ное в такой свар­ке – про­ник­но­ве­ние сва­роч­но­го метал­ла, каче­ство и проч­ность шва. При свар­ке тол­сто­го метал­ла, такая про­бле­ма, как про­жи­га­ние свар­кой метал­ла до дыр­ки, так­же, отсут­ству­ет. Если же взять свар­ку тон­ких листов метал­ла, кото­рая часто исполь­зу­ет­ся при ремон­те кузо­ва, то все пере­чис­лен­ные про­бле­мы ста­но­вят­ся первостепенными.

Вы може­те иметь отлич­ные навы­ки вла­де­ния свар­кой метал­ли­че­ских кон­струк­ций из тол­сто­го метал­ла, но не все эти уме­ния могут при­го­дят­ся при свар­ке авто­мо­биль­но­го листо­во­го метал­ла. Для при­ме­не­ния свар­ки в кузов­ном ремон­те нуж­но нара­ба­ты­вать инди­ви­ду­аль­ный опыт, учи­ты­вая осо­бен­но­сти харак­те­ри­стик метал­ла кузо­вов авто­мо­би­лей. Если Вы зна­ко­мы с газо­вой и полу­ав­то­ма­ти­че­ской свар­кой, то это помо­жет при изу­че­нии и обу­че­нии свар­ки тон­ко­ли­сто­во­го металла.

Есть одно сход­ство меж­ду элек­трод­ной и газо­вой свар­кой тол­сто­го метал­ла и тон­ко­ли­сто­во­го авто­мо­биль­но­го метал­ла. У тол­стых и тон­ких метал­лов, сва­рен­ных каче­ствен­но и проч­но, шов выгля­дит оди­на­ко­во ров­ным и красивым.

Типы сварочных соединений в кузовном ремонте

Сва­роч­ные соеди­не­ния в кузов­ном ремон­те делят­ся на три кате­го­рии:  встык,  вна­хлёст и соеди­не­ние вна­хлёст с пазом.

Свар­ное соеди­не­ние  встык наи­бо­лее слож­ное для нович­ка. Но после прак­ти­ки и пони­ма­ния прин­ци­па, это соеди­не­ние  не слож­но сде­лать с помо­щью хоро­ших сва­роч­ных аппа­ра­тов MIG/MAG или TIG.

Соеди­не­ние встык дела­ет­ся, когда листы метал­ла сты­ку­ют­ся кра­я­ми друг с дру­гом с неболь­шим зазо­ром меж­ду ними. Зазор необ­хо­дим, так как металл рас­ши­ря­ет­ся при сварке.

Соеди­не­ния вна­хлёст дела­ет­ся с неболь­шим нало­же­ни­ем листов метал­ла друг на дру­га. В этом слу­чае сва­ри­ва­ет­ся край одно­го листа с частью листа, кото­рой он каса­ет­ся с одной или с двух сто­рон. Это созда­ёт двой­ную тол­щи­ну метал­ла в месте, где листы захо­дят друг на друга.

Соеди­не­ние вна­хлёст с пазом тре­бу­ет при­ме­не­ния спе­ци­аль­но­го инстру­мен­та для под­го­тов­ки одно­го из листов. Далее край одно­го листа под­со­вы­ва­ет­ся под фла­нец дру­го­го и при­ва­ри­ва­ет­ся. С лице­вой сто­ро­ны всё выгля­дит, как непре­рыв­ный лист метал­ла. Выпук­лость оста­ёт­ся с обрат­ной сто­ро­ны. Края листов, ино­гда, про­ва­ри­ва­ют­ся с двух сто­рон, что­бы гер­ме­ти­зи­ро­вать стык.

Инстру­мент для под­го­тов­ки метал­ла для соеди­не­ния вна­хлёст с пазом

Суще­ству­ет ряд про­блем с соеди­не­ни­ем вна­хлёст и вна­хлёст с пазом. Одна из кото­рых — необ­хо­ди­мость сва­ри­вать соеди­не­ние два­жды, если хоти­те, что­бы оно было гер­ме­тич­ным. Сле­ду­ю­щая про­бле­ма заклю­ча­ет­ся в том, что при свар­ке соеди­не­ния с обе­их сто­рон, будет выде­лять­ся теп­ла в два раза боль­ше. Это вли­я­ет на дефор­ма­цию метал­ла. В ито­ге мож­но ска­зать, что нет ника­ких пре­иму­ществ при при­ме­не­нии сва­роч­но­го соеди­не­ния вна­хлёст. Един­ствен­ное их пре­иму­ще­ство в том, что такое соеди­не­ние делать лег­че для нович­ка. Исклю­че­ние при обя­за­тель­ном при­ме­не­нии тако­го вида соеди­не­ния состав­ля­ют слу­чаи, когда нуж­но ско­пи­ро­вать завод­ское свар­ное соеди­не­ние вна­хлёст и, когда нет досту­па для созда­ния соеди­не­ния встык.

Соеди­не­ние встык пред­по­чти­тель­нее при­ме­нять при нало­же­нии метал­ли­че­ских заплат и ремонт­ных вставок.

Фиксация

Очень неудоб­но делать свар­ной шов, если при­ва­ри­ва­е­мая деталь не закреп­ле­на. Хоро­шая фик­са­ция обес­пе­чи­ва­ет сты­ков­ку и нуж­ный зазор меж­ду листа­ми металла.

Раз­лич­ные креп­ле­ния, исполь­зу­е­мые для фик­са­ции дета­лей перед сваркой

Суще­ству­ет мно­же­ство мето­дов фик­са­ции дета­лей перед свар­кой. Выбор зави­сит от ситу­а­ции и от пред­по­чте­ний. К при­ме­ру, маг­ни­ты подой­дут для фик­са­ции заплат­ки перед её при­вар­кой, но будут бес­по­лез­ны для удер­жа­ния на месте зад­не­го кры­ла автомобиля.

Сре­ди мно­же­ства фик­си­ру­ю­щих мето­дов и при­спо­соб­ле­ний основ­ны­ми явля­ют­ся: зажим­ные щип­цы раз­лич­ных кон­фи­гу­ра­ций, спе­ци­аль­ные маг­ни­ты, сва­роч­ные зажи­мы для соеди­не­ния встык (edge clips), струб­ци­ны. Каж­дый из пере­чис­лен­ных спо­со­бов фик­са­ции пред­став­ля­ет целый класс фик­си­ру­ю­щих при­спо­соб­ле­ний и суще­ству­ет в раз­лич­ных фор­мах, раз­ме­рах и кон­фи­гу­ра­ци­ях. Есть при­спо­соб­ле­ния, спе­ци­аль­но раз­ра­бо­тан­ные для фик­са­ции соеди­не­ний стык, вна­хлёст и вна­хлёст со смещением.

Зажим­ные щип­цы мож­но назвать основ­ны­ми фик­си­ру­ю­щи­ми при­спо­соб­ле­ни­я­ми, кото­рые при­ме­ня­ют при свар­ке в кузов­ном ремон­те. Огра­ни­че­ние их в том, что необ­хо­ди­мо место, что­бы уста­но­вить зажим­ные щип­цы. Ими мож­но вос­поль­зо­вать­ся, если место, кото­рое нуж­но зафик­си­ро­вать, рас­по­ло­же­но не даль­ше 30 – 40 см от места, где воз­мож­но уста­но­вить зажим­ные щип­цы. При этом щип­цы доста­точ­но гро­мозд­кие и неуклюжие.

Сва­роч­ные зажи­мы для соеди­не­ния встык

Сва­роч­ные зажи­мы для соеди­не­ния встык могут при­ме­нять­ся при фик­са­ции ремонт­ных вста­вок. Тре­бу­ют нали­чия досту­па с обрат­ной сто­ро­ны пане­лей. Лег­ко уста­нав­ли­ва­ют­ся и сни­ма­ют­ся, а так­же не меша­ют при сварке.

Такие зажи­мы обес­пе­чи­ва­ют акку­рат­ную сты­ков­ку кра­ёв с ров­ным неболь­шим зазо­ром. Поз­во­ля­ет отре­гу­ли­ро­вать и уста­но­вить листы раз­ной тол­щи­ны для сва­ри­ва­ния. Поз­во­ля­ет вырав­ни­вать поверх­но­сти по одной линии.

Они не при­спо­соб­ле­ны для исполь­зо­ва­ния на силь­но изо­гну­тых , но очень удоб­ны при фик­са­ции пря­мых панелей.

Сварка маленьких сегментов в большую конструкцию

Ино­гда при­хо­дит­ся изго­тав­ли­вать какую-либо панель или ремонт­ную встав­ку слож­ной фор­мы из несколь­ких про­стых сег­мен­тов. Мно­гие про­фес­си­о­наль­ные спе­ци­а­ли­сты, зани­ма­ю­щи­е­ся фор­мов­кой метал­ла и ремон­том кузо­ва, прак­ти­ку­ют такой спо­соб. Это быва­ет необ­хо­ди­мым, если обо­ру­до­ва­ние, либо про­фес­си­о­наль­ные навы­ки не поз­во­ля­ют сде­лать нуж­ную панель из одно­го листа металла.

Инте­рес­но отме­тить, что в про­шлом, неко­то­рые про­из­во­ди­те­ли  дела­ли пане­ли слож­ной фор­мы из малень­ких сег­мен­тов, сва­рен­ных вме­сте. Впо­след­ствии этот спо­соб был заме­нён штам­по­ва­ни­ем и тех­ни­ка­ми фор­мо­ва­ния прокаткой.

При изго­тов­ле­нии ремонт­ной встав­ки слож­ной фор­мы или целой пане­ли мож­но при­ме­нять такой метод.

Типы сварки

В кузов­ном ремон­те чаще все­го при­ме­ня­ют элек­три­че­скую свар­ку полу­ав­то­ма­том. Но, до сих пор, в неко­то­рых слу­ча­ях, при­ме­ня­ет­ся и газо­вая сварка.

Исполь­зу­ет­ся свар­ка MIG, TIG и кон­такт­ная точечная.

Электродуговая сварка электродами

Этот вид свар­ки дав­но в про­шлом при­ме­нял­ся для соеди­не­ния кузов­ных пане­лей при ремон­те, а так­же при про­из­вод­стве. Свар­ка про­из­во­ди­лась элек­тро­да­ми с малым диа­мет­ром, кото­рые были спро­ек­ти­ро­ва­ны спе­ци­аль­но для тон­ко­ли­сто­во­го метал­ла. Что­бы при­ме­нять такой вид свар­ки тре­бо­ва­лась нема­лая сно­ров­ка. Каче­ство свар­ки было посред­ствен­ным. Глав­ной про­бле­мой был излиш­ний нагрев, кото­рый был при­чи­ной дефор­ма­ции метал­ла и про­жи­га насквозь. Срав­ни­вая с сего­дняш­ни­ми пока­за­те­ля­ми, ухо­ди­ло мно­го вре­ме­ни на рабо­ту с таким видом свар­ки. Теперь такой метод явля­ет­ся устаревшим.

Контактная точечная сварка

Кон­такт­ная свар­ка была глав­ным спо­со­бом соеди­не­ния в авто­мо­би­ле­стро­е­нии и ремон­те, начи­ная с 1930‑х годов. Точеч­ная свар­ка осу­ществ­ля­ет­ся силь­ным при­жа­ти­ем элек­тро­дов аппа­ра­та к метал­лу кузо­ва и ком­би­на­ци­ей интен­сив­но­го нагре­ва, созда­ва­е­мо­го очень высо­кой силой тока за корот­кий интер­вал вре­ме­ни. Металл пане­лей кузо­ва рас­плав­ля­ет­ся в одной точ­ке и про­ис­хо­дит сваривание.

Пре­иму­ще­ство точеч­ной свар­ки в быст­ро­те дей­ствия, акку­рат­но­сти полу­ча­е­мых свар­ных точек и проч­но­сти соединения.

Совре­мен­ные лег­ко­вые авто­мо­би­ли име­ют от 3000 до 4000 свар­ных точек, кото­рые соеди­ня­ют отдель­ные дета­ли кузо­ва в одну конструкцию.

Есть аппа­ра­ты для точеч­ной свар­ки, исполь­зу­е­мые в кузов­ном ремон­те, элек­тро­да­ми кото­рых не нуж­но сжи­мать область свар­ки. Сила при­ла­га­ет­ся толь­ко к одно­му листу метал­ла, а вто­рой лист каса­ет­ся пер­во­го листа и под­клю­чён к мас­се. Такой аппа­рат удоб­но при­ме­нять, когда невоз­мо­жен доступ к обрат­ной сто­роне метал­ла, к кото­ро­му при­ва­ри­ва­ет­ся дру­гая метал­ли­че­ская панель.

Точ­ки кон­такт­ной свар­ки часто не защи­ще­ны от кор­ро­зии, пото­му что места меж­ду соеди­нён­ны­ми пане­ля­ми, под­вер­же­ны при­тя­ги­ва­нию вла­ги. Эта про­бле­ма усу­губ­ля­ет­ся тем фак­том, что при воз­дей­ствии точеч­ной свар­ки, в местах нагре­ва испа­ря­ют­ся все эле­мен­ты обра­бот­ки метал­ла, такие как оцин­ко­ван­ное покры­тие. Эта про­бле­ма умень­ша­ет­ся при при­ме­не­нии спе­ци­аль­но­го сва­роч­но­го грун­та меж­ду сва­ри­ва­е­мы­ми пане­ля­ми. Такой грунт содер­жит высо­кий про­цент цин­ка. Он спо­со­бен про­во­дить ток. После воз­дей­ствия точеч­ной свар­ки ионы цин­ка защи­ща­ют место сварки.

Сварка MIG/MAG

Этот тип свар­ки стал наи­бо­лее попу­ляр­ным в кузов­ном ремон­те. Когда упо­ми­на­ют о свар­ке полу­ав­то­ма­том, то име­ют вви­ду имен­но этот тип сварки.

MIG (metal inert gas) пере­во­дит­ся, как металл с инерт­ным газом, что совер­шен­но не пра­виль­но отра­жа­ет суть свар­ки. К при­ме­ру, так назы­ва­е­мая свар­ка TIG (tungsten inert gas), тоже металл с инерт­ным газом. Но все при­вык­ли так назы­вать этот тип свар­ки. MAG (metal active gas) – тот же тип свар­ки, толь­ко в каче­стве защит­но­го газа исполь­зу­ет­ся актив­ный газ, кото­рый защи­ща­ет зону свар­ки от воз­ду­ха, а так­же хими­че­ски реа­ги­ру­ет со сва­ри­ва­е­мым метал­лом или рас­тво­ря­ет­ся в нём. При свар­ке сталь­ных пане­лей свар­кой MAG (с актив­ным защит­ным газом), в кузов­ном ремон­те чаще все­го при­ме­ня­ют угле­кис­лый газ (СО2). Так­же, могут при­ме­нять­ся вари­а­ции газо­вых сме­сей, состо­я­щие из арго­на (Ar), кис­ло­ро­да (О2), азо­та (N2), водо­ро­да (h3). Газ заправ­ля­ет­ся в бал­ло­ны и под­клю­ча­ет­ся к сва­роч­но­му оборудованию.

В про­цес­се свар­ки MIG/MAG, сва­роч­ная про­во­ло­ка непре­рыв­но пода­ёт­ся в область свар­ки по мере фор­ми­ро­ва­ния сва­роч­но­го шва. Про­во­ло­ка несёт ток и окру­же­на инерт­ным (или актив­ным) защит­ным газом, кото­рый посту­па­ет вме­сте с про­во­ло­кой. Для MIG свар­ки обыч­но при­ме­ня­ет­ся смесь 25% — CO2 и 75% аргон. Газ помо­га­ет охла­дить место свар­ки, а так­же защи­ща­ет от окис­ле­ния, кото­рое про­ис­хо­дит, если бы свар­ка про­ис­хо­ди­ла без защит­но­го газа.

Про­цесс свар­ки MIG/MAG вклю­ча­ет в себя цикл. Когда сва­роч­ная про­во­ло­ка каса­ет­ся места свар­ки, созда­ёт­ся корот­кий кон­тур с метал­ли­че­ской дета­лью, кото­рая под­клю­че­на к мас­се. Нагрев, кото­рый гене­ри­ру­ет­ся корот­ким замы­ка­ни­ем, рас­плав­ля­ет про­во­ло­ку и цикл завер­ша­ет­ся. Одна­ко, он быст­ро воз­об­нов­ля­ет­ся, так как про­во­ло­ка про­дол­жа­ет посту­пать, созда­вая корот­кую дугу, кото­рая явля­ет­ся базой свар­ки MIG/MAG. Сме­на этих цик­лов и созда­ёт всем извест­ный «тре­ща­щий» звук, харак­тер­ный для свар­ки MIG/MAG.

При свар­ке обо­ру­до­ва­ни­ем MIG/MAG, важ­но обес­пе­чить пра­виль­ный зазор меж­ду сва­ри­ва­е­мы­ми пане­ля­ми. Это отно­сит­ся к соеди­не­нию метал­ли­че­ских листов встык. Если сва­ри­ва­е­мые листы рас­по­ло­же­ны слиш­ком близ­ко или вплот­ную, то нагрев неиз­беж­но дефор­ми­ру­ет листы. В ито­ге полу­чит­ся неров­ная поверхность.

Важ­но, так­же, отре­гу­ли­ро­вать поток защит­но­го газа и ско­рость пода­чи про­во­ло­ки. Сила тока выстав­ля­ет­ся в зави­си­мо­сти от тол­щи­ны про­во­ло­ки и ско­ро­сти её пода­чи. Всё это нуж­но научить­ся настра­и­вать экс­пе­ри­мен­таль­ным путём. Более подроб­но о свар­ке полу­ав­то­ма­том мож­но про­чи­тать здесь.

Сварка TIG

Свар­ка TIG (tungsten inert gas – свар­ка воль­фра­мо­вым элек­тро­дом в сре­де инерт­но­го газа), так­же извест­но сокра­ще­ние GTAW (Gas tungsten arc welding – дуго­вая свар­ка воль­фра­мо­вым элек­тро­дом в сре­де защит­но­го газа). Это элек­тро­ду­го­вая свар­ка, в кото­рой при­ме­ня­ет­ся непла­вя­щий­ся воль­фра­мо­вый элек­трод. В область свар­ки посту­па­ет защит­ный газ (аргон или гелий), кото­рый защи­ща­ет от атмо­сфер­но­го воз­дей­ствия, а так­же, при­ме­ня­ет­ся при­са­доч­ный металл. Эта свар­ка явля­ет­ся наи­бо­лее слож­ной в осво­е­нии. В кузов­ном ремон­те свар­ка TIG, в основ­ном, при­ме­ня­ет­ся при ремон­те авто­мо­би­лей, име­ю­щих алю­ми­ни­е­вый кузов.

Кислородно-ацетиленовая газовая сварка

Это ста­рый метод соеди­не­ния тон­ко­ли­сто­вых метал­лов, кото­рый по-преж­не­му, в неко­то­рых слу­ча­ях при­ме­ня­ет­ся. В этом виде свар­ки, смесь кис­ло­ро­да и аце­ти­ле­на пита­ет пла­мя, тем­пе­ра­ту­ра на кон­це кото­ро­го дости­га­ет 3500 гра­ду­сов по Цель­сию. Кис­ло­род и аце­ти­лен нахо­дят­ся в раз­ных бал­ло­нах, а их сме­ши­ва­ние про­ис­хо­дит в горел­ке. Свар­ку осу­ществ­ля­ют как с при­ме­не­ни­ем при­са­доч­но­го метал­ла, так и без него. Кис­ло­род­но-аце­ти­ле­но­вая свар­ка рас­плав­ля­ет кром­ки листо­во­го метал­ла, обра­зуя проч­ную связь. Может при­ме­нять­ся для оса­жи­ва­ния рас­тя­ну­то­го металла.

Печа­тать статью

Ещё интересные статьи:

цены на точечную аргонную сварку кузова автомобиля в ЮАО, СВАО, САО и ЦАО г. Москвы

  1. Главная
  2. Услуги
  3. Кузовной ремонт
  4. Сварка автомобилей

Профессиональная сварка автомобиля в ЮАО, СВАО, САО и ЦАО г. Москвы от автосервиса «Эвис-Моторс». Это стало возможным благодаря наличию профессионального оборудования и постоянно повышающим свою квалификацию мастерам.

В чем преимущества аргонодуговой сварки?

Сварка машин аргоном имеет три важных преимущества:

  • За счет малой площади плавления могут быть восстановлены даже небольшие детали.

  • Ее можно назвать универсальной: она превосходно подходит для реставрации разных частей кузова и позволяет совмещать в одной детали разные металлы. С ее помощью могут устраняться трещины, сколы, нарезаться резьба и реставрироваться утерянные элементы.

  • Аргон не окисляет металл, за счет чего получаемые швы отличаются прочностью и долговечностью.

В первую очередь необходимо очистить поверхность от ржавчины, краски и других веществ. Далее элементы скрепляются между собой с помощью прижимных устройств, после чего осуществляется непосредственная сварка.

Звучит просто, но на самом деле это не так. Сварка машин аргоном — довольно сложный процесс: при малейшей оплошности металл перестает гнуться и начинает лопаться, подобно стеклу. Именно поэтому не каждый готов взяться за данную работу.

Почему стоит обратиться в «Эвис-Моторс»?

Действительно знающих специалистов в этой области не так-то много. К счастью, среди наших мастеров они есть, поэтому мы не только примем заявку, но и предоставим гарантии на качество проделанных работ.

Стоимость услуги зависит от сложности реставрации, модели и состояния автомобиля. С предварительными ценами можно ознакомиться в прайс-листе, расположенном ниже.

Возможно Вас также заинтересуют следующие виды кузовных работ:

Мы осуществляем сварку автомобилей в ЮАО, СВАО, САО и ЦАО г. Москвы следующих марок авто:

Acura

Alfa Romeo

Audi

BMW

Cadillac

Chery

Chevrolet

Chrysler

Citroen

Daewoo

Dodge

Fiat

Ford

Geely

Great Wall

Honda

Hyundai

Infiniti

Jeep

KIA

Land Rover

Lexus

Lifan

Mazda

Mercedes

Mini

Mitsubishi

Nissan

Opel

Peugeot

Porsche

Renault

Seat

Skoda

SsangYong

Subaru

Suzuki

Toyota

Volkswagen

Volvo

Электроды для сварки кузова и частей автомобиля

Часто бывает что нужно просто под варить некоторые части автомобиля. Например частенько встречается что нужно заварить глушитель , пороги или еще какие то части.

Опять же многие спрашивают как заварить глушитель электродами. Ответ прост. Взять по меньше диаметром электрод и сделать по меньше ток ну думаю если для троечки хватит 50-100 Ампер. А вообще то глушитель лучше не варить электросваркой. Советую воспользоваться полуавтоматом. Ну раз речь идет о электродах то и говорить будем о том какие лучше использовать при сварке нашего авто. Для начала от себя могу посоветовать электроды типа мр-3 или мр-3с синие.

Мне они очень понравились и дуга держится достойно не козыряет у данных электродов. Да если вы не знаете из за чего козыряет (так говорят) дуга сейчас скажу. Козыряет из за неправильного нанесенного слоя на электроде. С одной стороны он толще ,а с другой тоньше, вот и получается что это уже не качественные электроды. Даже МР 3 синие попадаются не качественные. На данный момент стали довольно популярны инверторы. Многие ими варят свой авто. Никогда не подводили электроды от лосиноостровского электродного завода марки МР-3

При сварке например глушителя электросваркой используйте дополнительный материал. Я советую использовать очищенный электрод от обмазки в качестве дополнительного материала. Если хотите без присадочного материала , то хватайте на точечные места сварки ( прихватки ), а то будет тяжело варить полностью. Хотя опытный мастер должен справится без труда. По своему опыту скажу что редко когда после сварки электродами глушитель ходит долго, но если место сварки усилить чем то еще, то возможно он будет жить пока совсем не сгниет все.

К сожалению я не смог найти именно видео о том как процесс происходит электродами, но зато есть как это происходит полуавтоматом
