Зарядное устройство для шуруповерта можно сделать своими руками

Шуруповерт есть в каждом доме, где выполняются элементарный ремонт. Любому электроприбору требуется стационарное электричество или блок питания. Поскольку наиболее популярными являются аккумуляторные шуруповерты — требуется еще и зарядник.

Он идет в комплекте с дрелью, и как любой электроприбор может выйти из строя. Чтобы вы не столкнулись с проблемой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Виды зарядников

Аналоговые со встроенным блоком питания

Их популярность обусловлена низкой стоимостью. Если дрель (шуруповерт) не предназначена для профессионального использования, продолжительность работы — не самый первый вопрос. Задача простого зарядника — получить постоянное напряжение с достаточной для зарядки аккумулятора токовой нагрузкой.

Важно! Для начала заряда, напряжение на выходе блока питания должно быть выше номинального значения аккумулятора.

Работает такая зарядка по принципу обычного стабилизатора. Для примера рассмотрим схему зарядника для аккумулятора на 9-11 вольт. Тип батарей не имеет значения.

Такой блок питания (он же зарядник) можно собрать своими руками. Спаять схему можно на универсальной монтажной плате. Для рассеивания тепла микросхемы стабилизатора, достаточно медного радиатора площадью 20 см².

Обратите внимание

Стабилизаторы такого типа работают по компенсационному принципу — лишняя энергия отводится в виде тепла.

Входной трансформатор (Тр1) понижает переменное напряжение 220 вольт до значения 20 вольт. Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства.

Далее переменный ток выпрямляется при помощи диодного моста VD1. Обычно производители (особенно китайские) используют сборку диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредно для нормального функционирования схемы. Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора выполняет микросхема КР142ЕН, на радиолюбительском слэнге — «кренка». Для получения напряжения 12 вольт, индекс микросхемы должен быть 8Б. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматика на подобных устройствах не предусмотрена, время зарядки аккумулятора определяет пользователь. Для контроля заряда собрана несложная схема на транзисторе (VT1) и диоде (VD2). При достижении напряжения заряда, индикатор (светодиод HL1) гаснет.

Более продвинутые системы имеют в своем составе коммутатор, отключающий напряжение по окончанию заряда в виде электронного ключа.

В комплекте с шуруповертами эконом класса (произведенными в Поднебесной), встречаются зарядники и попроще. Немудрено, что процент выхода из строя довольно высок.

У владельца появляется перспектива остаться с относительно новым неработоспособным шуруповертом. По приложенной схеме вы сможете собрать зарядное устройство для шуруповерта своими руками, которое прослужит дольше фабричного.

Меняя трансформатор и стабилизатор, вы сможете подобрать необходимое значение для вашего аккумулятора.

Аналоговые с внешним блоком питания

Сама по себе схема зарядного устройства примитивна, насколько это возможно. В комплект входит сетевой блок питания, и собственно зарядник, в корпусе фиксаторе модуля аккумуляторных батарей.

Блок питания рассматривать нет смысла, его схема стандартная – трансформатор, диодный мост, конденсаторный фильтр и выпрямитель. На выходе, как правило, 18 вольт, для классических 14 вольтовых аккумуляторных батарей.

Плата управления зарядом занимает площадь спичечного коробка:

Как правило, никакого теплоотвода на таких сборках нет, разве что нагрузочный резистор большой мощности. Поэтому подобные устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать в руках паяльник:

  • Первое условие – наличие источника питания. Если «родной» блок исправен, достаточно собрать несложную схему управления. В случае выхода из строя всего комплекта – можно использовать блок питания для ноутбука. На выходе требуемые 18 вольт. Мощности такого источника хватит за глаза для любого комплекта аккумуляторов
  • Второе условие – элементарные навыки сборки электросхем. Детали самые доступные, можно выпаять из старой бытовой техники, или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт. Схема управления на транзисторе KT817, усиление обеспечивает мощный транзистор КТ818. Его необходимо снабдить радиатором. В зависимости от тока заряда, не нем может рассеиваться до 10 Вт, поэтому потребуется радиатор площадью 30-40 см².

Именно экономия «на спичках» делает китайские зарядники такими ненадежными. Подстроечник 1 КОм необходим для точной установки тока заряда. Резистор 4,7 Ом, стоящий на выходе цепи, также должен рассеивать достаточно тепла. Мощность не менее 5 Вт. Об окончании заряда оповестит светодиодный индикатор, он погаснет.

Собранную схему легко разместить в корпус штатной зарядки. Радиатор транзистора выносить не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука, по прежнему используется по назначению.

Важно! Общий недостаток аналоговых зарядных устройств – долгий процесс заряда.

Для бытового шуруповерта это не страшно. Оставил заряжаться на ночь перед началом работ – на сборку шкафа хватит. Среднее время заряда китайской аккумуляторной дрели – 3-5 часов.

Импульсные

Переходим к тяжелому вооружению. Профессиональные шуруповерты используются интенсивно, и простой в работе по причине разряженного аккумулятора недопустим. Ценовой вопрос опускаем, любая серьезная техника стоит дорого. Тем более что в комплекте обычно два аккумулятора. Пока один в работе – второй на подзарядке.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом, заполняет батарею на 100% буквально за 1 час. Можно собрать и аналоговый зарядник с такой же мощностью. Но его вес и размеры будут сопоставимы с шуруповертом.

Всех этих недостатков лишены импульсные зарядники. Компактный размер, высокие токи заряда, продуманная защита. Проблема одна: сложность схемы, и как следствие – высокая цена. Тем не менее, можно собрать и такое устройство. Экономия минимум в 2 раза.

Предлагаем вариант для «продвинутых» никель кадмиевых аккумуляторов, снабженных третьим сигнальным контактом.

Схема собрана на популярном контроллере MAX713. Предложенная реализация рассчитана на входное напряжение 25 вольт постоянного тока. Собрать такой источник питания не сложно, поэтому его схему опускаем.

Зарядное устройство интеллектуально. После проверки уровня напряжения, запускается режим ускоренного разряда (для предотвращения эффекта памяти). Заряд происходит за 1-1,15 часа.

Особенностью схемы является возможность выбора напряжения заряда и типа батарей. В описании на рисунке указано положение перемычек и значение резистора R19 для смены режимов.

Если фирменная зарядка профессионального шуруповерта выйдет из строя – вы сможете сэкономить на ремонте, собрав схему своими руками.

Блок питания для шуруповерта – схема и порядок сборки

Многим знакома ситуация: шуруповерт жив-здоров, а блок аккумуляторов приказал долго жить. Есть масса способов восстановления АКБ, но не всем нравится возиться с токсичными элементами.

Как использовать электроприбор

Ответ прост: подключить внешний блок питания. Если у вас типичный китайский прибор с аккумуляторами 14,4 вольта – можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный БП.

Набор деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. Остальные элементы имеют сервисную задачу – индикация входного и выходного напряжения. Стабилизатор не требуется – электродвигатель вашего шуруповерта не такой требовательный, как аккумулятор.

Обратите внимание

Как видите, оживить аккумуляторную дрель не так уж и сложно. Главное не принимать поспешного решения: «выбросить и купить новый электроприбор»

Если у вас полностью вышли из строя аккумуляторы шуруповерта, то вы можете переделать его на сетевой как сделать такой блок питания смотрите в этом видео

Тут можете скачать печатную плату в формате lay

Так выглядит схема переделки зарядного устройства.

About sposport

View all posts by sposport

Зарядное устройство для автомобильного аккумулятора своими руками: принцип работы, простые схемы

  • Привет всем, я за свою практику делал множество схем зарядных устройств для самых разных аккумуляторов, но в последнее время заметил, что несмотря на огромную базу схем в интернете, люди хотят видеть простую схему зарядного устройства для автомобильных аккумуляторов из очень доступных компонентов, поэтому я решил воплотить эту идею в жизнь.
  • Эта схема была снята из радиожурнала, которая стала очень популярной в последнее время, по сути это тиристорный регулятор напряжения, многие наверное будут осуждать мое решение об использовании именно этой схемы, ведь она не имеет узла контроля тока, защиты и многих других плюшек, которыми снабжены современные зарядные устройства.
  • Вы конечно правы, но именно эта схема была повторена радиолюбителями, в том числе и мною множество раз и зарекомендовала себя с лучшей стороны.
  • Итак, о схеме; она отличается от обычных линейных схем, обратите внимание на транзисторы Q1 и Q2, на их базе собран генератор импульсов, то есть аккумулятор по сути заряжается импульсами тока, в этом можно убедиться подключив осциллограф, такой режим работы имеет множество плюсов.
  • Первый из них заключается в том, что силовой элемент схемы работает не в линейном, а в ключевом режиме, следовательно, нагреваться будет меньше, и ещё импульсная зарядка может быть полезной для консульфатации аккумулятора, а значит такая зарядка в теории может восстанавливать АКБ.

Генератор импульсов собран на маломощной комплементарной паре, можно использовать буквально любые маломощные транзисторы, например наши КТ 361 и КТ 315. Выходной ток может доходить до 10 ампер, следовательно с ее помощью можно эффективно заряжать аккумуляторы с ёмкостью до 100 амперчасов.

Диодный мост нужен с запасом, советую использовать диоды ампер на 15-20, я ставил готовую сборку на 30 ампер. Сетевой понижающий трансформатор должен обеспечивать выходное напряжение не менее 15 или 16 вольт и соответствующий ток.

Тут важно запомнить — эффективный ток заряда для автомобильных свинцово-кислотных аккумуляторов составляет десятую часть от ёмкости аккумулятора,  например аккумулятор на 60 амперчасов эффективный ток заряда должен быть в районе 6 ампер и т.д.

В моем варианте был использован готовый трансформатор от источника бесперебойного питания, по мне это хороший вариант. Мне повезло и обмотки трансформатора оказались медными, а не алюминиевыми как это бывает с бюджетными бесперебойниками.

Порывшись в старом хламе мне удалось найти только один тиристор, но к сожалению и тот оказался нерабочим, по идее можно собрать аналог тиристора, но я решил использовать обычный транзистор типа империи MJE13009 и всё прекрасно заработало.

переделал на транзистор

Печатная плата получилась довольно компактной, кстати исходный файл платы доступен для скачивания в конце статьи. Транзисторы и диодный мост устанавливают на радиатор, конструкцию также желательно дополнить кулером.  Индикаторы поставил стрелочные, амперметр на 1 ампер, но после замены шунта он стал отображать ток до 10 ампер, вольтметр на 15 вольт.

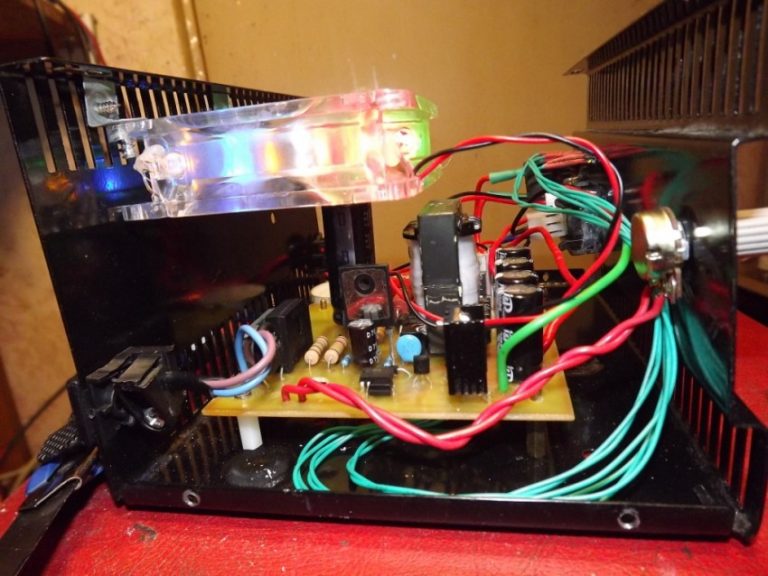

Хотел всё это дело собрать в корпусе от блока питания компьютера но на данный момент работаю над несколькими проектами и времени попросту нет, но в дальнейшем обязательно займусь изготовлением корпуса.

Введите электронную почту и получайте письма с новыми поделками.

Выходное напряжение регулируется от чистого ноля. Процесс зарядки автомобильных аккумуляторов происходит следующим образом, включаем зарядное устройство в сеть и вращением переменного резистора добиваемся на выходе 14 и 14.4 вольт выходного напряжения.

  1. Это напряжение полностью заряженного автомобильного аккумулятора, дальше подключаем зарядку к аккумулятору не забывая соблюдать полярность, то есть плюс к плюсу, а минус к минусу.
  2. По мере заряда аккумуляторной батареи ток будет снижаться и в конце процесса значение будет близким к нулю, этим заряд можно считать завершенным.
  3. Плохо то, что схема лишена защиты от коротких замыканий, может спасти только предохранитель, также отсутствует функция защиты от переполюсовки питания, но все это можно дополнить и позже, было бы желание))).
  4. Плата в формате .lay; скачать…
  5. Автор; АКА КАСЬЯН

Источник: https://xn--100—j4dau4ec0ao.xn--p1ai/sxema-prostogo-zaryadnogo-ustrojstva-dlya-akb/

Автомобильное зарядное устройство своими руками — пошаговое описание как сделать зарядку для АКБ (85 фото + видео)

Зарядное устройство (ЗУ) для аккумуляторной батареи – вещь, необходимая любому автовладельцу. Его продают во всех магазинах, специализирующихся на продаже автодетелей. Однако стоимость ЗУ способна значительно опустошить ваш кошелёк.

Кроме того, вам придётся время от времени ездить в сервисный центр для проведения его профилактики. Поэтому лучше всего собрать конструкцию самим. Как сделать автомобильное зарядное устройство своими руками — в этой статье.

Причины и признаки того, что АКБ нуждается в зарядке

Считается, что аккумулятор может разрядиться в следующих случаях:

  • при большой изношенности;
  • при нарушении правил эксплуатации АКБ;
  • продолжительное простаивание автомобиля зимой;
  • езда с частыми остановками, когда батарея не успевает полностью зарядиться;
  • не выключение электрических приборов машины во время её стоянки;
  • выход из строя проводки и электрооборудования авто;
  • наличие утечек по электроцепям.
  • Признаками, указывающими на разряд АКБ, являются:
  • при запуске зажигания лампочки на панели или не светятся, или святятся тускло;
  • при включённом состоянии мотора стартер остаётся неподвижным;
  • появление посторонних звуков в области стартера;
  • автомобиль не реагирует на включение зажигания.

Если вы обнаружили один из подобных «симптомов», нужно провести проверку состояния клемм аккумулятора. Им, возможно, требуется очистка и поджатие.

Зимой можно занести АКБ в отапливаемое помещение, чтобы она прогрелась, или попытаться «прикурить» от другого авто. Если все эти способы не дают результата, то единственный выход — применить ЗУ.

Принцип действия

Рассмотрим схему зарядных устройств автомобильных аккумуляторов своими руками.

По виду исполнения в подобных приспособлениях используется свинцово-кислотная батарея, состоящая из шести последовательно соединённых между собой элементов питания. Номинальное напряжение каждого компонента – 2,2В.

Внешне звенья батареи имеют вид решётчатых пластин из свинца, покрытых активным материалом и погружённых в электролитический раствор. Электролит представляет собой серную кислоту, раздавленную дистиллированной водой.

У каждой пластины два изолированных друг от друга полюса: положительный (с покрытием из диоксида свинца) и отрицательный (покрытый губчатым свинцом). Корпус элемента обычно полипропиленовый.

  1. Подключение к аккумулятору нагрузки способствует началу химической реакции активного материала с электролитической жидкостью, результатом которой является выработка электрического тока.

При зарядке аккумуляторной батареи происходит обратное действие. Процесс преобразования сульфата свинца и воды приводит к повышению плотности электролита и восстановлению величины заряда.

Зарядка АКБ в домашних условиях

Если вы обнаружили, что АКБ на вашей машине разрядилась, а СТО и автомагазинов поблизости нет – расстраиваться не стоит.

Вы можете, используя доступные средства, смастерить зарядное устройство для аккумулятора машины своими руками. Существует несколько вариантов.

Вариант первый – элементарная конструкция на 6В и 12В, состоящая из понижающего трансформатора и мощного выпрямителя. Предназначение – зарядка свинцовых АКБ ёмкостью 10 – 120 А/ч.

  • Еще одна разновидность простого зарядного автомобильного устройства своими руками собирается из обыкновенного блока питания ноутбука.

При этом обязательно нужно включить в цепь заряда ограничивающее сопротивление в виде автомобильной электролампочки.

Третий вариант – приспособление с плавной регулировкой тока. В изготовлении оно чуть труднее. Дефицитных деталей также не потребуется. Такой прибор можно использовать для зарядки аккумуляторов с рабочим напряжением 12В и ёмкостью до 120 А/ч.

Собственноручная сборка ЗУ имеет ряд преимуществ. Главным из них является облегчение ремонта автомобильного зарядного устройства своими руками, ведь вам уже знакомы его конструкционные особенности.

  1. Занимаясь самостоятельным изготовлением зарядки для АКБ, важно точно следовать правилам техники безопасности и использовать индивидуальные средства защиты в виде перчаток и резинового коврика.
  2. Также желательно применять особый инструмент с электроизоляционным покрытием.

Фото автомобильного зарядного устройства своими руками

Пожалуйста, сделайте репост;)

Источник: https://avtoadvice.ru/avtomobilnoe-zaryadnoe-ustrojstvo-svoimi-rukami/

Зарядное устройство своими руками для зарядки автомобильного аккумулятора – инструкция по проектированию и созданию устройства (105 фото и схем)

Практически каждый современный автомобилист встречался с проблемами аккумулятора. Для того чтобы возобновить его нормальную работоспособность, необходимо иметь мобильное зарядное устройство. Оно позволяет реанимировать устройство в считанные секунды.

Главная составляющая деталь любой зарядки – трансформатор. Благодаря ему можно сделать простое зарядное устройство своими руками в домашних условиях.

Здесь вы узнаете какие детали понадобятся при сборке конструкции. Советы опытных экспертов помогут избежать распространённых ошибок.

Как должна осуществляться зарядка аккумулятора?

Заряжать аккумулятор необходимо по определенным правилам, которые помогут продлить эксплуатационный срок данному устройству. Нарушение одного из пунктов может спровоцировать преждевременную поломку деталей.

Параметры зарядки должны подбираться в соответствии с характерными особенностями автомобильного аккумулятора. Этот процесс позволяет регулировать специализированное устройство, которое продается в специализированных отделах. Как правило, оно имеет довольно высокую стоимость, что делает его не доступным для каждого потребителя.

Именно поэтому большинство предпочитает сделать блок питания зарядного устройства своими руками. Перед тем как приступить к рабочему процессу, необходимо ознакомиться с видами зарядок для машины.

Разновидности зарядки для аккумуляторных батарей

Процесс заряжения аккумуляторных батарей представляет собой восстановление утраченной мощности. Для этого используют специальные клеммы, которое продуцируют постоянный ток и постоянное напряжение.

В процессе подсоединения важно соблюдать полярность. Неправильная установка приведет к появлению короткого замыкания, которое приведет к возгоранию деталей внутри автомобиля.

Опытные автомобилисты рекомендуют применять постоянный ток. Он долго будет восстанавливать мощность, но при этом не сокращая эксплуатационный срок деталям. В среднем это время составляет от 10 до 15 часов.

Для быстрого реанимирования аккумулятора, рекомендуют использовать постоянное напряжение. Оно способно восстановить работоспособность автомобиля за 5 часов.

Простая схема зарядного устройства

Из чего можно сделать зарядное устройство? Все детали и расходные материалы, можно использовать из старых бытовых приборов.

Для этого понадобится:

Понижающий трансформатор. Он имеется в старых ламповых телевизорах. Он помогает понизить 220 В до необходимых 15 В. На выходе трансформатора получится переменное напряжение. В дальнейшем его рекомендуется выпрямить. Для этого понадобится выпрямляющий диод. На схемах как сделать зарядное устройство своими руками, изображен чертеж соединений всех элементов.

Диодный мост. Благодаря ему получают отрицательное сопротивление. Ток получается пульсирующим, но контролируемым. В некоторых случаях применяют диодный мост со сглаживающим конденсатором. Он обеспечивает постоянный ток.

Расходные элементы. Здесь присутствуют предохранители, а также измерители. Они помогают контролировать весь процесс подачи заряда.

Мультиметр. Он будет указывать на перепады мощности в процессе зарядки автомобильного аккумулятора.

Единственным недостатком этого способа, является отсутствие возможности контролировать параметры подаваемой мощности. Здесь важно получить заряд в пределах 15 В. Чтобы ток получился намного больше, рекомендуется использовать дополнительный резистор.

Это устройство в процессе работы будет сильно греться. Предотвратить перегревание установки поможет специальный кулер. Он будет контролировать скачки мощности. Его используют вместо диодного моста. На фото зарядного устройства своими руками запечатлено готовое оборудование для дозарядки автомобильного аккумулятора.

Регулировать процесс можно путем изменения сопротивления. Для этого используют подстроечный резистор. Это способ применяют в большинстве случаев.

Сделать ручную регулировку подающего тока можно при помощи двух транзисторов и подстроечного резистора. Эти детали обеспечивают равномерную подачу постоянного напряжения и обеспечивают правильный уровень напряжения на выходе. В интернете представлено множество идей и инструкций как сделать зарядное устройство.

Фото зарядного устройства своими руками

Присоединяйтесь к обсуждению обзора!

Источник: https://clubsamodelok.ru/zaryadnoe-ustrojstvo-svoimi-rukami/

Зарядное устройство для автомобильного аккумулятора своими руками

Немного теории об аккумуляторах

Любой аккумулятор (АКБ) — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи.

При подключении потребителя происходит противоположный процесс: обратное химическое изменение создаёт напряжение на клеммах устройства, через нагрузку течёт ток.

Таким образом, чтобы получить от батареи напряжение, его сначала нужно «положить», т. е. зарядить аккумулятор.

Практически любой автомобиль имеет собственный генератор, который при запущенном двигателе обеспечивает электроснабжение бортового оборудования и заряжает аккумулятор, пополняя энергию, потраченную на пуск мотора.

Но в некоторых случаях (частый или тяжёлый запуск двигателя, короткие поездки и пр.) энергия аккумулятора не успевает восстанавливаться, батарея постепенно разряжается.

Выход из создавшегося положения один — зарядка внешним зарядным устройством.

Как узнать состояние батареи

Оптимальный и надёжный метод проверки состояния аккумуляторной батареи — измерение напряжения на ней обычным тестером. При температуре воздуха около 20 градусов зависимость степени зарядки от напряжения на клеммах отключённой от нагрузки (!) батареи следующая:

  • 12.6…12.7 В — полностью заряжена;
  • 12.3…12.4 В — 75%;
  • 12.0…12.1 В — 50%;
  • 11.8…11.9 В — 25%;
  • 11.6…11.7 В — разряжена;
  • ниже 11.6 В — глубокий разряд.

Нужно отметить, что напряжение 10.6 вольт — критическое. Если оно опустится ниже, то «автомобильная батарейка» (особенно необслуживаемая) выйдет из строя.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

  • Зарядка постоянным напряжением — годится для восстановления заряда не полностью разряженных батарей, напряжение на клеммах которых не ниже 12.3 В. Процесс заключается в следующем: к клеммам батареи подключают источник постоянного тока напряжением 14.2–14.7 В. Окончание процесса контролируют по току потребления: когда он упадёт до нуля, зарядка считается оконченной. Недостаток такого способа — возможно большой начальный зарядный ток; чем сильнее батарея разряжена, тем выше ток. Преимущества метода очевидны — вам не нужно постоянно регулировать ток зарядки, аккумулятору не грозит перезарядка, если вы про него забудете.
  • Зарядка постоянным током — самый распространённый и надёжный способ. В этом режиме ЗУ выдаёт постоянный ток, равный 1/10 ёмкости батареи. Окончание процесса зарядки определяется по напряжению на батарее — когда оно достигнет 14.7 В, заряжать батарею прекращают. Недостаток такого метода — батарею можно испортить, не сняв вовремя с зарядки.

  Как снять патрон с шуруповёрта своими руками

Самодельные зарядки для АКБ

Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.

Простое устройство на 6 и 12 В

Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5.

Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4.

Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

К примеру, если необходим ток в 5 А, то понадобится включить тумблеры S4 и S2. Замкнутые S5, S3 и S2 дадут в сумме 11 А. Для контроля напряжения на АКБ служит вольтметр PU1, за зарядным током следят при помощи амперметра PА1.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А.

На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242.

Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ.

Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В.

PA1 — амперметр того же типа с пределом измерения 30 А.

Схема проста, если собрать её из исправных деталей, то в налаживании не нуждается. Это устройство подойдёт и для зарядки шестивольтовых батарей, но «вес» каждого из переключателей S2-S5 будет иным. Поэтому ориентироваться в зарядных токах придётся по амперметру.

С плавной регулировкой тока

По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.

  Модели и чертежи отвалов для мотоблока своими руками

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А.

Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт.

Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Налаживание устройства сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру.

Из компьютерного блока питания

Чтобы собрать это простое зарядное устройство своими руками, понадобится обычный блок питания от старого компьютера АТХ и знания по радиотехнике. Но зато и характеристики прибора получатся приличными. С его помощью заряжают батареи током до 10 А, регулируя ток и напряжение заряда. Единственное условие — БП желателен на контроллере TL494.

Для создания автомобильной зарядки своими руками из блока питания компьютера придётся собрать схему, приведённую на рисунке.

Пошагово необходимые для доработки операции будут выглядеть следующим образом:

  1. Откусить все провода шин питания, за исключением жёлтых и чёрных.
  2. Соединить между собой жёлтые и отдельно чёрные провода — это будут соответственно «+» и «-» ЗУ (см. схему).
  3. Перерезать все дорожки, ведущие к выводам 1, 14, 15 и 16 контроллера TL494.
  4. Установить на кожух БП переменные резисторы номиналом 10 и 4,4 кОм — это органы регулировки напряжения и тока зарядки соответственно.
  5. Навесным монтажом собрать схему, приведённую на рисунке выше.

  Изготовление картофелекопалки для мотоблока своими руками

Если монтаж выполнен правильно, то доработку закончена. Осталось оснастить новое ЗУ вольтметром, амперметром и проводами с «крокодилами» для подключения к АКБ.

В конструкции возможно использовать любые переменные и постоянные резисторы, кроме токового (нижний по схеме номиналом 0.1 Ом). Его рассеиваемая мощность — не менее 10 Вт.

Сделать такой резистор можно самостоятельно из нихромового или медного провода соответствующей длины, но реально найти и готовый, к примеру, шунт от китайского цифрового тестера на 10 А или резистор С5−16МВ.

Ещё один вариант — два резистора 5WR2J, включённые параллельно. Такие резисторы есть в импульсных блоках питаниях ПК или телевизоров.

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

  1. Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
  2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
  3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
  4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
  5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
  6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

Источник: https://pochini.guru/tehnika/zaryadnoe-ustroystvo

Простое зарядное устройство — Сообщество «Кулибин Club» на DRIVE2

Обычно подзарядка аккумулятора в транспортном средстве происходит во время работы генератора. Однако, при длительном простое автомобиля, на морозе или при наличии неисправностей батарея может разрядиться до такой степени, что становится не способной обеспечить ток, необходимый для запуска двигателя.

И здесь на помощь приходит зарядное устройство для автомобильного аккумулятора. Однако стоимость зарядного устройства сильно «бьёт» по карману, и поэтому я решил сам собрать зарядное устройство.

Оно позволяет заряжать автомобильные аккумуляторные батареи током от 0 до 10А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы, устройства для резки пенопласта, автомобильного насоса-компрессора для подкачки колёс. Устройство не содержит дефицитных деталей и при исправных элементах не требует налаживания.

Для данной схемы использован сетевой понижающий трансформатор ТС270-1(выдран из старого лампового телевизора) с напряжением вторичной обмотки 17В. Без внесения изменений подойдет любой с напряжением на вторичной обмотке от 17 до 22В. Корпус использован от блока управления станции катодной защиты газопровода КСС-600(охлаждение в корпусе естественное).

В данном зарядном устройстве есть возможность, при возникшей необходимости, установить схему для зарядки малогабаритных аккумуляторов (типа Д-0.55С и др). При этом контроль зарядного тока осуществляется установленным миллиамперметром.Принципиальная схема устройства показана на фото ниже.

Принципиальная схема устройства

Она представляет собой традиционный тринисторный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VD1-4. Узел управления тринистором выполнен на аналоге однопереходного транзистора VT1,VT2.

Время, в течение которого конденсатор С1 заряжается до переключения можно регулировать переменным резистором R1. При крайнем правом по схеме положении его движка зарядный ток будет максимальным, и наоборот. Диод VD5 защищает управляющую цепь тринистора от обратного напряжения, возникающего при включении тринистора VS1.

Печатная плата устройства и монтажная плата на фото ниже.

Печатная плата

Монтажная плата

Если у готового, используемого трансформатора на вторичной обмотке более 17В, резистор R5 следует заменить другим, большего сопротивления (например, при 24…26В до 200Ом). В случае, когда вторичная обмотка имеет отвод от середины, или есть две одинаковые обмотки и напряжение каждой находится в указанных пределах, то выпрямитель лучше выполнить по стандартной двухполупериодной схеме на двух диодах.

  • А при сборке выпрямителя точно по схеме подойдут следующие детали:
  • Больше фото можно посмотреть в моём блоге тут:)

С1 — К73-11, емкостью от 0,47 до 1мкФ, а также К73-16, К42У-2, МБГП.Диоды VD1 — VD4 могут быть любыми на прямой ток 10А и обратное напряжение не менее 50В (это серии Д242, КД203, КД210, КД213).Вместо тринистора Т10-25 подойдут КУ202В — КУ202Е; проверено на практике, что устройство нормально работает и с более мощными тринисторами Т-160, Т-250 (В моём случае это Т10-25).Транзистор КТ361А заменим на КТ361Б — КТ361Е, КТ3107, КТ502В, КТ502Г, КТ501Ж — КТ501К, а КТ315А — на КТ315Б — КТ315Д, КТ312Б, КТ3102А, КТ503В — КТ503Г, П307.Вместо диода КД105Б подойдут диоды КД105В, КД105 или Д226 с любым буквенным индексом.Переменный резистор R1 — СП-1, СП3-30а или СПО-1.Амперметр РА1 — любой постоянного тока со шкалой на 10А либо изготовить самому из любого миллиамперметра, подобрав к нему шунт.Вольтметр РV1 — любой постоянного тока со шкалой на 16Вольт.Предохранитель FU1 – плавкий на 3А, FU2 – плавкий на 10А.Диоды и тринистор необходимо установить на теплоотводы, каждый полезной площадью около 100см². Для улучшения теплового контакта данных деталей с теплоотводами желательно использовать теплопроводные пасты.

Источник: https://www.drive2.ru/c/2014662/

Автоотключение любого ЗУ автомобиля при завершении зарядки, схема

Всем привет, сегодня рассмотрим несколько универсальных схем, которые позволят отключить зарядное устройство при полной зарядке аккумулятора, иными словами внедрением этих схем можно построить автоматическое зарядное устройство или доработать функцию автоотключения промышленной зарядки.

Сразу хочу пояснить один момент, если зарядное устройство работает по принципу стабильный ток — стабильное напряжение, то нет смысла использовать функцию автоотключения, поскольку естественным образом по мере заряда батареи ток в цепи будет падать и в конце заряда он равен нулю.

  • Схемы, которые мы сегодня рассмотрим, предназначены для работы с автомобильными свинцово — кислотными аккумуляторами, хотя они могут работать с любыми зарядными устройствами, без всякой переделки последних.
  • Начнём с простых схем…
  • Первый вариант построен всего на одном транзисторе, переключающим элементом в схеме является реле с напряжением катушки 12 вольт.

Использованы те контакты, которые замкнуты без подачи питания на реле

Резистивный делитель или переменный резистор, задает нужное напряжение, смещение на базе транзистора, тот срабатывая подаёт питание на обмотку реле, вследствие чего реле включается размыкая контакт, который в состоянии покоя был замкнут и через который протекал ток заряда.

Используя подстроечный резистор мы можем выставить то напряжение при котором сработает транзистор.

Для настройки схемы удобно использовать регулируемый источник питания,

на котором нужно выставить напряжение около 13.5-13.7 вольт, что равноценно напряжению полностью заряженного автомобильного аккумулятора.

Затем медленно вращая подстроечный резистор добиваемся срабатывания транзистора, а следовательно и реле при выставленном напряжении.

Теперь проверяем схему еще раз, допустим в начале заряда напряжение на аккумуляторе 12 вольт, по мере заряда оно увеличивается и по достижению порога 13.5 вольт реле срабатывает, отключив зарядное устройство от сети.

Кстати, можно подключить реле следующим образом, в этом случае зарядка не отключается от сети,

а просто пропадает выходное напряжение и процесс заряда прекратиться, в этом случае контакты реле должны быть рассчитаны на токи в полтора раза больше максимального выходного тока зарядного устройства.

Транзистор буквально любой обратной проводимости, советую взять транзисторы средней мощности наподобие BD139,

  1. диоды в эмиттерной цепи транзистора тоже особо не критичны, ток потребления схемы всего 10-20 миллиампер, но схема имеет несколько недостатков.
  2. Например, низкая помехоустойчивость, из-за которых возможно ложное срабатывание реле и невысокая точность работы, из-за отсутствия источника опорного напряжения и прочих стабилизирующих узлов.
  3. Добавив в базовую цепь ключа стабилитрон,

мы решим указанные проблемы и появится возможность довольно точно выставить нужное напряжение срабатывания.

Для настройки советую использовать многооборотный подстроечный резистор. Диод VD1 защищает транзистор от самоиндукции в случае размыкания реле.

Настраиваем схему точно так, как в первом варианте, лампочка имитирует процесс заряда и подключена вместо аккумулятора, при превышении определенного порога, реле срабатывает и лампа потухает.

Вторая схема построена на базе любого таймера NE555, этот вариант похож на предыдущие, микросхема NE555 в своей конструкции содержит два компаратора, пониженное опорное напряжение формирует стабилитрон, порог срабатывания устанавливается подстроечным резистором, как только напряжение на батарее будет равна пороговому, на выходе таймера получим высокий уровень, вследствие чего сработает транзистор.

В этом варианте использовать те контакты реле, которые находятся в разомкнутом состоянии без подачи питания. Во время настройки точку «А» размыкают от выходного контакта и подключают к плюсу зарядного устройства. К выходному контакту реле подключают лампу, второй вывод лампы подключают к массе питания.

В обеих схемах порог срабатывания можно выставить в пределах от 13.5 до 14 вольт, напряжение полностью заряженного автомобильного аккумулятора составляет от 12.6 до 12.8 вольт но при заведенном двигателе напряжение доходит до 14.5 вольт, так что небольшой перезаряд аккумулятора никак не повредит.

Аналогичную схему можно собрать на базе компаратора или операционного усилителя в компараторном включении, принцип работы тот же, что и в случае внедрения таймера NE555. В этой же статье, приведены наиболее простые и доступные варианты.

Все печатки в формате .lay можно скачать для повторения.

Автор; Ака Касьян

Больше интересных статей можно почитать на сайте 100-советов. рф

Подписывайтесь на канал, будет много интересных статей. Ставьте палец вверх, если понравилась статья.

Источник: https://zen.yandex.ru/media/id/5c73e4a1fc48e500b1b3a737/5d03e60224ccb50dc611c031

11 примеров: схемы на самодельное зарядное устройство для автомобильного аккумулятора

Разбор больше 11 схем для изготовления ЗУ своими руками в домашних условиях, новые схемы 2017 и 2018 года, как собрать принципиальную схему за час.

Чтобы понять, обладаете ли вы необходимой информацией об аккумуляторах и зарядных устройствах для них, следует пройти небольшой тест:

  1. По каким основным причинам происходит разрядка автомобильного аккумулятора на дороге?

А) Автомобилист вышел из транспорта и забыл выключить фары.

Б) Аккумуляторная батарея слишком нагрелась под воздействием солнечных лучей.

  1. Может ли аккумулятор выйти из строя, если автомобилем не пользуются долгое время (стоит в гараже без запуска)?

А) При долгом простое аккумуляторная батарея выйдет из строя.

Б) Нет, батарея не испортится, ее потребуется только зарядить и она снова будет функционировать.

  1. Какой источник тока используется для подзарядки АКБ?

А) Есть только один вариант — сеть с напряжением в 220 вольт.

Б) Сеть на 180 Вольт.

  1. Обязательно снимать аккумуляторную батарею при подключении самодельного устройства?

А) Желательно производить демонтаж батареи с установленного места, иначе возникнет риск повредить электронику поступлением большого напряжения.

Б) Необязательно снимать АКБ с установленного места.

  1. Если перепутать «минус» и «плюс» при подключении ЗУ, то аккумуляторная батарея выйдет из строя?

А) Да, при неправильном подключении, аппаратура сгорит.

Б) Зарядное устройство просто не включится, потребуется переместить на положенные места необходимые контакты.

Ответы:

  1. А) Не выключенные фары при остановке и минусовая температура – наиболее распространенные причины разряда АКБ на дороге.
  2. А) АКБ выходит из строя, если долго не подзаряжать ее при простое автомобиля.
  3. А) Для подзарядки применяется напряжение сети в 220 В.
  4. А) Не желательно производить зарядку батареи самодельным устройством, если она не снята с автомобиля.
  5. А) Не следует путать клеммы, иначе самодельный аппарат перегорит.

Аккумулятор на автотранспорте требуют периодической зарядки.

Причины разряжения могут быть разные — начиная от фар, что хозяин забыл выключить, и до отрицательных температур в зимний период на улице. Для подпитки АКБ потребуется хорошее зарядное устройство. Такое приспособление в больших разновидностях представлено в магазинах автозапчастей.

Но если нет возможности или желания покупки, то ЗУ можно сделать своими руками в домашних условиях. Имеется также большое количество схем — их желательно все изучить, чтобы выбрать наиболее подходящий вариант.

Определение: Зарядное устройство для автомобиля предназначается для передачи электрического тока с заданным напряжением напрямую в АКБ.

  1. Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.
  2. Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты. Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.
  3. Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.
  4. По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.
  5. Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора. Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

  1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
  2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
  3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Топ-3 производителей зарядных устройств

Если нет желания или возможности своими руками собрать ЗУ, то обратите внимание на следующих производителей:

Фирмы хорошо зарекомендовали себя на рынке, а потому о надежности и функциональности переживать при покупке не следует.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

  1. Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
  2. Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Схема 100% рабочего ЗУ на 12 вольт

ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В.  Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт.

Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать.

Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

Необходимые компоненты:

  1. dc-dc понижающий преобразователь.
  2. Амперметр.
  3. Диодный мост КВРС 5010.
  4. Концентраторы 2200 мкФ на 50 вольт.
  5. трансформатор ТС 180-2.
  6. Предохранители.
  7. Вилка для подключения к сети.
  8. «Крокодилы» для подключения клемм.
  9. Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.

Схема ЗУ Рассвет 2

Схема ЗУ Рассвет 2

Посмотрите на картинке на схему зарядного устройства Рассвет 2. Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца.

Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах.

Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

1 схема умного ЗУ

Умное ЗУ

Посмотрите на картинке принципиальную схему умного зарядного устройства. Приспособление необходимо для подключения к свинцово-кислотным аккумуляторам, имеющим емкость — 45 ампер в час или больше.

Подключают такой вид аппарата не только к аккумуляторам, что ежедневно используются, но также к дежурным или находящимся в резерве. Это довольно бюджетная версия оборудования.

В ней не предусмотрен индикатор, а микроконтроллер можно купить самый дешевый.

Если имеется необходимый опыт, то трансформатор собирается своими руками. Нет необходимости устанавливать также и звуковые сигналы оповещения — если аккумулятор подключится неправильно, то загоревшаяся лампочка разряда будет уведомлять об ошибке. На оборудование необходимо поставить импульсный блок питания  на 12 вольт — 10 ампер.

1 схема промышленного ЗУ

Посмотрите на схему промышленного зарядного устройства от оборудования Барс 8А. Трансформаторы используются с одной силовой обмоткой на 16 Вольт, добавляется несколько диодов vd-7 и vd-8. Это необходимо для того, чтобы обеспечить мостовую схему выпрямителя от одной обмотки.

1 схема инверторного устройства

Инверторный вид

Посмотрите на картинке схему инверторного зарядного устройства. Это приспособление перед началом зарядки разряжает аккумуляторную батарею до 10,5 Вольт.

Ток используется с величиной С/20:  «C» обозначает ёмкость установленного аккумулятора. После этого процесса напряжение повышается до 14,5 Вольт, при помощи разрядно-зарядного цикла.

Соотношение величины заряда и разряда составляет десять к одному.

1 электросхема ЗУ электроника

Схема Электроника

1 схема мощного ЗУ

Мощное ЗУ

Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора. Приспособление применяется для кислотных АКБ, имеющих высокую емкость.

Устройство с легкостью заряжает автомобильный аккумулятор, имеющий емкость в 120 А. Выходное напряжение устройство регулируется самостоятельно. Оно составляет от 0 до 24 вольт.

Схема примечательна тем, что в ней установлено мало компонентов, но дополнительные настройки при работе она не требует.

2 схемы советского ЗУ

Советское ЗУ

Многие уже могли видеть советское зарядное устройство. Оно похоже на небольшую коробку из металла, и может показаться совсем ненадежной. Но это вовсе не так.

Главное отличие советского образца от современных моделей — надежность. Оборудование обладает конструктивной мощностью. В том случае, если к старому устройству подсоединить электронный контроллер, то зарядник получится оживить.

Но если под рукой такого уже нет, но есть желание его собрать, необходимо изучить схему.

К особенностям их оборудования относят мощный трансформатор и выпрямитель, с помощью которых получается быстро зарядить даже сильно разряженную батарею. Многие современные аппараты не смогут повторить этот эффект.

Электрон 3М

Схема Электрон 3М

За час: 2 принципиальные схемы зарядки своими руками

Простые схемы

1 самая простая схема на автоматическое ЗУ для авто АКБ

Простая схема

Топ 4 схем импульсных ЗУ

Импульсные ЗУ

1 схема на тиристорное ЗУ

Схема

1 упрощенная схема с сайта Паяльник

Схема

1 схема на интеллектуальное ЗУ

Интеллектуальное ЗУ

4 подробные схемы защиты для ЗУ

Защита

Новые схемы 2017 и 2018 года

Новые схемы

1 схема на китайское ЗУ

Схема

1 простая схема — как собрать ЗУ

Схема

Источник: https://elektro220v.ru/akkumulyatory/11-primerov-shemy-na-zaryadnoe.html

Как сделать зарядное устройство для шуруповерта 12 вольт своими руками

Шуруповерт – один из самых универсальных электроинструментов. В этом убедились многие на своем опыте.

Однако даже такой чудесный инструмент имеет свои недостатки. Один из них – это зарядное устройство. При его поломке бывает сложно найти подходящий к нужной вам модели. А даже если и найдется такой, цена оказывается высокой, и проще купить новый шуруповерт. Ещё одной проблемой может стать медленная зарядка аккумулятора.

Многие пользователи решают изготовить зарядное устройство своими руками. В этой статье вы узнаете, что для этого нужно, и как сделать такое устройство на 12 и 18 вольт.

Самодельное зарядное для шуруповерта

До того как приступить к работе, необходимо определить, какого типа аккумулятор используется в вашем шуруповерте. Они бывают свинцовые, никелевые, литиевые, другие. В зависимости от типа батареи, нужны разные конструкции зарядных. Ведь каждая батарея имеет свои особенности и правила эксплуатации.

Литий-ионные батареи используются сейчас чаще всего. Батареи такого рода считаются самыми безопасными и экологически чистыми. При их использовании нужно точно учитывать напряжение. Повышение или понижение напряжения резко сокращают продолжительность работы и емкость таких батарей.

Осторожно! Нагревание литий-ионной батареи выше 60 градусов может привести к пожару и даже взрыву.

Прежде чем приступить к работе, убедитесь, что обладаете всеми необходимыми знаниями в области электросхем и паяния.

Для работы вам понадобятся:

  • зарядный стакан;
  • батарея, которая не работает;
  • нож и лезвия;
  • дрель;
  • паяльник;
  • провода длиной не меньше 15 см;
  • отвертка;
  • термопистолет.

Чаще всего встречаются шуруповерты, в которых используются аккумуляторы с напряжением 12 и 18 вольт.

Чтобы заняться переделкой зарядного, нужно разобраться в конструкции. Агрегат состоит из генератора тока на составном транзисторе, который получает ток от выпрямительного мостика. Он, в свою очередь, подсоединен к понижающему трансформатору с необходимым выходным напряжением.

Нужно, чтобы трансформатор выдавал необходимую мощность. Это важно для продолжительной работы устройства. В противном случае он сгорит. Ток регулируется резистором при вставленном аккумуляторе. Ток постоянный во время всей зарядки. И чем выше мощность трансформатора, тем стабильнее заряд.

Зарядное устройство для шуруповерта 12 вольт своими руками

Такой агрегат подходит для литий-ионных аккумуляторов от 900 mAh и больше. Чтобы сделать его, нужно выполнить следующие шаги:

  1. Для начала необходимо взять зарядный стакан и осторожно вскрыть.
  2. После этого отклеить клеммы и всю электронику с помощью паяльника.
  3. Затем нужно в неработающей батарее отпаять клеммы с плюса и минуса, снова используя паяльник. Чтобы не перепутать полярность, пометьте маркером или ручкой плюсы и минусы.
  4. В разобранном зарядном стакане нужно пометить, где будут находиться провода.
  5. Затем надо просверлить отверстия. Диаметр можно увеличить, используя нож.
  6. После этого провода вводят в просверленные под них дырки и припаивают к подготовленному стакану, соблюдая при этом полярность.
  7. Используя термопистолет, прикрепляют крышку от батареи к зарядному стакану.
  8. А в конце всех проделанных операций нижняя крышка прикрепляется обратно к зарядному стакану.

Таким образом вы сами смастерили зарядное устройство.

Зарядка для шуруповерта 18 вольт своими руками

Сделать зарядное на 18 вольт можно по схеме, описанной выше. Если родной блок в нормальном состоянии, для переделки можно использовать его. Если нет, за основу можно взять блок питания от ноутбука. Он выдает как раз нужные 18 вольт.

Сделать агрегат можно по схеме, часто встречающейся в интернете. Такая переделка позволяет ускорить время зарядки аккумулятора. Согласно схеме, ток поступает в аккумулятор, а управление осуществляется с помощью транзистора. Он оказывает влияние на показания индикатора. Тогда ток понижается по мере зарядки, и светодиод гаснет.

Как видите, устройство далеко не самое сложное. Любой мастер может улучшить зарядный агрегат к своему шуроповерту. Таким образом вы сделаете зарядчик более надежным, с возможностью ускоренной подзарядки аккумуляторов.

Зарядное устройство для li-ion аккумуляторов своими руками.

Как сделать зарядное устройство для li-ion аккумуляторов своими руками из подручных материалов практически даром.


Собираем простое зарядное для Литий-ионных аккумуляторов, практически из хлама.



Накопилось у меня большое количество аккумуляторов от ноутбучных аккумуляторов, формата 18650. Обдумывая как их заряжать, я решил не заморачиваться с китайскими модулями, да и закончились они у меня к тому времени. Решил собрать воедино две схемы. Датчик тока и плата BMS с аккумулятора мобильного телефона. Проверено на практике. Хоть и схема примитивная, но она работает и успешно, ни одного аккумулятора не пострадало.

Схема зарядного устройства

Схема зарядного устройства для зарядки li-ion аккумуляторов.

Материалы и инструменты


  • шнур USB;
  • крокодильчики;
  • плата защиты BMS;
  • пластиковое яйцо от киндера;
  • два светодиода разного цвета;
  • транзистор кт361;
  • резисторы на 470 и 22 ома;
  • двухватный резистор 2.2 ома;
  • один диод IN4148;
  • инструменты.

Изготовление зарядного устройства


Шнур USB разбираем и снимаем разъем. У меня это от какого-то аипада.

К крокодилам припаиваем провода.

Глубокую часть пластикового киндера утяжеляем, я залил гайку М6 термоклеем.

Спаиваем нашу простую схемку. Все сделано навесным монтажом и распаяно на плате BMS. Светодиод я применил сдвоенный, но можно два одноцветных. Транзистор выпаял из старой советской радио-аппаратуры.

Провода продеваем в отверстие второй, мелкой, половинке пластикового киндера. Припаиваем схему.

Все компактно запихиваем в пластиковое яйцо. Для светодиода делаем отверстие.

Подключаем к USB порту пк или китайской зарядке, у них тока все равно мало.

Во время зарядки горит оранжевым цвет. Т.е. горят оба светодиода.

Когда заряд окончен, горит зеленый, тот который подключен через диод IN4148.

Можно проверить схему, отключив от аккумулятора, загорится светодиод зеленого цвета, свидетельствующий об окончании заряда.

Видео по сборке зарядного устройства

Подробности сборки отображены на видео:


Беспроводная зарядка своими руками: как правильно сделать, инструкция

С повышением количества мобильных устройств на руках жителей планеты, как никогда встает вопрос обеспечения приборов питанием. Конечно, самый простой способ – зарядка аккумуляторных батарей, с последующим использованием накопленного тока. Вот только, бесконечное подключение или отсоединение зарядного кабеля к устройству приводит со временем к разбалтыванию и выходу разъемов из строя. Вариантом решения служит беспроводная зарядка, сделанная своими руками или приобретенная в магазине.

Принцип работы беспроводной зарядки для телефона

К сожалению, современные модели представленных устройств передачи тока по эфиру имеют некоторые недостатки. Но удобство применения такого оборудования позволяет закрыть глаза на его минусы. Собственно, весь процесс зарядки заключается в помещении мобильного устройства рядом или на специальную платформу – передатчик. Конечно же, телефон, планшет, смарт–часы, ноутбук или иное конечное перемещаемое устройство должны быть оборудованы соответствующим клиентским получателем тока по воздуху. Зарядка телефона по воздуху: один из вариантов исполнения

Топовый ценовой сегмент устройств уже, скорее всего, содержит в своей конструкции встроенный приемник индукционных сигналов одного из распространенных стандартов – Qi, PMA и AirFuel, а соответствующий передатчик можно приобрести уже в сборе, или отдельно, а также он, бывает, что поставляется вместе с мобильным оборудованием. Есть и проприетарные, закрытые стандарты беспроводной зарядки, которые используются, к примеру, фирмой Samsung для своих продуктов.

Но основная разница состоит не в принципе передачи – используется всегда физический эффект электромагнитной индукции, – а в частоте переменного тока на выходе передатчика. Стандарт Qi, который разрабатывается концерном компаний по использованию беспроводной энергии WPC, характерен этим параметром излучателей в пределах 100-205 кГц. PMA, производимый одноименной компанией, применяет для передачи тока диапазон 277-357 кГц.

Хоть он и проиграл конкурентную борьбу с QI, многие производители оставляют возможность его использования в своих устройствах беспроводной зарядки, или гибридным образом оба стандарта, или конкретно одного PMA. Гибридное беспроводное зарядное устройство

После падения технологии PMA фирма, его ранее производящая, объединила свои усилия с более чем 200 компаниями, входящими в концерн WPC. Результатом стала разработка нового стандарта AirFuel, который подразумевает подключение передающих катушек, выполняющих роль антенн, на резонансных частотах, что позволило увеличить расстояние приема и общий КПД системы зарядки. Передача тока по воздуху

Вопросом, как сделать беспроводную зарядку или передачу питания различным устройствам по воздуху, задавались люди еще более 200 лет назад. Конечно, тогда не было аккумуляторов, но существовали их прообразы – лейденские банки. Поэтому и вопрос их подзарядки или непосредственного снабжения энергией устройств-потребителей без использования проводов и поднимался.

Еще в XIX веке, родоначальник всей электрической физики – Андре Ампер, от имени которого и получала название единица измерения силы тока, открыл физическое явление электромагнитной индукции.

Основные его труды в этом направлении связаны с наблюдением за опытами. Им было замечено, что есть взаимосвязь, при возникновении электромагнитного поля в двух рядом расположенных проволочных катушках. Если подать ток в одну, то и во второй будет наблюдаться возникновение тока на концах ее проводников и общего магнитного эффекта. Было установлено, путем проведенных экспериментов, что мощность электромагнитной индукции сильно падает при увеличении расстояния между обмотками. Тот самый Андре-Мари Ампер

Спустя почти 100 лет, работы Ампера были продолжены гением своего времени – Николой Тесла, который изучал передачу высокочастотных токов по воздуху и проектировал различные устройства их приема, с использованием такой технологии.

Постепенно физические принципы, лежащие в основе приборов обмена питанием через эфир, были подзабыты и не использовались. Слишком высоки затраты мощности передаваемого тока, малы расстояния, сложно производство принимающего и передающего оборудования на большие дистанции.

Второе дыхание технология получила с развитием носимых гаджетов и необходимостью их постоянной подзарядки. Аккумуляторы мобильных устройств имеют конечную емкость, весьма невеликую из-за своего размера, в то же время, внутренняя начинка сотовых телефонов, планшетов, «умных» часов и прочих мобильных устройств становится все более «жадной» к потреблению, что и приводит к необходимости постоянного подключения источника тока.

Состав беспроводной зарядки для телефона

Самодельное беспроводное зарядное устройство

Прежде чем изготавливать индукционную беспроводную зарядку для телефона своими руками, необходимо разобраться, какие компоненты относятся к приемнику, а что входит в состав передатчика. Индукционная токовая связь подразумевает генератор частоты сигнала. Можно использовать как самый простой – на одном транзисторе, так и более сложный – применяя сборку на микросхемах.

Минус первого способа – его относительно низкие частоты работы. А от этого параметра прибора как раз зависит дальность расстояния передачи, возникновение вихревых, паразитных токов в рядом расположенных металлических предметах, общая сложность монтажа антенны, – она должна состоять из двух взаимосвязанных обмоток. Схемы второго типа лишены этих недостатков.

В сущности, излучатель в системах индукционной связи и состоит из самого блока питания, выдающего напряжение, генератора, превращающего постоянный ток в последовательность импульсов, и передающей антенны – в роли которой используется намотанная проволокой своеобразная катушка.

Схема приемника еще проще. Обмотка-антенна через диод и конденсатор, преобразующий импульсы в постоянный ток, подключены к входам потребителя, в качестве которых может выступать зарядный штекер мобильного устройства или его аккумуляторная батарея напрямую.

В существующих схемах используемые токи малы, происходит передача энергии мощностью не более 5В.

Преимущества и недостатки самодельной беспроводной зарядки

Прежде чем перейти к тому, как сделать беспроводную зарядку для телефона, планшета или иного мобильного устройства, желательно быть уверенным в необходимости ее использования, учитывая все плюсы и минусы существующих систем питания без проводов.

Итак, плюсы, если изготовить схему беспроводной зарядки своими руками:

  • стоимость конструкции на порядок ниже, чем у покупных вариантов;
  • удобство применения – нет необходимости бесконечно вставлять или вынимать штекер зарядного устройства, достаточно просто положить телефон рядом с передающей частью;
  • из предыдущего пункта проистекает уменьшение износа разъемов;
  • ну, и конечно же, повышение своего ЧСВ и профессионализма в результате самостоятельного изготовления устройства.
Один из вариантов самодельных беспроводных зарядок

Есть у конструкции и несколько минусов:

  • необходимость доставания/покупки деталей;
  • умение паять или представление о процедуре монтажа схемы;
  • медленная зарядка устройств при передачах энергии по воздуху, которая происходит в несколько раз дольше. Это характерно и для промышленных вариантов исполнения беспроводных зарядок.
  • малое расстояние, на котором работает технология.
  • относительная сложность сборки без гарантии успеха.
  • наличие индукционных токов при работе беспроводной зарядки. Они, конечно, микроскопические, тем не менее, могут вызывать нагрев металлических поверхностей, электронных компонентов, отрицательно сказываться на здоровье. Кроме того, они вносят помехи в работу радиооборудования и оказывают общее негативное влияние на электронику.

Инструкция по созданию беспроводной зарядки своими руками

Описываться будет достаточно простая схема беспроводной зарядки. Передатчик в ней выполнен на микросхеме таймере – формирователе одиночных импульсов и полевом транзисторе, а приемник на диоде и стабилизаторе. Схема беспроводной зарядки

Простота конструкции дает возможность произвести ее даже навесным монтажом. Необходимо только помнить о том, что микросхемы и вообще полупроводниковые элементы не любят перегрева, поэтому сборку нужно выполнять придерживая пинцетом ножки критических компонентов схемы между их корпусом и местом пайки. Это позволит уменьшить температуру чувствительной части – пинцет будет работать, как радиатор.

Лучше использовать специальную панельку, для размещения на ней микросхемы таймера.

Инструменты и материалы для изготовления беспроводной зарядки

Для изготовления схемы беспроводной зарядки понадобятся:

  • ножницы или кусачки для работы с проволокой;
  • флюс и припой, в простейшем варианте канифоль и олово;
  • паяльник 25-40Вт;
  • обычное зарядное устройство от мобильного телефона;
  • микросхема формирователя импульсов NE555 на 5В;
  • мощный полевой транзистор IRF-Z44;
    Пример расположения выводов на аналоге транзистора
  • стабилизатор напряжения 7805;
    Расположение пинов стабилизатора
  • диод M4, для схемы приемника;
  • конденсаторы – два по 10n, и по одному 100n и 10µ;
  • резисторы – 10 Ом и 1 кОм;
  • медная, лакированная проволока для антенны – сечением 1 мм и 0,35-0,4 мм.

Изготовление передатчика

Как уже говорилось, монтаж схемы передатчика можно сделать, как навесной, так и на макетной или самостоятельно травленой плате. Здесь его размеры особого значения не имеют. Единственное замечание – антенна должна быть расположена ближе к подложке, на которую впоследствии помещается приемник.

Сама форма катушки также влияния на представленную схему большого не имеет, но рекомендуется выполнить ее спиральной формой, как на фотографии. Это улучшит характеристики передачи энергии, позволит повысить расстояние между приемником и излучателем. Передатчик на травленной плате и с антенной хорошей формы

Намотку рекомендуется проводить внутри какого-либо корпуса круглой формы – к примеру, в коробке от CD диска – в том месте, где он сам находился. Туда укладывается провод, с оставлением кончика, к которому будет припаян один из контактов самого передатчика, и потом витками, оборачивая вокруг предыдущих, укладывается проволока. Нужно сделать 25 таких оборотов.

После окончания намотки рекомендуется залить всю конструкцию универсальным клеем или эпоксидной смолой, оставив только конечные выходы проволоки. Которые в свою очередь необходимо залудить, а впоследствии и подсоединить к выходам излучателя. Схема излучателя

Изготовление приёмника

Приемник собрать еще проще. В нем минимум элементов. Вот только в его случае лучше всего осуществлять намотку антенны спиральным способом, для уменьшения размера схемы. Хотя самодельное приемное устройство, с высокой вероятностью, все равно не поместится в корпус телефона. А вот для планшетов есть реальный шанс его встроенного использования, так-как обычно в корпусе подобных устройств есть еще много свободного места.

Элементы схемы скрепляются пайкой. В идеале желательно использовать SMD компоненты, но можно обойтись и обычными радиодеталями. Намотка катушки антенны производится проволокой или проводом сечения 0,35-0,4 мм. Для уверенного приема индуцированных токов необходимо сделать 30 витков. Схема приемника

Соединение элементов

Хотелось бы заметить, что, как и для любой передающей и принимающей аппаратуры – в случае индукционной также необходима аккуратность выполнения. Просто смотать в кучу присоединенные элементы не получится – будут возникать паразитные электрические связи, которые сведут на нет весь толк от собранного прибора.

Для исполнения схемы все же рекомендуется вытравить их из заготовок, или же в случае недоступности фольгированного текстолита – использовать макетную плату. Все соединения – пайка, никаких скруток. Слишком ненадежно и мало того, что будет плохой контакт, так еще и в случае его возникновения будет трудно найти источник проблемы.

Особенности процесса сборки и подключения

Тут нужно помнить о том, что приемник будет присоединен к реальному, достаточно дорогому устройству–потребителю. Поэтому, перед присоединением нужно мультиметром проверить полярность на выходах приемника и наличие необходимого напряжения при работе собранной схемы – оно должно быть в пределах 4-5В. Стрелочный мультиметр – удобен для определения полярности

Также нужно определиться, как подключать потребителя. Здесь два варианта – или напрямую к аккумулятору, но в этом случае не будет видно, заряжен он уже или нет при выключенном устройстве, или в штатный разъем питания.

В обоих случаях обязательна проверка полярности и допустимых токов! Цена упущения – последующая функциональность мобильного устройства.

Модели телефонов, поддерживающие беспроводную зарядку

Собственно говоря, весь топовый сегмент мобильного оборудования от известных производителей обладает приемниками индукционных токов. Среди них аппараты Apple, Blackerry, Sony, Yota, Kyosera, Motorola, LG, Samsung, Asus, Google, HTC, Nokia.

Советы по выбору комплектующих

Богатство существующей элементарной базы

Многие элементы схемы индуктивного передатчика и приемника тока имеют как российские, так и зарубежные аналоги. К примеру, таймер NE555 можно безболезненно заменить на его полные аналоги (для некоторых необходимо будет проверить калибровку ножек и рабочее напряжение) – 1006ВИ1, 1006ВИ2, AN1555(N), GL555, LB8555(D|P), LM555(CN|N), MC1455(P|P1), NJM555D, RC555, TA7555P, UPC1555(C), UPC617C, KP1006ВИ1(А), KФ1006ВИ1, 142EH6, ICM7555(CBA-T|IPA)), LM555(CM|N), MC1455(D|U|G|P1), NE555(D|M|P|N), TA7555(F|S), UA555(TC(-8)|PC), ECG955M, M51841P.

В качестве полевого транзистора подойдут его варианты MTP50N05, КП723А, MTP50N06V, STP45NE06, STP50N06, MTB50N06V, STB45NF06T4, HUF75329(P3|S3(S)), STP45NF06, STP60NF06, STB60NF06(T4|L|LT4) или близкие по характеристикам.

Диод М4 в приемном контуре – заменяется любым с допустимыми токами 1А/400В. Можно чуть менее мощным, так как сила приходящего питания намного меньше.

Стабилизатор напряжения также можно заменить любым с выходным током 5В. Полные аналоги: L7805CV, MC7805CTG, русский КР142ЕН5А.

Как своими руками сделать солнечное зарядное устройство для телефона

Создание своими руками солнечной USB зарядки для телефона — один из самых интересных и полезных проектов на ВЕЛОФАНЕ. Сделать самодельное зарядное устройство не слишком сложно — необходимые компоненты не очень дорогие и их легко достать. Солнечные зарядные USB устройства идеально подходят для зарядки небольших устройств, например, телефона.

Слабым местом всех самодельных солнечных зарядок являются аккумуляторы. Большинство зарядных устройств на солнечных батареях собираются на базе стандартных никель-металл-гидридных аккумуляторов — дешёвых, доступных и безопасных в эксплуатации. Но к сожалению у NiMH аккумуляторов слишком низкие напряжение и ёмкость, чтобы их можно было серьёзно рассматривать в качестве зарядных устройств для современных гаджетов, энергопотребление которых с каждым годом только растёт.

Например, аккумулятор iPhone 4 на 2000 мА*ч ещё можно полностью перезарядить от самодельной солнечной зарядки с двумя или четырьмя аккумуляторами АА, но вот iPad 2 оснащён аккумулятором на 6000 мА*ч, который уже не так просто перезарядить с помощью подобного зарядного устройства.

Решением данной проблемы является замена никель-металл-гидридных аккумуляторов на литиевые.

Из этой инструкции вы узнаете, как своими руками сделать солнечную USB зарядку с литиевым аккумулятором. Во-первых, по сравнению с коммерческими зарядными устройствами это самодельное зарядное устройство обойдётся вам очень дёшево. Во-вторых, собрать его очень просто. И самое главное — эта литиевая USB зарядка безопасна при эксплуатации.

Шаг 1: Необходимые компоненты для сборки солнечной USB зарядки.

Электронные компоненты:

  • Солнечная батарея на 5 В или выше
  • Литий-ионный аккумулятор на 3,7 В
  • Контроллер зарядки литий-ионного аккумулятора
  • Повышающая USB схема постоянного тока
  • Разъём 2,5 мм с креплением на панель
  • Разъём 2,5 мм с проводом
  • Диод 1N4001
  • Провод

Конструкционные материалы:

  • Изолента
  • Термоусадочные трубки
  • Двухсторонняя лента из пеноматериала
  • Припой
  • Жестяная коробка (или другой корпус)

Инструменты:

  • Паяльник
  • Пистолет для склеивания горячим клеем
  • Дрель
  • Дремель (не обязателен, но желателен)
  • Кусачки
  • Инструмент для зачистки проводов
  • Помощь друга
  • Защитные очки

В этом руководстве рассказывается как сделать зарядное устройство для телефона на солнечной энергии. Вы можете отказаться от использования солнечных батарей и ограничиться только изготовлением обычной USB зарядки на литий-ионных аккумуляторах.

Большинство компонентов для этого проекта можно купить в интернет магазинах электроники, но повышающую USB схему постоянного тока и контроллер заряда литий-ионного аккумулятора найти будет не так просто. Далее в этом руководстве я расскажу, где можно достать большинство необходимых компонентов и для чего каждый из них нужен. Исходя из этого вы сами решите какой вариант вам лучше всего подходит.

Шаг 2: Преимущества зарядных устройств с литиевыми аккумуляторами.

Может быть вы не догадываетесь, но скорей всего литий-ионный аккумулятор прямо сейчас лежит у вас в кармане или на столе, а может и в вашем кошельке или рюкзаке. В большинстве современных электронных устройств используются литий-ионные аккумуляторы, характеризующиеся большой ёмкостью и напряжением. Их можно перезаряжать множество раз. Большинство аккумуляторов формата АА по химическому составу являются никель-металл-гидридными и не могут похвастаться высокими техническими характеристиками.

С химической точки зрения разница между стандартным никель-металл-гидридным аккумулятором АА и литий-ионным аккумулятором заключается в химических элементах, содержащихся внутри элемента питания. Если вы посмотрите на периодическую таблицу элементов Менделеева, то увидите, что литий находится в левом углу рядом с самыми химически активными элементами. А вот никель расположен в середине таблицы рядом с химически неактивными элементами. Литий обладает такой высокой химической активностью из-за того, что у него только один валентный электрон.

И как раз именно по этой причине на литий много нареканий — иногда он может выходить из-под контроля из-за своей высокой химической активности. Несколько лет назад компания Sony, лидер в производстве аккумуляторов для ноутбуков, изготовила партию некачественных аккумуляторов для ноутбуков, некоторые из которых самопроизвольно возгорались.

Именно поэтому при работе с литий-ионными аккумуляторами мы должны придерживаться определенных мер предосторожности — очень точно поддерживать напряжение во время зарядки. В этой инструкции используются аккумуляторы на 3,7 В, которые требуют заряжающего напряжения 4,2 В. При превышении или уменьшении этого напряжения химическая реакция может выйти из-под контроля со всеми вытекающими последствиями.

Вот почему при работе с литиевыми батареями необходимо проявлять предельную осторожность. Если обращаться с ними осторожно, то они достаточно безопасны. Но если вы будете делать с ними недопустимые вещи, то это может привести к большим неприятностям. Поэтому их следует эксплуатировать только строго по инструкции.

Шаг 3: Выбор контроллера заряда литий-ионного аккумулятора.

Из-за высокой химической реактивности литиевых аккумуляторов вы должны быть на сто процентов уверены, что схема контроля напряжения заряда вас не подведёт.

Хотя можно изготовить собственную схему контроля напряжения, но лучше просто купить уже готовую схему, в работоспособности которой вы будете уверены. На выбор доступны несколько схем контроля заряда.

На данный момент Adafruit выпускает уже второе поколение контроллеров заряда для литиевых аккумуляторов с несколькими доступными значениями входящего напряжения. Это весьма неплохие контроллеры, но у них слишком большой размер. Вряд ли на их базе получится собрать компактное зарядное устройство.

В интернете можно купить небольшие модули контроллеров зарядки литиевых аккумуляторов, которые и используются в данном руководстве. На базе этих контроллеров я также собрал множество других самоделок. Они мне нравятся за компактность, простоту и наличие светодиодной индикации заряда аккумулятора. Как и в случае с Adafruit, при отсутствии солнца литиевый аккумулятор можно зарядить через USB порт контроллера. Возможность зарядки через USB порт является крайне полезной опцией для любого зарядного устройства на солнечных батареях.

Независимо от того, какой контроллер вы выбрали, вы должны знать как он работает и как его правильно эксплуатировать.

Шаг 4: USB порт.

Через USB порт можно заряжать большинство современных устройств. Это стандарт во всём мире. Почему бы просто не подключить USB порт напрямую к аккумулятору? Зачем нужна специальная схема для зарядки через USB?

Проблема заключается в том, что по стандарту USB напряжение составляет 5 В, а литий-ионные аккумуляторы, которые мы будем использовать в данном проекте, имеют напряжение всего 3,7 В. Поэтому нам придётся воспользоваться повышающей USB схемой постоянного тока, которая увеличивает напряжение до достаточного для зарядки различных устройств. В большинстве коммерческих и самодельных USB зарядок, наоборот, используются понижающие схемы, так как они собираются на базе аккумуляторов на 6 и 9 В. Схемы с понижением напряжения более сложные, поэтому в солнечных зарядных устройствах их лучше не применять.

Схема, которая применяется в данной инструкции, была выбрана в результате длительного тестирования различных вариантов. Она практически идентична схеме Minityboost Adafruit, но стоит дешевле.

Конечно вы можете купить онлайн недорогое зарядное USB устройство и разобрать его, но нам нужна схема, преобразующая 3 В (напряжение двух батареек АА) в 5 В (напряжение на USB). Разборка обычной или автомобильной USB зарядки ничего не даст, так как их схемы работают на понижение напряжения, а нам наоборот нужно повышать напряжение.

Кроме того следует учесть, что схема Mintyboost и используемая в проекте схема способны работать с гаджетами Apple, в отличии от большинства других зарядных USB устройств. Устройства от Apple проверяют информационные пины на USB, чтобы знать куда они подключены. Если гаджет Apple определит, что информационные пины не работают, то он откажется заряжаться. У большинства других гаджетов такая проверка отсутствует. Поверьте мне — я перепробовал множество дешёвых схем зарядки с интернет-аукциона eBay — ни от одной из них мне не удалось зарядить свой айфон. Вы же не хотите, чтобы от вашей самодельной USB зарядки нельзя было заряжать гаджеты Apple.

Шаг 5: Выбор аккумулятора.

Если вы немного погуглите, то обнаружите огромный выбор аккумуляторов разных размеров, ёмкостей, напряжений и стоимости. Поначалу во всём этом многообразии будет несложно запутаться.

Для нашего зарядного устройства мы будет использовать литий-полимерный (Li-Po) аккумулятор на 3,7 В, который очень напоминает аккумулятор для айпода или мобильного телефона. Действительно, нам нужен аккумулятор исключительно на 3,7 В, так как схема зарядки рассчитана именно на это напряжение.

То, что аккумулятор должен быть оснащён встроенной защитой от перезаряда и переразряда, даже не обсуждается. Обычно эта защита называется «PCB protection» («схема защиты»). Поищите по этим ключевым словам на интернет-аукционе eBay. Из себя она представляет всего лишь небольшую печатную плату с чипом, которая защищает аккумулятор от чрезмерного заряда и разряда.

При выборе литий-ионного аккумулятора смотрите не только на его ёмкость, но и на его физический размер, который преимущественно зависит от выбранного вами корпуса. В качестве корпуса у меня выступила жестяная коробка Altoids, так что я был ограничен в выборе аккумулятора. Я сначала думал купить аккумулятор на 4400 мА*ч, но из-за его больших размеров мне пришлось ограничиться аккумулятором на 2000 мА*ч.

Шаг 6: Подсоединение солнечной батареи.

Если вы не собираетесь делать зарядное устройство с возможностью подзарядки от солнца, то можете пропустить этот этап.

В этом руководстве используется солнечная батарея в жестком пластиковом корпусе на 5,5 В и 320 мА. Вам подойдет любая большая солнечная батарея. Для зарядного устройства лучше всего выбирать батарею, рассчитанную на напряжение 5 - 6 В.

Возьмите провод за кончик, разделите его на две части и немного зачистите концы. Провод с белой полоской отрицательный, а полностью чёрный провод — положительный.

Припаяйте провода к соответствующим контактам с обратной стороны солнечной батареи.

Закройте места пайки с помощью изоленты или горячего клея. Это защитит их и поможет снизить нагрузку на провода.

Шаг 7: Сверлим жестяную коробку или корпус.

Так как в качестве корпуса я использовал жестяную коробку Altoids, то мне пришлось немного поработать дрелью. Кроме дрели нам понадобится ещё и такой инструмент, как дремель.

Перед тем, как начать работу с жестяной коробкой, сложите в неё все компоненты, чтобы убедиться на практике, что она вам подходит. Продумайте, как лучше всего в ней разместить компоненты, и только потом сверлите. Места расположения компонентов можете обозначить маркером.

После обозначение мест можете приниматься за работу.

Вывести USB порт можно несколькими способами: сделать небольшой надрез прямо вверху на коробке или же сбоку на коробке просверлить отверстие соответствующего размера. Я решил сделать отверстие сбоку.

Сначала приложите USB порт к коробке и обозначьте его место. Внутри обозначенной области просверлите дрелью два или больше отверстий.

Зашлифуйте отверстие дремелем. Обязательно соблюдайте технику безопасности, чтобы не травмировать пальцы. Ни в коем случае не держите коробку в руках — зажмите её в тиски.

Далее убедитесь, что в сделанное вами отверстие свободно проходит USB порт.

Просверлите отверстие диаметром 2,5 мм для USB порта. При необходимости расширьте его с помощью дремеля. Если вы не планируете устанавливать солнечную батарею, то в отверстии 2,5 мм нет необходимости!

Шаг 8: Подключение контроллера зарядки.

Одна из причин, по которой я выбрал этот компактный контроллер зарядки, это его высокая надёжность. У него четыре контактные площадки: две впереди рядом с портом mini-USB, куда подаётся постоянное напряжение (в нашем случае от солнечных батарей), и две сзади для аккумулятора.

Чтобы подключить разъём 2,5 мм к контроллеру зарядки, необходимо подпаять два проводка и диод от разъёма к контроллеру. Кроме того желательно воспользоваться термоусадочными трубками.

Зафиксируйте диод 1N4001, контроллер зарядки и разъём 2,5 мм. Расположите разъём перед собой. Если смотреть на него слева направо, то левый контакт будет отрицательным, средний — положительным, а правый вообще не используется.

Один конец проводка припаяйте к отрицательной ножке разъёма, а другой к отрицательному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Ещё один проводок припаяйте к ножке диода, рядом с которой нанесена метка. Припаивайте его как можно ближе к основанию диода, чтобы сэкономить побольше свободного места. Припаяйте другую сторону диода (без метки) к средней ножке разъёма. Опять же, постарайтесь припаять максимально близко к основанию диода. И в завершение подпаяйте проводок к положительному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Шаг 9: Подключение аккумулятора и USB схемы.

На данном этапе потребуется всего лишь подпаять четыре дополнительных контакта.

Нужно подсоединить аккумулятор и USB схему к плате контроллера зарядки.

Сначала отрежьте несколько проводков. Подпаяйте их к положительным и отрицательным контактам на USB схеме, которые расположены на нижней стороне платы.

После этого соедините вместе эти проводки с проводками, идущими от литий-ионного аккумулятора. Убедитесь, что вы соединили вместе отрицательные проводки и соединили вместе положительные проводки. Напоминаю, что красные провода у нас положительные, а чёрные — отрицательные.

После того, как вы скрутили проводки вместе, приварите их к контактам на аккумуляторе, которые находятся на обратной стороне платы контроллера зарядки. Перед пайкой проводки желательно продеть в отверстия.

Теперь можно поздравить вас — вы на 100% справились с электрической частью этого проекта и можете немного расслабиться.

На этом этапе неплохой идеей будет проверить работоспособность схемы. Так как все электрические компоненты подсоединены, то всё должно работать. Попробуйте зарядить айпод или любой другой гаджет, оснащённый USB портом. Устройство не будет заряжаться, если аккумулятор разряжен или неисправен. Кроме того поместите зарядное устройство на солнце и посмотрите будет ли заряжаться аккумулятор от солнечной батареи — при этом должен загореться маленький красный светодиод на плате контроллера зарядки. Также вы можете зарядить аккумулятор через mini-USB кабель.

Шаг 10: Электрическая изоляция всех компонентов.

Перед тем, как разместить все электронные компоненты в жестяной коробкой, мы должны быть уверены, что она не сможет стать причиной короткого замыкания. Если у вас пластиковый или деревянный корпус, то пропустите этот этап.

На дне и по бокам жестяной коробки наклейте несколько полос изоленты. Именно в этих местах будет находиться USB схема и контроллер зарядки. На фотографиях видно, что контроллер зарядки у меня остался незакреплённым.

Постарайтесь тщательно всё заизолировать, чтобы не произошло короткого замыкания. Перед тем, как наносить горячий клей или наматывать изоленту, убедитесь в прочности пайки.

Шаг 11: Размещение электронных компонентов в корпусе.

Так как 2,5 миллиметровый разъём необходимо закрепить с помощью болтов, то разместите его в первую очередь.

После установки разъёма далее необходимо разместить USB схему. Нанесите на неё небольшое количество горячего клея, расположите правильно в корпусе и ещё раз смажьте горячим клеем.

На моей USB схеме сбоку имелся переключатель. Если у вас такая же схема, то сначала проверьте работает ли переключатель, который нужен для включения и отключения «режима зарядки».

И наконец нужно закрепить аккумулятор. С этой целью лучше использовать не горячий клей, а несколько кусочков двустороннего скотча или изоленты.

Шаг 12: Эксплуатация самодельного зарядного устройства на солнечных батареях.

В завершение поговорим о правильной эксплуатации самодельной USB зарядки.

Заряжать аккумулятор можно через mini-USB порт или от солнца. Красный светодиод на плате контроллера зарядки указывает на процесс зарядки, а синий на полностью заряженный аккумулятор.

Во время своего последнего похода мне удалось в самолёте зарядить свой iPhone 4 почти на 80%, учитывая, что при этом я слушал музыку. Ёмкость аккумулятора составляла 2000 мА*ч. Чтобы зарядить аккумуляторы на 4400 или 6600 мА*ч, потребуется намного больше времени. Особенно это относится к айподам и другим планшетам.

Хотя это и достаточно сложная инструкция, я надеюсь, что вам удалось собрать своими руками USB зарядку с литий-ионным аккумулятором. Учитывая, что цены на литиевые аккумуляторы и контроллеры к ним падают, то нет никакого смысла делать самодельную зарядку на аккумуляторах других типов. Литий-ионные аккумуляторы особенно хорошо подходят для проектов, в которых крайне важны габариты устройства. Сейчас можно купить литий-ионные аккумуляторы даже самых безумно маленьких размеров. Это самый лучший источник энергии для автономных походов.

Так что, если вы планируете сделать своими руками очень мощное солнечное зарядное устройство для вашего телефона, планшета, айпада, айпода, айфона, GPS-навигатора или проекта Arduino и выберете этот проект, то вы не прогадаете. Особенно, если вам удастся всё аккуратно разместить в небольшой коробочке!

Также рекомендуем посмотреть нашу инструкцию по сборке USB зарядки с питанием от велосипедной динамо-втулки.

схемы, как подключить своими руками, видео с пошаговыми инструкциями

Наверное, каждый автомобилист знает, как быстро ломаются зарядки для аккумулятора автомобиля. Если в очередной раз это произошло, пришло время самостоятельно его собрать. Это несложно, даже если нет электротехнических знаний.

Параметры устройства

Всем известно, что вся электроника автомобиля питается от 12в. При этом устройство для зарядки должно выдавать ток в 10% от номинальной емкости. Без этого ЗУ тоже будет работать, но намного медленнее.

Чтобы добиться этих параметров, понадобится:

  1. Трансформатор с 2 обмотками. Здесь работает правило «чем больше витков – тем лучше». Если обмоток больше, то не страшно. Просто они не будут задействованы. По сути подойдет любой импульсный трансформатор.
  2. Из розетки идет переменное питание. Зарядное устройство для автомобильного аккумулятора, сделанное своими руками, должно выдавать постоянное. На этот случай понадобится выпрямитель.
  3. Тестер. Мультиметр необходим для того, чтобы определить выходное напряжение. Оно должно быть ровно 12 вольт.
  4. Сделать зарядное устройство для аккумулятора невозможно без управления автоматикой. В противном случае аккумулятор может взорваться. Поэтому необходимо реле контроля напряжения.
  5. Понадобится регулировка тока. С этим справится переменный резистор. Желательно взять многооборотистый регулятор тока, чтобы подстройка была плавной.

Этого достаточно, чтобы собрать простое зарядное устройство.

Схема зарядного устройства для автомобильного аккумулятора

Чтобы собрать самодельное зарядное устройство нужны хотя бы навыки пайки, не более. Вот несколько схема зарядного устройства для автомобильного аккумулятора, которые можно собрать за пару часов.

Простые схемы

Вот 3 схемы простого зарядного устройства для автомобильного аккумулятора. Возможно, все необходимые комплектующие уже у вас есть или их можно купить за бесценок на барахолке.

С 1 диодом

Перед трансформатором ставится предохранитель на 1 ампер и выключатель для удобства. После трансформатора с одного вывода обмотки ставится диод, а с другого — предохранитель. В разрыв нужно поставить амперметр и вольтметр. Можно купить дешевые китайские тестеры, где только экран и провода. Можно задействовать советские стрелочные.

Схема автоматического зарядного не самая лучшая. Диод срезает нижнюю часть синуса, от чего пульсация получается неравномерной.

С диодным мостом

Для АКБ автомобиля этот вариант подходит лучше. ДМ – это уже полноценный выравниватель напряжения.

Зарядник для автомобильного аккумулятора собирается также, но вместо диода устанавливается мост. От его минуса провод идет на предохранитель после трансформатора.

Диодный мост можно купить или спаять самостоятельно. Для этого понадобится всего 4 диода. Схема выглядит так. Напряжение все еще пульсирующее, что не очень хорошо для аккумуляторов.

С диодным мостом и конденсатором

Вот как выглядит правильное трансформаторное зарядное устройство. Между плюсом и минусом ставится конденсатор на 25-50 вольт и 5000-6000 микрофарад.

Конденсатор принимает напряжение и отдает его, но уже выровненным и без пульсаций.

Схемы с регулировкой

Если хочется, чтобы зарядник для аккумулятора автомобиля, сделанный своими руками правильно работал, необходим регулятор. С этим справится обычный подстроечный (переменный) резистор на 4,7 килоома.

Также в схеме предусмотрено 3 транзистора. Их расположение и номер подписан, поэтому проблем не будет. Достаточно прийти в радиомагазин и показать наименования. Они необходимы, чтобы резистор работал корректно.

Транзисторам необходимо хотя бы пассивное охлаждение, поэтому к их радиаторам лучше прикрепить алюминиевую пластину или поставить кулер.

Замечание. На схеме в разрыв транзистора П210 и вторым предохранителем установлен амперметр. С регулировкой тока и напряжения в нем нет необходимости, так как подстроить нужно только вольтаж. Поэтому на его место лучше поставить вольтметр.

Подробное видео можно посмотреть ниже.

Порядок сборки зарядного устройства для автомобильного аккумулятора

По рассмотреть, как сделать зарядное устройство для авто. Для новичка вполне подойдет эта схема. Она была рассмотрена ранее. Как ее усовершенствовать – написано выше.

Для начала понадобится раздобыть трансформатор. В радиоаппаратуре и старых магнитофонах можно найти неплохой ТС-180-2. Он состоит из 4 обмоток. Нужно соединить на первичке выводы 1 и 1, а на вторичке 9 номера. То есть, если соединить 4 обмотки в 2 последовательно, получится двухобмоточный трансформатор с напряжением в 13,6 вольт, что и требуется для нормальной работы ЗУ. К выводам № 2 нужно припаять сетевой шнур.

Как подключить зарядное устройство к аккумулятору автомобиля? Просто нужно диодный мост соединить проводами с 10 выводами. В разрыв стоит поставить амперметр с ограничением 15 ампер.

В цепь амперметра подпаивается регулятор напряжения. Между выводами с трансформатора нужно поставить вольтметр.

Чтобы защитить автоматическое зарядного устройства для автомобильных аккумуляторов, нужно поставить предохранители. Один со стороны АКБ (10 А), второй на входе в трансформатор (0,5А).

Не стоит сразу ставить высокий ток. Для перестраховки на зарядном устройстве нужно ставить невысокий ток (от 1А), а затем постепенно повышать до 9-10А. Когда АКБ будет заряжен, амперметр будет показывать около 1 ампера. Это значит, что зарядное устройство можно отключать.

Автозарядка из блока питания

Самодельное подзарядное устройство можно сделать и из БП от компьютера. Придется его немного доработать, зато получается хорошее, почти заводское ЗУ. Возможно, блок питания можно найти в закромах.

В большинстве своем, БП построены на базе ШИМ модуля TL494. Он идеально подходит для автомобильных зарядок.

Далее нужно просто действовать по инструкции:

  1. Все провода, кроме желтых и черных, нужно обрезать.
  2. Спаиваем их между собой: желтые с желтыми, черные с черными.
  3. На контроллере нужно перерезать дорожки, которые идут к пинам: 1, 14, 15, 16.
  4. В корпусе необходимо сделать 2 отверстия под подстроечные резисторы (10 и 4,4 килоом).
  5. Остается только собрать эту схему. Разводить плату не нужно, все делается навесным монтажом.

В автоматическом зарядном устройстве, сделанном своими руками, не помешает мультиметр, который нужно врезать в корпус БП.



Я сделал собственное портативное зарядное устройство для телефона, и я не бил себя электрическим током

Переносное зарядное устройство, наверное, самая полезная техника, которую я ношу с собой, кроме телефона. Я ужасно боюсь не забывать заряжать свой телефон, пока не застряну в метро с задержкой в ​​19:00 по дороге домой, отчаянно пытаясь выжать последние несколько секунд автономной работы.

Итак, я в целом придерживаюсь мнения, что не может быть слишком много резервных зарядных устройств. (Я обычно ношу с собой троих, что, я признаю, может быть излишним.) Но купить аккумулятор на Amazon или Best Buy очень просто.

Я хотел попробовать сделать свою собственную - и у меня это получилось, даже не порезав себя током. Батарейный блок DIY здесь, по сути, представляет собой зарядное устройство для телефона USB, которое работает от батарей 9 В, и все это одето в причудливый алюминиевый корпус (например, мятную банку).

Стоит отметить, что вы не получите много энергии для зарядки телефона - у большинства 9-вольтовых батарей около 550 мАч заряда, чего едва хватает для зарядки половины современного смартфона.Кроме того, все это намного более хрупкое (и подвержено ошибкам, если вы испортите проводку), чем обычный блок питания, который, помимо того, что он более безопасен и надежен, также можно перезаряжать.

Но все же, если вы застряли в 7-Eleven во время апокалипсиса или у вас есть запас батарей на 9 В, которые вы хотите использовать, самодельное зарядное устройство может работать как аварийная альтернатива.

Принадлежности

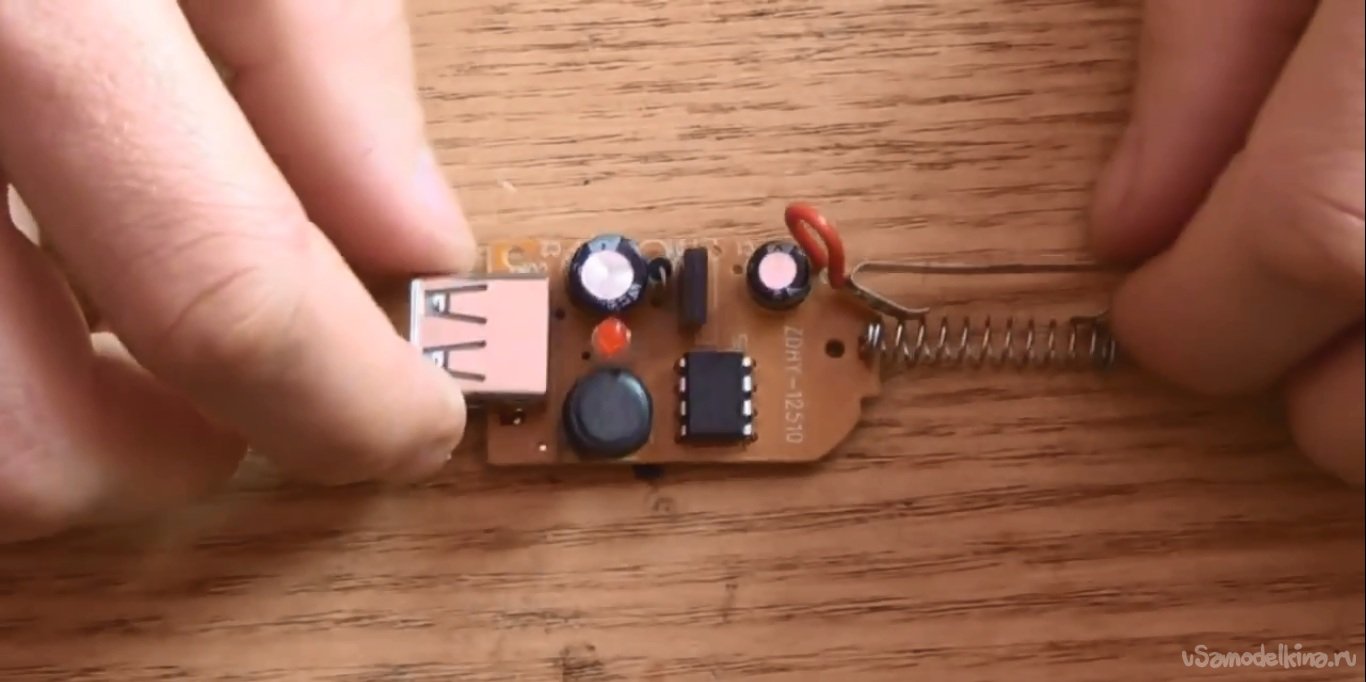

  • Автомобильное зарядное устройство USB , которое послужит основой вашего самостоятельного аккумуляторного блока.Для этого проекта подойдет практически любая модель - моя пришла с заправки за пару долларов.
  • 9-вольтовый зажим для батареи , который выглядит как одна из тех черных подушечек с двумя защелками для подключения батареи с выходящими проводами. Вы можете либо купить его (они довольно дешевые), либо вернуть его где-нибудь. Это то, что вы используете для подключения 9-вольтовой батареи, которая фактически питает зарядное устройство.
  • Очевидно, вам также понадобится с батареей на 9 В, или две тоже.
  • Паяльник , который понадобится для подключения проводов к зарядному устройству. Если вы не из тех, кто может безопасно пользоваться паяльником, сейчас хорошее время, чтобы найти взрослого или друга, который может это сделать.
  • Банка мяты Altoids - ешьте сначала мятные конфеты - и у вас будет удобное место для хранения всего
  • Вам также понадобятся инструменты (плоскогубцы , молоток, гвоздь ), чтобы проделать отверстие в банке, и немного изоленты, чтобы все удерживать.

Собираем

Когда у вас есть все необходимое, собрать зарядное устройство станет довольно просто. Сначала вам нужно разобрать пластиковый корпус автомобильного зарядного устройства с помощью плоскогубцев и извлечь внутреннее оборудование. Вам нужен USB-порт, подключенный к печатной плате.

Затем нагрейте паяльник и аккуратно и надежно припаяйте провода к зарядному устройству. Красный провод (положительный) идет к пружине (которую, в отличие от моей версии, вы, вероятно, захотите немного подрезать), а черный провод (отрицательный) идет к любой из двух боковых панелей.Очень важно не перепутать их.

После того, как вы все спаяли, технически у вас есть исправное зарядное устройство для дома. Но вы, вероятно, не захотите таскать в кармане такую ​​оголенную проводку питания, поэтому вам понадобится чехол.

Взяв молоток и гвоздь, осторожно проделайте несколько отверстий в мятной банке, расширяя их с помощью плоскогубцев, пока не останется место для USB-порта.Затем заклейте все изолентой, подключите аккумулятор и кабель, и все готово!

(Или, может быть, когда вы на заправке покупаете автомобильное зарядное устройство USB, просто купите вместо него перезаряжаемое. Это, вероятно, проще.)

9 гениальных идей для самостоятельной зарядки телефона без зарядного устройства

Нет зарядного устройства?

Где-то застрял? Зарядное устройство нет с собой? Телефон вот-вот умрет? Твоя единственная связь с миром вот-вот откажется от тебя? Чувствовали ли вы себя в своей жизни более беспомощным?

Не волнуйтесь, вот несколько потрясающих идей, которые изменят вашу жизнь, потому что вы скоро узнаете, что можете заряжать свой телефон без зарядного устройства!

1.

С овощами или фруктами Источник изображения

Это все Игра Ионов. 😛

Вещи, которые вам понадобятся: USB-кабель и фрукты / овощи

Вы можете узнать, как это сделать, здесь.

2. С удобной ветряной турбиной

Источник изображения

Сила ветров!

Вещи, которые вам понадобятся: Удобный вентилятор, USB-кабель

Вы можете узнать, как это сделать, здесь.

3. С безалкогольным напитком

Источник изображения

Один раз вы благодарны за то, что безалкогольные напитки с газированным воздухом существуют.

Вещи, которые вам понадобятся: Фрукты (по желанию), любой безалкогольный напиток, провода и винты

Вы можете узнать, как это сделать, здесь.

4. С микроволновой печью

Источник изображения

Будьте осторожны! Не пытайтесь быть смельчаком, когда делаете это.

Необходимые вещи: Микроволновая печь. Вот и все.

Вы можете узнать, как это сделать, здесь.

5. С ключами

Источник изображения

Довольно приличный способ познания науки.

Что вам понадобится: аккумулятор 9В, ваши ключи

Вы можете узнать, как это сделать, здесь.

6. Собственной мочой

Источник изображения

Насколько хорошо вы знаете, как делаются батарейки? Вы знаете, они содержат мочевину.

Вещи, которые вам понадобятся: Контейнеры, провода, ваша моча (идеально подходит для тех, кто застрял в джунглях)

Вы можете узнать, как это сделать, здесь.

7. С огнем

Источник изображения

Вы оказались в дороге, и телефон вот-вот умрет? Сделай это!

Что вам понадобится: банка, дерево, кабель

Вы можете узнать, как это сделать, здесь.

8. Потирая батарею о одежду

Источник изображения

Статический заряд ки Джай хо! 😀

Вещи, которые вам понадобятся: Ваша рубашка или джинсы, аккумулятор из телефона

Вы можете узнать, как это сделать, здесь.

9. С луком и бутылкой Gatorade

Источник изображения

Что это за колдовство? : O

Вещи, которые вам понадобятся: Gatorade, кабель и лук

Вы можете узнать, как это сделать, здесь.

Действительно гениально!

Источник изображения на обложке

Тарелки для зарядного устройства Easy DIY Wood

Этот пост содержит партнерские ссылки для вашего удобства (это означает, что если вы совершите покупку после нажатия на ссылку, я заработаю крошечную комиссию, но это не будет стоить вам ни копейки больше)! Щелкните здесь, чтобы прочитать наше полное раскрытие.

Когда мы планировали наш простой рождественский настольный пейзаж, мне захотелось чего-нибудь, чтобы добавить немного тепла и уюта в декор стола.Вместо того, чтобы покупать деревянные зарядные пластины, я решил проделать вмятину в нашей груде древесных отходов и сделать нашу собственную.

Используя остатки кленовой фанеры 1/4 ″ и немного морилки, я бесплатно делаю шесть двусторонних зарядных пластин своими руками! Надо любить, когда твои обломки превращаются в нечто забавное!

ТОЛЬКО инструменты, необходимые для DIY

Хотите создать мебель и декор, достойные журналов? Дорожная карта по основным инструментам покажет вам, какие инструменты вам действительно нужны для выполнения 95% проектов по ремонту мебели и дома своими руками (это не так много, как вы думаете!).

ПОЛУЧИТЕ БЕСПЛАТНУЮ ДОРОЖНУЮ КАРТУ

Но прежде чем мы углубимся в то, как сделать эти зарядные устройства… что такое пластина зарядного устройства?

Зарядное устройство предназначено для защиты стола и скатертей от пятен во время еды. Конечно, на них приятно смотреть, но они также могут улавливать крошки и пролитые остатки во время еды.

При этом пластины зарядного устройства не нужны. Вы всегда можете очистить скатерть или стол, чтобы их здесь не спасали мир или что-то в этом роде.

Если вам нравится их вид, добавьте их в декор вашего стола. Но если нет? Пропустите их.

А теперь последний вопрос, прежде чем мы погрузимся в самоделку. Пластина зарядного устройства остается на столе?

Технически существует этикет, когда пластина зарядного устройства находится на столе и когда она снимается, но моя личная философия заключается в том, что пластины зарядного устройства всегда могут оставаться на столе.

Пусть они останутся неизменным украшением вашего стола. Вытрите их после еды, а затем снова положите.Таким образом, ваш стол всегда будет выглядеть так, будто он почти готов для гостей.

Хорошо, приступим к работе!

Инструменты

Как сделать деревянные салфетки своими руками

Хотите, чтобы вы могли создавать мебель и предметы декора, достойные журнала, без мастерской, полной дорогих инструментов? Получите план основных инструментов и узнайте, какие инструменты необходимы для самостоятельной работы и с каких 3 инструментов вам следует начать.

ШАГ 1. НАРИСИТЕ КРУГ

Во-первых, нам нужно набросать шаблон, которому мы будем следовать.Поскольку меня не беспокоит, чтобы мои зарядные устройства были идеально круглыми, я просто отследил некоторые зарядные устройства, которые у меня уже были. Диаметр зарядных устройств составляет примерно 14 дюймов, что является стандартным размером для обычного зарядного устройства или круглой подставки под столовые приборы.

ШАГ 2: ВЫРЕЗАТЬ ДЕРЕВО ЛОЗБИЛЬНИКОМ

Когда вы нарисуете круги, пора выломать лобзик или сверлильную пилу, чтобы начать резку.

Как я уже упоминал ранее, меня не особо беспокоит то, что они идеально круглые.На самом деле, я думаю, что отсутствие их идеально круглой формы добавляет немного больше интереса.

Так как я хочу, чтобы они были органическими, я использовал свой быстрый и чистый лобзик и быстро разрезал фанеру. Я шел так быстро, как позволяло лезвие, изо всех сил стараясь следовать своей линии на высокой скорости.

Если вы хотите, чтобы ваши салфетки были более однородными, делайте резку медленнее, чтобы лучше контролировать себя, чтобы не сбиваться с линии лески.

Если вы вырезаете зарядные устройства из большого куска фанеры, вырежьте примерно каждое зарядное устройство, а затем вернитесь и подкрасьте каждое отдельное зарядное устройство.Кусок фанеры меньшего размера легче контролировать, чем гигантский лист.

ШАГ 3: ПЕСОК

Теперь, когда все вырезано, давайте сгладим края и подготовим древесину к окрашиванию.

Сначала проведите шлифовкой по краю фанеры, чтобы убедиться, что она гладкая и гладкая.

Затем закруглите края фанеры, используя ту же технику, которую мы использовали здесь.

Наконец, обработайте стороны фанеры, чтобы они были красивыми и гладкими. Если ваша древесина раскололась во время резки, обязательно удалите все оставшиеся осколки.

ШАГ 4: ПЯТЕНЬ

Прежде чем добавлять цвет морилки, возьмите несколько обрезков, которые вы ранее срезали. Прежде чем принять окончательное решение, проверьте несколько цветов морилки на деревянных обрезках.

Я решил окрасить свой морилкой Minwax Early American.

П.С. Хотите подробный урок о том, как красить? Ознакомьтесь с нашим полным руководством по окрашиванию дерева!

ДОПОЛНИТЕЛЬНЫЙ ЭТАП 5: КРАСКА

Если вы хотите добавить металлическую или окрашенную деталь к своим деревянным зарядным устройствам, возьмите немного скотча и аэрозольной краски для начала.Я решил добавить простую красную полосу на каждую пластину зарядного устройства, чтобы добавить немного больше цвета моему рождественскому столу.

У меня для этого не было точной науки. Я выровнял свой первый кусок ленты с нижней частью зарядного устройства, положил карандаш поверх ленты в качестве прокладки, а затем добавил второй кусок ленты, чтобы создать линию.

Убедитесь, что остальная часть зарядного устройства закрыта, чтобы защитить его от чрезмерного распыления, затем возьмите аэрозольную краску и нанесите несколько легких слоев.

На этом этапе очень важно прижать ленту до конца, прежде чем добавлять краску, чтобы не растекать.

ШАГ 6: УПЛОТНЕНИЕ

Несмотря на то, что пластины зарядного устройства не предназначены для того, чтобы их можно было есть, я решил на всякий случай заклеить их защитным покрытием, безопасным для пищевых продуктов. Для достижения наилучших результатов следуйте инструкциям на вашем герметике.

Вот и все! Теперь вы знаете, как сделать деревянную пластину для зарядного устройства своими руками. Мне нравится, что они добавляют немного тепла и универсальны, чтобы сочетаться практически с любым декором стола.

Профессиональный совет перед тем, как отправиться в путь: если вы закончите работу с обеих сторон зарядного устройства для дров, у вас может быть два разных стиля или цвета.У меня есть рождественская версия с красной полосой и однотонной стороной для любого другого времени года.

Создание зарядного устройства Juul своими руками | Blackout Vapors

Выберите шнур с USB-штекером

Теперь, когда вы готовы сделать временное зарядное устройство дома, найдите шнур с разъемом USB на одном конце. Перед началом работы убедитесь, что шнур не подключен к какому-либо устройству или источнику питания, иначе вы рискуете получить удар током. Вот что вы будете делать дальше:

  1. Ножницами отрежьте конец, который вставляется в телефон или телефонный разъем, и выбросьте его.Имеет смысл сэкономить как можно больше длины шнура.
  2. С помощью маркера отмерьте примерно два дюйма от конца. Затем возьмите лезвие, чтобы аккуратно разрезать пластиковый изолятор, чтобы обнажить провода внутри. Вы увидите четыре провода красного, черного, зеленого и белого цветов. Некоторые шнуры имеют серебристый цвет вместо черного. В этом случае вы будете работать с красным и серебристым.
  3. Распутайте провода и разъедините их. Сложите зеленый и белый цвет к шнуру и закрепите их скотчем.Убедитесь, что вы правильно закрыли концы.
  4. Поместите лезвие ножниц на красный провод и срежьте пластиковое покрытие. Вы удалите примерно 1⁄4–1⁄2 дюйма (0,64–1,27 см) от конца проволоки.
  5. Скрутите металлические нити внутрь.
  6. Теперь повторите с черным / серебристым.
  7. Поместите Juul плашмя светом вверх.
  8. Вставьте концы красного и черного проводов в золотые прорези в нижней части Juul. Избегайте самого внутреннего и сосредоточьтесь на правой и левой прорезях.Протолкните провода до упора, чтобы обеспечить надежное соединение.

Теперь вы можете подключить конец USB к источнику питания и начать зарядку. Убедитесь, что индикатор начал мигать.

Помните об этих мерах предосторожности

Несколько указателей, о которых вы должны помнить:

  • Juul имеет литий-ионный аккумулятор, который имеет много энергии. Зарядное устройство DIY может работать не так, как вы ожидаете.
  • Убедитесь, что черный и красный провода не соприкасаются, иначе существует опасность короткого замыкания.
  • Вы захотите использовать внешний аккумулятор или настенное зарядное устройство. Избегайте подключения к ноутбуку или любому другому электронному устройству. Если что-то пойдет не так, вы можете уничтожить более дорогой гаджет.
  • Как только Juul полностью зарядится и будет готов к использованию, отсоедините шнур от источника питания и храните его осторожно. Важно понимать, что оголенные провода под напряжением могут вызвать возгорание, если их оставить подключенными.
  • Если вы не видите мигающих индикаторов, попробуйте подключить шнур к другому источнику USB.
  • Всегда размещайте зарядное устройство Juul DIY так, чтобы за ним можно было следить, пока оно заряжается. Храните вне досягаемости детей и домашних животных, так как оголенные провода представляют опасность.
  • После того, как вы приспособите шнур для зарядки Juul, даже не думайте о замене его обратно на зарядное устройство для телефона. Всегда выбирайте для своего проекта старый шнур, который вам впоследствии не понадобится.

Некоторые дополнительные советы, которые помогут вам

Вот несколько дополнительных советов, которые помогут вам выполнить работу быстро и эффективно.

  • Всегда рекомендуется работать на ровной поверхности. Как только соединение установлено, вы можете позволить Juul заряжаться, не мешая ему. Чтобы убедиться, что установка не сместится случайно, можно прикрепить провода к поверхности, на которой вы работаете, липкой лентой. Приклеивание всей конструкции к пенопласту тоже подойдет. Вы скроете ненужные провода и добавите стабильности для стабильной зарядки.
  • Также подойдут кусачки, плоскогубцы или обычное лезвие. Вам нужно только позаботиться о том, какую часть изоляции вы отрезать, и не повредить провода внутри.
  • Большинство зарядных устройств iPhone имеют четыре цветных провода. Но если вы используете зарядное устройство для Android, вы можете обнаружить, что у него только красный и черный провода. Это тоже нормально.
  • Попробуйте отрезать провода побольше. Затем вы можете скрутить концы металла вместе и немного скрутить их, чтобы увеличить поверхность зарядки. Этот совет поможет повысить эффективность зарядки.
  • Вместо того, чтобы загибать ненужные зеленые и белые провода, вы можете добавить их к зарядному устройству DIY Juul.Когда вы закончите обрезать пластиковое покрытие красного и черного проводов, обрежьте также зеленый и белый провода. Затем скрутите красный и зеленый провода вместе. А потом черный и белый провода. Убедитесь, что у вас нет свободных концов, которые могут соединиться и привести к короткому замыканию.
  • Вот еще одна альтернатива. Вы можете удалить лишние зеленые и белые провода, обрезав их у основания.

Использование магнитных свойств Juul

Как любой опытный пользователь Juul, вы, вероятно, хорошо знаете, что это устройство магнитное. Вот как вы можете сбалансировать его на зарядном устройстве. Используя это свойство, вы можете повысить стабильность своего зарядного устройства Juul DIY. Вот как:

  1. Выполните действия, описанные в предыдущем разделе, с 1 по 7 и отделите красный и черный провода.
  2. Затем найдите кольцо для ключей. Найдите концы, куда вы вставляете ключ, и, удерживая его, поместите концы проводов. Разместите их так, чтобы они идеально подходили для слотов в конце Juul.
  3. Убедитесь, что секции изолятора надежно закреплены в кольце, и у вас только металлические концы торчат наружу.Может потребоваться небольшая корректировка, чтобы получить правильное пространство.
  4. Не позволяйте металлическим нитям касаться кольца. Если это произойдет, вся хитрость выйдет из строя, а это вам совершенно не нужно.
  5. Все, что вам нужно сделать, это положить Juul на кольцо, и он будет прилипать к устройству из-за магнитной силы.
  6. Это простое решение обеспечивает идеальную устойчивость, поэтому вам не придется беспокоиться о возможности переключения передач. Зарядное устройство Juul, сделанное своими руками, будет работать быстро, и Juul будет готов к работе в кратчайшие сроки.Кольцо для ключей служит отличным портом, пока вы не сможете купить оригинальное зарядное устройство производства компании.

Еще один совет - можно поставить зарядное устройство на стол. Но вы должны быть очень осторожны и не касаться кольца или проводов во время зарядки Juul. Перед тем, как прикасаться к Juul, обязательно отключите USB.

Альтернативы брелоку

Если вы не можете найти связку ключей, вы можете попробовать другие альтернативы. У вас обязательно валяется пара железных гвоздей или шурупов.Как и прежде, используйте приведенные выше инструкции для разделения проводов разного цвета. Совместите белый и черный провода. Затем соедините красный и зеленый провода. Скрутите их пальцами в отдельные косички и загните концы, чтобы получилась петля.

Присоедините каждый провод к гвоздю или винту, пропустив концы через петли. Установите гвозди на пенопласт и прикрепите кончики к левому и правому пазам Juul. Магнитное действие удерживает гвозди на месте. Запишите всю установку на пленку, а затем подключите шнур и USB-штекер к зарядной станции.Как и в случае с брелоком, не прикасайтесь к гвоздям или пенопласту во время зарядки. Осторожно отсоедините USB, и только после этого вы можете забрать Juul. Само собой разумеется, что вы обязательно должны держать детей и домашних животных подальше.

Можно использовать любой тип кабеля USB с вилкой

Теперь, когда вы немного отточили свои навыки, знайте, что вы можете использовать любой USB-кабель, если к нему есть вилка. Некоторые шнуры имеют дополнительный изоляционный слой под внешним белым пластиковым покрытием.Снимите серебряное покрытие вместе с дополнительными нитями и обрежьте их. Вы найдете красный и черный провода, как описано выше. В случае непредвиденной ситуации, когда провода не стандартные: красный, белый, зеленый и белый, вы все равно можете с ними работать. Для начала не забудьте использовать внешний аккумулятор, если вы экспериментируете, вместо того, чтобы подключаться непосредственно к розетке. Вы избежите короткого замыкания.

Затем попробуйте по очереди соединить разные цветовые комбинации, пока не загорится индикатор зарядки Juul.Что вам действительно нужно, так это положительный и отрицательный заряд. Если у вас нет под рукой шнура iPhone или Android, вы можете попробовать любой другой кабель и выполнить работу.

Приготовление Juul своим любимым э-соком

Так же, как вы можете собрать свое зарядное устройство Juul своими руками, наполнить стручки Juul своими любимыми ароматами также легко. Если электронная жидкость совместима с Juul, вы можете попробовать целый ряд брендов, кроме Juul. Щелкните здесь, чтобы найти руководство по пополнению стручков Juul.

Воспользовавшись этими быстрыми и удобными советами, вы скоро получите зарядное устройство Juul своими руками, готовое к использованию. Конечно, вы должны иметь в виду, что это зарядное устройство следует использовать только в экстренных случаях. Всегда рекомендуется использовать зарядное устройство производства компании, которое вы можете заказать на веб-сайте Blackout Vapors. Если вы готовы разместить заказ, нажмите кнопку «Добавить в корзину». Если есть дополнительные вопросы, мы будем рады помочь. Свяжитесь с нами, добавив свою информацию на этой странице. Оставьте свой вопрос, и мы скоро к вам ответим.Если вы хотите поговорить с живым агентом, у нас есть резервные сотрудники по этому номеру: (716) 370-6134. Звоните нам сегодня!

Generic 2A автомобильное зарядное устройство USB - DIY

На этот раз я собираюсь показать вам, как собрать недорогое, но очень полезное универсальное автомобильное зарядное устройство USB 2A для смартфонов и планшетов, используя стандартные детали. Здесь вы можете увидеть простейший проект зарядного устройства USB с портом для прикуривателя, основанный на довольно популярном понижающем (понижающем) модуле преобразователя постоянного тока в постоянный. «Вход 6-24 В для автомобильного USB-модуля 5 В USB 2A», как называют большинство интернет-продавцов, представляет собой продуманную и безопасную конструкцию, основанную на высокоэффективном высокочастотном синхронном понижающем преобразователе MP2315, 3 А, 24 В, 500 кГц, представлена ​​компанией Monolithic Power Solutions (www.MonolithicPower.com).

Модуль, который я получил от Amazon под маркой «QSKJ», выглядит точной копией известного модуля «Ailavi». Поскольку в этом маленьком модуле почти все компоненты уже припаяны, оторваться от земли очень легко. Все, что вам нужно, - это несколько недорогих аксессуаров для завершения всей сборки. Перед самой сборкой теперь давайте посмотрим на модуль и посмотрим, как он спроектирован неизвестным китайским инженером-конструктором!

Рабочей лошадкой, безусловно, является импульсный стабилизатор MP2315 (AGCG).Хотя микросхема MP2315 может обслуживать до 3 А, она считается безопасной только до 2 А непрерывно, прежде чем нагрев станет серьезной проблемой, но этого выхода 2 А при 5 В постоянного тока кажется достаточно для большинства распространенных автомобильных зарядных устройств USB для смартфонов / планшетов. Неудивительно, что модуль также имеет диод защиты от обратной полярности входа (ss34) и ограничитель переходного напряжения (TVS), специально добавленный для защиты выходной нагрузки. Однонаправленный TVS-диод с верхней маркировкой «AE» показывает, что его минимальное напряжение пробоя равно 6.40 (максимум 7,07), поскольку 2-контактный тип устройства представляет собой ограничитель переходных напряжений для поверхностного монтажа SMAJ5.0A от Vishay (www.vishay.com).

Если вы внимательно изучите модуль и сравните его со стандартной схемой из официального технического описания MP2315, вы увидите, что на печатной плате припаяно несколько дополнительных резисторов. Проще говоря, включение поддерживает зарядку устройств Android и Apple, поскольку этот трюк помогает имитировать родное зарядное устройство. Родное зарядное устройство для смартфона / планшета часто имеет специальную сигнатуру напряжения на линиях передачи данных USB (D- и D +), позволяющую подключенному устройству идентифицировать зарядное устройство и вычислять максимально допустимый зарядный ток, который он может получить от источника питания (I ' Я уточню это позже).

Хорошо, давайте построим. Конструкция довольно проста, потому что для этого требуется всего лишь 2-проводная пайка. Прежде всего купите / подготовьте одну вилку автомобильного прикуривателя со стандартной вилкой постоянного тока (вилка) на конце (см. Следующий рисунок), а затем припаяйте стандартный 2-проводной кабель разъема постоянного тока (розетка) к входным площадкам MP2315. модуль (обратите особое внимание на входные соединения +/-).

Наконец, поместите модуль MP2315 в небольшой проектный корпус USB (см. Ниже). Выполнено!

Лабораторная оценка

Поскольку проект подготовлен для питания / зарядки USB-устройств, первым тестом была проверка выходного напряжения. Поскольку это USB, выходное напряжение должно составлять 5 В (+/- 5%), согласно к спецификациям.Во время оценки наблюдаемый выход без нагрузки составил 5,10 В, который упал до 5,06 В при нагрузке 1 А (к счастью, в пределах спецификаций USB). Что касается отчета об испытании эффективности, то эффективность, наблюдаемая при тестировании с выходной нагрузкой 1 А, составила 87%, в то время как она близка к 84% с нагрузкой 2,1 А. Как указывалось ранее, модуль зарядного устройства USB имеет свой особый способ передачи сигналов по линиям передачи данных USB. Вот фактические измерения напряжений линии передачи данных USB:

Следует отметить, что наиболее распространенный выделенный порт зарядки USB (DCP) должен иметь закороченные линии передачи данных D + и D- (быстрая зарядка USB / 1 А) с максимальной последовательностью. сопротивление 200 Ом, или просто закорочены (0 Ом).Для устройств Samsung обычно требуется напряжение 1,2 В на линиях передачи данных D + и D- (Samsung fast / 1 А или 1,5 А). Плавающие (неподключенные) линии данных повсеместно интерпретируются как медленная зарядка (500 мА). Однако конфигурация этого модуля (2,7 В для D + и D-) устанавливает скорость зарядки модуля по умолчанию через USB на 2400 мА (зарядное устройство USB на 12 Вт)!

Для грубого лабораторного теста нагрузки USB вы можете подключить один стандартный проволочный переменный резистор 10 Ом / 50 Вт к выходу USB (5 В и заземление) автомобильного зарядного устройства USB.Затем измените значение сопротивления, чтобы измерить доступное выходное напряжение при различных выходных нагрузках. Например, наберите значение 10 Ом для 500 мА (2,5 Вт), значение 5 Ом для 1000 мА (5 Вт) и значение 2,1 Ом для 2400 мА (12 Вт) и проверьте, есть ли заметный дрейф на выходе 5 В.

Наконец, один случайный снимок с моего рабочего места, сделанный во время тестирования экспериментальной установки с автомобильной розеткой прикуривателя (питание от автомобильного аккумулятора):

Учебное пособие по портативному зарядному устройству Onewheel DIY от E-Surfer

Это руководство поможет вам собрать собственное портативное зарядное устройство Onewheel DIY.Портативное зарядное устройство DIY способно заряжать Onewheel на ходу.

Примерно через 20 минут вы можете перейти к следующему сеансу 🙂 С большой липосакцией вы можете заряжать OW несколько раз.

Портативное зарядное устройство Onewheel

У вас еще нет Onewheel? Ознакомьтесь с нашим обзором Onewheel.

Хочу увидеть заряд в действии. Смотрите наш фильм Onewheel на нашем канале Youtube.

Предупреждение :

Этот проект имеет дело с электрическим током и липо-батареями, которые могут быть очень опасными.Пожалуйста, прочтите руководство полностью и действуйте осторожно.

1. Требования и необходимые инструменты

  • Базовые навыки пайки
  • паяльная станция
  • отвертки
  • кусачки
  • мультиметр

2. Что нужно купить

Портативное зарядное устройство Onewheel DIY: вещи, которые нужно купить

2.1. Штекер XLR, розетка

Вы можете легко найти его везде в Интернете 😉

2.2. 2-проводной шнур питания

Вероятно, у вас есть такой кабель длиной 3 фута / 1 м.

2.3. Модуль повышающего преобразователя (400 Вт)

  • Aliexpress из Китая (6,33 доллара США):
  • eBay (США) из Китая (5,75 доллара США):
  • eBay (DE) из Китая (8,55 евро):

2.4. Корпус для модуля повышающего преобразователя

Размеры модуля: 67x48x28 мм / 2,63 × 1,89 × 1,1 ”

  • Вы можете использовать любой корпус, какой захотите. Убедитесь, что радиаторы не закрыты.
  • Бесплатно изготовленный на заказ чехол для 3D-печати на thingiverse :

2.5. Батарея:

Любой аккумуляторный блок 6S lipo емкостью не менее 6000 мАч (приблизительно 130 Втч)

  • Hobbyking (США): Multistar High Capacity 6S 8000mAh Multi-Rotor Lipo-Pack (77,18 долларов США):
  • Hobbyking (DE ): Multistar High Capacity 6S 8000mAh Multi-Rotor Lipo-Pack (65,93 евро):
  • Муфта : при покупке одного из рекомендуемых аккумуляторных блоков вам понадобится штекер XT90 jack . Когда вы покупаете другую батарею, вам может понадобиться другая муфта.

2.6. Зуммер сигнала тревоги Lipo

  • Hobbyking (США, 4,19 доллара США):
  • Hobbyking (Германия, 3,91 евро):

2,7 Зарядное устройство для липо-баланса 6S

Вы можете использовать любое зарядное устройство для липо-баланса 6s, которое вам нравится. Вот и бюджетная зарядка (зарядка чуть дольше).

  • Hobbyking (29,99 долларов США):
  • Hobbyking (GER, 21,35 евро):

2.8. Дополнительно: модуль отображения напряжения

  • Aliexpress из Китая (0,94 доллара США):
  • eBay (GER) из Китая (1,00 евро):
  • eBay (США) из Китая (1 доллар США.39):

3. Портативное зарядное устройство Onewheel DIY - как оно работает?

Оригинальное зарядное устройство Onewheel преобразует 110–230 В переменного тока в ≈58 В постоянного тока и обеспечивает ток 3,5 А.

Итак, мы должны создать источник питания, способный обеспечивать такое же количество тока при том же уровне напряжения.

Батареи Lipo - это распространенный источник питания, который идеально подходит для нашего применения. Они дешевы и доступны во многих конфигурациях.

Дополнительную информацию можно найти в нашей статье об электрическом скейтборде «Сделай сам».

Емкость аккумулятора Onewheel составляет 130 Втч. Чтобы зарядить аккумулятор хотя бы один раз, липо-емкость должна быть выше 130 Втч. Lipo 6S 8000mAh обеспечивает ≈ 172 Втч (6 * 3,6 * 8), что подходит. 6S - количество ячеек (полное: 6 * 4,2 ≈ 25 В, номинальное: 6 * 4,2 = 21,6 В)

Чтобы получить 58 В для зарядки Onewheel, нам понадобится повышающий преобразователь, который увеличивает напряжение (25 В -> 58 В. ). Повышающий преобразователь также может ограничивать зарядный ток до 3,5 А.

Полная зарядка - аккумулятор, портативное зарядное устройство, кабели + Onewheel

4.Пайка

  1. Возьмите шнур питания и разрежьте его на две части (короткий и длинный). Затем зачистите все одиночные провода с каждого конца и припойте их.
  2. Снимите штекер XLR.
  3. Припаяйте провод минус (синий провод длинной части) к контакту 1. Используйте термоусадочную трубку, чтобы изолировать контакт.
  4. Припаяйте провод плюс (коричневый провод длинной части) к контакту 2.
  5. Возьмите кусок провода и соедините контакты 2 и 3, как на картинке.
  6. Перед повторной сборкой вилки убедитесь, что все правильно припаяно.
Проводка XLR Проводка XLR - перемычка между контактами 2 и 3

5. Подключение модуля повышающего преобразователя

Поместите модуль повышающего преобразователя в корпус. Когда вы используете корпус, напечатанный на 3D-принтере, модуль идеально впишется и останется на месте.

  1. Возьмите кабель XLR и зачистите два провода на другом конце. Теперь вы можете вставить его через отверстие в корпусе. Обязательно подключите провод к выходной клемме .Также соблюдайте полярность (плюс: коричневый провод, красный на картинке и минус: синий провод, черный на картинке)
  2. Возьмите короткий отрезок шнура питания и подключите разъем XT90. Вставьте другой конец через отверстие в корпус и ввинтите два провода во входную клемму . Для удобства мы используем ту же полярность (минус: синий провод, плюс: коричневый провод).
  3. Дополнительно: Индикация напряжения: возьмите красный и черный провода модуля дисплея и подключите их к входной клемме.Белый провод должен быть подключен к плюсовому полюсу выходной клеммы.
Внутри корпуса - Входная и выходная клеммы

6. Отрегулируйте выходное напряжение

  1. Подключите (полностью заряженную) аккумуляторную батарею к повышающему преобразователю через разъем XT90. Дисплей напряжения также должен включиться.
  2. Возьмите мультиметр и измерьте напряжение на выходной клемме. С помощью небольшой отвертки отрегулируйте напряжение до 58,2 В с помощью подстроечного резистора .
  3. Дисплей напряжения должен показывать примерно такое же напряжение. Вы можете настроить дисплей с помощью мини-триммера на задней панели дисплея. После этого он должен показать 58,2 В.
  4. Проверьте напряжение непосредственно на штекере XLR и еще раз проверьте полярность (минус: контакт 1, плюс: контакты 2 и 3)
Внутри корпуса - Подстроечный резистор тока и напряжения Регулировка выходного напряжения

7. Отрегулируйте зарядку ток

Для этого аккумулятор Onewheel не должен быть полностью заряжен.Вставьте штекер XLR в порт зарядки OW. Зайдите в меню настроек приложения OneWheel и проверьте зарядный ток (в конце таблицы). Если он больше 4А, используйте подстроечный резистор, чтобы уменьшить зарядный ток до 3,5А. Если ток зарядки меньше 3,5 А, его можно увеличить.

Внимание : Портативное зарядное устройство Onewheel DIY не имеет защиты от чрезмерной разрядки. Это означает, что мы должны отключать аккумулятор вручную, когда уровень напряжения становится низким (≈19.2В). Чрезмерная разрядка может быть опасной и повредить аккумулятор. По этой причине рекомендуется использовать зуммер сигнализации lipo . Подключайте его к балансировочному разъему аккумулятора каждый раз при использовании зарядного устройства. После подключения он издаст звуковой сигнал и покажет общее напряжение и напряжения каждой ячейки. С помощью кнопки установите пороговое напряжение ячейки на 3,2 В. Если в одной из 6 ячеек падает напряжение ниже 3,2 В, липосигнал начинает очень громко. Теперь вы должны немедленно отключить аккумулятор и зарядить его с помощью липо-зарядного устройства.Обратите внимание: звуковой сигнал - это просто сигнал. Процесс зарядки все еще продолжается. Никогда не оставляйте процесс зарядки без присмотра!

8. Портативное зарядное устройство для самостоятельного изготовления Onewheel - использование

Использование : соедините липо-зуммер с аккумулятором 6S lipo. Дисплей напряжения должен показать ≈58 В. Теперь подключите XLR к зарядному порту Onewheel или Onewheelplus.

Дисплей напряжения : Когда вы начинаете процесс зарядки, дисплей напряжения показывает уровень напряжения батареи Onewheel.Оно будет постепенно увеличиваться до 58 В, что означает, что OneWheel полностью заряжен, и вы готовы к следующему сеансу 😃

Мы надеемся, что вам понравился наш учебник.

Cheers,

Nico

Солнечное зарядное устройство для iPhone DIY Учебное пособие

Конструкция этого солнечного зарядного устройства для iPhone очень проста и дешева (всего 50 долларов). Вам не нужно иметь никаких знаний в области электроники или схемотехники. Его можно использовать для зарядки любого устройства через USB с соответствующим разъемом.

Для начала, как я сказал в заголовке, вам нужно всего 50 долларов, чтобы построить его, это не включает стоимость инструментов и некоторых материалов, которые были утилизированы, но если вы потратите достаточно времени на eBay , вам следует сможете построить свою за ту же сумму, если не меньше.

Вам понадобятся следующие инструменты: игольчатые плоскогубцы, мультиметр, кусачки / инструменты для снятия изоляции, паяльник с припоем и флюсом. Помимо этих инструментов вам понадобятся следующие материалы:
- Солнечная панель мощностью 10 Вт - 41 доллар.45 с доставкой (eBay)
- Красный / Черный провод малого диаметра - бесплатно (Под рукой)
- Маленькая застежка-молния - бесплатно (Под рукой)
- 7805 Регулятор 5 В - 1,59 доллара США (RadioShack)
- кабель для устройства
- Изолента - бесплатно (под рукой)
- Удлинительный кабель USB - 3,00 доллара США с доставкой (eBay)

Я нашел солнечную панель мощностью 10 Вт от LaVie Solar всего за 41,4 доллара, их идентификатор пользователя на eBay - lavie-inc. Панель довольно хороша, имеет алюминиевую раму, очень качественную сборку и полностью защищена от атмосферных воздействий. Так что у вас не будет проблем оставить его под дождем. Его выходная мощность составляет 62 А (короткое замыкание) и 21,6 В (разомкнутая цепь). Это может быть ваше мнение, потому что вы можете использовать более крупную солнечную панель , а это означает, что ток будет больше, даже когда солнца мало.

Собрав все эти материалы, можно приступать к работе. Как я сказал в начале, конструкция очень проста. Теперь вы должны отрезать 2 куска красного провода и 2 куска черного провода длиной около 5-6 дюймов.

Затем отрежьте немного меньше дюйма с обоих концов каждого провода. Подготовив красный и черный провода, разрежьте удлинительный кабель USB пополам и зачистите половину срезанной части охватываемого конца, чтобы обнажить все отдельные провода. Во всех кабелях USB 4 провода: красный, черный, белый и зеленый. Таким образом, вам не понадобятся зеленый и белый провода, потому что они предназначены для передачи данных, оставив только черный и красный провода, выходящие примерно на полтора дюйма от USB-кабеля. Поскольку регулятор 5V имеет только один контакт заземления , используйте два черных провода, которые вы перерезали изначально, чтобы немного упростить пайку .Возьмите оба черных провода вместе с черным проводом, идущим от удлинителя USB , и надежно и осторожно скрутите их вместе. Нанесите припой на это соединение, чтобы убедиться, что все провода остаются вместе.

Затем, в целях безопасности, вы должны закрыть 3-стороннее соединение изолентой. После того, как вся проводка подготовлена, включите регулятор 5V в уравнение. Припаять провода к крошечным штырям от регулятора 5 В может оказаться непростой задачей. Используйте небольшую застежку-молнию, чтобы прикрепить провода к регулятору 5 В, чтобы упростить задачу.Это вам очень поможет. Просто убедитесь, что вы знаете, что если ваш регулятор 5 В лежит ровно, входной контакт находится внизу, а выходной контакт - вверху!

После того, как вы закончите пайку регулятора 5V, вы должны подключить красный провод от выходного контакта на регуляторе - к красному проводу, идущему от удлинительного кабеля USB.

Оставить ответ
