Расчет сечения кабеля по мощности: таблицы и формулы
Электросети являются потенциальным источником пожарной опасности. Чтобы свести к минимуму возможность аварии, монтаж внутридомовой проводки осуществляется в строгом соответствии с установленными техническими нормативами. Рассмотрим правила правильного выбора необходимого материала, таблицу сечения кабелей по мощности, нюансы расчета нагрузки на электросети.
Для чего нужен расчёт сечения кабеля
Основное требование, предъявляемое к линиям электропередач – безопасность их эксплуатации. Поэтому, с особой внимательностью следует подходить к выбору сечения кабеля по току. Если оно окажется чересчур маленьким, проводка будет греться из-за большой нагрузки. Это, в свою очередь, способно привести к расплавлению изоляционной оплётки, короткому замыканию с последующим пожаром.
Использование проводов слишком большого сечения обезопасит дом от возгорания, но приведёт к неоправданному перерасходу денежных средств. Самый рациональный вариант при прокладке проводки – подобрать кабеля с оптимальным сечением жилы. Точные рекомендации по правильному подбору проводки даны в гл. №1.3 «Правил установки электрооборудования».
Выбор площади поперечного сечения проводника производится в соответствии со следующими параметрами:- Сила тока (А).
- Мощность тока (кВт).
- Материал изготовления проводки (медь или алюминий).
- Количество фаз (1 или 3).
Выбираем сечение по мощности
Выбор сечения провода в зависимости от мощности тока начинается с проведения небольших расчётов. Для этого следует сложить общую мощность электрических устройств, которые будут одновременно включаться в квартире. На каждом приборе обычно указывается его мощность в ваттах или киловаттах. В будущем возможно приобретение новых бытовых электроприборов, поэтому к полученной суммарной мощности нужно прибавить ещё 1-2 киловатта.
Для устройства внутридомовой электропроводки рекомендуется использовать медные кабели. Они, хотя и стоят дороже алюминиевых, но обладают большей гибкостью, долговечностью и лучшей электропроводностью. Ниже представлены таблицы выбора сечения кабеля по мощности и силе тока для медной проводки.
Таблица 1. Вычисление мощности медной однофазной проводки напряжением в 220 вольт:
Мощность тока (кВт) | Сила тока (амперы) | Сечение провода (кв. мм) |
4,1 | 19 | 1,5 |
5,9 | 27 | 2,5 |
8,3 | 38 | 4 |
10,1 | 46 | 6 |
15,4 | 70 | 10 |
18,7 | 85 | 16 |
25,3 | 115 | 25 |
29,7 | 135 | 35 |
38,5 | 175 | 50 |
47,3 | 215 | 70 |
57,2 | 260 | 95 |
66 | 300 | 120 |
Таблица 2. Подбор сечения кабеля для медной трёхфазной проводки напряжением в 380 вольт.
Мощность тока (кВт) | Сила тока (амперы) | Сечение провода (кв. мм) |
10,5 | 16 | 1,5 |
16,5 | 25 | 2,5 |
19,8 | 30 | 4 |
26,4 | 40 | 6 |
33 | 50 | 10 |
49,5 | 75 | 16 |
59,4 | 90 | 25 |
75,9 | 115 | 35 |
95,7 | 145 | 50 |
118,8 | 180 | 70 |
145,2 | 220 | 95 |
171,6 | 260 | 120 |
Таблица сечения проводки в зависимости от силы и мощности тока для алюминиевых проводов выглядит иначе. В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:
- Длина провода.
- Размера сечения.
- Показатель удельного сопротивления материала, из которого он сделан.
- Температура проводника. С нагревом проводки сила тока падает.
Ниже показаны соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.
Таблица 3. Подбор сечения кабеля по мощности для алюминиевой однофазной проводки напряжением в 220 вольт.
Мощность тока (кВт) | Сила тока (амперы) | Сечение провода (кв. мм) |
4,4 | 20 | 2,5 |
6,1 | 28 | 4 |
7,9 | 36 | 6 |
11 | 50 | 10 |
13,2 | 60 | 16 |
18,7 | 85 | 25 |
22 | 100 | 35 |
29,7 | 135 | 50 |
36,3 | 165 | 70 |
44 | 200 | 95 |
50,6 | 230 | 120 |
Таблица 4. Подбор сечения кабеля для алюминиевой трёхфазной проводки напряжением 380 вольт.
Мощность тока (кВт) | Сила тока (амперы) | Сечение провода (кв. мм) |
12,5 | 19 | 2,5 |
15,1 | 23 | 4 |
19,8 | 30 | 6 |
25,7 | 39 | 10 |
36,3 | 55 | 16 |
46,2 | 70 | 25 |
56,1 | 85 | 35 |
72,6 | 110 | 50 |
92,4 | 140 | 70 |
112,2 | 170 | 95 |
132,2 | 200 | 120 |
Как рассчитать по току
В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:
- Длина провода.
- Размера сечения.
- Показатель удельного сопротивления материала, из которого он сделан.
- Температура проводника. С нагревом проводки сила тока падает.
В таблицах ниже приведены соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.
Таблица 5. Соотношение силы тока и сечение алюминиевой проводки.
Сечение провода (кв. мм) | Показатель силы тока для алюминиевых проводов | ||||
Открыто проложенных | Проложенных в защитной трубе | ||||
Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
2 | 21 | 19 | 18 | 15 | 17 |
2,5 | 24 | 20 | 19 | 19 | 16 |
3 | 27 | 24 | 22 | 21 | 22 |
4 | 32 | 28 | 28 | 23 | 25 |
5 | 36 | 32 | 30 | 27 | 28 |
6 | 39 | 36 | 32 | 30 | 31 |
8 | 46 | 43 | 40 | 37 | 38 |
10 | 60 | 50 | 47 | 39 | 42 |
16 | 75 | 60 | 60 | 55 | 60 |
25 | 105 | 85 | 80 | 70 | 75 |
35 | 130 | 100 | 95 | 85 | 95 |
50 | 165 | 140 | 130 | 120 | 125 |
70 | 210 | 175 | 165 | 140 | 150 |
95 | 255 | 215 | 200 | 175 | 190 |
120 | 295 | 245 | 220 | 200 | 230 |
150 | 340 | 275 | 255 | — | — |
185 | 390 | — | — | — | — |
240 | 465 | — | — | — | — |
300 | 535 | — | — | — | — |
400 | 645 | — | — | — | — |
Таблица 6. Соотношение силы тока и сечение медной проводки.
Сечение провода (кв. мм) | Показатель силы тока для медных проводов | ||||
Открыто проложенных | Проложенных в защитной трубе | ||||
Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
0,5 | 21 | — | — | — | — |
0,75 | 24 | 20 | 19 | 19 | 16 |
3 | 27 | 24 | 22 | 21 | 22 |
4 | 32 | 28 | 28 | 23 | 25 |
5 | 36 | 32 | 30 | 27 | 28 |
6 | 39 | 36 | 32 | 30 | 31 |
8 | 46 | 43 | 40 | 37 | 38 |
10 | 60 | 50 | 47 | 39 | 42 |
16 | 75 | 60 | 60 | 55 | 60 |
25 | 105 | 85 | 80 | 70 | 75 |
35 | 130 | 100 | 95 | 85 | 95 |
50 | 165 | 140 | 130 | 120 | 125 |
70 | 210 | 175 | 165 | 140 | 150 |
95 | 255 | 215 | 200 | 175 | 190 |
120 | 295 | 245 | 220 | 200 | 230 |
150 | 340 | 275 | 255 | — | — |
185 | 390 | — | — | — | — |
240 | 465 | — | — | — | — |
300 | 535 | — | — | — | — |
400 | 645 | — | — | — | — |
Расчёт сечения кабеля по мощности и длине
Из-за сопротивления материала происходит некоторая потеря напряжения при прохождении тока сквозь проводник. Чем длиннее проводка, тем большая величина этих потерь. Однако, ощутимые потери могут возникнуть на линиях электропередач протяжённостью, измеряемой километрами. Для бытовой проводки они столь несущественны, что ими можно вполне пренебречь.
Рассчитываются основные показатели электротока по следующим формулам:- Сила тока: I = Р / (U cos ф), где:
I — искомая сила тока.
Р — мощность.
U — напряжение.
cos ф — коэффициент, применяемый для бытовой проводки. Обычно принимается за единицу. - Сопротивление провода: Rо=р L / S, где:
Rо — удельное сопротивление проводника.
р — удельное сопротивление материала, из которого он изготовлен (медь или алюминий).
L — длина проводки.
S — площадь сечения провода.
Открытая и закрытая прокладка проводов
При расчёте нагрузки на кабель принимается во внимание и особенности прокладки электрической линии. Существует два способа её размещения — закрытый и открытый. В стенах, изготовленных из негорючих стройматериалов – бетона, кирпича, – применяют закрытую прокладку, в специально проделанных канавках-штробах.
В деревянных зданиях проводка прокладывается открытым способом, в защитных кабель-каналах или в гофрированных трубах. Для закрытого способа монтажа используют плоские провода, а для открытой-округлые.
расчет и подбор сечения жили провода
При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: “Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны”.
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.
Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами
Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.
В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
- высокая прочность;
- упругость;
- стойкость к окислению;
- электропроводность больше, чем у алюминия.
Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.
Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.
Как рассчитать по току
Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ).
Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией
Для расчета алюминиевых проводов применяют таблицу.
Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией
Кроме электрического тока, понадобится выбрать материал проводника и напряжение.
Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.
Расчет сечения кабеля по мощности и длине
Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.
При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:
- Длина провода, единица измерения — м. При её увеличении растут потери.
- Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
- Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.
Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:
- В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
- С помощью таблиц ПУЭ определяют сечение провода по току.
- Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
- Находим падение напряжения из соотношения: ΔU=I*R.
- Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
Открытая и закрытая прокладка проводов
В зависимости от размещения проводка делится на 2 вида:
- закрытая;
- открытая.
Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.
При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.
Сечение кабеля по мощности, выбор по таблице. Расчет сечения кабеля по мощности.
Привет. Тема сегодняшней статьи «Сечение кабеля по мощности«. Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.
Для чего вообще нужно правильно подобрать сечение кабеля?
Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.
При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.
Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.
Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.
Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.

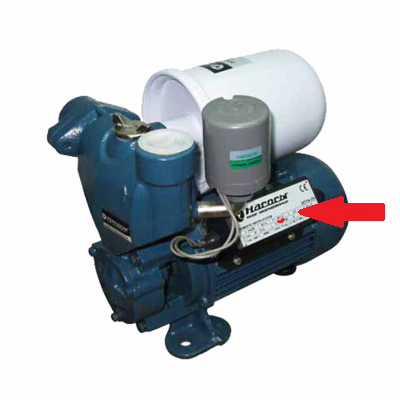

Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:
Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.
Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:
Считаем: 20 х 0,8 = 16 (кВт)

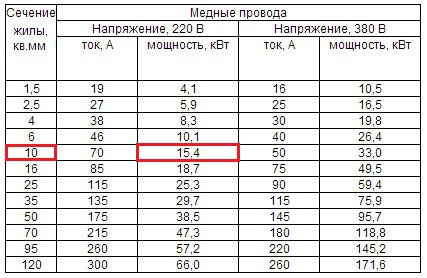

Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:
=»nofollow»>
Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.
Похожие записи:
Полезный совет: если вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном
На этом у меня все, теперь вы знаете как подобрать сечение кабеля по мощности. Смело делитесь с друзьями в социальных сетях.
Как вам статья? Подписывайтесь на новости!
Медные жилы | ||||
---|---|---|---|---|
Сечение токопроводящей жилы, кв.мм |
Медные жилы, проводов и кабелей |
|||
Напряжение, 220 В |
Напряжение, 380 В |
|||
ток, А |
мощность, кВт |
ток, А |
мощность, кВт |
|
1,5 |
19 |
|
16 |
10,5 |
2,5 |
27 |
5,9 |
25 |
16,5 |
4 |
38 |
8,3 |
30 |
19,8 |
6 |
46 |
10,1 |
40 |
26,4 |
10 |
70 |
15,4 |
50 |
33 |
16 |
85 |
18,7 |
75 |
49,5 |
25 |
115 |
25,3 |
90 |
59,4 |
35 |
135 |
29,7 |
115 |
75,9 |
50 |
175 |
38,5 |
145 |
95,7 |
70 |
215 |
47,3 |
180 |
118,8 |
95 |
260 |
57,2 |
220 |
145,2 |
120 |
300 |
66 |
260 |
171,6 |
Алюминивые жилы | ||||
Сечение токопро водящей жилы, кв.мм |
Алюминивые жилы, проводов и кабелей |
|||
Напряжение, 220 В |
Напряжение, 380 В |
|||
ток, А |
мощность, кВт |
ток, А |
мощность, кВт |
|
2,5 |
20 |
4,4 |
19 |
12,5 |
4 |
28 |
6,1 |
23 |
15,1 |
6 |
36 |
|
30 |
19,8 |
10 |
50 |
11 |
39 |
25,7 |
16 |
60 |
13,2 |
55 |
36,3 |
25 |
85 |
18,7 |
70 |
46,2 |
35 |
100 |
22 |
85 |
56,1 |
50 |
135 |
29,7 |
110 |
72,6 |
70 |
165 |
36,3 |
140 |
92,4 |
95 |
200 |
44 |
170 |
112,2 |
120 |
230 |
50,6 |
200 |
132 |
В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки |
Таблица выбора сечения кабеля. Расчет сечения проводов и кабелей по току, мощности.
В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.
В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.
Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
Сечение токопро водящей жилы, мм | Медные жилы проводов и кабелей | |||
Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33,0 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66,0 | 260 | 171,6 |
Сечение токопро водящей жилы, мм2 | Алюминивые жилы проводов и кабелей | |||
Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11,0 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22,0 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44,0 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132,0 |
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
№ | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||||||||||
ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||||||
22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | ||||||||
33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Оставить ответ
