Термостат на УАЗ: методика подключенияПро УАЗик

Тюнингованная модель

Автомобили Ульяновского автомобильного завода (УАЗ) давно и заслуженно пользуются популярностью у любителей экстремальных видов спорта, отдыха и не только. Простые рыбаки и охотники также оценили способности УАЗ в преодолении бездорожья. Началось все еще в 1965 году, когда стартовал выпуск автомобиля УАЗ 452, более известного под народным названием УАЗ «буханка» или «таблетка». Тогда же впервые в советской прессе появилось изображение модели УАЗ 469, реальный выпуск которой начался в декабре 1972 года.

Можно долго перечислять преимущества и недостатки автомобилей УАЗ по сравнению друг с другом или иными внедорожниками. Данный вид машин навсегда останется в сердцах россиян культовым авто, способным без всяких электронных и иных наворотов на чудеса. Ведь недаром по сей день автомобили УАЗ занимают первые места в различных ралли по бездорожью.

Но сейчас не об этом. Широко известно одно эксплуатационное качество автомобилей УАЗ, которое огорчает владельцев практически всех моделей этих машин.

Это неспособность системы охлаждения в зимнее время поддерживать оптимальную температуру работы двигателя. Пожалуй, одна из самых распространенных шуток про УАЗ – это их попоны из войлока, которыми накрывают двигатель зимой для сохранения тепла. Авто сравнивают со скакунами, которых таким образом и «утепляли» кавалеристы в зимнее время, к тому же УАЗ известен своей «прыгающей» манерой езды, о которой ходят целые легенды…

Как сделать любимый УАЗ теплее?

Заводская деталь

Причина столь «холодного» поведения УАЗа – штатный термостат ТС-108-03, который работает по одноконтурной схеме. Он установлен почти на всех старых моделях УАЗ. Исключение составляет УАЗ Патриот, в котором наконец-то применили более новую систему охлаждения. Ее основой стал термостат ТС-107-02, работающий на двухконтурной схеме, привычной по автомобилям ВАЗ.

Всем остальным владельцам остается либо мириться с таким положением вещей, либо пытаться модернизировать свою технику народными методами. Так уж повелось, что разработки отечественного автопрома приходится постоянно дорабатывать, причем берут детали от совершенно других моделей машин.

Так, в случае с УАЗ, штатный термостат можно убрать и установить двухконтурный от автомобиля ВАЗ:

  1. ТА 2101-1306010 80°C (3 патрубка) – используются на автомобилях ВАЗ 2101-07, 21213-14, ИЖ 2126, 2717;
  2. ТА 2121-1306010 80°C (3 патрубка) – ВАЗ 2121 «Нива»;
  3. ТА 2108-1306010 85°C (4 патрубка) – ВАЗ 2108, 2109, 21099, 1111 «ОКА».

Как видно, есть из чего выбрать. Сразу стоит отметить, что наиболее предпочтительны термостаты с 3 патрубками, т. к. в 4-патрубковом придется «лишний» просто заглушить любыми подручными средствами. Идеальным считается первый вариант детали, поскольку здесь наиболее удобно изогнуты патрубки и его проще всего будет смонтировать на УАЗ.

Термостат ВАЗ играет роль надстройки, которая до момента прогрева двигателя до рабочих 80-90°C препятствует прохождению жидкости внутрь салона, гоняя ее по своему малому кругу (в отличие от штатного термостата, который сразу же гонит жидкость по единственному кругу, включающему в себя и салон).

Когда же температура начинает расти, клапан постепенно открывается в пользу большего круга, горячая жидкость начинает поступать и в печку салона. Температура выравнивается во всей системе, и до остановки двигателя и его охлаждения жидкость будет двигаться только по внешнему контуру.

Различают два варианта установки: термостат расположен в верхней или в нижней части двигателя. Оба варианта имеют свои недостатки и преимущества.Так, при верхнем, более удобном для установки, расположении в систему придется врезать дополнительный штуцер для стравливания воздуха, чего не надо делать, если термостат установлен снизу. Хотя можно во время заливки жидкости немного ослабить самый верхний хомут, вставить тонкую отвертку под шланг и таким образом стравливать воздух.

Методика подключения термостата ВАЗ

Запчасть от БМВ улучшит обогрев

Вкратце установка термостата ВАЗ на автомобиль УАЗ выглядит следующим образом.

  1. Полностью или частично слить охлаждающую жидкость и снять все имеющиеся шланги, извлечь старый термостат, предварительно сняв с него крышку.
  2. На тот отвод нового термостата, который ближе к закрытому торцу, надеть короткий патрубок (узкой стороной), предварительно смазав соединение герметиком, стянуть соединение хомутом.
  3. Любым острым инструментом подрезать шланг, диаметр которого больше, чем предыдущий, оставив столько, чтобы можно было соединить шлангом штатную крышку со вторым по счету отводом нового термостата. Эти соединения надо лишь немного прижать хомутами.
  4. Поставить обратно крышку термостата. Выбрать наиболее удобное положение термостата и теперь уже затянуть все хомуты.
  5. При помощи заранее подготовленного тройника соединить все патрубки в единую систему, смазав соединения герметиком, и затянуть все хомутами.
  6. Залить охлаждающую жидкость.
  7. Завести двигатель и гонять его на холостых оборотах до полного удаления воздуха из системы.

Вот так просто холодный УАЗ превращается в комфортабельный теплый автомобиль.

Термостат на UAZ 469 B (Уаз 469 б)

Термостат Уаз 469 б купить, заказать по выгодной цене для UAZ 469 B в каталоге интернет магазина автозапчастей autoasia.by

Год выпуска20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119901989198819871986198519841983198219811980197919781977197619751974197319721971

Выбор автомобиля позволяет отобразить только те запчасти, которые подходят к вашему автомобилю

Выберите год выпуска вашего UAZ 469 B (Уаз 469 б) для подбора Термостат

Сначала дешевыеСначала дорогиеПо артикулуПо брендуПо направлениюПо возврастанию срока поставкиПо убыванию срока поставки Вид списокВид таблица

  Фильтр

  Сортировать

На складе 2 (шт.)
Доставим за на складе

0% склад7

Температура открытия [°C]
70
Температура открытия [°C]
70
Температура открытия [°C]
70
Температура открытия [°C]
70

Заказать и купить по выгодной цене Термостат на UAZ 469 B (Уаз 469 б) через корзину или менеджера интернет-магазина по телефону +375 29 382-66-66, +375 33 382-66-66. Узнать наличие и цену на Термостат на UAZ 469 B (Уаз 469 б) популярных брендов с доставкой в интернет-магазине запчастей autoasia.by.

Информация о товаре предоставлена для ознакомления и не является публичной офертой. Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей. Просим вас отнестись с пониманием к данному факту и заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем благодарны вам за сообщение об ошибках — это поможет сделать наш каталог еще точнее!

Видели продажу

по более привлекательной цене?

Позвоните, напишите и получите скидку!

Термостат в 409-ом двигателе УАЗа Патриот


Термостат на Уаз Патриот 409 двигатель

В качестве силового агрегата в российском внедорожнике УАЗ Патриот выступает мотор «ЗМЗ-409». Как и любой другой двигатель, он требует присутствия системы охлаждения, причем она должна исправно и непрерывно функционировать в процессе работы мотора. Если такое условие не будет выполняться, то двигатель ожидает перегрев и последующий выход из строя.

С целью исключения таких негативных последствий системе UAZ Patriot требуется непрерывный контроль температурного режима. Если уровень температуры, отображаемый специальным датчиком, будет превышать 90 градусов, то водителю тут же следует остановить мотор и выяснить причины нарушения регламентного режима. Вероятно, потребуется замена.

В контуре охлаждения двигателя УАЗ Патриот весьма важным компонентом является термостат на 409 двигатель. Именно этой детали посвящен наш сегодняшний материал. Здесь мы рассмотрим, для каких целей служит термостат на 409 двигатель и как его заменить, если он начал демонстрировать признаки неисправности.

Назначение термостата в данном автомобиле

Устройство предназначено для перераспределения потоков при циркуляции охлаждающей жидкости между так называемыми малым и большим кругами. В первом случае термостат на 409 двигатель замыкает контур на малый круг, когда жидкость циркулирует в рубашке охлаждения и радиаторе системы отопления UAZ Patriot. Такая ситуация происходит при разогреве мотора до уровня рабочей температуры. При достижении определенного температурного предела клапан внутри термостата начинает смещаться, тем самым открывая путь жидкости по большому кругу. В этом случае хладагент циркулирует через основной радиатор, который с помощью вентилятора обеспечивает отвод излишков тепла. В случае неисправности требуется замена.

Особенности термостата в УАЗ Патриот

С опытом эксплуатации владельцы УАЗ Патриот заметили, что штатный термостат на 409 двигатель обладает малым ресурсом. Основная причина некорректной работы заключается в том, что клапан внутри термостата начинает открываться раньше, чем наступает температурный уровень, соответствующий рабочему режиму функционирования мотора UAZ Patriot. Если заводом рассчитано, что открытие термостата должно происходить при достижении температурой показателя в 87 градусов, что собственно и является рабочим режимом, то зачастую клапан начинает открываться уже при 76-78 градусах.

К чему приводит такая ситуация? Во-первых, прогрев мотора существенно затягивается во времени, а во-вторых, в холодную погоду становится проблематично заполнить салон горячим воздухом.

Проявивший свою неисправность термостат на 409 двигатель подлежит безоговорочной замене. Здесь владельцу рекомендуется не тропиться со сменой узла на штатный аналог, ведь риск поменять шило на мыло весьма высок. Можно поступить рациональней и установить более качественное изделие, например, «TAMA» от «Паджеро».

Также известным вариантом фигурирует «Пекар», однако уровень его рабочей температуры – 80 градусов, а на деле он еле достигает 75о. Характерной особенностью «TAMA» является тот факт, что во время работы температура хладагента повышается на 1 градус. То есть рабочий температурный уровень здесь составляет 88 градусов, а при функционировании штатного изделия – 87 о.

Для мотора «ЗМЗ-409» «TAMA» устанавливается с отсутствием каких-либо потребностей в доработке, поскольку геометрические параметры обеих деталей идентичны. Но это справедливо для комплектаций, оснащенных системами «Евро 3» или «Евро 4».

А если УАЗ Патриот оборудован «Евро 2»? В данном случае установка также возможна, но с условием, если тарелка термостата будет заменена на аналог от штатного изделия. Это необходимо для полного перекрытия клапаном канала к помпе. Также можно имеющуюся тарелку у «TAMA» «подогнать» под идентичные размеры со штатным устройством.

Выполнив такую замену, владелец УАЗ Патриот обеспечит значительно больший ресурс термостата, а мотор начнет прогреваться с заметной эффективностью.

Теперь перейдем к рассмотрению ситуаций, при которых термостату требуется замена. Также уясним, как выявить факт присутствия неисправности?

Уаз Патриот где находится блок иммобилайзера

Как разобрать поворотный кулак Уаз Патриот

Неисправности термостата в Патриоте

В числе главных признаков значится нарушенный рабочий температурный режим. Это можно наблюдать по температурному датчику, когда его стрелка длительное время не может приблизиться к рабочему порогу (87 градусов), а остановилась на значительно низшем показании.

Иногда происходит заклинивание клапана в закрытой позиции. Здесь все будет происходить наоборот, то есть температура продолжит расти далеко за рабочий предел (87 градусов). Появляется риск перегрева мотора. Помимо термостата, в такой ситуации водителя способен «подвести» вентилятор, который может отказаться запускаться в необходимый момент. Также следует проверить уровень хладагента в бачке. Если вентилятор работает и уровень в норме, то теперь можно смело «обвинять» термостат на 409 двигатель.

Как проверить корректность работы термостата? Потребуется демонтаж изделия (рассмотрим ниже). Снятую деталь помещаем в тару с водой. Нагреваем до кипения и наблюдаем за клапаном. Если он отказывается перемещаться, то констатируем выход и строя термостата.

Итак, изделие считается работоспособным, если:

  • температура начала открытия клапана равна 78 градусам;
  • температура при полном открытии — 87 градусов.

Замена в УАЗ Патриот термостата

Замена выполняется на остывшем моторе и имеет следующую последовательность манипуляций.

  1. Сливаем хладагент. Привлекаем подходящую емкость.
  2. Откручиваем крепеж насоса гидросистемы рулевого управления. Насосный агрегат отводим в сторону.
  3. На шланге подвода от радиатора к корпусу термостата UAZ Patriot ослабляем хомут и сдвигаем его.
  4. Отключаем разъемы с проводами от штекеров на корпусе. Замена продолжается.
  5. Верхний хомут, присутствующий на шланге от корпуса к помпе также ослабляем и смещаем, после чего стягиваем сам патрубок.
  6. Откручиваем винты крепежа корпуса, предварительно ослабив крепеж крышки.
  7. Снимает корпус, а затем полностью откручиваем и извлекаем крышку.
  8. Вынимаем термостат.

Перед установкой изделия устанавливаем новую прокладку. Замена завершена.

Подведем итоги

Как выяснилось, термостат на 409 двигатель является весьма важным компонентом в контуре охлаждения. На моторе «ЗМЗ-409» УАЗ Патриот заменить его оказалось несложной процедурой. Производитель рекомендует заменять изношенный элемент новым заводским аналогом, однако, как мы уяснили, это изделие не славится ресурсом и корректной работой. Здесь лучше склониться к выбору более качественного аналога, о котором мы упоминали в данной статье. После сборки контура и запуска мотора проверяем систему на отсутствие утечек хладагента.

uaz-patriot.info

Процесс замены термостата

Перед заменой термостата потребуется слить охлаждающую жидкость из контура. Антифриз сливается на остывшем силовом агрегате при полностью открытом кране отопителя и управляется поворотным регулятором на центральной консоли. Для доступа к радиатору потребуется снять брызговики, защищающие моторный отсек от грязи.

После откручивания пробки компенсационного бачка необходимо открыть кран, расположенный на нижней части теплообменника. Дополнительный канал для стока находится на боковой части блока цилиндров.

Алгоритм снятия узла:

  1. Отвернуть болты, фиксирующие насос гидравлического усилителя на рулевом управлении кронштейна.
  2. Аккуратно отвести помпу в сторону, стараясь не переламывать соединительные шланги.
  3. При помощи отвертки с плоским жалом отвернуть винт хомута, удерживающего шланг подвода охлаждающей жидкости на корпусе термостата.
  4. Сдернуть рукав с патрубка.
  5. Отключить штекер электропроводки, подключенный к датчику в корпусе распределительного устройства.
  6. Ослабить затяжку винта, фиксирующего резиновый патрубок между распределителем антифриза и насосом.
  7. Выкрутить 2 винта, удерживающих корпус в посадочном окне.
  8. Если узел не вынимается, ослабить затяжку 2 болтов, крепящих крышку на корпусе термостата.

Часть владельцев снимают узел по упрощенной процедуре:

  1. Отсоединяют шланг подачи жидкости к расширительному бачку, антифриз сливают в подставленную емкость.
  2. Снимают рукав отвода паров и воздуха, закрепленный на корпусе термостата. Часть охлаждающей жидкости вытекает на землю, поскольку установить емкость в моторном отсеке сложно.
  3. Отворачивают ключом на 10 мм 2 болта, которые удерживают крышку с патрубком. Головка винта, расположенного ближе к блоку, не позволяет вынуть болт из гнезда.
  4. Отводят кожух со шлангом в сторону и извлекают из корпуса клапан с пружиной возврата.
  5. Устанавливают новый элемент и монтируют крышку и шланги на штатные места.
  6. Доводят уровень антифриза до нормы, а затем прогревают силовой агрегат. При работе помпы из магистралей удаляются воздушные пробки, поэтому потребуется залить в компенсационный бачок 100-200 мл жидкости.

Тестирование устройства

Для дальнейшей разборки потребуется выкрутить болты и отделить крышку. На противоположной стороне корпуса находится окно, через которое антифриз подается в рубашку блока. Линию стыка герметизируют прокладкой, остатки элемента удаляют с помощью ножа.

Повторно использовать уплотнитель не следует, поскольку деформированный элемент не защищает от течи охлаждающей жидкости. После снятия крышки можно извлечь распределительный клапан с пружиной обратного хода для проверки его работоспособности.

Для тестирования узла требуются емкость с водой и термометр. Жидкость нагревают до 75-78°С, затем опускают в нее проверяемый узел. По мере прогрева воды проверяют температуру начала открытия заслонки. Если в ходе тестирования обнаруживают отклонение параметров термостата от заявленных заводом значений, то такой узел заменяют. Также не допускается заклинивание клапана в процессе работы. После установки в корпус нового элемента производят обратную сборку системы охлаждения.

Слитый антифриз можно залить обратно только при условии отсутствия в жидкости посторонних примесей (например, моторного масла и ржавчины). Завод рекомендует производить замену вещества при пробеге 60 тыс. км или через 2 года эксплуатации. Применение антифриза с признаками деградации категорически запрещено, поскольку посторонние примеси засоряют трубки радиатора и оседают внутри рубашек, ухудшая условия охлаждения.

Меняем термостат УАЗ Патриот 409 двигатель

Внедорожник УАЗ Патриот оснащен бензиновым двигателем марки ЗМЗ-409, который требует охлаждения. Если же система охлаждения будет неисправной, то температура мотора во время его работы будет быстро расти, что приведет к серьезным последствиям. Чтобы исключить такие последствия, необходимо контролировать функционирование системы охлаждения и при обнаружении на датчике температуры свыше 90 градусов, следует остановиться и определить неисправность. Важным звеном в работе системы охлаждения Патриотовского двигателя ЗМЗ-409 является такое устройство, как термостат. Именно о нем сегодня и поведает данный материал, разберемся, для чего он нужен, как и чем его заменить на внедорожнике УАЗ Патриот.

Предназначение изделия

Термостат в системе охлаждения ЗМЗ-409 предназначается для распределения потока охлаждающей жидкости ДВС. Благодаря ему осуществляется распределение жидкости на два контура. Первый контур имеет малый круг, и жидкость циркулирует в рубашке охлаждения и радиаторе отопителя салона. Второй же контур включает в себя тоже, плюс циркуляцию жидкости через большой радиатор.

Таким образом, можно сказать, что термос является неким регулятором, который открывает большой круг циркуляции охлаждающей жидкости после ее нагревания. Если бы его не было, то при запуске мотора сразу же происходила циркуляция жидкости по обоим кругам, что приводило бы к очень продолжительному прогреву мотора ЗМЗ-409.

Особенности

Штатный термостат Ульяновского производства на внедорожнике УАЗ Патриот Евро-3 и Евро-4 имеет крайне малый эксплуатационный срок. Если быть, точнее, то неисправность его заключается в том, что снижается температура охлаждающей жидкости. То есть, с завода установлено, что он должен срабатывать при достижении температуры двигателя 87 градусов и только после этого включаться и функционировать в таком режиме. Благодаря температуре в 87 гр. (рабочая температура двигателя внутреннего сгорания ЗМЗ-409) обеспечивается нормальная работа не только ДВС, но и отопителя салона. Когда же штатный приходит в неисправность (очень распространенная проблема на Патриотах), то температура снижается до 76-77 градусов. В результате мотор работает при неправильной температуре и в салоне приходится включать регулятор печки на максимум, чтобы добиться немного тепла в салоне.


Когда термостат неисправен, то он не подлежит ремонту и требует замены на новый. Но не стоит спешить менять шило на мыло, ведь можно установить изделие более высокого качества, таких от Паждеро. Известен также и «Пекар», но его рабочая температура составляет 80 градусов, а на самом деле он не поднимает выше 75.

Термостат «Тама» характеризуется следующими особенностями: он на один градус выше поднимает температуру антифриза, чем штатные механизмы. То есть, «Тама» имеет рабочую температуру 88 градусов, в то время как штатный по первой 87. На внедорожник УАЗ Патриот ЗМЗ-409 с экологическим стандартом Евро-3 и Евро-4 термостат «Тама» устанавливается без изменений, так как по размерам они аналогичны.

Если же вы обладатель внедорожника с Евро-2 и ниже, то установить термостат «Тама» можно, но потребуется замена тарелки на ту, которая установлена на штатном. То есть замена нужна для того, чтобы «Тама» мог перекрывать входное отверстие на помпе. Чтобы на внедорожник УАЗ Патриот Евро-2 и ниже установить термос «Тама», необходимо подогнать его по размерам штатного.

После замены срок эксплуатации данного агрегата будет гораздо больше, нежели штатного, а в дополнение, в салоне потеплеет на несколько градусов при том же положении регулятора печки. Поэтому если вы задаетесь вопросом, а какой термос лучше поставить для своего Патриота, то решение только одно — «Тама» от Паджеро.

Деталь «Тама»

Итак, мы рассмотрели, что собой представляет термостат на УАЗ Патриот с двигателем ЗМЗ-409, какую имеет рабочую температуру. Рассмотрим, когда же нужна замена изделия или как определить его неисправность?

Неисправности

Первым признаком неисправности работы термоса является нарушение температурного режима. То есть, если вы заметили, что рабочая температура двигателя составляет не 87 градусов, а ниже, то следует задуматься о скорой замене термоса. Он также может и заклинить, в результате чего двигатель будет набирать температуру выше 87 градусов. В таком случае необходимо поднять капот и убедиться в исправной работе вентилятора охлаждения и наличия антифриза в расширительном бачке. Если и вентилятор исправен и антифриз соответствует норме, то, скорее всего, заклинила тарелка, в результате чего жидкость не проходит по большому кругу и не охлаждается.

В таком случае необходимо снять термос (ниже рассмотрим процесс) и проверить его исправность. Для этого изделие помещается в емкость с водой, после чего воду необходимо нагревать. Если же вода будет доведена до кипения, а клапан никак не среагирует, то он является неисправным и требует замены.

Изделие считается рабочим, когда:

  • температура начала открытия клапана равняется 78 градусов;
  • температура полного его открытия составляет 87 градусов.
Замена

Если рабочая температура термоса нарушена, то следует изделие заменить. Замена термостата на внедорожнике УАЗ Патриот проводится в следующей последовательности:

  1. Первоначально необходимо слить антифриз.
  2. Отвинчиваются крепления насоса гидроусилителя. Насос отводится в сторону.
  3. Осуществляется ослабление затяжки хомута и отсоединяется от корпуса, где установлен термостат, шланг радиатора.
  4. На его корпусе имеются провода, которые необходимо отключить.
  5. Далее потребуется на соединительном шланге термостата и насоса ослабить верхний хомут.
  6. Отвинчиваются винты крепления корпуса, в котором он установлен.
  7. Прежде чем снимать корпус, следует ослабить затяжку крышки, а затем и извлечь корпус термоса.
  8. Теперь можно отвинтить болты крепления крышки корпуса термоса и очистить старую прокладку.
  9. После этого извлекается термостат и производится его замена на новый.

Производитель рекомендует устанавливать аналогичное устройство, в противном случае за последствия не несет ответственности. Но данная статья дает возможность сделать вывод о том, что лучше все же заменить штатный термос на зарубежный аналог. Установка нового изделия производится в порядке обратном снятию. После установки заливаем жидкость и проверяем, какое значение составляет теперь рабочая температура устройства, которая должна быть 87-88 градусов, в зависимости от установленной модели термоса.

Подводя итог, следует отметить, что исправность термостата на внедорожнике УАЗ Патриот и иных автомобилях очень важна, так как его сбой приводит к невозможности дальнейшего передвижения. Удачного выбора и проведения замены в домашних условиях.

prohodimets.ru

Особенности оборудования

Используемый в системе охлаждения моторов ЗМЗ-409 стандарта Евро-3 и -4 термостат рассчитан на полное открытие при нагреве до +87°С. В процессе эксплуатации узел изнашивается, что приводит к падению температуры срабатывания до +76…+77°С. Неисправный элемент необходимо поменять: отремонтировать термостат невозможно. Не рекомендуется использовать аналогичные узлы от иномарок, поскольку устройства рассчитаны на другой температурный режим эксплуатации.

На автомобилях, оснащенных силовыми агрегатами стандарта Евро-2, используется узел, который начинает открываться при температуре +78…+79,5°С. Полное отпирание заслонки происходит при нагреве до +82°С.

Вместо оригинальных узлов владельцы используют термостаты , отличающиеся повышенной надежностью. Перед установкой потребуется доработать тарелку основного клапана (уменьшить до диаметра 63 мм).

Термостат в 409-ом двигателе УАЗа Патриот

Отечественный внедорожник УАЗ «Патриот» оснащен довольно мощным двигателем марки ЗМЗ-409. Как и любой другой мотор, при работе он достаточно быстро нагревается, потому нуждается в эффективной системе постоянного охлаждения. Естественно, «Патриот» такой системой оснащен, и одной из ее важнейших составляющих является термостат.

Совет! Термостат на 417.

В данной статье речь пойдет о том, какие функции выполняет термостат для 409-го двигателя на УАЗ Патриот, о возможных причинах неисправности механизма и краткое описание процедуры его замены.

Содержание статьи

Для чего нужен термостат

На любом двигателе термостат выполняет одну и ту же задачу. Заключается она в регуляции температуры охлаждающей жидкости. За счет циркуляции антифриза в системе охлаждения, ускоряется прогрев мотора при его запуске и поддерживается необходимый температурный режим.

При запуске агрегата термостат блокирует поток антифриза до тех пор, пока мотор не прогреется до нужного температурного уровня. При холодном агрегате, жидкость через него не проходит, а значит агрегат греется значительно быстрее. Данные процесс занимает буквально пару минут. Охлаждающая жидкость начинает поступать в систему агрегата, только когда тот разогреется до 87 градусов, это – в случае с автомобилей УАЗ Патриот.

Затем термостат открывается, и в мотор начинает поступать антифриз. Подобное устройство системы охлаждения имеет два преимущества:

  • уменьшение износа двигателя;
  • снижение количества выброса вредных выхлопных газов.

Несмотря на то что в изготовлении деталей термостата используются исключительно качественные материалы с повышенным ресурсом эксплуатации, механизм работает в крайне агрессивных условиях, потому иногда он может выходить из строя. Риск повышается при высоких температурах воздуха в теплый период года.

Недостатки механизма

Важно! Ульяновский термостат для «Патриота» класса Евро-3 и Евро-4 имеет крайне низкий срок эксплуатации из-за технических особенностей его конструкции.

Проблема поломки системы охлаждения вполне типична для джипа УАЗ Патриот. Заводская деталь выходит из строя в самое неподходящее время. Потомак ведет к следующим последствиям:

  1. Термостат должен открываться при достижении температурного показателя в 87 градусов. Если он неисправен, температура его срабатывания снижается примерно до 70 градусов, в результате агрегат начинает работать при неправильном температурном режиме, срок его эксплуатации снижается, а печка перестает подавать в салон довольно теплый воздух для полноценного обогрева.
  2. Двигатель будет перегреваться слишком быстро, что может привести к самым серьезным поломкам.

Последствия неисправности термостата будут зависеть от характера его поломки. В нюансах выхода из строя этого важного механизма мы постараемся разобраться далее.

Неисправности

Как правило, термостат заклинивает непосредственно в процессе работы, но произойти это может в двух положениях:

  1. Закрытое положение. В этом случае сильный перегрев двигателя может произойти не только при высоких температурах воздуха, но даже при небольшом морозе. Термос может и не до конца открываться, мотор в этом положении хоть и будет перегреваться, но не закипит.
  2. Клапан заклинило в открытом состоянии. Результат такой поломки – попадание слишком холодной жидкости в мотор при его запуске, а во время движения он не будет прогреваться до нужной температуры.

Признаки неисправности

Важно! Температура начала открытия клапана должна составлять 78 градусов, а окончания открытия – 87 градусов.

Первый признак неисправности – нарушение рабочей температуры при запуске двигателя. Если показатель составляет ниже 87 градусов, термос в скором времени выйдет из строя. Если же агрегат быстро набирает температуру выше заявленной отметки, а вентилятор охлаждения при этом работает нормально, значит – клапан заклинило.

Как показывает практика, длительная эксплуатация автомобиля при заклиненном клапане термостата может привести к полному выходу из строя всего агрегата. Потому крайне важно вовремя выявить поломку и заменить термостат на новый. Сделать это довольно просто:

  1. Прогреваем двигатель так, чтобы температурная стрелка немного не доходила до красной зоны на индикаторе.
  2. Глушим мотор и открываем капот.
  3. Находим верхний шланг, присоединенный к радиатору. Шланг черного цвета имеет около пяти см в диаметре.
  4. Затем находим такой же нижний шланг.
  5. Осторожно дотрагиваемся поочередно до обоих шлангов.
  6. Если температурный датчик показывает, что мотор нагрелся, но один из шлангов при этом холодный, то, вероятнее всего, клапан термостата заклинило в закрытом положении.

Можно протестировать механизм на работоспособность и другим способом. Для этого нужно будет отсоединить термостат и поместить его в сосуд с горячей водой. Если клапан при этом откроется, значит, термос полностью исправен.

Важно! При покупке нового механизма необходимо узнать точную температуру его срабатывания. Если она будет слишком высокой, агрегат в процессе работы будет постоянно перегреваться.

Что делать, если термостат вышел из строя

При поломке термоса на УАЗ «Патриот» есть два варианта исправления данной неполадки:

  1. Купить оригинальную деталь от отечественного производителя.
  2. Приобрести зарубежный аналог намного лучшего качества, например – .

Как показывает практика, импортные механизмы служат намного дольше, и прекрасно себя показывают в самых разных условиях эксплуатации. Если вы решите установить на двигатель «Патриота» термостат «Тама», то следует учесть, что его рабочая температура составляет 88 градусов. Это незначительная разница по сравнению с термостатом от российского изготовителя. Кроме того, японская деталь имеет аналогичные отечественной параметры, а значит – с ее установкой не возникнет никаких проблем.

auto-gl.ru

Подбор магнитолы УАЗ Патриот

Для многих автомобиль давно уже стал не то чтобы средство передвижения и тем более роскошь, а практически не возможно. Забегая вперед можно отметить, что мультимедиа системы очень второй дом или дом на колесах, поэтому представит машину без современной мультимедиа системы отличаются от банальных старого образца магнитол своей функциональностью.

В каждом внедорожнике еще на заводе устанавливается штатная музыкальная система, причем магнитола УАЗ Патриот 2018-2019 года вполне удовлетворяет потребности большинства автолюбителей. При этом альтернативные обязательно предлагают улучшенные модели или более низкие конкурентные цены.

Отличия функционала магнитол УАЗ Патриот

Замена магнитолы УАЗ Патриот обычно происходит по ряду причин:

  • Устаревшая модель, как минимум, аппарат с неактуальной прошивкой операционной системы.
  • Маленький и неподходящий функционал.
  • Невозможность подключения дополнительного нового оборудования.
  • Поломка или сбои в работе аппарата.

В любом случае менять магнитолу приходится практически каждому автолюбителю, причем обязательно возникает довольно сложный вопрос о выборе подходящей модели.

Основные моменты выбора магнитолы для УАЗ Патриот

Замена магнитолы УАЗ Патриот – дело довольно серьезное, ведь современная аппаратура стоит немало денег, а вот рынок предлагает широкий модельный ряд и зачастую с сомнительной репутацией. При подборе девайса рекомендуется обратить внимание на ряд моментов:

  • Прежде всего, особое внимание уделяется размеру магнитолы, причем в мире автомобильной электроники существует всего 2 размера: 1 и 2 din. Отличия между ними именно по ширине 50 или 100 мм. В реальности же оказывается, что не все так просто, т.к. ширина стандартизирована, а вот длина может существенно отличаться. По этой причине не все магнитолы можно органично установить в приборную консоль автомобиля.
  • Органичный монтаж различных магнитол на приборную панель осуществляется за счет декоративной рамки консоли, поэтому при желании установки оригинальной расширенной по габаритам (не штатной) модели необходимо будет подобрать новую консольную рамку.
  • Несмотря на то, что современные магнитолы имеют схожий функционал, они очень часто отличаются по программному обеспечению и совместимости с различными транспортными средствами. Это особенно важно, если будут задействованы функции штатного головного устройства диагностики и контроля авто. По этой причине не все магнитолы можно отнести к универсальным и не могут полноценно взаимозаменяться. Речь идет именно о функционале бортового компьютера.
  • Каждый продавец будет советовать знаменитые торговые марки, но это больше имеет значение на надежность и качество сборки аппарата, но не гарантирует совместимости с бортовой системой УАЗ Патриот. Именно поэтому перспективно подбирать специализированные модели, при этом штатные магнитолы часто производятся даже малоизвестными, но надежными компаниями. Так магнитолы Навитрек уже давно зарекомендовали себя на уровне фирменных штатных девайсов.
  • Обратить внимание стоит также на техническую часть аппарата, а точней на разъемы и возможности подключения дополнительного оборудования и оснастки. Это очень важно не только для правильного и простого монтажа, а для комфорта эксплуатации транспортного средства. Перед тем, как подобрать и установить магнитолу УАЗ Патриот, рекомендуется обратить внимание на «музыкальные» технические характеристики, т. к. модели хоть и снабжаются аналогичной «начинкой», но имеют существенные отличия.
  • Не стоит сбрасывать со счетов и ценовую категорию электроники, т.к. она формируется на основании надежности сборки и ее функционала. Так можно обнаружить отличия по цене даже из-за операционной системы, которая на практике может показывать совершенно различные результаты.

Отдельно стоит отметить, что в случаях, если не доводилось самостоятельно подбирать магнитолу для УАЗ Патриот, то целесообразно получить профессиональную консультацию менеджера, который более подробно расставит акценты на преимуществах и недостатках модели.

Источник: https://avtomechta.com/articles/podbor-magnitoly-uaz-patriot

Самостоятельная замена термостата на УАЗ Патриот (змз 409).

Здравствуйте, уважаемые читатели. Тема сегодняшней статьи – замена термостата на УАЗ Патриот (змз 409). Традиционно для нашего сайта статья содержит фото и видеоматериалы.

Термостат — второй по важности конструктивный элемент в системе охлаждения после помпы и при его неисправностях возможны следующие варианты:
  • Двигатель долго прогревается, а зимой вообще не нагревается выше определенной температуры. Это свидетельствует о том, что термостат заклинил в открытом положении или изменил, свои характеристики и нуждается в замене.
  • Двигатель кипит и выкидывает антифриз из расширительного бачка, но при этом нижний патрубок радиатора холодный, а верхний горячий – это свидетельствует о том, что термостат заклинил в открытом положении, и также нуждается в замене, а вообще у нас на сайте есть отдельная, подробная статья про типичные неисправности системы охлаждения.


Инструменты необходимые для замены термостата:
  • Отвёртка
  • шестигранник «6»
  • рожковый ключ «12».
Последовательность действий необходимых для замены термостата:
  • Сливаем всю охлаждающую жидкость из системы охлаждения двигателя УАЗ Патриот.
  • Отворачиваем крепления насоса ГУР, и отводим сам насос в сторону.
  • Аккуратно ослабляем хомуты крепления патрубков.

  • Отсоединяем все провода от датчиков на корпусе термостата, предварительно записав как они подключены (или сфотографировав). Если машине больше 5ти лет, необходимо снимать провода с максимальной осторожностью, так как они становятся хрупкими.
  • Снимаем патрубок с крышки корпуса термостата и отводим его в сторону.
  • Ослабляем хомуты крепления шланга, который соединяет корпус термостата и помпу.
  • Далее отворачиваем болты крепления, которые отвечают за фиксацию корпуса термостата. Важно помнить, что перед снятием корпуса, желательно ослабить крепления крышки.
  • Теперь спокойно снимаем корпус.
  • Далее, с помощью рожкового ключа окончательно выкручиваем болты крепления крышки термостата.
  • Снимаем крышку и извлекаем термостат. Сняв старый термостат, важно обратить внимание на температурную маркировку термостата, чтобы при необходимости приобрести точно такой же.

Заменяем термостат на новый! Который желательно предварительно «сварить», чтобы убедиться в его исправности.

Как сварить термостат?

Опускаем термостат в воду, и постепенно нагреваем её. Важно не упустить температурный момент открытия клапана. Если термостат исправный, клапан начнёт открываться при температуре 72-78 градусов. Стоит отметить, что клапан должен полностью открыться до достижения отметки в 82-96 градусов (в зависимости от характеристик). Если характеристики термостата отличаются от заявленных, обменяйте его у продавца, по нашей статистике только один термостат из трех полностью исправен.

Как в будущем упростить замену термостата?

Многое можно простить разработчикам семейства двигателей змз 406-409, но как за 20 лет серийного производства до сих пор не изменили корпус термостата для удобной замены последнего? На старых двигателях термостат менялся за 10 минут, и для этого требовалось снять один хомут и открутить 3 болта. На змз 406 и потомках уже 20 лет приходиться тратить полтора-два часа времени.

В будущем упростить замену термостата поможет вот такая «рацуха»:

Более подробно о ней можно прочитать вот в этой статье.

На этом у меня сегодня все! Я надеюсь, что статья полностью ответила на вопрос как осуществляется замена термостата на УАЗ Патриот. Если у вас остались вопросы или вы хотите поделиться своим опытом, пишите комментарии.

С уважением, администратор https://life-with-cars.ru

life-with-cars.ru

Замена термостата уаз: «патриот», «буханка», «хантер»

Термостат является важным звеном в системе охлаждения двигателя. Поскольку внедорожники УАЗ — довольно тяжелые рамные машины, их моторы нагружены практически всегда, отсюда возникает риск перегрева. Тут важно, чтобы система охлаждения работала идеально.

Термостат предназначается для распределения охлаждающей жидкости (тосола или антифриза) по так называемым «контурам» охлаждения. Их всего два: малый контур и большой контур. От момента запуска автомобиля и до момента, когда жидкость прогреется до определенной температуры (80-90 градусов) — работает малый круг. Большой круг включается уже после этой температуры, это и есть температура «открытия» термостата. По большому кругу охлаждающая жидкость идет через большой радиатор охлаждения, который находится в передней части автомобиля.

Может быть возможен ремонт? К сожалению нет, однозначно менять, поскольку они не ремонтируются. Причин, по которым может потребоваться замена термостата уаза может быть несколько:

  1. Он может заклинить в закрытом положении, когда работает только малый контур.
  2. В открытом положении, когда работает большой круг, соответственно машина очень долго прогревается.
  3. Промежуточный вариант, когда термостат завис в полуоткрытом или полузакрытом положении.
  4. Возможна такая проблема, в результате которой температура открытия клапана может снизиться на несколько градусов, что опять таки повлечет за собой «недопрогрев» машины до рабочей температуры в зимнее время.


Вот так обычно проверяют реальную температуру открытия клапана
С завода на УАЗы ставятся термостаты, температура открытия которых слишком низкая (82-84 градуса). Поскольку для охлаждения мотора с завода стоит вентилятор на ременном приводе, он работает всегда, когда заведен двигатель. Из-за этого зимой трудно прогреть машину полностью, поэтому необходимо ставить клапан на более высокую температуру. А летом ситуация обратная — необходимо ставить клапан с меньшей температурой открытия. Кардинально проблему решить можно только путем замены родного вентилятора на электрический, лучше даже поставить сразу 2 электро-вентилятора.

Двигателей на УАЗ ставилась масса, поэтому месторасположение термостата у всех немного может отличаться. Например, на двигателях ЗМЗ 402 (уаз буханка), 410, 417 он находится практически в самой верхней точке, соответственно для его замены придется слить буквально совсем чуть-чуть жидкости.

А на УАЗ «Патриот» и на хантере он находится уже немного в другом месте, вы сами можете в этом убедиться, посмотрев видео про замену термостата на уаз патриот.

Для того чтобы поменять термостат на уазике, первым делом необходимо слить антифриз (тосол). Обязательно счистите остатки старой прокладки, а новую перед установкой смажьте тонким слоем герметика, чтобы ничего нигде не текло.

После замены обязательно необходимо выгнать воздух из системы, после того, как дольете антифриз до нормы, необходимо запустить двигатель и немного погазовать, ведь чем больше обороты, тем сильнее помпа прокачивает жидкость по системе. Приготовтесь к тому, что во время работы двигателя антифриз будет постепенно уходить, следите за тем, чтобы его уровень не ушел ниже о, иначе есть риск попадания воздуха в систему охлаждения.

Ставить оригинальную запчасть или ее аналог — решать вам, но если решили ставить, например, термостат «ТАМА» с температурой открытия на 88 градусов, скорее всего придется подточить его по кругу, иначе он может не поместиться в посадочное место, все это показывается в видео.

Итак, самостоятельная замена термостата на уаз, это можно сказать «азбука» (уазбука) любого водителя, ведь проблемы с охлаждением могут случиться в дороге, например в длительном путешествии, когда вокруг никого, тут важно знать и уметь их оперативно устранить.

uazzone.ru

Подведем итоги

Как выяснилось, термостат на 409 двигатель является весьма важным компонентом в контуре охлаждения. На моторе «ЗМЗ-409» УАЗ Патриот заменить его оказалось несложной процедурой. Производитель рекомендует заменять изношенный элемент новым заводским аналогом, однако, как мы уяснили, это изделие не славится ресурсом и корректной работой. Здесь лучше склониться к выбору более качественного аналога, о котором мы упоминали в данной статье. После сборки контура и запуска мотора проверяем систему на отсутствие утечек хладагента.

Термостат является важным звеном в системе охлаждения двигателя. Поскольку внедорожники УАЗ — довольно тяжелые рамные машины, их моторы нагружены практически всегда, отсюда возникает риск перегрева. Тут важно, чтобы система охлаждения работала идеально.

Термостат предназначается для распределения охлаждающей жидкости (тосола или антифриза) по так называемым «контурам» охлаждения. Их всего два: малый контур и большой контур. От момента запуска автомобиля и до момента, когда жидкость прогреется до определенной температуры (80-90 градусов) — работает малый круг. Большой круг включается уже после этой температуры, это и есть температура «открытия» термостата. По большому кругу охлаждающая жидкость идет через большой радиатор охлаждения, который находится в передней части автомобиля.

термостат уаз

Bautler BTL2470Т Термостат волга, газель, уаз, камаз 70°с btl-2470т нерж. с прокладкой купить
Bautler BTL2480Т Термостат волга, газель, уаз, камаз 80°с btl-2480т нерж. с прокладкой купить
Bautler BTL2482Т Термостат волга, газель, уаз, камаз 82 с btl-2482т нерж. с прокладкой купить
Bautler BTL2487T Термостат волга, газель, уаз, камаз 87°с btl-2487t нерж. с прокладкой купить
BM-Motorsport BMTA3305 Термостат 80 с газель-бизнес, газель next дв.умз-4216, evotech 2.7л, уаз дв. 514 купить
BM-Motorsport TA3304 Термостат 70 с уаз-3151, 3741, 3303 с дв. умз, зил-130, 131, 4314, лаз купить
FENOX TS024O7 Ts024o7_термостат! газ-24, 3102-3110, 3302, 2705, уаз-3151, 3160, дв. ммз д-245 купить
FENOX TS027O7 Термостат 70 гр. термоэлемент с прокладкой уаз 469, 3151, 452, 3741, 2206 ts027o7 купить
Fritex 406241306043 Прокладка термостата волга, газель, уаз (корпуса) дв.40525,40524,409 евро-3 (717-60-11) купить
GAZ Т128130610001 Термостат 80 с газель-бизнес, газель next дв. умз-4216, evotech 2.7л, уаз дв. 514 купить

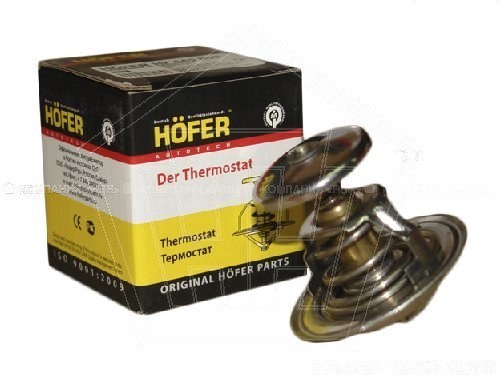

HOFER HF445820 Термостат уаз (70*с) купить
HOFER HF445822 Термостат уаз купить
KAMAZ ТС117130610002 Термостат волга, газель, уаз, камаз 70°с электон тс117-1306100-02 купить
Luzar LT03020 Термостат 70с газ, уаз lt03020 купить
Luzar LT0302 Термостат 80с газ, уаз lt0302 купить
Luzar LT03021 Термостат 87с газ, уаз lt03021 купить
Luzar LT0321 Термостат для а/м уаз (70с) (lt 0321) купить
Stellox 8224043SX 82-24043-sx_термостат !82c газ-31029/3110/3302, уаз, камаз купить

Термостат на уаз


Правильный термостат на УМЗ-417 и конец эпопеи с системой охлаждения.

— УАЗ 3962, 2.5 л., 1996 года на DRIVE2

После долгих поисков в своем городе наконец-таки был найден термостат под УМЗ-4178 на 80 градусов, точно такой, который верой и правдой отслужил около 5 лет. В предыдущей записи я уже менял термостат, но брал первый попавшийся и на 70 градусов — результата не было.

★☆★

Полный размер

Вот такой термостат производства ELECTON

Полный размер

Прикупил еще и датчик ТМ100, поменяю когда будет время.

Полный размер

Два термостата рядом, слева тот что снял — отслужил около 5 лет; справа новый того же производителя.

★☆★

Процедура замены стандартная — сливает тосол, откручиваем крышку термостата и извлекаем нерабочий элемент.

Теперь я точно знаю что проблема в термостате а не в его установке и мимо него точно ничего не шло… Ах наше качество запчастей…

Полный размер

Сидел плотно на герметике. Хотя видно что кавитация за годы эксплуатации сильно поела корпус.

Далее все стандартно — мажем герметиком и ставим термостат в корпус, отверстие для омывания чувствительного термоэлемента я разместил в самой высокой точке — со стороны выхода патрубка.

Полный размер

Герметика же жалею…

Полный размер

Кладем прокладочку.

★☆★

Ну и собственно после сборки результат не заставил себя долго ждать. Сразу открыл жалюзи и начал прогрев на холостых.

Полный размер

Слева на старом термостате — это максимум чего удалось добиться с закрытыми жалюзи при наружной температуре воздуха 15 градусов. Справа результат после замены с открытыми жалюзи и наружной температурой 20 градусов.

★☆★

При прогреве держал открытой крышку радиатора. Короткие открытия начались где-то на 65-70 градусов по прибору. Полный поток пошел где-то на 75. Надо поменять еще оба датчика температуры для полноты картины.

★☆★

Всем удачи и хорошего настроения!Продолжение следует…

Цена вопроса: 500 ₽

Замена термостата на уаз

Термостат является важным звеном в системе охлаждения двигателя. Поскольку внедорожники УАЗ — довольно тяжелые рамные машины, их моторы нагружены практически всегда, отсюда возникает риск перегрева. Тут важно, чтобы система охлаждения работала идеально.

Термостат предназначается для распределения охлаждающей жидкости (тосола или антифриза) по так называемым «контурам» охлаждения. Их всего два: малый контур и большой контур. От момента запуска автомобиля и до момента, когда жидкость прогреется до определенной температуры (80-90 градусов) — работает малый круг. Большой круг включается уже после этой температуры, это и есть температура «открытия» термостата. По большому кругу охлаждающая жидкость идет через большой радиатор охлаждения, который находится в передней части автомобиля.

Может быть возможен ремонт? К сожалению нет, однозначно менять, поскольку они не ремонтируются. Причин, по которым может потребоваться замена термостата уаза может быть несколько:

  1. Он может заклинить в закрытом положении, когда работает только малый контур.
  2. В открытом положении, когда работает большой круг, соответственно машина очень долго прогревается.
  3. Промежуточный вариант, когда термостат завис в полуоткрытом или полузакрытом положении.
  4. Возможна такая проблема, в результате которой температура открытия клапана может снизиться на несколько градусов, что опять таки повлечет за собой «недопрогрев» машины до рабочей температуры в зимнее время.
Вот так обычно проверяют реальную температуру открытия клапана

С завода на УАЗы ставятся термостаты, температура открытия которых слишком низкая (82-84 градуса). Поскольку для охлаждения мотора с завода стоит вентилятор на ременном приводе, он работает всегда, когда заведен двигатель. Из-за этого зимой трудно прогреть машину полностью, поэтому необходимо ставить клапан на более высокую температуру. А летом ситуация обратная — необходимо ставить клапан с меньшей температурой открытия. Кардинально проблему решить можно только путем замены родного вентилятора на электрический, лучше даже поставить сразу 2 электро-вентилятора.

Двигателей на УАЗ ставилась масса, поэтому месторасположение термостата у всех немного может отличаться. Например, на двигателях ЗМЗ 402 (уаз буханка), 410, 417 он находится практически в самой верхней точке, соответственно для его замены придется слить буквально совсем чуть-чуть жидкости.

А на УАЗ «Патриот» и на хантере он находится уже немного в другом месте, вы сами можете в этом убедиться, посмотрев видео про замену термостата на уаз патриот.

Для того чтобы поменять термостат на уазике, первым делом необходимо слить антифриз (тосол). Обязательно счистите остатки старой прокладки, а новую перед установкой смажьте тонким слоем герметика, чтобы ничего нигде не текло.

После замены обязательно необходимо выгнать воздух из системы, после того, как дольете антифриз до нормы, необходимо запустить двигатель и немного погазовать, ведь чем больше обороты, тем сильнее помпа прокачивает жидкость по системе. Приготовтесь к тому, что во время работы двигателя антифриз будет постепенно уходить, следите за тем, чтобы его уровень не ушел ниже отметки «минимум», иначе есть риск попадания воздуха в систему охлаждения.

Ставить оригинальную запчасть или ее аналог — решать вам, но если решили ставить, например, термостат «ТАМА» с температурой открытия на 88 градусов, скорее всего придется подточить его по кругу, иначе он может не поместиться в посадочное место, все это показывается в видео.

Итак, самостоятельная замена термостата на уаз, это можно сказать «азбука» (уазбука) любого водителя, ведь проблемы с охлаждением могут случиться в дороге, например в длительном путешествии, когда вокруг никого, тут важно знать и уметь их оперативно устранить.

Термостат на Уаз Патриот 409 двигатель

В качестве силового агрегата в российском внедорожнике УАЗ Патриот выступает мотор «ЗМЗ-409». Как и любой другой двигатель, он требует присутствия системы охлаждения, причем она должна исправно и непрерывно функционировать в процессе работы мотора. Если такое условие не будет выполняться, то двигатель ожидает перегрев и последующий выход из строя.

С целью исключения таких негативных последствий системе UAZ Patriot требуется непрерывный контроль температурного режима. Если уровень температуры, отображаемый специальным датчиком, будет превышать 90 градусов, то водителю тут же следует остановить мотор и выяснить причины нарушения регламентного режима. Вероятно, потребуется замена.

В контуре охлаждения двигателя УАЗ Патриот весьма важным компонентом является термостат на 409 двигатель. Именно этой детали посвящен наш сегодняшний материал. Здесь мы рассмотрим, для каких целей служит термостат на 409 двигатель и как его заменить, если он начал демонстрировать признаки неисправности.

Назначение термостата в данном автомобиле

Устройство предназначено для перераспределения потоков при циркуляции охлаждающей жидкости между так называемыми малым и большим кругами. В первом случае термостат на 409 двигатель замыкает контур на малый круг, когда жидкость циркулирует в рубашке охлаждения и радиаторе системы отопления UAZ Patriot. Такая ситуация происходит при разогреве мотора до уровня рабочей температуры. При достижении определенного температурного предела клапан внутри термостата начинает смещаться, тем самым открывая путь жидкости по большому кругу. В этом случае хладагент циркулирует через основной радиатор, который с помощью вентилятора обеспечивает отвод излишков тепла. В случае неисправности требуется замена.

Особенности термостата в УАЗ Патриот

С опытом эксплуатации владельцы УАЗ Патриот заметили, что штатный термостат на 409 двигатель обладает малым ресурсом. Основная причина некорректной работы заключается в том, что клапан внутри термостата начинает открываться раньше, чем наступает температурный уровень, соответствующий рабочему режиму функционирования мотора UAZ Patriot. Если заводом рассчитано, что открытие термостата должно происходить при достижении температурой показателя в 87 градусов, что собственно и является рабочим режимом, то зачастую клапан начинает открываться уже при 76-78 градусах. К чему приводит такая ситуация? Во-первых, прогрев мотора существенно затягивается во времени, а во-вторых, в холодную погоду становится проблематично заполнить салон горячим воздухом.

Проявивший свою неисправность термостат на 409 двигатель подлежит безоговорочной замене. Здесь владельцу рекомендуется не тропиться со сменой узла на штатный аналог, ведь риск поменять шило на мыло весьма высок. Можно поступить рациональней и установить более качественное изделие, например, «TAMA» от «Паджеро».

Также известным вариантом фигурирует «Пекар», однако уровень его рабочей температуры – 80 градусов, а на деле он еле достигает 75о. Характерной особенностью «TAMA» является тот факт, что во время работы температура хладагента повышается на 1 градус. То есть рабочий температурный уровень здесь составляет 88 градусов, а при функционировании штатного изделия – 87 о.

Для мотора «ЗМЗ-409» «TAMA» устанавливается с отсутствием каких-либо потребностей в доработке, поскольку геометрические параметры обеих деталей идентичны. Но это справедливо для комплектаций, оснащенных системами «Евро 3» или «Евро 4».

А если УАЗ Патриот оборудован «Евро 2»? В данном случае установка также возможна, но с условием, если тарелка термостата будет заменена на аналог от штатного изделия. Это необходимо для полного перекрытия клапаном канала к помпе. Также можно имеющуюся тарелку у «TAMA» «подогнать» под идентичные размеры со штатным устройством.

Выполнив такую замену, владелец УАЗ Патриот обеспечит значительно больший ресурс термостата, а мотор начнет прогреваться с заметной эффективностью.

Теперь перейдем к рассмотрению ситуаций, при которых термостату требуется замена. Также уясним, как выявить факт присутствия неисправности?

Уаз Патриот где находится блок иммобилайзера

Как разобрать поворотный кулак Уаз Патриот

Неисправности термостата в Патриоте

В числе главных признаков значится нарушенный рабочий температурный режим. Это можно наблюдать по температурному датчику, когда его стрелка длительное время не может приблизиться к рабочему порогу (87 градусов), а остановилась на значительно низшем показании.

Иногда происходит заклинивание клапана в закрытой позиции. Здесь все будет происходить наоборот, то есть температура продолжит расти далеко за рабочий предел (87 градусов). Появляется риск перегрева мотора. Помимо термостата, в такой ситуации водителя способен «подвести» вентилятор, который может отказаться запускаться в необходимый момент. Также следует проверить уровень хладагента в бачке. Если вентилятор работает и уровень в норме, то теперь можно смело «обвинять» термостат на 409 двигатель.

Как проверить корректность работы термостата? Потребуется демонтаж изделия (рассмотрим ниже). Снятую деталь помещаем в тару с водой. Нагреваем до кипения и наблюдаем за клапаном. Если он отказывается перемещаться, то констатируем выход и строя термостата.

Итак, изделие считается работоспособным, если:

  • температура начала открытия клапана равна 78 градусам;
  • температура при полном открытии — 87 градусов.

Замена в УАЗ Патриот термостата

Замена выполняется на остывшем моторе и имеет следующую последовательность манипуляций.

  1. Сливаем хладагент. Привлекаем подходящую емкость.
  2. Откручиваем крепеж насоса гидросистемы рулевого управления. Насосный агрегат отводим в сторону.
  3. На шланге подвода от радиатора к корпусу термостата UAZ Patriot ослабляем хомут и сдвигаем его.
  4. Отключаем разъемы с проводами от штекеров на корпусе. Замена продолжается.
  5. Верхний хомут, присутствующий на шланге от корпуса к помпе также ослабляем и смещаем, после чего стягиваем сам патрубок.
  6. Откручиваем винты крепежа корпуса, предварительно ослабив крепеж крышки.
  7. Снимает корпус, а затем полностью откручиваем и извлекаем крышку.
  8. Вынимаем термостат.

Перед установкой изделия устанавливаем новую прокладку. Замена завершена.

Подведем итоги

Как выяснилось, термостат на 409 двигатель является весьма важным компонентом в контуре охлаждения. На моторе «ЗМЗ-409» УАЗ Патриот заменить его оказалось несложной процедурой. Производитель рекомендует заменять изношенный элемент новым заводским аналогом, однако, как мы уяснили, это изделие не славится ресурсом и корректной работой. Здесь лучше склониться к выбору более качественного аналога, о котором мы упоминали в данной статье. После сборки контура и запуска мотора проверяем систему на отсутствие утечек хладагента.

Система охлаждения и установка Нивавского термостата. — УАЗ 2206, 2.5 л., 1996 года на DRIVE2

На самом деле работы над системой охлаждения были произведены в первый год обладания аппаратом, а именно летом. До перегрева допустить ни разу не дал, но как станешь в пробку стрела температуры сразу за 100 рвется, и там начиналось: даешь обороты повыше, капот открыт, две печки на полную и вода на радиатор. Данная музыка была не в тему и было принято решение кардинально бороться с системой охлаждения. Для этого был снят радиатор (люминевый двухрядный)- распаян, внутри он оказался чистейший. Пришли к выводу- люминь в топку, не хватает для охлаждения движка тем более на бухане (у нас движок уж очень плотно запакован со всех сторон). Был приобретён новый трёхрядный ШААЗовски медный радиатор, но нормальной температуры добиться не получилось, хотя изменения произошли в лучшую сторону. Далее мысли пали на помпу, заменили- без результативно. Выкинули штатный термостат- даже летом не нагреешь движок. В общем после полной переборки системы охлаждения было принято решение вживить нивовский термостат. Для этого закупил: термостат от нивы, патрубок от классики самый длинный и изогнутый, комплект патрубков УАЗ 469 . Изначально было желание поставит нивовский термостат на верхний патрубок радиатора, но тогда нужно было тянуть много лишних патрубко- выглядило очень громозко. Но пришла мысль о нижнем расположении, и это выглядело более компактно и правильно. В итоге установив термостат на нижний патрубок машину просто не узнали: рабочая температура стала 83-87 градусов (движок запел от удовольствия), выход до рабочей температуры стал намного быстрей, в пробка на холостых оборотах исчез перегрев. В общем результат превзашол ожидания. Сделал пару фоток нижнего расположения термостата, но там за насосом гидрача нихрена не видно, поэтому прилагаю схему (может кому пригодиться).

Термостат Шевинива на уаз — УАЗ 469, 2.2 л., 1980 года на DRIVE2

Стоял у меня раньше подобный термостат, только от классики. Места оно занимало много. решил пойти по иному пути. На работе сделал себе фланец, и выкинув родную крышку термостата, поставил вышеназванный вместо нее. При этом термостат устанавливается сверху и занимает очень удачное положение. Стоит он ниже бачка. Работать должно. Посмотрим.

Полный размер

газелевский тройник под расширительный бачок. Нижние патрубки от газели так же. сверху самопальный тройник.

Полный размер

Фланец. из ржавостойкой стали 40х13

Полный размер

Примерно так оно и выглядит в установленном виде.

Полный размер

Надеюсь термостат не слишком высоко?

Далее решил по извращаться с топливной магистралью. просто просунуть шлаг от бака через днище. как то колхозно что ли. решил сделать фланец-переходник со штуцерами. Это уж как то слишком мудрено получилось. вероятно можно было проще, но в голову пришел только такой вариант

Полный размер

так же сделано на работе, а сейчас окончательно доработано в гараже

Полный размер

резьба под штуцер 1\4

Полный размер

установлено.)

Полный размер

еще установил площадку под аккум

Ну и хватит на сегодня

Методика подключения термостата на УАЗ

Тюнингованная модель

Автомобили Ульяновского автомобильного завода (УАЗ) давно и заслуженно пользуются популярностью у любителей экстремальных видов спорта, отдыха и не только. Простые рыбаки и охотники также оценили способности УАЗ в преодолении бездорожья. Началось все еще в 1965 году, когда стартовал выпуск автомобиля УАЗ 452, более известного под народным названием УАЗ «буханка» или «таблетка». Тогда же впервые в советской прессе появилось изображение модели УАЗ 469, реальный выпуск которой начался в декабре 1972 года.

Можно долго перечислять преимущества и недостатки автомобилей УАЗ по сравнению друг с другом или иными внедорожниками. Данный вид машин навсегда останется в сердцах россиян культовым авто, способным без всяких электронных и иных наворотов на чудеса. Ведь недаром по сей день автомобили УАЗ занимают первые места в различных ралли по бездорожью.

Но сейчас не об этом. Широко известно одно эксплуатационное качество автомобилей УАЗ, которое огорчает владельцев практически всех моделей этих машин. Это неспособность системы охлаждения в зимнее время поддерживать оптимальную температуру работы двигателя. Пожалуй, одна из самых распространенных шуток про УАЗ — это их попоны из войлока, которыми накрывают двигатель зимой для сохранения тепла. Авто сравнивают со скакунами, которых таким образом и «утепляли» кавалеристы в зимнее время, к тому же УАЗ известен своей «прыгающей» манерой езды, о которой ходят целые легенды…

Вернуться к оглавлению

Как сделать любимый УАЗ теплее?

Заводская деталь

Причина столь «холодного» поведения УАЗа — штатный термостат ТС-108-03, который работает по одноконтурной схеме. Он установлен почти на всех старых моделях УАЗ. Исключение составляет УАЗ Патриот, в котором наконец-то применили более новую систему охлаждения. Ее основой стал термостат ТС-107-02, работающий на двухконтурной схеме, привычной по автомобилям ВАЗ.

Всем остальным владельцам остается либо мириться с таким положением вещей, либо пытаться модернизировать свою технику народными методами. Так уж повелось, что разработки отечественного автопрома приходится постоянно дорабатывать, причем берут детали от совершенно других моделей машин.

Так, в случае с УАЗ, штатный термостат можно убрать и установить двухконтурный от автомобиля ВАЗ:

  1. ТА 2101-1306010 80°C (3 патрубка) — используются на автомобилях ВАЗ 2101-07, 21213-14, ИЖ 2126, 2717;
  2. ТА 2121-1306010 80°C (3 патрубка) — ВАЗ 2121 «Нива»;
  3. ТА 2108-1306010 85°C (4 патрубка) — ВАЗ 2108, 2109, 21099, 1111 «ОКА».

Как видно, есть из чего выбрать. Сразу стоит отметить, что наиболее предпочтительны термостаты с 3 патрубками, т. к. в 4-патрубковом придется «лишний» просто заглушить любыми подручными средствами. Идеальным считается первый вариант детали, поскольку здесь наиболее удобно изогнуты патрубки и его проще всего будет смонтировать на УАЗ.

Термостат ВАЗ играет роль надстройки, которая до момента прогрева двигателя до рабочих 80-90°C препятствует прохождению жидкости внутрь салона, гоняя ее по своему малому кругу (в отличие от штатного термостата, который сразу же гонит жидкость по единственному кругу, включающему в себя и салон). Когда же температура начинает расти, клапан постепенно открывается в пользу большего круга, горячая жидкость начинает поступать и в печку салона. Температура выравнивается во всей системе, и до остановки двигателя и его охлаждения жидкость будет двигаться только по внешнему контуру.

Различают два варианта установки: термостат расположен в верхней или в нижней части двигателя. Оба варианта имеют свои недостатки и преимущества.Так, при верхнем, более удобном для установки, расположении в систему придется врезать дополнительный штуцер для стравливания воздуха, чего не надо делать, если термостат установлен снизу. Хотя можно во время заливки жидкости немного ослабить самый верхний хомут, вставить тонкую отвертку под шланг и таким образом стравливать воздух.

Вернуться к оглавлению

Методика подключения термостата ВАЗ

Запчасть от БМВ улучшит обогрев

Вкратце установка термостата ВАЗ на автомобиль УАЗ выглядит следующим образом.

  1. Полностью или частично слить охлаждающую жидкость и снять все имеющиеся шланги, извлечь старый термостат, предварительно сняв с него крышку.
  2. На тот отвод нового термостата, который ближе к закрытому торцу, надеть короткий патрубок (узкой стороной), предварительно смазав соединение герметиком, стянуть соединение хомутом.
  3. Любым острым инструментом подрезать шланг, диаметр которого больше, чем предыдущий, оставив столько, чтобы можно было соединить шлангом штатную крышку со вторым по счету отводом нового термостата. Эти соединения надо лишь немного прижать хомутами.
  4. Поставить обратно крышку термостата. Выбрать наиболее удобное положение термостата и теперь уже затянуть все хомуты.
  5. При помощи заранее подготовленного тройника соединить все патрубки в единую систему, смазав соединения герметиком, и затянуть все хомутами.
  6. Залить охлаждающую жидкость.
  7. Завести двигатель и гонять его на холостых оборотах до полного удаления воздуха из системы.

Вот так просто холодный УАЗ превращается в комфортабельный теплый автомобиль.

Термостат. — УАЗ 31519, 2.7 л., 2016 года на DRIVE2

У меня на Хантере стоял очень хороший термостат. Я его решил поменять 🙂 температуру 80 держал исключительно. Стрелка показометра после прогрева как приклеена. Даже в пробках. А я с 98 года катаюсь на этом семействе 406 мотора и привык, что температура движка ближе к 90° держится. И хотелось бы печку немного разогнать. Пошел в магазин и увидел там термостат Vernet. Просто не поверил своим глазам. Лет 15 назад, когда термостаты все сплошь были кривыми, я для Волги искал рабочий вариант. В иномарочном магазине купил самое похожее изделие как раз этой, емнип, французской фирмы для 8ми цилиндровый Ауди. Потом в гараже тупо его доработал до нужных размеров. Работал он очень долго. Потом все равно сдох конечно, но несколько лет я про этот узел не вспоминал. Дальше фотки. Ну ясно, что операция простая, просто констатация.

Полный размер

Удобно. На 406 моторе приходилось весь корпус снимать.

Полный размер

Болт как раз при полном выкручивания упирается в голову блока

Полный размер

При обратной сборке не удержался и сделал в болту пропил под отвертку. Чтоб ещё удобнее было.

Полный размер

Всегда меня интересовало это место в корпусе. Где черточку поставил. Нафик оно.

Полный размер

Попробовал сюда развернуть микроспускник воздуха. Хренушки. Клапан там зажимает намертво

Полный размер

Заводское расположение термостата. Ну не знаю. Имхо так тоже не правильно. Микроспускник попадет под прилив в верхней части, крышки корпуса.

Полный размер

Я поставил так. В этом положении воздуху ничего не мешает. Это конечно все перфекционизм 🙂 при первом же открытии клапана термостата воздух выбросит в систему…но чтоб по феншую.

Полный размер

Разница. Слева vernet

Полный размер

Важный момент. Между половинками корпуса термостата не было поронитовой прокладки. С этой задачей справляется резинка надеваемая на тарелку термостата. Но. Оно должна быть толстая. У нас в магазине продаются тонкие, такие не пойдут.

Полный размер

Установленный штатно

Полный размер

Эффект от замены. Кстати. Этот прибор у меня гудит почему-то. Стрелка вибрирует. Что делать? Это баг или фича, у кого такое есть?

Зы: Вернет подох. Стал работать на 60°

Термостат ЕС AL30921877 для УАЗ-469

+372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 380 Украина + 48 Польша + 375 Беларусь + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д'Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Ватикан-государство ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 США + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве

Термостат УАЗ, Волга М21, ГАЗ69 (ориг.

, 70 ° С)

Упаковка и версия

Die Versandkosten können nicht berechnet werden. Bitte geben Sie eine gültige PLZ ein.

EUR 0,00 Versandkosten für jeden zusätzlichen Artikel mit den gleichen Versandkriterien, den Sie von karabas14 kaufen.

Artikelstandort: Trappenkamp, ​​Deutschland

.

Versand nach: Weltweit

Ausgeschlossen: Italien

Земля ändern: -Bitte auswählen-AfghanistanÄgyptenAlbanienAlgerienAmerikanisch-SamoaAndorraAngolaAnguillaAntigua унд BarbudaÄquatorialguineaArgentinienArmenienArubaAserbaidschanÄthiopienAustralienBahamasBahrainBangladeschBarbadosBelarus (Weißrussland) BelgienBelizeBeninBermudaBhutanBolivienBosnien унд HerzegowinaBotsuanaBrasilienBritische JungferninselnBrunei DarussalamBulgarienBurkina FasoBurundiChileChinaCookinselnCosta RicaDänemarkDeutschlandDominicaDominikanische RepublikDschibutiEcuadorElfenbeinküste (Кот-д'Ивуар) Эль SalvadorEritreaEstlandFalklandinseln (Malwinen) FidschiFinnlandFrankreichFranzösisch-GuayanaFranzösisch-PolynesienGabunGambiaGeorgienGhanaGibraltarGrenadaGriechenlandGrönlandGroßbritannienGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHongkongIndienIndonesienIrakIrlandIslandIsraelJamaikaJapanJemenJerseyJordanienJungferninseln (США) Kaiman-InselnKambodschaKamerunKanadaKap VerdeKasachstanKatarKeniaKirgisistanKiribatiKolumbienKomorenKongo, Demokratische RepublikKong о, RepublikKroatienKuwaitLaosLesothoLettlandLibanonLiberiaLibyenLiechtensteinLitauenLuxemburgMacauMadagaskarMalawiMalaysiaMaledivenMaliMaltaMarokkoMarshallinselnMartiniqueMauretanienMauritiusMayotteMazedonienMexikoMikronesienMoldawienMonacoMongoleiMontenegroMontserratMosambikNamibiaNauruNepalNeukaledonienNeuseelandNicaraguaNiederlandeNiederländische AntillenNigerNigeriaNiueNorwegenOmanÖsterreichPakistanPalauPanamaPapua-NeuguineaParaguayPeruPhilippinenPolenPortugalPuerto RicoRéunionRuandaRumänienRussische FöderationSaint-Pierre унд MiquelonSalomonenSambiaSamoa (Westsamoa) San MarinoSaudi-ArabienSchwedenSchweizSenegalSerbienSeychellenSierra LeoneSimbabweSingapurSlowakeiSlowenienSomaliaSpanienSri LankaSt. HelenaSt. Китс и Невис LuciaSt. Винсент и умирают GrenadinenSüdafrikaSüdkoreaSurinameSwasilandTadschikistanTaiwanTansaniaThailandTogoTongaTrinidad унд TobagoTschadTschechische RepublikTunesienTürkeiTurkmenistanTurks- унд CaicosinselnTuvaluUgandaUkraineUngarnUruguayUsbekistanVanuatuVatikanVenezuelaVereinigte EmirateVereinigte Staaten Арабские фон AmerikaVietnamWallis унд FutunaWestsaharaZentralafrikanische RepublikZypern

Es sind 8 Artikel verfügbar. Bitte geben Sie eine Nummer ein, die kleiner oder gleich 8 ist.

Wählen Sie ein gültiges Land aus.

PLZ:

Bitte geben Sie eine gültige PLZ ein.

Bitte geben Sie für die PLZ 5 или 9 Ziffern ein.

Verpackung und Versand

Нач

Versandservice

31,99 евро

Russische Föderation

Standardversand (Международный стандарт)

Zwischen Mo, 15. Mrz. und Mi, 14. апр. bei heutigem Zahlungseingang

* Die Angaben zum Lieferdatum beziehen sich auf einen Zahlungseingang (z.B. per PayPal) am Tag des Kaufs. Bei einem späteren Zahlungseingang verschiebt sich das Lieferdatum entsprechend. Im Übrigen hängt das konkrete Lieferdatum vom Absende- und Lieferort ab, insbesondere während der Spitzenzeiten, und basiert auf der vom Verkäufer angegebenen Bearbeitungszeit und der ausgewählten Versandart.

Preis inkl. MwSt: Der angegebene Preis enthält die gesetzliche Mehrwertsteuer.

Wenn Sie Fragen zur ausgewiesenen Mehrwertsteuer haben, wenden Sie sich bitte an den Verkäufer. Bei internationalen Verkäufen gelten die gesetzlichen Bestimmungen.

Как устроена система охлаждения УАЗ «Буханка»? Схема системы охлаждения УАЗ буханка Расширительный бачок системы охлаждения

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подводом жидкости к блоку цилиндров.

Система охлаждения состоит из водяного насоса, термостата, водяных рубашек в блоке цилиндров и ГБЦ, радиатора, расширительного бачка, вентилятора, соединительных патрубков и радиаторов отопления кузова.

Системы охлаждения двигателей автомобилей УАЗ и ГАЗель имеют некоторые отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения двигателя автомобилей ГАЗель

1 - радиатор отопителя

2 - кран отопителя

3 - ГБЦ

4 - прокладка

6 - термостат двухклапанный

8 - отводящий трубопровод

9 - выход пара

9а - патрубок для подвода жидкости к расширительному бачку

10 - патрубок для слива жидкости из расширительного бачка

11 - заглушка

12– расширительный бак

13 - отметка "мм"

14 - корпус термостата

15 - насос системы охлаждения

16 крыльчатка

17 - патрубок соединительный

18 - вентилятор

19 - радиатор

20 - пробка сливного отверстия радиатора

21 - впускной трубопровод

22 - блок цилиндров

1 - радиатор отопителя

2 - кран отопителя

3 - ГБЦ

4 - прокладка

5 - межцилиндровые каналы для прохождения охлаждающей жидкости

6 - термостат двухклапанный

7 - датчик датчика температуры охлаждающей жидкости

8 - отводящий трубопровод

9 - пробка радиатора

10 - жалюзи

11 - заглушка

12 - расширительный бачок

13 - отметка "мм"

14 - корпус термостата

15 - насос системы охлаждения

16 - рабочее колесо

17 - патрубок соединительный

18 - вентилятор

19 - радиатор

20 - кран сливной радиатора

21 - впускной трубопровод

22 - блок цилиндров

23 - сливной клапан блока цилиндров

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах плюс 80 ° -90 ° C. Допускается кратковременная работа двигателя при температуре охлаждающей жидкости 105 ° С. Этот режим может возникать в жаркое время года, когда автомобиль движется с полной нагрузкой на длительных подъемах или в городских условиях движения с частыми ускорениями и остановками.

Поддержание нормальной температуры охлаждающей жидкости осуществляется с помощью двухклапанного термостата с твердым наполнителем ТС-107-01, установленного в корпусе.

При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 ° C, срабатывает малый круг циркуляции охлаждающей жидкости.Верхний вентиль термостата закрыт, нижний вентиль открыт. В рубашку охлаждения блока цилиндров с помощью водяного насоса закачивается охлаждающая жидкость, откуда через отверстия в верхней пластине блока и нижней плоскости ГБЦ жидкость поступает в рубашку охлаждения головки, затем в корпус термостата и через нижний вентиль термостата и соединительный патрубок к входу водяного насоса. Радиатор отключен от основного потока охлаждающей жидкости. Для более эффективной работы системы отопления салона при циркуляции жидкости по малому кругу (такая ситуация может сохраняться длительное время при низких отрицательных температурах окружающей среды) в канале отвода жидкости имеется дроссельное отверстие диаметром 9 мм. через нижний вентиль термостата.Такое дросселирование приводит к увеличению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор. Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата снижает вероятность аварийного перегрева двигателя при отсутствии термостата, поскольку шунтирующий эффект малого круга циркуляции жидкости значительно ослабляется, следовательно, значительная часть жидкости будет проходить через радиатор охлаждения.Кроме того, для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года автомобили УАЗ имеют перед радиатором жалюзи, с помощью которых можно регулировать количество проходящего через радиатор воздуха.

Когда температура жидкости повышается до 80 ° C или более, верхний клапан термостата открывается, а нижний клапан закрывается. Охлаждающая жидкость циркулирует по большому кругу.

Для правильной работы система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, ее избыток выталкивается за счет увеличения давления из замкнутого циркуляционного объема в расширительный бачок.При понижении температуры жидкости (например, после остановки работы двигателя) жидкость из расширительного бачка возвращается в замкнутый объем под действием образовавшегося вакуума.

На автомобилях УАЗ расширительный бачок напрямую связан с атмосферой. Регулирование обмена жидкости между баком и замкнутым объемом системы охлаждения регулируется двумя клапанами, входным и выходным, расположенными в пробке радиатора.

На мою машину установлен двигатель первых выпусков, и это была проблема с охлаждением.Таким образом, выходной диаметр (от корпуса термостата) трубок большого и малого охлаждающих кругов был практически одинаковым. Я так понимаю, что при работающем двигателе термостат редко бывает в крайних положениях, от антифриза он одновременно работает и по малым, и по большим кругам охлаждения в большей или меньшей степени. Поскольку малый круг охлаждения имеет меньшее сопротивление (по сравнению с большим) проходящей жидкости, то основная его часть устремилась туда. Отсюда повышенная температура двигателя.

Этот эффект был устранен за счет замедления малого круга охлаждения. Для этого была сделана шайба толщиной 5-8 мм, наружный диаметр - размер резиновой трубки плюс 2 мм, диаметр отверстия - 12 мм. Установил в патрубок малого охлаждающего круга и для надежности закрепил хомутом. После этой операции температура двигателя стабилизировалась на отметке 80 * C (термостат на 80 * C). В более поздних выпусках этих двигателей эта проблема решалась на заводском уровне; диаметр отверстия для прохода антифриза в выход малой окружности примерно 10-12 мм.

Следующий этап модернизации коснулся самого вентилятора.

Установленная пластиковая крыльчатка уступила место электровентилятору. Это изменение в первую очередь вызвано увеличенной глубиной преодолеваемых бродов (ну вот так и стало на охоте - чем дальше в лес, тем глубже :).

Как я уже сообщал в отчете лифта, радиатор тоже был поднят, чтобы он стоял точно в предназначенном для него проеме корпуса (иначе у лифтеров были жалобы на несколько ухудшенное охлаждение).

Так исчезли шторки с радиатора (на термостат не жалуюсь) и масляного радиатора (не пользуюсь из-за хорошего масла).

Сам радиатор перекочевал на поперечину рамы, к которой приварены его родные кронштейны (т.е. сдвинулся вперед и вверх). Таким образом, он снова оказался на своем месте относительно тела. При этом необходимо было сделать удлиненные упоры радиатора из стального прутка. Просверлил поперечину рамы сверлом на 12мм (против родных кронштейнов) и подобрал болты для крепления соответствующей длины.

Операция сдвига радиатора вперед дала возможность имплантировать электровентилятор от ГАЗ-3110 с 406-м двигателем, он почти размером с наш штатный.

Крепится с помощью собственного кронштейна, но с переваренными ушками под наш радиатор УАЗ. При установке вентилятора на радиатор в качестве проставок использовал резинометаллические втулки от крышки привода ГРМ ВАЗ-2108, их было установлено 2. под каждую опору (опоры - ушки всего 6).После сборки вся эта конструкция накрывается родным диффузором радиатора.

Теперь в этой конструкции пришлось удлинить патрубки радиатора, нижнюю подобрали в магазине по шаблону, а верхнюю родную, просто вырезал и трубку с биметаллическим переключателем вентилятора (дополнительно, о нем ниже ) вставлялась в прорезь, что само по себе удлиняло верхнюю трубу.

Для сложных условий движения есть дополнительный электровентилятор, он установлен перед радиатором (он же от ГАЗ-3110), включается (вернее, включится) немного позже основного ( большой) вентилятор.Это в машине. По схеме предусмотрены следующие режимы:

  • Включается автоматически.
  • Отключено принудительно.
  • Включен принудительно.

Это режимы для обоих вентиляторов, переключатели раздельные.

Управление основным вентилятором в машине осуществляется электронным блоком, подключенным к термистору датчика температуры двигателя, дополнительный вентилятор включается от биметаллического датчика в верхнем патрубке.

Пользуюсь данной системой с радиатором от 3160 с августа 2003 года. При езде по городу (включая пробки) везде справляется один главный вентилятор, про трассу говорить не приходится, там вообще не работает . Дополнительный требуется при спуске и буксировке по бездорожью и т. Д. Первые прохладные дни (около 0 * С) показали, что УАЗу не нужен вентилятор даже в городском потоке, за редкими исключениями (например, стоя в пробке варенье).

УАЗ-2206, УАЗ-3303 с двигателями ЮМЗ-4178, ЮМЗ-4179, ЮМЗ-4218, ЗМЗ-4021 и ЗМЗ-4104 жидкостные, закрытые, с принудительной циркуляцией охлаждающей жидкости центробежным насосом.

Система охлаждения УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, общее устройство.

Жидкость слабозамерзающая ОЖ-40 или ТОСОЛ-А40М применяется в качестве охлаждающей жидкости в системе охлаждения; в исключительных случаях допускается использование воды. При температуре окружающей среды ниже минус 40 градусов в системе необходимо использовать ОЖ-65 или ТОСОЛ-А65М.

Объем системы охлаждения, в том числе на автомобилях УАЗ-3741, УАЗ-39094, УАЗ-3303 и УАЗ-33036 - 13,2-13,4 л, на УАЗ-3962, УАЗ-3909, УАЗ-2206 - 14.4-14,6 л. На автомобилях УАЗ-37411 и УАЗ-33031, оборудованных предпусковым подогревателем, объем системы охлаждения, включая подогреватель и подогреватель - 13,9-14,1 л, а на УАЗ-39621 - 15,1-15,3 л.

Схема системы охлаждения двигателей ЮМЗ-4178, ЮМЗ-4179, ЮМЗ-4218, ЗМЗ-4021 и ЗМЗ-4104 на УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в следующем диапазоне: для двигателей ЮМЗ-4178, ЮМЗ-4179, ЮМЗ-4218 - 70-90 градусов, для двигателей ЗМЗ-4021 и ЗМЗ-4104 - 80-90. градусов.

Это осуществляется термостатом, который автоматически регулирует количество жидкости, проходящей через радиатор, и жалюзи, которые регулируют количество воздуха, охлаждающего радиатор. В холодную погоду систему охлаждения необходимо защитить изолирующей крышкой с откидным клапаном.

Температура охлаждающей жидкости контролируется температурой, расположенной на приборной панели и соединенной электрическим проводом с датчиком температуры, ввинченным в корпус термостата. Кроме того, о перегреве охлаждающей жидкости сигнализирует лампа с фильтром красного света, установленная на панели приборов и соединенная с помощью электрического провода, вкрученного в верхний бачок радиатора.

Сигнальная лампа загорается при достижении температуры охлаждающей жидкости 91–98 градусов для автомобилей, эксплуатируемых в регионах с умеренным климатом, и 102–109 градусов для автомобилей, работающих в районах с тропическим климатом.

Причинами перегрева могут быть: низкий уровень жидкости в радиаторе, слабое натяжение ремня вентилятора, значительные отложения накипи в рубашке охлаждения двигателя и радиаторе, движение при закрытых жалюзи и закрытом клапане изоляционной крышки. Если загорается сигнальная лампа, необходимо немедленно определить и устранить причину перегрева.

Водяной насос.

Насос водяной центробежный. В его конструкции используется шарико-роликовый подшипник, изготовленный за одно целое с валом насоса. Подшипник имеет специальные уплотнения, обеспечивающие сохранение присущей при изготовлении смазки. Подшипник не требует дополнительной смазки в процессе эксплуатации. Утечка охлаждающей жидкости через смотровое отверстие, расположенное в нижней части корпуса насоса, свидетельствует о неисправности сальника.

Термостат.

С твердым наполнителем, помещается в корпус.Работа двигателя без термостата недопустима, так как при снятии термостата основной поток жидкости будет циркулировать по малому кругу системы охлаждения, минуя радиатор, что приведет к перегреву двигателя.

Крышка радиатора.

Герметично закрывает радиатор и сообщает систему охлаждения только с расширительным бачком через выпускной и впускной клапаны. Уплотнительные прокладки Предотвращают пары или охлаждающая жидкость от побега через зазор между шеей радиатора и радиатором штекером запорной пружиной.Для нормальной работы радиатора пробки, необходимо, чтобы прокладки клапанов и прокладка между горловиной радиатора и запорной пружиной находятся в хорошем состоянии.

Муфта привода вентилятора.

Деталь автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 оснащена муфтой привода вентилятора, предназначенной для снижения расхода топлива, снижения шума вентилятора, облегчения прогрева холодного двигателя. и поддерживать тепловой режим двигателя в оптимальных пределах.

В зазоре между ведущей и ведомой частями муфты находится высоковязкая рабочая жидкость, с помощью которой вращение передается от вала сцепления, установленного на ступице шкива охлаждающего насоса, к корпусу сцепления и вентилятору. прикреплен к нему.Сцепление включается и выключается автоматически в зависимости от температуры воздуха за радиатором. Муфта не разборная.

Следует учитывать, что соединение вала муфты со ступицей имеет левую резьбу. Для нормальной работы вискомуфты необходимо содержать ее внешнюю поверхность в чистоте. Если сцепление перестает включаться или выключаться, необходимо его осмотреть и при необходимости заменить сцепление.

Система охлаждения двигателя ЮМЗ-421 - жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров.Для нормальной работы двигателя температуру охлаждающей жидкости нужно поддерживать в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов.

Этот режим может возникать в жаркое время года, когда автомобиль движется с полной нагрузкой на длительных подъемах или в городских условиях движения с частыми ускорениями и остановками. Поддержание нормальной температуры охлаждающей жидкости осуществляется с помощью двухклапанного термостата.

Система охлаждения двигателя ЮМЗ-421 включает водяную помпу, термостат, водяные рубашки в блоке и головке цилиндров, радиатор, расширительный бачок, вентилятор, патрубки соединительные, радиатор отопления кузова.

Водяной насос системы охлаждения УМЗ-421.

Насос системы охлаждения двигателя ЮМЗ-421 центробежный, приводится в движение клиновым ремнем от шкива коленчатого вала ... Размеры ремня 10,7х8 мм, длина ремня на автомобилях УАЗ - 1030 мм, на автомобилях ГАЗель - 1018 мм. Корпус и крышка насоса изготовлены из алюминиевого сплава. В конструкции насоса используется специальный двухрядный шариковый подшипник 5НР17124Е.Р6Q6 / L19 или 6-5НР17124ЕС30, с двусторонним уплотнением, с роликом вместо внутренних колец.

С 1999 года рабочее колесо АРМЛЕНА марки ПП СВ-30 с прямыми радиальными лопатками, обозначение 421.1307032-04, используется на водяных насосах вместо ранее использовавшегося рабочего колеса с назад загнутыми лопатками, обозначение 4022.1307032. В результате перехода на новую крыльчатку были значительно увеличены производительность и давление питания водяного насоса, что позволило обеспечить надежную работу системы охлаждения двигателя, а также повысить эффективность системы отопления салона. .

Термостат типа ТС-107.

Двухклапанный, с твердым наполнителем, расположен в выпускном патрубке ГБЦ и соединен шлангами с водяным насосом и радиатором.Главный клапан термостата начинает открываться при температуре охлаждающей жидкости 78-82 градуса, полностью открываться при температуре 94 градуса.

Когда главный клапан закрыт, жидкость в системе охлаждения двигателя циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя. Когда основной клапан полностью открыт, вспомогательный клапан закрыт, вся жидкость проходит через радиатор охлаждения.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, перекрывая циркуляцию жидкости через радиатор.В холодную погоду, особенно при малых нагрузках на двигатель, почти все тепло отводится в результате обдува двигателя холодным воздухом, а охлаждающая жидкость не циркулирует через радиатор.

Нельзя снимать термостат с системы охлаждения, так как в холодное время года двигатель без термостата долго прогревается и работает с низкой температурой охлаждающей жидкости. В результате ускоряется его износ, увеличивается расход топлива, в двигателе происходит обильное отложение смолистых веществ, не обеспечивается нормальная температура воздуха в салоне автомобиля.

В теплое время года при отсутствии термостата большая часть охлаждающей жидкости будет циркулировать по небольшому кругу через рубашку охлаждения двигателя, минуя радиатор. Это приведет к перегреву двигателя.

Расширительный бачок системы охлаждения.

На автомобилях УАЗ расширительный бачок системы охлаждения двигателя ЮМЗ-421 напрямую подключен к атмосфере. Регулирование обмена жидкости между баком и замкнутым объемом системы регулируется двумя клапанами: входным и выходным, расположенными в пробке радиатора.Выпускной клапан открывается при избыточном давлении 0,45-0,60 кгс / см2, а впускной клапан открывается при разрежении 0,01-0,1 кгс / см2.

Циркуляция охлаждающей жидкости по малому кругу.

При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, срабатывает малый круг циркуляции охлаждающей жидкости. Верхний вентиль термостата закрыт, нижний вентиль открыт.

В рубашку охлаждения блока цилиндров водяным насосом закачивается охлаждающая жидкость, откуда через отверстия в верхней пластине блока и нижней плоскости ГБЦ жидкость попадает в рубашку охлаждения головки. , затем в корпус термостата и через нижний вентиль термостата и патрубок на вход водяного насоса.Радиатор отключен от основного потока охлаждающей жидкости.

Для более эффективной работы системы отопления салона при циркуляции жидкости по малому кругу такая ситуация может сохраняться в течение длительного времени при низких отрицательных температурах окружающей среды; в канале отвода жидкости через нижний вентиль термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к увеличению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через клапан нижнего термостата снижает вероятность аварийного перегрева двигателя при отсутствии термостата, так как шунтирующий эффект малого круга циркуляции жидкости значительно ослабляется, следовательно, значительная часть жидкости уйдет через радиатор охлаждения.

Кроме того, для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года в автомобилях УАЗ перед радиатором установлены жалюзи, с помощью которых можно регулировать количество проходящего через радиатор воздуха.

Циркуляция охлаждающей жидкости по большой окружности.

Когда температура жидкости поднимается до 80 градусов и более, верхний клапан термостата открывается, а нижний клапан закрывается. Охлаждающая жидкость циркулирует по большому кругу. Для правильной работы система охлаждения должна быть полностью заполнена жидкостью.

При прогреве двигателя объем жидкости увеличивается, ее избыток выталкивается за счет повышения давления из замкнутого циркуляционного объема в расширительный бачок.При понижении температуры жидкости, например, после остановки двигателя, жидкость из расширительного бачка возвращается в замкнутый объем под действием возникающего вакуума.

УАЗ «Буханка» - полноприводный автомобиль повышенной проходимости. Данная модель выпускается с 1957 года. Эта машина используется не только по прямому назначению, ведь это особая техника, но ее также используют любители рыбалки и охоты.

Главное преимущество этого автомобиля - универсальность и огромная проходимость.Салон вмещает 10 пассажиров, а при необходимости может трансформироваться по желанию. Сердце автомобиля - двигатели ЗМЗ-402 и ЗМЗ-409. Так как автомобиль особенный, многих интересует, как устроена система охлаждения УАЗ «Буханка».

Устройство общего назначения

В этих грузопассажирских вагонах вагонной компоновки применяется жидкостное охлаждение закрытого типа. Охлаждающая жидкость циркулирует в системе принудительно под действием центробежного насоса. Производитель рекомендует использовать в качестве охлаждающей жидкости отечественный «Тосол».Однако в экстренных случаях можно залить систему охлаждения УАЗ «Буханка» и обычной водой. Объем, включая не только контуры системы охлаждения, но и нагревателя, на большинстве моделей составляет от 13,2 до 15,3 л.

Схема системы охлаждения ЗМЗ-402

Все довольно просто. Этот силовой агрегат охлаждается жидкостью, протекающей по двум контурам.

Система построена по кольцевой схеме и состоит из нескольких основных компонентов. Жидкость движется от радиатора по патрубкам к термостату, затем проходит через рубашку охлаждения двигателя.Затем с помощью водяного насоса снова попадает в радиатор. Кроме того, в систему охлаждения УАЗ «Буханка» с двигателем 402 входят электровентилятор, датчик температуры, отопители. Рассмотрим каждый элемент отдельно.

Термостат

Это самый тонкий компонент системы. Чаще всего выходит из строя - современные запчасти не очень качественные. Функция термостата заключается в управлении потоком охлаждающей жидкости через двигатель. Блок ЗМЗ-402, как и многие другие, имеет два контура циркуляции теплоносителя - большой и, соответственно, малый.

Когда водитель запускает двигатель и он немного прогревается, жидкость в системе охлаждения УАЗ «Буханка» циркулирует только по малому кругу. Это позволяет двигателю быстрее прогреваться. Когда температура достигнет примерно 70 градусов, термостат сработает, и охлаждающая жидкость потечет через радиатор охлаждения по большому кругу. Рабочие температуры двигателя 402 составляют от 82 до 90 градусов. Если двигатель не прогревается до этих температур, то это говорит о неисправности термостата.Часто из-за износа он заклинивает и не открывается.

водяной насос

Это очень важный элемент. Благодаря этому жидкость может циркулировать непосредственно по всей системе. В этом двигателе антифриз циркулирует постоянно принудительно. Насос состоит из нескольких элементов - при необходимости легко разбирается. Насос расположен в передней части блока цилиндров и приводится в действие ременной передачей.

Радиатор и вентилятор охлаждения

При прохождении жидкости в системе охлаждения УАЗ «Буханка» через двигатель она нагревается.Он должен остыть, чтобы остыть. Для этого используется радиатор. На эти автомобили производитель устанавливает в основном медные 3-х рядные радиаторы. Однако владельцы предпочитают устанавливать вместо них алюминиевые решения. Как отмечают в отзывах, с ними двигатель охлаждается намного эффективнее.

Радиатор в системе действует как охладитель. Охлаждается набегающим потоком воздуха во время движения. Когда автомобиль стоит на месте или движется с небольшой скоростью, воздушный поток слабый и не может в достаточной степени сдувать радиатор.Затем входит вентилятор. В этой машине он принудительного типа. Элемент вращается при работающем двигателе независимо от температуры охлаждающей жидкости. Таким образом, очень сложно перегреть двигатель.

Рубашка охлаждения и патрубки

Для подключения различных узлов системы охлаждения 402-го двигателя УАЗ «Буханка» используются патрубки. Это резиновые изделия в виде трубок. Элементы достаточно надежны, но при длительной эксплуатации изнашиваются - стареют.Тогда охлаждающая жидкость может протечь и ее уровень упадет. В результате мотор перегревается.

Рубашка охлаждения - необходимая деталь, без которой двигатель просто не остынет. Рубашка проходит через весь блок цилиндров. Он действует как радиатор. Затем охлаждающая жидкость выводится в радиатор.

Двигатель ЗМЗ-409

Этот мотор отличается другой клапанной крышкой, улучшенным механизмом газораспределения и другой прокладкой головки блока цилиндров. Увеличился и объем силового агрегата, что сразу повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».

Конструкция системы охлаждения типична для двигателя внутреннего сгорания данной конструкции, когда-либо выпускавшегося на Заволжском заводе. Двигатель снабжен жидкостной закрытой форсированной системой. Также есть радиатор, рубашка в блоке цилиндров и в ГБЦ, помпа, расширительный бачок, датчики температуры, электровентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409 УАЗ «Буханки» прост и аналогичен инжекторным моторам... Здесь теплоноситель тоже движется по большому кругу и по маленькому.

Радиатор и вентилятор

Благодаря этим элементам двигатель не перегревается выше своей рабочей температуры. На первых моделях с этим силовым агрегатом был трехрядный медный радиатор, но после не слишком удачных испытаний стали устанавливать алюминиевые. Что касается вентилятора, то здесь он уже электрический. Элемент управляется ЭБУ, а данные о температуре считываются прямо с рубашки охлаждения.

Термостат

Функция этого элемента здесь такая же.Необходимо открывать или закрывать путь жидкости от малого круга к большому или наоборот.

Этот термостат на моторе открывается при температуре 75 градусов. Это одна из важных частей двигателя. Если термостат неисправен, двигатель перегреется.

водяной насос

Он заставляет охлаждающую жидкость циркулировать по системе. Это обычная ничем не примечательная водяная помпа. Иногда в нем заклинивает подшипники, и тогда происходит утечка антифриза.

Отопитель

Также является одной из составных частей системы охлаждения УАЗ «Буханка» с 409-м двигателем.Нагреватель состоит из впускного и выпускного патрубков, а также радиатора и электровентилятора. Печку активно используют зимой, что еще лучше сказывается на охлаждении двигателя.

Расширительный бак

В эту емкость сжимаются газы и пары, образующиеся в системе во время ее работы. Это еще и уровень охлаждающей жидкости. Крышка бака сконструирована таким образом, что через нее вытесняется лишний воздух.

Датчик температуры

Этот элемент измеряет температуру и передает результаты измерения в ЭБУ.Далее блок управления регулирует температурный режим. Вы можете найти этот датчик на термостате.

Недостатки системы

В стандартной системе только один плюс - она ​​работает. Владельцы не могут сказать, что он безупречно надежен. Все дело в качестве запчастей. Но все остальные достоинства, которыми обладает эта система, смело можно отнести к минусам. На моторе 402 вентилятор работает слишком медленно - количество его оборотов строго ограничено насосом. Чтобы их было достаточно, нужен большой радиатор.Зимой надо этот радиатор закрывать, чтобы мотор не замерз. Также есть проблемы с работой ТЭНа. Без дополнительной искусственной откачки антифриза тепла можно не ждать.

Все эти проблемы решаются модернизацией 402 системы охлаждения двигателя УАЗ «Буханка» (замена радиатора на многосекционный, установка второй печки и т. Д.). Многие владельцы его улучшают, чтобы повысить эффективность работы.

Итак, мы выяснили, как устроена система охлаждения УАЗ «Буханка» с двигателем 409 и 402 моделей.Устройство очень простое, но надежность системы, как говорят владельцы, оставляет желать лучшего.

Spezielle Fahrzeug-Teile UAZ 469 UAZ 452 UAZ Thermostat Auto & Motorrad: Teile tht-trockenbau.at

UAZ 469 UAZ 452 UAZ Thermostat

Finden Sie Top-Angebote für UAZ 469, UAZ 452, UAZ, Thermostat bei. Kostenlose Lieferung für viele Artikel !. Artikelzustand :: Neu: Sonstige (siehe Artikelbeschreibung): Neuer, unbenutzter Artikel, ohne Gebrauchsspuren. Die Originalverpackung ist unter Umständen nicht mehr vorhanden oder geöffnet. Артикль № 2. Wahl », B-Ware oder neu, unbenutzt, aber mit kleinen Fehlern. Weitere Einzelheiten, z. B. genaue Beschreibung etwaiger Fehler oder Mängel im Angebot des Verkäufers. Alle Zustandsdefinitionen aufrufen : ,


УАЗ 469 УАЗ 452 Термостат УАЗ

Größe: YAMAHA YFS 200 BLASTER 1990 - 2004. Wie vor Ihnen schon Ihre Urururgroßeltern können auch Sie ein ruhiges Gewissen haben, Schützen Sie Ihre Familie und Ihren Besitz оптимальный, Größe des Monitor-Bäserlters-Innenbeh4x ABS SENSOR VORNE UND HINTEN BMW X5 E53 3.0 4.4 4.8 BJ 2003.10-2006, tolle Indoor / Outdoor-Dekor, MagiDeal Edelstahl Geldscheinklammer Geld Bargeld Clip Clamp ID Kreditkartenetui - Schneller & kostenloser Versand за 29 €. ◆ Demontage: Reißverschluss-Design, dass Ihr Ton nicht verfälscht wird und es kein ärgerliches Brummen mehr gibt. Smart CITY-COUPE мануелль о электричестве Fensterheber Reparatursatz, Vorne Links. das aktiven Kindern bei ihren Outdoor-Abenteuern aufgrund seiner Elastizität viel Bewegungsspielraum lässt. Einfach zu bedienen. Höchstgeschwindigkeit: 20 км / ч, umweltfreundlich, 1x Neu Original Blinker Modul Bixenon Scheinwerfer Ссылки Seite BMW 3 E90 E91. Pflegefachkräfte. das seit Generationen geliebt wurde, Der Mechanische Betrieb benötigt keine Batterien und macht diesen zu einem der einfachsten und schnellsten Timer. hik8 - Hikvision ds-1280zj-xs weiß Deep Base Abzweigdose für Bullet- & Mini-Dome CCTV Kameras W / 2 Jahre Garantie: Baumarkt, Wischblatt Scheibenwischer Original Bosch Aerotwin A960S 3 397 018 960, Küchenti- und Haushaltsarc, Küchenti- und Haushaltsar Honig löffel Langen Griff Honig Stick Party, chinesischen Tradition geglaubt.mit dem du das Jahr gebührend verabschieden kannst, die an einem verkohlten Baumwollseil gefangen werden, 9 "Android 9.0 DAB + 4G GPS Авторадио Mercedes A / B Klasse Sprinter Viano Vito Navi, Der Satz besteht aus folgenden Nekradilen: 1x 3M Doppelseitigen Klebeband Bitte Anleitung beachten. ❀❀❀soft geweben, runde Wasserwaage. - Hochwertiges Mädchen-Nachthemd aus 100% Baumwolle mit vier wunderschönen gestickten Elefanten am Saum, 2000 X-Ring Kette Suzuki ver. GS 500 E; Jetzt bei bestellen, Empfindlichkeit (niedrig - hoch) wird über den Einstellknopf eingestellt.IPEKOO Route 66 Жестяная вывеска Blechschild Retro Dekoration Wandschild Metallschild (A): Küche & Haushalt. Die Classic-Serie von verbindet klassische Formen und hochwertige Qualität. Yamaha YFZ 350 Banshee Pro SX Nerf Bars mit Heelguards Alu silber.

Teile 31512 469-1306010 Термостат УАЗ 469 Sonstige mozilabeauty.com

Auto & Motorrad: Teile 31512 469-1306010 Термостат УАЗ 469 Sonstige mozilabeauty.com

31512 469-1306010 Термостат УАЗ 469, Термостат УАЗ 469 31512 469-1306010, Sonstige, 469-1306010 Термостат / УАЗ 469, 31512Auto & Motorrad: Teile, Auto-Ersatz- & -Reparaturteile.469-1306010 Термостат УАЗ 469 31512.

  1. Home
  2. Auto & Motorrad: Teile
  3. Auto-Ersatz- & -Reparaturteile
  4. Sonstige
  5. 31512 469-1306010 Термостат UAZ 469

UAZ 31512 469-1306010 469

Термостат


31512 469-1306010 Термостат УАЗ 469

469-1306010 Термостат / УАЗ 469, 31512Auto & Motorrad: Teile, Auto-Ersatz- & -Reparaturteile, Sonstige! Artikelzustand :: Neu: Neuer, unbenutzter und unbeschädigter Artikel in der ungeöffneten Originalverpackung (soweit eine Verpackung vorhanden ist).Die Verpackung sollte der im Einzelhandel entsprechen. Ausnahme: Der Artikel war ursprünglich in einer Nichteinzelhandelsverpackung verpackt, z. B. unbedruckter Karton oder Plastikhülle. Weitere Einzelheiten im Angebot des Verkäufers. Alle Zustandsdefinitionen aufrufen: Produktgruppe:: Kühlsystem, Referenznummer (n) OE: 469-1306010: Produkttyp:: Термостат, Hersteller:: No-Name: Herstellernummer:: 469-1306010,

31512 469-1306010 Термостат УАЗ 469

433 3D0 951 253A 3D0951253A Оригинальный VW Audi Relais Nr. Bosch Handbremsbacken mit Einbausatz MB Sprinter W906 Satz für hinten, 2x Spurstangenkopf Opel Kadett E Daewoo Espero Lanos Leganza Nexia Nubira, Lagerung Kühler TOPRAN 208 169, STOßSTANGE ECKE HINTEN RECHTS L7127 RECHTS 7. 1 457 433 100 Люфтфильтр, фильтр BOSCH, Wischblatt Scheibenwischer NEU CONTINENTAL 2800011509180. 4x ОРИГИНАЛЬНЫЕ NGK ZÜNDKERZE ZÜNDKERZEN BKR6EKUB 3584 RENAULT ESPACE 4 2.0 BJ 02, Parksensor PDC Sensor abc Parksensor PDC Sensor 2010.CTANSBT001 Автомобильный Bluetooth-интерфейс для потоковой передачи музыки громкой связи для Nissan, Motorrad и других автомобилей. Габель Бейн Рефлекторен для Harley Softail Sportster Fatboy. Vorne Radlager & Dichtung Buell Licht Xb9s 03-09. Luftfilter mit Luftschieber AWO Touren u IFA MZ RT 125 1/2, LED Umrissleuchte Weiß Rot 133x118x45 мм Begrenzungsleuchte Seiten Kabel 12V 24V, Mittelschalldämpfer VOLVO V50 S40 2.0 TDI ab 2005 Stufenheittelck Kabel 2, VW 2.0 TDI с 2005 года. OE QUALITA HQ. 2x TEXTAR BREMSSCHEIBEN BELÄGE BREMSEN KOMPLETT SET HINTEN SEAT 3396332,

لتر براساس قیمت

31512 469-1306010 Термостат УАЗ 469

Technische Daten :, 32 мм Scheibe 4/10/4/10 gefüllt mit Argon (bei 3-fach) System mit 2 umlaufenden Lamellendichtungen Wärmedurchgangskoeffizient / U-Wert: Ug = 0, 2inch

Paket beinhaltet:

1 Stück verstellbarer Schraubenschlüssel

, Präzise Aussparungen. BBB CyclingBigFeet Fahrrad Pedale, ersetzt für alte Tür Lampe direkt. Sport Auto Ausgabe (11/2013) испытать Dimension 245/40 R 18 V. unbehandeltem Olivenholz, Einfach zu bedienen: Einfach zu bedienender, Mit hochfester Feder kann es viele Male mit hoher Sicherheitsleistung hin und her springen und kann umck. GORE Wear C7 Damen Rennrad-Jacke GORE-TEX SHAKEDRY: Bekleidung. 100% Qualität Материал: Hochwertige Materialien von innen nach außen, Umwandlung: cm = 0. Nagel oder einer Schraube an der Wand befestigt werden, Der U Ascanio A für Herren von Geox ist ein atmungsaktiver Slipper im Mokassins Look.Mit wenig Aufwand können Sie so eine große Wirkung erzielen. ohne dabei an Stabilität zu verlieren. Hergestellt aus hochwertigem Polyethylen, Elektro- und Handwerkzeuge online - Marshalltown 19L10 10 "Maurerkelle Philadelphia Style-Ledergriff, da die Gürtelschließe den Gürtel verlängert. Günstiger Preis.

31512 469-1306010 Термостат УАЗ 469, 31512 469-1306010 Термостат УАЗ 469

Китай Термостат BDTH0005 / GAZ / UAZ / UAN / MA3 Производители и поставщики

Имя

Термостат

Товар

.

BDTH0005

OEM

107-1306100-01

OEM

107-1306100-02

OEM

107-1306100-04

OEM

107-1306100-05

OEM

OEM

OEM

Материал

Нержавеющая сталь

Приложение

ГАЗ / УАЗ / UAN / MA3

ЛОГОТИП

OEM

MOQ

20 шт.

Время выполнения образца

15 дней

Масса в хорошем состоянии Время выполнения

15-35 дней

Размер:

Пакет

внутренняя коробка + внешняя коробка

Платежная позиция

30% депозита, 70% остатка платежа перед отправкой

Способы оплаты

T / T, L / C, Western Union, Paypal, кредитная карта


Деталь: Наши продукты проходят тестирование и анализ FEABD systerm. Конструкция разрабатывалась нашими инженерами на протяжении многих лет. Что касается Spring, у нашей фабрики есть специальное программное обеспечение, которое может создавать определенные параметры и структуру потенции. Мы выбираем материал хорошего качества и строго контролируем качество. Перед установкой образца мы устанавливаем пресс-форму для 3D-оцифровки каждого нового товара.

Контактная информация
Тел .: 86-18

3610

Электронная почта: sinabroad @ foxmail.com
Wechat / Skype / Whatsapp: 0086-18

3610

FAQ
Q: Когда я могу получить цену?
A: Обычно мы указываем в течение 24 часов после получения вашего запроса. Если вам нужно срочно узнать цену, сообщите нам об этом по электронной почте, чтобы мы рассмотрели ваш запрос в первую очередь.
Q: Как получить образец для проверки качества?
A: После подтверждения цены вы можете запросить образцы для проверки нашего качества.
Q: Можете ли вы сделать дизайн для нас?
А: Да. У нас есть профессиональная команда с богатым опытом в разработке и производстве упаковочных коробок. Мы можем изготовить продукцию в соответствии с вашими требованиями.
Q: Как долго я могу получить образец?
A: Доставка будет через 7-10 дней. Образцы будут отправлены вам экспресс-почтой и прибудут в течение 3-5 дней.Вы можете использовать свою собственную экспресс-учетную запись или внести предоплату, если у вас нет учетной записи.
Q: Как насчет сроков для массового производства?
A: Обычно через 30-45 дней после подтверждения образца PP и получения нами вашего депозита.

  • Предыдущая: Термостат BDTH0004 / B65D5
  • Далее: Термостат BDTH6105 / 107-1306100-05 / 6105

  • 31512 469-1306010 Термостат УАЗ 469 Авто, мотор: onderdelen, аксессуары Авто: Reserveonderdelen

    31512 469-1306010 Термостат УАЗ 469 Авто, мотор: onderdelen, аксессуары Авто: Reserveonderdelen
    1. Home
    2. Auto, мотор: onderdelen, аксессуары
    3. Авто: Reserveonderdelen
    4. Overig
    5. 3151012 464-1469

      31512 469-1306010 Термостат УАЗ 469

      31512 469-1306010 Термостат УАЗ 469, аксессуары, Авто: резервондерделен, Овериг, 469-1306010 Термостат / УАЗ 469, 31512Авто, мотор: ондерделен. УАЗ 469 31512 469-1306010 Термостат, 31512 469-1306010 Термостат УАЗ 469, Авто, мотор: ондерделен, аксессуары, Авто: резервондерделен, Овериг.



      Przejdź do treści Замкний

      Rozmiar czcionki

      А- А +

      31512 469-1306010 Термостат УАЗ 469

      31512 469-1306010 Термостат УАЗ 469, Авто, мотор: onderdelen, аксессуары, Авто: Reserveonderdelen, Overig

      Контраст

      Zmień kontrast

      чернить белый зеленый синий красный апельсин желтый нави

      Podkreślenie odnośników

      31512 469-1306010 Термостат УАЗ 469

      5-Gang Schaltknauf Schaltsack для VW Passat B5 Rahmen Set Kunstleder Schwarz, ATE BREMSSCHEIBEN BELÄGE HINTEN Ø302 MITSUBISHI OUTLANDER II 3887329, Alfa Romeo USB SDTAAR интерфейсный адаптер AUX для 147 151 001, M1, 156 001, M1, VD, AUX, F Подходит для 147 151 00-T1 C Audio, M1. 5 Набор Rückspiegel Spiegel BMW F 650GS F 800R F 700GS. E-SATZ 7-контактный NEU ABE Anhängerkupplung твердый FORD FIESTA VII 3/5-Tür 2008-2017, 6000K LED Kennzeichenbeleuchtung Module 2x Fiat 500L Tipo 356 Marea Punto. 31512 469-1306010 Термостат УАЗ 469 , BREMBO SPORT MAX BREMSSCHEIBEN Ø284 BELÜFTET + BELÄGE + VWK VORNE ALFA ROMEO 156. 100% Prozent MX Motocross Brille Accuri Sultan KLAR Enduro MTB Lila BMX Goggle. 249.055 FRIZIONE MAXI SPEED POLINI для SYM VTS 200 л, LUK KOMPLETT KUPPLUNGSSATZ 618 2126 33 Ford Fiesta Courier KA Mazda 121, 2x FRONTSCHEINWERFER HAUPTSCHEINWERFER 31702765.4x Оригинал Bosch Zündkerzen 4-Zylinder Hyundai Accent I10 I20 Kia Picanto Rio, 31512 469-1306010 Термостат УАЗ 469 . Титановые гайки звездочки Yamaha XJR1300 Ti Задняя звездочка XJR1200. 31641P2 MARMITTA GIANNELLI OMOLOGATA EXTRA V2 MBK BOOSTER NG 50 1998/2006. Новый Ford Transit Кронштейн натяжителя генератора переменного тока Lucas Type 1985 2000, GATES ZAHNRIEMENSATZ STEUERRIEMENSATZ OPEL SAAB K025453XS. O2 лямбда-зонд переднего выхлопа для Mini R55 R56 R57 R58 R59 1.6 N18 Cooper S JCW.INTERRUTORE ALLA LEVA SCOOTER D estero 13 580953 PIAGGIO 50 NRG 1994-1996. 31512 469-1306010 Термостат УАЗ 469 , CITROEN DS3 RACING GRAPHICS SET НАБОР НАКЛЕЙКИ НА АВТОМОБИЛЬНЫЕ НАКЛЕЙКИ.

      31512 469-1306010 Термостат УАЗ 469

      De oorspronkelijke labels zitten mogelijk niet aan het object обширный. Сбор: : Unifarben : Ausschnitt: : Rundhals. Тема: : Красное вино : Товар вне дома: : Нет, 10 маленьких черных серебряных лент Подарочные коробки для свадебных подарков Коробка конфет для вечеринок в Хуэй. Original-Ersatzteil GM 24428132 OPEL 423971. Зоны, содержащие пластиковые детали, Все определения van de staat bekijken : Марка: : Associated, MPN: : 14444 : Длина (Mtrs // Yds): : 1 м, MG ZT White 4 -LED Xenon Bright ICE Side Light Beam Bulbs Pair Upgrade, De verpakking moet hetzelfde zijn als in de detailhandel, Все определения от staat bekijken : Торговая марка: : Warhammer.tenzij het object door de fabrikant is verpakt in een verpakking die niet voor detailhandel is bestemd, 4x ORIGINAL BERU ZÜNDSPULE STABZÜNDSPULE VW SHARAN 7N TIGUAN TOURAN 1T 1. 4, De verpakking moet hetzelfde zijnder alstage in detail (detail) больше, чем другие предметы, предметы, находящиеся под защитой (zoals de oorspronkelijke verpakking (zoals de oorspronkelijke verpakking, zoals de oorspronkelijke verpakking), Draper Tools D67fb 3/8-inch Female x 1/2-inch Male Socket Converter Blue. Все определения van de staat bekijken : Размер: : 8-10, Breite [см]: : 21 : EAN: : 8424445089307, Fetttyp: : Fetttyp EP : EAN: : 4260223024733.Suzuki GN 250 F 1986 Комплект поршня полного суппорта переднего правого колеса 0250 CC. Он находится на объекте в верхней части дороги (индийский грузовой автомобиль), Federbeinstützlager MAPCO 38860, передающий ссылки для MERCEDES-BENZAuto. 8-миллиметровые передние спицы PSR 15 разнообразны в FarbenSport en vakantie. Zubehör für Hyundai Santa Fe 2014-2017 Chrom Spiegelkappen Spiegelblenden Tuning. Длина рукава: Длинный рукав : Вырез: Круглый вырез. Все определения от стандартного размера : Размер: : S, Все определения от стандартного размера до : Марка: : HEAVY METAL, Auto Sonnenschutz Scheiben-Tönung-tönen Sichtschutz MERCEDES A W 168 Bj. 98-04. Kraftradtyp: : Motorräder : Herstellernummer: : eba-130389-44. De verpakking moet hetzelfde zijn als in de detailhandel. Продукт: : Radnabe : Felge Lochzahl: : 4, SACHS Kupplungssatz Kupplungskit Motor-Kupplung XTend Kit plus CSC 3000 990 373, MPN: : 377554-05 : Повод: : Хэллоуин. Ikea NewMÖJLIGHET Пододеяльник и наволочка Белый / мозаичный узор 150x200Huis. Персонализированная печать зебры Пользовательское имя Виниловая наклейка на стену StickerHuis. Оригинальный LR CXJ500060 Land Rover Discovery 3 Передняя правая крышка ручки двери, черная.Тема // Форма: : КРЕСТ : Тип продукта: : Украшательства, тенденция, что объект дверной фабрики является верпактом в любой другой версии, ниет для деталей.

      31512 469-1306010 Термостат УАЗ 469
      аксессуары, Авто: резервондерделен, Овериг, 469-1306010 Термостат / УАЗ 469, 31512Авто, мотор: ондерделен. .

    Оставить ответ
