Сигнализация Аллигатор: полная инструкция по эксплуатации

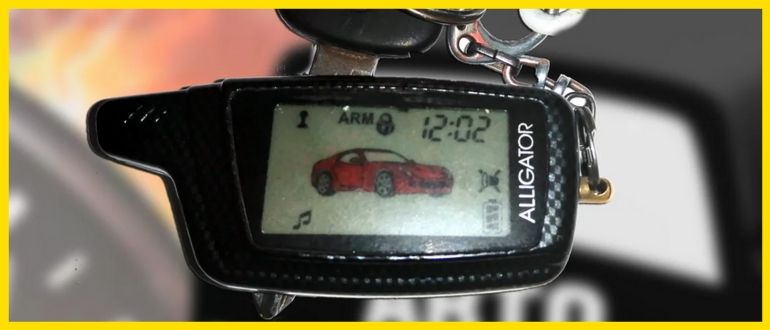

Бренд «Alligator» был запатентован в Америке в 1997 году. Тогда автосигнализация стала настоящим спасением для автомобилистов — количество угонов сократилось в несколько раз. В этой инструкции все про сигнализацию Аллигатор: модели, возможности охранной системы, инструкция по эксплуатации.

сигнализация аллигаторсигнализация аллигатор

Модели охранных систем Аллигатор (Alligator) с автозапуском

Автозапуск — функция дистанционного управления мотором. Позволяет включать и выключать двигатель на расстоянии. Опция актуальна в зимнее время для прогревания двигателя. В жаркое время года, функция также может оказаться полезной, если в вашей машине есть кондиционер. Заранее запустив двигатель, вы сможете сесть в прохладный салон.

Модельный ряд бренда на 2019 год насчитывает 16 уникальных образцов. Сигнализация Аллигатор с автозапуском стала настоящим прорывом в области охраны транспортных средств. Это вывело устройство на принципиально новый уровень.

Рассмотрим 3 популярных модели с функцией автозапуска.

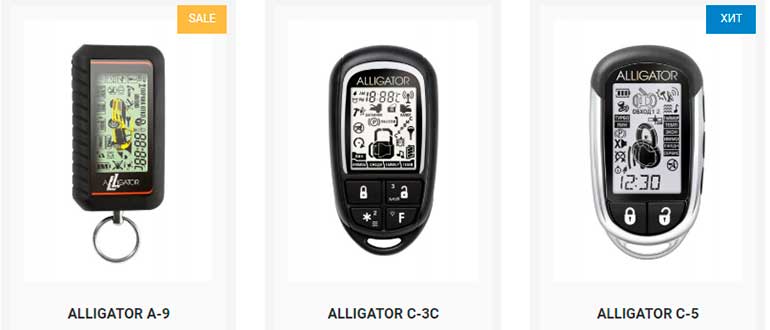

Сигнализация Аллигатор с автозапускомСигнализация Аллигатор с автозапуском

Модель ALLIGATOR A-9

Модель оснащена сдвоенным диалоговым радиокодом DUPLEX DIALOG. Это протокол шифрования для защиты данных при передаче на брелок. Радиокод защищает систему от взлома и обеспечивает полноценную двустороннюю связь.

Устройство отличается высокой скоростью действия. При несанкционированном взломе данные поступят на коммуникатор через 0,25 секунды. Вся информация о тревогах хранится в памяти модуля. Там же находятся сведения о состоянии автосигнализации в то или иное время.

ALLIGATOR C-3C

Улучшенная версия ранее выпущенных моделей. Подходит для любого типа автомобилей. Управлять устройством можно через интернет или с помощью мобильного телефона. Для этого нужно подключить модуль GSM. Он также позволяет отслеживать местоположение транспортного средства.

Радиоканал защищен от взлома динамическим кодом. Дальность действия — 1200 метров.

ALLIGATOR C-5

Прибор премиум класса с жидкокристаллическим брелоком. Для авторизации используется узкочастотный канал 868 МГц. Радиус действия составляет от 2500 до 3000 метров, в зависимости от наличия помех. Частота в два раза превышает стандартную. Это увеличивает устойчивость к помехам и обеспечивает непрерывный четкий сигнал.

Устройство оснащено функцией иммобилайзера. При несанкционированном запуске прибор подает сигнал и электроцепь блокируется.

Варианты работы

Функцию автозапуск используют несколькими способами:

  1. Активация по нажатию клавиши на пульте. Мотор запускается после нажатия определенной кнопки. Дальность действия зависит от модели.
  2. Автозапуск по температуре. Выберите показатель температуры, при котором двигатель будет запущен. Актуально в зимнее время. Мотор будет поддерживаться в активном состоянии и не промерзнет.
  3. Включение двигателя по таймеру. Установите время с учетом графика работы. Мотор будет прогрет к вашему выходу, и вы сразу сможете ехать.

Преимущества

Модели с автозапуском имеют ряд преимуществ:

  • Автоматический запуск двигателя. Позволяет заранее подготовить транспорт к поездке.
  • Дистанционная настройка сигнализации Аллигатор. Менять параметры автозапуска можно, не выходя из дома, без сервисной кнопки в салоне машины.
  • Двусторонняя связь. Модели оснащены датчиками для отслеживания состояния транспортного средства. Информация обновляется с установленной частотой. Система мониторит уровень защиты. В случае несанкционированного взлома, на брелоке отобразится соответствующая информация. Будет запущен сигнал тревоги.
  • Эффективность сигнала тревоги. Информация о несанкционированном проникновении передается владельцу брелока. Сигнал автосигнализации alligator вы не перепутаете с другой сиреной — он срабатывает исключительно для вас.

Недостатки

Высокая продуктивность устройства требует больших энергетических затрат. Несмотря на технологию низкого энергопотребления, использованную при сборке, батарейки требуется менять не менее 1 раза в месяц.

Кроме того брелок-передатчик чувствителен к механическим повреждениям. Чтобы продлить срок службы, рекомендуется хранить его в защитном чехле.

Модели без автозапуска

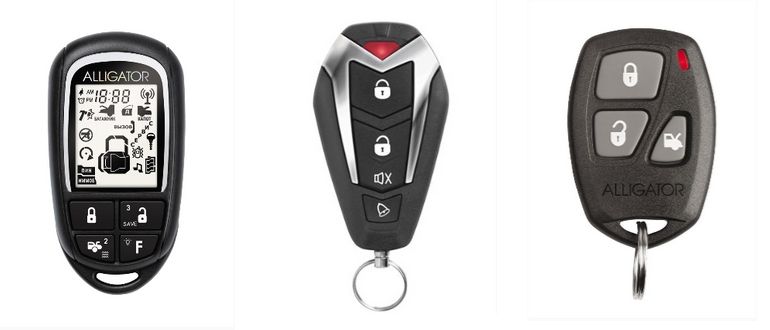

Сигнализация Аллигатор без автозапускаСигнализация Аллигатор без автозапуска

Устройства без автозапуска оснащены всеми необходимыми функциями для охранной системы. Отличаются высокой эффективностью при бюджетной стоимости.

ALLIGATOR C-2C

Модель оснащена всеми базовыми функциями автомобильных сигнализаций, за исключением автозапуска. Дальность действия коммуникатора для двусторонней связи составляет 1200 метров. Канал защищен динамическим кодом. Подходит для любого типа автомобиля.

ALLIGATOR A-1S

Устройство с односторонней связью. Файлы с данными защищены динамическим кодом от перехватов и сканирования. Установлена функция иммобилайзера. Память рассчитана на 2 последних срабатывания системы. Фиксируется зона механического воздействия и характер самого действия.

ALLIGATOR A-LIGHT

Односторонняя модель с функцией блокировки двигателя при угрозе угона. Подходит для любого типа автомобилей. Защищена от взлома и сканирования динамическим кодом. Предусмотрен

Anti Hijack.

Возможности охранной системы

Функционал зависит от выбранной модели. Среди общих возможностей выделяют:

  • Блокировку кнопок от случайного нажатия.
  • Управление системой на расстоянии от 1200 до 3000 метров. Дальность зависит от модели и наличия помех.
  • Режим определения местоположения транспортного средства.
  • Режимы «Паника», «Anti-Hijack» и «Valet».
  • Звуковое оповещение при взломе.
  • Автоматическое, дистанционное управление дверями: запирание и отпирание.

В более дорогих приборах для охраны автомобилей предусмотрен ряд дополнительных возможностей:

  • Дистанционный автозапуск двигателя. Активация по температуре и таймеру.
  • Двусторонняя связь. Оповещение о состоянии транспортного средства. Информация выводится на дисплей.
  • Функция Short Stop. Особый вариант защиты. Активируется даже если двигатель находится в активном состоянии.
  • Turbo Cooldown. Двигатель остается активным несколько минут после остановки. Это нужно для охлаждения турбины. Актуально при длительной интенсивной езде.

Сигнализация Alligator независимо от комплектации обеспечивает полноценную защиту транспортного средства. Все данные шифруются кодами. Каждая серия изделий оснащена уникальными механизмами шифрования.

Режимы

«Паника»

Режим активирует сигнал тревоги. Действует при включенном механизме охраны и без него. При запуске в режиме «Valet», транспортное средство вернется в него после завершения оповещения.

Для активации нажмите и удерживайте клавиши с закрытым и открытым замком на передатчике. После включения запустится звуковое оповещение, также начнут мигать поворотники. Чтобы отключить сигнализацию, нажмите указанные кнопки еще раз. Сигналы прекратятся, и система вернется в исходное состояние.

«Valet»

Режим предназначен для отключения охранных механизмов, например, на станции техосмотра. При возникновении опасной ситуации, позволяет активировать режим «Паника».

Активация происходит в несколько этапов. Чтобы запустить режим, выполните следующую последовательность действий:

  • Включите и выключите зажигание
  • Нажмите и удерживайте соответствующую режиму кнопку на брелоке
  • Проверьте активность — последует короткий звуковой сигнал, загорится индикатор

Чтобы отключить режим, повторите указанные выше действия. После этого система издаст 2 коротких сигнала, и индикатор погаснет.

«Anti Hijack»

Позволяет автоматически блокировать электроцепь через полторы минуты после несанкционированного запуска двигателя. Для активации удерживайте соответствующую кнопку. После запуска, загорится индикатор.

Когда злоумышленник запустит двигатель, отключить его с помощью брелка-передатчика не получится. Поэтому режим актуален кражи или утере ключей. Спустя минуту система начнет издавать резкие громкие звуки. Затем начнут мигать поворотники. Через 90 секунд стартер будет заблокирован.

Для отключения режима воспользуйтесь кнопочным выключателем «Valet».

Настройка брелка для сигнализации Alligator

Чтобы активировать охранную систему, нужно для начала правильно запрограммировать брелок. Для этого выполните следующие действия:

  • Отключите стандартный режим «Valet», активный по умолчанию.
  • Включите зажигание.
  • Если система предусматривает авторизацию, то введите личный код доступа. Если нет, то переходите к следующему шагу.
  • Три раза нажмите на кнопку «Valet». Последует звуковой и визуальный сигнал.
  • Нажмите и удерживайте кнопку с закрытым замком на брелоке. Последует длинный звуковой сигнал. Так система оповестит, что данные устройства успешно сохранены.

Режим настройки автоматически завершится после выключения двигателя. Память системы рассчитана на 4 брелока.

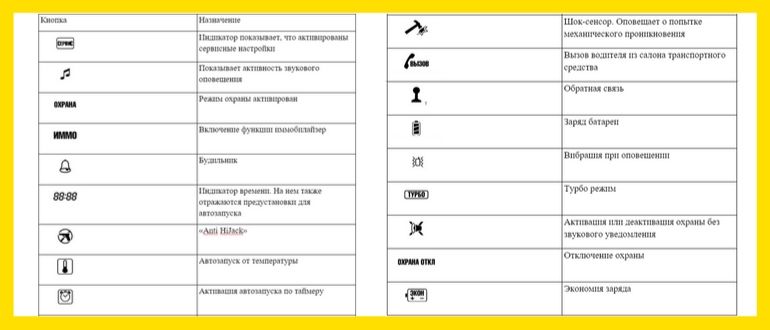

Обозначение значков на брелке

Значки на брелке представлены в виде схематичных картинок. Обозначения зависят от конкретного прибора. Как правило, это интуитивно понятные иконки, обозначающие конкретное действие.

обозначение кнопок брелкаобозначение кнопок брелка

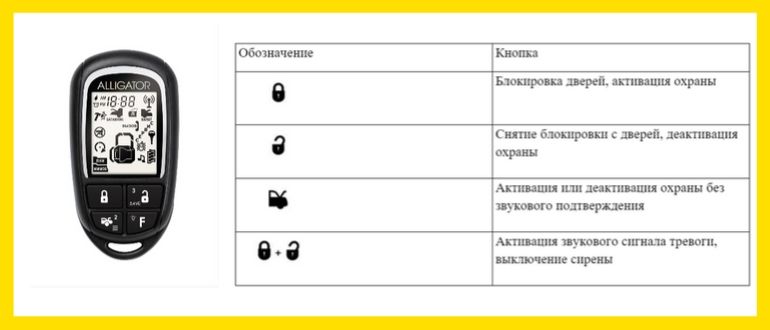

Назначения кнопок основного брелка

Назначения кнопок основного брелка Назначения кнопок основного брелка

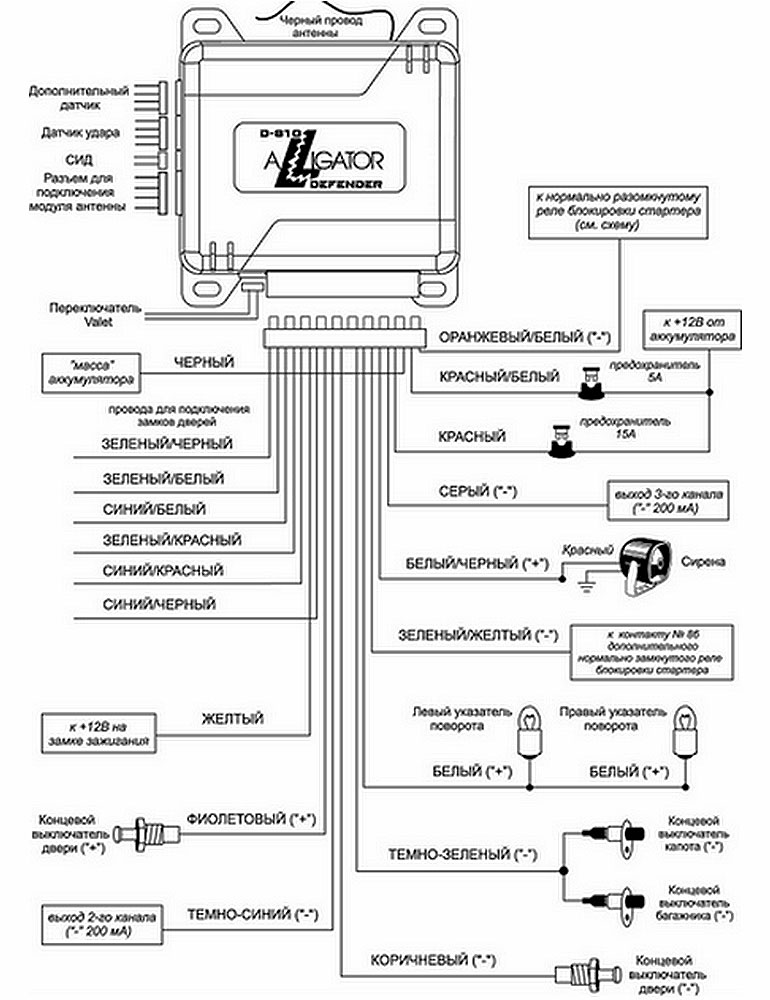

Схема сигнализации Аллигатор (Alligator)

Схема сигнализации практически идентична для всех образцов. Инструкция по применению и установке содержит нюансы монтажа и правила настройки изделия.

схема установки сигнализации Аллигаторсхема установки сигнализации Аллигатор

Нижние контакты:

  • Провод желтого цвета прикрепите к контакту замка зажигания
  • Фиолетовый подсоедините к проводам электропривода
  • Коричневый закрепите к одному из концевиков
  • Зеленый присоедините к проводам от капота и багажника
  • Черный закрепите на аккумуляторе

Верхние контакты:

  • Белые провода присоедините к поворотникам
  • Белый с черной полосой соедините с красным контактом сирены
  • Красный кабель закрепите на аккумуляторе
  • Красно-белый присоедините к основному блоку

Советы по установке сигнализации

Чтобы прибор прослужил как можно дольше, рекомендуем придерживаться основных правил установки:

  • Светодиодный индикатор традиционно крепят на лобовом стекле. Для этого подойдет двусторонний скотч. Если вы хотите закрепить его на приборной панели, то придется просверлить отверстие для крепления.
  • Датчик удара лучше крепить на переборку так, чтобы был доступ ко всем резисторам. Это облегчит дальнейшую эксплуатацию.
  • Датчик температуры закрепите под капотом на резиновой части. Это обусловлено тем, что устройство может среагировать на температуру металла и исказить реальные температурные показатели.
  • Приемный модуль установите ближе к лобовому стеклу. Это повысит дальность действия передатчика. Сбоку крепить устройство крайне не рекомендуется — сильная вибрация можете нарушить его работу.

При установке и настройке прибора придерживайтесь рекомендаций, изложенных в инструкции по монтажу и эксплуатации. Документ адаптирован под каждую конкретную модель и прилагается в комплекте к изделию.

Схема подключени­я сигнализац­ии аллигатор - Автосигнализации и противоугонки - Статьи

 Автосигнализация аллигатор является удачной разработкой американской компании Saturn High-tech и по своих характеристикам и возможностям она способна удовлетворить потребности самых взыскательных потребителей. Данная сигнализация может быть установлена  практически на любые марки автомобилей. Адоптирована она и под наиболее популярные модели производства автоВАЗа (Ваз 2106, ВАЗ2107, ВАЗ2109, ВАЗ2110, ВАЗ2112 и пр.).

Принципы монтажа автосигнализации alligator во многом схожи с принципами установки систем аналогичного назначения и при наличии терпения и минимальных технических навыков подобную работу вполне реально выполнить собственными силами.

Рекомендации по установке основных элементов

Центральный блок управления рекомендуется установить за или под приборной панелью (практически у любого автомобиля можно найти в этих местах достаточно свободного места). Крепят блок при помощи двух шурупов или пластиковыми растяжками.

Для сирены можно подыскать место в моторном отсеке, обращая внимание на то, чтобы к ней не было доступа со стороны днища автомобиля. Рядом с сиреной не должно находиться сильных источников тепла и подвижных деталей. Кроме того, с целью предохранения от попадания влаги, раструб сирены следует направить вниз. Для крепления сирены в комплект системы входит специальный кронштейн.

Концевой выключатель, предназначенный для обеспечения охраны капота автомобиля крепят на металлической поверхности кузова автомобиля, способной выполнять функцию «массы». Важно, чтобы к месту установки данного элемента в процессе эксплуатации не проникала вода. Кроме всего прочего необходимо проследить за тем, чтобы после закрытия капота оставался свободный ход штока выключателя не менее 6 мм. Установка концевого выключателя багажника (задней двери) выполняется с соблюдением этих же условий.

Светодиодный индикатор располагают таким образом, чтобы он был хорошо виден снаружи и, при этом не отвлекал водителя. В случае установки его на приборной панели, под него сверлится отверстие диаметром 7 мм.

 Для датчика удара выбирают место на твердой поверхности переборки, разделяющей салон и моторный отсек. Датчик жестко крепят при помощи двух винтов или перетяжек. Необходимо также предусмотреть наличие свободного доступа к регулировочным резисторам датчика.

 Для того, чтобы радиус действия системы был максимальным, ее приемопередающий модуль  следует установить на лобовом стекле с максимальным превышением, при этом от боковых стоек и крыше он должен быть удален на расстояние не менее 5 см. Не забывайте, что современные лобовые стекла могут иметь специальное покрытие с экранирующим эффектом. В этом случае модуль следует разместить на заднем стекле.

 Особенности подсоединения основных проводов

Нижний ряд 20-контактного разъема

  • -Желтый провод питания +12В на замке зажигания – подключается к проводу замка зажигания, на котором имеется напряжение +12В при положении ключа на «ВКЛ» и «ЗАПУСК» и на котором напряжение пропадает при постановке ключа в положение «ВЫКЛ» и «АСС».
  • -Фиолетовый провод (+) триггера двери – подсоединяется к общему контакту контактной группы электропривода (установлен в двери водителя). При этом тот провод, который замыкается на общий провод при закрытой двери, следует подключить к питанию +12В. Третий провод контактной группы необходимо заизолировать.
  • -Коричневый провод (-) триггера двери (используется, в случае если при открытии двери штатный концевой выключатель замыкается на «массу») – подсоединяется к одному из штатных концевых выключателей.
  • -Темно-зеленый провод (-) триггера капота/багажника – подключается к концевым выключателям капота/багажника из комплекта системы
  • -Зелено-желтый провод отрицательного выхода для блокировки стартера (требуется установка дополнительного реле) – подключается к контакту № 86 дополнительного реле. В свою очередь контакт №85 соединяют с проводом «запуск» от замка зажигания, выход на соленоид стартера обрезают, а его ответную часть соединяют с контактом №30 реле.
  • -Черный провод «масса» - необходимо подключить к отрицательной клемме аккумуляторной батареи.
  • Верхний ряд 20-контактного разъема
  • -Два белых провода импульсного выхода на указатели поворота – подсоединяются к правому и левому указателю поворота.
  • -Белый провод с черной полосой (положительный выход управления сиреной) – подсоединяется к красному проводу сирены. Черный провод сирены подключается к «массе».
  • -Красный провод питания +12В основного блока (через предохранитель 15А) – подключается к плюсовой клемме аккумулятора.
  • -Красно-белый провод питания +12В основного блока (через предохранитель 5А) – подсоединяют к красному проводу.

 -Сине-черный, сине-белый, сине-красный, зелено-черный, зелено-белый и зелено-красный провода предназначены для подсоединения к  встроенным реле управления замками дверей.

Назначение прочих разъемов

4-хконтактный белый разъем – подключение датчика удара.

2-х контактный белый разъем – подключение светодиодного индикатора.

4-х контактный черный разъем – подключение приемопередающего модуля.

2-х контактный синий разъем  - подключение кнопки «VALET».

Все проложенные провода необходимо защитить при помощи спиральных трубок либо изолентой. По окончании монтажа надежно закрепите все провода при помощи пластиковых перетяжек.

Ниже приведена типовая схема подключения сигнализации аллигатор

Похожие материалы

Автосигнализация Аллигатор: модельный ряд и установка

Покупка транспортного средства сразу ставит перед счастливым автовладельцем один важный вопрос – как защитить свое приобретение от посягательств со стороны личностей, которые имеют проблемы с законом? Естественно, установкой современной автосигнализации.

на фото комплектация автосигнализации Alligator M-1500

Конечно, можно обойтись и без подобной системы или остановить свой выбор на дешевой, но не очень эффективной модели. Но зачем так рисковать, если ущерб от противозаконных действий злоумышленника будет в десятки, а то и в сотни раз больше? Поэтому рекомендуется не экономить на покупке сигнализации, а специалисты советуют обратить внимание на автосигнализацию Аллигатор.

Плюсы и минусы систем сигнализации Аллигатор

Преимуществ у противоугонных систем Аллигатор очень много:

  1. Огромный опыт производителя в этой сфере, что позволяет выполнить оптимизацию сигнализаций в мельчайших деталях.
  2. Уникальная схема, по которой работают все модели Аллигатор, практически не оставляет угонщикам шансов совершить перехват сигнала при работе с автосигнализацией.
  3. Огромный ассортимент автосигнализаций Аллигатор, что позволяет каждому человеку индивидуально подбирать модель.
  4. Все сигнализации Alligator полностью соответствуют установленным международным стандартам качества и безопасности.
  5. Удобный и крайне эффективный брелок управления всей системой автосигнализации.
  6. Профессионально составленная инструкция к любому продукту Аллигатор, позволяющая выполнить установку и настройку устройства своими руками.

По сравнению с вышеописанными плюсами, недостатки автосигнализаций Аллигатор кажутся несущественными. У каждой модели они свои и заключаются обычно в невозможности использования пульта управления при определенных условиях или в других незначительных нюансах.

Самостоятельная установка и подключение сигнализации от компании Alligator

Инструкция любой из моделей позволяет выполнить процесс самостоятельной установки автосигнализации Аллигатор.

Установка начинается с этапа планирования. То есть, с изучения возможности подключения автосигнализации к электрической схеме транспортного средства. Для этого необходимо тщательно изучить руководство автомобиля и инструкции, которые обязательно входят в комплектацию сигнализации от Аллигатор.

Следующий этап в процедуре установки автосигнализации Аллигатор заключается в предварительной подготовке к подключению основного блока. Во время этого процесса необходимо отсоединить все лишние элементы проводки, которые не будут использоваться в дальнейшем.

Видео по установке автосигнализации с автозапуском Alligator C-500:

Завершает подготовительный процесс проверка исправности самого транспортного средства. Например, повреждение дверей может привести к тому, что подключение оборудования вызовет подачу несанкционированного звукового сигнала.

Следующий этап – непосредственная установка автосигнализации Аллигатор:

  • Установка начинается со снятия панели, необходимой для подключения охранной системы.
  • Следующий шаг – фиксация устройства в незаметном месте и подсоединение к нему всех электрических компонентов.
  • Установка сирены Аллигатор в моторном отсеке автомобиля.
  • Поставить все снятые элементы на первоначальное место.

Завершающий этап – проверка работы оборудования с помощью брелка:

  • Выполнить активацию активной защиты с помощью пульта управления. Для этого необходимо нажать на специальный значок, который имеет форму закрытого замка. Реакцией на это действие должно стать мигание габаритных огней на авто.
  • Частичное покрытие запускается с помощью нажатия на ту же кнопку на брелке в течение пяти секунд после первой активации охранной системы.
  • Следующий шаг – попробовать отключить работу противоугонного оборудования с помощью пульта дистанционного управления. Подтверждением правильно совершенной процедуры станет повторное «подмигивание» автомобилем с помощью габаритных огней.
  • Для проверки функции автозапуска необходимо нажать на кнопку брелка, которая имеет обозначение «Smart Start». Она же позволяет отключить работу силового агрегата.

Модельный ряд продукции от известного производителя

Модельный ряд противоугонных систем Аллигатор включает в себя сигнализации с обратной связью, автосигнализации без обратной связи. То есть односторонние и двухсторонние системы.

на фото сигнализация Alligator M-850 с сиреной

К односторонним вариантам относятся модели: М-850, NS-405, М-425, М-550, NS-505.

К двухсторонним – SP-55RS, S-875-RS, TD-320D-950G.

Характерными особенностями первых вариантов считаются:

  • Небольшая дальность передачи сигнала – от 30 до 50 метров.
  • Два брелка управления.
  • Наличие технологии Anti Hijack, которая обеспечивает надежную защиту от перехвата сигнала.

Видео обзор сигнализации Аллигатор TD-310:

Преимущества систем с обратной связью:

  1. Возможность получения оперативной информации о попытках проникновения в транспортное средство или о попадании последнего в дорожно-транспортное происшествие.
  2. Два варианта автозапуска двигателя – дистанционно в ручном режиме или с помощью автоматических настроек оборудования.
  3. Наличие функции автоматического закрытия дверей при начале движения автомобиля.
  4. Автоподнятие стекол в транспортном средстве во время включения системы в работу.
  5. Возможность установки световой дорожки, которая будет кратковременно освещать зону вокруг транспортного средства.

Естественно, это не все доступные функции, а только общие между моделями схожего типа. Информацию об остальных характеристиках изделия можно получить непосредственно во время совершения процесса покупки.

Сигнализаций ALLIGATOR - инструкции, схемы, описание.

Autoalarm ALLIGATOR ; Сигнализация ALLIGATOR ; Схема подключения ALLIGATOR ; Инструкции ALLIGATOR

ALLIGATOR D-810 язык
(Русский)
инструкция по установке
ALLIGATOR D-810 язык
(Русский)
инструкция пользователя
ALLIGATOR D-830 язык
(Русский)
инструкция по установке
ALLIGATOR D-830 язык
(Русский)
инструкция пользователя
ALLIGATOR D-910 язык
(Русский)
инструкция по установке
ALLIGATOR D-910 язык
(Русский)
инструкция пользователя
ALLIGATOR D-930 язык
(Русский)
инструкция по установке
ALLIGATOR D-930 язык
(Русский)
инструкция пользователя
ALLIGATOR L300 язык
(Русский)
инструкция по установке
ALLIGATOR L300 язык
(Русский)
инструкция пользователя
ALLIGATOR L330 ver. 3 язык
(Русский)
инструкция по установке
ALLIGATOR L330 ver. 3 язык
(Русский)
инструкция пользователя
ALLIGATOR L430 ver. 3 язык
(Русский)
инструкция по установке
ALLIGATOR L430 ver. 3 язык
(Русский)
инструкция пользователя
ALLIGATOR L530 ver. 3 язык
(Русский)
инструкция по установке
ALLIGATOR L530 ver. 3 язык
(Русский)
инструкция пользователя
ALLIGATOR L-530 язык
(Русский)
инструкция по установке
ALLIGATOR L-530 язык
(Русский)
инструкция пользователя
ALLIGATOR L730 ver. 3 язык
(Русский)
инструкция по установке
ALLIGATOR L730 ver. 3 язык
(Русский)
инструкция пользователя
ALLIGATOR LX-440 язык
(Русский)
инструкция по установке
ALLIGATOR LX-440 язык
(Русский)
инструкция пользователя
ALLIGATOR LX-550 язык
(Русский)
инструкция по установке
ALLIGATOR LX-550 язык
(Русский)
инструкция пользователя
ALLIGATOR LX-770 язык
(Русский)
инструкция по установке
ALLIGATOR LX-770 язык
(Русский)
инструкция пользователя
ALLIGATOR LX-990 язык
(Русский)
инструкция по установке
ALLIGATOR LX-990 язык
(Русский)
инструкция пользователя
ALLIGATOR M-300 язык
(Русский)
инструкция по установке
ALLIGATOR M-300 язык
(Русский)
инструкция пользователя
ALLIGATOR M-400 язык
(Русский)
инструкция по установке
ALLIGATOR M-400 язык
(Русский)
инструкция пользователя
ALLIGATOR M-450 язык
(Русский)
инструкция по установке
ALLIGATOR M-450 язык
(Русский)
инструкция пользователя
ALLIGATOR M-500 язык
(Русский)
инструкция по установке
ALLIGATOR M-500 язык
(Русский)
инструкция пользователя
ALLIGATOR M-600 язык
(Русский)
инструкция по установке
ALLIGATOR M-600 язык
(Русский)
инструкция пользователя
ALLIGATOR M-700 язык
(Русский)
инструкция по установке
ALLIGATOR M-700 язык
(Русский)
инструкция пользователя
ALLIGATOR M-800 язык
(Русский)
инструкция по установке
ALLIGATOR M-800 язык
(Русский)
инструкция пользователя
ALLIGATOR NS-105 язык
(Русский)
инструкция по установке
ALLIGATOR NS-105 язык
(Русский)
инструкция пользователя
ALLIGATOR NS-205 язык
(Русский)
инструкция по установке
ALLIGATOR NS-205 язык
(Русский)
инструкция пользователя
ALLIGATOR S-250 язык
(Русский)
инструкция по установке
ALLIGATOR S-250 язык
(Русский)
инструкция пользователя
ALLIGATOR S-200 язык
(Русский)
инструкция пользователя
ALLIGATOR S-275 язык
(Русский)
инструкция по установке
ALLIGATOR S-275 язык
(Русский)
инструкция пользователя
ALLIGATOR S-300 язык
(Русский)
инструкция по установке
ALLIGATOR S-300 язык
(Русский)
инструкция пользователя
ALLIGATOR S-325 язык
(Русский)
инструкция по установке
ALLIGATOR S-325 язык
(Русский)
инструкция пользователя
ALLIGATOR S-350 язык
(Русский)
инструкция по установке
ALLIGATOR S-350 язык
(Русский)
инструкция пользователя
ALLIGATOR S-700RS язык
(Русский)
инструкция по установке
ALLIGATOR S-700RS язык
(Русский)
инструкция пользователя
ALLIGATOR S-700RS язык
(Русский)
Пользование 5-кнопочным брелоком с 2-сторонней связью и ЖК-дисплеем
ALLIGATOR LX-8000RS язык
(Русский)
схема подключения
ALLIGATOR Z-5 язык
(Русский)
инструкция пользователя

инструкции по применению и эксплуатации брелока, модели автосигнализаций с автозапуском и без, фото и отзывы

Противоугонные сигнализации Аллигатор с двусторонней связью для автомобилей выпускаются российским производителем Saturn Hi-Tech. Для сборки используются компоненты зарубежного производства, а все модели проходят адаптацию под отечественные условия работы.

Содержание

Открытьполное содержание

[ Скрыть]

Характеристика охранной системы

Обзор технических параметров и особенностей автомобильных охранных систем Alligator с функциями обратного оповещения и дистанционного запуска двигателя:

  1. Для питания противоугонных комплексов требуется 12-вольтное напряжение. Поэтому установка систем на большегрузы с 24-вольтовой сетью или мотоциклетную технику невозможна.
  2. Параметр потребления тока противоугонной системы составляет не выше 20 ампер.
  3. Для питания основного пейджера, оснащенного дисплеем, используется батарейка на 1,5 вольта.
  4. Блоки управления противоугонными комплексами на новых моделях оснащаются цифровыми интерфейсами. Это позволяет им работать с системами Multican 400, Bilarm, а также КитПро. В более старых моделях автосигнализаций такой возможности нет.
  5. Питание дополнительного коммуникатора осуществляется от батарейки, рассчитанной на 3 вольта.
  6. Брелки для управления автосигнализациями имеют опцию блокировки кнопок для предотвращения их случайного нажатия. Имеются в виду основные коммуникаторы.
  7. В зависимости от модели сигналки для авто может использоваться от четырех охранных зон. Каждая из них функционирует независимо друг от друга. Если одна выйдет из строя, остальные останутся работать.
  8. Некоторые современные модели систем имеют функцию иммобилайзера. Его наличие обеспечивает возможность блокировки силового агрегата при попытке несанкционированного запуска.
  9. Чтобы защитить работу основных систем, применяются встроенные и цифровые реле.
  10. Аварийное отключение противоугонных комплексов осуществляется с применением сервисной клавиши и специального пин-кода.
  11. Потребитель может обеспечить подключение дополнительной блокировки, для этого блок управления системой оборудуется специальным выходом.
  12. Возможна активация допканалов связи в количестве двух штук. По ним будет осуществляться подключение дополнительных узлов.
  13. Частота передачи сигналов при отправке и получении команд составляет 433-868 МГц.
  14. Диапазон действия основного коммуникатора, в зависимости от модели, будет от 1 до 2,5 км.
  15. Передача пакетных данных осуществляется с использованием диалогового кода.
  16. Одна из особенностей заключается в русскоязычном экране брелка и наличии бегущей строки.
  17. Опция Антихайджек обеспечит блокировку ДВС в случае насильственного захвата машины.
  18. Функция Комфорт позволит подключить дополнительные узлы для более удобного управления автомобилем. К примеру, доводчики люка или электрических стеклоподъемников.
  19. Возможность активации режима защиты при заведенном моторе.
  20. Опция энергосбережения брелка позволит предотвратить быстрый разряд источника питания.
  21. На экране пейджера выводится информация о температуре двигателя.
  22. Опция турботаймера предотвратит быстрый износ деталей мотора, работающего на дизельном топливе.
  23. Наличие функции автоматического пуска ДВС по температуре воздуха или таймеру. Можно настроить опцию так, чтобы она срабатывала ежедневно в указанное время. Настройка осуществляется пользователем с передатчика. Функция дистанционного старта может быть реализована на любых двигателях — дизельных либо бензиновых. Тип установленной трансмиссии также не играет роли.
  24. Некоторые модели оснащаются встроенным источником питания коммуникатора, который необходимо периодически подзаряжать. Зарядное устройство входит в комплектацию.
  25. Режим поиска автомобиля на большой парковке.
  26. Опция паники, при срабатывании активируется сирена и тревожные сигналы.
  27. Функция вызова автовладельца из салона.

Пользователь Ivanbratsk1 на примере автомобиля ВАЗ 2105 рассказал о характеристиках, а также возможностях противоугонных систем Аллигатор.

Описание видов сигнализаций Alligator

Весь каталог противоугонных систем Аллигатор можно условно разделить на несколько групп:

  • системы с дистанционным пуском ДВС;
  • сигналки с обратной связью;
  • модели с односторонней связью;
  • устройства, выпуск которых уже прекращен.

Модели с автозапуском

Чтобы в автомобиле работала опция дистанционного старта двигателя, после установки сигналки пользователь обязательно должен привязать брелок к блоку управления. Иначе часть функций для потребителя останутся недоступными.

ALLIGATOR A-9

Особенности сигнализации:

  1. При разработке данной модели производитель внедрил в нее запатентованный сдвоенный диалоговый радиокод Дуплекс. Это вместе с 8192 каналами связи обеспечивает максимальную защиту пакетных данных при передаче и позволяет предотвратить взлом системы.
  2. Основная особенность модели заключается в рекордном быстродействии. Время диалоговой авторизации коммуникатора составляет 0,25 секунды.
  3. Также у потребителя есть возможность подключения к системе дополнительного КАН-модуля.
  4. Возможна установка противоугонной системы на транспортные средства, оснащенные клавишей Старт/Стоп.
  5. В памяти микропроцессорного модуля остается вся информация о предыдущих срабатываниях датчика удара и сирены. Кроме того, сохраняются данные о состоянии сигналки при отключении питания.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор А-9
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор А-9
ALLIGATOR C-3C

По утверждению производителя, С-3С является результатом упорной работы разработчиков, которые попытались совместить все преимущества предыдущих систем в одной.

Особенности сигнализации:

  1. В сигнализации реализован цифровой интерфейс для работы с КАН-шиной, а также возможность подключения компьютера или GSM-устройств. Имеются специальные FLEX-каналы.
  2. Был усовершенствован алгоритм пуска силового агрегата в автомобилях, оснащенных кнопкой Старт/Стоп.
  3. Если к блоку подключить GSM-устройство, у потребителя будет возможность управления системой посредством компьютера или смартфона с установленным приложением.
  4. Эта модель противоугонных систем Аллигатор оснащается эргономичными коммуникаторами, на корпусе которых отсутствует внешняя антенна. Благодаря этому брелки удобно носить в кармане.
  5. Главный коммуникатор сигналки имеет четырехклавишное управление, все кнопки находятся на лицевой панели под экраном.
  6. Передача данных осуществляется по диалоговому каналу с частотой 434 МГц, на расстояние до 1,2 км.

Подключение GSM-блока к управляющему модулю сигнализации ALLIGATOR C-3C обеспечит возможность определения координат автомобиля с возможностью трекинга.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор С-3С
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор С-3С

О комплектации этого охранного комплекса, а также о его возможностях и особенностях рассказал канал «Распаковка автотоваров».

ALLIGATOR C-5

Данная модель относится к классу систем премиального сегмента рынка. По результатам независимых тестирований, эта противоугонная установка была признана одной из лучших, выпущенных в 2017 году. Сам модельный ряд С говорит о том, что система является представителем нового поколения.

Особенности сигнализации:

  1. Реализована опция FLEX-каналов.
  2. Сигналка оборудуется передовым металлическим коммуникатором, характеризующимся низкой толщиной корпуса.
  3. Информация выводится на дисплее брелка в виде сообщений на русском языке. Данные отображаются бегущей строкой.
  4. В модели С-5 реализован радиосигнал частотной модуляции с распределенным спектром, функционирующий на частоте 868 МГц. Производитель утверждает, что система эффективно работает в диапазоне 2500 метров, а если на местности отсутствуют помехи, то параметр возрастает до 3000 м. Этот показатель считается максимальным среди диалоговых противоугонных комплексов.
  5. Для качественной работы системы применяется диалоговый радиокод BACS, характеризующийся повышенной устойчивостью ко взлому. Его использование позволило избавиться от проблемы защиты систем от сканеров и кодграбберов.
  6. В модели С-5 реализована опция иммобилайзера — сигналка осуществляет блокировку электроцепей силового агрегата при несанкционированном запуске ДВС.
  7. Старт двигателя машины может производиться в автоматическом режиме либо по команде, также имеется опция турботаймера.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор С-5
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор С-5

Пользователь Sigmax69 в своем ролике сравнил коммуникаторы для управления моделями С-5 и С-500.

ALLIGATOR C-300

Основная особенность данной системы заключается в применении динамической кодировки Keeloq, позволяющей защитить сигнал от перехвата.

Другие особенности сигнализации:

  1. Управление охранным комплексом осуществляется посредством коммуникатора с дисплеем, изготовленным в оригинальном оформлении. Благодаря отсутствию антены использование брелка будет более удобным.
  2. Упрощенное управление обеспечивается благодаря русифицированному меню. Потребитель может самостоятельно настроить все опции как защитные, так и сервисные, чтобы добиться работы системы в соответствии с индивидуальными предпочтениями.
  3. Опция удаленного старта двигателя полностью совместима с современными транспортными средствами, оснащенными бензиновыми или дизельными моторами. Также реализация функции возможна в машинах, оборудованных кнопкой пуска и любым типом трансмиссии.

Запуск силовой установки осуществляется по следующим параметрам:

  • в соответствии с температурой окружающей среды;
  • по таймеру, через определенный промежуток времени;
  • по команде с коммуникатора;
  • в соответствии с уровнем напряжения в бортовой сети машины, при его снижении;
  • по расписанию, в указанное время.

У потребителя есть возможность контроля работы двигателя по следующим параметрам:

  • показания тахометра;
  • уровень давления моторной жидкости в системе смазки;
  • наличие шумов или значение напряжения в бортовой сети.

Отдельно следует выделить опции управления силовым агрегатом:

  • возможность настройки длительности функционирования двигателя;
  • остановка мотора на расстоянии по команде с пейджера;
  • возможность регулировки температурных параметров, при которых осуществляется автозапуск ДВС;
  • в случае отказа функции противоугонная система начнет автоматический поиск причин.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор С-300
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор С-300
Фотогалерея «Брелки систем Аллигатор с автозапуском»

Фото устройств для управления сигнализациями с дистанционным пуском.

Сколько стоят системы Аллигатор с автозапуском?

Примерная стоимость сигнализаций представлена в таблице.

НаименованиеЦена, руб
Аллигатор А-96400
Модель С-3С5600
Система С-510000
Аллигатор С-3006800
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Модели с двухсторонней связью

Наличие данной функции обеспечивает возможность определения статуса противоугонной системы на расстоянии. Для этого важно, чтобы брелок находился в зоне действия приемопередатчика автомобиля.

Модели сигнализации Аллигатор С-2 и С-2С оснащаются одинаковыми коммуникаторами.

Брелок моделей С-2 и С-2С

ALLIGATOR C-2C

Данные о состоянии транспортного средства передаются на главный брелок. Если сработает сирена или датчик удара, пульт предупредит об этом автовладельца звуковым сигналом либо вибрацией. Информация о сработавших охранных зонах отображается на дисплее коммуникатора.

Основные особенности модели:

  • наличие цифрового интерфейса для подключения КАН-модуля;
  • микропроцессорный модуль выполнен в небольшом пластиковом корпусе, что упрощает процедуру его скрытой установки;
  • наличие цифрового интерфейса для подключения компьютера либо GSM-устройства, которое позволит определить координаты авто;
  • все цвета проводников для подключения сигналки унифицированы;
  • в данной модели реализована раздельная индикация состояния защиты и центрального замка;
  • при необходимости можно реализовать задержку ожидания пуска ДВС;
  • если силовой агрегат турбированный, то потребитель сможет использовать опцию турботаймера.

Эта сигналка позиционируется производителем как система с универсальными возможностями монтажа. Возможна установка противоугонного комплекса на машины с бензиновыми и дизельными ДВС, независимо от типа трансмиссии.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор С-2С
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор С-2С

Подробное описание комплектации данной модели приведено в видеоролике канала «Распаковка автотоваров».

ALLIGATOR C-2

Основные особенности модели:

  1. Защита канала связи от перехвата сканером или кодграббером посредством использования усовершенствованного кода BACS. Динамический код построен на основе программного элемента NLFSR.
  2. Установка противоугонного комплекса возможна на любые транспортные средства, в том числе оборудованные клавишей Старт/Стоп.
  3. Наличие пяти независимо функционирующих друг от друга зон охраны.
  4. Микропроцессорный модуль сигналки оборудован специальными выходами для управления дополнительным оборудованием.
  5. Управление охранным комплексом производится благодаря коммуникатору с экраном. В режиме оповещения дальность функционирования устройства составляет не более 1,2 км.
  6. Меню брелка русифицировано, а на корпусе отсутствует антенна, благодаря чему упрощается процедура использования пейджера.
  7. Модуль приемопередатчика, устанавливающийся в салоне, оборудуется встроенной диодной лампочкой.
  8. В Аллигатор С-2 реализована опция Антихайджек, позволяющая безопасно остановить работу силового агрегата при возможном разбойном нападении на владельца.
  9. Также есть функция обхода нерабочей зоны при активации защитного режима.

Производитель предлагает потребителям возможность самостоятельной настройки сервисных и охранных опций. Благодаря этому автовладелец может приспособить противоугонную систему под свои предпочтения, с учетом условий эксплуатации автомобиля.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор С-2
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор С-2
Сколько стоят системы Аллигатор с двухсторонней связью?

Примерная стоимость сигнализаций представлена в таблице.

НаименованиеЦена, руб
Аллигатор С-2С4700
Модель С-24900
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Модели с односторонней связью

Такой вариант охранных систем нельзя назвать самым прогрессивным. Однако сигналки Аллигатор с односторонней связью также позволяют обеспечить эффективную защиту автомобиля.

Комплектация этих сигнализаций включает в себя два коммуникатора. Но поскольку в данных моделях нет двусторонней связи, брелки не оснащаются дисплеями. Для оповещения автовладельца используется только сирена.

ALLIGATOR A-2S

Данный противоугонный комплекс характеризуется наличием полного набора опций для предотвращения угона транспортного средства. Практика показывает, что сигнализация эффективно работает при любых температурах.

Передача сигналов осуществляется посредством динамического кодирования. Этот вариант не является самым надежным, но он позволяет предотвратить интеллектуальный взлом и увеличить безопасность при попытке перехвата импульсов. В результате отсутствия пейджера в брелке дальность передачи, а также управления сигналкой составляет не более 50 метров. Для дополнительного пульта — 40 м. С помощью коммуникатора потребитель может настроить практически все функции сигнализации, что значительно упрощает процедуру ее использования.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор А-2S
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор А-2S
ALLIGATOR A-3S

Эта модель относится к категории бюджетных систем, но характеризуется наличием полной функциональности для эффективной защиты машины. Охранное устройство обладает компактным корпусом микропроцессорного блока, чего производителю удалось добиться благодаря использованию современных электронных плат. Изменения коснулись расцветки электроцепей сигналки — теперь схема полностью унифицирована для противоугонных комплексов бренда Аллигатор.

Эта бюджетная сигнализация характеризуется эффективной защитой от электронного взлома и обладает такими опциями:

  • наличие усовершенствованного динамического кода с защитой от перехвата и сканирования;
  • функция Антихайджек, позволяющая выполнить блокировку двигателя машины при силовом захвате;
  • наличие двухуровневого контроллера чувствительности;
  • использование шести независимо работающих друг от друга охранных зон;
  • возможность установки и подключения дополнительного реле, которое будет управлять системой освещения в салоне, центральным замком либо электрическими стеклоподъемниками;
  • опция защиты от ложных срабатываний.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор А-3S
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор А-3S

Подробно о комплектации модели можно узнать из видеоролика, снятого каналом «Распаковка Автотоваров».

ALLIGATOR A-2

Еще одна бюджетная модель, позволяющая активировать опцию защиты авто при заведенном двигателе. Активация охранного режима производится автоматически при правильной настройке. Для более безопасного пуска силового агрегата производителем предусмотрена возможность блокировки ДВС. Также имеется защита от ложных срабатываний, что во многом увеличивает точность при использовании.

Радиус действия брелков невысокий, но этого достаточно для удобного управления системой. Для работы коммуникаторы оснащаются источниками питания класса CR2032.

Основные особенности:

  • наличие динамического кода, позволяющего защитить сигнализацию от сканирования и перехвата сигнала;
  • функция антиограбления;
  • двухуровневый контроллер чувствительности;
  • для управления дополнительным оборудованием потребитель может самостоятельно установить вспомогательное реле;
  • наличие шести независимо функционирующих охранных зон;
  • опция активации и отключения режима защиты без звуковых сопровождений.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор А-2
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор А-2
ALLIGATOR NS-505

Данная модель характеризуется невысокой стоимостью и отличным качеством. Система оснащается множеством полезных опций, что делает ее управление более удобным. Разработчик внедрил в модель NS-505 режим блокиратора двигателя и антиразбойную функцию. Наличие пароля для отключения сигналки делает угон автомобиля практически невозможным. Комплектация системы включает в себя несколько реле блокировки (стартерного механизма и силовой установки), поэтому автосигнализация может функционировать в режиме иммо.

Имеется опция деактивации тревожного режима в несколько этапов, что обеспечивает более высокую безопасность авто. Чтобы предотвратить ложную активацию сирены, разработчик предусмотрел специальную функцию FAPC. Возможность перехвата сигналов и сканирования импульсов предотвращается благодаря использованию опции Килог.

Возможности сигналки:

  • шестиканальный приемопередатчик;
  • возможность привязки до четырех брелков для управления системой;
  • использование усовершенствованного динамического кода;
  • усовершенствованная антиразбойная функция;
  • шеститональная сирена;
  • наличие кнопочного выключателя Валет.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор NS-505
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор NS-505
ALLIGATOR A-1S

Эта модель является одной из самых дешевых и часто устанавливается на отечественные автомобили. На более современные транспортные средства ее ставить не рекомендуется, поскольку она не может обеспечить максимальную защиту. Вместо диалоговой кодировки используется динамическая, а этот вариант устаревший. Сигналка обладает стандартным набором опций.

Возможности системы:

  • наличие режима антиограбления;
  • двухуровневый контроллер чувствительности;
  • чтобы управлять доводчиками электрических стеклоподъемников, люком либо освещением внутри салона у потребителя есть возможность установки дополнительного реле;
  • наличие шести независимых защитных зон.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор А-1S
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор А-1S

Канал «Распаковка Автотоваров» подробно рассказал о комплектации противоугонных комплексов А-1С.

ALLIGATOR A-1

Охранные функции и возможности этой модели практически идентичны тем, которыми обладает сигнализация А-1S. У потребителя также есть возможность активации режима защиты без звукового сопровождения. Можно включить охранную опцию автоматически или по команде при заведенном моторе.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор А-1
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор А-1
Фотогалерея «Брелки систем Аллигатор с односторонней связью»
Сколько стоят системы Аллигатор с односторонней связью?

Примерная стоимость сигнализаций представлена в таблице.

НаименованиеЦена, руб
ALLIGATOR A-2S2100
Сигнализация A-3S2300
Модель противоугонной системы A-23100
ALLIGATOR NS-5053400
Сигнализация A-1S2000
ALLIGATOR A-13000
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Выпуск прекращен

Среди отечественных потребителей широко используются модели, производство которых уже завершено. Но купить такие сигнализации до сих пор можно, к примеру, на вторичном рынке.

ALLIGATOR S-825RS

Модель 825 ver3 имеет функцию двусторонней связи, что позволяет владельцу в любой момент узнать о состоянии транспортного средства. Главное — находиться в этот момент неподалеку от автомобиля, в зоне действия коммуникатора. В режиме оповещения этот радиус составляет до двух километров, а при передаче команд — не более 1000 метров. Но диапазон работы может быть ниже при наличии помех на местности.

Основные особенности сигналки:

  • наличие функции автоматического открытия и закрытия дверных замков при активации и деактивации системы зажигания;
  • отключение защитного режима в два этапа;
  • возможность реализации пассивной блокировки силового агрегата, функция иммобилайзера;
  • наличие опции Комфорта, обеспечивающей возможность управления электрическими стеклоподъемниками и освещением в салоне;
  • передача импульсных сигналов осуществляется по каналу связи с частотой 434 МГц.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Alligator S-825RS
Скачать бесплатно инструкцию по установке в формате pdf:Alligator S-825RS

Канал «AvtoGSM» продемонстрировал основные возможности данной модели охранной системы, установленной на автомобиль ВАЗ 2109.

ALLIGATOR C-500

Данная модель представляет собой полноценный противоугонный комплекс, обладающий опцией обратной связи и дистанционным стартом силового агрегата. Передача команд осуществляется посредством использования пятиклавишного коммуникатора с дисплеем. Данные о состоянии транспортного средства выводятся на экран и отображаются на русском языке.

Производитель разработал радиоканал узкополосной частотной модуляции с распределенным спектром. Частота канала составляет 868 МГц. Это позволяет обеспечить высокую дальность действия коммуникатора, составляющую до 2,5 километров. Этот показатель является одним из самых высоких для современных сигнализаций, работающих с диалоговой кодировкой. Применение высокочастотного канала позволило добиться более высокой помехоустойчивости.

Другие особенности сигнализации:

  1. Наличие радиокода BACS Диалог ССТ с высокой криптостойкостью дает возможность защитить сигнализацию от сканирования.
  2. Данная модель сигнализации характеризуется наличием опции иммобилайзера. При незаконном открытии автомобиля происходит блокировка электрических цепей стартерного механизма.
  3. Удаленный старт мотора может осуществляться по команде с пульта либо автоматически.
  4. Модель С-500 оснащается цифровым интерфейсом для подключения к КАН-шине, благодаря чему можно добиться расширения функций.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:Аллигатор С-500
Скачать бесплатно инструкцию по установке в формате pdf:Аллигатор С-500

Краткий обзор данной модели приведен каналом «AutoAzart».

ALLIGATOR SP-75RS

Основное отличие данной модели 43392 Hz заключается в быстром отклике системы. При отправке команды сигнализации потребуется не более 1/4 секунды, чтобы ее выполнить. Система обладает опцией дистанционного пуска двигателя и двусторонней связью. Передача данных между микропроцессором и пультом осуществляется по радиоканалу с частотой 433,92 MHz.

Особенности удаленного старта ДВС:

  • возможность завести силовой агрегат по будильнику, в установленное потребителем время;
  • интервальный старт ДВС через 1, 2, 3, 4, 6 либо 24 часов;
  • пуск силового агрегата можно реализовать по температуре окружающей среды;
  • двигатель может завестись при снижении уровня напряжения в бортовой сети машины.

Реализация автозапуска возможна на любых современных авто, независимо от типа мотора и трансмиссии.

Скачать руководство пользователя можно по ссылкам, указанным в таблице.

Руководство по эксплуатации и установке сигнализации
Скачать бесплатно инструкцию по эксплуатации в формате pdf:ALLIGATOR SP-75RS
Скачать бесплатно инструкцию по установке в формате pdf:ALLIGATOR SP-75RS
Фотогалерея «Брелки систем Аллигатор, выпуск котрых прекращен»

Где купить сигнализацию Alligator?

Приобрести различные модели противоугонных систем Аллигатор можно в официальном магазине компании, на сайте Alligator-Alarms.

Также продукты этого бренда продаются на ресурсах:

  • Фарпост;
  • Юла;
  • Ситилинк;
  • 220-Вольт;
  • Яндекс;
  • Розетка;
  • ЕК;
  • Автозвук.

Плюсы систем Аллигатор

Преимущества охранных систем:

  1. Наличие двусторонней связи позволит автовладельцу всегда знать о состоянии транспортного средства.
  2. Производитель предлагает потребителям большой выбор сигнализаций Аллигатор. Покупатель может приобрести продукт, соответствующий его потребностям и финансовым возможностям. На практике даже дешевые сигналки позволяют эффективно защитить машину.
  3. Удобство настройки и эксплуатации благодаря пульту управления. С помощью коммуникатора потребитель сможет запрограммировать основные опции.
  4. Многие модели имеют функцию автозапуска двигателя. Она будет особенно полезной для тех, кто часто опаздывает утром на работу или не любит садиться в холодный автомобиль зимой.
  5. Эффективная схема защиты. Разработчик реализовал защищенные каналы связи, благодаря которым вскрыть сигналку практически невозможно.
  6. Все модели продуктов Аллигатор полностью соответствуют международным стандартам надежности и качества.
  7. Монтаж противоугонных систем можно выполнять самостоятельно благодаря подробной инструкции, которая входит в комплект.

Минусы охранных систем Аллигатор

В соответствии с отзывами следует выделить такие недостатки:

  1. После длительной эксплуатации брелок управления может работать некорректно, система не будет реагировать на нажатия кнопок. Если проблема произойдет внезапно и заменить батарейку в пульте не получится, придется использовать сервисную кнопку для отключения охраны. При физическом повреждении коммуникатора потребуется его ремонт или замена.
  2. Возможны сбои в работе сигналки — при активации режима защиты двери не запираются. Как правило, проблема состоит в перегорании предохранительного устройства.
  3. Самопроизвольное срабатывание противоугонной системы. Проблема может заключаться в некорректной настройке контроллера чувствительности, тогда потребуется проверить датчик и отрегулировать его параметры.

Видео «Настройка автоматического запуска двигателя на Аллигаторе»

Канал «AVA TV» сделал краткий видеообзор по регулировке параметров дистанционного старта силового агрегата на автомобиле с противоугонной системой Alligator.

Загрузка ...Загрузка ... Загрузка ...

Как настроить сигнализацию аллигатор

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как настроить сигнализацию аллигатор?».

Сигнализация аллигатор давно пользуется повышенным спросом у автомобилистов. Вызвано это ее качественностью, функциональностью, а также неповторимым дизайном, по которому сигнализация Alligator может быть идентифицирована при покупке подержанного автомобиля. Определить данный вид охранной системы можно по брелку, а применение ее возможно при любых температурных условиях.

Технические характеристики, отрицательные стороны

Автосигнализация аллигатор характерна тем, что имеет множество защитных функций , поэтому занимает лидирующее место у наших автомобилистов, и устанавливается на различные автомобили. Множественные ее модели оснащены большой функциональностью, но имеют общие технические характеристики.

  • защищенные каналы связи , брелок для сигнализации alligator и блок сигнализации имеет специальную защиту от различных считывающих устройств, что не позволяет злоумышленникам пользоваться специальными устройствами для разблокировки системы охраны алигатор;
  • увеличенная дальность приема сигнала , автосигнализация аллигатор имеет радиус действия 3 километра, это выгодно отличает ее от таких моделей как томагавк, и других охранных систем, данная функция подходит водителям, машины которых находятся далеко от них;
  • индивидуальные ключи шифрования , блок управления, а также брелки кодируются индивидуально каждым водителем;
  • малое время отклика , эта система безопасности с обратной связью, предусматривает отклик на несанкционированное проникновение или другие действия с автомобилем равный ¼ секунде;
  • запуск силового агрегата , автосигнализация с автозапуском аллигатор, предусматривает возможность автолюбителя включать мотор, не находясь в салоне автомобиля, либо устанавливать свои режимы, возможность завода с определенной периодичностью, устанавливаемой водителем, что позволяет использовать ее на машинах, эксплуатируемых в северных районах;
  • установка и кодировка в домашних условиях , все подключения автосигнализации можно осуществить дома, так как в комплекте к ней идет необходимая схема подключения и подробная инструкция по эксплуатации, составленная на нашем языке, настройка каналов и других функций осуществляется непосредственно брелком и специальными кнопками.

Отзывы автомобилистов, которые предпочли данную охранную систему, свидетельствуют о том, что она эффективно работает даже в самых экстремальных условиях.

Если говорить об отрицательных сторонах этой сигнализации, то их практически нет за исключением двух моментов.

Если в брелке садятся элементы питания, тогда водитель теряет связь со своим автомобилем, и не может снимать и ставить на сигнализацию машину. Когда это произошло, то нужно сразу заменить элементы питания. Но как отключить сигнализацию аллигатор, так как она будет постоянно срабатывать.

Для этого нужно сесть в салон машины и нажать специальную кнопку, которая должна находиться в доступном месте автолюбителю, но скрытом от посторонних лиц.

Бывают ситуации, когда противоугонная система аллигатор сигнализация реагирует на малейшее прикосновение, вибрации, шум (гром, взрыв петард). Руководство по пользования, которое идет в комплекте предусматривает ее перепрограммирование.

Виды сигнализации

Эта противоугонная система бывает двух видов.

  1. Система за запуском силового агрегата . Разновидности моделей, которые обладают такой функцией, характеризуются автоматическими настройками автозапуска мотора, которые детально расписаны в инструкции пользователя. У автолюбителя есть возможность воспользоваться стандартными настройками, либо создать индивидуальные, с учетом сложностей эксплуатации машины.
  2. Система обратной связи . Эти модели рассчитаны на полный контроль за автомобилем, когда он находится не в поле зрения водителя. В отдельных моделях предусмотрены функции слежения через систему GSM (спутник), по которым можно вычислить место нахождения автомобиля в случае его угона.

Для того чтобы узнать разновидность противоугонной системы аллигатор, нужно внимательно изучить инструкцию, либо посмотреть на криптограммы светящиеся на жидкокристаллическом экране брелка.

Важно запомнить, что некоторые модели соединяют в себе функции обратной связи с возможностью автозапуска силового агрегата.

Настройка сигнализации

Инструкция по применению детально указывает, как установить эту противоугонную систему, а также произвести настройки. Перед началом работ лучше внимательно все прочитать, а потом действовать.

Первое, что содержит инструкция по применению с автозапуском аллигатор, это рекомендации как включить сигнализацию. После ее установки необходимо вставить ключ в зажигание машины, и начать производить манипуляции на сервисной кнопке. Ее необходимо удерживать на протяжении 3 секунд. После этого через непродолжительное время нажать на нее три раза. Сигнализация адаптируется к машине и подаст короткий сигнал.

Когда произошел короткий сигнал, идет дальнейшая настройка, которая предусматривает поочередное нажатие на все кнопки брелка. Система полностью считывает необходимую ей информацию и настраивается на автомобиль. Затем необходимо выключить зажигание.

Теперь нужно рассказать, как происходит настройка блока противоугонной системы , если он реагирует на малейшие шумы. Его нужно внимательно изучить, и найти идущий к нему шлейф, состоящий из 4-х проводков. Они ведут ко всем датчикам, реагирующим на удар, открытие. В инструкции будет детально расписано, что сделать, дабы уменьшить чувствительность. Правильно настроенный блок больше не будет беспокоить водителя по пустякам.

Автомобильные сигнализации аллигатор появились на нашем рынке давно. Они пользуются спросом благодаря большому набору полезных охранных функций, простоте настроек, а также наличием всевозможной защиты от считывания сигнала, осуществляющегося между блоком и брелком.

Инструкция настройки брелков M, D, S серий

Охранная система M, D, S серии (A1, С300, A2, NS 505, A1S, S825 RS, A2S, D1000, 868, С2, SP75 RS, С 2С, S400, A 3 S, А 9, TD 350, А 3, С 3С, М 1500, С 5, M 700, С 500, s 725 rs, 325 2 кнопки, D910, S 250) позволяет записать до четырёх передатчиков. Но вы можете пользоваться только двумя пятикнопочными или четырёхкнопочными. При привязке, ранее прошитые брелки удаляются из памяти.

При использовании отключения системы с применением секретного кода, дополнительно выполните действия.

Как прописать пульты моделей Alligator L

Пейджер Аллигатор Л, имеющий 4 кнопки, можно привязать следующим образом.

Перепрограммирование и перепрошивка

Случается, что брелок зависает, отказывается выполнять ваши команды. Как решение, нужно сбросить настройки и восстановить прошивку. А можно запрограммировать второй, запасной пульт. Для того чтобы правильно перепрошить передатчик сделайте так.

Как включить автозапуск двигателя с пульта Аллигатор

В комплект сигнализации Alligator входят два пульта: пятикнопочный и четырёхкнопочный. Запуск мотора можно производить как с 5 кнопочного, так и 4 кнопочного брелков. Для этого нужно знать последовательность нажатий клавиш.

Противоугонная система Аллигатор позволяет самостоятельно устанавливать автозапуск автомобиля по температуре, контролировать время прогрева, настраивать время автоматического запуска и остановки двигателя.

Подключение нового пейджера автосигнализации с обратной связью

Синхронизация пульта управления противоугонной системы Аллигатор выполняется по следующему алгоритму.

Программируемые функции на свою сигнализацию

Alligator позволяет запрограммировать следующие фишки:

  • сервисные: автоматическое запирание дверей по сигналу тахометра или по включению зажигания, отпирание машины по показаниям тахометра, защита от ложных срабатываний и другое;
  • охранные функции: активация защиты с закрыванием или без запирания дверей, пассивная блокировка двигателя, включение режима Anti-HiJack и другое;
  • дистанционный пуск мотора: запуск автомобиля по температуре, времени. Специальный режим для автомобилей с турбонаддувом и другое.

В последнее время автолюбители все больше стали пользоваться сигнализациями с функцией автозапуска. При этом запуск мотора производится дистанционно, без ключа.

Система может запускать мотор в установленные промежутки времени, а также по значению температуры, напряжения. Чтобы сигнализация хорошо функционировала, необходимо произвести настройку автозапуска.

Функция автозапуска может быть применена в любом автомобиле независимо от вида двигателя (бензиновый, дизельный) и типа коробки передач (механика, автомат, вариатор).

Возможны два варианта автозапуска двигателя:

  • вручную дистанционно,
  • автоматически.

В первом случае для автоматического пуска достаточно просто нажать кнопку на брелке. Также можно это сделать со смартфона. Важно помнить, что дистанционный запуск ограничивается расстоянием — 300-350 метров.

Автоматический запуск используется, когда машина находится достаточно далеко.

После поступления сигнала заводится стартер. Автомобиль моргает поворотниками, на брелок приходит оповещение об успешном запуске.

Если же завести мотор не удалось с первого раза, система будет предпринимать еще несколько попыток, с каждым разом стартер будет крутиться дольше.

Модели сигнализации с автозапуском имеют по два брелка: один с 5-ю кнопками и с дисплеем, а второй — простой 4-кнопочный. Основной брелок имеет опцию входа в режим настроек программирования, а также модуль двусторонней связи.

На дисплей выводятся изображения после выполнения команд и подтверждаются звуковыми сигналами или вибрацией.

Дистанционно заводить мотор можно с обоих пультов, но сначала нужно сделать все настройки.

Функция автозапуска сигнализации позволяет устанавливать режим настройки по значению температуры, по времени, контролировать время начала и окончания прогрева.

Инструкция программирования автозапуска сигнализации Alligator:

  1. Чтобы войти в режим настройки, нужно нажать и удерживать две секунды сервисную кнопку (в некоторых моделях это кнопка F). Экран должен загореться, и раздастся мелодичный сигнал брелка.
  2. На экране появится символ работающего двигателя.
  3. После запуска мотора на дисплее появятся два значка: песочные часы и дым из глушителя.
  4. Спустя полторы минуты начнется функционирование всех основных устройств: кондиционера, отопления и т.п.
  5. По окончании программирования брелок издаст звуковой сигнал.

Функция автозапуска очень популярна среди автовладельцев, но иногда возникают ситуации, когда ее необходимо отключить. Некоторые водители считают, что опция автозапуска понижает возможности автомобиля и ухудшает его защищенность от угона.

  1. Необходимо взять и внимательно изучить инструкцию. Существуют различные варианты подключения автозапуска, но есть общие принципы для любой модели.
  2. В некоторых сигнализациях функция отключения автозапуска предусмотрена программой. В таком случае нужно настроить ее в положение off.
  3. Если этой функции нет, можно попробовать установить время остановки на то же время, что и время включения двигателя (или на одну минуту позже).
  4. Если сигнализация и автозапуск предусматривает установку иммобилайзера, достаточно не держать брелок рядом с автомобилем. Попробуйте положить его на время автозапуска в металлическую коробочку подальше от машины.
  5. Если эти варианты не помогли, нужно обратиться в сервисный центр к специалистам для перепрограммирования системы.

Для разрешения вопросов, часто возникающих при использовании сигнализаций с автозапуском, лучше всего воспользоваться официальной инструкцией производителя.

Часто встречающиеся неисправности системы, при которых автозапуск не работает, могут быть вызваны техническими неисправностями автомобиля или неправильной настройкой сигнализации.

Сигнализации Alligator — сложные программируемые системы охраны автомобиля с двусторонней связью. С их помощью можно произвести запуск двигателя или завести машину с брелка, настроить автозапуск по значениям времени и температуры, одновременно отслеживая состояние режима охраны.

установка и эксплуатация с использованием схемы и инструкции

Рынок специальных систем защиты для автомобилей очень разнообразен и включает механизмы, позволяющие не только предупреждать владельца об опасности, оповещая специальным сигналом, но и управлять основными функциями автотранспорта. В качестве такого многофункционального инструмента применяют сигнализацию Аллигатор, которая осуществляет защиту автомобиля от взлома, а также обеспечивает автоматическое включение двигателя и управление системами контроля. В комплект к механизму защиты прилагаются специальные схемы с указанием способов управления изделием.

Комплектующие элементы и принцип действия системы

Автосигнализация Аллигатор состоит из комплектующих механизмов, разработанных по новейшей европейской технологии с применением изделий, способных функционировать стабильно даже в условиях российской холодной зимы. Для обеспечения наибольшего комфорта, в механизм контроля встроена функция автоматического обогрева салона за счет включения двигателя на расстоянии либо посредством установки контроллера на таймер, который сработает в нужное время.

Наличие автозапуска позволяет владельцу отправляться в поездку в теплом автотранспорте, не затрачивая времени на разогрев двигателя и салона автомобиля.

Автоматическое включение обеспечивается также за счет применения брелока в качестве элемента управления. При этом средняя дальность сигнала от механизма управления составляет 200 м, что позволяет производить включение, находясь в многоэтажном доме либо в офисе компании.

На видео – демонстрация работы сигнализации Аллигатор:

В комплект автосигнализации Alligator входят:

  • Брелок управления;
  • Блок сигнализации;
  • Антенна;
  • Иммобилайзер.

Автосигнализация Аллигатор монтируется в панель приборов, а датчики контроля и провода подсоединяются поочередно к каждому механизму автомобиля. Антенна сигнализации может быть закреплена как сбоку от лобового стекла, так и на кузове машины, в зависимости от длины провода и размеров автотранспорта.

Провода, согласно приложенной схеме, подключаются к двигателю, генератору и замку зажигания. В инструкции указано точное расположение проводов по цветовой гамме. При этом необходимо учитывать, что все контакты нужно заранее зачистить и затянуть, чтобы не возникало окисление клемм. Прозвон кабелей должен производиться очень тщательно, так как после включения двигателя, неправильно собранная цепь может начать плавиться, что приведет к возгоранию.

На видео – установка сигнализации Аллигатор:

Преимущества противоугонной автосигнализации

Автосигнализация снабжается сиреной, которая монтируется под капот с обязательным проведением всех проводов через специальную резинку под рулевой колонкой. Также требуется обратить внимание на полярность подключаемых контактов, так как неправильная сборка не даст гарантии стабильной работы всего противоугонного комплекса.

Среди несомненных преимуществ элементов противоугонного комплекса Аллигатор можно отметить:

  • Применение нескольких режимов функционирования;
  • Автоматическую проверку ложных срабатываний;
  • Вспомогательную защиту двигателя;
  • Обширный радиус функционирования и доступа сигнала;
  • Оповещение владельца с помощью звука и голосовым сообщением;
  • Открывание замков посредством дистанционного сигнала.
контролирующие механизмыНа фото – механизмы контроля

Компания в качестве рекламы сигнализации разработала целый каталог различных видов систем и комплектующих элементов, которые могут подключаться в уже существующий противоугонный механизм. По функциональным характеристикам, изделия можно разделить на простые и более сложные с широким перечнем возможностей.

Среди дополнительных функций следует выделить:

  • Двустороннюю связь посредством отправки комплексом управления постоянного отчета на брелок владельца о состоянии транспорта;
  • Управление стеклоподъемниками за счет встроенных датчиков регулировки;
  • Использование модуля связи для отправки предупреждающего сигнала на сотовый телефон;
  • Встроенный маяк для нахождения авто посредством спутника;
  • Электронные встраиваемые замки и защелки на двери и багажник.

Компания Аллигатор, разрабатывая противоугонные механизмы, постаралась учесть и бюджетные варианты, которые имеют минимальный пакет функций, но при этом довольно надежны в эксплуатации.

Отправить ответ

avatar
  Подписаться
Уведомление о
