Система охлаждения двигателя 2112 16 клапанов

Надоело мерзнуть в авто по типу "Когда на улице тепло, тогда и в машине тепло".Температура по трассе держалась стабильно 80-82°, спереди всё закрыто, а всё равно холодно, термостат видимо рано открывается и полностью переходит на большой круг.Можно нагреть и до включения вентилятора, но для этого надо либо застрять либо долго стоять…

Существует несколько путей решения данной проблемы как говорят в интернете и на драйве:

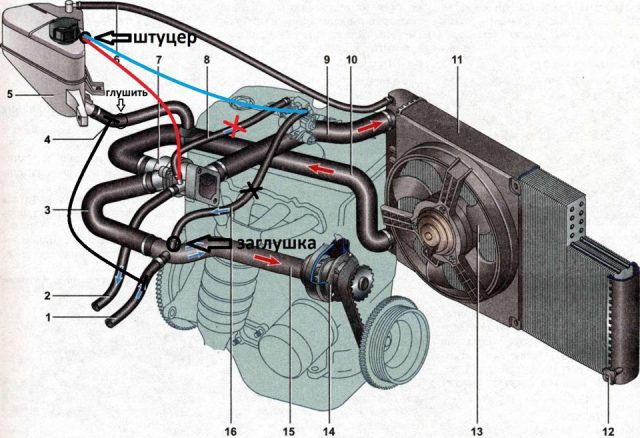

1.Альтернативная схема подключения в СОД, самый простой и легкий на мой взгляд способ, просто меняем местами шланги и всё (в нашем случае приходится наращивать, надо примерно 30-40см шланга ⌀18)
2.Установка 6-дырочного термостата, у нас итак такой стоит не помогает(
3.Замена вставки термостата на открытие 92°, но такую надо ещё поискать
4.Замена самого термоэлемента или его доработка до 92°, процесс долгий и нудный с кипячением и проверкой открытия
5.Установка термостата с Гранты, но тут тож 2 пути либо заводской и потом менять термоэлемент на 92° ил сразу купить готовый "Luzar" на 92° по цене примерно одно и то же.Это самая затратная переделка, но и самая лучшая, как все отзываются

Менял я в сборе когда-то свой термостат, чтобы добиться потепления в салоне (температура держалась 70°, ещё и печка барахлила), поставил марки "Luzar" же на 85°.Греться стало получше, но когда доходит ло 90-95°, то тогда Ташкент в машине.

Посмотрев на конструкцию старого термостата до меня доходит следующие факты и недостатки:
1.В радиатор у нас охлаждающая жидкость поступает всегда!Зачем не понимаю, это ж лишние траты самой теплой жидкости полученной от двигателя!

2.Попутно помпа гонит ОЖ по остальным щелям-на дроссель, на радиатор и наконец на печку, ещё выход через байпас есть-это и есть так называемый "МАЛЫЙ КРУГ".Он из себя представляет примерно такое движения:
>расширительный бачок>саксофон>помпа>ГБЦ+рубашка охлаждения->ТЕРМОСТАТ=(верхний шланг радиатора+радиатор+нижний шланг радиатора до вставки на термостате она в положении закрыто у меня до 70° и тут жидкость "стоит"), дроссель+шланги, печка и обратка+их шланги, нагрев ОЖ в шланге и сам расширительный бачок!(что само по себе лишнее), вставка термостата и тут через байпас проходит на саксофон и далее по кругу)

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.

Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.

Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.

В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ.

Корпус насоса алюминиевый.

Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.

В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя.

Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости.

На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор.

При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал.

При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается.

Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье – «Снятие и проверка термостата».

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN».

В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины.

Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.

На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Система охлаждения двигателя – жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.

Объем жидкости в системе охлаждения двигателя – 7,8 л.

Циркуляцию жидкости в системе обеспечивает центробежный насос, установленный в блоке цилиндров. Привод насоса осуществляется зубчатым ремнем привода ГРМ.

Жидкость в системе охлаждения в зависимости от температуры двигателя может циркулировать как по малому, так и по большому кругу. Управляет направлением потока жидкости в системе охлаждения двигателя термостат. В нем установлены два клапана – основной и дополнительный (перепускной). Основной клапан управляет циркуляцией жидкости по большому кругу, а перепускной – по малому. Клапаны связаны между собой – когда один открывается, второй закрывается и, наоборот.

На холодном двигателе перепускной клапан термостата открыт и жидкость циркулирует по малому кругу через блок цилиндров, головку блока цилиндров, перепускной клапан и насос охлаждающей жидкости, а также через узел дроссельной заслонки и радиатор отопителя. Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Система охлаждения [Показано на примере 16-клапанного двигателя, на 8-клапанном система аналогична. ]: 1 – радиатор отопителя; 2 – шланг отвода охлаждающей жидкости из радиатора отопителя; 3 – шланг подвода охлаждающей жидкости к радиатору отопителя; 4 – шланг подводящей трубы насоса охлаждающей жидкости; 5 – шланг расширительного бачка; 6 – пароотводящий шланг радиатора отопителя; 7 – расширительный бачок; 8 – датчик уровня жидкости в расширительном бачке [Устанавливается на часть автомобилей.]; 9 – термостат; 10 – шланг отвода жидкости из радиатора двигателя; 11 – шланг подвода жидкости к дроссельному узлу; 12 – пароотводящий шланг радиатора двигателя; 13 – шланг подвода жидкости к радиатору двигателя; 14 – радиатор двигателя; 15 – пробка сливного отверстия радиатора; 16 – электровентилятор радиатора двигателя; 17 – насос охлаждающей жидкости; 18 – подводящая труба насоса охлаждающей жидкости; 19 – шланг отвода охлаждающей жидкости из дроссельного узла

При температуре 85+2 °С основной клапан термостата начинает открываться, а перепускной – закрываться и некоторое время жидкость циркулирует по малому и большому кругу одновременно. При температуре 102 °С основной клапан термостата открыт полностью, а перепускной закрыт и основной поток жидкости проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. При этом жидкость продолжает циркулировать через дроссельный узел и радиатор отопителя. Когда интенсивности воздушного потока недостаточно, для охлаждения радиатора включается электровентилятор. Он установлен за радиатором двигателя и включается автоматически по сигналу электронного блока управления двигателем.

Для компенсации теплового расширения жидкости в системе охлаждения установлен расширительный бачок. В пробке бачка размещены впускной и выпускной клапаны, что позволяет поддерживать оптимальное давление в системе при нагреве жидкости, а также компенсировать разрежение при ее остывании.

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера

Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией.

Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла.

Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.

Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.

Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.

В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый.

Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.

В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости.

На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор.

При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал.

При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается.

Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье – «Снятие и проверка термостата».

Охлаждающая жидкость заливается в систему через расширительный бачок.

Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины.

Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний.

Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.

На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Возможные неисправности системы охлаждения двигателя и способы устранения

- Возможные неисправности

Диагностика

Методы устранения

Падение уровня охлаждающей жидкости в расширительном бачке:

- Повреждение радиатора, шлангов, ослабление их посадки на патрубках. Подтекание жидкости из крана отопителя

Осмотр.

Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)

Замените поврежденные детали.

Подтяните хомуты на шлангах

- Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

Осмотр

Замените насос в сборе

- Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

При замене масла из картера выливается эмульсия с белесым оттенком.

Возможно появление обильного белого дыма из глушителя. Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям

Двигатель долго прогревается до рабочей температуры

- Неисправен термостат

См. Снятие и проверка термостата

Замените неисправный термостат

- Низкая температура воздуха (ниже –15°С)

Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):

- Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

Горит лампа "Check еngine". Датчик и цепи проверяются омметром

Неисправный датчик замените

- Не размыкаются контакты реле включения электровентилятора

Проверка автотестером

Неисправное реле замените

- Неисправен блок управления системы впрыска или его цепи

Проверьте блок или замените заведомо исправным

Замените неисправный блок

- Не размыкаются контакты термовыключателя радиатора

При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

Замените термовыключатель

Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне):

- Неисправен термостат

См. Снятие и проверка термостата

Замените неисправный термостат

- Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки на расширительном бачке.

На блоке системы контроля горит соответствующий индикатор

Устраните утечки. Долейте охлаждающую жидкость

- Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка

Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

Воздух не должен выходить из-под пробки

Замените пробку и/или бачок

- Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

- Загрязнены ячейки радиатора

Осмотр

Промойте радиатор струей воды под давлением

- Неисправен насос охлаждающей жидкости

Разберите насос, осмотрите, измерьте детали

Замените изношенные детали или насос в сборе

- Не включается электровентилятор системы охлаждения

Замкните между собой контакты термовыключателя радиатора. Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора. Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

- Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

- Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Осмотр после снятия головки двигателя

Устраните причину нагарообразования.

Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

Как промыть систему охлаждения двигателя ваз 2112 16 клапанов

Главная » Разное » Как промыть систему охлаждения двигателя ваз 2112 16 клапанов

Как самостоятельно промыть систему охлаждения на ВАЗ 2110-2111-2112

Со временем, в системе охлаждения двигателя создаются различные отложения, что является следствием использования некачественных OЖ (охлаждающих жидкостей). Это приводит к загрязнению каналов, а в целом к нарушению циркуляции жидкости во всей системе охлаждения. В итоге, двигатель начинает греться, печка не греет и т.д. Данный фотоотчет посвящен самостоятельной промывке системы охлаждения на автомобилях ВАЗ 2110-2111-2112

Для очистки системы охлаждения необходимо слить жидкость, и залить дистиллированную воду со специальной присадкой, к примеру Hi-Gear.

Затем даем двигателю поработать некоторое время, и сливаем воду вместе с грязью и отложениями.

Чтобы полностью промыть систему охлаждения двигателя, нужно:

  1. Промыть радиатор. Для этого слейте жидкость из системы охлаждения, затем отсоедините шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора, и пропускайте воду через радиатор, пока вода не будет выходить чистой из патрубка в основании радиатора .
  2. Промыть двигатель. Вставьте садовый шланг в выходной канал термостата и пропускайте воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
  3. Промыть радиатор отопителя. Откройте кран отопителя и отсоединив от отопителя шланги. К одному из штуцеров подсоедините шланг и промывайте струёй чистой воды до тех пор, пока вода не будет вытекать из другого штуцера чистой.

А теперь о том, как правильно слить и залить охлаждающую жидкость в двигатель ВАЗ 2110-2111-2112

ПРЕДУПРЕЖДЕНИЕЗаменяйте охлаждающую жидкость только на холодном двигателе.Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.

При пуске двигателя пробка расширительного бачка должна быть закрыта.

Устанавливаем автомобиль на горизонтальную поверхность, желательно , чтобы передок был немного выше задней части.Отсоединяем массу от аккумулятора

(На двигателях ВАЗ-2110, -2112 пробка на блоке цилиндров легкодоступна, а для доступа к ней на двигателе ВАЗ-2111 потребуется снять модуль зажигания.)

А теперь приступаем к сливу охлаждающей жидкости

Открываем пробку расширительного бачка

Установив емкость под двигатель, откручиваем пробку сливного отверстия  на блоке цилиндров

После того как жидкость перестанет вытекать откручиваем сливную пробку на радиаторе с низу, также предварительно подставив емкость для слива охлаждающей жидкости.

После полного слива ОЖ закручиваем все пробки обратно.

Чтобы по мере заполнения системы охлаждающей жидкостью не образовывалось воздушных пробок (ОЖ заполнит систему не полностью) следует:

  1. Если у Вас инжекторный двигатель, тогда ослабьте затяжку хомута, и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка.
  2. Если карбюраторный двигатель, тогда отсоединяем шланг от штуцера подогрева карбюратора.

Начинаем заполнять систему охлаждения двигателя через расширительный бачок,  пока ее уровень не установится у верхней кромки ремня крепления расширительного бачка. Заверните пробку расширительного бачка.

замена антифриза

Подсоедините шланг обратно к штуцеру подогрева дроссельного патрубка или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и минусовой провод аккумулятора.

Запустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора). После этого заглушите двигатель, проверьте уровень охлаждающей жидкости, и при необходимости долейте его до того же уровня.

ПРЕДУПЕРЕЖДЕНИЕ

При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка переместилась до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него:

  • −если теплый/горячий воздух, вероятнее всего, неисправен вентилятор.
  • −если холодный, значит всему причина воздушная пробка в системе охлаждения двигателя.

Избавляемся от воздушной пробки в системе охлаждения ВАЗ 2110-2111-2112

Удалить воздушную пробку можно заехав передними колесами на возвышенность, и пару минут дать поработать двигателю на средних оборотах. Если это не помогло, тогда воспользуйтесь следующей инструкцией:

  1. Отсоединить патрубок с ДУ (дроссельного узла) уходящий на  обратку.
  2. Залить ОЖ в бачок.
  3. Со штуцера ПДУ (патрубка дроссельного узла) должна побежать ОЖ. Если побежала, то сразу переходим к пункту 6.
  4. Заводим и шланг закрываем пальцем.
  5. Ждем когда из ПДУ побежит ОЖ.
  6. Заткнуть штуцер, когда пошла ОЖ и держать, пока не пойдёт ОЖ со шланга.
  7. Как побежит, одеваем патрубок обратно (закольцовываем).
  8. Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
  9. Если воздух дует горячий, значит все, если теплый, значит возвращаемся к 1.
  10. Доливаем ОЖ до нормального уровня.

Источник: лада2111.рф

Метки: ВАЗ

Как промыть систему охлаждения двигателя ВАЗ- 2110: чем и как

Конечно же, все водители ВАЗ-2110 прекрасно знают о том, что только 23% тепловой энергии, которая выделяется в нашей камере сгорания, идёт на пользу. То есть, меньше четверти всего тепла превращается в кинетическую энергию. Остальное тепло просто греет двигатель и уходит в атмосферу. И, конечно, каждый понимает, чем быстрее это лишнее тепло будет отведено от двигателя, тем эффективнее он будет работать. Именно для этого в нашей десятке внедрена жидкостная система охлаждения.

Зачем промывать систему охлаждения?

В антифризе постепенно накапливаются отложения, ухудшающие работу системы охлаждения двигателя.

Система охлаждения ВАЗ-2110 работает в адских условиях. Ей не позавидуешь, поскольку кроме антифризов сомнительного качества, которые завалили прилавки (типа «тосол» красивого синего цвета), на систему охлаждения плохо влияет банальная пыль и грязь. Этого добра на наших дорогах полно. Именно внешние загрязнения радиатора, блока цилиндров, радиатора печки часто вызывают перегрев.

А где перегрев, там выделение антифризом осадка и сгустков.

Опасность

Мутная жидкость в расширительном бачке говорит о значительном загрязнении системы охлаждения двигателя.

Все это оседает не только на стенка водяной рубашки, но и в сотах обоих радиаторов — печки и радиатора охлаждения. Через несколько лет такой эксплуатации двигатель может перегреваться даже в холодную погоду при незначительной нагрузке. Теплопроводность радиаторов и стенок блока цилиндров стремительно падает, а стрелка указателя температуры упрямо ползёт вверх.

Последствия

Чтобы избежать последствий, хоть изредка осматривайте состояние системы охлаждения визуально. Начать можно с осмотра бачка с охлаждающей жидкостью.

А это приводит к очень неприятным последствиям:

  1. перегрев головки цилиндров вызывает её коробление, это никак не лечится и головку приходится менять;
  2. прогорает прокладка головки с попаданием антифриза в масло и масла в антифриз;
  3. перегрев пары поршень-гильза часто приводит к заклиниванию двигателя;
  4. при прорыве антифриза в камеру сгорания вполне возможно получить гидроудар, а это и вовсе равносильно замене двигателя.

Вот почему так важно содержать систему охлаждения в чистоте и исправности.

Как и чем промыть систему охлаждения на ВАЗ-2110

Очень многие начинают промывку системы со слива старого антифриза. Зря, потому что в первую очередь необходимо содержать в чистоте радиатор и двигатель.

Механическая очистка радиатора.

Если соты радиатора забиты снаружи грязью, листьями, мухами и дорожной зимней засыпкой, ни о каком охлаждении и речи быть не может. То же касается и блока цилиндров, головки двигателя. Некоторые двигатели сложно рассмотреть из-под слоя грязе-масляной смеси, покрывающей весь мотор целиком. Естественно, теплоотдача таких двигателей очень сильно страдает.

Именно поэтому в первую очередь стоит тщательно промыть двигатель и радиатор снаружи. Желательно использовать для этого любые моющие средства и воду под разумным давлением. С давлением лучше не горячиться, поскольку сильный напор может повредить соты радиатора. Существуют специальные средства для наружной промывки радиатора, но практика показывает, что от средств для мытья посуды они отличаются только завышенной ценой.

Помогут ли народные средства?

Народные средства промывки могут оказаться вполне эффективными, но используют их на свой страх и риск.

А вот для промывки системы изнутри народными средствами не обойтись. Никакая кока-кола и прочая гадость для этого не годятся.

Все это может только усугубить ситуацию. Также недопустима промывка системы колодезной водой или водой из крана — эта вода слишком жёсткая, что подразумевает огромное количество солей и менералов. Они будут обязательно оседать на стенках водяной рубашки и радиаторных сот изнутри и окончательно угробят систему охлаждения, хотя после слива простой воды она может выглядеть идеально чистой, вызывая иллюзию стерильности системы.

На помощь приходит химия!

Изнутри систему промывают только специальными средствами, которых полно в магазинах и стоят они недорого по сравнению с новым радиатором. Все эти средства направлены на разложение и удаление органических жиров и минеральной накипи, которая как раз и засоряет систему больше всего. В общих чертах, все промывки делят на несколько типов:

  1. Щелочные промывки — недорогие, но малоэффективные средства, хотя при невысокой степени загрязнённости могут принести положительный результат.
  2. Промывки двухкомпонентные. Используя их, надо строго придерживаться инструкции, они заливаются в определённой последовательности, после каждого цикла система промывается дистиллированной водой. Результат очень хороший.

    Двухкомпонентный набор состоит из кислотной и щелочной промывки.

  3. Кислотные продукты. Агрессивные промывки, используются в основном при сильном загрязнении. Их минус в том, что они могут влиять на материалы системы охлаждения.
  4. Нейтральные промывки. В основном — профилактические средства и особого результат при сильно загрязненной системе ждать от них не стоит.

    «Мягкая» промывка подходит, если антифриз меняется регулярно и нет признаков загрязнения системы охлаждения.

Важно запомнить, что промывки разных типов смешивать ни в коем случае нельзя.

Это может привести к образованию новых сгустков, а в самом лучшем случае, действие препаратов будет взаимокомпенсировано и результат будет нулевой. Ключевое правило при использовании промывки — строго следовать инструкции к жидкости и использовать её в комплексе только с дистиллированной водой хорошего качества.

Промываем систему охлаждения своими руками

Промывку желательно проводить хотя бы раз в год. Это гарантированно избавит нас от проблем с перегревом двигателя.

Старый антифриз непонятного цвета меняем не задумываясь.

Естественно, что в процессе промывки желательно заменить и антифриз. Тем не менее, если антифриз свежий и чистый, такой необходимости нет. В этом случае при сливе жидкости подставляем под кран радиатора и пробку блока цилиндров чистые ёмкости.

  1. После слива антифриза закручиваем сливные краны и пробки, в соответствии с рекомендациями производителя промывки, заполняем систему смесью и прогреваем двигатель до рабочей температуры или ждём, пока включится вентилятор радиатора.
  2. Сливаем промывку и оцениваем её состояние.

    Если после первого раза из системы вышла мутная жидкость, повторяем процесс с новой порцией промывки.

  3. При необходимости повторяем процедуру до тех пор, пока из кранов и пробок не будет выходить чистый дистиллят.

    Заканчиваем эту «водную процедуру» когда потечет прозрачная водичка.

  4. После этого заполняем систему новой (или слитой) жидкостью, прогреваем двигатель и убеждаемся в том, что после открытия термостата антифриз прошёл в радиатор печки (для этого нужно открыть кран отопителя).

    Заливаем антифриз и закручиваем пробку бачка.

  5. Если из печки идёт горячий воздух, воздушных пробок в системе нет, можно доливать антифриз до максимального уровня в расширительном бачке.

    Когда двигатель остынет, проверяем уровень антифриза в расширительном бачке.

Выводы

Так можно своими руками привести в порядок систему охлаждения ВАЗ-2110 и избавиться от перегрева двигателя. Стабильной всем рабочей температуры и удачи на дорогах!

Видео про замену антифриза на ВАЗ-2110

Как промыть систему охлаждения ваз 2110

Категория: Ремонт своими руками — «Как самостоятельно промыть систему охлаждения на ВАЗ 2110-2111-2112»

Со временем, в системе охлаждения двигателя создаются различные отложения, что является следствием использования некачественных OЖ (охлаждающих жидкостей). Это приводит к загрязнению каналов, а в целом к нарушению циркуляции жидкости во всей системе охлаждения. В итоге, двигатель начинает греться, печка не греет и т.д. Данный фотоотчет посвящен самостоятельной промывке системы охлаждения на автомобилях ВАЗ 2110-2111-2112

Для очистки системы охлаждения необходимо слить жидкость, и залить дистиллированную воду со специальной присадкой, к примеру Hi-Gear.

Затем даем двигателю поработать некоторое время, и сливаем воду вместе с грязью и отложениями.

Чтобы полностью промыть систему охлаждения двигателя. нужно:

  1. Промыть радиатор. Для этого слейте жидкость из системы охлаждения, затем отсоедините шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора, и пропускайте воду через радиатор, пока вода не будет выходить чистой из патрубка в основании радиатора .
  2. Промыть двигатель. Вставьте садовый шланг в выходной канал термостата и пропускайте воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
  3. Промыть радиатор отопителя. Откройте кран отопителя и отсоединив от отопителя шланги. К одному из штуцеров подсоедините шланг и промывайте струёй чистой воды до тех пор, пока вода не будет вытекать из другого штуцера чистой.

А теперь о том, как правильно слить и залить охлаждающую жидкость в двигатель ВАЗ 2110-2111-2112

ПРЕДУПРЕЖДЕНИЕ Заменяйте охлаждающую жидкость только на холодном двигателе. Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.

При пуске двигателя пробка расширительного бачка должна быть закрыта.

Устанавливаем автомобиль на горизонтальную поверхность, желательно. чтобы передок был немного выше задней части. Отсоединяем массу от аккумулятора

(На двигателях ВАЗ-2110, -2112 пробка на блоке цилиндров легкодоступна, а для доступа к ней на двигателе ВАЗ-2111 потребуется снять модуль зажигания.)

А теперь приступаем к сливу охлаждающей жидкости

Открываем пробку расширительного бачка

Установив емкость под двигатель, откручиваем пробку сливного отверстия на блоке цилиндров

После того как жидкость перестанет вытекать откручиваем сливную пробку на радиаторе с низу, также предварительно подставив емкость для слива охлаждающей жидкости.

После полного слива ОЖ закручиваем все пробки обратно.

Чтобы по мере заполнения системы охлаждающей жидкостью не образовывалось воздушных пробок (ОЖ заполнит систему не полностью) следует:

  1. Если у Вас инжекторный двигатель, тогда ослабьте затяжку хомута, и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка.
  2. Если карбюраторный двигатель, тогда отсоединяем шланг от штуцера подогрева карбюратора.

Начинаем заполнять систему охлаждения двигателя через расширительный бачок, пока ее уровень не установится у верхней кромки ремня крепления расширительного бачка. Заверните пробку расширительного бачка.

Подсоедините шланг обратно к штуцеру подогрева дроссельного патрубка или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и минусовой провод аккумулятора.

Запустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора). После этого заглушите двигатель, проверьте уровень охлаждающей жидкости, и при необходимости долейте его до того же уровня.

При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка переместилась до красной зоны. а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него:

  • ?если теплый/горячий воздух, вероятнее всего, неисправен вентилятор.
  • ?если холодный, значит всему причина воздушная пробка в системе охлаждения двигателя.

Избавляемся от воздушной пробки в системе охлаждения ВАЗ 2110-2111-2112

Удалить воздушную пробку можно заехав передними колесами на возвышенность, и пару минут дать поработать двигателю на средних оборотах. Если это не помогло, тогда воспользуйтесь следующей инструкцией:

  1. Отсоединить патрубок с ДУ (дроссельного узла) уходящий на обратку.
  2. Залить ОЖ в бачок.
  3. Со штуцера ПДУ (патрубка дроссельного узла) должна побежать ОЖ. Если побежала, то сразу переходим к пункту 6.
  4. Заводим и шланг закрываем пальцем.
  5. Ждем когда из ПДУ побежит ОЖ.
  6. Заткнуть штуцер, когда пошла ОЖ и держать, пока не пойдёт ОЖ со шланга.
  7. Как побежит, одеваем патрубок обратно (закольцовываем).
  8. Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
  9. Если воздух дует горячий, значит все, если теплый, значит возвращаемся к 1.
  10. Доливаем ОЖ до нормального уровня.
Start a Conversation Отменить ответ

Не секрет, что система охлаждения двигателя (СОД) через определенное время может засоряться. Когда циркуляция жидкости в этой системе нарушена, то начинает плохо работать печка, а двигатель перегреваться. А Вы знаете, как правильно промыть систему охлаждения самостоятельно ?

Замена охлаждающей жидкости
  • Заменяйте охлаждающую жидкость только на холодном двигателе.
  • Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.
  • При пуске двигателя пробка расширительного бачка должна быть закрыта.

Подготовка к работе:

  • ?установите автомобиль на горизонтальную ровную площадку, либо чтобы его передняя часть была выше задней.
  • ?отсоедините минусовую клемму аккумулятора.
  • ?на двигателях ВАЗ-2110, -2112 пробка на блоке цилиндров легкодоступна, а для доступа к ней на двигателе ВАЗ-2111 потребуется снять модуль зажигания.

Чтобы слить охлаждающую жидкость (ОЖ) потребуется:

  1. Снять пробку расширительного бачка.
  2. Установить емкость под двигатель и отвернуть пробку сливного отверстия на блоке цилиндров.
  3. Установить емкость под радиатор, и отвернуть пробку сливного отверстия на радиаторе.

После того, как вся ОЖ выбежит из системы, заверните пробки в блок цилиндров и радиатор.

Чтобы по мере заполнения системы охлаждающей жидкостью не образовывалось воздушных пробок (ОЖ заполнит систему не полностью) следует:

  1. Если у Вас инжекторный двигатель, тогда ослабьте затяжку хомута, и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка.
  2. Если карбюраторный двигатель, тогда отсоединяем шланг от штуцера подогрева карбюратора.

Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у верхней кромки ремня крепления расширительного бачка. Заверните пробку расширительного бачка.

  • ?Подсоедините шланг обратно к штуцеру подогрева дроссельного патрубка или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и минусовой провод аккумулятора.
  • ?Запустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора). После этого заглушите двигатель, проверьте уровень охлаждающей жидкости, и при необходимости долейте его до того же уровня.

Предупреждение При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка переместилась до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него:

  • ?если теплый/горячий воздух, вероятнее всего, неисправен вентилятор.
  • ?если холодный, значит всему причина воздушная пробка в системе охлаждения двигателя.
Как убрать воздушную пробку в системе охлаждения двигателя

Удалить воздушную пробку можно заехав передними колесами на возвышенность, и пару минут дать поработать двигателю на средних оборотах. Если это не помогло, тогда воспользуйтесь следующей инструкцией:

  1. Отсоединить патрубок с ДУ (дроссельного узла) уходящий на саксофон (обратка).
  2. Залить ОЖ в бачок.
  3. Со штуцера ПДУ (патрубка дроссельного узла) должна побежать ОЖ. Если побежала, то сразу переходим к пункту 6.
  4. Заводим и шланг закрываем пальцем.
  5. Ждем когда из ПДУ побежит ОЖ.
  6. Заткнуть штуцер, когда пошла ОЖ и держать, пока не пойдёт ОЖ со шланга.
  7. Как побежит, одеваем патрубок обратно (закольцовываем).
  8. Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
  9. Если воздух дует горячий, значит все, если теплый, значит возвращаемся к 1.
  10. Доливаем ОЖ до нормального уровня.
Чистка системы охлаждения двигателя

Чтобы отчистить систему охлаждения. достаточно произвести процедуру замены ОЖ, но вместо тосола заполнить систему охлаждения пресной водой (по желанию добавить промывочную присадку), либо специальной промывочной жидкостью (например, Hi-Gear). После того, как двигатель некоторое время поработал, сливаем жидкость из системы вместе с грязью. Повторяем процедуру столько раз, пока из системы не выйдет вся грязь.

Чтобы полностью промыть систему охлаждения двигателя. нужно:

  1. Промыть радиатор. Для этого слейте жидкость из системы охлаждения, затем отсоедините шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора, и пропускайте воду через радиатор, пока вода не будет выходить чистой из патрубка в основании радиатора (подробно ).
  2. Промыть двигатель. Вставьте садовый шланг в выходной канал термостата и пропускайте воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
  3. Промыть радиатор отопителя. Откройте кран отопителя и отсоединив от отопителя шланги. К одному из штуцеров подсоедините шланг и промывайте струёй чистой воды до тех пор, пока вода не будет вытекать из другого штуцера чистой.

Чем лучше промыть систему охлаждения двигателя. Многие отказываются от простой воды и специальных промывочных жидкостей, а выбирают спрайт (Sprite) или Coca-Cola. Вы наверное уже слышали о чудесных свойствах колы, которая способна очистить накипь чайника или даже унитаз. А Вы решитесь промыть систему охлаждения двигателя кока-колой ?

Если после промывки СОД, ее работа Вас все равно не устраивает, тогда возможно причина не в засоре. СОД работает исправно, но все равно печка не греет. Тогда изучайте другие причины неисправностей отопителя.

Кстати, причина быстрого засорения СОД может быть в некачественной охлаждающей жидкости, выбирайте ОЖ с умом. А чтобы система охлаждения не засорялась в будущем, можно установить специальный фильтр .

Промывка системы охлаждения двигателя ВАЗ 2110

Наличие неисправностей в системе охлаждения может привести к серьезным последствиям, вплоть до необходимости замены силового агрегата. Сегодня мы расскажем о том, как промыть систему охлаждения двигателя на ВАЗ 2110, когда это делается, каким образом и с помощью каких средств. Все это и больше в нашем материале.

Когда выполняется промывка

За время эксплуатации радиатор системы охлаждения может забиться. Причем он поступает снаружи и изнутри. Сегодня производители стараются использовать более качественные материалы, но даже они не спасают от коррозии и накипи.

Если вовремя не заменить используемый антифриз, он также способен негативно отразиться на состоянии узла. Комплекс подобных явлений приводит к тому, что система охлаждения загрязняется, нуждается в срочной прочистке.

Определить загрязненность СО (система охлаждения) не сложно по постоянно перегревающемуся двигателю, вне зависимости от погодных условий.

Периодичность промывки напрямую зависит от условий эксплуатации, состояния двигателя, используемых компонентов СО и пр.

Самостоятельная или профессиональная промывка

Сегодня промывка системы охлаждения двигателя ВАЗ 2110 может быть выполнена двумя способами.

  1. Самостоятельно. Это существенно экономит деньги, но отнимает время, силы и нервы.
  2. С помощью автомастерских. Не придется тратить драгоценное время, зато услуга стоит денег.

Каждый вариант имеет свои сильные и слабые стороны. Если вы все же отдали предпочтение самостоятельной промывке, вам мало иметь в распоряжении гараж и инструменты. Сначала изучите нюансы операции, ознакомьтесь с руководством по эксплуатации вашего автомобиля, изучите применяемые охлаждающие жидкости и пр.

Виды очистки

Очистка системы охлаждения мотора делится условно на два вида.

  1. Внешняя. В данном случае процедура включает в себя удаление скопившейся грязи, пыли, насекомых с поверхностей агрегата. Воспользуйтесь обычной водой под напором и автомобильными шампунями.
  2. Внутренняя. Это более кардинальная мера, при которой удаляется внутренняя загрязненность системы, снимается накипь, ржавчина, скопившийся там мусор. На работу уходит достаточно много времени и сил, но без этого устранить проблему перегрева двигателя у вас не получится.

Очень часто система загрязняется по банальной причине — в роли охлаждающей жидкости новички используют простую воду. Из-за наличия большого количества примесей, практически сразу образуются отложения на стенках радиатора, теплоотдача ухудшается, приходится ремонтировать машину.

Средства и методы промывки

Чтобы выполнить промывку системы охлаждения двигателя на автомобиле ВАЗ 2110, можно использовать разные средства. Все они имеют определенную эффективность, нюансы применения.

К таковым средства, применяемым сегодня, относят:

  • Дистиллированная вода;
  • Сода, уксус, кислоты;
  • Специализированные средства очистки СО.

Теперь давайте разберемся, чем хорош или плох каждый из представленных вариантов.

Дистиллированная вода

Несмотря ни на что, дистиллированную воду продолжают активно использовать при промывке системы охлаждения мотора. Тяжело объяснить причины популярности, поскольку данное средство не отличается высокой эффективностью.

Промывка радиатора дистиллированной водой

Процедура промывки СО с помощью дистиллированной воды выглядит следующим образом:

  • Сливается старая охлаждающая жидкость;
  • Заливается дистиллированная вода в систему;
  • Двигатель заводится и стоит с запущенным мотором в течение 10, максимум 15 минут;
  • Мотор глушится, после чего дистиллированная вода сливается;
  • Процедура повторяется до тех пора, пока из системы не будет выходить чистая вода.

Метод отличается простотой исполнения, однако результат преимущественно слабый. Сильные загрязнения удалить не удастся, плюс из-за дистиллированной воды на стенках радиатора может образоваться накипь.

Оценка средству – 1,5 из 5.

Кислота, сода, уксус

Это более жесткий метод промывки системы, если сравнивать с использованием дистиллированной воды. Однако уровень эффективности существенно выше.

Промывка ОС сывороткой

Чтобы выполнить процедуру промывки, вам потребуется:

  • Приготовить соответствующий раствор, куда входит каустическая сода, молочная кислота и уксус. Данную смесь заливают в систему охлаждения. Только не добавляйте слишком много молочной кислоты, поскольку это агрессивное средство, разрушающее резиновые элементы СО;
  • Далее система просто стоит с кислотной жидкостью внутри в течение не более 8 часов. В идеале стоит выдержать примерно 6 часов;
  • За этот период времени двигатель периодически заводится и непродолжительное время работает;
  • Когда указанное время истечет, слейте кислотный раствор, залейте дистиллированную воду и выполните процедуру, аналогичную первому методу промывки, где в ход шла только вода;
  • 1-2 циклов промывки дистиллированной водой будет
  • достаточно, чтобы удалить все остатки кислотного раствора;
  • После этого остается только залить новую порцию антифриза.

Основной недостаток заключается в опасности самого раствора как для человека, так и внутренних компонентов системы охлаждения. Обязательно используйте защитные средства.

Оценка средству — 3,5 из 5.

Специализированные очищающие составы

Зайдите в любой магазин автомобильной химии, где вы найдете целые полки со средствами, предназначенными для промывки систем охлаждения мотора.

Приготовьтесь к тому, что на них придется потратить внушительную сумму денег.

Специализированные средства делятся на четыре типа:

  • Нейтральные;
  • Кислотные;
  • Двухкомпонентные;
  • Щелочные.
  1. Щелочные и кислотные считаются наиболее востребованными, поскольку демонстрируют высокий уровень эффективности, плюс с финансовой точки зрения оказались достаточно привлекательными.
  2. Двухкомпонентные составы включают в себя два основных действующих элемента — щелочь и кислоту. Они предлагаются в раздельных емкостях, содержимое которых заливается в СО поочередно. Это позволяет достичь великолепных результатов, на длительное время забыть про забитую систему охлаждения и перегретый двигатель.
  3. Нейтральные средства не имеют в составе агрессивных компонентов. Они служат для профилактики, поскольку реальной эффективности для сильной очистки нет.

Все специализированные средства для промывки обладают высокой эффективностью, кроме нейтральных. Входящие в их состав компоненты справляются с загрязнениями, органическими скоплениями, жирами, накипью и пр. Но стоят дорого.

Оценка средству — 4,5 из 5.

Рекомендации специалистов

Чтобы система охлаждения мотора на вашем автомобиле ВАЗ 2110 работала эффективно, нужно не только уметь промывать ее.

Практика показывает, что соблюдение нескольких простых рекомендаций избавляет от множества проблем в будущем.

  1. Заливайте в систему исключительно высококачественный антифриз. Используемый многими тосол дешевле, но отсюда и более низкая эффективность, менее продолжительный эксплуатационный срок. Не стоит экономить, иначе потом потратите в разы больше на ремонт.
  2. Выполняйте промывку примерно раз в год. Если автомобиль эксплуатируется регулярно и не в самых простых условиях, промывку рекомендуется делать два раза в год.
  3. Не забывайте следить за состоянием охлаждающей жидкости в системе. Если не заменить ее вовремя, это может привести к печальным последствиям.
  4. Если потребовалось выполнить промывку СО, не пожалейте на это времени и сил. Сделав все качественно, вы позволите автомобилю работать лучше, избавитесь от множества проблем, к которым обязательно приводит загрязненная СО.

Следовать этим правилам не сложно. Потому не рискуйте целостностью своего автомобиля и сохранностью семейного бюджета.

Источники: http://salesmashine.ru/kak-samostojatelno-promyt-sistemu-ohlazhdenija-na/, http://xn--2111-43da1a8c.xn--p1ai/repear/733, http://luxvaz.ru/vaz-2110/101-promyvka-sistemy-ohlazhdeniya-dvigatelya.html

Как промыть систему охлаждения двигателя ВАЗ-2110

Система охлаждения двигателя ВАЗ-2110 состоит из умелого сочетания механизмов и узлов, где происходит движение и циркуляция воды или химических веществ. В этой агрессивной среде рано или поздно появляются накипь и солевые отложения, формирующиеся под действием высокой температуры. Отложения с течением времени отходят от стенок труб и попадают в элементы охлаждения. Следствием загрязнения становятся нарушение вращения охлаждающей жидкости и окончательная остановка работы всей системы охлаждения.

От качества и особенностей охладительного процесса зависит нагрев двигателя ВАЗ-2110, если охлаждение оставляет желать лучшего, он быстро нагревается, а печка выключается. Чтобы исключить такой вариант событий, достаточно хорошо промыть засоренные элементы конструкции, сделать это можно своими руками.

Почему появляются загрязнения

Покупка ВАЗ-2110, как и любого другого авто, предполагает систематическое обслуживание, профилактику и ремонт вышедших из строя деталей. К счастью, ВАЗ-2110 не оснащен электроникой, поэтому в механике способен разобраться каждый водитель.

Причинами формирования загрязнений могут быть такие факторы:

  1. Вместо промывки системы автолюбители предпочитают только замену тосола или его доливку, при этом новый материал без устранения загрязнений чернеет снова уже через неделю. Всему виной – грязный радиатор.
  2. Пыль попадает не только на радиатор, но также на внутренние поверхности, детали. Накапливаясь изнутри, ржавчина и масло от мотора образуют накипь, в связи с чем радиатор не может справиться с охлаждением двигателя. При отсутствии регуляции температуры радиатор быстро выходит из строя.

Технология промывки системы охлаждения двигателя

Чтобы промыть систему охлаждения двигателя в ВАЗ-2110 своими руками, необходимо следовать пошаговой инструкции:

  1. Откройте крышку заливной пробки расширительного бачка.
  2. Зафиксируйте под двигатель емкость для слива жидкости.
  3. Снимите болт со сливного отверстия, находящегося на цилиндрическом блоке.
  4. Тосол, который начнет выливаться, должен попадать точно в емкость, а не мимо.
  5. Когда вытекание антифриза прекратится, открутите пробку, которая размещается в нижней части радиатора, снова вылейте жидкость в подставленную тару.
  6. Поставьте пробки на место и залейте внутрь дистиллированную воду, добавив присадки – вещество, которое избавит от накипи. Как вариант, можно влить средство фирмы Hi-Gear.
  7. Теперь хорошо промойте систему водой, смешав ее с чистящим компонентом. Если что-то не вышло самотеком, рекомендуется очистить поверхность, подставив под напор воды. Для этого разберите трубопровод, освободив от патрубка верхнюю составляющую и основание радиатора. Как только внизу радиатора пойдет чистая жидкость, струю воды можно перекрыть. На этом процедура завершена.

Средства для промывки системы охлаждения

Промывая систему охлаждения двигателя ВАЗ-2110 своими руками, собственники используют одно из средств:

  1. Дистиллированная вода до сих пор пользуется среди автолюбителей популярностью, но автомеханики утверждают, что высокого результата ожидать не стоит. Проще говоря, это лишь обман самого себя – больший объем загрязнений все равно остается на внутренних стенках трубопровода. Сначала нужно слить старую охлаждающую жидкость и вместо нее залить новую. Заведите двигатель и оставьте в работающем состоянии на 10-15 минут, далее заглушите мотор и слейте дистиллированную воду в емкость. Этот цикл повторений осуществляется до тех пор, пока из нижней части двигателя не станет выходить чистая прозрачная вода. Недостатком метода является повышение риска образования накипи на стенках.
  2. Кислота, сода и уксус. Компоненты следует смешать и добавить в дистиллированную воду. Агрессивные компоненты в состоянии размягчить загрязнения, поэтому эффективность этой технологии гораздо выше, чем в предыдущем варианте. Для приготовления очищающего раствора для системы охлаждения двигателя ВАЗ-2110 понадобятся каустическая сода (пищевая будет абсолютно бесполезной), молочная кислота и обычный столовый уксус. Молочной кислоты нужно совсем чуть-чуть.

Читайте также: Почему не работает обогрев заднего стекла ВАЗ-2110

Большое количество вещества способно разрушить резиновые прокладки и другие элементы механизма охлаждения.

Оставьте машину на 8 ч., за это время кислотный раствор как следует размягчит загрязнения, для лучшего результата периодически заводите и глушите мотор. После жидкость нужно слить в емкость, снова залить дистиллированную воду, но уже без наполнителей и проделать манипуляции, описанные в предыдущем способе. 1-2 цикла промывки достаточно, чтобы убрать кислотные остатки, а вместе с ними и загрязнения. Не забудьте залить новый антифриз. Чтобы агрессивные компоненты не навредили здоровью водителя, например, не спровоцировали появление ожога, желательно применить защитные средства в виде специальных перчаток.

  1. Каждый опытный работник СТО скажет, что лучше магазинных моющих средств для автомобилей для очищения системы охлаждения двигателя пока не существует. Производители позаботились о балансе всех компонентов, которые присутствуют в растворе, учтена безопасность при применении для машины и здоровья человека. Но здесь автолюбителя ждет неприятный сюрприз – профессиональные растворы стоят недешево. Изготовители предлагают воспользоваться нейтральными, кислотными, двухкомпонентными или щелочными средствами. Щелочная и кислотная продукция предлагает водителям высокий уровень эффективности и стоит дешевле.

Но самыми действенными среди профессионалов считаются двухкомпонентные – с ними предстоит похлопотать – 2 разных состава заливаются в систему охлаждения ВАЗ-2110 поочередно, но даже самое забитое и загрязненное устройство можно буквально воскресить. Нейтральные средства годятся исключительно для профилактики, они поддерживают хорошее состояние механизма, размягчая небольшие налипания пыли и грязи.

Советы специалистов

Работа системы охлаждения ВАЗ-2110 зависит не только от своевременного промывания, но также от других не менее важных характеристик. Специалисты, занимающиеся ремонтом и реставрацией автомобилей разного класса и марок, рекомендуют следовать такие требованиям эксплуатации:

  1. Не экономьте на качестве антифриза. Тосол, который чаще всего заливают в ВАЗ-2110, уменьшает период активной эксплуатации машины. При поломке ремонт обойдется гораздо дороже.
  2. Возьмите за правило проводить промывку в плановом режиме – 1 раза за год достаточно, 2 раза в год – идеальный вариант.
  3. Отслеживайте состояние охлаждающего раствора, меняйте его полностью.
  4. Если внутреннее чутье подсказывает, что пора провести промывку деталей, не затягивайте с этим. Бережное и внимательное отношение к автомобилю позволит устранить множество проблем и предотвратить новые.

Как промыть детали ВАЗ-2110

Чтобы промыть двигатель ВАЗ-2110, определите шланг в выход термостата, включите напор и отслеживайте состояние вытекающей из двигателя жидкости.

От состояния печки зависит подогрев салона машины, поэтому ее тоже нужно периодически очищать от загрязнений:

  • откройте кран, отвечающий за отопитель, снимите с печного устройства шланги;
  • применив штуцер радиатора, присоедините шланг, их которого выходит струя чистой воды;
  • промывку можно завершить только когда из второго по счету штуцера пойдет совершенно чистая вода.

Чтобы избежать непредвиденных и опасных ситуаций во время замены охладительной жидкости в ВАЗ-2110, водителю необходимо помнить такие правила:

  1. Замена жидкости допустима только после полного остывания мотора.
  2. С охлаждающими растворами нужно обращаться аккуратно, не забывайте о токсичности веществ.

И напоследок, перед тем как включить мотор автомобиля, закрывайте пробку заливного бачка.



Система охлаждения двигателей ВАЗ-21114 и ВАЗ-21124

Система охлаждения двигателей ВАЗ-21114 и ВАЗ-21124

1 – расширительный бачок
2 – отводящий шланг радиатора
3 – радиатор
4 – пароотводящий шланг радиатора
5 – подводящий шланг радиатора
6 – кожух электровентилятора системы охлаждения
7 – корпус термостата
8 – датчик температуры охлаждающей жидкости системы управления двигателем (установлен в выпускном патрубке)
9 – выпускной патрубок
10 – датчик температуры охлаждающей жидкости для комбинации приборов (установлен в головке блока цилиндров)
11 – головка блока цилиндров
12 – дроссельный узел
13 – кронштейн крепления подводящей трубы насоса охлаждающей жидкости
14 – насос охлаждающей жидкости
15 – подводящая труба насоса охлаждающей жидкости
16 – подводящий шланг радиатора отопителя
17 – отводящий шланг радиатора отопителя
18 – пароотводящий шланг радиатора отопителя
19 – шланг подводящей трубы насоса охлаждающей жидкости
20 – заправочный шланг

Системы охлаждения двигателей ВАЗ-21114 и ВАЗ-21124 отличаются от систем охлаждения двигателей ВАЗ-2111 и ВАЗ-2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца в литом алюминиевом корпусе и расширительного бачка увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не устанавливается.

Снятие термостата

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

Крестообразной отверткой ослабляем затяжку хомута…

…и снимаем с патрубка корпуса термостата подводящий шланг трубы насоса охлаждающей жидкости.

Тем же инструментом ослабляем затяжку хомута…

…и снимаем с патрубка термостата отводящий шланг радиатора.

Шестигранником "на 5" отворачиваем три винта крепления корпуса термостата.


Вынимаем винты с расположенными под ними пружинными шайбами.

Снимаем корпус термостата.

Поддев отверткой…

…снимаем резиновое уплотнительное кольцо.

Дальнейшая разборка не рекомендуется, но возможна. При выходе из строя термосилового элемента лучше заменить его вместе с корпусом.

Устанавливаем термостат в обратной последовательности, всегда используя новое уплотнительное кольцо.

Снятие расширительного бачка



 ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

Крестообразной отверткой ослабляем затяжку хомута…

…и снимаем с верхнего штуцера бачка пароотводящий шланг радиатора.

Если установлены ленточные хомуты, для ослабления их затяжки используем пассатижи.

Ослабляем затяжку хомута…

…и снимаем со среднего штуцера бачка пароотводящий шланг радиатора отопителя.

Крестообразной или шлицевой отверткой ослабляем затяжку хомута…

…и снимаем с нижнего штуцера бачка заправочный шланг.

Отсоединяем резиновый ремень крепления (показано верхнее крепление ремня)…

…и снимаем расширительный бачок.

Устанавливаем расширительный бачок в обратной последовательности.


Какой антифриз в ВАЗ 2112? — 6 ответов

Замена ОЖ с 16-ти клапанного ВАЗ

Заменять охлаждающую жидкость удобнее, когда автомобиль установлен на смотровой канаве или эстакаде. Для доступа к сливным отверстиям снизу необходимо снять средний грязезащитный щиток моторного отсека.
Подставляем широкую емкость объемом не менее 6 л под сливное отверстие, выполненное в нижней части правого бачка радиатора. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть, потом можно будет ослабить затяжку.
Открутить пластмассовую пробку сливного отверстия бачка радиатора и слить охлаждающую жидкость в емкость

Подставляем широкую емкость объемом не менее 6 л под сливное отверстие, выполненное в нижней части правого бачка радиатора. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть.

На автомобиле с 16-клапанным двигателем, укомплектованным коробкой передач с тросовым приводом, доступу к сливному отверстию в блоке цилиндров препятствует стартер. Кроме того, вытекающая жидкость неизбежно попадет внутрь стартера. Поэтому при замене антифриза необходимо будет снимать стартер, для этого ключом «на 13» отворачиваем гайку и отсоединяем наконечник силового провода. Затем этим же ключом отсоединяем три болта крепления самого стартера к двигателю. Теперь можно аккуратно снять стартер, стараясь не допустить попадания грязи внутрь двигателя. После слива антифриза, закрутить пробку и установку стартера произвести в обратном порядке.

Далее, залить антифриз до максимума. Запустить мотор, нагреть его до температуры открытия термостата, то есть чтобы ОЖ прошла по большому кругуи вытолкнула воздух находящийся в рубашке охлаждения двигателя. Заглушить мотор, открыть осторожно крышку расширительного бачка. Уровень должен снизиться за счёт того что вытолкнулись воздушные пробки. Долить антифриз до нормы (на бачке должны обозначены уровни минимум и максимум).

Система отопления ваз 2110 8 клапанов инжектор

Конструкция системы отопления ВАЗ 2110


11 – печка.

Состоит она из:

В автомобиле ВАЗ 2110 используется приточно-вытяжная система вентиляции салона. Схема отопления такова: на накладках лобового стекла есть отверстия, сквозь них и подается поток воздуха в салон, либо самопроизвольно (когда автомобиль в движении), либо принудительно (используя вентилятор печки). А лишний воздух покидает салон сквозь внутренние панели дверей, отверстия в дверях и щели между  обшивками. Отверстия на дверях снабжены клапанами, благодаря которым воздух покидает салон, а снаружи воздух в салон не поступает. Благодаря этому улучшена теплоизоляция салона.

В основном больший поток идет на обдув лобового стекла и боковые стекла (в зависимости от открытия заслонки). На следующем месте по обдуваемости идет центр салона ВАЗ 2110. И остальной поток, если открыты задвижки распределяется на ноги тех, кто сидит на передних сидениях ( по 2 воздуховода: на колени и на основание пола) и на ноги задних пассажиров (дефлекторы под передними седениями).

Чтобы ускорить процесс прогрева салона ВАЗ 2110 или избежать попаданию в салон воздуха из вне – утопите кнопку рециркуляции. Откроется электропневмоклапан (только при заведенном авто) и доступ воздуха снаружи будет перекрыт. Если печка у вас включена при этом, то воздух в салоне будет продолжать циркуляцию через воздуховоды.

Отопитель салона ВАЗ 2110 имеет в себе коллекторный электродвигатель вентилятора, с постоянным током и возбуждением от постоянных магнитов. 14 А – это максимальная потребляемая сила тока (при самых высоких оборотах). Если включена максимальная скорость потока воздуха, то электродвигатель подключен к питанию авто напрямую, если же скоростью меньше, то напряжение подается через сопротивление (резистор). В более старых моделях ваз – это 0,82 Ом и 0,23 Ом.

Под приборкой авто находится радиатор, он закрыт пластмассовым кожухом. В его состав входит 2 бочка и 2 ряда трубок из алюминия, на которые напрессованы пластины. От того какую температуру вы выбрали на рычаге управления зависит количество воздуха проходящее через радиатор. При включении крайнего положения поток воздуха идущий в салон либо проходит весь через радиатор, либо не проходит совсем.

Управлять системой отопления салона ВАЗ 2110 очень просто. Это происходит за счет электронного блока. Здесь мы можем увидеть шкалу температур от

Есть возможность проверить температурный датчик, для этого:

Если по истечению 14-16 минут температура на градуснике не соответствует заданной на блоке управления, то достаньте контроллер из гнезда и проверните регулировочный болт против часовой стрелки, если температура на градуснике была  выше нормы, и по часовой стрелке – если ниже. После поправок, проведите проверку заново.

vaz2110-remont.ru

Неудачная вентиляция и нестабильность обогрева салона – одни из главных недостатков ВАЗ 2112, которые производитель, судя по всему, и не собирается устранять.

Чтобы понять, что надо усовершенствовать для улучшения вентиляции и обогрева, вспомним принцип организации этих процессов в ВАЗ 2112.

На рисунках приведено устройство отопителя и элементов управления.

На автомобиле установлена автоматическая система управления отопителем. Но регулировать температуру в салоне ВАЗ 2112 возможно и при помощи воздушной заслонки.

С помощью рукоятки управления воздушными потоками воздух, подогреваемый при необходимости, распределяется в разных направлениях: на ветровое стекло, к боковым стеклам, в центральную часть салона, к ногам водителя и переднего пассажира, к ногам задних пассажиров. Во всяком случае, так задумано.

О вентиляторе. Он может работать в одном из трех режимов:

. Алгоритм автоматического режима полностью определяется электронным блоком управления.

Уровень температуры в салоне задается переключателем контроллера. Температурный диапазон – от 16 градусов по Цельсию до 30, с шагом в 2 градуса. Информацию о температуре в салоне блок управления получает с датчика, расположенном на потолке (датчик оборудован управляемым блоком управления вентилятором). В результате сравнения заданной и реальной температур, программно включается микромотор, получающий управляющий сигнал от датчика положения заслонки отопителя и изменяющий положения заслонок, вычисляется оптимальная скорость вентилятора (если переключатель вентилятора находится в положении «А»). При достижении заслонкой заданного положения, по сигналу датчика, микромотор отключается.

Имейте ввиду, что приборы: блок управления, датчик положения заслонки и микромотор, датчик температуры и микровентилятор ремонту не подлежат, только замене.

Признаки того, что радиатор системы отопления автомобиля требует замены :

В этих случаях, прежде всего, проверьте затяжку хомутов шлангов системы. Возможно, причина утечек именно они.

Система охлаждения нового образца


  1. Прежде всего, в целях безопасности отключаем минусовую клемму аккумулятора. Сливаем охлажденный тосол или антифриз, предварительно нужно открыв крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.
  2. Теперь, открутив две гайки, снимаем дворники с автомобиля.
  3. Затем демонтируем освободившуюся защитную пластиковую накладку под лобовым стеклом, крепящуюся на 2-х гайках и 4-х саморезах.
  4. Для доступа к печке снимаем жабо автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, располагающихся снизу, посередине жабо, в районе рулевой рейки.
  5. Для того чтобы вынуть печку, снимаем желтую поперечную распорку, если таковая имеется, а также изогнутую гофру воздушного фильтра.
  6. Стягиваем дроссели с патрубков радиатора.
  7. Затем отсоединяем от клемм печки все электрические провода.
  8. У рулевой рейки откручиваем 2 гайки, которые фиксируют печку, 1 гайку крепящую печку к корпусу.
  9. Окручиваем 3 самореза, соединяющих две половины печки.
  10. Вынимаем, раскачивая правую часть печки, отведя ее предварительно вправо.
  11. Радиатор в снятой половине печке крепится с помощью 3 винтов. Вынимаем его и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем его или меняем на новый.
  12. Перед установкой сборкой желательно промыть шланги подвода охлаждающей жидкости проточной водой.
  13. Сборка проводится в обратном порядке.

Такие отопители устанавливались на моделях 21120 ранних годов выпуска. Определить модификацию системы можно по ее внешнему виду, предварительно сняв жабо автомобиля.

  1. Выполнить пункты 1, 4-7 снятия системы охлаждения нового образца.
  2. Демонтируем расширительный бачок системы охлаждения.
  3. Снимаем вакуумный усилитель, открутив 2 гайки на 17 и аккуратно (не повреждая трубки тормозной системы) отводим главный тормозной цилиндр в сторону. Снимаем патрубок вакуумного усилителя.
  4. В салоне автомобиля откручиваем 4 гайки со шпилек педали тормоза и вместе с педалью снимаем усилитель автомобиля.
  5. Таким образом, мы получили доступ к радиатору отопителя, который крепится с помощью трех винтов. Проводим его замену и сборку всей системы в обратном порядке.

Теперь можно залить в систему тосол или антифриз. Прогреваем мотор до тех пор, пока не включится вентилятор печки. Проверяем температуру в салоне при неодинаковых режимах отопителя, работу различного электрооборудования и приборной панели.

Полная схема системы охлаждения 16-ти клапанного двигателя ВАЗ-2112


1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока) ; 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора ; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

Теперь, когда вам известна вся схема системы охлаждения ВАЗ-2112, вам следует узнать о всех её основных деталях подробнее:

Радиатор предназначен для охлаждения жидкости в системе, когда она проходил через него по так называемому «большому кругу». Он сделан из алюминия, имеет трубчато-пластинчатую, двухходовую конструкцию, оборудован пластмассовыми бачками, в одной из которых есть специальная перегородка, предназначенная для пропуска ОЖ. Жидкость, для прохода по «большому кругу» протекает через верхний патрубок и выходит через нижний.

Созданный из полупрозрачного полиэтилена расширительный бачок предназначен для залива и контроля охлаждающей жидкости. Когда в системе жидкость заправлена полностью, она должна находиться в бачке между отметками «MIN» и «MAX». В бачок вмонтированы два патрубка для отвода пара, одна от радиатора отопителя, другая от радиатора охлаждения.

Герметичности системы охлаждения обеспечивается крышкой расширительного бачка, а точнее её впускными и выпускными клапанами. Выпускной клапан поддерживает в сравнении с атмосферным повышенное давление на горячем двигателе. за счёт чего температура кипения становится выше, уменьшая потерю пара.

Термостат предназначен для распределения потоков охлаждающей жидкости, контролируя её температуру. На холодном двигателе ОЖ циркулирует только по малому кругу, проходя через радиатор отопителя и блок подогрева дроссельного узла. Когда температура вырастает до 87° С, клапан термостата начинает открываться, и достигает полного открытия при 102° С, пуская жидкость по «большому кругу». Термостат для ВАЗ-2112 имеет улучшенное сопротивление дроссельного отверстия, за счёт чего поток жидкости увеличивается.

Чем больше лопастей у помпы, тем лучше.

Электровентилятор

Вентилятор можно поставить как с одной, так и двумя моторами. Если он не включается, то проверьте реле вентилятора .

Датчик охлаждающей жидкости

Датчик стоить проверить,и если потребуется заменить.

Радиатор отопителя

Без этого элемента не обойтись холодной зимой.

Охлаждающая жидкость

Чаще всего в качестве охлаждающей жидкости заливают тосол.

Крайне не рекомендуется использовать воду, так как она вызывает активную коррозию для алюминиевого радиатора.

ladafakt.ru

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.
Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

vazremont.com

Содержание:

  • Устройство
  • Особенности конструкции
  • Ремонт

Сегодня мы познакомимся с печкой и ее устройством на автомобиле ВАЗ 2110.

Как известно, система отопления оказывает непосредственное влияние на уровень комфорта. Если летом особой потребности в отоплении салона нет, то осенью и зимой представить себе поездки без него проблематично. Теоретически ездить можно, только вот пониженные температуры вряд ли пойдут на пользу вашему здоровью.

Демонтируем отопитель

Устройство


Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

  • Вентилируют салон через центральные сопла;
  • Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
  • Еще пара воздуховодов служат для обогрева заднего ряда сидений;
  • Система, включающая сразу пять сопел, обогревает ноги;
  • Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
  • Пара сопел служат для вентиляции.
Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

  1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
  2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Особенности конструкций


Для ВАЗ 2110 предусмотрена установка двух типов печек — нового и старого образца. Вне зависимости от используемого двигателя (инжекторный или карбюраторный), принципиальных отличий в конструкциях печек нет.

Но чем отличаются между собой печки нового и старого образца. Попробуем разобраться.

  • Конструкция радиатора. В ней заключается основная разница между устройствами. Потому при замене радиатора со старого на новый, обязательно учтите нюансы установки;
  • Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
  • Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.

Ремонт


Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких. Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.

Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.

Чтобы грамотно провести ремонт, четко следуйте представленным пунктам в нашей инструкции и опирайтесь на видео материалы.

  1. На блоке двигателя имеется пробка, через которую сливается охлаждающая жидкость в любую емкость. Если этот же тосол или антифриз планируете использовать еще раз, выбирайте чистую тару.
  2. Далее нужно отодвинуть вперед жабо. На этот процесс уйдет достаточно много времени, потому наберитесь терпения.
  3. Далее нужно снять стеклоочистители и максимально избавиться от всего, что может помешать в процессе ремонта.
  4. Демонтируйте корпус вашей печки. Он делится на две части, о чем важно знать заранее. Передняя часть корпуса печки снимается непосредственно вместе с вентилятором.
  5. После этого наступает этап демонтажа салонного фильтра. Проверьте его текущее состояние. Если фильтр загрязнен, это отличный повод заменить его.
  6. Следующий этап предполагает снятие второй части корпуса.
  7. Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
  8. Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.
Обратная сборка

На самом деле обратная сборка узла предполагает только следование в противоположной последовательности операций. Разбирая печку, у вас появляется возможность параллельно проинспектировать другие элементы своего автомобиля, убедиться в их работоспособности.

Единственный нюанс, на который стоит обратить при обратной сборке — это тип печки. Если у вас отопитель старого образца, в этом случае важно уделить внимание паре вопросов.

  1. Когда на место монтируется пластиковый корпус, проследите за четким попаданием педали в предназначенный для нее паз.
  2. Проверьте, насколько все узлы плотно прилегают к своим посадочным местам. В противном случае могут возникнуть неприятные последствия, которые вынудят осуществлять демонтаж всего узла заново. А это, как вы уже поняли, процесс не из легких.

Все, теперь остается только вернуть охлаждающую жидкость обратно в систему и надежно затянуть пробку. Протестируйте автомобиль в гаражных условиях, прежде чем выезжать на дороги общественного пользования.

Источник

Течет антифриз ваз 2112 16 клапанов

Антифриз или тосол является рабочей жидкостью, которая предназначена для циркуляции в контуре жидкостной системы охлаждения двигателя. Недостаточный уровень охлаждающей жидкости (ОЖ), существенная потеря ее свойств, попадание воздуха в систему и другие неисправности приводят к тому, что двигатель не работает в оптимальном для силового агрегата температурном режиме.

Появление течи антифриза является распространенной проблемой, которая требует немедленного решения. Дело в том, что даже незначительное подтекание способно неожиданно перерасти в серьезную течь. В результате двигатель может быстро перегреться, что приводит к серьезным последствиям для мотора. По указанной причине важно найти место протечки и устранить течь антифриза в системе охлаждения. В этой статье мы рассмотрим, откуда может течь антифриз, поговорим о том, как найти течь антифриза, а также ответим на вопрос, при помощи чего можно устранить протечки.

Читайте в этой статье

Почему течет антифриз

Система охлаждения двигателя состоит из нескольких основных элементов, а также соединительных патрубков. Антифриз в системе является смесью воды и концентрата в определенных пропорциях. По мере нагрева ДВС температура охлаждающей жидкости тоже повышается, сама ОЖ находится в системе под определенным давлением. Вполне очевидно, что любые дефекты отдельных узлов, связанные с герметичностью, будут являться причиной протечек. Неполадки могут возникнуть как с самими элементами, так и с патрубками. Добавим, что в ряде случаев водитель может столкнуться с тем, что течет антифриз на холодную, появление утечек возникает после прогрева ДВС, протечка может быть интенсивной или малозаметной (антифриз уходит медленно или быстро) и т.д.

Одним из первичных признаков, который указывает на наличие проблемы, является уровень ОЖ в расширительном бачке. Если отмечено его постоянное снижение, тогда это указывает на неполадки. Исключением можно считать то, что в процессе эксплуатации авто уровень в бачке незначительно понижается естественным образом. Это не является неисправностью. Например, в морозы охлаждающая жидкость имеет свойство несколько уменьшаться в объеме. На исправном моторе после прогрева уровень должен прийти в норму. В летний период, когда система охлаждения работает на пределе, вода в составе ОЖ испаряется. В таком случае осуществляется долив. Если же уровень в бачке понижается более интенсивно, тогда система нуждается в диагностике.

Откуда течет антифриз и как найти место протечки

Течь радиатора, патрубков или других составных элементов часто можно заметить по мокрым пятнам, собравшимся каплям ОЖ и т.д. Если визуальный осмотр не позволяет точно обнаружить место протекания, тогда во время поиска следует поочередно проверять все составные элементы системы охлаждения.

  • Прежде всего, виновником может оказаться расширительный бачок. Также не исключено, что антифриз течет из-под крышки. В этом случае ОЖ будет выпариваться через щели и различные трещины, которые появляются на корпусе бачка или крышке. Визуально выявить такую неисправность бывает сложно, так как утечки через микротрещины практически незаметны. Для устранения неисправности бачок и/или крышку лучше поменять.
  • Еще одной причиной повышенного расхода антифриза могут быть патрубки и места соединений. В этом случае обнаружить утечку проще. Многие автолюбители используют простой способ, который заключается в том, что нужно положить под автомобиль лист бумаги. Если на машине стоит защита двигателя, тогда лист кладется на защиту. Затем автомобиль ставится на стоянку. Появление пятен ОЖ является поводом к осмотру патрубков, шлангов, а также мест их соединения с радиатором системы охлаждения. Отдельного внимания заслуживает и прокладка термостата, так как течь антифриза из-под термостата достаточно распространена. Неисправным может оказаться и корпус термостата. В подобной ситуации устройство меняют.

Резиновые патрубки следует осматривать первыми, так как доступ к ним зачастую не затруднен. Также в случае обнаружения проблемы с патрубком данный элемент можно заменить без особого труда. Главной проблемой патрубков является их растрескивание, так как резиновое изделие подвержено воздействию высоких температур, а также работает в условиях постоянного нагрева и остывания. Трещины резиновых патрубков обычно не являются причиной сильных протечек, антифриз просачивается через дефекты медленно. Во время осмотра нужно учитывать, что трещина может появиться на разных сторонах патрубка. По указанной причине патрубки следует тщательно ощупывать, а также для осмотра труднодоступных участков можно использовать зеркало.

Кстати, многие автолюбители интересуются, чем устранить течь антифриза из радиатора или патрубков, как убрать протечки в местах соединения патрубка и штуцера. В случае с радиатором охлаждения или радиатором отопителя, элемент следует заменить или отремонтировать. Ремонт радиатора предполагает его пайку. В крайнем случае, можно воспользоваться герметиком для системы охлаждения. Что касается того, как устранить течь антифриза из патрубков, необходима замена элемента. Отметим, что также возможно использование специального герметика, но это всего лишь временная мера. После нанесения герметика в местах соединений, с учетом температурных перепадов (расширение при нагреве и сужение при остывании) данный способ также не отличается надежностью. Получается, для радиатора герметик подойдет, а вот для патрубков уже нет.

  • Если с патрубками и бачком все нормально, тогда следующим шагом становится проверка помпы (водяной насос системы охлаждения). На практике случаи, когда с помпы течет антифриз, встречаются достаточно часто. Протечка охлаждающей жидкости возникает по причине того, что сальниковый уплотнитель насоса ОЖ теряет свои свойства. Антифриз вытекает по штоку помпы, после чего происходит его разбрызгивание. При визуальном осмотре это хорошо видно, так как расположенные рядом детали будут на поверхности иметь следы ОЖ. В ситуации, когда течет антифриз из-под помпы, лучше сразу провести диагностику и заменить водяной насос. Дело в том, что на многих авто помпа приводится в действие ремнем ГРМ. Заклинивание помпы может привести к обрыву ремня, в результате чего высока вероятность загиба клапанов.
  • Скрытой причиной утечки тосола или антифриза также может быть радиатор печки. Указанный радиатор может протекать не сильно, в результате чего ОЖ начинает выпариваться из системы. Явными признаками можно считать сильное запотевание ветрового стекла, а также сладковатый запах антифриза в салоне. Более серьезные протечки проявляются в виде того, что под ногами (зачастую, под передним пассажирским креслом) появляется охлаждающая жидкость.
  • Также в списке неисправностей системы охлаждения необходимо выделить течь антифриза из-под головки блока цилиндров. Такие утечки могут быть признаком трещин в БЦ или ГБЦ, а также указывают на пробой прокладки головки блока.

Чаще встречается проблема с прокладкой, прогар или пробой возникает на машинах, пробег которых зачастую превышает показатель около 100 тыс. пройденных километров. Дело в том, что прокладка испытывает серьезные нагрузки. На срок службы элемента также влияет и материал изготовления (паронит или металлическое изделие).

Более серьезной проблемой являются трещины блока или головки блока. Следует отметить, что утечка антифриза в случае наличия трещин или проблем с прокладкой не всегда означает, что ОЖ выходит наружу. Если дефект затрагивает каналы системы смазки и охлаждения, тогда возможно попадание ОЖ в цилиндры ДВС, происходит смешивание охлаждающей жидкости с моторным маслом. В результате не только падает уровень антифриза, но и смазка теряет свои свойства. Для двигателя это может иметь серьезные последствия, силовой агрегат сильно изнашивается, заклинивает и выходит из строя.

Чтобы исключить или подтвердить диагноз достаточно поверить уровень масла, а также провести осмотр на предмет эмульсии. Если уровень повысился, а также на щупе просматривается характерная коричневато-белая пена, это укажет на попадание ОЖ в смазочную систему ДВС. Еще в процессе проверки можно выкрутить свечи и осмотреть их. Если замечены белые пятна, тогда это тоже признак антифриза в масле. Еще одним признаком считается белый выхлоп, который указывает на попадание жидкости из системы охлаждения в цилиндры.

Что в итоге

В том случае, если водитель отметил утечки антифриза, но самостоятельно не удается обнаружить причину, тогда можно посетить сервисную станцию. Проверка на сервисе обычно представляет собой повышение давления в системе охлаждения при помощи специального оборудования, после чего система тщательно проверяется.

Напоследок еще раз следует напомнить, что в холодное время года крайне не рекомендуется доливать в антифриз обычную или дистиллированную воду в случае снижения уровня в бачке. Дело в том, что долив воды, особенно частый, может привести к тому, что рекомендуемое соотношение воды и концентрата будет нарушено, ОЖ начнет замерзать в системе. В результате значительно повышается риск серьезных повреждений системы охлаждения или даже самого двигателя.

Принцип действия герметика для системы охлаждения двигателя. Когда использовать герметик, на какие результаты рассчитывать. Возможные последствия, советы.

Поверка автомобильной помпы системы охлаждения. Основные признаки неисправностей. Диагностика водяного насоса без снятия, дефектовка со снятием с двигателя.

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.

Почему антифриз или тосол поадают в цилиндры двигателя и что делать в такой ситуации. Как самому определить наличие тосола в цилиндрах, способы ремонта.

Распространенные поломки системы охлаждения мотора: водяной насос, термостат, радиатор, вентилятор охлаждения и другие. Как самому определить причины.

Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 8

1 Тема от Paulka 2017-01-24 15:53:20 (2017-01-24 16:10:38 отредактировано Paulka)

  • Paulka
  • Новый участник
  • Неактивен
  • Регистрация: 2017-01-24
  • Сообщений: 4Спасибо: 0
  • Авто: ВАЗ 21124
Тема: Выдавливает антифриз при рабочей температуре, автомобиль греется

Доброго времени суток.
Авто: Ваз 2112, 16к.
В общем проблема такая. Выдавливает антифриз при рабочей температуре, автомобиль греется. Печка начинает работать при температуре более 100 градусов. Менял термостат, крышку расширительного бочка, радиатор печки. Течи нигде нет, патрубки все чистые. Ах да, нет струйки с патрубка, который от радиатора печки к расширит. бочку идет, но снимал шланг отвода ож (сверху который на движке), от туда течет при заведенной машине. И еще когда дую в пароотводный шланг от радиатора к расширительному бачку он как то тяжело продувается и антифриз выдавливает из бачка (не знаю имеет ли это значение или нет). Что это может быть?

Каждый владелец ВАЗ-2110 хоть раз в жизни, но сталкивался с проблемой, когда из расширительного бачка выливается тосол. Некоторые уже знают, как вести себя в подобной ситуации, а у некоторых это вызывает затруднения. Как поступать в такой ситуации? Об этом будет ниже в статье.

Система охлаждения

Чтобы понимать, как справиться с проблемой, надо знать, как работает система охлаждения в автомобиле.

Тосол представляет жидкость на химической основе, которая не дает возможности двигателю греться летом и не позволяет замерзать радиатору и блоку зимой. Получается, что тосол предназначен для того, чтобы защищать двигатель от критической для него температуры.

Специальный состав этой жидкости гарантирует, что она может закипать при большей температуре, чем обычная вода. В зависимости от типа мотора и марки жидкости температура кипения составляет в среднем 110 градусов. Есть и такие смеси, которые могут закипать при температуре в 200 градусов.

Если охладительная система машины работает правильно, то тосол не закипает и не выдавливается с бачка. Это также гарантирует нормальную работу двигателя. Тосол при этом не разрушает металл и пластик, а потому его можно считать безопасным для авто.

Через бачок происходит заправка тосолом, который потом попадает в систему охлаждения. Жидкость в процессе циркуляции может нагреваться, в результате чего возникает пар. Обычно он проходит через специальное отверстие в крышке бачка. Также через такое отверстие происходит и выброс лишнего тосола в системе.

Причины утечек

Потеки охлаждающей жидкости вокруг крышки расширительного бачка.

Причин, из-за которых способен протекать тосол из бачка ВАЗ-2110, много. Если авто эксплуатируется правильно, то обычно утечка может происходить из-за износа элементов системы.

  1. В системе есть патрубки из резины, которая, несмотря на свою плотность и устойчивость к агрессивным средам, может прослужить долго, но в процессе она изнашивается и стареет.
  2. Образуются при этом трещины, которые и приводят к тому, что в систему попадает воздух.
  3. Также часть тосола может теряться через трещины, а потому это приводит к перегреву мотора.
  4. При высокой температуре в системе возникает большое давление, которое и выталкивает жидкость наружу через пробку на бачке.

Пробки или бачки

Если проводилась замена расширительного бачка на ВАЗ-2110, то причина утечки тосола может быть в некачественном бачке или пробке, которых на современном рынке можно встретить много. Если на резьбе будут сколы, то это не обеспечит плотности, потому тосол и будет вытекать.

Проблема может быть и в самом бачке. Когда его стенки тонкие, то при расширении они могут лопать. Утечка тосола в таком случае будет тоже происходить.

Трещина в бачка из некачественного пластика.

Термостат и малое количество тосола

Это также могут быть причины, по которым мотор будет перегреваться, тосол закипать и выдавливаться под давлением из системы.

Малое количество тосола не сможет обеспечить нормальное охлаждение мотору, а потому температура будет постоянно расти. Также к превышению допустимой температуры может привести неисправность термостата .

Опасность ситуации

Как видно, все варианты сводятся к тому, что неправильно работает система охлаждения в авто. Но медлить с такими проблемами не рекомендуется . Их сразу надо устранять. Если этого не сделать вовремя, то двигатель может перегреться, что станет причиной для его ремонта или выхода из строя. Иногда мотор может просто заклинить, а потому неисправности стоит устранять сразу.

Диагностика

Так как тосол может быстро испаряться, особенно на горячем двигателе, то это делает затруднительным выявление места его утечки. Если количество тосола вытекает большое, то заметить место утечки проще.

  1. Когда тосол протекает в салоне, то это говорит о неисправности печки. Ее надо менять. Также могут протечь и краны.
  2. Когда тосол попадает в камеру сгорания, то это станет причиной проявления воды на выхлопной трубе. Дым станет черным. Это будет говорить о том, что неисправна прокладка в блоке.
  3. Стоит проверить герметичность крепления патрубков. Внимательно их надо просмотреть особенно в районе бачка. Часто в ВАЗ-2110 тосол может протекать снизу бачка, где крепится патрубок.

Все эти моменты могут сопровождаться перегревом двигателя и кипением жидкости в системе охлаждения. Определить его температуру можно обычно при помощи датчика на панели приборов.

Последствия

Если не устранять вовремя такие неисправности с охладительной системой, то это может привести к серьезным последствиям. Когда антифриз просто вытечет из системы, это станет причиной перегрева мотора и выхода его из строя.

В первую очередь при перегреве мотора пострадает прокладка в блоке. Она при высокой температуре может потерять свои свойства и прогореть. Тосол будет в таком случае попадать в масло, уменьшая и ухудшая его свойства. Это отразиться на смазке трущихся между собой деталей. Они быстро выйдут из строя.

Когда жидкость будет выдавливаться наружу, то это не отразиться на качестве масла. Но на высокую температуру мотора могут отреагировать другие системы и элементы. Они могут просто деформироваться. Двигатель потеряет мощность и будет потребовать дорогостоящего ремонта.

Как решить проблемы?

Проблема решается периодическим осмотром системы охлаждения и выявлением её слабых мест.

Чтобы не дать возможности протекать тосолу на ВАЗ-2110, надо постоянно и регулярно осматривать подкапотное пространство , чтобы вовремя заметить утечку тосола. Также не стоит использовать б/у детали, например, крышку или бачок. Шланги надо тоже покупать новые.

Нужно отказаться и от использования дешевого антифриза. Он может негативно отражаться на плотности резины и пластика, что приведет к утечке и разгерметизации системы.

Почему греется ВАЗ 2112 16 клапанный. Почему двигатель горячий? Система охлаждения автомобиля

Авария перегрева охлаждающей жидкости

Большинство автомобилей оснащено датчиком температуры, измеряющим рабочую температуру двигателя. Если во время движения срабатывает сигнализация перегрева (или стрелка индикатора температуры переходит в красную опасную зону), это означает, что температура охлаждающей жидкости находится в диапазоне от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости ( при условии исправности системы охлаждения и герметичного уплотнения радиатора).Если загорается сигнал о перегреве охлаждающей жидкости, выполните следующие действия:

Шаг 1. Выключите кондиционер салона и включите отопитель салона. Это поможет быстрее отвести излишки тепла от двигателя. Установите вентилятор на максимальную скорость.

Шаг 2. Если возможно, выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Никогда не пытайтесь снять уплотнение радиатора, пока двигатель остыл.

Шаг 4. Если загорается сигнализация перегрева, нельзя продолжать движение, иначе двигатель может серьезно повредиться.

Шаг 5. Если двигатель не горит от тепла и явно не перегревается, то, возможно, проблема связана с неисправностью датчика температуры или индикатора температуры. Затем вы можете продолжить движение, но для уверенности вам нужно время от времени останавливаться, чтобы проверить, есть ли признаки перегрева двигателя и следы утечки охлаждающей жидкости.

ОБЩИЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Засорен, грязный или забитый радиатор.

Неисправность муфты вентилятора или неисправный электровентилятор.

Неправильная установка угла опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Неисправное уплотнение радиатора.

Тормоза заклинило.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен термостат.

Неисправен насос охлаждающей воды
(проскальзывание крыльчатки на внутреннем валу помпы).

Обмен опытом

Владелец жаловался, что двигатель его машины перегревается, но это происходит только тогда, когда он едет по автостраде на высокой скорости. Автомобиль был оснащен двигателем, который безупречно работал при движении в городском цикле.

Слесарь промыл систему охлаждения и заменил заглушку радиатора и водяной насос, посчитав, что причиной перегрева стало уменьшение потока охлаждающей жидкости в системе охлаждения.При дополнительном осмотре выяснилось, что при проворачивании двигателя стартером с открученными свечами зажигания из одного из цилиндров вылетела охлаждающая жидкость. Проблема была решена после замены прокладки ГБЦ. Очевидно, утечка, вызванная дефектной прокладкой, была не настолько велика, чтобы вызвать неисправность двигателя - до тех пор, пока скорость и нагрузка на двигатель не увеличились настолько, чтобы возникающее в результате увеличение утечки охлаждающей жидкости и тепловыделения не приводило к к быстрому повышению температуры.

Слесарь также заменил датчик кислорода (0 2), так как в составе теплоносителя присутствуют кремнийорганические соединения и силикаты, которые, попав на этот датчик, обычно его отравляют. Этой проблеме могло способствовать ухудшение работы датчика.


Рисунок: 7.42. В середине 1980-х многие производители начали использовать поликлиновые ремни (поликлиновые ремни вместо поперечных зубьев). К двигателю подходят более старые водяные насосы, но они могут вращаться в направлении, противоположном тому, что должны.Это может привести к перегреву двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать тому, который требуется для создания необходимого потока воздуха через радиатор.

Для правильной работы системы охлаждения, состояния и правильной установки приводного ремня. Натяжение приводного ремня оказывает решающее влияние не только на работу водяного насоса, но и на генератор переменного тока, компрессор кондиционера и другие агрегаты с ременным приводом.При замене ремня или регулировке его натяжения обязательно измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно точно соответствует требуемому.

Перегрев двигателя - не редкость для такого автомобиля, как ВАЗ 2110. Эта проблема в основном встречается на автомобилях с большим пробегом. Хотя и в относительно новых экземплярах исключать перегрев мотора не стоит.

Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 комплектуется двумя типами двигателей - с 8 и 16 клапанами. Выделяют несколько основных, наиболее частых причин, из-за которых происходит именно такой перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и решений этих проблем отдельно.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в производительности системы охлаждения. В расширительный бачок заливается специальное вещество, а именно тосол или тосол.

Связанные материалы:

В нормальной ситуации уровень охлаждающего раствора должен быть на уровне отметки MAX на корпусе резервуара. Это означает, что контейнер заполнен примерно на 50-60 процентов.

Если на баке такой отметки нет, ориентируйтесь на хомут. Жидкость должна доходить до верхнего края.

  1. Если двигатель перегревается, просто попробуйте долить недостающее количество охлаждающей жидкости до оптимального уровня.
  2. Если вы долгое время не меняли охлаждающую жидкость, лучше не добавлять свежую охлаждающую жидкость, а просто полностью заменить ее на новую охлаждающую жидкость.
  3. Выбирая между антифризом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. И в основном из-за финансовой доступности антифриза. Но на практике антифриз лучше ... Одно из важнейших его преимуществ - вещество не замерзает при сильных морозах ... Для отдельных регионов нашей страны это ключевой фактор при выборе охлаждающей жидкости.

Термостат

Другая причина перегрева двигателя - заедание клапана термостата.Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет двигаться только по небольшому контуру. В результате это приведет к сильному нагреву. электростанция ... Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент - в пути. Вы вряд ли сможете провести качественный ремонт на обочине дороги. ... Но можно попробовать один метод - постучать по корпусу термостата. Часто это позволяет устройству на время вернуться в работоспособность.Это поможет вам добраться до собственного гаража или ближайшей станции техобслуживания ... Там уже заменяют термостат на новый. Ремонтировать нет смысла. Если он однажды потерпел неудачу, ситуация наверняка скоро повторится.

Связанные материалы:

датчик температуры

Датчик температуры необходим для того, чтобы реагировал на изменения нагрева двигателя. ... При достижении заданного значения датчик срабатывает и включает охлаждающий вентилятор.

При выходе из строя данного агрегата происходит перегрев силового агрегата из-за того, что вентилятор не работает. Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.

Связанные материалы:

Если в дороге обнаружите такую ​​неприятность ( чаще всего перегревается мотор в пробках, т. К. Двигатель работает, а потока охлаждающего воздуха нет ), постарайтесь побыстрее выбраться из пробки, найдите свободный участок дороги.

Разгонитесь на свободном участке и затем начните торможение двигателем. Так температура упадет, перегрева не произойдет. Ни при каких обстоятельствах нельзя регулярно эксплуатировать автомобиль таким образом. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, указатель на приборную панель будет в красной зоне.

Если вы давно владеете автомобилем, то, вероятно, у вас были проблемы, связанные с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение. Конечно, когда машина достаточно свежая, то такие проблемы редки, но когда годы и большой пробег берут свое, тогда придется решать возникшие проблемы, то есть устранять неисправность.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически не отличается от большинства моделей отечественного производства, поэтому зачастую проблемы очень похожи, как и методы их решения.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашей машины уровень охлаждающей жидкости должен составлять почти половину размера бачка. Если вы посмотрите на отметку, то это верхний риск на корпусе резервуара с отметкой MAX. Если такой отметки нет, то, скорее всего, она будет располагаться на верхнем крае зажима.

При необходимости долить тосол или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном его уровне печь может работать неэффективно, то есть воздух не будет дуть таким горячим, как при нормальной работе каменки.

Отказ термостата

Если клапан термостата застревает в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель будет очень быстро перегреваться. Чтобы решить эту проблему, необходимо заменить термостат на новый.

Если вдруг в пути выяснится эта проблема, и нужно проехать довольно далеко к месту ремонта, то можно попробовать постучать по корпусу термостата, возможно, это приведет к его нормальному, хоть и временному функционированию.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одна причина, по которой двигатель ВАЗ 2110-2112 может сильно нагреваться, - это выход из строя вентилятора или датчика охлаждения, опять же отвечающего за его работу.

Рассмотрим оба этих случая подробнее.

  1. Если неисправен датчик температуры, то при достижении температурного порога включения вентилятора он просто не работает и в этот момент температура двигателя начнет стремительно подскакивать.Обычно это происходит в пробках, и быстро сбросить T до нормального значения невозможно. И в этом случае тосол или тосол может даже закипеть, и мотор перегреется, чего нельзя допускать. Постарайтесь выехать на более или менее чистый участок дороги, чтобы набрать скорость, а затем вам нужно применить торможение двигателем, чтобы быстро снизить температуру.
  2. Что касается неисправности самого вентилятора, то в принципе все описанные симптомы здесь будут, но решение проблемы обойдется немного дороже, так как стоимость нового моторчика вентилятора без футляра составляет не менее 600 рублей.

Если у вас есть ВАЗ 2110 или аналогичная машина отечественного производства, то вы можете в комментариях ниже отписаться о проблемах, с которыми вы столкнулись, и возможно это поможет более полно ответить на вопрос: «Почему прогревается ВАЗ 2110 вверх?"

Он положил начало целому семейству автомобилей. Некоторые из них все еще производятся. Этому модельному ряду присущи высокая надежность и относительная простота исполнения, что является одной из основных причин высокой популярности автомобиля.В то же время условно длительная эксплуатация выявила ряд существенных недостатков. Одна из них - система охлаждения.

Отлично работает на относительно новом автомобиле, однако, как только срок службы превышает 10 лет, он выходит из строя. В конечном итоге они проявляются одинаково. Стрелка прибора, указывающая температуру, неизменно ползет вверх. Причин, по которым нагревается двигатель ВАЗ 2110, может быть несколько, и эта проблема требует детального рассмотрения.

Система охлаждения автомобиля

Система охлаждения выполнена по классической схеме. Циркуляция теплоносителя осуществляется по большим и малым кругам. Его переход с одного круга на другой осуществляется автоматически с помощью термостата. Охлаждение антифриза происходит в радиаторе, который сделан из алюминия для лучшей теплоотдачи.

Для предотвращения перегрева двигателя при длительной работе на низких передачах в автомобиле предусмотрен вентилятор, который автоматически включается при достижении температуры определенного значения.Основные причины неисправности автомобиля ВАЗ 2110:

  • поломка термостата;
  • вентилятор не работает;
  • шлюз;
  • низкий уровень охлаждающей жидкости;
  • грязная поверхность двигателя.

Любая из этих причин может стать причиной сильного нагрева двигателя. В результате автомобиль потеряет значительную часть своей мощности.

Неисправность термостата и вентилятора

Признаком неисправности термостата является резкое повышение температуры без видимой причины.То есть двигатель автомобиля работал в штатном режиме, длительных простоев в пробках и движения на первой передаче не было, а стрелка прибора близка к критической отметке. Почему это происходит? Дело в том, что, как правило, термостат заклинивает в закрытом положении.

В этом случае жидкость продолжает циркулировать в обход радиатора, чего недостаточно для охлаждения двигателя. Определить, действительно ли виноват термостат, очень просто. Необходимо прогреть двигатель до температуры 90 ° C.Теперь следует оценить температуру трубы, идущей к радиатору. Если холодно, необходимо заменить термостат.

В отличие от предыдущего случая перегреву двигателя предшествует длительная работа на пониженных передачах. В этом режиме радиатор ВАЗ 2110 не имеет достаточного обдува и при достижении температуры 95 ° С срабатывает датчик, который включает вентилятор. Если этого не произойдет, неизбежен перегрев двигателя. Такое повреждение осложняется тем, что помимо самого вентилятора могут возникать неисправности в его цепи питания.

Перегоревший предохранитель следует упомянуть как особый случай. К тому же может выйти из строя сам датчик. Вот почему так важно правильно определить неисправный узел. Это можно сделать следующим образом. Необходимо замкнуть контакты датчика, он установлен на радиаторе. Будьте осторожны при выполнении этой операции. В этом случае необходимо выключить двигатель и включить зажигание.

Если при замыкании контактов мотор вентилятора начинает вращаться, датчик неисправен. Если нет, то причина может быть в предохранителе, и его нужно проверить. Если он исправен, дальнейший ремонт требует навыков и специального приспособления, поэтому лучше обратиться к специалисту.

Почему двигатель горячий? Ваз 2112 греется на холостых

Перегрев двигателя - не редкость для такого автомобиля, как ВАЗ 2110. Эта проблема в основном встречается на автомобилях с большим пробегом. Хотя и в относительно новых экземплярах исключать перегрев мотора не стоит.

Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 комплектуется двумя типами двигателей - с 8 и 16 клапанами. Выделяют несколько основных, наиболее частых причин, из-за которых происходит именно такой перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и решений этих проблем отдельно.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в производительности системы охлаждения.В расширительный бачок заливается специальное вещество, а именно тосол или тосол.

Связанные материалы:

В нормальной ситуации уровень охлаждающего раствора должен быть на уровне отметки MAX на корпусе резервуара. Это означает, что контейнер заполнен примерно на 50-60 процентов.

Если на баке такой отметки нет, ориентируйтесь на хомут. Жидкость должна доходить до верхнего края.

  1. Если двигатель перегревается, просто попробуйте долить недостающее количество охлаждающей жидкости до оптимального уровня.
  2. Если вы долгое время не меняли охлаждающую жидкость, лучше не добавлять свежую охлаждающую жидкость, а просто полностью заменить ее на новую.
  3. Выбирая между антифризом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. Причем в основном из-за финансовой доступности антифриза. Но на практике антифриз лучше ... Одно из важнейших его достоинств - это вещество не замерзает в сильные морозы. Для отдельных регионов нашей страны это ключевой фактор при выборе теплоносителя.

Термостат

Другая причина перегрева двигателя - заедание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет двигаться только по небольшому контуру. В результате это приведет к сильному нагреву. электростанция ... Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент - в пути. Вы вряд ли сможете провести качественный ремонт на обочине дороги ... Но можно попробовать один метод - постучать по корпусу термостата. Это часто позволяет устройству на время вернуться в работоспособность. Это поможет вам добраться до собственного гаража или ближайшей станции техобслуживания ... Там уже заменяют термостат на новый. Ремонтировать нет смысла. Если он однажды потерпел неудачу, ситуация наверняка скоро повторится.

Связанные материалы:

датчик температуры

Датчик температуры необходим для реакции на изменение нагрева двигателя ... При достижении заданного значения датчик срабатывает и включает охлаждающий вентилятор.

При выходе из строя данного агрегата происходит перегрев силового агрегата из-за того, что вентилятор не работает. Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.

Связанные материалы:

Если в дороге обнаружите такую ​​неприятность ( чаще всего перегревается мотор в пробках, т. К. Двигатель работает, а потока охлаждающего воздуха нет ), постарайтесь побыстрее выбраться из пробки, найдите свободный участок дороги.

Разгонитесь на свободном участке и затем начните торможение двигателем. Так температура упадет, перегрева не произойдет. Ни при каких обстоятельствах нельзя регулярно эксплуатировать автомобиль таким образом. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, указатель на приборную панель будет в красной зоне.

Каждый автовладелец сталкивался с тем, что 16-клапанный двигатель ВАЗ-2112 стал греться. Если посмотреть на индикатор приборной панели, стрелка стремится к красной зоне, а жидкость в расширительном бачке закипает - это означает, что в системе охлаждения неисправность.

Стрелка индикатора температуры вошла в красную зону, это означает, что двигатель находится в состоянии перегрева

Многие автомобилисты помнят причины эффекта на старых «Жигулях». На 16-клапанных двигателях причины такого эффекта практически те же.Рассмотрим, по каким причинам может начинаться перегрев основного силового агрегата:

  • Система засорена.
  • Заклинило термостат.
  • Повреждение насоса. Заменить насос. ...
  • Радиатор.
  • Неисправность датчика охлаждения.
  • Вентилятор охлаждения не работает (см. «)».

Все эти проблемы могут вызвать перегрев двигателя.

Методы ликвидации

Для устранения причины нагрева двигателя необходимо установить эпицентр воздействия.Для этого стоит последовательно проверять каждый узел. После выявления проблемы стоит найти точную причину и устранить ее. Итак, рассмотрим последовательность действий.

Схема системы охлаждения двигателя

Радиатор и трубы

Одной из причин перегрева двигателя может быть засорение радиатора и патрубков, что влияет на циркуляцию жидкости в системе, а также может привести к трещинам в патрубках и поломке радиатора, что приведет к протечке охлаждающей жидкости.

При недостаточном количестве охлаждающей жидкости в системе силовой агрегат будет быстрее нагреваться и надолго остывать, а вентилятор охлаждения будет работать практически непрерывно.

Патрубки радиатора и системы охлаждения

Метод решения проблемы довольно простой - демонтаж радиатора из системы и его чистка как снаружи, так и изнутри.

Вторым этапом будет осмотр труб на предмет утечек и замена изношенных изделий. Как показывает практика, многие автомобилисты устанавливают Kit-комплекты (тюнинговые варианты) радиатора и патрубков, чтобы продлить срок службы системы охлаждения.

Насос (водяной)

Одной из основных причин перегрева является люфт водяного насоса ... Определить эту неисправность довольно просто, ведь в районе помпы появляется соответствующий вой. Также признаком неисправности может быть то, что жидкость потечет с вала насоса. Неисправность устраняется довольно легко - заменой водяного насоса.

Водяной насос на двигателе

Термостат

Термостат - это первое место, где нужно искать неисправность.

Так, при заклинивании термостата на малом круге двигатель обычно нагревается чаще, даже при движении по трассе, где набегающего воздушного потока достаточно, чтобы система успела остыть.

Термостат снят с мотора

Есть один нюанс, когда термостат не следует менять - если он выходит из строя зимой. Затем обеспечивается дополнительное охлаждение за счет минусовых температур. Конечно, если летом выходит из строя термостат, то для предотвращения перегрева мотора его необходимо как можно скорее заменить.

Датчик охлаждения

Датчик температуры охлаждения - безобидная поломка, которая может привести к тому, что индикатор на панели приборов покажет неверные данные, поэтому водитель даже не узнает, что двигатель перегрелся, пока не закипит в пути.

Обычно эта неисправность сопровождается множеством сопутствующих факторов, поэтому пропустить ее довольно сложно. Решение проблемы только одно - замена датчика системы охлаждения и сброс ошибок, возникших в ЭБУ.

Датчик охлаждения

Вентилятор

Последняя причина перегрева, особенно летом, - вентилятор охлаждения.

Вентилятор под капотом обозначен стрелкой

Значит, поломка этого агрегата может привести и к перегреву двигателя.

В этом случае последствия могут быть самыми разнообразными, ну а что проверять на исправность вентилятора, как и датчик включения - это точно. Эта деталь выходит из строя довольно редко, а потому причиной выхода из строя может стать элементарный предохранитель или неисправность проводки, которую легко устранить.

Последствия несвоевременного устранения недостатков

Не все водители осознают последствия перегрева двигателя и продолжают движение с постоянно работающим вентилятором или частым перегревом.

Итак, последствия сильного нагрева двигателя делятся на 3 этапа, которые следует рассматривать отдельно.

Слабый перегрев

Если двигатель перегреется на срок до 10 минут, последствия могут быть незначительными. Так появятся трещины в патрубках системы охлаждения, оплавятся сальники клапанов и распредвала... Также сгорят клапаны, и масло попадет в камеры сгорания, что будет отмечено выходом черного дыма из выхлопной системы.

Последствия небольшого перегрева, а именно прогорания клапанов

Значительный перегрев

При значительном перегреве происходит деформация, а точнее прогиб ГБЦ. Для устранения этих последствий придется демонтировать головку блока цилиндров и придать ей проточку на поверхности.Таким образом, получается, что головка блока подлежит капитальному ремонту.

Сильный перегрев

При сильном перегреве стенки блока цилиндров деформируются и выгорают, при этом расплавляется поршневая группа, деформируются шатуны или даже ломается коленчатый вал. Таким образом, двигатель не подлежит ремонту, так как стенки силового агрегата обычно разрушаются, и их восстановление невозможно.

выводы

Выявлены и рассмотрены причины нагрева и перегрева 16 клапанного двигателя методами устранения.Итак, несвоевременный ремонт данного агрегата может привести к тому, что двигатель окончательно выйдет из строя и потребуется его замена. Поэтому при появлении первых признаков того, что система охлаждения вышла из строя, необходимо найти и устранить причину, так как замена выйдет намного дороже.

Авария перегрева охлаждающей жидкости

Большинство автомобилей оснащено датчиком температуры, который измеряет рабочую температуру двигателя. Если во время движения срабатывает сигнализация о перегреве (или стрелка индикатора температуры переходит в красную опасную зону), это означает, что температура охлаждающей жидкости находится в пределах от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости (при условии, что система охлаждения и герметичное уплотнение радиатора находятся в хорошем рабочем состоянии). Если загорается сигнал о перегреве охлаждающей жидкости, выполните следующие действия:

Шаг 1. Выключите кондиционер салона и включите отопитель салона. Это поможет быстрее отвести излишки тепла от двигателя. Установите вентилятор на максимальную скорость.

Шаг 2. Если возможно, выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Никогда не пытайтесь снять уплотнение радиатора, пока двигатель остыл.

Шаг 4. Если загорается сигнализация перегрева, вы не должны продолжать движение, иначе можно серьезно повредить двигатель.

Шаг 5. Если двигатель не горит от тепла и явно не перегревается, то, возможно, проблема связана с неисправностью датчика температуры или индикатора температуры. Затем вы можете продолжить движение, но для уверенности вам нужно время от времени останавливаться, чтобы проверить, есть ли признаки перегрева двигателя и следы утечки охлаждающей жидкости.

ОБЩИЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Засорен, грязный или забитый радиатор.

Неисправность муфты вентилятора или неисправный электровентилятор.

Неправильная установка угла опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Неисправное уплотнение радиатора.

Тормоза заклинило.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен термостат.

Неисправен насос охлаждающей воды
(проскальзывание крыльчатки на внутреннем валу помпы).

Обмен опытом

Владелец жаловался, что двигатель его машины перегревается, но это происходит только тогда, когда он едет по автостраде на высокой скорости. Автомобиль был оснащен двигателем, который безупречно работал при движении в городском цикле.

Слесарь промыл систему охлаждения и заменил заглушку радиатора и водяной насос, посчитав, что причиной перегрева стало уменьшение потока охлаждающей жидкости в системе охлаждения.При дополнительном осмотре выяснилось, что при проворачивании двигателя стартером с открученными свечами зажигания из одного из цилиндров вылетела охлаждающая жидкость. Проблема была решена после замены прокладки ГБЦ. Очевидно, утечка, вызванная дефектной прокладкой, была недостаточно велика, чтобы вызвать неисправность двигателя - до тех пор, пока скорость и нагрузка на двигатель не увеличились настолько, чтобы увеличение утечки охлаждающей жидкости и тепловыделение, вызванное ими, не увеличивалось. привести к быстрому повышению температуры.

Слесарь также заменил датчик кислорода (0 2), так как в составе теплоносителя присутствуют кремнийорганические соединения и силикаты, которые, попав на этот датчик, обычно его отравляют. Причиной этой проблемы могла быть деградация сенсора.


Рисунок: 7.42. В середине 1980-х многие производители начали использовать поликлиновые ремни (поликлиновые ремни вместо поперечных зубьев). К двигателю подходят более старые водяные насосы, но они могут вращаться в направлении, противоположном тому, что должны.Это может привести к перегреву двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать тому, который требуется для создания необходимого потока воздуха через радиатор.

Для правильной работы системы охлаждения, состояния и правильной установки приводного ремня. Натяжение приводного ремня оказывает решающее влияние не только на работу водяного насоса, но и на генератор переменного тока, компрессор кондиционера и другие агрегаты с ременным приводом.При замене ремня или регулировке его натяжения обязательно измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно точно соответствует требуемому.

Если вы давно владеете автомобилем, то, вероятно, у вас были проблемы, связанные с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение. Конечно, когда машина достаточно свежая, то такие проблемы редки, но когда годы и большой пробег берут свое, тогда придется решать возникшие проблемы, то есть устранять неисправность.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически ничем не отличается от большинства моделей отечественного производства, поэтому часто проблемы очень похожи, и методы их решения тоже.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашего автомобиля уровень охлаждающей жидкости должен быть почти вдвое меньше бачка. Если вы посмотрите на отметку, то это верхний риск на корпусе резервуара с отметкой MAX. Если такой отметки нет, то скорее всего она будет на верхнем крае зажима.

При необходимости долить тосол или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном его уровне печка может работать неэффективно, то есть воздух не будет дуть таким горячим, как при нормальной работе каменки.

Отказ термостата

Если клапан термостата застревает в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель будет очень быстро перегреваться. Чтобы решить эту проблему, необходимо заменить термостат на новый.

Если вдруг в пути выяснится эта проблема, и нужно проехать довольно далеко к месту ремонта, то можно попробовать постучать по корпусу термостата, возможно, это приведет к его нормальному, хоть и временному функционированию.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одна причина, по которой двигатель ВАЗ 2110-2112 может сильно нагреваться, - это выход из строя вентилятора или датчика охлаждения, опять же отвечающего за его работу.

Рассмотрим оба этих случая подробнее.

  1. Если неисправен датчик температуры, то при достижении температурного порога включения вентилятора он просто не будет работать и в этот момент температура двигателя начнет стремительно подскакивать. Обычно это происходит в пробках, и быстро сбросить T до нормального значения невозможно. И в этом случае тосол или тосол может даже закипеть, и мотор перегреется, чего нельзя допускать. Постарайтесь выехать на более или менее чистый участок дороги, чтобы набрать скорость, а затем вам нужно применить торможение двигателем, чтобы быстро понизить температуру.
  2. Что касается неисправности самого вентилятора, то в принципе все описанные симптомы здесь будут, но решение проблемы обойдется немного дороже, так как стоимость нового моторчика вентилятора без футляра составляет не менее 600 рублей.

Если у вас есть ВАЗ 2110 или аналогичная машина отечественного производства, то вы можете в комментариях ниже отписаться о проблемах, с которыми вы столкнулись, и возможно это поможет более полно ответить на вопрос: «Почему прогревается ВАЗ 2110 вверх?"

Он положил начало целому семейству автомобилей.Некоторые из них все еще производятся. Этому модельному ряду присущи высокая надежность и относительная простота исполнения, что является одной из основных причин высокой популярности автомобиля. При этом условно длительная эксплуатация выявила ряд существенных недостатков. Одна из них - система охлаждения.

Отлично работает на относительно новом автомобиле, однако, как только срок службы превышает 10 лет, он выходит из строя. В конечном итоге они проявляются одинаково.Стрелка прибора, указывающая температуру, неизменно ползет вверх. Причин, по которым нагревается двигатель ВАЗ 2110, может быть несколько, и эта проблема требует детального рассмотрения.

Система охлаждения автомобиля

Система охлаждения выполнена по классической схеме. Циркуляция теплоносителя осуществляется по большим и малым кругам. Его переход с одного круга на другой осуществляется автоматически с помощью термостата. Охлаждение антифриза происходит в радиаторе, который сделан из алюминия для лучшей теплоотдачи.

Для предотвращения перегрева двигателя при длительной работе на низких передачах в автомобиле предусмотрен вентилятор, который автоматически включается при достижении температуры определенного значения. Основные причины неисправности автомобиля ВАЗ 2110:

  • поломка термостата;
  • вентилятор не работает;
  • шлюз;
  • низкий уровень охлаждающей жидкости;
  • грязная поверхность двигателя.

Любая из этих причин может стать причиной сильного нагрева двигателя.В результате автомобиль потеряет значительную часть своей мощности.

Неисправность термостата и вентилятора

Признак неисправности термостата - резкое повышение температуры без видимой причины. То есть двигатель автомобиля работал в штатном режиме, длительных простоев в пробках и движения на первой передаче не было, а стрелка прибора близка к критической отметке. Почему это происходит? Дело в том, что, как правило, термостат заклинивает в закрытом положении.

В этом случае жидкость продолжает циркулировать в обход радиатора, чего недостаточно для охлаждения двигателя. Определить, действительно ли виноват термостат, очень просто. Необходимо прогреть двигатель до температуры 90 ° С. Теперь следует прикинуть температуру патрубка, идущего к радиатору. Если холодно, необходимо заменить термостат.

В отличие от предыдущего случая перегреву двигателя предшествует длительная работа на пониженных передачах. В этом режиме радиатор ВАЗ 2110 не имеет достаточного обдува и при достижении температуры 95 ° С срабатывает датчик, который включает вентилятор.Если этого не произойдет, неизбежен перегрев двигателя. Такое повреждение осложняется тем, что помимо самого вентилятора могут возникать неисправности в его цепи питания.

Перегоревший предохранитель следует упомянуть как особый случай. К тому же может выйти из строя сам датчик. Вот почему так важно правильно определить неисправный узел. Это можно сделать следующим образом. Необходимо замкнуть контакты датчика, он установлен на радиаторе. Будьте осторожны при выполнении этой операции.В этом случае необходимо выключить двигатель и включить зажигание.

Если при замыкании контактов мотор вентилятора начинает вращаться, датчик неисправен. Если нет, то причина может быть в предохранителе, и его нужно проверить. Если он исправен, дальнейший ремонт требует навыков и специального приспособления, поэтому лучше обратиться к специалисту.

ВАЗ 2112 - Русские традиции


ВАЗ 2112
Последняя модель в «десятом» семействе была представлена ​​в 1999 году ВАЗ-2112 с укороченным до 4170 мм кузовом пятидверный хэтчбек.Хэтчбек «Двенадцатый» получился внешне привлекательным, чему немало способствовали гармоничные пропорции задней части, по которым все модели являются «десятыми» в семействе и отличаются друг от друга. При выводе, конечно, мы получили самый низкий в семействе Cl = 0,3. Чуть лучшая скорость и управляемость ВАЗ-2112 позволили «АвтоВАЗу» сказать «12-ю» как «модель с улучшенными ходовыми качествами», хотя реальное отличие ее от базового седана 2110 не так уж и велико. К тому же пространство над головами пассажиров в заднем хэтчбеке заметно меньше, чем в седане.В то же время в 2112 просторный угловатый семейный хэтчбек популярной «Самары». Несмотря на то, что у хэтчбека не хватает укороченного на 100 мм места для багажа (объем багажника 400 л), заднее сиденье разделено по частям (2: 3), что облегчает транспортировку длинномерных предметов. Но из-за слабоватой задней подвески перегружать хэтчбек, как и универсал, быть не должно.

ВАЗ 2112, вид сзади

Хетчбэк версии отличаются двигателями как седан с универсалом, за исключением карбюраторной версии, что просто невозможно.Выпускался в 1999-2004 гг. модификации 21 123 (16 клапанов) и 21 122 (8 клапанов) оснащали1,5-литровыми моторами и комплектацией салонов в режимах "норма" и "люкс". С осени 2004 года в производство пошли версии 21 121 (8 клапанов) и 21 124 с двигателем 1,6 л и пакетом изменений, идентичный седану 2110.

С 2003 года тольяттинское предприятие «Суперкар» создает малотиражные выпуски на базе на пятидверном хэтчбеке модели ВАЗ-21 128 с трехдверным кузовом и новым 1,8-литровым форсированным двигателем мощностью 107 л.с.Другой компании поручено выпускать более доступную версию 21123 с таким же кузовом.

ВАЗ 2112 панель приборов

ВАЗ 2112 багажник

Возможные проблемы

Новые машины Ослабленные гайки и болты трансмиссии, двигателя, кузова и ходовой части.

Двигатель:

Отказ системы впрыска.

Сильная пусковая раскачка двигателя (до соприкосновения с кузовом). Утечка жидкости из системы охлаждения.

Трансмиссия:

Повышенный износ дисков сцепления (после 20 тыс. Км).

Амортизационные составы ШРУСов и компаундов подшипников люфтов и рычагов подвески. Ненадежное тросовое сцепление и выбор передачи.

Шасси:

Ненадежное крепление кронштейна стабилизатора передней подвески. Небольшой запас подвески.

Амортизационный сайлентблок задней подвески.

Люфт в механизме регулировки рулевой колонки.Нарушение сходства выпуклости. Неравномерное действие тормозов.

Быстрый износ шин (не более 50 тыс. Км).

Электрооборудование:

Поломка стартера из-за неисправности зажигания. Плохие электрические контакты двигателя.

Неудачное расположение блока разъемов под ножной отверткой.

Индикаторы отказов систем диагностики и сервиса. Отказ электронной платы задних фонарей. Занижены показания спидометра.

Кузов:

Слабый заводской поддон.Ненадежная система климат-контроля.

Шероховатая отделка и большие зазоры в панелях кузова и салоне. Скрип пластиковых панелей в салоне.

Слабые передние стойки и верхний подшипник. Двери провисают в проемах. Подушки сиденья прижимаются быстро.

Из-под обмявшихся уплотнителей дверей салон намокает, да и сами пороги ржавеют. Пробои стеклоподъемников (тоже электрические) из-за разбалтывания.

Негерметичное уплотнение задней двери. Недолговечные остановки крышки багажника.

Коррозия и повреждение замка задней двери.

Протекает трубка подачи жидкости к заднему лобовому стеклу.

Отверните поводки дворников.

Неисправности Hydro-HA.

Страна Россия

Производитель ОАО «АвтоВАЗ» (Тольятти)
Кузов несущий
Тип кузова Хэтчбек
Кол-во дверей 5
Кол-во мест 5
Тип привода передний, поперечный перед двигателем
Конструкция переднего стойки подвески МакФерсон, задний полунезависимый продольный рычаг
Габаритные размеры 4170х2680х2435
Колесная база, мм 2492
Дорожный просвет, мм 165 (130 с гидротрансформатором)
Объем багажника, л 400/1420
Снаряженная масса, кг 1020
Трансмиссия, 5- скорость
Шины 175/70 R14

Хронология производства

2000 - Начало производства ВАЗ-2112
2001 - ВАЗ-21 121 и ВАЗ-21 122 (малые серии)
Осень 2004 - ВАЗ-21 121 21 124 и ВАЗ-

Модификация ВАЗ-2112
Тип двигателя / количество клапанов * BA / 4R / 16
Объем двигателя, л 1499
Мощность, л.с. 92
Максимальный крутящий момент 130 Н • м
Максимальная скорость, км / ч 187
Разгон до 100 км м / ч, от 12.3
Расход топлива. 90 км / ч / Гц, 5,5 л.с. / 8,8

Модификация ВАЗ-21121-01
Тип двигателя / количество клапанов * BC / 4R / 8
Объем двигателя, л 1499
Мощность, л.с. 72
Максимальный крутящий момент 106 Н • м
Максимальная скорость, км / ч 164
Разгон до 100 км / ч, с 13,9
Расход топлива. 90 км / ч / Гц, 5,6 л.с. / 9,0

Модификация ВАЗ-21 122
Тип двигателя / количество клапанов * BA / 4R / 8
Объем, л 1499
Мощность, л.с. 79
Максимальный крутящий момент 118 Н • м
Максимальная скорость, км / ч 170
Разгон до 100 км / ч, с 13.8
Расход топлива. 90 км / ч / Гц, 5,3 л.с. / 8,8

Модификация ВАЗ-21 121
Тип двигателя / количество клапанов * BA / 4R / 8
Объем двигателя, л 1596
Мощность, л.с. 80
Максимальный крутящий момент 120 Н • м
Максимальная скорость, км / ч 165
Разгон до 100 км / ч при 13,5
Расход топлива. 90 км / ч / Гц, л ср 7,5

Модификация ВАЗ-21 124
Тип двигателя / кол-во клапанов * BA / 4R / 16
Объем, л 1596
Мощность, л.с. 89
Максимальный крутящий момент 131 Н • м
Максимальная скорость, км / ч 180
Разгон до 100 км / ч, с 12.0
Расход топлива. 90 км / ч / Гц, л ср 7,5

* BV - бензин, впрыск топлива, BWT - бензин, впрыск топлива, турбонаддув, BC - бензин, карбюратор, D - дизель, DNV - дизель с непосредственным впрыском, дизельное топливо - дизель , турбо, ДНВТ - дизель с непосредственным впрыском, турбонаддув, РАП - роторно-поршневой двигатель Ванкеля.

Ваз 21124

1.6 16в техн. Сильные стороны автомобиля

Двигатель ВАЗ-21124 - 16-ти клапанный представитель линейки силовых агрегатов, выпускаемых АвтоВАЗом с 2004 года.Фактически эта модель явилась результатом очередного усовершенствования двигателя ВАЗ-2112 и устанавливалась на серийные автомобили: ВАЗ-21104, 21114, 21123 Купе, 21124, 211440-24. В дальнейшем его использовали для создания более мощных заводов: и ВАЗ-21128 производственного предприятия Супер-Авто.

В целом силовой агрегат остался вполне традиционным, то есть четырехтактным, с одним рядом цилиндров, верхними распредвалами и распределенным впрыском топлива (инжектор).

  • Охлаждение - принудительное, воздушно-жидкостное.
  • Объем цилиндров 1599 см 3.
  • Работа цилиндров стандартная - 1-3-4-2.
  • Мощность при 3800 об. / Мин. - 98 л / с.
  • Количество клапанов - 16 (по четыре на каждый цилиндр).
  • Диаметр днища цилиндра 82 мм.
  • Длина хода поршня 75,6 мм.
  • Степень сжатия смеси 10,3.
  • Минимальная частота вращения коленчатого вала 800-850 об / мин.
  • Рекомендуемая марка бензина - АИ-95.
  • Расход топлива: в городе - 8,9 л, по трассе - 6,4 л, в смешанном режиме - 7,5 л (расстояние 100 км).
  • Рабочий объем масляного поддона 3,5 л.
  • Масса - 121 кг.
  • Техническая 21124 до первого капремонта, заявленного автозаводом - 150 тыс. Км (почти машина способна пройти еще 100 тыс. Км).

Блок цилиндров силового агрегата 21124 и его особенности

Прежде всего, обновленный блок цилиндров отличается от предшественника своей высотой (расстоянием между осью вращения коленчатого вала и высшей точкой блока): для ВАЗ-2112 - 194.8 мм, у 21124 стало 197,1 мм. За счет этого увеличился объем цилиндров (до 1,6 см 3).

Для крепления головки изменены диаметры отверстий под болты, теперь их резьба должна соответствовать размерам M10 x 1,25.

Еще одна особенность усовершенствованного агрегата - специальные форсунки, встроенные в опоры (2, 3, 4 и 5). Во время работы двигателя через них подается масло для охлаждения днищ поршней.

На двигателе 21124 установлен коленчатый вал, кривошип которого (R = 37.8 мм) обеспечивает увеличенный ход поршня. Такой же коленчатый вал с маркировкой «11183», нанесенной на его шестой противовес, установлен на силовых установках 21126 и 11194.

Шкив для работы газораспределительного механизма имеет маркировку «2110-1005030». А поперечный профиль его зубцов - параболической формы.

Демпфер, через который генератор приводится в движение поликлиновым ремнем, а также дополнительные узлы, не предусмотренные в базовой комплектации, из-за особого расположения его шкива, крутильные колебания, возникающие на валу, значительно гасятся.А приводной диск, входящий в конструкцию демпфера, позволяет специальному датчику считывать угол поворота коленчатого вала.

Приводные ремни, используемые в двигателе, и их маркировка

Для работы в конструкции 16-клапанного двигателя 21124 используется ремень шириной 25,4 мм, имеющий 136 параболических зубцов и маркированный как «2112-1006040». Ресурс до возможной замены 45 тыс. Км.

Если на двигателе не установлены дополнительные навесные агрегаты, а именно насос гидроусилителя руля и компрессор кондиционера, то в приводе двигателя используется ремень с маркировкой «2110-3701720 6 ПК 742» (рабочая длина - 742 мм). генератор.

Если установлен насос ГУР, то для привода генератора устанавливается ремень другого размера - 1115 мм. Маркировка - «2110-1041020 6 ПК 1115».

Модель с компрессором для кондиционера имеет еще более длинный ремень генератора - 1125 мм, с маркировкой - «2110-8114096 6 ПК 1125».

Особенности поршневой группы

Обновленный двигатель также получил новые поршни, в днище которых предусмотрены клапанные отверстия: в каждом поршне выполнено четыре канавки глубиной 5.53 мм, которые предназначены для предотвращения прогиба (обрыва) клапанов при обрыве ремня ГРМ.

Раньше, если это происходило, клапаны теряли контакт, их движение останавливалось, но сам вал, уносимый маховиком, продолжал вращаться по инерции, и соответственно поршни двигались. В результате они столкнулись с клапанами. Результат - погнули, сломали или даже пробили нижнюю часть поршня.

Размеры поршневых колец, которые могут быть как чугунными, так и стальными, остались прежними: 82 мм.

Поршневой палец имеет плавающую посадку, а его осевая фиксация обеспечивается стопорным кольцом. Длина пальца 60,5 мм, диаметр 22 мм.

Шатуны двигателя 21124 взаимозаменяемы с шатунами модели 2112.

Головка блока цилиндров

Шестнадцатиклапанная головка блока цилиндров отличается от установленной на 2112 только увеличенной площадью поверхности, отведенной для крепления фланцев впускного коллектора.

Для управления клапанами в верхней части ГБЦ установлены два распредвала: один впускной группы, другой выпускной.Чтобы их различить, производитель ставит штампы, которые находятся на шейках валов за вторым кулачком. Если последняя цифра 14, то выпускной вал, если 15, то соответственно впускной. Кроме того, распредвал впускных клапанов имеет необработанную металлическую ленту рядом с первым кулачком.

Поскольку гидротолкатели предусмотрены в головке, это избавляет владельца транспортного средства от необходимости регулировать тепловые зазоры между кулачками и клапанами.

Однако это удобство вынуждает водителя тщательно следить за чистотой и качеством масла, так как механизм гидротолкателя очень чувствителен к посторонним загрязнениям в смазке, наличие которых может привести к выходу из строя, и ремонту не подлежит, только полностью заменил.

Штоки шестнадцатиклапанного мотора имеют диаметр 7 мм, у восьмиклапанного - на 1 мм больше.

Как упоминалось выше, распределительные валы вращаются за счет ременной передачи, идущей от коленчатого вала. Метки для правильного выставления рабочих фаз двигателя на шкивах 21124 имеют смещение на два градуса относительно одинаковых меток, нанесенных на шкивы силового агрегата 2112.

Впускной и выпускной валы отличаются друг от друга и являются обозначены своей маркировкой: впускной - «21124-1006019», выпускной - «21124-100606020».Кроме того, впускной шкив имеет круг возле ступицы и шторку с внутренней стороны, а выпускной шкив - нет.

Впускная система

В конструкции впускной системы используется пластиковая труба, которая одновременно выполняет функции как впускного коллектора, так и ресивера.

Конструкторы двигателя использовали коллектор, ранее не использовавшийся в моделях ВАЗ и представляющий собой нейтрализатор, который является неотъемлемой частью выхлопной трубы, в качестве элемента выхлопной системы.

Особенности топливной системы и системы зажигания

Прежде всего, необходимо отметить, что на ВАЗ-21124 используется новый тип топливной рампы, изготовленный из нержавеющего сплава и отличный от таковой на ВАЗ-2112, в первую очередь потому, что в топливной системе нет сливной магистрали.Необходимое давление бензина в магистрали поддерживается с помощью специального клапана, установленного в топливном насосе.

Что касается системы зажигания, то особенность ее в том, что в ее конструкции исключены высоковольтные провода. Дело в том, что на двигателе 21124 каждая свеча зажигания получила отдельную катушку зажигания.

Катушки закреплены непосредственно на свечах и, кроме того, имеют дополнительное крепление к крышке ГБЦ. Благодаря этому нововведению значительно повысилась надежность и эффективность системы зажигания.

Рабочая температура двигателя 21124

Многие автовладельцы автомобилей ВАЗ знают, что рабочая температура двигателя составляет 90 градусов Цельсия. Однако с появлением 16-клапанных двигателей серии ВАЗ-2112 эта норма стала менее понятной. Дело в том, что с введением экологических требований двигатели модернизировали, и в связи с этим производитель также изменил для них температурный диапазон. Сейчас колебания температуры двигателя в пределах 87-103 градусов считаются нормой.

В заключение следует отметить, что моторное масло 21124 должно соответствовать вязкости 5w30, 5w40, 10w-40 или 15w-40. В сухой мотор входит 3,5 литра смазочной жидкости, но после слива в картере остается около 800 грамм, соответственно при повторной замене объем заправки уменьшится.

О тюнинге двигателя автомобиля ВАЗ-2112 можно говорить много и долго. Благо в магазинах много запчастей и различных модификаций.В этой статье мы подробно расскажем, как сделать тюнинг двигателя своими руками, обозначим каждую позицию отдельно и расскажем об их преимуществах. Вам остается только решить, что именно доработать и с чего начать!

Самый доступный способ увеличения мощности двигателя, который не предполагает смены оборудования, а работает исключительно с электроникой.

В большинстве случаев стандартная версия программного обеспечения заменяется программой гоночных характеристик автомобилей ВАЗ.

Результат после чип-тюнинга.

Изменение этих параметров лучше доверить специализированным компаниям, так как эта работа требует определенных навыков. Если они у вас есть, то вы легко справитесь с этой задачей. И сразу после прошивки контроллера обязательно увеличить динамику и разгон (). Однако вы определенно () снизите уровень выбросов выхлопных газов.

Кроме того, вы можете рассматривать онлайн-прошивку системы, не меняя программу кардинально, а только внося изменения с небольшими корректировками работы движка.

Изменение объема двигателя

Любимый двигатель тюнера - 124

Этот способ - один из самых простых и удобных. Такой тюнинг позволит значительно увеличить крутящий момент двигателя, не прибегая к смене стиля вождения. Вы можете увеличить его, растачивая цилиндры или увеличивая ход поршня.

  • Увеличивая объем цилиндров, вы сразу увеличиваете мощность двигателя . Это основано на том, что есть запас по толщине стенок цилиндров и их можно растачивать с помощью специального станка.Просверленные цилиндры за одно и то же время сжигают наибольшее количество топлива, тем самым улучшая реакцию двигателя на дроссельную заслонку.
  • Увеличить ход поршня , можно использовать новый коленчатый вал, имеющий большой эксцентриситет, и подобрать к нему соответствующие поршни и шатуны. Как правило, шатуны в этом случае устанавливаются облегченными, так как масса в этом случае играет важную роль. Новая поршневая группа позволяет значительно повысить КПД и, соответственно, мощность.По окончании такого тюнинга желательно установить облегченный маховик, чтобы снять нагрузку с коленчатого вала и, что, безусловно, положительно скажется на динамике и разгоне автомобиля.

Цилиндр расточки на станке.

Степень сжатия

  • Сама концепция того, как степень сжатия подразумевает отношение камеры сгорания к общему объему цилиндров. Это одновременно значительно повысит КПД, мощность двигателя и снизит расход топлива.
  • Эти цифры могут быть достигнуты, если установить новый распредвал с совершенно другими геометрическими параметрами. Итак, новый элемент способен увеличить объем камеры сгорания, при этом объем двигателя останется неизменным. Такие работы лучше всего производить при установке турбины (см. Ниже - прим.). Однако помните, что эти работы недешевы.
  • Также необходимо знать, что при установке такого распредвала необходимо повышать октановое число заливаемого бензина, а также улучшать, имеющий самые низкие коэффициенты трения.При такой настройке количество единиц сжатия может увеличиться до 10 единиц.

Дроссель

Многие владельцы ВАЗовской «двенашки» прибегают к тюнингу двигателя за счет увеличения диаметра дроссельной заслонки. Разумеется, что для увеличения объема воздушной смеси такая настройка желательна. В магазинах можно найти амортизаторы диаметром от 52 до 56 мм. Однако учтите, что увеличивая диаметр клапана, придется менять форсунки. Нередко сбои происходят не из-за проблем с объемом, а из-за.

Клапаны разного диаметра.

Ресивер всасывающий

За счет самого большого объема всасывающего ресивера будет проходить больше воздуха, а значит, он сделает его работу «более плавной». После такой доработки податливость двигателя даже выше 5 тысяч оборотов останется стабильной.

Монтаж фильтра нулевого сопротивления

Фильтр нулевого сопротивления или просто «нулевик» монтируется вместо воздушного фильтра и его корпуса. Он предназначен для уменьшения сопротивления поступающего в систему воздуха.Большая емкость фильтра позволяет увеличить мощность двигателя на пару процентов. Помните, что правильный выбор фильтра и пропитки для него - залог правильной работы двигателя.

Этот тюнинг - один из самых доступных.

Каналы и клапаны

  • Выпускной и впускной каналы предполагается шлифовать. увеличивая диаметр на входе, но не меняя на выходе. Убираем все неровности и различные стыки, которые способны хоть как-то тормозить поток.
  • Клапан - Лучше использовать специальные облегченные или увеличенного диаметра. Также предполагается использование самых жестких или спортивных пружин, а также легких клапанных пластин.

Отличие легкого клапана (слева) от штатного.

Выпускной коллектор

Эта система предназначена для снижения выбросов выхлопных газов. В народе эту систему называют «паук», и в основном может быть два варианта исполнения: «4-1», «4-2-1».

Три типа коллекторов

Желательно устанавливать выхлопную систему после работы с газораспределительным механизмом, поршнями, «нулевиком» или чип-тюнингом. Одноцелевой монтаж этой системы не принесет желаемых результатов.

Подача топлива

Для работы двигателя на более высоких оборотах обычных форсунок недостаточно. Поскольку они постоянно в работе, рабочего просто не хватает. Для увеличения мощности двигателя необходима установка наиболее производительных форсунок, способных в несколько раз увеличить объем распыляемой жидкости.Такие изменения наиболее эффективно работают с технологией выпуска 4-2-1.

Турбонаддув

  • Самый эффективный, распространенный и самый дорогой вид тюнинга - Это турбинная установка. Ведь известно, что для увеличения мощности двигателя необходимо подавать в цилиндры наибольшее количество смеси воздуха и топлива.
  • Однако для увеличения объема топлива потребуется обязательное увеличение количества воздуха. Выхлопные газы попадают в рабочее колесо турбины, затем оно вращается и приводит в действие компрессор, который, в свою очередь, нагнетает воздух в цилиндры.
  • Поскольку воздух перекачивается под давлением, его количество значительно увеличивается, что приводит к увеличению сгорания топлива, а это увеличивает мощность.
  • Помните, что установка турбины приведет к обязательной модернизации системы охлаждения ().

Самый дорогой способ тюнинга на ВАЗ-2112.

Сводка

Как вы сами убедились, в самостоятельной настройке двигателя на ВАЗ-2112 нет ничего сложного.Однако помните, что самостоятельные доработки, так или иначе увеличивающие его мощность, больше всего влияют на его постепенный износ. Поэтому на модернизированном двигателе гораздо больше внимания следует уделять качеству обслуживания, используемому моторному маслу и топливу.

Двигатель ВАЗ 21124 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель является продолжением развития двигателя. Основное отличие - увеличение объема двигателя до 1,6 л. Такого результата удалось добиться установкой коленчатого вала с увеличенным радиусом кривошипа до 37.8 мм (2112 - 30,5 мм) при сохранении диаметра цилиндра 82 мм. На двигателе 21214 другой блок цилиндров, с увеличенной высотой. На коленчатом валу установлен демпфер модели 2112. Основная цель, которую преследовали дизайнеры, - повышение экологических показателей до требований европейских стандартов.

Характеристики двигателя ВАЗ 21124 1.6 16V

Параметр Значение
Конфигурация л
Количество цилиндров 4
Объем л 1 599
Диаметр цилиндра мм 82
Ход поршня мм 75,6
Степень сжатия 10,3
Количество клапанов на цилиндр 4 (2 входа; 2 выхода)
Газораспределительный механизм Dohc
Работа цилиндра 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 65.5 кВт (89 л.с.) / 5000 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 131 Н м / 3700 об / мин
Система подачи впрыск с электронным управлением
Рекомендуемый бензин с минимальным октановым числом 95
Экологические стандарты Евро 3, Евро 4
Масса, кг 121

Конструкция

Четырехтактный двигатель с распределенным впрыском топлива, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов.Двигатель имеет замкнутую систему жидкостного охлаждения с принудительной циркуляцией. Комбинированная система смазки: подача смазки к механизмам под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров 21124 (установлен 11193-1002011) изготовлен из высокопрочного чугуна.

Этот блок отличается наличием специальных форсунок, запрессованных во 2-й, 3-й, 4-й и 5-й подшипники коренных подшипников. Эти форсунки предназначены для охлаждения днища поршней маслом при работающем двигателе.

Шатун

Шатуны устанавливаются от двигателя ВАЗ 2110. Их параметры перечислены ниже.

Поршень

На поршнях 2112 глубина отверстий для клапанов составляет 5,53 мм, из-за чего двигатель «не подключается» при обрыве ремня ГРМ.

Параметр Значение
Диаметр мм 82,0
Высота сжатия, мм 37,9
Объем внутренней выемки, сс 2,46
Вес, г 355

Пальцы поршней такие же, как на двигателе 2112 (начиная с двигателя 2110).

ГБЦ

Существенных отличий от ГБЦ двигателя 2112 нет. Единственное, это большая площадь стыковки фланцев подводящего патрубка. Распредвалы впускных и выпускных клапанов, клапаны, пружины и гидротолкатели остались от модели 2112.

И используя агрегатную базу и платформу G8 для новой модели, Тольятти понимали, что к моменту запуска серийного производства ВАЗ-2110 «восьмой» мотор неминуемо устареет.Ведь с начала восьмидесятых годов в мире ужесточились экологические требования, а литровая емкость постоянно увеличивалась. «Заряженные» модификации Volkswagen Golf MKII и Opel Kadett E были почти вдвое мощнее базовых версий (и отечественной Самары!), Потому что их двигатели выдавали 130-140 «лошадей»! Кроме того, стало понятно, что мотор должен быть не только мощнее и экологичнее, но и экономичнее предшественника.

Этого можно было добиться несколькими способами. Во-первых, ВАЗ безоговорочно принял переход на большее, что теоретически позволяло соблюдать любые действующие нормы по чистоте выхлопных газов.

Во-вторых, необходимо было увеличить литраж, чтобы поднять количество «лошадей» под капотом, оставаясь в том же рабочем объеме. Действительно, далеко не во всех странах мира покупатели приветствовали «большие» двигатели из-за налогов. Да и США твердо определили «литровый диапазон» советской техники - ВАЗы должны были укладываться в диапазон 1.2-1,6 л.

На тот момент в мире уже были опробованы на практике два способа «поднять настроение» - установка турбонагнетателя или переход на головку многоклапанного блока, где количество впускных и выпускных клапанов на каждый цилиндр увеличивалось вдвое. Взвесив все «за» и «против», ВАЗ остановился на втором варианте, так как наддув потребует гораздо больших затрат и технологических новшеств, а схема с четырьмя клапанами на цилиндр в остальном («низ») мало чем отличалась от восьми. -клапанный, а за счет лучшего заполнения цилиндров показатели мощности и крутящего момента при прочих равных условиях должны увеличиться на 10-15%.А это значит, что вместе с «инжектором» с 1,5-литрового двигателя действительно можно было снять не менее 90 л.с.

снова Порше

Не имея собственного опыта проектирования подобных конструкций, команда ВАЗа обратилась к специалистам Porsche. Кроме того, советской стороне требовалась помощь немцев. Контракт, подписанный в 1987 году, включал как аэродинамические работы, так и разработку 16-клапанного двигателя с распределенным впрыском. При этом рабочий объем остался прежним - 1.5 литров.

Однако ВАЗ отнюдь не простаивал, перекладывая усилия по разработке нового двигателя на плечи и руки немецких «специалистов»! Под руководством А. Симульмана был собран вариант головки многоклапанного блока с формованными свечными колодцами, то есть без вставных деталей.

Конструкция 16-клапанной головки блока родилась в тесном сотрудничестве с зарубежными специалистами и при этом оказалась полностью оригинальной

Вариант, предложенный Porsche, был менее технологичным - в частности, требовалась очень сложная форма укладки головки блока, для изготовления формы которой советские специалисты РТИ просто не взялись.Но немецкая компания Elring, с которой связались специалисты ВАЗа, согласилась сделать все за четыре месяца и 400 000 немецких марок! И первый, и второй совершенно не подходили ВАЗу, поэтому пришлось ... разработать конструкцию на ВАЗ РТИ СТЦ, чего хватило на один месяц и 1500 рублей.

Однако в дальнейшем специалистам Porsche пришлось подключить малоизвестные и узкоспециализированные компании из Австрии и Италии к технологическому развитию и доводке литья головы.При этом свечные колодцы на ранних 16-клапанных двигателях были вставными, а начиная со 124-го двигателя стали литыми, как изначально задумывали в Тольятти.

Шестнадцатиклапанная головка потребовала серьезной модернизации «восьмизначного» мотора, который по требованию ВАЗа стал своеобразной заготовкой для «зубчатого колеса».

Помимо собственно шестнадцатиклапанной конструкции с двумя распредвалами, двигатель 2112 отличался еще и наличием гидротолкателей с автоматической регулировкой теплового зазора, ведь только компактные «гидрики» позволяли разместить в механизме еще один вал и восемь дополнительных клапанов. крышка цилиндра.Помимо газораспределительного механизма, «двенадцатый» мотор получил еще и оригинальные впуск и выпуск.

Несмотря на сходство компоновки с 8-клапанным двигателем ВАЗ-21083, «верх» нового мотора получил два распредвала, 16 клапанов и ряд принципиальных отличий


Впускной коллектор на 16-клапанной разнесен с выпуском. Изначально воздухозаборник был из легкого сплава, а на двигателе 1,6 л стал пластиковый

.

Специалисты Porsche сразу же усомнились в том, что блок и коленчатый вал бывшего «восьмиклапанного» двигателя подойдут к новому мотору - ведь нагрузки с учетом возросшей мощности и крутящего момента неизбежно возрастут.Специальные стендовые испытания двигателя ВАЗ-21083 в Германии подтвердили, что его конструкция и механическая прочность полностью допускают такой «тюнинг», однако впоследствии для перестраховки противовесы на коленчатом валу для инжекторных двигателей были немного увеличены, а блок получил важный доработка при превращении мотора в 16-клапанный: в подшипниках коренных подшипников появились дополнительные масляные каналы с запрессованными в них форсунками, за счет чего днища поршней промываются маслом под давлением.

Немецкая сторона также разработала и оптимизировала форму камеры сгорания, поэтому даже с учетом высокой степени сжатия (10,5) на бензине с ОЧ 91-95 двигатель ВАЗ-2112 работал без детонации.

На ранних этапах доводки 16-клапанного двигателя специалисты Porsche использовали привычные для специалистов Porsche компоненты распределенного впрыска немецкой компании Bosch, но позже (с 1990 г.) советская сторона начала активно сотрудничают с американской компанией GM, перейдя на систему «Джеймс» не только для многоклапанных двигателей, но и на обычные восьмиклапанные системы как «восьмого», так и «классического» семейств.Ирония судьбы заключалась в том, что спустя пять лет ВАЗ снова вернулся к «бошевским» компонентам впрыска на своих двигателях, прекратив сотрудничество с GM в этом направлении.

Долгие роды, короткая жизнь

Впервые «десятка» с новым двигателем была официально продемонстрирована в конце 1992 года на Московском Манеже, а в 1994 году АвтоВАЗ «засветил» предсерийный прототип ВАЗ-2110 на Парижском автосалоне.

Десятка с шестнадцатиклапанной стала настоящей звездой мартовского журнала Za Rule за 1993 год: помимо обложки первые четыре страницы были выделены яркой новинкой


16 клапанов - так будет по русски

Как выяснилось, именно 16-клапанный двигатель ВАЗ-2112 мощностью 94 л.с. был спрятан под большой пластиковой крышкой с иностранной надписью «16 VALVE».при 5600 об / мин. При этом мотор оказался и достаточно тяговитым - 130 Нм, он выдавал уже при 3600 об / мин. Таким образом, литровая мощность нового двигателя составила 62 л.с. - Не худший показатель по меркам начала девяностых. По крайней мере, европейские и японские аналоги с аналогичной конструкцией мотора развивали примерно 65-70 л.с. на литр рабочего объема.


Спидометр не врет: с 16-ти клапанной новая модель ВАЗ вплотную подошла к отметке 200 - особенно по спидометру.Если быть точным, то «сто третья», по заявлению производителя, разогналась до

185 км / ч.

Двигатель ВАЗ-2112 совмещен с вентилируемыми передними тормозами и усиленной трансмиссией

Более мощный двигатель потребовал усиления и деталей трансмиссии - в частности, использования нового вторичного вала повышенной жесткости, а также увеличения диаметра сцепления с 190 до 200 мм.


16-ти клапанный двигатель в «десятке», в отличие от Самары, был заложен на уровне макета

.

Производство ВАЗ-2110 планировалось с 1995 года - первые «десятки» были собраны на ОПП АвтоВАЗа 27 июня, но полномасштабное серийное производство началось только в 1996 году.При этом многие из первых «живых» автомобилей оснащались не новомодным «шеснаром», а банальным карбюраторным (!) Двигателем с индексом 2110.

Теоретически ВАЗ с 16 клапанами может подогреть интерес иностранного покупателя к продукции из Тольятти. На практике мощная «десятка» всерьез заинтересовала только отечественного потребителя

.

Планировалось, что 16-клапанный получит «зубило» - своего рода запоздалый ответ АвтоВАЗа на Volkswagen Golf GTI.

Однако позже выяснилось, что установка этого двигателя под капот Самары требует доработок кузова, несовместимых с серийным производством, поэтому в дальнейшем от этой идеи отказались, а двигатель ВАЗ-2112 с 16 клапанами остался. прерогатива «десятой» семьи.

Однако 16-клапанные двигатели под капотом «Самар» все же протекали: ЗАО «Тольятти Супер-Авто» выпускало ВАЗ-2113 и ВАЗ-2114 в «улучшенной комплектации», в которую входили двигатели объемом 1,6 л (21124 и 21126) с четырьмя клапанами на каждый цилиндр.Почти 100 сил позволили «супер-зубилу» не только на равных конкурировать с другими шестнадцатиклапанными двигателями ВАЗ, но и выйти в светофорные гонки с бюджетными иномарками.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

Полторалитровый шестнадцатиклапанный с индексом 2112 легко отличить по светлому цвету впускного коллектора, выглядывающему из-под пластиковой крышки

Однако «чистый двенадцатый» мотор продержался на конвейере недолго - меньше пяти лет, что особенно удивительно для ВАЗа с его долговечными двигателями.Буквально в дальнейшем конструкторы решили увеличить рабочий объем восьми- и шестнадцатиклапанных двигателей «десятки» до 1,6 литра, что было достигнуто за счет установки более высокого блока цилиндров и увеличения хода поршня с 71 мм до 75,6 мм. Новый 16-клапанный двигатель получил индекс 21124, известный в народе как «124-й мотор». Его важное отличие от первого шестнадцатиклапанного ВАЗа - «поршневой без пробки»: то есть при обрыве ремня ГРМ клапаны перестают встречаться с поршнями. Интересно, что разработанный немцами двигатель G8 объемом 1300 куб. См тоже был «втычным», но с увеличением рабочего объема до 1.5 литров нам удалось избавиться от этого недостатка на восьмиклапанных версиях (21083/2111).

124-й мотор отличался от первого шестнадцатиклапанного увеличенным рабочим объемом. Визуально мотор легко отличить по пластиковому впускному модулю

.

Увеличение рабочего объема на 100 кубов позволило не только исправить эту конструктивную особенность двигателя ВАЗ-2112, но и безболезненно перейти на стандарты Евро-3 без заметного ухудшения максимальной мощности и крутящего момента.

Бессмертный "шеснари"

В дальнейшем использовался шестнадцатиклапанный мотор вместе с восьмиклапанным 21114, так как создавались все эти переднеприводные лады.


Как и «десятка», за десять конвейерных лет Калина успела примерить две «шестнары» разных размеров

16-клапанный двигатель ВАЗ 21124 появился в 2004 году путем реконструкции и усовершенствования двигателя 2112 и устанавливался на автомобили производства концерна АвтоВАЗ модели 2111, 2112, 2111.

Обновленный ДВС получил увеличенный рабочий объем - 1,6 л. Увеличенный объем двигателя ВАЗ 21124 достигается за счет увеличения расстояния между осями коренной и шатунной шейки коленчатого вала на 7.3 мм (было 30,5 мм, стало 37,8 мм). Причем увеличение объема произошло без изменения диаметра цилиндров, он остался прежним - 82 мм.

Таким образом, задумка дизайнеров была достигнута - доведение экологических показателей до европейского уровня. Рассмотрим его описание подробнее.

Особенности конструкции

Основной частью двигателя является блок цилиндров (каталожный номер 11193-1002011), также отличается от своего предшественника размерами. Имеет заводской синий цвет.Его высота, расстояние от оси коленчатого вала до верхней плоскости, стала составлять 197,1 мм, против 194,8 мм на модели 2112.

Изменили размер отверстий под болты головки блока, они с резьба с резьбой М10 × 1,25. Подшипники коренных подшипников 124-го двигателя, со второго по пятый, снабжены каналами для подачи масла, охлаждающим поршнем во время работы.

Коленчатый вал установлен такой же, как на моделях 21126 и 11194, с маркировкой 11183 на шестом противовесе.За счет радиуса кривошипа 37,8 мм ход поршня составляет 75,6 мм. На валу установлен зубчатый шкив для ременной передачи ГРМ. На ремне шириной 25,4 мм 136 зубцов параболической формы. Ремень ресурс -45 000 км.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Используются три типа ремней, различающихся по длине в зависимости от оборудования:

  • Если привод только на генератор, длина ремня составляет 742 мм.
  • В наличии гидроусилитель руля - 1115 мм.
  • В наличии ГУР и кондиционер 1125 мм.

Шкив сконструирован таким образом, что действует как демпфер, уменьшая крутящие нагрузки, действующие на вал. Другая функция - определение положения коленчатого вала с помощью датчика и шестерни, установленных в демпфере.

Улучшение коснулось поршней. Их днища выполнены с выемками под клапан глубиной 5,53 мм, чтобы избежать удара клапанов о днище поршня при обрыве ремня ГРМ.

На предыдущих моделях ВАЗ 16в без выемок или с выемками меньшей глубины в такой ситуации был риск погнуть клапана, что привело к дорогостоящему ремонту. Итак, опасения и часто задаваемые вопросы - гнутся ли клапан на этом двигателе, сняты.

Маслосъемник и компрессионные кольца изготавливаются из стали или чугуна. Поршни и шатуны соединены плавающими пальцами диаметром 22 мм и длиной 60,5 мм со стопорными кольцами.Пальцы и шатуны позаимствованы у модификации ВАЗ 2110.

Головка 16-клапанного электродвигателя LADA 21124 имеет увеличенную площадь стыковки фланца впускного коллектора. Оба распредвала, для выпускных и впускных клапанов, а также сами клапаны, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Во избежание путаницы валы промаркированы цифровым кодом. Если он оканчивается на 14, то это вал выпускного клапана, если на 15, то это вал впускного клапана.

Еще одно отличие - на впускном валу, рядом с первым толкателем необработанная полоса. Добавив в конструкцию гидрокомпенсаторы, производитель избежал необходимости производить сервисных клапанов в части регулировки. Но они очень чувствительны к чистоте и качеству смазки. Некачественное масло быстро повредит детали и его необходимо заменить; на ВАЗ 124 такой ремонт не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112.Клапаны с одной пружиной и стержнями диаметром 7 мм (на восьмиклапанных головках их диаметр составляет 8 мм). На распредвалы устанавливаются зубчатые шкивы с метками для настройки фаз газораспределения. По сравнению с моделью 2112 метки смещены на 2 ° относительно друг друга.

Как и валы, шкивы имеют отличия в конструкции и маркировке - на входе с обратной стороны приварена полоса, на выходе она отсутствует. Оба шкива имеют отметки в виде кружков на ступицах.

Правильное натяжение ремня осуществляется с помощью опорных и натяжных роликов с фланцами (чтобы исключить возможность проскальзывания).

Прокладка ГБЦ изготовлена ​​из безасбестового материала. Отверстия под цилиндры выполнены с металлической окантовкой.

Впускной коллектор интегрирован с ресивером и выполнен из пластика.

Впервые на автомобилях семейства ВАЗ 2110 был установлен каталитический нейтрализатор, совмещенный с выпускным коллектором. В зависимости от того, на какие требования рассчитан двигатель ЕВРО 4 или 5, устанавливается 124 мотор.

Обновлена ​​конструкция топливной рампы; его стали изготавливать из нержавеющей стали.С топливной системы сняли сливную магистраль, вместо нее на насосе установили перепускной клапан для сброса избыточного давления. Для подачи топлива непосредственно в цилиндры использовались форсунки производства Bosch и Siemens.

Катушки зажигания устанавливались на свечи, каждая свеча имеет индивидуальную катушку, с дополнительной фиксацией на клапанной крышке. При таком способе высоковольтные провода не понадобились, а управление зажиганием осуществлялось блоками управления Bosch M7.9.7 или российскими 7 января.2, рассчитан на ЕВРО-4 и 3.

Тюнинг

Простая прошивка или настройка микросхемы на 124 двигателях особенно технические характеристики не изменятся. Для ощутимого увеличения мощности необходимо доработать двигатель.

  • Самая простая и распространенная настройка двигателя 21124 - это установка спортивных распредвалов, рядного резонатора, увеличенного дросселя - таким образом можно поднять мощность до 120 л.с. установка более легкого поршня.Это заодно снизит расход топлива ВАЗ 21124.
  • Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами открытия клапана.
  • Похоже, компрессорная установка дает примерно такой же эффект; устанавливается на восьмиклапанные и шестнадцатиклапанные моторы.
  • Стабильная работа двигателя на любых оборотах обеспечивается установкой четырех дросселей, по одной на каждый цилиндр. Согласно народному опыту, наиболее подходящий вариант - это установка впрыска от ToyotaLevin.Для этого собирается комплект самих дросселей, переходник, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают максимальные, необходима установка облегченного поршня и широкофазных распредвалов. С такой доработкой мощность двигателя может достигать 200 л.с. Но такая модернизация резко снижает ресурс двигателя, чревата частыми простоями и необходимостью производить серьезный ремонт ВАЗ 124, в связи с тем, что двигатель легко и часто раскручивается до 9000 об / мин.

Неисправности и ремонт

Самая частая неисправность, с которой сталкиваются владельцы ВАЗ 2110, - это троит двигатель 21124. Выражается это в нестабильной работе мотора, перебоях в работе, повышенной вибрации, шумности и расходе бензина. В чем могут быть причины этого неприятного явления и каким будет ремонт двигателя ВАЗ 21124.

Если двигатель троит на любом автомобиле ВАЗ 2110, то, в первую очередь, необходимо выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механической части (поршни и коленчатый вал) и произвести ремонт. ВАЗ 124, пусть и вручную.

  • Зажигание - провода снимаются со свечей по очереди. Если при отключении провода трение увеличивается, значит цилиндр исправен. Если троит остался, значит проблема в нем. В этом случае проверяют свечу и высоковольтный провод. Самый простой способ - установить новые, а если проблема не исчезнет, ​​то диагностику нужно продолжить, проверив модуль зажигания. Также можно попробовать заменить его на исправный или проверить его схему мультиметром.
  • Причиной перебоев может быть некачественное топливо. В этом случае нужно его поменять, а также промыть форсунки.
  • Поршень и клапанная группа испытываются вместе. Для начала можно отсоединить шланг сапуна. Если из сапуна идет белый дым, то проблема кроется в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо измерить компрессию. Пониженная компрессия обычно указывает на неисправность клапана. При нормальном сжатии можно попробовать отрегулировать клапан.Неисправности мотора могут возникнуть из-за зажатых или, наоборот, слишком ослабленных клапанов. В этих случаях существует опасность изготовления сложнейшего и дорогостоящего ремонта ВАЗ 21124.
  • Также могут возникнуть перебои из-за неисправного датчика положения коленчатого вала. Его снимают, пометив его положение, и проверяют сопротивление катушки датчика. В норме он должен показывать сопротивление 550-750 Ом.

Двигатель 124 других особых проблем не вызывает. Раньше была проблема с продувкой клапанов на поршне и изгибом клапанов и последующей необходимостью ремонта ВАЗ предыдущих модификаций.Но, 124-й двигатель избавился от этой проблемы, благодаря насечкам в днище поршня.

Украина Торговая статистика импорта клапанов для форсунок из России

07 / апр / 2017 4009310000 "1 шланг с вулканизированной резиной неустойчивый, армированный текстилем, без арматуры для автомобилей ВАЗ, DAEWOO: ВАЗ 2105-04,2107 шланги системы охлаждения (впускной шланг радиатора 2105-1303025r 1 шт текстиль армирующий вулканизированный; 2105-1303010r шланг радиатора отвод 1 шт. армирующий текстиль из вулканизированной резины; 2105-1303092р муфты термостата и водяной помпы 1 шт. армирующий текстиль из вулканизированной резины; перепускной шланг для термостата 2101-1303090р 1 шт. армирующий текстиль из вулканизированной резины;) арт.Ремкомплекты 180РШ - 20 шт., Шланг системы охлаждения ВАЗ 2110 (2110-1303010р выпускной шланг радиатора 1 шт. Армирующий текстиль из вулканизированной резины; наливной шланг 2110-1303025р 1 шт. Армирующий текстиль из вулканизированной резины; муфты термостата 2108-1303092р 2 шт. Армирующие из вулканизированной резины текстиль;) арт. Ремкомплект 88РШ - 15 шт., Для системы шлангов отопителя ВАЗ ВАЗ 2170 лада приора (шланг дренажный 2170-8101200-11р 1шт., Шланг наливной 2170-8101208-11р 1шт. Из вулканизованной резины армированный текстилем) арт.Ремкомплекты 231РШ - 20 шт., Для шлангов отопления ВАЗ ВАЗ-2123 нива шевроле (2123-8101200р впускной шланг отопителя 1 шт. 2123-8101204р выпускной шланг отопителя 1 шт вулканит) арт. Ремкомплекты 233РШ - 20 шт., Шланг системы охлаждения (отводной шланг радиатора 2108-1303010р 1 шт. Армирующий текстиль из вулканизированной резины; впускной шланг для радиатора 2108-1303025р 1 шт. Армирующий текстиль из вулканизированной резины; 2108-1303092р муфты термостата 2 шт. Из вулканизированной резины армирующий текстиль ; ) искусство. Ремкомплекты 86РШ - 80 шт., ВАЗ 2101-2107 шланги системы охлаждения (отводной шланг радиатора 2101-1303010р 1 шт армирующий текстиль из вулканизированной резины; 2101-1303025р на впускной шланг радиатора 1 шт армирующий текстиль из вулканизированной резины; 2101-1303090р перепускной шланг термостата 1 шт армирующий текстиль из вулканизированной резины; 2105-1303092р муфты терморегулятора и водяной помпы 1шт вулканизированная резина армирующая текстиль;) арт. Ремкомплекты 84РШ - 80 шт., Для ваз Шланг АКПП системы охлаждения ВАЗ 2190 лада гранта (2190-1303010р шланг отвода радиатора 1шт., 2190-1303025р наливной шланг радиатора 1шт. Вулканит резинярмиров текстиль) Арт. Ремкомплекты 228РШ - 5 шт., Шланги системы охлаждения ВАЗ Форсунка ВАЗ-21082 (штуцеры муфтовые 2108-1303092R 1шт, шланг отводящий от радиатора 21082-1303010R 1шт, шланг подвода радиатора 21082-1303025R 1шт, шланг радиатора 2109-1303093-01R соединение 1ам. вулканизированная резина, армированная текстилем) арт. Ремкомплекты 220РШ - 60 шт., Шланги системы охлаждения ВАЗ-2112 16-КЛАПАН. (2112-1303092R штуцер соединительный 1шт., 2112-1303010R отводной шланг радиатора 1шт.. 2112-1303025R наливной шланг радиатора 1шт., 2109-1303093 -01R шланг подключения термостата 1ч. вулканизированная резина, армированная текстилем) арт. Ремкомплекты 221РШ - 15 шт., Шланги системы охлаждения ВАЗ-2112 16-КЛАПАН. (Фитинги соединительные 2112-1303092R 1шт., 2112-1303010R отводной шланг радиатора 1шт. 2112-1303025 " РОССИЯ ***** 1862.325 15056.12774

% PDF-1.4 % 142 0 объект > эндобдж xref 142 80 0000000016 00000 н. 0000002572 00000 н. 0000002724 00000 н. 0000002760 00000 н. 0000003306 00000 н. 0000003357 00000 н. 0000003496 00000 н. 0000003635 00000 н. 0000003774 00000 н. 0000003913 00000 н. 0000004431 00000 н. 0000004686 00000 н. 0000004935 00000 н. 0000005389 00000 н. 0000005834 00000 н. 0000006449 00000 н. 0000006783 00000 н. 0000007279 00000 н. 0000007859 00000 н. 0000007973 00000 н. 0000008085 00000 н. 0000008363 00000 п. 0000008972 00000 н. 0000009241 00000 н. 0000009960 00000 н. 0000010109 00000 п. 0000010747 00000 п. 0000010889 00000 п. 0000011523 00000 п. 0000011550 00000 п. 0000012265 00000 п. 0000012891 00000 п. 0000013579 00000 п. 0000014248 00000 п. 0000014380 00000 п. 0000014556 00000 п. 0000014948 00000 н. 0000015676 00000 п. 0000015974 00000 п. 0000016408 00000 п. 0000016990 00000 н. 0000046875 00000 п. 0000047397 00000 п. 0000047680 00000 п. 0000094547 00000 п. 0000138934 00000 н. 0000139039 00000 н. 0000174416 00000 н. 0000174486 00000 н. 0000208091 00000 н. 0000208512 00000 н. 0000208929 00000 н. 0000208999 00000 н. 0000209091 00000 н. 0000226955 00000 н. 0000227248 00000 н. 0000227519 00000 н. 0000227546 00000 н. 0000227927 00000 н. 0000227997 00000 н. 0000228086 00000 н. 0000241568 00000 н. 0000241831 00000 н. 0000242058 00000 н. 0000242085 00000 н. 0000242432 00000 н. 0000244122 00000 н. 0000244432 00000 н. 0000244811 00000 н. 0000245317 00000 н. 0000265568 00000 н. 0000265851 00000 п. 0000266218 00000 н. 0000267322 00000 н. 0000267565 00000 н. 0000267871 00000 н. 0000267927 00000 н. 0000267983 00000 п. 0000268039 00000 н. 0000001896 00000 н. трейлер ] / Назад 1462699 >> startxref 0 %% EOF 221 0 объект > поток hb``b```g``fa @

Ваз 2112 инструкция по эксплуатации pdf.

В этом разделе сайта освещены вопросы, влияющие на ремонт и обслуживание ВАЗ 2110. Здесь вы можете найти подробные инструкции от опытных механиков и автовладельцев, представленные в различных формах. Фотоотчеты с сопроводительными текстовыми комментариями позволят водителю увидеть те детали, которые используются в процессе ремонта или замены. В них, как правило, содержит дополнительную информацию относительно правильности действий и используемых для них инструментов.

Однако не только фотоматериалы позволят отремонтировать ВАЗ 2110 своими руками. Видеоуроки станут не менее информативными и позволят вникнуть в суть происходящего быстрее ... Их наглядность намного выше, что позволит владельцам быстро разобрать и запомнить ключевые этапы, которые предусмотрены в руководстве по ремонту, выбранном для ВАЗ 2110 .

Советуем изучить наиболее распространенные процедуры ремонта. Ввиду возраста двигателя и дорожных условий ВАЗ 2110 8 клапанов ему, наверное, не помешает.Если происходит изменение поведения автомобиля при переключении скоростей, то ВАЗ 2110 лишним не будет. Это решит проблемы с электрической схемой. Не реже остальных встречается ВАЗ 2110.

В свою очередь, при проведении ремонта ВАЗ 2112, ремонта и обслуживания нужно знать о тех процедурах, которые могут понадобиться чаще всего. Для данной модели это ВАЗ 2112 и замена прокладки ГБЦ ВАЗ 2112. Именно эти два вида ремонтных работ чаще всего интересуют владельцев.

Возникшие вопроса в процессе изучения материала можно задать прямо на сайте. Для этого достаточно оставить их с помощью соответствующей кнопки. Ответ появится в ближайшее время. Он расставит все точки и поможет закрыть пробелы в знаниях.

История создания ВАЗ 2110

Проект под названием «» появился задолго до того, как модель вышла на конвейер. В 1983 году конструкторы планировали превратить «хэтчбек» ВАЗ 2108 в новый седан.Список изменений был настолько длинным, что в 1984 году было решено отделить проект, а в качестве модификации ВАЗ 2108 сделать модель ВАЗ 21099.

В 1985 году появился первый экземпляр ВАЗ 2110. Модель долго тестировалась и дорабатывалась, пока впервые не предстала перед непрофессионалом в одном из номеров журнала «За рулем» (1990 г.). Снимки были сделаны тайно, за два года до запланированного выпуска машины.

К сожалению, кризис не позволил выполнить план, поэтому производство было отложено еще на 3 года.И так в 1995 году началась активная сборка ВАЗ 2110 .

Первые модели имели массу преимуществ перед другими российскими автомобилями. Несмотря на карбюраторный двигатель (1,5 л 72 л.с.), которым оснащались в самом начале, в машине стояла электронная система управления двигателем и блок диагностики. Подкупил покупателей и более современный внешний вид.

В 2007 году был произведен глубокий рестайлинг модели, в результате которого появилась Lada Priora.Еще 7 месяцев обе машины выпускались параллельно, после чего АвтоВАЗ прекратил выпуск ВАЗ 2110 ... Сборка модели была перенесена в Украину, где продолжалась до 2014 года.

Краткая история автомобиля ВАЗ 2112

С 1999 года модельный ряд АвтоВАЗа пополнился новой моделью под названием ВАЗ 2112. Сменив предшественницу 2109, он продолжил серию хэтчбеков, но смог похвастаться более чувствительным управлением , которое даже можно охарактеризовать как спортивное. .

ВАЗ 2112 комплектуется 5-ступенчатой ​​механической коробкой передач, работает от системы привода на передние колеса и имеет возможность установки одного из нескольких двигателей. В стандартной комплектации ** используется 1,5-литровая версия с 16 клапанами **, многоточечным впрыском и максимальной мощностью 93 л.с. Среди модификаций можно найти как более бюджетные варианты, так и более серьезную альтернативу.

В 2008 году модель сняли с производства. В отличие от других автомобилей АвтоВАЗа, на другие заводы он никогда не передавался.

Известные модификации модели ВАЗ 2112

Модель , несмотря на недолгое существование, получила ряд модификаций :

  • ВАЗ 21120 или в стандартной комплектации имел упомянутый 16-клапанный двигатель объемом 1,5 л;
  • ВАЗ 21121 получил мотор 1,6 л с 8 клапанами;
  • ВАЗ 21122 стал обладателем мотора 1,5 л с 8 клапанами. Модель зарекомендовала себя как бюджетный вариант, так как выпускалась без электростеклоподъемников , использовала невентилируемые тормоза и оснащалась 13 дисками;
  • ВАЗ 21123 - трехдверная модификация под названием Lada 112 Coupe.Выпускался ограниченной серией с 2002 по 2006 год. Автомобиль имел 16-ти клапанный с 1,6-литровым двигателем «Люкс» .;
  • ВАЗ 21124 - автомобиль с небольшими изменениями, решившими проблему с загибом клапанов и увеличением объема двигателя до 1,6 л. Выпускался с 2004 по 2008 год;
  • ВАЗ 21128 - самая мощная версия автомобиля , получившая 16-клапанный двигатель рабочим объемом 1,8 л и максимальной мощностью 105 л.с.

Для тех, кто хочет самостоятельно диагностировать и отремонтировать свой автомобиль, важно, чтобы под рукой всегда было наглядное руководство, в котором можно найти ответы на все вопросы.Эта книга - хорошее руководство по ремонту автомобилей определенной семьи. Есть много красочных иллюстраций, которые помогут понять, что именно нужно делать в той или иной ситуации. Здесь есть вся информация об автомобилях рассматриваемой группы, их параметрах, характеристиках, оснащении.

Справочник рассказывает о технике безопасности, особенностях диагностики. Подробно описаны наиболее частые неисправности, указаны вероятные причины неисправностей и рекомендации по устранению всего.В книге есть рисунки с подписями, которые отражают, как поэтапно разбирать и ремонтировать. В приложениях содержится информация об инструментах, материалах, смазочных материалах, деталях, которые могут понадобиться при ремонте рассматриваемых транспортных средств, а также есть схемы электрооборудования. Пособие будет полезно всем водителям, а также сотрудникам автосервисов, занимающихся ремонтом и устранением неисправностей.

На нашем сайте вы можете скачать книгу «ВАЗ-2110, -2111, -2112 с двигателями 1.5; 1.5i; 1.6i. Устройство, обслуживание, диагностика, ремонт: Иллюстрированное руководство »бесплатно и без регистрации в формате fb2, rtf, epub, pdf, txt, почитайте книгу онлайн или купите книгу в интернет-магазине.

Устройство и теневые характеристики автомобилей ВАЗ десятого семейства.

Автомобили ВАЗ относятся к той малой категории авто , что можно сделать своими руками , при этом ремонт не будет «копейки», но потребует минимальных материальных затрат.В разделе представлены подробности всех технических характеристик легковых автомобилей автомобилей ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Лада Калина, Лада Приора будут обсуждаться в соответствующих разделах сайта. Автомобили ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 (классика), ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Лада Самара), ВАЗ 2114, ВАЗ 2115 , т.е. легковые автомобили с перспективой «вымирания» поговорим более кратко.

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации - пятиместные легковые автомобили с передним расположением двигателя.Кузов ВАЗ 2110, 2111, 2112 - несущая конструкция, цельнометаллическая, сварная. Тип кузова: ВАЗ-2110 - седан, ВАЗ-2111 универсал, ВАЗ-2112 - хэтчбек. Двигатели ВАЗ 2110, 2111 - четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 литра и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.) с впрыском топлива. система и трехкомпонентный каталитический нейтрализатор с обратной связью или без нее (ранее некоторые автомобили оснащались карбюраторными двигателями без катализатора).Для автомобилей с двигателем мод. 2112 (16-клапанный) - другая схема подвески силового агрегата (на четырех опорах вместо трех - для компенсации повышенного крутящего момента), сцепление с измененными характеристиками нажимной пружины и демпферных пружин ведомого диска, колеса с ободом диаметр 13 дюймов (двигатель 8 клапанов), 14 дюймов (двигатель 16 клапанов).

Схема подключения системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по норме токсичности ЕВРО-2 (контроллеры МП7.0) автомобилей ВАЗ-21102, -2111, -21122.

Схема подключения системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по нормативам токсичности ЕВРО-2 (контроллеры М1.

Оставить ответ
