Ваз 2115 модуль зажигания признаки неисправности: видео о том, как его проверить мультиметром, снять и заменить самому, фото и схемы подключения устройства

видео о том, как его проверить мультиметром, снять и заменить самому, фото и схемы подключения устройства

Знание признаков неисправностей модуля зажигания ВАЗ 2114 поможет владельцу автомобиля определить причину поломки в случае возникновения проблем с запуском мотора.

Содержание

[ Раскрыть]

[ Скрыть]

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

1. Производится запуск мотора машины.
2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

1. От разъемов устройства надо отключить все подсоединенные проводники.
2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

При каких неисправностях есть возможность отремонтировать устройство?

В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

• набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
• шестигранник на 5;
• отвертка с плоским наконечником;
• паяльник с алюминием и флюсом;
• лак для ногтей;
• многожильные проводники.

Восстановление работы модуля зажигания производится так:

1. Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
2. Силовой агрегат останавливается. Производится снятие модуля.
3. Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
4. От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
5. Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
6. Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
7. Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
8. Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно путем его замены.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется так:

1. Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.

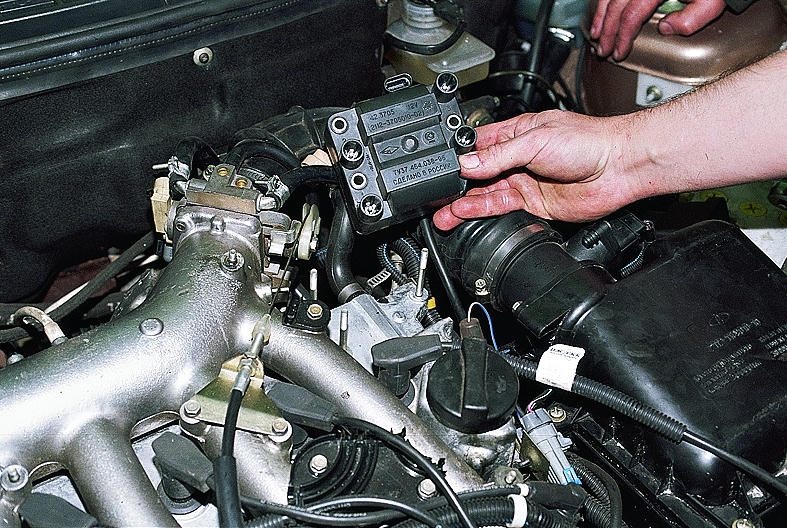

2. Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем высоковольтным проводам, которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
3. Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
4. Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
5. После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при монтаже надо учитывать следующие нюансы:

1. После установки модуля зажигания надо посмотреть на его поверхность. На ней имеется маркировка с цифрами — 1, 2, 3 и 4. Эти символы свидетельствуют о номерах цилиндров, к которым должен быть подключен МЗ.
2. Для правильного подключения устройства надо посмотреть на наконечники высоковольтных кабелей. На них также имеется маркировка с такими же цифрами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.

Схема подключения

Подключать устройство надо в соответствии со схемой, приведенной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить устройство после подключения?

Диагностику работы нового модуля зажигания ВАЗ 2114 можно выполнить только с использованием специального прибора — высоковольтного разрядника.

Найти его можно практически в любом автомагазине. Используя оборудование, можно произвести диагностику модуля, а также высоковольтных кабелей на предмет наличия искры. Для проверки устройство нужно подключить к прибору и воспользоваться инструкцией по его эксплуатации.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Что выгоднее автовладельцам: ремонт или замена модуля зажигания?

Если есть возможность ремонта модуль зажигания, то его можно восстановить. Здесь должен каждый потребитель решать сам, что ему выгодно — потратиться на новый МЗ или отремонтировать старый.

Фотогалерея

Фото демонтажа старого МЗ.

Отсоединение высоковольтных кабелей от МЗ Отключение колодки с проводниками от устройства Откручивание гаек, фиксирующих модуль на двигателе

Видео «Наглядное руководство по замене МЗ»

Канал STO TONN представил наглядное пособие по выполнению замены модуля зажигания на отечественном автомобиле ВАЗ 2114.

 Загрузка …

Как проверить модуль зажигания ВАЗ 2115, 2114: основные способы

08.02.2013

Модуль зажигания

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель двоит).

В данной статье мы поговорим о том, как проверить модуль зажигания своими руками.

Из личного опыта: в интернете, читая различные форумы на данную тему, наткнулся на запись, что пробитые высоковольтные провода никак не влияют на модуль зажигания. На самом деле, неисправные ВВ-провода могут привести к тому, что искра  в поисках кратчайшего направления может у дарить по соседнему реле, что способствует перегоранию модуля.

Давайте перейдем непосредственно к проверке модуля зажигания. Чтобы  правильно и качественно проверить модуль зажигания, нужен такой прибор как осциллограф. Но, как правило, у обычного водителя нет ничего подобного, кроме обычной, контрольной лампочки и тестера, поэтому наша задача – использовать только эти доступные всем приборы.

Проверка модуля зажигания

Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему.

• Для этого первым делом отсоединяем колодку проводов, берём тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя.
• Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить предохранитель, идущий на модуль зажигания.
• Следующим шагом берём контрольную лампочку на 12В и подсоединяем её на контакты А и В.
• Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А.
• Аналогично выполняем данную операцию с контактом В.

Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим.

Первый и самый простой способ  проверки модуля – замена модуля на заведомо рабочий. Здесь всё просто: берём модуль с машины донора и меняем его. Но здесь есть определённые минусы:

1. машины донора может не оказаться, покупать новый модуль – не соответствует нашей задаче;
2. не от любой машины подойдёт модуль зажигания: «конечно же!» – скажете Вы, – «от SAMARы то подойдёт». Но не всё так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л. Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в ЭБУ, поэтому модуль отсеевается за ненадобностью, остаётся только катушка. Учтите этот факт, и ищите нового донора;
3. нужно обязательно убедиться в исправности ВВ-проводов: как проверить вв-провода? Иначе есть большая вероятность того, что модуль зажигания сгорит.

Следующий метод – метод шевеления модуля. Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль: Ремонт модуля зажигания. Если модуль ремонту не поддаётся, то его нужно заменить (Замена модуля зажигания).

Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм.

Принцип работы, причины неисправности модуля зажигания ВАЗ 2114. Рекомендации по самостоятельной замене

Что такое модуль зажигания как работает, неисправности, самостоятельная замена

По сравнительным характеристикам модуль зажигания ВАЗ 2114 и ВАЗ 2115 отличается от других ВАЗов лучшим качеством. У подобных модулей имеется специальное приспособление, генерирующее ток высокого напряжения, передающее сигналы на свечи зажигания.

Необходимость модуля зажигания ВАЗ

Главная функция модуля состоит в том, что он формирует импульсывысокого напряжения и передает их на свечи зажигания. После сжатия рабочая искра поступает на одну свечу (1 и 4 цилиндры), холостая на другую (2 и 3). При таком контакте искра в необходимый момент появляется в нужном цилиндре.

Бортовая электросеть напряжения в 12 вольт служит питанием модуля зажигания ВАЗ 2114. К самому корпусу прикрепляется отрицательная клемма.

Элементы модуля зажигания

Масса модуля зажигания – около 1,32 килограмма, габариты – 110117х70 мм. Составляющие его части:

• небольшой пластиковый корпус;
• два высоковольтных трансформатора;
• два электронных блока;
• 4 входа под ВВ-провода.

Принцип работы модуля

По ВВ-проводам передается ток. Управление происходит с помощью контроллера, который ориентируется на показания датчиков и обрабатывает подобные действия автомобиля. Им же определяется последовательность работы катушек зажигания в модуле. Кроме того, в него поступает информация о скорости вращения коленвала, о нагрузке двигателя, о температуре охлаждающей жидкости (модуль работает от -40°до +130°), расходе воздуха.

Как можно определить неисправность модуля зажигания ВАЗ 2114

Признаки:

Подобными признаками сопровождается неисправность ВВ-проводов и свечей зажигания. Если с этими деталями все в порядке, причина нарушения работы кроется в модуле зажигания. Его нельзя отремонтировать или восстановить, поэтому единственным вариантом решения проблемы остается установка нового. Замену модуля зажигания можно выполнить самостоятельно.

Необходимые инструменты:

1. рожковые ключи на «13» и «17»;
2. торцовый ключ на «10»;
3. шестигранный ключ.

Рекомендации по установке нового модуля зажигания ВАЗ 2114 своими руками

1. Открыть капот, по высоковольтным проводам, идущим к модулю от свечей, найти сам модуль.
2. Отключить отрицательную клемму от аккумуляторной батареи
3. Снять колодку с проводами с модуля зажигания.
4. Отключить высоковольтные провода.
5. Открутить болты, которыми модуль крепится к двигателю зажигания, извлечь старый модуль.
6. Для установки нового модуля зажигания вам следует подключить провода по схеме на корпусе модуля (там же имеются номера цилиндров).

Для оценки результата нужно завести мотор. Если все действия выполнены корректно, и проблем больше нет, то вам удалось сделать все верно. В ином случае стоит проверить, хорошо ли установлена новая деталь, либо искать причину первоначальной проблемы в чем-то другом. Конечно, исключить неисправность нового модуля зажигания нельзя, но вероятность этого мала.

Рекомендуем почитать

Проверка модуля зажигания ВАЗ 21083, 21093, 21099, инжектор

По причине неисправности модуля зажигания в работе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

Необходимые инструменты

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Проверка модуля (катушки) зажигания автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.

Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

Проверяем модуль зажигания на наличие короткого замыкания

Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Проверка вторичной обмотки модуля зажигания на «обрыв»

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

Проверка вторичной обмотки модуля зажигания 2-3 на «обрыв»

Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Проверка наличия напряжения на модуль зажигания

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по системе зажигания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

— Нет искры, инжектор

— Применяемость свечей зажигания на автомобилях ВАЗ с карбюраторными и инжекторными двигателями

— Схема системы зажигания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Сравнительный тест-ремонт

— Проверка катушки зажигания системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Проверка модуля зажигания автомобиля Рено Логан 1

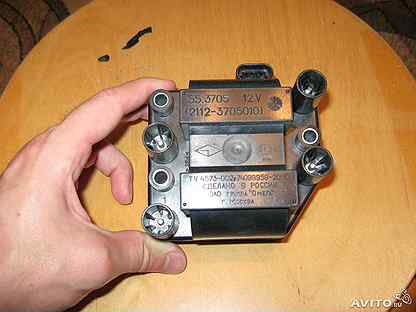

Модуль зажигания 55.

3705 (катушка зажигания) на ВАЗ 2108-2112

Уважаемые покупатели, во избежание ошибок при отправке модуля зажигания, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и количество клапанов.

Модуль зажигания 55.3705 предназначен для работы в составе микропроцессорных систем управления двигателем внутреннего сгорания автомобилей. Модуль зажигания устанавливается на автомобили в соответствии с применяемостью.

Питание модуля зажигания осуществляется от бортовой сети автомобиля с номинальным напряжением 12В, отрицательный полюс которой соединен с корпусом. Модуль зажигания осуществляет формирование импульсов высокого напряжения на искровых свечах двигателя внутреннего сгорания автомобиля. В модуле зажигания расположены две катушки зажигания и коммутатор. Управляется модуль зажигания контроллером автомобиля.

Конструктивно модуль зажигания 2112- 37050010 представляет из себя блок с электрическим разъемом, который состоит из двух двухвыводных катушек зажигания. В верхней части катушки находятся четыре высоковольтных вывода.

Модуль зажигания найти нетрудно, откройте капот у вашего автомобиля и обратите своё внимание на свечи зажигания, от этих свечей будут идти провода, так вот посмотрите, куда провода ведут и после нахождения, вы увидите перед собой небольшую квадратной формы коробочку, которая и называется модулем зажигания.

Другие артикулы товара и его аналогов в каталогах: 55.3705, 21.12370-5010, 042.3705, 2112-3705010-02,-03



Особенности изделия:
Модуль зажигания (обозначение по каталогу «Омега » 55.3705)осуществляет преобразование импульсов блока управления в импульсы высокого напряжения на искровых свечах двигателя внутреннего сгорания автомобиля.

ВАЗ 2108, 2109, 2110, 2114, 2115.



Технические характеристики:
Работоспособность при температуре окружающей среды: от — 40 °С до + 130 °С.

Номинальное напряжение питания: 12В.

Ток первичной обмотки: не более 6,4 А.

Вторичное напряжение при первичном токе 6,4 А и шунтирующей нагрузке 50 пФ: 28 кВ.

Энергия искрового разряда (более): 50 мДж.

Длительность искрового разряда (более): 1,5 мс.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку модуля зажигания (катушку зажигания) 55.3705 у автомобиля семейства ВАЗ.

Как самостоятельно заменить модуль зажигания (катушку зажигания) 55.3705 на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Узнайте больше о катушках зажигания! Советы по сервисному обслуживанию катушек зажигания.

Система зажигания должна обеспечивать искру достаточной интенсивности в нужном цилиндре в нужное время тысячи раз в минуту. Поэтому правильный ремонт системы зажигания — это насущная необходимость. Благодаря нашим советам по обслуживанию катушек зажигания вы узнаете, как они работают, почему они выходят из строя, что указывает на их неисправность, а также как заменить их для обеспечения высококачественного долговечного ремонта, которому можете доверять и вы, и ваши клиенты.

Что такое катушка зажигания?

Чтобы произошло возгорание, необходима искра, поджигающая топливовоздушную смесь в двигателе. В этом и заключается функция катушки зажигания. Она представляет собой электрический трансформатор, который преобразует низкое напряжение аккумулятора — обычно всего 12 вольт — в очень высокое для того, чтобы в зазоре свечи зажигания проскочила искра, поджигающая топливо. В результате этого двигатель запускается. В некоторых системах требуется всего одна катушка, однако в большинстве новых моделей автомобилей на каждый цилиндр устанавливается отдельная катушка зажигания.

Как работает катушка зажигания?

Говоря простым языком, катушки зажигания состоят из трех частей: первичной цепи, состоящей из нескольких сотен витков первичной обмотки, вторичной цепи, состоящей из еще нескольких тысяч витков, и железного сердечника. Когда ток протекает через первичную цепь, вокруг сердечника создается мощное магнитное поле, заряжающее катушку. Однако, когда подача энергии прерывается — магнитное поле исчезает. А поскольку эта энергия должна куда-то уходить, она индуцирует импульс тока во вторичной катушке, увеличивая его напряжение до тех пор, пока его не станет достаточно, чтобы создать искру зажигания.

Требуемое напряжение может варьироваться от всего 5000 вольт до 25 000 вольт и зависит от ряда факторов, а именно ширины зазора между электродами свечи зажигания, электрического сопротивления свечи зажигания, состава топливовоздушной смеси, температуры свечи зажигания, нагрузки на двигатель и т.д. На самом деле, при максимальной нагрузке некоторым системам требуется напряжение до 40 000 вольт. Величина выходного напряжения определяется соотношением количества витков вторичной обмотки к количеству витков первичной обмотки, которое обычно составляет порядка 80 к одному, но чем выше это соотношение, тем выше потенциальное напряжение.

Где устанавливается катушка зажигания?

На старых автомобилях катушка зажигания расположена между аккумулятором и трамблером. Однако в современных системах зажигания с электронным управлением трамблер больше не нужен. Вместо этого работу свечей зажигания контролирует блок управления двигателем (ЭБУ). Таким образом, в системах с индивидуальными катушками зажигания катушки монтируются непосредственно над каждой свечей зажигания. Или в случае бестрамблерных систем с «холостой искрой», подключаются к паре свечей зажигания.

Из-за этого количество катушек также может различаться. В то время как в старых системах обычно используется одна катушка, на более современных автомобилях устанавливается несколько катушек — по одной на цилиндр или на каждую пару цилиндров. Это позволяет производителям автомобилей более точно контролировать момент зажигания, повысить производительность двигателя, снизить расход топлива и количество выхлопных газов.

Почему катушки зажигания выходят из строя?

Несмотря на то, что катушки зажигания рассчитаны на длительное использование, возрастающие требования к ним означают, что они могут выйти из строя. Среди основных причин их поломки можно выделить следующие:

• Поврежденные свечи зажигания или их провода. Неисправная свеча зажигания, обладающая повышенным сопротивлением, вызывает рост выходного напряжения. Если оно превышает 35 000 вольт — может случиться пробой изоляции катушки, который вызовет короткое замыкание. Это может стать причиной снижения выходного напряжения, пропусков зажигания под нагрузкой и/или плохого запуска двигателя.
• Износ свечи зажигания или увеличенный зазор. По мере износа свечи зажигания будет увеличиваться и установленный на ней зазор между двумя электродами. Это означает, что для создания искры катушке будет необходимо генерировать более высокое напряжение. Увеличившаяся нагрузка на катушку может стать причиной перегрузки и перегрева.
• Повреждение в результате вибрации. Постоянный износ из-за вибрации двигателя может стать причиной повреждения обмоток и изоляции катушки зажигания, в результате чего может возникнуть короткое замыкание или обрыв во вторичной обмотке. Также может ослабнуть крепление электрического разъема, подключенного к свече зажигания, что заставит катушку зажигания совершать дополнительную работу для создания искры.
• Перегрев. Вследствие своего расположения катушки зажигания часто подвержены воздействию высокой температуры, возникающей при работе двигателя. Это может снизить возможность катушек проводить ток, что, в свою очередь, приведет к снижению их производительности и долговечности.
• Меняющееся сопротивление. Короткое замыкание или низкое сопротивление в обмотке катушки зажигания увеличит количество электричества, протекающего через катушку. Это может вывести из строя всю систему зажигания автомобиля. Изменение сопротивления может также быть причиной создания слабой искры, что приведет к невозможности завести автомобиль и повреждению как катушки зажигания, так и расположенных радом элементов.
• Попадание жидкости. В большинстве случаев источником жидкости является утечка масла через поврежденную прокладку клапанной крышки. Это масло скапливается и повреждает как катушку зажигания, так и свечу зажигания. Вода из системы кондиционирования, например, также может проникать в систему зажигания. В обоих случаях во избежание повторных аналогичных поломок важно устранить первопричину неисправности.

Признаки неисправности катушки зажигания.

Поскольку катушка зажигания отвечает за генерирование искры, с помощью которой запускается двигатель автомобиля, любая ее неисправность быстро отразится на работе двигателя. Можно выделить следующие признаки неисправности катушки зажигания:

• Горит индикатор проверки двигателя. Поскольку неисправная катушка зажигания непосредственным образом влияет на работу двигателя, любая ее неполадка станет причиной включения индикатора проверки двигателя.
• Повышенный расход топлива. При снижении мощности искры процесс сгорания топлива будет не столь эффективным, что приведет к заметному увеличению его расхода.
• Прострел в выхлопной системе. Часто ранним признаком отказа катушки зажигания является прострел, возникающий, когда топливо, не сгоревшее в камере сгорания, попадает в выхлопную систему. Если не устранить эту неисправность, выхлопная система может получить значительные повреждения.
• Остановка двигателя. Неисправная катушка зажигания будет подавать ток на свечи зажигания с перебоями, что может привести к остановке двигателя. Это также может стать причиной невозможности запуска двигателя.
• Пропуски зажигания. Из-за недостаточной мощности, развиваемой одним или несколькими цилиндрами, в двигателе могут возникать пропуски зажигания, особенно во время набора скорости.
• Проблемы с запуском двигателя. Аналогичным образом, если на одну или несколько свечей зажигания не подается достаточного заряда, двигатель будет очень сложно завести. Автомобили с одной катушкой зажигания могут в этом случае вообще не завестись.

Советы по поиску и устранению неисправностей катушек зажигания.

Если имеется подозрение на неисправность катушки зажигания, чтобы упростить диагностический процесс, просто выполните приведенные ниже действия:

• Считайте коды неисправностей и рабочие данные с помощью диагностического прибора. Сравните полученные данные о катушке зажигания, которая по вашему мнения неисправна, со значениями, характерными для исправной катушки.
• Проверьте катушки на наличие признаков повреждения, таких как трещины корпуса, повреждения стопорных петель или повреждения проводки и электрических разъемов.
• Также извлеките и осмотрите свечу зажигания. Проверьте зазор свечи зажигания и провод питания свечи, при его наличии, и убедитесь, что его сопротивление в норме.
• При включенном зажигании с помощью мультиметра измерьте напряжение, подающееся на катушку зажигания. Напряжение не должно превышать 10,5 вольт.
• Опять же, с помощью мультиметра проверьте первичную и вторичную обмотки катушки. У большинства катушек зажигания сопротивление первичной обмотки должно составлять от 0,4 до 2 Ом, а вторичной — от 5000 до 20 000 Ом. Однако для уточнения значений следует свериться с руководством, предоставленным автопроизводителем. Если оба эти параметра выходят за допустимые пределы, катушку следует заменить. Нулевые показания прибора свидетельствуют о наличии короткого замыкания, а завышенные значения — о наличии обрыва в катушке.  В тех случаях, когда к катушке зажигания подключено три, четыре, пять или семь проводов, следует свериться с электросхемой, описывающей ее конструкцию.

Советы по замене катушек зажигания.

После того как неисправность была выявлена, замените катушку зажигания, выполнив простые действия, описанные ниже:

• Отключив зажигание определите расположение неисправной катушки. Отсоедините электрический разъем и выверните крепежные болты. Аккуратно приподнимите катушку с посадочного места.
• Перед установкой новой катушки рекомендуется нанести диэлектрическую смазку на посадочную поверхность новой катушки и ее электрический разъем. Это позволит предотвратить появление коррозии и обеспечить качественное соединение. Также одновременно с заменой катушки рекомендуется заменить все свечи зажигания.
• После этого установите катушку на место. Затяните болты рекомендованным моментом и подсоедините электрический коннектор.
• Подключите диагностическое устройство, сотрите все коды неисправностей и отключите индикатор предупреждения о необходимости обслуживания двигателя.
• Выполните ходовые испытания, чтобы убедиться, что неисправность устранена.

Больше о катушках зажигания.



Пропала искра на инжекторе,пропала искра

просмотров 91 433 Google+

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, в этом случае скорее всего пропала искра на инжекторе. Для определения неисправности надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на неё высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведёт к повреждению контроллера или модуля зажигания. Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи.

Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров. Чертёж разрядника для проверки одновременно искры на четырёх высоковольтных проводах и фото для проверки искры на двух высоковольтных проводах.  После подключения разрядника проворачиваем двигатель стартером и наблюдаем наличие искрового разряда. Если пропала искра на инжекторе на одном проводе, при распределении высокого напряжения одновременно на две свечи, то это свидетельствует о пробое на массу провода или вывода катушки зажигания (модуля зажигания). Если отсутствует искра одновременно на паре проводов 1-4 или 2-3, то неисправна катушка зажигания, модуль зажигания или контроллер. Обрыв высоковольтных проводов так же нельзя исключать.

Проверка приборов зажигания.

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените её на любую исправную с любого цилиндра. Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещё и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика положения коленвала. Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнём проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определённых оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать. Если датчик исправен, то неисправен контроллер или провода, соединяющие его с катушками зажигания или модулем. Доказательством работы датчика положения коленвала, могут служить сырые свечи, вывернутые из цилиндров двигателя. Неисправность контроллера в 99% случаев связана с пробоем управляющего ключа (транзистора), который соединяет первичную обмотку катушек зажигания с минусом. Эта же основная причина неисправности модуля зажигания. Но если модуль зажигания залит компаундом и практически не подлежит ремонту, то контроллер в этом случае отремонтировать можно. В некоторых случаях с этим может справиться любой имеющий навык работы паяльником и немного разбирающийся в электронике. Неисправность датчика довольно редкое явление и зачастую связано с потерей контакта в штекерном соединении с датчиком, в следствии его загрязнения и замасливания, и обрыв или замыкание проводов, в следствии не правильной их укладки при ремонте.

Если при проверке будет установлено, что искра на свечи поступает, а двигатель при этом не заводится, то прочитайте статью «Не заводится инжекторный двигатель»

admin 06/03/2012 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Как проверить модуль зажигания. Модуль зажигания на ваз, ремонт и замена своими руками Катушка зажигания на ваз 2115

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания нужна искра. Последний образуется именно из-за работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его самостоятельно.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток и передавать его на свечу. Всего на автомобилях используется два типа модулей — с одним змеевиком на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. К таким элементам относится двойная искровая катушка. Конструкция этой части предполагает следующие компоненты:

• Клеммы низкого напряжения.
• Выход высокого напряжения.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

• Сердечник.
• Подключение высокого напряжения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от одноискровых катушек, такие катушки проще монтировать за счет особой (блочной) конструкции, имеющей общий корпус.Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет использовать укороченный проводник, идущий к первичной обмотке механизма.

ВАЗ-2114 — неисправности

О некорректной работе данной системы можно судить по следующим признакам. Во-первых, провалы при наборе скорости автомобиля могут указывать на неисправность катушки. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах холостого хода двигателя.И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о некорректной работе.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного датчика массового расхода воздуха, или поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства «Лада Самара-2» этот элемент находится в моторном отсеке.

Самый простой способ найти это — найти, что один их конец идет к свечам зажигания, а другой — к самому модулю зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в следующей последовательности. Для начала вытаскиваем минус, а затем вынимаем электропроводку из механизма катушки. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоедините модуль в сборе, с помощью мультиметра измерить уровень общего сопротивления между выводами контактного разъема.Затем сравниваем результаты с табличными стандартами, которые указаны в инструкции по эксплуатации. Если полученные данные существенно отличаются от табличных данных в меньшую сторону, это означает, что в машине возникла цепь, а катушка вышла из строя.

После установки обрыва проводов можно приступать к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По результатам измерений делаем выводы, и если неисправность скрылась в катушке, то модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Во-первых, нам нужно подготовить набор ключей, которые мы будем использовать. В процессе работ по снятию и установке модуля зажигания нам потребуются два на 13 и 17 миллиметров, а также один рожковый ключ на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как производится замена модуля зажигания ВАЗ 2114 «Жигули»? Для начала необходимо обесточить бортовую сеть автомобиля. Для этого, как и в предыдущем случае, снимаем отрицательную клемму с АКБ (если она не снималась ранее). Далее необходимо снять декоративную крышку двигателя. Это можно сделать, открутив крышку маслозаливной горловины. Следует отметить, что эту операцию применяют только владельцы ВАЗов с двигателем объемом 1,6 л. Полторалитровая «Самара» с подобным кожухом двигателя не комплектуется.

На следующем шаге вынимаем из модуля блок с проводами и проводами высокого напряжения. Ключом на 13 откручиваем два болта крепления картера двигателя, рогом на 17 откручиваем последнее крепление модуля. Далее эта деталь спокойно выносится из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника 5 мм.

Установка

Перед установкой нового элемента в автомобиль необходимо заранее подключить высоковольтные провода согласно схеме модуля.Также нужно обращать внимание на качество крепежа — излишки окисления и грязи тщательно убираются на торцах в местах стыков.

Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить детали на работу. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить своими руками. Напоследок отметим, что при подключении важно следить за правильностью подключения всего шлейфа разводки, так как при малейшей ошибке будет невозможно гарантировать работоспособность частей этой системы.

Модуль зажигания — сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. Катушка является частью модуля зажигания, но в данном случае это не имеет значения.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля, подавая постоянный ток на его обмотки катушки.
2. По закону индукции генерируется высокое напряжение, которое в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неисправности катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2–3 или 1–4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в моторном отсеке. Проще всего найти провода высокого напряжения. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения взрывоопасных проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров нанесена на модуле зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключить его нужно следующим образом:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — высоковольтный вывод правый верхний;
• 4 цилиндр — правый нижний высоковольтный вывод.

Но это распиновка типичная, когда вы держите модуль перед собой.Если вы хотите установить высоковольтные провода на уже установленный в автомобиле модуль, то распиновка немного отличается, потому что модуль установлен под углом (ромб):

• 1 цилиндр — выход нижний центр;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 цилиндра — правый вывод. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Чтобы проверить модуль, необходимо измерить сопротивление между выводами (1 и 4 цилиндр; и между 2 и 3 цилиндром). Сопротивление омметра должно быть примерно 5,4 кОм. Более подробное описание шагов проверки читайте в статье:

Модуль зажигания (IZ) играет критически важную роль в работе автомобиля. Он генерирует импульс высокого напряжения и подает его на свечу зажигания.Питание этого агрегата осуществляется от бортовой сети напряжением 12 вольт. Модуль состоит из компактного пластикового корпуса, 2-х электронных блоков управления и высоковольтных трансформаторов. MZ имеет четыре специальных разъема для подключения высоковольтных проводов. Симптомы неисправности блока розжига связаны с выходом из строя взрывоопасного кабеля и свечей зажигания, что требует максимального внимания к диагностическим процедурам. К основным признакам поломки МН относятся: нестабильные холостые обороты, снижение тяги двигателя, автомобиль плохо набирает обороты при разгоне, выход из строя спаренных цилиндров (1 и 4), (2 и 3).Далее мы подробно рассмотрим модуль зажигания (проверка, снятие, замена) на примере ВАЗ-2114.

Проверка модуля

Перед тем, как приступить к собственно проверке, нам необходимо протестировать блок проводки, который подключается непосредственно к модулю. Для проверки тестером отсоедините колодку с проводами, подключите один щуп тестера к клемме разъема «А», а другой подключите к массе двигателя. Затем нужно включить зажигание, в результате чего появится импульс напряжения, тестером должно быть около 12 В.

При отсутствии тока проверьте исправность предохранителя, идущего к модулю зажигания. После выполнения этих операций необходимо проверить контакты на обрыв цепи. Берем контрольную лампу (это лампочка на 12 В с двумя выводами), контрольные пины «А» и «В». Для этого включите стартер и понаблюдайте за измерительным «прибором». Если лампа мигает — контакт исправен, отсутствие признаков наличия напряжения говорит о наличии обрыва. Повторите процедуру с контактом «Б».Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их подробнее.

Установка рабочего блока с другого автомобиля

Этот способ самый простой, если у вас есть дополнительный модуль. Чтобы сэкономить, можно на время одолжить его у друга из другой машины, в этом случае нужно убедиться, что он работает. Чаще всего этим методом пользуются опытные автомобилисты, которые много времени проводят в дороге. Так как выход из строя модуля зажигания в отечественных автомобилях — самая частая проблема.Есть важное правило: если вы решили использовать «донора», орган должен быть из идентичного транспорта, иначе можно только усугубить ситуацию, не решив проблемы.

Механический способ проверки MH

Для проверки этого метода необходимо включить блок питания. После этого переместите блок проводов и сам модуль, по нему можно слегка постучать. Если в момент удара по ранке упомянутые сегменты двигателя работают нестабильно, возникают рывки или перебои, то контакты обрываются.Это одна из простейших поломок, которую вы можете исправить за несколько минут самостоятельно.

Диагностика с помощью специального измерительного прибора

Для проверки МВ необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в режиме омметра, подключите контакты попарно к высоковольтным выводам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные номера указаны в технической документации автомобиля… Различия или отклонения в полученных показателях указывают на неисправность модуля.

Удаление неисправного модуля зажигания

Удаление старого модуля зажигания — простая процедура, которую может выполнить любой автомобилист без специальной подготовки … Во избежание непредвиденных повреждений и риска поражения электрическим током необходимо строго соблюдать последовательность, указанную в инструкции ниже. Для выполнения всех операций понадобится стандартный набор инструментов, в который входят отвертки и гаечные ключи.

• Обесточьте систему, отсоединив отрицательную клемму от аккумулятора.
• Демонтируйте колодку проводов, отсоедините ее от модуля зажигания.
• Теперь нужно отключить провода ВВ.
• Следующим шагом является снятие опор двигателя.
• Наконец, вытащите модуль зажигания и открутите его держатель.

При установке нового модуля зажигания необходимо использовать наконечники, которые идут в комплекте с деталью, а также могут быть указаны на корпусе детали. Клеммы проводов должны иметь соответствующие номера, обозначающие номера цилиндров. Более подробная инструкция по установке нового блока розжига представлена ​​ниже.

В этом разделе мы подробно расскажем, как заменить модуль зажигания. Для работы понадобится стандартный набор автомобильных инструментов. Необходимый блок, создающий импульс для запуска силового агрегата, находится под капотом, к нему идут взрывные провода от свечей. Перед началом работы отсоедините отрицательную клемму от аккумуляторной батареи.

• Снимите блок проводов и отсоедините кабели высокого напряжения.
• Выкрутите болты крепления модуля к двигателю, теперь модуль можно снять.

Установка нового модуля происходит следующим образом: подключаем провода. Чтобы не перепутать подключения, воспользуйтесь схемой, размещенной на корпусе устройства. На проводах также указаны номера цилиндров. Все достаточно просто, перепутать их последовательность практически невозможно.

Наконец, вам нужно выполнить проверку системы.Если проблема исчезла при включении мотора, значит, вы все сделали правильно. Если неисправности не устранить, значит, в процессе установки была допущена ошибка, либо выбран неправильный источник поломки. В редких случаях причиной может быть выход из строя нового модуля. Такое бывает при покупке запчастей «с рук» у непроверенных продавцов.

Для зажигания топливно-воздушной смеси сгорания как карбюраторных, так и инжекторных двигателей требуется высоковольтная катушка зажигания ВАЗ.Появление принципиально новых систем питания двигателей привело к изменению систем зажигания. Ушли в прошлое, или как их называли «дистрибьюторы». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

ПРИНЦИП ДЕЙСТВИЯ МОДУЛЕЙ

Модуль представляет собой усовершенствованную систему запуска двигателя. Его принцип работы мало чем отличается от обычных систем. Если в старых системах высокое напряжение создавалось при размыкании контактов в распределителе зажигания, то сигналы от блока управления служат в модуле генератором импульсов.

Блок управления собирает сигналы от датчиков на двигателе, генерирует управляющий импульс и отправляет его в модуль зажигания. В нем вне напряжения бортовой сети создается высокое напряжение, которое направляется на пробку цилиндра для воспламенения топливовоздушной смеси.

КОНСТРУКЦИЯ МОДУЛЯ

В двух катушках, основная задача которых — генерировать высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все эти детали заключены в корпус, для изготовления которого используется прочный пластик.В корпусе имеется низковольтный разъем для подключения напряжения питания и подачи управляющих импульсов. Есть также соединительные провода, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема пусковой системы ВАЗ 2114. Как видно из рисунка, он состоит из:

1. Аккумуляторная батарея;
2. Замок зажигания;
3. Реле включения зажигания;
4. Датчик Холла;
5. Приемник сигнала полупроводникового датчика;
6. Электронный переключатель;
7. Модуль зажигания.
8. Клеммы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке два, по конструкции они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.На них намотаны две обмотки. Один из них низковольтный, а второй генерирует высоковольтное напряжение для воспламенения рабочей смеси.

Катушка зажигания выполнена таким образом, что один конец обмотки низкого напряжения подключен к питающему напряжению, а другой конец этих обмоток подключен к транзисторному генератору. Каждая катушка имеет свой транзистор. Высоковольтные клеммы подключаются непосредственно к свечам, каждая обмотка подает энергию на две свечи. Один из них подает импульсы на цилиндры 1 и 4, а второй — на 2 и 3.

Расположение проводов на модуле зажигания устроено таким образом. Контакты A и B получают управляющие импульсы от электронного переключателя, а клемма D получает питание от бортовой сети автомобиля. Клемма, обозначенная буквой C, подключена к массе автомобиля.

ГДЕ НАЙТИ ЭТОТ МОДУЛЬ

Трудно поверить, что водитель, который берется проверить или отремонтировать это устройство, не знает, где оно находится. Что ж, для тех, кто не знает — покажем.Найти его просто: найдите хотя бы один высоковольтный провод и проведите по нему рукой от свечи до пластикового корпуса, принадлежащего модулю.

Его местонахождение становится яснее на фото.

ЕСТЬ ТАКИЕ СИМПТОМЫ НЕИСПРАВНОСТЕЙ

На вопрос, какие признаки неисправности модуля зажигания ВАЗ 2114, любой водитель не задумываясь ответит, что на свечах нет искры. Отчасти это правда, но есть еще несколько возможных причин выхода из строя этого устройства.Вы можете наблюдать следующее:

• Пропала динамика при разгоне, были провалы в работе мотора при резком нажатии на педаль газа для набора скорости;
• Стало заметно снижение мощности двигателя, водители говорят, что в таких случаях двигатель не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении признаков неисправности катушки зажигания то проверку нужно начинать с неработающих свечей, тогда в последнюю очередь проверяется модуль.

КАК ПРОВЕРИТЬ СИСТЕМУ НА РАБОТУ

В любом случае проверка начинается со свечей. Для этого их нужно вынуть из гнезд. Сделать это тоже несложно. Снимают с них кончики высоковольтных проводов и ключом для вывертывания свечей снимают их с мест.

Далее следует их осмотр, чистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии нагара и нагара. Если они будут соблюдены, то возможен износ поршней и колец.В любом, проверьте и при необходимости установите зазор между электродами. После этого вы сможете проверить их работоспособность

Для этого есть специальные щупы. Такие изделия «умельцам» удается изготавливать самостоятельно из пьезозажигалки. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом будет машина с заведомо исправной системой запуска. Это даст возможность провести точную диагностику свечей. Если они исправны, поиск продолжается.

Многие издания рекомендуют проверять наличие высокого напряжения на выводах устройства. Сделать это в гараже проблематично из-за отсутствия специального измерительного прибора. Используйте здесь обычный тестер, так как он не может измерить несколько десятков киловольт высокого напряжения. Если у вас есть опыт работы с радиолюбителем, то можно собрать делитель напряжения.

Проверка наличия высокого напряжения опасна из-за возможного поражения электрическим током, поэтому мы коснемся других методов.Поговорим о том, как можно определить неисправность катушки зажигания и проверить эту систему:

1. Самый простой способ — заменить блок исправным. Это возможно далеко не всегда, так как не все водители возят это устройство с собой в запасе;
2. Также рекомендуется, чтобы оно было проверено много раз, чтобы перемещать устройство при работающем двигателе. Если изменения заметны, они указывают на плохой контакт внутри устройства. Иногда это поправимо;
3. Проверка тестером или мультиметром в режиме.Измеряется сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Он должен быть одинаковым для обеих обмоток и составлять около 5,4 кОм.

ПРОФИЛАКТИКА СИСТЕМЫ

У всех электронных устройств высокой надежности случаются поломки. Иногда их можно избежать, хотя бы изредка проверяя и поддерживая элементы этой системы:

• Не путайте с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может привести к повреждению катушек;
• Проверьте зазор между электродами свечи зажигания, так как слишком большой разрядник также отрицательно влияет на работу устройства.

О ВОЗМОЖНОСТИ РЕМОНТА МОДУЛЯ

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее в эксплуатацию. Это особенно верно, когда покачивание или постукивание изменяют поведение двигателя. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в сервис.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона и его «внутренности» откроются вам на глаза. Найдите сломанные или «плохие» контакты и спаяйте их.

Проводники в блоке алюминиевые, поэтому для их пайки нужен специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. Если ремонт положительный, его нужно снова открыть и залить силиконом изнутри.

Если результат отрицательный, то блок необходимо заменить. Правда, владельцы с большим опытом радиолюбительства продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками сбоев в системе запуска мотора.

МЕНЯЕМ МОДУЛЬ СИСТЕМЫ ЗАЖИГАНИЯ

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новый прибор. Большинство механиков рекомендуют использовать устройство GM как очень надежный продукт. Стоимость его варьируется в разных регионах, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, никаких особенностей нет, никаких специальных приспособлений не требуется.Для работы подготовьте:

1. Запасной блок зажигания;
2. Ключ на «13»;
3. Тряпки.

Работу легко выполнить в гараже или на ровной площадке. Порядок работы:

1. Открытие капота подкапотного пространства и отсоединение клемм АКБ … Достаточно снять клемму только с «минуса».
2. После этого вытаскиваем высоковольтные провода из мест их крепления. Нужно запомнить, где какой провод был.Если сомневаетесь в своих силах, то ставьте отметки. Местами провода поменять нельзя. Можно новую запчасть Уничтожить.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», откручивающий три гайки крепления устройства к мотору.
4. При снятии гаек инструмент снимается с двигателя.

Сейчас тряпкой протирают место установки и вокруг него. Внимательно осмотрите новое устройство и начните его установку.Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на месте. Если трудности остались, то еще раз взгляните на блок. В нем указаны номера высоковольтных проводов.

Номера — порядок расположения взрывных проводов в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения номеров проводов на высоковольтных выводах.Если вы приобрели именно такое устройство, будьте внимательны при его установке.

Для начала хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — принципиально новое устройство, более надежное, чем то, что устанавливалось на более ранних моделях автомобилей ВАЗ. Суть работы этого устройства сводится к тому, что оно вырабатывает электрический ток высокого напряжения, который в дальнейшем передается на свечи зажигания автомобиля.

Принцип работы модуля зажигания

Как упоминалось ранее, основная задача модуля зажигания — генерировать высокий уровень напряжения, который впоследствии передается на свечи зажигания.Генерируемый ток подвергается процедуре сжатия, в результате чего рабочая искра поступает на одну из свечей зажигания системы зажигания, а искра «холостого хода» — на другую. Вернее говоря, рабочая искра подается на первую и четвертую свечи зажигания системы зажигания автомобиля, а «холостая» искра — на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения искра появляется при правильном ходе и на правом цилиндре, что обеспечивает устойчивость системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание на модуль зажигания ВАЗ 2115 подается напрямую от бортовой электросети автомобиля. Напряжение, подаваемое на модуль зажигания, составляет двенадцать вольт. При этом следует знать, что отрицательный провод модуля зажигания крепится непосредственно к кузову автомобиля.

Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса из пластика, пары блоков электронного управления, пары высоковольтных трансформаторов, а также четырех выводов для проводов типа ВВ.Габариты модуля зажигания ВАЗ 2115: от ста десяти до ста семнадцати до семидесяти. Вес модуля зажигания — один килограмм триста двадцать граммов.

Модуль зажигания ВАЗ «2115». Модуль зажигания (катушка зажигания) ВАЗ 2115 Катушка зажигания

Модуль зажигания — сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами зажигания.Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. Катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля, подавая постоянный ток на его обмотки катушки.
2. По закону индукции генерируется высокое напряжение, которое в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неисправности катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2–3 или 1–4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в моторном отсеке … Самый простой способ его найти — найти провода высокого напряжения. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения взрывоопасных проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой. Нумерация цилиндров нанесена на модуле зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключить его нужно следующим образом:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — высоковольтный вывод правый верхний;
• 4 цилиндр — правый нижний высоковольтный вывод.

Но это распиновка типичная, когда вы держите модуль перед собой.Если вы хотите установить высоковольтные провода на уже установленный в автомобиле модуль, то распиновка немного отличается, потому что модуль установлен под углом (ромб):

• 1 цилиндр — выход нижний центр;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 цилиндра — правый вывод. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Чтобы проверить модуль, необходимо измерить сопротивление между выводами (1 и 4 цилиндр; и между 2 и 3 цилиндром). Сопротивление омметра должно быть примерно 5,4 кОм. Более подробное описание шагов проверки читайте в статье:

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далека от совершенства, но и менее требовательна в плане обслуживания и квалификации мастера.Поэтому проверить катушку зажигания на ВАЗ-2114 опытным водителем может быть даже не лишним. И вам придется проверить его, если он неправильный или двигатель просто не запускается.

Видео с проверкой модуля зажигания и указанием эталонных значений:

Как проверить катушку зажигания: диагностика и признаки поломки

Проще всего это сделать, конечно, не своими, а чужими руками за сервис.Но до этого еще нужно добраться. Если машина категорически отказывается заводиться, то в числе прочих причин может быть виновата катушка зажигания. Если у драйвера в арсенале драйвера есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Bluetooth — отлично.

Для этого на вашем смартфоне должно быть установлено специальное приложение, и тогда вы сможете с большой степенью точности установить, что причина кроется именно в катушке.

Вот , основные коды ошибок , которые скажут про восьмиклапанный впрыск ВАЗ-2114:

• P3000-3004 — искры в цилиндре нет (крайняя цифра), эти коды ничего конкретного не скажут, но подскажут, где искать причину;
• P0351 — индикация обрыва модуля на обмотках первого и четвертого цилиндров;
• P0352 — такой же обрыв, но на обмотках двух оставшихся цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не все эти коды говорят о том, что катушку пора выбросить, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой изолятора свечи зажигания

Именно поэтому перед проверкой катушки зажигания на ВАЗ-2114 стоит перейти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и ее замены

Проще всего заменить катушку.С этим справится даже школьник. Для второй Самары нужно купить новую 43 3705 … Такая же катушка используется на десятках, на Приорах и на 1118 с восьмиклапанными инжекторными двигателями.

В этом случае электронная система управления, скорее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1200 рублей .

В таком порядке:

1. Отсоедините отрицательную клемму аккумулятора или используйте кнопку отключения заземления, если она установлена.

   Долой терминал!

2. Снимите колпачки с наконечниками со свечей.
3. Отсоедините цепь управления низким напряжением. Для этого отогните удерживающую скобу, после чего можно будет снять колодку с контактами.

   Демонтировать штекер катушки зажигания

4. Вытаскиваем из катушки высоковольтные провода, при этом проверяем их состояние визуально.
5. Откручиваем болты крепления самого корпуса модуля.Их должно быть три.
6. Снимаем модуль с кронштейном в сборе с двигателя.
7. Снимите кронштейн шестигранным ключом.

   Отвинтить пластину крепления змеевика

8. Установить новую катушку зажигания в обратной последовательности, не перепутывая местами высоковольтные провода.

Установлен новый модуль. Тем не менее, мы проверим старый модуль на предмет профилактики. Есть несколько способов сделать это.

Методы поверки своими руками (требуется мультиметр)

Заменено? Отлично.А теперь, прежде чем выбросить старую катушку зажигания на помойку истории, давайте проверим ее на работоспособность. Если двигатель после замены стал работать как часы, значит действительно в катушке. Хотя, могут быть нюансы.

Вот еще три способа убедиться, что ваша старая катушка работает неправильно:

выводы

Этими способами можно быстро рассчитать неисправность самой катушки зажигания или проводов управления. Удачного всем ремонта!

Система зажигания (СЗ) — важный компонент любого автомобиля… Для безотказной работы станка необходимо следить за исправностью всех узлов и деталей. Статья посвящена СЗ, что такое замок зажигания (ЗЗ), как его заменить, как проверяется катушка зажигания ВАЗ 2115, как настраивается зажигание.

ZZ играет важную роль в СЗ автомобиля, как для мотора с 8 кл. И 16 кл. Он задействован в работе стартера, благодаря ему включается освещение, поворотники, окна рабочие.

Замена или ремонт замка зажигания ВАЗ 2115 может потребоваться, если:

• утерянные или сломанные ключи;
• замок поврежден при попытке кражи;
• дефектная личинка ЗЗ;
• контактная группа не работает.

Для замены потребуются: набор ключей, молоток, отвертки, тонкое зубило.

Процедура замены состоит из следующих этапов:

1. Авто питание отключается отключением «минусовой» клеммы от АКБ.
2. Снимаем руль.
3. Далее нужно снять подрулевые переключатели.
4. Затем нужно ослабить болты хомута, удерживающего РЗ на рулевой колонке.Если головки срезаны, болты следует осторожно выбить молотком и мелким зубилом.
5. Отсоедините жгут проводов.
6. Далее нужно полностью открутить болты с корпуса ZZ и можно снимать.
7. На место старого ZZ устанавливается новое устройство.
8. Сборка осуществляется в обратном порядке.

После сборки следует запустить двигатель и проверить работу переключателя (автор видео — канал MY LADA).

Как проверить катушку зажигания?

Перед диагностикой катушки зажигания (KZ) на 8-ми клапанном двигателе проверьте, есть ли напряжение на катушке. Для этого нужно отсоединить колодку проводов и произвести проверку тестером. Напряжение должно быть 12 В.

Типичные неисправности узлов

Признаки неисправности КЗ у 8-ми клапанных двигателей ВАЗ, УАЗов и других автомобилей аналогичны:

• пропадает мощность, кажется мотор не тянет;
• появление отказов в двигателе;
• нестабильная работа на холостом ходу;
• цилиндры 2-3 и 1-4 не работают попарно, искры нет.

При появлении перечисленных симптомов сначала необходимо проверить свечи, датчик положения коленвала. Впрыск топлива в форсунки регулируется на основании показаний датчиков, поэтому при чрезмерном расходе топлива их необходимо проверять. Короткое замыкание следует проверять в последнюю очередь.

Проверить модуль зажигания (MZ) на 8-клапанном двигателе можно одним из трех способов:

1. Самый простой способ — заменить тестируемый модуль на заведомо исправное.Правда, нужно найти подходящий модуль. Перед проверкой убедитесь, что высоковольтные провода в исправном состоянии.
2. Второй способ — покачать модуль. Если при перемещении его и блока проводов заметны изменения в работе мотора, значит, проблема с контактами. В этом случае ремонт можно произвести своими руками. Если ремонт невозможен, прибор следует заменить.
3. Третий способ — это проверка мультиметром в режиме омметра.Необходимо измерить сопротивление на парных выводах катушек 2–3 и 1–4. Оно должно быть таким же и составлять около 5,4 кОм.

Инструкция по ремонту и замене катушки зажигания

Замена КЗ на 8 и 16 клапанном двигателе — последовательность действий:

1. Модуль легко найти на высоковольтных проводах, идущих от свечей зажигания SZ.
2. Перед началом работы необходимо выключить «минус» на аккуме.
3. Следующим этапом является отключение блока проводов от КЗ и высоковольтных проводов.
4. Далее нужно открутить болты крепления МЗ к двигателю, и можно будет демонтировать устройство.
5. Теперь вам нужно установить новое или отремонтированное устройство и выполнить действия в обратном порядке.

При подключении руководствуйтесь схемой подключения в руководстве.

Как самому настроить зажигание?

Точный контроль зажигания на форсунке ВАЗ 2115 производится на специальном стробоскопе.Если такой возможности нет, можно настроить зажигание на ВАЗе от искры.

Для этого выполните следующие действия:

1. В первую очередь двигатель прогревается до рабочей температуры.
2. Трамблер нельзя снимать, а только расслаблять.
3. Необходимо снять центральный провод с распределителя.
4. Поршень 1-го цилиндра должен находиться в ВМТ (на 8- и 16-клапанных двигателях метки выставляются по-разному).
5. Теперь нужно придержать провод от КЗ левой рукой и включить зажигание.
6. Клапан регулируется правой рукой против часовой стрелки, при этом высоковольтные провода должны проходить над металлом.
7. Затем выполняются аналогичные действия, прокручивая клапан по часовой стрелке до появления искры.
8. На этом экспонирование завершено, и трамблер зафиксирован на прежнем месте.

При правильной настройке зажигания автомобиль будет работать без перебоев с оптимальным расходом топлива и максимальной мощностью.

Видео «Диагностика модуля зажигания»

В этом видео показано, как проверить модуль зажигания ВАЗ 2115 (автор ролика — Дневник Автоэлектрика).

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения через ПВН (высоковольтные провода) на свечи зажигания. Некоторые автовладельцы называют модуль зажигания катушкой, что не совсем правильно. Были установлены катушки зажигания карбюраторные ваз … Именно модуль зажигания стоит на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечи зажигания.Во время работы на одну свечу подается рабочая искра, а на другую — «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а искра холостого хода — на 2-й и 3-й. Благодаря такому подключению в нужном цилиндре в течение необходимого цикла своевременно появляется искра. Он подключен к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (IAC, DMRV и др.).Контроллер также устанавливает последовательность катушек зажигания или, другими словами, регулирует подачу тока на свечи зажигания. Модуль зажигания работает при температуре от −40 ° до + 130 °.

Найти его местонахождение несложно, от модуля до свечей проходят ПВН (высоковольтные провода), по которым можно найти модуль.

Неисправность модуля зажигания — первые признаки неисправности

• Потеря тяги двигателя — машина «не тянет»
• Число оборотов поплавка
• Двигатель «троит», то есть может не работать один или два цилиндра
• Провалы при разгоне

Если вы заметили, что машина не тянет, то есть не набирает скорость при разгоне, одной из причин может быть отказ модуля.В первую очередь стоит проверить ПНВ, идущие от катушки к свечам. Возможно, с наконечника отлетела какая-то проволока или свободно одета.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если до вас никто не залезал в двигатель, то проверять нет смысла. Если тяга была и пропала, причина может быть как в катушке, так и в самих проводах — их можно проткнуть. Но в любом случае давайте проверим правильность подключения. Нумерация цилиндров, к которым подходят провода, указана на модуле зажигания.

• 1 цилиндр — выход в центре снизу
• 2 цилиндра — выход левый
• 3 цилиндра — выход сверху
• 4 цилиндра — выход правый

Схема показана для катушки, установленной на автомобиле.

Если после проверки проблем не выявлено, стоит подумать о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя колеблется от 300 до 600 рублей за комплект. Самые популярные производители:

• ТЕСЛА
• BRISK
• BAUTLER
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах можно найти модули следующих фирм:

• СОАТЭ (г. Оскол)
• МЗАТЭ
• HOFER
• FENOX
• BOSCH

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, она может быть как старой, так и новой модели. Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

• P0351 — обрыв змеевика 1-4 цилиндра
• P0352 — обрыв змеевика 2-3 цилиндра
• P3000 (P3001 P3002 P3003 P3004) — несколько пропусков зажигания.

Замена модуля зажигания своими руками

Итак, в первую очередь ищем модуль (для тех, кто не знает).К нему идут ДПС от свечей зажигания.

1. Снять минусовую клемму с АКБ
2. Отсоедините колодку проводов от модуля
3. Отключить PVN
4. Откручиваем сам модуль и снимаем
5. Теперь устанавливаем новый модуль и проводим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное примечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание.Если на наконечниках свечей и проводов есть желтые полосы, значит, провода необходимо заменить.

После замены модуля нужно проверить его работоспособность. Запускаем двигатель и наслаждаемся проделанной работой.

В предлагаемой вашему вниманию статье обратим внимание на электронное устройство, называемое модулем зажигания автомобиля ВАЗ 2115. А точнее его описание, принципиальная схема и проверки работоспособности.

Этот модуль состоит из двух высоковольтных трансформаторов и двух блоков управления (электронных), заключенных в прочный пластиковый корпус с четырьмя высоковольтными проводами.Электронные блоки управления еще называют катушками зажигания, причем одна из них — «рабочая» — связана со свечами зажигания силового агрегата первого и четвертого цилиндров, другая — «пустая» — со свечами второго и третьего.

Модуль зажигания ВАЗ 2115 управляется контроллером, в рабочие функции которого входит обработка данных с датчиков системы автомобиля: температуры охлаждающей жидкости, скорости вращения и положения коленчатого вала, расхода воздуха, детонации и др.

Принципиальная схема и схема подключения этого электронного устройства представлены ниже.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтопригодность. Однако самостоятельно произвести ее замену сможет даже начинающий автолюбитель.

Нестабильная работа силовой установки при разгоне автомобиля.

Потеря мощности двигателя.

«Прерывистый» холостой ход.

Неисправность спаренных (1/4 — 2/3) цилиндров двигателя.

Проверка модуля зажигания «Лада Самара»

Правильная работа модуля зажигания не только существенно влияет на запуск силовой установки автомобиля, но и обеспечивает стабильность ее работы во всех режимах.Для проведения полной диагностики этого электронного устройства требуется довольно сложное оборудование, доступное только в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести и в любительском гараже самостоятельно. Единственным логистическим элементом для этого теста будет мультиметр или тестер.

Внимание! При использовании для тестирования автомобиля-донора не забывайте, что только первые модели Lada Samara оснащались модулем зажигания, как отдельным устройством.Более поздние машины оснащаются устройствами раздельного типа (переключатель включен в электронный блок управления).

В процедуру замены модуля зажигания входит следующее:

Другой метод предполагает измерение сопротивления отдельных элементов модуля с помощью мультиметра (тестера). Щупами тестера замыкаем «парные» выходы модуля, обеспечивающие подключение высоковольтных проводов, и измеряем величину сопротивления.

Есть еще один, так называемый «народный» метод, или метод «встряски».При работе силовой установки слегка постучите по модулю. При всей «технической ненаучности» подобных манипуляций они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

В электронной системе зажигания, которая является одним из важнейших компонентов современного автомобиля, с помощью электронных устройств генерируется и распределяется ток высокого напряжения … Электронная система имеет много явных преимуществ, а также облегчает запуск двигателя зимой. .

Речь идет о системах прямого зажигания, ток в них подается прямо от катушки зажигания. Конструкция электронной системы зажигания Любая электронная система зажигания содержит такие компоненты, как источник питания, входные датчики и выключатель зажигания, электронный блок управления, воспламенитель, катушку и свечи зажигания. Некоторые системы также имеют провода высокого напряжения. Входные датчики отвечают за фиксацию текущих параметров двигателя, преобразовывая их в электрические сигналы. Номенклатура датчиков может незначительно отличаться в зависимости от модели автомобиля.Электронный блок управления обрабатывает сигналы входных датчиков, воздействуя, в свою очередь, на воспламенитель. Воспламенитель на основе транзистора — это своего рода электронная плата, которая включает / выключает зажигание. Когда транзистор включен, ток течет через первичную обмотку катушки. Если транзистор закрыт, os

Системы зажигания: от простых к лучшим!

Система зажигания — неотъемлемая часть любого бензинового или газового двигателя … При всем разнообразии технических нюансов в этом вопросе все системы зажигания с динамическим распределением подаваемого напряжения можно разделить на контактные и бесконтактные.Следующая статья посвящена их основным особенностям, а также причинам появления систем со статическим распределением напряжения (электронное зажигание).

расход под дроссельной заслонкой уменьшается. В результате пара «диафрагма-тяга» немного смещает пластину с контактами от идущего по ней контактного кулачка — уменьшается момент зажигания. И наоборот, при уменьшении подачи газа разрежение под дроссельной заслонкой увеличивается, после чего диафрагма смещает пластину с контактами в другую сторону. Оба устройства работают одинаково в бесконтактном системном зажигании, однако вместо кулачка вращается экран датчика приближения искрового момента. Общие недостатки контактных и бесконтактных систем зажигания Даже после устранения комплекса проблем, связанных с механическими контактами распределителя контактной системы зажигания, остался нерешенным процесс точной настройки момента зажигания. В обеих системах для этих целей использовались механические устройства, не обеспечивающие требуемой точности.В итоге — уменьшение мощности двигателя, доволен

Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки, которые он подает в случае неисправности, следующие:

• Автомобиль может дергаться.
• Также возможно, что обороты двигателя будут плавными.
• Ко всему этому еще можно добавить нестабильный холостой ход двигателя, то есть он просто заглохнет.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем найдите модуль зажигания в двигателе и, обнаружив его, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Далее откручиваем три гайки, которыми этот модуль крепится к кронштейну.

Примечание!
Чтобы вам было легче визуально опознать, посмотрите ниже фото, на котором показаны места крепления модуля к кронштейну тремя гайками!

5) Затем снимите модуль с трех длинных штырей, имеющихся на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при переустановке обязательно нужно знать две вещи:

1.После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите там цифры: 1, 2, 3, 4. Итак, эти цифры обозначают номера соответствующих цилиндров.

2. Заметили ли вы, что такие же числа присутствуют и на концах высоковольтных проводов: 1, 2, 3, 4. Все это сделано для того, чтобы вам было легче определить, какой из высоковольтных проводов провода напряжения должны быть подключены к модулю.

Примечание!
При повторной установке модуля подключите все высоковольтные провода строго по номерам, например: «первый провод — к первому выводу», «второй провод — ко второму выводу» и т. Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится «разрядник высокого напряжения », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на наличие искры.

Примечание!
На видео четко видно, что модуль зажигания исправен, потому что при подключении к нему поочередно всех проводов на искровом промежутке постоянно появляется искра, но при последней проверке видно, что искра гаснет немного, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте внимательны и ни в коем случае не производите с ним никаких действий, не отключив аккумулятор!

Модуль зажигания (катушка зажигания).Модуль зажигания ВАЗ «2115» Модуль зажигания ВАЗ 21110 Признаки неисправности

Для того, чтобы узнать, как проверить модуль зажигания на четырнадцатом, нужно в общих чертах понимать, на что влияет модуль зажигания и почему так важна его безупречная работа. Понятно, что это сложный по конструкции агрегат, переплетение электротехники и техники в прямом смысле этого слова. Это устройство предназначено для выработки достаточного тока высокого напряжения, которое затем передается на свечи.Этот ток — основа зажигания, из-за сложной работы модуля топливо выгорает, двигатель начинает работать, машина трогается с места. На ВАЗах таких устройств два типа: идут с катушками, по которым протекает ток, на каждую свечу — отдельную — и одну на пару свечей — блочную. Четырнадцатого числа последних лет уже ставят блочного типа. А такая катушка, раздающая искру сразу на пару свечей, состоит из следующих частей:

• Клеммы низкого напряжения
• BB провода
• Ядро
• Обмотка — первичная и вторичная

Катушки, которые распространяют искру на все 4 свечи по отдельности, отличаются от блочных катушек тем, что взрывные провода выходят через контактную пружину.Однако блок легче проверить, его легче снять и поставить обратно. Кстати, весит агрегат около полутора килограммов, а по размерам он не такой уж и большой — 11 на 11 на 7 см.

Это все, что нужно знать перед проверкой катушки зажигания на ВАЗ 2114. Конечно, неплохо было бы изучить систему типовых проблем, которые случаются с модулем: но, собственно, когда двигатель троит, или машина глохнет на холостом ходу, может быть что угодно, в том числе и модуль. Поэтому проверка никогда не будет лишней.

Многие считают, что провода взрывчатки и модуль или любая другая часть в зависимости от них — разные вещи, и если взрывчатка полетела, то с модулем ничего не случится. Мнение ошибочное. Если с проводами не все в порядке, то ток будет генерироваться и течь в неправильной конфигурации, что может привести к неточной искре и выгоранию модуля зажигания.

Как проверить?

Проверка модуля зажигания ВАЗ 2114 начинается с подготовки оборудования. И лучшими диагностами в таком случае будет такой прибор для проверки модуля зажигания, как осциллограф. К сожалению, далеко не каждый российский водитель имеет представление о том, что это такое, не говоря уже о возможности его использования. Поэтому ориентируемся на конечного потребителя и используем подручные средства:

• Лампочка на 12 вольт или управление в простонародье
• Тестер, его можно купить за копейки в любом магазине запчастей

Прежде чем прикасаться к самому модулю, обратите внимание на его комплектующие.Начинаем с блока проводов, стоит его отключить и проверить напряжение. Для этого клемму тестера закрепляем на контакте А, а другую закидываем на массу двигателя. Нормальное напряжение равно 12 В. Если его нет, значит проблема явно в предохранителе. С ним другая история. Далее по проводам: накидываем клемму тестера на контакт как А, так и В. Заводим, неисправен стартер, в идеале должно мигать управление. Если этого не произошло, значит проблема в обрыве в цепи контактов А.

Теперь непосредственно к модулю зажигания. Есть несколько вариантов диагностики:

1. Один из самых простых видов диагностики — замена неработающего агрегата на исправный. Конечно, для этого нужен «донор». Заменил, посмотрел, сделал выводы. Единственное, что может стать препятствием, утка, — это то, что вам нужен идентичный агрегат, то есть друг с такой же машиной того же года, что и ваш. Для двигателей на 1.5 используйте именно модуль, а для 1.6 — только катушку.И помните про рабочие провода ВВ, если они полетели, значит модуль погнулся из-за них. Опять же, проверка контактов BB — отдельная история.
2. Можно по-другому — пошевелить блоком зажигания. Что это значит: нужно встряхнуть блок с контактами, затем ударить по модулю и встряхнуть. В это время должен быть запущен сам двигатель, потому что все эти действия нужны для того, чтобы увидеть, остается ли его работа безупречной при шатании. Если нет, то еще раз присмотритесь к проводке.
3. Другой способ: переводим тестер в рабочее состояние омметра. Измеряем сопротивление на проводах ВВ, идущих к цилиндрам 1 и 4. А потом — на 2 и 3. Нормальным сопротивлением считается разрыв от 5,2 до 5,5 Ом.

Важно: модуль зажигания чаще всего не подлежит ремонту. Или ремонт того не стоит. Проще купить новый и доставить.

Купить модуль зажигания на ВАЗ 2114 можно везде и всегда, цена не такая уж кусачая — от 2000 до 4000 тысяч рублей в зависимости от региона и качества агрегата (производитель, новый или б / у).Но, если вы решили запутаться, то обязательно посмотрите информацию о том, как проверить исправность модуля зажигания.

Если вы все еще сомневаетесь в своих силах, двери обслуживания всегда открыты для вас. Причем сам модуль зажигания может быть как отечественного, так и зарубежного производства. Но, как это ни странно звучит, квалифицированный механик, скорее всего, будет использовать все вышеперечисленные приемы для процесса, потому что он знает, как проверить модуль зажигания на ВАЗ 2114. За редким исключением, в сервисе можно найти кого-нибудь. кто будет пользоваться осциллографом.Поэтому покатайтесь один раз и посмотрите, как и что делается. Хоть какая-то выгода потраченного времени и денег является хорошим примером самодиагностики гаража.

Для начала хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — принципиально новое устройство, более надежное, чем то, что устанавливалось на более ранних моделях автомобилей ВАЗ. Суть этого устройства в том, что оно вырабатывает электрический ток высокого напряжения, который затем передается на свечи зажигания автомобиля.

Принцип работы модуля зажигания

Как упоминалось ранее, основная задача модуля зажигания — генерировать высокий уровень напряжения, который впоследствии передается на свечи зажигания.Генерируемый ток подвергается процедуре сжатия, в результате чего на одну из свечей зажигания системы зажигания подается рабочая искра, а на вторую — искра «холостого хода». Вернее сказать, рабочая искра подается на первую и четвертую свечи зажигания системы зажигания автомобиля, а искра холостого хода — на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения искра появляется при правильном ходе и на правом цилиндре, что обеспечивает устойчивость системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание на модуль зажигания ВАЗ 2115 подается напрямую от бортовой электросети автомобиля. Напряжение, подаваемое на модуль зажигания, составляет двенадцать вольт. В этом случае следует знать, что отрицательный провод модуля зажигания подсоединяется непосредственно к кузову автомобиля.

Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса из пластика, пары блоков электронного управления, пары высоковольтных трансформаторов тока, а также четырех выводов для проводов типа ВВ.Габариты модуля зажигания ВАЗ 2115: от ста десяти до ста семнадцати до семидесяти. Вес модуля зажигания — один килограмм триста двадцать граммов.

Модуль зажигания получает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух вырабатывающих катушек и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявляться следующим образом:

• Заметное снижение.
• Нет искры на одной из свечей.
• Заметный «плавающий» холостой ход.

Эти признаки указывают на неисправность модуля зажигания. Если они появились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из оригинальной детали

Для замены модуля зажигания понадобится тряпка и гаечный ключ на 13. Лучше всего делать это на ровной поверхности.

Рабочий процесс

Проверка работы модуля зажигания (видео)

Что делать, если проблема не устраняется после замены модуля?

Прежде всего, это необходимо.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие.

Свечи зажигания и система зажигания

Если не поможет, то нужно проверить свечи и при необходимости заменить (см.).

Проверка состояния свечей зажигания

Перед этим нужно снять наконечники армированных проводов.Чтобы открутить свечи, вам понадобится специальный ключ для выворота. Затем нужно осмотреть свечи: они должны быть нормального коричневого цвета, на поверхности не должно быть нагара или нагара.

Если замена модуля не исправила ситуацию, и. Это означает, что кольца или поршни изношены. , их необходимо заменить, а свечи очистить и установить обратно в разъем. Также стоит проверить — слишком большое расстояние плохо для работы устройств.

Подробный процесс замены видео

выводы

Так что заменить неисправный модуль зажигания не очень сложно. В этом случае важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу из строя нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Знание признаков неисправностей модуля зажигания ВАЗ 2114 поможет автовладельцу определить причину поломки при проблемах с запуском двигателя.

[Скрыть]

Возможные причины выхода из строя модуля зажигания

Перед тем, как ремонтировать основную деталь, необходимо разобраться в сути проблемы. Для этого потребитель должен знать о симптомах неисправности, а также о причинах поломки.

Основные причины поломки устройства

Причины появления неисправностей:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля.Они могут не иметь такого же зазора, как указано производителем. Также сами свечи могут быть неисправными или грязными, определить это поможет визуальная диагностика. Если на приборах остались следы нагара, их необходимо удалить.
2. Неисправности в работе MH могут возникать в результате частых проверок искры. В момент диагностики на устройство возлагается большая нагрузка. Если он появляется часто, это может привести к повреждению оборудования или его неисправности.
3. в ВАЗ 2114 работает при отключенных высоковольтных кабелях.Это также приведет к повреждению устройства. Сами изделия могут быть повреждены, что сказывается на работе двигателя в целом.
4. Устройство работает в условиях сильной вибрации. Их воздействие может быть связано с некачественной фиксацией модуля в сиденье. В результате вибрации повреждается заводская пайка внутри конструкции оборудования. Это приводит к его некорректной работе.
5. Обрыв контакта внутри вилки с кабелями низкого напряжения.
6. Первое использование неисправного устройства или модуля с плохим качеством сборки.Этот заводской брак можно устранить только заменой механизма; ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Это маловероятная проблема, но воздействие жидкости может вызвать короткое замыкание и поломку устройства.

Признаки неисправности катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. Трудности возникают при попытке запустить двигатель. Запуск двигателя машины может быть затруднен из-за отсутствия искры на свече зажигания или нескольких.
2. При движении на холостом ходу или на стоянке с работающим ДВС скорость силового агрегата плавает. Их смена не связана с нажатием педали газа и прочими сторонними факторами. Это произвольно.
3. В мощности автомобильного мотора появляются провалы. Особенно это чувствуется при движении в гору или резком ускорении. Также проблемы могут возникнуть при движении по ровной дороге.
4. перестали работать несколько цилиндров. Обычно эти устройства работают парами, поэтому элементы 1-4 или 2-3 могут выйти из строя.«Тройка» двигателя может указывать на неработающие цилиндры.
5. На панели приборов появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал Simple Opinion на примере автомобиля Lada Priora подробно рассказал о симптомах, возникающих при работе модулей зажигания.

Как самостоятельно проверить неисправность модуля зажигания ВАЗ 2114?

Самый простой способ проверить устройство, не снимая его — это диагностировать его во время отключения силового агрегата.Когда мотор начинает работать нестабильно, необходимо поочередно отсоединять элементы разъема от каждого компонента модуля. Отсоединение разъема от работающего устройства изменит характеристики двигателя. Будут сбои, нестабильная работа агрегата усилится. При выключении нерабочего элемента МН мотор будет работать так же.

Есть еще один простой метод диагностики, принцип его таков:

1. Для проверки требуется помощник.Пробка снимается с посадочного места. От прибора отсоединяют высоковольтный кабель.
2. Затем отключенный провод подсоединяется к свече, которая прикладывается к корпусу силового агрегата.
3. Двигатель двигателя заводится, нужно следить, чтобы искра попала на свечу зажигания. При его прохождении между устройством и поверхностью силового агрегата появится синий свет, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

Без специального оборудования диагностику МЗ можно проводить с помощью контрольного светового индикатора, рассчитанного на 12 вольт. Один провод от лампы подключается к контакту разъема A, а другой — к массе. Помощник должен запустить силовой агрегат или повернуть механизм стартера. Если при выполнении этих действий лампа мигает, значит, прибор исправен. Аналогичные действия необходимо проделать с другим контактом.

О самодиагностике модулей зажигания, а также других элементах системы рассказал канал «Дневник автоэлектрика»

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

1. Двигатель машины запущен.
2. Переключатель тестера должен быть установлен в режим измерения постоянного тока, предел должен быть до десятков вольт.
3. Один из выводов мультиметра подключается к разъему D на катушке, а другой — к массе. Масса может представлять собой кузов автомобиля или блок цилиндров. При подаче питания дисплей диагностического прибора покажет 12 вольт.
4. Затем тестер переходит в режим работы омметра, диапазон значений до десятков Ом.
5. Один контакт на диагностическом приборе подключается к выходу C, а другой — к земле.Если прибор исправен, то тест покажет значение менее 1 Ом.
6. На следующем этапе тестер необходимо перевести в режим вольтметра. Диапазон значений до десятков вольт.
7. Один из контактов идет на вывод B, а второй соединен с массой.
8. Если диагностика показала, что напряжение ниже 0,3 вольта, значит прибор исправен. Это указывает на четкое прохождение сигнала от контроллера Холла. Наконец, аналогичный тест можно провести, только с разъемом A.Результаты должны быть идентичными.

Непосредственная проверка вторичных обмоток на обрыв

Для диагностики вторичных элементов МН на обрыв вам также понадобится тестер:

1. Отсоедините все подключенные проводники от разъемов прибора.
2. На диагностической аппаратуре установлен режим омметра, диапазон значений до десятков Ом.
3. Контактные щупы тестера необходимо подключить по очереди к парным разъемам модуля.Например, во втором и третьем, а также в первом и четвертом.
4. Если диагностика показала одинаковые результаты, то все обмотки исправны. Параметр сопротивления должен быть около 5,4 кОм. Если полученные значения выше, это говорит о внутренней поломке устройства. При меньших параметрах можно сделать вывод о пробое.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

При каких неисправностях можно отремонтировать прибор?

Из-за конструкции модуля зажигания, включающей соединение двух катушек, ремонт его затруднен.При поломке или поломке, а также оплавлении катушек проблему можно решить заменой прибора. Это касается любых повреждений, которые появляются внутри катушек. Единственный способ исправить ситуацию без замены прибора — отремонтировать поврежденный припой.

Процесс ремонта модуля зажигания

Процедура ремонта проводится после подготовки всех инструментов и материалов:

• набор торцевых ключей, вам понадобится инструмент на 10, 13 и 17;
• шестигранник 5;
• отвертка с плоской головкой;
• паяльник с алюминием и флюсом;
• лак для ногтей;
• многопроволочные.

Восстановление работы модуля зажигания производится следующим образом:

1. Ключ устанавливается в выключатель. Двигатель заводится. Затем нужно переместить контактные элементы на модуле, чтобы убедиться, что они не работают.
2. Силовой агрегат останавливается. Модуль удаляется.
3. Устройство очищается от пыли. Для разборки нужно открыть корпус, это делается поддев отверткой. Внутри устройства находится плата, на которой есть силиконовая пленка, от которой нужно избавиться.
4. Алюминий удален с высоковольтных контактных элементов. Удаляются старые провода.
5. Следующим шагом будет припайка новых проводников к цепи. Для этого поверхность коллекторного устройства очищается от следов налета. Затем доску необходимо установить на электроплиту и нагреть примерно до 200 градусов. При повышении температуры можно услышать легкий запах гари. Для схемы это не страшно, ее прогрев упростит процедуру пайки.
6. Затем производится пайка.С помощью паяльника, флюса и алюминия концы проводников необходимо соединить с модулем зажигания. Все контактные элементы проводников, которые подключаются к цепи, необходимо обработать лаком для ногтей.
7. Далее в обратном порядке собирают устройство и устанавливают в гнездо … После установки запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика устройство фиксируется на месте посадки.
8. Если транзистор или коммутационное устройство вышли из строя, то эти компоненты не подлежат ремонту, но вы можете их заменить.Для этого детали снимаются с платы и заменяются новыми.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то проблему с работой устройства можно решить заменой.

Замена оборудования необходима только при отключенном аккумуляторе.В противном случае существует опасность короткого замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Порядок демонтажа следующий:

1. Сначала обесточивается бортовая сеть; для этого отрицательную клемму на аккумуляторной батарее ослабляют гаечным ключом.
2. Затем в моторном отсеке производится поиск МВ. Вы можете найти устройство по четыре, которые идут от свечей зажигания непосредственно к оборудованию. Эти кабели отключены от MZ.
3. Затем от прибора отсоединяется соединитель с проводниками. Необходимо отсоединить фиксатор, расположенный на корпусе модуля зажигания.
4. Сам MZ крепится к кронштейну с помощью трех гаек. Используйте ключ, чтобы открутить их.
5. После демонтажа крепления снимается устройство, расположенное на трех штифтах.

Подключение нового устройства

Процедура установки оборудования производится в обратной последовательности; при установке необходимо учитывать следующие нюансы:

1. После установки модуля зажигания нужно осмотреть его поверхность.Он обозначен цифрами — 1, 2, 3 и 4. Эти символы обозначают номера цилиндров, к которым должен быть подключен МЗ.
2. Для правильного подключения устройства нужно смотреть на наконечники высоковольтных кабелей. Они также отмечены такими же номерами. Это сделано для того, чтобы упростить процедуру подключения МП к кабелям.

Схема подключения

Подключите устройство согласно схеме в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить прибор после подключения?

Диагностика нового 2114 может производиться только с помощью специального прибора — высоковольтного разрядника.

Найти практически в любом автомагазине. С помощью оборудования можно провести диагностику модуля, а также высоковольтных кабелей на наличие искры. Для проверки устройство необходимо подключить к устройству и использовать инструкцию по его эксплуатации.

Что делать, если после замены модуля проблема не устраняется?

Если после ремонта проблемы в работе MH остались, то есть вероятность, что причина проблемы не в модуле.Необходимо провести диагностику остальных элементов системы зажигания.

Свечи зажигания и система зажигания

Особенности проверки свечей и других узлов:

1. Перед разборкой приборов отсоединить наконечники высоковольтных кабелей. Их состояние проверяется на наличие повреждений. Дефекты наконечников часто приводят к неисправностям свечей зажигания. Если есть повреждения, провода меняют. Также нужно оценить состояние «высокого напряжения».На них не допускается наличие дефектов и повреждений утеплителя.
2. После отсоединения наконечников свечи демонтируются; Для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и нагар на электродах не допускаются. При появлении нехарактерных следов чистка приборов производится металлической щеткой или мелкозернистой наждачной бумагой. Для лучшего эффекта электроды свечей можно разогреть на плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это свидетельствует о некорректной работе устройства. Потребуется замена свечей.

Что выгоднее автовладельцам: ремонт или замена модуля зажигания?

Если есть возможность отремонтировать модуль зажигания, то его можно восстановить. Здесь каждый потребитель должен решить для себя, что ему выгодно — потратиться на новый МЗ или отремонтировать старый.

Фотогалерея

Фото демонтажа старого металлургического завода.

Видео «Наглядное пособие по замене МЗ»

На канале СТО ТОНН представлено наглядное пособие по замене модуля зажигания на отечественном автомобиле ВАЗ 2114.

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далека от совершенства, но и менее требовательна в плане обслуживания и квалификации мастера. Поэтому проверить катушку зажигания на ВАЗ-2114 опытным водителем может быть даже не лишним. И вам придется проверить его, если он неправильный или двигатель просто не запускается.

Видео с проверкой модуля зажигания и указанием эталонных значений:

Как проверить катушку зажигания: диагностика и признаки поломки

Проще всего это сделать, конечно, не своими, а чужими руками за сервис. Но до этого еще нужно добраться. Если автомобиль категорически отказывается заводиться, то, помимо прочего, может быть виновата катушка зажигания.Если у драйвера в арсенале драйвера есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Bluetooth — отлично.

Для этого на вашем смартфоне должно быть установлено специальное приложение, и тогда вы сможете с большой степенью точности установить, что причина кроется именно в катушке.

Вот , основные коды ошибок , которые скажут про восьмиклапанный впрыск ВАЗ-2114:

• P3000-3004 — искры в цилиндре нет (крайняя цифра), эти коды ничего конкретного не скажут, но подскажут, где искать причину;
• P0351 — индикация обрыва модуля на обмотках первого и четвертого цилиндров;
• P0352 — такой же обрыв, но на обмотках двух оставшихся цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не все эти коды говорят о том, что катушку пора выбросить, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе вилки

Именно поэтому перед проверкой катушки зажигания на ВАЗ-2114 стоит перейти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и ее замены

Проще всего заменить катушку.С этим справится даже школьник. Для второй Самары нужно купить новую 43 3705 … Такая же катушка используется на десятках, на Приорах и на 1118 с восьмиклапанными инжекторными двигателями.

При этом электронное управление системой, скорее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1200 рублей .

В таком порядке:

1. Отсоедините отрицательную клемму аккумулятора или используйте кнопку отключения заземления, если она установлена.

   Долой терминал!

2. Снимите колпачки с наконечниками со свечей.
3. Отсоедините цепь управления низким напряжением. Для этого отогните удерживающую скобу, после чего можно будет снять колодку с контактами.

   Демонтировать штекер катушки зажигания

4. Вытаскиваем из катушки высоковольтные провода, при этом проверяем их состояние визуально.
5. Откручиваем болты крепления самого корпуса модуля. Их должно быть три.
6. Снимаем модуль с кронштейном в сборе с двигателя.
7. Снимите кронштейн шестигранным ключом.

   Отвинтить пластину крепления змеевика

8. Установить новую катушку зажигания в обратной последовательности, не перепутывая местами высоковольтные провода.

Установлен новый модуль. Тем не менее, мы проверим старый модуль на предмет профилактики. Есть несколько способов сделать это.

Методы проверки своими руками (требуется мультиметр)

Заменено? Отлично. А теперь, прежде чем выбросить старую катушку зажигания на помойку истории, давайте проверим ее на работоспособность.Если двигатель после замены стал работать как часы, значит действительно в катушке. Хотя, могут быть нюансы.

Вот еще три способа убедиться, что ваша старая катушка работает неправильно:

выводы

Этими способами можно быстро рассчитать неисправность самой катушки зажигания или проводов управления. Удачного всем ремонта!

Модуль зажигания ВАЗ, Ремонт и замена своими руками. Как проверить модуль зажигания Как проверить катушку зажигания на ВАЗ 2115

Модуль зажигания получает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси.Само устройство состоит из двух генерирующих катушек и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявляться следующим образом:

• Заметное снижение.
• Нет искры на одной из свечей.
• Заметный «плавный» холостой ход.

Эти признаки указывают на неисправность модуля зажигания.Если они появились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из оригинальной детали

Для замены модуля зажигания понадобится тряпка и гаечный ключ на 13. Лучше всего делать это на ровной поверхности.

Рабочий процесс

Проверка работы модуля зажигания (видео)

Что делать, если проблема не устраняется после замены модуля?

Прежде всего, это необходимо.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие.

Свечи и система зажигания

Если не поможет, то нужно проверить свечи и при необходимости заменить (см. ).

Проверка состояния свечей зажигания

Перед этим нужно снять наконечники армированных проводов.Чтобы открутить свечи, вам понадобится специальный гаечный ключ. Затем нужно осмотреть свечи: они должны быть нормального коричневого цвета, на поверхности не должно быть нагара или нагара.

Если замена модуля не исправила ситуацию, и. Это означает, что кольца или поршни изношены. , их необходимо заменить, а свечи очистить и переустановить в разъем. Также стоит проверить — слишком большое расстояние плохо для работы устройств.

Подробный процесс замены видео

выводы

Таким образом, заменить неисправный модуль зажигания не составляет особого труда. Важно не перепутать локации. высоковольтные провода, это приводит к быстрому выходу из строя нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит с помощью искры, генерируемой системой зажигания. Модуль зажигания — главный элемент системы, создающий искру на свечах зажигания с помощью высокого напряжения. Каждый производитель автомобилей разрабатывает и изготавливает свой оригинальный модуль, но принцип его действия одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказываются на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах.Он состоит из двух катушек с замкнутым магнитопроводом и двухканального переключателя. Иногда переключатель выполняется как отдельное устройство, но в большинстве случаев он совмещен с электронным блоком управления двигателем. Внешне модули различаются количеством проводов соединительного разъема: модуль с переключателем имеет 4 провода, а парные катушки — 3.

Модуль зажигания управляется ЭБУ, который подает постоянное напряжение в виде управляющих сигналов низкого напряжения на обмотки его катушек в нужное время. Конец сигнала — это начало искры. Из-за магнитной индукции в момент приложения создается высокое напряжение, вызывающее искру на свече зажигания. Устройство находится в моторном отсеке и легко идентифицируется по высоковольтным проводам, идущим к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля зажигания на вывинченную вилку

Неисправность модуля зажигания определяется по следующим критериям:

1. Сложность запуска холодного двигателя из-за отсутствия искры на одной или нескольких свечах зажигания.
2. Плавающая частота вращения двигателя на холостом ходу — это ситуация, при которой частота вращения двигателя изменяется без каких-либо действий со стороны водителя.
3. Провалы мощности, проявляющиеся при разгоне и движении на длительном подъеме.
4. Потеря мощности двигателя.
5. Не работают 1-4 или 2-3 цилиндра (двигатель «троит»).
6. Индикация сигнализатора Cheсk Еngine.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и долговечность модуля зажигания, при эксплуатации он может выйти из строя, как и любой другой механизм. Среди всех возможных причин поломок в 9 из 10 случаев возникают и диагностируются:

1. Использование несоответствующих компонентов в системе зажигания. Высоковольтные провода выбираются исходя из параметров модуля, так как чрезмерно высокое или низкое напряжение создает сбои в работе или выжигает контакты.
2. Неисправные или поврежденные детали, плохая сборка. Неисправные компоненты быстрее выходят из строя и выводят из строя другие компоненты или элементы системы. Практика показывает, что подбор качественных комплектующих и их периодическая диагностика позволяют модулю долгое время оставаться в рабочем состоянии.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ — подключить заведомо исправный модуль. При этом приборы должны быть полностью идентичными, высоковольтные провода исправны, а надежность контактов проверена.

Проверка контактов на модуле зажигания

2.Перемещение модуля, позволяющее выявить ненадежные контакты. Для этого переместите блок проводов, а также сам модуль. Если в процессе воздействия двигатель реагирует изменением режима работы, то причина неисправности кроется в плохом контакте.

Измерение сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого нужен тестер, переведенный в режим омметра. Измерения проводятся на парных клеммах модуля между 1 и 4, а также на 2 и 3 цилиндрах.Значение сопротивления должно быть таким же и близко к 5,4 кОм.

Проверка модуля зажигания тестером

4. Проверка напряжения тестером. Один щуп прибора приложен к контакту А блока, второй — к земле. После включения зажигания снимаются показания прибора. Если провод в хорошем состоянии, он покажет напряжение 12 В, если его нет, проверьте предохранитель, защищающий модуль зажигания. После этого проверяют целостность цепи контрольной лампой на 12 В. Один конец провода прикладывают к контакту А и пускатель вращают. Если лампа не мигает, цепь разорвана. Аналогичным образом процедура повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на СТО путем подключения компьютера со специальным ПО к ЭБУ. Неисправности выявляются в виде ошибок, обозначенных буквенно-цифровым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения — отремонтировать модуль зажигания, либо заменить его.Аналогичная проверка проводится на специализированной СТО с помощью осциллографа.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания довольно сложное: включает в себя одну или несколько катушек, плату, контакты и провода. Из всех вышеперечисленных элементов ремонту подлежат только контактные соединения, в некоторых случаях возможна замена деталей (транзисторы, катушки).

Модуль демонтирован и вскрыт с целью ремонта. Для этого вам понадобится:

1. Ключ торцевой с головками 1, 13 и 17.
2. Шестигранник 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Открытие модуля зажигания

Ремонт модуля зажигания осуществляется в следующей последовательности:

1. На снятом устройстве откройте корпус, поддев его отверткой.
2. Удалите силиконовую пленку, покрывающую плату.
3. Из взрывоопасных контактов удален весь алюминий.
4. На плате вместо всех разобранных старых припаяны новые провода. Для этого поверхность коллектора очищается от налета, после чего доска нагревается до 180 ° C (о наступлении необходимой температуры будет известен характерный запах). В процессе пайки концы проводов подключаются к модулю.
5. По окончании эксплуатации все контакты, плата и модуль покрываются лаком для ногтей.
6. Устройство собирается в обратной последовательности, устанавливается на автомобиль и запускается двигатель. В случае нормальной работы модуль розжига плотно закрывается герметиком, при этом провода заправляются в полость так, чтобы они не защемлялись пластиной по краям.

Если устройство не работает, то поломку внутри модуля нужно искать более внимательно. Транзистор или электронный компонент могут выйти из строя, или в катушке может быть разрыв цепи.Такой ремонт имеет смысл только в том случае, если его цена существенно ниже стоимости новой детали.

Модуль зажигания — сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. Катушка является частью модуля зажигания, но в данном случае это не имеет значения.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля, подавая постоянный ток на его обмотки катушки.
2. По закону индукции генерируется высокое напряжение, которое в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов для высоковольтных проводов.Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неисправности катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2–3 или 1–4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в моторном отсеке.Проще всего найти провода высокого напряжения. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения взрывоопасных проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой. Нумерация цилиндров нанесена на модуле зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключать нужно так:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — высоковольтный вывод правый верхний;
• 4 цилиндр — правый нижний высоковольтный вывод.

Но это распиновка типичная, когда вы держите модуль перед собой. Если вы хотите установить высоковольтные провода на уже установленный в автомобиле модуль, то распиновка немного отличается, потому что модуль установлен под углом (ромб):

• 1 цилиндр — выход нижний центр;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 цилиндра — правый вывод.Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Чтобы проверить модуль, необходимо измерить сопротивление между выводами (1 и 4 цилиндр; и между 2 и 3 цилиндром). Сопротивление омметра должно быть примерно 5.4 кОм. Более подробное описание шагов проверки читайте в статье:

Поскольку автомобили ВАЗ 2114 и 2115 практически полностью одинаковы, принцип замены модуля зажигания будет полностью идентичным, так как конструкция двигателей этих автомобилей одинакова.

Признаки неисправности модуля зажигания

При неисправности модуля зажигания могут появиться следующие проблемы:

1. Двигатель имеет провалы, особенно при езде
2. Нестабильная частота вращения и ощущение выхода из строя одного или нескольких цилиндров
3. Постоянные перебои в работе системы зажигания

Для самостоятельной замены этой детали нам понадобится следующий инструмент:

• торцевая головка 10 мм
• трещотка или рукоятка

Инструкция по замене модуля зажигания на ВАЗ 2114

своими руками

Первым делом отключите питание автомобиля, сняв с аккумулятора клемму «-». .. Затем снимаем все высоковольтные провода, как наглядно показано на фото ниже:

После этого, слегка отогнув пластиковый фиксатор штекера, снимаем его с модуля.

После этого откручиваем три гайки крепления катушки. Два находятся на одной стороне, и их хорошо видно на фото ниже:

И еще один на другой стороне. После того, как вы тоже с этим разобрались, вы можете без труда демонтировать старый модуль зажигания.

И наконец достаем из моторного отсека ВАЗ 2114.

После покупки нового устанавливаем в обратном порядке. Цена нового модуля зажигания на ВАЗ 2114 от 1800 до 2400 рублей. Разница в стоимости зависит от типа катушки, а также от производителя.

Стоит отметить, что при снятии старой детали нужно прочитать и записать каталожный номер детали, чтобы при покупке взять такую ​​же.Несоблюдение этого правила может привести к проблемам совместимости с компонентами ECM.

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике. Проверить работоспособность модуля не составляет особого труда.

Не пытайтесь отремонтировать неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиклапанной форсунке

• На нейтрали обороты двигателя нестабильные, работа двигателя неравномерно.
• Значительная потеря мощности и большая вибрация двигателя внутреннего сгорания.
• Не все цилиндры воспламеняют топливо.
• При резком разгоне отключается тяга.
• На информационном табло отображается индикатор неисправности ДВС — «проверьте двигатель».

Выявить причину неисправности можно следующими способами:

• Посетив автомашину СТО.
• С помощью самостоятельного использования специализированного ПО для диагностики автомобилей.

Возможные коды ошибок после диагностики

Модуль зажигания ВА3 2114 :

• Если отображается код РЗ000 (РЗ001, РЗ002, РЗ003, РЗ004) — искры в цилиндрах нет.
• Если отображается код P0351, целостность обмотки катушки первого и четвертого цилиндров нарушена.
• Если отображается код P0352 — нарушение целостности обмотки катушки второго и третьего цилиндров.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания.Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Чтобы определить причину, необходимо начать проверку по принципу — от «простого к сложному». Убедитесь, что свечи зажигания исправны и высоковольтные провода не повреждены, затем проверьте модуль.

Способы проверки неисправности модуля

Выявить причину неисправности можно самостоятельно или на СТО

Пробная замена модуля на аналогичный остается эффективным способом, рабочий вариант гарантирован.Метод быстрый, надежный и эффективный.

Не подлежит ремонту или восстановлению.

Если причиной поломки стал модуль зажигания, необходимо приобрести исправный модуль, а старый утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины выхода модуля из строя вам понадобится мультитестер и простой патрон с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки.Прибор перейдет в положение измерения «Ом», следующим шагом будет установка щупов на контактный вывод первого и четвертого цилиндров, затем второго и третьего. Прибор должен показывать одинаковые значения для обеих обмоток. Если в одной из обмоток указано больше 100 Ом, то повреждена вторичная обмотка, а значит, модуль неисправен.

Способ 2

Обязательно отключите высоковольтные провода перед установкой

Проверяем целостность проводки, подключенной к модулю зажигания.Перед проверкой переключите тестер в положение измерения вольт и отсоедините вилку с проводами от модуля. Один из щупов прибора касается корпуса мотора, а второй ставится на контакт «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «повернет» стартер. Индикация на обоих контактах должна соответствовать напряжению 12 В.

При отсутствии какой-либо индикации устройства, необходимо проверить исправность всех трех предохранителей в цепи управления электронным блоком (ЭБУ).

Доступ к блоку предохранителей открывается с сиденья переднего пассажира с помощью фигурной отвертки. Правильный предохранитель цепи модуля зажигания на 7,5 А расположен в верхней части блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех контактов цепи и целостность проводки.

Method 3

Не всегда автолюбитель имеет под рукой мультитестер. В этом случае выручит народный способ проверки с помощью «лампочки».Подключив один из проводов к контакту «А», а другой также к корпусу двигателя, проверните стартер. Лампочка должна циклически загореться и погаснуть. Проделайте ту же процедуру с контактом «B».

Какие аналоги можно заменить

Модуль зажигания ВАЗ 2114 и их стоимость

Не путайте высоковольтные провода, это может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства Оки, Иж ОДА, имеющих восьмиклапанный двигатель с блоком (ЭБУ) М7.9.7. Аналогичные модули 2111-3705010-03 СОАТЭ и 4601.3705 МЗАТЭ.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Процедура замены и установки модуля зажигания

1. Процедура снятия модуля должна выполняться при отключенном отрицательном полюсе аккумуляторной батареи.
2. Отсоедините высоковольтные провода от свечей зажигания.
3. Оттягивая защелку фиксатора, откройте колодку, соединяющую проводку с модулем.
4. Отсоедините высоковольтные провода от модуля зажигания.
5. Ключом на 13 открутите и снимите два винта крепления картера.
6. Ослабьте третий винт с помощью гаечного ключа на 17.
7. Снимите модуль с кронштейном с исходного места.
8. Выкрутите винты с внутренним шестигранником из крепления кронштейна.

Видео-советы: Как проверить модуль зажигания на ВАЗ 211 на исправность4 и другие модули

https://youtu.be/pNyBny-_HoQ

Новый модуль устанавливается в обратной последовательности.При установке важно правильно подключить высоковольтные провода к каждому из цилиндров. На корпусе модуля и на самих высоковольтных проводах нанесена маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для воспламенения топливовоздушной смеси в двигателях внутреннего сгорания как карбюраторных, так и инжекторных двигателей требуется высоковольтная катушка зажигания ВАЗ. Появление принципиально новых систем питания двигателей привело к изменению систем зажигания. Исчезли распределители зажигания, или как их называли «распределители». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Как работают модули

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Его принцип работы мало чем отличается от обычных систем. Если в старых системах высокое напряжение создавалось при размыкании контактов в распределителе зажигания, то сигналы от блока управления служат в модуле генератором импульсов.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. В нем из напряжения бортовой сети генерируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

Модульное устройство

Устройство (схема)

Устройство содержит две катушки, основная задача которых — генерировать высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все эти детали заключены в корпус, для изготовления которого используется прочный пластик.В корпусе имеется низковольтный разъем для подключения напряжения питания и подачи управляющих импульсов. Также есть клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема пусковой системы ВАЗ 2114. Как видно из рисунка, он состоит из:

1. аккумуляторной батареи;
2. Замок зажигания;
3. Реле включения зажигания;
4. Датчик Холла;
5. Приемник сигнала полупроводникового датчика;
6. Электронный переключатель;
7. Модуль зажигания.
8. Клеммы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке два, по конструкции они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.На них намотаны две обмотки. Один из них низковольтный, а второй генерирует высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания составлена ​​таким образом, что один конец обмотки низкого напряжения подключен к питающему напряжению, а другой конец этих обмоток подключен к транзисторному генератору. Каждая катушка имеет свой транзистор. Высоковольтные клеммы подключаются непосредственно к свечам, каждая обмотка подает энергию на две свечи.Один из них подает импульсы на цилиндры 1 и 4, а второй — на цилиндры 2 и 3.

Так устроено расположение проводов на модуле зажигания. Контакты A и B получают управляющие импульсы от электронного переключателя, а клемма D получает питание от бортовой сети автомобиля. Клемма, обозначенная буквой C, подключена к массе автомобиля.

Где найти этот модуль

Трудно поверить, что водитель, взявшийся проверить или отремонтировать это устройство, не знает, где он находится. Что ж, для тех, кто не знает — покажем. Найти его просто: найдите хотя бы один высоковольтный провод и проведите по нему рукой от свечи до пластикового корпуса, принадлежащего модулю.

Его расположение становится понятнее на картинке.

Есть такие признаки неисправностей

На вопрос, какие признаки неисправности модуля зажигания ВАЗ 2114, любой водитель не задумываясь скажет, что на свечах нет искры. Отчасти это правда, но есть несколько других возможных причин выхода из строя этого устройства.Наблюдается следующее:

• Пропала динамика при разгоне, были провалы в работе мотора при резком нажатии педали газа для набора скорости;
• Стало заметно снижение мощности двигателя, водители говорят, что в таких случаях двигатель не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении признаков неисправности катушки зажигания проверку необходимо начинать с неработающих свечей зажигания, затем датчика, указывающего положение коленвала, модуль проверяется в последнюю очередь.

Как проверить систему на работоспособность

В любом случае проверка начинается со свечей. Для этого их нужно вынуть из гнезд. Сделать это тоже несложно. Снимают с них кончики высоковольтных проводов и ключом для вывертывания свечей снимают их с мест.

Далее следует их осмотр, чистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии нагара и нагара. Если они будут соблюдены, то возможен износ поршней и колец.В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами. После этого вы можете проверить их работоспособность.

Для этого есть специальные датчики. Такие изделия «умельцам» удается изготавливать самостоятельно из пьезозажигалки. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом будет машина с заведомо исправной системой запуска. Это даст возможность провести точную диагностику свечей. Если они исправны, поиск продолжается.

Многие публикации рекомендуют проверять наличие высокого напряжения на выводах устройства. Сделать это в гараже проблематично из-за отсутствия специального измерительного прибора. Используйте здесь обычный тестер, так как он не может измерить несколько десятков киловольт высокого напряжения. Если у вас есть опыт радиолюбителя, то можно собрать делитель напряжения.

Проверка наличия высокого напряжения опасна из-за возможного поражения электрическим током, поэтому мы коснемся других методов.Поговорим о том, как можно определить неисправность катушки зажигания и проверить эту систему:

1. Самым простым способом будет замена блока исправным. Это возможно далеко не всегда, так как не все водители возят это устройство с собой в запасе;
2. Также рекомендуется, чтобы его проверяли много раз, перемещайте устройство или стучите по нему при работающем двигателе. Если изменения заметны, они указывают на плохой контакт внутри устройства. Иногда это поправимо;
3. Проверка тестером или мультиметром в режиме измерения сопротивления.Измеряется сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Он должен быть одинаковым для обеих обмоток и составлять около 5,4 кОм.

Профилактика системы

Во всех высоконадежных электронных устройствах случаются поломки. Иногда их можно избежать, хотя бы изредка проверяя и обслуживая элементы этой системы:

• Не путайте с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может повредить катушки;
• Проверьте зазор между электродами свечи зажигания, так как слишком большой разрядник также отрицательно влияет на работу устройства.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее в эксплуатацию. Это особенно верно, когда покачивание или постукивание изменяют поведение двигателя. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в работу.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля. Нужно постараться аккуратно избавиться от силикона и его «внутренности» откроются вам на глаза. Найдите сломанные или «плохие» контакты и спаяйте их.

Проводники в блоке алюминиевые, поэтому для их пайки нужен специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. Если ремонт положительный, его нужно снова открыть и залить силиконом изнутри.

Если результат отрицательный, то блок необходимо заменить. Правда, владельцы с большим опытом радиолюбительства продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками сбоев в системе запуска мотора.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новое устройство. Большинство механиков рекомендуют использовать устройство GM как очень надежный продукт. Стоимость его варьируется в разных регионах, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, никаких особенностей нет, никаких специальных приспособлений не требуется.Для работы подготовить:

1. Замена блока розжига;
2. Ключ к «13»;
3. Тряпки.

Работу легко выполнить в гараже или на ровной площадке. Порядок работы:

1. Открытие капота моторного отсека и отсоединение клемм АКБ. Достаточно снять клемму только с «минуса».
2. После этого вытаскиваем высоковольтные провода из мест их крепления. Нужно вспомнить, где какой провод был. Если сомневаетесь в своих силах, то ставьте отметки.Местами провода поменять нельзя. Новая запчасть может быть повреждена.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», откручивающий три гайки крепления устройства к мотору.
4. После снятия гаек инструмент снимается с двигателя.

Сейчас тряпкой протирают место установки и вокруг него. Внимательно осмотрите новое устройство и начните его установку. Выполняется в порядке, обратном снятию.Еще раз хочу напомнить о важности прокладки высоковольтных проводов на их местах. Если трудности остались, то еще раз взгляните на блок. В нем указаны номера высоковольтных проводов.

Номера — порядок расположения проводов ВВ в модуле

Следует отметить, что в продаже еще можно встретить модули зажигания старого образца, на которых нет обозначения номеров проводов на высоковольтных выводах. Если вы приобрели именно такое устройство, будьте внимательны при его установке.

autovaz-2114.ru

Модуль зажигания ВАЗ 2114: основные признаки неисправности

1. Конструкция
2. Признаки поломки
3. Проверка
4. Ремонт или замена?
5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему так много в машине зависит от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания достаточно сложен, так как сочетает в себе технологию и электрику. Устройство используется для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой зажигания.

Работа модуля обеспечивает сжигание топлива и, соответственно, работу двигателя. Говоря очень простым языком, машина без модуля никуда не поедет.

Для моделей ВАЗ предусмотрено использование двух типов модулей зажигания:

Блочные катушки отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высокого напряжения;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Ядро.

Модули отдельные, где катушки подводятся к каждой из 4-х секций с отдельной претензией, отличаются выводом высоковольтных проводов через пружинный контакт. Блок-блоки легче проверять, их легко снимать и заменять.

Примечательно, что при размере 11x11x7 сантиметров этот блок весит около 1,5 килограмма.

Признаки поломки

Покомпонентное изображение

По сути, признаки неисправности в модуле зажигания ВАЗ 2114 во многом схожи с поломкой других узлов. Например, вы можете наблюдать следующие явления:

• Двигатель троит;
• Автомобиль глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на своем ВАЗ 2114.

Проверить

Это объясняется тем, что поврежденные или неисправные провода посылают неправильный ток, конфигурация которого не соответствует требуемой параметры. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

По сути, лучший способ проверки модуля зажигания на ВАЗ 2114 — это использование осциллографа. Но, во-первых, он есть не у всех драйверов, а во-вторых, ими мало кто может пользоваться. Поэтому проверка будет проводиться с помощью подручных средств:

• лампочка 12 вольт;
• Тестер (можно за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверить колодку проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте A, а другой вывод опустите на массу двигателя.
3. В нормальном состоянии индикатор напряжения будет 12 В.
4. Если нет напряжения, скорее всего перегорел предохранитель.
5. Если все хорошо, поменяйте клеммы тестера на контакты А и В, заводите машину. В этом случае должен включиться стартер, а лампа на 12 вольт должна мигать.
6. При отсутствии этих явлений можно говорить о наличии обрыва в цепи контакта А.

Есть несколько способов проверить состояние вашего аппарата. Поэтому рассмотрим каждый из них.

1. Установить тестер в режим омметра. Измерьте их сопротивление на высоковольтных кабелях, идущих к цилиндрам 1 и 4, а затем, по аналогии, на проводке цилиндров 2 и 3. В нормальном состоянии прибор выдаст вам значения от 5,2 до 5,5 Ом.
2. Слегка потяните за устройство. Таким образом, вы встряхиваете блок проводов, модуль. Причем делать это нужно в рабочем режиме силового агрегата. Если при откручивании устройство работает беспрепятственно, значит, все хорошо, вам повезло.Если нет, снова придется изучить состояние проводки.

Третий способ

Третий способ считается самым простым, так как предполагает замену вашего устройства на аналогичное, которое точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля, похожего на ваш по году выпуска и б / у силовому агрегату … Просто у 1,5-литровых двигателей есть модули, а у 1,6-литровых — катушки.

Но чтобы заменить модуль на модуль, вы должны сначала разобрать свой. Это делается следующим образом:

• Снимите отрицательную клемму с аккумуляторной батареи, которая обесточит автомобиль;
• Отсоединить четыре высоковольтных отсека от модуля зажигания;
• Отсоединить колодку жгута. Для этого выдавите специальную защелку, удерживающую колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных штифта, с которых модуль легко снимается.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедившись, что он исправен, а ваш — неисправен.

Ремонт или замена?

Как показывает практика и опыт автомастеров, чаще всего отремонтировать данный прибор не удается. Требуется только замена модуля. Если следовать принципу, то можно провести ремонт, но это займет много времени, сил и даже денег.

Установка модуля

Лучше всего приобрести новое устройство.Стоит около 2-4 тысяч рублей. Все зависит от производителя и состояния. Можно купить совершенно новый, хотя многие предпочитают подержанные устройства. Здесь выбор за вами.

Установка

Модуль устанавливается в порядке, обратном разборке. При этом важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. Он содержит числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтных устройств есть аналогичные номера — от 1 до 4. Они служат ориентиром для определения того, какое высоковольтное устройство подключено к какому разъему на модуле.
3. Без экспериментов. Все связано строго по оценкам — 1 к 1, 2 к 2 и так далее.

На самом деле заменить модуль зажигания на ВАЗ 2114 довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила разборки и установки, проверьте устройство, прежде чем тратить деньги и менять его на новый.Не факт, что виновником проблем с вашей машиной станет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxvaz.ru

Как проверить модуль зажигания ВАЗ-2114 8-ми клапанная форсунка: фото

При самодиагностике двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания автомобиля ВАЗ-2114 с 8 клапанами желательно иметь специальный стенд, на котором необходимо программное обеспечение или, в крайнем случае, осциллограф.Такого оборудования ни у кого из нас нет и не будет, поэтому мы будем использовать имеющиеся инструменты и приспособления для предварительной проверки.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, тройной двигатель, затрудненный запуск или даже отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики самостоятельно заключается в том, что в модуле объединено сразу несколько устройств, а сам он выполнен в одном корпусе и нет возможности проверить каждое устройство по отдельности. Хотя бы голыми руками. Тем не менее есть кое-что, что можно сделать для того, чтобы если не отремонтировать, то хотя бы точно узнать причину неисправности.

Проверка качества контактов

В первую очередь, ничего не разбирая, стоит проверить качество контакта на всех площадках цепи низкого напряжения, а также установить наличие контакта на проводах высокого напряжения.

Проверка питания модуля зажигания

Проверка напряжения на контактных площадках модуля зажигания

Чтобы узнать, что это модуль неисправен, проверьте, получает ли он питание.Для этого находим в колодке разъем, а там ищем контакт, помеченный буквой А. Для контроля питания модуля берем мультиметр, устанавливаем его в режим измерения переменного тока до 20 В, установите один щуп (минус) на массу двигателя и включите зажигание. Второй зонд установлен на клемме А блока. Если электрооборудование исправно исправно, мультиметр покажет 12 В, а это значит, что на модуль подано питание, ищем причину неисправности дальше.

Проверка контактов разъема

Мы уже провели предварительную проверку и убедились, что модуль зажигания запитан. Теперь стоит разобраться с контактами отдельно. При включенном зажигании подключите контрольную лампу к контакту A и контакту B.

Для проверки может использоваться обычная маломощная лампа на 12 В с припаянными проводами, или вы можете использовать автомобильный щуп с индикатором напряжения 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля присоединяем к клеммам А и В контакты от контрольной лампы или щупа, после чего заводим двигатель стартером.

Если лампа начинает мигать, модуль дает обрыв напряжения по аналогии с выключателем контактов.

В этом случае контакты A и B в порядке.

Если лампа не реагирует на запуск стартера, модуль явно неисправен.

Проверка модуля 2114 доступными методами

Самый эффективный метод — выяснить, что модуль зажигания не работает, взять заведомо исправное устройство и попробовать запустить на нем двигатель. Понятно, что не каждый модуль от восьмерки, девятки и Самара второго поколения подойдет.

В зависимости от типа системы зажигания, в Самаре вместо модуля может быть установлена ​​катушка, но нам понадобится модуль от инжекторного 8-ми клапанного 2114. Здесь все просто — двигатель рабочий, значит модуль изжил свою жизнь, меняем на новую. Тем не менее, велика вероятность того, что обрыв высоковольтных проводов испортит не только всю диагностическую картину, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед непосредственной проверкой модуля нужно убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки следующий:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как и любой неремонтопригодный прибор, модуль зажигания чаще всего нуждается в замене. Таким образом можно сэкономить много времени и нервов, которые не стоят тех денег, которые просят на новый модуль . .. Удачи всем!

Видео о замене модуля зажигания ВАЗ-2114

carfrance.ru

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания нужна искра.Последний образуется именно из-за работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его самостоятельно.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу. Всего на автомобилях используется два типа модулей — с одним змеевиком на каждую свечу (отдельный) или сразу на два (блок).Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. К таким элементам относится двойная искровая катушка. Конструкция этой части предполагает следующие компоненты:

• Клеммы низкого напряжения.
• Выход высокого напряжения.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

• Сердечник.
• Подключение высокого напряжения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от одноискровых катушек, такие катушки проще монтировать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет использовать укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправности

О некорректной работе данной системы можно судить по следующим признакам.Во-первых, провалы при разгоне автомобиля могут указывать на неисправность катушки. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающем» холостом ходу двигателя. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о некорректной работе.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного датчика массового расхода воздуха, либо регулятора холостого хода. Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент находится в моторном отсеке.
Проще всего найти провода высокого напряжения. Один их конец выходит на свечи, а другой — на сам модуль зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в следующей последовательности. Для начала вытаскиваем минусовую клемму АКБ, после чего вытаскиваем электропроводку из механизма катушки.Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоедините модуль в сборе, с помощью мультиметра измерить уровень общего сопротивления между выводами контактного разъема. Затем сравниваем результаты с табличными стандартами, которые указаны в инструкции по эксплуатации. Если полученные данные существенно отличаются от табличных данных в нижнюю сторону, это означает, что в машине произошло короткое замыкание, и вышла из строя катушка.

После установки обрыва проводов можно приступать к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По результатам измерений делаем выводы, и если неисправность скрылась в катушке, то модуль необходимо полностью заменить. Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Во-первых, нам нужно подготовить набор ключей, которые мы будем использовать.В процессе работ по снятию и установке модуля зажигания нам понадобятся два торцевых ключа на 13 и 17 миллиметров, а также один рожковый ключ на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как производится замена модуля зажигания ВАЗ 2114 «Жигули»? Для начала необходимо обесточить бортовую сеть автомобиля.Для этого, как и в предыдущем случае, снимаем отрицательную клемму с АКБ (если она не снималась ранее). Далее необходимо снять декоративную крышку двигателя. Это можно сделать, открутив крышку маслозаливной горловины. Следует отметить, что эту операцию применяют только владельцы ВАЗов с двигателем объемом 1,6 л. Полторалитровая «Самара» с подобным кожухом двигателя не комплектуется.

На следующем этапе вынимаем из модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваем два болта крепления картера двигателя, откручиваем последнее крепление модуля клаксоном на 17.Далее эта деталь спокойно выносится из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника 5 мм.

Установка

Перед установкой нового элемента в автомобиль необходимо предварительно подключить высоковольтные провода согласно схеме модуля. Также нужно обращать внимание на качество крепежа — излишки окисления и грязи тщательно убираются на торцах в местах стыков.
Далее, модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место… Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить детали на работу. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить своими руками. Напоследок отметим, что при подключении важно проследить, чтобы вся петля проводки была подключена правильно, так как при малейшей ошибке гарантировать работоспособность частей этой системы будет невозможно.

fb.ru

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная замена модуля зажигания ВАЗ 2114

Для воспламенения топливно-воздушной смеси как в инжекторных, так и в карбюраторных двигателях внутреннего сгорания требуется высоковольтная катушка зажигания. Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗ. Распределители зажигания, называемые дистрибьюторами, постепенно уходят в прошлое.На смену им приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип действия

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если высокое напряжение в устаревших системах было создано путем отключения контактов в распределителе системы зажигания, то генератор импульсов в модуле — это сигналы, подаваемые блоком управления.

Блок управления собирает сигналы от датчиков на двигателе и генерирует управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он генерирует высокое напряжение и направляет его на свечу цилиндра для воспламенения топливовоздушной смеси.

Это устройство включает две катушки, генерирующие высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все элементы заключены в прочный пластиковый корпус. На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь расположены клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить следующие признаки неисправности модуля зажигания автомобиля ВАЗ 2114:

1. На одной из свечей нет искры.
2. Холостой ход сильно плавает.
3. Существенно уменьшилась мощность двигателя.
4. При разгоне пропала динамика, при резком нажатии на педаль газа появились провалы в двигателе.

Модуль зажигания, можно ли отремонтировать модуль

На самом деле все поломки этого устройства приводят к его замене, однако в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно, когда поведение двигателя меняется во время постукивания или покачивания. Починить модуль можно самостоятельно, если уметь обращаться с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические компоненты модуля зажигания. Осторожно утилизируйте силикон, найдите поврежденные или сломанные контакты и припаяйте их. Не забываем, что в блоке есть алюминиевые проводники, поэтому для их пайки потребуется специальный припой.

После этого закройте заднюю крышку и проверьте работоспособность модуля. Если результат положительный, откройте крышку еще раз и залейте внутрь силикон. Если результат отрицательный, модуль необходимо заменить. Хотя еще можно попробовать заменить переключатели электронные.

Проверка системы на работоспособность

В любом случае проверку нужно начинать со свечей, для чего убираем их из гнезд. Сделать это очень просто. С них следует снять концы бронепровода и снять с посадочных мест специальным ключом для поворота.

Затем нужно осмотреть, очистить и проверить. Они должны быть коричневыми, без копоти и нагара. Если есть нагар, возможно, поршни и кольца изношены. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверим их работоспособность. Для их проверки есть специальные щупы. Некоторые водители умеют делать это из пьезозажигалки. Если ничего подобного нет, то проверьте это на моторе.Если свечи в хорошем состоянии, нужно продолжать поиски дальше.

Вспомогательные инструменты

Каждый водитель может самостоятельно заменить модуль зажигания; для этого не требуется специального оборудования или специальных навыков. Все, что нужно автолюбителю:

1. Тряпки.
2. Ключ на 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно проводить на ровной поверхности или в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно будет снять только отрицательную клемму.
2. Далее вытаскиваем высоковольтные провода с мест крепления. Важно помнить их местонахождение. В случае сомнений можно сделать этикетки. Не меняйте местами провода, так как новая запасная часть может выйти из строя.
3. Затем необходимо аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. Отвернув гайки, снимите устройство с мотора.

Теперь берем тряпку и протираем место установки и вокруг нее.

Новое устройство следует внимательно осмотреть, а затем продолжить установку, которая должна выполняться в обратном порядке.

Не забудьте правильно прокладывать высоковольтные провода. Если все же запутались, обратите внимание на колодку, на которой указаны номера бронепровода.

Несмотря на то, что электронные устройства достаточно надежны, поломки случаются.В некоторых случаях их можно избежать, для чего необходимо хотя бы иногда проверять и обслуживать все части системы:

1. Убедитесь, что нет путаницы с кабелями высокого напряжения — с высоким внутренним сопротивлением в них катушки могут выйти из строя.
2. Необходимо проверить зазор между электродами свечи зажигания, потому что слишком большие искровые промежутки отрицательно отражаются на устройстве.

• Как оформить новый кузов, документы на новый кузов в ГИБДД, новый закон июль 2017 года о регистрации автомобилей в ГИБДД
• Присадки для двигателя, лучшие присадки для восстановления двигателя
• Как открутить болты, как правильно открутить заклинившие болты на колесах
• Ремень ГРМ зубчатый, как заменить ремень ГРМ своими руками
• Ремень генератора Лада Калина, как затянуть ремень генератора Лада Калина и Лада Приора
• Автосигнализации и охранные системы от Алиэкспресс доступная цена и бесплатная доставка
• Подшипник ступицы, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
• Процедура прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (классический) самостоятельно, полезные советы
• Какие амортизаторы на выбор, топ-10 лучших производителей амортизаторов
• Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеорегистратором купить на Aliexpress в выгодная цена и бесплатная доставка
• Купить тонировку автомобиля, лучшую тонировку автомобиля
• Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
• Амортизаторы подвески, как заменить амортизатор амортизаторы своими руками
• Стабилизатор поперечной устойчивости Замена втулок стабилизатора поперечной устойчивости своими руками
• Автомобильная полироль своими руками, лучшая полироль для вашего автомобиля
• Как поменять шаровую опору, замена шарового шарнира ВАЗ 2110
• Ремонт электроусилителя руля, установка электроусилителя на Приора
• своими руками, Путешествие на автомобиле, товары для путешественников на авто на Алиэкспресс: насосы, багажники, алкотестеры, буксирные тросы и крюки по разумной цене и бесплатная доставка
• Сцепление , как заменить диск сцепления ВАЗ своими руками, возможные неисправности сцепления
• Регулировка хода педали сцепления, регулировка хода сцепления пэ дал ВАЗ своими руками
• Авто ломбард авто, что такое авто ломбард и как он работает
• Электроусилитель руля на ВАЗ, установить электроусилитель руля (ЭУР) своими руками, нужен ли вам
евро
• Ремонт ГУР, замена ГУР (ГУР) своими руками
• Как заменить автомобильные дворники, как заменить щетки стеклоочистителя, как заменить моторчик стеклоочистителя своими руками
• Автомобильные сабвуферы, системы защиты сабвуфера, сабвуфер комплектующие, морские сабвуферы на Aliexpress по аналогичной цене и с бесплатной доставкой
• Автомобильные аксессуары: Bluetooth-гарнитура, кабели, переходники и вилки, пульты дистанционного управления с Aliexpress по доступной цене и бесплатная доставка
• Датчики парковки, датчики парковки, светодиодные датчики парковки с Алиэкспресс по доступной цене и бесплатной доставкой
• Дизель дымит, диагностика двигателя по цвету дыма
• Бортовой компьютер, выбор модели, инст функции allation
• Карандаш для удаления царапин, карандаш New ton, автоматический карандаш, чип-карандаш
• Камеры автомобильного обзора, автомобильные камеры с Aliexpress по доступной цене и бесплатная доставка
• Эквалайзер на заднем стекле, автоматический эквалайзер с Aliexpress по доступной цене и бесплатная доставка
• Буферы, какие они, буферы на пружины, установка буферов на пружины пошаговая инструкция, отзывы о буферах
• Как перепрошить навигатор, инструкция по перепрошивке навигатора
• Промыть радиатор печки чем промывать радиатор печки автомобиля
• Автомобиль тонет, что делать, если автомобиль тонет, как выйти из тонущего автомобиля
• Автомобильные свечи зажигания, как открутить сломанную свечу зажигания, как почистить свечу зажигания автомобиля
• Автомобильные датчики как автомобильные датчики помогают водителю, назначение и тип датчиков
• Тормозные колодки оригинальные какие тормозные колодки выбрать для автомобиля, на что обращать внимание при покупке тормозных колодок
• Покупка подержанный автомобиль, что нужно знать при покупке подержанного автомобиля, полезные советы

проседан. ru

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявляться следующим образом:

• Заметное снижение мощности двигателя.
• На одной из свечей нет искры.
• Заметный «плавающий» холостой ход.

Эти признаки указывают на неисправность модуля зажигания. Если они появились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из оригинальной детали

Для замены модуля зажигания понадобится тряпка и гаечный ключ на 13. Лучше всего делать это на ровной поверхности.

Рабочий процесс

Проверка работы модуля зажигания (видео)

Что делать, если проблема не исчезла после замены модуля?

В первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогает, то необходимо проверить свечи и при необходимости заменить их (см. Выбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода.Чтобы открутить свечи, вам понадобится специальный гаечный ключ. Затем нужно осмотреть свечи: они должны быть нормального коричневого цвета, на поверхности не должно быть нагара или нагара.

Если замена модуля не исправила ситуацию, и на свечах есть нагар. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи необходимо очистить и установить обратно в разъем. Также стоит проверить зазор между свечами зажигания и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробное видео процесса замены

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно. В этом случае важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу из строя нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Модуль зажигания ВАЗ, Ремонт и замена своими руками.Как проверить модуль зажигания Причины неисправности модуля зажигания ВАЗ 2114

На автомобиль ВАЗ-2110 в разное время устанавливались разные двигатели, как карбюраторные, так и инжекторные. Однако, независимо от типа системы питания и количества клапанов (8 или 16), все моторы собраны на агрегатной базе старых двигателей 21083 и 21093. Самый прогрессивный из этих двигателей — 16-клапанный 1.6- Двигатель ВАЗ 21124 литр на 89 сил. Сегодня мы коснемся модуля зажигания для 8-клапанных двигателей 2111 и 21114 (1. 6 л), проверьте его работоспособность и найдите подходящую замену вышедшему из строя модулю.

Версия модуля на 8-клапанный ВАЗ-2110

На десятку лидеров установили два 8-клапанных двигателя разного объема — 1,5 (2111) и 1,6 л (21114). Модули зажигания у этих моторов разные.

• Двигатель 1,5 л имеет модуль с артикульным номером 2112-3705010,
• и двигатель объемом 1600 кубов оснащены модулем 2111-3705010.

Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй дешевле на 500 руб.

Что лучше?

Устройства СОАТЭ, производимые в Старом Осколе, зарекомендовали себя как самые надежные модули зажигания.

Структура модуля

Модуль состоит из двух катушек зажигания и двух переключателей высокого напряжения.

Внутри модуля находится плата радиодеталей и катушки зажигания, залитые компаундом.

Катушка генерирует импульс высокого напряжения и представляет собой простой трансформатор с двумя обмотками: первичной (индукционное напряжение около 500 В) и вторичной (индукционное напряжение не менее 20 кВ). Все это собрано в едином корпусе, в котором находится разъем сигнального провода (от блока управления двигателем) и четыре клеммы для высоковольтных проводов.

Принципиальная схема модуля.

Модуль работает по принципу искры холостого хода — генерирует искру попарно в 1-4 и 2-3 цилиндрах в соответствии с импульсами, передаваемыми от ЭБУ.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Основная задача модуля — выдача качественной искры, достаточной для воспламенения рабочей смеси.

Если этого не происходит, начинаются проблемы с мотором:

• падение мощности;
• большой расход бензина;
• провалов при разгоне;
• нестабильный холостой ход;
• отказ двигателя при запуске.

Знаки

• При полном выходе из строя одной из катушек модуля два цилиндра не работают … Это хорошо видно даже невооруженным глазом — двигатель лихорадит на холостых, запуск затруднен, расход топлива заоблачный, потеря динамики.
• Чтобы исключить все остальные компоненты системы зажигания, убедитесь, что свечи находятся в рабочем состоянии. … Для этого открутите их и проверьте искру на каждой из свечей зажигания, проворачивая двигатель стартером и поместив свечу зажигания с высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свеча зажигания касается массы двигателя.Если искры нет или она слабая, меняем свечу на заведомо работающую.
• Если никуда не денется, проверьте провода высокого напряжения … Таким образом, исключим из списка нерабочих элементов свечи, заглушки и высоковольтные провода. Далее проверим модуль зажигания.

Как проверить модуль зажигания?

1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с поврежденным корпусом можно заменить без разговоров.
2. В том случае, если нестабильная искра бывает только на 1-4 или 2-3 цилиндрах, вероятно, повреждена одна из катушек модуля. В любом случае мы проведем комплексную проверку устройства. Для этого нам понадобится обычный мультиметр. .

Мультиметр для проверки модуля зажигания.

Процедура диагностики

Порядок диагностики может быть следующим:

1. Отсоединить разъем с сигнальными проводами от модуля.

   Снимаем разъем с модуля, слегка сдвинув фиксатор и потянув за провод.

2. Включаем зажигание и проверяем напряжение на выводе 15 (центральном) колодки проводов управления. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подает питание на модуль. Значит, причина кроется в ЭБУ.

   Проверяем напряжение между выводом 15 и «массой» блока.

3. Снимаем высоковольтные провода, откручиваем ботов крепления модуля и снимаем.
4. Проверяем сопротивление первичных обмоток катушек — переводим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального выводов, затем с крайнего левого и центрального выводов. Номинальное сопротивление первичных обмоток составляет примерно 0,5 Ом.

   Схема проверки первичной обмотки.

5. Замеряем сопротивление вторичных обмоток между выводами для 1-4 и 2-3 высоковольтных проводов.Номинальное значение 5,4 кОм. Если показания неправильные, катушка работает некорректно.

   Испытательная цепь вторичной обмотки.

6. Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральную клемму 15, второй на металлический корпус. Устройство не должно показывать короткое замыкание (единицу или бесконечность). В противном случае одна из катушек замкнется на корпус.

   Схема проверки модуля на короткое замыкание.

Ошибки

Неисправный модуль также можно определить с помощью сканера ошибок.Коды ошибок, связанные с модулем, следующие:

• R-3000, R-3001, R-3002, R-3003 и R-3004 — разрывы искрения, виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
• P-0351 — не работает катушка 1-4 цилиндров;
• P-0352 — не работает катушка 2-3 цилиндров.

Показания сканера пока не указывают на проблемы с самим модулем.

Возможно, не работают свечи или оборваны высоковольтные провода, но если мы изначально диагностировали их, то неисправность полностью лежит в модуле зажигания.В этом случае мы можем отремонтировать его самостоятельно или купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной работы всем, крепкой искры и хороших дорог!

Видео о том, как проверить модуль зажигания мультиметром

08.02.2013

Мы уже узнали, что такое модуль зажигания, и каковы признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель дублируется).

В этой статье мы поговорим о том, как проверить модуль зажигания своими руками.

Из личного опыта: в интернете, читая разные форумы на эту тему, наткнулся на запись о том, что перфорированные никак не влияют на модуль зажигания. На самом деле неисправные провода BB могут привести к тому, что искра в поисках кратчайшего направления может отдать на соседнее реле, что способствует выгоранию модуля.

Перейдем непосредственно к проверке модуля зажигания. Чтобы правильно и качественно проверить модуль зажигания, понадобится такой прибор, как осциллограф.Но, как правило, в обычном драйвере ничего подобного нет, кроме обычного, контрольной лампочки и тестера, поэтому наша задача — использовать только эти доступные каждому устройства.

Проверка модуля зажигания

Перед тем, как проверять сам модуль, нам необходимо проверить блок проводов, идущих к нему.

• Для этого в первую очередь отсоединяем колодку проводов, берем тестер и подключаем один щуп тестера к колодке на контакте А, другой щуп подключаем к массе двигателя.
• Включаем зажигание и смотрим показания тестера: напряжение должно быть около 12В. Если нет напряжения, то нужно проверить то, что идет к модулю зажигания.
• Следующий шаг — взять контрольную лампу 12 В и подключить ее к контактам А и В.
• Включаем стартер и смотрим: лампа должна мигать, если не мигает, значит на выводе А обрыв цепи.
• Эту операцию выполняем аналогично контакту Б.

Есть несколько способов проверить модуль зажигания, и мы рассмотрим некоторые из них.

Первый и самый простой способ проверить модуль — заменить его на заведомо исправный. Здесь все просто: берем модуль с машины донора и меняем его. Но здесь есть и недостатки:

1. может не появиться машина донора, купить новый модуль — не соответствует нашей задаче;
2. модуль зажигания не подходит ни к какой машине: «конечно!» — скажете вы, — «из САМАРА, сойдет». Но не все так просто: как правило, первые самарские машины с 1.Двигатель объемом 5 литров оснащен модулем зажигания. Новые Самары с двигателями объемом 1,5 и 1,6 литра часто оснащаются катушками зажигания. Напомню, что модуль зажигания состоит из переключателя и катушки зажигания. В новых самарах переключатель стоит, поэтому модуль убирают за ненадобностью, остается только катушка. Учтите этот факт и ищите нового донора;
3. необходимо обязательно убедиться, что провода BB находятся в исправном рабочем состоянии: в противном случае велика вероятность того, что модуль зажигания сгорит.

Следующий метод — метод покачивания модуля. Для этого перемещаем блок проводов, выбиваем и перемещаем сам модуль. Если в момент нашего удара по модулю работа двигателя заметно меняется, то, скорее всего, дело в плохом контакте. Данная неисправность не является катастрофической, поэтому вы можете попробовать отремонтировать модуль самостоятельно :. Если модуль не подлежит ремонту, его необходимо заменить ().

Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 с цилиндром; и между 2 и 3 цилиндрами.Сопротивление должно быть таким же и составлять около 5,4 кОм.

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далека от совершенства, но и менее требовательна в плане обслуживания и квалификации мастера. Поэтому проверить катушку зажигания на ВАЗ-2114 может даже неопытный водитель. И вам придется проверить его, если он неправильный или двигатель просто не запускается.

Видео с проверкой модуля зажигания и указанием эталонных значений:

Как проверить катушку зажигания: диагностика и признаки поломки

Проще всего это сделать, конечно, не своими, а чужими руками за сервис.Но до этого еще нужно добраться. Если автомобиль категорически отказывается заводиться, то, помимо прочего, может быть виновата катушка зажигания. Если в драйвере есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Bluetooth, это прекрасно.

Для этого на вашем смартфоне должно быть установлено специальное приложение, и тогда вы сможете с большой степенью точности установить, что причина кроется именно в катушке.

Вот , основные коды ошибок , которые скажут про восьмиклапанный впрыск ВАЗ-2114:

• P3000-3004 — искры в цилиндре нет (крайняя цифра), эти коды ничего конкретного не скажут, но подскажут, где искать причину;
• P0351 — индикация обрыва модуля на обмотках первого и четвертого цилиндров;
• P0352 — такой же обрыв, но на обмотках двух других цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не все эти коды говорят о том, что катушку пора выбросить, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой изолятора свечи зажигания

Именно поэтому перед проверкой катушки зажигания на ВАЗ-2114 стоит перейти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и ее замены

Проще всего заменить катушку.С этим справится даже школьник. Для второй Самары нужно купить новую 43 3705 … Такая же катушка используется на десятках, на Приорах и на 1118 с восьмиклапанными инжекторными двигателями.

В этом случае электронная система управления, скорее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1200 рублей .

В таком порядке:

1. Отсоедините отрицательную клемму аккумулятора или используйте кнопку отключения заземления, если она установлена.

   Долой терминал!

2. Снимите колпачки с наконечниками со свечей.
3. Отсоедините цепь управления низким напряжением. Для этого отогните удерживающую скобу, после чего можно будет снять колодку с контактами.

   Демонтировать штекер катушки зажигания

4. Вытаскиваем из катушки высоковольтные провода, при этом проверяем их состояние визуально.
5. Откручиваем болты крепления самого корпуса модуля.Их должно быть три.
6. Снимаем модуль с кронштейном в сборе с двигателя.
7. Снимите кронштейн шестигранным ключом.

   Отвинтить пластину крепления змеевика

8. Установить новую катушку зажигания в обратной последовательности, не перепутывая местами высоковольтные провода.

Установлен новый модуль. Тем не менее, мы проверим старый модуль на предмет профилактики. Есть несколько способов сделать это.

Методы проверки своими руками (требуется мультиметр)

Заменено? Отлично.А теперь, прежде чем выбросить старую катушку зажигания на помойку истории, давайте проверим ее на работоспособность. Если двигатель после замены стал работать как часы, значит действительно в катушке. Хотя, могут быть нюансы.

Вот еще три способа убедиться, что ваша старая катушка работает неправильно:

выводы

Этими способами можно быстро рассчитать неисправность самой катушки зажигания или проводов управления. Удачного всем ремонта!

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая «катушка», которая была установлена ​​на «классике».Тем не менее проверить этот элемент не составит труда даже начинающим автомобилистам.

8-ми клапанная форсунка: признаки неисправности модуля зажигания

Чаще всего грешить на работу модуля имеет смысл в следующих ситуациях:

• есть «плавающий» холостой ход;
• двигатель «дублируется», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья;
• ощущаются провалы тяги при разгоне;
• отображается ошибка «Проверить двигатель».

Как показывают неисправности модуля

Заехав на СТО или воспользовавшись любительским диагностическим оборудованием (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), также можно узнать, что «корень зла» — это в модуле зажигания.

В этом случае должны отображаться следующие коды ошибок:

• P3000 (P3001, P3002, P3003, P3004) — не работает зажигание в цилиндрах;
• P0351 — обрыв в обмотке пары 1-4 цилиндров;
• P0352 — обрыв в обмотке пары 2-3 цилиндров.

Однако вовсе не обязательно, чтобы результаты диагностики двигателя указывали на «смерть» модуля. Провода высокого напряжения (например, пробой) и свечи зажигания также могут вызывать проблемы. Поэтому рекомендуется сначала перейти от малого к серьезному. И только в случае полной исправности остальных элементов системы зажигания имеет смысл начинать проверку модуля.

Как проверить модуль зажигания ВАЗ 2114

Самый простой и надежный способ выяснить, заключается ли проблема в модуле, — это установить заведомо исправное устройство соответствующей модели.

Видеоинструкция по снятию катушки зажигания ВАЗ 2114

Если после замены все заработало, можно с уверенностью сказать, что виновником нестабильной работы силового агрегата является модуль зажигания. Поскольку его ремонт, согласно инструкции по эксплуатации, не предусмотрен, за покупками придется идти в магазин.

Если нет возможности позаимствовать у кого-то рабочий модуль, нужно взять в руки мультитестер, контрольную лампочку и набраться терпения:

• Прежде всего, измерьте сопротивление между парными выводами вторичной обмотки.Для этого переводим тестер в режим омметра. Установите датчики на выводы к первому и четвертому цилиндрам, затем ко второму и третьему. Неважно, какие числа отображаются на дисплее (обычно около 5,4-5,5 кОм) — важно, чтобы в обоих случаях результаты были идентичными. Если ошибка больше 100 Ом, вы имеете дело с вторичной неисправностью, а это значит, что модуль необходимо заменить.

• Следующим вариантом проверки должен быть «звон» колодки проводов, к которой подключен модуль.Отключите его и переведите тестер в режим вольтметра. Поместите один щуп на контакт A, а другой на массу двигателя. Попросите вашего помощника запустить двигатель (или хотя бы провернуть стартер) и посмотреть на показания дисплея. Напряжение должно быть около нормальных 12 вольт. Проделайте то же самое со вторым контактом.
• Если напряжение отсутствует, проверьте предохранитель. В этом случае обратите внимание на три предохранителя на блоке управления двигателем. Этот блок находится под торпедой, со стороны переднего пассажира … Крепления откручиваются отверткой Phillips.Предохранитель модуля зажигания является третьим сверху (самым низким) и имеет номинал 7,5 А. Наряду с перегоревшим предохранителем выход из строя контактов, коррозия, обрыв провода могут стать причиной отсутствия электрического тока.

• Есть еще один способ проверить правильность замыкания цепи, который будет очень полезен при отсутствии под рукой мультитестера. Возьмите контрольную лампу 12 В и подключите один из ее проводов к клемме блока А, другой — к корпусу двигателя.Попросите помощника повернуть ключ зажигания и слегка повернуть стартер. В этот момент свет должен мерцать. Проделайте то же самое со штифтом В.

Цена замены: сколько стоит новый модуль и какую модель купить

Для ВАЗ 2114 подходит модуль зажигания 43.3705, который также используется на моделях 2110, 1118, 2170, оборудованных 8-клапанным инжекторным двигателем с электронной системой управления М7.9.7. Аналогами являются модули 2111-3705010-03 СОАТЭ и 4601.3705 МЗАТЭ. Цена покупки колеблется от 600 до 900 рублей.

Замена модуля

Как снять и порядок подключения :

1. Перед началом работ отсоедините «минусовую» клемму на АКБ или используйте кнопку отключения «массы».
2. Снимите наконечники со свечей зажигания.
3. Отогнув защелку, отсоединить низковольтный разъем модуля.
4. Отсоедините высоковольтные провода от разъемов на модуле.
5. Снимите два болта картера с помощью ключа на 13.Также ослабьте третий болт крышки 17.
6. Снимите модуль с кронштейном.
7. Откручиваем болты крепления кронштейна. Они идут под проклятие.
8. Установка модуля осуществляется в обратном порядке. В этом случае подключение высоковольтных проводов осуществляется в соответствии с номерами цилиндров, нанесенными на корпус модуля. Подобные номера есть и на самих проводах BB.

Исследование: выхлопные газы автомобилей не являются основным загрязнителем воздуха

По мнению участников Миланского энергетического форума, более половины выбросов CO2 и 30% вредных твердых частиц попадают в воздух вовсе не из-за работы двигателя .внутреннего сгорания и из-за нагрева жилого фонда, сообщает La Repubblica. В настоящее время в Италии 56% зданий относятся к самому низкому экологическому классу G, более того …

Дороги России: не выдержали даже дети. Фото дня

Последний раз этот участок, расположенный в небольшом городке Иркутской области, ремонтировали 8 лет назад. Дети, имена которых не называются, решили самостоятельно решить эту проблему, чтобы они могли кататься на велосипедах, сообщает портал UK24.О реакции местной администрации на фото, которое уже стало настоящим хитом в сети, не сообщается. …

АвтоВАЗ выдвинул собственного кандидата в Госдуму

В официальном сообщении АвтоВАЗа говорится, что В. Держак проработал на предприятии более 27 лет и прошел все этапы карьерного роста — от рядового рабочего до профессионала. мастер. Инициатива выдвинуть в Госдуму представителя трудового коллектива АвтоВАЗа принадлежит коллективу предприятия и была озвучена 5 июня во время празднования города Тольятти.Инициатива …

Названы регионы России с самыми старыми автомобилями

При этом самый молодой автопарк указан в Республике Татарстан (средний возраст — 9,3 года), а самый старый — в Камчатском крае (20,9 года). ). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, кроме Татарстана только в двух регионах России средний возраст легковых автомобилей меньше …

Хельсинки запретят личные автомобили

Чтобы воплотить столь амбициозный план в жизнь, власти Хельсинки намерены создать максимально удобную систему, при которой стираются границы между личным и общественным транспортом, сообщает Autoblog.Соня Хейккиля, специалист по транспорту мэрии Хельсинки, сказала, что суть новой инициативы довольно проста: граждане должны иметь …

Лимузин для президента: раскрыты подробности

Сайт Федеральной патентной службы продолжает оставаться единственным открытым источником информации об «машине президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта «Кортеж».Тогда намишники зарегистрировали промышленный образец под названием «Приборная панель автомобиля» (скорее всего, а именно …

).

Внедорожник GMC превратился в спорткар

hennessey Performance всегда славился умением щедро добавлять лошадей в «прокачанный» автомобиль, но на этот раз американцы явно были скромнее. GMC Yukon Denali мог превратиться в настоящего монстра, к счастью, что 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились довольно скромным «бонусом», увеличив мощность двигателя…

В России резко вырос спрос на Maybach

В России продолжают расти продажи новых автомобилей класса люкс. По результатам исследования, проведенного агентством Автостат, по итогам семи месяцев 2016 года рынок таких автомобилей составил 787 единиц, что сразу на 22,6% больше, чем за аналогичный период прошлого года (642 единицы). . Лидером рынка является Mercedes-Maybach S-Class: для этого …

Профессор МГУ снимется в новом календаре Pirelli

Голливудские звезды Кейт Уинслет, Ума Турман, Пенелопа Крус, Хелен Мирен, Леа Сейду, Робин Райт приняли участие в съемках культового календаря и МГУ Профессор Анастасия Игнатова стала специально приглашенным гостем, сообщает Mashable.Съемки календаря проходят в Берлине, Лондоне, Лос-Анджелесе и французском городке Ле-Туке. Как …

Новый седан Kia будет называться Stinger

Пять лет назад на автосалоне во Франкфурте компания Kia представила концептуальный седан Kia GT. Правда, сами корейцы назвали его четырехдверным спортивным купе и намекнули, что этот автомобиль может стать более доступной альтернативой Mercedes-Benz CLS и Audi A7. Итак, пять лет спустя концептуальный автомобиль Kia GT превратился в Kia Stinger.Судя по фото …

КАК выбрать машину, Покупка и продажа.

Как выбрать автомобиль Сегодня рынок предлагает покупателям огромный выбор автомобилей, от которых просто разбегаются глаза. Поэтому перед покупкой автомобиля стоит учесть много важных моментов … В итоге, определившись с тем, что именно вы хотите, вы можете выбрать автомобиль, который будет …

Рейтинг самых дорогих автомобилей

На протяжении всей истории автомобилестроения конструкторы из серийных серийных моделей всегда любили выделять несколько уникальных по характеристикам и возможностям.В настоящее время такой подход к проектированию автомобилей сохранился. И по сей день многие мировые автогиганты и небольшие компании стремятся к …

Самые дешевые автомобили в мире

Недорогие автомобили всегда пользовались большим спросом среди людей с небольшим достатком. Но этот контингент всегда намного больше того, что могут себе позволить эксклюзивные дорогие автомобили. Forbes: дешевые автомобили 2016 года Несколько лет назад весь мир считал …

Какой внедорожник выбрать: Juke, C4 Aircross или Mokka

Что снаружи Большеглазый и экстравагантный «Ниссан-Джук» даже не пытается выглядеть солидным внедорожником, ведь эта машина просто тянет с собой. мальчишеский энтузиазм.Этот автомобиль не может оставить равнодушным никого. Ей либо нравится, либо нет. По показаниям он пассажирский вагон, но …

Хиты 2018-2019 рейтинг кроссоверов по стоимости и качеству

Они появились в результате генетического моделирования, они синтетические, как одноразовые чашки, практически бесполезны, как пекинесы, но их любят и ждут. Те, кто хочет бойцовую собаку, покупают себе бультерьера, кому нужна спортивная и стройная собака, предпочитают афганских борзых, кому это нужно…

Какой седан выбрать: Camry, Mazda6, Accord, Malibu или Optima

Мощный сюжет Название «Шевроле» — это самая история становления американских автомобилей … Название «Малибу» манит своими пляжами, на которых множество снимались фильмы и телесериалы. Тем не менее с первых минут в автомобиле Chevrolet Malibu чувствуется проза жизни. Довольно простые устройства …

Как выбрать свой первый автомобиль Покупка автомобиля — большое событие для будущего владельца.Но обычно покупке предшествует как минимум пара месяцев выбора машины. Сейчас авторынок заполнен множеством марок, сориентироваться в которых рядовому потребителю довольно сложно. …

Рейтинг 2018-2019: Видеорегистраторы с радар-детектором

Требования к дополнительному оборудованию в салоне автомобиля растут стремительными темпами. Вплоть до того, что в салоне просто не хватает места для размещения всего необходимого оборудования. Если раньше обзору мешали только видеорегистраторы и ароматизаторы, то сегодня список устройств…

Какую машину выбрать семьянину

Семейный автомобиль должен быть безопасным, вместительным и комфортным. Кроме того, семейные автомобили должны быть удобными в использовании. Разновидности семейных автомобилей Как правило, у большинства людей понятие «семейный автомобиль» ассоциируется с 6-7-местной моделью. Универсал. У данной модели 5 дверей и 3 …

• Обсуждение
• В контакте с

Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки, которые он подает в случае неисправности, следующие:

• Автомобиль может дергаться.
• Также возможно, что обороты двигателя будут плавными.
• Ко всему этому нестабильная работа двигателя на холостом ходу, то есть просто заглохнет.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем найдите модуль зажигания в двигателе и, обнаружив его, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Далее откручиваем три гайки, которыми этот модуль крепится к кронштейну.

Примечание!
Чтобы вам было легче визуально опознать, посмотрите ниже фото, на котором показаны места крепления модуля к кронштейну тремя гайками!

5) Затем снимите модуль с трех длинных штырей, имеющихся на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при переустановке обязательно нужно знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4.Итак, эти цифры обозначают номера соответствующих цилиндров.

2. Заметили ли вы, что такие же цифры присутствуют и на концах высоковольтных проводов: 1, 2, 3, 4. Все это сделано для того, чтобы вам было легче определить, какой из высоковольтных проводов провода напряжения должны быть подключены к модулю.

Примечание!
При повторной установке модуля подключите все высоковольтные провода строго по номерам, например: «первый провод — к первому выводу», «второй провод — ко второму выводу» и т. Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля потребуется «ОПН », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на наличие искры.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, потому что при подключении к нему всех проводов по очереди на разряднике постоянно появляется искра, но при последней проверке видно, что искра гаснет немного, но модуль все равно себя хорошо показывает, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также не производите с ним никаких действий, не отсоединив аккумулятор!

Где катушки на ВАЗ 2115.Модуль зажигания (катушка зажигания)

Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки, которые он подает в случае неисправности, следующие:

• Автомобиль может двигаться рывками.
• И еще можно будет плавать обороты двигателя.
• Ко всему этому еще можно добавить нестабильную работу двигателя на холостом ходу, то есть он просто заглохнет.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите модуль зажигания и, обнаружив его, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Далее откручиваем три гайки, которыми этот модуль крепится к кронштейну.

Примечание!
Для облегчения визуального определения посмотрите на фото ниже, на котором показаны места крепления модуля к кронштейну тремя гайками!

5) Затем снимите модуль с трех длинных штырей, имеющихся на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при повторной установке необходимо знать две вещи:

1.После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите там цифры: 1, 2, 3, 4. Итак, эти цифры обозначают номера соответствующих цилиндров.

2. И вы заметили, что такие же числа присутствуют и на концах высоковольтных проводов: 1, 2, 3, 4. Все это было сделано для того, чтобы вам было легче определить, какой из высоковольтных проводов. провода напряжения там, где вы хотите точно подключить к модулю.

Примечание!
При обратной установке модуля все высоковольтные провода подключайте строго по номерам, например: «первый провод к первой клемме», «второй провод ко второй клемме» и т. Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится «разрядник высокого напряжения », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на наличие искры.

Примечание!
На видео четко видно, что модуль зажигания исправен, потому что при попеременном подключении к нему всех проводов на разряднике постоянно появляется искра, но при последней проверке видно, что искра немного гаснет, но модуль все равно показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также ни в коем случае не производите с ним никаких действий, не отключив аккумулятор!

В предлагаемой вашему вниманию статье обратим внимание на электронное устройство под названием модуль зажигания автомобиля «ВАЗ 2115».А точнее его описание, схема и проверка работоспособности.

Устройство модуля зажигания ВАЗ 2115

В состав этого модуля входят два высоковольтных трансформатора и два блока управления (электронные), заключенные в прочный пластиковый корпус, который имеет четыре вывода высоковольтных проводов. Электронные блоки управления еще называют катушками зажигания, причем одна из них — «рабочая» — подключена к свечам зажигания первого и четвертого цилиндров силового агрегата, другая — «холостого хода» — со свечами второго и третьего.

Этот тип соединения, выполненный с использованием высоковольтных проводов, обеспечивает синхронное «проскальзывание» импульса искры в цилиндрах силовой установки.

Таким образом, можно сформулировать функциональное назначение модуля зажигания — формирование высоковольтных импульсов искры на свечах зажигания силового агрегата автомобиля.

Модуль зажигания «ВАЗ 2115» управляется контроллером, в рабочие функции которого входит обработка данных, поступающих с датчиков систем автомобиля: температуры охлаждающей жидкости, скорости вращения и положения коленчатого вала, расхода воздуха, детонации, и Т. Д.

Схема модуля зажигания 2115

Принципиальная схема и схема подключения этого электронного устройства представлены ниже.

Модуль зажигания, установленный на Лада Самара, чрезвычайно устойчив как к низким, так и к высоким температурам. Диапазон рабочих температур: -400 / + 1300С.

Единственным минусом в работе данного электронного устройства является его полная ремонтопригодность. Однако сделать это самостоятельно сможет даже начинающий автомобилист.

Наиболее частые неисправности самарского модуля зажигания — специалисты:

Нестабильная работа силовой установки при разгоне автомобиля.

Падение мощности двигателя.

«Прерывистый» холостой ход.

Нарушение работы спаренных (1/4 — 2/3) цилиндров двигателя.

Внимание! Обнаружение вышеперечисленных неисправностей не является окончательным свидетельством выхода из строя модуля зажигания, поскольку такие симптомы возможны при неисправности свечей зажигания и ненадежном подключении высоковольтных проводов.

Проверка модуля зажигания «Лада Самара»

Правильная работа модуля зажигания не только существенно влияет на запуск силовой установки автомобиля, но и обеспечивает стабильность ее работы во всех режимах.Для проведения полной диагностики этого электронного устройства необходимо достаточно сложное оборудование, доступное только в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести в любительском гараже самостоятельно. Единственным элементом материально-технического обеспечения для этого теста будет мультиметр или тестер.

Первый и самый простой способ определить работоспособность модуля зажигания — заменить его заведомо исправным устройством.

Внимание! Используя для испытаний машину-донор, не забываем, что только первые модели Lada Samara оснащались модулем зажигания, как отдельным устройством.Машины более поздних выпусков оснащаются приборами отдельного типа (выключатель входит в состав электронного блока управления).

Процедура замены модуля зажигания включает в себя следующие действия:

Подготовка необходимого инструмента: ключ на «17» (открытый конец), гаечный ключ на «13» (открытый конец), гаечный ключ на «10» (торцевой ), шестиугольник.

Выключите автомобиль, отсоединив клемму «-» от аккумулятора.

Демонтаж проводов.

Отсоединение высоковольтных проводов.

Откручивание крепежа к силовому агрегату.

Углубление модуля зажигания (отвернуто от держателя шестигранником).

При установке сменного модуля необходимо подключить высоковольтные провода (на корпусе модуля есть подсказки). Кроме того, клеммы проводов тоже имеют соответствующие обозначения. Устанавливаем модуль зажигания, выполняя манипуляции в обратном порядке, с последующей проверкой его работоспособности.

Другой способ предполагает измерение сопротивления отдельных элементов модуля с помощью мультиметра (тестера). Щупами тестера замыкаем «спаренные» выходы модуля, обеспечивающие подключение высоковольтных проводов, и измеряем величину сопротивления.

Значение сопротивления рабочего блока должно составлять примерно 5,4 кОм. Несовпадение этого параметра с указанным значением свидетельствует о неработоспособности модуля зажигания «ВАЗ 2115».

Есть еще один, так называемый «народный» метод, или метод «встряски».«При работающей силовой установке слегка постучите по модулю. При всей« технической ненаучности »подобных манипуляций они способны дать результат. Правда, только в том случае, если контакт элементов внутри корпуса является сломан.

Для начала хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — принципиально новое устройство, более надежное, чем то, что устанавливалось на более ранних моделях автомобилей ВАЗ. Суть этого устройства в том, что оно вырабатывает электрический ток высокого напряжения, который затем передается на свечи зажигания системы зажигания автомобиля.

Принцип работы модуля зажигания

Как упоминалось ранее, основная задача модуля зажигания заключается в том, что он генерирует высокий уровень напряжения, который впоследствии передается на свечи зажигания. Генерируемый ток подвергается процедуре сжатия, в результате чего на одну из свечей зажигания системы зажигания подается рабочая искра, а вторая находится в режиме холостого хода. Вернее сказать, рабочая искра подается на первую и четвертую свечи системы зажигания автомобиля, а «холостой ход» — на вторую и третью.Благодаря такой системе подачи электрического тока высокого напряжения на желаемом цикле и на желаемом цилиндре появляется искра, что обеспечивает стабильность системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание на модуль зажигания ВАЗ 2115 подается напрямую от бортовой сети автомобиля. Напряжение, которое подается на модуль зажигания, составляет двенадцать вольт. В этом случае следует знать, что отрицательный провод модуля зажигания монтируется непосредственно на кузове автомобиля.

Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса из пластика, пары электронных блоков управления, пары высоковольтных трансформаторов тока, а также четырех выходов для проводов типа ВВ. Размеры модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания — один килограмм триста двадцать граммов.

Модуль зажигания — сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на устройство зажигания.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно, так как катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля, подавая постоянный ток на его обмотки катушки.
2. По закону индукции генерируется высокое напряжение, которое в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов на высоковольтные провода. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушки — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неисправности катушки зажигания являются:

• отказов при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2–3 или 1–4 цилиндра не работают.

Где находится модуль зажигания?

Модуль зажигания находится в моторном отсеке. Проще всего найти провода высокого напряжения. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов ВВ к модулю зажигания

Высоковольтные провода необходимо подключать к модулю в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключать нужно так:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 цилиндр — правый нижний высоковольтный вывод.

А вот такая распиновка характерна, когда вы держите модуль перед собой.Если вы хотите установить высоковольтные провода на уже установленный на машине модуль, то распиновка немного отличается, потому что модуль установлен под углом (ромб):

• 1 цилиндр — центральный нижний вывод;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 цилиндра — правильный вывод. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Для проверки модуля вам необходимо измерить сопротивление между выводами (1 и 4 цилиндра; и между 2 и 3 цилиндрами). Сопротивление на омметре должно быть примерно 5,4 кОм. Более подробное описание действий проверки читайте в статье:

описание, цена, тюнинг, схема и условные обозначения

Панель приборов ВАЗ-2115 в точности такая же, как и на любой другой машине, служит для информирования водителя об общем рабочем состоянии его автомобиля.В зависимости от того, какую марку машины вы выбрали, будут отличаться и элементы панели приборов. В этой статье мы разберемся, что такое щиток приборов ВАЗ-2115, узнаем, как его настроить, и как при необходимости разобрать систему. На самом деле разобраться во всех деталях не так уж и сложно.

Приборная панель ВАЗ-2115: схема

Система управления данной легковой автомашины соответствует всем международным требованиям и стандартам. Каждый его элемент очень прост в использовании и узнаваем, так как все кнопки, ручки, рычаги и переключатели отмечены специальными символами, помогающими определить их функциональное назначение.

На самом деле щиток приборов ВАЗ-2115 содержит немалое количество различных механизмов. Для того, чтобы вождение автомобиля доставляло вам максимальный комфорт, научитесь правильно им пользоваться. Обратите внимание на схему управления.

Щиток приборов ВАЗ-2115 оборудован механизмами, отвечающими за смену режимов работы фар, а также за включение поворотников. При необходимости вы можете отключить все звуковые сигналы и будильники. Также на панели есть кнопка выключения зажигания, совмещенная с противоугонным устройством.Если вы выключите зажигание и вытащите ключ во время движения автомобиля, будьте готовы к блокировке рулевого колеса, и вы не сможете управлять своим автомобилем. Также панель оснащена переключателями для очистки лобового стекла и омывателей лобового стекла.

Панель содержит специальные бортовые лампочки управления, которые помогают определить уровень моторного масла, наличие омывателя лобового стекла, недостаточное количество охлаждающей жидкости. Сигналы могут информировать водителя о том, что он не пристегивал ремни безопасности и не закрывал дверь автомобиля.

На панели приборов ВАЗ-2115 также есть несколько форсунок вентиляции и отверстия, отвечающие за прогрев автомобиля. Также можно найти пепельницу и розетку для установки аудиоаппаратуры.

Описание панели управления

Панель приборов ВАЗ-2115 содержит панель управления, которая расположена непосредственно перед лицом водителя. Здесь вы можете найти:

• Тахометр, показывающий частоту вращения коленчатого вала. Если вы видите, что его стрелка уже находится в красной зоне, это говорит о том, что вам нужно срочно снизить обороты двигателя.
• Токарь.
• Спидометр, позволяющий водителю определять, насколько быстро движется его автомобиль.
• С помощью специального датчика можно узнать уровень топлива в топливном баке.
• Определить пробег вашего автомобиля поможет одометр.

Есть ли неисправности щитка ВАЗ-2115

Описанный в этой статье щиток приборов, как и любая другая деталь автомобиля, может подвергаться различным поломкам. Рассмотрим самые основные неисправности:

1. Если не работает сама панель приборов, то в этом может скрываться несколько причин.Самый основной из них — нарушение контакта с электронным блоком управления. В этом случае нужно почистить контакты или заменить вилку. Возможно, неисправность произошла в самой панели приборов. Чаще всего поломки возникают сразу после того, как панель приборов была разобрана и переустановлена ​​самостоятельно. Обычно проблема возникает из-за неправильного подключения контактов. В этом случае необходимо произвести распиновку щитка приборов ВАЗ-2115.
2. Иногда, отдельные устройства панели приборов.Например, может сломаться спидометр, тахометр или прибор, показывающий уровень топлива в топливном баке. В этом случае проблема может заключаться в плохих контактах или механическом повреждении устройства. Если это произошло, вам необходимо заменить регуляторы.
3. Иногда выходит из строя подсветка ВАЗ-2115. Панель приборов, описанная в этой статье, больше не может быть выделена. Если одновременно не заработали все лампочки, то, скорее всего, проблема возникла снова в результате неисправности в электрической части.Чаще всего нужно просто «пошевелить» провода, и проблема решится сама собой. Если перестали работать несколько лампочек, придется их заменить.

Панельный монтаж

Если вы решили заменить щиток приборов ВАЗ-2115 (цена устройства указа ниже), то его необходимо заменить только с учетом распиновки. А для этого нужно выполнить следующие действия:

• Сначала отсоедините кабель, который подключен к прикуривателю.
• Начните демонтировать накладку на щитке управления. Внимательно осмотрите его, по краям вы обнаружите несколько саморезов, которые нужно открутить. После этого также найдите винты, отвечающие за фиксацию панели приборов вверху и внизу, и открутите их.
• Теперь нужно демонтировать накладку. Учтите, что сделать это не очень-то просто, так как удерживается с помощью защелок. Поэтому, не делая резких движений, начинайте раскачивать его в разные стороны.
• Необходимо отсоединить все провода, идущие к самой панели. Сюда входят часы, будильники, спидометры и другие.
• Демонтировать панель управления. Он фиксируется четырьмя болтами, которые необходимо открутить. Этот этап считается самым опасным. Все движения нужно выполнять максимально точно, так как велика вероятность повредить провода.

Вот и все, как видите, снять приборную панель несложно. Теперь вы можете делать ремонт своей машины.

Панель приборов ВАЗ-2115: тюнинг

Каждый автовладелец старается максимально ухаживать за своим автомобилем, а также сделать его уникальным и неповторимым. На сегодняшний день большой популярностью пользуется тюнинг автомобилей, поэтому каждый автолюбитель сможет сделать использование железного друга максимально комфортным и удобным.

Чтобы дать точное определение понятию тюнинг, следует сказать, что его смысл заключается в индивидуальном подборе элементов и технологических удобств, которые выделят автомобиль из толпы других автомобилей, сделают использование наиболее комфортным для водитель.Правильно подобранные элементы также могут оказать водителю психологическую поддержку, что очень важно во время езды.

Основы

ВАЗ-2115 — панель приборов (обозначения приведены в этой статье) полностью соответствует всем европейским стандартам качества, поэтому учитывает дополнительное место для бортового компьютера и магнитолы.

Перед тем, как приступить к обработке внешнего вида панели вашего автомобиля, ознакомьтесь с ее техническими характеристиками и составными частями.Автомобиль будет казаться намного привлекательнее, если учесть цвет самого автомобиля, а также цвет электроники и дополнительных вставок, а также цвет стрелок и датчиков.

Подсветка — лучший способ тонировки панели приборов

На сегодняшний день оттюнинговать панель приборов с помощью подсветки намного проще, чем это было пять-десять лет назад. Раньше приходилось покупать несколько метров проводов, светодиодов, предохранителей и других деталей. Для того, чтобы оттюнинговать панель, придется потратить несколько дней.Сегодня это намного проще, быстрее и дешевле. Для этого достаточно купить небольшой кусок светодиодной ленты. Крепится очень просто и не требует дополнительных затрат.

Как преобразовать поверхность?

Еще один способ преобразить панель приборов — это изменение ее поверхности. Его можно подтянуть кожей, придать неповторимый оттенок или использовать специальные подушечки. Однако учтите, что очень часто такие методы требуют демонтажа панели приборов.

Несмотря на всю сложность этого метода, панельные устройства будут выглядеть очень эффектно.Однако очень важно тщательно продумать выбор материалов. Они должны соответствовать характеристикам вашего железного друга.

Подсветка датчиков и приборов

Очень многие автовладельцы любят освещать приборы и датчики. Постарайтесь максимально гармонично сочетать цвета. Очень хорошо, если цвета на мультимедийном дисплее совпадают с подсветкой спидометра и других устройств. На сегодняшний день имеется большое количество накладок на датчики, спидометр или тахометр.Такие пятна могут изменять цвет устройств с помощью световозвращающих фильтров.

выводы

Панель приборов ВАЗ 2115, по мнению автолюбителей, очень удобна в эксплуатации. На нем вы найдете все необходимые устройства, кнопки и рычаги для удобного вождения. С его помощью вы сможете регулировать, а также следить за состоянием своего железного друга.
