Схемы самодельных зарядных устройств для автомобильного аккумулятора

Для того чтобы автомобиль завёлся, ему необходима энергия. Такая энергия берётся из аккумулятора. Как правило, его подзарядка происходит от генератора во время работы двигателя. Когда автомобиль долго не используется или батарея неисправна, она разряжается до такого состояния, что машина уже не может завестись. В этом случае требуется внешняя зарядка. Такое устройство можно купить или собрать самостоятельно, но для этого понадобится схема зарядного устройства.

Принцип работы автомобильного аккумулятора

Автомобильный аккумулятор подаёт питание на различные приборы в автомобиле при выключенном двигателе и предназначен для его запуска. По виду типу исполнения применяется свинцово-кислотная батарея. Конструктивно она собирается из шести элементов питания с номинальным значением напряжения 2,2 вольта, соединённых между собой последовательно. Каждый элемент представляет собой набор решетчатых пластин из свинца. Пластины покрываются активным материалом и погружаются в электролит.

Раствор электролита включает в свой состав дистиллированную воду и серную кислоту. От плотности электролита зависит морозостойкость батареи. В последнее время появились технологии, позволяющие адсорбировать электролит в стеклянном волокне или сгущать его с использованием силикагеля до гелеобразного состояния.

Каждая пластина имеет отрицательный и положительный полюс, а изолируются они между собой использованием пластмассового сепаратора. Корпус изделия выполняется из пропилена, не разрушающегося под действием кислоты и служащий диэлектриком. Положительный полюс электрода покрывается диоксидом свинца, а отрицательный губчатым свинцом. В последнее время стали выпускаться аккумуляторные батареи с электродами из свинцово-кальциевого сплава. Такие аккумуляторы полностью герметичные и не требуют обслуживания.

При подключении к аккумулятору нагрузки активный материал на пластинах вступает в химическую реакцию с раствором электролита, и возникает электрический ток. Электролит со временем истощается из-за осаждения сульфата свинца на пластинках. Аккумуляторная батарея (АКБ) начинает терять заряд.

В процессе зарядки химическая реакция происходит в обратном порядке, сульфат свинца и вода преобразуются, повышается плотность электролита и восстанавливается величина заряда.

Аккумуляторы характеризуются значением саморазряда. Он возникает в АКБ при его бездействии. Основной причиной служит загрязнения поверхности батареи и плохого качества дистиллятора. Скорость саморазряда ускоряется при разрушении свинцовых пластин.

Виды зарядных устройств

Разработано большое количество схем автомобильных зарядных устройств, использующих разные элементные базы и принципиальный подход. По принципу действия приборы заряда разделяются на две группы:

  1. Пуско-зарядные, предназначенные для запуска двигателя при нерабочем аккумуляторе. Кратковременно подавая на клеммы аккумулятора ток большой величины, происходит включение стартера и запуск двигателя, а в дальнейшем заряд батареи происходит от генератора автомобиля. Они выпускаются только на определённое значение тока или с возможностью выставления его величины.
  2. Предпусковые зарядные, к клеммам аккумуляторной батареи подключаются выводы с устройства и подаётся ток длительное время. Его значение не превышает десяти ампер, в течение этого времени происходит восстановление энергии батареи. В свою очередь, они разделяются: на постепенные (время зарядки от 14 до 24 часов), ускоренные (до трёх часов) и кондиционирующие (около часа).

По своей схемотехники выделяются импульсные и трансформаторные устройства. Первого вида используют в работе высокочастотный преобразователь сигнала, характеризуются малыми размерами и весом. Второго вида в качестве основы используют трансформатор с выпрямительным блоком, просты в изготовлении, но обладают большим весом и низким коэффициентом полезного действия (КПД).

Выполнено зарядное устройство для автомобильных аккумуляторов своими руками или приобретено в торговой точке, требования, предъявляемые к нему одинаковы, а именно:

  • стабильность выходного напряжения;
  • высокое значение КПД;
  • защита от короткого замыкания;
  • индикатор контроля заряда.

Одной из главных характеристик прибора заряда является величина тока, которым заряжается батарея. Правильно зарядить аккумулятор и продлить его рабочие характеристики получится только при подборе нужного его значения. При этом важна и скорость заряда. Чем больше ток, тем выше и скорость, но высокое значение скорости приводит к быстрой деградации аккумулятора. Считается, что правильным значением тока будет величина равная десяти процентам от ёмкости батарейки. Ёмкость определяется как величина тока, отдаваемая АКБ за единицу времени, измеряется она в ампер-часах.

Самодельный зарядный прибор

Приспособление для заряда должно быть у каждого автолюбителя, поэтому если нет возможности или желания приобрести готовый прибор, ничего не останется, как сделать зарядку для аккумулятора самостоятельно. Несложно изготовить своими руками как простейшее, так и многофункциональное устройство. Для этого понадобится схема и набор радиоэлементов. Существует также возможность переделать источник бесперебойного питания (ИБП) или компьютерный блок (АТ) в прибор для подзарядки АКБ.

Трансформаторное зарядное устройство

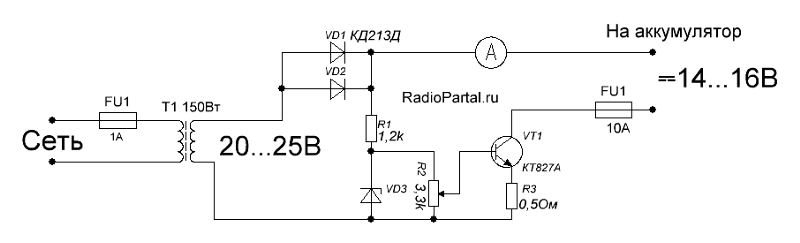

Такое устройство самое простое в сборке и не содержит дефицитных деталей. Схема состоит из трёх узлов:

  • трансформатор;
  • выпрямительный блок;
  • регулятор.

Напряжение из промышленной сети поступает на первичную обмотку трансформатора. Сам трансформатор может использоваться любого вида. Состоит он из двух частей: сердечника и обмоток. Сердечник собирается из стали или феррита, обмотки — из проводникового материала.

Принцип работы трансформатора основан на появлении переменного магнитного поля при прохождении тока по первичной обмотке и передачи его на вторичную. Для получения на выходе требуемого уровня напряжения количество витков во вторичной обмотке делается меньше, по сравнению с первичной. Уровень напряжения на вторичной обмотке трансформатора выбирается равным 19 вольт, а его мощность должна обеспечивать троекратный запас по току заряда.

С трансформатора пониженное напряжение проходит через выпрямительный мост и поступает на реостат, подключённый последовательно к аккумулятору. Реостат предназначен для регулирования величины напряжения и тока, путём изменения сопротивления. Сопротивление реостата не превышает 10 Ом. Величина тока контролируется включённым последовательно перед аккумулятором амперметром. Такой схемой не получится заряжать АКБ с ёмкостью более 50 Ач, так как реостат начинает перегреваться.

Упростить схему можно, убрав реостат, а на входе перед трансформатором установить набор конденсаторов, использующихся как реактивные сопротивления для уменьшения напряжение сети. Чем меньше номинальное значение ёмкости, тем меньше напряжение поступает на первичную обмотку в сети.

Особенность такой схемы в необходимости обеспечения уровня сигнала на вторичной обмотке трансформатора в полтора раза большее, чем рабочее напряжение нагрузки. Такую схему можно использовать и без трансформатора, но это очень опасно. Без гальванической развязки можно получить поражение электрическим током.

Импульсное устройство подзаряда

Достоинство импульсных устройств в высоком КПД и компактных размерах. В основе прибора лежит микросхема с широтно-импульсной модуляцией (ШИМ). Собрать мощное импульсное зарядное устройство своими руками можно по следующей схеме.

В качестве ШИМ контроллера используется драйвер IR2153. После выпрямительных диодов параллельно АКБ ставится полярный конденсатор С1 с ёмкостью в пределах 47−470 мкФ и напряжением не менее 350 вольт. Конденсатор убирает всплески сетевого напряжения и шумы линии. Диодный мост используется с номинальным током более четырёх ампер и с обратным напряжением не менее 400 вольт. Драйвер управляет мощными N-канальными полевыми транзисторами IRFI840GLC, установленными на радиаторах. Ток такой зарядки будет равен до 50 ампер, а выходная мощность до 600 Ватт.

Изготовить импульсное зарядное устройство для автомобиля своими руками можно, используя переделанный компьютерный источник питания формата АТ. В качестве ШИМ контроллера в них используется распространённая микросхема TL494. Сама переделка заключается в увеличении выходного сигнала до 14 вольт. Для этого понадобится правильно установить подстроечный резистор.

Резистор, который соединяется первую ногу TL494 со стабилизированной шиной + 5 В, удаляется, а вместо второго, связанного с 12 вольтовой шиной, впаивается переменный резистор с номиналом 68 кОм. Этим резистором и устанавливается требуемый уровень выходного напряжения. Включение блока питания осуществляется через механический выключатель, согласно указанной на корпусе блока питания схеме.

Устройство на микросхеме LM317

Довольно простая, но стабильно работающая схема зарядки легко выполняется на интегральной микросхеме LM317. Микросхема обеспечивает установку уровня сигнала 13,6 вольт при максимальной силе тока 3 ампера. Стабилизатор LM317 снабжён встроенной защитой от короткого замыкания.

Напряжение на схему прибора подаётся через клеммы от независимого блока питания постоянного напряжения 13−20 вольт. Ток, проходя через индикаторный светодиод HL1 и транзистор VT1, поступает на стабилизатор LM317. С его выхода непосредственно на АКБ через X3, X4. Делителем, собранным на R3 и R4, устанавливается необходимое значение напряжения для открывания VT1. Переменным резистором R4 задаётся ограничение тока подзарядки, а R5 уровень выходного сигнала. Выходное напряжение устанавливается от 13,6 до 14 вольт.

Схему можно максимально упростить, но её надёжность уменьшится.

В ней резистором R2 подбирают ток. В качестве резистора используется мощный проволочный элемент из нихрома. Когда АКБ разряжен, ток заряда максимальный, светодиод VD2 горит ярко, по мере заряда ток начинает спадать и светодиод тускнеет.

Зарядное из источника бесперебойного питания

Сконструировать зарядник можно из обычного бесперебойника даже с неисправностью узла электроники. Для этого удаляется из блока вся электроника, кроме трансформатора. К высоковольтной обмотке трансформатора на 220 В добавляется схема выпрямителя, стабилизации тока и ограничения напряжения.

Выпрямитель собирается на любых мощных диодах, например, отечественных Д-242 и сетевом конденсаторе 2200 мкФ на 35−50 вольт. На выходе получится сигнал с напряжением 18−19 вольт. В качестве стабилизатора напряжения используется микросхема LT1083 или LM317 с обязательной установкой на радиатор.

Подключив аккумуляторную батарею, выставляется напряжение, равное 14,2 вольта. Контролировать уровень сигнала удобно с помощью вольтметра и амперметра. Вольтметр подключается параллельно клеммам батареи, а амперметр последовательно. По мере заряда АКБ его сопротивление будет возрастать, а ток падать. Ещё проще выполнить регулятор с помощью симистора, подключённого к первичной обмотке трансформатора наподобие диммера.

При самостоятельном изготовлении устройства следует помнить про электробезопасность при работе с сетью переменного тока 220 В. Как правило, верно выполненный прибор зарядки из исправных деталей начинает работать сразу, требуется лишь только выставить тока заряда.

Мощное зарядное устройство для автомобиля

Самодельные зарядные устройства всегда были и будут востребованы, так как число автолюбителей растет, а промышленные аппараты дороги и не всегда удовлетворяют потребности пользователей. В связи с такой тенденцией, в этой статье будет рассматриваться вариант зарядного устройства на ток до 50 А и мощностью – 600 Вт. Выходную мощность при желании можно увеличить, сделав небольшую доработку.

Нетрудно догадаться, что эта схема не с обычным понижающим трансформатором, иначе вес и размер данного устройства был бы увесистый. Как и принято, в последнее время во всем оборудовании, здесь применяется схема, в основе которой лежит  широтно-импульсный модулятор. Такие схемы имеют высокий КПД и не требуют громоздких трансформаторов.



Итак, рассмотрим, как работает электронная схема.

Входное напряжение от сети проходит через фильтр, состоящий из дросселей и конденсаторов. Это необходимо для исключения импульсных помех, влияющих на работу модулятора.

Далее напряжение проходит через выпрямительный диодный мост и электролитические конденсаторы. Следует иметь в виду, что конденсаторы лучше ставить с запасом по напряжению, вольт так на 400, иначе через время они могут стрельнуть. Это основная проблема импульсников.

Вся дальнейшая схема, состоящая из мощных транзисторов IRF 740, микросхемы IR 2153 и вспомогательных элементов, образуют высокочастотный генератор импульсов. Частота генератора обычно выше 10 кГц и человеческое ухо не слышит этот звук, хотя особо чувствительный слух может слышать высокочастотное пищание.

Управляющим элементом служит именно микросхема, а выходным каскадом являются транзисторы, которые работают по принципу ключей.

Далее переменное напряжение высокой частоты, понижается трансформатором до нужного значения. Трансформатор имеет две вторичные обмотки. Первая служит для питания вентилятора обдува, а вторая собственно для зарядки аккумулятором. В схеме обдува все просто, стоит один диод, конденсатор и ограничительный резистор. Цепи зарядки имеют диодный мост и несколько соединенных параллельно конденсаторов большой емкости. Чем емкость выше, тем стабильнее и качественней выходное напряжение. Если позволяют размеры корпуса можно поставит конденсаторы на 4700 мкф  и 50 В. Диодам также следует уделить особое внимание, они должны быть высокочастотные и на ток не менее 30 А.

Сопротивления 25 Ом в цепи затвора полевого транзистора, выбирают в пределах 0,5-1 Вт. Что касается термистора во входной цепи, то его сопротивление должно быть 5 Ом, а ток, на который он рассчитан ? 5 А.

Силовые транзисторы необходимо установить на алюминиевые или медные радиаторы. Если пластина радиатора общая, транзисторы устанавливают через слюдяные прокладки. При использовании отдельных радиаторов для лучшего теплоотвода применяют термопасту.

В начале статьи было сказано, что можно увеличить выходной ток и мощность. Для этого вместо транзисторов указанных на схеме нужно поставить более мощные и соответственно обеспечить их большим теплоотводом. Тоже касается диодов входного и выходного моста.

Хотелось бы отметить, что многие компоненты, например, трансформатор, диоды и конденсаторы можно взять из ненужного блока питания компьютера.

При исправных деталях и правильном монтаже, устройство должно сразу же заработать. Напряжение на выходе можно замерять мультиметром. Если оно находится в пределах 15 В значит все работает. В рассмотренном варианте ЗУ нет защиты от К.З на выходе и неправильной полярности. Это нужно учитывать и быть внимательным. Во всем другом схема довольно проста и эффективна.

Автор: Etxt




Зарядные устройства » Автосхемы, схемы для авто, своими руками

Неоднократно мы с вами беседовали о всевозможных зарядных устройствах для автомобильного аккумуляторам на импульсной основе, сегодня тоже не исключение. А рассмотрим мы конструкцию ИИП, который может иметь выходную мощность 350-600 ватт,но и это не предел, поскольку мощность при желании можно поднять до 1300-1500 ватт, следовательно, на такой основе можно соорудить пуско-зарядное устройство, ведь при напряжении 12-14 Вольт с блока 1500 ватт можно снять до 120 Ампер тока! ну разумеется

Конструкция привлекла мое внимание еще месяц назад, когда на одном из сайтов на глаза попалась статейка. Схема регулятора мощности показалось довольно простой, поэтому решил использовать эту схему для своей конструкции, которая особа проста и не требует никакой наладки. Схема предназначена для зарядки мощных кислотных аккумуляторов с емкостью 40-100А/ч, реализована по импульсной основе. Основной, силовой частью нашего зарядного устройства является сетевой импульсный блок питания с мощностью 105

Совсем недавно решил изготовить несколько зарядных устройств для автомобильного аккумуляторы, который собирался продавать на местном рынке. В наличии имелись довольно красивые промышленные корпуса, стоило лишь изготовить хорошую начинку и все дела. Но тут столкнулся с рядами проблем, начиная от блока питания, заканчивая узлом управления выходного напряжения. Пошел и купил старый добрый электронный трансформатор типа ташибра (китайский бренд) на 105 ватт и начал переделку.

Довольно простое зарядное устройство автоматического типа можно реализовать на микросхеме LM317, которая из себя представляет линейный стабилизатор напряжения с регулируемым выходным напряжением. Микросхема может также работать в качестве стабилизатора тока.

Качественное зарядное устройство для авто аккумулятора, на рынке можно приобрести за 50$, а сегодня расскажу самый простой способ изготовления такого зарядного устройства с минимальными расходами денежных средств, оно простое и изготовить сможет даже начинающий радиолюбитель.

Конструкцию простейшего зарядного устройства для автомобильных аккумуляторов можно реализовать за пол часа с минимальными затратами, ниже будет описан процесс сборки такого зарядного устройства.

В статье рассмотрено простое по схемному решению зарядное устройство (ЗУ) для аккумуляторов различного класса, предназначенных для питания электрических сетей автомобилей, мотоциклов, фонарей и т.д. ЗУ простое в эксплуатации, не требует корректировок в процессе заряда аккумулятора, не боится коротких замыканий, несложно и дешево в изготовлении.

Недавно в интернете попалась схема мощного зарядного устройство для автомобильных аккумуляторов с током до 20А. На самом деле это мощный регулируемый блок питания собранный всего на двух транзисторах. Основное достоинство схемы — минимальное количество используемых компонентов, но сами компоненты довольно недешевые, речь идет о транзисторах.

Естественно у каждого в машине есть зарядки в прикуриватель для всякого рода девайсов навигатор, телефон и т.д. Прикуриватель естественно не без размерный и тем более он один (вернее гнездо прикуривателя), а если еще и человек курящий то сам прикуриватель надо вынуть куда то положить, а если уж надо что-то подключить в зарядку то тогда использование прикуривателя по прямому назначению просто невозможно, можно решить подключение всякого рода тройников с гнездом как прикуриватель, но это как то

Недавно в голову пришла идея собрать автомобильное зарядное устройство на базе дешевых китайских БП с ценой 5-10$. В магазинах электроники сейчас можно найти такие блоки, которые предназначены для запитки светодиодных лент. Поскольку такие ленты питаются от 12 Вольт, следовательно выходное напряжение блока питания тоже в пределах 12Вольт

Представляю конструкцию несложного DC-DC преобразователя, который позволит вам зарядить мобильный телефон, планшетный компьютер или любое другое портативное устройство от автомобильной бортовой сети 12 Вольт. Сердцем схемы является специализированная микросхема 34063api разработанная специально для таких целей.

После статьи зарядного устройство из электронного трансформатора на мой электронный адрес поступило много писем, с просьбой пояснить и рассказать — как умощнить схему электронного трансформатора, и чтобы не писать каждому пользователю отдельно, решил напечатать эту статью, где я расскажу о тех основных узлах, которые нужно будет переделать для увеличения выходной мощности электронного трансформатора.

Мне пришлось совсем недавно самостоятельно соорудить зарядное устройство для автомобильного аккумулятора с током 3 – 4 ампер. Конечно мудрить, что то не желания, не времени не было и в первую очередь вспомнилась мне схема стабилизатора зарядного тока. По этой схеме очень просто и надежно сделать зарядное устройство.

Очень часто возникает проблема с зарядкой автомобильного аккумулятора, при этом зарядное устройство под рукой не имеется, как же быть в этом случае ? Сегодня я решил напечатать эту статью, где намерен пояснить все известные способы зарядки автомобильного аккумулятора, интересно правда ?

Довольно простой и качественный импульсный источник питания можно собрать с применением микросхемы IR2153. Микросхема из себя представляет самотактируемый полумостовой драйвер, которая довольно часто используется в промышленных балластах для лам дневного освящения.

Как сделать автомобильное зарядное устройство своими руками

Далеко не у каждого автовладельца имеется в наличии зарядное устройство для автомобильного аккумулятора. Многие не считают нужным приобретать такой агрегат, считая, что он им не понадобится. Однако, как показывает практика, хотя бы раз в жизни каждый водитель оказывался в ситуации, когда необходимо ехать, а аккумулятор вышел из строя.

Необязательно приобретать новое заводское зарядное устройство, его можно самостоятельно выполнить из, например, старых электроприборов. Существует множество вариантов создания своими руками автомобильных зарядных устройств, но большая их часть обладает существенными недостатками.

Автомобильное зарядное устройство

Аккумулятор можно подзарядить даже при помощи мощного диода и обогревателя. Подобный аккумулятор подключается через обогреватель и диод к сети, после чего по системе идёт ток в 4,5 ампера. При расходе около 10–15 киловатт через 10–15 часов аккумулятор будет заряжен полностью. Но КПД такого изобретения довольно мал (меньше 1%), так что приемлемой считать систему вряд ли можно.

Основанные на транзисторах устройства дают много тепла, но и тут не всё гладко. Они боятся ошибок при сочетании полярности и коротких замыканий. Подобная схема не даёт требуемой стабильности тока, она издаёт сильный шум и радиопомехи. Правда, наличие ферритового кольца компенсирует некоторые отрицательные стороны устройства.

Также часто встречаются самодельные варианты создания аккумуляторов из компьютерных блоков питания. Однако для доработки такой схемы желательна радиотехническая квалификация. Важно следовать чёткой инструкции. Есть вероятность, что из-за различий в электрических схемах блоков такой агрегат ни к чему хорошему не приведёт.

На видео — зарядное устройство из БП компьютера:

У многих интерес вызывает так называемая конденсаторная схема. Её КПД очень высок, тепло при работе не выделяется, соединение даёт стабильный электрический ток, который не зависит от текущего заряда и колебаний подачи тока; не страшны этой схеме и замыкания. Но при отсутствии соединения с аккумулятором на конденсаторах резко вырастает напряжение, как следствие, зарядка прекращается. Если вы в силах решить вопрос с постоянством контакта, то, в принципе, это просто идеальный вариант.

Но есть и ещё один способ зарядки аккумулятора автомобиля, основанный на балластных конденсаторах. При кажущейся сложности схему воссоздать довольно легко.

Зарядное устройство из блока питания

Создание зарядного устройства в корпусе от миллиамперметра

Все составляющие цепи устройства легко можно разместить в корпусе от миллиамперметра. Из указанного прибора нужно убрать содержимое, оставив только стрелочный компонент. Затем выполнить монтаж навесным способом.

Сам корпус миллиамперметра выглядит как рамки прямоугольной формы, что соединены между собой уголками, в которых есть небольшие отверстия. Именно к ним легко прикреплять необходимые детали.

Так выглядит электрическая схема маломощного зарядного устройства

Трансформатор закрепляется с помощью четырёх винтов на 2-миллиметровой пластине из алюминия. В свою очередь, эта пластина крепится к уголкам снизу.

Сверху к уголкам также закреплена пластинка, но уже из стеклотекстолита той же толщины. На ней закреплены реле и конденсаторы. К тому же к этой паре уголков прикручивается печатная плата со спаянной схемой автоуправления зарядкой. Всего конденсаторов должно быть установлено 14, потому что для создания определённого номинала конденсатора следует соединять устройства параллельно друг другу. Реле и конденсаторы подсоединяются через разъём к остальным частям схемы. Это позволяет облегчить доступ при сборке к прочим элементам.

На видео — универсальное зарядное устройство своими руками:

Сзади, на внешней стороне, устанавливается ребристый радиатор из алюминия, для того чтобы охлаждать силовые диоды. Здесь же прикрепляется предохранитель и вилка для организации постоянной подачи напряжения.

Диоды закрепляются к радиатору при помощи прижимных планок внутри корпуса. Специально для этого сзади в стенке необходимо сделать отверстие прямоугольной формы. Такое решение поможет свести к минимуму выделение тепла в корпусе. Подводящие провода и выводы диодов распаиваются на планку из стеклотекстолита.

Шунт устройства — отрезок провода (1 см). Его концы нужно запаять в полоски из меди. Один конец припаивается к клемме плюса, а ко второй — проводник, который идёт от контактов реле.

Шкала милливольтметра может не подходить под необходимые измерения, именно поэтому вам, скорее всего, будет нужно создать свой вариант шкалы. Лучше сделать это на плотной бумаге и приклеить к уже существующей.

С одной стороны прикрепляются крокодилы, а, соответственно, со второй — разрезные наконечники. Сечение проводов должно быть не меньше 1 квадратного миллиметра. К сети зарядка подключается при помощи шнура.

На видео — сборка зарядного устройства:

Детали для устройства

А сейчас поговорим о том, какие именно детали используются, для того чтобы собрать автомобильное зарядное устройство своими руками:

  • Трансформатор используется типа ТН61-22, обмотки соединяются последовательным образом. Коэффициент полезного действия зарядки не меньше 0,8, сила тока — не больше 6 ампер, поэтому прекрасно подойдёт трансформатор с мощностью, равной 150 ваттам. Обмотка трансформатора обязана обеспечивать напряжение до 20 вольт при силе тока до 8 ампер. При отсутствии готовой модели можно взять любой трансформатор необходимой мощности и намотать вторичную обработку. Для расчётов количества витков применяйте специально предназначенный для этого калькулятор, который можно найти на сайтах в интернете.
  • Подходят конденсаторы из ряда МБГЧ, предназначенные для тока напряжением не меньше 350 вольт. Если конденсатор поддерживает работу с переменным током, то он подойдёт для создания зарядного устройства.
  • Диоды подойдут абсолютно любые, но они должны быть рассчитаны на ток до 10 ампер.
  • Операционным усилителем может быть выбран аналог AN6551 — КР1005УД1. Именно такую модель раньше вставляли в магнитофоны ВМ-12. Он очень хорош тем, что не требует при работе двухполярного питания, а также цепей коррекции. КР1005УД1 функционирует при колебаниях напряжения более 7 В. В общем, эту модель можно заменить любой аналогичной. К примеру, это могут быть LM158, LM358 и LM258, но тогда придётся менять рисунок печатной платы.
  • Для измерения напряжения и тока подойдёт любая электромагнитная головка, например М24. Если показатели напряжения вас не интересуют, то просто установите амперметр, который рассчитан на постоянный ток. В обратном случае напряжение контролируется тестером или мультиметром.

На видео — создание автомобильного зарядного устройства:

Проверка и настройка

В том случае, когда все элементы исправны и сборка произошла без ошибок, то схема должна заработать сразу. И автовладельцу необходимо только лишь установить порог напряжения с помощью резистора. Когда зарядка достигнет этого прибора, произойдёт переключение на режим малого тока.

Регулировка осуществляется в момент зарядки. Но лучше, наверно, подстраховать себя: настроить и проверить схемы защиты и регулирования. Из измерительных приборов для этого понадобятся мультиметр или тестер, рассчитанный на работу с постоянным напряжением.

Как заряжать собранным устройством

Существуют определённые правила, которые необходимо соблюдать при использовании самодельного автомобильного зарядного устройства.

Важно ещё до начала зарядки снять аккумулятор, очистить его от пыли и грязи. Затем протереть раствором соды, для того чтобы удалить кислотные остатки. Если частички кислоты на аккумуляторе есть, то сода начнёт пениться.

Пробки для заливки кислот в аккумуляторе необходимо выкрутить. Это делается для того, чтобы газы, образующиеся в аккумуляторе, имели возможность выходить. Затем следует проверить количество самого электролита: если уровень меньше оптимального, долейте дистиллированной воды.

После этого переключателем выставьте определённое показание тока заряда, подключите собранное устройство, учитывая при этом полярность. Соответственно, плюсовой вывод зарядки следует подсоединить к плюсовому выводу аккумулятора. Нахождение переключателя в нижнем положении приведёт стрелку устройства на показатель текущего напряжения. Вольтметр начинает в это же время показывать напряжение тока.

Зарядка аккумулятора самодельным устройством

Если ваш аккумулятор обладает ёмкостью 50 А·ч, на данный момент он заряжен на 50%, то сначала следует установить ток на отметку 25 ампер, постепенно уменьшая её до нуля. На подобном принципе функционируют автоматические устройства для зарядки. Они помогают зарядить на 100% аккумулятор автомобиля. Правда, такие устройства очень дорого стоят. При своевременной зарядке такой недешёвый аппарат не нужен.

Подводя итоги, можно сказать, что, используя даже б/у детали от старых приборов, можно собрать вполне приличное зарядное устройство для автомобильного аккумулятора. Если нет способностей выполнить это самостоятельно, то всегда можно найти такого умельца в каждом гаражном кооперативе. И уж наверняка обойдётся это существенно дешевле, чем купить новое заводское устройство.

Самодельное зарядное устройство для автомобиля



На данный момент существует большое разнообразие покупных зарядных устройств для автомобильного аккумулятора.  Схемы зарядных устройств, как покупных, так и самодельных  довольно разнообразны и каждая обладает своими достоинствами и недостатками. Большинство простейших схем зарядных устройств построено по принципу регулятора напряжения с выходным узлом, собранным на тиристорах или мощных транзисторах. Эти схемы обладают существенными недостатками - ток заряда непостоянен и зависит от достигнутого на аккумуляторе напряжения. Большое количество схем не имеет защиты от короткого замыкания выхода, что приводит к пробою выходных силовых элементов.

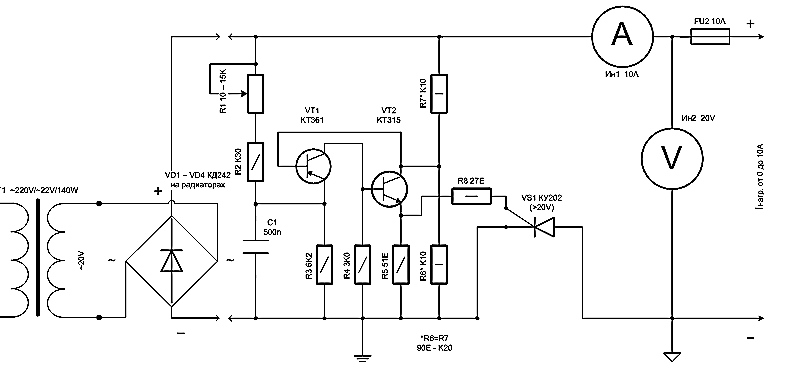

Предлагаемая схема  - зарядное устройство на тиристоре с плавной регулировкой выходного тока и ограничением напряжения зарядки. Это современная конструкция несложная в изготовлении и настройке и содержит доступный силовой трансформатор с одной вторичной обмоткой, с хорошими регулировочными характеристиками.





Предлагаемое зарядное устройство имеет стабильную плавную регулировку действующего значения выходного тока в пределах 0,1 ... 6А (переменным резистором R9), что позволяет заряжать любые аккумуляторы, а не только автомобильные. Установка максимального выходного напряжения аккумулятора, когда прекращается процесс зарядки, производится переменным резистором R3. При зарядке маломощных аккумуляторов желательно последовательно в цепь включить балластный резистор сопротивлением несколько Ом или дроссель, т.к. пиковое значение зарядного тока может быть достаточно большим из-за особенностей работы тиристорных регуляторов. С целью уменьшения пикового значения тока зарядки в таких схемах обычно применяют силовые трансформаторы с ограниченной мощностью, не превышающей 80 - 100 Вт и мягкой нагрузочной характеристикой, что позволяет обойтись без дополнительного балластного сопротивления или дросселя.





Маленькое отступление.  Для долговечности аккумулятора важно  ухаживать за аккумуляторной батареей и правильно приготовить электролит. Все это не сложно и было рассмотрено ранее.

И не спешите выбрасывать старую батарею.
Существуют различные способы и методы восстановления работоспособности автомобильного аккумулятора своими руками.

Особенностью данной схемы зарядного устройства является необычное использование широко распространённой микросхемы TL494 (KIA494, К1114УЕ4). Задающий генератор микросхемы работает на низкой частоте и синхронизирован с полуволнами сетевого напряжения с помощью узла на оптроне U1 и транзисторе VT1, что позволило использовать микросхему TL494 для фазового регулирования выходного тока. Микросхема содержит два компаратора, один из которых используется для регулирования выходного тока, а второй используется для ограничения выходного напряжения, что позволяет отключить зарядный ток по достижению на аккумуляторе напряжения полной зарядки ( для автомобильных аккумуляторов Uмах = 14,8 В) . На ОУ DA2 собран узел усилителя напряжения шунта для возможности регулирования тока зарядки.

При использовании шунта R14 с другим сопротивлением потребуется подбор резистора R15. Сопротивление должно быть таким, чтобы при максимальном выходном токе не наблюдалось насыщение выходного каскада ОУ. Чем больше сопротивление R15, тем меньше минимальный выходной ток, но уменьшается и максимальный ток за счёт насыщения ОУ. Резистором R10 ограничивают верхнюю границу выходного тока. Основная часть схемы собрана на печатной плате размером 90 х 30 мм (см. рисунок). Чертёж печатной платы в натуральную величину можно скачать здесь.

В качестве измерительного прибора использован микроамперметр с самодельной шкалой, калибровка показаний которого производится резисторами R16 и R19. Можно использовать цифровой измеритель тока и напряжения, как показано в схеме зарядного с цифровой индикацией. Следует иметь ввиду, что измерение выходного тока таким прибором производится с большой погрешностью из-за его импульсного характера, но в большинстве случаев это несущественно. В схеме самодельной зарядки можно применять любые доступные транзисторные оптроны, например АОТ127, АОТ128, TLP521. В некоторых случаях между выводами 4 и 6 оптрона необходимо припаять дополнительный резистор 100 кОм.

Операционный усилитель DA2 можно заменить практически любым доступным ОУ, а конденсатор С6 может быть исключён, если ОУ имеет внутреннюю частотную коррекцию. Если потребляемый ОУ ток свыше 1 мА, то ёмкость конденсатора С1 необходимо увеличить до 10 мкФ, а сопротивление резистора R2 уменьшить до 470 - 680 Ом. Транзистор VT1 можно заменить на КТ315 или любой маломощный. В качестве VT2 можно использовать транзисторы КТ814 В, Г; КТ816В, Г , КТ626В и т.п. В качестве тиристора VS1 может использоваться любой доступный с подходящими техническими характеристиками, например отечественный КУ202, импортные 2N6504 ... 09, C122(A1) и другие. Диодный мост VD7 можно собрать из любых доступных силовых диодов с подходящими характеристиками.





На  рисунке показана схема внешних подключений печатной платы самодельного зарядного устройства для авто аккумуляторов. Наладка зарядки сводится к подбору сопротивления R15 под конкретный шунт, в качестве которого можно применить любые проволочные резисторы сопротивлением 0,02 ... 0,2 Ом, мощность которых достаточна для длительного протекания тока до 6 А. После настройки схемы устройства подбирают R16, R19 под конкретный измерительный прибор и шкалу.

Подсоединение зарядного устройства
Отсоедините провода от положительной и отрицательной клемм аккумуляторной батареи.
При использовании  зарядного устройства нет необходимости в ее отсоединении от электропроводки автомобиля, однако следует выключить зажигание и все потребители тока и оставить капот открытым.
Пробки можно не снимать с аккумуляторной батареи, так как образующийся при зарядке газ улетучивается через их вентиляционные отверстия.
Заряжать постоянным током, равным 1/10 емкости аккумуляторной батареи (например, 4,8 А в батарее 48 А·ч), или в соответствии с инструкцией на аккумулятор.
Если плотность электролита не увеличивается за последние 2 ч зарядки, батарея заряжена.
При зарядке аккумуляторных батарей выделяется взрывоопасная смесь газов.
Если зарядка проводится большими токами, необходимо обеспечить хорошую вентиляцию помещения, в котором заряжается аккумуляторная батарея.
При зарядке аккумуляторной батареи запрещается пользоваться открытым пламенем, устройствами с искровыделением, открытыми пожароопасными приборами освещения и курить.
Следует избегать возникновения искрения при обращении с проводами и электрическими устройствами. Никогда не замыкайте напрямую клеммы батареи – возможны травмы из-за сильного искрения.


Схемы зарядных устройств | 2 Схемы

Сборник радиосхем зарядных устройств для свинцовых, никель-кадмиевых и литиевых аккумуляторов. Есть зарядки для авто на 12 В, есть для электровелосипедов и электромобилей. Все пойдут для сборки своими руками.

Всем автолюбителям и автопрофессионалам привет! Имею автомобиль Reno Laguna, в нём есть аккумуляторная батарея, которая в течение 5 лет заряжалась только от генератора, потому что …

Как известно, литий-ионные аккумуляторы требуют специального контроллера для управления процессом заряда-разряда. Попытка зарядить такой аккумулятор с нарушением режима чревата занимательными пиротехническими эффектами. Модуль контроллера заряда …

Потребители энергии получают определенный ток от батареи или аккумулятора. Как долго они могут работать, зависит от емкости элементов, составляющих батарею. Если нагрузка потребляет ток 1 …

Для свинцово-кислотного, гелевого или другого аккумулятора с жидким электролитом, как все знают требуется подходящее зарядное устройство. Автоматическая зарядка ограничивает зарядный ток и максимальное напряжение, которое …

Всем любителям самодельных девайсов привет. Хотел бы представить на ваш суд зарядное устройство, которое недавно сделал для своей старенькой BMW (точнее для её аккумулятора 60 …

В своей практике каждый автолюбитель часто сталкивался с необходимостью стабильного питания заряда АКБ авто. При использовании некоторых цифровых автомобильных зарядных модулей, в случае сбоя питания …

Хотим представить довольно удачный цифровой выпрямитель для зарядки автомобильных аккумуляторов, сделанный некоторое время назад сразу в двух экземплярах. Предыдущий простой выпрямитель, который сделан был на …

Знакомые с автобазы маршрутных микроавтобусов попросили сделать зарядное устройство для зарядки аккумуляторов 12 В и 24 В. Поскольку пользоваться им будут абсолютно неподготовленные люди, решено …

А это ещё один зарядный аппарат для авто аккумулятора по схеме автоматического выпрямителя на 12 В / 5 А. Зарядное устройство было сделано для периодической …

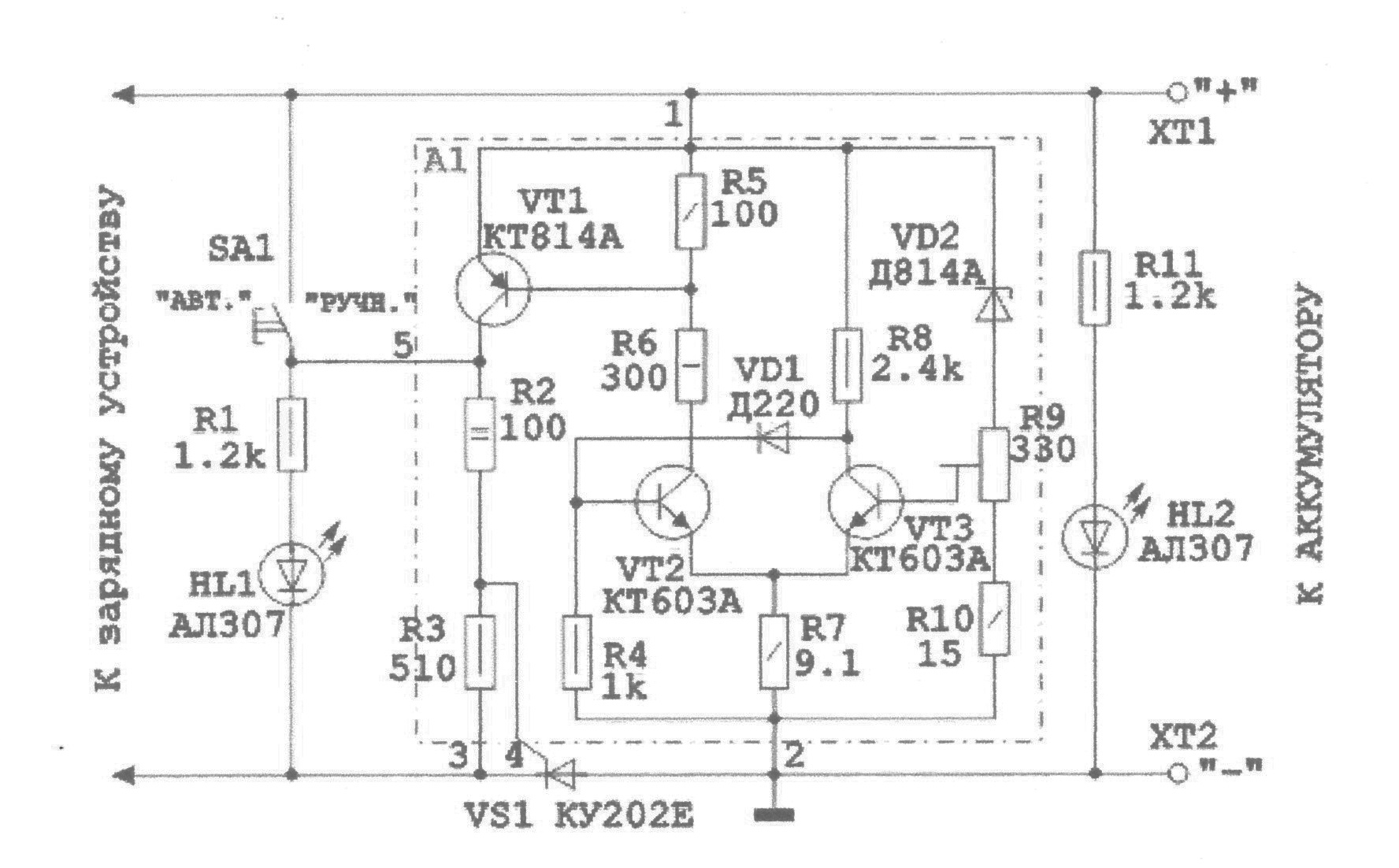

Здравствуйте уважаемые радио-авто-любители, представляем интересный проект зарядного устройства для автомобильных аккумуляторов на основе драйвера TL494. В эпоху доступности таких устройств и их привлекательных цен можно …

Здравствуйте все посетители сайта 2 Схемы. Представляем очередной девайс для самостоятельное сборки, которое работает как зарядное устройство гелевой батареи. Представленное ЗУ состоит из трансформатора ТС25/6 …

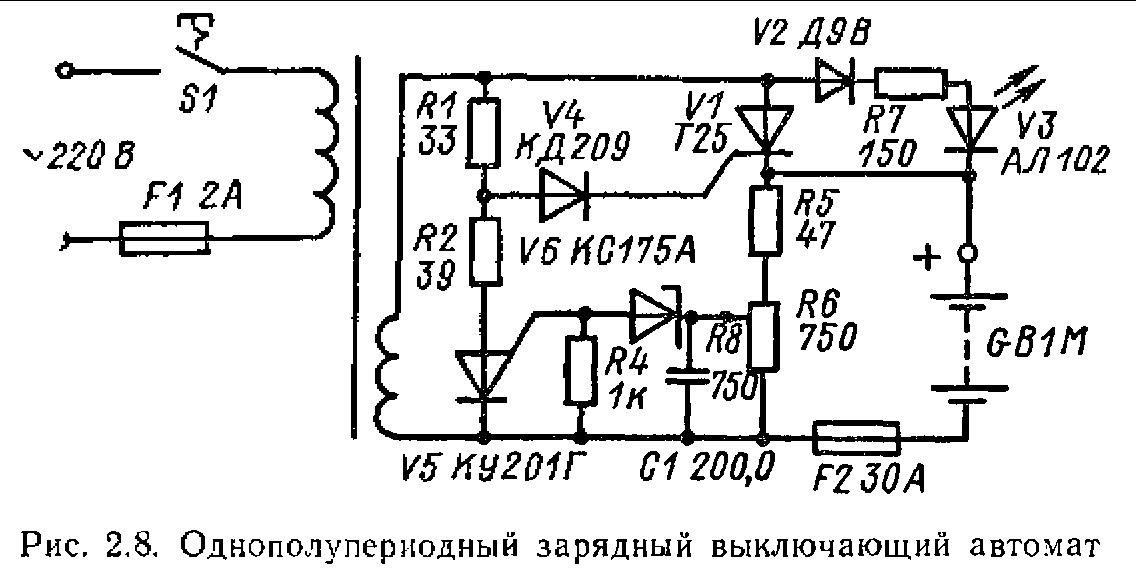

Данный зарядный выпрямитель к мощным аккумуляторам основан на схеме, которую за последние 30 лет повторили уже наверное тысячи раз. Сюда только добавлен простой контроллер вентилятора, …

Вот самодельный выпрямитель для небольших кислотных или гелевых необслуживаемых батарей. Устройство имеет возможность изменять выходное напряжение под АКБ 6 и 12 В. Многие из аккумуляторов, …

Это схема очень мощного самодельного пуско-зарядного устройства для авто АКБ 14,5 В на ток 500 А, представляет собой однотранзисторный прямоходовый преобразователь. Для ключа использован регенеративный …

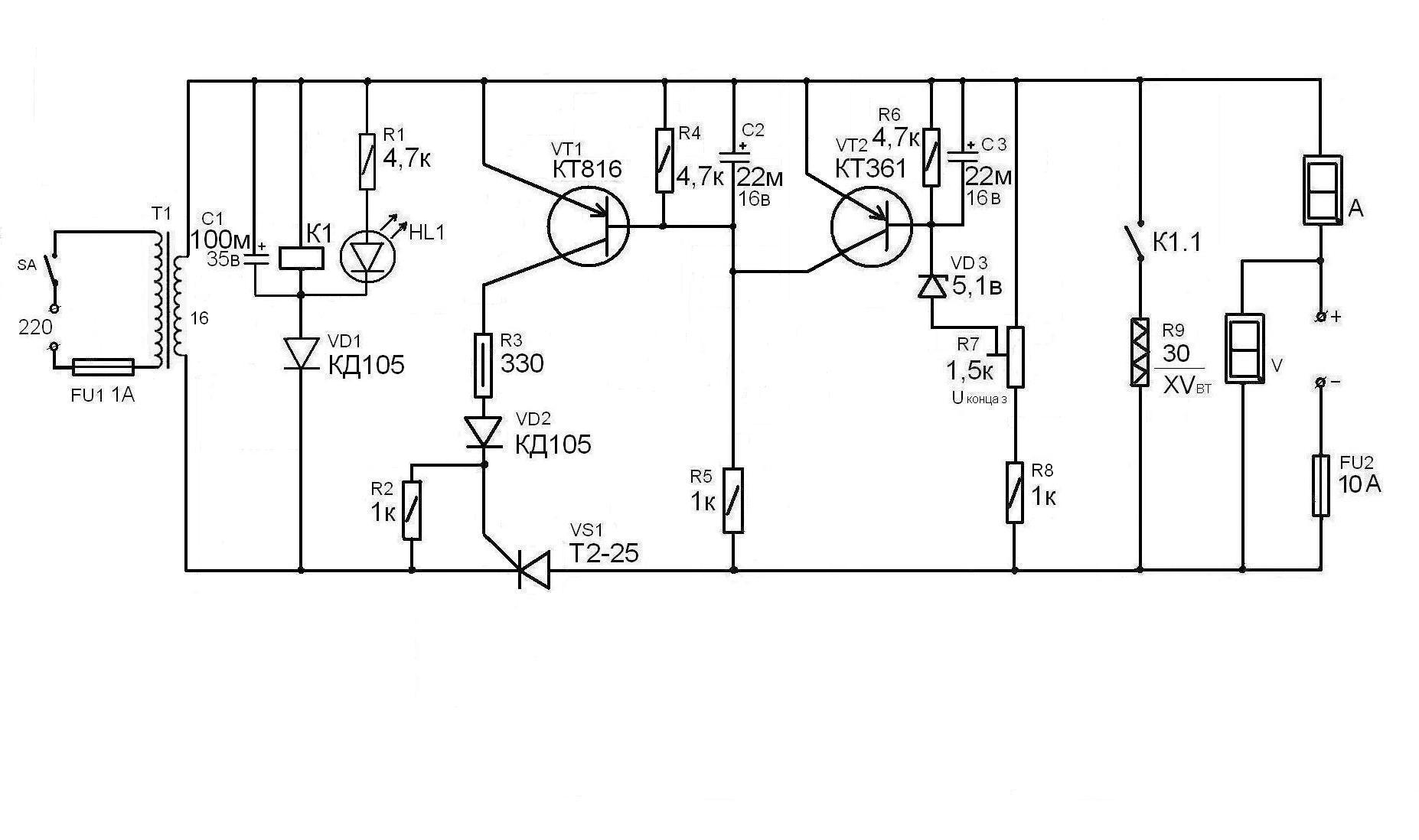

Здесь вы сможете посмотреть схему и готовую конструкцию автоматического зарядного устройства для батареек Крона типоразмера 6F22 (на 9 В), выполненное на специализированном чипе MAX712. Зарядное …

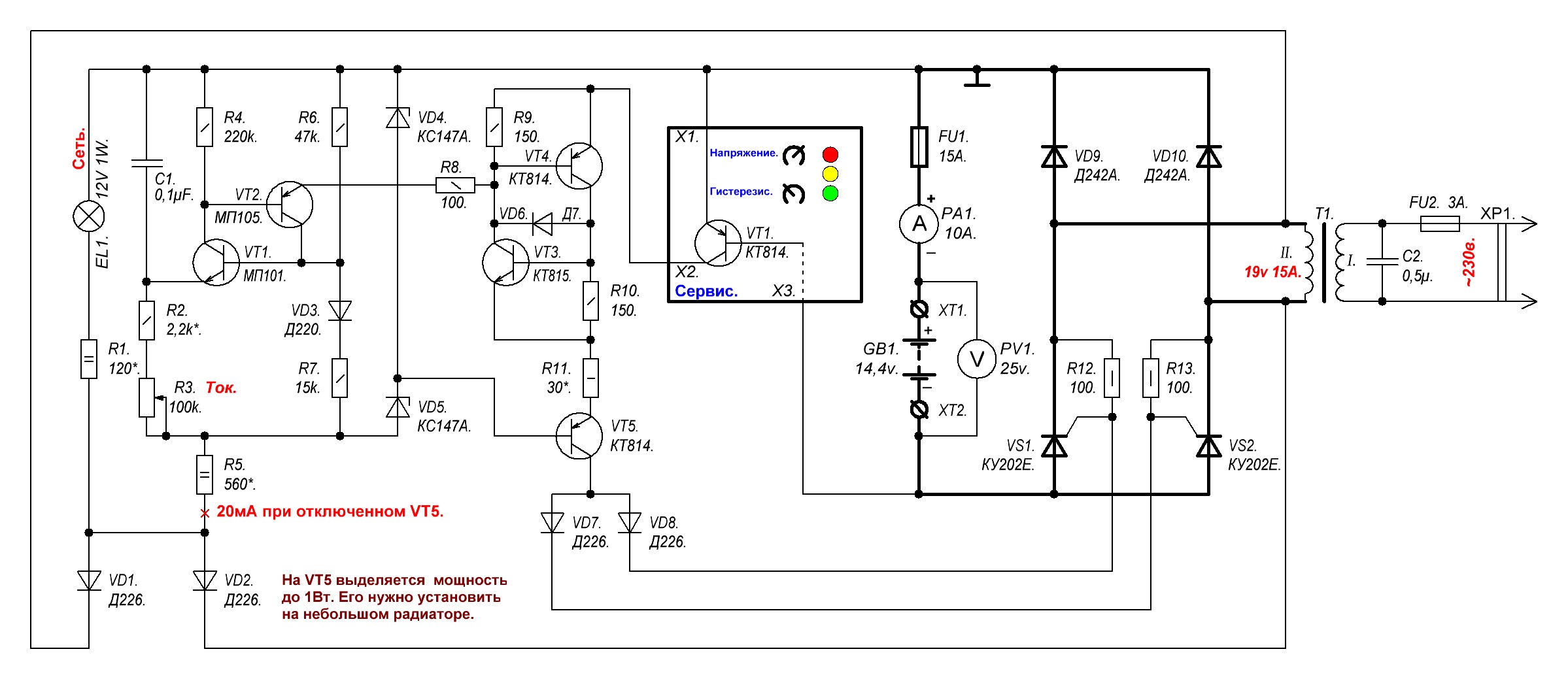

Большой популярностью среди автолюбителей самодельщиков пользуются тиристорные автозарядки, в которых питание от мощного трансформатора поступает на АКБ через тиристор, управляемый открывающими его импульсами от генератора. …

Зима неумолимо приближается и скоро начнется сезон покупки (сборки) автомобильных зарядных устройств. Хотим представить зарядное устройство, которое изготовлено самостоятельно для собственных потребностей в зарядке двух …

Все кто имел дело с мощным зарядным устройством знает, что обратное подключение полярности аккумулятора может повредить или зарядное устройство, или сам аккумулятор. Но далеко не …

Как всегда неожиданно пришли холода и снова пришло понимание, что нужно купить для аккумулятора машины зарядный выпрямитель. Все знают, что мороз не нравится батареям, а …

Это зарядное устройство верой и правдой служит уже года 4, причём оно в отличии от многих других самодельных и промышленных автозарядок имеет несколько преимуществ, которые …

Простое самодельное зарядное устройство для автомобильных аккумуляторов своими руками

Простое самодельное зарядное устройство для автомобильных аккумуляторов своими руками

Итак, хочу рассказать о конструкции самого простого и самого надежного зарядного устройства для кислотных аккумуляторов. По сути, данное устройство может использоваться для зарядки буквально любых типов аккумуляторов. Я заряжал даже литий-полимерные и литий-ионные, в этом случае емкость конденсаторов нужна в разы меньше.





Представленная схема ЗУ для автомобильного аккумулятора не новая, известна достаточно давно, но мало кому приходило в голову создать на такой основе зарядное устройство для автомобильного аккумулятора.

Схема настолько компактная, что ее можно засунуть даже в корпус от китайского ночника. К слову ЗУ было собранно для преподавателя (ему огромное спасибо и низкий поклон, мало сейчас таких людей как он).

Схема не содержит никаких трансформаторов, не боится замыканий (можно замкнуть и оставить часами, ничего не перегорит), компактная и может работать месяцами, при этом не греется ни капли. Думаете сказка? А вот и нет! Зарядное устройство можно реализовать из подручного хлама всего за 10-15 минут.

Схема зарядного устройства для автомобильных аккумуляторов

Основа — бестрансформаторная зарядка, которую можно увидеть в китайских фонариках для зарядки встроенного кислотного аккумулятора (герметичный свинцово-гелиевый аккумулятор). Благодаря повышенной емкости аккумуляторов удалось на выходе получить ток в 1 Ампер. В моем варианте я использовал 4 конденсатора, все они рассчитаны на напряжение 250 Вольт, хотя желательно подобрать на 400 или 630 Вольт. Конденсаторы подключены параллельно, суммарная емкость составила порядка 8 мкФ.

Резистор подключенный параллельно конденсаторам нужен для разряжения последних, поскольку после выключения схемы на конденсаторах остается напряжение.

Диодный мост — был взят готовый из компьютерного блока питания, обратное напряжение 600 Вольт, максимально допустимый ток 6 Ампер, в ходе работы остается ледяным.

Светодиодный индикатор сообщает о наличии напряжения в сети.

Сейчас некоторые подумают, что 1Ампер зарядного тока слишком мало для автомобильного аккумулятора, но это не так и аккумулятор заряжается достаточно быстро. Напряжение на выходе такого зарядного устройства составляет 180-200 Вольт. Схема не вредит аккумулятору, такая зарядка даже полезна для него.

Не прикасайтесь выходных проводов включенного ЗУ, в противном случае получите поражение током, хотя и не смертельное.

Вот такое простое зарядное устройство можно использовать для зарядки кислотных аккумуляторов с емкостью от 0,5 до 120 Ампер.

Творите, радуйтесь и наслаждайтесь жизнью, поскольку она дана нам лишь раз, а я с вами прощаюсь.



Самые лучшие посты

DIY кабель для зарядки электромобилей |

Ранее я писал о кабелях для зарядки электромобилей и технологии зарядных станций. Это продолжение, связанное с этим. Этот пост содержит ссылки на проекты DIY, связанные с кабелями для зарядки электромобилей. Эти кабели довольно дорогие, поэтому некоторые домашние мастера пытались сделать свои собственные версии. Некоторые даже претензии удались по этому проекту. Но относитесь ко всем инструкциям с недоверием, так как мы имеем дело с опасными напряжениями, сильным током и дорогими устройствами.Совершение любых ошибок может потенциально привести к поражению электрическим током, вызвать возгорание (в кабельной, автомобильной или настенной проводке) или разрушить дорогостоящую электронику внутри вашего электромобиля.

Вот несколько видеороликов по поиску и устранению неисправностей и ремонту коммерческих кабелей:

Устранение неисправностей зарядного устройства для электромобилей

Ремонт поврежденного кабеля зарядки электромобиля.

Замена штекера J1772 уровня 1 EVSE

Вот несколько интересных проектов самостоятельной зарядки электромобилей:

Разработка лучшего портативного зарядного устройства для электромобилей (зарядное устройство для бабушек)

Очень простой DIY EVSE на базе Arduino / Зарядная станция

Самодельное зарядное устройство для электромобилей 2-го уровня краткий обзор

Разработка лучшего портативного зарядного устройства для электромобилей (зарядное устройство для бабушек)

open-evse - это открытое оборудование и программное обеспечение для зарядки электромобилей, соответствующих стандарту J1772.EVSE обещает обеспечить соединение, связь и устройства безопасности между электромобилем и стеной.

Что такое OpenEVSE

Сборка OpenEVSE и мини-обзор

Сборка набора OpenEVSE 3

# 24 - Зарядное устройство OpenEVSE уровня 2 для электромобилей своими руками - часть 1

# 25 - Зарядное устройство OpenEVSE уровня 2 для электромобилей своими руками - часть 2

Зарядное устройство для электромобилей, уровень 2, часть 1 - стандарт J1772

Зарядное устройство для электромобилей, уровень 2, часть 2 - Проектирование оборудования

Зарядное устройство для электромобилей, уровень 2, часть 3 - Программирование и тестирование

4 комментария

  1. Томи Энгдал говорит:

    Vuorovirta-anturi sähköautojen latausasemiin
    https: // etn.fi / index.php / новые-продукты / 11903-vuorovirta-anturi-sahkoautojen-latausasemiin

    Vuodesta 2016 lähtien IEC-standardit, tarkemmin sanoen IEC 62955 / IEC 62752, ovat edellyttäneet 6 mA: n DC-vuotovirran tunnistuskyä kotitalouksissa vaadittavan Tyypin A vikavirtasuimämiseuojan (RCD) to Tämä vika ilmenee, jos sähköauton latausasemassa на eristysvika.

    Sähköauton arkkitehtuuriin sisältyy akusto, jota syötetään tasavirralla (DC), josta voi muodostua kotitalouksissa käytettävän vikavirtasuojan (RCD) deaktivoiva vuotovirta.Vikavirtasuojan estämiseksi ja sähköautojen omistajien kotitalouksien sähköpaneeleihin muutoin tarvittavan Tyypin B vikavirtasuojan asennustarpeen välttämiseksi sähköautojen latausteusasevall-latausteusasemata on välttämiseksi sähköautojen latausteusasevall-la-la-laustojen latausteusasevalla. Tämä tunnistus на CDSR: n tehtävä.

    https://www.lem.com/en/evs-chargers

    Отвечать

DIY Guide поможет вам построить собственную зарядную станцию ​​для электромобилей

За последний год зарядные станции для электромобилей перестали быть продуктами с завышенными ценами и грабительскими затратами на установку и превратились в предметы, которые вы можете забрать в местном хозяйственном магазине и установить самостоятельно.

Но если поездка в местный Лоус и установка готового устройства кажется немного легким или все же слишком дорогим, теперь есть третий вариант: самостоятельная сборка.

Благодаря упорной работе группы электроники подкованной электрических вентиляторов автомобиля, проект Open EVSE использует популярный Hobbyist Arduino микроконтроллера в качестве основы своей самодельного, портативной электрического автомобиль зарядной станции.

Более того, технически опытный любитель мог бы построить такой за небольшую часть стоимости серийно выпускаемого устройства.

Но прежде чем мы расскажем вам больше, мы обязаны предоставить вам следующий отказ от ответственности:

Создание собственного зарядного устройства для электромобилей требует значительных знаний в области электроники - от умения обращаться с паяльником до способности устранять неисправности в электронных схемах. Кроме того, если что-то пойдет не так с вашим самодельным устройством, вы обязаны исправить любой ущерб, вызванный неисправностью.

Используя готовую материнскую плату Arduino, пустую макетную плату и легкодоступные электронные компоненты, Open EVSE предлагает портативное решение для зарядки для всех, у кого есть подходящая розетка на 230 В.

Откройте зарядную станцию ​​для Arduino от EVSE (Creative Commons 3.0)

При загрузке с открытым исходным кодом, который сопровождает проект, Open EVSE может не только согласовывать правильные требования к питанию с автомобилем, к которому он подключен, но также поставляется с протоколами безопасности, предназначенными для отключения питания, если что-то пойдет не так.

Если мысль о зарядке вашего очень дорогого электромобиля от самодельной зарядной станции не вызывает у вас страха, Instructables.com есть очень подробное руководство по созданию модуля и его тестированию.

Для тех, кто еще более технически подкован, домашняя страница проекта должна сообщить вам все, что вам нужно знать.

Обычно мы не освещаем проекты домашнего пивоварения в GreenCarReports, так почему именно этот?

Все просто. Даже если вы не являетесь поклонником самодельных зарядных станций, команда разработчиков Open EVSE доказала, что можно создать доступную по цене станцию ​​для зарядки электромобилей.

Это дает коммерческим поставщикам EVSE один вариант: делать более дешевые зарядные станции меньшего размера.

В конечном итоге выигрывают и те, кто хочет делать свои зарядные станции, и те, кто хочет их покупать.

Это должно быть хорошо.

+++++++++++

Следите за сообщениями GreenCarReports в Facebook и Twitter.

Как сделать собственное автомобильное зарядное устройство USB для любого IPod или других устройств, которые заряжаются через USB: 10 шагов (с изображениями)

Примечание: я тестировал это только на iPod Nano, но я предполагаю, что он будет работать для любого iPod, который заряжается через USB, или любое устройство, которое заряжается через USB, которое использует для зарядки источник 5 В.

Основная идея здесь - заряжать мой Nano через USB в машине. Полная стоимость проекта для меня была Free-99. У меня была вся запасная проводка и кабели, потому что я никогда не выбрасываю ничего электронного. Однако я построил еще один за оттенок менее 8 долларов. Я имею в виду, что это не страшно для автомобильного зарядного устройства для вашего iPod и других заряжаемых через USB устройств. Плюс это весело для DIY.

Обычно порт USB обеспечивает питание 5 В по одному проводу 4-контактного USB-кабеля. Нормальное рабочее напряжение для большинства USB-устройств составляет 4.75 В и 5,25 В. Хорошо, мы это понимаем, но как теперь получить 5 В от источника 12 В (ваша машина)? Я наткнулся на эту идею случайно, буквально споткнувшись о сетевое зарядное устройство для своего Nextel-Motorola i870 и заметил, что адаптер имеет выход 5В для зарядки телефона. Итак, я вышел к своей машине, чтобы проверить выходное напряжение автомобильного зарядного устройства, оно не было маркировано, поэтому я отправился в магазин Wal-Mart, который находится через дорогу, за мультитестером. При тестировании выходного напряжения автомобильного зарядного устройства я был удивлен, увидев, что выходное напряжение было 5.15v вполне в пределах досягаемости для зарядки iPod.

Прочтите эту последнюю часть еще раз, я проверил напряжение на вольтметре. Я также протестировал несколько других автомобильных адаптеров, которые у меня были, и их выходное напряжение сильно варьировалось от 3 до 14 В. Так что, если вы не уверены в выходном напряжении, не просто сращивайте и рассчитывайте получить правильное напряжение для вашего iPod. (Кстати, я также сконструировал альтернативу Firewire-проводу из вышеупомянутого автомобильного зарядного устройства на 14 В, и скоро выйдет руководство для этого).Убедившись, что напряжение находится в пределах нормального рабочего диапазона USB, я использовал удлинительный кабель USB, чтобы достать USB-штекер с розеткой. Следующие шаги логически следуют логике: соедините конец USB-разъема с проводами автомобильного адаптера, запломбируйте, проверьте напряжение, подключите. Направление и некоторые рисунки следуют.

Создание зарядного устройства для нашего DIY EV

Теперь, когда у меня есть электродвигатель, установленный на моем VW Beetle 1967 года, конверсия набирает обороты. У меня есть б / у контроллер, и я готов приступить к монтажу компонентов.Таким образом, в списке покупок остается один ключевой элемент оборудования.

Я забрал контроллер двигателя Curis 1231C (на фото) во вторник у Кайла Дэнси из ZEV Utah. Он был бесценным ресурсом, когда я перехожу с бензина на электричество.

Контроллер мотора принимает входные данные от педали акселератора и преобразует их в соответствующее количество мощности для передачи в мотор. Это критически важная часть автомобиля как с точки зрения эффективности, так и с точки зрения производительности. Контроллер б / у, но в хорошем состоянии и стоит 800 долларов.Он выдержит до 144 вольт и 500 ампер, оставляя мне достаточно места, чтобы добавить больше батарей к тем 10, которые я запланировал на данный момент.

Аккумуляторы аккуратно сложены в моем гараже, так что все, что мне сейчас нужно, это зарядное устройство. Такие компании, как Russco и Quick Charge, производят неплохие зарядные устройства, которые относительно доступны по цене от 500 до 1000 долларов. Это может показаться значительным изменением, но вы можете легко сбросить гранду или больше на высококлассные юниты из зиванов и мансанитас. Для меня даже пять купюр - это уже много.

Я знал, что для этого проекта мне нужно проявить творческий подход, чтобы уложиться в мой скудный бюджет. Я поймал несколько поломок из-за использованных батарей, и я заключил приятную сделку на электродвигатель Mars. Но у меня осталось меньше 500 долларов в копилке и много всяких всяких вещей, которые нужно купить.

Это заставило меня задуматься о зарядном устройстве DIY.

Я слышал о людях, создающих свои собственные зарядные устройства, и задавался вопросом, насколько это сложно, насколько безопасно и насколько дорого это может быть. Все, что на самом деле делает зарядное устройство, это подает постоянный ток на батарею, верно? Как трудно это может быть? Создание собственного может заставить меня работать, не нарушая бюджета.

Я немного покопался и нашел некоторые планы на зарядное устройство своими руками. Сделать это самому очень заманчиво, когда напряжение аккумуляторной батареи в вашем доме приближается к 110. Нет проблем - у моего жука будет 120 вольт. Преобразовать переменный ток в постоянный с помощью мостового выпрямителя и некоторых других деталей относительно просто. Я могу добиться небольшого изменения напряжения с помощью индуктора, чтобы поднять 110 вольт до 130 или около того, что является оптимальным для зарядки. Я был приятно удивлен, увидев, насколько легко и дешево это будет сделать.

Эта информация спрятана, следующим шагом было проконсультироваться с моими братьями и племянником, которые оказались инженерами-электриками или, по крайней мере, имели опыт в таких вещах. Они подтвердили, что мой план сработает, и даже предположили, что управлять зарядным устройством с помощью программируемого микроконтроллера с открытым исходным кодом за 30 долларов будет несложно. Я полагаю, мне нечего терять, так как я купил свои батареи по 5 долларов за штуку. Если бы я сбросил несколько тысяч на аккумуляторы, я бы не стал вкладывать такие деньги в экспериментальное зарядное устройство.

Однако есть и недостатки. Основное преимущество выпускаемых зарядных устройств - управляемая зарядка. Они не только отключаются сами по себе, когда батареи полностью заряжены, но у большинства из них также есть многофазный профиль заряда, который лучше для здоровья батареи и максимального заряда. Я могу получить аналогичные результаты, но потребуется много времени, исследований и испытаний, чтобы запрограммировать микроконтроллер и получить все правильно - и безопасно - и мне скоро понадобится зарядное устройство. Лучшее, что я могу сделать без микроконтроллера, - это использовать один из этих домашних таймеров, чтобы убедиться, что зарядное устройство отключилось, прежде чем создавать проблемы.

способов сделать свое собственное зарядное устройство

Зарядное устройство для автомобильного аккумулятора - необходимость для каждого автовладельца. Крайне важно, чтобы зарядное устройство было у вас дома и куда бы вы ни пошли, чтобы иметь запасной план на случай, если ваш автомобиль заглохнет.

Что такое автомобильное зарядное устройство для самостоятельной сборки? DIY - автомобильное зарядное устройство для самостоятельной сборки. Вы можете настроить и изготовить зарядное устройство, используя различные типы источников питания, которые есть у вас дома.

Источники питания, которые не используются в старых компьютерах, можно преобразовать в собственное автомобильное зарядное устройство.

Как сделать в домашних условиях автомобильное зарядное устройство на 12 В

Есть разные способы и методы изготовления зарядного устройства в домашних условиях. Один из популярных способов создать автомобильное зарядное устройство для самостоятельной сборки - использовать блок питания старого компьютера. Вы можете превратить его в зарядное устройство для автомобильного аккумулятора дома.

1. Использование блока питания ПК

Блок питания ПК теперь можно преобразовать для использования в качестве зарядного устройства для автомобильного аккумулятора. Зарядное устройство для автомобильного аккумулятора, сделанное своими руками, простое и удобное в использовании.

Не нужно тратить слишком много денег на автомобильное зарядное устройство. Этот подручный инструмент может вам очень помочь и сэкономить много денег.

Вот пошаговая инструкция ниже:

1. Достаньте желтые провода и подключите их к разъему. Он будет служить вам 12 В. Повторите то же самое для черных проводов, но все будет наоборот. Теперь у вас есть разъемы.
2. Включите зарядное устройство. Ваше 12 В в вашем блоке питания не будет вашим основным напряжением.
3. Подключите провод к резистору и к кабелю 5 В, который оказался красным. Самый простой способ сделать это - подключить черный и красный провода к автомобильной лампочке с напряжением 12 В, которое будет вашим резистором.
4. Закоротите черный и серый провод вместе. Он сообщит вам, что питание уже включено. Цвета проводов различаются в зависимости от блока питания. Проследите, чтобы питание было включено.
5. Включите блок питания, группа должна заработать, и вентилятор должен закрутиться, а лампочки должны быть включены.
6. Разъемы необходимо проверять мультиметром.

Необходимых инструментов:

● Источник питания Smps
● Удлинительные провода питания
● Проверка напряжения мультиметром
● Разъем аккумулятора 12 В
● Трехконтактный провод питания
● Разъем аккумулятора

2. Использование блока питания At / ATX

Еще один способ сделать автомобильное зарядное устройство самостоятельно - использовать блок питания ATX. Блок питания ATX может быть мощным автомобильным зарядным устройством. Вам понадобится только блок питания ATX с указанной управляемой схемой.Это может быть что угодно между TL 494 или эквивалентом KIA494, DBL494 или GL494.

Необходимых инструментов:

● Резистор 15К
● Светодиод
● Резистор 680
● Потенциометр
● Зажимы соединителя

Выполните следующие действия:

1. При изготовлении зарядного устройства вам понадобится потенциометр на контакте 1 разъема 494 или любой его аналог и резистор 15 кОм, подключенный к отрицательному полюсу.
2. Отрегулируйте его до 13,8 В, и вы можете сказать, что ваше зарядное устройство в порядке.Если вы не можете использовать 13,8 В, попробуйте заменить резистор 15 кОм на 10 кОм.
3. Зарядное устройство готово к работе. Вы можете помочь окружающей среде, повторно используя старый ATX или блок питания.

3. Создание автомобильного зарядного устройства на солнечной батарее

Автомобильное зарядное устройство на солнечной батарее - один из самых практичных способов сэкономить деньги. Полезно иметь зарядное устройство на солнечной батарее. Но было бы интереснее создать собственное автомобильное зарядное устройство на солнечной батарее.

Когда ваш автомобиль будет храниться в течение длительного времени, ваш аккумулятор начнет разряжаться.Солнечные батареи - это практичный способ сохранить заряд автомобильного аккумулятора. Выберите солнечную панель высокой мощности, которую можно удобно разместить на лобовом стекле автомобиля или повесить на окно.

Найдите солнечное зарядное устройство, которое можно легко использовать, вставив его в прикуриватель. В большинстве случаев такие панели используются в качестве зарядных устройств, но даже если у вас большая батарея, существует опасность перезарядки.

Однако эти солнечные батареи редко подвергаются обману.Вам больше не понадобится контроллер заряда.

Можно ли зарядить автомобильный аккумулятор от сетевой розетки?

Да, еще можно зарядить автомобильный аккумулятор от розетки. Однако вам все равно нужно использовать автомобильное зарядное устройство. Однако есть некоторые незначительные отличия в работе автомобильных зарядных устройств. Процесс такой же.

Вы можете заряжать аккумулятор в машине, если живете в городе. Вы должны удалить аккумулятор для выставления счета.Обязательно заряжайте аккумулятор на улице или в гараже на случай, если аккумулятор перегреется и взорвется.

Всегда не забывайте соблюдать меры предосторожности при зарядке аккумулятора, чтобы снизить риск взрыва.

Вот как использовать розетку для зарядки автомобильного аккумулятора:

Шаг 1: Сначала необходимо наполнить аккумулятор дистиллированной водой до внутренних пластин. Этот процесс не требуется для герметичных и необслуживаемых аккумуляторов.Не переполняйте аккумулятор. Кислота элемента расширяется при зарядке.
Шаг 2: Убедитесь, что удалили все украшения при выполнении этого процесса. Это необходимо для снижения риска ожога при коротком замыкании.
Шаг 3: Вы должны подключить красный провод к положительной клемме аккумулятора. Встряхните соединитель несколько раз, чтобы убедиться, что он плотно прилегает к штырю ячейки.
Шаг 4: Попробуйте подключить черный провод к отрицательной клемме аккумулятора.Снова встряхните разъем, чтобы надежно закрепить его на клемме аккумулятора.
Шаг 5: Убедитесь, что бензин и другие легковоспламеняющиеся вещества не находятся рядом с аккумулятором и зарядным устройством и не находятся в других источниках возгорания, таких как тряпки и газеты.
Шаг 6: Следуйте инструкциям, прилагаемым к зарядному устройству, и подключите его к розетке. Престо! Вы закончили и успешно использовали розетку для зарядки аккумуляторов.

Необходимых инструментов:

● Зарядное устройство
● Дистиллированная вода
● Заряжаемый аккумулятор

Есть ли места, где можно купить комплект для самостоятельного зарядного устройства?

Есть много разных мест или автомагазинов, где продаются комплекты зарядных устройств для самостоятельной сборки.Они предлагают множество вариантов для вашего проекта зарядного устройства.

Вот некоторые из магазинов, которые предоставляют комплекты зарядных устройств для ваших домашних работ.

1. На Amazon.com. У них есть различные комплекты зарядных устройств DIY. Вы можете заказать эти наборы в Интернете. Вы также можете просмотреть их продукты на их веб-сайте Amazon.com и сравнить их с другими продуктами.
Вы должны основывать свое решение на технических характеристиках продукта и отзывах людей, которые использовали и пробовали этот продукт.Это проверенный и надежный способ получить лучший продукт в Интернете.
2. Bangood.com. Это еще один онлайн-портал, который предлагает комплект для самостоятельного зарядного устройства. Так же, как Amazon.com, Bangood поставляет свой продукт через Интернет. Они продают комплекты автомобильных зарядных устройств в Интернете.

Лучшие модели автоматических зарядных устройств для самостоятельной сборки аккумуляторов, которые можно купить на Amazon

1. Комплект для самостоятельного изготовления зарядного устройства Fidget Engine 1. Вы можете почувствовать это чувство выполненного долга с этим комплектом зарядного устройства DIY Fidget Engine.После завершения сборки DIY вы также можете использовать его в качестве стартового набора для прыжков.

Может приводить в действие бензиновые автомобили и транспортные средства. Он также может заставить автомобиль работать, даже если аккумулятор уже разряжен.

Вы также можете использовать его как внешний аккумулятор в своих электронных устройствах, таких как мобильные телефоны, iPhone, iPod и многие другие. Он оснащен светодиодом, который может обеспечить достаточное освещение в ночное время.

Плюсы:

● Вы также можете использовать его как стартовый комплект для прыжков.
● Может приводить в действие бензиновые автомобили и транспортные средства.
● Он может включиться, даже если аккумулятор уже разряжен.
● Его можно использовать как внешний аккумулятор.
● Поставляется со светодиодом.

Минусы:

● Гарантия.

Спецификация продукта:

Бренд: Двигатель Fidget
Модель: Комплект для сборки
Выход: 5V / 2A
Вход: 15V / 1A
Время зарядки: 4 часа

2.Комплект для самостоятельного зарядного устройства SUNWALK 5W 12V. Это зарядное устройство для самостоятельной сборки Sunwalk создано с высокой эффективностью в небольшой солнечной батарее. Его можно преобразовать в более значительную нагрузку, которая включает в себя гораздо большее напряжение и заряды.

Поставляется в небольшом портативном размере с оригинальным корпусом. Эти солнечные батареи могут дать энергию для удобного домашнего использования с бесплатной зеленой энергией, поступающей от нашего солнца.

Плюсы:

● Это зарядное устройство для солнечных батарей своими руками.
● Поставляется в небольшом портативном размере.
● Имеет творческий корпус.
● Это полиэтиленовая пленка с защитой.

Минусы:

● Гарантия.

Спецификация продукта:

Марка: Sunwalk
Модель: 5W 12V

Можно ли использовать только зарядное устройство 12 В для зарядки автомобильного аккумулятора?

Конечно, вы можете зарядить автомобильный аккумулятор с помощью зарядного устройства на 12 В, но вам придется подождать не менее 24 часов.Это предписанное время, чтобы аккумулятор полностью зарядился. Это также зависит от того, насколько разряжена ваша батарея.

Зарядные устройства для автомобильных аккумуляторов своими руками - это яркая идея. Это может помочь вам сэкономить много денег, и в то же время у вас может быть что-то, что поможет вам по пути на работу или в школу. Вам никогда не придется беспокоиться о том, чтобы застрять в глуши.

Самодельное зарядное устройство для электрического забора - Сделай сам

Это самодельное зарядное устройство для электрического забора было создано, когда вышедший из строя домашний скот вызывал потери урожая, что привело к этой идее управления животноводством. (См. Подробные схемы электрических ограждений в галерее изображений.)

Неважно, выращиваете ли вы овощи или разводите тварей (особенно, если вы делаете и то, и другое), вы знаете, как важно держать голодный скот на своем месте. Конечно, колючая проволока обычно служит эффективным средством отпугивания всех, кроме самых упорных животных. Однако для тех немногих упрямых зверей это самодельное зарядное устройство для электрического забора может быть правильным выбором. . . и для этого требуются менее прочные и, следовательно, зачастую менее дорогие стойки, чем для ограждения из колючей проволоки.

Однако, если бы вы купили зарядное устройство для забора на местной ферме, это оборудование, вероятно, обойдется вам в сумму от 25 до 35 долларов. Тогда вы будете рады узнать, что этот компонент можно сделать самостоятельно, используя легкодоступные, а также некоторые легко восстанавливаемые электронные компоненты и информацию, представленную здесь, всего за 10 или 15 долларов.

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СБОРОЧНЫХ ЭЛЕКТРИЧЕСКИХ ЗАБОРОВ. . . И ГОРЯЧЕ!

Зарядное устройство, которое мы собрали, питается от автомобильного аккумулятора на 12 В и может подавать привлекающее внимание 25 000 вольт электричества к прядям забора раз в секунду.Устройство, построенное на базе стандартной автомобильной катушки зажигания, не имеет достаточной силы тока, чтобы серьезно повредить или убить животное, но его «укус», безусловно, послужит укреплению концепции существования территориальных границ!


По сути, восстановленная катушка выполняет ту же работу, что и под капотом автомобиля, но точки прерывания заменяет простое реле. Когда контакты этого устройства замкнуты, ток течет через катушку, которая может накапливать энергию. Затем, когда контакты размыкаются (тем самым разрывая цепь), накопленной мощности некуда деваться, и магнитное поле схлопывается.. . индуцирование тока во вторичной обмотке катушки. Поскольку в этой последней обмотке намного больше витков, чем в первичной обмотке , напряжение значительно усиливается и затем передается непосредственно на проводящий провод ограждения.

Реле срабатывает только на мгновение - фактически около 15/1000 секунды, поскольку ток управляется одной базовой интегральной схемой. Это электронное чудо 79d, содержащее 32 индивидуально соединенных транзистора, генерирует импульс (с небольшой помощью пары схем синхронизации) каждую секунду или около того, активируя реле.Переменный резистор можно использовать для регулировки частоты пульса.

ПОСТРОИТЕ ЭЛЕКТРИЧЕСКИЙ ЗАБОР ДЛЯ ПЕСНИ

Для удобства покупки запчастей наш список материалов включает стандартные компоненты Radio Shack и каталожные номера. Все предметы, за исключением катушки зажигания и печатной платы, можно приобрести в местной торговой точке примерно за 11 долларов.

Катушку - которая должна быть от обычной автомобильной системы зажигания , а не более новых транзисторных версий - должно быть легко найти или, возможно, купить за бесценок на свалке.

Печатная плата также может быть получена несколькими способами. Если у вас есть некоторый опыт работы с электронными проектами, сделанными своими руками, вы можете сделать свой собственный из полноразмерного шаблона, показанного ниже. (Даже если у вас нет такого опыта, вы все равно можете попробовать свои силы в изготовлении плат, используя комплект для печатных схем, доступный в Radio Shack.)

Другой вариант - купить готовую предварительно просверленную доску, изготовленную специально для этого проекта компанией Danocinths, Inc.(информацию для заказа см. в списке материалов).

Остальная часть работы проста: просто вставьте детали в соответствующие отверстия, следуя руководству по компоновке. (Помните, что очень важно соблюдать направление и полярность компонентов.) Как только детали будут на месте, используйте канифольный припой и небольшой утюг с карандашом, чтобы прикрепить их к плате. Старайтесь избегать чрезмерного накопления проводящего расплава или , позволяя ему перекрывать два соседних пути.

Затем отрежьте пять 12-дюймовых отрезков изолированного провода калибра 18 или 20 и закрепите их через квинтет продольных отверстий на плате.. . которые ведут к земле, питанию, земле и двум клеммам катушки (на данном этапе не имеет значения, какой провод куда идет). Затем отложите печатную плату и начните сборку защитного кожуха для электрических компонентов.

Хотя для этой работы подойдет любой непроводящий материал, мы решили сделать простой навес. . . используя кусок 1 на 5 длиной 46 дюймов, кусок фанеры размером 7-1 / 2 на 14 дюймов 3/4 дюйма, 18-дюймовый обрезок 1-дюймового углового карниза и кусок оргстекла размером 9 на 15 дюймов.(Эта последняя часть может быть заменена куском ДВП Masonite, но только в том случае, если сначала она достаточно гидроизолирована.)

Начните с вырезания деревянных деталей до размеров, указанных на схеме на следующей странице. Обратите внимание, что две части стены и угловые молдинги должны быть скошены под углом 45 градусов. Затем соберите коробку, используя винты для дерева с плоской головкой № 7 на 1-1 / 4 дюйма, где указано, и убедитесь, что головки утоплены, а стыки защищены замазкой или силиконовым герметиком.


Теперь просверлите два отверстия диаметром 1/4 дюйма (они подходят для двух клемм аккумулятора) в правой и левой стенках и просверлите еще четыре отверстия диаметром 1/4 дюйма в задней стенке: по одному для провода высокого напряжения, держатель катушки и клемма заземления, а также последнее отверстие рядом с пиком крыши, чтобы можно было повесить устройство. Вы также можете в это время покрыть все деревянные части защитным водоотталкивающим герметиком, например полиуретаном.

После этого обрежьте лицевую крышку из оргстекла по размеру и подготовьтесь к установке ее на переднюю часть коробки с №Винты по дереву с полукруглой головкой 4 на 3/8 дюйма Чтобы упростить сборку, вы, вероятно, захотите разрезать крышку пополам по горизонтали, примерно на 7 дюймов ниже ее пика. . . а затем прикрепите печатную плату к нижней части плексигласа с помощью четырех крепежных винтов № 2 на 1-1 / 4 дюйма с полукруглой головкой, гаек и 1-дюймовых распорок. Затем, пока вы это делаете, установите тумблер. (Однако перед тем, как привинтить или крышку на место, обязательно проложите правильные провода к отрицательной клемме аккумулятора и заземлению с помощью болтов 1/4 дюйма, подсоедините катушку и закрепите ее другим креплением 1/4 дюйма, убедившись, что Провод высокого напряжения не проложен рядом с чувствительными электронными компонентами, поскольку он проходит через заднюю часть коробки - и подключите переключатель к плюсовому выводу аккумулятора в точке перед клеммой, как показано на рисунке.)

Все, что осталось, это прикрепить угловой молдинг к поверхности пика крыши (поверх плексигласового покрытия), используя шурупы № 7 на 1/2 дюйма с плоской головкой. . . оставшиеся секции сделайте водонепроницаемыми. . . и установите. кабели аккумулятора и зажимы с зажимами на концах внешних проводов.

ИСПОЛЬЗУЙТЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ДОМАШНИХ ЗАБОРОВ В МЕСЯЦЕ

Самодельное зарядное устройство для забора, конечно же, подключается так же, как и покупные. Мы просто повесили коробку на удобный столб для забора, поместили 12-вольтовый автомобильный аккумулятор, приподнятый над землей, и воткнули 4-футовый голый стальной стержень в землю рядом с площадкой.(Если вы решите построить еще один кожух для защиты аккумулятора от погодных условий, как показано на обложке этого выпуска, убедитесь, что у вас есть вентиляционные отверстия для выхода любых горючих газов.)

Положительный и отрицательный выводы подключаются к соответствующим клеммам на аккумуляторе, клемма с надписью «земля» должна быть подключена к закопанному стальному стержню с помощью куска (желательно изолированного) провода, а высоковольтный провод закрепляется прямо на оголенном участке. прядь забора.

Однако имейте в виду, что «горячая» проволока для забора будет выполнять свою работу, только если она [1] изолирована как от столбов забора, так и от земли стандартными керамическими или пластиковыми ручками (конечно, вы можете попробовать самодельные протекторы, такие как бутылки шеи или секции трубы из ПВХ) и [2] размещены на высоте, подходящей для животных, которых вы пытаетесь дрессировать.

Помните также, что вы можете проложить несколько жил заборной проволоки на разных уровнях, если их просто связать вместе соединительной проводящей проволокой. Такое расположение позволит вам удержать взрослых и молодых зверей от прохода через выбранные вами границы.

При надежных соединениях и исправном аккумуляторе зарядное устройство для забора должно проработать несколько месяцев без "наддува". . . и само устройство должно прослужить довольно долго, прежде чем откажутся какие-либо компоненты.

Кроме того, поскольку частота пульса регулируется, вы можете немного продлить срок службы устройства, запустив его быстро, а затем, через несколько дней (к тому времени, когда большинство ваших животных усвоят уроки), отключив обратно, выключив переменный резистор.

Если вы хотите повозиться и не против сэкономить несколько долларов, подумайте о создании этого маленького хотбокса. . . мы готовы поспорить, что ваш сад (или ваши соседи!) будут вам благодарны.


Первоначально опубликовано: июль / август 1982 г.

Как зарядить автомобильный аккумулятор | Зарядка аккумулятора своими руками

Процедура зарядки аккумулятора

Подготовка к зарядке

  • Если необходимо снять аккумуляторную батарею с автомобиля для ее зарядки, всегда сначала снимайте заземленную клемму.Убедитесь, что все аксессуары в автомобиле выключены, чтобы предотвратить искрение.
  • Убедитесь, что область вокруг батареи хорошо вентилируется, пока батарея заряжается.
  • Очистите клеммы аккумулятора перед зарядкой. Во время чистки не допускайте попадания переносимой по воздуху коррозии в глаза, нос и рот. Используйте пищевую соду и воду, чтобы нейтрализовать кислоту аккумулятора и устранить коррозию в воздухе. Не трогайте глаза, нос и рот.
  • Добавьте дистиллированную воду в каждую ячейку, пока кислотность аккумулятора не достигнет уровня, указанного производителем аккумулятора. Не перелей. Для аккумуляторов без съемных крышек элементов, например свинцово-кислотных аккумуляторов l с регулируемым клапаном, внимательно следуйте инструкциям производителя по подзарядке.
  • Прочтите, усвойте и соблюдайте все инструкции к зарядному устройству, аккумулятору, транспортному средству и любому оборудованию, используемому рядом с аккумулятором и зарядным устройством. Изучите все особые меры предосторожности производителя аккумуляторов во время зарядки и рекомендуемые уровни заряда.
  • Определите напряжение аккумуляторной батареи, обратившись к руководству по эксплуатации транспортного средства, и убедитесь, что переключатель выходного напряжения установлен на правильное напряжение. Если зарядное устройство имеет регулируемую скорость зарядки, сначала зарядите аккумулятор с минимальной скоростью.
  • Убедитесь, что зажимы кабеля зарядного устройства обеспечивают легкое соединение.

Расположение зарядного устройства

  • Разместите зарядное устройство как можно дальше от аккумулятора, насколько это позволяют кабели постоянного тока.
  • Никогда не размещайте зарядное устройство непосредственно над заряженным аккумулятором; Газы из аккумулятора вызовут коррозию и повредят зарядное устройство.
  • Не кладите аккумулятор на зарядное устройство.
  • Никогда не допускайте попадания кислоты из аккумуляторной батареи на зарядное устройство при измерении удельного веса электролита или при заливке аккумуляторной батареи.
  • Не используйте зарядное устройство в закрытом помещении или каким-либо образом ограничивайте вентиляцию.

Меры предосторожности при подключении постоянного тока

  • Подключайте и отсоединяйте выходные зажимы постоянного тока только после того, как все зарядное устройство переключится в положение «выключено» и вытащите вилку переменного тока из электрической розетки. Никогда не позволяйте зажимам касаться друг друга.
  • Прикрепите зажимы к батарее и шасси, как показано ниже.

Следуйте инструкциям, если аккумулятор установлен в автомобиле

Искра рядом с аккумулятором может вызвать взрыв аккумулятора.Чтобы снизить риск возникновения искры рядом с аккумулятором:

  • Расположите кабели переменного и постоянного тока, чтобы снизить риск повреждения капотом, дверью и движущимися или горячими частями двигателя.
  • Не приближайтесь к лопастям вентилятора, ремням, шкивам и другим частям, которые могут вызвать травмы.
  • Проверьте полярность полюсов аккумулятора. ПОЛОЖИТЕЛЬНЫЙ (POS, P, +) вывод аккумуляторной батареи обычно имеет больший диаметр, чем ОТРИЦАТЕЛЬНЫЙ (NEG, N, -) вывод.
  • Определите, какая клемма аккумулятора заземлена (подключена) к шасси. Если отрицательный полюс заземлен на шасси (как в большинстве автомобилей), перейдите к следующему шагу *. Если положительный вывод заземлен на шасси, перейдите к шагу после следующего **.
  • Для автомобиля с отрицательным заземлением подключите ПОЛОЖИТЕЛЬНЫЙ (КРАСНЫЙ) зажим зарядного устройства к ПОЛОЖИТЕЛЬНОМУ (POS, P, +) незаземленному полюсу аккумулятора. Подсоедините ОТРИЦАТЕЛЬНЫЙ (ЧЕРНЫЙ) зажим к шасси автомобиля или блоку двигателя, подальше от аккумулятора.Не подключайте зажим к карбюратору, топливопроводам или деталям корпуса из листового металла. Подсоедините к тяжелой металлической части рамы или блока цилиндров.
  • ** Для автомобиля с положительным заземлением подключите ОТРИЦАТЕЛЬНЫЙ (BLCK) зажим зарядного устройства к ОТРИЦАТЕЛЬНОМУ (ОТРИЦАТЕЛЬНЫЙ, N, -) незаземленный полюс аккумулятора. Подсоедините ПОЛОЖИТЕЛЬНЫЙ (КРАСНЫЙ) зажим к шасси автомобиля или блоку двигателя, вдали от аккумулятора. Не подключайте зажим к карбюратору, топливопроводам или деталям корпуса из листового металла.Подсоедините к тяжелой металлической части рамы или блока цилиндров.
  • При отключении зарядного устройства установите все переключатели в положение «выключено», отсоедините шнур переменного тока, снимите зажим с шасси автомобиля, а затем снимите зажим с клеммы аккумулятора.
  • См. Раздел «Расчет времени зарядки» для получения информации о продолжительности изменения.

Выполните следующие действия, когда аккумулятор находится вне автомобиля.

Искра рядом с аккумулятором может вызвать взрыв аккумулятора.Чтобы снизить риск возникновения искры рядом с аккумулятором:

  • Проверьте полярность полюсов аккумулятора. ПОЛОЖИТЕЛЬНЫЙ (POS, P, +) вывод аккумуляторной батареи обычно имеет больший диаметр, чем ОТРИЦАТЕЛЬНЫЙ (NEG, N, -) вывод.
  • Присоедините по крайней мере 24-дюймовый кабель с изоляцией 6-калибра (AWG) длиной не менее 24 дюймов к ОТРИЦАТЕЛЬНОЙ (ОТРИЦАТЕЛЬНОЙ, N, -) клемме.

Оставить ответ
