Корпус печки ваз 2107 с заслонками – АвтоТоп

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

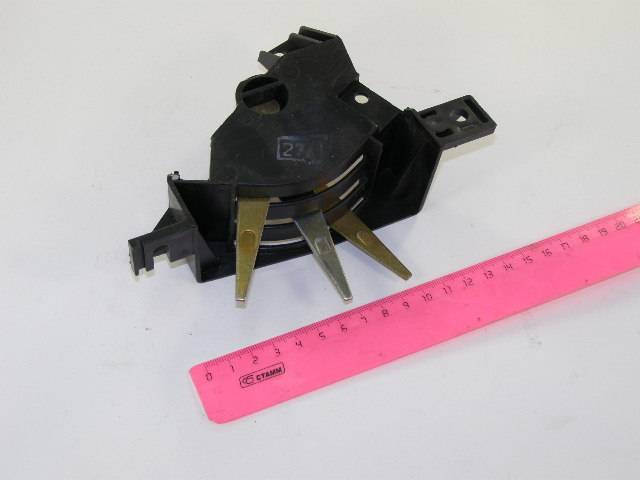

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

  1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
  2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
  3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
    Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

  • заклинивание крана подачи антифриза;
  • засорение радиатора;
  • обрывы тросов механизма привода;
  • подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

  1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
  2. Засорении радиатора.
  3. Образовании воздушной пробки в радиаторе печки.
  4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Эффективная работа автомобильной отопительной системы важна в любое время года, но особенно в зимний период. Появление неисправностей негативно отразится на комфорте управления автомобилем в целом. Доработка печки на ВАЗ 2107 актуальна для этой модели авто, поскольку работа отопителя в них является слабым местом.

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

  1. Воздуходув. Магистраль направлена на обдув лобового стекла.
  2. Крышка притока воздушного потока.
  3. Радиаторный узел.
  4. Защитный кожух радиаторного устройства.
  5. Тяга краника отопительного узла.
  6. Отводная магистраль радиаторного устройства.
  7. Подводной патрубок радиаторного узла.
  8. Кран радиатора. Используется для слива хладагента.
  9. Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
  10. Сопло для подачи воздушного потока на боковое стекло.
  11. Заслонка воздуховода, предназначенного для обдува правого стекла.
  12. Добавочное резисторное устройство.
  13. Крышка, расположенная на распределительном устройстве воздушного потока.
  14. Заслонка воздуходува, предназначенного для обогрева лобового стекла.
  15. Электрический моторчик вентилятора отопительной системы.
  16. Крыльчатка вентилирующего устройства.
  17. Воздуходув внутренней системы вентиляции.
  18. Ручка управления воздушным потоком крышки.
  19. Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
  20. Кронштейн для фиксации ручек управления воздушным потоком.
  21. Рычаг для управления заслонками воздуходувов системы обогрева стекол.
  22. Ручка управления крышкой воздухопотока.
  23. Рычаг управления краником радиаторного устройства.
  24. Тяга крышки притока воздушного потока.
  25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
  26. Левый воздуходув для прогрева бокового стекла.
  27. Сопла вентиляции, расположенные в центре консоли.
  28. Лопатка сопла.
  29. Непосредственно сопло отопительной системы.
  30. Ручка сопла.
  31. Зубчатый шкив приводного устройства заслонки.
  32. Уплотнитель магистрали притока воздушного потока, расположенный сзади.
  33. Патрубок воздухопритока.
  34. Передний уплотнительный элемент патрубка притока воздуха.
  35. Клапан магистрали притока воздуха.
  36. Защелка этого шланга.
  37. Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

  1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
  2. В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
  3. В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

Недостатки отопителя в ВАЗ-2107

Необходимость усовершенствования или улучшения работы системы прогрева может возникнуть в результате таких недостатков:

  1. Неэффективный обдув задней части салона. Из-за конструктивных особенностей, теплый воздух с трудом поступает к пассажирам, сидящим сзади. Потребуется время, чтобы эффективно прогреть весь салон машины.
  2. Из левого дефлекторного устройства на «семерках» идет слабый воздушный поток.
  3. Электрический моторчик отопительного узла работает слишком громко.
  4. Краник радиаторного устройства также считается слабым местом. При длительной эксплуатации он дает течь, что приводит к снижению объема антифриза в системе.

Как доработать и модернизировать печку своими руками?

Улучшать работу отопительной системы на «семерке» можно следующими способами:

  • переделать боковую вентиляцию окон;
  • сделать модернизацию заслонки;
  • произвести доработку системы обдува ног, чтобы повысить ее эффективность;
  • улучшить работу системы прогрева задней части салона;
  • доработать термостат;
  • улучшить функционирование пароотводящей магистрали;
  • произвести монтаж дополнительного водяного насоса.

О вариантах модернизации системы отопления в автомобилях ВАЗ 2107 рассказал пользователь Егор Panther.

Улучшение боковой вентиляции

Дорабатывать систему боковой вентиляции надо после покупки дополнительного вентилятора. Устройство монтируется в левую магистраль, что позволит принудительно подать воздушный поток на дефлектор.

Процедура тюнинга выглядит так:

  1. На первом этапе производится демонтаж дефлекторного устройства с магистрали. Для выполнения этой задачи надо воспользоваться отверткой. Дефлектор в салоне поддевается и извлекается, его надо потянуть вперед. Аналогичные действия выполняются с другой стороны печки.
  2. Демонтаж устройства выполняется аккуратно, чтобы не оставить следы повреждения на центральной консоли.
  3. Если дефлектор извлечен, надо выполнить снятие держательного устройства из торпедо. Этот элемент монтируется в центральной консоли с использованием специальных усиков. Суть данной модернизации заключается в том, что для принудительной подачи воздушного потока в систему отопления монтируется классический компьютерный вентилятор.
  4. Для монтажа вентилирующего устройства элемент сначала надо примерять к корпусу дефлектора. После прикладывания к пластику маркером или карандашом надо нанести разметку. Используя канцелярский ножик, выполняется разрез пластмассы на дефлекторе.
  5. Если размеры отмечены точно, то вентилирующее устройство будет плотно установлено в корпус. Это важно, поскольку такой монтаж позволит предотвратить болтание детали при езде.
  6. После завершения установки вентилятора надо удостовериться в том, что его лопасти нормально вращаются и им ничего не мешает. Если возникли проблемы, выполняется подгонка устройства. При необходимости лопасти можно немного подрезать.
  7. Для обеспечения подачи эффективного воздушного потока и отсутствия обратной тяги вся конструкция должна быть герметичной. Поэтому, используя герметик или остатки пластика, который появился после разреза дефлектора, щели закупориваются.
  8. Если все действия будут выполнены, вентилирующее устройство устанавливается в площадке магистрали, после чего монтируется на корпус дефлекторного элемента.
  9. После выполнения всех монтажных этапов надо работать с электрической составляющей. Рекомендуется подключить электроцепь вентилятора к проводнику, где ток появляется при активации зажигания. Этот вариант более удобный. Допускается подключение устройства к кабелю управления отопительным узлом.

Модернизация заслонки

Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, является самым простым в реализации вариантом. Если все действия будут выполнены правильно, то устройство не будет произвольно открываться либо закрываться, когда машина едет по кочкам. Это обеспечит эффективный и одинаковый обдув обоих стекол.

Процедура модернизации осуществляется так:

  1. Надо визуально оценить корпус отопительного узла. В его углу штатно располагается отверстие необходимого диаметра для выполнения работ. Если его нет, то оно просверливается. Для этого используется сверло диаметром 6 мм.
  2. В сделанное отверстие изнутри устанавливается болт. Сама заслонка закрывается.
  3. После этого с помощью того же сверла выполняется просверливание отверстия непосредственно в ручке устройства. Сверлить надо так, чтобы дырка располагалась на уровне болта, установленного ранее. При этом длина винта должна быть такой, чтобы приподнимая заслонку, элемент мог свободно зайти в сделанное отверстие.
  4. Если все сделано правильно, то болт затягивается гайкой. Рекомендуется использовать деталь черного цвета, тогда его сложно будет увидеть.

Об особенностях доработки тяги воздушной заслонки рассказал пользователь Наиль Порошин.

Модернизация системы обогрева задних сидений

Для модернизации системы прогрева задних кресел потребуется установка дополнительной «улитки», которую можно использовать от ВАЗ 2108:

  1. Сначала надо сделать корпус для фиксации «улитки». Для выполнения этой задачи надо нарезать оргстекло.
  2. Используя обычный фен, необходимо осторожно сделать изгибы на стекле, чтобы получилось так, как показано на фото.
  3. Затем, с помощью фена надо осторожно изменить форму корпуса. Необходимо действовать аккуратно, иначе «улитка» может не стать в место посадки.
  4. При выполнении задачи можно удалить заглушку устройства с помощью канцелярского ножа. Это позволит уменьшить габариты детали приблизительно на 3 см.
  5. Затем выполняется изготовление боковых стенок конструкции. Для этого можно использовать дюраль или другой похожий материал. Толщина стенок должна составить 1,5 мм.
  6. Следующим этапом будет удаление всех щелей. Для этого места стыков устройства надо заклеить с помощью клея-герметика или другого средства.
  7. Затем надо поработать с каналами, по которым воздух будет поступать к отверстиям воздуходувов. Эти элементы рекомендуется сделать разборными. Для изготовления желательно использование аналогичного материала.
  8. В целях снижения величины сопротивления и удаления завихрения повороты воздушных каналов должны быть плавными. Их можно сделать из дюрали.
  9. На следующем этапе надо соорудить прорези, которые будут использоваться для обогрева ног. Речь идет о переднем обдуве — для водителя и пассажира. Прорези надо оборудовать заслонками. Можно дополнительно установить переменное резисторное устройство, которое будет использоваться для регулирования оборотов электродвигателя. Этот элемент можно поставить вместо резистора, предназначенного для изменения яркости подсветки.
  10. Основной этап в этой модернизации — сооружение системы эффективного обогрева ног пассажиров, сидящих сзади. Для этого необходимо дополнительно установить несколько патрубков большей длины. Радиаторное устройство довольно мощное и его мощности будет достаточно для подачи воздушного потока назад. Все соединительные места магистралей и воздуходувов герметизируются, чтобы не допустить утечки теплого воздушного потока.

Улучшение эффективности обдува ног

Для улучшения эффективности обдува ног потребуется замена штатного вентилятора на другой, можно использовать устройство от ВАЗ 2108.

Процедура модернизации выполняется так:

  1. Первый этап выполняется в салоне автомобиля. Необходимо произвести демонтаж нижней части отопительного узла. Здесь установлено штатное вентилирующее устройство.
  2. Выполняется демонтаж вентилятора. Он больше не понадобится, его можно утилизировать.
  3. Затем выполняется обрезка пластикового гребня, который подает воздушный поток к полу машины. На «восьмерочных» агрегатах электродвигатель вентилятора больший по размерам.
  4. Производится демонтаж вентилирующего устройства, оснащенного двумя лопастями. Вместо него будет использоваться узел с пятью элементами. Перед монтажом нового устройства надо продиагностировать качество его работы. Для этого узел подключается и проверяется.
  5. Если устройство работает корректно, то выполняется его монтаж вместо старого. После монтажа узел надо качественно зафиксировать. Это позволит предотвратить негативное воздействие вибраций во время движений и быстрый выход из строя устройства.
  6. Чтобы вентилирующий узел функционировал более спокойно, необходимо произвести замену резисторного элемента. Это связано с тем, что устройство позволяет перегнать больший объем воздушного потока и функционирует более шумно. Поэтому производится монтаж резисторного элемента, который можно использовать от ВАЗ 2108.
  7. Кнопки, а также регуляторные компоненты вентилирующего устройства необходимо поменять на новые. Допускается использование деталей от ВАЗ 2108. Штатная клавиша от «семерки» по размерам и креплению подходит. Но она быстро выходит из строя в результате большой разницы величины тока. На этом этапе процедуру модернизации можно считать завершенной.

Доработка термостата

Процедура доработки термостата на ВАЗ 2107 заключается в замене штатного устройства на деталь от Шевроле Нива:

  1. Сначала выполняется слив хладагента их системы охлаждения. Двигатель автомобиля прогревается, под краник отопителя подставляется емкость и жидкость сливается.
  2. Открывается моторный отсек, производится демонтаж термостата с магистралями, подсоединенными к нему. Надо отключить отводящий патрубок, расположенный снизу, он идет от радиаторного устройства к заменяемому элементу. Отсоединяется перепускная магистраль, она установлена сверху, а также шланг, идущий от термостата к помпе. Оценивается состояние этих патрубков. Если они изношены или повреждены, то надо подготовить новые.
  3. Производится отключение патрубка отводящей магистрали хладагента, а также медной трубы. Последний элемент откручивается от помпы, для этого надо выкрутить две гайки и демонтировать фланец со шпилек.
  4. Берется нижняя снятая магистраль и из нее вырезается средняя часть. Длина отрезка должна составить около 7-9 см.
  5. Производится монтаж нового термостатного устройства. Его подключение выполняется с помощью патрубка с водяным насосом. Шланг надо заранее немного изогнуть.
  6. Затем берется толстый патрубок от ВАЗ 2108 и подгоняется к месту, где был установлен нижний штатный шланг. С двух концов элемента надо отрезать одинаковые части и подключить его к новому устройству. В принципе, допускается установка и штатной магистрали, но этот вариант более простой.
  7. Производится монтаж верхнего шланга, речь идет о штатном патрубке.
  8. Вместо демонтированной магистрали делается заглушка, она шла от отопительного узла к водному насосу. Для этого потребуется трубка из меди, от нее отпаивается соединительный фланец. Из резины делается уплотнительный элемент, затем поверхность трубы обрабатывается герметиком. Конструкция прикручивается обратно, к водяному насосу.
  9. Следующим этапом будет подключение патрубка отводящего хладагент от отопительного устройства с входом на термостате. Для выполнения задачи берется демонтированный медный шланг, убирается лишняя часть, затем он немного изгибается.
  10. Делается кронштейн, который будет использоваться для фиксации патрубка к выпускному коллекторному устройству.
  11. Выполняется подключение отводящей магистрали от отопительного узла со шлангом, которая была отсоединена ранее. Выход от печки остается аналогичный, а вход будет идти не к помпе, а к термостату.
  12. Производится подключение конца магистрали с соответствующим входом к термостатному устройству, для этого потребуется более короткий и изогнутый патрубок. Он применяется для отвода хладагента от ГБЦ к отопительному узлу. Данный элемент заранее надо подогнать по длине. При использовании алюминиевого термостата могут возникнуть сложности, поскольку стенки таких устройств более толстые. Это значит, что магистраль надо использовать с большим диаметром.
  13. Производится фиксация тонкого патрубка системы подогрева впускного коллекторного устройства к наиболее тонкому выходу термостата. Предварительно надо отсоединить конец, идущий к нижней магистрали от отопительного устройства к водяному насосу. Производится замер патрубка, при необходимости отпиливается лишняя часть. Место соединения обрабатывается герметиком. Чтобы предотвратить утечки, объем клея должен быть большим.
  14. Затем место соединения патрубков и термостата стягивается с помощью хомутов. В систему отопления заливается хладагент. Производится запуск двигателя. Если в системе образовалась воздушная пробка, то ее надо удалить.

Подробно об установке термостата от автомобиля Лада Гранта на классические модели ВАЗ рассказал Valery Imenov.

Установка дополнительной помпы

Монтаж еще одной помпы на отопительный узел позволит обеспечить лучший обогрев салона в машине. Обычно это устройство устанавливается рядом с АКБ и патрубками в моторном отсеке. При выполнении задачи надо произвести демонтаж одной магистрали, идущей от блока цилиндров. Данный патрубок подключается к дополнительной помпе. От блока цилиндров магистраль должна идти к передней части водяного насоса, а трубка на выходе будет соединяться с отопительной системой.

Подача питания на вспомогательную помпу берется от клавиши активации системы обогрева заднего стекла. Это позволит включаться устройству вместе с данным узлом. От электрического моторчика дополнительного водяного насоса идет один положительный проводник. Минусовой контакт — это масса устройства.

Для обеспечения питания насоса надо сделать следующее:

  1. Производится демонтаж первого разъема с проводниками. К нему подключены несколько электроцепей. Проводник серого цвета предназначен для активации системы обогрева заднего стекла, это основной кабель.
  2. По этому проводу подключается кабель питания от водяного насоса. Сам кабель выводится в моторный отсек через технологическое отверстие.
  3. Для лучшей фиксации проводника контактный элемент рекомендуется припаять.
  4. По завершении монтажа колодки дополнительный водяной насос готов к тестированию и эксплуатации.

Об установке и особенностях подключения дополнительной помпы на классических моделях ВАЗ рассказал канал «Автоподогрев».

При необходимости подключение водяного устройства может быть выполнено другим методом:

  1. Для выполнения задачи потребуется колодка от форсунок либо контроллера детонации. Этот элемент приобретается в любом автомагазине.
  2. На концы колодки припаивается два проводника, а затем кабеля устанавливаются в гофру и обматываются изолентой.
  3. Затем выводится электроцепь для подключения заземления, можно использовать любой проводник, имеющийся на кронштейне рядом с местом монтажа.
  4. Сам жгут устанавливается вверх, выполняется подключение резисторных элементов отопительного узла к разъему, где брался положительный контакт. Это позволит произвести автоматическую активацию водяного насоса, который потребляет около 1,5 ампер во время работы. Такой метод подключения позволяет не использовать дополнительные реле и соединяться с положительным выходом в разъеме напрямую.

Многие автовладельцы устанавливают не «ВАЗовские», а «иномарочные» помпы на авто. Можно использовать устройство модели 0392020034 от производителя БОШ. Производительность такой помпы составляет 750 литров в час, но дополнительно надо приобрести хомуты, а также около 10 метров гофры. Перед выполнением задачи обязательно надо слить хладагент из системы.

Сложность монтажа фирменного водяного насоса заключается в том, что диаметры шланга и штуцеров устройства не соответствуют. Первый составляет 1,6 см, а на помпе — 2 см. Поэтому рекомендуется использовать более эластичные шланги. Это позволит натянуть магистраль на штуцер. Для лучшего прохождения элемент можно обработать моторной жидкостью.

Видео

Канал Avto Fix Info подробно рассказал о процедуре замены радиаторного устройства на печке отечественной «семерки».

Благодаря отопительной системе водитель всегда может создать необходимый микроклимат в салоне транспортного средства. Однако далеко не всегда система работает так, как хотелось бы. В этой статье мы расскажем о том, как производится ремонт и доработка печки на автомобиле ВАЗ 2107.

Устройство печки

Как произвести ремонт и тюнинг схемы системы отопления и что делать, если система управления печкой не работает? Перед тем, как вы узнаете, как снимать, разбирать и переделывать агрегат в своем авто, давайте разберемся в устройстве. Отопитель находится в корпусе внутри салона ВАЗ 2107 и фиксируется он на перегородке моторного отсека с помощью четырех шпилек. То место, где отопитель салона соединяется с кузовом, загерметизировано уплотнителем.

Отопительная система для «семерки»

Основные элементы системы:

  • кожух вентилирующего устройства;
  • радиатора с крышкой воздухопритока;
  • кожух вентилирующего устройства с крышкой распределителя воздушного потока.

Воздушный поток, который проходит через отопитель, нагревается и попадает в салон. Печка ВАЗ 2107 оборудуется радиатором, оснащенным двумя шлангами — отводящим и подводящим, которые выведены в моторный отсек и подключены к охладительной системе мотора. Схема дополнена краном, который установлен в подводящую магистраль и предназначен для регулировки поступления антифриза в систему.

Непосредственно под радиатором монтируется вентилятор, электромотор которого расположен за двух эластичных подушках, находящихся в направляющем кожухе. Также схема дополняется дополнительным резисторным элементом, установленным в сеть питания электромотора. Этот резистор позволяет обеспечить более быстрое вращение вентилятора, активировать который можно с помощью регулятора на контрольном щитке. Что касается воздуховодов, которые подведены к кожуху вентилятора, но они направляют воздушный поток не только на дефлекторы, предназначенные для обдува боковых стекол, но и лобового стекла (автор видео — А В ДРУГ).

Управление потоком воздуха осуществляется путем открытия и закрытия крышек, а также заслонок печки. Причин, по которым требуется снятие, ремонт, тюнинг и доработка печки ВАЗ 2107 своими руками, множество. Как правило, все они связаны с тем, что печка плохо греет или не греет вообще.

Основные поломки агрегата такие:

  • протекает радиаторное устройство, кран, магистрали или места соединений патрубков;
  • не работает регулятор переключения разных режимов работы;
  • замена моторчика печки ВАЗ может потребоваться при повреждении проводов с невозможностью их восстановления, иногда провода не нужно менять, достаточно только зачистить;
  • не работающий вентилятор печки ВАЗ.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть обусловлена его плохой работой. Но не все решают менять отопитель — большинство владельцев «семерок» принимают решение разобрать, произвести ремонт, тюнинг и переделать отопитель в целом. Схем для тюнинга и ремонта — множество, но нужно учитывать, что в домашних условиях не так легко их реализовать. Без проблем своими руками можно уплотнить стыки магистралей системы с соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Однако, такая переделка печки не позволит улучшить микроклимат в салоне. Если вы хотите, что воздух в салоне был более теплым, понадобится увеличить объем воздушного потока с помощью нового радиатора, поскольку заводское устройство не позволит осуществить эту затею. Замена вентилятора необходима и в таких случаях. Наиболее оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и тюнинга отопительной системы такова:

  1. Сначала нужно знать, как снять печку. От вас требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
  2. Сняв вентилятор, следует осторожно срезать один из так называемых гребней, подающих воздушный поток к ногам переднего пассажира и водителя. Это делается обязательно, поскольку электродвигатель от «восьмерки» значительно длиннее.
  3. Демонтируется крыльчатка. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии нужно осторожно установить вал. Следите за тем, чтобы новая конструкция могла стать в место установки наиболее надежно.
  4. Перед тем, как монтировать новый вентилятор, произведите диагностику его работоспособности.
  5. Резистор следует заменить, поскольку именно благодаря этому элементу вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
  6. Выключатель вентилирующего устройства также следует заменить. Когда отопительная система будет работать, на него начнет поступать другой ток. Соответственно, со временем эта кнопка может выходить из строя.

Извините, в настоящее время нет доступных опросов.

Замена вентилятора

Демонтаж

Процедура сборки вентилятора производится так:

  1. Нижний регулятор печки нужно перевести в крайнее положение в сторону пассажира. Снимается контрольный щиток и вещевой ящик с полкой. Также необходимо демонтировать центральную консоль с аудиосистемой.
  2. С помощью гаечного ключа выкрутите и демонтируйте тягу, предназначенную для управления заслонкой. Выкрутите гайку, крепящую кожах радиатора системы, а также гайку, которая находится за вещевым ящиком.
  3. Отсоедините воздушную магистраль, крепящуюся на кожухе радиаторного узла и демонтируйте кожух вентилятора, а также само устройство.
  4. Вытащите резиновые уплотнителе и отключите красный кабель.
  5. Используя отвертку, нужно снять стопорное кольцо, которое находится на ведущем вале. Также следует извлечь крыльчатки вентилятора и регулировочные кольца.

Ремонт

Разобранный вентилятор необходимо отремонтировать или заменить на новый, более мощный, но специалисты не советуют этого делать, поскольку придется полностью совершенствовать отопительную систему. Что касается непосредственно ремонта, то эта процедура не займет много времени, поскольку все действия, связанные с ним, предусматривают только снятие и сборку механизма. В целом, в этом нет ничего сложного — если нужно заменить крыльчатку или электромотор, это можно сделать без проблем.

Сборка

Как собрать устройство:

  1. Сначала монтируются регулировочные кольца вместе с крыльчаткой.
  2. Устанавливаются стопорные кольца, подключается обратно красный провод.
  3. Вентилирующее устройство монтируется на место установки и крепится с помощью скоб.
  4. Подключается центральная часть консоли с аудиосистемой.
  5. на место ставится вещевой ящик, контрольный щиток, а также полка.

Видео «Как поменять радиатор отопителя на семерке»

Инструкция по замене радиаторного устройства на отечественной «семерке» приведена на видео ниже (автор видео — Auto Fix Info).

Дорабатываем нижнюю заслонку печки ВАЗ-2107

Итак, сегодня мы вам расскажем о том, как просто и быстро решить одну из проблем классической ВАЗовской печки, а именно побороть вечно открывающуюся и не удержимую штатной защелкой нижнюю крышку печки, которая помимо того что регулирует воздухопоток в ноги передних пассажиров еще и при частичном закрытии значительно добавляет воздухопоток на обдув лобового и боковых стекол, а иногда это ой как необходимо, но не держать же ее руками пока стекла не отпотеют и не отмерзнут. Итак первый наипростейший способ доработки заслонки, который позволяет ей надежно зактываться, тем самым исключает возможность самопроизвольного открытия ее на кочках и из-за плотного закрытия — одинакового обдува как правого, так и левого стекла, а не только правого.
В углу корпуса печки обычно штатно уже имеется отверствие подходящего диаметра (если у кого нет — сверлим 6 мм сверлом) вставляем винт с внутренней стороны и закрываем заслонку, затем сверлим 6 мм сверлом отверствие в самой ручке заслонки таком образом, чтобы она была на уровне нашего свежеприкрученного винта. Винт должен быть такой длинны, что бы при поднятии заслонки он на несколько мм заходил в просверленное отверствие. Затягиваем винт гайкой. Лучше конечно найти черный винт, тогда он будет менее заметен, хотя и такой как у меня почти незаметно. Вот как это выглядит на фото:

Кстати существует более «цивилизованные методы подобной доработки с использованием обычных мебельных фиксаторов как на фото:

Или например таких:

Вобщем варианты есть, выбирать конечный вам, а главное — результат, теперь можно перенаправить воздушный поток от печки в нужном мне направлении, ведь всем известно что мощность штатного моторчика на печке классики достаточно невелика, кардинально побороть этот недостаток можно только установкой улитки печки от ваз-2109 на классику, но это уже более кардинальный тюнинг и я от него воздержался.

Трос печки и заслонки ВАЗ 2107

Как выбрать и купить качественные запчасти на ВАЗ?

Сегодня на дорогах можно встретить значительное количество автомобилей марки ВАЗ. В этом нет совершенно ничего удивительного, ведь транспортные средства производятся в ближнем зарубежье, поэтому стоимость их, если сравнивать с другими марками, не слишком высока. Такие машины нередко могут выходить и

Читать далее… Описание недостатков автомобиля ВАЗ 2110

Многие автолюбители отдают предпочтение недорогим машинам отечественных производителей, и ВАЗ-2110 остается весьма популярным у российских водителей. Тем не менее после пары десятков тысяч километров пробега данная модель может потребовать ремонта ряда механизмов и систем ТС. Наш интернет-магазин пр

Читать далее… Наиболее распространенные поломки у автомобилей марки ВАЗ

Многим автолюбителям знакомо то чувство досады, которое возникает при внезапной поломке любимого «железного друга». В первую очередь владельца автомобиля моментально охватывает паника. Он задается вопросом – где теперь искать вышедшие из строя детали и в какую сумму обойдется это приобретение? Наш&n

Читать далее… Самые востребованные запчасти к автомобилям «ВАЗ»

Основным преимуществом российских автомобилей всегда была их сравнительно низкая цена, а главным недостатком – не всегда высокое качество сборки. Приобретая «Ладу», особенно подержанную, нужно быть готовыми к тому, что в недалёком будущем придётся заняться её ремонтом, иногда мелким, но порой и дово

Читать далее… Мы теперь в интернете !!! Vaz-Tok.com.ua

Интернет-магазин запчастей на ВАЗ Vaz-Tok.com.ua Украина  – это более двадцати двух тысяч наименований, самый широкий выбор автозапчастей ВАЗ в Украине. Доставка в любой регион Украины, компания Vaz-Tok была основана более десяти лет назад, за это время наша компания по продаже запчастей ВАЗ вы

Читать далее… Читать все новости

Ремонт отопителя Ваз-2107 или почему не греет «печка»?

Почему не греет печка Ваз-2107

И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, “завоздушенная” система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель.

Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 – 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.



Печка плохо дует на левую сторону

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону?
1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно.

2. Печку разбирали и повредили воздуховод (4) или левую заслонку.
3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.



Еще одна причина- плохая циркуляция тосола через печку

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины:
-забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость;

-стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется.
Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

Бывает, что собирая печку, плохо уплотнили радиатор

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять.

Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.

От себя добавлю совет: снимите рычаг коробки передач и не придется отсоединять провода консоли (бороды).
Всего доброго вам и тепла вашему салону!

Устройство отопителя Ваз 2107, Ваз 2105, Ваз 2104, ремонт

ВАЗ

/

2104, 2105, 2107

/

ремонт

/

кузов

/

приборы и отопитель

Устройство отопителя Ваз 2107, Ваз 2105, Ваз 2104, ремонт

. Руководство по разборке и сборке приборов лада 2105, этапы снятия и установки отопителя лада 2107, замена патрубков своими руками ваз 2104, ваз 2105, ваз 2107. Уход за кузовными деталями лада 2107. Обработка каркаса кузова, ремонт омывателей, приборов и отопителя лада 2105.

Отсоедините провод «масса» от аккумуляторной батареи. Выверните винты крепления и снимите облицовочный кожух вала рулевого управления ваз 2107. Панель приборов и ее принадлежности: 1 — корпус пепельницы; 2 — скоба крепления замка крышки вещевого ящика; 3 — пепельница; 4 — замок крышки вещевого ящика; 5 — вставка декоративная панели крепления радиоприемника; 6 — панель крепления радиоприемника; 7 — вкладыш

Отсоедините провод «масса» от аккумуляторной батареи. Снимите щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (см. «Панель приборов ваз 2104, ваз 2105, ваз 2107»). Переведите до отказа вправо рычаг управления краном отопителя и слейте жидкость из системы охлаждения двигателя лада классика. Отопитель и вентиляция кузова: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов

Детали отопителя ваз 2104: 1 — дополнительный резистор; 2 — кожух вентилятора; 3 — кожух направляющий вентилятора; 4 — пружинные держатели кожуха вентилятора; 5 — кожух радиатора; 6 — крышка воздухопритока; 7 — прокладка радиатора; 8 — радиатор; 9 — патрубки; 10 — кран; 11 — крыльчатка; 12 — электродвигатель; 13 — пружинный держатель вентилятора; 14 — подушка электродвигателя; 15 — заслонка; 16 —

Поддевая тонким острым инструментом, снимите со щитка приборов сопла вентиляции кузова ваз 2107. Снимите щиток приборов (см. «Панель приборов ваз 2104, ваз 2105, ваз 2107»). Центральные сопла вентиляции салона кузова лада классика: 1 — лопатка сопла; 2 — сопло; 3 — рычаг сопла; 4 — зубчатое колесо привода заслонки сопла; 5 — корпус сопла; 6 — задний уплотнитель трубы воздухопритока; 7 — труба воздухопритока; 8 —

Снимите щиток приборов (см. «Панель приборов ваз 2104, ваз 2105, ваз 2107»). Характеристики центробежного (а) и вакуумного (б) регуляторов опережения зажигания: А — угол опережения зажигания, град; n — частота вращения валика распределителя зажигания, мин-1; Р — разрежение, мм рт. ст. Поставьте рычаги крана и крышки воздухопритока ваз 2107 в положение полного закрытия, а заслонки воздухопровода обогрева ветрового



Модернизируем и меняем печку на «Семерке» своими руками. Модернизируем и меняем печку на «Семерке» своими руками Обычная тема печка ваз 2107

Не будем делать больших предысторий, а сразу преступим к делу. Ранее, когда я уже встречался с подобными статьями, дельным советом там было уплотнение всех имеющихся соединения для того, что бы избежать потерю воздуха. Отчасти это дельный совет, но отчасти нет, не всегда это просто помогает. Что же делать в таком случае?

Я хотел бы рассказать Вам об усовершенствовании именно источника той самой подачи воздуха, а именно вентилятора. Сам по себе радиатор отдает больше количество тепла, просто не всегда хватает воздуха, чтобы отопить весь салон автомобиля. Для решения подобной проблемы стоит эксплуатировать двигатель от вентилятора отопителя на ВАЗ 2108 или на ВАЗ 2109.

Это связано с тем, что стандартный двигатель печки ВАЗ дает всего лишь примерно 3000-3200 оборотов в минуту и потребляет ток в размере 4,5 А, а на «зубилах» стоят в некотором плане двигатели боле мощные, которые способны выдавать примерно 4000 оборот в минуту, но и потребляют значительно больше – 14 А.

Как Вы можете видеть, потребление весьма большое, но при этом и потом воздуха совершенно иной, что является коренным вопросом в нашем с Вами случае. Что мы делаем?

Разбираем и модернизируем печку ВАЗ 2101 — 2107

Во-первых, все разбираем. Далее нужно спилить гребешок с последующей заменой резистора регулирования скорости вращения вентилятора. Для чего нужно было спиливать гребешок? Это объясняется тем, что габариты двигателя от «зубил» больше обычных классических. Так что, для того, чтобы полностью закрыть обогрев ног, его нужно спилить. По расчетам может получиться примерно в пару раз больше воздуха.

Для начала сверлим отверстие на крыльчатке диаметром примерно 7 мм. Поле этого следует как можно плотнее надеть крыльчатку на вал «седьмого» двигателя, желательно экспериментировать до тех пор, пока не устранятся шум и вибрации полностью. Перед установкой не забудьте провести испытательное включение и только после этого продолжайте работать дальше.

Также может возникнуть вопрос в плане «зачем нужна была замена резистора для переключения режимов скорости?». Ответ прост (его замена производится после испытаний) с его помощью поступает больший поток воздуха. Также нужно не забыть и о замене переключателя режима вращения вентилятора, так как он попросту не предназначен для большого тока и часто просто плавится.

Подключается он по обычной схеме от ВАЗ 2108, короче говоря, Вы получаете обычный 3-х скоростной переключатель, который активизируется при активном зажигании.

Как улучшить печку ВАЗ 2101 — 2107 (видео)

Прогрев салона осуществляется на много быстрее и соответственно быстрее оттаивают стекла, при повышении КПД в салоне сразу же становиться теплее, даже в таком большом салоне как в ВАЗ 2104 редко появляется необходимость включения обогрева заднего стекла. Есть, конечно, и минус – повышается шум при работе такого вентилятора, но это объяснимо и терпимо. Можно также промыть радиатор печки, это существенно улучшит его теплоотдачу.

Недостатков у наших ВАЗов, к сожалению, предостаточно, однако от этого мы не перестаем их меньше любить, 🙂 кроме того их популярность с годами не снижается. Одни просто живут с этими недочетами инструкторов и инженеров, другие — своими руками исправляют все изъяны, каждый раз делая свой автомобиль все более совершенным.

Мы не ищем легких путей и предпочитаем второй путь, поэтому в который раз продолжаем тему , на этот раз мы будем улучшать печку ВАЗ 2107. В этой статье вы узнаете как выжать максимум из вашей штатной печки: как улучшить поток воздуха боковые сопла, уменьшить шум вентилятора печки, а также как сделать подогрев для ног.

Для выполнения задуманного нам потребуется:

  1. «Улитка» от , благодаря которой мы добьемся снижения шума и увеличения воздушного потока.
  2. Оргстекло толщиной 3 мм, из которого будет создан корпус нашей модернизированной печки.
  3. Промышленный фен для гибки оргстекла.
  4. Шурупы + алюминиевые или любые другие уголки для соединения корпуса печки.

Доработка печки ВАЗ 2107 своими руками — пошаговый фотоотчет

1. Первым делом необходимо изготовить корпус для крепления «улитки». Для этого необходимо нарезать оргстекло.

2. При помощи фена аккуратно изгибаем для получения вот такой формы.

3. В процессе работы была спилена заглушка «улитки» с целью уменьшения габаритов конструкции примерно на 3 см.

4. Боковые стенки решил сделать из дюрали толщиной 1,5 мм.

6. Самое сложное на мой взгляд — работа с каналами подводки воздушных потоков к отверстиям воздуховодов. Решено было сделать их разборными из того же материала.

7. Чтобы уменьшить сопротивление и убрать завихрение сделал плавные повороты из дюрали.

9. Необязательный пункт, но я все же решил сделать для себя — установил переменный резистор регулировки оборотов улитки вместо резистора яркости подсветки.

Теперь о результатах доработки печки ВАЗ 2107…

Вышло все даже лучше, чем я ожидал. Печка работает на малых оборотах вообще бесшумно, поток воздуха из боковых прорезей довольно приличный несмотря на множественные завихрения и изгибы конструкции. По всем направлениям идет равномерный поток воздуха, который быстро и мягко прогревает весь салон. На второй и третьей скорости поток просто «сумасшедший», поэтому его включаю только в случае крайней необходимости, например, когда необходимо быстро согреться. Более того заметил, что после модернизации печки исчез неприятный эффект под названием запотевание стекол, в машине сухо и комфортно.

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

  1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
  2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
  3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
    Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

  • заклинивание крана подачи антифриза;
  • засорение радиатора;
  • обрывы тросов механизма привода;
  • подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает.ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

  1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
  2. Засорении радиатора.
  3. Образовании воздушной пробки в радиаторе печки.
  4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

И снова наступают холода. Для тех, у кого на ВАЗ 2107 отопитель салона плохо греет, встает вопрос — как заставить «печку» греть лучше? У большинства автовладельцев семерки вызывает недовольство работа печки, или отопителя салона. Действительно, у классики данной марки эффективность печки очень низкая.

Но эту проблему можно решить доработкой печки своими руками. Для улучшение работы отопителя не потребуется специальных инструментов или навыков, все выполняется с помощью подручных средств.

Почему печка на ВАЗ 2107 плохо греет, причины:

Частая причина — недогретый двигатель.

Признаки- указатель температуры находится в белой зоне, двигатель долго прогревается. При температуре на улице -20, за 8-10 минут работы двигателя на холостом ходу, он должен прогреться до 40-50 градусов (самое начало белой зоны указателя температуры). Если температура поднялась меньше — плохо (неисправен термостат), выше хорошо. Далее, нужно проехать на 1-2 передаче, и за минут 5-8 температура должна подняться до 80 градусов (граница зеленой и белой зоны). Если двигатель не прогрелся до 80 — термостат на замену!

Воздух в системе охлаждения.

Первым делом, в расширительном бачке надо проверить уровень тосола и исправность пробки радиатора. Если пробка пробка радиатора неисправна в системе будет оставаться воздух, из-за этого будет плохая циркуляция охлаждающей жидкости и соответственно холодный воздух в салоне.

Печка плохо дует в левую сторону

Полностью открыта нижняя заслонка, или у нее сломан фиксатор. Для полноценного обдува стекол эту заслонку необходимо прикрывать. Если она не фиксируется, можно использовать резинку, зацепив ее за ручку «подсоса», или еще куда-нибудь.

Доработка печки ВАЗ 2107, чтобы грела лучше.

Как показывает практика, отдает достаточное количество тепла и его усовершенствование не требуется. Значит, чтобы повысить эффективность отопителя нужно доработать систему обдува. Промазать герметиком все воздуховоды, особенно в местах их соединений. Это особенно относится к автомобилей марки ВАЗ 2105 – 2107, из-за их особенностей конструкции воздуховодов.

Замена моторчика печки.

Улучшить печку, можно установкой вместо двигателя с крыльчаткой, установкой улитки, применяемой в моделях ВАЗ 2108-2109. Такой тюнинг увеличить поток воздуха и снизит шум. Моторчик, используемый в данных моделях, отличается от семерочного повышенным числом оборотов и большей мощностью. Для его установки потребуется небольшая доработка корпуса печки – из-за большего размера необходимо удалить гребенку, которая направляет поток воздуха к ногам.

Крыльчатку можно оставить родную, но нужно увеличить в ней отверстие диаметром до 7 мм, под вал моторчика от восьмерки.

Такая доработка печки требует также замены выключателя и резистора. Обе детали берутся от той же модели, что и моторчик. Выключатель ВАЗ 2107 рассчитан на более маленький ток, и при эксплуатации с мощным двигателем может просто расплавиться. Родное сопротивление ВАЗ 2107 не позволит моторчику работать на полную мощность, для этого и меняется резистор.

Начинаем с полной разборки корпуса отопителя. От нижней части печки отрезается практически все, кроме креплений и рамки. Далее, изготавливаем корпус для улитки. Для данной цели можно использовать любой прочный материал – поликарбонат, пластик, плексиглас и т.д. Четыре стенки будущего корпуса вырезаются из материала (который вы выбрали) и прикручиваются к нижней части печки.

После всех проделанных действий нижнюю часть одеваем на среднюю, предварительно удалить диффузор. Размеры нужно подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за крепления радиатора, расположенные на средней части.

На данном этапе работы следует уделить особое внимание, если корпус получится большой, то вы не сможете установить печку в штатное место. После точной подгонки размеров нового корпуса, все стыки необходимо промазать герметиком.

Займемся воздуховодами. Можно воспользоваться доступными в свободной продаже сантехническими шлангами и манжетами. В новом корпусе печки в дне, по обоим бокам, вырезаются отверстия, подходящего диаметра для манжет. В них устанавливаются шланги — боковые соединяются с правым и левым воздуховодами, нижние в сторону от ног, для выода теплого потока воздуха.

Для обогрева задних пассажиров можно дополнительно установить пару шлангов большей длины. Количества тепла, отдаваемого радиатором печки, и мощности улитки вполне достаточно на все. Места боковых воздуховодов и соединения шлангов промазывается герметиком, для исключения потери теплого воздуха.

Такая доработка, повысит эффективность печки на ВАЗ 2107 в 2-3 раза, как качества обдува стекол, большой поток теплого воздуха не позволяет запотевать окнам, так и обогрева салона. Такая модернизация отопителя салона доступна каждому и не требует больших затрат.

Примечание: следует помнить, при установка улитки и двигателя, требуется замена выключателя. Убедитесь что предохранитель печки имеет номинальный ток, необходимый для работы доработанной печки.

Переделка печки (улитки) ВАЗ-2108 на ВАЗ-2107: видео

Эффективная работа автомобильной отопительной системы важна в любое время года, но особенно в зимний период. Появление неисправностей негативно отразится на комфорте управления автомобилем в целом. Доработка печки на ВАЗ 2107 актуальна для этой модели авто, поскольку работа отопителя в них является слабым местом.

[ Скрыть ]

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

  1. Воздуходув. Магистраль направлена на обдув лобового стекла.
  2. Крышка притока воздушного потока.
  3. Радиаторный узел.
  4. Защитный кожух радиаторного устройства.
  5. Тяга краника отопительного узла.
  6. Отводная магистраль радиаторного устройства.
  7. Подводной патрубок радиаторного узла.
  8. Кран радиатора. Используется для слива хладагента.
  9. Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
  10. Сопло для подачи воздушного потока на боковое стекло.
  11. Заслонка воздуховода, предназначенного для обдува правого стекла.
  12. Добавочное резисторное устройство.
  13. Крышка, расположенная на распределительном устройстве воздушного потока.
  14. Заслонка воздуходува, предназначенного для .
  15. Электрический моторчик вентилятора отопительной системы.
  16. Крыльчатка вентилирующего устройства.
  17. Воздуходув внутренней системы вентиляции.
  18. Ручка управления воздушным потоком крышки.
  19. Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
  20. Кронштейн для фиксации ручек управления воздушным потоком.
  21. Рычаг для управления заслонками воздуходувов системы обогрева стекол.
  22. Ручка управления крышкой воздухопотока.
  23. Рычаг управления краником радиаторного устройства.
  24. Тяга крышки притока воздушного потока.
  25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
  26. Левый воздуходув для прогрева бокового стекла.
  27. Сопла вентиляции, расположенные в центре консоли.
  28. Лопатка сопла.
  29. Непосредственно сопло отопительной системы.
  30. Ручка сопла.
  31. Зубчатый шкив приводного устройства заслонки.
  32. Уплотнитель магистрали притока воздушного потока, расположенный сзади.
  33. Патрубок воздухопритока.
  34. Передний уплотнительный элемент патрубка притока воздуха.
  35. Клапан магистрали притока воздуха.
  36. Защелка этого шланга.
  37. Заслонка, оснащенная зубчатым сектором.
Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

  1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
  2. В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
  3. В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

Недостатки отопителя в ВАЗ-2107

Необходимость усовершенствования или улучшения работы системы прогрева может возникнуть в результате таких недостатков:

  1. Неэффективный обдув задней части салона. Из-за конструктивных особенностей, теплый воздух с трудом поступает к пассажирам, сидящим сзади. Потребуется время, чтобы эффективно прогреть весь салон машины.
  2. Из левого дефлекторного устройства на «семерках» идет слабый воздушный поток.
  3. Электрический моторчик отопительного узла работает слишком громко.
  4. Краник радиаторного устройства также считается слабым местом. При длительной эксплуатации он дает течь, что приводит к снижению объема антифриза в системе.

Как доработать и модернизировать печку своими руками?

Улучшать работу отопительной системы на «семерке» можно следующими способами:

  • переделать боковую вентиляцию окон;
  • сделать модернизацию заслонки;
  • произвести доработку системы обдува ног, чтобы повысить ее эффективность;
  • улучшить работу системы прогрева задней части салона;
  • доработать термостат;
  • улучшить функционирование пароотводящей магистрали;
  • произвести монтаж дополнительного водяного насоса.

О вариантах модернизации системы отопления в автомобилях ВАЗ 2107 рассказал пользователь Егор Panther.

Улучшение боковой вентиляции

Дорабатывать систему боковой вентиляции надо после покупки дополнительного вентилятора. Устройство монтируется в левую магистраль, что позволит принудительно подать воздушный поток на дефлектор.

Процедура тюнинга выглядит так:

  1. На первом этапе производится демонтаж дефлекторного устройства с магистрали. Для выполнения этой задачи надо воспользоваться отверткой. Дефлектор в салоне поддевается и извлекается, его надо потянуть вперед. Аналогичные действия выполняются с другой стороны печки.
  2. Демонтаж устройства выполняется аккуратно, чтобы не оставить следы повреждения на центральной консоли.
  3. Если дефлектор извлечен, надо выполнить снятие держательного устройства из торпедо. Этот элемент монтируется в центральной консоли с использованием специальных усиков. Суть данной модернизации заключается в том, что для принудительной подачи воздушного потока в систему отопления монтируется классический компьютерный вентилятор.
  4. Для монтажа вентилирующего устройства элемент сначала надо примерять к корпусу дефлектора. После прикладывания к пластику маркером или карандашом надо нанести разметку. Используя канцелярский ножик, выполняется разрез пластмассы на дефлекторе.
  5. Если размеры отмечены точно, то вентилирующее устройство будет плотно установлено в корпус. Это важно, поскольку такой монтаж позволит предотвратить болтание детали при езде.
  6. После завершения установки вентилятора надо удостовериться в том, что его лопасти нормально вращаются и им ничего не мешает. Если возникли проблемы, выполняется подгонка устройства. При необходимости лопасти можно немного подрезать.
  7. Для обеспечения подачи эффективного воздушного потока и отсутствия обратной тяги вся конструкция должна быть герметичной. Поэтому, используя герметик или остатки пластика, который появился после разреза дефлектора, щели закупориваются.
  8. Если все действия будут выполнены, вентилирующее устройство устанавливается в площадке магистрали, после чего монтируется на корпус дефлекторного элемента.
  9. После выполнения всех монтажных этапов надо работать с электрической составляющей. Рекомендуется подключить электроцепь вентилятора к проводнику, где ток появляется при активации зажигания. Этот вариант более удобный. Допускается подключение устройства к кабелю управления отопительным узлом.

Модернизация заслонки

Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, является самым простым в реализации вариантом. Если все действия будут выполнены правильно, то устройство не будет произвольно открываться либо закрываться, когда машина едет по кочкам. Это обеспечит эффективный и одинаковый обдув обоих стекол.

Процедура модернизации осуществляется так:

  1. Надо визуально оценить корпус отопительного узла. В его углу штатно располагается отверстие необходимого диаметра для выполнения работ. Если его нет, то оно просверливается. Для этого используется сверло диаметром 6 мм.
  2. В сделанное отверстие изнутри устанавливается болт. Сама заслонка закрывается.
  3. После этого с помощью того же сверла выполняется просверливание отверстия непосредственно в ручке устройства. Сверлить надо так, чтобы дырка располагалась на уровне болта, установленного ранее. При этом длина винта должна быть такой, чтобы приподнимая заслонку, элемент мог свободно зайти в сделанное отверстие.
  4. Если все сделано правильно, то болт затягивается гайкой. Рекомендуется использовать деталь черного цвета, тогда его сложно будет увидеть.

Об особенностях доработки тяги воздушной заслонки рассказал пользователь Наиль Порошин.

Модернизация системы обогрева задних сидений

Для модернизации системы прогрева задних кресел потребуется установка дополнительной «улитки», которую можно использовать от ВАЗ 2108:

  1. Сначала надо сделать корпус для фиксации «улитки». Для выполнения этой задачи надо нарезать оргстекло.
  2. Используя обычный фен, необходимо осторожно сделать изгибы на стекле, чтобы получилось так, как показано на фото.
  3. Затем, с помощью фена надо осторожно изменить форму корпуса. Необходимо действовать аккуратно, иначе «улитка» может не стать в место посадки.
  4. При выполнении задачи можно удалить заглушку устройства с помощью канцелярского ножа. Это позволит уменьшить габариты детали приблизительно на 3 см.
  5. Затем выполняется изготовление боковых стенок конструкции. Для этого можно использовать дюраль или другой похожий материал. Толщина стенок должна составить 1,5 мм.
  6. Следующим этапом будет удаление всех щелей. Для этого места стыков устройства надо заклеить с помощью клея-герметика или другого средства.
  7. Затем надо поработать с каналами, по которым воздух будет поступать к отверстиям воздуходувов. Эти элементы рекомендуется сделать разборными. Для изготовления желательно использование аналогичного материала.
  8. В целях снижения величины сопротивления и удаления завихрения повороты воздушных каналов должны быть плавными. Их можно сделать из дюрали.
  9. На следующем этапе надо соорудить прорези, которые будут использоваться для обогрева ног. Речь идет о переднем обдуве — для водителя и пассажира. Прорези надо оборудовать заслонками. Можно дополнительно установить переменное резисторное устройство, которое будет использоваться для регулирования оборотов электродвигателя. Этот элемент можно поставить вместо резистора, предназначенного для изменения яркости подсветки.
  10. Основной этап в этой модернизации — сооружение системы эффективного обогрева ног пассажиров, сидящих сзади. Для этого необходимо дополнительно установить несколько патрубков большей длины. Радиаторное устройство довольно мощное и его мощности будет достаточно для подачи воздушного потока назад. Все соединительные места магистралей и воздуходувов герметизируются, чтобы не допустить утечки теплого воздушного потока.

Улучшение эффективности обдува ног

Для улучшения эффективности обдува ног потребуется замена штатного вентилятора на другой, можно использовать устройство от ВАЗ 2108.

Процедура модернизации выполняется так:

  1. Первый этап выполняется в салоне автомобиля. Необходимо произвести демонтаж нижней части отопительного узла. Здесь установлено штатное вентилирующее устройство.
  2. Выполняется демонтаж вентилятора. Он больше не понадобится, его можно утилизировать.
  3. Затем выполняется обрезка пластикового гребня, который подает воздушный поток к полу машины. На «восьмерочных» агрегатах электродвигатель вентилятора больший по размерам.
  4. Производится демонтаж вентилирующего устройства, оснащенного двумя лопастями. Вместо него будет использоваться узел с пятью элементами. Перед монтажом нового устройства надо продиагностировать качество его работы. Для этого узел подключается и проверяется.
  5. Если устройство работает корректно, то выполняется его монтаж вместо старого. После монтажа узел надо качественно зафиксировать. Это позволит предотвратить негативное воздействие вибраций во время движений и быстрый выход из строя устройства.
  6. Чтобы вентилирующий узел функционировал более спокойно, необходимо произвести замену резисторного элемента. Это связано с тем, что устройство позволяет перегнать больший объем воздушного потока и функционирует более шумно. Поэтому производится монтаж резисторного элемента, который можно использовать от ВАЗ 2108.
  7. Кнопки, а также регуляторные компоненты вентилирующего устройства необходимо поменять на новые. Допускается использование деталей от ВАЗ 2108. Штатная клавиша от «семерки» по размерам и креплению подходит. Но она быстро выходит из строя в результате большой разницы величины тока. На этом этапе процедуру модернизации можно считать завершенной.

Доработка термостата

Термостат от автомобиля Шевроле Нива

Процедура доработки термостата на ВАЗ 2107 заключается в замене штатного устройства на деталь от Шевроле Нива:

  1. Сначала выполняется слив хладагента их системы охлаждения. Двигатель автомобиля прогревается, под подставляется емкость и жидкость сливается.
  2. Открывается моторный отсек, производится демонтаж термостата с магистралями, подсоединенными к нему. Надо отключить отводящий патрубок, расположенный снизу, он идет от радиаторного устройства к заменяемому элементу. Отсоединяется перепускная магистраль, она установлена сверху, а также шланг, идущий от термостата к помпе. Оценивается состояние этих патрубков. Если они изношены или повреждены, то надо подготовить новые.
  3. Производится отключение патрубка отводящей магистрали хладагента, а также медной трубы. Последний элемент откручивается от помпы, для этого надо выкрутить две гайки и демонтировать фланец со шпилек.
  4. Берется нижняя снятая магистраль и из нее вырезается средняя часть. Длина отрезка должна составить около 7-9 см.
  5. Производится монтаж нового термостатного устройства. Его подключение выполняется с помощью патрубка с водяным насосом. Шланг надо заранее немного изогнуть.
  6. Затем берется толстый патрубок от ВАЗ 2108 и подгоняется к месту, где был установлен нижний штатный шланг. С двух концов элемента надо отрезать одинаковые части и подключить его к новому устройству. В принципе, допускается установка и штатной магистрали, но этот вариант более простой.
  7. Производится монтаж верхнего шланга, речь идет о штатном патрубке.
  8. Вместо демонтированной магистрали делается заглушка, она шла от отопительного узла к водному насосу. Для этого потребуется трубка из меди, от нее отпаивается соединительный фланец. Из резины делается уплотнительный элемент, затем поверхность трубы обрабатывается герметиком. Конструкция прикручивается обратно, к водяному насосу.
  9. Следующим этапом будет подключение патрубка отводящего хладагент от отопительного устройства с входом на термостате. Для выполнения задачи берется демонтированный медный шланг, убирается лишняя часть, затем он немного изгибается.
  10. Делается кронштейн, который будет использоваться для фиксации патрубка к выпускному коллекторному устройству.
  11. Выполняется подключение отводящей магистрали от отопительного узла со шлангом, которая была отсоединена ранее. Выход от печки остается аналогичный, а вход будет идти не к помпе, а к термостату.
  12. Производится подключение конца магистрали с соответствующим входом к термостатному устройству, для этого потребуется более короткий и изогнутый патрубок. Он применяется для отвода хладагента от ГБЦ к отопительному узлу. Данный элемент заранее надо подогнать по длине. При использовании алюминиевого термостата могут возникнуть сложности, поскольку стенки таких устройств более толстые. Это значит, что магистраль надо использовать с большим диаметром.
  13. Производится фиксация тонкого патрубка системы подогрева впускного коллекторного устройства к наиболее тонкому выходу термостата. Предварительно надо отсоединить конец, идущий к нижней магистрали от отопительного устройства к водяному насосу. Производится замер патрубка, при необходимости отпиливается лишняя часть. Место соединения обрабатывается герметиком. Чтобы предотвратить утечки, объем клея должен быть большим.
  14. Затем место соединения патрубков и термостата стягивается с помощью хомутов. В систему отопления заливается хладагент. Производится запуск двигателя. Если в системе образовалась воздушная пробка, то ее надо удалить.

Подробно об установке термостата от автомобиля Лада Гранта на классические модели ВАЗ рассказал Valery Imenov.

Установка дополнительной помпы

Монтаж еще одной помпы на отопительный узел позволит обеспечить лучший обогрев салона в машине. Обычно это устройство устанавливается рядом с АКБ и патрубками в моторном отсеке. При выполнении задачи надо произвести демонтаж одной магистрали, идущей от блока цилиндров. Данный патрубок подключается к дополнительной помпе. От блока цилиндров магистраль должна идти к передней части водяного насоса, а трубка на выходе будет соединяться с отопительной системой.

Подача питания на вспомогательную помпу берется от клавиши активации системы обогрева заднего стекла. Это позволит включаться устройству вместе с данным узлом. От электрического моторчика дополнительного водяного насоса идет один положительный проводник. Минусовой контакт — это масса устройства.

Для обеспечения питания насоса надо сделать следующее:

  1. Производится демонтаж первого разъема с проводниками. К нему подключены несколько электроцепей. Проводник серого цвета предназначен для активации системы обогрева заднего стекла, это основной кабель.
  2. По этому проводу подключается кабель питания от водяного насоса. Сам кабель выводится в моторный отсек через технологическое отверстие.
  3. Для лучшей фиксации проводника контактный элемент рекомендуется припаять.
  4. По завершении монтажа колодки дополнительный водяной насос готов к тестированию и эксплуатации.

Об установке и особенностях подключения дополнительной помпы на классических моделях ВАЗ рассказал канал «Автоподогрев».

При необходимости подключение водяного устройства может быть выполнено другим методом:

  1. Для выполнения задачи потребуется колодка от форсунок либо контроллера детонации. Этот элемент приобретается в любом автомагазине.
  2. На концы колодки припаивается два проводника, а затем кабеля устанавливаются в гофру и обматываются изолентой.
  3. Затем выводится электроцепь для подключения заземления, можно использовать любой проводник, имеющийся на кронштейне рядом с местом монтажа.
  4. Сам жгут устанавливается вверх, выполняется подключение резисторных элементов отопительного узла к разъему, где брался положительный контакт. Это позволит произвести автоматическую активацию водяного насоса, который потребляет около 1,5 ампер во время работы. Такой метод подключения позволяет не использовать дополнительные реле и соединяться с положительным выходом в разъеме напрямую.

Многие автовладельцы устанавливают не «ВАЗовские», а «иномарочные» помпы на авто. Можно использовать устройство модели 0392020034 от производителя БОШ. Производительность такой помпы составляет 750 литров в час, но дополнительно надо приобрести хомуты, а также около 10 метров гофры. Перед выполнением задачи обязательно надо слить хладагент из системы.

Сложность монтажа фирменного водяного насоса заключается в том, что диаметры шланга и штуцеров устройства не соответствуют. Первый составляет 1,6 см, а на помпе — 2 см. Поэтому рекомендуется использовать более эластичные шланги. Это позволит натянуть магистраль на штуцер. Для лучшего прохождения элемент можно обработать моторной жидкостью.

Не работает печка ваз 2107

Не работает печка ВАЗ 2107 (инжектор)

Отказ отопителя летом, это небольшая проблема, отказ зимой — большая. Если летом открыв окно вопрос решен, то зимой такой номер не пройдет. Статья о том, что делать если не работает печка ВАЗ 2107 инжектор, хотя диагностика подойдет и к другим моделям классики — ВАЗ 2101 — 2106.

Причины отказа печки

Если не включается печка на «семерке», то возможно:

  • неисправен переключатель вентилятора печки;
  • неисправен монтажный блок;
  • сопротивление регулировки скорости;
  • неисправен двигатель печки.

Схема подключения печки ВАЗ 2107

  1. монтажный блок;
  2. кнопка печки;
  3. сопротивление;
  4. электродвигатель вентилятора;
  5. замок зажигания.

Что бы провести диагностику нужно сделать контрольную лампу (бывают и заводского исполнения) или лучше всего иметь тестер (мультиметр). Контрольная лампа представляет собой лампочку с проводами, концы которых заканчиваются щупами.

Неисправность монтажного блока предохранитель печки ваз 2107

Если при нажатой клавише включателя печки не слышен шум вентилятора, то первое с чего надо начать осмотр, это проверить исправен ли предохранитель печки ВАЗ 2107 F1 (они подписаны и помечены на крышке) в монтажном блоке. Кроме печки он отвечает за работу обогревателя заднего стекла и фонарей заднего хода. Оценить исправность предохранителя можно в большинстве случаев на просвет, но иногда случается что его просто не видно, в этом случае лучше иметь под рукой «контрольку» или тестер.

Приборы для диагностики

Для проверки подключите один щуп к аккумулятору, вторым прикоснитесь к предохранителю, а свободным концом предохранителя к второй клемме АКБ. При исправном предохранителе лампочка загорится.

Следуйте рекомендации завода и ставьте аналогичные предохранители, в данном случае 10 ампер.

Когда при диагностике F1 исправен, а напряжения на желто-голубом проводе выключателя нет, здесь вероятно имеет место обрыв дорожек в самом монтажном блоке. Отремонтировать его можно, но нужны инструменты и навыки пайки или придется менять на новый. Подробнее о вазовском монтажном блоке в статье.

Неисправность переключателя

После предохранителя проверяем кнопку включения. Питание с блока приходит на желто-голубой провод, как уже было сказано и если напряжение на нем есть, то проверяем выключатель отопителя.

Берем кусок провода, один конец подключаем к желто-голубому и поочередно касаемся других выводов, если мотор начинает работать прикасании обоих выводов, то выключатель исправен. Если в одном из положений двигатель не работает, то делается вывод о неисправности переключателя, но для точной оценки нужно проверить сопротивление.

Подключение кнопки печки ВАЗ 2107 показано на фото.

Если отсутствует напряжение на обоих выводах нужна замена кнопки печки ВАЗ 2107. Для этого подденьте ее отверткой и вытащите кнопку. Вытаскиваем из старой кнопки фишки и подключаем поочередно новую.

Двигатель работает на одной скорости

В данном случае это может быть неисправность кнопки, сгоревшее сопротивление или неисправность двигателя (обрыв одной обмотки). Если кнопка исправна, а вентилятор печки работает только на высокой скорости, то первое что нужно проверить, это балластное сопротивление. Проверяется оно так же как и предохранитель, в случае обрыва замерите его.

На «семерке» проверить ее можно только сняв корпус печки, так как оно располагается внутри корпуса. В более ранних моделях оно находится под торпедой по середине, чуть ближе к водителю.

Неисправность электродвигателя печки

Основные неисправности двигателя — это заклинивание ротора во втулках или подшипниках. При такой неисправности обычно сгорает предохранитель, поэтому не ставьте предохранитель с большим током иначе приведет к сгоранию дорожек блока или проводки.

Вторая неисправность это износ щеток. В данном случае при подаче напряжения на любую из обмоток, двигатель работать не будет.

Чтобы точно убедится в исправности двигателя нужно проверить проводку подходящую к нему, так как может просто отсоединились фишки или отсоединился минусовой провод.

Не работает вентилятор печки ВАЗ 2107.

Здравствуйте. На этот раз напишу про возможные причины из-за, которых может не работать моторчик печки на ВАЗ 2107. Эти причины можно отнести и к другим моделям классики таким, как ВАЗ 2105, 2106, 2101, 2103, 2104.

Для проверки всех вариантов неисправности нужно иметь хотя бы тестовую лампу, а лучше мультиметр.

Если Вы выясните, что сломался именно моторчик печки, то прочитайте статью «Замена моторчика печки ВАЗ 2107«.

Чтобы понимать, что же может сломаться и из-за чего вентилятор печки ВАЗ 2107 может не крутиться, необходимо рассмотреть электрическую схему питания этого моторчика.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

  1. Неисправность в монтажном блоке.
  2. Выгорели контакты переключателя скоростей вентилятора печки.
  3. Сгорело сопротивление для регулировки скорости.
  4. Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1 в монтажном блоке. Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Надеюсь Вам была полезна данная статья. Если остались вопросы или замечания — оставляйте их в комментариях.

Схема и особенности печки ВАЗ 2107

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

  1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
  2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
  3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
    Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

  • заклинивание крана подачи антифриза;
  • засорение радиатора;
  • обрывы тросов механизма привода;
  • подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

  1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
  2. Засорении радиатора.
  3. Образовании воздушной пробки в радиаторе печки.
  4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Не работает печка ваз 2107

Ремонт отопителя Ваз-2107 или почему не греет «печка»?

Почему не греет печка Ваз-2107

И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, «завоздушенная» система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 — 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.

Печка плохо дует на левую сторону

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону?
1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно.
2. Печку разбирали и повредили воздуховод (4) или левую заслонку.
3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.

Еще одна причина- плохая циркуляция тосола через печку

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины:
-забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость;
-стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется.
Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

Бывает, что собирая печку, плохо уплотнили радиатор

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять.
Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.

От себя добавлю совет: снимите рычаг коробки передач и не придется отсоединять провода консоли (бороды).
Всего доброго вам и тепла вашему салону!

Отопитель ВАЗ 2107: печка ВАЗ, неполадки и ремонт

Как известно, система отопления автомобиля позволяет поддерживать микроклимат в салоне, эффективно отогревать стекла, удалять влагу и т.д. Простыми словами, от состояния данной системы напрямую зависит здоровье водителя и пассажиров, комфорт при эксплуатации ТС, а также безопасность при езде на автомобиле.

С учетом того, что «классические» отечественные модели ВАЗ (например, 2103, 2106, 2107) остаются достаточно распространенными на дорогах, частой проблемой является то, что отопитель ВАЗ 2107 или 2106 не работает. В этой статье мы остановимся на модели 2107, рассмотрим устройство отопителя на такой машине, а также что делать, если плохо греет печка ВАЗ 2107.

Читайте в этой статье

Как устроена печка 2107

Итак, система отопления ВАЗ 2107 включает в себя:

  • отопитель;
  • вентилятор;
  • блок управления отопителем;

Снаружи воздух попадает через воздухозаборник в кожух камеры приема воздуха. Камера находится в моторном отсеке (в области под лобовым стеклом). Далее воздух перенаправляется на отопитель, где происходит конденсация влаги.

Важным элементом является радиатор печки на ВАЗ 2107, который нагревается благодаря циркуляции ОЖ (охлаждающей жидкости) системы охлаждения двигателя. При этом температура воздуха меняется за счет открытия и закрытия особого крана (кран отопителя ВАЗ), который уменьшает или увеличивает поток разогретой ОЖ, поступающей в радиатор печки.

Кстати, если автомобиль движется на большой скорости, система отопления может подавать воздух в салон даже в том случае, когда вентилятор печки ВАЗ 2107 выключен. Дело в том, что воздушный поток снаружи способен создать давление в коробке воздухопритока, благодаря чему нагретый воздух проникает в салон.

Сама система отопления устроена просто. По воздуховодам можно направлять нагретый воздух в ноги, на водителя, на лобовое стекло и боковые стекла и т.д. Управлять печкой, изменять температуру, выбирать направление обдува можно при помощи рукояток на приборной панели.

Рукоятка в верхней части отвечает за регулировку положения крана отопителя. Сдвинув рукоять максимально влево, кран полностью закрывается, а вправо будет означать полное открытие.

Средняя рукоятка изменяет положение крышки притока воздуха, что позволяет регулировать интенсивность подачи горячего воздуха. Рукоятка снизу позволяет управлять заслонками воздуховодов обогрева стекол. Если сдвинуть рукоятку вправо, поток воздуха идет на боковые стекла, тогда как левое положение позволяет реализовать обдув лобового стекла.

Доработка печки ВАЗ 2107: тюнинг отопителя

Хотя устройство печки ВАЗ 2107 простое, однако, конструкция не лишена недостатков. По этой причине многие владельцы осуществляют доработку печки ВАЗ 2107 своими руками или выполняют ремонт, меняют изношенные элементы и т.д.

Как правило, в списке улучшений можно отметить доработки в плане повышения герметичности воздуховодов (зачастую, в тех местах, где есть соединения). Такое решение позволяет добиться более эффективного обогрева внутрисалонного пространства и обдува стекол.

Замена на версию ВАЗ 2108, которая уже идет на подшипниках, решает и эту проблему. Чтобы заменить вентилятор печки ВАЗ 2107, нужно заготовить предохранитель, резистор и переключатель оборотов. Детали подходят от модели Нива и Калина.

Для снятия вентилятора нужны две отвертки (плоская и крестовая), ключ на 7 и 10, плоскогубцы. Чтобы добраться до вентилятора, снимается панель приборов, полка, а также перчаточный ящик. Затем ключом 7 следует ослабить кожух троса регулировки воздушных заслонок. Далее петля троса скидывается с рычага.

Теперь посредством ключа 10 выкручивается гайка крепления корпуса отопителя, после чего плоской отверткой из корпуса печки достаются воздуховоды (слева и справа). Затем все той же плоской отверткой нужно снять защелки, которые фиксируют вентилятор

Дальше нужно отсоединить клеммы проводов, достать вентилятор из корпуса печки, демонтировать крыльчатку. С учетом того, что вентилятор от ВАЗ 2108 немного больше по размеру, в конструкцию печки вносятся изменения.

Замена только моторчика предполагает необходимость делать дополнительное отверстие в решетке, через которую горячий воздух проходит вниз. В случае если не делать отверстие, корпус электромоторчика будет упираться в решетку.

Главное, при обратной сборке и установке учитывать, чтобы воздух забирался снаружи, а не из салона. Также если воздух не идет в «рукава» или печка дует под панель, следует проверить крепления воздуховодов. Часто бывает, что воздуховод просто не стал на место, забит поролоном и т.д.

Еще дорабатывают и сами воздуховоды. Это делается путем изготовления в корпусе печки дополнительных отверстий, куда затем вставляется несколько сантехнических шлангов. Если эти шланги соединить с боковыми воздуховодами, а также нижними, тогда это позволит создать более мощный поток теплого воздуха при обдуве ног или стекол.

Не работает печка ВАЗ 2107: причины

С учетом того, что неисправностей отопителя может быть достаточно много, ниже рассмотрим основные:

  • прежде всего, воздух в системе охлаждения становится причиной того, что печка не работает. При этом важно выгнать воздушную пробку, то есть выполнить качественное развоздушивание системы охлаждения двигателя.
  • плохо работать отопитель может и по причине того, что радиатор печки ВАЗ 2107 забит. В результате ОЖ плохо циркулирует по системе отопителя, воздух слабо прогревается. Получается, когда на ВАЗ 2107 не работает печка полностью, то есть дует, но воздух холодный, это часто говорит о том, что радиатор забит полностью, его нужно промыть или заменить. Чтобы это быстро определить, нужно пощупать патрубки. Если входной патрубок теплый, а выходящий холодный, тогда неисправность очевидна.
  • бывает и так, что кран отопителя открыт, но охлаждающая жидкость в радиатор не подается. Обычно это происходит по причине того, что в системе скопилась накипь и грязь, кран засорен. Чтобы решить проблему, кран нужно снять для чистки или замены.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро.

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

  • Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

  • Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

  • демонтаж элементов в салоне;
  • снятие элементов под капотом;

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран. Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке.

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.

  • Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.

Подведем итоги

Как видно, даже с учетом простоты конструкции, ремонт печки ВАЗ 2107 может оказаться трудоемкой процедурой по причине затрудненного доступа к определенным элементам системы отопления.

При этом если возникает такая необходимость, доработка и тюнинг печки ВАЗ, а также обслуживание и замена отопителя ВАЗ 2107 своими руками вполне может быть выполнена самостоятельно в условиях обычного гаража.

В системе охлаждения мотора воздух: симптомы завоздушивания, причины образования воздушной пробки. Как развоздушить систему охлаждения двигателя.

Антифриз закипает и бурлит в расширительном бачке. Причины закипания тосола или антифриза, основные неисправности, диагностика неполадок, рекомендации.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Причины завоздушивания системы охлаждения двигателя автомобиля и симптомы. Как выгнать воздушную пробку из системы охлаждения, советы и рекомендации.

Почему двигатель перегревается или кипит, при этом радиатор охлаждения холодный. Признаки перегрева мотора, как не допустить серьезных последствий.

Не работает отопитель ВАЗ 2110: основные причины, по которым печка ВАЗ 2110 плохо греет. Диагностика, замена радиатора печки ВАЗ 2110, доработка.

Снять патрубки обдува боковых окон 2107. Что делать, не работает обдув лобового стекла

Народ, помогите дельным советом. Такая ситуевина: через левый воздуховод почти нет потока воздуха. Я уже дважды разбирал печку, залезал в нее всякими проводами — думал, что забито — ни хрена, все летает, а воздух там, даже если треснет, НЕ ПРОХОДИТ !!! Пока не проеду утром 500-700 метров от дома (прогреваю машину, пока убираю снег, потом сразу езжу) стекло успевает замерзнуть.приходиться орудовать скребком изнутри на светофоре.
Самое смешное!
Справа все топовые.
Если важно: воздуховод я не снимал (он зажат между рулевым валом и корпусом, гайки закрашены, но я почему-то не решился их открутить), а вот так ткнул .
Друзья советуют воткнуть туда кулер от процессора или системного блока. Но зачем ограждать огород? Может у кого было такое? Как лечили?


Но воздуховод надо удалить.Дело в том, что там, где воздуховод примыкает к плите, в этом месте, прямо на выходе воздуха из печи, находится заслонка в корпусе печи. Так может быть, эта заслонка по какой-то причине заклинивает. А может все проще — просто не износится или с плиты соскочил воздуховод.
Валерий.

2005-02-03 02:42

Снял вентилятор и отдельно эти самые заслонки, проверил
как они работают. Все было в порядке. Потом, когда поставил на место, еще раз проверил.Была такая возможность — подполз и ощупал рукой снизу, как двигаются ставни. То что сели правильно и плотно -100%! Я слышал об этих граблях и перепроверил.

2005-02-03 18:05

Re: Замерзает левое боковое стекло, не работает левый воздуховод на ВАЗ 2105.
Сам столкнулся с точно такой же проблемой. Я долго мучился. Он даже сломал заслонку на самой печке, которая открывается от переключения рычага «боковые стекла — лобовое».Справа после снятия заслонки начал дуть, но все равно слабо (если кейс у папки на Гольфе дует метель кипятка). Ехал долго скребком. Давно вынашивал идею кулеров от компьютера, но все равно крыльчатка у них уже не та. Но я нашел подходящую высоту и вставил сразу за жалюзи 2 штуки, которыми вы направляете поток туда, где это необходимо. Их хорошо потеснила эта слепая. Подключил к красному проводу на печке.И теперь у меня слабый, но по крайней мере плохой обдув обоих стаканов. Про нормальный обдув боковых стекол на 2105 ни разу не слышал, это просто недоработка конструкции. Ну и конечно для максимального эффекта, как тут не раз писали. Открыть заслонку воздухозаборника с улицы, ту, что с синей полосой на торпеде (ниже я даже писал, как добраться до нее рукой из-под капота, если он заклинивает или кабель плохо отрегулирован). Чтоб под капотом ничего не забивалось. Проверьте, не забиты ли вентиляционные каналы в задней части стойки заднего стекла… Содрал верхнюю часть крепления обшивки в салоне, зачистил с двух сторон (как из салона, так и с улицы, сняв пластиковую решетку, спасибо Macaron2112 за помощь :))) и оставил эти обрезки с торца с прилегающей верхней частью, помещая туда невидимые кусочки поролона . .. Вентиляция стала намного лучше, и это не с самой чистой печкой. На скорости чувствуется движение теплого воздуха в салоне. Сегодня поехал на первую длинную дистанцию ​​в -15 по ул.В машине тепло, не смотря на трещины в гнилых дверях, вентилятор просто выключился. Ехал естественно не продул. Сейчас подумываю вырезать дырки в задних стойках стоек и наклеить туда декоративные решетки вентиляции. А за ними заодно поставить кулеры от БП в системный блок, и включать его, когда все начинает запотевать и мерзнуть :). Ну вот возьмем к примеру 2106, обдува боковых стекол вообще нет, а вот при нормальной вентиляции нигде ничего не замерзает 🙂 Очевидно за счет хорошей вентиляции и обдува самого салона.Как тут кто-то писал, если в машине закрыть окна и двери и включить вентилятор на 1 скорость, то задние вентиляционные отверстия должны продуть, если вторые, то оттуда должен дуть ветер. Удачи

2005-02-03 02:55

Дык Я не жалуюсь на температуру в салоне при прогретом двигателе в салоне. Как правильно пользоваться печкой
меня просветили еще когда столбик термометра был +20 — так что в машине не мерзла ни дня.
Проблема только в том, что воздух не попадает в этот воздуховод.
Думаю, еще надо засунуть в него вентилятор прямо перед заслонкой, чтобы оставалась возможность регулировать ветровые потоки.
У меня под капотом хлама нет — ничего не заклинило. Сколько тряпок я там не храню. Но я не знаю, что у меня с вентиляцией сзади, но когда будет время снова заняться печкой, я тоже залезу туда.
Спасибо.

2005-02-03 19:35

Re: Замерзает левое боковое стекло, на ВАЗ 2105 плохо работает левый воздуховод.
Это нормальная ситуация. Обязательно закрывать поток ногам. Справа дует нормально, а слева заслонка в воздуховоде снята.

2005-02-03 08:03

Нет! Открываешь, закрываешь — это никак не влияет на роток из левого воздуховода: — ((

2005-02-03 19:38

Re: Re: Замерзает левое боковое стекло, на ВАЗ 2105 плохо работает левый воздуховод.
У меня был довольно успешный опыт модернизации печки.Если я все правильно помню, рачажок отвечает за приток воздуха к лобовому и боковым стеклам, но по отдельности либо лобовое, либо боковые окна, если поставить посередине, то и то и другое плохо будет продувать. Рекомендую снять заслонки обдува боковых стекол и с помощью рычага сдувать ноги и на лобовое стекло для этого нужно сделать стержень из подходящей проволоки и соединить с ним нижнюю и верхнюю заслонки, так как они обе находятся на левая сторона печки, сделать это несложно.Длину тяги выбирают на глаз, при этом рычаг регулировки нужно перевести в положение «лобовое стекло», а заслонка воздушного потока на ножках должна быть полностью закрыта. Ведь получается плита с улучшенными потребительскими свойствами. 1. Боковые стекла постоянно обдуваются. 2. Теперь вы можете плавно регулировать поток воздуха к ногам лобового стекла с помощью рычага на панели. Если не помогает, попробуйте заделать стыки панелей печки (правда, мне это не понадобилось). Что ж, если это не поможет, то помните, что это «Классический» тип и он станет теплее и лучше будет виден.Удачи.

2005-02-03 20:19

Зачем снимать закрылки? Они сделаны регулируемыми!
Когда я собирал всю эту конструкцию, я специально установил демпферы, чтобы в положении «выдув лоб» демпферы не доходили до уплотнения и отравляли воздух в дефлекторы (прорези около 1,5 см), а при переносе Воздуходувка, чтобы «боковые» заслонки открывались на больший угол. Но меня это не спасло!

2005-02-03 20:54

Re: Замерзает левое боковое стекло, на ВАЗ 2105 плохо работает левый воздуховод.
Одно время занимался воздуховодами на «четверку» (хоть панель и «семерка», но на мой взгляд разница не большая). Он нажал на протекающий кран обогревателя. Во всем виноват, на мой взгляд, подключение воздуховодов к печке. Правый доступ свободный и его довольно легко защелкнуть на пластике печки, а вот с левым довольно проблематично. Плюс в совокупности соединения — это клапаны регулировки расхода воздуха, что сильно усложняет процедуру установки (на левом, при установке, я даже сломал заслонку — пришлось менять).В итоге, износившись и так не до конца защелкнувшись весь воздуховод, я оставил это занятие. В результате правое стекло прозрачное, а левое только наполовину.

2005-02-03 20:32

Я уже писал. Все «стопудово» подключают и перепроверяют при пальпации (т.е. на ощупь) и обнюхивают. :-))

Ни для кого не секрет, что счастливые обладатели европанели на ВАЗ-2110 столкнулись с проблемой плохого обдува лобового стекла … Это связано с тем, что основание панели стало другим и теперь поток воздуха не дует. лобовое стекло, но параллельно стеклу.Вы можете почувствовать, как поток воздуха ударяет в лоб водителя …
Многие борются с этой проблемой, и многие ездят вот так. Я видел, как некоторые люди долгое время наклеивали D-образный уплотнитель на панель, чтобы исправить воздушный поток. Кто-то меняет основу панели на основу старой модели.
Мне на Драйве сказали, что можно использовать дефлектор лобового стекла от Приоры. Мне этот вариант понравился больше, чем кому-либо.
Дефлектор имеет артикульный номер — 21705325262 и название — вставка панели приборов (стрелка) ВАЗ-2170.
Сразу фотографировать не стал, просто сфотографировал готовое решение на месте. Нашел в инете, схематично изображено что и как.
Вот так выглядит приоровский дефлектор:

Поставил на панель и понял, что надо срезать защелки изнутри дефлектора, их четыре:


Разметил места для шурупов на панель, их три. Немного прибил пластик для шурупов.
Я тоже решил, что для лучшей подгонки и во избежание лишних скрипов я приклеил одну сторону дефлектора с внутренней стороны дефлектора ковриком, а другую — двусторонним скотчем. Двусторонним скотчем приклеил ту часть, которая накладывается на панель (показана красным), ковролином приклеил вторую сторону, которая ближе к стеклу (показана коричневым).

Потом положил, выровнял по центру и прикрутил на саморезы. Дефлектор как бы не бросался в глаза.Фото дефлектора на месте:







Стало заметно перенаправление воздушного потока на лобовое стекло. Теперь воздух дует не параллельно стеклу, а на стекло. Думаю, результат достигнут.
На шурупы можно надеть мебельные дюбели, что я и сделаю в будущем.
Единственный минус, который я заметил, это отражение отражателя на лобовое стекло.Но это может зависеть от стекла. Мое стекло, особенно в солнечный день, отражает всю панель.

Прежде чем говорить о том, почему не работает обдув лобового стекла, рассмотрим принцип работы и устройство этой системы. Конструктивно система вентиляции и обогрева автомобилей ВАЗ семейства «Самара» устроена таким образом, что воздух поступает в салон через прорези на верхней панели приборов, центральные и боковые патрубки, дефлекторы обогрева ног и через опущенное остекление дверей. Предусмотрен вентилятор для увеличения потока воздуха в системе.

Примечание … Некоторые модели Самар комплектовались ТЭНами серии 2108-1. Эта система отличается практически горизонтальным расположением радиатора и разным распределением воздушных потоков. В промежуточном положении заслонки поток горячего воздуха поступает снизу. В результате к ножкам подается более теплый воздух, а в остекление — более холодная струя.

Особенности конструкции

Электродвигатель … Коллекторный двигатель вентилятора питается постоянным током, дополнительную информацию об электрических вентиляторах см. На сайте. На приборной панели расположен четырехпозиционный регулятор скорости вращения вентилятора. Изменение скорости вращения электродвигателя происходит за счет подключения или отключения дополнительных резисторов. При прямом включении мотора (без резисторов) скорость будет максимальной. Электродвигатель не ремонтируется, а при выходе из строя заменяется вместе с крыльчаткой вентилятора. Единственное, что можно сделать для обслуживания двигателя, — это почистить коллектор при необходимости.

Нагреватель … Нагрев воздуха, подаваемого на обдув лобового стекла, осуществляется отопителем, который питается от системы охлаждения двигателя (СОД). Радиатор смонтирован в кожухе и выполнен в виде двух баков (справа есть перегородка) и двух рядов трубок из алюминиевого сплава. Поток горячей жидкости, поступающей в радиатор, формируется насосом СОД и регулируется специальным краном, который крепится к переборке. Работой отопителя управляют 2 ручки распределения воздушного потока, рычаг управления клапаном радиатора и заслонка.

Плохой обдув лобового стекла

Одной из проблем системы вентиляции и обогрева автомобилей ВАЗ является слабый обдув ветрового стекла. Многие владельцы, жалующиеся на недоработки конструкции, пытаются завершить доработку или обратиться за помощью к специалистам сервисных центров. Однако в большинстве случаев, если лобовое стекло плохо продувается, проблема не в каких-то недостатках, а в элементарной регулировке.

Как показывает практика, слабый обдув лобового стекла в первую очередь из-за демпфера.А точнее все проблемы из-за того, что трос управления воздушной заслонкой болтается или слетел с рычага. Вам просто нужно его подтянуть или поставить на место.


Как мы уже говорили выше, чтобы обеспечить нормальный обдув лобового стекла Калины или другой модели ВАЗ, необходимо прежде всего проверить натяжение троса управления заслонкой. Для этого предварительно необходимо снять левый экран панели приборов, предварительно открутив все болты крепления.

Если вы видите, что натяжения троса недостаточно, чтобы полностью закрыть заслонку, вам нужно его немного укоротить.Нам понадобится шило и кусачки. Для начала нужно снять скобу. По его краям есть полукруглые вырезы, в один из которых вставляем шило и аккуратно снимаем наконечник с конца кабеля. Затем кусачками откусываем один виток, а потом закручиваем остальные. После этого снова вставляем конец кабеля.

Чтобы убедиться в правильности действий, тестируем работу обдува лобового стекла. Включаем плиту и контролируем обдув. Если поток воздуха слабый и холодный, можно повторить процедуру и откусить еще один виток конца кабеля.

Примечание. Откусить сразу два и более Нет поворота кончика троса управления заслонкой. Можно переборщить и все испортить. Лучше делать все постепенно.

После завершения регулировки натяжения троса установите панель в обратном порядке.

Доработка системы обдува лобового стекла ВАЗ-2113 (2114, 2115)

Практически каждый хозяин Самары жалуется на неравномерный обдув салона.В первую очередь это выражается в том, что горячий воздух идет из центральных воздуховодов (от торпеды) к лобовому стеклу, а холодный — из боковых форсунок. Наиболее ярко эта ситуация проявляется при понижении температуры нагревателя, когда рычаг управления перемещается влево.



Как правило, сервисные центры не решают эту проблему. Мастера утверждают, что это принцип работы системы. Однако вы можете исправить это самостоятельно.

Сначала демонтируем кожух торпеды, который установлен слева.Недалеко от педали газа находится трос управления дроссельной заслонкой, закрепленный кронштейном. Следует ослабить зажим и потянуть кабель вниз. Затем закрепляем кронштейн и сдвигаем правый рычаг управления заслонкой влево до упора, а левый — вправо до упора. В этом случае теплая струя будет подаваться на лобовое стекло из боковых воздуховодов.

Однако в этом случае желаемая регулировка температуры обдува ветрового стекла будет реализована не во всех режимах. Когда рычаг сдвинут влево, в какое-то положение он все равно будет поступать холодным воздухом… Это связано с тем, что рычаг одновременно управляет заслонкой и краном отопителя. Заслонка, в свою очередь, открывает дверь потоку холодного воздуха.

Чтобы этого не произошло, отсоедините кабель, управляющий заслонкой. Для этого сначала снимите крышку торпеды справа и найдите двигатель, контролирующий температуру. К нему подключены два кабеля. Подбираем кабель, расположенный справа, и натягиваем его так, чтобы заслонка переместилась в положение максимального нагрева. После этого сгибаем трос в месте крепления.Теперь заслонка всегда будет в этом положении. Кабель следует откусить плоскогубцами, оставив 15 мм. В противном случае лишняя длина будет мешать движению двигателя. После такой доработки во все воздуховоды потечет поток теплого воздуха, а температура будет плавно регулироваться в любом положении рычага.

Плохой обдув лобового стекла ВАЗ-2107

Недостатки системы вентиляции и обогрева ВАЗ-2107 известны каждому владельцу. Многие умельцы монтируют вместо штатного электродвигателя более мощный мотор, который используется в системе вентиляции и отопления ВАЗ-2108.Однако эта модификация малоэффективна.

Для достижения желаемого результата специалисты рекомендуют полностью переделать стандартную печку, установив не только электродвигатель 08, но и сборку «улитка». Для этого нужно изменить дно печки, чтобы в него можно было встроить улитку. Однако эта процедура довольно сложная и трудоемкая. При желании вы можете найти в Интернете подробное описание Как доработать обдув лобового стекла ВАЗ-2107 своими руками.

Одной из причин недостаточного обдува лобового стекла может быть неплотное закрытие нижней крышки кожуха вентилятора. В этом случае часть воздушного потока уходит на обогрев ног. Чтобы решить эту проблему, нужно установить небольшую защелку. Например, те, которые используются при изготовлении мебели. Также возможна установка ригельного замка. Для этого просверлите отверстие под болт диаметром до 5,0 мм в нижнем углу кожуха вентилятора, где находится рычаг крышки. Закрепляем болт гайкой.Просверливаем аналогичное отверстие в ручке крышки. Такая небольшая доработка позволит надежно зафиксировать крышку в закрытом положении.

Как производится замена крана отопителя ВАЗ-2107?

Замена крана отопителя ВАЗ-2107 очень быстро, вот только ресурс этого элемента крайне мал. Вообще на «классике» смеситель для печки доставляет немало хлопот не только зимой, но даже в теплое время года. Это одна из самых коротких частей не только в системе охлаждения и обогрева, но и во всей машине в целом.Очень часто возникают протечки, при редком использовании крана заклинило в одном из крайних положений. Ремонтировать его нет смысла, нужно установить новый.

Для чего нужен кран отопителя?

Системы обогрева салона и охлаждения двигателя взаимосвязаны. В малый контур системы охлаждения подключается установленный в салоне радиатор. На его входе прикреплен кран, перекрывающий подачу горячего антифриза. Печь состоит из нескольких элементов:

  1. Радиатор отопителя.
  2. Электровентилятор.
  3. Кнопка вентилятора.
  4. Блок резисторов для регулирования скорости.
  5. Рычаги управления заслонкой.

Если бы не было крана отопителя, горячий антифриз постоянно циркулировал через радиатор. В этом случае в салоне будет постоянно жарко.

Но именно кран препятствует проникновению в кабину горячей жидкости. С помощью органов управления, расположенных на бортике панели, включается и выключается подача горячего антифриза. Кран крепится непосредственно к радиатору двумя болтами.Между корпусом клапана и радиатором установлено резиновое кольцо. Ось, приводящая в движение механизм, блокирующий подачу жидкости, имеет небольшой рычаг. К нему производится крепление жесткого троса. Большинство водителей на зиму полностью открывают кран печки, а летом закрывают. Следовательно, несколько месяцев его вообще не трогают. Вот почему он заедает.

Типичные поломки

Замена подогревателя крана ВАЗ-2107 производится при наличии следующих поломок:

  1. Чрезмерный износ сальников и прокладок.
  2. Разрушение корпуса устройства.
  3. Наличие накипи на внутренней поверхности.
  4. Прокладки и прокладки работают нормально до тех пор, пока в систему охлаждения не будет залит качественный антифриз и его уровень не станет нормальным.
  5. Накипь образуется при использовании воды вместо специальных жидкостей.

При разрушении корпуса происходит течь, ее можно определить по таким признакам:

  1. Появление на лобовом и боковых окнах масляных капель.
  2. Снижение уровня антифриза в баке.
  3. На полу у ног пассажира появляются мокрые пятна или лужи.

В случае, если кран нагревателя протекает, попробуйте ключом на «10» слегка затянуть болты. Если устранить течь не удается, необходимо заменить кран отопителя ВАЗ-2107. Учтите, что антифриз содержит большое количество вредных компонентов, поэтому тянуть с ремонтом нежелательно. Если машина не включает машину, этому может быть несколько причин:

  1. Если рычаг регулировки движется без сопротивления, то, скорее всего, трос привода вылетел из фиксаторов.
  2. При засорении крана рычаг перемещается очень плотно.

Не пытайтесь ремонтировать данный прибор. Оно того стоит, проще установить новый На автомобиле ВАЗ-2107 ремонт топки печки проводить нецелесообразно — стоимость нового достаточно низкая. Некоторые автомобилисты вместо того, чтобы ежегодно приобретать новый кран, устанавливают кран. И два раза в год открывать и закрывать. Не очень удобно, но надежно и прочно.

Инструменты для ремонта

На автомобиле ВАЗ-2107 ремонт может производиться штатными инструментами.Вам понадобится:

  1. Несколько гаечных ключей — на «7», «8», «10».
  2. Отвертки крестовые и плоские.
  3. Плоскогубцы.
  4. Новый печной кран.

Обратите внимание, что лучше покупать смеситель керамический, а не дешевый, установленный по умолчанию. Керамика имеет гораздо больший срок службы, детали не так сильно изнашиваются, на поверхности нет накипи и загрязнений. Заранее купите кран отопителя ВАЗ-2107, цена керамической не более 500 руб. Но при желании можно установить даже водопроводный кран в моторном отсеке или под перчаточным ящиком.

Подготовка к ремонту

В первую очередь нужно установить ВАЗ-2107 на наклонной поверхности, чтобы передняя часть была ниже задней. В этом случае вы полностью удалите жидкость из системы охлаждения. Для этого нужно поставить под двигатель объемом не менее 10 литров, а затем открутить пробку ключом на «13». Также необходимо слить оставшуюся жидкость из радиатора.

Все работы проводить только на остывшем двигателе, иначе можно получить сильнейшие ожоги.Жидкость необходимо слить при открытой плите. Но если открыть его нет возможности, необходимо ослабить крепление нижнего патрубка и слить из него жидкость.

Замена

Алгоритм выполнения работ следующий:

  1. Выкрутить кожух, которым фиксируется трос управления.
  2. Отсоедините конец кабеля от крана нагревателя.
  3. Закрутите гайки, которыми корпус крана крепится к радиатору.Учтите, что в этот момент может вытечь антифриз, поэтому постелите на пол сухую тряпку.
  4. Выньте старый кран.
  5. Снимите переходник, на который надета форсунка, подающая горячий антифриз.
  6. Заменить все резиновые прокладки на кране.
  7. Установите адаптер на новое устройство.
  8. Закрепите кран на радиаторе, затянув крепежные болты.
  9. Установите трос управления и добейтесь, чтобы кран открывался и закрывался полностью при перемещении рычага.

Завершающий этап

После всех проделанных работ необходимо еще раз убедиться в качестве сборки. Залейте антифриз в систему охлаждения. Чтобы все контуры системы были залиты антифризом, необходимо, чтобы передняя часть автомобиля была выше задней, а кран печки был открыт. По мере прогрева двигателя необходимо руками сдавливать форсунки, чтобы полностью избавиться от воздушных пробок. На этом замена крана отопителя ВАЗ-2107 окончена, печка будет работать нормально.

Блок управления печкой ВАЗ 2110. Основные неисправности печки ВАЗ 2110 и их устранение

Системы отопления в автомобилях часто выходят из строя зимой. В этот период печь используется гораздо чаще, а значит, проявляются все слабые стороны этого устройства. Часто выходит из строя блок управления печкой ВАЗ-2110, как и другие элементы системы. Сегодня мы уделим этому узлу особое внимание.

Конструкция системы отопления ВАЗ-2110

Включает в себя три основных узла.Это блок управления печкой ВАЗ-2110, системой воздуховодов, блоком отопления. Печь управляется электронным блоком. Он состоит из ручек, с помощью которых водитель устанавливает необходимую температуру и интенсивность вентилятора.



В состав блока также входит датчик температуры. Что касается последнего, то необходимо автоматически запускать печку при падении температуры в салоне автомобиля более чем на два градуса ниже установленной. Датчик оснащен небольшим вентилятором. Если переместить ручку на контроллере в положение А, то в блоке нагрева запускается небольшой электродвигатель, который управляет заслонкой.Датчик температуры в самом ВАЗ-2110 можно найти на потолке, возле лампы освещения.

Еще одна важная составляющая системы отопления — воздуховоды. Они проходят прямо от самой печи, и каждый канал выполняет свою отдельную функцию. Итак, центральные каналы предназначены для вентиляции кабины.


Распределитель воздуха отвечает за подачу холодного воздуха в салон для вентиляции или теплого воздуха для обогрева. Два других воздуховода предназначены для обогрева салона заднего ряда.Остальные тоже предназначены для вентиляции. Два боковых канала обогревают зеркала и частично салон. Для обогрева ног водителя используются отдельные форсунки.

Блок, отвечающий за температуру

Центральным блоком в системе печи является нагревательный блок. Его основная функция — прямой обогрев кабины. Этот блок организован следующим образом. Электродвигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и блокировки / открытия каналов. Также есть радиатор отопителя.На современных системах нового поколения теплообменники не оборудованы отводом.



Поэтому радиатор нагревается всегда, вне зависимости от времени года. Производитель заявляет, что так получилось решить проблему с постоянным потоком крана. Кроме того, значительно ускоряется обогрев салона. Летом вентиляция снаружи радиатора.

Типичные неисправности

Летом очень сложно обнаружить проблемы в работе печки.Практически не используется по назначению. С наступлением зимы более актуальным становится вопрос об эффективности системы отопления. Рассмотрим типовые неисправности, с которыми чаще всего сталкиваются владельцы ВАЗ-2110. В случае серьезных проблем эффективным решением может стать только замена печки ВАЗ-2110.



Отсутствие охлаждающей жидкости

Если механизм работает недостаточно хорошо, в первую очередь необходимо проверить количество охлаждающей жидкости.



Смотрят расширительный бачок: на нем рекомендательные отметки, а на системном блоке индикатор.Если жидкости мало, долейте. Иногда даже после доливки уровень охлаждающей жидкости падает. Это может указывать на утечки.

Модернизация заслонки на ВАЗ-2110

Неисправности с работой заслонки часто приводят к тому, что салон греется очень плохо и медленно. Виной всему блок управления печкой ВАЗ-2110. Есть сбои в контроллере. Устройство не подает команду на выдвижение жалюзи. В этом случае рекомендуется проверить датчик температуры.Ручка контроллера устанавливается в крайнее положение и затем несколько раз откручивается из левого положения в правое. Температуру воздушного потока необходимо проверять вручную. Таким образом проверяется рабочее состояние датчика в одном из крайних положений ручки. Если воздушный поток изменяет температуру в крайнем положении ручки, то датчик необходимо заменить. Если нагрев не меняется, причину ищите в другом месте.

Проблемы с вентилятором

Об этом сообщает шум или сильный визг во время движения автомобиля. Для начала нужно выяснить, в чем причина поломки вентилятора. В некоторых случаях пропадает нижняя часть корпуса обогревателя. Затем установите крючки, которые служат креплением.



Однако чаще можно увидеть сломанные выступы на корпусе блока подогревателя. Требуется замена корпуса. Другая причина — неравномерный коэффициент расширения вала из-за сильного износа вентилятора. В этом случае специалисты рекомендуют заменить мотор печки или его втулки. Иногда вентилятор издает шум из-за шайб, с помощью которых устраняется осевой люфт.Изделие необходимо снять и очистить. Заменить шайбу на ПТФЭ, затем все хорошо смажьте.

Если печь не работает на первой скорости

Каждая скорость вентилятора (кроме последней) подключается через отдельный резистор нагревателя.



Находится не на контроллере, а под оборкой. Одна из причин невозможности работы на первой скорости — выход из строя резистора. Если вторая скорость не работает, то причина та же. Но неисправности могут быть связаны и с дефектами контактов на плате.Часто из-за высоких температур доска сильно нагревается. В результате контакты разводятся. Вы должны внимательно проверить всю доску. Присмотритесь внимательнее, где подают еду.

Третья скорость не работает

Если третья скорость вентилятора является последней (это на старых моделях), то она подключается без резистора. Неисправности могут быть в контактах САУО. Ниже мы поговорим о нем более подробно.

Замена САУО

Блоки управления ремонту не подлежат — их просто заменяют на новые.Но для начала нужно убедиться, что причина именно в этом механизме. Вместо сломанного установить исправный блок управления. Его цена около 1500 рублей. Демонтируется элемент очень просто: достаточно снять установленные рядом кнопки. А потом можно вытащить устройство. Ручки обнуляются, а затем удаляются.



Затем стекло и передняя крышка отламываются. Перед снятием блока управления печкой на ВАЗ-2110 откручиваем два винта спереди и один сзади.Затем плату можно вытащить из корпуса и внимательно осмотреть на целостность. Если есть повреждения бортовых направляющих, их необходимо отремонтировать. Последующая сборка выполняется в обратном порядке. Если температура на блоке управления не регулируется, то следует осмотреть всю плату. Непременно будут дефекты. Но прежде чем вытащить блок управления печкой на ВАЗ-2110, необходимо проверить блок предохранителей. Возможно там плохой контакт.

Установка температуры воздуха от отопителя

Вы можете установить желаемую температуру в салоне с помощью ручки регулировки.Но для более точного результата и настроек в блоке есть специальный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна. Поместите контрольный термометр в область датчика.



Затем элемент переводится в автоматический режим, и нагревание контролируется термометром. Сколько времени можно управлять блоком управления печкой САУО ВАЗ-21102? Процедура занимает не более получаса. Если через 15 минут фактическая температура не соответствует заданной, то установка снимается.Поверните регулировочный винт по часовой стрелке. Если повернуть винт по часовой стрелке, то температура повысится, если против — понизится. Затем установите элемент на место и проверьте правильность его работы. Что касается возможности устранения неисправностей, то блок управления печки ВАЗ-2110 нового типа ремонту не подлежит (впрочем, как и старый). В случае серьезных неисправностей полностью меняют. К тому же стоимость невысокая.

Итак, мы выяснили, почему не работает печка и как решить эту проблему.

Печка на ваз 2107 чертежи с размерами. Модернизируем и меняем печку на «Семерку» своими руками

Отопление и вентиляция в машине необходимы для обеспечения комфортного температурного режима. В салоне седьмой модели Lada эти действия возможны из-за попадающих извне масс воздуха. Он проходит через специальные отверстия на переднем капоте. В коробке воздухозаборника, расположенной за двигателем, отделяются капли влаги, которая удаляется из системы.После этого воздух подается в сектор отопления, а затем попадает в кабину.

Неисправности

Конструктивно система отопления выглядит следующим образом:


Достаточно часто печь выходит из строя по следующим причинам:

  • нарушена герметичность элемента радиатора или крана отопителя;
  • контроллер вентилятора вышел из строя;
  • проводка окисленная;
  • : отказал двигатель вентилятора.

Во избежание подобных неприятностей выполняется переделка печки ваз 2107.

Работы по усовершенствованию системы отопления

Все владельцы «семерки» знают, что громкая работа печки не означает, что она хорошая. Рекомендуется завершить доработку, для которой существует несколько вариантов, но не каждый из них считается эффективным. Вы можете либо закрыть воздуховыпускные отверстия, либо отрегулировать потоки. Но после этого явных улучшений не будет. Чтобы повысить температуру в салоне, следует увеличить способность радиатора отводить тепло.Для этого необходимо решить проблему с вентилятором, заменив слишком маленькую и малопроизводительную стандартную версию на более производительную, от G8, имеющую пять ветвей вместо пары лопастей. Также необходимо переделать управление печкой. Для этого установлены кнопки и элементы управления от той же «восьмой» модели, так как стандартные быстро выйдут из строя из-за разницы в токах. Также проводится переделка крана, регулирующего подачу теплоносителя.

Установить улитку от 2108

Для этого нам понадобится:

  • «Улитка» от восьмой модели Лады;
  • оргстекло, толщина которого должна составлять три миллиметра;
  • фен строительный;
  • уголки для крепления металла и шурупов.

Во-первых, сделана часть корпуса для фиксации «улитки». Для этого оргстекло нарезается до нужного размера.

Согревая феном, пригибаются нужные формы.

Заглушка-улитка немного срезана, чтобы уменьшить габариты системы примерно на три сантиметра.

Боковые стенки могут быть изготовлены из дюралюминиевого сплава, толщина которого не превышает полутора миллиметров.

Прорези и соединительные участки заклеиваются герметиком на силиконовой основе.
Сложнее всего отрегулировать впускные каналы, подогнав их под отверстия. Но выход есть — сделать их разборными.

Для уменьшения сопротивления и завихрений можно выполнить плавные поворотные элементы из дюралюминия. Чтобы согревающий воздух попал ему на ноги, устроены прорези.

Как ухаживать за системой отопления

При длительной эксплуатации может засориться радиатор печи, что скажется на работоспособности всей тепловой сети. Чтобы все исправить, рекомендуется очистить плиту. Эту работу можно проделать самостоятельно.
Сначала убедитесь, что двигатель холодный.Под каждую трубку положите мягкую ткань. Теперь хомуты для крепления входящего и выходящего шлангов отсоединены. С крана снимается шланг, жидкость сливается в заранее установленную емкость. Снимаются уплотнительные элементы и радиатор. Демонтировать кран, прочистить наливные шланги. Промыть радиатор охлаждающей жидкостью. Теперь вы можете собрать систему, заменив все резиновые уплотнители. Осталось проверить работоспособность и при обнаружении протечек подтянуть хомуты.
Модифицируя систему отопления, следует добросовестно выполнять все рекомендации.Это поможет вам добиться хороших результатов.

автомобилей ВАЗ классического семейства были оснащены достаточно эффективной системой отопления салона, обеспечивающей хороший обогрев салона зимой. Помимо высокого КПД печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого агрегата, хотя в нем есть слабые места.

Устройство отопителя ВАЗ 2107

В устройство печки ВАЗ-2107 входят такие комплектующие:

  • корпус с установленными в нем ставнями;
  • радиатор печки;
  • электровентилятор;
  • воздуховодов;
  • механизм управления заслонкой.

В устройстве системы отопления не используются электронные компоненты или сложные комплектующие, поэтому печь надежна и проста в эксплуатации и обслуживании.

Источником тепла в системе отопления салона ВАЗ-2107 является жидкость системы охлаждения силовой установки. Передача тепла осуществляется благодаря теплообменнику — радиатору, который установлен в корпусе печки под лицевой панелью и подключен к системе охлаждения. В конструкции предусмотрено перекрытие подачи нагретого антифриза к радиатору отопителя с помощью специального крана, встроенного в патрубок подачи охлаждающей жидкости.

От кузова воздушный поток распределяется по нескольким направлениям — к лобовому стеклу, к центру кабины, к боковым окнам и в области ног. Для подачи потока воздуха к лобовому стеклу в верхней части передней панели предусмотрен воздуховод с выходным отверстием. Подача воздуха к боковым окнам осуществляется через воздуховоды, проходящие внутри панели. На их концах устанавливаются дефлекторы с жалюзи, которые более эффективно направляют воздушный поток. Такие же дефлекторы расположены на передней панели в центральной части, через которые воздух подается в центр кабины.Нагретый воздух попадает в область ног прямо от тела.

Печка ВАЗ-2107 предусматривает принудительное создание воздушного потока. И делается это с помощью вентилятора, приводимого в движение электродвигателем, находящимся в корпусе печки под радиатором. Электродвигатель работает в двух режимах — с разными скоростями вращения.

Для распределения воздушного потока в отопителе предусмотрены три заслонки. Первый из них — заслонка воздухозаборника. С его помощью регулируется подача воздуха в салон из окружающей среды.Вторая заслонка распределяет воздушный поток по нужным воздуховодам — ​​либо в зону лобового стекла, либо на центральный и боковые дефлекторы. Третья заслонка регулирует подачу воздуха в область ног.
Первые две заслонки управляются ползунками механизма управления, третьи — отдельным рычагом, расположенным сбоку на центральной консоли рядом с педальным блоком.

Подача воздуха в салон автомобиля осуществляется через воздухозаборники на капоте. Чтобы вода не попадала в салон (при движении под дождем), поток воздуха, прошедший через воздухозаборники, сначала попадает в специальный бокс, где вода отделяется.И только после этого доходит до заслонки воздухозаборника.

Управление печкой ВАЗ 2107 механическое. Он состоит из кнопки включения вентилятора и блока ползунков. Механизм управления установлен на центральной консоли в верхней части, что обеспечивает удобный доступ к элементам.

Есть три ползунка механизма управления, каждый из которых управляет своим элементом:

  1. Верхний отвечает за подачу антифриза в радиатор и подключается тросом к крану, установленному на впускной трубе.Крайнее левое положение ползунка — кран закрыт (печка не греет), правое — кран открыт (тосол поступает в радиатор).
  2. Средний — управляет заслонкой воздухозаборника. При перемещении влево заслонка перекрывает подачу воздуха с улицы (замкнутая циркуляция воздуха в салоне), правое положение — воздухозаборник открыт (воздух с улицы попадает в кабину).
  3. Нижний регулирует заслонку распределения потока по воздуховодам. Левое положение — поток подается через боковой и центральный дефлекторы, правое — в область лобового стекла.
    Каждый из этих ползунков устанавливается в любое положение для достижения оптимальной работы печи.

Принцип действия

Система отопления работает просто — для обеспечения нагрева воздуха водитель с помощью верхнего бегунка открывает кран подачи антифриза на радиатор печки.
Если заслонка воздухозаборника открыта (средний бегунок находится в крайнем правом положении), то воздушный поток через отделяющий влагу воздуховод и заслонку попадает в корпус печи.Проходя через радиатор, воздух нагревается, а после уже движется в зависимости от расположения других заслонок.

Если нижний бегунок сдвинуть вправо, то нагретый воздух уйдет в зону лобового стекла, а в левом положении — в центр салона и в боковые окна.
Для подачи нагретого воздуха к ногам водителю необходимо опустить рычаг нижней заслонки.

При движении на высоких скоростях воздушный поток, проходящий через воздухозаборники, движется интенсивно, поэтому нет необходимости включать вентилятор.Но если скорости не хватает, вентилятор создает принудительную циркуляцию.

С помощью заслонок и вентилятора водитель управляет печкой — задает скорость воздуха, степень его нагрева и площадь распределения.

Неисправности печи

За счет простой конструкции неисправностей в системе отопления салона ВАЗ-2107 не так уж и много. Они делятся на механические и электрические.
К механическим неисправностям относятся:

  • заклинивание крана подачи антифриза;
  • засорение радиатора;
  • обрыв троса приводного механизма;
  • пятен.

Кран и радиатор печки — «слабые» места в печке ВАЗ-2107. Если зимой кран работает часто, то с наступлением лета он закрывается и остается в этом положении. Из-за этого он расклинивается, и с наступлением зимы попытки его вскрыть приводят к обрыву троса управления.

Видео: Не работает обогреватель на классике. ВАЗ 2101-07. Ищем повод.

Застрявший кран в одном положении сложно «пошевелить», поэтому неисправный узел легче заменить.
А отключение подачи тосола сказывается на радиаторе. Отсутствие движения жидкости в течение длительного периода (при эксплуатации автомобиля летом, когда печка не используется) приводит к интенсивному образованию оксидов внутри радиатора, которые забивают трубопроводы теплообменника. Из-за этого снижается пропускная способность радиатора, а вместе с ним и производительность печки.

Засорившийся радиатор отопителя промывают, но если отложений много, то их можно удалить только механическим способом, а для этого радиатор припаивают.Паять обратно сложно, а иногда проще заменить теплообменник, чем промыть.

Пятна также являются частой поломкой. Они возникают на стыке труб, а также при появлении трещины в радиаторе. В первом случае подтекание устраняется затяжкой крепежных хомутов, во втором — пайкой или заменой радиатора.

К электрическим неисправностям относятся перегар электродвигателя, обрыв цепи его питания и поломка управляющего ключа.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или работает некорректно, с системой отопления салона ВАЗ-2107 есть и другие проблемы. Основная из них — снижение производительности печи.

Если печка немного нагревается, причина кроется в:

  1. Неисправности системы охлаждения силовой установки (пониженная производительность насоса, заклинило термостат).
  2. Забит радиатор.
  3. Образование воздушной пробки в радиаторе печки.
  4. Изношенное уплотнение заслонки воздухозаборника.

Выявление причины потери работоспособности начнем с проверки нагрева радиатора печки. Для этого прогрейте мотор до рабочей температуры, полностью откройте кран подачи антифриза к печке, а вручную проверьте степень нагрева патрубка подачи до и после клапана и самого радиатора. Если трубопровод горячий до крана, но не после него, кран заклинивает.В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если трубопровод не прогревается даже до крана, осмотрите систему охлаждения.

Если радиатор хорошо прогревается, но замечено, что печка греется хуже, то проверьте заслонку воздухозаборника и состояние ее уплотнения. Не помешает проверить корпус печки и воздуховоды на предмет протечек и щелей.

Чтобы печка ВАЗ-2107 хорошо прогревалась, перед зимним периодом проверьте работу крана, замените тосол (с промывкой системы), осмотрите механизм управления и работу заслонок.

Оптимизировать печку ВАЗ не так уж и сложно, имея под рукой простые инструменты и доступ к запчастям от отопителя другого автомобиля этой марки, например G8 или Девятки, которая мощнее этой версии автомобиля . Вам даже не понадобятся специальные навыки — достаточно знать каменку и иметь стандартный набор инструментов и материалов.

На что именно нужно обратить внимание при доработке печки ВАЗ «семерка»

Следует отметить, что радиатор печки ВАЗ добросовестно справляется со своей функцией передачи тепла от ТЭНа, и всей проблемой плохой работы печка заключается в несовершенном расположении системы обдува.Поэтому доработка системы обогрева ВАЗ «семерки», по сути, является простейшим тюнингом, заключающимся в замене определенных деталей и узлов отопителя, а также улучшении системы воздуховодов, подающих теплый воздух к ногам водителя. . Самый простой и эффективный способ провести тюнинг — модернизировать печку более мощным мотором и дополнительными шлангами, которые врезаются в корпус отопителя и направляют поток нагретого воздуха в салон.

Что нужно для доработки печки ВАЗ-2107

В первую очередь вам понадобится печка от другой вазовской машины более новой модели (подойдет «восьмерка» или «девятка»).Его двигатель имеет большую мощность и солидное количество оборотов, что делает производство теплого воздуха более эффективным. Но из-за того, что размер мотора немного превышает габариты печки «семерки», придется снимать гребешок на дне корпуса, который обдувает ваши ноги при работе печки.

Следующее, что нужно поменять, это резистор и выключатель, в связи с тем, что мощный мотор печки может просто расплавить детали, не рассчитанные на такую ​​мощность.Специалисты по ручному тюнингу также советуют менять двигатель с крыльчаткой родной печки на более новую «улитку», которая есть у печки «восьмерка» или «девятка».

Как идет доработка отопителя ВАЗ «семерка»

Достаточно нарезать кусочки пластика по размеру «улитки» и соединить их между собой и после подгонки по размеру закрепить на дне корпуса печи. Если у вас есть пластиковый контейнер или подобный контейнер из поликарбоната размером с улитку, вы можете его использовать, но сначала нужно убедиться, что он выдерживает тепло.Улитка должна плотно входить в изготовленный корпус, но не сильно выступать за ограничители радиатора.

Очень важно соблюдать пропорции новой детали в каменке, ведь при увеличенных размерах раковины улитки печка может не вернуться на место, и придется начинать все сначала. Когда вы уверены в правильных пропорциях и сделаете корпус нужного размера, можно обработать стыки нового корпуса герметиком.

Далее приступаем к доработке воздуховодов семикарточной печи

Для этого потребуются стандартные шланги и манжеты, которые можно купить в любом строительном или сантехническом магазине, в количестве от четырех до семи шлангов и примерно такое же количество манжет.Перед их установкой необходимо вырезать отверстия, соответствующие диаметру шлангов с обеих сторон и на дне корпуса нагревателя.

В них вставляются манжеты и шланги, боковые из которых соединены соответственно с боковыми воздуховодами, а нижние предназначены для отвода лишнего тепла от ног с целью защиты их от перегрева прямой струей нагретого воздуха. Для обогрева ног пассажиров задних сидений можно взять более длинные шланги и направить их соответственно от печки в сторону задней части салона.

К сожалению, недостатков у наших ВАЗов предостаточно, но от этого мы не перестаем их меньше любить, к тому же их популярность с годами не уменьшается. Одни просто живут с этими недостатками инструкторов и инженеров, другие — исправляют все недочеты своими руками, с каждым разом делая свою машину все более совершенной.

Мы не ищем легких путей и отдаем предпочтение второму пути, поэтому продолжим тему еще раз, на этот раз доработаем печку ВАЗ 2107.В этой статье вы узнаете, как выжать максимум из своей штатной печки: как улучшить обдув боковых форсунок, уменьшить шум вентилятора печки, а также как сделать обогрев для ног.

Для выполнения задуманного нам потребуются:

  1. «Улитка» от, благодаря чему мы добьемся снижения шума и увеличения расхода воздуха.
  2. Оргстекло толщиной 3 мм, из которого будет создан корпус нашей модернизированной печи.
  3. Промышленный фен для гибки оргстекла.
  4. Винты + алюминий или любые другие уголки для соединения корпуса печки.

Доработка печки ВАЗ 2107 своими руками — пошаговый фотоотчет

1. В первую очередь необходимо изготовить корпус для крепления «улитки». Для этого нужно вырезать оргстекло.

2. С помощью фена аккуратно согните, чтобы придать форму.

3. При этом была вырезана заглушка «улитка», чтобы уменьшить габариты конструкции примерно на 3 см.

4. Боковые стенки решил сделать из дюралюминия толщиной 1,5 мм.

6. Самым сложным на мой взгляд является работа с каналами подачи воздушных потоков к отверстиям воздуховодов. Было решено сделать их разборными из такого же материала.

7. Для уменьшения сопротивления и снятия закрутки сделали плавные витки из дюралюминия.

9. Необязательный элемент, но все же решил сделать для себя — вместо резистора яркости подсветки поставил резистор регулировки скорости улитки переменной скорости.

Теперь о результатах доработки печки ВАЗ 2107 …

Все получилось даже лучше, чем я ожидал. Печка работает на малых оборотах, в целом бесшумно, поток воздуха из боковых щелей довольно приличный, несмотря на многочисленные изгибы и изгибы конструкции. Во все стороны идет равномерный поток воздуха, который быстро и мягко прогревает всю кабину. На второй и третьей скорости поток просто «сумасшедший», поэтому включаю только в случае крайней необходимости, например, когда нужно быстро прогреться.Более того, заметил, что после модернизации печки исчез неприятный эффект запотевания стекол, машина стала сухой и комфортной.

Находится в кабине и крепится к перегородке отсека силового агрегата четырьмя шпильками. Место соединения печки с корпусом герметизируется. В комплект печки входят кожух вентилятора, кожух радиатора (с крышкой воздухозаборника), а также кожух вентилятора (с крышкой воздухораспределителя).

При необходимости приточный воздух нагревается жидкостным радиатором.Последний снабжен патрубками для подачи и отвода воздуха. Их подводят к системе охлаждения двигателя. Прямо под радиатором установлен вентилятор. Электродвигатель с крыльчаткой установлен на двух упругих подушках. Вентилятор может работать в двух скоростных режимах. На центральной панели расположен специальный переключатель.

Воздух с помощью дефлекторов направляется не только в салон автомобиля, но также в стороны и на лобовые стекла. Несмотря на то, что вроде бы все хорошо продумано, штатная печка вызывает у автомобилистов массу нареканий.Среди основных проблем, с которыми столкнулись владельцы «Семерок», можно выделить следующие:

  • слабый обдув в боковых дефлекторах;
  • отсутствие обдува и обогрева пассажиров, находящихся сзади;
  • недостаточный приток воздуха;
  • шум при работе печки.

И это далеко не весь перечень проблем, с которыми сталкиваются владельцы данной модели. Некоторые специалисты рекомендуют устанавливать печку от восьмой модели (при этом оставляя собственную крыльчатку). Но такие манипуляции могут решить проблему лишь частично.Можно добиться лишь небольшого улучшения подачи воздуха в кабину. При этом усилится шум.

В общем, это не совсем подходящий вариант. Поэтому рекомендуем внести изменения в штатную печку Sevens (установив улитку в сборе). Также советуем доработать дно печки, чтобы разместить улитку и получить более равномерный поток в разные стороны.

Тюнинг печки ВАЗ 2107: какие инструменты и аксессуары необходимы

Прежде всего, чтобы внести изменения в печку и кардинально решить все ее проблемы, необходимо запастись улиткой от G8.Далее вам понадобится пластик, оргстекло, текстолит (все эти материалы можно использовать для постройки новостройки). Наконец, чтобы переделать печку на «Седьмую» модель, понадобятся болты, гайки и герметик.
Важная информация! Перед началом работы внимательно прочтите инструкцию к. Одна неверная операция может привести к тому, что вы вообще останетесь без плиты.

Перед тем, как приступить к доработке печки, необходимо демонтировать ее нижнюю и среднюю части.После этого детали тщательно моются. Затем обрезается вся нижняя часть (нужно оставить только немного пластика и место креплений). Боковые стенки вырезаны из оргстекла или пластика. Их размеры следует регулировать локально, так как все зависит от выбранного материала. Вырезанная заготовка прикрепляется к боковой стенке печки. Такие же манипуляции проделываем со второй стенкой. Когда этот этап завершен, можно переходить к средней части плиты. Здесь диффузор отрезан.Важно обратить внимание на наличие двух выступов по бокам (упоров для радиатора). Подрезать их не нужно. После того, как средняя и нижняя части будут готовы, можно приступать к примерке улитки. Он должен становиться максимально высоким, но при этом не выходить за уровень упоров радиатора. Наконец, нужно вырезать и установить дно. Важно помнить, что узким местом будет задняя стенка плиты. Делается он максимально маленьким. Форсунка-улитка размещена по центру для равномерного обдува.Когда все эти манипуляции завершены, конструкция смазывается герметиком. После этого можно установить переднюю стенку и примерить печку в машине.

После монтажа можно снимать боковые воздуховоды и готовиться к окончательной работе. Для системы воздуховодов можно использовать обычные водопроводные шланги. Для этого в корпусе просверливаются отверстия, куда вставляются манжеты, а затем и шланги сантехники. Здесь важно предусмотреть, чтобы часть шлангов шла на обогрев сидящих сзади пассажиров.После этого на штатные воздуходувки изнашиваются шланги. Во избежание потери воздуха на стыках можно дополнительно прихватить их саморезами и смазать стыки герметиком.

Что в результате? Воздух равномерно выходит из всех дефлекторов. Причем даже на первой скорости печки расход воздуха превышает аналогичный показатель на второй скорости в стандартной версии. Стёкла больше не запотевают (кстати, такими улучшениями тоже можно избавиться от запотевания заднего стекла).А при движении машины работу печки вообще не слышно.

Улучшение обдува печки своими руками

Предыдущий вариант неплохой, но трудоемкий. В принципе можно просто доводить обдув (особенно с левой трубой). В результате боковые стекла перестанут запотевать и вы добьетесь хорошего результата. Основная суть этого «тюнинга» — установить в левой трубе вентилятор, который будет нагнетать воздух от печки к дефлектору.Для реализации этой задачи необходимо снять дефлектор с трубы. Делается это очень просто — деталь снимается отверткой и тянется вперед. Та же операция проводится с другой стороны.

Как только вы это сделаете, можно будет легко снять дефлектор без риска его повреждения или повреждения панели. После снятия дефлектора нужно снять держатель с панели приборов. Он устанавливается на специальные антенны, и эта операция занимает всего несколько секунд.Хитрость такой настройки в том, что для принудительной подачи воздуха будет использоваться обычный компьютерный вентилятор (50 миллиметров). Для его установки необходимо предварительно примерить вентилятор на корпус дефлектора. Затем наносится разметка и с помощью канцелярского ножа делаются надрезы в пластике.

В результате вентилятор должен плотно сидеть на корпусе, чтобы он не завис во время работы. После установки убедитесь, что ножи нормально вращаются. Если их что-то беспокоит, проводится подтяжка. Чтобы вентилятор втягивал воздух из печи и не было обратной тяги, необходимо сделать конструкцию герметичной.Поэтому лишние отверстия можно заделать деталями, которые мы получили при вырезании крепления дефлектора (для установки вентилятора). При монтаже получившейся системы необходимо сначала разместить вентилятор в районе сопла, а уже потом устанавливать корпус дефлектора. Как только все механические операции будут выполнены, можно переходить к подключению электриков. Оптимальный вариант — подключить вентилятор к проводу, на котором напряжение появляется только при включенном зажигании. Также можно подключить напрямую к проводу печки.

Все эти манипуляции позволяют добиться действительно очень хороших результатов. Первый вариант дает возможность доработать печь конструктивно, сделав ее более эффективной. Снижение шума — приятный бонус, который вы будете вознаграждены за всю вашу работу. Второй метод позволяет работать напрямую с силой воздушного потока. Это дешевле и менее трудоемко. Такой вариант подойдет тем, кого не сильно раздражают шумовые эффекты, сопровождающие работу печки.

Видео доработки печки ВАЗ 2107

LADA NIVA 4×4, ДОПОЛНИТЕЛЬНЫЙ ДВИГАТЕЛЬ САЛОНА

Электродвигатель «Нива» каютной печи модели 2101 был разработан, можно сказать уже полвека назад, изначально он имел низкий КПД, высокий уровень шума и в наших суровых условиях. зимой это еще не лучший способ справиться со своей задачей. До сих пор такая конструкция устанавливается на серийные автомобили, и согласно этому разработчики такого изделия, как «Отопитель Лада 4х4« НИВА «в сборе (тюнинг)», сумели создать свою оригинальную конструкцию ».

В принципе, сама идея очень проста — источник сжатого воздуха в салоне находится снаружи в моторном отсеке, у него большая мощность, ниже уровень шума, просто обслуживается.

На выходе получилась качественная, надежная, функциональная и долговечная печка на Ниве.

Устанавливается на автомобили Лада Нива любых модификаций.

Эта конструкция имеет ряд замечательных особенностей и преимуществ перед стандартной печью:

Простой монтаж (30-40 минут)

Надежный металлический каркас

2108 мотор высокого качества

Более мощный воздушный поток

3-позиционный переключатель

В разы меньше шума

Обогрев салона быстрее

Задним пассажирам зимой будет комфортнее

Дополнительные преимущества перед аналогами:

Армированный металлический корпус с качественной антикоррозийной краской и сливными отверстиями для воды

Электродвигатель и корпус высочайшего качества и с низким уровнем шума

Жгут проводов выполнен на ЛЭП 2,5кВ.мм (отечественная проволока)

Демпферная подвеска электродвигателя предотвращает передачу колебаний от электродвигателя на кузов автомобиля.

В комплекте есть все необходимое для установки печи:

Кожус воздухозаборник

Двигатель 2108 в сборе с корпусом

Жгут проводов для подключения, имеющий все необходимое — реле, выключатель, предохранитель. (по желанию)

Инструкция по установке печки 2108 в Ниве:

Снять клемму + с АКБ

Снимите полку под приборной панелью бардачка.

Снимите 4 гайки М6 крепления кожуха воздухозаборника (из кабины помощник удерживает верхние болты от проворачивания)

Снять крышку воздухозаборника под капотом

Снять заслонку наружного воздуха (находится под кожухом 2 гайки М5).

Закройте зазор возле входных отверстий радиатора.

Установить новую печку.

Снимаем нижнюю часть корпуса печки в салоне, демонтируем штатный мотор печки, демонтируем модуль сопротивления, на его место устанавливаем новое сопротивление из комплекта.

Красный жгут проводов (от предохранителя) подключить к + клемме аккумулятора, черный провод от резистора + мотор печки, черный провод от мотора печки на массу, черный провод от жгута 0,75 кв.м на массу, желтый провод от жгута 0.75 кв.м. на + от зажигания.

Выключатель на инжекционных машинах обычно устанавливается на месте бывшего «Подсо».

Собираем все снятое в обратном порядке, подключаем аккум.

Совместимость: Все модели и модификации автомобиля Лада Нива 2121х, а также Нива Урбан.

Форсунка заливает свечи с ВАЗ 2107. Почему бензин заливает свечи и как запустить двигатель. При каких условиях свечи не будут залиты бензином

Если в одно прекрасное утро вы обнаружите, что у вашей машины проблемы с запуском, или даже двигатель вообще не запускается, то, скорее всего, у вас залиты свечи.В этой статье мы постараемся ответить на вопрос, почему на автомобилях ВАЗ заливает свечи, и что с этим делать? Решение этой проблемы довольно простое и подойдет любому автолюбителю.

Причины неисправности свечей зажигания

Заливает свечи, чаще всего, в холодную погоду. Особенно заметно поздней осенью. Иногда удается запустить двигатель, но он работает нестабильно и непродолжительное время. Когда вы пытаетесь его разогнать (нажимаете педаль газа), он глохнет на секунду, и в выхлопной трубе раздается резкий хлопок.Это явление опасно, так как может сбить угол опережения зажигания.

Первое, что делает водитель в этом случае — проверяет цвет свечей зажигания. Резьба и электроды в большинстве случаев покрыты сажей и слишком влажные — все это означает, что свечи зажигания залиты.

В данном случае нет зависимости от того, какой у вас двигатель (инжекторный или карбюраторный), проблема проявляется одинаково в обоих двигателях.Чтобы определить источник неисправности, нужно понимать, как запускается двигатель.

Процесс запуска двигателя следующий: стартер раскручивает маховик коленчатого вала и приводит в движение все важные органы двигателя. К ним относятся распределительный вал, клапаны, и в то же время на концах свечей зажигания образуются искры. За это время бензонасос перекачивает смесь бензина и воздуха, которая поступает в камеру сгорания. В момент подачи топлива в камеру на электродах свечи зажигания (при правильном моменте зажигания) образуется искра, которая воспламеняет смесь и создает небольшой взрыв, который, в свою очередь, перемещает поршень внутри цилиндра.

Становится понятно, что если искра не появляется, значит смесь просто заполняет свечу, которая больше не способна зажечь искру. В конечном итоге он покрывается слоем нагара, а остатки несгоревшего бензина взрываются в выхлопной трубе, создавая неприятный звук, которого так боятся многие автомобилисты. Это явление связано с неисправной свечой зажигания, поэтому, прежде чем искать проблему в другом месте, вы должны проверить наличие искры. Для этого необходимо использовать специальный пистолет.

Если свечи исправны, а проблема искрообразования не решена, то либо нужен модуль.

Еще одна проблема — состав смеси. Если в камеру сгорания поступает намного больше бензина, чем воздуха, то окисления не произойдет. В конечном итоге свеча зажигания заполнена бензином и больше не может воспламенить смесь. В этом случае потребуется регулировка карбюратора. Соотношение топлива и кислорода должно быть в том же диапазоне. Для этого отверните или поверните болты регулировки качества и количества смеси.

В инжекторных двигателях все намного сложнее. Первая проблема. При длительной эксплуатации их уплотнительный материал начинает деформироваться и соответственно бензин попадает в камеру сгорания даже при остановленном двигателе. В конечном итоге свеча зажигания переливается и запуск двигателя становится довольно проблематичным. Форсунки подлежат элементарной замене.

Видео — инжектор ВАЗ заливает свечи

Вторая проблема — слабый импульс зажигания, которого не хватает для создания необходимой искры зажигания и плохой компрессии в цилиндрах.Однако такие трудности могут возникнуть при эксплуатации карбюраторного мотора. В этом случае двигатель подвергается дорогостоящему ремонту.

Неправильная регулировка количества воздуха и бензина также может повлиять на работу двигателя с впрыском. Неправильная работа контроллера, особенно в холодную погоду, приводит к тому, что программное обеспечение плохо выполняет вычислительную функцию и инжектор подает бензин и воздух в совершенно несовместимых количествах. В результате свечи наполняются таким же образом и теряют способность воспламенять смесь дальше.

Что делать, если свечи залиты?

Если свечи залиты, и запустить двигатель необходимо как можно скорее, то обо всех вышеперечисленных причинах можно забыть и запустить двигатель несколькими способами.

  1. Этот метод предписан многими инструкциями по эксплуатации. Для этого свечи зажигания откручиваются подходящим ключом и просушиваются. Для сушки можно использовать обычную газовую плиту. После того, как свечи высохнут, их протирают сухой тканью, тем самым удаляя новые нагар, и прикручивают на место.
  2. Второй вариант тоже дошел до нас от старых карбюраторных машин. Суть этого метода — просушить свечи, не разбирая их. Этот метод работает одинаково как с инжекторными, так и с карбюраторными двигателями. Педаль газа выжимается полностью до упора, и двигатель раскручивается стартером в течение 10 секунд. Таким образом перекрывается подача бензина, и цилиндры двигателя начинают продуваться одним воздухом. За это короткое время свечи успевают достаточно хорошо просохнуть.В процессе продувки отпустите педаль газа. После этого действия двигатель обычно запускается без проблем.
  3. Если ничего не помогает, проверьте наличие искры. Для этого вытаскивается один из бронепровода и упирается в ГБЦ на 4-5 миллиметров. Попросите помощника ненадолго включить стартер автомобиля. Если между проводом и проскакивает синяя искра, значит, свеча исправна. Однако есть свечи зажигания, которые могут не работать на некоторых типах транспортных средств. Попробуйте установить новые свечи зажигания.В большинстве случаев этот метод почти всегда работает. Если искры нет, значит неисправность либо в бронепроводах, либо в датчике Холла, либо в самом переключателе и катушке зажигания.
  4. Если первый запуск двигателя оказался неудачным, то нужно дождаться определенной паузы. Обычно это 5-10 минут. Это сделано для того, чтобы свеча не затопила. Что касается карбюраторных машин, то опытные водители рекомендуют производить первый запуск, не закрывая дроссельную заслонку. Для этого автомобиль заводится без всасывания, и педаль газа сильно нажимается, чтобы дать ей возможность прогреть камеру сгорания.После этого заслонка закрывается, и трогать педаль газа не рекомендуется.

Эти способы позволяют запускать двигатель только в случае крайней необходимости. Если ваши вазы довольно часто залиты свечами, то необходимо провести диагностику системы подачи топлива, а по возможности отремонтировать или отрегулировать. Ни в коем случае не затягивать, так как при наличии негорючего остатка маслосъемные кольца выйдут из строя.

Вот и все. Пожалуй, здесь перечислен весь комплекс мер, которые помогут вам оживить и запустить двигатель в холодную погоду, даже при залитых свечах зажигания.Это мероприятие проводится самостоятельно, поэтому о нем должен знать любой водитель.

Современный водитель просто обязан быть готовым к различным сюрпризам от своей машины и должен правильно на них реагировать, особенно зимой. В статье рассматриваются причины заливки свечей на инжекторном двигателе, причины этого явления, а также пути решения.

Основные причины

Как показывает практика, распространителем проблем со свечами является электронный блок управления и его прошивка.

Свечи залил моторным маслом.

При отрицательной температуре воздуха система пытается создать необходимые условия для топливовоздушной смеси. Поскольку доля кислорода в морозном воздухе выше, инжекторы получают от компьютера команду подать больше бензина. В этих условиях свеча тоже пытается работать, но качество смеси не соответствует требуемому. Впоследствии степень сжатия слишком низкая, не работает зажигание, и как следствие — залиты свечи.

Решения

Эту проблему можно решить двумя способами.

Суть первого заключается в следующем. Для начала свечи скручиваются и сушатся. После этого включите стартер примерно на 8-12 секунд. По окончании операции свечи устанавливаются обратно и делается попытка запуска двигателя.

Второй способ — запустить двигатель в «режиме продувки». Порядок действий следующий:

  • нажатие педали газа до упора
  • поворот ключа в замке зажигания
  • проворачивание стартера на 8-10 секунд.
  • возврат педали в исходное положение.

Суть метода заключается в том, что при нажатии педали газа до упора подача бензина перекрывается, а свечи задуваются только воздухом.

Если после выполнения вышеуказанных действий двигатель по-прежнему не запускается, необходимо просушить свечи.

Свечи обычно сушат зубной щеткой и феном. Иногда можно найти такое решение проблемы, как прокол свечи в зоне комфорта.

Если свечи заливать ежедневно, то нужно проверить наличие искрового выхода, его качество, форсунки и т. Д.

Бывает, что почти каждый день заливает свечи на форсунке. В такой ситуации необходимо провести полную проверку элементов — на наличие искрового выхода, чистоту форсунок, качество искры и так далее.

Чтобы не столкнуться с заливкой свечей в блоке питания впрыска, необходимо соблюдать определенные правила эксплуатации и ухода за двигателем:

Состояние залитой и новой свечи.

  • контроль заряда аккумулятора
  • контроль исправности стартера и своевременный ремонт при необходимости
  • использование масла высшего качества для использования зимой
  • своевременная замена свечей зажигания
  • регулярный осмотр высоковольтных проводов
  • регулировка и очистка форсунки
  • использование качественного топлива
  • по возможности один раз в месяц проехать не менее 50 км за раз.

Большое количество автомобилистов в процессе эксплуатации транспортного средства периодически сталкиваются с трудностями при запуске силового агрегата.В этом случае довольно часто нет явных предпосылок в виде ярко выраженных неисправностей. Неожиданный отказ двигателя при запуске может произойти как при холодном пуске, так и при попытке запустить ранее прогретый. В таких случаях одна из наиболее частых причин, по которой двигатель автомобиля не запускается, заключается в том, что двигатель заливает свечи зажигания бензином или маслом.

В том случае, если свечи будут залиты или, запуск двигателя будет очень затруднен или вообще невозможен.Это свидетельствует о наличии определенных проблем как с самим двигателем, так и с отдельными элементами и системами. В этой статье мы расскажем о том, почему заливает, как понять, что залило свечи, а также что делать водителю, если машина не заводится, заливает свечи бензином или моторным маслом и т. Д.

Читайте в этой статье

Почему заливает свечи при запуске двигателя на холоде

Начнем с того, что в теплое время года проблема заливки свечей не так актуальна по сравнению с холодным.В результате на морозе машины чаще всего заливают свечи. Основные признаки залитых свечей:

  • неисправность проявляется таким образом, что прокручивается стартером, но двигатель не «ловит»;
  • Из выхлопной трубы пахнет бензином
  • , запах на данный момент отчетливый;
  • после откручивания свечей резьба и электроды в бензине, также есть темный нагар в нижней части свечи зажигания;

Добавим, что заправка топливом происходит независимо от того, какая система питания установлена ​​на конкретном транспортном средстве (двигатель с впрыском или карбюраторный вариант).Единственное, если сравнивать инжектор и карбюратор, на морозе свечи на инжекторе заливать чуть реже. Также некоторые особенности затопления могут незначительно отличаться с учетом индивидуальных особенностей конкретной энергосистемы.

Значит, происходит заливка свечей зажигания (особенно при отрицательных температурах) в результате того, что топливо поступает в камеру сгорания из системы питания, но топливо не воспламеняется. Свечи намокнут, после чего дальнейший нормальный процесс искрообразования станет невозможным, то есть запустить двигатель не получится.

Как показывает практика, список причин, по которым он заливает свечи на холодную форсунку или когда возникает аналогичная проблема на карбюраторном автомобиле, включает несколько основных моментов:

Тюнинг и модернизация свечей зажигания своими руками для повышения топливной экономичности и другие характеристики двигателя внутреннего сгорания. Как самому доработать свечи.

Иногда снятая свеча зажигания может быть влажной. Это может быть вызвано бензином, маслом или охлаждающей жидкостью (антифриз).У каждой из этих жидкостей есть свои методы определения.

Бензин легко определить по его высокой летучести. При откручивании свечи бензин быстро сохнет. Чаще всего заправка бензином происходит при запуске холодного двигателя. Также это может произойти из-за неправильной регулировки зажигания.

Масло на электродах свечи зажигания может появиться из-за значительного износа уплотнений штока клапана. Реже причиной может быть износ цилиндро-поршневой группы двигателя или поломка маслосъемных колец на поршне.Любая из этих неисправностей требует немедленного ремонта.

Количество масла на свечах зажигания может указывать на серьезность проблемы. При диагностике лучше всего использовать набор новых свечей зажигания, рекомендованный производителем автомобиля, так как на чистом изоляторе хорошо видны капли масла. Первый этап — это появление небольших темных пятнышек от пригоревшего масла. Это никоим образом не повлияет на работу свечи зажигания, но укажет на то, что с двигателем все еще есть проблемы.Проявлением следующей стадии попадания масла в камеру сгорания будет смачивание нижней резьбы свечи зажигания. Такое состояние свечи вызывает хлопки в глушителе на холостом ходу. Они исчезают при увеличении оборотов двигателя.

Последний этап — полное смачивание свечи снизу. В этой ситуации искра вообще не образуется. Следовательно, цилиндр с такой свечой зажигания не работает. Об этом можно узнать по регулярным хлопкам в глушитель, которые не прекращаются при увеличении оборотов.Двигатель начинает утроиться.

Если масло попадает в камеру сгорания со 100% исправными системами подачи топлива и зажигания, то его сгорание происходит на электродах свечи зажигания. В результате масло не успевает намочить свечу. Нельзя сказать, что это хорошо, но это тоже не так уж плохо. В этом случае капли горючего масла превращаются в золу. Он накапливается на электродах, увеличивая их толщину. При работающем двигателе зола хорошо нагревается. Это способствует дальнейшему сгоранию поступающего масла.Чистить легко, но лучше делать это одновременно с заменой уплотнителей клапанов. Если удалить золу из свечи, масло может перестать гореть. Из-за этого искра может перестать пропускать, свеча затопит, и цилиндр перестанет работать.

Иногда «умельцы» применяют следующие методы борьбы с затоплением свечей: устанавливают свечи с более короткой юбкой или с большим числом накала, повышают напряжение искры, надев высоковольтные наконечники, оставляя небольшой зазор.Все эти методы недолговечны, малоэффективны и опасны для состояния автомобиля.

Причины попадания охлаждающей жидкости могут быть следующие: плохо запрессованная ГБЦ, трещина в ней или в корпусе гильзы, негерметичная система подогрева карбюратора. Что касается последней причины, то она характерна только для японских автомобилей.

На практике сложно определить, попадает ли антифриз в камеру сгорания, так как при прогреве двигателя некоторые отверстия могут закрываться в результате расширения металла.Диагностику необходимо проводить на холодном двигателе. Для этого требуется завести автомобиль примерно на 10 секунд. За это время свечи не успеют нагреться и трещины не исчезнут. На скрученной пробке охлаждающая жидкость выглядит как капельки росы.

При покупке новых свечей зажигания остерегайтесь подделок, так как они могут вывести из строя весь двигатель. Их можно определить по кривой или неровной надписи, некачественной обработке шестиугольника свечи, некачественно выполненной упаковке.

Плавный запуск двигателя, при повышенной влажности воздуха или в холодное время года, становится настоящим мучением для автомобилистов.И связано это, в первую очередь, с тем, что топливная смесь заполняет свечи зажигания. Почему так происходит, и как исправить эту проблему, мы обсудим позже.

Причины заливки свечей

При попытке завести автомобиль стартер перемещает клапаны цилиндров двигателя, тем самым пытаясь завести его. В это время в камерах цилиндров происходит образование топливовоздушной смеси, которая должна разгореться после скачка разряда на свече зажигания.

Что происходит при высокой влажности и низких температурах? Дело в том, что в топливно-воздушной смеси нарушается протекание химической реакции, из-за чего не происходит ее воспламенения.И, конечно же, из-за этого переливаются свечи зажигания.

Справедливости ради надо сказать, что такая неисправность возникает, как правило, только на старых моделях автомобилей и на машинах с серьезным пробегом. Это связано, прежде всего, с тремя причинами:

  • Пониженная компрессия в цилиндрах двигателя,
    как измерить компрессию:
    на инжекторном двигателе
    на дизельном двигателе
  • Бензин низкого качества;
  • Форсунки засорены.

Что делать, если свечи зажигания залиты

Есть три способа самопомощи при заливке свечей.

СПОСОБ №1. Замена свечей

.

С помощью свечного ключа по очереди откручивают старые и устанавливают новые свечи.

СПОСОБ №2. Очистка старых свечей

.

Чистка старых свечей любого типа производится аналогично. Свечи откручиваются и чистятся металлической щеткой — без накала, если нагар небольшие и легко удаляются.

А подогрев потребуется, если на свечах уже образовался большой слой нагара.Свечи нужно зажечь, пока они не станут красными. После этого нагар легко удаляется, а после того, как свеча остынет, ее контакты нужно будет почистить. Однако чрезмерный перегрев свечей приведет к растрескиванию их керамического изолятора и невозможности дальнейшего использования.

МЕТОД № 3. Выполняется очистка

Один из самых эффективных, безопасных и простых способов устранения неполадок, связанных с переполнением плагинов, — это очистка. Продувка (она же просушка) свечей осуществляется по следующей схеме:

  • Полностью утопили педаль газа, максимально открыв дроссельную заслонку;
  • При этом мы непрерывно вращаем стартер.

В результате таких манипуляций воздух в достаточно большом количестве начинает попадать в баллоны и попадает в свечи, высушивая их. Продувка используется как для форсунок, так и для карбюраторных двигателей. Единственный недостаток продувки заключается в том, что ее нельзя использовать при низком заряде батареи, так как она достаточно быстро разряжается во время этой процедуры.

Как избежать заливки свечей зажигания?

Получается, что свечи не зальют, если следовать трем правилам:

  • Используйте только трудно загустевшие моторные масла, которые не боятся низких температур;
  • Используйте только качественное топливо и только той марки, которая должна использоваться для конкретного автомобиля;
  • Систематически регулировать форсунки на форсунках и проводить их плановую чистку (как мыть форсунки своими руками).

Предварительная подготовка автомобиля к работе в холодное время года — залог его надежной работы.

Из «мелочей», о которых часто забывают начинающие водители, можно отметить переключение фильтра в «зимний» режим из «летнего». Кроме того, вы всегда должны следить за высоким зарядом аккумулятора, чтобы облегчить заводку двигателя. Что же касается свечей, то нужно знать, что еще один комплект запасных свечей никогда не будет лишним! Ведь свечи можно заливать в любой момент, и к этому нужно быть готовым.

Видео: Новый способ чистки свечей зажигания

Видео: Сушка свечей на ВАЗ 2114

Если видео не отображается, обновите страницу или

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Pinalitan Ang Radiator Ng Kalan Ng VAZ 2107, 2105, 2104: Бакит Думадалой Ито, Кунг Паано Алисин При установке Ito Mismo + Видео

Лаюнин, неисправность при каплении радиатора калана ВАЗ 2104-2107

Хинди махалага, который знает, как это сделать, вы можете использовать его слова или другие бахаги нангьяяри.Замечательные модели ВАЗ 2104-2107 минсаны решают проблему на хинди красивой компоновки или с помощью радиатора калана. В этом случае, вы можете увидеть все, что вам нужно, или попробовать продукт.

Нилаламан

  • 1 Алюминиевый радиатор памперса котла
    • 1.1 Установите радиатор печки на ВАЗ 2104-2107 и установите их на автомобиле
    • .
    • 1.2 Аппаратный радиатор pampainit
  • 2 неисправности радиатора, их неисправности и ошибки
  • 3 Паано и радиатор установлен для автомобиля ВАЗ 2104-2107
    • 3.1 Anu-anong kagamitan ang kinakailangan
    • 3.2 Paano alisin ang радиатор ng kalan
      • 3.2.1 Видео: установка теплообменника с использованием ВАЗ 2107
    • 3.3 Паано устраняет утечку радиатора печки
      • 3.3.1 Видео: установка радиатора Kalan
      • 3.3.2 Промывочный радиатор
    • 3.4 Paano mai-install ang теплообменник
    • Pagpili ng 3.5 Радиатор
      • 3.5.1 Видео: установка радиатора на трубу «Жигули»

Аномальный радиатор калана и котла

Halos, как и любой другой элемент, представляет собой панель инициализации системы, которая работает с элементами радиатора.Сделайте это, чтобы начать работу с охлаждающей жидкостью, и вы можете использовать ее на компьютере.

Наслаждайтесь установкой радиатора на ВАЗ 2104-2107 и установкой радиатора

.

Радиатор радиатора на всех классах Жигули разработан специально на передней панели . Продукт представляет собой теплообменник, который работает без охлаждающей жидкости (антифриза) с охлаждающей жидкостью (антифриз), которую можно использовать во всей кабине.Сделайте это таким образом, чтобы обогревать радиатор курения. Установите теплообменник, подключив его, включив теплообменник. Сделайте это через установку радиатора системы охлаждения двигателя, сделайте трубы и другие трубы и установите водяной насос (насос)

.

Радиатор, установленный в «классическом» исполнении, специально разработан на передней панели

Дополнительный радиатор Kalan

Теплообменник представляет собой двойной резервуар с алюминиевыми сотами.Танки изготовлены из герметика, зависящего от материала. В комплекте с радиатором, вентилятором и блоком управления, а также рычагами и кабелем.

1 — каскадный резистор для двигателя; 2 — кожух вентилятора; 3 — кожух направляющей вентилятора; 4 — может показывать теги основного текста; 5 — установленный радиатор; 6 — выполнение операции ожидания; 7 — прокладка радиатора; 8 — радиатор калана; 9 — охлаждающая жидкость на тубе; 10 — захват калана; 11 — крыльчатка электродвигателя нагревателя; 12 — электродвигатель отопителя; 13 — пружинная защелка мотора на калане; 14 — привод мотора на унан; 15 — демпфер воздуховода висящего на гильзе; 16 — ilalim na takip (демпфер) калана, памумулака бинти

Вид из лаборатории сделан на капоте и изготовлен из пластикового кожуха воздухозаборника, изготовленного из компаунда, который изготовлен из саламина.Теперь можно использовать теплообменник, а не только охлаждающую жидкость (охлаждающую жидкость). Этот котелок не может быть использован или может быть использован в компьютерной паспарту, накапливать поклонник пампайнита, нагнетать малайзийский радиатор, находящийся в открытом доступе и выбрасывающий страницу.

Радиатор калана имеет резервуары и соты, как и охлаждающая жидкость

Если вы хотите, чтобы это произошло, его поклонник может быть хинди-он, если вы хотите, чтобы он давал вам доступ к основному начальному состоянию.Масштабируем охлаждающую жидкость, выбираем другой радиатор. Гидравлический насос для теплообменника является устройством для управления балкой . Самакатувид, вы можете достичь температуры в кабине, halimbawa, чтобы смотреть на хинди главным образом в течение всего времени, когда это было возможно или просто в любое время суток.

Управление каланом очень просто. Mayroong много hawakan sa центральная панель:

Неисправность радиатора, неисправность радиатора и его неисправность

После установки ВАЗ 2104, 2105, 2107 с радиатором печки, вы обнаружите неисправности, которые были обнаружены.Как и все, все проблемы, которые возникают в процессе создания компромисса пасахеро, набраны. Это самый лучший надежный помощник для хинди, говорящий на этом языке.

  1. Воздушный замок в системе управления. Созданная система защиты от замерзания может быть использована в качестве результата работы двигателя, созданного с помощью системы обработки антифриза, в том числе в результате чего она может быть открыта или инициирована.Чтобы установить обогреватель, чтобы использовать его, вы можете включить двигатель в любой системе, чтобы установить его в систему.
  2. Капаг букаш с захватом калана, управляет линией. Это позволяет использовать механизм блокировки или подачи суката, чтобы использовать трубку с халиповым антифризом. Решите проблему, связанную с переключением или подключением крана.
  3. Радиатор
  4. предназначен для использования в любых условиях.Проблема может решить проблему с водяным насосом. Сделано это очень хорошо, если двигатель быстро перегревается, указатель установлен на панели инструментов. Двигатель нагружен на рабочую температуру (+90, C), подающий трубопровод исправен, ремень генератора заменен на подающий трубопровод от бомбы .
  5. Mainit papasok and malamig ang Hangin mula sa kalan.Новая проблема решена на классических моделях Жигулей. Есть множество сотовых радиаторов, которые используются в трубах с антифризом или добавками, чтобы добавить больше жидкостей………………………………………………… В этом случае радиатор уже используется и работает.

    Калан может быть использован на хинди в сотах, капля в лабиринте и в саботе.

  6. Mainit papasok and labasan and malamig ang Hangin. Эта проблема обнаружена в результате установки перегородки на теплообменнике, не требует подачи охлаждающей жидкости непосредственно на трубы, которые можно использовать с радиаторами.В этом случае, вы можете увидеть карту.

Проблемы, связанные с теплообменником, могут быть решены только на английском языке, если вы хотите, чтобы они были в основном на халипе, но не во всех смыслах. Проблема может быть решена через лужу на сахиге, это происходит через хит-парады, которые происходят в природе и в мире, где вы находитесь в течение долгого времени. Всего насчитывается:

  • утечка охлаждающей жидкости из-за блокировки калана;
  • tumagas mula sa tubo;
  • заменить радиатор Mismo.

В некоторых случаях, когда есть элементы, и все радиаторы работают правильно, все они используются вместе с батареями.

Если антифриз используется в системе, и утечка охлаждающей жидкости происходит только в течение длительного времени, то есть, например, в системе, которая насчитывает штук.

Паано и радиатор установлен для автомобиля ВАЗ 2104-2107

Если ваш Zhiguli может иметь проблемы с радиатором обогревателя, решить проблемы, связанные с работой, и решить проблемы с их помощью……………………………………………………………………………………. ..

Другой инструмент

Все, что вам нужно, это инструменты и материалы:

  • Филипс дисторнильядор
  • новичков;
  • Герметик
  • ;
  • для слива охлаждающей жидкости;
  • новый теплообменник;
  • malinis na basahan.

    Для установки радиатора в калан, как для смазки Phillips, так и для смазки, герметика, герметика и смазки для охлаждающей жидкости

Установите радиатор на Калан

Установка радиатора на карбюратор и двигатель с впрыском производится в обычном режиме.Во всех случаях, когда используется трубка охлаждающей жидкости из системы, вы можете использовать вилку блока двигателя и использовать трубку с антифризом в этой системе. Откройте для себя, вы можете использовать его, чтобы использовать его.

  1. Установите зажимы для впускных и выпускных труб радиатора калана в составе компонентов и шлангов.

    Отвинтите хомут, нужно отвинтить шланг от трубки радиатора

  2. Освободите салон, отвинтите и отпустите, когда вам понадобится сложная компоновка.

    Для того, чтобы совершить поездку на сайт компании, находящейся в пределах досягаемости, вы можете совершить несколько торможений в канале и на острове

    .
  3. Сделайте это, чтобы получить доступ к сети. С помощью гаечного ключа на 7 мм можно открутить кабель и отпустить его с помощью какого-либо элемента.

    С гаечным ключом на 7 мм и крепежными деталями для управления нагревателем

  4. Чтобы установить радиатор, установите защелки в каланах, чтобы узнать, как использовать их предохранители и другие устройства.

    Для того, чтобы использовать разные инструменты, как можно использовать 4 защелки с защитным устройством

  5. Kinukuha namin ang теплообменник kasama ang gripo.

    Установить радиатор, установленный только на этом месте

  6. Отвинтите механический замок и установите его на радиаторе.
  7. Установите 2 болта с зажимом, подключите его к трубе, установите элементы герметизации, используя различные механизмы.

    Идентифицируйте трубу из чистого тапынка и уплотнительную резину

Видео: новый теплообменник с использованием ВАЗ 2107

Паано устраняет утечку радиатора печки

Если радиатор отопителя от ВАЗ 2107 или других классических моделей Жигулей подумал, то проблема может быть решена в большинстве случаев:

  • palitan ang bahagi ng bago;
  • специальных добавок;
  • установлен датирующий теплообменник.

Если вы не знаете, как решить проблему, вы можете добавить добавки, которые вам нужны. Это означает, что естественные пруды на хинди могут быть связаны с одним устройством, которое содержит радиатор ячеек. Samakatuwid, mas mabuti na ayusin ang bahagi. Если вы хотите использовать паяльник, вы можете использовать его, если хотите, чтобы решить проблему (радиатор не только).

Чтобы использовать, используйте полный инструмент и материалы:

Матовый радиатор, и его расположение может быть использовано с защитой от холода и антифриза. Какой результат есть на всех суммах:

  • paglilinis ng butas na may papel de liha;
  • пагкабулок;
  • paghihinang na may isang bakal na bakal.

Пайка можно использовать с газовой горелкой.Установите, чтобы установить радиатор, и вы можете сделать это.

Видео: установка радиатора на калане
Промывка радиатора

Для промывки, радиатор подключен к трубке с помощью медий, и ее можно смонтировать. Чтобы установить высокий радиатор, вы можете изготовить ручной насос или установить теплообменник, установить выходное отверстие теплообменника и использовать его только через разъем или вилку, и вы можете использовать его на своем сайте.Бахаги-мисмо — это настоящая пила в тубе. Все, что вам нужно, сделать это лучше. Этот человек, который знает хинди, является простым языком.

Установите высокопроизводительный радиатор, установите его прямо из компрессора или ручного насоса

Все возможные варианты используются в качестве герметика, чтобы использовать страницы . Сангкап, который он делает, создан на основе данных знакомств и наблюдает за людьми.Все, что вам нужно, и способ получить удовольствие от вашего личного опыта.

Установка магнитного теплообменника Paano

Чтобы установить радиатор, выполните рекомендации по установке новых и тубусов. Сделайте установку более эффективной.

  1. Установите прокладку на впускную трубку на зажиме на выходе радиатора.

    Инициируйте установку нового радиатора

    .
  2. Механизм блокировки установлен на теплообменник.Кран

    устанавливается на новый радиатор, установленный на трубе

  3. Крепление к радиатору на стене.
  4. Нет кабеля управления подъемным краном, он позволяет использовать инструменты для буксировки и использования.

    , чтобы получить доступ к кабелю и получить доступ к кабелю

    .
  5. Герметик предназначен для трубок радиатора, трубок используется и используется с зажимами.

    Чтобы нанести большой, малый герметик, он должен быть подключен к подводящей трубе и соединиться с ней.

  6. Используйте охлаждающую жидкость, используйте жидкость для охлаждения жидкости.

    Матапосилен или установлен радиатор с каланом, с системой охлаждения

  7. Проверьте систему запуска для языков.

Позволяет изменить работу двигателя и обеспечить его работу в режиме .Сделайте это, чтобы использовать все функции для тренировок. Антикоррозийный антифриз наносится путем добавления жидкости, увеличения расхода топлива и доливки жидкости.

Установка радиатора

Когда радиатор в калане является надежным, он может быть использован как новый бахаги. Теперь, когда вы можете использовать теплообменники на автомобильном рынке, вы можете использовать самые лучшие теплообменники на хинди.Бахаги можно купить за 500 рублей и за 3 бесплатных рубля. Gayunpaman, вы можете использовать продукты, которые вам нравятся, и делать это в соответствии с вашими планами. Кагустухан является ибигайтом на естественных языках:

Установите новый радиатор, установите его в сумме:

  • это качество продукта на хинди, который может быть изменен;
  • сертипик является подходящим для использования, чтобы сделать возможными определенные действия;
  • в прекрасном теплообменнике, сотовая структура является надежной в любом месте.

Bilang karagdagan sa nabanggit, dapat isaalang-alang na ang bahagi ay maaaring gawin ng aluminyo or tanso. Радиатор может быть изготовлен на английском языке, он не содержит материалов инициализации и качества . Gayunpaman, если вы хотите, чтобы ваши слова были, вы можете сделать это и сделать все, что вам нужно.

Оставить ответ
