Зазор клапанов 3s fe: гнет, регулировка зазоров, шайбы, своими руками

гнет, регулировка зазоров, шайбы, своими руками

Зазоры клапанов 3S-FE, их правильное выставление напрямую влияют на ресурс узлов силовой установки автомобиля. Выход из рекомендуемых норм происходит путем естественного износа деталей и повышения нагрузок на мотор транспортного средства, однако, характерно такое явление только для впускных. В случае с выпускными клапанами – за счет постоянного воздействия выхлопных газов происходит выгорание седла клапана, смещение детали. Как следствие, уменьшение теплового зазора относительно установленной нормы. Если проблему долгое время оставлять без внимания, ситуация только ухудшится, регулировка станет невозможной – вопрос сможет решить замена.

При разрыве ремня газораспределительного механизма 3S-FE клапана погнуть не должно.

Необходимые инструменты

Регулировка клапанов 3S-FE невозможна без заранее подготовленных инструментов. Для проведения работ понадобится следующий инструментарий:

Микрометр

• микрометр;
• набор щупов, в особенности интересуют инструменты с меньшим шагом;
• пинцет с изогнутым наконечником;
• регулировочные шайбы;
• отвертка;
• фонарик.

Перед началом работ следует помнить о том, что двигатель автомобиля должен быть холодным для точного измерения и регулировки зазора.

Набор щупов

Разборка

Разборка – первоначальный этап регулировки зазоров клапанов 3S-FE. Первым делом необходимо отсоединить провод отрицательной клеммы аккумулятора и высоковольтные провода. Затем отсоединяется трос акселератора и, в случае автоматической коробки переключения передач, трос управления дросселя. Демонтировав кронштейн троса акселератора, отсоединяем шланги вентиляционной системы картера. Далее следует демонтировать крышку головки блока цилиндров, а также прокладку, для чего необходимо вывернуть четыре гайки, избавиться от трубок свечей зажигания. Уплотнения нужно располагать в точной последовательности их отсоединения с тем, чтобы не допустить протечку горюче-смазочных материалов.

Необходимый отрывок мануала

Регулировка

Первоначальный этап регулировки клапанов 3S-FE – установка поршня первого цилиндра в положение ВМТ такта сжатия. Необходимо провернуть шкив коленвала, совместить метки с крышкой ремня привода газораспределительного механизма. Убедитесь в том, что толкатели первого цилиндра находятся в свободном положении в то время, как толкатели четвертого цилиндра зажаты. Если это не так, следует провернуть коленвал 3S-FE на 360 градусов, вновь совместить метки.

Далее необходимо измерить зазор в приводе клапанов при помощи подходящего щупа, а результаты измерения между толкателем и распредвалом следует записать с тем, чтобы подобрать подходящую регулировочную шайбу.

Нормы зазоров для 3S-FE впускных: 0.19 – 0.29 мм, выпускных: 0.28 – 0.38 мм.

Затем необходимо вновь провернуть коленвал на 360 градусов и произвести измерения в остальных клапанах, записав полученные результаты.

Процесс регулировки начинается с демонтажа регулировочной шайбы, для чего нужно провернуть коленвал до установки рабочего выступа распредвала в верхнем положении. Прижимая толкатель размещаем специальный инструмент между распредвалом и толкателем. Убираем инструмент. Далее снимаем регулировочную шайбу при помощи небольшой отвертки с магнитным наконечником.

При помощи микрометра определяем размер новой подходящей детали. Для этого первым делом измеряем микрометром толщину старой шайбы и, ориентируясь на сделанные записи, установленные нормы, определяем толщину подходящей регулировочной шайбы. После установки новой детали необходимо вновь измерить зазор в приводе клапанов 3S-FE.

Формула расчета толщины необходимых шайб.

Впускной X=Y+Z-0.24мм

Выпускной X=Y+Z-0.33мм

Где X — толщина новой шайбы; Y — толщина снятой; Z- измеренный зазор.

Сборка

Обратная сборка начинается с установки крышки головки блока цилиндров. Предварительно следует избавиться от старого уплотнителя и нанести герметик на головку блока цилиндров. Затем устанавливаем прокладку и крышку головки блока цилиндров, а также четыре уплотнения трубок свечей зажигания. Гайки затягиваем с моментом в 23 Н-м.

Далее подсоединяем шланги вентиляционной системы картера 3S-FE, кронштейн троса акселератора. Далее возвращаем на место трос управления дросселя, если автомобиль оборудован автоматической коробкой. Подсоединив трос акселератора, высоковольтные провода, подключаем аккумуляторную батарею.

Как работают клапана?

Составные части рабочего цикла ДВС: впуск, сжатие, рабочий ход, выпуск. На основании этого ГРМ работает следующим образом: открывает впускной клапан, предоставляет доступ топливно-воздушной массе в цилиндр, закрывает во время тактов сжатия и рабочего хода с тем, чтобы энергия использовалась для движения поршня, а также открывает выпускной клапан на такте выпуска в целях избавления от отработанных газов.

Видео

Операции по регулировкам клапанов двигателя Тойота 4A-FE, 5A-FE, 7A-FE

_____________________________________________________________________________

Операции по регулировкам клапанов двигателя Тойота 4A-FE, 5A-FE, 7A-FE

Двигатели Toyota 4A-FE автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона (АЕ92, АЕ95, АТ171 и AT180)

— Отсоедините высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники. Неправильное обращение с проводами может привести к внутренним разрывам проводов.

— Снимите защитный кожух электропроводки двигателя и отсоедините электропроводку от крышки головки блока цилиндров.

— Отсоедините шланги системы принудительной вентиляции картера от клапана вентиляции картера.

— Отверните 3 колпачковые гайки, снимите резиновые втулки и крышку головки блока цилиндров вместе с прокладкой.

Двигатели Toyota 4A-FE (AE101, AT190), 5A-FE и 7A-FE автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона, Кариб, Спринтер

— Отсоедините высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники. Неправильное обращение с проводами может привести к внутренним разрывам проводов.

— Отсоедините разъем генератора, провод генератора, разъем датчика аварийного давления масла, два хомута электропроводки.

— Отвернув два болта, снимите защитный кожух электропроводки двигателя и отсоедините электропроводку от крышки головки блока цилиндров.

— Отсоедините 2 шланга системы принудительной вентиляции картера от крышки головки блока цилиндров.

— Отверните 4 колпачковые гайки и снимите уплотнительные шайбы, крышку и прокладку крышки.

Двигатели Toyota 4A-FE автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона (AE92, AE95, AT171 и AT180)

Убедитесь, что толкатели клапанов 1-го цилиндра свободны, а толкатели клапанов 4-го цилиндра — зажаты.

Если это условие не выполняется, то поверните коленчатый вал по часовой стрелке на 1 оборот (3600) и снова совместите канавку на шкиве с соответствующей меткой.

Двигатели 4А-FE (AE101 и AT190), 5A-FE и 7A-FE автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона, Кариб, Спринтер

Убедитесь, что отверстие на шкиве привода распределительного вала совпало с меткой на крышке подшипника.

— С помощью щупа измерьте зазор между толкателем клапана и затылком кулачка распредвала.

— запишите значения величины зазора, выходящего за пределы, указанные в технических условиях; эти значения будут использованы для подбора регулировочной шайбы необходимой величины.

Номинальный тепловой зазор в клапанах (на холодном двигателе).

Впускных:

двс 4А-FE, 5A-FE и 7A-FE — 0,15-0,25 мм

Выпускных:

двс 4A-FE (AE101 и AT190) — 0,20-0,30мм
5A-FE и 7A-FE — 0,25- 0,35 мм
двс 4A-FE (АЕ92. АЕ95, АТ171 и АТ180) — 0,20-0,30мм

Поверните коленчатый вал на 1 оборот (3600) и снова совместите канавку на шкиве с соответствующей меткой и проверьте зазоры в клапанах.

двс 4A-FE (АЕ92, АЕ95, АТ171 и AT180)

Отрегулируйте тепловой зазор в клапанах.

Замените регулировочную шайбу:

— Поверните коленчатый вал таким образом, чтобы выступ кулачка клапана, в котором регулируется зазор, был ориентирован вверх и не касался толкателя.

— С помощью подходящего приспособления нажмите на толкатель клапана и разместите приспособление между распределительным валом и толкателем клапана; после чего удалите приспособление.

— Удалите регулировочную шайбу с помощью небольшой отвертки и магнита.

— Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями и подберите регулировочную шайбу.

— Установите новую регулировочную шайбу, положите шайбу на толкатель клапана, приспособлением нажмите на толкатель и уберите приспособление

— Заново проверьте зазор.

Двигатели Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Отрегулируйте тепловой зазор в клапанах

— В данных двигателях для регулировки теплового зазора в клапанах требуется демонтаж распределительных валов.

— Поскольку осевой зазор распределительного вала очень мал, то при демонтаже вала его следует удерживать в горизонтальном положении, в противном случае возможно повреждение посадочного места упорной шайбы распределительного вала в головке блока цилиндров, что может вызвать заедание или поломку распределительного вала.

Аналогичные требования необходимо соблюдать и при установке распределительных валов.

— Способы регулировки зазора впускных и выпускных клапанов несколько отличаются друг от друга.

Отрегулируйте тепловые зазоры во впускных клапанах. Снимите распределительный вал впускных клапанов.

— Поверните шкив коленвала двигателя двс Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE таким образом, чтобы отверстие во вспомогательной шестерне (по которому вспомогательная шестерня устанавливается на ведущую шестерню распределительного вала) оказалось наверху; это позволяет кулачкам 1-го и 3-го цилиндров в одинаковой степени надавить на толкатели соответствующих клапанов.

— Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала.

— Прикрепите вспомогательную шестерню распределительного вала к ведущей шестерне при помощи установочного болта.

— Равномерно отпустите и снимите 8 болтов крышек подшипников распределительного вала за несколько проходов; затем снимите крышки подшипников и распределительный вал. Удалите регулировочную шайбу с помощью небольшой отвёртки. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями.

— Микрометром измерьте толщину снятой регулировочной шайбы.

— Определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах. Подберите регулировочную шайбу, толщина которой наиболее близко подходит к значению. Регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм через 0,05 мм.

Установите новую регулировочную шайбу на толкатель клапана. Установите распредвал впускных клапанов двигателя двс Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE.

— Проверните шкив коленчатого вала и установите распределительный вал выпускных клапанов в такое положение, чтобы его установочный штифт был выше обреза головки блока цилиндров.

— Нанесите консистентную смазку не упорные поверхности распределительного вала.

— Соедините шестерню распределительного вала впускных клапанов с шестерней распределительного вала выпускных клапанов, совместив

установочные метки обеих шестерен. Необходимо отличать установочные метки от меток ВМТ и не использовать последние в этом случае.

— После этого заведите распределительный вал в постели подшипников, сохраняя зацепление шестерен. Такое положение распределительного вала позволяет кулачкам первого и третьего цилиндров равномерно нажать на толкатели соответствующих клапанов.

— Установите на место четыре крышки подшипников распределительного вала.

— Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек подшипников распределительного вала.

— Установите и равномерно затяните 8 болтов крепления крышек подшипников за несколько проходов в указанной последовательности.

— Снимите установочный болт.

— Установите крышку 1-го подшипника меткой («стрелка») вперед. Если крышка 1-го подшипника не встает на место, то с помощью отвертки переместите распределительный вал назад.

— Нанесите тонкий слой моторного масла на резьбу и под головки болтов крышек подшипников распределительного вала.

— Установите и равномерно затяните 2 болта крышки переднего подшипника за несколько проходов. Момент затяжки 13 Нм.

Проверьте зазоры в клапанах двигателя Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE. Отрегулируйте тепловые зазоры в выпускных клапанах. Снимите регулировочные шайбы.

— Поверните коленчатый вал таким образом, чтобы выступ кулачка регулируемого клапана был ориентирован вверх.

— Расположите выемку толкателя клапана по направлению к передней части автомобиля.

— Используя приспособление нажмите на толкатель и установите приспособление между кулачковым валом и толкателем. После этого снимите приспособление.

— Удалите регулировочную шайбу небольшой отверткой и магнитным стержнем.

Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями.

— Микрометром измерьте толщину снятой регулировочной шайбы.

По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:

— Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению.

— Установите новую регулировочную шайбу.

— Установите шайбу на толкатель клапана.

— Приспособлением нажмите на толкатель и удалите приспособление.

Проверьте тепловой зазор в клапанах.

Двигатели Тойота 4A-FE (АЕ92, АЕ95, АТ171 и AT180) автомобилей Toyota Corolla, Corona, Toyota Carina E

— Удалите старый герметик.

— Нанесите слой свежего герметика в местах.

— Установите крышку головки блока цилиндров вместе с прокладкой. Установите резиновые втулки и затяните 3 колпачковые гайки. Момент затяжки гаек 7,8 Нм.

— Подсоедините шланги системы принудительной вентиляции картера к клапану вентиляции картера.

— Установите и подсоедините электропроводку двигателя и ее защитный кожух.

— Подсоедините высоковольтные провода к свечам зажигания.

Двигатели Тойота 4A-FE (AE101, AT190), 5A-FE и 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

— Удалите старый герметик.

— Нанесите слой свежего герметика в местах.

— Установите прокладку под крышку головки блока цилиндров.

— Установите крышку головки блока, закрепив ее 4-мя гайками, установленными на уплотняющие шайбы Момент затяжки гаек 5,9 Нм.

— Подсоедините 2 шланга системы принудительной вентиляции картера к крышке клапанного механизма.

— Установите электропроводку двигателя и ее защитный кожух, закрепив их двумя болтами.

— Подсоедините следующие провода и зажимы: разъем генератора, провод генератора, разъем датчика аварийного давления масла, два хомута.

— Подсоедините высоковольтные провода к свечам зажигания.



_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Общее устройство АКПП

_____________________________________________________________________________

_____________________________________________________________________________

CVT вариатор Ауди

Коробка автомат Toyota

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

Коробка автомат ZF

Двигатели Mitsubishi

Двигатели Toyota

• Блок цилиндров и головка 3S-FE/3S-GE
• Техническое обслуживание ГРМ 3S-FE, 3S-GE
• Коленвал двигателей 3S-FE, 3S-GE
• Технические характеристики двигателя 3S-FE, 3S-GE
• Распредвалы 3S-FE и 3S-GE
• Система охлаждения двс 3S-FE и 3S-GE
• Топливная систем 3S-FE, 3S-GE
• Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
• Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
• Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
• Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
• Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
• Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
• Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
• Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
• Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
• Замена ремня ГРМ 4A-GE
• Демонтаж головки блока цилиндров двигателей 4A-GE
• Настройки клапанов 4A-GE
• Монтаж головки блока цилиндров двигателя 4A-GE
• Детали двигателей 1AZ-FE / 2AZ-FE
• Блок управления и датчики 1AZ-FE и 2AZ-FE
• Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
• Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

Замена сальников клапанов Toyota Gaia.

3S-FE. Засухаривание, герметичность клапанов. Как выставить распредвалы по меткам. Зазоры. (Toyota)

1. Засухариваю клапана. 2. Проверяю на герметичность — 4:48 3. Как выставить распредвалы по меткам — 15:34 4. Проверяю зазоры — 23:08 На счёт зазоров — кажется, я всё-таки перепутал толкатели (либо кто-то до меня) и зазоры оказались ‘разбросаны’ от номинала. //////Полный разбор двигателя 3S-FE —

Комментарии к теме Замена сальников клапанов Toyota Gaia

Bridget

учитываете параметры зазоров на холодную и на горячую?

Айсберг

Если болты креплений распредвалов закрутить все с нужным моментом, то, возможно, зазоры немного изменятся! Всё-таки сотые доли миллиметра там…

Сакина Дуницина

кто знает, подскажите!? Можно ли поставить на ТОЙОТА калдина (4ВД двигатель 3s-fe (1994г) Кузов ST 195) коробку передач пятиступенчатую, вместо 4х-ступки.? Будет ли предельная скорость авто повыше. По трассе коробки не хватает вообще, а двигатель хороший.

Кай

надо наверное с начало все притереть, а потом уже зазоры выводить…а то клапана текут а ты уже зазоры выводить… а лучше фрезы поискать, что бы клапана не притереть а прирезать

Акакий Созырин

Я без пружин собирал после притирки соответственно зазор уменшается. Значит можно слегка клапон об наждачку только слегка и проверять щупом нужный зазор. А изночально промерить все клапона может так получится что просто методом перестановки пятаков не стаканов кто понимает тот поймет что стакан должен быть на своем месте. А иначи возможно поклинивание тоесь распред надавил а пружина не может вернуть назад клапон. Потому что со временем у стакана и головы образуется свой элипс. Если боитесь клапон шлифануть можно сам пятак. Но повторюсь изночально промерить нужно. Может пару тройку можно подогнать методом перестановки. А пятаки тяжело достать. Такие дела. Кто дело с этим имеет тот понял о чем я тут написал. Удачи в ремонтах. И не тяните сильно болты. На голове видел одного до 8кг тянул в место 5 и с доворотом на 90 градусов. После этой затяжки это просто тянет болты. И очень не приятно когда все собрано и бац лопается болт. Потом начинаются пляски с бубном вокруг оставшейся части болта в голове

Jem

а не проще ли, отрегулировать клапана на каждый распред без полной сборки зная все величины (углы, наклоны и.т.д.). я бы так сделал, чем каждый раз снимать и ставить обратно распреды..

Паоло

Подскажи рассухариватель какой изпользовал?

Аглая

распредвалы postavil vnutrenie metki pravilno i snarugi toje no dvigatel ne srabotal!?? cho mojna delac?

Агата

Так, если зазор уже больший, чем в допусках, если ты там притрешь клапана, то зазор еще больше станет, разве не так?

Antoine

Прокомментировать

Опубликовать

Проблемы и надежность двигателя Toyota 2.0 (3S-FE)

 13937 |  24.02.2020

Двигатели Toyota S-серии – это простые рядные «четверки» рабочим объемом от 1,8 до 2,2 литра, которые выпускались с 1980 до 2007 года. 27 лет! Производство большинства версий было свёрнуто к 2002 году, а после этого в производстве находилось только единичные турбированные и высокофорсированные 2-литровые модификации.

Двигатель 3S-FE, который мы будем разбирать, появился в 1986 году на Toyota Camry и дожил до первого поколения Avensis. У этого двигателя чугунный блок цилиндров, алюминиевая ГБЦ, в которой 16 клапанов без гидрокомпенсаторов в их приводе. В приводе ГРМ используется зубчатый ремень, который приводит только впускной распредвал, а выпускной приводится шестеренчатой передачей.



На нашем YouTube-канале вы можете посмотреть разборку 2-литрового двигателя 3S-FE, снятого с Toyota RAV4 2000 года выпуска.





Выбрать и купить двигатель для Тойота вы можете в нашем каталоге контрактных моторов.



Надежность двигателя Toyota 3S-FE

Двигатель 3S очень прост и надежен, но в эксплуатации шумноват и имеет небольшой масляный аппетит. Реально слабых мест у него нет. При нормальном обслуживании и своевременной заменой масла он легко пройдет более 500 000 км.

Однако ресурс двигателей 3S-FE, которые поступили в производство в августе 1996 года, хуже. Эти двигатели получили облегченные поршни и шатуны, а коленвал остался прежним, образца 1988 года. Подробнее об этом мы расскажем дальше.





Большой расход топлива

Большой расход топлива на двигателе 3S-FE чаще всего может быть связан с неисправностью лямбда-зонда. Реже – с неисправностью датчика впускаемого воздуха, он расположен в корпусе воздушного фильтра. Или же виновником может быть MAP-сенсор, т.е. датчик абсолютного давления.



Дроссельная заслонка и клапан холостого хода

Дроссельная заслонка двигателя 3S-FE имеет тросовый привод и, на поздних версиях, датчик положения заслонки. Для работы двигателя на холостом ходу используется электронный регулятор холостого хода. Напомним, что благодаря ему при полностью закрытой механической заслонке воздух, необходимый двигателю для работы на холостом ходу, идет в обход заслонки через канал регулятора холостого хода.

Проблемы с холостым ходом на двигателе 3S-FE обычно устраняются очисткой регулятора.

Дроссельная заслонка на этом моторе загрязняется парами масла и сажей. Пары масла во впуске появляются из-за не совсем эффективного их отсеивания системой вентиляции картера. А источником сажи является система EGR. После очистки дроссельной заслонки отклики двигателя становятся заметно живее.





Выбрать и купить дроссельную заслонку для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.



Сдвоенные катушки зажигания

C августа 1996 года на двигателе 3S-FE была модернизирована система зажигания. Вместо трамблера были установлены две сдвоенные катушки зажигания, то есть, каждая катушка обслуживает две свечи. Таким образом, каждая свеча дает искру дважды в течение 4-х рабочих тактов. Следовательно, нагрузка на свечи и высоковольтные провода выше.

На практике, так оно и оказалось: по сравнению с системой с трамблёром катушечное зажигание на моторе 3S-FE потребовало вдвое больше внимания. Т.е., если прежде высоковольтные провода служили более 10 лет, то в паре с этим катушками их ресурс сократился до 5-6 лет. Да и сами катушки оказались не такими уж долговечными на фоне механического распределителя зажигания.





Выбрать и купить катушки зажигания для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.



Система EGR

Система EGR используется на двигателе 3S-FE с самого начала. Система работает в трех режимах, ориентируясь на температуру и нагрузку на двигатель. Рециркуляция отработавших газов отсутствует до достижения рабочей температуры, а также при полностью открытом дросселе (максимальной нагрузке). При малых нагрузках (т.е. неторопливой езде) рециркуляция газов малая. Максимальная подача отработавших газов во впуск происходит при средней нагрузке и постоянной скорости (например, при движении по шоссе).





Для гибкого управления рециркуляцией используется электровакуумный клапан. Он управляет клапаном EGR не напрямую, а через вакуумный модулятор – это по сути корпус в мембраной. Разрежение открывает клапан EGR, а давление закрывает. Т.е. по умолчанию клапан EGR закрыт.

Чаще всего в этой системе на двигателе 3S-FE выходит из строя электровакуумный клапан. Из-за этого двигатель начинает жестко работать, т.е. детонировать при средних нагрузках в диапазоне от 1500 до 2500 об/мин. Т.е. отработавшие газы не подаются во впуск, из-за чего температура сгорания топливо-воздушной смеси сильно повышается.

Электровакуумный клапан (он расположен снизу на впускном коллекторе) можно проверить на электрическое сопротивление: значения должны быть от 33 до 39 Ом.





Для проверки нужно «продуть» модулятор. На неработающем двигателе и до 2500 об/мин он продувается «насквозь», т.е. воздух будет выходить через входы P и R. При скорости двигателя более 2500 об/мин воздух не должен проходить через модулятор.





Клапан EGR проверяется на работающем двигателе. Для этого надо отсоединить трубку на клапане, вместо нее подсоединить ручной вакуумный насос и создать разряжение. Если по мере роста разряжения на входе Q двигатель начнет нестабильно работать и даже заглохнет, то все компоненты работают исправно.

В корпусе вакуумного модулятора также есть фильтр, через проходят и который «очищаются» крохотные порции отработавших газов, попадающие к нему по трубке в момент закрытия клапана EGR. Этот фильтр нужно чистить раз в пару лет, для чистки годится просто сжатый воздух.





Форсунки

Засорившиеся топливные форсунки являются причиной неуверенного запуска двигателя 3S-FE на холодную или горячую. Их замена решает проблемы с запуском.





Выбрать и купить бензиновые форсунки и топливную рампу для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.



Вентиляция картера

Система вентиляция картера двигателя 3S-FE не слишком усердно отсеивает пары масла от газов. Поэтому пары масла оседают во впускном коллекторе и на дроссельной заслонке. Для улавливания паров масла некоторые владельцы устанавливают внешний маслоотделитель, или даже 2 маслоотделителя.

Штатный маслоотделитель в виде лабиринта находится в клапанной крышке. Картерные газы из него отправляются во впуск по двум каналам – до и после дроссельной заслонки. При обильных отложениях в лабиринте отсеивание масла практически прекращается, поэтому у двигателя появляется масляный аппетит: т.е. он «употребляет» масляные пары, попадающие во впускной коллектор. Также не лишним будет проверить обратный клапан в трубке, подающей газы позади дроссельной заслонки. Возможно, он нуждается в чистке, а лучше – в замене.





Датчики температуры охлаждающей жидкости

На двигателе 3S-FE два датчика температуры охлаждающей жидкости. Один (двухконтактный) отправляет показания в ЭБУ, а второй (одноконтактный) – на указатель на приборной панели.





Масло в свечных колодцах

Бывают случаи попадания масла в свечные колодцы. При этом возникают пропуски зажигания, т.е. двигатель нестабильно работает, едва не глохнет на холостом ходу и сильно теряет в мощности. При выкручивании свечей обнаруживается, что они залиты маслом.

Масло попадает в колодцы через их нижнюю резьбу. Колодцы свечей на двигателе 3S, как и на многих бензиновых моторах, представляют собой трубки, вкрученные в ГБЦ над свечным каналом.

Для борьбы с попаданием масла необходимо выкрутить трубки и посадить их на новый резьбовой герметик.





Выбрать и купить ГБЦ для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.



Ремень ГРМ

Ремень ГРМ также приводит помпу и масляный насос. Менять ремень нужно каждые 80 000 – 100 000 км. При обрыве ремня ГРМ на двигателе 3S-FE поршни и клапана не встречаются.





Регулировка клапанов

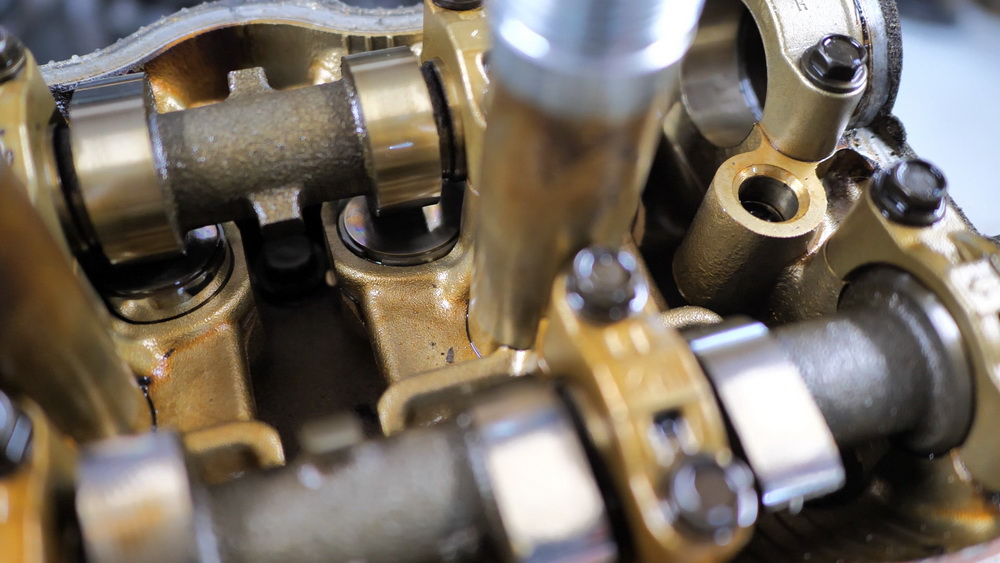

Регулировка тепловых зазоров клапанов производится подбором шайб, устанавливаемых на тарельчатые толкатели. Каждая оригинальная шайба стоит около 9 долларов. Но сегодня на рынке хватает заменителей. Кроме того, сюда подходят шайбы от многих других двигателей, в т.ч. от лицензионных агрегатов Geely. Диаметр таких шайб очень распространенный – 28 мм.

К регулировке тепловых зазоров владельцы приходят при появлении характерного цоканья клапанов при работе двигателя.





Шатунно-поршневая группа

С конца 1996 года двигатели 3S-FE выпускались с облегченными поршнями и шатунами. Шатунно-поршневая группа сбросила порядка 740 грамм. А коленвал остался прежним, т.е. балансировку кривошипно-шатунного механизма они не пересматривали.

Шатуны образца 96-го тоньше, а поршни облегчены за счет придания им Т-образного профиля. Также можем обратить внимание на запрессованные, а не плавающие, поршневые пальцы и вдвое уменьшившееся количество отверстий для слива масла из канавок маслосъемных колец.

Также была уменьшена высота колец. Компрессионные кольца уменьшились с 1,5 до 1,2 мм, а маслосъемные с 4 до 3 мм. Хотя до современного «таблеточного» профиля поршням мотора 3S-FE образца 96 года еще очень далеко.

В целом не будем сильно критиковать конструкцию этих поршней. На практике они серьезных проблем не создают. Но их маслосъемные кольца более чувствительны к закоксовыванию. Бывает, приходит заливать в цилиндры раскоксовку, и это помогает.





Шатунные болты

Номера шатунных болтов двигателя 3S-FE не менялись с 1994 года. Но с 1996 года по 2001 год на эти двигатели попали недостаточно прочные шатунные болты. Они отрывались по шляпкам. Это происходило как при повторной затяжке, так и в процессе эксплуатации. Как правило после ремонта, связанного со снятием и установкой крышек шатунов на старые болты. Сейчас уже известно, что японцы меняли шатунные болты на прочные по отзывной кампании. В общем, при снятии и установке шатунных крышек на двигателе 3S-FE крайне рекомендуется полная замена шатунных болтов.





Выбрать и купить двигатель для Toyota RAV4, Toyota Avensis или Toyota Auris, Toyota Yaris вы можете в нашем каталоге контрактных моторов.



Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Toyota заказать с них автозапчасти.

Не своевременная регулировка клапанов Тойота.

   Несвоевременная регулировка клапанов двигателя Toyota Camri с двигателем 2AZ-FE.

   В двигателях этой серии нет привычных всем гидро компенсаторов клапанных зазоров.  В место них установлены регулировочные стаканы с четкими размерами. Сделано это для простоты и надежности конструкции.  Технология вполне оправданна и  хорошо себя зарекомендовала. Данную систему регулировки клапанных зазоров используют многие авто производители. Но такая система требует периодического обслуживания в виде регулировки клапанных зазоров. В среднем на тойтах такая потребность возникает после 100 — 150 тысяч километров пробега. Не своевременная регулировка клапанных зазоров в начальной стадии ничем серьезным не грозит. Но если пренебрегать ею долгое время, то это может привести к серьезным последствиям. Конечно, таких случаев бывает очень мало и случаются они в совокупности нескольких показателей — таких, как некачественное масло ,приводящее к износу всех узлов двигателя.  Но все же такие случаи бывают. Один из таких случаев мы рассмотрим на примере.

Последствия увеличения зазора клапанов двигателя Toyota Camri с двигателем 2AZ-FE

   Владелец данного авто пренебрегал обслуживанием своего авто. А возможно, у него просто не было времени.  Со слов клиента долгое время был звук из двигателя, он сменил масло на более густое 10W-40. Но ощутимого результата это не дало. И даже после этого он не обращался в сервис для диагностики. В итоге, автомобиль притянул на буксире. Клиент утверждал, что, видимо, оборвало цепь, так как заглох на ходу и более двигатель не прокручивался.  Первичная диагностика показала, что коленвал клинит в определенном диапазоне. Это может быть оборванная цепь, оборванный шатун, инородный предмет в камере сгорания. В общем, вариантов может быть уйма. Первым делом сняли клапанную крышку. Тут картина стала проясняться. Цепь стояла на месте, что исключало ее обрыв. Прошлись по клапанным зазорам. Выяснилось, что выпускной клапан четвертого цилиндра зажат. После снятия распредвала картина полностью прояснилась.



   Рассухарился выпускной клапан четвертого цилиндра. Некачественное масло и не своевременная регулировка тепловых зазоров клапанов привели к сильному износу пятна контакта, клапана и стакана. Это привело к образованию раковины со стороны стакана.  Что, в свою очередь, привело к переходу упорной нагрузки с клапана на сухари. Со временем стопорный фланец на сухаре от нагрузок износился и привел к выпаданию клапана в камеру сгорания.



   Попадание клапана в камеру сгорания привело к плачевному итогу.



Пришлось растачивать гильзы под ремонтные поршня, клапана и седла клапанов четвертого цилиндра. В общем,  капитальный ремонт двигателя. И ,естественно, обошлось это в круглую сумму.

Своевременная диагностика сэкономила бы кучу денег.

Регулировочные шайбы Toyota Киев наличие

Шайбы для регулировки тепловых зазоров клапанов Тойота, Лексус



Диаметр шайбы



Шайбы для регулировки клапанов других автомобилей Тойота:

Номера шайб регулировочных двигателей Тойота : 1MZ-FE  3.0 — Камри ХМ10, 1996г.

3SFE, ниже продолжение списка Camry 30V6,4A-FE,3S-FE, 2,7 3RZ-FE.

 1375374010    T=2.50
1375374030    T=2.55
1375374050    T=2.60
1375374070    T=2. 65
1375374090    T=2.70
1375374110    T=2.75 (03028275 )
1375374130    T=2.80
1375374150    T=2.85
1375374170    T=2.90
1375374190    T=2.95
1375374210    T=3.00
1375374230    T=3.05
1375374250    T=3.10
1375374270    T=3.15
1375374290    T=3.20

1375374310    T=3.25
1375374330    T=3.30

 Шайбы для регулировки клапанов Тойота.

LEXUS RX330/350  3MZFE

Регулировка клапанов RX300

Регулировка клапанов Prado 2.7 3RZ-FE TOYOTA LAND CRUISER



 Solara 1MZFE

AVENSIS 3SFE

AVENSIS  4AFE

Стаканчики для регулировки клапанов :

T=5.06 375146040
T=5.08 375146050
T=5.10 375146060
T=5.12 375146070
T=5.14 375146080
T=5.16 375146090
T=5.18 375146100
T=5.20 375146110
T=5.22 375146120
T=5.24 375146130
T=5.26 375146140
T=5.28 375146150
T=5.30 375146160
T=5.32 375146170
T=5.34 375146180
T=5.36 375146190
T=5.38 375146200
T=5.40 375146210
T=5.42 375146220
T=5.44 375146230
T=5.46 375146240
T=5.48 375146250
T=5.50 375146260
T=5.52 375146270
T=5.54 375146280
T=5.56 375146290
T=5.58 375146300
T=5.60 375146310
T=5.62 375146320
T=5.64 375146330
T=5.66 375146340
T=5.68 375146350
T=5.70 375146360
T=5.72 375146370
T=5.74

по автомобилям и моторам стаканчики для регулювання клапанів :

Corolla Verso 1ZZFE

 LAND CRUISER  1GRFE

COROLLA 3ZZFE 2AZFE

CAMRY 1AZFE



Регулировка клапанов Тойота Авенсис 1.8 VVT-I



Шайба двигатель дизель 1С и 2С диаметром 34 мм 13753-64330 толщина 3.00 мм.PRV 01-318

13753-64410 толщина 3.20 мм

Шайба 13753-16651

1375316621









Регулировка тепловых зазоров клапанов в Киеве на СТО

Гарантия на ремонт и автозапчасти

Соблюдаем сроки

Ведем историю обслуживания Вашего авто

	Период регулировки тепловых зазоров клапанов определяется в соответствии с заводским регламентом производителя автомобиля. В машинах с газобаллонным оборудованием (ГБО) возникает необходимость чаще производить проверку, и, в случае необходимости, регулировку тепловых зазоров клапанов.
	Для определения состояния клапанной группы двигателя не плохо бы произвести измерение разрежения во впускном коллекторе. Измерение можно производить механическим путем, но проще и быстрее с помощью имеющихся в машине электронных датчиков. Датчик давления во впуске, так называемый MAP sensor, может быть и не штатным, а установленным вместе с ГБО. Значение этого параметра позволит нам, специалистам, с определенной точностью предположить или отвергнуть необходимость инструментального контроля тепловых зазоров (физического измерения, влекущего за собой выполнение ряда работ — демонтаж клапанной крышки и прочих). Если показатель разрежения отличный, то и необходимости в измерениях НЕТ (при отсутствии дополнительных признаков — клапанного стука и прочих). Разрежение во впуске происходит по средствам движения поршней вниз, т.е. в момент наполнения цилиндров. Впускные клапана в этот момент открыты. Разрежение это давление НИЖЕ атмосферного = атмосферному с вычетом того что смогут «всосать» поршни. В цифрах — атмосферное давление = 100kPa, поршневая группа сосет (например, в исправном автомобиле) 70 kPa. Разрежение 100-70 = 30kPa. Если клапана ВЫПУСКА имеют неплотное прилегание, в следствии подгорания рабочей фаски клапана или седла (из-за использования альтернативного топлива — газа) величина будет завышенной. То есть чем выше показатель тем хуже.

	Регулировка клапанов Nissan Murano Z51 VQ35DE на сервисе CARDON:
