Моменты затяжки ответственных резьбовых соединений - ГАЗ Клуб, Авто Клуб

Наименование соединения Момент затяжки, Н·м (кгс·м)
Двигатель ЗМЗ–4062
Болт крепления крышки коренного подшипника 100-110 (10,0-11,0)
Гайка болта крепления крышек шатунов 68-75 (6,8-7,5)
Болт крепления маховика 72-80 (7,2-8,0)
Болт крепления головки блока цилиндров:
– первый этап 40-60 (4,0-6,0)
– второй этап 130-145 (13,0-14,5)

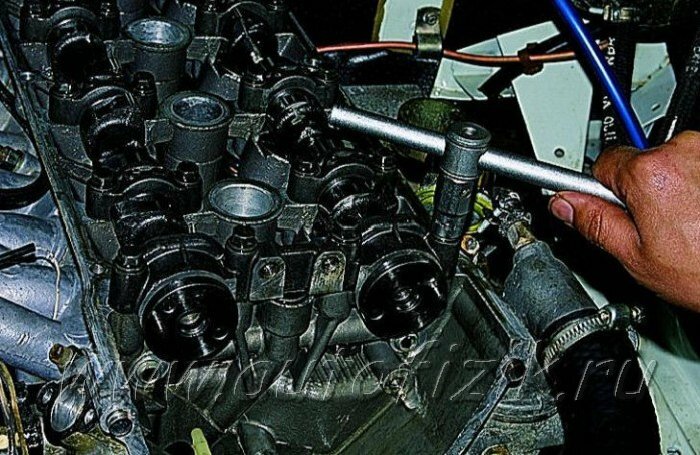

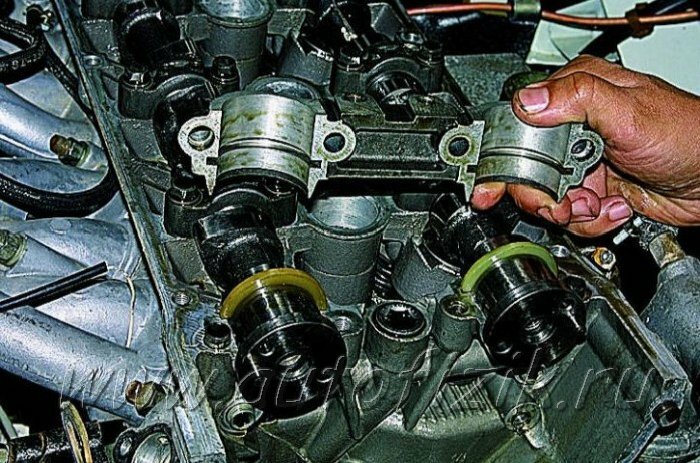

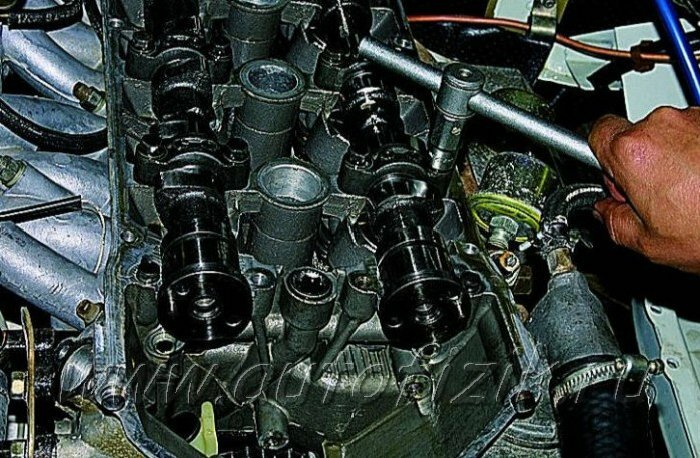

Болт крепления крышки распределительного вала 19-23 (1,9-2,3)
Стяжной болт коленчатого вала (храповик) 104-128 (10,4-12,8)

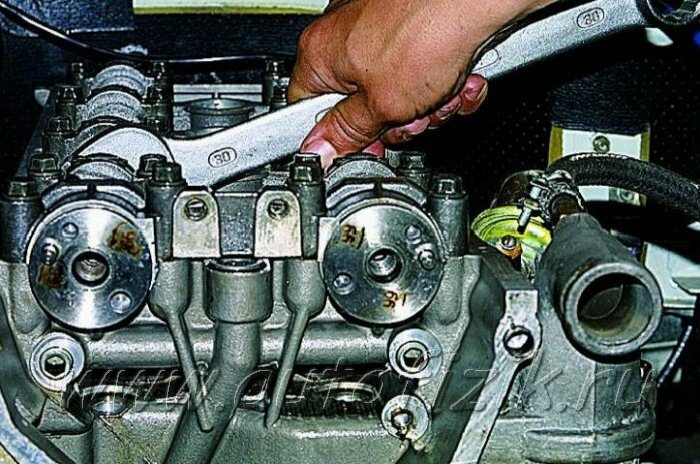

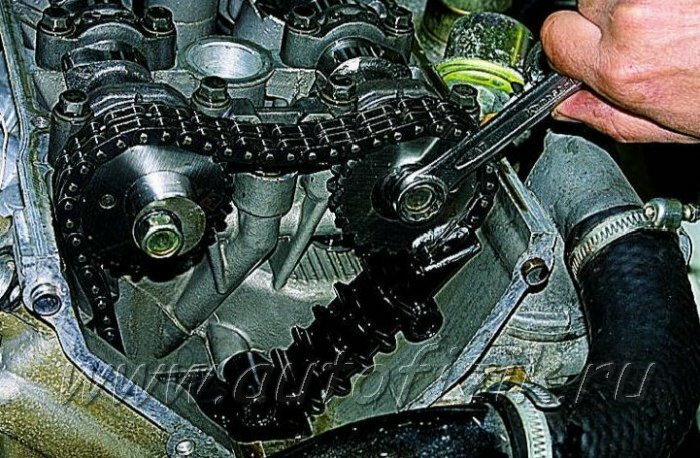

Болт крепления зубчатого колеса распределительного вала 56-62 (5,6-6,2)
Гайка крепления впускной трубы
29-36 (2,9-3,6)

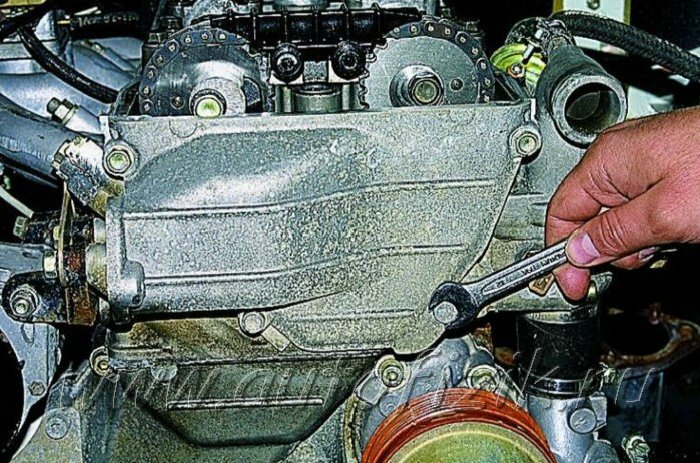

Болт крепления передней крышки головки блока цилиндров 22-27 (2,2-2,7)
Болт крепления шкива водяного насоса 22-27 (2,2-2,7)
Болт крепления водяного насоса 22-27 (2,2-2,7)
Болт крепления зубчатых колес промежуточного вала 22-27 (2,2-2,7)
Гайка крепления ресивера к впускной трубе 19-23 (1,9-2,3)
Гайка крепления выпускного коллектора 20-25 (2,0-2,5)
Болт крепления масляного картера 12-18 (1,2-1,8)
при обеспечении герметичности
допускается момент 6 Н·м (0,6 кгс·м)

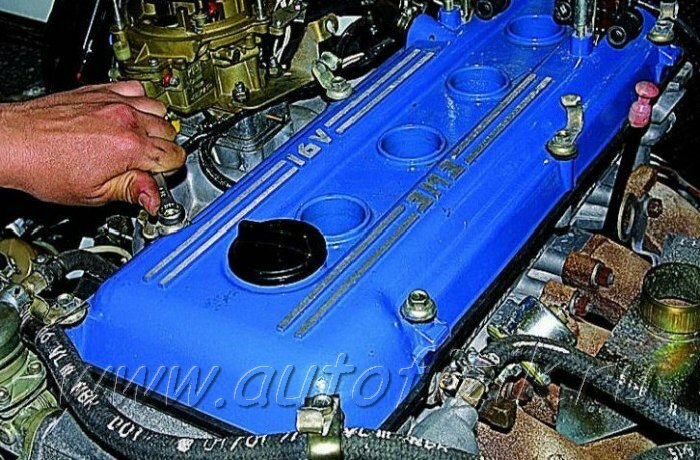

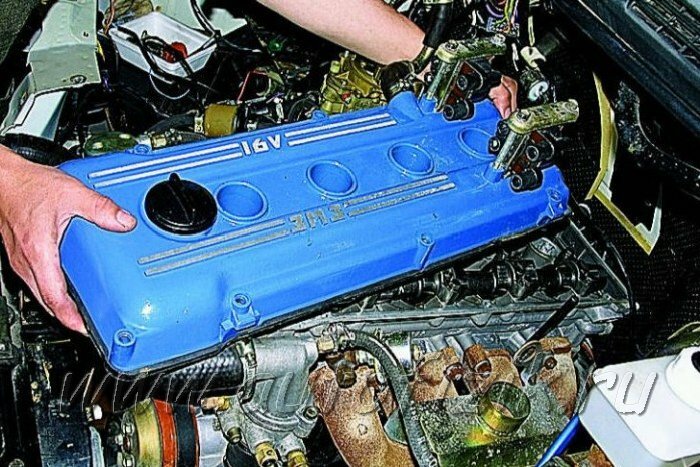

Болт крепления крышки головки блока цилиндров 5,0-8,0 (0,5-0,8)
при обеспечении герметичности
допускается момент 3 Н·м (0,3 кгс·м)
Болт крепления сальникодержателя 12-18 (1,2-1,8)
Болт крепления топливопровода с форсунками 5,0-8,0 (0,5-0,8)
Болт крепления индуктивных датчиков 5,0-8,0 (0,5-0,8)
Свеча зажигания 31-38 (3,1-3,8)
Болт крепления стартера 67-75 (6,7-7,5)
Гайка крепления кронштейнов генератора 12-18 (1,2-1,8)
Болт крепления нажимного диска сцепления 20-25 (2,0-2,5)
Болт крепления картера сцепления 42-51 (4,2-5,1)
Болт крепления усилителя картера сцепления 29-36 (2,9-3,6)
Болт крепления опоры вилки выключения сцепления 42-51 (4,2-5,1)
Двигатели ЗМЗ–402 и ЗМЗ–4021
Болт крепления крышки распределительных шестерен 11-16 (1,1-1,6)
Гайка крепления крышки распределительных шестерен 12-18 (1,2-1,8)
Гайка крепления крышки коробки толкателей 12-18 (1,2-1,8)
Гайка крепления головки блока цилиндров 85-90 (8,5-9,0)
Болт крепления задней крышки головки блока цилиндров 11-16 (1,1-1,6)
Гайка болта крепления крышки шатуна 68-75 (6,8-7,5)
Гайка крепления маховика 78-83 (7,8-8,3)
Болт крепления шкива коленчатого вала 11-16 (1,1-1,6)
Стяжной болт коленчатого вала (храповик) 170-220 (17-22)
Болт крепления упорного фланца распределительного вала 11-16 (1,1-1,6)
Болт крепления зубчатого колеса распределительного вала 55-60 (5,5-6,0)
Гайка крепления стойки оси коромысел 35-40 (3,5-4,0)
Болт крепления крышки коромысел 4,5-8,0 (0,45-0,8)
Гайка крепления выпускного коллектора к впускной трубе 44-56 (4,4-5,6)
Гайка крепления впускной трубы и выпускного коллектора к головке блока
40-56 (4,0-5,6)
Гайка крепления масляного картера 12-15 (1,2-1,5)
Гайка крепления масляного насоса 18-25 (1,8-2,5)
Болт крепления привода распределителя зажигания 6,0-8,0 (0,6-0,8)
Гайка крепления крышки коренного подшипника 100-110 (10-11)
Гайка крепления масляного фильтра 12-18 (1,2-1,8)
Болт крепления топливного насоса 12-18 (1,2-1,8)
Гайка крепления фильтра тонкой очистки топлива 12-18 (1,2-1,8)
Гайка крепления водяного насоса 18-25 (1,8-2,5)
Болт крепления шкива водяного насоса 12-18 (1,2-1,8)
Болт крепления картера сцепления 28-36 (2,8-3,6)
Гайка крепления картера сцепления 40-56 (4,0-5,6)
Болт крепления нажимного диска сцепления 20-25 (2,0-2,5)
Гайка крепления кронштейна генератора 44-62 (4,4-6,2)
Гайка крепления генератора 44-56 (4,4-5,6)
Свеча зажигания 30-40 (3,0-4,0)
Болт крепления вентилятора 14-18 (1,4-1,8)
Прочие соединения
Гайка хомута регулировочной трубки рулевой тяги 15-18 (1,5-1,8)
Палец нижнего рычага передней подвески 180-200 (18-20)
Гайка оси верхнего рычага передней подвески 70-100 (7,0-10,0)
Гайка пальца резьбового шарнира 120-200 (12,0-20,0)
Болт и гайка крепления оси верхних рычагов 44-56 (4,4-5,6)
Болт крепления колеса 100-120 (10-12)
Гайка фланца ведущей шестерни заднего моста 160-200 (16-20)
Болт крепления передней подвески к кузову
125-140 (12,5-14)
Гайка крепления механизма рулевого управления 50-60 (5,0-6,0)
Гайка крепления рулевого колеса 65-75 (6,5-7,5)
Гайка крепления сошки механизма рулевого управления 105-120 (10,5-12)
Болт крепления кронштейна маятникового рычага 50-62 (5,0-6,2)
Болт и гайка крепления рулевой колонки к панели приборов 12-18 (1,2-1,8)
Всасывающий штуцер насоса гидроусилителя рулевого управления 32-40 (3,2-4,0)
Гайка клина рулевого управления 18-25 (1,8-2,5)
Болт-штуцер клапана управления встроенного гидроусилителя рулевого управления 80-100 (8,0-10,0)
Гайка верхнего и нижнего наконечников нагнетательного шланга встроенного гидроусилителя рулевого управления 44-62 (4,4-6,2)
Гайка трубки сливного шланга встроенного гидроусилителя рулевого управления
44-62 (4,4-6,2)
Гайка соединения наконечника нагнетательного шланга и шлангов силового цилиндра раздельного гидроусилителя рулевого управления 32-40 (3,2-4,0)
Болт-штуцер сливного шланга встроенного гидроусилителя рулевого управления 80-100 (8,0-10,0)
Болт крепления поворотного кулака, рычага и кронштейна 80-100 (8,0-10,0)
Ограничитель поворота 80-100 (8,0-10,0)
Гайка крепления оси толкателя педалей тормоза и сцепления 32-36 (3,2-3,6)
Болт крепления тормозного щита заднего тормоза 65-80 (6,5-8,0)
Болт крепления скобы переднего тормоза 110-125 (11,0-12,5)
Болт крепления колесного цилиндра заднего тормоза 8,0-18,0 (0,8-1,8)
Гайка крепления регулятора давления задних тормозов 8,0-18,0 (0,8-1,8)
Гайка крепления главного цилиндра тормозов
24-56 (2,4-5,6)
Гайка крепления вакуумного усилителя 8,0-18,0 (0,8-1,8)
Болт крепления шлицевой вилки заднего карданного вала 50-56 (5,0-5,6)
Гайка крепления карданного вала к заднему мосту 27-30 (2,7-3,0)
Гайка крепления поперечины промежуточной опоры к кузову 27-30 (2,7-3,0)
Болт крепления промежуточной опоры к поперечине 12-18 (1,2-1,8)
Гайка крепления коробки передач к картеру сцепления 50-62 (5,0-6,2)
*Для остальных резьбовых соединений моменты затяжки следующие:
для М6 — 6–8 Н·м (0,6-0,8 кгс·м)
для М8 — 14–18 Н·м (1,4-1,8 кгс·м)
для М10 — 28–36 Н·м (2,8-3,6 кгс·м)
для М12 — 50–62 Н·м (5,0-6,2 кгс·м)

Моменты затяжки резьбовых соединений ГАЗель.

Моменты затяжки резьбовых соединений ГАЗель.
Наименование соединения Моменты затяжки кгс • м
Свечи зажигания 3,0–3,5

Двигатели ЗМЗ-402.

Гайки крепления головки блока цилиндров 8,3–9,0
Гайки крепления болтов шатунов 6,8–7,5
Гайки крепления крышек коренных подшипников 10,0–11,0
Гайки крепления маховика 7,6–8,3
Гайки крепления картера сцепления к блоку цилиндров 2,8–3,6
Болт шкива коленчатого вала 17–22
Болты крепления нажимного диска сцепления 2,0–2,5
Гайки крепления впускного трубопровода и выпускного коллектора 1,5–3,0
Гайки крепления поддона картера 1,2–2,0
Болт крепления датчика-распределителя зажигания 0,6–0,8

Двигатели ЗМЗ-405, -406.

Болты крепления головки блока цилиндров:

предварительная затяжка

окончательная затяжка



4,0–6,0

13,0–14,5

Гайки крепления болтов шатунов 6,8–7,5
Болты крепления крышек коренных подшипников 10,0–11,0
Болты крепления маховика 7,2–8,0
Болты крепления картера сцепления 4,2–5,1
Болт шкива коленчатого вала 10,4–12,0
Болты крепления нажимного диска сцепления 2,0–2,5
Болты крепления крышек распределительных валов 1,9–2,3
Болты крепления звездочек распределительных валов 5,6–6,2
Болты крепления крышки клапанов 0,5–0,8
Гайки крепления впускной трубы, болты крепления усилителя картера сцепления 2,9–3,6
Болты крепления шкива насоса охлаждающей жидкости, передней крышки головки цилиндров, крышки цепи, корпуса термостата 2,2–2,7
Болты крепления задней крышки блока цилиндров, поддона картера 1,2–1,8
Гайки крепления выпускного коллектора 2,0–2,5

Двигатели УМЗ-4215.

Гайки крепления крышек коренных подшипников 12,5–13,6
Гайки болтов крышек шатунов 6,8–7,5
Гайки крепления стоек оси коромысел 3,5–4,0
Штуцер крепления масляного фильтра 8,0–9,0
Масляный фильтр 2,0–2,5
Гайки крепления головки блока цилиндров 9,0–9,4
Гайки крепления поддона картера 1,0–1,2
Болты крепления маховика 8,0–9,0
Болты крепления диска сцепления 2,0–3,0

Трансмиссия.

Гайки крепления фланцев валов раздаточной коробки* 20–28
Болты крепления картеров коробки передач 1,4–1,8
Болты крепления переднего и заднего картеров и крышек раздаточной коробки* 1,2–1,8
Гайки крепления карданной передачи к раздаточной коробке*, переднему* и заднему мостам 2,7–3,0
Болт крепления шлицевой вилки заднего карданного вала** 5,0–5,6
Гайки крепления ведущих фланцев переднего моста* 11–12,5
Гайки крепления рычага поворотного кулака* 11–12,5
Гайки крепления цапфы* 11–12,5
Болты крепления редуктора заднего моста с балкой типа банджо 5,5–7,0
Гайка крепления фланца ведущей шестерни переднего и заднего мостов 16,0–20,0

Ходовая часть.

Болты затяжки резинометаллических втулок 12,0–15,0
Гайки стремянок рессор 12,0–15,0
Гайки резервуара амортизаторов 9,0–15,0
Гайки крепления колес 30,0–38,0
Гайки стопорных штифтов шкворней поворотных кулаков* 3,2–3,6

Рулевое управление.

Гайки крепления шаровых шарниров рулевых тяг 7,0–10,0
Болты крепления поворотных рычагов к поворотным кулакам 11,0–12,5
Болты хомутов поперечной рулевой тяги 1,4–1,8
Гайки крепления кронштейна рулевого механизма к лонжерону 2,8–3,6
Болты крепления рулевого механизма к кронштейну 4,4–6,2
Гайка крепления рулевого колеса 6,5–8,0
Гайка крепления рулевой сошки 10,5–14,0
Гайки крепления клиньев карданных вилок 1,8–2,5

Тормозное управление.

Болты крепления тормозных скоб к поворотным кулакам 10,0–12,5
Болты крепления тормозных щитов 5,0–6,2
Болты крепления колесных цилиндров 1,4–2,0
Гайки крепления главного цилиндра к вакуумному усилителю 2,4–3,6
Гайки крепления вакуумного усилителя 1,2–1,7

Кузов фургонов и автобусов.

Гайки точек эластичного крепления кузова к раме 3,1–3,9

* Для автомобилей типа 4х4.

** Для автомобилей типа 4х2.

Поделиться ссылкой:

Похожие статьи

Моменты затяжки резьбовых соединений змз 406 карбюратор. Повторная протяжка гбц

Устанавливаем крышку шатуна. Номера, выбитые на крышке шатуна и нижней головке шатуна, должны совпадать и находиться с одной стороны.
Таким же образом устанавливаем в блок цилиндров остальные поршни. Затягиваем гайки болтов крышек шатунов моментом 68-75 Нм.
Проворачиваем коленчатый вал за маховик. Движение должно быть без заеданий, но сопротивление вращению увеличится (по сравнению с вращением коленчатого вала без шатунов).
Устанавливаем масляный насос с новой прокладкой...

И заворачиваем болты его крепления (момент затяжки 25-40 Нм).
Заворачиваем болт крепления кронштейна масляного насоса моментом 7-10 Нм.

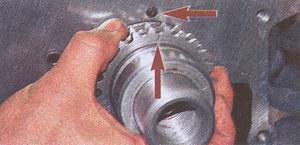

Поворачивая коленчатый вал, выставляем метку звездочки коленчатого вала напротив установочной метки блока цилиндров.
Собираем привод масляного насоса
(см. «Разборка привода масляного насоса») , покрыв моторным маслом приводные шестерни, втулки промежуточного вала и сам вал. Устанавливаем успокоитель нижней цепи Перед установкой окунаем обе цепи в моторное масло.

ВНИМАНИЕ
При установке звездочки устройства натяжения нижней цепи необходимо убедиться, что метки на звездочках коленчатого и промежуточного валов совпали с соответствующими метками на блоке цилиндров (см. «Разборка привода газораспределительного механизма»).

Меняем манжету в передней крышке блока цилиндров (см. «Замена переднего сальника коленчатого вала») и устанавливаем крышку с новой прокладкой и кронштейном генератора.
Устанавливаем гидронатяжитель нижней цепи (см. «Снятие и установка гидронатяжителей»).
Подтягиваем и подвязываем верхнюю цепь привода газораспределительного механизма к кронштейну генератора. Наносим силиконовый герметик на привалочную плоскость блока цилиндров (для крепления поддона картера), в места стыков передней и задней крышек с блоком цилиндров.
Устанавливаем поддон картера (момент затяжки болтов крепления поддона картера 12-18 Нм, а гаек - 11-16 Нм).
Устанавливаем усилитель картера сцепления. На носок коленчатого вала надеваем шкив и затягиваем храповой болт моментом 104-128 Нм.
Устанавливаем головку блока цилиндров (см. «Снятие и ремонт головки блока цилиндров»).
Устанавливаем диски и картер сцепления (см. «Замена ведомого и ведущего дисков»).
Устанавливаем стартер (см. «Снятие стартера»).
Устанавливаем насос охлаждающей жидкости (см. «Замена насоса охлаждающей жидкости») , генератор (см. «Снятие генератора»), натяжной ролик с натяжителем (см. «Замена натяжного ролика ремня привода вспомогательных агрегатов»).*
Дальнейшую сборку двигателя ЗМЗ 406 проводим в последовательности, обратной разборке.

Страница 1 из 2

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить операции, указанные в подразделе «Снятие и установка двигателя».

Еще можно посмотреть в статье - "Замена прокладки ГБЦ".

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

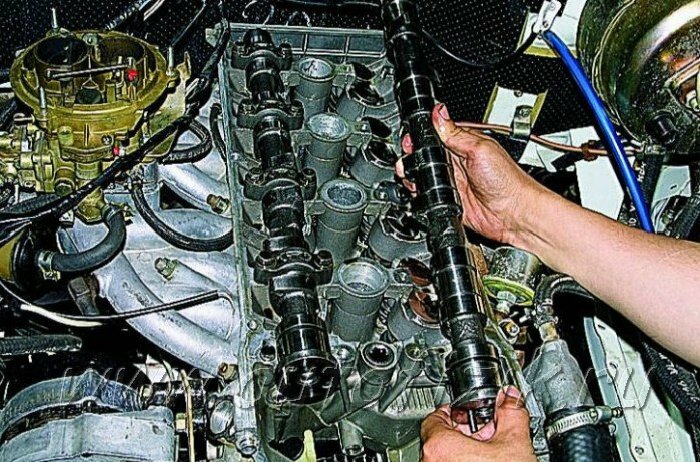

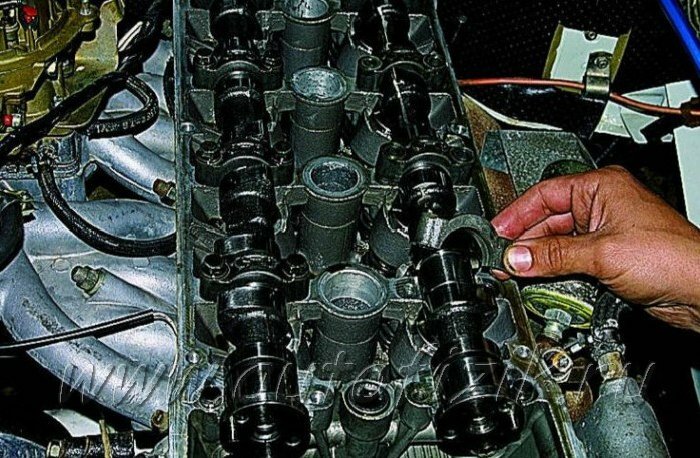

Снять распределительные валы.

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3.

Снять термостат с корпусом.

Вывернуть свечи зажигания.

Отвернуть болты 1 крепления головки блока. Вынуть болты 1 и шайбы.

Снять головку блока цилиндров и прокладку головки блока.

Нельзя забивать между головкой блока и блоком цилиндров отвертки или какой-нибудь другой инструмент, так как можно повредить поверхность головки блока, прилегающую к блоку цилиндров.

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора. Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

Снять прокладку ресивера.

3. Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом.

Снять прокладку впускной трубы.

Отвернуть болты 1 и снять заднюю крышку 2 головки блока.

Снять прокладку крышки.

Вынуть гидротолкатели 1 клапанов.

Гидротолкатели удобнее вынимать с помощью магнита или присоски.

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.

Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

Установить на головку блока приспособление для сжатия пружин клапанов.

Сжав пружины клапанов с помощью приспособления, вынуть сухари 2 клапана.

Затем, постепенно ослабляя нажим на ручку приспособления, полностью разжать пружины клапана.

Снять приспособление с головки блока. Вынуть тарелку 3 пружин клапана. Затем вынуть наружную и внутреннюю пружины клапана.

Снять маслоотражательный колпачок 1 клапана.

7. Подцепить отверткой и вынуть опорную шайбу 1 пружин клапанов.

8. Вынуть клапан со стороны камеры сгорания.

9. Таким же образом снять остальные клапаны.

Перед снятием промаркировать все клапаны, чтобы при сборке установить их на свои места.

avtomechanic.ru

Ремонт головки блока цилиндров ЗМЗ-405, ЗМЗ-406

Страница 1 из 2

Ремонт головки блока цилиндров производим при общем ремонте двигателя и при замене прокладки ГБЦ.

Очень важно сделать ремонт головки после того, как перегрели мотор. Во время перегрева могут возникнуть дефекты, которые визуально можно не увидеть. Поэтому нужно тщательно проделать все операции по ремонту головки цилиндров. Во многом от этого зависит работа двигателя. И это избавит от лишней работы и затрат.

Снятие головки блока цилиндров смотрим в статье – «Замена прокладки головки блока цилиндров».

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6. Снять прокладки выпускного коллектора. Отвернуть болт 3 и снять датчик 4 фазы. Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода. Отвернуть гайки 2 и снять ресивер 3 с впускной трубы. Снять прокладку ресивера.

3. Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом (на фото не показаны). Снять прокладку впускной трубы.

4. Отвернуть болты 1 и снять заднюю крышку 2 головки блока.

Снять прокладку крышки. 5. Вынуть гидротолкатели 1 клапанов. Гидротолкатели удобнее вынимать с помощью магнита или присоски.

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место. Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

Если конструкцией съемника не предусмотрен упор клапана, подкладываем под него подходящий упор.

Сжимаем пружины рассухаривателем. Чтобы тарелка пружин легче сошла с сухарей, можно нанести легкий удар молотком по упорной сошке рассухаривателя.

Съемником удаляем маслоотражательный колпачок...

Подцепить отверткой и вынуть опорную шайбу 1 пружин клапанов.

Переворачиваем головку блока цилиндров и вынимаем клапан, пометив место его установки, для того, чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны.

Изношенные направляющие втулки клапанов выпрессовываем о

Моменты затяжки двигателя змз 405

Запись для себя. Часто под рукой нет таблицы моментов затяжки для 406 двигателя, а книга далеко. Удобно смотреть с телефона.

Для чего нужен широкий диапазон момента затяжки?
Для того, что все динамоключи имеют погрешность. Лучше брать момент посередине диапазона.
Минимально допустимый-максимальный момент затяжки. Например: 100-110 Н·м.

Напоминание:
В местах где много точек затяжки, например, впускной коллектор или ГБЦ. Лучше несколько раз пройтись окончательным моментом. Точки посередине "проседают".

Внимание! Допущена преднамеренная неточность.
Так как — 1 килограмм-сила-метр (кгс·м) = 9,80665 ньютон-метров (Н·м)
В местах с большими моментами приведены более точные значения.

Пример моментов с округлением:
10-11 кгс·м = 100-110 Н·м
Пример более точных расчетов:
10-11 кгс·м = 98-108 Н·м

Список моментов затяжки (таблица):
— Болт крепления крышки коренного подшипника.10 точек. М12х1,25. 98-108 Н·м
— Гайка болта крепления крышек шатунов. 8 точек. М10х1. 67-74 Н·м

— Болт крепления головки блока цилиндров (ГБЦ). 10 точек. М14х1,5
– первый этап 40-60 Н·м
– второй этап 127-142 Н·м

Прочисти отверстия с резьбой от масла.
Обезжирь поверхности.
Лучше разбить на большее количество этапов. Торопиться некуда.
После протяжки окончательным моментом, нужно ещё раз пройтись по всем точкам.
Так как прокладка сминается неравномерно и момент затяжки ослабляется.

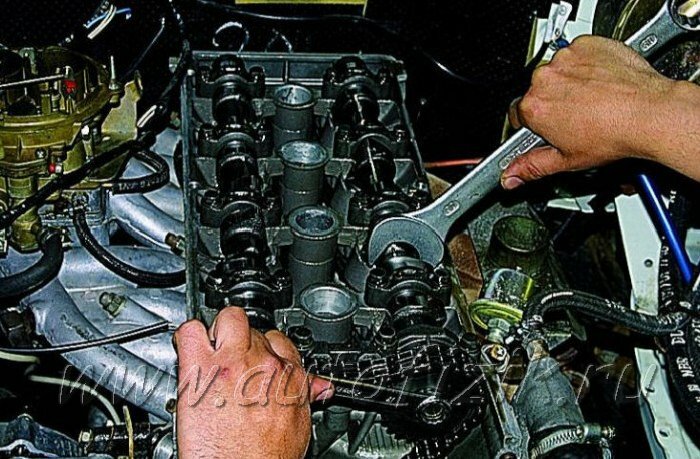

— Болт крепления крышки распределительного вала (бугеля). 20 точек. М8. 19-23 Н·м

Прочисти отверстия с резьбой от масла. Шприцем (предварительно у иглы откусив скос) или ветошью с отверткой.
Эти крышки очень хрупкие. Откручивать нужно медленно и все одновременно.
Змейкой по всем точкам откручиваю.
По одной крышке откручивать не желательно. Под конец нагрузка сосредоточится на какой-то одной крышке и она лопнет.

Закручивать так же все болты одновременно пока плоскости гбц и крышек не соприкоснуться.
Затем динамоключом по всем точкам прохожу несколько раз.

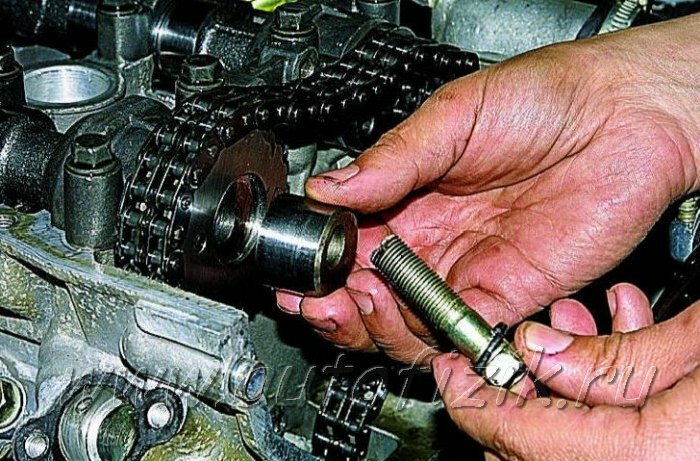

— Болт крепления зубчатого колеса распределительного вала. 2 точки. М12х1,25. 56-62 Н·м
— Болт крепления зубчатых колес промежуточного вала. 2 точки. М8. 22-27 Н·м

— Болт крепления масляного насоса. 2 точки. М10х1.5. 25-40 Н·м
(Устанавливаем масляный насос с новой прокладкой)
— Болт крепления кронштейна масляного насоса. 1 точка. М6. 7-10 Н·м

— Болт стяжной коленчатого вала (храповик). 1 точка. М24х2. 102-126 Н·м
Всё сделано логично. Болт должен сам подтягиваться при работе двигателя.
Откручивать против часовой стрелки.
Коленвал нельзя крутить против часовой стрелки!
Поставь на 5 передачу и откручивай болт коленчатого вала.

— Болт крепления маховика. 6 точек. М10х1,25. 72-80 Н·м
— Болт крепления нажимного диска сцепления . 6 точек. М8. 20-25 Н·м
— Болт крепления картера сцепления. 6 точек. М10. 42-51 Н·м
— Болт крепления опоры вилки выключения сцепления. 1 точка. М10х1. 42-51 Н·м
— Болт крепления усилителя картера сцепления. 6 точек. М10. 29-36 Н·м
— Болт крепления сальникодержателя. 6 точек. М6. 12-18 Н·м

— Гайка крепления впускной трубы. 5 точек. М10х1. 29-36 Н·м
(Труба которая соприкасается с гбц)
— Гайка крепления ресивера к впускной трубе. 5 точек. М8х1. 19-23 Н·м
— Гайка крепления выпускного коллектора. 8 точек. М8. 20-25 Н·м
— Болт крепления крышки головки блока цилиндров. 8 точек. 5-12 Н·м
при обеспечении герметичности допускается момент 3 Н·м
— Болт крепления масляного картера. 11 точек. М8. 12-18 Н·м
при обеспечении герметичности допускается момент 6 Н·м
— Болт крепления передней крышки головки блока цилиндров. 4 точки. М8. 22-27 Н·м
(Передние крышки можно приклеить на герметик, большое усилие не нужно. 8-14 Н·м)
— Болт крепления шкива к водяному насосу/помпе. 3 точки. М8. 22-27 Н·м
— Болт крепления водяного насоса/помпы. х точек. М8. 22-27 Н·м
— Гайка крепления кронштейнов генератора. 2 точки. М8. 12-18 Н·м
— Болт крепления натяжного ролика. 1 точка. М8. 14-18 Н·м

— Болт крепления топливопровода с форсунками. 2 точки. М6. 5-8 Н·м
(Уплотнительные кольца форсунок можно смазать моторным маслом)
— Болт крепления индуктивных датчиков. 3 точки. М6. 5-8 Н·м
— Болт крепления стартера. 2 точки. М10. 67-75 Н·м
— Свеча зажигания. 4 точки. М14х1,25. 31-38 Н·м (ГБЦ из алюминия, лучше 28-30 Н·м)
Желательно свечи менять на холодном двигателе. Иначе можете попортить резьбу.

Для остальных резьбовых соединений:
для М6 — 6-8 Н·м
для М8 — 14-18 Н·м
для М10 — 28-36 Н·м
для М12 — 50-62 Н·м

Напоминание:
После окончания работ приведи динамоключ в исходное состояние.

Данные взяты:
1) Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля Волга Газ 3110. ISBN 5-8115-0011-4
2) ГАЗ-3110, -3102 "Волга": Руководство по эксплуатации, техническому обслуживанию и ремонту. ISBN 978-5-88924-171-3
3) немного от себя

Пишите свои замечания и предложения в комментариях.

Моменты затяжки резьбовых соединений ГАЗель.
Наименование соединения
Моменты затяжки кгс • м
Свечи зажигания 3,0–3,5

Двигатели ЗМЗ-402.

Гайки крепления головки блока цилиндров
8,3–9,0
Гайки крепления болтов шатунов 6,8–7,5
Гайки крепления крышек коренных подшипников 10,0–11,0
Гайки крепления маховика 7,6–8,3
Гайки крепления картера сцепления к блоку цилиндров 2,8–3,6
Болт шкива коленчатого вала 17–22
Болты крепления нажимного диска сцепления 2,0–2,5
Гайки крепления впускного трубопровода и выпускного коллектора 1,5–3,0
Гайки крепления поддона картера 1,2–2,0
Болт крепления датчика-распределителя зажигания 0,6–0,8

Двигатели ЗМЗ-405, -406.

Болты крепления головки блока цилиндров:

окончательная затяжка

13,0–14,5

Гайки крепления болтов шатунов 6,8–7,5 Болты крепления крышек коренных подшипников 10,0–11,0 Болты крепления маховика 7,2–8,0 Болты крепления картера сцепления 4,2–5,1 Болт шкива коленчатого вала 10,4–12,0 Болты крепления нажимного диска сцепления 2,0–2,5 Болты крепления крышек распределительных валов 1,9–2,3 Болты крепления звездочек распределительных валов 5,6–6,2 Болты крепления крышки клапанов 0,5–0,8 Гайки крепления впускной трубы, болты крепления усилителя картера сцепления 2,9–3,6 Болты крепления шкива насоса охлаждающей жидкости, передней крышки головки цилиндров, крышки цепи, корпуса термостата 2,2–2,7 Болты крепления задней крышки блока цилиндров, поддона картера 1,2–1,8 Гайки крепления выпускного коллектора 2,0–2,5

Двигатели УМЗ-4215.

Гайки крепления крышек коренных подшипников 12,5–13,6
Гайки болтов крышек шатунов 6,8–7,5
Гайки крепления стоек оси коромысел 3,5–4,0
Штуцер крепления масляного фильтра 8,0–9,0
Масляный фильтр 2,0–2,5
Гайки крепления головки блока цилиндров 9,0–9,4
Гайки крепления поддона картера 1,0–1,2
Болты крепления маховика 8,0–9,0
Болты крепления диска сцепления 2,0–3,0

Трансмиссия.

Гайки крепления фланцев валов раздаточной коробки*
20–28
Болты крепления картеров коробки передач 1,4–1,8
Болты крепления переднего и заднего картеров и крышек раздаточной коробки* 1,2–1,8
Гайки крепления карданной передачи к раздаточной коробке*, переднему* и заднему мостам 2,7–3,0
Болт крепления шлицевой вилки заднего карданного вала** 5,0–5,6
Гайки крепления ведущих фланцев переднего моста* 11–12,5
Гайки крепления рычага поворотного кулака* 11–12,5
Гайки крепления цапфы* 11–12,5
Болты крепления редуктора заднего моста с балкой типа банджо 5,5–7,0
Гайка крепления фланца ведущей шестерни переднего и заднего мостов 16,0–20,0

Ходовая часть.

Болты затяжки резинометаллических втулок
12,0–15,0
Гайки стремянок рессор 12,0–15,0
Гайки резервуара амортизаторов 9,0–15,0
Гайки крепления колес 30,0–38,0
Гайки стопорных штифтов шкворней поворотных кулаков* 3,2–3,6

Рулевое управление.

Гайки крепления шаровых шарниров рулевых тяг
7,0–10,0
Болты крепления поворотных рычагов к поворотным кулакам 11,0–12,5
Болты хомутов поперечной рулевой тяги 1,4–1,8
Гайки крепления кронштейна рулевого механизма к лонжерону 2,8–3,6
Болты крепления рулевого механизма к кронштейну 4,4–6,2
Гайка крепления рулевого колеса 6,5–8,0
Гайка крепления рулевой сошки 10,5–14,0
Гайки крепления клиньев карданных вилок 1,8–2,5

Тормозное управление.

Болты крепления тормозных скоб к поворотным кулакам
10,0–12,5
Болты крепления тормозных щитов 5,0–6,2
Болты крепления колесных цилиндров 1,4–2,0
Гайки крепления главного цилиндра к вакуумному усилителю 2,4–3,6
Гайки крепления вакуумного усилителя 1,2–1,7

Кузов фургонов и автобусов.

Очистить все привалочные поверхности блока от прилипших и порванных при разборке прокладок.

Закрепить блок цилиндров на стенде, внимательно осмотреть зеркало цилиндров, при необходимости следует снять шабером неизношенный поясок над верхним компрессионным кольцом

Металл следует снимать вровень с изношенной поверхностью цилиндра.

Вывернуть пробки масляного канала и продуть все масляные каналы сжатым воздухом.

Завернуть пробки на место.

Подсобрать коленчатый вал, для чего вывернуть пробки грязеуловителей шатунных шеек и удалить из них отложения, промыть и продуть воздухом, поставить пробки на место, затянуть их моментом 37. 51 Нм (3,8. 5,2 кгсм). Для надежного стопорения на резьбу пробок нанести анаэробный герметик «Стопор-9».

Проверить состояние рабочих поверхностей коленчатого вала. Забоины, задиры и другие наружные дефекты не допускаются.

Протереть салфеткой постели под вкладыши в блоке и в крышках коренных подшипников.

Установить в постели блока вкладыши коренных подшипников верхние (с канавками и отверстиями), а в постели крышек — нижние (без канавок), протереть вкладыши салфеткой и смазать их маслом для двигателя.

Протереть салфеткой коренные и шатунные шейки коленчатого вала, смазать их чистым маслом и установить коленчатый вал в блок цилиндров.

Смазать маслом и установить полушайбы упорного подшипника:

— верхние — в проточки третьей коренной постели антифрикционным слоем с канавками к щеке коленчатого вала;

— нижние — вместе с крышкой третьего коренного подшипника. Выступы нижних полушайб должны зайти в пазы крышки;

Установить крышки остальных опор на соответствующие коренные шейки, завернуть и затянуть болты крепления крышек коренных подшипников моментом 98. 107,9 Нм (10. 11кгсм).

На нижних поверхностях 1, 2 и 4 коренных крышек выбиты их порядковые номера.

На нижней поверхности крышки третьей коренной опоры расположено резьбовое отверстие для крепления держателя масляного насоса, а на боковых поверхностях — проточки и пазы для установки полушайб. Крышки коренных опор устанавливаются согласно их нумерации, ориентируясь так, чтобы пазы под ус вкладыша в крышке и блоке располагались с одной стороны.

Провернуть коленчатый вал, вращение его должно быть свободным при небольшом усилии.

Проверить осевой зазор коленчатого вала (Рисунок 1), который должен быть не более 0,36 мм.

Для неизношенных коленчатого вала и полушайб упорного подшипника зазор составляет 0,06… 0,27 мм.

При превышении осевого зазора максимально допустимой величины заменить упорные полушайбы на новые и вновь замерить осевой зазор. Если при замере он окажется более 0,36 мм, заменить коленчатый вал.

Взять сальникодержатель с сальником заднего конца коленчатого вала, проверить пригодность сальника к дальнейшей работе.

Если сальник имеет изношенные рабочие кромки или слабо охватывает фланец коленчатого вала — заменить его новым.

Запрессовку сальника в сальникодержатель рекомендуется производить при помощи оправки. Сальник должен быть установлен пыльником наружу двигателя, рабочей кромкой, охватываемой пружиной, вовнутрь.

Перед запрессовкой на наружную поверхность сальника нанести смазку Литол-24, для облегчения запрессовки.

Заполнить на ⅔ полости между рабочей кромкой и пыльником резиновой манжеты смазкой ЦИАТИМ-221, установить и закрепить сальникодержатель с прокладкой к блоку цилиндров.

Установить маховик на задний конец коленчатого вала, совместив отверстие в маховике под штифт с установочным штифтом, запрессованным во фланец коленчатого вала.

Установить шайбу болтов маховика, наживить и затянуть болты моментом 70,6. 78,4 Нм (7,2. 8,0 кгсм).

Запрессовать втулку распорную и подшипник в гнездо маховика. Подшипник запрессовывать, прикладывая усилие к наружному кольцу. Запрессовка за внутреннее кольцо приведет к повреждению подшипника.

Далее собираем шатунно-поршневую группу – статья «Подсборка шатунно-поршневой группы двигателя».

Закрепить держатель к масляному насосу.

Установить масляный насос с прокладкой на привалочную плоскость блока цилиндров и закрепить.

Срезать выступающие над плоскостью блока, крышки цепи и сальникодержателя выступающие концы прокладок крышки цепи и прокладки сальникодержателя.

Установить и закрепить масляный картер с прокладкой и усилитель картера сцепления.

Смазать маслом, применяемым для двигателя, втулки промежуточного вала, установить сегментную шпонку в паз на конце промежуточного вала и установить промежуточный вал в блок цилиндров.

Ввернуть два болта в передний фланец промежуточного вала. Установить шестерню с гайкой на задний конец вала, совместив шпоночный паз шестерни со шпонкой, и вращая промежуточный вал за два болта, завернуть гайку шестерни до упора.

Установить и закрепить фланец промежуточного вала.

Смазать маслом, применяемым для двигателя, валик привода масляного насоса и зубья шестерен и вставить валик в отверстие блока до входа в зацепление шестерен привода масляного насоса и промежуточного вала.

В отверстие втулки валика привода вставить шестигранный валик привода масляного насоса, так, чтобы он зашел шестигранное отверстие валика масляного насоса.

Установить и закрепить крышку привода масляного насоса с прокладкой.

Проверить легкость вращения промежуточного вала. Вал должен вращаться свободно, без заеданий.

Момент затяжки клапанной крышки змз 406

Запись для себя. Часто под рукой нет таблицы моментов затяжки для 406 двигателя, а книга далеко. Удобно смотреть с телефона.

Для чего нужен широкий диапазон момента затяжки?
Для того, что все динамоключи имеют погрешность. Лучше брать момент посередине диапазона.
Минимально допустимый-максимальный момент затяжки. Например: 100-110 Н·м.

Напоминание:
В местах где много точек затяжки, например, впускной коллектор. Лучше несколько раз пройтись окончательным моментом. Точки по середине "проседают".

Внимание! Допущена преднамеренная неточность.
Так как - 1 килограмм-сила-метр (кгс·м) = 9,80665 ньютон-метров (Н·м)
В местах с большими моментами приведены более точные значения.
Пример более точных расчетов:
10-11 кгс·м = 98-108 Н·м

Список моментов затяжки (таблица):
- Болт крепления крышки коренного подшипника.10 точек. М12х1,25. 98-108 Н·м
- Гайка болта крепления крышек шатунов. 8 точек. М10х1. 67-74 Н·м

Болт крепления головки блока цилиндров. 10 точек. М14х1,5
– первый этап 40-60 Н·м
– второй этап 127-142 Н·м


Обезжирь поверхности.
Лучше разбить на большее количество этапов. Торопиться некуда.
После протяжки окончательным моментом, нужно ещё раз пройтись по всем точкам.
Так как прокладка сминается неравномерно и момент затяжки ослабляется.

Порядок затяжки ГБЦ 406

Болт крепления крышки распределительного вала (бугеля). 20 точек. М8. 19-23 Н·м

Прочисти отверстия с резьбой от масла. Шприцем (предварительно у иглы откусив скос) или ветошью с отверткой.
Эти крышки очень хрупкие . Откручивать нужно медленно и все одновременно.
Змейкой по всем точкам откручиваю.
По одной крышке откручивать не желательно. Под конец нагрузка сосредоточится на какой-то одной крышке и она лопнет.

Закручивать так же все болты одновременно пока плосткости гбц и крышек не соприкоснуться.
Затем динамоключом по всем точкам прохожу несколько раз .

Болт стяжной коленчатого вала (храповик). 1 точка. М24х2. 102-126 Н·м
Всё сделано логично. Болт должен сам подтягиваться при работе двигателя.
Откручивать против часовой стрелка.
Коленвал нельзя крутить против часовой стрелки!
Поставь на 5 передачу и откручивай болт коленчатого вала.

Болт крепления зубчатого колеса распределительного вала. 2 точки. М12х1,25. 56-62 Н·м
- Болт крепления зубчатых колес промежуточного вала. 2 точки. М8. 22-27 Н·м

Болт крепления маховика. 6 точек. М10х1,25. 72-80 Н·м
- Болт крепления нажимного диска сцепления. 6 точек. М8. 20-25 Н·м
- Болт крепления картера сцепления. 6 точек. М10. 42-51 Н·м
- Болт крепления опоры вилки выключения сцепления. 1 точка. М10х1. 42-51 Н·м
- Болт крепления усилителя картера сцепления. 6 точек. М10. 29-36 Н·м
- Болт крепления сальникодержателя. 6 точек. М6. 12-18 Н·м

Гайка крепления впускной трубы. 5 точек. М10х1. 29-36 Н·м
(Труба которая соприкасается с гбц)
- Гайка крепления ресивера к впускной трубе. 5 точек. М8х1. 19-23 Н·м
- Гайка крепления выпускного коллектора. 8 точек. М8. 20-25 Н·м
- Болт крепления крышки головки блока цилиндров. 8 точек. 5-12 Н·м
при обеспечении герметичности допускается момент 3 Н·м
- Болт крепления масляного картера. 11 точек. М8. 12-18 Н·м
при обеспечении герметичности допускается момент 6 Н·м
- Болт крепления передней крышки головки блока цилиндров. 4 точки. М8. 22-27 Н·м
(Передние крышки можно приклеить на герметик, большое усилие не нужно. 8-14 Н·м)
- Болт крепления шкива к водяному насосу/помпе. 3 точки. М8. 22-27 Н·м
- Болт крепления водяного насоса/помпы. х точек. М8. 22-27 Н·м
- Гайка крепления кронштейнов генератора. 2 точки. М8. 12-18 Н·м
- Болт крепления натяжного ролика. 1 точка. М8. 14-18 Н·м

Болт крепления топливопровода с форсунками. 2 точки. М6. 5-8 Н·м
(Уплотнительные кольца форсунок можно смазать моторным маслом)
- Болт крепления индуктивных датчиков. 3 точки. М6. 5-8 Н·м
- Свеча зажигания. 4 точки. М14х1,25. 31-38 Н·м (ГБЦ из алюминия, лучше 28-30 Н·м)
- Болт крепления стартера. 2 точки. М10. 67-75 Н·м

Для остальных резьбовых соединений:
для М6 - 6–8 Н·м
для М8 - 14–18 Н·м
для М10 - 28–36 Н·м
для М12 - 50–62 Н·м

Напоминание:
После окончания работ приведи динамоключ в исходное состояние.

Данные взяты:
1) Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля Волга Газ 3110. ISBN 5-8115-0011-4
2) ГАЗ-3110, -3102 "Волга": Руководство по эксплуатации, техническому обслуживанию и ремонту. ISBN 978-5-88924-171-3
3) немного от себя

Страница 1 из 2

1. Снимаем наконечники свечей зажигания вместе с высоковольтными проводами, катушки зажигания (можно только отсоединить разъемы, оставив их на клапанной крышке), тросик привода дроссельной заслонки и, отсоединив провода от датчиков систем смазки и охлаждения, вынимаем жгут проводов из скоб крышки головки блока.

2. Сливаем охлаждающую жидкость и снимаем верхние шланги радиатора и датчик массового расхода воздуха вместе с воздуховодами.

3. Отверткой, ослабив хомуты, снимаем большой шланг системы вентиляции

4. Снимаем малый шланг системы вентиляции картера.

5. Ключом на 12 отворачиваем винты крепления крышки головки блока

6. Снимаем крышку головки блока

7. Головкой на 36, выставляем коленчатый вал в положение ВМТ такта сжатия первого цилиндра, поворачивая его за болт крепления шкива (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров, а метки на звездочках распределительных валов – у верхних кромок головки блока).

8. Ключом на 12 отворачиваем четыре болта и снимаем переднюю крышку головки блока.

9. Снимаем верхний гидронатяжитель (см. Снятие и установка гидронатяжителей).

10. Шестигранным ключом на 6 отворачиваем два винта и снимаем верхний успокоитель цепи.

11. Отвернув шест

Момент затяжки клапанной крышки змз 406. Повторная протяжка гбц

Схема установки и клеймения крышек распределительных валов


I - передняя крышка;
II - вал впускных клапанов;
III - вал выпускных клапанов.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

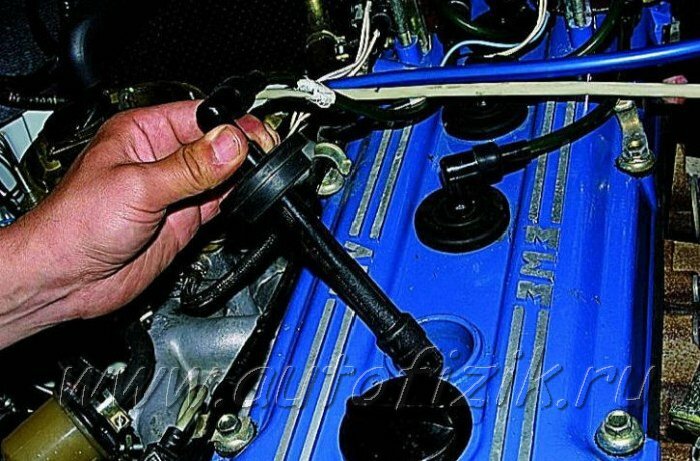

Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.

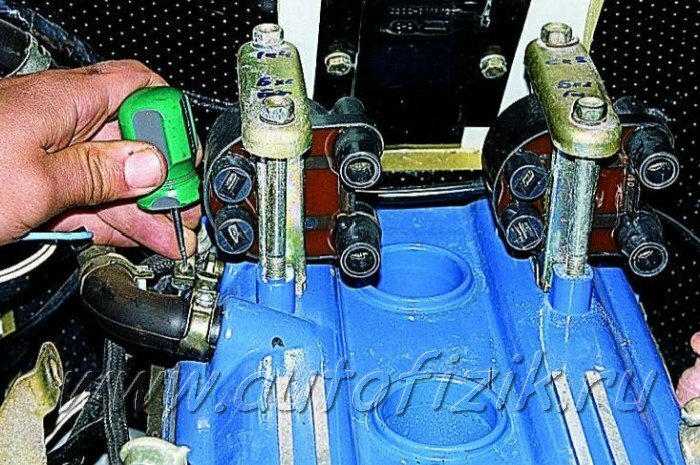

Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода.
Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора).
Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора).

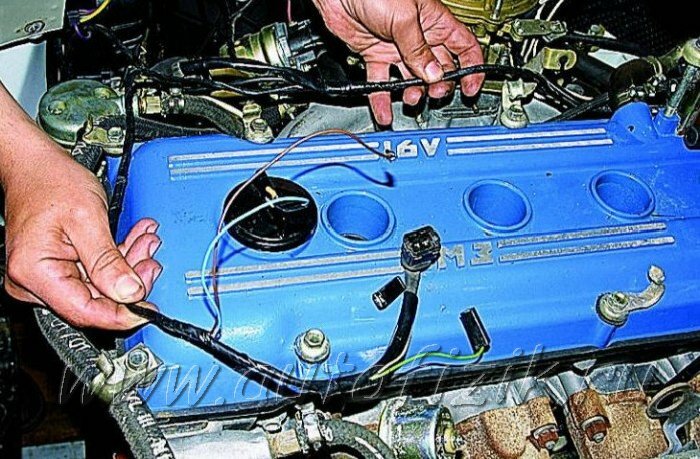

Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…

…и снимаем провода с двигателя.

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

Снимаем крышку.

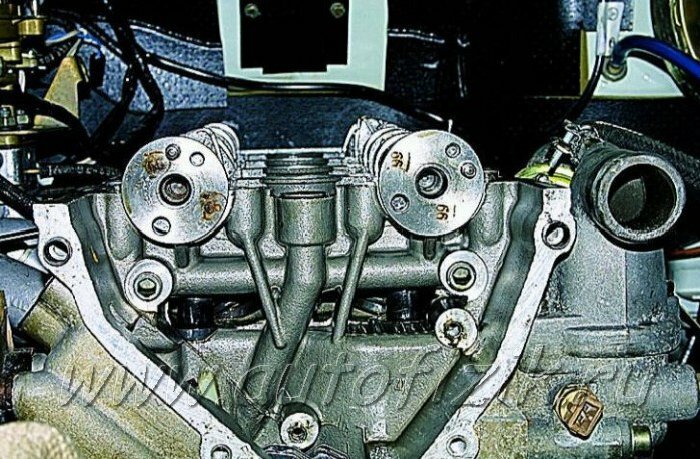

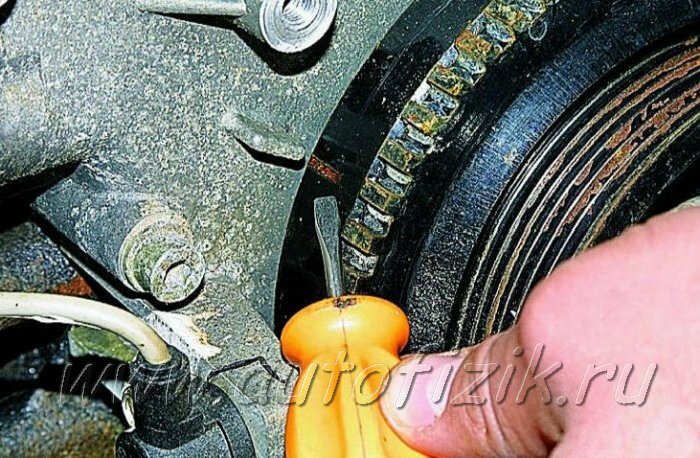

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ
о время дальнейшей работы не проворачивайте коленчатый вал.

Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).

Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров...

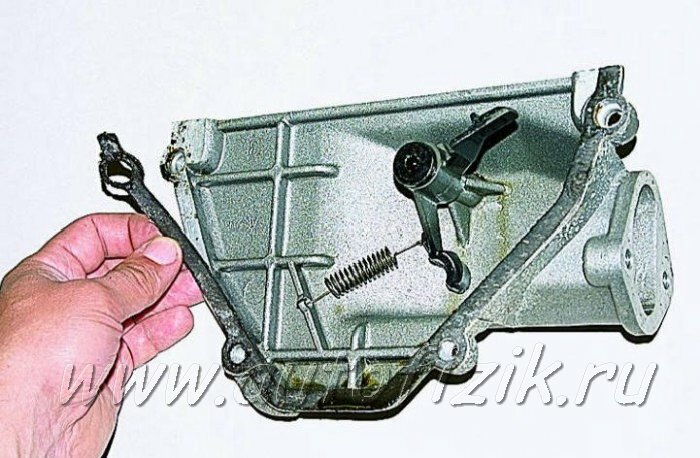

И уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

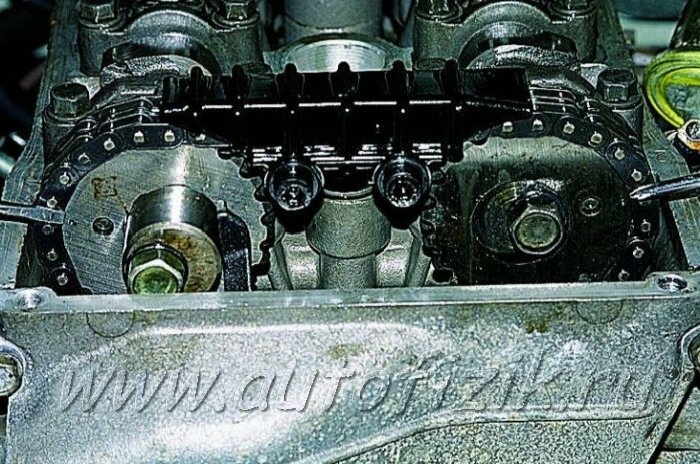

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

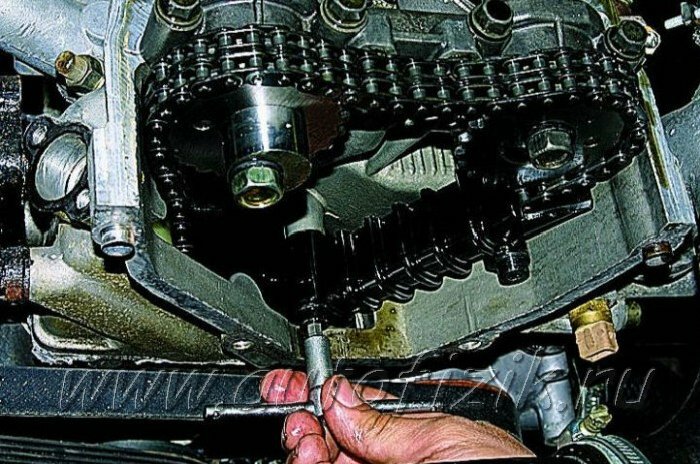

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.

Снимаем звездочку с вала выпускных клапанов.


Аналогично отворачиваем болт крепления звездочки вала впускных клапанов.

Снимаем эксцентрик привода топливного насоса…

…и звездочку вала впускных клапанов.

Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.

Снимаем переднюю крышку…

…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.

Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.

Окончательно отворачиваем болты и снимаем крышки.

Снимаем распределительный вал.


Аналогично снимаем второй распределительный вал.
Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках.

Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).


Распределительные валы впускных и выпускных валов взаимозаменяемые, но...

ВНИМАНИЕ
Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов.

Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней.

Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.


Болты крепления крышек затягиваем моментом 1,9-2,3 кгс.м, после чего…

…поворачиваем вал впускных клапанов так, чтобы его штифт располагался напротив верхней кромки головки блока.


Устанавливаем на валы звездочки с надетой на них цепью, начиная с распределительного вала выпускных клапанов.

При натянутой ветви цепи со стороны среднего успокоителя метка на звездочке должна быть расположена напротив верхней кромки головки блока.


Устанавливаем средний успокоитель на место и ставим вторую звездочку.
Дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ
После установки гидронатяжителя...

Проверяем совпадение всех меток на шкиве коленчатого вала и звездочках. В противном случае снимаем неправильно установленную звездочку и, переставив ее на одну секцию цепи, устанавливаем заново.

И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка

Снятие и установка головки блока цилиндров ЗМЗ-406

Страница 1 из 3

 Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить операции, указанные в подразделе «Снятие и установка двигателя ЗМЗ-406».

Еще можно посмотреть в статье - "Замена прокладки головки цилиндров двигателя ЗМЗ-405, ЗМЗ-406".

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

1. Снять распределительные валы (описано в статье - Замена распредвалов двигателя ЗМЗ-406).

2. Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3.

Отвернуть болты 1 (рис. 2) крепления головки блока. Вынуть болты 1 и шайбы.

Снять головку блока цилиндров и прокладку головки блока.

Нельзя забивать между головкой блока и блоком цилиндров отвертки или какой-нибудь другой инструмент, так как можно повредить поверхность головки блока, прилегающую к блоку цилиндров.

Разборка головки блока цилиндров

Отвернуть гайки 1 (рис. 3) и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора.

Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

Ослабить затяжку хомута 1 (рис. 4) и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

Снять прокладку ресивера.

Отвернуть гайки 1 (рис. 5) и снять впускную трубу 2 вместе с форсунками и топливопроводом.

Оставить ответ
