Где находится стартер ВАЗ 2109 карбюратор, инжектор

Стартер ВАЗ 2109, как и любого другого автомобиля, является одним из важных элементов. Он находится внизу слева (по ходу движения) на картере сцепления в передний части двигателя между его блоком и радиатором.

Снизу это выглядит так.

Где находится стартер ВАЗ 2109?

Такое место расположение свойственно как карбюраторным, так и инжекторным ВАЗ 2109.

Но, чтобы найти стартер на карбюраторном авто, достаточно будет заглянуть за радиатор вниз.

Где находится стартер ВАЗ 2109?

Что касается инжекторных машин, то обзору будет мешать воздушный фильтр, который придется снять, чтобы добраться до узла.

Где находится стартер ВАЗ 2109?Где находится стартер ВАЗ 2109?

Что касается реле, то есть втягивающее, которое находится непосредственно на стартере, а есть реле включения.

Где находится стартер ВАЗ 2109?

Второе расположено на кузове ВАЗ 2109 сразу за двигателем, но выглядеть оно может по-разному.

Где находится стартер ВАЗ 2109?Где находится стартер ВАЗ 2109?Где находится стартер ВАЗ 2109?Где находится стартер ВАЗ 2109?

Втягивающее реле находится непосредственно на стартере.

Оцените статью

Стартер ВАЗ 2109 – схема механизма, неисправности, замена + Видео » АвтоНоватор

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Фото составляющих стартера ВАЗ 2109, autoposobie.ru

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

На фото - бендикс стартера ВАЗ 2109, dunaevtsy.khm.olx.ua

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

Фото устройства стартера ВАЗ 2109, v-lada.ru

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

На фото - разборка стартера ВАЗ 2109, vaz-21.ru

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата. Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:
1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле
2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа.

3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте.
4. Звук заедания связан с тугим перемещением ротора.
О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять.

Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Фото снятия стартера ВАЗ 2109, vaz-autos.ru

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

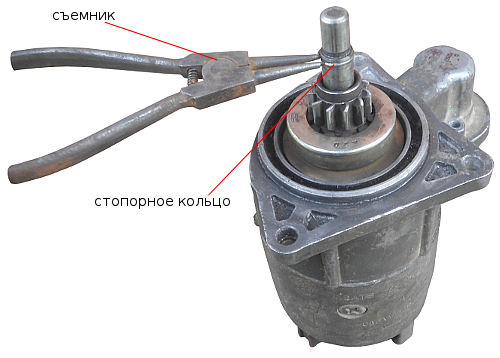

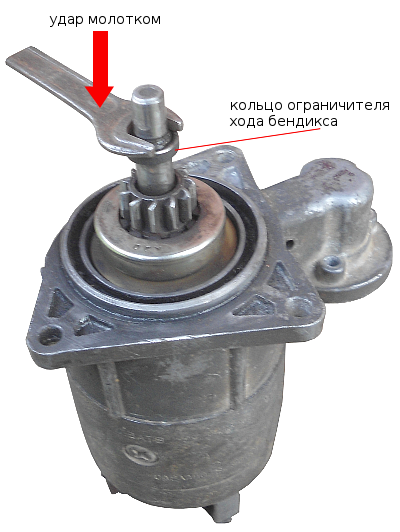

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

На фото - редукторный стартер ВАЗ 2109, niva-club.net

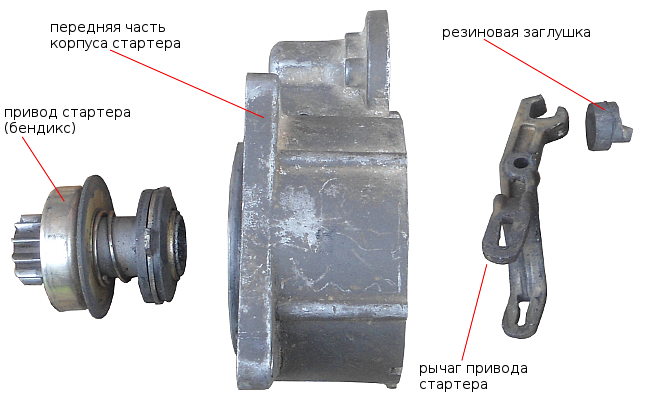

Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, да и пропажей других мелких деталей – их немного, но отсутствие даже одной ставит под вопрос дальнейшую работу механизма.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Оцените статью: Поделитесь с друзьями!

где находится, как снять, замена

Стартер ВАЗ 2109 имеет классическую конструкцию электродвигателя со щёточным узлом, обмоткой, редуктором и возвратным электромагнитным реле. Принцип работы механизма состоит в раскрутке коленчатого вала двигателя до полного запуска цикла зажигания – возгорания топливной смеси в цилиндрах и включения генератора. Питание стартера в общей электроцепи автомобиля происходит от аккумуляторной батареи постоянного тока, после срабатывания привода коленвала, когда его крутящий момент становится больше, чем скорость вращения маховика, втягивающее возвратное реле даёт импульс на возвратную муфту, отключая приводной узел.

Стартер

Штатные стартеры на модели ВАЗ 2108, 2109 и модификации 21099 «Самара» – взаимозаменяемы и подходят к любой из этих модели как по техническим характеристикам, так и по установочным креплениям. За всё время производства модели ВАЗа этой серии комплектовались в основном тремя типами стартера с оригинальными номерами:

  • 3708 – базовая версия с кольцевым коллектором и приводом роторного типа. Его мощность составляет 1,3 Квт при потребляемой силе тока в 40 А.
  • 3708 – модернизированная версия предыдущего с цилиндрическим коллектором, мощностью в 1,3 Квт и силой тока в 60 А.
  • 3708 – усовершенствованный стартер для семейства «Лада-Самара» с металлокерамической втулкой для рабочей части вала якоря мощностью в 1,5 Квт и значением силы тока на холостом ходу в 80 А.

Различия в конструктивных особенностях этих стартеров небольшие – изменения были внесены в элементы коллекторных узлов, приводов бендикса и некоторых материалов втулок, выполненных из металлокерамики. Версия 5712.3708 позже была оснащена редуктором привода планетарного типа.

Сравнительные характеристики штатных стартеров ВАЗ 2109

 423.37085712.3708
Номинальная мощность 1,3 КВТ1,55 Квт
Максимальна сила тока при запуске двигателя 250 А 370 А
Потребляемая сила тока при срабатывании реле500 А 700 А
Потребляемая сила тока на холостом ходу60 А80 А

Типичные неисправности стартера

Все поломки стартерных механизмов делятся на два типа: механические и электрические. При выходе из строя рабочих элементов шестерёнок бендикса, маховика (их износу, либо повреждению зубьев), нарушению работы рычага привода, обгонной муфты, возвратной пружины – причина поломки механическая, при этом стартер ремонтопригоден. Изношенная деталь подлежит замене.

Нарушения режима работы в электрике стартера сложнее: сгоревшая обмотка коллектора или якоря, сломанный редуктор, изношенные щётки восстановлению не подлежат, в этом случае меняют весь механизм в сборе на новый. Единственная деталь в электроцепи, которую можно заменить без последствий – это втягивающее реле. Часто сбои в электрике происходят в результате попадания влаги, загрязнений, из-за чего возможно падение мощности, короткие замыкания и окисление контактов. Такого рода неисправности устраняют чисткой электрических элементов с последующей обработкой специальными антикоррозийным составом.

Характерные признаки неисправности стартера:

  • При включении зажигания (подачи тока с АКБ) стартер не крутит, слышен щелчок, пуска двигателя не происходит: возможная причина – выход из строя реле, поломка редуктора, заклинивание шестерёнок передаточных узлов бендикса или маховика, короткое замыкание щёток.
  • Стартер запускается медленно с потерей мощности оборотов вала и посторонним скрежетом – механическое повреждение передаточных звеньев, обрыв обмотки в коллекторе или якоре, загрязнение внутренних узлов.
  • После запуска двигателя стартер продолжает работу – выход из строя втягивающего реле, поломка возвратной пружины или обгонной муфты.
  • Зажигание не срабатывает, либо срабатывает с запозданием и последующей потерей мощности, недостаточной для поворота коленчатого вала – нарушения в электроцепи, окисление клемм, обрывы в обмотке якоря.
  • Стартер не реагирует на поворот ключа в замке зажигание – не поступает ток с аккумуляторной батареи: нарушены контакты на клеммах АКБ, либо она разряжена.

Диагностику электрических причин неисправностей можно произвести, не снимая стартер, с помощью специального оборудования (микрометром или тестером) замерив показатели мощности и силы тока на якоре, контактах втягивающего реле и возвратной муфте. Первый признак электрической поломки – падение напряжения во время пуска. Нормой считается отклонение в 1-2 Вольт при включении зажигания, большие отклонения (возможно в два раза) – верный признак того, что неисправны щётки, обмотка, либо втулки. Если с электрикой всё в порядке и показатели в норме, то для определения механической причины поломки стартер демонтируют, разбирают, устанавливая возможные повреждения визуально.

Срок эксплуатации стартера зависит от количества полных запусков системы зажигания и условий работы. При низких температурах его износ происходит быстрее: масло в двигателе становится вязким, поэтому электрическая цепь, редуктор и движущие узлы испытывают повышенную нагрузку. Частый запуск с недостаточным зарядом АКБ автомобиля также может приводить к нарушению работы реле, преждевременному износу обмотки коллектора, на якоре и щёточного узла.

Снятие и установка стартера ВАЗ 2109

Перед работой необходимо отключить аккумуляторную батарею, сняв клемму «минус».

  • Снять контакты с торцевой крышки стартера, открутив болты на клеммах:

Болты

  • Колодку жгута с проводкой снять и отвести в сторону:

Колодка жгута

  • Для доступа к нижним креплениям стартера снять поддон картера, отвернув четыре болтовых соединения:

Болты

  • Затем отвернуть две гайки на нижнем креплении стартера
  • Верхнюю гайку на стартере открутить в последнюю очередь
  • После этого механизм снимают с креплений:

Стартер

Новый или восстановленный стартер устанавливают строго в обратном порядке. При монтаже важно не повредить изоляционный слой на проводке, проследив состояние клемм на предмет образования окислов.

От Чего Подходит Стартер На Ваз 2109

Говоря о стартере ВАЗ 2109, именно на этих машинах они уже установили один из циферблатов, который называет себя 29.3708, другими словами 423.3708, на 5712.3708. Эти модели представляют собой двигатель постоянного тока со смешанным возбуждением, который также имеет реле тяги с двойной обмоткой тяги.

Монтажные размеры вышеперечисленных стартеров практически одинаковы. отличия только в приводном блоке и коллекторном стоке Для стартера 29.3708 имеется коллектор механического типа, а для стартера 423.3708 — цилиндрический. Не только отличия, к сожалению, стартер 5712.3708 в приводе наделен планетарной передачей. Если методы в процессе снятия или установки во время ремонта одинаковы для всех вышеперечисленных блоков, то поговорим о ремонте, который начинается с номера 4.

Эскиз для рассмотрения:

Что подходит для стартера Ваз 2109

В частности, в самом корпусе стартера (16) установлены четыре фиксированных полюса (17). У каждого есть обмотка поля. 3, включая серийное производство и один шунт. Осмотрите корпус (16) и крышки (6, 14). Они соединены 2,7 контактами. Для всего этого якорь (18) уже имеет цилиндрический коллектор (12). Задний конец вала якоря вращается в металлической втулке якоря. Он вдавливается в крышку (14). Передний конец помещен в рукав, который прижимается к корпусу сцепления.

Запомните схему подключения стартеров, вам потребуется этот план более одного раза, когда вы будете ремонтировать самостоятельно.

Что подходит для стартера Ваз 2109

как сделать стартер ВАЗ 09, ВАЗ 2110 (нажимает на стартер)

Прежде чем рассматривать некоторые случаи, посмотрите видео о ремонте стартеров в специальной службе.

Читайте также
  • Как Проверить Уровень Масла В Двигателе Приора

    Заменить моторное масло на Лада ПриораРекомендуется заменять фильтр и масло в двигателе двигателя каждые 15 тысяч километров. Когда Lada Priora используется в городских условиях, масло меняется на 7-10 тысяч. Замена обычно выполняется самостоятельно....

  • Замена Сальника Заднего Редуктора Сузуки Гранд Витара

    Suzuki Grand Vitara drop ›Бортжурнал› Замена левой манжеты на задней передаче (история)Вот, я много рассказываю всю историю :)Три месяца назад, когда я менял моторное масло, я увидел, что задняя коробка передач затуманена, нашел номер уплотнения, зак...

  • Как Проверить Уровень Масла В Поло Седан

    Выберите масло для автомобиля Volkswagen PoloИз-за потери собственных параметров моторное масло требует периодической замены. Даже в работающем двигателе он теряет способность работать (окисляется, усиливается добавками и загрязняется). Вы также полу...

  • Замена Задних Стоек Стабилизатора Опель Вектра С

    Замена куста Стабилизатор Opel Vectra ИЗСначала нужно поднять машину, открутить ее.Это даст доступ к рукаву.Он крепится болтом с цилиндрической головкой Torx E12.Установите последнюю втулку на стабилизатор.замена втулки стабилизатор Опель Вектра ИЗза...

  • Как Менять Передние Колодки На Ваз 2107

    Замена колодок на ВАЗ 2107Жизнь и здоровье водителя и пассажиров зависят от состояния тормоза, что позволяет вести учет (программное обеспечение). Семь владельцев часто проводят самостоятельную проверку состояния и замену тормозных колодок машины. Эт...

  • Где Находится Вин Код На Киа Соренто

    Каждый год производители устанавливают на автомобиль новейшие системы, а также функции, которые имеют собственные индикаторы и индикаторы. Кроме того, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, которы...

Дело 1: Если у вас нет индикатора стартера для ВАЗ 2109, и автомобиль застрял почти неделю, а мороз уже превысил минус 20, вы не можете грешить на аккумуляторе: с отлично работающим освещением (стояночные огни, аварийное освещение и дальний свет), трудности могут возникнуть 2–2 способами.

· Совет 1. Вы слышите щелчки или не видите их? Проверьте предохранители, осмотрите жгут проводов и реле втягивающего устройства. Начать новую функцию запуска. Теперь он щелкает, но не вращается? Пришло время поменять электромагнитное реле.

· Совет 4. Посмотрите, как изнашиваются кусты. Поменял и заново поставил задачу? Тогда вам понравится ротор, который опирается на статор. Избавься от этой проблемы — иди к любимой девушке!

Дело 2: автолюбитель купил экспортную версию 2109. В нее входит ключ зажигания, при этом загораются лампочки СТОП, загорается датчик давления масла и лампочка аккумулятора не хочет светиться. Владелец возвращает ключ на третью позицию, но снова тихо: стартер не возвращается вообще. В это же время перестает работать печной вентилятор. Водитель отпускает ключ. и удовольствие: развивается вентилятор. Он уходит в аккумулятор: у нашего покупателя ничего не остается, затем он подает питание на пылесос: стартер начинает вращаться, и машина запускается, но зарядки не произошло, но этого не произошло. Аккумулятор на столе! Это верно. Новое действие: поставить недавно купленный мост. В этом случае происходит сбой, хотя лампочка в устройстве горит, предохранители для нашего клиента остаются невредимыми, а реле зажигания пытается нажать.

Вопрос: Как насчет сигнальной лампы аккумулятора?

· Ответ 1: Замена моста и зарядных реле поставляются со щетками. Но предохранитель не имеет смысла. Пусковые токи не защищены определенными предохранителями.

Как снять и починить стартер для ваз 2108, 2109, 21099, 2113, 2114, 2115

· Ответ 4.5: Контакт силового провода окислен. Примерно за индикатором разъема монтажного блока, в некоторых местах под капотом.

· Ответ 3: Проверьте провод от аккумулятора к корпусу двигателя. Даже если тяга отличная, не поленитесь открутить и отсоединить клемму под болтом.

Информация для автодилеров:

· Если вы посмотрите из-под капота автомобиля, вы сразу увидите, что он висит на задней части купе (двигатель). И толстый красноватый провод идет к реле;

· Не видел? А вот и продажа: прямо на раме, глядя на вас с 4 контактами слева от вакуумной камеры.

Для тех, кто не в теме, предлагается фото.

Как удалить это без посторонней помощи? Если вы замечаете, что время от времени стартер плотно затягивает ваше устройство, когда батарея полностью заряжена, то виновником является якорь, который касается статора. Небольшого препятствия достаточно, чтобы заставить вал стартера слегка вращаться: узкий зазор при этом исчезает на сто процентов. К сожалению, причина кроется в сильном износе подшипника (спереди). Вы сможете спать спокойно в течение дня: это быстрое решение. Чтобы его устранить, нужно подготовить кран нужного размера, найти патрон с дрелью, взять длинный болт и старый рукав, банку с гайками и коробку с гвоздями. Теперь необходимо отключить АВ, стартер и, наконец, лишить их «пальто», другими словами, снять проводку. Выходи? Продолжайте откручивать нижний болт в блоке и снимать оставшиеся решетки со стартера.

Мы берем меч и устанавливаем его в патрон ручного сверла: стараемся вставить нитку в гильзу. Осторожно! На низких скоростях выполните следующие действия. Нажмите как Женщина: Сильный Предмет. Чрезмерное усилие, немного перекосить конечно и сломать его. Не дай Бог это случится: вы должны представить новый продукт. Хотя есть возможность реанимации с помощью длинного болта с резьбой, вращаются новые канавки. Когда они будут готовы, необходимо приклеить гвоздику так, чтобы их концы выступали на сантиметр над концом.

Т О ремонте стартера КПП ВАЗ 210809.14,15

Post Views: 9

You may also like

Ремонт и замена стартера на ВАЗ 2109 своими руками

Проблемы с запуском двигателя обычно связаны с неисправностью стартера. Замена стартера ВАЗ 2109 своими руками процедура несложная и в большинстве случаев помогает устранить проблему с запуском двигателя. В руководстве по ремонту как произвести ремонт стартера самому, указаны возможные неисправности деталей стартера и как их заменить.

Стартер Eldix ST 2108Стартер фирмы Eldix на автомобиль ВАЗ 2109.

Перед снятием и разборкой стартера Lada 2109 нужно выяснить причину неисправности. В случае обрыва электрической цепи или нарушении контакта снятие не потребуется. Устранение поломки ограничится ремонтом электропроводки стартера.

Снимать стартер нужно только после проверки исправности проводки и аккумулятора

Неисправности стартера

Ремонт стартера Лада 2109 значительно упростится, если диагностировать неисправность заранее без снятия узла.

Для диагностики поломки стартера необходимо проводок от клеммы подсоединить напрямую к «плюсу» :

  • двигатель завёлся — неисправность реле включения;
  • двигатель не завёлся — требуется замена щёток.

Возможно щётки отработали свой ресурс либо имеет место перекос щёток. Чтобы выявить причину неисправности щёток требуется демонтаж стартера.

Схематическое изображение стартераСхема устройства стартера.

Где находится стартер

На девятке стартер расположен в передней части двигательного отсека, слева от силового агрегата.

Как снять стартер

Перед демонтажем стартера необходимо снять провод с минусовой клеммы аккумулятора — обезопасит от замыкания в стартере.

Пошаговая инструкция снятия стартера

  1. Открутить ключом на 13 мм гайку крепления клеммы от контактного вывода. Она находится на втягивающем реле стартера.
  2. Снять колодку проводов.
  3. Достать красный провод (плюсовой).
  4. Открутить болты крепления и снять защиту картера.
  5. Открутить две гайки крепления стартера. Они находятся в нижней части моторного отсека.
  6. Открутить верхнюю гайку крепления стартера.
  7. Снять стартер со шпилек.

Установка стартера проходит в обратной последовательности.

Разобранный стартерТеперь попробуем все это собрать и установить на место.

Как ремонтировать стартер

Не всегда требуется полная замена стартера на новый. Устройство стартера предполагает наличие отдельных деталей, подверженных износу. При замене изношенных и неисправных деталей не потребуется замена узла целиком. Это сохранит значительную часть средств и повысит рентабельность ремонта.

Замена втулок стартера

Зачастую неисправность стартера связана с непригодностью втулок. Конструктивной особенностью Жигулей 2109 является расположение втулок. Одна втулка стартера запрессована в картер коробки передач, вторая находится в задней крышке стартера.

Сперва необходимо осмотреть втулку стартера в картере коробки передач. При наличии задиров, раковин требуется замена втулки.

При замене втулки в задней крышке стартера нужно обратить внимание на саму крышку со стороны коллектора и промежуточную опору. При наличии трещин — заменить детали.

Замена щёток

Замена щёток производится на снятом стартере.

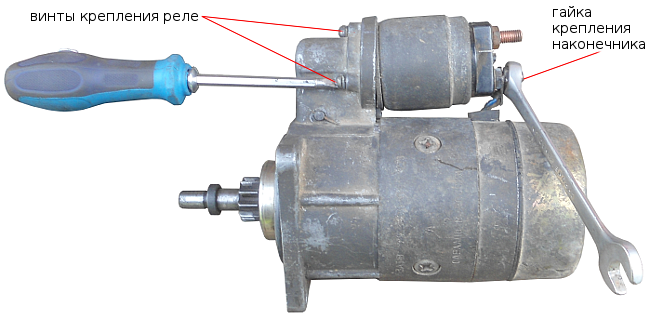

  1. Отсоединить провод от клеммы пускателя.

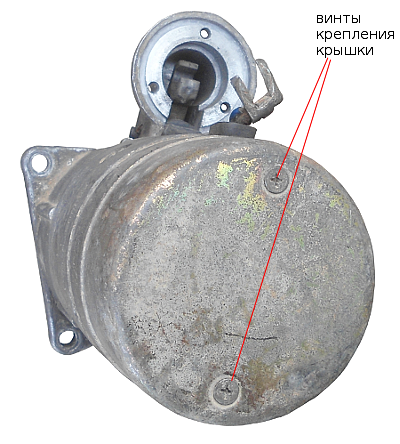

  2. Снять винты крепления крышки вала и коллектора.

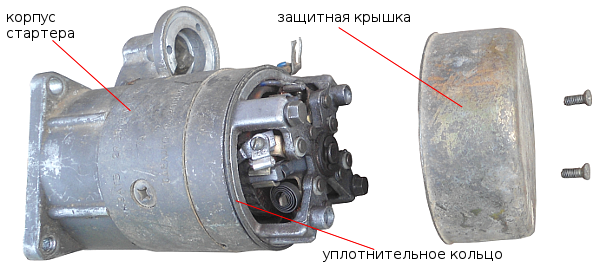

  3. Достать уплотнительное кольцо и снять крышку.
  4. Снять кольцевой зажим и второе уплотнительное кольцо.

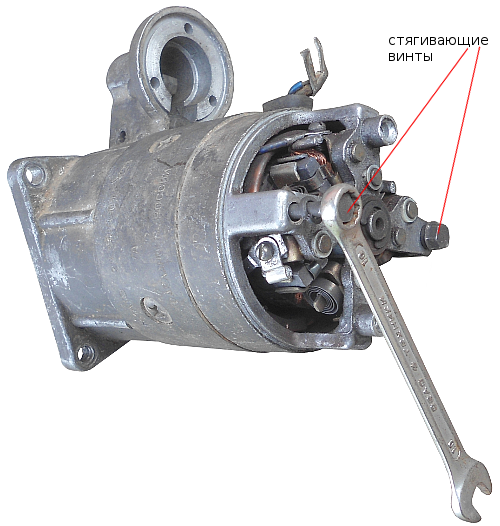

  5. Отвернуть гайки со стяжных шпилек.
  6. Снять заднюю крышку стартера.

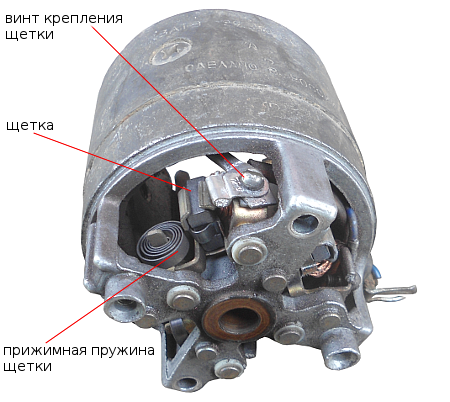

  7. Демонтировать щёткодержатели.

Пружины вытолкнут щётки из конструкции. Щётки будут висеть на проводах.





Ремонтируем автомобиль ВАЗ 2109 самостоятельно:

Как выглядит стартер на ваз 2109

Проблемы с запуском двигателя обычно связаны с неисправностью стартера. Замена стартера ВАЗ 2109 своими руками процедура несложная и в большинстве случаев помогает устранить проблему с запуском двигателя. В руководстве по ремонту как произвести ремонт стартера самому, указаны возможные неисправности деталей стартера и как их заменить.

Стартер фирмы Eldix на автомобиль ВАЗ 2109.

Перед снятием и разборкой стартера Lada 2109 нужно выяснить причину неисправности. В случае обрыва электрической цепи или нарушении контакта снятие не потребуется. Устранение поломки ограничится ремонтом электропроводки стартера.

Снимать стартер нужно только после проверки исправности проводки и аккумулятора

Неисправности стартера

Ремонт стартера Лада 2109 значительно упростится, если диагностировать неисправность заранее без снятия узла.

Для диагностики поломки стартера необходимо проводок от клеммы подсоединить напрямую к «плюсу» :

  • двигатель завёлся — неисправность реле включения;
  • двигатель не завёлся — требуется замена щёток.

Возможно щётки отработали свой ресурс либо имеет место перекос щёток. Чтобы выявить причину неисправности щёток требуется демонтаж стартера.

Схема устройства стартера.

Где находится стартер

На девятке стартер расположен в передней части двигательного отсека, слева от силового агрегата.

Как снять стартер

Перед демонтажем стартера необходимо снять провод с минусовой клеммы аккумулятора — обезопасит от замыкания в стартере.

Пошаговая инструкция снятия стартера

  1. Открутить ключом на 13 мм гайку крепления клеммы от контактного вывода. Она находится на втягивающем реле стартера.
  2. Снять колодку проводов.
  3. Достать красный провод (плюсовой).
  4. Открутить болты крепления и снять защиту картера.
  5. Открутить две гайки крепления стартера. Они находятся в нижней части моторного отсека.
  6. Открутить верхнюю гайку крепления стартера.
  7. Снять стартер со шпилек.

Установка стартера проходит в обратной последовательности.

Теперь попробуем все это собрать и установить на место.

Как ремонтировать стартер

Не всегда требуется полная замена стартера на новый. Устройство стартера предполагает наличие отдельных деталей, подверженных износу. При замене изношенных и неисправных деталей не потребуется замена узла целиком. Это сохранит значительную часть средств и повысит рентабельность ремонта.

Замена втулок стартера

Зачастую неисправность стартера связана с непригодностью втулок. Конструктивной особенностью Жигулей 2109 является расположение втулок. Одна втулка стартера запрессована в картер коробки передач, вторая находится в задней крышке стартера.

Сперва необходимо осмотреть втулку стартера в картере коробки передач. При наличии задиров, раковин требуется замена втулки.

При замене втулки в задней крышке стартера нужно обратить внимание на саму крышку со стороны коллектора и промежуточную опору. При наличии трещин — заменить детали.

Замена щёток

Замена щёток производится на снятом стартере.

  1. Отсоединить провод от клеммы пускателя.
  2. Снять винты крепления крышки вала и коллектора.
  3. Достать уплотнительное кольцо и снять крышку.
  4. Снять кольцевой зажим и второе уплотнительное кольцо.
  5. Отвернуть гайки со стяжных шпилек.
  6. Снять заднюю крышку стартера.
  7. Демонтировать щёткодержатели.

Пружины вытолкнут щётки из конструкции. Щётки будут висеть на проводах.

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.

Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

Подготовительные работы

— Снимаем стартер с двигателя автомобиля

Порядок разборки стартера 29.3708

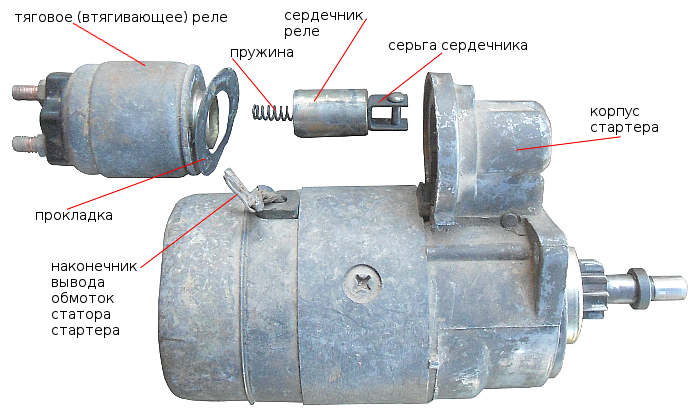

Снимаем тяговое (втягивающее) реле.

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем защитную крышку щеточного узла стартера.

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

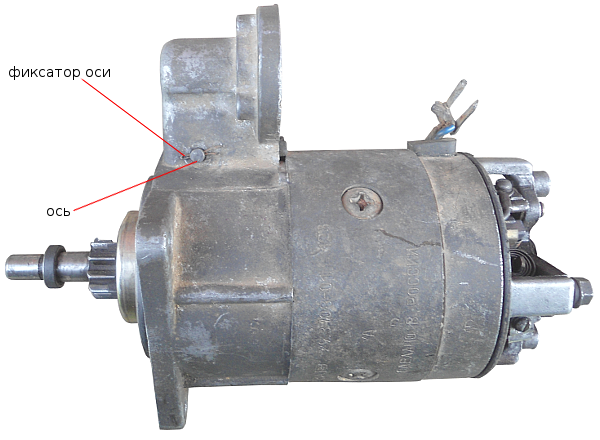

Извлекаем ось рычага привода стартера (бендикса).

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Снимаем кольцо ограничителя хода бендикса.

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Отворачиваем два длинных винта стягивающих две половинки корпуса стартера.
Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Извлекаем привод стартера (бендикс).

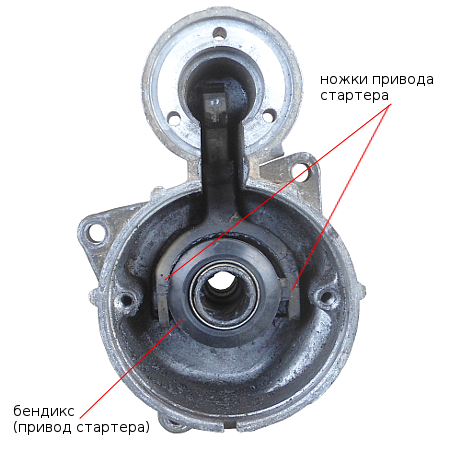

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Выдвигаем бендикс вперед и вынимаем.

Разъединяем якорь и корпус стартера.

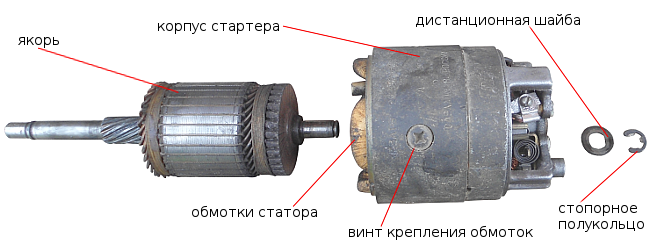

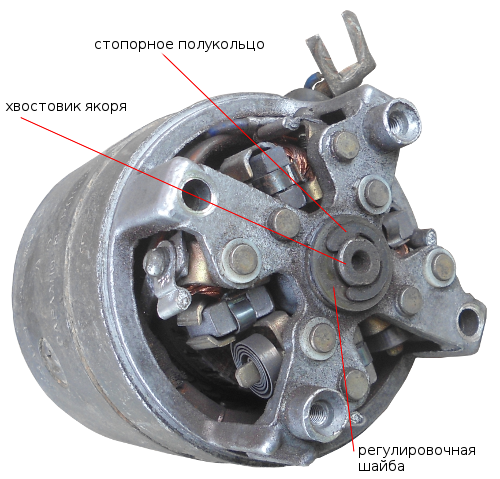

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем щетки.

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Примечания и дополнения

— Еще один стартер 5712.3708, устанавливаемый на автомобили ВАЗ 2108, 2109, 21099 имеет несколько иную конструкцию, и его разборка отличается от разборки стартера 29.3708.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099: 1 комментарий

пролистал кучу сайтов, но именно по этому стартеру ваша информация оказалась самой полезной. Большое спасибо автору данного руководства

Стартер подключен и установлен на картере сцепления с левой стороны двигателя.

↑ Устройство стартера ВАЗ 2109

1 – крышка со стороны коллектора

3 – крышка со стороны привода

6 – тяговое реле

7 – контактные болты

8 – вывод обмотки статора.

↑ Снятие и установка стартера

Чтобы снять стартер, отсоедините провод от клеммы “–” аккумуляторной батареи.

  1. Отсоедините колодку с проводом от клеммы тягового реле стартера.
  2. Отверните гайку крепления и снимите провод с контактного болта тягового реле стартера.
  3. Отверните болты крепления и снимите защиту картера.
  4. Снизу отсека двигателя отверните две гайки крепления стартера.
  5. Отверните третью гайку крепления стартера сверху отсека двигателя.
  6. Выньте стартер из картера сцепления.

↑ Установка стартера

Стартер устанавливают в порядке, обратном снятию.

↑ Как снять стартер ВАЗ 2109 видео

Как работает на автомобиле ВАЗ 2109 стартер. Ремонт и замена :: SYL.ru

В статье вы узнаете, из чего состоит на автомобиле ВАЗ 2109 стартер, его особенности, принцип работы, способы ремонта и замены. От того, в каком состоянии находится этот узел, зависит удобство пользования автомобилем. Если имеются какие-нибудь неполадки, то стартер будет плохо прокручиваться, следовательно двигатель сложно окажется завести. Поэтому необходимо поддерживать в нормальном состоянии всю конструкцию, проводить своевременное обслуживание и замену изношенных элементов.

Из чего состоит стартер?

ВАЗ 2109 стартер

По сути, это электрический двигатель постоянного тока, который приводится в движение лишь в момент запуска ДВС. Получает питание стартер ВАЗ 2109 напрямую от аккумуляторной батареи. И это вполне разумно, так как при нормальной работе он потребляет около 70 ампер электроэнергии. Стоит также отметить, что во время короткого замыкания (например, при попытке провернуть коленвал заклинившего ДВС) потребление возрастает до нескольких сотен ампер (600-700).

Отсюда вывод: не рекомендуется допускать, чтобы электродвигатель вращался под увеличенной нагрузкой. Исход окажется печальным. Но коленвал проворачивается не постоянно, для соединения шестерни стартера с ним необходим один несложный механизм – втягивающее реле. С его помощью производится подача питания на статорную обмотку электродвигателя и механическое соединение шестерни с венцом маховика. Как и остальные электрические двигатели, стартер состоит из ротора и статора. На них имеются обмотки, которые необходимы для осуществления вращения.

Поломки стартера

стартер ВАЗ 2109

К сожалению, ломается на автомобиле ВАЗ 2109 стартер довольно часто. И причины бывают самыми разными. Но вот список наиболее популярных поломок:

  1. Разрушение зубьев венца маховика.
  2. Разрушение обгонной муфты бендикса.
  3. Нагар на контактах реле, обрыв обмотки.
  4. Стирание щеток.
  5. Разрушение бронзовых втулок.
  6. Обрыв роторной или статорной обмотки.

Следовательно, во время проведения обслуживания необходимо внимательно осматривать все элементы, приведенные в списке. Также учтите, что при разрушении зубьев на венце маховика потребуется снимать коробку передач. Новый венец ставить нет необходимости, можно сбить старый. После этого установить его, перевернув другой стороной. Потребуется только прогреть его до температуры 70-80 градусов.

Снятие и ремонт

реле стартера ВАЗ 2109

Крепится стартер ВАЗ 2109 тремя гайками. Их можно без труда выкрутить ключом на 13 (лучше всего торцовым или накидным). Выполнять работу удобнее снизу, необязательно иметь для этого подъемник или яму. Но перед началом работ обязательно отключите аккумулятор, иначе короткого замыкания не избежать. Выкрутите гайку с корпуса втягивающего реле стартера ВАЗ 2109 и извлеките штекер, служащий для питания обмотки.

После демонтажа можно разобрать всю конструкцию. Для этого снимите заднюю крышку. Затем выкрутите две гайки, которыми стянут корпус. Вполне возможно, что они выйдут вместе со шпильками. Затем с ротора снимите кольцо. Вот и все, можно произвести разъединение всех частей. Чтобы снять бендикс, потребуется извлечь кольцо на роторе и вынуть из крышки небольшой штифт. Теперь можно начинать менять все элементы.

Сборка и установка

втулка стартера ВАЗ 2109

Но стоит поговорить о том, что такое втулка стартера ВАЗ 2109. Ее вы можете увидеть в задней крышке. Она изготовлена из бронзы и необходима для осуществления питания ротора. Кроме того, она выполняет функции подшипника. Но не стоит забывать, что имеется еще одна втулка. Находится она в блоке двигателя. И ее тоже необходимо менять своевременно. В противном случае ротор будет иметь осевое биение, контакт окажется плохим. Следовательно, проворачиваться коленвал будет медленно.

Собирать на автомобиле ВАЗ 2109 стартер необходимо в обратной последовательности. И только лишь после подключения всех силовых проводов устанавливать аккумуляторную батарею на место. Обратите внимание на то, что некоторые модели «одноразовые» (они стоят намного дешевле, нежели стоковые). Провода щеток в них не откручиваются, поэтому приходится их обрезать и припаивать новые. Качество пайки, конечно, не всегда на высоте. А если учесть тот факт, что происходит нагрев во время прокрутки, можно сделать вывод: лучше не жалеть средств и приобрести стартер той модели, которая поставляется на конвейер. Вы его хотя бы отремонтировать сможете.

Заключение

Много «сюрпризов» может принести на автомобиле ВАЗ 2109 стартер. Но отчаиваться не нужно. Если есть возможность, то заведите с буксира двигателя. Но откладывать проведение ремонта не стоит. В некоторых случаях, правда, выгоднее оказывается не восстановить старый, а приобрести новый. Это намного эффективнее, да и ресурс у нового окажется выше, нежели восстановленного. Конечно, если имеется необходимость в замене одних лишь щеток, не стоит бежать в магазин за новым стартером. Провести такой ремонт можно буквально за 10-15 минут, причем подручными средствами.

Отправить ответ

avatar
  Подписаться
Уведомление о
