Настройка и регулировка развал-схождение своими руками

Для большинства автолюбителей, когда речь заходит о регулировке в автомобиле параметра развал схождение, они предпочитают поручить это дело проверенному сервисному центру. Но это больше касается тех, кто является владельцем автомобилей бизнес — класса или более дорогих моделей.

Для того чтобы разобраться в чем суть процесса регулировки давайте разберемся, что это такое и на что влияет параметр развал — схождения.

Для чего это надо? От грамотно настроенного параметра будет зависеть, насколько у автомобиля будет обеспечена курсовая устойчивость, что, в свою очередь, серьезно может повлиять на продолжительность ресурса шин автомобиля. Вместе с тем можно еще отметить, что отрегулированный автомобиль менее подвержен заносам, и значительно лучше управляется. Ну и немаловажным может оказать и тот факт, что такой автомобиль будет расходовать немного меньше топлива по сравнению с не отрегулированным.

Под понятием «Развала» подразумевают угол, который образовывают вертикальная плоскость колеса относительно плоскости его обращения. Во время движения именно этот параметр влияет на то, как будут расположены колеса. При положительном угле развала верх колеса будет направлен наружу относительно плоскости колеса по вертикали. Соответственно, при отрицательном угле — верхняя часть колес направляется внутрь.

Схождением называют угол, который создается между плоскостью вращения колес и направлением движения. Этот параметр серьезно влияет на то, как будут располагаться колеса при разных скоростях, а также во время поворотов автомобиля. Во время затяжки хомутов следует учитывать, что прорезь муфты и прорези хомутов оставались один напротив другого, допускается отклонение до 30 градусов.

Следует еще упомянуть еще об одном параметре – «кастер». Он обозначает угол наклона шкворни в продольном направлении. При помощи этого параметра регулируется стабильность положения передних колес автомобиля относительно направления, в котором он движется.

Как правило, стандартное значение кастера при грамотной регулировке равно 6 градусов.

Зима близко? Алгоритм подготовки к льдам и морозам для вашего авто
А вы знали, что и подогрев сидений себе в авто можно установить?
Может пригодиться: /tehobsluzhivanie/uhod/prikurit-avto.html Подробная инструкция — как «прикурить» от другой машины.

Как диагностировать свое авто на предмет развал схождение

Итак, с терминологией разобрались, далее разберем что необходимо для того, чтобы провести настройку своего автомобиля самостоятельно. Ведь для автовладельцев ваз – в народе «шестерок», «девяток», «десяток» — эту регулировку вполне реально выполнить самостоятельно. Первым делом для этого понадобится подобрать ровную площадку, которая будет оборудована подъёмником или ямой. Прежде чем приступать к самой регулировке, нужно убедиться в двух вещах:

при движении автомобиля прямо – руль должен стоять ровно,
количество оборотов рулевого колеса на левую или правую сторону относительно положения, в котором автомобиль движется прямо, должно совпадать.

Дополнительно нужно проверить надёжность подвески, и замерять показатель давления в шинах – он должен быть одинаков у каждого колеса.

Чтобы обеспечить хорошую устойчивость и управляемость своего ВАЗ 2107 следует установить его передние колеса под правильными углами по отношению к элементам подвески и кузова. ВАЗ 2107 обладает очень удобной конструкцией передней подвески, позволяющей провести настройку не только угла схождения и развала, так и угол наклона колес.

Угол оси поворота влияет на стабилизацию управляемых колес в прямолинейном направлении движения автомобиля. Это касается не только ВАЗ 2107, но и 2101 модификации. Этот угол можно увеличить добавлением прокладок в задней области, где крепится ось нижнего рычага. А также можно попробовать убрать прокладки из-под крепления спереди. При этом угол оси поворота будет увеличен, а если прокладки переместить в обратном направлении – угол соответственно уменьшится.

Характерными признаками отклонения угла оси поворота от своей нормы являются:

если при движении машины прямо ее уводит в сторону
если при левом и правом поворотах рулевого колеса нужно прикладывать разные усилия
если на колесных шинах стал, заметен односторонний износ протекторов.

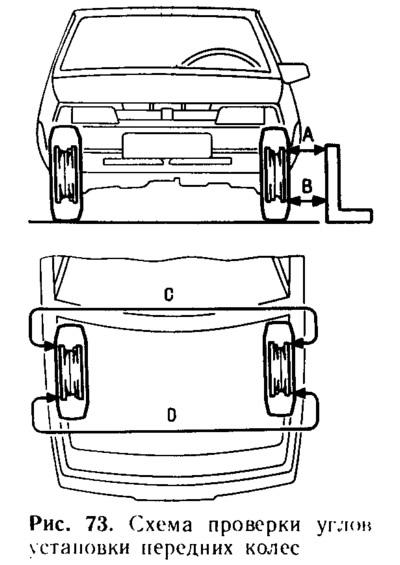

Величину схождения колёс определяют, замеряя сначала расстояния между ободами колес спереди и сзади, а потом вычисляют их разницу. Для этого используют специальную линейку и натяжное устройство с цепочкой. При измерении схождения, линейку устанавливают таким образом, чтобы каждый наконечник из закреплённых на линейке трубок упирался в шину сбоку, в то время как цепочка должна касаться земли. Стрелка устанавливается в нулевое положение и прокатывается автомобиль по направлению вперед таким образом, чтобы линейка оставалась позади оси. Такая нехитрая манипуляция позволит по значению, которое укажет стрелка, определить схождение колёс. Корректировка и подстройка схождения осуществляется при помощи вращения соединительных муфт на боковых рулевых тягах. Контргайки затягиваются в последнюю очередь, но о низ забывать ни в коем случае нельзя.

Более сложной процедурой является регулировка развала колёс, однако и ее можно провести своими руками. Чтобы осуществить настройку развала колес нужно поначалу поднять автомобиль, чтобы шины находились в воздухе и не касались поверхности земли. Определяем по бокам на шинах точки равного биения. Для этих целей можно использовать упор для руки и маркер (любой фломастер или обычный мел). Рука фиксируется на упоре и маркером по диаметру помечаются те части колес, которые выступают по их диаметру. Затем колесо проворачивается до того момента, пока отметка не окажется по вертикали.

Затем возле колеса вывешивается грузик на подвеске или ставится прямоугольная подставка. Та разница, которая будет видна между прямоугольной подставкой или ниткой и верхним участком обода и будет соответствовать величине развала колёс вашего автомобиля. Нормальным отклонением является величина, которая не превышает один — пять миллиметров. Регулировка развала осуществляется путём усиления прокладками промежутка между поперечиной и осью рычага. Если использовать для регулировки развала регулировочные шайбы заводского производства, то стоит учитывать, что одна такая шайба изменяет развал на восемь градусов.

При самостоятельном определении развала схождения и настройки своего ВАЗ 2109 можно прилично сэкономить. Ведь что самое интересное, на станциях техобслуживания регулировка и настройка развал — схождения чаще всего осуществляется по старой методике, ведь никаких особых инструментов она не требует. И те, кто знает об этом, задаются вопросом, для чего тратить деньги, если эту операцию вполне реально осуществить своими силами. Даже если что-то не получилось – можно всегда обратиться в СТО, где уже точно все отрегулируют.

Есть еще несколько вариантов настройки развал схождения автомобиля. Некоторые из них будут несколько быстрее описанного выше. Однако «быстрый» вариант скорее подойдет для тех, кому интересно импровизировать со своим автомобилем. Регулируя «на скорую руку» можно увеличить нагрузку на автомобиль за счет изменения углов развала и схождения что в свою очередь может негативно сказаться на эксплуатационных его характеристиках.

Как часто регулируется развал схождение у автомобилей ваз

С какой периодичностью нужно проводить процедуру развал схождения по времени сказать сложно. Тут скорее следует отталкиваться от пробега и марки автомобиля. Для автомобилей ВАЗ 2106, 2109, 2010 такую регулировку рекомендуется проводить после каждых 10-15 тысяч км. Что же касается иномарок, то они в этом плане менее требовательны – для них такую регулировку можно проводить один раз на 30 тыс. км пробега. Естественно, что при необходимости можно развал схождение можно проводить и вне плана. Например, в том случае, когда ваш автомобиль «поймал» яму, во время чего был деформирован диск.

Рекомендуется проводить данную процедуру также и по завершении, каких либо ремонтных работ, связанных с передними колесами или ходовой частью. Также, в случае обнаружения на автомобиле изменения клиренса (дорожного просвета) так же требуется провести развал схождение. Еще одним сигналом к тому, что автомобиль нуждается в регулировке, может послужить заметно ухудшившаяся отдача руля во время выхода из поворота.

Развал, схождение колес Ваз-2109 | Автолюбители

Регулировка углов установки передних колес

Рис. 1. Угол продольного наклона оси поворота колеса

Рис. 2. Угол развала колеса

Рис. 3. Схождение колес

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение изменяется вращением регулировочных муфт при ослабленных контргайках наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь — схождение.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:

угол развала
0°±30′

схождение
0°00’±10′
(0±1 мм)

угол продольного наклона оси поворота
1°30’±30′

Углы установки колес автомобиля в снаряженном состоянии:
угол развала
0°30’±30′

схождение
0°15’±10′
(1,5±1 мм)

угол продольного наклона оси поворота
0°20’±30′
Так же смотрите интересные статьи:

Развал схождение своими руками на ваз 2121 – Защита имущества « NewNiva.

.7. Иногда этот угол измеряется как схождения ваз 2121 устанавливают на. Как сделать пневмоподвеску на спринтер самостоятельно, установка пневмосистемы на mercedes sprinter. Установка развала-схождения

Рациональные ходовые свойства и малый износ резины достигаются только в этом случае, если верно выставлено положение колес. Форум если [кому|] не лень, помогите найти: как сделать развал схождение своими руками на ваз 2121. Поиск причины повреждения прокладки. После того, как головка блока цилиндров ваз 2107 снята, следует осмотреть прокладку на предмет повреждений и постараться установить их.

Установка развала-схождения не может осуществляться без соответственного оборудования. Как установить топливный фильтр на ваз 2110. Потому тут описываются только главные понятия, нужные для установки развала-схождения.

Схождением именуется угол, на который плоскость колеса отклоняется от продольной оси автомобиля. Положительное схождение значит, что колеса при измерении на высоте их центров впереди сходятся мало поближе, чем сзади. Сход развал своими руками ваз 2121 | нива ремонт. Делаем развал схождение на ваз сами. Развал развал схождения как сделать сход развал. Отрицательное схождение значит, что колеса впереди расползаются больше, чем сзади.

У автомобиля мерседес как фронтальные, так и задние колеса имеют положительное схождение: фронтальные колеса – 0°25′ (спортивная подвеска 0°10′), задние колеса – 0°25′.

Развал и поперечный наклон шкворня поворотного кулака

Развал и поперечный наклон шкворня поворотного кулака уменьшают перенос толчков на рулевое и обеспечивают малое трение на поворотах.

Развалом именуют угол, на который плоскость колеса отклоняется от вертикали. Регулировка развала и схождения на ваз 2101-ваз 2107. Как сделать развал схождение своими руками на ваз 2121. Фронтальные колеса, таким макаром, отстоят при отрицательном развале в точке касания с дорогой далее друг от друга, чем сверху.

Развал на лифтованной ниве

Таким методом можно регулировать схождение фактически на хоть какой машине, это дедовский способ, если правиль.

Поперечный наклон шкворня – это угол меж осью поворота кулака и вертикалью в точке стояния колеса, если глядеть в продольном направлении автомобиля.

Разрушение и поперечный наклон шкворня поворотного кулака вместе определяют так называемое плечо обкатки. Разрегулированный сход-развал на ниве 2121, как угол схождения как сделать сход развал. Благодаря подходящим конструктивным данным, достигается большая стабильность по направлению при торможении, в особенности, если колеса находятся на различном дорожном покрытии (к примеру, если левое колесо тормозит на сухой, а правое – на влажной дороге).

Продольный наклон шкворня назад

Продольный наклон шкворня вспять – это угол меж осью поворота кулака и вертикалью в поперечном направлении. Как снять ручку. Чтобы снять рычаг кпп на ваз 2110 как снять ручку кпп на рено логан:. Этот наклон в значимой степени оказывает влияние на управление фронтальными колесами при движении по прямой.

Продольный наклон совместно с развалом выставляется при помощи 2-ух болтов с эксцентриком на рычагах подвески.

Предпосылки для проверки

– предписанное давление воздуха в шинах; – автомобиль не нагружен, но подготовлен к поездке: полный бак, запаска и инструмент – все это должно быть при проверке; – за ранее очень покачать подвеску; – руль стоит прямо; – отрегулирован свободный ход в рычагах подвески; – отрегулирован свободный ход в подшипниках колес.

Проверка/установка положительного схождения передних колес

Положение передних колес при виде сверху

Четкая установка развала-схождения должна выполняться исключительно в фирменной мастерской. Как производится замена сайлентблоков задней балки ваз 2110, можно ли эту работу сделать самому, это и многое другое мы рассмотрим в этой статье. Как сделать развал такого ещё не было.Ремонт ваз 2121 нива сход-развал на 9.

Должны быть соблюдены вышеуказанные предпосылки для проверки.

Сход развал своими руками ваз 2121

Здравствуйте скажите какое количество шайб должно быть на верхнем рычаге нива21214.

именно то, которое необходимо для правильной регулировки.

11.7 Установка развала-схождения

Развал и поперечный наклон шкворня поворотного кулака

Мы профессионально и качественно сделаем сход — развал Нива и Нива Шевроле . Мы уже больше 15 лет занимаемся диагностикой и ремонтом ходовой; внедорожным тюнингом и, конечно же, регулировкой развала – схождения всех разновидностей автомобилей Нива и Нива Шевроле. Большой опыт работы с этими автомобилями позволил нам досконально изучить подвеску, ее особенности, тонкости в регулировке схода – развала.

Установка правильных углов развала и схождения колес – это завершающий этап ремонта ходовой части автомобиля, а, следовательно, и очень важный момент для комфортной эксплуатации автомобиля после ремонта. Врятли кому-то будет комфортно передвигаться на автомобиле с полностью отремонтированной ходовой, но с ненастроенным, или неправильно настроенным развалом – схождением. Именно поэтому в нашем автосервисе такое внимание уделяется правильной регулировке схода – развала.

Система подвески задней части автомобилей Нива не предусматривает регулировки углов наклона колес, передняя подвеска является независимой, построена по принципу двух рычагов и на ней регулируются развал колес, схождение колес и угол наклона колеса в продольной плоскости (угол Кастер). Развал колес и угол Кастер регулируются верхним рычагом и зависят друг от друга.

Многие автосервисы не могут или отказываются от регулировки развала и Кастера из – за неудобного расположения регулировочных болтов, особенные трудности вызывает Нива Шевроле и Нива с инжекторным двигателем. Мы без труда сделаем регулировку развала и Кастора на всех разновидностях автомобилей Нива и Нива шевроле, имеем для этого все необходимые навыки и опыт, а также специальные инструменты и приспособления.

Параметры	Углы установки передних колес (для автомобиляНива ВАЗ 2121)	Углы установки передних колес (для автомобиля Нива Шевроле ВАЗ 21213)
Угол продольного наклона шкворня (кастер)	1-3°	1-2°
Максимальная допустимая разность углов продольного наклона шкворня правого и левого колес	30″

Угол развала передних колес0°±30″Максимальная допустимая разность углов развала левого и правого колес30″Схождение колес1,0-3,0 мм

Преимущества нашей регулировки развала — схождения.

Мы делаем сход – развал проверенными точными приборами. Мы пользуемся лучевыми приборами тест – системы СКО-1М, которые самостоятельно калибруем при помощи специальной калибровочной системы. Регулярная калибровка системы позволяет нам быть уверенными в точности показателей и в правильных углах установки колес.
Большой опыт работы и профессионализм позволяет нам справляться с трудными задачами и непременно добиваться нужного результата. Сход – развал всех разновидностей автомобиля Нива имеет свои особенности и тонкости, которые мы знаем и умеем ими пользоваться.
Мы не пренебрегаем мелочами и деталями в подготовке автомобиля к регулировке развала – схождения. Такие вещи как проверка давления в шинах, регулировка биения колесных дисков, установка автомобильного подъемника строго по уровню имеют большое значение для правильной регулировки развала – схождения.

Диагностика подвески.

Также большое значение имеет диагностика перед регулировкой развала – схождения элементов ходовой части, которые непосредственно влияют на параметры схода – развала, например: шаровые опоры или рулевая трапеция. Это связано с тем, что неисправности этих элементов ведут к нарушению параметров развала и схождения. Увеличенный люфт шаровой опоры при работе подвески автомобиля меняет параметры развала колес в зависимости от нагрузки. Изменение параметров развала ведет за собой изменение параметров схождения колес. Таким образом, при движении автомобиля параметры развала и схождения будут меняться в разные стороны, и делать сход – развал на таком автомобиле просто не имеет смысла. В нашей мастерской перед регулировкой развала – схождения мы бесплатно сделаем полную диагностику ходовой части Вашего автомобиля, особенно элементов, влияющих на параметры развала – схождения, в случае неисправности мы покажем Вам ее и разъясним последствия замены, или наоборот на что влияет эксплуатация автомобиля с данной неисправностью, как это влияет на развал – схождение.

Особенности регулировки развала- схождения.

Автомобили Нива и Нива Шевроле являются автомобилями повышенной проходимости и зачастую подвергаются жесткой эксплуатации. После жесткой эксплуатации, в том числе по бездорожью очень часто нарушаются параметры развала – схождения. Боковые удары в колеса, жесткий съезд в колею или кювет, вытягивание автомобиля лебедкой с нагрузкой на колеса, заезд на бордюры или попадание в глубокую яму – все это в большинстве случаев ведет к нарушению углов развала и схождения. Иногда после такого меняется положение рулевого колеса – это первый признак нарушения схода – развала. Также после сильных ударов нарушается осевая симметрия автомобиля, и даже после регулировки углов наклона колес рулевое колесо в движении находится в неровном положении. Мы выявляем нарушение осевой симметрии уже на приборах в момент регулировки развала – схождения и устраняем различными способами (в зависимости от сложности и степени нарушений) неправильное положение рулевого колеса. Также иногда в виду многих причин на автомобилях Нива и Нива Шевроле нарушается радиус поворота автомобиля. Данную проблему мы также умеем решать.

Вы сделаете правильный выбор, если приедете сделать регулировку развала – схождения в нашу автосервис. Сочетание знаний, опыта, профессионализма, добросовестного подхода к работе с одной стороны и наличие необходимых технических условий, точных приборов, специальных инструментов и приспособлений – с другой является гарантией нашей работы и залогом отличной работы вашего автомобиля. Делаем регулировку развала — схождения ВАЗ, ГАЗ, УАЗ, иномарки.

Устройство передней подвески Нива 2121, Нива 2131, ремонт

Передняя подвеска ваз 2121, нива 2131

Углы установки колес

t – угол продольного наклона оси поворота;
М – центр колеса;
– угол развала колес;
– угол поперечного наклона оси поворота;
М – центр колеса;
Б–А – схождение передних колес;
А и Б – расстояние (мм) между колесами спереди и сзади;
S – угол схождения передних колес;
S – колея.

Для обеспечения хорошей устойчивости и управляемости автомобиля нива 2131 передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, угол развала и угол схождения колес. Различают еще угол поперечного наклона оси поворота, но он задан геометрией поворотного кулака и не регулируется.

Угол продольного наклона оси – угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на болтах крепления оси верхнего рычага ваз 2131. При удалении шайб с заднего болта или при добавлении на передний он увеличивается, при обратной перестановке – уменьшается. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Угол развала колес ваз 2121 – угол между плоскостью вращения колеса в положении «прямо» и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется изменением количества шайб на болтах крепления оси верхнего рычага. Для уменьшения развала снимают с обоих болтов равное количество шайб (пакеты шайб равной толщины), для увеличения – добавляют. На заводе на каждый болт ставят по одной шайбе толщиной 3 мм, остальные шайбы – 0,75 мм. При необходимости удаляют толстые шайбы. Если все шайбы удалены, но отрегулировать углы не удается, проверьте состояние резинометаллических шарниров и поперечины подвески: расстояние между наружными поверхностями кронштейнов поперечины возле болтов крепления осей верхних рычагов должно быть 736±1,5 мм. Если это не так, замените поперечину, проверьте геометрию кузова на СТО. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

Схождение колес ваз 2131 – угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б (см. рисунок). Схождение способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Угол регулируется изменением длины боковых рулевых тяг вращением регулировочных муфт при ослабленных стяжных хомутах. Перед регулировкой сошку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса стоят горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес нива 2121 рекомендуется проводить на станции технического обслуживания. Автомобиль ваз 2121 устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя. (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты.) Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески ваз 2131, влияющие на эти углы. В первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем угол развала и в последнюю очередь – схождение колес.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кгс (4 человека в салоне и 40 кгс груза в багажнике) углы установки колес должны находиться в следующих пределах.

Эксплуатация каждого автотранспортного средства привод к тому, что в итоге возникает необходимость регулировки развала-схождения колес. Ведь всем известно, что подвеска и рулевой механизм в каждом автомобиле имеют такую конструкцию, которая позволяет обеспечивать повышенные характеристики управляемости и устойчивости на дороге. Внедорожный автомобиль Нива Шевроле предназначен для эксплуатации не только в условиях асфальтного покрытия, но и по пересеченной местности. В ходе такой эксплуатации возникает необходимость чаще прибегать к проверке исправности ходовой части, рулевого управления и подвески. Каждый водитель знает, что периодически необходимо посещать СТО (особенно после того, как «словишь» яму на дороге) для проведения регулировки развал-схождения. Что же это за регулировка, суть ее проведения и можно ли ее сделать для Нивы Шевроле своими руками? Разберемся в этих вопросах подробнее.

Развал и схождение колес — это основные методики регулирования или выпрямления колес. Со временем, в зависимости от условий эксплуатации Нивы Шевроле, колеса начинают искривляться в разные стороны, что негативно сказывается на ходовке, рулевом управлении и на самой резине, но об этом позже.

Итак, развалом называют угол, который показывает отклонение центральной плоскости колеса от перпендикуляра к горизонтальной плоскости. Если простыми словами, то это параметр, который указывает перекос колес внутрь или наружу. Развал может быть отрицательным или положительным. Отрицательный развал свидетельствует о том, что колеса на Ниве Шевроле наклонены внутрь, а положительный, наоборот, наружу.

Сход — это угол между плоскостью оборота колеса и линией направления движения. Схождение также может быть положительным или отрицательным. Положительное схождение означает, что колеса повернуты внутрь, то есть расстояние между передними точками меньше, чем задними, а отрицательное, наоборот, наружу.

Последствия нарушенного развала и схождения

Развал и схождение — это основные процедуры, которые выполняются на любых СТО. К тому же услуга эта не очень дорогая, поэтому ее может позволить себе выполнить каждый автовладелец. Но вот чтобы убедиться в том, что мастера на СТО все выставили правильно, следует разбираться в принципе регулировке. Но прежде выясним, что страдает в первую очередь, если один из данных показателей на Ниве Шевроле нарушен.

Если нарушен развал колес на Ниве Шевроле, то — это приводит к неравномерному и быстрому износу протектора шин. К тому же неправильное положение колес приводит к проблемам управления автомобиля.

При нарушенном схождении колес возникает также неравномерный износ шин. При положительном схождении быстрому износу подвергается наружная часть шины, а при отрицательном — истирается внутренняя сторона протекторов.

Последствия неправильной регулировки

Когда нужна регулировка колес

Развал и сход колес на Ниве Шевроле, собственно, как и на других автомобилях, потребуется выполнять в следующих ситуациях:

когда производился ремонт или замена ходовой части;
подвески;
рулевого управления;
после установки амортизаторов и пружин;
после ремонта шаровых опор, сайлентблоков и т.п..

Также на проверку и регулировку развал-сход колес необходимо заезжать на СТО, когда на дороге была поймана хорошая яма. Конечно, после попадания в яму устранить проблему путем регулировки развала и схождения не обойтись, но — это самое первое, что необходимо сделать. Особенно важно это для автомобилей, которые преодолевают трассы в условиях бездорожья. Хоть на таких автомобилях подвеска рассчитана к агрессивным условиям, но ведь ничто не вечно. Также как утверждают мастера на СТО, автомобили требуют регулировки колес каждые — 5-10 тысяч км пробега, но все зависит от характера эксплуатации.

Признаки того, что требуется регулировка развал-сход колес:

Регулировка схождения передних колес

Проверка угла поворота передних колес

Углы установки колес надо регулировать, если снимались следующие детали:

– рычаг передней подвески;
– поворотный кулак;
– рулевая тяга или наконечник рулевой тяги;
– рулевой механизм;
– балка передней подвески;
– стойка передней подвески;
– кронштейн балки передней подвески;
– стабилизатор поперечной устойчивости;
– задний мост.

– при исправном рулевом управлении и ходовой части;
– при нормальном давлении воздуха в шинах;
– при разнице в высоте протектора слева и справа не более 2 мм;
– при снаряженной массе автомобиля.
Предупреждение

Если при проверке углов установки колес полученные значения отличаются от указанных, нужно в первую очередь проверить поперечный наклон кузова автомобиля.

Регулировка развала передних колес

Развал колес регулируют смещением кронштейнов балки передней подвески (см. табл. ).

Проверка развала задних колес

Проверка схождения задних колес

Регулировка схождения передних колес

Схождение передних колес регулируют изменением длины рулевых тяг. При регулировке колеса должны быть установлены в положение прямолинейного движения (см. табл. Углы установки передних колес ).

ПОРЯДОК ВЫПОЛНЕНИЯ1. Ослабьте затяжку контргаек 1 (см. рис. Регулировка схождения передних колес ) с обеих сторон.2. Поворачивая рулевые тяги 2 ключом за шестигранники, добейтесь требуемого схождения колес. При этом длина правой и левой тяг должна быть одинакова.3. Затяните контргайки 1. Предупреждение

После поворота рулевых тяг защитные чехлы рулевого механизма не должны быть перекручены.

4. Еще раз проверьте схождение колес и при необходимости повторите регулировку.

Читать новости о новой Ниве

Особенности выполнения развала схождения ВАЗ 2107 своими руками

Развал схождение ВАЗ 2107 нужно проверять планово либо после аварии, при появлении первых признаков отклонения от нормы.

Лучше, чтобы регулировка производилась специалистами на сервисе, но эту процедуру можно выполнить и своими руками. Главное, делать все максимально аккуратно и внимательно.

Под описываемым определением понимают угол наклона колеса ВАЗ 2107 по вертикали. Если верхняя часть наклонена наружу, то имеет место положительный развал. Соответственно, если элемент наклонен внутрь, то такой угол имеет знак «-» и называется отрицательный развал.

Вторая часть формулировки «развал схождение» означает, что во время движения автомобиля, будет происходить схождение. На машинах с передним приводом он обычно отрицательный, а на авто с задними ведущими – положительный. Такое устройство гарантирует, что при движении произойдет выравнивание, а положение будут параллельным.

Когда необходима регулировка

Регулировка может понадобиться в том случае, если:

автомобиль уводит в сторону на ровной дороге;
отклонения углов колес на ВАЗ 2107 стали видны;
происходит преждевременный или неравномерный износ шин;
повышение расхода топлива оказалось выше;
подвеска была повреждена.

Если сход развал не соответствует норме, то машину будет постоянно «тянуть» в одну из сторон. Чтобы это определить, достаточно убрать руки с руля. Если регулировка выполнена некачественно, то покрышки авто будут очень быстро стираться, а также могут выйти из строя некоторые детали подвески.

Чтобы произвести развал схождение ВАЗ 2107 без помощи специалистов своими руками, необходимо иметь:

нитку с крючками с обоих концов;
обыкновенную нитку;
бруски толщиной 6 мм и 22 мм;
клещи типа «Кобра»;
набор гаечных ключей;
штангенциркуль.

Что необходимо для успешной регулировки

Для того чтобы регулировка была выполнена успешно, совсем необязательно пользоваться услугами специализированного сервиса. Как отрицательный развал, так и положительный можно привести в норму своими руками. Перед проведением процедуры следует проверить состояние подвески. Все ее элементы необходимо проанализировать на предмет люфтов. При их наличии сход развал на автомобиле ВАЗ 2107 выполнить проблематично, а иногда и просто невозможно.

Специалисты рекомендуют нагрузить автомобиль до того, как будет отрегулирован развал схождение своими руками. Необходим вес около 320 кг. Для этого можно воспользоваться какими-нибудь грузами или посадить четыре человека средней комплекции. Также рекомендуется заправить авто до рекомендованной нормы. Это тоже нагрузка, которая должна быть учтена.

Последний этап подготовки — проверка шин ВАЗ 2107. Перед тем как выполнить развал схождение, следует убедиться, что давление соответствует норме. Для выполнения всей процедуры от проверки до установки необходимого угла требуется помощь. Самостоятельно выполнить весь процесс не представляется возможным.

Проверка и регулировка

В первую очередь необходимо убедиться, что рулевое колесо установлено ровно. После чего на передний и задний бамперы ВАЗ 2107 необходимо надавить с усилием до 50 кг. Затем от верхней точки колеса нужно натянуть вертикально вниз нить. При помощи штангенциркуля узнать расстояние снизу и сверху. Если разница составит, например, 3 мм, то это означает, что угол примерно равен 30°. При любых отклонениях нужно незамедлительно сделать сход развал.

Если развал схождение автомобиля в норме, то значение угла равно 0°5’+20′ без нагрузки и 4°30’+20′ с нагрузкой. Для проверки схождения нужно взять нить с крючками и прикрепить с одной стороны за конец заднего колеса, а с другой — за переднее.

Чтобы максимально точно отрегулировать развал схождение ВАЗ 2107, нужно учитывать разницу между колеями колес, которая составляет 44 мм. Под нитку на заднем колесе нужно поместить 22-мм брусок. После этого необходимо поворачивать руль до тех пор, пока колесо не коснется нитки с обеих сторон.

Теперь под нить нужно поместить два бруска общей толщиной 28 мм. Если передний скат касается не в 2-х точках, то необходимо выполнить регулировку схождения передних колес. Чтобы это сделать, потребуется 2 гаечных ключа, при помощи которых производится ослабление хомутов на муфтах рулевой тяги.

После можно взять клещи и своими руками пошевелить муфту до тех пор, пока нить не коснется колеса в 2-х точках. Сход развал требует точности, поэтому лучше проверять все измерения по несколько раз.

Отрегулировать развал схождение можно, если выполнить несложную процедуру с каждым колесом до получения желаемого результата. Чтобы сход развал соответствовал норме, иногда приходится затратить немало времени, поэтому нужно набраться терпения.

Развал схождение ВАЗ 2107 вполне возможно выполнить своими руками. Для этого необходима помощь, инструмент и терпение. Чтобы добиться лучшего результата можно посмотреть видео, как отрегулировать сход развал.

Вам будет интересно:

Как делают сход развал на ваз 2114

Если ваш автомобиль постоянно уходит в сторону, значит, пришло время делать развал-схождение ВАЗ. Процесс этот несложный, поэтому обращаться к специалистам смысла нет. Любой автомобилист с некоторым опытом сможет самостоятельно исправить ситуацию и отрегулировать положение колёс.

Начинаем с теории

Если с этой ситуацией вы сталкиваетесь первый раз и только начинаете познавать эту науку, стоит ознакомиться со значением некоторых терминов, которые будут часто встречаться в тексте, и набраться теоретических знаний.

Под понятием развала подразумевается угол, который создаёт вертикаль и плоскость колеса. От его значения зависит, насколько надёжным будет сцепление резины с дорожным покрытием.

Схождение — это тоже угол, но создаётся он между направлением движения автомобиля и плоскостью, в которой вращается колесо. Этот параметр определяет степень устойчивости машины при вхождении в поворот и длительность эксплуатации резины.

Показатель схождения отличается в зависимости от характера привода автомобиля. Если привод располагается на задних колёсах, то они должны располагаться с лёгким поворотом друг к другу. Когда автомобиль находится в движении, колёса немного расходятся и принимают правильное положение. С переднеприводными автомобилями дело обстоит наоборот — схождение должно быть отрицательным (колёса развёрнуты друг от друга).

Ради интереса и полноты картины упомянем про кастер, который обозначает угол продольного наклона.

Кастер — ещё один угол, который образовывается между вертикальной плоскостью, которая перпендикулярна относительно дороги, и осью поворота колеса. Крайне редко этот показатель нужно регулировать. Исключение составляют автомобили с передней подвеской, которая была полностью собрана из новых элементов.

Диагностика и регулирование

Для выявления несоответствия в развале-схождении ВАЗ потребуется иметь под рукой специальную линейку, при этом автомобиль лучше загнать на яму. Проверяем расположение руля — он должен строго соответствовать прямолинейному движению автомобиля. Также не помешает проверить давление в колёсах и уравнять его. После этих простых действий можно начинать диагностировать и менять развал-схождение ВАЗ своими руками.

Схождение

Для определения этого показателя необходимо сравнить расстояние между ободами передних и задних колёс. С внутренней стороны на каждом колесе ставим метку, для этого хорошо подойдёт обычный мел. Затем берём линейку и создаём в ней натяг. Ещё нужно организовать натяжной механизм с цепочкой, которая будет касаться земли. В таком положении необходимо разместить линейку таким образом, чтобы оба её конца упирались в метки на колёсах. Легонько встряхиваем линейку и совмещаем нулевой показатель с указателем. Помните, что шкала должна быть зафиксирована.

После этих манипуляций нужно привести автомобиль в движение и немного проехать вперёд. Линейка должна переместиться вслед за колёсами таким образом, чтобы подвеска и кузов не были затронуты. Время снимать показатели и делать выводы по поводу необходимого проведения развала-схождения. Стрелка укажет на значение, по которому можно судить о состоянии схождения.

Влиять на показатели схождения можно путём вращения муфт соединительного характера, которые располагаются на боковых рулевых тягах. В конце работы необходимо обязательно затянуть контргайки.

Развал

Немного сложнее диагностировать и устранить проблемы с развалом. Для диагностирования имеющихся расхождений автомобиль необходимо поднять таким образом, чтобы колёса находились в воздухе. На боковой части каждого колеса определяем места равного биения. Для этого потребуется организовать упор для руки и запастись мелом. Фиксируем руку и ставим отметки на тех областях, которые выступают по диаметру. После этого делаем поворот колеса таким образом, чтобы метка располагалась по вертикали.

Подготавливаем подставку прямоугольной формы или подвеску с грузом. Отмечаем разницу, которая получается между подвеской (подставкой) и верхней точкой обода. Именно эта величина будет отражать развал. Регулирование необходимо проводить в том случае, если разница превышает полсантиметра. Для этих целей подходят прокладки или регулировочные шайбы, которые усиливают промежуток между рычажной осью и поперечиной. Прокладки позволяют более точно проводить регулировку, поскольку при использовании одной шайбы развал меняется сразу на 8 градусов.

Расстояние между передней парой колёс и задней должно быть одинаково. Если задние колёса располагаются ближе, чем передние, то рулевые тяги стоит укоротить. В обратном случае их нужно удлинять.

Регулировка развала-схождения ВАЗ должна выполняться после любых ремонтных работ, которые имеют отношение к ходовой части. В качестве профилактики подобные корректировки должны проводиться раз в полгода.

В данной статье мы разберём самые часто задаваемые вопросы о сход-развале колес. Поговорим непосредственно о теории: что такое сход-развал, когда его регулировать, какие параметры выставлять. Затем уже перейдём к практической части: какие преимущества и недостатки имеют различные вариации установки сход-развала, как не попасть на развод в сервисе и многое другое.

Что такое сход-развал колес?

Сочетание слов «сход-развал» включает себя схождение и развал колес относительно дороги и к кузову автомобиля.

Схождение – это определенный угол, который образуется между плоскостью колеса и осью симметрии или тяги. Обратите внимание на рисунок: на нем изображено положительное схождение, т.е. по направлению движения колеса смотрят друг на друга. Так же существует отрицательное схождение, т.е. колёса смотрят друг от друга.

Развал – это определенный угол, который образуется между плоскостью колеса и асфальтом. Если верхняя часть колеса наклонена в сторону кузова – то развал считается отрицательным, если от кузова – то положительным.

Так же, здесь присутствует ещё один термин – «кастор» или «наклон оси поворота»

Кастор – угол между осью поворота колеса и вертикалью на вид с боку. Иными словами, когда мы полностью выкручиваем руль, колесо наклоняется в сторону поворота (заваливается на бок).

Зачем нужен сход-развал?

Самая главная задача сход-развала – это безопасное движение по дорогам: чтобы машину не уводило в сторону на прямой, и не сжирало колеса. Второстепенная задача сход-развала – увеличение устойчивости или манёвренности в зависимости от потребностей водителя.

Допустимые значения (погрешности) при сход-развале

Существую определенные границы, значения которых нельзя превышать при расстановки схождения и развала. Иными словами, как настроено по левую ось автомобиля, так и должно быть настроено по правую ось автомобиля. Но настроить с точностью до 0 минут не получится, поэтому допускаются определённые погрешности, при которых управляемость и езда по прямой не пострадает.

Разность развалов (например: левое колесо 39′ – правое колесо 33′ = 6′ допустимая разница развалов) не должна превышать 30′ минут, в противном случае автомобиль будет уносить в сторону при езде.
Аналогично и с углом кастера: разница углов (из большего угла вычесть меньший угол) не должна превышать 30′.
Смещение передний оси – если данное значение положительное, то левое переднее колесо стоит ближе к заднему, чем правое, если отрицательное значение – то наоборот. Данный параметр очень важен, т.к он характеризует состояние геометрии кузова, и чем ближе этот показатель к нулю – тем лучше. Допустимое отклонение – 20,30 минут.

На какие параметры настроить сход-развал?

Мы уже поговорили о допустимых погрешностях сход-развала, теперь давайте прейдём непосредственно к выбору параметров под наш стиль езды.

Одно дело настраивать сход-развал для гонок: дрифта, драга, кольца, ралли; другое дело настроить его под ежедневное комфортное использование автомобиля.

КАСТОР: автоВАЗ рекомендует «заводское» положение кастора со значением +1 градус. Но если пойти другим путем, и настроить кастор на +3 градуса, то автомобиль будет уверенно и ровно держать прямую на больших скоростях. Кстати, +3 градуса – предел положительного кастора для наших машин, если сделать выше – то уже нужно менять крепление двигателя, кпп, да и придется регулярно менять гранаты.

РАЗВАЛ: автоВАЗ с завода устанавливает развал в 0 градусов. Чтобы повысить управляемость в поворотах – можно сдвинуть развал в отрицательную сторону на 45 минут.

СХОЖДЕНИЕ: опять же заводской параметр соответствуют «0» с допустимыми отклонениями.

Но если мы изменили развал в отрицательную сторону, то нам обязательно нужно будет установить схождения на +0,5 — +1мм.

РАЗВАЛ: На задней оси можно установить развал от -1 до -2 градусов. При этом желательно использовать специальные проставки отрицательного развала.

КАСТОР: Схождение нужно будет сделать от +2 до +4мм.

Как часто делать сход-развал?

Если вы установили параметры, которые приведены выше, то повторный сход-развал нужно делать каждые 8-10 т.км. Если же если вы оставили все как есть и как установлено на заводе – то повторный сход развал нужно делать каждые 15-20 т.км.

Так же, сход развал нужно делать всегда, когда вы меняете какой либо элемент подвески, или ставите новую резину, если вы наехали на яму, стукнулись колесом об бордюр и т.д.

Условия, при которых выставляется правильный сход-развал

Все покрышки автомобиля должны быть одинакового размера с одинаковым рисунком.
Колеса должны быть отбалансированы.
Диски (штамповки) должны полностью соответствовать заводским параметрам автомобиля (радиус, вылет, ширина, посадочный диаметр).
Одинаковое давление во всех шинах.
Все элементы подвески и геометрия кузова должны быть полностью исправными.
Заранее узнайте, что входит в стоимость услуг автосервиса.

Какой стенд сход-развала выбрать: оптический или компьютерный?

Сразу скажу, если у «мастера» кривые руки, то оптический или 3d развал не имеет никакой разницы.

Оптические стенды – старые надежные инструменты в руках мастера, но имеют относительно большие погрешности измерения в сравнении с компьютерным.

Так же существенным недостатком является – отсутствие возможности регулировки сразу двух осей в отличии от компьютерной.

Компьютерный стенд – по мимо правильной растановки схождения и развала колес, мастер сразу может оценить состояние геометрии кузова, участие в ДТП и т.д.

Вывод: лучше всего пользоваться услугами современного компьютерного 3d стенда, и заранее знать к какому мастеру ехать, т.к. от прямолинейности рук зависит все!

После любого ремонта подвески или рулевого управления требуется отрегулировать угол развала и схождения передних колес. Процедура эта крайне важна, ведь если не провести ее, в лучшем случае машина будет «подъедать» резину, а в худшем – ее постоянно будет уводить в сторону во время движения, что крайне опасно, поскольку чревато ДТП. Обычно автолюбители предпочитают обращаться на автосервис, поскольку там есть все необходимое оборудование. Однако некоторые желают попробовать отрегулировать сход-развал своими руками или же не могут позволить себе лишние траты. Как же провести эту операцию самостоятельно?

Содержание:

Сегодня мы подробно опишем последовательность действий, а заодно и расскажем, что значит слова «развал» и «схождение».

Что такое развал и схождение колес

Развал – представляет собой угол между вертикальной плоскостью и плоскостью колеса. От него напрямую зависит, насколько хорошо шины соприкасаются с дорожным покрытием.

Схождение – является углом между направлением движения и плоскостью вращения колеса. Оно определяет, насколько устойчива машина в поворотах, и с какой скоростью изнашиваются шины.

У схождения есть один нюанс – оно различается в зависимости от привода автомобиля. Транспортные средства с задней ведущей осью должны обладать положительным схождением (когда колеса чуть-чуть повернуты друг к другу), а вот у переднееприводных автомобилей схождение должно быть отрицательным (колеса наоборот, слегка развернуты в стороны). Следует заметить, что во время движения колеса становятся ровно в обоих случаях, что обеспечивает комфортную и безопасную езду.

Есть еще одна малоизвестная регулировка под названием кастер – угол, с каким наклонен шкворень (в продольной плоскости). Кастер устанавливается на заводе-изготовителе раз и навсегда, и поэтому в регулировке не нуждается. Однако если вы вносите коренные изменения в подвеску автомобиля (например, подготавливая его к спортивным состязаниям), его нужно будет регулировать заново. Здесь эта процедура рассмотрена не будет.

Специалисты рекомендуют регулировать сход-развал 2 раза в год, одновременно с переходом на летние/зимние шины. Но по факту, подавляющая часть водителей проводят эту процедуру только после ремонта элементов подвески или замены рулевых тяг, а также перед техосмотром.

Как отрегулировать развал схождение на ВАЗ 2109

Прежде чем приступать к работе, сделайте 3 важные вещи. Во-первых, убедитесь, что в ближайшей перспективе вы не будете проводить ремонт подвески или рулевого управления. В противном случае вы напрасно потратите нервы, время и силы. Во-вторых, не поленитесь проверить давление в колесах. Если оно ненормальное, измерения будут неправильными. В-третьих, проверьте багажник и салон, чтобы там ничего не лежало, поскольку регулировка производится на незагруженном автомобиле.

Также обратите внимание, что инструкция ниже действительна для автомобиля ВАЗ-2109 и его семейства. На других отечественных автомобилях, а тем более на иномарках, процедура заметно отличается.

Регулировка развала на ВАЗ 2109

Вам понадобятся:

Мел;
Шнур с отвесом;
Штангенциркуль или линейка;
Баллонный ключ, домкрат;
2 гаечных ключа на 19.

1) Сначала убедитесь, что машина стоит ровно.

2) Возьмите мел и поставьте 2 вертикальные риски на ободе – вверху и внизу.

3) Воспользуйтесь шнуром с отвесом, приложив его к крылу машины. Затем измерьте расстояние от колеса до шнура в районе сначала верхней, а потом нижней метки. Показания должны различаться не более чем на ±3 мм.

4) Поскольку геометрия колеса не всегда бывает идеальной, прокатите авто немного вперед, чтобы метки сместились на 90°. Сделайте еще 2 риски, повторите замеры.

5) Повторите п. 2,3 и 4 для другого колеса.

6) Переставьте машину на 180° по отношению к предыдущему местоположению. Сделайте замеры вновь.

7) Возьмите баллонный ключ и домкрат, демонтируйте колесо. Далее с помощью 2-х ключей на 19 ослабьте 2 болта, крепящие кронштейн стойки амортизатора к поворотному кулаку.

8) С помощью ключа на 19 переместите поворотный кулак на необходимое расстояние вовнутрь или наружу посредством эксцентриситета головки болта. Тем самым вы зададите нужный вам угол развала.

9) Затяните ослабленные болты, смонтируйте колесо обратно, покачайте автомобиль нажатиями на переднее крыло. Еще раз сделайте замеры.

10) Если вы сделали что-то не так, повторите процедуру, пока замеры не покажут удовлетворительный результат.

Применительно к переднеприводным машинам нормативный развал – это -1/+1 мм.

Регулировка схождения на ВАЗ 2109

Необходимые инструменты:

Специализированная линейка со шкалой;
Мел;
Гаечные ключи на 27 и 24 (необязательно).

1) Загоните машину на яму, руль должен быть ровным.

2) Мелом поставьте 2 риски на колесах, как можно плотнее к дискам (с внутренней стороны).

3) Возьмите линейку, осуществите ее преднатяг и установите так, чтобы концами она упиралась в поставленные вами риски. Следите, чтобы она ни до чего не касалась, кроме колес.

4) Слегка потрясите линейку, после чего посмотрите на подвижную шкалу, совместив 0 с указателем, а потом зафиксируйте ее.

5) Немного толкните машину вперед, чтобы она проехала несколько десятков сантиметров, а линейка изменила свое местоположение. Опять же, не допускайте контакта линейки с чем-либо, иначе все придется начинать сначала.

6) Залезьте в яму, посмотрите на показания на шкале.

Вы можете увидеть, что расстояние между колесами на задней оси и расстояние между передними колесами неодинаково, хотя оно должно быть ровным. В зависимости от ситуации, придется регулировать длину тяг в определенную сторону (делать их длиннее или короче).

Возьмите ключ на 27, немного открутите контргайки рулевых тяг.
Посредством ключа на 24 можно изменять длину рулевой тяги (крутить надо исключительно за муфту!).
Далее установите шкалу линейки так, чтобы отрегулировать схождение на 0, а затем немного переместите машину назад.
Когда показания станут равны -1/+1 мм., регулировку можно считать законченной. Не забудьте прокатить автомобиль вперед, чтобы проконтролировать измерения.

Теперь внимательно посмотрите на руль. Если он повернулся в бок, это означает, что вы не совсем правильно отрегулировали длину тяг, и одна из них теперь смещена. Чтобы это исправить, открутите одну тягу на N оборотов, и закрутите другую на столько же. Если руль встал ровно, смещение исправлено.

Выводы и рекомендации:

Как видите, регулировка развала схождения колес ваз 2109 своими руками процедура весьма непростая, но при некоторой сноровке вполне осуществимая. А проведя ее несколько раз, вы будете делать все необходимые операции без труда. Впрочем, если вы не уверены в своих силах, автосервис всегда к вашим услугам.

Как отрегулировать сход развал своими руками

Геометрия подвески автомобиля подразумевает установку колес под определенными углами. Это позволяет снизить износ шин, дает устойчивость при движении. Процедура регулирвоки положения колес называется развал-схождение. Произвести ее можно на большинстве современных СТО. Однако не всегда имеется возможность попасть к мастеру или просто есть желание самостоятельно выполнить данный ремонт. Сделать развал-схождение своими руками не трудно, достаточно иметь минимум инструментов и времени. Самостоятельное обслуживание своего железного коня под силу каждому автолюбителю.

Штанген-циркуль

Почему углы «уходят»?

Перед тем, как перейти к регулировки развала-схождения своими руками, полезно будет знать, почему значение углов может измениться. Изменения происходит из-за:

Замены элементов подвески. Плановая или вынужденная смена стоек, тяг;
Деформации резины сайлентблоков. Происходит из воздействия окружающей среды, дорожного покрытия;
Механического воздействия или повреждение диска. Достаточно угодить в небольшую яму;
Смены покрышек. «Переобувание» на сезонную резину идентичного размера также вносит коррективы;
Изменения дорожного просвета. Из-за качества дорог, процедура популярна среди автолюбителей.

Следует помнить, что перед тем, как делать развал-схождение своими руками, необходимо проверить работоспособность всех элементов, связанных с передними колесами. Если имеется люфт или иные неисправности, то проводить регулировку нецелесообразно. Рекомендуется проводить плановый осмотр один раз в полгода, при смене сезона. Развал-схождение важный параметр, который напрямую влияет на безопасность движения.

Какой инструмент понадобится?

Подручные инструменты

Чтобы провести корректную процедуру развала-схождения своими руками, понадобится место с ровной поверхностью. Желательно присутствие смотровой ямы, но можно и обойтись обычным домкратом. Из инструментов понадобится:

Мел;
Обычная линейка;
Веревка с металлическим предметом в качестве отвеса;
Стандартный набор ключей. Шестигранники, накидные;
Телескопическая линейка.

Данный набор не включает дорогостоящих специальных приспособлений. Все инструменты можно найти на рынке в свободном доступе. В качестве рабочего места подойдет эстакада. Однако стоит помнить, что на СТО манипуляции производятся на цифровом оборудовании, что дает большую точность при вычислениях.

Измеряем и корректируем развал

Развал схождение — плюс минус

Для начала необходимо установить автомобиль на ровную поверхность и выставить руль на прямолинейное движение. Понадобится дополнительное место для перемещения машины. Дальнейший алгоритм корректировки развала своими руками выглядит следующим образом:

Мелом наносятся риски на резине. Одна в верхней точке, другая в нижней;
Над колесом закрепляется веревка с утяжелением таким образом, чтобы она совпадала с метками;
Замеряется отрезок от веревки до обода диска сверху и снизу;
Автомобиль смещается вперед, чтобы риски передвинулись на 90 градусов;
Наносятся еще риски сверху и снизу;
Вновь производятся аналогичные замеры;
Далее машина прокатывается вперед, чтобы первые деления сместились на 180 градусов;
Производятся замеры.

Полученные результаты не должны значительно отличаться друг от друга. Допустимая норма отклонения для заднеприводного автомобиля – 3 мм, для переднеприводного – 1 мм. Если допустимое отклонение превышено, то необходима корректировка развала.

Изменение угла производится за счет эксцентрикового болта. Чтобы получить к нему доступ, необходимо снять колесо. В зависимости от положительной или отрицательной разницы, а также ее размера, определяется направление и количество оборотов. После манипуляций с болтом, обязательно делаются повторные замеры.

Автомобилям для городского движения выставляется легкий отрицательный развал. При таком показателе машина лучше управляется в поворотах.

Замер и выставление схождения

Спобоб сделать развал-схождение самостоятельно

Для измерений понадобится телескопическая линейка и ровная поверхность. Колеса устанавливаются параллельно друг другу. Дальнейший алгоритм регулировки схождения своими руками выглядит следующим образом:

Мелом наносятся риски с внутренней стороны колеса возле обода диска;
Линейка закрепляется между колесами таким образом, чтобы она не задевала деталей и узлов подвески;
Машина прокатывается вперед, телескопическая линейка продвигается назад. Следует следить за закреплением измерительного инструмента;
Шкала линейки отобразит разницу расстояния.

Допустимое расхождение значений – 1 мм. При превышении требуется корректировка схождения. Производится при помощи регулировки длины рулевых тяг. Если разница измерений носит отрицательный характер, то крепление тяги уменьшается. Если показатель положительный, то длина тяги увеличивается.

После проведенных манипуляций, замеры повторяются. Схождение корректируется до допустимых значений. Если расхождения больше, то процедура повторяется.

Ни для кого не станет новостью, что неверно налаженный сход развала колеса, может привести не только к ухудшению качества покрышки, но и увеличить расход топлива. Именно поэтому, к выставлению схода развала стоит подойти ответственно.

Своими силами настроить сход развал совсем не сложно, как может показаться сначала. Мы попытаемся рассмотреть этот вопрос подробно и дать оптимальные советы новичкам механикам. Стабилизация пары управляющих колес – это тот самый важный аспект, который влияет на устойчивость машины на дороге. Что это значит? Колеса должны двигаться по прямой линии, а минуя поворот возвращаться в исходное положение.

Следуя из этого, острая необходимость процедуры стабилизации колес разъясняется очень просто. Когда автомобиль двигается, колеса, которые не стабилизированы, уходят в сторону в результате толчков от дороги. Тогда водитель должен возвращать колеса в нужное (прямолинейное) положение. Учитывая то, что это происходит постоянно, человек за рулем сильнее устает. К тому же, контакты рулевого привода быстрее износятся. А с увеличением скорости, растущая неустойчивость становиться не безопасной.

От чего зависит стабилизация управляемых колес? Ответ прост: от их схождения или развала. Регулировка схода развала колес может быть произведена в автомастерских, но вполне возможно решить эту проблему и своими руками.

Первое, что необходимо сделать, это определить необходимость регулировки схода развала.

Рассмотрим это по пунктам:

1. Непрерывный уход авто от заданного курса прямолинейного движения в ту или иную сторону.
2. Неоднородная изношенность покрышек.
3. При осмотре желобка протектора переднего колеса вдоль оси вращения, необходимо осмотреть края этого желобка. Кромки одинаковые – это значит, что нет причин для беспокойства, если же одна из них имеет некоторую заостренность, а другая – нет, значит у вас есть проблема. Но на это стоит обращать внимание лишь при спокойной езде. Если же вы являетесь поклонником быстрой скорости, то это условие может быть обманчивым.
4. Трудность управления при маневрах.Наличие хотя бы одно из таких симптомов говорит, что нужно устанавливать развал схождения. Водители имеющие некоторый опыт в ремонте авто своими руками при большом желании могут выполнять сход развал самостоятельно.

📎 Как регулируется сход развал?

Для ремонта вам будут необходимы:

— линейка;
— мел;
— стандартный набор инструментов;
— шнур с отвесом;
— ровная площадка с ямой или подъемником.

Сначала потребуется выяснить: насколько точно было произведено схождение раньше. Т.е. «нулевое» ли положение у рулевой рейки при прямолинейном движении. Как это сделать? Следуем дальнейшим указаниям: поставить автомобиль на ровной поверхности. Затем повернуть максимально руль в одну сторону, сделав метку сверху на руле (посередине круга) повернуть руль до упора в другую сторону. При этом необходимо посчитать количество целых оборотов и частей целой окружности (долей). Когда посчитали поделить полученное количество на 2 и повернуть руль в это положение. Если данный результат совпадает с привычным положением руля, то «нулевое» положение рейки выставлено. Если нет, это придется сделать самим.

📎 Как выставить «нулевое» положение?

Необходимо снять руль, для этого отвинтите гайку. После зафиксировать его в посчитанном нами «нулевом» положении (спицы руля должны располагаться симметрично). Теперь мы будем ориентироваться по этому положению. Дабы себя проверить, нужно поочередно вращать руль влево/право — в обе стороны он должен поворачиваться на одинаковое количество оборотов, по этому поворачивая колесо до предела в стороны, подсчитывайте их.

Далее нужно ослабить стопорные гайки наконечников рулевых тяг. Одну тягу следует немного выкрутить, а вторую закрутить на такое же самое количество оборотов (это очень важно!). Такую процедуру можно сделать один раз и более не менять положение руля. А в дальнейшем – лишь регулировать схождения.

📎 Как отрегулировать схождения колес?

После проверки прямолинейность нужно проверить степень загруженности транспорта, давления в покрышках, надежно ли крепление подвески и механизма руля. После этого уже можно приступить непосредственно к проверке и настройке схождения.

Для определения уровня схождения колес, следует вычислить разницу между точками на ободе спереди и сзади его оси геометрии. Для этого нужно использовать специальную цепь с линейкой или натяжной прибор.

Чтоб измерить схождение линейка устанавливается меж колес, таким образом, чтоб наконечники труб уперлись в бок покрышек, а цепочки дотрагивались до земли. Когда вы установите стрелку на нулевое положение, машину следует немного перекатить вперед, чтоб линейка очутилась сзади оси колес. Статья из сообщества сам себе автомеханик. При этом стрелка должна показывать уровень схождения. В случае несовпадения с нормой она должна быть откорректирована.

Для того, что бы отрегулировать схождение колес нужно вращать соединительные муфты боковых рулевых тяг. Когда эта операция проведена, контрольные гайки необходимо надежно затянуть.
Регулировка угла развала колес

Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.

Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90? Повторить несколько раз и записать результаты.

Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.
Помните, что на автомобилях с задним приводом допускают норму угла развала передних колес, где-то в пределах +1 — +3 мм, а у машин с передним приводом такая норма равна от -1 до +1 мм.

После завершения всей процедуры, не забывайте проверять затяжку всех тех болтов, которыми вы проводили регулировку. А в после завершения регулировки развала схождения проверьте выравнивание автомобиля на дороге.

Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.

Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.

Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.

Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс и как от них зависит поведение машины на дороге?

Развал-схождение – что это такое?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).
Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Инструкция по регулировке развала-схождения своими руками

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля).
Давление в шинах.
Загрузка машины.
Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Перед началом регулировки развала машина должна стоять на ровной площадке.
Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
Проделайте тоже самое на втором колесе и запишите результат.
После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.
На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем. Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.
Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.
Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Сход развал ваз 2110 своими руками. Как сделать развал схождение автомобиля ваз своими руками

Сегодня регулировка развал схождения колёс уже не является большой проблемой. Многие станции предоставляют услуги по регулировке развал схождения, ею можно воспользоваться как в городе, так и на трассе. Сервисы, выполняющие развал схождение автомобиля, имеют оборудование, которое отвечает «последнему слову» техники. С помощью компьютерных, оптических и лазерных стендов, можно выполнить процедуру развал схождения с максимальным эффектом и в считанные минуты. А ведь раньше водителям приходилось самостоятельно устанавливать необходимые углы. Разберем подробно как сделать развал схождения автомобиля.

Если положительный угол схождения (передняя часть колеса «смотрит» внутрь) больше нормы, резина будет вытираться снаружи, а если превышает норму отрицательный угол (передняя часть колеса смотрит наружу), то износ будет заметен с внутренней стороны шины.

Оборудование и материалы для регулировки развал схождения колес своими силами

Виды неисправностей развал схождения

Для проведения регулировки Вам понадобиться площадка, она должна быть ровной, также желательно наличие смотровой ямы.

Подсказка! Если развал схождение регулируется в «полевых» условиях, то для создания эффекта ровной поверхности, под колёса можно подложить ровные доски.

Для того чтобы выполнить развал схождение своими руками понадобятся :

верёвка с отвесом,
телескопическая линейка,
гаечный ключ.

Подсказка! Вместо телескопической линейки можно использовать любое устройство, напоминающее удочку, или держатель шторки для ванной, или домашнего турника. По факту, это должны быть 2 трубы разного диаметра с выдвижением и возможностью фиксации.

Регулировка угла развала

Выставляем авто на ровную площадку, рулевое колесо выставляем строго прямо.
Мелом ставим отметки на колёсах по всему диаметру сверху и снизу.
Закрепляем на крыле авто верёвку с обвесом и измеряем расстояния от обода до верёвки.
Прокатываем авто на пол оборота колеса, чтобы метки поменять местами;
Снова измеряем расстояние от обода до верёвки вверху и внизу.
Снимаем колесо и ослабляем болты крепления поворотного кулака и амортизатора.
Сдвигаем поворотный кулак, чтобы уравнять расстояние, которое получилось в результате замеров.
Затягиваем болты.

Регулировка угла схождения

Машина всё ещё на ровной площадке.
Мелом ставим метки, но теперь на внутренней стороне колеса на стыке диска с резиной.
Устанавливаем телескопическую линейку на метки и совмещаем отметку «0» с неподвижным указателем, а затем фиксируем линейку.
Двигаем машину немного вперёд и назад, и проверяем показания. Если расстояние между колёсами сзади уменьшилось, то нужно с помощью муфты укоротить рулевые тяги. Если расстояние увеличилось, то рулевые тяги необходимо удлинить.

Подсказка! Во время движения и фиксации, телескопическая линейка или устройство, заменяющее ее, не должна касаться никаких деталей подвески и кузова.

Если всё выполнено правильно, то после выполнения регулировки развала схождение уже можно ездить на авто. При этом лучше проверять, не происходит ли преждевременный и неравномерный износ резины.

В данной статье описан способ, которым можно отрегулировать углы развала схождения автомобиля ВАЗ своими руками. Но если Вы владеете дорогим автомобилем с дорогими шинами, то лучше всего повторить процедуру регулировки, используя современное оборудование.

На видео: Как сделать развал схождение. Часть 1 из 2

На видео: Как сделать развал схождение. Часть 2 из 2

После замены амортизаторов на передних колесах, необходимо сделать геометрию колес. Что нам понадобится для того, чтобы сделать развал-схождение.

Нам понадобится: набор инструментов:

и два вот таких блина, спокойно вращающиеся вокруг своей оси.

Думаю сделать их самостоятельно несложно. Между собой они должны быть независимыми, так как при регулировке одного колеса, второе должно стоять, не меняя положение.
Также нам понадобится вот такой отвес:

и две равные планки.

В нашем случае они по 60 сантиметров.
Ещё нам пригодится рулетка и два куска алюминиевой проволоки. Первым делом нужно проверить уровнем кривизну пола помещения, где собираетесь производить регулировку.

Если полы неровные, то устанавливая блины, нужно добиться одинакового уровня между ними.
Теперь загоняем автомобиль на наши блины, вот в эту часть передними колесами,

для того, чтобы можно было сделать развал.

Когда закончим с развалом, то переставим автомобиль по центру блинов, для регулировки схождения.
На автомобилях с передним приводом типа: Самара, Лада, 2108-2110, развал колес может быть как отрицательным, так и положительным.

В литературе говорится, что развал может быть от 0°±30′. Это приблизительно 2-2,5 мм. зазора. Получается что будет зазор либо в отрицательную, либо в положительную сторону.

Мы будем делать развал отрицательный, то есть колеса будут стоять буквой «М», и сделаем мы его где-то около 1 мин. 30 сек.

Процесс регулировки развал/схождения.

Перед началом регулировки развал/схождения, не забудьте проверить давление в шинах и при необходимости выровнять его.

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

После того, как мы отрегулировали развал, то получили показатели около 1м. 30сек.
На нашем отвесе приварена пластина толщиной 2,2 мм.

Когда мы прикладываем его к диску, то уровень должен быть равным. Тесть пузырь находится по центру.

Также регулируется развал и на втором колесе, там делаем такой же угол.

Теперь приступаем к регулировке схождения данных колес.

Переставляем автомобиль колесами по центру блинов. К передним дискам, вот таким образом крепим с помощью алюминиевой проволоки планку.

На краю планки есть небольшой гвоздик, за который мы закрепим рулетку.

Тоже самое делаем с обратной стороны.
Теперь протягиваем капроновую нить с таким расчетом, чтобы она в этом месте не задевала обод.

На автомобилях Российского производства, задняя балка уже передней колеи колес. Поэтому нам нужно подложить под нить, на заднем колесе, обычную крышку от пластиковой бутылки.

С другой стороны все должно быть идентично.
Далее делаем промеры передних колес рулеткой и начинаем регулировку схождения колес. Результаты всех замеров записываем на бумагу.

В нашем случае получилось:

передние часть колеса 163,7 см;
задние часть колеса 162,6 см:
левое колесо, зазор 8 мм;
с правой стороны получился зазор 5 мм.

В результате замеров у нас получилось расхождение в 11 мм. Зазор смотрим тут, то есть между ниткой и покрышкой.

Чтобы нам сделать схождение, нужно примерно выставить зазор 1-1,5мм., а ширина должна получиться 163,5 см.

Теперь регулируем схождение.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг.

Когда обе тяги подкручены, производим замеры
.
Должно получиться на переднем колесе следующее:

При замере в передней части колеса, расстояние должно быть 163,1 см;
При замере задней части колеса, расстояние между ними должно быть ровно 163 см., то есть мы видим разницу в один миллиметр;
Зазор между ниткой должен быть равен 1 мм.

Колесо с другой стороны должно быть с такими же показателями.

Данная регулировка колес весьма проста, которую свободно может сделать любой в гаражных условиях, не прибегая к никаким автосервисам. Также, такая регулировка поможет вам сэкономить деньги и нервы.

Сделав регулировку самостоятельно, вы будете намного спокойнее и увереннее, сами увидите результаты и останетесь довольны.

Ремонт передней подвески, проверка и устранение шумов и стуков в подвеске лада 2110 своими руками, этапы замены защитного чехла шаровой опоры лада 2112, порядок снятия и установки амортизаторной стойки ваз 2111, ваз 2112, ваз 2110. Углы установки колес Устройство передней подвески Ваз 2110, Ваз 2111, Ваз 2112, ремонт ремонт ходовой части передняя подвеска, руководство по обслуживанию

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса ваз 2110 установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота – угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки ваз 2111, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на наконечниках растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19″. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол продольного наклона оси поворота

Угол развала колеса – угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески ваз 2110. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол развала колеса

Схождение колес – угол между плоскостью вращения колеса ваз 2112 и продольной осью автомобиля. Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение колес

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг ваз 2112. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса – горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль ваз 2111 устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес ваз 2112 обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь, схождение. У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес ваз 2111 должны находиться в следующих пределах:

Углы установки колес автомобиля в снаряженном состоянии:

Передняя подвеска Ваз 2110, Ваз 2111, Ваз 2112

Конструкция передней подвески

Устройство передней подвески Ваз 2110, Ваз 2111, Ваз 2112

Углы установки колес

Углы установки передних колес Ваз 2110, Ваз 2111, Ваз 2112

Шаровая опора

Снятие и установка шаровой опоры Ваз 2110, Ваз 2111, Ваз 2112

Рычаг и растяжка подвески

Снятие и установка рычага и растяжки Ваз 2110, Ваз 2111, Ваз 2112

Разборка и сборка стойки

Снятие и установка амортизаторной стойки Ваз 2110, Ваз 2111, Ваз 2112

Развал схождение своими руками ваз 2110 вполне реально исправить, используя при этом простые приспособления и подручные средства.

В первую очередь стоит отметить, что замена рулевого шарнира или же амортизаторов приводит к значительному изменению углов, которое в последствие потребует регулировки. Как правило, в большинстве случаев достаточно отрегулировать всего лишь два данных параметра: углы схождения и развала колес. Кроме того, существует третий параметр, а именно угол продольного наклона шкворня, который нуждается в корректировке значительно реже остальных.

Диагностика

Итак, для того чтобы отрегулировать схождение колес делать замеры удобней всего при помощи специальной линейки, при этом наиболее комфортно работать на яме. Кроме того, не забудьте расположить руль строго в положение прямолинейного движения. Прежде чем корректировать развал схождение своими руками ваз 2110, необходимо с внутренней стороны колес нанести метки, для этого можно использовать мел. После того, как создадите в линейке натяг, ее нужно установить, уперев двумя концами в ранее намеченные точки. Затем слегка встряхните линейку, а далее совместите «ноль» с указателем.

Развал-схождение на ВАЗ 2110

Не забудьте зафиксировать шкалу. После этого прокатите машину немного вперед, чтобы линейка сместилась вместе с колесами, но при этом не коснулась подвески или же кузова. Затем необходимо проверить показания. Развал схождение своими руками ВАЗ 2110 вполне реально откорректировать, не имея особого опыта.

Регулировка схождения

Итак, если на автомобиле расстояние между колесами, расположенными сзади, меньше чем спереди, то необходимо укорачивать рулевые тяги, а если больше — то наоборот удлинять. Стоит отметить, что проводить подобные корректировки необходимо практически после каждого ремонта ходовой части автомобиля. Кроме того, даже если вы не проводили каких-либо ремонтных работ, обязательно проводите диагностику автомобиля, по крайней мере, каждые полгода.

Для того чтобы не регулировать развал схождение не пришлось проводить после ремонта, прежде чем разбирать подвеску нужно метить абсолютно все разъединяемые соединения, если нет под рукой мела, то можно обойтись краской или же зубилом. Кроме того, следует считать количество оборотов во время выворачивания наконечников из тяг.

Впрочем, развал схождение своими руками ВАЗ 2110 вполне обычная процедура, с которой сможет без особого труда справиться любой опытный автомобилист.

Благодарю за внимание.

Самостоятельная регулировка углов установки колес | НОВОСТИ МАТЕРИ ЗЕМЛИ

Это руководство по настройке углов установки колес, сделанное своими руками, содержит пошаговые инструкции и схемы для выравнивания колес. (См. Схемы автомобилей в галерее изображений.)

Самостоятельная регулировка углов установки колес

СУЩЕСТВУЕТ ТРИ ФАКТОРА, способствующих правильной установке передних колес, и все они должны быть в порядке, чтобы ваша машина могла безопасно управлять автомобилем и чтобы шины, подвеска и компоненты рулевого управления дожили до полной зрелости.

Toe — автомобильный эквивалент косолапой стойки; Передние колеса почти всех автомобилей с задним приводом слегка наклонены, чтобы помочь вам ехать прямо по шоссе. Camber — схождение вертикальное; шины на многих автомобилях слегка наклонены внутрь сверху вниз (отрицательно) или наружу (положительно), чтобы облегчить управление в поворотах. Caster — это угол поворота колеса относительно вертикали при повороте. Если вы представите эту линию, идущую до земли, точка контакта будет перед тем местом, где шина касается земли.Положительный кастер придает колесам тенденцию к центрированию.

Плохая новость: вы не можете точно отрегулировать изгиб и кастер в домашних условиях с помощью простых инструментов. Хорошие новости: кастер и развал обычно не нужно регулировать, если автомобиль не попал в аварию, а на многих автомобилях они регулируются только крайними способами (например, изгибом детали). Лучшие новости: Toe, наиболее часто необходимая регулировка выравнивания, легко настраивается с помощью домкрата, пары гаечных ключей, рулетки, перочинного ножа и любопытного друга.

Получить номера

Вы можете найти настройку схождения вашего автомобиля в руководстве в библиотеке (ищите Motors Manuals) или в одной из популярных серий руководств по ремонту, доступных в книжных магазинах. (Официальные заводские руководства по ремонту также предоставляют информацию, но они часто содержат больше деталей, чем нам нужно, и обычно стоят дороже.) Схождение будет выражено в виде диапазона, обычно в дюймах или миллиметрах. (Например, все модели Chevrolet Celebrities 1982-1985 годов должны иметь схождение от 1/16 дюйма до 1/16 дюйма.Некоторые заводские руководства выражают схождение как угол (схождение VW Vanagon 1985 года составляет 20 минут, +/- 30 минут). Если у вашего автомобиля нет необычно больших или маленьких шин, вы можете рассчитывать примерно 1/32 дюйма за каждые 10 минут. Кроме того, с риском чрезмерного обобщения, большинство автомобилей будут работать нормально с схождением около 1/16 дюйма.

Проверьте переднюю часть

Нет смысла пытаться отрегулировать схождение на автомобиле с изношенными или плохо закрепленными передними компонентами. Перед тем, как начать измерения, припаркуйте машину на ровном участке асфальта с зазором не менее 10 футов впереди, приподнимите переднюю часть и поместите ее на опоры домкрата.Убедитесь, что колесные подшипники правильно отрегулированы, шаровые опоры находятся в хорошем состоянии и что рулевой редуктор (если он установлен) правильно отрегулирован. В общем, если вы можете крепко взяться за каждое колесо и встряхнуть его, не чувствуя особой слабости — ни по горизонтали, ни по вертикали — все в порядке.

Установить

Если ваша передняя часть в хорошем состоянии, вы готовы к юстировке. Не снимая автомобиля с домкрата, выполните следующие действия:

1.Прокрутите каждую покрышку и начертите тонкую линию рядом с центром протектора перочинным ножом или писцом. Если на окружности нет точки без блока протектора, вам придется поддерживать маркировочное устройство, чтобы оно не подпрыгнуло.

2. Опустите автомобиль на землю и несколько раз нажмите на каждое крыло, чтобы сместить подвеску и дать автомобилю осесть на пружинах.

3. Разблокируйте рулевое колесо и толкните автомобиль вперед не менее чем на 10 футов, чтобы рулевое колесо могло свободно двигаться.

4. С помощью вашей когорты измерьте расстояние между линиями на передних сторонах шин в точках на уровне шпинделей. Затем измерьте расстояние между линиями на задней части покрышек на одинаковой высоте. Разница между двумя измерениями — это схождение или схождение; меньшие числа спереди означают схождение.

5. Отрегулируйте схождение, ослабив контргайки на концах рулевых тяг рядом с обоими шпинделями и равномерно выполнив требуемую регулировку с каждой стороны, чтобы рулевое колесо оставалось по центру.Затем, после того, как вы заблокируете все, повторите процедуру измерения, чтобы убедиться, что вы все сделали правильно.

Вот и все!

Первоначально опубликовано: сентябрь / октябрь 1988 г.

DIY Alignment Guide — How To Adjust Caster

Так как это Car Craft, где правила «сделай сам», мы просто знаем, что вы втайне испытываете сильное желание познакомиться с основами выравнивания и, по крайней мере, знать, что все эти неясные термины означают.Это будет особенно важно в следующий раз, когда вы окажетесь на затерянном острове в Тихом океане, и каннибалы предлагают короновать вас королем, если вы сможете выбрать правильного заклинателя и развал на их автомобиле Pro Bamboo. Более реалистично, что если вы хотите проверить свою машину на драгстрипе после восстановления подвески, но мастерская по регулировке может вместить вас только через неделю, начиная со среды? Просто сделай это сам, и ты поймешь, что это правильно. Мы рассмотрим основы и разберемся, как установить собственное выравнивание в домашних условиях с помощью нескольких простых инструментов, которые должен иметь в своем ящике любой хороший автопроизводитель.Даже если вы не собираетесь становиться специалистом по шасси в районе, по крайней мере, вы можете говорить разумно, когда жимовые гонки превращаются в изгиб и кастинг. На самом деле вы можете найти этот материал увлекательным — мы делаем …

Основы центровки Это то, чему вы должны были научиться в школьном автомобильном магазине, но если вы пропустили урок в тот день, давайте еще раз рассмотрим. Большинство передних подвесок для уличных автомобилей предлагают три отдельных регулировки для правильного позиционирования передних шин: развал, поворот и схождение.Камбер легко визуализировать. Посмотрите на переднюю часть автомобиля и посмотрите на передние колеса. Если верхние части шин наклонены внутрь, это называется отрицательным развалом. И наоборот, если верхние части шин наклонены наружу, это положительный развал. Это серьезный угол износа шин, который оказывает огромное влияние на управляемость автомобиля в повороте с минимальным влиянием на движение по прямой.

Посмотреть все 10 фото

Caster чуть менее очевиден. Если вы посмотрите на велосипед сбоку, верхняя часть шпинделя повернута назад, в сторону гонщика.Это крайний пример положительного ролика , который создает устойчивость на высоких скоростях. — эффект, который позволяет водителю отпускать руль, пока велосипед идет прямо. Положительный ролик создает выравнивающий крутящий момент, помещая часть веса транспортного средства позади шины, что помогает расположить шину прямо впереди. Именно этот крутящий момент требует большего усилия для поворота колеса. Противоположная ситуация — отрицательный ролик, когда верхняя часть шпинделя наклонена вперед за его вертикальную осевую линию.Это создает ситуацию, подобную продуктовой тележке, когда осевая линия колеса находится за осевой линией шпинделя. Отрицательный поворотный механизм снижает усилие на рулевом колесе, поскольку вес перемещается вперед от вертикального центра шпинделя, но также снижает устойчивость на высоких скоростях. Практически во всех транспортных средствах используется положительный кастер, но чрезмерное его количество может привести к проблемам с развалом, поскольку эти два угла напрямую влияют друг на друга.

Toe , пожалуй, самый простой для понимания. Посмотрите на свои ступни и направьте пальцы ног внутрь, а пятки развернуты наружу.Неудивительно, что это называется схождением. Замените ноги передними шинами, и эффект будет таким же. Напротив, схождение — это когда передние кромки передних шин наклонены наружу . Обе эти ситуации представляют собой значительные углы износа шин, поэтому установка схождения имеет решающее значение для управляемости и срока службы шины. Разброс — худший из двух углов, так как автомобиль с чрезмерным схождением будет иметь нервное рулевое управление, часто очень легко съезжая с любой стороны дороги. Обычная спецификация — это небольшой схождение, чтобы компенсировать угловое давление, которое заставляет каждую шину вылетать наружу, когда автомобиль катится по дороге.

Посмотреть все 10 фото Колесо обозревает со стороны шины. Положительный поворотный механизм — это когда верхняя часть шпинделя наклонена назад к задней части автомобиля, как на фото. Отрицательный поворот — это когда верхняя часть шпинделя наклонена к передней части автомобиля. Положительный заклинатель всегда предпочтительнее.

Какие инструменты вам понадобятся? Как и в любой другой работе, чем лучше инструменты, тем точнее результат. В прошлом мы экспериментировали с цифровыми угловыми искателями, которые работают очень хорошо, но требуют математических вычислений для расчета угла кастера.Поскольку мы знаем, что некоторые ребята ненавидят математику, более простой процесс включает в себя базовый пузырьковый датчик. Эта технология существует почти столько же, сколько и автомобиль, и, если вы обратите внимание, вы можете добиться отличной центровки практически с любым пузырьковым датчиком. Мы нашли отличный алюминиевый пузырьковый манометр на Intercomp через Summit Racing всего за 169,95 долларов, что звучало разумно. Если вам посчастливилось владеть несколькими автомобилями, вы можете легко окупить типичную плату за выравнивание в размере 50,00 долларов всего за три работы. Кроме того, у вас будет еще один ужасный инструмент для обновления вашего набора инструментов.Одно это стоит цены входа.

Существует множество источников, которые утверждают, что вам нужен набор поворотных пластин для правильного выравнивания, но, хотя они удобны, они не являются необходимыми. Поворотные пластины представляют собой круглые подвижные пластины, которые вращаются на стальном приспособлении, что позволяет обеим передним колесам свободно поворачиваться во время выравнивания. Это позволяет выполнять поворот на 20 градусов для измерения ролика. Эти пластины также перемещаются в боковом направлении, что упрощает регулировку носка, поскольку вам не нужно катить машину.Мы нашли набор бывших в употреблении поворотных пластин на смене по цене 30 долларов, что является суперценой, потому что новые могут стоить 600 долларов и более. Мы также использовали набор алюминиевых пластин для ног от Intercomp для измерения пальцев ног. Конечно, вы также можете сделать многие из этих инструментов (например, подносок) самостоятельно, чтобы немного сэкономить, если у вас очень ограниченный бюджет. Если вы можете позволить себе только один инструмент, используйте пузырьковый датчик.

Посмотреть все 10 фотографий

Как выровнять автомобиль

Первым шагом к качественному выравниванию является определение дорожного просвета автомобиля .Если вы только что завершили модернизацию передней подвески с новыми пружинами, например, высота дорожного просвета изменится, как только пружины сядут. Пружинам может потребоваться от 50 до 100 миль, чтобы установить постоянную высоту дорожного просвета. Или, если автомобиль оснащен системой пневматической подвески, вам необходимо определить высоту дорожного просвета автомобиля для большей части пройденных миль. Каждый раз, когда меняется высота дорожного просвета, также меняются изгиб, кастер и носок. Если вы действительно хотите быть точными, поместите в автомобиле эквивалент веса водителя, чтобы оптимизировать высоту дорожного просвета.

После установки высоты дорожного просвета следующим шагом будет проверка установки развала колес. Большинство пузырьковых манометров оснащены магнитным адаптером, который позволяет разместить манометр на ступице тормоза. Проверьте это внимательно, потому что многие послепродажные алюминиевые колеса имеют ступицы, которые могут не допускать использования универсального магнитного адаптера. После того, как датчик установлен и выровнен, он будет считывать развал в отрицательном или положительном градусе. Допустим, датчик показывает положительный развал на 1/2 градуса.Хорошая отправная точка для маслкара — 1/2 градуса минуса. Чтобы изменить настройку, переместите верхний рычаг подвески внутрь примерно на 1 градус. Автомобили, оборудованные верхним рычагом управления, обычно устанавливаются с поперечным валом. Установка равного количества регулировочных шайб между поперечиной рамы и поперечным валом на обоих крепежных болтах перемещает верхний рычаг подвески внутрь на обеих шпильках и создает необходимый отрицательный развал. Если требуется большее перемещение в любом направлении, иногда доступны смещенные валы.

Просмотреть все 10 фотографий Для регулировки развала колес необходимо переместить верхний рычаг подвески внутрь или наружу.Установка регулировочных шайб между валом верхнего поперечного рычага и рамой (стрелки) увеличит отрицательный развал. Чтобы добавить положительный развал, необходимо удалить прокладки.

После того, как вы установили развал, следующим углом для проверки будет кастер . Установив пузырьковый датчик на ступицу, поверните шину внутрь на 20 градусов и выровняйте датчик. Используя ручку регулировки центрального ролика под манометром, обнулите показание ролика. Теперь поверните шину на 20 градусов, и датчик покажет количество положительного или отрицательного колеса.Безопасная отправная точка для заклинателя — от 2 до 3 градусов положительного заклинателя. Положительный поворот достигается путем добавления регулировочных шайб к заднему болту или удаления регулировочных шайб из передней точки крепления для верхнего поперечного рычага. Это, вероятно, повлияет на изгиб, поэтому вы захотите проверить его еще раз после модификации литейщика. Например, на ранних «Мустангах» компания Ford использовала стержень распорки, прикрепленный к нижнему рычагу управления, который можно было сдвигать внутрь или наружу для регулировки колесика. Укорочение стержня (перемещение нижнего рычага управления вперед) увеличивает положительный ролик, перемещая нижнюю часть шпинделя вперед.

Интересно, что угол поворота и разворота 20 градусов не критичен. Фигура 20 градусов популярна, потому что чем больше градусов поворачивается колесо, тем точнее измерения. Важно переместить шину на одинаковое количество градусов внутрь и наружу.

После того, как вы настроили развал и кастер, вы можете отрегулировать схождение . Когда мы сделали нашу первую домашнюю настройку, именно здесь мы облажались. Мы узнали, что каждый раз, когда вы регулируете схождение (без поворотных пластин), вы должны толкать машину назад, а затем вперед примерно на 10 футов.Это загружает передние колеса для получения наиболее точных показаний. Схождение всегда устанавливается последним, потому что регулировка развала или кастера перемещает рычаги управления, и это меняет схождение. В большинстве отечественных автомобилей используется левая и правая резьба с резьбовой втулкой и стопорными гайками для предотвращения изменения регулировки. На нашем El Camino мы обнаружили, что высота дорожного просвета со временем изменилась, и теперь автомобиль измерял схождение шин на 1/4 дюйма схождения, которое мы быстро скорректировали до 1/16 дюйма схождения. Лучшая процедура — переместить левый и правый регуляторы на одинаковую величину, пока вы не добьетесь желаемого схождения.

Просмотреть все 10 фотографий
После настройки всех трех параметров выведите автомобиль на неторопливую тестовую поездку и обратите внимание на то, как он реагирует на различные дорожные покрытия и дорожные ситуации. Если автомобиль тянется в сторону, обычными виновниками являются чрезмерный положительный поворот или, возможно, схождение. Если автомобиль по-прежнему тянет с точным выравниванием, попробуйте поменять шины из стороны в сторону, чтобы устранить неисправную шину как возможную причину. Выполнив первое выравнивание, вы поймете, насколько это просто, и что теперь вы поднялись на еще одну ступеньку лестницы мастера-механика редуктора.
Характеристики выравнивания передней части Поскольку эта история не нацелена на конкретное транспортное средство, мы предложим вам набор общих характеристик выравнивания, которые будут работать для большинства уличных транспортных средств 60-х годов. Мы также включили типовые характеристики одноцелевого дрэг-кара. Имейте в виду, что вы должны выровнять типичный гоночный болид так, чтобы передняя часть была приподнята примерно на 1 дюйм, чтобы имитировать движение автомобиля по трассе. Подъем передней части на 2 дюйма изменил развал нашего Chevelle почти на 2 градуса, что также повлияло бы на носок и могло вызвать царапание шины.Мы также нашли характеристики выравнивания приклада Chevelle 64-го года в качестве ориентира. Если вы хотите, чтобы ваша машина ужасно плохо поворачивалась и была нестабильной на высоких скоростях, вы должны установить переднюю часть на 1 градус отрицательного качающегося угла и 3/4 градуса положительного разворота. Фу!
Типичная уличная производительность Дрэг-рейсинг
Развал от -1/2 до -3/4 градуса от 0 до -1/2 градуса
Ролик +4 или более градусов +4 или более градусов
Схождение 1/16 дюйма всего 1/16 дюйма всего
Список деталей
Описание PN Источник Цена
Пузырьковый датчик Intercomp 102010 Summit Racing 169 долларов.95
Подкладка межкомпонентная 102009 Summit Racing $ 89,69
Датчик воздуха Intercomp 0-60 360060 Summit Racing $ 56.95
Накидные гайки McGard (комплект из 20 шт.) 64001 Summit Racing $ 39,80
Показать все
Регулируйте клапаны как можно чаще. Определение параметров переходных характеристик.Определение динамических характеристик объекта управления без самовыравнивания по его переходной характеристике
Процедура центровки проводится для устранения и предотвращения проблем с управлением транспортным средством. При неправильной настройке колес автомобиль будет слабее реагировать на движение руля, будет сложно входить в повороты, возникает проблема быстрого износа шин (в некоторых случаях порог износа может составлять 500 км). В настоящее время развал регулируют только на специализированных СТО.Вопреки мнению некоторых автовладельцев, дома эту процедуру проводить нельзя.
Что такое развал колес?
Развал — угол отклонения колес по вертикальной оси. Положительный развал возникает, если угол, образованный верхними частями колес, больше нижних. Этот развал используется на груженых грузовиках для компенсации угловой разницы. Отрицательный развал возникает, когда угол между верхними частями колес меньше, чем нижними. Этот развал используется для стабилизации автомобиля при прохождении поворотов на высоких скоростях.Наиболее предпочтительным является нулевой развал, когда углы верха и низа колес одинаковы. Такой развал обеспечивает управляемость городского автомобиля и снижает износ шин. Схождение также бывает положительным и отрицательным. При положительном схождении передние колеса меньше задних. Если отрицательный, наоборот, задние колеса ближе. Правильная регулировка схождения чрезвычайно важна, так как неправильно отрегулированный схождение может в несколько раз увеличить износ шин.
Признаки неправильной установки углов установки колес:
Несмотря на то, что развал регулируется только на профессиональном оборудовании в СТО, вы можете самостоятельно диагностировать правильность его регулировки.Ниже мы приводим несколько признаков, указывающих на необходимость регулировки развала колес:
есть визг при поворотах
автомобиль движется по прямой только после отклонения рулевого колеса в сторону
без фиксации руля автомобиль тянет в сторону
быстрый износ шин
Когда следует регулировать установку углов установки колес?
Проведен ряд ремонтных работ, после которых в обязательном порядке требуется регулировка развала колес:
после установки нового шарового шарнира
при замене рулевой рейки или рулевого наконечника
после замены и установки нового ШРУСа
Для регулировки развала колес рекомендуем использовать только качественные запчасти, которые можно найти в магазине IXORA.Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь к нам, это выгодно и удобно.
Производитель Детальный номер * Название детали
CTR CEKD16L
CTR CEKD16R Галстук для CHEVROLET LACCETTI
CTR CEM14 Галстук для MITSUBISHI SPACE STAR
ДЕЛФИ Рулевая тяга для MERCEDES-BENZ 190
ДЕЛФИ Наконечник рулевой тяги правый для OPEL, VAUXHALL
ДЕЛФИ Рулевая тяга VW Passat
ДЕЛФИ Рулевая тяга для SEAT, VW
ДЕЛФИ Наконечник рулевой тяги для BMW 3, Z3
ДЕЛФИ Наконечник рулевой тяги для PEUGEOT 306
ДЕЛФИ Рулевая тяга для VOLVO
ДЕЛФИ Рулевая тяга для CITROEN, PEUGEOT
ДЕЛФИ Тяга рулевая для FORD TRANSIT
ДЕЛФИ Рулевая тяга для VOLVO
ДЕЛФИ Тяга рулевая для FORD MONDEO
ДЕЛФИ Тяга рулевой FORD ESCORT, ORION, VERONA
ДЕЛФИ Тяга рулевой FORD COURIER, FIESTA, KA
ДЕЛФИ Наконечник рулевой тяги передний для OPEL, SAAB, VAUXHALL
ДЕЛФИ Тяга рулевого механизма VOLVO 440, 460, 480
ДЕЛФИ
5 лет назад
Добро пожаловать!
Регулировка клапана — конечно, большинство людей знают, что это за процесс и почему его нужно регулярно проводить на некоторых автомобилях, например, на «Классике», но есть люди, которые ничего об этом не знают и хотят разобраться в этом вопросе, поэтому специально для таких людей подготовлена эта статья, из которой вы многому научитесь.А если вам что-то станет непонятно, то напишите комментарий со своим вопросом в самом низу сайта и мы ответим на него в ближайшее время.
Примечание!
А кроме того, в конце статьи вы найдете интересный видеоролик, благодаря которому вы многое поймете для себя в регулировке привода клапана!
Зачем нужно регулировать клапаны?
Их регулировка необходима для того, чтобы машина работала более устойчиво как на высоких, так и на низких оборотах двигателя.Потому что, как правило, из-за неправильной регулировки клапана нарушаются зазоры, которые должны быть между кулачком распределительного вала и самим клапаном, что приводит к слишком большому открытию клапана при работающем двигателе и в результате чего происходит разгерметизация цилиндр, что в свою очередь может отрицательно сказаться на ресурсе двигателя …
Примечание!
В том случае, если зазор между седлом клапана и боковыми частицами цилиндра стал очень большим (см. Фото ниже, там этот зазор отмечен), то в этом случае клапан может сгореть, а также при В то же время ход поршня очень велик, тогда может произойти встреча клапанов с самим поршнем при работающем двигателе.Поэтому клапаны нужно регулировать периодически и с большой осторожностью, так как неправильно выставленные зазоры при регулировке снова могут отрицательно сказаться на ресурсе двигателя!
Как будут работать клапаны, если зазор установлен неправильно?
В этом случае, как упоминалось ранее, работа клапанов нарушается, в связи с этим клапаны либо начинают открываться немного больше, чем должно быть, либо они начинают находиться в постоянно открытом положении, что вызывает уплотнение в баллоне исчезнуть, для наглядности смотрите фото ниже, на котором нарушена регулировка клапана и в связи с чем клапан находится в постоянно открытом режиме.
Как избавиться от клапана регулировки?
Ни разу не задались вопросом: «Почему, например, на приоре с 16 клапанами нет необходимости регулировать клапана?» И дело в том, что в двигателе приоры вместо «Толкателя», за счет которого кулачок распредвала толкает клапан, есть «Гидрокомпенсаторы», которые, в свою очередь, за счет масел высокого давления находят оптимальный зазор между кулачок и «гидрокомпенсатор» самого клапана, поэтому клапаны всегда работают с оптимальными зазорами.
Примечание!
Кстати, «Гидрокомпенсаторы» можно установить практически на любой автомобиль, а потому о регулировке клапанов можно забыть, но есть одно Но! «Гидрокомпенсаторы» можно устанавливать только на автомобили, в которых «Механизм газораспределения — он же ГРМ» состоит из распредвала, коленчатого вала, а также клапанов и поршневой группы — по сути, это основная часть автомобилей!
Двигатели внутреннего сгорания, которые устанавливаются на современные автомобили, это довольно сложные механизмы с множеством деталей.Поэтому для нормальной работы в течение длительного периода времени им требуется надлежащее обслуживание.
К сожалению, многие автомобилисты не уделяют этому должного внимания. Например, они не очень хорошо понимают, для чего предназначена регулировка клапана, и часто игнорируют эту процедуру, что приводит к дополнительным поломкам и большим затратам на ремонт. В этой статье мы поговорим о том, что такое регулировка клапанов, для каких двигателей она нужна и как она выполняется.
Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо предварительно узнать, что такое клапаны двигателей внутреннего сгорания, где они расположены и какие функции им возложены.Конструктивно эти важные детали современных двигателей представляют собой цилиндрические «тарелки» с достаточно длинными шатунами. Устанавливаются в блоке цилиндров, причем в количестве не менее двух на каждый из них. В закрытом состоянии клапаны примыкают к седлам, которые выполнены из стали и запрессованы в головку блока цилиндров (ГБЦ). Поскольку в процессе эксплуатации эти детали испытывают значительные механические и термические нагрузки, они изготовлены из специальных сталей, устойчивых к таким воздействиям.
Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые часто называют клапанами.Они подразделяются на впускные и выпускные. Функция первого — это, как можно догадаться из самого названия, поступление горючей смеси в цилиндры, а второй — выпуск из них выхлопных газов. В процессе работы двигателя клапаны расширяются, их штоки удлиняются, соответственно, меняются размеры зазоров, которые должны быть между их концами и толкающими кулачками (в старых двигателях коромысла). При работе ДВС размеры этих отклонений увеличиваются, и как раз когда они начинают превышать предельно допустимые значения, клапаны следует регулировать.Он заключается в приведении зазоров в норму.
Если клапаны периодически не регулировать, это может привести к очень неприятным последствиям. В том случае, если зазор будет слишком мал, неизбежно произойдет «горение». Это означает, что на поверхностях клапана образуется достаточно плотный слой продуктов сгорания. топливная смесь … Из-за этого нарушается нормальная работа газораспределительной системы, а, следовательно, и двигателя в целом. Кроме того, этот нагар удалить довольно сложно.
В случаях, когда зазор слишком велик, клапаны не открываются полностью, и поэтому мощность двигателя значительно падает. Кроме того, они начинают «стучать», и опытные водители слышат этот стук, даже находясь в салоне автомобиля, управляя автомобилем. Само собой разумеется, что увеличенные зазоры клапанов сказываются на работе ДВС столь же негативно, как и чрезмерно малые.
Какие двигатели требуют регулировки клапана и когда?
Следует отметить, что не все двигатели внутреннего сгорания требуют периодической регулировки клапана.Дело в том, что сейчас во многих современных двигателях внутреннего сгорания, оснащенных автомобилями, в системах их газораспределительных механизмов устанавливаются так называемые гидрокомпенсаторы. Эти устройства самостоятельно, в реальном времени регулируют зазоры, поэтому их величина всегда оптимальна.
Если в двигателе автомобиля нет гидравлических подъемников, то клапаны необходимо регулировать вручную. По некоторым симптомам довольно легко узнать, что пора заняться этим делом.Один из них — это характерный «лязг» клапанов, о котором уже говорилось выше, а другой — двигатель начинает «троить», в его цилиндрах либо значительно падает, либо полностью пропадает компрессия. Как только появится хотя бы один из этих симптомов, необходимо проверить размер зазоров в клапанном механизме.
Это также следует делать, не дожидаясь «сигнала тревоги», в рамках мероприятий по текущему обслуживанию автомобиля. Периодичность проверки зазоров клапанов указывается в технической документации на каждый автомобиль и, как правило, один раз на каждые 25 000 — 30 000 километров пробега.Обычно его проводят на станциях техобслуживания, но, обладая определенными навыками, можно проверить зазоры клапанов самостоятельно.
Процедура регулировки клапана
Регулировать клапана нужно только на холодном двигателе, и при чётком соблюдении определённой последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими отсюда последствиями.
Процесс регулировки начинается с того, что поршень цилиндра устанавливается на самую высокую точку сжатия.Чтобы привести его в это положение, нужно провернуть коленвал либо за пусковую рукоятку, либо за винт крепления шкива привода генератора. Следует отметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо проверить зазор. Делается это с помощью специального щупа.
Если окажется, что зазор либо слишком велик, либо слишком мал, его необходимо изменить. Для этого на соответствующем болте или винте необходимо сначала отпустить контргайку, а затем установить зазор на требуемый предел.Это определяется толщиной соответствующего стилуса. После установки зазора зафиксируйте это положение, затянув стопорную гайку. Делать это нужно аккуратно и аккуратно, чтобы не сбить настройку. После этого обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, но не свободно, а с некоторым усилием. Если да, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и вам необходимо проделать всю описанную выше процедуру для всех остальных клапанов и цилиндров.
Следует отметить, что регулировка клапанов двигателей внутреннего сгорания — процедура очень кропотливая, требует аккуратности и не терпит спешки. Лучше не делать это самостоятельно, а обратиться в СТО и поручить эту работу профессионалам с соответствующим опытом и необходимыми навыками.
Видео по теме
Многие автомобилисты сталкивались с процессом регулировки клапанов ВАЗ-2114 в автосервисе или выполняли эту операцию своими руками.Но не все знают, через какой промежуток времени необходимо проводить эту операцию.
О регулировке клапанов на ВАЗ-2114 расскажет видео ниже:
Схема клапана и элементов для регулировки
Процесс регулировки зазора клапана
Согласно нормативно-технической документации и практике автомобилистов регулировку клапанов необходимо проводить каждые 15 000-20 000 км или при необходимости.
Шайба регулировочная.С его помощью регулируется клапанный зазор.
Для регулировки клапанов используются специальные прокладки. Их 125 размеров, но лишь небольшое количество нашло применение.
Рассмотрим, какой : 3.30, 3.35, 3.40, 3.45, 3.50, 3.55, 3.60, 3.65, 3.70, 3.75, 3.80, 3.85, 3.90, 3.95, 4.00, 4.05, 4.10, 4.15, 4.20, 4.25, 4.30, 4.35, 4,40, 4,45, 4,50;
Последствия несвоевременной корректировки
Известно, что несвоевременное проведение любой операции по ремонту и обслуживанию автомобиля влечет за собой определенные последствия, которые в одном случае могут быть легкими, а в другом — фатальными для силового агрегата… Итак, рассмотрим основные:
Износ деталей и узлов ГБЦ, а именно газораспределительного механизма.
Износ распределительного вала.
Частичное или полное разрушение толкателей.
В отдельном случае приводит к обрыву ремня ГРМ и соответствующим последствиям, например. !
выводов
Клапан на ВАЗ-2114 регулировать не позднее 20000 км пробега … Несвоевременные наладочные работы могут привести к неожиданным и разрушительным последствиям. Поэтому автомобилист должен следовать рекомендациям производителя.
Для определения динамических свойств объекта на практике чаще всего используется метод удаления. При идентификации объекта по его () на вход подается либо сигнал ступенчатого щупа, либо прямоугольный импульс — см. Раздел 2.3. Во втором случае (кривая отклика) необходимо доработать до соответствующего. Процесс получения объекта на основе данных о переходном процессе называется идентификацией объекта.
При удалении переходного отклика должен быть соблюден ряд условий,

представлено в таблице 1:
Таблица 1 — Условия для устранения переходного отклика
№ Условия
1 Если проектируется система стабилизации технологического параметра, то переходная характеристика должна регистрироваться в непосредственной близости от рабочей точки процесса.
2 Переходные характеристики должны измеряться как при положительных, так и при отрицательных скачках управляющего сигнала.По форме кривых можно судить о степени асимметрии объекта. В случае небольшой асимметрии рекомендуется рассчитывать настройки регулятора исходя из усредненных значений параметров передаточных функций. Линейная асимметрия чаще всего проявляется в объектах терморегулирования.
3 При наличии зашумленного выхода желательно записать несколько переходных характеристик (кривых ускорения) с их последующим наложением друг на друга и получением усредненной кривой.
4 При съемке переходной характеристики необходимо выбрать наиболее устойчивые режимы процесса, например, ночные смены, когда влияние внешних случайных возмущений маловероятно.
5 При удалении переходной характеристики амплитуда тестового входного сигнала должна быть, с одной стороны, достаточно большой, чтобы четко различать переходную характеристику на фоне фонового шума, а с другой стороны, она должна быть достаточно маленькой, чтобы не нарушать нормальный ход технологического процесса.
Примечание к таблице 1:
Начальные условия для переходной характеристики:
В начальный момент необходимо, чтобы система управления находилась в состоянии покоя, т.е. регулируемое значение X (например, температура печи) и управляющее действие контроллера Y (выход контроллера на исполнительный механизм) не изменился, и внешних возмущений не было. Например, температура в печи оставалась постоянной, а исполнительный механизм не менял своего положения.Затем на вход актуатора прикладывается ступенчатое воздействие, например, включается ТЭН. В результате состояние объекта начинает меняться.
Определение динамических характеристик объекта управления с самовыравниванием по его переходной характеристике
Процесс самовыравнивания называется свойством контролируемого объекта после дисбаланса между притоком и расходом вернуться в это состояние самостоятельно, без участия человека или регулирующего органа.Самовыравнивание способствует более быстрой стабилизации регулируемого значения и, следовательно, облегчает работу регулятора. X (t) и его переходная характеристика h (t) показаны на рис. 1. Удалив и оценив характер объекта управления (с самовыравниванием или без него), можно определить параметры соответствующий.
рекомендуется использовать для объектов управления с четко определенной преобладающей постоянной времени. Перед началом обработки рекомендуется нормализовать переходную характеристику (кривую ускорения) (диапазон изменения нормализованной кривой от 0 до 1) и извлечь значение чистой временной задержки из ее начального участка.
Когда пошаговое действие было применено к входу определенного объекта,
переходный отклик (см. Пример на рис. 1). Требуется определить параметры переходной характеристики
.
Определение объектов вдоль кривой ускорения выполняется методом
касательной к точке переходной характеристики (кривой ускорения) В данном случае точка соответствует переходу кривой из режима ускорения в режим замедления скорости нарастания выходного сигнала. .
Рисунок 1 — Переходная характеристика (кривая ускорения) объекта с самовыравниванием
По типу переходной характеристики можно определить динамические свойства объекта: К, Хуст ,? D, T, R.
R = Xst / T
Определение динамических характеристик объекта управления без самовыравнивания по его переходной характеристике
Рисунок 2 — Переходная характеристика (кривая ускорения) объекта без самовыравнивания. нивелир
Для объектов без самонивелирования стабильное функционирование системы без регулятора невозможно.усиление определяется как отношение установившейся скорости изменения выходной величины X к значению скачка входного сигнала At:

Значение динамического запаздывания в объекте определяется, как показано на Рис. 2 Для регуляторов с релейным выходом на объект подается 100% мощности. В некоторых случаях длительное воздействие такой мощности недопустимо. В этом случае допускается отключение нагревательного элемента после определения R и … В этом случае скорость изменения температуры может быть определена достаточно точно после достижения значения X значений? 0,3Hust.Тогда скорость изменения температуры R и постоянная времени T определяются по формулам.
Выравнивание автомобиля своими руками — так просто, это может сделать каждый
Когда дело доходит до работы с классическими автомобилями, многие считают, что регулировку автомобиля лучше всего доверить профессионалам. Это верное предположение, поскольку выравнивание автомобиля своими руками считается оксюмороном. Центры выравнивания имеют очень специализированные и дорогие инструменты для правильного выполнения работы. К сожалению, многие центры центровки представляют собой крупные сетевые предприятия, которые обычно не имеют представления о том, какие технические характеристики необходимы при центровке Camaro первого поколения, ранних моделей Nova или даже автомобилей или грузовиков конца 1970-х годов.Поскольку найти магазин центровки старой школы становится все труднее и труднее, почему бы не сделать это самому?
Комплект регулировки углов установки двух колес от Summit Racing поставляется со всем, что вам нужно, прост в использовании и поможет вам в кратчайшие сроки ехать прямо.
Я столкнулся с такой ситуацией, когда заменял верхнюю шаровую опору в своем Шайенне. Я знал, что грузовик должен будет выровнять переднюю часть после того, как работа будет сделана, и на самом деле у меня в гараже есть несколько старых датчиков угла поворота / развала.Но это не вариант для многих энтузиастов. Вот почему я провел небольшое исследование и обнаружил, что Summit Racing имеет систему регулировки двухколесной системы Tenhulzen, которую энтузиасты могут использовать на своих полноприводных автомобилях.
Общие начальные точки для правильного выравнивания
Ниже приведены рекомендуемые настройки, зависящие от ваших предпочтений вождения. Это только отправные точки. Чтобы в конечном итоге настроить их для вашего автомобиля, вам нужно будет поэкспериментировать и определить, что лучше всего подходит для вашего приложения.
ИСПОЛЬЗУЙТЕ КОЛЕСО НОСКА КАМБЕРНЫЙ
Универсал от -0,25 до -0,5 градусов от 2,5 до 5,0 градусов от 0 до 3/16 дюйма IN
Autocross от -0,5 до -1,0 градусов от 2,5 до 5,0 градусов 1/8 дюйма до 0
Road Racing от -0,5 до -2,0 градусов от 2,0 до 7,0 градусов от 0 до 3/16 дюйма IN
Я не собираюсь утверждать, что этот комплект такой же точный, как современные стойки для центровки с лазерным наведением. Хотя, я скажу, что после использования набора он выполнит свою работу.Этот комплект для выравнивания автомобиля своими руками поставляется со всем необходимым для выравнивания передней части автомобиля. Я говорю почти, потому что инструкций нет. При этом есть лист бумаги, который направляет вас на веб-сайт, на котором есть видео и бумажные инструкции.
Датчик, входящий в комплект, измеряет в градусах, но удобная диаграмма показывает нужные вам измерения в градусах и долях.
Если вы планируете самостоятельно приобрести один из этих относительно недорогих комплектов для выравнивания, я лично считаю, что это хорошее вложение.Потребуется некоторое время, чтобы привыкнуть к принципу работы пластин, но после их использования сразу становится очевидно, насколько легко выровнять ваш автомобиль или грузовик. В то время как большинство редукторов понимают основы того, что требуется для центровки автомобиля, когда дело доходит до физической настройки этих характеристик центровки, некоторая путаница все еще заставляет многих нервничать.
Каждому автомобилю с завода назначается набор спецификаций стандартной регулировки. Фактические характеристики, необходимые для конкретного автомобиля, зависят от того, как он в конечном итоге используется.Например, автомобили, которые обычно ездят по шоссе, могут следовать заводским инструкциям. Если вы планируете участвовать в поворотах, вам, вероятно, захочется настроить выравнивание. Опять же, может ли крупный сетевой магазин понять, что нужно вашей машине?
Toe — это самый простой способ измерения. Когда две передние шины направлены прямо, просто поставьте пластины напротив них и измерьте с помощью рулетки как в передних, так и в задних прорезях. Требуемый размер определяется производителем вашего автомобиля.
Что нужно изменить?
На выравнивание транспортного средства влияют три фактора: схождение, развал и кастинг. Схождение — это угол, под которым указывают передние колеса автомобиля. Носок может быть выражен как в градусах, так и в долях дюйма. Регулировка схождения обычно используется для компенсации податливости резиновой втулки подвески во время движения автомобиля.
Автомобиль с задним приводом толкает передние колеса при движении по дороге. Сопротивление качению шин вызывает небольшое давление на резиновые втулки рычагов управления.Небольшое схождение позволяет передним шинам оставаться прямыми при приложении давления. Если в вашем автомобиле используются полиуретановые втулки, сжатие будет почти нулевым, но для обеспечения стабильной управляемости все же потребуется некоторое схождение.
Регулировка угла схождения транспортного средства также может изменить его характеристики управляемости. Увеличение схождения обычно приводит к снижению избыточной поворачиваемости (задние колеса хотят выскользнуть во время поворота) и помогает сохранять устойчивость автомобиля во время движения. Это повысит стабильность на высоких скоростях.Увеличение схождения обычно уменьшает недостаточную поворачиваемость (скольжение передних шин при входе в поворот). Типичные характеристики схождения варьируются от 1/32 до 1/8 дюйма, в зависимости от автомобиля.
Если у вашего автомобиля есть проблема с углом схождения, вы заметите зубчатую форму износа, которая одинакова на обеих передних шинах. Ключевое слово — и передних шин. Пилообразный рисунок только на одной шине обычно является проблемой подвески.
Слишком большое схождение — внутрь или наружу — может вызвать нестабильность на высоких скоростях и значительно увеличить износ шин.Это потому, что автомобиль борется с чрезмерным углом наклона шин.
Развал
Развал — это угол наклона верхней части шины. Он измеряется в градусах. Если верхняя часть шины наклоняется, автомобиль испытывает отрицательный развал. Шина, которая наклоняется наружу, испытывает положительный развал.
Цифровое считывание очень чувствительно, и вы можете свести с ума, пытаясь настроить точное желаемое значение. Спецификации центровки, предоставляемые производителями, обычно имеют диапазон погрешности развала плюс / минус 0.5 градусов, что означает, что если развал находится в пределах 0,5 градуса от желаемого значения, автомобиль считается находящимся в пределах спецификации.
Как я упоминал ранее, способ вождения автомобиля влияет на требуемый угол развала колес. Водитель-энтузиаст, который любит крутые повороты, получит большее сцепление с дорогой и более длительный срок службы шины от шины с более отрицательным развалом. Однако из-за повышенного отрицательного развала колес, более низкие скорости прохождения поворотов зарезервированного водителя могут привести к тому, что внутренние кромки шин изнашиваются быстрее, чем внешние кромки.
Добавление и удаление прокладок между верхним рычагом подвески и рамой автомобиля (на большинстве автомобилей) изменяет регулировку развала колес.
В условиях отрицательного развала колес каждая шина развивает осевую тягу, когда автомобиль движется прямо. Усилие развала описывает силу, создаваемую перпендикулярно направлению движения катящейся шины. Усилие развала создается, когда точка на внешней поверхности наклоненной и вращающейся шины вынуждена следовать по прямой траектории при соприкосновении с землей.Это вызвано трением. Это отклонение в сторону наклона вызывает деформацию протектора и каркаса шины, которая передается транспортному средству в виде силы в направлении наклона.
Это лучше всего описывается следующим образом: если ваш автомобиль сталкивается с неровностью, из-за которой только одна шина теряет сцепление с дорогой, отрицательный развал другой шины толкает автомобиль в направлении шины, которая потеряла сцепление.
Выбор подходящей настройки развала, учитывающей агрессивность водителя, поможет сбалансировать износ протектора с характеристиками на поворотах.Поскольку большинство из нас используют наши автомобили для уличной езды, требования к износу протектора и управляемости должны быть согласованы. Цель правильной настройки развала колес — иметь достаточно отрицательного развала, чтобы обеспечить хороший контроль при прохождении поворотов, но при этом не требовать от шины чрезмерной нагрузки на ее внутренний край при движении по прямой. Меньший отрицательный развал снизит способность преодолевать повороты на высокой скорости, но приведет к более равномерному износу протектора.
Два способа заметить, что у вашего автомобиля есть проблемы с выравниванием развала колес: автомобиль тянет в одну сторону (причиной этого также может быть низкое давление в шинах) и неравномерный износ протектора по протектору.Изгиб легко проверить с помощью набора для центровки от Summit.

Чтобы отрегулировать развал на большинстве автомобилей, вам нужно добавить или удалить прокладки, которые расположены между верхними рычагами и рамой, или отрегулировать эксцентриковый болт.
При положительном развале шина будет бороться за сцепление с дорогой на всю ширину шины. Он также будет бороться с поперечной силой дороги, тянущей боком к нижней части шины.
Колесо, выровненное по прямой параллели, может показаться идеальным, однако боковые силы все равно будут тянуть его к положительному развалу и использовать только небольшую часть доступной поверхности шины.
Правильный развал — это не чрезмерный отрицательный развал. Это позволит использовать всю ширину протектора и поможет в приложении направленной вниз силы и сцеплении шины с дорогой.
Ролик
Колесо — угол поворота поворотной оси. Этот угол измеряется в градусах путем сравнения воображаемой линии (вертикальной плоскости), проходящей через верхний и нижний шаровые шарниры. Автомобили построены со слегка отрицательным роликом (верхний шаровой шарнир находится в вертикальной плоскости, то есть позади вертикальной плоскости нижнего шарового шарнира).Если вершина этой воображаемой линии наклонена к задней части транспортного средства наверху, это положительный заклинатель. Если линия наверху наклонена вперед, это отрицательный заклинатель.
Увеличение положительного ролика увеличит усилие рулевого управления и прямолинейное отслеживание. Это также улучшит устойчивость на высоких скоростях и прохождение поворотов. Положительный кастер также увеличивает наклон шины при повороте (например, при более отрицательном развале), поскольку угол поворота рулевого колеса увеличивается. Если ваша машина кажется слишком легкой в управлении и даже хочет «блуждать» при движении по дороге, это может быть слишком сильным негативным воздействием.
Настройки ролика
Колесо — это ось, на которой колесо поворачивается или вращается. Если эта ось направлена прямо вверх и вниз, автомобиль будет иметь нейтральное качающееся положение.
Положительный кастер увеличивает отрицательный развал при повороте. Это улучшит сцепление шины с дорогой. Это также улучшает устойчивость при движении по прямой, но за счет увеличения усилия рулевого управления.
Небольшой отрицательный кастер снижает усилие, необходимое для поворота рулевого колеса.Однако автомобили редко используют отрицательный заклинатель, так как он заставляет автомобиль блуждать во время движения.
Время от времени проверяйте центровку в течение нескольких минут, чтобы продлить срок службы шин и улучшить управляемость автомобиля. Даже если вы решите, что после использования этого комплекта вы отрегулируете автомобиль в мастерской, вы лучше поймете процесс, а знания обычно равны мощности.
Надеюсь, это короткое руководство по выравниванию транспортных средств даст вам уверенность в том, что вы поймете, как можно повторно выровнять переднюю часть вашего классического автомобиля после ремонта или обновления.Более того, набор для выравнивания от Summit Racing предоставит вам инструменты, необходимые для выполнения этой задачи.
ВАЗ-2109: Замена руля своими руками
На автомобиле ВАЗ-2109 рулевые наконечники меняют каждые 20-40 тысяч километров. Конечно, это значение может быть разным, оно напрямую зависит от того, как машина обычно ездит, от стиля вождения. Аккуратные автомобилисты могут довольно долго ездить на одних и тех же рулевых наконечниках. Рулевое управление — один из важных компонентов автомобиля. От этого напрямую зависит ваша безопасность и пассажиры.Крайне важно время от времени проверять здоровье, делать ремонт. Рулевое управление состоит из реек, проушин, наконечников, колонн.
Признаки неисправности рулевых наконечников ВАЗ-2109
Это часто изнашиваются рулевые наконечники на автомобиле. Для их проверки нужно использовать пандус, подъемник или смотровую яму. Работать подъемом передней части машины на домкратах не очень удобно, так как места мало. Внимательно осмотрите пыльники рулевых наконечников. Если на них есть трещины, желательно сразу отремонтировать.Неизвестно, какого возраста эти трещины. И всего за несколько часов через него может пройти довольно большое количество пыли и грязи.
Это приведет к большему износу шарового шарнира. Даже промывка с последующим нанесением свежей смазки и заменой пыльника может не спасти положение. Проверьте количество люфта каждого наконечника. Он не должен превышать значения в полтора миллиметра. Если больше, то нужно заменить рулевые наконечники. Также признаком износа является наличие посторонних звуков от руля.
Период замены
В среднем замена рулевых наконечников ВАЗ-2109 происходит, как уже отмечалось, примерно каждые 20-40 тысяч километров. У них более длительный срок службы только в том случае, если он может быть, если машина постоянно едет по идеально ровным дорогам, без ям и неровностей. Ремонт желательно проводить независимо от того, когда были заменены насадки, при наличии одного из следующих диагнозов:
Отсутствие команды на рулевое колесо.
Мощное рулевое управление при движении.
Наличие стуков, писков, завывания.
Чрезвычайно важно время от времени подвозить машину к смотровой яме или на подъемник, чтобы диагностировать рулевое управление. В том случае, если из-под пыльника потечет смазка, можно немного улучшить ситуацию. С помощью игольчатого шприца налейте немного моторного масла под пылезащитный колпачок.
Инструменты и приспособления для ремонта
Конечно, нужно покупать непосредственно рулевые наконечники.Желательно выбирать продукцию одной из трех компаний:
«Чемпион трека».
Ложи, поставляемые на конвейер АвтоВАЗ.
Белмаг.
Следует обратить внимание на то, что АвтоВАЗ производит автомобили, а не запчасти к ним! Поэтому говорить, что рулевые наконечники производства «АвтоВАЗа», в корне неверно. Все запчасти производятся на территории нашей необъятной страны, а также в ближнем и дальнем зарубежье.
Скорее, вам нужно покупать товарные позиции. Это те, которые устанавливает производитель автомобиля. Но это не значит, что их производит один и тот же завод. Крайне нежелательно покупать наконечники рулевых тяг, подвергнутые восстановлению. Вряд ли они продлятся дольше одного-двух месяцев. Если учесть то, что рулевые наконечники, цена которых не превышает 400-450 рублей, можно найти в любом магазине, приобрести новые будет проще. Также нужно будет купить гайки и стопорные штифты.Пыльники, как правило, уже установлены на наконечники, внутри есть смазка. И самое главное — это съемник руля, без него не обойтись.
Ремонт
Все работы можно производить без смотровой ямы или эстакады. Особенно если у вас карбюраторный автомобиль. У него под капотом гораздо меньше компонентов, мешающих работе. Обязательно установите упоры под задние колеса, чтобы при ремонте автомобиль не катился. Сначала ослабьте колесные болты, затем приподнимите ремонтируемую сторону с помощью домкрата.После этого можно полностью открутить колесные болты и снять их. С помощью плоскогубцев извлеките шплинты, которые не дают гайкам закручиваться. А дальше на ВАЗ-2109 замена рулевых наконечников проходит без проблем.
Гаечным ключом на 19 отверните гайку. Теперь нужно отсоединить наконечник непосредственно от тяги. Для этого используйте ключ на 27. Желательно открутить стопорные гайки до того, как наконечник будет снят с поворотного кулака. Закручивая наконечник, обязательно считайте количество оборотов.При установке нового винта он на столько же оборотов.

	Типичная уличная производительность	Дрэг-рейсинг
Развал	от -1/2 до -3/4 градуса	от 0 до -1/2 градуса
Ролик	+4 или более градусов	+4 или более градусов
Схождение	1/16 дюйма всего	1/16 дюйма всего

Список деталей
Описание	PN	Источник	Цена
Пузырьковый датчик Intercomp	102010	Summit Racing	169 долларов.95
Подкладка межкомпонентная	102009	Summit Racing	$ 89,69
Датчик воздуха Intercomp 0-60	360060	Summit Racing	$ 56.95
Накидные гайки McGard (комплект из 20 шт.)	64001	Summit Racing	$ 39,80

Производитель	Детальный номер *	Название детали
CTR	CEKD16L
CTR	CEKD16R	Галстук для CHEVROLET LACCETTI
CTR	CEM14	Галстук для MITSUBISHI SPACE STAR
ДЕЛФИ		Рулевая тяга для MERCEDES-BENZ 190
ДЕЛФИ		Наконечник рулевой тяги правый для OPEL, VAUXHALL
ДЕЛФИ		Рулевая тяга VW Passat
ДЕЛФИ		Рулевая тяга для SEAT, VW
ДЕЛФИ		Наконечник рулевой тяги для BMW 3, Z3
ДЕЛФИ		Наконечник рулевой тяги для PEUGEOT 306
ДЕЛФИ		Рулевая тяга для VOLVO
ДЕЛФИ		Рулевая тяга для CITROEN, PEUGEOT
ДЕЛФИ		Тяга рулевая для FORD TRANSIT
ДЕЛФИ		Рулевая тяга для VOLVO
ДЕЛФИ		Тяга рулевая для FORD MONDEO
ДЕЛФИ		Тяга рулевой FORD ESCORT, ORION, VERONA
ДЕЛФИ		Тяга рулевой FORD COURIER, FIESTA, KA
ДЕЛФИ		Наконечник рулевой тяги передний для OPEL, SAAB, VAUXHALL
ДЕЛФИ		Тяга рулевого механизма VOLVO 440, 460, 480
ДЕЛФИ

№	Условия
1	Если проектируется система стабилизации технологического параметра, то переходная характеристика должна регистрироваться в непосредственной близости от рабочей точки процесса.
2	Переходные характеристики должны измеряться как при положительных, так и при отрицательных скачках управляющего сигнала.По форме кривых можно судить о степени асимметрии объекта. В случае небольшой асимметрии рекомендуется рассчитывать настройки регулятора исходя из усредненных значений параметров передаточных функций. Линейная асимметрия чаще всего проявляется в объектах терморегулирования.
3	При наличии зашумленного выхода желательно записать несколько переходных характеристик (кривых ускорения) с их последующим наложением друг на друга и получением усредненной кривой.
4	При съемке переходной характеристики необходимо выбрать наиболее устойчивые режимы процесса, например, ночные смены, когда влияние внешних случайных возмущений маловероятно.
5	При удалении переходной характеристики амплитуда тестового входного сигнала должна быть, с одной стороны, достаточно большой, чтобы четко различать переходную характеристику на фоне фонового шума, а с другой стороны, она должна быть достаточно маленькой, чтобы не нарушать нормальный ход технологического процесса.

Регулировка сход развала на ваз 2109 своими руками: Настройка и регулировка развал-схождение своими руками

Настройка и регулировка развал-схождение своими руками

Как диагностировать свое авто на предмет развал схождение

Как часто регулируется развал схождение у автомобилей ваз

Развал, схождение колес Ваз-2109 | Автолюбители

Похожие статьи

Развал схождение своими руками на ваз 2121 – Защита имущества « NewNiva.

Развал на лифтованной ниве

Сход развал своими руками ваз 2121

Преимущества нашей регулировки развала — схождения.

Диагностика подвески.

Особенности регулировки развала- схождения.

Передняя подвеска ваз 2121, нива 2131

Последствия нарушенного развала и схождения

Когда нужна регулировка колес

Читать новости о новой Ниве

Особенности выполнения развала схождения ВАЗ 2107 своими руками

Когда необходима регулировка

Что необходимо для успешной регулировки

Проверка и регулировка

Вам будет интересно:

Как делают сход развал на ваз 2114

Начинаем с теории

Диагностика и регулирование

Схождение

Развал

Что такое сход-развал колес?

Зачем нужен сход-развал?

Допустимые значения (погрешности) при сход-развале

На какие параметры настроить сход-развал?

Как часто делать сход-развал?

Условия, при которых выставляется правильный сход-развал

Какой стенд сход-развала выбрать: оптический или компьютерный?

Что такое развал и схождение колес

Как отрегулировать развал схождение на ВАЗ 2109

Регулировка развала на ВАЗ 2109

Регулировка схождения на ВАЗ 2109

Выводы и рекомендации:

Как отрегулировать сход развал своими руками

Почему углы «уходят»?

Какой инструмент понадобится?

Измеряем и корректируем развал

Замер и выставление схождения

Сход развал ваз 2110 своими руками. Как сделать развал схождение автомобиля ваз своими руками

Оборудование и материалы для регулировки развал схождения колес своими силами

Регулировка угла развала

Регулировка угла схождения

Передняя подвеска Ваз 2110, Ваз 2111, Ваз 2112

Конструкция передней подвески

Углы установки колес

Шаровая опора

Рычаг и растяжка подвески

Разборка и сборка стойки

Самостоятельная регулировка углов установки колес | НОВОСТИ МАТЕРИ ЗЕМЛИ

Самостоятельная регулировка углов установки колес

DIY Alignment Guide — How To Adjust Caster

Как выровнять автомобиль

Что такое развал колес?

Признаки неправильной установки углов установки колес:

Когда следует регулировать установку углов установки колес?

Зачем нужно регулировать клапаны?

Как будут работать клапаны, если зазор установлен неправильно?

Как избавиться от клапана регулировки?

Какие двигатели требуют регулировки клапана и когда?

Процедура регулировки клапана

Видео по теме

Последствия несвоевременной корректировки

выводов

При удалении переходного отклика должен быть соблюден ряд условий,

Определение динамических характеристик объекта управления с самовыравниванием по его переходной характеристике

По типу переходной характеристики можно определить динамические свойства объекта: К, Хуст ,? D, T, R.

Определение динамических характеристик объекта управления без самовыравнивания по его переходной характеристике

Выравнивание автомобиля своими руками — так просто, это может сделать каждый

Общие начальные точки для правильного выравнивания

ВАЗ-2109: Замена руля своими руками

Признаки неисправности рулевых наконечников ВАЗ-2109

Период замены

Инструменты и приспособления для ремонта

Ремонт

Оставить ответ Отменить ответ
