Схемы соединений стартера 29.3708 ВАЗ 2108, 2109, 21099

стартер 29.3708Ниже приведена схема электрических соединений стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем.

Электрический ток поступает в цепь включения стартера с вывода «30» генератора.

Далее через колодку Ш8 монтажного блока (выводы 5,6), колодку Ш1 — розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 монтажного блока (вывод 8), далее колодка Ш5 (вывод 4), реле включения стартера (вывод 85).

Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

Электрическая схема включения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

схема стартер 29.3708



Примечания и дополнения

— В электрической цепи стартера применяется реле включения 111.3747-10.

— На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем применяются стартер 5712.3708 или стартер 2109.3708 с планетарными редукторами.

Еще статьи по стартеру 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Разборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Сборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Снятие тягового (втягивающего) реле стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Устройство стартера Ваз 2109

Стартер Ваз 2109 состоит из двух основных частей, двигатель и втягивающее реле, устройство стартера Ваз 2109 показано ниже на рисунке:

Схема стартера ваз 2109: 1 – крышка со стороны коллектора, 2 – корпус, 3 – крышка со стороны привода, 4 – привод, 5 – вал якоря, 6 – втягивающее реле стартера Ваз 2109, 7 – контактные болты, 8 – вывод обмотки статора.

Ремонт стартера Ваз 2109

Перед началом ремонта и выявлением неисправности стартера Ваз 2109, его необходима снять с автомобиля, как снять стартер:

ВАЖНО: Перед началом снятия стартера на Ваз 2109 отключите массу от АКБ. Отсоедините колодку с проводом от клеммы тягового реле стартера.

Отверните гайку крепления  ключом на 13 и снимите провод с контактного болта втягивающего реле стартера.

Отверните болты крепления и снимите защиту картера.



Снизу отсека двигателя отверните две гайки крепления стартера ключом на 13.

Отверните третью гайку ключом на 13 крепления стартера сверху отсека двигателя.

Выньте стартер Ваз 2109 из картера сцепления.

Как стартер окажется в руках, можно начать поиск неисправностей. Основные неисправности стартера Ваз 2019 — это выход из строя втягивающего реле или износ втулок стартера в редких случаях изнашиваются щетки, так как они не подлежат ремонту, требуется замена щеток стартера Ваз 2109.

Ремонт втягивающего реле стартера Ваз 2109

Проверьте омметром сопротивление обмоток тягового реле. Сопротивление втягивающей обмотки должно быть в пределах 0,52-0,59 Ом (красный цвет), а удерживающей — 0,725-0,795 Ом (желтый цвет) при температуре окружающего воздуха от 15 до 25 °С. Якорь тягового реле должен перемещаться в корпусе свободно, без заеданий.

Одновременно с проверкой сопротивления обмотки проверьте замыкает ли контактная пластина контактные болты тягового реле. Если омметр показывает «?», то либо обрыв в обмотке, либо пластина не замыкает контактные болты. В обоих случаях тяговое реле надо заменить.

1 – контактная пластина, 2 — прямоугольные головки контактных колец.

Осмотрите контактные болты. Зачистите мелкой шкуркой подгоревшие головки болтов. При сильном выгорании головок можно развернуть болты на 180 °, чтобы они прижимались к контактной пластине невыгоревшей стороной. Если поверхность контактной пластины сильно изношена, то ее можно повернуть другой стороной к контактным болтам.

Если устранить неисправности втягивающего Ваз 2109 не удалось, следует произвести замену на новый.

Замена втулок стартера Ваз 2109

На автомобиле Ваз 2109 устройство стартера не такое как на классических моделях Ваз и одна из втулок стартера расположена в картере КПП, а вторая в задней крышке стартера, для замены передней втулки стартера требуется снятие стартера (смотри информацию как снять стартера Ваз 2109 выше).

Втулка стартера расположенная в картере коробки передач Ваз 2109 замена. Осмотрите втулку, запрессованную в картер КПП. Если втулка изношена или на ней имеются задиры, раковины и т. п., замените втулку.

Замена втулки стартера Ваз 2109 в крышке. Осмотрите крышку стартера со стороны коллектора и промежуточную опору. Если на этих деталях появились трещины, замените их. Осмотрите также втулки в крышке и в опоре, в которых вращается вал якоря. При обнаружении сильного износа или механических повреждений замените крышку или опору с дефектными втулками.

Сборка и установка стартера Ваз 2109 производится в обратной последовательности от снятия и разборки.

Устройство стартера ВАЗ 2108-2109-21099 » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Устройство стартера ВАЗ 2108-2109-21099 Кликните по картинке и она увеличится

1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор; 19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I. Схема работы обгонной муфты.

Для раскручивания коленчатого вала двигателя до частоты, при которой он начнет работать (т.е. для пуска двигателя), применяется стартер типа 29.3708. Он проворачивает коленчатый вал шестерней за зубчатый венец маховика. Мощность стартера составляет 1,3 кВт при потребляемой силе тока 260 А.

Стартер представляет собой четырехполюсный электродвигатель постоянного тока со смешанным возбуждением, с дистанционным электромагнитным включением и роликовой муфтой свободного хода. Он состоит из следующих основных частей: корпуса 29, якоря с муфтой свободного хода и шестерней 2 привода, двух крышек 7 и 24 и тягового реле 10. Корпус и крышки соединены вместе двумя стяжными болтами.

Внутри стального корпуса 29 закреплены винтами четыре стальных полюса 28 с катушками обмотки возбуждения. Корпус вместе с полюсами и обмоткой представляет собой статор стартера. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) - параллельно. Поэтому возбуждение стартера и называется смешанным. Оно позволяет получить большой крутящий момент в заторможенном состоянии и сравнительно низкую частоту вращения якоря на холостом ходу, что уменьшает износ втулок подшипников и облегчает условия работы муфты свободного хода.

Между полюсами статора вращается якорь, собранный на валу 1. Сердечник 26 якоря набран из пластин электротехнической стали, напрессованных на среднюю часть вала. По окружности сердечника имеются продольные пазы, изолированные картоном, в которых находится обмотка 25 якоря, выполненная медной лентой. Концы обмотки припаяны к пластинам коллектора и для большей надежности зачеканены. Вал якоря вращается в двух металлокерамических втулках, Задняя втулка 21 запрессована в крышке 24, а передняя расположена в картере сцепления и передний конец вала якоря входит в нее при установке стартера в гнездо картера сцепления.

Особенностью стартера 29.3708 является торцевой коллектор 18, напрессованный на заднюю часть вала якоря. Применение его позволило уменьшить длину и "массу" стартера. Кроме того, торцевой коллектор способствует более стабильной и длительной работе щеточного контакта. Коллектор выполнен -в виде пластмассового диска с залитыми в нем медными пластинами.

На переднем конце вала якоря расположена муфта свободного хода с шестерней 2 привода. При пуске двигателя муфта передает крутящий момент от вала якоря на шестерню, а после пуска разобщает шестерню и вал якоря, и поэтому вращение маховика на вал не передается. В результате якорь защищается от "разноса" - повреждения центробежными силами из-за чрезмерной частоты вращения.

Муфта состоит из наружного кольца 34, приклепанного к ступице 35, и внутреннего кольца, составляющего одно целое с шестерней 2. В пазах наружного кольца находятся ролики 4 с пружинами, плунжерами 38 и направляющими стержнями 37. Все они вместе с наружным кольцом и двумя упорными полукольцами завальцованы в стальном кожухе 5. Пазы наружного кольца имеют переменную ширину. В широкой части паза ролики могут свободно вращаться, а в узкой части заклиниваются между наружным и внутренним кольцами муфты.

Тяговое реле прикреплено к крышке 7. С его помощью дистанционно управляют включением стартера. Реле замыкает цепь питания обмоток якоря и статора, а также через рычаг 8 вводит шестерню 2 в зацепление с венцом маховика. Реле двухобмоточное, имеет втягивающую 11 и удерживающую 12 обмотки, намотанные в одну сторону. Начала обмоток припаяны к штекеру "50" на крышке реле. Конец удерживающей обмотки приварен к фланцу реле (т.е. соединен с "массой"), а конец втягивающей соединен с нижним контактным болтом реле.

Работа стартера. Стартер включается с помощью вспомогательного реле типа 111.3747-10, установленного в моторном отсеке. При повороте ключа в положение II ("Стартер") замыкаются контакты "30" и "50" выключателя зажигания, и подается напряжение на обмотку вспомогательного реле 40. Оно срабатывает, и через его замкнутые контакты идет ток в обмотки тягового реле стартера. Под действием этого тока возникает магнитное усилие (около 10-12 кгс), втягивающее якорь 9 до соприкосновения с сердечником 14. Якорь втягивается и толкает шток 13 с контактной пластиной 15, которая замыкает контактные болты 17. Размеры штока подобраны так, что замыкание контактных болтов происходит еще до соприкосновения якоря с сердечником, и при дальнейшем ходе якоря сжимается пружина контактной пластины, сильнее прижимая ее к контактным болтам. Одновременно якорь реле рычагом 8 передвигает вперед муфту свободного хода с шестерней 2 и вводит ее в зацепление с венцом маховика.

При замыкании контактных болтов втягивающая обмотка реле обесточивается, так как оба ее конца оказываются соединенными с "плюсом" аккумуляторной батареи 44. Но поскольку якорь реле уже втянут, то для его удержания в этом положении требуется сравнительно небольшой магнитный поток, который обеспечивается одной удерживающей обмоткой 12.

Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря. Якорь стартера начинает вращаться, и его вращение через винтовые шлицы передается ступице 35 и связанному с ней наружному кольцу 34 муфты. Поскольку ролики 4 смещены пружинами в узкую часть паза наружного кольца, то они заклиниваются между наружным и внутренним кольцами муфты. Поэтому крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика.

После пуска двигателя маховик начинает вращать шестерню стартера, и частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 34, сжимая пружины плунжеров 38. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера.

При выключении стартера контакты вспомогательного реле размыкаются, и ток питания обмоток стартера идет по следующему пути: "плюс' аккумуляторной батареи -замкнутые контакты тягового реле - втягивающая 11, а затем удерживающая 12 обмотки тягового реле - "масса". Так как направление тока в витках обмоток противоположное, то магнитные потоки, создаваемые обмотками, компенсируют друг друга, и сердечник реле размагничивается. Якорь реле пружинами отжимается в исходное положение, и контакты реле размыкаются, отключая питание обмоток якоря и статора стартера.

Одновременно якорь тягового реле рычагом 8 передвигает муфту свободного хода назад и выводит шестерню из зацепления с венцом маховика. Якорь стартера тормозится силами трения щеток о коллектор, и он быстро останавливается.

Сборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

разборка стартераСоберем ранее разобранный стартер 29.3708, применяемый на автомобилях ВАЗ 2108, 2109, 21099. При сборке учтем некоторые особенности этого стартера. Каких либо особых приспособлений не применяем, используем подручные средства и обычные инструменты.



Порядок сборки стартера 29.3708

Присоединяем обмотки статора к корпусу стартера (если ранее они демонтировались)

Крепятся они при помощи больших винтов. Затягиваются с большим усилием. Поэтому для затяжки винтов желательно использовать ударную отвертку.

Устанавливаем на место щетки (если ранее они снимались)

Для каждой щетки имеется свой паз в корпусе (щеткодержателе). Вывод каждой из щеток крепится винтом. Прижимают щетки прижимные пружины, насаженные на штифты.

 щетки стартера

Устанавливаем в корпус якорь стартера

Своим коллектором он прижимается к щеткам. Утапливаем якорь в корпус до упора, преодолевая сопротивление пружин щеток. Надеваем на хвостовик якоря регулировочную шайбу и стопорим его стопорной шайбой.

детали стартера

стопорное кольцо якоря

Устанавливаем привод стартера (бендикс)

Вставляем его в переднюю часть корпуса стартера с лицевой стороны, шестеренкой вперед. С тыльной стороны вставляем в корпус рычаг привода и одеваем его ножки на выступы бендикса. Вставляем в паз на корпусе резиновую заглушку.

вынимаем бендикс

бендикс

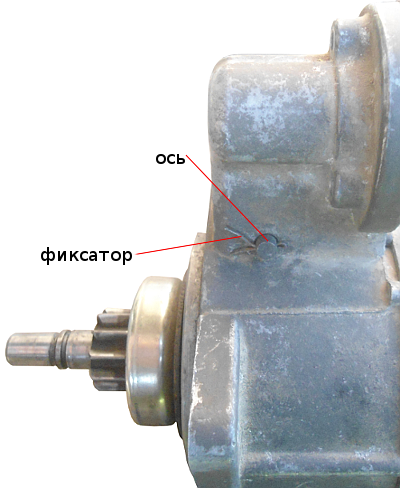

Фиксируем рычаг бендикса при помощи оси и фиксатора.

фиксатор бендикса

Соединяем переднюю и заднюю части корпуса стартера

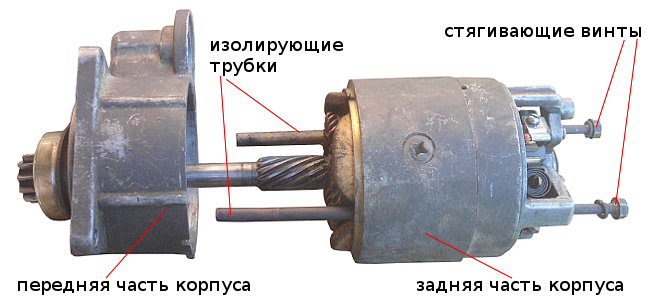

Предварительно вставляем в заднюю часть корпуса пластмассовые трубчатые изоляторы стяжных винтов.

изолирующие трубки

Стягиваем обе половинки стяжными винтами (ключ на 10 мм).

стяжные болты стартера

Устанавливаем ограничитель хода привода

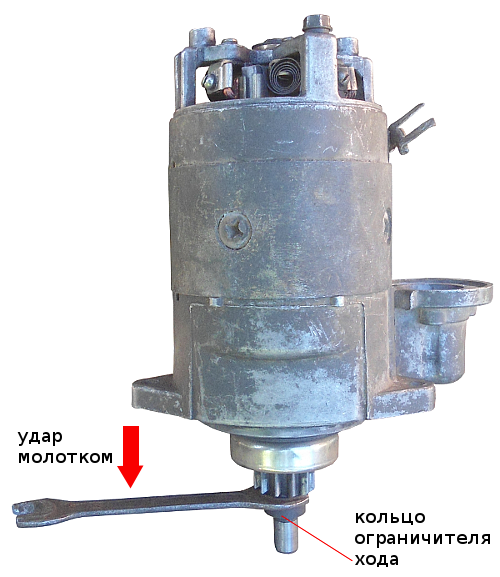

Надеваем на вал кольцо ограничителя хода (пазом от бендикса). При помощи съемника устанавливаем стопорное кольцо ограничителя в проточку на валу якоря. Если нет съемника, применяем шлицевую отвертку и пассатижи.

стопорное кольцо бендикса

Переворачиваем стартер и ставим его на торец вала. Сажаем кольцо ограничителя легкими ударами молотка с разных сторон, через рожковый ключ на 17, на стопорное кольцо. Оно должно плотно войти в паз кольца ограничителя.

сажаем ограничительное кольцо

Присоединяем защитную крышку стартера

Под нее устанавливаем резиновое уплотнительное кольцо. Крышку притягиваем двумя винтами.

крышка и корпус стартера

Присоединяем тяговое (втягивающее) реле стартера

Между реле и корпусом стартера должна находиться прокладка. Серьга сердечника реле вдевается  в паз на верхней части рычага привода.

отсоединяем втягивающее

Реле фиксируется тремя винтами. С задней части втягивающего реле на нижний болт надевается наконечник вывода обмоток статора и крепится гайкой на 13 через плоскую шайбу.

тяговое реле отсоединяем

Все, стартер собран. Осталось проверить его работу и можно устанавливать на двигатель.

Примечания и дополнения

Для проверки работы стартера кладем  его на корпус воздушного фильтра. Корпус стартера касается шпилек воздушного фильтра – это «масса». Штатный провод  закрепляем, как и положено, на болте тягового реле – это «плюс». К положительному выводу АКБ присоединяем отрезок другого провода. Касаемся им вывода обмотки тягового реле. Если стартер исправен, шестеренка бендикса со щелчком резко выдвинется из корпуса стартера. Якорь стартера начнет быстро вращаться.

Еще статьи по стартерам автомобилей ВАЗ 2108, 2109, 21099

— Устройство стартера 5712.3708 автомобилей ВАЗ 2108, 2109, 21099

— Снятие тягового (втягивающего) реле со стартера на автомобилях ВАЗ 2108, 2109, 21099

— Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099, причины

— Схемы электрических соединений стартеров автомобилей ВАЗ 2108, 2109, 21099

Схема подключения стартера ваз 2109 карбюратор

1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор; 19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I. Схема работы обгонной муфты.

Для раскручивания коленчатого вала двигателя до частоты, при которой он начнет работать (т.е. для пуска двигателя), применяется стартер типа 29.3708. Он проворачивает коленчатый вал шестерней за зубчатый венец маховика. Мощность стартера составляет 1,3 кВт при потребляемой силе тока 260 А.

Стартер представляет собой четырехполюсный электродвигатель постоянного тока со смешанным возбуждением, с дистанционным электромагнитным включением и роликовой муфтой свободного хода. Он состоит из следующих основных частей: корпуса 29, якоря с муфтой свободного хода и шестерней 2 привода, двух крышек 7 и 24 и тягового реле 10. Корпус и крышки соединены вместе двумя стяжными болтами.

Внутри стального корпуса 29 закреплены винтами четыре стальных полюса 28 с катушками обмотки возбуждения. Корпус вместе с полюсами и обмоткой представляет собой статор стартера. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Поэтому возбуждение стартера и называется смешанным. Оно позволяет получить большой крутящий момент в заторможенном состоянии и сравнительно низкую частоту вращения якоря на холостом ходу, что уменьшает износ втулок подшипников и облегчает условия работы муфты свободного хода.

Между полюсами статора вращается якорь, собранный на валу 1. Сердечник 26 якоря набран из пластин электротехнической стали, напрессованных на среднюю часть вала. По окружности сердечника имеются продольные пазы, изолированные картоном, в которых находится обмотка 25 якоря, выполненная медной лентой. Концы обмотки припаяны к пластинам коллектора и для большей надежности зачеканены. Вал якоря вращается в двух металлокерамических втулках, Задняя втулка 21 запрессована в крышке 24, а передняя расположена в картере сцепления и передний конец вала якоря входит в нее при установке стартера в гнездо картера сцепления.

Особенностью стартера 29.3708 является торцевой коллектор 18, напрессованный на заднюю часть вала якоря. Применение его позволило уменьшить длину и "массу" стартера. Кроме того, торцевой коллектор способствует более стабильной и длительной работе щеточного контакта. Коллектор выполнен -в виде пластмассового диска с залитыми в нем медными пластинами.

На переднем конце вала якоря расположена муфта свободного хода с шестерней 2 привода. При пуске двигателя муфта передает крутящий момент от вала якоря на шестерню, а после пуска разобщает шестерню и вал якоря, и поэтому вращение маховика на вал не передается. В результате якорь защищается от "разноса" — повреждения центробежными силами из-за чрезмерной частоты вращения.

Муфта состоит из наружного кольца 34, приклепанного к ступице 35, и внутреннего кольца, составляющего одно целое с шестерней 2. В пазах наружного кольца находятся ролики 4 с пружинами, плунжерами 38 и направляющими стержнями 37. Все они вместе с наружным кольцом и двумя упорными полукольцами завальцованы в стальном кожухе 5. Пазы наружного кольца имеют переменную ширину. В широкой части паза ролики могут свободно вращаться, а в узкой части заклиниваются между наружным и внутренним кольцами муфты.

Тяговое реле прикреплено к крышке 7. С его помощью дистанционно управляют включением стартера. Реле замыкает цепь питания обмоток якоря и статора, а также через рычаг 8 вводит шестерню 2 в зацепление с венцом маховика. Реле двухобмоточное, имеет втягивающую 11 и удерживающую 12 обмотки, намотанные в одну сторону. Начала обмоток припаяны к штекеру "50" на крышке реле. Конец удерживающей обмотки приварен к фланцу реле (т.е. соединен с "массой"), а конец втягивающей соединен с нижним контактным болтом реле.

Работа стартера. Стартер включается с помощью вспомогательного реле типа 111.3747-10, установленного в моторном отсеке. При повороте ключа в положение II ("Стартер") замыкаются контакты "30" и "50" выключателя зажигания, и подается напряжение на обмотку вспомогательного реле 40. Оно срабатывает, и через его замкнутые контакты идет ток в обмотки тягового реле стартера. Под действием этого тока возникает магнитное усилие (около 10-12 кгс), втягивающее якорь 9 до соприкосновения с сердечником 14. Якорь втягивается и толкает шток 13 с контактной пластиной 15, которая замыкает контактные болты 17. Размеры штока подобраны так, что замыкание контактных болтов происходит еще до соприкосновения якоря с сердечником, и при дальнейшем ходе якоря сжимается пружина контактной пластины, сильнее прижимая ее к контактным болтам. Одновременно якорь реле рычагом 8 передвигает вперед муфту свободного хода с шестерней 2 и вводит ее в зацепление с венцом маховика.

При замыкании контактных болтов втягивающая обмотка реле обесточивается, так как оба ее конца оказываются соединенными с "плюсом" аккумуляторной батареи 44. Но поскольку якорь реле уже втянут, то для его удержания в этом положении требуется сравнительно небольшой магнитный поток, который обеспечивается одной удерживающей обмоткой 12.

Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря. Якорь стартера начинает вращаться, и его вращение через винтовые шлицы передается ступице 35 и связанному с ней наружному кольцу 34 муфты. Поскольку ролики 4 смещены пружинами в узкую часть паза наружного кольца, то они заклиниваются между наружным и внутренним кольцами муфты. Поэтому крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика.

После пуска двигателя маховик начинает вращать шестерню стартера, и частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 34, сжимая пружины плунжеров 38. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера.

При выключении стартера контакты вспомогательного реле размыкаются, и ток питания обмоток стартера идет по следующему пути: "плюс’ аккумуляторной батареи -замкнутые контакты тягового реле — втягивающая 11, а затем удерживающая 12 обмотки тягового реле — "масса". Так как направление тока в витках обмоток противоположное, то магнитные потоки, создаваемые обмотками, компенсируют друг друга, и сердечник реле размагничивается. Якорь реле пружинами отжимается в исходное положение, и контакты реле размыкаются, отключая питание обмоток якоря и статора стартера.

Одновременно якорь тягового реле рычагом 8 передвигает муфту свободного хода назад и выводит шестерню из зацепления с венцом маховика. Якорь стартера тормозится силами трения щеток о коллектор, и он быстро останавливается.

Ниже приведена схема электрических соединений стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем.

Электрический ток поступает в цепь включения стартера с вывода «30» генератора.

Далее через колодку Ш8 монтажного блока (выводы 5,6), колодку Ш1 — розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 монтажного блока (вывод 8), далее колодка Ш5 (вывод 4), реле включения стартера (вывод 85).

Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

Электрическая схема включения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— В электрической цепи стартера применяется реле включения 111.3747-10.

— На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем применяются стартер 5712.3708 или стартер 2109.3708 с планетарными редукторами.

Еще статьи по стартеру 29.3708 автомобилей ВАЗ 2108, 2109, 21099
