Ваз 2109: замена поршневой своими руками

Двигатель автомобиля ВАЗ 2109

Клубы сизого дыма, идущие из выхлопной трубы, доставляют водителю достаточно много неприятностей. Часто в этом случае нужно производить ремонт двигателя.
Как выполняется замена всей поршневой на ВАЗ 2109 предлагает ознакомиться эта статья.

Особенности поршневой группы автомобиля ВАЗ 2109

Обычно, через 150 тысяч километров пути происходит видимый износ в группе поршней.
Его определить можно по некоторым признакам:

  • Повышение расхода бензина.
  • Уменьшение, меньше 10 кгс/см2, компрессии двигателя.
  • Увеличение расхода масла. Достаточно 1000 километров пробега для уменьшения уровня масла от максимальной отметки до минимальной.
  • Изменение до сизого оттенка цвета выхлопных газов.
  • Расход масла уменьшается немного после замены маслоотражательных колпачков. Это говорит о том, что нужна диагностика поршневой системы и, при необходимости, замена изношенных деталей. Допустимый износ гильз и поршней не должен быть больше 0,15 миллиметров, в этом случае можно обойтись только заменой поршневых колец.

Заменить поршневые кольцана автомобиле ВАЗ 2109 можно без снятия двигателя с машины.

Совет: После установки других поршневых колец нужна замена прокладки, расположенной между головкой и блоком цилиндра. Все другие детали, вышедшие из строя, заменяются новыми в процессе сборки.

Как разобрать поршневую автомобиля ВАЗ 2109

Если со строя вышла на авто ВАЗ 2109 поршневая, замена ее должна производиться на смотровой яме или эстакаде. Для работы своими руками нужны: набор ключей, специальный динамометрический ключ, оправка, с помощью которой обжимаются кольца на поршне.
Замена поршневого ВАЗ 2109, видео детально показывает порядок выполнения работ.
Он заключается в следующем:

  • Вытаскиваются аккумулятор, воздушный фильтр, для очистки воздуха, карбюратор, датчик, распределяющий зажигание, вентиляционный шланг.
  • Сливается смазывающая жидкость из поддона двигателя.
  • Отсоединяется датчик, указывающий температуру жидкости для охлаждения, выкручивается из блока двигателя пробка и сливается тосол.
  • От ГБ отсоединяется «печка».
  • От впускного коллектора снимается шланг от вакуумного усилителя тормозов.
  • С находящихся спереди патрубков, на ГБ, отсоединяются шланги.
  • Откручивается на хомуте болт, удерживающий приемную трубу для удаления выхлопных газов на КП, и отсоединяется приемная труба от резонаторной.
  • Разъединяется приемная труба, идущая к коллектору, от двигателя.
  • Откручиваются верхняя и нижняя гайки, фиксирующие воздухозаборник. Последняя удерживает еще и переднюю часть щита, который от горячего выхлопного коллектора защищает стартер.

Совет: Упростить, снятие и установку щитка стартера, можно удалив нижнюю проушину для его фиксации.

  • Откручивается крепеж защитного кожуха, он закрывает ремень привода распредвала.
  • Ослабляется натяжка ремня. Для этого его снимают со звездочки распредвала.
  • Удаляется звездочка.
  • Отсоединяется задняя крышка, закрывающая ремень.
  • Откручиваются винты, удерживающие головку на блоке цилиндров.
  • Отвернув все болты, крепящие головку блока, последняя, после покачивания, отрывается от БЦ и вынимается вместе с прокладкой.
  • Освобождается от крепления и удаляется крышка, установленная на картере сцепления.
  • Откручиваются винты, и извлекается поддон картера двигателя.
  • Вытаскивается маслоприемник из корпуса насоса для прокачки масла.
  • Гайки шатунных винтов отворачиваются, снимаются крышки на шатунах.
  • С легким постукиванием ручкой молотка, вынимается вверх поршень с шатуном и верхним вкладышем.

Удаление из цилиндра поршня с шатуном

  • Таким способом вытаскиваются все поршни двигателя.
  • В тиски зажимается шатун, губки на тисках выполнены из мягкого металла.
  • Не прилагая большое усилие, осторожно пальцами рук нужно развести замки на кольцах поршневых, снимаются поочередно компрессионные кольца, в количестве двух штук, с поршня.
  • Удаляется одно маслосъемное кольцо.
  • Вытаскивается расширитель маслосъемного кольца.

Удаление расширителя масляного кольца

Как меняются поршневые кольца

Используя старые поршневые кольца, очищаются канавки поршней от нагара.
Прежде, чем будет производиться замена поршневых колец на ваз 2109, их нужно обкатать по поршневым канавкам. Если кольца закусывает, детали необходимо притереть с помощью наждачной бумаги с мелким зерном.
Для удобства ее укладывают на стекло.

  Совет: Необходимо обращать особое внимание на второе компрессионное кольцо. Оно достаточно жесткое, а значит очень хрупкое и его легко можно поломать.

Заменить поршневые кольца ВАЗ 2109 нужно после измерения щупами зазора между новым поршневым кольцом и стенкой канавки. На фото показано как это делается.
Существует специальная инструкция, согласно которой в поршневых канавках допустимые зазоры для колец должны быть в пределах значений, указанных в таблице.

Кольцо Зазор, который должен быть между кольцом поршневым и расположенной на поршне, стенкой канавки
Компрессионное верхнее кольцо 0,04 — 0,075
Компрессионное нижнее кольцо 0,03 — 0,065
Маслосъемное кольцо 0,02 — 0,055

Проверка зазора

 Итак:

  • При превышении наибольшего допустимого зазора, требуется замена поршневых колец на ВАЗ 2109 своими руками.
  • Надписи «ТОР» или «ВАЗ» при установке маслосъемного и верхнего компрессионного колец должны находиться вверху.
  • Проточкой вниз ориентируется нижнее компрессионное кольцо.
  • На поршень кольца одеваются в такой последовательности:
  1. замок кольца раздвигается в таких пределах, чтобы кольцо можно было на поршень легко одеть;
  2. замок кольца заводится на поршень;
  3. устанавливается тыльная часть детали.

На поршень установка новых колец начинается от расширителя маслосъемного кольца. После монтажа кольцо замка расширителя должно быть развернуто относительно замка кольца на 180 градусов.
После установки всех колец на поршень, их необходимо сориентировать таким образом, чтобы 45 градусов составлял угол между замком компрессионного верхнего кольца и осью установки поршневого пальца. Замок на нижнем кольце компрессионном разворачивается на 180 градусов, а 90 градусов должен быть угол между замком на маслосъемном кольце и замком на верхнем компрессионном кольце.

Итак:

  • При нарушении технологии монтажа колец смазывающая жидкость может проникать в цилиндр, что приведет к образованию нагара на стенках в камере сгорания, из глушителя будет выходить дым, расход масла значительно увеличится. На поршень кольца можно одевать только специальными щипчиками или, используя специальное приспособление.
  • При монтаже узла, качественным моторным маслом, нужно смазать зеркало цилиндра, кольца и поршень.
  • На поршень надевается оправка, ею же обжимаются кольца, при самоустановке колец по оправке нужно слегка постукивать рукояткой молотка.
  • В нижнюю крышку на шатуне устанавливаются вкладыши. Перед этим постели в шатуне и в крышке для вкладышей насухо вытираются.
  • Шатунная шейка коленвала, поверхность внутри вкладышей смазываются качественным моторным маслом.
  • На днище поршня стрелка, ориентируя так, чтобы ее направление было к шкиву коленвала, поршень ставится в гильзу блока.
  • Поршень необходимо утопить в цилиндр. Оправку нужно прижать к блоку, а по дну поршня простучать ручкой молотка. Одновременно необходимо следить за продвижением шатуна к шейке коленвала.
  • Крышка устанавливается на шатун, гайки нужно затягивать моментом, величина которого примерно 5 кгс/м.

Как обкатывать автомобиль после установки новых поршневых колец:

  • Автомобиль полностью нельзя нагружать.
  • Своевременно совершать переключение передач.
  • Дороги не должны иметь затяжные подъемы.
  • Постоянно проводить контроль уровня масла.
  • Нельзя долго простаивать в пробках и резко ускоряться.
  • Менять смазывающую жидкость и масляный фильтр нужно после 1000 километров пути.

Как выполняется ремонт поршневой ВАЗ 2109

Если износ в цилиндрах превышает 0,15 миллиметров, нужна расточка цилиндров и замена поршней и колец под следующий ремонтный размер:

  • Замена поршневой ВАЗ 2109 должна производиться с учетом, соответствия каждому классу поршня нового поршневого кольца.
  • При выборе кольца нужно обращать внимание на его маркировку:
  1. если она отсутствует на деталях, значит изделие имеет номинальные размеры;
  2. «40» — маркируется увеличение на 0,4 миллиметра размеров в диаметре ремонтного кольца;
  3.  «80» — соответствует маркировка увеличения размера на 0,8 миллиметров.

Ремонт поршневой в БЦ выполняется таким образом:

  • Проверяется износ цилиндров. С помощью нутромера в двух направлениях — продольном и поперечном, в четырех поясах меряется диаметр цилиндра.

Измерение нутромером диаметра цилиндра

  • В зоне первого пояса износа цилиндра практически нет. Поэтому о размере износа в остальных поясах детали можно определять по разности диаметров между этим поясом цилиндра и остальными.

Пояса для контроля износа цилиндра

  • При величине износа больше чем 0,15 миллиметров делается расточка цилиндров, до наиболее близкого ремонтного размера. При этом нужно учитывать, что окончательная операция для обработки цилиндра — хонингование.
    Поэтому, нужно оставляется припуск под обработку диаметра 0,03 миллиметра.
  • После окончательной операции ремонтный размер поршня и диаметр цилиндра отличались в пределах 0,025 – 0,045 миллиметров.
  • Устанавливается новый поршень.

  Совет: Крышки на шатуне не могут быть взаимозаменяемыми. На крышке шатуна и детали указывается номер цилиндра, куда можно установить шатун. Когда производится замена поршня ВАЗ 2109 , с одной стороны должны быть расположены цифры на шатуне.

  • Таким же путем производится замена поршней на ВАЗ 2109 всех оставшихся.
  • В обратной последовательности разборки собирается двигатель после того, как установлен последний поршень.

Хорошо показана замена поршней ВАЗ 2109 на видео.

Как правильно обкатать двигатель после замены поршневой

Правильная обкатка автомобиля имеет большое значение после того как выполнена замена всей поршневой на ВАЗ 2109. К этому нужно относиться очень внимательно, так же как и к ремонту.
С особым вниманием следует обращаться с теми узлами, у которых детали между собой связаны трением, а КПД зависит от оптимальных зазоров, с которыми они должны прилегать друг к другу.
Итак:

  • Скорость автомобиля, после монтажа новых поршней, не должна превышать больше 60 километров за один час на 1000 километров пробега. Это нужно для притирки трущихся между собой деталей.
  • Основной целью обкатки является сглаживание всех микронеровностей. Это происходит трением между собой деталей, пока не будет обеспечено полное их прилегание.
    Повышенное нагревание деталей мотора возникает при большом трении при «притирке».
  • Это и указывает на то, что двигатель должен работать со щадящими, минимальными нагрузками.

Соблюдение всех этих правил, после того, как произведена замена поршня на ВАЗ 2109,обеспечит использование автомобиля долгое время в хорошем состоянии.

ВАЗ 2109 | Установка поршней и шатунов

Если были сняты форсунки охлаждения поршня, то снова установите их и затяните болты моментом 10 Н·м.

Обильно смажьте отверстия цилиндров.

Выложите все шатуны в соответствии с номерами цилиндров. Литые выступы на шатуне и крышке шатуна должны быть направлены в сторону промежуточного вала.


Рис. 422. Вид верхней части двигателя. Стрелками показаны большие выемки для впускных клапанов, которые по-разному расположены на поршнях № 1 и 2, № 3 и 4

Выложите все поршни в соответствии с порядком их установки (см. рис. 422).

Распределите замки поршневых колец по поверхности цилиндра, так чтобы они были расположены относительно друг друга под углом в 120°.


Рис. 431. Применение стяжного ленточного хомута при установке поршней

Наденьте оправку для установки поршня с кольцами в цилиндр на область расположения поршневых колец (рис. 431) и вдавите поршневые кольца в пазы поршня. Проверьте, чтобы поршневые кольца полностью вошли в свои пазы. Если у вас нет специальной оправки, то вы можете воспользоваться тонкой металлической полоской, которую оберните вокруг поршневых колец и сожмите таким образом, чтобы кольца зашли в пазы на поршне.

Проверните коленчатый вал таким образом, чтобы две шатунные шейки коленчатого вала оказались в НМТ.

Вставьте шатун сверху в отверстие цилиндра. Для этого положите двигатель на бок таким образом, чтобы шатун мог быть направлен на коренную шейку, и при этом не были поцарапаны поверхность цилиндра и шейка шатуна. Вкладыш подшипника шатуна уже должен находиться в шатуне выступом в выемке.

Вставьте поршни таким образом, чтобы кольца по очереди вошли в отверстия цилиндров и пятка шатуна села на шатунную шейку коленчатого вала.

Вставьте второй вкладыш подшипника в крышку подшипника таким образом, чтобы вкладыш подшипника сел в паз крышки подшипника, и хорошо смажьте поверхности вкладышей. Прижмите крышку шатуна к шатуну и легко постучите по ней.


Предупреждение

Убедитесь в том, что оба литых выступа расположены вместе.

Смажьте маслом болты шатуна и резьбу шатунов.


Рис. 432. Затяните показанные болты моментом 30 Н·м + 90°

Затяжка болтов шатунных подшипников происходит по определенной схеме. Как уже было сказано болты всегда меняйте на новые. Попеременно затяните болты подшипника шатуна (рис. 432) моментом 30 Н·м и затем поверните их из конечного положения еще на 90° (на четверть оборота), не используя при этом динамометрический ключ.

Предупреждение

При измерении осевого зазора шатунных подшипников используйте старые болты крепления шатунных подшипников, так как при использовании новых болтов для этой цели их уже нельзя будет закручивать во второй раз.

После установки шатуна проверните коленчатый вал несколько раз, чтобы сразу убедиться в том, что он вращается легко, без заеданий.

Проверьте маркировочные пометки всех шатунов еще раз и убедитесь в том, что поршни указывают в правильном направлении. Убедитесь также, что выемки для масляных форсунок расположены на правильной стороне.


Рис. 433. Измерение зазора между боковыми плоскостями шатуна и поверхностью коленчатого вала

При помощи щупа измерьте зазор между боковыми плоскостями шатуна и поверхностью коленчатого вала (рис. 433) — осевой зазор подшипников шатуна не должен превышать 0,37 мм.

Как заменить шатунно-поршневую группу ВАЗ-2109

Частичный ремонт двигателя можно выполнить не снимая двигатель с автомобиля, а именно поменять поршни и кольца

Работу проводим на смотровой канаве или подъемнике

Снимаем брызговик двигателя.

Сливаем масло.

Отворачиваем три болта крепления нижней крышки картера сцепления и снимаем ее.

Головкой на 10 отворачиваем 16 болтов крепления поддона картера и снимаем его.

Стык уплотнен прокладкой.

Ключом на 10 отворачиваем два болта крепления маслоприемника ко второй коренной крышке и один болт – к корпусу масляного насоса

Снимаем маслоприемник

Снимаем головку блока цилиндров в сборе с коллекторами (смотрим статью – «Как снять головку блока цилиндров ВАЗ-2109»).

Головкой на 14 отворачиваем две гайки крепления крышки шатуна и снимаем крышку.

Упираясь деревянной ручкой молотка в разъем нижней головки шатуна, проталкиваем его вверх – до выхода поршня из цилиндра и вынимаем поршень с шатуном

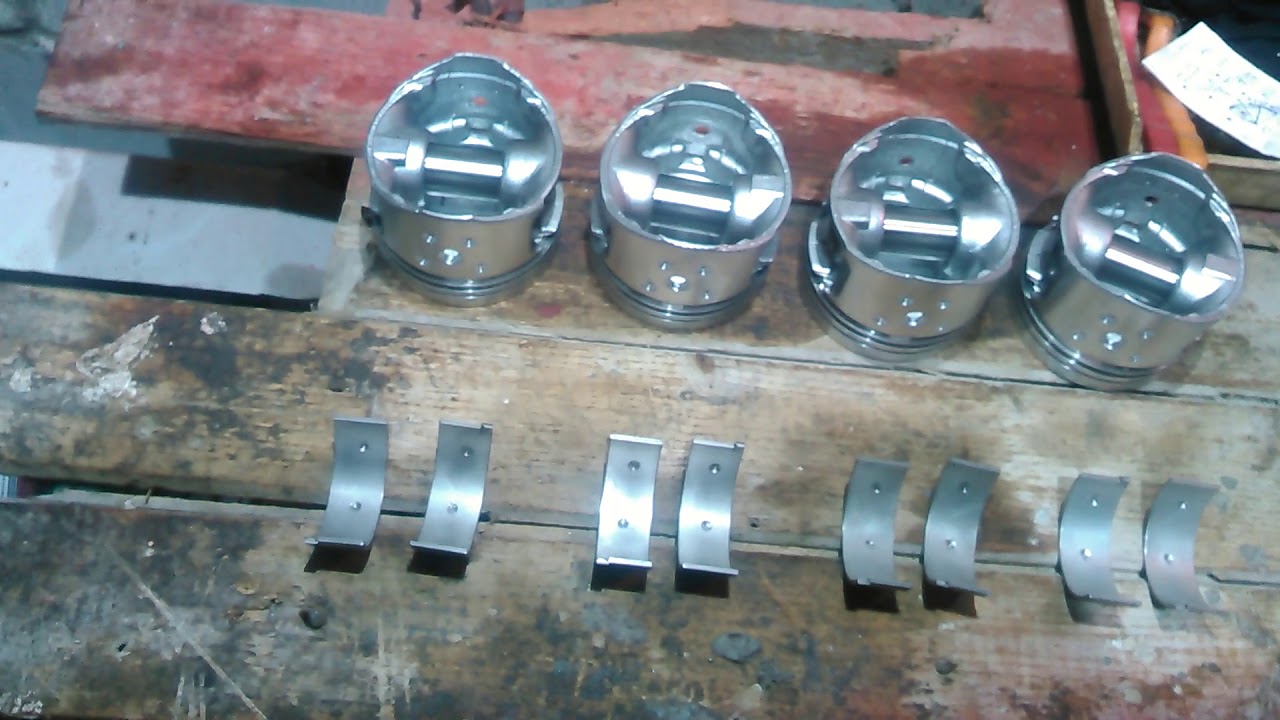

Детали поршня с шатуном

Сняв поддон и открутив крышки шатунов, нужно определиться с возможностью замены поршневой без расточки или замены коленчатого вала.

При значительном износе шатунных или коренных шеек, нужно снять двигатель и отремонтировать полностью.

Снимаем кольца съемником.

Если его нет, аккуратно раздвиньте замок кольца и снимите кольцо с поршня.

Аналогичным образом снимите остальные кольца.

С помощью специальной оправки выпрессуйте палец из шатуна.

Осмотрите поршни. Если на них есть задиры, следы прогара, глубокие царапины – замените поршни.

Для определения зазора измерьте диаметр цилиндра.

Замерять диаметр цилиндра нужно в четырех поясах, вдоль и поперек блока.

Измеряем, диаметр поршня, который измеряют микрометром в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 51,5 мм от днища поршня.

Измерьте щупом зазор между кольцами и канавками на поршне в нескольких местах по периметру.

Если зазор превышает предельно допустимый, замените поршни с кольцами.

Для удобства подбора поршней по цилиндрам цилиндры и поршни в зависимости от диаметра делятся на пять размерных групп: A, B, C, D, E.

В качестве запасных частей поставляются поршни номинального размера трех классов: A, C, E и двух ремонтных размеров.

Первый ремонтный размер увеличен на 0,4 мм, второй – на 0,8 мм. По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г.

На двигателе должны устанавливаться поршни одной группы.

Для поршней ремонтных размеров поставляются в качестве запасных частей кольца ремонтных размеров, увеличенные на 0,4 мм и на 0,8 мм.

На кольцах первого ремонтного размера выбита цифра “ 40 ” , а второго – “ 80 ” .

Номинальные размеры цилиндров и поршней

группа

Модель двигателя ВАЗ-2108

Модель двигателя ВАЗ-21083

Диаметр

цилиндра, мм

Диаметр

поршня, мм

Диаметр

цилиндра, мм

Диаметр

поршня, мм

A

76,00-76,01

75,965-75,975

82,00-82,01

81,965-81,975

B

76,01-76,02

75,975-75,985

82,01-82,02

81,975-81,985

C

76,02-76,03

75,985-75,995

82,02-82,03

81,985-81,995

D

76,03-76,04

75,995-76,005

82,03-82,04

81,995-82,005

E

76,04-76,05

76,005-76,015

82,04-82,05

82,005-82,015

Для подбора поршней к цилиндрам вычислите зазор между ними. Зазор определяется как разность между замеренными диаметрами поршня и цилиндра.

Номинальный зазор равен 0,025-0,045 мм, предельно допустимый – 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному.

Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера.

Зазор между кольцами и канавками поршня, мм:

— верхнее компрессионное кольцо 0,04-0,075;

— нижнее компрессионное кольцо 0,03-0,065;

— маслосъемное кольцо 0,02-0,055

— Предельно допустимый зазор для всех колец 0,15.

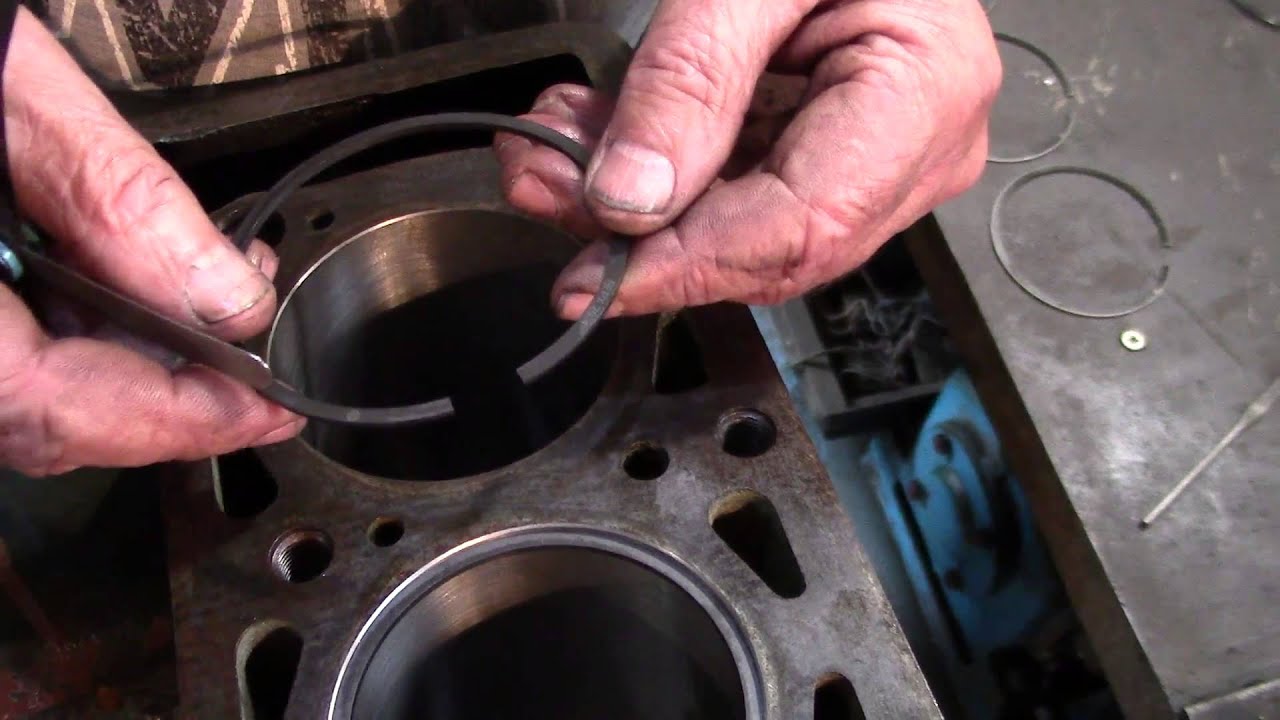

Вставьте поршневое кольцо в специальную оправку и измерьте зазор в замке. Вместо оправки можно вставить кольцо в цилиндр и продвинуть его поршнем, чтобы кольцо встало без перекосов.

Если зазор превышает предельно допустимый, замените кольцо. Если зазор меньше 0,25 мм, осторожно спилите надфилем концы кольца

Зазор в замках поршневых колец, мм:

Номинальный 0,25-0,45

Предельно допустимый 1,0

Поршневые пальцы разбиты по диаметру на три класса (1-й, 2-й, 3-й) через 0,004 мм. Класс пальца маркируется на его торце краской.

Размерные классы поршневых пальцев и поршней

Класс

Диаметр

пальца, мм

Диаметр

отверстия

в поршне, мм

Маркировка

пальца

поршня

1

21,970-21,974

21,982-21,986

Синий

1

2

21,974-21,978

21,986-21,990

Зеленый

2

3

21,978-21,982

21,990-21,994

Красный

3

Поршень на шатун устанавливается так, чтобы стрелка на днище поршня была направлена в противоположную сторону от номера детали, отлитого на шатуне.

Если на нижней головке шатуна есть отверстие для выхода масла, стрелка на поршне должна быть направлена в сторону этого отверстия.

Проверьте посадку поршневого пальца в поршне.

Для этого смажьте поршневой палец моторным маслом и вставьте его в поршень.

Палец должен входить в поршень свободно от нажатия большим пальцем руки.

Переверните поршень так, чтобы палец встал вертикально, при этом он не должен выпадать из поршня под действием собственного веса.

Если палец выпадает из поршня, возьмите палец следующего класса.

Если из поршня выпадает палец третьего класса, замените поршень и палец

Осмотрите шатунные вкладыши. Если на них имеются трещины, задиры, выкрашивание – замените вкладыши.

Осмотрите шатуны с крышками.

Замените погнутые шатуны.

Наденьте поршневой палец 2 на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5.

Затем оденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт.

Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 минут.

Зажмите шатун в тисках, установите на него поршень, чтобы отверстия под палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна.

Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

После охлаждения шатуна смажьте поршневой палец через отверстие в бобышках поршня.

Шатуны обрабатываются совместно с крышками, поэтому их нельзя разукомплектовывать.

Если при сборке шатунно-поршневой группы устанавливаются новые детали, подберите поршни к цилиндрам по классу, группе и по массе.

Поршневые пальцы и поршни также нужно подобрать по классу.

Сборку поршня с шатуном нужно производить как можно быстрее, так как шатун быстро охлаждается. После охлаждения шатуна изменить положение пальца будет невозможно.

Обозначение ремонтного размера: 1-й ремонтный – треугольник, 2-й ремонтный – квадрат.

Обозначение группы по массе:

— нормальная – «Г»,

— увеличенная на 5 грамм — «+»,

— уменьшенная на 5 грамм – “ — ” .

Смажьте моторным маслом поршневые кольца и канавки на поршне.

Наденьте съемником или вручную поршневые кольца соответственно сориентировав их.

Проверьте легкость перемещения колец в канавках.

Если на кольце нанесена надпись “ Верх ” , “ Top ” или “ ВАЗ ” , установите кольцо надписью вверх, к днищу поршня.

На нижнем компрессионном кольце имеется проточка.

Кольцо должно устанавливаться проточкой вниз.

Перед установкой маслосъемного кольца поверните пружинный расширитель так, чтобы его замок находился с противоположной стороны от замка кольца.

Поверните поршневые кольца так, чтобы их замки располагались под углом 120° друг к другу.

Вставьте вкладыш в нижнюю головку шатуна, при этом фиксирующий выступ на вкладыше должен войти в паз головки шатуна.

Вставьте вкладыш в крышку шатуна так, чтобы фиксирующий выступ на вкладыше вошел в паз крышки шатуна

Смажьте зеркало первого цилиндра моторным маслом.

Смажьте моторным маслом оправку для установки поршней.

Смажьте моторным маслом поршень 1-го цилиндра.

Разведите замки колец поршня под углом 120° относительно друг друга.

Вставьте поршень в сборе с шатуном в оправку и с ее помощью установите поршень в цилиндр так, чтобы стрелка на днище поршня была направлена в сторону масляного насоса.

Установите крышку шатуна с вкладышем в соответствии с маркировкой, предварительно смазав вкладыш моторным маслом

Крышки на шатуны устанавливаются так, чтобы номера цилиндров на крышке и шатуне располагались с одной стороны.

Заверните две гайки крепления крышки. Аналогичным образом установите остальные поршни

Затяните динамометрическим ключом гайки крепления крышек шатунов моментом 44-54 Нм (4,4-5,4 кгс·м).

Далее собираем детали в обратном порядке.

При установке поддона картера прокладку заменяем новой, а места стыка корпуса масляного насоса и держателя заднего сальника с блоком смазываем герметиком.

Замена поршневых колец ВАЗ 2109-21099

12.05.2019, Просмотров: 3712

С большим пробегом, двигателя наших автомобилей, начинают дымить, кушать масло и терять свою мощность. Одна из главных причин таких симптомов — это износ поршневых колец. Сначала, следует прибегнуть к измерению компресси двигателя. Как правило, у любого автомобиля, нормой считается компрессия, равная 10-11 кг/см2, или же 1-1,1 МПа. Идеальная компрессия держится в пределах 12-13 кг/см2, равную 1,2 до 1,3 МПа, но 10-11 кг более чем достаточно для нормальной работы агрегата. Но если компрессометр показывает 7 кг и ниже, то это может свидетельствовать об износе колец.

И чтобы окончательно убедиться, следует в цилиндре с низкой компрессией выкрутить свечу, закапать внутрь немного моторного масла и снова проверить компрессию. Получается, что попавшее на поршневые кольца, выберет все зазоры и сделает их герметичными. В случае, когда после смазывания маслом, компрессия вернулась к норме, то это безусловно проблема в кольцах. Если же нет, то скорее всего негерметичны сёдла клапанов или же сам клапан прогорел, но это совсем другая история. В случае с кольцами, я очень не советую браться их менять, если компрессию показывает 8-9 кг — это не что иное как «ещё походит». Потому что заменив кольца, пройдёт очень мало времени, когда прошлые симптомы снова вернутся, ведь новые кольца пока притрутся к стенкам цилиндров износят их так, что уже встанет вопрос об расточке мотора. Так что лучше это оттянуть как можно дальше. Итак, выявили причину, убедились, что дело в кольцах, теперь переходим непосредственно к замене.

Удобнее всего проводить работу на смотровой канаве или эстакаде и следует запастись инструментом для обжимки поршневых колец, так как поршня будут выниматься, а без надлежащего приспособления, установить их обратно не получится.

Первым делом, нужно открутить маслосливную пробку поддона и слить масло. Пока оно стекает, следует снять головку блока цилиндров.

Карбюраторный двигатель

Для начала и снимается трос привода открытия дроссельной заслонки карбюратора и откручивается воздушный фильтр. Теперь с двигателя следует снять защитный пластиковый кожух ремня ГРМ и трамблёр. Перед снятием трамблёра, советую сделать небольшую метку на октан-корректоре, чтобы при конечной сборке не пришлось заново устанавливать опережение зажигания. После снятия трамблёра, откручивается топливный насос и корпус привода вспомогательных агрегатов. Для этого в посадочном месте трамблёра откручивается болт при помощи шестигранника. Теперь приступаете к снятию клапанной крышки.

Инжекторный двигатель

В данном случае снимается трос привода дроссельной заслонки карбюратора, отсоединяются все шланги, подходящие к клапанной крышке и снимается защитный кожух ремня ГРМ. Затем можно снимать клапанную крышку и следующий алгоритм работы будет идентичен для обоих типов двигателей.

Следующим этапом будет прокручивание коленвала для совпадения меток на шестернях и снятие ремня ГРМ. Коленвал можно конечно крутить и через болт крепления шестерни распредвала, но я советую вращать за болт крепления шкива генератора, чтобы не сточить грани на болту распредвала. Когда метки выставлены — ключом на 17 ослабляется натяжной ролик и ремень снимается. Чтобы открутить шестерню распредвала, слева от неё можно увидеть шпильку, на которую надеваем небольшую трубку через отверстия в шестерне, чтобы она не прокручивалась. И тем же ключом откручиваем болт и аккуратно снимаем шестерню, чтобы не потерялась шпонка. Хоть она и зачастую хорошо сидит на своём месте, всё равно случается, когда она выпадает, поэтому её лучше снять и положить отдельно.

В то место, куда надевалась трубка для упора шестерни, есть болт, который нужно открутить и слегка отогнуть металлическую защиту ГРМ, чтобы можно было вытащить распредвал.

Головкой на 10 или рожковым ключом, откручиваются болты крепления крышек подшипников распредвала, а затем снимается и сам распредвал. Во время снятия распредвала, постарайтесь не повредить его сальник, но правильнее всего будет просто заменить его на новый.

С помощью обычного шприца, следует откачать оставшееся масло и открутить свечи. Так как коленвал выставлен по меткам, поршни в первом и четвёртом цилиндрах находятся в верхней мёртвой точке, поэтому и начинать производить замену сальников нужно с первого цилиндра, а затем с четвёртого, чтобы не запутаться. А потом можно будет сделать ещё один оборот коленвала, при котором во втором и третьем цилиндрах поршни одновременно будут в ВМТ. Осталось открутить 10 болтов крепления головки, снять её и снять поддон. После снятия поддона, откручивается маслоприёмник и можно приступать к снятию поршней.

Снятие поршней и замена колец

Начинаем по порядку, то есть с первого цилиндра. Со стороны поддона, откручиваются по две гайки крепления шатунного подшипника на каждом из шатунов. Обычного усилия руки будет недостаточно, чтобы поршень вышел из цилиндра, поэтому при помощи деревянной наставки и аккуратных постукиваний молотка по юбке поршня, вынимаете их наружу. Чтобы снять кольца, нужно расширить пальцами замок и поочерёдно снять все 3 кольца. Тонкой отвёрткой аккуратно очистите все фаски от нагара и обильно смазав всё моторным маслом, поочерёдно следует установить новые кольца. Сначала идёт маслосъёмное. Первым делом вы одеваете расширить (пружинку), а затем само кольцо, главное убедитесь, чтобы замок расширителя и маслосъёмного кольца были расположены друг напротив друга. Далее нижнее компрессионное кольцо. Оно большое, поэтому не бойтесь разжимать замок, когда будете устанавливать. На кольце может быть небольшая насечка, в таком случае его устанавливаете насечкой вниз. Если же нет насечки, то на кольце должна быть надпись «Верх» или «TOP». Верхнее компрессионное можно устанавливать любой стороной, главное постарайтесь его не поломать, потому как оно очень тонкое.

Теперь зажимаете оправкой кольца, и аккуратно постукивая молотком через деревянную наставку, загоняете поршня обратно и проводите сборку в обратном порядке. Настотельно рекомендую после установки каждого поршня в цилиндр, снизу удостовериться, что не сместился шатунный вкладыш, иначе будет беда! После сборки, новые кольца должны пройти обкатку, то есть некоторое время постарайтесь не нагружать двигатель.

Ремонт ДВС — Замена поршневых колец

При достаточно большом пробеге автомобиля ВАЗ 2109-2108, компрессия в цилиндрах начинает падать, а расход масла двигателем становится все больше. Это связано в первую очередь с чрезмерным износом поршневой группы, а именно компрессионных и маслосъемных колец, а также самих цилиндров.

При нормальной эксплуатации двигатель ВАЗ 2109-2108 может спокойно отходить около 300 000 км без капитального ремонта, и есть немало владельцев, кто может подтвердить эти факты. Но зачастую любителям погонять, приходится ремонтировать мотор уже после первой сотни тысяч. Данную процедуру можно выполнить самостоятельно в гаражных условиях, разумеется, при наличии необходимого инструмента. А понадобится следующее:

  • головка на 14
  • вороток
  • удлинители
  • молоток

Конечно, если говорить о всех тех процедурах, которые необходимо будет выполнить для того, чтобы добраться до поршней, то инструментов понадобится намного больше. Выше приведен именно перечень тех, которые нужны непосредственно для откручивания крышки шатуна, и извлечения поршня с кольцами из цилиндра.

Предварительно выполняем следующие действия:

  1. Снимаем головку блока цилиндров
  2. Снимаем поддон картера двигателя

Итак, далее откручиваем две гайки крепления крышки шатуна, что показано на фото ниже:

Затем без каких-либо проблем снимаем шатунную крышку руками:

Затем проворачиваем коленчатый вал двигателя таким образом, чтобы шатун находился строго по центру цилиндра, так будет удобнее вынимать поршень. Дальше берем молоток и его ручкой аккуратно стукаем по болтам на шатуне, выталкивая его тем самым из цилиндра:

Он должен без труда выскочить из цилиндра с обратной стороны:

Затем можно приступать непосредственно к демонтажу поршневых колец. Для этого аккуратно поддеваем край кольца и выводим его из канавки, как наглядно продемонстрировано на приведенной фотографии ниже:

Затем также аккуратно по кругу извлекаем кольцо до конца:

Аналогично выполняем подобную процедуру с остальными кольцами. Теперь можно вставить кольцо в цилиндр, и проверить, какой зазор между двумя его концами:

Оптимальным зазор должен быть от 0,25 до 0,45 мм.

Максимально допустимый износ считается в пределах 1 мм. Если он больше, это говорит о срочной необходимости заменить кольца новыми, а также проверить цилиндры, возможно что их необходимо уже расточить. Если цилиндры не растачивались, и старые поршни в нормальном состоянии, то их можно оставить, не меняя на новые. Но в этом случае обязательно нужно почистить канавки от нагара, да и сам поршень.

После чего ставим новые кольца обратно на поршень. При этом стоит иметь ввиду, чтобы стыки все колец были расположены в разных местах по кругу поршня. При установке обязательно смазать моторным маслом кольца и сам цилиндр, а также лучше всего воспользоваться специальной оправкой.

Замена колец на ВАЗ 2109 своими руками: поэтапная инструкция с фото

Когда из выхлопной трубы машины идет сизый дым, увеличивается расход топлива и масла, это говорит об износе поршневой группы и замене ее комплектующих. В статье описана замена колец на ВАЗ 2109 своими руками, а также прилагается видео.

Содержание

[ Раскрыть]

[ Скрыть]

Когда пора менять кольца?

Поршневых колец на ВАЗ 2109 три. Они представляют собой не замкнутые обода, которые находятся на внешней стенке цилиндра в специальных канавках. Эти детали служат для уплотнения камеры сгорания, регулировки расхода масла и улучшения теплопередачи через стену цилиндра. Два компрессионных не дают проникать газам из камеры сгорания в картер, а маслосъемное снимает масло со стенок цилиндра и не дает попадать ему в камеру сгорания.

Износ деталей поршневой группы происходит примерно через 150 тысяч километров пробега из-за действия газов и трения металлических деталей. Их нужно поменять, если присутствуют следующие признаки:

  • падение компрессии;
  • увеличенный расход топлива;
  • появление сизого дыма в выхлопных газах;
  • повышенный расход масла.

Причиной ухудшения работы двигателя может быть закоксованость поршня и залегание колец. Это происходит при использовании некачественных горюче-смазочных материалов, не отвечающих рекомендациям производителей. Во время длительной эксплуатации образуется нагар, который покрывает камеру сгорания и ее детали. Поршневые кольца, покрытые нагаром «залипают» и не могут выполнять надлежащим образом своих функций. В таком случае их следует поменять или раскоксовать.

Закоксованный поршень со следами нагара

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

  1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
  2. Затем необходимо снять поддон картера мотора.
  3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
  4. Открутив крепежные гайки, демонтируем крышки шатунов.
  5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
  6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

    Пальцами расширяем зазор

  7. С помощью старых изделий следует очистить канавки от нагара.
  8. Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
  9. Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

Вид кольцаЗначение зазора, мм
Верхнее компрессионное0,04 — 0,075
Нижнее компрессионное0,03 — 0,065
Маслосъемное0,02 — 0,055
  1. При установке все детали следует тщательно смазать маслом.
  2. Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
  3. Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
  4. Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
  5. Последовательность надевания деталей следующая:
  • сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
  • затем заводится сам замок;
  • устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

 Загрузка …

Видео «Установка поршневых колец»

В этом видео показан процесс установки деталей поршневой: как установить и на что обратить внимание.

Замена поршневых колец ваз 2109 своими руками

Замена поршневых колец ВАЗ 2109-21099

И чтобы окончательно убедиться, следует в цилиндре с низкой компрессией выкрутить свечу, закапать внутрь немного моторного масла и снова проверить компрессию. Получается, что попавшее на поршневые кольца, выберет все зазоры и сделает их герметичными. В случае, когда после смазывания маслом, компрессия вернулась к норме, то это безусловно проблема в кольцах. Если же нет, то скорее всего негерметичны сёдла клапанов или же сам клапан прогорел, но это совсем другая история. В случае с кольцами, я очень не советую браться их менять, если компрессию показывает 8-9 кг — это не что иное как «ещё походит». Потому что заменив кольца, пройдёт очень мало времени, когда прошлые симптомы снова вернутся, ведь новые кольца пока притрутся к стенкам цилиндров износят их так, что уже встанет вопрос об расточке мотора. Так что лучше это оттянуть как можно дальше. Итак, выявили причину, убедились, что дело в кольцах, теперь переходим непосредственно к замене.

Удобнее всего проводить работу на смотровой канаве или эстакаде и следует запастись инструментом для обжимки поршневых колец, так как поршня будут выниматься, а без надлежащего приспособления, установить их обратно не получится.

Карбюраторный двигатель
Инжекторный двигатель

В данном случае снимается трос привода дроссельной заслонки карбюратора, отсоединяются все шланги, подходящие к клапанной крышке и снимается защитный кожух ремня ГРМ. Затем можно снимать клапанную крышку и следующий алгоритм работы будет идентичен для обоих типов двигателей.

Следующим этапом будет прокручивание коленвала для совпадения меток на шестернях и снятие ремня ГРМ. Коленвал можно конечно крутить и через болт крепления шестерни распредвала, но я советую вращать за болт крепления шкива генератора, чтобы не сточить грани на болту распредвала. Когда метки выставлены — ключом на 17 ослабляется натяжной ролик и ремень снимается. Чтобы открутить шестерню распредвала, слева от неё можно увидеть шпильку, на которую надеваем небольшую трубку через отверстия в шестерне, чтобы она не прокручивалась. И тем же ключом откручиваем болт и аккуратно снимаем шестерню, чтобы не потерялась шпонка. Хоть она и зачастую хорошо сидит на своём месте, всё равно случается, когда она выпадает, поэтому её лучше снять и положить отдельно.

В то место, куда надевалась трубка для упора шестерни, есть болт, который нужно открутить и слегка отогнуть металлическую защиту ГРМ, чтобы можно было вытащить распредвал.

Головкой на 10 или рожковым ключом, откручиваются болты крепления крышек подшипников распредвала, а затем снимается и сам распредвал. Во время снятия распредвала, постарайтесь не повредить его сальник, но правильнее всего будет просто заменить его на новый.

Снятие поршней и замена колец

Теперь зажимаете оправкой кольца, и аккуратно постукивая молотком через деревянную наставку, загоняете поршня обратно и проводите сборку в обратном порядке. Настотельно рекомендую после установки каждого поршня в цилиндр, снизу удостовериться, что не сместился шатунный вкладыш, иначе будет беда! После сборки, новые кольца должны пройти обкатку, то есть некоторое время постарайтесь не нагружать двигатель.

ВАЗ 2109: когда нужна замена поршневой группы

Двигатель автомобиля ВАЗ 2109

Клубы сизого дыма, идущие из выхлопной трубы, доставляют водителю достаточно много неприятностей. Часто в этом случае нужно производить ремонт двигателя.
Как выполняется замена всей поршневой на ВАЗ 2109 предлагает ознакомиться эта статья.

Особенности поршневой группы автомобиля ВАЗ 2109

Обычно, через 150 тысяч километров пути происходит видимый износ в группе поршней.
Его определить можно по некоторым признакам:

  • Повышение расхода бензина.
  • Уменьшение, меньше 10 кгс/см2, компрессии двигателя.
  • Увеличение расхода масла. Достаточно 1000 километров пробега для уменьшения уровня масла от максимальной отметки до минимальной.
  • Изменение до сизого оттенка цвета выхлопных газов.
  • Расход масла уменьшается немного после замены маслоотражательных колпачков. Это говорит о том, что нужна диагностика поршневой системы и, при необходимости, замена изношенных деталей. Допустимый износ гильз и поршней не должен быть больше 0,15 миллиметров, в этом случае можно обойтись только заменой поршневых колец.

Заменить поршневые кольцана автомобиле ВАЗ 2109 можно без снятия двигателя с машины.

Совет: После установки других поршневых колец нужна замена прокладки, расположенной между головкой и блоком цилиндра. Все другие детали, вышедшие из строя, заменяются новыми в процессе сборки.

Как разобрать поршневую автомобиля ВАЗ 2109

Если со строя вышла на авто ВАЗ 2109 поршневая, замена ее должна производиться на смотровой яме или эстакаде. Для работы своими руками нужны: набор ключей, специальный динамометрический ключ, оправка, с помощью которой обжимаются кольца на поршне.
Замена поршневого ВАЗ 2109, видео детально показывает порядок выполнения работ.
Он заключается в следующем:

  • Вытаскиваются аккумулятор, воздушный фильтр, для очистки воздуха, карбюратор, датчик, распределяющий зажигание, вентиляционный шланг.
  • Сливается смазывающая жидкость из поддона двигателя.
  • Отсоединяется датчик, указывающий температуру жидкости для охлаждения, выкручивается из блока двигателя пробка и сливается тосол.
  • От ГБ отсоединяется «печка».
  • От впускного коллектора снимается шланг от вакуумного усилителя тормозов.
  • С находящихся спереди патрубков, на ГБ, отсоединяются шланги.
  • Откручивается на хомуте болт, удерживающий приемную трубу для удаления выхлопных газов на КП, и отсоединяется приемная труба от резонаторной.
  • Разъединяется приемная труба, идущая к коллектору, от двигателя.
  • Откручиваются верхняя и нижняя гайки, фиксирующие воздухозаборник. Последняя удерживает еще и переднюю часть щита, который от горячего выхлопного коллектора защищает стартер.

Совет: Упростить, снятие и установку щитка стартера, можно удалив нижнюю проушину для его фиксации.

  • Откручивается крепеж защитного кожуха, он закрывает ремень привода распредвала.
  • Ослабляется натяжка ремня. Для этого его снимают со звездочки распредвала.
  • Удаляется звездочка.
  • Отсоединяется задняя крышка, закрывающая ремень.
  • Откручиваются винты, удерживающие головку на блоке цилиндров.
  • Отвернув все болты, крепящие головку блока, последняя, после покачивания, отрывается от БЦ и вынимается вместе с прокладкой.
  • Освобождается от крепления и удаляется крышка, установленная на картере сцепления.
  • Откручиваются винты, и извлекается поддон картера двигателя.
  • Вытаскивается маслоприемник из корпуса насоса для прокачки масла.
  • Гайки шатунных винтов отворачиваются, снимаются крышки на шатунах.
  • С легким постукиванием ручкой молотка, вынимается вверх поршень с шатуном и верхним вкладышем.

Удаление из цилиндра поршня с шатуном

  • Таким способом вытаскиваются все поршни двигателя.
  • В тиски зажимается шатун, губки на тисках выполнены из мягкого металла.
  • Не прилагая большое усилие, осторожно пальцами рук нужно развести замки на кольцах поршневых, снимаются поочередно компрессионные кольца, в количестве двух штук, с поршня.
  • Удаляется одно маслосъемное кольцо.
  • Вытаскивается расширитель маслосъемного кольца.

Удаление расширителя масляного кольца

Как меняются поршневые кольца

Используя старые поршневые кольца, очищаются канавки поршней от нагара.
Прежде, чем будет производиться замена поршневых колец на ваз 2109, их нужно обкатать по поршневым канавкам. Если кольца закусывает, детали необходимо притереть с помощью наждачной бумаги с мелким зерном.
Для удобства ее укладывают на стекло.

Совет: Необходимо обращать особое внимание на второе компрессионное кольцо. Оно достаточно жесткое, а значит очень хрупкое и его легко можно поломать.

Заменить поршневые кольца ВАЗ 2109 нужно после измерения щупами зазора между новым поршневым кольцом и стенкой канавки. На фото показано как это делается.
Существует специальная инструкция, согласно которой в поршневых канавках допустимые зазоры для колец должны быть в пределах значений, указанных в таблице.

  • При превышении наибольшего допустимого зазора, требуется замена поршневых колец на ВАЗ 2109 своими руками.
  • Надписи «ТОР» или «ВАЗ» при установке маслосъемного и верхнего компрессионного колец должны находиться вверху.
  • Проточкой вниз ориентируется нижнее компрессионное кольцо.
  • На поршень кольца одеваются в такой последовательности:
  1. замок кольца раздвигается в таких пределах, чтобы кольцо можно было на поршень легко одеть;
  2. замок кольца заводится на поршень;
  3. устанавливается тыльная часть детали.

На поршень установка новых колец начинается от расширителя маслосъемного кольца. После монтажа кольцо замка расширителя должно быть развернуто относительно замка кольца на 180 градусов.
После установки всех колец на поршень, их необходимо сориентировать таким образом, чтобы 45 градусов составлял угол между замком компрессионного верхнего кольца и осью установки поршневого пальца. Замок на нижнем кольце компрессионном разворачивается на 180 градусов, а 90 градусов должен быть угол между замком на маслосъемном кольце и замком на верхнем компрессионном кольце.
Итак:

  • При нарушении технологии монтажа колец смазывающая жидкость может проникать в цилиндр, что приведет к образованию нагара на стенках в камере сгорания, из глушителя будет выходить дым, расход масла значительно увеличится. На поршень кольца можно одевать только специальными щипчиками или, используя специальное приспособление.
  • При монтаже узла, качественным моторным маслом, нужно смазать зеркало цилиндра, кольца и поршень.
  • На поршень надевается оправка, ею же обжимаются кольца, при самоустановке колец по оправке нужно слегка постукивать рукояткой молотка.
  • В нижнюю крышку на шатуне устанавливаются вкладыши. Перед этим постели в шатуне и в крышке для вкладышей насухо вытираются.
  • Шатунная шейка коленвала, поверхность внутри вкладышей смазываются качественным моторным маслом.
  • На днище поршня стрелка, ориентируя так, чтобы ее направление было к шкиву коленвала, поршень ставится в гильзу блока.
  • Поршень необходимо утопить в цилиндр. Оправку нужно прижать к блоку, а по дну поршня простучать ручкой молотка. Одновременно необходимо следить за продвижением шатуна к шейке коленвала.
  • Крышка устанавливается на шатун, гайки нужно затягивать моментом, величина которого примерно 5 кгс/м.

Как обкатывать автомобиль после установки новых поршневых колец:

  • Автомобиль полностью нельзя нагружать.
  • Своевременно совершать переключение передач.
  • Дороги не должны иметь затяжные подъемы.
  • Постоянно проводить контроль уровня масла.
  • Нельзя долго простаивать в пробках и резко ускоряться.
  • Менять смазывающую жидкость и масляный фильтр нужно после 1000 километров пути.

Как выполняется ремонт поршневой ВАЗ 2109

Если износ в цилиндрах превышает 0,15 миллиметров, нужна расточка цилиндров и замена поршней и колец под следующий ремонтный размер:

  • Замена поршневой ВАЗ 2109 должна производиться с учетом, соответствия каждому классу поршня нового поршневого кольца.
  • При выборе кольца нужно обращать внимание на его маркировку:
  1. если она отсутствует на деталях, значит изделие имеет номинальные размеры;
  2. «40» — маркируется увеличение на 0,4 миллиметра размеров в диаметре ремонтного кольца;
  3. «80» — соответствует маркировка увеличения размера на 0,8 миллиметров.

Ремонт поршневой в БЦ выполняется таким образом:

  • Проверяется износ цилиндров. С помощью нутромера в двух направлениях — продольном и поперечном, в четырех поясах меряется диаметр цилиндра.

Измерение нутромером диаметра цилиндра

  • В зоне первого пояса износа цилиндра практически нет. Поэтому о размере износа в остальных поясах детали можно определять по разности диаметров между этим поясом цилиндра и остальными.

Пояса для контроля износа цилиндра

  • При величине износа больше чем 0,15 миллиметров делается расточка цилиндров, до наиболее близкого ремонтного размера. При этом нужно учитывать, что окончательная операция для обработки цилиндра — хонингование.
    Поэтому, нужно оставляется припуск под обработку диаметра 0,03 миллиметра.
  • После окончательной операции ремонтный размер поршня и диаметр цилиндра отличались в пределах 0,025 – 0,045 миллиметров.
  • Устанавливается новый поршень.

Совет: Крышки на шатуне не могут быть взаимозаменяемыми. На крышке шатуна и детали указывается номер цилиндра, куда можно установить шатун. Когда производится замена поршня ВАЗ 2109 , с одной стороны должны быть расположены цифры на шатуне.

  • Таким же путем производится замена поршней на ВАЗ 2109 всех оставшихся.
  • В обратной последовательности разборки собирается двигатель после того, как установлен последний поршень.

Хорошо показана замена поршней ВАЗ 2109 на видео.

Как правильно обкатать двигатель после замены поршневой

Правильная обкатка автомобиля имеет большое значение после того как выполнена замена всей поршневой на ВАЗ 2109. К этому нужно относиться очень внимательно, так же как и к ремонту.
С особым вниманием следует обращаться с теми узлами, у которых детали между собой связаны трением, а КПД зависит от оптимальных зазоров, с которыми они должны прилегать друг к другу.
Итак:

  • Скорость автомобиля, после монтажа новых поршней, не должна превышать больше 60 километров за один час на 1000 километров пробега. Это нужно для притирки трущихся между собой деталей.
  • Основной целью обкатки является сглаживание всех микронеровностей. Это происходит трением между собой деталей, пока не будет обеспечено полное их прилегание.
    Повышенное нагревание деталей мотора возникает при большом трении при «притирке».
  • Это и указывает на то, что двигатель должен работать со щадящими, минимальными нагрузками.

Соблюдение всех этих правил, после того, как произведена замена поршня на ВАЗ 2109,обеспечит использование автомобиля долгое время в хорошем состоянии.

Ремонт ДВС — Замена поршневых колец

При достаточно большом пробеге автомобиля ВАЗ 2109-2108, компрессия в цилиндрах начинает падать, а расход масла двигателем становится все больше. Это связано в первую очередь с чрезмерным износом поршневой группы, а именно компрессионных и маслосъемных колец, а также самих цилиндров.

При нормальной эксплуатации двигатель ВАЗ 2109-2108 может спокойно отходить около 300 000 км без капитального ремонта, и есть немало владельцев, кто может подтвердить эти факты. Но зачастую любителям погонять, приходится ремонтировать мотор уже после первой сотни тысяч. Данную процедуру можно выполнить самостоятельно в гаражных условиях, разумеется, при наличии необходимого инструмента. А понадобится следующее:

Конечно, если говорить о всех тех процедурах, которые необходимо будет выполнить для того, чтобы добраться до поршней, то инструментов понадобится намного больше. Выше приведен именно перечень тех, которые нужны непосредственно для откручивания крышки шатуна, и извлечения поршня с кольцами из цилиндра.

Предварительно выполняем следующие действия:

Итак, далее откручиваем две гайки крепления крышки шатуна, что показано на фото ниже:

Затем без каких-либо проблем снимаем шатунную крышку руками:

Затем проворачиваем коленчатый вал двигателя таким образом, чтобы шатун находился строго по центру цилиндра, так будет удобнее вынимать поршень. Дальше берем молоток и его ручкой аккуратно стукаем по болтам на шатуне, выталкивая его тем самым из цилиндра:

Он должен без труда выскочить из цилиндра с обратной стороны:

Затем можно приступать непосредственно к демонтажу поршневых колец. Для этого аккуратно поддеваем край кольца и выводим его из канавки, как наглядно продемонстрировано на приведенной фотографии ниже:

Затем также аккуратно по кругу извлекаем кольцо до конца:

Аналогично выполняем подобную процедуру с остальными кольцами. Теперь можно вставить кольцо в цилиндр, и проверить, какой зазор между двумя его концами:

Оптимальным зазор должен быть от 0,25 до 0,45 мм.

Максимально допустимый износ считается в пределах 1 мм. Если он больше, это говорит о срочной необходимости заменить кольца новыми, а также проверить цилиндры, возможно что их необходимо уже расточить. Если цилиндры не растачивались, и старые поршни в нормальном состоянии, то их можно оставить, не меняя на новые. Но в этом случае обязательно нужно почистить канавки от нагара, да и сам поршень.

После чего ставим новые кольца обратно на поршень. При этом стоит иметь ввиду, чтобы стыки все колец были расположены в разных местах по кругу поршня. При установке обязательно смазать моторным маслом кольца и сам цилиндр, а также лучше всего воспользоваться специальной оправкой.

Как правильно поставить кольца на поршень на ваз 2109

То, что автомобилю требуется именно замена поршневых колец, а не какие-то другие ремонтные работы, расскажет сам двигатель. Признаки подобной неисправности проявляются довольно ярко, поэтому не заметить их будет сложно. Но прежде чем говорить о симптомах, нужно понять, что представляют собой кольца, и какую роль они играют в работе двигателя.

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.

Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

ПРИЗНАКИ ИЗНОСА ПОРШНЕВЫХ КОЛЕЦ

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

КАК ЗАМЕНИТЬ ПОРШНЕВЫЕ КОЛЬЦА САМОСТОЯТЕЛЬНО

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

  • снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
  • слить масло, снять защиту маховика и поддон картера двигателя;
  • снять маслозаборник;
  • провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
  • открутить крышку шатуна и снять ее;
  • вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
  • очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
  • каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
  • поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
  • одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
  • произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Для замены колец понадобятся:

  • наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
  • динамометрический ключ;
  • спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Что понадобится?

  • набор ключей;
  • набор головок;
  • воронок;
  • удлинители;
  • динамометрический ключ;
  • набор щупов;
    Набор щупов для измерения зазоров
  • оправку для отжима изделий на поршне;
  • молоток;
  • надфиль;
  • новый ремкомплект.
    Новый расходный материал для поршневой ВАЗ 2109

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

  1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
  2. Затем необходимо снять поддон картера мотора.
  3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
  4. Открутив крепежные гайки, демонтируем крышки шатунов.
  5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
  6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.
    Пальцами расширяем зазор
  7. С помощью старых изделий следует очистить канавки от нагара.
  8. Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
  9. Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

0 0 голос

Рейтинг статьи

Расположение знаков BMT на автомобилях ВАЗ. Инструкция по установке поршня первого цилиндра в положение ВМТ такта сжатия Пара важных нюансов

Поршень 1-го цилиндра Лада Ларгус установлен в положение ВМТ (верхняя мертвая точка) такта сжатия, чтобы при при проведении работ, связанных со снятием ремня привода распредвала, фаза газораспределения не нарушается. При нарушении фаз газораспределения двигатель не будет нормально работать. На двигателях автомобилей Lada Largus, в отличие от двигателей большинства марок автомобилей, отсчет цилиндров ведется от маховика, а не от шкива коленвала… Установите ВМТ по меткам на шкивах распределительных валов (при установке по меткам на шкиве коленчатого вала поршень 1-го или 4-го цилиндра может находиться в этом положении).

Коленчатый вал проворачивают для проверки совпадения меток болта крепления ведущего шкива к его вспомогательным агрегатам, сняв верхнюю часть правого брызговика двигателя для доступа к нему. Кроме того, это можно сделать следующими способами (особенно при регулировке зазоров в приводе клапана, когда контроль по меткам на зубчатом шкиве коленчатого вала не нужен):
1) включить любую передачу (желательно IV) и медленно вести машину до совмещения отметок;
2) установите одно переднее колесо, включите любую передачу и затем поверните подвешенное колесо, пока отметки не совпадут.

Инструмент для установки первого цилиндра Лада Ларгус на ВМТ

Вам понадобятся: ключи торцевые (головки) «на 10», «на 18».

Операции по установке первого цилиндра Lada Largus в ВМТ

Для установки поршня 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия выполните следующие действия.
1. Снимите правое переднее колесо. Ослабляйте колесные болты только тогда, когда автомобиль стоит на земле. Если вы работаете на смотровой канаве или эстакаде, поместите упорные блоки под колеса, затормозите стояночный тормоз автомобиля и поставьте переднюю часть автомобиля на надежное основание.

3. Снимите ремень привода вспомогательных агрегатов (см. «»).
4. Снимите блок питания правой опоры подвески (см. «»).
5. Отверните пять болтов крепления верхней крышки ремня ГРМ …

6. … и снимите крышку.

7. Поверните коленчатый вал по часовой стрелке с помощью болта шкива …

8. … пока метка на зубчатом шкиве распределительного вала не совместится с меткой на крышке головки блока цилиндров в виде логотипа Dacia.Кроме меток на шкиве, на ремне привода распределительного вала нанесена маркировка А, которая при настройке фаз газораспределения также должна быть совмещена с меткой на шкиве.

9. Отверните стопорный болт шкива привода вспомогательных агрегатов …

10 … и снимаем шкив

11. Проверьте совмещение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, то фаза газораспределения нарушена (поршень 1-го цилиндра не выставлен в ВМТ).В этом случае необходимо снять ремень привода распределительного вала и повернуть коленчатый вал до совмещения меток.

Для установки поршня 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия выполните следующие действия.

Вам понадобятся: торцевые головки «15», «18», TORX 14, гаечный ключ «13», отвертка с плоским лезвием …

Замок коленвала

и фиксатор распределительного вала.

Рисунок: 1 Фиксатор коленвала Lada Largus

Рисунок: 2 Инструмент для фиксации распределительного вала

При отсутствии специальных зажимов их можно изготовить по эскизам, представленным на рис.1 и 2.

1. Снимите правое переднее колесо.
2. Снимите верхнюю часть правого брызговика двигателя
3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и насоса»).
4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Лада Ларгус»).
5. Отверните три болта A и отверните две гайки B крепления верхней крышки механизма газораспределения.

6.Снимите верхнюю крышку ремня газораспределительного механизма.

7. Вращение коленчатого вала по часовой стрелке за болт шкива …

8. … установите метки на шкивах распределительных валов с логотипом Renault так, чтобы они находились немного ниже верхней точки.

9. Выкрутите заглушку отверстия для установки фиксатора коленвала с головкой TORX E14. Заглушка расположена на блоке цилиндров впереди по ходу движения автомобиля, в районе 1-го цилиндра.

10. Вверните фиксатор коленчатого вала в отверстие.

11. Проверните коленчатый вал двигателя до упора.

Для фиксации распредвалов в ВМТ выполните следующие операции.

1. Снимите глушитель шума впуска (см. «Замена фильтрующего элемента воздушного фильтра»).

2. Подденьте заглушки распредвала отверткой с плоским лезвием …

3. … и выдавите их из задней части ГБЦ.При сборке замените втулки распредвала на новые.

4. При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия канавки на концах распределительных валов должны быть горизонтальными и смещенными вниз относительно оси распределительных валов.

5. Зафиксируйте распределительные валы в этом положении с помощью фиксатора распределительных валов. Если канавки находятся в неправильном положении и установить фиксатор невозможно, значит, происходит нарушение фаз газораспределения (поршень 1-го цилиндра не выставлен в ВМТ).В этом случае необходимо переустановить ремень ГРМ.

Статья, в которой вы узнаете, где расположены отметки ВМТ на автомобилях ВАЗ. Фото с описанием и как выровнять их расположение.


1. На двигателе автомобиля ВАЗ 2112 на зубчатых шкивах распределительного вала верхние мертвые точки (выступы «А») расположены параллельно задней крышке ремня привода распределительного вала (выемки «В» ).

2. Модели автомобилей ВАЗ 21083, 2110 и 2111 (универсал) ВМТ имеют на зубчатом шкиве (бугорке) распределительного вала и на задней крышке ремня привода распределительного вала (усик).


3. Здесь на фото изображена ВТМ остальных моделей ВАЗ, которая находится на маховике — видна полоска, и на шкале задней заслонки картера сцепления (фигурный вырез). Для большей наглядности теги убрали.

4. Все двигатели имеют выступ на зубчатом шкиве коленчатого вала и небольшой вырез на крышке масляного насоса. Эти отметки можно увидеть, только если снять шкив привода генератора переменного тока.


5. В двигателе ВАЗ 2106 метки есть на звездочке распределительного вала (выемка «А»), а другая — на корпусе подшипника распределительного вала (выступ «В»).Эти отметки можно увидеть только при снятом блоке цилиндров.

6. Также производитель обозначил модель 2106 метками на корпусе двигателя. Длинная линия «А» расположена на крышке приводной цепи распределительного вала, а треугольная канавка «В» — на краю канавки шкива коленчатого вала.

Как совместить расположение меток ВМТ на ВАЗ 2110 и 2111:

1. Для начала нужно снять с аккумулятора клемму «-».


2. Теперь снимите правое крыло с нижней части машины.Снимите 4 болта и 1 винт справа.

3. Далее открываем капот и откручиваем 3 винта, которые держат переднюю крышку ремня привода распределительного вала. Перед тем, как открутить крышку, обратите внимание на провода разводки, они тоже этими болтами крепятся. Осторожно снимите кожух ремня.


4. Теперь необходимо выровнять (выставить) метки ВМТ. Для этого с помощью гаечного ключа поверните коленчатый вал за болт крепления ведущего шкива генератора до совпадения точек на задней крышке и шкиве распределительного вала.

5 лет назад


Добро пожаловать!
Для начала разберем значение аббревиатуры «ВМТ» — «Верхняя мертвая точка». Ниже мы рассмотрим его отображение на автомобилях классического семейства.

Примечание!
Для поворота шкива коленчатого вала потребуется запастись специальным ключом. Если его нет, используйте головку «36».

Когда следует устанавливать поршень?

Перед началом работ, требующих снятия цепи привода ГРМ с автомобиля.Обычно после этого происходит срыв фаз газораспределения, скорее всего вы столкнетесь с нестабильной работой автомобильного двигателя … Поэтому перед тем, как приступить к такой процедуре, необходимо установить поршень четвертого цилиндра в положение ВМТ.

Осуществляем установку на ВАЗ 2101-ВАЗ 2107

Примечание!
Для начала снимите головку блока цилиндров с двигателя автомобиля! (Подробнее см. Статью «О фазах газораспределения по тегам» в пунктах «1-10»).

Метод 1

Стоя рядом с моторным отсеком, глубоко просуньте руку и поверните гайку шкива коленвала специальным ключом по часовой стрелке. На фото ниже она обозначена красным цветом.

Примечание!
При отсутствии вышеописанного инструмента использовать головку «36», предварительно сняв защиту картера (этот процесс подробно описан в статье: «Замена защиты картера»). Теперь головкой проверните гайку коленвала, но не сверху, а снизу автомобиля.

Метод 2

Сядьте в машину, включите четвертую передачу, проедьте несколько метров, пока все отметки не совпадут.

Метод 3

Вам понадобится домкрат. С его помощью вывесите одно из задних колес автомобиля, включите 4-ю передачу и вручную поверните колесо автомобиля по ходу движения.

Примечание!
При всех способах необходимо крутить колесо до схождения меток!

Вопрос?
Какой метод вам подошел и почему вы выбрали его? (Ответ напишите в комментариях)

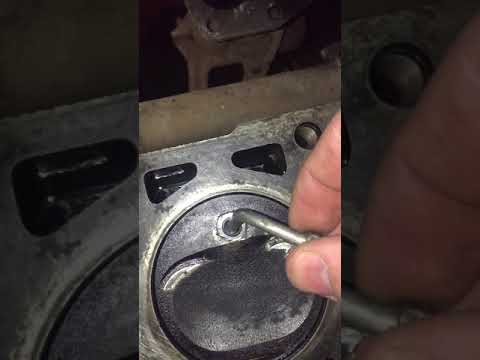

Как убедиться, что метки совпадают?

1) После снятия головки используйте один из трех методов, описанных выше, для установки меток.

2) Проверьте, установлены ли метки синхронизации относительно меток тела, для этого:

Пройдите в моторный отсек автомобиля и проверьте совмещение метки звездочки распределительного вала с меткой на кузове.

Отметки

ВМТ наносятся на зубчатый шкив распределительного вала (выступ) и на заднюю крышку приводного ремня распределительного вала (усик).

Дополнительно нанесены отметки ВМТ на маховике (риск) и шкале заднего картера сцепления (вырез в виде треугольника). Для наглядности коробка передач снята.

Кроме того, метки ВМТ наносятся на зубчатый шкив коленчатого вала (точка) и крышку масляного насоса (V-образный вырез). Следы ВМТ видны только при снятом шкиве привода генератора.

1. Откройте капот на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 и открутите три винта крепления передней крышки ремня привода распределительного вала. Снимите переднюю крышку ремня распределительного вала.

2. Поверните коленчатый вал за болт, которым шкив привода генератора 3 крепится к нему, пока метки ВМТ на шкиве распределительного вала и задней крышке не совпадут.Коленчатый вал также можно провернуть с помощью болта 2 шкива генератора. Запрещается проворачивать коленчатый вал с помощью болта крепления шкива 1 распределительного вала.

3. Выверните заглушку из отверстия в картере сцепления и проверьте совпадение меток ВМТ на маховике.

2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия ОБЩИЕ СВЕДЕНИЯ Предупреждение Вращайте коленчатый вал только за болт крепления шкива к нему (запрещается проворачивать коленчатый вал за шкив распределительного вала).Рекомендация Поскольку проворачивать коленчатый вал с помощью болта шкива неудобно, это можно сделать следующими способами: 1. Включите любую передачу (желательно 4-ю) и медленно катите автомобиль, пока метка на шкиве распределительного вала не совпадет с меткой на шкиве. задняя крышка приводного ремня. …

Расположение ВМТ марки ВАЗ 2110/

2.4.1. Расположение отметок ВМТ ОБЩАЯ ИНФОРМАЦИЯ Расположение отметок ВМТ На двигателях мод. 21083, 2110, 2111 на зубчатом шкиве распределительного вала (выступ) и на задней крышке ремня привода распределительного вала (усик).О двигателе мод. 2112 на шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B). Все двигатели имеют …

Установка поршня первого цилиндра в положение ВМТ такта сжатия Skoda Fabia /

2.2. Установка поршня первого цилиндра в положение ВМТ такта сжатия ОБЩИЕ ХАРАКТЕРИСТИКИ Предупреждение Поворачивайте коленчатый вал только по часовой стрелке (по направлению вращения вала) за болт крепления шкива привода генератора.Не проворачивайте коленчатый вал за шкив распределительного вала. Установка поршня первого цилиндра в положение ВМТ такта сжатия необходима для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушались фазы газораспределения. Установите ВМТ по меткам на шкивах …

ВМТ поршня первого цилиндра Toyota Camry /

3.4. Верхняя мертвая точка (ВМТ) поршня первого цилиндра ОБЩАЯ ИНФОРМАЦИЯ Предупреждение Последовательность операций сделана исходя из того, что распределитель зажигания установлен правильно.Если необходимо определить верхнюю мертвую точку для установки трамблера, то установите поршень первого цилиндра в верхнюю мертвую точку на такте сжатия, затем установите метки зажигания. Верхняя мертвая точка поршня — это точка, через которую проходит каждый поршень при вращении коленчатого вала. Каждый поршень в конце достигает положения ВМТ …

Установка поршня первого цилиндра в ВМТ Volkswagen Golf III /

2.10.4. Установка поршня первого цилиндра в ВМТ Механизм газораспределения на автомобилях Golf III приводится в движение от коленчатого вала ремнем привода распределительного вала (на некоторых двигателях через промежуточный вал).ВНИМАНИЕ! Будьте осторожны при ремонте и эксплуатации автомобиля! В случае поломки, неправильной установки и т. Д. Во всех двигателях, устанавливаемых на автомобили семейства Golf III, клапан и поршень могут столкнуться, что приведет к серьезным повреждениям поршней и клапанов. Если …

Установка поршня первого цилиндра в положение ВМТ такта сжатия ВАЗ 2170/

5.7. Установка поршня первого цилиндра в положение ВМТ такта сжатия Поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают таким образом, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, фаза газораспределения не нарушена.При нарушении фаз газораспределения двигатель не будет нормально работать. Установите ВМТ такта сжатия по меткам на шкивах распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала поршень 1-го или 4-го цилиндра может находиться в этом положении). После этого …

Приведение поршня первого цилиндра в верхнюю мертвую точку (ВМТ) Приведенная ниже процедура основана на предположении, что провода свечи зажигания и распределитель установлены правильно.Если возникает необходимость довести двигатель до ВМТ для корректировки положения распределителя, положение поршня в первом цилиндре двигателя может быть качественно определено путем отслеживания изменения давления сжатия через отверстие для свечи зажигания. Далее необходимо добиться совмещения соответствующих установочных меток (см. Пункт …

Приведение поршня первого цилиндра в положение ВМТ Nissan Maxima QX /

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) Следующее описание процедуры основано на предположении, что провода свечи зажигания BB подключены правильно и распределитель зажигания установлен.Если возникает необходимость довести двигатель до ВМТ для корректировки положения распределителя, положение поршня в первом цилиндре двигателя может быть качественно определено путем отслеживания изменения давления сжатия через отверстие для свечи зажигания. Далее нужно добиться с помощью …

Расположение верхней мертвой точки (ВМТ) поршня № 1 Эти установочные штифты предназначены ТОЛЬКО для проверки положения коленчатого вала во время различных процедур капитального ремонта двигателя. ЗАПРЕЩАЕТСЯ использовать их в качестве фиксирующих инструментов для удержания коленчатого вала в неподвижном состоянии при ослаблении или затяжке шкива или болтов маховика / ведущего диска.ВМТ — это самая высокая точка в цилиндре, которую поршень достигает во время вращения коленчатого вала. Каждый поршень поднимается до ВМТ в конце такта сжатия, а также в конце такта выпуска …

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) Honda Civic /

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) Процедура, описанная ниже, основана на предположении, что провода свечи зажигания и распределитель зажигания установлены правильно.Если возникает необходимость довести двигатель до ВМТ для корректировки положения распределителя, положение поршня в первом цилиндре двигателя может быть качественно определено путем отслеживания изменения давления сжатия через отверстие для свечи зажигания. Далее нужно добиться совмещения соответствующих меток совмещения (см. Пункт 9). …

ВМТ Opel Astra A /

3.1.4. Верхняя мертвая точка (ВМТ) ОБЩИЕ ХАРАКТЕРИСТИКИ Синхронизирующая метка на крышке ремня газораспределительного механизма совмещена с вырезом звездочки (показано стрелками) — модель C 16 SE Синхронизирующая метка на крышке ремня газораспределительного механизма совмещена с вырезом звездочки (показано стрелками) — C Модель 20 NE Синхронизирующая метка на звездочке распределительного вала, совмещенная с прорезью на задней крышке ремня газораспределительного механизма (обозначена стрелками) — модель C 16 SE…

Установка поршня первого цилиндра в положение ВМТ такта сжатия ВАЗ 1111/

10.1. Установка поршня первого цилиндра в положение ВМТ такта сжатия Вам понадобится гаечный ключ «10», гаечный ключ колесный. Отсоедините провод от клеммы «-» аккумуляторной батареи. Установка поршня первого цилиндра в положение верхней мертвой точки (ВМТ) такта сжатия необходима для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась фаза газораспределения.Установите ВМТ по меткам на зубчатом шкиве распределительного вала. При установке по меткам на маховике, шкиве привода генератора или зубчатом шкиве кривошипа …

Установка поршня первого цилиндра в положение ВМТ такта сжатия Daewoo Lanos /

5.5. Установка поршня первого цилиндра в положение ВМТ такта сжатия Поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) такта сжатия таким образом, чтобы при выполнении работ, связанных со снятием ремня привода распределительного вала, сроки не нарушены.При нарушении фаз газораспределения двигатель не будет нормально работать. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала поршень 1-го или 4-го цилиндра может стоять в этом положении). После этого обязательно совпадение …

Приведение в ВМТ положения такта сжатия поршня первого цилиндра Jeep Grand Cherokee /

Приведение в положение ВМТ хода сжатия поршня первого цилиндра. Верхняя мертвая точка (ВМТ) — это наивысшая точка хода поршня, определяемая вращением коленчатого вала.Каждый поршень достигает ВМТ дважды — в конце такта сжатия и снова в конце такта выпуска, однако принято обозначать положение ВМТ такта сжатия. Распределительные отметки на демпфере крутильных колебаний (см. Рисунок), установленном на передней шейке коленчатого вала, соответствуют ВМТ такта сжатия первого цилиндра. Приведение поршней в положение ВМТ очень важно …

Установка поршня четвертого цилиндра в положение ВМТ такта сжатия Шевроле Нива /

4.9. Установка поршня четвертого цилиндра в положение ВМТ такта сжатия Поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают таким образом, чтобы при проведении работ по снятию приводной цепи распредвала , фазы газораспределения не нарушены. При нарушении фаз газораспределения двигатель не будет нормально работать. Установите ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке приводной цепи распределительного вала поршень либо 1-й, либо…

Верхняя мертвая точка поршня №1 (ВМТ) Isuzu Trooper /

3.3.4. Верхняя мертвая точка поршня №1 (ВМТ) ОБЩАЯ ИНФОРМАЦИЯ Верхняя мертвая точка — это самая высокая точка, которую достигает каждый из поршней во время вращения коленчатого вала. Поскольку каждый из поршней достигает ВМТ как в момент такта сжатия, так и в момент такта выпуска, для синхронизации двигателя положение поршня (обычно поршня № 1) в верхней части такта сжатия составляет взят как ВМТ.Поршень и цилиндр №1 расположены в передней части двигателя, где расположена приводная цепь распределительного вала. Учтите, что коленчатый вал вращается …

Расположение верхней мертвой точки (ВМТ) поршня №1 Renault Megane /

Расположение верхней мертвой точки (ВМТ) поршня № 1 Эти установочные штифты предназначены ТОЛЬКО для проверки положения коленчатого вала во время различных процедур капитального ремонта двигателя. ЗАПРЕЩАЕТСЯ использовать их в качестве фиксирующих инструментов для удержания коленчатого вала в неподвижном состоянии при ослаблении или затяжке шкива или болтов маховика / ведущего диска.ПРОВЕРКА 1. ВМТ — это самая высокая точка в цилиндре, которую поршень достигает во время вращения коленчатого вала. К …

Идеальная работа двигателя ВАЗ 2109. Повышение степени сжатия

Модель ВАЗ 2109 — одна из самых популярных отечественных машин в нашей стране. «Девятка» давно стала символом целой эпохи. Его производство было прекращено более 10 лет назад. Модель выпускалась с двумя вариантами двигателей: карбюраторным и инжекторным. Однако ни одна из версий двигателя не отличается высокими характеристиками, поэтому владельцы «девяток» часто прибегают к тюнингу двигателя своей машины.

1 Возможности тюнинга двигателя ВАЗ 2109

Если речь идет о качественном и капитальном тюнинге штатного агрегата от «девятки», то есть несколько эффективных вариантов модернизации. Самый простой и доступный способ — чип-тюнинг двигателя, который значительно улучшит динамические характеристики двигателя и не потребует больших вложений. Однако, помимо настройки микросхем, существует множество других способов изменить впрыск и карбюраторный двигатель для получения большей выходной мощности.

Полный тюнинг двигателя ВАЗ 2109 с инжектором невозможен без полной разборки двигателя и других элементов системы.

Качественная модернизация двигателя предполагает замену поршневой группы, установку новой ГБЦ, установку интеркулера или турбины и т. Д.

Таким образом, при доработке головки блока цилиндров форма и диаметр впускных клапанов и камеры сгорания изменяются. При этом не обойтись без установки нового спортивного ресивера и другого распредвала, способного значительно увеличить мощность двигателя ВАЗ 2109.

Тюнинг карбюратора ВАЗ 2109 подразумевает модернизацию остальных элементов системы. Самый распространенный вариант — установка дополнительного карбюратора и коллектора, например, от Оки. Основные преимущества карбюраторного двигателя — это возможность работать на низкооктановом бензине и большая ремонтопригодность. Некоторые владельцы предпочитают переделывать карбюраторный двигатель. Эта процедура очень затратна в финансовом отношении и не всегда оправдывает себя с экономической точки зрения. Замена карбюратора на инжектор на модели ВАЗ 2109 своими руками может потребовать специальной техники, знаний, времени и терпения.

2 Способы тюнинга двигателя ВАЗ 2109

Первым шагом к увеличению мощности и динамики мотора является установка фильтра нулевого сопротивления. Правильно установленный исправный фильтр может прибавить двигателю до 5 процентов мощности, однако при установке нулевого фильтра необходимо понимать, что его необходимо постоянно чистить и контролировать работу, иначе есть риск выхода двигателя из строя. время. Качественный фильтр нулевого сопротивления стоит порядка 70-100 долларов — все, что на рынке дешевле, — пустая трата времени и денег.

Установка проходного глушителя не оправдывает себя только в том случае, если двигатель подвергался серьезной технической модернизации или была установлена ​​дополнительная турбина. В остальных случаях прямоточный глушитель (а его установка стоит недешево) только добавит автомобилю шума и грохота, но на мощность это никак не повлияет, как видно на представленном видео.

Еще один действенный способ увеличения мощности ВАЗ 2109 — установка спортивного ряда на коробку передач.Эта процедура позволяет автомобилю продемонстрировать улучшенную динамику ускорения за счет изменения числа передаточных чисел и добавления дополнительных 6 передач. Это не повлияет на общий уровень мощности, но изменения в динамике будут ощущаться сразу. Такой тюнинг коробки передач рекомендуется делать после замены поршневой группы двигателя и установки более мощных деталей и механизмов.

Однако самый простой и эффективный способ улучшить работу двигателя — это настройка микросхемы.Если ВАЗ 2109 комплектуется инжекторным двигателем, то с помощью чип-тюнинга можно добиться отличных результатов, как показано на видео. Калибровку параметров ЭБУ можно выполнить вручную, используя современные программисты, имея в наличии компьютер и некоторое оборудование. При чип-тюнинге нет необходимости проводить механические работы, все делается с помощью компьютера и программ, при этом улучшения становятся заметными с самого первого дня эксплуатации авто с прошитым ЭБУ.

Описание 2109

ВАЗ 2109 (Лада Самара) или «Девятка» — это продолжение переднеприводного семейства Samar уже в лице пятидверного хэтчбека.Модель создана в 1987 году на безе трехдверного хэтчбека ВАЗ 2108, а позже на базе девятки спроектирован седан ВАЗ 21099.

Широкая популярность этого автомобиля обусловлена ​​тем, что у него был стремительный дизайн, хорошие по тем временам моторы и, самое главное, практичный пятидверный кузов. А в сочетании с невысокой ценой и широким выбором запчастей 2109 не могла остаться незамеченной.

Именно эти комплектующие обеспечили высокий спрос на последователя девятки — ВАЗ 2114… Новая четверка продолжает пользоваться бешеной популярностью, в основном, среди молодой части населения.

Также, в отличие от восьмой модели, инжектор серийно устанавливался на двигатель 2109 (двигатель 2111). Помимо инжекторного двигателя на 2109 устанавливались карбюраторные 1,1 л, 1,3 л и 1,5 л рабочего объема. Эти двигатели аналогичны тем, что видели под капотом 2108.

Как обычно, разберем слабые места и неисправности двигателя ВАЗ 2109, его ремонт и тюнинг, моторное масло, проблемы, неисправности и многое другое.
В том случае, если у вас сломался мотор и вам нужно забрать новый, по имеющейся информации вы легко определите, какой мотор 2109 стоит покупать, а какой лучше обойти и не возиться.
Все для обладателя девятки теперь в одном месте.

Модель ВАЗ 2109:

1 поколение (1987-2011):

Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем. При этом мощность двигателя на ВАЗ 2109 многих не устраивает, и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать своими руками, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

Сегодня есть несколько способов увеличить мощность двигателя. Ниже представлены самые популярные.

Карбюратор

Если у ВАЗ 2109 с инжекторным двигателем проблем с мощностью нет, то про карбюраторную версию точно не скажешь.
Как известно, на автомобиль ВАЗ 2109 устанавливается карбюратор ДААЗ 2108 сборки на заводе в Димитровграде. Производителям этих самых карбюраторов вроде бы не хватает звезд с неба, и, честно говоря, продукция их заводов выходит другая.
Дело в том, что одни карбюраторы могут без проблем прослужить более 7-8 лет, а другие не могут прослужить и 3 года. Кроме того, как уже было сказано выше, мощность двигателя зависит от карбюратора.
Если в штатный карбюратор попадает некачественный бензин или грязь, либо стиль вождения начинающего автомобилиста не соответствует нормам, карбюратор (см.) Мешает нормальному функционированию двигателя.В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора могут быть неродные жиклеры. Увеличение мощности двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный не даст существенной разницы в плане увеличения мощности двигателя. Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит к ВАЗ 2109 и ДААЗ, никакой разницы не дал.К тому же импортный карбюратор в процессе эксплуатации «съел» больше топлива, чем отечественный.

Зато некоторые любители использовали стандартный карбюратор Нива и разница в мощности чувствовалась. И это неудивительно, ведь у карбюратора Нивова калибровочных данных больше.
Тюнинг штатного карбюратора ВАЗ 2109, если все сделать правильно, даст ощутимый прирост динамики автомобиля, значительно увеличит мощность двигателя.
Приступим:

  • Разбираем штатный ДААЗ и переходим к его второй камере.
  • Снимаем пружину, которая находится в вакуумном приводе.

Примечание. Удаление этой самой пружины поможет при небольшом увеличении расхода топлива гарантированно повысить динамические характеристики автомобиля. Просто, дешево, но сердито.

  • Другой способ — модифицировать тот же вакуумный привод. Самодельное проволочное кольцо проталкивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
    Получается своеобразный выступ между тросом и рычагом.Закручиваем гайку.

Примечание. Этот апгрейд обеспечивает прирост динамики при небольшом увеличении расхода топлива.

  • Меняем диффузор первичной камеры карбюратора. Если на стандартном диффузоре указано значение «3,5», смело устанавливайте его на «4,5» и наслаждайтесь увеличением мощности, хоть и в угоду экономии.
  • Замените насос опрыскивателя, у которого значение «30». Разобрать и установить опрыскиватель номиналом «40».
  • Некоторым умельцам удается установить на автомобиль дополнительный карбюратор. Удачно синхронизировав открытие заслонок, обеспечивается прирост мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемый «ноль» в народе способен способствовать увеличению динамики автомобиля ВАЗ 2109.
Легко купить на рынках автозапчастей по доступной цене и установить:

  • Демонтируем корпус старого фильтра и воздуховод.
  • Снимите выхлопные трубы картера.
  • Устанавливаем новый воздушный фильтр и получаем прибавку мощности 3-5%.

Глушитель

Некоторые советуют не «заморачиваться» с карбюратором и фильтром, а сразу приступить к установке проходного глушителя.
Итак:

  • Снимаем резонатор и старый глушитель.
  • Демонтируем выпускной коллектор, а «штаны» оставляем.
  • Устанавливаем новый глушитель (см.), Подбирая диаметр трубы, согласно нашим предпочтениям.

Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно возрастает шум, что может не понравиться окружающим и инспекторам ГИБДД.

Увеличение степени сжатия

Итак:

  • Головка блока цилиндров демонтирована.
  • Головка блока цилиндров фрезеруется на специальном станке (изменения не должны превышать 0.5-1 мм).
  • Уменьшая, таким образом, объем камеры сгорания, мы увеличиваем степень сжатия.

Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после этой модернизации необходимо будет заправлять бак не обычным топливом, а чистым бензином с октановым числом АИ95-98.

Установка спортивного распределительного вала обеспечит максимальный поток топливовоздушной смеси в цилиндры, что увеличит подъем клапана.
Не забудьте в процессе модернизации установить модифицированные кулачки, которые отличаются исключительно гладким профилем. Эти кулачки для настройки обеспечат надежное время.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно отодвинута назад, что хорошо видно на низких оборотах коленчатого вала. Типы спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

  • Распределительный вал с крутящим моментом ниже по потоку предназначен для езды по городу.
  • Универсальный распредвал для езды по городу и шоссе.
  • Распредвал для лошадиных сил, предназначенный для езды по шоссе.

Трансмиссия

Если вышеуказанные методы дали только процент увеличения мощности двигателя, то улучшение коробки передач влияет на динамические характеристики, что является наиболее важным. Двигатель, даже с самым мощным потенциалом, может не проявить всей своей силы, если он не будет строго сочетаться с внешними условиями.
Принцип доработки КПП заключается в том, что нужно дать мотору как можно дольше проработать в так называемой «правой» зоне шкалы тахометра.
Этого можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

  • В этом случае, если скорости переключить «вверх», обороты не упадут, как прежде, и двигатель не потеряет бодрость и будет показывать резкое ускорение.
  • При переключении передач «вниз» даже на относительно высокой скорости можно безопасно добиться более интенсивного ускорения, потому что больше нет риска выскочить в красную зону тахометра.

Примечание. Заводской «дефект» моделей ВАЗ — синхронизатор второй передачи, на который возложена миссия по выравниванию угловых скоростей первичного и вторичного валов.
Водитель автомобиля, чтобы обеспечить некоторый запас тяги после переключения на 2-ю передачу, заранее, даже на 1-й передаче, должен хорошо провернуть двигатель, прислушиваясь к «реву» двигателя.

Типичная модернизация трансмиссии выполняется следующим образом:

  • Изготавливаются полностью оригинальные валы и шестерни.
  • Устанавливаются на КПП взамен старых.
  • Установлена ​​завеса короткоходная.
  • Замена корзины и диска сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно находиться в тонусе и после его «выкручивания» на начальных оборотах можно будет разогнаться так, что 4-я, 5-я и даже 6-я скорости станут подходящими (если такая была на ВАЗ 2109).
Приведенные выше инструкции и подсказки — это реальный и практичный способ обновить двигатель самостоятельно. В процессе работы рекомендуется использовать наглядные пособия: фото и видео материалы.
Как известно, цена на тюнинг двигателя на СТО довольно высока. Получается, что на самомодернизации можно будет очень сильно сэкономить.

В последнее время стало популярным тюнинг старых автомобилей «Лада». В частности, многие автолюбители особенно любят дорабатывать карбюраторный двигатель ВАЗ 2109.Это сделано для повышения силовых характеристик. Не многие знают, как осуществляется сам процесс.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности карбюраторного двигателя ВАЗ 2109, стоит разобраться, какие силовые агрегаты устанавливались на автомобиль, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» поставили три варианта карбюраторных двигателей:

21081 (1.1 8V)

2108 (1,3 8V)

21083 (1,5 8V)

Тюнинг: базовое описание

Для настройки карбюраторного двигателя в первую очередь требуется расточка блока цилиндров. Это делается для того, чтобы увеличить камеру сгорания, а значит, и давление внутри нее.

Также установлены облегченные детали, позволяющие снизить вес мотора, что повысит динамику разгона.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа двигателя с автомобиля.Значит, вам придется отключить блок питания, систему зажигания и другие системы. Итак, рассмотрим все этапы доработки мотора самостоятельно. Полностью настроить его своими руками невозможно, так как на некоторых этапах все же придется обращаться в автосервис.

Разборка двигателя

Чтобы снять двигатель, вам придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:

  1. Снимаем аккумулятор и удерживающую полку.
  2. Демонтируем воздушный фильтр и карбюратор.
  3. Снимаем элементы зажигания, которые находятся в подкапотном пространстве.
  4. Сливаем охлаждающую жидкость и моторное масло.
  5. Откручиваем КПП от ДВС.
  6. Демонтируем радиатор, чтобы было легче снять мотор.
  7. Вытаскиваем шрус двигателя.
  8. Откручиваем подушки двигателя.
  9. Снимите капот и демонтируйте двигатель.

Описанный процесс не является полным, это только основные шаги, которые необходимо выполнить.

Разборка силового агрегата

Разборка силового агрегата занимает несколько часов. Итак, для начала нужно демонтировать крышку головки блока и поддон картера. Лучше всего проводить эту операцию на специальной подставке.

После этого приступаем к удалению основных узлов. Откручиваем болты крепления головки блока и блока цилиндров.Затем отложите головку и работайте непосредственно с блоком цилиндров. Итак, рассмотрим, что вам предстоит снять:

  1. Откручиваем вилку и вытаскиваем коленвал. Сначала демонтируем шкив.
  2. Демонтируем водяной и масляный насос.
  3. Вытаскиваем поршневую группу. Демонтируем шатуны. Если есть, необходимо снять рукава.
  4. Теперь блок готов к дальнейшим манипуляциям.
  5. Последний шаг — мыть детали и блок.

Когда блок разобран, можно переходить к разборке ГБЦ.

  1. Снимите крышку распределительного вала.
  2. Снимите распределительный вал.
  3. Сушка клапанов.
  4. Снимаем пружины и сальники.
  5. Вытаскиваем клапаны.
  6. Выбить седловую головку и направляющие втулки.
  7. Моем детали и основания головок.

Приоритетная доработка

Для увеличения мощности двигателя карбюратора ВАЗ 2109 потребуется приобрести поршневую группу, клапаны, распредвал, шатуны и коленчатый вал.Все эти детали должны быть легкими и производиться тюнинговыми производителями.

Итак, поршневая группа, клапаны и седла подходят для ATI. Направляющие втулки лучше всего устанавливать из бронзы производства американского производителя K-line. Коленвал и распредвал закуплены у немецкой компании TDR.

Работа с блоком цилиндров

Для начала необходимо расточить блок цилиндров под новые поршни соответственно размером 82 мм. Затем устанавливают коленчатый вал и новые вкладыши, которые идут в комплекте с основной деталью.

Для того, чтобы все работало как часы, необходимо установить легкое настраиваемое сцепление производства Sachs. После того, как муфта прикреплена к валу, необходимо ее сбалансировать. Желательно проводить операцию на специальном стенде.

Осуществляем сборку поршневого агрегата, а именно прикрепляем поршни к шатунам. Затем можно переходить к так называемому процессу «перевязки». Имеется в виду крепление шатунов с поршнями к коленчатому валу.Монтируем сальники и подшипники коленвала. Устанавливаем коромысло и можно закрепить поддон. Затем собираются остальные вспомогательные агрегаты, такие как шкив, водяной насос и ролик.

Тюнинг головки

Тюнинг ГБЦ — это фактически сборка новых деталей для старых сидений. Итак, разобранная ГБЦ собирается из старого корпуса и новых тюнинговых элементов. В этом процессе нет ничего сложного.

Сборка узла

После того, как основные системы и компоненты собраны, можно приступать непосредственно к процессу сборки двигателя вместе.Итак, в обратном порядке крепятся к блоку цилиндров — головка блока, клапанная крышка, шкивы, ремень ГРМ.

Доработка вспомогательных систем

После того, как основные компоненты силовой установки собраны, можно приступить к установке вспомогательных систем. Итак, в первую очередь, устанавливаем систему впрыска топлива. Старый карбюратор Solex устанавливать не стоит, так как он не будет подавать необходимое количество топлива в камеры сгорания. Поэтому необходимо найти улучшенный карбюратор Solex Mega-2 или чешский вариант — IKOV.

Стоит переделать систему зажигания. Вместо стандартных свечей зажигания стоит установить свечи зажигания Brisk с маркировкой А2. Также стандартные высоковольтные провода заменены на тюнинговую версию производства Tesla.

Не стоит забывать и о системе охлаждения, так как увеличенное число оборотов коленчатого вала ускорит все процессы, и, соответственно, увеличится тепловыделение. Поэтому на ВАЗ 2109 устанавливается комплект системы охлаждения, в который входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат.Также рекомендуется установить спортивный радиатор из алюминия. Это снизит вес автомобиля на несколько килограммов.

Финальная доработка — установка воздушного фильтра «нулевого» сопротивления. Установка этого агрегата достаточно проста, на штатные крепления старого «воздушного» корпуса. Воздухозаборник удален, чтобы была прямая подача воздуха.

Также, помимо стандартных модификаций, на двигатель может устанавливаться нагнетатель воздуха. Конечно, такая доработка быстрее изнашивает элементы мотора, поэтому рекомендуется установка «улитки».

После внесения всех доработок двигатель устанавливается на автомобиль, проводится обкатка и регулировка.

Мощность

Тюнинг карбюратора двигателя ВАЗ 2109 можно произвести самостоятельно в гараже. Описанная в статье доработка проводится через месяц, а ее стоимость при покупке новых деталей обойдется примерно в 4000-5000 долларов. Конечно, такая доработка нецелесообразна с экономической точки зрения, но есть автомобилисты, которые проводят такой вид тюнинга.

Переднеприводный хэтчбек ВАЗ 2109 выпускался с 1986 по 2011 год и оснащался 5 различными силовыми агрегатами. Как такового двигателя ВАЗ 2109 никогда не существовало в природе. Моторы поставлены на девятку под индексами:

.
  1. 21081.
  2. 2108.
  3. 21083.
  4. 2111-80.
  5. 11183-20.

Первые 2 модификации устанавливались на автомобиль с 1987 по 1997 год и оснащались карбюраторной системой подачи топлива.У них обоих была неприятная особенность: при обрыве ремня ГРМ поршни этих моторов встречались с клапанами и загибали их.

Двигатель 21083 также был карбюраторным. Это основной силовой агрегат, устанавливаемый на ВАЗ 2109. Он был разработан в 1987 году, исходя из опыта эксплуатации автомобиля в тяжелых бытовых условиях. Его главное отличие от предыдущих двигателей заключалось в том, что при обрыве ремня ГРМ поршни не гнули клапаны.

Двигатель 2111-80 — тот же 21083, только с многоточечным впрыском топлива.Сначала его устанавливали только на экспортные модификации, но с 1998 года он стал доступен и на внутреннем рынке. Мотор 11183-20 ​​- глубокая модернизация двигателя 2111.

Характеристики силового агрегата

Двигатель ВАЗ 2108 разрабатывался специально для семейства Спутник. Предполагалось, что именно он станет основой для разработки последующих силовых агрегатов для перспективных моделей Волжского автозавода.Однако сразу после запуска в серию выяснилось, что он слишком слаб. Характеристики двигателя 2108:

  • количество цилиндров — 4;
  • диаметр цилиндра — 76 мм;
  • ход поршня — 71 мм;
  • Головка блока цилиндров — алюминиевая, 8-ми клапанная, с ременной передачей распредвала;
  • объем двигателя — 1,3 л;
  • мощность — 64 л.с.

С таким скромным двигателем автомобиль ВАЗ 2109 разгонялся до 100 км / ч за 16 секунд. Мотор 21081 был аналогичен базовому силовому агрегату, но имел нижний блок, уменьшающий ход поршня до 60.6 мм. Соответственно уменьшился и рабочий объем — до 1,1 литра, а мощность упала на целых 10 л.с.

После выхода из строя первых силовых агрегатов конструкторы создали новый двигатель под индексом 21083. Он имел модифицированный блок цилиндров с новой шатунно-поршневой группой. Вот его характеристики:

  • Блок цилиндров — чугун, рядный;
  • количество цилиндров — 4;
  • диаметр цилиндра — 82 мм;
  • ход поршня — 71 мм;
  • Головка блока цилиндров — алюминиевая, 8-ми клапанная, с ременным приводом ГРМ;
  • Объем двигателя
  • — 1.5 литров;
  • мощность — 69 л.с.

Несмотря на то, что мощность нового силового агрегата увеличилась всего на 7,5%, крутящий момент увеличился на 12,5%, что улучшило динамику разгона на 1 секунду и довело максимальную скорость хэтчбека до 155 км / ч.

В начале 90-х годов прошлого века была произведена небольшая модернизация двигателя 21083, в ходе которой на предыдущий блок установили доработанную ГБЦ и установили инжектор. Модернизированному двигателю был присвоен индекс 2111-80.За счет установки инжектора количество лошадиных сил увеличилось до 72, а крутящий момент увеличился на 12% и составил 118 Нм. Благодаря этому скорость автомобиля превышала 160 км / ч, а разгон до сотни занимал всего 14 секунд. С 2006 года на ВАЗ 2109 устанавливается двигатель от «Калины», имеющий следующие характеристики:


Что можно сделать из ВАЗ 2115. Тюнинг цилиндро-поршневой группы

Придание автомобилю «не общего выражения лица» — причина и цель любого тюнинга.Применительно к ВАЗ 2115 этот процесс часто сводится только к внешним изменениям, ввиду вполне достойных динамических качеств модели. Некоторые варианты самосовершенствования автомобилей рассматриваются ниже в этой статье.

Тюнинг салона ВАЗ 2115

Из всего разнообразия доработки салона Пятнадцатая модель ВАЗ чаще всего устанавливается кондиционер. Следует отметить, что в рассматриваемой модели конструктивно не предусмотрено специального места для этого устройства. А его работа будет дополнительной нагрузкой на генератор, что повлечет за собой увеличение расхода топлива.

Место под кондиционером находится после снятия торпеды и руля, а правильное подключение описано в инструкции. Схематично это выглядит так:

  • Компрессор, фреон, вентилятор;
  • Для доступа к деталям кондиционера они соединяются с воздуховодами;
  • Не пренебрегайте использованием предохранителей.

Установка электростеклоподъемников Очередной вариант тюнинга «Закуски».Выбирая комплект, следует обратить внимание на то, для какой двери он предназначен. Некоторые из них подходят только для входных дверей.

Для улучшения шумо- и виброизоляции салона выполнена кабина. Можно сделать своими руками, особое внимание уделив эстетической герметизации швов.

Комфорт при движении водителя и пассажиров предоставлен по вкусу креслу, с возможностью установки их подогрева или доработки упругости.

А раз уж вы говорили добавить своего «железного коня», как внутри, так и снаружи, то не лишним будет установить такое полезное устройство, как автомобильный видеорегистратор 3 в 1. Хорошее качество Этот девайс по отличной цене. интернет-магазин «Xaxatun».

Панель тюнинга ВАЗ 2115

Улучшить панель пятнадцатой модели ВАЗ можно, поработав с подсветкой. Помогают в этом диодные лампочки. Технически соединить их несложно, потребуется только внимание и безупречность.Выбор более модной магнитолы и замена динамиков эффектно преобразуют оригинальный вариант дизайна.

Тюнинг бампера ВАЗ 2115

Бампер

Одним из первых подлежит изменению в тюнинге владелец ВАЗ 2115. Самодельный вариант данной конструкции отличается от заводского аналога доступной ценой, малым весом, термостойкостью, сохраняя надолго форму и объем, не гигроскопичность.

Для творчества потребуются инструменты и материалы:

  • Монтажная пена или пена;
  • Стекловолокно;
  • Эпоксидная смола;
  • Пластилин технический;
  • Шпатлевка;
  • Праймер;
  • Наждачная бумага;
  • Краска;

Работа над передним и задним бамперами начинается Равно с создания бумажного эскиза.Затем рисунок переносится на материал, форма аккуратно вырезается ножом. Полученная заготовка покрывается эпоксидной смолой (для пенопласта поверхность предварительно обрабатывается техническим пластилином) и заливается стекловолокном. Высохшая поверхность группируется, обрабатывается шпаклевкой, просушивается, затем наносится грунтовка. Последний этап — покраска.

В процессе создания нового бампера от автовладельца потребуются терпение и аккуратность, а также навыки маляра, инженера, скульптора и дизайнера.

Проявить фантазию, проявить творческие порывы на автомобиле рекомендуется для начала при работе над изменением дизайна салона. Эта рекомендация связана с тем, что находится внутри автомобиля. Здесь большое поле для работы, так как практически все изменения не запрещены правилами дорожного движения и вызывают проблемы при переоформлении автомобиля. Также не стоит забывать, что сбои в настройке экстерьера сразу бросаются в глаза прохожим и другим водителям, а при сбое в настройке салона все можно поменять, при этом в любой момент.

Среди отечественных автомобилей отметим — модель изначально имеет довольно привлекательный внешний вид и среднее качество сборки, в умелых руках она может стать настоящим шедевром искусства автонастройки.

Перетяжка салона автомобиля

Можно существенно изменить дизайн салона автомобиля, применив другой материал для отделки панелей. Такая работа называется рисунком. Он позволяет заменить старую ткань на новую.

Какой будет конечная стоимость такой доработки — все зависит от предпочтения заказчика и его выбора.Существует довольно много разных материалов, которые можно использовать для сушки салона автомобиля. К особенностям рассматриваемой работы можно отнести следующие пункты:

  • Провести качественную ничью довольно сложно. Для этого нужно иметь определенные навыки и оборудование. Желательно доверить работу настоящим профессионалам, специализирующимся на предоставлении подобных услуг. Только в этом случае можно быть уверенным, что результат оправдает желание.
  • Если вы обратитесь в фирму, которая выполняет такую ​​работу, вы можете рассчитывать на то, что специалисты порекомендуют выбор материала.Следует учесть, что не следует останавливаться на очень ярких материалах, привлекающих много внимания. Салон должен быть нейтральным, так как только в этом случае можно снизить зрительное напряжение при длительной поездке.
  • Если делать тюнинг, то качественный. Рекомендуем отказаться от искусственных материалов, которые прослужат долго. Пример использования искусственного материала — ваш старый салон. В таком состоянии новая ткань достигнет всего за пару лет. Если использовать заменитель, то дорого.Дешевые материалы восприимчивы к воздействию ультрафиолета, быстро скорбят, пролитый кофе уже не выводит.

Как отмечалось ранее, конечный результат больше зависит от качества исполнения.

Если перетяжка будет выполнена некачественно даже при использовании хорошего материала, то работы будут напрасными. Поэтому на профессиональном исполнении экономить не стоит.

Замена акустической системы

Еще один способ существенно изменить салон автомобиля — установка новой акустики.Хороший звук в машине — мечта многих автовладельцев. Стейтен, мягко говоря, невысокого качества. Также не забываем про радио, которое проигрывает треки.

Также должен быть качественным, так как иначе установка дорогой акустики не приведет к улучшению звука. Замену акустической системы производить с учетом информации ниже:

1. Чтобы звук в машине был объемным, необходимо установить несколько дополнительных динамиков.При этом можно выбрать качественные диеты, не обладающие большой мощностью. Лучше поставить несколько пищалок малой мощности, чем одну мощную. При использовании качественного радио звук будет распространяться по каналам, создающим действительно необычный эффект.

2. Лучше всего установку акустики проводить на время бака или утепления салона. Это связано с тем, что сиденья понадобятся для новой диеты. Сделать их можно в дверном проеме и других элементах отделки.

3. Никакая акустика не забивает без саба. Он отвечает за окуня, которого диета не воспроизводит. Этот элемент акустики имеет достаточно большие габариты, что определяет трудности при выборе места для его установки.

4. Не забываем о правильном размещении проводки и ее фиксации.

Коробка: Важно: Сложные акустические системы требуют установки усилителя, на который также подается питание.Поэтому, как и в случае герметичности салона, установку акустики следует доверить профессионалам в рассматриваемой сфере деятельности.

Установка электрошока

Рассматриваемый автомобиль также выпускался с механическим подъемником стекол — прошлого века, которым до сих пор занимается отечественный автопром. Для пассажиров и самого водителя удобно проводить установку электроподъемников.

Такую модернизацию можно провести самостоятельно.Это связано с тем, что лифт приобретен в разборе. Вы можете выбрать такую ​​конструкцию, которая была установлена ​​на более дорогую упаковку той или иной модели, что определяет простоту установки.

Проблемы могут возникнуть только при подключении механизма к источнику питания, так как для этого придется самостоятельно создавать микросхемы и проложить проводку.

Также могут возникнуть проблемы с выводом блока управления стеклом. Как правило, кнопки располагаются прямо на дверях, их можно продублировать на другой панели.Поэтому при покупке стеклоподъемника следует также проводить подбор ручек с кнопками управления стеклоподъемниками.

Когда есть возможность дублировать блок управления и на другие панели, что повысит комфорт выполнения этой функции.

Изменение климата в салоне

Еще одной доработкой можно назвать установку кондиционера. Во время теплой пары года возникает довольно много поломок со значительным повышением температуры в салоне.Можно найти в продаже мелкие. автомобильный кондиционер, который можно установить на ВАЗ. С такой доработкой возникает довольно много сложностей.

Для начала следует обратить внимание на то, что в конструкции не предусмотрено отделение кондиционера, имеющее достаточно большие размеры. Поэтому установка предполагает смену передней торпеды: довольно часто жертвуют бардачком, используя его место для установки кондиционера.

Также не забываем, что для работы нужна подача воздуха.При этом воздух следует фильтровать, так как попадание мусора приводит к значительному сокращению срока службы рассматриваемой конструкции. Для работы кондиционера его следует проверить — еще одна причина, по которой работу следует доверить настоящим профессионалам.

Повышаем удобство, меняя сиденья

Еще одним довольно популярным способом тюнинга автомобиля можно назвать установку новых кресел. На заводе на ВАЗ установили старые кресла, существенно отличающиеся от современных вариантов исполнения.

При этом со временем они потеряли вид, эластичность и другие качества.

Современные стулья — это прежде всего различные опоры для тела. Примером можно назвать боковую опору, поясницу или стопы. Наличие поддержки определяет следующие факторы:

  • Комфортность повышается, а значит, перемещение на большие расстояния не доставляет особых проблем.
  • Улучшить условия управления транспортным средством, особенно при повороте.Крутой крен — причина предвзятости водителя и пассажиров. Чтобы бороться с инерционной силой водителю, необходимо напрячь мышцы спины и держаться за руль. Решить такую ​​проблему можно за счет боковой поддержки.
  • Внешний вид аналогичных сидений очень привлекательный. Отметим, что изначально боковые опоры появились на спорткарах и только после того, как их начали устанавливать на обычные автомобили.

Такая настройка довольно проста в реализации, но может оказаться довольно дорогостоящей.Это связано с тем, что существуют специальные комплекты сидений, подходящие к рассматриваемому автомобилю.

Процесс установки заключается только в демонтаже старых стульев и установке новых. Выбор достаточно большой, кресло можно подобрать под дизайн салона автомобиля.

Заключение специалистов

Михаил. Занимаюсь профессиональным оказанием услуг по перетяжке салона автомобиля новой тканью. Сразу отмечу, что довольно часто встречаюсь с ситуацией, когда приходится переделывать попытку самостоятельного выполнения работы.В этом случае увеличиваются только затраты, так как ранее использованный материал при самостоятельной попытке выполнить работу становится непригодным.

Игорь. Занимаюсь установкой систем кондиционирования на автомобили. Кондиционер — сложное и довольно дорогое оборудование, которое необходимо правильно установить для долгой работы. Ставить можно на ВАЗ, работать с ним довольно сложно из-за отсутствия этой опции даже на дорогостоящей технике. Поэтому стоимость услуги велика.

Григорий. Хотите повысить комфорт в машине и преодолеть большие расстояния, не чувствуя усталости? Сидение с боковой поддержкой создано специально для решения рассматриваемой проблемы. Купить их можно с доставкой, установка не вызовет особых затруднений.

Денис. Могу причислить себя к любителям вазонов, так как при всем водительском опыте ездил на машинах только отечественного автопрома. После долгой быстроты выбрал себе 2115 тонн, не пожалел — после доработок машина не смотрит на вложенные в нее деньги.

Видео тюнинг салона ВАЗ 2115

Тюнинг ВАЗ 2115 — Это марка суперпопулярная. Тут как говорится внешний тюнинг, в первую очередь экстерьер. Каждому владельцу «Потокашки» хочется, чтобы его машина выделялась среди соплеменников и дорожных конкурентов. Не зря владельцы «Пятнадцатой» особой страсти испытывают тюнинг бампера. Наверное, потому, что благодаря самой конструкции бампер изначально привлекает внимание и между деталями автомобиля создается ощущение его особой значимости.Если владелец этой марки включает в себя фантазию и не утруждает себя финансированием своего предприятия, то зачастую замена бампера очень круто меняет внешний вид ВАЗ 2115 в лучшую сторону.

Наводнения, воздушные змеи и снова перекос. На этой модели их также следует менять в обязательном порядке. Этой традиции в нашем автопроме не дано и все тут! Кстати, выхлопная труба тоже не впечатляет. При серьезной работе с внешним автомобилем его тоже стоит поменять. Хороший вариант четыре выхлопных трубы устанавливаются на американском AutoTrade.

Raisina Во внешней привлекательности «Закуски» добавит установка спойлера. Особенно это касается этих красоток.

Эту экстравагантную деталь пятнадцатой пятнадцати понравятся всем автомобилистам, но те, кто решится на такой апгрейд, не жалеют. Без спойлера менее агрессивный и вызывающий. А вот тем, кто любит эпатировать и привлекать внимание спойлерами, просто необходимо прийти в голову. Они продаются всевозможными распродажами: от скромных мелких до дерзких и даже устрашающих.

ВАЗ 2115 тюнинг своими руками Выхлопную трубу нужно делать серьезно, думая о том, что вы делаете. Были случаи, когда при неправильной установке допускались ошибки в расстоянии и выхлопные газы попадали в салон автомобиля, что приводило к отравлению как водителя, так и пассажиров.

Тюнинг ВАЗ 2115 своими руками — Это тоже работа по тюнингу салона.
Внутренний мир Автомобиль не менее важен, чем внешний. Здесь плацдарм для творческих действий огромен.Пожалуй, одной из самых интересных тем будет установка кондиционера. Эту работу вполне допустимо выполнить без участия узкопрофильного специалиста. Как и в решении других задач по настройке, вопрос упирается в деньги. Если покупаете, то самый крутой кондиционер, а если устанавливаете, то самый современный и урезанный инструмент. Конечно, сразу нужно готовиться к негативным последствиям установки такого устройства. Например, к чрезмерному расходу энергии.Электричество расходуется в разы больше, чем топливо. Расположение под «Кониндюком на споте» тоже не предусмотрено, так что придется «замочить» салон и серьезно продумать размеры агрегата.
В первую очередь при установке кондиционера необходимо выберите модель.Не все подходят для этого автомобиля.Для определения места нужно снять торпеду и руль.Как подключается механизм подробно и четко написано в инструкции.

Поэтапная установка будет выглядеть так:

  1. подключение компрессора,
  2. подведение фреона
  3. подключение электровентилятора.
  4. ни в коем случае нельзя забывать про воздух. Они связаны со всеми элементами. Предохранители убережут от перегрузки.

Тюнинг ВАЗ 2115 своими руками Обеспечивает замену электростеклоподъемников. Это очень популярное обновление. Как ни странно, машин с ручным стеклоподъемником до сих пор очень много, так что такая доработка актуальна.В этом случае необходимо правильно выбрать механизм, подходящий к данной модели. Стоит учитывать, что есть комплекты, которые подходят только для входных дверей.

Современная промышленность предоставляет огромный ассортимент дисков для «пятнадцатых», воздушных змеев, различных бамперов. Заменить всю оптику и задние фонари. Если замена фар обходится вам дорого, то как вариант можно установить так называемые проушины для фар, внешне меняющие тип оптики.Также пойдет на пользу классическая тонировка стекла.

ВАЗ 2115 Панель настройки

Такие работы начинаются с замены подсветки. От диодных ламп ничего не поделаешь. Лучше пока ничего не придумал. Соединить их легко, в этой работе главная щепетильность.
Не обходите тему со звуком. В «Пятнадцатом» сильный эффект дает замена передних и задних динамиков. Магниттол тоже лучше выбирать пустой, моднее и мощнее.
В этом аспекте необходимо работать в направлении шумоизоляции и виброизоляции.Здесь самый действенный способ — старый, хорошая замена обивки салона, главное грамотно ушить швы.

Улучшение ощущения жизни в салоне ВАЗ 2115 замена кресел. Кресло нужно подобрать более глубокое, мягкое, удобное и радующее глаз. Возможности здесь безграничны, тюнинг может быть самым разнообразным. Кресло можно примитивно перетаскивать, менять свою амортизацию, подавать подогрев, звук и подсветку.

Тюнинг Двигатель ВАЗ 2115

С технической точки зрения ВАЗ 2115 Автомобиль достаточно современный и соответствует мировым стандартам качества.Поэтому настроить двигатель этой модели не составит труда. Совершенно никуда от сколов не пойдем. Компьютеры уже давно «питаются» нашей жизнью, а наша жизнь — «железными конями». Мы хотим, чтобы «четырехколесный конь» делал его маневренным, и удивлялся, чтобы он перепрограммировал его. Здесь хозяин машины должен прислушаться к своему внутреннему голосу и спросить себя, а что я хочу от сколов. Чаще всего они хотят, чтобы тяга на низких, средних и высоких оборотах увеличилась, что является вторым популярным вариантом сокращения расхода топлива, но за счет потери мощности.

Есть еще двигатель спортивного тюнинга, он расширяет динамические возможности при уличной езде. Также популярный экономичный режим, он разработан для очень небольшого расхода топлива.

Если вы реализовали некоторые из этих опций, вы можете подумать о настройке цилиндров. Здесь действия традиционные — полировка стенок, разгрузка коленвала, уменьшение размеров поршней.
Результат таких технологических экспериментов обернется уменьшением шероховатости стенок цилиндров, увеличивается расстояние между стенкой и поршнем, ход становится легче, количество оборотов коленвала увеличивается.

Еще вариант поменять толкатели, распредвалы, пружины, клапана. Показатели двигателя увеличиваются, трансмиссия находится под большим напряжением. Следствие этого: детали автомобиля должны быть качественными и новыми, чтобы нагрузка их не подводила. Самоблокирующийся дифференциал, как опция, подходит для стабилизации работы «Пятнадцатый» на поворотах даже на большой скорости.

Тюнинг тормозной системы Включает установку спортивных вакуумных усилителей на педаль тормоза. Это дает возможность увеличить давление на педаль.Это очень заметно, так как усилие удваивается.

Рассмотрим тюнинг ВАЗ 2115 или , как его называют в простоте «Закуски». Этот автомобиль представляет собой рестайлинговую версию модели ВАЗ 21099. Серийный выпуск 2115 начался в 1997 году, и вначале автомобили собирали в опытно-производственном цехе.

На главном конвейере Волжского автозавода «Потокашка» стояла в 2000 году, а с 2004 года ВАЗ 2115 полностью заменил «девятку-девятку», которая к тому времени была снята с производства.

От прошлой ВАЗ 2115 отличается другой головной оптикой и задними фонарями, новой крышкой багажника со спойлером, а также другими передними крыльями и капотом. Также в машине были изменены бамперы и широкие молдинги на дверях.

Такая трансформация, как будто в заводском тюнинге, сделал LADA 2115. Еще приятнее. Кроме того, был улучшен интерьер, автомобиль получил новую приборную панель, которая затем перешла на ВАЗ 2114 и 2113 и получила название «Евро».

В целом «спот» стал первенцем в семействе моделей САМАРА-2, созданных на базе первой Самары, также известной как спутник.Позже появились четырнадцатая и тринадцатая модели ВАЗа.

Поработав над экстерьером и интерьером ВАЗ 21099, чтобы превратить его в Ладу 2115, на шасси АвтоВАЗа практически ничего не было сделано, поэтому приобретая сегодня «Поту», стоит задуматься о ее тюнинге.

Если говорить о тюнинге двигателя, салона, подвески ВАЗ 2115, то подробное описание этого можно найти в статье о, т.к. технически данные автомобили практически не отличаются.

Здесь вы можете увидеть фото тюнинга 2115, созданного в основном своими силами их владельцев.Как видите, вложившись в доработку, на выезде можно получить очень приличную машину.

Не обойдется без установки красивых колесных дисков, Благо их выбор для семейных моделей очень велик. Для «спотов» производятся различные воздушные змеи, а также альтернативные бамперы, оптика и фонари.

Спойлер на крышке багажника 2115 нравится не всем, поэтому некоторые владельцы его демонтируют. Без него машина действительно выглядит несколько лучше, но это, скорее, дело вкуса.

Также Тюнинг ВАЗ 2215 может включать в себя установку других зеркал заднего вида, окраску молдингов боковых под цвет кузова, в том числе с заменой их на альтернативу, увязку подвески и другие, более индивидуальные приемы.

Может включать в себя установку спортивного руля, замену передних кресел на спортивные, а также установку различного оборудования и техники, в том числе мультимедийной.

См. Также — рестайлинговая версия ВАЗ «G8».

Тюнинг ВАЗ 2115 фото

Тюнинг экстерьера

В первую очередь новоиспеченный хозяин, проводящий тюнинг, желает улучшить внешний вид автомобиля. И первым делом заостряет внимание на бампере. Если владельцу удастся подобрать красивый и интересный аналог, экстерьер модели преображается моментально.

При столь оригинальном тюнинге экстерьера ВАЗ 2115 на фоне новых бамперов родовая выхлопная труба выглядит как-то нелепо.Его также лучше заменить на комбинацию из четырех одинаковых трубок, как на многих американских автомобилях.

Некоторые изощренны до такой степени, что прорезают отверстие на краю стороны, под задней дверью и снимают там выхлопную трубу. Это очень опасно и следует делать осторожно, так как неправильно установленная такая труба может вызвать отравление выхлопными газами пассажиров.

Работая над тюнингом экстерьера ВАЗ 2115 своими руками, для модернизации задней части автомобиля не стоит устанавливать спойлер.Это будет совершенно не к месту, да и машина с системой переднего привода Улучшить аэродинамические показатели ни к чему. А вот «пятна» идеальны для оформления заднего бампера.

Тюнинг салона

После модернизации экстерьера можно переходить к тюнингу салона ВАЗ 2115. В этом случае для автомобиля предлагается огромное количество доработок.

  • Сегодня самая популярная модернизация — установка кондиционера.

Вы можете выполнить эту процедуру лично.Самое главное наличными на приобретение такого оборудования, также немаловажно наличие необходимого инструмента, ну и соответственно желание сделать тюнинг салона ВАЗ 2115.

За возможность владения автомобилем с кондиционером нужно будет заплатить немалые деньги, поэтому сразу нужно все взвесить и против. Например, на ВАЗ 2109 не стоит устанавливать кондиционер, так как после монтажа автомобиль на генератор начнет брать больше тока, что увеличит потребность в топливе.

  • Тем, кто все же решил установить кондиционер на ВАЗ 2115, совет — его модель должна полностью приближаться к автомобилю.

В процессе установки необходимо будет снять руль и торпеду, чтобы добраться до места. В инструкции следует подробно прочитать описание установки, тогда при установке проблем не возникнет.

Примерно установка кондиционера выглядит так:

  1. Подключите компрессор;
  2. Затем фреон;
  3. Затем электровентилятор.

Все предметы должны быть объединены с воздухозаборниками, через которые к ним будет поступать воздух. Чтобы оборудование не вышло из строя, нужно использовать предохранители.

  • Еще одним наиболее популярным вариантом при тюнинге салона ВАЗ 2115 является установка электростеклоподъемников.

И хотя большинство моделей оснащено этим устройством еще на заводе, есть много машин с ручным подъемом. Для установки этого комплекта ВАЗ 2115 требует подбора под конкретную марку.Стоит учитывать, что некоторые комплекты предусмотрены исключительно для входных дверей.

  • Если вы решили произвести тюнинг панели приборов ВАЗ 2115, то начинать нужно с подсветки.

Отличный вариант для этого — светодиодные лампочки. Сам процесс их соединения довольно сложен и требует только внимания и доработки. И конечный результат такого тюнинга может только радовать.

Неплохой вариант для тюнинга может быть замена задних и передних динамиков.Такой тюнинг салона ВАЗ 2115 значительно улучшит качество воспроизводимых треков с аудиомагнитолы. При желании можно усовершенствовать сам Магниттол, заменив его на более современный.

Создание комфорта и избавление от шума

Чтобы находиться внутри автомобиля было максимально комфортно, необходимо организовать хорошую вибро- и шумоизоляцию. В этом поможет обивка ВАЗ 2115. Но конечный результат превзойдет все ваши ожидания, а эстетический эффект сохранится не один год.

Чтобы окончательно завершить создание комфорта в салоне ВАЗ 2115, необходимо установить функциональное и удобное сиденье. Этот элемент значительно снизит утомляемость водителя в процессе управления автомобилем, повысит комфорт и улучшит внешний вид салона.

Например, можно выполнить банальное кресло, а можно создать сиденье идеальной формы, немного поработав над эластичностью кресла. Сиденье можно подогревать или оборудовать звуковыми сигналами.Вы можете делать все, что позволит вам ваша фантазия.

Тюнинг двигателя

В отличие от внешнего вида ВАЗ 2115 его технические характеристики Не так уж и плохи по сравнению с предшественником ВАЗ 2114. Поэтому тюнинг двигателя ВАЗ 2115 не будет полностью сложным.

  • Сначала выполните настройку микросхемы двигателя

Само это слово относится к перепрограммированию, а в нашем случае — к перепрограммированию двигателя. Следует отметить, что существует множество способов прошить машину, но не любой метод позволяет увеличить мощность двигателя.

Каждый владелец этого автомобиля выбирает подходящий способ и цели, которых он хотел бы достичь. Самый известный из способов прошивки — это увеличение тяги на высоких, средних или низких оборотах, а также уменьшение расхода топлива, но в ущерб силовым параметрам. Спортивный тюнинг двигателя ВАЗ 2115 Дает возможность организовать более динамичную езду по городским улицам. А в экономичном режиме он позволяет значительно сэкономить на расходе топлива в городском цикле, а также более спокойно ехать по трассе.Чтобы выполнить эту процедуру самостоятельно, необходимо хорошо разбираться во всех тонкостях электроники.

Так как без увеличения их объема добиться максимального результата не удастся. Для увеличения рабочего объема необходимо:

  1. Произвести полировку стенок цилиндров
  2. Легко коленчатый вал
  3. Уменьшить размер поршня

Результат подобных манипуляций — уменьшение шероховатости стенок цилиндров, увеличивается зазор между поршнем и стенкой, следовательно, ход становится легче, что увеличивает количество оборотов коленчатого вала.И это не единственный вариант тюнинга двигателя ВАЗ 2115. Можно:

  • увеличить распредвалы
  • доработать толкатель
  • заменить клапана и пружины.

Для тюнинга тормозной системы ВАЗ 2115, подходит установка на педаль тормозов вакуумных спортивных усилителей. Они увеличивают давление на педаль. Это значительное увеличение, так как усилие увеличивается почти вдвое.

Руководство по установке колец

4032 Поршни

ПЕРЕД БАЛАНСИРОВКОЙ , установкой штифтов, стержней или замков, пожалуйста, проверьте номер детали и описание на этикетке коробки, чтобы убедиться, что у вас есть правильные компоненты.Измененные, поцарапанные или поврежденные поршни полок возврату не подлежат. Поршни, изготовленные по индивидуальному заказу, подлежат возврату только в случае производственных дефектов.

Зазор между поршнем и стенкой цилиндра

  1. Диаметр поршня должен измеряться в точке замера, которая в большинстве случаев находится на 0,500 дюйма от нижней части юбки (см. Рис. 1). Указанные размеры измерены при температуре 68 градусов по Фаренгейту. Примечание: алюминий расширяется и сжимается при изменении температуры.
  2. Ваши поршни изготовлены из высококремнистого алюминиевого сплава 4032.
  3. В поршне установлен зазор на основе чистового отверстия для нормальных условий эксплуатации. (См. Табл. 1).
  4. Указанные ниже зазоры являются минимальными. Для некоторых применений, таких как наддув, турбо, закись азота и износостойкость, может потребоваться добавление 0,001 «-. 003» к минимальным зазорам, указанным в таблице 1. Для морских систем водозабора холодной воды может потребоваться дополнительный зазор 0,002 «-. 004».
Таблица 1 Диапазон диаметров Мин.Распродажа
Спорт компакт от 2,500 до 3,625 дюйма от 0,0020 до 0,0025 «
Спорт компакт от 3,626 до 3,999 дюймов от 0,0025 до 0,0030 «
SB Applications 4.000 — 4.200 « от 0,0020 до 0,0025 «
BB Приложения 4.200 до 4.600 « от 0,0030 до 0,0035 «

Зазор между поршнем и клапаном

Зазор между поршнем и клапаном определяется подъемом кулачка, расстоянием между кулачками, продолжительностью, зазором клапана, конструкцией головки и послепродажным фрезерованием головки блока цилиндров.Минимальный рекомендуемый зазор для впускного и выпускного клапана должен быть 0,100 дюйма в глубину и 0,050 дюйма в радиальном направлении. Проверьте с помощью пластилина или следуйте рекомендациям производителя кулачков для проверки зазора, убедившись, что кулачок имеет такую ​​же степень смазки, как и во время работы.

Подготовка цилиндра / гильзы / блока

Мы настоятельно рекомендуем вам снять фаску или слегка ослабить нижние края ваших цилиндров / гильз / блоков. Наличие острого края приведет к чрезмерному износу юбки поршня. Это очень важно при работе с ходовыми двигателями, когда юбка поршня проходит за нижнюю часть цилиндра.

Зазор между поршнем / куполом и головкой и свечой зажигания

Из-за большого выбора доступных на вторичном рынке головок цилиндров и большого разнообразия камер сгорания вам всегда следует проверять зазор между поршнем / куполом и головкой, а также зазор свечи зажигания, чтобы обеспечить надлежащий зазор (см. рис.2). Минимальный зазор для стального стержня = 0,040 дюйма, алюминия = 0,060 дюйма. Проверьте с помощью глины с поршнем, установленным на штоке в ВМТ, качните поршень, чтобы получить минимальный зазор.

Противовес кривошипа относительно зазора поршня

Всегда проверяйте противовес до зазора поршня или НМТ.Рекомендуемый минимум составляет 0,060 дюйма.

Зазор между шатуном и поршнем

Из-за больших различий в ширине штока и толщине материала над штифтом всегда проверяйте надлежащий зазор между поршнем и концом пальца шатуна. Рекомендуемый зазор составляет минимум 0,050 дюйма на каждый стороны и мин. 0,050 дюйма от верха штока до поршня. Установив поршень на шток, покачивайте поршень из стороны в сторону и вращайте вперед и назад, чтобы обеспечить надлежащий зазор. (рис. 3)

Spiro Locks

Для установки Замки Spiro, возьмитесь за каждый конец замка и потяните (прибл.3/8 ”- 7/16”). Замок будет напоминать небольшую катушку (рис. 4). После этого замок можно установить на место по спирали, как если бы вы ввинчивали их в паз (рис. 5). Когда замки установлены правильно, только половина замка будет видна над пазом. Для большинства поршней SRP, для которых требуются спиральные замки, потребуется 4 фиксатора на поршень, по 2 на каждом конце пальца. ВНИМАНИЕ: Важно, чтобы на каждом поршне было установлено правильное количество замков, иначе может произойти серьезное повреждение двигателя. ВНИМАНИЕ: Не перетягивайте спиральные замки и не используйте их повторно!

Проволочные замки

Установите конец одного замка под углом 90 градусов от канавки замка отмычки.Используйте жесткую отвертку с маленьким лезвием и вставьте наконечник в канавку замка отмычки, одновременно вставляя замок в канавку, не перегибая и не деформируя замок. После того, как первый фиксатор будет установлен, установите его, плотно ударяя по булавке на запястье латунной выколоткой. Теперь установите шатун и второй фиксатор. Установите второй замок так же, как и первый. В качестве меры предосторожности мы рекомендуем еще раз постучать латунной выколоткой с каждой стороны булавки для запястья. Выполняйте эти действия на тканевом полотенце или мягкой резиновой подушке, чтобы не повредить поршень.

Очистка

Тщательно очистите поршни и стенки цилиндров с помощью растворителя для очистки автомобильных деталей или горячей воды с мылом перед установкой. JE рекомендует нанести тонкий слой монтажного масла (Marvel Mystery Oil или аналогичное) на юбку поршней, кольца и стенки цилиндра для первоначальной установки и запуска. МЫ НЕ РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ СИНТЕТИЧЕСКОЕ МАСЛО ИЛИ ЛЮБЫЕ ДОБАВКИ К МАСЛАМ, ПОКАЗЫВАЕМЫЕ С ПРОДАЖИ ПРОДАЖИ ПРОДАЖИ, пока кольца не встанут на место. Обязательно тщательно смажьте поршневые пальцы и отверстия для поршневых пальцев монтажным маслом, чтобы предотвратить истирание при первоначальном зажигании.Также рекомендуется дважды проверить принудительные отверстия масленки поршневого пальца на предмет посторонних предметов или мусора перед установкой кольца. Во время пробной сборки или макета убедитесь, что купол и карманы клапанов на поршнях соответствуют диаметрам камеры сгорания и клапанов ваших головок цилиндров. Выхлопные карманы четырехклапанного поршня, как правило, расположены над логотипом JE на нижней стороне поршня. Многие поршневые конструкции JE / SRP имеют специальные смещенные купола и / или специальные карманы клапана «влево» или «вправо».Изготовитель двигателя несет ответственность за то, чтобы поршни с несимметричным (левым или правым поршнем) гнездами клапана были установлены в правильном месте цилиндра.

Инструкции по установке колец

ВАЖНАЯ ИНФОРМАЦИЯ: ПЕРЕД НАПОЛНЕНИЕМ КОЛЬЦЕВ — проверьте каждое отдельное кольцо в соответствующей канавке поршневого кольца, чтобы убедиться в правильности глубины канавки (радиальный задний зазор) и бокового зазора (толщины) (рис. 6). Правильная отделка цилиндра (хонингование), зазор между кольцами и смазка имеют решающее значение для достижения оптимального кольцевого уплотнения.

Торцевая крышка

Торцевой зазор — это зазор между двумя концами поршневого кольца, установленного в цилиндре (рис. 7). Большинство производителей высокопроизводительных и гоночных двигателей покупают поршневые кольца немного завышенного размера, чтобы подогнать их к точным торцевым зазорам. Испытания показали заметное увеличение мощности и уменьшение прорыва в результате правильной подгонки торцевого зазора кольца к условиям эксплуатации. Такие факторы, как наддув, турбонаддув, закись азота, гонки на выносливость и различные виды топлива, определяют правильный торцевой зазор кольца.Правильный торцевой зазор кольца может увеличиваться более чем вдвое от одного двигателя к другому в зависимости от вышеуказанных факторов.

Точная обработка отверстий цилиндров имеет решающее значение, и по этой причине кольца должны быть установлены на цилиндр, в который они должны быть установлены. Разница в диаметре от одного цилиндра к другому изменяет торцевой зазор колец в этом цилиндре на коэффициент пи (3,1416). Например, цилиндр большего диаметра на 0,001 дюйма увеличит зазор торца кольца на 0,001 x 3,1416 = 0,003 дюйма, округляя.Торцевой зазор второго кольца всегда должен быть больше, чем концевой зазор верхнего кольца.

Комплекты колец, содержащие направляющую с выступом

При установке в горизонтально расположенный двигатель зазоры масляной направляющей следует устанавливать, как показано ниже (рис. 9). Направляющая для выступов должна быть установлена ​​под расширителем масляного кольца так, чтобы выступ был направлен к нижней части кольцевой канавки, проходящей в разделенные задние отверстия для слива масла (рис. 8). Будьте осторожны, чтобы не вставить язычок направляющей в масляное отверстие для штифта на запястье.

Oil Ring Поддержка Rail Монтаж

  1. Установка поддержки масляное кольцо Рельсы на нижней части масла кольцевой канавке с antirotational замок стопора лицом вниз.
  2. Поворачивайте опорную планку маслосъемного кольца до тех пор, пока стопор, предотвращающий вращение, не окажется между отверстием на пересечении канавки кольца и отверстия под палец. (рис.10)
  3. Установите масляное кольцо в сборе как обычно.

ДАННОЕ РУКОВОДСТВО МОЖЕТ ПОМОЧЬ В ПРОЦЕССЕ УСТАНОВКИ, ОБЕСПЕЧИВАЯ ПРАВИЛЬНУЮ РАБОТУ И МАКСИМАЛЬНУЮ ПРОИЗВОДИТЕЛЬНОСТЬ, НО НЕ ПРЕДНАЗНАЧЕНА В КАЧЕСТВЕ ПОЛНЫХ ИНСТРУКЦИЙ ПО УСТАНОВКЕ.

Установка первого цилиндра в ВМТ (Лада Ларгус).Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия Установите первый цилиндр в ВМТ

На автомобиле ВАЗ 2106 поршень 4-го цилиндра в положении ВМТ (верхняя мертвая точка) такта сжатия выставлен таким образом, чтобы при проведении работ, связанных со снятием приводной цепи распредвала, не нарушались фазы газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. Установите ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке приводной цепи распределительного вала поршень 1-го или 4-го цилиндра может находиться в этом положении).
После этого убедитесь, что метки на шкиве коленчатого вала и крышке совпадают. Если при этом метки валов не совпадают, это означает, что фаза газораспределения нарушена (поршень 4-го цилиндра не выставлен в ВМТ). В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и повернуть коленчатый вал до совмещения меток (см. «Проверка и установка фаз газораспределения по меткам»).

ПОЛЕЗНЫЕ СОВЕТЫ
Коленчатый вал можно провернуть следующими способами.

1. Приобретите специальный ключ для поворота коленчатого вала за болт (трещотку) шкива. Этим ключом можно повернуть коленчатый вал сверху моторного отсека. Можно использовать головку «36», но это несколько неудобно из-за ограниченного пространства между радиатором и двигателем, в результате чего придется снимать брызговик и проворачивать коленвал снизу автомобиля ВАЗ 2106. .

2. Включите 4-ю передачу и медленно катите автомобиль в желаемом направлении, пока метка на звездочке распределительного вала не совпадет с меткой на корпусе подшипника распределительного вала.

3. Включите 4-ю передачу и вывесите одно из задних колес. Затем поверните подвешенное колесо в желаемом направлении, пока метка на звездочке распределительного вала не совпадет с меткой на корпусе подшипника распределительного вала.

Метки расположены на звездочке распределительного вала (отверстие и ) и на корпусе подшипника распределительного вала (выступ b ).
ПРИМЕЧАНИЕ
Крышка ГБЦ снята.

Кроме того, метки нанесены на молдинге на крышке цепи распределительного вала (длинные метки и ) и на шкиве коленчатого вала (треугольная канавка b на краю канавки шкива).

Для наглядности фото сделано снизу автомобиля ВАЗ 2106 со снятым брызговиком, но под определенным углом зрения они видны и из верхней части моторного отсека.
ПРИМЕЧАНИЕ
Паз b продублирован выступом в молдинге на передней части ступицы шкива, но на двигателе, установленном на автомобиле ВАЗ 2106, выступ не виден.

Поршень 1-го цилиндра Лада Ларгус установлен в положение ВМТ (верхняя мертвая точка) такта сжатия, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась фаза газораспределения.При нарушении фаз газораспределения двигатель не будет нормально работать. На двигателях автомобилей Lada Largus, в отличие от двигателей большинства марок автомобилей, отсчет цилиндров ведется от маховика, а не от шкива коленчатого вала. Установите ВМТ по меткам на шкивах распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может находиться поршень как 1-го, так и 4-го цилиндра).

Провернуть коленчатый вал, чтобы проверить совпадение меток болта крепления к нему шкива привода вспомогательных агрегатов, сняв верхнюю часть правого брызговика двигателя, чтобы получить к нему доступ.Кроме того, это можно сделать следующими способами (особенно при регулировке зазоров в приводе клапана, когда контроль по меткам на зубчатом шкиве коленчатого вала не нужен):
1) включить любую передачу (желательно IV) и медленно включить машину до совмещения отметок;
2) выставьте одно переднее колесо, включите любую передачу и затем поверните вывешенное колесо, пока отметки не совпадут.

Инструмент для установки первого цилиндра Лада Ларгус на ВМТ

Вам понадобятся: ключи торцевые (головки) «на 10», «на 18».

Операции по установке первого цилиндра Lada Largus в ВМТ

Чтобы установить поршень 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия, выполните следующие действия.
1. Снимите правое переднее колесо. Ослабляйте колесные болты только тогда, когда автомобиль стоит на земле. Если вы работаете на смотровой канаве или эстакаде, поместите блокирующие блоки под колеса, используйте стояночный тормоз и поставьте переднюю часть автомобиля на надежное основание.

3.Снимите ремень привода вспомогательных агрегатов (см. «»).
4. Снимите правую опору подвески силового агрегата (см. «»).
5. Отверните пять болтов крепления верхней крышки ремня ГРМ …

6. … и снимите крышку.

7. Поверните коленчатый вал по часовой стрелке с помощью болта шкива …

8. … пока метка на зубчатом шкиве распределительного вала не совместится с меткой на крышке головки блока цилиндров в виде логотипа Dacia. Кроме меток на шкиве, на ремне привода распределительного вала нанесена маркировка А, которая при настройке фаз газораспределения также должна быть совмещена с меткой на шкиве.

9. Отверните стопорный болт шкива привода вспомогательных агрегатов …

10 … и снимаем шкив

11. Проверить совпадение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, то фаза фаз газораспределения нарушена (поршень 1-го цилиндра не выставлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и повернуть коленчатый вал до совмещения меток.

Для установки поршня 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия выполните следующие действия.

Вам понадобятся: торцевые головки «15», «18», TORX 14, гаечный ключ «13», отвертка с плоским лезвием …

Замок коленвала

и фиксатор распределительного вала.

Рис.1 Фиксатор коленвала Лада Ларгус

Рис.2 Инструмент для фиксации распределительного вала

При отсутствии специальных зажимов их можно изготовить по эскизам, представленным на рис. 1 и 2.

1. Снимите правое переднее колесо.
2.Снимите верхнюю часть правого брызговика двигателя
3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и насоса»).
4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Лада Ларгус»).
5. Выверните три болта A и отверните две гайки B крепления верхней крышки привода ГРМ.

6. Снимите верхнюю крышку ремня газораспределительного механизма.

7. Вращение коленчатого вала по часовой стрелке за болт шкива…

8. … установите метки на шкивах распределительных валов с логотипом Renault так, чтобы они немного не доходили до верхней точки.

9. Выкрутите заглушку отверстия для установки фиксатора коленвала с головкой TORX E14. Заглушка расположена на блоке цилиндров впереди по ходу движения автомобиля, в районе 1-го цилиндра.

10. Вверните фиксатор коленчатого вала в отверстие.

11.Проверните коленчатый вал двигателя до упора.

Для фиксации распредвалов в ВМТ выполните следующие операции.

1. Снимите глушитель шума впуска (см. «Замена фильтрующего элемента воздушного фильтра»).

2. Подденьте заглушки распредвала отверткой с плоским лезвием …

3. … и выдавите их из задней части ГБЦ. При сборке замените втулки распредвала на новые.

4. При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия канавки на концах распределительных валов должны занимать горизонтальное положение и смещаться вниз относительно оси распределительных валов.

5. Зафиксируйте распределительные валы в этом положении фиксатором распределительного вала. Если канавки находятся в неправильном положении и установить фиксатор невозможно, значит, происходит нарушение фаз газораспределения (поршень 1-го цилиндра не выставлен в ВМТ). В этом случае необходимо переустановить ремень ГРМ.

Отметки

ВМТ наносятся на зубчатый шкив распределительного вала (выступ) и на заднюю крышку приводного ремня распределительного вала (усик).

Дополнительно нанесены отметки ВМТ на маховике (риск) и шкале заднего картера сцепления (вырез в виде треугольника).Для наглядности коробка передач снята.

Дополнительно отметки ВМТ наносятся на зубчатый шкив коленчатого вала (точка) и крышку масляного насоса (V-образный вырез). Следы ВМТ видны только при снятом шкиве привода генератора.

1. Откройте капот на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 и открутите три винта крепления передней крышки ремня привода распределительного вала. Снимите переднюю крышку ремня распределительного вала.

2. Поверните коленчатый вал за болт, которым шкив привода генератора 3 крепится к нему, пока метки ВМТ на шкиве распределительного вала и задней крышке не совпадут.Коленчатый вал также можно провернуть с помощью болта 2 шкива генератора. Запрещается проворачивать коленчатый вал с помощью болта крепления шкива 1 распределительного вала.

3. Выверните заглушку из отверстия в картере сцепления и проверьте совпадение меток ВМТ на маховике.

И звездочки распределительных валов впускных и выпускных клапанов двигателя

Поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) такта сжатия, чтобы при проведении работ по снятию ремень ГРМ, фаза газораспределения не нарушена.При нарушении фаз газораспределения двигатель не будет нормально работать.

Установите ВМТ по метке на зубчатом шкиве распределительного вала (при установке в соответствии с метками на шкиве коленчатого вала поршень 1-го или 4-го цилиндра может находиться в этом положении). После этого обязательно убедитесь, что метки на шкиве коленчатого вала совпадают. Если метки на шкиве коленчатого вала не совпадают, то фаза фаз газораспределения нарушена (поршень 1-го цилиндра не выставлен в ВМТ). В этом случае необходимо снять ремень ГРМ и провернуть коленчатый вал до совмещения меток.

4.6. Метки для правильной установки взаимного углового положения выпускного распредвала и коленчатого вала двигателя мод. G4EC: 1 — зубчатый шкив привода распределительного вала выпускных клапанов; 2 — болт; 3 — промежуточный ролик; 4 — ремень ГРМ; 5 — отметка на передней крышке блока цилиндров; 6 — отметка на зубчатом шкиве коленчатого вала; 7 — зубчатый шкив коленчатого вала двигателя; 8 — болт натяжного ролика; 9 — распорка натяжного ролика; 10 — пружина натяжного ролика; 11 — натяжной ролик; 12 — отметка на зубчатом шкиве; 13 — отметка на опоре распределительного вала

При установке поршня 1-го цилиндра двигателя мод.G4EC в положение ВМТ такта сжатия, метка 6 (рис. 4.6) на зубчатом шкиве коленчатого вала должна совпадать с меткой 5 на передней крышке блока цилиндров, а метка 12 на шкиве распределительного вала выпускных клапанов должна совпадать с меткой 13 на шкиве. опора распредвала.

При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия отметки на ведущей звездочке 1 и 2 (рис. 4.7) распределительных валов должны быть направлены в противоположные стороны в горизонтальной плоскости.

Двигатель мод. G4ЕВ при установке поршня 1-го цилиндра в положение ВМТ такта сжатия метка 2 на зубчатом шкиве коленчатого вала должна совпадать с меткой 1 на корпусе масляного насоса …

… и отметка 2 на шкиве распределительного вала должна совпадать с отметкой 1 на опоре распределительного вала.

Вам понадобятся: торцевая головка «22», ручка, ключ «10».

4…. и со стороны компрессора кондиционера …

5.… выверните болт и отведите в сторону кронштейн жгута проводов датчика детонации.

7. Установите опору задней подвески силового агрегата в порядке, обратном снятию.

_ Примечание

Обратите внимание на маркировку на опоре. Купите новую подставку с такой же маркировкой.

УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ВМТ ПОЛОЖЕНИЯ СОСТОЯНИЯ СЖАТИЯ

Поршень 1-го цилиндра устанавливается в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, фаза газораспределения не нарушалась.При нарушении фаз газораспределения двигатель не будет нормально работать.

Для точной установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуются два специальных приспособления для фиксации коленвала и распредвалов в определенном положении.

Вам потребуются: специальные приспособления для фиксации коленчатого и распределительного валов, торцевой ключ на 10, торцевой ключ на 8, 13 или ключ на 18.

1. Снимите декоративную крышку двигателя.

2.Отсоедините провод от минусовой клеммы аккумуляторной батареи.

3. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», стр. 103).

4. Снимите правое переднее колесо (см. «Замена колеса», стр. 58).

5. Снимите брызговики двигателя (см. «Снятие и установка брызговиков двигателя», стр. 99).

6. Снимите правый подкрылок переднего колеса (см. «Снятие и установка брызговиков колес и подкрылков», стр. 267).

7. Включите нейтральную передачу.


8. Провернуть коленчатый вал двигателя за болт крепления его шкива так, чтобы отверстие в шкиве коленчатого вала не доходило до резьбового отверстия в крышке привода ГРМ примерно на 45 °, а кулачки клапанов 1-го цилиндра находились направлен вверх.


9. Ослабьте затяжку …


10. … и снимите заглушку, расположенную в передней части блока цилиндров справа.


11.Установите стопорный болт.


12. Осторожно проверните коленчатый вал за болт крепления его шкива до упора вала фиксирующим стержнем.

Примечание


Так выглядит устройство M10x1,5 для установки коленчатого вала в положение ВМТ такта сжатия.


13. На двигателях 1,8 и 2,0 л R4 Duratec-HE

16V ввернуть болт Мбх18 через отверстие на шкиве коленчатого вала в резьбовое отверстие крышки ГРМ, предохраняя коленчатый вал от проворачивания.


14. Установите стопорную пластину в пазы в задней части распределительных валов.

15. На двигатель 1.6 L R4 16V Duratec Ti-VCT (Variable Valve Timing) установите инструмент так, чтобы метки на его ответвлениях были вверху, а метка в виде линии — сбоку. выпускного распредвала, а метка в виде точки должна быть на стороне впускного вала.

Если устройство было установлено без проблем, поршень 1-го цилиндра находится в ВМТ такта сжатия и первоначальная установка фаз газораспределения правильная.Если установить устройство не удалось (смещение фаз газораспределения), снимите ремень ГРМ, установите фиксатор и правильно установите ремень (см. «Замена ремня ГРМ на двигателе 1,6 л R4 16V Duratec Ti-VCT») , стр. 86) или замените цепь привода ГРМ (в зависимости от типа двигателя).

16. Установите снятые детали в порядке, обратном снятию.

СНЯТИЕ, НЕИСПРАВНОСТЬ И УСТАНОВКА МАХОВИКА

Маховик снимается для замены заднего сальника коленчатого вала, его замены при повреждении зубчатого обода и шлифовки поверхности под диск сцепления.

См. Также:

Какой двигатель самый лучший? ВАЗ с двигателем от иномарки Какие моторы подходят на лад 2110 12.

Автомобиль ВАЗ 2110 завоевал популярность еще в 2000-х, когда был на пике производства. Так, и двигатели, получившие народное признание, обладают высокими техническими характеристиками и простотой ремонта. Этот автомобиль особенно популярен в Украине.

Технические характеристики

Двигатель ВАЗ 2110 обладает высокими характеристиками.При этом в процессе производства на автомобиль было установлено несколько вариантов силовых агрегатов от АвтоВАЗа. «Десятка» имела в своем арсенале как простой восьмиклапанный двигатель, так и шестнадцатиклапанный вариант.

Рассмотрим основные технические характеристики двигателей ВАЗ, которыми оснащалась 2110:

ВАЗ 2111

Двигатель ВАЗ 2110 объемом 1,5 л пользовался большой популярностью благодаря простоте конструкции, а также простоте обслуживания, ремонта и обслуживания. В 2004 году на территории Российской Федерации было продано более 1 000 000 автомобилей с такими характеристиками, а в Украине — почти 250 000 моделей.

ВАЗ 21114

8-ми клапанный двигатель ВАЗ 2110, который также использовался в серии автомобилей Самара 2. Объем двигателя, который составляет 1,6 л. Модель завоевала популярность благодаря более высокой мощности и меньшему потреблению.

ВАЗ 21120

Не очень популярный вариант силового агрегата … Несмотря на высокую мощность двигателя, как показала практика, на ВАЗ 2110 этот двигатель не прижился, так как имел ряд конструктивных недостатков. В основном двигатель устанавливался на автомобиль с маркировкой ВАЗ 21103.

ВАЗ 21124

Шестнадцатиклапанный вариант силового агрегата, получивший почти 100 лошадиных сил и обладавший высокими техническими характеристиками.

Как показала практика, наибольшей популярностью у автолюбителей пользовался 8-ми клапанный двигатель ВАЗ 2110 с маркировкой 21114. А вот модификация автомобиля с маркировкой ВАЗ 21103, на которой устанавливался 16-клапанный полуторалитровый двигатель.

Ресурс двигателя Лады в среднем 250 000 км. Если использовать в двигателе ВАЗ 2110 качественное масло, то можно увеличить срок службы силового агрегата на 20-30 тысяч км.

Сервис

Двигатели ВАЗ 2110 обслуживаются вполне типично. Итак, плановое обслуживание проводится в приделах 10-15 тысяч километров. Если автомобиль работает на газе, то ТО необходимо сократить до 8-10 тыс. Км, чтобы сохранить двигатель и продлить срок его службы.

При обслуживании необходимо заливать в двигатель ВАЗ 2110 только качественные масла. Итак, есть ряд смазочных жидкостей, которые необходимо заливать в двигатель.

Не забывайте об использовании качественного масляного фильтра, что тоже скажется на ресурсе. Схема обслуживания силового агрегата достаточно простая, и предусмотрена АвтоВАЗом в руководствах по ремонту.

8-ми клапанный двигатель ВАЗ 2110 довольно неприхотлив в использовании масла. Так что ему идеально подойдут как полусинтетика, так и синтетическая смазочная жидкость. Многие автолюбители задаются вопросом — сколько масла нужно заливать в двигатель? Практически все двигатели заправлены 3,5 л масла.

Ремонт двигателей

Капитальный ремонт двигателя ВАЗ 2110 — восстановление двигателя и его элементов до заводских стандартов. Эта операция проводится, когда мотор отработал ресурс и в основных узлах идет развёртка.

В связи с тем, что двигатели давно эксплуатируются, некоторым двигателям 10-15 лет, капитальный ремонт неизбежен. Итак, камеры сгорания уже изношены, а поршни выгорели от срока службы и пробега.К тому же моторное масло для ВАЗ 2110 уже не помогает до такой степени сохранять характеристики.

Итак, стоит отремонтировать силовой агрегат в автосервисе, особенно это касается 16-клапанного двигателя. 8-клапанный мотор ВАЗ 2110 проводится большинством автомобилистов в гаражных условиях, так как имеет простую конструкцию, аналогичную силовым агрегатам «Классик» и «Самара».

Часто задаваемые вопросы и ответы

Многие автолюбители на форумах и сайтах часто задают одни и те же вопросы.Сгруппировав основные, попробуем ответить на самые интересные.

  • Клапан в ВАЗ 2110 гнет? — Конечно, притеснение. Несвоевременная замена ремня ГРМ может привести к его разрыву. После этого в обязательном порядке последуют гнутые клапаны и капитальный ремонт головки блока, а может и не только.
  • Где номер двигателя на ВАЗ 2110? — Номер двигателя проштампован на полке блока цилиндров под термостатом. Найти его достаточно легко.
  • Сколько масла в двигателе 2110? — Рекомендуемый объем масла для двигателей ВАЗ 2110 — 3,5 л. Значит, при замене необходимо держать показатель на щупе от минимального до максимального. Слишком мало жидкости или слишком много жидкости может привести к последствиям.
  • Какое масло лучше всего использовать в двигателе 2110? — Масло ВАЗ 2110 необходимо заливать рекомендованным производителем. Смазочные жидкости, рекомендованные АвтоВАЗом для двигателя, представлены в таблице ниже.
  • Какая рабочая температура у двигателя 2110? — Температура эксплуатации двигателя ВАЗ 2110 вне зависимости от модификации 87-103 градуса Цельсия. Так, высокая температура или неработающая система охлаждения двигателя ВАЗ 2110 может привести к перегреву двигателя, а впоследствии и к ремонту основных элементов конструкции.

Тюнинг и доработка

В последнее время стал популярным тюнинг двигателя ВАЗ 2110. Многие автомобилисты обращаются в тюнинговое ателье для проведения процедуры доработки двигателя.

Итак, что можно сделать с трансмиссией? Схема настройки довольно проста. Осуществляется механическая (расточка) и электронная (чип-тюнинг) доработка. Конечно, многие автовладельцы делают сколы двигателя только для снижения расхода топлива или увеличения мощности.

Механическая доработка силового агрегата подразумевает расточку блока цилиндров и установку облегченных запчастей. Итак, установлены поршни и клапаны производства API. Направляющие втулки — лучшие от корпорации K-line.Что касается направляющих втулок, то старые выбивать не нужно, так как можно установить бронзовые втулки, которые облегчат вес мотора.

После механической доработки заливка обычной смазки невозможна. Поэтому в тюнинговую версию заливается только качественное масло для ВАЗ 2110.

После проведения механической ревизии в дело вступает автоэлектрик, который настраивает работу мотора. Это может быть обычная прошивка старого блока управления двигателем или установка микросхемы.Для мозгов, которые устанавливаются на двигатели ВАЗ 2110, есть ваянная микросхема или внешнее подключение.

Мощность

На автомобили ВАЗ 2110 устанавливались самые разные двигатели — от 8 до 16 клапанов, но объем двигателя не превышал 1,6 л. Двигатели показали себя с положительной стороны, обладая высокими техническими характеристиками и ресурсом.

Благодаря простоте обслуживания и ремонта силовые агрегаты полюбились многим автомобилистам. В гараже можно провести капитальный ремонт ДВС, а в автосервисе нужно только расточить блок цилиндров до ремонтных размеров.

Тюнинг — это не просто изменение внешнего вида автомобиля, как думают многие. На самом деле часто доработка касается технической составляющей. Кто-то вносит изменения в выхлопную систему, меняет элементы заводского двигателя.

Но есть более радикальный, дорогой и интересный вариант — поменять мотор. С новым двигателем вы получите другие технические характеристики, увеличенную мощность, увеличенную максимальную скорость, лучший разгон.

Замена мотора — довольно серьезный шаг, требующий продумывания каждого этапа, от выбора нового мотора до последствий, к которым может привести такая работа.

Что ставить?

Действительно, самый главный вопрос владельцев ВАЗ 2109 — это линейка двигателей, которые могут находиться под капотом их машины.

Рассмотрим несколько популярных решений, которые чаще всего встречаются у тех, кто решил поменять двигатель на своем ВАЗ 2109.

Опция

Характеристики:

Головка блока цилиндров 16 клапанов

Газ — более дешевая альтернатива бензину, которая позволит в будущем неплохо сэкономить на заправках.Это называется самой простой заменой. Но стоит учесть тот факт, что такая замена окупится только при частом использовании автомобиля, а в багажнике у вас будет баллон с газом. Эту работу могут выполнять только специалисты, имеющие соответствующую квалификацию и разрешения.

ВАЗ форсунка 1,5 литра

Неплохая альтернатива для увеличения мощности вашего модернизированного автомобиля. Инжектор более мощный, требует меньше топлива и обеспечивает лучшую динамику.Но на практике смена двигателей с ВАЗа на ВАЗ — не лучшее решение, так как среди более надежных, мощных импортных автомобилей вариантов очень много.

Двигатели от Приоры и ВАЗ 2112

Неплохие отечественные варианты, которые легко поместятся в моторное пространство вашей девятки. Хорошая отдача, отличная возможность переключать не только двигатель, но и саму коробку передач

Двигатель 1,5 л от Honda Civic

Здесь речь идет о 1.5-литровые двигатели мощностью 92 лошадиные силы от модели 1991-1995 годов. Инжекторные двигатели того поколения превосходны по габаритам подкапотного пространства ВАЗ 2109, обладают хорошими техническими характеристиками. Этакая улучшенная вариация предыдущей версии

Двигатели от Опель

Достаточно хорошо себя зарекомендовали двигатели от Vectra объемом 1,4, 1,6 и 1,8 литра. Двигатели хоть и старые, но быстрые, достаточно мощные, относительно экономичные.Их главное преимущество — доступная стоимость при хорошем качестве сборки. Если вы найдете достойный немецкий двигатель любого из представленных объемов, ваш ВАЗ 2109 будет работать намного лучше заводского двигателя

.

Моторы Mitsubishi Lancer

1,5-литровый инжекторный двигатель мощностью до 100 лошадиных сил придется по вкусу многим. Хорошая динамика, солидная сборка, приятная экономичность. Найти такой мотор не очень-то просто, но и больших проблем возникнуть не должно.

Замечательный вариант замены, позволяющий получить резвый, интересный, надежный корейский двигатель. Единственный важный нюанс — коробка от девятки не соответствует характеристикам двигателя от корейца, так что менять все вместе

придется.

VW Passat или Golf

Превосходная надежность, потрясающий ресурс двигателя, несмотря на возраст. Устанавливать двигатели от последних версий этих немецких автомобилей нельзя, так как тогда переделывать придется буквально все.Зато моторы модели 90-х очень хорошо возьмут на борт вашу ВАЗ 2109

.

Еще один пример отличного немецкого качества двигателя, который можно поставить на девятку. Во многом он похож на двигатели от Volkswagen и Opel по характеристикам, динамике, экономичности. Найти не сложно, но постарайтесь выбрать мотор с наименьшим пробегом. Это обеспечит вашему автомобилю долгую и беззаботную жизнь.

Двигатели от FIAT

Двигатели объемом до 2 шт.Следует выбрать 0 литров. Оптимальный вариант — двигатель объемом 1,6 л с 16 клапанами и мощностью 90 лошадиных сил. Такие двигатели вы найдете на модели Добло. На авторазборщиках их очень много, так что с поисками проблем возникнуть не должно.

Крутящий момент, достаточно мощный, динамичный мотор с хорошим запасом прочности. Хорошее решение для наших дорог. Японское качество не сильно уступает представленным аналогам из Германии. В свое время двигатели на модели 626 получили множество положительных отзывов, ведь их установку на ВАЗ 2109 рекомендуют многие специалисты

.

Замена мотора — сложная операция, требующая обязательного участия опытного специалиста.Самостоятельно менять двигатель в гараже категорически не рекомендуется.

Подводные камни

Есть несколько важных, интересных и просто полезных факторов, которые необходимо учитывать при принятии решения о замене двигателя на ВАЗ 2109.

  1. Если подойти к вопросу с практической точки зрения и принять во внимание идеальную совместимость деталей, то установка альтернативного двигателя будет вашим лучшим решением. Но часто замена проводится с целью увеличения производительности, увеличения мощности мотора.В этом случае альтернативу придется искать среди модельного ряда ВАЗ, Лада или импортные автомобили.
  2. Поменяв двигатель с девятки на двигатель более новой от той же модели, вы не сможете поставить кондиционер. Нет, выполнить установку вполне можно, только тогда мощность и без того не очень резвого штатного двигателя заметно упадет. Помимо пропадания мощности придется менять генератор на более мощный, так как заводской генератор также не может тянуть климатическое оборудование.
  3. Двигатель ВАЗ 2112 хорош тем, что идеально сочетается со штатной коробкой передач от ВАЗ 2109. То же можно сказать и о Приоре.
  4. По мере увеличения мощности двигателя вам потребуется модифицировать тормозную систему. В противном случае тормозной путь значительно увеличится, вы не сможете вовремя остановить машину. Так что обязательным мероприятием является замена стандартных дисков и колодок на более прочные. По возможности замените задние барабанные тормоза на дисковые.
  5. Придется вносить изменения в систему охлаждения.Радиатор необходимо поменять на такой, который соответствует характеристикам нового силового агрегата. Если его мощность будет выше, чем у двигателя от «девятки», параметров штатного радиатора, вероятно, будет недостаточно.
  6. Документы. Не так давно в стране был принят закон, отменяющий необходимость указывать номер двигателя при регистрации. То есть отныне двигатель — это просто запчасть, которая приравнивается к тому же генератору, воздушному фильтру или колесу, например. В связи с этим значительно возросла потребность в замене двигателя.Но для этого нужны документы на мотор. При покупке портативного двигателя убедитесь, что у владельца есть документы, подтверждающие право собственности.
  7. Происхождение. Отсутствие документов делает мотор достаточно опасным для вас, так как его происхождение неизвестно. Нередко можно найти снятые двигатели с угнанных автомобилей.
  8. Моторы контрактные. Самый оптимальный вариант для вашей безопасности — покупка нового двигателя. Контрактные двигатели предоставляют специализированные фирмы, где помимо самого агрегата вам предоставляется гарантия и все необходимые документы.
  9. Перерегистрация. Будете ли вы регистрировать переоборудованный автомобиль в ГИБДД, решайте сами. Специалисты советуют вам обратиться в соответствующий орган для приобретения нового мотора. Так вы сможете избежать множества проблем и недоразумений на дороге, когда вас останавливает инспектор.

На автомобили десятого семейства устанавливались двигатели:

  1. ВАЗ 2110 (71HP, 1.5L, 8V, карбюратор).
  2. ВАЗ 2111 (79л.с., 1.5л, 8В, инжектор).
  3. ВАЗ 21114 (80HP, 1.6L, 8V, инжектор).
  4. ВАЗ 2112 (92HP, 1.5L, 16V, инжектор).
  5. ВАЗ 21124 (89л.с., 1.6л, 16В, инжектор).
  6. ВАЗ 21128 (98л.с., 1.8л, 16В, инжектор).
  7. Opel C20XE (148, 2л, 16V, инжектор), устанавливаемый на ВАЗ 2110 купе.
  8. Opel Ecotec X20XEV (136, 2л, 16V, инжектор), устанавливаемый на ВАЗ 2110 купе.

Более подробно о характеристиках двигателей ВАЗ 2110. У каждого двигателя есть свои преимущества и недостатки, короче:

  1. Двигатель ВАЗ 2110 (ВАЗ 21083) требует регулировки клапанов, имеет быстрый износ деталей системы охлаждения, необходима частая замена масляного фильтра, проблемы с утечками масла через сальник клапанной крышки, топливный насос и датчик распределителя.Карбюраторы Солекс нельзя назвать надежными, особенно ЭПХХ. Частые поломки креплений выхлопных патрубков из-за использования стальных гаек вместо латунных. При обрыве ремня ГРМ клапан не прогибается. Ресурс двигателя ВАЗ-21083 около 250 тыс. Км.
  2. У двигателя ВАЗ 2111 похожие проблемы: требуется регулировка клапанов, быстрый износ деталей системы охлаждения, необходима частая замена масляного фильтра, проблемы с утечками масла через сальник клапанной крышки, топливный насос и датчик распределителя.Частые поломки креплений выхлопных патрубков из-за использования стальных гаек вместо латунных. При обрыве ремня ГРМ клапан не прогибается. Ресурс двигателя ВАЗ-2111 около 250 тыс. Км.
  3. Двигатель ВАЗ 21114 требует периодической регулировки клапанов, повышенный шум двигателя, напоминает дизельный двигатель. При обрыве ремня ГРМ клапан не прогибается. Ресурс двигателя ВАЗ-21114 около 250-300 тыс. Км.
  4. Двигатель ВАЗ 2112 имеет следующие проблемы: периодические протечки помпы и сальников вала, в результате чего ремень окажется в охлаждающей жидкости.При износе валов ремень начинает соскальзывать в сторону и тереться о фланец ролика, появляется холодное шлифование. При обрыве ремня ГРМ клапан гнет. Ресурс двигателя ВАЗ-2112 около 250 тыс. Км.
  5. Двигатель ВАЗ 21124. Натягивать ремень ГРМ необходимо каждые 10-15 тыс. Км. При обрыве ремня ГРМ клапан не прогибается. Двигатель 124 считается одним из лучших двигателей АвтоВАЗа. Ресурс двигателя около 200 тыс. Км.
  6. Двигатель ВАЗ 21128.Самый мощный двигатель, но с массой недостатков. Например, нестабильная работа, пропадание мощности, при обрыве ремня ГРМ, гнет клапана, мотор ест масло (0,7-3 л на 1000 км.), Малый ресурс двигателя. Этот мотор считается одним из самых отрицательных.

А какой двигатель вы бы порекомендовали купить на ВАЗ 2110? Участвуйте в опросах и оставляйте отзывы о двигателях ВАЗ десятого семейства.

Двигатель

Приора для ВАЗ 2110

Наверное, все, кто проехал «десятку» с двигателем 16v и пересел на Priora, заметили, что новинка идет «не так».Заметно выделяется в лучшую сторону более тихий и тяговитый силовой агрегат. Чем еще отличается двигатель Приора и реально ли своими руками установить двигатель LADA Priora на ВАЗ 2110? На автомобили десятого семейства устанавливался двигатель 21124. Это шестнадцатиклапанный двигатель, в основе которого лежат двигатели ВАЗ-2111 и ВАЗ-2112. Главное его отличие в рабочем объеме, который увеличился до 1,6 л. Увеличение рабочего объема достигнуто за счет увеличения высоты блока цилиндров в 2 раза.3 мм при тех же размерах шатунно-поршневой группы (высота от оси коленчатого вала до верхней плоскости блока увеличена до 197,0–197,1 мм). Конструктивные особенности двигателя 21124. На Лада приора устанавливается двигатель 21126 … Это модернизированный двигатель 21124, имеющий ряд особенностей. Разница между 21124 и 21126 представлена ​​в документе «Конструктивные особенности двигателя 21126», который содержит:

  1. Сравнение технических характеристик двигателей ВАЗ-21124 и ВАЗ-21126
  2. Сравнение мощностных показателей двигателей 21124 и 21126
  3. Таблица изменений узлов, деталей и узлов двигателя ВАЗ 21126 по сравнению с двигателем 21124
  4. Разница в шатунно-поршневой группе, поршневых пальцах и стопорных кольцах, прокладке блока цилиндров, приводе ГРМ, ремне ГРМ, опорных роликах и механизмах натяжения ремня ГРМ, шкивах коленчатого вала, водяном насосе, коллекторе и его прокладке.

Цена двигателя ВАЗ 21126 в сборе на данный момент составляет около 60 000 рублей. Чем двигатель Приора лучше ВАЗ 2112? Все видят в этом свои достоинства и недостатки, например, кто-то замечает больший КПД (мощность предшествующего двигателя), кто-то экологичность, а кто-то — экономичность. Ряд положительных отличий вынуждают заменить двигатель ВАЗ 2112 на приоровский:

Замена двигателя ВАЗ 21124 на ВАЗ 21126

Цель: Полная замена двигателя.Особенности замены:

  1. Все подушки двигателя идентичны.
  2. Различия в разъемах датчика температуры охлаждающей жидкости и датчика давления масла, поэтому меняем их на штатные (если у вас есть проводка Приора, то менять их не нужно).
  3. Необходимо перепрошить ЭБУ Январь 7.2 специально под приоровский двигатель. Заказать прошивку можно на сайте Икина.
  4. Коллектор Приора устанавливать не обязательно, главное программно отключить второй кислородный датчик, так как ДВС 21126 соответствует нормам Евро-3.

Как снять двигатель с ВАЗ 2110 — в этой инструкции. В заключение один из отзывов о двигателе 21126 по сравнению с 21124: Стал ли он шумнее от 21126 сказать сложно, но он точно не громче чем 21124. Характер двигателя более дерзкий, мощности заметно больше, по крайней мере в диапазоне от 1000 до 3000 об / мин. Динамический разгон до 3000 об / мин — провалов нет. Вы можете трогаться с места и ехать на 1-й и 2-й передаче без рывков. По герметичности идет намного лучше.Двигатель очень послушен акселератору — мгновенная обратная связь. Например, если не двигаться быстро и резко нажать педаль газа «в пол», мы получим пробуксовку.

  • Расход 21126 в городе с большими пробками и прогревом утром (10 мин) колеблется от 6 до 9 л / 100 км.
  • Расход по трассе (средняя скорость по БК 76 км / ч, скорость от 20 км / ч до 180 км / ч) расход 6,2 / 100 л.

Тюнинг двигателя ВАЗ 2110 — вопросы и ответы

Многие считают автомобиль ВАЗ 2110 просто отличным продуктом отечественного автопрома.Для некоторых эта машина стала единственной возможностью поменять старые «Жигули» на новую машину или купить первую достойную машину за реальные деньги. В 1998 году это был настоящий прорыв на фоне тогдашней девятки. 2110 выглядела очень уверенно, имела определенные преимущества в техническом плане. Первый мотор 1.5 V8 был не самым мощным (73 лошади) и карбюраторным, что не особо его украшало даже в те далекие времена. Позже карбюраторные силовые агрегаты превратились в линейку инжекторных двигателей. 1.5 был в двух воплощениях — V8 и V16 и выдавал 78 и 93 лошадиные силы соответственно. Также был более объемный силовой агрегат 1.6 также с двумя версиями V8 и V16 с потенциалом 81 и 89 лошадиных сил.

Как видите, ничего грандиозного и ничего плохого в двигателях ВАЗ 2110 не было. Исключительно механическая коробка, стандартная пятиступенчатая коробка передач поставлялась для каждого двигателя и не была чрезмерно настроена на нужды агрегата. Это не очень хорошо сказалось на возможностях настройки, поэтому многие меняли коробку на более подходящую.Однако замена коробки передач оказалась одним из самых сложных этапов приведения автомобиля в отличное состояние. Сегодня мы рассмотрим возможности чип-тюнинга двигателя ВАЗ 2110. Этот процесс интересен каждому третьему владельцу «Десятки» и всему семейству этих автомобилей. Эти двигатели хорошо поддаются настройке и могут обеспечить вполне адекватную работу без использования каких-либо дорогостоящих методов.

Чип-тюнинг двигателя ВАЗ 2110 — все плюсы и минусы

Считается, что тюнинг двигателя может попросту убить силовой агрегат и помешать ему раскрыть необходимые особенности в поездке.Тем не менее мы убеждены и убедились на практике, что это не так. Многие владельцы автомобилей десятого семейства устанавливают на двигатели различное оборудование, но большинство из них просто проводят чип-тюнинг силового агрегата. Это перепрошивка бортового компьютера или замена компьютера на другую модель. Основные этапы качественного чип-тюнинга ВАЗ 2110 следующие:

  • идентификация текущего программного обеспечения и типа компьютерного оборудования, установленного на автомобиле;
  • прогнозирование результатов настройки при установке на бортовой компьютер той или иной дополнительной программы;
  • подключение автомобиля к компьютерной системе для диагностики и управления прошивкой мозга автомобиля;
  • загрузка новой прошивки и профессиональных настроек для работы всех систем автомобиля на стенде;
  • тест-драйв, проводимый специалистом или проверка автомобиля на спецтехнике в пределах СТО;
  • , сделав необходимые настройки и проведя измерение мощности, полученное в результате настройки.

Это один из основных этапов превращения вашего ВАЗ 2110 в один из самых мощных автомобилей семейства ВАЗ. Этим действием вы можете поднять мощность силового агрегата с начальной цифры 81 лошадиных сил до 115 лошадиных сил без использования аппаратных изменений. Однако нужно позаботиться о некоторых периферийных средствах, которые сделают поездку на автомобиле безопасной не только для вас, но и для технических средств самого автомобиля.

Установка воздушного фильтра нулевого сопротивления

Штатный воздушный фильтр штатный не справляется нормально с проблемами, возникающими из-за увеличения мощности автомобиля на 30%.В этом случае нужно будет искать фильтр с нулевым сопротивлением, который не задерживает воздух, а сразу направляет его в нужные узлы. Это поможет агрегату не страдать от недостатка воздуха.

Многие владельцы ВАЗ 2110 обратили внимание, что установка фильтра с нулевым сопротивлением позволяет даже без тюнинга увеличить мощность на несколько лошадей, что заметно при нормальной эксплуатации. Но это изменение имеет особый эффект, если вы провели чип-тюнинг двигателя и увеличили его показатели мощности.

Турбины и компрессоры — потрясающий облик двигателя

Автомобиль ВАЗ 2110 — одно из самых удачных семейств АвтоВАЗа. Сегодня многие из этих автомобилей продолжают курсировать по дорогам России, успешно доставляя своих владельцев в нужные места. Но настоящее удовольствие от этого движения получают лишь единицы владельцев. Дело в том, что на прочный и качественный двигатель устанавливали турбокомпрессоры или настоящие спортивные турбины. И кроме того, поменяли прошивку на компьютере, получив следующие результаты:

  • мощность автомобиля увеличивается почти вдвое, при этом ресурс двигателя практически не меняется;
  • турбина сильно меняет ощущение звука от работы автомобиля, особенно на высоких оборотах;
  • никаких внутренних переделок не потребовалось, лишь немногие задумались о необходимости расширения поршневой системы;
  • турбина подходит практически для любого автомобиля — нужно лишь правильно создать систему впрыска воздуха;
  • двигатель на удивление пригоден для использования в качестве турбины, удивительно, что АвтоВАЗ этого не заметил;
  • динамика вашей «Десятки» станет просто неузнаваемой — она ​​превратится в настоящий спорткар.

Конечно, качественная турбина может полностью изменить восприятие автомобиля. В современных европейских двигателях турбокомпрессоры и турбины добавляют 100% или более мощности двигателя. Конечно, при этом немного сокращается ресурс самого агрегата и усложняется его работа. Однако вы не почувствуете этого в случае использования турбины на ВАЗ 2110. Двигатель практически вечный, и даже если он сломается, заменить будет очень дешево.

Поршневая система и внутренние модификации

Люди, занимающиеся автоспортом, не остановились на настройке двигателя в виде установки турбины и перепрошивки ее под новые параметры.Им нужна надежность, отзывчивость и невероятная динамика, поэтому дополнительно вносят изменения в поршневую систему, серьезно меняют саму систему существования силового агрегата. Расточка блока цилиндров на ВАЗ 2110 возможна, но на более поздних моделях Lada исключена. Сегодня завод экономит на двигателях, тратя меньше металла на их производство. Итак, еще один способ настройки «Десятки» заключается в следующих действиях:

  • поиск и покупка более широких поршней, которые могут быть далеко от ВАЗовского производства;
  • в комплекте с поршнями, вам придется заменить шатуны, клапанную систему и другие детали двигателя вашего автомобиля;
  • разборка двигателя, расточка блока цилиндров и установка новых купленных деталей в силовой агрегат;
  • сборка двигателя, установка новой системы подачи топлива, установка турбины и другого оборудования;
  • , выполняя обязательную перепрошивку ЭБУ, так как все технические характеристики двигателя изменены.
  • пополнение автомобиля новыми техническими узлами и деталями для управления двигателем.

Есть много разных интересных вариантов изменения технической части двигателя ВАЗ 2110. Но многие автовладельцы, управляющие автомобилем в спорте, утверждают, что дешевле и проще установить на спорткар двигатель контрактного типа из Японии или Германии. Главное правильно выбрать силовой агрегат по массе и получить согласование необходимых технических условий с электросистемой и подачей топлива. Но спроектировать этот метод будет довольно сложно. Предлагаем посмотреть небольшой ролик, как работает турбина на ВАЗ 2110:

Подведение итогов

Выполнение различных действий с техническими узлами вашего автомобиля может дать вам самые неожиданные результаты.Эти результаты могут быть как предсказуемо хорошими, так и неожиданно плохими. Достаточно отказаться от самостоятельной работы с перепрошивкой, чтобы не допустить различных неприятных последствий. Лучше обратиться к специалисту для проведения чип-тюнинга или любых других действий, связанных с переделкой двигателя ВАЗ 2110 в космический автомобиль. Однако следует понимать, что гоночную машину вы получите только при серьезных вложениях.

Сегодня самый дешевый вариант улучшения автомобиля — это установка новой программы в бортовой компьютер.Это прекрасная возможность получить определенные результаты при небольших затратах. Но после завершения увеличения мощности двигателя вашего автомобиля не забудьте установить новый воздушный фильтр, который может позволить большему количеству воздуха проходить через нужные секции смешивания топлива. При любых переделках лучше проконсультироваться с опытными специалистами. Вы настраивали двигатель на своем ВАЗ 2110?

Замена электродвигателя стеклоочистителя ВАЗ 2110 на более производительный

Вам понадобятся: моторчик стеклоочистителя volkswagen transporter t4 (каталожный номер v10-07-0001), ориентировочная цена 1300 руб.Для подключения электродвигателя стеклоочистителя от Фольксвагена придется переделывать микросхему подключения. На трапеции «десятки» 2005г. Отверстие для вала мотора слишком велико, поэтому придется менять рычаг на новый образец, который подходит к мотору «как родной». При установке электродвигателя стеклоочистителя на трапецию не ставьте граверы вместе с болтами, иначе «кривошип» будет задевать болты. Повороты на фото сделаны специально для наглядности. Лучше установить одножильные провода, а при наличии дополнительных подключений они должны быть хорошо изолированы от влаги.Теперь про медленные дворники ВАЗ 2110 можно забыть, после доработки они стали без усилий двигаться даже по сухому стеклу: Кстати, а какие еще улучшения дворников есть?

Классификация двигателей ВАЗ десятого семейства

Технические характеристики двигателей ВАЗ
Модель двигатель 2110 двигатель 2111 двигатель 21114 двигатель 2112 двигатель 21124
Тип А Бензин четырехтактный
Количество и расположение цилиндров Четыре, рядный
Система подачи топлива Карбюратор Электронный многоточечный впрыск.
Количество клапанов 8 8 8 16 16
Рабочий объем, л 1,5 1,5 1,6 1,5 1,6
Мощность, л.с. 73 78 81 93 89
Диаметр цилиндров и ход поршня, мм 82×71 82×71 82 × 75.6 82×71 82 × 75,6
Степень сжатия 9,9 9,6 10,5 10,3
Мощность номинальная при частоте вращения коленчатого вала 5600 мин — 1, кВт (л.с.) 53,0 (72,0) 56,0 (76,0) 60 (81,6) 68,8 (93,5) 65,5 (89,1)
Максимальный крутящий момент Н * м (кг * м) 103,9 (10,4) 115,7 (11,6) 125 128,3 (12,8) 131
Порядок цилиндров 1–3–4–2
Клапан гнет или нет при обрыве ремня ГРМ Не гнет Не гнет Не гнет Угнетение Не гнет
Двигатель ВАЗ 2110

Двигатель 2110 разработан на базе двигателя ВАЗ 21083.Поэтому компоновка этого двигателя, его основные размеры и многие узлы и детали такие же, как у двигателей 21083.

Замена карбюратора на инжектор.

Двигатель ВАЗ 2111

8-клапанный двигатель ВАЗ 2111 создан на базе двигателя 2110. Двигатели 2111 и 2110 имеют одинаковые детали корпуса, кривошипно-шатунный и газораспределительный механизмы, систему смазки и одинаковую подвеску силового агрегата. Отличия двигателя ВАЗ 2111 от 2110 в системе подачи топлива, вместо карбюратора используется система распределенного впрыска топлива.Поэтому есть небольшая разница в сборке и разборке, в плане снятия и установки блоков подачи воздуха и системы питания.

Двигатель ВАЗ 2112

Двигатель ВАЗ 2112 16 клапанный разрабатывался на базе двигателя 2110, но имеет множество отличий и оригинальных деталей, что в первую очередь связано с установкой на двигатель автомобиля 16-клапанной головки и привода двух распредвалов, а также с другой системой подачи воздуха в цилиндры.

Двигатель ВАЗ
16 или 8 клапанов, в чем отличия?

В чем разница между двигателями с 8 и 16 клапанами? Когда на цилиндр 4 клапана вместо 2, то можно более эффективно использовать для газообмена большую площадь камеры сгорания и заставить двигатель 2112 более интенсивно «дышать» — особенно на высоких оборотах, когда очень мало времени тратится на процессы введения заряда свежей смеси и очистки цилиндров от выхлопных газов… В результате 16-клапанный двигатель более мощный и делает автомобиль из первой десятки более быстрым. А вот крутящий момент 16-клапанного двигателя 2112 на низких оборотах будет приемлемым только для спокойных водителей, предпочитающих экономную неторопливую езду без резких разгонов.

Лучший термостат для ВАЗ 2110, 2111 и 2112

Признаки неисправности термостата:

  1. Двигатель сильно нагревается.
  2. Двигатель не достигает рабочей температуры.

На автомобили ВАЗ десятого семейства с завода устанавливались разные термостаты.До 2003 года использовались термостаты старого образца (каталожный номер: 2110-1306010). Затем они были заменены новыми термостатами (каталожные номера: 21082-1306010-11 и 21082-1306010-14). Последние считаются «более теплыми» и рекомендуются к установке. Кроме того, есть возможность установить терморегулятор от Lada Grant. Купить термостат для ВАЗ 2110 можно в интернет-магазинах. Его примерная цена от 300-450 рублей. в зависимости от модели и производителя. Если не менять термостат в сборе, а заменить только его термоэлемент, то можно будет сэкономить около 200 рублей.Еще один важный момент — определить качество термостата еще в магазине. Для этого подуйте на штуцер термостата. Таким образом проверим, насколько плотно замыкается малый контур в холодном состоянии. Смотрите также другие способы проверки и замены термостата. Итак, голосуем и оставляем отзыв о термостатах:

  1. Как долго прослужил старый термостат?
  2. Какой производитель термостатов лучший?
  3. Что лучше: заменить термостат в сборе или только его термопару?

стр.с. Все комментарии не по теме будут удалены.

На что обратить внимание?

Какой двигатель можно поставить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, следует разобраться в юридических и некоторых технических особенностях этой работы. В последнее время мотор считается обыкновенной деталью, поэтому никаких специальных документов на его замену не требуется. Но, покупая машину с помененным двигателем, лучше запросить документы у предыдущего владельца, иначе есть риск, что с угнанной машины сняли агрегат.В этом случае у вас может возникнуть ряд проблем. Хотя случаев проверки двигателей (например, когда заканчивается место в ПТС) не так уж и много, поэтому на свой страх и риск можно не обращать внимание на этот фактор.

С другой стороны, вас могут отправить на обследование, которое не будет достаточно приятным.

Более сложный вопрос — это необходимость выбора двигателя, подходящего для 2109. В первую очередь стоит посмотреть на размер мотора. Подкапотное пространство здесь не слишком велико, так что это одно из основных условий выбора агрегата.Также обратите внимание на возможность установки двигателя. Желательно выбирать варианты с поперечным расположением, это минимизирует работу по подгонке детали.

Какие двигатели вы можете поставить?

На самом деле количество моторов, подходящих к «девятке», довольно велико, это позволяет сделать выбор с минимальными временными затратами. Давайте рассмотрим самые популярные варианты у наших автолюбителей:

  • Часто водители ограничиваются установкой 16-клапанного двигателя, который может использовать газ в качестве топлива.Это позволяет значительно снизить затраты на заправку автомобиля. Учтите, что установка такого двигателя, как и LPG, возможна только на специализированных станциях, иначе можно получить серьезный штраф;
  • Если у вас установлен простой карбюраторный двигатель, то можно просто поставить более продвинутый инжекторный вариант. Так вы избежите проблем при установке двигателя, единственное, что необходимо сделать, это установить блок управления и правильно подключить к нему датчики.Многие водители делают замену вместе с коробкой передач;
  • От Приоры или 2112. По сути, у этих машин такой же двигатель, но немного доработанный. Таким образом, сложностей с установкой возникнуть не должно. Эти двигатели более экономичны, что быстро окупает затраты на установку. Причем стоимость такой замены будет минимальной;
  • Honda Civic 1.5 литра модель 91-95. Эти двигатели идеально подходят под капот Nine. При этом сложностей с подгонкой креплений практически не возникает.В результате вы получите более качественный силовой агрегат;
  • Mitsubishi Lanser. Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. У этого силового агрегата отличная динамика. Для установки придется немного поменять крепления мотора, а также обратить внимание на тормозную систему;
  • Моторы Опель. Сюда можно взять практически любой двигатель, установленный на Вектру. Эти силовые агрегаты, конечно, довольно старые, но в то же время мощнее и надежнее ВАЗовских оригиналов.Качество сборки здесь достаточно высокое. При этом стоимость относительно невысока, что часто оказывается одним из основных факторов при выборе;
  • Volkswagen Golf или Passat, моторы этих автомобилей, выпущенных в 90-х, как нельзя лучше подойдут к вашей «девятке». Переделки придется сделать, но они минимальные. В результате вы получите двигатель настоящего немецкого качества;
  • Hyundai Accent, да, от этого корейского автомобиля можно установить силовой агрегат. Обратите внимание, что он довольно мощный.Придется еще и ящик от него поставить, так как с повышенной нагрузкой семья не справится;
  • Двигатели Fiat. Эти агрегаты отлично сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров. Лучше использовать версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты для разборки;
  • Audi A80 и A4. Эти немецкие моторы тоже при желании можно установить на 2109.Двигатели достаточно качественные, но для большей надежности рекомендуется использовать детали с минимальным пробегом. Так вы гарантированно избежите проблем;
  • Mazda 626. Отличный двигатель, достаточно мощный. Он отлично выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта во время эксплуатации. Небольшой недостаток — относительно высокая стоимость.

Заключение. Отечественные автомобили никогда не могли похвастаться высокой надежностью, а также прекрасными техническими характеристиками.Поэтому многих водителей интересует, какой двигатель можно установить на ВАЗ 2109 и 21099. Установка силового агрегата от иномарки или более современного отечественного автомобиля — наиболее эффективный способ тюнинга. Выбирая модель, обратите внимание на габариты, а также на возможность регулировки опор под двигатель.

Рождение «Шеснара»: как 16-клапанные двигатели ВАЗ дожили до наших дней

04.07.2018 36108 1 10 Автомобили ВАЗ редко могли похвастаться особым авангардным дизайном, хотя старались не отставать от мировых тенденций.Были и определенные успехи — например, ВАЗ-2101 получил верхний двигатель именно из-за настойчивости и даже упорства советской стороны. А автомобиль десятого семейства, родившийся в непростой для страны период, уже на уровне разработки мог похвастаться еще одним техническим новшеством — 16-клапанным двигателем, как у «горячих» модификаций европейских одноклассников. Сегодня мы вспоминаем историю разработки многоклапанного двигателя 2112, который стал основой для многих других двигателей ВАЗ, в том числе самых современных.

Дух времени

Используя агрегатную базу и платформу G8 для новой модели, Тольятти понимали, что к моменту запуска серийного производства ВАЗ-2110 «восьмой» двигатель неминуемо устареет. Действительно, с начала восьмидесятых годов в мире ужесточились экологические требования, и объем литров постоянно увеличивался. «Заряженные» модификации Volkswagen Golf MKII и Opel Kadett E были практически вдвое мощнее базовых версий (и отечественной Самары!), Ведь их моторы выдавали 130-140 «лошадок»! Кроме того, стало понятно, что двигатель должен быть не только мощнее и экологичнее, но и экономичнее своего предшественника.

Статьи / История

Наши забрали: как и почему ВАЗ-2101 получил верхний двигатель

В мае 1966 года в Турине министр автомобильной промышленности СССР Александр Тарасов и президент Fiat Витторио Валетта подписали протокол «О сотрудничестве в разработке конструкции автомобиля, проекта …

21709 3 0 11.02.2018

Этого можно добиться несколькими способами. Во-первых, на ВАЗе безоговорочно приняли переход на более современный распределенный впрыск, который теоретически позволял выполнить любые нормы чистоты выхлопа, которые были актуальны на тот момент.

Во-вторых, нужно было увеличить литраж, чтобы поднять количество «лошадей» под капотом, оставаясь при этом в том же рабочем объеме. В конце концов, не все страны мира приветствовали «большие» двигатели из-за налогов. Да и НАМИ жестко определял «литровый диапазон» советской техники — ВАЗы должны были укладываться в диапазон 1,2–1,6 литра.

На тот момент мир уже опробовал на практике два способа «поднять настроение» — установка турбонагнетателя или переход на головку многоклапанного блока, где количество впускных и выпускных клапанов для каждого цилиндра было увеличено вдвое.Взвесив все за и против, ВАЗ остановился на втором варианте, так как наддув потребовал гораздо больших затрат и технологических новшеств, а схема с четырьмя клапанами на цилиндр в остальном («вниз») мало чем отличалась от восьмиклапанной, а за счет лучшего наполнения цилиндров показатели мощности и крутящего момента при прочих равных должны были увеличиться на 10-15%. Это значит, что вместе с «инжектором» от 1,5-литрового мотора действительно удалось снять не менее 90 л.с.

снова Порше

Не имея собственного опыта проектирования подобных конструкций, ВАЗовцы «по старой памяти» обратились к специалистам Porsche. Кроме того, советской стороне потребовалась помощь немцев в аэродинамической доводке кузова «дюжины». Контракт, подписанный в 1987 году, включал как аэродинамические работы, так и разработку 16-клапанного двигателя с многоточечным впрыском. При этом рабочий объем остался прежним — 1,5 литра.

Однако ВАЗ не сидел сложа руки, переложив усилия по разработке нового двигателя на плечи и руки немецких «специалистов»! Под руководством А.Simulman был собран вариант головки многоклапанного блока с литыми свечными колодцами — то есть без вставных деталей.

Конструкция головки блока 16 клапанов родилась в тесном сотрудничестве с зарубежными специалистами и при этом оказалась полностью оригинальной

Вариант, предложенный Porsche, был менее технологичен — в частности, требовалась прокладка очень сложной формы для головки блока, для изготовления формы, за изготовление которой советские резинотехники просто не брались.Но немецкая компания Elring, с которой связались специалисты ВАЗа, согласилась сделать все за четыре месяца и 400 000 немецких марок! И первое, и второе совершенно не устраивали ВАЗ, поэтому пришлось … разработать конструкцию силами ВАЗ РТИ НТЦ, на что хватило одного месяца и 1500 рублей.

Однако позже специалистам Porsche пришлось привлекать малоизвестные узкоспециализированные компании из Австрии и Италии к технологической разработке и доводке литья головы.При этом свечные колодцы на ранних 16-клапанных двигателях были вставными, а начиная со 124-го двигателя стали литыми, как изначально задумано в Тольятти.

Головка блока цилиндров двигателя ВАЗ-2112

Шестнадцатиклапанная головка потребовала серьезной модернизации двигателя «восьмерки», который по просьбе ВАЗа стал своеобразной заготовкой для «шестнара».

Помимо шестнадцатиклапанной конструкции с двумя распредвалами, двигатель 2112 отличался еще и наличием гидротолкателей с автоматической регулировкой теплового зазора, ведь только компактная «гидравлика» позволяла разместить еще один вал и восемь дополнительных клапанов. ГБЦ.Помимо газораспределительного механизма, «двенадцатый» двигатель получил еще и оригинальные впуск и выпуск.



Несмотря на схожесть компоновки с 8-клапанным двигателем ВАЗ-21083, «верх» нового двигателя получил два распредвала, 16 клапанов и ряд принципиальных отличий

Впускной коллектор на 16-клапанной разнесен вместе с выпуском. Изначально впуск был легкосплавным, а на 1.6-литровый двигатель стал пластиковый

Специалисты

Porsche сразу же усомнились в том, подойдет ли блок и коленчатый вал бывшей «восьмиклапанной» под новый двигатель — ведь нагрузки с учетом возросшей мощности и крутящего момента неизбежно возрастут. Специальные стендовые испытания двигателя ВАЗ-21083 в Германии подтвердили, что его конструкция и механическая прочность полностью допускают такую ​​«настройку», но впоследствии, для успокоения, противовесы на коленчатом валу для инжекторных двигателей были немного увеличены, а блокировка при двигатель, превратившийся в 16-клапанный, получил важную доработку: в опорах коренных подшипников появились дополнительные масляные каналы с запрессованными в них форсунками, благодаря которым головки поршней омываются маслом под давлением.

Немецкая сторона также разработала и оптимизировала форму камеры сгорания, благодаря чему даже с учетом высокой степени сжатия (10,5) двигатель ВАЗ-2112 работал без детонации на бензине с RH 91-95.

На ранних этапах доводки 16-клапанного двигателя использовались знакомые специалистам Porsche компоненты распределенного впрыска немецкой компании Bosch, но позже (с 1990 г.) советская сторона стала активно сотрудничать с Американская компания GM перешла на систему «Джем» не только на многоклапанных двигателях, но и на обычных восьмиклапанных как «восьмого», так и «классического» семейств.Ирония судьбы заключалась в том, что спустя пять лет ВАЗ вернулся к инжекторным компонентам «Bosch» на своих двигателях, прекратив сотрудничество с GM в этом направлении.

Долгая работа, короткая жизнь

Впервые «десятка» с новым двигателем была официально продемонстрирована в конце 1992 года в Московском Манеже, а в 1994 году АвтоВАЗ «засветил» предсерийный образец ВАЗ-2110 на Парижском автосалоне. Показывать.

16 клапанов — так будет по русски

Как выяснилось, под большой пластиковой крышкой с «чужой» надписью «16 VALVE» находился 16-клапанный двигатель ВАЗ-2112 мощностью 94 л.с.при 5600 об / мин. При этом мотор получился достаточно тяговитым — 130 Нм, выдавал уже при 3600 об / мин. Таким образом, литровая мощность нового двигателя составила 62 л.с. — не худший показатель по меркам начала девяностых. По крайней мере, европейские и японские аналоги с аналогичной конструкцией двигателя развивали порядка 65-70 л.с. на литр рабочего объема.

Спидометр не врет: с 16-ти клапанной новая модель ВАЗ вплотную подошла к отметке 200 — особенно по спидометру.Если быть точным, то «сто третья», по заявлению производителя, разогналась до

185 км / ч.

Двигатель ВАЗ-2112 совмещен с вентилируемыми передними тормозами и усиленной трансмиссией

Более мощный двигатель потребовал усиления и деталей трансмиссии — в частности, использования нового выходного вала повышенной жесткости, а также увеличения диаметра сцепления с 190 до 200 мм.

16-клапанный двигатель в десятке, в отличие от Самарского, был заложен уже на проектном уровне макета

Производство ВАЗ-2110 планировалось с 1995 года — первые «десятки» были собраны на ОПП АвтоВАЗа 27 июня, но полноценное серийное производство началось только в 1996 году.При этом многие из первых «живых» автомобилей оснащались не новомодным «шеснаром», а банальным карбюраторным (!) Двигателем с индексом 2110.

Теоретически ВАЗ с 16 клапанами может заинтересовать иностранного покупателя продукцией из Тольятти. Однако на практике мощная «десятка» всерьез интересовалась только внутренним потребителем

.

Планировалось, что 16-клапанный также получит «зубило» — своеобразный запоздалый ответ АвтоВАЗа на Volkswagen Golf GTI.

Однако позже выяснилось, что установка этого двигателя под капот Самары требует доработок кузова, несовместимых с серийным производством, поэтому от этой идеи в дальнейшем отказались, и 16-клапанный двигатель ВАЗ-2112 остался прерогативой компании. «десятая» семья.

Однако 16-клапанные моторы под капотом Самара все же «просочились»: тольяттинское ЗАО «Супер-Авто» выпускало ВАЗ-2113 и ВАЗ-2114 в «улучшенной комплектации», в которую входили двигатели объемом 1,6 л (21124 и 21126) с четыре клапана на цилиндр.Почти 100 сил позволили «супер-зубилу» не только на равных соревноваться с остальными шестнадцатиклапанными ВАЗами, но и выходить на светофоры с бюджетными иномарками.

1/5 Вожделенная табличка «16V» указала количество клапанов под капотом «десятки» 2/5 Желанная табличка «16V» указала количество клапанов под капотом «десятки» 3/5 Вожделенная на паспортной табличке «16V» указано количество клапанов под капотом «десятки» 4/5 На желанной паспортной табличке «16V» указано количество клапанов под капотом «десятки» 5/5 На заводской табличке «16V» указано количество клапанов под капот «десятки»



Полуторалитровый шестнадцатиклапанный с индексом 2112 легко отличить по светлой окраске впускного коллектора, выглядывающего из-под пластиковой крышки

Однако «чистый двенадцатый» двигатель продержался на конвейере недолго — менее пяти лет, что особенно удивительно для ВАЗа с его долговечными двигателями.Просто в дальнейшем конструкторы решили увеличить рабочий объем как восьми-, так и шестнадцатиклапанных двигателей «десятки» до 1,6 л, что было достигнуто за счет установки более высокого блока цилиндров и увеличения хода поршня с 71 мм. до 75,6 мм. Новый 16-клапанный двигатель получил индекс 21124 — в народе он известен как «124-й двигатель». Его важное отличие от первого шестнадцатиклапанного ВАЗа — «поршень без пробок»: то есть при обрыве ремня ГРМ клапаны перестают встречаться с поршнями.Интересно, что 1300-кубовый двигатель «восьмерки», разработанной немцами, тоже был «подключаемым», но с увеличением рабочего объема до 1,5 литра избавиться от этого недостатка удалось на восьмиклапанном. версии (21083/2111).



124-й двигатель отличался от первого шестнадцатиклапанного увеличенным рабочим объемом. Визуально мотор легко отличить по пластиковому впускному модулю

.

Добавление 100 «кубиков» рабочего объема позволило не только исправить эту конструктивную особенность двигателя ВАЗ-2112, но и безболезненно перейти на стандарты Евро-3 без заметного ухудшения максимальной мощности и крутящего момента.

Бессмертные «шеснари»

Впоследствии шестнадцатиклапанный мотор вместе с восьмиклапанным 21114 стал применяться и на Калине, поскольку все эти переднеприводные Лады создавались на общей платформе.

Как и «десятка», за десять конвейерных лет Калина успела примерить два «шеснара» разных размеров



Но и на этом история не закончилась! Для выпущенного в 2007 году Приоры ВАЗ-2170 16-клапанный двигатель в очередной раз был модернизирован с использованием новой облегченной шатунно-поршневой группы производства Federal Mogul.

1/4 Priora — прямой наследник «десятки». В том числе по количеству клапанов под капотом 2/4 Priora — прямой наследник «десятки». В том числе по количеству клапанов под капотом 3/4 Priora — прямой наследник «десятки». В том числе по количеству клапанов под капотом 4/4 Priora является прямым наследником «десятки». В том числе количество клапанов под капотом

Реальная «максимальная скорость» 16-клапанной Приоры составляет 183 км / ч.

Из-за этого 124-й и 126-й двигатели различались как технологией обработки цилиндров, так и конструкцией самой головки, что было связано с применением нового натяжителя ремня ГРМ Gates.АвтоВАЗ декларировал максимальную мощность для этого двигателя 98 л.с., хотя в ходе неофициальных стендовых испытаний «сто двадцать шестого» выяснилось, что на практике он выдает больше — 102-107 «лошадей». ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Кстати, именно на столько официально разработан 1,6-литровый 16-клапанный двигатель с индексом 21127, конструктивно отличающийся от предшественника с регулируемой системой впуска воздуха для Приоры, Калины и Грантс.

В том же 2007 году линейка шестнадцатиклапанных двигателей пополнилась еще одной опцией — 1.4-литровый двигатель 11194.

1,4-литровый 16-клапанный ВАЗ-11194

Конструктивно он имел много общего со 126-м двигателем — в частности, такая же облегченная поршневая группа, однако за счет уменьшения диаметра цилиндра до 76,5 мм рабочий объем уменьшился до 1,4 литра, а максимальная мощность — до 89. л. с. из. «Уменьшение габаритов» двигателя Kalina было произведено с целью повышения топливной экономичности автомобиля, который, несмотря на общую платформу с «десяткой» и Priora, формально все же относился к чуть более низкому классу, о чем свидетельствует модельный индекс. , который начинался с цифры 1, а не 2, как у остальных переднеприводных автомобилей.На практике оказалось, что 1,4-литровый мотор не имеет заметных потребительских преимуществ перед привычным «восьмиклапанным».



Восьмиклапанный вариант: наряду с 16-клапанным и Калина, и Приора оснащались обычными моторами с двумя клапанами на цилиндр

Увы, оба этих двигателя снова получили «подключаемую» поршневую группу — то есть конструктивную особенность, присущую первому 16-клапанному ВАЗ-2112.Однако надо признать, что по меркам своего времени этот двигатель оказался не менее удачным, чем восьмиклапанный семейства 2108, благодаря чему это все еще последние модели Lada вроде Vesta с увеличенным до 1,8 рабочего объема. литров, диски с прямыми подкапотными наследниками того же «шеснара».

Какой двигатель лучше ?

Думаю ни для кого не секрет, что автомобили ВАЗ 2110 -2112 оснащались различными типами двигателей, от карбюраторных до современных 21124.Думаю, что о первом говорить не стоит, так как таких машин почти нет, а о инжекторных двигателях, о которых стоит поговорить и разобрать каждый из них более подробно.

Модель двигателя ВАЗ 2111

Этот тип двигателя самый распространенный на всех машинах десятого семейства 2000-х годов. Это очень надежный и неприхотливый двигатель объемом 1,5 литра и мощностью 76 лошадиных сил.

Благодаря тому, что блок питания не подавлен никакими нормами токсичности, он довольно быстро и практически мгновенно реагирует на педаль газа, чего нельзя сказать о более современных двигателях.

Кроме того, следует отметить, что этот блок не гнет клапан в случае поломки ремня ГРМ, так как на поршнях есть специальные проточки.

Двигатель ВАЗ 2112

Это пресловутая модификация 16-клапанного силового агрегата 1.5. литровая мощность 90 л.с. Несмотря на хорошие динамические характеристики, этот двигатель имеет ряд недостатков:

  • при натягивании ремня клапан изгибается, что приводит к дорогостоящему ремонту ГБЦ.от 10000 руб в среднем
  • сложнее в обслуживании, чем 8-ми клапанный
  • плохая тяга внизу, т.е. высокая динамика двигателя требует высоких оборотов

Тюнинг ВАЗ 2112, OPEL 2.0, ЭБУ Январь 7.2, Панель Приора.

Моя партнерка Через пару дней выложу как у нее дела! Канал моего друга Вовы ребята в поддержку

ВАЗ

2110 С МОТОРОМ SUBARU WRX-STI #

Моя партнерская программа РОЛИК С OPEL.

Могу отметить, что в личном пользовании были 2112 с таким двигателем и мне пришлось дважды менять клапаны после обрыва ремня, даже через 2000 км после установки (без дефектов, не перетянуты и т. Д.)). Для решения проблемы с загибом клапана необходимо установить поршни с проточками от модификации 21124.

Модификация ВАЗ 21114

Этот тип устройства практически идентичен 2111 по конструкции, но имеет увеличенный объемом до 1600 куб.см и мощностью 81 л.с. Двигатели очень хороши снизу, с хорошей тягой, но отклик дроссельной заслонки не такой резкий, как у 1,5-литровой версии. Это связано с «фрагментированными» нормами евро.

Этот тип двигателя внутреннего сгорания не изгибает клапан, поэтому вам не нужно беспокоиться об обрыве ремня, хотя и не нужно признавать это снова.Также следует отметить, что данный тип оснащен ступенчатым впрыском, соответственно с датчиками фаз, установленными в головке блока цилиндров .

21124-

двигатель

Это самый любимый тип трансмиссии для многих владельцев ВАЗ. 2110 -2112, так как имеет ряд преимуществ перед другими, например:

  • повышенная мощность до 92 л.с.
  • низкий расход топлива
  • нет проблем с «гнутыми клапанами», так как на обмотке поршня имеется выемка, предотвращающая » плохая «поршнево-клапанная встреча

Именно из-за всех этих преимуществ многие люди предпочитают покупать автомобили с такими двигателями.Но если посмотреть на сложность сервиса, это естественно. В этом отношении 8-клапанный будет проще.

Если вам нужна более простая и надежная конструкция, то это 8-клапанные машины. Если тебе важна сила и динамика. остановил свой выбор на 16-клапанной версии. Но опять же, помните о модификации, чтобы не было проблем в случае обрыва ленты.

Продается

Trekol

28 марта 2016 г. — Этот пин обнаружил Мика Катая. Найдите (и сохраните!) Ваши собственные пины на Pinterest

Mba capstone task 3

Этот автомобиль использовался для проверки выбросов, одометр 838 км — продажа отражена в цене.Полная гарантия 2 года или 100 000 км. Автомобиль еще не был зачислен. Цена: 16 666 евро без НДС. Автомобиль находится по адресу Radíkovice 19, Radíkovice, 503 27, Чешская Республика. Телефон: +420 737 282 400

Найдите самый большой выбор новых и подержанных автомобилей для продажи на ведущем автомобильном рынке Южной Африки. Найдите новые и подержанные автомобили на продажу. Минимальная цена.

Блок 1 основы геометрии домашнее задание 2 добавление сегмента

9 января 2019 · На молочном заводе продаются продукты, которые нигде или редко принимаются: навоз, корм, солома, солома, трава_ветровая, сухая, трава, дигестат, жидкий, навоз, свинья, еда, все кусты и различные декоративные предметы удалены Столкновения убрали уличные знаки, чтобы они не могли летать. Дополнительный свет в BGA 11 февраля 2016 г. · 5 Секретная распродажа Amazon, в рамках которой вы получите Fire TV Stick 4K за 25 долларов, завершается на этой неделе; Подобран для вас.Новый препарат, который разрабатывается, может обеспечить иммунитет к коронавирусу. Автор Энди Мик 2 дня назад.

«Авторос Шаман» — четырехцилиндровый дизельный вездеход 8×8, построенный российской компанией «Авторос». Конструкция автомобиля включает в себя возможность перевозки 8 пассажиров, использование шин низкого давления, дополнительную опцию, которая позволяет ему перемещаться по воде, положение вождения «капитанское кресло» и три режима движения — как на дороге, так и на бездорожье. , а также режим «краб», который позволяет …

Jacob buck lowe instagram

820 — отличный вход в мир внедорожных приключений.Это самый доступный горный велосипед в нашей линейке и идеальный выбор для новичков, которые интересуются жизнью MTB, но также хотят гибридный велосипед, который одинаково подходит для легких трасс и городских улиц с выбоинами.

Аксессуары W211 pdf

Domane SLR 7 Disc объединяет лучшую раму шоссейного велосипеда на выносливость с полной электронной трансмиссией Shimano Ultegra Di2 для точного переключения передач. Это сверхлегкий шоссейный велосипед на выносливость с высококачественными деталями, созданными для высокопроизводительной и быстрой езды, такими как сверхлегкая карбоновая рама OCLV с гладким внутренним хранилищем, передней и регулируемой задней IsoSpeed, карбоновыми колесами, гидравлическими дисковыми тормозами и электроникой…

Телеграмма насоса Binance

12 мая 2011 г. · Шестиколесный Trekol, двухтонный амфибия с мягкими шинами. Ключом к стойкости Trekol являются его шины, спроектированные из специальной резиновой смеси для работы с давлением воздуха всего 1,5 фунта на квадратный дюйм, что составляет примерно одну десятую давления воздуха на уровне моря и значительно ниже 25-35 фунтов на квадратный дюйм, используемых в большинстве автомобилей. шины. Подержанные пикапы на продажу в Сан-Диего, Калифорния. Описание: Б / у Toyota Tacoma TRD Sport Double Cab LB RWD 2019 года выпуска на продажу — 32 577 долларов — 13 037 миль со спортивным пакетом и навигационной системой…HYUNDAI TREKOL 39294 (Hyundai D4BF) для автомобилей с ограниченным доступом. Év 2010 Futásteljesítmény Teljesítmény. Орошоршаг, Пуровск. 15. HYUNDAI Sonata 2.7

Элиот, я никогда не читал ни одной книги Дзогчен, где Тогал описывается как «прыжок через лоб». «Перепрыгнуть» означает немедленно (или «спонтанно») перейти от Трекхо (попытка «прорезать духовный материализм, формы ума и привязанности») к прямой связи с «Другой стороной», Духом или Самбхогакайей ( континуум Ясного Света).

Комплекты моторизованной модели лодки

bordiszmu.lap.

Оставить ответ
