Регулировка клапанов на ваз 2108, ваз 2109, ваз 21099

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис, даже при такой довольно несложной операции, как регулировка тепловых зазоров клапанов. На самом же деле эта работа не так уж сложна и ее можно сделать своими руками. Для этого достаточно лишь иметь следующий набор инструментов и приспособлений.

  • Нам потребуется:

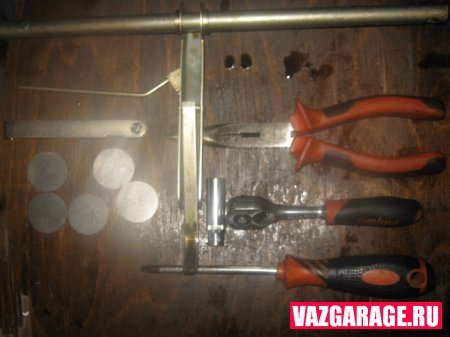

  • – ключ на 10 для снятия клапанной крышки и кожуха ремня ГРМ;– домкрат;– длинногубцы или пинцет;– приспособление для регулировки клапанов ВАЗ 21099;– плоская и крестовая отвертки;– необходимые регулировочные шайбы;
  • – набор щупов.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Напомним, что в предыдущей статье мы рассматривали как проверить компрессию в двигателе ВАЗ 21099 своими руками. Когда двигатель автомобиля новый и хорошо обкатан, то принято считать, что отличной компрессией будет значение 13 атмосфер. Если пробег превысил двигателя превысил более 100 тысяч километров, то компрессия будет не более 10 атмосфер.

Порядок действий:

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов.

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

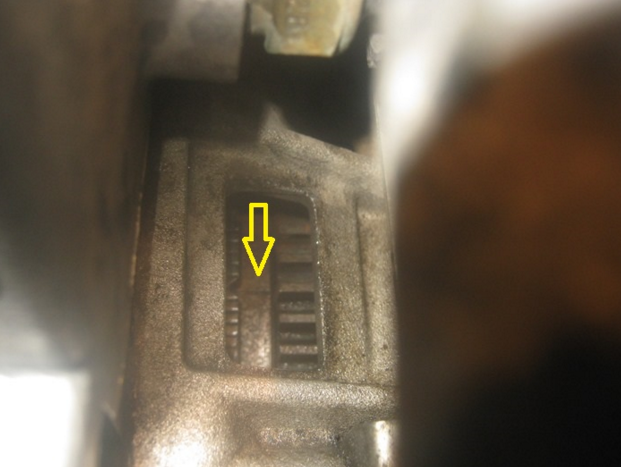

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева).

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

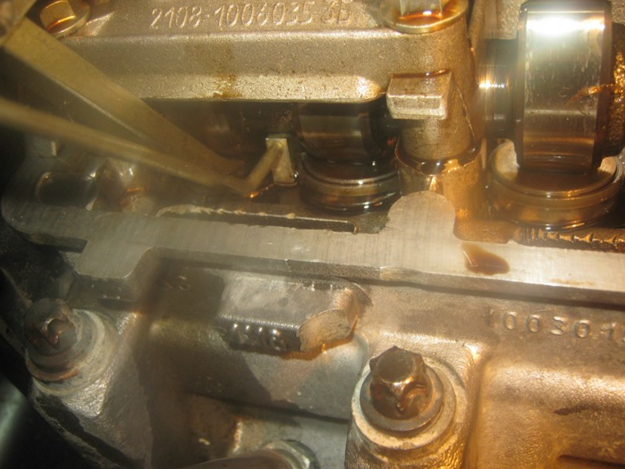

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

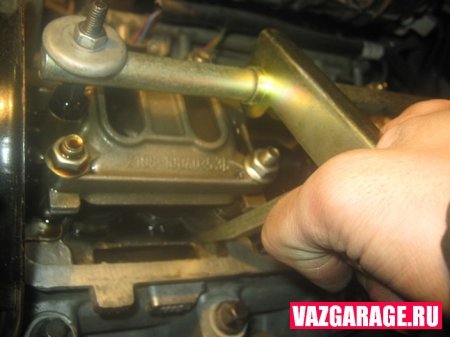

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

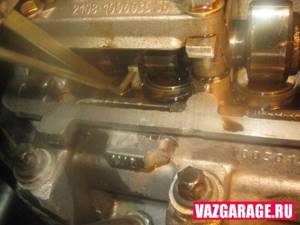

После этого смотрим на ее размер, который указан на задней ее стороне.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

Источник: https://vazgarage.ru/vaz21099/dvigatel21099/627-regulirovka-klapanov-na-vaz-21099.html

Зазоры привода клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном — полностью закрываться.

Зазор измеряется на холодном двигателе (при 20°С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2+0,05) мм, для выпускного — (0,35+0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 1 – зубчатое колесо распределительного вала 2 – шкив генератора 3 – шкив коленчатого вала
Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Фиксатор должен быть установлен между распределительным валом и краем толкателя.
Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле: H = B A – C , где A – измеренный зазор, мм; B – толщина старой шайбы, мм; C – номинальный зазор, мм; H – толщина новой шайбы, мм.
Пример (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора +0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

     Внимание

Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.

  Порядок работ
Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

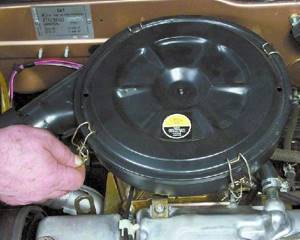

1. Отверните гайку крепления крышки фильтра и снимите шайбу. 2. Отстегните четыре пружинных зажима. 3. Снимите крышку воздушного фильтра.
Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
4. Выньте из корпуса фильтрующий элемент. 5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов. 6. Отверните четыре гайки.
7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута. 8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов. 9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки.
10. Снимите крышку клапанов. 11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками. 12. Отверните три болта и снимите переднюю крышку привода распределительного вала.
13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (смотрите примечания). Затем поверните коленчатый вал еще на 40-50°. При этом кулачки распределительного вала повернутся от толкателей. 14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов. 15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления.
16. Удерживая толкатель в утопленном положении, установите фиксатор (смотрите примечания). 17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (смотрите примечания). 18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром.
19. Установите в толкатель новую шайбу необходимой толщины (смотрите примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. 20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку. 21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока.
22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки смотрите тут ).

Источник: http://vaz-sputnik.ru/2109/11-2.html

Регулировка клапанов на ВАЗ 2109 своими руками (карбюратор и инжектор) с таблицей, схемами настройки и видео

Регулировка клапанов двигателя позволяет уменьшить расход топлива и оптимизировать КПД силового агрегата. Эту работу можно сделать самостоятельно, используя пошаговую инструкцию. В модели ВАЗ-2109 регулировка осуществляется с помощью установки специальных шайб.

Расположение клапанов

В модели ВАЗ-2109 конструкторы изменили привычную до этого систему с цепным приводом распредвала.

Несмотря на простоту старой конструкции, она имела высокую шумность и требовала дополнительной настройки через короткий промежуток времени. В девятках изменили форму верхней части поршня, добавили специальные углубления под клапаны.

Важной задачей при регулировке также является выставление на одну ось распределительного и коленчатого вала, чтобы они проворачивались вместе.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Впускные и выпускные клапаны расположены в определенном порядке, это стоит учитывать при регулировке

Когда необходима регулировка

Регулировка клапанов требуется при возникновении неполадок в работе двигателя или после прохождения технического осмотра. Опытные автовладельцы могут довольно точно определить причину неисправности силового агрегата, основными признаками считаются следующие:

Проводить регулировку клапанов также требуется после каждых 25-30 тысяч километров пробега. За это время некоторые детали изнашиваются и конструктивные зазоры увеличиваются. Диагностику можно сделать в сервисном центре, эта услуга стоит недорого.

Подготовительные работы

Из инструмента для регулировки потребуется:

  • набор гаечных ключей;
  • специальное приспособление для регулировки;
  • измерительный щуп;
  • несколько регулировочных шайб;
  • отвёртка;
  • пинцет;
  • прокладки на крышки клапанов.

Перед началом ремонта устанавливаем машину на ручной тормоз и включаем любую передачу. Одно из передних колёс должно быть на весу, чтобы коленвал мог легко проворачиваться.

Порядок действий следующий:

  1. Поднимаем капот.
  2. Отсоединяем все патрубки от крышки.
  3. Снимаем корпус стеклоочистителя.
  4. Выкручиваем свечи зажигания.
  5. Снимаем переднюю крышку ремня ГРМ.

Совет: Для наблюдения за текущим положением поршня нужно воспользоваться смотровым окошком.

У многих моделей ВАЗ технология регулировки мало чем отличается. Тем, кто уже имел опыт такой работы с предыдущими версиями, будет легко разобраться. Зазоры выставляются по порядку работы цилиндров. Выпускные клапаны — это 1, 4, 5 и 8, если считать от ремня привода распределительного вала. Используем в работе следующую таблицу:

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

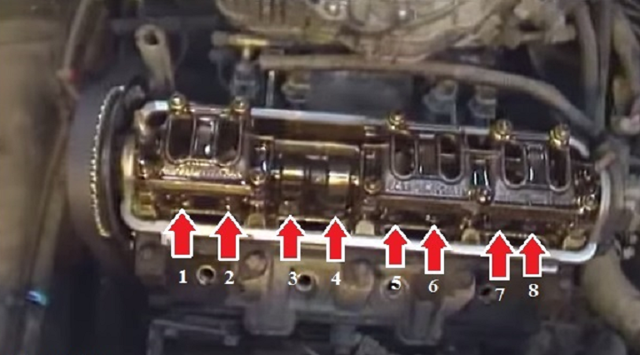

Используем таблицу, чтобы правильно определить номер цилиндра по положению коленвала

Совет: Перед началом регулировки стоит нанести дополнительные метки на шкив каждые 90 градусов.

  1. Перед регулировкой необходимо выставить поршень первого цилиндра. Для этого поворачиваем коленвал так, чтобы метки на шкиве и задней крышке ремня совпали.
    Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

    Риски на шкиве и задней крышке ремня ГРМ должны быть на одном уровне

  2. Используя ключ на 17, поворачиваем распредвал на 3 зубца по часовой стрелке. Это нужно, чтобы кулаки распределительного вала отошли от толкателей.
    Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

    Устанавливаем распредвал таким образом, чтобы кулаки отошли от толкателей

  3. Щупом для регулировки пробуем зазоры, инструмент должен передвигаться под действием небольших усилий.
    Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

    С помощью щупа определяем величину за зазора на первом цилиндре

При увеличенных или уменьшенных зазорах необходимо выполнить следующие действия:

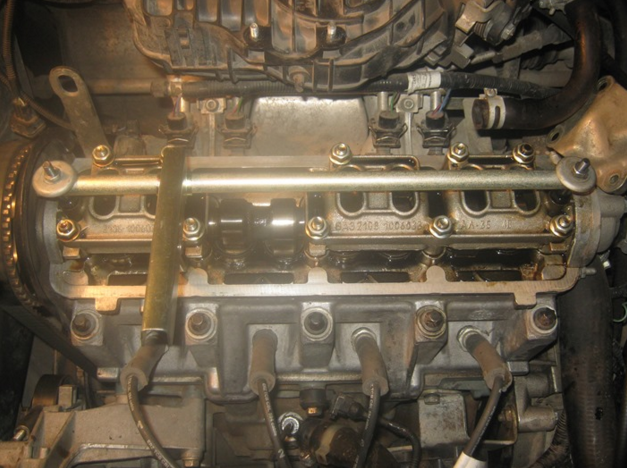

  1. Устанавливаем устройство для регулировки на корпус подшипников.
    Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

    Устанавливаем приспособление для регулировки

  2. Поворачиваем толкатель к себе.
  3. Используя рычаг, фиксируем толкатель в нужном положении.
    Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

    Прижимаем толкатель с помощью рычага и фиксируем его в этом положении

  4. Извлекаем длинным пинцетом старую шайбу.
    Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

    С помощью пинцета достаем старую регулировочную шайбу

  • Следующей задачей является подбор новой шайбы оптимальной толщины. Расчёт этого параметра несложный, используем нижеприведенную формулу:
  • Н = А + (В – С), где
  • Н – толщина новой шайбы,
  • А – толщина снятой шайбы,
  • В – величина зазора,
  • С – необходимый зазор.

Устанавливаем новую шайбу и извлекаем фиксатор. Проверяем зазор щупом и при необходимости подбираем другую шайбу нужной толщины. В готовом наборе шайб присутствуют изделия с шагом 0,05 мм. Такую процедуру проводят для каждого цилиндра двигателя.

Видео: Как отрегулировать клапана на ВАЗ 2109 своими руками

Особенности модификаций с инжектором или карбюратором

Немалая часть владельцев модели ВАЗ-2109 имеют комплектацию с инжектором. При регулировке здесь стоит учитывать один важный факт – это тепловое расширение.

При работающем двигателе металлические детали немного увеличиваются в размерах, что приводит к уменьшению зазоров. Поэтому регулировку необходимо проводить только на холодном моторе.

Так вы сможете правильно замерить зазор и подобрать регулировочную шайбу.

Обычный инструмент не подходит для точной и быстрой регулировки. Используются специальные приспособления, с помощью которых можно зафиксировать толкатель и провести другие работы.

Сегодня в продаже есть специальные наборы для регулировки, их стоимость небольшая. Приобрести такой комплект будет выгоднее, чем пытаться сделать устройства из подручных средств.

Не все смогут найти подходящие материалы и правильно сделать щуп или фиксатор, а в случае некачественного ремонта работа двигателя может стать ещё хуже.

Проверка качества работы

После окончания ремонта необходимо проверить работу двигателя. Сначала устанавливаем на место все демонтируемые элементы и вкручиваем свечи зажигания. После запуска двигателя не должно быть стука клапанов и другого стороннего шума. Рекомендуем проводить проверки в течение 15-20 минут – это позволит убедиться в нормальной работе цилиндров даже после нагрева.

Самому настроить клапана на модели ВАЗ-2109 несложно. Эту работу можно выполнить самостоятельно, главное – иметь в наличии специальный комплект и пару часов свободного времени. Используя пошаговую инструкцию и схему регулировки, вы сделаете работу качественно и сэкономите на поездке в автосервис.

  • Александр Орда
  • Распечатать

Источник: http://motorltd.ru/instruktsiya-po-regulirovke-klapanov-na-vaz-2109/

Регулировка тепловых зазоров клапанов (ГРМ) Ваз 2108-21099

Регулировка тепловых зазоров клапанов(ГРМ)Ваз 2108, 2109, 21099

Рис. 1.Утапливание толкателей клапанов при замене регулировочной шайбы:

1 – приспособление;
2 – толкатель

Рис. 2. Фиксирование толкателей клапанов при замене регулировочной шайбы:

1 – фиксатор;
2 – регулировочная шайба

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Замер и регулировку зазоров клапанов(ГРМ)Ваз 2108, 2109, 21099 проводим на холодном двигателе.

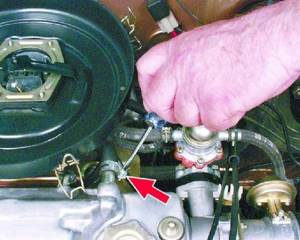

Выводим наконечник троса привода дроссельной заслонки из кронштейна .

  • Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для двигателя ВАЗ-2111) и снимаем его.
  • Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картера.
  • Снимаем шланг.
  • Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картера.
  • Снимаем шланги со штуцеров клапанной крышки.

Снимаем корпус воздушного фильтра (двигатель ВАЗ-21083).
Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров.

В отверстиях клапанной крышки установлены резиновые уплотнительные втулки.

Снимаем крышку с прокладкой.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Снимаем переднюю крышку ремня привода ГРМ .
Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ .
Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала).

В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.
Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

  1. Нажимая вниз рычаг приспособления, утапливаем «клыком» толкатель  и устанавливаем между краем толкателя и распределительным валом фиксатор который удерживает толкатель в нижнем положении.
  2. Пинцетом через прорезь в толкателе поддеваем и извлекаем регулировочную шайбу.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.
Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с лезвием шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель.

Вынимаем пинцетом регулировочную шайбу.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:

Н = В+(А–С), мм,
где А – замеренный зазор; В – толщина снятой шайбы; С – номинальный зазор; Н – толщина новой шайбы.
Толщина шайбы маркируется на ее поверхности электрографом.
Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.
Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.

Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов в последовательности, указанной в таблице:

Угол поворота
коленчатого вала
от положения
совмещения
меток, град.
Кулачки
выпускной (зазор 0,35 мм) впускной (зазор 0,20 мм)
40–50 1 3
220–230 5 2
400–410 8 6
580–590 4 7

Ремонт, эксплуатация и устройство автомобилей Ваз 2108,2109,21099

Источник: https://avto-pitstop.ru/vaz/2108-09/tex-obsluzhivanie/regulirovka-teplovyx-zazorov-klapanov-grm-vaz-2108-21099/

Регулировка клапанов двигателя ВАЗ 2109 своими руками

Ремонт автомобиля своими руками › Регулировка клапанов двигателя ›

Ознакомившись с особенностями регулировки моторов ВАЗ можно выполнять некоторые виды работ самостоятельно. Регулировка клапанов ВАЗ 2109 своими руками одна из самых простых процедур.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

регулировка зазоров клапанов на двигателях автомобилей ваз 2108, ваз 2109, ваз 21099

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распредвала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном — полностью закрываться.
Зазор клапана измеряют на холодном двигателе (при +20 °С) между кулачком распредвала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2+0,05) мм, для выпускного -(0,35+0,05) мм. Зазоры клапанов регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм. Считая от привода распредвала, первый, четвертый, пятый и восьмой клапаны — выпускные; второй, третий, шестой и седьмой — впускные.
1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов.

3. Отверните гайку и снимите кронштейн троса привода акселератора, оставив висеть привод акселератора на тросе. Отверните две колпачковые гайки.

4. Снимите крышку клапанов.

5. Удалите масло из верхней части головки блока цилиндров (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками.

6. Отверните три болта и снимите переднюю крышку привода распредвала.

7. Установите поршень первого цилиндра в ВМТ

Зазоры клапанов 2109 | РтиИваз

Здравствуйте, дорогой читатель блога RtiIvaz.ru! В этой статье рассмотрим способы замера зазоров клапанов ВАЗ 2109 и методы регулировки. В процессе эксплуатации автомобиля, особенно при сильных нагрузках на двигатель, иногда вдруг появляются цокающие звуки. Чаще всего это происходит вследствие износа кулачков распределительного вала и торцов стержней деталей газораспределительного механизма, которые находятся в головке блока цилиндров. Значит, пришло время заняться очередной приятной работой, а именно: регулировкой зазоров газораспределительного механизма! Для начала рассмотрим, как выглядит эта деталь газораспределительного механизма: Впускные и выпускные клапаны.

Впускные клапаны служат для подачи воздушно-топливной смеси (в случае карбюраторного двигателя). А если двигатель инжекторный, то они служат для подачи воздуха. Топливо, в таких двигателях дозировано подают форсунки.

По конструкции клапаны впускной и выпускной системы имеют некоторые отличия. Эти отличия заключаются во внешнем виде и в материале, из которых они изготовлены! Для впускной системы требования к качеству материала не столь жёсткие.

А вот в выпускной системе присутствуют высокие температуры, поэтому эти детали изготовлены с применением жаропрочных материалов.

На нижеследующем рисунке мы рассмотрим, из чего же состоит вся эта система:

GAS DISTRIBUTION MECHANISM 1 e1509601229162 ЗАЗОРЫ КЛАПАНОВ ВАЗ 2109, РАЗМЕРЫ И РЕГУЛИРОВКА Как вы видите, основную роль в газораспределительном механизме имеют следующие детали:

  1. Распределительный вал с кулачками.
  2. Клапаны впускные и выпускные.
  3. Регулировочные шайбы.

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб: valve adjustment vases 2108 640x480 ЗАЗОРЫ КЛАПАНОВ ВАЗ 2109, РАЗМЕРЫ И РЕГУЛИРОВКА Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

На впускных клапанах зазор выставляется 0,20мм (+-0,05мм), а выпускных 0,35 мм (+-0,05мм)…

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз. ГРМ ваз 2109 и метки в блоге rtiivaz.ru

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

Смотреть видео



Почитайте еще статью:

Сальник размеры

ВАЗ 21099 | Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.


Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

1 – зубчатое колесо распределительного вала
2 – шкив генератора
3 – шкив коленчатого вала


Фиксатор должен быть установлен между распределительным валом и краем толкателя.


Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле: H = B + A – C ,
где A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

Предупреждение

Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните гайку крепления крышки фильтра и снимите шайбу. 2. Отстегните четыре пружинных зажима. 3. Снимите крышку воздушного фильтра.
4. Выньте из корпуса фильтрующий элемент. 5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов. 6. Отверните четыре гайки.
7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута. 8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов. 9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки.
10. Снимите крышку клапанов. 11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками. 12. Отверните три болта и снимите переднюю крышку привода распределительного вала.
13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей. 14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов. 15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления.
16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания). 17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания). 18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром.
19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. 20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку. 21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока.
22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания. Моменты затяжки см. в приложении 3.

Регулировка и настройка зазоров в приводе клапанов Ваз 2108, Ваз 2109, Ваз 21099

Руководство по разборке и сборке двигателя лада 2108, регулировка зазоров в клапанах. Неисправности в шатунно-поршневой группе лада 21099. Регулировка ремня привода генератора. Этапы снятия и установки ремня распределительного вала. Замена фильтра лада 2109. Осмотр блока цилиндров ваз 21099, ваз 2108, ваз 2109. Эксплуатация узлов двигателя и его систем автомобиля лада 21099. Устранение неисправностей в системах лада 2108: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту головки цилиндров лада 2109.

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном - полностью закрываться.

Зазор измеряется на холодном двигателе (при 20 °С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана ваз 2108, ваз 2109, ваз 21099 составляет (0,2+0,05) мм, для выпускного - (0,35+0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

1 – зубчатое колесо распределительного вала
2 – шкив генератора
3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле: H = B A – C ,
где A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора +0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

Предупреждение

Поворачивайте коленчатый вал ваз 2108 по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора автомобиля Лада Спутник. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните гайку крепления крышки фильтра и снимите шайбу. 2. Отстегните четыре пружинных зажима. 3. Снимите крышку воздушного фильтра ваз 2109.
4. Выньте из корпуса фильтрующий элемент. 5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов Лада Самара. 6. Отверните четыре гайки.
7. Снимите со шпилек корпус фильтра ваз 2108 и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута. 8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов. 9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки.
10. Снимите крышку клапанов ваз 2108, ваз 2109, ваз 21099. 11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками. 12. Отверните три болта и снимите переднюю крышку привода распределительного вала.
13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала ваз 21099 совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40-50°. При этом кулачки распределительного вала повернутся от толкателей. 14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов ваз 2108. 15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления.
16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания). 17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания). 18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром.
19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. 20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку. 21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока.
22. Установите переднюю крышку привода распределительного вала, крышку клапанов ваз 2109, воздушный фильтр и вверните свечи зажигания.


Оставить ответ
