12 наших машин с автоматом — вы знали, что их так много? — журнал За рулем

7 октября 2019 года

На российский рынок выходят две новинки с автоматическими коробками передач — УАЗ Патриот с классической гидромеханикой и Lada XRAY Cross с вариатором. Но они далеко не первыми из отечественных моделей обзавелись АКП.

Материалы по теме

В истории нашего автопрома было немало автомобилей с автоматом. Причем речь не только о современных моделях — первые отечественные машины с двумя педалями появились еще 60 лет назад.

Поразительно, но некоторые владельцы самостоятельно меняли автомат на привычную механику!

Волга ГАЗ-21 стала первым серийным отечественным автомобилем с гидромеханической коробкой. Трехступенчатый автомат устанавливался на Волги первой и второй серий. Всего с 1957 по 1959 годы сделано чуть больше 1500 таких автомобилей. Но впоследствии от автомата отказались — он был слишком сложным и капризным в обслуживании.

ГАЗ-21 Волга. Автомобили с АКП выпускались с 1957 по 1959 годы. Сейчас найти такой почти нереально.
ГАЗ-21 Волга. Автомобили с АКП выпускались с 1957 по 1959 годы. Сейчас найти такой почти нереально.

Как и у машин с МКП, селектор располагался на рулевой колонке. Индикация выбранного режима движения — здесь же.
Как и у машин с МКП, селектор располагался на рулевой колонке. Индикация выбранного режима движения — здесь же.

Однако эта коробка нашла место на новом горьковском флагмане — ГАЗ-13 Чайка. АКП работала в паре с 195-сильным 5,5-литровым V8. Кстати, эта связка чуть позже появилась и на 21-й Волге. Автомобиль с индексом ГАЗ-23 предназначался для спецслужб.

ГАЗ-13 Чайка выпускалась с 1959 по 1981 годы. На всех автомобилях была 3-ступенчатая АКП.
ГАЗ-13 Чайка выпускалась с 1959 по 1981 годы. На всех автомобилях была 3-ступенчатая АКП.

Управление, в отличие от Волги, сделали кнопочным. Привычного селектора в салоне не было.
Управление, в отличие от Волги, сделали кнопочным. Привычного селектора в салоне не было.

Разумеется, автоматическая коробка передач появилась и на автомобиле для первых лиц государства ЗИЛ-111. Машине полагалась 2-ступенчатая гидромеханическая коробка передач. А управление было реализовано, как и на 13-й Чайке, с помощью кнопок.

ЗИЛ-111 производился с 1958 по 1967 годы. Все без исключения модификации оснащались АКП.
ЗИЛ-111 производился с 1958 по 1967 годы. Все без исключения модификации оснащались АКП.

Управление АКП осуществлялось с помощью кнопок слев

ТОП самых дешевых автомобилей с автоматом

Большинство новых автомобилей, приобретаемых сегодня в России, оснащены автоматической коробкой передач. Наряду с «классическими» гидромеханическими АКП, с тремя или четырьмя ступенями, всё большей популярностью пользуются коробки с 7, 8 и даже 9 передачами. Также широко используются так называемые бесступенчатые КПП вариаторного типа, обеспечивающие плавное переключение передач, совсем незаметное для водителя.

Роботизированная коробка передач соединила в себе достоинства механической и автоматической трансмиссии. Современные автомобилисты ценят «робота» за топливную экономичность, простоту в эксплуатации и возможность выбора между ручным управлением и ездой в автоматическом режиме (в зависимости от дорожной ситуации). Тем не менее коробки-роботы со временем также эволюционировали. Усовершенствование роботизированной АКП позволило исключить характерный разрыв мощности при переключении передач, благодаря оснащению двумя сцеплениями. Данная конструкция, предполагающая выбор следующей передачи при уже включенной, получила название «преселективной». Простое распределение четных и нечетных передач на двух валах избавило автомобилистов от раздражающих рывков и резких «провалов» во время движения.

Еще 15 лет назад различные вариации автоматической коробки передач были редким и дорогим удовольствием. Сегодня авто с АКПП доступны практически каждому. Недорогие машины автомат чаще всего выбирают городские жители. Комфортные транспортные средства неприхотливы в обслуживании и позволяют легко преодолевать большие расстояния в ежедневных поездках. Машины, оборудованные коробкой-автоматом идеальны для начинающих водителей, еще не обладающих быстрой реакцией и необходимыми навыками поведения на дороге.

Если вы уже приняли решения о покупке авто с автоматической коробкой переключения передач, обратите внимание на нашу подборку моделей с хорошими техническими характеристиками и привлекательной ценой.

RENAULT LOGAN

Описание Renault Logan >

Выбирая самые дешевые автомобили с АКПП, присмотритесь к неприхотливому субкомпактному седану Рено Логан. Любимая в России бюджетная иномарка подойдет как для поездок по городу, так и за его пределами. Удобная в управлении машина проста в обслуживании и ремонте, а вместительный салон авто позволит путешествовать всей семьей. Обновленная версия RENAULT LOGAN обладает интересным дизайном, высоким уровнем безопасности и оснащения. Благодаря оптимальному дорожному просвету и улучшенной подвеске авто прекрасно себя чувствует даже в условиях российской зимы. Специальный сезонный режим управления Easy-R обеспечивает надежное сцепление ведущих колес с дорогой даже на заснеженной трассе.

Комплектация	Объем двигателя, л	Мощность, л.с.	Средний расход топлива л/100 км	Разгон до 100 км, с	Макс. скорость, км/ч	Просвет, мм	Объем багажника, л
Active	1,6	102	8,3	11,7	171	155	510

KIA RIO

Описание Kia Rio >

Российский бестселлер радует автомобилистов высоким уровнем комфорта и отличным функционалом. Корейские инженеры предусмотрели всё, что необходимо для эксплуатации авто в наших климатических условиях. KIA RIO подходит как для деловых поездок, так и для отдыха на природе. Чаще всего машину выбирают молодые люди, предпочитающие автомобили с ярким дизайном и современным набором опций. Компактные размеры седана и хэтчбека позволяют парковаться даже в самых тесных переулках. Безопасность пассажиров авто обеспечивают эргономичные подголовники специальной конструкции, фронтальные подушки безопасности и электронные ассистент-системы ABS и ESC. Обновленная линейка моторов Gamma в сочетании с 4-ступенчатым «автоматом» позволяет экономично расходовать топливо и не вредить экологии. Опционально доступна автоматическая КПП с шестью передачами.

Комплектация	Объем двигателя, л	Мощность, л.с.	Средний расход топлива л/100 км	Разгон до 100 км, с	Макс. скорость, км/ч	Просвет, мм	Объем багажника, л
Comfort	1,4	107	6,4	13,5	170	160	500

HYUNDAI SOLARIS

Описание Hyundai Solaris >

Стильный и надежный седан в обновленном дизайне продолжает завоевывать сердца отечественных автолюбителей. Недорогой в обслуживании автомобиль дарит ощущение комфорта и легкости управления, в том числе начинающим водителям. Машина прекрасно чувствует себя как на городской дороге, так и на скоростной трассе. Экономичный мотор в сочетании с 6-ступенчатой автоматической трансмиссией обеспечивает отличную динамику и оптимальный запас мощности. HYUNDAI SOLARIS производится в России, а значит ориентирован на удовлетворение потребностей россиян. Недорогое авто обязательно понравится семейным парам с детьми, ценящим высокий уровень безопасности и наличие современного оборудования. Новый Солярис оснащен кондиционером, подогревом передних сидений и электрическим усилителем руля. В салоне авто предусмотрено множество отсеков для хранения мелочей, а вместительный багажник пригодится в длительном путешествии.

Комплектация	Объем двигателя, л	Мощность, л.с.	Средний расход топлива л/100 км	Разгон до 100 км, с	Макс. скорость, км/ч	Просвет, мм	Объем багажника, л
Comfort	1,4	100	6,4	12,9	183	160	480

VOLKSWAGEN POLO

Описание Volkswagen Polo >

Одна из самых популярных в России моделей немецкого бренда идеально подходит как для практичных семейных пар, так и для энергичных молодых людей. Сравнительно низкая стоимость владения наряду с высоким качеством исполнения обеспечили успех авто на отечественном рынке. В интерьере машины продумано все до мелочей, а технические характеристики позволяют эксплуатировать автомобиль даже в сложных погодных условиях. Обновленная версия авто оборудована пакетом «зимних» опций, обогревом стекол и зеркал, подогревом сидений первого ряда. Под капотом VOLKSWAGEN Polo прячется надежный силовой агрегат последнего поколения, обеспечивающий прекрасную динамику и экономичный расход бензина. Двигатель объемом 1,4 литра работает в тандеме с роботизированной коробкой переключения передач с 7 ступенями. В комплектациях классом выше доступен 1,6-литровый мотор в сочетании с 6-ступенчатым автоматом.

Комплектация	Объем двигателя, л	Мощность, л.с.	Средний расход топлива л/100 км	Разгон до 100 км, с	Макс. скорость, км/ч	Просвет, мм	Объем багажника, л
Allstar	1,4	125	5,7	9,0	198	163	460

FORD FIESTA

Компактный и маневренный автомобиль американской марки предлагается в России в кузовах седан и хэтчбек. Поклонниками модели являются водители, для которых важен драйв и безупречный дизайн. Несколько поколений Фиесты запомнились автолюбителям хорошими ходовыми качествами и отличной управляемостью. Специально для России новая генерация авто оборудована усиленной подвеской и системой обогрева сидений, стекол и зеркал. Кузов FORD FIESTA имеет максимальную гарантированную защиту от коррозии, а дорожный просвет увеличен до рекордных 167 мм. Спортивный характер авто обеспечивают высокотехнологичные силовые установки с экономичными бензиновыми двигателями и роботизированной КПП PowerShift. Безопасность авто подтверждена высокими оценками краш-тестов и доверием сотен тысяч автомобилистов по всему миру. По желанию заказчика модель может быть оснащена инновационной системой защиты от столкновений Active City Stop.

Комплектация	Объем двигателя, л	Мощность, л.с.	Средний расход топлива л/100 км	Разгон до 100 км, с	Макс. скорость, км/ч	Просвет, мм	Объем багажника, л
Trend	1,6	105	5,9	11,9	181	167	455

Независимо от того, какому автомобилю с автоматической коробкой переключения передач вы отдадите предпочтение, любая машина нуждается в регулярном обслуживании и проверке основных систем. Перед покупкой обязательно соберите информацию о стоимости услуг по ремонту и замене расходных материалов авто той или иной марки, чтобы сделать правильный выбор. Новый автомобиль лучше всего приобретать в проверенном автосалоне официального дилера. Покупка машины с рук чревата серьезным проблемами. Помните, в зоне риска может оказаться безопасность близких вам людей. Не экономьте на самом важном, только надежное транспортное средство может доставить удовольствие от вождения.

Самая дешевая машина с автоматической коробкой передач

Как известно, АКПП сегодня по целому ряду причин намного более предпочтительна, чем традиционная механика. Даже с учетом более высоких затрат на обслуживание и сниженную надежность, автолюбители при покупке новых авто отдают предпочтение именно «автомату».

Как правило, автоматические коробки становятся выбором обитателей мегаполисов и городов, где частым явлением становятся пробки, неспешное движение в плотном потоке и т.д. Также автомат предпочитают начинающие водители, а также ценители комфорта и безопасности за рулем.

Сами автопроизводители учитывают постоянно растущий спрос на АКПП. В результате автомат коробку сегодня можно встретить не только на премиальных авто, но и на бюджетных моделях. В этой статье мы рассмотрим самые дешевые машины с автоматом новые и с пробегом, а также постараемся ответить на вопрос, какой самый дешевый автомобиль с автоматической коробкой передач сегодня лучше приобрести.

Содержание статьи

Самый дешевый автомобиль с коробкой автомат: рейтинг ТОП-5

Итак, коробка автомат значительно упрощает процесс управления автомобилем, так как необходимость постоянно работать с педалью сцепления, а также правильно подбирать и своевременно переключать передачи при помощи рычага коробки в салоне автомобиля попросту отсутствует.

Более того, если раньше старые АКПП заметно увеличивали расход горючего, при этом машина теряла в динамике, новые автоматические коробки в большей или меньшей степени лишены таких недостатков. Также нужно отметить, кроме классических АКПП с гидротрансформатором сегодня также наблюдается активная популяризация роботизированных коробок, а также вариаторов CVT.

Каждый из указанных типов автоматических трансмиссий имеет как плюсы, так и минусы, однако основная задача в виде полностью автоматического переключения передач в каждом случае успешно реализована. Машины с автоматами, роботами или вариаторами предлагают как известные производители из Европы, Южной Кореи, Японии или США, так и производители из РФ, Украины, Узбекистана, Китая и т.д.

Итак, вернемся к бюджетным версиям авто с АКПП, которые популярны на территории СНГ, их можно приобрести новыми или возраст которых в случае с б/у не превышает десяти лет.

Бесспорным лидером и одновременно бестселлером на рынке был и остается Daewoo Matiz с автоматом. Данная компактная городская малолитражка может оснащаться классическим 4-х ступенчатым автоматом Jatco, также изредка встречаются версии с бесступенчатым вариатором CVT.

Как правило, именно гидромеханическая АКПП пользуется большим спросом по причине своей ремонтопригодности и надежности. К сожалению, новым такой автомобиль приобрести нельзя, однако на вторичном рынке еще можно подобрать версии с минимальным пробегом в хорошем состоянии.

Далее можно выделить Chery QQ, который также заслуженно попал в список самых дешевых авто с автоматом. Данная машина является китайским «клоном» Daewoo Matiz, причем не самым удачным.

Прежде всего, нужно отметить тот факт, что в отличие от Матиз, Чери QQ вместе с более богатой комплектацией и модернизированным интерьером также получил дешевую роботизированную трансмиссию типа АМТ. На практике, такая коробка заметно уступает классическим автоматам как в плане надежности, так и по комфорту.

Следующей моделью в рейтинге самых дешевых авто с автоматом является ZAZ Lanos. Автомобиль комплектуется «классической» четырехступенчатой автоматической коробкой и реализуется по вполне демократичной цене на фоне конкурентов.

Также версия с АКПП имеет гидроусилитель, кондиционер, подогрев сидений, стеклоподъемники и подушку безопасности водителя. К минусам можно отнести отсутствие системы ABS и устаревший экстерьер/интерьер автомобиля.

Далее следует отметить Ravon R2, который является новинкой из Узбекистана. Фактически, Равон Р2 представляет собой несколько измененный Chevrolet Spark (Шевроле Спарк).

Данный автомобиль оснащается «классическим» гидромеханическим автоматом и по праву может считаться полноценным приемником Daewoo Matiz. По состоянию на сегодня данная машина остается самым дешевым авто с полноценной АКПП.

Модель Citroen C1 завершает список самых дешевых и популярных авто с автоматической коробкой передач. Автомобиль получил неплохой уровень оснащения, а также активной и пассивной безопасности.

Коробка на данной машине роботизированная, сам робот однодисковый. Как показывает практика, такой автомат-робот больше подходит для спокойной и неспешной езды по городу.

Если же водитель практикует более активный стиль езды, тогда следует ожидать появления рывков, толчков и задержек при переключениях. Также ресурс подобного робота меньше, чем у АКПП или даже вариатора, а ремонт никак нельзя назвать дешевым.

Какой дешевый автомобиль с автоматом лучше выбрать

Если исходить из повседневной практики, тогда компактная малолитражка с АКПП является оптимальным выбором для жителей густонаселенных мегаполисов, а также начинающих водителей.

Таким автомобилем легче управлять, не возникает сложностей при парковке, машина потребляет меньше горючего. Также можно отметить, что многие запчасти на указанные выше модели обходятся дешевле по сравнению с более «взрослыми» версиями.

Если на вторичном рынке цена зависит от года выпуска, класса, модели, производителя, состояния авто, типа АКПП и т.д., то детальное изучение рынка новых авто с АКПП показывает, что оптимальным на сегодня решением в этом случае можно считать Ravon R2. Данная машина хорошо оснащена, а также имеет надежный «классический» автомат от Aisin.

При этом автомобиль полноценный, имеет 4 двери и рассчитан на 4-х человек, отличается неплохими ездовыми характеристиками и энергоемкой подвеской. Также все версии оснащаются АКПП независимо от комплектации.

Еще можно выделить, что в отличие от Спарк, Ravon R2 имеет 4-х цилиндровый мотор. Это делает автомобиль менее вибронагруженным, такой агрегат в паре с АКПП хорошо тянет как на низких, так и на высоких оборотах.

Отечественные автомобили с автоматической коробкой передач

Сегодня АКПП завоевывают все большую популярность в мире. В борьбе за покупателя российские автопроизводители также начали производить отечественные автомобили с автоматической коробкой передач, популярные модели которых мало в чем уступают импортным аналогам.

Содержание статьи

Немного истории

Отечественные машины с автоматом — это не такая новинка, как могут подумать неискушенные потребители. Разработка таких авто началась еще в 40-х годах прошлого века. Первым советским автомобилем с автоматической трансмиссией стал лимузин представительского класса – ЗИМ-111, выпущенный в 1958 году. Еще одной «люксовой» машиной с такой же трансмиссией была «Чайка» (ГАЗ-13).

Кроме того, примерно в это же время выпускался ГАЗ-21 («Волга») с трехступенчатым автоматом. Всего их было произведено около 700 штук. А с 1962 по 1970 год – ГАЗ-23, выпускавшаяся по спецзаказу КГБ. Впоследствии эту машину сменила ГАЗ-24-24, которая также производилась исключительно для нужд комитетчиков.

Со временем эстафету переняла более современная «Волга» — ГАЗ-3102. Она сходила с конвейера на протяжении 27 лет. С 2008 по 2010 год в России было выпущено 9000 машин модели «Сайбер» (Volga Siber).

Пытались не отставать от ГАЗов и «Москвичи» с «Жигулями». Правда, у первых дело ограничилось только двумя прототипами 3-3-5 и 3-3-6. Машины были собраны в конце 70-х годов. А вот ВАЗовцы умудрились в конце 80-х выпустить экспортную модель 2103 — Lada 1500S Automatic. Кроме того, АКПП устанавливалась и на экспортных вариантах «копеек», «пятерок», «шестерок» и «семерок».

Современные отечественные машины с «автоматом»

В настоящее время российские автомобили с автоматической коробкой передач представлены только серией Lada: «Калина», «Гранта» и «Приора».

Из-за особенностей конструкции автомобиль имеет низкий клиренс. При этом поддон поставили алюминиевый вместо стального, что сделало машину более уязвимой. Расход топлива в городском режиме по сравнению в МКПП возрос и составляет от 7,8 до 10 литров.

Лада «Гранта». Считается самой доступной моделью с АКПП, которую может предложить отечественный автопром. Коробка японская, JF414E (Jatco), четырехступенчатая. Была спроектирована по заданию АвтоВАЗ, испытана и адаптирована к российским условиям.

Считается «неубиваемой» и способной пережить сам автомобиль. Имеет максимально упрощенную конструкцию. Эта коробка допускает использование не только «родного» масла, но и аналогичных ему более дешевых вариантов. Теоретически, водитель может эксплуатировать ее без капитального ремонта на протяжении 200-400 тысяч км пробега.

Лада «Приора». Эта модель – неплохой вариант для тех, кто ищет российский хэтчбек с автоматической коробкой передач. Правда, здесь не стали устанавливать японскую коробку.

Вместо этого на родную механику установили роботизированную надстройку, электронику к которой разрабатывала немецкая фирма ZF. Это лучшие в мире на сегодняшний день разработчики и производители роботизированных трансмиссий. АКПП устанавливается на «Приоре» с 16-клапанным мотором мощностью в 106 л.с.

Рекомендуем также прочитать статью о том, что представляет собой Лада Гранта АКПП. Из этой статьи вы узнаете, какой автомат стоит на Лада Гранта, а также какие преимущества и недостатки имеет данный автомобиль, оснащенный автоматической коробкой передач.

Одной из главных отличительных особенностей принято считать то, что на этой коробке отсутствует парковочный режим. Поэтому на светофорах водителю приходится держать ногу на тормозе, переключившись в нейтральный режим N.
Предусмотрена и опция ручного переключения передач. Активировав ее, водитель сможет включать передачи по возрастанию, двигая рычаг вперед.

Переходить на пониженные передачи нужно, двигая рычаг назад. Но здесь есть один большой «минус». Дело в том, что если разгонять двигатель на первой передаче, например, на подъеме, то «робот» не станет переключаться на следующую передачу. По этой причине водителю придется преодолевать подъемы с разгона или только на первой скорости. Подсластили эту горькую пилюлю тем, что расход на «Природе» с АКПП в смешанной цикле составляет всего 5,6 литра на 100 км.

Конечно, автолюбителям хотелось бы видеть больше российских автомобилей с автоматической коробкой. Автопром учитывает данное пожелание и спрос. Результат -Лада «Веста», Лада «Иксрей» тоже выпускаются в таком оснащении. Однако пока что эти модели имеют только «робот». При этом неизвестно, будет ли устанавливаться на них полноценный автомат.

Что в итоге

Стремясь удержать свой сегмент рынка и завоевать как можно больше отечественных покупателей, АвтоВаз выпускает вполне приличные российские авто с коробкой автомат, которые могут составить достойную конкуренцию импортным машинам той же ценовой категории.

При этом производители прислушиваются к просьбам и пожеланиям автовладельцев и работают над совершенствованием своей продукции, для чего привлекают к сотрудничеству ведущих мировых специалистов по разработке и производству АКПП.

Ваз 21213 технические характеристики двигателя: Двигатель ВАЗ 21213 НИВА 1.7 Характеристика. Особенности двигателя. – Двигатель ВАЗ 21213 1,7 л

01.02.2018 Автор:alexxlab

Комментариев нет

Двигатель ВАЗ 21213 НИВА 1.7 Характеристика. Особенности двигателя.

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

Двигатель ВАЗ 21213-1000260. Характеристика двигателя ВАЗ 21213.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,69
Степень сжатия:	9,3
Номинальная мощность при частоте вращения коленчатого вала 5200 об/мин,:	58 кВт.-(78,9 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	80
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	750-800
Максимальный крутящий момент при 3400 об/мин., Н*м:	127
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	91-93
Система подачи топлива:	карбюратор
Свечи зажигания:	А17ДВР, BP6ES(NGK)
Вес, кг:	117

Двигатель ВАЗ 21213 может применяться для установки на автомобили ВАЗ «Нива»: 2121, 21213, 21214, 2131; «Надежда» 2120 и их модификации.

Данный ДВС разрабатывался специально под автомобиль «Нива» ВАЗ-21213. По межцентровому расстоянию цилиндров в 95 мм., его можно отнести к группе ДВС устанавливаемых на заднеприводные автомобили. Располагались они в моторном отделении продольно оси автомобиля.

Блок цилиндра двигателя 21213-1002011 с межцентровым расстоянием — 95 мм и высотой 214,58-0,1 мм (расстояние от оси вращения коленчатого вала до верхней поверхности блока). Номинальный диаметр цилиндров составляет 82мм. Межремонтные размеры — 82,40 и 82,80. По отклонению диаметра цилиндра определены пять классов. Размер каждого класса отличается от предыдущего на 0,01мм. Классы обозначаются буквами ( А, В, С, D ). Маркировка блока цилиндров осуществляется на нижней поверхности блока (смотреть «Блок цилиндров»).

На двигателе установлен коленчатый вал 21213-1005015. По своим параметрам он соответствует коленчатому валу 2103 и обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм.). Вал имеет дополнительные противовесы снижающие вибрацию. На каждой шатунной шейке имеется два маслоподводящих отверстия. Диаметры шеек вала увеличены на 0,02мм. При использовании стандартных вкладышей, это уменьшение зазоров оптимизирует толщину масляного слоя между шейкой вала и поверхностью вкладыша. В тоже время снижение зазоров улучшает динамические характеристики вала. Коленчатый вал 21213 рекомендован к установке вместо вала 2103.

Для двигателя разработана новая поршневая группа. Поршень 21213 оригинальной конструкции, на днище имеет специфическую овальную лунку. Для диаметров поршней определены классы соответствующие классам цилиндров. Отверстие под поршневой палец диаметром 22мм. В поршне отверстие под поршневой палец смещено на 1,2мм от оси поршня. Маркировка класса поршня по диаметру и по размеру отверстия пальца указываются на днище поршня. Поршневой палец, длиной 67мм, фиксируется в поршне стопорными кольцами. Вес поршня составляет 347гр. При изготовлении все поршни доводятся до одного веса.

Шатун 21213-1004045 имеет новую конструкцию. Длина шатуна составляет 136 мм. Размеры отверстий: под шатунную шейку — 47,8мм ; поршневой палец – 22мм. Для стяжки крышки шатуна использованы новые болты, обеспечивающие надежность и точность сборки.

Головка цилиндров 21213-1002011(для двигателя объемом – 1,7л.) конструктивно похожа на головку 21011, но имеет ряд отличий. Высота головки 21213 составляет 111,0мм, что ниже головки 21011 на 1,8мм. Размер камеры сгорания — 81х52 мм, объем 30 см3.

Для двигателя разработан новый распределительный вал 21213-1006010. Изменена форма кулачков, для увеличения хода впускного клапана. Применяются клапаны и клапанный механизм от двигателя 2101.

Привод распредвала – цепной. Цепь двухрядная втулочно-роликовая мод. 2103. Применяется новый удлиненный башмак натяжителя.

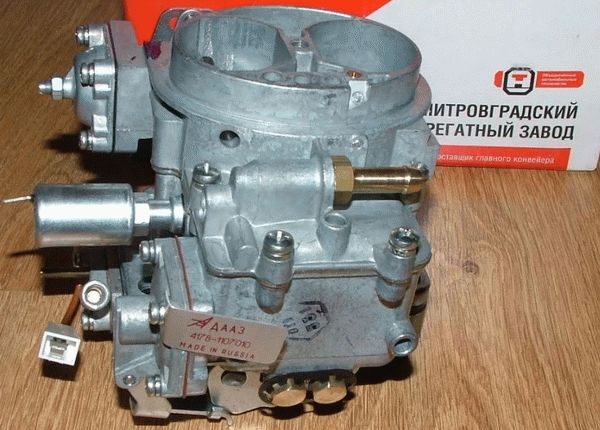

Изменения в системе питания — использование карбюратора 21073 типа «Солекс».

На двигателе ВАЗ 21213 установлена бесконтактная система зажигания. За создание управляющих импульсов для коммутатора отвечает датчик-распределитель зажигания 3810.3706. В системе зажигания применяется модель коммутатора — 3620.3734. Катушка зажигания — 27.3705.

Двигатель Нива ВАЗ 21213: характеристики, неисправности и тюнинг

Легкий внедорожник ВАЗ 2121 Нива – это одна из самых популярных модификаций Волжского автомобильного завода. Наибольшей популярностью из моторов на Ниве пользовались модификации 21213 и 21214. Различие между этими силовыми агрегатами состоит в наличии инжекторной системы впрыска и видоизмененной камеры сгорания. Бензиновый двигатель Нива зарекомендовал себя как достаточно надежный силовой агрегат, который при соответствующем обслуживании может пробежать порядка 300 тысяч километров без выполнения капремонта.

Технические характеристики

Технические характеристики мотора:

ПАРАМЕТР	ЗНАЧЕНИЕ
Годы выпуска	1194 – по настоящее время
Вес,	117 кг
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Рабочий объем двигателя	1.7
Мощность	81 лошадиная сила на 5200 оборотах
Количество цилиндров	4
Количество клапанов	2
Ход поршня	80
Диаметр цилиндра	82
Степень сжатия	9.4
Крутящий момент, Нм/об.мин	125Нм / 3000
Экологические нормы	ЕВРО 4
Топливо	Аи 93
Расход топлива	8,3 /100 км в смешанном цикле
Масло	5W-30
Объем масла	3.75
При замене лить	3,5 литра
Замена масла проводится,	15 тысяч км
Ресурс мотора — по данным завода	200+

ВАЗ 21213 двигатель устанавливается на ВАЗ 21213, 21214, Chevrolet Niva.

Особенности

Четырехцилиндровый восьмиклапанный бензиновый двигатель ВАЗ 21213 имеет рабочий объем 1,7 литра. Мощность силового агрегата составляет 81 лошадиную силу при показателе крутящего момента в 125 Нм.

Двигатели 21213 в своей последней генерации оснащались инжектором и работали на высокооктановом 93 бензине. Чугунный блок цилиндров обеспечивал максимальную прочность этому силовому агрегату.

Использование многочисленных автоматических систем управления работой двигателя позволило не только изменить тяговые показатели этого мотора, но и значительно улучшило показатели топливной экономичности. Нива в загородном режиме потребляет при движении с крейсерской скоростью 8,3 литра бензина на 100 километров пробега.

Начиная с 2014 года покупателям предлагаются также Нивы с дизельным двигателем.

Двигатель на Ниву с верхним расположением распредвала оснащается цепным приводом, что позволяет существенным образом упростить сервисное обслуживание этого силового агрегата. Цепной привод не требует замены натяжителя и какой-либо регулировки в процессе эксплуатации мотора. Также отметим наличие гидрокомпенсаторов, что избавляет автовладельца от необходимости проведения процедуры по регулировке зазора клапанов. Все работы по сервисному обслуживанию этого мотора может выполнить сам автовладелец, без обращения в фирменные СТО.

Недостатки

Двигатели Нивы имеют отличные технические характеристики и зарекомендовали себя как достаточно надежные силовые агрегаты. В то же время, следует понимать, что как и все другие вазовские силовые агрегаты, они не лишены недостатков.

Из минусов этого мотора можно отметить:

повышенную шумность;
склонность к появлению вибрации;
повышенное потребление масла.

Подобные проблемы достаточно часто проявляются после пробега в 100 000 километров. Автовладельцам необходимо пристально следить за состоянием системы охлаждения.

Зачастую появившиеся проблемы с помпой и термостатом приводят к перегреву силового агрегата. Результатом такого перегрева может стать появление трещин в головке блока цилиндров, что в свою очередь приводит к попаданию охлаждающей жидкости в масло. Двигатель ВАЗ 21213 в данном случае требует сложного и дорогостоящего ремонта.

Неисправности

НЕИСПРАВНОСТИ	ПРИЧИНЫ И РЕМОНТ
Появление характерного стука в нижней части мотора.	Это свидетельствует о проблемах с коренными подшипниками. Машину необходимо отбуксировать на эвакуаторе в сервис и провести соответствующий ремонт.
Появление выраженного стука с металлическим звуком.	Причина подобного – это неполадки с шатунами подшипника и поршневыми пальцами. Следует сказать, что эксплуатация автомобиля с такими проблемами может привести в последующем к необходимости дорогостоящего капитального ремонта.
Троит двигатель на низких оборотах.	Причин появления троения двигателя может быть несколько: в первую очередь это использование некачественного бензина. Также возможно появление нагара в камере сгорания. В редких случаях отмечаются проблемы в работе инжекторной системе впрыска. Ремонт в данном случае выполняется исключительно после проведения комплексной диагностики.
Громкий стук на непрогретом моторе.	Подобное может свидетельствовать о начале износа распредвала. Такая проблема характерна для силовых агрегатов, пробег которых превышает 100 000 километров. Необходимо провести соответствующую диагностику, после чего заменить распределительный вал.

Тюнинг

Существует несколько способов увеличения мощности мотора Нивы. Расскажем вам более подробно о таких способах тюнинга ВАЗ 21213.

Глубокий инженерный тюнинг двигателя от Нивы с заменой коленвала и расточкой цилиндров. Подобная работа позволяет увеличить рабочий объем этого мотора до 1,95-2,1 литра. Соответственно, при настройке инжектора двигатель ВАЗ 21213 получает мощность порядка 100 лошадиных сил.
Чип тюнинг двигателя Нива позволяет с минимальными затратами получить около 10 дополнительных лошадиных сил. В данном случае работы не представляют какой-либо сложности. Необходимо лишь подобрать соответствующий чип-тюнинг и провести перепрограммирование блока управления работой мотора. Преимуществом данного варианта является полное сохранение ресурса двигателя.
Установка на двигатели ВАЗ 21213 турбины и компрессора. В данном случае можем порекомендовать вам использовать компактные турбины, имеющие давление не более 0,5 бар. Одновременно производится перенастройка инжектора, замена масляного и топливного насоса. Необходимо понимать, что такую работу должен выполнять исключительно специалист, знающий особенности мотора ВАЗ 21213.

Отметим, что установка турбины и расточка двигателя Нивы неизменно отрицательно сказываются на его ресурсе. Поэтому автовладельцу необходимо взвесить все за и против, и лишь после этого выполнять тюнинг двигателя Нива.

Двигатель ВАЗ 21213 Нива | Тюнинг двигателя Нива и ремонт

Характеристики двигателя Нивы

Годы выпуска – (1994 – наше время)
Материал блока цилиндров – чугун
Система питания – карбюратор (21213) /инжектор (21214)
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80мм
Диаметр цилиндра – 82мм
Степень сжатия – 9,4
Объем двигателя Нива 21213 – 1690 см. куб.
Мощность двигателя Нива 21213 – 81 л.с. /5200 об.мин
Крутящий момент – 125Нм/3000 об.мин
Топливо – АИ93
Расход топлива — город 11.5л. | трасса 8.3 л. | смешанн. 10.5 л/100 км
Расход масла — 700 гр на 1000 км
Масса двигателя Нива — 117 кг
Габаритные размеры двигателя Нивы 21213 (ДхШхВ), мм —
Масло в двигатель Нивы 21213:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе нива 21213/21214: 3.75 л.
При замене заливать около 3.5 л.

Ресурс двигателя Нива :
1. По данным завода – 80 тыс.км
2. На практике – до 150 тыс.км

ТЮНИНГ
Потенциал – 200 л.с.
Без потери ресурса – 90 л.с.

Двигатель устанавливался на:
ВАЗ 21213 «Нива»
ВАЗ 21214 «Нива»
Chevrolet Niva

Неисправности и ремонт двигателя ВАЗ 21213 / 21214 Нива

Двигатель ВАЗ 21213 1,7 л. карбюраторный/инжекторный(21214) рядный 4-х цилиндровый с верхним расположением распределительного вала, грм Нивы имеет цепной привод. На базе 214 мотора выпускается двигатель ваз 2123 для шеви нивы, отличия в адаптации блока для установки в моторный отсек шнивы и крепления навесного оборудования, технически практически идентичны.
Основные отличия двигателя ВАЗ 21213 от 2106 диаметром цилиндра – 82 мм., головкой блока цилиндров, блок двигателя Нива 21213 от 2106 отличается меньшей высотой. Из преимуществ 213 мотора стоит отметить, наличие натяжителя цепи(не нужно подтягивать)и гидрокомпенсаторов(регулировать клапана не нужно). Минусы двигателя Нива – шумный, жрет масло, склонен к перегреву к вибрациям, низкий ресурс.
Мотору присущи все проблемы классической серии, все также двигатель 21213 нива греется, троит, стучит т.д., в чем проблемы, для каждого случая, подробно описано ТУТ, в разделе проблем и неисправностей.

Тюнинг двигателя Нивы 21213 и 21214

Чип тюнинг двигателя Шевроле Нива или 21214

Долго писать по этому поводу нет смысла ибо чип Нивы дело бесполезное, атмосферный мотор чипом не расшевелить, а все восторженные отзывы не более чем попытка оправдать пустую трату денег, едем дальше.

Как дешево увеличить мощность двигателя ВАЗ 21213

Вопрос на повестке дня: как увеличить мощность двигателя нивы без особых ухищрений? Первая стадия — увеличить ход поршня до 84 мм используя коленвал от ВАЗ 2130, поршни 82мм со смещением поршневого пальца на 2мм и у нас уже 1.8л. Вторая стадия — расточить цилиндры под 84 мм поршен, таким образом собираем двигатель 1.9 на ниву. Для полноценного форсирования двигателя ваз 21213 нужно добавить более производительный карбюратор, расточить каналы ГБЦ(как это делать описано в ТУТ), диаметр впуска 33мм и выпуск 31 мм, желательно использовать легкие шатуны, в итоге получим около 100 л.с.
Третья стадия — строим мотор 2 л. Покупаем на рынке тюнинговый коленвал с ходом 88мм и поршни 84мм со смещением пальца 4мм. Полноценная доработка двигателя ваз 21213 будет завершена после установки распредвала Нуждин (или аналога) с подъемом 11.2, легкого маховика, легких шатунов и доработанного карбюратора, все это в сумме даст около 110 л.с.

Варианты расточки двигателя Нива

— поршень стандартного диаметра, увеличенный ход
1,8 л. 82х84 ~85 л.с.
Максимальный крутящий момент ~135Нм при 3000об/мин
— поршень большего диаметра, увеличенный ход
1,9 л. 84х84
— поршень большего диаметра, увеличенный ход
2,0 л. 84х88

16 клапанный двигатель на Ниву

Периодически на форумах поднимают вопрос установки мотора 2112 в ниву, это довольно сложное и бессмысленное занятие, по причине того, что 16V моторы любят обороты и для внедорожника мало приспособлены. Если хотите скорости, продавайте свое авто и купите Приору. Нива не приспособлена для высоких скоростей и ее тюнинг должен быть направлен, в первую очередь, на увеличение тяги на низах.

Турбина на Ниву

Плюсы и минусы описаны ТУТ в разделе «Турбо классика».

Компрессор на Ниву

Используем кит комплекты на основе нагнетателя ПК-23-1 или аналоги с давлением 0,5 бар, форсунки от 406-го волговского мотора, поршневая остается заводская, на выходе более 100л.с. Ресурс сократится, но не критично.
Ставить более производительные нагнетатели нерекомендуется, заводская поршневая не выдержит и мотор потребует значительных дорогостоящих изменений.

РЕЙТИНГ ДВИГАТЕЛЯ: 2

<<НАЗАД

Двигатель ВАЗ-21213 технические характеристики

Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала. Система питания — карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет — от шкива коленчатого вала.
Двигатель с коробкой передач и сцеплением образует силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах.
Справа на двигателе (по ходу автомобиля) расположены: впускная труба и выпускной коллектор c системой рециркуляции отработавших газов, генератор, термостат, стартер (на картере сцепления), карбюратор и корпус воздушного фильтра. Слева расположены: датчик-распределитель зажигания (трамблер), свечи и провода высокого напряжения, указатель уровня масла, масляный фильтр, топливный насос, датчики температуры охлаждающей жидкости и давления масла. Спереди: привод насоса охлаждающей жидкости и генератора (клиновым ремнем), крыльчатка вентилятора.

Фото двигателя ВАЗ-21213

Блок цилиндров отлит из специального низколегированного чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр — 82 мм, при ремонте он может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется латинскими буквами на нижней плоскости блока в соответствии с диаметром цилиндра в мм: А — 82,00–82,01, В — 82,01–82,02, С — 82,02–82,03, D — 82,03–82,04, Е — 82,04–82,05. Максимально допустимый износ цилиндра 0,15 мм на диаметр.
В нижней части блока цилиндров расположены 5 опор коренных подшипников со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки невзаимозаменяемы и для отличия маркированы рисками на наружной поверхности. В задней опоре имеются гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Спереди устанавливается сталеалюминиевое полукольцо (белого цвета), а сзади — металлокерамическое (желтое). При этом канавки на них должны быть обращены к коленчатому валу. Полукольца поставляются номинального и увеличенного на 0,127 мм размеров. Если осевой зазор (люфт) коленчатого вала выходит за пределы 0,06–0,26 мм, то замените одно или оба полукольца (максимально допустимый зазор в эксплуатации — 0,35 мм).
Вкладыши коренных и шатунных подшипников — тонкостенные сталеалюминиевые. Верхние вкладыши коренных подшипников (устанавливаемые в блоке цилиндров) 1, 2, 4 и 5 опор — с канавкой на внутренней поверхности. Нижние вкладыши коренных подшипников и верхний вкладыш третьей опоры — без канавки, так же как и вкладыши шатунных подшипников. Ремонтные вкладыши выпускаются под шейки коленчатого вала, уменьшенные на 0,25, 0,5, 0,75 и 1,00 мм. Номинальный расчетный диаметральный зазор между шейками коленчатого вала и вкладышами подшипников должен составлять для коренных подшипников — 0,026–0,073 мм, для шатунных — 0,02–0,07 мм, максимально допустимый зазор между шейками и вкладышами — 0,15 мм и 0,1 мм соответственно.

Коленчатый вал — из высокопрочного чугуна, имеет 5 коренных шеек и 4 шатунных. Вал снабжен восемью противовесами, отлитыми заодно с валом (полнопротивовесный). Для подачи масла от коренных шеек к шатунным в нем просверлены каналы, закрытые запрессованными и зачеканенными заглушками. Эти каналы служат также для очистки масла: под действием центробежной силы твердые частицы и смолы, прошедшие через фильтр, отбрасываются к заглушкам. Поэтому при ремонте вала и при балансировке обязательно очищайте каналы от скопившихся отложений. Заглушки повторно использовать нельзя — их заменяют новыми.
    На переднем конце (носке) коленчатого вала на сегментной шпонке установлены звездочка привода газораспределительного механизма и шкив привода генератора и насоса охлаждающей жидкости. Шкив зажат между гайкой на переднем конце вала и звездочкой. По его поверхности работает передний сальник коленчатого вала, установленный в крышке привода распределительного вала, отлитой из алюминиевого сплава. Задний сальник запрессован в держатель, также отлитый из алюминиевого сплава, который крепится к заднему торцу блока цилиндров. Сальник работает по поверхности фланца коленчатого вала. В задний торец коленчатого вала запрессован передний подшипник первичного вала коробки передач.
    К фланцу коленчатого вала шестью самоконтрящимися болтами через общую шайбу крепится маховик. Он отлит из чугуна и имеет напрессованный стальной зубчатый венец для пуска двигателя стартером. Маховик устанавливают так, чтобы конусообразная лунка около его венца находилась напротив шатунной шейки 4-го цилиндра — это необходимо для определения ВМТ после сборки двигателя.
    Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Чтобы при сборке не перепутать крышки, на них, как и на шатунах клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки). В отверстия нижней головки шатуна запрессованы специальные болты; при разборке их нельзя выбивать из головки. В верхнюю головку шатуна запрессована сталебронзовая втулка. По ее диаметру шатуны подразделяются на три класса с шагом 0,004 мм. Номер класса клеймится на крышке шатуна. Также шатуны подразделяются на классы по массе, которая маркируется краской или буквой на крышке шатуна. Все шатуны двигателя должны быть одного класса по массе.
    Поршневой палец — стальной, трубчатого сечения, плавающего типа (свободно вращается в бобышках поршня и в головке шатуна), от выпадения зафиксирован двумя стопорными пружинными кольцами, расположенными в проточках бобышек поршня. По наружному диаметру различают три класса пальцев (через 0,004 мм), которые маркируются краской: 1 — синий (самый тонкий), 2 — зеленый, 3 — красный.
    Поршень — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении она коническая, а в поперечном — овальная. В верхней части поршня проточены три канавки под поршневые кольца. Канавка маслосъемного кольца имеет сверления для подвода масла, собранного кольцом со стенок цилиндра, к поршневому пальцу. Отверстие под поршневой палец смещено на 1,2 мм от диаметральной плоскости поршня, поэтому при установке поршня необходимо ориентироваться по выбитой стрелке на его днище: она должна быть направлена в сторону шкива коленчатого вала.

По наружному диаметру (измеряется в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня) поршни, как и цилиндры, подразделяются на 5 классов (маркировка буквой на днище). Диаметр поршня в мм (для номинального размера): А — 81,965– 81,975, В — 81,975–81,985, С — 81,985–81,995, D — 81,995–82,005, Е — 82,005–82,015. В запасные части поставляются поршни классов А, С и Е (номинального и ремонтных размеров), что вполне достаточно для подбора поршня к цилиндру: расчетный диаметральный зазор между ними — 0,025–0,045 мм, а максимально допустимый зазор при износе — 0,15 мм. При этом не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки: проточка под верхнее поршневое кольцо в новом поршне может оказаться чуть выше, чем в старом, и кольцо сломается о «ступеньку», образующуюся в верхней части цилиндра при его износе. У поршней ремонтных размеров на днище выбивается треугольник (увеличение диаметра на 0,4 мм) или квадрат (увеличение диаметра на 0,8 мм).

По диаметру отверстия (в мм) под поршневой палец поршни подразделяются на 3 класса: 1 — 21,978– 21,982, 2 — 21,982–21,986, 3 — 21,986– 21,990. Номер класса также выбивается на днище поршня. Новые палец, поршень и шатун должны быть одного класса. При замене подбирают детали: смазанный моторным маслом палец должен входить в отверстие в поршне и верхней головке шатуна от усилия руки и не выпадать из них под собственным весом.

Поршни двигателя 21213 выпускаются одного класса по массе, поэтому отдельно подбирать их не требуется.
    Поршневые кольца расположены в канавках поршня. Верхние два кольца — компрессионные. Они препятствуют прорыву газов в картер двигателя и способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо — маслосъемное. Масло, собираемое со стенок цилиндра, подводится к отверстиям в бобышках поршня и служит для смазки поршневого пальца.
    Зазор по высоте между поршневыми кольцами и канавками на поршне измеряется набором щупов. Номинальный зазор: для верхнего компрессионного кольца — 0,04–0,07 мм, для нижнего — 0,03–0,06 мм, для маслосъемного — 0,02–0,05 мм. Предельно допустимые зазоры при износе — 0,15 мм. Зазор в замке колец измеряют, вставив кольца в специальный калибр или в цилиндр двигателя, и выровняв их днищем поршня. Зазор в замке для всех колец должен составлять 0,25–0,45 мм.
    Головка блока цилиндров — из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке цилиндров двумя втулками и крепится 11 болтами. Если длина стержня болта превышает 120 мм, то его следует заменить новым. Между блоком и головкой устанавливается безусадочная металлоармированная прокладка. Повторное ее использование не допускается.

В верхней части головки цилиндров на девяти шпильках закреплен алюминиевый корпус подшипников распределительного вала. Он центрируется на двух втулках, надетых на крайние шпильки.
    Распределительный вал — литой, чугунный, пятиопорный, с отбеленными кулачками; приводится во вращение двухрядной цепью от звездочки коленчатого вала. Осевое перемещение ограничено упорным фланцем, входящим в проточку передней опорной шейки вала. Для правильной установки распределительного вала относительно коленчатого, на звездочках имеются метки. Если метка на шкиве коленчатого вала совпадает с меткой на крышке привода распределительного вала, то метка на звездочке распределительного вала должна совпасть с выступом на корпусе подшипников. Звездочка распределительного вала устанавливается только в одном положении и затягивается болтом с опорной и фиксирующей шайбами. Усик последней входит в отверстие в звездочке, а боковая часть отгибается на грань гайки.
    Седла и направляющие втулки клапанов — чугунные, запрессованы в головку цилиндров. В запасные части поставляются ремонтные втулки с увеличенным на 0,2 мм наружным диаметром. Отверстия во втулках окончательно обрабатываются разверткой после запрессовки. Диаметр отверстия втулок впускных клапанов — 8,022–8,040 мм, выпускных — 8,029–8,047 мм. На внутренней поверхности втулок нарезаны канавки для смазки: у втулок впускных клапанов — на всю длину, у выпускных — до половины длины отверстия. Сверху на втулки надеты маслоотражательные колпачки (сальники клапанов) из маслостойкой резины с браслетной стальной пружиной.
    Клапаны — стальные; выпускной — с головкой из жаропрочной стали с наплавленной фаской. Они расположены в ряд, наклонно к плоскости, проходящей через оси цилиндров. Тарелка впускного клапана шире (37 мм), чем выпускного (31,5 мм). Клапаны приводятся от кулачков распределительного вала через рычаги («рокеры»). Одним концом рычаг опирается на сферическую головку регулировочного болта, а другим воздействует на торец стержня клапана. Рычаги поджимаются к головкам болтов пружинами, входящими в проточку на головках рычагов. Клапан закрывается под действием двух пружин с противоположной навивкой, установленных коаксиально (соосно).
    Нижними концами они опираются на опорные шайбы, а верхними — на тарелку, которая фиксируется двумя конусными сухарями, входящими в проточку на конце стержня клапана. Зазор в приводе клапана (0,15 мм — для впускного и 0,20 мм — для выпускного) регулируется вворачиванием или выворачиванием регулировочного болта, который после окончания регулировки стопорится контргайкой.
    Для уменьшения колебаний цепи газораспределительного механизма на ее левой ветви между звездочкой валика привода масляного насоса и звездочкой распределительного вала на двух болтах установлен пластмассовый успокоитель. Для предотвращения спадания цепи в картер двигателя при снятии звездочки распределительного вала справа от звездочки коленчатого вала в блок цилиндров ввернут ограничительный палец. Правая ветвь цепи натягивается полуавтоматическим пружинным натяжителем, установленным на двух шпильках в головке блока цилиндров. Для натяжения цепи ослабляют колпачковую гайку натяжителя и проворачивают коленчатый вал двигателя. При этом плунжер натяжителя под действием пружины упирается в резинометаллический башмак, натягивая цепь. После регулировки гайку затягивают. Рывки и мелкие колебания цепи при работе демпфируются за счет плунжерного устройства натяжителя, обеспечивающего утапливание его хвостовика под нагрузкой на 0,2–0,5 мм. Башмак натяжителя поворачивается на оси, ввернутой в блок цилиндров.
    От цепи газораспределительного механизма приводится и валик привода масляного и топливного насосов, а также датчик-распределитель зажигания. Крепление его звездочки аналогично креплению звездочки распределительного вала. Размеры звездочек также совпадают.

Валик вращается во втулках в блоке цилиндров, от осевых перемещений удерживается упорным фланцем, входящим в проточку на его передней шейке. Зубчатый венец валика входит в зацепление с шестерней привода масляного насоса и датчика-распределителя зажигания, установленной вертикально во втулке в проточке блока цилиндров. В шестерне выполнено продольное отверстие со шлицами, в которое снизу входит шлицевой конец валика масляного насоса, а сверху — шлицевой конец валика датчика-распределителя зажигания.
Масляный насос — шестеренчатый, одноступенчатый, с редукционным клапаном; смонтирован в корпусе, прикрепленном к нижней части блока цилиндров. Приемный патрубок отлит заодно с нижней частью корпуса и закрыт штампованной дырчатой сеткой для грубой очистки масла от механических примесей. Номинальные зазоры: между зубьями шестерен — 0,15 мм, между шестернями (по наружному диаметру) и стенками корпуса насоса — 0,11–0,18 мм, между торцами шестерен и плоскостью корпуса — 0,066–0,161 мм; предельные зазоры соответственно — 0,25 мм, 0,25 мм и 0,20 мм (измеряются набором щупов). Номинальные зазоры между ведомой шестерней и ее осью — 0,017–0,057 мм, между валом насоса и отверстием в корпусе — 0,016–0,055 мм; предельно допустимые зазоры — 0,10 мм (определяются промером деталей).
Смазка двигателя — комбинированная: под давлением смазываются коренные и шатунные подшипники, пары «опора — шейка распределительного вала», подшипники (втулки) валика и шестерни привода масляного насоса; разбрызгиванием масло подается на стенки цилиндров (далее к поршневым кольцам и пальцам), к паре «кулачок распределительного вала — рычаг» и стержням клапанов; остальные узлы смазываются самотеком. Масляный фильтр — полнопоточный, неразборный, с перепускным и противодренажным клапанами.

Система вентиляции картера — закрытая, принудительная, с отсосом газов через маслоотделитель.

Системы питания, охлаждения, выпуска отработавших газов и зажигания описаны в соответствующих разделах.

аренда автомобиля в калининграде

Что надо знать про мотор ВАЗ 21213 перед покупкой Нивы|Слабый мотор

Бензиновый, карбюраторный двигатель ВАЗ 21213 1.7L разработан в России заводом АвтоВАЗ, где с 1994 года и по настоящее время изготавливается для оснащения ВАЗ 2107 и внедорожных автомобилей собственного производства ВАЗ «Нива»: 2121 и «Нива Пикап». На его базе спроектирован ДВС 21214. Силовой агрегат ВАЗ 21213 представляет собой мотор в сборе с пятиступенчатой механической коробкой передач.

Данные внедорожники считаются популярными у жителей в сельской местности ввиду их повышенной проходимости, а также у рыболовов, охотников и любителей различных видов тихой охоты (грибники, ягодники и т. д.), так как они хорошо справляются с внедорожьем во все времена года. В большинстве случаев данная категория людей используют свои Нивы на небольших расстояниях и их годовые пробеги сравнительно малы с автомобилями, эксплуатирующимися в городах. Не буду вдаваться в надёжность перечисленных автомобилей, а вот по надёжности двигателя марки ВАЗ 21213 вы сами сделаете вывод исходя из его болячек, минусов, слабых мест и недостатков.

Ресурс ДВС не большой (см. табл.) но его можно капитально ремонтировать, жаль конечно, что в конструкции блока цилиндров нет гильз и цилиндры приходится растачивать до ремонтных размеров. Изначально поршни и цилиндры мотора имеют пять классов исполнения по размерам отклонений. Отличие размера у каждого класса от предыдущего на 0,01мм. Классы в маркировке обозначают буквами и они имеют соответствующие поля допусков: А (82.00-82.01 мм), В (82.01-82.02 мм), С (82.02-82.03 мм), D (82.03-82.04 мм), E (82.04-82.05 мм). При подборе поршней и цилиндров в блоке их классы, т. е. их буквенные обозначения должны совпадать. Класс диаметра отверстия под поршневой палец имеют цифровые обозначения от 1 до 3 и стрелку – указывающую направление к переду мотора. Ремонтные размеры поршней и цилиндров для первого и второго капитального ремонта приведены в таблице.

Основные характеристики ДВС 21213

Объём, в см³	1690
Основное топливо:	бензин АИ-92
Макс. мощность, л. с.	83 (при 5200 об/мин)
Макс. крутящий момент, Н·м	127 (при 3000 об/мин)
Конфигурация блока цилиндров:	в один ряд
Количество цилиндров	4
Количество клапанов	8
Макс. скорость, км/ч	153
Время разгона до 100 км/ч, сек.	17
Расход топлива при смешанном цикле	11,5
Эконорма	Россия-83
Диаметр цилиндра, мм	82 с отклонением до +0.05
Ход поршня, мм	80
Ремонтные размеры поршней и цилиндров, мм:
первого ремонта (маркировка на поршне — треугольник, на кольцах — 40)	82.4
второго ремонта (маркировка на поршне — квадрат, на кольцах — 80)	82.8
Ремонтный замер по диаметру (для расточки) опор коленвала	54.52 с отклонением до +0.013
Степень сжатия	9,4
Система питания	двухкамерный карбюратор
Охлаждение	жидкостное
Клапанной механизм	SOHC
Материал блока цилиндров	чугун
Наличие гильз в цилиндрах	конструкцией не предусмотрено
Материал головки	сплав алюминия
Ресурс до капитального ремонта, км	80 000 (фактический ≈ 120 000 км)
Количество тактов	четыре
Очередность работы цилиндров	1-3-4-2
Макс. обороты, об/мин	8000
Вес, кг:	117

Ремонтные размеры цилиндров и поршней мотора ВАЗ 21213 при проведении капитального ремонта

Ремонтный размер цилиндра, мм	Класс поршня и цилиндра	Диаметр поршня, мм	Диаметр цилиндра после расточки, мм	Диаметр цилиндра после хонингования, мм
1 ремонт
82,4	A	82,34-82,35	82,37-82,38	82,40-82,41
	B	82,35-82,36	82,38-82,39	82,41-82,42
	C	82,36-82,37	82,39-82,40	82,42-82,43
	D	82,37-82,38	82,40-82,41	82,43-82,44
	E	82,38-82,39	82,41-82,42	82,44-82,45
2 ремонт
82,8	A	82,74-82,75	82,77-82,78	82,80-82,81
	B	82,75-82,76	82,78-82,79	82,81-82,82
	C	82,76-82,77	82,79-82,80	82,82-82,83
	D	82,77-82,78	82,80-82,81	82,83-82,84
	E	82,78-82,79	82,81-82,82	82,84-82,85

Слабые места силового агрегата ВАЗ 21213

Водяной насос;
Сальники двигателя, МКПП и раздаточной коробки;
Генератор;
Стартер;
МКПП;
Прокладка крышки клапанов;
Соединения патрубков системы охлаждения;
Радиатор;
Термостат;
Расширительный бачок;
Вакуумный усилитель тормозов.

Водяной насос (помпа) отмечается частыми выходами из строя на новых автомобилях после 2 000 км.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

Стартер имеет низкий ресурс работы без ремонта.

На коробке передач, одним из частых дефектов является вылет пятой передачи. Кроме того, появляется не полное включение передач.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Радиатор течет. Проблема происходит по причине появления трещин в трубном пакете радиатора сопровождающихся потерей охлаждающей жидкости. Данный дефект принял массовый характер.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

Расширительный бачок трескается и вытекает тосол. Появление трещин происходит по причине отказа паровоздушного клапана в пробке бачка вследствие повышения давления.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

Недостатки силового агрегата ВАЗ 21213

Вибрация на скорости 80-90 км;
Ненадежность конструкции натяжителя ГРМ;
Модуль зажигания;
Шумит бензонасос;
Низкий крутящий момент;
Длинный ход рычага коробки передач;
При порыве цепи ГРМ гнутся клапаны;
Вибрация рычага переключения передач;
Слабая динамика на трассе из-за недостаточной мощности.

Вывод.

Слабых мест и недостатков у силового агрегата и систем обеспечивающих его работу достаточно много. Мотор не для поездок на дальние расстояния и не для городских условий. Низкий ресурс мотора говорит о его ненадёжности. Тем не менее автовладельцы закрывают глаза на проблемы двигателя ввиду высокой проходимости автомобилей. Имеется определённое неудобство при ремонте цилиндров расточкой до ремонтных размеров, так как конструкция не предусмотрены гильзы. Куда проще было бы и дешевле, в гаражных условиях без демонтажа мотора осуществлять замену гильз при капитальном ремонте двигателя самостоятельно. ДВС 21213 требует большего внимания, времени и денежных средств на содержание в исправном состоянии, обслуживание и ремонт.

PS. Уважаемые Нивоводы! Жду ваших комментариев, вопросов и отзывов по возникшим проблемам, слабым местам и недостаткам в процессе эксплуатации, обслуживании и ремонте движка ВАЗ 21213.

Двигатель ВАЗ 21213: технические характеристики

Одним из самых известных автомобилей завода ВАЗ является внедорожник «Нива». Машина начала производиться в 1976 году и, пройдя через ряд модернизаций, продолжает оставаться на конвейере под обозначением 4х4 или 4х4 «Урбан».

Общие сведения

При создании автомобиля «Нива» конструкторы столкнулись с отсутствием мотора подходящей мощности. Имевшиеся двигатели с объемом 1,2-1,5 литра мало подходили для машины с приводом на все колеса. Положение спасло появление большего по объему мотора модели 2106. За счет максимально возможного увеличения диаметра цилиндров его литраж довели почти до 1,6 литра, а мощность достигала 80 сил. Именно этот мотор и стал основным силовым агрегатом «Нивы» на более чем 20 лет.

В середине 90-х «Нива» прошла модернизацию, в ходе которой в ее конструкцию был внесен ряд изменений. Поменялось оформление задней части машины, а также многие элементы интерьера внедорожника. В качестве базового силового агрегата стал применяться 1,7-литровый двигатель ВАЗ-21213. Изначально мотор разрабатывался для модернизированной машины седьмой модели, но проект внедорожника оказался более перспективным.

Основные отличия

Мотор использует в качестве основы блок от двигателя шестой модели. Но в нем установлены новые поршни, имеющие оригинальную конструкцию. Из-за этого потребовалось внедрить некоторые решения в компоновку головки блока и шатуны мотора. Ранние версии мотора оснащались карбюратором схемы «Солекс» (модель 21073), который помог сократить расход топлива и снизить количество вредных компонентов в выхлопных газах.

На момент выхода обновленной «Нивы» на рынок подобная система подачи топлива обеспечивала вполне приемлемые технические характеристики двигателя ВАЗ-21213. Мощность мотора выросла незначительно – всего до 79 сил, но гораздо важнее был полученный прирост крутящего момента, который составлял почти 125 Н/м. Благодаря этому «Нива» стала заметно лучше преодолевать сложные участки дорог. При этом двигатель использовал в качестве топлива самый распространенный сорт бензина – А92.

Блок двигателя

Основная корпусная деталь двигателя не претерпела значительных изменений и изготавливалась методом литья из чугуна. Такой материал позволял получить значительную жесткость и долговечность конструкции при приемлемых значениях веса. Масса полностью укомплектованного двигателя ВАЗ-21213 «Нива» не превышает 117 кг.

В блоке имеются четыре отверстия цилиндров с диаметром 82 мм, который является предельно допустимым для конструкции. Попытки дальнейшей расточки блоков, с целью дополнительного увеличения объема, успехов не принесли. Между цилиндрами имеются пролитые в теле блока каналы для охлаждающей жидкости, подающейся под давлением от помпы. Сама помпа размещена на специальном месте — на лобовой части двигателя — и имеет ременной привод через систему шкивов. Схему каналов системы охлаждения несколько изменили из-за увеличения диаметра цилиндров.

В нижней части блока выполнены пять выемок под сменные вкладыши опор коленчатого вала двигателя. Три опоры, размещенные в центральной части, имеют дополнительные приливы и служат ребрами жёсткости блока. Для предотвращения течи масла вал уплотнен с торцов сменными резиновыми сальниками. Нижняя часть мотора закрыта поддоном, в котором находится запас масла для системы смазки. В конструкции поддона имеется специальная выемка, в которой размещаются элементы привода колес передней оси.

Валы двигателя

Основной вал мотора позаимствован от силового агрегата третьей модели (с объемом 1,5 литра). Он имеет кривошипы с радиусом вращения 40 мм, что обеспечивает 80 мм ход поршней мотора. Для уменьшения вибраций и обеспечения более равномерной работы на валу имеются дополнительные грузы-противовесы. Они размещены на всех щеках вала и выполнены одной деталью с валом. Одним из отличий вала двигателя ВАЗ-21213 стало небольшое увеличение диаметров всех шеек вала (всего на 0.02 мм). Такое решение продиктовано стремлением уменьшить масляный зазор при работе мотора. Снижение зазора снижает усилие, необходимое для вращения, и немного улучшает общие характеристики мотора.

Внутри вала имеется специальный канал, по которому осуществляется подача масла под давлением к нагруженным элементам конструкции. При вращении вала масло проходит в каналах дополнительную очистку от крупных примесей за счет центробежной силы. Грязь откладывается в специальных отверстиях, закрытых винтовыми пробками. Очистка этих отверстий производится в ходе ремонта мотора.

На носке вала установлена шестерня привода системы распределения и шкив, который служит для привода ремня помпы и генератора. Между шестернями основного и распределительного валов установлена цепь двойной конструкции, состоящая из 116 звеньев. Для натяжения цепи имеется специальное устройство с увеличенной длиной рабочего элемента (башмака), которое изгибает одну из боковых ветвей и выбирает излишек длины. От этой же цепи осуществляется привод насоса системы смазки двигателя. Вал распределения имеет кулачки с измененным профилем, который позволил увеличить время открытия клапанов впуска.

Поршневая группа

Эти детали двигателя ВАЗ-21213 изготовлены из алюминия и не являются заимствованными. В донной части поршней имеется специальная выемка, выполняющая роль части камеры сгорания, а также две кольцевые выборки под тарелки клапанов. Герметичность пары поршень-цилиндр обеспечивают три кольца. На донной части каждого поршня обозначен класс детали, который отражает диаметр поршня и диаметр отверстия под установку пальца. Еще одним важным отличием поршней стал одинаковый вес, что значительно упрощает процедуру подбора новых деталей.

Двигатель ВАЗ 21213 технические характеристики

Шатуны двигателя 21213 имеют специальную конструкцию, благодаря которой увеличена прочность и ресурс детали. Крышки вставок шатунных подшипников крепятся болтами специальной конструкции, которая предотвращает снижение затяга в процессе работы.

Электрические компоненты

На двигателе ВАЗ-21213 устанавливается генератор, который одновременно служит механизмом натяжки ремня привода. Для этого он имеет подвижную опору, которая после установки натяга зажимается гайкой. Запуск мотора выполняется от электрического стартера, установленного в приливе на картере сцепления.

Зажигание включает специальный датчик, который подает импульсы зажигания и общую на все свечи катушку. Работой этих элементов управляет коммутационный блок.

Развитие мотора

Поскольку карбюратор двигателя ВАЗ-21213 не позволял дальнейшего улучшения экологических характеристик мотора, то его сменила система впрыска. Такой силовой агрегат получил обозначение 21214 и небольшую прибавку в мощности и в крутящем моменте. Еще одним направлением развития стал вариант 2130, который устанавливается на «Шевроле Нива». На сегодняшний день в серии остаются все три варианта моторов с инжектором – 21213, 21214 и 2130.

лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

На рестайлинговую модификацию ВАЗ-21213 устанавливался карбюраторный двигатель ВАЗ-21213 с увеличенным до 1690 см³ рабочим объёмом, мощностью 81,9 л.с. при 5100 об/мин и максимальным крутящим моментом 126,1 Н·м при 3000 об/мин. Данный ДВС разрабатывался специально под автомобиль «Нива» ВАЗ-21213. По межцентровому расстоянию цилиндров в 95 мм., его можно отнести к группе ДВС устанавливаемых на заднеприводные автомобили. Располагались они в моторном отделении продольно оси автомобиля. На следующую модификацию ВАЗ-21214 (LADA 4×4) устанавливался двигатель ВАЗ-21214 (1,7 л, 82,8 л.с., 127,5 Н·м) оснащенный центральным впрыском топлива.

Технические характеристики

Годы выпуска	1994 – наше время
Материал блока цилиндров	чугун
Система питания	карбюратор (21213)/инжектор (21214)
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	80
Диаметр цилиндра, мм	82
Степень сжатия	9.4
Объем двигателя, куб.см	1690
Мощность двигателя, л.с./об.мин	81/5200
Крутящий момент, Нм/об.мин	125/3000
Топливо	АИ93
Вес двигателя, кг	117
Расход топлива, л/100 км — город — трасса — смешан.	11.5 8.3 10.5
Расход масла, гр./1000 км	700
Масло в двигатель	5W-30 / 5W-40 / 10W-40 / 15W-40
Сколько масла в двигателе, л	3.75
При замене лить, л	3.5
Ресурс двигателя, тыс. км — по данным завода — на практике	80 до 150

Замена фильтра воздушного на нива шевроле: Обслуживаем Chevrolet Niva: смена фильтров – 403 — Доступ запрещён

31.01.2018 Автор:alexxlab

Комментариев нет

Инструкция по замене воздушного фильтра на Шевроле Нива

Содержание статьи

Замена фильтров (салонного, топливного и других) на автомобиле является одной из операций, которые владельцы нередко осуществляют самостоятельно.

Это делается не только с целью экономии на стоимости сервисного обслуживания, но и для получения удовольствия от ухода за своим железным «другом».

Знание того, как поменять воздушный фильтр Шевроле Нива, позволяет своевременно осуществлять его замену без лишних финансовых затрат.

Регламент

Автоконцерн предписывает производить замену раз в 30 000 км пробега. Однако тут необходимо учитывать еще и условия эксплуатации. Если машина большую часть времени ездит в запыленной местности, настоятельно рекомендуется сократить интервал до 20 000 км или до 15 000 км.

Дело в том, что забитый пылью элемент может спровоцировать значительное падение мощности двигателя и ускоренный износ его компонентов.

Замена воздушного фильтра Шевроле Нива обязательна, если он поврежден либо деформирован.

Инструменты

Для работы потребуется только крестовая отвертка и кусок чистой ткани.

Ход работ

В первую очередь необходимо поднять капот, после чего снять крышку крепления фильтра.

Она держится на 4-х винтах, которые требуется выкрутить.

Когда крышка снята, нужно вынуть фильтрующий элемент.

Далее требуется тщательно протереть внутреннюю часть корпуса и поставить новый фильтрующий элемент.

Гофры воздушного фильтра Шевроле Нива должны располагаться перпендикулярно продольной оси машины.

В конце остается только поставить пластиковую крышку и затянуть винты крепления.

На этом самостоятельная замена воздушного фильтра Шевроле Нива завершена.

Воздушный фильтр Нива Шевроле: где находится, замена

Система циркуляции воздушного потока на автомобиле Нива Шевроле идентична многим маркам и моделям технических средств. При движении воздух всасывается в двигатель посредством патрубков, воздухоканалов.

В момент поступления в инжектор кислород проходит фильтрацию через бумажный очистительный элемент. Где абсорбируется грязь, пыль, влага, листья, пар. Систематическая эксплуатация машины, в том числе, на запыленной местности, приводит к засорению элемента.

Первичные признаки необходимости замены в повышенном расходе горючего, нестабильной работе на холостых оборотах. Детально признаки описаны ниже.

Где установлен воздушный фильтр: под капотом, слева по направлению движения автомобилем. Согласно данным руководства по эксплуатации, плановая профилактика каждые 15000 км, или один год с момента установки.

Процесс самостоятельной замены вовсе не сложный, но будьте предельно внимательны, не нарушайте алгоритм. В случае возникновения затруднений обратитесь за помощью в СТО.

Фильтр воздушный на Нива Шевроле: цена, артикулы, оригинал, аналоги

Характеристики очистительного элемента:

Вес 510 грамм;
Размеры: 245 х 164 х 32 мм;
Наполнитель: гигроскопическое волокно.

Артикул	Цена в рублях	Артикул	Цена
MANN C 22 117 (универсальный)	От 400 — 450	MAHLE / KNECHT LX220	От 400 — 450
ASHIKA 20-03-385	От 400 — 450	BOSCH 1457433963	От 400 — 450
BLUE PRINT ADG022117	От 400 — 450	FILTRON AP082/7 (универсальный)	От 400 — 450
DENCKERMANN A140363	От 400 — 450	DWIN 3489716 (универсальный)	От 400 — 450
	*цены указаны состоянием на май 2019 года

Признаки засорения воздушного фильтра на Нива Шевроле

Вялая (пассивная) динамика разгона;
Снижение мощностного потенциала двигателя;
Длительный запуск мотора на горячую, на холодную;
Нестабильная работа ДВС в такт;
Необоснованное повышенное потребление горючего;
Выхлопы в системе, как косвенные признаки несбалансированности топливной смеси.

Большая часть признаков присуща другим поломкам, поэтому на начальном этапе важно оперативно идентифицировать неисправность. С целью проведения комплексной диагностики обратитесь в СТО к специалистам.

Непрофессиональный ремонт не гарантирует полноценную функциональность воздушного элемента.

Причины засорения (непригодности) фильтра

Естественный фактор – длительная эксплуатация без проведения промежуточной профилактики;
Брак при изготовлении;
Попадание воды внутрь;
Покрытие гигроскопического волокна маслянистой консистенцией;
Повреждение корпуса очистителя;
Деформация пластиковой основы.

Диагностика воздушного фильтра своими руками

Порядок самостоятельной диагностики следующий:

Остановить машину, заглушить двигатель;
Открыть капот, справа, за аккумуляторной батареей установлен пластиковый корпус с ВФ. Отщелкиваем крышку, извлекаем содержимое;
Проводим дефектовку, осмотр очистителя, пластикового корпуса на наличие повреждений;
Оцениваем степень засорения ВФ, при необходимости задействуем бытовой пылесос, вакуумный насос для очистки сжатым воздухом;
Проверяем герметичность резинового уплотнителя с внутренней стороны крышки;
Собираем детали в обратной последовательности.

Замена воздушного фильтра на Нива Шевроле

Подготовительный этап:

Ветошь;
Новый элемент;
Фонарик для дополнительного освещения, если работы проводите в темное время суток;
Отвертка с плоским наконечником для демонтажа крышки.

Регламент замены на Нива Шевроле:

Выключаем зажигание, выжимаем рычаг стояночного тормоза;
Открываем капот;
Справа, перед аккумулятором расположен корпус воздушного фильтра. Отверткой отщелкиваем крышку;
Извлекаем очистительный элемент;
Протираем полость от пыли, грязи, влаги;
Положением «Стрелка вверх» укладываем новый фильтр;
Проверяем герметичность и целостность резинового уплотнителя на крышке;
Надеваем корпус.

Заводим двигатель автомобиля Нива Шевроле, проверяем работу. Процесс отнял не более 10 минут. Последующая профилактика через 15000 км.

Если машина эксплуатируется в условиях повышенной запыленности, интервал профилактики сократите на 4 – 5 тыс. км.

Чистый фильтр – это высокие скоростные показатели, естественный расход горючего, динамический разгон.

Шевроле Нива — замена воздушного фильтра — журнал За рулем

18 апреля 2016 года

Сменный элемент воздушного фильтра автомобиля Шевроле Нива необходимо заменять через каждые 30 тыс. км пробега. При эксплуатации автомобиля в запыленной местности пробег между заменами элемента следует сократить в 1,5–2 раза. Деформированный или поврежденный элемент необходимо заменить независимо от пробега.

Внимание! Некондиционный либо сильно загрязненный элемент воздушного фильтра может привести к сильному износу и снижению мощности двигателя.

Шевроле Нива

Крестообразной отверткой отворачиваем четыре винта крепления крышки фильтра.

Шевроле Нива

Приподнимаем крышку…

Шевроле Нива

…и вынимаем фильтрующий элемент воздушного фильтра.

Очищаем полости корпуса и крышки воздушного фильтра и устанавливаем новый элемент в обратной последовательности.

Шевроле Нива

Гофры фильтрующего элемента при установке должны быть расположены перпендикулярно продольной оси автомобиля.

Устанавливаем крышку фильтра и заворачиваем винты крепления.

Chevrolet Niva: замена сменного элемента воздушного фильтра

Сменный элемент воздушного фильтра автомобиля Шевроле Нива необходимо заменять через каждые 30 тыс. км пробега. При эксплуатации автомобиля в запыленной местности пробег между заменами элемента следует сократить в 1,5–2 раза. Деформированный или поврежденный элемент необходимо заменить независимо от пробега.

Chevrolet Niva: замена сменного элемента воздушного фильтра

Замена воздушного фильтра на Ниве Шевроле

Когда воздушный фильтр на Ниве Шевроле приходит в негодность, владелец автомобиля вполне может заменить его самостоятельно, не обращаясь в автосервис. Для этого нужно всего лишь следовать подробным инструкциям, изложенным ниже в статье.

Причины замены

Причин замены воздушного фильтра на Шевроле Нива может быть несколько:

При визуальном осмотре обнаружено сильное загрязнение фильтрующего элемента.
Появились механические повреждения материала детали.
Мощность двигателя Шевроле Нива заметно снизилась.
Расходуется больше топлива, чем обычно.
В выхлопных газах появилось заметное загрязнение.

При появлении признаков необходимости замены воздухофильтра хозяин автомобиля должен незамедлительно поменять испорченную деталь на новую.

Замена воздушного фильтра на Нива Шевроле

В первую очередь владелец автомобиля должен приобрести новую, наиболее подходящую деталь для замены. Опытный автолюбитель должен знать, как выбрать подходящий для его автомобиля воздушный фильтр для движка или салона. На авторынке можно без труда найти доступные расходники для Шевроле Нива от различных производителей. Лучше всего приобрести оригинальную запчасть у официального дилера, но, если это сделать затруднительно, то выбрать подходящий воздухофильтр можно по рекомендациям в руководстве по эксплуатации транспортного средства, ориентируясь на параметры фильтрации воздуха.

Замена фильтрующего элемента на Шевроле Нива своими руками предполагает наличие:

крестовой отвертки;
устройства для продувки;
чистой тряпки или ветоши.

Найти, где располагается воздушный фильтр на Chevrolet Niva легко. Он находится в правой передней части подкапотного пространства под облицовочной обшивкой.

Процесс замены по шагам

Процедура замены воздушного фильтра на Шевроле Нива состоит из нескольких этапов.

Предлагаем владельцам автомобилей этой марки пошаговое описание действий:

Убрать с двигателя декоративный кожух.
Снять крышку короба воздухофильтра, предварительно открутив 4 удерживающих ее болта.
Снять крышку с прикрепленным к ней старым загрязненным фильтром.
Вынуть испорченный фильтрующий элемент из пазов на крышке.
Очистить коробку фильтра от накопившейся пыли и грязи. Проще всего продуть его сжатым воздухом. Если же такого устройства у владельца авто нет — можно просто протереть корпус изнутри влажной тряпкой.
Вставить новый фильтрующий элемент в пазы на крышке.
Проконтролировать, чтобы гофры воздухофильтра располагались параллельно нанесенной на воздуховод стрелке.
Поставить крышку короба на прежнее место и плотно прикрутить болтами.

Инструкция по эксплуатации Chevrolet Niva также содержит рекомендации производителя по замене воздушного фильтра, пришедшего в негодность.

Достаточно четко соблюдать рекомендованную последовательность действий, и замена воздухофильтра на Шевроле Нива займет буквально 10-15 минут. Замена фильтрующего элемента в Ниве с инжектором осуществляется по такому же алгоритму.

Периодичность замены воздушного фильтра на Chevrolet Niva

Регламент технического осмотра автомобиля Chevrolet Niva предусматривает замену фильтрующего элемента каждые 30000 км пробега. Однако владельцу транспортного средства лучше ориентироваться на условия и длительность эксплуатации авто и личный визуальный осмотр детали. Учитывая, что внедорожники обычно используют для езды по проселочным дорогам и пересеченной местности, замена воздушного фильтра производится гораздо чаще, чем рекомендуют производители.

Последствия несвоевременной замены неисправного расходника могут быть достаточно серьезными. Эксплуатация Chevrolet Niva с засоренным воздушным фильтром чревата повреждением двигателя через некоторое время. Частицы пыли через засоренный фильтр начинают попадать в двигатель и вызывают абразивный износ его деталей. Экономия на воздухофильтре может оказаться совсем неэкономной и привести к дорогостоящему ремонту ДВС автомобиля.

Пользуясь изложенной в статье информацией и пошаговой инструкцией, владельцы Chevrolet Niva смогут без труда поменять засоренный воздушный фильтр на своем автомобиле.

Нива Шевроле замена воздушного фильтра —

«Русский американец» отличается повышенной проходимостью, маневренностью, выносливостью. Ему подвластно бездорожье: ямы, неровные дороги. Но от этого воздушный фильтр засоряется быстрее. Пыль, грязь, а зимой ещё и соль с дорог, которой работники ЖКХ щедро посыпают шоссе, приводит в негодность внутреннее наполнение фильтра. Проблему можно решить кардинально: заменив старый наполнитель новым. Причем для этого необязательно ехать в СТО. Такая операция под силу каждому мало-мальски подкованному автолюбителю.

Аналоги оригинального фильтра

Замену фильтра можно производить оригинальными запчастями или их аналогами, которые стоят иногда существенно дешевле. Для воздушного фильтра Нива Шевроле можно использовать перечисленные комплектующие:

Наименование фирмы-производителя	Серийный номер
ASHIKA	20-03-385
BOSCH	1457433963
BLUE PRINT	ADG022117
FILTRON	AP082/7
DENCKERMANN	A140363

При самостоятельной замене придерживайтесь следующей схемы:

1.Возьмите крестовую отвёртку и открутите болты на крышке фильтра. Их всего четыре и располагаются они по углам квадратной крышки резервуара (Рис.1).

Рис. 1. Замена воздушного фильтра Нива Шевроле

2.Аккуратно поднимите крышку. Прямо под ней будет находиться фильтрующий элемент. Он не лежит в ёмкости, а прикреплён к крышке (рис. 2).

рис. 2

3.Выньте элемент квадратной формы из полости. Делается это очень просто, так как сам наполнитель не закреплён, а просто вставлен в пазы (рис.3).

рис.3

4.Резервуар обязательно очистить перед установкой нового наполнителя. Легче всего это сделать струей воздуха под давлением. Или хотя бы просто вытрите пыль и грязь, чтобы после установки она снова не засорила фильтр (рис. 4).

рис. 4

5.Возьмите новый фильтрующий элемент оригинального производителя или из списка аналогов (рис. 5). Если не уверены, что сможете правильно подобрать аналог, просто запишите серийный номер со старого фильтра.

рис. 5

6.При установке нового элемента обратите внимание на указывающие направление стрелки на воздуховоде (рис.6). Гофры должны располагаться на фильтре параллельно стрелкам.

рис.6

7.На последнем этапе закручиваем верхнюю крышку болтами и можно считать установку оконченной.

Проводить замену надо через каждые 30 тысяч километров пробега. Однако если фильтр повреждён или автомобиль часто эксплуатируется в условиях бездорожья, делать это можно в два раза чаще. При несвоевременной замене неочищенный воздух будет существенно снижать показатели работы двигателя, заставляя его «трудиться» на износ.

Порядок замены салонного фильтра на Шевроле Нива

Содержание статьи

Замена салонного фильтра Chevrolet Niva – одна из простейших работ, которую в большинстве случаев владельцы делают самостоятельно, наряду с заменой топливного фильтра или масла.

Назначение

Сам фильтр предназначен для очистки потоков воздуха, которые поступают в салон. Принцип работы заключается в очищении воздушных масс от пыли и иных загрязнений за счет прохождения через бумажные фильтрующие прокладки.

С течением времени очистной компонент загрязняется, что не может не оказывать влияния на здоровье пассажиров. Одним из признаков необходимости замены является свист при включении отопительной системы.

Регламент

Согласно предписаниям автоконцерна замена салонного фильтра Нива Шевроле должна проводиться раз в 15 000 км. Между тем, при условии езды в сильно запыленной местности рекомендуется проводить работы чаще. Потому многие владельцы предпочитают менять его раз в 10 000, а то и в 7 000 км.

Некоторые автолюбители осуществляют чистку такого элемент путем его вытряхивания и продувки воздухом. Однако, это в полной мере не может обеспечить его очищение, поэтому может применяться исключительно в качестве дополнительной меры после загородных поездок.

Расположение

Сам фильтрующий элемент находится под облицовкой у лобового стекла с пассажирской стороны. Сверху он закрыт пластиковой крышкой.

Ход работ

Процесс замены салонного фильтра Шевроле Нива может быть проведен одним из 2 путей, которые незначительно отличаются алгоритмом демонтажа:

Пластиковой крышки.
Части жабо.

Первый вариант

Для снятия крышки необходимо выкрутить фиксирующий саморез и срезать герметик.

Далее нужно вынуть сменный фильтрующий элемент. Для этого его можно поддеть отверткой.

Работать нужно крайне аккуратно и не трясти элемент, чтобы пыль и грязь, скопившиеся в нем, не высыпались в воздуховод.

Далее в соответствии с приложенной инструкцией и направлением стрелки устанавливается новый салонный фильтр Шевроле Нива.

Затем нужно тщательно очистить крышку, обезжирить рабочую поверхность, нанести новый герметик, установить заглушку на место и зафиксировать саморезом.

Второй вариант

Он подразумевает снятие части жабо, чтобы не трогать крышку, посаженную на герметик. К слову, многие владельцы отмечают, что так даже быстрее.

Для этого нужно поднять капот, после чего выкрутить винты, которыми крепится жабо. Всего винтов 6, и все они располагаются сверху.

Поднять пластик и аккуратно вынуть отработавший фильтрующий элемент. На его место установить новый и закрутить винты.

Процесс самостоятельной замены салонного фильтра Шевроле Нива продемонстрирован на видео ниже.

Замена фильтра Нива Шевроле инструкция с фото

Замена фильтра Нива Шевроле требуется раз в 30 тысяч километров при нормальной эксплуатации. Если машина используется в сложных условиях, пыльной местности, тогда срок замены воздушного фильтра Chevrolet Niva необходимо сократить до 10-15 тысяч километров. Загрязненный фильтр приводит с существенной потере мощности двигателя и серьезному перерасходу топлива. Если учесть, что мотор Шеви Нивы и так не радует динамикой и умеренным расходом бензина, то за фильтром нужно следить особенно тщательно.

Тем более процесс замены фильтрующего элемента занимает всего несколько минут и не требует особых навыков. Открываем капот. Крестообразной отверткой отворачиваем четыре винта крепления крышки фильтра. На фото расположение винтов указано красной стрелкой.

Приподнимаем крышку пластикового кожуха Шевроле Нива и вынимаем фильтрующий элемент воздушного фильтра.

Очищаем полости корпуса и крышки воздушного фильтра. Можно использовать обычный автомобильный пылесос, ведь на дне кожуха может скапливаться довольно большое количество пыли и различного мелкого мусора. Теперь устанавливаем новый элемент в обратной последовательности. При этом гофры нового фильтрующего элемента Шнивы при установке должны быть направлены вниз, как на следующем фото.

Устанавливаем крышку фильтра и заворачиваем винты крепления. Всё можете радоваться, теперь двигатель вашего автомобиля «дышит» чистым воздухом.

Как настроить автозапуск на сигнализации пантера: Автозапуск на сигнализации Пантера: как включить и настроить – инструкция по эксплуатации — Ремонт автомобиля своими руками
30.01.2018 Автор:alexxlab
Комментариев нет
инструкция по эксплуатации — Ремонт автомобиля своими руками
Автомобильные сигнализации PANTERA давно завоевали уважение. Надежное шифрование и дизайн позволяет ей прочно удерживать внимание к своей системе безопасности. Особенно востребованы модели сигнализации с автозапуском и двухсторонней связью. Эти системы имеют настолько широкую гамму функций, что без инструкции пользователя трудно во всем разобраться.
Модели с автозапуском
Сейчас можно приобрести современные системы автосигнализаций с функцией автозапуска:
1. SLK-775RS;
2. SLK-868RS;
3. SPX-2RS;
4. PR-2.
Эти модели обладают целым пакетом добавленных опций и считаются самыми надежными в части шифрования сигнала и считывания кодов.
Возможности и режимы моделей
Сигнализация SLK-775RS — это наиболее упрощенный вариант. Ее нельзя подключить к CAN-шине автомобиля.
В набор ее функций входят:
- двусторонняя связь;
- автозапуск двигателя;
- турботаймер;
- защита от перехвата сигнала;
- недопущение сканирования;
- отключение системы сигнализации в два этапа.
А вот модель SLK-868RS — вариант адаптирован к любым типам коробок передач. Она имеет функцию интеграции контроля работы мотора по оборотам и давлению масла. Для охраны кода от попыток считать его, в ней используется метод динамического шифрования канала и удвоенную частоту, что доводит диапазон действия до 2 км и существенно снижает помехи.
SPX-2RS охраняет от взлома и код-граббинга за счет одновременно работающих двух диалоговых и дублирующих каналов связи.
К другим функциям можно отнести:
- перепрограммирование добавочных каналов;
- подключение к CAN шине и иммобилайзеру;
- 7 зон охраны;
- двухсторонняя связь;
- режим «Паника»;
- функция вызова водителя;
- управление через GPS и GSM;
- двухэтапное отключение охраны.
Модель PR-2 — наиболее современная версия. За счет использования современных диалоговых каналов связи она делает недопустимым взлом код-грабберами.
К ее специфике относят:
- скорый отклик на нажатие;
- самостоятельные зоны охраны;
- расстояние работы до 1, 2 км.
Как пользоваться брелоком
После установки системы автосигнализации пантера следует настроить сам брелок, он же — пульт управления. В первую очередь выполняется программирование брелока в пульте управления.
Обозначение значков
В комплекте системы автосигнализации пантера входят два вида брелоков: с пятью кнопками и ЖК-дисплеем, а также запасной — с четырьмя кнопками. Обозначение значков на кнопках у всех моделей одинаковое.

На жидкокристаллическом дисплее значки обозначают следующие функции

Как узнать модель по брелоку
Когда неизвестно, какая модель сигнализации установлена, нужно действовать по алгоритму:
1. Внимательно осмотреть брелок, обращая внимание на любые надписи, которые могут рассказать о системе или марке.
2. Если ничего не нашлось, следует разобрать корпус и осмотреть плату и чип на наличие надписей. Через интернет можно определить, на какие системы могли быть установлены такие элементы.
3. Определить по фотографиям похожие брелоки по: внешнему виду, количеству и расположению управляющих кнопок.
4. При нахождении похожего брелока следует прочитать инструкцию по пользованию и сравнить возможности со своей системой.
Как завести машину с брелока
Все указанные системы автосигнализации с двухсторонней связью дают возможность владельцу автомобиля запустить, и заглушить двигатель дистанционно. Для этого следует дважды нажать на кнопку с символом ✱ с паузой не более трех секунд.
При этом квитирование происходит через краткое включение поворотных огней. При неудачном запуске повторить эту процедуру можно трижды. Системы кондиционирования и вентиляции включаются через 1,5 минуты, если не были настроены на другой режим.
Продолжительность работы двигателя составляет 12 минут, если не были установлены другие параметры.
Выключение двигателя производится однократным нажатием на кнопку ✱. Сработка подтверждается акустическим или вибросигналом.
Инструкция по брелокам
Для правильной работы системы важно правильно настроить брелоки. Это осуществляется с помощью прилагаемой к самой системе инструкции. Она состоит из нескольких разделов. В первом разделе перечислены все функции системы автосигнализации. Во втором — настройка тех или иных команд. В следующем — о работе светодиодного датчика и специальной кнопки “Valet”. Во второй части расписаны настройки каждой из функций и последовательность настраивания.
Как привязать брелок к машине
В память автосигнализации pantera можно вписать по два брелока с пятью и четырьмя кнопками. Для это следует соблюдать алгоритм действий:
1. Активировать зажигание.
2. На шесть секунд нажать сервисную кнопку “F”. Дождаться ответного четырехкратного ЧИРПа.
3. Одновременно надавить и держать кнопки “Открыть багажник” и “AUX” до однократного сигнала сирены.
4. Выключить систему зажигания.
Для развернутых разъяснений следует обратиться к инструкции на каждую из моделей.
Инструкции к сигнализации «Пантера»
Подробные инструкции на установку автосигнализаций пантера дадут возможность разобраться во всех тонкостях ее эксплуатации. Загрузить сервисные инструкции по настройке и управлению автосигнализациями pantera можно по ссылкам.
Модель SLK-775RS
Модель SLK-868RS
Модель SPX-2RS
Модель PR-2
Схема подключения сигнализации «Пантера»
Поскольку автосигнализации пантера относятся к сложным электронным системам, то проводят ее установку только квалифицированные специалисты, так как требуется подключение к штатным системам автомобиля.
Схема для модели SLK-775RS
Скачать схему и инструкцию для подключения:
Инструкция по установке: Pantera SLK-775RS installer
Схема для модели SLK-868RS
Скачать схему и инструкцию для подключения:
Инструкция по установке: Pantera SLK-868RS installer
Схема для модели SPX-2RS
Скачать схему и инструкцию для подключения:
Инструкция по установке: Pantera SPX-2RS installer
Схема для модели PR-2
Скачать схему и инструкцию для подключения:
Как отключить сигнализацию пантера
Есть ситуации, когда нужно снять сигнализацию пантера. В таких случаях ее можно отключить несколькими способами:
- при помощи брелока;
- обесточиванием ;
- с помощью секретной кнопки Valet.
Последний способ иногда нужен для аварийного запуска двигателя. Тогда нужно провести несколько нажатий на кнопку и несколько раз включить-выключить зажигание. Все это нужно проделать в определенной последовательности.
Настройка автоматического запуска двигателя на сигнализации Pantera — revog.ru
Двухсторонняя автосигнализация Пантера за счет своих широких функциональных возможностей получила заслуженную популярность среди владельцев легковых автомашин и представлено следующими моделями:
SLK-775RS без подключения к CAN-шине;
SLK-868RS с расширенными возможностями;
SPX-2RS с повышенной помехоустойчивостью и защиты от перехвата кода;
PR-2 с функцией пассивного иммобилайзера.

Особенности реализации этой опции рассматривается на примере 868-й модели системы.

Дистанционный запуск и отключение двигателя

Для реализации этой функции автомобиль должен находиться на открытой или проветриваемой стоянке. Предварительно следует:

затянуть ручной тормоз или поставить рычаг автоматической коробки в положение PARK;
выставить настройки кондиционера;
перевести систему вентиляции в режим рециркуляции.

Дистанционный запуск двигателя производится 2-кратным не более чем с 3-секундным перерывом нажатием кнопки “*” основного или дополнительного брелока. Квитирование идет через кратковременное включение поворотников.

В случае неудачи запуск двигателя (время прокрутки стартера можно менять) производится максимум три раза. Кондиционер и прочие предварительно настроенные устройства включаются через 1,5 минуты или заранее заданный интервал времени после начала работы двигателя.

Время работы двигателя после дистанционного запуска или время прогрева салона ограничено 12 минутами или иным запрограммированным значением.

Дистанционно заглушить машину можно кнопкой “*”. Срабатывание системы подтверждается акустическим сигналом или 2-секундным вибросигналом.

Дополнительно дисплей брелока переводится в режим индикации текущего времени.

Включения автоматического запуска по температуре и времени с брелока

Система обеспечивает

автозапуск по температуре;
автозапуск по времени.

Наличие данных возможностей не позволяет температуре двигателя опускаться ниже определенного значения и позволяет начинать движение без его предварительного прогрева.

С завода система выходит с дезактивированной функцией автоматического прогрева, поэтому автозапуск Pantera требует предварительной настройки. При необходимости любой из видов автозапуска можно выключить.

Активизация автозапуска

Опция автозапуска позволяет завести двигатель для прогрева настроить температуру салона.

Поставить на автозапуск можно 2-секундным нажатием на кнопку “*”. Для установки таймера следует нажимать на кнопку закрывания замка, переход на запуск по температуре происходит через кнопку открывания замка.

Время автозапуска запуска в часах (4 доступных значения) задается кнопкой “*”. Она же служит для задания температуры с шагом 5°С.

Каждое нажатие “*” квитируется однократным включением поворотников и коротким звуковым сигналом.

Наиболее простой выход из режима программирования: в течение 15 с не выполнять никаких действий.

Активация режимов условного запуска подтверждается выводом символов часов и температуры на дисплей. Первый запуск по температуре выполняется через час после постановки автомобиля на охрану. Отключить автозапуск можно переходом в режим программирования за счет того, что переключение начинается с OFF и идет по кругу.

Типовые отказы системы автозапуска и способы их устранения

Система за счет тщательной отработки конструкции и ПО обладает высокой эксплуатационной надежностью. Неполадки в ее работе возможны в случае

неправильной сборки;
отсутствия контактов;
проблем с напряжением питания.

Достаточно часто система конфликтует со штатным иммобилайзером.

Как заставить работать автозапуск в сигналке Pantera SLK-625RS ver 3

Бренд сигналок Пантера представлен на российском рынке практически с момента его создания. И сигнализации указанной марки получили заслуженную популярность. В первую очередь, конечно, речь идет о надежности охранных систем, представленных в широком ассортименте и предлагаемых по доступной цене. Но с точки зрения установщика бренд Пантера – не лучший вариант. Монтаж этих сигналок требует определенной квалификации. Рассмотрим типичные ошибки, допускаемые при установке одной из таких систем – а именно, Pantera SLK 625RS ver 3. Приятного чтения.

Проблемы с реализацией автозапуска

В большом количестве можно найти отзывы, где сказано следующее: подключили сигнализацию, а работает все, кроме автозапуска. Еще, чтобы заставить автозапуск работать, на авто с МКП приходится использовать неправильный вариант настройки, то есть «АКП». И чаще всего нельзя даже найти ошибок – все подключено правильно, но система ведет себя непонятно. Почему получается так, рассмотрим подробнее.

Тонкости подключения контроля ручника

Казалось бы, что сложного – подключить один провод к концевику ручника. Сам этот провод, идущий от сигналки, будет замыкаться на «массу». Еще в схему могут добавлять диод, чтобы защитить «штатные» цепи:

Стандартная схема подключения к ручнику

На клеммах диода, если речь идет не о диоде Шоттки, падение напряжения превосходит 0,5 Вольта. Что не учитывают.

При замыкании контактов микрокнопки контрольный провод соединяется с «массой». Но этого оказывается недостаточно. Когда ручник не активирован, потенциал в контрольной точке должен составлять 12 Вольт. Для сигналки рассматриваемой модели это важно!

Иногда подключение выполняют без диода, как и рекомендует инструкция:

Рекомендуемая схема подключения

Кажется, если нет лишних деталей, не будет и проблем. Но, ничего подобного! Часть напряжения падает на контрольной лампе. Напряжение на входе сигналки, когда контакты разомкнуты, не должно быть намного меньше 12-ти Вольт. Выполните проверку.

Понятно, что все зависит от сопротивления лампы – если оно слишком большое, сигналка работает неправильно. Решением можно считать установку второй микрокнопки. Вместо лампы тогда подключают резистор (1000 Ом). Все, сказанное в этой главе, имеет отношение к авто с МКП.

Провода, отвечающие за автозапуск

Для начала посмотрим, как выглядит силовой 6-контактный разъем:

Схема подключения силовых кабелей

Оба красных шнура подключают к 30-й клемме замка. Фиолетовый шнур будет питать стартер. Розовый кабель обязательно подключают к 15-й клемме. Ну а розово-белый шнур в действительности дублирует розовый. Этот факт подтверждают отзывы.

Основной разъем сигнализации не содержит ни одного провода, назначение которого можно менять. Что относится ко всем версиям сигналки, включая ver 3. А в моделях, не относящихся к 625-му семейству, есть один «программируемый» силовой провод.

Напряжение на оранжевом проводе пропадает при работе стартера. Может быть, этот шнур вы подключите к клемме 15/2 – все зависит от конструкции авто. В сигнальном разъеме тоже есть кабели, подключить которые будет важно:

Схема подключения основного разъема

Фиолетово-желтый шнур, как сказано в инструкции, должен получать плюсовой потенциал в момент запуска «с ключа». Красно-белый шнур – это питание сигналки. А фиолетово-белый кабель тоже желательно подключить, и подключают его к тахометру.

Получается, что фиолетовый силовой и фиолетово-белый сигнальный шнур включают в разрыв кабеля, питающего стартер.

Желто-черный провод – это управление обходчиком. Провод замыкается на «массу», и обходчик срабатывает. По умолчанию длительность срабатывания равна времени работы двигателя. Другой вариант – включение на 1 секунду для эмуляции нажатия педалей.

Замок с клеммой 15/2

Трудно ли контролировать мотор?

Желательно, чтобы сигнализация получала сведения о том, заведен ли в данный момент двигатель. К охранным функциям контроль двигателя отношения не имеет. В общем, если выполняете подключение без автозапуска, эту главу можно пропустить. Сразу заметим, что контрольный шнур лучше подключать к таходатчику.

Наилучший вариант контроля двигателя

В этом случае в схему добавляют резистор и конденсатор.

Анализируя отзывы, вы узнаете, что номиналы должны быть такими, как указано на схеме: 1 мкФ (50 Вольт), 680 кОм. Проверка выполнена на сигналках версии ver 2, и вряд ли с обновлением до «версии 3» что-то изменилось.

Конечно, возможен еще один вариант. Шнур соединяют с клеммой, получающей при запуске потенциал «+12». Резистор с конденсатором в таком случае не нужны! Таблица настроек, в свою очередь, содержит три варианта:

Таблица опций автозапуска

Установки, сделанные «по умолчанию», выделены шрифтом Bold.

Реализуя контроль по таходатчику, нужно будет выполнить «обучение»:

Процедура обучения холостым оборотам

Перечислим все действия по шагам:

Зажигание включают, заводят двигатель;
Не позднее чем через 5 секунд после поворота ключа к метке START нажимают кнопку Valet, подключенную к основному блоку;
Когда светодиод, который тоже подключен к основному блоку, начнет гореть постоянно, кнопку отпускают;
Световая индикация, если она подключена, сработает 1 раз.

Рисунок, размещенный выше, скопирован из инструкции к сигналке 625RS ver 3. Если что-то не получается, ищите другую точку подключения или используйте другой метод контроля.

По напряжению бортсети мотор контролировать не получится. В крайнем случае, если автозапуск не срабатывает, можно попробовать выключить контроль (значение 1 для опции 2.9). Как выполнять программирование, рассмотрим сейчас.

Процедура настройки

Рассмотрим последовательность, позволяющую начать программирование системы:

Зажигание включают и в течение 15-ти секунд 3 раза жмут кнопку Valet;
Прозвучит сигнал сирены, затем зажигание сразу выключают;
Прозвучат два сигнала, зажигание включают снова;
Чтобы настраивать опции, перечисленные во второй таблице (см. выше), кнопку Valet жмут и удерживают 3 секунды;
Одиночными нажатиями на кнопку Valet выбирают номер опции;
Значение 1 выбирают нажатием клавиши «Закрыть» на брелоке;
Значение 2 и последующие соответствуют клавише «Открыть», которую жмут 1 раз или несколько.

Для программирования можно пользоваться как основным, так и дополнительными брелоками:

Дополнительный брелок Pantera SLK

Кстати, на шагах 6-7 можно одновременно нажать и удерживать две следующих кнопки: «багажник», «AUX». Тогда за 3 секунды настройки сбрасываются к «начальным».

Если был задан персональный код, его значение требуется ввести до «шага 1». При этом используется кнопка Valet. Нужно включить, выключить и снова включить зажигание, а затем выполнить ввод первой цифры. Зажигание выключают и включают, затем производят ввод второй цифры.

Перед «шагом 1» зажигание обязательно выключают. Для всех версий сигналки, включая ver 3, заводское значение кода – это две единицы.

Зачем нужны диоды?

Основной блок сигнализации с переходом к последней версии стал выпускаться на новой элементной базе.

Комплект 625RS, предлагаемый в рознице

Сравним между собой три разных версии:

Ver 2 – отличия от сигналок, выпущенных в «версии 1», можно найти только в прошивке;
Последняя (третья) версия – появилась новая элементная база, но схемные решения изменились мало.

К сигналкам, выпущенным в предыдущих версиях, поворотники подключались через диоды:

Вариант подключения из инструкции

С переходом к новому поколению ситуация не поменялась. Подключая лампы поворотников, используйте два диода.

Габаритные огни, в отличие от поворотников, к разъему блока подключаются напрямую. Диоды при этом устанавливать не требуется.

Ниже показано, с чем соединяют контрольный шнур (коричневый), если речь идет о монтаже в автомобиле ВАЗ:

Сигналка Pantera подключена к БУС

Здесь используются диоды Шоттки, рассчитанные на 1 Ампер. В первом случае, подключая лампы, нужно подобрать другой номинал. А еще, помните о том, что силовой диод при работе греется.

Может быть, когда-нибудь появится сигналка в версии ver 4, и силовые диоды будут в нее встроены. А от подключения сигнальных, то есть слаботочных диодов уйти нельзя. В некоторых авто блок подключают к одному концевику, в других – к четырем. Использование внешних сигнальных диодов является оптимальным.

Сигнализация Starline A93 на механической коробке передач

Как настроить сигнализацию пантера на автозапуск

Проблемы с реализацией автозапуска

Тонкости подключения контроля ручника

При замыкании контактов микрокнопки контрольный провод соединяется с «массой». Но этого оказывается недостаточно. Когда ручник не активирован, потенциал в контрольной точке должен составлять 12 Вольт. Для сигналки рассматриваемой модели это важно!

Иногда подключение выполняют без диода, как и рекомендует инструкция:

Провода, отвечающие за автозапуск

Для начала посмотрим, как выглядит силовой 6-контактный разъем:

Основной разъем сигнализации не содержит ни одного провода, назначение которого можно менять. Что относится ко всем версиям сигналки, включая ver 3. А в моделях, не относящихся к 625-му семейству, есть один «программируемый» силовой провод.

Трудно ли контролировать мотор?

В этом случае в схему добавляют резистор и конденсатор.

Анализируя отзывы, вы узнаете, что номиналы должны быть такими, как указано на схеме: 1 мкФ (50 Вольт), 680 кОм. Проверка выполнена на сигналках версии ver 2, и вряд ли с обновлением до «версии 3» что-то изменилось.

Установки, сделанные «по умолчанию», выделены шрифтом Bold.

Реализуя контроль по таходатчику, нужно будет выполнить «обучение»:

Перечислим все действия по шагам:

Зажигание включают, заводят двигатель;
Не позднее чем через 5 секунд после поворота ключа к метке START нажимают кнопку Valet, подключенную к основному блоку;
Когда светодиод, который тоже подключен к основному блоку, начнет гореть постоянно, кнопку отпускают;
Световая индикация, если она подключена, сработает 1 раз.

Процедура настройки

Рассмотрим последовательность, позволяющую начать программирование системы:

Зажигание включают и в течение 15-ти секунд 3 раза жмут кнопку Valet;
Прозвучит сигнал сирены, затем зажигание сразу выключают;
Прозвучат два сигнала, зажигание включают снова;
Чтобы настраивать опции, перечисленные во второй таблице (см. выше), кнопку Valet жмут и удерживают 3 секунды;
Одиночными нажатиями на кнопку Valet выбирают номер опции;
Значение 1 выбирают нажатием клавиши «Закрыть» на брелоке;
Значение 2 и последующие соответствуют клавише «Открыть», которую жмут 1 раз или несколько.

Для программирования можно пользоваться как основным, так и дополнительными брелоками:

Перед «шагом 1» зажигание обязательно выключают. Для всех версий сигналки, включая ver 3, заводское значение кода – это две единицы.

Зачем нужны диоды?

Основной блок сигнализации с переходом к последней версии стал выпускаться на новой элементной базе.

Сравним между собой три разных версии:

Ver 2 – отличия от сигналок, выпущенных в «версии 1», можно найти только в прошивке;
Последняя (третья) версия – появилась новая элементная база, но схемные решения изменились мало.

К сигналкам, выпущенным в предыдущих версиях, поворотники подключались через диоды:

С переходом к новому поколению ситуация не поменялась. Подключая лампы поворотников, используйте два диода.

Ниже показано, с чем соединяют контрольный шнур (коричневый), если речь идет о монтаже в автомобиле ВАЗ:

Может быть, когда-нибудь появится сигналка в версии ver 4, и силовые диоды будут в нее встроены. А от подключения сигнальных, то есть слаботочных диодов уйти нельзя. В некоторых авто блок подключают к одному концевику, в других – к четырем. Использование внешних сигнальных диодов является оптимальным.

Сигнализация Starline A93 на механической коробке передач

Страница 35

© Saturn Marketing Ltd.

Контроль температуры внутри автомобиля и напряжения бортовой сети

Нажмите одновременно кнопки и передатчика. Прозву-

чит мелодия включения режимов и на ЖК-дисплее передат-
чика на 5 секунд включится индикация температуры в мотор-
ном отсеке автомобиля на текущий момент. Также в это время
будет мигать символ капота.

В течение 5 секунд повторно на-

жмите одновременно кнопки

мелодия включения режимов и на ЖК-дисплее передатчика
на 5 секунд включится индикация температуры в салоне авто-
мобиля на текущий момент.

В течение 5 секунд третий раз нажмите одно-

передатчика. Прозвучит мелодия

включения режимов и на ЖК-дисплее передатчика на 5 се-
кунд включится индикация напряжения бортовой сети автомо-
биля на текущий момент.

Включение/выключение функции автоматического запуска двигателя в предуста-
новленное время

Для включения функции автозапуска двигателя в предустановленное время — удерживая кнопку

жатой, нажмите и удерживайте до сигнала подтверждения кнопки и . При включении функции прозву-
чит мелодия включения режимов, а на ЖК-дисплее на несколько секунд появится запрограммированное

время старта и постоянно включится символ

Для выключения функции автозапуска двигателя в предустановленное время повторите описанную

выше процедуру. При выключении функции прозвучит мелодия выключения режимов, а на ЖК-дисплее

Если функции автозапуска двигателя в предустановленное время включена, то в установленное время пе-
редатчик с 2-сторонней связью автоматически пошлет сигнал запуска двигателя.

Примечание: Для работы данной функции необходимо, чтобы 5-кнопочный передатчик находился в зоне
действия 2-сторонней связи.

Включение/выключение функции блокировки кнопок передатчика

Для включения режима блокировки кнопок передатчика с 2-сторонней связью — удерживая кнопку

нажатой, нажмите и удерживайте до сигнала подтверждения кнопки и . При включении блокировки

кнопок прозвучит мелодия включения режимов, а на ЖК-дисплее появится символ

Для выключения режима блокировки кнопок повторите описанную выше процедуру. При выключении

функции прозвучит мелодия выключения режимов, а на ЖК-дисплее выключится символ

При покупке автомобиля первостепенной задачей для любого автовладельца становится обеспечение эффективной защитой от угона или повреждения машины злоумышленниками. Одной из популярных автосигнализаций, присутствующих на отечественном рынке, является автосигнализация «Pantera». Обзор характеристик автосигнализации Пандора можно здесь.
Особенности

Преимущества использования автосигнализации «Pantera»:

автосигнализация «Pantera» отличается широким модельным рядом;
лучшее соотношение цены и набора функций (охранных, сервисных, сигнальных, противоугонных), характерных для конкретной модели сигнализации;
автосигнализация «Pantera» способна функционировать в большом температурном диапазоне;
возможность дистанционного управления открыванием/закрыванием дверей автомобиля;
функция автозапуска;
автосигнализация «Pantera» обладает надежным и взломоустойчивым каналом передачи сигнала.

Виды и модели

Также запуск двигателя может производиться по определенному времени. Очень удобна функция автоматического запуска двигателя по значению низкого значения аккумулятора.

Сигнализация «Pantera SLK-625RS» оснащена функцией автозапуска двигателя. Дальность действия в режиме управления равняется одному километру, в режиме оповещения дальность действия может достигать двух километров. Сигнализацию данной модификации можно устанавливать на автомобили как с автоматической, так и с механической коробкой передач. Читайте обзор видов автосигнализации Шериф на этой странице.

Автосигнализация «Pantera XS-1000» оснащена функцией защиты от нападения «Anti-HiJack», оборудована защитой от ложных срабатываний (например, при грозе), оснащена усовершенствованным режимом «Паника».

Сигнализация «Pantera» с обратной связью позволяет, посредством передачи на брелок соответствующих сигналов, автовладельцу контролировать изменения состояния автомобиля, находящегося на определенном от него удалении.

Сигнализация «Pantera QX 270» с обратной связью оснащена функциями «Комфорт», «Турбо», «Anti-HiJack». Дальность действия в режиме оповещения достигает восьми ста метров, в режиме управления радиус действия сигнализации достигает трехсот метров.

«>

за что ее так любят российские автовладельцы

Автомобильная сигнализация «Пантера» с автозапуском – надежная охранная система, которая не только поможет защитить автомобиль от злоумышленников, но и обеспечит автоматический запуск двигателя в определенное время или по заданному температурному значению, что особенно актуально в зимний период. Автозапуск можно задать и в соответствии со значением аккумулятора. Это универсальная система, которая подходит для транспортных средств и с АКП, и с МКП.

Основные возможности

Владелец автосигнализации Pantera получает не только устройство, обеспечивающее надежную защиту транспортного средства, но и целый ряд дополнительных возможностей. А именно:

Защита от ложных срабатываний
Режим «Паника»
Возможность установить автозапуск по определенным параметрам
Датчики удара
Управление освещением внутри салона, замком, стеклоподъемниками.

Преимущества

Основные преимущества в пользу установки автомобильной сигнализации «Пантера»:
1. Многообразие модельного ряда
2. Широкий функционал в сочетании с лояльной ценой
3. Работа в большом диапазоне температур
4. Управление системой при помощи пульта дистанционного управления
5. Стабильный канал передачи сигнала
6. Лояльная цена оборудования.

Недостатки

Если говорить о недостатках оборудования, то можно выделить следующие особенности:

Раз в 3-4 месяца придется обязательно обновлять батарею
Динамический код, используемый в системах «Pantera», считается устаревшим и уступает по надежности диалоговому.

Модели и комплектации сигнализации «Пантера»

Модельный ряд автомобильных сигнализаций «Pantera» радует многообразием. Покупатель может подобрать оборудование, учитывая его стоимость, надежность, эксплуатационные характеристики и наличие дополнительных функций.

Односторонние модели

Односторонние модели «Пантера» отличаются простотой, а соответственно и надежностью. Минимальное количество дополнительных функций обеспечивают стабильную и продолжительную работу оборудования.

Стоимость такой системы более чем выгодна, при этом она является эффективным способом защиты транспортного средства.
Односторонние системы обладают широким спектром преимуществ, среди которых: защита от ложных срабатываний, «Турботаймер», датчики удара, управление светом, замками, подъемниками стекла.

Двусторонние модели

Ассортимент двухсторонних систем «Пантера» достаточно широк и разнообразен. Сигнализации с диалоговым кодом обеспечивают эффективный уровень защиты от взлома, благодаря использованию эффективной технологии шифрования. Более того, это обеспечивает и надежную защиту от помех, а брелок практически моментально реагирует на любые команды владельца.

Кроме того, в продаже представлены двухсторонние охранные системы, которые отличаются высокой помехозащищенностью. Это дало возможность обеспечить не только надежную защиту от постороннего проникновения, но и увеличить дальность действия сигнала. Более того, именно системы «Пантера» стали первой отечественной разработкой, в которой применяется частота 868МГц. Применение диалогового кода в сочетание с работой радиоканала на этой частоте, позволило обезопасить автомобиль от «электронных взломщиков». Дальность сигнала в режиме управления составляет 1,5 тысячи метров, оповещения – 2,5 тысячи метров. Уровень дальности в двухсторонних моделях «Пантера» превышает даже параметры более дорогостоящих аналогов.

Среди ассортимента двухсторонних систем, можно подобрать и бюджетные модели, которые отличаются лояльной стоимости. При этом они также позволяют настраивать комфортные параметры, выбирать автозапуск по времени или температуре, а также обеспечивают комплексную защиту высокого уровня. В продаже представлены многочисленные вариации оборудования, которые различаются в зависимости от доступных пользователю функций, а соответственно и цены. Можно подобрать оптимальное решение на любой финансовый бюджет.

Инструкция по эксплуатации

В комплект поставки оборудования обязательно входит инструкция по эксплуатации сигнализации «Пантера». Но охранная система отличается простотой, а потому разобраться в основных функциях и предназначении кнопок не составит особого труда – важно лишь тщательно изучить руководство пользователя.

Основные функции кнопок брелка:
— постановка системы на охрану, а также запирание дверей, даже если двигатель работает.
— снятие с охраны, а также отпирание дверей, если двигатель работает.
— бесшумная постановка на охрану
— включение подсветки (в сочетании с другими кнопками, используется для настройки основных функций оповещения).

К тому же, для управления охранной системой используются различные комбинации кнопок брелка. Например, чтобы включить режим «Паника» нужно одновременно зажать поставка + снятие с охраны, удерживая эту комбинацию не меньше 3-х секунд. А сочетание поставка на охрану + бесшумная поставка применяется для управления режимом Valet. Если же удерживать поставка + снятие с охраны всего 1 секунду вместо трех, то с помощью этой функции удастся найти свой автомобиль.

Автозапуск по температуре

Low Temperature Аutostart – функция, благодаря которой система автоматически запустит двигатель, если температура в моторном отсеке достигнет установленного уровня. Это удобное решение на зимний период, ведь водителю не придется тратить время на прогрев транспортного средства.
Чтобы пользоваться этой функцией, необходимо изначально активировать её. Сделать это можно, руководствуясь инструкцией, которая входит в комплект – в ней подробно описана настройка сигнализации «Пантера».

Как настроить автозапуск?

Для того чтобы настроить механизм автозапуска и установить при этом необходимые значения, стоит воспользоваться волшебной кнопкой «Valet». После этого остается выполнить несколько простых действий:
1. Включить зажигание
2. Трижды нажать кнопку «Valet» на протяжении 15-ти секунд
3. Выключить зажигание после прозвучавшего сигнала сирены
4. Нажать «Valet» и удерживать около 3-х секунд
5. Выполнить настройку необходимых опций (автозапуск по температуре, по времени)
6. Нажимать «Valet», чтобы выбрать номер функции
7. Кнопка «Закрыть» соответствует значению «1»
8. Кнопка «Открыть» — соответствует значению «2».

Что делать, если не работает автозапуск?

Если не работает автозапуск, стоит свериться с инструкцией – возможно, подключение было выполнено неправильно. Кроме того, можно вернуть систему к заводским параметрам, после чего попытаться заново наст

Как включить автозапуск пантера

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как включить автозапуск пантера?».

Страница 35

Контроль температуры внутри автомобиля и напряжения бортовой сети

Нажмите одновременно кнопки и передатчика. Прозву-

чит мелодия включения режимов и на ЖК-дисплее передат-
чика на 5 секунд включится индикация температуры в мотор-
ном отсеке автомобиля на текущий момент. Также в это время
будет мигать символ капота.

В течение 5 секунд повторно на-

жмите одновременно кнопки

мелодия включения режимов и на ЖК-дисплее передатчика
на 5 секунд включится индикация температуры в салоне авто-
мобиля на текущий момент.

В течение 5 секунд третий раз нажмите одно-

передатчика. Прозвучит мелодия

включения режимов и на ЖК-дисплее передатчика на 5 се-
кунд включится индикация напряжения бортовой сети автомо-
биля на текущий момент.

Включение/выключение функции автоматического запуска двигателя в предуста-
новленное время

Для включения функции автозапуска двигателя в предустановленное время — удерживая кнопку

жатой, нажмите и удерживайте до сигнала подтверждения кнопки и . При включении функции прозву-
чит мелодия включения режимов, а на ЖК-дисплее на несколько секунд появится запрограммированное

время старта и постоянно включится символ

Для выключения функции автозапуска двигателя в предустановленное время повторите описанную

выше процедуру. При выключении функции прозвучит мелодия выключения режимов, а на ЖК-дисплее

Примечание: Для работы данной функции необходимо, чтобы 5-кнопочный передатчик находился в зоне
действия 2-сторонней связи.

Включение/выключение функции блокировки кнопок передатчика

Для включения режима блокировки кнопок передатчика с 2-сторонней связью — удерживая кнопку

нажатой, нажмите и удерживайте до сигнала подтверждения кнопки и . При включении блокировки

кнопок прозвучит мелодия включения режимов, а на ЖК-дисплее появится символ

Для выключения режима блокировки кнопок повторите описанную выше процедуру. При выключении

функции прозвучит мелодия выключения режимов, а на ЖК-дисплее выключится символ

Проблемы с реализацией автозапуска

Иногда подключение выполняют без диода, как и рекомендует инструкция:

Для начала посмотрим, как выглядит силовой 6-контактный разъем:

В этом случае в схему добавляют резистор и конденсатор.

Перечислим все действия по шагам:

Зажигание включают, заводят двигатель;
Не позднее чем через 5 секунд после поворота ключа к метке START нажимают кнопку Valet, подключенную к основному блоку;
Когда светодиод, который тоже подключен к основному блоку, начнет гореть постоянно, кнопку отпускают;
Световая индикация, если она подключена, сработает 1 раз.

Процедура настройки

Рассмотрим последовательность, позволяющую начать программирование системы:

Для программирования можно пользоваться как основным, так и дополнительными брелоками:

Зачем нужны диоды?

Основной блок сигнализации с переходом к последней версии стал выпускаться на новой элементной базе.

Сравним между собой три разных версии:

К сигналкам, выпущенным в предыдущих версиях, поворотники подключались через диоды:

С переходом к новому поколению ситуация не поменялась. Подключая лампы поворотников, используйте два диода.

Ниже показано, с чем соединяют контрольный шнур (коричневый), если речь идет о монтаже в автомобиле ВАЗ:

Может быть, когда-нибудь появится сигналка в версии ver 4, и силовые диоды будут в нее встроены. А от подключения сигнальных, то есть слаботочных диодов уйти нельзя. В некоторых авто блок подключают к одному концевику, в других – к четырем. Использование внешних сигнальных диодов является оптимальным.

Сигнализация Starline A93 на механической коробке передач

Технические характеристики

Практически все производимые модели сигнализаций с автозапуском Пантера обладают схожими характеристиками. Отличия могут состоять лишь в функциональности системы и ее комплектации.

К примеру, технические параметры модели 868 такие:

Комплектация

В зависимости от количества функций, которые имеет сигнализация Пантера, набор может отличаться по числу деталей.

Обычно он включает в себя:

Основные возможности

Благодаря автосигнализации Пантера пользователь имеет возможность:

Приведенные функции доступны на модели 868RS. Другие модификации могут не обладать одной или несколькими возможностями из перечисленных.

Модели сигнализаций с автозапуском

Сегодня в продаже имеется множество современных сигнализаций, которые находятся на производственной линии, а также те, что уже технически устарели и сняты с производства.

Для приобретения сейчас доступны всего четыре разновидности сигнализаций Пантера, которые все оснащены автозапуском:

Благодаря современным методам шифрования данных, все модели имеют высокий класс защиты от взлома и считывания сигнала.

Современный автомобильный двусторонний охранный комплекс 2RS для защиты от взлома и код-граббинга использует сразу два дублирующих канала связи.

Эта серия автосигнализаций относится к новому поколению современных охранных систем. Для работы они используют надежные каналы взаимодействия и Duplex Dialog, что делает невозможным взлом код-грабберами. Кроме того, для обратной связи система может использовать до 8125 каналов, что снижает делает ее устойчивой к помехам. Но она по прежнему использует передачу данных на частоте 434 МГЦ.

Можно также выделить такие особенности PR2:

Главная особенность PR-2 — это быстрый отклик на нажатие, всего 0,25 секунды.

Более упрощенная охранная система без возможности подключения к CAN-шине авто. Она также обладает двухсторонней связью и небольшим набором сервисных функций. Среди них автозапуск мотора и турботаймер.

Что же касается охранных технологий 775RS, то она имеет:

защиту от перехвата сигнала;
предотвращение сканирования;
двухэтапное отключение сигнализации.

Охранная система Пантера 868RS полностью адаптирована для работы как с механическими коробками, так и с автоматическими. Одной из особенностей модели 868 является возможность интеграции контроля работающего двигателя по давлению масла и оборотам. Отрегулировать их можно в широком диапазоне настроек.

Для защиты от считывания кода система использует технологию динамического шифрования канала и увеличенную вдвое частоту сигнала. Это позволяет увеличить радиус действия до двух километров и уменьшить влияние помех.

В отечественных магазинах помимо новых моделей Партеры можно встретить и уже устаревшие охранные комплексы:

Они обладают менее прогрессивной защитой от считывания, но остаются актуальными для недорогих, редко угоняемых автомобилей.

Сигнализация Пантера SLK-650RS обладает такими особенностями:

двухсторонняя связь;
несколько ступеней защиты от считывания и угона;
динамический код сигнала передачи данных;
двухэтапное отключение.

Это позволяет сигнализации SLK успешно защищать автомобиль от взлома и избегать возможности считывания сигнала.

Эта разновидность охранной системы разрабатывалась специально для работы в суровых северных условиях и способна работать даже при температуре -45. При этом верхний порого работоспособности составляет 85 граудсов. Она отлично подходит для работы в отечественном климате при высокой влажности и перепадах температур.

Благодаря технологии динамического кода обратной связи Биларм SLK-675RS невозможно считать грабберами и импульсными сканерами.

625rs имеет обратную связь и функцию автозапуска мотора. Система использует шифрование Биларм, Anti-HiJack и силовое реле блокировки ДВС (двигателя внутреннего сгорания). SLK-625RS можно подключать к автомобилю с любым типом мотора и трансмиссии вне зависимости от расположения рулевого управления.

LX-320 не оснащена последними методами шифрования сигнала, но при этом она обладает такими функциями:

Как правильно установить?

Чтобы сигнализация Пантера выполняла свои функции, ее элементы необходимо собрать по иснтуркции и установить в местах, недоступных для похитителей. Заблаговременно нужно снять обшивку стоек и приборную панель.

Перед тем как приступить к монтажу системы, необходимо определиться, где именно разместить элементы комплекса:

Инструкция по эксплуатации Pantera SLK-625RS

SLK-6xxRS “

Инструкция пользователя”

© Saturn Marketing Ltd.

Автомобильная охранная система
с функцией дистанционного запуска
двигателя и 2-сторонней связью

SLK-625RS
SLK-650RS
SLK-675RS

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

Стандартные функции системы:

Один 5-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем

Один 4-кнопочный программируемых брелок-передатчик

Радиус действия в режиме управления до 1000 м*

Радиус действия в режиме оповещения до 2000 м*

Функция звукового или вибрационного оповещения передатчиком с двусторонней связью

Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью

Усовершенствованный динамический код с защитой от сканирования и перехвата

Дистанционный запуск двигателя автомобиля

Усовершенствованный режим Anti-HiJack (AVR™)

тональная сирена

Программируемый 1- или 2-цифровой персональный код отключения системы

Яркий синий светодиодный индикатор

Блокировка стартера встроенным нормально разомкнутым реле

Выход для дополнительной блокировки двигателя (SLK-675RS, SLK-650RS)

Возможность подключения двух дополнительных блокировок двигателя

Раздельное управление правыми/левыми указателями поворота с помощью встроенного реле

Дистанционное управление замками дверей с помощью встроенных реле

уровневый датчик удара с разъемным соединением

Разъем для подключения дополнительного 2-уровневого датчика

Постановка на охрану без помощи передатчика

Постановка системы в режим охраны с раздельным отключением зон датчиков

Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме Valet

Бесшумная постановка и снятие системы с охраны

Возможность дистанционного включения «бесшумного» режима охраны

Усовершенствованный дистанционный режим «Паника»

Выход 2-го канала для управления замком багажника или дополнительными устройствами (SLK-675RS: силовой)

Выход 3-го канала для управления дополнительными устройствами

Возможность управления закрыванием окон автомобиля, внутрисалонным освещением, возможность раздельного
отпирания дверей (SLK-675RS: с помощью встроенного реле)

Возможность реализации функции центрального замка

независимых зон охраны

Входы отрицательного и положительного триггеров дверей

Входы отрицательных триггеров капота и багажника

Предупреждение о разряде батарейки брелка-передатчика

Память на 2 последних срабатывания системы с указанием зоны/триггера

Обход неисправной зоны при постановке на охрану с указанием зоны/триггера

Дистанционное измерение температуры в моторном отсеке автомобиля, в салоне автомобиля, а также напряжения
бортовой сети (только SLK-675RS)

Программируемые функции:

Пассивная постановка на охрану с запиранием или без запирания дверей

Автоматическое запирание дверей при включении зажигания или по сигналу тахометра

Автоматическое отпирание дверей при выключении зажигания

Отключение охраны в 2 этапа

Режим пассивной блокировки двигателя

Функция защиты от ложных срабатываний системы FAPC™

Активное и безопасное глушение двигателя в режиме Anti-HiJack

Задержка включения режима охраны 3 или 45 с (SLK-675RS, SLK-650RS: дополнительно 15 с, 30 с)

Выбираемая длительность импульса управления замками дверей и режимом «Комфорт»

Программируемые режимы работы выхода каналов 2 и 3 системы

Возможность перепрограммирования функций отдельных выходов и входов системы

Восстановление заводских настроек программируемых функций системы

Ваз 2109 замена троса ручника: 403 — Доступ запрещён – Ремонт и замена тросиков ручника Ваз 2109 — ВАЗАВТО.РФ

29.01.2018 Автор:alexxlab

Комментариев нет

Ремонт и замена тросиков ручника Ваз 2109 — ВАЗАВТО.РФ

Стояночный тормоз или в народе ручник, служит для стопорения задних колес от движения, т.е. чтобы машина не скатилась стоя на уклоне. Также ручной тормоз может быть использован для экстренного торможения, в случае если отказала остальная тормозная система.

В этой статье мы научимся своими руками менять тросы ручного/стояночного тормоза (ручника).

Ручка ручного тормоза, находящаяся с правой стороны от водителя непосредственно связанна с задними тормозами двумя стальными тросиками. Когда мы поднимаем рычаг, мы натягиваем тросики, которые в свою очередь прижимают тормозные колодки к барабанам.

Неисправный ручной тормоз очень легко вычислить. Поставьте машину на горку и потяните за ручник. Если машина покатилась назад/вперед — значит ручной тормоз в вашем автомобиле неисправен. Причин тут может быть всего две:

— растянулся или оборвался трос/тросы.

— изношенные тормозные колодки.

В этой статье мы разберем как подтянуть трос ручника ВАЗ 2109 или заменить его.

Подтяжка тросика ручника ВАЗ 2109

Для регулировки ручного тормоза нам потребуется смотровая яма или эстакада.

Берем ключик «на 13» и закручиваем гайку на выравнивателе тросиков ручника. Натягивать ручник необходима до 3-4 щелчков рычага при его поднятии.

На этом подтяжка тросика ручника ВАЗ 2109 завершена.

Замена тросиков ручника на ВАЗ 2109.

1.Для замены нам потребуется открутить гайку на «13» уравнивателя тросиков и снять тросики из зацепления.

2. Далее вынуть тросы из креплений к кузову.

3. Далее необходимо снять заднее колесо. И снять тормозной барабан.

4. Вывести из зацепления тросик ручника и механизм разжимания задних тормозных колодок.

5. Установка нового тросика производится в обратном порядке.

6. Действия повторить для второго колеса.

После установки новых тросиков ручного тормоза ВАЗ 2109 их необходимо отрегулировать. Как это делать мы расказывалии в первой части этой статьи

Всем удачи на дорогах!

На этом самостоятельный ремонт и замена тросиков ручника Ваз 2109 завершены.

P.S.: В зимнее время не рекомендуется пользоваться ручным тормозом во избежании примерзания тормозных колодок к барабанам.

Мой блог находят по следующим фразам

замена троса привода ручного тормоза на автомобиле ваз 2108, ваз 2109, ваз 21099

ПОЛЕЗНЫЙ СОВЕТ
Если снятый с автомобиля трос ручного тормоза тяжело перемещается в оболочке, смажьте трос, заливайте трансмиссионное или моторное масло в оболочку троса ручного тормоза до тех пор, пока смазка не начнет вытекать с противоположного конца оболочки троса. В процессе заливки смазки периодически перемещайте трос ручного тормоза в оболочке.

Замените на автомобиле ваз 2108, ваз 2109, ваз 21099 трос ручного тормоза при следующих неисправностях:
— произошло ослабление наконечников троса ручного тормоза;
— начали рваться нити троса ручного тормоза;
— трос ручного тормоза тяжело перемещается в оболочке даже после его смазки.

1:1692 1. Ослабьте контргайку уравнителя троса ручного тормоза.

2:2304

2. Отверните регулировочную гайку уравнителя троса ручного тормоза, чтобы ослабить тросы привода ручного тормоза.
3. Вывесите заднюю часть автомобиля, снимите тормозной барабан и заднюю тормозную колодку (см. «Замена тормозного барабана»), (см. «Замена задних тормозных колодок»).

3:1019 4. Отсоедините наконечник троса привода ручного тормоза от приводного рычага.

4:1670 5. Отверните гайку крепления и снимите держатель троса ручного тормоза на балке задней подвески.

5:2355

6. Выньте втулку оболочки троса ручного тормоза из отверстия в тормозном щите.

6:650 7. Пропустите наконечник троса ручного тормоза через отверстие в тормозном щите.

7:1304 8. Выньте трос ручного тормоза из всех держателей на кузове автомобиля.

8:1942 9. Отсоедините наконечник трос

ручного тормоза от уравнителя.

9:565 10. Вытолкните наконечник троса ручного тормоза из кронштейна и снимите трос.
11. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 новый трос ручного тормоза в порядке, обратном снятию. Отрегулируйте стояночный тормоз.

ПОЛЕЗНЫЙ СОВЕТ
Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату — трос ручного тормоза, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.

следующая статья:

проверка и регулировка привода стояночного тормоза на автомобиле ваз 2108, ваз 2109, ваз 21099

По Правилам дорожного движения стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении

10:2585 16656

Регулировка и замена ручного тормоза на ВАЗ 2109 — Auto-Self.ru

Ручной тормоз способствует удержанию автомобиля на одном месте при длительных стоянках. Также он требуется для экстренного, аварийного торможения.

Использовать ручник для популярного среди молодых водителей дрифта настоятельно не рекомендуется.

Вид из салона

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

Тормозные устройства для задних колес;
Механический привод.

Привод, в свою очередь, состоит из:

Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

Уравнитель;
Регулирующая гайка;
Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

Демонтированная ручка РТ

Регулировка или замена

В некоторых ситуациях можно обойтись простой регулировкой тросов, но порой их приходится менять полностью.

Способ ремонта	Причины
Регулировка тросов РТ	Ручник не держит на склонах; Обнаружено ослабление натяжения в результате планового техосмотра.
Замена троса	Ослабились наконечники троса ручника; Нити тросика начали постепенно рваться, разрушаться; Тросик с трудностями перемещается внутри оболочки даже после смазки элемента

Прежде чем принимать окончательное решение, советуем провести проверку текущего состояния РТ и определить, нужна ли просто регулировка, либо придется менять тросик.

Проверка состояния

Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2109, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

Найдите уклон, у которого имеется около 25 градусов;
Включите ручник в необходимое положение;
Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
Если при этом машина начала движение, РТ требует настройки;
Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

Поднимите ручку ручника на 2-3 щелчка из салона.
Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Процесс регулировки

Если настройка не дала положительного результата, тросик оказался изношенным, перетянутым и не позволяет отрегулировать работу РТ, придется его менять, тем самым осуществляя ремонт ручника.

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

Ослабьте натяжение контрирующей гайки троса РТ.
Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
Открутите наконечник троса привода от приводного рычага.
Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
Через отверстие в тормозном щите пропустите наконечник троса РТ.
Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
Рассоедините наконечник тросика РТ с уравнителем.
Протолкните наконечник троса из кронштейна, что позволит снять трос.
Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

Ручной тормоз на ВАЗ 2109: регулировка и замена своими руками, проверка состояния

Содержание:

Конструкция
Регулировка или замена
Проверка состояния
Меньше работы — дольше эксплуатация?

Использовать ручник для популярного среди молодых водителей дрифта настоятельно не рекомендуется.

Вид из салона

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

Тормозные устройства для задних колес;
Механический привод.

Привод, в свою очередь, состоит из:

Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
Передних и задних тросов привода.

Уравнитель;
Регулирующая гайка;
Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Демонтированная ручка РТ

Регулировка или замена

В некоторых ситуациях можно обойтись простой регулировкой тросов, но порой их приходится менять полностью.

Способ ремонта	Причины
Регулировка тросов РТ	Ручник не держит на склонах; Обнаружено ослабление натяжения в результате планового техосмотра.
Замена троса	Ослабились наконечники троса ручника; Нити тросика начали постепенно рваться, разрушаться; Тросик с трудностями перемещается внутри оболочки даже после смазки элемента

Проверка состояния

Для проведения проверки выполните несколько простых операций:

Найдите уклон, у которого имеется около 25 градусов;
Включите ручник в необходимое положение;
Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
Если при этом машина начала движение, РТ требует настройки;
Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Вид снизу

Регулировка

Поднимите ручку ручника на 2-3 щелчка из салона.
Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Процесс регулировки

Замена

Процедура замены тросика

Ослабьте натяжение контрирующей гайки троса РТ.
Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
Открутите наконечник троса привода от приводного рычага.
Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
Через отверстие в тормозном щите пропустите наконечник троса РТ.
Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
Рассоедините наконечник тросика РТ с уравнителем.
Протолкните наконечник троса из кронштейна, что позволит снять трос.
Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Меньше работы — дольше эксплуатация?

Загрузка …

замена троса привода ручного тормоза на автомобиле ваз 2108, ваз 2109, ваз 21099

1. Ослабьте контргайку уравнителя троса ручного тормоза.

4. Отсоедините наконечник троса привода ручного тормоза от приводного рычага.

5. Отверните гайку крепления и снимите держатель троса ручного тормоза на балке задней подвески.

6. Выньте втулку оболочки троса ручного тормоза из отверстия в тормозном щите.

7. Пропустите наконечник троса ручного тормоза через отверстие в тормозном щите.

8. Выньте трос ручного тормоза из всех

Схема ручного стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099

Стояночная тормозная система автомобилей ВАЗ 2108, 2109, 21099 предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки. Рычаг привода стояночного тормоза двумя торсами связан с тормозными механизмами задних колес.

При поднятии рычага в верхнее положение рычаги, установленные на задних колодках, поворачиваются и начинают давить на распорные планки. При этом колодки задних тормозных механизмов раздвигаются и фиксируют барабан от проворачивания.

Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

Основные элементы стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Рычаг стояночного тормоза

Приводит в действие всю систему.

— Тяга рычага

Металлическая тяга от рычага к тросам.

— Трос привода тормозного механизма правого заднего колеса

Трос в оболочке к тормозному механизму правого колеса.

— Шайба

Шайба механизма натягивания тросов.

— Регулировочная гайка

Гайка для регулировки натяжения тросов.

— Контргайка

Гайка фиксации регулировочной гайки.

— Трос привода тормозного механизма левого заднего колеса

Трос в оболочке к тормозному механизму заднего левого колеса.

— Распорная планка

Металлическая планка разводящая тормозные колодки.

— Рычаг тормозного механизма

Рычаг в тормозном механизме задних колес для передачи воздействия на распорную планку.

— Уравнитель тросов

Приспособление для крепления тяги рычага и тросов идущих к тормозным механизмам колес, выравнивания усилия их натяжения.

— Резиновый чехол

— Ось тяги

Примечания и дополнения

— Ход рычага стояночного тормоза («ручника») должен составлять 2-4 щелчка. В процессе эксплуатации автомобиля допустимо увеличение до 8-ми щелчков. Если не соответствует норме необходимо провести регулировку стояночного тормоза.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Прокачка тормозов автомобилей ВАЗ 2108, 2109, 21099

— Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

Ваз 21099 — замена троса привода стояночного тормоза

Замену троса привода стояночного тормоза на автомобиле ваз 21099 необходимо выполнять в случае сильного повреждения оболочки, его обрыва, тугого перемещения или по причине сильного вытяжения, что не дает возможности выполнить качественную регулировку. Для проведения ремонтных работ подготовьте стандартный набор инструментов, автомобиль загоните на смотровую яму или эстакаду, после чего проделайте следующую последовательность действий:

Вывешиваем заднюю часть автомобиля, предварительно ослабив колесные болты. Далее снимаем сами колеса и тормозные барабаны.
Под автомобилем ослабляем затяжку контргайки крепления переднего троса ручника к уравнителю, после чего полностью ее выкручиваем вместе с регулировочной.

Далее отсоединяем наконечник троса от рычага задней колодки, предварительно ее необходимо снять.
Оболочка троса крепится к балке задней подвески через специальный держатель хомут. Отворачиваем гайку крепления и отсоединяем трос от балки.

Вытаскиваем оболочку троса через отверстие в тормозном щитке. После чего снимаем его с кронштейнов лонжеронов кузова и выводим концы из уравнителя.

На этом ремонтные работы по снятию троса стояночного тормоза на автомобиле ваз 21099 завершены. Произведите его замену после чего установку выполните в обратной последовательности. Непосредственно перед монтажом, рекомендуется залить в оболочку отработанного моторного масла и разработать его. В процессе эксплуатации многие водители стараются меньше пользоваться ручником дабы увеличить срок службы троса, но как правило данный шаг наоборот приводит к сокращению срока службы.

Нива замена щеток генератора: 403 — Доступ запрещён – 403 — Доступ запрещён

28.01.2018 Автор:alexxlab

Комментариев нет

Снятие и замена щеток генератора на ВАЗ 2121 (Нива 4×4)

Здравствуйте, сегодня мы покажем, как заменить щетки генератора на ВАЗ 2121 (Нива 4×4). Бывает, что вроде генератор работает исправно, ничего не шумит, не свистит, но зарядка на аккумулятор не идет. В этом случае чаще всего виноваты щетки генератора.

После этого откручиваем и снимаем крышку генератора

Откручиваем крепления крышки генератора

Далее снимаем клеммы проводов, которые подходят к щеткам генератора

Снимаем клеммы с щеток генератора

Потом берем крестовую отвертку, откручиваем болт крепления щеток генератора и снимаем их

Откручиваем крепления щеток генератора

Установка щеток генератора происходит в обратном порядке.

Замена Щеток Генератора Нива Шевроле ~ VESKO-TRANS.RU

Генератор «Шевроле Нива«: Возможные неисправности и ремонт

Настоящим победителем среди джипов на современном авторынке страны является автомобиль Niva Chevrolet. Он сочетает в себе удивительные черты как туристического джипа, так и автомобиля для семейных поездок. Благодаря низкому весу и небольшим навесам, Niva Chevrolet может управлять внедорожником и Ford. Легко преодолевает крутые подъемы.

Но электронная система — одно из самых уязвимых мест в автомобиле. При постоянном осмотре электрических элементов, при своевременном удалении грязи и воды, ремонт не требуется даже в течение всей эксплуатации автомобиля.

Работа генератора

Генератор Chevrolet Niva отвечает за надежную и качественную работу электронной системы. Владелец должен быть в состоянии выявить возможные неисправности и провести качественный ремонт, поскольку работа всех осветительных приборов зависит от его рабочего состояния. Это также влияет на заряд батареи. Источник постоянного тока обеспечивается генератором.

Несмотря на небольшие размеры, генератор обладает большой прочностью. Для предотвращения поломки и сбоя автоматического контроллера владелец должен соблюдать правила эксплуатации автомобиля.

Все большее внимание следует уделять тому, как работает генератор Chevrolet Niva. Неисправности, которые привели к сбоям в его работе, можно найти в автоматической диагностике. Ремонт полностью зависит от степени сложности отказа.

Неисправности, возникающие в генераторе

Генератор Chevrolet Niva, изображенный в нашей статье, может иметь следующие проблемы:

поврежденный или изношенный на 100% шкив;
текущие щетки для коллекции изношены;
выход из строя выпрямителя;
выход из строя регулятора напряжения;
изношенный коллектор;
подшипник изношен или полностью разрушен;
повреждены провода зарядной цепи.

Владелец автомобиля должен быть ознакомлен с основными причинами неисправности генератора. Кроме того, вы должны знать методы устранения этих поломок, а также профилактические меры по их предотвращению.

Шевроле Нива Генератор

В зависимости от типа тока, генераторы постоянного и переменного тока. Владельцы служебного автомобиля время от времени не знают, но какие генераторы они используют для этой модели? Chevrolet Niva была оснащена электромеханическим устройством переменного тока. Есть встроенный диодный мост — выпрямитель. Для обеспечения питания потребителей он преобразует мощность переменного тока в мощность постоянного тока. Диодный мост с генератором является одним механизмом, их можно разместить как в корпусе, так и в крышке генератора.

На последний влияет скорость автомобиля и скорость его двигателя, поскольку генератор соединен ремнем с коленчатым валом. Реле регулятора напряжения установлено для регулирования выходного тока. Кроме того, встроенные регуляторы напряжения встроены в современные генераторы.

Генератор Chevrolet Niva может испытывать следующие неисправности:

Если неисправность является механической, это включает в себя поломку крепления, корпуса, неисправность нажимных пружин, подшипников, ременной передачи или другие неэлектрические поломки.

Первый тип дефекта может привести к поломке обмотки, прожиганию или износу щетки через ротор, и между витками появится короткое замыкание. Диодный мост и реле контроллера могут быть неисправны.

Симптомы генератора

Обычно есть несколько признаков отказа генератора:

Когда двигатель работает, индикатор разрядки аккумулятора постоянно или постоянно мигает.
Автоматические фары тусклые, а при работающем двигателе звук шумный или тихий.
Аккумулятор быстро теряет заряд.
С увеличением скорости яркость фар существенно меняется.

Ремень генератора Chevrolet Niva

Чтобы не попасть в неприятную ситуацию, убедитесь, что ремень генератора Chevrolet Niva работает. Поэтому наличие механических повреждений шкив может вызвать повреждение ремня, в результате чего он может сломаться.

Замена ремня генератора

Чтобы заменить ремень генератора Chevrolet Niva, используйте следующие инструменты:

В машине «Шевроле Нива» замена Ремень генератора работает следующим образом:

Без зарядки Шевроле Нива. ремонт генератора

Возврат денег за покупки (Служба возврата): группа ваших одноклассников.

Нива Шевроле: Генератор. самая распространенная проблема

как удалить генератор на Шевроле Нива Сделай сам.

Снять разъем с датчика положения коленвала.
Открутите и снимите болт, который крепит датчик.
Гайка крепления генератора должна быть слегка ослаблена и сдвинута в сторону блока. Когда генератор движется, его ремень ослабляется и легко снимается.
Используя домкрат, установленный сбоку генератора, поднимите машину, включив первую передачу.
Снимите ремень с шкива насоса. Поверните колесо так, чтобы парень пересек шкив.
Затем снимите ремень с других шкивов.
Новый должен сначала применяться к шкиву генератора и шкиву коленчатого вала, а затем к шкиву насоса.
Поворачивайте колесо, пока ремень не окажется на шкиве.
Установите генератор на место, натяните ремень и закрепите его гайкой на кронштейне.
Заменить датчик положения коленчатого вала.

Процесс замены ремня генератора завершен.

роликовый генератор

Натяжение ремня влияет на работу генератора. Роликовый генератор Chevrolet Niva регулирует его. При управлении автомобилем убедитесь, что каток находится в хорошем рабочем состоянии. Когда есть малейшее подозрение на неудачу »Шевроле Нива«подлежит ремонту.

Как заменить натяжной ролик

Роликовое устройство генератора вполне обычное. Подшипник является его главной деталью. При отвинчивании или замедлении ремня необходимо проверить сам подшипник, повернув его вручную. Рабочий ролик имеет тихое вращение, в нем нет рывков и укусов. Если ролик неисправен, его необходимо заменить, который может быть даже в гараже, на наименьший набор устройств.

Установите крепление или другой инструмент, который может препятствовать движению коленчатого вала, чтобы диск сцепления был заблокирован. Снимите натяжение ремня, ослабив болт крепления ролика. Ослабив осевой болт на сто процентов, натяжной ролик снимается. Затем они создают установку нового ролика и регулируют натяжение ремня.

После замены ролика вы должны осмотреть его и проверить его работу. Руководство содержит подробное описание описанной сложности.

Щетки генератора

Изношенные щетки генератора Chevrolet Niva могут вызвать падение напряжения в электронной системе автомобиля. Это считается одним из основных и частых обстоятельств этого типа неисправности. Но поскольку генератор имеет традиционную конструкцию и легко доступен, замените его щетки возможно даже неопытный владелец автомобиля.

Основными симптомами неисправности кисти являются:

есть падения напряжения;
батарея не заряжается;
слабое освещение ночью, мигает;
радио выключено и так далее.

Обычно во время осмотра периодически осматривают мелкие элементы генератора. Потому что изношенные кисти могут внезапно напомнить о себе. Но прежде чем решить, что замена Нужны щетки для генератора Chevrolet Niva, вам необходимо выяснить, есть ли другие дефекты, которые могут вызвать аналогичные симптомы. Просто убедитесь, что вы можете разобрать корпус генератора.

Замена щетки генератора

При замене щетки регулятор напряжения снимается вместе с ними. При этом отрицательный вывод батареи удаляется, а провода, идущие от корпуса генератора, отсоединяются.

Причины замены генератор

Одним из обстоятельств, при котором замена генератора на Chevrolet Niva просто необходима, является повреждение обмоток. Если это произойдет, вам понадобится перемотка или новый генератор. Ремонт может быть немного дешевле, но никто не гарантирует вам качественную перемотку и бесперебойное питание от аккумулятора.

Снятие генератора

Для этого процесса вам понадобится крестовая отвертка. Кроме того, вам нужно прибегнуть к тестеру автомобиля или омметра, 10 клавишам и сигнальной лампе.

Чтобы сменить генератор, нужно получить его в отделе двигателя. Сначала отсоедините отрицательный провод от аккумулятора. Затем отсоедините проводку и розетку генератора и снимите защитную крышку. Затем, отвинтив гайку, отсоедините провода от пальца генератора. Затем открутите болт, который крепит генератор к натяжной планке, и вытащите его. Также необходимо открутить болтообразное крепление в нижней части генератора.

Затем снимите ремень. После снятия всех болтов генератор должен быть извлечен из кронштейна с помощью фиксирующего лезвия. Чтобы установить новый, вам нужно пройти весь процесс в обратном порядке.

Заменив описанное электромеханическое устройство, осмотрите приводной ремень и отрегулируйте натяжение. Но прежде чем заменить старый генератор Chevrolet Niva на новый, вам необходимо убедиться, что вам нужна замена. Есть моменты, когда вы можете сделать ремонт самостоятельно, без помощи профессионалов.

Во избежание путаницы следует отметить, что крышки генератора расположены правильно. Затем снимите пластиковую защитную крышку, открутив три защелки на ней. Регулятор напряжения и щеткодержатель снимаются вместе. Чтобы освободить выпрямительный блок и конденсатор, отсоедините провода от клеммы контроллера. Обмотка статора имеет три выхода. А чтобы выполнить операцию извлечения выпрямительного блока и конденсатора, необходимо немного минимизировать эти выводы. Снимите плоскую отвертку со стороны, где расположены контактные кольца, и снимите крышку с генератора.

Закрепив ротор генератора в тисках, открутите крепление шкива. Затем снимите пружинную шайбу, шкив и упорную шайбу. Затем ротор и проставочное кольцо осторожно вытаскивают и проверяют их состояние. Если на кольце имеются следы повреждений, царапин и заметно изношенного состояния, его следует отшлифовать обычной наждачной бумагой. Если результат не очень хороший, кольцо шлифуют на токарном станке, чтобы удалить небольшой слой металла.

При подключении ротора к скользящим кольцам, проверьте сопротивление его обмотки тестером. Если разорвана проводка, устройство будет считывать бесконечно. По этой причине ротор необходимо заменить.

Чтобы проверить, замкнута ли обмотка ротора или нет, необходимо включить контрольную лампу в сети, через которую подается переменный ток 220 В. Один провод лампы соединен с ротором, а каждое кольцо — с другим. Если лампа горит, требуется замена ротора.

Post Views: 12

ВАЗ 21213 | Замена щеток генератора и регулятора напряжения

14.8.3. Замена щеток генератора и регулятора напряжения

ОБЩИЕ СВЕДЕНИЯ

Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя.

Можно производить раздельное снятие щеток и регулятора.

ГЕНЕРАТОР bosch

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
2. Отвинтить 3 болта и снять теплозащитный экран.
3. Отвинтить 2 винта крепления регулятора напряжения и, соблюдая осторожность, извлечь регулятор.
	4. Проверить длину графитовых щеток (расстояние А), которая должна быть не менее 5 мм.
	5. Для замены угольных щеток необходимо отпаять токоподводы, извлечь изношенные щетки и пружины, установить новые щетки с пружинами в гнездо регулятора и припаять токоподвод таким образом, чтобы длина щеток составляла 10 мм. При пайке не допускать попадания флюса и припоя на токоподвод, кроме места пайки (1 – щетки, 2 – пружины прижима щеток, 3 – держатель щеток).
6. Проверить легкость перемещения щеток в держателе.

ГЕНЕРАТОР lucas

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
2. Снять теплозащитный экран.
3. Снять разъем с проводами с генератора.
4. Отвинтить заднюю крышку генератора.
	5. Отключить провода от регулятора, отвинтить соединительную пластину, крепежный винт регулятора и извлечь регулятор (1 – винт, 2 – пластмассовая прокладка, 3 – соединительная пластина, 4 – регулятор).
	6. Отвинтить винты (указаны стрелкой) крепления графитовых щеток и извлечь щетки из держателя.
7. Проверить длину графитовых щеток, которая должна быть не менее 5 мм.

ГЕНЕРАТОР motorola

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
2. Снять теплозащитный экран.
3. Снять разъем с проводами с генератора.
	4. Отвинтить регулятор (А) и отсоединить 2 провода (указаны стрелками).
	5. Отвинтить винт крепления щеткодержателя.
	6. Отвинтить щеткодержатель и, осторожно поворачивая его наружу, извлечь из генератора (1 – графитовая щетка, 2 – контакт).
7. Проверить длину графитовых щеток, которая должна быть не менее 4 мм.

Chevrolet Niva | Замена щеток генератора и регулятора напряжения

14.8.3. Замена щеток генератора и регулятора напряжения

ОБЩИЕ СВЕДЕНИЯ

Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя.

Можно производить раздельное снятие щеток и регулятора.

ГЕНЕРАТОР BOSCH

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
2. Отвинтить 3 болта и снять теплозащитный экран.
3. Отвинтить 2 винта крепления регулятора напряжения и, соблюдая осторожность, извлечь регулятор.
	4. Проверить длину графитовых щеток (расстояние А), которая должна быть не менее 5 мм.
	5. Для замены угольных щеток необходимо отпаять токоподводы, извлечь изношенные щетки и пружины, установить новые щетки с пружинами в гнездо регулятора и припаять токоподвод таким образом, чтобы длина щеток составляла 10 мм. При пайке не допускать попадания флюса и припоя на токоподвод, кроме места пайки (1 – щетки, 2 – пружины прижима щеток, 3 – держатель щеток).
6. Проверить легкость перемещения щеток в держателе.

ГЕНЕРАТОР LUCAS

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
2. Снять теплозащитный экран.
3. Снять разъем с проводами с генератора.
4. Отвинтить заднюю крышку генератора.
	5. Отключить провода от регулятора, отвинтить соединительную пластину, крепежный винт регулятора и извлечь регулятор (1 – винт, 2 – пластмассовая прокладка, 3 – соединительная пластина, 4 – регулятор).
	6. Отвинтить винты (указаны стрелкой) крепления графитовых щеток и извлечь щетки из держателя.
7. Проверить длину графитовых щеток, которая должна быть не менее 5 мм.

ГЕНЕРАТОР MOTOROLA

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
2. Снять теплозащитный экран.
3. Снять разъем с проводами с генератора.
	4. Отвинтить регулятор (А) и отсоединить 2 провода (указаны стрелками).
	5. Отвинтить винт крепления щеткодержателя.
	6. Отвинтить щеткодержатель и, осторожно поворачивая его наружу, извлечь из генератора (1 – графитовая щетка, 2 – контакт).
7. Проверить длину графитовых щеток, которая должна быть не менее 4 мм.

Генератор Нива ВАЗ 21213, 21214, 2131 lada 4×4

Пустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин ^–1. Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения.

Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701.

Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D+» и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В.

В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»).

Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода (выводов) регулятора напряжения. «Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В+» генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В+» генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв основных вентилей определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также вызвано обрывом или замыканием в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения.

Замена генератора на Ниве | Секреты и Нюансы

Здравствуйте уважаемые самоделкины.

Если у вашей инжекторной Нивы накрылся генератор и его срочно нужно заменить, то для этого не обязательно заезжать в сервис, так как дело это не сложное и вполне по силам нормальному мужику.

Заменить генератор можно без ямы и без подъёмника. Даже поддомкрачивать не обязательно, вполне можно обойтись ковриком из картона или типа того.

Перед началом работы отсоедините клеммы аккумулятора!

Генератор расположен в правой части двигателя внизу но его можно увидеть и сверху, сразу под помпой.

Но заменить его можно только снизу. Для этого нужно снять защиту картера и защиту генератора. На защите картера три болта под ключ на 13, а на защите генератора три самореза под ключ на 10.

Откручивать лучше головками, на крайняк накидными и на всякий случай приготовить ВДешку, так как место довольно загрязняемое и намокаемое и рожковый ключ там обычно бесполезен.

После снятия защиты генератор отлично виден и полностью доступен.

Крепиться генератор двумя болтами с самоконтрящимися гайками под ключ на 13, один на опорную лапку и один на натяжную.

Сначала снимается болт на верхнем, натяжном креплении, после чего генератор надо подтолкнуть вверх и снять ремень со шкива. Ремень один — на генератор и на помпу.

Перед тем как снять натяжной болт подёргайте ремень, чтобы почувствовать его натяжку, и при сборке сделать такую же.

Далее генератор оттягивается вниз, и отсоединяются провода эл. проводки — мамка просто выдёргивается, а силовые под резиновой защитой, откручиваются ключом на 10.

Затем откручивается гайка на опорной лапе, расположенная с тыльной стороны, после чего болт вынимается вперёд и генератор снимается.

Установка нового генератора проделывается в обратном порядке. Единственно, что придётся сделать дополнительно — это натянуть ремень. Для этого можно использовать любой рычаг, который вставляется между движком и генератором.

В следующей статье будем ремонтировать старый генератор.

Раздел Домоводство >>>Подраздел Автомобиль и другая техника >>>

Шкода октавия а5 лампа ближнего света: Выбор и замена лампы ближнего света в Шкоде Октавии А5 – Все лампы на Шкода Октавия А5

27.01.2018 Автор:alexxlab

Комментариев нет

Все лампы на Шкода Октавия А5

Наименование	Фото	Тип	Характеристики	Код заказа	Количество
Дальний свет		12V55W h2 галогенная лампа	Цоколь — h2 База — P14,5s Напряжение — 12V Мощность — 55W	N 017 76 12	2
Ближний свет		H7-12V-55W галогенная лампа	Цоколь — H7 База — PX26d Напряжение — 12V Мощность — 55W	N 103 201 01 N 103 201 02 — Longlife N 103 201 06 — Super-Longlife	2
Противотуманные фары		H8-12V-35W галогенная лампа	Цоколь — H8 База — PGJ19-1 Напряжение — 12V Мощность — 35W	N 105 295 01	2
Габаритные огни передние		W5W-12V5W лампа накаливания	Цоколь — W5W База — W2,1×9,5d Напряжение — 12V Мощность — 5W	N 017 75 32 N 017 75 35 — Longlife	2
Указатели поворота передние		PY21W12V лампа накаливания, желтая	Цоколь — PY21W База — BAU15s Напряжение — 12V Мощность — 21W	N 102 564 07	2
Указатели поворота в боковых зеркалах		—	—	3T0 949 101 — левый 3T0 949 102 — правый	2
Габаритные огни задние		W3W-12V3W лампа накаливания	Цоколь — W3W База — W2,1×9,5d Напряжение — 12V Мощность — 3W	N 017 75 22	4
Указатели поворота задние		PY21W12V лампа накаливания, желтая	Цоколь — PY21W База — BAU15s Напряжение — 12V Мощность — 21W	N 102 564 07	2
Стоп-сигнал		P21W-12V21W лампа накаливания	Цоколь — P21W База — BA15s Напряжение — 12V Мощность — 21W	N 017 73 22	2
Противотуманные фонари		P21/4W-12V лампа накаливания	Цоколь — P21/4W База — BAZ15d Напряжение — 12V Мощность — 21/4W	N 102 510 02	4
Задний ход		P21W-12V21W лампа накаливания	Цоколь — P21W База — BA15s Напряжение — 12V Мощность — 21W	N 017 73 28	2
Освещение номерного знака		C5W-12V5W лампа накаливания	Цоколь — C5W База — SV8.5 Размер — T10,5×36 Напряжение — 12V Мощность — 5W	N 017 72 54	2
Дополнительный стоп-сигнал	—	—	—	1Z9 945 097 C	1

Лампы применяемые на Шкода Октавия а5

Можем вам предложить подробную таблицу о применяемых лампах на автомобиль Škoda Octavia 2004 — 2013 годы выпуска. На данный автомобиль устанавливался в головные фары ксеноновый свет, мы рассмотрим фары с галогеновым светом.

Типы ламп Шкода Октавия а5

Подробное описание устанавливаемых ламп на Шкода Октавия, их характеристики и визуальные отличия.

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3 Лампа в противотуманной фары — галогеновая лампа Н8 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

5 Лампа сигнала тормоза, заднего хода, дневного света и заднего противотуманного фонаря — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6 Лампа освещения багажника, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7 Лампа подсветки номера — лампа с двумя контактами по краям C5WLL, цилиндрическая лампа мощностью 5 ватт.

Замена ламп ближнего света Skoda Octavia a5

Для замены лампы на Шкода Октавия вам не нужно обладать какими-либо навыками в ремонте автомобиля, замена производится совсем не сложно. Чтоб произвести замену лампы необходимо снять блок фару.

1 Вам необходимо открутить пластиковый «барашек» .

2 Далее нужно потянуть рычажок с ушком в сторону.

3 После тянем блок фару на себя..

4 Снимаем электрический разъем с блока фары и затем снимаем ее.

На снятой фаре производим замену лампы, также в случае необходимости можете произвести замену лампы дальнего света или габаритного огня. После установки новой лампы производите сборку в обратном порядке. Замена ламп на правой блок фаре производится в аналогичной последовательности. Но если все же у вас возникли какие либо вопросы пишите их в комментариях.

Наверняка все автовладельцы знают о поправке в законе, касающейся правил дорожного движения о включенном свете фар в дневное время суток. По этому лампы ближнего света часто перегорают, избежать этого можно установив универсальные ходовые огни.

Замена ламп ближнего света Skoda Octavia a5 видео

Мы в VK

Опубликовано: 16.06.2018

Spread the loveПеретяжка салона авто своими рукамиСодержание1 Перетяжка салона авто своими руками1.1 Перетяжка салона авто1.2 Перетяжка салона авто своими руками1.3 Перетяжка салона авто своими руками Мастер-класс1.3.0.1 Еще статьи про автомобили Автомобиль весьма практичное средство передвижения, особенно на дольние расстояния с семьей. Конечно, пробки и сложности с парковкой омрачают радость обладания.Один из факторов, весьма ценимых автовладельцами, это […]

Опубликовано: 02.12.2019

Spread the loveПотеют стекла в машине зимой причины и решениеСодержание1 Потеют стекла в машине зимой причины и решение1.0.1 Потеют стекла в машине — чистка стекла1.0.2 Потеют стекла в машине — кондиционер нас спасет1.0.3 Потеют стекла в машине — приведите салон в порядок Средство от дождя при путешествии на автомобиле — это дворники, но что делать, […]

Как удалить гудрон с кузова и дисков автомобиля?

Опубликовано: 25.03.2019

Spread the loveЧем удалить гудрон с кузова и дисков автомобиля?Содержание1 Чем удалить гудрон с кузова и дисков автомобиля?1.1 Избежать попадания гудрона на кузов1.1.1 Чем скорее, тем лучше1.1.2 Как удалить старый гудрон с кузова?1.1.3 Как удалить гудрон с колес? Летом дорожники очень часто ремонтируют «идеальные и так» дороги, особенно после зимы, ведутся более серьезные работы. Затем […]

Опубликовано: 06.07.2019

Spread the loveПеревезти животных в машине Домашние животные вообще не должны быть проблемными пассажирами в автомобиле, но их нужно заранее подготовить, чтобы путешествовать на автомобиле. Также стоит позаботиться о наборе полезных аксессуаров. Правила перевозки животных в машине Если вы собираетесь иногда путешествовать со своей собакой или кошкой, постарайтесь чтоб животное привыкло к машине как можно […]

Тормозная жидкость, Виды тормозной жидкости

Опубликовано: 10.11.2017

Spread the loveКакую тормозную жидкость можно смешиватьСодержание1 Какую тормозную жидкость можно смешивать1.0.0.1 Виды тормозной жидкости:1.1 Можно ли смешивать тормозную жидкость разных марок1.1.1 Тормозная жидкость дот 5 характеристики1.1.2 Мы в VK и Fb При эксплуатации любого автомобиля владельцам приходится заменять жидкости, которые там применяются, к примеру масло, антифриз и, конечно, замена тормозной жидкости тоже обязательна. А […]

Лампы, применяемые в автомобиле Шкода Октавия А5 седан

Главная
- Автомануал рекомендует
- Бесплатные андроид-приложения
- Обзоры автотоваров
  - Обзор видеорегистратора Supra SCR-537M
  - Обзор автосканера ELM327
  - Обзор минимойки высокого давления Бош AQT35-12
- Календарь исторических автомобильных дат
- Новинки художественной литературы
- Коды обозначения модельного года выпуска
- Технический осмотр АТС 2012
- Техосмотр-2011!!! Читаем Постановление здесь
  - Общие положения
  - Форма и методы подтверждения соответствия
  - Порядок проведения технического осмотра
  - Ответственность оператора технического осмотра
  - Приложение 1
  - Приложение 2
  - Параметры и требования, предъявляемые к транспортным средствам при проведении технического осмотра
- Фоторепортажи с автомобильных выставок
  - Выставка Автомеханика 2017
  - Выставка КомТранс-2017
  - Moscow Off-road Show 2017
  - Московский Международный Автосалон 2016
  - Московский Международный Автосалон 2012
  - Девушки и автомобили на ММАС-2012
  - Женевский международный автосалон 2017 #GIMS2017
  - Выставка Автомеханика 2016
  - Выставка Автомеханика 2012
  - Сitroёn Сreative Tour Moscow
  - Комтранс-2013
  - Строительная Техника и Технологии 2013
  - Московский Международный Автосалон 2014
Инструменты и приспособления для обслуживания и ремонта автомобилей
- Универсальные слесарные инструменты и приспособления
  - Отвертки обыкновенные
  - Ключи гаечные
- Приспособления для кузовного ремонта
  - Сварочное оборудование
  - Приспособления для правки металла
  - Приспособления для резки металла
- Приспособления для ремонта подвески
- Приспособления для ремонта двигателя
- Приспособления для обслуживания и ремонта тормозов
- Приспособления для снятия и установки подшипников
- Приспособления для снятия, установки и обслуживания колес
- Съемники масляного фильтра
- Что может потребоваться для самостоятельного обслуживания автомобиля
  - Информационное обеспечение обслуживания и ремонта автомобилей
  - Рабочее место для обслуживания и ремонта автомобиля
  - Инструментарий гаражного автомеханика
Все об автомобильных лампах
- Что такое фара-лампа sealed beam
- Что такое дневные ходовые огни
- Светодиодные лампы LED
- Галогенные лампы
  - Галогенная автолампа h2
  - Галогенная автолампа h4
  - Галогенная автолампа h5
  - Галогенная автолампа H7
  - Галогенная автолампа H8
  - Галогенная автолампа H9
  - Галогенная автолампа h20
  - Галогенная автолампа h21
  - Галогенная автолампа h26
  - Галогенная автолампа 880 (h37W/1)
  - Галогенная автолампа 881 (h37W/2)
  - Галогенная автолампа HB3 (9005)
  - Галогенная автолампа HB4 (9006)
- Автолампа PSX24W
- Автолампа PSY24W
- Автолампа PY21W
- Автолампа PR21W
- Автолампа P21W
- Автолампа P21/4W
- Автолампа P21/5W
- Автолампа R5W
- Автолампа T4W
- Софитные лампы
- Бесцокольные лампы
  - Бесцокольная лампа W5W
  - Бесцокольная лампа WY5W
  - Бесцокольная лампа W16W
  - Бесцокольная лампа W21W
  - Бесцокольная лампа WY21W
  - Бесцокольная лампа W21/5W
- Автолампа 3057
- Автолампа 3156
- Автолампа 3157
- Ксеноновые лампы
  - Газоразрядная (ксеноновая) лампа D1S
  - Ксеноновая лампа D2S
- Внешний вид и особенности конструкции патронов автомобильных ламп
  - Патрон BAU15s
Все об аккумуляторных батареях
- Основные типы современных аккумуляторных батарей
  - Аккумуляторная батарея с прямой полярностью
  - Аккумуляторная батарея с обратной полярностью
  - Обслуживаемая аккумуляторная батарея
  - Необслуживаемая аккумуляторная батарея
- Срок службы аккумуляторных батарей
- Плотность электролита в аккумуляторной батарее
- Степень заряженности аккумуляторной батареи
- Хранение АКБ
- Зарядка аккумуляторной батареи
- Снятие и установка автомобильного аккумулятора
- Техническое обслуживание аккумуляторной батареи
- Приспособления для обслуживания аккумулятора
- Американские аккумуляторы
- Дистиллированная вода
Все об антифризах
- Охлаждающие жидкости на основе этиленгликоля
- Охлаждающие жидкости на основе пропиленгликоля
- Антифризы по спецификации G12
- Проверка уровня охлаждающей жидкости и состояния системы охлаждения двигателя
- Проверка плотности (концентрации) антифриза
- Промывка системы охлаждения двигателя
Все о тормозных жидкостях
- Проверка уровня тормозной жидкости
- Смазка для направляющих пальцев суппорта
- Очиститель деталей тормозной системы
Все о колесных дисках и шинах
- Таблица ориентировочного перевода единиц давления
- Как правильно хранить колеса
- Расшифровка маркировки колесных дисков
- Расшифровка маркировки автомобильных шин
- Таблица значений индекса нагрузки шины
- Таблица значений индекса скорости шины
- Ремонт бескамерной шины
- Манометры для проверки давления в шинах
Все о компьютерной диагностике автомобиля
- Расположение колодки диагностического разъема вашего автомобиля
  - Расположение колодки диагностического разъема автомобилей Chevrolet
  - Расположение колодки диагностического разъема автомобилей Ford
  - Расположение колодки диагностического разъема автомобилей ГАЗ
  - Расположение колодки диагностического разъема автомобилей Great Wall
  - Расположение колодки диагностического разъема автомобилей Hyundai
  - Расположение колодки диагностического разъема автомобилей KIA
  - Расположение колодки диагностического разъема автомобилей Lada (ВАЗ)
  - Расположение колодки диагностического разъема автомобилей Nissan
  - Расположение колодки диагностического разъема автомобилей Opel
  - Расположение колодки диагностического разъема автомобилей Renault
  - Расположение колодки диагностического разъема автомобилей Skoda
  - Расположение колодки диагностического разъема автомобилей Volkswagen
  - Расположение колодки диагностического разъема автомобилей УАЗ
Как самому устранить неисправность электрооборудования автомобиля
- Проверка и ремонт стартера и его цепи
- Проверка и ремонт генератора и его цепи
- Расшифровка обозначений на схемах электрооборудования
- Расшифровка цветов проводов
- Расшифровка цветов предохранителей
Диагностика неисправностей автомобиля и их устранение
- Диагностика неисправностей двигателя и их устранение
  - Неисправности механической части двигателя
  - Неисправности сиcтемы охлаждения
  - Неисправности топливной сиcтемы
  - Неисправности сиcтемы выпуска отработавших газов
  - Все о промывке форсунок
  - Очистка воздушного фильтра
- Диагностика неисправностей трансмиссии и их устранение
- Диагностика неисправностей тормозной системы и их устранение
- Диагностика неисправностей ходовой части и их устранение
- Диагностика неисправностей электрооборудования и их устранение
- Диагностика и самостоятельный ремонт кузова автомобиля
  - Как самому заменить вклеенное стекло
Все о моторных маслах
- Классификация масел SAE
- Классификация масел API
- Классификация масел ACEA
- Классификация масел ILSAC
- Моторные масла для двухтактных двигателей
- Надо ли промывать систему смазки двигателя?
- Чем и как промывать систему смазки двигателя
Все о трансмиссионных маслах и рабочих жидкостях
- Трансмиссионные масла для механических коробок передач и главных передач (редукторов мостов)
- Рабочие жидкости для автоматических трансмиссий
- Рабочие жидкости для раздаточных коробок
Все об уходе за автомобилем
- Как правильно мыть колеса
- Как правильно мыть двигатель автомобиля
- Проверка исправности и обслуживание замков и петель дверей, капота, багажного отделения
- Ремонт кузова автомобиля
- Что такое жидкий ключ
- Проверенные автошампуни
- Полировальные машинки
- Силиконовая смазка
- Тест незамерзаек для стеклоомывателя
Все о тюнинге автомобилей
- Оклейка кузова пленкой
- Тюнинг блок-фары автомобиля
Как снизить эксплуатационные расходы на автомобиль
Как установить дополнительное оборудование
- Установка персонального компьютера в автомобиль
- Установка дневных ходовых огней
- Установка автомагнитолы
Что обязан возить с собой каждый водитель
- Автомобильная аптечка первой помощи
  - Состав автомобильной аптечки первой помощи нового образца
- Автомобильный огнетушитель
- Знак аварийной остановки
Опечатки в руководствах по ремонту автомобилей
- Руководство Опель Корса
- Руководство Шевроле Лачетти
Acura
- Техническое обслуживание автомобиля Acura MDX
  - Замена моторного масла и фильтра Acura MDX
- Acura Integra
- Acura NSX
- Acura ZDX
- Оригинальные эксплуатационные жидкости для автомобилей Хонда и Акура
Agata (АГАТА)
Alfa Romeo
- Alfa Romeo 147
- Alfa Romeo 156
- Alfa Romeo 159
- Alfa Romeo 75
- Alfa Romeo Giulietta
- Alfa Romeo GT
- Alfa Romeo Mito
- Alfa Romeo Spider
- Alfa Romeo 8C
- Коллекционные масштабные модели автомобилей Альфа Ромео
Audi
- Audi A1
- Audi A2
- Audi А3
- Audi A4
- Audi S4
- Audi RS5
- Audi A6
- Audi Q3
- Audi Q5
  - Масштабные модели Ауди Ку5
- Audi Q7
- Audi A8
- Audi R8
- Audi A8 Security
- Audi 80
- Audi 100
- Audi retro
- Audi TV
Bentley
BMW
- BMW 1-series
- BMW 3-series
  - BMW M3
- BMW 5-series
  - БМВ 5 серия кузов F10 (c 2009 года)
- BMW 6-series
- BMW 7-series
- BMW 850
- BMW x3
- BMW x5
- BMW x6
- BMW Z4
- Концепт-кары БМВ
- Ретро-автомобили БМВ
- Видеоролики о БМВ
Brilliance
- Brilliance M1
- Brilliance M2
- Brilliance M3
Buick
- Видеоролики о Бюик
- Buick Dynaflow
- Buick Electra
- Buick Roadmaster
BYD
Cadillac
- Техническое обслуживание Cadillac Escalade c 2006
- Техническое обслуживание Cadillac Escalade 2000-2006
- Техническое обслуживание Cadillac SRX
- Техническое обслуживание Cadillac CTS
- Cadillac Deville
- Cadillac Eldorado
- Cadillac Fleetwood Brougham
- Cadillac ATS
- Cadillac XTS
- Cadillac Ciel
- Видеоролики о Кадиллак
- Масштабные модели автомобилей Cadillac
Changan
- Changan CS35
- Changan CS75
- Changan Eado
- Changan Raeton
Chery
- Chery A1 Kimo
- Chery A3
- Chery A13
- Chery A18 Karry
- Chery B11 Eastar
- Chery G5
- Chery M11
- Chery S18D
- Chery QQ Sweet
- Chery Amulet
- Chery Bonus
- Chery Fora
- Chery Tiggo
  - Давление воздуха в шинах автомобиля Чери Тигго
Chevrolet
- Техническое обслуживание Шевроле Эпика
  - Давление воздуха в шинах автомобиля Шевроле Эпика
  - Лампы, применяемые в автомобиле Шевроле Эпика
  - Заправочные ёмкости и характеристики эксплуатационных материалов автомобиля Chevrolet Epica
  - Аксессуары для Шевроле Эпика
- Aveo
  - Шевроле Авео Т300 (с 2011 г)
  - План технического обслуживания Шевроле Авео Т300
  - Замена моторного масла и масляного фильтра двигателя F16D4
  - Замена приводного ремня вспомогательных агрегатов Шевроле Авео Т300
  - Замена воздушного фильтра Шевроле Авео Т300
  - Замена салонного фильтра Шевроле Авео Т300
  - Лампы, применяемые в автомобиле Шевроле Авео Т300 2011,2012=>
  - Лампы, применяемые в автомобиле Шевроле Авео Хетчбэк Т300 2011,2012=>
  - Давление воздуха в шинах автомобиля Шевроле Авео Т300 хетчбэк
  - Давление воздуха в шинах автомобиля Шевроле Авео Т300 седан
  - Каталог деталей и запасных частей Шевроле Авео Т300 (2011 ->)
  - Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Шевроле Авео Т300
  - Расположение колодки диагностического разъема Шевроле Авео T300
  - Коды неисправностей Шевроле Авео T300
  - Расшифровка ВИН-кода Шевроле Авео T300
  - Тюнинг Шевроле Авео Т300
  - Замена свечей зажигания двигателя F16D4
  - Замена заднего амортизатора Шевроле Авео Т300
  - Замена стоек переднего стабилизатора поперечной устойчивости Шевроле Авео Т300
  - Замена передних тормозных колодок Шевроле Авео Т300
  - Замена передних тормозных дисков Шевроле Авео Т300
  - Как заменить батарейку в ключе автомобилей Шевроле Авео Т300
  - Параметры колесных дисков и шин Шевроле Авео Т300
  - Ремонт системы охлаждения Шевроле Авео Т300
  - Шевроле Авео Т255
  - Шевроле Авео Т250
  - Шевроле Авео Т200
- Blazer
- Camaro
  - Chevrolet Camaro SS в проекте Суперкары — лучшие автомобили мира
- Captiva с 2006 по 2012
  - Расположение колодки диагностического разъема Шевроле Каптива
  - Лампы, применяемые в автомобиле Шевроле Каптива С100 2006-2011
  - Параметры колесных дисков и шин Шевроле Каптива
  - Замена моторного масла и масляного фильтра Шевроле Каптива С100
  - Замена салонного фильтра Шевроле Каптива С100
  - Замена воздушного фильтра Шевроле Каптива
  - Замена передних тормозных колодок Шевроле Каптива Опель Антара
  - Замена задних тормозных колодок Шевроле Каптива Опель Антара
  - Как снять подголовник Шевроле Каптива
- Captiva 2011->
  - Как заменить батарейку в ключе автомобилей Шевроле Каптива
- Cobalt
  - Давление воздуха в шинах Шевроле Кобальт
  - Лампы, применяемые в автомобиле Шевроле Кобальт
  - План технического обслуживания Шевроле Кобальт
  - Замена моторного масла и фильтра Шевроле Кобальт
  - Замена свечей зажигания Шевроле Кобальт
  - Замена воздушного фильтра Шевроле Кобальт
  - Замена заднего амортизатора Шевроле Кобальт
  - Замена элемента питания в ключе автомобилей Шевроле Кобальт
  - Передние тормозные колодки Шевроле Кобальт
  - Каталог деталей и запасных частей Шевроле Кобальт
  - Расположение колодки диагностического разъема Шевроле Кобальт
  - Уплотнительное кольцо сливной пробки двигателя 12616850
  - Пробка сливная масляного поддона двигателя 11562588
  - Аксессуары для Шевроле Кобальт
  - Расшифровка ВИН-кода Шевроле Кобальт
  - Коды неисправностей Шевроле Кобальт
  - Установка и замена салонного фильтра Шевроле Кобальт
  - Замена стоек переднего стабилизатора поперечной устойчивости Шевроле Кобальт
- Corvette
- Cruze
  - Расположение колодки диагностического разъема Шевроле Круз
  - Лампы, применяемые в автомобиле Шевроле Круз
  - Параметры колесных дисков и шин Шевроле Круз
  - Давление воздуха в шинах Шевроле Круз
  - Замена моторного масла и фильтра Шевроле Круз
  - Замена воздушного фильтра Шевроле Круз
  - Замена салонного фильтра Шевроле Круз
  - Как заменить лампы в фаре Шевроле Круз (видео)
  - Замена стоек стабилизатора Шевроле Круз
  - Как заменить батарейку в ключе автомобилей Шевроле Круз
  - Замена приводного ремня вспомогательных агрегатов Шевроле Круз 1,8
  - Проверка толщины тормозных дисков и колодок Шевроле Круз
  - Как заменить передние тормозные колодки и диски Шевроле Круз (видео)
  - Задние тормозные колодки Шевроле Круз
  - Каталог деталей и запасных частей Шевроле Круз
  - Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Шевроле Круз
  - Описание конструкции Шевроле Круз
  - Аксессуары для Шевроле Круз
- Express
- Silverado
- Spark
  - Каталог деталей и запасных частей Шевроле Спарк (2010=>)
- SSR
- Suburban
- S-10
- Lacetti Wagon
  - Лампы, применяемые в автомобиле Шевроле Лачетти универсал
  - Давление воздуха в шинах Шевроле Лачетти Универсал
  - Расшифровка идентификационного номера Шевроле Лачетти
  - Расположение колодки диагностического разъема Шевроле Лачетти
- Lacetti Hatchback
  - Лампы, применяемые в автомобиле Шевроле Лачетти ХЭТЧБЕК
  - Давление воздуха в шинах Шевроле Лачетти ХЭТЧБЕК
- Lacetti Sedan
  - Лампы, применяемые в автомобиле Шевроле Лачетти седан
  - Замена лампы противотуманной фары Шевроле Лачетти Седан
  - Давление воздуха в шинах Шевроле Лачетти Седан
  - Книги по ремонту Шевроле Лачетти седан
  - Аксессуары для Шевроле Лачетти седан
  - Как заменить масло в двигателе Шевроле Лачетти
  - Как заменить воздушный фильтр Шевроле Лачетти
  - Как заменить салонный фильтр Шевроле Лачетти
  - Как заменить свечи зажигания Шевроле Лачетти
  - Как как проверить плотность антифриза в системе охлаждения Шевроле Лачетти
  - Как заменить прокладку клапанной крышки двигателя Шевроле Лачетти
  - Как заменить клапан вентиляции картера двигателя Шевроле Лачетти
  - Как снять фару Шевроле Лачетти (видео)
- Lanos
  - Лампы, применяемые в автомобиле Шевроле Ланос
  - Давление воздуха в шинах Шевроле Ланос
  - Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Шевроле Ланос
  - Каталог деталей и запасных частей Шевроле Ланос
  - Аксессуары для Шевроле Ланос
- Lumina
- Malibu
- Niva
  - Лампы, применяемые в автомобиле Шевроле Нива
  - Давление воздуха в шинах Шевроле Нива
  - Аксессуары для Шевроле Нива
- Tahoe
- Tracker
  - Параметры колесных дисков и шин Шевроле Трекер (2014=>)
  - Первое знакомство с Шевроле Трекер на выставке ММАС-2014
- Trailblazer
  - Новый Шевроле Трэйлблэйзер
- Traverse
- Orlando
  - Замена моторного масла и масляного фильтра Шевроле Орландо
  - Замена воздушного фильтра двигателя Шевроле Орландо
  - Замена салонного фильтра климатической установки Шевроле Орландо
  - Замена топливного фильтра Шевроле Орландо
  - Замена свечей зажигания Шевроле Орландо
  - Замена ремня привода вспомогательных агрегатов Шевроле Орландо
  - Расположение колодки диагностического разъема Шевроле Орландо
  - Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Шевроле Орлан
  - Ремонт системы охлаждения Шевроле Орландо
  - Давление воздуха в шинах Шевроле Орландо
  - Параметры колесных дисков и шин Шевроле Орландо
  - Лампы, применяемые в автомобиле Шевроле Орландо
  - Коды неисправностей Шевроле Орландо
  - Замена стоек переднего стабилизатора поперечной устойчивости Шевроле Орландо
  - Замена заднего амортизатора Шевроле Орландо
  - Как заменить батарейку в ключе автомобилей Шевроле Орландо
  - Аксессуары для Шевроле Орландо
  - Книги по ремонту и обслуживанию Шевроле Орландо
- Rezzo
  - Лампы, применяемые в автомобиле Шевроле Реццо
  - Давление воздуха в шинах автомобиля Шевроле Реццо
Chrysler
- Что такое Mopar
  - Ремонтные материалы Mopar
- Concorde
- LHS
- New Yorker
- Neon
- Pacifica
- PT Cruiser
- Sebring
- Town & Country
- Voyager
- 300С
Citroen
- Citroen BX
- Citroen Berlingo
  - Замена ремня привода ГРМ на двигателе 1,4 Ситроен Берлинго
- Citroen C-crosser
  - Лампы, применяемые в автомобиле Citroen C-crosser с галогенными фарами
- Citroen C-Elysee
- Citroen c1
- Citroen c2
- Citroen c3
- Citroen c3 Picasso
- Citroen c4
  - Лампы, применяемые в автомобиле Ситроен С4 пятидверный хетчбэк (2004-2010)
  - Лампы, применяемые в автомобиле Ситроен С4 трехдверный хетчбэк (2004-2010)
  - Citroen C4 sedan
- Citroen С4 Aircross
- Citroen c4 Picasso
- Citroen c5
- Citroen c6
- Citroen c8
- Citroen ds3
- Citroen ds4
- Citroen ds5
- Citroen Jumpy
- Citroen Jumper
- Citroen Pluriel
- Citroen XM
- Citroen Xsara Picasso
DADI
Daewoo
- Daewoo Espero
  - Давление воздуха в шинах автомобиля Дэу Эсперо
- Daewoo Gentra
  - Замена воздушного фильтра двигателя Дэу Гентра
  - Замена салонного фильтра (климатической установки) Дэу Гентра
  - Замена свечей зажигания Дэу Гентра
  - Замена моторного масла и фильтра Дэу Гентра
  - Заправочные ёмкости и характеристики эксплуатационных жидкостей и смазочных материалов Дэу Гентра
  - Лампы, применяемые в автомобиле Дэу Гентра
  - Расположение колодки диагностического разъема Дэу Гентра
  - Каталог деталей и запасных частей Дэу Гентра
  - Аксессуары для Дэу Гентра
  - Расшифровка ВИН-кода Дэу Гентра
- Daewoo Kalos
- Daewoo Korando
- Daewoo Lanos
- Daewoo Leganza
- Daewoo Matiz
  - Самостоятельная замена ремня привода ГРМ на Дэу Матиз
  - Лампы, применяемые в автомобиле Дэу Матиз
  - Давление воздуха в шинах Дэу Матиз
  - Замена моторного масла и фильтра Дэу Матиз
  - Замена свечей зажигания Дэу Матиз
  - Замена воздушного фильтра Дэу Матиз
  - Снятие и дефектовка заднего тормозного барабана Дэу Матиз
  - Ремонт стартера Дэу Матиз
  - Аксессуары для Дэу Матиз
- Daewoo Musso
- Daewoo Nexia
  - Лампы, применяемые в автомобиле Дэу Нексия N100
  - Лампы, применяемые в автомобиле Дэу Нексия N150
  - План технического обслуживания Дэу Нексия
  - Замена моторного масла и фильтра Дэу Нексия
  - Замена свечей зажигания Дэу Нексия
  - Давление воздуха в шинах Дэу Нексия
  - Ремонт стартера Дэу Нексия
  - Замена передних тормозных колодок Дэу Нексия
  - Каталог деталей и запасных частей Дэу Нексия
  - Уплотнительное кольцо сливной пробки масляного поддона двигателя 94525114
  - Аксессуары для Дэу Нексия
- Daewoo Nubira
- Daewoo Tacuma
- Daewoo Winstorm
Daihatsu
Datsun
- Datsun Cherry
- Datsun on-DO
  - Давление воздуха в шинах колес автомобиля Datsun on-DO
  - Лампы, применяемые в автомобиле Datsun on-DO
- Datsun mi-DO
  - Давление воздуха в шинах колес автомобиля Datsun mi-DO
  - Лампы, применяемые в автомобиле Datsun mi-DO
- Datsun Sunny
Derways
Dodge
- Dodge Avenger
- Dodge Caliber
- Dodge Caravan
- Dodge Challenger
- Dodge Charger
- Dodge Dakota
- Dodge Durango
- Dodge Intrepid
- Dodge Journey
- Dodge Magnum
- Dodge Neon
- Dodge Nitro
- Dodge RAM
- Dodge Stratus
- Dodge Viper
Dongfeng
Ё-мобиль
FAW
Ferrari
- Ferrari Collection график выхода журналов
  - Auto Avio 815
- Ferrari LaFerrari
- Ferrari Enzo
- Ferrari FF
  - Обзор сборной модели Феррари ФФ от Бураго
- Ferrari F40
- Ferrari F50
- Ferrari California
- Ferrari 125 S
- Ferrari 166 MM
- Ferrari 246 GT Dino
- Ferrari 250
  - Ferrari 250 GTO
  - Ferrari 250 GT California
  - Ferrari 250 Le Mans
  - Ferrari 250 Testa Rossa
  - Ferrari 250GTB SWB
  - Ferrari 250 GT Berlinetta Lusso
  - Ferrari 250 GT Berlinetta Scaglietii
  - Ferrari 250 GTE 2+2
  - Ferrari 250 GTO 1964
- Ferrari 275 gtb
- Ferrari 288 GTO
- Ferrari 308 GTB group 4
- Ferrari 328 GTB
- Ferrari 330 P4
- Ferrari 340 MM
- Ferrari 348 Spider
- Ferrari 348 tb
- Ferrari 355
- Ferrari 360
- Ferrari 365 GTB
- Ferrari 365 GTC/4
- Ferrari 400 Super America
- Ferrari 430 Scuderia
  - Постройка модели Ferrari 430 в масштабе 1/24
- Ferrari 456 M GT
- Ferrari 458 Italia
- Ferrari 512 BB
- Ferrari 512 Testarossa
- Ferrari 512S
- Ferrari 550 Maranello
- Ferrari 575 Maranello
- Ferrari 599 GTB Fiorano
- Ferrari 612 Scaglietti
- Ferrari F12 Berlinetta
- Ferrari Mondial 8
- Ferrari в Формуле-1
Fiat
- Техническое обслуживание FIAT Bravo
- FIAT 500
- FIAT Albea
  - Лампы, применяемые в автомобиле ФИАТ Альбеа
  - Заправочные ёмкости и характеристики эксплуатационных жидкостей автомобилей ФИАТ Альбеа
  - Давление воздуха в шинах автомобиля ФИАТ Альбеа
- FIAT Brava Bravo
- FIAT Croma
- FIAT Doblo
- FIAT Ducato
- FIAT Fiorino FIAT Qubo
- FIAT Freemont
- FIAT Grande Punto
- FIAT Linea
- FIAT Marea
- FIAT Multipla
- FIAT Panda
- FIAT Punto
- FIAT Scudo
- FIAT Sedici
- FIAT Stilo
- FIAT Ulysse
- FIAT Uno
- Замена ремня привода ГРМ в дизеле ФИАТ
Ford
- Техническое обслуживание Ford Explorer
  - Расположение колодки диагностического разъема Форд Эксплорер
  - Давление воздуха в шинах автомобиля Форд Эксплорер
  - Замена салонного фильтра Форд Эксплорер
- Ford Crown Victoria
- Ford C-max
- Ford Ecosport
- Ford Escape
- Ford Escort
- Ford Expedition
- Ford Fiesta
- Ford Focus 1
  - Масштабные модели автомобиля Форд Фокус
- Ford Focus 2
  - Лампы, применяемые в автомобиле Форд Фокус 2 седан (2004-2011, включая рестайлинг 2008)
  - Лампы, применяемые в автомобиле Форд Фокус 2 хетчбэк (2004-2011, включая рестайлинг 2008)
- Ford Focus 3
  - Замена моторного масла и масляного фильтра в двигателе автомобиля Форд Фокус
  - Лампы, применяемые в автомобиле Форд Фокус 3 (с 2011 г)
  - Каталожные номера основных запасных частей для нового Фокуса 3
  - Замена передних тормозных колодок Форд Фокус 3
  - Недостатки Форд Фокус 3
- Ford Fusion
  - Давление воздуха в шинах автомобиля Форд Фьюжн
  - Замена масла в двигателе Форд Фьюжн
  - Замена топливного фильтра Форд Фьюжн
  - Параметры колесных дисков и шин автомобиля Форд Фьюжн
  - Лампы, применяемые в автомобиле Форд Фьюжн
  - План технического обслуживания Форд Фьюжн
  - Заправочные ёмкости и характеристики эксплуатационных материалов Форд Фьюжн
  - Каталог деталей и запасных частей Форд Фьюжн
- Ford Galaxie
- Ford Galaxy
- Ford Kuga
- Ford Maverick
- Ford Mondeo
  - Давление воздуха в шинах Форд Мондео
  - Замена салонного фильтра Форд Мондео 2007=>
  - Лампы, применяемые в автомобиле Форд Мондео
- Ford Mustang
- Ford Orion
- Ford Ranger
- Ford S-Max
- Ford Scorpio
- Ford Sierra
- Ford Taurus
- Ford Transit Connect
- Оригинальное моторное масло Форд
- Двигатели автомобилей Форд
  - Семейство двигателей Экобуст
GAZ (ГАЗ)
- Volga Siber
  - Давление воздуха в шинах Волга Сайбер
  - Лампы, применяемые в автомобиле Волга Сайбер
- ГАЗ-4
- ГАЗ-14
- ГАЗ-2308 Атаман
- ГАЗ-24 Волга
- ГАЗ-2705
- ГАЗ-3102 Волга
- ГАЗ-31029 Волга
- ГАЗ-3105 Волга в проекте Автолегенды СССР
- Газель Бизнес
- Газон Некст
  - Лампы, применяемые в автомобиле Газон Некст
- Газель Некст
  - Лампы, применяемые в автомобиле Газель Некст
  - Расположение колодки диагностического разъема Газель Некст
- ГАЗ Соболь Некст
- ГАЗ Соболь Бизнес
Geely
- Geely CK / Otaka / Free Cruiser
- Geely Emgrand
  - Давление воздуха в шинах Джили Эмгранд
  - Заправочные ёмкости и характеристики эксплуатационных жидкостей Джили Эмгранд
- Geely FC Vision
- Geely GX7
- Geely MK
  - Давление воздуха в шинах колес автомобиля Джили МК
  - Лампы, применяемые в автомобиле Джили МК
  - Давление воздуха в шинах колес автомобиля Джили МК Кросс
  - Заправочные ёмкости и характеристики эксплуатационных жидкостей Джили МК и МК Кросс
- Geely SC5
General Motors (GM)
- Оригинальные эксплуатационные материалы GM
  - Тормозная жидкость Delco Supreme 11
  - Тормозная жидкость GM DOT-4
  - Жидкость Dexron-VI
  - Жидкость для раздаточной коробки Auto-Trak II
  - Антифриз Dex-Cool
  - Антифриз Long Life Coolant LLC
  - Моторные масла GM
  - Моторное масло Dexos1
  - Моторное масло Dexos2
  - Моторные масла GM Goodwrench
  - Жидкость для гидравлического усилителя руля
  - Пластичная смазка для узлов шасси
  - Смазка для петель и ограничителей дверей
  - Герметики с допуском GM
- Оригинальные запасные части GM

Замена ламп ближнего света Шкода Октавия А5

С принятием закона о движении в дневное время суток с включенным ближним светом или ДХО, повлекло за собой более частую замену ламп. Если вы передвигаетесь в дневное время на ДХО, лампы ближнего света служат достаточно долго, но если используете ближний как дхо, срок службы ламп не превышает одного год максимум.

Какие лампы установлены в Octavia A5

Лампа ближнего света H7 12/55w или D1S в ксеноновой версии
Лампа дальнего света h2 12w/55W
Лампа габаритного огня W5W 12v/5W
Лампа указателя поворота PY21W 12v/21W

С завода на Октавию в ближний свет устанавливается лампа H7 Philips Long Life. Срок службы данной лампы может доходить до нескольких лет. Эта лампа с увеличенным в 4 раза сроком службы, именно поэтому она имеет продолжительный срок работы. Отличить ее можно по характерной маркировке на внутренней стороне лампы, а так же с голубой окантовкой.

Какую лампу ближнего света выбрать для замены

Итак, если вы хотите, чтобы лампы ближнего света служили максимально долго, следует приобрести лампы

PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1 — цена от 380 руб за 1 шт

Как правильно большинство автомобилистов выбирают лампы подешевле:

PHILIPS H7-12-55 +30% Vision P-12972PR цена от 260 руб
BOSCH H7-12-55 Pure Light 1987302071 цена от 190 руб
KOITO H7-12- 55 Вт Other Brand 0701 цена от 300 руб
NARVA H7-12-55 N-48328 цена от 180 руб
OSRAM H7-12-55 O-64210 цена от 220 руб

Если вы хотите, чтобы свет вашего автомобиля стал лучше и ярче, следует установить лампы с увеличенной яркостью:

OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED O-64210NBU цена от 1500 руб за компл
OSRAM H7-12-55 +130% NIGHT BREAKER LASER 64210NBL цена от 1550 руб за компл
PHILIPS H7-12-55 +130% X-TREME VISION 3700К P-12972XV цена от 1500 руб за компл

Указанные выше лампы будут освещать дорогу намного лучше стандартных, однако минус их в том, что срок службы их меньше, срока службы обычных ламп. Поэтому использование их в качестве ДХО нежелательно.

Инструкция по замене ламп

Чтобы произвести замену лампы, необходимо снять фару, без этого снятие лампы невозможно.

Откручиваем белый пластиковый фиксатор фары

Теперь рядом видим два рычажка — нижний отводим в сторону противоположной фары, а верхний поднимаем вверх

Далее аккуратно вытягиваем фару на себя, но не полностью, так как следует еще отсоединить штекер от фары

Нажимаем на фиксатор и вытаскиваем его из фары

Снимаем резиновый пыльник фары, поворачиваем против часовой стрелки металлический фиксатор лампы и вынимаем ее.

Устанавливаем новую лампу в обратной последовательности производим сборку фары. На этом замена ламп ближнего света на Шкоде Октавии А5 завершена. Если у вас возникли какие либо вопросы, задавайте их в комментариях ниже.

меняем лампу ближнего света * I Love My Car

Замена ламп ближнего света на Шкода Октавия А5 или выход из строя ламп дальнего света — не проблема конструкции автомобиля. Он остаётся современным и продуманным даже после смены поколений. Тем не менее лампы в блок-фарах бывают разного качества и часто мы можем замечать, что ближний свет становится все тусклее и тусклее. До тех пор, пока в одну прекрасную ночь лампа не прикажет долго жить. Безвыходных ситуаций не бывает и сейчас мы выберем лучшую лампу ближнего света на Skoda Octavia A5 и тут же её установим в фару.

Характеристики заводской лампы Skoda Octavia A5

Ближний свет страдает от нагрузок гораздо сильнее дальнего, поскольку работает он раза в три больше. Мы, конечно, понимаем, что производителю не совсем выгодно устанавливать с конвейера дорогие лампы, это скажется на отпускной цене автомобиля. Поэтому и ставят хоть и брендовые лампы, но самой недорогой категории.

Валео 12В/55Вт, отлично подходит для Октавии

H7 Philips Long Life — такие лампы установлены в большей части конвейерных Октавий А5. Лампа довольно выносливая, но больше полутора-двух лет не прослужит. Это ещё зависит от интенсивности эксплуатации. Параметры заводской лампы такие:

это галогеновая лампа с цоколем Н7;
12-вольтовая; мощность 55 W;
номер по заводскому каталогу 103 201 01.

Именно эти характеристики полностью подходят для оптики Skoda Octavia A5, а купить мы можем лампу любого производителя.

Хорошая лампа от голландского производителя
Какие лампы лучше на Октавию А5
Цены на галогеновые лампы такого формата имеют достаточно большой диапазон — от $5 до $50 за штуку. Брендов и суббрендов столько, что перечислить их невозможно. Если нам нужно купить лампу ближнего света подешевле, скорее всего, наше внимание привлекут:
французская лампа Valeo номером 0032009 по цене около $3, неплохой вариант, но ресурс оставляет желать лучшего;
лампы Maxgear (Польша), они стоят около $4, но особым спросом не пользуются;
Neolux N0499B, это суббренд немецкой компании Osram, выпускающий лампы бюджетной категории, эта лампа обойдётся в $6;
Philips 55719EBKM, отличный выбор, если есть возможность отдать $10 за пару;
Osram 64210ULTHCB Ultralife, стоят порядка 17 долларов за пару, хороший пучок, увеличенный срок службы.
General Electric H7. Дорого, но качественно
Это бюджетный сегмент. Есть лампы и подороже, но не факт, что лучше:
Philips 12972RVS2 Racing Beam, отличаются увеличенной яркостью, интенсивным белом светом, действительно, отличный вариант, цена на 2018 год — $27 за пару;
Philips H7-12-55 +130% X-Treme Vision 3700к P-12972xv, тоже достойный вариант с ценой около 32 долларов;
оригинальная лампа VAG с номером по каталогу N10445701, неоправданно высокая цена в $43, при этом лампа не отличается выдающимися показателями;
Osram Night Racer с артикулом 64210NR102B, около 30 долларов, но выделяется исключительно белым пучком света, долго ходят, широкий диапазон захвата, все, что нужно для хорошей лампы ближнего света.
Дорогие, но работают отлично, если не подделка
Словом, если не пытаться купить китайский безымянный бренд, то любая из этих ламп покажет себя достойно. Опыт показывает, что лучше купить одну дорогую лампу, чем пять дешёвых, мы же любим свою машину?
Оригинальные лампы Които (Япония)
Меняем лампу ближнего света на Шкода Октавия А5
Заменить лампу ближнего света сможет даже новичок, никаких сложностей возникнуть не должно, если следовать этому алгоритму:
Открываем капот и находим белый пластиковый фиксатор в виде гайки, он расположен ближе к крылу, его хорошо видно.Пластиковая гайка ближе к крылу
Откручиваем фиксатор руками, если не поддаётся, просим его убедительнее ключом на 13.Фиксатор фары, отодвигаем флажок…
С внутренней стороны фары (со стороны радиатора) находим флажок, который нужно оттянуть до конца, выдвигая при этом блок-фару на себя.… и достаем фару
Аккуратно и без спешки частично вынимаем фару из посадочного места, стараясь не сильно натягивать пучок проводов.Резиновая заглушка на фаре
Отключаем коннектор пучка проводов, нажав на фиксатор.Проворачиваем лампу с цоколем
Проворачиваем резиновую заглушку по часовой стрелке, вынимаем её.Достаем лампу с цоколем из корпуса
Проворачиваем лампу ближнего света в цоколе и извлекаем её из фары, после этого аккуратно устанавливаем новую лампу.
Устанавливаем новую лампуВнимание!
Устанавливая лампу, ни в коем случае не касаемся руками колбы, а если это произошло, перед установкой колбу обезжириваем.
Сборку проводим в обратном порядке, следим, чтобы защёлка фары после установки стала на место и фара зафиксировалась. Замену желательно проводить сразу на двух фарах, чтобы избежать асимметричного освещения. Удачной всем работы и яркого света в дороге!
1 359
Поделитесь с друзьями!

Карбюратор дааз устройство: Карбюратор ВАЗ 2107 ДААЗ 1107010 устройство, регулировка уровня топлива, фото и видео – назначение, устройство, принцип работы, регулировка и настройка

26.01.2018 Автор:alexxlab
Комментариев нет

Карбюратор ваз 2107 дааз 1107010 устройство, регулировка уровня топлива, фото и видео

Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

автомобиль теряет динамику при разгоне;
при нажатии на педаль акселератора двигатель начинает работать с провалами;
наблюдаются рывки при движении на одной скорости;
машина без видимых причин начинается раскачиваться;
из глушителя появляются чёрные выхлопы.

Воспламенение карбюратора представляет большую опасность для водителя ВАЗ 2107

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

износ прокладок из резины и паронита;
окончание срока службы клапана;
деформация фланца;
трещины на мембранах;
западание или износ иголки клапана.

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

верхней крышки;
корпуса;
нижней части.

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

Металлический литой корпус карбюратора содержит множество мелких деталей

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

Карбюратор ВАЗ 2107 состоит из множества мелких элементов

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
Распылитель. Создает топливно-воздушную смесь нужной концентрации.
Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

поддерживает определённый уровень горючего;
облегчает запуск и прогрев двигателя в холодное время года;
обеспечивает работу двигателя на холостом ходу.

Основная функция карбюратора — создание и подача в двигатель топливно-воздушной смеси в определённом коичестве

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

Стандартный ремкомплект включает в себя все виды прокладок, детали для ремонта клапанов и регулирующие винты

Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

При ремонте и обслуживании карбюратора потребуется специальный очиститель

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Карбюратор озон 2107 1107010 20: устройство и регулировка, инструкции с фото и видео

Цель регулировки пускового устройства карбюратора 2105, 2107 Озон:

добиться точной установки зазоров (А, В) между стенками смесительной камеры и кромками воздушной заслонки карбюратора, и дроссельной заслонки первой камеры. В результате чего обеспечивается нормальная работа системы пуска и происходит уверенный запуск двигателя.

Очень часто при неисправном или не отрегулированном пусковом устройстве холодный двигатель автомобиля или не запускается вовсе, или запускается, но с трудом.

Инструменты для регулировки пускового устройства

1. Шлицевая отвертка.
Для вращения винта регулировки.
2. Круглые щупы, сверла или отрезки проволоки (диаметром 5.0, 0.8, 0,9 мм).
Для замера пусковых зазоров.

3. Тахометр (мультиметр, автотестер, работающие в режиме тахометра).
Для регулировки по частоте оборотов не снимая карбюратор с двигателя.

Проверка работы пускового устройства карбюратора 2105, 2107 Озон

Для проверки нам будет необходим помощник. Снимаем крышку воздушного фильтра. Помощник запускает двигатель, а мы смотрим сверху на воздушную заслонку карбюратора. При первых вспышках в цилиндрах двигателя воздушная заслонка должна приоткрываться на некоторый угол (пусковой зазор).

зазор между кромкой воздушной заслонки и стенкой первой камеры карбюратора 2105, 2107 Озон, образующийся сразу после пуска двигателя

Если этого не происходит, то скорее всего пусковое устройство не отрегулировано или повреждена его диафрагма. Диафрагму можно проверить лишь сняв крышку корпуса пускового устройства. Если она повреждена, то заменяем ее новой. Если цела, посильнее затягиваем винты крепления крышки пускового устройства, так как возможно из-за ее неплотного прилегания герметичность корпуса нарушается.

Подготовительные работы
— Снимаем корпус воздушного фильтра.
Регулировка пускового устройства на снятом карбюраторе

Для начала выставляем зазор (Б) , который необходим для обеспечения обогащения топливной смеси при пуске двигателя, когда через приоткрытую дроссельную заслонку подается дополнительный ее объем, облегчающий первые обороты двигателя.
Это зазор между верхней кромкой дроссельной заслонки первой камеры карбюратора и ее стенкой.

1. Снимаем карбюратор с двигателя автомобиля.

«Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля».

2. Поворачиваем рычаг его воздушной заслонки и полностью закрываем ее.
Таким образом мы взводим пусковое устройство, приводим его в рабочее состояние.

рычаг воздушной заслонки поворачиваем против часовой стрелки до упора (взводим пусковое устройство карбюратора)

Вид сверху на закрытую воздушную заслонку. Она перекрывает сечение первой камеры полностью, без зазоров.

воздушная заслонка карбюратора 2105, 2107 Озон при взведенном пусковом устройстве должна быть полностью закрыта

При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна слегка приоткрыться.

3. Переворачиваем карбюратор и замеряем зазор между кромкой дроссельной заслонки первой камеры и стенкой камеры.

Этот зазор (Б) для карбюраторов 2105-1107010, 2105-1107010-10, 2105-11070-20 = 0.7, 0.8 мм, для карбюраторов 2107-1107010, 2107- 1107010-20 = 0.85, 0.90 мм. Замеры производим щупом, сверлом или отрезком проволоки необходимого диаметра.

замер пускового зазора «Б» на снятом карбюраторе при помощи сверла

Если он не соответствует норме, отрегулируйте его путем подгибания тяги привода дроссельной заслонки плоскогубцами и небольшим молотком. Только перед подгибанием ее желательно нагреть.

при сгибании тяги привода дроссельной заслонки 1-й камеры — зазор «Б» увеличивается, при разгибании — уменьшается

Теперь регулируем зазор (А) между нижней кромкой воздушной заслонки и стенкой воздушного канала. Он возникает сразу после пуска двигателя, при срабатывании диафрагменного механизма.

1. Полностью закрываем воздушную заслонку первой камеры.
Опять взводим пусковое устройство.

пусковое устройство взведено — воздушная заслонка полностью закрыта

2. Нажимаем на шток пускового устройства, утапливая его вовнутрь корпуса.

Так мы имитируем действие разрежения.

принудительное перемещение штока пускового устройства карбюратора 2105, 2107 Озон в глубь корпуса

3. Шток тянет за собой тягу, вставленную в ее прорезь, а та в свою очередь, воздействуя на рычаг, приоткрывает воздушную заслонку.

Замеряем появившийся зазор (А). Он должен быть в пределах 5.0 — 5.5 мм. Измерение проводим при помощи щупа или сверла.

пусковой зазор «А», образующийся после перемещения штока в глубь корпуса пускового устройства

4. При необходимости этот зазор можно увеличить или уменьшить при помощи шлицевой отвертки вворачивая или выворачивая винт, вставленный в торцевую часть диафрагменного механизма.

доступ к винту, регулирующему величину перемещения штока

Винт закрыт снаружи резьбовой пробкой. Ее необходимо вывернуть.

Регулировка пускового устройства карбюратора 2105, 2107 Озон не снимая карбюратор с двигателя

См. «Регулировка пускового устройства карбюратора Озон без снятия его с двигателя автомобиля».

Примечания и дополнения
— Подробнее об устройстве, назначении и принципе действия пускового устройства карбюратора 2105, 2107 Озон изложено на странице «Пусковое устройство карбюратора 2105, 2107 Озон» .
Еще пять статей на сайте по регулировке и настройке карбюратора 2105, 2107 Озон
— Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон
— Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон
— Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон
— Регулировка оборотов холостого хода двигателя с карбюратором 2105, 23107 Озон
— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

Источник: https://twokarburators.ru/regulirovka-puskovogo-ustroystva-ozon/

Самостоятельная регулировка карбюратора ВАЗ 2107

Старые модели ВАЗ, как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась.

Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Для начала предлагаю поговорить о том, что такое карбюратор и «с чем его едят».

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну я думаю дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье поговорим о карбюраторе Озон.

который установлен на ВАЗ 2107, после этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107.

Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Рассмотрим основную часть узлов карбюратора ВАЗ 2107

Автономная система холостого хода.

Поплавковая камера.

Запорный клапан холостого хода.

Эконостат.

Дозирующая система.

Дроссельная заслонка.

Отсек отвода картерных газов.

Переходная система обеих камер.

Этих знаний достаточно для того чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

Ускорительный насос.

Система эконостата.

Поддержка постоянного уровня топлива.

Поддержка холостого хода.

Поддержка пуска и прогрева двигателя.

Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Как правильно отрегулировать карбюратор ВАЗ 2107

Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.

После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.

Далее нужно почистить воздушные жиклеры.

И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Возможно вам будет интересно: Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе.

Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха.

В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: поплавковая система

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.

Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.
Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.
Регулировка карбюратора ВАЗ 2107: пусковая система
Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя.
Откройте принудительно воздушную заслонку на 1/3, после этого установите обороты 3200-3600 в минуту.
После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.
Как отрегулировать холостой ход карбюратор ВАЗ 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.

Карбюратор ваз 2107 устройство и регулировка, ремонт, настройки

Автомобили ВАЗ оборудованы двигателями внутреннего сгорания, работающими на смеси бензина и воздуха. Углеводородная эмульсия приготавливается специальным узлом. Комфорт, безопасность, манёвренность поездки напрямую зависят от слаженной работы составных частей смесительного устройства. Своевременное техническое обслуживание, правильная регулировка карбюратора ВАЗ 2107 – непременный залог продолжительной, безаварийной, экономичной эксплуатации. Подготовка профессионального специалиста по топливной аппаратуре занимает годы. Основные, элементарные приёмы разборки, очистки, настройки прибора в домашней мастерской способен освоить обычный автовладелец.

Какой лучше карбюратор поставить на ваз 2107

Начиная с первых моделей, тольяттинские автомашины комплектуются аппаратами отечественных автопроизводителей. Димитровградский автоагрегатный завод в Ульяновской области выпускает смесители по лицензии французской фирмы Weber.

Ключевые параметры:
максимальная простота конструкции облегчает сервисные операции;
высокие динамические качества, способность набрать скорость 100 км/час за минимальный временной промежуток;
бережливый расход горючего;
удовлетворение экологическим условиям.
Стартовые разработки автостроителей семидесятых годов прошлого века не обеспечивали выполнение двух последних пунктов. Современные, усовершенствованные марки, предназначенные для классических машин ваз 2105 – 2107. потребляют топлива на 20 – 25 процентов меньше аналогичных предшественников при сохранении остальных положительных свойств. Природоохранительные характеристики принесли изделиям название Озон. Платой за четыре позитивных показателя являются повышенные требования к чистоте заправляемых нефтепродуктов, периодической прочистке.
Автолюбители, мечтающие нарастить скоростные возможности железного коня, должны обратить внимание на ДААЗ 21053. Лицензионные образцы разработала компания из Франции Solex. Малая распространённость стала причиной недостаточной известности, сложности приобретения. Радикальные отличия инженерных решений от предыдущих систем сокращают 0.5 – 0.7 литра заправленной жидкости на эталонное расстояние пробега.
Встречается три разновидности карбюраторов ДААЗ 2107, использующихся с силовыми агрегатами ВАЗ-2103, ВАЗ-2106 разных периодов выпуска:
1107010, устанавливался на ранние экземпляры седанов;
1107010-10, обновлённый, доработанный вариант;
1107010-20, ставится на моторы, оборудованные вакуум – корректором угла опережения зажигания, встроенным в блок прерывателя – распределителя.
Принцип формирования искры «семёрок» претерпел изменения. Электронный коммутатор, построенный на биполярном транзисторе в герметичном, заменяемом модуле, пришёл на смену механическим контактам. Повысилась энергетика искрового заряда, надёжность воспламенения в холодную погоду, пропала зачистка подгорания.
↑
Устройство карбюратора ВАЗ 2107
Корпуса карбюраторов изготавливают из сплавов цинка, алюминия методом литья под давлением. Получаются лёгкие, прочные детали. Оба металла мгновенно окисляются под воздействием кислорода. Обработка отлитых изделий раствором хромовой кислоты позволяет создать на поверхностях тончайшую, защитную плёнку. Хроматные покровы призваны защитить от коррозии поплавки, стенки камер.

Устройство карбюратора ВАЗ 2107: 1- ведущий рычаг привод второй камеры; 2 -регулировочный винт количества смеси холостого хода; 3 — блок подогрева карбюратора; 4 — патрубок вентиляции картера двигателя; 5 — рычаг привода ускорительного насоса; 6 -электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 -рычаг дроссельной заслонки второй камеры; 13 — сектор рычага управления дроссельными заслонками; А — метки для правильной установки биметаллической пружины пускового устройства.
Во избежание разрушения предохранительных покрытий, для удаления посторонних налётов, загрязнения запрещается пользоваться абразивными материалами. Царапины под воздействием влаги вызовут появление оксидных кристаллов, забивающих просветы жиклёров.
↑
Краткое описание
Монтируется нижней частью на четырёх шпильках впускного коллектора. Верхняя сторона стыкуется с воздушным фильтром. Середина включает в себя основные компоненты.
Два камеры с заслонками создают топливо – воздушную эмульсию. Открытие первой управляется водителем посредством тросика акселератора, правой педали в салоне автомашины. Пневматический привод руководит работой второй. Обе задвижки бездействуют в режиме не нажатой педали «газа». Изменить соотношение компонентов смеси поможет воздушная шторка с ручным управлением из салона – подсос. На передней панели расположена штырёк, на шляпке нарисована заслонка. Вытянутое положение соответствует полному закрытию. Утопленное – приоткрывает доступ воздуха.
Системы холостого хода, холодного запуска создают условия уверенного старта не прогретого двигателя, функционирования на минимальных оборотах.
Комплекс механизмов, предназначенных для питания силового агрегата на высоких оборотах:
эконостат устраняет излишнюю компенсацию топлива при максимальной мощности;
ускорительный насос;
вторая камера.
Главная дозирующая система выдаёт необходимое питание для двух третьих мощности, не справляется с подачей достаточного количества топлива на больших скоростях движения автомобиля. Подключается подкачка дополнительных порций горючего, обогащение смеси.
Поплавковая камера сбалансирована. Постоянный уровень топливной жидкости позволяет изменять обороты коленчатого вала в большом диапазоне без прекращения стабильной работы.
Пропускание бензина, воздуха определяется сечением соответствующих проходных отверстий.
↑
Какие жиклеры используются в карбюраторе ваз 2107
Маркировка карбюратора Топливный жиклер главной системы Воздушный жиклер главной системы Топливный жиклер холостого хода Воздушный жиклер холостого хода Жиклер ускорительного насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топливный перепускной
2101-1107010 135 135 170 190 45 60 180 70 40 40
2101-1107010-02 130 130 150 190 50 45 170 170 40 40
2101-1107010-03: 2101-1107010-30 130 130 150 200 45 60 170 70 40 40
2103-1107010 135 140 170 190 50 80 170 70 50 40
2103-1107010-01: 2106-1107010 130 140 150 150 45 60 170 70 40 40
2105-1107010-10 109 162 170 170 50 60 170 70 40 40
2105-1107010: 2105-1107010; 2105-1107010-20 107 162 170 170 50 60 170 70 40 40
2107-1107010: 2107-1107010-20 112 150 150 150 50 60 170 70 40 40
2107-1107010-10 125 150 190 150 50 60 170 70 40 40
2108-1107010 97_;5 97_;5 165 125 42+/-3 50 170 120 35/40 —
↑
Алгоритм работы карбюратора дааз 2107

Алгоритм работы карбюратора дааз 2107: 1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер эконостата; 6 — топливный жиклер эконостата; 7 — главный воздушный жиклер второй камеры; 8 — эмульсионный жиклер эконостата; 9 — пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор; 11 —жиклеры; 12 — нагнетательный клапан ускорительного насоса; 13 — распылитель ускорительного насоса; 14 — воздушная заслонка; 15 — главный воздушный жиклер первой камеры; 16 — жиклер пускового устройства; 17 — автоматическое пусковое устройство; 18 — воздушный жиклер холостого хода; 19 — топливный жиклер холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подвода топлива; 23 — поплавок; 24 — винт заводской подстройки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт количества рабочей смеси; 28 — дроссельная заслонка первой камеры; 29 — корпус карбюратора; 30 — дроссельная заслонка второй камеры; 31 — корпус дроссельных заслонок; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной жиклер ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — рычаг привода ускорительного насоса.
В автомобилях без бортового компьютера поворот ключа зажигания стартует процесс запуска двигателя. Напряжение с аккумуляторной батареи подаётся на стартер. Приходит в движение маховик. Вращательный момент передаётся с коленчатого на распределительный вал. Кулачок набегает на рычаг. Запускается привод механического бензонасоса.
Срабатывает насосная диафрагма. Бензин из топливного бака начинает поступать через сетчатый фильтр, игольчатый клапан, заполняет поплавковую камеру. Поплавок всплывает на заданный уровень, перекрывает подачу.
Вытянутый подсос воздействует на трос, посредством телескопической тяги. Формируется богатая смесь. Вакуум из впускного коллектора создает разрежение во внутренних каналах карбюратора, диафрагменной полости пускового устройства. Диафрагма вжимается. Закрывает воздушную заслонку. Дроссельная шторка приоткрывается.
Двигатель запустился. Подсос постепенно убирается. Происходит инверсия заслонок: дроссельная прикрывается, воздушная открывается. Обороты снижаются до уровня холостого хода. Пусковое устройство отработало. Приходит очередь системы холостого хода. Продолжительность прогревания мотора зависит от температуры окружающего воздуха.
Обороты холостого хода устанавливаются с помощью винта количества смеси, изменением угла открывания дроссельной заслонки. Процент бензина в составе эмульсии меняется винтовым регулятором качества. Настройка режима холостого хода закончена.
Двигатель вышел на нормальный температурный режим. Водитель выжимает сцепление, включает первую передачу. Плавно отпускается левая педаль, правая нога постепенно наступает на акселератор. Трос натягивает рычаг, приоткрывает дроссельную заслонку, увеличивается вакуум.
Заработала главная дозирующая система первой камеры. Из поплавковой ёмкости жидкость через топливный жиклер по эмульсионному каналу движется вверх, в направлении воздушного жиклера. Происходит смешивание. Смесь попадает на съёмный, малый диффузор, измельчается. Опускается в главный диффузор, впускной коллектор. Обороты увеличиваются, позволяют стронуть авто с места. Поездка началась.
Увеличение скорости движения требует роста мощности силового агрегата. Педаль «газа» прижимается к полу. Открывается заслонка второй камеры, работает аналогично первой. Главная дозирующая система рассчитана на обслуживание двигателя на малых, средних оборотах, не справляется с подачей топливного коктейля для предельных режимов. Требуется дополнительное количество смеси. Пока снова заполнится поплавковая камера, отработают жиклёры, может возникнуть «провал». Машина станет перемещаться рывками.
Исправить ситуацию призван эконостат. При плавном разгоне, повышенных нагрузках мотора устройство выполняет добавочное обогащение смеси.
В состав входит три жиклёра:
воздушный;
топливный;
эмульсионный.
Сильное разрежение в смесительном колодце высасывает недостающие порции смеси.
Случаются ситуации на дороге, вынуждающие придать автомобилю резкое ускорение. Требуется временная, избыточная порция смеси. Подобные задачи решает ускорительный насос. На оси дроссельной заслонки с обратной стороны карбюратора закреплён кулачок. Полное открывание шторок тросиком педали акселератора стимулирует давление на рычаг ускорителя. Мембрана по специальному, внутреннему каналу, через перепускной жиклёр прогоняет горючее в смесительный колодец. В полость первой камеры направлена короткая, тонкая трубка, распылитель, называемый в среде автомобилистов носик.
↑
Неисправности карбюратора дааз 2107 1107010
Смеситель – сложное устройство, содержащее много тонких жиклёров, каналов, мелких деталей. Достаточно небольшой песчинки внутри тарированного отверстия для нарушения привычного ритма работы агрегата. Признаки неполадок проявляются явно. Основные причины – недостаток воздуха, бензина, нарушения при создании горючей смеси. Своевременная прочистка, промывка, регулировка карбюратора, обслуживание, замена воздушного фильтра исключат неприятности в поездке. Краткий обзор наиболее распространённых поломок.
Автомобиль заводится, работа на холостом ходу неустойчивая.
Заметно увеличился расход горючего.
Невозможно разогнать машину, холостой ход удерживает стабильно.
Наблюдаются «провалы» при попытке тронуться с места.
Появляются затруднения с холодным запуском.
Осложнения горячего пуска.
Обороты холостого хода завышены.
Карбюратор стреляет.
Не поступает топливо.
Карбюратор снаружи влажный, капли бензина на корпусе.
Случайные, несистемные перебои.
Перечисленные симптомы не указывают однозначно на разборку, ремонт карбюратора. Предварительно следует убедиться в исправности смежных узлов, механизмов. Например, ненастроенное зажигание, изношенная поршневая группа не позволят составить чёткую картину происходящего. Возможные грехи смесителя, за исключение износа базовых частей, реально устранить в домашнем гараже.
↑
По требованиям завода – изготовителя техническое обслуживание не реже 50 тысяч километров пробега. Поправку вносят условия эксплуатации, качество топлива.
Порядок наладочных работ:
Подготовка инструментов, приспособлений.
Внешний осмотр узла, подключённых шлангов на предмет трещин, потёков, ослабленных, отсутствующих креплений, пропускающих прокладок.
↑
Установка холостого хода
Выполняется в случае появления признаков, указанных в первом пункте обзорного списка. Если визуально явных отклонений от нормы не обнаружено.

Включить двигатель, добиться показания охлаждающей жидкости по прибору 90 градусов. При необходимости, использовать подсос.
Регулировочный винт качества зажать до упора, открутить обратно четыре оборота. С регулятором количества поступить аналогично, вывернуть на три круга.
Запустить силовой агрегат. Наблюдая за тахометром, отвёрткой установить количество смеси холостого хода, позволяющее коленчатому валу выполнять восемьсот пятьдесят – девятьсот оборотов в минуту.
Настройкой качества смеси уменьшить обороты до устойчивого состояния.
Повторяя два последних действия, установить баланс между экономией бензина и стабильной работой мотора.
Если продолжительные попытки не приводят к ожидаемому результату, надо искать поломку.
Вероятные версии:
криво вкручен, неисправен датчик холостого хода;
присутствует подсос постороннего воздуха через прокладки, шланги, щели;
ошибочно установлен угол опережения зажигания.
Попытаться отыскать, устранить неисправности. Повторить настройку заново.
↑
Установка уровня топлива в поплавковой камере
Регулировка поплавка позволит устранить поломки, описанные в пунктах 2, 4 списка.
Отключить, вынуть воздушный фильтр в сборе. Осмотреть. Заменить фильтрующий элемент.
Открутить, снять крышку карбюратора, поставить на ребро.
Изготовить измерительный шаблоны 6.5 мм, 14 мм из подручных материалов.
Положение поплавка – лёгкое касание с шариком.
Добиться методом подгибания язычка кронштейна меньшего эталонного зазора между плоскостью внутренней поверхности крышки и поплавком.
Максимальное расстояние должно соответствовать большему эталону.
↑
Профилактика, ремонт
Большинство неисправностей карбюратора связано с образованием грязевых пробок в жиклёрах, износом прокладок, тяг. Разработчики предусмотрели замену мелких деталей, составив ремонтный комплект карбюратора ваз 2107.
Как отрегулировать карбюратор ВАЗ 2107 самостоятельно
Производительность двигателя зависит от качества и количества топливной–воздушной смеси, которая приготавливается специальным устройством — карбюратором. Карбюратор создает смесь и распределяет её равномерно цилиндрам. Смешивать смесь топлива с потоком воздуха можно разными способами. Например, бывают карбюраторы поплавковые и мембранно – игольчатые. Карбюраторы семейства ВАЗ, производства Димитровоградского завода (ДААЗ) относя к первому типу — поплавковые.
Правильная регулировка карбюратора ВАЗ 2107 – это прежде всего двигатель в рабочем состоянии и экономия топлива.
Типы карбюратора
Перед тем, как приступить к регулировке карбюратора, определите, какой его тип установлен на двигателе. Сделать это довольно просто:
Если на зажигании есть вакуум-корректор, то это означает, что у вас установлен последний тип двигателя 2106 или ВАЗ 2103, и карбюратор модификация 2107 – 1107010-20.
Если на вашем автомобиле ваз 2107 установлен движок от шестёрки, но не установлен вакуум-корректора, то данная модификация карбюратора 2107-1107010-10.
Узлы карбюратора, которые подлежат регулировке:
Перед регулировкой карбюратора, необходимо определиться с основными признаки его неисправности. Так как данный узел двигателя отвечает за разгонную динамику автомобиля и расход топлива, то к ним относятся следующие:
затруднение при запуске двигателя, долгие «выстрелы»;
вялый разгон автомобиля;
всевозможные «дёргания», «рывки», «провалы» при нажатии на педаль газа;
повышенный расход бензина.
Итак, если у вашей семерки появились соответствующие признаки, нужно приступать к его регулировке.
Внимание! Регулировку лучше производить на снятом карбюраторе. При регулировке карбюратора ВАЗ 2107 не используйте шерстяные и ворсистые ткани, а также не прочищайте жиклеры проволочкой, только продувайте.
В первую очередь регулируется поплавковая система, так удобнее.
Регулировка уровня топлива в поплавковой камере
Свободный ход поплавка должен быть с одной стороны 6,5 мм и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком положении поплавок маленько касается, но не давит на шарик клапана.
В том случае, если расстояние не соответствует положенному 6,5 мм, то надо слегка изогнуть язычок клапана (игольчатого), подогнав размер до необходимого, на рисунке указан стрелкой под буквой «А».
Следующим шагом регулируем степень открытия игольчатого клапана, через который бензин попадает в поплавковую камеру. При наполнение камеры поплавок поднимается и поступление топлива уменьшается, при резком нажатии на педаль акселератора и открытии дроссельной заслонки топливо уходит в цилиндры, поплавок опускается и бензин поступает в поплавковую камеру.
Далее регулируем отклонение поплавка в противоположную сторону. Для этого максимально отводим его от крышки и делаем замер шаблоном, толщина которого должна составлять 14 мм с определённым допуском (рис. выше, картинка справа).
Если расстояние больше или меньше, нужно подогнуть упор кронштейна крепления поплавка и выставить его не более 14 мм.
Теперь, после проделанных регулировок свободный ход поплавка должен быть в пределах 8 мм. В регулировку карбюратора ВАЗ 2107 также входит проверка топливных фильтров и входящих сеток для сохранения хорошего поступления топлива.
Регулировка пускового устройства
При настройка карбюратора ВАЗ 2107 самостоятельно необходимо произвести регулировку пускового устройства. Оно предназначено для того, чтобы уверенно запустить холодный двигатель. При правильной настройке смесь в два раза больше насыщается топливом, чем при обычном питании горячего двигателя.
Пусковое устройство карбюраторов из семейства 1107010 срабатывает при частоте 1500 оборотов двигателя.
Немного теории о пусковом устройстве
Смотрим на карбюратор сбоку, то хорошо виден канал, через который подводится разрежения в корпус приоткрывателя:
При снятом карбюраторе если посмотреть на него с верху, то виден канал подведения разрежения воздуха:
На разобранном карбюраторе можно увидеть все детали этого диафрагменного пускового устройства:
Ниже на картинке схематично изображено пусковое устройство карбюратора семейства 1107010:
Разберемся как действует механизм пускового устройства. Вытягивая рычаг «подсоса», водитель приводит пусковое устройство во взведённое состояние. При этом происходят следующие действия:
Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
Срабатывает телескопическая тяга;
Тяга поворачивает воздушную заслонку.
Второе плечо рычага нажимает на оси заслонки дросселя первой камеры.
Заслонка воздушного потока полностью закрывается. Заслонка дросселя первой камеры чуть приоткрыта для пуска, создавая пусковой зазор
Приступим к регулировке пускового устройства
Для регулировки пускового устройства самостоятельно первым делом нужно снять карбюратор. Далее:
Поверните рычаг воздушной заслонки в закрытое положение. В таком положении устройство включено.
Теперь переверните карбюратор и замерьте зазор между стенкой и краем заслонки дросселя (1 камера). Для карбюраторов ваз 2107 этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом или калиброванной проволокой:
Чтобы зазор подогнать в этот диапазон, нужно подогнуть тягу привода на заслонке дросселя.
После этого устанавливаем зазор между стенкой канала и кромкой воздушной заслонки снизу (на рис. 2 ниже он обозначен «А»). Для этого опять закройте заслонку, т.е. «взводим» устройство. Создайте имитацию разрежения воздуха, для этого утопите шток пускового устройства:
Рисунок 1
Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» должен составлять 5-5,4 мм.
Рисунок 2
Чтобы отрегулировать данный зазор, надо крутить отвёрткой винт регулировки, только сначала сняв с него резьбовую пробку:
Как выставить обороты холостого хода
Сначала убедитесь, что правильно настроена система зажигания, все провода в порядке и двигатель прогрет до рабочей температуры.
Для этого:
Поверните винт «качества смеси» (против часовой стрелки) до максимальных оборотов, при этом смесь обогатится топливом;
Поверните «количество» против часовой стрелки, при этом обороты еще должны повысится.
Выполните проверку «качеством», можно ли ещё прибавить обороты.
Смысл данной операции заключается в том, чтобы завернуть винт «качества» при отвернутом «количестве» до 850-900 оборотов в минуту.
Определить обороты можно по тахометру на приборной панели, а при навыке – на слух.
Регулировка привода воздушной заслонки
Если за приводом не следить, то машина может глохнуть. Для этого потребуется простая крестовая отвёртка, и ключ рожковый 7 мм.
Выше показаны положения заслонки при вытянутом и утопленном «подсосе».
Для регулировки привода делаем следующее:
утопите «подсос»;
Отверните отверткой винт фиксации тяги (пружина вытолкнет ее вертикально)
Затяните винт;
Проверьте ход заслонки.
Регулировка привода дроссельной заслонки
При неправильной настройке этого привода, у автомобиля падает приемистость двигателя и ухудшается динамика разгона. Настройка выполняется с помощником.
Понадобятся следующие инструменты: отвертка, рожковый ключ на 8, фонарик, линейка или штангенциркуль.
Утопите полностью «подсос» (привод воздушной заслонки).
Пусть ваш помощник полностью выжмет педаль «газа» до упора в пол. Дроссельная заслонка полностью откроется, как показано на рисунке ниже, можно посветить в первую камеру фонариком. При отпускании педали заслонка должна полностью перекрыть первую камеру без каких-либо зазоров. Если есть зазоры, то переходите к следующему пункту.
Далее измеряем штангенциркулем длину тяги, должно быть ровно 8 см. Чтобы подогнать длину тяги до необходимого размера, вращайте наконечники, отвернув контргайки.
После всех этих проделанных операций поставьте тягу на место и повторите проверку. В наше время тяги выполняются из некачественной пластмассы, которая со временем даёт усадку. Поэтому нужно через неделю-две проверить работу тяги.
Мы рассмотрели все способы как выполнить регулировку карбюратора своими руками. Надеемся вам помогла эта статья, если остались вопросы, задавайте их в комментарих и мы обязательно ответим.
Настройка карбюратора Ваз 2107: видео
Устройство, регулировка и ремонт карбюратора дааз ваз 2105 своими руками, инструкции по настройке с фото и видео
Мотор в автомобиле является самым важным агрегатом. Однако он не заведётся без исправного карбюратора.
Даже небольшой неточности в регулировке этого устройства будет достаточно для того, чтобы у водителя начались серьёзные проблемы.
Но многие неприятности можно устранить самостоятельно, не прибегая к дорогостоящим услугам механиков из автосервиса. Ремонт карбюратора ДААЗ вполне осуществим в гаражных условиях.
Устройство карбюратора ДААЗ 2107
Карбюратор ДААЗ 2107 устанавливается на автомобиль ВАЗ 2107. Представление о его устройстве даёт приведённая ниже схема.
Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105
Ранее такой карбюратор ставили и на ВАЗ 2105. Назначение этого узла сводится к смешиванию бензина и воздуха в определённой пропорции. Затем полученная смесь подаётся в камеры сгорания двигателя.
Основные элементы карбюратора ДААЗ 2107 перечислены ниже:
эконостат;
насос-ускоритель;
система поддержки топливного уровня;
система поддержки холостого хода;
система пуска мотора;
жиклёры для воздуха и топлива;
распылитель топливо-воздушной смеси.
Признаки неисправности устройства
Отказ в работе карбюратора может выглядеть по-разному. Наиболее распространённые ситуации, в которых водителю стоит обратить внимание на состояние этого агрегата:
двигатель автомобиля не запускается даже после нескольких попыток. Причин здесь может быть две: либо в поплавковой камере нет топливо-воздушной смеси, либо пропорции этой смеси неправильные и она не может вовремя воспламениться;
мотор глохнет на холостом ходу или его работа нестабильна. Самая распространённая причина этого — засорившийся жиклёр. Кроме того, перебои в работе мотора могут возникнуть из-за повреждений какого-нибудь уплотнительного кольца или шланга. Наконец, подобные сбои может вызывать неправильно работающий электромагнитный клапан в карбюраторе;
слишком большие обороты двигателя на холостом ходу. Эта неисправность может возникнуть из-за неправильной регулировки карбюратора или из-за неплотного закрытия воздушных заслонок. Ещё она возникает из-за слишком высокого давления в поплавковой камере, возникающего из-за попадания кислорода через повреждённые шланги или уплотнительные соединения.
Демонтаж узла своими руками
Для снятия карбюратора ДААЗ 2107 автомеханики рекомендуют действовать в такой последовательности:
Открывается капот автомобиля, хомут на шланге набора тёплого воздуха ослабляется с помощью плоской отвёртки, после чего шланг отсоединяется от трубки терморегулятора.
Шланг набора воздуха отсоединяется от терморегулятора
Крышка воздушного фильтра снимается вручную. Под ней находится крепёжная пластина, которая держится на четырёх болтах. Они откручиваются рожковым ключом на 8, после чего пластина легко снимается.
Крепёжная пластина карбюратора ДААЗ 2107 снимается вручную
Теперь снимается сам воздушный фильтр автомобиля ВАЗ 2107.
Воздушный фильтр с ВАЗ 2107 снимается после извлечения крепёжной пластины
Всё тем же ключом на 8 ослабляется гайка на тросе воздушной заслонки карбюратора. Затем винт крепления этого троса удерживается плоской отвёрткой, гайка на 8 откручивается полностью и трос отсоединяется от карбюратора.
Трос воздушной заслонки карбюратора ДААЗ 2107 отсоединяется с помощью отвёртки
Шланг, по которому отводятся картерные газы, снимается со штуцера карбюратора ДААЗ 2107 вручную.
Шланг для отведения картерных газов из карбюратора ДААЗ 2107 снимается вручную
Далее вручную снимаются провода микропереключателей системы управления экономайзером холостого хода (ЭПХХ).
Провода системы управления экономайзером отсоединяются с карбюратора ДААЗ 2107 без особых усилий
На вакуумном регуляторе опережения зажигания имеется штуцер с вакуумным шлангом. Этот шланг тоже снимается с карбюратора ДААЗ 2107 вручную.
Шланг вакуумного регулятора опережения зажигания снимается с карбюратора ДААЗ 2107 путём вывинчивания винтов
Теперь необходимо найти шланг для электромагнитного клапана. Он подключается к экономайзеру через штуцер. Этот шланг также необходимо демонтировать.
Шланг управления электромагнитным клапаном вручную снимается с карбюратора ДААЗ 2107
После отсоединения этого шланга из гнезда извлекается возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107.
Возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107 вручную извлекается из гнезда
С помощью плоской отвёртки ослабляются хомуты на топливных шлангах. Затем эти шланги снимаются.
Топливные шланги с карбюратора ДААЗ 2107 снимаются вручную после ослабления хомутов
С помощью ключа на 14 отворачиваются четыре гайки, которые удерживают карбюратор на корпусе коллектора.
Крепёжные гайки карбюратора ДААЗ 2107 откручиваются рожковым ключом на 14
Карбюратор ДААЗ 2107 снимается со штатного места.
После откручивания крепежа карбюратор ДААЗ 2107 извлекается вручную
Как отрегулировать карбюратор
Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.
Чистка жиклёров
Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.
Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107
Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. Посл
Карбюратор ВАЗ 2107 (устройство, фото и видео)
Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В «классике», которой относится и карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».
На автомобилях ВАЗ 2107 со старыми двигателями используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.
Технические характеристики таких карбюраторов давно известны, ниже мы их приведём. Ещё они называются «тарировочные характеристики», или количественные показатели работы.
ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.
Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.
Не менее сложно выглядит и внутреннее строение карбюратора.
Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:
поплавковая камера, в которую поступает бензин в ограниченном количестве;
поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
камера смешивания, или смесительная;
заслонки – дроссельная и воздушная;
каналы и жиклёры, как воздушные, так и топливные;
распылитель;
диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
ускорительный насос;
Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:
Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.
Каков принцип работы карбюратора?
Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.
При его всплывании работает игольчатый клапан и закрывает доступ топливу. В этом смысле поплавковая камера играет роль унитаза, и карбюратор 2107 этим параметром от него не отличается. Перед подачей в неё топливо ещё раз фильтруется, пройдя через сетку.
Затем поплавковая камера, как донор, отправляет бензин в две камеры (первую и вторую). Топливо проходит по двум главным топливным жиклёрам. В камеры также поступает очищенный в воздушном фильтре воздух, который может быть заранее подогретым. На рисунке схема отверстий.
Одновременно через воздушные жиклёры подаётся воздух, который в специальных эмульсионных колодцах и трубках смешивается с бензином. В результате образуется эмульсия, то есть смесь воздуха и бензина. На рисунке поплавковая камера (в ней отвёртка) и жиклёры.
Перед попаданием в распылитель, топливная смесь проходит эконостат. При максимальном развитии мощности эмульсия топлива и воздуха дополнительно обогащается.
Затем смесь через специальные распылители попадает в диффузоры, которые готовят окончательную смесь, «отрывая» капли топлива и вовлекая их в воздушный поток высокой скорости, подавая смесь точно к центру смесительной камеры. В этом заключается их работа. На рисунке – диффузоры 1 и 2 камер.
Дроссельная заслонка, управляемая педалью «газа», подаёт готовую качественную смесь непосредственно в цилиндры.
Существует система жиклеров «холостого хода», в режиме которого топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошо прогретом агрегате на полной мощности. Эксплуатация второй камеры в полной мере проявляется при обгоне на высокой скорости.
Эффективная работа карбюратора зависит от чистоты жиклёров, чистоты всех рабочих поверхностей, плавностью и ровностью хода всех приводов и тяг. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, работает даже на не очень качественном бензине.
Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html
Устройство и регулировка карбюратора ДААЗ 4178 1107010

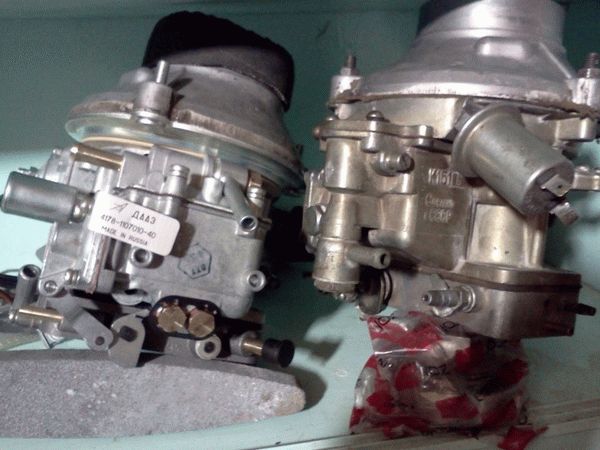

Модифицированный карбюратор ДААЗ 4178 пришёл на смену устаревшему К-151В, который устанавливался на автомобилях УАЗ. Изделие изготавливается на Димитровградском автоагрегатном заводе.
В соответствии с техническими характеристиками, предоставленными производителем, новый «смеситель» имеет ряд преимуществ перед предшественниками. А именно: увеличение динамики разгона, снижение расхода топлива на 7 — 9 %. В смешанном цикле УАЗ может потреблять не больше «31-й» Волги, около 11 — 12 л/100 км. Кроме этого, каждый желающий владелец УАЗа может самостоятельно установить себе новый тип карбюратора вместо штатного. Для переоснащения понадобится минимум затрат: набор автомобильных инструментов, новый агрегат, асбестовая прокладка на посадочное место выпускного коллектора от автомобиля ВОЛГА. Электрическая схема соединения подлежит незначительной доработке.
О том, как провести замену своими силами, какая последовательность действий, рассмотрим ниже на примере с автомобилем марки УАЗ.
Устройство карбюратора УАЗ
Главное назначение оборудования, независимо от марки и модели, качественное и своевременное приготовление горючей смеси для силового агрегата. В этом процессе принимают участие следующие компоненты:
поплавковая камера: основная задача накопить установленное количество топлива внутри резервуара для последующей перекачки его в цилиндры для воспламенения. Главный элемент — клапан игольчатого типа. Это своего рода регулятор уровня нефтепродукта в топливной камере агрегата. При нехватке он открывает доступ, при избыточном количестве, подача перекрывается. Таким образом, обеспечивается постоянный нужный уровень в системе;
диффузорная камера: служит неким отсеком для смешивания бензина с кислородом. Внутрь топливо подаётся посредством распыления, в то время как воздух образует поток завихрения для начала процесса смешивания. Образовывается вспененная субстанция;
жиклер: задача подать точную порцию, дозу топлива внутрь камеры. Это достигается благодаря наличию сквозного отверстия внутри жиклера. Для одних технических средств это отверстие больше, для других меньше. Зависит от того, какой показатель потребления топлива необходимо достичь или же порцию кислорода потребить. Так как имеются не только топливные, но и воздушные;
дроссельный заслон: отвечает за подачу топлива в режиме онлайн при надавливании ногой на педаль акселератора. Соответственно, чем глубже, тем больше впрыск и наоборот;
воздушное и топливное сообщение посредством каналов, обеспечивают доставку необходимого в указанные места для оперативного смешивания смеси.

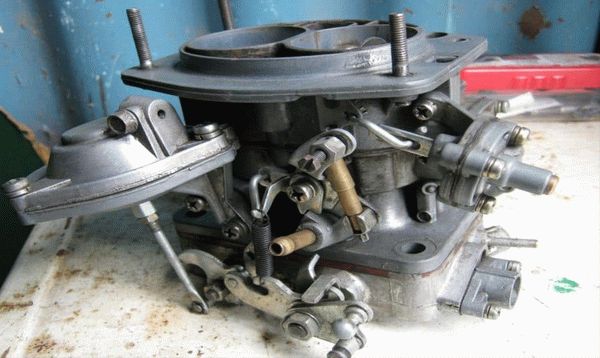

Особенности конструкции карбюратора 4178
наличие двух топливных камер;
механический привод последовательного открытия и закрытия заслонок;
система механического отсоса картерных газов через каналы дроссельного заслона;
модернизированная камера с поплавком, обеспечивающая стабильность наполнения, перекачки топлива;
впервые установлен корректор — регулятор угла опережения системы зажигания;
внедрена система рециркуляции газового потока;
модернизирован эконостат — оборудование, позволяющее качественно обогащать смесь при пиковых силовых нагрузках мотора. Особо актуально при езде по бездорожью, песку, грязи. Ведь УАЗ и создан для таких стихий;
пусковой механизм — обеспечение максимально полного старта при отрицательных внешних температурах;
экономайзер — служит для перекрывания доступа кислорода внутрь камер сгорания при выключении силового агрегата и закрытии заслонок;
ускорительный насос — пожалуй, главный элемент в каждом автомобиле, отвечающий за своевременность реагирования педали акселератора при нажатии на неё. От информативности зависят многие динамические характеристики мотора;
клапан холостого хода, обеспечивающий работу силового агрегата даже при низких оборотах коленвала.

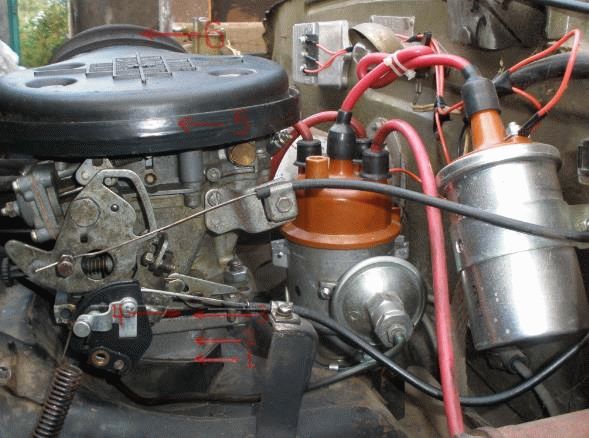

Регулировка карбюратора
Процедура настройки агрегата идентична для большинства такого плана изделий. Используется винт качества и количества топлива. При некорректной настройке работа автомобиля не может быть полноценной, эксплуатация не рекомендована.
Алгоритм регулировки выглядит следующим образом:
силовой агрегат прогревается до минимально необходимой температуры в 40℃;
винт качества изначально полностью выворачивается отвёрткой до упора. После чего вкручивается на 2 — 3 оборота;
вторым винтом количества обороты тахометра доводятся к отметке в 900 об/мин;
повторяется шаг № 2 и 3 ещё раз до момента полной стабилизации оборотов.
Настройка карбюратора успешна, если переход от набора оборотов и до полного сброса прошёл максимально плавно при нажатии на педаль акселератора, отсутствуют провалы. Если такового не наблюдается, то нужно немного подкрутить винт качества в сторону увеличения.
Водителю на заметку: любая неисправность в работе карбюратора определяется по стабильности вращения коленчатого вала на холостом ходу. Если такты неровны, прослеживается задержка или опережение, необходима профилактика агрегата. Не имеете должного опыта — воспользуйтесь услугами сервисного центра, СТО для проведения починки. Автомобиль не должен эксплуатироваться без диагностики.

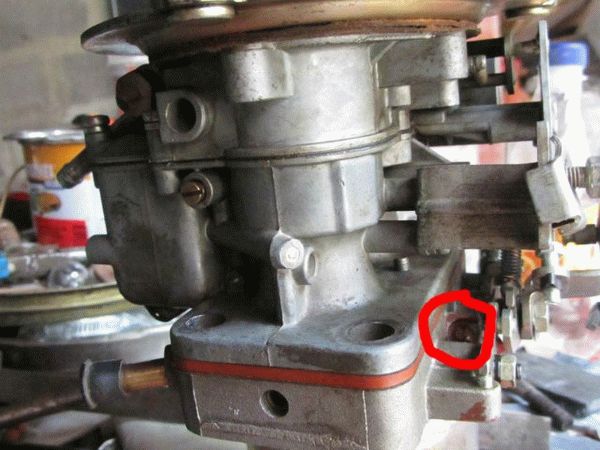

Характерные неисправности ДААЗ 4178
Среди самых распространённых причин принято считать нестабильную работу клапана игольчатого типа в камере. Когда топливо подаётся с нарушением дозирования, порции неодинаковые. Излишки часто приводят к тому, что силовой агрегат начинает захлёбываться от избытка бензина. Решением может быть частичный ремонт, замена клапана новым или установка нестандартного клапана с увеличенным диаметральным зазором. Однако, для этого понадобится полностью демонтировать карбюратор со штатного посадочного места.
В меньшей степени «мешает» полноценной работе засорение каналов подачи горючего из-за попадания внутрь мусора, грязи, сторонних предметов, расположение которых не должно быть априори.
Наиболее частые причины поломок ДААЗ 4178
механическое повреждение корпусной части из-за аварии, столкновения, удара. Когда целостность нарушена и агрегат не может фактически полноценно выполнять возложенные на него функции;
фактор брака при изготовлении в заводских условиях. Часты случаи, когда вместо надлежащего материала для основы используют низкокачественный продукт, несоответствующий требованиям и нормам;
некачественное проведение ремонтных работ предыдущими мастерами сервисного центра, аматорами;
монтаж неоригинальной продукции в целях экономии денежных средств.
Вышеуказанный перечень не является исчерпывающим, но его достаточно для того, чтобы владелец технического средства обратил внимание на нестабильную работу своего автомобиля.
Последовательность действий при самостоятельном монтаже
Как уже упоминалось в начале статьи, для замены штатного карбюратора модернизированным понадобится асбестовая прокладка на посадочное место выпускного коллектора от автомобиля ВОЛГА 2410. Отсутствие прокладки усложнит работу и затянет процесс установки карбюратора на длительное время. Так как агрегат конструкционно расположен в моторном отсеке, все работы будут проводиться в транспортном положении автомобиля.
техническое средство устанавливается на смотровую яму или ровную площадку для удобства доступа к моторному отсеку со всех сторон;
открывается капот, двигатель должен остыть до такой температуры, чтобы невозможно было повредить кожные покровы при ремонтных работах;
отвинчивается штатная корпусная часть воздушного фильтра вместе с самим фильтром;
откручиваются гайки со шпилек, снимается прежний (старый) карбюратор;
в обязательном порядке необходимо отвинтить стационарные — длинные шпильки из посадочного места выпускного коллектора, на их место вкрутить новые, короткие. Если такую замену не сделать, то ДААЗ 4178 1107010 невозможно будет физически установить на штатное место;
удаляется пневматический клапан вместе с корпусной частью;
на освободившиеся место вкручивается реле — регулятор;
укладывается новая асбестовая прокладка на место фиксации в выпускном коллекторе;
штуцеры на карбюраторе и моторе соединяются посредством обычной шланги;
подключается электрическая схема цепи в соответствии с распределением;
обязательно подключается к питанию экономайзер принудительного холостого хода;
проводится настройка винтов качества и количества.
Подробная процедура по тонкой настройке описана в данной статье несколько выше. Можно воспользоваться рекомендациями для достижения желаемого положительного результата.
Параллельно с установкой нового оборудования проведите визуальную диагностику вспомогательных элементов и систем. Возможно имеются механизмы, нуждающиеся в экстренной починке с использованием ремкомплектов.
Модификации и классификации агрегатов
4178-1107010 30: переходник на заводской фильтр УАЗ, предустановлено отверстие в заслонке для слива топлива при превышении допустимого уровня в ускорительном насосе, в то время как перекрыта заслонка. Диаметр отверстия диффузоров меньше, нежели на модели «40»;
4178-1107010 40: установлен переходник под металлический корпус воздушного фильтра на 3302, имеется обратка, газовый тросик, в отличие от предыдущих газовых тяг. Кулачек ускорительного насоса имеет изменённую форму, в отличие от модели «30»;
4178-1107010 40 инсталлируется на модель УАЗ с силовым агрегатом УМЗ 421 с объёмом 2,9 литра;
4178-1107010 30 устанавливается на новые модификации ГАЗелей с моторами ЗМЗ с объёмами 2,5 литра.
4178-1107010 — классический вариант УАЗа с мотором УМЗ-4178.10.
Во всём остальном агрегаты полностью идентичны, равно как и их настройки. Купить агрегат можно на автомобильном рынке или автомагазине. Независимо от формы выбора, необходимо быть предельно осторожным. Выбирать только качественные и оригинальные продукты, тщательно просматривать технические характеристики карбюратора в инструкции по эксплуатации.
Советы и рекомендации по обслуживанию
Главный враг каждого смесителя, независимо от марки и модификации, низкокачественное и грязное топливо, которым заправляют систему. Систематическое засорение приводит к затруднению протеканию бензина по каналам, мотор вынужден затрачивать больше сил и мощности для преодоления барьера и доставке топлива к месту назначения. Поэтому, прежде чем заливать, убедитесь в качестве содержимого.
Не заправлять в бак различного рода химические присадки для восстановления октанового числа или повышения свойств. Никогда добавки не приносили пользы, только вред. Химические реагенты разъедают трубоканалы, способствуют неполному сгоранию горючей смеси, образованию нагара, избыточному содержанию серы, оксидов металла, стремительному снижению уровня топлива. Всё вышеперечисленное приводит к преждевременному износу деталей, выходу со строя агрегатов, скоропостижному капитальному ремонту мотора.
Отзыв владельца автомобиля УАЗ с карбюратором 4178-1107010
Олег, 37 лет, собственник УАЗа, частный предприниматель. По роду своей деятельности занимаюсь торговлей. Закупать продукты приходится в различных местах и географических зонах: снег, мороз, гололёд, дождь, прочая непогода. На старом, штатном карбюраторе частенько не хватало мощности и резвости для рывка в нужный момент. Да и топливо кушал «хорошо». По рекомендации друзей установил себе «40-й», радости нет предела. Машина резвая, педаль акселератора отзывчивая, расход бензина снизился на 10%. Говорят, что можно устанавливать иные модификации ДААЗ на УАЗ, но необходимо переделывать много заводских креплений. Рисковать не стану. Этого вполне достаточно. Рекомендую всем.
Константин, 44 года, водитель служебного УАЗа в региональном газовом хозяйстве. Конечно, машина не новая, но лампичим, что есть. Когда речь зашла о замене заводского 151-го карбюратора, не поверил будущим улучшениям. После установки машина совсем иная, прибавила в резвости, разгон намного быстрее, динамичнее. Самое главное, что расход снижен до 12 литров. При наличии возможности замените карбюратор новым, модернизированным от ДААЗ 4178.
Виталий, 37 лет, механик СТО, личного транспорта нет, но часто проводит работы по замене агрегатов топливной системы. Рекомендую всем владельцам УАЗов заменить заводской 151-й карбюратор на «30-тку» или «40-ку», разницы особой между моделями нет. Машина станет намного активнее, педаль акселератора информативней, снизится расход топлива.
Регулировка и настройка карбюратора ДААЗ-4178 на УАЗ 469
Прежде чем узнать, как делается регулировка и настройка карбюратора, нужно хотя бы вкратце разобраться что из себя представляет карбюратор ДААЗ-4178, произведенный Дмитровским агрегатным заводом.
Данный агрегат, как впрочем и все остальные этого типа, предназначен для приготовления горючей смеси бензина и воздуха, которая далее всасывается через патрубок в камеру сгорания. По своему устройству является двухкамерной эмульсионной системой. В составе своем имеет главную дозирующую емкость, систему холостого хода, переходные системы, насос, эконостат и ЭПХХ.
Процесс регулировки и настройки карбюратора ДААЗ-4178 на УАЗ 469
Для начала нужно отметить, что этот карбюратор не является родным для УАЗ 469. Значит либо Вы, либо кто-то другой, сняли штатный и поставили рассматриваемый. Данная замена не сопровождается особыми трудностями.
Одно из требований: добавить еще одну прокладку от 126 карбюратора. Теперь их две. Одна тонкая, другая толстая. Под воздействием высоких температур, времени и других внешних факторов в этом узле могут происходить усыхания прокладок. Это приводит к появлению зазоров, которые неизменно приводят к подсасыванию воздуха. Если оно будет значительным, то скорее всего никакая регулировка и настройка карбюратора не поможет, поэтому прежде всего необходимо проверить подсос воздуха. Для тех кто не знает как это сделать, будет написано об этом в конце статьи.
Регулировка и настройка карбюратора ДААЗ-4178 на УАЗ может производиться в двух вариантах:
Без разборки.
С полной разборкой.
Второе нужно, если первое не действует. Смысл таков: если вы, строго следуя инструкции, произвели регулировку и настройку карбюратора без его разборки, но двигатель часто глохнет, не сразу заводится, неустойчиво работает, значит нужно воспользоваться вторым вариантом.
Первый вариант
На корпусе карбюратора находятся винт качества и винт количества смеси. Вот ими и будет производится регулировка.
Для этого нужно:
Прогреваем двигатель. Винт качества полностью выкручиваем а потом закручиваем на 2,5-3,5 оборота.
Винтом количества доводим обороты двигателя до 850-950.
Винтом качества выставляются максимально большие обороты двигателя.
Винтом количества возвращаем 850-950 оборотов.
Этот процесс повторяем до тех пор, пока после поворота винта качества, обороты двигателя не повышаются.
Перестаем закручивать винт качества в момент когда обороты двигателя начинают падать. Именно на этой отметке его нужно установить.
Бывает, что при резком надавливании и сбросе педали акселератора, двигатель не нормально переходит от высоких оборотов к холостому ходу. В этом случае нужно понемногу винт качества выкручивать.
Второй вариант

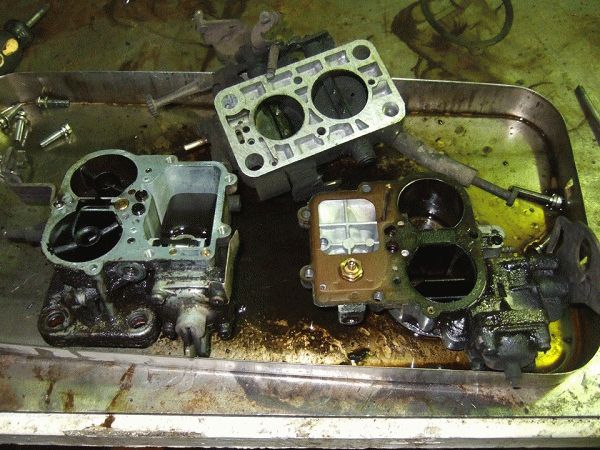

Снимаем карбюратор, разбираем. Все хорошо моем. Одной из частых причин ухудшения работы двигателя на ХХ заключается в износе игольчатого клапана поплавковой камеры. Поэтому сразу его меняем. Далее в карбюраторе следует промыть и продуть все каналы.
Также следует обратить внимание на жиклеры. Они должны соответствовать заводским маркировкам. Ниже приводятся их номиналы:
Топливный жиклер холостого хода. Расположен в 1 камере. Маркировка 48.
Топливный жиклер переходной системы. Расположен во 2 камере. Маркировка 60.
Главный топливный жиклер. Находится в обеих камерах. Маркировка 120.
Если маркировка жиклеров на карбюраторе не совпадает с заводскими номиналами их нужно заменить. После этого карбюратор можно собрать и установить на место. Чтобы проверить нет ли подсоса воздуха достаточно на заведенном двигателе покрыть ладонью воздухозабор. Если двигатель глохнет значит подсоса нет. После установки карбюратора на УАЗ 469 следует, произвести его регулировку, пользуясь пошаговой инструкцией для первого варианта.
Карбюратор ДААЗ 4178 1107010
Карбюратор является достаточно сложным электромеханическим устройством, которое предназначено для управления работой двигателя отечественного автомобиля УАЗ. Устанавливаемые агрегаты по заводу уже давно отработали свое и требуют существенных изменений. Карбюратор ДААЗ 4178 станет отличной альтернативой для штатного устройства, например, 126-го. Он имеет более экономичные режимы работы и более улучшенные прочие характеристики.
Карбюратор ДААЗ 4178
Автомобиль УАЗ представляет собой рабочую лошадку, которая должна выполнять самую тяжелую работу, поэтому и значительно повышаются требования к двигателю. Но как можно повысить мощность мотора, не меняя его самого? При помощи более современных и доработанных агрегатов и узлов.
Этот карбюратор обеспечивает горючую смесь с оптимальным соотношением бензина и воздуха, что позволяет получать от двигателя лучшие динамические показатели как при изменении скоростных режимов, так в движении при полной нагрузке. Главной задачей для обеспечения бесперебойной работы сердца автомобиля УАЗ является подача оптимального количества топлива, пропорционального количеству проходящего через него воздуха.
Устройство карбюратора
В приготовлении качественной смеси для стабильной работы двигателя участвует ряд устройств:
Поплавковая камера. Она предназначена для скопления необходимого количества бензина, которое должно использоваться в следующем цикле приготовления смеси с последующей подачей ее в цилиндры. В камере имеется поплавок со специальным игольчатым клапаном. Он обеспечивает постоянный и неизменный уровень бензина в камере. Ее наполнение происходит за счет постепенного расходования горючего, а когда уровень станет достаточно низким, поплавок опуститься, увлекая за собой рычаг с иглой, то откроется клапан и топливо опять наполнит камеру. Клапан тем самым за счет поднятия поплавка заново закроется.
Смесительная камера с диффузором. В ней происходит смешивание бензина с воздухом до необходимого качества. Топливо в нее попадает через распылитель. Воздух же, проходя через диффузор, значительно ускоряется и заворачивается вихрем, попадает в камеру и перемешивается с топливом, образуя вспененную смесь. Здесь за качество смеси отвечает как раз таки диффузор. В распылителе карбюратора ДААЗ 4178 1107010 имеется жиклер. Он обеспечивает дозированную подачу топлива за счет калиброванного отверстия, тем самым обеспечивая наилучшие характеристики работы двигателя УАЗ.
Дроссельная заслонка. Она обеспечивает оптимальное количество поступающей топливной смеси в цилиндры двигателя при нажатии на педаль газа.
Топливный и воздушный каналы. Они обеспечивают транспортировку исходных материалов для приготовления смеси.
Конструктивные особенности и отличия от штанного карбюратора
40-я модель этого карбюратора представляет собой устройство эмульсионного типа с двумя камерами и дополнительной механической системой, обеспечивающей последовательное открытие заслонок.
Агрегат оснащен системой, обеспечивающей отсос картерных газов за дроссельную заслонку.
Установлена более сбалансированная поплавковая камера.
Добавлены патрубки для управления вакуумом корректора угла опережения зажигания за счет управляющего разрежения в корпусе заслонок.
Применена система рециркуляции отработанных газов.
В связи с перечисленными выше изменениями в карбюратор добавлены и усовершенствованны следующие устройства:
Эконостат. Обеспечивает оптимальное обогащение при максимальных нагрузках двигателя автомобиля УАЗ.
Пусковое устройство. Оно служит для обеспечения максимально эффективного и стабильного запуска холодного мотора.
Экономайзер принудительного холостого хода. Служит для моментального прекращения поступления топлива в карбюратор при выключении двигателя и при закрытии заслонок.
Ускорительный насос. Важный элемент агрегата, который и отвечает, собственно говоря, за динамику двигателя при резком нажатии на педаль газа, тем самым обеспечивая оптимальные характеристики работы двигателя.
Переходные системы. Устройства, позволяющие плавно переходить из одного режима работы двигателя в другой.
Устройство обеспечения холостого хода при минимальном количестве оборотов коленвала.
Усовершенствованная дозирующая система.
Установка
Инструкция по установке агрегата:
Первым делом снимается воздушный фильтр и родной карб.
Далее, обязательно выкручиваются шпильки и на их место вкручиваются более короткие.
Затем устанавливается ДААЗ 4178 1107010. При этом следует помнить об обязательном наличии тонкой прокладки, потом на нее необходимо положить более толстую. Подойдет от 126-го карбюратора. И затем опять тонкую прокладку. Это следует обязательно выполнить, потому что при их отсутствии может повредиться насос.
Штуцера карбюратора и устройства распределителя зажигания соединяются при помощи шланга.
На следующем этапе необходимо осуществить переделку электрической схемы в соответствии с поставляемой в комплекте.
Последний шаг в монтаже карбюратора на УАЗ заканчивается регулированием количества и качества смеси.

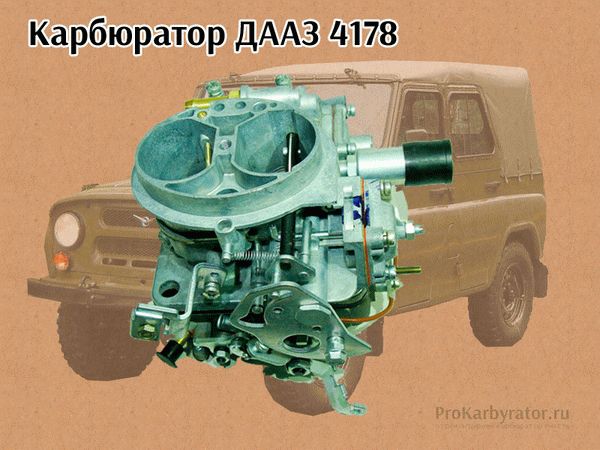

Карбюратор ДААЗ 4178
Карбюратор 4178 (ДААЗ) является неотъемлемой частью многих автомобилей. Не исключением является и УАЗ, который оснащается устройством димитровградского агрегатного автомобильного завода. Такой сложный узел работает в самых разнообразных режимах, а потому все время нуждается в регулировке и настройки. Рассмотрим на примере УАЗа, как регулируется и настраивается карбюратор ДААЗ 4178, а также технические характеристики, из чего он состоит и как работает.
Как работает карбюратор?
Схема работы предельно проста: топливо подается в поплавковую камеру, через игольчатый клапан, который жестко закреплен с поплавком. В нижней части камеры установлены главные топливные жиклеры, откуда через каналы оно выходит к диффузору. За счет разрежения, создаваемого в цилиндрах двигателя, воздух под давлением проникает через диффузор и смешивается с бензином, который расщепляется по средствам распылителя. Далее смесь идет во впускной коллектор, после чего, уходит в цилиндры.
При снижении количества бензина в поплавковой камере, открывается игольчатый клапан и пропускает новую порцию бензина. После наполнения камера снова запирается, и процесс повторяется на всем протяжении работы двигателя, оснащенным карбюратором. Для создания атмосферного давления воздух из камеры выводится при помощи специального канала, подключенного к верхней части диффузора. Благодаря этому, камера сбалансирована.
Карбюратор ДААЗ 4178 устройство поплавковой камеры
Карбюратор предназначен для приготовления топливовоздушной горючей смеси с дальнейшей подачей ее в цилиндры двигателя. Простейший карбюратор состоит всего из трех конструктивных элементов – поплавковая камера, диффузор и дозирующая система.
Поплавок
Жиклеры
Игольчатый клапан
Балансировочный канал
Регулировка карбюратора 1111-1107010
Основные дозирующие элементы и регулировки:
Наименование
2 камера
Регулировка карбюратора 4178-1107010
Основные дозирующие элементы и регулировки:
Регулировка карбюратора 4178-1107010-30
Основные дозирующие элементы и регулировки:
Наименование
2 камера
Регулировка карбюратора 4178-1107010-40
Основные дозирующие элементы и регулировки:
Дроссельная заслонка карбюратора ДААЗ
Чтобы настроить состав смеси на различных режимах работы, предусмотрен привод управления дроссельной заслонкой, которая связана с системой дополнительной подачи топлива во время езды. При нажатии на педаль акселератора, она открывается, а в диффузор подается дополнительная порция бензина. Данный механизм называется ускорительный насос. Он обеспечивает отзывчивую работу акселератора при резком разгоне автомобиля, чтобы не допускать обеднение смеси.
Облегчение пуска в холодное время обеспечивается за счет воздушной заслонки, которая закрывается и ограничивает подачу воздуха, увеличивая количество топлива в цилиндрах. Управление приводом осуществляется при помощи троса, который выводится в салон УАЗа на рукоятку.

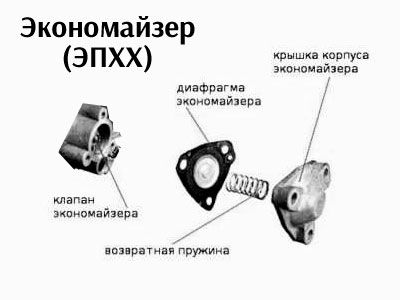

Экономайзер (ЭПХХ)
Для экономии топлива используется ЭПХХ, который в карбюраторах «Солекс» выступает в роли электромагнитного клапана. Особенностью устройства является то, что при падении оборотов ниже отметки 1000 об/мин, он включается в работу и не допускает остановки двигателя, снижая выброс токсических веществ в атмосферу. Экономайзер включает в работу жиклер холостого хода после того, как будет включено зажигание. При снятии с питания, клапан постоянно остается закрытым. Клапан всегда открыт независимо от характеристики работы двигателя. При работе на переходной системе, топливо уходит в задроссельное пространство, а в этот момент жиклер ХХ закрывается.
Карбюратор ДААЗ 4178 является двухкамерным с балансированной поплавковой камерой и имеет систему отбора воздуха, чтобы настроить работу октан-корректора, который позволяет применять бензин с различным октановым числом. Такие технические характеристики являются прогрессивными.
Очень часто карбюратор может выходить под наименованием «Solex», которое является французским. Российские конструкторы выкупили лицензию на производство данных карбюраторов, когда на конвейер стали выходить переднеприводные автомобили ВАЗ. Конструкция «Солекс» является одной из самых надежных и позволяет сэкономить большое количество топлива.
Карбюраторы солекс применялись на автомобилях:
Применение карбюратора
ДААЗ 4178 нашел свое применение на различных автомобилях советского производства. Изначально он был продуман под «уазик», однако из-за схожего строения двигателей, прекрасно подходит, как на «волги», так и «газели».
Путем незначительных переделок и модернизаций, карбюратор можно адаптировать практически под любой другой автомобиль своими руками, улучшая технические характеристики. Основная область его применения – это двигатели с объемом от 1,5 литров, где необходимо большой количество топливовоздушной смеси. Такое устройство позволяет легко сдвинуть тяжелый автомобиль с места с минимальным расходом бензина.
Постепенно, применение карбюраторов отходит на второй план. Теперь их полностью вытеснила инжекторная система впрыска топлива. Их схема работы более сложна и надежна. Но в мире осталось огромное количество любителей карбюраторных двигателей, благодаря возможности самостоятельной настройки и высокой способности выполнить ремонт даже в полевых условиях. Карбюраторы до сих пор остаются популярными и на российских авто. А димитровградский завод до сих пор выпускает карбюраторы для различных автомобилей российского производства.
Отличия от карбюратора К151
ДААЗ 4178 является более прогрессивной моделью. В отличие от устаревшего К 151, он имеет более качественное исполнение и легко поддается регулировкам. Устаревший карбюратор, со временем теряет свою способность настраиваться и допускает провалы при работе с педалью акселератора. Описание этого явления можно характеризовать, как симптомы неисправности.
Во время его разработки были учтены многие недостатки прошлых моделей:
Плавная работа дроссельной заслонки
Появилась вторая камера
Крепления ДААЗ 4178 также доработаны. Прокладки выполнены из более качественных материалов, что обеспечивает плотность посадки и исключение такого явления, как «подсос воздуха». Более того, карбюратор теперь легко садится на свои посадочные места, чего не было у его предшественника, который создавал массу проблем, как при установке, так и при демонтаже.
Главным прогрессирующим устройством ДААЗ является появление винта качества смеси, который позволяет регулировать соотношение топлива и воздуха. При вращении винта смесь может обедняться или обогащаться, что очень важно при настройке агрегата. В К151 такая возможность отсутствовала, а вместо нее был винт регулировки положения заслонки, которая регулировала лишь количество подаваемого воздуха.
Размеры обоих карбюраторов, примерно, одинаковы. Поэтому вопрос о их взаимозаменяемости отпадает.
Как отрегулировать уровень поплавковой камеры ДААЗ 4178 своими руками?
Поплавковая камера является основным элементом, параметры которого влияют на расход топлива. Уровень в ней должен поддерживаться конструктивно и не должен превышать 27,5 мм.
Настройка уровня поплавковой камеры ДААЗ 4178: 1 — крышка карбюратора; 2 — поплавок; 3 — язычок поплавка; 4 — игольчатый клапан.
Для получения доступа к камере, нужно выполнить следующие действия:
Снять воздушный фильтр
Отсоединить привода заслонок
Выкрутить крепежные отверстия верхней крышки
Чтобы его проверить, необходимо запустить мотор, и тут же заглушить. После этого, нужно снять верхнюю крышку карбюратора и замерить уровень топлива. Если он отличается, необходимо подогнуть тяги поплавка в нужную сторону. Далее необходимо все собрать и снова завести двигатель. Дальнейшая проверка и установка выполняется аналогичным образом.
Если камера работает не правильно, то необходимо выполнить ремонт. Для этого приобретается ремонтный комплект, в который входит поплавок и игольчатый клапан. Часто бывает, что он заедает, поэтому его лучше сразу заменить.
Как настраивать положение воздушной заслонки карбюратор ДААЗ 4178 1107010?
Следующий этап в регулировке любого карбюратора – это регулировка воздушной заслонки. Примерно, во всех автомобилях ее принцип работы одинаковый. Это нужно для того, чтобы она работала корректно. При неправильной настройке, она может не полностью открыться или закрыться, а размеры щелей сильно влияют на работу мотора. Если щели все равно остаются, то необходимо выполнить ремонт путем обточки стенок прилегания. Описание процедуры можно найти на любом любительском сайте.
Чтобы выставить ее положение, до запуска мотора нужно ослабить крепление троса и полностью закрыть воздушную заслонку. Вытащите рукоятку пускового устройства полностью и в таком положении затяните трос. Теперь проверьте работу привода. Он должен работать так, чтобы при полностью вытянутой рукоятке заслонка была закрыта плотно, а при открывании не заедала и полностью открывалась. После этого можно приступать к регулировке холостого хода карбюратора.
Настройка холостого хода карбюратора ДААЗ 4178 на УАЗ
Регулировка тут производится так же, как и на солекс. Поэтому инструкция будет актуальна для обоих карбюраторов. Перед началом выполнения процедур нужно выставить систему зажигания и отрегулировать зазоры в клапанном механизме. Их размеры должны быть номинальными. Движок должен быть прогрет до номинальной температуры, иначе вся работа будет выполнена неправильно.
Устанавливаем винт качества смеси на 3 оборота и запустите двигатель. Обороты должны быть завышенными. Чтобы их снизить, нужно уменьшить количество смеси при помощи второго винта. Закручивайте его до тех пор, пока обороты не упадут до 900 об/мин. Вовсе не обязательно, чтобы стрелка была ровно на этом уровне. Допускаются отклонения +-50 об/мин.
Далее нужно отрегулировать винта качества так, чтобы обороты стали максимально возможными. Сторона вращения зависит от самого карбюратора и множество других условий, поэтому, сказать точно, как это нужно делать, нельзя. После этого, снова установите обороты в номинальный режим, вращая винт количества. Далее есть два варианта регулировок – закрутить винт качества до тех пор, пока установка не начнет слегка потряхиваться или же продолжить цикл до тех пор, пока вращение винта качества перестанет повышать обороты. Оба варианта являются рабочими, однако второй приводит к снижению вредных выбросов в атмосферу и заметно снизит расход топлива.
Далее проверяем работу системы. На холостом ходу резко нажмите педаль газа. Обороты должны подниматься быстро, без провалов, а падение оборотов должно быть всегда до номинального уровня. Если этого нет, то необходимо слегка выкрутить винт качества смеси. Или отремонтировать узел путем замены винта.
Вот так можно настроить карбюратор ДААЗ 4178 своими руками на автомобиле УАЗ. Желаем удачи на дорогах!

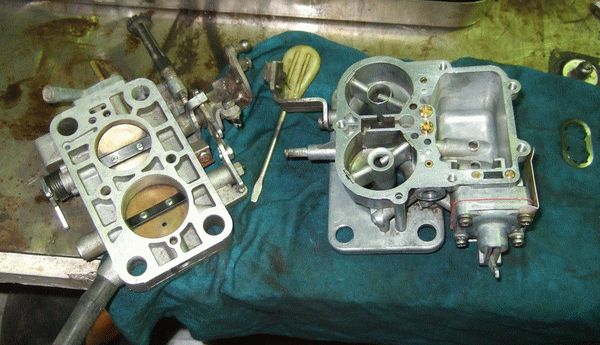

Правильная установка и грамотная регулировка карбюратора ДААЗ-4178 на автомобиль УАЗ
Вступление
Характеристики ДААЗ-4178
Димитровоградский агрегатный завод (ДААЗ) был основан в далёком 1967 году как предприятие по производству карбюраторов и автомобильной арматуры. Теперь это ведущий в стране производитель автомобильных компонентов для машин отечественного и зарубежного производства.
Произведённый на заводе карбюратор ДААЗ-4178 пользуется спросом на рынке. Автолюбители по достоинству оценили агрегат за его способность повысить динамику работы мотора при низком расходе топлива. Устройство отличается прогрессивной системой последовательного открывания заслонок, проработанным диффузорным каналом, другими удачными техническими решениями.
ДААЗ-4178 способен повысить динамику работы мотора при низком расходе топлива
Основная задача — поддержание чёткого количества топлива для бесперебойной работы мотора. Бензин подаётся в камеру до тех пор, пока поднявшийся поплавок не перекроет подачу топлива (для наглядности приведём пример. Именно по такому принципу работает бачок унитаза). При уменьшении количества топлива поплавок опять открывает доступ для подачи бензина. Всё довольно просто.
Необходима для регулировки объёма топлива. При нажатии на педаль газа — открывается заслонка. Чем больше «утопить газ», тем шире откроется заслонка, давая возможность большему количеству смеси попасть в цилиндр.
«
Отличная статья 0

Проверка автомобилей по vin коду: Автокод — проверка авто по ВИН коду — проверить автомобиль по VIN – Проверка по VIN — Auto.ru. Помощь

25.01.2018 Автор:alexxlab
Комментариев нет

Проверка автомобиля

Поиск по всем разделам

Госавтоинспекция

Участникам движения

Организациям

Сервисы

Новости

Контакты

Госфункции

Социальные кампании

Проверка авто по ВИН (VIN) или гос номеру на сервисе АвтоИстория

ПРОВЕРКА ЧЕСТНОСТИ ПО VIN-КОДУ

Какой бы ни была история продавца, вы можете верить ему лишь в одном случае. Когда этот продавец — вы. В остальных ситуациях лучше обратиться к статистике, которая раскрывает карты о подержанных авто:

70% участвовали в ДТП

22% имеют «скрытый» пробег

5% фигурируют в кредитных или судебных тяжбах

3% использовались для работы в такси

Именно поэтому перед покупкой машины мы рекомендуем выполнить проверку авто по VIN и узнать реальную правду об автомобиле.

Автоистория — это уникальный онлайн-сервис, который позволяет пробить авто по его регистрационному номеру (ГНЗ), VIN-коду, номеру кузова, шасси или раме. Поиск информации ведется по базам ГИБДД, РОССТАТ, ФССП, ВАС РФ, НБКИ, РСА.

Проверку автомобиля осуществляем по коммерческим, официальным и неофициальным источникам. Это САМАЯ полная база данных по всей РФ. Она охватывает более 30 млн. объектов и позволяет пробить по ВИН-коду машину за считаные минуты без региональных привязок и ограничений.

ЧТО ДАЕТ ПРОВЕРКА АВТО ПО VIN-НОМЕРУ?

Максимально полный и подробный отчёт об автомобиле:

Год выпуска, комплектация, характеристики модели

Реальный пробег машины

Информация о ДТП, страховых случаях

Данные по эксплуатации (ремонт, работа в такси, службы доставки и пр.)

История продаж (с указанием всех владельцев, номеров СТС и ПТС)

Наличие банковской, кредитной, судебной истории (проверка на аресты, залоги, проверка на запреты и ограничения)

Данные таможенных и криминальных служб (угон, нахождение в розыске и пр.)

История Carfax

История штрафов

Проверка автомобиля осуществляется в режиме 24/7 без праздников и выходных.

КАК МЫ РАБОТАЕМ?

Вы вводите госномер или ВИН-код авто.

Указываете E-mail для получения отчета.

Далее оплачиваете услугу удобным вам образом.

Отчет приходит на электронную почту, указанную вами. Как правило, обработка данных занимает от 1 до 15 минут. Реже — до 1,5 часов с момента оплаты заявки. Вы можете посмотреть пример отчета и ознакомиться с подробной информацией как купить отчет.

ПРЕИМУЩЕСТВА РАБОТЫ С НАМИ

Наш сервис позволит «пробить» информацию о машине в 1 клик.

Заказать отчет можно с телефона. Для этого скачайте наше мобильное приложение, совместимое с операционными системами Android и IOS.

Любые вопросы решаются службой поддержки пользователей в оперативном режиме (звонок бесплатный).

Запросите проверку авто и получите максимально полную и правдивую информацию об автомобиле прямо сейчас!

Проверка авто по VIN. Проверить автомобиль по вин коду по базам

Перед покупкой автомобиля мы рекомендуем провести самостоятельную проверку авто по общедоступным базам. Для этого вам понадобится VIN-номер автомобиля. Это 17-значный код, идентифицирующий каждый конкретный автомобиль. Узнать его можно в техпаспорте или найти на кузове автомобиля.

Как av.by проверяет VIN в объявлениях

С марта 2020 года, для всех объявлений о продаже авто, начиная с 2019 года выпуска, указание VIN — обязательно. Автосалоны и автохаусы также должны указывать VIN во всех своих объявлениях. Обычные пользователи заполняют это поле добровольно.

Все указанные в объявлениях VIN мы бесплатно для пользователя проверяем в базе «Реестра залогов движимого имущества Республики Беларусь», а данные проверки публикуем на странице самого объявления. Проверенные объявления получают ответку «VIN проверен». В фильтре есть возможность поиска таких объявлений.

Самостоятельная проверка авто по базам Республики Беларусь

Если автомобиль на данный момент зарегистрирован в Беларуси, то его имеет смысл проверить по следующим базам:

Проверка на угон по базе МВД Беларуси

Указав VIN или госномер автомобиля, вы сможете узнать, числится ли указанный автомобиль в розыске органами внутренних дел Беларуси и СНГ.

Проверка даты таможенного оформления ввезенного транспорта

Указав VIN, вы сможете узнать дату таможенного оформления автомобиля. Данные предоставляются Государственным таможенным комитетом Республики Беларусь

Проверка на залог в Реестре движимогоимущества, обремененного залогом Республики Беларусь

Указав VIN-номер авто, вы сможете узнать, обременен ли указанный автомобиль залогом на данный момент. Стоимость услуги для физических лиц — 16,8 р. за три запроса.

Проверка по VIN автомобилей ввезенных из РФ

Если есть вероятность, что автомобиль ввезен на территорию Беларуси из России или вы хотите купить автомобиль на российском учете, то не лишним будет проверить его по следующим базам:

Проверка авто по базе ГИБДД РФ

Сервис доступен только с территории России.

Сервис позволяет получить информацию о нахождении транспортного средства в розыске на территории РФ, о наложенных ограничениях на регистрационные действия с указанным транспортным средством, об основных сведениях о транспортном средстве и периодах его регистрации в Госавтоинспекции за различными собственниками, а также о дорожно-транспортных происшествиях с его участием.

Проверка на залог в реестре залогов Федеральной нотариальной палаты РФ

Зная VIN, вы сможете узнать, находится ли указанный автомобиль в залоге на территории РФ.

Проверка истории автомобиля по VIN или госномеру на сайте mos.ru

Только для автомобилей, зарегистрированных в Москве и Московской области.

Сервис позволяет бесплатно узнать о количестве предыдущих владельцев, историю прохождения техосмотров, нахождение в залогах, зарегистрированную историю пробега, а также историю страховых случаев. Для неавторизованных пользователей сервис ограничен, а авторизоваться могут только жители Москвы.

Проверка автомобиля по СТС и VIN-номеру на сайте mos.ru

Если автомобиль на российском учете и вам известен номер его СТС и VIN-номер, то вы сможете узнать, зарегистрирован ли СТС в ГИБДД и когда, а также базовую информацию об автомобиле: цвет, категорию, объем двигателя и мощность.

Проверка автомобиля по VIN номеру — бесплатно

VIN сайт — бесплатная онлайн-проверка автомобиля в ГИБДД по ВИН или гос. номеру.

Наш сайт поможет вам подготовится к покупке авто и уберечься от разного рода мошенничества и обмана, которое частво встречается на рынке подержанных автомобилей. Нечистые на руку продавцы автомобилей с пробегом теперь не одурачат вас. Здесь вы можете быстро и бесплатно проверить автомобиль на чистоту по самым важным характеристика, зная лишь VIN или гос. номер транспортного средства. VIN сайт соберет для вас сведения о любом транспортном средстве, которое числится на учете в органах ГИБДД России. Для полной проверки требуется только идентификационный номер транспортного средства (англ. Vehicle identification number, VIN) — уникальный код транспортного средства, состоящий из 17 символов (ВИН КОД). Его можно посмотреть под капотом автомобиля также номер дублируется на табличках дверей, иногда вин код дублируется под водительским сиденьем или в прочих местах на специально изготовленных номерных табличках шильдиках (в зависимости от модели и марки машины). И конечно же VIN номер указывается в регистрационных документах транспортного средства: ПТС и СТС.

На изображении ниже указаны места в авто, где автопроизводители размещают VIN номер.

Вот что можно узнать об автомобиле с помощью нашего сервиса:
Источники данных:
Органы ГИБДД
Российский союз автостраховщиков
Бюро кредитных историй
ФССП
Суды РФ
Нотариальная палата России
Банки
Страховые компании
Авто-дилеры
ФТС России
Сервисы и доски объявлений
Есть вопрос?
Если у Вас есть юридический вопрос можете задать его в форме ниже. Если Вы обнаружили ошибку на нашем сайте или хотите внести предложения по его функционалу, напишите нам в чат поддержки или в группу ВКонтакте.
Проверка авто по VIN и гос номеру
Сегодня ещё 3 расшифровки без регистрации
Последние расшифрованные VIN:
Решили приобрести авто с пробегом? Дело это непростое и сопряжено с некоторыми рисками, особенно, если вы это делаете не часто или впервые. При покупке авто на вторичном рынке желательно проверить машину по вин коду — VIN (или можно проверить по гос номеру – разницы нет). На официальном сайте ГИБДД есть только формы, чтобы проверить штрафы и регистрацию, но основную — интересующую всех информацию — вы там не обнаружите. В отчётах, которые вы найдёте на нашем сайте, есть и проверка пробега, и данные о ДТП и ремонтах, и информация о нахождении авто в розыске как в России, так и в Европе. В общем всё, что нужно, чтобы купить проверенный автомобиль, а не кота в мешке. На сайте работает бесплатный декодер VIN. Также вы можете бесплатно проверить авто на отзыв и опять же бесплатно проверить растаможку.
Мы работаем только с проверенными источниками, такими как Автотека, АвтоКод, Adaperio, AVTOstat, и другими. Кроме того, мы используем свои собственные уникальные алгоритмы расшифровки VIN и проверки номера ПТС.
Даже если вы покупаете автомобиль из другой страны, вы сможете получить информацию! Если везёте из США, можно проверить авто по базам AutoCheck, Carfax и EpicVIN. Машину из Японии — CarVX. А carVertical расскажет всё об автомобиле из Европы или США!
Пробейте VIN на VINformer’е и узнайте ВСЁ, что скрыл от вас продавец!
На данный момент уже более 1 900 профессионалов (работники страховых компаний, банков, автотехнические эксперты-оценщики, сотрудники таможни и другие) используют VINformer в своей работе!
Мы всегда готовы к сотрудничеству как с поставщиками информации, так и с её потребителями!
Почему VINformer?
Что такое расшифровка VIN мы знаем не понаслышке! Мы занимаемся этим вопросом с 2005 года и накопили огромный опыт в области идентификации автомобилей по VIN. База данных VINformer постоянно пополняется. Наши партнёры дополняют отчёты о расшифровке информацией об эксплуатации авто, а наши подписчики не первый год доверяют декодеру и используют его на своих сайтах и в программном обеспечении.
Кроме расшифровки VIN, проверки истории авто по VIN или frame и проверки номера ПТС вы также сможете купить со скидкой книги по различным автомобилям, проверить полис ОСАГО по VIN, и многое другое!
Проверка автомобиля
Поиск по всем разделам
Госавтоинспекция
Участникам движения
Организациям
Сервисы
Новости
Контакты
Госфункции
Социальные кампании
Проверка автомобиля
Поиск по всем разделам
Госавтоинспекция
Участникам движения
Организациям
Сервисы
Новости
Контакты
Госфункции
Социальные кампании

Как отрегулировать зажигание на уаз: 403 — Доступ запрещён – Регулировка зажигания УАЗ | Автолюбители

24.01.2018 Автор:alexxlab
Комментариев нет

порядок и схема зажигания, регулировка и настройка замка

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
После этого происходит распределение и подача разряда на ту или иную свечу.
Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве.
Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высо

Установка момента зажигания УАЗ-3151

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Снять крышку распределителя.

3. Провернуть коленчатый вал до начала такта сжатия.

Чтобы определить этот момент, нужно вывернуть свечу 1-го цилиндра и закрыть отверстие под свечу пальцем.

В начале такта сжатия из-под пальца начнет выходить воздух.

4. Осторожно провернуть коленчатый вал до совпадения второй метки на шкиве с приливом на крышке распределительных звездочек.

Эта метка соответствует углу опережения зажигания 5° на двигателе с системой рециркуляции отработавших газов (для двигателей без систем рециркуляции установить шкив так, чтобы середина части шкива между второй и третьей метками находилась против прилива на крышке распределительных звездочек, что соответствует углу опережения зажигания 2°).

5. Ослабить болт 3 крепления распределителя. Установить стрелку 2 октан-корректора в середину шкалы 1 и затянуть болт 3.

Ослабить болт 4 крепления пластины октан-корректора к корпусу распределителя.

Слегка нажать пальцем на бегунок против его вращения (по часовой стрелке), чтобы выбрать зазоры в приводе.

Удерживая бегунок, медленно повернуть корпус 5 распределителя до совмещения красной метки «А» на роторе со стрелкой «В» на статоре.

Затянуть болт 4 крепления пластины октан-корректора к корпусу распределителя.

6. Установить крышку распределителя и подсоединить высоковольтные провода в соответствии с порядком работы цилиндров 1—2—4—3.

7. Проверить установку момента зажигания. Для этого прогреть двигатель до температуры 80—90 °С и, двигаясь по ровной дороге со скоростью 30—40 км/ч, резко нажать до упора на педаль акселератора.

При этом кратковременно должна прослушиваться детонация.

Если детонация не прослушивается, значит зажигание позднее.

Если детонация слишком сильная, значит зажигание раннее.

При раннем зажигании повернуть корпус распределителя на одно деление шкалы в сторону «+» (против часовой стрелки), а при позднем — в сторону «—» (по часовой стрелке).

Затем вновь проверить момент зажигания при движении автомобиля, как описано выше.

8. Более точную установку момента зажигания можно произвести с помощью стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

порядок зажигания, регулировка, схема подключения

Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.

Система зажигания УАЗ 469

Фото 1: Система зажигания УАЗ 469 (Источник: Яндекс.Картинки)
Система зажигания УАЗ 469
Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.
Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:
катушка зажигания УАЗ 469;

трамблер;

жгуты;

коммутатор;

свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Фото 2: Схема системы зажигания УАЗ 469 (Источник: Яндекс.Картинки)
Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:
АКБ;

кнопка массы;

реле-регулятор напряжения;

генератор;

амперметр;

замок зажигания УАЗ 469;

контакты прерывателя-распределителя;

трамблер;

конденсатор;

крышка прерывателя-распределителя зажигания;

бегунок;

свечи зажигания;

провод высокого напряжения;

дополнительное сопротивление;

дополнительное реле стартера;

катушка зажигания;

стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.
Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.
Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.
Принцип работы системы зажигания
Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.
Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.
Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.
Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.
Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.
Как правильно выставить зажигание
Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:
Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.

Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.

Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.

Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.

Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.

Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.

Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.

Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Порядок зажигания УАЗ 469
Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:
Первый-второй-четвертый-третий.
Проверка осуществляется с учетом подсчета против хода часовой стрелки.
Зачем выставлять зажигание
При правильно выставленном зажигании:
Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.

После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.

При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.

Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469
Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.
Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.
Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.
Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.
Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.
Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.
Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.
Читайте также:
подводное, своими руками, чертежи, схема бесконтактного, установка, как выставить, регулировка, электронного, контактного, подключение замка, настройка, катушки, проверить, замена, отрегулировать
Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.
Как выставить зажигание
Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.
Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.
После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.
Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.
После этого настраиваем бегунок, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда острие на статоре совпадет с меткой красного цвета, можно фиксировать пластину при помощи болта.
Затем нужно установить на место крышку датчика распределительного устройства и проверить правильность установки подводов зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Отсчитывать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗе завершена.
Теперь рекомендуется завести силовой агрегат и прогреть его до рабочей температуры (около +80°С). Затем нужно на скорости 40 км/ч на прямом участке пути резко нажать на акселератор.
Если при увеличении скорости до 50-60 км/ч водитель почувствует кратковременную детонацию, значит, процедура была выполнена правильно.
При сильной детонации рекомендуется провернуть датчик распределителя на 0,5-1 оборот по шкале октан-корректора в направлении против часовой стрелки.
В том случае если детонации нет, нужно увеличить угол опережения, провернув датчик по часовой стрелке.
Как проверить катушку зажигания
Проверка необходима в следующих случаях:
Механизм не глохнет при выключенном зажигании.
Произошло короткое замыкание.
Из строя вышли свечи системы зажигания.
Греется катушка, из-за чего система перегружается.
Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.
Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.
После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.
Еще один способ проверки соединения катушки зажигания:
Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.
Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).
Как подключить замок зажигания
Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.
Порядок действий при демонтаже старого замка системы зажигания транспорта:
Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
Демонтировать рулевую колонку.
Выкрутить крепежные болты замка зажигания.
Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
Вытолкнуть замок с посадочного места.
Отсоединить все провода системы.
Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.
Все провода подключаются в направлении хода часовой стрелки.
К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.
К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.
К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.
К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.
После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.
Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.
Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.
Схема зажигания
Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.
Контактного
Схема подключения контактной системы включает в себя такие элементы, как:
Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.
Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.
Безконтактного
Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:
комплект гаечных ключей;
крестовая отвертка;
стробоскоп;
защитная одежда в виде очков и маски;
стопорные механизмы для колес.
Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.
Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.
Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.
После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.
Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.
Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.
Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.
Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.
Электронного
В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.
Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.
После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.
Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).
К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.
Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.
Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.
После выставления меток можно переходить к демонтажу ключа системы. После этого необходимо определить момент зажигания. Для этого нужно подключить минусовую клемму, при помощи гаечного ключа ослабить крепежную гайку распределительного устройства. Подключить один провод лампы к массе автомобиля, а второй к низковольтной катушке. Включить зажигание и провернуть корпус распределительного устройства по часовой стрелке до тех пор, пока контрольная лампа не перестанет гореть.
Установка момента зажигания в бесконтактной системе зажигания УАЗ
Момент зажигания в бесконтактной системе зажигания УАЗ можно установить как с помощью стробоскопа, так и без него. C помощью стробоскопа установка момента зажигания получается значительно точнее.
Проверка и установка момента зажигания в бесконтактной системе зажигания УАЗ с помощью стробоскопа и без него.
Установку момента зажигания в бесконтактной системе зажигания УАЗ без стробоскопа необходимо проводить в следующей последовательности :
— Снимите крышку датчика-распределителя.
— Выверните свечу зажигания первого цилиндра.
— Закройте пальцем отверстие для свечи зажигания первого цилиндра.
— Проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздух из под пальца — начала такта сжатия.
— Осторожно проворачивая коленчатый вал двигателя, совместите установочную метку на демпферной части шкива коленчатого вала против ребра-указателя крышки распределительных шестерен.
— Ослабьте болт крепления октан-корректора к приводу, поворотом корпуса датчика-распределителя установите стрелку октан-корректора в среднее положение шкалы и зафиксируйте ее болтом.
— Ослабьте болт крепления октан-корректора к корпусу датчика-распределителя, нажмите на ротор распределителя в направлении против его вращения и медленно поверните корпус до совмещения красной метки на роторе со стрелкой на статоре датчика-распределителя.
— Затяните болт крепления октан-корректора к корпусу датчика-распределителя и установите крышку датчика-распределителя на место.
Вывод в крышке, против которого находится разносная пластина ротора, нужно соединить высоковольтным проводом со свечей зажигания первого цилиндра. Остальные провода нужно соединить со свечами в соответствии с порядком работы цилиндров двигателя, т.е. 1-2-4-3, учитывая направление вращения ротора (против часовой стрелки). После каждой регулировки установки момента зажигания проверьте его в движении с хорошо прогретым двигателем.
Проверка регулировки установки момента зажигания в бесконтактной системе зажигания УАЗ при движении автомобиля.
При скорости автомобиля 30-40 км/ч на четвертой передаче резко нажмите на педаль акселератора. В этот момент на непродолжительное время (1-3 секунды) должен появиться легкий детонационный стук. Если стук не прекратится — значит установлен ранний момент зажигания. Если стука вообще нет — поздний момент зажигания. Опережение зажигания в этом случае регулируется октан-корректором.
При раннем моменте зажигания (сильной детонации) поверните корпус датчика-распределителя против часовой стрелки на одно деление шкалы октан-корректора. Каждое деление шкалы соответствует повороту коленчатого вала на 4 градуса. При позднем моменте зажигания (отсутствии детонации) поверните корпус датчика-распределителя на одно деление шкалы октан-корректора по часовой стрелке.
Установки момента зажигания в бесконтактной системе зажигания УАЗ с помощью стробоскопа.
Более точно момент зажигания в бесконтактной системе зажигания УАЗ можно установить с помощью стробоскопа. Для этого нужно проделать следующие операции :
— Присоедините датчик стробоскопа к проводу высокого напряжения свечи зажигания первого цилиндра.
— Запустите и прогрейте двигатель.
— Отрегулируйте частоту вращения коленчатого вала на холостом ходу в пределах 550-650 оборотов в минуту.
— Включите стробоскоп и направьте его свет на ребро-указатель на крышке распределительных шестерен. Должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.
При правильно установленном моменте зажигания напротив ребра-указателя должна находиться либо зона между первой и второй меткой по направлению вращения коленчатого вала — у двигателей УАЗ с системой рециркуляции отработавших газов. Либо зона между серединами промежутков от первой до второй и от второй до третьей меток шкива-демпфера — у двигателей УАЗ без системы рециркуляции отработавших газов.
Если положение ребра-указателя и меток не соответствует правильной установке момента зажигания, то добейтесь нужного положения ребра-указателя и меток поворотом корпуса датчика-распределителя.
Похожие статьи:
Когда делать капитальный ремонт двигателя, признаки естественного износа двигателя, методы капитального ремонта классических двигателей внутреннего сгорания.
Проверка свечей зажигания, регулировка зазоров между электродами, восстановление работоспособности свечей, извлечение обломавшейся свечи, восстановление резьбы.
Колесные диски, типы, преимущества и недостатки, параметры, маркировка, проверка радиального и бокового биения колесного диска.
Тюнинговые карбоновые, кевларовые и металлокерамические сцепления, основные свойства, преимущества и недостатки использования.
Как выбрать правильный антифриз, гибридный, карбоксилатный и лобридный антифризы, обозначение и свойства, кавитация или кавитационная эрозия.
Описание режимов функционирования жидкостного предпускового подогревателя Webasto Thermo Top Evo, запуск, работа и остановка.
Как выставить зажигание на уаз 469 motors-avto.su
Установка момента зажигания УАЗ-3151
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Снять крышку распределителя.
3. Провернуть коленчатый вал до начала такта сжатия.
Чтобы определить этот момент, нужно вывернуть свечу 1-го цилиндра и закрыть отверстие под свечу пальцем.
В начале такта сжатия из-под пальца начнет выходить воздух.
4. Осторожно провернуть коленчатый вал до совпадения второй метки на шкиве с приливом на крышке распределительных звездочек.
Эта метка соответствует углу опережения зажигания 5° на двигателе с системой рециркуляции отработавших газов (для двигателей без систем рециркуляции установить шкив так, чтобы середина части шкива между второй и третьей метками находилась против прилива на крышке распределительных звездочек, что соответствует углу опережения зажигания 2°).
5. Ослабить болт 3 крепления распределителя. Установить стрелку 2 октан-корректора в середину шкалы 1 и затянуть болт 3.
Ослабить болт 4 крепления пластины октан-корректора к корпусу распределителя.
Слегка нажать пальцем на бегунок против его вращения (по часовой стрелке), чтобы выбрать зазоры в приводе.
Удерживая бегунок, медленно повернуть корпус 5 распределителя до совмещения красной метки « А» на роторе со стрелкой « В» на статоре.
Затянуть болт 4 крепления пластины октан-корректора к корпусу распределителя.
6. Установить крышку распределителя и подсоединить высоковольтные провода в соответствии с порядком работы цилиндров 1—2—4—3.
7. Проверить установку момента зажигания. Для этого прогреть двигатель до температуры 80—90 °С и, двигаясь по ровной дороге со скоростью 30—40 км/ч, резко нажать до упора на педаль акселератора.
При этом кратковременно должна прослушиваться детонация.
Если детонация не прослушивается, значит зажигание позднее.
Если детонация слишком сильная, значит зажигание раннее.
При раннем зажигании повернуть корпус распределителя на одно деление шкалы в сторону «+» (против часовой стрелки), а при позднем — в сторону «—» (по часовой стрелке).
Затем вновь проверить момент зажигания при движении автомобиля, как описано выше.
8. Более точную установку момента зажигания можно произвести с помощью стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.
Как самостоятельно установить и выставить зажигание на УАЗ-469?
От того, насколько правильно выставлено зажигание в транспортном средстве, во многом зависит работа силового агрегата в целом. Поэтому для того, чтобы не допустить сбоев в работе двигателя, каждый автовладелец должен знать, как правильно выставляется угол опережения зажигания и зачем это нужно. Подробнее о том, что представляет собой схема зажигания УАЗ-469, читайте ниже.
Зачем выставлять зажигание?
Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.
Итак, зачем выставлять этот параметр:
Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
Нормализуется расход горючего, в противном случае он может быть повышенным.
Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео – канал smotri Vidik).
Инструкция по установке
Правильную установку зажигания на УАЗ-31512 можно осуществить своими силами, для этого не обязательно прибегать к услугам специалистов.
Как правильно настроить электронное устройство:
Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом. Этот момент называется временем начала хода сжатия в первом цилиндре.
Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки. Делайте это до того момента, пока контакты трамблера не замкнутся.
Затем необходимо подключить контрольную лампочку с патроном – один ее конец соединяется с выводом низкого напряжения трамблера, а второй – с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас – по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра. В данном случае важно соблюдать порядок подключения, он должен быть таким – сначала первый, затем второй, четвертый, и только после этого – третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.
Проверка правильности установки
После того, как регулировка момента зажигания будет завершена, необходимо произвести диагностику правильности установки этого параметра. Для этого вам необходимо прослушать работу силового агрегата во время езды.
Проверка выглядит следующим образом:
Заведите силовой агрегат и прогрейте его до рабочей температуры, которая должна составлять до 85 градусов.
Вам необходимо выехать на ровную дорогу без препятствий. Разгонитесь примерно до 35 км/ч, после чего резко нажмите на педаль газа.
После нажатия вы можете услышать кратковременную детонацию, стук металла или «пальчиков», как говорят профессионалы. Если незначительная детонация имеет место, то все действий по настройке и регулировке вы выполнили верно.
Если же детонация достаточно сильная, то необходимо внести несколько штрихов в настройку. Откройте капот и проверните корпус распределительного устройства по шкале октан-корректора. Достаточно будет провернуть трамблер на одно деление, при этом учтите, что поворачивать его нужно против часовой стрелки. Учтите то, что каждое деление шкалы обозначает изменение угла зажигания на два градуса, если считать по коленвалу. Если в ходе проверки выяснилось, что детонация вовсе отсутствует, то корпус трамблера необходимо будет повернуть также на одно деление, только теперь по часовой стрелке. После того, как будет проведена повторная регулировка, процедуру проверки необходимо повторить еще раз, начиная с первого пункта.
Видео «Диагностика работоспособности подводного зажигания на УАЗе»
Как выглядит система подводного зажигания на УАЗ и как производится ее диагностика после установки – смотрите на видео ниже (автор ролика – канал Александр).
Система зажигания УАЗ 469
Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.
Система зажигания УАЗ 469
Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.
Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:
катушка зажигания УАЗ 469;
трамблер;
жгуты;
коммутатор;
свечи.
Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.
Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:
АКБ;
кнопка массы;
реле-регулятор напряжения;
генератор;
амперметр;
замок зажигания УАЗ 469;
контакты прерывателя-распределителя;
трамблер;
конденсатор;
крышка прерывателя-распределителя зажигания;
бегунок;
свечи зажигания;
провод высокого напряжения;
дополнительное сопротивление;
дополнительное реле стартера;
катушка зажигания;
стартер.
Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.
Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.
Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.
Принцип работы системы зажигания
Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.
Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.
Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.
Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.
Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.
Как правильно выставить зажигание
Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:
Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.
Порядок зажигания УАЗ 469
Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:
Зачем выставлять зажигание
При правильно выставленном зажигании:
Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.
Какие бывают системы зажигания на УАЗ 469
Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.
Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.
Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.
Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.
Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.
Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.
Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.
Блог про Уаз
Порядок операции при установке зажигания на автомобиле УАЗ-469Б выглядит следующим образом. Снять крышку распределителя и ротор и проверить величину зазора между контактами прерывателя. В случае если он выходит за пределы значений 0.35- 0.45 мм, необходимо отрегулировать зазор и поставить ротор на место.
Вывернуть свечу зажигания первого цилиндра и закрыв пальцем отверстие для свечи, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это произойдет в начале хода сжатия в первом цилиндре.
Убедившись, что сжатие началось, осторожно проворачивать коленчатый вал двигателя до совпадения отверстия на шкиве со штифтом. Затем гайками плавной настройкой установить шкалу октан-корректора на нулевое деление.
Ослабить винт крепления корпуса прерывателя и повернуть корпус распределителя против часовой стрелки настолько, чтобы замкнулись контакты прерывателя.
Взять переносную лампу и при помощи дополнительных проводов подключить один из проводов ее на корпус, другой к зажиму низкого напряжения на катушке, к которому крепится провод, идущий к распределителю.
Включить зажигание и поворачивать корпус распределителя по часовой стрелке до загорания лампочки. Вращение распределителя следует прекращать точно в момент загорания лампочки. Если это не удалось, операцию повторить.
Закрепить корпус распределителя винтом, поставить крышку и центральный провод на место.
После каждой установки зажигания и после регулировки зазора в прерывателе необходимо проверить точность установки момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля. Доводку установки зажигания можно делать по октан-корректору, не ослабляя крепежного винта. Для этого достаточно вращать гайки плавной настройки, отворачивая одну и заворачивая другую.
Наиболее выгодным опережением зажигания будет такое, при котором во время резкого разгона, полного открытия дросселя, полностью нагруженного автомобиля на горизонтальной дороге с начальной скоростью 30-35 км/ч на прямой передаче едва прослушиваются единичные детонационные стуки в цилиндрах двигателя.
Если при интенсивном разгоне автомобиля стуки отсутствуют, это значит, что зажигание позднее. И наоборот, появление ряда последовательных отчетливых стуков свидетельствует о слишком раннем зажигании.
Техническое обслуживание катушки зажигания Б7-А.
Через одно техническое обслуживание следует проверить состояние катушки непосредственно на автомобиле с помощью специального переносного прибора. Катушка зажигания считается исправной, если при искровом промежутке, равном 7 мм, наблюдается бесперебойное и интенсивное искрообразование.

При отсутствии специального прибора катушку зажигания можно проверить на специализированном стенде путем сравнения ее с эталонной катушкой стенда по длине искры на регулируемом разряднике. Если длина искры проверяемой катушки окажется меньше длины искры эталонной катушки на 2 мм, проверяемую катушку необходимо заменить.
Техническое обслуживание прерывателя-распределителя зажигания Р119.
При проведении технического обслуживания необходимо проверить надежность электрических соединений и крепления прерывателя-распределителя к двигателю и смазать распределитель. Валик распределителя смазать, повернув крышку колпачковой масленки на один оборот.
Капнуть одну каплю масла, применяемого для двигателя, на ось рычажка прерывателя, одну-две капли на фильц-щетку кулачка и три-четыре капли во втулку кулачка, предварительно сняв ротор и фильц под ним. При смазке кулачка и оси прерывателя необходимо следить, чтобы масло не попало на контакты прерывателя.

Через одно техническое обслуживание осмотреть контакты распределителя, удалить с контактов грязь и масло, протирая их ветошью, слегка смоченной в бензине. Затем протереть их чистой сухой тканью не оставляющей волокон на контактах. Обгоревшие или окисленные контакты надо тщательно зачистить.
После зачистки контакты протереть ветошью, слегка смоченной в бензине и проверить щупом зазор между ними. Если зазор больше чем на 0.05 мм отличается от номинального в 0.35- 0.45 мм, то отрегулировать его. Однако заданный зазор между контактами обеспечивает нормальную работу системы зажигания только при новых контактах. Более надежной является регулировка зазора в контактах прерывателя путем изменения угла замкнутого состояния контактов.

Угол замкнутого состояния контактов проверяют либо прямо на автомобиле с помощью специального прибора НИИАТ Э-5, либо на стенде СПЗ-6, предварительно сняв распределитель с автомобиля. На средних частотах вращения коленчатого вала двигателя в 1500— 2000 оборотов в минуту контакты прерывателя должны находиться в замкнутом состоянии 46-50 градусов.
Необходимо также проверять отсутствие заедания рычажка на оси, для чего отжать рычажок пальцем и отпустить его. Отпущенный рычажок должен быстро возвратиться под действием пружины, и контакты должны замкнуться со щелчком.
Если замыкание не произошло или произошло вялое замыкание контактов, необходимо устранить заедание и отрегулировать натяжение пружины прерывателя в пределах 500—700 гс, сняв рычажок и изгибая пружину в ту или иную сторону по необходимости. Натяжение пружины рычажка прерывателя проверять при помощи пружинного динамометра.

Через два технических обслуживания прерыватель-распределитель снимают с автомобиля для проверки его состояния и регулировки. При этом прерыватель-распределитель разбирают, осматривают все детали и в случае необходимости заменяют новыми. При переборке распределителя смазывают все трущиеся части, причем фильц кулачка пропитывают в масле и отжимают.
Снимают неподвижную панель прерывателя, промывают шариковый подшипник и закладывают в него новую смазку. Перед постановкой панели проверяют легкость вращения шарикового подшипника и в случае необходимости дополнительно проворачивают его наружное кольцо до устранения заедания. Проверяют величину сопротивления уголька — оно должно быть 15 кОм.
Через 40 000-50000 километров пробега автомобиля в случае большого радиального люфта валика распределителя, вызывающего нарушение искрообразования, необходимо заменить подшипники валика распределителя.
Техническое обслуживание свечей зажигания.
При проведении технического обслуживания вывернуть свечи, очистить от нагара и отрегулировать зазор между электродами. Проверять состояние свечей зажигания и очищать их от нагара рекомендуется на приборе для очистки и проверки свечей.
При отсутствии прибора, свечи от нагара можно очистить с помощью любого металлического предмета, пригодного для этой цели. При этом изолятор свечи необходимо очищать очень осторожно, чтобы на его поверхности не оставались царапины, которые в дальнейшем будут способствовать отложению нагара.
Зазор между электродами свечи, который должен быть равен 0.8-0.9 мм, надо проверяют круглыми щупами. Пользоваться при этом плоским щупом нельзя, так как он не входит в углубление на боковом электроде свечи, образующееся в процессе его работы.
При очистке свечей зажигания на приборе рекомендуется одновременно проверить их на искрение. При давлении в камере прибора не менее 6 кгс/см2 через окно камеры должна быть видна непрерывная и ясно видимая с голубым оттенком искра. Отсутствие искры, перебои в искрении или проскакивание искры между корпусом и центральным электродом через изолятор указывают на повреждение свечи и необходимость ее замены.
Устанавливаем и настраиваем зажигание, меняем привод трамблера на автомобилях УАЗ
Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.
Обзор СЗ на знаменитых УАЗах
Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.
Принцип работы СЗ
Схема контактной системы
Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.
Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.
Принцип действия системы состоит из нескольких этапов:
Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
После этого происходит распределение и подача разряда на ту или иную свечу.
Непосредственно свеча образует искру, которая воспламеняет смесь.
Схема бесконтактной УАЗовской системы
Какие бывают виды СЗ?
В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:
Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве.
Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной.
Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще.
Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).
Рекомендации экспертов, как правильно настроить
Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:
В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно.
В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.
Фотогалерея «Как правильно отрегулировать»
Пособие по замене трамблера с приводом маслонасоса
Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.
Итак, как заменить и произвести установку распределителя:
Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.
Видео «Как установить электронное зажигание на УАЗ»
Если вы не знаете, как произвести установку электронного зажигания своими руками, то ознакомьтесь с инструкцией в ролике (видео снято каналом Auto Garage).
Проверка и установка момента зажигания на двигателе УАЗ лампой
После проверки и регулировки элементов системы зажигания проверьте правильность установки момента зажигания (искрообразования). Это очень важно, поскольку от этого в большей степени зависит топливная экономичность двигателя УАЗ.
Проверка и установка момента зажигания на двигателе УАЗ с помощью контрольной лампы или стробоскопа, что делать если двигатель глохнет после выключения стартера.
При раннем моменте зажигания рабочая смесь сгорит до прихода поршня в верхнюю мертвую точку и образовавшиеся газы будут тормозить дальнейшее движение поршня вверх. При позднем зажигании рабочая смесь сгорит при ходе поршня вниз, и давление газов на поршень будет быстро падать.
И в том, и в другом случае мощность двигателя уменьшается, а расход топлива увеличивается. Чтобы этого не случилось, периодически проверяйте установку момента зажигания. Желательно это делать каждый раз, когда проводится техническое обслуживание автомобиля. Проверку и регулирование установки момента зажигания можно выполнить двумя способами : с помощью контрольной лампы или с помощью стробоскопа.
Проверка и установка момента зажигания на двигателе УАЗ с помощью контрольной лампы.
При проверке установки момента зажигания с помощью контрольной лампы проделайте следующие операции :
— Подсоедините контрольную лампу параллельно конденсатору.
— Проверните коленчатый вал двигателя УАЗ пусковой рукояткой до момента, пока разносная пластина ротора не приблизится к контакту крышки распределителя, соединенного со свечой зажигания первого цилиндра.
— Включите зажигание и медленно проворачивайте коленчатый вал двигателя до загорания контрольной лампы.
При этом метки установки момента зажигания на шкиве и крышке распределительных шестерен должны совпасть. Если же контрольная лампа загорится до или после совпадения меток, значит, момент зажигания установлен неверно.
Регулировка установки момента зажигания на двигателе УАЗ.
Для регулирования установки момента зажигания проделайте следующее :
— Установите гайку октан-корректора на ноль.
— Проверните коленчатый вал двигателя до совпадения меток установки момента зажигания. Разносная пластина ротора должна быть направлена в сторону контакта первого цилиндра в крышке распределителя.
— Ослабьте гайку крепления распределителя и поверните его в ту или другую сторону до положения, при котором загорится лампа.
— Затяните гайку крепления распределителя.
— Проверьте правильность установки момента зажигания два-три раза, совмещая метки установки зажигания и фиксируя загорание контрольной пампы.
— Наденьте крышку распределителя и проверьте правильность установки высоковольтных проводов в крышке распределителя.
Вывод в крышке, против которого находится разносная пластина ротора, нужно соединить высоковольтным проводом со свечой зажигания первого цилиндра. Как правило, на крышке распределителя у этого вывода стоит цифра «1». Остальные провода надо соединить со свечами зажигания в соответствии с порядком работы цилиндров двигателя, то есть 1-2-4-3, учитывая направление вращения ротора.
После каждого регулирования установки момента зажигания проверьте его оптимальность при движении автомобиля с хорошо прогретым двигателем. На скорости 40-50 км/ч резко нажмите на педаль управления дроссельными заслонками карбюратора — педаль газа. В это время должны появиться на непродолжительное время (1-3 секунды) легкие детонационные стуки.
Если стуки будут слышны более длительное время, то это свидетельствует о раннем моменте зажигания. Если же стуки вообще не появятся, то значит установлен поздний момент зажигания. Корректировку этого момента проведите октан-корректором. Там, где его нет, корректировку проводите, изменяя установку момента зажигания поворотом корпуса распределителя.
Корректировка момента зажигания октан-корректором или поворотом корпуса распределителя.
При раннем моменте зажигания (сильная детонация) гайку октан-корректора поверните по часовой стрелке (в сторону «-«), а при позднем моменте (отсутствие детонации) — против часовой стрелки (в сторону «+»). После корректировки проверьте оптимальность момента зажигания при движении автомобиля.
Установка момента зажигания поворотом корпуса распределителя.
Некоторые водители регулируют момент зажигания не с помощью контрольной лампы, а добиваясь поворотом корпуса распределителя максимальной частоты вращения коленчатого вала двигателя на холостом ходу. Конечно, такая установка зажигания очень проста. Однако она обеспечивает правильный момент зажигания только для одного режима работы двигателя — режима холостого хода.
На других же режимах работа двигателя ухудшается, что в конце концов ведет к увеличению расхода топлива. Поэтому не соблазняйтесь простотой такого способа. Лучше затратить чуть больше времени, но зато быть уверенным в нормальной работе системы зажигания двигателя УАЗ.
Проверка и установка момента зажигания на двигателе УАЗ с помощью стробоскопа.
Второй способ установки момента зажигания — с помощью стробоскопа. Он позволяет делать это более точно, а заодно и проверить работу вакуумного и центробежного автоматов. Проверка установки момента зажигания и его регулировка с помощью стробоскопа довольно просты. Соедините прибор с системой зажигания УАЗ, запустите двигатель и установите частоту вращения коленчатого вала в пределах 800-900 оборотов в минуту.
Направьте свет импульсной лампы стробоскопа на шкив коленчатого вала двигателя таким образом, чтобы она освещала и метки установки зажигания. Поскольку вспышки света лампы стробоскопа происходят синхронно с появлением искры между электродами свечи зажигания первого цилиндра, то метка шкива коленчатого вала кажется неподвижной и при правильной установке момента зажигания, метки будут совпадать.
Если же метки будут смещены друг относительно друга, то добейтесь их совпадения поворотом корпуса распределителя. Момент зажигания можно устанавливать и регулировать не останавливая двигатель УАЗ, что существенно сокращает время на его регулирование.
Проверка конденсатора системы зажигания УАЗ.
Исправность конденсатора можно проверить, используя обычную сеть переменного тока напряжением 220 V. Проверяемый конденсатор подключите в сеть последовательно с лампой мощностью 15-30 Вт на короткое время. Лампа при этом гореть не будет, так как сила тока в цепи небольшая. После отключения щупов подведите наконечник проводника конденсатора к его корпусу.
Если произойдет искровый разряд, то конденсатор исправен. Проведите проверку конденсатора 3-4 раза. Если конденсатор пробит, то искры не будет, а если в нем есть замыкание, то при включении его в сеть лампа будет гореть.
Что делать если неисправен дополнительный резистор катушки зажигания и двигатель глохнет после выключения стартера.
Причиной остановки двигателя УАЗ после выключения стартера является выход из строя или ненадежность соединений дополнительного резистора катушки зажигания. Чтобы двигатель нормально работал, замкните выводы «ВК» и «Б» катушки дополнительным проводником. Это неплохой выход из положения, но постарайтесь побыстрее найти и заменить дополнительный резистор новым, иначе через некоторое время выйдет из строя катушка зажигания.
Похожие статьи:
Когда делать капитальный ремонт двигателя, признаки естественного износа двигателя, методы капитального ремонта классических двигателей внутреннего сгорания.
Карбюратор К-129В, устройство, уход и обслуживание, регулировка холостого хода и педали дроссельной заслонки.
Текущий и капитальный ремонт двигателя УМЗ-417, общий порядок проведения, подготовка к разборке и сборке двигателя.
Необходимость текущего или капитального ремонта двигателя УМЗ-417, определение технического состояния двигателя.
Кривошипно-шатунный механизм двигателя УМЗ-417, блок цилиндров, головка блока, коленвал, поршни, шатуны.
Проверка работы ускорительного насоса карбюратора К-151, схема, проверка и регулировка производительности ускорительного насоса карбюратора.

« Предыдущая 1 … 429 430 431 432 433 … 516 Следующая »

Маркировка карбюратора	Топливный жиклер главной системы		Воздушный жиклер главной системы		Топливный жиклер холостого хода		Воздушный жиклер холостого хода		Жиклер ускорительного насоса
Маркировка карбюратора	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топливный	перепускной
2101-1107010	135	135	170	190	45	60	180	70	40	40
2101-1107010-02	130	130	150	190	50	45	170	170	40	40
2101-1107010-03: 2101-1107010-30	130	130	150	200	45	60	170	70	40	40
2103-1107010	135	140	170	190	50	80	170	70	50	40
2103-1107010-01: 2106-1107010	130	140	150	150	45	60	170	70	40	40
2105-1107010-10	109	162	170	170	50	60	170	70	40	40
2105-1107010: 2105-1107010; 2105-1107010-20	107	162	170	170	50	60	170	70	40	40
2107-1107010: 2107-1107010-20	112	150	150	150	50	60	170	70	40	40
2107-1107010-10	125	150	190	150	50	60	170	70	40	40
2108-1107010	97_;5	97_;5	165	125	42+/-3	50	170	120	35/40	—

Авто новые с автоматом: 10 самых доступных автомобилей с «автоматом» – 10 самых недорогих и надёжных авто с автоматической коробкой

12 наших машин с автоматом — вы знали, что их так много? — журнал За рулем

Управление АКП осуществлялось с помощью кнопок слев

ТОП самых дешевых автомобилей с автоматом

RENAULT LOGAN

KIA RIO

HYUNDAI SOLARIS

VOLKSWAGEN POLO

FORD FIESTA

Самая дешевая машина с автоматической коробкой передач

Самый дешевый автомобиль с коробкой автомат: рейтинг ТОП-5

Какой дешевый автомобиль с автоматом лучше выбрать

Отечественные автомобили с автоматической коробкой передач

Немного истории

Современные отечественные машины с «автоматом»

Что в итоге

Ваз 21213 технические характеристики двигателя: Двигатель ВАЗ 21213 НИВА 1.7 Характеристика. Особенности двигателя. – Двигатель ВАЗ 21213 1,7 л

Двигатель ВАЗ 21213 НИВА 1.7 Характеристика. Особенности двигателя.

Двигатели ВАЗ.

Двигатель ВАЗ 21213-1000260. Характеристика двигателя ВАЗ 21213.

Двигатель Нива ВАЗ 21213: характеристики, неисправности и тюнинг

Технические характеристики

Особенности

Недостатки

Неисправности

Тюнинг

Двигатель ВАЗ 21213 Нива | Тюнинг двигателя Нива и ремонт

Характеристики двигателя Нивы

Неисправности и ремонт двигателя ВАЗ 21213 / 21214 Нива

Тюнинг двигателя Нивы 21213 и 21214

Чип тюнинг двигателя Шевроле Нива или 21214

Как дешево увеличить мощность двигателя ВАЗ 21213

Варианты расточки двигателя Нива

16 клапанный двигатель на Ниву

Турбина на Ниву

Компрессор на Ниву

Двигатель ВАЗ-21213 технические характеристики

Двигатель ВАЗ-21213 технические характеристики

Фото двигателя ВАЗ-21213

Что надо знать про мотор ВАЗ 21213 перед покупкой Нивы|Слабый мотор

Основные характеристики ДВС 21213

Ремонтные размеры цилиндров и поршней мотора ВАЗ 21213 при проведении капитального ремонта

Слабые места силового агрегата ВАЗ 21213

Недостатки силового агрегата ВАЗ 21213

Похожие записи:

Двигатель ВАЗ 21213: технические характеристики

Общие сведения

Основные отличия

Блок двигателя

Валы двигателя

Поршневая группа

Электрические компоненты

Развитие мотора

лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

Технические характеристики

Замена фильтра воздушного на нива шевроле: Обслуживаем Chevrolet Niva: смена фильтров – 403 — Доступ запрещён

Инструкция по замене воздушного фильтра на Шевроле Нива

Регламент

Инструменты

Ход работ

Воздушный фильтр Нива Шевроле: где находится, замена

Фильтр воздушный на Нива Шевроле: цена, артикулы, оригинал, аналоги

Признаки засорения воздушного фильтра на Нива Шевроле

Причины засорения (непригодности) фильтра

Диагностика воздушного фильтра своими руками

Замена воздушного фильтра на Нива Шевроле

Рекомендации по уходу и обслуживанию фильтра

Шевроле Нива — замена воздушного фильтра — журнал За рулем

Шевроле Нива

Шевроле Нива

Шевроле Нива

Шевроле Нива

Замена воздушного фильтра на Ниве Шевроле

Причины замены

Замена воздушного фильтра на Нива Шевроле

Процесс замены по шагам

Периодичность замены воздушного фильтра на Chevrolet Niva

Нива Шевроле замена воздушного фильтра —

Порядок замены салонного фильтра на Шевроле Нива
